Мансардная крыша своими руками чертежи с размерами

Мансарда в частном доме – идеальное решение по расширению жилой или полезной хозяйственной площади без достройки верхнего этажа. Обустройство мансарды в чердачном пространстве – это оригинальный и новый экстерьер дома, экономия энергии через уменьшение тепловых потерь в крыше, и увеличение жилой площади. Но большие размеры дома – не повод начинать работу по обустройству мансарды: нужно иметь фундамент с достаточным запасом прочности по весовой нагрузке, так как уже готовое чердачное помещение придется основательно переделывать. Готовая мансарда





Особенности мансарды

Основное, чем отличается мансарда от обычных помещений – в ней почти нет стен в привычном понимании, так как стенами служит доработанная стропильная система, сконструированная из множества наклонных кровельных поверхностей. Потому конструкция окна будет сильно отличаться — оно должно не препятствовать естественному освещению, и должно принимать на себя нагрузки в виде осадков и сильного ветра – воздействие погодных условий на наклонную крышу сильнее, чем на массивные элементы здания.

Важно! Регламент СНиП оговаривает, что площадь оконного проема не должна быть меньше, чем 10% поверхности пола в общем помещении. Поэтому при разделении чердачного помещения перегородками желательно в каждой новообразованной комнате также сделать окно.

Площадь окна мансарды

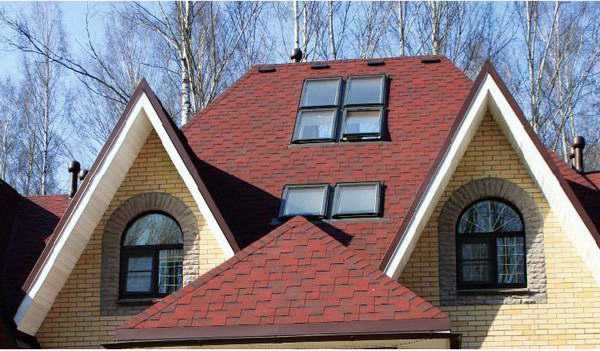

Проще, дешевле и быстрее смонтировать наклонное окон в кровле мансарды, чем делать под него специальный вертикальный выступ, нарушая расчеты конструкции. В любом случае оконный проем необходимо гидроизолировать или заказать окно с армостеклом и усиленным металлопластиковым профилем.

Преимущества установки мансардного окна наклонного типа:

  1. Большой поток естественного света, сглаживающий светотени;
  2. Нет необходимости кардинально переделывать форму крыши и менять ее рельеф;
  3. Простая установка, посильная самому хозяину.

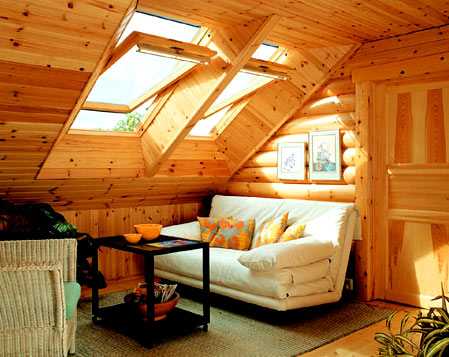

Мансардные окна





Степень освещенности зависит от площади проема, которая пропорциональна углу наклона кровли. Поэтому очевиден вывод: чем круче ломаная мансардная крыша, тем шире и выше должен быть оконный проем. Толщина металлопластикового профиля должна почти вписываться в расстояние между стропилами, чтобы было к чему крепить окно, не разрушая систему стропил. Если заказать более широкое окно, то придется делать усиленную перемычку, скрепляющую разрезанные в месте врезки окна стропила. При необходимости установки широкого окна нужно сначала подумать над вариантом монтажа двух небольших соседних окна, чтобы кровля оставалась цельной. Перемычки в мансарде для окна



При монтаже окна-дормер (слуховое вертикальное окно, требует выноса рамы за пределы мансарды) геометрические формы крыши нужно усложнять монтажом верхней и боковых ендов, также усложняется и укладка или монтаж кровельного покрытия. Готовую систему стропил гораздо сложнее при этом переделать, чем заложить в свой индивидуальный проект дома новое мансардное окно. Ендовы необходимо тщательно гидроизолировать, так как их расположение и геометрия относительно постоянных атмосферных воздействий делают эти места наиболее уязвимыми для проникновения влаги и холода. В регионах с среднегодовым высоким осадков рекомендуется над дормерами делать снегозадержатели. Но основное преимущество дормера – можно стоять рядом с ним в полный рост – перевешивает все устраняемые недостатки.

Утапливаемое в крышу окно делается, если через это окно организуется выход на балкон. В остальных случаях это малопривлекательный вариант: плохое естественное освещение, неоправданное усложнение геометрии крыши, большие трудозатраты с минимумом эффекта.

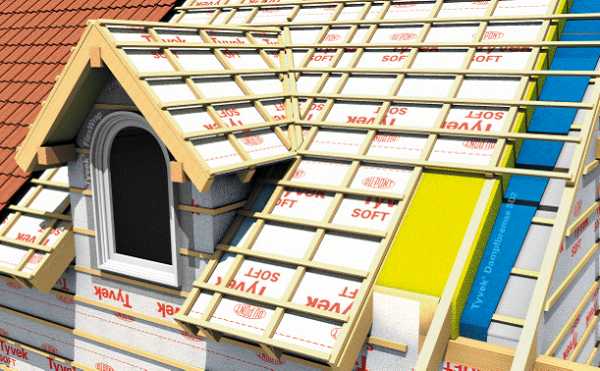

Дормер в мансарде



Самый доступный вариант — окно в торце мансарды — дешевое и практичное решение, которое вполне реализуется без посторонней помощи.

Стропильная система мансарды

В индивидуальном строительстве дом с мансардой часто строят с ломаной крышей, хоть это и дорогостоящее решение. Ломаные мансардные крыши в силу своих особенностей конструкции намного увеличивают полезную площадь внутренних помещений мансарды. При одинаковой ширине фундамента дома и пола комнаты в такой мансарде будут иметь бо́льшую площадь за счет выступов и ниш, чем комнаты под крышей обычной конструкции. Мансардная стропильная система

Стандартная конструкция ломаной крыши позволяет опустить свесы карниза намного ниже, не только сделав экстерьер дома весьма оригинальным — такие свесы защищают стены и фундамент дома от ветра и влаги, направляя атмосферные осадки в сторону от жилья.

Чем сложнее ломаная крыша своими руками, тем сильнее зависимость надежности конструкции от материалов, из которых изготовлена кровля, от климатических условий, от толщины балок стропильной системы и других факторов. Классическая мансардная крыша своими руками чертежи которой приведены ниже, имеет соотношение наклона нижних скатов к полу в 60°, верхних скатов — в 30°. Классическая мансарда

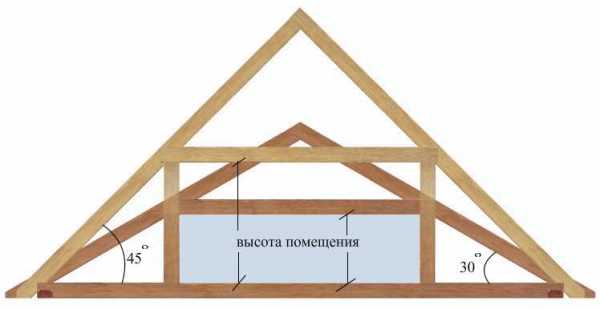

СНиП оговаривает комфортную высоту потолков в мансардных комнатах – не менее 2 м. Поэтому схема с уклоном крыши в 600 вполне оправдана, а надежность конструкции обеспечивается более толстыми балками перекрытия и брусом стропил, чем при обустройстве обычной двускатной крыши.

При классическом построении мансарды сила ветра и нагрузки от веса снега на боках кровли с большим уклоном не учитываются. Снег будет накапливаться на верхней поверхности кровли, выполненной с наклоном 300-450. Чем больше угол наклона кровли, тем сильнее парусность крыши, поэтому в климатических с сильным ветром нужно строить крыши с маленьким уклоном, а это для обустройства мансарды представляет проблему – площадь дома в таких условиях должна быть довольно большой.

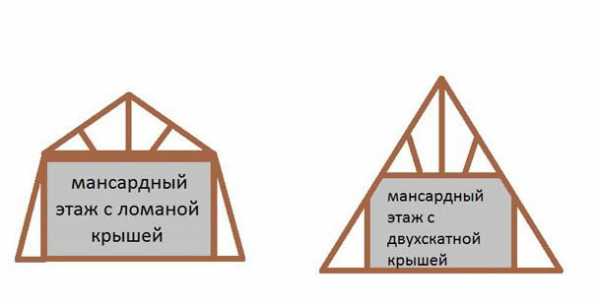

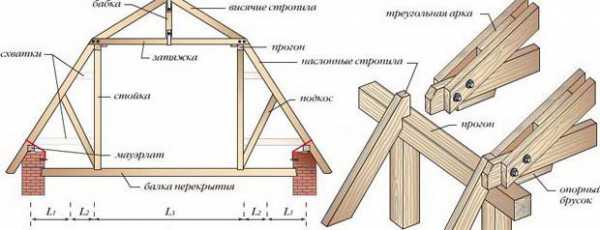

Схемы ломаных крыш

Каркас ломаной крыши конструируется из сосновых пиломатериалов первого или второго сорта. Для проведения расчетов регламентированы такие параметры, как сечение бруса и обрешеточных досок, размеры и вес кровли из различных стройматериалов, снеговые и ветровые нагрузки, шаг крепления стропил. Висячие стропила



Конструкция крыши с висячей стропильной системой оправдана, если у основания треугольника (на рисунке верхний) будет размер ≤ 4,5 м – это и определяет ширину мансарды. Если ширина получается больше, то обустраиваются наслонные стропила, которые крепятся на стене.



Как рассчитать крышу ломанного типа

Шаг между стропилами часто определяется шириной утеплителя – такое решение позволяет сэкономить на рулонных материалах, и расстояние между стропилами выбирается на 2-3 см меньше ширины материала утеплителя. Например, при ширине плиты минеральной ваты в 60 см расстояние между соседними стойками должно быть 57-58 см. Точки креплений в ломаной крыше



Доски стропильных ног также рассчитываются по ширине, исходя из параметров утеплителя. Для вентиляции слоев теплоизоляции нужно обеспечить вентиляционный просвет 20-30 мм, иначе накапливающийся конденсат вызовет гниение древесины, а затем – и порчу утеплителя. Для условий средней полосы толщина утеплителя может быть не больше 230-250 мм, поэтому минимальная ширина стропильных ног — 230 мм при толщине доски ≥ 50 мм. Чем больше ветровые, температурные и снеговые нагрузки в регионе, тем толще следует делать стропила.

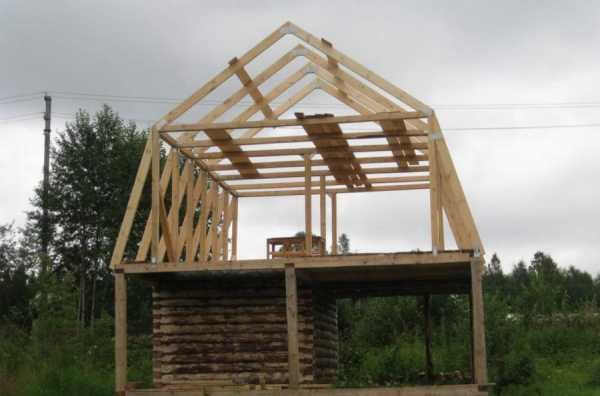

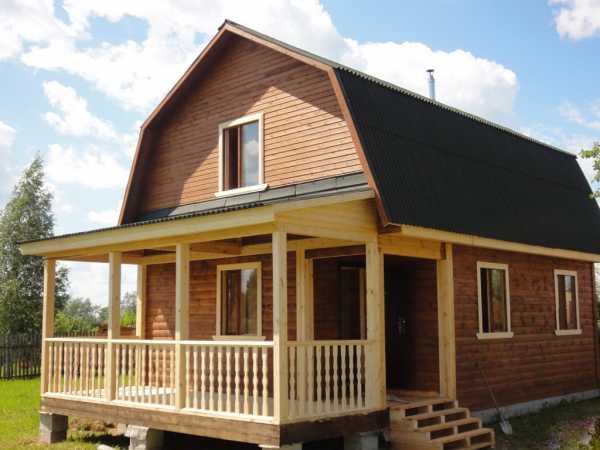

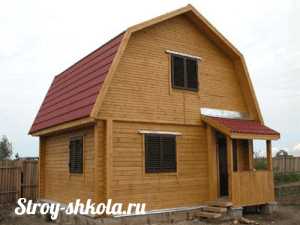

Ломаная крыша мансарды

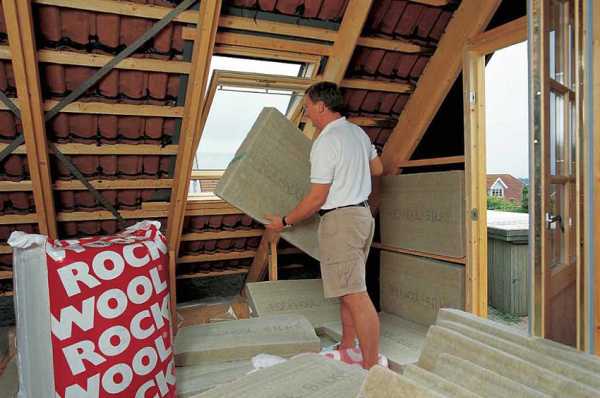

Рекомендуем: Для экономии пиломатериалов утеплитель можно укладывать в двух направлениях: вдоль и поперек стропил, сделав между слоями тонкую и редкую обрешетку. При минимальной толщине плиты базальтовой ваты 100 мм можно использовать доску 50 х 150 мм, оставив на вентиляционный зазор 50 мм.

Монтаж мансардной крыши

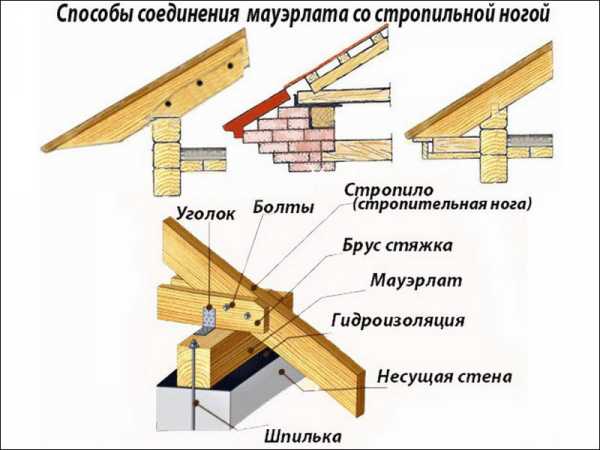

Мауэрлат на мансардной крыше обустраивается стандартными приемами – крепление бруса к стене вязальной проволокой, анкерами или шпильками. Если дом брусовый или бревенчатый, то мауэрлатом может служить верхний венец сруба, пропитанный антисептиком и веществами, повышающими влагостойкость древесины. Крепление стропил на мауэрлате

Для мауэрлата в доме из ячеистого бетона сверху стен заливается монолитный армированный ростверк, а сам мауэрлат крепится к забетонированным в стену стержням. Для стен из кирпича или железобетона такой бетонный ростверк делать не нужно – материал стен сам по себе довольно прочный, и выдержит любые способы крепления стропильной системы. Нужно будет только сделать двухслойную гидроизоляцию по всему периметру дома, а брус мауэрлата сечением 150 мм обработать антисептиком.

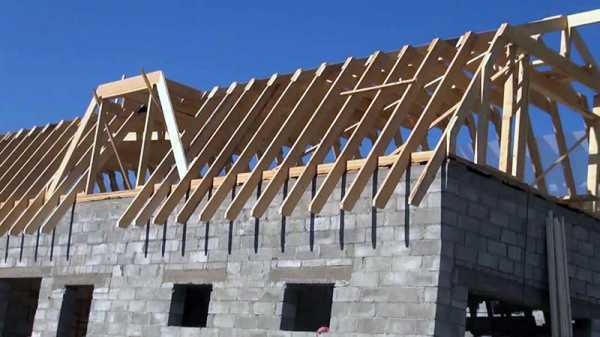

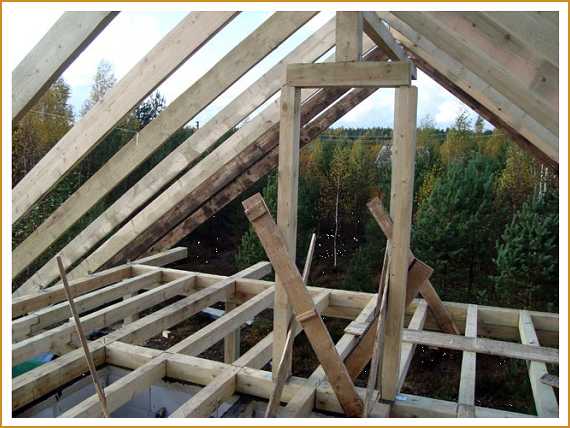

Монтаж крыши

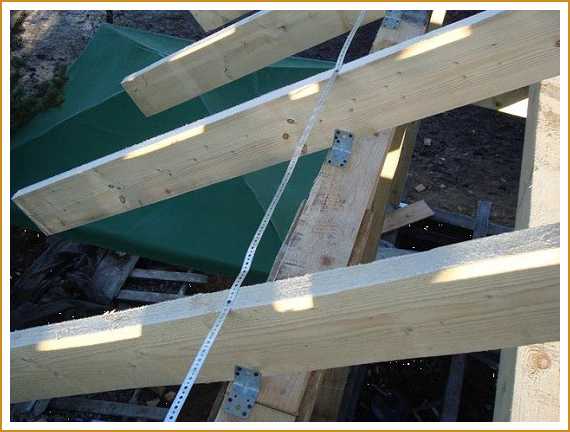

Для сборки элементов стропильной конструкции пользуются длинными гвоздями – 150-200 мм. По углам и на пересечениях несущих стен с внутренними перегородками дома лучше делать болтовые соединения, или использовать двухсторонние резьбовые шпильки. Также все пересечения элементов кровли рекомендуется дополнительно укреплять металлическими пластинами-накладками. Сборка элементов системы стропил



Монтаж стропильной системы мансарды можно осуществить двумя вариантами решений:

  1. Сборка элементов на грунте, подъем готовых узлов конструкции наверх. В первую очередь крепятся вертикально угловые элементы, которые образуют будущие фронтоны. В пазы, сделанные в брусе мауэрлата на рассчитанном расстоянии, вертикально вставляются и жестко закрепляются остальные элементы стропильной конструкции. Для придания жесткости и правильной геометрии можно временно закрепить элементы распорками и укосинами, а после монтажа боковых балок, когда конструкция приобретет нужную жесткость, распорки можно снять;
  2. Второй способ – последовательная сборка мансардной крыши на месте. Так работать эффективнее и удобнее, потому что при объемной системе стропил поднимать собранную крышу вручную будет проблематично – придется арендовать кран. После сборки конструкции укладываются балки перекрытия, к которым в пазы крепятся вертикальные брусовые стойки, а для жесткости и придания вертикальности системе устанавливаются временные укосины. Затем идет сборка верхних и боковых стропильных ног, такими же образом монтируются укосины и распорки.
Установка стропил верхних скатов


Последний этап – монтаж верхних балок, которые изготавливаются по шаблону, и в них сразу запиливаются пазы для стропил. Так как мансардная ломаная крыша не имеет конька, на брус посередине монтируются укосы, которые предназначены для фиксации верхнего треугольника крыши мансарды.

jsnip.ru

Стропильная система мансардной крыши: чертежи конструкций

Стропильная система мансардной крыши



Чердачное помещение, оборудованное под мансарду, является одним из вариантов увеличения полезной площади дома. Крыша такого помещения должна быть прочной, а ее стропильная система выдерживать большие нагрузки.

Разновидности конструкций крыши, преимущества и недостатки

При строительстве мансарды используется стропильная система, которая отличается формой и типом конструкции. Кровля может быть:

  1. Двухскатная. Самый простой способ монтажа конструкции — симметричная щипцовая крыша.

Она имеет фронтальный вид в форме треугольника. Если ширина дома не превышает 6 метров, то угол наклона в такой крыше может быть в пределах 45 градусов. При ширине дома более 6 метров угол должен быть увеличен до 60 градусов.

Виды двускатных стропильных конструкций



Преимуществом такой мансардной крыши является легкость и быстрота монтажа, надежность конструкции и ее возможность выносить значительные нагрузки.

Конструкция двускатной мансардной крыши



Недостатком является маленькое пространство внутри помещения, что не позволяет спроектировать большую мансарду

Двускатная крыша



Установка стропильной системы двускатной крыши



  1. Трехскатная и четырехскатная. Имеет еще другое название — несимметричная, имеющая скаты разного наклона и длины.

Стропильная система четырехскатной (шатровой) крыши



Преимуществом такой кровли является красивый дизайн и оригинальность.

Четырехскатная крыша одноэтажного дома



Недостатком служит то, что такая крыша стоит намного дороже и имеет сложную форму, которая требует скрупулезного расчета.

Несимметричная крыша



  1. Ломаная двускатная. Скаты такой мансардной конструкции имеют две части, расположенные под разными углами наклона.

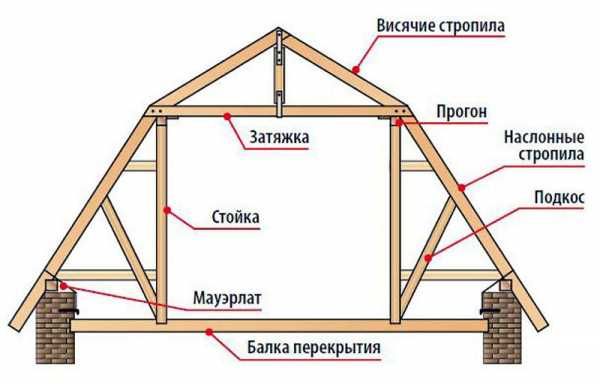

Схема устройства стропил ломаной крыши



Преимуществом ломаной кровли является то, что в этом варианте можно использовать чердачное помещение под мансарду с максимальной отдачей. Кроме этого, стропильная система ломаной мансардной крыши является наиболее экономичной.

Мансардная ломаная крыша



  1. Полувальмовая. Один из видов двускатной кровли. Характерностью является два ската (вальма) над фронтальной частью кровли.
  2. Вальмовая. Представляет собой трапециевидные скаты с обеих сторон длинной крыши и треугольные скаты с обеих сторон короткой.

Схема стропильной системы вальмовой крыши



Преимуществом полувальмовой и вальмовой крыш является то, что они, благодаря отсутствию фронтонов, способны нести значительные нагрузки. Они имеют низкую парусность. Стропильная система таких крыш дает возможность монтировать свес значительных габаритов, который будет служить защитой от атмосферных явлений. Конструкция таких крыш более прочная.

Полувальмовая крыша



Недостатком является сложность при монтаже. Вальмы уменьшают общее пространство мансарды. Вальмовые и полувальмовые крыши требуют наличия окон, которым надо уделить особое внимание еще на этапе проектирования. Окна, расположенные в самом скате, проще в изготовлении и монтаже, но должны быть закрыты при атмосферных осадках. Вертикальные оконные проемы намного удобнее, но их оборудование и монтаж намного сложнее.

Вальмовая крыша



Проектирование стропильной системы для вальмовой крыши



Материал для стропильной системы

Материалы, которые используют для изготовления несущих элементов конструкции, должны быть прочны, выдерживать перепады температур, иметь небольшой удельный вес и обладать стойкостью к влаге. Наиболее приемлемым материалом является древесина. Под изготовление конструкции выбирают хвойные породы с высокой прочностью и минимально поддающиеся гниению. Такими могут быть лиственница, сосна или ель. Готовый брус необходимо обработать антисептиком и огнеупорным материалом. Также, стропильная система крыши может быть изготовлена из клееного бруса, но это повлечет увеличение длины прогона.

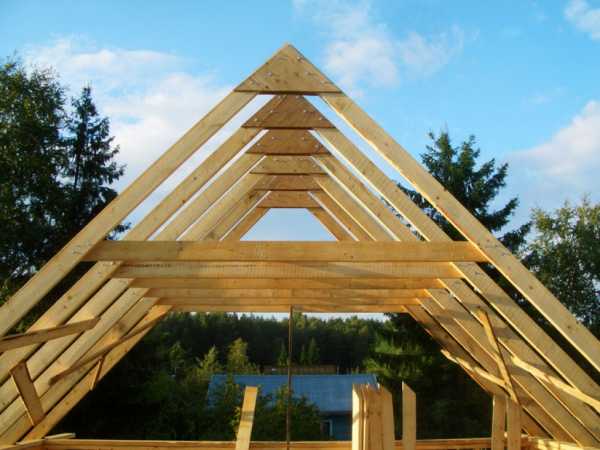

Деревянная стропильная система

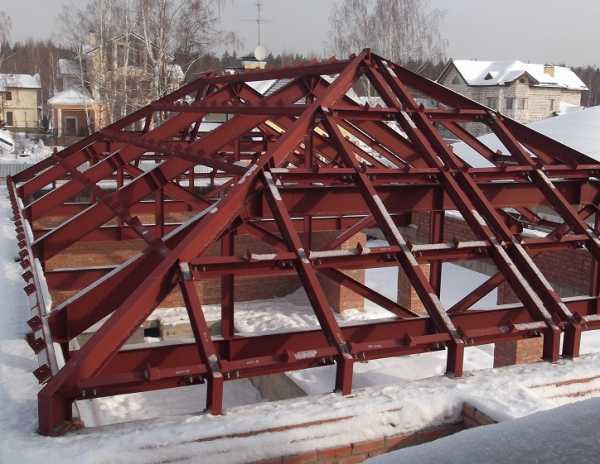

Стропильная система может изготавливаться из легких металлических конструкций. Такой вариант крыши легко монтируется, прост в эксплуатации и уходе, но стоит значительно дороже.

Стропильная система система из металла на болтовых соединениях

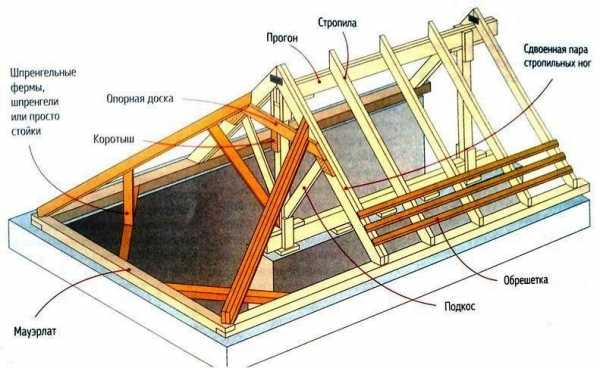

Основные элементы стропильной системы

Основой, на которую монтируют внутреннюю и внешнюю обшивку чердачного помещения, является стропильная конструкция. Часто встречаются случаи, когда внутреннее пространство между кровлей и обшивкой служит для прокладки разного рода коммуникаций.

Коммуникации стропильной системы



Конструкция состоит из следующих частей:

  1. Стропила. Являются одним из главных элементов каркаса всей конструкции. От их формы и количества зависит угол наклона ската, схема, устойчивость и прочность конструкции.
  2. Прогоны. Предназначены для соединения стропил.
  3. Мауэрлат. На него монтируются стропила. Выполняет функции фундамента для всей мансардной конструкции, равномерно распределяя нагрузку на здание по всему своему периметру.
  4. Обрешетка. Обшивочный материал, монтируемый на стропила, на который крепится кровля. Кроме этого, увеличивает жесткость всей конструкции.
  5. Конек. Место верхнего крепления скатов мансардной кровли.
  6. Опорная стойка, подкос. Распорные элементы, которые укрепляют стропила.
  7. Лежень. Брус между фронтальной стеной и перекрытием. Монтируется параллельно коньку. Служит основой для крепления подкосов и стоек. Придает прочности и устойчивости стропилам.
  8. Затяжка. Крепежная деталь, предназначенная для фиксации стропил.
  9. Кобылки. Кусок бруса, который удлиняет стропилы, чтобы сделать свес крыш необходимой длины.
  10. Свес крыш. Нижняя часть кровли, которая выходит за стены. Предназначена для предохранения стен и фундамента от воздействия атмосферных осадков.

Основные элементы стропильной системы



Ломаная мансардная конструкция и ее расчет

Мансарда с ломаной крышей является наиболее используемой, так как площадь под кровлей можно использовать с максимальной пользой. Эталонной считается схема, в разрезе которой находятся элементарные фигуры: прямоугольник — по центру, равносторонний треугольник — вверху, два прямоугольных треугольника по бокам. Чертежи такой конструкции просты в расчетах. Общая схема и отдельные чертежи перед началом расчетов наносят на бумагу.

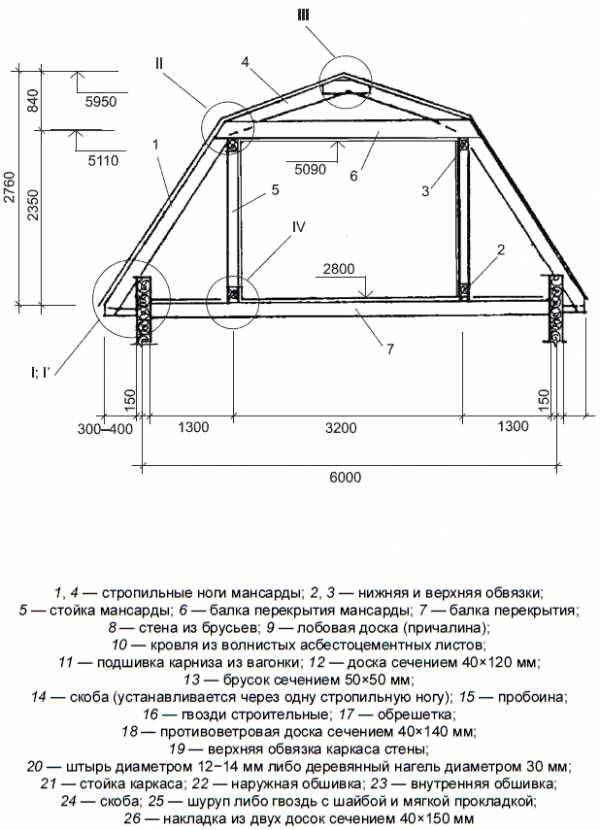

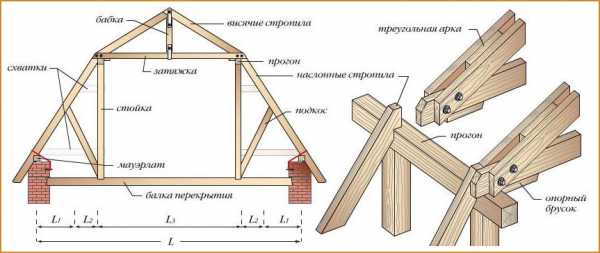

Чертеж ломаной мансардной крыши



Ломаная крыша рассчитывается по элементам:

  • расчет угла, под которым будет установлена кровля;
  • определение размеров коньковых и боковых стропил, а так же элементов для их усиления;
  • вычисление размеров обрешетки;
  • расчет площадей скатов;
  • определение массы материалов, необходимых для кровли;
  • вычисление нагрузки и массы утеплителя;
  • установление необходимой дистанции между стропилами.

Важно!

Угол, под которым устанавливается кровля, должен находится в пределах 30 градусов в ее верхней части и 60 градусов — для боковых стропил.

Конструктивная схема двускатной мансардной крыши



Длина боковых стропил вычисляется по формуле. Имеем исходные данные: 0.5 м — карниз крыши, 2.5 м — высота опоры, 60 градусов — угол наклона. Применяем формулу вычисления гипотенузы прямоугольного треугольника.

L = карниз + высота / cosinus 60 = 0.5 + 2.5 / 0.5 = 5.5 метра.

Длина для коньковых стропил вычисляется по формуле для равностороннего треугольника. Допустим, что основание или же затяжка составляет 4 метра, углы А у основания соответствуют углу наклона коньковых стропил, что составляет 30 градусов, в вершине треугольника угол развала составляет 120 градусов.

L = затяжка / 2cosinus А = 4 / 2х0.86 = 2.3 метра.

Для монтажа ломаной мансардной конструкции выбираются минимально допустимые размеры сечения для стропил: 50 х 100 мм. Для определения веса стропильного материала выбирают среднюю величину плотности дерева при влажности 18 процентов. Это составит 0.5 тонны на куб.м.

Особенности монтажа стропильной системы для ломаной крыши



Плотность и шаг обрешетки зависит от материала кровли. Для мягкой кровли монтируется фанерная обрешетка по всей поверхности стропил. Для полужесткой и жесткой кровли больших размеров ставится уплотненная или редкая обрешетка. Под полужесткую кровлю большого размера необходимо стелить сплошной слой обрешетки. В основном, обрешетка монтируется через каждые 25-35 см. Ширина доски около 25 см.

Виды обрешетки



Для расчета площади, конструкция делится на геометрические фигуры. Их площади считаются отдельно каждая, потом все данные суммируются. Для ломаной мансардной конструкции площадь делится на 4 части: 2 боковые, 2 коньковые. Вычисляют площадь каждой, увеличивают в 2 раза и потом все складывают.

Расчет площади четырехскатной крыши



Вычисление веса кровли является обязательным элементом. Примерный вес 1 кв.м. кровли может составлять: шифер — от 11 до 14 кг, мягкая черепица — от 9 до 16 кг, оцинкованная жесть — от 3 до 6 кг, керамочерепица — от 50 до 70 кг.

Таблица удельных нагрузок кровельных материалов



Средняя нагрузка для ломаной кровли должна составлять не менее 200 кг на метр погонный. Это обеспечит сдерживание снеговой нагрузки и ветра на всю конструкцию. Кроме этого, существуют коэффициенты поправки, которые зависят от наклона конструкции: до 25 градусов коэффициент равен 1, от 25 до 60 градусов — 1.025, от 60 градусов и выше — отсутствует.

Нагрузка на 1 п.м. стропильной ноги



Дистанция между стропилами устанавливается разной, в зависимости от покрытия кровли. Если стропилы изготовлены с сечением 50х150 мм, то примерный шаг между ними может составлять:

  • для керамочерепицы, шифера, ондулина — 80 см;
  • для металлочерепицы — 60 см;
  • для профнастила — 90 см.

Подбор сечений стропил



Двускатная мансардная крыша



lestnitsygid.ru

Мансардная полувальмовая крыша – конструкция, чертеж, схема

В данной публикации вы можете видеть, как обустроена мансардная полувальмовая крыша, конструкция, чертеж которой с комментариями и пояснениями прислал нам Вадим Нахапетов из города Санкт-Петербург. С этими материалами он разбирался в процессе постройки своего дачного дома в Ленинградской области.

Вообще, схема крыши дома с мансардой, а точнее говоря, чертежи стропильной системы мансардной крыши совсем не отличаются от конструкции кровли с холодным чердаком. Все отличия заключаются в гидроизоляции, утеплении и вентиляции – пироге, который обеспечивает сохранность утеплителя между стропильных балок.

Вы можете посмотреть чертежи мансардных крыш, которые уже опубликованы на нашем сайте в разделе «Кровля». Вы увидите, что никакого различия по конструктиву нет. Но есть отличия между разными типами кровли.

Например, схема ломаной мансардной крыши и схема стропильной системы мансардной крыши с прямыми скатами здорово отличаются.

Для наглядности здесь еще раз дублируем обе эти схемы.

Схема мансардной крыши с прямыми скатами:

Схема ломаной мансардной крыши:

Как видите, и конструктив разный, и методы крепления стропил, и расход пиломатериала и кровельного материала. По экономичности вперед вырывается схема мансардной крыши с прямыми скатами. Однако по обустраиваемому жилому пространству – ломаная крыша лидирует.

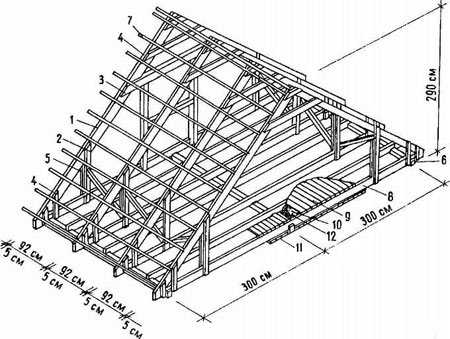

Ниже приводится чертеж дома с мансардой, выстроенного в дачном стиле. Такой небольшой домик с небольшим пятном застройки словно предназначен для того, чтобы обустроить еще одно жилое помещение под кровлей.

Мансардная полувальмовая крыша – конструкция (чертеж от В. Нахапетова):

А теперь немного теории, чтобы схема дома с мансардой стала более понятной.

Основные требования к обустройству чердачного помещения

Нельзя сказать, что обустройство мансардной кровли – какое-то революционное слово в строительстве жилых домов. В условиях городов – это давно распространенный способ увеличения площади для проживания, а для студентов, поэтов и художников и других представителей не весьма оплачиваемых профессий, едва ли не единственная возможность снять дешевые квадратные метры.

Это было обусловлено не особо комфортными условиями быта, и, как правило, такие помещения под самой крышей были плохо утеплены.

Но этот их недостаток уже давно преодолен, и «битва» за дополнительные квадратные метры давно перешла на качественно другой уровень. Самым главным в мансарде является выполненная надлежащим образом кровля, без протеканий, соответственно гидро- и теплоизолированная.

Такое чердачное пространство подразумевает два варианта исполнения: летний и зимний. Тип крыши может при этом быть любой, все зависит от пожеланий и вкусов владельца дома, и, само собой, от его финансовых возможностей.

Лестница не менее важна

Как при любом другом строительстве, без предварительного проекта здесь не обойтись. Прежде всего, необходимо предусмотреть лестницу, по которой будет удобно добираться до этого помещения.

Даже правильно сооруженная и красиво оформленное мансардное помещение многое потеряет, если выход в него будет выполнен не надлежащим образом. А чтобы воспользоваться такими желанными квадратными метрами придется овладеть навыками альпиниста.

Кроме всего прочего, когда мансарда обустраивается в старом доме, имеющем свою планировку, то это может вызвать некоторые проблемы. Такая потребность, как правило, возникает, когда количество членов семьи возросло и жизненное пространство становится насущной необходимостью. Тогда надо будет учесть множество факторов.

Прежде всего, помещения на этаже под чердачным пространством должны использоваться рационально и, желательно, по своему функциональному предназначению. Возможно, придется даже несколько перепланировать уже имеющиеся комнаты, но оно того стоит. В случае, когда жилая комната под кровлей была изначально предусмотрена в проекте, то и пространство под лестницу не вызовет вопросов.

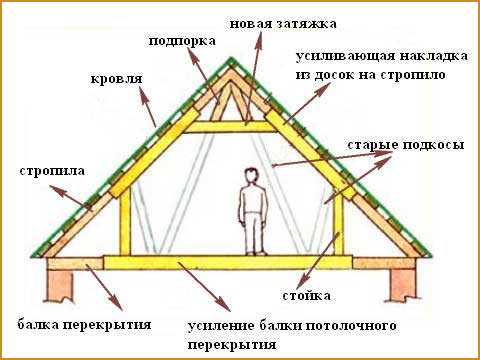

Мансарда с вертикальными и наклонными стенами

Сама конструкция чердачного пространства может иметь вертикальные или наклонные стены. От выбранного типа будет зависеть эффективная площадь, полученная в результате. Самым распространенными крышами для мансард являются двускатные крыши с изломом посредине. В таком помещении могут возникнуть небольшие проблемы с установкой корпусной мебели, но оно идеально послужит в качестве гостевой, детской или игровой комнаты, например, бильярдной.

Если выбран вариант с вертикальными стенами, то надо сначала обследовать фундамент на предмет его прочности. Хоть это и небольшая дополнительная нагрузка, но все же, и ее следует учесть. Вертикальные стены можно облегчить за размещения в них окон (не менее 12% от их площади), через которые будет проникать достаточно дневного света, и оно легко будет проветриваться.

Но все же, без армирующего пояса тут не обойтись. Он выровняет горизонтальную поверхность несущих стен и послужит основой для крепления мауэрлатных балок. Хорошо бы предусмотреть при обустройстве пояса закладку металлических оцинкованных стержней, на которые будет укреплен мауэрлат.

Если выбраны стены с наклоном, в качестве которых послужит сама конфигурация кровли, то следует помнить, что в данном случае мауэрлатовые балки послужат и для крепления балок для обустройства пола.

Основа основ – стропильная система

Последующим этапом станет изготовление стропильной системы, которая станет не только основой для кровли, но и стен, и потолка будущей мансарды. Она должна быть надежной и возведена с соблюдением правил, предъявляемыми материалами внешнего покрытия. Поскольку для устройства стропильной системы, обрешетки используется дерево, оно предварительно должно быть обработано антисептической смесью.

Необходимо предусмотреть проемы для окон, которые могут быть изготовленные в виде так называемого скворечника, или стандартные окна, которые крепятся непосредственно в крыше. Стропильная система, кроме того, что должна выдержать груз кровельного материала, но должна иметь и определенный запас прочности, чтобы выдержать вес снега зимой и противостоять ветрам.

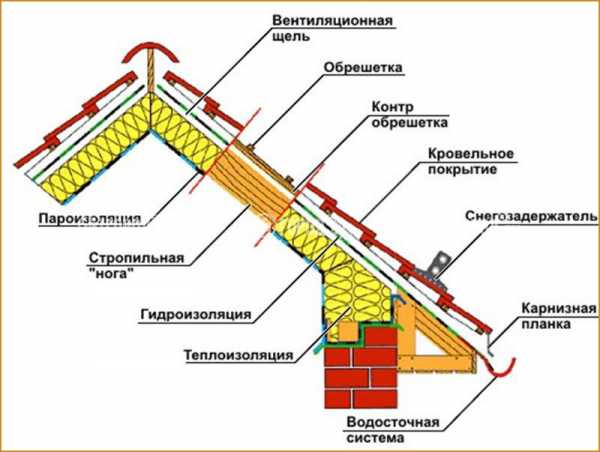

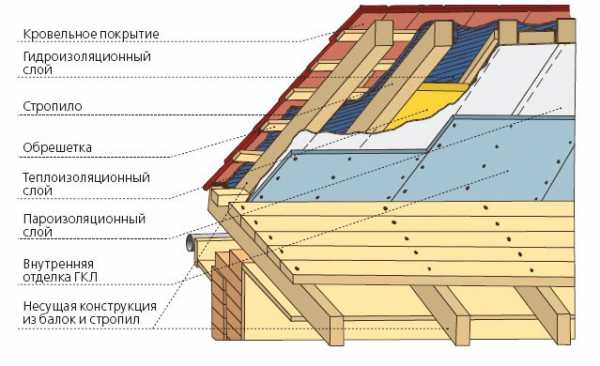

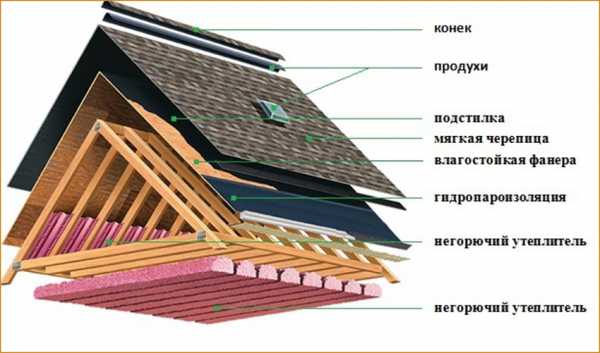

Двойная влагоизоляция – необходимый фактор

Особенностью устройства кровли для чердачного помещения является двойная влагоизоляция: гидроизоляция непосредственно под кровельным материалом, которая защитит комнату от влаги извне, и пароизоляция, которая обезопасит утеплитель от конденсата изнутри.

Иначе, последний может потерять свои теплоизоляционные свойства. А в итоге, значительно возрастут затраты на обогрев помещения.

В качестве отделочного материала широко практикуется использование деревянной вагонки, гипсокартона или фанерных листов.

Приведенные выше советы помогут представить тот объем работ, с которыми придется столкнуться владельцу загородного дома или коттеджа, если он решил построить мансарду своими руками – схема стропильной системы мансардной крыши будет ему в помощь.

dom-data.ru

Мансардная крыша своими руками — чертежи, инструкции, советы

Разберёмся в том, что именно мы называем мансардой сегодня. Согласно строительным правилам, действующим в наше время, речь идёт о помещении на чердаке, часть фасада которого образуется поверхностью крыши.

Причём, если рассматривать линию пересечения стен фасада здания и поверхности крыши, то её высота над уровнем пола должна не превышать полутора метров.

Особенность мансардной крыши

Для их проектирования существует широкий спектр возможных решений. При этом нужно помнить, что одной из основных особенностей мансарды является то, что имеется два участка ската крыши. Один из них является более пологим, другой — с более сильным наклоном.

Кроме этого, желательно, чтобы высота вертикальной части стены была больше одного метра. Это даст возможность ощущать себя в таком помещении гораздо более комфортно, чем в противоположном случае.

Проектирование

Рассмотрим виды стропильных систем для мансардных помещений. Здесь мы расскажем об основных типах таких помещений в зависимости от их строения.

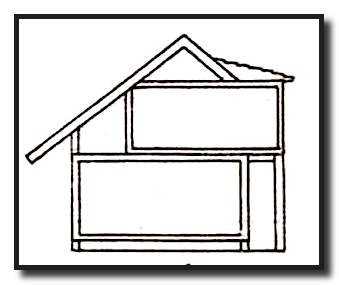

Односкатная

Здесь речь идёт о плоской наклонной поверхности. Однако, наклон в этом случае обычно бывает относительно небольшим. Проектировать такую мансарду гораздо легче, чем для других типов, но и полезного пространства в таком помещении будет относительно немного.

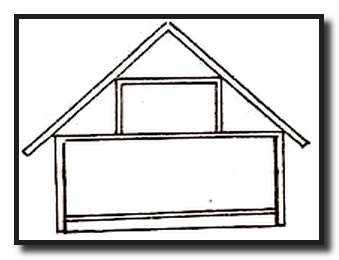

Двухскатная

Такого рода решений существует немало. Расскажем о некоторых из них. Это также один из самых простых вариантов. Выглядит он следующим образом.

Как мы здесь видим, при проектировании мансарды целостность крыши ничем не нарушена. Это позволяет снизить цену обустройства такого помещения.

Но оборотная сторона такого варианта состоит в том, что величина самой мансарды в данном случае является минимальной по сравнения с другими архитектурно-проектными решениями.

Ломаная двухскатная

Рассмотрим похожий вариант. Однако отметим, что он позволяет увеличить величину мансарды. Он рассчитан на другую разновидность устройства крыш.

Его основной недостаток тот же, что и в предыдущем случае. Здесь для помещения отводится очень мало места. Что, однако, окупается простотой проектирования такого рода мансард.

Мансардная с выносными консолями

Здесь мы рассмотрим более сложную геометрию.

Мы видим, что проектирование такого типа мансарды представляет определённые сложности. При этом помещение имеет гораздо больший объём, чем в предыдущих случаях. Имеется вертикальная внешняя стена, что даёт возможность сделать в мансарде качественные окна.

Важный аспект такого решения состоит в том, что здесь есть возможность выдвинуть вертикальную стену мансарды за пределы фасада дома. Это даёт хорошую возможность для увеличения площади помещения. Отметим, что здесь речь идёт об одноуровневой мансарде.

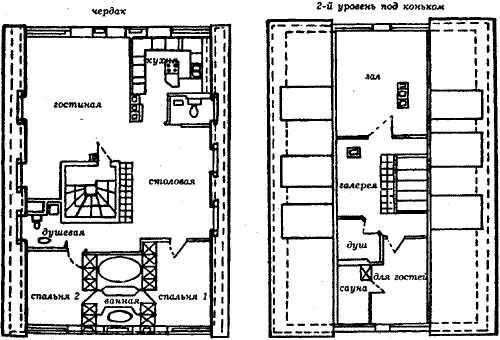

Двухуровневая мансарда

Здесь мы говорим о значительно более сложном варианте. Двухуровневое помещение с несколькими комнатами также может быть одним из вариантов мансарды.

Однако проектирование такой мансарды представляет собой непростую задачу, хотя и может предоставить дополнительную гибкость и эффективность при использовании доступного пространства.

Формы крыш

В этом разделе мы рассмотрим основные типы. К наиболее простым типам можно отнести односкатную или двухскатную.

Более сложным вариантом является использование ломаного типа. При использовании такой её разновидности внутреннее пространство, которое можно использовать для мансардного помещения, существенно увеличивается. Такой вариант является разновидностью двускатной крыши.

Более сложными вариантами являются те, которые выполнены в виде купола, пирамиды или конуса.

Существует ещё четырёхскатная, которая ещё называется вальмовой. Фактически здесь речь идёт о двухскатной крыше, дополненной ещё двумя скатами, которые расположены спереди и сзади.

Также нельзя не упомянуть о многощипцовых крышах. Здесь подразумевается сочетание двух или нескольких двускатных, которые расположены перпендикулярно друг другу.

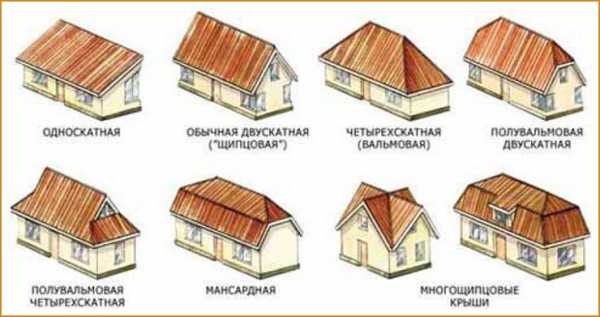

На следующем рисунке наглядно продемонстрированы некоторые их типы.

Как мы здесь можем увидеть, одни конструкции дают возможность для более простого проектирования мансарды, чем другие.

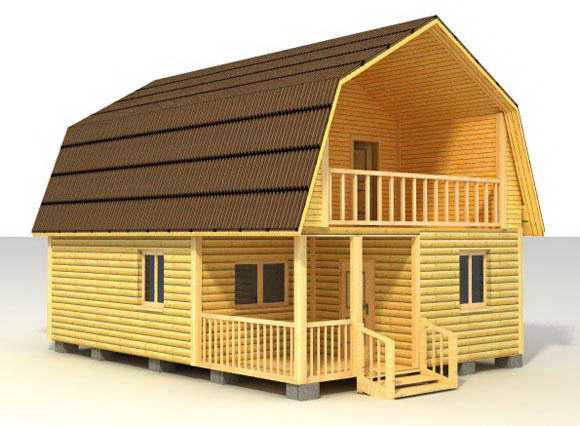

Ломаная мансардная крыша

Разновидностей мансард существует не так уж и мало. Однако, некоторые варианты являются достаточно редкими. Один из наиболее распространённых — это ломаная мансардная. Что именно мы имеем в виду, когда говорим об этом?

По сути, речь идёт об обычной двухскатной крыше. Её отличие лишь в том, что в рассматриваемом варианте каждый скат разбит на два участка (это самый распространённый вариант, но таких участков может быть и больше двух), которые имеют различный наклон. Та часть, которая находится в центре, меньше наклонена, а по краям — больше. Поясним сказанное рисунком.

Теперь перейдём к тому, как она устроена. Рассмотрим ещё один рисунок.

На этой схеме показано расположение стропил, которые составляют каркас. Кратко расскажем о них.Балки перекрытия. Это часть, на которой смонтирована вся конструкция крыши. С одной стороны — это часть потолка верхнего этажа здания.

С другой стороны, на этих балках монтируются остальные элементы конструкции:

  • Стойки — вертикально расположенные элементы, которые служат опорой.
  • Прогоны расположены вдоль мансарды.
  • Наслонные стропила — это наклонная основа для настила.
  • Поперечные балки служат для мансардных перекрытий.

Здесь были перечислены основные элементы конструкции. Покажем ещё одну схему.

Здесь показаны ещё несколько важных элементов стропильной системы:

  • Мауэрлат. Это продольно расположенные балки, которые служат основной опорой для наслонных стропил.
  • Висячие стропила. Они расположены в верхней секции крыши.
  • Затяжка служит для увеличения прочности всей конструкции.
  • Подкосы являются дополнительной опорой для наслонных стропил.

Вентилируемые и не вентилируемые крыши

Стропильная система — это основа, но это далеко не всё. Сама крыша имеет довольно сложное устройство. Ведь она должна защищать дом от дождя, холода и жары. Кроме этого, внутри дома образуется водяной конденсат, который может не только создать значительный дискомфорт для жильцов, но и повредить слой теплоизоляции. Поэтому она имеет достаточно сложное устройство.

Поясним эту схему. Обычно утеплительный слой располагают между наслонными стропилами. Под ним непосредственно располагают пароизоляцию. Над утеплительным слоем располагают гидроизоляцию. Под ней оставляют тонкий воздушный слой, который служит для вентиляции.

На наслонные стропила сверху прибивают контробрешётку (рейки, которые расположены вдоль стропил). А на них — обрешётку (рейки, расположенные перпендикулярно стропилам). Сверху устанавливается кровельное покрытие.Это пример устройства такой крыши, в которой вентиляция предусмотрена.

К этому типу относится большинство. В местностях, где преобладает тёплый и сухой климат, может быть поставлена крыша, в которой такого рода вентиляция не предусмотрена.

Некоторые проекты мансардных крыш

Расскажем, как могут выглядеть мансардные крыши в наиболее распространённых случаях.

Здесь приведена конструкция для двухскатной мансардной крыши. Вот ещё одна схема, которая соответствует двухскатной ломаной.

Если она четырёхскатная, то это позволяет отвести для мансарды больше свободного пространства. Вот принципиальная схема стропильной системы для них.

На приведённой схеме показана стропильная система, которая может быть применена при проектировании. Далее покажем ещё один пример четырёхскатной (вальмовой) крыши.

Технология строительства мансардной крыши своими руками

Если у нас есть планы построить мансарду, то возможны, в принципе, два основных пути:

  • Сделать самому.
  • Обратиться к специалистам.

Каждый из упомянутых вариантов имеет свои достоинства и недостатки. Если выполнить все необходимые работы своими руками, то это будет стоить намного дешевле. Но для этого придётся хорошо потрудиться и нужно будет сделать работу на качественном, достаточно профессиональном уровне.

Если же обратиться к специалистам, то работа, хотя и будет выполнена качественно, но и стоить будет намного дороже.

Если всё же решили взяться за это дело самостоятельно, то сначала нужно подготовить необходимые материалы и инструменты.

Создание будет проходить в два основных этапа:

  • создание каркаса,
  • обустройство кровли.

Для проведения работ потребуются различные материалы:

  • Деревянный брус различного сечения.
  • Доски толщиной 3-4 см и шириной 15 см.
  • Кровельный материал (шифер).
  • Утеплитель.
  • Пароизоляция.
  • Гидроизоляция.
  • Гвозди на 80 мм.

Потребуются также инструменты для работы:

  • Острый нож.
  • Молоток.
  • Топор.
  • Строительный степлер со скобами.
  • Отвес.
  • Рулетка.
  • Ножовка.

Поскольку мансардная крыша является достаточно сложной конструкцией, то нужно сначала составить её схему и произвести расчёт частей.

Рассмотрим ситуацию для двухскатной ломаной мансардной крыши. Расскажем о том, какие расчёты и как нужно будет сделать.

Прежде всего важно определиться с кровельным материалом. Его надо выбирать исходя из конкретных особенностей ситуации. В частности, обратим внимание на две разных стороны вопроса. Уровень теплоизоляции и гидрозащиты в мансарде существенно ниже, чем в доме.

Это обуславливает необходимость очень внимательного отношения при подборе материалов для строительства крыши. Другая особенность состоит в том, что важно пользоваться более лёгкими материалами как для крыши, так и для внутренней отделки создаваемой мансарды.

Поскольку каждый скат разбит на два участка, то важно определиться с углом наклона более крутого участка. При этом нужно помнить, что если он меньше 15 градусов, то это предъявляет особые требования к кровельному материалу. Если же речь идёт об уклоне большем, чем 45 градусов, то для кровли может быть использован практически любой материал.

Для того, чтобы определить вес, нужно определить прежде всего её площадь. Для этого её поверхность разделяется на более простые геометрические фигуры и их площадь складывается.

При определении веса учитываются:

  • вес стропил и балок,
  • вес утеплителя,
  • вес гидроизоляции,
  • вес кровли.

Сначала определяется вес на единицу площади, и затем умножается на её величину.

При расчёте веса не забываем о возможном весе нанесённого снега и учитываем его величину. Также нужно учитывать дополнительное воздействие ветра.

Суммарная нагрузка находится путём деления всей нагрузки на площадь крыши. На основе полученного числа и довольно сложных вычислений по специальным таблицам определяются необходимые параметры стропильной системе и, в частности, величина стропильного шага и рекомендуемый уклон крыши.

Проведение работ

Установка стропильной системы

Перед проведением таких работ необходимо подготовить древесину. Её нужно хорошо высушить, а также обработать специальным антисептическим и огнезащитным составом.

На первом этапе нужно установить мауэрлат.

Его укладывают на слой гидроизоляции. Следующим шагом будет крепление конькового бруса.

После этого устанавливаются наслонные стропила. Для удобства места их крепления можно помечать на мауэрлате. Обычно шаг установки стропил составляет 70 см. Стропила принято надрезать для того, чтобы укрепить соединение с мауэрлатом.

Верхние края стропил также обрезаются под углом. Там устанавливают затяжки.

Затем на стропила ставится обрешётка и устанавливается пароизоляционная плёнка.

Установка утепления

Стропильная система — эта основа для крыши, но нужно установить утеплитель и гидроизоляцию.

Прежде всего нужно определиться с выбором материала для утеплителя. Распространены несколько вариантов:

  • Стекловата. Это дешёвый и эффективный материал, но при её укладке образуется вредная для здоровья пыль. При использовании этот материал безопасен, долговечен и эффективен.
  • Плита ДВП. Обладает хорошей теплоизоляцией и звукоизоляцией. Для жилых домов обычно не применяется.
  • Пенопласт — эффективный материал, весит немного. Однако, токсичен и пожароопасен.
  • Пенополистирол по своим характеристикам сходен с пенопластом, но не обладает его недостатками.
  • Минеральная вата. В последние годы является наиболее распространённым материалом, который используется для утепления. Эффективна в использовании, почти не имеет недостатков.

Сверху стропил укладываем гидроизоляционную плёнку, которую нужно тщательно закрепить. Снизу вставляем блоки минеральной ваты и закрепляем их пароизоляционной мембраной, прикрепляя её снизу к стропилам.

При этом листы минеральной ваты нужно нарезать на несколько сантиметров шире, чем зазоры между стропилами. Это нужно для того, чтобы исключить образование щелей в теплоизоляции.

Особенности стропильных систем мансардных крыш

Каркас строится с той целью, чтобы обеспечить, что он выдержит весь вес мансардной крыши вместе с так называемым «кровельным пирогом». С другой стороны, он должен быть максимально лёгким для того, чтобы снизить нагрузку.

Обычно для таких работ используется древесина хвойных деревьев. Это связано с тем, что такая древесина с большей лёгкостью способна подвергаться обработке.

Перед использованием деревянные детали должны пройти антисептическую и противопожарную обработку.

Современные технологии и качественные строительные материалы позволяют самостоятельно построить качественную мансардную крышу. Однако, при этом нужно провести грамотное проектирование и расчёт необходимых параметров.

Особое внимание нужно обратить на качество и надёжность возводимой стропильной системы.

Мансардная крыша своими руками — чертежи, инструкции, советы

Оценка: 5 2 голосов

Читайте также:

okarkase.ru

Проектирование и бесплатные чертежи дома с мансардой

В наше время все больше загородных домов строятся по чертежам, в которых предусмотрена мансарда. Чтобы грамотно выполнить обустройство мансарды, необходимо предусмотреть, какие помещения в ней будут располагаться.

Проект дизайна и интерьера мансардного этажа

Это может быть:

  • cпальня;
  • кабинет;
  • миниатюрная гостиница;
  • детская комната;
  • спортзал.

Для каждого такого помещения составляется конкретный проект, который затем воплощается в чертеже. Некоторые владельцы загородных домов скачивают такие чертежи из интернета абсолютно бесплатно. Причем в этих материалах представлена подробная внутренняя планировка будущего этажа. Каждое такое помещение загородного дома обязательно имеет мощное освещение. Для подачи свежего воздуха на чертежах проекта предусматривается встроенная вентиляция. Для естественного освещения в домах из бруса устанавливают большие окна.

Вернуться к оглавлению

Содержание материала

Разработка мансардного этажа

В принципе площадь мансардного этажа может быть самой разной. Все зависит от габаритов дома. Однако общим остается одно правило: независимо от площади домов мансардный этаж не должен выходить за пределы базового здания.

Подробная схема конструкции мансарды

Планировка мансардного этажа может быть самой разной. Каждое такое помещение имеет собственный проект и конфигурацию. Сделать бесплатно такую планировку можно при помощи специальных планировочных программ. Они же помогут создать план мансарды с учетом всех требований.

Вернуться к оглавлению

Причины строительства мансарды

Такая популярность мансардных проектов при строительстве загородных домов обусловлена рядом характерных причин.

Планировка мансарды позволяет несколько увеличить имеющуюся жилую площадь, одновременно серьезно экономя свободное пространство. Когда на чертеже вместо чердака указывается мансардный этаж, это значит, что в доме из бруса серьезно сократятся теплопотери. Обычно тепло уходит через кровлю, что составляет 10 %. Для получения бесплатного проекта мансардного помещения в брусовом доме достаточно скачать из интернета полный комплект нужных чертежей.

При соблюдении технологического процесса строительства в доме мансардного этажа намного сокращаются расходы на ремонт кровли. Вернуться к оглавлению

Мансардная крыша

Ее планировка обладает некоторыми отличиями. Дело в том, что мансардная кровля должна выдерживать давление с нескольких сторон. Снизу поднимается влажный нагретый воздух, превращается в конденсат и оседает на внутренней поверхности крыши. Поэтому, когда делается проект мансардного этажа, необходимо учитывать основные требования, предъявляемые к таким конструкциям.

Главным является обустройство и конструкция крыши:

  • теплоизоляции;
  • пароизоляции;
  • гидроизоляции.

Так как мансардный этаж обладает наибольшей площадью контакта с внешним миром, ему требуется крыша, имеющая самую качественную теплоизоляцию.

Подробная схема теплоизоляции мансарды

О видах теплоизоляции можно прочесть совершенно бесплатно на сайтах интернета. На страницах Сети можно познакомиться с разновидностями теплоизоляционного материала для дома, сделанного из бруса.

В последние годы хозяева частных домов пытаются при обустройстве чердачного помещения создать мансарду. Изменения учитываются в проектной документации, вносятся соответствующие коррективы в планировку дома. Если дом был куплен старым, имеющим обычный чердак, новые владельцы занимаются его перестройкой. Для такой работы необходимо создание чертежей, где отображается обустройство мансарды.

Вернуться к оглавлению

Что должно быть отражено на чертеже

Безусловно, каждая переделка планировки требует точного отражения в чертежах. Если проект имеет подробный чертеж, с отражением всех нюансов, становится намного легче составить смету необходимых затрат на строительство. Чтобы строительство мансарды было сделано правильно, необходимо сначала рассчитать конструкцию стропил. Как сделать такой расчет, можно посмотреть бесплатно в справочной литературе, представленной на страницах специализированных сайтов.

Специально разработанные строительные нормы предписывают конкретные габариты бруса в зависимости от двух параметров:

Больше всего для проектирования и чертежа мансарды дома подходит ломаная крыша с двумя скатами. Для нее делается необходимое количество стропил из бруса, которые устанавливают внутри с опорой на несущие внутренние стены дома. В противном случае крыша может быть не очень надежной.

Чертеж двускатной мансарды

Для мансарды, особенно когда дом очень старый, требуется сооружение мауэрлата. Его делают у основания крыши, проходя весь периметр дома. Такая замкнутая конструкция, позволит снизить давление на стены. Это имеет большое значение, если применяются висячие стропила. При этом стропила должны образовывать своеобразный треугольник, опираясь одним концом в поперечную балку, а другим в мауэрлат.

Все изменения в проекте должны отражаться в чертеже. Должна быть четко показана новая стропильная система, обозначено сечение бруса стропил.

На отдельном чертеже показывается устройство вентиляционной системы. Обычный чердак с утеплением имеет вентиляцию, которая не годится для мансардного этажа. Мансардная вентиляция должна обеспечивать циркуляцию воздуха таким образом, чтобы в комнате никогда не было душно, чтобы она не продувалась сильными ветрами.

Вернуться к оглавлению

Как должна выглядеть планировка мансарды

Конструкция крыши диктует будущую планировку помещения.

Планировка двухуровневой мансарды

От формы кровли зависит полезная площадь этажа. К примеру, боковой скос кровли нужно будет отделить перегородкой. Свободно передвигаться по такому пространству очень сложно. Поэтому односкатная крыша имеет небольшое преимущество. У такой мансарды имеется только одна боковина, что даст возможность увеличить размер полезной площади.

Однако высота потолка ограничит свободу движения, нужно будет все время пригибаться. Идеальным считается скат, обращенный в сторону севера. К сожалению, подобное не всегда получается. Отличным вариантом считается двускатная крыша, имеющая ломаную форму. Она отличается нижним, очень крутым скатом. У такой мансарды увеличивается площадь, ее планировка становится намного проще.

На мансардном этаже можно при желании оборудовать гостиную. Мансарды, имеющие небольшой уклон крыши, смотрятся намного уютнее. Они больше всего подходят для устройства спальни. На такой площади можно устроить кабинет.

Интерьер и дизайн кабинета обустроенного в мансарде

Самая высокая точка потолка мансарды обязательно должна превышать 220 см. Это позволит передвигаться в помещении любому человеку, не наклоняя головы. При устройстве спальни кровать в мансарде лучше ставить рядом со скатом. В этом месте, высота помещения должна превышать 180 см. При резком подъеме с кровати при такой высоте исключается удар головой о потолок.

Когда делается планировка мансардного интерьера, необходимо в проекте учесть несколько важных нюансов:

  • Утепление;
  • Нагрузка, которую выдерживает брус;
  • Отопление;
  • Освещение;
  • Компактность мебели.
Вернуться к оглавлению

Утепление кровли

Так как на кровлю постоянно оказывает влияние внешняя среда, она требует более тщательного подхода.

Чтобы предотвратить попадание теплого воздуха из помещения прямо в утеплитель, обязательно делается пароизоляция.

Подробная схема утепления крыши

Ее укладывают так, чтобы получить сплошную поверхность, без зазоров. Все стыки закрывают липкой лентой.

Самыми лучшими утеплителями для мансарды считаются:

  • Минеральная вата;
  • Экструдированный пенопласт.

Материал укладывается послойно, стыки заполняются монтажной пеной. Иногда делается комбинированное утепление. Для этого совмещают теплоизоляцию с пароизоляцией. На брус накладывается гидроизоляционная мембрана, которая не позволяет конденсату попадать на утеплитель. Между гидроизоляцией и кровлей оставляется небольшой вентиляционный зазор.

При соблюдении описанных выше технологических требований к утеплению крыша мансардного этажа будет наиболее надежной. Небольшая ошибка может создать аварийную ситуацию.

Когда подбирается кровельный материал, нужно придерживаться только одного принципа: крыша должна быть легкой, но очень прочной.

Вернуться к оглавлению

Нюансы проекта двухэтажных домов, имеющих мансарду

В чертежах подробно указывается план второго этажа, в котором указывается размер и расположение лестничного узла в доме. Он должен быть очень массивным, так как наличие нескольких этажей вызовет постоянную эксплуатацию лестницы. Для этого она должна иметь большую ширину и быть пологой, а это требует дополнительную площадь.

Очень важными остаются некоторые особенности, когда планируется чердачное помещение. Каждый проект двухэтажного дома, имеющего мансарду, требует точно выполненного расчета скатов крыши. От этого будут зависеть следующие показатели:

  • Высота помещения;
  • Жилая площадь;
  • Расположение лестницы;
  • Освещенность.

Проект одноэтажного коттеджа с мансардой

Чаще всего в низких местах хранятся различные вещи, устанавливаются небольшие шкафчики, устраиваются кладовки. Такие ниши мешают нормальному входу на лестницу. В связи с этим такой узел монтируется около конька.

Вернуться к оглавлению

Освещение

Очень важно, чтобы в мансарде было достаточно естественного освещения. Когда имеет место односкатная крыша, этот вопрос решается достаточно просто. Прямо на фронтонах монтируют большие окна. Если кровля имеет ломаный вид, существует несколько подходов:

  • Устанавливаются оконные системы, прямым врезанием в кровлю;
  • Делаются скатные конструкции, где предусмотрено крепление окон прямо на фронтоне.

Отрицательной стороной такой конструкции можно назвать сложную стропильную систему, так как окна требуют использования дополнительных деталей, чтобы увеличить жесткость строения.

Пример естественного освещения мансарды

На каждом чертеже двухэтажного дома, где эксплуатируется мансарда, необходимо показать важнейшие коммуникации:

  • Водопровод;
  • Канализацию;
  • Вентиляцию;
  • Электрическую проводку.

planvsem.ru

Ломаная мансардная крыша своими руками – устройство и чертежи (видео инструкция)

Если вы хотите максимально увеличить полезную площадь дома, не затрачивая при этом баснословные средства, вы обязательно должны рассмотреть проекты с мансардой. Опыт застройщиков говорит о том, что это оптимальный способ планировки жилья эконом класса, ведь один квадратный метр жилплощади в нем стоит в несколько раз дешевле, чем в двухэтажных постройках. Бытует заблуждение, что мансарда пригодна только для сезонного использование в теплое время года.

Содержание статьи

Однако, оно ошибочно, так как качественно утепленная ломаная мансардная крыша прекрасно сохраняет тепло зимой, ее температурный режим не менее комфортен, чем в отапливаемых помещениях первого этажа.

Даже без дополнительной термоизоляции мансарда является своеобразной «воздушной подушкой», сохраняющей оптимальную температуру внутри дома.

Стропильная система мансардной ломаной крыши

Стропильная система ломаной крыши

Проект дома с ломаной крышей

Ломаную мансардную крышу считают технически сложной конструкцией, советуя доверить ее возведение профессиональной бригаде. Тем не менее, человек, знакомый с кровельными работами на примере традиционной двухскатной крыши, вполне способен осилить ее строительство своими руками, при помощи двух подсобных рабочих, помощников. Главное понять, что это процесс, требующий серьезного подхода, который опрометчиво начинать без предварительных расчетов.

Разновидности мансардных крыш

Мансарда – отапливаемое или холодное пространство под крышей, которое используют в качестве жилого. Согласно строительным нормам, в мансардном помещении необходимо оборудовать окна для естественного освещения и потолки достаточной для человека высоты.

Комнаты под кровлей, в которых эти условия не соблюдаются, называют чердаком. Для устройства мансарды подходят следующие виды крыш:

  • Двухскатная. Самая простая конструкция для оборудования мансарды. Она состоит из двух скатов прямоугольной формы и треугольных фронтонов. Чтобы добиться нужной для жилого помещения высоты потолков, необходимо заложить очень крутой угол скатов. Это увеличивает площадь и вес двухскатной крыши, делая ее монтаж экономически нецелесообразным.

    Двухскатная крыша

  • Вальмовая. Конструкция вальмовой крыши состоит из двух трапециевидных скатов и стольких же треугольных, расположенных над торцевыми стенами вместо фронтонов. Высоты потолка под вальмами не хватает для жилого помещения, поэтому площадь мансарды получается слишком маленькой. Однако, ее достаточно для организации складирования вещей или зимнего хранения припасов, если она не отапливается.

    Вальмовая крыша

  • Полувальмовая. Особенность полувальмовой крыши в том, что ее торцевые скаты не полностью заменяют фронтоны, а частично. Вальмы маленького размера не снижают высоту потолка, поэтому монтаж полувальмовой крыши в качестве мансардной вполне возможен. Единственный минус такого варианта – сложность стропильной системы и большой расход кровельного материала.

    Полувальмовая мансардная крыша

  • Ломанная. Это разновидность двухскатного вида кровли, скаты которой состоят из двух частей, имеющих разный угол наклона. Верхняя часть ломанной крыши более пологая, а нижняя – крутая. Такая конфигурация позволяет более эффективно использовать пространство, не увеличивая затраты на строительство. Ломанная крыша – самый доступный вариант того, как построить мансардную крышу с минимальными вложениями.

Ломанная крыша

Монтаж мансардной крыши, пригодной для проживания, предусматривает обязательную термоизоляцию, организацию естественного освещения с помощью мансардных или вертикальных окон и принудительной вентиляции.

Преимущества ломаной конструкции

Конечно, мансарду можно обустроить даже, своими руками построив обычную треугольную крышу. Но из-за крутизны скатов чтобы потолок поучился, высота такой крыши должна быть очень большой. Это не экономично, а также нецелесообразно, ведь кровля с изменяемым углом скатов позволяет более эффективно распорядиться имеющимся пространством.

Более пологая верхняя часть делает потолки более высокими. Согласно строительным нормам, если расстояние от пола до конькового соединения менее 2,5-2,7 метров, помещение не считается жилым, его нельзя называть мансардой, это скорее просто чердак. Конструкция ломаной крыши имеет следующие преимущества:

  • Возможность обустроить более высокие потолки.
  • Высокий уровень защиты от атмосферных осадков, ветра.
  • Легкий сход снега со скатов.
  • Помогает сберечь тепло.
  • Рациональное использование подкровельного пространства.

Разница между треугольной двухскатной и ломаной крышей

Ломаная крыша с мансардными окнами

Этапы строительства

Создание проекта

Составляя проект ломаной мансардной крыши для строительства своими руками, лучше составить чертежи с разными проекциями, который всесторонне покажет расположение ее элементов. Отталкиваясь от длины и ширины дома, нужно определится с размерами мансардного помещения, а также крыши. Первым делом выстраивается геометрия скатов:

  • Важная задача – расчёт высоты конькового соединения, так как от него зависит высота будущих потолков. Учитывайте, что от конька до потолочных перекрытий должно быть около 1,5 м.
  • Следующий этап – определение высоты потолка. Для комфортного использования лучше заложить ее на уровне 2-2,2 метров.

    Зависимость высоты потолка мансарды и угла скатов крыши

  • Определение уклона верхней части ската. На чертеже проводится линия потолка, от конькового соединения в обе стороны проводятся прямые до пересечения с этой линией. С помощью транспортира определяется их угол, его значение лучше сразу зафиксировать на рисунке. Обычно этот параметр находится в пределах 20-30 градусов.
  • Определение уклона нижней части ската. От нижнего карниза кровли на чертеже отступают расстояние равное длине свеса (40-50 см). От конца верхнего ската до этой точки проводится прямая. Угол также замеряется транспортиром, он обычно имеет значение 50-60 градусов.
  • Очерчиваются стены мансарды. Определяется ее линейные размеры и общая площадь.

Проект ломаной двухскатной крыши с размерами

Конструкция стропильной системы ломаной крыши

Чтобы расчеты проекта оказались верными, важно точно производить первичные замеры, а также соблюдать масштаб. Облегчить проектирование могут компьютерные программы, в которые достаточно ввести размеры строения и желаемый тип кровли, всю остальную работу они выполняют автоматически. Если доступа к такому программному обеспечению нет, лучше воспользоваться готовыми проектами.

Расчет стропильной системы

Стропила – основные опорные элементы ломаной мансардной крыши, своего рода ее костяк. Они подвергаются колоссальным нагрузкам, поэтому к ним предъявляются особые требования.

Выбор сечения стропильных ног происходит не случайным образом, а в соответствии с шагом установки, расстоянием между опорами, значений ветровой и снеговой нагрузки. Если первые три показателя легко можно определить по составленному чертежу, то последние два нуждаются в особом пояснении.

  • Территория России разделена на 8 зон с различной снеговой нагрузкой. Для каждой конкретной крыши это значение корректируется углом наклона ее скатов. Так как уклон скатов различен, то рассчитывается два показателя, соответственно верхние и нижние стропила могут иметь разное сечение.
  • Также существует зонирование по ветровой нагрузке, включающие в себя также 8 зон. С помощью коэффициента, учитывающего высоту здания, в табличное значение этого показателя вносятся поправки.
  • Значения этих двух показателей суммируются для определения общей нагрузки. Округлять цифры следует в большую сторону, чтобы обеспечить небольшой запас прочности. Исходя из них по справочным таблицам определяют необходимое сечение досок.

Необходимые материалы

Строение двухскатной ломаной крыши

Монтаж мауэрлата

Начало работ по оборудованию ломаной мансардной крыши – монтаж мауэрлата, прочного бруса размером 100х100 мм или 150х150 мм. Его закрепляют на торце боковых внешних стен.

Его основная задача – распределение веса конструкции кровли, его перенос на фундамент, а также защита предохранение скатов от опрокидывания. Мауэрлат укладывают по верхней части стены по предварительно уложенной гидроизоляции, в качестве которой используется сложенный вдвое рубероид или несколько слоев специальной пленки.

Способы установки мауэрлата

Крепление осуществляется при помощи металлический шпилек, их необходимо поместить в бетонной стяжке. Если речь идет и реконструкции кровли своими руками, его монтируют анкерными болтами к стене на глубину 15-17 см.

Для брусовых, а также бревенчатых домов используют деревянные нагели. Следует учесть, что монтаж выполняется заподлицо.

Сборка стропильной системы

Сборка стропильной системы ломаной мансардной крыши происходит в следующей очередности:

  1. Настил балок перекрытий поверх мауэрлата. В некоторых случаях практикуется вынос балок за пределы строения. Эта мера дает возможность расширить площадь мансарды, сформировать хорошие свесы. В этом случае балки крепятся к мауэрлату сверху. При настиле без выноса, их укладывают на гидроизолированные стены, закрепляя при помощи уголков на внутренний краешек мауэрлата.
  2. Точно посередине балки перекрытия отмечают точку, над которой будет расположен коньковое соединение. Отступив от нее равное расстояние в ту и другую сторону, выставляются стойки. Размещать их нужно вертикально, поэтому их временно подпирают подкосами.
  3. Стойки соединяются затяжками. Это прямые прочные бруски, которые крепят на надёжные металлические уголки. В результате этих действий должна получится конструкция в форме буквы “п”.

    Установка стоек

  4. Устанавливаются висячие стропила, верхней своей частью соединенные со стойкой, в нижней с мауэрлатом или балкой перекрытия. В стропильной ноге выпиливается паз, его накладывают на место соединения, а затем стягивают металлической скобой.

    Установка висячих стропил

  5. Висячие стропила укрепляются подкосами. Это угловые подстропильные ноги, предотвращающие прогиб стропил, перенося часть нагрузки на стойку.
  6. На середине затяжки отмечается точка установки бабки, вертикальной подвески на коньковом соединении, несущей на себе вес ее вес.
  7. Устанавливаются наслонные стропила. Их соединяют металлической накладкой или болтами с шайбами.

    Установка наслонных стропил

  8. Закрепляется на коньке бабка. Ее натягивают так, чтобы вес затяжки нес на себе конек ломаной крыши.

Выполнение вышеперечисленных пунктов формирует одну стропильную ферму. Таким же образом устанавливаются остальные с шагом 60-120 см.

Готовая стропильная система

Гидроизоляция и кровельные работы

Когда работы по установке своими руками стропильной системы ломаной мансардной крыши закончены, нужно организовать ее гидроизоляцию. Для этого нужна гидроизоляционная пленка или мембрана, которая обычно производится в виде рулона.

  • Первая полоса пленки укладывается на нижнюю часть стропил и закрепляется контр-обрешёткой. Нахлёст между полосами должен быть не менее 10-15 см.

    Гидроизоляция стропил

  • Затем налаживается непосредственно обрешетка из необрезной доски с шагом, рассчитываемым согласно ширине кровельного материала. Если будет настилаться мягка кровля, к примеру, ондулин или шинглас, необходимо создание сплошной обрешетки из влагостойких фанерных листов.
  • Если готова обрешетка, то можно приступать к настилу кровельного материала. Его начинают монтировать, начиная от карниза, вверх к коньковому перекрытию, задавая нахлёст 10-15 см.

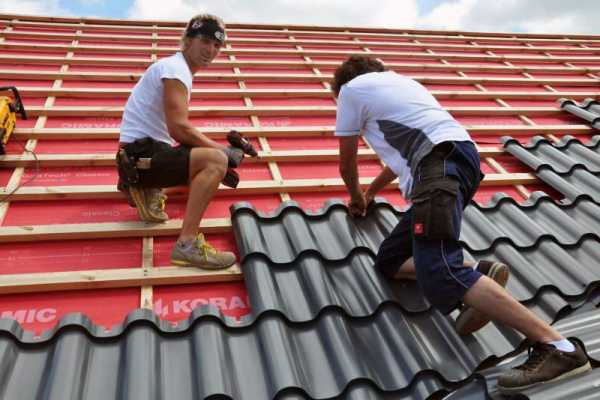

    Настил металлочерепицы

  • Сверху место соединения кровельных листов закрывают коньковой доской.

Крепеж подбирается в зависимости от типа материала. Для черепицы используют оцинкованные саморезы с каучуковыми головками, которые в процессе закручивания деформируются таким образом, что гидроизолируют собой отверстие.

Для того чтобы ускорить процесс, можно использовать шуруповерт. Шинглас или ондулин фиксируют гвоздями длиной 100 мм. После завершения кровельных работ оформляются фронтоны и свесы мансардной ломаной крыши.

Подведя итог, можно сказать, что расширить площадь дома своими руками поможет ломаная мансардная крыша. Своими руками ее построить можно, однако, это потребует специальных навыков и затрат, которые, без сомнения себя окупят.

Видео-инструкция

krovlyakrishi.ru

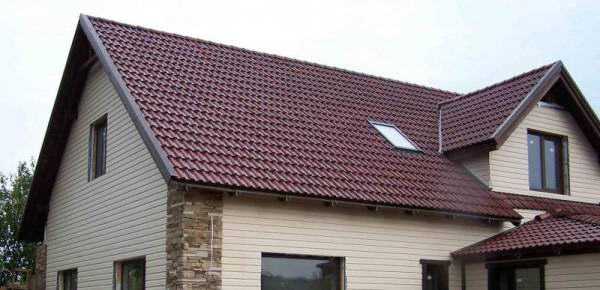

Мансардная крыша своими руками: Пошаговая технология, фотографии

Мансардной называют крышу, под которой обустроены жилые комнаты. По форме мансардная крыша может быть различной, но чаще всего мансарду обустраивают под двускатной крышей. Наиболее рациональным решением, позволяющим получить максимальную полезную площадь жилой мансарды, является мансардная крыша с ломаной линией ската.

Мансардная крыша своими руками

Этапы строительства  мансардной крыши своими руками во многом похожи на возведение обычной двускатной крыши, так же как и названия элементов, составляющих ее каркас. К ним относятся:

  • Мауэрлат – опорный брус, передающий нагрузку от стропил стенам строения;
  • Балки перекрытия – доски, образующие пол мансарды и потолок нижнего этажа;
  • Стойки – вертикальные опоры, поддерживающие стропильную систему;
  • Прогоны – горизонтальные опоры для стропил;
  • Ригеля – поперечные горизонтальные элементы, стягивающие скаты крыши между собой, иначе их называют затяжки;
  • Стропила – доски, образующие основной контур крыши;
  • Подвеска – подвесная стойка, поддерживающая затяжки и перераспределяющая нагрузку между стропилами;
  • Обрешетка – доски или листы фанеры, предназначенные для укладки поверх них кровельного покрытия и передающие нагрузку на стропильную систему;
  • Кобылки – доски, закрепляемые вдоль оси в нижней части стропил и предназначенные для образования свеса крыши.

Каркас для мансардной крыши

Сечение элементов кровли определяется с помощью расчета, в статье приведены наиболее часто используемые в частном строительстве материалы.

Устройство ломаной мансардной крыши и ее отличия

Как уже говорилось, крыша с ломаными скатами несколько отличается от простой двускатной крыши. Разница заключается в форме противоположных скатов: они представляют собой не прямую линию, а состоят из двух соединенных под тупым углом скатов. Крыша может быть как симметричной, так и иметь различную форму противоположных скатов – это зависит от проекта.

Благодаря ломаной форме ощутимо увеличивается полезный используемый объем мансардного помещения. Нижнюю часть стропил обычно устанавливают под углом около 60 градусов к горизонту, а опорные стойки, поддерживающие эти стропила, играют роль каркаса внутренних стен. Верхняя часть стропил чаще всего устанавливается под небольшим углом, от 15 до 45 градусов – это позволяет сэкономить материалы, но сохранить функциональность крыши и ее устойчивость к снеговым нагрузкам.

Устройство мансардной крыши

Стропильная система для мансардной крыши

Вертикальные стойки, опирающиеся на балки перекрытий, прогоны и соединяющие их затяжки образуют параллелепипед, ограничивающий внутренние размеры мансарды. Для придания конструкции дополнительной жесткости устанавливают подкосы между балками перекрытий и нижними стропилами. После установки верхних стропил для укрепления фермы и устранения провисания ригелей устанавливают подвесные опоры – бабки. Для дополнительного укрепления нижних стропил их стягивают со стойками с помощью схваток. Крепление элементов производят с помощью гвоздей и болтов или шпилек.

Расчет размеров мансардной крыши

Главным условием комфортного устройства мансарды является высота потолков – она не должна быть ниже 2,5 метров. Для обеспечения такой высоты помещения линия излома мансардной крыши должно находиться на высоте не менее 2,8 метров с учетом толщины слоя утеплителя и внутренней обшивки мансарды, а также толщины чистовых полов.

Перед тем как приступить к покупке материалов и строительству крыши, необходимо начертить подробный чертеж, на котором будут указаны габаритные размеры дома, линия скатов и высота мансарды.

Чертеж — размеры мансардной крыши

 Технология возведения ломаной мансардной крыши

  1. Устанавливают мауэрлат по периметру  дома. В деревянных строениях мауэрлатом служит верхний брус или бревно. В каменных – кирпичных или блочных – строениях брус мауэрлата крепят на шпильки или анкера, закрепленные в стенах во время кладки на расстоянии не более 2 метров. Выравнивают мауэрлат по внутренней плоскости стены, оставшуюся снаружи стену позже закладывают декоративной кладкой. Брус мауэрлата из сухой древесины хвойных пород обычно имеет сечение 100 или 150 мм. Отпиливают брус нужной длины, выпрямляют при необходимости анкерные шпильки и кладут брус поверх них. Слегка простукивая молотком. На брусе остаются вмятины от шпилек, по ним высверливают отверстие необходимого диаметра. Размечать брус можно и с помощью рулетки, но вероятность ошибки в этом случае выше. На стену укладывают рулонную гидроизоляцию, можно использовать обычный рубероид в два слоя. Мауэрлат надевают на шпильки и затягивают гайки.

    Установка мауэрлата на кирпичную стену с помощью деревянных пробок

  2. Для балок перекрытия обычно используют хвойный брус сечением 100х200 мм. Балки перекрытий кладут либо поверх мауэрлата с выходом за плоскость стен на 0,3-0,5 метра, либо в специально предназначенные для этого карманы в кладке.В первом случае балки закрепляют с помощью уголков и саморезов. Чтобы перекрытия получились ровными, балки кладут в строгой последовательности: сначала крайние по уровню, потом, натянув шнурку, по ним выравнивают промежуточные. Шаг балок перекрытия обычно составляет от 50 до 100 см, но наиболее удобным является шаг в 60 см, позволяющий укладывать плиты утеплителя без подрезки. Для выравнивания высоты балок их подтесывают либо используют подкладки из доски.Если балки укладывают в специальные карманы в кладке, их концы обязательно обрабатывают обмазочной гидроизоляцией и обворачивают рубероидом. Выравнивают их аналогичным образом.
  3. На крайние балки перекрытий устанавливают стойки. Крайние стойки выполняют из бруса 100х150 мм, высота и линия установки стоек определяется по заранее подготовленному чертежу. Стойки выравнивают с использованием уровня и отвеса и временно закрепляют укосинами в перпендикулярных направлениях – вдоль и поперек оси крыши. Это позволит установить стойки без отклонений в какую-либо сторону. Укосины делают из любой доски и прибивают на гвозди.Между крайними стоками натягивают шнурку и выставляют по ней остальные стойки с шагом, равным шагу балок перекрытий, то есть на каждую балку. Все стойки закрепляют аналогично крайним. У вас должны получиться два ряда стоек одинаковой высоты, идущих параллельно друг другу.

    Устройство мансардной крыши

  4. На стойки укладывают и закрепляют прогоны из доски 50х150 мм, закрепляют прогоны на гвозди 150 мм и на уголки с помощью саморезов. На прогоны кладут ригеля из доски 50х200 мм узкой стороной вниз – это увеличит их жесткость. Так как при эксплуатации на ригеля не будет оказываться нагрузка, такого сечения доски вполне достаточно, однако, чтобы исключить их прогиб и увеличить надежность в процессе монтажа, при установке ригелей под них ставят временные опоры из доски не тоньше 25 мм. Сверху ригеля скрепляют одной или двумя досками – также временно, до установки стропил. При этом доски нужно располагать не посредине затяжки – там они будут мешать дальнейшему монтажу, а отступив около 30 см.После установки стоек, прогонов и ригелей у вас получается жесткая конструкция, ограничивающая внутренние помещения мансарды. Для увеличения ее прочности впоследствии ее закрепляют подкосами и схватками.
  5. Устанавливают нижние стропила из доски 50х150 мм. Сначала выполняют шаблон из доски 25х150 мм – она легче и быстрее обрабатывается. Доску необходимой длины прикладывают к верхнему прогону, рисуют форму запила прямо на доске и выпиливают его. Прикладывают шаблон к прогону в местах установки стропил, и если он везде совпадет, то верхнюю часть всех стропил можно выполнять по шаблону. Нижнюю часть, опирающуюся на мауэрлат рядом с балками перекрытия, каждый раз вырезают по месту.Крепят стропила с помощью уголков и саморезов и на гвозди.

    Пример крепления стропил

  6. Для выполнения верхних стропил необходимо разметить центр крыши. Сделать это можно с помощью временной стойки, прибитой к мауэрлату и крайней затяжке с торца крыши так, чтобы один край доски проходил по центральной линии крыши. По этому  краю и выравнивают стропила. Далее готовят шаблон из доски 25х150 мм, прикладывая его в краю установленной доски на нужном уровне и к прогону, на который опираются нижние стропила.  Размечают верхний и нижний запилы и выпиливают шаблон. Прикладывают его поочередно к обеим сторонам крыши, проверяя, насколько точно размечен ее центр. Если ряды стоек выполнены параллельно, то проблем с установкой верхних стропил быть не должно – все они будут иметь одинаковый размер.
  7. По шаблону выполняют необходимое количество стропильных ног. Стропила устанавливают на прогоны и соединяют в верхней части с помощью накладных металлических пластин или обрезков доски на саморезы. В прогон стропила упирают на запилы и закрепляют на уголки. Чтобы стропила стояли прямо, их закрепляют с помощью подкосов, установленных нижним концом на затяжки. Так ставят все стропила. Крепят подвесные стойки – отрезки доски 25х150 мм. Верхний край доски закрепляют в месте соединения стропил, нижний – к затяжке.
  8. Ставят подкосы под нижние стропила из доски 50х150 мм, упирая их нижним косым срезом в балку перекрытия и закрепляя на уголки, а верхний край крепят сбоку к стропильной ноге, прибивают на один-два гвоздя, после чего сверлят сквозное отверстие и закрепляют на болт или шпильку. После установки нижних подкосов убирают все временные подпорки и стойки.
  9. Зашивают фронтоны, оставляя дверные и оконные проемы. Если балки перекрытий уложены в карманы стен, на нижние стропила крепят кобылки – доски, продолжающие линию стропил и образующие свес крыши. При укладке перекрытий поверх мауэрлата балки и так выступают на необходимое расстояние, и в кобылках необходимости нет.
  10. Крепят обрешетку, соответствующую типу кровельного покрытия – сплошную или разреженную. На обрешетку кладут гидроизоляции и приступают к монтажу кровельного покрытия, например, профнастила.

Обрешетка для мансардной крыши

Ломаная мансардная крыша обычно не нуждается в утеплении – утепляют лишь стены и потолок мансарды. Воздушное пространство, образуемое под стропилами, обеспечивает хорошее проветривание чердака, уменьшает нагрев помещений мансарды летом и обеспечивает дополнительную теплоизоляцию зимой. Поэтому при зашивке фронтонов важно оставить вентиляционные окошки в верхней части крыши, над перекрытиями мансардного этажа.

Видео — инструкция по возведению мансардной крыши

stroyvopros.net

Мансарда чертежи – Мансардная крыша своими руками чертежи с размерами

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
