Приточка с подогревом для квартиры: виды, принцип работы, критерии выбора

Содержание

Приточная вентиляция с подогревом своими руками: как организовать подогрев воздуха и собрать приточную систему

Что такое приточная вентиляция с обогревом воздуха?

Вентиляция с притоком воздушных масс отличается от стандартных систем кондиционирования. Принцип ее работы заключается в черпании воздуха извне. Таким образом, помимо охлаждения  и обогрева такая вентиляция обогащает помещение кислородом, в то  время, как обычные кондиционные системы просто циркулируют воздух пространства помещения.

Нагрев приточного воздуха осуществляется в вентиляционном блоке. Вентиляционный блок приточной вентиляции с подогревом обладает высокой теплоотдачей. Поэтому, даже во время сильных морозов, вентиляция беспрерывно подает массы свежего горячего воздуха.

Вентиляция с обогревом производиться за счет воздухообмена. Циркуляция и обогрев притока воздушных масс осуществляется в приточно – вытяжных установках с рекуператором. Черпаемый извне воздух нагревается в рекуператоре, за счет температуры выводящихся воздушных масс. Рекуператор препятствует смешиванию «отработанного» и приточного свежего воздуха.

Другой способ обогрева приточной вентиляции – с помощью рециркуляции. При данном методе обогрева происходит смешивание свежих воздушных масс с «отработанными». Приток воздуха из улицы нагревается до нужной температуры и подается в помещение.

Необходимость приточной вентиляции с подогревом

Приточная вентиляция – проверенный способ обеспечения нормального воздухообмена в квартире. Замещать тяжелый спертый воздух необходимо не только на кухне или в ванной комнате: во всех помещениях, где жители проводят основную массу времени, нужно заранее позаботиться о подводе свежего воздуха с улицы.

По старым, принятым еще в советское время, нормам, на каждого человека, постоянно пребывающего в жилой комнате, необходимо поступление минимум 60 куб. м свежего воздуха в час. Подобный показатель актуален для спальни или детской комнаты.

Для зоны с периодическим пребыванием жильцов, например, гостиной, минимальным порогом количества приточного воздуха являются 30 куб. м/ч. Современные европейские нормы производительности системы приточной вентиляции являются более низкими и предлагают 30 и 20 куб. м/ч на человека для комнат с постоянным и периодическим пребыванием соответственно.

Однако даже сниженный приток свежего воздуха с улицы может существенно сказаться на температуре во всей квартире. Холодные воздушные массы усиливают нагрузку на систему отопления, снижая ее эффективность. В результате нерационально расходуется энергия, которая затрачивается на прогрев охлажденного приточкой воздуха.

Дополнительно пребывание в помещении с низкой температурой воздуха может стать причиной переохлаждения и спровоцировать возникновение определенных заболеваний.


Холодное помещение и повышенная влажность из-за некачественной вентиляции являются идеальной средой для развития плесени, которая не только портит ремонт, но и наносит существенный ущерб здоровью

Решить эти проблемы можно с помощью нагревателя воздуха, который устанавливается на приточную вентиляцию квартиры. Для отечественного климата подобный узел в вентиляционной системе является острой необходимостью. При ощутимом снижении температуры за окном нагревающий воздух элемент станет единственным эффективным способом предотвратить сквозняки и сохранить тепло в доме.

Вентиляционная система с нагревателем воздуха позволяет одновременно компенсировать теплопотери и насыщать внутренний климат необходимым объемом свежих воздушных масс.

Особенности конструкции приспособления

Основные элементы приточной вентиляции

  • Воздухозаборная решетка. Выступает в роли эстетического оформления, и барьера, который защищает мусорных частиц в массах приточного воздуха.
  • Клапан приточной вентиляции. Его предназначение — блокирование прохода холодного воздуха извне в зимний период и горячего — в летний. Сделать его работу автоматической можно с помощью электропривода.
  • Фильтры. Их предназначение — очистка входящего воздуха. Требую замены каждые 6 месяцев.
  • Водяной калорифер, электрические тэны — предназначены для обогрева входящих воздушных масс.
  • Для помещений с небольшой площадью рекомендуется использовать вентиляционные системы, с электрическими тэнами, для больших пространств — водяной нагреватель.


Элементы приточно-вытяжной вентиляции

Дополнительные элементы

  • Вентиляторы.
  • Диффузоры (способствуют распределению масс потока воздуха).
  • Глушитель шума.
  • Рекуператор.

Конструкция вентиляции напрямую зависит от вида и способа крепления ситемы. Они бывают пассивного и активного действия.

Типы вентиляции с подогревом воздуха

Системы вентиляции с подогревом приточного воздуха делятся на два основных типа.

Центральная вентиляция

За температуру притока отвечают, как правило, приточные вентиляторы с подогревом воздуха. Подогрев осуществляется при помощи калорифера, который бывает электрическим и водяным. Первый работает от электросети, второй встраивается в центральную отопительную систему. Некоторые воздухонагреватели снабжаются рекуператором, благодаря которому возможен теплообмен между выводимым наружу нагретым воздухом и поступающим с улицы холодным.

Центральная вентиляция, без сомнения, очень функциональная система. Однако она имеет свои требования: ей нужно много места под размещение, для проектирования придется привлекать специалистов, а установка потянет на полноценный ремонт. А самое главное – понадобятся значительные денежные вложения.

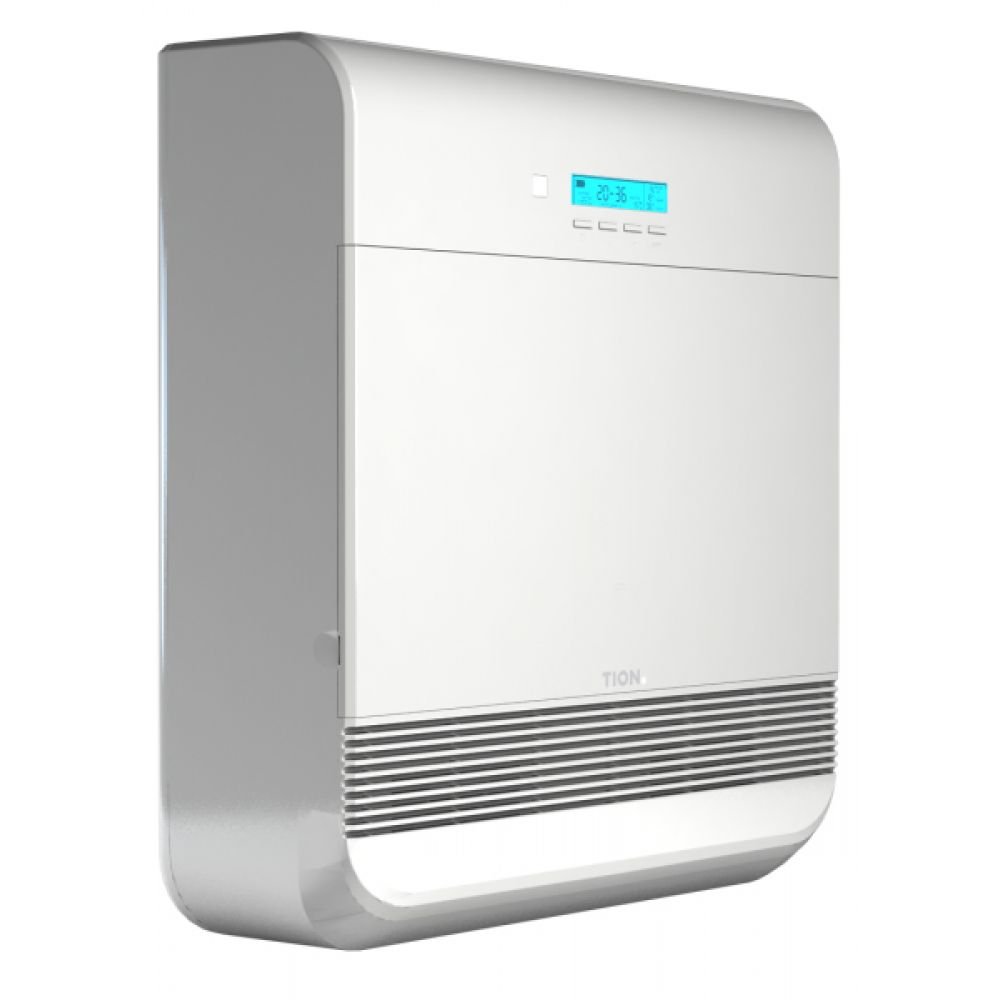

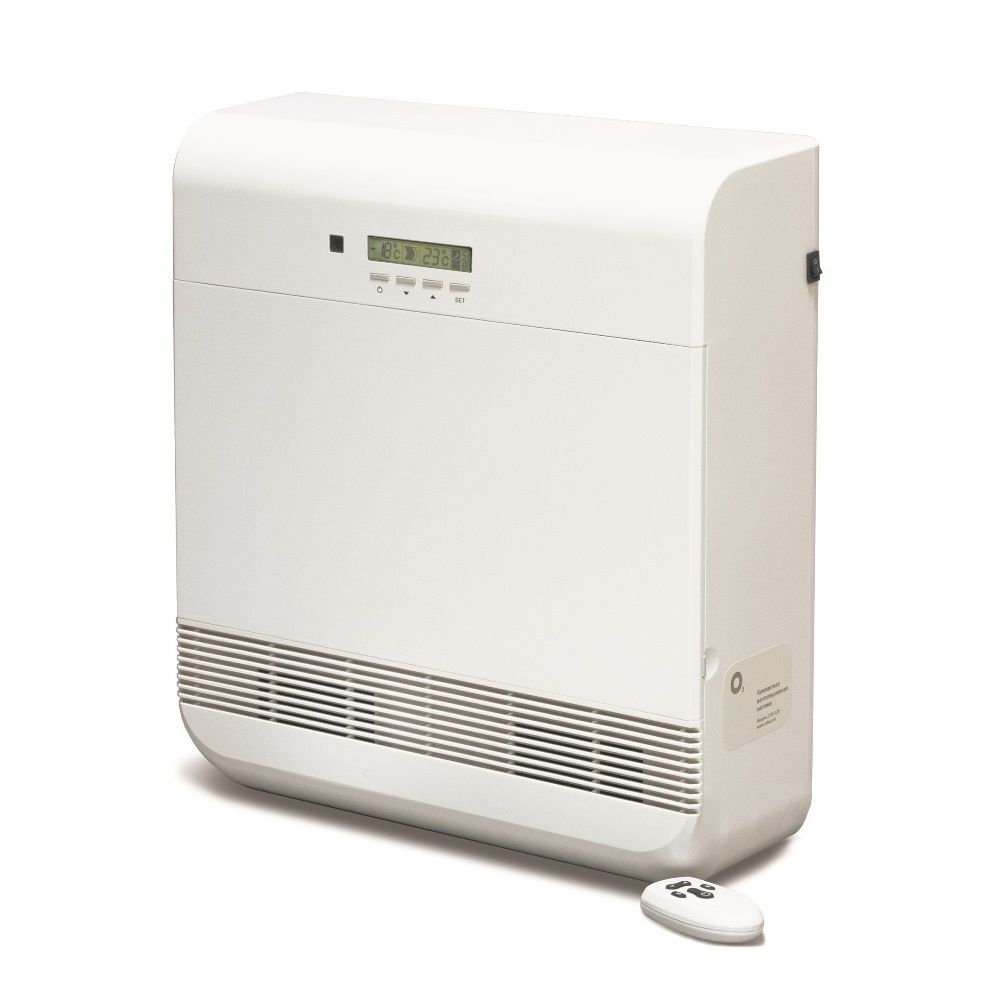

Компактная приточная вентиляция с подогревом воздуха – бризер

Это небольшое бытовое устройство, которое вешается на стену и подает свежий воздух в комнату. Керамический нагревательный элемент подогревает входящий воздух, причем функция климат-контроля позволяет задать для него желаемую температуру. Кроме того, прибор очищает воздух при помощи трехступенчатой системы фильтрации. Она задерживает пыль, грязь, сажу, пыльцу, аллергены, болезнетворные микроорганизмы и запах

Монтаж бризера занимает всего один час и не портит ремонт. Поэтому если Вам нужна эффективная и удобная вентиляция в квартиру с подогревом воздуха, бризер может стать оптимальным вариантом.

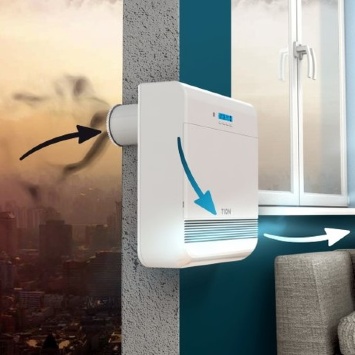

Принцип работы компактной вентиляции с подогревом

  1. Прежде всего, воздух с улицы проходит через воздухозаборник, закрытый пластиковой решеткой. Она не мешает поступлению воздуха, зато препятствует попаданию внутрь крупных загрязнений, пуха и насекомых.
  2. Далее воздух идет через сквозной канал в стене – воздуховод. Стенки воздуховода утепляются при помощи тепло- и шумоизоляционной пластиковой трубы. Все стыки обрабатываются герметиком. Это защищает стену от промерзания.
  3. На стыке воздуховода с корпусом прибора располагается автоматическая заслонка. Если прибор выключить, она автоматически закроется, чтобы холодный воздух с улицы не поступал в комнату. А еще она закрывается, когда входящий воздух становится холоднее, чем установлено владельцем. Бризер работает до температуры –40°С.
  4. Проходя через нагреватель, воздух прогревается до заданной температуры при помощи функции климат-контроля. Пользователь указывает желаемую температуру подогрева приточного воздуха (до +25°С), и она поддерживается автоматически.

Благодаря такому устройству, бризер исключает возникновение сквозняка даже в самые сильные холода. Температура воздуха поддерживается на комфортном уровне без усилий со стороны пользователя.

Виды систем

Приточная вентиляционная установка с подогревом воздуха выпускается в нескольких типах. Это может быть центральная вентиляция, которая обогреет большое производственное помещение, или офисный центр, а может быть индивидуальная, например, в квартиру или в частный дом.

Помимо этого, все системы вентилирования с подогревом подразделяются на следующие типы:

  1. С рекуперацией. По сути, это система теплообмена, когда входящие массы соприкасаются с выходящими и обмениваются теплом. Подходит такой вариант только для регионов с не очень холодной зимой. Эти системы относятся к пассивным вентиляционным схемам. Лучше всего их располагать возле батарей отопления.
  2. Водяные. Такая приточка с подогревом работает или от бойлера, или от батареи центрального отопления. Ее основное преимущество — экономия электроэнергии. Приточная вентиляция с водяным подогревом воздуха пользуется особой популярностью у потребителей.
  3. Электрические. Требуют расход электричества достаточно существенный. По принципу работы это простой электрический тэн, который нагревает воздух при его постоянном движении.

Прежде чем остановить свой выбор на одной конкретной модели, рекомендуется сесть и посчитать, сколько электроэнергии придется потратить, чтобы нагреть вашу квартиру или частный дом.

Могут различаться приточные вентиляции и по способу  нагнетания воздуха в помещение. Есть естественные варианты, а есть принудительные, когда забор воздуха производится при помощи вентиляторов. Различаются также типы вентиляции по типу управления. Это могут быть ручные модели или автоматические, которые управляются при помощи пульта или со специального приложения на телефоне.

Типы фильтров для вентиляции

Какие фильтры нужны для удержания всего вышеперечисленного? Выделяют три типа бытовых воздушных фильтров:

1. Фильтры класса G: G1, G2, G3 и G4. Они предназначены для крупных загрязнений. Большая часть средней и мелкодисперсной пыли пройдет мимо них. Поэтому приточный вентилятор с фильтром (единичным) такого класса подходит только для экологически чистых районов.

Чем больше цифра класса, тем выше эффективность удержания. Например, фильтр G1 задерживает в среднем 60% крупных частиц, а фильтр G4 – уже до 95%. Это справедливо для фильтров любого класса.

2. Фильтры класса F: F5, F6, F7, F8 и F9. Такие фильтры «ловят» более мелкие частицы: пыль (кроме мелкодисперсной), цветочную пыльцу, микроволокна, сажу и др.

3. Фильтры класса Н (E), они же фильтры HEPA (EPA): h20 (Е10), h21 (Е11), h22 (Е12), h23 и h24. Специализация таких фильтров – мельчайшие частицы. НЕРА фильтры справляются даже с РМ2.5, против которых бессильны фильтры классов ниже.

Существуют и более эффективные фильтры: фильтры класса U, которые используются для очистки воздуха в зонах, где нужна стерильная обстановка, например, на фармацевтическом производстве. Однако для бытовой приточной или вытяжной вентиляции с фильтрацией такая очистка избыточна.

Отдельно стоит выделить угольные фильтры и адсорбционно-каталитические фильтры (АК), содержащие специальную смесь сорбентов и катализаторов. Активные вещества в таких фильтрах «цепляют» молекулы газов и удерживают их в своих порах. Подобные фильтры – хорошая защита от запахов и вредных выбросов.

СПЕЦИАЛИЗАЦИЯ ФИЛЬТРОВ:
Крупные загрязненияФильтры G
Средняя и мелкая пыльФильтры F
Мельчайшие загрязнения, PM2.5Фильтры НЕРА
Пыльца и споры плесениФильтры F
Запахи и вредные газыФильтры АК

Устройство приточной системы с функцией нагрева

Технически конструкция приточной воздушной установки не является высокотехнологичным устройством. Правда, последние разработки в этой области, направленные на обеспечение воздушными приточными машинами специализированных областей народного хозяйства, шагнули далеко вперед.

Промышленные конструкции оснащаются в соответствии с последним словом техники:

  • контроллерами управления;
  • регуляторами оборотов электродвигателей;
  • системами датчиков контроля и анализа;
  • эффективными фильтрами и рекуператорами;
  • модулями нагрева (охлаждения) воздуха;
  • механизмами отсечки каналов.

Как результат, обработка наружного воздуха достигается действительно на высоком уровне, что способствует созданию благоприятной атмосферы внутри рабочих помещений.

Можно ли сделать нечто подобное для эксплуатации в частном доме?


Промышленная высокотехнологичная система притока и обработки наружного воздуха, оснащённая полноценной автоматикой, способная стабильно работать при поддержке периодического обслуживания

Пожалуй, для частного дома на одну семью такая обработка воздуха вполне допустима.

А вот для реализации в городской квартире – это уже задача трудноразрешимая. Обусловлена сложность задачи для городского жителя разными нюансами – как техническими, так и экономическими.

Конструктивные особенности «приточки» с подогревом

Для лучшего понимания сложности задачи рассмотрим классическую конструкцию приточной установки с функциями дополнительной обработки уличного воздуха.

В первую очередь, следует принять во внимание чисто монтажный фактор. Всё-таки система обработки воздуха – это довольно габаритная установка, под которую требуется выделение части площади помещения.

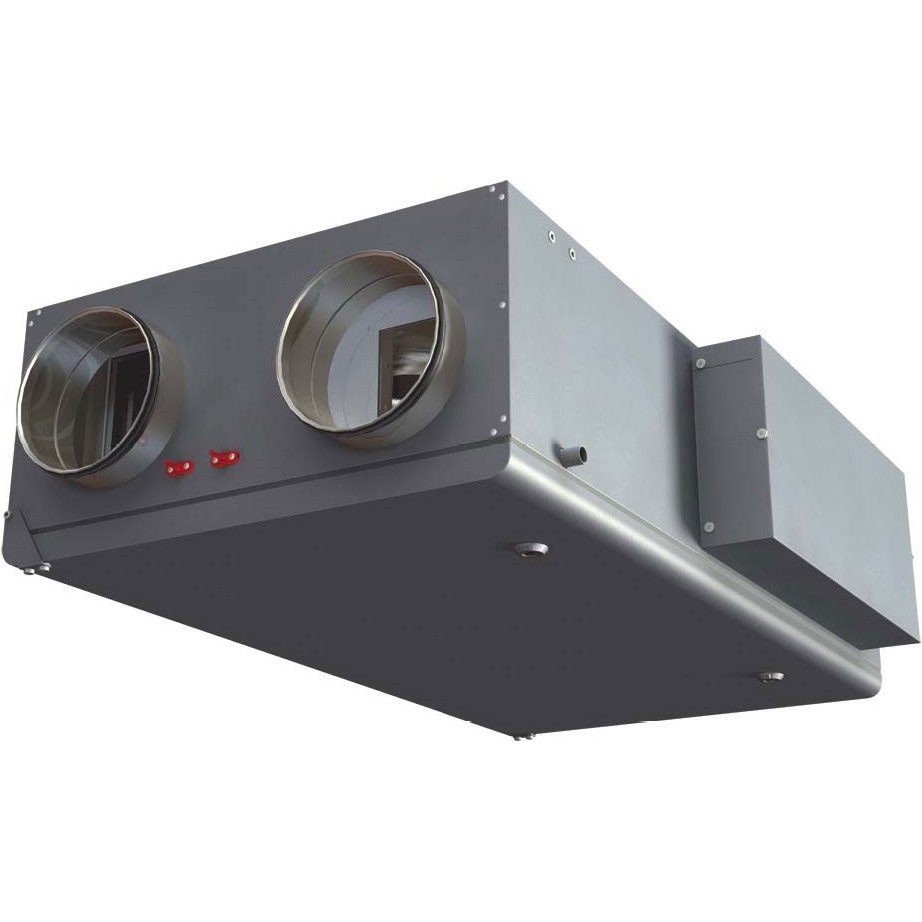

Выпускаются относительно малогабаритные фирменные приточно-вытяжные системы, рассчитанные на подпотолочный монтаж. Для случаев с частными домами такой подход можно рассмотреть

Конструкция «приточки» по умолчанию содержит:

  • электродвигатель;
  • крыльчатку;
  • диффузор захвата воздуха;
  • диффузор нагнетания воздуха;
  • отсечные канальные клапаны;
  • фильтры;
  • систему воздушных каналов.

Для того чтобы обеспечивался стабильный подогрев воздушного потока, нагнетаемого крыльчаткой вентилятора, после нагнетательного диффузора устанавливается нагревательная система.

Типы нагревательных систем для вентиляции

Технологически совместно с приточной вентиляцией использовать водяную или электрическую нагревательную систему. Или же возможен вариант применения одновременно двух вариантов подогрева, что хотя и редко, но встречается при эксплуатации промышленных машин обработки приточного воздуха.

Реализация водяного варианта в бытовых условиях (в квартире) для обустройства вентиляции с подогревом воздуха своими руками – это крайне сложная задача, особенно если предполагается эксплуатировать приточную систему в зимних условиях.


Исполнение приточной установки, где в качестве обогревателя воздушного потока применяется водяной калорифер. Этот вариант, однако, крайне проблематично реализовать для городских условий, но возможно для частного дома на одну семью

Водяной подогрев требует надёжного контроля, обязательную защиту от «размораживания» водяного контура. Для достижения высокой эффективности нагрева, водяной контур необходимо выполнять многоходовой, многорядной конструкцией. Такое устройство нагрева обязательно должно быть съёмным. Рекомендуем ознакомиться с видами водяных нагревателей для приточки и их принципом работы.

Несколько меньшими сложностями обещает обернуться внедрение электрического подогревателя в конструкцию домашней приточной системы. Однако в этом случае неизбежно возрастет потребление электричества, а соответственно и ежемесячные суммы затрат.

Для обеспечения прогрева приточного воздуха электрическим способом потребуется установка мощных электрических нагревателей (ТЭН).

Пример квартирного проекта «приточки» с подогревом

Современный рынок технологического оборудования, в частности, различных по исполнению вентиляторов и электрических ТЭНов, теоретически позволяет реализовать проект домашней «тёплой приточки». Например, вполне можно рассмотреть конструкцию на основе канального вентилятора.


Таким выглядит исполнение канального осевого вентилятора – устройства, теоретически пригодного для изготовления домашней приточной установки с подогревом

Конструкция осевого вентилятора, к примеру, фирмы «Dospel», удачно подходит для квартирного проекта. Этот прибор малогабаритный, облегчённый, малошумящий. Техника отличается относительно малым потреблением энергии при достаточно высокой производительности. Поддерживает ступенчатую регулировку скорости, что также актуально для домашней «приточки» при изготовлении своими руками.

Однако дополнительно к осевому канальному вентилятору потребуется подобрать электрический нагреватель (ТЭН), – конструкцию, которая бы обеспечивала полноценно прогрев пропускаемой вентилятором воздушной массы.

То есть, необходимо рассчитать мощность ТЭНа, достаточную для максимальной производительности устройства «Dospel».

Для расчётов можно использовать такую формулу:

Qt = L * 0.36 * (Tv – Tn),

где: Qt – мощность ТЭНа; L – производительность канального вентилятора; Tv и Tn – температура воздуха внутри и снаружи.

Как делается приточная вентиляция воздуха с подогревом своими руками

Для тех, кто имеет желание сделать приточную вентиляцию в частном доме своими руками, можно сказать, что это не сложно. Главное – подойти к процессу очень тщательно и не торопиться. Если неправильно создать чертеж и произвести расчеты, устройство будет работать неверно, что скажется на воздухе внутри помещения и на температуре.

Схемы и чертежи

Прежде чем приступить к монтажу устройства, необходимо на бумаге полностью осуществить свой замысел. Чертеж должен быть со всеми размерами и направлениями, так будет удобней монтировать готовую систему и производить расчеты. На клапанах обязательно пометьте наличие решеток и заслонок. В схеме должны быть учтены следующие нюансы:

  1. Движение воздуха должно идти от чистых помещений к загрязнённым, то есть от спальни к кухне и санузлу.
  2. Клапан приточной вентиляции с подогревом должен располагаться во всех комнатах и помещениях, где нет вытяжки.
  3. Каналы вытяжки должны быть везде одинакового размера, без расширений или сужений.

Расчеты

Для того чтобы устройство полностью выполняло свои функции, необходимо как можно точнее рассчитать его мощность. Для этого понадобятся все параметры помещения. В том числе количество этажей, площадь комнат,  планировка помещения, количество людей, которые одновременно могут там находиться, а также наличие техники в виде компьютеров или станков.

Монтаж

Для того чтобы смонтировать приточную вентиляцию, необходимо иметь следующие инструменты:

  1. Перфоратор.
  2. Гаечные ключи.
  3. Кувалда.
  4. Шуруповерт.
  5. Молоток.
  6. Трещоточный ключ.
  7. Струбцина.

В первую очередь, необходимо приготовить место и выбрать размер отверстия. При помощи алмазного бура или перфоратора нужно просверлить отверстие с уклоном в сторону улицы. Затем в эту дыру вставляется труба. По диаметру она должна быть больше, чем диаметр вентилятора.

После этого устанавливается вентилятор, а все щели между трубой и стеной запениваются. Затем прокладываются каналы для проводки. В некоторых помещениях проводку удобно соединить со включателем, это даст возможность автоматически включаться системе вентиляции после того, как в помещении зажигается свет.

В финале устанавливаются все оставшиеся детали, в том числе шумопоглотители, датчики температуры и все фильтры

Важно постоянно сверяться со схемой, чтобы не допустить ошибок при монтаже. На концы системы крепятся решетки

В итоге всю систему необходимо проверить. Это сделать просто: нужно к решеткам поднести лист бумаги. Если он колышется хотя бы незначительно, значит, вентиляция работает.

Важно отметить, что в последнее время люди все больше загораживаются от постороннего шума. В итоге, вместе со звуками, мы прекращаем доступ свежего воздуха в помещение

Это провоцирует и аллергические реакции, и болезни верхних дыхательных путей.

Поэтому в любом помещении, будь то офис или квартира, должна стоять вентиляция. А чтобы при этом не замерзать, вентиляцию следует устанавливать с подогревом. Тогда будет и здоровью полезно, и тепло.

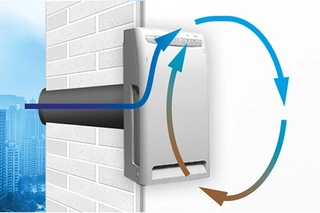

Как подогреть воздух с помощью рециркуляции?

Принцип работы устройства за счёт рециркуляции:

  1. Воздушный поток поступает извне в воздуховод. Часть его с помощью специальной системы выводится обратно за пределы помещения, а остатки попадают в смесительный отсек (об особенности монтажа выходов вентиляции, выводящих воздушный поток наружу, читайте отдельно).
  2. В отсеке происходит перемешивание свежего воздуха, обогащённого кислородом, с отработанным, то есть тем, который уже был в помещении. Перемешиваясь, воздушные массы прогреваются и направляются в калорифер или кондиционер, а затем в комнату.

Автоматизированный подогрев воздуха в приточной вентиляции


Варианты устройства круглых и прямоугольных вентшахт — система автоматизированы

  • Работа оборудования контролируется с помощью пульта управления (ПУ). Пользователь предварительно задает режим регулирования потока приточного воздуха и температуры.
  • С помощью таймера система вентиляции с подогревом самостоятельно включается и отключается.
  • Оборудование, которое обеспечивает подогрев, может быть подключено к вытяжному вентилятору.
  • Калориферы снабжают термостатом, который предупреждает возникновение пожара.
  • В системе вентиляции для контроля за перепадами давления устанавливается манометр.
  • На приточной вентиляционной трубе устанавливается отсечный клапан, он предназначен для блокирования поступления приточных ветровых масс.

Внимание! Автоматически управляемая приточная вентиляция в частном доме с подогревом дорогая в обслуживании. Установку и ТО производят только специализированные фирмы. Хотя она очень удобна в использовании.

Как установить приточный клапан – инструкция

Перед монтажом необходимо решить 2 вопроса: куда ставить вентиляционный клапан и каким образом просверлить в стене аккуратное отверстие. По месту размещения дадим следующие рекомендации:

  1. Проветриватели с диаметром трубы 50–60 мм лучше располагать между радиатором отопления и подоконником. При условии, что хватает высоты зазора. Тогда холодный уличный воздух сразу смешается с восходящим конвективным потоком от батареи.
  2. Устройство с воздуховодом более Ø100 мм ставим сбоку от оконного проема, делаем отступ 30 см (чтобы исключить промерзание). Второй вариант – между окном и потолком, минимальное расстояние от перекрытия – 15 см. В обоих случаях проветриватель находится в зоне конвекционного потока от радиатора.
  3. Высота пассивного клапана над полом – 180…200 см.
  4. При установке клапана-рекуператора соблюдайте отступ 0.5 м от всех конструкций – потолка, окна, ближайшего угла, как показано на чертеже.
  5. Переточное устройство размещайте в удобном месте без ограничений.

Замечание. Если комната обогревается теплыми полами, то проветриватель пассивного типа можно отнести от окна на любое расстояние, минимальный отступ остается прежним – 30 см.

Сверление железобетонной стены лучше доверить профессионалам, вооруженным станком с алмазной коронкой нужного диаметра. Сделать отверстие в кирпиче можно самому, хотя придется повозиться. Длинным тонким буром выполняете множество сверлений по окружности, затем аккуратно выбиваете середину.

Два важных момента. Перед началом работ убедитесь, что на выбранном участке конструкции отсутствует электропроводка либо трубы отопления, проложенные скрытым способом. Второе: отверстие сверлится с наклоном 2–3° в сторону улицы для выхода конденсата.

Как правильно установить приточный клапан в стену:

  1. Обрезаем воздушную трубу заподлицо с конструкцией или с небольшим выпуском – как прописано в монтажной инструкции производителя. Телескопический воздуховод «Вентс» не подрезается.
  2. Вставляем трубу в отверстие, зазоры задуваем строительной пеной. Цементно-песчаный раствор применять нельзя.
  3. Крепим снаружи решетку с москитной сеткой. Соблюдаем правильное положение элемента – козырек вверху, жалюзи направлены вниз.
  4. Вставляем внутрь воздуховода теплоизоляционный элемент, при необходимости подрезаем по длине.
  5. Разбираем оголовок клапана, прикрепляем корпус к трубе и внутренней поверхности стены дюбелями. Ставим фильтр, заслонки и крышку приточными щелями кверху.

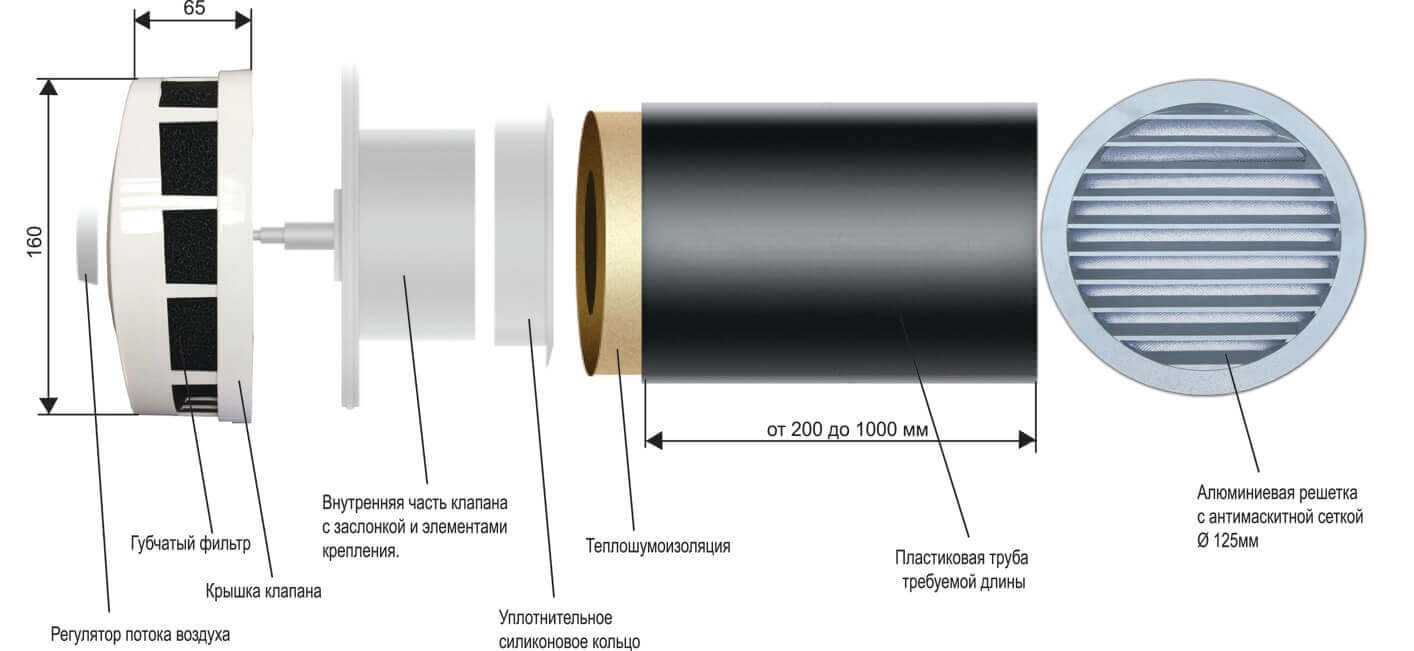

    Схема сборки внутренней части комнатного проветривателя

Технология монтажа клапана-рекуператора идентична. Сначала в стену заделывается воздуховод, крепится наружная решетка, потом изнутри ставятся элементы агрегата – теплообменник из керамики, вентилятор и остальные элементы. Отличия: теплоизоляция монтируется снаружи трубы, к вентилятору подводится кабель электропитания.

Справка. Существуют модели проветривателей с вентилятором, работающим от собственной солнечной батареи. Пример – клапан «Вентс» ПСС-102, изображенный на фото.


Модель клапана с вентилятором, питающимся от солнечной батареи

Интеграция нагревателя в вентиляционную систему

Качественно установить необходимый подогрев в приточку можно на этапе монтажа всей вентиляционной системы, так как разбор уже готового комплекса для интеграции отдельного узла является достаточно трудоемким процессом. А для установки водяного калорифера эта процедура практически невозможна, так как этот блок необходимо связать с отопительной системой квартиры.

Для монтажа электрокалорифера в уже готовую наборную и функционирующую вентиляционную систему необходимо выполнить разборку последней вплоть до блока с вентилятором включительно.


На рисунке представлено схематическое устройство приемлемой для квартиры приточной вентиляционной системы с подогревом уличного воздуха с помощью электрического нагревателя

Нагреватель устанавливается перед вентилятором сразу после фильтров.

Подобное месторасположение связано с тем, что в зимний период смазка подшипников в радиальных вентиляторах склонна с загустению, что может спровоцировать заклинивание деталей и перегрев обмотки. Нагревательный элемент нивелирует воздействие холода и предотвратит поломку столь важного узла.

Выводы и полезное видео по теме

В видео ниже предоставлены рекомендации по выбору приточной вентиляции с подогревом и рассмотрены ключевые различия между наборной вентиляционной системой и моноблоком:

Автор следующего видео рассматривает преимущества и недостатки приточной вентиляционной системы и популярного среди владельцев квартир бризера:

Воздухообмен и вывод углекислого газа из помещения являются основой здорового микроклимата в квартире. Осуществить максимально полноценную циркуляцию воздуха можно с помощью приточной вентиляционной системы. Эффективный подогрев воздуха, поступающего из приточной вентиляции, практически незаменим в условиях нашего климата

Источники

  • https://AeroClima.ru/ventilyaciya/s-obogrevom/
  • https://sovet-ingenera.com/vent/montazh/podogrev-pritochnoy-ventilyatsii-v-kvartire.html
  • https://tion.ru/ventilyaciya/s-podogrevom-vozduha/
  • https://TopVentilyaciya.ru/ventilyaciya/pritochnaya-ventilyatsiya-s-podogrevom.html
  • https://tion.ru/ventilyaciya/ventilyatsiya-s-filtraciey/
  • https://sovet-ingenera.com/tech/klimat/pritochnaya-ventilyatsiya-s-podogrevom-svoimi-rukami.html
  • https://stroycollege12.ru/pritocnaa-ventilacia-s-podogrevom/
  • https://okcomfort.com/elektrika/ventilyacia/s-podogrevom-vozduha-svoimi-rukami.html
  • https://dom-naveka.ru/remont-v-kvartire/ventilyaciya-s-podogrevom.html
  • https://otivent.com/pritochnyj-klapan-v-stenu

[свернуть]

Приточная вентиляция с подогревом в квартире

Летом для спасения от жары необходим приток свежего воздуха, а зимой всех тянет к теплу, поближе к горячей батарее. Но речь пойдёт не об отоплении или кондиционировании, а о вентиляции квартиры. От качества атмосферы и ее свойств зависит то, насколько комфортно чувствует себя человек, находясь дома.

Для большинства людей вытяжные коммуникации — это каналы внутри стен и отдушины, которые часто бывают забиты и не обеспечивают достаточного притока воздуха, поступающего с улицы. Духота в плохо проветриваемых пространствах никому не нравится. Но бывают и проблемы противоположного характера: холодный сквозняк из вентиляционной решётки, повышенная влажность в домах или сырые стены.

Все эти проблемы имеют решение в виде обустройства приточной вентиляции в квартире. Она не только обеспечит достаточный воздухообмен, а ещё очистит входящий поток и при необходимости прогреет его.

Что такое приточная вентиляция с подогревом

Приточная система

Это означает, что воздух в здание попадает извне (с улицы). Для циркуляции атмосферы необходимо наличие двух каналов — приточного и вытяжного. Часто вентиляция для квартиры имеет один канал, по которому свежий воздух поступает в комнату.  Выходом из положения в данной ситуации может быть оконный клапан.

Для передвижения атмосферных потоков достаточно естественных сил — тяги. Явление это нестабильное, зависящее от многих физических и погодных факторов. К примеру, в безветренную погоду циркуляция может быть слабой. Эта проблема решается установкой вентилятора.

Приточное вентилирование используют на производстве, в офисах и различных общественных зданиях. В основном это сложные конструкции с принудительной циркуляцией.

Подогрев

В приточной вентиляции может быть использовано устройство, которое нагнетает воздушные массы в разветвления каналов и при этом нагревает его. Для вентилирования производственных и общественных зданий применяют оборудование централизованной подачи воздуха. Мощные установки обычно размещают на крыше или в технических отсеках. Также возможно применение устройств, которое встраивают в воздуховоды.

Устройство приточной вентиляции с подогревом

Методы и принцип работы приточной вентиляции одинаков для любых размеров комнат и зданий.  Конструкции для жилища отличается прежде всего габаритами. Устанавливают компактные устройства, подогревающие поток на выходе вентиляционного канала. Такой агрегат может быть оснащён вентилятором для принудительной циркуляции и фильтрами для очистки поступающего воздуха.

Для чего нужен подогрев

С точки зрения простой логики ответ очевиден. В холодное время года через вентканалы в дома может проникать охлаждённый воздух. Как минимум это сквозняки, от которых легко заработать простуду.

При сильных морозах могут промерзать вентиляционные каналы и стены, в которых они проходят, ухудшается воздухообмен. Отсюда конденсат и сырость со всеми последствиями.

С такими проблемами могут не справиться даже раскалённые батареи. Они нагревают общий объём воздушной массы в комнатах, никак не влияя на постоянный холодный поток, поступающий с улицы. Можно сказать, что проветривание с обогревом в данном случае — единственное решение.

Виды систем вентиляции

Активное вентилирование

В таких системах циркуляция потоков осуществляется принудительно. Для эффективного воздухообмена применяют вентиляторы. Благодаря этому техническому решению, возможно управлять интенсивностью воздушного потока и контролировать прогрев или охлаждение того места где мы находимся. Такой способ вентилирования наиболее востребован.

Пассивное вентилирование

Движение воздушных масс происходит в результате перепадов давления. Они могут быть вызваны ветром на улице или работающей техникой внутри. К примеру, в квартире воздухообмен возрастёт, если открыть форточку или входную дверь, включить вытяжку на кухне, подключенную к вентиляции.

Рекуперация

Это смешивание внешних и внутренних воздушных масс. В холодный поток, приходящий с улицы, подмешивают часть тёплого воздуха из помещения. Смешивание происходит в рекуператоре, который объединяет два воздушных канала в один. Такой способ подогрева обычно используют в сложных системах вентиляции на предприятиях, в офисных комплексах и прочих подобных зданиях.

В квартирах устанавливают компактный обогреватель, который подаёт тёплый поток к вентиляционному каналу по подведённому воздуховоду. Для большего эффекта прибор размещают на стене возле батареи центрального отопления.

Схема компактного устройства с рекуператором

Компактные приточные системы

Устройство приточной вентиляции в квартире подразумевает применение компактного оборудования. Элементы и устройства рассчитаны на скрытую установку в небольших пространствах или крепление к стенам.

Применяют воздуховоды малых диаметров и сечений. Существуют варианты приточного вентиляционного оборудования, предназначенного для наружной установки (на внешней стороне стены или на балконе).

Самым простым устройством для приточного вентилирования с обогревом является бризер. Для его установки достаточно сделать сквозной канал и прикрепить прибор к стене.

Установленный в квартире бризер

Несмотря на небольшой размер, в корпусе бризера нашлось место для керамического нагревателя, многоступенчатого фильтра, воздухозаборника с клапаном и вентилятора.

Оборудование для компактных систем имеет низкий шумовой показатель. Это обусловлено применением вентиляторов малой мощности и обязательной шумоизоляцией корпусов активного оборудования.

Плюс такого способа проветривания — простота монтажа. Работу можно выполнить самостоятельно. Минусы — невысокая производительность, из-за чего происходит неравномерный воздухообмен и ограниченная площадь действия.

Канальные нагреватели

Канальные нагреватели — это приборы, предназначенные для нагрева воздуха, проходящего через них. По названию нетрудно догадаться, что такие нагреватели устанавливают в приточных каналах или на их выходах.

Также такие устройства называют калориферами. Нагрев воздушного потока происходит при прохождении его сквозь теплообменник или нагревательные элементы.

Монтаж приточной вентиляции с водяным калорифером на чердаке

В зависимости от способа передачи тепловой энергии, могут быть применены калориферы трёх типов:

  • Паровые. Чаще всего используют на предприятиях, где выработка пара является частью технологических процессов.
  • Водяные. В этом типе калориферов используют нагретую воду, циркулирующую через двух- или трёхрядный трубчатый теплообменник.
  • Электрические. Самый простой вариант в плане установки. Необходимо только питание тэнов. Недостатки — большой расход электроэнергии и необходимость подключения по отдельной линии.

Требуемая мощность приборов подогрева зависит от климатических условий и типа вентиляционной системы, которая может быть пассивной или активной. Паровые или водяные калориферы при необходимости объединяют в группы. Это позволяет организовать обогрев объёмных помещений, используя несколько устройств малой или средней мощности.

Особенностью и важным условием эксплуатации является то, что воздух, поступающий с улицы, не должен содержать в себе частицы грязи и пыли. Для этого вентиляцию и снабжают системой фильтрации.

Как можно использовать тепловентилятор

Предназначение тепловентиляторов аналогично назначению калориферов — тот же нагрев воздушных масс. Разница между устройствами заключается в особенностях конструкции и работы. Калориферы могут работать в качестве отдельных устройств в активных или пассивных вентиляционных коммуникациях.

Тепловентилятор состоит из нагревательных элементов (тэнов) или теплообменника, работающих в паре с вентилятором. При этом всё расположено в одном корпусе. Устройство создаёт принудительную циркуляцию воздушного потока в пределах закрытого пространства и рассчитано на обогрев небольшого помещения.

Настенный керамический тепловентилятор

Варианты применения тепловентиляторов:

  • в качестве основного источника тепла при отсутствии центрального отопления;
  • как дополнительный источник тепла к основной системе отопления;
  • для быстрого нагрева воздуха в небольшом помещении;
  • в качестве временного или мобильного источника тепла;
  • летом тепловентилятор может быть использован в роли обычного вентилятора, если в нём предусмотрено отключение нагревательных элементов.

Приточная вентиляция с водяным подогревом воздуха

Использование оборудования для водяного подогрева является наиболее распространённым вариантом.

Главный рабочий узел — водяной нагреватель. Обязательное условие для его применения — возможность подключения к центральному отоплению или другому источнику горячей воды (бойлеру или котлу).

Агрегаты устанавливают в воздушные каналы и подводят к ним трубы (обратка и подача). Для контроля циркуляции теплоносителя устанавливают запорную арматуру.

В комплектацию приточного воздухообмена также входят:

  • Фильтры для очистки воздуха. Подбираются с учётом качества фильтруемого воздуха.
  • Вентиляторы. Применяют для принудительного воздухообмена и управления воздушными объёмами.
  • Воздушные клапаны. Регулируют объём потоков.
  • Шумоизоляторы.
  • Воздуховоды (воздушные каналы). Соединяют все элементы конструкции и транспортируют воздушные потоки.
  • Системы контроля. Обеспечивают управление оборудованием в ручном или автоматическом режимах.

Водяной подогрев рассчитан на большие площади и в основном устанавливается в общественных зданиях или на предприятиях. Вентиляция для квартиры в таком варианте не подходит из-за габаритов коммуникаций и оборудования. Это, пожалуй, единственный её недостаток.

Тем не менее, существуют и компактные модели, подключаемые в систему теплоснабжения вместо или дополнительно с радиаторами отопления.

Компактный водяной тепловентилятор

Воздухообмен с подогревом — это не только решение проблем со сквозняками и сырыми стенами. Иногда это единственный выход, позволяющий минимизировать теплопотери и повысить эффективность систем отопления. Особенно там, где зимы бывают очень холодными.

Выбрать приточную вентиляционную установку с подогревом воздуха для квартиры 40

Подборка приточных вентиляционных установок для квартир площадью 40 - 120 м2. Благодаря компактным размерам, такая установка подойдет как для небольшой студии и однокомнатной квартиры, так и для большой квартиры площадью до 120 м2. Приточная вентиляция обеспечит квартиру свежим уличным воздухом, встроенные фильтры очистят воздух, а электрический нагреватель подогреет до комфортной температуры.

Вентиляционная установка для квартиры

Немногие задумываются о необходимости и целесообразности использования вентиляционной установки для квартиры – большинство связывают монтаж и обслуживание приточно - вытяжных установок с работой крупных промышленных объектов, вентилированием загородных домов, установкой воздухоотводных систем в офисных помещениях.

  1. запахов с кухни своих соседей;
  2. скопления грязи и пыли на подоконниках;
  3. духоты в комнатах в отопительный сезон;
  4. наличия кожных раздражений;
  5. образования сквозняков при частом проветривании и др.
Причины названного дискомфорта заключаются в неэффективности использования естественной вентиляции в помещении: и неважно, был ли дом построен в советский период или ранее, приобрели ли вы жилье в новостройке или купили «вторичку».

Вентиляция квартиры приточной установкой оптимально решает весь перечень перечисленных проблем, наполняем дом чистым свежим воздухом, позволяет обеспечить комфортный микроклимат в помещении, а также позволяет снизить расходы на использование «подручных» вентиляционных средств – кондиционеров, обогревателей, вентиляторов.

Рассмотрим принцип работы приточно-вытяжной установки для квартиры.

Сама по себе приточная вентиляционная установка для квартиры является видом вентиляционного оборудования, конструктивное устройство которого позволяет бесшумно и с минимальным количеством энергозатрат удалить из помещения загрязненный пыльный воздух с одновременной подачей очищенных (посредством установленного внутри приточной вентиляционной установки для квартиры фильтра) воздушных масс.

Рассмотрим функциональные аспекты комплектующих элементов вентиляционной установки для квартиры.

Элемент Реализуемая функция
Приточный и вытяжной вентиляторы Обеспечивают отвод загрязненных и поступление свежих воздушных масс в помещение
Фильтр Очищает поступающий уличный воздух. Если в квартире установлена ПВУ рекуперативного типа (работающего за счет переработки «квартирного» воздуха), то фильтр также производит очистку пыльных масс воздуха и «возвращает» насыщенным кислородов
Воздушные клапаны (заслонки) Препятствуют движению воздушных масс, когда система вентиляции выключена, что обеспечивает отсутствие сквозняков, а также защищает систему в зимний период
Глушители шума Современные технологии проектирования и производства установок приточно-вытяжного типа позволяют сделать ее работу бесшумной и незаметной в повседневной жизни
Блок управления системой (автоматика) Является «разумом» приточно-вытяжной установки, состоящим из контроллера и пульта для управления. В современных приточных установках для квартиры возможно задавать широкий спектр требуемых параметров работы: температуру, объем расхода воздуха, отслеживать степень загрязненности воздуха, влажность, содержание в помещении углекислого газа и т.д.
Рекуператоры (факультативный элемент) Устанавливаются в системах, работающих по принципу «повторной переработки», когда загрязненные воздушные массы проходят фильтрацию и подаются в комнаты очищенными и обогащенными свежим уличным воздухом

Наша компания проектирует, производит и осуществляет поставку компактных приточных установок для квартир. Их установка производится по согласованию с заказчиком таким образом, чтобы визуально не нарушать пространство квартиры, что особенно актуально для жилплощади с небольшим метражом.

При этом, многолетний опыт работы на рынке, более сотни удовлетворенных клиентов и наличие всех требуемых государственных лицензий и сертификатов позволяют гарантировать качественную работу по разумной стоимости.

Работая над конкретным заказом, мы исходим из принципа индивидуальности каждого объекта, оказываем консультационную поддержку. Например, с учетом ваших пожеланий и проектных особенностей квартиры, наши специалисты могут предложить использовать приточную установку для квартиры с нагревом или с охлаждением, выполняющую также тепло-регуляторную функцию.

С использованием наших вентиляционных установок для квартир становится совсем необязательным покидать ее пределы для того, чтобы «подышать свежим воздухом».

Как обустроить рабочее место дома - вентиляция?

И для тех, кто постоянно трудится «на удаленке», и тех, кто недавно «познакомился» с дистанционным способом работы – одинаково актуален вопрос: «Как обустроить рабочее место дома?».

В условиях режима самоизоляции при необходимости большую часть суток находиться в одном помещении, многие стали обращать внимание, что привычного способа обеспечить квартиру или дом свежим воздухом – проветрить, – уже недостаточно.

Открытие окон в доме или квартире ведет к быстрому насыщению жилого помещения кислородом, однако такой способ «нормализовать» микроклимат, как показывают исследования, несет больше негативных последствий, чем позитивных. Давайте разберемся почему.

Преимуществом естественной вентиляции, обеспечиваемой посредством функционирования инженерных домовых систем, является ее экономичность. Но к сожалению, установленные выходные отверстия вентиляционных труб, традиционно располагаемые в ванных комнатах и на кухне, не в силах обеспечить все потребности, предъявляемые к качеству воздуха и комфортным условиям микроклиматической среды в квартире. При этом список ее недостатков широк.

Во-первых, естественная вентиляция обладает низкой эффективностью. И в летнее, и в зимнее время ее использование чревато попаданием в дом загрязненного воздуха.

Во-вторых, в зимнее время частое проветривание гарантирует появление в доме сквозняков и риск подхватить простуду.

В-третьих, естественная вентиляция не спасает от таких проблем как неприятные запахи с улицы.

Альтернативным способом обустроить рабочее место дома или в квартире таким образом, чтобы не приходилось каждые 10-15 минут бегать открывать / закрывать форточку, является установка системы вентиляции. Самым распространенным видом искусственной вентиляции является использование в доме или квартире приточных установок. Принцип работы приточной установки для квартиры прост: она «забирает» неочищенный воздух с улицы, пропускает его через фильтр, в холодное время года подогревает его и подает в помещение. Оборудованные современной системой автоматики вентиляционные установки приточного типа обеспечивают дом воздухом той температуры, параметры которых вы задаете.

При повышенных требованиях к фильтрации воздуха (для тех, кто реагирует на сезонные цветения, аллергиков, владельцев домашних животных) ООО «Развитие» может предложить заменить стандартный фильтр на угольный или Hepa, обладающий более высокими очистительными свойствами.

Более «продвинутой» версией приточной установки является приточно-вытяжная вентиляционная установка с рекуперацией тепла, для квартиры или дома, отличительной особенностью функционирования которой является не только подача в квартиру очищенного уличного воздуха, но и забор («вытяжка») из помещения насыщенных углекислым газом воздушных масс.

Наличие рекуператора оптимизирует работу оборудования с точки зрения энергозатрат на обогрев и охлаждение. Конфигурация приточных и приточно-вытяжных установок позволяет использовать их зимой и летом: в теплое время года они охлаждают помещение, насыщая его кислородом; в зимнее работают также на обогрев, не пересушивая воздух, если установлен мембранный рекуператор.

Хорошее самочувствие и высокая работоспособность напрямую зависят от комфортности условий труда, именно поэтому к обустройству своего рабочего места в домашней обстановке следует подходить со всей ответственностью, уделяя особое внимание наличию в комнате свежего воздуха. Исходя из параметров вашего жилого помещения и индивидуальных потребностей, наши специалисты помогут Вам подобрать наиболее оптимальный вариант приточной установки.

Приточная вентиляция квартиры от компании РУСВЕНТ


1. Наборные системы вентиляции

Вентиляцию в квартире проще всего осуществить с помощью вентиляторов, устанавливаемых в окно, стену или вентиляционную шахту. Вытяжные вентиляторы устанавливаются в санузел, ванну, кухню. Приточные - в комнатах.
Для решения проблемы свежего воздуха в квартире используется система приточной вентиляции, которую можно укомплектовать дополнительными фильтрами тонкой очистки воздуха и угольными фильтрами. Приточный воздух подается непосредственно в вентилируемые помещения, а вытяжка естественным образом осуществляется из санузлов и кухни через решетки вентиляционных шахт.
Зимой при подогреве приточного воздуха, калорифер (устройство для подогрева уличного воздуха зимой) потребляет электроэнергию из расчета 3-5 кВт/ч, в зависимости от количества подаваемого в помещение воздуха и температуры наружного воздуха. Приточная вентиляция квартиры комплектуется системой автоматики, которая управляет работой вентилятора, калорифера, а так же информирует о степени загрязненности фильтрующих элементов.

Вентиляцию в квартире можно осуществить с помощью компактных приточных установок или канальных кондиционеров, совмещающих в себе свойства кондиционера и вентиляции.



2. Приточная вентиляция

Приточная установка, как правило, состоит из фильтра, вентилятора для подачи воздуха, нагревающего или охлаждающего блока и управляющей автоматики. Автоматика приточной вентиляции позволяет регулировать напор потока воздуха, отслеживает температуру агрегата, предотвращая перегрев. Некоторые установки предусматривают возможность подсоединения вытяжного вентилятора, что позволяет в случае необходимости легко модифицировать систему.


Основные сложности при установке вентсистемы - поиск места под приточную установку, шумоизоляция и маскировка воздуховодов.

Приточная вентиляционная установка PVU-350

Уникальность приточной установки заключается в том, что имея все необходимые качества полноценной вентиляции, PVU-350 обладает неординарной трехступенчатой системой очистки. После грубой фильтрации воздух проходит фотокаталитический, а затем угольный фильтр. Это позволяет очистить воздух от вредных примесей включая запахи, а отработанный выпускать через систему естественной вытяжки.
Установка монтируется на наружной стене (лоджии), поэтому позволяет решить проблему монтажа    вентиляции в квартире и устройство вентиляции в квартире. Время на монтаж вентиляции в квартире не превышает 3-х часов (для типовых домов).
Стоимость установки с учётом монтажа $3000.

Установка PVU-350 совместима с любыми климатическими устройствами: кондиционер, увлажнитель и т.д, проста в обслуживании и имеет возможность вентилирования нескольких комнат.


Характеристики приточной установки PVU-350
  • Габариты: 1500х385х260 мм
  • Производительность: Номинальная 80-220 м3/час
  • Потребляемая мощность: без обогрева - 110 Вт
  • Максимальная не более 2,3 кВт при t наружного воздуха –26°С
  • Уровень шума: внутри помещения – не более 29дБ, снаружи не более 32 дБ
  • Воздушный клапан: утепленный эл. механический
  • Система очистки приточного воздуха: 3-х ступенчатая
    1. Предварительный фильтр карманного типа F-7
    2. Основной фотокаталитический фильтр
    3. Адсорбционный (угольный) фильтр
  • Режим работы: Постоянный
  • Эл. калорифер: 2 кВт
  • Материал электронагревателя РТС – керамический элемент (пожаробезопасный, не сжигающий кислород)
  • Управление: автоматика с функцией 3-х ступенчатой регулировки скорости и плавным регулированием температуры
  • Пожарная защита
  • Автоматическое обесточивание при открытии двери
  • Влагонепроницаемая. Класс защиты IP- 44



Схема вентиляции квартиры



Звоните по телефону 8 (499) 653 55 39 и получите консультацию наших специалистов



Приточная установка ВМ-200

Приточно вытяжная вентиляция в квартире ВМ-200 представляет собой компромисс между установкой ПВУ-350  наружного размещения и внутренней вентиляционной установкой Сфера. ВМ-200 монтируется внутри вентилируемого помещения, как и Сфера, при этом имея оснащение, аналогичное ПВУ-350. Таким образом, Вы можете использовать данную вентиляционную установку, если на фасаде здания запрещено размещать какое-либо оборудование.

Приточная вентиляция ВМ-200 имеет три ступени очистки воздуха. Система очитски включает в себя три фильтра - пылевой фильтр EU 7, фотокаталитический фильтр и угольный фильтр. После очитски поступающего воздуха пылевым фильтром, наступает следующий этап — очиска фотокатализаторами. На этой ступени воздух очищается от различных вредных газов (выхлопных, угарных и т.п.), табачного дыма и запаха, аллергенов различного происхождения, а также болезнетворных бактерий и вирусов, превращаясь в экологически безопасные вещества - воду и углекислый газ. Угольный фильтр становится завершающим барьером в цепи очистителя.

Пониженный уровень шума при работе установки позволяет использовать ее даже в ночное время, не нарушая спокойного сна.

Возможность различного декоративного исполнения центральной панели установки делает ее украшением Вашего интерьера. Оснащение ВМ-200 новой системой управления "ZENTEC", наличие пульта управления и жидкокристаллического дисплея позволит Вам легко управлять работой системы. Суточный таймер обеспечит возможность установки различных режимов работы системы в зависимости от времени суток.

Возможны два варианта режима вентиляции — вентиляция с автоматическим поддержанием заданной температуры и режим вентиляции без нагрева воздуха. Поступающий воздух нагревается с помощью пожаробезопасного керамического нагревателя Р.Т.С., не сжигающего кислород.При выключенной установке входной клапан предотвращает попадание неочищенного или холодного воздуха в помещение.При повышенной засоренности фильтра установка выведет соответствующее сообщение на дисплей.


Рекуператор или приточка: что выбрать для дома?

Наличие правильного воздухообмена является ключевым фактором комфорта в доме и здоровья домочадцев. И тогда сама собой напрашивается мысль о создании правильной вентиляции. В последнее время чего только нет на рынке климатического оборудования! Неподготовленному человеку трудно разобраться в том, что ему действительно необходимо для создания комфортного микроклимата в квартире.
Давайте разберёмся, для чего служат, к примеру, приточные вентиляционные клапаны, приточные установки и рекуператоры.

1. Приточный стеновой клапан с регулируемым открыванием КИВ-125
(он же КПВ, он же KIV и альпийская форточка)

обеспечивает поступление свежего воздуха в жилые
или другие помещения с постоянным нахождением людей.


Применяется в системах естественной и механической вентиляции. Клапан имеет защиту от насекомых, шума, пыли, от промерзания стены и выпадения конденсата, а также регулировку количества поступающего воздуха. Регулировать поток проходящего через клапан воздуха можно при помощи рукоятки на оголовке клапана или специального шнура, если клапан расположен высоко. На оголовке клапана расположена шкала, указывающая степень открытия клапана. Клапан имеет плавную регулировку вплоть до полного закрытия. КИВ-125 не требует никаких затрат электроэнергии.
Как он работает? Существующая вытяжка (вентканалы, расположенные на кухне и в санузлах), удаляя отработанный воздух, создаёт разряжение в помещениях квартиры, и за счет этого разряжения в помещение через клапаны КИВ-125 поступает свежий наружный воздух.

2. Приточная установка iFresh обеспечит Вас очищенным
свежим воздухом для комфортного проживания и работы.

Преимущества:
* Двойная очистка воздуха.
* Встроенный двухступенчатый керамический нагреватель — для вентиляции в холодное время года.
* Высокоэффективный вентилятор — для тихой работы (от 21 дБ) с минимальным потреблением электроэнергии.
* Производительность от 40 до 120 м3

3. Рекуператор воздуха — это устройство приточно-вытяжной
вентиляции для квартиры и комнаты, для частного дома и дачи.



Рекуператор воздуха проветривает ваше помещение путем удаления старого воздуха и притока нового, очищенного фильтром, внутрь помещения. В процессе обмена воздуха происходит рекуперация, передача энергии от выходящего воздуха входящему. Этим рекуператор экономит энергию, затраченную на отопление зимой и кондиционирование летом.


                                                                     * * * * *
Для эффективной работы приточного клапана или установки вытяжка должна быть активной. Активная вытяжка - это любая стабильно работающая вытяжная система – механическая (с помощью вентиляторов) или естественная (вентканалы, расположенные на кухне и в санузлах). Для гарантированной работы вентиляции в квартире в любой сезон, независимо от этажа, рекомендуется устанавливать вытяжные вентиляторы на кухнях и в санузлах.
Рекуператоры работают независимо от наличия вытяжных каналов. Мы помним, что в задачи рекуператоров, помимо притока свежего воздуха, входит выведение отработанного воздуха.
НО! Естественная вытяжка есть в каждом доме. Именно поэтому, устанавливать рекуператоры в жилых помещениях, на наш взгляд, нецелесообразно. Они, скорее, подойдут для помещений, в которых совсем нет вытяжки (гараж, сарай, кладовка и т.д.). Обещанная экономия электроэнергии — тоже спорный вопрос, поскольку объёма поступающего воздуха будет явно недостаточно - не более 40 м3/ч. А разве этого Вы хотели добиться, заботясь о проветривании своего дома? Да и подогрева воздуха в мороз Вы тоже не почувствуете.

Если Вам нужна действительная экономия, то рекомендуем рассмотреть приточные клапаны КИВ-125. Производительность клапана зависит от создаваемого вытяжкой разряжения:
при разряжении 20 Па (создаёт механическая вытяжка) - 50 м3/ч;
при разряжении 10 Па (создаёт естественная вытяжка) - 35 м3/ч.

Если же Вам хочется большего притока свежего, очищенного и, при необходимости, ощутимо подогретого воздуха, стоит задуматься уже о приточной вентиляционной установке.

И ещё один немаловажный момент:
для наружного отверстия до 150 мм (которое необходимо для монтажа, например, КИВ-125 или iFresh) не требуется согласование (если здание не является объектом культурного наследия):

4.3.7.* Устройство систем кондиционирования и вентиляции без наружного блока с подачей воздуха через отверстие в стене диаметром до 0,15 м, скрытое заборной решеткой, допускается повсеместно (для объектов культурного наследия - по согласованию с КГИОП).

*Постановление Правительства города Санкт-Петербурга "Об утверждении правил содержания и ремонта фасадов зданий и сооружений в Санкт-Петербурге" (№1135 от 14.09.2006 г.)

Для монтажа рекуператоров требуется наружное отверстие большего диаметра — 180 мм.



Приточная установка с водяным калорифером ЭКОНОМ

Компактная приточная установка ЭКОНОМ





НАЗНАЧЕНИЕ

Приточная вентиляционная установка "Эконом" предназначена для выполнения следующих функций:

  • Подача в обслуживаемые помещения свежего приточного воздуха.
  • Подогрев холодного воздуха до заданной температуры с помощью водяного калорифера.

Конструктивно установка представляет собой единый теплоизолированный блок, изготовленный из оцинкованной стали и окрашенный методом порошкового напыления в белый цвет. Внутри установки расположен центробежный вентилятор двухстороннего всасывания и пластинчатый медно-алюминиевый теплообменник.

Приточная установка работает под управлением микроконтроллера, который осуществляет опрос температурных, и контроль состояния технологических датчиков, и выдачу управляющих сигналов для исполнительных устройств (вентилятор, воздушный клапан и др.)

Установка снабжена механическим регулятором температуры приточного воздуха и воздушной поворотной заслонкой с электрическим приводом.

  • Для изменения уровня вентиляции пользователем предусмотрен настенный двухклавишный переключатель (3 уровня).
  • Если не удается нагреть воздух до необходимой температуры на установленной скорости, то система автоматически переводит подачу воздуха на другой уровень вентиляции.
  • Установка желаемой температуры воздуха на притоке в помещении производится с помощью поворотной рукоятки регулировочного водяного вентиля "Danfoss".
  • Воздушная заслонка служит для предотвращения проникновения холодного воздуха с улицы посредством естественной конвекции в то время, когда установка не используется.
  • С помощью плавного открытия воздушной заслонки во время старта установки обеспечивается защита водяного калорифера от замерзания и плавный выход на рабочий режим.
  • Микроконтроллер приточной вентиляционной установки обеспечивает поддержание желаемой температуры воздуха на притоке в помещение при изменении условий окружающей среды (изменение температуры воздуха на улице, или изменение температуры или давления теплоносителя), а так же обеспечивает защиту водяного калорифера от замерзания в нем теплоносителя (воды).





ХарактеристикиЭконом-300Эконом-600Эконом-900Эконом-1500
Модель 128Модель 129Модель 130Модель 131
Производительность, м3/час40088011001900
Максимальная потребляемая мощность, Вт100250300550
Электропитание220V/1~/50Hz+N+PE*

Уровень шума через корпус не более, dB(A)

(на расстоянии 1м)

До 47
Степень очистки воздухаПылевой фильтр EU-3/EU-7
Класс защитыIP 44
Присоединительные размеры, мм160200250315

Габаритные размеры, мм

  • высота
  • длина
  • ширина
200х640х435265х720х435330х770х525390х770х635
Масса не более, кг12,616,52230,8
Стоимость, рубПо запросуПо запросуПо запросуПо запросу

                * - N-нейтральный провод, РЕ-провод заземления



Температурные условия, при которых приточные установки модельного ряда "Эконом" способны прогреть воздухс улицы до +200С при минимальном уровне вентиляции в режиме свободного напора. Давление между входным и выходным патрубками 0,02 бар.

Эконом-300Эконом-600Эконом-900Эконом-1500

Температура воды на входе в

калорифер (0С)

-50 и ниже-50 и ниже-50 и ниже-50 и ниже90
-50 и ниже-50 и ниже-50 и ниже-5080
-50 и ниже-50-50-4570
-50-40-45-3560
-45-25-30-2050
-25-10-10-540













 Главной особенностью установок "Эконом", которая делает их поистине уникальными, это то, что, обладая всеми атрибутами полноценной приточной установки с водяным калорифером, они не требуют использования дорогостоящего водяного насоса, регулировочного водяного вентиля с приводом, и водяной обвязки. "Экономы" способны работать практически с самотёчными системами отопления.

Кроме того, установка умеет определять, какую желаемую температуру воздуха на притоке в помещение установил пользователь, и в случае невозможности поддержания этой температуры на скорости, установленной пользователем (низкая температура воды или сильные морозы), автоматически переходит на пониженную скорость вплоть до минимальной. Затем, когда условия изменятся, "Эконом" вернётся на скорость, установленную пользователем.

Ещё одна особенность, которая делает приточные установки "Эконом" наивыгоднейшим приобритением - это простота и удобство монтажа. Монтаж заключается в подвешивании установки к потолку на четырёх монтажных лентах, затем подводится вода двумя металлопластиковыми трубами от вашей системы отопления, потом останется только подсоединить воздуховоды, воткнуть вилку в розетку - и всё, установка готова к эксплуатации.




Приточная вентиляция с подогревом воздуха своими руками

Если вы решили создать приточную вентиляцию с подогревом воздуха своими руками и не знаете с чего начать, попробуем в этой статье рассказать о составе такой системы и методике расчета оборудования и воздуховодов.

Состав приточной системы

Приточная система вентиляции с использованием нагрева воздуха состоит из вентилятора, обратного клапана, фильтра, электрического нагревателя, шумоглушителя и системы контроля мощности нагревателя. Шумоглушитель применяется в тех случаях, когда необходимо снизить уровень шума от работающего вентилятора. Для максимального уменьшения шума иногда применяют несколько шумоглушителей.

Шумоглушитель круглый серии СР

Обратный клапан перекрывает канал при неработающей вентиляции. Бывают типа бабочка или в виде заслонки с сервоприводом. При подаче напряжения заслонка открывается, при прекращении подачи закрывается.

Фильтр грубой очистки защищает элементы за собой от загрязнений с улицы и очищает приточный воздух от пыли, аллергенов и насекомых. Бывают кассетного и карманного типа. Карманный фильтры имеют большую площадь фильтрации, но дороже стоят. Фильтры для вентиляции имеют сменные вставки, которые снимаются и хорошо чистятся.

Электрический нагреватель предназначен для подогрева воздуха в холодный период года. Используется совместно с системой контроля нагрева. Это может быть и отдельная система автоматики, которая приобретается отдельно или может быть нагреватель со встроенным блоком управления. Также работу нагревателя может контролировать регулятор мощности нагрева Pulser.

Необходимо также позаботиться об установке реле времени для задержки отключения вентилятора для принудительной продувки тэнов нагревателя после его отключения.

Для уменьшения передачи вибрации и шума от вентилятора в сеть воздуховодов используются гибкие вставки ВВГ.

Гибкая вставка

Определение производительности

Первое, что необходимо сделать, это определиться с производительностью системы приточной вентиляции, то есть какое именно количество свежего воздуха с улицы будет подаваться в помещения. По старым, еще советским нормам, в жилые помещения необходимо подавать 60 м³/ч на каждого человека в помещении с постоянным пребыванием (спальня, детская) или 30 м³/ч в помещение с периодическим пребыванием (гостиная, кабинет). Европейские нормы в этом плане более лояльные и требуют меньшее количество свежего воздуха, в среднем м³/ч в час на каждого человека.

Примерный расчет приточного воздуха в квартире по старым нормам

  • спальня, 2 человека: 60 х 2 = м³/ч
  • детская, 1 человек: 60 м³/ч
  • гостиная, 3 человека периодическое пребывание: 30 х 3 = 90 м³/ч

Итого, для трехкомнатной квартиры необходимо подавать м³/ч

Расчет по европейским нормам

  • спальня, 2 человека: 30 х 2 = 60 м³/ч
  • детская, 1 человек: 30 м³/ч
  • гостиная, 3 человека периодическое пребывание: 20 х 3 = 60 м³/ч

Итого, для квартиры необходимо подавать м³/ч.

Какой метод правильный и как правильно подобрать расход? Мы рекомендуем ориентироваться на место расположения самого здания. Если это здание, которое находится в районе города с большим трафиком, то лучше остановиться на большем расходе воздуха. Если это тихий район или за городом, то логично выбрать меньший расход воздуха.

С расчетным методом мы ознакомились, есть еще нормы расхода воздуха по кратности воздухообмена. Кратность воздухообмена это величина, которая показывает сколько раз за один час должен смениться воздух.

Расчет всегда ведется или по кратности воздухообмена или по расчету. Выбирают большее значение.

Бытовые помещенияКратность воздухообмена
Жилая комната (в квартире или общежитии)3 м3/ч на 1м2 жилых помещений
Кухня квартиры или общежития
Ванная комната
Душевая
Туалет
Прачечная (бытовая)7
Гардеробная комната1,5
Кладовая1
Гараж
Погреб

Таблица кратности воздухообмена для коммерческих или производственных помещений

Промышленные помещения и помещения большого объемаКратность воздухообмена
Театр, кинозал, конференц-зал м3 на чел.
Офисное помещение
Банк
Ресторан
Бар, кафе, пивной зал, бильярдная
Кухонное помещение в кафе, ресторане
Универсальный магазин1,
Аптека (торговый зал)3
Гараж и авторемонтная мастерская
Туалет (общественный) (или м3 на 1 унитаз)
Танцевальный зал, дискотека
Комната для курения10
Серверная
Спортивный залНе менее 80 м3 на 1 занимающегося и не менее 20 м3 на 1 зрителя
Парикмахерская (до 5 рабочих мест)2
Парикмахерская (более 5 рабочих мест)3
Склад
Прачечная
Бассейн
Промышленный красильный цех
Механическая мастерская
Школьный класс

Расчет сети воздуховодов

Значения производительности, которые указываются в технических характеристиках вентилятора, подразумевает максимальную производительность при свободном напоре, то есть работающий вентилятор без воздуховодов и комплектующих.

Для того, чтобы подобрать вентилятор с правильным расходом, необходимо произвести расчет сечений воздуховодов и потерю давление этой сети и комплектующих.

Расчет необходимо начать с составления эскиза системы с указанием мест расположения воздуховодов, вентиляционных решеток, вентиляторов, а также длин участков воздуховодов между тройниками, затем определить расход воздуха на каждом участке сети.

Сопротивление прохождению воздуха в вентиляционной системе, в основном, определяется скоростью движения воздуха в этой системе. С увеличением скорости возрастает и сопротивление. Это явление называется потерей давления. Чем выше сопротивление такой системы, тем меньше расход воздуха, перемещаемый вентилятором.

Расчет потерь на трение для воздуха в воздуховодах, а также сопротивление сетевого оборудования (фильтр, шумоглушитель, нагреватель, клапан и др.) может быть произведен с помощью соответствующих таблиц и диаграмм, указанных в каталоге. Общее падение давления можно рассчитать, просуммировав показатели сопротивления всех элементов вентиляционной системы.

Начнем с выбора скорости движения воздуха в воздуховоде с помощью таблицы

ТипСкорость воздуха, м/с
Магистральные воздуховоды4,,0
Боковые ответвления3,,0
Распределительные воздуховоды1,,0
Приточные решетки 1,,0
Вытяжные решетки1,,0
Решетка забора воздуха3,,0

Определение скорости движения воздуха в воздуховодах происходит по формле:

V= L / *F (м/сек)

где L – расход воздуха, м³/ч; F – площадь сечения канала, м2.

Таким образом можно подобрать сечение каналов, зная допустимую скорость движение воздуха в воздуховоде.

Предлагаем воспользоваться таблицей для подбора сечения круглого воздуховода

Диаметр воздуховода, ммРасход воздуха при скорости воздуха, м³/ч
2 м/с3 м/с4 м/с5 м/с6 м/с
Ø мм5278
Ø мм90
Ø мм
Ø мм
Ø мм
Ø мм

Таблица для подбора прямоугольного воздуховода

Сечение воздуховода, ммРасход воздуха при скорости воздуха, м³/ч
2 м/с3 м/с4 м/с5 м/с6 м/с
55х436587
60х5278
60х88
90х

Например, вы выбрали требуемый расход воздуха м³/ч и хотите рассчитать, какое сечение круглого воздуховода необходимо для корневого или магистрального воздуховода, который будет идти от приточной системы вентиляции в помещения до первого ответвления.

Примем скорость в корневом сечении м/с. По таблице подходит воздуховод диаметром мм или прямоугольный сечением 60х мм.

Расчет потерь

После того, как определены сечения всех ответвлений, необходимо подсчитать потери каждого участка воздуховода, включая ответвления.

Потери на прямых участках можно определить по диаграмме ниже, где приводятся потери в одном метре круглого воздуховода при определенном расходе воздуха.

Например, при расходе воздуха м.куб. и диаметре воздуховода мм падение давления составит 0,2 Па на каждый метр воздуховода.

Для определения потерь на поворотах удобно пользоваться графиком ниже

Далее подсчитываются потери на обратном клапане, фильтре, шумоглушителе и нагревателе по таким же диаграммам, которые приводятся в документации.

Все потери суммируются и данная величина в Па является давлением, которое необходимо продавить вентилятору для того, чтобы обеспечить требуемую производительность.

Например, вы определили общую потерю давления в Па. По диаграмме выше слева проводим прямую до пересечения с кривой ВКМ и видим, что при таком давлении производительность приточной системы составит м³/ч.

Рекомендуется всегда выбирать вентилятор с запасом по производительности как минимум 30%, снизить производительность до необходимого параметра всегда можно сделать с помощью тиристорного регулятора (это справедливо, если используется однофазный электродвигатель).

При эксплуатации приточной системы неизбежно возникает ситуация, когда фильтр начинает постепенно засоряться, что вызывает потери давления. Поэтому регулятор может помочь для повышения производительности. Также следует всегда проверять степень его засорения, периодически производить чистку фильтра.

Итоги

Использование наборной приточной системы вентиляции иногда оправданно при коммерческой вентиляции, когда необходимо обеспечить подачу свежего воздуха при минимальных затратах на создание системы. Мы рекомендуем при финансовой возможности использовать готовые моноблочные системы, где все компоненты находятся внутри корпуса установки.

Такие установки комплектуются современными системами автоматики, которая полностью контролирует всю работу системы, сигнализирует о поломке или необходимости сервисного обслуживания, обеспечивает безопасность использования вентиляции, что немаловажно при вентиляции жилых помещений. Также они оборудованы недельными таймерами, с помощью которых можно программировать автоматическое включение и выключение системы.

Вентиляция с рекуперацией тепла - MVHR

Управление качеством воздуха в помещении в любой момент

Поскольку жилище должно быть местом покоя и отдыха для человека, механическая вентиляция с рекуперацией тепла (MVHR) имеет ключевую миссию - обеспечивать жильцов свежим воздухом в любой момент, особенно с использованием комнаты за комнатой. модуляция в зависимости от потребностей жильцов. Кроме того, подаваемый воздух является здоровым и качественным благодаря фильтрации мелких частиц, бактерий, пыльцы, спор и плесени.Благодаря MVHR пассажиры получают максимальный комфорт за счет снижения аллергенных рисков в любое время года!

Рекуперационная вентиляция (МВХР), индивидуальная обработка домов и квартир

В любой момент технология MVHR от Aereco оптимизирует потребление энергии и качество воздуха в помещении полностью автоматически. Откройте для себя все детали и преимущества этой технологии в этой 3D-анимации.

После презентации работы системы DX это видео знакомит с вентиляцией по потребности в сочетании с традиционной рекуперацией тепла, которая обеспечивает жителей жилых домов и других зданий нужным количеством свежего воздуха, свободного от пыльцы и пыли, именно тогда, когда это необходимо и где требуется. Эта модуляция обеспечивает оптимальный комфорт для жителей и снижает потребление энергии, тем самым уменьшая воздействие человека на окружающую среду.

Вентиляция с рекуперацией тепла, как это работает?

Благодаря большому количеству датчиков (влажности, присутствия, CO2, VOC), технология системы DX оценивает воздушный поток, удаляемый из влажных помещений (кухня, ванная и туалет). Как только этот несвежий воздух удаляется, тепло восстанавливается благодаря теплообменнику с очень высокой эффективностью, чтобы оптимизировать потери энергии в жилище.С другой стороны, наружный воздух фильтруется и нагревается с использованием ранее извлеченной энергии, а затем направляется через концентратор, платформу, которая распределяет свежий воздух прямо в комнату, где это необходимо, и с точно необходимой инсуффляцией потока.

Вентиляция с рекуперацией тепла, интеллектуальное и интерактивное решение

Система DX

Aereco - это двухпоточная система механической вентиляции с модуляцией воздушного потока от помещения к помещению в зависимости от конкретных потребностей. В основном он используется в жилых домах, но также может быть установлен в офисах или школах.Эта система сочетает в себе энергоэффективность и качество воздуха в помещении благодаря экономичному решению, которое легко внедрить при новом строительстве и ремонте. Благодаря расширенным возможностям подключения резидент может взаимодействовать с системой DX в режиме реального времени, просматривать параметры системы и настраивать их. Система DX также предлагает систему уведомлений для отслеживания состояния фильтров в любой момент. Будь то многоквартирные дома или отдельные дома, технология рекуперации тепла поставляется в версиях, специально разработанных для облегчения ее интеграции: потолочное пространство, шкаф, настенный монтаж.

Его цель ясна и понятна: обеспечить комфорт жителей, обеспечивая свежий воздух, здоровый, нужной температуры, в нужном месте, в нужное время и все это в тишине.

Забор свежего воздуха в печь 101

Воздухозаборники являются ключевым компонентом системы HVAC для поддержания безопасной и комфортной внутренней среды в вашем доме. Мы собираемся обсудить, что такое воздухозаборник и как правильно установленный воздухозаборник может повысить эффективность, производительность и продлить срок службы печи. Мы также рассмотрим, как воздухозаборники играют важную роль в определении качества воздуха в помещении.

Что такое забор свежего воздуха?

Забор свежего воздуха - это именно то, на что это похоже, путь, по которому в ваш дом будет поступать свежий воздух снаружи. Во многих домах забор свежего воздуха представляет собой просто открытый воздуховод, ведущий из внешнего вентиляционного отверстия в подвал или любую комнату, в которой находится домашняя печь. Заборники свежего воздуха могут быть в нескольких местах по всему дому, особенно в новых домах, построенных в соответствии с современными строительными нормами, требующими, чтобы дома были намного плотнее, чем старые дома.

Дома строятся более плотно, чтобы уменьшить потери воздуха из здания и создать энергоэффективные конструкции в надежде, что мы сможем постепенно снизить нагрузку на нашу стареющую электросеть и сберечь энергоресурсы. Более плотная конструкция также требуется из-за воздействия на здоровье загрязнителей воздуха, которые попадают в старые дома из чердаков, подвалов и подполья. В этой статье мы внимательно рассмотрим качество воздуха в помещении, но сначала рассмотрим прямую взаимосвязь между воздухозаборниками и топками с принудительной подачей воздуха.

Зачем печи приток свежего воздуха?

Легкий ответ - кислород является ключевым элементом при горении, поэтому вашей печи нужен воздух. Газовой печи требуется около тридцати футов воздуха на каждый фут используемого газа. Это примерно эквивалентно включению вытяжного вентилятора ванной комнаты в камеру сгорания вашей печи.

Однако лучший ответ немного сложнее и требует, чтобы мы углубились в различные типы печей и смотрели на дом как на одну гигантскую вентиляционную систему, частью которой является печь.

Печи обычной / стандартной производительности

Эти печи также известны как «80-процентные печи», потому что они имеют рейтинг годовой эффективности использования топлива (AFUE) 80. Это означает, что 20 процентов возможной энергии, содержащейся в природном газе, которая может быть использована для тепла, теряется во время процесс горения за счет вентиляции.

Обычные печи забирают воздух из области, непосредственно окружающей печь.Представьте себе коробку, установленную в центре комнаты в вашем доме, с вытяжным вентилятором, нагнетающим воздух, и вентиляционным отверстием, выводящим его из вашего дома. Весь воздух, который выпускает ваша обычная печь, создает отрицательное давление и заставляет воздух втягиваться по пути наименьшего сопротивления.

Печь будет откачивать воздух из вашего дома независимо от того, есть у вас приток свежего воздуха или нет. Разница в том, откуда будет забираться воздух для замены. Если у вас есть приток свежего воздуха, воздух немедленно заменяется свежим воздухом из дома.Дома без притока свежего воздуха рядом с обычной печью часто будут втягивать воздух с чердаков, подползников, вентиляционных отверстий и множества других некондиционных помещений, что снижает качество воздуха, которым дышите вы и ваша семья.

В дополнение к снижению качества воздуха внутри вашего дома, обычная печь в небольшом или ограниченном пространстве без прямого забора свежего воздуха будет менее эффективной , потому что электродвигатель вентилятора будет работать медленнее или потреблять больше электроэнергии, чтобы не отставать. в зависимости от типа двигателя вентилятора.

Воздух, забираемый из некондиционных помещений, часто содержит более высокие уровни коррозионных загрязнений, которые сокращают срок службы вашей печи из-за коррозии горелок, теплообменников и других компонентов внутри камеры сгорания печи.

Многие домовладельцы блокируют воздухозаборники, так как считают, что выпускать холодный воздух в дом, который они пытаются обогреть, нелогичен. Поэтому во многих домах вы найдете воздухозаборники, набитые изоляцией, тряпками и другими материалами, которые домовладельцы инстинктивно хватают, когда они чувствуют сквозняк, исходящий из открытого воздуховода, который они находят в своем подвале или комнате, где находится печь.

Старая поговорка гласит: «Слушайте свои инстинкты, они есть не просто так». В этом случае не прислушивайтесь к своим инстинктам, потому что приток свежего воздуха есть не просто так!

Блокировка забора свежего воздуха в небольшом или ограниченном пространстве, в котором находится топка, может привести к отрицательному давлению и может вызвать обратный поток токсичных паров и монооксида углерода обратно в дымоход.

Высокопроизводительные печи

Эти печи также известны как «90-процентные печи», потому что они имеют рейтинг AFUE 90.Это означает, что 10 процентов или меньше возможной энергии природного газа, которая может быть использована для тепла, теряется в процессе сгорания из-за вентиляции. У этих типов печей есть специальный трубопровод, который проходит непосредственно от внешнего вентиляционного отверстия в герметичную камеру сгорания печи и герметичное вентиляционное отверстие снаружи дома для удаления токсичных паров, образующихся в процессе сгорания.

Благодаря тому, что печи с высоким КПД имеют собственный забор свежего воздуха, воздух не забирается изнутри вашего дома.Поскольку высокоэффективные печи забирают воздух непосредственно снаружи, сама печь не требует забора свежего воздуха, чтобы заменить внутренний воздух, который в противном случае забирался бы из помещения, в котором находится печь.

Однако это не означает, что ваш дом не нуждается в притоке свежего воздуха только потому, что у вас есть высокоэффективная печь. Открытый дымоход в обычных печах лучше пропускает влагу. Дома, где обычные печи были заменены высокоэффективными печами, часто подвержены избыточной влажности, которая часто образуется на окнах и вызывает плесень.Особенно в тех случаях, когда приток свежего воздуха заблокирован или удален из-за того, что в этом нет необходимости, потому что установлена ​​высокоэффективная печь.

Негерметичные воздуховоды и другие газовые приборы, такие как газовые водонагреватели, также создают отрицательное давление, которое вызывает втягивание воздуха в дом. Даже совершенно новые воздуховоды, установленные в соответствии с самыми последними стандартами энергопотребления, теряют около 10% воздуха, проходящего через них, большинство воздуховодов теряет гораздо больше.

Независимо от того, какую печь вы установили, система выталкивает воздух из вашего дома.Забор свежего воздуха гарантирует, что заменяемый воздух поступает не из той части дома, которая снижает качество воздуха в помещении.

Качество воздуха в помещении

Одна из самых первых вещей, которые мы делаем при входе в этот мир, - это дышим. Среднестатистический человек вдыхает около восьми литров воздуха в минуту, что в сумме составляет около одиннадцати тысяч литров воздуха в день. Тем не менее, мы, кажется, гораздо больше озабочены тем, что мы получаем в свое тело через еду или питье, чем огромным количеством воздуха, которое мы вдыхаем.

Нас постоянно бомбардирует волна информации, постоянно подчеркивающая пользу для здоровья от употребления необработанных продуктов. В то же время, использование фильтров для воды в доме и / или потребление только предварительно профильтрованной воды в бутылках стало обычным явлением.

Я думаю, можно с уверенностью сказать, что мы, как общество, все больше осознаем, насколько важно управлять качеством того, что мы делаем или не вкладываем в наши тела. Трудно оспорить идею о том, что управление тем, что человек вкладывает в свое тело, способствует более здоровому и более высокому качеству жизни.

Хотя количество продуктов и систем для фильтрации воздуха указывает на то, что осведомленность о качестве воздуха в помещении растет, этому никогда не уделяется должного внимания, потому что вдыхание воздуха - это то, чем вы занимались до того, как сформировали законченную мысль. Это приходит к нам настолько естественно, что мы даже не задумываемся о его чрезвычайной важности, пока ему не воспрепятствуют.

В тот момент, когда наше дыхание затрудняется, будь то удушье, ветер, выбитый из нас, или изо всех сил пытаясь выбраться на поверхность воды, все мысли вытесняются из нашего разума, и каждая молекула нашего существа сосредоточена на одном вещь, переводя дыхание.

В то время как голод или обезвоживание могут быть похожими на пике, они оба требуют значительного количества времени, чтобы наступить. Утрата способности дышать заставляет нас пошатнуться в одно мгновение. Тем не менее, мы мало задумываемся о том, что наш мозг так быстро дает нам понять, что нам больше всего нужно жить, - воздух.

EPA ссылается на исследования, которые показывают, что в среднем человек может проводить около девяноста процентов своего времени в помещении и что воздух в большинстве домов и зданий может быть более серьезно загрязнен, чем даже в крупнейших городах и промышленных районах.

Одним из наиболее важных аспектов качества воздуха в помещении является замена застоявшегося воздуха в вашем доме свежим воздухом. Воздух в вашем доме следует рециркулировать примерно пять раз в час.

Заборники свежего воздуха гарантируют, что дополнительные загрязнители из некондиционных помещений вашего дома не попадут в смесь воздуха, циркулирующего по всему дому.

Мы рассмотрели, что такое забор свежего воздуха и как он является неотъемлемой частью системы HVAC вашего дома.Правильно установленный воздухозаборник - это первый шаг к улучшению качества воздуха в помещении, и наш разделительный совет - дважды проверить, действительно ли ваш воздухозаборник направляется к наружному вентиляционному отверстию, а не только на чердаке или в каком-либо другом помещении. космос.

Стив Де Врис - специалист по холодильному оборудованию «Red Seal» с более чем 20-летним опытом работы в сфере отопления, вентиляции и кондиционирования воздуха. С 2006 года он был сертифицированным техническим специалистом Lennox Premier , сертифицированным по стандарту .Стив также является мастером-газомонтажником , имеющим лицензию провинции Манитоба. Наряду с его провинциальной аккредитацией Red Seal Provincial он также имеет лицензию на электротехнику . Стив родился и вырос в Виннипеге, Манитоба, и хорошо разбирается в разнообразии климата и его влиянии на наше строительство. Стив хорошо разбирается в конструкции воздуховодов, их изготовлении, вентиляции и качестве воздуха, он понимает все факторы, которые необходимо учитывать в нашем регионе, а также научные знания для достижения желаемого комфорта, который представляет собой гораздо больше, чем просто температуру.

теплообменников воздух-воздух для более здоровых энергоэффективных домов - Публикации

Конденсация на окнах и другие проблемы с влажностью вероятны в доме с повышенной атмосферой без воздухообменников. Это проблема как для людей, так и для дома. Подача наружного воздуха и отработанного воздуха в помещении (вентиляция) разбавляет или удаляет загрязнители и влагу из помещения. Возникает вопрос: как удалить влагу и загрязняющие вещества, сохранив при этом нагретый или охлажденный воздух? Теплообменник воздух-воздух решит эту проблему.Воздухообменники передают тепловую энергию воздуха в помещении поступающему свежему воздуху, позволяя отводить влагу и загрязняющие вещества, но сохраняя тепло. В этой публикации описаны причины использования теплообменников воздух-воздух, технология теплообменников, преимущества их установки и некоторые советы по выбору теплообменника, подходящего для вашего дома.

Почему вентиляция вызывает беспокойство?

Раньше энергия была дешевле, чем изоляция, и строители меньше заботились об утеплении дома. По мере того, как время шло и цены на энергию росли, домовладельцы начали сокращать расходы, утепляя чердаки, стены и подвалы, что остановило крупномасштабную передачу тепла.

В последнее время из-за высоких затрат на электроэнергию и лучших материалов домовладельцы и строители устраняют небольшие утечки воздуха вокруг дверей, окон, водопровода и даже пластин выключателя света. В некоторых домах эта естественная инфильтрация воздуха теперь заменяет внутренний воздух каждые 4-10 часов, по сравнению с каждые 30 минут 40 лет назад. К сожалению, это уменьшение поступления наружного воздуха в конструкцию может привести к проблемам с качеством воздуха в помещении.Двумя наиболее распространенными проблемами качества являются избыточная влажность
и загрязняющие вещества.

Относительная влажность - это отношение количества водяного пара в воздухе к максимальному количеству водяного пара, которое воздух может удерживать при определенной температуре. Точка росы - это температура, при которой относительная влажность составляет 100 процентов и образуется конденсат.

Теплый воздух может удерживать больше водяного пара, чем холодный. В теплый летний день температура может составлять 85 градусов по Фаренгейту (° F) с уровнем относительной влажности 50 процентов, что делает точку росы 71 ° F.

По мере охлаждения воздуха температура приближается к точке росы или точке, где водяной пар начинает оседать из воздуха. Например, когда воздух охлаждается при температуре 85 ° F, относительная влажность увеличивается, а при температуре 70 ° F на прохладных поверхностях образуется конденсат. Воздух при температуре 70 ° F и относительной влажности 40% имеет относительную влажность около 80% при охлаждении до 50 ° F. Воздух при температуре 20 ° F и относительной влажности 90% имеет относительную влажность 23% при нагревании до 60 ° F. Грубо говоря, падение температуры на 20 ° F снижает водоудерживающую способность вдвое и удваивает относительную влажность.

В тесных домах деятельность человека, такая как душ, сушка одежды и приготовление пищи, повышает относительную влажность до проблемного уровня, что приводит к конденсации на окнах и высокой влажности, что может привести к росту плесени. Рекомендуемая относительная влажность для людей составляет около 50 процентов, чтобы минимизировать кровотечение из носа, сухость кожи и другие физические недуги. Северный климат не может поддерживать такой уровень влажности зимой. Когда теплый влажный воздух соприкасается с холодными поверхностями, на поверхности конденсируется влага, если она ниже точки росы.

Так же, как вода конденсируется в стакане с ледяной водой, конденсат образуется на холодных поверхностях дома. Это может произойти на окнах, дверях, полах и даже внутри стен. Устойчивые влажные условия могут вызвать повреждение конструкции и связанные с этим проблемы с гнилью и плесенью. Идеальная влажность для северных равнин зимой составляет от 30 до 40 процентов, что является компромиссом между идеальными условиями для людей и строениями, в которых они обитают.

Измерение влажности в домашних условиях

Используйте гигрометр (Рисунок 1) или измеритель относительной влажности, чтобы проверить конструкцию на относительную влажность.Гигрометры могут иметь циферблат или цифровой индикатор. Цифровые гигрометры не всегда точнее. В продаже имеются более дорогие модели, которые обычно должны иметь более высокую степень точности. Более дорогие гигрометры обычно имеют точность в пределах 5 процентов от фактической относительной влажности. Все гигрометры требуют калибровки для повышения уровня точности. При покупке гигрометра проверьте рабочий диапазон, потому что электронные гигрометры могут иметь минимальный уровень относительной влажности, который они могут считывать, например 20 процентов.

Рисунок 1. Примеры измерителей относительной влажности, также известных как гигрометры.
(Фото Карла Педерсена)

Для калибровки гигрометра возьмите воздухонепроницаемую емкость, по крайней мере, в три раза превышающую размер гигрометра. Примеры включают полиэтиленовый пакет с застежкой-молнией, контейнер для хранения продуктов с плотно закрывающейся крышкой или банку из-под кофе с оригинальной крышкой. Поместите чашку с водой в герметичную емкость вместе с глюкометром на четыре-шесть часов или до тех пор, пока капли воды не станут видны на внутренней поверхности емкости.Когда капли начинают скапливаться на краю запечатанного контейнера, это указывает на уровень относительной влажности 100 процентов. Показание гигрометра должно быть не менее 95 процентов, а лучше 100 процентов, Рисунок 2 . Обратите внимание на чтение.

Рис. 2. Калибровочный тест, влажность 100%.
(Фото Карла Педерсена)

Теперь добавьте поваренную соль в чашку с водой, помешивая, пока вода не перестанет растворять соль.На дно чашки должна лежать соль. Затем поместите чашку обратно в герметичную емкость с глюкометром и оставьте на два-три часа. Соль снижает способность воды к испарению и, следовательно, уровень влажности. Солевой раствор должен обеспечивать показание влажности 75 процентов, но приемлемы показания от 70 до 80 процентов, Рисунок 3 .

Рис. 3. Калибровочный тест солевого раствора, влажность 75 процентов.
(Фото Карла Педерсена)

Сравните два показания.Если они оба различаются на одинаковую величину, вы можете повторно откалибровать гигрометр на эту величину. Обратитесь к руководству пользователя для получения конкретных инструкций по калибровке вашего устройства. Если у вашего прибора нет возможности калибровки, то вы можете мысленно скорректировать показания.

Загрязняющие вещества в домах

Различные загрязнители существуют на разных уровнях в разных домах. Примеры включают диоксид углерода и монооксид из газовых приборов, газ радон из почвы, окружающей фундаменты, формальдегид из строительных материалов и твердых частиц, таких как плесень и табачный дым. В таблице 1 перечислены некоторые основные источники загрязняющих веществ внутри и снаружи помещений. Некоторые из наиболее распространенных загрязнителей заслуживают обсуждения по поводу их происхождения и возможных проблем со здоровьем человека.

Двуокись углерода и окись углерода, образующиеся при сгорании топлива, могут вызвать серьезные проблемы со здоровьем. Старые приборы обычно выделяют самый высокий уровень окиси углерода из-за неправильного сгорания, утечек и недостатка свежего воздуха для полного сгорания. Хотя углекислый газ вызывает проблемы только на высоких уровнях, его присутствие обычно указывает на присутствие окиси углерода.Высокий уровень углекислого газа вызывает сонливость и указывает на плохую вентиляцию. Окись углерода вызывает головные боли и усталость при низком уровне и может вызвать потерю сознания или смерть при высоком уровне. Обеспечение притока наружного воздуха к любому топочному устройству и регулярный воздухообмен решают проблемы.

Радон проникает в конструкцию через отверстия для трубопроводов, трещины в полу и другие отверстия в почву и возникает в результате разложения естественных радиоактивных материалов в почве. Радон может вызвать рак легких на высоких уровнях.Проветривание подвальных помещений и подвалов свежим воздухом может уменьшить проблему, но предпочтительным методом является удаление слоя гравия под полом подвала (Рис. 4) . Для определения уровня радона необходимо провести тест на радон.

Рисунок 4. Вентиляция радона .

Другие бытовые опасности, переносимые воздухом, возникают из-за строительных материалов и чистящих средств. Формальдегид, обычное промышленное химическое вещество, присутствует во многих строительных материалах и предметах домашнего обихода.Газообразный формальдегид может покидать материалы и попадать в окружающую среду в течение всего срока службы материала, но большая часть газа уходит в течение первого года. Формальдегид вызывает раздражение слизистых оболочек носа, горла и глаз. Он должен быть выведен наружу. Сегодня использование формальдегида в строительных материалах ограничено.

Твердые частицы включают более крупные частицы, переносимые по воздуху, такие как споры плесени и табачный дым, упомянутые ранее. Также сюда входят вирусные и бактериальные организмы, перхоть домашних животных, пыль и многое другое.Из-за большого разнообразия предметов физические недуги варьируются от простуды до аллергии и заболеваний легких. Некоторые частицы могут быть отфильтрованы, а другие - только наружу.

Эксплуатация и строительство теплообменника воздух-воздух

Одним из способов минимизировать проблемы с качеством воздуха и влажностью в доме, не открывая окно, является установка системы механической вентиляции с использованием теплообменника воздух-воздух. Теплообменник воздух-воздух приводит в тепловой контакт два воздушных потока разной температуры, передавая тепло от выходящего внутреннего воздуха входящему наружному воздуху в течение отопительного сезона.Типичный теплообменник показан на Рис. 5 .

Рис. 5. Типичные характеристики теплообменника воздух-воздух.

Летом теплообменник может охлаждать и, в некоторых случаях, осушать горячий наружный воздух, проходящий через него в дом для вентиляции. Теплообменник воздух-воздух удаляет избыточную влажность и вымывает запахи и загрязняющие вещества, образующиеся в помещении.

Теплообменники обычно классифицируются по тому, как воздух проходит через агрегат.В противоточном теплообменнике потоки горячего и холодного воздуха проходят параллельно в противоположных направлениях. В устройстве с поперечным потоком воздушные потоки проходят перпендикулярно друг другу. В блоке с осевым потоком используется большое колесо. Воздух нагревает одну сторону колеса, которая передает тепло потоку холодного воздуха, когда оно медленно вращается. Блок с тепловыми трубками использует хладагент для передачи тепла. Другие блоки доступны для специализированных приложений. В небольших сооружениях, таких как дома, обычно используются противоточные или перекрестно-проточные теплообменники.

Большинство теплообменников воздух-воздух, установленных в северном климате, представляют собой вентиляторы с рекуперацией тепла (HRV). Эти агрегаты регенерируют тепло из отработанного воздуха и возвращают его в здание. Последние достижения в области технологий также увеличили использование вентиляторов с рекуперацией энергии (ERV). В прошлом ERV в основном использовались в климате с более высокой влажностью, где охлаждение было тяжелее, чем тепловая нагрузка.

Основное различие между ними состоит в том, что HRV рекуперирует только тепло, а ERV - тепло и влажность.У ERV были проблемы с более низкой эффективностью из-за перенасыщения внутренних осушающих колес в течение более длительных периодов высокой влажности, но при правильной установке и техническом обслуживании они могут создать более здоровое жилое пространство и большую экономию энергии. Кроме того, большинство продаваемых сегодня ERV представляют собой ERV пластинчатого типа, которые не содержат осушающего колеса. Проконсультируйтесь с подрядчиком по отоплению / охлаждению, чтобы определить, будет ли HRV или ERV наиболее выгодным в ваших обстоятельствах.

В общей конструкции теплообменника воздух-воздух используется ряд пластин, называемых сердечником, установленных друг на друга вертикально или горизонтально.Идеальная плита обладает высокой теплопроводностью, высокой устойчивостью к коррозии, способностью поглощать шум, невысокой стоимостью и небольшим весом. Обычные материалы пластин включают алюминий, различные типы пластиковых листов и современные композиты.

Изначально в теплообменниках использовались алюминиевые пластины. Возникли проблемы с коррозией во влажной среде из-за конденсации и плохими звуковыми характеристиками. Пластмасса решила проблему коррозии и некоторые проблемы со звуком, но проводимость была не такой, как у алюминия, а стоимость была выше.В современных высокотехнологичных теплообменниках используются композитные материалы, отвечающие всем критериям.

Помимо сердечника, агрегат состоит из изолированного контейнера, средств управления размораживанием для предотвращения замерзания влаги на сердечнике и вентиляторов для перемещения воздуха. Все теплообменники нуждаются в изоляции для повышения эффективности и уменьшения образования конденсата снаружи агрегата. Различные типы механизмов размораживания с датчиками внутри блока доступны для управления процессом размораживания. Вентиляторы перемещают воздух, чтобы обеспечить необходимый воздушный поток и интенсивность вентиляции.

Противоточные теплообменники состоят из плоских пластин. Как показано на рис. 6 , воздух входит в оба конца теплообменника. Тепло передается через пластины более прохладному воздуху. Чем дольше воздух проходит в агрегате, тем выше теплообмен. Процент рекуперации тепла - это КПД агрегата. Эффективность обычно составляет около 80 процентов. Обычно эти устройства бывают длинными, неглубокими и прямоугольными, с воздуховодами на любом из длинных концов.

Рисунок 6.Противотеплообменник: потоки воздуха идут в противоположных направлениях.

В теплообменниках с перекрестным потоком также используются плоские пластины, но воздух течет под прямым углом. (Рисунок 7) . Блоки занимают меньше места и могут даже уместиться в окне, но теряют часть противоточной эффективности. КПД обычно не превышает 75 процентов. Эти блоки часто имеют форму куба со всеми соединениями на одной стороне куба. Подавляющее большинство теплообменников, используемых в жилых помещениях, используют конструкцию с поперечным потоком.

Рис. 7. Теплообменник с перекрестным потоком: потоки воздуха проходят под прямым углом друг к другу.
(RenewAire Ventilation)

Выберите модель, которая наилучшим образом соответствует вашим потребностям. Следует учитывать такие характеристики, как доступное пространство для установки, необходимый обменный курс и желаемый КПД. К сожалению, почти у каждого производителя есть разные способы сообщить эти цифры. Например, интенсивность вентиляции зависит от сопротивления воздушному потоку.Вентилятор с расходом воздуха 150 кубических футов в минуту (куб. Фут / мин) на самом деле может создавать этот поток только при очень низком давлении. Аналогичным образом, блок может иметь заявленную эффективность 85 процентов, но не может быть лучше, чем блок с эффективностью 80 процентов, в зависимости от температуры испытания.

Чтобы стандартизировать заявления производителей об эффективности, Институт домашней вентиляции (HVI) испытывает воздухо-воздушные теплообменники и другое вентиляционное оборудование. Испытания используются для составления спецификации теплообменника воздух-воздух.Этот лист, показанный на рис. 8 , нормализует теплообменники к заданному набору давлений и температур, позволяя сравнивать эффективность и скорость воздушного потока между моделями. Показатели эффективности вентиляции соотносят скорость воздушного потока с заданным давлением, в то время как энергоэффективность связывает набор заданных температур наружного воздуха с различными типами эффективности.

Рисунок 8. Лист технических данных на проектирование рекуперации тепла.
(Институт домашней вентиляции)

Наиболее важной эффективностью является ощутимая эффективность рекуперации, поскольку большая часть теплообмена происходит во время этого типа процесса.Ощутимая эффективность рекуперации обеспечивает КПД агрегата при определенных расходах воздуха (куб. Фут / мин) и температурах. Эти числа можно сравнивать от одного устройства к другому, чтобы обеспечить правильное сравнение при аналогичных расходах воздуха.

Стоимость

Недорогой теплообменник может стоить всего 500 долларов. Топовая модель может стоить более 2000 долларов. Хотя некоторые из более дорогих теплообменников имеют более высокий КПД, это не всегда так. Большая часть увеличения стоимости связана с потребительскими функциями, такими как легко очищаемые сердечники, усовершенствованные средства управления размораживанием и датчики для включения и выключения устройства.Эти особенности обычно не влияют на общую эффективность, но могут быть полезны для простоты эксплуатации.

Стоимость установки может составлять 500 долларов и выше, в зависимости от размера дома и требований системы. Монтаж может варьироваться от сращивания с оригинальной системой до полного воздуховода конструкции. В конструкции, уже использующей воздуховоды для отопления и / или охлаждения, скорее всего, уже есть воздуховоды, чтобы весь воздух проходил через теплообменник. Может быть, все, что потребуется, - это просто прикрепить систему к источнику питания.

Во многих домах есть плинтусы с электроприводом или водяное отопление. Добавление теплообменника воздух-воздух к этим типам систем отопления требует некоторого размышления. Самая распространенная ошибка при самостоятельной установке - это неправильная вентиляция всего дома (Рисунок 9) . Проблему можно увидеть в верхнем левом углу Рисунок 9 . Воздушный поток от приточного к обратному каналу никогда не попадает в большинство трех помещений. Свежий воздух постоянно циркулирует в одной части дома, повторно используя эту часть дома без обмена воздухом в другой части дома. Рисунок 10 показывает более полную систему вентиляции, которая обслуживает все жилое пространство.

Рис. 9. Простая система воздуховодов для теплообмена воздух-воздух не обеспечивает надлежащую вентиляцию всей конструкции.

Рис. 10. Несколько приточных и вытяжных вентиляционных отверстий обеспечивают полную вентиляцию всей конструкции.

Воздухо-воздушные теплообменники также могут быть установлены в различных местах. На рис. 11 показана установка на чердаке, подключенная к обширной системе воздуховодов, забирающей несвежий воздух из кухни, ванной и подсобного помещения и распределяющей теплый наружный воздух в спальни и гостиные. На рис. 12 показан блок, установленный в подвале, снова подключенный к системе воздуховодов.

Рисунок 11. Чердачная установка воздухообменника.
(внутренний NDSU)

Рисунок 12. Установка воздухообменника в подвале.
(внутренний NDSU)

Техническое обслуживание теплообменника

Для обеспечения правильной работы HRV необходимо проводить регулярное техническое обслуживание. График технического обслуживания будет зависеть от конкретного установленного агрегата; конкретные инструкции см. в руководстве пользователя.

Перед выполнением любого обслуживания убедитесь, что питание устройства отключено. Начнем с фильтров. Очищайте или меняйте фильтры каждые один-три месяца, в зависимости от рекомендаций производителя.Моющиеся фильтры следует чистить в соответствии с рекомендациями производителя.

При замене фильтров пропылесосьте область вокруг фильтров. После очистки фильтров проверьте воздухозаборники на улице, чтобы убедиться, что ничто не блокирует экраны и кожухи. Осмотрите поддон для конденсата и сливную трубку. Чтобы убедиться, что трубка ничем не закупорена, налейте немного воды в поддон рядом со сливом. Если вода не сливается, необходимо очистить трубку.

Не реже одного раза в год очищайте сердечник теплообменника.Обязательно следуйте инструкциям в руководстве пользователя по правильной очистке и техническому обслуживанию сердечника. Еще раз убедитесь, что питание отключено, прежде чем выполнять какое-либо обслуживание. Не реже одного раза в год необходимо чистить вентиляторы, помимо сердечника. Протрите лезвия и смажьте двигатель только в том случае, если это рекомендовано производителем.

Воздухо-воздушный теплообменник рециркулирует тепло от вентилируемого внутреннего воздуха для нагрева поступающего свежего наружного воздуха, необходимого для поддержания здоровья жителей здания.Опасные уровни загрязняющих веществ, таких как химические вещества, твердые частицы, радон и даже избыток водяного пара, которые могут вызвать структурные повреждения и проблемы со здоровьем, удаляются. Существуют различные типы теплообменников для удовлетворения многих требований домовладельцев, будь то установка, экологические или энергетические соображения.

В более плотных домах, построенных сегодня, чрезмерная влажность, ведущая к конденсации на окнах и другим проблемам с влажностью, вероятно, без теплообменника. Теплообменники обеспечивают прямую и быструю окупаемость инвестиций и уверенность в том, что свежий воздух всегда доступен для дыхания.

Рисунок 13-A. Типовая установка теплообменника.
(Фото любезно предоставлено Ширли Неймайер, Университет Небраски, Линкольн).

Рисунок 13-B. Фильтры в теплообменнике.
(Фотографии любезно предоставлены Ширли Неймайер, Университет Небраски, Линкольн).

Экономическая эффективность теплообменников

Простой метод окупаемости, при котором за счет экономии энергии оплачиваются покупка и установка в расчетный период времени, показывает рентабельность добавления системы.

В качестве ориентира следующая система уравнений показывает рентабельность теплообменника воздух-воздух, установленного в доме с низким уровнем инфильтрации в Фарго, Северная Дакота. Для расчета выборки существуют следующие условия:

Площадь пола: 1500 квадратных футов ( 2 футов)
Количество спален: 3
Скорость инфильтрации: 0,1 воздухообмена в час (ACH) или 10 часов для полного воздухообмена
Стоимость мазута за галлон 3 долл. США.80
• Стоимость электроэнергии за киловатт-час (кВтч): 0,10 доллара США

Стандартные рекомендуемые скорости вентиляции были установлены Американским обществом инженеров по отоплению, охлаждению и кондиционированию воздуха (стандарт ASHRAE 62.2-2007). Эти стандарты не принимают во внимание особые обстоятельства, такие как особая чувствительность или хобби, которые создают проблемы с качеством воздуха. Стандарты различаются в зависимости от здания, его использования и количества людей (стандарт ASHRAE 62.2-2007).

Преимущества включают удаление влаги, снижение вероятности повреждения конструкции, устранение вредных загрязнителей и снижение затрат на электроэнергию.Любая установленная система также увеличит стоимость здания при перепродаже.

Для частного дома количество спален определяет типичное количество жителей.

В этом примере в доме с тремя спальнями уровень жильцов равен четырем, или количество спален плюс одна. Для определения расхода приточного воздуха используется следующая формула:

Рекомендуемая интенсивность вентиляции = (0,01 x площадь пола, квадратных футов) + 7,5 (количество спален + 1)

Скорость вентиляции примера = (0.01 x 1500 кв. Футов) + 7,5 (3 спальни + 1) = 45 кубических футов в минуту

Скорость воздушного потока вентиляции часто выражается в кубических футах в минуту или кубических футах в минуту.

Рекомендуемая скорость вентиляции для этого примера дома составляет 45 кубических футов в минуту.

Использование теплообменника для нагрева этого воздуха до температуры в помещении позволяет компенсировать затраты на отопление, связанные с нагревом холодного воздуха до комнатной температуры. Точное количество энергии, конечно, зависит от разницы температур между наружным и внутренним воздухом.

Мерой этого является градусо-день нагрева (HDD).

Обычно жесткий диск рассчитывается как средняя разница между 65 ° F и средней дневной температурой. Различные агентства погоды по всему штату имеют таблицы обычных жестких дисков для данной области. В этом примере используется Фарго, Северная Дакота, с жестким диском 9000.

Уравнения для определения количества сэкономленной энергии (Btu) в год используют куб.футы в минуту, HDD, рейтинг эффективности теплообменника (EF) и константу для удельной теплоемкости и удельного веса воздуха (25.92). Формула выглядит следующим образом:

Ежегодная экономия тепла (британских тепловых единиц) = куб. Футов в минуту x HDD x EF x 25,92

BTU - британские тепловые единицы

кубических футов в минуту - скорость вентиляционного потока в кубических футах в минуту

ГНБ - градус нагрева сутки

EF - КПД теплообменника

25,92 - постоянная для удельной теплоемкости и веса воздуха

При использовании 45 кубических футов в минуту и ​​9000 жестких дисков экономия тепловой энергии за счет использования теплообменника с КПД 70% составит:

Экономия тепловой энергии = 45 x 9000 x 0.70 х 25,92

Экономия тепловой энергии = 7 348 320 БТЕ в год

Как упоминалось ранее, теплообменник нуждается в контроле размораживания, чтобы предотвратить образование льда. Размораживание обычно выполняется с помощью электрического резистивного нагревателя. Эту стоимость электроэнергии необходимо вычесть из стоимости экономии энергии. Стоимость может быть определена по следующей формуле:

Стоимость размораживания = мощность, потребляемая устройством размораживания x часы работы x стоимость электроэнергии

Предполагается, что нагреватель мощностью 70 Вт (Вт), 500 часов работы в год при температурах ниже нуля и $.10 за кВт · ч, затраты на электроэнергию для работы обогревателя после преобразования ватт в киловатты (кВт) составляют:

Стоимость = 70 Вт x 500 часов в год x 1 кВт / 1000 Вт x 0,10 долл. США / кВт · ч = 3,50 долл. США в год

Для анализа экономии топлива необходимо знать энергосодержание топлива и эффективность устройств, использующих топливо.

Для получения дополнительной информации об энергии в службе расширения NDSU

Рецензенты

Laney’s Inc., Fargo, N.D.
Home Heating, Fargo, N.D.
RenewAire LLC, Madison, Wis.
One Hour Heating & Air Conditioning, Fargo, N.D.

Фотографии на обложке любезно предоставлены Агентством по охране окружающей среды США ENERGY STAR Program и RenewAire Ventilation из Мэдисона, штат Висконсин.

Заявление об ограничении ответственности

Отчет был подготовлен как отчет о работе, спонсируемой агентством правительства США. Ни правительство США, ни какое-либо его ведомство, а также ни один из их сотрудников не дает никаких гарантий, явных или подразумеваемых, и не принимает на себя никаких юридических обязательств или ответственности за точность, полноту или полезность любой раскрытой информации, оборудования, продукта или процесса. , или представляет, что его использование не нарушит права частной собственности.Ссылка в данном документе на какой-либо конкретный коммерческий продукт, процесс или услугу по торговому наименованию, товарному знаку, производителю или иным образом не обязательно означает или подразумевает его одобрение, рекомендацию или поддержку со стороны правительства США или любого его ведомства.

Взгляды и мнения авторов, выраженные в данном документе, не обязательно отражают или отражают точку зрения правительства США или любого его ведомства.

Автором этой публикации являются Кеннет Хеллеванг, специалист по расширению, и Карл Педерсен, бывший преподаватель энергетики

.

(май 2018 г.)

Все о домашней вентиляции, теплообменниках HRV и ERV

Дома, построенные за последние 40 лет в Канаде, относительно герметичны. .Раньше мы обычно полагались на неплотные неизолированные стены, чтобы обеспечить свежий воздух и предотвратить появление плесени и грибка, и у них это очень хорошо получалось.

Стоимость и комфорт заставили нас добавить изоляцию, но не обязательно герметизировать наши стены. Безумие этого было быстро осознано, и вскоре после этого пароизоляция стала частью оболочки здания.

Пароизоляция препятствовала прохождению влажного воздуха через стены, это, конечно, приводило к накоплению влаги в домах, а конденсат на окнах был обычным явлением, и его трудно было остановить.Это привело к скоплению плесени и грибка в домах. Современные герметичные дома нуждаются в механической помощи, чтобы остановить повреждение влаги и защитить качество воздуха в помещении, особенно в подвалах, где вентиляция необходима для предотвращения образования плесени.

Есть еще те, кто утверждает, что стены должны дышать и что «дома слишком герметичны», но этот миф полностью ложен и наносит большой ущерб вашему дому. Стены должны высыхать, в идеале в обоих направлениях.

Если зимой держать дверь открытой в щели, естественная конвекция будет втягивать воздух снизу и вытеснять его сверху.Ваш дом будет вести себя аналогичным образом, это называется эффектом стека.

Теплый воздух поднимается вверх, вытесняя воздух из верхней части дома и втягивая холодный воздух снизу, чтобы заменить его. Насколько сильно изменится воздух, зависит от того, насколько хорошо герметичен ваш дом.

В то время как естественная конвекция предлагает определенное количество свежего воздуха, для большинства новых домов этого просто недостаточно. Правильно закрытые дома требуют наличия систем механической вентиляции для удаления влаги и обеспечения жителей достаточным количеством свежего воздуха.

Системы вентиляции - Что такое HRV?

Системы механической вентиляции известны как теплообменники , HVAC (отопление, вентиляция и кондиционирование) или HRV (вентиляторы с рекуперацией тепла). Эти системы предназначены для удаления влаги и подачи свежего воздуха в ваш дом, который предварительно нагревается выходящим воздухом.

© Van EE

Ядро HRV имеет небольшие отдельные каналы, через которые проходит воздух, что позволяет предварительно нагреть поступающий воздух выхлопным воздухом. Здесь нет нагревательных змеевиков, вы просто управляете вентиляторами, поэтому они относительно дешевы в эксплуатации.И вы, безусловно, сэкономите деньги в целом, так как нагревание влажного воздуха потребляет много энергии.

В зависимости от качества машины, которую вы покупаете, вы можете рассчитывать на возмещение от 50% тепла воздуха до 95%. Планируйте потратить около 2000 долларов на установку, это достаточно эффективный вариант. Вдвое больше, чем у высокопроизводительных моделей с алюминиевым сердечником, который проводит тепло лучше, чем пластиковый.

Вентиляционные системы - что такое ERV?

Вентиляция с рекуперацией энергии ( ERV ) - это процесс обмена энергией, содержащейся в обычном вентиляторе, забираемом несвежим или влажным воздухом из домов, и ее использование для обработки (предварительного кондиционирования) поступающего наружного свежего воздуха в жилых и коммерческих системах отопления, вентиляции и кондиционирования воздуха.В теплые дни система ERV предварительно охлаждает и осушает, в то время как в зимний период системы ERV увлажняют и предварительно нагревают входящий воздух снаружи дома. Одним из преимуществ использования рекуперации энергии в США является возможность соответствовать стандартам вентиляции и энергопотребления ASHRAE, одновременно улучшая качество воздуха в помещении и снижая общие рейтинги HVAC и потребности в энергии.

Технология

ERV - это не только эффективное средство снижения затрат на электроэнергию и отопление и охлаждение, но и позволяет использовать меньшее оборудование.Кроме того, системы ERV позволяют поддерживать идеальную относительную влажность от 40% до 50% в домашних условиях. Этот диапазон может поддерживаться более или менее во всех условиях, с единственной потерей энергии для воздуходувки, которая преодолевает падение давления в системе.

Если вам нужна помощь в выборе между системой HRV и ERV, см. Здесь

Качество воздуха в помещении важно по многим причинам:

  • Предотвращение проблем с влажностью, таких как гниль и плесень

  • Предотвращение повреждения окон конденсатом

  • Профилактика респираторных заболеваний, вызванных внутренними загрязнителями

  • Снижение затрат на отопление за счет отказа от нагрева избыточного водяного пара, который будет вытекать из вашего дома.

Идеальный уровень влажности:

© Министерство здравоохранения Канады


Наряду с удалением загрязняющих веществ из воздуха, слишком много или слишком мало влаги в наших домах влечет за собой последствия для здоровья. Есть бактерии, вирусы, плесень и клещи, которые появятся на любом конце спектра, если ваш воздух слишком влажный или слишком сухой.

Обычно считается, что относительная влажность в диапазоне от 35 до 50% является наилучшей для предотвращения большинства рисков для здоровья и раздражителей.Он достаточно высокий, чтобы не было потрескавшейся мебели, потрескавшихся губ или постоянных кровотечений из носа, и он не слишком влажный для комфорта, конденсации или потребления тепла.

Если вы живете в старом доме, не паникуйте. То, что мы пишем на этих страницах, призвано вдохновлять на идеи и решения, а не на страх и беспокойство. Если вам хорошо, воздух хорошо пахнет, а из окон не капает, расслабьтесь.

Для душевного спокойствия подумайте о покупке ареометра для измерения относительной влажности в помещении, который в большинстве хозяйственных магазинов будет стоить вам от 20 до 30 долларов.Если у вас есть проблема, немного взломайте окно, пока не разберетесь с ней. Для решения некоторых из этих проблем доступны увлажнители, осушители и очистители воздуха.

Осушитель будет стоить от 200 до 300 долларов в месяц, а эксплуатация - от 10 до 15 долларов в месяц. Эти дополнительные затраты, вероятно, будут сведены на нет за счет экономии тепла, поскольку для нагрева влажного воздуха требуется гораздо больше энергии, чем для нагрева сухого воздуха.

Если вы планируете самостоятельно выполнить проект по установке HRV или ERV, сначала проведите исследование, чтобы определить правильное размещение вентиляции.Например, воздухозаборник в ванной, а не простой вытяжной вентилятор, будет означать нагретый входящий воздух вместо того, чтобы просто создавать отрицательное давление и позволять холодному воздуху находить свой собственный путь каждый раз, когда кто-то включает вентилятор.

Конечно, вам не нужно устанавливать вентилятор для ванной, если у вас есть воздухозаборник, просто обязательно установите таймер, чтобы вы и ваши гости могли его включить. Воздухозаборник на кухне или рядом с ней помогает собирать общую влагу и загрязнения, но не подключайте ее к вытяжке.Посылать кулинарный жир через дорогой теплообменник - не лучший вариант.

Что касается монтажа воздуховодов, гибкие трубки дешевле и с ними проще работать, но они могут быть довольно шумными, а ребра замедляют движение воздуха, заставляя воздушный теплообменник работать тяжелее.

Поскольку вентиляционные отверстия для свежего воздуха лучше всего размещать в жилых помещениях и спальнях, вы можете обнаружить, что они оправдывают дополнительные затраты на массивные воздуховоды просто для снижения шума.

Дополнительные статьи о высокоэффективных системах вентиляции для пассивных домов и домов с сертификатом LEED см. Здесь из EcoHome

Руководства по экологическому строительству

HVAC в многоквартирных домах | Building Science Corp

Разделение на части

Автор является сторонником индивидуальных зданий и индивидуальных служб и школ систем в дополнение к тому, что является поклонником Red Sox.В авторском мире компартментализации и правила Red Sox. Самый элегантный аргумент в пользу разделения многоквартирных домов исходит от Хандегорда (2001).

Воздушные потоки в высотных зданиях, создаваемые эффектом стеклопакета, ставят под угрозу контроль дыма и пожарную безопасность, отрицательно влияют на качество и комфорт воздуха в помещении, а также увеличивают эксплуатационные расходы на энергию для кондиционирования помещения ( Рисунок 1 ). Изолируя блоки друг от друга и от коридоров, шахт, лифтов и лестничных клеток, можно управлять внутренними воздушными потоками, управляемыми эффектом стека (, рис. 2, и , рис. 3, ).

Рис. 1: Stack Effect — Внутренние воздушные потоки в высоких зданиях ставят под угрозу контроль дыма, пожарную безопасность, качество воздуха в помещении, комфорт и потребление энергии.


Рис. 2: Разделение на отдельные квартиры
— Изоляция отдельных квартирных единиц от коридоров и коридоров от шахт, лифтов и лестничных клеток снижает внутренние воздушные потоки, вызываемые эффектом стеклопакета.


Рисунок 3: Герметичность блока - Каждый блок изолирован от соседних блоков и снаружи системой воздушного барьера с минимальным рекомендуемым сопротивлением или воздухопроницаемостью 2.00 л / (с.м 2 ) @ 75 Па. Межблочное разделение также должно соответствовать определенным требованиям к классу огнестойкости для данного разделения.

Для обеспечения герметичности блока секционирования необходимо обеспечить минимальное сопротивление или воздухопроницаемость 2,00 л / (с.м 2 ) при 75 Па - рекомендуемое минимальное сопротивление систем воздушного барьера ограждения (Lstiburek, 2005). Этот уровень герметичности агрегата необходим для контроля давления воздуха в дымовой трубе, а также для ограничения воздушного потока от соседних агрегатов и перекрестного загрязнения.Кроме того, лифты следует располагать в вестибюлях, вестибюлях и других «шлюзах», изолируя их от коридоров. Двери агрегата должны быть герметичными.

Распределенная вентиляция

Применяя далее принцип разделения, вентиляция обеспечивается для каждого отдельного блока через внешние стены, а не через границы внутреннего давления, такие как полы. В соответствии с принципом разделения вентиляция обеспечивается системами вентиляции, уникальными для каждого блока, а не центральными системами ( Рисунок 4 ).


Рис. 4: Распределенная вентиляция
- Вентиляция отдельного блока обеспечивается через внешние стены, а не через внутренние границы давления, такие как полы.

На практике центральные выхлопные системы на крыше сложно и, возможно, невозможно сбалансировать, и обычно они сводят на нет меры по контролю эффекта стека за счет разделения на отсеки. Баланс усложняется из-за аддитивного влияния давления в дымовой трубе на давление вентилятора в стояках вытяжного канала.Поскольку давление в дымовой трубе зависит от температуры, потоки в выхлопных системах также зависят от температуры. Использование регуляторов постоянного воздушного потока (устройств, которые поддерживают постоянный поток воздуха при изменении давления воздуха) может в некоторой степени смягчить этот эффект, но они используются редко и требуют чрезвычайно высокого давления в воздуховодах для эффективной работы. Квартиры на верхних этажах, как правило, слишком вентилируются в холодную погоду, поскольку они расположены ближе к вентиляторам и больше всего подвержены давлению трубы.

Валы, действующие как вытяжные желоба или содержащие вытяжные каналы, трудно эффективно герметизировать и значительно усложняют борьбу с возгоранием и задымлением из-за развития сложных трехмерных путей воздушного потока и внутренних полей давления (Lstiburek, 1998). Конструкция вентиляционной шахты также обычно связана с плесенью и является предметом частых судебных разбирательств из-за этих путей воздушного потока и гипсовой плиты, используемой для создания противопожарных перегородок (Lstiburek, 1998).

Центральные системы дополнительно ограничены, поскольку большинство установок не позволяют управлять отдельным блоком - центральные вентиляторы управляются администрацией здания и, как правило, либо включены постоянно, либо выключены.Все блоки вентилируются или все не вентилируются, что приводит к избыточной вентиляции во многих блоках и значительно более высокому потреблению энергии, либо в условиях недостаточной вентиляции во многих блоках, что приводит к накоплению загрязняющих веществ и другим жалобам.

Распределенное отопление, охлаждение и горячее водоснабжение

Принцип разделения можно также распространить на отопление, охлаждение и горячее водоснабжение. Обогрев помещения агрегата обеспечивается герметичными газовыми печами и водонагревателями, расположенными в каждом отдельном агрегате (фотография , фотография 1 и фотография , фотография 2 ), которые отводятся вверх или вниз через пластиковые воздуховоды небольшого диаметра.Выхлопные газы и воздух для горения поступают по отдельным каналам, идущим по параллельным путям (, рис. 5, и , рис. 6, ). Большинство систем можно проложить вверх или вниз с 4 по 5 этажей.


Фотография 1: Отопление помещений - Герметичная газовая печь для сжигания обеспечивает обогрев помещения.


Фотография 2: Горячая вода - Герметичный водонагреватель для продуктов сгорания
Нагреватель обеспечивает горячее водоснабжение.


Рис. 5: Вентиляция газовой печи - Герметичные топки для сжигания (две системы труб - выход выхлопных газов и вход воздуха для горения) вентилируются на крышу или вниз в сухой колодец («яма» с экраном).Вентиляционные каналы могут подниматься или опускаться до 100 футов.


Рис. 6: Вентиляция газового водонагревателя - Герметичные водонагреватели для внутреннего сгорания (две системы труб - отходящие газы и воздух для горения) отводятся на крышу или вниз в сухой колодец («яма» с экраном) . Вентиляционные каналы могут подниматься или опускаться на 100 футов.

Кондиционирование воздуха осуществляется аналогичным образом с отдельными внешними блоками, расположенными на крышах или на уровне земли в сухих колодцах или в гаражах ( Рисунок 7 ).Комбинированное отопление и охлаждение с помощью тепловых насосов выполняется аналогично.


Рисунок 7: Конфигурация кондиционеров или теплового насоса
—Отдельные блоки расположены на крыше или в сухом колодце («яма» с экраном).

Проходы на крышах собираются и помещаются в «будки для собак», что сводит к минимуму проникновения. Все кабели, каналы и трубы проходят через стены «конюшен» ( Фотография 3 ). Крышки «собачьей будки» съемные, обеспечивая доступ.


Фотография 3: Службы, расположенные на крыше
- Проходы на крыше собираются и размещаются в «будках для собак» - все кабели, каналы и трубы проходят через стены «будок».

Компоненты распределенного отопления, охлаждения и горячего водоснабжения, возможно, проще в обслуживании и дешевле в обслуживании менее квалифицированным персоналом, чем центральные системы. Проблемы с системами ограничиваются отдельными юнитами, а не многими юнитами или целыми зданиями. Распределенные системы также дешевле в установке во многих регионах.Этот аргумент стоимости поддерживается для каждого проекта на основе многосемейных разработок, поскольку действует свободный рынок, и разработчики принимают эти подходы из соображений первой стоимости. Разработчики редко выбирают системы, потому что они работают лучше, или потому, что они более энергоэффективны, или потому, что они более безопасны и обеспечивают лучшее качество воздуха в помещении - разработчики выбирают системы, потому что они дешевле. Все больше таких систем внедряются и заменяют стандартные подходы, главным образом, по соображениям стоимости.

Центральные системы отопления, охлаждения и горячего водоснабжения не способствуют энергосбережению, поскольку они не способствуют рациональному индивидуальному поведению, если не предусмотрены индивидуальные измерения. По опыту автора, отдельные системы легче всего измерить индивидуально (фото , фото 4, и фото , фото 5, ).


Фотография 4: Индивидуальный учет услуг - Рациональное поведение поощряется, когда все услуги измеряются и оплачиваются отдельно.


Фотография 5: Индивидуальный учет газа - Расход газа для отопления помещений и горячего водоснабжения измеряется отдельно для каждого отдельного блока.

В жарком влажном климате регулирование влажности с частичной нагрузкой практически невозможно контролировать с помощью центральных систем в квартире или многоквартирном доме, если предварительно подготовленный подпиточный или вентиляционный воздух не подается в коридоры через крышные блоки. Возникает вопрос, можно ли подавать подпиточный и вентиляционный воздух в отдельные квартиры через протечки коридора или дверные проемы.Большинство пожарных кодексов не допускают такой подход (хотя при чтении кодов не всегда ясно) и требуют полностью вытяжной подачи с дымовыми заслонками. В подходе распределенного кондиционирования индивидуальные осушители предусмотрены в каждом блоке - обычно в шкафу для обработки воздуха ( Фотография 6 ).


Фотография 6: Контроль влажности при частичной нагрузке - В каждом блоке - обычно в шкафу для обработки воздуха - предусмотрены отдельные осушители для регулирования влажности при частичной нагрузке в жарком влажном климате.

Индивидуальные многоквартирные дома, по сути, идентичны индивидуальным домам в отношении отопления, охлаждения и горячего водоснабжения, вплоть до типов используемого оборудования. Поскольку для всех практических целей эти системы являются «жилыми системами», они могут быть установлены менее квалифицированными «жилищными подрядчиками», что также является огромной привлекательной особенностью для разработчиков, поскольку теперь все больше субподрядчиков могут выполнять установку и обслуживание.

Конфигурации системы вентиляции

Вентиляция отдельных квартир или многоквартирных домов с использованием подхода секционирования должна обеспечиваться в соответствии со стандартом ASHRAE 62.2 «Вентиляция и приемлемое качество воздуха в малоэтажных жилых домах». По мнению авторов, название стандарта вводит в заблуждение и ограничивает, поскольку авторы считают, что стандарт также должен применяться к квартирам и кондоминиумам независимо от их высоты (малоэтажный, среднеэтажный или высотный).

Конфигурация системы, предпочтительная для автора, представлена ​​на рис. 8 . Воздуховод для наружного воздуха напрямую подсоединяется к обратной стороне приточно-вытяжной установки. Встроенная заслонка с электроприводом и вентилятор обработчика воздуха управляются программируемым термостатом или другим устройством для обеспечения минимальной вентиляции и предотвращения чрезмерной вентиляции.Отработанный воздух выводится из кухни и ванны прямо наружу через периодически работающий вентилятор (или вентиляторы), управляемый жильцами. Автор также предпочитает, чтобы вытяжной вентилятор (или вентиляторы) управлялся переключателем со встроенным таймером, который отключает вытяжной вентилятор (или вентиляторы) через заранее установленное время (скажем, 10 минут) - практика, распространенная в отелях и отелях. индустрия гостеприимства.


Рисунок 8: Воздух из наружного воздуха в кондиционер -
Заслонка с электроприводом, расположенная на одной линии с воздуховодом наружного воздуха, соединенным со стороной возврата воздуха из обработчика воздуха.Заслонка и кондиционер управляются программируемым термостатом или другим контроллером. Вентиляторы для кухни и ванны периодически контролируются жильцами.


Рис. 9: Осушитель с устройством обработки воздуха - Осушитель добавлен для контроля влажности при частичной нагрузке в жарком влажном климате.

Воздух из осушителя должен выходить непосредственно наружу ( Рисунок 10 ). Еще лучший подход, по мнению автора, - это использование конденсационных осушителей, не требующих вентиляции снаружи.Вода, удаляемая с одежды, конденсируется и сливается - выхлопа наружу не происходит. Этот подход имеет очевидные преимущества в отношении подпиточного воздуха (он не нужен) и, таким образом, дает огромные преимущества в жарком влажном климате с точки зрения скрытой нагрузки и отрицательного давления, не говоря уже о преимуществах в холодном климате, возникающих в результате рекуперации тепла. В жарком влажном климате поток выхлопных газов 200 кубических футов в минуту приводит к нагрузке примерно в 1 тонну. В периоды частичной нагрузки выхлоп 200 куб. Фут / мин почти полностью представляет собой скрытую нагрузку, резко искажающую соотношение ощутимого и скрытого.И, наконец, в ограждении здания на одну дыру меньше, о чем нужно беспокоиться.


Рис. 10. Осушитель -
Осушитель с прямым выходом наружу. Предпочтительны конденсационные сушилки без вентиляции.

Не все квартиры или кондоминиумы спроектированы и построены с установками кондиционирования воздуха. Во многих блоках есть электрическое отопление и нет кондиционера, особенно на северо-западе Тихого океана, а в других есть настенные тепловые насосы, которые обеспечивают как обогрев, так и охлаждение. Рисунок 11, и Рисунок 12, иллюстрируют подход к разделению на секции для таких блоков.


Рисунок 11: Вытяжной воздуховод с наружным воздуховодом - Не лучший подход, поскольку он основан на «индуцированной инфильтрации» - выходящий воздух будет заменен воздухом, проникающим через воздуховод. Лучше всего работает с эффективным разделением на отсеки (воздухонепроницаемость агрегата должна соответствовать минимальному сопротивлению или воздухопроницаемости 2,00 л / (с.м 2 ) при 75 Па).


Рисунок 12: Вытяжной воздуховод с наружным воздуховодом -
PTHP: Аналогично рисунку 11, но с добавлением кондиционирования воздуха с помощью комплектного теплового насоса.

Вытяжка обеспечивается непрерывно работающим вытяжным вентилятором, при этом наружный воздух («подпиточный» воздух) подается через канал наружного воздуха. По мнению авторов, это не лучший подход, поскольку он основан на «индуцированной инфильтрации» - отработанный воздух будет заменен инфильтрационным воздухом через воздуховод. По опыту авторов, этот подход лучше всего работает с эффективным разделением на отсеки (воздухонепроницаемость агрегата должна соответствовать минимальному сопротивлению или воздухопроницаемости 2,00 л / (см 2 ) при 75 Па), тем самым ограничивая воздух, забираемый из соседних агрегатов и коридора, и тем самым благоприятствуя наружный воздуховод как источник «подпиточного» воздуха.

Лучший подход представлен на Рис. 13 , где и подача, и отвод воздуха обеспечивается вентилятором с теплообменником. Установленная стоимость этого подхода значительно больше, чем у подходов, описанных в рис. 11, и , рис. 12, . Но у этого подхода есть преимущества в более низких эксплуатационных расходах (во многих климатических условиях - особенно в экстремальных климатах, таких как суровый холод и жаркая влажность) и отсутствие необходимости полагаться на «индуцированную инфильтрацию».


Рис. 13: Вентилятор с теплообменником - E Дорого в установке, экономично в эксплуатации.

Сводка

Разделение ограждающих конструкций здания и квартирных единиц, а также многоквартирных домов для управления внутренними воздушными потоками, управляемыми эффектом стеклопакета, можно распространить на системы вентиляции и системы отопления, охлаждения и горячего водоснабжения. Подход приводит к распределенным системам, которые позволяют управлять отдельным блоком, обслуживать, заменять и измерять.

Этот подход, возможно, приводит к созданию более безопасных с точки зрения дыма и огня зданий, более энергоэффективных, комфортных и долговечных зданий с лучшим качеством воздуха в помещениях.


Ссылки

Стандарт ASHRAE 62.2 - 2004, Вентиляция и приемлемое качество воздуха в малоэтажных жилых зданиях.

Handegord, G.O. «Новый подход к вентиляции многоэтажных квартир». Материалы восьмой конференции по строительной науке и технологиям, Совет по ограждающим конструкциям Онтарио, Торонто, Онтарио, февраль 2001 г.

Lstiburek, J.W. «Реакция зданий на давление». Thermal VII, ASHRAE / DOE / BTECC, декабрь 1998 г.

Lstiburek, J.W. «Понимание воздушных барьеров». Журнал ASHRAE, июль 2005 г.

Система вентиляции многоквартирного дома

Системы вентиляции многоквартирных домов должны обеспечивать ваших жителей свежим чистым воздухом, одновременно контролируя потери воздуха и влажности с контролируемым климатом. Этого можно добиться с помощью различных систем вентиляции, включая естественные, механические и гибридные. Как управляющий недвижимостью в Чикаго, вы должны найти время, чтобы узнать, какой тип системы вентиляции установлен в вашем здании и соответствует ли эта система потребностям ваших жителей.

Признаки того, что система вентиляции многоквартирного дома не отвечает потребностям жителей

Самая большая проблема с плохой вентиляцией - это плохое качество воздуха в помещении и низкий уровень комфорта в многоквартирном доме в Чикаго. Это также может привести к увеличению нагрузки на ваше отопительное и охлаждающее оборудование, что приведет к увеличению ваших счетов за электричество и / или газ.

5 знаков:

  • Душные помещения или несвежий воздух
  • Высокий уровень влажности в помещении
  • Видимая влага на окнах
  • Увеличение количества внутренних систем аллергии
  • Жители жалуются на плохое самочувствие в здании

Основы вентиляционной системы

Система вентиляции многоквартирного дома обеспечивает циркуляцию воздуха в доме и добавление определенного количества свежего воздуха.Он также фильтрует твердые частицы из вашего воздуха, удаляет запахи и помогает контролировать влажность в вашем здании. Существует три основных типа систем вентиляции: естественные, механические и гибридные.

1. Естественная вентиляция

Естественная вентиляция возникает, когда вы открываете окна и двери в своем здании и отдельных квартирах арендаторов. Это позволяет внутреннему воздуху выходить из здания, а наружному воздуху - внутрь здания. Естественная вентиляция также возникает, если у вас есть двери и окна, которые не герметизированы должным образом или не являются энергоэффективными.

Плюсы естественной вентиляции

  • Без механических систем
  • Доступен свежий воздух
  • Низкие эксплуатационные расходы

Минусы естественной вентиляции

  • Обеспечивает выход воздуха из здания с регулируемым климатом
  • Влажность не регулируется
  • Многие современные здания не предназначены для 100-процентной естественной вентиляции

2. Механическая вентиляция

Механическая вентиляция включает использование вентиляторов и воздуховодов для контроля количества наружного воздуха, разрешенного внутри здания, при одновременном ограничении потерь воздуха с регулируемым климатом.Многие системы механической вентиляции комплектуются или добавляются к системам HVAC.

Плюсы механической вентиляции

  • Улучшение качества воздуха в помещении
    Точный контроль над системой вентиляции
    Повышение уровня влажности и комфорта жителей

Минусы механической вентиляции

  • Может вызвать обратную тягу в некоторых приборах
  • Может быть энергоэффективным, если количество наружного воздуха, поступающего в здание, не контролируется
  • Может вызвать проблемы с влажностью зимой

3.Гибридные системы вентиляции

Гибридные системы вентиляции, которые иногда называют сбалансированными системами или системами смешанного режима, включают в себя функции как естественных, так и механических систем вентиляции. Как правило, они имеют одно или несколько отверстий для притока свежего воздуха, через которые воздух поступает в здание. Затем этот воздух направляется через систему воздуховодов к приточному вентилятору, который повышает давление воздуха. Вытяжные вентиляторы в потолке помогают выводить старый, застоявшийся воздух наружу.

Плюсы гибридной вентиляции

  • Лучшая герметизация здания
  • Сниженный риск обратной тяги от устройств сжигания топлива
  • Повышенный комфорт в помещении
  • Меньше аллергенов в воздухе помещений

Минусы гибридной вентиляции

  • Неправильная конструкция или неправильная установка могут привести к неэффективности
  • Позволяет воздуху с климат-контролем выходить через вытяжные вентиляторы
  • Недостаточные меры пожарной безопасности в конструкции могут привести к проникновению дыма и огня по всему зданию

Варианты ремонта и замены вентиляции

Здесь, в компании Althoff, мы обеспечиваем ремонт, замену и модернизацию систем вентиляции многоквартирных домов.Наши профессиональные специалисты могут проверить качество воздуха в вашем здании, чтобы определить, есть ли у вас высокие уровни загрязнителей воздуха в помещении, а мы можем проверить влажность и измерить температуру воздуха в помещении во всем здании. Эти тесты помогают нам определить, соответствует ли ваша система вентиляции вашим потребностям. Если это не соответствует вашим потребностям, мы можем порекомендовать энергоэффективные вентиляционные решения, которые помогут улучшить качество воздуха в помещении и комфорт ваших жильцов. Некоторые решения, которые мы использовали в прошлом, включают установку систем вентиляции с рекуперацией энергии, изменение размеров или количества вентиляторов в вашем здании и установку увлажнителей и осушителей.

Чтобы узнать больше о том, как мы можем повысить эффективность и действенность системы вентиляции вашего здания, позвоните нам по телефону 800-225-2443.

Документ: пандемия COVID-19 ускоряет кризис качества воздуха в помещениях и ухудшения здоровья в многоквартирных домах

Аннотация

Люди в густонаселенных городских районах уже проводят около 90% своего времени в помещении между своими домами и рабочими местами . Меры по сохранению дома, которые мы внедрили в связи с пандемией коронавируса, приблизили время, проведенное в помещении, к 100%.Хотя было доказано, что эти меры замедляют распространение коронавируса, означают ли они, что замкнутое пространство, такое как квартира, защищено от COVID?

Мы склонны думать о системах HVAC (отопление, вентиляция и кондиционирование воздуха) как о способе обогрева помещения зимой или охлаждения летом. Хорошо спроектированная система HVAC должна делать больше, чем просто приносить комфорт в дом; он должен способствовать здоровому качеству воздуха в помещении (IAQ).

COVID-19 в сторону, ~ 50% из всех заболеваний вызваны или усугублены плохим качеством воздуха в помещении [1].Как циркуляция воздуха и плохое обслуживание систем отопления, вентиляции и кондиционирования в зданиях способствуют ухудшению качества воздуха в помещении? В густонаселенных городских районах приносят ли системы сжигания ископаемого топлива внешние и нежелательные загрязнители внутрь зданий? Как жилое строительство способствует респираторным заболеваниям, связанным с COVID-19?

В этом документе исследуются и начинаются разъяснения мер по обеспечению качества воздуха и гигиены окружающей среды, а также модернизации, которые владельцы многоквартирных домов в густонаселенных городских районах должны внедрять для улучшения здоровья во время кризиса COVID-19 и за его пределами.Этот документ, начиная с научных фактов и принципов, представляет собой перечень проектов вентиляции зданий, проблем, связанных с проектированием вентиляции, и заканчивается стратегиями и передовыми методами повышения качества воздуха в помещении и обеспечения здоровой среды обитания.


Краткие научные факты и принципы

Как распространяется коронавирус?

Коронавирусы очень распространены: до сих пор они проявлялись в виде простуды (30% случаев), SARS и MERS.Проблема с коронавирусами в том, что они очень быстро и легко мутируют, что является частью того, что привело к такому быстрому распространению COVID-19. Этот тип вируса передается по воздуху, когда инфицированный человек выделяет капли из дыхательных путей при кашле, дыхании и чихании. Крупные капли могут оставаться в воздухе в течение тридцати минут и могут заразить людей на расстоянии шести футов. Более мелкие и легкие капли могут двигаться дальше и оставаться в воздухе еще дольше.

В многоквартирном доме инфицированный человек может постоянно пополнять запасы коронавируса, передающегося по воздуху, путем дыхания, кашля или чихания в квартире, а также в коридорах и местах общего пользования.Риск распространения может увеличиваться в зависимости от факторов окружающей среды, таких как температура и влажность. Социальное дистанцирование, достаточная вентиляция, поддержание рекомендуемого уровня относительной влажности и чистка поверхностей могут снизить риск заражения COVID-19.

Имеет ли значение температура и влажность?

По словам Элизабет МакГроу, директора Центра динамики инфекционных заболеваний при Университете штата Пенсильвания: «Мы знаем, что они [капли] лучше держатся на плаву, когда воздух холодный и сухой.Когда воздух влажный и теплый, [капли] падают на землю быстрее, что затрудняет передачу инфекции ». Введение холодного и сухого воздуха зимой усиливает распространение коронавируса. Однако более теплые температуры не способствуют этому. Коронавирус можно инактивировать только при воздействии температур выше 133 ° F в течение 30 минут или более, что маловероятно с системами распределения воздуха в жилых помещениях.

Может ли солнце убить коронавирус?

Нет, «впустить солнечный свет внутрь». »Не убьет коронавирус и не сделает квартиру безопасной, потому что температура солнечного излучения на поверхности Земли не может достигать 133 ° F.Кроме того, хотя УФ-С, излучаемый солнцем, дезинфицирует поверхности, озоновый слой в атмосфере фильтрует их. Ультрафиолетовые лучи, которые достигают поверхности Земли, - это УФ-А и УФ-В, которые не обладают дезинфицирующими свойствами лучей УФ-С.

Как воздух движется в здании?

Понимание движения воздуха в зданиях необходимо при исследовании качества воздуха в помещении. Схема воздушного потока в многоквартирном доме является результатом комбинированных сил, в которых преобладает эффект дымовой трубы (также называемый эффектом дымохода [2]) и механической вентиляцией.Макгуайр [3] (1967) подчеркивает, что «среди этих эффектов преобладающим естественным влиянием на движение воздуха в здании является эффект дымохода, но все эти силы необходимо учитывать, и иногда одна или несколько из них могут стать доминирующим фактором в том, как воздух движется. переезд в закрытое помещение ». На движение и условия воздуха в помещении влияют изменения скорости ветра, направления ветра и температуры наружного воздуха.

Следуя второму закону термодинамики, воздух движется от более высоких уровней давления к более низким по путям наименьшего сопротивления (отверстия в стенах, проходы водопровода, шахты и т. Д.) несёт с собой запахи, влажность, бактерии, грибки и вирусы. Если здание не герметично закрыто с помощью отсеков, воздух вполне может перемещаться из одной квартиры в другую, увеличивая риск перекрестного заражения. Деятельность человека, такая как ходьба, дыхание или использование оборудования, также способствует перемещению воздуха в жилом пространстве.

Сравнение разбавляющей вентиляции и вытеснительной вентиляции

Разбавляющая вентиляция , или смешанная вентиляция, представляет собой традиционный метод подачи кондиционированного воздуха в помещения.Кондиционированный воздух вдувается через потолок или стену и разбавляет воздух в комнате, пытаясь обеспечить равномерную температуру, но, к сожалению, он также равномерно распределяет загрязнения по пространству. Открытие окна - это пример разбавляющей вентиляции.

При вытеснительной вентиляции воздух с низкой скоростью подается в комнату на низком уровне и выходит через потолок. Поток воздуха поддерживается конвективными силами, которые также влияют на концентрацию загрязняющих веществ, поднимающихся от пола до потолка.Вытесняющая вентиляция делает воздух более чистым, поскольку загрязняющие вещества удаляются из рабочей зоны в направлении потолка, а также меньше жалоб на сквозняки. Вытесняющая вентиляция используется в основном в Европе и редко в жилых помещениях.

Источник: Mason & Barry

Уровни влажности: в поисках «сладкого места»

Контроль уровня влажности в жилом помещении в значительной степени влияет на комфорт, экономию энергии и снижает риск роста патогенных микроорганизмов. Дом будет чувствовать себя наиболее комфортно при уровне относительной влажности (% RH) от 30% до 50%, но что это значит для качества воздуха в помещении?

Выделенная синим цветом «оптимальная зона» на графике ниже показывает, что наименьшее количество загрязняющих веществ возникает, когда относительная влажность поддерживается между 40% и 60%, с оптимальными результатами при относительной влажности 50% .Не только вирусы, но и бактерии, грибки (например, плесень) и клещи с трудом размножаются в этой зоне. 50% относительной влажности также является лучшим показателем для снижения риска астмы или респираторных инфекций.

Источник: адаптировано из «Критериев воздействия влажности на человека в жилых зданиях». Доктор Элия Стерлинг, 1985 г. и Справочник по основам ASHRAE, 2013 г.

Когда наружный воздух не такой свежий

Американская ассоциация легких опубликовала систему отчетов о состоянии воздуха, в которой перечислены уровни озона и загрязнение частицами и какие группы людей подвергаются наибольшему риску.Данные показывают, что эти уровни намного выше в густонаселенных городских районах, чем в пригородах с низкой плотностью населения, и становится очевидным, что жители многоквартирных домов, которые открывают окна, чтобы подать «свежий воздух», также вносят загрязнители, которые могут повлиять на их здоровье. Системы HVAC, которые подают наружный воздух в систему вентиляции здания без ее очистки, также подвергают опасности жителей. Исследования показали, что воздействие загрязнения воздуха создает долгосрочные проблемы для здоровья, и существует четкая корреляция между воздействием атмосферных твердых частиц, имеющих диаметр менее 2.5 микрометров (PM2,5) и повышенный риск смерти, особенно от респираторных и сердечно-сосудистых заболеваний. В апреле 2020 года исследование, опубликованное Гарвардским университетом, показало, что «увеличение PM2,5 на 1 мкг / м3 связано с увеличением смертности от COVID-19 на 8% (95% доверительный интервал [ДИ]: 2%, 15% [4]) ». В то время как основной источник загрязнения воздуха связан с проезжающими мимо зданиями автомобилями, отопительные системы, работающие на ископаемом топливе, такие как котлы и устройства для горячего водоснабжения, занимают второе место.

Системы вентиляции в многоквартирных домах

Если здание не было построено после 1973 года, маловероятно, что оно было спроектировано с учетом качества воздуха в помещении.Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) разрабатывает стандарты вентиляции и опубликовало первую версию Стандарта 62 в 1973 году, чтобы «указать минимальную интенсивность вентиляции и другие меры для новых и существующих зданий». Первоначальная цель и намерение этих стандартов заключались в улучшении качества воздуха в помещении для людей, находящихся в здании, и снижении риска неблагоприятных последствий для здоровья (источник: ASHRAE). Выпуски 62.1 и 62.2 ASHRAE (для малоэтажных жилых домов) с тех пор регулярно обновляются.

В густонаселенных городских районах, таких как Нью-Йорк, Бостон или Чикаго, большинство многоквартирных домов были построены до 1973 года без учета внутреннего качества воздуха в помещении. В большинстве этих зданий используется естественная вентиляция, позволяющая впускать наружный воздух и выводить застоявшийся воздух без использования механических систем. В последнее время создаются передовые проекты экологичного дизайна с естественной вентиляцией в основе системы вентиляции. Однако передовые проекты устойчивого дизайна требуют сложного архитектурного проектирования и зданий, расположенных за пределами зон континентального климата (мягкое лето, мягкая зима).В существующей застроенной среде, особенно в зданиях, возраст которых превышает 50 лет, естественная вентиляция не дает никаких гарантий того, что несвежий воздух удаляет из здания быстро и эффективно.

Только вытяжные системы вентиляции или точечная вентиляция удаляют застоявшийся воздух из зданий. Эти системы состоят из вертикальных вентиляционных шахт, которые соединяются с «влажными комнатами» квартиры, такими как ванные комнаты и кухни. В конце каждой шахты вытяжной вентилятор на крыше отсасывает застоявшийся воздух либо непрерывно с фиксированной скоростью потока, либо в определенное время дня, если установлен таймер для управления работой вытяжного вентилятора.Поскольку эта система создает отрицательное давление, свежий воздух поступает в квартиры по путям наименьшего сопротивления: через открытые окна или щели и дыры в наружных стенах. Как и куда воздух попадает из этих отверстий в квартиры и в вытяжные шахты, зависит от перепада давления воздуха между зонами. Воздух также можно удалить из коридоров, водопроводных шахт и, в конечном итоге, из других квартир. Термический дискомфорт и неприемлемое качество воздуха в помещении особенно вероятны, когда люди держат окна закрытыми из-за экстремально высоких или низких температур.Проблемы, связанные с недостаточной вентиляцией, также возможны, когда силы инфильтрации, такие как скорость ветра и перепад атмосферного давления, являются самыми слабыми, когда не требуется ни обогрев, ни охлаждение.

Какими бы простыми ни были эти системы вытяжной вентиляции, они требуют правильной конструкции, чтобы гарантировать, что из квартиры удаляется нужное количество застоявшегося воздуха, исходя из кубических футов в минуту (кубических футов в минуту). Вентиляционная шахта должна быть спроектирована с меньшими секциями на верхнем этаже, который находится ближе к крышному вентилятору, и с большими секциями на нижних этажах.Еще одним важным вопросом является техническое обслуживание этих систем: вентиляторы с ременным приводом необходимо регулярно проверять, чтобы убедиться, что ремень не сломан и что их двигатель находится в рабочем состоянии. При выходе из строя одного вытяжного вентилятора несвежий воздух не удаляется из влажных помещений, соединенных с шахтой, а также может перемещаться в другие помещения в здании. Кроме того, выхлопные валы со временем собирают пыль, жир, влагу и другие загрязняющие вещества. Их необходимо регулярно чистить, чтобы обеспечить надлежащую вытяжку воздуха.

В небольших многоквартирных домах воздуховоды обычно являются средством передвижения для кондиционированного воздуха. Со временем в этих воздуховодах собираются взвешенные в воздухе частицы и загрязнения, требующие регулярной профессиональной чистки воздуховодов. Большинство людей не чистят свои системы воздуховодов, что позволяет накапливать частицы. Вдыхание этих частиц может усугубить существующие состояния, такие как астма и аллергия, а также распространить болезни по жилым помещениям.

Новые многоквартирные дома спроектированы с использованием передовых систем вентиляции, которые могут обеспечить надлежащую балансировку, что означает, что объем наружного воздуха, подаваемого в помещение, равен количеству воздуха, выходящего из этого помещения.Дополнительные функции включают рекуперацию тепла или энергии для поддержания низкого потребления энергии HVAC.

Правильное количество свежего воздуха

Людям нужен свежий воздух, чтобы чувствовать себя живыми. Открытие окна на несколько минут, конечно, не повредит, но если оставить окна открытыми, это увеличит потребление энергии, потому что системе отопления, вентиляции и кондиционирования воздуха придется усерднее работать, чтобы поддерживать заданную температуру. Так как же контролировать количество свежего воздуха в большинстве многоквартирных домов?

По мере того, как в помещении появляется все больше людей, увеличивается уровень CO2 и, следовательно, потребность в свежем воздухе.За исключением коммерческих приложений, таких как аудитории, конференц-залы или школы, где заполняемость может сильно различаться, системы вентиляции в многоквартирных домах проектируются и рассчитываются с учетом фиксированной скорости воздухообмена. Таким образом, единственный способ подать свежий воздух в большинство многоквартирных домов - это открыть окно, которое может подвергнуть жителей опасности при высоком уровне PM2,5.

Фильтрация воздуха

В системах центрального отопления в многоквартирных домах обычно используется пар или горячая вода (гидронная система) для распределения тепла между фанкойлами, плинтусами или радиаторами.Фанкойлы могут быть оснащены элементарными фильтрами, которые могут улавливать крупные частицы, такие как мех домашних животных или пыль. Однако фильтрация невозможна, если нагревательными клеммами являются плинтусы или радиаторы. Это особенно неудобно зимой, когда воздух может быть сухим и болезнетворными микроорганизмами много.

Системы охлаждения имеют одно преимущество перед системами отопления, когда дело доходит до фильтрации, поскольку они обеспечивают циркуляцию воздуха, и поэтому фильтры могут быть установлены в потоке воздуха, чтобы задерживать некоторые загрязняющие вещества. Большинство фанкойлов и оконных кондиционеров имеют фильтры, которые могут задерживать только крупные частицы.

Центральные системы принудительной вентиляции, в которых используются кондиционеры, можно найти в очень больших и относительно новых многоквартирных домах. Это те же системы, которые используются в коммерческих зданиях, и они предлагают лучшие варианты фильтрации воздуха на подаче, отводе или на обоих направлениях. Такие системы доступны для фильтрации воздуха, очистки воздуха и антибактериальной фильтрации, что делает их отличным «защитным щитом» от распространения переносимых по воздуху патогенов, таких как бактерии, вирусы или грибки. К сожалению, модернизация многоквартирного дома до такой системы приточного воздуха была бы технически сложной и, безусловно, непомерно дорогостоящей.

Контроль влажности

Относительная влажность в жилом помещении должна поддерживаться в пределах от 40% до 60% для оптимизации комфорта и снижения риска распространения патогенов. По словам доктора Стефани Тейлор [5], международного консультанта и основного члена недавно сформированной группы по эпидемии ASHRAE, контроль влажности оказывает более сильное влияние на ограничение распространения вируса, чем попытка реализовать 100% раствор наружного воздуха, что может привести к уравновешиванию проблемы.

Если здание не оборудовано централизованными системами кондиционирования воздуха, которые обеспечивают управление как увлажнением, так и осушением, в настоящее время у системы HVAC нет средств для управления уровнями влажности при определенной уставке.В здании должны быть установлены отдельные увлажнители воздуха. Следовательно, жители многоквартирных домов могут подвергаться риску зимой в климатических зонах, где наружный воздух может быть слишком сухим, а также подвергаться риску летом, если не предусмотрено кондиционирование воздуха, из-за чего относительная влажность остается выше 60% в течение длительного периода времени. время. К счастью, зимой нормальная деятельность человека, такая как дыхание, приготовление пищи или купание, увеличивает влажность наружного воздуха и помогает поддерживать относительную влажность в приемлемом и безопасном диапазоне.Однако летом контроль влажности имеет важное значение, и его можно достичь, используя кондиционеры надлежащего размера, которые осушают по мере охлаждения помещения. Обратите внимание, что у крупногабаритных систем кондиционирования будут более короткие циклы, чем у систем надлежащего размера; поскольку они будут чаще включаться и выключаться, из жилого помещения будет выводиться меньше влаги.

Могут ли вентиляционные системы распространять Covid-19?

Достаточно ли правила шести футов дистанции, чтобы избежать заражения? Более крупные капли, выходящие изо рта во время разговора, кашля или чихания, определенно пройдут менее шести футов, прежде чем упадут на пол.Более легкие капли вызывают беспокойство, потому что ветер на открытом воздухе может переносить зараженное вирусом дыхание на расстояние более шести футов и заражать человека, поскольку они могут перемещаться намного дальше и оставаться в воздухе намного дольше, чем более крупные капли.

Внутренние блоки отопления и кондиционирования воздуха могут также направлять зараженный вирусами воздух в определенные части комнаты в зависимости от скорости и направления воздушного потока. Другая проблема заключается в том, что некоторые системы отопления, вентиляции и кондиционирования воздуха могут удалять застоявшийся воздух, содержащий вирусы и другие частицы, как потолочные вентиляторы и другое оборудование для разбавленной вентиляции.В больших коммерческих зданиях, оборудованных централизованными системами вентиляции, где используется рециркуляция, высок риск перекрестного загрязнения. Одним из возможных путей перекрестного загрязнения является прохождение переносимой по воздуху пыли через систему воздуховодов, когда система HVAC выключена или находится в неисправном состоянии. Без соответствующей фильтрации системы, использующие разбавляющую (или перемешивающую) вентиляцию, увеличивают риск распространения вируса.

Вытесняющая система вентиляции (см. Ниже) значительно снизит риск распространения, поскольку низкая скорость воздуха заставит капли быстро падать на пол.Хотя эта система является отличным вариантом для нового строительства, ее внедрение в качестве модернизации обойдется очень дорого.

Очистители воздуха

Подавляющее большинство портативных очистителей воздуха улавливают только частицы размером 0,3 микрона и более. Вирусы примерно в 100 раз меньше бактерий и обычно имеют размер от 0,004 до 0,1 микрона. Таким образом, простой очиститель воздуха вряд ли улавливает COVID-19 или другие вирусы.

Какие решения у нас есть?

В предыдущем разделе показано, что многоквартирные дома имеют довольно простую конструкцию HVAC по сравнению с более сложными и часто гораздо более крупными коммерческими зданиями.В последнем случае центральные системы вентиляции можно было бы модернизировать с относительно низкими затратами, добавив усовершенствованные системы фильтрации, которые исключили бы распространение патогенов в системах распределения воздуха. Напротив, в подавляющем большинстве многоквартирных домов отсутствует даже самое основное оборудование для фильтрации воздуха, поскольку их системы HVAC основаны на циркуляции пара или горячей воды, а свежий воздух не может быть механически подан в эти жилые помещения.

Реализация стратегии герметизации воздуха

Герметизация воздуха помогает уменьшить неконтролируемое движение воздуха в здании.Следует реализовать стратегию герметизации воздуха и обеспечить соблюдение минимальных требований к вентиляции. Эта мера также:

  • Устраняет запахи курения или приготовления пищи, распространяющиеся в коридорах или между квартирами
  • Не дает паразитам и грызунам проникать в квартиры, поскольку трубы или другие отверстия в стенах будут закрыты
  • Создает воздушный поток от входа к выходу
  • Снижает потребление энергии ( приводит к снижению счетов за электроэнергию)

Примеры стратегий герметизации воздуха включают:

  • Крыша: крыши часто являются одним из основных источников утечек воздуха в многоквартирных домах, поскольку горячий воздух имеет тенденцию подниматься и выходить через верхнюю часть помещения. здание.Во-первых, поверхность крыши должна быть хорошо изолирована таким материалом, как полиуретановые плиты или целлюлоза с сыпучим наполнителем. Во-вторых, использование аэрозольной пены или других материалов закроет воздушные зазоры вокруг дымоходов, вентиляционных отверстий, электрических коробок или панелей доступа.
  • Неровные проемы окон и наружных дверей: окна становятся сквозняками, потому что грубый проем не запечатан должным образом. После снятия обшивки можно использовать аэрозольную пену для заполнения зазоров между проемом и оконной рамой.
  • Утечки вокруг труб: распыляемая пена может использоваться для заполнения зазоров вокруг труб или трубопроводов. Во влажных областях или вокруг труб, склонных к конденсации, следует использовать герметик.
  • Двери и окна: уплотнитель для всех входных дверей и окон. Квартирные двери можно дооснащать дверными проемами, если конструкция вентиляции не предназначена для подачи воздуха через коридоры.

Конечная цель стратегии герметизации воздуха - разделить квартиры в здании.Разделение на секции снижает эффект стека в здании и обеспечивает подачу свежего воздуха снаружи, а не из других квартир или мест общего пользования. Это также гарантирует, что несвежий воздух удаляется за пределы здания, не перемещаясь в другие помещения.

Увеличьте скорость вентиляции в соответствии со стандартами ASHRAE 62

Ученые из Принстонского университета, Калифорнийского университета в Лос-Анджелесе и Национального института здоровья (NIH) [6] недавно провели исследование, которое показало, что «жизнеспособные вирусы могут быть обнаружены в аэрозолях. до 3 часов после аэрозолизации.«Поскольку COVID-19 передается в основном от человека к человеку через респираторные капли, образующиеся при кашле или чихании инфицированного человека, Центр по контролю за заболеваниями рекомендует увеличить вентиляцию зданий в качестве оправданной меры для сокращения количества переработанного загрязненного воздуха.

Здания, оборудованные централизованной системой вентиляции, могут, например, поддерживать минимальное положение заслонок наружного воздуха на уровне 20% или выше или постоянно запускать вентиляторы HVAC на проектной скорости для поддержания высоких воздухообменов, но эти меры не применимы для старых построенных зданий. до первого кода вентиляции и, следовательно, отсутствие забора и вытяжки наружного воздуха.В последнем случае, который включает в себя большинство многоквартирных домов, следует рассмотреть следующие меры:

  • Если позволяют внешние условия, приоткрыть работающие окна на короткое время. Хотя потребление энергии увеличится, воздухообмен значительно улучшится.
  • Убедитесь, что вытяжные вентиляторы работают должным образом и регулярно обслуживаются
  • Проверьте чистоту регистров вентиляции ванных комнат и кухонь.

Как упоминалось в разделе «Когда наружный воздух не такой свежий», в густонаселенных городских районах наблюдается рост загрязнения наружного воздуха, что ухудшает состояние здоровья людей.Хотя бактерии, вирусы и грибки, скорее всего, не будут поступать извне, другие патогены, содержащиеся в воздухе, окружающем здание, могут повлиять на здоровье людей. Поэтому важно продумать меры, которые бы увеличили фильтрацию и обеззараживание воздуха. Ситуация с COVID-19 должна стать катализатором внедрения для очистки воздуха и комплексных решений для оценки качества воздуха в помещении в многоквартирных домах.

Следующие предлагаемые меры включают решения по очистке воздуха, которые были проверены в зданиях, отличных от многоквартирных жилых домов:

Мониторинг и контроль относительной влажности

Источник: Holmes

Если центральная система распределения воздуха не снабжает здание, средства для обслуживания отсутствуют. «Безопасные» уровни влажности от 40% до 60% в жилом помещении, за исключением установки портативных испарительных увлажнителей в каждой квартире.Стоимость этих устройств колеблется от 100 до 700 долларов.

Эти переносные увлажнители необходимо наполнять часто, иногда чаще, чем один раз в день, поскольку они не подключаются к водопроводу. Это ручное вмешательство может обременить жильцов в секторе аренды, если они не осознают преимущества эксплуатации этого устройства.

Используйте антибактериальные воздушные фильтры

Большинство имеющихся в продаже очистителей воздуха или фильтровальных решений представляют собой высокоэффективные воздушные фильтры (HEPA).Типичный фильтр HEPA может удалять из воздуха множество частиц, но не удаляет коронавирус, потому что, как и многие другие вирусы, он слишком мал: фильтр HEPA составляет 0,3 микрона, а вирус - около 0,1 микрона.

Источник: Excell Air Filters

Антибактериальный фильтр удаляет твердые частицы и вредные патогены, такие как вирусы, из воздуха перед их рециркуляцией в помещения. Антибактериальные фильтры обычно устанавливаются в дополнение к стандартным фильтрам для улавливания частиц пыли и уничтожения микроорганизмов за счет использования положительно заряженных элементов для притягивания отрицательно заряженных частиц.Эти фильтры фильтруют частицы через микроскопические поры и волокна, эффективно задерживая пыль и другие загрязнители. Удаляя частицы пыли, эти фильтры также продлевают срок службы кондиционеров и улучшают их производительность.

Недостатком антибактериального фильтра является его короткий срок службы. Антибактериальный фильтр может работать от 3 до 6 месяцев. Хотя фильтры можно чистить и мыть, планирование их замены через регулярные промежутки времени - лучший вариант.

Используйте оборудование для УФ-излучения

Солнечный свет содержит три типа ультрафиолетовых лучей: УФ-А, УФ-В и УФ-С. Все типы УФ-излучения могут быть вредными для человека, поскольку они способны глубоко проникать в кожу и повредить ДНК. УФ-С, состоящий из коротких и энергичных волн света, способен уничтожать вирусные частицы, такие как вирусы, но, тем не менее, может быть очень опасным для людей при непосредственном контакте с их кожей. С конца 1800-х годов искусственно созданное УФ-С использовалось для стерилизации в больницах, офисах и на фабриках.Сегодня производители предлагают технологии УФ-С в коммерческих приточно-вытяжных установках и крышных установках для улучшения качества воздуха в помещении, либо в виде встроенной системы, либо в виде комплекта для модернизации.

В жилом секторе, однако, меньше приложений, хотя несколько производителей предлагают комплекты для модернизации UV-C , которые сейчас доступны на рынке. Независимо от того, установлены ли они в воздуховоде центрального кондиционера, в блоке комбинированного кондиционирования воздуха (PTAC) или во внутреннем блоке системы теплового насоса, комплекты для модернизации UV-C могут быть очень эффективными.Эти излучатели УФ-С должны иметь высокую выходную мощность, чтобы должным образом уничтожать вирусы и другие патогены.

Другие области применения включают интеграцию комплектов UV-C в очистители воздуха или в профессиональные портативные устройства. Около 6 секунд прямого воздействия ультрафиолетового бактерицидного излучения достаточно для обеззараживания поверхности.

Пример комплекта дооснащения фанкойла. Источник: Steril-Aire Ручной УФ-прибор. Источник: Steril-Aire

. Одним из недостатков УФ-оборудования является то, что лампа потребляет электроэнергию (от 50 до 75 Вт) и ее необходимо заменять каждые 6–12 месяцев в зависимости от времени работы.

Установка систем с воздушным тепловым насосом
Пример антибактериального фильтра: титан-апатитовый фотокаталитический фильтр Daikin. Источник: Daikin

Многоквартирные дома в густонаселенных городских районах, как правило, оснащены центральным бойлером (паровым или горячей водой) с трубами, питающими радиаторы или плинтусами, которые не обеспечивают возможности фильтрации воздуха. При такой конфигурации только портативное оборудование могло обеспечить фильтрацию воздуха, необходимую для обработки жилых помещений. Новые тепловые насосы с воздушным источником тепла (АТН) являются альтернативой традиционным системам отопления.Эти электрические системы способны очень эффективно обеспечивать обогрев и охлаждение даже в холодных климатических зонах, а также могут фильтровать и осушать воздух. Передача воздуха между помещениями снижается, что снижает риск заражения патогенами. Таким образом, преобразование паровых систем или систем горячего водоснабжения в тепловые насосы с воздушным источником повысит качество внутреннего воздуха в помещении.

Кроме того, бесканальные системы могут предлагать многоступенчатую фильтрацию, состоящую из стандартного воздушного фильтра, задерживающего пыль и более крупные частицы, с добавлением антибактериального фильтра, который может устранить до 99.9 процентов бактерий и вирусов для оптимального улучшения качества воздуха в помещении.

Альтернативой антибактериальным фильтрам могло бы стать оснащение или модернизация внутренних блоков ASHP комплектом УФ-света, который обеспечил бы аналогичные результаты, но потреблял бы больше энергии для работы.

Как и комнатный кондиционер, ASHP соответствующего размера будет осушать воздух в режиме охлаждения, поддерживая относительную влажность ниже 60% и тем самым снижая риск распространения патогенов.

Кампании по повышению осведомленности о качестве воздуха в помещении и коммуникационные стратегии

Следует ли информировать людей о профилактических мерах по сдерживанию распространения вируса, такого как COVID-19, или делиться общей информацией об улучшении качества воздуха, владельцам многоквартирных домов и компаниям по управлению зданиями следует рассмотреть возможность внедрения эффективных инструментов для общения с жителями.Во время пандемии COVID-19 телеканалы и Интернет предоставили обширную информацию о ситуации. Однако информация, предоставляемая разными СМИ, временами была противоречивой и могла меняться несколько раз в день. Жильцы дома, вероятно, чувствовали бы себя более комфортно, если бы четкие инструкции исходили непосредственно из здания, в котором они живут: последовательный обмен сообщениями, один источник информации.

В ситуации, когда вы сидите дома или бесконтактно, наиболее эффективными инструментами будут письменные средства общения, такие как электронные письма, заметки или доски с плакатами, которые можно разместить в холле и / или на каждом этаже здания (напр.грамм. лифтовые площадки). Другие передовые методы коммуникации могут включать вебинары или записанные видео-сообщения. Использование визуальных элементов, таких как фотографии, диаграммы или графики, может обеспечить полезный контекст наряду с письменным общением. Темы могут включать:

  • Инструкции CDC о социальном дистанцировании
  • Приглашение жильцам чистить и дезинфицировать все поверхности, к которым можно прикасаться, чтобы предотвратить быстрое распространение болезни
  • Приглашение жильцам заменить или очистить воздушный фильтр ( s) регулярно
  • Контактная информация для экстренных случаев
  • Ответы на вопрос «что, если».Например: «что делать, если в вашем доме заболел житель».

Заключение

Кризис COVID-19 создал новые социальные правила в отношении того, как мы подходим к глобальным угрозам здоровью и защищаемся от них. За последние 3 месяца, благодаря Интернету и телевидению, мы коллективно приобрели огромные знания о патогенах, о том, как они распространяются в нашей среде и как снизить риск распространения. Мы также узнали, что в нашей среде обитания и на работе есть недостатки, и что улучшение качества воздуха в помещениях должно стать одним из наших высших приоритетов.

Многоквартирные дома в густонаселенных городских районах в большинстве своем были возведены до того, как в 1973 году был выпущен первый набор стандартов вентиляции, и поэтому не имеют конструктивных особенностей качества воздуха в помещении. В этих зданиях не только воздух внутри помещений подвержен риску распространения патогенных микроорганизмов, но и наружный воздух, попадающий в здания, загрязнен выхлопными газами от транспортных средств и других источников оборудования для сжигания ископаемого топлива, такого как котлы. Таким образом, открытие окна, позволяющего «свежему воздуху» разбавляться воздухом в помещении, в конечном итоге не является решением.

Усовершенствованные решения для фильтрации, такие как антибактериальные фильтры и дезинфекция ультрафиолетовым излучением C, на протяжении десятилетий эффективно использовались в больницах для уничтожения бактерий, вирусов и грибков. Эти технологии могут быть легко реализованы в многоквартирных домах, в которых для отопления и охлаждения используется циркуляция воздуха. Центральные и индивидуальные кондиционеры, а также воздушные тепловые насосы могут использовать эти технологии для улучшения качества воздуха. Наряду с этими мерами, надлежащая герметизация воздуха во избежание перекрестного загрязнения между квартирами и поддержание уровня относительной влажности от 40% до 60% доказали свою эффективность в ограничении распространения распространенных патогенов, присутствующих в зданиях.

Наконец, чтобы бороться с угрозами здоровью и последствиями пандемии коронавируса, владельцы зданий должны подготовиться к информированию и обучению своих жителей. Коммуникационные инструменты могут включать частые информационные кампании и рекомендации по предотвращению пандемии и реагированию на нее. Наилучшие результаты достигаются, когда владелец здания или управляющая компания четко объясняют, как они планируют применять передовые методы для улучшения состояния окружающей среды во всем мире. Инженеры и ученые имеют возможность проектировать и модернизировать системы зданий для повышения качества воздуха в помещениях; однако технические улучшения должны быть реализованы вместе с четкими инструментами коммуникации.

Пандемия COVID-19 открыла глаза на неравенство в состоянии здоровья в густонаселенных городских сообществах. Благодаря большему вниманию к реализации мер по обеспечению качества воздуха в помещении люди в многоквартирных жилых домах будут вести более здоровый образ жизни и будут меньше подвергаться риску во время пандемий.

Приточка с подогревом для квартиры: виды, принцип работы, критерии выбора

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
