Cхема подключения двухклавишного проходного выключателя (переключателя)

Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Соответственно, для его правильного подключения и работы требуется шесть проводов (по три на каждый проходной переключатель, составляющий его).

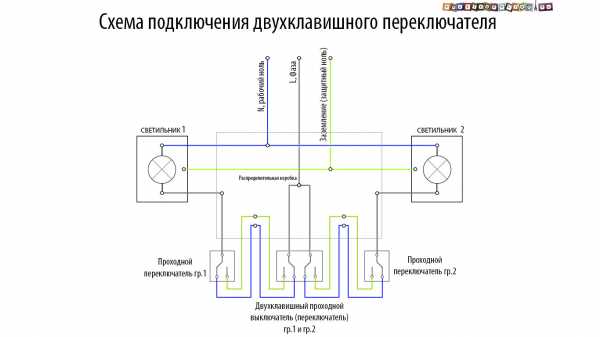

Так, например, один из вариантов схемы подключения двухклавишного проходного выключателя, отражающий соединение проводов в распределительной коробке, который связан с двумя одиночными проходными выключателями, выглядит следующим образом:



Схема второго возможного варианта подключения, при которой двухклавишный перекидной выключатель работает в паре с таким же двухклавишным переключателем, представлена ниже:





Как видите, для подключения каждого из них используется шесть проводов, давайте теперь рассмотрим какие есть клеммы на механизме двухклавишного переключателя и как они промаркированы.

В качестве примера двухклавишного выключателя возьмем модель двухклавишного переключателя ABB Busch-Jaeger из серии Basic 55.

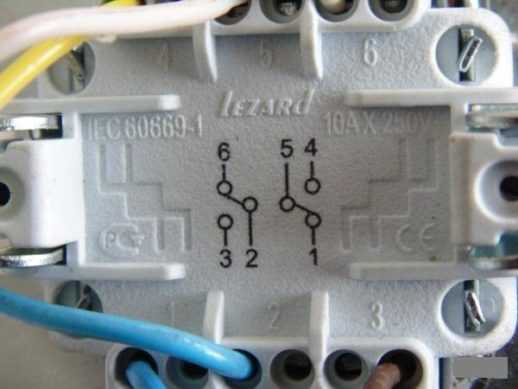

На тыльной стороне которого, есть шесть клемм для подключения проводов, по три на каждую клавишу. Отличить их довольно просто, в зависимости от принадлежности той или иной клавише, клеммы пронумерованы как «1» и «2». При этом в клеммы L1 и L2 подключаются управляющие провода каждой группы света, а в клеммы оставшиеся зажимы со стрелками, подключаются провода идущиие между переключателями. Чтобы было понятнее ниже представлена наглядная схема подключения, в которой указан порядок подсоединения проводов к двухклавишному проходному выключателю ABB Busch-Jaeger из серии Basic 55.

На практике это выглядит вот так.

Во время подключения, самое главное верно подсоединить питающие провода к клеммам L1 и L2 одного двухклавишного переключателя и фазные провода, идущие к светильнику в эти же клеммы второго двухклавишного проходного выключателя в схеме. Порядок подключения проводов, которые по схеме проложены между переключателями и подсоединяемые в клеммы со стрелками, не критичен.





Подробная пошаговая инструкция по подключению и установке двойного проходного переключателя описана ЗДЕСЬ.

С помощью двухклавишных проходных выключателей можно создавать множество разнообразных схем управления освещением, главное помнить — если планируется использование сразу более двух переключателей света в одной группе, необходимо использовать перекрестные переключатели, устанавливающиеся между проходными, у некоторых производителей они так же встречаются двухклавишные.

Если у вас еще остались вопросы по схеме подключения двухклавишных проходных выключателей оставляйте их в комментариях к статье, постараемся всем ответить.

rozetkaonline.ru

Подключение проходных и перекрестных выключателей

Содержание:

1. Введение

В одной из предыдущих статей мы уже подробно рассмотрели схемы подключения простых одно- и двухклавишных выключателей (подробнее см. статью: Подключение выключателя), однако у таких выключателей имеется один серьезный недостаток — управление освещением, т.е. его включение и отключение может выполняться только с одного места. Представим себе ситуацию с которой сталкивался каждый, например: Вы заходите домой, включаете в прихожей свет, снимаете верхнюю одежду и проходите в комнату, но стоп, свет в прихожей нужно выключить, а сделав это выходить из прихожей придется в темноте, то же касается длинных коридоров или лестничных пролетов. В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели.

В данной статье мы рассмотрим различные варианты подключения проходных выключателей для управления освещением с 2-х, 3-х и более мест.

ПРИМЕЧАНИЕ: Перед тем как выполнять подключение проходного выключателя необходимо сверится со схемой приведенной в его паспорте и/или схемой нанесенной на обратной стороне самого выключателя (при наличии).

2. Управление освещением с двух мест:

Для организации управления освещения с двух мест необходимо использовать 2 проходных выключателя. Ниже приведены схемы подключения двух одноклавишных (одиночных) и двух двухклавишных (двойных) проходных выключателей.

2.1 Подключение двух проходных одноклавишных выключателей.

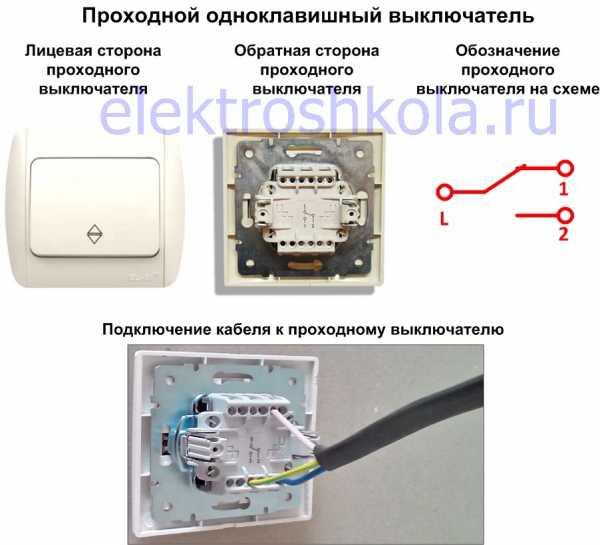

Для начала разберемся, что представляет из себя одноклавишный проходной выключатель, внешне он практически неотличим от обычного одноклавишного выключателя, однако в отличии от последнего имеет не 2, а 3 клеммы для подключения проводов, кроме того на клавише проходного выключателя может присутствовать два треугольника расположенных вертикально один над другим и указывающих своими вершинами вверх и вниз соответственно:

Как видно на картинке выше с обратной стороны проходного выключателя, как правило, имеется его схема, при этом клеммы для подключения к выключателю проводов могут иметь различные буквенные, цифровые либо символьные обозначения, например это могут быть: «L,1,2»; или «1,2,3»; так же обозначения могут быть стрелочные, в этом случае одна стрелка указывает внутрь выключателя, а две другие стрелки указывают наружу.

Подключение одноклавишных проходных выключателей выполняется трехжильными кабелями (как показано на картинке выше), например кабелем ВВГ 3х1,5 — в случае если внутренняя электропроводка выполнена медью, или кабелем АВВГ 3х2,5 — в случае если внутренняя электропроводка выполнена алюминием.

Схема подключения проходного выключателя:

Подключение проводов к одноклавишным проходным выключателям выполняется следующим образом:

Подключив таким образом 2 проходных выключателя можно организовать управление освещением с двух мест. Как именно работает такая схема можно увидеть на GIF-анимации приведенной ниже:

elektroshkola.ru

Монтаж схемы двухклавишного проходного выключателя с 2х мест

Схемы с проходными выключателями на нескольких местах существенно расширяют возможности осветительной системы и делают управление более комфортным. + ТЕСТ для самопроверки.

Проходной выключатель (ПВ) двухклавишный – коммутационное устройство позволяющее управлять освещением с двух или большего количества разных мест.

Схемы с его применением очень удобны для управления освещением для объектов с большой площадью или линиях с большими расстояниями. Их применяют на самых различных объектах:

  • На парковых аллеях;
  • На стадионах;
  • Для освещения бассейнов и ледовых арен;
  • Подсветки концертных площадок, тоннелей и других общественных мест.

Схема удобна тем, что двухклавишная модель позволяет использовать две группы осветительных приборов (как на люстре в квартирах или частных домах). Проходная схема подключения дает возможность управлять этими группами с нескольких различных мест, в нашем случае с двух точек. Пользователям не требуется проходить большие расстояния к единственной точке управления, для включения или выключения освещения можно воспользоваться ближайшей.

ТЕСТ:

Перед тем как приступить к самостоятельному монтажу, проверьте себя по основным вопросам, которые обеспечивают безопасность работ, правильность выбора материалов и сборки схемы.

  1. Какое должно быть сечение жил от РЩ до распределительной коробки, если  две группы по 10 ламп каждая из которых мощностью 150 Вт?

а) не менее – 1мм2                                             б) не менее – 1.5 мм2

  1. Какая допускается длина кабеля с сечением жил 1.5 мм2 при мощности нагрузки 3кВт?

а) не более – 17,5м                                                б) не более — 23 м

  1.   Последовательность сборки, подключения схемы освещения с двумя проходными двухклавишными выключателями?

а) Устанавливают осветительные приборы, расключают распределительную коробку, потом подключают вводной кабель к РЩ;

б) Подключают вводной кабель к РЩ, устанавливают осветительные приборы, прокладывают и расключают провода.

Ответы:

  1. Правильный ответ «б»;
  2. Правильный ответ «а», сечение и длина кабеля определяется по таблице указанной выше;
  3. Ответ «а», для безопасности устанавливают осветительные приборы, провода расключают коробку. Потом проверяют правильность сборки схемы и только после этого подключают, питание от РЩ.

Схема 2 проходных выключателей(далее П.В.) из 2х мест

Работу проходных двухклавишных конструкций следует рассматривать на базе принципа действия одноклавишного проходного переключателя. Это объясняется тем, что конструкция двухклавишных изделий содержит два одноклавишных, подключаются они   одинаково, по группам осветительных приборов.

Как работает 2х клавишный ПВ

Рассмотрим работу схемы при прохождении тока через цепи первой группы осветительных приборов.  Схема показывает, как подключить, положение переключателей во включенном состоянии через верхнюю линию первой группы, ток по фазному проводу проходит к лампам и через них на нейтральный провод.

Рис. 2. Если нажать клавишу первой группы подключение будет ПВ двойного №1, контакты перекинутся на нижнюю линию, цепь разомкнется и лампы погаснут

Теперь переключение клавиш на первом или втором элементе первой группы приведут к замыканию цепи через верхнюю или нижнюю линии. Таким образом управлять освещением можно с любого места. Цепь второй группы работает аналогичным образом, поэтому повторного описания не требуется.

Иногда чтобы не покупать простой переключатель при наличии проходного (ПВ), некоторые думают, как подключить ПВ двойной как обычный. Для этого надо задействовать на выключателе одну клавишу, два контакта фазу на вводной и любой из свободных подключить  к прибору освещения.

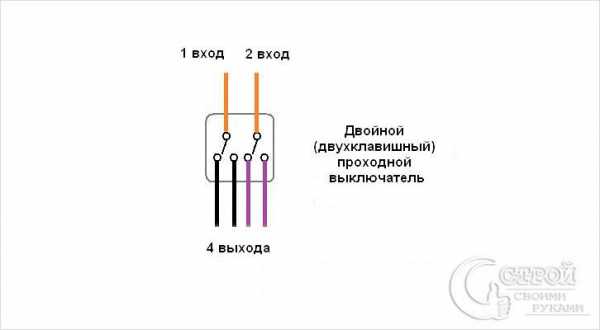

Конструктивные особенности 2х клавишного П.В.

Многочисленные компании производители, делают разные модели двухклавишных проходных переключателей. Внешним видом с лицевой стороны они ничем не отличаются от обычных, бывают варианты с подсветкой клавиш и без нее.

Рис. 3. Внешний вид двухклавишного проходного выключателя с лицевой стороны

Конструкция креплений в стене стандартная с раздвижными металлическими планками, которые разводятся вращением винтов.

Рис. 4. Пример крепления двухклавишного проходного выключателя в стену

Каркас, на котором крепятся контактные клеммы, и механизм переключения может быть пластиковым или керамическим, как правило, для токов выше 10А изделия делаются на керамической основе.

Существенным отличием от других моделей считается то, что расключение ПВ двухклавишного осуществляется через шесть контактов.

Рис. 5. Шесть контактных групп на керамической подложке проходного выключателя «Lezard»  с двумя клавишами

Контактные группы могут быть на пружинах или с болтовыми зажимами. Для удобства монтажа на керамической подложке выключателей «Lezard» контакты нумеруются, так же как и на других моделях, маркировка предусматривает максимально допустимый ток нагрузки. На некоторых изделиях есть упрощенная схема подключения.

Не надо долго думать, как переключатель Werkel подключить в эту схему,. Провода на контакты крепятся очень удобно, нажатием кнопки отверстие контакта открывается, вставляется провод, при отпускании контакты зажимаются. Выключатели серии АВВ Busch-Jaeger basic 55 и ABB Niessen Zenit имеют съемные модульные механизмы на общем каркасе корпуса. При необходимости в один корпус можно вставить модули для обычного или проходного выключателя.

Не трудно понять, как подключить 2 клавишный abb, по той же схеме, что и «Lezard»  конструкция зажимных клемм у них одинаковая.

Монтаж, ПВ схема с двух мест на 2 точки/лампочки

На ранее представленных схемах упрощенный вариант, для более доступного понимания принципа действия не показано подключение через распределительную коробку. На практике, линии систем освещения расключаются в распределительной коробке.

Рассмотрим классический вариант освещения  подземных переходов или туннелей, когда две группы ламп. В этом случае важно правильно выбрать место установки всех элементов, органы управления должны обеспечить  комфортные условия для пользователей. Поэтому их ставят по концам туннеля, это дает возможность включения при входе, выключения при выходе. Распределительную коробку рекомендуется ставить у края, который ближе к распределительному щиту, тогда  потребуется меньше провода от щита до коробки.

Последовательность операций, общие правила монтажа

Выбирается марка, рассчитывается длина, сечение необходимых кабельных линий, где задействовано 6 токопроводящих жил, поэтому рекомендуется выбирать марки кабелей ВВГ, ПУНП, ВВП, MYN, другие с двойной изоляцией, тремя медными жилами. Сечение рассчитывается или выбирается по таблице исходя из мощности потребляемой осветительными приборами в каждой группе.

Сечение силового кабеля в зависимости от потребляемой в группе мощности:

Медные провода трехжильного кабеля

Мощность в кВт1233,5468
Ток в Aмперах4,6913,516182736,5
Сечение провода в, мм2111,52,52,546
Макс. длина кабеля в, м34,517,517,524,521,52325

Обязательно учитывайте количество ламп потребляемую мощность, допустимую при этом длину провода. В противном случае провода, контакты в цепи будут греться, лампы гореть тускло. Такая сборка долго не послужит.

До распределительной коробки от РЩ провод ставится большим сечением с учетом суммарной мощности двух групп освещения.  Для монтажа потребуется еще несколько элементов:

  • Распределительная коробка;
  • Подрозетники для внутренней проводки в бетонных или кирпичных стенах -2шт;
  • Двухклавишные проходные выключатели – 2шт;
  • Осветительные приборы, плафоны, лампы дневного света или другие.

Выбор марки кабеля зависит от условий эксплуатации, учитывается много факторов в помещении и снаружи, влажность и повышенные температуры, рекомендуется использовать данные этой таблицы

маркировка кабелей ВВГ

После приобретения всех комплектующих схемы можно приступать к монтажу:

  1. Если стены бетонные или кирпичные перфоратором с коронкой сверлится отверстие под распределительную коробку под потолком 15 – 20 см;
  2. Ниже по вертикали под коробкой, 60 – 90 см от пола сверлится отверстие для первого подразетника;
  3. На противоположном конце туннеля для более простого монтажа, по этой же стене, сверлится отверстие для второго подрозетника;
  4. Прокладываем кабель самого большого сечения от РЩ к распределительной коробке;
  5. От коробки до выключателей прокладываем по два кабеля меньшего сечения в каждом по три токопроводящих провода;
  6. Линии осветительных приборов прокладываются трехжильными кабелями по своим направлениям, для подключения плафонов оставляются петли по 30 — 40 см;
  7. В распределительную коробку, подрозетники заводятся концы линий, потом корпуса вставляются  в отверстия, фиксируются они гипсовым раствором;

Обратите внимание! Учитывая требования СНИП, ГОСТов и других нормативных документов при монтаже очень важно выполнять требования ПУЭ (правила устройства электроустановок)  п.1.1.29. и п.1.1.30. первой главы и ГОСТа Р 50462-92.

Эти документы устанавливают маркировку проводов по цвету, цвет изоляции соответствует функциональному назначению проводов:

  1. Синий, голубой цвет используются как нейтральная токопроводящая жила;
  2. Желто-зеленый для заземления;
  3. Красный, белый, черный, другие цвета для фазного провода и его коммутируемых участков.

Иногда изоляция бывает белого цвета с соответствующей полосой как показывает фото ниже.

Рис. 6. Пример установки проходного выключателя в подрозетник

  1. После высыхания гипса можно снимать с концов изоляцию, соединять провода коробки отдельными скрутками, подключать, крепить розетки со светильниками по схеме представленной ниже.

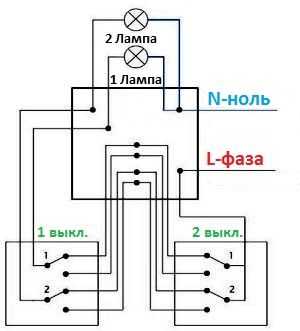

Рис. 7. Схема расключения ПВ двойного, системы освещения с разных мест, с двумя группами светильников

Как соединить проходной вык-ль с 2-мя клавишами, система управления с 2-ух мест

Обратите внимание! К первому выключателю подходит шесть проводов, но подключается 5, один можно оставить как резервный. Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка.

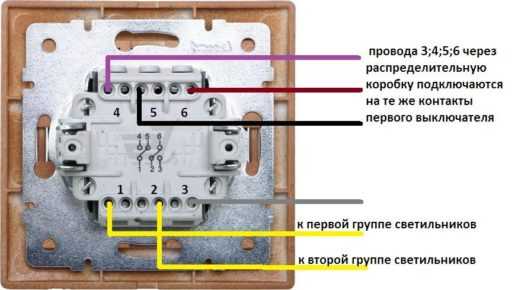

Рис. 8. Пример подключения  первого проходного двухклавишного переключателя

Противоположные концы через коробку подключаются к одноименным контактам  второго переключателя.

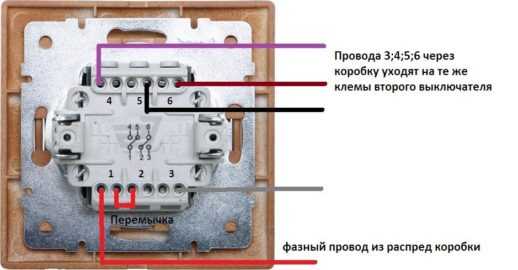

Рис. 9. Пример подключения  второго проходного двухклавишного переключателя

Контакты №1; 2 второго переключателя соединяются через коробку к фазным проводам первой и второй осветительных групп. Нейтральный провод заземление от РЩ через коробку идет к осветительным приборам.

Для более четкого понимания процесса сборки схемы просмотрите видеоролик

Еще важно знать некоторые нюансы:
  • В распределительную коробку концы проводов заводятся длиной 15-20 см, это необходимо для удобства разделки и скрутки соединений. Внешний слой изоляции с провода снимается почти полностью до вводного отверстия, оставляют 2-3 см. С токопроводящих жил, изоляция снимается на 3-5см, после чего оголенные концы складываются по схеме и скручиваются.

При более длинных концах, после соединения провода могут не поместиться в коробке,  короткие могут не доставать для качественной скрутки.

  • Лампы  групп подключаются по параллельной схеме, это гарантирует работу освещения при перегорании одной из ламп цепи.

Рис. 10. Схема параллельного подключения ламп

Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

Как распаять ПВ двухклавишный, 2 топа установочных элементов электрической проводки

Часто соединения схемы в распределительной коробке скручивают, скрутки пропаивают или сваривают на кончике. С появлением новых установочных элементов этот процесс становится намного проще.

Топ-технологией считается конструкция элементов проводки с пружинными зажимами контактов, они обеспечивают надежное электрическое соединение и быструю сборку схемы:

  1. Многоразовые зажимные клеммы WAGO

    Рис. 11. Пример соединения контактов в зажимами WAGO в распределительной коробке

  1. Очень удачно сделаны зажимы контактов на выключателях  werkel

Даже у непрофессионалов не возникает проблем с тем, как подключить выключатель werkel, достаточно нажать на кнопку соответствующей клеммы, отверстие освободится для приема зачищенного конца. При отпускании кнопки, пружина надежно прижимает провод к  контакту.

Для безопасности  участок линии от распределительной коробки к контактам РЩ подключается последним. Когда монтаж системы освещения закончен, все цепи нужно проверить контрольными приборами. Проверку можно сделать обычным мультиметром, стрелочным тестером, пробником с батарейкой и лампочкой.

Иногда стремятся к экономии, покупают провода тонкого сечения, не учитывают максимально допустимую длину кабеля. В этом случае токоведущие жилы греются, контакты перегорают. Старайтесь разместить распределительную коробку, первый проходной переключатель и РЩ рядом и компактно, так будет меньше затрат.

3 часто допускаемые ошибки при монтаже выключателей

В процессе монтажа начинающие монтажники часто совершают стандартные ошибки:

  • Фиксируют на гипсовый раствор распределительные коробки и подрозетники до того как  заведены концы проводов;
  • Концы проводов, выведенные в подрозетниках и распределительных коробках не достаточно длинные;
  • На выключатель заводится не фазный, а нулевой провод;

5 часто задаваемых вопросов

  • Как узнать потребляемую мощность одной группой и общую всей цепи, чтобы правильно выбрать сечение?

На лампах написана потребляемая мощность, просто сложите ее исходя из количества ламп, полученный результат используйте для выбора по таблице. Например: 5 ламп мощностью 9Вт, группы 2

Р = (9х5)х2 = 90Вт. Возьмем запас 100Вт это 0.1кВт для такой схемы вполне достаточно, минимального сечения 1мм2.

Для бытовых условий обычно применяют токопроводящие жилы 1.5 максимум 2,5 мм2 от РЩ до распределительной коробки, 0.75 – 1.5 мм2 для осветительных групп.

Спортивные площадки, стадионы, бассейны имеют большие потребляемые мощности, количество осветительных приборов значительно больше, иногда вышки имеют прожектора, лампы которых потребляют по 5 – 10кВт. Поэтому сечение будет больше, надо тщательно учитывать и рассчитывать все параметры.

  • Какой марки выключатели лучше использовать?

Есть много различных производителей,  мы рассматривали изделия фирмы «Lezard». Они очень удобные при монтажных работах, надежны во время эксплуатации, керамическая подложка, зажимные пружины пронумерованные контакты. Не плохие модели делает компания Legrand, по статистике это самые востребованные потребителями модели.

  • Можно вместо двухклавишного проходного выключателя использовать два одноклавишных?

Да, ведь фактически  корпус двухклавишного изделия состоит из 2х одноклавишных механизмов, но тогда надо будет грамотно сделать коммутацию. Эта тема требует отдельного детального рассмотрения. Недостатком такого метода будет, сверление отверстий, установка пары лишних подрозетников.

  • В схеме между выключателями через коробку подключается шесть проводов, среди них есть синяя изоляция, можно ли их подключать, ведь там будет коммутироваться фаза?

Это правило действует для вводного участка, от РЩ до выключателя клеммы 1 и 2 (красный провод). Промежуточные контакты соединяются проводами любого цвета, опытные электрики сразу разберутся, где вводная фаза, а где коммутируемые отрезки.

  • Как мультиметром проверить правильность сборки схемы перед подключением к РЩ?

Коротко один из способов:

  • Установите прибор в режим прозвонки:
  • Прозвоните цепь без ламп, определив отсутствие короткого замыкания, все три провода между собой подключаемые к РЩ, фазу, ноль и заземление ;
  • Вкрутите в каждую группу по одной лампе накаливания;
  • Подсоедините щупы к фазному и нулевому проводам, при выключенных клавишах прибор будет показывать разрыв, при включенных замыкание, значит схема работает.

Эта тема требует отдельного рассмотрения как пользоваться мультиметром или другими приборами для прозвонки цепи.

elektro220v.ru

Схема подключения проходного 2-клавишного выключателя.

Февраль 7, 2016,

Электрика

В предыдущей своей статье Я подробно рассказывал, как работают проходные выключатели и как подключить одноклавишный вариант. Сейчас Я подробно расскажу, как подключить 2-х клавишный или двойной проходной выключатель, который позволяет отдельно управлять 2 независимыми линиями включения. Например, 2 светильников или одной люстрой с отдельными включениями ламп.

Как правило, 2 клавишные схемы применяются в комнатах, кабинетах— там где необходимо раздельное включение с разных мест двух линий освещения, а в коридорах, возле лестниц вполне хватает и одно клавишного проходного выключателя.

На клавишах наносятся указатели в виде стрелок, которые указывают на  направление её положения для выключения или включения света. Необходимо учитывать, что если свет включен при помощи любого выключателя, то если будите выключать другим, то не имеет значения положении его клавиши- просто перещелкните его. В этом и отличие от обычных выключателей у которых есть два фиксированных положения клавиш: вверх- включено, вниз-выключено.

Проходной двойной выключатель конструктивно состоит из двух одноклавишных проходных,  объединенных в одном корпусе. Они также работают по принципу “перекидывания” контактов.  У всех них для подключения используется 6 контактов, из которых 2 входных  и 4 выходных.

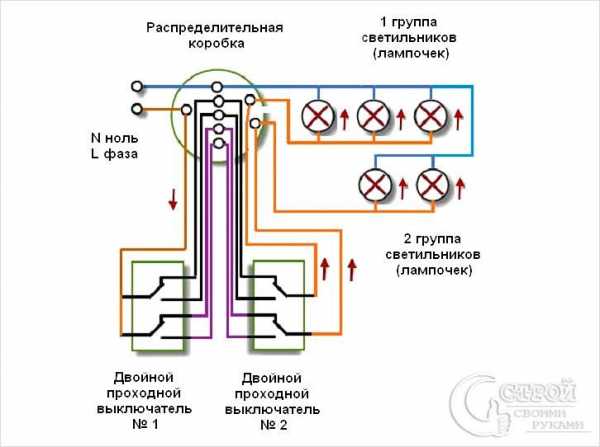

Принципиальная схема подключения проходного двухклавишного выключателя.

Итак давайте рассмотрим как устроен и как подключить 2 клавишный проходной выключатель. Его устройство очень простое: он состоит из двух независимых групп контактов. Контакты 1 и 2  при нажатии клавиш переключаются с верхних двух не взаимосвязанных линий на две нижние, которые идут на второй такой же выключатель.

Как видно на данной схеме на контакт правого выключателя № 2 приходит фаза с распределительной коробки электросети дома или квартиры. Далее контакты 1 и 2 объединяются перемычкой.  А с левого 1 и 2 уходят не пересекаясь на два независимых по включению светильника. Четыре перекрестных контакта соединяются соответственно по парам между собой.  Внимание будьте внимательны, если перепутаете из разных пар подключите- схема не будет работать.
Ноль как и в обычных светильниках, идет к лампам напрямую с распределительной коробки.

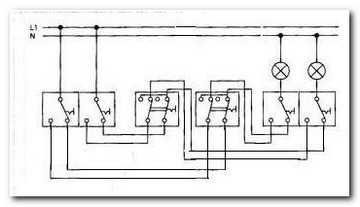

Для схемы управления из трех и более мест понадобится два двухклавишных выключателя концевого и один (для управления из трех мест) двойной  перекрестного вида,  который устанавливается в схеме между двумя первыми.


Подключить перекрестный проходной выключатель будет не сложно, но для этого понадобится его объединить 4 электрическими проводами с каждым из концевых. Как правило для этого, в одну распределительную коробку заводится с перекрестного 8 проводов и по 6 с каждого проходного выключателя концевого типа. И конечно, не забываем туда завести кабель электропитания, и два отходящих- для подключения светильников или люстры.

Если необходимо подключить 4 выключателя, значит добавляйте между перекрестным и любым концевым- еще один перекрестного типа.

При подключении двухклавишного перекрестного типа не перепутайте пары и не подключите провода с разных линий в одно включение, иначе схема не будет работать. При монтаже своими руками, что бы исключить ошибки- всегда в голове представляйте, что Вы подключаете 2 независимых одноклавишных проходных выключателей, объединенных в одном корпусе.

Практическая схема подключения проходных двойных выключателей Legrand.

Я всегда с удовольствием ставлю и подключаю выключатели известной немецкой Legrand, которые не только выделяются качеством и долговечной и безупречной работой, а так же  их легко установить и подключить с помощью пружинных контактов.

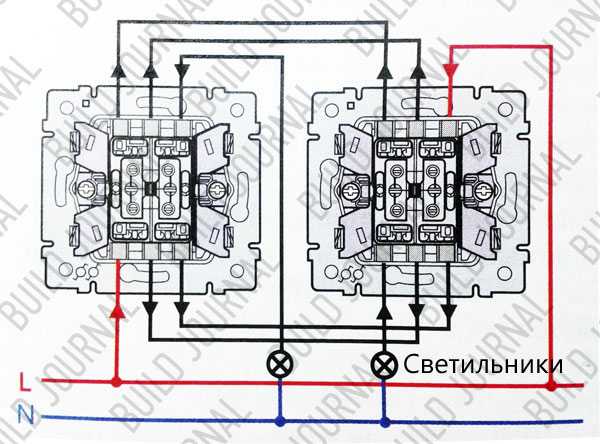

Давайте рассмотрим, как подключаются 2 клавишные проходные выключатели этого производителя, используя схему из комплекта.

На расположенный слева приходит фаза на его нижний левый контакт, далее второй и третий снизу объединены проводами со 2 и 3 нижними правого выключателя, у которого с первого уходит уже коммутируемая фаза на первую линию включения светильников.

Верхние первые два контакта объединены у обоих выключателей электрическими проводами соответственно.  А с третьего контакта левого уходит фаза на вторую линию включения светильников. А у правого на третий контакт приходит фаза с ответвительной коробки электропроводки дома.  Но чаще достаточно одного фазного провода, который соответственно объединяется перемычкой со вторым входом для фазы.

В принципе, как видите проходной выключатель будет под силу самостоятельно подключить практически любому человеку. Только обязательно соблюдайте меры предосторожности. А если не будет правильно работать схема, тогда проверьте правильность всех подключений по схеме.

Похожие записи :

gd-rus.com

Схема подключения двухклавишного проходного выключателя

Без проходных выключателей совершенно не обойтись в современном интерьере. Сегодня мы рассмотрим схему подключения двухклавишного проходного выключателя, которая позволит нам управлять сложными осветительными приборами с двух и более мест. Предположим, у нас есть спальня, освещаемая люстрой с 8 лампочками. Или же двумя небольшими люстрами. Понятно, что в таких случаях одноклавишником не обойтись, ведь это будет неэкономно. Обычно выключатель располагается у входной двери в комнату. При входе, таким образом, будет удобно включить свет. Но удобно ли будет его выключать? Если вы уже лежите в постели? Нет. Зато как удобно было бы иметь выключатель возле кровати.

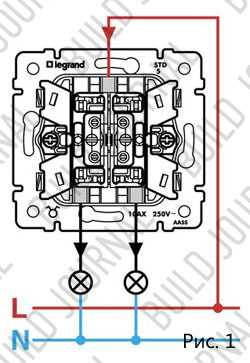

Рисунок 1. Схема подключения простого двухклавишника

Вот такие два выключателя, управляющие одним источником света, будут называться проходными. Главное, что нужно о них знать – это совершенно отдельный тип выключателей. Из обычных двухклавишных выключателей нельзя сделать проходные. Главное визуальное отличие проходных выключателей состоит в количестве контактов. В обычных двухклавишниках их три: один вход и два выхода для фазы. Это показано на рисунке 1.

Схема подключения двухклавишного проходного выключателя показана на рисунке 2.

Рисунок 2. Схема подключения проходного двухклавишника для двух мест

Как видите, у них по 6 контактов: два – для фазы или нуля, и четырьмя остальными они соединены между собой. Чтобы лучше понять строение выключателей и назначение этих четырех контактов, взгляните на их упрощенную схему работы:

Упрощенная схема пары проходных двухклавишников

Теперь все должно быть предельно ясно – данная схема выключателя работает как два независимых одноклавишника. Проще говоря, проходной двухклавишник можно заменить двумя одноклавишниками, но, разумеется, это совершенно нерационально. Ведь использование двухклавишного выключателя позволяет сэкономить немало кабеля и места на стене.

Порядок монтажа схемы с двухклавишными проходными выключателями

  1. Оба выключателя устанавливаются в подрозетники в стенах, к каждому из них подводится по два трехжильных кабеля (контактов ведь 6)
  2. К каждому светильнику также подводится трехжильный кабель
  3. Концы кабелей соединяются внутри распаечной коробки согласно схеме подключения

Как видите, здесь нет совершенно ничего сложного. А вот если требуется управление освещением с трех точек, то схема усложняется.

Если требуется управлять светом более чем с двух точек, на помощь приходят т.н. перекрестные выключатели. Их еще часто называют перекидными, а также крестовыми. Суть от этого не меняется. Проходных выключателей в системе может быть только два, а перекрестных – сколь угодно много. Вот схема, поясняющая принцип работы такого устройства:

Схема с перекрестным выключателем

У него уже 8 контактов. Четыре – для предыдущего выключателя и 4 – для следующего. Наверное, вы уже догадались, что в распаечной коробке в этом случае вам придется выполнить аж 12 соединений. Во-первых, очень сложно найти в продаже перекрестный двухклавишный выключатель, а во-вторых, соединение всех проводов получается довольно сложным и громоздким, ведь необходимо соединить между собой четыре трехжильных кабеля и два четырехжильных.

Очень важно при этом помечать каждый провод, иначе можно легко в них запутаться.

На фазу «сажается» первый проходной выключатель, второй – подключается непосредственно к светильникам, также соединенных с нулем.

Кстати, любой проходной выключатель может быть использован как обычный. Для это достаточно не подключать один из контактов. Зачем так делать? Ну, мало ли, у вас лишний проходной останется…

ADMIN

build-journal.ru

Схема подключения двухклавишного проходного выключателя

Для чего необходим проходной выключатель? Он очень удобен, когда необходимо безопасно пройти в темноте по большому и длинному помещению, где расположены на его краях два выключателя. Как это часто выглядит? Человек, придя домой с работы, очень устал, у него нет сил. А тут ещё и комната, которая заполнена различной мебелью. Проход по ней может стать настоящим испытанием, особенно если там нет порядка. Поэтому чтобы безопасно пройти, ему нужно, к примеру, выходя из зала в коридор и оттуда в спальню, включить свет в коридоре, затем выключить его в зале. Потом процедура повторяется, когда происходит переход в спальню. При этом по темному коридору нужно идти, ориентируясь на слабый луч света, который пробивается где-то из-за угла.

Если есть хоть самые скудные сведения про установку, а также известна схема подключения двухклавишного проходного выключателя, то можно провести весь монтаж самому, без чьей-либо помощи. Теперь, прочитав это, не стоит стремглав бежать всё переделывать. Хотя на первый взгляд не всё так и сложно, однако, не помешало бы ознакомиться с простейшим подключением такого выключателя. Можно сделать это на примере одноклавишного проходного выключателя.

Сведения для новичков


Пример расположения

Чем отличается от обычного проходной выключатель, так это наличием трех контактов вместо стандартных двух. Итак, если в стене проложена всего пара жил, а желания переделать кабель с двух- на трехжильный почему-то не появилось, то ничего с монтажом выключателя такого типа не получится. Почему? Сейчас разберемся.

Если всё же возобладал здравый разум, и решено сделать монтаж трехжильного кабеля, то кроме него понадобится купить (или достать из ящика, если есть) кое-что ещё:

  • пару описываемых проходных выключателя;
  • инструмент для монтажа, в том числе и электроинструмент.

Прокладывая провод, люди привыкли к двум вариантам: либо в стене делается штроба, либо на неё крепится короб, в который будет уложен провод.

Суть работы


Зачем нужны проходные выключатели

В этом случае система работает так: линии переключаются, однако это всё работает тогда, когда через оба выключателя проходит электрический ток. На схемах в учебниках для электромонтажников обозначены выключатели, по контактам которых одновременно проходит ток. Теперь, что происходит с ними, если один из них взять и отключить – свет, конечно же, погаснет. Если же включим второй, свет загорелся. Теперь позиции у них разные – один отключен, клавиша опущена вниз, у второго, включенного, она поднята вверх. Если теперь двигаться с той же стороны комнаты, то после установки клавиши выключенного выключателя в позицию «вверх» освещение погаснет, а не включится, как это было в первом случае. Очень удобно, когда нужно пройти неосвещенное место.

Двухклавишный выключатель

Если всё понятно с подключением, можно попробовать поработать с более сложно устроенным изделием – двухклавишным проходным выключателем. Схемы для него также легко найти, благо он применяется в домах всё чаще и чаще, когда нужно осветить помещение с двух точек.

Снова вопрос – где это может пригодиться? Представьте, что придя домой, свет решили включить на втором и первом этаже, используя двухклавишный выключатель. Когда в этом случае вы уже оказались наверху, свет можно выключить в прихожей, но оставить его в той комнате, в которой вы находитесь.

Процесс установки выключателя


Подключение проходного выключателя

Место, где будет находиться данный проходной выключатель, может быть самым разным. Однако необязательно ставить его там, где площадь должна быть освещена совсем непродолжительное время. Для этой цели подойдет датчик движения для освещения.

Что понадобится для установки? Здесь необходимо иметь отвертки (шлицевую и крестовую), отвертку с индикатором, перфоратор, нож для снятия изоляции с проводов или другое приспособление, плоскогубцы, кусачки, небольшой уровень, нужное количество провода, пластмассовые подрозетники и алебастр для их закрепления в стене.

Ставить подрозетники просто. На перфоратор одевается корона нужного размера, которая в стене сверлит отверстие. Если таковая отсутствует, тогда подойдут зубило и молоток. Такие коробки ставятся в стену на алебастр, при этом подрозетник не должен выпирать из стены. Для прокладки провода нужны штробы, которые делаются специальным инструментом – штроборезом. К преимуществам его использования можно отнести минимальное выделение пыли при работе.

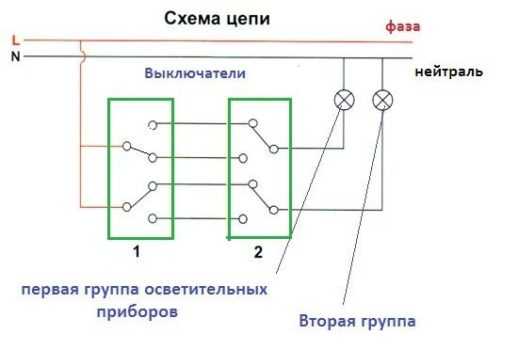

Схема для двухклавишных выключателей

Обратите внимание!
Для двойного выключателя, устанавливаемого при входе, потребуется пятижильный кабель (можно 5 одножильных, или двух и трехжильный). А ко второму выключателю нужно подвести шестижильный провод (протяните 2 трехжильных), затянуть его в гофру и закрепить в стене.

Удалите бокорезами лишний провод, оставив концы длиной в 10-15 см для подключения выключателя. Снимите с него немного изоляции (сколько нужно для подсоединения к выключателю).

Посередине отверстия, проверив уровнем, прочертите горизонтальную линию и, сделав небольшой замес алебастра, установите подрозетники так, чтобы боковые дырочки под шурупы совпадали с прочерченной линией – это поможет ровно установить выключатели.

Видео

Подробнее о монтаже подобных выключателей смотрите в видеоматериале:

stroysvoimirukami.ru

Схема подключения двухклавишного проходного выключателя

Проходные выключатели – это устройства для управления источником освещения с двух и более мест. Внешне они ничем не отличаются от обычного отключателя и функции выполняет те же – замыкает и размыкает цепь. Разница в контактном механизме – у обычного выключателя в момент отключения подвижный контакт при разрыве цепи остается незадействованным, а в проходном, наоборот. То есть при нажатии кнопки «Вкл», подвижный контакт перебрасывается из одного контакта на второй, тем самым создавая условия для образования новой цепи. По этой причине проходные часто называют перекидными.

Сфера применения перекидных отключателей:

1.Многоэтажные помещения. Для регулирования освещением выключатели устанавливаются на каждом этаже. Например, человек включил свет на первом этаже, дошел до пятого и там уже отключил освещение. Это не только удобно, но еще и экономно.

  • 2.Большие коридоры. Отключатели устанавливаются на разных концах коридора, а в некоторых случаях, еще и посередине.3.Спальни. Многим, наверное, знакома ситуация, когда, чтобы отключить свет, нужно вставать с кровати. Установите перекидные отключатели возле кровати и входа, — проблема решена.

Существует несколько типов проходных выключателей, с помощью которых можно управлять двумя и более источникам света, — это одноклавишные, двухклавишные и трехклавишные выключатели.

Схема монтажа одноклавишных проходных отключателей значительно проще, чем остальных типов. Давайте сначала рассмотрим схему подключения одноклавишного перекидного выключателя, а затем – двухклавишного.

Подключение одноклавишных проходных выключателей

Подключение двухклавишных проходных выключателей

Проанализировав оба варианта, можно заметить, что они имеют много общего, точнее схема подключения двухклавишного выключатели – это удвоенная схема одноклавишного.

Говоря обычным языком, каждая отдельная клавиша проходного двухклавишного отключателя – это в своем роде независимый проходной одноклавишный выключатель. По сути, мы можем использовать в этой схеме два одноклавишных выключателя вместо двухклавишного.

На данном этапе никаких сложностей нет. Они появляются тогда, когда необходимо установить 3-клавишный перекидной отключатель или несколько 2-хклавишных.

Разберемся, в чем же состоит сложность этой ситуации: анализ приведенных выше схем поможет нам сделать несколько выводов:

1.Средний отключатель имеет несколько другую конструкцию и число проводов, проходящих через него, чем крайние.

2.Количество проводов растет пропорционально увеличению количеству клавиш. Посмотрите сами, одноклавишные крайние отключатели использует три жилы, а центральный – четыре. У двухклавишного отключателя крайние используют уже 6 жил, а промежуточные – восемь, то есть в два раза большем, чем одноклавишные. Логика в целом ясна.

Такая тенденция при увеличении количества подключенных проводов при монтаже проходного трехклавишного выключателя с управлением из трех мест, приведет к проблеме с большим количеством проводов. Несомненное, это минус подобной системы. Приходится дополнительно оплачивать работу мастера, да и сами материлы не из дешевых. В связи с этим такие схемы с тремя и более двух и трехклавишными отключателями встречаются довольно редко.

Все же, прежде чем перейти к более простому решению проблемы, предлагаем все же ознакомиться со схемой подключения трех и более проходных отключателей.

Схема подключение трех проходных двухклавишных выключателей

Как уже упоминалось выше, схемы с управлением освещением из трех мест встречаются довольно редко.

Обычно данная проблема решается следующим образом – установкой два одноклавишных проходных промежуточных отключателя в одну рамку. То есть по сути все, что нужно понимать в данном случае, это подключение в схему с проходными двухклавишными выключателями проходного одноклавишного отключателя параллельным образом. Разобравшись с этим, никаких проблем с пониманием принципа работы 2-хклавишного проходного выключателя у вас не будет.

И в конце пару слов о решении проблем по организации проходных отключателей многоклавишного типа с управлением из трех и более мест. Чтобы избежать вышеперечисленные недостатки таких систем, можно использовать импульсное реле.

Видео о подключении двухклавишных проходных выключателей из двух мест.

electrikagid.ru

Схема подключения двухклавишного проходного выключателя – Как подключить проходной двухклавишный выключатель?

Отправить ответ

avatar
  Подписаться
Уведомление о
