Сэндвич труба для дымохода своими руками: из чего состоит и как собрать самому
При создании отопительной системы дома, где требуется обустройство дымохода, стальные трубы всё чаще находят применение в качестве основного материала. Наибольшую популярность обрела конструкция, состоящая из нескольких слоёв по принципу сэндвича. Однако цена на неё не всегда доступна. Решением станет сборка сэндвич-трубы для дымохода своими руками.
Содержание
1 Для чего нужна
2 Из чего состоит
3 Преимущества и недостатки
4 Как сделать сэндвич-трубу для дымохода
4.1 Подсчёты длины
4.2 Сборка
4.2.1 Видео: как изготовить сэндвич-труба
Для чего нужна
Монтаж указанного изделия в качестве дымохода проводится для того, чтобы снизить количество конденсата, возникающего при процессах теплообмена. Температура воздуха и различных газов, выходящих по трубе, достаточно высока, чтобы превращать любую воду, находящуюся в близком доступе, в пар.
Однако чем выше поднимаются раскалённые газы, тем быстрее они остывают. Тепло отдаётся стенкам дымохода, а вода конденсируется на его поверхности вместе со многими продуктами горения. Сэндвич-труба за счёт своего строения и свойств уменьшает величину загрязнения и распространения коррозии.
Сэндвич-трубы — идеальный вариант для обустройства дымохода
Трубы из нескольких материалов применяются при установке печи или котла, а также могут монтироваться в бане или любом другом помещении, где есть обогревательный элемент, дающий высокую температуру и большое количество вредных веществ. Например, в бане температура газов на выходе из дымохода может достигать 800 градусов, тогда как в котле может не превышать 120 градусов. От того, какая именно температура воздуха будет проходить через сэндвич-трубу, зависит выбор материала для утепляющего слоя.
Из чего состоит
Основная идея сэндвич-трубы предполагает наличие трёх материалов:
- Внешний слой — оцинкованная сталь, медь или латунь.
- Средний слой — минеральная вата. Выполняет роль утеплителя и в то же время теплоизолирующей прокладки. Базальтовое волокно, применяемое при создании сэндвич-труб, укладывается толщиной от 25 до 60 мм, благодаря чему температура наружной трубы не поднимается слишком высоко и не доставляет неудобств жильцам дома. Дополнительно утеплителем может служить полиуретан или керамзит.
- Внутренний слой — нержавеющая сталь. Этот материал подходит больше всего, поскольку подвержен минимальным деформациям при нагреве. Толщина стенки должна быть достаточно большой для того, чтобы труба, на которую в дальнейшем будет наложен утеплитель, не прогорела быстро.
Схема устройства сэндвич-трубы
Преимущества и недостатки
Многие строители, использующие готовые сэндвич-трубы, а также владельцы домов, решившие сделать дымоход из стальных труб самостоятельно, опираются в своём выборе на ряд выгодных преимуществ перед другими вариантами:
- В отличие от кирпичного дымохода, его аналог из стальных труб с теплоизолирующей прокладкой занимает гораздо меньше места;
- Внешний слой из оцинкованной стали имеет достаточно привлекательный внешний вид, благодаря чему трубу можно удачно вписать в общий интерьер дома;
- При обустройстве отопительной системы с дымоходом важно учитывать правила пожарной безопасности, и сэндвич-труба позволяет успешно справиться с этой задачей.
- Простота монтажа позволяет провести процедуру своими руками, даже если владелец дома не профессиональный строитель, достаточно внимательно изучить основные этапы установки и делать работу аккуратно и внимательно;
- В случае необходимости трубу будет удобно транспортировать;
- Такой материал для дымохода можно использовать в домах и постройках из любых материалов;
- Установить трубу-сэндвич можно даже при наличии стропил в доме, поскольку они никак не помешают монтажу;
- Наличие нескольких слоёв в трубе не позволяет продуктам горения выходить наружу и вредить жильцам дома, также такой дымоход реже требует очистки и практически не покрывается конденсатом.
В качестве утеплителя и теплоизолирующей прокладки применяют минеральную вату
Это важно! Единственными заметными недостатками материала, по мнению профессионалов, являются относительно высокая стоимость и срок службы не более полутора десятков лет.
Первый либо не доставляет неудобств при наличии финансов, либо решается изготовлением сэндвич-трубы своими руками.
Второй поправим, особенно с учётом развития строительных технологий. Вполне возможно, что за указанные 15 лет появятся более удачные варианты решения для строительства дымохода, или же материалы, применяемые при изготовлении такой трубы, будут совершенствоваться.
Как сделать сэндвич-трубу для дымохода
Первоочередная задача — сделать правильные расчёты, чтобы труба могла выдерживать нагрузку от отопительной системы. Требования к расчётам выдвигаются следующие:
- Если планируется сделать камины или другие печи с открытыми топками, либо газовые котлы, оснащённые открытой камерой сгорания, диаметр внутренней трубы-сэндвича должен составлять не менее 1/100 от величины объёма камеры сгорания;
- Если дымоход устанавливается к газовому обогревателю фабричного типа, рекомендуемую величину диаметра можно узнать из прилагающейся документации на оборудование;
- Если используется закрытая печь, в которой воздух подаётся в камеру сгорания посредством поддувала, площадь сечения внутренней трубы из нержавеющей стали обязательно должна быть больше значения площади сечения поступления воздуха при работе печи.
В случае, когда искомые значения получаются дробными, рекомендуется округлять цифры в большую сторону.
Это важно! Слишком большой диаметр дымохода неизбежно приведёт к возникновению завихрений, в результате чего будет снижаться тяга. Такой эффект достигается уже при превышении реального диаметра трубы в 1,5 раза по сравнению с расчётным.
При вычислении подходящих размеров внутренней трубы в дымоходе типа сэндвич можно ориентироваться на следующие нормативы:
- Котлам с мощностью до трёх с половиной киловатт — 196 см²;
- Котлам мощностью от трёх с половиной до 5,2 киловатт — 280 см²;
- При мощности котла от 5,2 до семи киловатт — 378 см².
Подсчёты длины
Высоту дымохода над крышей необходимо рассчитывать не менее внимательно. Чем больше возвышается сэндвич-труба над кровлей, тем тщательнее нужно её фиксировать. В противном случае ей могут навредить потоки ветра. Следовательно, потребуются механические усилители, например, растяжки.
В то же время для промышленных котельных разработаны специальные алгоритмы расчётов, используемые в проектных организациях.
Стоит учитывать разницу динамического сопротивления в квадратных или прямоугольных дымоходах по сравнению с круглыми аналогами. Для первых площадь сечения должна превышать в 1,2–1,4 раза соответствующую величину для труб с круглым сечением. Дополнительно принимается во внимание высота дымохода. С её увеличением возрастает и сила тяги при движении горячих газов по дымоходу. А с ростом тяги снижается коэффициент полезного действия печи.
Расчёты высоты дымохода
Правила для расчётов длины трубы дымохода таковы:
- Оголовок дымохода размещается не ниже, чем на уровне 5 метров над землёй;
- Если кровля крыши сделана из горючих материалов, оголовок должен возвышаться над плоской крышей или коньком примерно на один или полтора метра.
В случае, когда материал кровли не относится к горючим:
- На плоской крыше при отсутствии парапета оголовок поднимается на полметра выше покрытия;
- Для варианта с парапетом или покатой крыши оголовок возвышается на полметра над коньком или парапетом;
- Если труба находится в 1,5 – 3,5 метра от парапета или конька, головок на негорючей кровле должен находиться на той же высоте, что и парапет или конёк;
- При расстоянии от сэндвич-дымохода до парапета или конька более 3 метров оголовок трубы находится ниже указанных ориентиров таким образом, чтобы плоскость, проведенная через парапет или конёк и оголовок трубы, наклонялась на 10 градусов по отношению к горизонтали.
Сборка
Изготовление сэндвич-трубы своими руками происходит следующим образом:
1. Листы нержавеющей стали сворачиваются для получения цилиндров с нужным диаметром. Стыки и швы соединяются с помощью замковых механизмов или сварки.
2. Полученную внутреннюю трубу следует обернуть утеплителем. Последний обычно продаётся в рулонах.
3. Получившуюся конструкцию остаётся вставить в большой цилиндр из оцинкованной стали.
Видео: как изготовить сэндвич-труба
Создание сэндвич-трубы своими силами может освоить даже новичок, недавно начавший практиковаться в строительном деле. Основная сложность может заключаться только в правильности расчётов, по которым будет изготавливаться дымоход. Однако если нет уверенности в собственных силах, можно воспользоваться помощью профессионалов.
- Автор: OKM
- Распечатать
Оцените статью:
(0 голосов, среднее: 0 из 5)
Поделитесь с друзьями!
как сделать и собрать дымоход своими руками
Утепленный изнутри двухконтурный дымоход – это принципиально новая концепция. Причем по пожаробезопасности современный дымоход из сэндвич-трубы не уступает кирпичному аналогу, а вот в плане стойкости к конденсату даже превышает эти свойства. Если вы хотите приобрести или сделать своими руками по-настоящему качественное изделие такого типа, тогда наша статья станет для вас настоящей находкой!
Сэндвич-труба отличается от обычной тем, что состоит из внутренней и наружной стальной частей, между которыми находится теплоизолирующий материал. Т.е. есть внешние оболочки, и есть начинка. Давайте теперь перечислим основные плюсы такой конструкции:
- отличная стабильная тяга;
- практически отсутствует конденсат;
- поддержание длительного нагрева внутренней части трубы, а наружной оболочки – в относительно терпимой температуре;
- простота сборки и установки.
И многое другое, что становится заметным уже в процессе эксплуатации. Поверьте, свою популярность такая конструкция набирает неспроста!
Для начала давайте разберемся, что именно представляет собой современный сэндвич-дымоход:
Теперь давайте поговорим о законах физики. Современные стальные трубы по типу сэндвича рассчитаны на то, что нержавеющая сталь способна выдержать 600 градусов Цельсия без изменения структуры металла. Но такая труба в течение уже только четырех-пяти часов хорошей топки способна произвести передачу тепла на ограждающие конструкции.
Кроме того, достаточно много сегодня сэндвич-дымоходов продают с параметром «до 400 градусов Цельсия», и уже выше этого порога нержавеющая сталь быстро теряет свои свойства: горит, прогорает и воспламеняет утепление. Причем, чем сам слой теплоизоляции толще, тем это происходит быстрее.
Но все это вовсе не значит, что стоит отказаться от сэндвич-дымохода! В сравнении, одноконтурная стальная труба излучает самое жесткое тепло и способна нагреть горючие конструкции до их возгорания даже на расстоянии 40 сантиметров.
Тогда в чем выход? Делать все изначально качественно! И вот такой, казалось бы, самодельный дымоход на практике нередко оказывается более надежным и безопасным, чем его магазинные аналоги.
Вот замечательный видео мастер-класс, который наглядно показывает, что сделать исправный и надежный дымоход из сэндвич-трубы абсолютно реально самостоятельно, из обычных материалов, которые продаются в любом строительном супермаркете:
Иногда конструкция дымохода предполагает наличие сложных переходов и частей, например, если помещение необычной геометрии или же установка прямой вертикальной трубы пожаронебезопасна:
Устройство такого дымохода относительно простое:
- Внутренняя труба призвана пропускать через себя дым, образующий агрессивную среду. Вот почему для обустройства такого дымохода разрешено применять только сталь определенных марок: AISI 304, 321, 316 или 409.
- А вот труба большего размера (по-другому называемая наружным кожухом) должна выдерживать осадки и другие атмосферные явления. Она защищает утеплитель и обеспечивает ему герметичное сухое состояние. Изготавливают ее из оцинкованной, нержавеющей стали или меди. К слову труба, из нержавеющей стали нередко тонирована кварцевым порошком в цвет по каталогу RAL.
Если вы впервые изготавливаете такую сложную конструкцию, как дымоход, старайтесь избегать вообще колен и углов – их не приветствуют даже профессионалы.
Как приобрести качественные сэндвич-модули?
У вас действительно может получится надежная и качественная сэндвич-труба для дымохода (своими руками же руками изготовленная и установленная самостоятельно). Ведь и на производстве работают обычные живые люди. Вопрос лишь в том, насколько аккуратно и правильно вы все это сделаете.
Что касается выбора материала изготовления такого дымохода, здесь все просто: оцинковка не любит постоянные изменения температурного режима и герметична в таких экстремальных условиях недолго.
А поэтому внешний контур трубы сэндвич делайте только из нержавейки, для которой даже небольшой конденсат на внутренней стенке будет не особо опасен.
А теперь – самый важный момент. Модули для самостоятельной сборки сэндвич-дымохода крайне важно изначально закупить качественными:
- Используемый металл 430/430, 430/оц или 430/ra для бань и 316/304, 316/оц или 316/ral для котлов. Дополнительно внутренняя труба из 310 стали, жаростойкая.
- По всем правилам, такие модули должны быть изготовлены при помощи лазерной резки, либо холодным или плазменным методом. Сварка модулей дымохода производилась 400 серии внахлест или 300 серии встык. Однозначно не должны быть заметны следы какой-либо ручной работы! Подделок на строительном рынке много, и даже в такой ответственной сфере.
- Торцевое соединение должно быть встык или внахлест, шов может быть только на внешнем контуре, причем с цветным покрытием. Такие торцевые соединения должны быть выполнены сплошной сваркой на роликовом аппарате. Соединение труб происходит через расширители.
- К приобретаемым модульным элементам от надежного производителя всегда идут все необходимые элементы крепления.
- Изоляционный слой должен быть рассчитан на то, чтобы стыковаться максимально плотно – это одно из самых важных правил пожаробезопасности.
- Качественная упаковка должна полностью защищать продукцию от повреждений и вмятин.
Соединение труб происходит через расширители.Всего вам понадобятся для сборки все эти детали:
И, наконец, обратите внимание на этикетку: здесь должна содержаться полная информация о продукте. Речь идет о марке стали, толщине металла, сертификате и рассчитанных температурных нагрузках. Ведь даже самые современные дымоходы из самых лучших материалов тоже не защищены от того, чтобы забиваться сажей и иметь потенциально слабые места.
Дело в том, что сажа сама по себе – субстанция очень въедливая, и она способна зацепиться за любой стык или даже царапину внутри дымохода. Уже после этого она распространяется и по остальной поверхности трубы.
И наиболее частая причина поломки сэндвич-трубы и ее возгорание как раз в том, что приобретенные сэндвич-модули были не рассчитаны на определенные нагрузки.
Задайте себе такие важные вопросы прямо сейчас:
- Рассчитана ли ваша печь или камин на полное сгорание топлива в топке? От этого зависит накопление сажи в дымоходе.
- Какая температура будет отходящих газов?
Какую марку стали дымохода вам необходимо приобрести, из чего она сделана и какой гарантийный срок? На, что конкретно распространяется гарантия дымохода ? - На какую температуру рассчитана изоляция сэндвича?
- Какими дровами разрешено и рекомендуется топить такую печь, готова ли она к высоким нагрузкам и разного качества топлива?
И при покупке лучше перестрахуйтесь, переплатите, но позаботьтесь о своей жизни.
Как изготовить дополнительные детали?
Впрочем, не только дополнительные, но и сами трубы вы также можете сделать в домашних условиях. Важно только соблюдать несколько правил.
Все швы на самодельном сэндвич-дымоходе должны быть сварными. Производите сварку стык в стык, и ни в коем случае не внахлест, чтобы обеспечить максимальную герметичность изделий и правильные геометрические формы.
Особое внимание уделите стыку теплоизоляции по длинной стороне: необходимо делать нахлест, подрезая на половину толщины около 10 см для точной геометрии. Можно, конечно, набивать вручную все это палкой, но тогда итоговое качество у вас может быть непредсказуемым. Посмотрите, как должны выглядеть такие швы:
Второй момент: внешний контур такой трубы должен иметь свой постоянный диаметр и ни в коем случае не сужаться-расширяться на концах даже на 1 см. Это важно также для того, чтобы верхняя труба в итоге потом не въехала в нижнюю. Для чего дополнительного еще зафиксируйте их обеих при сборке саморезами.
И, наконец, продумывая конструкцию сэндвич-дымохода учитывайте, она должна быть вертикальной, а уступы крайне нежелательны. Только в крайнем случае допускается отклонение дымовых каналов на угол 45 градусов от вертикали.
Что нужно использовать в качестве теплоизоляции?
В общей сложности вы можете использовать для самостоятельной сборки сэндвич-трубы вот такие теплоизоляционные материалы:
Утепляет современную сэндвич-трубу вермикулитом, базальтовой или керамической ватой:
- Вермикулит – это измельченный материал природного происхождения, который дополнительно немного обжигают в печах. В результате он легкий по массе и объемный. Рабочая температура вермикулита – от минус 250 градусов до 1150 градусов. Сэндвич-дымоходы, утепленные вермикулитом, самые легкие и у них хорошие показатели по теплоизоляции.
- Базальтовая вата изготавливается из базальта (что легко понять из названия) или хотя бы близких к нему по свойствам других материалов горных пород (но обязательно базальтовой группы). В такую вату не добавляет никаких синтетических и минеральных веществ. В итоге такой утеплитель для сэндвич-трубы разрешено использовать при температуре только до 600 градусов Цельсия. И такая сэндвич-труба получается немного тяжелее той, в которой применяется вермикулит, зато более доступна при этом по цене.
- И, наконец, утепляются современный сэндвич-дымоход керамической ватой. Таковую изготавливают из оксидов алюминия, кремния и циркония. Волокна обладают особой температурной, химической и деформационной стойкостью. Вот почему такая труба немного дороже будет, чем утепленная базальтовой ватой или вермикулитом, т.к. она выдерживает температуру до 1260 градусов.
В итоге такой утеплитель для сэндвич-трубы разрешено использовать при температуре только до 600 градусов Цельсия. И такая сэндвич-труба получается немного тяжелее той, в которой применяется вермикулит, зато более доступна при этом по цене.Опытные печники советуют брать в теплоизоляции для сэндвич-трубы использовать базальтовую вату известной фирмы Rockwool, номиналом 4000 на 1000 на 50.
Теплоизоляционный материал, какой бы вы не выбрали, должен оказаться в трубе толщиной не менее 5 сантиметров. Именно такая толщина обеспечит достаточную пожаробезопасность, и защитит также дымоход от замерзания и образования конденсата в морозы ранней весной.
На этом этапе развеем один очень опасный миф касательно современных дымоходов по типу сэндвича. Проблема состоит в том, что несмотря на то, что, хотя сэндвич-дымоход состоит из двух нержавеющих труб, а между ними проложен теплоизолятор, именно этот теплоизолятор все равно проводит тепло (хотя и не так интенсивно, чем это делает воздух или же другой материал).
Что интересно, в России большинство людей полагает, что такой слой изоляции был придуман каким-то гением ради пожарной безопасности, но на самом деле (и европейцы об этом знают), этот слой изоляции предназначен как раз для тепла, чтобы металлическая труба отдавала его дольше и грела помещение на втором этаже. А пожаробезопасность – это только лишь приятный бонус, и слишком полагаться на нее не стоит.
Как правильно состыковать элементы дымохода?
Состыковать такие элементы дымохода несложно – достаточно вставить одну трубу в другую. Глубина стыка будет 5-6 сантиметров, и ни в коем случае не больше и не меньше, ведь металл при нагревании имеет свойство сильно расширяться.
Если допустить подобную ошибку с монтажом, достаточно скоро дымоходные трубы начнут «играть», а основные элементы рискуют быть разъединенными. И крайне важно правильно начать сборку:
Если вы собираете сэндвич самостоятельно, всегда оставляйте верхнюю трубу в нижнюю – и никогда наоборот. Ведь здесь важно защитить теплоизоляционный материал от влаги атмосферных осадков и конденсата, т.е. собирать такой дымоход «по конденсату» куда более важнее, чем «по дыму». А сам конденсат почти не будет проникать благодаря герметичности всей сборки.
Поясним этот момент подробнее – все-таки по дыму или по конденсату? Ведь во всемирной сети на этот счет бесчисленное количество споров. Если вы впервые сталкиваетесь с этими понятиями, тогда представьте, что именно происходит тогда, когда труба от нижнего колена входит в трубу верхнего – получается, что дым поднимается беспрепятственно вверх и не проникает в помещение:
По «по конденсату» собирают дымоход, когда верхняя сэндвич-труба вставляется в нижнюю.
Тогда для дыма создается некая преграда, но подобное устройство препятствует образованию конденсата. Но в сэндвич-трубах благодаря их утеплению проблема с конденсатом почти вообще не возникает, а потому его небольшого количества опасаться не стоит.
Мы говорили о классической, стандартной конструкции современного сэндвич-дымохода. Но еще одна замечательная новинка строительного рынка – это так называемый трехслойный сэндвич. В него входит керамическая труба, теплоизолятор толщиной 60 мм и наружная оболочка – уже стальная труба.
И вся эта конструкция помещается прямо под каменную оболочку кожуха! Такие дымоходы подходят абсолютно для всех типов печей и отопительных котлов. Поэтому, наш совет: раз уж вы решились сооружать модный сэндвич-дымоход своими руками, сделайте его на славу!
Как собрать современный керамический сэндвич-дымоход?
Кроме стальных и металлических сэндвич-дымоходов, о которых мы только что говорили, свою популярность набирают керамические. Внутри такого дымохода – термостойкая керамика, которая покрыта изнутри в заводских условиях высокопрочной глазурью.
И вставляется такая труба в шахту из керамзитных или пенобетонных блоков:
Понятно, что уже по определению сэндвич-труба должна быть самой безопасной, ведь она решает самое главную проблему – не дает дымоходу перегреваться и вызвать пожары. Суть в том, что промежуточной внутренний теплоизолирующий материал попросту не пропускает жар. С другой стороны, по неофициальной статистике 80% всех пожаров в частных домах происходит как раз при наличии сэндвич-трубы.
Парадокс? Вовсе нет. Все дело в том, что в устройстве и монтаже такого дымохода есть много тонкостей и нюансов, не говоря уже о том, что к самой дымоходной трубе выдвигается ряд требований и их важно учитывать.
Монтаж такой трубы быстрый и под силу любому человеку, а фундамент под такой дымоход ставить не нужно, и потому на всю работу у вас уйдет не больше пары часов. Важно только внимательно изучить технологию и не допускать опасных ошибок. Чтобы вы могли правильно установить такой дымоход в своем доме или бане, мы подготовили для вас пошаговый мастер-класс:
Организация прохода сэндвич-трубы через потолок
А теперь давайте подробно разберем, как правильно выводить самодельную сэндвич-трубу ерез перекрытие.
Так, стандартный промышленный потолочный проходной узел дымохода (иначе называемый ППУ) имеет вид конструкции, которая состоит из двух коробов: внутреннего и наружного, изготовленных из особо термостойкого материала.
В качестве материала для внутреннего короба чаще всего используется минерит. Он укладывается между двумя такими коробами в специально организованную воздушную прослойку – именно она обеспечивает нужную пожаробезопасность. Как утверждают сами производители, заполнять такое пространство теплоизолятором вовсе не нужно, хотя и этот метод вовсе не повредит.
К слову, довольно часто сегодня дымоход выводят через потолок и вовсе без ППУ. Тогда края проделанного отверстия заделывает огнестойким термоизолятором, на него набивают металлические полосы, а на сам сэндвич надевают защитную пластину из негорючего материала. Естественно, речь идет о металле. В этой пластине вырезают отверстие под нужный размер и по краям просверливают дырки под крепеж.
Далее трубу пропускает в отверстие и фиксируют при помощи негорючих направляющих.
Самая сложная здесь задача – это так закрепить трубу, чтобы она не отклонялась в сторону и не была к горючим материалам ближе, чем на расстоянии 36 см.
Вот пошаговый мастер-класс, как сделать проход для дымохода и что для того нужно:
Важно, чтобы при этом толщина металлического короба превышала толщину перекрытия минимум на 7 сантиметрах. А теперь – шаг за шагом:
- Шаг 1. Вырежьте отверстие в перекрытии размерами минимально 70 на 70 см.
- Шаг 2. Если необходимо, усильте балки перекрытия и уберите ненужные из них.
- Шаг 3. Зашейте вырезанный проем несгораемым материалом (лучше супервулом) и подложите лист базальтового картона.
- Шаг 4. Из оцинкованного профиля изготовьте несущий каркас. Его размеры легко вычислить, исходя из размеров потолочно-проходного узла.
- Шаг 5. Теперь закройте проем листом минерита или супервула, и оставьте в нем отверстие для прохода внутренней части.
- Шаг 6. Установите узел сэндвич-трубу, утеплите нижнюю часть негорючим утеплителем. Этот ход также позволит избежать промерзания и образования конденсата.
Этот ход также позволит избежать промерзания и образования конденсата.Вот таким изготавливавается металлический узел для сэндвич-трубы:
Проведение сэндвич-трубы через стены дома
Вот как правильно должен быть организован проход такого дымохода через стены:
Вырезать такое отверстие в стене вы сможете самостоятельно:
Утеплить место такого перехода нужно специальным теплоизолятором, который выдерживает высокие температуры:
Вывод сэндвич-трубы через крышу
Для вывода такого дымохода вам понадобятся специальные кровельные элементы:
Подробно на самой установке мы не останавливаемся, т.к. на нашем сайте есть проиллюстрированные статьи по этой технологии и фактически никакой разницы нет, выводите ли вы через крышу самодельный сэндвич-дымоход или приобретенный у производителя.
Главное – соблюдайте все правила пожаробезопасности при изготовлении такого дымохода, какими бы лишними и нелогичными они не казались.
Будьте в курсе!
Подпишитесь на новостную рассылку
установка и установка дымохода из сэндвич трубы
Дымоход сэндвич имеет множество преимуществ: простота конструкции, безопасность, эстетичный вид.
Почему бы не попробовать собрать бутерброд на дымоход своими руками? Как показывает практика, это действительно довольно просто. А сложить такой дымоход как конструктор сможет каждый.
Для этой работы потребуются знания конструкции дымохода и его монтажа – именно этот материал мы подробно рассмотрели в нашей статье. Мы подобрали фото и схемы с описанием основных элементов дымоходной системы, дали пошаговые инструкции по сборке и установке.
А также дополнил материал полезными советами по улучшению тяги и видео, показывающим процесс установки дымохода в загородном доме.
Содержание статьи:
- Плюсы и минусы использования дымохода Сэндвич
- Материал, из которого изготовлены трубы
- Вариант №1 — Нержавеющая сталь с легирующими добавками
- Вариант №2 — Черный металл для дымохода с
- Вариант № 3 — Комбинированный дымоход сэндвич
- Влияние топлива на работу дымохода
- Элементы конструкции и их особенности
- Как выбрать необходимый диаметр дымохода?
- Монтаж сэндвич-системы для дымоудаления
- Этап №1 – монтаж элементов дымохода
- Этап №2 – проходка потолка и стеновых перекрытий
- Этап №3 – проход системы через кровлю
- Этап №4 – укладка конструкция над крышей
- Что сделать, чтобы улучшить сцепление?
- Причины плохих продуктов сгорания
- Как предотвратить проблемы с тягой?
- Эксплуатация дымоходных сэндвич-систем
- Выводы и полезное видео по теме
Плюсы и минусы использования дымохода сэндвич
Недостатки дымоходов, собранных из сэндвич-труб:
900 10
Такой непродолжительный срок службы в основном связан с использованием в производстве некачественных материалов.
Выбор продукции проверенного бренда – это первое, что можно сделать для долгой и успешной эксплуатации дымохода.
Фотогалерея
Фото
Дымоходы собранные из элементов типа сэндвич не нуждаются в теплоизоляции. Снаружи здания может располагаться канал любой длины
Дымоходы, собранные из сэндвич-элементов, работают с любым типом тепловых пунктов; их можно устанавливать в помещениях, не оборудованных для размещения такого оборудования
Сэндвич дымохода состоит из элементов, представляющих собой трубу в трубе, пространство между которыми заполнено изоляцией
Сборка и установка трубы начинается с горизонтального отрезка , начало от места выхода профильной трубы из дома
Участки пересечения сэндвич стены и стропильной системы с дымоходом утеплены накладками из негорючих материалов
На пересечении дымохода стропильной системы или стены может располагаться только цельный элемент.
Нельзя, чтобы в проходе было место для стыковки элементов
Для предотвращения просачивания атмосферных осадков в месте прохода через кровлю вокруг дымохода сооружается герметичный проходной узел
Сборка дымового канала из сэндвич-элементов завершается установкой зонта, защищающего систему от атмосферных осадков, пыльной взвеси и птиц
Аргумент для сэндвич-систем
Совместимость с отопительными приборами
Особенности конструкции трубы
Зона начала сборки трубы
Изоляционные детали дымохода
Особенности устройства проходок
Устройство сквозного узла сквозного крыша
Установка зонта на устье дымохода
Преимущества многослойного дымохода:
- Утепленные стены. Благодаря теплоизоляции даже вынесенный снаружи дымоход не теряет тяги. Ламинированные стенки препятствуют охлаждению продуктов сгорания, которые быстрее выводятся через дымоход, не дают активно образовываться конденсату и копоти.
- Простая установка. Изучив принципы строительства дымоходов, их сможет собрать даже новичок.
- Различные опции. Для сборки конструкции выпускаются прямые и угловые модули. Дымоход может выводиться вверх или в стену, может огибать стропильную систему, различные архитектурные элементы.
- Минимальное осаждение сажи. Благодаря гладкой поверхности труб зола и сажа быстрее выбрасываются в атмосферу и медленнее накапливаются.
Кроме того, сэндвич-система имеет относительно небольшой вес, а значит, для нее проще создать опору и не требуется устройство специального фундамента, как для кирпичного дымохода. Его можно крепить к потолкам и стенам, устанавливать непосредственно на отопительное оборудование.
По сравнению с одностенными сэндвич-дымоходы почти не образуют конденсата и пожаробезопасны.
Из стандартных элементов дымохода-сэндвича можно собрать даже самую сложную конструкцию
Материал, из которого изготовлены трубы
Для разных отопительных приборов и видов топлива подбирается их тип стали.
Он должен быть высоколегированным и нержавеющим, пригодным для изготовления химически стойких и тугоплавких дымоходов.
В конструкции дымохода одной из основных характеристик является марка стали как критерий длительной службы и устойчивости к внешнему негативу
При сжигании различных веществ в дымоходе могут накапливаться химически активные вещества: серная кислота, сера, соляная кислота. Кроме того, температура при сгорании различных видов топлива может сильно различаться.
При отоплении дровами или газом не поднимается выше 450°С; при сжигании угля она может достигать 700°С. Металлы по-разному реагируют на эти показатели. поэтому обратите внимание на главную характеристику — качество и свойства стали.
Вариант № 1 — Нержавеющая сталь с легирующими добавками
Основные марки стальных сплавов, которые используются для производства многослойных дымоходов:
- Стабилизированная титаном нержавеющая сталь (AISI 321) . Используется для дровяного оборудования. Неустойчив к коррозии в серосодержащих средах. Допустимая рабочая температура 600-800 °C.
- Нержавеющая сталь, стабилизированная молибденом (AISI 316) . Монтаж дымохода-сэндвича из этой марки стали осуществляется для систем отопления, работающих на дровах, газе, дизельном топливе. Металл кислотоупорный, отличается повышенной коррозионной стойкостью, к агрессивным средам различной природы.
- Жаропрочная сталь (AISI 304) . Включение хрома и никеля делает сталь нечувствительной к повышенным температурам и кислотным средам. Применяется для производства дымоходов с высокой температурой выхлопных газов — около 1000°С. При температуре 600-800°С склонен к потере вязкости и пластичности, что приводит к охрупчиванию.
- Распространенные марки AISI 409 и 430 слабо противостоят высоким температурам и воздействию кислот. Из стали этих марок изготавливается большая часть китайской продукции и часть отечественной.
Неустойчив к коррозии в серосодержащих средах. Допустимая рабочая температура 600-800 °C. Проверить марку стали визуально невозможно.
При покупке можно сверить маркировку на самом изделии или попробовать примерно определить качество с помощью магнита.
Некачественный материал притянет магнит, металл с добавлением легирующих добавок — нет.
Выбирая трубы для дымохода, поинтересуйтесь их основными характеристиками. Если есть сомнения в честности продавца, возьмите с собой магнит — он притянется к стальным изделиям с недостаточным содержанием лигирующих добавок
Вариант №2 — черный металл для дымоходов
Сам по себе черный металл быстро изнашивается — окисляется и выгорает. Поэтому для его защиты используется специальная эмаль. Это повышает устойчивость к кислотным условиям.
Эмаль может служить длительное время при температуре не более 400°С и выдерживает кратковременное повышение до 750°С.
Разнообразие оттенков эмалированных труб делает их достаточно популярными
Эмалированные трубы применяют для отвода продуктов горения от отопительных колонок, печей, отопительных котлов, каминов.
В отличие от стали, они могут быть окрашены в различные цвета. Это позволяет правильно подобрать оттенки для интерьера или фасада дома.
Вариант №3 — Комбинированный дымоход Сэндвич
Для удешевления производства предприятия стараются использовать более дешевые материалы. Если внутренняя труба изготовлена из дорогой нержавеющей стали, а внешняя из оцинкованного или эмалированного металла, это мало сказывается на сроке службы изделия.
Хуже, если наоборот: снаружи используется нержавеющая сталь, а внутри спрятан дешевый некачественный материал. Такая труба при интенсивном использовании может прослужить год и выйти из строя, что повлечет за собой новые затраты на материалы и монтаж.
Перед покупкой желательно запросить сопроводительные документы на товар, чтобы убедиться в качестве приобретаемой трубы. Важно, чтобы внутренний элемент был изготовлен из высококачественной нержавеющей стали
Между двумя сэндвич-трубами дымохода находится слой теплоизоляционного материала, который удерживает тепло внутри и тем самым поддерживает хорошую тягу.
В качестве утеплителя используется базальтовая или керамическая вата – волокнистые материалы с высшим классом огнестойкости.
Базальтовая вата выдерживает температуру до 600°С, керамическая – до 1000°С. Оба материала обладают хорошими теплоизоляционными свойствами. Нанесите слой утеплителя 25-50 мм. Для дымохода, который монтируется снаружи, чем он будет больше, тем лучше.
Влияние топлива на работу дымохода
Ниже приведена таблица, которая поможет определить, как правильно подобрать дымоход для разных видов отопительного оборудования, чтобы он работал дольше.
В инструкции по эксплуатации каждого дымоходного устройства указана допустимая температура
При установке сэндвич-дымохода для газового оборудования можно обойтись более дешевым вариантом конструкции. А вот для русской или банной печи лучше не экономить и выбрать систему, качество которой не вызывает сомнений.
Элементы конструкции и их особенности
Разнообразие изделий позволяет выполнять сложные задачи по сооружению дымохода сэндвич.
Производители дымоходов разработали более двадцати различных элементов для облегчения монтажа
Основными конструктивными элементами канала дымохода являются:
- Прямые секции трубы. Сегменты диаметром 80-600 мм, длиной до 1 м. Идеальная конструкция дымохода – прямая, но на практике этого добиться сложно.
- Колени и тройники. Применяются при необходимости вывести дымоход через стену, за пределы здания или в обход конструктивных элементов дома — балок, стропил. Иногда для поворотов (особенно прямых, 90°) применяют тройники с ревизией — они позволяют прочистить дымоход в труднодоступных местах. Их устанавливают и укрепляют скобами, чтобы они не несли вес вышестоящей конструкции.
- Проходная труба. Изолирует трубу от перегородок, служит креплением дымохода.
- Кровля . Представляет собой металлический конус, который крепится на крыше под определенным углом. Помогает провести трубу через кровлю, не нарушая ее герметичности и повышая пожаробезопасность. Вместо него можно использовать специальный силиконовый герметик, служащий лучшей защитой от протечек.
Вместо него можно использовать специальный силиконовый герметик, служащий лучшей защитой от протечек.Кроме вышеперечисленных элементов существует еще множество приспособлений для монтажа дымохода из сэндвич-трубы, а также его дальнейшей эксплуатации.
Дымоход крепится скобами через каждые два метра. Крепления для фиксации хомутов на стене подбираются в соответствии с материалом, из которого он сложен
Как подобрать необходимый диаметр дымохода?
Выбор диаметра дымохода осуществляется исходя из данных о мощности котла.
Для маломощных систем отопления мощностью менее 3,5 кВт применяют трубы диаметром 8 см, для котлов с показателями не более 5,2 кВт применяют трубы диаметром 9,5 см и свыше 5,2 кВт. Сужение дымохода не допускается, а уширение, наоборот, может осуществляться.
Еще одним показателем, влияющим на диаметр дымохода, является толщина изоляционного слоя. Он может быть 25-100 мм. Чем он крупнее, тем лучше проявляет свои свойства, но и ценность его возрастает.
Толщина самого металла, используемого для производства труб, может быть до одного миллиметра.
При необходимости достройки, замены или модернизации какого-либо участка дымохода потребитель может оказаться в затруднительном положении. Элементы разных марок не способны обеспечить герметичное соединение.
При приобретении недостающих деталей лучше найти (заказать) комплектующие той же марки, что и остальная конструкция.
Монтаж сэндвич-системы дымоудаления
Перед монтажом конструкции необходимо внимательно ознакомиться с технической документацией, правилами техники безопасности.
Обязательно выполнять все меры по предотвращению возгорания при эксплуатации дымохода.
Перед покупкой необходимо произвести расчет всех материалов с учетом особенностей планировки дома
Шаг №1 — сборка элементов дымохода
Монтаж конструкции всегда начинается снизу вверх. Сэндвич-дымоходы нельзя напрямую подключать к отопительному прибору.
Сэндвич-элемент дымохода никогда не подключается к каменке – сначала установите одностенную трубу или переходник
Сначала установите специальный переходник или одностенную стальную трубу длиной полметра.
Если планируется вывести трубу прямо в стену, то установить горизонтальное ответвление с небольшим уклоном 2°.
Переходник предназначен для соединения различных участков дымоходной системы — одностенных и многослойных труб
Участок неизолированной трубы может быть коротким, либо длинным, если предполагается большая теплоотдача. Стены и конструкции, расположенные вблизи него, должны быть защищены экраном или кожухом.
Установить «по дыму», то есть надеть сверху на трубу отопительного прибора и дополнительно защитить стык термостойким герметиком.
Сборка «Конденсат» не позволяет каплям влаги проникать в систему утепления, в результате чего значительно снижаются ее теплоизоляционные свойства труба, нижняя часть которой установлена «по дыму», а верхняя «по конденсату».
Все последующие трубы будут монтироваться «по конденсату», что предотвратит его утечку и защитит от повреждения изоляционного слоя.
Места абсолютно всех соединений скреплены муфтами.
Возле каждого стыка предназначены для крепления системы к стене.
Для предотвращения боковых смещений конструкции через каждые два метра используются настенные кронштейны, опорные тройники. Система крепится к стене с помощью консолей или опорных площадок через каждые пять метров.
Этап № 2 — проходные потолочные и настенные перекрытия
Даже то, что сэндвич-дымоходы имеют изоляционный слой, не означает, что их поверхность не может достаточно прогреться. Поэтому запрещается размещать их без дополнительного утепления вблизи горючих материалов (дерево, пластик и т.п.).
Стыки сэндвич-труб для дымоходов при их монтаже и эксплуатации не должны совпадать с проходом в потолке или стене.
Свободное пространство между потолком и трубой заполнено негорючей и негорючей базальтовой ватой
Диаметр отверстия в стене или потолке вырезается на 250 мм больше диаметра наружной трубы.
Сделайте его круглым или прямоугольным. В свободное пространство укладывается термостойкий материал, который скрывается декоративными накладками.
Проходной узел термостойкий, предотвращает деформацию дымохода при смещении строительной конструкции — усадочные, влажные и температурные деформации
Для прохода через перекрытия и, особенно, через легковоспламеняющиеся материалы, предусмотрен специальный проходной узел также используется. Между внешним контуром и внутренней поверхностью сборки оставляют воздушный зазор.
При проходе через перекрытие или стену из негорючего материала вместо блока прохода может быть использована разгрузочная площадка. Она будет играть роль дополнительной опоры.
Этап №3 — прохождение системы через крышу
При снятии ее герметичность нарушается. Чтобы укрепить трубу, отгородить ее от легковоспламеняющихся элементов кровли и исключить возможность протечек в кровле, используют специальные приспособления: конические крысы, силиконовые уплотнители.
Данные детали имеют стандартизированные углы наклона, выбирайте их, учитывая параметры кровли.
Силиконовая прокладка — мастер-флэш значительно упрощает работу и помогает создать надежную защиту от протечек
При укладке трубы рассчитывают так, чтобы расстояние до горючих материалов было не менее 37 см.
Для защиты от попадания воды на крышу поверх крысы устанавливается фартук. Его края заводятся под кровлю.
Этап №4 — размещение конструкции над кровлей
Высота трубы дымохода зависит от расстояния между основанием трубы и коньком, но не менее чем на полметра над коньком, на 1,2 м над поверхностью плоской крыши или 2 м с комбинированной крышей. Если оконечность конька находится в полутора-трех метрах, то ее следует располагать выше или напротив конька.
Если расстояние составляет 3 м и более, то допускается располагать острие не ниже линии, образующейся, если условно провести горизонтальную линию от конька и отмерить вниз угол 10°.
Если головка трубы установлена ниже, чем должна быть, в системе может возникнуть обратная тяга.
При наличии близко расположенного здания вершина дымохода должна возвышаться над его крышей на полтора метра.
Труба такого размера должна быть дополнительно усилена растяжками.
При планировании конструкции дымохода учитывайте тип крыши и расположение соседних построек.
Труба не должна попадать в зону подпора, что негативно скажется на формировании тяги
Если для покрытия кровли использовался горючий материал, то в дымоходе. Конструкция дымохода завершается конусообразным оголовком. Иногда его защищают другие устройства.
Что сделать, чтобы улучшить сцепление?
Принцип работы дымохода основан на создании тяги — эффекте проветривания, возникающем за счет разницы температур в середине и снаружи канала.
Плотность теплого воздуха в дымоходной системе меньше, чем холодного снаружи, и это приводит к разнице давлений. Благодаря этой разнице холодный воздух поступает внутрь топки, а горячий поднимается по дымоходу и выходит наружу.
Причины плохих продуктов сгорания
Простой способ определить наличие или отсутствие сквозняка — визуально оценить наличие дыма в помещении или определить проблему по цвету огня.
Оранжевые оттенки указывают на недостаточную тягу, белое пламя и гул в трубе — на чрезмерную.
Иногда тяга может на короткое время изменить направление.
Частыми причинами обратной или плохой тяги являются высокая засоренность и низкая дымоходная труба
Не принимая во внимание вовремя не прочищенную и забитую дымовую трубу, причины, по которой она возникает в ней следующие:
- неверный расчет соотношения мощности котла и параметры трубы;
- неблагоприятные погодные условия — туман, дождь, жара, сильный ветер;
- большое количество узких участков и поворотов в конструкции дымохода;
- высокое расположение конька по отношению к окончанию дымовой трубы или близлежащих высотных зданий;
Даже для формирования нормальной тяги недостаточная подача воздуха и недостаточная .
Как предотвратить проблемы с сцеплением?
Вот несколько рекомендаций, как собрать дымоход-сэндвич, чтобы отопительный прибор не стал источником копоти и копоти в доме:
- высота конструкции должна быть равна или больше пяти метров;
- дымоход предпочтительнее построить прямой — без изгибов и поворотов;
- повороты (не более трех) выполняются под углом 45°;
- от котла может отходить почти горизонтальный участок дымохода (с уклоном 2°), но не более одного метра.
Если при эксплуатации дымохода возникают проблемы с отводом дыма, прибегают к установке специальных устройств, усиливающих тягу.
Это может быть:
- Дефлектор. Работает по принципу снижения давления при прохождении воздушных преград. Эффективно работает в ветреную погоду, а в тихую может, наоборот, мешать дымоудалению.
- Стабилизатор . Это дополнительный элемент, который имеет форму зонта и надевается поверх трубы. Снизу через открытую площадку поступает воздух, увеличивая тягу.
- Роторная турбина . Он работает с помощью энергии ветра: вращаясь в одном направлении, он создает вакуум в воздухе над каналом. В безветренную погоду он не эффективен.
Все эти устройства не являются панацеей, особенно если дымоход изначально неправильно сконструирован.
Дефлектор может стать препятствием для удаления продуктов горения в безветренную погоду.
Эксплуатация дымоходных сэндвич-систем
После монтажа дымохода следует провести пробную топку для проверки герметичности стыков, убедиться, что соседние конструкции и материалы не нагреваются.
При первом включении системы возможно незначительное задымление и специфический запах от нагретых остатков масла, герметика, пыли на поверхности труб.
Для правильной работы требуется своевременное . При чистке не используйте моющие средства. Обзор лучших чистящих средств и методов обсуждается в .
Лучше, если ее будет выполнять организация, имеющая специальную лицензию, дающую право на проведение такого рода работ.
Выводы и полезное видео по теме
Подробнее о том, как правильно собрать надежный дымоход из модульных сэндвич-труб можно посмотреть в видео:
Самостоятельный монтаж дымохода из сэндвич-трубы потребует от пользователя изучения некоторых нюансов и тонкостей. Но зато, выполнив работу правильно, вы можете быть уверены в безопасности своей семьи и себя.
Есть ли у вас опыт строительства дымохода из бутербродов? А вы делали монтаж такого дымохода своими руками? Поделитесь своим опытом с начинающими домашними мастерами — напишите в блоке комментариев, с какими трудностями вам пришлось столкнуться при установке, как давно вы им пользуетесь и как ухаживаете за дымоходом.
Монтаж дымохода из сэндвич-труб через крышу: устройство, монтаж, критерии выбора
Практичный дымоход из сэндвич-труб имеет множество преимуществ. Это легкий, надежный, безопасный и эстетичный вариант, который идеально подходит для частных строений. Он состоит из отдельных элементов, поэтому не вызывает проблем на этапах сборки. Перед монтажом полезно будет изучить его устройство изнутри и снаружи, оценить все за и против, ознакомиться с допустимыми нормами и размерами, а также узнать о доступных способах монтажа.
Содержание
- Устройство дымохода из сэндвич-труб
- Преимущества и недостатки
- Выбор сэндвич-дымохода
- Используемые материалы
- Необходимые реквизиты
- Цены 900 12
- Монтаж дымохода из сэндвич-труб
- К котлу
- Через потолок и крышу
- Правильная конструкция воронки
- Пошаговая инструкция сборки своими руками
Устройство дымохода из сэндвич-труб
Сэндвич-трубы для сборки дымохода с утеплением из каменной ваты Внешне сэндвич-дымоход выглядит как двухконтурный элемент в виде цилиндра, который состоит из двух-трех секций труб длиной не более 1 метра.
При монтаже эти трубы подворачиваются одна в другую по примеру дизайнера. Контуры таких дымоходов снаружи выполняются из катаных труб, а между ними прокладывается материал для теплоизоляции. Чаще всего это минеральная вата, базальтовое волокно или вермикулит, эти компоненты не дают охлаждаться выходному отверстию воздуха и препятствуют скоплению конденсата изнутри. Внутренние контуры чаще всего изготавливаются из жаропрочной стали, устойчивой к коррозии.
Дымоход из сэндвич-труб может быть внутренним или наружным с учетом размещения котла или топки, количества свободного пространства и конструктивных особенностей самого элемента. Наружный вариант представляет собой систему дымоудаления, которая соединяет выпускное отверстие с трубой, проходящей через стену наружу. Для обеспечения оптимальной тяги высоту трубы дымохода необходимо делать не ниже и не выше минимального уровня конька. Длина участка по горизонтали не может быть более 1 метра, расстояние от крайнего угла крыши должно быть не менее 0,5 метра.
Монтаж дымохода из сэндвич-трубы снаружи требует установки отдельного устройства для утепления.
Внутренняя дымоходная система имеет вертикальное строение, находится внутри дома и выводится на улицу через крышу. Соединение элементов осуществляется вне мансардных этажей и между этажами во избежание образования препятствий при необходимости проверки герметичности. На участках перехода конструкция должна быть дополнительно защищена от воздействия высоких температур за счет элементов проходки и прохода для кровли. Стыки кровельного покрытия можно герметизировать с помощью специальной прорези.
Один из вариантов выхода дымохода через крышуУстановка трубы внутри вертикально повышает устойчивость тяги; такие дымоходы проще и не вызывают затруднений в процессе монтажа.
Перед началом монтажа дымохода из сэндвич-трубы через крышу необходимо ознакомиться со всеми преимуществами и недостатками данной конструкции. В список основных преимуществ входят:
- никаких проблем с внутренней или внешней установкой;
- хорошие звукоизоляционные свойства за счет трехслойной структуры стенок трубы;
- совместимость с отопительными приборами всех типов;
- эстетичный внешний вид, универсальность и небольшой вес конструкции;
- оптимальные теплозащитные свойства;
- повышенный уровень пожарной безопасности;
- Гладкость внутренней поверхности труб, почти не подверженной скоплению сажи;
- длительный срок службы.
Устройство воздуховодов из сэндвич-элементов имеет свои недостатки. Потеря герметичности провоцируется реакцией материала составляющих элементов на перепады температур. Потребители также отмечают высокую цену данного типа систем.
Толщину теплоизолятора необходимо выбирать с учетом температуры выхлопных газов. Если в помещении установлены котлы малой или средней мощности, способные нагревать до 250 градусов, для них подойдет изоляционный слой плотностью до 30 мм. В более мощных газовых и масляных установках это значение не должно превышать 50 мм. Твердотопливные угольные агрегаты, в которых дым может нагреваться до 1000 градусов, должны быть снабжены теплоизолятором толщиной не более 100 мм.
Выбор сэндвич-дымохода
Чтобы осуществить монтаж дымохода из любых сэндвич-труб по правилам, в первую очередь необходимо определиться с выбором основного материала, а также вспомогательных элементов и комплектующих.
Используемые материалы
Элементы конструкции из жаропрочной нержавеющей стали Тип материала выбирается с учетом конкретного отопительного прибора и вида топлива.
Для современных дымоходов чаще всего выбирают высокопрочную сталь или черный металл. В список самых надежных стальных сплавов входят нержавеющий материал, стабилизированный титаном или молибденом категорий AISI 321 и 316, а также жаростойкая сталь типа AISI 304. установки на газе или дизельном топливе.
Жаропрочная сталь содержит хром в сочетании с никелем, нечувствительным к высоким температурам и окисленным средам. Черный металл также подходит для дымоходных труб. Поскольку он способен гореть и окисляться, его дополнительно покрывают слоем специальной эмали. Трубки с эмалью можно использовать длительное время при нагреве до 400 градусов и при быстром подъеме до 750 градусов. Также востребованы комбинированные сэндвич-дымоходы, это более экономичные аналоги, состоящие из двойных труб из разных материалов.
При выборе комбинированных деталей нужно смотреть на материалы, из которых они изготовлены. Внутренние трубы должны быть выполнены из прочной нержавеющей стали, только в этом случае они прослужат максимально долго.
Необходимые детали
Помимо дымохода, для его монтажа необходимо приобрести дополнительные детали, которые станут элементами всей системы. Сюда входят прямые трубчатые элементы длиной до одного метра и диаметром до 80-600 мм, а также отводы и тройники, предназначенные для вывода через стену на улицу или в обход балок или стропил. Кроме этих деталей покупают проходы для изоляции труб от межэтажных перегородок и металлический конус для разделки кровли.
Цены
Монтаж дымохода может быть осуществлен самостоятельно или специалистами. Хотя установка конструкции не представляет сложности, на некоторых этапах сборки могут появиться проблемы, устранить которые под силу только профессионалам. Стоимость монтажно-монтажных работ будет зависеть от длины канала, типа его размещения, а также количества перекрытий. Обычно она варьируется в пределах 1700-2000 рублей за метр.
Монтаж дымохода из сэндвич-труб
Конструкция дымохода для котла с коллектором конденсата Перед монтажом дымохода необходимо выбрать основную часть и дополнительные материалы в зависимости от типа отопительного прибора.
Для агрегатов, работающих на газовом топливе, подходят самые бюджетные модели, если речь идет о традиционной или банной печи, стоит отдать предпочтение качественной и более дорогой системе. Сначала воздуховод подсоединяется к котлу, затем выводится через перекрытие на крышу.
К котлу
Котел с горизонтальным отводом со стороны однотрубки можно закрепить с помощью монотройника, дополненного заглушкой с сборником конденсата. Поверхность выхода в центр изнутри покрыта герметизирующим слоем с термозащитным эффектом. После этого тройник плотно надевается на печную трубу, задвигается до конца и фиксируется в соединительной части скобой с помощью хомута по правилам. Важно заранее проверить вертикальность какой-либо оси тройника, только после этого разрешается прикреплять его к поверхности стены с помощью анкеров или дюбелей.
Через потолок и крышу
При выводе трубы через крышу необходимо соблюдать правила пожарной безопасности При поэтапном монтаже воздуховода участок для снятия трубы нужно будет сместить в одну из сторон в направление от хребта.
Если он будет проходить через него, то структура конькового бруса и стропил будет нарушена при монтаже проходного узла. Сэндвич-труба монтируется через перекрытие с соблюдением всех строительных норм и правил пожарной безопасности.
После выбора подходящего места необходимо сделать отверстие по предварительной разметке. Затем его прикрепляют к торцам гвоздями или саморезами и края пробивают термостойким изолятором. Собрать потолочный проходной узел необходимо по схеме, сам короб крепится к потолку при помощи саморезов. Далее сэндвич-конструкция протягивается через узел и фиксируется преимущественно вертикально.
Свободное пространство внутри коробки необходимо заполнить керамзитом или минеральной ватой для теплоизоляции. На завершающем этапе отверстие закрывается листом нержавеющей стали.
Правильная конструкция выхода на крышу
Монтаж дымохода из сэндвич-труб через любую крышу должен производиться по правилам, чтобы деталь была установлена на приемлемой высоте и обеспечивала хорошие тяговые характеристики.
В этом случае удаление продуктов горения будет максимально эффективным вне зависимости от погодных условий. Общая длина всей системы не должна превышать 5 метров; вы можете отклоняться от этого значения только в меньшую сторону. При наличии плоской кровли высота трубы в стандартном исполнении не может быть более 0,5 метра. При монтаже дымоходных коммуникаций учитывается размещение балок перекрытий и стропильной системы крыши.

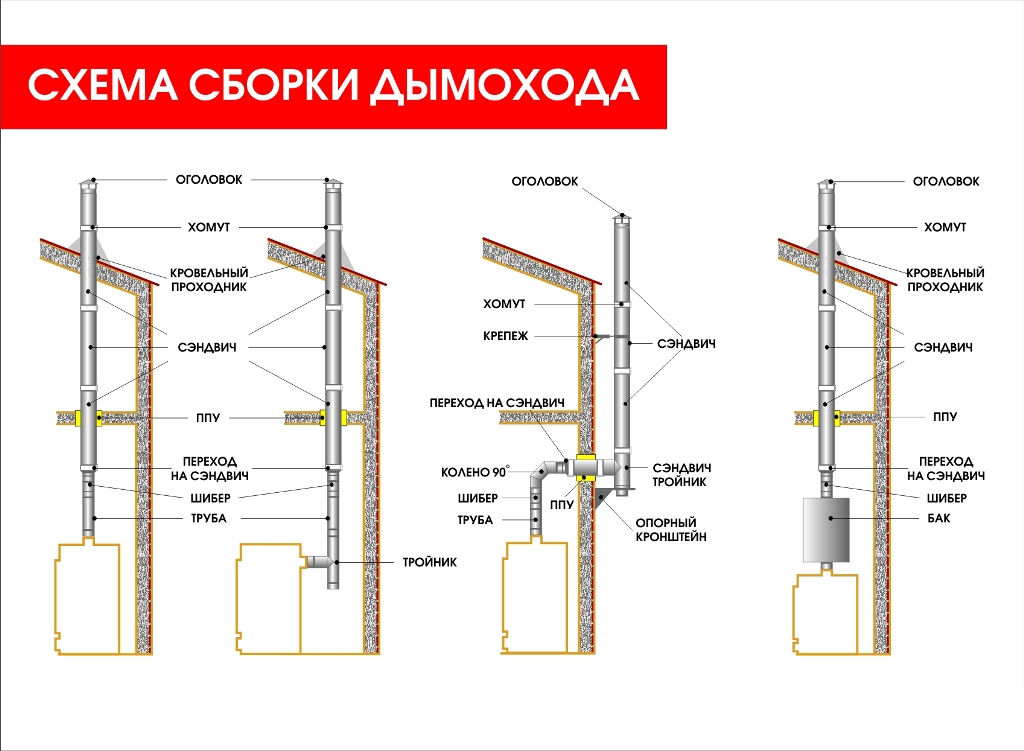

Пошаговая инструкция по сборке своими руками
Метод дымовой сборки может привести к намоканию изоляции внутри. Систему начинают монтировать снизу вверх, монтируя переходник или одностенную стальную трубу длиной не менее полуметра. Его необходимо установить в дымоходе, то есть надеть на трубу отопления сверху и закрыть стыки термостойким герметиком. Остальные элементы будут установлены над конденсатом, чтобы предотвратить его вытекание и повреждение теплоизоляционного слоя. Все крепления дополнены муфтами, возле всех стыков ставится хомут, помогающий прикрепить систему к поверхности стены.
