Нормы установки коаксиального дымохода: требования и правила

Выбор оптимального дымохода для газового котла – непростая, но вполне реализуемая задача. Ведь хочется, чтобы это была предельно простая в монтаже и эксплуатации конструкция, да еще и с высоким КПД. Всем требованиям отвечает коаксиальный тип, установка которого может стать некой «загвоздкой». Согласны?

Мы поможем разобраться в достаточно сложных вопросах. Предоставляем посетителям сайта обширную информацию о правилах сооружения коаксиального дымоотвода, о подборе и обустройстве оптимального варианта. У нас вы найдете ценные советы по декорированию участков каналов, проложенных внутри домов.

В предложенной нами статье подробно описаны нормы установки коаксиального дымохода. Приведены полезные схемы для его грамотной сборки и монтажа. Информацию подтверждают и дополняют фото-подборки и видео-руководства.

Содержание статьи:

Принцип работы и устройство

В семействе устройств для отведения продуктов сгорания коаксиальный дымоход стоит особняком. Эта современная конструкция гораздо эффективнее и безопаснее, чем обычная дымоходная труба. Такая система идеально подходит для котлов с закрытой камерой сгорания.

Чтобы сделать коаксиальный дымоход, необходимо взять две трубы разного диаметра и вложить узкую трубу внутрь широкой. Еще нужно соединить внутреннюю сторону широкой трубы и внешнюю сторону узкой трубы специальными перемычками таким образом, чтобы центральные оси обеих труб совпадали. Ну вот, коаксиальный дымоход готов.

На практике такую конструкцию, разумеется, проще и надежнее купить, чем сделать. Стоимость коаксиального дымохода будет повыше, чем цена обыкновенной трубы из нержавеющей стали, но расходы окупятся в полной мере.

Галерея изображений

Фото из

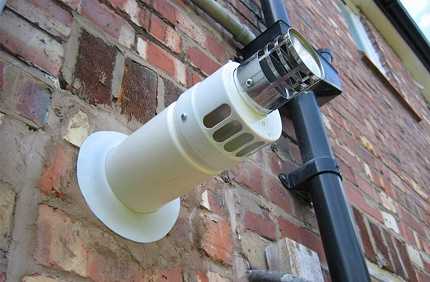

Коаксиальный дымоход на бревенчатом фронтоне

Доступный по цене и схеме реализации вариант

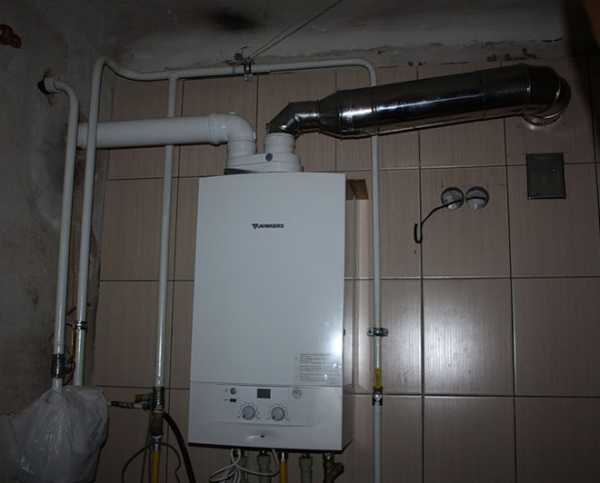

Установка в паре с оборудованием любого типа

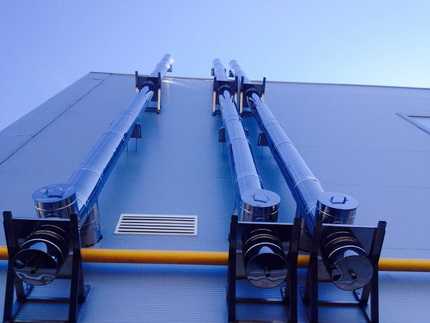

Вертикальные варианты коаксиальных конструкций

Ошибки в установке горизонтальной трубы

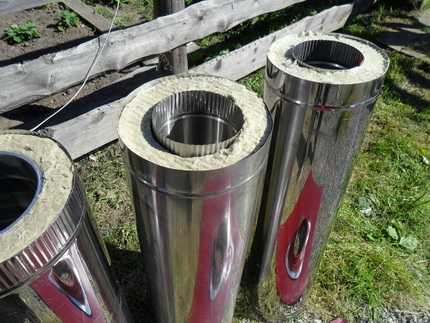

Утепленные модификации труб

Длина горизонтальных участков

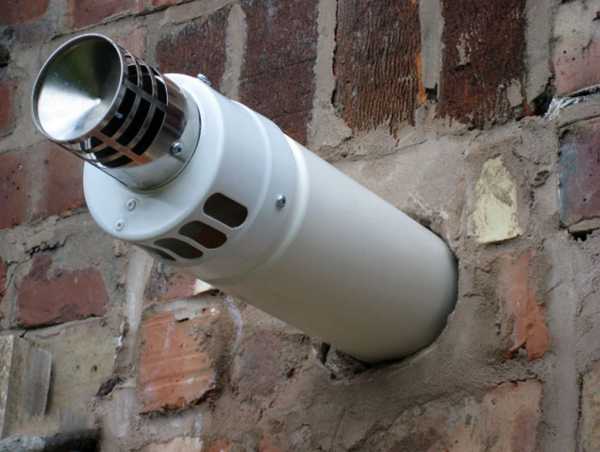

Вывод коаксиального патрубка на фронтоне

Двойная труба необходима для одновременного выполнения двух функций. По внутренней узкой трубе из топки котла отводятся продукты сгорания. А через просвет между внутренней и внешней трубой в камеру сгорания поступает воздух, т.е. кислород, необходимый для горения топлива.

Такое решение имеет целый ряд преимуществ. Альтернативой коаксиальному дымоходу является традиционный дымоход в сочетании с принудительным нагнетанием воздуха в камеру сгорания.

В этом случае воздух обычно забирается из помещения, в котором установлен котел. Коаксиальный же дымоход позволяет брать воздух с улицы и подавать его непосредственно в топку.

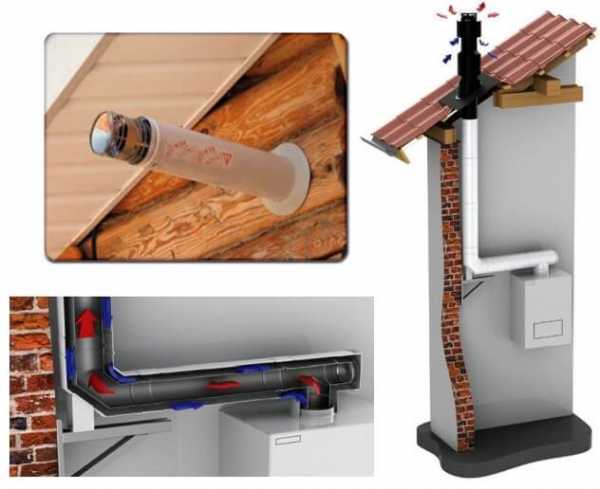

На схеме изображен общий принцип работы коаксиального дымохода, а также его устройство по сравнению с традиционной дымоходной трубой (+)

Что происходит в таком дымоходе во время работы котла? Горячие продукты сгорания движутся по внутренней трубе наружу, а в обратном направлении идет параллельный поток свежего холодного воздуха. В результате происходит совершенно естественный теплообмен: горячий газы отдают тепло соседнему холодному потоку.

Воздух поступает в камеру сгорания уже в подогретом состоянии, что повышает общий КПД котла, ведь не нужно тратить драгоценные килоджоули на подогрев воздушных масс. При этом температура наружной поверхности коаксиального дымохода заметно ниже, чем при использовании стандартной дымоходной трубы. Это обстоятельство и делает конструкцию более безопасной.

Еще одно преимущество коаксиального дымохода – более простой , потому что не придется устанавливать систему . Кроме того, к этим конструкциям предъявляются иные требования, чем к . В результате система удаления продуктов сгорания занимает меньше места.

На наружной стороне здания труба коаксиального дымохода смотрится гораздо лаконичнее и занимает меньше места, чем при наружном монтаже традиционного дымохода

Коаксиальные дымоходы универсальны, их можно устанавливать и с газовыми котлами, и с устройствами, работающими на жидком или твердом топливе. В продаже имеются дымоходы с различным диаметром, что позволяет подобрать подходящие трубы для конкретного котла.

Монтаж традиционного дымохода в уже построенном здании – задача довольно сложная. Если не была предусмотрена при проектировании, приходится проходить перекрытия и кровлю или выводить дымоход наружу.

Громоздкое сооружение может создать проблемы как внутри здания, так и снаружи. Но коаксиальные конструкции проще и компактнее. Вывод такого дымохода на наружную стену выглядит лаконично, он не испортит внешний вид дома.

Особенности монтажа коаксиальных дымоходов

Дымоходы этого типа могут быть установлены горизонтально или вертикально. Предпочтительнее первый вариант, который считается более простым и занимает меньше пространства. При этом следует соблюдать ряд требований:

  • расстояние от трубы до уровня земли по наружной стороне дома должно составлять не менее 2 м;
  • труба должна находиться не менее, чем в половине метра по горизонтали от окон, дверей, вентиляционных отверстий и т.п.;
  • такое же расстояние до этих объектов следует выдержать и по вертикали;
  • если над вентиляционным каналом расположено окно, расстояние до его нижнего края должно составлять не менее одного метра;
  • свободное пространство перед коаксиальной трубой должно составлять не менее полутора метров, т.е. рядом не должно быть стен, заборов, столбов и других подобных препятствий;
  • если отсутствует специальное устройство для сбора конденсата, то трубу коаксиального дымохода следует разместить под уклоном к земле;
  • размер такого уклона может варьироваться в пределах 3-12 градусов;
  • не допускается выведение дымоходного канала не на улицу, а в другое помещение или сооружение: подъезд, подвал, тоннель, арку и т.п.;
  • расстояние не менее 20 см следует выдержать между элементами дымохода и газовыми трубами, если они проходят рядом.

Отдельно стоит рассмотреть ситуацию, когда выход трубы коаксиального дымохода расположен под балконом или каким-нибудь навесом. Это вполне допустимая ситуация, но при этом необходимо учесть следующий момент.

Нужно мысленно провести окружность в плоскости, перпендикулярной стене. Центром окружности станет место соединения навеса и стены, а радиусом – длина навеса или балкона.

Труба дымохода должна выступать за пределы этой условной границы. Получается, что чем ближе к навесу находится отверстие для дымохода, тем длиннее должна быть наружная часть трубы.

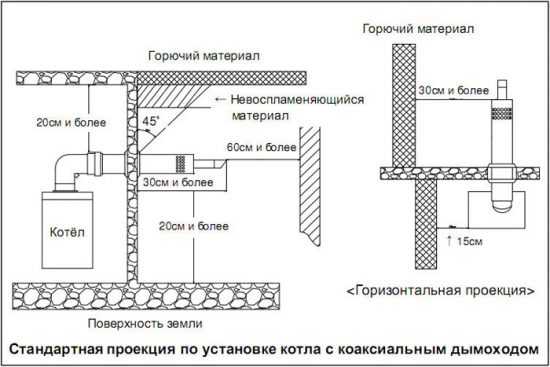

На этой схеме наглядно продемонстрированы основные требования к размещению коаксиального дымохода относительно различных объектов, расположенных рядом с ним (+)

Считается, что длина коаксиального дымохода при использовании горизонтальной схемы монтажа не может быть более, чем три метра. Это общее правило, из которого существуют исключения. Например, некоторые модели дымоходов Ferroli могут иметь длину четыре или пять метров.

Набор материалов для монтажа коаксиального дымохода зависит от типа его расположения, но в целом список элементов может выглядеть следующим образом:

  • собственно трубы дымохода;
  • переходник для соединения котла с дымоходной конструкцией;
  • колено, тройник и т.п.;
  • обжимные хомуты для надежного соединения элементов.

Обычно комплект поставки коаксиального дымохода включает все необходимые для его монтажа элементы. Чтобы провести трубу через стену, перекрытие или крышу, необходимо использовать огнестойкие прокладки. Они позволят предотвратить перегрев и возгорание окружающих дымоход материалов.

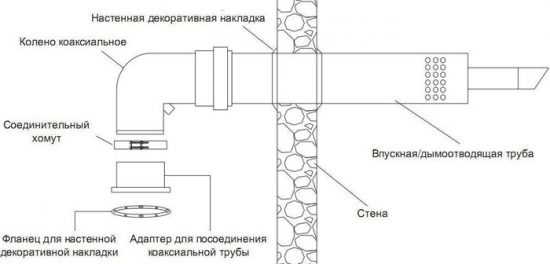

На этой схеме продемонстрированы отдельные элементы коаксиального дымохода. Если трубу необходимо нарастить, следует заказать дополнительные детали промышленного производства (+)

Вот один из вариантов: в стене делают отверстие и вставляют в него гильзу из асбоцементной трубы. Затем пространство между поверхностью коаксиальной трубы и гильзой заполняют асбестовым шнуром. Все элементы коаксиального дымохода должны быть изготовлены в промышленных условиях и соответствовать установленным стандартам.

Не рекомендуется использовать самодельные конструкции даже для переходника. Некоторые самодеятельные мастера пытаются нарастить длину труб, используя уплотняющую ленту и . Но этот вариант не выдерживает никакой критики с точки зрения безопасности.

Основные требования к установке

Тип установки – горизонтальный или вертикальный – зависит от особенностей помещения, в котором будет размещен котел. В пространстве между котлом и стеной, в которую будет выведен коаксиальный дымоход, не должно быть никаких посторонних предметов, это важное требование безопасности.

При этом место выхода трубы дымохода из стены и патрубок котла, к которому ее подключают, должно разделять не менее 1,5 м по вертикали. Труба также должна иметь небольшой уклон – около 3 градусов, чтобы обеспечить отток сконденсировавшейся на поверхности коммуникаций влаги.

Пространство между котлом и стеной, в которую выведен коаксиальный дымоход, не должно быть загромождено никакими посторонними предметами

Следующий важный параметр – диаметр трубы и патрубка котла. По размерам они должны совпадать. Ни в коем случае не допускается установка трубы, диаметр которой уже, чем размеры отводящего патрубка нагревательного прибора.

Перед началом монтажа следует внимательно изучить технический паспорт и , чтобы убедиться, что размеры патрубка и дымохода соответствуют установленным нормам. Патрубок котла может располагаться сверху или сбоку. Считается, что верхнее расположение патрубка упрощает монтаж.

Размеры патрубка котла для дымохода, переходника и коаксиальной трубы должны соответствовать друг другу. Использование трубы меньшего диаметра недопустимо

Для присоединения трубы дымохода обычно используют переходник в виде тройника, колена или отрезка обычной трубы. При этом внутри переходника не должно быть никаких препятствий для продвижения газовых и воздушных масс.

Если длину коаксиальной трубы приходится наращивать, следует позаботиться о герметичности соединения. Для этого используют обжимные хомуты. Подобным же образом соединяют переходники, колена и другие элементы дымохода.

Отдельные элементы коаксиального дымохода вставляют друг в друга таким образом, чтобы не создавать препятствий для перемещения воздуха и продуктов сгорания. Места соединения жестко фиксируются хомутами (+)

Не рекомендуется выполнять конструкцию, которая включает более двух колен. Общая длина коаксиального дымохода, состоящего из нескольких разнонаправленных участков должна составлять не более трех метров.

В ходе монтажа коаксиального дымохода его нижние элементы вставляют в верхние и . Такой способ соединения позволяет обеспечить хорошую тягу. Отдельные элементы должны входить друг в друга на глубину не менее половины диаметра конструкции в соответствии с требованиями к коаксиальным дымоходам.

Для надежности место выхода трубы из наружной стены задувают монтажной пеной. Сверху устанавливают специальные декоративные решетки, чтобы место монтажа выглядело привлекательно. Решетку можно приклеить подходящим клеевым составом, например, жидкими гвоздями.

Часть коаксиальной дымовой трубы, проложенную внутри помещения, можно замаскировать, например, с использованием короба из гипсокартона:

Галерея изображений

Фото из

Шаг 1: Устройство каркаса для масировки

Шаг 2: Запенивание отверстия в проходе через стену

Шаг 3: Зашивка нижнего яруса каркаса

Шаг 4: Установка короба над коаксиальной трубой

Проблема неправильного уклона

По поводу уклона трубы коаксиального дымохода может возникнуть вопрос: куда именно он должен быть направлен? Одни специалисты утверждают, что конденсат должен стекать в сторону котла. По мнению других мастеров, уклон нужно делать в обратную сторону, чтобы влага стекала по трубе на землю. В обоих случаях приводят резонные аргументы.

Вполне логичным выглядит вариант, при котором капельки конденсата перемещаются как можно дальше от котла. Топка защищена от ненужной влаги, которая остается за пределами дома и естественным образом растворяется в окружающей среде. Все выглядит именно так до тех пор, пока температура окружающего воздуха не опускается ниже нуля.

Обледение трубы коаксиального дымохода – естественное, но опасное явление. Ледяные отложения препятствуют удалению продуктов сгорания и поступлению в топку свежего воздуха

При наступлении морозов на коаксиальной трубе, установленной с уклоном к земле, капельки конденсата замерзают, образуя ледяную корку. Обледенение может наблюдаться как на наружной части дымохода, так и в пространстве между двумя трубами коаксиальной конструкции.

Это происходит, потому что температура внешнего контура дымохода этого типа невысока, ее недостаточно для того, чтобы быстро растопить наледь. В результате ледяные отложения создают препятствия для нормального поступления воздуха в топку, а также для эффективного удаления продуктов сгорания.

А это снижает эффективность работы устройства. Длительная работа котла при обледеневшем коаксиальном дымоходе может даже привести к существенным поломкам оборудования. Получается, что в теплых регионах, где даже зимой морозов практически не бывает, коаксиальный дымоход можно установить с уклоном к земле.

Во всех же остальных случаях рекомендуется сделать уклон трубы по направлению к котлу, что обычно соответствует рекомендациям производителей этих конструкций. Что же делать с конденсатом, который при такой установке будет стекать к отопительному прибору?

Все просто, необходимо установить и использовать специальную емкость для сбора конденсата. Такой конденсатосборник – небольшое устройство, которое справляется со своими задачами вполне удовлетворительно. Частично проблему промерзания дымохода можно решить с помощью его утепления, но стопроцентных гарантий эта мера не дает.

Эта схема демонстрирует устройство специального элемента – сборника для конденсата. Он улавливает капельки влаги, стекающие по коаксиальной трубе к котлу, и защищает оборудование от коррозии

Некоторые умельцы считают, что предотвратить замерзание конденсата в коаксиальном дымоходе с уклоном к земле можно, если укоротить внутреннюю трубу, однако специалисты не рекомендуют самостоятельно изменять конструкцию.

По вопросу обледенения коаксиального дымохода также существует еще одно интересное мнение: чем больше диаметр трубы, тем ниже вероятность замерзания конденсата. Пока умельцы ломали копья, обсуждая оптимальный уклон коаксиального дымохода, производители позаботились о создании специального комплекта.

Чтобы предотвратить обледение коаксиального дымохода, рекомендуется использовать специальную модель с оголовком против обледенения. Забор воздуха в такую трубу осуществляется через отверстия на ее нижней стороне

Такая конструкция устойчива к обледенению и рассчитана на эксплуатацию в условиях суровой российской зимы. Это устройство снабжено удлиняющей насадкой для газоотводящей (т.е. внутренней) трубы. Внутри насадки установлена узкая защитная спираль. При этом отверстия для забора воздуха по краю наружной трубы расположены снизу.

Основы выбора горизонтального или вертикального типа

Выполнить все требования, предъявляемые к горизонтальному монтажу коаксиального дымохода, не всегда возможно. С трудностями можно столкнуться, если помещение, где установлен котел, очень маленькое. Проблемной может оказаться и наружная сторона здания. Например, при наличии окон, близко расположенных друг к другу.

При необходимости коаксиальный дымоход можно вывести вертикально через наклонную или плоскую кровлю с использованием соответствующих погодных насадок. Длина такого дымохода зависит от мощности подключенного к нему котла (+)

Бывает и так, что расстояние до соседних зданий слишком маленькое, чтобы обеспечить нормальную тягу коаксиального дымохода. Если соблюсти все условия при горизонтальном монтаже конструкции не удается, следует отдать предпочтение вертикальной установке, т.е. вывести трубу через крышу.

При вертикальном монтаже коаксиального дымохода, как и при , используются кронштейны. Они позволяют удерживать конструкцию в правильном положении и на расстоянии от стен.

При выводе коаксиального дымохода через кровельный пирог следует особое внимание уделять вопросам пожарной безопасности. Здесь следует использовать изолирующие патрубки, а также рекомендовано применение изоляции, устойчивой к огню.

Также используют защитные кожухи, чтобы изолировать дымоход от контакта с другими предметами и материалами. Между коаксиальной трубой и участком перекрытия следует оставить небольшой воздушный зазор, но кровлю в месте выхода трубы заделывают очень тщательно. Место стыка трубы и кровли накрывают плотным защитным кожухом.

Устройство хорошей вентиляции

Может показаться, что нагревательный прибор с закрытой камерой сгорания и наличие коаксиального дымохода избавляет владельцев дома от необходимости обеспечивать котельную нормальной вентиляцией. Действительно, воздух в топку поступает снаружи, а продукты сгорания удаляются по надежному герметичному каналу.

Однако необходимость вентилировать помещение, в котором установлен котел, все же необходимо. Для начала, нормальный воздухообмен позволит поддерживать оптимальный уровень влажности в комнате, что препятствует развитию коррозионных процессов и защищает корпус оборудования от разрушения.

А еще следует учесть, что любая система может со временем выйти из строя. Если в котельной налажена , то в случае поломки небольшое количество угарного газа будет удаляться из помещения естественным путем. В результате риск случайного отравления угарным газом становится значительно ниже.

Выводы и полезное видео по теме

Видео #1. Устройство коаксиального дымохода, принцип его работы и особенности монтажа представлены в следующем видеоматериале:

Видео #2. Здесь подробно показана комплектация коаксиального дымохода промышленного производства:

Видео #3. Обзор коаксиального комплекта с защитой от обледенения:

Коаксиальный дымоход – удобное и простое в монтаже устройство, которое может заметно улучшить жизнь в доме. Но чтобы такой дымоход функционировал эффективно, важно соблюдать нормы и требования при его установке.

Появились вопросы в ходе ознакомления с материалом, нашли недочеты или есть желание рассказать о собственном опыте в деле сборки и в использовании коаксиальной дымовой трубы? Размещайте, пожалуйста, комментарии в расположенном под статьей блоке. Оставляйте посты с вашим мнением и фото по теме.

sovet-ingenera.com

устройство, виды, установка и монтаж

Автономная отопительная система, если она не работает на электричестве, не может обойтись без отводящего продукты сгорания устройства. Если раньше это мог быть только традиционный дымоход, то теперь появились и другие варианты, более эффективные и практичные.

Монтаж коаксиального дымохода дает множество преимуществ, кроме того, он может быть произведен в уже построенном здании. Чем же так хорош дымоход коаксиального типа? Будем разбираться.

Содержание статьи:

Коаксиальный дымоход: что это такое?

В технике понятие «коаксиальный» означает наличие двух каких-либо предметов, расположенных так, что один находится внутри другого. Таким образом, дымоход коаксиального типа представляет собой двухконтурную конструкцию, выполненную из труб разного диаметра.

Внутри большего по размеру элемента располагается меньшая деталь. Расстояние между ними строго одинаково по всей протяженности конструкции, включая все изгибы и колена.

Для этого между трубами располагаются специальные перемычки. В разрезе такая система выглядит как пара концентрических колец. Каналом для удаления дыма является внутренняя, меньшая по диаметру труба.

Через просвет между двумя деталями внутрь отопительного прибора с улицы поступает необходимый для поддержания горения кислород. Таким образом, газы внутри системы перемещаются в противоположных направлениях.

Галерея изображений

Фото из

Преимущества дымоходов коаксиального типа

Конструктивные достоинства дымового канала

Герметичность подсоединения воздушного канала

Прокладка горизонтального участка трубы

Соблюдение рекомендаций изготовителя в монтаже

Допустимые в изготовлении дымохода материалы

Сфера применения коаксиальных дымоходов

Условия для безопасной эксплуатации

Особенности конструкции дымохода коаксиального типа дают ему возможность выполнять сразу функции. Устройство обеспечивает бесперебойное поступление воздуха, что необходимо для поддержания процесса горения.

Помимо этого оно успешно отводит от котла продукты сгорания. Длина конструкции обычно не превышает двух метров. Чаще всего монтируются системы, ориентированные горизонтально, но встречаются и вертикальные вариации.

Коаксиальный дымоход называют системой “труба в трубе”. По внутреннему элементу из котла отводятся продукты сгорания, по внешнему подается воздух

Дымоход коаксиального типа представляет собой систему модулей, что позволяет изготавливать дымоотводы различной конфигурации с учетом архитектурных особенностей постройки. Все элементы, входящие в систему, стандартизированы, что существенно упрощает их монтаж.

Дымоход коаксиального типа может быть ориентирован горизонтально или вертикально. На практике чаще встречаются смешанные конструкции с вертикальными и горизонтальными участками

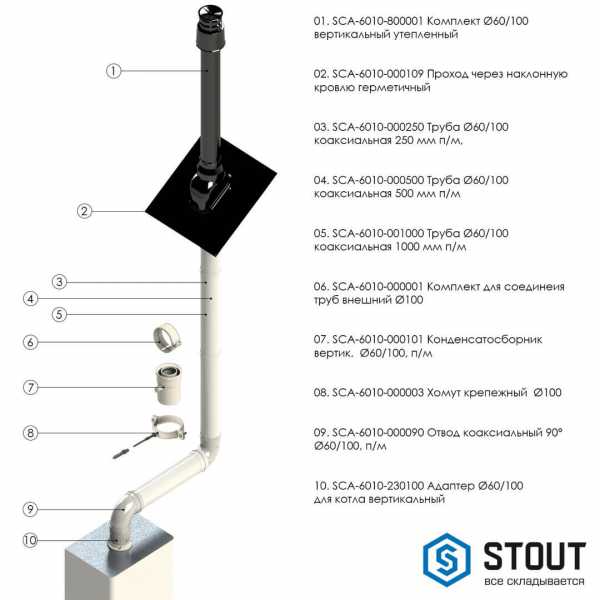

Стандартный комплект состоит из нескольких модулей:

  • Прямые трубы. Из прямых трубных отрезков формируется собственно дымоотвод.
  • Тройник. Монтируется в систему только в случае использования двух или более котлов.
  • Соединительные элементы. Это отводы на 90° и 45°, муфты.
  • Устройство для сброса конденсата. Такой комплект обязательно предусматривается для каждого вертикально ориентированного участка. Оборудуется водяным затвором, который препятствует понижению давления газо-воздушной смеси в дымоходе.
  • Элементы с ревизионным отверстием. Они предназначены для осмотра и очистки системы.
  • Выходные и входные насадки. Поставляются в комплекте с оголовками, используются для вывода продуктов сгорания и забора чистого воздуха. Выходную насадку всегда монтируют на отдалении от места забора воздуха, чтобы он не смешивался с отработанными газами.
  • Переходник. Применяется для соединения системы с котлом.
  • Арматура для крепежа. В их числе кронштейны, хомуты и фланцы.
  • Уплотнения. Приспособления, требующиеся для обеспечения герметичности прохода трубы через стену или кровлю.
  • Декоративные накладки. Фланцы, закрывающие места прохода ствола дымохода через строительные конструкции.

Для изготовления деталей для коаксиальных дымоходов применяют оцинкованную или нержавеющую сталь. Она устойчива к воздействию высоких температур, прочная и легкая.

Некоторые модели выполняются из алюминиевых сплавов или термостойкого пластика. Для стыков применяются уплотнители, изготовленные из термостойких полимеров, способных выдержать температуры порядка 230-250°.

Дымоходы коаксиального типа представляют собой стандартизированные модули, из которых легко собирается конструкция нужного размера и конфигурации

Разновидности дымоотводов коаксиального типа

Различают несколько видов конструкции «труба в трубе». Подробно рассмотрим каждый из них.

Наружные и внутренние системы

Все коаксиальные дымоходы в зависимости от места их расположения делят на наружные и внутренние. Первые располагаются на наружной стороне постройки и закрепляются прямо на фасаде.

Учитывая, что такие конструкции несколько портят внешний вид здания, их стараются размещать на внутренних сторонах постройки. Отличительная особенность дымохода наружного типа – простота в обслуживании и монтаже.

Внутренние конструкции монтируют в специально проложенных шахтах, которые проходят внутри здания и отделены от жилых помещений. В некоторых случаях в качестве таких шахт могут использоваться традиционные дымоходы.

Важно, чтобы их устройство и размеры полностью соответствовали современным требованиям противопожарной безопасности. Внутренние системы достаточно сложны в обслуживании и монтаже.

Не утепленные и утепленные устройства

В холода, особенно в сильные морозы, канал, подающий в систему воздух, может промерзать. В этом случае количество кислорода, поступающего в камеру сгорания, резко уменьшается, что приводит к ухудшению работы отопительного прибора.

В некоторых случаях и к его остановке. Поэтому там, где низкие температуры длятся довольно длительный период времени, а также там, где зимой нередки сильные морозы, рекомендуется устанавливать утепленные системы.

Утепленные коаксиальные дымоходы отличаются наличием еще одной трубы. Между нею и внешней деталью закладывается слой негорючего теплоизолятора, что предотвращает замерзание конструкции

Коаксиальный дымоход утепленного типа отличается от стандартного наличием еще одной трубы. Система выглядит как три вложенных друг в друга детали.

Свободное пространство между двумя крайними элементами утепляется. С этой целью оно заполняется любым подходящим утеплителем. Это надежно защищает воздушный канал от обледенения и промерзания.

Горизонтальный или вертикальный вывод

Изначально коаксиальные дымоходы разрабатывались как горизонтально ориентированные системы, но на практике такое расположение возможно не всегда. Большинство дымоходов такого типа представляют собой смешанные конструкции.

В них могут присутствовать как вертикально ориентированные, так и горизонтальные участки. Это обусловлено местом расположения отопительного прибора в здании. В некоторых случаях возможно использование вертикальных дымоотводов, но только для котлов без принудительной тяги.

Коллективные и индивидуальные конструкции

Для обслуживания одного отопительного прибора используются индивидуальные коаксиальные дымоходы. Это простые системы без разветвлений, которые могут иметь различную конфигурацию.

Для работы с несколькими котлами монтируют коллективный дымоотвод. Это шахтная система с несколькими разветвлениями. При этом каждая из веток отходит к одному из теплогенераторов. Такая конструкция может быть только вертикальной.

Коллективный дымоход коаксиального типа отличается наличием нескольких теплогенераторов, подключенных к одной шахте. Может быть как наружным, так и внутренним

Почему выбирают коаксиальные системы?

Конструктивные особенности дымохода коаксиального типа дают ему возможность работать по отличному от традиционного дымоотвода принципу. Для обеспечения горения в топку котла обязательно должен подаваться кислород, а продукты сгорания отводиться.

Котлы, оборудованные раздельными дымоходами, забирают воздух из комнаты, в которой установлены. Это достаточно опасно для человека и требует постоянного проветривания помещения.

Отработанные газы посредством естественной тяги отводятся наружу. Приборы с коаксиальными дымоходами работают иначе. Такие дымоотводы представляют собой совмещенную систему подачи воздуха и отведения дыма.

Необходимая для работы устройства тяга создается естественным путем или при помощи вентилятора, что позволяет использовать небольшие по протяженности конструкции.

Веский плюс дымоходов коаксиальной конструкции – простота монтажа и возможность вывести продукты горения ближайшим путем, например,через стену

Таким образом, полная изоляция отвода продуктов горения и подачи кислорода дает возможность полностью исключить их воздействие на состав воздуха в комнате, где установлен котел.

«Выжигания» кислорода не происходит, вследствие чего не требуется проветривания помещения. Количество воздуха, находящегося в камере сгорания, оптимально, что увеличивает процент сгорания топлива и, как следствие, котел работает более эффективно и экологично.

Горячий дым от отопительного прибора отводится по внутренней трубе. Она проходит внутри другой, по которой движется холодный воздух. Таким образом, отсутствует тепловое воздействие на стены и перекрытия, внутри которых проложен дымоход.

Это существенно повышает его пожарную безопасность, что очень актуально для построек, выполненных из дерева и других достаточно легко воспламеняющихся материалов.

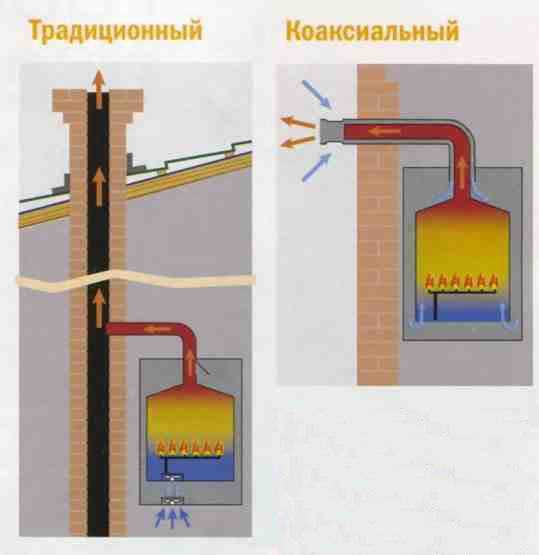

На рисунке схематично показано основное отличие коаксиальных дымоходов от традиционных. Первый забирает воздух на улице, второй – в помещении, что опасно для тех, кто в нем находится

Коаксиальная система увеличивает КПД отопительного прибора. Это происходит за счет того, что подаваемый в топку воздух, проходя по внутренней полости конструкции, нагревается от трубы, отводящей горячий дым.

Еще одно значимое достоинство дымоходов такого типа – компактность и относительно небольшие размеры, особенно по сравнению с .

Было бы ошибкой думать, что у системы нет недостатков. Они есть. Прежде всего, это достаточно высокая стоимость такой конструкции. В среднем она на 40% дороже традиционной. Еще один обусловлен устройством дымохода коаксиального типа.

Трубы с горячим дымом и холодным воздухом соприкасаются, что неизбежно приводит к образованию конденсата, особенно в холодную погоду. Таким образом, система нуждается в обустройстве специального слива для конденсата и дополнительном утеплении, что еще больше увеличивает ее стоимость.

Особенности выбора размера устройства

В технической документации, которая прилагается к дымоходу, обязательно указывается его диаметр. Обозначение представляет собой две цифры, записанные через дробь.

Первая из них показывает диаметр внутренней трубы, вторая – наружной. Подобрать нужный размер достаточно просто. Он должен быть указан в паспорте котла, который будет соединяться с таким дымоходом.

Размеры дымохода коаксиального типа подбираются в строгом соответствии с типом котла и размерами его выходного патрубка котла. Вся нужная информация должна быть в технической документации отопительного прибора

Определяющим показателем в данном случае будет не только диаметр системы, но и ее длина. Последняя определяется как сумма длин всех участков дымоотвода.

Она имеет ограничения, зафиксированные в монтажной инструкции, и измеряется в эквивалентных метрах. Кроме того, все эти нюансы указываются в таблице подбора, которая должна быть приложена к технической документации отопительного оборудования.

Установка дымохода в свете нормативных актов

Отводящая дым система коаксиального типа может быть установлена в частном или многоквартирном доме. Последнее тоже достаточно распространено, особенно в связи с повсеместной установкой индивидуальных отопительных систем в квартирах.

До 2012 года проектирование и монтаж дымоотводов коаксиального типа в многоквартирных и частных домах регламентировались одним СНиПом и не отличались.

В 2012 был принят свод правил СП 60.13330.2012, который представляет собой актуализированную редакцию СНиП 41-01-2003. Документ разделил условия установки коаксиального дымохода в индивидуальном и многоквартирном доме. В последнем случае запрещается устанавливать индивидуальные дымоотводы в квартирах, как это было разрешено раньше, и предписывается монтаж коллективного дымохода.

Поэтому нужно быть очень внимательным и знать, что если проектировщики предлагают обустроить индивидуальный отвод отработанных газов от теплогенератора, расположенного в одной из квартир многоквартирного дома, это противоречит действующим нормам.

Расстояние от конька крыши постройки до сечения дымоотводящего канала должно быть не меньше 1,5 м. Аналогичная величина для частного дома составляет от 0,5 м.

Выходные отверстия коаксиальных дымоходов должны располагаться на достаточном удалении от окон, иначе дым будет попадать в помещение

Специальных актов относительно индивидуальных построек принято не было, поэтому считается, что их обустройство не должно противоречить требованиям, применяемым при установке дымоходов в многоквартирных домах. Исходя из новой редакции СНиПа, в частных домах могут быть установлены коаксиальные системы любого типа. В многоквартирных – только вертикальные.

Важный нюанс. Если в здании до 2012 г. были установлены дымоотводы, противоречащие актуальной редакции, они могут быть оставлены без изменений в том случае, если не причиняют неудобств соседям. Подробнее о нормах установки коаксиального дымохода читайте .

Некоторые особенности монтажа

Для каждого котла направление канала, отводящего продукты сгорания, определяется индивидуально. Горизонтальные системы могут быть использованы только для устройств с принудительной вентиляцией.

Ошибки в расчетах и монтаже могут привести к промерзанию системы и замерзанию конденсата на выходе. В таких условиях котел работать не сможет

Но и в этом случае максимальная длина такого участка не должна быть больше 3 м. Случается, что производитель устанавливает другие нормы для своих котлов, поэтому следует ознакомиться с технической документацией устройства.

Конструкции вертикального типа для частных домов используются только в том случае, если есть причины, препятствующие выводу дымоотводного канала через стену.

Это могут быть близко расположенные к выводной трубе окна, узкая улица, на которой стоит постройка, и тому подобное. В некоторых случаях, если это очень необходимо, допускается наклонная установка коаксиальной дымоходной трубы.

Варианты прохода коаксиального дымохода через строительные конструкции и расстояния между дымоходом и элементами дома приведены на основании многолетней практики эксплуатации

Подключение системы к отопительному прибору производится при помощи тройника, колена или трубы. При этом диаметры отводящего канала и выхода котла должны быть одинаковыми.

В процессе монтажа все последующие детали закрепляются в предшествующих им так, чтобы не образовывалось препятствий, которые могут нарушить движение продуктов сгорания. Количество и тип элементов для сборки напрямую зависят от расположения выходного патрубка.

Если он находится сбоку, предполагается обустройство горизонтальной системы, если сверху – вертикальной. Последний вариант более прост в монтаже.

В процессе обустройства коаксиального дымохода обязательно используются переходные узлы с жестким закреплением участков стыка двух элементов при помощи хомутов. Некоторые «умельцы» предпочитают применять самодельные варианты.

На рисунке представлена схема обустройства прохода горизонтального коаксиального дымохода через стену

Это могут быть собственноручно изготовленные переходники, подмотки из ленты или уплотнения из герметика. Подобные вещи недопустимы в использовании, поскольку крайне ненадежны. Система, собранная при помощи таких элементов считается небезопасной в эксплуатации.

Помимо этого в процессе монтажа соблюдаются следующие правила:

  • Выходящий наружу участок горизонтального дымохода должен быть наклонен на 3° вниз. У входящего в общий участок дымоотвода горизонтальный участок наклон выполняется в противоположном направлении, то есть снижается к котлу. Это необходимо для беспрепятственного стекания конденсата.
  • На всем протяжении дымоходного канала не должно быть больше двух сгибов.
  • Ревизионные люки, переходники и устройство для сброса конденсата должны быть легкодоступны для периодического осмотра.
  • Дымоход не может быть выведен ниже уровня земли. При этом расстояние от вывода коаксиального дымохода до соседней постройки должно быть больше 8 м. Если на трубу устанавливается дефлектор, это расстояние сокращается до 2 м для глухой стены и 5 м для стены с оконными проемами.
  • Если горизонтальный дымоотвод установлен в месте, где преобладают ветра, направление которых противоположно направлению отвода дыма, на выходе трубы необходимо установить заслон из жести. Расстояние между ним и выходным отверстием должно быть не меньше 0,4 м.
  • На коаксиальных дымоходах, возвышающихся над уровнем земли менее 1,8 м, необходимо установить дефлекторную решетку. Она будет работать как защита от горячего дыма.

Все элементы конструкции должны плотно прилегать друг к другу. Каждая последующая деталь должна входить внутрь предыдущей на расстояние равное не менее чем половине диаметра сечения канала.

Чтобы обвести конструкцию вокруг какого-либо препятствия используются специально предназначенные для этого колена. Угол их наклона может быть разным. Если система выводится через крышу, нужно соблюсти все требования пожарной безопасности.

Обустройство прохода коаксиального дымохода через крышу или через стену должно быть выполнено с точным соблюдением всех требований противопожарной безопасности

С этой целью используются специальные изолирующие патрубки и негорючие изоляционные материалы. Между трубой и перекрытием обязательно должна оставаться воздушная прослойка.

Во избежание соприкосновения дымоотводящего канала и фрагментов кровельного пирога используется защитный кожух. Выход конструкции через крышу тщательно герметизируется. Участки стыков накрываются специальным фартуком.

Технология монтажа коаксиального дымохода

Процесс установки наружного и внутреннего коаксиального дымохода имеет отличия. Рассмотрим оба варианта.

Установка внутренней системы

Прежде всего проверяем соответствие диаметров выходного патрубка котла и дымохода. Затем приступаем к подготовке отверстия в стене, через которое дымоотводный канал будет выходить на улицу.

Его диаметр должен точно соответствовать размерам коаксиальной трубы. После выполнения отверстия можно приступать к монтажу конструкции. Его начинают с выходного патрубка котла, к которому крепят соответствующий элемент дымохода.

Получившееся соединение фиксируют хомутом и закрепляют с двух сторон болтами. Далее последовательно собирают всю конструкцию. Каждый элемент вставляется на место и закрепляется при помощи специальных хомутов, чтобы придать системе дополнительную надежность. Поверх креплений устанавливаются декоративные накладки, так сохраняется привлекательный вид конструкции.

Дымоход выводится через стену на улицу. При необходимости на выходную трубу устанавливается или дополнительная защита от ветра. Участок прохода в стене заделывается. При этом соблюдаются требования противопожарной безопасности. На трубу надевается специальный защитный кожух. Стыки прохода герметизируются и накрываются фартуком.

Наружный дымоход коаксиального типа вертикальной ориентации. Такие системы достаточно просты в монтаже

Монтаж наружной конструкции

Перед его началом определяют место выхода коаксиального дымохода и намечают его расположение на стене здания. Затем выполняется отверстие в стене с диаметром соответствующим сечению дымоотводящего канала.

Далее проводятся все внутренние работы. Начинают с соединения трубы с отопительным прибором. Для этого используется одноконтурное колено и двухконтурный тройник.

Последний нужен для закрепления конструкции в вертикальном положении. Получившаяся конструкция закрепляется на поверхности стены специальными кронштейнами.

Далее все работы проводятся аналогично описанному выше способу. Участок выхода дымохода заделывается и продолжается сборка трубы до нужной высоты. Конструкция закрепляется к стене хомутами. Для соединения двухконтурных труб используются переходные узлы.

Выводы и полезное видео по теме

Устройство и монтаж коаксиального дымохода:

Монтаж дымохода коаксиального типа в деревянном доме:

Как самостоятельно установить коаксиальный дымоход:

Дымоотвод коаксиального типа – эффективное и практичное устройство, существенно повышающее КПД отопительного прибора. Кроме того, оно абсолютно безопасно в эксплуатации, компактно и достаточно просто в монтаже.

Единственным значимым его недостатком можно считать достаточно высокую стоимость обустройства такой системы, что, впрочем, окупается его длительной эффективной работой.

Пожалуйста, оставляйте свои комментарии к статье, делитесь опытом использования и известными вам особенностями монтажа коаксиальных дымоходов, задавайте вопросы. Мы всегда готовы разъяснить непонятные моменты.

sovet-ingenera.com

Что такое коаксиальный дымоход и как его правильно монтировать

Содержание статьи

Каждый отопительный прибор требует обязательного отвода продуктов сгорания. Особенно актуальной задачей вывода дыма, копоти и сажи становится для владельцев загородных домов, где отсутствует централизованное отопление.

В последнее время большое распространение получил коаксиальный дымоход, поскольку он является наиболее эффективным и практичным устройством для целого ряда отопительного оборудования.

Коаксиальный дымоход в разборе

Одним из наиболее доступных и надежных на данный момент коаксиальных дымоходов является система от STOUT. Оборудование предназначено для работы с большинством современных газовых котлов европейских производителей. Элементы идеально подходят друг к другу, не требуют сложного монтажа и протестированы для условий эксплуатации в нашей стране.

Коаксиальный дымоход в разборе

Гарантия на всю продукцию – 2 года. Количество элементов позволит собрать любую систему дымоудаления, которая будет идеально работать именно в вашем доме. Оборудование STOUT производится на тех же заводах, где заказывают товар бренды класса «премиум», но стоит существенно дешевле – нет необходимости переплачивать за громкое раскрученное имя.

Коаксиальный дымоход в разборе

Вернуться к содержанию ↑

Что собой представляет коаксиальный дымоход

Коаксиальный дымоход – это конструкция, что состоит из двух труб различного диаметра, вставленных одна в другую. Также внутри устройства находятся перегородки, которые препятствуют прикосновению деталей. Коаксиальный дымоход берет воздух для поддержания горения с улицы, а не из помещения. Именно эта конструктивная особенность позволяет эксплуатировать устройство без оборудования дополнительной вентиляции. Основное отличие от традиционного дымохода продемонстрировано на рисунке:

Отличие коаксиального дымохода от традиционного

Устанавливается такое оборудование в тепловых устройствах, оборудованных закрытыми камерами сгорания, а именно:

  1. Газовый котел.
  2. Газовый конвектор.
  3. Газовый генератор.
  4. Газовая колонка.

Максимальная длина устройства, как правило, не превышает двух метров. Основная масса дымоходов этого типа предназначена для горизонтального монтажа и выводится наружу сквозь отверстие в стене здания. Вертикальный коаксиальный дымоход более сложен в монтаже, длина трубы устройства значительно больше и она выводится наружу через потолок и чердак.

Варианты вывода коаксиального дымохода

Коаксиальные дымоходы для газовых котлов помогают решить множество проблем, что оставались актуальными при использовании традиционных устройств. Основными изменениями стали:

  1. Газовый котел с коаксиальным дымоходом является более безопасным устройством, поскольку коаксиальная труба быстро остывает за счет притока холодного воздуха по наружной трубе и таким образом снижается риск воспламенения.
  2. Коаксиальный дымоход для газового котла повышает КПД отопительного прибора за счет нагрева поступающего снаружи воздуха от выхлопных газов.
  3. Котел с коаксиальным дымоходом не вредит окружающей среде за счет полного сжигания топлива и отсутствия вредоносных выбросов в атмосферу.
  4. Газовые котлы с коаксиальным дымоходом абсолютно безопасны для человека, ведь весь процесс горения происходит в закрытой камере и не нарушает комфортного микроклимата в помещении.
  5. Небольшая длина устройства, что значительно экономит пространство в доме.
  6. Большой ассортимент различных по мощности приспособлений.
Вернуться к содержанию ↑

Как происходит монтаж дымоотвода

Монтаж коаксиального дымохода может производиться двумя способами: вертикально и горизонтально. В обоих случаях максимальная длина горизонтального участка не может превышать 3 м.

Монтаж коаксиального дымохода

Вертикальный монтаж осуществляется исключительно в тех случаях, когда нет возможности произвести вывод устройства через стену. Чаще всего это происходит, если:

  • Рядом с устройством расположено окно, на расстоянии менее 60 см;
  • Недостаточная ширина улицы.

Коаксиальный дымоход для газового котла необходимо устанавливать согласно СНиП, основные рекомендации такие:

    1. Напольный котел с коаксиальным дымоходом устанавливается в помещениях, где нет возможности обеспечить постоянный приток воздуха.
    2. Входной патрубок должен находиться на 1,5 м выше отопительного прибора.
    3. Диаметр патрубка котла не должен превышать диаметр сечения отводящего канала.
    4. Газоход вводится в котельную, где находится турбированная газовая колонка или котел для обогрева.
    5. Давление газа, что проходит каналом, не должно превышать 0, 003 МПа.
    6. Продукты сгорания топлива, что перерабатывает колонка или котел, можно выводить через наружные стены сооружения.

При размещении газохода на большом расстоянии от наружной стены здания, для осуществления прохода дымового канала используется специальный удлинитель.

Варианты установки



  • Высота дымоотвода не должна превышать высоту конька кровли.
  • Для поворота конструкции дымового канала используются колена с поворотом на соответствующий градус.
  • Не рекомендуется использовать более двух колен в одной конструкции. Это значительно усложнит процесс эксплуатации и прочистки устройства.
  • Крепление элементов производится по раструбной технологии.
  • Запрещено расположение стыков труб в месте прохода через стену.
  • Каждый отопительный прибор – колонка, котел, генератор должен быть оборудован собственным дымовым каналом, запрещено использование совмещенных газоходов, во избежание нарушения норм пожарной безопасности. Однако допустимым является т.н. каскадное подключение устройств.



Вернуться к содержанию ↑

Этапы установки коаксиального дымоотвода

В тех случаях, когда установка дымоотвода производится горизонтально, т.е. через стену, сборка элементов конструкции производится заблаговременно, а затем поднимается в горизонтальное положение с помощью элементов крепления. Поэтапно процесс установки выглядит следующим образом:

  1. Определение места вывода устройства, выполнение разметки.
  2. Сама турбинированая колонка для горячего водоснабжения или газовый котел для отопления могут быть установлены уже после монтажа основных элементов газохода.


  3. Вырезание отверстия в стене для вывода дымового канала.
  4. Необходимым условием является наличие воздушной прослойки между перекрытием и трубой.
  5. Изоляция места прохода через стену любыми негорючими материалами.
  6. Если проход осуществляется через крышу, выход необходимо тщательно герметизировать и накрыть защитным кожухом.
  7. Установка котла с коаксиальным дымоходом

  8. Коаксиальный дымоход подключается к отопительному оборудованию с помощью колена или тройника.
  9. При монтаже двухконтурного котла следует использовать также переходной узел.
  10. Стыки элементов необходимо надежно закреплять с помощью хомутов.
  11. Выходной патрубок отопительного оборудования может располагаться сбоку или сверху. Именно от расположения патрубка зависит, какие переходные элементы понадобится использовать.
  12. При расположении выходного патрубка сбоку предполагается обязательное наличие горизонтального участка трубы.
  13. Для защиты дымоотвода от обледенения в холодное время года, используют защитные теплоизолирующие конструкции.

Выводы: Коаксиальный дымоход – это современное устройство, что позволяет эксплуатировать отопительное оборудование с минимальным риском для жизни и здоровья человека. Использование конструкций данного типа повышает комфорт проживания в загородном доме.

Вернуться к содержанию ↑

Установка коаксиальной трубы

АвторПоделитесьОцените

Виктор Самолин

Интересное по теме:

vseotrubax.com

принцип работы, преимущества и установка

Отопительное оборудование, работающее на твердом топливе или природном газе, требует установки системы отведения дыма и отработанных газов. В частных домах, где функционируют простые газовые или конденсационные котлы, камины или печи открытого/закрытого типа часто используют коаксиальный дымоход.

Как правило, он продается в комплекте с котлом, что гарантирует легкую установку и эффективную работу устройства. Но при желании коаксиальный дымоход можно изготовить самостоятельно для твердотопливной печи или камина, используя для этого подручные материалы.

Что такое коаксиальный дымоход

Коаксиальный дымоход – конструкция, состоящая из двух труб, одна из которых меньшего диаметра находится внутри другой. Иными словами, это дымоход с двумя осями, каждая из которых выполняет свою функцию в работе отопительной системы. Между внутренней и наружной частью дымохода имеется расстояние в несколько сантиметров.



Чаще всего коаксиальные дымоходы используются в системе газового котельного отопления.

Принцип работы

Коаксиальный дымоход работает по следующему принципу:

  • внутренняя труба меньшего диаметра служит для отвода отработанных газов и продуктов горения топлива через патрубок котла;
  • наружная труба обеспечивает приток в камеру сгорания свежего воздуха, насыщенного кислородом.

При прохождении по внешнему каналу к камере сгорания воздух с улицы нагреваются, соприкасаясь с горячей внутренней трубой. Это уменьшает потерю тепловой энергии котла на прогрев новой порции воздуха и снижает расход природного газа или твердого топлива. В свою очередь, воздушные массы охлаждают внутреннюю трубу коаксиального дымохода, защищая конструкцию от перегрева.

Преимущества и недостатки

Этот тип дымохода увеличивает КПД котельного оборудования и снижает расход топлива, а также улучшает показатели работы котла, обеспечивая полное сгорание.

Коаксиальные дымоходы оптимально устанавливать в деревянных домах, т.к. они максимально защищены от возможного возгорания.

Недостатками коаксиального дымохода считается его стоимость, которая превышает стоимость обычных дымоходов, более сложная установка, а также необходимость учитывать многочисленные нормы и требования к монтажу в помещении.

Виды труб для коаксиальных дымоходов

Современные типы двухканальных дымоходов изготавливаются из металла и пластика. Каждый из материалов имеет свои достоинства и недостатки.

  • Пластиковые дымоходы подходят для низкотемпературных конденсационных котлов. Сделанные из специального термоустойчивого пластика, они способны выдержать температуру до 200-205 градусов по Цельсию. Они наиболее доступны по цене, отличаются легкостью в монтаже благодаря малому весу конструкции. Главным недостатком пластиковых дымоходов является небольшой срок службы, ограничения в температурном режиме для котла, а также уязвимость к агрессивным компонентам в отработанных газах.
  • Дымоходы из металла — нержавеющей стали или алюминия – отличаются длительным сроком эксплуатации (от 30 лет), стойкостью к химическому воздействию. Они способны выдержать температуру до 550 градусов по Цельсию. Недостатком металлической конструкции является склонность к образованию конденсата, из-за чего его приходится утеплять базальтовой ватой или другими теплоизоляционными материалами.

Требования к установке

Установку и эксплуатацию коаксиального дымохода регламентирует СНиП 2.04.08-87 и 2.04.05-91, где прописаны подходящие для подключения виды котельного оборудования, способы установки и нормы безопасности.

Имеет значение площадь отапливаемого помещения, планировка, тип стенового материала и другие факторы.

Основные параметры, регулирующие установку двухосного дымохода:

  • при установке оголовка дымохода на фасаде здания его расположение не должно быть меньше 2 м над уровнем грунта;
  • диаметр выходного отверстия в кирпичной стене должен быть больше сечения патрубка дымохода на 1 см, а в деревянной стене – на 5 см;
  • труба в помещении должна находиться минимум в полуметре от оконных и дверных проемов;
  • если дымоход проходит под окном, то расстояние между ними должно быть минимум 1 метр;
  • зазор между трубой и деревянной стеной должен быть от 5 см;
  • наружные постройки, дома соседей и другие объекты снаружи не должны находиться ближе, чем на 1,5 м;
  • запрещается врезать коаксиальный дымоход газового котла в обычный;
  • оголовок дымохода должен выступать над стеной здания не менее чем на 30 см;
  • если прокладывается горизонтальным способом через смежное нежилое помещение, то его длина не должна превышать 3-5 м.

Важно! Установка и эксплуатация газового котельного оборудования, в том числе коаксиального дымохода, должна происходить с разрешения газовой службы. Специалисты должны проверить соответствие установки требованиям СНиП. При несоблюдении существующих норм газовая служба имеет право запретить эксплуатацию оборудования.

Как установить коаксиальный дымоход своими руками

Установка коаксиального дымохода бывает горизонтальной и вертикальной. При горизонтальном монтаже важно строго соблюдать требования, относящиеся к расстоянию между дымоходом и окном, а также соседними зданиями и сооружениями.

Внимание! Обязательное условие горизонтального подключения напольного котла через коаксиальный дымоход – выходное отверстие в стене должно быть выше патрубка котла минимум на 1 м. Для настенного котла это расстояние можно сократить до 0,5 м. Прямой вывод дымохода категорически запрещен.

Инструкция по выводу дымохода через фасад здания

Вертикальная установка – более простой способ монтажа конструкции, тогда как для горизонтального монтажа не всегда получается соблюсти все требования.

При вертикальной установке дымохода его максимальная высота не должна превышать 7 метров.

При выводе коаксиального дымохода через кровельный пирог приходится делать отверстия в перекрытии и внешнем слое кровли.

Обязательно использование изолирующих патрубков, исключающих нагрев кровли при контакте с трубой.

Алгоритм действий:

  1. В стене делают круглое отверстие и вставляют в него изолирующую прокладку или асбоцементный патрубок.
  2. В подготовленное отверстие помещается выходная часть трубы дымохода.
  3. Труба соединяется с патрубком камеры сгорания, фиксируется с помощью хомута
  4. Все элементы трубы соединяются между собой (обычно конструкция состоит из нескольких отрезков труб, колен и обжимных хомутов).
  5. На внешнюю часть дымохода надевается защитная конструкция (флюгарка, дефлектор).

Внимание! Выходной участок дымохода должен быть установлен под небольшим наклоном (около трех градусов), чтобы конденсат имел возможность стекать. Согласно нормам СНиП, патрубок для отвода конденсата должен быть подсоединен к отводу дождевой воды.

Утепление коаксиального дымохода

При прохождении дымохода через отверстие в деревянной стене зазор между трубой нужно изолировать негорючим утеплителем – базальтовой ватой. В качестве альтернативы изолировать место прохода можно с помощью монтажной пены.

Сам оголовок, расположенный на открытом воздухе на улице, при отрицательных температурах зимой может промерзать, поэтому его необходимо утеплить. Но, по мнению многих специалистов по установке газового оборудования, утепление дымохода с наружной части не всегда решает проблему обледенения трубы.

Некоторые специалисты рекомендуют обрезать внутреннюю трубу, если он расположен под уклоном в сторону улицы.

Другое решение, позволяющее избежать образования наледи и снижения эффективности работы дымохода – установка трубы под наклоном в сторону котла вместе с конденсатоотводчиком. Благодаря такой конструкции вода не будет попадать в топку котла, но в то же время тепло от источника горения будет прогревать трубу, не давая конденсату замерзнуть.

infotruby.ru

Коаксиальный дымоход для газового котла — конструкция и монтаж (фото, видео)

Автономное отопление в последнее время становится не только необходимым условием проживанием в частном доме, но также способом повешения комфорта и экономии денежных средств владельцев жилой площади в многоквартирных постройках. Возросший спрос на отопительные приборы стал поводом для разработки боле мощных и производительных моделей. Современное оборудование предъявляет повышенные требования к безопасности подключения и выводу отходов горения через дымоходные каналы. По этой причине в обиход вошел коаксиальный дымоход для газового котла, устройство которого принципиально отличается от обычного.

Содержание статьи

Устройство и функции

Коаксиальный дымоход – это канал дымоудаления, конструкция которого представляет собой две трубы разного диаметра, вставленные одна в другую. Внутренние поверхности труб не касаются друг друга, межу контурами находится воздушная прослойка. Коаксиальный дымоход собирают из доборных элементов: прямых труб, отводов, тройников, сборников конденсата. Он выполняет две основные функции:

  1. Удаление дыма из топки. Дымом принято называть смесь газов, образующихся в результате сгорания топлива. Эту задачу выполняет внутренняя труба коаксиальной системы дымоудаления.
  2. Подача воздуха в топку. Чтобы поддерживать горение в газовом котле, следует обеспечить беспрепятственный доступ в топку кислорода. В отопительных приборах с обычным каналом дымоудаления воздух забирается из помещения, из-за чего внутри становится душно и трудно дышать. Коаксиальный дымоход подает в топку воздух через внешний контур трубы.

    Комплект для сборки коаксиального дымохода

    Отводное колено коаксиального дымохода в разрезе

Важно! Такое устройство сконструировано по принципу разделения функции дымохода. Это позволяет повышать производительность и эффективность. Продукты сгорания топлива, температура которых достаточно высока, нагревают внешний контур. А внешняя труба, через которую проходит атмосферный воздух, в свою очередь охлаждает внутреннюю. Благодаря такой конструкции происходит выравнивание температуры в дымоходе, что предотвращает появление конденсата и снижает риски возникновения возгораний.

Преимущества

Коаксиальный дымоход считают более совершенным и эффективным способом удаления продуктов сгорания из топки отопительного прибора. Элементы для сборки зачастую поставляются в комплекте с оборудованием. Большинство производителей рекомендуют устанавливать свою продукцию с дымоходами такого типа, так как они имеют следующие преимущества:

  • Высокая производительность. За счет нагревания атмосферного воздуха, попадающего в топку с улицы, КПД газового котла увеличивается, а расход топлива и затраты снижаются.
  • Изолированность. Благодаря внешнему забору воздуха система дымоудаления отопительных проборов с закрыто топкой и коаксиальным дымоходом изолирована. Это значит, что угарный газ не проникает в жилые помещения.
  • Пожаробезопасность. Так как внешний контур трубы, через который движется атмосферный воздух, имеет более низкую температуру, риск возгорания по вине дымохода сводится практически к нолю.
  • Универсальность. Монтаж коаксиального дымохода выполняют через перекрытия и крышу или горизонтально, то есть через стену. Это позволяет использовать такой тип дымоудаления для частных домов и даже квартир.
  • Компактность. Соединение в одном устройстве двух функций позволяет экономить пространство, так как высокопроизводительный дымоход коаксиального типа меньшего диаметра справляется с любым объемом газов.
  • Простота установки. Чтобы вывести дымоход газового котла коаксиального вида на улицу через стену не требуются особые знания, опыт или дорогостоящий инструмент. Его конструкция позволяет с легкостью установить и ввести в эксплуатацию настенный или напольный котел.
  • Экологичность. Благодаря высокому КПД котлов с использованием каналов дымоудаления коаксиального типа газ полностью сгорает в топке. Такое устройство снижает выбросы газа в атмосферу, что более безопасно для экологии.

    Отличия между выводом обычного и коаксиального дымоходного канала

Важно! Коаксиальный дымоход подходит исключительно для газовых котлов с закрытой топкой и принудительной тягой, функционирующей за счет небольшого вентилятора, встроенного внутри трубы. В проект системы дымоудаления такого типа обязательно включают сборник конденсата и ревизию, через которую выполняют очистку трубы.

Требования безопасности при монтаже

Согласно статистике МЧС и производителей, коаксиальные каналы дымоудаления считаются более безопасными и эффективными. Однако, при их установке следует соблюдать определенные требования:

  1. Максимально разрешенная для большинства моделей длина трубы, отводящий продукты сгорания в атмосферу, составляет 3 м. Для отдельных приборов допускают использование труб длиной до 4-5 м.
  2. Трубу дымоудаления выводят наружу здания через стену, прилегающую к стенке отопительного котла. Длина горизонтального участка в месте вывода не должна превышать 100 см.
  3. Отверстие для вывода трубы на улицу располагают на высоте не менее 150 см от отопительного котла и 200-250 см от уровня земли.
  4. Расстояние от места вывода трубы до соседних сооружений должно превышать 300 см.
  5. Коаксиальный дымоход для газового котла не рекомендуют располагать под окнами. Минимально допустимое расстояние от точки вывода до окна – 100 см.
  6. Для дымоходов с принудительной тягой вертикальный участок трубы необязателен, достаточно горизонтально вывести его через стену.

    Правила безопасного монтажа

    Требования к трубе дымоудаления

Обратите внимание! Профессиональные строители спорят насчет эффективности использования коаксиальных дымоходов на территории средней полосы России и боле северных регионов, утверждая, что из разрабатывали для использования при температуре до -15 градусов. Там, где зимой большую часть времени температура опускается ниже этой отметки, они промерзают. Производители объясняют проблемы неправильным расчетом диаметра внешней и внутренней трубы и длины дымохода.

Монтаж

В отличие от традиционных способов дымоудаления дымоход коаксиального типа монтируется просто. Чтобы выполнить установку, нужно строго следовать инструкциям производителя газового оборудования и требованиям пожарной безопасности. Опытные мастера советуют обращать внимание на следующие моменты:

  • Установку дымохода производят совместно с монтажом отопительного оборудования.
  • Приборы с закрытой топкой не требуют оборудования отдельного помещения для котельной, однако место установки следует обшить снизу по бокам и сверху огнеупорным материалом.
  • На стене определяют точку вывода трубы через стену на улицу. Ее располагают на высоте 1,5 м от выводного патрубка котла. Выпиливают отверстие в перегородке, размер которого на пару сантиметров больше диаметра дымохода.
  • К патрубку котла присоединяют специальный связующий элемент и собирают дымоход из отдельных сегментов. Места стыков фиксируют хомутами. Важно! Для герметизации соединений коаксиальной системы дымоудаления нельзя использовать герметики или клеящиеся ленты, уплотнители.
  • Место прохода трубы через препятствие в виде стены изолируют с помощью огнеупорного материала, к примеру, базальтового волокна.
  • Горизонтальный сегмент, выводящий тубу на улицу, поворачивают с помощью отводного колена вверх и надставляют до необходимой длины. Вертикальный участок фиксируют на кронштейны к стене. На оголовок надевают защитный дефлектор.

    Вывод трубы дымоудаления через стену

Видео-инструкция

krovlyakrishi.ru

коаксиальная труба для газового настенного котла: установка, фото » SanDizain.ru

Эффективное и безопасное функционирование настенного газового котла невозможно без налаженного дымоотведения. И если раньше для этой цели нужно было обустраивать классический дымоход с вытяжкой, то сегодня в большинстве случаев достаточно коаксиальной трубы. Именно ее мы все чаще можем видеть в современных системах отопления. Чем же особенна такая вариация дымохода? Чтобы всесторонне разобраться в вопросе, рассмотрим сразу несколько важных моментов: строение, преимущества и основные нюансы установки коаксиальной трубы с пояснительными фото.

Строение и принцип работы

Конструктивно коаксиальный дымоход – это две очень простые на вид трубы разного диаметра, вставленные друг в друга. Длина рабочих патрубков также неодинакова – внутренний несколько короче внешнего. Для увеличения жесткости конструкции трубы соединены специальными перемычками – они же и предотвращают соприкосновения патрубков. Подобное строение дымохода дает возможность получить сразу два обособленных рабочих канала: внутренний патрубок – канал для вывода продуктов горения настенного газового котла; пространство между патрубками – канал для забора воздушных масс и их подачи в котел. Второй канал не менее важен, чем первый, так как именно воздух поддерживает горение в отопительном оборудовании.

Важно! Коаксиальная труба демонстрирует максимальную эффективность только при работе с газовыми котлами, оснащенными камерами сгорания закрытого типа, которые функционируют на принудительной тяге, так как именно вентиляторы дают возможность быстро отводить отработанный дым.

Плюсы коаксиального дымоотвода

Использование коаксиальной трубы предполагает целый ряд плюсов:

  • Горизонтальный монтаж. Чтобы установить трубу, не нужно пробивать крышу, как в случае с классическим дымоходом, – патрубки можно вывести через окно или стену.

Устройство коаксиального дымоотвода

  • Независимое функционирование. Коаксиальный дымоход не взаимодействует с воздухом в комнате, где смонтировано газовое оборудование: благодаря специальной двойной конструкции дымохода котел и не выжигает кислород этого помещения, и не выпускает в него угарный газ.
  • Увеличение КПД котла. Уличный воздух перед поступлением в камеру сгорания подогревается, так как получает тепло от внутреннего патрубка, по которому выходит наружу горячий дым, что в целом позволяет существенно увеличить эффективность работы отопительного оборудования.
  • Защита от возгорания. За счет того, что дымоход регулярно охлаждается уличным воздухом, обеспечивается высокая степень защиты труб от чрезмерного нагрева и последующего возгорания.
  • Универсальность. Так как для функционирования коаксиального дымохода не требуется обустраивать даже мини-котельную, его можно монтировать в любом помещении как частного дома, так и квартиры.

Требования к монтажу

Чтобы организовать надежный и безопасный дымоотвод, нужно придерживаться конкретного свода правил и норм монтажа коаксиальной трубы.

Во-первых, длина внешней горизонтальной трубы, которая непосредственно выходит на улицу, должна составлять не больше 1 м. В случае отсутствия вентилятора в котле потребуется задействование вертикальной выводящей трубы, которая будет соединять отопительный прибор с горизонтальным дымоходом, – ее длина не должна превышать 3-4 м.

Установка котла с дымоходом

Во-вторых, рабочее отверстие для дымохода должно размещаться на высоте не меньше 1,5 м над газовым котлом и 2 м – над землей. Расстояние от дверей, окон и вентиляционной решетки как сборку, так и сверху должно составлять не меньше 0,5 м.

Совет. Выход дымохода не рекомендуется обустраивать под окном, но если альтернативных вариантов нет, труба должна проходить ниже рамы окна на 1 м и больше.

В-третьих, чтобы обеспечить отвод конденсата, необходимо выдержать небольшой горизонтальный наклон трубы. Особое внимание нужно уделить вопросу стороны наклона дымохода. Традиционно считается, что трубы должны иметь наклон от газового котла – в данном случае конденсат, образующийся в результате охлаждения продуктов сгорания, будет самотеком выводиться наружу, то есть на улицу, не попадая в топку. Но такая схема оправдана лишь в теплое время года, а вот в случае сильных заморозков конденсат попросту будет замерзать на патрубке, даже не успевая с него стечь. Вот почему для перестраховки рекомендуется делать уклон в сторону газового котла. А чтобы образующийся конденсат не проникал в топку, следует использовать специальный конденсатосборник.

Установка коаксиальной трубы

Монтажа дымохода включает четыре основных этапа:

  • На стене, на которой установлен газовый котел, разметьте зону под выходное отверстие трубы. Диаметр рабочего отверстия делайте немного больше диаметра внешнего патрубка дымохода.
  • Изолируйте выходное отверстие любым негорючим утеплителем.

Установка коаксиальной трубы

  • Посредством присоединительного элемента, идущего в комплекте к коаксиальному устройству, подключите дымоход к газовому котлу. Если монтируется не только горизонтальная, но и вертикальная труба, соединяйте их с помощью поворотного колена – одна система дымоотведения должна включать не более двух поворотов. Для фиксации труб на поворотах и стыках используйте крепежные хомуты.

Важно! При подключении коаксиальной трубы нельзя применять разного рода герметизирующие составы и клеящие ленты.

  • Закрепите дымоход к стене с помощью кронштейнов.

Учтите, что на оголовок коаксиальной трубы нельзя монтировать никакие дополнительные элементы, вроде зонтиков или дефлекторов.

Без сомнений, коаксиальная труба – максимально практичное и надежное решение для отвода продуктов сгорания газового котла. Но все эти преимущества не станут для вас реальностью при халатной установке оборудования, так что, если хотите получить по-настоящему эффективную систему дымоотведения, которая прослужит вам не один год, четко следуйте инструкции и всем правилам монтажа.

Монтаж газового котла: видео

sandizain.ru

Коаксиальный дымоход для газового котла – виды, особенности и установка

Относительно новым решением в системе вывода продуктов сгорания наружу стал коаксиальный дымоход для газового котла, позволяющий сокращать потери тепла при функционировании. Сравнивая тепловой котел с электрическим, нельзя не отметить, что он имеет меньший коэффициент полезного действия из-за больших теплопотерь. Использование коаксиальной трубы, присоединенной к газовому котлу, позволяет частично решить этот вопрос.

Так выглядит коаксиальный наружная часть коаксиальной трубы

Что представляет собой коаксиальный дымоотвод

У многих потребителей, не знакомых с этим видом котлов, возникает вопрос – коаксиальный котел что это такое? Коаксиальная система является универсальной системой по подключению тепловых котлов. При ее монтаже достигается 100% герметичность и гарантированная газоплотность всей системы. Рассмотрим, что такое коаксиальный дымоход для газового котла и как он устроен. Устройство коаксиального дымохода называют «трубой в трубе». Первая коаксиальная труба для газового котлов меньшего диаметра выполняет функцию вывода выхлопных газов, а вторая труба диаметром больше выполняет функцию ввода воздуха в камеру сгорания. Эти трубы в системе не соприкасаются за счет специальных перемычек, придающим трубопроводу особую жесткость. Такое устройство коаксиального дымохода для газового котла повышает безопасность самой трубы за счет того, что горячий воздух, проходя по меньшей внутренней трубе, остужается, а холодный, проходящий по трубе большего диаметра, за счет этого нагревается. Поэтому котел с коаксиальным дымоходом не тратит свою энергию на нагрев воздуха. Повышается КПД всей системы и уменьшается расход газа. За счет лучшего сгорания газа повышается и экологичность всей теплогенераторной системы. Принцип работы такого котла показан на рисунке:

Принцип работы коаксиального дымоотвода

Хочется сказать — коаксиальный дымоход предназначается для котлов, камера сгорания которых закрыта. С помощью этого, горение происходит как бы снаружи здания. С нее всасывается воздух и туда же выводятся отработанные газы. Не нарушается микроклимат внутри здания, то есть не расходуется кислород в месте установки котла, а об угарном газе можно забыть вообще. Благодаря такой системе, дымоход получается компактным – нет необходимости вести одну трубу выводящую, другую выводящую, то есть все находится в одной трубе. За счет такой конструкции внешняя часть дымоотвода всегда остается холодной. Ввиду этого не такие большие требования к пожарной безопасности самого дымохода. Но, тем не менее, они есть. Из чего же состоит коаксиальный дымоход?

Виды котлов

Рассматриваемые котлы газовые с коаксиальным дымоходом различаются техническими характеристиками и способами монтажа. Такие газовые котлы делятся на напольные и настенные. Настенные намного компактнее, занимает меньше места, но они и гораздо менее мощны, чем напольный газовый котел с коаксиальным дымоходом, у которого выше кпд. Напольные котлы хороши для обогрева производственных зданий и частных домовладений большой площади.

Корпуса котлов изготовляют из различных металлов и их сплавов. Наиболее популярны чугун и сталь. При демократичной цене у них неплохие технические показатели. Высокая надежность, хорошая теплоотдача и долгий срок службы у медных и силуминовых котлов. Но ввиду высокой цены их используют редко.

Напольный и настенный типы газовых котлов

Виды коаксиальных дымоотводов

Надо сказать, коаксиальные дымоходы для котлов изготовляют из алюминия, пластика и нержавеющего металла. В Российской Федерации популярны дымоходы коаксиальные для газовых котлов из последних двух материалов. Преимущественно коаксиальный газовый котел с пластиковым каналом дымоотвода является конденсационным. Дым достигает температуры 205°. Такой коаксиальный дымоход для газового котла стоит недорого, отличается простотой монтажа и легковесностью. Единственным недостатком его является недолговечность. Не рекомендуют подключать такие устройства к неконденсационным котлам.

Нержавеющая сталь является долговечной и устойчивой к кислоте. Она способна выдержать нагрев в 550°. Предусмотрен выпуск утепленных и не утепленных труб из нержавейки. Когда монтируется коаксиальная труба для котла двухканального, она теплоизолируется. У утепленных труб из нержавейки улучшенная аэродинамика, их используют в многоквартирных домах. Срок службы таких труб от тридцати и более лет.

Конструкция

Коаксиальные дымоходы бывают двух видов. Первый самый распространенный – горизонтальный дымоотводящий канал, который выводят через стену. Очень редко монтируют вертикальные устройства. Он идет через потолок и крышу.

Коаксиальный вертикальный дымоход для газового котла состоит из:

  • фланца. Это своего рода переход от котла непосредственно к самим трубам;
  • адаптера для коаксиальной системы;
  • соединительного хомута;
  • колена, чьи функции сводится к изменению направления монтажа дымоотвода. Как и труба, оно состоит из двух колен, помещенных одно в другое.
  • декоративной настенной накладки, маскирующей заделанное негорючим материалом расстояние между трубой и отверстием в стене;
  • впускной/дымоотводящей трубы.

Схема вертикального дымоотводящего канала

При применении углов и отводов важно знать, что каждый угол 90° «съедает» метр длины дымохода. Каждый уголок 45° забирает 0,5 м длины дымохода. Внутренняя часть коаксиальной трубы напоминает в своем роде канализационную – с одной стороны раструб, с другой ровная труба. Если трубу необходимо удлинить, используют удлиняющую муфту, которая имеет уплотнительные резиновые прокладки.

Правила

Рассмотрим такой вопрос как коаксиальный котел требования к помещению:

  • должны быть вентиляционная система и газоанализатор;
  • для изоляции стены при установке подвесных котлов используется негорючий материал;
  • напольный газовый котел следует устанавливать на бетон или листовой металл;
  • расположение других газовых приборов и электрооборудования должно быть на расстоянии от 0,3м.

Соблюдая вышеперечисленные нормы, потребитель обеспечивает эффективность работы системы и ее безопасное использование. Перейдем к монтированию коаксиального дымохода.

Прокладка

Сама установка трубы газового котла не является особо сложной.

Для прокладки коаксиального дымохода надо помнить — уклон неконденсационных котлов производится в сторону улицы. Это делается для того, чтобы образовывающийся конденсат стекал на улицу. Относительно котла дымоход можно сдвинуть хоть вправо, хоть влево, хоть за его стенку.

Существуют определенные правила установки коаксиального дымохода для газового котла, которые необходимо соблюдать. Рассмотрим эти правила для оптимального функционирования:

  • по правилам монтажа необходимо иметь хотя бы 0,5 м и более расстояния внутри помещения от стены до котла, чтобы не возникало обледенения, которое впоследствии может попасть на котел;
  • согласно правилам, максимальная длина дымоотвода для газового котла не должна превышать более 3 м;
  • высота от трубы до потолка внутри помещения должна быть длиной не менее 0,2 м;
  • сама коаксиальная труба со стороны улицы должна быть длиной не менее 0,3 м;
  • расстояние от самой трубы до земли – 2, лучше 2,5 м;
  • расстояние от конца трубы дымохода до ближайшей стены – 0,6 или 1,5 м;
  • ближайшие окна, или вентиляционные отверстия не должны располагаться ближе, чем 0,6 м от выхода дымохода;
  • диаметр патрубка дымоотвода не должен превышать диаметра выхода котла.

Наледь, образовавшаяся из-за скопившегося конденсата

В паспорте к каждому котлу имеются данные о том, какого диаметра должна быть труба, и какой максимальной длины может быть коаксиальный дымоход. Превышать эти данные не рекомендуется, потому что производительность котельного агрегата будет сильно падать. Диаметр трубопровода пишется в паспортных данных в артикуле после буквенного значения. Он состоит из четырех цифр. Первые две означают внутренний, а последние цифры – внешний диаметр вводной трубы. Согласно правилам, длина коаксиального дымохода для газового котла не может быть более 3-х м. Однако некоторые производители устанавливают свои ограничения на производимую продукцию. Так что прежде чем проводить монтаж, следует внимательно изучить инструкцию. Вопрос как удлинить коаксиальную трубу газового котла решается просто. Трубы собираются по типу «папа-мама». На углах предусмотрено использование поворотных муфт под углами 45 и 90 градусов. Герметик на стыках запрещен. В переходники предусмотрена установка уплотнительных резинок, выдерживающих нагревание в 250°. Советуют уменьшить до минимума повороты и углы для обеспечения лучшей тяги. По всей длине предусмотрено использование крепежных хомутов.

Теперь рассмотрим такой вопрос – как установить коаксиальную трубу газового котла и каковы шаги по ее установке.

Шаг первый предусматривает определение места в комнате, где будет расположен газовый котел с коаксиальным дымоходом в зависимости от его вида. Разметка выходного отверстия коаксиального дымохода для газового котла проводится на стенке, у которой предусмотрено расположение котла, на расстоянии полтора метра от него. Ширина отверстия должна немного превышать внешний размер трубы. С помощью колена дымоотвод крепится к котлу. Крепеж стыков и углов проводят хомутами.

Важно! Клеящие ленты и герметики строго запрещены при установке коаксиальных дымоходов.

Расстояние между трубой и стеной в отверстии утепляют негорючим материалом. Если у котлов предусмотрено применение принудительной вентиляции, дымоотвод устанавливают только горизонтально.

Важно! Для того, чтобы трубу повернуть, предусмотрено использование поворотного колена. Колен на трубопроводе не может быть больше 2-х.

Рассматриваемая коаксиальная труба к газовому котлу к стенке крепится с помощью кронштейнов. Каждому стыку положен один кронштейн. Не рекомендует установка на оголовке (окончании) труб добавочных компонентов.

Коаксиальный дымоход может быть выведен через стену или через крышу. Для вывода через крышу понадобятся дополнительные комплектующие, которые позволяют проходить переходы потолка и крыши. Наверху потребуется соответствующий колпак. После установки проверяется целостность всей системы.

Если котел работает на дизельном топливе, для него предусмотрен коаксиальный дымоход для дизельного котла китурами – компании, которую относят к популярным производителям дымоходов.

Продукты компании Китурами имеют ряд своих особенностей. Они продаются с вмонтированным в них вентилятором, в функции которого входит создание в дымоходном устройстве искусственной тяги.

К плюсам дымоходов, выпущенной этой фирмой, относятся:

  • пожаробезопасность и экологичность;
  • низость выходной котловой температуры, позволяющей установку в деревянных домах;
  • усиление коэффициента полезного действия котлов;
  • простота в уходе и установке;
  • создание комфорта и улучшение микроклимата в здании.

Важная информация: результатом горения дизеля является образование конденсата кислотного состава, способное разрушать металлы. Утеплитель и конденсатосборник, сочетающиеся с нержавейкой в дымоходах Китурами обеспечивают продукции стойкость к коррозии, не дают скапливаться саже, обеспечивают устройству долгий срок эксплуатации.

Котлы на разных видах топлива

Сегодня все чаще потребитель отдает предпочтение котлам на твердом топливе. Причин для этого много. У кого-то газовая трасса далеко расположена, кто-то хочет сэкономить, в чьем-то населенном пункте газ вообще отсутствует. Вот народ и склоняется к использованию котлов на твердом топливе. Один отдает предпочтение дровяным котлам, второй угольным или пелетным, третий – универсальным. Как бы там ни было, любой котел на твердом топливе нуждается в дымоходе.

Как выбирают коаксиальный дымоход для твердотопливного котла, какими он отличается требованиями? В чем состоит особенность установки дымоотводов твердотопливных котельных агрегатов? Из чего складывается их цена?

При выборе дымохода на твердотопливный котел, нужно изучить инструкцию. В ней указываются характеристики дымоотвода, подходящие для твердотопливных котлов. Выбор зависит от:

  • размеров патрубка котла;
  • минимальной высоты дымоотвода;
  • необходимого сечения дымоотвода;
  • температуры дыма;
  • минимума значения нужного разрежения в дымоотводе.

Оглядываясь на эти значения, подводятся итоги, и выбирается необходимый дымоотвод. Предъявляемые к дымоходным каналам требования изложены в соответствующей документации. Некоторые мы изложим подробнее. Важным требованием является соблюдение правил пожарной безопасности.

Неутепленная труба должна находиться от материалов, способных загореться, на расстоянии не менее 70 см. Утепленная труба – не менее 25см, если при этом значение температуры в наружном кожухе не превышает 90 градусов по Цельсию. При наличии деревянного дома или леса рядом с ним, горючих кровельных материалов (типа камышовой крыши), на дымоходе необходима установка искрогасителя. При прохождении трубами горючих стен, перегородок, перекрытий или кровли необходимо применение проходных гильз, которые заполняет теплоизоляционный материал, который не горит. В его качестве используют обычно базальтовую вату.

Коаксиальные дымоходы для настенных газовых котлов нашли широкое применение в зданиях, оснащенных автономной обогревательной системой за их надежность, простоту в прокладке, долговечность в использовании и демократичные цены.

prohlados.ru

Коаксиальный дымоход фото – Нормы установки коаксиального дымохода: требования и правила

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
