Типы фрез по дереву – классификация, конструкции, типы, как выбрать

Содержание

классификация, конструкции, типы, как выбрать

Обработка изготавливаемых деталей фрезером – представляет множество возможностей. Детали с необходимыми пазами, канавками различной формы необходимы для качественной отделки. Операции по работе ручным оборудованием по дереву выполняются специальным инструментом — фрезами. Каждый тип действий предусматривает отдельную разновидность используемой оснастки.

Фреза по дереву

Классификация и виды фрез для обработки древесины

Электроинструмент для работы с пиломатериалами – фрезер ручного типа. Поверхности деталей, изготовленных из древесины подвержены выполнению работ при помощи специальных приспособлений. Изготовка изделий, требующих наличие необходимых пазов, выемок и углублений подразумевает использование фрезера по дереву. Перед началом, нужно приобрести оснастку, предназначенную для конкретных целей согласно конфигурации изделия.

Выбор инструмента, обрабатывающего дерево происходит согласно спецификации поделок. Профессионалы имеют достаточный опыт и навыки, чтобы использовать нужное оборудование. Фреза по дереву имеет множество назначений:

  • При кромочной обработке используется, чтобы соединить заготовки путем сращивания пазов.
  • Изготовка выемок для использования, установки навесных петель, других приспособлений.
  • Изготовление декора – в данном случае используется резак изготовки рисунка или при процессах по дереву со сложной конфигурацией.

Инструмент сильно различается типом конфигураций, назначению. До начала производимых действий с деревом, необходимо определить тип и виды, используемых для заготовок. Единица измерения хвостика исчисляется в миллиметрах либо дюймах, в зависимости от типа используемого фрезера. Распространенными вариантами являются виды фрез диаметром от 6 до 12 мм. Стоит сконцентрировать внимание, что использование дюймовой цанги и миллиметрового хвостика недопустимо, так как это может вызвать поломку оборудования, либо травматизму.

Разнообразие фрез по дереву

Производителями комплектов предусматривается различные модификации. На строительном рынке имеется большой выбор видов фрез ручного фрезера, в зависимости от назначения и используемого при изготовлении материала. Оснастка ручного устройства может быть использована для обработки пластика и металла, но наибольшее распространение получила в обработке древесины. Основные разновидности по работе с древесиной.

  1. Изготовление пазов, формирование углублений производится торцевыми типами фрез.
  2. Пазовые, используемая цилиндрическая фреза по дереву обрабатывает необходимый паз прямоугольной формы.
  3. Фасонные оснастки по дереву используются в фигурных углублениях, кромках, позволяют придать уникальности изделию.
  4. Кромочные изготовлены в конструкции с подшипником, что позволяет изготовить изделие по шаблону.

Важно помнить, что наличие подшипника в ручной фрезе подразумевает его техническое обслуживание. Необходимо смазывать вращающийся элемент тонким слоем, данное действие выполняется по желанию продолжительного срока службы инструмента.

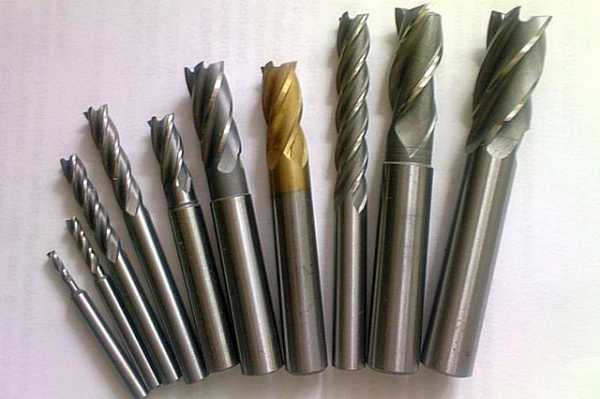

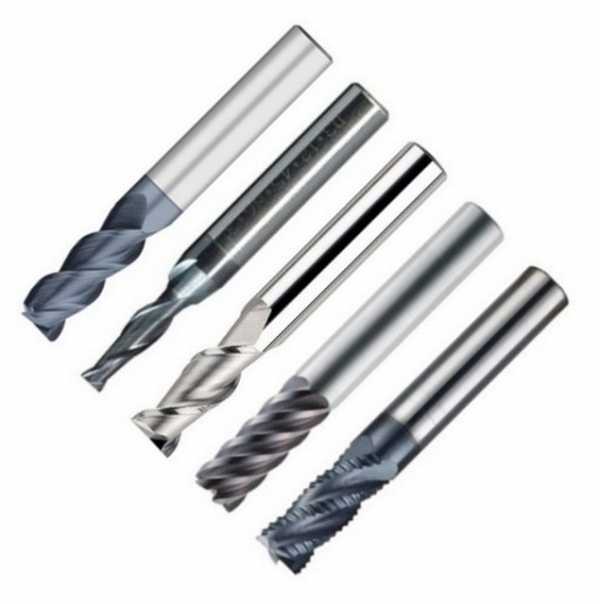

Концевые фрезы

Концевая фреза по дереву

Концевые приборы в конструкции и внешнему виду схожи с обычным сверлом. Отличительной чертой является отсутствие конусной части на конце фрезы. На торцевой части, расположенной к боковым сторонам под углом 90 градусов изготовлены зубья резки. Конструктивная особенность позволяет выполнять различные операции. К основным видам производимых работ относятся:

  • Изготовка изделий с пазами определенной глубины, сквозных отверстий.
  • Раскрой изделий.
  • Сверление, либо обработка кромок детали.

Основными функциями ручного фрезера концевого типа фрез предусмотрено получение в детали пазов замков и петель, устанавливаемых в дверях. Комплект отличается многофункциональностью, с помощью подготовленного оборудования и грамотного подхода можно выполнить множество интересных элементов.

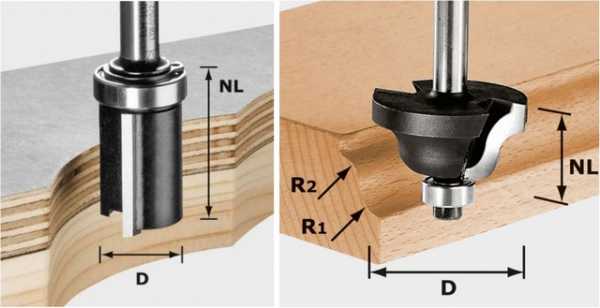

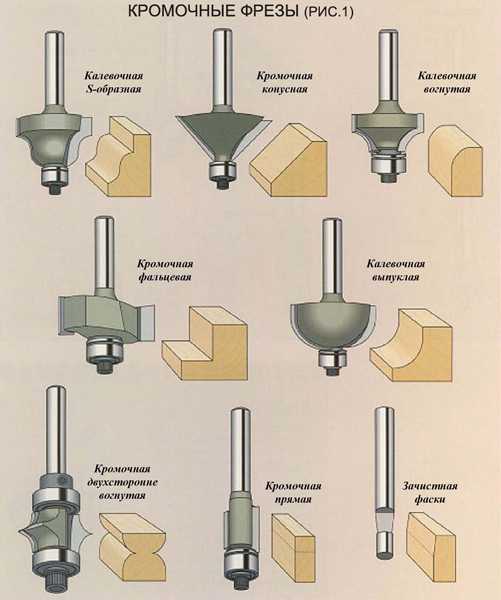

Кромочные фрезы по дереву

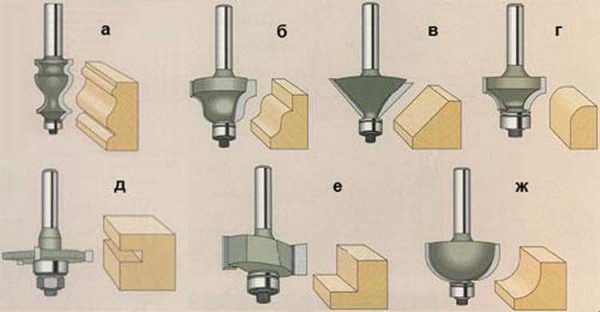

Разнообразие кромочных фрез

Кромочные приборы применяют для изготовления разнообразного вида кромок и выемок. Изделия из древесины поддаются обработке ручным фрезером с кромочными фрезами полной обработке. Кромочный вид наиболее распространен в использовании и имеет множество модификаций:

  • Профильные наборы обрабатывают детали таким образом, чтобы придать необходимую форму краям.
  • Калевочными имеется возможность округлить на четверть окружности край детали.
  • Конусные снимают фаску, угол которой зачастую составляет 45 градусов.

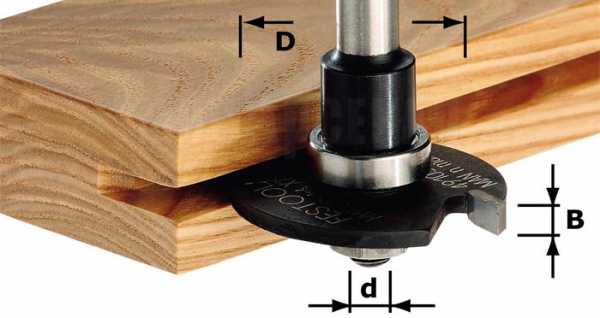

  • Дисковые служат для изготовления фасок в деталях, делая возможным последующие соединения.
  • Фальцевые обрабатывают деталь с кромки, оставляя четверть от высоты.
  • Галтельные необходимы для изготовки желобки, которая выведена в четверть окружности.

Кромочные фрезы по дереву, используемые для ручного фрезера зачастую оснащены подшипником, функции которого ограничить глубину необходимой обработки. Вылет регулировки площади обработки производится регулировкой на самом инструменте. Выполнение обработки массивных деталей требует множество попыток. Ручным фрезером производится работа по дереву в несколько этапов, пока не начнет действовать упорный подшипник.

Пазовые фрезы по дереву

Пазовые фрезы по дереву и их размеры

Основное предназначение вида пазовых по дереву – изготовка пазов с помощью ручного электроинструмента. Разновидностей приспособлений достаточно, пазовая фреза, позволяет выполнять действия по дереву ручным фрезером. Основные виды пазовых фрез:

  • Спиральные, напоминающие сверло, сформированы с винтовой кромкой внешнего типа. Дают возможность изготавливать детали с выемками и пазами с прямым углом.
  • Галтельные – выполнены с закругленным наконечником.
  • Конические зачастую используют для действий с плоскостями.
  • Фасонные позволяют изготавливать углубления необходимой структуры.
  • «Т» образные, фрезы «Ласточкин хвост».

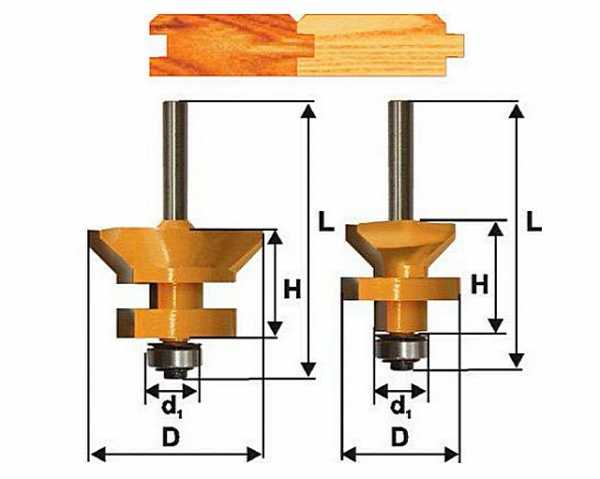

  • Комбинированные применяются при стыковке деревянных деталей большого размера.

Большинство видов выполнены в монолитном формате, реже встречаются оснастки из твердосплавного металла.

Копировальные фрезы

Наименее распространенным типом приспособлений при выполнении задач по обработке дерева инструментом ручного типа являются копировальные фрезы. Отличительными особенностями являются многочисленная разновидность режущих элементов, различное расположение упорных подшипников и небольшие размеры. Фрезерная головка, для ремесла по дереву устроена в форме дуги. Углубление в деталь зависит от угла обработки.

Использование инструмента по шаблону позволяет добиться необходимого результата при работах с деревянными заготовками. Использовать ручной фрезер необходимо с точностью и осторожностью, несоблюдение требований может привести к порче детали или электрического оборудования.

Конструкции фрез и их влияние на технологию производства фрезерных операций

Рассматриваемые инструменты подразделены на несколько основных категорий, классифицируется по типу и назначению. Они выполняют свои функции не только под осевой нагрузкой, имеют возможность перемещения во время работы, за счёт наличия боковых кромок. Режущие кромки, точнее их количество, напрямую зависит на качество выполняемых действий ручным фрезером.

Используемый инструмент, предназначенный для обработки принято считать ручной фрезер. Существуют средства исполнения корончатого типа, они позволяют выполнять работы обыкновенной дрелью. В таком случае, фрезерная головка, применяемая по дереву, выполняет роль обработки кромок, изготовления простых отверстий.

Нож для фрезы по дереву
Фрезерная головка

Оформление и изготовка изделий с пазами необходимой глубины, размеров осуществляется с помощью торцевых фрез. Ножи, используемые для фрезы по дереву подвергаются немалым нагрузкам. Предотвращение излишней обработки сказывается, за счет использования подшипников. Торцевые фрезы для ручного фрезера позволяют создавать соединения деревянных конструкций посредством системы шип/паз.

Чтобы изготовить на дереве необходимое отверстие, понадобится борфреза. В большинстве случаев такой инструмент используется при промежуточной обработки. Шарошки позволяют «раскрыть» отверстие на необходимую глубину, после производятся дальнейшие действия.

Типы конструкции фрез

Существует множество конструкций и разновидностей оснастки к ручному деревообрабатывающему станку. При выборе инструмента стоит обратить внимание на предназначение, устройство оборудования. Форма заточки фрез может быть двух видов – винтовая и прямая. Использование прямой формы заточки может привести к быстрой порче оборудования, а конечное изделие может получится имея выбоины и заусенцы.

Для работ по дереву ручным фрезером наиболее лучшим вариантом становится использование инструмента винтовой линией расположения зубьев. Единственным минусом является невозможная заточка подручными средствами, чтобы произвести возврат былой остроты, необходимо воспользоваться специальным оборудованием. Используя фрезы, для работ ручным фрезером по дереву следует обратить внимание на угол заточки. Деревянная поверхность наилучшим способом подвергается обработке инструментом, угол заточки которого составляет не более 90 градусов. Конструкцией предусмотрен эффективный вывод стружки, тем самым достигается максимальное действие инструмента.

Конструкция электрофрезера

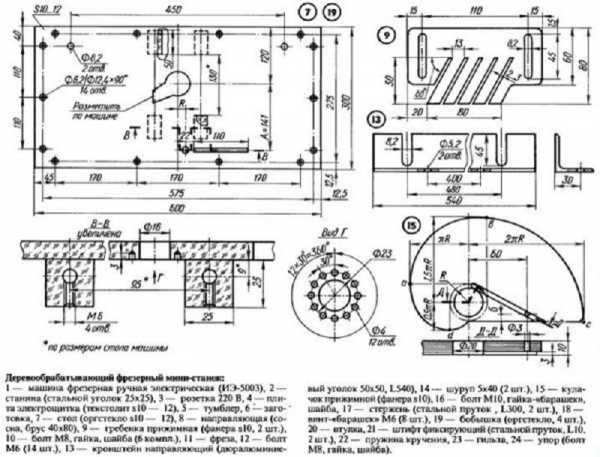

Схема сборки фрезерного станка

Сборные

Наиболее распространенный вид на рынке – сборные. Состоит из болванки, наваренными поверх кромками. Простое изготовление делает их наиболее привлекательных для изготовителя. Относительно невысокая цена позволяет не тратить время на заточку, а просто заменять на новую при потере остроты.

Со сменными режущими кромками

Фрезы со сменными кромками. Имеют сменные режущие кромки, когда происходит потеря остроты ножа с одной стороны, возможно перевернуть инструмент, далее продолжать работу.

Монолитные

Фрезы монолитного типа имеют в основании режущие кромки. Отличаются повышенной прочностью, однако после не продолжительной работы и последующей заточки деталь быстро теряет режущие свойства.

Типы лезвий фрез

Используемые при изготовлении материалы для фрез по дереву отличаются некоторыми характеристиками. Первый тип материала – быстрорежущая сталь. Товары, которые изготавливаются из данного материала, маркируются символами HSS. Ручным инструментом, использование оснастки такого типа, будет легко обработать мягкую древесину. Благодаря заостренным свойствам, скорость работы увеличивается в отношении к твердотельной фрезе.

Режущая часть может быть изготовлена из твердосплавных металлов. Такие изделия обозначены HM, преимущественно используются при обработке твердых пород древесины. Отличительной особенностью является прочность и стойкость к повышенным температурам. Качественно обработать мягкие породы дерева такой фрезой будет затруднительно, так как частота выполненных действий заметно отличается от быстрорежущих материалов.

Функциональные наборы фрез

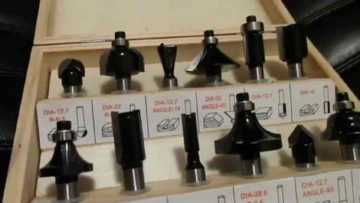

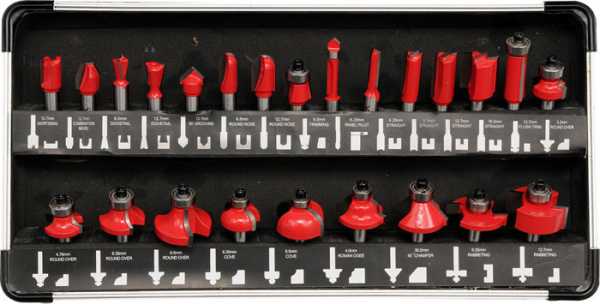

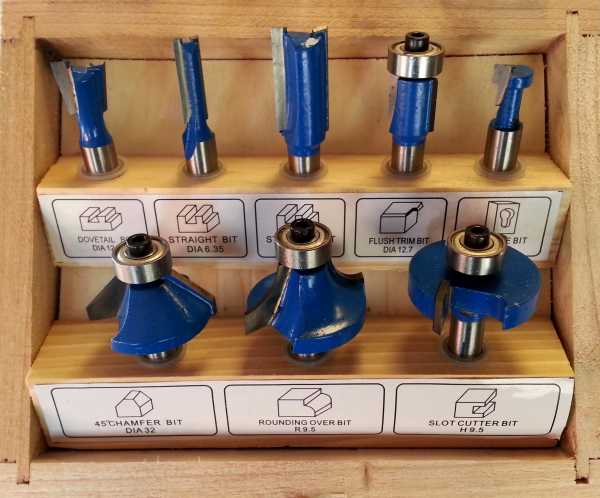

Зачастую можно встретить в продаже функциональные наборы, которые состоят из двух или более элементов. В данный набор входят приспособления и насадки для фрезера по дереву. Основное предназначение таких наборов – обработка двух или более деталей для получения однотипных соединений. Например, существует набор из 2-х фрез, одна из которых формирует кромку внутри изделия, а вторая позволяет сделать пазовую часть.

Существуют универсальные варианты, которые благодаря конструкции могут использоваться в различных целях. Разборная часть предполагает замену ножей для фрезы, после чего производятся работы с деревом.

Стоит отметить, что наличие стола для хранения всех видов оснастки к оборудованию сократит время на производимые действия, а также существует возможность соорудить подобие фрезерного станка. Установив на стол подвижные упоры, мастер расширяет круг возможностей инструмента для работ по дереву.

Сферы применения

Использование любого типа оборудования предполагает опасные работы с вращающимися элементами. При работе с деревом необходимо помнить о технике безопасности. Выполнение сложных элементов не производится в один подход, кромки фрезы должны быть заточены для наилучшего результата.

Мастерская, оборудованная фрезером по дереву

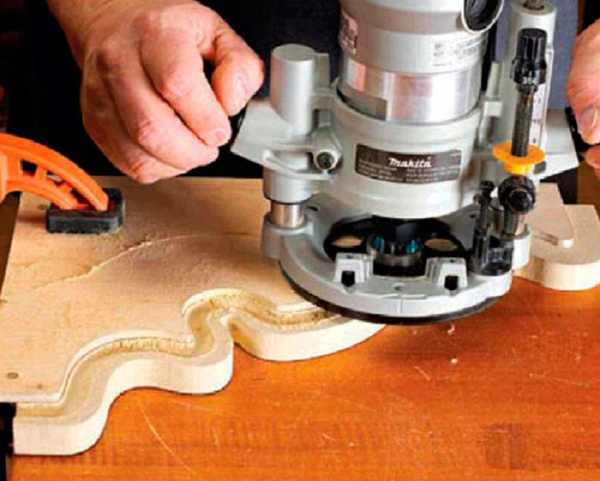

Фреза по дереву в работе
Резьба по дереву фрезером

Приступая к выполнению, следует понимать какой тип фрезы необходимо использовать. Высокую распространенность получил инструмент кромочной категории. Данная категория дает возможность производить практически все виды работ по дереву собственноручно. Пазовые или цилиндрические фрезы служат в основном для изготовления углублений в торцах материала.

Как выбирать фрезу по дереву под ручной фрезер

Выбор фрез на рынке стройматериалов очень богат. Ценовой диапазон разнообразен, не всегда возможно определиться, правильно ли делается покупка. Необходимо придерживаться нескольких основных условий для правильного выбора фрезы по дереву.

  1. Качество. Стоит обратить внимание на внешний вид детали. Изделие должно быть без заусенцев, иметь качественную резьбу, посадочные места.
  2. Термическая прочность указывается в паспорте, чем выше, тем лучше и надежнее при дальнейшем использовании.
  3. Материал припоя, а также соединение хвостика с частью, ответственную за резку.

Качество пайки изделия играет немаловажную роль при действиях с пиломатериалом. Тогда, когда выполняются работы с твердыми породами дерева, необходим определенный запас прочности инструмента. Припой делится на виды и марки, при покупке необходимо обратить внимание на его качество во фрезе. Желательно обращать внимание на инструмент, марка припоя которого не ниже ПСр 37.5. Чем выше цифра – тем лучше показатели надежности, качества детали. Марка обозначается в составе количеством меди и серебра. При соединении способом сварки, использование фрезера становится небезопасным и бессмысленным.

Монолитные фрезы необходимо проверять перед использованием. Качество металла определяется надпилом. Если появились заметные царапины или трещины, значит стоит отложить данный инструмент. Оптимальная твердость металла от 58 единиц. Качество выполняемых работ ручным фрезером напрямую зависит от наличия приспособлений и комплектов.

Подбор необходимого инструмента правильный путь к хорошему результату при работе с деревом. Фреза, изготовленная для фрезера по дереву должна отвечать всем стандартам и быть качественно изготовленной. Существует множество наборов, которые предназначены для работ по дереву. Качественный комплект гарантирует не только выполненные поставленные задачи, но и безопасную работу.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Фрезы по дереву - назначение, классификация, советы по выбору

Приобретая ручной фрезер для своей домашней мастерской, счастливый обладатель такой обновки получает в свое распоряжение очень функциональный инструмент, который способен вывести обработку деревянных деталей на совершенно иной уровень качества. Ни один другой «представитель» деревообрабатывающий техники бытового класса не имеет столь широких возможностей. В умелых руках ручной фрезер полностью оправдывает название универсального, многофункционального инструмента, открывающего широчайшие горизонты творчества.

Фрезы по дереву

Но действительно многофункциональным этот инструмент станет только в том случае, если к нему приобретена необходимая оснастка. И в первую очередь это, конечно – фрезы по дереву. Они представлены в продаже в очень широком разнообразии, и начинающему мастеру необходимо научиться ориентироваться в нем и выбирать нужную фрезу для того или иного вида работ.

Сразу оговоримся: рассказать обо всех типах фрез в масштабе одной публикации – попросту невозможно. Да, наверное, и не нужно, так как с приходом опыта работы у постоянно совершенствующегося мастера сложится полное понимание в этом вопросе. Так что предлагаемая вниманию публикация – только лишь для «старта» на этом поприще.

Содержание статьи

Общие сведения о фрезах

Фреза – это главный сменный элемент оснастки любого фрезера. По сути – она и является тем режущим инструментом, которым осуществляется обработка деревянной детали. Именно от качества фрезы в большей мере зависит и качество получаемого в итоге изделия.

Принцип строения фрез

Разнообразие фрез по их «геометрии», а стало быть и по предназначению – чрезвычайно широкое. Но в любом случае, если рассматривать эти комплектующие именно для ручного фрезера, сохраняется общий принцип их конструкции.

Общее строение фрез по дереву для ручного фрезера

По сути, обязательных основных элементов конструкции — всего два.

Прежде всего, это хвостовик (поз. 1), который зажимается в патроне фрезера и через который, соответственно, передается вращающий момент.

Рабочая область или головка (поз. 2) – та в которой расположены лезвия (ножи, резаки — их по-разному называют в различных источниках). Режущая кромка может быть прямой или же иметь весьма замысловатую конфигурацию, что и предопределяет возможности конкретной фрезы.

Про разнообразие конфигураций режущих головок фрез в основном-то и пойдет речь ниже – это основной критерий выбора.

Наконец, на фрезе могут быть дополнительные элементы (на данной иллюстрации это опорный подшипник — поз. 3), или упрощающие выполнение фрезеровальных работ, или расширяющие возможности фрезы. Например, подшипники очень помогают при изготовлении или обработке деревянных деталей по имеющимся шаблонам – получается в буквальном смысле слова копирование контуров. Кроме подшипников, это могут быть стопорные муфты, калибровочные втулки или шайбы, винты, позволяющие перебрать разборную фрезу и разместить ее режущие детали в нужной последовательности.

Размеры хвостовиков фрез

Хвостовики фрезы характеризуются двумя размерами – диаметром и длиной.

Длина во многом зависит от предназначения фрезы. Но порой случаются ситуации, когда при выборе, например, глубоких пазов, длины становится недостаточно. С аналогичной проблемой можно столкнуться и в том случае, если ручной фрезер устанавливается под специальным фрезерным столом, и толщина столешницы также «съедает» некоторую часть длины хвостовика.

Ручные фрезеры очень часто встраиваться в специальные фрезеровальные столы (готовые или самодельные). В любом случае этим может несколько снижаться свободный вертикальный проход фрезы, и для выборки глубоких пазов зачастую требуется оснастка с удлиненным хвостовиком.

Это один из моментов, которые следует держать в уме при выборе

Второй параметр хвостовика – это его диаметр. Естественно, он подбирается по патрону имеющегося или приобретаемого фрезера.

Здесь есть важный нюанс. Дело в том, что в продаже могут встретиться как сам инструмент, так и фрезы дюймового и метрического стандарта. Например, в метрическом исчислении это может быть 6; 8; или 12 мм. В дюймовом же приняты два размера ¼ и ½ дюйма. Если перевести это в миллиметры, то получается 6,35 и 12,7. Вроде бы совсем рядышком…

Но именно, что «вроде бы». На фрезерах устанавливается цанговый патрон, который, в отличие, например, от патрона дрели, не терпит «вольностей» с диаметрами. И фреза с полудюймовым хвостовиком способна намертво заклиниться в 12-мм патроне, да так, что придется прибегать каким-то крайним мерам. И наоборот – 12 мм фреза может фиксироваться в патроне на ½ дюйма ненадежно, что крайне опасно, так как есть вероятность получить очень серьёзную травму.

Диаметр хвостовика может быть метрического или дюймового стандарта. Несмотря на, казалось бы, незначительную разницу в пересчете на миллиметры, они не являются взаимозаменяемыми!

Разница между диаметром 6 мм и ¼ дюйма – не столь значительна. Но и в этом случае лучше все же не рисковать, а приобретать то, что прописано в паспорте фрезера.

Не стоит поддаваться на уговоры продавцов – мол, все так делают, и ничего страшного, «приляжется» и т.п. При таком попустительстве имеется вероятность просто угробить свой инструмент, если не случится худшего.

Как быть, если требуется или более длинный хвостовик, или фреза определенной конфигурации, но под цангу другого диаметра, а в ассортименте магазина таковых нет? Иногда в этом плане помогают переходники-удлинители. Они сами имеют хвостовик определенного размера, а на конце – цанговый патрон. Так что можно приобрести подобную оснастку для разных переходов диаметров, которая при необходимости выручит в обоих случаях.

С помощью удлинителя или переходника можно решить проблему и недостаточной длины хвостовика, и несоответствия его диаметра цанговому патрону фрезера.

Но, безусловно, еще при выборе ручного фрезера рекомендуется заранее сложить представление о том, какие работы предполагается им выполнять, какая оснастка в связи с этим должна преимущественно использоваться. Злоупотреблять дополнительным переходниками не следует – это всегда лишнее «слабое звено», нежелательное на больших скоростях и высокой нагрузке.

Выбор ручного фрезера – задача ответственная!

Если решено обзавестись этим очень полезным электроинструментом, чтобы самостоятельно или под чьим-то руководством освоить технологию фрезерной обработки деревянных деталей, следует хотя бы в общих чертах представлять устройство ручного фрезера и критерии его оценки при покупке. Подробнее об этих вопросах читайте в специальной публикации нашего портала «Какой ручной фрезер по дереву выбрать».

Различия по принципу строения режущей части

Даже если пока отставить в сторону конфигурацию режущей головки, можно заметить возможные отличия по самому принципу конструкции.

  • Наиболее распространенными являются сборные фрезы. Суть их конструкции заключается в том, что в процессе производства вначале изготавливается болванка фрезы с хвостовиком. А затем в нужных местах к ней крепятся металлические режущие кромки. Соединение производится по технологии пайки с использованием специальных тугоплавких припоев.

Хорошо заметно, что режущие кромки напаяны на головки фрез

Такая технология хорошо освоена, и поэтому подобные фрезы встречаются чаще всего. Правда, иногда именно узел паяного соединения становится «слабым звеном» — это случается на недорогих моделях или на фрезах и вовсе не известного происхождения. За качество пайки кромок у моделей ведущих брендов обычно переживать не приходится.

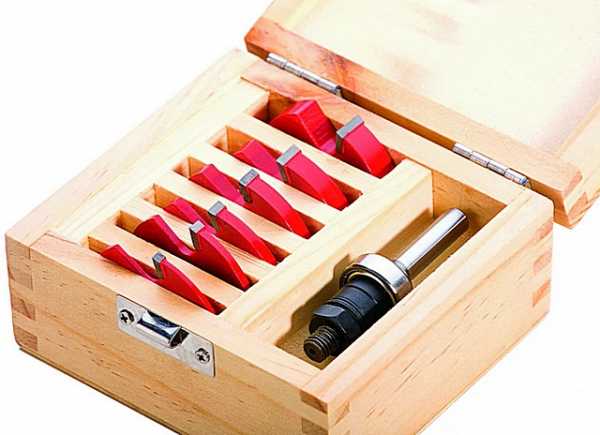

  • В последнее время набирают популярность фрезы со сменными лезвиями. Режущая кромка у них крепится на болванке одним или несколькими винтами.

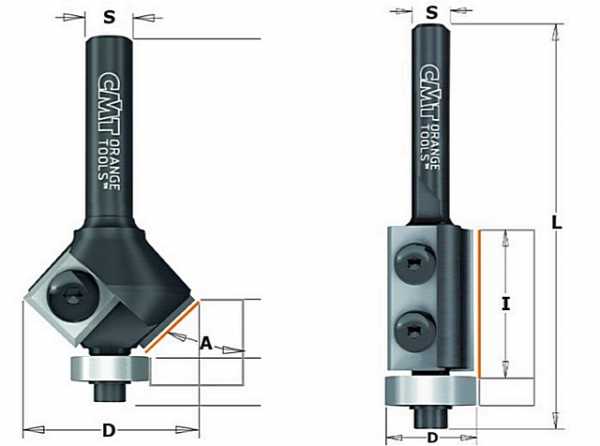

Примеры фрез по дереву со сменными ножами

Такие лезвия при необходимости несложно демонтировать, чтобы выполнить заточку или сменить на новые. Стоимость новых, безусловно, в любом случае будет ниже стоимости целой фрезы аналогичного качества. Но до полной замены еще, как говорится,  «дожить надо». Дело в том, что такие лезвия, как правило, имеют двухстороннюю заточку, а некоторые (как, например, показано на иллюстрации выше в левом ее фрагменте) — даже четырёхстороннюю. То есть если режущие кромки притупились, можно пока не тратить время на их заточку, а просто, сняв крепежные винты, перевернуть лезвия другой стороной наружу и продолжать работу.

Безусловно, стоимость подобных фрез довольно большая, но это вполне оправдывается удобством и длительным сроком их эксплуатации. Поэтому все большее количество мастеров профессионального класса переходит именно на такую оснастку.

  • Третий тип – это монолитные фрезы. У них режущая кромка сформирована отточенными выступами на самой болванке, примерно так, как это делается на обычных сверлах.

Фрезы монолитного типа

У таких фрез практически полностью исключается вероятность отрыва режущей кромки от «тела», что, конечно, является неоспоримым достоинством. Однако, такие лезвия сложнее затачивать, а кроме того, по мере заточки их геометрия постепенно изменяется, что сокращает срок эксплуатации. И приходится выбрасывать всю фрезу полностью.

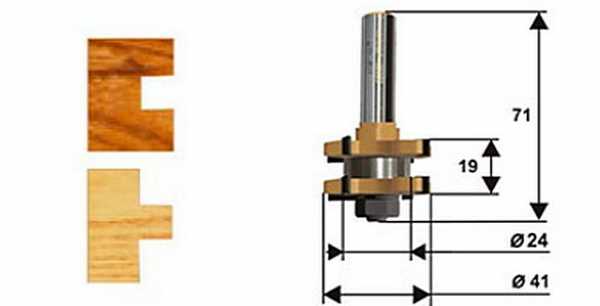

  • Отдельно можно выделить насадные (или наборные) фрезы. У них режущие детали не соединяются намертво с хвостовиком – предоставляется возможность их снять и установить в необходимой последовательности, с чередованием разделительных шайб, муфт или подшипников. Тем самым изменяется и «геометрия» обработки деревянной детали или количество и взаимное расположение одновременно выбираемых пазов.

Пример насадной фрезы – можно выбрать одну режущую головку или же поставить несколько, варьируя расстояние между ними с помощью входящих в комплект муфт

Впрочем, это уже в большей степени оснастка для мастеров-профессионалов. Новичку же будет благоразумнее начинать освоение технологии фрезерования с обычных наиболее распространённых сборных фрез с напаянной режущей кромкой.

Различия по материалу и способу заточки режущей кромки

При выборе фрез обращают внимание и на материал самой режущей кромки. Здесь можно встретить два основных варианта.

  • Лезвия из быстрорежущей стали, обычно обозначаются аббревиатурой HSS (от английского «High Speed Steel» – дословно «высоко-скоростная сталь»). Это – отличное решение для обработки мягких пород дерева. Как уже понятно даже из названия, такие фрезы обычно используются на высоких оборотах фрезера – именно в таких условиях они показывают свои преимущества, давая очень чистую обработку.

Правда, и затупить подобные кромки – много труда не надо. При встрече с твердой средой они быстро перегреваются, утрачивают свои качества и требуют правки.

  • Если же предстоит обрабатывать древесину твердых пород или плотные композитные материалы на ее основе, то предпочтение следует отдавать фрезам с твердосплавными напайками. Принятое обозначение такой оснастки – НМ. В качестве материала для кромок чащ всего используется карбид вольфрама, известный своей прочностью. Но это не означает, что такие фрезы – вечные. Нет, и они тупятся, и так же требуют периодической правки. Просто с их помощью вполне можно обрабатывать очень плотную древесину, но уже на более низких оборотах фрезера.

А вот для мягких пород это, пожалуй, и не самый лучший вариант, так как, по идее, идеальной чистоты обработки с ними добиться бывает довольно сложно. Впрочем, во многом это зависит от качества режущих кромок – в этом вопросе тоже немалый разброс. Твердые сплавы могут серьезно различаться зернистостью: чем она меньше — тем качественнее и долговечнее получается режущий инструмент. Так что качество поверхности после прохода НМ-кромками изделий ведущих производителей бывает ничуть не хуже, чем после быстрорежущих. И по сути – такие твердосплавные фрезы являются универсальной оснасткой для любых пород древесины.

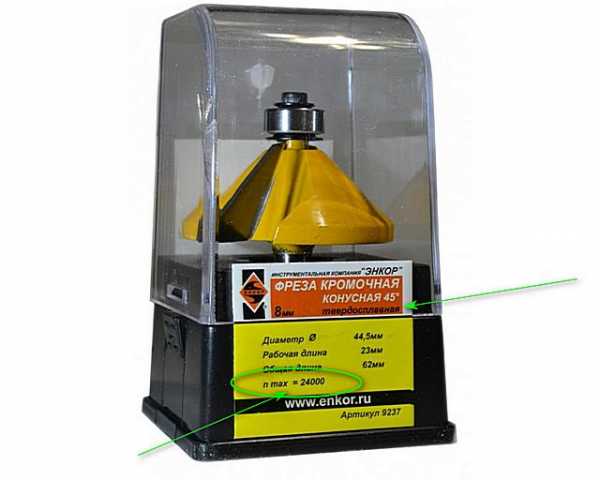

На упаковке фрезы обозначено, что режущие кромки – твердосплавные. Кроме того, указана максимально допустимая скорость вращения шпинделя ручного фрезера при работе с такой фрезой.

Могут быть различия и по конфигурации режущей кромки относительно оси вращения фрезы.

  • По большей части встречаются фрезы, у которых режущий край лезвий расположен вертикально или, если это фигурная фреза, в одной плоскости с осью вращения. То есть в боковой проекции все равно становится вертикальным.

Характерные примеры фрез с вертикальным расположением режущих кромок.

Следует заметить, что такие кромки — наиболее непродуктивные и быстро изнашивающиеся. По сути – они работают на скол тонкого слоя древесины, поэтому вскорости на них появляются зазубрины, которые ухудшают качество обработки деталей.

Но зато такие фрезы обладают сравнительно невысокой стоимостью, и проще других поддаются правке и заточке (до определенных пределов, конечно).

  • Более совершенными являются фрезы, режущие кромки у которых расположены под углом к оси вращения. Они уже по большей части работают именно как ножи, обеспечивают не скол, а аккуратный срез волокон древесины и, соответственно, повышенное качество обработки заготовок.

Фрезы с наклонно расположенными режущими кромками

Такие фрезы, безусловно, стоят дороже, но и «моторесурс» у качественных изделий подобного типа уже значительно больше. То есть требовать заточки или даже полной замены лезвие будет реже.

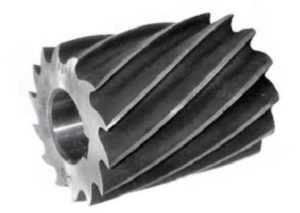

  • Режущая кромка может иметь и спиральную конфигурацию, так, как это обычно делается на обычных сверлах. Но, в отличие от них, рабочей частью фрезы является не только торцевая заточка, но и вся кромка на ее протяжении снизу доверху.

Фрезы со спиральной режущей кромкой.

Может иметься разница и по типу заточки режущей кромки – применяется прямая угловая, трапециевидная или радиальная заточки. Но в эти «дебри» новичку пока еще лезть рано, и понимание такого вопроса приходит лишь с достаточным опытом работы по фрезерованию, при выходе на качественно другой уровень мастерства.

Типы фрез по способу обработки материала

Переходим, наконец, к рассмотрению разнообразия фрез, позволяющего подобрать оснастку для тех или иных видов работ с деревянными заготовками.

Концевые фрезы

Такие фрезы можно, в принципе, отнести и просто к пазовым, но их выделяют на общем фоне за схожесть с обычным сверлом. По сути, о них только что рассказывалось, когда речь шла об оснастке со спиральным расположением режущих кромок. И иллюстрация, хорошо показывающая строение таких фрез, уже размещена выше.

Концевые фрезы имеют отличающуюся от обычного сверла заточку торцевой части, но это не мешает им хорошо вертикально погружаться в обрабатываемый материал. А отверстие, получаемое с их помощью, получает практически ровное дно.

Пример концевых фрез и их возможностей

Но сверление отверстий – это всего лишь одна из функций концевых фрез, обладающих немалой универсальностью. Спиральные кромки обеспечивают качественную выборку материала и при горизонтальном перемещении инструмента. В итоге это позволяет вырезать пазы, например, под установку замков, под пазо-шиповое соединение деталей, выбирать четверти, производить обработку торцов заготовок и т.п.

Одним словом, концевые фрезы в умелых руках становятся вполне многофункциональной оснасткой. Кстати, многие из них нередко применяются, в отсутствие ручного фрезера, и с электрической дрелью – например, при вырезании пазов под замки.

С некоторой долей условности к концевым относят и так называемые бор-фрезы, которые часто именуют шарошками. Это – довольно своеобразная оснастка, резко отличающаяся внешне от других насадок.

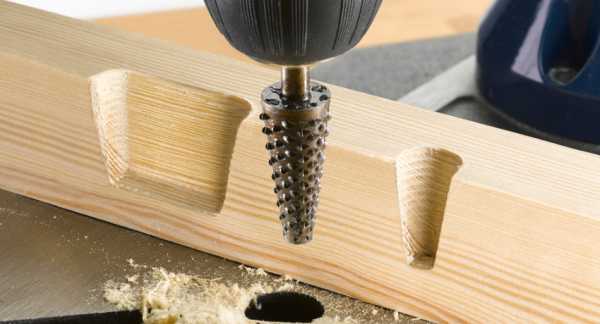

Бор-фрезы или шарошки

С помощью шарошечных фрез можно придавать отверстиям или краям вырезанных пазов определенную конфигурацию, проводить их доводку. Используют их и для декоративного оформления плоскостей – для своеобразной «гравировке» по древесине.

Пазовые фрезы

Функциональность понятна из названия. Такими фрезами обычно выбираются пазы различного предназначения, как для создания соединительных узлов деталей, так и для, например, декоративного оформления изделий.

Пазы могут выбираться как от края детали к ее середине, так и в любом месте на плоскости – заточка большинства пазовых фрез позволяет проводить вертикальное погружение режущей части в материал (хотя, в отличие от концевых, эта функция не является превалирующей).

Всю многочисленную группу пазовых фрез можно разделить на несколько подгрупп

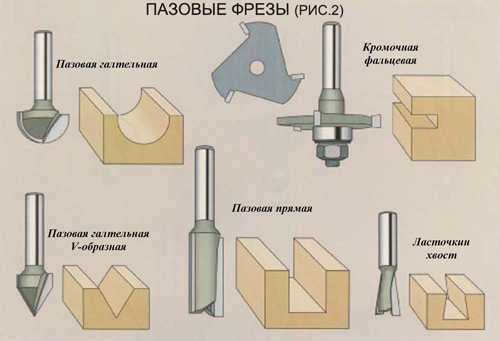

Пазовые прямые, галтельные и галтельные V-образные

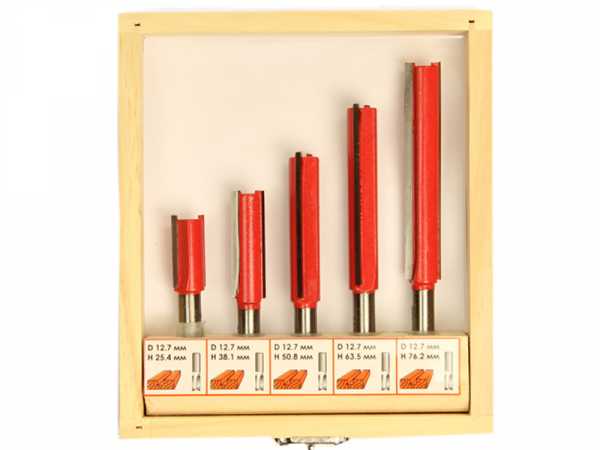

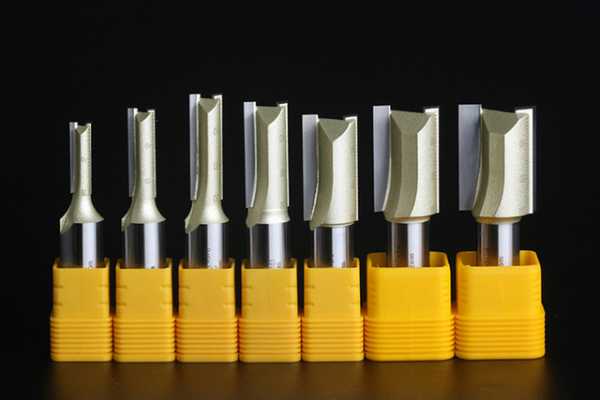

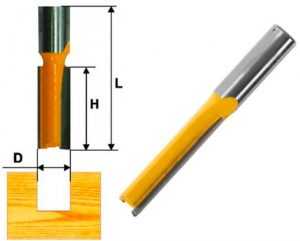

Одна из простейших фрез – пазовая прямая. Нередко в обиходе ее именуют «пальчиковой».
По выборке схожа с погружными концевыми фрезами цилиндрической формы. После прохода образует паз установленной ширины с перпендикулярным расположением стенок и дна. Может различаться шириной выбираемого паза и глубиной выборки (длиной рабочей части фрезы). При необходимости ширину паза можно увеличивать дополнительными проходами со смещением инструмента на нужное расстояние.

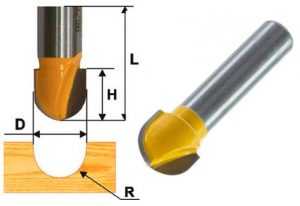

Пазовая галтельная фреза выбирает канавку с округлым дном (галтель).
В зависимости от глубины погружения, стенки паза могут представлять собой дугу вплоть до 180 градусов, либо вначале иметь перпендикулярный поверхности участок с последующим закруглением.
Фреза часто используется для декоративного оформления изделий.

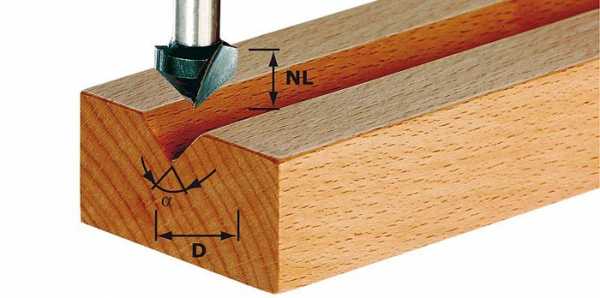

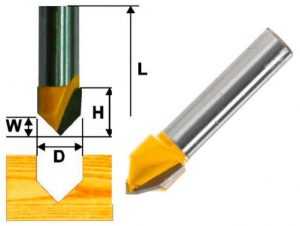

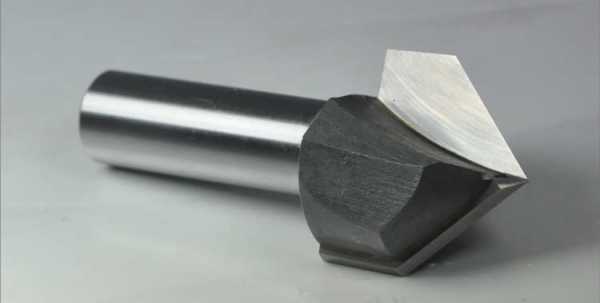

Галтельная V-образная. В отличие от обычной галтельной, имеет заострённый наконечник и выбирает паз с направленным вниз углом, по типу латинской буквы V. По применению схожа с рассмотренной выше. Ширина паза и величина угла в вершине может быть различной.
Пазовые конструкционные

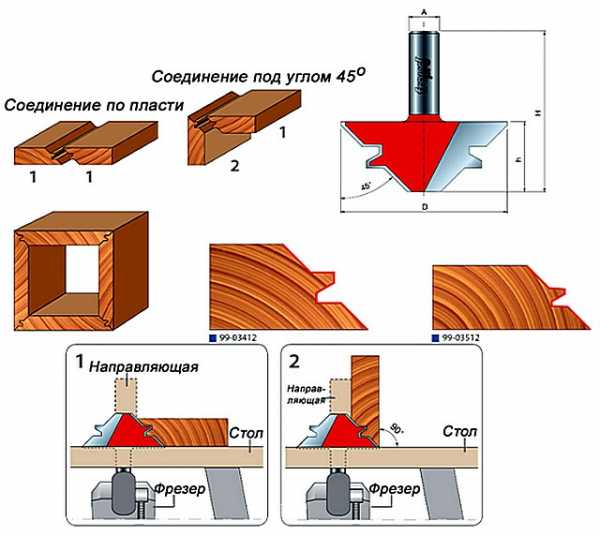

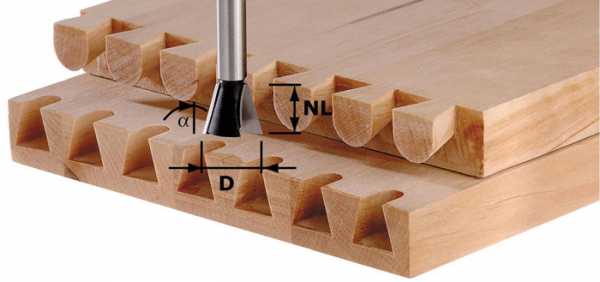

Фреза для выборки паза типа «ласточкин хвост» - одного из самых надежных соединений деревянных деталей.
Фреза для выборки Т-образного паза, нередко применяемого в том числе и в качестве направляющей для перемещения подвижных деталей. Может также использоваться для вырезки срытых петель для навешивания изделий на стену.

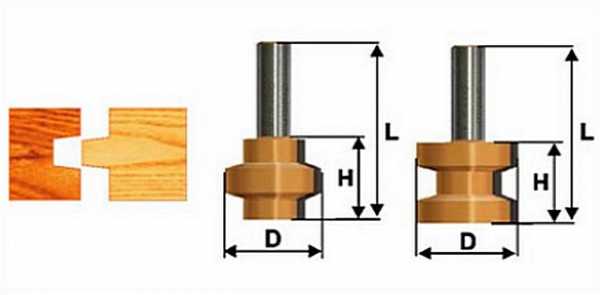

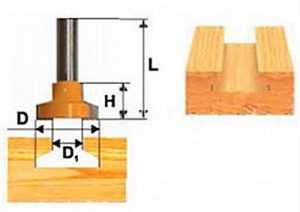

Фреза, схожая с предыдущей, но выбирающая скрытый паз трапециевидной формы.
Пазовые фасонные

Эти фрезы представлены в большом разнообразии – они позволяют выбирать разы сложной симметричной формы. Кроме того, ими можно при необходимости проводить и обработку торцевых кромок заготовки.

Очень часто, если эти фрезы используются для декорирования поверхностей, то их пускают в ход после прохода прямой пазовой фрезой. Так как иначе на режущие кромки выпадает слишком высокая нагрузка, приводящая к быстрому выходу из строя.

Образцы распространенных фасонных фазовых фрез показаны в таблице:

Кромочные фрезы

Это – очень многочисленная группа, которую тоже можно с некоторой долей условности разделить на несколько подгрупп. Отличительная черта большинство кромочных фрез – наличие опорных подшипников. Это позволяет производить обработку торцевых сторон заготовок не только с и использованием направляющих фрезерного стола, но и с применением шаблонов, в том числе – сложной криволинейной формы.

Кромочные прямые

Фрезы предназначены для получения ровных кромок, перпендикулярных плоскостям заготовки. Опорный подшипник может располагаться снизу или сверху. Диаметр подшипника бывает равным диаметру фрезы, но применяются и другие, большего или меньшего размера, что даже несколько расширяет возможности оснастки, например, для пропорционального увеличения или уменьшения деталей относительно шаблона.

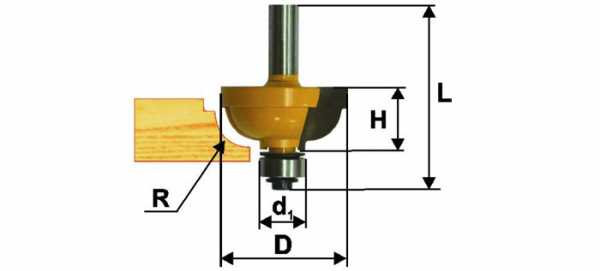

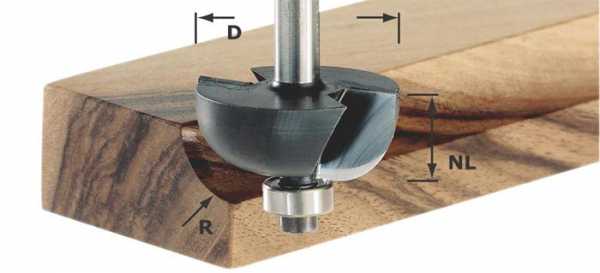

Кромочные калевочные

Фрезы позволяют придать торцевым сторонам заготовки выпуклую или, наоборот, вогнутую округлую или волнистую форму различной конфигурации. Широко используются для чистовой обработки заготовок для придания им декоративных качеств. Могут применяться и для созданий сложных художественных орнаментов.

К кромочным калевочным можно отнести и фрезу, скругляющую торец заготовки с обеих сторон за один проход, например, при изготовлении столешницы. В таких фрезах часто предусматривается возможность изменения расстояния между верхней и нижней режущими кромками, расположенными симметрично.

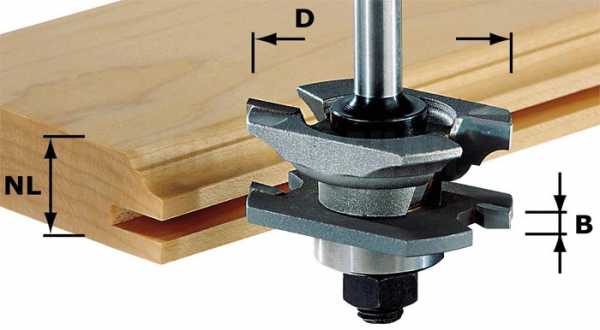

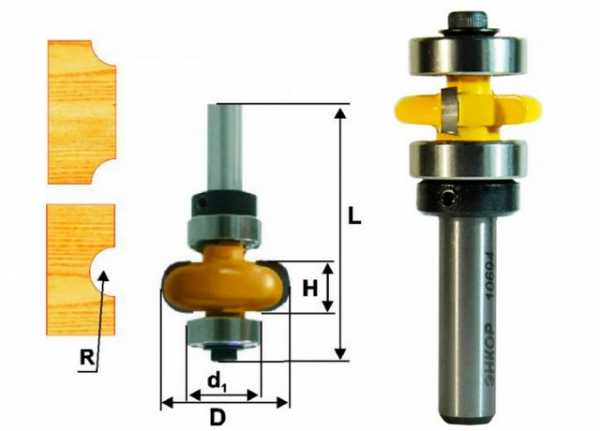

Фреза кромочная калевочная составная (насадная) – мастеру предоставляется возможность изменения расстояния между режущими кромками в зависимости от толщины заготовки.

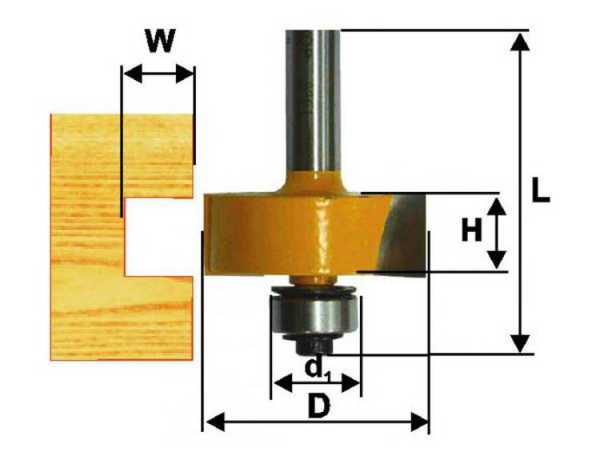

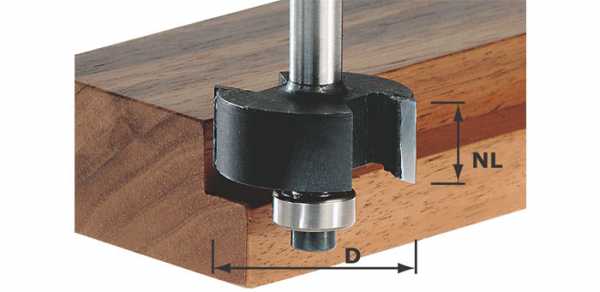

Кромочные фальцевые фрезы

Предназначены для выборки прямоугольных пазов по торцам заготовки или для вырезания четверти. Если применяется два прохода, то есть с обеих сторон заготовки, то таким образом формируется прямой шип.

Фальцевая кромочная фреза

Нередко подобные фрезы комплектуются целым набором опорных подшипников различного диаметра. Это существенно упрощает выборку пазов разной глубины.

Кромочные полустержневые

Обработкой такой фрезой на торце заготовки формируется полукруглый профиль. Но этим ее применение не ограничивается. Например, при ее использовании в совокупности галтельной фрезой можно создать шарнирное соединение деталей. Кроме того. Двойной проход с обеих сторон узкой заготовки позволяет сформировать деревянный стержень.

Кромочные галтельные

Формируют на торце заготовки паз округлой формы (галтель) или скруглённые внутрь фаски. Как уже говорилось, при совместном использовании с полустержневыми фрезами такого же диаметра предоставляют возможность создания шарнирных соединений.

Торцевая галтельная фреза часто комплектуется двумя опорными подшипниками, расположенными сверху и снизу. Так удается избежать перекосов при выборке паза.

Кромочные конусные фрезы

Понятно из названия, что при вращении фрезы ее режущие кромки описывают конус, а иногда – даже два со встречным или расходящимся углом. Такая обработка часто используется для точной подгонки деталей при их сплачивании в панель большой площади. Может применяться и для формирования фасок или выемок нестандартной формы. Угол наклона лезвий может быть разным.

Кромочные фигурные

Это – самая многочисленная подгруппа из числа кромочных фрез. Такая оснастка открывает широкие возможности придания торцам заготовок самых разнообразных, в том числе – и довольно замысловатых конфигураций.

Такие фрезы обычно немаленькие по размерам, весьма тяжеловесные, и не любой ручной фрезер «потянет» работу с ними. Они рассчитаны на оборудование профессионального класса мощностью не менее полутора киловатт.

Проводить выборку можно по всей плоскости заготовки, то есть используя всю длину везущей кромки фрезы, либо задействую только определенные участки оснастки. Это еще больше расширяет возможности, поэтому, неверное, подобные фрезы еще часто именуют мультипрофильными.

Разнообразие их – очень широко, и в таблице ниже представлены для примера далеко не все модели.

Комбинированные фрезы

Предназначение комбинированных фрез – формирование «замковых» профилей для соединения деревянных деталей. Например, это монтаж рамок при соединении заготовок по углам, или же склеивание щитов из отдельных досок (ламелей) – в этом случае замковые профили нарезаются по все длине торцевой части. Подобный подход позволяет очень точно подогнать детали одна к другой, а также значительно увеличить площадь контакта, что чрезвычайно важно для качественного склеивания.

Некоторые фрезы из этой группы применяются для создания пазо-шиповых разборных соединений, например, для вагонки или шпунтованной доски.

Здесь тоже можно выделить несколько подгрупп.

Пазо-шиповые фрезы

Про предназначение говорит уже само название.

Это может быть комплект из двух фрез, каждая их которых «ответственна» за свой участок – одна создает паз на одной стороне доски, вторая – шип на противоположной. Такое использование позволяет обойтись без точной подгонки, так как фрезы в комплекте уже идеально совмещены по «взаимной геометрии».

Комплект из двух фрез, предназначенный для создания пазо-шипового замкового соединения. Удобно, например, быстро заготавливать шпунтованные доски.

Другой вариант: наборная, насадная фреза, которая в одном положении будет выбирать паз, а в другом, с установкой двух режущих головок – формировать шип.

А эту фрезу можно «перенабрать» или для нарезки шипов, или для выборки пазов.

Еще одним представителем этой подгруппы может считаться набор из двух фрез для заготовки вагонки. При проходе режущие кромки не только формируют пазы и шипы, но одновременно еще и снимают фаски, характерные именно для вагонки.

Комплект фрез для самостоятельного изготовления вагонки

Комбинированные рамочные фрезы

Как правило, это насадные (наборные) фрезы, предоставляющие мастеру возможность изменять взаимное расположение режущих кромок и расстояние между ними. Нередко это даже комплект из двух фрез подобного типа.

Кстати, переборка таких фрез может осуществляться даже без вытаскивания хвостовика из цанги фрезера – это позволяет не сбивать выставленное положение. Достаточно открутить стопорный винт и изменить расстановку режущих головок, разделительных муфт, подшипников, а затем зафиксировать сборку винтом.

Несколько примеров рамочных комбинированных фрез – в таблице ниже:

Комбинированные универсальные фрезы

Еще одна подгруппа пазо-шиповых комбинированных фрез, оригинальных по конструкции и очень удобных в работе. Дело в том, что меняя положения фрезы можно одним проходом формировать кромки, строго обратно-симметричные друг к другу. То есть при повороте деталей на 180 градусов они идеально стыкуются кромками, становясь полностью готовыми к сборке в единую конструкцию.

Несколько характерных примеров таких универсальных фрез и кромок, ими создаваемых – в таблице ниже:

На иллюстрации ниже показан принцип использования одной из таких универсальных комбинированных фрез.

Обработка кромок такой универсальной фрезой позволяет выполнять и рамочное соединение (под углом в 90 градусов), и по пласти

Фигирейные фрезы

Фигирейные фрезы применяются обычно для изготовления крупных деталей, требующих или точной подгонки для сборки, или (и) сложной внешней конфигурации. Характерные примеры – филенки для дверей или мебели, деревянные плинтусы, декоративные планки и другие подобные детали интерьера.

Как правило, фрезы имеют весьма внушительные размеры и массу, поэтому использовать их следует только с мощными фрезерами, не менее 1500 Вт.

Фигирейные горизонтальные фрезы

Предназначены для формирования края филенки. Следует сразу оговориться, что за один проход кромка филенки не получается – требуется дополнительная обработка шипа с противоположной стороны.

Несколько примеров – в таблице:

Фигирейные двухсторонние горизонтальные

Это обычно насадные фрезы, которые позволяют одним проходом и формировать лицевую сторону филенки, и вырезать шип для вставки пазы рамы. Стоимость, безусловно, выше, но и производительно тоже вдвое возрастает.

Фигерейные вертикальные фрезы

Как понятно уже, наверное, по иллюстрации, эти фрезы служат для формирования плинтусов. Впрочем, и у них есть определенная универсальность – если варьировать область контакта фрезы с деревянной заготовкой.

Основное предназначение вертикальный фигирейных фрез – изготовление плинтусов.

*  *  *  *  *  *  *

Выше были рассмотрены далеко не все типы и профили представленных в продаже фрез. А если присовокупить к этому то обстоятельство, что показанная оснастка выпускается еще и в различных размерных сочетаниях, то представить можно представить, насколько широк может оказаться ассортимент.

Рассказать обо всех тонкостях выбора фрез сложно, так как многие критерии для начинающего мастера будут просто недостаточно понятны. Можно лишь порекомендовать начинать свои «творческие поиски» с недорогих моделей, так как с большой долей вероятности первые фрезы будут «убиваться» по неопытности очень быстро.

Кстати, в настоящей публикации в основном показаны фрезы довольно популярного производителя – российской компании «Энкор», которые как раз подойдут для начинающих.  У этих фрез весьма приемлемое качество (хотя и не дотягивающее до наиболее именитых брендов) и вполне умеренная цена.

Затем, когда наберется опыт, когда будут учтены первично допущенные ошибки, придёт уверенность в движениях и желание максимально повысить качество обработки деталей, можно буде перейти на более дорогие образцы.

В вопросах выбора фрез для начинающих может оказаться очень полезной подборка видео, снятая опытным специалистов в области обработки древесины.

Видео: Рекомендации новичкам по выбору фрез

Видео: Пазовые фрезы — назначение и советы по выбору

Видео: Кромочные копировальные фрезы и дополнительная оснастка к ним

stroyday.ru

Фрезы для ручного фрезера по дереву

Станочное оборудование универсально в применении – это факт. Однако ряд операций, особенно в домашних условиях, можно выполнить лишь с помощью бытового инструмента. Например, при врезке в полотно дверного замка, выборке пазов в панелях понадобится ручной фрезер. Какими бывают фрезы по дереву, чем они отличаются, как их правильно подбирать – со всем этим мы и разберемся.

Классификация инструмента

Фрезы, использующиеся для работы с деревом, выпускаются в различных модификациях. В одном и том же изделии могут успешно сочетаться несколько инженерных решений, и выбор делается применительно к специфике дальнейшего использования режущего инструмента. Поэтому приведенное ниже категорирование – лишь условное, обобщенное, но знание особенностей конструкции фрез даст возможность понять, какая из них лучше подходит для той или иной технологической операции.

По исполнению

Цельнолитая. По сути, это монолит, изготовленный из одного материала.

Насадная. Сборка – переходник (цанга) + съемная пластина. Эти фрезы отличаются двусторонней заточкой кромки. Если инструмент затупился, лезвия переворачиваются, и можно продолжать обработку дерева.

Составная. Основа этой фрезы – стальная болванка, на которой зафиксированы режущие кромки. Самый ненадежный, а потому и дешевый вариант. Такой инструмент по сути – одноразовый, так как заточке не подлежит и сразу же меняется.

По типу лезвий

  • Вертикального расположения – для предчистовой (грубой) проходки материала. Такие фрезы просто «рубят» дерево, поэтому используются на первом этапе обработки.
  • Спиралевидные, наклонные ножи – такие лезвия постепенно срезают древесину, слой за слоем. Качество гарантировано, поэтому дальнейшая обработка, как правило, не требуется.

По виду обработки дерева

Независимо от конструктивных особенностей, все фрезы отличаются спецификой применения.

Профильные

Название обобщенное. Такие фрезы используются для различных операций – закругления углов, снятия фасок, выборки канавки и еще в ряде случаев. Существует множество модификаций фрез данного вида, в том числе, и многопрофильный инструмент, заменяющий несколько простых.

Пазовые фрезы

Эти фрезы оснащены режущими кромками как боковыми, так и торцевыми. При выборе пазов производят чистовую обработку дерева по всей геометрии профиля. В быту, к примеру, используются при подготовке панелей (формирование соединения «шип-паз»), изготовлении створок шкафов-купе, раздвижных дверей. Подразделяются на фрезы цилиндрические, для нарезки шипов (наиболее известная модификация – «ласточкин хвост») и ряд других.

Фальцевые

По сути, это разновидность фрез профильных, хотя почему-то нередко она выделяется в отдельную группу. Наличие подшипника позволяет не просто выбирать четверть, а получить ее строгую геометрию (неизменность ширины).

Одна из модификаций – фреза прогонная. Ее рабочая часть и подшипник имеют равные диаметры. В основном используется для контроля и устранения мелких дефектов после обработки дерева другим инструментом.

Специальные фрезы

Ассортимент внушительный. Фрезы выбираются в зависимости от того, какую именно декоративную выборку в дереве необходимо сделать. Одних только конических можно насчитать с десяток модификаций. И это не единственная разновидность специальных режущих инструментов.

Полезные советы

Все имеющиеся в продаже фрезы маркируются. Инструмент с аббревиатурой «HSS» (быстрорежущий) применяется для работы с мягкими материалами. В основном – дерево, но это может быть и алюминий, пластик и так далее. Такие образцы подвергаются заточке и используются многократно. Фрезы класса «HM» (с лезвиями твердосплавными) применяются для работы с плотными структурами, различными склейками, в том числе, образцами, изготовленными на основе измельченной древесины (МДФ, ДСП, ОСВ, многослойная фанера и тому подобное).

Режущий инструмент подразделяется на изделия с опорным подшипником и без него. В первом случае все технологические операции проводятся достаточно быстро. Такие образцы позволяют получить любой контур. Именно фрезы кромочные (их второе название) следует использовать при изготовлении фигурных деталей из дерева, когда требуется сделать различные пазы, выемки с неправильной геометрией (асимметричные рисунки). Но они применяются лишь для обработки деревянной заготовки вдоль ее среза (или в выпиле соответствующей ширины).

Фрезы без подшипника требуют постоянного выравнивания. Поэтому при работе с ними используются специальные упоры (параллельный, угловой), которые определяют направление движения инструмента. Подобные модификации стоят дешевле, но и времени понадобится значительно больше. Кроме того, точность обработки дерева целиком зависит от практических навыков мастера. Малейшая ошибка в расчетах, и заготовку придется отбраковывать.

И еще один нюанс – не все фрезеры комплектуются упорами, которые регулируются в большом диапазоне. При покупке режущего инструмента следует оценить, насколько удобен он будет применительно к имеющейся модели ручного фрезера. Тем не менее, такой тип фрез является универсальным, так как может использоваться на любом сегменте дерева (например, в центре заготовки), а не только по краю.

Даже если фреза кромочная, то работать ею без упора сможет лишь профессионал. В случаях, когда точность обработки – определяющий фактор, без соответствующего шаблона не обойтись. Поэтому наличие (отсутствие) подшипника для человека, не имеющего достаточного опыта, вряд ли является главным критерием при выборе инструмента для ручного фрезера.

При работе с режущими изделиями разных диаметров нужно учесть, что чем больше данный параметр, тем ниже должны быть обороты.

woodguide.ru

Фрезы по дереву для ручного фрезера: характеристики и назначение

Фрезы для ручного фрезера самый востребованный на данный момент вид оснастки, с помощью которой обычные деревянные бруски превращаются в произведение искусства. Рассмотрим основные отличия фрез по дереву и их деление по классам и видам.

Пазовые фрезы

Их еще называют концевыми, способны выдерживать радиальную нагрузку и предназначены для сверления пазов.

Прямые пазовые фрезы


Они имеют параллельные режущие кромки, которые при вращении очерчивают собой цилиндрическую поверхность. Ими обрабатывают прямые пазы, а в сочетании с копировальной втулкой тонкие фрезы этого типа годятся для вырезания криволинейных плоских заготовок по шаблону. Размерность их определяется диаметром и длиной режущей части.

Галтельные V-образные пазовые фрезы


Они оставляют прямой паз с дном уголком. Подобный профиль применим как элемент декоративной резьбы или как некая направляющая для перемещения, например, ящика, что иногда встречается в старой мебели.

Конструкционные пазовые фрезы


Предназначены для изготовления соединений, например «ласточкин хвост», или перевернутого Т-образного паза.

Этой же фрезой можно получать простые ящичные соединения для малонагруженных ящичков, вроде шкатулок. Размерность их определяется максимальным диаметром, углом наклона и высотой рабочей части.

Начнем с обзора комбинированных рамочных фрез фирмы «Энкор».

Фрезы для сращивания на микрошип, или «мышиный зуб»


Обычно применяются для сращивания длинных заготовок по длине. Но таким фрезам можно найти и другое применение: присоединение пласти к торцу, чтобы получать декоративные эффекты или делать широкие щиты.

Фасонные пазовые фрезы


Как следует из названия, они предназначены для пазов с фасонными боковыми поверхностями. Разумеется, что при использовании параллельного упора или копировальной втулки ими вполне реально обрабатывать кромки заготовок.

Выбор таких фрез достаточно велик, а размерность определяется как наибольший диаметр, радиусы боковых выборок или выпуклостей и высота режущей части.

Два подробных видео сюжета, которые помогут определиться с правильным выбором фрез для ваших работ.
Назначение фрез и существующие виды — видео


Как правильно подобрать фрезу по дереву для фрезера — видео

Некоторые из них пригодны и для изготовления углублений большой площади, вроде отделений в шкатулках, углублений в некруглых блюдцах, деревянных подносах и других подобных работ.

Кромочные фрезы

Предназначены для обработки краев изделия. Все кромочные фрезы характеризуются наличием подшипника, который при работе обкатывает кромку детали. При этом рабочая (режущая) часть расположена выше или ниже подшипника.

Прямые кромочные фрезы


Прямые кромочные фрезы наиболее востребованы при работе с шаблонами, причем подшипник у них бывает верхний или нижний. Вторые дешевле, но при их использовании заготовка располагается между шаблоном и фрезером, что не позволяет вести обработку в два прохода по глубине (при верхнем подшипнике это возможно).

Приемы работы с кромочными фрезами — видео


Подобные фрезы характеризуются рабочей длиной, рабочим диаметром, а также диаметром подшипника (он не всегда равен рабочему). Для большинства случаев удобнее выбирать фрезы, у которых эти диаметры совпадают, что облегчает изготовление и крепление шаблона на заготовке.

Фасонные, или калевочные, кромочные фрезы


Отличаются большим разнообразием. Выбор таких фрез диктуется только желаемым профилем кромки, который выбирают исходя из внешнего вида изделия.

Размерность их, как правило, определяется высотой рабочей части, а также наибольшим диаметром и радиусом закругления, которое они делают.

Если закруглений в профиле несколько, то обычно указывается профиль наибольшего из них. Крайне редко, но встречаются регулируемые калевочные кромочные фрезы. У них можно настраивать расстояние между рабочими частями.

Дисковые кромочные фрезы


Предназначены для выборки фальца, но в отличие от прямых пазовых они базируются по кромке подшипником, отчего выбираемый ими паз точнее располагается относительно ребра заготовки. Правда, они и дороже прямых пазовых. Зачастую такие фрезы делают регулируемыми, чтобы выбирать пазы разной глубины или ширины. При этом в набор входят подшипники разного диаметра или стопка тонких фрез на оси, так что высота изменяется разборкой фрезы и снятием лишних дисков.

Как правильно выбрать фрезу. Советы начинающим фрезеровщикам в этом видео

Фигурные кромочные фрезы


Они могут иметь на конце подшипник, но форма их кромок намного сложнее, чем у фасонных кромочных, а высота больше. Применимы для получения багета и обработки кромок филенок, плинтусов, фасадных рам. Без подшипника такие фрезы тоже выпускаются. В этом случае ими надо работать с помощью параллельного упора или копировальной втулки и шаблона.

Комбинированные рамочные, или контрпрофильные, фрезы. Они используются при обработке смежных кромок с целью создать части соединения рамок. Такие фрезы бывают и сборными.

Горизонтальные фигирейные фрезы


Предназначены для декоративного фрезерования кромок филенок. Из-за большого диаметра, массы и усилия резания они выпускаются исключительно с 12-миллиметровым хвостовиком и применять их можно только в столе, то есть при стационарном креплении фрезера. Иногда такая оснастка состоит из двух режущих дисков и способна за один проход обрабатывать обе стороны филенки.

Подобные фрезы имеют наибольший диаметр из всех, так что при выборе фрезерной машины стоит сразу подумать, будете ли вы делать филенки. Это соображение напрямую влияет на выбор инструмента по диаметру отверстия в его подошве.

Наборы фрез по дереву

Покупать фрезы поштучно дорогое удовольствие, проще взять целым набором. Он конечно дороже одной фрезы, но если те же фрезы купить отдельно то брать целым набором гораздо дешевле. О таких наборах мы и поговорим сегодня.

Какие наборы фрез по дереву существуют и сколько стоят — видео

Компания «Диолд» предлагает множество наборов твердосплавных фрез. Мы расскажем о пяти.

  1. Включает шесть кромочных фрез с радиусами 3, 4, 5, 6, 8 и 10 мм, которые оснащены нижним опорным подшипником. Хвостовик — 8 мм.
  2. В этот набор входит 12 фрез:
    • две кромочные с радиусами 6,35 и 9,5 мм и с опорным подшипником; одна фигурная с двумя радиусами 4 мм и с опорным подшипником;
    • три концевые диаметром 6, 12 и 16 мм; одна торцевая диаметром 12,7 мм; одна угловая (90 градусов) с наружным диаметром 12,7 мм;
    • одна пазовая с радиусом 6,35 мм;
    • одна торцевая радиусная с радиусом 6,35 мм и опорным подшипником;
    • одна торцевая угловая (45 градусов) с опорным подшипником;
    • одна пазовая (под «ласточкин хвост») с диаметром торца 12,7 мм и углом 14 градусов. Этот набор фрез будет полезен для начинающего столяра, так как им можно выполнять многие работы по изготовлению несложных предметов мебели.
  3. Третий набор состоит из 16 предметов и похож на усиленный второй. Добавлены концевые фрезы диаметром 3 и 12,7 мм; пазовая с радиусом 3,2 мм и специальное сверло диаметром 6,3 мм.
  4. Комплект ориентирован на профессионалов — это 12 фрез усиленной конструкции со всеми функциями второго набора.
  5. Наконец, пятый набор похож на четвертый, но состоит из 20 фрез усиленной конструкции с большим разнообразием параметров и добавлением торцевой пазовой фрезы шириной 9,5 мм и диаметром 32 мм. Он тоже ориентирован на «профи». Кроме указанных, у «Диолд» есть еще 10 наборов, которые комплектуются фрезами в различных комбинациях.

Подробности работы с филенчатыми фрезами.

obinstrumente.ru

Виды фрез по дереву для ручного фрезера

Использование ручного фрезера при обработке древесины в домашних условиях дает возможность выполнять разнообразные манипуляции: формирование кромок, пазов и канавок. Для каждой операции подбирается определенная насадка. Подробный обзор видов фрез по дереву для ручного фрезера, их функций и конструкций поможет сделать правильный выбор.

Конструкционные особенности фрез

Подбирая нужные фрезы для своего ручного фрезера, необходимо знать следующие исходные данные:

  • Размер хвостовика. Он указывается как в дюймах, так и в миллиметрах и определяет возможность совместного использования оснастки с ручным фрезером. Диаметр цанги инструмента должен быть совместим с диаметром хвостовика. Иногда возникают неувязки при рассмотрении разных мер длины. Так, ¼ или ½ дюйма в пересчете дают 6,35 и 12,7 мм. Метрические размеры распространенных типов цанг – 6,8 и 12 мм. Как видим, совместимости нет. Поэтому, при выборе обращайте особое внимание на это.
  • Материал и расположение лезвий. Выделяют изделия из твердосплавной (HM) и быстрорежущей стали (HSS). Твердосплавные фрезы отличаются повышенной хрупкостью. Если предполагается обработка твердых пород древесины, рекомендуется использовать оснастку из быстрорежущей стали. Рассматривая расположение лезвий на фрезе, можно выделить некоторые особенности. Вертикальные лезвия срезают поверхность более агрессивно. Работать с такими насадками довольно сложно, а образованная поверхность получается грубой. Фрезы с вертикальными пластинами целесообразно использовать на предварительных операциях. Наклонно расположенные лезвия срезают древесину чище, и применяются на завершающих этапах обработки.
  • Желаемая конструкция режущей части. Фрезы по дереву могут иметь сборное, монолитное и сменное исполнение. Сборная конструкция представляет собой определенный набор пластин из быстрорежущей стали, которые посредством напайки медными сплавами прикрепляются к хвостовику фрезы. Монолитные фрезы полностью выполнены из инструментальной стали. Насадные фрезы (со сменными режущими кромками) наиболее технологичны в эксплуатации. Они выделяются большим сроком службы, так как ножи для них делают двусторонними (при износе одной стороны лезвия его переворачивают и продолжают обработку).
ИзображениеНазвание фрезыОписание
МонолитнаяВыполнена из цельного металла
СборнаяЯвляется стальной болванкой с припаянными по бокам лезвиями
НасаднаяСостоит из съемной пластины, фиксирующейся на пальцевидном переходнике

Виды фрез по дереву

Существуют различные виды фрез, выполняющие конкретные обрабатывающие функции. Рассмотрим самые распространенные варианты.

Фрезы пазовые

Данные приспособления предназначены для выборки паза необходимой ширины и глубины. Распространено их применение при создании соединения типа паз-шип. При работе требуется наличие упора и практические навыки. Без шаблона получить ровный паз прямоугольной формы практически невозможно.

Пазовые прямые  приспособление цилиндрической формы, после использования которого в заготовке остается прямоугольный паз. В основном используются с погружными фрезеровальными машинами.
 Пазовые галтельные имеют режущую головку закругленной формы. Благодаря этому паз в разрезе U — образный.  В зависимости от глубины реза, стенки закругляются сразу же от поверхности заготовки либо сначала идут от нее под прямым углом.
 Пазовые фрезы с V-образным торцом. При их использовании можно получить неглубокую канавку с боковыми стенки наклоненными по отношению друг к другу на угол 90°. Если работа предполагает изготовление пазов с разными углами наклона стенок, то надо иметь соответствующий комплект инструментов.
Пазовые конструкционные (T-образные и ласточкин хвост). В сечении полученные пазы образуют перевернутую букву «T», основание которой выходит на поверхность или правильную трапецию, большая сторона которой обращена к центру заготовки. В результате обработки получается одно из самых надежных соединений, когда заготовки задвигаются одна в другую.

Фреза с обратным конусом, для получения пазов типа «ласточкин хвост» незаменима при изготовлении деревянной мебели, когда один фрагмент удаляется, а второй закрепляется с основой при помощи указанного паза.


Пазовые фасонные используется для получения фигурной резьбы и обработки кромок. В сечении пазы напоминают фигурные скобки. Можно обрабатывать как пазы в центре заготовки, так  и ее кромки. Если изготавливается сложный рисунок, то предварительно по его контуру рекомендовано пройти прямой пазовой фрезой – это упростит последующую центровку и уменьшит нагрузку на фрезеровочную машину при применении фасонной фрезы.



Фрезы кромочные

Данная оснастка чаще всего изготавливаются с подшипником, который позволяет обрабатывать кромки и торцы древесины не только посредством настройки опорного стола, но и по шаблону. Глубина внедрения такой фрезы в заготовку может быть ограничена установкой упорного подшипника.

Кромочные прямые предназначены для получения плоскости торца заготовки, перпендикулярной верхней части обрабатываемой детали (пласти). При наличии на фрезе подшипника можно обрабатывать кромки округлой формы. Сам подшипник может быть настроен заподлицо к режущим лезвиям или иметь отличный (в большую или меньшую сторону) диаметр.

Кромочные калевочные предназначены для получения прямой, дугообразной или волнистой фигурной кромки. Широко используются для изготовления узоров сложной формы. При выборе двойной фрезы надо обращать внимание на возможность регулировки расстояния между режущими лезвиями.

В набор для ручного фрезера обычно входят несколько типоразмеров такого инструмента, что позволяет оформлять кромки с различными значениями радиусов закругления. Установка опорного подшипника позволяет, при более глубоком внедрении инструмента в дерево, получать прямолинейную кромку.


Кромочные конусные, в зависимости от угла наклона кромки фрезы, используются для подготовки заготовок перед соединением, получения декоративной фаски или для обработки деталей мебели, которые затем будут соединены в изделия круглой (многоугольной) формы.

 Кромочные галтельные применяются для получения паза округлой формы на кромке заготовки. Для избежания перекоса при обработке, фрезы изготавливаются с двумя подшипниками.

Такой инструмент является достаточно универсальными, поскольку от глубины погружения лезвия в материал зависит размер дуги канавки. Благодаря ему можно изготавливать декоративные мебельные рейки.

Кромочные фигурные (мультипрофильные) — достаточно массивная оснастка для фрезера.  Такие фрезы одновременно работают с большой площадью заготовки и их применение предполагает использование машин с мощностью не менее 1600 Ватт. Для работы используется весь профиль лезвия сразу или в различных комбинациях, что позволяет получать кромку стандартной или заданной формы.

Кромочные полустержневые предназначены для  получения полукруглого выступа на кромке. Также, с помощью таких фрез получают профили с фаской и кромкой сложной формы, шарнирные соединения (при обработке заготовки в паре с галтельной или калевочной фрезой).


Фрезы комбинированные

Применяются для сплачивания и сращивания деревянных заготовок. Комбинированные фрезы объединяют в себе пазовые и шиповые.

Фрезы фигирейные

Основное предназначение данной оснастки – создание декоративных филенок. Для удобства работы, фигирейные фрезы оснащены подшипником.

Критерии качества

При выборе набора рассматриваемого инструмента следует обращать внимание на следующее:

  • Пайка наборных фрез должна быть выполнена таким образом, чтобы инструмент не терял своей продольной устойчивости при длительной обработке. Особенно это актуально, если заготовкой служат изделия из граба, груши, дуба и других твердых пород древесины.
  • В качестве припоев при пайке инструмента должны использоваться марки ПСр40 или ПСр37,5, с повышенным содержанием серебра и меди. Припои иных марок обычно включают в себя никель, который ухудшает прочность соединения пластин с хвостовиком.
  • Термическую прочность наборной фрезы проще всего проверить по тепловой деформации инструмента во время нагрева каждого зуба до температуры 200 — 250ºС. Инструмент после такой обработки не должен допускать биения своей продольной оси на величину более 0,05 мм.
  • Наборная фреза не должна быть изготовлена сварным соединением хвостовика с рабочей режущей частью. Применение такой оснастки недопустимо.

Важный параметр — твердость материалов, их которых изготавливаются фрезы. Чаще, это касается монолитных образцов. Проверку можно выполнить и в домашних условиях. Для этого рекомендуется использовать тарированный напильник, после контакта с которым на рабочей поверхности фрезы не должно быть видимых отметин. Это примерно соответствует твердости 58 — 62 HRC.

Долговечность инструмента определяется интенсивностью его применения. Качественные наборные фрезы с рабочими пластинами из быстрорежущей стали обладают наилучшей стойкостью, а монолитные, выполненные из инструментальной стали – наименьшей.

Приобретение подходящего деревообрабатывающего станка не решит всех проблем. Для осуществления полноценной обработки изделий, потребуется подобрать качественную оснастку. Рассмотренные в обзоре виды фрез по дереву помогут определиться и доукомплектовать ваш ручной фрезер. Ведь, в выполнении каждой конкретной операции, участвует определенная конфигурация приспособлений.

poweredhouse.ru

Фрезы по дереву для ручного фрезера. Разбираемся в ассортименте

Ручной фрезер – высокопроизводительное оборудование. При наличии большого количества сменного инструмента им можно пользоваться для выполнения самых разнообразных работ с древесиной. С этой целью разработаны и выпускаются различные типы фрез. Сегодня, мы поговорим о видах фрез и их назначении, а также каснёмся главных критериев выбора.







Классификация и виды фрез для обработки древесины

Фрезы по дереву для ручного фрезера могут быть подразделены на следующие разновидности:

  • Предназначенные для обработки кромок древесины (концевые фрезы). Такой инструмент снабжается направляющим подшипником, который и обеспечивает ровность обрабатываемого края изделия. К этой же категории относятся и спиральные фрезы.

  • Пазовые фрезы с плоским торцом. Для их применения потребуется наличие упора и известный практический навык, поскольку без шаблона получить ровный паз прямоугольной формы практически невозможно.

  • Галтельные фрезы, предназначенные для выфрезеровывания полукруглой канавки в торце деревянного бруска. Такие фрезы также являются достаточно универсальными, поскольку от глубины погружения фрезы в материал зависит размер дуги канавки. Галтельные фрезы с опорным подшипником позволяют получать декоративные мебельные рейки.

  • Пазовые фрезы с V-образным торцом. При их использовании можно получить неглубокую канавку, боковые стенки которой будут наклонены по отношению друг к другу на угол 900. При увеличении глубины внедрения такой фрезы в материал, у паза будут получены ровные стенки.

  • Шиповая фреза с обратным конусом, для получения пазов типа «ласточкин хвост». Такой инструмент незаменим при выполнении ремонтных работ с мебелью, когда один фрагмент удаляется, а второй закрепляется с основой при помощи указанного паза.

  • Конусные фрезы. С их помощью ведут обработку внешних кромок изделия, которые по своей готовности должны иметь фаски строго установленной высоты и угла наклона. Глубина внедрения такой фрезы в древесину может быть ограничена установкой упорного подшипника, подобного тому, который применяется для кромочных фрез.

  • Калёвочные фрезы, используя которые можно получать скруглённые кромки. В набор фрез по дереву для ручного фрезера обычно входят несколько типоразмеров такого инструмента, что позволяет оформлять кромки с различными значениями радиусов закругления. Установка опорного подшипника позволяет, при более глубоком внедрении инструмента в дерево, получать далее прямолинейную кромку.

  • Четвертные фрезы. Они создают не только вертикальную, но и горизонтальную кромку, а потому применяются при изготовлении и ремонте деревянных оконных рам.

  • Дисковые фрезы. Также предназначены для выполнения пазов, но, в отличие от пазовых фрез работают не торцом, а периферией своей рабочей части. Комплект из таких фрез различного диаметра (3…6 мм) позволяет получать пазы с гарантированной глубиной по всей протяжённости участка обработки. Опорный подшипник в этом случае не потребуется. Дисковые фрезы с увеличенной высотой рабочей части иногда называют фальцевыми, и применяют для получения оконных пазов под стекло в деревянных рамах.

  • Комбинированные фрезы объединяют в себе по предоставляемым возможностям шиповые и пазовые виды.

Перечисленными исполнениями фрез по дереву для ручного фрезера можно пользоваться не только при обработке древесины, но и ряда других материалов, в частности гипсокартонных плит, многослойной фанеры и т. п.

Конструкции фрез и их влияние на технологию производства фрезерных операций

Фрезы по дереву для ручного фрезера могут иметь наборное и монолитное исполнения. В первом случае конструкция инструмента представляет собой определённый набор пластин из быстрорежущей стали, которые посредством напайки медными сплавами прикрепляются к хвостовику фрезы (иногда, в более дешёвых наборах, вместо твёрдого сплава используется инструментальная сталь, а материалом хвостовика принимается легированная конструкционная сталь).

Во втором случае фреза является монолитным инструментом, который изготавливается из инструментальной стали. Особую разновидность фрез для ручного фрезера образуют насадные фрезы, которые состоят из съёмной пластины, которая затем насаживается на переходной хвостовик. Такие фрезы наиболее технологичны в эксплуатации, поскольку при затуплении режущего лезвия с одной стороны, съёмную пластину можно перевернуть на противоположную сторону, и продолжать пользоваться инструментом.

При выборе набора рассматриваемого инструмента обращают внимание на следующее:

  • Пайка наборных фрез должна быть выполнена таким образом, чтобы инструмент не терял своей продольной устойчивости при длительной обработке, особенно, если заготовкой служат изделия из граба, груши, дуба и других твёрдых пород древесины;
  • В качестве припоев при пайке инструмента должны использоваться марки ПСр40 или ПСр37,5, с повышенным содержанием серебра и меди. Припои иных марок обычно включают в себя никель, который ухудшает прочность соединения пластин с хвостовиком;
  • Термическую прочность наборной фрезы проще всего проверить по тепловой деформации инструмента во время нагрева каждого зуба до температуры 200…2500С: инструмент после такой тепловой обработки не должен допускать биения своей продольной оси на величину более 0,05 мм;
  • Наборная фреза не должна быть изготовлена сварным соединением хвостовика с рабочей режущей частью. Во-первых, в месте сварного шва прочность металла всегда снижена на 15…20%, а, во-вторых, при резких ударах (например, при врезании фрезы в твёрдую древесину) на поверхности сварного шва могут обозначиться сколы. Применение такой фрезы недопустимо.

Особо стоит выделить проблему твёрдости фрез для ручного фрезера. Производители наборов такого инструмента могут быть из КНР. Цена такого инструмента заметно ниже, но снижается также и качество металла, из которого выполнена оснастка. Чаще всего это касается монолитных фрез. Оценить марку стали в обычных условиях невозможно, однако проверку можно выполнить и в домашних условиях. Для этого лучше всего использовать тарированный напильник, после контакта с которым на рабочей поверхности фрезы не должно быть видимых отметин. Это примерно соответствует твёрдости 58…62 HRC.

Долговечность фрез определяется интенсивностью их применения. Качественные наборные фрезы с рабочими пластинами из быстрорежущих сталей обладают наилучшей стойкостью, а монолитные, выполненные из рядовой инструментальной стали – наименьшей.

Как выбирать фрезу по дереву под ручной фрезер?

Приняв решение о покупке набора фрез наивысшего качества, есть смысл проанализировать критерии выбора такого инструмента. В расчёт обычно принимают следующее:

  1. Размеры хвостовика. Данный размер (для импортного набора, произведённого каким-либо европейским брендом, он может указываться в дюймах) определит возможность совместного использования оснастки с ручным фрезером. Проблема не возникнет, если конструкцией фрезера предусмотрены цанговые зажимы. Но и в этом случае диаметр цанги должен быть совместим с диаметром хвостовика. Наиболее распространены неувязки, обусловленные разными мерами длины. Например, хвостовики диаметром в ¼ или ½ дюйма в пересчёте дадут значение диаметра 6,35 и 12,7 мм. Метрические размеры наиболее распространённых типов цанг – 6,8 и 12 мм, таким образом совместить места крепления не удастся.

  1. Материал рабочих лезвий фрез по дереву для ручного фрезера импортного производства маркируются буквенными обозначениями НМ (твердосплавные) и НSS (из быстрорежущей стали). Твердосплавные фрезы отличаются повышенной хрупкостью, поэтому при врезании в твёрдые породы древесины, они могут быстро выкрашиваться. Зато они с успехом могут справиться с фрезерованием алюминия А0 или А00. Если предполагается обработка твёрдых пород древесины, практичнее использовать быстрорежущие стали марок Р6М3, Р6М5 или 10Р6М5.
  2. Расположение лезвий. Они могут быть размещены параллельно оси инструмента, либо под некоторым наклоном. Вертикальные лезвия не режут, а рубят древесину, что практически выражается в значительных ударных нагрузках. В таких условиях работать ручным фрезером довольно сложно, а образованную поверхность придётся шлифовать. Поэтому пластинчатые фрезы с вертикальными пластинами целесообразно использовать на предварительных операциях, когда главным является максимальный съём материала. Наоборот, наклонно расположенные лезвия срезают древесину чище, и применяются на завершающих этапах фрезеровки.

Оптимальный набор фрез по дереву включает в себя две кромочные фрезы (под метрический и дюймовый хвостовик), три концевых фрезы (диаметрами 6,12, 18 мм), две пазовых фрезы ( в том числе одна — под «ласточкин хвост»), по одной фигурной и угловой фрезе. Более продвинутые комбинации используются для целей профессионального фрезерования древесины.


proinstrumentinfo.ru

Виды фрез для фрезера по дереву

Фрезеровка – это почти неограниченные возможности для обработки заготовок. Создание кромок, пазов или канавок разной глубины и формы – для каждой из этих операций существуют свои типы фрез по дереву, которые позволяют осуществлять обработку с максимальной эффективностью. В этой статье мы расскажем о том, какие бывают виды фрез и для каких целей они применяются.

Фрезы для фрезера по дереву

Инструментальная сталь – идеальный материал для производства цельных фрез. Корпус напайных фрез создается из конструкционной стали, а на рабочие части зубьев фрез напаивают пластинки из быстрорежущей стали, а также твердых сплавов. Сборные фрезы имеют зубья из быстрорежущей стали или оснащены твердосплавными пластинками. Крепятся они при помощи различных механических способов.

К основным параметрам фрезы относят:

  • диаметр хвостовика. Этот показатель является ключевым. Он показывает, совместима ли фреза с конкретной моделью фрезера, потому что далеко не каждый инструмент в комплекте имеет цанги. Цанга – это особая втулка, обжимающая хвостовик. Цанги бывают 6, 8 и 12 мм. Отметим, что в магазинах попадаются фрезы, имеющие хвостовик 1/4 или ½ дюйма, если перевести в миллиметры получим 6,35 и 12,7 мм. Такие фрезы не совместимы с 6- и 12-миллиметровыми цангами. Диаметр хвостовика строго соответствует диаметру цанги
  • конструкция фрезы. Они бывают монолитными, сборными, или со сменными лезвиями. Зачастую фреза по дереву является стальной «болванкой», имеющей хвостовик, к которой припаяны лезвия. Бывают такие лезвия, которые созданы в виде съемных пластин, имеющих двустороннюю заточку. Когда острие затупилось, нож просто переворачивают. Кроме этого, существуют цельные фрезы, которые созданы как монолитная металлическая деталь с выточенными лезвиями
  • типы лезвий. На фрезе присутствует маркировка «HM» и «HSS». HM – это фреза из твердого сплава, HSS – быстрорежущая фреза. Быстрорежущий вариант идеален для работы с мягкими сортами древесины или алюминием. Твердосплавные помогут справиться с различными древесными материалами, среди которых и твердые сорта. Чаще всего расположение лезвий строго вертикальное, это означает, что они рубят, а не срезают материал. Также бывают наклонные или спиральные ножи. Такие ножи срезают материал, следовательно, при такой обработке меньше сколов по краям, а качество обработки заметно выше.

Очень часто можно встретить фрезы, которые оснащены маленьким подшипником, вмонтированным заподлицо с лезвиями сверху или снизу. Подшипник обеспечивает при минимальных затратах времени выполнение точного фрезерования края, потому что нет необходимости возиться с упорами для ровного ведения инструмента: подшипник сам упирается в «ребро» заготовки и, следовательно, создает точное направление для фрезера.

Набор фрез для фрезера

Приобретать фрезы поштучно – это достаточно затратно. Лучше приобрести сразу набор. Набор, конечно, имеет более высокую стоимость, чем одна фреза, но при покупке тех же фрез отдельно, вы потратите намного больше. Существует множество таких наборов и продаются они в любом магазине. Рассмотрим пять наиболее распространенных наборов от компании «Диолд»:

  • первый набор имеет шесть кромочных фрез с радиусами 3, 4, 5, 6, 8 и 10 мм, оснащенных снизу опорным подшипником. Хвостовик у всех фрез имеет диаметр 8 мм
  • во втором наборе содержится 12 фрез. Купив набор, вы получите две кромочные фрезы, имеющие радиус 6,35 и 9,5 мм и с опорным подшипником; одну фигурную с двумя радиусами 4 мм и с опорным подшипником; три концевые фрезы, имеющие диаметр 6, 12 и 16 мм; одну торцевую диаметром 12,7 мм; одну угловую (угол 90 градусов) с наружным диаметром 12,7 мм. Также в наборе присутствует одна пазовая фреза, имеющая радиус 6,35 мм; одна торцевая радиусная с радиусом 6,35 мм и опорным подшипником; одна торцевая фреза с углом 45 градусов с опорным подшипником, а также одна пазовая (под «ласточкин хвост»), имеющая диаметр торца 12,7 мм и угол 14 градусов. Такой большой набор станет верным помощником начинающему столяру, потому что он поможет реализовывать разные типы работ по созданию несложных предметов мебели
  • в третьем наборе имеется 16 предметов. Он очень похож на предыдущий. Кроме описанных выше, в наборе вы увидите концевые фрезы диаметром 3 и 12,7 мм; пазовую с радиусом 3,2 мм и специальное сверло диаметром 6,3 мм
  • четвертый набор предназначен для профессиональных мастеров. В наборе содержатся 12 фрез усиленной конструкции со всеми функциями второго набора
  • пятый набор имеет некую схожесть с четвертым, но имеет в своем составе 20 фрез усиленной конструкции с широким разнообразием характеристик и добавлением торцевой пазовой фрезы, имеющей ширину 9,5 мм и диаметр 32 мм. Набор также предназначен для профессиональных мастеров.

Помимо описанных выше наборов у фирмы «Диолд» есть еще 10 наборов, укомплектованных фрезами в различных комбинациях. Выбор наборов достаточно широк, любой мастер подберет подходящий именно для себя.

Виды фрез для фрезера

Ручной фрезер является незаменимой вещью в домашнем хозяйстве. Он, как и любой другой серьезный инструмент, имеет разнообразную оснастку, при помощи которой простые деревянные бруски становятся произведением искусства. Далее мы расскажем о наиболее востребованных на сегодняшний день видах фрез по дереву их назначении и применении.

Фреза пазовая по дереву имеет несколько модификаций:

  • прямая пазовая фреза. Обладает параллельными режущими кромками, которые во время вращения очерчивают собой поверхность в форме цилиндра. Эти фрезы предназначены для обработки прямых пазов. Ели умело сочетать их с копировальной втулкой, то получится аккуратно вырезать криволинейные плоские заготовки по шаблону. Размер этих фрез определяется диаметром и длиной режущей части
  • галтельная V-образная пазовая фреза. Она оставляет прямой паз с дном уголка. Такой профиль используется в качестве элемента декоративной резьбы или как специальная направляющая для передвижения, к примеру, ящика, что можно встретить в старой мебели
  • конструкционная пазовая фреза. Она предназначена для создания соединений, к примеру, «ласточкин хвост», или перевернутого Т-образного паза. Эта же фреза поможет получить обычные ящичные соединения для малонагруженных ящичков, типа шкатулок. Размер определяется наибольшим диаметром, углом наклона, а также высотой рабочей части
  • фреза для сращивания на микрошип, или «мышиный зуб». Такие фрезы используют в процессе сращивания длинных заготовок в длину. Однако существует и другое применение для таких фрез: они помогут присоединить пласти к торцу для получения декоративных эффектов или создать широкие щиты
  • фасонная пазовая фреза. Задача этой фрезы создать пазы с фасонными боковыми поверхностями. Естественно, с использованием параллельного упора или копировальной втулки эти фрезы могут справиться с обработкой кромок заготовки. Также некоторые из таких фрез вполне сгодятся для формирования больших по площади углублений, к примеру, отделений в шкатулках, углублений в некруглых блюдцах, деревянных подносах и прочих аналогичных работ.

Наиболее универсальным инструментом для деревообработки можно назвать концевые фрезы по дереву. В магазинах представлено огромное количество моделей, которые предназначены для разнообразных работ, касающихся обработки различных сортов лесоматериалов и создания из неё разных конструкций. Однако, невзирая на универсальность этого вида фрез, подобрать подходящий и тоже время качественный вариант довольно проблематично. Концевая фреза похожа на сверло, которое фиксируется в шпинделе фрезерного станка. Сама фреза характеризуется наличием нескольких режущих кромок, расположенных сбоку или на торце. Чаще всего спиральная фреза по дереву изготовлена из высокопрочной стали. Кроме этого, чтобы гарантировать дополнительную защиту рабочую часть фрезы покрывают тефлоновым антипригарным покрытием.

Также спиральная фреза прекрасно подходит для «погружного» фрезерования. Спиральные фрезы отличаются незначительным износом, а также снижением ударных нагрузок на фрезерный станок.

Кромочная фреза по дереву бывает таких типов:

  • прямая кромочная фреза. Абсолютно все кромочные фрезы имеют подшипник, который в процессе работы совершает обкатку кромки детали. Отметим, что рабочая (режущая) часть находится выше или ниже подшипника. Прямые кромочные фрезы очень востребованы в процессе работы с шаблонами. Подшипник может располагаться сверху или снизу. Фрезы с нижним подшипником стоят дешевле, однако во время работы заготовка находится между шаблоном и фрезером, что не дает возможности осуществлять обработку в два прохода по глубине, тогда как с верхним подшипником это реально. К основным характеристикам этих фрез относится рабочая длина, рабочий диаметр, а также диаметр подшипника, который часто отличается от рабочего. Более удобно приобретать фрезы, у которых эти диаметры одинаковы, это облегчит создание и монтаж шаблона на заготовке
  • фасонная, или калевочная, кромочная фреза. Таких фрез существует большое разнообразие. Профиль кромки выбирается согласно внешнему виду изделия. Их размер зависит от высоты рабочей части, а также наибольшего диаметра и радиуса закругления, которое они совершают. При наличии нескольких закруглений в профиле, чаще всего указывается профиль самого крупного из них. Очень редко, попадаются регулируемые калевочные кромочные фрезы. В таких фрезах присутствует возможность настройки расстояния между рабочими частями
  • дисковая фреза по дереву. Она предназначена для выборки фальца. Главное отличие от прямых пазовых фрез в том, что дисковые базируются по кромке подшипником, вследствие чего выбираемый ею паз более точный по отношению к ребру заготовки. Однако и стоимость их выше, чем прямых пазовых. Чаще всего эти фрезы производятся регулируемыми для того, чтобы можно быть выбирать паз различной глубины или ширины. В наборе таких фрез присутствуют подшипники различного диаметра или стопка тонких фрез на оси, поэтому высота меняется разборкой фрезы и снятием лишних дисков
  • фигурные кромочные фрезы. На конце таких фрез находится подшипник, однако форма их кромок несколько сложнее, чем у фасонных кромочных, при большей высоте. Их используют для создания багета и в процессе обработки кромок филенок, плинтусов, а также фасадных рам. Бывают эти фрезы и без подшипника. С такой фрезой необходимо работать при помощи параллельного упора или копировальной втулки и шаблона
  • горизонтальные фигирейные фрезы. Они помогают в декоративном фрезеровании кромок филенок. В результате значительного диаметра, массы и усилия резания их производят только с 12-миллиметровым хвостовиком и использовать их можно лишь в столе, то есть при условии стационарного крепления фрезера. Попадаются такие фрезы, состоящие из двух режущих дисков и способные за один проход обработать обе стороны филенки.

Оказывается, купить фрезерный станок - это только полдела. Если же вы намерены полноценно работать с деревянными изделиями, то вам стоит приобрести еще и соответствующие и качественные фрезы, каждая из которых используется для реализации конкретных задач.

wood-prom.ru

Типы фрез по дереву – классификация, конструкции, типы, как выбрать

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
