Датчик давления воды в системе водоснабжения

Автор Монтажник На чтение 10 мин. Просмотров 3.4k. Обновлено

Трудно представить работу индивидуальной системы водоснабжения без элементов автоматики – при их отсутствии насос непрерывно качал бы воду, и пришлось включать и отключать его вручную при наполнении магистрали. Автоматические приборы управления режимами работы электронасосного оборудования реагируют на физические параметры находящийся в магистрали жидкости или ее отсутствие, наиболее используемым из них является датчик давления воды в системе водоснабжения.

Прибор, реагирующий на давление, устанавливают в индивидуальную водоподающую систему с погружным электронасосом или поверхностной насосной станцией, в сложных блоках автоматического управления устройство вмонтировано в модуль вместе другими приборами. При установке реле давления своими руками в водопроводную магистраль важно знать правила его подключения и настройки, позволяющие задавать пороги срабатывания и отключения электронасосов при водоподаче.

Реле давления для систем водоснабжения

Реле давления для систем водоснабжения

Рис. 1 Реле давления для систем водоснабжения – разновидности

Что такое датчик давления

Датчик в основном размещают в насосной станции или в трубопроводе при использовании погружного электронасоса, устройство представляет собой небольшую деталь прямоугольной формы с выходным резьбовым штуцером для подключения к переходным фитингам и клеммами для подсоединения электрических проводов. Под пластмассовой крышкой размещаются элементы управления, контактная группа и регулировочные винты, с помощью которых производится настройка прибора.

Назначение

Электрические насосы в системе водоснабжения подают воду потребителю с определенным объемом и напором, при этом часть давления уходит на преодоление гидравлического сопротивления линии при перемещени потока на заданную высоту и расстояние, а остаток обеспечивает комфортный напор во внутридомовой магистрали.

Давление во внутренней системе необходимо для нормального функционирования санитарно-технических приборов, бытовой техники (стиральных и посудомоечных машин), смесительной арматуры на кухнях, в душевых кабинах и ванных комнатах. Чем больше протяженность внутридомовой линии и выше этажность дома, тем более высокий напор требуется на ее входе.

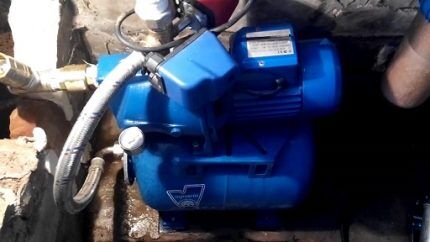

Насосная станция с реле давленияНасосная станция с реле давления

Рис. 2 Внешний вид и подключение насосной станции с реле давления к водозаборной системе

Чтобы получить необходимое значение, электронасос должен работать такой период времени, чтобы наполнить гидробак и магистраль с необходимым давлением, после чего отключиться. Именно реле давления управляет порогами срабатывания насоса за счет замыкания и размыкания цепи его питания, данная функция реализуется последовательным подключением одного из проводов питающего электрического кабеля к входным и выходным клеммам на корпусе датчика.

Многие схемы отопления имеют в своем составе циркуляционные насосы, повышающие давление и направляющие теплоноситель по контурам теплых полов и радиаторов отопления. При возникновении экстренных случаев, связанных с засором или забиванием трубопровода, электронасос будет работать в непрерывном режиме, повышая давление в системе – в результате может произойти повреждение трубопровода и оборудования. Избежать подобных ситуаций можно установкой реле, размыкающим цепь электропитания циркуляционной помпы при повышенных гидравлических нагрузках на магистраль.

Использование реле эффективно и в коммунальной сфере, где его устанавливают в трубопроводы водопроводных, отопительных и канализационных магистралей для автоматизации работы оборудования.

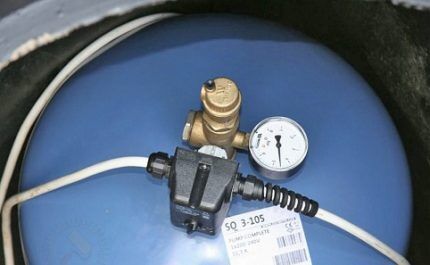

Реле, манометр и гидроаккумулятор в составе водозаборной станцииРеле, манометр и гидроаккумулятор в составе водозаборной станции

Рис. 3 Реле, манометр и гидроаккумулятор в составе водозаборной станции

Принцип работы

Рассмотрим датчик напора РМ, установленный в индивидуальный водопровод, он функционирует следующим образом:

Создаваемое насосом колодца или скважины давление способствует наполнению магистрали водой, которая давит на резиновую мембрану, расположенную за штуцером реле давления.

Внутри устройства на эластичной мембране размещена тарелка с заостренными конусными выступами по краям, при перемещении мембраны под давлением вглубь прибора происходит одновременный сдвиг тарелки и ее наконечники давят на пластину, размыкающую электрические контакты внутри корпуса.

Так как к контактам подключен один или два провода кабеля питания электронасоса, происходит размыкание цепи, и подача питания на электродвигатель прекращается, прибор останавливает свою работу.

Максимальный порог срабатывания, при котором включается и выключается насос, устанавливается внутренними пружинами, давящими на замыкающую электрические контакты пластину в направлении движения мембраны. Таким образом, гайкой большой пружины регулируется усилие, с которым должна переместиться эластичная мембрана для разъединения электрических контактов, и соответственно давление для разрыва цепи питания.

При бытовом использовании воды давление в трубопроводе падает, мембрана реле возвращается в исходное положение, ослабляя нажим на пластину, и контакты внутри прибора замыкаются – электронасос начинает функционировать и закачивать воду в магистраль.

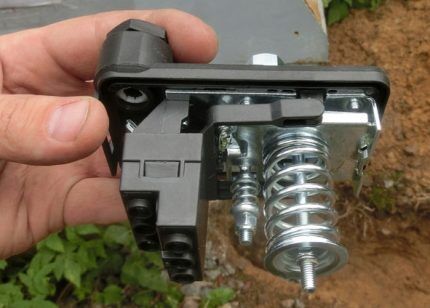

Датчик давления воды РМ в разобранном видеДатчик давления воды РМ в разобранном виде

Рис. 4 Датчик давления воды РМ в разобранном виде

Устройство и конструктивные особенности

Датчик давления устанавливается как отдельный прибор в большинстве систем автоматического регулирования, также он входит в состав блоков управления насосным оборудованием 2 и 3 поколений, в которых в одном корпусе размещается вся автоматика.

Простой недорогой механический прибор содержит следующие элементы:

  1. Корпус с расположенным в основании штуцером стандартным диаметром 1/4 дюйма или 8 мм. для подсоединения к водопроводу, и съемной крышкой, предохраняющей его механические детали, электрические клеммы и подстроечные винты от повреждений и проникновения влаги.
  2. Диафрагму с внутренними пластинами и пружинящими контактами, коммутирующими электрическую цепь.
  3. Регулировочные большой и малый винты с пружинами, определяющими верхнюю границу напора, размыкающего контакты, и разницу (дельту) между порогами включения и отключения прибора.
  4. Клеммные колодки для подсоединения контактов насоса (обозначаются M1, M2), электрических (L1 и L2) и заземляющих проводов с винтовыми фиксаторами.

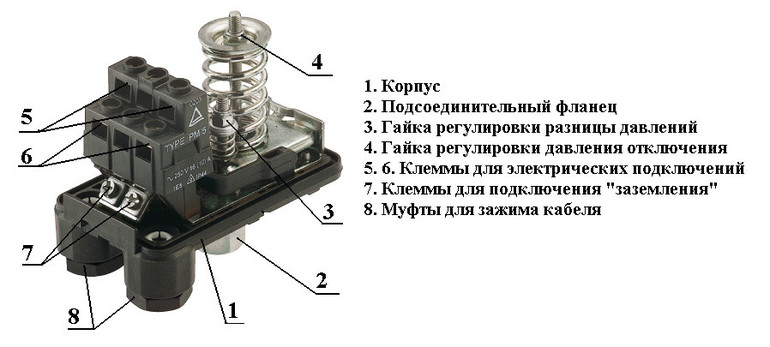

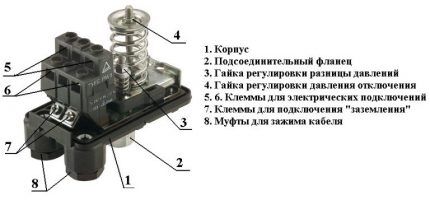

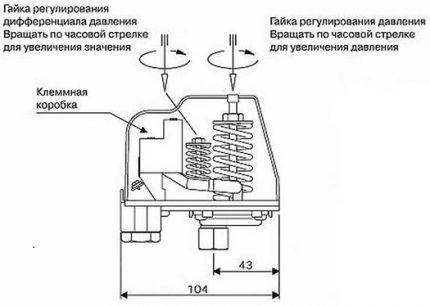

Схема реле на примере модели РД 2

Схема реле на примере модели РД 2

Рис. 5 Схема реле на примере модели РД 2

Какие модели датчиков бывают

Различают механические и электронные модификации датчиков, для бытового водоснабжения c использованием погружных электронасосов и насосных станций бюджетной и средней ценовой категории в основном применяют механические модели этого прибора. Они отличаются высокой надежностью, простотой конструктивного исполнения, удобством монтажа и регулировки.

Использование дорогих электронных датчиков давления в обычных водозаборных системах только для размыкания контактов не имеет смысла, электроника рассчитана для плавного регулирования режимов работы насосного оборудования.

Приборы автоматического управления со встроенными датчикамиПриборы автоматического управления со встроенными датчиками

Рис. 6 Приборы автоматического управления со встроенными датчиками

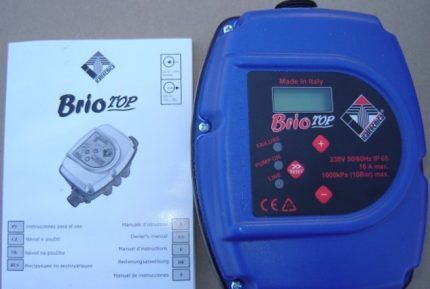

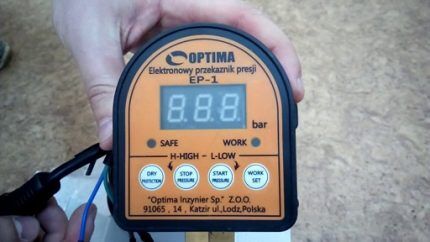

Электронные датчики воды

Электронные датчики гидравлического давления применяется в автоматике управления насосным оборудованием 3-го поколения с частотным преобразователем, они входят в состав электронных контроллеров, состоящих из одного малогабаритного блока.

Электронное устройство заменяет все дискретные элементы системы автоматики – реле сухого хода и давления, манометр, гидроаккумулятор большого объема, обеспечивает плавный запуск электродвигателя и электронную регулировку скорости вращения вала насосного электродвигателя. В данном устройстве с электронного датчика снимается аналоговый сигнал, величина напряжения которого зависит от напора, далее он преобразуется в электронной управляющей схеме в широтно-импульсное модулированное напряжение, подаваемое на обмотку электродвигателя насоса.

В зависимости от частоты модуляции изменяется скорость вращения вала и соответственно рабочего колеса электронасоса – это поддерживает в трубах постоянный напор в любой ситуации, то есть при водопотреблении электронасос всасывает воду со скоростью, компенсирующей расход.

В быту широко известны и используются специальные блоки частотного управления SU 301 от Grundfos, работающие в паре с погружными электронасосами серии SQ, другие известные модели и производители – Active Driver (DAB), Sirio Entry (Italtecnica).

Подключение датчика к водопроводу и электрической сетиПодключение датчика к водопроводу и электрической сети

Рис. 7 Подключение датчика к водопроводу и электрической сети

Как подключить датчик давления к водопроводу и электропитанию

Приспособление (РД, РМ) вкручивается в переходник при помощи накидной гайки (резьбовое соединение типа американка) – это позволяет при подсоединении оставлять корпус в неподвижном положении, не вращая его вокруг своей оси. В таком приборе резиновая прокладка под накидной гайкой обеспечивает герметичность соединения, но бывают и другие разновидности приборов с неподвижным штуцером, имеющем наружную или внутреннюю резьбу без прокладок. В этом случае для герметизации используют льняное волокно или специальную нить для гидроизоляции фитингов сантехнической арматуры, вариант установки уплотнителя из популярной ФУМ ленты не слишком эффективен – она часто прорезается острой резьбой.

Подключение прибора к электрическому напряжению переменного тока в 220 вольт не вызывает особых трудностей – два конца одного из проводов питания электронасоса подключаются к клеммам М1 и М2 и фиксируются винтами, если в электропитании присутствует заземляющая жила, она присоединяется к колодке, расположенный в нижней части корпуса, с помощью прижимной пластины и винта.

Реле в автоматике погружного насосаРеле в автоматике погружного насоса

Рис. 8 Реле в автоматике погружного насоса – схема подключения через пятивходовой фитинг

Датчик давления воды в системе водоснабжения – схема подключения

Для автоматического включения или отключения водозаборной станции реле обычно устанавливают на входе гидроаккумулятора, применяя пятивходовой штуцер, к которому также подключаются манометр, линия от электронасоса и внутренний домашний трубопровод.

В отличие от поверхностной насосной станции, при использовании погружного электронасоса необходима установка реле сухого хода, для которого нет места на стандартном пятивходовом фитинге. Для подключения прибора используют дополнительный трехвходовой или четырехвходовой переходник, подключаемый в линию последовательно с другими приборами.

Регулировка и настройка

В бытовом использовании потребитель часто отдает предпочтение недорогим и надежным моделям отечественного производства – датчикам серии РД-5, РМ-5, и их различным модификациям, чтобы выбранный прибор работал корректно, необходима его правильная настройка к параметрам линии. Заводские установки значений включения-отключения реле и соответственно порогов срабатывания насоса указанных устройств составляют 1,4 – 2,8 бар.

Технические характеристики популярных видов релеТехнические характеристики популярных видов реле

Рис. 9 Технические характеристики популярных видов реле

Если внутренняя магистраль имеет большую протяженность или трубопровод расположен в здании высокой этажности, нужно настроить заново верхнюю и нижнюю границы срабатывания реле. При необходимости проведения регулировочных операций контрольно-измерительным прибором служит встроенный манометр, по которому фиксируют показания, операции по настройке проводят в следующей последовательности:

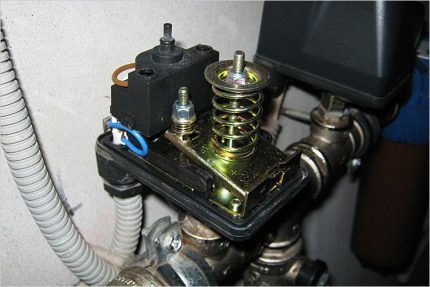

  • Отключают электронасос от электрической сети, снимают верхнюю крышку прибора для получения доступа к двум регулировочным подпружиненным винтам, наибольшая пружина отвечает за верхний порог срабатывания, а маленькой можно отрегулировать разницу между пределами. Вращением гайки над большой пружиной добиваются изменения верхнего порога давления – поворотом по часовой стрелке повышают верхний предел срабатывания, вращением в обратном направлении при ослаблении пружины снижают предел.
  • При регулировке с помощью большой пружины делают несколько оборотов гайки на большом винте в нужную сторону, после чего включают электронасос и фиксируют на манометре момент его отключения.
  • Если показания не соответствуют требуемым, спускают воду из внутреннего водопровода и дожидаются повторного включения электронасоса – он при достижении минимального напорного порога запускается реле.
  • Операцию периодически повторяют, пока давление отключения электронасоса не примет нужное значение по показаниям стрелки манометра.
  • После настройки верхнего порога приступают к регулированию минимально допустимого нижнего предела, при этом следует иметь ввиду, что разница между пограничными уровнями срабатывания должна составлять не менее 1,5 бар.
  • Вращением гайки на малом винте в ту или иную сторону можно установить дельту, после подстройки из наполненной магистрали сливают воду и по показаниям манометра фиксируют момент, когда реле включит насос. Если требуемая нижняя граница не достигнута, подстройку и слив воды повторяют несколько раз, пока не будет достигнута искомая разница не менее, чем 1,5 бар.

Следует отметить, что чем больше разница между порогами, тем реже происходит включение насоса, а когда насос работает в таком режиме, срок его эксплуатации и другого автоматического оборудования возрастает.

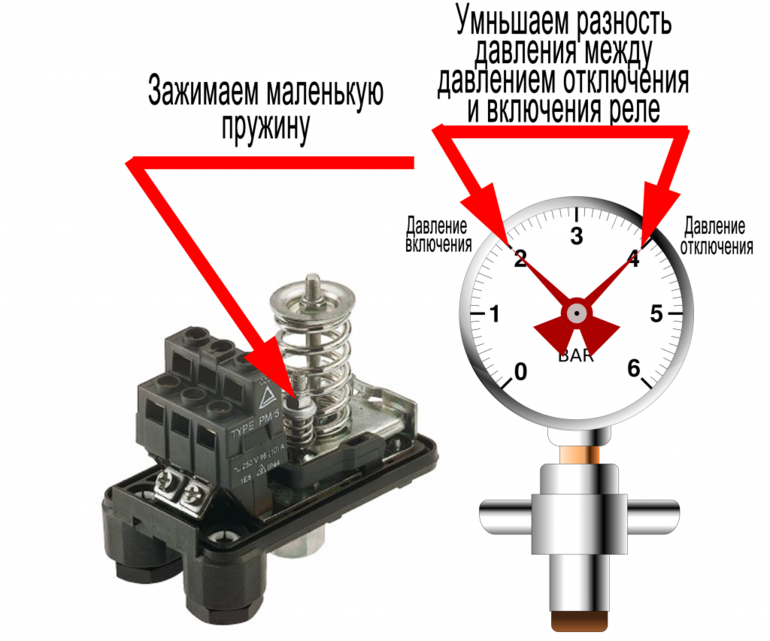

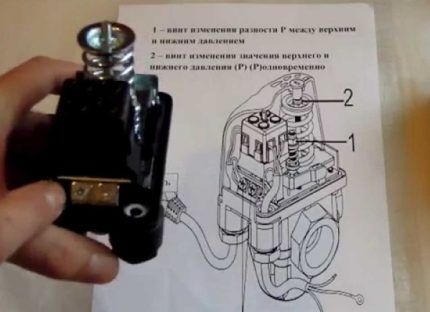

Настройка и регулировка датчика давления водыНастройка и регулировка датчика давления воды

Рис. 10 Настройка и регулировка датчика давления воды

Рекомендации по установке

При размещении датчика давления в магистрали необходимо соблюдать следующие рекомендации:

  • Чтобы прибор работал правильно, диапазон температур, в котором он эксплуатируется, не должен превышать -4 – +40 С.
  • Автоматику размещают не только в помещении дома, но и кессоном колодце, после насоса в линию следует установить фильтры тонкой и глубокой очистки воды – это предотвратит забивание грязью штуцера с мембраной, которое может привести к некорректной работе прибора.
  • Многие устройства рассчитаны на работу только с холодной водой, при эксплуатации ее температура не должна превышать допустимые пределы, к примеру, не более +55 С. для моделей РД.
  • Мощность подключаемого через прибор электронасоса не должна превышать значений, указанных в паспортных данных – нарушение этого правила может привести к залипанию контактов и выходу реле из строя.

Пример размещения гидрореле с глубинным электронасосомПример размещения гидрореле с глубинным электронасосом

Рис. 11 Пример размещения гидрореле с глубинным электронасосом

Датчик или реле давления является основным прибором для обеспечения автоматической работы водозаборного оборудования, он входит в состав любой электронасосной станции или системы водоснабжения с глубинным электронасосом. Его установка и подстройка не представляет особых трудностей даже для неподготовленного домовладельца, а соблюдение основных правил размещения и монтажа обеспечит бесперебойную работу прибора в течение десятка лет.

Правильное место установки регулятора давления воды в квартире

Многие хозяева новостроек задаются вопросом, нужен ли регулятор давления воды в квартире. Здесь ответ очевиден: да. Дело в том, что такое устройство позволяет защитить сантехнические приборы от скачков напора и гидравлических ударов. Чтобы добиться максимального эффекта, необходимо правильно выбрать место установки редуктора давления воды. Но, прежде всего, стоит ознакомиться с устройством и особенностями его монтажа.

Что собой представляет устройство

Редуктор давления воды – это устройство, с помощью которого осуществляется регулировка скорости прохождения воды. Иными словами, с помощью редуктора можно поднять или понизить давление жидкости в водопроводе. Устройство обладает высокой функциональностью, что объясняет его популярность.



Существуют различные виды редукторов давления воды в квартире

В основе регулятора находится механический датчик давления, с помощью которого производится управление механизмом, ограничивающим подачу воды. Для квартир и загородных домов используют поршневые и клапанные редукторы. Что касается пропускной способности, то здесь устройства разделяются на такие изделия:

  • бытовые;
  • коммерческие;
  • промышленные.

Помимо этого, регуляторы давления воды классифицируют по другим параметрам, таким как:

  • Материал корпуса. Для изготовления устройства используют латунь, никелированную или хромированную сталь.
  • Рабочая температура. Так, модели, которые работают до 40 градусов, устанавливают на систему холодного водоснабжения. Для горячей воды используются редукторы с рабочей температурой от 65 до 90 градусов. Запрещается использование «холодных» регуляторов на горячем водопроводе, так как это приведет к их быстрому износу.
  • Способ крепления. Редукторы давления могут монтироваться путем резьбового соединения или же с помощью фитингов.
  • Диаметр и резьба.

Все эти особенности необходимо учесть при выборе редуктора давления воды в водопроводе. Это позволит приобрести подходящий вариант для того или иного контура.

Принцип работы

В процессе работы давит на подпружиненную мембрану, которая размещена в датчике давления. При этом учитываются настройки датчика. Так, вода может преодолевать сопротивление пружины или же нет. При недостаточном давлении мембрана остается в исходном положении и редуктор не влияет на скорость потока жидкости. Но, если напор воды значительно превышает сопротивление пружины, то мембрана начинает двигаться. В результате в работу вступает поршень или клапан.

Важность регулятора давления воды в квартире

Во время гидравлического удара давление воды значительно возрастает и может достигнуть несколько десятков атмосфер. Такой моментальный скачок может привести к разрушению системы или повреждению сантехнических приборов. Поэтому специалисты рекомендуют устанавливать редуктор даже в тех системах, где риск возникновения гидравлического удара невысок.

Поршень и датчик давления образуют замкнутую систему, которая приводится в движение при малейшем изменении напора воды. Датчик в свою очередь размещается после клапана или поршня. Это позволяет контролировать и регулировать давление воды до полного прекращения гидравлического удара.

Важно: К сожалению, вода в трубопроводах может иметь в своем составе мелкие частицы инородных материалов. Когда грязь попадает между корпусом и клапаном или поршнем, то повышается износ конструктивных элементов устройства. В результате срок его эксплуатации значительно сокращается. Поэтому специалисты рекомендуют устанавливать в систему фильтры тонкой и грубой очистки. Это позволит не только защитить редуктор от загрязнения, но и увеличит его срок эксплуатации и эффективность работы. Существуют модели редукторов воды с встроенным фильтром грубой очистки, правда и стоимость их сразу возрастают. В любом случае установить фильтр перед редуктором и счетчиком воды необходимо.

Для защиты от гидроударов  рекомендуем дополнительно воспользоваться гасителем от гидроударов.

Видео:

Установка редуктора

Согласно правилам по водоснабжению и канализации, монтаж редуктора давления воды должен проводиться непосредственно после запорной арматуры. Устройства устанавливают до приборов учета, что позволит защитить их от гидравлического удара, а также обеспечит точность показаний. Поэтому такое место установки считается самым подходящим и разумным. Но, иногда бывают ситуации, когда нет возможности провести монтаж именно на этом отрезке трубопровода.

Установка регулятора давления воды проводится в соответствии некоторых правил. До прибора учета не должно быть возможности забора воды. А это значит, что пробки, которые используются для промывки фильтра, будут опломбированы. Это исключит возможность обслуживания редуктора. Решить проблему можно несколькими путями.

Схема установки регулятора давления воды в квартире

Первый метод подразумевает установку дополнительных манометров, которые дадут возможность провести более точную подстройку устройства. Во втором случае установка редуктора давления производится непосредственно перед коллектором. Именно этот вариант чаще всего используют опытные сантехники.

Иногда нет возможности установки регулятора на вводе системы. В результате некоторые узлы остаются без защиты перед гидравлическим ударом и перепадом давления в трубопроводе. Для решения проблемы используют примитивные модели редукторов. Они не регулируются, но вполне сойдут для защиты узлов системы от гидравлического удара.

Видео:

Видео:

Неисправности редуктора

К сожалению, редукторы рано или поздно могут выйти из строя. Неисправное устройство пропускает воду и не способно регулировать ее давление. Чтобы решить проблему, необходимо первоначально выполнить промывку встроенного фильтра и самого механизма. Если промывка не дала желаемого результата, то причина кроется в механической неисправности устройства. Это может быть последствием заводского брака, неправильной или длительной эксплуатации редуктора. Возможное решение проблемы это регулировка редуктора давления воды.

Также неисправности редуктора могут быть вызваны лопнувшей пружиной, а также износом мембраны или поршня. Некоторые детали есть в продаже, что позволит произвести частичный ремонт регулятора. В остальных случаях единственный вариант – полная замена редуктора. Дальнейшая эксплуатация неисправного устройства приведет к его полному выходу из строя. В результате он перестанет выполнять свои функции.

Видео:

Редуктор или регулятор давления воды в системе водоснабжения для дома и квартиры - RMNT

Централизованные системы водоснабжения редко блещут образцовыми рабочими параметрами и стабильностью работы. Гидравлические удары, скачки давления или просто необходимость его ограничения до приемлемых значений — вот основные показания для установки редуктора или регулятора давления.

Рабочие характеристики систем водоснабжения

Работа систем холодного и горячего водоснабжения определяется такими ключевыми характеристиками как давление и напор. Значения обоих этих параметров регулируются государственными нормами. При этом следует различать понятия характеристик системы на узле подачи в многоквартирный дом, на вводе в жилой объект и в месте подключения сантехприборов.

СНиП 2.04.02–84 определяет общую формулу расчёта для многоэтажных жилых зданий. Если принять, что на каждом этаже давление должно составлять хотя бы 10 м. вод. ст (1 Атм), то на каждый этаж выше первого следует добавлять по 4 м. вод. ст для обеспечения достаточного давления на вводе. Очевидно, что давление в квартире на 1 этаже может быть существенно выше, чем на самом верхнем, это вызвано технологической необходимостью. Интересно, что при этом СНиП 2.04.01–85 устанавливает минимальные и максимальные значения давления на вводе в квартиру: не более 4,5 Атм для ГВС и не более 6 Атм для ХВС.

Если разобраться, то без специального оборудования при естественном перепаде давления снабжение холодной водой может осуществляться при количестве этажей до 12, горячей — до 9. И это при условии, что на вводе в дом поддерживается стабильное давление не выше установленного предела. В реальных же условиях давление на вводе в дом приходится существенно завышать, иначе при пиковом потреблении падение напора будет настолько большим, что в самых высоких точках водоразбора поступления воды не буде вовсе. А если давление выходит за установленные нормы, влияние оперативных переключений в системе водоснабжения и вызванных ими скачков давления будет еще более губительным. В связи с этим на нижних этажах зданий приходится ограничивать и нормализовать давление на локальном участке системы водоснабжения, то есть попросту установить редуктор или регулятор.

Требования к подключению сантехнического и бытового оборудования.

Нормы нормами, но ведь действуют также и требования к подключению сантехприборов. Классическая «четвёрка» бытовой сантехники — унитаз, рукомойник, ванная и душ — требуют минимального давления в месте подключения не менее 0,2–0,3 Атм, что полностью соответствует действующим нормам. При этом максимальное значение давления определяется исключительно характеристиками оборудования и в большинстве примеров составляет не менее 6 Атм, что также находится в рамках нормативных параметров.

Сложнее дело обстоит при подключении нетипичных приборов и бытовой техники. Разброс параметров здесь больше: минимальное давление для подключения качественной душевой кабинки может составлять от 1 до 4 Атм, а при наличии системы тропического душа — от 3 до 5 Атм. При этом в случае установки тропического душа ограничивается также и максимальное давление, в итоге рабочий диапазон оказывается совсем небольшим — порядка 0,6–1 Атм. Обеспечить устойчивую работу приборов с разными требованиями к параметрам водоснабжения достаточно сложно, особенно при большой разветвлённости системы.

Для организации сети водоснабжения квартиры с большим количеством разношерстных потребителей требуется установка нескольких редукторов давления. Один устанавливается в месте врезки в магистральный стояк, максимальное давление на выходе определяется допустимыми значениями оборудования, требующего наиболее высоких показателей. Так, при наличии тропического душа это будет порядка 4–5 Атм, при его отсутствии — 6 Атм.

Дополнительные редукторы могут быть установлены на отводах коллектора. Например, если в системе предусмотрена отдельная линия подвода воды к стиральной машине, для которой максимальное давление ограничено 2–3 Атм. Если на отходящей линии коллектора имеется несколько точек водоразбора с разными требованиями к давлению, наиболее правильным будет локальная установка редуктора в точке подключения оборудования. Идеальным способом организации систем водоснабжения считается такой, при котором потребители основной «четвёрки» подключены через отдельный коллектор с редуктором на 1–1,5 Атм для снижения расхода воды.

Виды редукторов

Редукторы различаются по устройству и принципу действия на мембранные, клапанные и лабиринтные. Клапанные устройства получили наибольшее распространение в силу дешевизны, простоты устройства и возможности регулирования давления на выходе в широких пределах.

Мембранные редукторы стоят дороже, но при этом они не столь чувствительны к наличию в воде механических примесей и имеют наибольшую пропускную способность. При этом регулировка давления на их выходе выполняется с более высокой точностью и, как правило, в большем диапазоне.

1 — клапанный редуктор КФРД2.012-0; 2 — мембранный редуктор КФРД10-2.0 (СУИЕ.493611.008)

Лабиринтные редукторы не имеют компонентов активной механики, они просто ограничивают давление за счёт системы мелких каналов, из-за чего оптимально подходят для локальной установки в точках подключения оборудования.

Редукторы всех типов имеют набор рабочих параметров, определяющих возможность их использования в той или иной системе водоснабжения. К таким параметрам относятся предельное давление на входе, температура воды, диаметр и тип подключения. Дополнительные отличия могут касаться диапазона регулирования и предельной скорости протока. Также производитель может указывать некоторые специфические требования, например, к предварительной фильтрации или месту установки. Редукторы также можно различать и по компоновке.

Прибор может иметь статическую заводскую настройку, то есть маховика для регулировки в его конструкции не предусмотрено. Также, помимо самого редукционного клапана в одном корпусе могут находиться:

  • фильтр механической очистки;
  • запорный кран;
  • манометр.

Обычно себя оправдывает лишь однокорпусное исполнение редуктора с манометром, облегчающим процесс настройки. Два таких редуктора желательно устанавливать в качестве основных в местах врезки в стояки ГВС и ХВС. Дополнительные редукторы, устанавливаемые в точках питания коллекторов, могут манометров не иметь. При необходимости измерительный прибор лучше разместить на предназначенном для этого отводе распределителя.

Использование в обвязке насосной станции

Обычно при питании системы водоснабжения автономной насосной станцией установка редуктора не требуется. Считается, что регулятор давления из группы автоматики насоса поддерживает работу системы в пределах установленных параметров, не допуская критических перепадов и бросков. Однако, как и в любом правиле, здесь имеются исключения.

Некоторые скважинные насосы могут в процессе работы провоцировать резкие скачки давления. Происходит так от того, что между открытием водоразбора, срабатыванием реле включения и выходом на полную мощность имеется некоторая задержка во времени. При этом на конечном участке системы давление резко снижается, а вблизи источника наоборот наблюдается его рост. Вследствие этого образуется фронт своего рода ударной волны, который следует от начальной до конечной точки системы. Учитывая тот факт, что в общем случае водопровод не рассчитан на динамическое изменение основных параметров, подобные процессы не могут сказываться благоприятно на долговечности оборудования.

Другой частный случай — работа насоса без гидроаккумулятора под контролем электронного регулятора давления. Такой принцип действия наиболее характерен для систем, включающих накопительные нагреватели. Воздушный карман в верхней части ёмкости выступает в роли демпфера, однако полноценной заменой гидроаккумулятору бойлер назвать нельзя. Избежать постоянных скачков давления при включении станции и в процессе работы можно путём установки редуктора давления сразу после обратного клапана насоса, тем самым уберегая остальные компоненты системы от разрушительного действия гидроударов.

Наконец, к системе водоснабжения частного дома может, так же как и в квартире, подключаться широкий спектр оборудования и техники с различными требованиями к давлению в водопроводе. Даже если насосная станция сконфигурирована правильно, с выравниванием давления в разных ветках системы можно справиться только путём установки нескольких редукторов давления с соответствующей настройкой давления на выходе.

Локальное подключение редуктора

Стиральные и посудомоечные машины, а также душевые кабинки зачастую не могут быть установлены на объектах индивидуального строительства просто по той причине, что в водопроводной системе нет достаточно высокого давления. В коммунальном секторе ситуация прямо противоположная. Такого рода техника — наиболее уязвимая часть системы водоснабжения, превышение давления даже на 10–20% сверх предельных значений, установленных производителем, может привести к поломке впускного клапана или внутренней системы трубопроводов.

Редукторы лабиринтного типа надёжно защищают бытовую технику от повышенного давления. И хотя их стоимость в принципе сопоставима с клапанными и мембранными устройствами, есть большая экономическая разница в месте установки редуктора. Врезка регулятора давления в магистраль подразумевает удаление части трубопровода и установку соединительных фитингов, что зачастую нельзя осуществить без специального оборудования и соответствующей квалификации. Установка же редуктора непосредственно в точке водоразбора требует только разводного ключа и мотка уплотнительной ленты.

Редуктор должен устанавливаться сразу после запорной арматуры для возможности замены и обслуживания. Лабиринтные редукторы в наибольшей степени чувствительны к наличию в воде механической примеси, поэтому если система водоснабжения не имеет узла фильтрации, на входе редуктора требуется установка фильтра. Для этого наиболее рационально использовать компактные фильтры механической очистки. Также оправдана установка фильтра со встроенным редуктором давления.

Настройка контура ГВС

Если сравнить давление в патрубках для подключения смесителя, на выходе горячей воды оно всегда будет ниже. При этом нет разницы в том, осуществляется ли подача ГВС централизованно, либо же нагревательный прибор является частью локальной системы водоподготовки. В обоих случаях сеть ГВС имеет дополнительный узел, за счёт чего её гидродинамическое сопротивление выше, соответственно и падение давления больше. Из-за этой разницы возможна некорректная работа смесителей: невозможность точно отрегулировать температуру, сбой настройки время от времени и т. д.

Для корректной работы требуется, чтобы давление в трубопроводах ГВС и ХВС было одинаковым с допустимой разницей до 0,1–0,2 Атм. Обращаем внимание, что при магистральной подаче горячей воды установка регуляторов давления производится на вводе в квартиру. Как уже говорилось, оптимально наличие встроенных манометров для повышения удобства одновременной настройки обоих устройств.

Если же водонагревательный узел является частью квартирной системы водоснабжения, редуктор на горячий водопровод нужно устанавливать уже на выходе бойлера. Если такое расположение неудобно, регулировку можно производить также и на ветке питания нагревательного прибора, однако в таком случае требуется установка контрольного манометра на ветке ГВС, например, на распределительном коллекторе.

Требования к выполнению монтажа

Большинство редукторов для бытовых систем водоснабжения рассчитаны на присоединение резьбового типа диаметром до 50 мм, для более крупных трубопроводов используется подключение на фланцах. Сам процесс монтажа предельно прост, здесь может выполняться как жёсткая упаковка с использованием уплотнительной тефлоновой ленты, либо накидными резьбовыми гайками с кольцевыми уплотнениями.

Несколько иначе обстоит дело с выбором места установки. Если редуктор будет расположен сразу после вводного крана, все остальные элементы сети водоснабжения будут работать под стабильным давлением, что может показаться наиболее оптимальным вариантом. Однако в таком случае требуется согласование с местным водоканалом и опломбирование узла после установки. Это затруднит последующую замену или обслуживание устройства.

К слову, фильтр грубой механической очистки и счетчик-водомер нормально переносят скачки давления, поэтому редуктор может быть установлен сразу после обратного клапана за узлом учёта. Желательно, чтобы обычный сетчатый фильтр при этом был заменён на компактную колбу с ячейкой 100 мкм. Обязательно нужно следить за правильным направлением движения жидкости, которое указано стрелкой на корпусе прибора. Если редуктор имеет встроенный манометр, последний должен при установке быть обращён вверх.

Регулировка редуктора производится при полном отсутствии протока. После того, как настройка произведена, необходимо проточить несколько литров и проследить, что давление по-прежнему соответствует норме или произвести повторную, более точную настройку. При соблюдении норм монтажа регулятор давления воды в обслуживании не нуждается, требоваться может разве только периодическая промывка встроенного фильтра.

Датчики давления воды в системе водоснабжения: установка и регулировка

Реле насосной станции: установка и регулировка датчика перепада давления воды

Качественные датчики давления воды в системе водоснабжения частного дома просто необходимы. Благодаря этим небольшим устройствам оборудование работает в подходящем режиме и реже ломается. Периодически реле давления приходится заменять. А народным умельцам, которые решили собрать насосную станцию самостоятельно, а не покупать готовый агрегат, придется устанавливать датчик своими руками. При этом важно правильно подключить прибор, а затем должным образом настроить его. В этом материале мы подробно расскажем как это сделать.

Как работает датчик давления воды?

Реле давления — это небольшой прибор, который управляет работой насосной станции. Он измеряет давление воды в системе и на основании полученных данных включает или выключает насос. При понижении давления в системе реле включает насос, и гидроаккумулятор наполняется. Когда давление достигает максимального значения, заданного при настройке прибора, насос отключается. Когда количество воды убывает и давление достигает минимального значения, прибор включается и цикл повторяется.

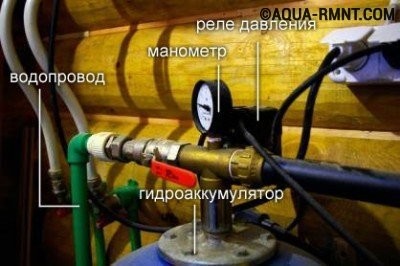

Датчик давления воды в системе водоснабжения

Датчик давления воды в системе водоснабжения позволяет контролировать уровень наполнения гидроаккумулятора и управлять включением-отключением насоса в автоматическом режиме

Для нормальной работы датчик давления воды в трубопроводе необходимо сначала подключить к системе водоснабжения. Затем выполняется подключение прибора к электропитанию. После этого реле нужно настроить, и лишь тогда его можно считать готовым к работе. Обзор нескольких моделей реле давления представлен в следующем видеообзоре:

Как подключить датчик к водопроводу?

Чтобы соединить прибор с водопроводной системой, на нем предусмотрена специальная гайка. Она жестко закреплена на реле, поэтому при установке придется вращать весь прибор по часовой стрелке. На современных насосах обычно для монтажа реле давления есть специально предназначенное место. Если такое гнездо не предусмотрено, следует воспользоваться дюймовым латунным тройником, именуемым в народе «елочкой». Эта удобная деталь позволяет подключить к водной магистрали и реле давления, и манометр, и гидроаккумулятор.

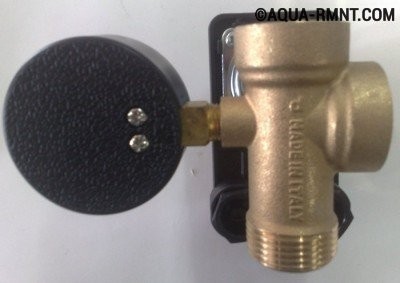

Штулцер для датчика давления воды

Специальный штулцер для датчика давления воды позволяет подключить к водопроводной системе все необходимые элементы: реле, гидробак и манометр

Перед началом монтажа следует изучить расположение гнезда для датчика перепада давления воды. Иногда нормальной установке реле препятствуют трубы или элементы самого насоса. В этом случае следует позаботиться о детали, которая выполнит роль «удлинителя».

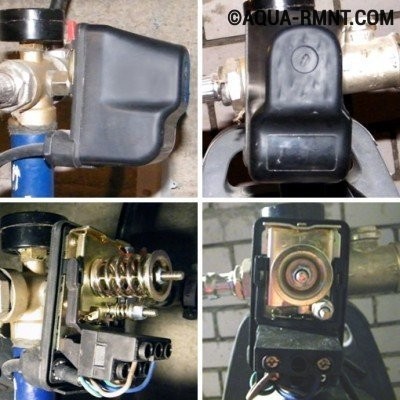

Реле давления на насосной станции

Не всегда вход для воды на реле имеет стандартный диаметр в четверть дюйма, особенно, если используется не бытовая, а профессиональная модель. Для правильной установки прибора понадобится подходящий латунный переходник.

При подключении реле давления к водопроводной магистрали нужно обязательно уплотнить резьбовое соединение. Для этого можно использовать лен или специальную нить Тангит Унилок. Она стоит недешево, но по оценкам специалистов, этот материал удобнее использовать, он обеспечивает более надежный результат. Начинающим мастерам не всегда удается сделать надежное резьбовое уплотнение с первой попытки.

При работе с уплотнительной нитью следует придерживаться ряда рекомендаций:

  • перед началом работы резьбу необходимо развернуть торцом к себе;
  • обмотку производят не от торца, а к торцу по часовой стрелке;
  • начать обмотку следует примерно с того участка резьбы, до которого будет навинчено реле, т. е. уплотнительная нить должна быть на той части резьбы, которая затем будет скрыта под монтажной гайкой реле давления;
  • первая петля уплотнителя должна быть прочно закреплена;
  • затем нить аккуратно наматывают таким образом, чтобы она располагалась равномерно и не попадала внутрь канавок;
  • количество уплотнителя должно быть достаточным, чтобы предотвратить протечки, но не слишком большим, иначе или гайка не накрутится или нить сомнется так, что протечки все равно появятся.

После того, как уплотнительная нить уложена, можно навинчивать реле. Это следует делать вручную, медленно. Когда появится сопротивление, нужно вооружиться гаечным ключом. Если процесс идет с некоторым сопротивлением, а уплотнительная нить остается ровной и не образует петель, значит, уплотнение выполнено правильно. Если же нить путается, образует петли, вылезает, придется снять реле и уложить уплотнитель заново. Если при накручивании образовалась только одна или две небольших петельки, а в целом тангит лежит ровно, это допустимый огрех, переделывать работу не нужно.

Подключение прибора к электропитанию

Следующий этап установки датчика давления воды — подключение прибора к электросети. Для начала нужно найти на реле две группы контактов, которые обычно замкнуты, но при достижении максимального значения давления должны размыкаться. Обычно место расположения этих контактов обозначено в инструкции к реле давления. Если инструкция отсутствует, определиться поможет любой электрик.

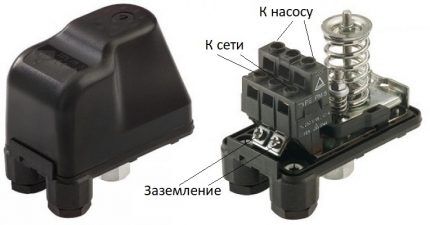

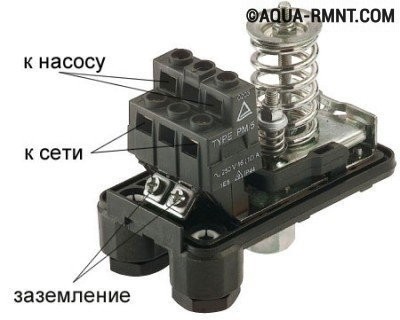

Контактные пары датчика давления воды

На фото наглядно представлено расположение контактных пар, к которым подводят электропитание. При достижении максимального значения давления контакты размыкаются и насос отключается

Обратите внимание! Для подключения реле к электросети рекомендуется использовать кабель, характеристики которого соответствуют мощности насоса.

Теперь следует прикрутить жилы провода к свободным контактам каждой пары. Не следует соединять таким образом контакты одной пары, поскольку это приведет к короткому замыканию. Провод заземления соединяют со специальным винтом на корпусе реле. Этот винт обозначен соответствующим символом.

Символ, обозначающий контакт заземления

Таким символом условно обозначают контакт заземления. Отсутствие заземления электроприбора является опасным нарушением техники безопасности, которое может привести к аварии и даже к травмам

Затем реле давления нужно соединить с насосом. Для этого следует использовать кусок провода подходящей длины. Один конец его жил прикручивают к свободным контактам реле, второй — к контактам насоса. При этом рекомендуется соблюдать цвет жил. Контакты заземления реле и насоса также можно соединить, хотя это необходимым не считается.

После этого нужно проверить работу системы. Если по мере забора воды давление на манометре растет, при достижении определенного максимума насос отключается, а по мере расходования воды давление понижается, установка реле выполнена правильно.

Как правильно настроить агрегат?

Обычно для нормальной работы системы вполне достаточно настроек, установленных производителем. Например, заводские установки модели РДМ-5 Джилекс составляют 1.4-2.8. Если же по каким-то причинам их необходимо изменить, все манипуляции следует проводить очень осторожно, чтобы не испортить прибор неумелым обращением.

Перед настройкой реле необходимо:

  1. Отключить электропитание насоса.
  2. Спустить всю воду из системы (стрелка манометра достигнет нуля).
  3. Включить насос и заполнить систему водой.
  4. Дождаться автоматического отключения насоса и зафиксировать давление отключения.
  5. Спустить воду, дождаться автоматического включения насоса и зафиксировать давление включения.

Внимание! Перед настройкой реле давления следует проверить давление в гидроаккумуляторе. Этот показатель должен быть на 0,2 меньше минимального значения, установленного на реле давления. Кроме того, перед началом настройки реле рекомендуется прочистить имеющиеся в системе фильтры.

Для регулировки датчика давления воды используются две пружины — большая и малая. С помощью большой пружины выставляют максимальное значение давления воды в системе. Для этого пружину закручивают. Малая пружина регулирует не минимальное значение давления, а разницу между минимумом и максимумом. Если предустановленное значение кажется слишком маленьким, эту пружину также следует закрутить, пока не будет достигнуто подходящее значение. Закручивают не саму пружину, а гайку, которая ее удерживает. При закручивании этой гайки пружина сокращается, а при откручивании она распрямляется.

Чтобы увеличить давление включения насоса большую пружину нужно закручивать. Проверяют полученные настройки, спуская воду из системы. Манипуляции с большой пружиной повторяют, пока давление включения не достигнет необходимого уровня. Чтобы увеличить значение давления отключения насоса, следует закручивать малую пружину. Эта пружина чувствительнее большой, действовать следует осторожнее. Если показатели включения-отключения нужно снизить, гайки пружин не закручивают, а откручивают.

Вот пример проведения работ на видео:

Оцените статью: Поделитесь с друзьями!

Регулировка реле давления воды для насоса

Необходимость настройки реле давления воды для насоса

Настройка реле самостоятельная или с привлечением квалифицированных специалистов требуется в любом случае при сборке насосной станции из отдельных частей. Не исключено, что настройка реле давления воды потребуется даже в том случае, когда готовая насосная станция приобретена в специализированном магазине.

Объясняется это тем, что для каждой водопроводной системы характерно наличие индивидуальных особенностей и потребности жильцов также разные. Степень напора воды в доме с душем, раковиной и ванной значительно отличается от просторного загородного дома с джакузи и гидромассажем. В этом случае требуется регулировка давления воды в системе водоснабжения и настройка оборудования индивидуально для каждого случая.

Правильная регулировка реле давления воды для насоса и ее особенностиПравильная регулировка реле давления воды для насоса и ее особенности

При решении вопроса, как подключить реле давления воды, следует  помнить, что кроме первоначальной настройки, которая выполняется при монтаже насосного оборудования, в процессе эксплуатации необходимо контролировать и выполнять корректировку работы оборудования.

Кроме того в случае замены или ремонта отдельного элемента насосной станции также требуется дополнительная настройка реле регулятора давления воды. Стоит сказать, что процесс регулировки оборудования аналогичен процедуре его настройки.

Регулятор давления что это

Регулятор давления представляет собой небольшое устройство, которое используется для борьбы с гидравлическими ударами. Также с его помощью можно контролировать и при необходимости отрегулировать напор воды в той или иной системе. Применение этого устройства позволяет оптимизировать работу и увеличить срок эксплуатации инженерной коммуникации. Зачастую редуктор давления применяют на таких объектах:

  • высотки ;
  • рабочие цеха;
  • технологические сооружения;
  • жилые дома.

Устройства, используемые для регулировки напора в системе, делятся на динамические и статистические изделия. Первый тип используют в магистральных трубопроводах на промышленных предприятиях. Они позволяют регулировать поток жидкости в системах. Что же касается статистических изделий, то они устанавливаются в трубопроводах с нестабильной подачей воды. Именно поэтому статистические редукторы используют в многоэтажных и загородных домах.

Разбираемся с законом.

Сначала следует отметить, что квартира находится в собственности, не муниципальная. Далее мы используем интернет, консультант плюс или гарант. Здесь главное не только найти нормы, которые отвечают за сантехническое оборудование, но и главное не забываем проверить актуальность этого закона и подзаконных актов. Удалось обнаружить достаточно быстро, то что нужно:

Постановление Правительства РФ от 13.08.2006 № 491 «Об утверждении Правил содержания общего имущества в многоквартирном доме и Правил содержания общего имущества в многоквартирном доме и правил изменения размера платы за содержание жилого помещения в случае оказания услуг и выполнения работ по управлению, содержанию и ремонту общего имущества в многоквартирном доме ненадлежащего качества и (или) с перерывами, превышающими установленную продолжительность».

Всё, что относится к составу общего имущества, оставим на потом. Перейдём сразу к главному, а именно к 5 пункту данного закона:

Описание устройства

Устройство практически всех разновидностей реле давления, которыми укомплектованы насосные станции, примерно одинаково. На металлическом основании зафиксированы рабочие элементы насоса:

  • Мембрана,
  • Поршень,
  • Металлическая платформа.
  • Электрические контакты.

Также имеется большая и маленькая пружина, все это размещено в пластиковом корпусе.

При подключении реле давления воды процесс протекает по следующему принципу: оказываемое давление заставляет мембрану толкать поршень, который поднимает платформу. Она, в свою очередь, оказывает давление на большую пружину и сжимает ее. Сопротивление большой пружины оказываемому давлению ограничивает движение поршня.

Правильная регулировка реле давления воды для насоса и ее особенностиПравильная регулировка реле давления воды для насоса и ее особенности

Между большой и малой регулировочной пружиной есть небольшое расстояние, однако его вполне хватает для регулировки работы комплекса приборов. Платформа, на которую воздействует мембрана под давлением, поднимается до края малой пружины.

В результате увеличения давления на платформу меняется ее положение. Это приводит к переключению контактов и изменению режима работы, следовательно, он выключается. Контакты переключаются с помощью специального шарнира с пружинкой. После прохождения платформой уровня расположения шарнира соответственно меняется положение электрических контактов и размыкается цепь электропитания.

В результате отключения насоса прекращается поступление воды. При расходе воды из гидроаккумулятора давление на мембрану постепенно снижается, и платформа начинает опускаться. Опустившись ниже уровня расположения пружинного шарнира электрических контактов, она вновь заставляет контакты подниматься и, соответственно, замыкать цепь. Не помешает знать, какой лучше регулятор давления воды, чтобы сделать правильный выбор.

Правильная регулировка реле давления воды для насоса и ее особенностиПравильная регулировка реле давления воды для насоса и ее особенности

Насос начинает работать, закачивает воду в гидробак, и цикл повторяется в автоматическом режиме.

Регулировка устройства

Многие хозяева задаются вопросом, как отрегулировать регулятор давления воды в квартире. Эту задачу можно легко выполнить своими руками. Большинство устройств выпускаются с предустановленной настройкой. Согласно этому давление в них составляет 3 бар. Но, при необходимости можно снизить или увеличить этот параметр самостоятельно.

Правильная регулировка реле давления воды для насоса и ее особенностиПравильная регулировка реле давления воды для насоса и ее особенностиРедуктор давления воды в разобранном виде

Для выполнения настройки может понадобиться гаечный ключ или широкая отвертка. Выбор инструмента зависит от модели редуктора. Конечно, в современных устройствах настройка выполняется вручную без использования каких-либо дополнительных инструментов.

Прежде всего, нужно убедиться в том, что редуктор давления воды в водопроводе надежно установлен. После проведения установки устройства открывают подачу воды. На этом этапе нужно проверить систему на наличие протечек. Чтобы предотвратить возникновение таких проблем, при монтаже редуктора стоит использовать уплотнительный материал.

Регулировка редуктора давления воды в квартире осуществляется при закрытых кранах. В нижней части устройства есть установочная головка, которая и отвечает за регулировку напора жидкости в трубопроводе. Если давление нужно увеличить, то головка вращается по часовой стрелке. В ином случае вращающие движения выполняется против часовой стрелки.

Одно полное вращение головки позволяет изменить давление на 0,5 бар. Это будет заметно по движению стрелки. Таким образом, выполняется регулировка регулятора давления воды в квартире. Работу можно легко выполнить своими руками.

Сфера использования устройства

Редуктор давления одновременно выполняет несколько функций. Прежде всего, он используется для защиты сантехнических приборов от высокого давления. Так, большинство сантехники и бытовых приборов рассчитано на работу, когда давление воды в трубопроводе не превышает 3 Атм. Если этот показатель несколько выше, то система водоснабжения испытывает серьезную нагрузку. Впоследствии страдают клапаны, соединения и другие элементы системы и сантехнических приборов

Правильная регулировка реле давления воды для насоса и ее особенностиПравильная регулировка реле давления воды для насоса и ее особенностиValtec редуктор давления VT.087

Также редуктор используется для борьбы с гидравлическим ударом, который может возникнуть как на промышленных предприятиях, так и в жилых домах. В результате резкого скачка давления воды в водопроводе возникает гидравлический удар, который способен повредить конструктивные элементы системы. Известны случаи, когда такой резкий скачок привел к разрыву бойлера. Поэтому специалисты рекомендуют устанавливать редуктор, так как он позволит предотвратить возникновение таких проблем

Очень важно учесть установку в системе водообеспечения квартиры

Редуктор давления широко используется в домах, где напор холодной и горячей воды постоянно скачет. Регулировка регулятора давления воды в квартире позволит решить этот вопрос раз и навсегда. Также понижение давления воды в квартире позволит снизить ее расход на 25% и более. Подробно, как выбрать редуктор давления воды.

устройство и принцип действия, подключение в схему трубопровода и настройка

Для бесперебойной работы независимого водопровода необходимы устройства автоматики. Одним из них считается реле давления воды для насоса. Этот прибор относится к предохранительному оборудованию и управляет работой водяной помпы. При снижении давления в трубопроводе коммутационный элемент включает подкачивающий агрегат, а при повышении — отключает. Пороговые значения напора жидкости можно регулировать.

Реле регулятор давления воды для насоса

Устройство и принцип действия

Для обеспечения водоснабжения частного дома подключение реле осуществляется одновременно к двум системам: водопроводу, электросети. Подключение прибора желательно провести по отдельной линии, тогда будет гарантирована более длительная и бесперебойная эксплуатация оборудования. Основные элементы электромеханического устройства давления воды для насоса:

  • пластмассовый корпус;
  • муфты для подключения кабеля;
  • клеммы для подсоединения провода заземления;
  • контакты подключения силовых проводов;
  • кнопка ручного выключателя;
  • гайка и пружина регулировки давления;
  • основание;
  • штуцер для подсоединения к системе.

Реле давления воды для насоса

Все управление осуществляется посредством мембраны, которая контактирует с водопроводом и представляет собой тонкую пластинку. Если давление в системе достигает максимального значения, то мембрана мгновенно реагирует и происходит отключение водяного насоса.

Низкий показатель давления не помешает пружине выгнуть пластину в обратную сторону, и произойдет включение помпы. Пружинный блок-реле давления для насоса состоит из двух деталей. В первую входит пружина, которая управляет минимальным значением давления и сдерживает основной напор воды.

Регулировочной гайкой проводится настройка минимального давления. Другой узел представляет собой пружину, которая контролирует максимальное значение, а регулировка осуществляется специальной гайкой. Принцип работы гидрореле заключается в том, что мембрана под действием потока воды проводит смыкание и размыкание контактов, которые включают или выключают помпу.

Реле давления

Происходит это благодаря тому, что реле находится в схеме с гидроаккумулятором, в котором мембрана разделяет воду и сжатый воздух. Когда насос работает, вода через мембрану давит на воздух, создавая некоторое давление, которое уменьшается по мере расхода жидкости. Регулировку проводят, ориентируясь на показания манометра:

  • верхний порог давления — 2,8 кг/см²;
  • нижнее значение — 1,4 кг/см².

Если настройка будет проведена правильно, то оборудование будет работать в автоматическом режиме без участия потребителя. Время от времени необходимо будет зачищать контакты, так как при длительной эксплуатации они окисляются.

Эксплуатация электронных приборов

Кроме электромеханического оборудования, потребители используют электронные приборы, которые обладают более точными настройками и современной конструкцией. В каждую модель встроен контроллер, управляющий работой насоса, в зависимости от потока воды. Благодаря этому устройству помпа защищена от работы на холостом ходу, то есть когда в трубе отсутствует вода.

Кроме того, этот прибор продлевает срок эксплуатации насосного оборудования. Для предотвращения гидравлических ударов в системе реле-регулятор давления воды для насоса снабжается небольшой гидравлической емкостью. Помимо многих плюсов, в работе электронных устройств наблюдаются и недостатки.

К минусам можно отнести:

Реле давления воды

  • высокую цену;
  • повышенное требование к качеству воды.

Но потребители отмечают, что прибор быстро окупается, благодаря надежной и долговечной работе, а установка дополнительных фильтров повышает качество воды. Реле считается обязательной деталью в системе глубинного водоснабжения или при работе насоса со скважины.

Оно обеспечивает наполнение гидравлического бака и стабилизацию давления в системе трубопроводов. Кроме того, регулирующее устройство позволяет полностью автоматизировать процесс подачи воды.

Особенности подключения

Существует две схемы, по которым можно подключить реле-регулятор к системе водоснабжения. Какую именно выбрать, зависит от рекомендаций производителя и технических возможностей системы. Важной особенностью подключения считается то, что всегда сначала регулятор устанавливается в трубопровод, а затем соединяется с электрической сетью.

В первом случае установку реле осуществляют в тройник, соединенный с переходным штуцером. Второй подразумевает присоединение его к гидроаккумулятору посредством штуцера с пятью выходами. К ним подсоединяются:

Реле давления для насоса установка

  • заборный водопровод;
  • реле-регулятор;
  • манометр;
  • подающий трубопровод;
  • гидроаккумулятор.

Кроме того, регулирующий прибор соединяется с помпой и источником электропитания. Все резьбовые соединения уплотняются льном или специальной лентой. Для подключения к электросети подбирается кабель, который по параметрам должен выдерживать мощность насоса. Контакты реле подключаются согласно маркировке. В качестве дополнительного оборудования устанавливаются:

  • фильтры грубой и тонкой очистки;
  • обратные клапаны;
  • запорная арматура.

Обычно регулирующий давление прибор устанавливается в одном блоке с насосом, а при водостойком подключении реле располагается вместе с помпой в колодце. При такой установке следует помнить, что большинство моделей эксплуатируется при температуре не ниже 4 °C и влажности не выше 70%.

Методы настройки

После установки реле-регулятора следует провести его настройку. От правильно выполненной регулировки будет зависеть эффективность функционирования устройства и бесперебойная подача колодезной или скважинной воды. Сначала следует включить прибор и дождаться его автоматического отключения.

Затем снять крышку на большой пружине и ослабить гайку. На первом этапе устанавливается минимальное значение давления. Для этого гайку вращают против часовой стрелки, пока не установится минимальное значение давления, при котором включится насос. Показатель максимального значения выставляется с расчетом, что он будет меньше на 10% давления в пустом гидравлическом баке.

Реле давления воды для насоса настройка

А иначе, на мембрану гидроаккумулятора будет воздействовать сильное давление, и она быстро выйдет из строя. Открыв вентиль, следует опустошить систему и с помощью манометра зафиксировать, при каком значении сработает автоматика. На заключительном этапе по манометру выставляется давление, при котором насос отключится.

Иногда для конкретного водопровода регулировка по прилагаемой инструкции не подходит, в этом случае настройка выполняется по фактическим показаниям. Следует помнить, что при регулировке между минимальным и максимальным давлением должна быть разница от 1,2 до 1,6 бар.

Электронные приборы настраиваются специальными винтами, которые расположены на корпусе. Эти устройства запускаются не сразу, а через 15 сек., так как за это время реле проводит самонастройку. Насос тоже выключается не сразу, а через некоторый промежуток времени.

Некоторые модели

Сейчас на отечественном рынке довольно большой выбор реле давления. Здесь встречаются модели как от российских производителей, так и зарубежных. К ним относятся:

Реле включения насоса для воды

  1. ПРОМА-ИДМ — универсальный регулятор, с помощью которого можно настраивать давление газа, воздуха и жидкости. Корпус прибора выполнен из пластика и устанавливается в отверстие 48×96 мм. Преобразователь обладает: четырьмя фиксированными диапазонами, улучшенными метрологическими параметрами, отличной защитой от помех, возможностью монтажа непосредственно на трубу, контролем за температурой окружающей среды и так далее.
  2. Grundfos FF — реле давления от немецких производителей предназначено для автоматизированной системы водоснабжения дома, дачи и других объектов. Максимальный диапазон настройки от 0,5 до 8 атм, минимальный — от 0,2 до 7,5 атм. Устанавливать реле можно в любом удобном положении. Прибор работает от электрической сети 220 В.
  3. SMS-РС F ¼ — недорогое реле-регулятор от российского производителя. Устройство предназначено для эксплуатации в диапазоне давления от 1 до 6 бар. Электрический насос запускается при 1,4 бар, а отключается при достижении 2,8 бар.
  4. PC-58 — электронное реле устанавливается на напорном водопроводе. Прибор отключает помпу в следующих случаях: в системе отсутствует вода, прекращение подачи жидкости в результате засора, при остановке разбора воды. В систему можно устанавливать насос с максимальной мощностью 2,2 кВт, диапазон регулировки — от 0,5 до 6 бар.

Перед приобретением прибора следует определить несколько важных моментов. Если покупать реле для автономной системы, то в этом случае лучше подойдет бытовое устройство. Это связано с одинаковыми показателями ключевых параметров систем, где рабочее давление находится в диапазоне от 1,4 до 2,8 атм. При этом запас обязательно должен быть не менее 2 атм., так как это исключит быстрый износ мембраны и продлит срок службы прибора.

Реле включения насоса для воды Загрузка...

принцип работы + настройка и регулировка

Автоматизация работы независимого водопровода невозможна без использования датчика давления. Чуткое устройство практически моментально отреагирует на падение или повышение давления в сети, запустит и остановит насосное оборудование без участия хозяев.

Пользоваться автономным водопроводом, оснащенным устройствами автоматики, можно как городской системой. Это же невероятно удобно, не правда ли?

Мы предлагаем вам полноценную информацию о том, как действует реле давления воды, какой вид прибора лучше выбрать для установки в независимую систему. У нас вы найдете подробный разбор технологических нюансов различных типов датчиков.

Представленная статья располагает ценными сведениями об особенностях установки устройств и о настройке реле давления. Для лучшего восприятия текст дополнен фото, схемами и видео-обзорами.

Содержание статьи:

Принцип действия и виды реле давления

Электромеханические модели реле давления используются очень давно. Они устроены несложно, поэтому надежны и удобны в эксплуатации. Внутри прибора имеется гибкая пластина, положение которой изменяется под воздействием потока воды. Чем активнее поток, тем большим будет ее изгиб.

Этот элемент соединен с двумя пружинами, которые реагируют на изменение позиции пластины. В результате замыкаются и размыкаются контакты пары электрических цепей, срабатывающих на заданные пользователем пределы давления.

Одна пружина настроена на максимальное значение давления в автономной сети, вторая – на разницу между верхним и нижним пределами давления. Устройство подключают к .

Когда давление достигает минимального показателя, установленного для реле, мембрана внутри гидробака ослабевает, контакт под второй пружиной срабатывает, и насос включается. Постепенно давление нарастает, доходит до верхнего предела, после этого размыкается контакт под первой пружиной, что выключает насос.

Устройство механического релеУстройство механического реле

Устройство механического реле не слишком сложное, разобравшись в расположении его основных частей, даже не слишком опытный мастер сможет выполнить подключение и настройку (+)

Пружины, которые управляют контактами, снабжены регулировочными гайками. С их помощью можно изменять степень сжатия этих пружин. Чтобы обеспечить срабатывание устройства при более высоком давлении, их затягивают туже, если же нужно уменьшить показатели – наоборот, элемент следует ослабить.

Это принцип работы электромеханического варианта реле давления, существуют также более новые электронные модели.

Преимущества реле давленияПреимущества реле давления

С помощью реле давления можно заметно уменьшить количество пусков насоса и поддерживать оптимальный напор в системе, что положительно отразится на состоянии других ее элементов

Электромеханические модели датчиков

Работа реле давления тесно связана с гидроаккумулятором, без которого включение прибора в сеть водоснабжения становится бессмысленным. Вместо уже привычного электромеханического устройства сейчас нередко применяют электронные варианты и блоки автоматики с функцией защиты от “сухого хода”.

Если есть риск осушения источника в процессе откачки воды, реле давления просто дополняют блоком автоматики.

Однако в ряду электромеханических приборов, есть есть стрелочные устройства, которые можно использовать только с насосом. Они также сокращают количество включений оборудования и защищают от работы при отсутствии внутри насосного оборудования потока воды.

Выключение поможет предохранить мотор от серьезной поломки. Кроме того, с помощью такого реле можно поддерживать в водопроводной сети .

Основная характеристика устройства – номинальное рабочее давление. Оно может варьироваться в пределах от 1,5 – 6,0 бар.

Выбирая подходящее реле, следует обратить также внимание на такие показатели как:

  • размеры присоединительной резьбы;
  • уровень защиты от пыли и влаги;
  • масса и размеры прибора;
  • напряжение контактов;
  • номинальные параметры тока;
  • тип датчика и т.п.

Датчик давления может устанавливаться непосредственно на гидробак или монтироваться отдельно от него. Следует также учесть, что реле производятся для работы в различной среде. Для домашнего хозяйства подойдет прибор, предназначенный для воды.

Не стоит приобретать реле, рассчитанное на работу с хладагентом или другими жидкостями. Обратить внимание нужно и на температуру рабочей среды для конкретной модели.

Инструкция реле давленияИнструкция реле давления

Перед установкой или регулировкой устройства следует тщательно изучить инструкцию с описанием его конструкции, технических характеристик, порядка монтажа, эксплуатации и т.п. (+)

Чаще всего для нужд домашнего водопровода используют стандартную модель РДМ-5. Такое устройство нужно подключить сначала к гидроаккумулятору водопроводной системы, затем – к контактам, соединенным с механизмом включения/отключения насоса. После этого нужно обеспечить прибор электропитанием.

Как выбрать реле давленияКак выбрать реле давления

Выбирая подходящее реле давления, следует учесть такие характеристики как размеры патрубков, напряжение, температура рабочей среды и т.п.

Обычно вместе с поставляется и реле давления. Если предполагается одновременно использовать электронную модель, то с помощью электромеханического варианта будет устанавливаться давление отключения. Для подключения к водопроводу следует использовать тройной фитинг с подходящими размерами резьбы.

Обычно берут элемент на четверть дюйма. Если имеется хотя бы небольшой опыт сантехнических работ, то эта операция пройдет без затруднений. Разумеется, все резьбовые соединения следует уплотнить с помощью ленты ФУМ, льняной нити или другого подходящего материала.

Завершают механическую часть установки реле давления монтажом манометра, чтобы получать актуальную информацию о текущем состоянии водопровода.

Насосная станцияНасосная станция

Для подключения реле к контактам насоса нужно убрать защитную крышку прибора. Под ней находятся четыре контакта. Два из них нужны для входа, через них обеспечивают поступление электропитания. Еще два контакта – это выход, их подключают к насосу

В процессе монтажа прибора следует правильно выбрать сечение кабеля, а также обеспечить его заземление, используя . Если же необходимо сделать защиту от сухого хода, то нужно обеспечить правильное положение насоса. Он должен быть установлен выше обратного клапана.

После установки нужно выполнить регулировку реле давления воды. Для этого, как упоминалось выше, имеется два винта с пружинами. Они находятся под крышкой, которую нужно снять. На производстве обычно устройство настраивают. Стандартными считаются показатели от 1,4 атмосфер (минимум) до 2,8 атмосфер.

Подключение реле к электросетиПодключение реле к электросети

Реле следует грамотно подключить к электросети и к контактам насоса. Обязательное требование безопасности – наличие заземления прибора

Даже если эти данные соответствуют тем, которые необходимы для конкретного насоса, их следует проверить. В процессе хранения и установки настройки могли немного сбиться. Вот порядок настройки реле, подключенного к системе с гидроаккумулятором.

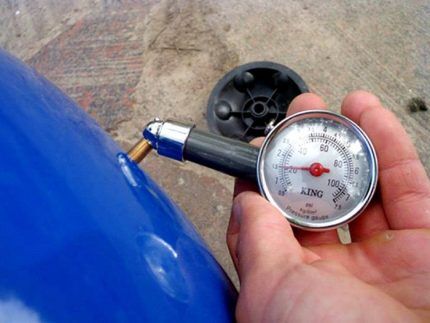

Сначала следует измерить давление в баке, используя для этого автомобильный манометр, который подключают к ниппельному соединению. Ниппель расположен сверху на вертикальных моделях гидробаков, сбоку – на горизонтальных, но всегда со стороны, противоположной расположению фланца.

Лучше брать устройства с достаточно высокой градацией измерительной шкалы. Дешевые китайские модели не всегда соответствуют этому требованию. Бак нужно оставить пустым, насос или станцию не нужно подключать к электропитанию.

Давление в гидробакеДавление в гидробаке

Перед началом настройки нужно замерить показания давления воздуха в пустом гидроаккумуляторе и отрегулировать его до значений, рекомендованных производителем

Нормальное давление в опустошенном баке устанавливается в зависимости от его объема. Небольшие емкости (менее 25 л) должны быть накачаны до 1,4-1,7 бар. Баки на 50-100 л нужно подкачать до 1,7-1,9 бар. При несоответствии давления в новом баке этим параметрам, нужно исправить ситуацию, т.е. подкачать недостающий воздух или стравить его избыток.

Ежемесячно рекомендуется проверять состояние гидроаккумулятора, контролируя и по необходимости корректируя при этом давление воздуха. Эти простые меры помогут не только сохранить необходимый уровень давления в баке, но и предотвратят быстрый износ резиновой мембраны.

Перед настройкой нужно внимательно изучить документацию, которая прилагается к насосу.

Нужно учесть такие показатели как:

  • предельное давление;
  • рабочее давление;
  • норма расхода воды.

Эти данные нужно использовать при настройке реле, установленные значения давления должны находиться в пределах этих показателей.

Учитываются также и данные гидробака. Мощности бытового насоса обычно недостаточно, чтобы перекачать обычный гидроаккумулятор, однако не стоит рисковать и заведомо устанавливать некорректные настройки.

Пружины реле давленияПружины реле давления

Регулировочные винты реле обозначены как P и ΔР, чтобы добраться до них, нужно снять защитную крышку с прибора

С установленного в подходящем месте реле нужно снять крышку. Для этого следует открутить крепеж. Там находятся две пружины. Рядом с той, что больше, находится обозначение P, та, что меньше, обозначена как ΔР. Теперь можно подключить насос или насосную станцию к электросети, и начать процесс заполнения бака водой.

Когда давление в емкости достигнет верхнего значения, реле выключит насос. Следует определить показания манометра в этот момент. Если полученные данные отличаются от рекомендованных, нужно отрегулировать их значение с помощью большой пружины.

Чтобы увеличить предел, вращать гайку необходимо по часовой стрелке, если нужно сделать уменьшить настройки – против.

Теперь следует открыть воду и освободить гидробак. Со временем реле сработает и включит насос. Нужно снова зафиксировать показания манометра и отрегулировать настройки реле, если это необходимо. Для корректировки нижнего предела давления нужно повернуть малую пружину.

Все манипуляции с регулировочными пружинами нужно выполнять крайне аккуратно. Это очень чувствительные элементы, поворачивать винт нужно постепенно, на малую часть окружность, не стоит делать несколько полных оборотов сразу, так можно полностью испортить прибор.

Реле давления насосной станцииРеле давления насосной станции

Реле давления можно использовать для управления работой поверхностной насосной станции или системы с погружным насосом. Порядок настройки практически не отличается

При этом нужно учесть следующий важный момент: поскольку малая гайка регулирует разницу между пределами, то при корректировке нижнего значения произойдет изменение данных для давления отключения.

Поэтому после корректировки положения большой гайки следует дождаться заполнения бака и снова проверить данные для верхнего предела и изменить их, если необходимо.

Устанавливая настройки верхнего предела для реле нужно помнить, что этот показатель должен быть хотя бы на 10% ниже, чем давление в опустошенном гидробаке, которое было зафиксировано и отрегулировано в самом начале. Иначе резиновая мембрана гидроаккумулятора окажется под неоправданно высоким давлением и быстро износится.

В процессе эксплуатации может оказаться, что рекомендованные настройки не подходят для этого конкретного водопровода. Тогда нужно повторно выполнить настройку по описанной выше схеме. Следует помнить, что рекомендованная производителями разница между пределами варьирует в интервале 1,2 – 1,6 бар.

Схема реле давленияСхема реле давления

Чтобы правильно настроить механический вариант реле давления, нужно вращать его регулировочные винты. Периодически следует проверять состояние прибора, поскольку со временем пружины могут ослабнуть (+)

Но чрезмерно усердствовать не стоит, поскольку чем больше эта разница, тем больше будут колебания напора в водопроводе. Давление отключения следует установить ниже, чем максимальное давление насоса.

Если этот момент не учтен, оборудование будет работать постоянно, поскольку не сможет обеспечить уровень давления, необходимый для отключения прибора. Эта ситуация делает использование реле бессмысленным.

Проверять настройки рекомендуется каждые три месяца. Эти же операции нужно выполнять после , замене гидробака, и т.п.

Корректировать настройки не рекомендуется изготовителями систем для откачки воды, но при необходимости проводить корректировку лучше после каждой новой заливки системы водой, например, на даче после расконсервации систем весной.

Дополнительная информация по регулировке реле давления для насоса приведена в .

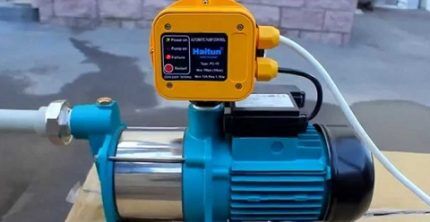

Электронные варианты реле

Электронные модели реле давления на порядок дороже электромеханических аналогов, но эти затраты вполне окупаются. Такие устройства настраивать проще, а значения пределов можно выставить гораздо точнее.

Каждая такая модель снабжена контроллером потока, который моментально отключает насос, когда нет воды. Это надежно защищает насос от работы в опасном режиме “сухого хода”.

Электронное реле давленияЭлектронное реле давления

Электронные модели реле давления более точны, надежны и проще в эксплуатации, чем механические устройства, но они значительно дороже

Обычно электронное реле давление снабжено небольшим гидробаком, объем которого составляет всего 400 мл. Это немного, но таким образом система надежно защищена от возможных . Если для скважины используется дорогой насос высокого качества, имеет смысл потратиться и на хорошее электронное реле давления.

Выглядят такие модели достаточно привлекательно, отличаются высокой надежностью и длительным сроком эксплуатации. Но они могут быть чувствительны к качеству воды, поступающей в водопроводную систему. Чтобы предохранить реле от поломки, нужно позаботиться об установке.

Реле давления для насосаРеле давления для насоса

Если скважину обслуживает дорогой и мощный насос, имеет смысл купить электронное реле, чтобы защитить прибор от перегрузок

Регулировочных пружин такие устройства не имеют, поэтому не придется периодически перенастраивать прибор из-за того, что они ослабли. Да и саму настройку выполнить значительно проще. Сначала нужно изучить инструкцию.

После первого подключения к сети некоторые модели включаются с задержкой на 15 секунд. Это не поломка, просто прибор настраивается.

В дальнейшем отключение насоса может выполняться также с задержкой около 7-15 секунд. Это нужно, чтобы насос отключался реже, если за этот короткий период давление опять возрастет. Электронную модель такого контроллера можно использовать в комплекте с насосной станцией, уже имеющей реле давления.

Здесь верхний предел выставляют на этом встроенном приборе. А давление включения устанавливается регулировкой электронного реле. Питание подключают сначала к электронному устройству, затем контакты переводят на реле станции, после чего запитывают насос.

Если электронное реле подключают к гидроаккумулятору, настройку выполнить проще. На реле задается нижний предел, который должен быть немного выше аналогичных данных, указанных на корпусе насоса. Отключается поток воды после того, как в системе будет достигнут максимальный напор, который зависит от мощности насоса.

Место установки электронного реле выбирают между насосом и перед первой точкой забора воды из системы. Следует учесть направление движения воды, обозначенное стрелкой.

Если устройство используется с насосом мощностью более 10 атм, рекомендуется перед электронным реле поставить редуктор давления, чтобы избавить прибор от ненужных нагрузок.

Подключение электронного релеПодключение электронного реле

При подключении электронного реле к станции нужно сначала запитать прибор, потом – механическое реле, после этого включить в цепь насос

Если существующие настройки не подходят, их можно изменить. Для этого нужно отверткой подкрутить соответствующий винт или использовать другие элементы настройки, описанные в инструкции. Между максимальным давлением, которое может обеспечить насос, и минимальным показателем электронного реле должна быть разница не менее 0,6 атмосфер.

Для уплотнения резьбового соединения такого прибора лучше всего использовать тефлоновую ленту. В электронных реле давления обычно имеется встроенный клапан. Этот момент следует учесть, когда опустошают водопровод.

Перед первым пуском реле нужно сначала заполнить подающую магистраль водой, затем подать на устройство электропитание, после этого нужно открыть кран.

О срабатывании режима защиты от “сухого хода” обычно сигнализирует включение красного светодиода на корпусе. Для перезагрузки системы следует нажать кнопку “reset”, конечно, предварительно устранив причины возникновения опасной ситуации.

Выводы и полезное видео по теме

Настройка стандартной механической модели представлена здесь:

В этом ролике подробно описан порядок настройки и особенности эксплуатации электронного реле давления на примере модели BRIO 2000:

Реле давления – прибор исключительно полезный. Однажды разобравшись с его настройкой, можно будет регулярно корректировать состояние напора в водопроводной системе и надежно защитить насос и прочее оборудование от возможных поломок.

Возникли вопросы, или есть желание поделиться личным опытом выбора, установки и использования реле давления? Пожалуйста, оставляйте комментарии к статье и участвуйте в обсуждениях – блок для связи расположен ниже.

Объяснение давления воды в жилых домах

Хорошее давление воды - это то, что большинство домовладельцев считают само собой разумеющимся. Нет ничего хуже, чем прийти домой после тяжелого рабочего дня, с нетерпением ждать хорошего душа, только чтобы быть встреченным струйками воды из-за низкого давления. С другой стороны, чрезмерно высокое давление может стать источником сильного стресса и разочарования. Повреждение всей водопроводной системы - от стыков до линий подачи и до смесителей; высокое давление также будет держать ваш счет за воду выше, чем должен быть.Ниже мы рассмотрим, как создается давление воды и почему это важно.

Как создается давление воды?

Большинство жилых районов получают воду от муниципального поставщика воды. Во многих районах используются источники подземных вод, но поверхностные воды - водохранилища, озера и реки - составляют основную часть муниципальных запасов. Каким бы ни был источник, вода обычно перекачивается на очистные сооружения, а затем в напорные резервуары, расположенные на высоких точках по всей распределительной зоне (в некоторых общинах используются высокие водонапорные башни).Высота этих резервуаров относительно зоны распределения - вместе с весом воды - это то, что создает давление. Чем выше бак, тем больше давление.

Вода под давлением перемещается из резервуара в водопровод, который питает население. В зависимости от условий местности повсюду могут располагаться подкачивающие станции, использующие насосы для поддержания давления в системе распределения. В зонах, где давление становится слишком высоким, станции понижения давления перекачивают воду под высоким давлением в зоны с низким давлением, поддерживая контролируемые уровни во всей системе.

Полезный совет: В частных жилищных колодцах используется напорный бак и переключатель для контроля давления воды. Чаще всего они устанавливаются на 30-50 фунтов на квадратный дюйм, включая насос при 30 фунтах на квадратный дюйм и выключаемый при 50 фунтах на квадратный дюйм.

Каким должно быть давление воды?

Многие факторы влияют на конечное давление воды в вашем доме. Высота здания относительно высоты резервуара / башни и расположения водопровода может иметь большое значение, равно как и размер магистрали и количество соединенных с ней домов.Линия обслуживания (труба, соединяющая дом с магистралью), размер которой не соответствует потребностям дома, также может повлиять на конечное давление в кране.

Профессиональный совет: Как только вода попадает в водопроводную систему вашего дома, есть много способов снизить давление - типичные виновники - заблокированные трубы, забитые фильтры или аэраторы, водонагреватели с отложениями и старые утечки.

Давление воды в жилых домах обычно находится в диапазоне от 45 до 80 фунтов на квадратный дюйм (фунтов на квадратный дюйм).Все, что ниже 40 фунтов на квадратный дюйм, считается низким, а все, что ниже 30 фунтов на квадратный дюйм, считается слишком низким; минимальное давление, требуемое большинством норм, составляет 20 фунтов на квадратный дюйм. Давление выше 80 фунтов на квадратный дюйм слишком велико. В то время как низкое давление воды является скорее неприятностью, чем серьезной проблемой (некоторые приспособления, например стиральные машины, имеют минимальные требования к давлению), высокое давление воды влечет за собой значительно повышенный риск повреждения труб, стыков, арматуры и уплотнений, а не упомянуть об увеличении потерь воды.

Как измерить и исправить давление воды?

Давление воды можно легко измерить и контролировать с помощью простого и недорогого водяного манометра, который навинчивается на любой наконечник шланга.Манометры с «ленивой рукой» имеют дополнительный индикатор высокого уровня, который остается на самом высоком уровне давления до тех пор, пока манометр не будет сброшен. Этот тип манометра может сообщить вам, если вы испытываете всплески высокого давления, что также может вызвать проблемы.

Чтобы снизить высокое давление в доме, вам понадобится редукционный клапан (PRV). Фактически, они часто требуются кодексом для давлений выше 80 фунтов на квадратный дюйм. Эти устройства делают именно то, что они говорят, снижая давление до 400 фунтов на квадратный дюйм до разумного уровня по вашему выбору (большинство из них на заводе установлено на 45 фунтов на квадратный дюйм).

Примечание: PRV обычно устанавливаются сразу после счетчика воды. Если в доме, обслуживаемом PRV, есть водонагреватель, большинство кодов требуют, чтобы код добавлял расширительный бак к водонагревателю. Это связано с тем, что у PRV есть внутренний обратный клапан, который позволяет воде течь только в одном направлении, предотвращая возврат воды на стороне дома PRV в обратном направлении. Это проблема водонагревателей из-за теплового расширения (расширения воды при нагревании).В системе без PRV вода выталкивается обратно к магистрали за счет повышенного давления от расширения. Поскольку PRV предотвращает это, необходим расширительный бак, чтобы приспособиться к увеличенному объему и давлению. Без бака давление будет расти во всей домашней водопроводной системе до тех пор, пока не будет использоваться приспособление, что может привести к повреждению.

Дополнительные ресурсы: Для тех, кто проклят низким давлением воды, у нас есть несколько полезных советов в нашей статье «Что можно сделать с низким давлением воды».

.Система водоснабжения серии

Мбит / с для квартиры

Система водоснабжения серии MBPS для квартиры

1. Оборудование для автоматического водоснабжения без отрицательного давления (без всасывания) напрямую использует городскую трубопроводную сеть в качестве источника воды, образуя непрерывные герметичные релейные схемы подачи воды под давлением, полностью избегая снижения качества воды, вызванного Традиционная система вторичного водоснабжения с избыточным давлением полностью обеспечивает качество муниципальной воды.
2. В полной мере используйте давление воды в городском хозяйстве, эффективно компенсируйте разницу давления и максимально увеличивайте эффект преобразования частоты.
3. Традиционный вторичный способ подачи воды под давлением, вода поступает в резервуар, что приводит к потере исходного давления и снижает давление соседнего пользователя, в то время как это оборудование напрямую заполняет давление до исходного давления воды, чтобы реализовать оптимальное ограниченное давление, гарантия не повлияла на давление в соседней трубе.

Рабочие характеристики
1, напрямую связан с муниципальным трубопроводом, резервирование не требуется.
2, небольшой объем, мало места, удобная установка.
3, резервуар для воды, насосы из нержавеющей стали, вторичных загрязнений нет.
5, давление воды стабильное, не вызывает колебаний давления в соседней трубе пользователя.
6, автоматический режим, банка без присмотра.
7, функция защиты хорошо обнаружена, неисправность автоматически сигнализируется.
8, полностью использовать исходное давление воды, компенсировать перепад давления, высокую эффективность и энергосбережение.
Когда в муниципальном трубопроводе высокое давление, оборудование остановлено, городская вода идет напрямую в сеть пользователя через байпасную трубу.
Когда в муниципальном трубопроводе низкое давление, оборудование автоматически запускает насос на основе исходного давления муниципальной воды, осуществляет подачу воды под давлением с регулируемой частотой вращения.

Технические параметры
Расход воды: 0-1500 м3 / ч
Напор: 0-500 м
Мощность двигателя управления: 0,75-1500 кВт
Количество водоснабжения: 10-10 000 домохозяйств
Диапазон регулирования давления: 0.15-1,6 МПа
Средний уровень энергосбережения: 30-60 процентов
Принцип управления: синусоидальная ШИМ или пространственно-вектор SVPWM
Режим работы: автоматический переключатель одного или нескольких насосов
Режим управления: программируемое и ПИД-регулирование
Перегрузочная способность: 150% 60 секунд
Функция защиты: плавный пуск, диагностический дисплей и функция защиты от перенапряжения, отсутствия фазы, скрытого, пониженного напряжения, разбития дороги, мгновенного отключения электроэнергии, короткого замыкания и т. Д.

041

900

Мощность

66

Позиция

Система водоснабжения с ЧРП постоянного давления

Модель

серия MBPS

Материал насоса

Нержавеющая сталь

Размер

Легкий, маленький

Режим

Вертикальный или горизонтальный

Привод

Привод с регулируемой частотой

Давление

Постоянное

Рабочее колесо

Закрытое рабочее колесо

Торцевое уплотнение

Скорость

2900об / мин

Теория

Центробежный насос

Характер

Высокое давление, многоступенчатый

Использование 900 Здание, гостиница, больница или бытовой бустер

Мощность

Электрический

Стандартный или нестандартный

Стандартный

Вал

Нержавеющая сталь el

Диаметр выхода

50-500 мм

Производительность

1-500 м³ / ч

Головка

Макс 300 м

0.37-90 кВт

Гарантия

12 месяцев

Сертификат

ISO9001: 2008

OEM

Приемлемо

0

Приемлемо

0

Дроссельные заслонки, обратный клапан

Материал трубы

Нержавеющая или углеродистая сталь

Манометр

Манометр

Датчик

Давление датчик (1.0 или 1,6 МПа)

Напорный бак

да

Количество насосов

5-10 комплектов

Наши услуги

* На все запросы ответят в течение 8 рабочих часов.

* Профессиональный производитель насосов с командой дизайнеров.

* Все товары упакованы в стандартный экспортный деревянный ящик (без фумигации)

* Быстрый срок поставки: стандартная модель, индивидуальный тип: 7 рабочих дней

* Поддержка OEM или ODM

* Быстрое послепродажное обслуживание

Наша компания основана в 1998 году. За 20 лет развития наша группа владеет тремя заводами (Pearl Pump, Modern Pump и Urumchi Pump) в Чэнду, Дунгуане и Урумчи. Головной офис в Чэнду, провинция Сычуань, владеет новым заводом площадью 50000 кв.м, 600 профессиональными рабочими, сотнями миллионов единиц оборудования и общей производительностью тысяч насосов.
Чтобы быть группой, наша сфера деятельности охватывала все виды насосов, такие как центробежный насос, погружной насос, вакуумный насос, насос для сточных вод, химический насос, винтовой насос, диафрагменный насос, пожарный насос, оборудование для водоснабжения и так далее.Также приветствуем изготовление на заказ и обслуживание OEM. Pearl Pump - известный бренд в Китае, имеющий 20 филиалов по всей стране. В каждом городе есть свои дистрибьюторы. Если хотите, можете быть им в своей стране.
Сотрудничая с сотнями средних трейдеров до 2008 года, чтобы лучше обслуживать наших крупных клиентов, мы создали зарубежный отдел. Дунгуань в провинции Гуандун является нашим логистическим центром, вы можете выбрать Гуанчжоу, Шэньчжэнь, Гонконг для отправки.
Каждый клиент в основном заботится о качестве продукции, наша группа прошла систему контроля качества ISO9001: 2008.Двойное тестирование - наша политика в области качества. Наши клиенты приветствуют гарантийный срок 12 месяцев и необходимые запасные части. Для международной торговли поддерживается проверка третьей стороной.

Q1: вы производитель или торговая компания?

Наша компания является профессиональным производителем насосов и самими экспортными насосами.

Q2: Какова сфера вашего бизнеса?

Мы производим центробежный насос с односторонним / двойным всасыванием, вертикальный / горизонтальный многоступенчатый насос, насос для сточных вод, вакуумный насос, химический насос, масляный насос, винтовой насос, диафрагменный насос, пожарный насос, системы водоснабжения с частотно-регулируемым приводом постоянного давления и т. Д.

Q3: Какая информация для запроса?

Основная информация: поток и напор. Если специальная конструкция, пожалуйста, предоставьте чертеж. 50 Гц или 60 Гц в порядке.

Q4: Каковы ваши условия оплаты?

Общие условия оплаты: T / T 30% депозита, остаток платежа перед отгрузкой.

Western Union

Q5: Как насчет гарантии и послепродажного обслуживания?

Гарантийный срок 12 месяцев после получения дней, не включая быстроизнашивающиеся детали и этап по умолчанию.Мы обещаем решить вашу проблему в течение 24 часов и отправить детали по воздуху или экспресс-почтой для решения вашей проблемы.

Q6: Как к нам добраться?

.

Как увеличить давление воды из скважинной системы

Если было установлено, что напорный бак и скважинный насос работают правильно, и нет никаких засоров в трубах или кранах, тогда проблема может заключаться только в том, что домашнее хозяйство требует больше, чем может предоставить система. В этом случае может потребоваться отрегулировать настройку давления или установить дополнительные компоненты для улучшения расхода.

Увеличьте настройку давления на реле давления

Стандартные системы давления полагаются на установленную настройку давления, чтобы определить, когда скважинный насос включается и выключается.Если низкое число представляет собой фунт на квадратный дюйм, который включает насос, а большое число представляет собой фунт на квадратный дюйм, который выключает насос, типичные настройки давления в стандартной системе давления составляют 20/40, 30/50 или 40/60.

Как и ожидалось, чем выше значение давления, тем большее давление используется во всей системе скважины. Увеличивая настройку давления на реле давления, можно было бы ожидать, что давление воды через краны будет лучше. Например, система, настроенная на 30/50, может улучшить давление воды, если его увеличить до настройки 40/60, при условии, что размер скважинного насоса выдерживает настройку 40/60.

pressure switch adjustment / rc worst / youtube pressure switch adjustment / rc worst / youtube

Регулировка реле давления / RC-худший / youtube

Чтобы увеличить настройку давления, сначала отключите подачу питания на реле давления, чтобы избежать возможных электрических травм. С помощью отвертки или гаечного ключа постепенно поверните диск по часовой стрелке в сторону желаемого значения. Большинство производителей реле давления указывают, где и как отрегулировать настройку давления на реле давления.

Имейте в виду, что увеличение давления отключения выше 60 фунтов на квадратный дюйм может вызвать повреждение и утечку в приспособления, поэтому лучше не устанавливать его выше 40/60.

Установка дополнительного или большее давление бака

Поскольку стандартная система давления зависит от регулярного наполнения и дозирования резервуара под давлением, будут заметными колебаниями давления воды во время езды на велосипеде насоса, как вода выходит из кранов, особенно в часах пика .

Well Pressure Tanks Well Pressure Tanks

Уильям Эррон / Flickr

Замена бака под давление с большим баком или установка дополнительного бака давления может увеличить пропускную способность просадки системы скважины, вмещающий спрос больше во время пикового использования и обеспечивая более устойчивое давление воды в течение более длительных периодов время.

Например, если большая часть воды в домашнем хозяйстве используется между 18:00 и 21:00, большая пропускная способность обеспечит большее количество воды под давлением, прежде чем насос должен будет снова включиться. Это ограничит количество циклов в часы пик. Меньшее количество циклов означает меньшие колебания давления.

Имейте в виду, что больший или дополнительный напорный бак не приведет к увеличению давления выше значения, установленного на реле давления.

Установка клапана постоянного давления

Клапан постоянного давления, также известный как запорный клапан цикла или редукционный клапан, представляет собой механическое устройство, предназначенное для поддержания постоянного потока воды за счет уменьшения количества циклов насоса.

Типичная стандартная система давления зависит от скважинного насоса и резервуара под давлением, чтобы обеспечить давление воды через серию включения и выключения циклов. Хотя напорный бак спроектирован так, чтобы уберечь насос от ненужного использования за счет хранения воды под давлением, износ насоса, скорее всего, будет происходить из-за частых запусков и остановок, а не из-за постоянного использования.

Кроме того, колебания давления воды вызваны срабатыванием насоса и непрерывным наполнением и выдачей воды из бака.

cycle stop valves / youtube cycle stop valves / youtube

Запорные клапаны цикла / youtube

Клапан постоянного давления имеет два основных преимущества.

Во-первых, это снижает износ насоса за счет уменьшения количества циклов. Она делает это путем обхода резервуара под давлением в течение пиковых часов использования, устраняя необходимость в насосе, чтобы держать езда на велосипеде и выключается, когда вода используется в течение длительного периода времени.

Например, в стандартной системе давления, когда стиральная машина, душ или посудомоечная машина используется, насос будет необходимо цикл включения и выключения несколько раз, чтобы удовлетворить потребность в воде.Клапан постоянного давления позволяет избежать этого путем обхода резервуара под давлением, что позволяет насосу оставаться на всей всей продолжительности использования. Это значительно сокращает количество циклов включения и выключения насоса и может значительно продлить срок службы насоса.

Вторым преимуществом клапана постоянного давления является его способность поддерживать постоянный поток давления без колебаний. В стандартной системе давления 40/60 могут ощущаться значительные колебания давления, когда давление падает с 60 до 40 фунтов на квадратный дюйм во время езды на велосипеде.Клапан постоянного давления заставляет систему оставаться при постоянном давлении в середине настройки давления (в данном случае 50 фунтов на квадратный дюйм), так что постоянный поток давления будет ощущаться на протяжении всего срока использования.

Клапаны постоянного давления довольно просты в установке и не требуют никакой электроники для их питания.

Установка подкачивающего насоса давления воды

В некоторых случаях причина низкого давления может быть связана с большим расстоянием между скважинным насосом и точкой выхода.В домах или многоэтажных зданиях колодезный насос должен противостоять силе тяжести, чтобы обеспечивать верхние этажи достаточным количеством воды. Это часто может вызвать снижение расхода для светильников верхнего этажа.

cycle stop valves / youtube cycle stop valves / youtube

Аналогичным образом, некоторые районы полагаются на общественный колодец, который снабжает водой несколько различных домохозяйств. В этих случаях дома, которые находятся в конце водопровода, обычно испытывают более низкое давление воды, чем те, которые находятся в передней части.

В ситуациях, когда сила тяжести и расстояние от насоса вызывают падение давления воды, установка подкачивающего насоса может помочь в увеличении давления воды.Подкачивающий насос - это машина, в которой для увеличения расхода воды используется двигатель и рабочие колеса.

При установке подкачивающего насоса давления воды в скважинную систему с погружным насосом рекомендуется иметь клапан регулятора давления, чтобы не создавать избыточное давление в системе. Кроме того, важно, чтобы общий PSI, входящий в дом, не превышал строительных норм.

Типичная установка - установка регулятора давления после резервуара высокого давления, который затем ведет к усилителю давления.Оттуда водопровод ведет к дому.

Установка системы постоянного давления

Традиционная стандартная система давления полагается на скважинный насос, напорный резервуар и реле давления для регулирования приливов и отливов системы в фунтах на квадратный дюйм, а скважинный насос имеет только две настройки: включение и выключение. Из-за больших колебаний между высоким и низким давлением можно почувствовать заметные изменения давления во время использования воды.

Система постоянного давления включает в себя различные компоненты: насос с регулируемой скоростью, который регулирует скорость в зависимости от использования, и частотно-регулируемый привод, который регулирует скорость насоса.

cycle stop valves / youtube cycle stop valves / youtube

VFD Grundfos / Youtube

Поскольку система постоянного давления способна определять, сколько воды необходимо в каждый данный момент, во время использования воды достигается более постоянный поток давления. Например, когда используется душ, насос переменной скорости включается со скоростью, необходимой для обеспечения достаточного давления воды для душа, и будет работать до тех пор, пока душ не перестанет использоваться. Это устраняет колебания давления, вызванные постоянным заполнением и разливом бака высокого давления, используемого в стандартной системе давления.

Аналогичным образом, когда включен простой кран, насос переменной скорости включается с гораздо меньшей скоростью, обеспечивая необходимое количество воды для крана. При использовании более крупного приспособления, такого как посудомоечная машина, насос будет работать намного быстрее.

Есть несколько основных преимуществ использования системы постоянного давления по сравнению со стандартной системой давления.

Меньше колебаний давления - Наиболее очевидным преимуществом является постоянство давления воды, несмотря на количество используемой воды.скважинный насос стандартной системы Давление может вращаться только включен или выключен, и не может распознать реальный спрос, таким образом, большое давление бака необходимо хранить избыток воды и отказаться от его по мере необходимости. Как стеклотары объема напорного резервуара, давление с каплями воды вместе с ним.

переменной скорости насоса системы постоянного давления, адаптируя в соответствии с потребностями и не полагаться на большой резервуар высокого давления для регулирования давления. Таким образом, при каждом включении любого устройства давление воды становится более постоянным, как в городе.

Меньший износ насоса - Подобно двигателю автомобиля или жесткому диску компьютера, большая часть износа происходит не во время постоянной эксплуатации, а во время частых циклов включения и выключения. Срок службы скважинного насоса значительно сокращается, чем больше он включается и выключается.

Из-за природы системы постоянного давления насос с регулируемой скоростью может оставаться включенным дольше благодаря его способности регулировать скорость по мере необходимости, избегая ненужных циклов включения и выключения. Известно, что насосы с регулируемой скоростью имеют более длительный срок службы по сравнению со стандартными скважинными насосами.

.

водопровод | Описание, очистка, распределение и качество воды

Изменения в системах водоснабжения

Вода была важным фактором в расположении первых поселений, и развитие систем общественного водоснабжения напрямую связано с ростом городов. При освоении водных ресурсов, выходящих за рамки их естественного состояния в реках, озерах и родниках, рытье неглубоких колодцев, вероятно, было самым ранним нововведением. По мере увеличения потребности в воде и разработки инструментов скважины углублялись.Колодцы, облицованные кирпичом, были построены горожанами в бассейне реки Инд еще в 2500 году до нашей эры, а колодцы глубиной почти 500 метров (более 1600 футов), как известно, использовались в древнем Китае.

Строительство qanāt s, слегка наклонных туннелей, проложенных в склонах холмов, содержащих грунтовые воды, вероятно, возникло в древней Персии около 700 г. до н. Э. Со склонов холмов вода под действием силы тяжести переносилась по открытым каналам в близлежащие города. Использование qanāt s стало широко распространенным во всем регионе, и некоторые из них все еще существуют.До 1933 года иранская столица Тегеран полностью снабжалась водой из системы на канатов с.

qanāt qanāt в Национальной библиотеке Ирана, Тегеран. Зерешк

Необходимость направлять водоснабжение из удаленных источников была результатом роста городских сообществ. Среди наиболее примечательных из древних систем водного транспорта - акведуки, построенные между 312 г. до н. Э. И 455 г. н. Э. На всей территории Римской империи. Некоторые из этих впечатляющих работ сохранились до сих пор.В трудах Секста Юлия Фронтина (который был назначен суперинтендантом римских акведуков в 97 г. н. Э.) Содержится информация о проектировании и строительстве 11 основных акведуков, которые снабжали Рим. Типичный римский акведук, простирающийся от далекой родниковой области, озера или реки, включал в себя ряд подземных и надземных каналов. Самой длинной была Aqua Marcia, построенная в 144 г. до н. Э. Его источник находился примерно в 37 км (23 милях) от Рима. Однако сам акведук был 92 км (57 миль) в длину, потому что он должен был изгибаться по контуру суши, чтобы поддерживать постоянный поток воды.Около 80 км (50 миль) акведук находился под землей в крытой траншее, и только последние 11 км (7 миль) он проводился над землей в аркаде. Фактически, большая часть общей длины акведуков, снабжающих Рим (около 420 км [260 миль]), была построена в виде крытых траншей или туннелей. При пересечении долины акведуки поддерживались аркадами, состоящими из одного или нескольких уровней массивных гранитных опор и впечатляющих арок.

Акведук Сеговии Акведук Сеговии в Сеговии, Испания. © SeanPavonePhoto / Fotolia Britannica Premium: удовлетворение растущих потребностей искателей знаний. Получите 30% подписки сегодня. Подпишись сейчас

Акведуки заканчивались в Риме у распределительных резервуаров, из которых вода направлялась в общественные бани или фонтаны. У некоторых очень богатых или привилегированных граждан вода была подведена прямо в дома, но большинство людей приносило воду в контейнерах из общественного фонтана. Вода текла постоянно, избыток использовался для очистки улиц и смыва канализации.

Древние акведуки и трубопроводы не выдерживали большого давления. Каналы сооружали из тесаного камня, кирпича, щебня или грубого бетона. Трубы обычно делали из перфорированного камня или полых деревянных бревен, хотя также использовались глиняные и свинцовые трубы. В средние века не было заметного прогресса в методах или материалах, используемых для транспортировки и распределения воды.

Чугунные трубы с соединениями, способными выдерживать высокое давление, практически не использовались до начала 19 века.Примерно в то время паровой двигатель впервые был применен для перекачки воды, что позволило всем, кроме самых маленьких, получать питьевую воду непосредственно в отдельные дома. Асбестоцемент, ковкий чугун, железобетон и сталь стали использоваться в качестве материалов для трубопроводов водоснабжения в 20 веке.

Развитие водоподготовки

В дополнение к количеству воды, качество воды также вызывает озабоченность. Даже древние понимали важность чистоты воды.В санскритских писаниях 2000 г. до н. Э. Рассказывается, как очищать грязную воду путем кипячения и фильтрации. Но только в середине XIX века была доказана прямая связь между загрязненной водой и болезнью (холерой), и только в конце того же века немецкий бактериолог Роберт Кох доказал микробную теорию болезни. создание научной основы для обработки и санитарии питьевой воды.

Водоподготовка - это изменение источника воды для достижения качества, соответствующего установленным целям.В конце XIX - начале XX века главной целью было устранение смертельных заболеваний, передающихся через воду. Примерно в то же время началась обработка общественной питьевой воды для удаления патогенных или болезнетворных микроорганизмов. Методы лечения включали фильтрацию через песок, а также использование хлора для дезинфекции. Практическое устранение таких болезней, как холера и брюшной тиф в развитых странах, доказало успех этой технологии очистки воды. В развивающихся странах болезни, передаваемые через воду, по-прежнему являются главной проблемой качества воды.

В промышленно развитых странах озабоченность сместилась в сторону хронических последствий для здоровья, связанных с химическим загрязнением. Например, предполагается, что следовые количества некоторых синтетических органических веществ в питьевой воде вызывают рак у людей. Свинец в питьевой воде, обычно выщелачиваемый из проржавевших свинцовых труб, может привести к постепенному отравлению свинцом и вызвать задержку развития у детей. Дополнительная цель снижения таких рисков для здоровья видится в постоянно увеличивающемся количестве факторов, включенных в стандарты питьевой воды.

.
Датчик давления воды в системе водоснабжения в квартире: Регулятор давления воды: характеристики и виды устройств, особенности монтажа и рейтинг лучших моделей | ВодаСовет — водоснабжение дома

Отправить ответ

avatar
  Подписаться
Уведомление о
