Схема фундамента под откатные ворота длиной 4 метра: этапы работ шаг за шагом

В строительстве под фундаментом понимается нижняя несущая конструкция, которая воспринимает нагрузки от вышележащего сооружения и распределяет их по основанию. От надежности фундамента в немалой степени зависит устойчивость и долговечность всего сооружения. Нет необходимости повторять, что к возведению фундамента надо подходить очень ответственно.

Ворота откатные

Небрежно сделанный фундамент обернется серьезными потерями денег и труда, даже если речь идет не о целом здании, а, например, о воротах откатного типа в заборе. Нужно принять во внимание особенности грунта, размер и вес ворот, сделать необходимые замеры, расчеты, чертежи и схемы, правильно выбрать материалы и соблюсти все правила технологии его монтажа.

Ворота откатные

В последнее время все популярнее становится при монтаже ворот выбирать откатной вариант. Объясняется это тем, что такие ворота удобны и надежны. В отличие от распашных, они экономят пространство, поскольку плотно сдвигается в сторону параллельно стене.

Зимой подобный способ движения створки очень удобен, так как не нужно убирать снег, чтобы открыть ворота.

Отсутствие петель увеличивает их надежность.

Ворота больших размеров можно открыть, не прилагая значительных физических усилий.

Если установить дополнительное оборудование, можно открывать ворота в автоматическом режиме.

Типы фундамента

Широкое распространение два типа: фундамент для откатных ворот на винтовых сваях и каркасно-монолитный.

Фундамент на сваях

В первом случае в грунт вкручиваются сваи, состоящие из ствола и винтовых несущих лопастей, на которые и служат в дальнейшем фундаментом. Во втором случае сооружается классический бетонный параллелепипед, расположенный в предварительной вырытой яме.

Фундамент монолитный

Как сделать правильный выбор типа основания? Ответ на этот зависит от характеристики земли, на которой будет закладываться фундамент. Монолитный вариант хорош и надежен, если грунт твердый и не имеет склонности к сезонным подвижкам.

Если грунты проблемные, например, песчаные, глинистые, торфяные или с близким расположением к поверхности грунтовых вод, лучше выбрать основание не бетонное, а свайное под откатные ворота.

Связано это с тем, что сваи в среднем уходят в землю на глубину 2,5 метра, заходят в твердые слои, имеют меньшую площадь, следовательно, им не так страшны подвижки грунта.

Свайный фундамент располагает еще несколькими преимуществами по сравнению с монолитным – меньше трудозатрат, времени и стройматериалов. Соорудить такой фундамент можно за сутки, тогда как на монолитный придется потратить как минимум неделю, поскольку нужно время, чтобы бетон засох и набрал крепость. Вкручивать их можно и зимой, и осенью, и весной, а классический фундамент нужно закладывать летом.

Но есть у фундамента свайного типа и недостатки. Многое зависит от качества свай, их соответствия типу почвы. Закручивание может пойти не по плану – с отклонением от вертикали. Наконец, низкокачественная свая может сломаться во время закручивания или быстро проржаветь.

Перед тем, как определиться с типом фундамента, следует проконсультироваться у специалиста по почвам.

Это тот самый случай, когда совет профессионала поможет избежать многих проблем в будущем.

Фундамент каркасно-монолитный

Если планируется соорудить монолитный фундамент под открытые ворота длиной 4 метра, схема действий будет следующая: разметка – рытье котлована – монтаж закладной с каркасом – заливка.

Разметка

Существуют оптимальное соотношение между длиной ворот и шириной проема. Оно равно 1,5. Это означает, что если проем равен четырем метрам, ширина полотна должна быть в полтора раза больше, т.е. 6 метров. В такой проем легко проедет легковой автомобиль, грузовая «Газель», пройдет по своим габаритам даже «КамАЗ».

Чтобы определить, какой длины понадобится фундамент необходимо проем поделить на 2. Таким образом, длина будет составлять 2 метра. Для ширины котлована хватит 0,5-0,7 метра.

Схема расположения всегда одинакова – фундамент сооружается внутри забора, с той стороны, куда будут сдвигаться ворота. Таки образом, если движение створки будет происходить влево, то фундамент будет слева.

Разметку делают при помощи колышков и тонкой в веревки. Чтобы углы получились прямыми (90 градусов) нужно использовать строительный угольник.

Земляные работы

После того, как разметка сделана, можно приступать к рытью котлована. Какая глубина будет достаточной? Она может варьироваться в диапазоне 1,2 -1,8 метра в зависимости от уровня промерзания почвы в конкретном регионе.

После получения котлована нужных размеров, на его дно следует уложить песчано-гравийную подушку высотой 10-15 сантиметров. Сначала засыпается слой мелкого песка на 5-7 сантиметров и обильно поливается проточной водой. Полив нужен, чтобы утрамбовать песок. После просачивания воды в землю насыпается гравий и тщательно утрамбовывается.

Сборка арматурного каркаса

Каркас и закладная

Каркас делается из арматуры. Требование к нему – он должен свободно поместиться в котловане. Шаг поперечного армирования обычно составляет 30-40 сантиметров.

Закладную обычно делают в форме буквы П. Ширина швеллера может быть разной, но минимальная величина составляет 20 сантиметров.

После установки каркаса и закладной обязательно проверяется ее уровень по горизонтали.

Компактная бетономешалка на 180 литров

Заливка

Раствор замешивают в бетономешалке. Марка цемента не должна быть ниже, чем М400. Помимо цемента, в раствор добавляет речной песок и дресва (рыхлые осадочные породы). При ее отсутствии можно сделать замену – добавить гравийный щебень. Величина его зерна не должна быть больше двух сантиметров.

Так выглядит дресва

Допускается соотношение один (цемент) к двум, трем и четырем (песок с гравием или дресвой). Раствор готовится умеренной густоты. Схема заливки следующая – заливают в три-четыре приема, производя уплотнение бетона после каждой залитой порции.

На всех стадиях заливки нужно проверять положение закладного элемента и каркаса. Они не должны сдвигаться и перекашиваться.

Специалисты советуют начинать монтаж ворот не ранее чем через две недели после заливки.

Свайный вариант фундамента

Принципиальная схема монтажа иная, чем в предыдущем случае. При длине полотна в шесть метров будет достаточно трех свай.

Выбор

Поскольку винтовые сваи и являются фундаментом, то при их выборе нужно посоветоваться со специалистом. Дело в том, что рынок предлагает самые разные образцы.

Сваи двухлопастные

Каждая свая имеет ствол и лопасти. В зависимости от ширины лопастей различают узколопастные и широколопастные. Первые применяются при сильно промерзающих или вечномерзлых грунтах. Использование второго вида оправдано при илистых, глинистых, песчаных, торфяных почвах, поскольку у них больше площадь опирания, чем у узколопастных.

Различаются наконечники. Они могут быть литыми и сварными. Если в почве имеют твердые включения (камни, графий), подойдет свая с литым наконечником. При обычных грунтах можно воспользоваться сварными наконечниками.

Имеют значение конфигурация и количество лопастей.

Нельзя приобретать дешевые сваи с некачественным антикоррозийным покрытием. Экономия в данном случае обязательно приведет к убыткам в дальнейшем.

Установка

Сначала необходимо сделать чертеж будущего фундамента. Потом на местности в соответствии с ним производится разметка мест установки.

Предварительно пробуривается ямка с помощью садового бура на глубину 0,5 метра. Она нужна, чтобы задать направление движения свае.

Вкручивание одним человеком

После этого можно начинать вкручивание. В принципе с этим может управиться один человек, но лучше, если вкручивать будут двое. Один будет крутить, второй следить за вертикальностью вхождения сваи в землю. Это очень важно.

Если свая вошла на глубину менее полутора метров, и отклонилась от вертикали, ее нужно вытащить и вкрутить снова.

Вкручивание производится при помощи рычага. Сделать рычаг можно самостоятельно. В технологическое отверстие вставляется металлический лом, а на его концы надеваются трубы. Существуют и специальные гидравлические механизмы, которые существенно ускорят процесс вкручивания.

После установки свай производится их обрезка, чтобы выровнять их по уровню земли.

Оголовки

После обрезания полости свай заполняются цементным раствором. Он нужен для усиления фундамента и в качестве дополнительной защиты от коррозии.

Свая в грунте

Затем на сваи надеваются оголовки и привариваются. Они нужны для крепления направляющего швеллера. Сварные швы необходимо зачистить и покрыть антикоррозийным покрытием.

Закладка фундамента под ворота не представляет особой сложности. Если соблюдена технология монтажа на всех этапах, фундамент будет прочным, следовательно, увеличится срок бесперебойной службы ворот.

Дополнительную информацию о строительстве фундамента с закладной можно получить из видео.

Больше узнать об установке ворот на сваях винтовых можно из видеоматериала.

Вконтакте

Facebook

Twitter

Google+

Откатные ворота своими руками пошаговая инструкция сайта vorotnet в Москве

Что потребуется для изготовления ворот своими руками?

1. Сварочный аппарат, бытовой трансформаторный подойдет вполне. Сварочный ток должен быть не ниже 130 А. Следите за тем, что бы аппарат не перегревался при работе. Желательно, конечно, иметь сварочник инверторный, но он стоит намного дороже. Аппарат должен иметь рукава и маску.

2. Электроды. Пачки 3х мм универсальных электродов хватит на изготовление ворот с калиткой.
3. Болгарка или отрезная машинка, любого типоразмера.

4. Отрезные круги на маленькую болгарку (125мм) потребуется около 7 + 2-3 зачистных.

5. Молоток.

6. Уровень.

7. Шуруповерт с насадками под крепление профлиста(либо заклепочник).

8. Саморезы(либо заклепки) – 200 шт.

9. Комплект фурнитуры для откатных ворот.

10. Профнастил около 10 м.кв.

11. Труба 60*40 - 20 м.

12. Труба 40*20 - 20 м.

13. Труба 60*60 - 7 м.

14. Швеллер 16 – 20 см, его длинна должна быть равна половине ширины проема(если проем 3,6 метра – длинна швеллера 1,8 м).

15. Арматура сечением 10 – 14 мм.

16. Краска - 1 банка.

17. Грунтовка – 1 банка.

18. Растворитель - 1 банка.

19. Герметик.

20. Автомобильный противокоррозионный грунт - 1 баллончик.

Что касается подбора комплектующих для откатных ворот, они бывают нескольких видов, в зависимости от веса и длины проема Ваших ворот и имеет стандартный комплект:


  • консоль (она же балка, направляющая) - это основа всей системы, это рельс, внутри которого располагаются ролики, благодаря чему, створка ворот может сдвигаться
  • две роликовые каретки крепятся на фундаменте, сами ролики находятся внутри консоли
  • верхний ролик не дает полотну ворот раскачиваться, удерживает его в строго вертикальном положении
  • концевой ролик  не дает створке провисать в закрытом положении, фиксирует её
  • верхний улавливатель «принимает» полотно ворот, не давая ему перекоситься при закрытии
  • нижний улавливатель «принимает» полотно ворот, не давая ему перекоситься при закрытии
  • заглушки для консоли защищают консоль от грязи, пыли, песка и влаги


Автоматика для откатных ворот выполняет функцию автоматического открытия и закрытия Ваших ворот. Это не является обязательным элементом откатных ворот, скорее это шаг в сторону Вашего личного комфорта. В первую очередь, у владельца автоматических откатных ворот отсутствует необходимость покидать машину для того, чтобы открыть ворота. И, неважно, ливень, снег, град или маленький дождик, автоматика для откатных ворот избавит владельцев от необходимости возиться с открытие ворот. Чтобы в будущем у Вас не возникло никаких проблем с Вашими откатными воротами, лучше заранее побеспокойтесь о правильном выборе автоматики. Так же, как и в выборе коплектующих для откатных ворот, выбор автоматики зависит от веса и длины ваших ворот, а так же от частоты использования ворот. От этого будет зависеть то, какой мощности Вам необходим привод. Также обратите внимание на различные функции, которыми обладают различные электроприводы, сравните материалы, из которых сделаны детали механизма и корпуса. Стандартный комплект автоматики включает в себя:

  • Электропривод – двигатель, который приводит створку ворот в движение
  • Зубчатая рейка – передает движение с привода на сами ворота, крепится к створке ворот
  • Фотоэлементы – заботятся о безопасности Вас и Вашего автомобиля, определяя помеху в створке ворот. Если будет обнаружен какой-либо объект, ворота остановятся, и начнут двигаться в противоположную сторону
  • Пульт управления - служит для подачи команд на открытие-закрытие ворот
  • Сигнальная лампа – оповещает об ошибках в работе откатной системы, а также о ее движении

Теперь, можно перейти к описанию работ. Итак, первым делом нужно рассчитать вес и размер будущих откатных ворот. Как упоминалось выше, это крайне важно, поэтому отнестись к этому нужно серьезно. Воспользуйтесь правилом «семь раз отмерь – один отрежь». Дело в том, что чем тяжелее будут ворота, тем более прочную и дорогой комплект фурнитуры для откатных ворот и более мощный электропривод вам нужно будет заказывать. От размера створки ворот зависит то, какой длины консоль Вам понадобится. Ширина проема откатных ворот рассчитывается в зависимости от того, какой у Вас автомобиль (легковой, грузовой) и от того насколько широкая улица. Лучше всего поставить две палки и попробовать заехать между ними со стороны улицы – получилось, значит, примерно, таким и должен быть заезд, а если вы сбили одну из палок, проезд лучше расширить. Получив размеры ширины проёма, Вам необходимо вычислить размер противовеса ворот, для этого воспользуйтесь простой формулой: (половина от 100% ширины проёма ворот это и есть размер противовеса). И так если длина проёма ворот составляет 4 метра, то длина противовеса 2 метра, а длина всего полотна ворот составляет 6 метров.

Подготовка опорных столбов

Необходимо установить правильно опорные столбы, к которым в свою очередь будут крепиться откатные ворота. Опорный столб, может быть какой угодно - это может быть кирпичный или бетонный столб, швеллер, дубовый брус и т.д. Рекомендуем - бетонировать столб (на глубину промерзания грунта) от 1м, столбы устанавливаем под уровень, затем заливаем раствором. В кирпичных и бетонных столбах необходимо предусмотреть металлические закладные по 3 штуки на каждом из столбов, равномерно расположить, примерно, на расстоянии от края по 10 см со стороны проема. Самый оптимальный размер такой закладной 10 х 10 см. и она должна быть расположена "заподлицо" с отделкой столба.


На опорные столбы со стороны ворот закрепляем вертикально трубы 60 х 60 (фальш-столбы) по высоте полотна плюс 10 см. Фальш-столб возле фундамента называется боковым и может быть выполнен в виде рамы, противоположный ему — приёмным или разгрузочным, так как он принимает и удерживает полотно между открываниями. К боковому столбу на нужной высоте прихватываем поддерживающую планку с роликами.

Фундамент для откатных ворот

Для заливки фундамента под основание откатных ворот нужно вырыть яму со стороны отката ворот. Её длина должна составлять 50% от ширины проема ворот, то есть, если ширина проема Ваших ворот 4 м., то длина ямы под фундамент должна составлять 2 м.. Ширина ямы должна быть не менее 40 см, а глубина, как указано выше, должна  превышать на 200 мм критическую глубину промерзания, это, примерно, 1,3 м, то есть, глубины 1,5 м под фундамент будет достаточно.

Далее, займемся закладной конструкцией для откатных ворот. Вам нужен швеллер 16 - 20см. шириной, а так же арматура сечением 10 - 12 мм. Выберите ровную площадку. Установите швеллер так, чтобы он лежал на ребре. Нарежьте шлифмашинкой или болгаркой арматуру отрезками 1,2–1,5 м., получатся так называемые «ножки». Далее, привариваем «ножки» к внутренней стороне полок швеллера. Но для большей прочности, советуем Вам обварить ножки закладной вертикальными прутьями. Установите закладной элемент фундамента для Ваших откатных ворот в подготовленное место по уровню, «ножками» вниз. Его верх должен идеально совпадать с уровнем заезда("0" участка).
Если все правильно, можно приступать к бетонированию. Фундамент под откатные ворота должен выстаиваться, не менее недели, а по строительным нормам и правилам (СНиП) - один месяц, а если быть точнее 28 дней.

Внимание! В случае, если Вы захотите предусмотреть установку автоматики для откатных ворот, то под проезжей частью вам будет необходимо проложить кабель силовые и сигнальные кабеля

Проведение электропроводки под автоматику для откатных ворот

Для электропроводки Вам понадобится:

- силовой кабель 3х1,5 в уличном исполнении (для питания привода ворот), длиной от электрического щита до точки установки привода

- сигнальный кабель 2х0,5 с усиленной изоляцией, чтобы подключить фотоэлементы и сигнальную лампу (длина определяется на месте установки ворот)

- стандартный телевизионный кабель, соединяющий приёмное устройство с выносной антенной (длину определяет расстояние от антенны до радиоприёмника) в случае ее установки

- гофрированная ПНД труба диаметром от 20 до 32 мм, для прокладки кабелей под землёй.

   В случаях, когда вы колеблетесь, оснащать или не оснащать свои ворота приводом, подводящие кабеля рекомендуется заложить. Так как, после заливки фундамента, скрытая закладка кабелей потребует больших дополнительных затрат.

Вывод электрического кабеля в гофре, необходимо произвсети на расстоянии не менее 50 см от проема ворота(на эскизе отмечено буковкой "А"), и в 5-7 см от швеллера в бетоне(расстояние "Б"). В эту же точку необходимо свести кабеля с фотоэлементов и сигнальной лампы.

Изготовление ворот

 Пока выстаивается фундамент, можно заняться изготовлением полотна откатных ворот. Подготовьте ровную площадку (место сборки). Разметьте на ней прямоугольник 6 х 2 метра, и, начиная с любого угла, забейте в землю 6 деревянных упоров по контуру прямоугольника. Воспользуйтесь уровнем, чтобы выровнять упоры друг относительно друга в горизонтальной плоскости и сделайте контур из жестких, деревянных или металлических лаг. Укрепите получившуюся конструкцию саморезами.

Используя шлифмашинку,  разрежьте профильные трубы 60х40х2 (для конструкции рамы) под необходимые вам размеры. Должны получиться нижний (базовый) горизонтальный профиль и верхний, два вертикальных профиля, и профиль противовеса согласно произведенным расчетам. Зафиксируйте друг относительно друга точечной сваркой в местах соединений элементы рамы, и рулеткой проверьте диагонали получившейся конструкции. Размер диагоналей должен быть одинаков. Еще проверьте угольником углы 45 и 90 °. Если отклонений по углам и диагоналям рамы нет, проварите места соединений элементов рамы сплошным сварочным швом. Места соединений рамы после сварки должны стать герметичными.

Далее, укрепим полотно откатных ворот рёбрами жесткости (внутренний каркас рамы). Используя шлифмашинку (болгарку), разрежьте согласно вычисленным размерам профильные трубы  40х20х2, предназначенные стать рёбрами жесткости и местами крепления зашивки откатных ворот. Резать необходимо таким образом, чтобы после сварки места соединений стали герметичны.. Строго придерживайтесь размеров. Зафиксируйте профильные трубы в местах соединений при помощи точечной сварки, и приступайте к измерениям. Проверяются диагонали конструкции рамы и углы 45 и 90°.

Если отклонений нет, места соприкосновения рёбер жесткости и силовой рамы приварите короткими по 15 мм швами с шагом до 500 мм. Загладьте все сварочные швы на полотне ворот шлифмашинкой.

Не забудьте замазать получившиеся зазоры между основной рамой и внутренним каркасом силиконовым герметиком. Обеспечьте нормальную гидроизоляцию Вашей конструкции, не забыв о сварочных швах. В последнюю очередь, выполните грунтовку и покраску полотна откатных ворот.

Мы рекомендуем использовать алкидную эмаль или краску фирмы Хамрайт (Hammerite). Наносите не менее 2-х слоев до полного высыханием между слоями.

Когда рама ворот высушена, ее можно зашивать. Для этого используют самые разные материалы в зависимости от личных предпочтений. Профнастил используют чаще всего, он легок и удобен в установке.

Монтаж откатных ворот

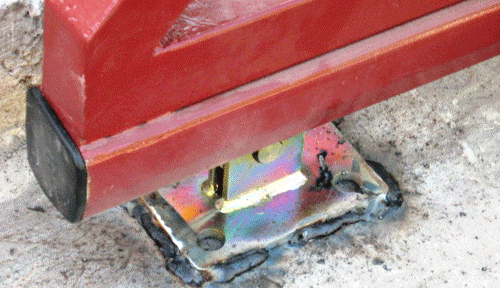

На заранее подготовленном фундаменте для откатных ворот (швеллер) размещаем роликовые каретки как можно дальше друг от друга. Нужно помнить, что накатной ролик (концевой ролик) имеет размер, примерно 150 мм, поэтому ближнюю к проему каретку отодвигаем, учитывая это расстояние в 150 мм, а каретку, которая дальше от проема тоже выставляем таким образом, что бы она не выбила заглушку с другой стороны направляющего рельса при закрытии ворот.

Далее, одеваем раму откатных ворот на роликовые каретки и выставляем откатные ворота по уровню. Платформы кареток слегка прихватываются сваркой к швеллеру. Прокатите полотно ворот до конечных положений открытого и закрытого проёма ворот. Если возникают трудности с полноценным открытием или закрытием проёма ворот, сбейте болгаркой прихваты и внимательно скорректируйте расстояние от правого или левого краёв швеллера до опорных роликовых тележек.

Многие люди, решившие изготовить раздвижные ворота своими руками, пытаются крепить роликовые тележки к швеллеру не при помощи сварки, а при помощи шпилек и гаек (благо в роликовых тележках предусмотрены отверстия под шпильки). Стоит ли игра свеч? Так обычно поступают люди, делающие первые раз в своей жизни самодельные откатные ворота. Они считают, что в этом случае роликовые тележки можно регулировать, снимать и т.п. Вы столкнетесь с большим объемом работ (сверление швеллера, нарезания резьбы, очень точная установка швеллера и т.п.). Плюс из-за малейшей ошибки (отклонение на несколько миллиметров) потратите на сварку целые дни возни над шпильками! И будете вынуждены просто срезать шпильки и приварить ролики непосредственно к фундаменту для откатных ворот. Просто не стоит заваривать ролики для ворот в труднодоступным местах, куда затруднен доступ маленькой болгаркой. При необходимости снять или передвинуть роликовую тележку подрезаем сварной шов и сдвигаем ролики в нужном направлении. Процесс можно повторять много раз без малейшего ущерба для механизмов ворот. Да, использование шпилек эстетичнее и правильнее, но очень редко используется из-за высокой точности установки фундамента под откатные ворота.

С нашей точки зрения, лучше использовать компромиссный вариант - готовые площадки со шпильками под ролики для откатных ворот. Площадки привариваются к фундаменту для откатных ворот при помощи сварки, а сами ролики для откатных ворот крепятся к площадке при помощи шпилек и гаек. Это немного дороже, но избавляет Вас от ненужной возни и затрат времени.После того, как вы убедились в правильности установки кареток обвариваем платформы кареток полностью, важно добиться желаемого результата (отсутствие перекосов, правильное положения ворот в уровне).

Пластину с поддерживающими роликами привариваем к опорному столбу, и регулируем крепление роликов таким образом, что бы зазор с каждой стороны от створки ворот составлял 2-3 мм.

Затем необходимо вставить накатной ролик (концевой ролик) и привариваем нижний уловитель. Нижний улавливатель крепится так, что бы он был на 3-4 мм выше концевого ролика в направляющей, которая еще не вошла в ловитель. Это необходимо для разгрузки роликовых кареток.

Верхний улавливатель крепят на высоте 1,6-1,8 метра, что бы фиксировать створку сверху, от ветра или от вандалов.

   И последнее – наденьте заглушки на торцы консоли, чтобы защитить ее от попадания влаги и мусора внутрь нее.

   Всё, ваши ворота готовы к использованию.

   Таким образом, сделав откатные ворота своими руками, вы выигрываете сразу по многим пунктам:

  • Вы экономите свои деньги
  • Вы приобретаете только качественные комплектующие для откатных ворот, потому что выбираете их лично, опираясь только на свое желание добиться желаемого результата, а, не исходя из того, что завалялось на складе у посредников
  • Вы проводите все работы качественно и вдумчиво, потому что делаете все для себя.

Откатные ворота чертеж

Важно: Этот материал – одна из серии статей с технически и технологически корректным обоснованием процесса изготовления и монтажа откатных ворот своими руками. В этой статье показан технически грамотный подход к проектированию рабочих чертежей откатных ворот, здесь определены теоретические аспекты проектирования воротной системы с откатным полотном, в этом материале – назначение и способ установки комплектующих откатных ворот, в этой статье выполнен типовой расчет воротной системы с откатным полотном, здесь показаны способы монтажа откатных ворот, регулировки роликовых систем, комплектующих и полотна.

В рамках проекта на откатные ворота чертеж имеет определяющее значение, поскольку он по факту определяет стабильность геометрической формы полотна воротной системы во время эксплуатации, а на его основании выполняются расчеты и осуществляется выбор материалов, комплектующих, привода и автоматики, а также способа установки и настройки откатных ворот. Поэтому на этапе самостоятельного проектирования воротной системы предельно важно помнить, что:

  1. До изготовления и инсталляции воротной системы необходимо подготовить (разработать самостоятельно или взять у компании-инсталлятора) пакет рабочих документов на откатные ворота – чертеж полотна ворот и план-схему размещения воротной системы (можно разработать самостоятельно), план-схему разводки силовых/слаботочных линий привода/автоматики и план-схему интеграции электромеханического привода (следует взять у компании-инсталлятора на основе выбора привода/автоматики после проектирования чертежа полотна/плана размещения и расчетов). При изготовлении воротной системы своими руками стартовым документом является разрабатываемый самостоятельно на откатные ворота чертеж полотна с учетом длины перекрываемого проема и веса рабочей части.
  2. В отличие от схем размещения силовых и слаботочных (сигнальных) линий автоматики, а также планов-схем инсталляции привода, выполняемый на откатные ворота чертеж не может быть типовым, а только индивидуальным, учитывающим особенности планировки (см. откатные ворота на участке разного рельефа), ширину перекрываемой полотном проезжей части (проема) и предпочтений владельца по дизайну полотна (решетчатые, глухие, обшитые с одной или двух сторон, комбинированные – см. рис. ниже), что по факту определяет вес полотна и нагрузки на роликовые системы опорного узла технологической части ворот.
Решетчатые, глухие и комбинированные полотна откатных ворот

Решетчатые, глухие и комбинированные полотна откатных ворот.

Так, например, технически безграмотным можно признать:

  • предлагаемый на откатные ворота чертеж полотна под перекрываемый проем в 4 м.
Предлагаемый на откатные ворота чертеж полотна под перекрываемый проем в 4 м

Здесь в раме фермы полотна из прямоугольной трубы 60х40 мм заложена опорная сетка из труб сечением 40х20 мм под обшивку профилированным листом, но даже если абстрагироваться от того, что вертикальные стойки приварены к решетке, а не каркасу рамы, то подобная схема расположения усиливающих жесткость профилей делает конструкцию геометрически нестабильной (изменяемой).

Справка: Главное условие геометрической неизменяемости, а также статической определенности ферм – число элементов N (участков профиля между узлами соединения профилей) должно быть равно N = 2n – 3, где n – число узлов (места соединения профилей). При N, большем 2n – 3 ферма статически неопределяемая и геометрически не изменяемая, при N, меньшем 2n – 3 ферма геометрически изменяемая. На рисунке выше в рабочей части число элементов N = 27, число узлов n = 18, а значит условие 2·18 – 3 = 33 не выполнено – элементов меньше, и ферма геометрически изменяемая. Аналогично во всей конструкции полотна число элементов N = 29, число узлов n = 19, а значит условие 2·19 – 3 = 35 не выполнено – элементов меньше, и ферма геометрически изменяемая.

По факту наличие в конструкции четырехугольников делает ее геометрически изменяемой (нестабильной), поскольку при 4 узлах должно быть 2·4 – 3 = 5элементов, т.е. для обеспечения геометрической стабильности необходима диагональ.

Кроме того, без укрепляющих раскосов выполнена технологическая часть полотна, а точки узлов рамы «В» (условно) и «А» (наверняка) не будут находиться над роликовыми опорами в закрытом положении полотна, что усилит изгибающие деформации рамы, направляющей и может привести к разгибанию полок направляющей, усталостным деформациям в раме и направляющей, срезанию крепежных элементов, закрепляющих обшивку, а в целом – снижению срока эксплуатации ворот.

Неправильное выполнение технологической части откатных воротПравильное выполнение технологической части откатных ворот

Неправильное (слева) и правильное (справа) выполнение технологической части откатных ворот.


  • предлагаемый на откатные ворота чертеж, где укрепляющие раскосы крепятся на раме и на опорной сетке для обшивки, хотя несущей конструкцией в ферме полотна является именно рама и раскосы должны быть зафиксированы на ее верхнем и нижнем профиле. Беспрецедентным можно признать конструктивное решение фермы полотна, в котором не выполнено условие геометрической неизменяемости (здесь число элементов N = 52, число узлов n = 28, а значит условие 2·28 – 3 = 53 не выполнено – элементов меньше, и ферма геометрически изменяемая.
Предлагаемый на откатные ворота чертеж, где укрепляющие раскосы крепятся на раме и на опорной сетке для обшивки

Кроме того, здесь безграмотно выполнена технологическая часть полотна ворот – отсутствуют раскосы, а узлы рамы не находятся над опорными роликами

  • предлагаемую на откатные ворота чертеж-схему, где технически некорректно спроектирована технологическая часть ворот.
Чертеж-схема откатных ворот, где технически некорректно спроектирована технологическая часть ворот

Так, горизонтальный раскос, разбивающий технологическую часть на треугольник и трапецию, делает технологическую часть (и все полотно) геометрически изменяемой (не стабильной), поскольку число элементов (сторон/стержней N=6) меньше нормы элементов при n = 5 узлах (для геометрически неизменяемых и статически определимых конструкций N = 2n– 3 = 2·5 – 3 = 7).

Горизонтальный раскос, разбивающий технологическую часть на треугольник и трапецию

Кроме того, здесь использованы технически безграмотные термины – «опорный столб от качаний», «консольная часть ворот».

Справка: Следует отметить практически повсеместное безграмотное применение терминов «консоль», «консольные ворота», «самонесущие ворота» и пр. Во-первых, откатные ворота консольного типа не являются «самонесущими» или «безопорными», поскольку несущим сегментов ворот является их технологическая часть – в закрытом состоянии это узел роликовых опор и технологической части полотна, которая всегда находится вне перекрываемой зоны проема, а в целом – опорные ролики с участком полотна, находящимся над ними. Во-вторых, откатные ворота консольного типа следует рассматривать в концепции терминологии и определений, принятых в теоретической механике и сопротивлении материалов, где консоль – это свободный конец жестко защемленной балки (1 на рис. ниже), а консольная балка (3 на рис. ниже) – простая двух опорная балка (2 на рис. ниже) с консольными частями (4 и 5 на рис. ниже).

Откатные ворота консольного типа следует рассматривать в концепции терминологии и определений, принятых в теоретической механике и сопротивлении материалов

Причем для расчетов используются схемы консольной балки на двух (или более) шарнирно-подвижных (или катковых) опорах, которые ограничивают перемещение объекта по нормали к опорной плоскости, но не препятствует повороту и/или перемещению по касательной к опорной плоскости).

Схемы консольной балки на двух (или более) шарнирно-подвижных (или катковых) опорах

Т.е. в отношении откатных/сдвижных ворот консольная часть (или консольные части) – это не закрепленная связями с роликовыми опорами часть полотна – в полностью закрытом положении это рабочая часть полотна ворот от приемного столба до первой от проема роликовой опоры, в полностью открытом положении – это технологическая и отрезок рабочей частей полотна, находящихся в зоне отката за последней роликовой опорой, в промежуточном (полуоткрытом) состоянии – это участки полотна ворот, которые выступают за опорной зоной, ограниченной крайними опорными роликами технологической части воротной системы. Или проще: консоль/консоли — это подвешенная/подвешенные часть/части полотна ворот вне зоны между опорными роликами.

Вместе с тем, поскольку откатные ворота в основном находятся в закрытом состоянии, а также потому, что, как правило, рабочая часть полотна более тяжелая, длинная и в закрытом состоянии (выступая в роли консоли) определяет максимальные нагрузки на ворота, что обуславливает необходимость выполнения расчетов по «закрытому» полотну, то консольной частью ворот (или консолью) достаточно корректно называть собственно рабочую часть полотна откатных ворот.

Важно: Разработанный на откатные ворота чертеж должен быть совмещен со схемами интеграции привода и автоматики, как правило, предлагаемыми производителями и инсталляторами воротных систем, а также полностью адаптирован с планом размещения воротной системы на участке.

Технически корректная разработка чертежа полотна откатных ворот с учетом длины перекрываемого проема и веса рабочей части полотна.

На воротную систему действуют вертикальные силы (тяжести, опорных реакций) и изгибающие моменты, вызванные весом подвешенной части полотна (вертикальная плоскость) и ветровым подпором, причем максимальные величины этих сил и моментов воротная система испытывает в момент, когда полотно ворот находится в крайнем закрытом (но еще не фиксированном в ловителях) состоянии. Сила тяжести и изгибающий момент от веса подвешенной рабочей части закрытого полотна компенсируется реакциями роликовых опор, изгибающий момент ветрового подпора – опорными и направляющими секциями роликов.

Технически корректная разработка чертежа полотна откатных ворот с учетом длины перекрываемого проема и веса рабочей части полотна

Ферма полотна ворот испытывает сдвиговые нагрузки и ее стабильность в вертикальной плоскости обеспечивается жесткостью рамы, которая определяется пределом упругости профилей рамы, а также расположением укрепляющих раскосов, располагаемых под углом к верхнему и нижнему опорному профилю рамы.

Важно: Вертикальные и/или горизонтальные профиля опорной решетки в раме, а также профилированный лист не способны обеспечить стабильность геометрической формы рамы и полотна в целом. Условным исключением можно считать откатные ворота решетчатого типа с небольшими длиной и весом рабочей части полотна и малым изгибающим моментом от ветрового подпора – здесь с определенными допущениями возможно изготовление рамы с набором вертикальных и горизонтальных профилей для усиления жесткости и формирования дизайна, но они должны быть увязаны с несущей рамой полотна ворот.

Откатные ворота

Для откатных ворот с полотнами, рабочая часть которых обшивается (с одной или двух сторон) профилированным листом, а значит вес ее будет значительным, конструкция рабочей части (консоли) и технологической части ворот должна обязательно включать раскосы, располагаемые под углом к верхнему и нижнему опорному профилю рамы и жестко связанные с рамой сваркой. Число раскосов в консоли в целом определяется длиной и весом рабочей части полотна, причем приоритетными являются раскосы, удерживающие нижний профиль рамы от изгиба (наклоненные вправо на рис. ниже). Число и положение раскосов в технологической части полотна зависит от длины этой части, но не может быть менее 3 с учетом диагонального раскоса – бокового профиля несущей рамы.

Раскосы в рабочей частях полотна откатных воротРаскосы в технологической частях полотна откатных ворот

Раскосы в рабочей (слева) и технологической (справа) частях полотна откатных ворот.

Так, для ворот с заполняемым профнастилом (с одной стороны) полотном типовой высотой в 2 м и длиной рабочей части в районе 2 м конструктивно достаточным будет исполнение полотна откатных ворот, чертеж которого показан ниже (на рис. красными вертикалями показаны опорный и приемный столбы, пунктирной линией – возможное, но необязательное размещение опорных профилей под обшивочный лист).

Схема-чертеж ворот с заполняемым профнастилом

Однако здесь необходимо соблюдать следующие условия:

  • узлы сочленений профилей рамы и раскосов в технологической части должны находиться над опорными роликами, а нижний опорный профиль для обеспечения технологических зазоров может выступать за крайний узел и опорный ролик;
  • расстояние L лучше спланировать аналогичным расстоянию между опорами, что позволит расположить узлы сочленений профилей рамы и раскосов над опорными роликами при открытом положении ворот (когда часть рабочей части L станет на место технологической).

Для ворот с полотном типовой высоты в 2 м, заполняемым с одной стороны профнастилом НС или С толщиной 0.7-0.9 мм и имеющим длину рабочей части в пределах 4 м, необходимым и достаточным будет исполнение полотна откатных ворот, чертеж которого показан ниже.

Конструктивные схемы заполняемых профилированным листом полотен – с одной стороныКонструктивные схемы заполняемых профилированным листом полотен – с двух сторон

Конструктивные схемы заполняемых профилированным листом полотен – с одной (слева) и с двух (справа) сторон, где:
1 и 4 – верхний и нижний (горизонтальный) профиль несущей рамы полотна, 2 – профилированный лист, 3 – профиля опорной сетки, 5 – направляющая балка.


В этой ситуации узлы сочленений раскосов и профилей рамы следует располагать в идеале над опорными роликами

И в этой ситуации узлы сочленений раскосов и профилей рамы следует располагать в идеале над опорными роликами.

вернуться к списку

Откатные ворота своими руками, как сделать, чертежи, схемы, модели

откатные ворота своими рукамиОткатные ворота – удобные и надежные изделия, которые еще несколько лет назад считались предметом роскоши и стоили немало денег. Они имеют множество преимуществ – надежность, легкое управление, высокая прочность, экономия пространства, функциональность. все это в полной мере оправдывает вложенные средства. Тем более имеется множество вариантов и моделей, которые можно применять для ограждения дворов разной площади. Но все же стоит рассмотреть, как можно выполнить откатные ворота своими руками. Конечно, этот процесс требует некоторых знаний, изготовление не такое уж и легкое дело, но если будут соблюдаться все этапы и принципы, то в итоге получится надежная и прочная конструкция.

Узнайте: 1 сотка — сколько метров!

Особенности откатных ворот своими руками

особенности откатных воротЕсли вы решили сделать сдвижные ворота своими руками, то для начала стоит изучить характеристики данных изделий. Конструкции начали применять примерно 50 лет назад. Изначально их устанавливали при въезде на территории больших предприятий, складов. Со временем изделия улучшались, дополнялись, обновлялись, в результате они стали наиболее дешевыми и доступными.

Если еще около 15-20 лет откатные ворота были основным атрибутом богатых дворов и ограждением больших территорий промышленных комплексов, то сейчас, они часто встречаются в частном секторе. Их применяют для ограждения дворов, гаража, и даже для дачных участков.

Среди положительных особенностей сдвижных ворот можно выделить:

  1. Компактные размеры. Это свойство особенно актуально для тех случаев, когда двор достаточно маленький или ограничена территория проезда между соседними участками. Конструкции никогда не смогут нанести вред проезжающему автомобилю створками и другими частями.
  2. Высокая износостойкость. У распашных ворот присутствуют петли, которые под тяжестью створок со временем провисают, это пагубно отражается на качестве изделий. А вот что касается откатных конструкций, то у них нет таких проблем, у них отмечается равномерное распределение веса по роликовым опорам.
  3. Отличная защита и безопасность. Изделия имеют прочную конструкцию, которая не поддается взломам. Грамотно спроектированная система способна выдержать таран даже самого тяжелого автотранспорта.
  4. Прочная конструкция выдерживает шквальные порывы ветра, метели, ураганы.
  5. Простое и удобное управление.

Это лишь часть положительных качеств, которыми обладают откатные ворота. Но все же даже они позволяют понять, что данные устройства действительно надежные и функциональные.

Типы конструкций

Все разновидности конструкций похожи по внешнему виду, они отличаются по способу передвижения роликов при открывании и закрывании конструкций. В каждой системе применяются механизмы с роликовым устройством, но вот их установка осуществляется по-разному.

Подвесные откатные ворота

подвесные откатные ворота своими рукамиУстройство конструкций позволяет устанавливать их в подвесном состоянии. На опорной балке установлены тележки с роликовым механизмом, по ним передвигается створка ворот, которая зафиксирована на столбах в верхней области проездной части. Они работают по таком же принципу, как обычные откатные ворота.

Если вы решите изготовить именно эти ворота, то для крепления конструкции обязательно приобретайте качественные элементы. Они должны быть выполнены из прочного материала, лучше их покупать в специализированных строительных магазинах.

Для подвесных ворот подойдет материал из стали. Он должен иметь дополнительное покрытие из оцинковки или ПВХ. Это повысит устойчивость конструкции к разным негативным погодным явлениям.

Оградительные изделия открываются вдоль стены, поэтому для них не требуется дополнительное место. По желанию их можно дополнить электрическим приводом, это обеспечит удобное использование и управление.

Среди преимуществ конструкций можно выделить:

  1. Подвесные ворота являются компактными изделиями, они существенно экономят место, не занимают большой площади.
  2. Высокая прочность. Благодаря этому сооружение способно выдерживать негативные погодные условия, сильный ветер.
  3. Не требуется проводить дополнительное очищение территории въезда перед домом от снега.

Консольные откатные ворота своими руками

консольные сдвижные воротаЭта разновидность конструкции является самой распространенной. Она имеет створку с противовесом, который установлен на консольных блоках. Главное преимущество изделия состоит в том, что нет контакта нижней несущей балки с дорожным полотном.

Несмотря на то, что изделия являются востребованными их очень тяжело изготовить своими руками. В качестве основы применяется консоль или швеллер. Этот элемент удерживает створку конструкции при открытии и закрытии ворот.

Современные модели не имеют нижние и верхние направляющие. Благодаря этому авто может спокойно проезжать во двор. Полотно подвешивается на специальную балку, которая устанавливается на роликах, именно передвигают поверхность изделия.

К достоинствам консольных откатных ворот относятся:

  1. Широкий проем обеспечивает комфортное передвижение автомобиля без особой опасности внезапного повреждения об элементы оградительной конструкции.
  2. Высокая безопасность и защита от взлома.
  3. Для удобства управления можно установить специальный автоматический привод.
  4. Полотно находится на высоте 10 см от поверхности земли, поэтому снегопад, грязь не оказывают негативное влияние на состояние изделия.
  5. Прочный материал, мощный фундамент консоли позволяет конструкции выдерживать большие нагрузки, сильный ветер.
  6. У ворот нет створочных элементов, поэтому конструкции занимают мало места во дворе.

Рельсовые откатные ворота своими руками

рельсовые откатные ворота своими рукамиВорота с рельсовым устройством считаются популярным вариантом, их часто устанавливают на месте въезда во двор. В качестве опоры используется рельс, по нему на при помощи ролика перемещается полотно.

Рельс устанавливается по линии передвижения ворот на одном уровне с дорогой. Благодаря этому сохраняется высокая безопасность во время проезда машины. Наибольший показатель пролета между столбами должен составлять 6 метров.

Не стоит устанавливать ворота с рельсовым механизмом в регионах с частыми снежными заносами. В устройство рельса может забиться снег, в результате образуется наледь, которая будет мешать нормальной работе ворот.

К достоинствам можно отнести:

  1. У створки предусмотрен опорный элемент, поэтому не будет ее провисания в процессе эксплуатации.
  2. У ворот достаточно простое устройство, поэтому их можно с легкостью изготовить своими руками.
  3. Створка имеет компактные размеры, не требует много места, равна ширине въездного проема.

Роликовые откатные ворота своими руками

роликовые сдвижные воротаРоликовые ворота обычно устанавливаются на область въезда в двор. А вот для гаража они не подходят. Дело в том, что изделия имеют сплошную конструкцию, а стены гаражного строения не всегда позволяют разместить полотно. Кроме этого, механизм не получится поместить весь в сторону, когда проводится открытие ворот.

В устройстве изделий имеется направляющий профиль, который прикреплен к нижней области изделия. Кроме этого, присутствует роликовый механизм с подшипниками, каркас и другие составляющие части, которые требуются для скрепления и удерживания ворот.

Устройство и принцип работы

устройство откатных воротПеред тем как изготавливать сдвижные ворота своими руками стоит изучить их устройство и принцип работы. Наиболее востребованным вариантом считается консольная конструкция, но ее очень тяжело изготовить самостоятельно. Но данные изделия прекрасно подходят для регионов с постоянно меняющимися погодными условиями.

Сооружение и установка ворот консольного типа не требует больших финансовых вложений. Но предварительно стоит рассмотреть принцип работы изделия.

В основу консольных откатных ворот входят следующие элементы:

  1. Полотно. Основная рама, к которой приварен внутренний каркас и противовес. Данные части зафиксированы на несущей балке. Облицовка может быть прикреплена на одну или две стороны.
  2. Закладная. Это швеллер, который прочно сварен с арматурным каркасом и залит фундаментной основой на одном уровне с грунтовой поверхностью. Это основной элементом, на нем фиксируются консольные блоки, автоматический привод.
  3. Консольные блоки. Опорные механизмы с роликовым устройством, они прикрепляются к швеллеру при помощи сварки. Их монтаж проводится в зону с несущей нижней балкой. Это основа изделия, на нее оказываются повышенные нагрузки. При помощи нее осуществляется свободное передвижение полотна, поэтому к настраиванию консольных блоков стоит подходить со всей ответственностью.
  4. Улавливатели. К области с опорным столбом прикрепляются ловушки (нижняя и верхняя), эта зона находится напротив фундаментного основания под роликовыми опорами. При закрытии в область нижней ловушки переходит концевой ролик. Полотно поднимается на 5 мм, за счет этого устраняется оказываемый вес на область консольных блоков. Верхняя ловушка обеспечивает плотное закрытие, предотвращает парусность (расшатывание створок во время ветра).
  5. Верхний фиксирующий держатель с роликами. Элемент помещается на область консольного столба над блоками. Он требуется для защиты от расшатывания и перекосов створок при движении.
  6. Автоматический привод. Выбор данного элемента зависит от массы изделия и климатических условий региона. Монтаж осуществляется в соответствии с инструкцией.

Особенности подбора автоматического привода

автоматический привод для воротРассматривая варианты откатных ворот, стоит обратить внимание на модели с автоматическим приводом, этот элемент не является обязательным, но его наличие намного упрощает управление, избавляет от прикладывания больших усилий при открытии створок. После его установки не нужно будет постоянно выходить из машины, чтобы откатить ворота.

Для ворот стоит применять специальные электроприводы, но можно сделать этот элемент самому.

В этом случае применяют двигатель и редуктор с подходящей мощностью. Для небольших и не сильно тяжелых конструкций подойдет недорогой привод для гаражных ворот.

Приводы стоит выбирать в зависимости от веса конструкции:

  • изделиям весом 250-300 кг применяется с мощностью 200-250 Вт;
  • створок массой 500-600 кг будет подходящей мощность 350-400 Вт;
  • изделиям массой от 800 кг до 1 тонны – 500-600 Вт.

При выборе автоматического привода особое внимание стоит обращать на показатель мощности. Для регионов с суровыми зимами предпочтительно приобретать варианты с запасом на 20-30 %, чтобы мотор при низких температурах работал без перебоев. Устанавливается данный элемент только после выполнения всех работ по изготовлению и монтажу ворот.

Как изготовить откатные ворота своими руками

как изготовить откатные ворота своими рукамиПеред изготовлением стоит рассмотреть, как устроены ворота, какое устройство имеют, можно посмотреть видео с популярными моделями изделий, пошаговым изготовлением. Все эти материалы помогут сделать качественную и надежную конструкцию. Если вы сомневаетесь в своих силах, то лучше воспользоваться помощью профессионалов, но будьте готовы к тому, что изготовление на заказ обойдется достаточно дорого.

Изготавливать своими руками лучше простые ворота без автоматики и других наворотов. В процессе вы не столкнется с непредвиденными проблемами, из-за которых, возможно, придется прекратить работы. Если будут соблюдаться все этапы и правила, то в итоге получится надежная и прочная конструкция.

Подготовка инструментов

Перед тем как приступать к сооружению откатной конструкции стоит подготовить требуемый инвентарь.

У вас в наличии должны быть под рукой инструменты из списка:

  • болгарка;
  • аппарат для проведения сварочных работ;
  • молоток;
  • шуруповерт;
  • уровень;
  • рулетка для проведения важных расчетов;
  • лопаты.

Инструменты из вышеперечисленного списка практически у каждого есть дома, к исключению можно отнести только сварочный аппарат. Если позволяют финансы, то можно его приобрести. Если же с деньгами туго, то можно одолжить этот прибор у друзей или родственников.

Создание чертежей и схем

чертеж откатных ворот своими рукамиДля изготовления откатных ворот потребуются чертежи и схемы, который стоит сделать перед началом работ. Подробная видео-инструкция в интернете поможет сделать чертеж с указанием точных замеров и расчетов. При помощи него можно будет высчитать объем требуемых материалов с учетом запаса.

Каркасная часть изготавливается при помощи приваривания трубы с размерами 60х40 мм. Затем прикрепляются две вертикальные трубы с параметрами 60х40 мм, каждая идет по 2 метра. Первая крепится к краю, вторая идет на расстоянии 4,4 метра от края горизонтальной трубы.

Далее к области верхних концов этих труб производится приваривание горизонтальной с длиной 4,4 метра. Свободный край нижнего горизонтального элемента и край верхнего крепится трубой с соблюдением угла 256 см.

каркас сдвижных воротКаркасная область заполняется вертикальными трубами 40х20 мм. После этого можно делать разметку силовой рамы.

Если вы решили сделать изделие без фундамента, то его можно не отмечать на схеме, но все же без него изделие получится таким прочным и устойчивым. Основание делается путем рытья, лучше сделать котлован с П-образной формой с глубиной не меньше 1,5 метров.

При длине проема 4 метра секция должна составлять не меньше 6 метров. Дорожный зазор на схеме должен быть размечен с длиной не меньше 75 мм.

Силовая рама выполняется из швеллера (его длина должна быть не меньше 2,2 метра, а ширина 20 см). Также для нее применяется арматура с высотой 150 см. Данные элементы должны находиться в перпендикулярном отношении друг к другу.

Вся конструкция должна бетонироваться, далее к ней прикрепляется площадка для привода и подставка. Затем прикрепляются ролики: к подставке – нижние, а к столбику – верхние. На противоположном столе закрепляют верхнюю и нижнюю ловушки.

Откатные ворота своими руками и подбор материала

После подготовки чертежей можно приступать к подбору материала для каркасной части ворот.

Внутреннюю часть можно изготовить из:

  1. Профнастила. Он обладает отличными эстетическими и прочностными характеристиками.профнастил для ворот
  2. Листового материала. Он обладает высокой прочностью и износостойкостью. Листы имеют большой вес, их тяжело укладывать.
  3. Кованых элементов. При помощи них можно сделать из ворот настоящее произведение искусства, придать им индивидуальность. Однако они обладают высокой стоимостью.кованные сдвижные ворота
  4. Дерева. Натуральная древесина имеет красивый рисунок, который подчеркнет индивидуальность ворот, сделает их более изысканными, богатыми. Но стоит помнить, что этот материал имеет низкие эксплуатационные качества, его требуется регулярно обрабатывать средствами с защитным действием.откатные ворота из дерева

При выборе кованых элементов или изделий из дерева стоит учитывать, что для ворот подходят усиленные детали комплектующих. Для улучшения прочности стоит использовать дополнительную фурнитуру.

Для сооружения откатной системы зачастую используются винтовые сваи. Они изготавливаются на протяжении 3-4 дней. Если используется основание из бетона, то работы должны осуществляться в теплую и сухую погоду. На высыхание материала уходит месяц, и это увеличивает длительность работ. По этой причине использование свай считается наиболее удобным вариантом.

Установка винтовых свай

Делая сдвижные ворота своими руками, стоит на начальном этапе установить винтовые сваи. Основное условие, которое должно соблюдаться при сооружении данных элементов, состоит в поддерживании жесткости. Дело в том, что на свайные элементы оказывается повышенная нагрузка. Они не должны уходить в землю даже под своим весом.

При сооружении свай потребуется профильная труба с необходимыми параметрами и трубная обрешетка. Раму стоит предварительно обработать грунтовым раствором. Комплектующие выбираются в соответствии с массой и высотой изделия.фундамент для ворот сдвижных

Установка свай должна проводиться пошагово:

  1. На первом этапе закладывается фундамент. Осуществляется разметка территории и выкапывание ям.
  2. Далее устанавливаются закладные материалы, по желанию делается заливка из бетонного раствора.
  3. Если конструкция будет оснащаться автоматическим приводом, то должна быть сделана разводка электрических кабелей.
  4. Последовательная установка столбов и всей системы ворот.

Сборка рамы

сборка рамы воротКаркасная часть выполняется из труб с размерами 60х60 мм. Область ребер конструкции и перемычек должны быть с сечением 20х40 мм.

Сборка рамной конструкции осуществляется по следующей схеме:

  1. Трубы отмеряются и нарезаются в соответствии с подготовленными чертежами.
  2. Готовые элементы необходимо обработать средствами с обезжиривающим действием, покрывают краской и растворителем.
  3. Все компоненты раскладываются на ровной поверхности.
  4. Компоненты рамного полотна складываются и прихватываются аппаратом для сварки.
  5. Обязательно проводится проверка углов изделий, если все соответствует, то проводится окончательная сварка.
  6. Далее проводится установка ребер жесткости и внутренних перемычек.
  7. Нижняя область системы скрепляется с несущей балкой.
  8. Поверхность в местах, где проводилась сварка, обрабатывается средствами с антикоррозийным действием.каркас сдвижных ворот

Установка профнастила

крепление профнастилаОбязательно должна быть проведена обшивка ворот, для этого можно использовать профнастил. Для крепления будут применяться шурупы с длиной 19 мм и шуруповерт.

обшивка каркаса воротПосле этого материал обрезается и подстраивается под размеры рамы. Затем можно приступать к фиксированию профнастила на место. Дополнительно можно отделать столбы кирпичом, это придаст воротам более роскошный и шикарный вид.

Необходимая фурнитура

фурнитура для откатных воротФурнитурные элементы стоит приобретать в специализированных магазинах. Данные элементы выбираются в соответствии с массой всей конструкции. Некоторые изделия способны выдерживать вес до 400 килограмм. Иногда в продаже встречаются детали для кованых ворот, которые могут сдерживать вес почти 800 кг.

Если изготавливаются простые вороты с обшивкой из профнастила, то лучше применять изделия с нагрузкой до 400 кг. Во время подбора кареток с роликовым механизмом стоит обращать внимание на вид покрытия, предпочтение стоит отдавать элементам из полимерного материала.

Для нормальной работы откатных ворот потребуются следующие фурнитурные элементы:

  • каретки с роликовым механизмом;
  • нащельники;
  • направляющий рельс;
  • улавливатели и заглушки.

Как проводится установка каркаса и ворот

установка сдвижных воротИтак, как сделать откатные ворота своими руками? Работа выполняется поэтапно и с соблюдением необходимых принципов. После того как все компоненты будут подготовлены и собраны можно переходить к установке каркаса и ворот.

Рама прикрепляется к кареткам, она устанавливается с соблюдением уровня. Затем проводится легкое прикрепление платформ кареток к системе швеллера. Делаются контрольные замеры и окончательное приваривание платформы кареток.

При проведении работ особое внимание стоит обращать на показатели уровня, они будут указывать на наличие перекосов, нарушений.

Далее проводятся сварочные работы, фиксируются ловушки (верхние и нижние), устанавливаются концевые ролики. Они должны попадать в область нижней улавливающей системы так, чтобы могли ее полностью разгрузить при закрытии.

При желании можно ворота оснастить автоматическим приводом, он намного упростит работу откатной системы. Желательно приобрести уже готовое устройство и прикрепить к конструкции. Контролирование работы будет осуществляться при помощи пульта с дистанционным управлением. При желании можно данный прибор сделать самостоятельно, но для этого могут потребоваться навыки электрика. Но все же лучше доверить эту работу специалисту.

Если вы решили сделать выдвижные ворота своими руками, изучите все важные нюансы, принципы и особенности. Предварительно стоит рассмотреть варианты конструкций, их устройство. Весь процесс изготовления должен проводиться пошагово с соблюдением правил. Не забудьте предварительно составить чертежи и схемы, которые помогут сделать все точно без отклонений и нарушений.

Видео монтажа откатных ворот

Откатные ворота своими руками чертежи, схемы, эскизы, конструкция

Придомовая территория будет неполной, если лишена какого-либо ограждения.

Презентабельности и статусности дому придадут откатные ворота. Удовольствие это не из дешевых, но отличается приятной особенностью – конструкция изготавливается самостоятельно. Остается только выбрать модель и оценить собственные силы.

Преимущества и недостатки откатных ворот

Почему выбирают откатные модели? Кроме внешнего вида и надежности, ворота имеют ряд преимуществ, говорящих в свою пользу в отличие от иных ограждений. А именно:

  • Бесшумность работы. Скрип не потревожит домочадцев или соседей.
  • Не занимают много места как в открытом, так и закрытом состоянии.
  • Очистки наледи, снега или забивающегося мусора большей частью не требуется.
  • Минимальное обслуживание требует лишь регулярной проверки ходовой части.
  • Долговечность и надежность. Связаны они с использованием металла, в отличие от деревянных заборов или других материалов ограждения.
  • Ворота для удобства оснащаются автоматическими механизмами, обеспечивающими владельцам комфорт.

Конечно, ни одна конструкция не обходится без недостатков. Их немного: придется сделать достаточным въездное пространство, если предусмотрен габаритный автотранспорт, следовательно, придется потратиться. И второй – ворота должны устанавливаться на монолитную платформу.

Виды откатных ворот

Чтобы оценить собственные возможности в плане самостоятельного труда, важно рассмотреть все варианты ворот. Некоторые из них просты в конструкции, другие требуют скрупулезной разработки чертежа и упорного труда.

Консольные

Ворота представляют собой конструкцию, откатное полотно которой установлено на нижней направляющей. Специалисты рекомендуют к изготовлению именно такой вариант, так как он имеет массу достоинств в сравнении с другими: высота транспорта не имеет значения – верхнего ограничителя нет, минимальное занимание места вдоль забора, взломостойкость и парусность велики. Для самостоятельного возведения преград нет – модель простая.

Подвесные

Ворота чаще всего устанавливают в ангарах или складах, имеющих верхнее ограничение или крышу. Подвижные части расположены на верхних направляющих, что значительно уменьшает возможности крупногабаритного транспорта. Эта особенность должна учитываться владельцами приусадебного участка, где строительные работы и присутствие специальной техники происходит довольно часто.

Колесные

Откатные ворота приходят в движение благодаря рельсу, уложенному на грунт или бетон. Полотно оснащается в нижней части колесиками. Недостаток модели в большой вероятности забивания пути, по которому будут двигаться ворота. При том, что близость с грунтом непосредственная, рельс загрязняется опавшей листвой, при паводке или таянии не исключены заторы льда. Это вызовет проблемы – невозможность открытия и коррозию металлических частей.



Проанализировав собственную ситуацию – надобность в транспорте, сезонность посещения загородного дома, частота эксплуатации – можно сделать вывод для приемлемости того или иного варианта. Кроме того, оценивают финансовые возможности – все ворота тяжеловесны и соответственно требуют качественных комплектующих.

Основные элементы и фурнитура откатных ворот

Кроме металлического полотна ворот, требуется приобрести следующие комплектующие для них:

  • Направляющий рельс. Это железная балка с сечением 71*65 мм, длиной 6 и более метров. Толщина стенок – 3,5 мм и более.
  • Каретки с роликами. Они нужны для свободного перемещения полотна по направляющему рельсу.
  • Концевые ролики и ловушки для них, ограничивающие движение полотна. Они не дадут ему выпасть из направляющих.
  • Ограничители и заглушки. Они не позволят механизму забиться грязью, снегом и наледью.

Вся комплектация приобретается согласно будущему весу ворот. Ориентируются по следующему – для варианта, не превышающего длины в 4 м, требуется фурнитура, выдерживающая нагрузку до 500 кг. До 5 м – 600 кг и т. д.



Сегодня в продаже предлагаются готовые комплекты откатных ворот, которые требуется только установить. Фурнитуру можно купить и по отдельности, если стоимость готового варианта владельцев не устраивает.

Чертежи, схемы, эскизы и конструкция откатных ворот

Любая конструкция требует тщательных расчетов. Откатные ворота ответственны во многих вопросах – свободный ход, допуск транспорта на территорию – следовательно, любая модель до строительства тщательно планируется на бумаге.

Ширина проема ворот

Рассчитывается параметр исходя из габаритов транспорта – учитываются не только легковые автомобили, но и грузовые. Так, Газель составляет 2,5 м, а КАМАЗ – 2,9 м. Но при этом следует учитывать угол заезда – 45 градусов. Следовательно, между столбами, удерживающими конструкцию и зеркалами авто должно оставаться расстояние не менее 30 см. Если учитывать особенности грунта в период межсезонья – машина может отклониться, забуксовать или скользить, то этот параметр увеличивают до 50 см. Окончательно ширина составит 5 м.

Длина полотна

Это совсем не то что длина проема ворот. Этот параметр увеличивают как минимум на 40% от всей ширины. Это нужно для того чтобы скрыть щель между полотном забора и воротами.

Высота ворот

Она имеет значение, несмотря на то, что практической роли не играет. Рассуждаем с точки зрения эстетики – следует рассчитывать створку ворот таким образом, чтобы она лежала в одинаковой плоскости с забором, иначе перепада высот неизбежны и некрасивы.

Например, тело забора из профлиста составляет 2 м. Высота ворот рассчитывается за вычетом параметров всех комплектующих – направляющего рельса, кареток с колесиками, удерживающего каркаса и прочей фурнитуры. Важно – учитывается зазор между грунтом и краем ворот. Он должен составить не менее 10–15 см.

Чертеж

Схематично конструкция ворот очень проста. Основой служит силовая платформа из армированного бетона. Далее, между столбами-стойками устраивается каркас с уловителями сварной рамы ворот. Ну а к последней крепится профлист. На полотне фиксируется ручка или ворота снабжаются электрическим приводом для приведения в действие из дома.

Монтаж откатных ворот своими руками

Естественно, в одиночку с конструированием консольного или иного типа ворот не справиться – потребуется как минимум пара помощников. Кроме комплектующих для модели, приобретаются инструменты и материалы для бетонирования участка между опорными столбами – это войдет в стоимость ворот, поэтому смету для оценки собственных возможностей составляют заранее.

Установка опорных столбов

Снизить стоимость и сократить собственные усилия можно, если сделать раздельное бетонирование под консольную раму и столб для конструкции уловителей. Однако в этом есть подводный камень, связанный с особенностями грунта – две конструкции могут изменяться по-разному в случае пучения, промерзания или подвижек почвы. Эти капризы непременно отразятся на конструкции ворот – створка перестанет попадать в уловители, конструкцию может перекосить. Эксплуатация перестанет быть комфортной – откатные ворота придется постоянно регулировать.

Выход есть: силовые заливки формируются на одном бетонном основании. Тогда даже внушительные изменения позволят одинаково изменять уровень высоты всей конструкции ворот.

Выкапывается канава, равная ширине опорных столбов и глубине промерзаемости местности. Также учитывают подвижки и капризы грунта – в случае плывучих или песчаных вариантов, параметры фундамента увеличивают на 15–20% по каждому.

На дно насыпаются амортизирующие слои из песка и щебня. Высота каждого – не менее 10–15 см. Они не пустят влагу к бетону, тем самым продлевая его долговечность. Кроме того, тяжелая конструкция ворот никак не отразится на качестве платформы.

Канава армируется стальным прутом – его просто втыкают в грунт и связывают между собой проволокой. Сваривать нельзя, так как высокие температуры разрушают металл. Не требуется приобретать прут большого сечения – до 6 мм вполне достаточно. Проволоку лучше использовать специальную, обработанную обжигом – ее прочность давно известна.



Сразу на прут укладывают стальную закладную. Это швеллер установленный полками вниз. К нему в последующем крепится подвижная каретка. Положение швеллера проверяется точно по уровню, дабы в будущем не допустить перекоса ворот.

Устраивается опалубка. Если опорные столбы решено установить готовыми, то их сразу помещают на нужные места. В противном случае опалубку конструируют таким образом, чтобы залить еще и основание под консоли. Для этого используют деревянные доски, сбитые в щиты и подпорки, чтобы при заливке масса не сломала конструкцию.

Заливку ведут медленно, наблюдая за выходом воздуха из толщи и не допуская перелива на швеллер. Появление белого «молока» на поверхности скажет о плотном заполнении канавы. В течение нескольких дней платформу рекомендовано проливать холодно водой, во избежание появления трещин на поверхности.

Через 2–3 недели, по застывшему основанию работу можно продолжать.

Сварка ворот

Конструкция представляет собой раму с усилениями. Для изготовления несущей рамы, как правило, используют прямоугольный профиль – сечение и толщина стенок описаны выше. Внутренняя «обрешетка» изготавливается из труб меньшего размера – 30–40 мм. Сначала, согласно чертежу, нарезают трубы нужной длины и укладывают их на ровную поверхность для составления – на этом этапе несоответствия еще можно исправить.

Затем начинают сварку основного каркаса и после этого внутри рамы наваривают усиливающий профиль. Выглядит он как диагональ между параллельными прямыми.



Сварку ведут прихваточными швами с шагом в 30 см. К нижней части рамы приваривают рельс. Готовую конструкцию не обшивают сразу – ворота требуется проверить на нормальную эксплуатацию. Сварные швы зачищают, отбивают лишнее. Кладут первый слой грунтовки.

Установка комплектующих и рамы

На опорные столбы крепят каретки и уловители, постоянно соотносясь с уровнем. Для фиксации используют анкерные болты – только они способны выдержать нагрузку тяжелых ворот. Проверив подвижность ходовой части, можно устанавливать ворота.

Их одевают на кареточный профиль и обваривают вокруг прихватками – так ворота получают устойчивость. После того как мастера убедились в совпадении уровней двух частей ворот, ходовые части обваривают полностью.

Покраска и обшивка

Готовую конструкцию красят в цвет, совпадающий с профилированным листом. Красящий состав должен обязательно обладать антикоррозионным свойством. Сурик наносят в несколько слоев, уделяя внимание швам и соединениям.

После высыхания приступают к обшивке готовых ворот. Если задумано сделать их двойными – профлист с двух сторон – заранее рассчитывают равномерное распределение усиливающих профильных труб внутри каркаса, иначе частая эксплуатация приведет к деформации ворот.

Важно – прикручивать профлист саморезами с головками под отвертку нельзя. Для тяжелой конструкции они слабы. Используется крепеж со специальными гаечными головками и резиновыми прокладками, чтобы уберечь место фиксации от влаги. Шаг крепления индивидуален – в зависимости от длины и высоты полотна. Саморезы уже окрашены, поэтому декор им не нужен.

Дополнительное оснащение откатных ворот

Готовые ворота оснащаются ручками, запорными элементами, засовом или электрическим приводом. Силовой узел последнего располагается рядом с кареточным швеллером – если заранее предусматривается автоматическое устройство, то сразу устанавливается два швеллера – один для конструкции ворот, другой для электропривода.

Устанавливать автомат можно своими руками, если есть определенные знания. В противном случае приглашают специалистов. Также ворота оснащаются фотоэлементами, антивандальными устройствами и прочими атрибутами, повышающими комфорт пользования.

Монтаж откатных ворот своими руками видео





Похожие материалы

Откатные ворота своими руками чертежи схемы конструкции. Видео и фото

Содержание статьи:

  • 1
    Как сделать полотно откатных ворот своими руками
  • 2
    Монтаж откатных ворот
  • 3
    Привод для откатных ворот своими руками
  • 4
    Способы управления откатными воротами
    • 4.1
      Пульт-брелок
    • 4.2
      GSM контроллер
    • 4.3
      RFID идентификацию и Arduino
  • 5
    Виды откатных ворот
    • 5.1
      Подвесные
    • 5.2
      Рельсовые
    • 5.3
      Консольные ворота
  • 6
    Преимущества откатных ворот
  • 7
    Откатные ворота фото

Откатные ворота на участке занимают минимум места, надежны и долговечны. Они не требуют слишком тщательного ухода ни за самой конструкцией, ни за прилежащей территорией. Кроме того механизм их настолько прост, что при желании достаточно легко изготовить откатные ворота своими руками.

Все что потребуется для изготовления откатных ворот – набор инструментов, материалы, немного свободного времени и хорошая инструкция. Откатные ворота своими руками можно сделать буквально за несколько дней. При правильном выборе материалов и четком соблюдении инструкции, они не будут отличаться по прочности и надежности от покупных, но стоимость их окажется намного дешевле. Кроме того, раз уж вы сами собираетесь изготавливать ворота, то можно продумать и реализовать любой дизайн, придав своим воротам индивидуальность.


Как сделать полотно откатных ворот своими руками

Изготовить створку откатных ворот своими руками совсем несложно, она имеет очень простую конструкцию. Все что нужно для начала работ – измерить размер проездного проема и часть забора, куда будет сдвигаться створка. Для примера рассмотрим, как изготавливаются откатные ворота консольного типа, наиболее удобная и распространенная конструкция.

Размеры створки

Для примера изготовления полотна откатных ворот рассмотрим стандартный проем:

  • ширина проема – 4м;
  • высота примыкающего к проему забора 2 метра.

Важно! Высота полотна будет чуть меньше, чем высота забора, так как необходимо предусмотреть зазор над дорогой. В нашем примере сделаем зазор равным 7,5 см.

Конструкция откатных ворот обязательно включает в себя противовес в размере 1/2 от ширины проема. В нашем случае длина противовеса равна 2 метрам. Эта часть конструкции не перекрывает проем, а удлиняет полотно на рассчитанную величину. Чтобы хорошо представить себе будущие ворота и исправить приведенные размеры на собственные, лучше предварительно подготовить чертежи откатных ворот.

Важно! Длина прилегающего забора в нашем случае должна быть не менее 6 метров, чтобы створка откатных ворот могла полностью открыть проем.

Необходимые материалы

Если полотно ворот будет заполнено листами профнастила или похожим легким материалом, то для изготовления полотна потребуются следующие по списку материалы.

  • Трубы прямоугольного сечения 60х30:
  • 1 шт. 6-тиметровая;
  • 1 шт. 4-хметровая;
  • 1 шт. длиной 2,7 м;
  • 2 шт. по 1,85 м.
  • Трубы прямоугольного сечения 40х20:
  • 3 шт. 4-хметровых;
  • 4 шт. 2-хметровый.
  • Направляющая шина 6 м из малого или среднего комплекта.
  • Профлисты для заполнения каркаса.
  • Саморезы.

Изготовление каркаса

Каркас ворот изготавливается из труб 60х30. На всю длину направляющей шины привариваем 6-метровую трубу широкой стороной, оставив с одного края отступ 3 см. Затем с той стороны, где труба доходит до края шины, прихватываем трубу длиной 1,85 метра, отмеряем от нее по шине 4 метра и прихватываем вторую трубу такого же размера. Получаются 2 вертикальные стойки. Соединяем их между собой 4-метровой трубой.

Важно! На этом этапе необходимо четко обмерить каждую сторону, чтобы не было перекосов. Должен получиться ровный прямоугольник.

Свободный край шины и верхний угол каркаса соединяются между собой трубой 2,7 метра. Это и есть противовес в виде треугольника, который не будет виден с лицевой стороны забора.

Внутренняя часть каркаса состоит из труб 20х40, образующих 6 равных прямоугольников. Чтобы оставить место для профлиста используется труба меньшего сечения, чем для рамы. На прокладки толщиной 20 мм укладываются трубы широкой стороной и привариваются.

После обварки ворот обязательно все швы зачищаются и шлифуются.

Покраска

Покраска защитит ворота от ржавчины и придаст им ухоженный вид, поэтому краску необходимо выбирать стойкую, обладающую хорошими защитными свойствами. Лучше всего для этой цели подойдет нитроэмаль или автомобильная краска. Эти материалы легко наносятся и быстро сохнут, поэтому можно покрасить створку откатных ворот своими руками, избегая дополнительных затрат.

Этапы покраски:

  • с каркаса удаляется металлическая пыль и окалина;
  • поверхность протирается растворителем;
  • грунтовка;
  • покраска.

Заполнение каркаса

К внутренним трубам саморезами крепятся профлисты (или любой другой материал), предварительно подогнанные по размеру. Желательно сделать предварительную разметку, где будут вкручиваться саморезы или использовать чертежи откатных ворот, чтобы не испортить внешний вид створки.

Треугольник противовеса не заполняется, так как не исполняет декоративной или защитной функции.


Монтаж откатных ворот

Чтобы ворота прослужили долго, необходимо правильно подготовить фундамент для откатных ворот.

Для этого необходимо:

  • выкопать котлован длиной 2,2 м за примыкающим к проему забором с той стороны, куда будет открываться створка откатных ворот;
  • сварить П-образную конструкцию из прочной арматуры высотой 1,5 м и длиной 2,2 м;
  • установить конструкцию в котлован и забетонировать.

Чтобы раствор как следует высох, его нужно оставить на неделю, только после этого можно считать, что фундамент для откатных ворот готов.

С другой стороны проема рядом с забором нужно установить столб, к которому будут крепиться верхние ролики и уловители.

После высыхания бетона необходимо установить сами ворота. Для этого:

  • привариваем к силовой раме подставку с роликовыми опорами и площадку под привод;
  • устанавливаем направляющую балку створки на ролики, проверяем, ровно ли установлены ворота с помощью уровня;
  • к столбу, в сторону которого будут открываться ворота, привариваем каркас верхних роликов, еще раз проверяем по уровню установку полотна;
  • с противоположной стороны устанавливаем уловители на столб таким образом, чтобы в них заходили углы ворот;
  • зажимаем ролик, установленный внутри направляющей балки;
  • подключаем автоматику.


Привод для откатных ворот своими руками

Для удобства к воротам часто подцепляют электрические приводы, приводящие створку в движение с помощью кнопки. Если вы уже сделали откатные ворота своими руками, то осталось установить на них привод и автоматику, что совсем несложно выполнить, имея определенные навыки. Тем более что на откатные ворота консольного типа, которые мы используем в примере, устанавливаются самые простые двигатели.

Выбор двигателя зависит только от вида доступного напряжения на участке:

  • трехфазный – более мощный;
  • однофазный – менее мощный, может привести к проблемам при пусковом моменте.

Для открывания ворот потребуется двигатель со следующими характеристиками:

  • мощность – 1,5-2,5 кВт, зависит от веса конструкции;
  • частота вращения – чем меньше, тем лучше чтобы снизить нагрузку на ведущий вал.

Хорошим выбором будет 6-полюсный привод с частотой вращения 1000 об/мин или 12-полюсный с частотой 500 об/мин. Любые виды двигателей продаются в магазине, но чтобы удешевить механизм можно использовать и подручные средства, например, использовать двигатель от старой стиральной машины. Естественно, что для работы с электричеством необходимо иметь определенный навык, поэтому если у вас его нет, лучше обратиться за помощью к специалисту. Чтобы подключить такой двигатель к системе нужно будет определить концы двух пар обмоток. Для этого мультиметром необходимо измерить сопротивление, которое у пусковой обмотки значительно выше.

Следующим этапом будет выбор редуктора, лучше всего подойдет одноступенчатый. Частота вращения приводного колеса (выходного крутящего момента) у него должна составлять 80-100 об/мин, частота вращения входного крутящего момента обязательно совпадает с частотой вращения двигателя.

Для соединения валов двигателя и редуктора используют жесткую или полужесткую муфту.

Роль редуктора может исполнять ременная передача. Чтобы правильно собрать элементы схемы можно использовать автомобильный ролик-натяжитель ремня ГРМ. Особое внимание нужно уделить правильной отцентровке вала.


Способы управления откатными воротами

Основное удобство откатных ворот состоит в практически полной их автономности, особенно если использовать дистанционное управление откатными воротами.

Мы рассмотрим 3 распространенных вида автоматики для откатных ворот.


Пульт-брелок

Дешевое и удобное устройство, весьма популярное среди владельцев откатных ворот. Помимо электропривода, приводящего ворота в движение, нам потребуется блок управления.

Система дистанционного управления состоит из блока управления и пульта. На блоке управления находится всего одна кнопка, которая подает сигнал к открытию или закрытию ворот в зависимости от их исходного состояния. На брелках может быть одна или две кнопки, которые после установки системы необходимо запрограммировать. Вы можете сделать это самостоятельно, благодаря четким инструкциям.

Рассмотрим инструкцию одного из видов дистанционного управления на пульте:

  • подключаем приемник к блоку питания, мощностью 12V, соблюдая полярность;
  • зажимаем на пару секунд кнопки пульта и ждем, когда замигает индикатор;
  • на приемнике также зажимаем кнопку до начала мигания сигнала;
  • когда оба сигнала начали быстро моргать, зажимаем кнопку управления воротами и держим, пока индикаторы не станут гореть постоянно;
  • отпускаем кнопку и еще раз быстро нажимаем 2 раза.

Обратите внимание на то, что ворота могут управляться одновременно и с дистанционного пульта и со стационарного блока управления, но не вручную. Блок управления надежно фиксирует ворота, что дает дополнительную защиту от взлома, обычный замок на ворота в таком случае не нужен.

Плата приемника имеет DIP-переключатели, которыми регулируется его ответ на сигнал:

  • 1-е положение кратковременно замыкает контакт, пока подается сигнал;
  • 2-е положение замыкает контакт до момента подачи нового сигнала.

Длительность импульсов, которые подаются для приведения в движение ворот, не большая, но поддается регулированию. Чтобы запустить двигатель с помощью устройства, подающего импульсы с малым напряжением (12V), нужно будет добавить в электрическую схему дополнительные реле.


GSM контроллер

Еще один способ управления воротами – GSM-контроллер. В последнее время он набирает обороты по популярности, так как управлять воротами можно прямо с мобильного телефона, т.е. не нужен даже отдельный пульт.

Единственная проблема при использовании такого способа – плохой сигнал сотовой связи. С ней сталкиваются жители удаленных от вышек населенных пунктов. Поэтому прежде чем устанавливать такую систему, необходимо убедиться в том, что сигнал мобильной связи в вашем доме постоянен, и на его качество не влияют погодные условия.

В качестве автоматики для ворот можно использовать простой контроллер сигнализации «КСИТАЛ». Он имеет 3 группы реле, контакты которых подключаются следующим образом:

  • контакт 2-й группы параллельно кнопке открытия;
  • контакт 3-й группы параллельно кнопке закрытия.

Схема с использованием такого контроллера включает в себя концевые выключатели.

Контроллер управляется шаблонными сообщениями, которые отправляются с мобильного телефона. Он принимает сигнал благодаря установленной в него СИМ-карте, на которую отправляются сообщения. Получив сигнал, контроллер приводит в движение ворота, движущиеся до тех пор, пока не будут полностью открыты или закрыты.

Контакт 1-й группы реле можно установить в режим открывания ворот с помощью магнитного ключа. Программирование системы происходит с помощью установки значения «1» в 39-й ячейке телефонного справочника СИМ-карты контроллера. В таком случае открывание ворот снаружи происходит с помощью магнитного ключа, а закрывание изнутри с кнопки блока управления. Контроль 1-го реле в системе устанавливается и снимается только вручную, т.е. напряжение будет подаваться до тех пор, пока не будет отключен контроль. Чтобы не было сбоев в работе, к контроллеру нужно подключить независимый источник питания.


RFID идентификацию и Arduino

Плата Arduino – бескорпусное, дорогое, по сравнению с брелками и GSM-системой, устройство, но обладающее множеством интересных функций. Покупка такой платы и самостоятельная ее настройка и установка, все же обходится дешевле минимум в 3 раза, чем готовая автоматика для ворот.

Нам потребуется:

  • плата Arduino Leonardo;
  • активная RFID метка стандарта SHF или RTLS с частотой сигнала 2,4ГГц;
  • устройство считывания.

Для соединения устройств используется шина RS-485. После подключения платы, необходимо будет поместить ее в герметичную оболочку.

С помощью платы можно установить ворота в автоматический режим открывания при приближении автомобиля. Для этого в автомобиль устанавливается радиометка, улавливая сигнал которой устройство открывает ворота и держит открытыми, пока сигнал не удалится. Кроме того, плата может выполнять множество других функций, связанных с электроникой: включать свет, выключать сигнализацию и т.д.


Виды откатных ворот

Откатные ворота зарекомендовали себя как надежная, крепкая конструкция, которая много лет используется для защиты территорий организаций и частных владений. В зависимости от пропускной способности ворот, размеров проема и некоторых других факторов используют один из трех видов откатных ворот.


Подвесные

Подвесные откатные ворота представляют собой конструкцию, в которую входят:

  • вертикальные стойки по краям проема;
  • горизонтальная балка с установленным на нее роликовым механизмом;
  • полотно ворот, движущееся по роликам на балке.
  • Достоинства подвесных ворот:
  • ветроустойчивость;
  • взломоустойчивость;
  • любой по величине размер полотна.

Для частного использования можно сделать небольшие по размеру, легкие ворота, но именно такая конструкция откатных ворот может выдержать массивное, тяжелое, обладающее наибольшей степенью прочности полотно. Такими воротами обычно оборудованы проездные проемы организаций, требующих большой степени защищенности.

Недостатки:

  • ограничение верхней балкой высоты проезжающего транспорта;
  • металлоемкость.

Именно из-за ограничения транспорта по высоте такие ворота стараются сделать по максимуму высокими, что еще больше увеличивает материальные затраты на изготовление конструкции.


Рельсовые

Рельсовые откатные ворота приводятся в движение с помощью нижнего рельса. Рельс устанавливается на одном уровне с дорогой и не препятствует движению автомобилей.

Достоинства модели:

  • простая конструкция;
  • ветроустойчивость;
  • устойчивость к взлому и тарану благодаря возможности использования укрепленного тяжелого каркаса и обшивки;
  • возможность закрыть проем до 6 м.

Недостатки:

  • необходимость чистить рельс.

Чтобы сгладить недостаток рельсовых ворот, желательно, чтобы прилегающее дорожное покрытие было достаточно крепким, не разрушалось и не сыпалось. Так же устанавливать ворота такого типа не рекомендуется в регионах с частыми снегопадами или в местах постоянного образования снежных заносов.


Консольные ворота

Конструкция консольных ворот состоит из полотна с противовесом, который движется по направляющей балке, закрепленной чаще всего внизу конструкции.

Достоинства:

  • закрытая балка защищена от непогоды;
  • не контактируют с землей;
  • не ограничивают проем по высоте;
  • отсутствует зазор между воротами и примыкающим забором.

Недостатки:

  • длина полотна и забора должна быть в 1,5 раза шире проездного проема, в то время как рельсовые и подвесные ворота требуют равной проему длины для полного открывания ворот.

Ворота такого типа наилучшим образом сочетают в себе удобство использования, прочность и небольшие затраты на их изготовление.


Преимущества откатных ворот

Основное преимущество откатных ворот – их компактность и неприхотливость:

  • водитель автомобиля может беспрепятственно подъезжать прямо к воротам без риска повредить автомобиль при открывании проема;
  • ворота в открытом положении или при открывании абсолютно не занимают места на участке;
  • ворота могут быть установлены в любой момент, даже если прилежащая территория уже занята посадками или декоративными элементами;
  • обильный снегопад и сугробы у ворот не мешают их открыванию и закрыванию;
  • закрытая балка с установленным внутри роликовым механизмом не требуют смазки или очистки.

Помимо экономии места откатные ворота имеют и ряд других преимуществ.

Надежность. Благодаря своей конструкции они менее подвержены повреждению при сильных порывах ветра, ударах или попытке взлома. Механизм, по которому движется полотно ворот, прост и рассчитан на долгосрочное регулярное использование.

Доступность электропривода. Для откатных ворот модели электропривода и автоматики более простые и дешевые по сравнению с оборудованием для распашных ворот.

Размеры ворот практически не ограничены, и изготавливаются индивидуально по размерам проездного проема.


Откатные ворота фото

Благодаря простоте конструкции, удобству использования, стильному исполнению и минимуму занимаемого места откатными воротами все чаще заменяют простые распашные конструкции.

Для заполнения рамы откатных ворот существует множество материалов, благодаря которым, ворота приобретают свой собственный стиль и индивидуальность.

Сэндвич-панели

Одним из самых доступных по цене и популярных материалов являются сэндвич-панели. С их помощью воротам легко придать любой стиль. Панели изготавливаются с любой текстурой и рисунком, поэтому не составляет труда подобрать именно тот вариант, который идеально подойдет к стилистике дома, будь то дерево, филенка или гофр.

Дерево

Дерево является экологичным и долговечным материалом, а если его обработать качественным современным покрытием, то деревянные ворота надолго сохранят свой внешний вид.

Бюджет деревянных ворот находится в большом диапазоне, так, например можно обить раму сосновыми досками или заполнить резными деталями из дуба или вишни. Последние не только прослужат намного дольше, но и придадут статусность участку, став настоящим украшением двора.

Закаленное стекло

Новым интересным дизайнерским решением стали откатные ворота из закаленного стекла. Хрупкие на вид, они способны выдержать сильные порывы ветра и удары. Стекло может быть тонированным, но если со стороны улицы на участке расположены только декоративные элементы и растения, часто хозяева не скрывают от посторонних глаз красоту их участка. Отличным решением станет сочетание металла и стекла.

Кованые ворота

Изделия из декоративной ковки всегда ценятся, выглядят дорого и представительно. Створки из этого материала хоть и тяжелы, но легко сдвигаются в сторону, когда используется автоматическое управление откатными воротами. Кованые ворота не деформируются, не ржавеют, очень прочны, надежно защищают участок от взломов, при этом сами не гнутся от ударов или тарана.

Профилированный лист

Профлист — легкий облицовочный материал. С ним легко работать даже новичку в строительном вопросе, который решил изготовить откатные ворота своими руками. Ворота из профлиста надежно защищены от неблагоприятного воздействия внешней среды. Они не подвержены коррозии благодаря тому, что этот материал представляет собой листы высококачественной оцинкованной стали, дополнительно покрытой полимерным покрытием. Кроме того профлист можно выбрать абсолютно в любой расцветке.

Как сделать консольные откатные ворота своими руками: чертеж с размерами

Ворота с откатной или, как ее еще называют, сдвижной системой – это неотъемлемая часть конструкции, предназначенной для ограждения дачи и придомового участков.

На сегодняшний день ассортимент таких конструкций обширен, но многие мастера желают самостоятельно изготовить ворота этого типа.

Это связано не только с экономической точкой зрения, но и в связи с применением творческой энергии. Поэтому многие задают вопрос, как сделать откатные ворота своими руками и в короткие сроки?

[contents]

Виды откатных ворот

Откатные ворота производят в разных видах, в которых есть свои преимущества и недостатки.

Консольные ворота

вид: консольныеКонструкция ворот консольного типа позволяет не ограничивать верхние габариты изделия, а так же исключает контакт с нижним рельсом, проходящим вблизи поверхности земли.

Это одна из самых сложных в выполнении конструкций. Основа таких ворот – консоль или, как ее еще называют, швеллер. Эти устройства удерживает створку конструкции при открывании и закрывании ворот.

В современных воротах с подобным типом передвижения отсутствуют нижние и верхние направляющие, что обеспечивает автомобилю свободное движение на территорию двора. Полотно подвешено на специальной балке, стоящей на роликах, перемещающих поверхность изделия.

Роликовые блоки и балка-направитель, как правило, помещаются в нижнем отрезке ворот. Нередко встречаются подобные откатные механизмы с укреплением роликов и балки в верхней или даже в серединной части.

Подобное размещение оправдывается в случае, когда речь идет о стене с капитальными свойствами или полотна с повышенной прочностью, выдерживающего крупногабаритный вес конструкции.

Для домашнего использования лучше всего делать нижнее передвижение, чтобы не пришлось проводить дополнительные работы по укреплению стены.

Эти ворота служат дольше остальных, потому что сдвижная конструкция полностью заходит в направляющие канавки, которые оберегают изделие от атмосферного воздействия внешней среды.

Консольные ворота часто снабжают приводом на электрической основе. Его крепят между роликовыми каретками. Привод обладает блоком управления и специальными устройствами для обеспечения безопасности перемещения.

Положительные стороны таких ворот очевидны:

    плюсы консольных
  • воротный проем не ограничен в нижних и верхних габаритах;
  • элементы безопасности и привод проще всего установить именно на такой вид конструкций;
  • снегопад и грязь не нарушают работу изделия, потому что полотно находится на высоте около десяти сантиметров от поверхности земли;
  • система полотна и мощный фундамент консоли позволяют выдерживать нагрузки, вызванные ветром;
  • ворота не имеют створочных элементов, поэтому они экономят пространство во дворе и не могут задеть стоящие рядом транспортные средства.

У консольных систем имеются недостатки, но их немного:

  • конструкция таких ворот сложна для изготовления своими руками;
  • установка ворот предполагает свободный участок для зазора, который в полтора раза больше, чем сам проем. Это не всегда осуществимо;
  • необходимость создания мощного фундамента.

Подвесные ворота

вид: подвесныеОткатные ворота подвесной системы популярны на складах, предприятиях и гаражных доках. Принцип работы такого механизма практически такой же, как и обычных откатных ворот, только с одним лишь отличием — направляющая балка крепится в верхней части проема.

Выбирая элементы для крепления конструкции, нужно приобретать только качественные изделия.

Материал, подходящий для такого типа ворот, рекомендуется выбирать из стали с дополнительной оцинковкой и покрытием из ПВХ для устойчивости к негативным факторам природного характера.

Ворота открываются вдоль стены, поэтому не нуждаются в дополнительном пространстве с внутренней и внешней сторон. При желании такая конструкция может оснащаться электрическим приводом для удобства при эксплуатации.

Плюсы откатных ворот на подвесной основе:

  1. Конструкции подвесного вида существенно экономят пространство.
  2. Прочность ворот позволяет выдерживать ветряные нагрузки.
  3. Необходимость в дополнительной очистке въезда перед домом от снега отсутствует.

Роликовые конструкции

вид: роликовыеВорота с роликовым механизмом пользуются большей популярностью для въезда во двор, чем в гараж, потому что ширина гаражной стены не всегда позволяет разместить сплошную створку и поместить весь механизм в сторону, когда происходит открытие конструкции.

Для двора это идеальный вариант из-за экономии места и простоты пользования устройством. При нажатии на кнопку роликовый механизм срабатывает так, что ограждение отъезжает в сторону.

Если оснастить устройство автоматическим управлением, можно воздействовать на него с помощью пульта.

Воротная конструкция состоит из направляющего профиля, прикрепленного к нижней части изделия, роликового механизма на подшипниковой основе, каркасного полотна и других элементов, скрепляющих и удерживающих конструкцию.

Рельсовые ворота

вариант с рельсамиПринцип действия рельсовых ворот заключается в скольжении оградительного полотна по поверхности специального рельса, расположенного на поверхности земли. Движение происходит за счет ролика, приваренного к нижней части изделия.

Из всех видов ворот с откатной системой рельсовый механизм наиболее простой и востребованный. Его часто используют в оформлении въезда в частных домах.

Такой механизм имеет ряд достоинств:

  • створка имеет опору, поэтому никогда не провиснет;
  • простота устройства позволяет изготовить ее мастеру, не имеющему большого опыта;
  • створка не занимает много места и равна ширине въездного проема.

Недостатки таких устройств:

  • работу створки могут нарушать попавший мусор или снежный покров;
  • рельс, направляющий полотно, должен подвергаться регулярной очистке;
  • рельс, проложенный поверх почвенного покрова, немного выступает, что осложняет въезд транспортного средства.

Откатные ворота, состоящие из двух частей

ворота из двух частейОткатные ворота иногда изготавливают из двух частей. Этот принцип работы позволяет экономить место в ширине стены, так как ворота поделены на две части.

Конструкция так же может быть оснащена автоматикой, и открываться пультом дистанционного управления. В каждой створке ворот устанавливают приводы на электрических основах.

Конструкция и устройство ворот с откатным механизмом

Одними из самых востребованных ворот являются консольные, конструкция которых состоит из следующих элементов:

  1. Каркас для откатного полотна.
  2. Чаще всего его производят из профилированной трубы. Именно он выполняет противовесную функцию в процессе передвижения конструкции.

    Перед началом изготовления металлического каркаса рекомендуется изготовить схему с точными замерами.

  3. Полотно для передвижения.
  4. Как правило, материал для него выбирают из профлиста или листовой стали. Панели плотно крепят к конструкции рамы, а во внутреннюю часть укладывают утеплитель.

  5. Несущая балка для ворот.
  6. устройство конструкцииПозволяет воротам двигаться в сторону, именно в нее устанавливают ролики для несущей поверхности.

    В производстве несущей балки рекомендуется задействовать профиль с толстой стенкой, что позволит еще больше усилить механизм. Обычно балку устанавливают в нижней части полотна.

  7. Ловушки, предназначенные для фиксации воротного полотна. Их устанавливают по двум сторонам дверного проема на столбы.
  8. Ролики для перемещения полотна.
  9. Такие устройства способствуют эффективному перемещению ворот при открытии и закрытии конструкции. Ролики устанавливают в несущую балку.

  10. Фундамент.
  11. Откатные ворота требуют глубокого фундамента, заранее рассчитанного по формуле.

  12. Держатели, препятствующие раскачиванию ворот.
  13. Автоматические элементы и зубчатая рейка.
  14. Зубчатая рейка запускает механизм движения полотна. Количество зубцов, используемых в конструкции, напрямую зависит от ширины установленного полотна.

Изготовление откатных ворот своими руками

Подготовку к работе начинают с проверки необходимых инструментов:

    как сделать своими руками?
  • болгарки;
  • аппарата для проведения сварочных работ;
  • молотка;
  • шуруповерта;
  • уровня и рулетки для точного измерения;
  • лопаты.

Все перечисленные инструменты найдутся в каждом доме, за исключением лишь аппарата для сварочных работ. Его можно попросить у друзей или соседей. Если позволяют средства, лучше купить его, лишним такой инструмент никогда не будет.

Возможно вас заинтересует статья о том, как изготовить ворота для забора из профнастила.

Создание чертежа и схемы

Если все необходимые инструменты в наличии, можно переходить к подсчету строительных материалов, которые необходимо приобрести на строительном рынке и металлобазе.

подготовка эскиза

Каркас делается путем приваривания сначала трубы 60х40 миллиметров, длиной 6 метров к направляющей. Далее крепятся две вертикальных трубы 60х40 миллиметров, по 2 метра, первая к краю, вторая — на расстоянии 4,4 метра от края горизонтальной трубы.

К верхним концам этих труб прикрепляется горизонтальная, длиной 4,4 метра. Свободный край нижней горизонтальной трубы и край верхней соединяются под углом трубой 2,56 метра.

Полотно каркаса должно быть заполнено вертикальными трубами 40х20 миллиметров. Далее переходят к силовой раме.

Фундамент для будущей конструкции нужно готовить путем рытья П-образного котлована глубиной не менее полутора метров.

Секция при проеме в четыре метра должна быть равной шести метрам. Дорожный зазор нужно чертить не менее семидесяти пяти миллиметров.

Силовая рама готовится из швеллера (длиной 2,2 метра и шириной 20 сантиметров) и арматуры, высота которой 1,5 метра, во взаимно перпендикулярных направлениях.

Эта конструкция бетонируется и к ней приваривается площадка для привода и подставка. Далее крепятся нижние ролики к подставке и верхний ролик на столбик. На противоположный движущимся воротам столбик крепятся верхняя и нижняя ловушки.

Последним элементом схемы является автоматика и зубчатая рейка.

Выбор материала

Начертив схему предполагаемой конструкции, нужно внимательно изучить материал для каркаса и полотна ворот.

Каркас изготавливают из дерева или трубы профильного вида.

Внутренняя часть ворот создается из:

  • профнастила.
  • выбор подходящих материаловЭтот материал зарекомендовал себя в подобных видах работ своей прочностью и декоративными свойствами;

  • листового металла, обладающего прочностью, что немаловажно в подобном виде ворот, но в то же время тяжесть осложняет проведение самостоятельных работ;
  • элементов ковки, которые могут превратить ворота в произведение искусства и выделить их среди других домовладений.
  • Но существенный недостаток – высокая стоимость по сравнению с другими материалами;

  • дерева, которое отличается повышенными эстетическими свойствами, но в эксплуатации весьма прихотливо, и требует регулярной обработки защитными средствами.

Выбирая материал из кованых элементов или деревянных составляющих, важно помнить, что для такой конструкции нужны усиленные детали комплектующих и дополнительной фурнитуры.

Винтовые сваи в раздвижных откатных воротах применяют часто, и изготавливают такие опоры в течение трех или четырех дней. Если использовать бетонное основание, такие работы проводят в теплое и сухое время года.

Для окончательного высыхания материала должен пройти месяц, а это существенно отдаляет установку откатных ворот.

материал для столбов: винтовые сваиПоэтому винтовые сваи практичнее и разумнее при самостоятельной установке ворот. Такие сваи можно переносить в разные места, а бетон так и останется залитым на первоначальном месте.

Металлические конструкции выдерживают воздействие вибраций благодаря своим лопастям, а цементное основание со временем расшатается и нарушит всю двигательную систему конструкции.

Фундамент, изготовленный с применением винтовых свай, отличается долговечностью, а установленное полотно служит долго и без сбоев. Сваи можно устанавливать в слабый и перенасыщенный водой грунт. Они прорезают почву до того предела, пока не найдут надежную опору под землей.

Установка винтовых свай

Главным условием качественной установки винтовых свай в такой конструкции является жесткость. Это условие обусловлено тем, что на винтовые сваи приходится повышенная нагрузка. Материал не должен уходить в грунт даже под действием собственного веса.

При монтаже такой конструкции следует использовать профильную трубу с выбранными параметрами и трубную обрешетку. Раму заранее покрывают грунтовкой.

Комплектующие элементы для ворот выбирают, учитывая вес и высоту изделия. Полотно двигается в сторону по направляющей, именно ее качество и определяет то, сколько прослужит конструкция.

Важно знать, что воротный откат должен превышать величину проема. Это расстояние принято считать за показатель измерения консоли, который равен ширине проема.

Для эффективного хода ворот, установленных на винтовых сваях, потребуется соответствующий участок.

установка свай

К выбору участка нужно подойти основательно и с расчетом того, что ширина ворот должна быть умножена на коэффициент одна целая пять десятых, тогда получится идеальное расстояние. Это важно для удобной эксплуатации изделия.

Монтаж свай производят в несколько этапов:

  1. Закладка фундамента, включающая в себя разметку территории и очищение ям от грунта. Установка закладных материалов и, если существует необходимость, заливка бетонным раствором.
  2. Если мастер планирует устанавливать автоматическое управление, производится разводка электрических кабелей.
  3. Последовательный монтаж столбов и всей системы ворот.

Предполагаемое движение воротной системы фиксируют шнуровкой, натягиваемой вдоль линии всего проема. Рекомендуемая высота фиксации двести миллиметров.

Если котлован заливался раствором бетона, для продолжения работ понадобится семь суток, пока раствор не высохнет полностью.

Подготовка каркаса

Металлическое изделие для каркаса обрабатывают антикоррозионным покрытием и дают ему время для того, чтобы раствор на поверхности просох.

делаем каркас

Изготовление каркаса можно проводить самому, но главное, чтобы сваренные элементы были без отверстий в стыках. При наличии таких отверстий, в них будет попадать грязь и снег.

Основа каркаса состоит из труб размером 60х40 мм, как показано на фото с эскизом выше. Ребра конструкции и перемычки внутри могут иметь сечение размером 20х40 миллиметров.

Раму собирают в следующем порядке:

  1. Профильные трубы отмеряют и режут согласно приготовленному чертежу.
  2. Полученные детали для создания каркасного изделия обезжиривают, красят и обрабатывают специальным растворителем.
  3. Подготовленные элементы выкладывают на ровной поверхности.
  4. Периметр рамы собирают и прихватывают аппаратом для проведения сварочных работ.
  5. Углы изделия проверяют и, если все сходится, окончательно сваривают между собой.
  6. После сварки к изделию устанавливают ребра жесткости и внутренние перемычки.
  7. Нижняя часть изделия соединяется с несущей балкой.
  8. Поверхность, где были проведены сварочные работы, покрывают антикоррозионным покрытием и дополнительным слоем краски.

Изготовление откатных ворот с калиткой значительно усложняет весь процесс проектирования и монтажа. Необходимо учитывать расположение калитки на самых ранних этапах работы.

Установка профнастила

Для обшивки ворот понадобится профнастил, шурупы длиной 19 миллиметров и шуроповерт.

Если хозяин не хочет осуществлять дополнительную трату материала для треугольника противовеса, от этого можно отказаться, потому что с уличной стороны это не будет заметно.

Автоматические ворота будут выглядеть еще лучше, если обшить столбы кирпичом. При элементарных знаниях о процессе кладки это несложно сделать.

Необходимая фурнитура

разбираемся в фурнитуреДетали, необходимые для создания ворот, лучше приобретать в специализированных магазинах. Производить их самостоятельно не имеет смысла, потому что это не оправдано с экономической точки зрения.

Перед покупкой рельсового механизма нужно посчитать необходимую длину. Ее вычисляют, исходя из ширины ворот и умножая число на 1,5.

Фурнитура, предназначенная для откатывания ворот, выбирается, исходя из веса конструкции. Существуют детали, которые выдерживают нагрузки до четырехсот килограммов, а иногда в продаже имеются модели для кованых ворот, способных выдерживать до восьмисот килограммов.

Для ворот с обшивкой из профнастила подойдут детали, выдерживающие до четырехсот килограммов.

При выборе кареток с роликовым механизмом нужно определиться, из какого материала они будут созданы.

Рынок строительных материалов предлагает выбрать между металлическими и полимерными материалами. Лучше всего выбирать полимерное покрытие, при правильной эксплуатации оно прослужит долго, и будет создавать меньше шума, чем металл.

Не рекомендуется приобретать фурнитуру, закрытую в кривые и необработанные упаковки, так как существует вероятность приобрести товар низкого качества, который значительно сократит срок службы откатных ворот.

Крепление нащельников

как крепить нащельники?В кирпичном ряду делают три закладных детали для последующей установки нащельника. К столбу приваривают арматурный кусок. К краю арматурного изделия крепят уголок таким образом, чтобы одна его часть удерживалась на кирпиче, а другая выпирала наружу.

Верхняя и нижняя закладные детали устанавливаются на уровне третьих кирпичей, а средняя – в середине изделия.

К выступающим уголкам приваривают трубу – нащельник с размерами 60х30 миллиметров.

Направляющий рельс

Произвести рельс для передвижения конструкции в домашних условиях невозможно, поэтому придется потратить денежные средства на покупку такой детали.

При выборе материала нужно в первую очередь обратить внимание на наличие зеркальной поверхности и правильных углов. Производители обычно заботятся о своей репутации и шлифуют изделия от ржавчины.

Исходя из веса и размера конструкции, выбирают подходящий рельс.

Стандартная ширина изделия, рекомендуемая для установки, варьируется от четырех до пяти с половиной миллиметров.

Уход за рельсами несложен: нужно регулярно проверять его поверхность на наличие грязи и лишнего мусора.

Роликовые каретки

зачем нужны роликовые каретки?Движение роликовых кареток позволяет перемещать систему ворот вдоль проема. Каждая каретка системы состоит из восьми роликов, изготавливаемых из металлического или полимерного покрытия.

Производить ролики самостоятельно не рекомендуется, так как производством своими руками невозможно придать материалу должное качество.

Процесс изготовления каретки не составляет сложностей: в размеченных металлических пластинках проделывают отверстия для помещения в них роликового механизма.

Для создания каретки можно использовать подшипники от старой машины, например, от Жигулей.

Если металл недостаточно прочный, то пластины сваривают. При сверлении лучше всего воспользоваться маслом для охлаждения поверхности.

Оси и отверстия отмеряют и совершают надрезание поверхности до нужной длины. На оси помещают шайбы, далее колесики, и прикручивают получившуюся конструкцию для перемещения. До приваривания основы подшипники обязательно плотно набивают смазкой.

Процесс изготовления самодельных роликов для откатных ворот показан на видео:


Улавливатели и заглушки

монтаж заглушек и уловителейМеталлические пластины выгнутые особенным способом предназначаются для улавливания ворот и их фиксации после закрытия. При правильном подборе и качестве используемого металла изготовить такие изделия не представит особого труда.

Заглушки служат защитой для направляющей от снега и грязевых масс. Можно приобрести готовые защитные элементы, выполненные из резины или пластикового материала. Можно просто заварить концы балочного материала сварочным аппаратом.

Самостоятельное изготовление фурнитуры допускается, но с тем условием, что мастер уже имеет опыт в проведении подобных работ.

При недостатке опыта лучше приобретать дополнительные элементы в специализированных магазинах от надежных производителей.

Установка каркаса и ворот

крепление каркасаПосле завершения создания и подготовки деталей и элементов конструкции нужно произвести монтаж каркаса и ворот.

На установленный в фундамент швеллер выставляют каретки, при этом стараясь раздвигать их при укреплении.

Рама для откатных ворот крепится к кареткам и устанавливается с учетом показателей уровня. После этого платформы кареток слегка приваривают к швеллерной системе.

После проведенных действий совершают контрольные замеры и окончательно приваривают платформу кареток.

Важно следить за показателями уровня, который будет указывать на наличие перекосов в конструкции.

После этого осуществляют приваривание уловителей верхнего и нижнего отдела, а так же устанавливают концевые ролики.

Важно помнить, что концевые ролики должны заходить на нижнюю улавливающую систему так, чтобы они полностью разгрузили ее при закрытии системы.

Автоматическая система в откатных воротах

автоматикаАвтоматическое открытие откатных ворот осуществляется механизмом, оснащенным электроприводом. Открытие происходит при помощи кнопки пульта управления на дистанции. Для сборки такого механизма подойдут любые материалы из гаража, а крепление займет не больше суток.

Подача сигнала осуществляется роликовой или цепной системой с помощью асинхронного двигателя.

На предварительном этапе работ нужно выбрать соответствующий двигатель для механизма.

Если в наличии имеется трехфазный счетчик с обмоткой звездного типа, рекомендуется остановиться именно на этом устройстве.

С таким устройством можно избежать проблем с движением системы и повысить эффективность ворот.

Если трехфазного счетчика нет в наличии, можно воспользоваться однофазным с конденсаторным типом. Важно знать, что такое устройство отличается низкой работоспособностью, особенно при запуске системы.

Если не нашлось ни первого, ни второго варианта, можно использовать менее затратные материалы. Нельзя забывать о надежном соединении кинематики. Редукторный вал соединяется с двигателем с помощью муфты жесткого типа.

Редуктор может быть заменен ременной передачей. Такой способ сборочных работ имеет сложности соединения в штативных элементах и дополнительное задействование автомобильного натяжительного механизма.

Механизму с валом независимого хода уделяют особое значение при использовании ременного механизма. Предельное внимание нужно проявить к центрированию вала, потому что именно на нем имеются две трансмиссии.

Самостоятельное изготовление электропривода

как сделать электропривод?Самый элементарный способ установки автоматизации процесса движения откатных ворот – это цепная или, как ее еще называют, реечная передача.

На редукторном валу укрепляется велосипедная цепь, а поверх ее устанавливают еще одну, специальную с диаметром в звеньях, аналогичным тому, что присутствует в звездочке.

Цепочка устанавливается в горизонтальной плоскости. Вращение звездочки в одну или в другую сторону приводит в движение весь механизм откатных ворот.

Укрепление двигателя и редуктора производится болтами, имеющими специальные гайки. Опора для них должна быть жесткой. Под основой проделывают вытянутые отверстия для надежной фиксации моторного механизма.

Следующие действие в установке – крепление цепи к воротам. Цепь устанавливают в нижнюю часть балки, а в качестве дополнительной защиты используют кожух из резинового материала.

Для того, чтобы окончательно укрепить цепь, применяют сварку.

Установка автоматики на ворота

Чтобы собрать все это вместе, нужно произвести несколько этапов:

  1. Перед установкой нужно подобрать место для монтажа и приступить к установке рейки таким образом, чтобы она находилась на поверхности шестерни.
  2. В нужной точке привод фиксируют сварочным аппаратом.
  3. Далее нужно установить зубчатую рейку. Ее приваривают к трубе и протягивают за поверхность полотна.
  4. Все элементы проверяют и сваривают повторно.
  5. Следующий этап – установка выключателей с концевым типом. Они бывают механические или магнитные.
  6. Рекомендуется использовать магнитную систему из-за высокой производительности.

  7. Подключение системы нужно производить, исходя из инструкций, данных производителем. Настройки дополнительных функций проводят пультом.
  8. Далее устанавливают световые элементы, улавливающие фото-сигналы.
  9. Для установки нужно проделать отверстие в трубе и провести через нее основные источники питания.

  10. Крепление сигнального типа лампы, передающей данные о приближающихся объектах. Этот элемент можно исключить из установки, но для безопасности конструкции лучше применять его.

Как сделать простые откатные ворота своими руками смотрите в видео ниже:

Бесплатный чертеж раздвижных ворот для реальных проектов

Чертеж бесплатных откатных ворот для реальных проектов

Описание продукта

Основные характеристики

  • Чертеж откатных ворот выполнен из алюминия 6063-T5 с элегантным внешним видом и компактной структурой ,
  • Ворота подвесно-раздвижные, без рельсов, очень удобны в установке и обслуживании.
  • Функция Anti-Bumping: в процессе закрытия ворот, если инфракрасный датчик обнаруживает людей или препятствия, раздвижные ворота немедленно останавливаются для обеспечения безопасности.
  • Функция защиты от защемления: в процессе движения ворот, если люди или препятствия соприкасаются с подушкой безопасности, датчик волны давления передает сигнал на главную панель управления, чтобы ворота перестали скользить.
  • Тревога против перелезания: если инфракрасный детектор обнаружил, что кто-то перелез через ворота, в шкафу управления автоматически включится тревога, и тревогу можно выключить с помощью кнопки остановки или кнопки открытия контроллера.
  • В случае возникновения чрезвычайной ситуации вы можете нажать кнопку аварийного включения / выключения, чтобы отключить питание и немедленно остановить рабочие ворота для обеспечения безопасности.
  • Как только температура электродвигателя превысит 120 градусов или ворота будут работать в течение ограниченного времени, двигатель автоматически перестанет работать для защиты и продления срока его службы.
  • Ворота оснащены настольным контроллером и портативным контроллером для дистанционного управления, а во время технического обслуживания или сбоя питания можно отключить муфту ворот, а затем воротами можно управлять вручную.
  • Затвор с защитой от утечки для защиты от перенапряжения или тока в системе управления для подключения заземления.
  • Ворота работают плавно, стабильно и тихо, с высоким уровнем безопасности, низким уровнем шума, низким уровнем отказов и длительным сроком службы.
  • Ворота используются в условиях от -30 ° C до + 70 ° C с высокой или низкой температурой, ветром, дождем, льдом, снегом, на склонах, над железной дорогой или рельсовыми путями и даже в некоторых других тяжелых условиях.

Спецификация материалов

Решетка ворот
Детали ворот Размер (мм) Материалы
Базовая балка (опорная балка) 269.5x172x8,0 мм Алюминиевый сплав 6063-T5
Верхняя балка 120x80x2,5 мм Алюминиевый сплав 6063-T5
Стойка ворот 80x80x2,0 мм Алюминиевый сплав 6063-T5
50x30x1,0 мм
Алюминиевый сплав 6063-T5
Поперечная тяга Сплошная труба Ø18 мм Q235 Сталь
Задняя тяга 60x40x2.0 мм Нержавеющая сталь
Стойка ворот (кронштейны) 100x100x2,0 мм Нержавеющая сталь

Система автоматизации ворот

Рисунок

с передовой системой автоматизации, которая включает в себя наш запатентованный горизонтальный двигатель и две части группы колес каретки, встроенные в опорную балку (скользящую направляющую), промышленную приводную цепь, интеллектуальные датчики Frared, главный блок управления и дистанционные контроллеры.Он обладает выдающимися характеристиками, такими как защита от ударов, сдавливания, переползания, стабильная работа, низкий уровень шума, тепловая защита, защита от утечек и т. Д.

Мощность двигателя: 400 Вт
Напряжение: 220 В переменного тока ± 10% 50 Гц (110 В переменного тока по индивидуальному заказу)
Скорость вращения: 1350 об / мин
Скорость скольжения: 18-20 метров в минуту

Электрическая мощность: 18 мкФ / 450 В переменного тока

Рабочий шум : Менее 65 дБ

Лучшая температура окружающей среды: от -30 ° C до 70 ° C

Температура тепловой защиты: 120 ° C

Производственный процесс

Стандартные компоненты ворот

1, Корпус ворот (с раздвижной балкой, направляющими колесами)
2, Стойка ворот (2 шт., Четырехстоечная и двухстоечная)
3, Группа колес каретки (2 шт.)
4 , Специальный электродвигатель заслонки
5, приводная цепь
6, блок управления заслонкой
7, пульт дистанционного управления (2 шт.)
8, датчик волны давления подушки безопасности
9, инфракрасный датчик защиты от ударов
10, инфракрасный датчик защиты от переползания
11, Эмген Кнопка cy
12, датчик предела открывания / закрывания

13, гаечный ключ сцепления

14, встроенная плата (3 шт.)
15, монтажные винты и болты

Упаковка и транспортировка

Упаковочные материалы: полиэтиленовый пузырек пленка, картон и деревянный ящик при необходимости

Поскольку упаковка ворот огромна, мы рекомендуем доставку по FCL

Мы упакуем каждые ворота по частям: корпус ворот, стойки ворот, электродвигатель, аксессуары для установки

Мы свяжемся с контейнером здесь, на нашем заводе, для погрузки, как только товар будет готов
Мы отправим все необходимые документы для таможни назначения по DHL вовремя

Мы будем отслеживать весь процесс доставки и сообщать вам подробности

Информация о компании

Основанный в 1997 году, город Фошань Chancheng Dis C.X.H.A Co., Ltd - один из первых и крупнейших заводов по производству электрических ворот. Мы получили как ТОП10 Известный Бренд, ТОП10 Крупнейшего Предприятия, Известный Бренд Китая, множество патентов на новые технологии и появление в индустрии электрических ворот.
У нас есть современный завод площадью 30000 квадратных метров и офисное здание площадью 8000 квадратных метров, а также 480 сотрудников и 20 человек, занимающихся исследованиями и разработками (включая 5 старших инженеров), а также 15 полностью автоматических производственных линий, которые все оснащены от всемирно известного бренда

  • In 1997, Компания основана для производства ручных и электрических ворот
  • В 1998 году разрабатывает и производит электрические складывающиеся ворота из нержавеющей стали
  • В 2001 году разрабатывает и производит алюминиевые электрические складные ворота
  • В 2004 году прошла сертификацию системы качества ISO9001: 2000
  • В 2006 году был разработан интеллектуальный двигатель для автоматических ворот без рельсового пути
  • В 2008 году был разработан электрический складной ворота для виллы
  • В 2009 году для производства была подана новая производственная база
  • В 2011 году были разработаны консольные раздвижные ворота для крупномасштабного производства
  • В 2013 году компания Villa Консольные откатные ворота, разработанные для крупносерийного производства
  • В 2014 году интеллектуальная система парковки автомобилей Разработано для крупномасштабного производства

Пожалуйста, не стесняйтесь обращаться к нам, если вас интересуют наши чертежи откатных ворот в свободное время!

,

Устройство открывания откатных ворот Olide с дистанционным управлением с 4-метровой стойкой / автоматические открыватели откатных ворот с ключом | Устройство открывания откатных ворот | открывание ворот

Устройство открывания откатных ворот с дистанционным управлением Olide

sliding gate opener.jpg

Один комплект автоматического открывателя откатных ворот включая: двигатель ворот, плату управления, основание, 2 пульта дистанционного управления, ключ разблокировки, монтажный аксессуар и нейлоновую стойку 4 метра, см. рисунок ниже.

Примечание: мы поставим корпус серого цвета, если нет особых требований.

Функция открывания откатных ворот Olide с дистанционным управлением и Adventage

  • Высокочувствительное обнаружение препятствий с автоматическим реверсом. И обратная сила регулируется.
  • Со встроенным термозащитным устройством для защиты при нагреве двигателя до номинальной температуры
  • Интерфейс клавиатуры / одной кнопки
  • Интерфейс светового луча безопасности
  • Функция автоматического закрытия регулируется, а время задержки при закрытии регулируется
  • Электронный плавный пуск и останов
complete set

Техническая спецификация открывателя откатных ворот Olide с дистанционным управлением

sliding gate.jpg

Установка открывателя откатных ворот Olide

SLIDING_GATE_OPENER_INSTALL .jpg

03

sliding gate04.jpg sliding gate04.jpg

Дополнительные аксессуары

sliding gate04.jpg

1.Фотоэлемент

Он может обнаруживать крошечные препятствия во время закрытия или открытия ворот и автоматически открывать ворота. Избегать травм людей и открывателя ворот.

Допустимая дальность обнаружения фотоэлемента составляет 10 метров.

2. Лампа сигнализации


Когда человек силой входит в дом, сигнальная лампа загорается и звучит.

3.Стальная стойка и нейлоновая стойка

sliding gate04.jpg

4. Клавиатура доступа

Подключившись к клавиатуре доступа, вы можете установить код или использовать карту для контроля доступа к воротам.

Упаковка и доставка


sliding gate04.jpg

Установка от клиентов

sliding gate04.jpg

Сертификат CE

sliding gate04.jpg

Уведомление:

5

За исключением России, Украины, Бразилии, Аргентины, Чили, Колумбии, Венесуалы, Перу, Панамы, Кувейта, Бахрейна, другие страны - бесплатная доставка, если ваша страна находится за пределами стран бесплатной доставки, свяжитесь с нами и оплатите нам экспресс-баланс; бесплатная доставка будет через FEDEX, DHL, UPS, EMS в соответствии с нашим предложением, потому что у нас другой аккаунт;

2. Бесплатная доставка включает 4 метра нейлонового счетчика, если вам нужно больше, свяжитесь с нами и оплатите разницу в цене.

Если вам нужна стальная стойка, свяжитесь со мной, так как вес 4 метра достигнет 10 кг, будет создана дополнительная стоимость доставки, поэтому мы рекомендуем нейлоновую стойку или купить стойку на вашем местном рынке.

3.Положительный отзыв с 5 звездами очень важен для нашего магазина, если вам нравятся наши товары, пожалуйста, дайте нам положительный отзыв с 5 звездами, если представите наши товары своим друзьям или клиентам, тогда в следующий раз купите наши продукты, мы может сделать вам или вашим друзьям скидку или подарок.

4.Закажите 5 комплектов или больше, мы можем дать большую скидку, вы можете связаться со мной по поводу цены.

Если требуются другие продукты, вы можете отправить заказ до страницы оплаты, но не платите, затем дождитесь, пока мы сообщим цену, затем вы можете заплатить.

.

Чертеж откатных ворот из кованого железа

Чертеж откатных ворот из кованого железа

1. Изображения продукта на чертеже откатных ворот

2. Описание продукта на чертеже откатных ворот

Изделие Чертеж откатных ворот из кованого железа
Материал : кованое железо
ручная работа: Железные ворота ручной работы
дизайн: Возможны индивидуальный дизайн и размеры
цвет: Любой цвет
Готово: Пескоструйная очистка, цинковый спрей, эпоксидная грунтовка, окраска в черный цвет, ручная краска имитация античного цвета, защитный прозрачный матовый лак.
Упаковка: Пузырьковая бумага, пенопласт и бумажная упаковка.

3. Основные характеристики и преимущества наших продуктов

  • OEM-сервис
  • Ручная работа доступна

Основные характеристики продуктов

. Все углы и соединения полностью затянуты

2.ворота не коробятся, не трескаются, не деформируются.

3. защитная отделка избавляет дверь от ржавчины.

4. Предварительно пробитые монтажные отверстия и инструкция по установке обеспечивают простую установку кронштейна

5. Приветствуются индивидуальные размер, цвет и дизайн.

6. Заводская цена при прямой продаже

7. Строгие испытания перед поставкой

4.Связанные дверные изделия

5. Ассортимент продукции Natural Choices

  • Входная дверь
  • Ворота
  • Забор
  • 1. О нас

    Основанная в 2003 году, Foshan Natural Choices Ironware Factory специализируется на производстве большого количества высококачественных изделий из железа для удовлетворения требований внутренний рынок, а также международный рынок.

    Нашей основной продукцией являются качественные входные двери , окна , светильники , заборы, перила, садовые ворота и декоративная мебель . Эти продукты производятся со строгим контролем качества и стандартами испытаний, включая резку материала, удар молотком, сборку, полировку, окраску и упаковку, чтобы гарантировать, что наши качественные продукты будут доставлены нашим клиентам безупречно.

    Если у вас есть потребность в заводе по производству качественной продукции из железа с честными отношениями, вы можете быть уверены, что Natural Choices - правильный партнер для вас.

    2. Почему выбирают нас

    ü Оригинальное производство

    ü Возможности исследований и разработок

    ü

    9000 Выделенная команда экспорта

    9000

    ü Высококачественная продукция

    ü Социальная и экологическая ответственность

    ü Опыт OEM / ODM

    ü Надежность и репутация

    Около 70003 квадратные метры; сотрудники более 170 человек; годовая производственная мощность достигла трех миллионов единиц.С. долларов.

    У нас первоклассная технология; Продукция имеет строгий контроль качества и стандарты инспекции, от образцов, резки материалов, ковки, сборки, шлифования, полировки и покраски до упаковки. Обработка металла цинком, специальная антикоррозионная краска и обработка лакокрасочного покрытия могут обеспечить 10-летнюю защиту от ржавчины продукции.

    3 Наши рынки

    Восточная Азия
    Основные рынки
    Западная Европа
    Западная Европа
    Океания
    Африка
    Юго-Восточная Азия
    Восточная Европа
    Южная Америка
    Северная Америка
    Общий годовой объем продаж: Выше 100 долларов США Миллион
    Процент экспорта 91% - 100%
    Принятые условия поставки FOB, CFR, CIF, EXW
    Принятый вид оплаты T / T, L / C
    Минимальный заказ Стоимость > 100 долларов США
    Ближайший порт Гуанчжоу, Шэньчжэнь

    4.Свяжитесь с нами:

    . Мы можем изготовить любую конструкцию по вашим конкретным размерам, а также в соответствии со стандартами США. Свяжитесь с нами. мы предоставим вам лучший сервис.

    ,

    Алюминиевые входные промышленные телескопические откатные ворота

    Цвет:

    37

    Модель:

    Откатные ворота Automaitc ---- Hexie 170C

    Материал:

    Алюминий

    Размер:

    основной: 90 × 40 × 1,1 (мм), вспомогательный: 50 × 40 × 1,1 (мм)

    Стандартная высота:

    1600 мм (возможна индивидуальная высота)

    Ширина:

    780 мм

    Мощность:

    370 Вт / 550 Вт / 750 Вт

    05
    05 200006 Напряжение двигателя и частота 8:
    000 50 Гц; AC110V ± 10% 60 Гц

    3

    Расстояние дистанционного управления:

    без дорожки,

    Светодиодный дисплей:

    Рабочая температура:

    -30 - + 70 ° C

    Скорость движения:

    15-19 м / мин

    ≤50 м

    Макс.длина:

    30 м

    Тип гусеницы золочения:

    0007

    Ввод скользящих слов и отображение статического состояния.Дата и время доступны

    Деталь упаковки:

    Внутри пузырчатая бумага, бумажная коробка, снаружи деревянный ящик.

    Сведения о доставке:

    1 образец 4 дня, 20GP: 10-15 дней

    Оплата:

    1) 30% депозит, баланс 70% оплата перед загрузкой;

    2) 30% залог, баланс 70% по аккредитиву

    Широко используется для:

    Правительство, компании, фабрики, промышленные, горнодобывающие предприятия, учреждения, колледжи, стадион и торговый центр, автомобиль парковка основные въезды и школа

    Кол-во для 40GP: 60-70 м

    Кол-во для 40HQ: 90-100 м

    Один год гарантии

    - после обслуживания

    Характеристики:

    1.Мотор защиты от перегрева: двигатель автоматически выключается и ввести статус защиты, когда температура достигает какой-то степени, и он будет нормально работать снова после температуры поворота минимума.

    2. Сцепление скорости: при отключении питания используйте только ключ, поворачивающийся на 180 градусов, тогда сцепление будет разъединено, и теперь ворота можно открыть вручную.

    3. Инфракрасное устройство защиты от столкновений: если во время закрывания есть пешеход или транспортное средство, ворота

    автоматически остановятся на расстоянии 30 или 40 см, чтобы избежать столкновения.

    4. Сигнализация анти-подъема: если кто-то перелезает через нее, она срабатывает автоматически (опционально)

    5. Дистанционное управление; Легкая операция открытия ворот и расстояние составляет менее 50 м.

    6. Ведущее и ведомое колесо: Из литого под давлением материала из алюминиевого сплава для ведущего и ведомого колеса и импортной резины

    для обеспечения износостойкости, бесшумности и длительного срока службы системы.

    7. Головка машины: Профессиональный двигатель автоматических ворот и утолщенной плиты основания увеличивают его вес и тягу.Привод на четыре колеса и цепной привод сделать систему буферизации и гладкой запуска и остановки. Головка также двойное уплотнение в целом, чтобы предотвратить попадание пыли и влаги, чтобы продлить срок его службы.

    8. Материал ворот изготовлен из высокопрочной полированной нержавеющей стали с высокой твердостью, защитой от пыли и столкновений.

    ,
    Ворота откатные 4 метра чертеж: Откатные ворота: чертежи, схемы и инструкция для изготовления своими руками

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
