Откатные ворота своими руками — чертеж, конструкция, схема, эскизы. Бесплатные чертежи откатных ворот.

Бесплатные чертежи откатных ворот. Откатные ворота своими руками.

Откатные ворота своими руками — чертежи, схемы, подробности установки и конструкции. Мы сделали для Вас 100% бесплатные чертежи откатных ворот.
Вам не нужно более рыскать по интернету в поисках толковых чертежей, натыкаясь на древние рисунки лишенные практического смысла, не нужно давать свой Вайбер или иной мессенджер, чтобы потом вам месяцами названивали менеджеры-сектанты. Не нужно покупать комплектующие втридорога на фирмах обещающих «бесплатный» чертеж при покупке их товара итд.

«ОПТИМАЛЬНЫЕ РАЗМЕРЫ ОТКАТНЫХ ВОРОТ»

Мы постарались создать базу чертежей откатных ворот, чтобы каждый пользователь решивший сделать откатные ворота своими руками легко нашел для себя полезную информацию. Общую теорию об устройстве откатных ворот можете почерпнуть в статье схема откатных ворот. Смотреть чертежи лучше на планшете с большой диагональю, стационарном компьютере или распечатать.

КУПИТЬ ФУРНИТУРУ ОТКАТНЫХ ВОРОТ.

Пару слов как пользоваться базой. Допустим у вас классический проём шириной 4 м. Находите чертеж в диапазон, которого попадает ваш проем и смело делаете по нему ворота. Дело в том, что откатные ворота должны перекрывать проем в каждую сторону на 100-200мм. Во-первых закрываются щели, во-вторых такое перекрытие необходимо для правильной фиксации ворот уловителями и верхним ограничителем. На чертежах прекрытие проёма створкой обозначено — D, его много не бывает, бывает только мало. В этом еще одно важное преимущество откатных ворот — сложнее «накосячить»
То есть для проема 3.9м и 4.1м створка будет одинаковой, разниться будет лишь параметр D, 200мм и 100 мм соответственно, что в пределах нормы.

Для искомого проема 4м прекрытие составит 150мм в каждую сторону, что есть великолепно.
Если ваш проём, допустим, 4.15м, то делаете либо как 4.1 или как 4.2 все равно получится правильно.

КУПИТЬ АВТОМАТИКУ ДЛЯ ОТКАТНЫХ ВОРОТ ЦЕНА

Касательно высоты ворот. В базе представлены чертежи для проёма высотой 2м от уровня чистого пола, ежели у вас больше или меньше 2м, то добавите или отнимите от высот каркаса желаемое расстояние и все.
Пример: допустим, высота ваших ворот от нуля (на чертежах — Н) не 2м, а 2,5м.
Прибавляем ко всем высотам 500мм. и получаем: Н=2500мм, Н2=2430мм, Н1=2370, h4=2310мм, h5=2230мм. Все.
Тоже самое с направлением открытия — в базе представлены ворота с открытием влево, если смотреть со двора, с правым открытием все будет зеркально наоборот без изменений конструкции.

КАК ПРАВИЛЬНО ВЫБРАТЬ ФУРНИТУРУ ДЛЯ ОТКАТНЫХ ВОРОТ.

Рекомендуемая фурнитура для откатных ворот — SP PREMIER STANDART-500

Рекомендованная фурнитура для откатных ворот шириной 3-5. 4м — SP PREMIER STANDART-500. Ваши ворота будут ездить легко, плавно и бесшумно. Вот так как на видео.
На фурнитуре другого производителя такого плавного и тихого хода ворот может не получиться.

Как говорится, почувствуйте разницу. Ворота на фурнитуре одного широко рекламируемого в интернете бренда:

БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ:
Чертеж откатных ворот с проёмом 3,0-3,2м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,3-3,5м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,6-3,8м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,9-4,1м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,2-4,4м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,5-4,7м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,8-5,0м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 5,2-5,4м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 5,5-5,7м (кликните чтобы увеличить)
Обратите внимание начиная с этого размера ворот и далее используется большая направляющая 94х85х5.
Рекомендованная фурнитура для ворот шириной 5,4-10м — STRONG-800 или Roll Grand #1 до 800 кг.

Чертеж откатных ворот с проёмом 5,8-6,0м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 6,0-10,0м (кликните чтобы увеличить)

Для таких ворот также применяются комплекты фурнитуры на 800 кг с направляющей 94х85 и толщина стенки 5мм.Рекомендуем SP RPEMIER STRONG-800.

Технология и методика остаются прежние. Длину конструкции ворот вычисляем по формуле: Lпроёма*1,5+200мм. Где Lпроёма — ширина проёма в свету, длина противовеса 0,5 от Lпроёма, 200мм — перекрытие проёма полотном по 100мм каждую сторону. Для таких больших ворот противовесную часть крайне желательно делать равной половине проёма. Обязательны диагонали, чтобы створка представляла собой несущую ферму. Также, крайне желателен второй верхний ограничитель с 4-мя роликами, один ставим в начале противовеса, второй — в конце. Вот собственно и все ньюансы.

На практике это выглядит так:

Чертеж-схема установки нащельников откатных ворот:

Как сделать откатные ворота своими руками — подробный план изготовления.

Читати українською

В этой статье мы расскажем вам об основных секретах и ньюансах изготовления откатных ворот.Откатные ворота это лучшее решение по организации въезда во двор или на территорию предприятия. Рассмотрим их преимущества: простая кинематика — откатные ворота сдвигаются (откатываются) вдоль забора, требуют меньше трудозатрат для открытия-закрытия, легко и дешево автоматизируются, не требуют фиксации в открытом положении — их неожиданно не закроет, например, ветром как это бывает с распашными воротами. Для изготовления откатных ворот необходимы специальные комплектующие — так называемая фурнитура для откатных ворот или иначе механизм откатных ворот.
Кроме того, откатные ворота, в отличие от классических распашных, требуют места для отката полотна и специальный фундамент. См. рис.

Чтобы вычислить сколько места нужно для отката ворот нужно ширину проёма в свету умножить на 1.4. Иными словами места для отката должно быть больше чем ширина проёма на 40%, так как откатные ворота состоят из полотна и противовеса длина, которого 40% от полотна.

Если ваш участок удовлетворяет этим условиям, то можно браться за дело. Если имеется дефицит места, то минимально возможная длина противовеса для нормальной работы ворот будет 33% меньше уже нельзя — ворота будут проклевывать и тяжело «ходить», если места нет совсем, то надо признать, что откатные ворота установить нельзя и стоит рассмотреть другие типы, например, распашные, роллетные итд. Откатные ворота с калиткой — эти ньюансы описаны здесь.

Итак, если с местом для отката все в порядке, то приступаем к устройству проёма для откатных ворот.

Сначала нужно установить столбы огараничивающие проём, мы не будем останавливаться на этом детально т.к здесь все понятно, отметим лишь, что столбы не должны шататься, быть забетонированы с учетом глубины промерзания грунта, а также должны быть выведены закладные (по 3 шт) на поверхность столба обращенную во двор, на эти закладные будут впоследствии крепиться нащельники, к этому мы еще подойдем. Размер каждой закладной оптимально делать 60х60мм. Закладная должна быть заподлицо с кирпичем или немного выступать, связь с центральной трубой в столбе обязательна. Если столбы металлические, то закладные не нужны — нащельники будут привариваться прямо к ним. Пример грамотно подготовленного проёма:

Схема бетонирования фундамента откатных ворот с электропроводкой: Кликабельно. Подробнее о фундаменте — здесь

После установки столбов переходим к заливке фундамента. Нужно выкопать яму длиной половина от ширины проёма. Начинаем от края проёма и двигаемся в сторону отката ворот. Ширина ямы 400-500мм, глубина 1000-1500 мм в зависимости от грунтов. Для плывунов, болот, зыбучих песков изучаем строительную документацию по фундаментам. Фундамент не должен проседать, подвергаться сезонным проваливаниям-выталкиваниям итд.
После того как наш котлован готов, делаем «банкетку» см. рис. выше. Берем швеллер шириной 10-16 см и длинной также половина от ширины проёма, к полкам привариваем арматуру диаметром 10-14мм и формируем адекватную пространственную сетку из арматуры. Далее фиксируем банкетку в яме, выставляем поверхность швеллера в уровень «чистого пола» (окончательного асфальта или плитки), кроме того поверхность швеллера должна лежать точно по горизонтальному уровню, это важно. Швеллер укладываем вплотную к столбу. После этого заполняем котлован раствором и ждем неделю-другую.

В итоге после проведенных мы получим вот такой фундамент:

На фото выше изображен фундамент для откатных ворот выведенный в «чистый ноль» двора, но участок еще будет подсыпаться. Поэтому важно также опредилить уровень чистого пола вашего участка перед заливкой, возможно придется ставить опалубку. А теперь перейдем к изготовления несущего каркаса-рамы откатных ворот.
Как правило для внешнего каркаса используется профилированная труба 60х30 и 60х40 стенка 2мм, но можно также 50х50, 60х60. Сначала обагораживаем наши трубы — убираем ржавчину, обезжириваем и грунтуем. На рис. эти трубы изображены зеленым цветом. Из трубы 60*30 формируем внешний каркас, смотрим чтобы все нужные углы были прямыми, полотно было в одной плоскости и не допускаем частую ошибку когда каркас, обычно в области противовеса задирается немного вверх вместе с направляющей — все должно быть ровно и аккуратно. Сварочные швы должны быть сплошными, без дырок. Для сварки рамы ворот удобно также применить специализированный Т-профиль, это позволит существенно сократить объем сварочных работ, так как сам по себе уже он является.искомой комбинацией труб 60х40 и 40х20.

Чертеж-схема устройства откатных ворот в общем случае. Внешний каркас (зеленый), внутренняя обрешетка (красный), направляющая из комплекта фурнитуры (черный).

Принцип формирования каркаса для откатных ворот:

БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ.

А это чертеж откатных ворот в разрезе, для понимания составляющих высоты ворот:

Пример чертежа каркаса ворот на проём в 4 метра и высотой 2 метра.

После этого нужно вварить внутренний каркас (обрешетку), который служит для обеспечения жесткости конструкции, а также служит для крепления зашивки — профнастила, досок, поликарбоната, блок-хауса и т.п.). Внутренний каркас делают из трубы 20*20мм, 20*40мм, в трубу 20*40 легче попадать заклепкой или саморезом. Внутренний каркас показан на рис. выше красным цветом.
Расстояние «а» равно ширине используемого листа профнастила (часто 1150мм), стыки листов должны проходить по вертикальной трубе обрешетки. Расстояние «b» равно оставщемуся после зашивки цельными листами расстоянию. Крайний лист как правило всегда аккуратно подрезается по ширине болгаркой
Должно получится так:

Если ворота зашиваются с одной стороны, то внутренню обрешетку можно сместить на край внешнего каркаса в сторону двора, это актуально если материал зашики имеет большую толщину, например профнастил с «высокой волной», сэндвич-панели, доска итд. Сварочные работы, как я уже говорил, проводим грамотно, чтобы не «повело» трубы, соблюдаем принцип «шахматного порядка» Когда готов внешний каркас и вварена обрешетка, к раме снизу привариваем по все длине направляющую из  комплекта фурнитуры.  Желательно фиксировать струбцинами.  Направляющую шину нужно приваривать также в «шахматном порядке», иначе раму ворот и направляющую от сварки может «повести» и она будет напоминать пропеллер. После этого зачищаем сварочные швы, грунтуем и красим поврежденные места. Рама-каркас откатных ворот до зашивки профлистом:

Когда краска окончательно высохнет переходим к зашивке полотна. Материал зашивки крепим к внутреннему каркасу(обрешетке) при помощи заклепок или саморезов. Рама-каркас откатных ворот после зашивки профлистом:

Обратите внимание, этот участок противовеса откатных ворот ровный и не «задран» вверх и это правильно.

Рассмотрим некоторые некоторые особенности больших проемов, более 5 метров. На рис ниже представлен чертеж откатных ворот для проёма шириной 6 м. и высотой 2 м. Обратите внимание конструкция противовесной части здесь не треугольная, а в виде прямоугольника с двумя диагоналями. Кроме того при большой длине проема более 5. 5м противовес следует делать уже 45-50% от проема.

Ну вот и подошло время монтировать ворота. Весь процесс монтажа откатных ворот своими руками отлично иллюстрирует это видео.

Для начала выставляем каретки на фундаменте и разносим их максимально в пределах нашего противовеса (треугольника). См. рис.

но имеем в виду, что концевой ролик имеет размер порядка 110 мм поэтому каретку ближнюю к проёму располагаем от проема с учетом этого расстояния, а дальнюю от проёма каретку ставим так чтобы она не выбивала заглушку в закрытом состоянии. Чем шире между каретками тем лучше, но без фанатизма. Установка накатного ролика:

После «накатываем» на каретки нашу раму откатных ворот,  выставляем откатные ворота по уровню и «прихватываем» сваркой пятки кареток швеллеру , если все хорошо, то обвариваем пятки, если что-то не нравится выставляем по новой, добиваемся желаемого результата (положения ворот в уровне, отсутствии перекосов итд) и после этого обвариваем. Потом привариваем верхние поддерживающие ролики, устанавливаем концевой ролик, привариваем верхний и нижний уловители. Накатной ролик обязательно должен накатываться на нижний уловитель и разгружать ворота в закрытом положении.
Ежели ваши столбы изготовлены из  металлической трубы или швеллеров, то уловители и верхний ограничитель можно варить прямо к столбу. Если используются кирпичные, бетонные или каменные столбы — нужно крепить к профильной трубе-нащельнику (как правило 60*30, которая крепится к столбу на закладные, а в случае их отсутствия на дюбеля, анкера, арматуру итп.

Монтаж верхнего ограничителя (верхних роликов)

:

Если у вас на воротах имеются пики или полукруглая арка из пик, тогда применяется так называемый портал — возле столба вываривается П-образная конструкция пропускающая по высоте ваши пики. Верхний ограничитель разрезается надвое и приваривается к порталу так чтобы ролики «обхватывали» ворота с двух сторон. Для этого нужно предусмотреть трубу (плоскую поверхность) по которой будут кататься ролики верхнего ограничителя. См. рис:

Или с помощью выносной трубы (60х40), если нет возможности реализовать так как на фото выше, т.е вот таким образом: Подробнее здесь.

Крепление уловителей к нащельнику.

Для монтажа кареток можно применить специальный аксессуар — регулировочные платформы, с их помощью можно регулировать ворота по высоте и устранять перекосы, в некоторых разумных пределах. А также «выйти из положения» при каком либо просчете. Но если все уровни отложены верно и уровень фундамента не «завален», то ваши ворота будут стоять правильно и без каких-либо регулировок.

Опоры привариваются к швеллеру и каретка крепится гайками. Откатные ворота своими руками выйдут по стоимости вам существенно дешевле чем при заказе «под ключ на фирмах». Для этого вам потребуется фурнитура для откатных ворот. Мы всегда готовы предоставить Вам широкий выбор комплектующих для откатных ворот и доступные цены. Этот материал, безусловно, поможет Вам самостоятельно изготовить свои откатные ворота легко, быстро и без лишних переплат! Собери сам откатные ворота — сэкономь свои деньги.

Версия для печати.

Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.

Проконсультироваться

Желаем успехов!

эскиз, чертеж и конструкция средний балки, фото схем и видео ролик

В данной статье мы рассмотрим все тонкости монтажа и строительства, а также все вероятные проблемы, которые могут возникнуть, если решите установить откатные ворота своими руками. Обычно самой большой сложностью является чертеж откатных ворот. Далее мы рассмотрим основные принципы монтажа откатных ворот своими руками, видео инструкцию и фото различных конструкций.

Как сделать откатные ворота своими руками?

Ширина

Это наиболее важный вопрос, на который, прежде всего, вы должны ответить. Под шириной подразумевается свободное пространство между столбами откатных ворот, когда они полностью открыты. Для ответа на этот вопрос необходимо определиться с несколькими факторами:

• Какие машины будут заезжать? Легковые? КАМАЗы? Трактора? Газели?
• Под каким углом заезжать они будут, тем более, грузовые?

На практике, ширина ворот делается такая, чтобы при проезде, между зеркалами авто и столбами ворот был зазор не менее, чем по 35 см со всех сторон.

Практика показывает, что оптимальная ширина откатных ворот приблизительно 4,5 м., а идеальная ширина является 5,5 м.

Обратите внимание, что все, выше написанное, относится только к ширине проема, но не к ширине полотна. Если рассматривать полотно, то здесь есть важный нюанс, который надо учесть. Ширина полотна обязана быть приблизительно на 25 см больше, нежели ширина проема. Иначе при закрытых воротах появится щель, которую видно под углом к плоскости.

Высота

Некоторые думают, что если высота полотна, примыкающего к забору, составляет 1,8 м., то и высота полотна обязана быть 1,8 м. На самом деле это не так. Давайте разберем пример:

1. У нас установлена конструкция забора из профлиста, которая имеет высоту 1,8 м. без зазора и без ленты внизу. В данном случае, профлист приподнимается от земли на высоту 1,8 м.
2. Заказывая или делая своими руками каркас полотна, Вы ориентируетесь на этот же профилированный лист, который имеет такую же высоту, как и у забора — 1,8 метра, верно?

А теперь посмотрим, что выйдет в итоге. В этих случаях Вы учитываете одинаковую высоту профнастила, но не берете во внимание то, что в варианте с забором, профлист будет идти прямо от земли и его край сверху находится на высоте четко 1,8 м. над землей. Но, в случае с воротами, нижний край не должен касаться земли, его необходимо поднять приблизительно на 15 см.

Нужно отметить, что расстояние между землей и низом ворот может регулироваться при помощи регулировочных рычагов, которые обычно есть в комплект роликов. Роликовые опоры надеваются и фиксируются на регулировочные площадки при помощи гаек, и при помощи них же, высоту установки опор можно отрегулировать в диапазоне 6-10 см.

Далее. В отличие от забора, профилированный лист ворот, как правило, устанавливается в профиль, из которого изготовлен каркас полотна, причем профиль чаще всего сваривается из профилированной трубы 40х60 мм. Уже получается высота ворот: 100+40+2000+40=2180 мм. Но это еще не все, поскольку к полотну внизу приваривается направляющая балка, которая имеет высоту 60мм. То есть, с учетом этой балки, расстояние от земли до верха уже будет 2180+60=2240 мм. Как видно, согласно этой схеме, верхний край полотна будет на 240 мм выше верха забора.

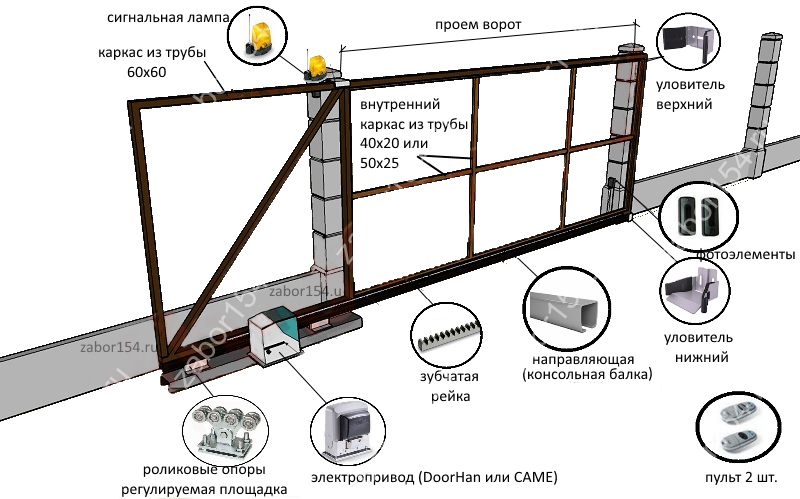

Чертеж и схема откатных ворот своими руками

Конструкция этого вида ворот так проста, что никакой чертеж вам не понадобится. Ниже объясним схему работы ворот, затем вы легко поймете их конструкцию. Итак, основой конструкции откатных ворот являются два ролика и движущаяся направляющая балка по ним.

Направляющая, передвигающаяся по роликам, и является основой всей конструкции. Она приваривается внизу к каркасу и вот уже он перемещается по роликам. Поскольку ролики не должны располагаться в проеме, дабы не мешаться под ногами, — их крепят в стороне, за пределами проема, а ворота удлиняют «противовесом». Типичной конструкцией является такая, когда длина «противовес» равняется полдлины проема ворот. Иными словами, для проема в 5 м., длина каркаса равняется 5+5/2=7,5 м. Причем 2,5 м. в каркасе и будут являться «противовесом», который выходит за пределы проема и находится на роликах.

Все остальные комплектующие откатных ворот, чертеж которых должен составлять профессионал, почти не несут нагрузок и требуются для защиты полотна от раскачиваний.

Давайте рассмотрим поэлементно набор комплектующих, которые требуются для монтажа откатных ворот своими руками:

1. Торцевая заглушка для внутренней направляющей. Ее назначение по большей степени декоративное, а также чтобы не допустить набивание снега внутрь при откате ворот зимой;
2. Поддерживающая шина с 2-мя роликами регулировки. Она находится сверху столба и просто держит полотно в вертикальном положении от опрокидывания и раскачивания;
3. Верхний улавливатель. Он монтируется на «принимающем» столбе. Задача уловителя — защищать полотно от раскачивания, когда они закрыты;
4. Нижний улавливатель. Почти тоже, как и в предыдущем пункте, но с опорной площадкой, куда закатывается опорный ролик, если ворота полностью закрыты. Задача в том, чтобы удержать от раскачивания ворота, а также разгрузить направляющую и ведущие ролики;
5. Опорный ролик. Он одновременно является и заглушкой для передней части направляющей, и демпфером. Во время закрытия ворот он заходит в «нижний улавливатель», демпфирует удар закрывающихся;
6. Сама направляющая, за счет которой ворота и передвигаются вперед-назад по роликам.
7. Опорные ролики с подставками регулировки — элементы, которые обеспечивают перекатывание ворот и несут на себе основную нагрузку.

Регулировочные подставки требуются для:

• возможности замены роликовых опор, если они выйдут из строя;
• регулировки высоты ворот касательно земли;
• точной установки прямой роликовых опор.

Монтаж откатных ворот своими руками

Закладная

У большинства людей закладной элемент вызывает множество вопросов, поскольку непонятны размеры и форма этой детали, и все пытаются найти ее схему конструкции. Схема вам не понадобится. Задача этого элемента состоит только в том, чтобы на фундаменте подготовить некую основу для дальнейшего крепления роликов и привода с помощью сварки. С учетом этого, форма абсолютно не имеет значения, размеры могут отличаться. Под закладную используется швеллер №10-25. Чем тяжелее ворота — тем мощней необходим швеллер. Закладная обязана стоять непосредственно на линии перемещения полотна ворот, площадка под электродвигатель смещена от данной линии внутрь территории.

Фундамент

Это, наверное, наиболее ответственный и важный элемент всей конструкции. Для начала фундамент требуется под закладную, куда будут фиксироваться опорные ролики. Некоторые компании и частные строители предлагают более экономный вариант основания, чем железобетон, а именно предлагают закрутить пару винтовых свай, куда затем наверх приваривается закладная и вот, по большому счету, практически все готово.

Затем рядом, в пучок свай прикручивается еще одна чуть наискосок (поскольку ровно рядом не установить много свай), под столб. Этот способ мы даже рассматривать не станем. Вероятно, он и подойдет под легкие и небольшие откатные ворота, к примеру, длиной 2,5 метра с легким каркасом, но ворота большей длинные будут «гулять» на этом основании.

Мы считаем, что в данном случае нет альтернативы железобетонному фундаменту, но и его можно выполнять по-разному. Так, к примеру, часто предлагается заливать только один фундамент — прямо под закладную, или два отдельных, один из них — под закладную, другой — под «принимающий» столб.

Такой вариант гораздо лучше, нежели само решение установки винтовых свай, но наличие двух отдельных фундаментов может закончиться плачевно, тем более в случаях, если эти фундаменты не находятся ниже уровня промерзания земли. Просто в результате морозного пучения эти отдельные фундаменты могут перемещаться вне зависимости друг от друга. В данном случае, даже при небольших смещениях касательно друг друга, все может завершиться тем, что ворота не будут попадать в уловители, которые находятся на приемном столбе, и вам нужно будет все время перенастраивать их.

Решение данной проблемы очень простое (но более дорогостоящее, нежели два раздельных фундамента) — оба столба обязаны соединяться одним фундаментом. В данном случае, даже при смещении основания, оба столба будут постоянно располагаться параллельно между собой, перемещаясь в одной связке.

Столбы

Их необходимо установить перед заливкой фундамента. В варианте с откатными воротами они не несут почти никакой нагрузки, помимо ветровой. То есть, у полотна, ворот, как правило, большая «парусность» и при сильном ветре, вся нагрузка переходит от полотна на столбы. Если рассматривать оптимальный вариант, то для этих ворот достаточно использовать трубу 65х65х2 мм.

Касательно того, есть ли смысл ставить П-образные столбы или обычные — здесь нет общего мнения. Комплектующие могут устанавливаться без проблем на одинарные столбы. Но лучше П-образный вариант, этот вариант предпочтительней в том случае, когда в дальнейшем вы планируете поставить не только привод, но и набор автоматики для ворот, который в себя включает фотоэлементы. Для начала фотоэлементы намного удобней устанавливать именно на внутренние столбы, а не на столбы снаружи (с учетом антивандальных соображений). А также, внутри столбов внутри довольно удобно проложить скрытую проводку к сигнальной лампе и фотоэлементам.

Конструкция каркаса

Каркас желательно изготавливать из металла. Конструктивно он делается из труб квадратного или прямоугольного сечения нескольких типоразмеров. В роли силового каркаса используются трубы большего размера, внутреннее заполнение в форме ребер жесткости изготавливается из труб меньшего размера.

К каркасу желательно сразу же приварить зубчатую рейку (или резьбовые цилиндры под крепеж зубчатой рейки). Крепежи зубчатой рейки (резьбовые цилиндры, 3 штуки на один метр рейки) стандартно находятся с ней в комплекте. Непременно проверяйте данный факт во время покупки! Для того чтобы потом без проблем установить автоматику. В противном случае, затем будет очень неудобно ее ровно приваривать к низу полотна.

Ее длина обязана быть больше не менее, чем на один метр длины проема. Этот один лишний метр (или даже больше) зубчатой рейки выходит на «противовес», чтобы постоянно находиться в зацепе с зубчатым колесом электродвигателя привода каркаса. Зубчатая рейка является универсальной и подойдет под 99% приводов (NICE, САМЕ, Алютех, Дорхан и так далее). Если приваривать резьбовые цилиндры для дальнейшего крепежа зубчатой рейки, то желательно их приварить предварительно к направляющей.

Также не забывайте, что если вы хотите в откатных воротах установить калитку (врезав калитку непосредственно в полотно ворот), то ее необходимо сделать в той части ворот, которая ближе всего находится к опорным роликам, на которых полотно удерживается. Если же вы хотите сделать калитку на дальнем конце полотна от роликов ворот или средней, то вы значительно можете нарушить баланс развесовки, силы, «увеличите рычаг», то есть, тех показателей, которые воздействуют на ролики.

Да, откатные ворота могут обойтись довольно дорого, но своей технологичностью и простотой конструкции, они дадут большую фору подъемным и распашным воротам. Установленные четко с соблюдением технологий, они реже заклинивают и деформируются.

Оцените статью: Поделитесь с друзьями!

Ворота своими руками: чертежи, схемы, эскизы, конструкция

Практически у каждого владельца загородного строения рано или поздно возникают различные вопросы, касающиеся благоустройству участка, среди которых: какие лучше поставить ворота и можно ли их изготовить своими руками.

Как выбрать оптимальный вариант ворот?

Для того, чтобы выбрать один из вариантов ворот, необходимо узнать о каждой их разновидности по-отдельности. Самыми популярными среди населения считаются распашные и раздвижные конструкции. Каждая из данных типов имеет свои положительные и отрицательные стороны при возведении и дальнейшем использовании.

Распашная конструкция

Фото варианта распашных ворот.

Распашные ворота (книжка) – самая распространенная разновидность ограждения, которую можно увидеть, в основном, на территории частных домов и дачных построек. Она пользуется популярностью, так как для возведения данной конструкции материалы можно подобрать самые доступные, к тому же установить ее своими руками под силу даже новичкам.

Схема ворот-книжки представляет собой несложный каркас в виде двух или трех столбов, на которые с помощью петель фиксируются створки. В зависимости от того, с какой стороны опор они прикреплены, определяется, вовнутрь или наружу двора будут открываться ворота.

Створки, как правило, выполняются из профильной трубы и внешне выглядят как рамная конструкция, которая может быть обшита различным материалом, таким как дерево или листы из металла. При изготовлении рамы и установке обшивки важно учитывать, что их общий вес не должен получиться слишком большим, так как опорные столбы могут прогнуться, а сами ворота не будут функционировать должным образом.

Главным недостатком в использовании распашной конструкции считается наличие свободного пространства для открытия створок. Особенно неудобно ей пользоваться во время зимнего периода, когда появляется необходимость расчищать снег, чтобы заехать или выехать во двор автотранспорту.

Разновидности раздвижных конструкций

Фото консольных ворот с направляющей балкой, расположенной посередине.

Откатные.

Подвесные откатные.

Раздвижные ворота, которые можно сделать самостоятельно, подразделяются на несколько подвидов: консольные, откатные и подвесные. Последние из перечисленных редко используются в качестве части ограждения, так как их конструкция имеет важную отличительную особенность – створки вешаются сверху, что существенно ограничивает высоту автомашин, которые могут заехать во двор.

Консольные и откатные ворота изготавливаются, в основном, для частных и промышленных территорий.

Для справки! Консольные и откатные ворота обычно устанавливают со встроенным автоматическим механизмом, что позволяет дистанционно ими управлять.

Их конструкции схожи тем, что на опоры вешается одна створка, которая при открытии отъезжает в сторону. Благодаря такой схеме, пространство возле ворот используется самым оптимальным образом.

В отличие от откатной, отличие консольной конструкции в том, что балка, по которой перемещается полотно створки, располагается на каркасе сооружения на разной высоте, в зависимости от предпочтения владельца. Кроме того, она имеет только один столбец-опору.

Такая разновидность ограждения считается самой практичной, но и самой затратной по сравнению с распашными и откатными. Кроме того, установить данный тип ворот своими руками будет достаточно сложно, не имея ранее полученного опыта в строительстве подобных сооружений.

Как сделать распашные ворота?

К любому новому виду постройки, следует отнестись серьезно и с особой тщательностью, и к возведению самой простой разновидности ворот – распашных – тоже.

Для изготовления таких ворот потребуется, прежде всего, определиться с их дизайном, а затем подготовить чертеж с точными размерами, благодаря которому можно рассчитать количество необходимого материала. В основном для опор используется брус или металлический профиль, а в качестве обшивки – доски и профнастил.

Независимо от выбранного для строительства материала, перед тем, как использовать, его необходимо тщательно осмотреть на наличие изъянов и обработать. Если это древесина, она пропитывается несколькими слоями антисептического раствора, а в случае с металлом – все коррозийные образования зачищаются с помощью наждачной бумаги. Затем материал разрезается на части в соответствии с размерами, указанными на чертеже. После чего можно приступать непосредственно к возведению конструкции.

Установка столбов

Установку распашных ворот следует начинать с возведения опорных столбов. Для этого необходимо поставить разметки, в соответствии с расстояниями в чертеже, и выкопать 2 или 3 скважины, в зависимости от наличия калитки в конструкции. Их глубина, как правило, составляет не более 1 метра.

Для справки! В некоторых проектах калитка предусматривается в одной из створок ворот, поэтому отдельного столба для нее не потребуется. Однако, такая конструкция не совсем удачна, так как дополнительный вес может повлиять на уровень каркаса и его возможное отклонение.

Дно скважин засыпается песком либо щебнем на толщину около 0,1 м и тщательно утрамбовывается. После чего в них устанавливаются опоры строго в вертикальном положении, низ которых иногда обвязывается каркасом из металла, чтобы обеспечить более надежную фиксацию.

Затем опоры заливают бетонирующей смесью до краев ямок и выжидают ее полного застывания. Как правило, процесс затвердевания цемента занимает несколько недель.

Изготовление каркаса и возведение конструкции

Пока фундамент под опорами застывает, можно заняться изготовлением каркаса ворот. Для этого берут заранее подготовленные заготовки, которые чаще всего, выполняются из стального профиля, и сваривают между собой, чтобы получилась рама. Также на каркас крепятся определенные перекладины, на которые будет фиксироваться обшивка ворот.

Обшивку можно зафиксировать до того, как повесить раму, либо уже после того, как она будет установлена. Крепится материал на створки с помощью саморезов или заклепок, а сам каркас – на заранее приваренные к опорным столбам мощные петли.

После того, как конструкция установлена, приступают к ее внешней отделке. Ее необходимо обезжирить, если она выполняется из металла, загрунтовать и покрасить. Затем, после высыхания краски, на ворота вешаются закрывающиеся устройства, а также элементы декора.

Выполняя все вышеуказанные действия по порядку, изготовить распашные железные ворота даже своими руками будет достаточно просто. К тому же, возведение такого вида конструкции считается наименее затратным, так как материалы для этого можно использовать не только самые дешевые, но и не новые.

Особенности установки откатных ворот

Фото откатной конструкции для дома.

Откатные ворота наиболее распространены на территориях, не подверженных обильным снегопадам и сильному снижению температуры воздуха в зимнее время. Их конструкция выполняется таким образом, что створка при открытии и закрытии движется по швеллеру, вмонтированному в бетонный фундамент.

Для справки! Управляется такой тип ворот, в основном, с помощью автоматического механизма, что позволяет управлять ими дистанционно.

Как и в случае с распашными, начинать возведение откатных ворот следует с разработки эскиза и составления чертежа конструкции с указанием всех размеров. Ширина проема в этом случае обычно составляет не более 4-х метров, а высота должна быть равной основному ограждению.

Кроме того, необходимо заранее подготовить комплектующие, материалы и инструменты для работы. Самыми оптимальными полотнами для этого считаются профили из металла и листы профнастила, однако, некоторые владельцы приусадебных участков используют в качестве обшивки конструкции деревянный брус или кованые чугунные элементы.

Закладка фундамента

Под установку откатной конструкции, необходимо вырыть траншею согласно ранее обозначенным в чертеже размерам. Копается она с той стороны ворот, куда приходится основная нагрузка, то есть, где будет фиксироваться створка.

Далее дно траншеи покрывается слоями щебня и песка, которые необходимо утрамбовать. После чего в нее устанавливается опалубок, поверх которого укладывается гидроизоляционный материал и каркас из армирующих стальных прутьев.

Затем траншея заливается бетонирующей смесью, и в нее кладется швеллер полками вниз до их полного погружения. Продолжать процесс установки ворот можно будет лишь через несколько недель после закладки фундамента, дождавшись полного высыхания цемента.

Опорами в откатных воротах, как правило, служат кирпичные или бетонные столбы, которые устанавливаются по обычной схеме после затвердевания фундамента.

Соединение рамной конструкции и крепление обшивки



Каркас откатных ворот чаще всего делается из профильной трубы с сечением 60х40 или 60х30 мм. Для установки перемычек потребуются стальные прутья с меньшим сечением. Весь материал следует заранее обработать растворителем, разрезать с помощью болгарки на заготовки необходимого размера и покрасить.

Части профтрубы с большим сечением свариваются между собой по периметру, образовывая рамную конструкцию. После чего устанавливаются на внутреннюю ее часть перемычки посередине и по диагонали, а к нижней части приварить несущую балку.

Внимание! Все места сварки следует отшлифовать, чтобы не было грубых наплывов, покрыть антикоррозийной грунтовкой и краской.

Монтаж обшивки можно выполнить сразу, до того как рама будет закреплена на столбы. Для этого профнастил разрезается на листы и закрепляется на каркасе саморезами или специальными заклепками таким образом, чтобы второй и последующие листы шли немного внахлест предыдущему.

При этом, расстояние между местами крепления не должно быть слишком большим, приблизительно на 1 м² полотна выходит по 6 фиксаторов.

Установка ворот

Для установки готовой конструкции сначала потребуется выполнить сборку откатного механизма. Для этого каретки насаживаются на монтажную пластину и по отмеченному расстоянию привариваются к швеллеру. На них  и на створку с помощью болтов и сварки устанавливаются ролики и уловители, работу которых необходимо сразу проверить.

Чтобы изготовить въездные ворота с автоматическим управлением, следует заранее выбрать подходящий комплект автоматики, учитывая размер и вес всей конструкции. Лучше всего ее монтаж выполнять не самому, а доверить установку специалистам.

Как бы сложна ни казалась на первый взгляд установка металлических или деревянных ворот различных конструкций, выполнить все работы для этого своими руками все же можно. При этом, сделанное самостоятельно ограждение не только позволит сэкономить на привлечении специалистов, но и принесет бесценный опыт, который может пригодиться в дальнейшем, а также доставит удовольствие от самого процесса.

Ворота своими руками + чертежи, фото и видео

Любой приусадебный участок огражден забором и воротами. Такие конструкции обеспечивают безопасность личного имущества. Выбор и возведение ворот можно осуществить самостоятельно. Перед работой понадобится создать чертежи, учесть основы установки столбов и правильно подобрать материал конструкции. В процессе установки лучше следовать советам опытных строителей. При установке ворот своими руками понадобятся чертежи, фото и видео готовых конструкций.

Преимущества распашных ворот

Вне зависимости от конструкции, владелец участка может выбирать метод открывания створок – наружу или внутрь. Монтаж распашных ворот осуществляется без особых сложностей. Если правильно выполнять все этапы постройки, конструкция будет служить долго и исправно. Классические распашные ворота обладают рядом преимуществ:

• высокая функциональность;
• компактность;
• отсутствие ограничений по размеру;
• возможность использования любых материалов;
• удобство эксплуатации.

Также такие ворота отличаются простотой монтажа, они нетребовательны к обслуживанию, достаточно прочны и могут быть возведены в самых разных дизайнерских решениях. Также распашные конструкции отличаются продолжительным сроком службы. Если появится необходимость, на них можно установить систему автоматического управления.

К недостаткам таких ворот относят:

• важность учета ветровой нагрузки, актуальной для данного региона;
• необходимость освобождения достаточного пространства для открытия- закрытия ворот.

Простой учет этих факторов позволяет понять, что плюсов у распашных ворот гораздо больше, чем минусов.

Конструкция распашных ворот

Вне зависимости от размеров, отделки, направления открытия и материалов исполнения распашные ворота включают:

• Опорные стойки. Столбы должны соответствовать типу ворот.
• Рама. Она выполняется из металла или дерева. Главное требование к раме – большая жесткость.
• Обшивочный материал. Большой популярностью пользуется металлопрофиль.
• Петли. Их выбирают в соответствии с массой ворот и их конструктивными особенностями.
• Замки и запоры. Они представляют собой устройства, которые предотвращают попадание злоумышленников на территорию участка. Также такие механизмы имеют разнообразное исполнение.

Каждая деталь распашных ворот выполняет важную функцию. Правильная установка каждой из них является залогом долгой службы ворот. При постройке ворот своими руками необходимы чертежи, схемы, эскизы конструкций.

Ворота из профлиста

Наибольшей популярностью среди частных застройщиков пользуются распашные ворота. Створки могут открываться как в одну, так и в обе стороны. В качестве материала, который крепится к каркасу, используют профнастил. Также в полотне ворот можно сделать калитку.

Популярность распашных ворот достигается за счет продолжительного срока службы таких изделий. Металлические конструкции не требуют ремонта в сравнении с деревянными. Нередко ворота из профнастила дополняют системами автоматики. Кроме того, профилированный лист имеет ряд преимуществ:

• дешевизна используемых материалов;
• простой процесс изготовления;
• достаточно большой срок эксплуатации;
• внешняя привлекательность;
• отличные характеристики.

Недостатком ворот из профлиста является подверженность воздействиям ветровых нагрузок. Такие створки необходимо устанавливать на усиленные петли. Также стоит заранее позаботиться о правильной установке столбов. К недостаткам таких конструкций относится необходимость освобождения пространства для открывания.

Однако достоинства ворот из металлопрофиля существенно превосходят их недостатки. Тем более многие проблемы не так критичны, чтобы обращать на них внимание.

Установка распашных ворот

Если распашные ворота планируется изготавливать из профлиста, понадобится установить достаточно крепкие столбы. Для опор лучше выбрать трубы диаметром от 80 мм. Также отлично справится с нагрузками и квадратная труба.

Створки сваривают из труб квадратного сечения. Лучше выбирать изделия с габаритами 10х25х3000 мм. Для их соединения потребуется использовать сварку. Каркас необходимо усилить диагональными натяжителями. Также обязательно предусматривается место для запора, замка и ограничителей.

Начинаются работы с монтажа опор. Этот этап требует определенной подготовки. Также важно пользоваться готовыми чертежами вороти фото. Из видео, на которых поэтапно выполняется монтаж распашных ворот, также можно получить немало информации. Полезная информация по теме находится в этом материале:

Способы установки столбов

Опорные столбы могут быть просто забыты в землю или забетонированы. Во втором случае опоры окажутся намного прочнее и надежнее. Также не стоит забывать о необходимости правильной установки петель. При забивании необходимо погрузить опоры в грунт на 130 см.

Использование такого метода установки столбов для ворот позволяет сэкономить время. Практически сразу после забивания опор можно крепить петли и вешать створки.

Другим способом является бетонирование. Его лучше совмещать с армированием опоры. Глубина ям составляет 150- 200 см. Диаметр каждого котлована зависит от сечения закапываемой трубы. Сначала подготавливается подушка (из песка и щебня, а затем заливается бетон).

Важно! Перед бетонированием в яму стоит поместить гидроизоляционный «стакан» из рубероида. Благодаря этому бетонное молочко не уйдет в землю, что сделает раствор более прочным. Бетон периодически надо утрамбовывать, выгоняя лишний воздух.

Изготовление и установка створок

После установки столбов понадобится выполнить створки. Этому процессу следует уделить особенно много времени. Работа выполняется поэтапно:

• Сначала на ровную поверхность необходимо выложить профильную трубу или уголки, и сварить форму по чертежу.
• Чтобы прочность конструкции была высокой, важно укрепить створки диагоналями.
• Когда каркас будет готов, можно начинать его обшивку профилированным листом. Материал должен быть толщиной 2 мм. Слишком толстый металл выбирать не следует – тогда придется думать об усилении стоек.
• После этого устанавливают петли. Сначала их одной половинкой приваривают к раме ворот, а затем второй – к столбу.
• Когда все работы выполнены, необходимо позаботиться о безопасности – на ворота устанавливают замок и запор.

Такой же принцип лежит в основе монтажа калитки. Покраску створок можно выполнять как на весу, так и на земле – еще до монтажа на опоры. Разница в том, что на уже установленных воротах в процессе нанесения краски могут появиться потеки. По этой причине нужно отнестись к работам с особой внимательностью.

Раздвижные ворота

Раздвижные ворота отличаются особой функциональностью. Они не занимают много места, бесшумны, открываются достаточно быстро. Существует несколько типов раздвижных ворот:

• откатные;
• подвесные;
• консольные.

Меньше всего востребованы ворота подвесного типа. Это объясняется появлением ограничений проезда, сложностью установки, множеством требований таких конструкций.

Если в регионе регулярно наблюдаются сильные заморозки, устанавливать откатные ворота на своем участке не стоит. Направляющие будут покрываться наледью, что снизит функциональность конструкции. Такие ворота будут требовать постоянного ухода. В остальном они достаточно хороши.

Соорудить откатные ворота своими руками может каждый. Для этого надо иметь чертежи и определиться с размерами створки. Также могут помочь различные видео и фото готовых конструкций. Основным условием монтажа откатных ворот является необходимость освобождения пространства вдоль забора.

На поверхности грунта устанавливают специальный профиль. Створка будет двигаться именно по нему. Сверху ворот также устанавливают специальные ролики. Чтобы ворота останавливались в нужном месте, проводят монтаж специальных фиксирующих элементов. Полезная информация находится в этом видео:

Установка консольных ворот

Консольные ворота считаются одними из самых сложных. Преимущество таких конструкций заключается в отсутствии необходимости оборудовать наземный рельс. Ворота не касаются поверхности грунта во время движения. Также при установке консольных ворот нет ограничений по высоте. Кроме того, необходимо устанавливать только 1 опорный столб. Используются такие конструкции в любое время и при любой погоде.

Створка выполняется достаточно просто. Она состоит из рамы и обшивки. К нижней части створки приваривают направляющую, внутрь которой помещаются роликовые каретки. По ним ворота могут перемещаться в обе стороны.

Совет! Как только каркас будет сварен, необходимо зачистить сварочные швы. Кроме того, со всех поверхностей следует убрать следы коррозии.

Створка консольных ворот условно делится на две части – ту, что закрывает проем, и ту, которая служит противовесом. Вторая часть должна иметь длину, равную 35- 50% длины первой. Под консольной частью оборудуется специальный фундамент, способный выдерживать значительные нагрузки во время эксплуатации ворот.

Для оборудования фундамента понадобится подготовить швеллер, который будет равен длине консольной части створки. Также стоит выкопать котлован, в который будет залит бетонный раствор. Длина ямы должна на несколько десятков сантиметров превышать длину швеллера. Фундамент заливается на глубину ниже уровня промерзания грунта. Кроме того, чтобы надежно закрепить швеллер в фундаменте, понадобится выполнить специальный арматурный каркас.

После того как заливка фундамента будет завершена, можно устанавливать створку. Такая работа также имеет свои нюансы и требует особого подхода.

Необходимая фурнитура

Необходимые для установки консольных ворот элементы представлены в строительных магазинах в большом разнообразии. Чтобы правильно выбрать фурнитуру, понадобится определиться с массой створки и ее габаритами. Также важно знать ширину проема.

Стандартный комплект элементов для установки раздвижных консольных ворот включает:

• направляющую балку;
• заглушки, которыми оборудуется балка;
• концевые ролики;
• дополнительное устройство, оснащенное 2 роликами;
• роликовые опоры;
• ловители роликов.

Такой набор является необходимым при установке консольных ворот. В процессе выбора важно узнать мнение специалиста.

Подъемно- поворотные ворота

Подобные конструкции отлично подходят для стандартного гаража. Применять их в качестве ворот на участке не рекомендуется – они имеют ограничение по высоте. Принцип работы конструкций достаточно прост – полотно сдвигается вверх, принимая горизонтальное положение. Такие ворота быстро открываются и закрываются, отличаются относительной простотой монтажа.

Когда происходит открывание створки подъемно- поворотных ворот, она начинается немного выступать наружу. Это стоит учитывать, подгоняя машину к гаражу. Если не рассчитать расстояние, ворота могут задеть автомобиль.

Такие ворота стали популярны отчасти благодаря своей компактности. В сложенном состоянии они практически не занимают места. Также они отличаются доступностью. Выполняется обшивка рамы из дерева, металлических листов или композита. Если сравнивать такие конструкции с распашными, они явно имеют больше преимуществ для установки в гараже.

Для изготовления подъемно- поворотных ворот понадобится начертить схему. Особенности монтажа конструкций:

• При подготовке к установке подъемно- поворотной конструкции понадобится выполнить 2 рамы – для створки и ту, по которой ворота будут перемещаться.
• Внутри гаража рама окажется г-образной формы.
• Полотно оборудуется створками сверху и снизу.
• Также к раме монтируют рычаги, поднимающие полотно в процессе открывания.
• Обязательно предусмотреть амортизаторы, которые будут смягчать удар полотно во время закрытия.

Опорную раму крепят к проему при помощи анкеров. Установку автоматики следует проводить только после всех процедур по монтажу ворот. Работу лучше доверить специалистам, которые помогут провести электропитание.

Установка ворот подъемно- поворотного типа не займет много времени, если хорошо подготовиться к работе. Также процесс ускорится, если пригласить опытного мастера. Кроме того, необходимо пользоваться чертежами конструкции заранее рассчитать размеры створки и направляющей рамы. Как устанавливаются такие ворота, можно узнать из видео:

Итоги

Устанавливать ворота любого типа лучше согласно чертежам. Распашные конструкции чаще используются в индивидуальном строительстве, раздвижные – как для закрытия въездов на частные территории, так и при ограждении промышленных объектов. Подъемно- поворотные конструкции идеально подходят для оборудования въезда в гараж.

Каждый тип ворот обладает определенными преимуществами. Также у них имеются и определенные недостатки. Самый простой и доступный вариант – распашные ворота с двумя створками. В процессе монтажа таких конструкций особое внимание следует уделить установке опорных столбов.

Откатные ворота своими руками. Фотоинструкция по установке

В этой статье мы расскажем Вам о всех тонкостях строительства и монтажа, а так же о всех возможных проблемах, с которыми Вы можете столкнуться если решите сделать откатные ворота своими руками. Впервые сталкиваясь с задачей установить откатные ворота, — самой большой загадкой представляется чертеж откатных ворот. На самом деле, конструкция откатных ворот очень простая, схема их установки тоже не сложная и ниже мы расскажем основные принципы установки откатных ворот, поняв которые у Вас больше не останется вопросов относительно того, как установить их своими руками. Но обо всём по порядку.

Откатные ворота. Считаем оптимальную ширину проема

Это самый главный вопрос, на который Вы должны ответить самому себе прежде всего. Под шириной откатных ворот мы будем подразумевать ширину самого створа ворот, т.е. свободное расстояние между столбами ворот при полностью открытых воротах. Для ответа на данный вопрос нужно определиться всего с несколькими моментами:

• Какие автомобили будут въезжать через эти откатные ворота? Только легковые? Газели? Трактора? Камазы?
• Под каким углом будут въезжать все эти автомобили, особенно грузовые?

По собственным ощущениям, откатные ворота должны быть такой ширины, чтобы при проезде через них, между столбами ворот и зеркалами оставался зазор не меньше, чем по 30 см с каждой стороны ( а лучше все 50 см.) А теперь немного статистики о ширине некоторых автомобилей (с учетом зеркал).

• Форд фокус 3 = 2,01 м.
• Форд Эксплорер 2015 = 2,29 м.
• Газель (цельнометаллический фургон) = 2,5 м.
• КамАЗ = 2,9 м.

Только не говорите, что Вы уже всё построили и больше никакие грузовики никогда не будут заезжать к Вам на участок. Уверяю Вас, что в жизни будет достаточно ситуаций, в которых Вам понадобится впускать к себе на участок грузовые машины. А теперь давайте ответим на вопрос о том, под каким углом к Вам смогут заезжать такие машины? Согласно статистике, угол въезда подобных машин на участок составляет 45 градусов к линии ворот. Смотрите сами, длина типового КамАЗа 65111 составляет 7,34 метра, а теперь подойдите к тому месту на своем участке, в котором Вы планируете установить откатные ворота, посмотрите на пространство за ними и попробуйте ответить на вопрос о том, хватит ли грузовику этого пространства для того, чтобы развернуться и заехать в Ваши откатные ворота под прямым углом к линии ворот?

Если мы оказались правы и угол въезда грузовика составит примерно 45° к линии ворот, то согласно теореме Пифагора, чтобы КамАЗ шириной 2,9 метра прошел в створ Ваших ворот под углом 45 градусов ВООБЩЕ БЕЗ ЗАЗОРА между зеркалами и столбами ворот, ширина створа ворот должна составлять 4,1 метра. Однако мы не рекомендуем равняться на эту цифру так как, во-первых, она не учитывает зазора, а во-вторых, существуют ситуации когда проезжающая через створ ворот машина может либо качнуться по какой-либо причине, либо соскользнуть в сторону на снегу, льду или грязи, забуксовать и сместиться в сторону и т.д. Исходя из этих соображений, мы рекомендуем устанавливать откатные ворота с шириной проема не менее 4,5 метров.

Если от теории перейти к практике, то наш собственный опыт говорит о том, что оптимальная ширина створа ворот составляет 4,5 метра, а идеальная ширина створа ворот составляет 5 метров.

Обращаем Ваше внимание на то, что всё, написанное выше, касалось ширины проема ворот, но не ширины полотна ворот! Если говорить о полотне ворот, то тут есть один важный момент, который нужно учитывать. Ширина полотна ворот должна быть примерно сантиметров на 20 больше, чем ширина проема ворот! В противном случае при закрытых воротах у Вас будет щель, заметная под углом к плоскости ворот (см. фото ниже). Если Вы забыли попросить изготовить полотно ворот чуть шире запланированной ширины проема, — Вы можете исправить ситуацию, установив воротные столбы чуть ближе друг к другу, чем планировали. Таким образом Вы уменьшите ширину проема примерно сантиметров на 15-20, но зато избежите образование щели.

Откатные ворота. Нюансы с высотой откатных ворот

Многим может показаться, что данный момент вообще не стоит внимания и обсуждения, но это не так. Отчасти согласимся. Действительно, игнорирование данного момента не создаст Вам никаких существенных проблем кроме эстетических. Многие считают, что если высота полотна забора, примыкающего к воротам составляет 2 метра, то и высота полотна ворот должна быть 2 метра. В реалии это не так. Давайте рассмотрим на примере:

• У нас есть забор, сделанный из профлиста, имеющего высоту 2 метра и установленного без ленты и без зазора снизу. В этом случае, профлист поднимается прямо от земли на высоту 2 метра. (статью об установке забора мы публиковали ранее: Столбы для забора. Без ошибок строим забор своими руками)
• Заказывая или изготавливая самостоятельно каркас полотна ворот, Вы ориентируетесь на такой же профлист, имеющий ту же высоту, что и у забора — 2 метра, не так ли?

А теперь давайте посмотрим, что получится в результате. В обоих случаях Вы ориентируетесь на одинаковую высоту профлиста, но Вы не учитываете то, что в случае с забором, профлист начинается прямо от земли и его верхний край находится на высоте ровно 2 метра над землей. При этом, в случае с воротами, нижний край откатных ворот не может касаться земли, он приподнят примерно на 10 см от земли.

Справедливости ради надо отметить, что зазор между землей и нижней частью ворот регулируется с помощью регулировочных площадок, которые стандартно входят в комплект роликов (смотрите фото справа и фото ниже). Роликовые опоры одеваются и крепятся на регулировочные площадки с помощью гаек, и с помощью этих же гаек высоту установки роликовых опор (а значит и каркаса ворот) можно регулировать в пределах 5 см. В результате, минимальное расстояние от земли будет 10 см, максимальное — 15 см от земли.

Идем дальше. В отличие от забора, профлист ворот обычно вставляется в профиль, из которого состоит каркас полотна ворот, при этом профиль обычно сваривается из трубы прямоугольного сечения 60/40 мм. Уже набежала высота ворот: 100мм + 40мм + 2000мм + 40мм = 2180мм. Но это ещё не всё, так как к полотну ворот снизу приваривается направляющая балка, имеющая высоту 60 мм (для ворот массой до 350 кг). Итого, с учетом направляющей балки, расстояние от поверхности земли до верхнего края ворот уже составляет 2180 мм + 60 мм = 2240 мм. Как видите, согласно расчетам, верхний край ворот оказался на 24 см выше верхнего края забора!

Для справки: размеры направляющих балок, идущих в комплекте с роликами и прочими комплектующими для откатных ворот, различаются (комплектующие для откатных ворот подробнее будут описаны ниже, в конце данной статьи). Каждый комплект имеет своё название, и применяется в зависимости от размера и веса ворот:

• Комплект МИКРО: откатные ворота проемом до 4м и весом до 300кг включительно; размеры направляющей балки МИКРО — высота 55мм, ширина 60мм, толщина 3мм, стандартная длина 4.5м / 5.3м / 6м;
• Комплект ЭКО: откатные ворота проемом до 5м и весом до 500кг включительно; размеры направляющей балки ЭКО — высота 60мм, ширина 70мм, толщина 3.5мм, стандартная длина 5м / 6м / 7м;
• Комплект ЕВРО: откатные ворота проемом до 6м и весом до 800кг включительно; размеры направляющей балки ЕВРО — высота 75мм, ширина 90мм, толщина 4.5мм, стандартная длина 6м / 7м / 8м / 9м;
• Комплект МАКС: откатные ворота проемом до 12м и весом до 2000кг включительно; размеры направляющей балки МАКС — высота 135мм, ширина 130мм, толщина 5мм, стандартная длина 6м / 9м;

Чтобы избежать подобного эстетического промаха, высоту каркаса откатных ворот нужно делать ориентируясь не на высоту заполняющего профлиста, а на высоту забора, примыкающего к воротам.

Откатные ворота. Чертеж и схема откатных ворот.

Откатные ворота имеют настолько простую конструкцию, что никакой чертеж ворот Вам не потребуется. Ниже мы поясним Вам схему работы откатных ворот, после чего Вы без труда поймете их конструкцию, что от чего в ней зависит, что и как в ней можно менять на своё усмотрение. Итак, основой  всей конструкции сдвижных откатных ворот являются 2 ролика и движующаяся по ним направляющая балка (иногда её называют «направляющим рельсом»). Посмотрите на фото ниже.

Направляющая, двигающаяся по роликам и есть основа всей конструкции. Направляющая приваривается снизу к каркасу ворот и вот уже весь каркас двигается по роликам. Так как ролики не должны находиться в проеме ворот, чтобы не мешаться под ногами, — их выносят в сторону, за пределы проема ворот, а откатные ворота соответственно удлиняют так называемым «противовесом». Общепринятой конструкцией является такая, при которой длина «противовес» равна половине длины проема ворот. Другими словами, для проема ворот в 5 метров, общая длина каркаса будет равна 5 + 5/2 = 7,5 метров. При этом 2,5 метра в этом каркасе будет тот самый «противовес», который является вылетом за пределы проема ворот и опирается на ролики.

Строго говоря, общепринято, что длина противовеса ворот равна 1/3 — 1/2 длины проема. Но мы настойчиво рекомендуем делать противовес длинной в 1/2 от длины проема ворот. Почему? Потому что люди очень часто делают «облегченный» противовес — треугольником (как на рисунке ниже). В результате мало того, что уменьшают длину противовеса до 1/3 длины проема, так еще и усекают «противовес» до треугольника, уменьшая тем самым его вес. В этом случае он просто перестаёт выполнять функцию противовеса — слишком легким получается. В результате откатные ворота будут «не в балансе», «клюют» при закрывании и при полном открывании, а все нагрузки как раз ложатся на ролики, которые от этого и вылетают за 2-3 года, а не за 10 лет, как им положено. Итог: если противовес «квадратный» — то в принципе хватит и 1/3 проема. Если «треугольный» — то 1/2 проема. Но идеальным вариантом всё равно будет длина противовеса, равная 1/2 длины проема ворот.

Именно поэтому основой установки ворот является установка роликов. Именно ролики держат всю конструкцию и испытывают наибольшие нагрузки в сравнении со всеми остальными элементами конструкции сдвижных откатных ворот. Эти два ролика держат навису всё полотно ворот, поэтому их устанавливают на массивный железобетонный фундамент, в который, для удобства заливают закладную деталь, выполненную из швеллера. Это делается для упрощения последующего монтажа роликов и именно к ней впоследствии привариваются основания двух роликов, а ещё позже — основание для крепления двигателя механизма отката. (смотрите фотографию выше).

Все остальные комплектующие для откатных ворот практически не несут силовых нагрузок и служат для удерживания полотна ворот от раскачиваний. Все эти комплектующие для откатных ворот изображены ниже. Из них, поддерживающая шина (кронштейн квадратный с двумя резиновыми роликами), улавливатель нижний и улавливатель верхний — монтируются на столбы.

Давайте разберем поэлементно весь набор комплектующих, необходимых для установки откатных ворот. Посмотрите на схему ниже, на которой мы пронумеровали все элементы. Итак поэлементно согласно нумерации на схеме:

1. Торцевая заглушка для задней части направляющей. Её предназначение отчасти декоративное, отчасти чтобы предотвратить набивание снега внутрь направляющей при откате ворот в зимний период если они откатываются, разгребая снег;
2. Поддерживающая шина с двумя регулируемыми роликами (кронштейн квадратный с двумя резиновыми роликами). Она устанавливается в верхней части столба (ближайшего к закладной с несущими роликами) и просто удерживает полотно ворот в вертикальном положении от раскачивания и опрокидывания;
3. Улавливатель верхний. Он  устанавливается на «принимающем» столбе. Роль уловителя — удерживать полотно ворот от раскачивания когда откатные ворота закрыты;
4. Улавливатель нижний. Практически то же самое, что и в предыдущем пункте, но с опорной площадкой, на которую закатывается опорный ролик когда откатные ворота полностью закрываются. Смысл в том, чтобы  не только удержать откатные ворота от раскачивания, но и разгрузить ведущие ролики и направляющую, испытывающую сильные изгибающие нагрузки при полностью выдвинутых воротах;
5. Опорный ролик. Данный ролик является одновременно и демпфером и заглушкой для переднего края направляющей. При закрытии ворот он закатывается в «нижний улавливатель» (см. предыдущий пункт № 4), демпфирует удар полотна закрывающихся ворот, опирается своим роликом на опорную площадку «нижнего улавливателя», снимая изгибающие нагрузки с направляющей и всего полотна ворот;
6. Собственно сама направляющая (или «направляющий рельс»), благодаря которому откатные ворота и движутся вперед-назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже написали выше, направляющая заглушена с тыльной стороны элементом №1, с передней стороны элементом № 5.
7. Опорные ролики с регулировочными подставками — элементы, несущие на себе основную нагрузку и обеспечивающие перекатывание откатных ворот. По сути это самые силовые элементы конструкции, требующие закрепления на прочном основании в виде закладной, обычно монтируемой на железобетонный фундамент.

Регулировочные подставки служат для:

• точного выставления по одной прямой роликовых опор (если ролики будут стоять не по прямой, то будут сильно изнашиваться. Без регулировочных подставок ролики почти невозможно выставить ровно)
• регулировки высоты установки ворот относительно земли (в пределах 5 см)
• возможности замены износившихся роликовых опор (если роликовые опоры были бы приварены к закладной без регулировочных подставок, то их было бы проблематично заменять без применения «болгарки» сварочного аппарата).



Устанавливаем откатные ворота. Закладная, фундамент, столбы.

У многих закладной элемент вызывает много вопросов, так как непонятна форма и размеры этой закладной детали и все начинают искать её чертеж. Чертеж Вам не понадобится. Смысл этого элемента лишь в том, чтобы на бетонном основании подготовить некую основу для последующего монтажа роликов и привода ворот при помощи электросварки. Исходя из этого, форма вообще не имеет значения, размеры могут варьироваться. Под закладную берется швеллер № 10, 12,14, 16, 20. Чем массивнее откатные ворота — тем более мощный швеллер. Закладная должна стоять прямо на линии движения полотна будущих ворот, площадка под двигатель смещена от этой линии внутрь двора.

Посмотрите на фото, размещенное ниже. Как видите, на закладной элемент смонтированы ролики (на фото они под цифрами 1 и 2). Из этого же фото видно, что ролик № 2 логичнее было бы сместить правее, ближе к правому краю каркаса ворот (точка крепления определяется при полностью закрытых воротах).

Казалось бы, что в идеале, ролик № 1 должен был бы стоять у самого столба (который находится на фото слева), а ролик № 2 должен стаять у самого края направляющего рельса, ближе к краю каркаса ворот (на фото справа). Это почти так, но есть один нюанс! Дело в том, что направляющая балка имеет по краям вставленные внутрь элементы. Дальний от проема ворот край балки закрывается торцевой заглушкой (на фото под номером 4), а в противоположенный край вставляется вспомогательный опорный ролик (на фото под номером 3), закатывающийся в нижний улавливатель при закрытии ворот. Поэтому ролики № 1 и № 2 должны быть установлены на соответствующих расстояниях. Длина закладного элемента может равняться длине «противовеса» ворот. Т. е. при ширине проема ворот в 5 метров и ширине «противовеса» 2,5 метра, длина закладной может быть примерно 2,3 — 2,5 метра. Для установки привода с электродвигателем в будущем, — приварите к закладному элементу площадку в любом месте. С другой стороны этого можно не делать и впоследствии приварить к закладной сверху пластину, выступающую вбок  и уже на неё ставить привод.



Теперь о фундаменте. Фундамент откатных ворот это пожалуй самая важная и ответственная часть всей конструкции ворот. В первую очередь фундамент нужен под закладную, к которой будут крепится основные опорные ролики. Некоторые фирмы и частные бригады предлагают более дешевый вариант фундамента, нежели железобетон, а именно они предлагают закрутить несколько винтовых свай, на которые потом сверху приваривается закладная и вот собственно почти всё готово. Далее рядом, в этот пучок свай вкручивается ещё одна немного кривенько (так как ровно рядом не вкрутить целый куст свай), под столб. Мы такой вариант даже рассматривать не будем. Возможно он и подходит под небольшие и легкие сдвижные откатные ворота, например, имеющие длину 3 метра с легким каркасом, обшитым профлистом с одной стороны, однако откатные ворота более длинные и тяжелые будут «гулять» на таком фундаменте.

Мы считаем, что альтернативы железобетонному фундаменту в данном случае нет, однако и его можно заливать по-разному. Так, например, в интернете зачастую предлагается заливать либо лишь один фундамент — непосредственно под закладную, либо два раздельных, один из которых — под закладную, второй — под «принимающий» столб. Этот вариант изображен на схеме, представленной ниже.

Этот вариант намного лучше, чем идея использования винтовых свай, однако наличие двух раздельных фундаментов может закончится неприятностью, особенно в тех случаях, когда такие фундаменты не заглублены ниже уровня промерзания грунта. Дело в том, что в результате морозного пучения такие раздельные фундаменты могут двигаться независимо друг от друга. В этом случае, даже при незначительных смещениях относительно друг друга, всё может закончиться тем, что откатные ворота перестанут попадать в уловители, установленные на приемном столбе и Вам придется постоянно пытаться перенастраивать уловители. А если такие деформации будут происходить 2 раза в год, например в начале и в конце зимы? А если ещё чаще? Вы хотите всю свою жизнь посвятить вечной регулировке ворот на своём участке и стать гуру в этом деле? Лично мы — нет!

Решение этой проблемы довольно простое (но более дорогое, чем два отдельных фундамента) — оба столба должны быть связаны одним общим фундаментом. В этом варианте, даже в случаях смещения фундамента, оба столба будут ВСЕГДА находиться параллельно друг другу, смещаясь в одной связке. Ниже публикуем фото такого фундамента откатных ворот.

Столбы для откатных ворот устанавливаются перед заливкой фундамента бетоном. В случае с откатными воротами столбы не несут практически никакой нагрузки, кроме ветровой. Имеется в виду, что у полотна ворот обычно высокая «парусность» и во время сильного ветра, ветровая нагрузка передается от полотна ворот на столбы. Если говорить о достаточности, то для подобных ворот будет достаточно взять трубу 60х60х2мм, однако для тех, кто страдает гигантоманией так же, как и мы, мы рекомендуем делать столбы из трубы 100х100х4мм.

Относительно того, стоит ли устанавливать «П»-образные столбы или обычные — тут нет единого мнения. Комплектующие для откатных ворот, описанные выше, могут быть установлены  без всяких проблем и на одинарные столбы.  Мы предпочитаем «П»-образные столбы, но при этом, если Вы внимательно посмотрите на фотографии, приведенные в данной статье, то увидите, что изначально мы устанавливали и заливали бетоном одинарные столбы. Установив при этом в нижней части небольшие закладные стальные пластины, к которым впоследствии приварили другие столбы меньшего сечения, чем основные. Таким образом мы из одинарных столбов сделали «П»-образные. «П»-образные столбы предпочтительны в том случае, если впоследствии Вы планируете установить не только привод для ворот, но и комплект автоматики для ворот, включающий фотоэлементы. Во-первых, — фотоэлементы будет удобнее ставить именно на внутренние столбы, а не на внешние (из антивандальных соображений). Во-вторых, — внутри внутренних столбов будет удобно провести скрытую проводку к фотоэлементам и сигнальной лампе. Подробнее об этом Вы можете прочитать в нашей статье «Автоматика для откатных ворот».



Откатные ворота. Конструкция каркаса ворот.

Каркас сдвижных ворот лучше сваривать из металла. Конструктивно он сваривается из труб прямоугольного или квадратного сечения двух типоразмеров. В качестве силового каркаса берутся трубы бóльшего сечения, внутреннее заполнение в виде ребер жесткости делается из труб меньшего сечения, например 20 х 20 мм.

Мы предлагаем Вам выбирать сечение труб для каркаса откатных ворот в зависимости от массы и/или длины ворот, согласно таблицам, представленным ниже:

• Легкая зашивка ворот (профлист, поликарбонат, сетка, «евроштакетник»):


  Масса полотна ворот	Длина полотна откатных ворот (ширина проема ворот)	Основной профиль (несущий профиль для каркаса)	Вспомогательный профиль (для крепления заполнения, обшивки)
  < 800 кг	< 6 метров	60х30х2мм или 60х40х2мм	20х20х2 мм
  ≥ 800кг	≥ 6 метров	80х40х2 мм	40х20х2 мм



• Тяжелая зашивка ворот (доска, кованые элементы, металлический квадрат и т.п.):


  Масса полотна ворот	Длина полотна откатных ворот (ширина проема ворот)	Основной профиль (несущий профиль для каркаса)	Вспомогательный профиль (для крепления заполнения, обшивки)
  < 500 кг	< 5 метров	60х40х2мм	20х20х2 мм
  ≥ 500кг	≥ 5 метров	80х40х2 мм	40х20х2 мм

К каркасу лучше сразу приварить зубчатую рейку (либо цилиндры с резьбой под крепление зубчатой рейки). Крепления зубчатой рейки (цилиндры с резьбой, 3шт на 1 метр рейки) стандартно идут в комплекте с ней. Обязательно проверяйте этот факт при покупке! Чтобы автоматику без проблем потом поставить. Иначе потом будет крайне неудобно её ровно приваривать к самому низу ворот.  Её длина должна быть минимум на 1 метр больше, чем длина проема. Этот 1 лишний метр (или более) зубчатой рейки выступает на «противовес» ворот для того, чтобы быть всегда в зацепе с зубчатым колесом двигателя привода ворот. Зубчатая рейка универсальна и подходит под 99% приводов (САМЕ, NICE, Дорхан, Алютех и т.п.).  Если приваривать цилиндры с резьбой для последующего крепления зубчатой рейки, то лучше их приварить заблаговременно к направляющей (направляющему рельсу) как показано на двух фото ниже.

А теперь обратите внимание на фото откатных ворот, размещенное ниже. На этом фото визуально понятно, насколько сильные нагрузки испытывают ролики, которые собственно удерживают откатные ворота и по которым эти ворота катаются. Имейте ввиду, что если Вы решите сделать в откатных воротах калитку (врезав её прямо в полотно ворот), то её стоит делать в той части ворот, которая расположена ближе всего к несущим роликам, на которых откатные ворота и держатся. Если же Вы решите установить калитку на дальнем от роликов конце полотна ворот, то вы ещё больше нарушите баланс развесовки, «увеличите рычаг» и силы, воздействующие на ролики.

Комплектующие для откатных ворот

Если говорить о комплектующих для ворот, то мы бы рекомендовали комплектующие марки РОЛТЭК потому как они зарекомендовали себя как наиболее надежные из предлагаемых сегодня на рынке. Комлектующие для ворот обычно представляют собой наборы, такие же, как на фотографиях и схемах в нашей статье (выше по тексту). Эти наборы комплектующих делятся по мощности, в зависимости от длины и массы полотна ворот. Лучшие цены на комплектующие для откатных ворот Вы найдете на нашем сайте в разделе «Магазин дисконтных цен» => «Комплектующие для откатных ворот». Комплектующие для ворот РОЛТЭК делятся следующим образом, как указано в таблице ниже:

Масса полотна ворот	Длина полотна откатных ворот (ширина проема ворот)	Название комплекта	Размеры балок (ширина х высота, измеренные с торца)
до 350 кг	до 4 метров	«МИКРО»	60х55 мм
до 500 кг	до 5 метров	«ЭКО»	70х60 мм
до 800 кг	до 7 метров	«ЕВРО»	90х75 мм
до 2000 кг	до 12 метров	«МАКС»	130х135 мм





Возможно Вам будет также интересно:

• Каркас откатных ворот

  Заказываем каркас откатных ворот. Что нужно учесть перед заказом Эта статья расскажет о том, что нужно знать перед тем, как заказать …

• Автоматика для откатных ворот

  Автоматика для откатных ворот это не только сам привод для ворот, который непосредственно производит открывание и закрывание полотна ворот. Привод …

Понравилась статья? Поделитесь ссылкой на неё с друзьями в социальных сетях:

75 фото типовых и оригинальных проектов

Ворота и забор используют все владельцы загородных или дачных участков. Ведь благодаря таким конструкциям у владельцев есть возможность оградить свое личное пространство. Не обязательно при этом использовать помощь специалистов. Намного экономнее сделать все работы самостоятельно, уделив внимание определенным вещам.

Перед началом рабочего процесса следует особое внимание уделить созданию чертежей, ознакомиться с установкой столбов, правильно подобрать материалы для конструкции.

Достоинства распашного типа

Независимо от того, какую модель вы подберете, следует подобрать наружный или внутренний метод открывания створок. При этом сложностей во время работы не должно возникнуть.

При правильном выполнении всех основных этапов ваша конструкция будет служить продолжительный период времени. Стоит рассмотреть основные достоинства такого выбора:

• комфорт при использовании;
• широкая вариация материалов, Все зависит от личных предпочтений, подбор в зависимости от интерьера;
• высокий показатель функциональности;
• компактная конструкция;
• отсутствуют ограничения касательно размера.

Распашной тип известен простыми монтажными работами. Изделие не требует к себе дополнительных мер ухода, они прочные, дополнят ваш интерьер. При желании можно оборудовать ворота с помощью автоматической системы.

Стоит рассмотреть также недостатки такого изделия. Это учет внешних факторов, например, ветра, снега. То есть, модель подбирается с учетом региона, в котором вы проживаете. Необходимо для такой модели освободить место.

Особенности конструкции

Необходимо рассмотреть основные составляющие чертежов ворот своими руками:

• выполненная из дерева или металлического материала рама. Она должна обладать высоким показателем жесткости;
• соответственно с типом ворот подбираются опорные стойки;
• металлический профиль пользуется спросом среди покупателей, как качественный обшивочный материал;
• зависимо от типа конструкции, например, ворота с калиткой, подбирают петли. Учитывают также массу изделия;
• обеспечивают надежную защиту от проникновения злоумышленников замки, или запоры. Выбор механизмов широкий, можно подобрать что-то себе.

Все детали выполняют определенную нагрузку, их правильная установка и качественные характеристики обеспечат продолжительный срок эксплуатации. Важно уделить время чертежу ворот из профнастила, сделать соответственные эскизы.

Профлист

Ворота, выполненные из данного материала, пользуются особой популярностью. Ведь створки могут открывать в разные стороны, а не исключительно в одну сторону. Из этого полотно можно сделать калитку.

По сравнению с деревянными изделиями в этом случае необходимость в дополнительном ремонте, уходе отпадает. При желании изделия дополняют с помощью автоматики. Итак, выделяют такие достоинства данного выбора:

• низкая, доступная широкому кругу потребителей стоимость;
• эстетичность, изделие достаточно привлекательно выглядит;
• высокие качественные характеристики;
• продолжительный срок эксплуатации;
• рабочий процесс, который можно организовать самостоятельным путем.

Среди недостатков выделяют подверженность внешним фактором. В большей мере это касается ветра, или же снега. Также необходима установка петель, правильно установить столбы.

Установка

Выбирая материал профлист, следует позаботиться об крепких и надежных столбах. Диаметр трубы 80 мм считается наиболее подходящим для опоры. С нагрузками может справиться также квадратная труба.

Обращайте внимание на трубы квадратного сечения, которых сваривают к створкам. На фото чертежа ворот можно отметить оптимальные размеры 10*25*3000 мм. Для соединения изделия таких габаритов потребуется сварка.

С помощью использования диагональных натяжителей можно усилить конструкцию каркаса. Определитесь с местом, предназначенным для замка, запора, ограничителей.

Рабочий процесс начинается с монтажных работ касательно опор. Необходима для данной процедуры определенная подготовка. На видео видны основные этапы, их можно детальнее рассмотреть.

Варианты установки

Стоит отметить, что опорные столбы можно забетонировать, или же забить в землю. Для большей надежности конструкции необходимо отдавать предпочтение бетонированному варианту.

Важно правильно установить петли. Опоры погружают в грунт на глубину около 130 см. Данный способ экономит время, при этом можно сразу приступать к следующему этапу – крепление петель, вешание створок.

Ямы для способа бетонирования используют глубиной 150-200 см. Зависимо от сечения закапывания трубы подбирают определенный диаметр. Необходимо заняться подушкой. То есть приготовить песок, щебень, затем залить все с помощью бетона.

Выводы

Независимо от того, какой тип ворот вы выберете, стоит выполнять все роботы исходя из чертежей. Если вы хотите распашную конструкцию, тогда необходимо помнить об их использовании на предприятиях. Раздвижные механизмы применяют для въезда, выезда из территории.

Достоинства и недостатки можно найти в каждом типе. Подберите наиболее оптимальный для себя вариант.

Фото чертежей ворот

Также рекомендуем посетить:

Ворота своими руками – чертежи, схемы, эскизы, конструкция

Если вы хотите сделать ворота своими руками, чертежи, схемы, эскизы, конструкция которых представлены на этой странице, вам остается только начать. С чего начать? С планирования и далее по шагам.

Здесь представлена пошаговая инструкция, как сделать ворота своими руками. Чертежи, схемы, эскизы, конструкция самих ворот подобраны самые простые, чтобы их смог реализовать самый рядовой владелец частного дома.

Все работы, что необходимо проделать, не потребуют от вас каких-либо специальных навыков. Также вам не потребуется какой-либо специальный инструмент, которого бы не оказалось в обычном частном доме.

Какой потребуется инструмент

Требования по инструменту зависят от того, какие вы решили сделать ворота своими руками. Чертежи, схемы, эскизы, конструкция воротин (створок) представлены для двух вариантов:

1. Деревянные ворота.
2. Стальные ворота.

Как вы понимаете, дальнейшее декоративное оформление столбов и створок – это уже ваше желание, вы можете сделать все что угодно.

Требования по инструменту не зависят от того, какие ворота вы задумали сделать – распашные или сдвижные. Итак, вам понадобятся:

1. Сварочный аппарат, лучше инверторного типа.
2. Болгарка (УШМ).
3. Шуруповерт.
4. Циркулярная пила (если вы задумали делать деревянные ворота).
5. Ручной инструмент (молоток, ножовка, клепочник).
6. Измерительный инструмент (уровень, рулетка, уголок, большая линейка).

Не забудьте про защитные приспособления – очки и перчатки, а также наушники при использовании электроинструмента.

Из какого материала делать ворота

Если вы думаете, из какого материала делать ворота, просто оглянитесь на фасад собственного дома. То, из какого материала изготовлен фасад дома, подскажет вам, что стоит использовать для ворот и калитки.

Например, деревянный фасад отлично сочетается с деревянными воротами или с коваными. А кирпичному фасаду подойдут кованые ворота и ворота со створками из профилированного стального листа.

Различные варианты эскизов и фото ворот, которые мы здесь разместили помогут вам определиться в этом вопросе.

Конструкция, чертежи и схемы ворот

В этом разделе представлены чертежи и схемы ворот, которые можно сделать своими руками. По этой причине вы не найдете здесь сложны конструкций, которые невозможно было бы изготовить без специального инструмента или профессиональных навыков.

Эскизы ворот для изготовления своими руками

А вот несколько эскизов самых простых ворот, которые можно изготовить своими руками прямо на месте – во дворе собственного дома. Как видите, никаких излишеств и самая простая конструкция.

Ворота своими руками – фотогалерея

А вот напоследок несколько фото ворот, которые изготовлены по представленным выше чертежам и эскизам. Эти фотографии помогут вам визуализировать конечный результат и понять, какие бы ворота для своего дома вы хотели бы сделать своими руками.

Automatic Gate Slider до $ 100: 15 шагов (с изображениями)

В ходе этого проекта я столкнулся с множеством механических и электрических проблем. Я уже упоминал о некоторых из них раньше, но перечислю их ниже.

1. Концевые выключатели с жесткой остановкой: это стало проблемой, поскольку на концевые выключатели будет действовать большое усилие даже после отключения питания ворот. У такой тяжелой массы много инерции. И любого переключателя жесткой остановки, о котором я мог подумать, было недостаточно, чтобы поглотить эту инерцию.Исправление состоит в том, чтобы использовать подвижные концевые выключатели, как это сделал я.

2. Размещение концевых выключателей в жестких пределах: ваше физическое размещение концевого выключателя должно быть таким, чтобы, даже если концевой выключатель не работает, ворота не могли вкатиться в выключатель и разрушить его. Это стало проблемой, когда один из проводов концевого выключателя оборвался, и ворота вкатились в выключатель, разрушив кронштейн и выключатель. Я исправил это, переместив скобу цепи наружу, чтобы она не могла попасть в концевой выключатель ни при каких обстоятельствах.

3. Слишком сильное натяжение цепи: когда я впервые надел цепь, я натянул ее так сильно, что это оказало большое усилие на вал двигателя, перпендикулярный плоскости его движения. Из-за этого двигатель был неэффективен, так как боролся с большим трением. Это не было бы проблемой, если бы я сделал подходящую опору двигателя с подшипниками и всем остальным, но у меня не было для этого опыта. К тому же ворота не были прямыми по длине, поэтому цепь двигалась слева направо. Чтобы решить эту проблему, я просто ослабил цепь.Это не работает гладко.

4. Электромагнитные помехи от зарядного устройства. Зарядное устройство, которое я хотел использовать, производило так много электромагнитных помех, что делало приемник неэффективным и изворотливым. Я попытался применить экранирование, но считаю, что сочетание проводящих и излучаемых электромагнитных помех было слишком сильным для схемы. Исправить это нельзя навсегда, но я использовал гораздо большее зарядное устройство в металлическом корпусе, которое почти в 20 раз мощнее, чем необходимо. Но пока это работает.

5.Радиочастотный диапазон: РЧ-приемник, который я использовал, был не самым лучшим. Это был один из тех дешевых долларов за 1 доллар. Ассортимент хоть и не страшный, но мне не хватает для комфорта. На данный момент я просто оптимизировал его, используя проволочную антенну, но я буду искать лучшее радиочастотное решение.

6. Копирование пультов RF: это была такая глупая проблема, что когда я наконец понял это, я засмеялся. Поэтому я купил эти программируемые пульты дистанционного управления, которые могут запоминать коды других пультов. Я использовал один из них в качестве базовой линии, а затем попытался скопировать коды этого одного в другой.После нескольких часов возни я обнаружил, что вы не можете скопировать пульт с другого, похожего на него. Вы можете копировать коды только со стандартных пультов. Мне потребовалось бесчисленное количество часов, чтобы понять это. Так что постарайтесь не попасться в ту же ловушку. Исправление — просто использовать любой другой стандартный пульт, а затем скопировать его на все программируемые пульты.

7. Сверление твердой стали: это была неприятная проблема. Когда я установил скобы для цепей на ворота, мне захотелось просверлить в них отверстие. Именно тогда я узнал, что сталь затвердела из-за того, что я ее сварила.Я сломал много битов, пытаясь пройти через это. Поэтому я советую просверлить перед сваркой. Избавит вас от множества хлопот.

Это были некоторые из проблем, с которыми я столкнулся во время сборки. Я буду добавлять в этот список, когда буду думать о других проблемах.

Автоматические ворота подъездной дороги Фотогалерея

Каждый месяц мы получаем красивые фотографии и чудесные письма от клиентов! Вот выборка…наслаждаться! Конкорд Подъездные ворота К удивительным воротам, Мы очень довольны нашими воротами. Мы получаем так много комплиментов по поводу того, как хорошо он выглядит в нашей собственности. Мы сами установили ворота.Сделал несколько звонков в службу поддержки клиентов и остался очень доволен обслуживанием клиентов, которое мы получили, отвечая на все наши вопросы. В поисках наших ворот мы искали в Интернете и были так счастливы, что нашли Amazing Gates. Отзывы покупателей и онлайн-фотографии — вот что нам продали. Сначала был немного обеспокоен тем, что мы находимся в Северной Каролине, с доставкой из Нью-Мексико, но все получилось отлично. Что замечательно, так это то, что ни у кого в нашем городке нет ворот, которые выглядели бы так здорово! Мы прилагаем пару фотографий в надежде, что вы сможете их использовать. С уважением, Макмиллан Фармс К удивительным воротам, Работали долго, но мы с женой все делали сами, кроме кладки фундамента и кирпичей… что нас тормозит. Я очень доволен результатами. Люди на самом деле останавливаются в дороге, чтобы рассказать мне, как красиво выглядит проект … Отзыв в вашу пользу: Упаковка… супер отличная.Было использовано много времени и внимания, а также отличный упаковочный материал. Я повторно использовал картон из коробки ворот, чтобы сделать коробку для отправки моему сыну, и леди FedEx была очень впечатлена картоном !!! Качество: как и было обещано. Очень аккуратные сварные швы, идеальное выравнивание пикетов, все квадратное, почти идеальное по размерам (это было очень важно для меня, поскольку у меня было мало места для вариаций в моем дизайне). Детали совпадали с вашими отпечатками… отличная вещь, чтобы сказать инженеру. Крепеж: Качественный… штучка хорошая.Саморезы для кронштейнов ограждения — это произведение искусства! Обожаю резиновую шайбу… проявляет заботу. Ответ: Замечательно работать… от дизайна секций ограждения, включая специальные кронштейны ограждения, до советов по подключению устройства открывания ворот и решения проблем, все были очень полезны. С уважением и благодарностью, Боб Колхаус Ворота подъездной дороги 12 футов.Ворота подъездной дороги Concord Deluxe с забором Lexington / Concord, 5-дюймовые стойки. Спасибо Джиму и Amazing Gates за отличный опыт установки этих ворот. Высоко ценю профессионализм и квалифицированную помощь во время процесса. Все заказы на запчасти были отправлены полностью, своевременно и должным образом защищенным. Каждая деталь так хорошо сочетается друг с другом и Amazing Gates смогли предоставить все дополнительные совместимые аксессуары, необходимые, когда я завершил проект.Ворота выглядят отлично, работает хорошо, и я сэкономил половину стоимости найма профессионального ворота компании. Какая сделка! Скотт Конкорд Подъездные ворота Привет Джим и всем, Большое спасибо за помощь в наладке наших ворот.Вот они (см. Прикрепленные картинки). С самого начала моя жена сказала НЕТ, что я не могу этого сделать (из-за полиомиелиту на обеих ногах). Но, прочитав инструкцию и увидев видео из веб-сайт Amazing Gates, в этом нет ничего особенного. Это действительно потрясающе Сделай сам ворота. На самом деле нет никаких сложностей в том, как его поставить. я считать, если вы можете прочитать руководство, тогда вы сможете сделать это с небольшой помощью от тебя ребята.Итог: если я могу это сделать, то это сможет сделать и кто угодно. Вы парни отлично. Я так доволен твоей продукцией. Спасибо за экономию меня тысяч долларов. С уважением, Питер Ле (Очень довольный покупатель) В новые ворота идеально вписываются в место! Я женщина и все сделала работа сама, за исключением дамы по соседству помогите мне установить ворота.Инструкциям было легко следовать. Выглядит большой! Благодарить ты! Крис Леггетт Дорогие удивительные врата! Мы так доволен вашим продуктом.Установка ворот и солнечная энергетическая система не могла быть проще. Моя жена и я сделал это сам (два человека, которым трудно зацепить до стереосистемы). Указанные вами направления были четкими и просто. Наши ворота обращают много внимания на фасад нашего дома. Люди проезжают мимо и даже фотографируют наши ворота. Мы очень рекомендуем вас всем, кто спрашивает.Мы не могли будь счастливее. В единственная модификация, которую мы внесли в ворота, заключалась в том, что мы хотели одень его немного. Мы покрасили наконечники в медь, которые сделано для более формального вида. Это было очень просто, так как финалы поставляются отдельно в упаковке. Этот Gate повысил нашу конфиденциальность и безопасность и повысил ценность наших дом.Это превратило наше обычное ранчо в поместье. Мы постоянно получаем комментарии, что у нас самое красивое место в области. я лицензированный каменщик и на самом деле изготовили ворота на заказ. Это очень дорогой и трудоемкий процесс. Удивительный Гейтс — ЕДИНСТВЕННЫЙ способ сделать ворота снова будущее. Мы не планируют переехать в ближайшее время, но если мы это сделаем, вы можете поспорить, что наши следующий вход будет включать в себя Удивительные ворота! Благодарить вам очень нравится, Алекс и Карен Колорадо-Спрингс Конкорд в снегу. Гайд-парк, ворота Приводные ворота Hyde 16 футов с нестандартные пикеты. «The ворота выглядят отлично! Обслуживание клиентов также фантастическое.» Джо, Мальборо, Нью-Джерси 14 футов Arche. Джон Лумис Строительство и бетон. 14 футов.Конкорд. Заказчик сделал свое кладка и 300 футов забор! Привет, Стив, Добро пожаловать в мой летний проект. Мы в восторге от нашего нового забора и ворота венчающая слава. Наконец-то мы получили все детали и детали установлены в эти выходные и это просто замечательно. Обри был отличным помощником во всем, и Роберта простила мою безмозглость. и добил меня.Многие люди хвалили ворота, даже въезжая с улицы, чтобы прокомментировать. Если у тебя есть небольшой уличный указатель, я был бы рад показать его на некоторое время. Я живу в одном из самых оживленных уголков Нэшвилла, так что много разоблачения. Я уже начал копать свои ямы для почты для вторых ворот. Пожалуйста, добавьте фотографии в свой зал слава. Если я правильно помню, вы предлагали дополнительный мини-пульт взамен готовых фотографий.Было бы очень хорошо. Спасибо, Джон Биола 12 футов Concord с кастомом точки для копья. Все у Удивительных ворот; Когда мы купили наши ворота, Стив спросил, не пришлем ли мы несколько фотографий. из ворот после установки.Я приложил для вас несколько фотографий. Я хотел бы начать с того, что наш опыт был «отличным». Все, с кем мы работали, были очень профессиональны и все очень хорошо осведомлены о вашем продукте … короче все отлично работать. Если все, у кого есть бизнес, лечили их клиентам нравятся Amazing Gates, это был бы лучший рынок место. Мы все еще ждем каменщиков, которые придут и закончат наши ворота. колонны, поэтому наши ворота все еще строятся, но я хотел предоставьте вам фотографии, как мы обсуждали. Большое спасибо за все, что есть у вас и ваших сотрудников сделано для нас. В заключение хочу сказать еще кое-что и что Стив Бюче человек слова, поэтому большое спасибо Стиву. Уильям Хаффман 12 футов Concord Deluxe Просто хотел сообщить вам, что наконец-то у меня есть ворота и открыватель.Прикрепил несколько фото. Еще раз спасибо, я очень доволен ворота и смог установить его сам (с небольшой помощью от Роберты). ~ Терри Кокран дорогой Удивительные ворота: Вы определенно выбрали подходящее название для своего бизнеса, поскольку ваши ворота действительно потрясающие.От процесса заказа до доставки, установка была действительно простой и удобной. процесс. Я очень скептически относился к заказу автоматических ворот в онлайн-бизнес, но я был впечатлен вашим веб-сайтом и решил попробовать. Ваш торговый представитель был очень любезен с процессом заказа и предоставил мне лист заказа, чтобы просмотрите мой заказ до его размещения, чтобы убедиться, что все было верный.Компания доставки была невероятно организована с водитель связался со мной утром по расписанию доставка, чтобы подтвердить время доставки. Он также предоставил дальнейшие позвоните в тот же день, чтобы сообщить мне о его успехах и проверить доставку время. Несмотря на то, что от него не ожидали помощи в разгрузке, он очень помог с процессом разгрузки. С разгруженными воротами я открыл материалы для осмотра и был очень впечатлен качеством ворот, открывателей и полноты заказа. Моя подъездная дорожка идет в гору к дому, а не на уровне бок о бок меня беспокоила простота установки. Тем не мение, с вашими полезными онлайн-видео установка не могла быть было проще. Я считаю, что почти любой, кто следит за вашим видео инструкции не составит труда установить ваши ворота. Ваш стойки с направляющими точками по высоте и петлевые кронштейны Amazing сделать процесс невероятно простым. Спасибо за ваш замечательный продукт и поддержку. С уважением, Дон Хьюз 16 футов. Гайд-парк, Прикрепил это фотографии Удивительных ворот, которые мы только что установили.Наши ворота (16-футовый Concord, раздвоенный) установить было несложно. По факту Самым сложным было сделать отверстия достаточно глубокими, чтобы столбы ворот. Мы живем в центре Южной Каролины и недалеко от линия падения, поэтому у нас есть обильные сланцы и сланцевые породы всего в нескольких дюймах под поверхностью почвы. Открыватели были очень просты в установке. и мы очень довольны нашей покупкой.Солнечный вариант был прост в установке и с большим блоком управления что было рекомендовано, у нас было место для установки глубинного цикла аккумулятор для работы наших ворот круглый год. Спасибо Дэвид Эджфилд, SC дорогой Кен, Приложено фото наших завершенных электрических ворот.Это отличный чувство, что проект объединяется и все Работа. Ваш ворота, столбы, секции забора и все необходимое оборудование установить и эксплуатировать ворота, собранные вместе, как и планировалось. Инструкции и руководства были отличными и облегченными. установка. Кроме того, отличная помощь от вас, Обри, Дэвида Сандоваля, Брэда и Стива Бьюча, устраняли мелкие проблемы, которые у нас были, по мере их возникновения.Спасибо всем за умелую и профессиональную поддержку. С уважением, Билл Коул МТО Афина Привет Ребята, Просто хотел выслать вам фото наших ворот здесь, в округе Бакс, штат Пенсильвания.Мы их любим. Генри и Памела дорогой Удивительные ворота: Прошло около года так как я купил ворота у тебя, но Я хотел подождать пока дом не был завершен, прежде чем я отправил вам любые картинки.Я не мог быть счастливее со стилем, качеством, отделкой и внешним видом Удивительных ворот. Хотя я не установил их сам, профессионал, который действительно был впечатлен качеством. Я получил много комментариев о ворота и как они выглядят, что мой сосед думает об установке ворот также.Ваш торговый представитель мог бы не был более полезным с моей дюжиной вопросов о правильном размере, открывателе, и телефонная будка. Спасибо за добавленную стоимость и безопасность в мой дом. Если я или кто-то еще спрашивает о покупке ворот, ПОЗВОЛЯЮ ИХ ЗНАЙ, УДИВИТЕЛЬНЫЕ ВОРОТА — ПУТЬ! Блейк Афина «Я были очень впечатлены надежностью солнечной батареи / батареи электрические ворота.» Майкл Шон, Реддинг, Калифорния «Мы они очень довольны и выглядит потрясающе ». Винодельня Sand Castle Дорогой Джим, Хочу поблагодарить вашу компанию за создание такого замечательного продукта.От дизайна до установки все было идеально. Я установил свои ворота и всю его электронику прошлая неделя. Это заняло у меня на день больше, чем ожидается, но это обычно так. Все было доставлено успешно и в отличной форме. После просмотра твоего онлайн-видео и следуя вашим шагам пошаговые инструкции, которые мне удалось установить ворота без проблем вообще.С участием за исключением необходимости помощи в установке шесты и поднимите ворота, я сделал это проект почти полностью мной. Мой Единственный совет будущим покупателям — прочитать инструкция полностью! Я был действительно поражен как все так хорошо сочетается и как легко было установить мой ворота.У меня были сомнения относительно того, или нет, я мог бы это сделать, но когда я отступаю и посмотри на ворота и посмотри, как они работают отлично, интересно, почему у меня были сомнения вообще. Спасибо, парни!!! (И думать, что я почти купил на месте. Ха!) Уолтер Редмонд, Вашингтон Эссекс 12 ft Driveway Gate «…Ворота выглядят абсолютно невероятно! «(Эссекс 12 футов) ~ Рич, Колвилл, WA дорогой Кен, Пользуясь случаем, хочу поздравить вас и ваших сотрудников за все, что вы сделали, чтобы поддержать меня в установке мои ворота. Все это было для меня очень положительным опытом, начиная с моего оригинального связаться с Джимом Харланом, помогая мне купить необходимое оборудование для моего конкретного приложения. Еще хочу отметить Давида Сандоваля, его помощь в том, чтобы помочь мне понять различные вопросы У меня во время установки было неоценимо. Спасибо за все, что Amazing Gates для меня сделали.Я полностью доволен моими воротами. Я бы порекомендовал вашу компанию всем потенциальным клиент. Когда очистится снег, я пришлю вам несколько фотографий моей установки. Спасибо за все. Ура, Джеральд Киз Привет Рик Просто примечание, чтобы сказать, что я только что получил и распаковал свои ворота.Я очень доволен качеством ворот и всей фурнитуры. В ворота лучшего качества, чем я ожидал. Упаковка тоже была отличной. Установлю их весной, а фото при этом вышлю время. Спасибо за отличный сервис и отличный продукт. Я покажу их своим друзьям. счастливого Рождества Эд Эндрюс Больше фотографий установки клиента… Конкорд Делюкс 14 футов «У вас потрясающие ворота! Когда подошли ворота, я не поверил своим глазам — качество и качество изготовления оказались намного лучше, чем я ожидал! » ~ Ричард, Тосканские высоты Лавендарские сады Харди (Concord Deluxe 16ft), Неаполь, Флорида Одноместный Качели «МТО» Спайс Ржавая Афина на заказ диагональные бруски. 12 ft. Эссекс Dent Essex Gate, Мидвилл, Пенсильвания Lexington 12ft одинарные качели Davis Concord Gate, Лас-Крусес, НМ Lingle Camino Real, Ranchos de Таос, Нью-Мексико Hartweg Athena, Лексингтон, Иллинойс Игровая площадка Понтифика Версаль, Метаири, Лос-Анджелес

Чтобы увидеть больше фотографий наших ворот, установленных по всей территории США, посетите нашу страницу Pinterest. Посетите профиль Amazing Gates of America LLC на Pinterest. Отправьте нам свой отзыв … [email protected] Письма от клиентов: Всем на удивление Ворота: Кому я могу написать, чтобы поделиться своим очень положительным опытом работы с Amazing Gates? Я так рада, что сделала это.Вы, ребята, настоящие профессионалы и действительно выполнили все, что сказали. И вы сэкономили нам почти 80% той суммы, которую мы бы получили, если бы мы наняли кого-то на месте для установки этих электрических ворот. Но ваше обслуживание клиентов и быстрая, полезная, компетентная и эффективная обратная связь сыграли решающую роль. Благодарю вас! Пол З. Стив, Я установил мои ворота сегодня.Я, наверное, пробежал миллион футов забора в моей жизни и сотни ворот. Я должен сказать вам, что эти были самыми легкими воротами, с которыми я когда-либо работал. Я сделал все работа сама. После того, как их повесили, они чуть не отключились. После нескольких регулировок шарнирными болтами они становятся идеальными. Не могу поверить, что это было так просто. Большое спасибо. Шон Р. Макэнэлли Всем на удивление ворота: Просто хотел, чтобы все знали, какое удовольствие он имел дело с вашей компанией.Ты, Джим, убедился, что у меня есть продукты или материалы, необходимые для своевременного выполнения работы. Я установил все оборудование, и у меня возникла проблема с электричеством. доска, я тогда поговорил с Дэвидом в техподдержке, он ответил быстро с решением, и я смог завершить свою работу и сделать моих клиентов счастливыми !! Ваш персонал замечательный! Все из администратор, доставка, продажи и техническая поддержка.Пожалуйста похвалить всех своих сотрудников за хорошо выполненную работу !! Ваше оборудование говорит под себя и отлично работает. С нетерпением жду возможности иметь дело с ты на моей следующей работе. Спасибо, Ларри Оней Сервисная служба Онея Дорогой удивительный Ворота, Я не могу передать, насколько впечатлен Я был со всем процессом.От дизайна этап, с доставкой в ​​службу поддержки по телефону. Какие плавный, хорошо просчитанный процесс. И за упаковку и доставка вы должны позвонить в отдел доставки Удивительные грузоотправители. Вау, мы были впечатлены. Что касается установка, ну, для такого мастера, как я am это было так же просто, как 123. Лесли Нью-Джерси-Шор «Ворота отличные!» ~ Джеймс Бассейн Garden Gate Мы получили много приятных отзывов про ворота и забор на стене… Я очень благодарен вам за выдающаяся поддержка и совет. Мы считаем себя очень повезло, что нашел вас и работал с вами. В общем, я хотел позволить тебе знаю, что вы отличные люди для работы, и я будем рады быть вашей ссылкой на любой из ваших будущие клиенты. Ник Jessica Garden Gate, Нью-Филадельфия, Огайо Уважаемый г-н Хелфер, Недавно мы приобрели электрический ворота и различные элементы управления от вашей компании. Мы обнаружили Удивительные врата.com в интернете и решил взять шанс. Какой восторг он работал с вами и вашими знающими и внимательный персонал. Нечасто приходится иметь дело с бизнесом, который так быстр и верен своим слово. Даже ваш сервис «после оплаты» и совет был превосходным. Поздравляю, что ты порезан выше остальных. Искренне, Мистер и миссис З. Лос-Гатос, Калифорния Beverly Garden Gate, Морское побережье, Калифорния Уважаемый г-н Хелфер Я пишу это письмо как недавний и довольный покупатель одного ваших ворот и предложить вашему вниманию двух ваших сотрудников которые заслуживают особой благодарности и похвалы через все мои контакты с вашей компанией. Прежде всего Рассел, который был терпеливым объяснил каждый технический аспект и ответил все мои вопросы в течение нескольких месяцев, и был решающим фактором в моей решимости купить ворота у вашей компании, а не какие-либо другая компания. Но особенно Дезире Атенсио, кто, когда плату РЭ-1 пришлось заменить как неполноценный, был невероятно вежливым, обаятельным, терпеливый и отзывчивый на мои запросы.Дезире followed увидев, что неисправная плата была заменена, позвонил мне, чтобы сообщить о его наличии, его дата отгрузки от дистрибьютора и ожидаемый Дата прибытия. В этом мире некомпетентных сотрудников «поспешите вверх «,» получить деньги «, игнорировать покупателя после продажи », и« оставив сообщения на автоответчике », имея дело с таким специальный сотрудник, как Дезире, был долгожданным опытом. Я думал, что эти выдающиеся сотрудники должны быть доведены до вашего сведения. Искренне Ваш, Джозеф Ист-Хэмптон, Нью-Йорк Дорогой Кен, Пожалуйста, примите это письмо как мою «благодарность» за Ваша честная и информативная помощь в моем недавнем выбор ворот.Проведя много недель в исследованиях доступных продуктов и поставщиков, я решил связаться с вашей компании, потому что она, казалось, предлагает уникальную «систему подход «к автоматическим воротам. Я остался доволен чтобы убедиться, что вы предлагаете не только полные системы но также обширные знания о том, как настроить система для конкретного приложения.Время, когда ты тратить время на разговоры со мной дало мне возможность правильно понимать доступные варианты, чтобы избежать потенциальных подводные камни. Установка ворот и все компоненты были простыми, и ваше внимание к деталям, таким как дорожный просвет и оборудование места крепления позволяют безупречную работу с начало.Эти мелкие дополнения, такие как отвертка для точной настройки привода ворот добавлено легкости проекта. На протяжении всей своей карьеры я стремился ставить обслуживание клиентов и их удовлетворение выше личных пожелания. Я не сомневаюсь, что ты сделали то же самое. Я уверен что ты будешь пользоваться большим успехом, поскольку вы продолжаете предоставлять свои уникальный практический подход «тотальной системы» таким клиентам, как я.Еще раз спасибо! Искренне Ваш, Хью Барнуэлл, Южная Каролина Майк, Я получил ворота и они были в отличном состоянии. Мой друг помог мне установить ворота. Лучшее, что я могу сказать, это «моя жена любит удивительные ворота «она улыбается, когда открывает и закрывает ворота. Мы оба есть искренне счастлив, что мы купили наши ворота, и мы будем рекомендовать Удивительный Ворота никому. Спасибо за ваш профессионально, когда я разместил свой заказ. Спасибо, Джерри

DIY Забор ворота — 5 способов построить свой

Добавление забора к вашей собственности обеспечивает простое решение для защиты от нежелательных животных и любопытных соседей с переднего или заднего двора. Но создание заборных ворот, уравновешивающих потребность в уединении и привлекательность, не отпугивающую приглашенных гостей, может оказаться сложной задачей.Эти легкие в сборке и сделанные своими руками заборные ворота делают именно это, обеспечивая конфиденциальность и защиту, в то же время улучшая внешний вид вашего дома с любой точки обзора.

Слоновая кость IDYLL

Фото: frysauceandgrits.com

Если вы всегда мечтали о белом заборе из штакетника, сейчас самое время воплотить его в жизнь — начиная с этих белых ворот из штакетника от Fry Sauce и Крупа. Закатайте рукава и выкопайте две ямы глубиной 2 фута для ворот забора, заполнив их галькой, прежде чем вставлять предварительно вырезанные и окрашенные в белый цвет столбы забора.Стильная черная фурнитура для ворот дополняет ряд подходящих планок для забора, создавая поразительный визуальный контраст.

ХОРОШАЯ ПОДДЕРЖКА АРКИ

Фото: smartgirlsdiy.com

Чтобы превратить обычную подъездную дорожку в тенистую садовую нишу, обратите внимание на эту доступную концепцию беседки. Следуя адаптируемым планам производителей Smart Girls DIY, вырежьте обработанные давлением деревянные доски для столбов беседок, коллекторов и арок. После установки столбов — засыпки гравием для дренажа — прикрепите коллекторы и арки с помощью шурупов для настила.В завершение вы можете присоединиться к коротким причудливым деревянным воротам, которые повторяют изгибы вашей беседки, создавая еще более очаровательный вход для гостей.

BACKYARD BEAUTY

Фото: blackanddecker.com

Эти высокие и узкие ворота заднего двора, представленные на Black and Decker, отличаются дорогим профессиональным качеством, но вы можете сделать их дешево — и легко — с помощью этого руководства. Ссылаясь на схематический рисунок ваших будущих ворот, вырежьте деревянные доски для дверной коробки и арок, а также доски настила (с их уже сглаженными и закругленными краями) для деревянных панелей ворот.После того, как столярные изделия будут собраны с помощью клея и шурупов, прикрепите террасные доски к раме, подвесьте готовые ворота на сверхпрочных петлях и распахните дверь, чтобы насладиться весельем!

САДОВОЕ РАЗНООБРАЗИЕ

Фото: montanawildlifegardener.blogspot.com

Превратить закрытый и неприступный садовый забор в привлекательный вход так же просто, как открыть свой разум — и дверь в свой сарай — до декоративного прикосновения. неиспользованные инструменты, лежащие в вашем сарае.Подобно блогеру из Montana Wildlife Gardener, снесите ваши существующие заборные ворота, оставив деревянные доски и шурупы для установки нового каркаса. После того, как вы украсите пересеченный зверинец переделанных садовых инструментов — от лопат до граблей — ваши переделанные садовые ворота готовы широко распахнуться!

ТАКОЕ ДЛИННЫЕ, ДЫХАТЕЛЬНЫЕ

Фото: thecavenderdiary.com

Столкнулись с изношенными погодными условиями воротами, которые начали провисать? Блогеры из The Cavender Diary обратились к удобному комплекту ворот для забора для структурного косметического ремонта.Вы тоже можете положиться на что-то подобное из местного магазина товаров для дома, чтобы помочь вам в своем проекте DIY! Как только вы подберете стартовый набор, снимите планки с исходной рамы и отложите их для повторного использования. Затем отрежьте обработанные давлением 2 × 4 доски, чтобы создать новую, более прочную прямоугольную раму, и соберите доски на земле с помощью кронштейнов из набора. Повесьте раму забора на место старых ворот, снова прикрепите сохраненные рейки и нанесите морилку для придания законченного вида, который в равной степени будет ярким и естественным.

Работа Эдварда Тафте и Graphics Press

Graphics Press LLC P.O. Box 430 Cheshire, CT 06410 800 822-2454

Эдвард Тафте — сетчатка нашего времени, когда-либо соединяя глаз и мозг по-новому. Он создает шедевры дизайна, которые сами по себе шедевры дизайна. Смотреть свежими глазами: Значение, Пространство, Данные, Истина включает в себя все, что он знает. еще более глубокий уровень мудрости и более широкая область исследования. Совершенно вкусная работа.’

Стюарт Брэнд, создатель Каталога всей Земли

Закажите прямо сейчас в Graphics Press.
Видеть свежими глазами: Значение, пространство, данные, правда

Фермы Хогпен-Хилл: Ферма ландшафтных скульптур инопланетян, 5 миль пешеходных маршрутов

Hogpen Hill Farms откроется в середине июня 2021 года. Обзоры, подробности и билеты Пожалуйста, напишите на [email protected] с любыми вопросами или добавить свое имя в наш список контактов. Когда арт-парк открыт, заезды приветствуются, как показано в графике.Плата за вход 80 долларов за машину. Пожалуйста, не приходите в дни, когда парк закрыт. Доступа нет, ворота закрыты.

«Это дикий, причудливый, грандиозный и невероятно красивый, со скульптурами. начиная от поверхностей из нержавеющей стали, отражающих все нюансы света, до ажурные каменные стены и безмолвные мегалиты из валунов ». Мишель Макдональд, Boston Globe

«Лучший парк скульптур в Северной Америке: фермы Эдварда Тафте Хогпен-Хилл» Филип Гринспан

«Каждая работа преображает пейзаж…считай, что тебе повезло если ты увидишь эти удивительные вещи поближе ». Атлас Обскура

Анализ / представление данных / информации:

Онлайн-видеокурс, преподаваемый Эдвардом Тафте

Онлайн-видеокурс открыт для регистрации.

В этом однодневном онлайн-курсе рассматриваются следующие темы:

Фундаментальный анализ данных / стратегии проектирования: диаграммы, визуализация данных, карты, изображения, текст, таблицы, видео, кратные, спарклайны, медицинские интерфейсы, предложения и абзацы.Будущее информационных дисплеев: видео-карты 4K, 6K и стоп-действие, движущееся во времени.

Практические реальные примеры: медицина, бизнес и финансы, НАСА, медицинские исследования, науки и техники, а также 40-страничную главу из книги «Взгляд свежим взглядом» на анализ данных, когда правда важна.

Как сделать встречи умнее и короче — обучение, очень большие встречи, приемы к врачу, слушания, принятие решений небольшими группами. Как улучшить как содержание, так и достоверность презентаций.

Зрительство: как быть умным потребителем презентаций, оценивая их достоверность и содержание.

323000 человек с 1994 по 2020 год посетили постоянно меняющиеся живые версии. курса ET «Представление данных и информации». Но теперь у нас есть онлайн конечно видео. Этот курс можно просмотреть в любое время, и студенты получают все 5 Электронные книги заранее по почте — для учебного зала и чтения во время курса. Онлайн-видео тесно связано с книгами, с кратким прочтением. курс.

Эдвард Тафте ведет весь курс.

Каждый студент получает все пять книг по информационному дизайну:

«Один провидческий день …. идеи этого класса ведут к новым уровням понимание как для создателей, так и для зрителей визуальных дисплеев. «WIRED «Леонардо да Винчи данных». НЬЮ-ЙОРК ТАЙМС «Галилей графики». BLOOMBERG

«Опытный статистик превращает изображения Google в визуальные одеяла». Грань «Любопытные неудачники: Стив Джобс, Стив Возняк, Эдвард Тафт, Аарон Шварц» Сланец

Эдвард Тафте — статистик и художник, заслуженный профессор политических наук, Статистика и информатика в Йельском университете.Он написал, спроектировал и самостоятельно опубликовал 4 классических книги по визуализации данных. The New York Times описал ET как «Леонардо да Винчи данных» и Bloomberg как «Галилей графики». Он сейчас завершение книги «Значение, пространство, модели, данные, правда», и строительство фермы площадью 234 акра и парк скульптур на северо-западе Коннектикута, где будут выставлены его работы и который останется открытым пространство на неограниченный срок. Он основал Graphics Press, ET Modern Gallery / Studio и Hogpen. Hill Farms.

Визуальное отображение количественной информации 200 страниц

Предварительная информация 128 страниц

Визуальные пояснения 160 страниц

Красивые доказательства 214 страниц

Смотреть свежими глазами: значение, пространство, данные, правда 176 страниц

Та же бумага и печать, что и в оригинальных изданиях в тканевом переплете.

Все 5 книг в тканевом переплете с автографом автора $ 320

Поставляется непосредственно в Graphics Press.

ET электронных книг, немедленная загрузка на любой компьютер:

Визуальное и статистическое мышление: решения, основанные на фактах $ 5

Когнитивный стиль PowerPoint $ 5

Видеть вокруг + Когнитивное искусство диаграмм Фейнмана $ 5

Анализ данных для политики и политики (книга, 150 страниц) $ 9

Hogpen Hill Farms — это ферма с деревьями площадью 234 акра + парк ландшафтных скульптур в Вудбери, штат Коннектикут, с 100 работами ET.Художники, писатели, репортеры могут организовать частную экскурсию. «Лучший парк скульптур в Северной Америке: фермы Эдварда Тафте Хогпен-Хилл» Филип Гринспун

МЫШЛЕНИЕ В КАРТИНКАХ: Аутизм и визуальное мышление

МЫШЛЕНИЕ В КАРТИНКАХ: Аутизм и визуальное мышление

ДУМАЯ В КАРТИНКАХ

с обновлениями 2006 г. из расширенного выпуска

---

Глава 1: Аутизм и визуальное мышление

Доктор Темпл Грандин Я ДУМАЮ В КАРТИНАХ. Слова для меня как второй язык.Я перевожу как устные, так и написанные слова в полноцветные фильмы со звуком, которые звучат в моей голове, как кассета видеомагнитофона. Когда кто-то говорит со мной, его слова мгновенно переводятся в картинки. Мыслители, владеющие языком, часто находят этот феномен трудным для понимания, но в моей работе в качестве дизайнера оборудования для животноводческой отрасли визуальное мышление является огромным преимуществом.

Визуальное мышление позволило мне построить целые системы в моем воображении. За свою карьеру я разработал все виды оборудования, от загонов для содержания крупного рогатого скота на ранчо до систем для содержания крупного рогатого скота и свиней во время ветеринарных процедур и убоя.Я работал во многих крупных животноводческих компаниях. Фактически, одна треть крупного рогатого скота и свиней в Соединенных Штатах содержится в оборудовании, которое я разработал. Некоторые люди, с которыми я работал, даже не знают, что их системы были разработаны кем-то с аутизмом. Я ценю свою способность мыслить визуально и никогда не хотел бы ее терять.

Одна из самых глубоких загадок аутизма — это замечательная способность большинства аутичных людей преуспевать в визуальных пространственных навыках, в то же время плохо проявляя вербальные навыки.Когда я был ребенком и подростком, я думал, что все думают картинками. Я понятия не имел, что мои мыслительные процессы были другими. Фактически, я не осознавал всей степени различий до недавнего времени. На собраниях и на работе я начал задавать другим людям подробные вопросы о том, как они получают доступ к информации из своей памяти. Из их ответов я узнал, что мои навыки визуализации намного превосходят навыки большинства других людей.

Я считаю, что мои способности к визуализации помогли мне понять животных, с которыми я работаю.В начале своей карьеры я использовал камеру, чтобы дать мне возможность увидеть животных, когда они проходили по желобу для их ветеринарного лечения. Я становился на колени и фотографировал через желоб с уровня коровьих глаз. Используя фотографии, я смог выяснить, что пугает скот, например, тени и яркие пятна солнечного света. Тогда я использовал черно-белую пленку, потому что двадцать лет назад ученые считали, что у крупного рогатого скота отсутствует цветовое зрение. Сегодня исследования показали, что крупный рогатый скот может различать цвета, но фотографии дают уникальное преимущество — видеть мир глазами коровы.Они помогли мне понять, почему животные отказывались заходить по одному желобу, а охотно проходили по другому.

Каждая проблема дизайна, которую я когда-либо решал, начиналась с моей способности визуализировать и видеть мир в картинках. Я начал конструировать вещи в детстве, когда я всегда экспериментировал с новыми видами воздушных змеев и моделями самолетов. В начальной школе я сделал вертолет из сломанного самолетика из бальзового дерева. Когда я завел винт, вертолет взлетел на высоту около ста футов.Еще я сделал бумажных воздушных змеев в форме птиц, на которых запускал свой байк. Воздушных змеев вырезали из цельного листа плотной бумаги для рисования и запускали с помощью ниток. Я экспериментировал с разными способами сгибания крыльев, чтобы улучшить летные качества. Поднятие кончиков крыльев вверх заставляло змей взлетать выше. Тридцать лет спустя такая же конструкция стала появляться на коммерческих самолетах.

Теперь, в своей работе, прежде чем я попытаюсь построить что-либо, я тестирую оборудование в своем воображении. Я представляю, как мои дизайны используются во всех возможных ситуациях, с разными размерами и породами крупного рогатого скота и в разных погодных условиях.Это позволяет мне исправить ошибки до начала строительства. Сегодня все в восторге от новых компьютерных систем виртуальной реальности, в которых пользователь носит специальные очки и полностью погружается в действие видеоигры. Для меня эти системы похожи на грубые мультфильмы. Мое воображение работает как программы компьютерной графики, которые создали реалистичных динозавров в Парке Юрского периода. Когда я в своем воображении симулирую оборудование или работаю над инженерной проблемой, это все равно, что видеть это на видеокассете в моем сознании.Я могу смотреть на него под любым углом, помещаясь над или под оборудованием и одновременно вращая его. Мне не нужна фантастическая графическая программа, которая может создавать трехмерные дизайнерские симуляции. Я могу делать это лучше и быстрее в своей голове.

Я все время создаю новые изображения, беря в воображении множество маленьких частей изображений, которые есть в видеотеке, и соединяю их по кусочкам. У меня есть видео воспоминания обо всех предметах, с которыми я когда-либо работал — стальных воротах, заборах, защелках, бетонных стенах и т. Д.Чтобы создать новый дизайн, я извлекаю из своей памяти кусочки и кусочки и объединяю их в новое целое. Мои дизайнерские способности улучшаются по мере того, как я добавляю больше визуальных изображений в свою библиотеку. Я добавляю видео-подобные изображения либо из реального опыта, либо из перевода письменной информации в картинки. Я могу визуализировать работу таких вещей, как отжимные желоба, рампы для погрузки грузовиков и все различные типы животноводческого оборудования. Чем больше я на самом деле работаю со скотом и работаю с оборудованием, тем сильнее становятся мои зрительные воспоминания.

Впервые я использовал свою видеотеку в одном из своих ранних проектов по дизайну домашнего скота, создав ванну для погружения и оборудование для содержания скота для кормового двора Джона Уэйна в Ред-Ривер в Аризоне. Чан для погружения — это длинный, узкий бассейн глубиной семь футов, через который скот движется гуськом. Он наполнен пестицидом, чтобы избавить животных от клещей, вшей и других внешних паразитов. В 1978 году существующие конструкции погружных ванн были очень плохими. Животные часто запаниковали, потому что они были вынуждены соскользнуть в чан по крутому скользкому бетонному склону.Они отказывались прыгать в чан, а иногда переворачивались и тонули. Инженеры, разработавшие горку, никогда не задумывались, почему скот так испугался.

Первое, что я сделал, когда пришел на откормочную площадку, — это погрузился в головы крупного рогатого скота и посмотрел им глазами. Поскольку их глаза расположены по бокам головы, у крупного рогатого скота широкоугольное зрение, поэтому это было похоже на прогулку по помещению с широкоугольной видеокамерой. Я провел последние шесть лет, изучая, как крупный рогатый скот видит свой мир, и наблюдал, как тысячи людей перемещаются по различным объектам по всей Аризоне, и мне сразу стало очевидно, почему они были напуганы.Этот скот, должно быть, чувствовал себя так, как будто его заставляют спрыгнуть с трапа самолета в океан.

Крупный рогатый скот пугается резких контрастов света и тьмы, а также людей и предметов, которые внезапно движутся. Я видел, как скот, который содержался в двух одинаковых помещениях, легко проходил через одно и упирался в другое. Единственная разница между двумя объектами заключалась в их ориентации на солнце. Скот отказывался проходить по желобу, где солнце отбрасывало на него резкие тени.Пока я не сделал это наблюдение, никто в индустрии откормочных площадок не мог объяснить, почему одно ветеринарное учреждение работает лучше, чем другое. Важно было наблюдать за мелкими деталями, которые имели большое значение. Для меня проблема с чаном для погружения была еще более очевидной.

Моим первым шагом в разработке лучшей системы был сбор всей опубликованной информации о существующих погружных чанах. Прежде чем делать что-либо еще, я всегда проверяю, что считается современным, поэтому я не трачу время на изобретение велосипеда.Затем я обратился к публикациям по животноводству, которые обычно содержат очень ограниченную информацию, и к моей библиотеке видеопамяти, все из которых содержат плохой дизайн. Из опыта работы с другим типом оборудования, таким как разгрузочные пандусы для грузовиков, я узнал, что крупный рогатый скот охотно спускается по пандусу, на котором есть шипы, обеспечивающие надежную нескользящую опору. Скольжение заставляет их паниковать и отступать. Задача состояла в том, чтобы спроектировать вход, который побуждал бы скот добровольно войти и окунуться в воду, которая была достаточно глубокой, чтобы полностью погрузить их, чтобы все жуки, включая тех, которые собираются в их ушах, были устранены.

Я начал запускать трехмерные визуальные симуляции в своем воображении. Я экспериментировал с разными входами и заставлял скот пройти через них в своем воображении. Три изображения слились, чтобы сформировать окончательный дизайн: воспоминание о чане для погружения в Юма, штат Аризона, переносном чане, который я видел в журнале, и входной рампе, которую я видел на удерживающем устройстве на мясокомбинате Swift в Толлесоне. , Аризона. Новая входная рампа для погружной ванны была модифицированной версией рампы, которую я там видел.Мой дизайн содержал три функции, которые никогда раньше не использовались: вход, который не пугал животных, улучшенная система химической фильтрации и использование принципов поведения животных для предотвращения перевозбуждения крупного рогатого скота при выходе из чана.

Первым делом я переоборудовал рампу из стали в бетонную. Окончательный вариант имел бетонный пандус под углом в двадцать пять градусов вниз. Глубокие бороздки в бетоне обеспечивали надежную опору. Пандус, казалось, постепенно входил в воду, но на самом деле он резко уходил под поверхность воды.Животные не могли видеть обрыв, потому что химические вещества для окунания окрашивали воду. Когда они вышли из воды, они тихо упали, потому что их центр тяжести прошел точку невозврата.

До того, как чан был построен, я много раз пробовал в своем воображении конструкцию входа. Многие ковбои на откормочной площадке были настроены скептически и не верили, что мой проект сработает. После того, как он был построен, они модифицировали его за моей спиной, потому что были уверены, что это неправильно.Металлический лист был установлен поверх нескользящего пандуса, превратив его обратно в старомодный вход с раздвижкой. В первый день, когда они его использовали, два скота утонули, потому что запаниковали и перевернулись назад.

Когда я увидел металлический лист, я заставил ковбоев вынуть его. Они были ошеломлены, когда увидели, что пандус теперь работает идеально. Каждый теленок переступал крутой обрыв и тихо шлепнулся в воду. Я с любовью называю этот дизайн «скот, идущий по воде».

На протяжении многих лет я наблюдал, что многие владельцы ранчо и кормушки думают, что единственный способ заставить животных войти в помещения для разгрузки — это заставить их войти.Владельцы и управляющие откормочных площадок иногда с трудом понимают, что, если такие устройства, как погружные ванны и удерживающие лотки, правильно спроектированы, крупный рогатый скот добровольно попадет в них. Я могу представить себе ощущения, которые испытают животные. Будь у меня тельце и копыта, я бы очень боялся ступить на скользкую металлическую рампу.

Мне все еще приходилось решать проблемы после того, как животные покинули чан для окунания. Платформа, на которой они выходят, обычно делится на два загона, чтобы скот мог сушиться с одной стороны, пока другая сторона наполняется.Никто не понимал, почему животные, выходящие из чана для погружения, иногда бывают взволнованными, но я подумал, что это потому, что они хотят следовать за своими более сухими приятелями, в отличие от детей, разлученных со своими одноклассниками на игровой площадке. Я установил прочный забор между двумя загонами, чтобы животные с одной стороны не видели животных с другой стороны. Это было очень простое решение, и меня поразило, что никто никогда не думал о нем раньше.

Система, которую я разработал для фильтрации и очистки шерсти крупного рогатого скота и другой грязи из ванны для погружения, была основана на системе фильтрации в бассейне.Мое воображение просканировало два конкретных фильтра для бассейнов, которыми я пользовался: один на ранчо моей тети Бречин в Аризоне, а другой у нас дома. Чтобы вода не разбрызгивалась из ванны, я скопировал бетонный выступ, используемый в плавательных бассейнах. Эта идея, как и многие из моих лучших дизайнов, очень четко пришла мне в голову незадолго до того, как я засыпал ночью.

Поскольку я аутист, я не усваиваю информацию, которую большинство людей принимает как должное. Вместо этого я храню информацию в своей голове, как если бы она была на диске CD-ROM.Когда я вспоминаю что-то, что я узнал, я воспроизводю видео в своем воображении. Видеоролики в моей памяти всегда конкретны; например, я помню, как работал со скотом в ветеринарном желобе на откормочной площадке производителя или в McElhaney Cattle Company. Я точно помню, как животные вели себя в той конкретной ситуации и как были построены желоба и другое оборудование. Точная конструкция стальных столбов для забора и перил для труб в каждом случае также является частью моей визуальной памяти. Я могу просматривать эти изображения снова и снова и изучать их, чтобы решать дизайнерские задачи.

Если я позволю себе отвлечься, видео перескакивает в некую свободную ассоциацию от строительства забора к конкретному сварочному цеху, где я видел, как вырезали столбы и Старик Джон, сварщик, строил ворота. Если я продолжу думать о том, как Старый Джон сваривает ворота, видеоизображение меняется на серию коротких сцен строительства ворот в нескольких проектах, над которыми я работал. Каждая видеопамять таким ассоциативным образом запускает другую, и мои мечты могут уйти далеко от проблемы дизайна. На следующем изображении можно хорошо провести время, слушая, как Джон и строительная бригада рассказывают военные истории, например, когда экскаватор вырыл гнездо гремучих змей, а машина была брошена на две недели, потому что все боялись приближаться к ней.

Этот процесс ассоциации — хороший пример того, как мой ум может отвлекаться от темы. Людям с более тяжелым аутизмом трудно прекратить бесконечные ассоциации. Я могу остановить их и вернуть свой разум в нужное русло. Когда я обнаруживаю, что мои мысли слишком далеко уходят от дизайнерской проблемы, которую я пытаюсь решить, я просто говорю себе вернуться к проблеме.

Интервью с аутичными взрослыми, которые обладают хорошей речью и способны сформулировать свои мыслительные процессы, показывают, что большинство из них также думают визуальными образами.Люди с более тяжелыми нарушениями, которые могут говорить, но не могут объяснить, как они думают, имеют сильно ассоциативные модели мышления. Чарльз Харт, автор книги «Без причины», книги о своем аутичном сыне и брате, резюмирует мысли своего сына в одном предложении: «Теда» мыслительные процессы не логичны, они ассоциативны ». Это объясняет высказывание Теда:« Я не боюсь самолетов. Вот почему они летают так высоко ». По его мнению, самолеты летают высоко, потому что он их не боится; он объединяет две части информации, что самолеты летают высоко и что он не боится высоты.

Еще одним показателем визуального мышления как основного метода обработки информации является замечательная способность многих аутичных людей решать головоломки, ориентироваться в городе или запоминать огромное количество информации с первого взгляда. Мои собственные образы мышления похожи на те, которые описаны А.Р. Луриа в Разум мнемониста . В этой книге описывается человек, который работал газетным репортером и мог совершать удивительные запоминания. Как и я, у мнемониста был визуальный образ всего, что он слышал или читал.Лурия пишет: «Ибо, когда он слышал или читал слово, оно сразу же превращалось в зрительный образ, соответствующий объекту, который это слово обозначало для него». Великий изобретатель Никола Тесла также мыслил визуально. Когда он проектировал электрические турбины для выработки электроэнергии, он строил каждую турбину в своей голове. Он управлял им в своем воображении и исправлял ошибки. Он сказал, что не имеет значения, тестировалась ли турбина в его мыслях или в его мастерской; результаты будут такими же.

В начале карьеры я поссорился с другими инженерами мясокомбинатов.Я не мог представить, что они могут быть настолько глупы, чтобы не видеть ошибок на чертеже до установки оборудования. Теперь я понимаю, что это была не глупость, а отсутствие навыков визуализации. Они буквально не могли видеть. Меня уволили из одной компании, которая производила оборудование для мясокомбинатов, потому что я поссорилась с инженерами из-за конструкции, которая в конечном итоге привела к обрушению подвесной железнодорожной магистрали, по которой туши весом 1200 фунтов сдвигались с конца конвейера. Когда каждая туша сходила с конвейера, она падала примерно на три фута, прежде чем была внезапно остановлена ​​цепью, прикрепленной к тележке на подвесном пути.При первом запуске машины гусеницу вытащили из потолка. Сотрудники закрепили его, более надежно прикрутив болтами и установив дополнительные кронштейны. Это только временно решило проблему, потому что сила туши, дергающей цепи, была очень велика. Укрепление подвесных путей лечило скорее симптом проблемы, чем ее причину. Я пытался их предупредить. Это было все равно, что слишком много раз сгибать канцелярскую скрепку вперед и назад. Через некоторое время ломается.

Различные способы мышления

Идея о том, что у людей разные модели мышления, не нова.Фрэнсис Гальтон в своей книге «Исследования человеческих способностей и развития » писал, что, хотя некоторые люди видят яркие мысленные образы, для других «идея не воспринимается как мысленные образы, а скорее как символы фактов. запомнили свой стол для завтрака, но не могли его увидеть ».

Только когда я поступил в колледж, я понял, что некоторые люди полностью вербальны и думают только на словах. Я впервые заподозрил это, когда прочитал в научном журнале статью о развитии использования инструментов у доисторических людей.Некоторые известные ученые предположили, что людям нужно было разработать язык, прежде чем они смогут разработать инструменты. Я подумал, что это смешно, и эта статья дала мне первое представление о том, что мои мыслительные процессы действительно отличаются от таковых у многих других людей. Когда я что-то придумываю, я не использую язык. Некоторые люди думают ярко детализированными картинками, но большинство думает комбинацией слов и расплывчатых обобщенных картинок.

Например, многие люди видят обобщенную общую церковь, а не конкретные церкви и шпили, когда они читают или слышат слово «шпиль».«Их образ мышления переходит от общей концепции к конкретным примерам. Раньше я очень расстраивался, когда вербальный мыслитель не мог понять то, что я пытался выразить, потому что он или она не могли видеть кристально ясную для меня картину. , мой разум постоянно пересматривает общие концепции по мере того, как я добавляю новую информацию в свою библиотеку памяти. Это похоже на получение новой версии программного обеспечения для компьютера. Мой разум с готовностью принимает новое «программное обеспечение», хотя я заметил, что некоторые люди часто с трудом принять новую информацию.

В отличие от большинства людей, мои мысли переходят от видео, подобных, конкретных изображений, к обобщениям и концепциям. Например, мое представление о собаках неразрывно связано с каждой собакой, которую я когда-либо знал. Это как если бы у меня есть карточный каталог собак, которых я видел, с картинками, который постоянно растет по мере того, как я добавляю новые примеры в свою видеотеку. Если я думаю о немецких дога, то первое, что приходит мне в голову, — это Данск, немецкий дог, принадлежащий директору моей средней школы. Следующий немецкий дог, которого я представляю, — это Хельга, которая заменила Данска.Следующее — собака моей тети из Аризоны, и мое последнее изображение взято из рекламы чехлов для сидений Fitwell, в которой была изображена такая собака. Мои воспоминания обычно появляются в моем воображении в строгом хронологическом порядке, а образы, которые я визуализирую, всегда конкретны. Не существует универсального немецкого дога.

Однако не все люди с аутизмом обладают визуальным мышлением и не все они обрабатывают информацию таким образом. Люди во всем мире обладают целым рядом навыков визуализации, начиная от почти полного отсутствия, до видения расплывчатых обобщенных картинок, до видения полуспецифических картинок, до видения, как в моем случае, очень специфических картинок.

Я всегда формирую новые визуальные образы, когда придумываю новое оборудование или думаю о чем-то новом и забавном. Я могу делать снимки, которые я видел, переставлять их и создавать новые. Например, я могу представить себе, как будет выглядеть ванна для погружения, смоделированная на основе компьютерной графики, поместив ее в память на экране компьютера друга. Поскольку его компьютер не запрограммирован для создания причудливой трехмерной вращающейся графики, я беру компьютерную графику, которую видел по телевизору или в фильмах, и накладываю ее в свою память.В моем визуальном воображении чаша для погружения появится в виде высококачественной компьютерной графики, показанной в «Звездном пути». Затем я могу взять конкретную ванну для погружения, например, в Ред-Ривер, и мысленно перерисовать ее на экране компьютера. Я даже могу скопировать мультяшное трехмерное изображение скелета на экран компьютера или представить ванну как видеокассету с реальной вещью.

Точно так же я научился рисовать инженерные проекты, внимательно наблюдая за очень талантливым чертежником, когда мы вместе работали в одной компании по строительству кормовых дворов.Дэвид без труда создавал самые невероятные рисунки. После того, как я ушел из компании, я был вынужден сам заниматься редактированием. Изучая рисунки Дэвида в течение многих часов и фотографируя их в своей памяти, я действительно смог подражать его стилю рисования. Я выложил несколько его рисунков, чтобы посмотреть на них, пока рисовал свой первый дизайн. Затем я нарисовал свой новый план и скопировал его стиль. После того, как я сделал три или четыре рисунка, мне больше не нужно было класть его рисунки на стол. Моя видеопамять была полностью запрограммирована.Копирование рисунков — это одно, но после того, как я нарисовал рисунки Красной реки, я не мог поверить, что сделал их. В то время я думал, что это дар от Бога. Еще одним фактором, который помог мне научиться хорошо рисовать, было что-то столь же простое, как использование тех же инструментов, которые использовал Дэвид. Я использовал карандаш той же марки, а линейка и линейка заставили меня замедлиться и проследить визуальные образы в моем воображении.

Мои артистические способности проявились в первом и втором классе.Я хорошо разбиралась в цвете и рисовала акварельными красками на пляже. Однажды в четвертом классе я лепила из глины симпатичную лошадку. Просто я сделал это спонтанно, хотя не смог воспроизвести. В средней школе и колледже я никогда не пробовал заниматься инженерным рисованием, но я понял, насколько важно замедляться при рисовании на уроках рисования в колледже. Наше задание состояло в том, чтобы потратить два часа на рисование одной из наших туфель. Учитель настоял на том, чтобы все два часа рисовать туфельку.Я был поражен тем, насколько хорошо получился мой рисунок. Хотя мои первые попытки рисования были ужасными, когда я представлял себя Дэвидом, рисовальщиком, я автоматически замедлялся.

Обработка невизуальной информации

У аутистов проблемы с обучением тому, о чем нельзя представить в картинках Для аутичного ребенка проще всего выучить существительные, потому что они имеют прямое отношение к картинкам. Дети-аутисты с высокой вербальностью, такие как я, иногда могут научиться читать с помощью фонетики.Написанные слова были слишком абстрактными, чтобы я мог их запомнить, но я мог усердно запоминать около пятидесяти фонетических звуков и несколько правил. Дети с низким уровнем функционирования часто лучше учатся по ассоциации, с помощью словесных ярлыков, прикрепленных к объектам в их среде. Некоторым детям-аутистам с сильными нарушениями легче учиться, если слова произносятся пластиковыми буквами, которые они могут почувствовать.

Пространственные слова, такие как «над» и «под», не имели для меня значения, пока у меня не было визуального образа, который мог бы зафиксировать их в моей памяти.Даже сейчас, когда я слышу слово «под» само по себе, я автоматически представляю, как попадаю под столы кафетерия в школе во время учений по воздушному налету, что было обычным явлением на Восточном побережье в начале пятидесятых. Первое воспоминание, которое вызывает каждое отдельное слово, почти всегда детское воспоминание. Я помню, как учитель велел нам вести себя тихо и гуськом вошел в кафетерий, где под каждым столом сгрудилось по шесть или восемь детей. Если я буду продолжать в том же духе, у меня появится все больше и больше ассоциативных воспоминаний о начальной школе.Я помню, как учитель ругал меня после того, как я ударил Альфреда за то, что он запачкал мою обувь. Все эти воспоминания воспроизводятся в моем воображении, как видеокассеты на видеомагнитофоне. Если я позволю своему разуму продолжать ассоциироваться, он ускользнет на миллион миль от слова «под» к подводным лодкам под Антарктикой и песней Beatles «Желтая подводная лодка». Если я позволю себе остановиться на картине желтой подводной лодки, я слышу песню. Когда я начинаю напевать песню и перехожу к рассказу о людях, поднимающихся на борт, моя ассоциация переключается на трап корабля, который я видел в Австралии.

Я также визуализирую глаголы. Слово «прыжки» вызывает воспоминания о прыжках с препятствиями на имитационных Олимпийских играх, проводимых в моей начальной школе. Наречия часто вызывают неприемлемые образы — «быстро» напоминает мне Quik от Nestle — если они не соединены с глаголом, который изменяет мой визуальный образ. Например, фраза «он быстро бегал» запускает анимированное изображение Дика из первоклассной книги для чтения, а «он шел медленно» замедляется. изображение вниз. В детстве я не учитывал такие слова, как «есть», «то» и «оно», потому что они сами по себе не имели значения.Точно так же слова вроде «из» и «ан» не имели смысла. В конце концов я научился правильно ими пользоваться, потому что мои родители всегда говорили на правильном английском, а я имитировал их манеру речи. По сей день некоторые спряжения глаголов, такие как «быть», для меня абсолютно бессмысленны.

Когда я читаю, я перевожу написанные слова в цветные фильмы или просто сохраняю фотографию написанной страницы, чтобы потом ее прочитать. Когда я беру материал, я вижу в своем воображении фотокопию страницы. Тогда я могу читать это как телесуфлер.Вероятно, что Раймонд, ученый-аутист, изображенный в фильме « Человек дождя », использовал аналогичную стратегию для запоминания телефонных справочников, карт и другой информации. Он просто скопировал каждую страницу телефонной книги в свою память. Когда он хотел найти определенный номер, он просто просматривал страницы телефонной книги, которые были у него в голове. Чтобы вытащить информацию из моей памяти, мне нужно воспроизвести видео. Быстро собрать факты иногда сложно, потому что мне приходится проигрывать отрывки из разных видео, пока не найду нужную пленку.На это нужно время.

Когда я не могу преобразовать текст в изображения, это обычно происходит потому, что текст не имеет конкретного значения. Некоторые книги по философии и статьи о фьючерсном рынке крупного рогатого скота просто непонятны. Мне намного легче понять письменный текст, который описывает то, что можно легко перевести в картинки. Следующее предложение из истории, опубликованной 21 февраля 1994 года в номере журнала Time , описывающей чемпионат Зимних Олимпийских игр по фигурному катанию, является хорошим примером: «Все элементы на своих местах — прожекторы, потрясающие вальсы и джазовые мелодии, блестящие духи, поднимающиеся в воздух.«В своем воображении я вижу каток и фигуристов. Однако, если я слишком долго задумываюсь над словом« элементы », я получу неуместную ассоциацию с таблицей Менделеева на стене моего школьного класса химии. «sprite» вызывает изображение банки Sprite в моем холодильнике вместо симпатичной молодой фигуристки.

Учителя, работающие с аутичными детьми, должны понимать ассоциативные модели мышления. Ребенок, страдающий аутизмом, часто использует неподходящее слово.Иногда эти употребления имеют логическое ассоциативное значение, а иногда нет. Например, аутичный ребенок может сказать слово «собака», когда хочет выйти на улицу. Слово «собака» ассоциируется с выходом на улицу. В моем случае я могу вспомнить как логичное, так и нелогичное использование неуместных слов. Когда мне было шесть лет, я научился говорить «обвинение». Я понятия не имел, что это значит, но когда я это сказал, это прозвучало хорошо, поэтому я использовал это как восклицание каждый раз, когда мой кайт ударялся о землю. Я, должно быть, сбил с толку больше, чем несколько человек, которые слышали, как я воскликнул: «Обвинение!» на мой змей, спускающийся по спирали.

Обсуждения с другими аутичными людьми показывают похожие визуальные стили мышления о задачах, которые большинство людей выполняет последовательно. Аутичный человек, сочиняющий музыку, сказал мне, что он создает «звуковые картинки», используя небольшие фрагменты другой музыки для создания новых композиций. Программист, страдающий аутизмом, сказал мне, что видит общую схему дерева программ. После того, как он визуализирует скелет программы, он просто пишет код для каждой ветви. Я использую аналогичные методы, когда просматриваю научную литературу и решаю проблемы на мясокомбинатах.Я беру конкретные выводы или наблюдения и комбинирую их, чтобы найти новые базовые принципы и общие концепции.

Мой образ мышления всегда начинается с конкретики и направлен на обобщение ассоциативным и непоследовательным образом. Как если бы я пытался выяснить, что представляет собой изображение на мозаике, когда завершена только треть головоломки, я могу заполнить недостающие части, сканируя свою видеотеку. Китайские математики, которые умеют производить большие вычисления в уме, работают точно так же.Для начала им понадобятся счеты, китайский калькулятор, который состоит из рядов бусинок на проволоке в рамке. Они производят расчеты, перемещая ряды бусинок. Когда математик становится действительно опытным, он просто визуализирует счеты в своем воображении, и им больше не нужны настоящие. Бусинки движутся по визуализированным счетам видео в его мозгу.

Абстрактная мысль

В детстве я научился превращать абстрактные идеи в картинки, чтобы понимать их. Я визуализировал такие понятия, как мир или честность, с помощью символических изображений.Я представлял себе мир как голубя, индийскую трубку мира, теле- или кинохронику о подписании мирного соглашения. Честность была представлена ​​изображением руки на Библии в суде. Новостной репортаж с описанием человека, возвращающего кошелек со всеми деньгами, дает картину честного поведения.

Молитва «Отче наш» была непонятной, пока я не разбил ее на конкретные визуальные образы. Сила и слава были представлены полукруглой радугой и электрической башней.Эти детские визуальные образы все еще запускаются каждый раз, когда я слышу молитву «Отче наш». Слова «да будет воля твоя» не имели значения, когда я был ребенком, и сегодня значение все еще неясно. Волю сложно представить. Когда я думаю об этом, я представляю, как Бог бросает молнию. Другой взрослый с аутизмом написал, что он визуализировал «Ты на небесах» как Бога с мольбертом над облаками. «Нарушение границ» было изображено черно-оранжевыми знаками ЗАПРЕЩАЕТСЯ. Слово «аминь» в конце молитвы было загадкой: мужчина в конце не имело смысла.

Когда я был подростком и молодым взрослым, мне приходилось использовать конкретные символы для понимания абстрактных концепций, таких как общение с людьми и переход к следующим этапам моей жизни, которые всегда были трудными. Я знал, что не вписываюсь в круг своих одноклассников, и не мог понять, что делаю неправильно. Как я ни старался, надо мной смеялись. Они называли меня «рабочей лошадкой», «магнитофоном» и «косточкой», потому что я был худощавым. В то время я мог понять, почему они называли меня «рабочей лошадкой» и «костями», но «магнитофон» меня озадачил.Теперь я понимаю, что, должно быть, звучал как магнитофон, когда повторял что-то дословно снова и снова. Но тогда я просто не мог понять, почему я такой социальный болван. Я искал убежища в том, что у меня хорошо получалось, например, работал над ремонтом сарая или практиковался в верховой езде перед конным шоу. Личные отношения не имели для меня никакого смысла, пока я не разработал визуальные символы дверей и окон. Именно тогда я начал понимать такие концепции, как изучение компромиссов в отношениях.Я до сих пор задаюсь вопросом, что бы случилось со мной, если бы я не смог визуализировать свой путь в этом мире.

По-настоящему большой проблемой для меня был переход из средней школы в колледж. Людям с аутизмом очень трудно меняться. Чтобы справиться с серьезным изменением, таким как окончание средней школы, мне нужен был способ его репетировать, разыгрывая каждый этап своей жизни, проходя через настоящую дверь, окно или ворота. Когда я заканчивал школу, я ходил и сидел на крыше своего общежития, смотрел на звезды и думал о том, как я справлюсь с уходом.Именно там я обнаружил маленькую дверь, которая вела на большую крышу, когда мое общежитие ремонтировалось. Когда я все еще жил в этом старом доме в Новой Англии, над ним строили гораздо большее здание. Однажды плотники оторвали часть крыши рядом с моей комнатой. Когда я вышел, теперь я мог смотреть на частично законченное новое здание. Высоко на одной стороне была небольшая деревянная дверь, которая вела на новую крышу. Здание менялось, и теперь пришло время переодеться и мне.Я мог понять это. Я нашел символический ключ.

Когда я учился в колледже, я нашел еще одну дверь, символизирующую подготовку к выпуску. Это был небольшой металлический люк, который выходил на плоскую крышу общежития. Мне приходилось практиковаться в прохождении через эту дверь много раз. Когда я наконец окончил школу Франклина Пирса, я прошел через третью, очень важную дверь на крыше библиотеки.

Я больше не использую настоящие физические двери или ворота, чтобы символизировать каждый переход в моей жизни.Когда я перечитывал многолетние дневниковые записи во время написания этой книги, я обнаружил четкую закономерность. Каждая дверь или ворота позволяли мне перейти на следующий уровень. Моя жизнь была чередой последовательных шагов. Меня часто спрашивают, какой единственный прорыв позволил мне адаптироваться к аутизму. Единого прорыва не было. Это была серия постепенных улучшений. Мои дневниковые записи очень ясно показывают, что я полностью осознавал, что когда я освоил одну дверь, это был только один шаг из целой серии.

22 апреля 1970 г.

Сегодня в колледже Франклина Пирса все завершено, и теперь пора пройти через маленькую дверь в библиотеку.Теперь я размышляю о том, что я должен оставить в качестве послания на крыше библиотеки, чтобы его могли найти будущие люди. Я достиг вершины одной ступени и сейчас нахожусь на нижней ступени аспирантуры. Ведь вершина здания — это самая высокая точка кампуса, и я зашел так далеко, насколько смог. Я покорил вершину ФПК. Высшие по-прежнему не оспариваются. — Класс 70

Сегодня вечером я вошел в маленькую дверь и повесил мемориальную доску на крышу библиотеки. На этот раз я не так нервничал.Раньше я нервничал гораздо больше. Теперь я уже сделал это, и маленькая дверь и гора уже поднялись. Покорение этой горы — только начало следующей горы.

Слово начало означает начало, а верх библиотеки — начало аспирантуры. Человеческая природа — стремиться, и поэтому люди будут подниматься в горы. Причина в том, что люди стремятся доказать, что они могут это сделать.

В конце концов, зачем нам отправлять человека на Луну? Единственное реальное оправдание — это то, что человеческая природа — продолжать стремиться к чему-то.Человек никогда не довольствуется одной целью, которую он продолжает достигать. Настоящая причина, по которой я пошел на крышу библиотеки, заключалась в том, чтобы доказать, что я могу это сделать.

За свою жизнь мне пришлось пройти пять или шесть главных дверей или ворот. В 1970 году я окончил небольшой гуманитарный колледж Франклина Пирса по специальности психология и переехал в Аризону, чтобы получить степень доктора философии. Когда я обнаружил, что все меньше интересуюсь психологией и больше интересуюсь животноводством и зоотехникой, я подготовился к еще одному значительному изменению в моей жизни — переключению с специализации психология на специализацию по зоотехнике.8 мая 1971 года я написал:

Я чувствую, что меня все больше и больше тянет в сторону фермы. Я прошел через ворота желоба для скота, но все еще крепко держусь за стойку ворот. Ветер дует все сильнее и сильнее, и я чувствую, что отпущу столб ворот и вернусь на ферму; по крайней мере на время. Ветер играет важную роль во многих дверях. На крыше дул ветер. Может быть, это символ того, что следующий достигнутый уровень не является окончательным, и что я должен продолжать двигаться дальше.На вечеринке [вечеринке отдела психологии] я чувствовал себя совершенно не на своем месте, и мне казалось, что ветер заставляет мои руки соскальзывать со столба ворот, чтобы я мог свободно кататься по ветру.

В то время я все еще боролся на социальной арене, в основном потому, что у меня не было конкретного визуального следствия абстракции, известной как «ладить с людьми». Наконец-то мне представилось изображение, когда я мыл эркер в кафетерии (студенты должны были выполнять работу в столовой).Я понятия не имел, что моя работа будет иметь символическое значение, когда начинала. Эркер состоял из трех стеклянных раздвижных дверей, закрытых штормовыми окнами. Чтобы вымыть эркер изнутри, мне пришлось пролезть через раздвижную дверь. Дверь заклинило, когда я мыл внутренние стекла, и я был заключен между двумя окнами. Чтобы выбраться, не разбив дверь, мне пришлось очень осторожно открывать ее. Меня поразило, что отношения складываются одинаково. Они также легко разбиваются, и к ним нужно подходить осторожно.Затем я сделал еще одну ассоциацию о том, как осторожное открытие дверей в первую очередь связано с установлением отношений. Пока я был зажат между окнами, общаться через стекло было практически невозможно. Быть аутичным — все равно что попасть в такую ​​ловушку. Окна символизировали мое чувство разобщенности с другими людьми и помогали мне справляться с трудностями. изоляция. На протяжении всей моей жизни символы дверей и окон позволяли мне добиваться прогресса и устанавливать связи, о которых не слышали некоторые люди с аутизмом.

В более тяжелых случаях аутизма символы труднее понять и часто кажутся совершенно не связанными с тем, что они представляют. Д. Парк и П. Юдериан описали использование визуальных символов и чисел Джесси Парк, тогда двенадцатилетней аутичной девушкой, для описания абстрактных понятий, таких как хорошее и плохое. Хорошие вещи, например рок-музыка, были представлены рисунками четырех дверей и без облаков. Джесси оценила большую часть классической музыки как довольно хорошую, нарисовав две двери и два облака.Разговорное слово было оценено как очень плохое, с рейтингом ноль дверей и четыре облака. Она сформировала визуальную рейтинговую систему, используя двери и облака для описания этих абстрактных качеств. У Джесси также была сложная система хороших и плохих чисел, хотя исследователи не смогли полностью расшифровать ее систему.

Многие люди полностью сбиты с толку аутичными символами, но для аутичного человека они могут обеспечить единственную осязаемую реальность или понимание мира. Например, «французский тост» может означать «счастливый», если ребенок был счастлив, когда ел его.Когда ребенок представляет себе кусок французского тоста, он становится счастливым. Визуальный образ или слово ассоциируются с переживанием. Клара Парк, мать Джесси, описала увлечение своей дочери такими объектами, как электрические одеяла и обогреватели. Она понятия не имела, почему предметы были так важны для Джесси, хотя она заметила, что Джесси была счастливее всего, и ее голос больше не был монотонным, когда она думала о своих особенных вещах. Джесси могла говорить, но не могла рассказать людям, почему ее особые вещи были важны.Возможно, она связала элементы управления электрическими одеялами и обогреватели с теплом и безопасностью. Слово «сверчок» сделало ее счастливой, а «частично услышал песню» означало «не знаю». Аутичный разум работает через эти визуальные ассоциации. В какой-то момент жизни Джесси частично услышанная песня ассоциировалась с незнанием.

Тед Харт, человек с тяжелым аутизмом, почти не обладает способностью к обобщениям и гибкостью в своем поведении. Его отец Чарльз описал, как однажды Тед положил мокрую одежду в комод после того, как сломалась сушилка.Он просто перешел к следующему этапу стирки одежды, которую выучил наизусть. У него нет здравого смысла. Я бы предположил, что такое жесткое поведение и отсутствие способности к обобщениям может быть частично связано с отсутствием или незначительной способностью изменять или модифицировать визуальные воспоминания. Несмотря на то, что мои воспоминания о вещах хранятся в виде отдельных конкретных воспоминаний, я могу изменять свои мысленные образы. Например, я могу представить церковь, раскрашенную в разные цвета, или поставить шпиль одной церкви на крышу другой; но когда я слышу, как кто-то произносит слово «шпиль», первая церковь, которую я вижу в своем воображении, почти всегда является детским воспоминанием, а не церковным образом, которым я манипулировал.Эта способность изменять образы в моем воображении помогла мне научиться обобщать.

Сегодня мне больше не нужны дверные символы. За эти годы я накопил достаточно реального опыта и информации из статей и книг, которые я прочитал, чтобы иметь возможность вносить изменения и предпринимать необходимые шаги по мере возникновения новых ситуаций. Кроме того, я всегда был заядлым читателем и стремлюсь получать все больше и больше информации для добавления в свою видеотеку. Программист с тяжелым аутизмом однажды сказал, что чтение — это «получение информации».«Для меня это похоже на программирование компьютера.

Визуальное мышление и ментальные образы

Недавние исследования пациентов с повреждением головного мозга и визуализация мозга показывают, что визуальные и вербальные мысли могут работать через разные системы мозга. Записи кровотока в головном мозге показывают, что, когда человек визуализирует что-то вроде прогулки по окрестностям, кровоток резко увеличивается в зрительной коре головного мозга, в тех частях мозга, которые тяжело работают. Исследования пациентов с повреждением головного мозга показывают, что травма левого заднего полушария может остановить формирование визуальных образов из долговременных воспоминаний, в то время как речь и вербальная память не ухудшаются.Это указывает на то, что визуальные образы и вербальные мысли могут зависеть от различных неврологических систем.

Визуальная система также может содержать отдельные подсистемы для мысленных образов и вращения изображений. Навыки вращения изображения, по-видимому, расположены в правой части мозга, а визуальные образы — в левой задней части мозга. Возможно, при аутизме зрительная система расширилась, чтобы восполнить вербальный дефицит и дефицит последовательности. Нервная система обладает замечательной способностью компенсировать повреждение.Другая деталь может заменить поврежденную деталь.

Недавнее исследование доктора Паскуаль-Леоне из Национального института здоровья показывает, что развитие визуальных навыков может расширить моторную карту мозга. Исследования с участием музыкантов показывают, что реальная практика игры на пианино и воображение игры на пианино оказывают одинаковое влияние на моторные карты, что измеряется сканированием мозга. Моторные карты расширяются как во время реальной игры на фортепиано, так и во время мысленных образов; случайное нажатие клавиш не действует. Спортсмены также обнаружили, что как умственная практика, так и реальная практика могут улучшить двигательные навыки.Исследования пациентов с повреждением гиппокампа показали, что сознательная память о событиях и двигательное обучение — это отдельные неврологические системы. Пациент с повреждением гиппокампа может изучить двигательную задачу и поправиться с практикой, но каждый раз, когда он практикует, у него не будет сознательной памяти о выполнении этой задачи. Двигательные цепи тренируются, но повреждение гиппокампа препятствует формированию новых сознательных воспоминаний. Таким образом, моторные схемы изучают новую задачу, например, решение простой механической головоломки, но человек не помнит, как видел или разгадывал головоломку.Повторяя практику, человек становится все лучше и лучше, но каждый раз, когда ему предлагают головоломку, он говорит, что никогда раньше ее не видел.

Мне повезло в том, что я могу опираться на свою библиотеку изображений и визуализировать решения, основанные на этих изображениях. Однако большинство людей с аутизмом ведут крайне ограниченный образ жизни, отчасти потому, что они не могут справиться с любыми отклонениями от своего распорядка дня. Для меня каждый опыт основан на визуальных воспоминаниях, которые я храню из предыдущего опыта, и таким образом мой мир продолжает расти.

Около двух лет назад я совершил личный прорыв, когда меня наняли для реконструкции мясокомбината, на котором применялись очень жестокие методы сдерживания во время кошерного убоя. Перед забоем живой скот подвешивали вверх ногами на цепи, прикрепленной к одной задней ноге. Это было так ужасно, что я не мог смотреть на это. Бешеный рев испуганного скота был слышен как в офисе, так и на парковке. Иногда при подъеме у животного ломалась задняя лапа. Эта ужасная практика полностью противоречила гуманным намерениям кошерного убоя.Моя работа заключалась в том, чтобы вырвать эту жестокую систему и заменить ее желобом, который удерживал бы животное в стоячем положении, пока раввин проводил кошерный забой. При правильном выполнении животное должно оставаться спокойным и не бояться.

Новый удерживающий желоб представлял собой узкую металлическую стойку, в которой находился один человек. Он был оборудован коромыслом для удержания головы животного, задними воротами-толкателями, чтобы толкать быка вперед в коромысло, и ограничителем живота, который поднимался под живот, как лифт.Чтобы задействовать ограничитель, оператор должен был нажать шесть рычагов гидравлического управления в правильной последовательности для перемещения входных и разгрузочных заслонок, а также устройств позиционирования головы и тела. Базовая конструкция этого желоба существует около тридцати лет, но я добавил устройства для регулирования давления и изменил некоторые критические размеры, чтобы сделать его более удобным для животного и предотвратить чрезмерное давление.

Перед тем, как эксплуатировать желоб на заводе, я запустил его в механическом цехе перед отгрузкой.Несмотря на отсутствие крупного рогатого скота, я смог запрограммировать свою зрительную и тактильную память с помощью образов работы с желобом. После пяти минут пробежки по пустому желобу я получил точные мысленные изображения того, как движутся ворота и другие части устройства. У меня также были тактильные воспоминания о том, как чувствовались рычаги на этом конкретном желобе при нажатии. Гидравлические клапаны подобны музыкальным инструментам; Клапаны разных производителей по-разному ощущаются, как и духовые инструменты разных типов. Управление средствами управления в механическом цехе позволило мне попрактиковаться позже с помощью мысленных образов.Я должен был визуализировать фактические органы управления на желобе и в своем воображении наблюдать, как мои руки нажимают на рычаги. Я чувствовал в уме, сколько силы нужно, чтобы ворота двигались с разной скоростью. Я много раз репетировал в уме эту процедуру с разными видами скота, входящими в желоб.

В первый день работы на заводе я смог дойти до желоба и почти идеально по нему проехал. Лучше всего это работало, когда я бессознательно управлял гидравлическими рычагами, как при ходьбе ногами.Если подумал о рычагах, то все перепутал и толкнул не в ту сторону. Пришлось заставить себя расслабиться и позволить ограничителю стать частью моего тела, при этом совершенно забыв о рычагах. Когда каждое животное входило, я концентрировался на медленном и осторожном перемещении устройства, чтобы не напугать его. Я наблюдал за его реакцией, так что я приложил достаточно давления, чтобы удержать его плотно. Чрезмерное давление вызовет дискомфорт. Если его уши были прижаты к голове или он сопротивлялся, я знал, что сжимал его слишком сильно.Животные очень чувствительны к гидравлическому оборудованию. Они чувствуют малейшее движение рычагов управления.

Через машину я протянул руку и взял животное. Когда я держал его голову коромыслом, я представлял, как кладу руки ему на лоб и под подбородок и осторожно усаживаю его в нужное положение. Казалось, что границы тела исчезли, и я не осознавал, что нажимаю на рычаги. Задний толкатель ворот и коромысло стали продолжением моих рук.

У людей с аутизмом иногда возникают проблемы с границами тела.Они не могут судить по ощущениям, где заканчивается их тело и начинается стул, на котором они сидят, или объект, который они держат в руках, что очень похоже на то, что происходит, когда человек теряет конечность, но все еще испытывает ощущение присутствия конечности. В этом случае части аппарата, удерживавшие животное, ощущались так, как будто они были продолжением моего собственного тела, подобно эффекту фантомной конечности. Если я просто сосредоточился на том, чтобы осторожно удерживать животное и сохранять его спокойствие, я мог очень умело управлять удерживающим желобом.

В течение этого периода интенсивной концентрации я больше не слышал шума от машинного оборудования. Я не чувствовал изнуряющей летней жары Алабамы, и все казалось тихим и безмятежным. Это был почти религиозный опыт. Моя работа заключалась в том, чтобы осторожно держать животное, а работа раввина заключалась в том, чтобы совершить последнее действие. Я мог смотреть на каждое животное, нежно обнимать его и делать его максимально комфортным в последние моменты его жизни. Я участвовал в древнем ритуале бойни, как и предполагалось.Была открыта новая дверь. Было такое ощущение, что я иду по воде.

2006 Обновление главы 1

С тех пор, как я написал «Мыслить картинками», исследования с помощью визуализации мозга позволили лучше понять, как мозг человека с аутизмом / спектром Аспергера обрабатывает информацию. Нэнси Миншью из Университета Карнеги-Меллона в Питтсбурге обнаружила, что нормальный мозг склонен игнорировать детали, в то время как люди с аутичным спектром склонны сосредотачиваться на деталях, а не на более крупных концепциях. Чтобы увидеть это явление, она попросила нормальных людей, людей с синдромом Аспергера и аутистов читать предложения, пока они находились в сканере.Мозг аутистов был наиболее активен в той части мозга, которая обрабатывала отдельные слова, в то время как нормальный мозг был наиболее активен в той части, которая анализировала все предложение. Мозг Аспергера был активен в обеих областях. Эрик Курчесн из Калифорнийского университета в Сан-Диего утверждает, что аутизм может быть нарушением разрыва цепей мозга. Это повлияет на способность интегрировать подробную информацию из нижних частей мозга, где хранятся сенсорные воспоминания, с обработкой информации более высокого уровня в лобной коре.Системы обработки нижнего уровня могут быть сохранены или, возможно, улучшены. Он обнаружил у аутичного человека, что единственными нормальными частями мозга являются зрительная кора и области в задней части мозга, в которых хранятся воспоминания. Это открытие помогает объяснить мое визуальное мышление. Сканирование мозга аутистов показало, что белое вещество в лобной коре чрезмерно заросло и имеет аномалии. Доктор Курчесн объясняет, что белое вещество — это «компьютерные кабели» мозга, соединяющие различные части мозга, в то время как серое вещество формирует цепи обработки информации.Вместо того, чтобы нормально расти и соединять различные части мозга вместе, аутичная лобная кора имеет чрезмерный разрастание, похожее на заросли запутанных компьютерных кабелей. В нормальном мозге чтение и произнесение слова обрабатываются в разных частях мозга. Соединение цепей между этими двумя областями позволяет одновременно обрабатывать информацию от обоих из них. И Курчесн, и Миншью согласны с тем, что основная проблема как в мозге аутистов, так и в мозге Аспергера — это неспособность «компьютерных кабелей» полностью соединить вместе множество различных локализованных систем мозга.Локальные системы могут иметь нормальные или улучшенные внутренние соединения, но соединения на большом расстоянии между различными локальными системами могут быть плохими.

Теперь я собираюсь использовать то, что я называю визуальными образами символов, чтобы помочь вам понять, как различные части нормального мозга взаимодействуют друг с другом. Думайте о нормальном мозге как о большом корпоративном офисном здании. Все различные отделы, такие как юридический, бухгалтерский, рекламный, торговый и офис генерального директора, связаны между собой множеством систем связи, таких как электронная почта, телефоны, факсы и электронные сообщения.Мозг аутиста / Аспергера похож на офисное здание, в котором не подключены некоторые межведомственные системы связи. Миншью называет это недостаточной связью в мозгу. В мозгу Аспергера будет подключено больше систем, чем в мозге человека с низким уровнем функционирования. Большая вариативность симптомов аутизма / Аспергера, вероятно, зависит от того, какие «кабели» подключаются, а какие «кабели» не подключаются. Плохая коммуникация между отделами мозга, вероятно, является причиной неравных навыков.Люди с аутизмом часто хороши в одном, а плохо в другом. Если использовать аналогию с компьютерным кабелем, ограниченное количество хороших кабелей может соединять одну область и оставлять другие области с плохими соединениями.

Развитие талантов специализированного мозга

Когда я писал «Мыслить картинками», я думал, что большинство людей с аутизмом — такие же визуальные мыслители, как я. Поговорив с сотнями семей и людей с аутизмом или синдромом Аспергера, я заметил, что на самом деле существуют разные типы специализированного мозга.Все люди в спектре аутизма мыслят в деталях, но есть три основные категории специализированного мозга. Некоторые люди могут быть комбинациями этих категорий.

1. Визуальные мыслители, как я, мыслят фотографически определенными образами. Есть степени специфичности визуального мышления. Я могу протестировать машину в своей голове с полным движением. Интервью с неаутичными визуальными мыслителями показали, что они могут визуализировать только неподвижные изображения. Эти изображения могут варьироваться по своей специфичности от изображений конкретных мест до более расплывчатых концептуальных изображений.Изучение алгебры было невозможным, а иностранный язык — трудным. Специалистам по визуальному мышлению следует отказаться от алгебры и изучать более наглядные формы математики, такие как тригонометрия или геометрия. Дети, обладающие визуальным мышлением, часто хорошо умеют рисовать, рисовать и строить вещи с помощью строительных игрушек, таких как Lego. Многим детям с визуальным мышлением нравятся карты, флаги и фотографии. Визуальные мыслители хорошо подходят для работы в области рисования, графического дизайна, дрессировки животных, автомехаников, изготовления ювелирных изделий, строительства и автоматизации производства.
2. Музыкальные и математические мыслители мыслят шаблонами. Эти люди часто преуспевают в математике, шахматах и ​​компьютерном программировании. Некоторые из этих людей объяснили мне, что они видят закономерности и отношения между узорами и числами вместо фотографических изображений. В детстве они могут играть на слух и интересоваться музыкой. Музыкальные и математические умы часто карьера в области компьютерного программирования, химии, статистики, инженерии, музыки и физики. Письменный язык не требуется для шаблонного мышления.Дообразованные инки использовали сложные связки узловатых шнуров, чтобы отслеживать налоги, труд и торговлю среди тысячи человек.
3. Мыслители словесной логики мыслят в деталях. Они часто любят историю, иностранные языки, статистику погоды и отчеты о фондовых рынках. В детстве они часто хорошо знали результаты спортивных соревнований. Они не мыслят визуально и часто плохо рисуют. Дети с задержкой речи с большей вероятностью станут мыслителями визуального или музыкального или математического характера. У многих из этих людей не было задержки речи, и они стали специалистами по словам.Эти люди сделали успешную карьеру в области языкового перевода, журналистики, бухгалтерского учета, логопеда, специального образования, библиотечной работы или финансового анализа.

Поскольку мозг в аутическом спектре специализирован, необходимо уделять больше внимания обучению развитию их сильных сторон, а не просто работе над их недостатками. Обучать меня алгебре было бесполезно, потому что мне нечего было визуализировать. Если у меня нет изображения, я не думаю. К сожалению, у меня не было возможности попробовать тригонометрию или геометрию.Учителям и родителям необходимо развивать таланты ребенка в навыки, которые в конечном итоге могут превратиться в полезную работу или хобби.

Формирование концепции

Все люди в спектре аутизма / Аспергера испытывают трудности с формированием концепций. Проблемы с концептуальным мышлением возникают во всех специализированных типах мозга. Концептуальное мышление происходит во фронтальной коре. Фронтальная кора аналогична офису генерального директора в корпорации. Исследователи называют дефицит лобной коры проблемами с исполнительной функцией.В нормальном мозге «компьютерные кабели» от всех частей мозга сходятся во фронтальной коре. Фронтальная кора головного мозга объединяет информацию из мыслящих, эмоциональных и сенсорных частей мозга. Степень сложности в формировании концепций, вероятно, связана с количеством и типом «11 компьютерных кабелей», которые не подключены. Поскольку в офисе моего генерального директора плохие «компьютерные» связи, мне пришлось использовать «графических дизайнеров» в своей «рекламе». отдел », чтобы формировать концепции, объединяя визуальные детали в категории.Научные исследования подтверждают мою идею. Подробные визуальные и музыкальные воспоминания находятся в нижней первичной зрительной и слуховой коре, а более концептуальное мышление — в ассоциативных областях, где объединяются входные данные из разных частей мозга.

Категории — это начало формирования концепции. Нэнси Миншью обнаружила, что люди с аутизмом могут легко сортировать объекты по таким категориям, как красный или синий, но им трудно придумать новые категории для групп общих объектов. Если я положу на стол множество обычных вещей, таких как степлеры, карандаши, книги, конверт, часы, шляпы, мячи для гольфа и теннисную ракетку, и попросю человека с аутизмом выбрать предметы, содержащие бумагу, они смогут сделай это.Однако у них часто возникают трудности, когда их просят составить чаевые в новых категориях. Учителя должны работать над обучением гибкости мышления, играя в игру, в которой аутичного человека просят составить новые категории для таких предметов, как предметы, содержащие металл, или предметы, используемые в спорте. Затем учитель должен заставить человека объяснить причину помещения объекта в определенную категорию.

Когда я был ребенком, я изначально разделял собак и кошек по размеру. Это перестало работать, когда у наших соседей появилась маленькая такса.Мне пришлось научиться классифицировать маленьких собак и кошек, обнаружив визуальную особенность, которая есть у всех собак и ни у одной из кошек. У всех собак, какими бы маленькими они ни были, нос одинаковый. Это сенсорное мышление, а не языковое. Животные также могут быть разделены на категории по звуку, лаю и мяуканию. Менее функциональный человек может классифицировать их по запаху или осязанию, потому что эти чувства предоставляют более точную информацию. Разделение информации на отдельные категории — фундаментальное свойство нервной системы.Исследования на пчелах, крысах и обезьянах показывают, что информация разделена на категории с четкими границами. Французские ученые записывали сигналы от лобной коры головного мозга обезьяны, когда она просматривала сгенерированные компьютером изображения собак, которые постепенно превращались в кошек. Когда категория переключилась на кошку, произошли отчетливые изменения в мозговом сигнале. Во фронтальной коре изображение животного было либо собакой, либо кошкой. Когда разделение кошек и собак по размеру больше не работало для меня, мне пришлось сформировать новую категорию типа носа.Исследование Ицахака Фрида из Калифорнийского университета в Лос-Анджелесе показало, что отдельные нейроны учатся реагировать на определенные категории. Записи, сделанные у пациентов, перенесших операцию на головном мозге, показали, что один нейрон может реагировать только на изображения еды, а другой нейрон может реагировать только на изображения животных. Этот нейрон не будет реагировать на изображения людей или предметов. У другого пациента нейрон в гиппокампе реагировал на изображения киноактрисы как в костюме, так и без него, но не реагировал на изображения других женщин.Гиппокамп подобен поисковому устройству мозга для поиска информации в хранимой памяти.

Стать более нормальным

Больше знаний заставляет меня вести себя более нормально. Многие люди говорили мне, что сейчас я веду себя гораздо менее аутичным, чем десять лет назад. Человек, который присутствовал на одном из моих выступлений в 2005 году, написал о моей оценке: «Я видел Темпл в 1996 году, было забавно видеть, какое равновесие и манеру подачи она приобрела за эти годы». Мой разум работает Точно так же, как поисковая машина в Интернете, настроенная на доступ только к изображениям.Чем больше картинок я храню в Интернете в моем мозгу, тем больше у меня шаблонов того, как действовать в новой ситуации. Все больше и больше информации можно размещать во все большем количестве категорий. Категории могут быть размещены в деревьях основных категорий с множеством подкатегорий. Например, есть шутки, которые заставляют людей смеяться, и шутки, которые не работают.

Существует подкатегория шуток, которые можно рассказывать только близким друзьям. Когда я был подростком, меня называли «магнитофоном», потому что я использовал строчки из сценария.По мере того как я набирался опыта, мой разговор становился менее запрограммированным, потому что я мог комбинировать новую информацию по-новому. Чтобы понять, что такое мозг аутиста, я рекомендую учителям и родителям поиграть с поисковой системой в Интернете, такой как Google, в поисках изображений. Это даст людям, которые более вербально думают, понимание того, как работает визуальное ассоциативное мышление. У людей с музыкальным и математическим складом ума есть поисковая машина, которая находит ассоциации между образцами и числами.

Человек Аспергера, который мыслит вербальной логикой, использует вербальные категории.Например, у доктора Миншью был пациент с синдромом Аспергера, у которого наблюдались тяжелые побочные эффекты от приема лекарств. Объяснять науке, почему он должен попробовать другое лекарство, было бесполезно. Однако он захотел попробовать новое лекарство после того, как ему просто сказали, что от розовых таблеток вас тошнит, и я хочу, чтобы вы попробовали синие таблетки. Он согласился попробовать синие таблетки.

Чем больше я узнаю, тем больше понимаю, что мои мысли и чувства отличаются. Мое мышление отличается от мышления нормального человека, но оно также сильно отличается от вербальной логики невизуального человека с синдромом Аспергера.Они создают категории слов вместо категорий изображений. Общий знаменатель всего аутичного мышления и мышления Аспергера состоит в том, что детали объединены в категории, чтобы сформировать концепцию. Детали собираются в концепции, как сборка пазла. Картинку на пазле можно увидеть, когда сложено только 20 процентов пазла, образуя большую картину.

---

Существует две редакции «Мыслить картинками» :

Оригинальное издание Vintage Press 1996 года:

ISBN 0-679-77289-8

Расширенное издание Vintage Press 2006 года с обновлениями в конце каждой главы:

ISBN 10: 0-307-27565-5

ISBN 13: 978-0-307-275565-3

---

Щелкните здесь, чтобы увидеть мои рисованные рисунки и статью об обучении рисованию.

Щелкните здесь, чтобы купить «Мыслить картинками» на Amazon.com.

Щелкните здесь, чтобы вернуться на главную страницу для получения дополнительной информации о поведении, благополучии и уходе за животными.

Модели процессов в проектировании и разработке

Адлер П.С., Мандельбаум А., Нгуен В., Шверер Э. (1995) От проекта к управлению процессами: основанная на эмпирических данных структура для анализа времени разработки продукта. Manag Sci 41 (3): 458–484

MATH Статья Google Scholar

Agogué M, Kazakçi A (2014) 10 лет теории C-K: обзор академического и промышленного воздействия теории дизайна.В: Chakrabarti A, Blessing MLT (eds) Антология теорий и моделей дизайна: философия, подходы и эмпирические исследования. Springer-Verlag, London, pp. 219–235

Глава Google Scholar

Ахмади Р., Ван Р. (1999) Управление рисками разработки в процессах проектирования продукции. Oper Res 47 (2): 235–246

MATH Статья Google Scholar

AitSahlia F, Johnson E, Will P (1995) Всегда ли параллельная разработка является разумным предложением? IEEE Trans Eng Manag 42 (2): 166–170

Статья Google Scholar

Аль-Ашааб А., Голоб М., Аттиа У.М., Хан М., Парсонс Дж., Андино А., Перес А., Гусман П., Онеха А., Кесавамурти С., Мартинес Г., Шехаб Е., Беркс А., Хак Б., Сорил М. , Sopelana A (2013) Преобразование процесса разработки продукта в бережливую среду с использованием параллельного проектирования на основе наборов: пример из аэрокосмической отрасли.Concurr Eng 21 (4): 268–285

Статья Google Scholar

Альберс А., Браун А. (2011) Обобщенная структура компаса и поддержки сложных процессов разработки продукта. Int J Prod Dev 15 (1–3): 6–25

Статья Google Scholar

Альберс А., Рейсс Н., Бурзак Н., Рихтер Т. (2016) iPeM – интегрированная модель разработки продукта в контексте разработки создания продукта.Процедуры CIRP 50: 100–105

Статья Google Scholar

Альтшуллер Г. (1999) Инновационный алгоритм: ТРИЗ, систематические инновации и техническое творчество. Центр технических инноваций, Inc., Вустер

Google Scholar

Amigo CR, Iritani DR, Rozenfeld H, Ometto A (2013) Моделирование процесса разработки продукта: современное состояние и классификация. В: Abramovici M, Stark R (eds) Разработка интеллектуальных продуктов: материалы 23-й конференции по дизайну CIRP, Бохум, Германия, 11–13 марта 2013 г.Springer, Berlin Heidelberg, pp. 169–179

Глава Google Scholar

Андреасен М.М. (1980) Методы проектирования машин, основанные на системном подходе — вклад в теорию проектирования. Диссертация, факультет машиностроения, Лундский университет, Швеция (на датском языке)

Андреасен М.М. (2011) 45 лет с методологией проектирования. J Eng Des 22 (5): 293–332

Статья Google Scholar

Андреасен М.М., Хайн Л. (2000) Комплексная разработка продукта.IPU, Институт разработки продуктов, Технический университет Дании, Люнгбю / Копенгаген

Google Scholar

Андреасен М.М., Хансен К.Т., Кэш П. (2015) Концептуальный дизайн: интерпретации, образ мышления и модели. Springer International Publishing, Cham, Швейцария

Книга Google Scholar

Антонссон Э., Отто К. (1995) Неточность в инженерном проектировании. J Mech Des 117: 25–32

Артикул Google Scholar

Арчер Л.Б. (1965) Систематический метод для конструкторов.Совет промышленного дизайна, Лондон

Google Scholar

Asimow M (1962) Введение в дизайн. Prentice Hall, Englewood Cliffs, NJ

Google Scholar

Aurisicchio M, Bracewell R (2013) Создание интегрированного информационного пространства проекта с помощью подхода на основе диаграмм. J Eng Des 24 (6): 397–428

Статья Google Scholar

Остин С., Болдуин А., Ли Б., Воскетт П. (1999) Методика планирования аналитического проектирования: модель процесса детального проектирования здания.Des Stud 20 (3): 279–296

Статья Google Scholar

Austin S, Baldwin A, Li B, Waskett P (2000) Метод аналитического планирования проектирования (ADePT): инструмент матрицы структуры зависимостей для планирования процесса проектирования здания. Constr Manag Econ 18 (2): 173–182

Статья Google Scholar

Бахрами А., Даглы Ч. (1993) Модели процессов проектирования. В: Sullivan WG, Parsaei HR (eds) Параллельное проектирование, современные проблемы и современные инструменты проектирования.Springer, Dordrecht, pp 113–126

Google Scholar

Bartolomei JE, Hastings DE, de Neufville R, Rhodes DH (2012) Многодоменная матрица инженерных систем: организационная структура для моделирования крупномасштабных сложных систем. Syst Eng 15 (1): 41–61

Статья Google Scholar

Бакстер Д., Гао Дж., Кейс К., Хардинг Дж., Янг Б., Кокрейн С., Дани С. (2007) Методология повторного использования знаний инженерного проектирования с использованием моделирования процессов.Res Eng Des 18 (1): 37–48

Статья Google Scholar

Beauregard Y, Thomson V, Bhuiyan N (2008) Бережливая инженерная логистика: выравнивание нагрузки при проектировании с учетом возможностей. Can Aeronaut Sp J 54 (2): 19–30

Артикул Google Scholar

Бхаттачарья С., Кришнан В., Махаджан В. (1998) Управление определением нового продукта в высокодинамичных средах.Manag Sci 44 (11): S50 – S64

MATH Статья Google Scholar

Бхуйян Н., Гервин Д., Томсон В. (2004) Моделирование процесса разработки нового продукта для повышения производительности. Manag Sci 50 (12): 1690–1703

Статья Google Scholar

Blessing LTM (1994) Процессный подход к компьютерному проектированию. Университет Твенте, Энсхеде

Google Scholar

Bobbe T, Kryzwinski J, Woelfel C (2016) Сравнение моделей процесса проектирования из академической теории и отраслевой практики.In: Marjanović D, Štorga M, Pavković N, Bojčetić N, Škec S. (eds) Proceedings of DESIGN 2016, 14-я Международная конференция по дизайну, Дубровник, Хорватия, 16–19 мая, Design Society, стр. 1205–1214

Бем Б.В. (1988) Спиральная модель разработки и улучшения программного обеспечения. Компьютер 21 (5): 61–72

Артикул Google Scholar

Браха Д., Бар-Ям Ю. (2007) Статистическая механика разработки сложных продуктов: эмпирические и аналитические результаты.Manag Sci 53 (7): 1127–1145

MATH Статья Google Scholar

Браха Д., Маймон О. (1998a) Математическая теория проектирования: основы, алгоритмы и приложения. Springer Science & Business Media, Дордрехт

MATH Книга Google Scholar

Браха Д., Маймон О. (1998b) Измерение структурной и функциональной сложности проекта. IEEE Trans Syst Man Cybern Part A Syst Hum 28 (4): 527–535

MATH Статья Google Scholar

Braha D, Reich Y (2003) Топологические структуры для моделирования процессов инженерного проектирования.Res Eng Des 14 (4): 185–199

Статья Google Scholar

Browning TR (1998) Моделирование и анализ затрат, графика и производительности при разработке сложных системных продуктов. Кандидатская диссертация, Массачусетский технологический институт

Browning TR (2002) Интеграция процессов с использованием матрицы структуры проекта. Syst Eng 5 (3): 180–193

MathSciNet Статья Google Scholar

Browning TR (2009) Многие взгляды на процесс: к структуре архитектуры процесса для процессов разработки продукта.Syst Eng 12 (1): 69–90

Статья Google Scholar

Browning TR (2014) Управление сложными моделями процессов проекта с помощью структуры архитектуры процессов. Int J Proj Manag 32 (2): 229–241

Статья Google Scholar

Browning TR (2016) Расширения и инновации матрицы структуры дизайна: обзор и новые возможности. IEEE Trans Eng Manag 63 (1): 27–52

Статья Google Scholar

Браунинг Т.Р., Эппингер С.Д. (2002) Моделирование влияния архитектуры процессов на риски затрат и графика при разработке продукта.IEEE Trans Eng Manag 49 (4): 428–442

Статья Google Scholar

Браунинг Т.Р., Рамашеш Р.В. (2007) Обзор сетевых моделей процессов для управления проектами разработки продуктов. Prod Oper Manag 16 (2): 217–240

Статья Google Scholar

Browning TR, Fricke E, Negele H (2006) Ключевые концепции моделирования процессов разработки продуктов. Syst Eng 9 (2): 104–128

Статья Google Scholar

Buur J (1990) Теоретический подход к разработке мехатроники.Докторская диссертация, Технический университет Дании

Чакрабарти А., Благословение Л. (2015) Обзор теорий и моделей дизайна. J Indian Inst Sci 95 (4): 325–340

Google Scholar

Чакрабарти А., Саркар П., Лилаватхамма Б., Натараджу Б. (2005) Функциональное представление для помощи биомиметическим и искусственным вдохновением новых идей. Artif Intell Eng Des Anal Manuf 19: 113–132

Статья Google Scholar

Чандрасекаран Б (1990) Решение проблем проектирования: анализ задачи.AI Mag 11 (4): 59

Google Scholar

Чо Ш., Эппингер С.Д. (2005) Модель процесса на основе имитационного моделирования для управления сложными проектными проектами. IEEE Trans Eng Manag 52 (3): 316–328

Статья Google Scholar

Кристиансен Т.Р. (1993) Моделирование эффективности и результативности координации в командах инженеров-проектировщиков. Кандидатская диссертация, Стэнфордский университет

Чунг М.Дж., Квон П., Пентланд Б.Т. (2002) Сделать процесс видимым: грамматический подход к управлению процессами проектирования.J Mech Des 124 (3): 364–374

Артикул Google Scholar

Кларксон П.Дж., Гамильтон Дж.Р. (2000) «Указатели», управляемая параметрами модель процесса проектирования, основанная на задачах. Res Eng Des 12 (1): 18–38

Статья Google Scholar

Clarkson PJ, Melo A, Eckert C (2000) Визуализация маршрутов при планировании процесса проектирования. In: Banissi E, Bannatyne M, Chen C, Khosrowshahi F, Sarfraz M, Ursyn A (eds) Proceedings of the 2000 IEEE International Conference on Information Visualization, London, England, Jul 19–21, IEEE Computer Society, pp 155–164

CMMI (2010) CMMI для разработки, версия 1.3. Тех. представитель, Университет Карнеги-Меллона

Коэн Г.П. (1992) Виртуальная команда дизайнеров: модель обработки информации управления командой дизайнеров. Докторская диссертация, Стэнфордский университет

Колкухун Г.Дж., Бейнс Р.В., Кроссли Р. (1993) Обзор современного состояния IDEF0. Int J Comput Integr Manuf 6 (4): 252–264

Статья Google Scholar

Cooper KG (1980) Производство военно-морских судов: претензия урегулирована, каркас построен.Интерфейсы 10 (6): 20–36

MathSciNet Статья Google Scholar

Cooper RG (1990) Системы калитки: новый инструмент для управления новыми продуктами. Автобус Horiz 33 (3): 44–54

Артикул Google Scholar

Costa DG, Macul VC, Costa JMH, Exner K, Pförtner A, Stark R, Rozenfeld H (2015) На пути к новому поколению моделей процесса проектирования: анализ недостатков существующих моделей.В: Weber C, Husung S, Cantamessa M, Cascini G, Marjanović D, Venkataraman S (eds) Proceedings of 20 International Conference on Engineering Design (ICED 15), Милан, Италия, 27–30 июля, Design Society, vol 2 , pp 441–450

Cross N (1993) Методология науки и дизайна: обзор. Res Eng Des 5 (2): 63–69

Статья Google Scholar

Cross N, Roozenburg N (1992) Моделирование процесса проектирования в инженерии и архитектуре.J Eng Des 3 (4): 325–337

Статья Google Scholar

Crowder RM, Robinson M, Hughes HP, Sim YW (2012) Разработка среды моделирования на основе агентов для имитации работы команды инженеров. IEEE Trans Syst Man Cybern Part A Syst Hum 42 (6): 1425–1439

Статья Google Scholar

Кусумано М.А., Селби Р. (1997) Как Microsoft создает программное обеспечение. Commun ACM 40 (6): 53–61

Статья Google Scholar

Danesh MR, Jin Y (2001) Агентная сеть принятия решений для параллельного инженерного проектирования.Concurr Eng 9 (1): 37–47

Статья Google Scholar

Данилович М., Браунинг Т.Р. (2007) Управление сложными проектами разработки продуктов с матрицами структур дизайна и матрицами сопоставления доменов. Int J Proj Manag 25 (3): 300–314

Статья Google Scholar

DoD (2010) Структура архитектуры DoDAF версии 2.02. Tech. респ., Министерство обороны США

Дори Д. (2002) Методология объектного процесса: парадигма целостных систем.Springer-Verlag, Берлин, Гейдельберг

MATH Книга Google Scholar

Дорст К., Кросс Н. (2001) Творчество в процессе проектирования: совместная эволюция решения проблемы. Des Stud 22 (5): 425–437

Артикул Google Scholar

Dubberly H (2004) Как вы проектируете? Сборник моделей. Офис дизайна Dubberly, Сан-Франциско

Google Scholar

Dym CL, Little P, Orwin EJ (2014) Инженерное проектирование: введение на основе проекта, 4-е изд.Уайли, Нью-Йорк

Google Scholar

Eckert CM, Clarkson PJ (2010) Планирование процессов разработки сложных продуктов. Res Eng Des 21 (3): 153–171

Статья Google Scholar

Eckert CM, Wynn DC, Maier JF, Albers A, Bursac N, Xin Chen HL, Clarkson PJ, Gericke K, Gladysz B, Shapiro D (2017) Об интеграции моделей продуктов и процессов в инженерное проектирование.Des Sci 3 (3): 1–41

Google Scholar

Эдер В.Е. (2011) Инженерное проектирование и теория технических систем: наследие Владимира Губки. J Eng Des 22 (5): 361–385

Статья Google Scholar

Eder WE, Weber C (2006) Сравнение теорий дизайна. В: Семинар AEDS 2006, 27–28 октября, Пльзень, Чешская Республика

Эппингер С.Д., Браунинг Т.Р. (2012) Методы и приложения матрицы структуры дизайна.MIT Press, Кембридж, Массачусетс

Google Scholar

Эппингер С.Д., Уитни Д.Е., Смит Р.П., Гебала Д.А. (1994) Метод на основе моделей для организации задач при разработке продукта. Res Eng Des 6 (1): 1–13

Статья Google Scholar

Эванс Дж. Х. (1959) Основные концепции проектирования. J Am Soc Naval Eng 71 (4): 671–678

Статья Google Scholar

Evbuomwan N, Sivaloganathan S, Jebb A (1996) Обзор философии дизайна, моделей, методов и систем.Proc Inst Mech Eng Part B J Eng Manuf 210 (4): 301–320

Статья Google Scholar

Fernandes JMV (2015) Изменение требований при разработке сложных продуктов: понимание причин, управление неопределенностью и планирование изменений. Кандидатская диссертация, Instituto Superior Técnico

Finger S, Dixon JR (1989) Обзор исследований в области проектирования машиностроения. Часть I: Описательные, предписывающие и компьютерные модели процессов проектирования.Res Eng Des 1 (1): 51–67

Статья Google Scholar

Ford DN, Sterman JD (1998) Динамическое моделирование процессов разработки продукта. Syst Dyn Rev 14 (1): 31–68

Артикул Google Scholar

Форсберг К., Мооз Х., Коттерман Х. (2005) Визуализация управления проектами: модели и основы для освоения сложных систем, 3-е изд. Уайли, Хобокен, Нью-Джерси

Google Scholar

Фрейслебен Д., Вайна С. (2002) Динамическая навигация по проекту: моделирование, улучшение и обзор инженерных процессов.В: ASME 2002 International Design Engineering Technical Conference и Computers and Information in Engineering Conference, Монреаль, Квебек, Канада, 29 сентября — 2 октября, Американское общество инженеров-механиков, том 2, стр. 919–925

French MJ (1999 Эскизное проектирование для инженеров, 3-е изд. Springer-Verlag, Лондон

Бронировать Google Scholar

Гарсиа Р. (2005) Использование агентного моделирования в исследованиях инноваций / разработки новых продуктов.J Prod Innov Manag 22 (5): 380–398

Статья Google Scholar

Герике К., Блессинг Л. (2011) Сравнение методологий проектирования и моделей процессов по дисциплинам: обзор литературы. В: Culley SJ, Hicks BJ, McAloone TC, Howard TJ, Clarkson PJ (eds) Proceedings of 18th International Conference on Engineering Design (ICED 11), Lyngby / Копенгаген, Дания, 15–19 августа, Design Society, vol 1, стр. 393–404

Герике К., Блессинг Л. (2012) Анализ моделей процесса проектирования в различных дисциплинах.In: Marjanović D, Štorga M, Pavković N, Bojčetić N (eds) Proceedings of DESIGN 2012, 12-я Международная конференция по дизайну, Дубровник, Хорватия, 21–24 мая, Design Society, стр. 171–180

Gericke K, Eckert CM, Wynn DC (2016) К структуре выбора, сделанного в течение жизненного цикла моделей процессов. In: Marjanović D, Štorga M, Pavković N, Bojčetić N, Škec S. (eds) Proceedings of DESIGN 2016, 14-я Международная конференция по дизайну, Дубровник, Хорватия, 16–19 мая, Design Society, стр. 1275–1284

Gero JS, Kannengiesser U (2014) Онтология дизайна «функция-поведение-структура».В: Chakrabarti A, Blessing LTM (eds) Антология теорий и моделей дизайна: философия, подходы и эмпирические исследования. Springer-Verlag, London, pp. 263–283

Глава Google Scholar

Gero JS (1990) Дизайн-прототипы: схема представления знаний для дизайна. AI Mag 11 (4): 26

Google Scholar

Gero JS (2000) Вычислительные модели инновационных и творческих процессов проектирования.Technol Forecast Soc Change 64 (23): 183–196

Gero JS, Kannengiesser U (2004) Размещенная структура функции-поведения-структуры. Des Stud 25 (4): 373–391

Артикул Google Scholar

Gonnet S, Henning G, Leone H (2007) Модель для отражения и представления процесса инженерного проектирования. Expert Syst Appl 33 (4): 881–902

Статья Google Scholar

Grabowski H, Lossack RS, Weis C (1996) Модель процесса проектирования, основанная на проектных рабочих пространствах.В: Tomiyama T, Mäntylä M, Finger S (ред.) Интеллектуальные САПР, том 1. Springer, США, Бостон, стр. 244–262

Глава Google Scholar

Grabowski H, Lossack RS, El-Mejbri EF (1999) К теории универсального дизайна. В: Kals H, van Houten F (eds) Интеграция знаний о процессах в системы поддержки проектирования: материалы Международного семинара по дизайну CIRP 1999 г., Университет Твенте, Энсхеде, Нидерланды, 24–26 марта 1999 г.Springer, Netherlands, Dordrecht, pp 47–56

Глава Google Scholar

Guindon R (1990) Разработка процесса проектирования: использование оппортунистических мыслей. Hum Comput Interact 5 (2): 305–344

Статья Google Scholar

Ha A, Porteus E (1995) Оптимальные сроки проверок в параллельном проектировании с точки зрения технологичности. Manag Sci 41 (9): 1431–1447

MATH Статья Google Scholar

Ha S, Suh HW (2008) Моделирование цветных сетей Петри с привязкой по времени для динамического рабочего процесса в процессе разработки продукта.Comput Ind 59 (2): 193–209

Статья Google Scholar

Хейлз К., Гуч С. (2004) Управление инженерным проектированием, 2-е изд. Springer-Verlag, Лондон

Бронировать Google Scholar

Холл А.Д. (1962) Методология системной инженерии. Ван Ностранд, Нью-Йорк, NY

Google Scholar

Hamraz B, Caldwell NH, Wynn DC, Clarkson PJ (2013) Разработка улучшенного метода управления инженерными изменениями на основе требований.J Eng Des 24 (11): 765–793

Статья Google Scholar

Hatchuel A, Weil B (2003) Новый подход к инновационному дизайну: введение в теорию C-K. В: Folkeson A, Gralen K, Norell M, Sellgren U (eds) Proceedings of ICED 03, 14th International Conference on Engineering Design, Stockholm, Sweden, 19–21 августа, Design Society, pp 109–110

Hatchuel A, Weil B (2009) Теория дизайна CK: продвинутая формулировка.Res Eng Des 19 (4): 181–192

Статья Google Scholar

Hatchuel A, Le Masson P, Weil B (2004) Теория C-K на практике: уроки промышленного применения. В: Marjanović D (ed) Proceedings of DESIGN 2004, 8-я Международная конференция по дизайну, Дубровник, Хорватия, 18–21 мая, Design Society, стр. 245–258

Hauser JR, Clausing D (1988) Дом качества . Harvard Business Review, май – июнь 1988 г.

Heisig P, Caldwell NH, Clarkson PJ (2014) Категории основной информации для инженерного проектирования, контрастирующие эмпирические исследования с обзором интегрированных моделей.J Eng Des 25 (1–3): 88–124

Статья Google Scholar

Herroelen W, Leus R (2001) О достоинствах и недостатках планирования критической цепи. J Oper Manag 19 (5): 559–577

Статья Google Scholar

Hillier B, Musgrove J, O’Sullivan P (1972) Знания и дизайн. В: Mitchell WJ (ed) Экологический дизайн: исследования и практика. Материалы конференции EDRA 3 / AR 8, Калифорнийский университет в Лос-Анджелесе, январь 1972 г., том 2, Univ.-Verlag, pp 1–14

Hisarciklilar O, Sheikh OKB, Yadav HA, Thomson V (2013) Улучшение координации между процессами разработки самолетов посредством картирования и моделирования процессов. SAE Int J Aerosp 6 (1): 87–93

Статья Google Scholar

Hoedemaker G, Blackburn J, Wassenhove L (1999) Ограничения параллелизма. Decis Sci 30 (1): 1–18

Статья Google Scholar

Howard TJ, Culley SJ, Dekoninck E (2008) Описание творческого процесса проектирования путем интеграции литературы по инженерному дизайну и когнитивной психологии.Des Stud 29 (2): 160–180

Статья Google Scholar

Хуберман Б.А., Уилкинсон Д.В. (2005) Изменчивость результатов и динамика проекта. Comput Math Org Theory 11 (4): 307–332

MATH Статья Google Scholar

Хубка В. (1982) Принципы инженерного проектирования. Butterworth Scientific, Лондон, Бостон, Сидней, Веллингтон, Дурбан, Торонто

Google Scholar

Хубка В., Эдер В.Е. (1996) Наука о дизайне: введение в потребности, объем и организацию знаний в области инженерного проектирования.Springer-Verlag, Лондон

Бронировать Google Scholar

Hybs I, Gero JS (1992) Модель эволюционного процесса проектирования. Des Stud 13 (3): 273–290

Статья Google Scholar

ISO / PAS19450 (2015) Системы автоматизации и интеграция — методология объект-процесс. Международная организация по стандартизации

Джин И., Геслин М. (2009) Переговоры на основе аргументации для совместного инженерного проектирования.Int J Collab Eng 1 (1-2): 125–151

Статья Google Scholar

Joglekar N, Yassine A, Eppinger SD, Whitney DE (2001) Выполнение совместных мероприятий по разработке продукта с соблюдением крайних сроков. Manag Sci 47 (12): 1605–1620

Статья Google Scholar

Джонс Дж. К. (1963) Метод систематического проектирования. В: Джонс Дж., Торнли Д. (ред.) Конференция по методам проектирования: доклады, представленные на конференции по систематическим и интуитивным методам в проектировании, промышленном дизайне, архитектуре и коммуникациях, Лондон, Англия, сентябрь 1962 г.Пергамон, Оксфорд, Лондон, Нью-Йорк и Париж, стр. 53–73

Google Scholar

Karniel A, Reich Y (2009) От планирования на основе DSM к моделированию процесса проектирования: обзор вопросов проверки логики схемы процесса. IEEE Trans Eng Manag 56 (4): 636–649

Статья Google Scholar

Карниэль А., Райх И. (2011) Управление динамикой процессов разработки новых продуктов: новая парадигма управления жизненным циклом продукта.Springer-Verlag, Лондон

Бронировать Google Scholar

Казакчи А., Хатчуэль А., Ле Массон П., Вейл Б. (2010) Моделирование расчетных соображений на основе теории C-K: модель и пример приложения. In: Marjanović D, Štorga M, Pavković N, Bojčetić N (eds) Proceedings of DESIGN 2010, 11-я Международная конференция по дизайну, Дубровник, Хорватия, 17–20 мая, Design Society, стр. 59–68

Kazakçi AO ( 2009) Формализация теории дизайна CK, основанная на интуиционистской логике.В: Chakrabarti A (ed) ICORD 09: Proceedings of the 2nd International Conference on Research in Design, Bangalore, India, 7-9 января, Design Society, pp 499-507

Kennedy BM, Sobek DK, Kennedy MN ( 2014) Сокращение переделок за счет применения практик, основанных на наборах, на ранних этапах процесса системного проектирования. Syst Eng 17 (3): 278–296

Статья Google Scholar

Кеннеди М. (2008) Готовы, устанавливайте, доминируйте: внедрите комплексное обучение Toyota для разработки продуктов, и никто не сможет вас поймать.Oaklea Press, Ричмонд, Вирджиния

Google Scholar

Керли В., Винн Д.К., Экерт С., Кларксон П.Дж. (2011) Пересмотр процесса проектирования с помощью интерактивного моделирования: тематическое исследование инженерии жизненного цикла в концептуальном дизайне реактивного двигателя. Int J Serv Oper Manag 10 (1): 30–51

Google Scholar

Кляйн М. (1993) Поддержка управления конфликтами в совместных проектных группах.Group Decis Negot 2 (3): 259–278

Статья Google Scholar

Кольберг Э., Райх И., Левин И. (2014) Проектирование роботов-победителей путем тщательного проектирования процесса их разработки. Res Eng Des 25 (2): 157–183

Статья Google Scholar

Конда С., Монарх I, Сарджент П., Субрахманян Э. (1992) Общая память в дизайне: объединяющая тема для исследований и практики.Res Eng Des 4 (1): 23–42

Статья Google Scholar

Kreimeyer M, Lindemann U (2011) Метрики сложности в инженерном проектировании: управление структурой процессов проектирования. Springer-Verlag, Берлин, Гейдельберг

Забронировать Google Scholar

Кришнан В., Эппингер С.Д., Уитни Д.Е. (1997) Основанная на модели структура для перекрытия деятельности по разработке продукта. Manag Sci 43 (4): 437–451

MATH Статья Google Scholar

Крюгер К., Кросс Н. (2006) Дизайн, основанный на решениях, и ориентированный на проблемы дизайн: стратегии и результаты.Des Stud 27 (5): 527–548

Статья Google Scholar

Кусиак А., Ван Дж. (1993a) Декомпозиция процесса проектирования. J Mech Des 115 (4): 687–695

Артикул Google Scholar

Кусяк А., Ван Дж. (1993b) Эффективная организация проектной деятельности. Int J Prod Res 31 (4): 753–769

Статья Google Scholar

Кусиак А., Ларсон Т.Н., Ван Дж. (1994) Реинжиниринг процессов проектирования и производства.Comput Ind Eng 26 (3): 521–536

Статья Google Scholar

Ларман C, Basili VR (2003) Итеративная и инкрементальная разработка: краткая история. Компьютер 36 (6): 47–56

Артикул Google Scholar

Le HN (2013) Основанная на преобразовании структура интеграции моделей для поддержки управления итерациями в инженерном проектировании. Докторская диссертация, Кембриджский университет

Ле Массон П., Дорст К., Субрахаманиан Э. (2013) Специальный выпуск по теории дизайна: история, состояние дел и достижения.Res Eng Des 24 (2): 212–243

Lévárdy V, Browning TR (2009) Адаптивная модель процесса для поддержки управления проектами разработки продукта. IEEE Trans Eng Manag 56 (4): 600–620

Статья Google Scholar

Левитт Р.Э., Томсен Дж., Кристиансен Т.Р., Кунц Дж.К., Джин Й., Насс С. (1999) Моделирование рабочих процессов и организаций проекта: к теории организационного дизайна на основе микробизнеса. Manag Sci 45 (11): 1479–1495

MATH Статья Google Scholar

Льюис К., Мистри Ф (1998) Совместные, последовательные и изолированные решения в дизайне.J Mech Des 120 (4): 643–652

Артикул Google Scholar

Лайкер Дж., Морган Дж. (2006) Путь Toyota в сфере услуг: пример бережливой разработки продукта. Acad Manag Perspect 20 (2): 5–20

Статья Google Scholar

Линдеманн У., Маурер М., Браун Т. (2009) Управление структурной сложностью: подход в области дизайна продукции. Springer-Verlag, Берлин, Гейдельберг

Забронировать Google Scholar

Loch C, Terwiesch C (1998) Коммуникация и неопределенность в параллельном проектировании.Manag Sci 44 (8): 1032–1048

MATH Статья Google Scholar

Loch C, Mihm J, Huchzermeier A (2003) Параллельное проектирование и расчетные колебания в сложных инженерных проектах. Concurr Eng Res Appl 11 (3): 187–199

Статья Google Scholar

Loch CH, Terwiesch C, Thomke S (2001) Параллельное и последовательное тестирование альтернативных вариантов конструкции. Manag Sci 47 (5): 663–678

Статья Google Scholar

Лайнейс Дж. М., Форд Д. Н. (2007) Системная динамика применительно к управлению проектами: обзор, оценка и направления будущих исследований.Syst Dyn Rev 23 (2/3): 157–189

Артикул Google Scholar

Маффин Д., Олдерман Н., Брейден П., Хиллс Б., Туэйтс А. (1995) Классификация компаний: новый взгляд на моделирование процесса проектирования и разработки продукта. J Eng Des 6 (4): 275–289

Статья Google Scholar

Maher ML (2000) Модель коэволюционного замысла. Eng Comput 16 (3): 195–208

MATH Статья Google Scholar

Махер М.Л., Пун Дж. (1996) Моделирование исследования дизайна как совместной эволюции.Microcomput Civil Eng 11 (3): 195–209

Статья Google Scholar

Майер А.М., Винн Д.К., Ховард Т.Дж., Андреасен М.М. (2014) Восприятие дизайна как моделирования: перспектива кибернетических систем. В: Chakrabarti A, Blessing LTM (eds) Антология теорий и моделей дизайна: философия, подходы и эмпирические исследования. Springer-Verlag, London, pp. 133–149

Глава Google Scholar

Майер Дж. Ф., Эккерт К. М., Кларксон П. Дж. (2017) Детализация модели в инженерном проектировании — концепции и структура.Des Sci 3 (1): 1–29

Статья Google Scholar

Мэлоун Т.В., Кроустон К. (1994) Междисциплинарное исследование координации. ACM Comput Surv 26 (1): 87–119

Статья Google Scholar

March L (1976) Логика дизайна и вопрос ценности. В: March L (ed) Архитектура формы. Издательство Кембриджского университета, Кембридж

Google Scholar

Марплз Д.Л. (1961) Решения инженерного проектирования.IRE Trans Eng Manag 2: 55–71

Статья Google Scholar

Маурер М. (2017) Управление сложностями в инженерном проектировании — учебник. Springer Vieweg, Берлин, Гейдельберг

Забронировать Google Scholar

Mayer RJ, Menzel CP, Painter MK, Dewitte PS, Blinn T, Perakath B (1995) Информационная интеграция для параллельной разработки (IICE) Отчет о методе захвата описания процесса IDEF3, KBSI-IICE-90-STR-01-0592 -02.Tech. представитель, Knowledge Based Systems, Incorporated, Колледж-Стейшн, Техас, США

McMahon CA, Xianyi M (1996) Сетевой подход к параметрической интеграции проектирования. Res Eng Des 8 (1): 14–31

Статья Google Scholar

McManus HL (2005) Руководство по картированию потока создания ценности при разработке продукта (PDVSM). Lean Aerospace Initiative, Массачусетский технологический институт, Кембридж, Массачусетс

Google Scholar

Melão N, Pidd M (2000) Концептуальная основа для понимания бизнес-процессов и моделирования бизнес-процессов.Inf Syst J 10 (2): 105–129

Артикул Google Scholar

Mihm J, Loch C, Huchzermeier A (2003) Проблемные колебания в сложных инженерных проектах. Manag Sci 46 (6): 733–750

Статья Google Scholar

Moen RD, Norman CL (2010) Кружу назад. Qual Prog 43 (11): 22–28

Google Scholar

Mohd Saad N, Al-Ashaab A, Maksimovic M, Zhu L, Shehab E, Ewers P, Kassam A (2013) A3-мыслительный подход для поддержки проектирования, основанного на знаниях.Int J Adv Manuf Technol 68 (5): 1371–1386

Статья Google Scholar

Muller D, Reichert M, Herbst J, Poppa F (2007) Проектирование инженерных процессов на основе данных с помощью COREPROModeler. В: Reddy S (ed) Proceedings of the 16th IEEE International Workshops on Enhanced Technologies: Infrastructure for Collaborative Enterprise (WET ICE 2007), Париж, Франция, 18–20 июня, IEEE Computer Society, стр. 376–378

Narahari Y, Viswanadham N, Kumar VK (1999) Моделирование времени выполнения и ускорение проектирования и разработки продукта.IEEE Trans Robot Autom 15 (5): 882–896

Статья Google Scholar

Nelson RG, Azaron A, Aref S (2016) Использование метода на основе GERT для моделирования параллельных процессов разработки продукта. Eur J Oper Res 250 (2): 566–578

Статья Google Scholar

O’Donovan BD, Eckert CM, Clarkson PJ (2004) Моделирование процессов проектирования для помощи в планировании процесса проектирования.В: ASME 2004 International Design Engineering Technical Conference and Computers and Information in Engineering Conference, Солт-Лейк-Сити, Юта, 28 сентября — 2 октября, Американское общество инженеров-механиков, том 3a, стр. 503–512

O’Donovan BD , Eckert CM, Clarkson PJ, Browning TR (2005) Планирование и моделирование дизайна. В: Clarkson PJ, Eckert CM (eds) Улучшение процесса проектирования: обзор текущей практики. Springer-Verlag, London, pp. 60–87

Глава Google Scholar

Оппенгейм Б. (2004) Процесс разработки экономичного продукта.Syst Eng 7 (4): 352–376

Статья Google Scholar

Ottosson S (2004) Динамическая разработка продукта — DPD. Technovation 24 (3): 207–217

Статья Google Scholar

Ouertani MZ, Gzara L (2008) Отслеживание зависимостей спецификаций продукта в совместном проектировании для управления конфликтами. Comput Aided Des 40 (7): 828–837

Статья Google Scholar

Pahl G, Beitz W, Feldhusen J, Grote K-H (2007) Инженерное проектирование: систематический подход, 3-е изд.Springer-Verlag, Лондон

Бронировать Google Scholar

Park H, Cutkosky MR (1999) Структура для моделирования зависимостей в процессах совместной разработки. Res Eng Des 11 (2): 84–102

Статья Google Scholar

Парри Дж., Тернер С. (2006) Применение бережливых инструментов визуального управления процессами. Prod Plan Control 17 (1): 77–86

Статья Google Scholar

Pich MT, Loch CH, De Meyer A (2002) О неопределенности, двусмысленности и сложности в управлении проектами.Manag Sci 48 (8): 1008–1023

MATH Статья Google Scholar

Pidd M (1999) Простое моделирование: приблизительное руководство по моделированию. Интерфейсы 29 (2): 118–132

Артикул Google Scholar

Покок Дж. (1962) PERT как аналитическое средство для планирования программы — ее результативность и проблемы. Oper Res 10 (6): 893–903

Статья Google Scholar

Prasad B (1996a) Параллельные инженерные основы, том 1.3 \)) система. Concurr Eng 4 (2): 102–109

MathSciNet Статья Google Scholar

Прицкер А. (1966) GERT: Графическая оценка и методика обзора. Меморандум RM-4973-NASA Апрель 1966 г.

Пью С. (1991) Общий дизайн: комплексные методы для успешной разработки продукта. Эддисон-Уэсли, Бостон, Массачусетс

Google Scholar

Ранган Р.М., Роде С.М., Пик Р., Чада Б., Близнаков П. (2005) Оптимизация процессов жизненного цикла продукта: обзор реализаций, направлений и проблем управления жизненным циклом продукта.J Comput Inf Sci Eng 5 (3): 227–237

Статья Google Scholar

Раудбергет Д. (2010) Практическое применение параллельной инженерии на основе наборов в промышленности. Стройниски Вестник / J Mech Eng 56 (11): 685–695

Google Scholar

Rawson KJ, Tupper EC (2001) Основная теория корабля, объединенный том. 5-е изд. Баттерворт-Хайнеманн, Оксфорд

Google Scholar

Райх Y (1995) Критический обзор общей теории дизайна.Res Eng Des 7 (1): 1–18

MathSciNet Статья Google Scholar

Райхельт К., Лайнейс Дж. (1999) Динамика производительности проекта: сравнительный анализ факторов превышения затрат и графика. Eur Manag J 17 (2): 135–150

Статья Google Scholar

Ремер Т.А., Ахмади Р. (2004) Одновременное сбой и дублирование при разработке продукта. Oper Res 52 (4): 606–622

MATH Статья Google Scholar

Romero F, Company P, Agost MJ, Vila C (2008) Моделирование деятельности в совместной цепочке проектирования керамической плитки: усовершенствованный подход IDEF0.Res Eng Des 19 (1): 1–20

Статья Google Scholar

Рузенбург Н., Кросс Н. (1991) Модели процесса проектирования: интеграция по дисциплинам. Des Stud 12 (4): 215–220

Статья Google Scholar

Рузенбург Н.Ф., Экельс Дж. (1995) Дизайн продукта: основы и методы. Wiley, Chichester

Ротер М., Шук Дж. (2003) Учимся видеть: отображение потока создания ценности для увеличения ценности и устранения муда.Институт бережливого предпринимательства, Кембридж, Массачусетс

Google Scholar

Rouibah K, Caskey K (2003) Система рабочего процесса для управления процессами совместной разработки внутри компании. J Eng Des 14 (3): 273–293

Статья Google Scholar

Саати Р. (1987) Процесс аналитической иерархии — что это такое и как его использовать. Математическая модель 9 (3): 161–176

MathSciNet МАТЕМАТИКА Статья Google Scholar

Салустри Ф.А. (2014) Переформулировка теории СК с помощью логики действия.В: Gero JS (ред.) Дизайн, вычисления и познание ’12. Springer, Dordrecht, pp 433–450

Google Scholar

Schlick CM, Duckwitz S, Schneider S (2013) Динамика проекта и возникающая сложность. Comput Math Org Theory 19 (4): 480–495

Статья Google Scholar

Shah JJ, Jeon DK, Urban SD, Bliznakov P, Rogers M (1996) Инфраструктура базы данных для поддержки историй инженерного проектирования.Comput Aided Des 28 (5): 347–360

Статья Google Scholar

Шах Дж. Дж., Варгас-Эрнандес Н.Э., Саммерс Дж. Д., Кулкарни С. (2001) Совместное создание эскизов (C-Sketch) — метод генерации идей для инженерного проектирования. J Creat Behav 35 (3): 168–198

Статья Google Scholar

Shapiro D, Curren MD, Clarkson PJ (2016) DPCM: метод моделирования и анализа изменений процесса проектирования на основе применяемой модели указателей.J Eng Des 27 (11): 785–816

Статья Google Scholar

Sharafi A, Wolfenstetter T, Wolf P, Krcmar H (2010) Сравнение моделей разработки продуктов для определения охвата процессов и текущих пробелов: обзор литературы. В: Proceedings of IEEM2010, Международная конференция IEEE по промышленной инженерии и инженерному менеджменту, Макао, Китай, 7–10 декабря, IEEE, стр. 1732–1736

Sharon A, Dori D (2015) Модель проекта-продукта- основанный на подходе подход к планированию структурно-распределительных работ сложных системных проектов.IEEE Syst J 9 (2): 366–376

Статья Google Scholar

Шарон А., Де Век О.Л., Дори Д. (2013) Улучшение управления жизненным циклом проекта и продукта с помощью матрицы структуры проектирования на основе моделей: совместный подход к управлению проектами и системному проектированию. Syst Eng 16 (4): 413–426

Статья Google Scholar

Сим С.К., Даффи АХБ (2003) На пути к онтологии общей деятельности по инженерному проектированию.Res Eng Des 14 (4): 200–223

Статья Google Scholar

Сиям Г.И., Винн, округ Колумбия, Кларксон П.Дж. (2015) Обзор ценности и бережливого производства при разработке сложных продуктов. Syst Eng 18 (2): 192–207

Статья Google Scholar

Смит Р.П., Эппингер С.Д. (1997a) Определение управляющих характеристик итераций инженерного проектирования. Manag Sci 43 (3): 276–293

MATH Статья Google Scholar

Смит Р.П., Эппингер С.Д. (1997b) Прогностическая модель последовательной итерации в инженерном проектировании.Manag Sci 43 (8): 1104–1120

MATH Статья Google Scholar

Смит Р.П., Морроу Дж. А. (1999) Моделирование процесса разработки продукта. Des Stud 20 (3): 237–261

Статья Google Scholar

Смит Р.П., Тяндра П. (1998) Экспериментальное наблюдение итераций в инженерном проектировании. Res Eng Des 10 (2): 107–117

Статья Google Scholar

Смитерс Т. (1998) К теории уровня знаний процесса проектирования.В: Gero J, Sudweeks F (eds) Artif Intell Des ’98. Спрингер, Нидерланды, стр. 3–21

Глава Google Scholar

Собек Д.К., Уорд А., Лайкер Дж. (1999) Принципы компании Toyota в области параллельной разработки, основанной на множествах. Sloan Manag Rev 40 (2): 67–83

Google Scholar

Соса М.Э., Эппингер С.Д., Роулз К.М. (2004) Несоответствие архитектуры продукта и организационной структуры при разработке сложных продуктов.Manag Sci 50 (12): 1674–1689

Статья Google Scholar

Sosa R, Gero JS (2016) Многомерное творчество: вычислительная перспектива. Int J Des Creat Innov 4 (1): 26–50

Статья Google Scholar

Шринивасан В., Чакрабарти А. (2010) Интегрированная модель проектирования. J Comput Inf Sci Eng 10 (3): 031,013

Стюард Д.В. (1981) Система структуры проекта: метод управления проектированием сложных систем.IEEE Trans Eng Manag EM-28 (3): 71–74

Suh NP (1990) Принципы проектирования. Oxford University Press, Нью-Йорк

Google Scholar

Сусс С., Томсон В. (2012) Оптимальные процессы проектирования в условиях неопределенности и взаимной зависимости. J Eng Des 23 (10–11): 826–848

Google Scholar

Такеда Х., Виркамп П., Йошикава Х. (1990) Моделирование процессов проектирования.AI Mag 11 (4): 37

Google Scholar

Таура Т., Кубота А. (1999) Исследование на основе истории инженерного дела. Res Eng Des 11 (1): 45–54

Статья Google Scholar

Тейлор Б.В., Мур Л.Дж. (1980) Планирование научно-исследовательских и опытно-конструкторских работ с использованием сетевого моделирования и моделирования Q-GERT. Manag Sci 26 (1): 44–59

Статья Google Scholar

Томияма Т. (1994) От общей теории проектирования к наукоемкой инженерии.Artif Intell Eng Des Anal Manuf 8 (04): 319–333

Статья Google Scholar

Томияма Т., Кирияма Т., Такеда Х., Сюэ Д., Йошикава Х. (1989) Метамодель: ключ к интеллектуальным системам САПР. Res Eng Des 1 (1): 19–34

Статья Google Scholar

Tomiyama T, Gu P, Jin Y, Lutters D, Kind C, Kimura F (2009) Методологии проектирования: промышленные и образовательные приложения.CIRP Ann Manuf Technol 58 (2): 543–565

Статья Google Scholar

Тернер Р. (2007) К процессам гибкой системной инженерии. Crosstalk J Defense Softw Eng 2007: 11–15

Ульман Д. (2015) Процесс проектирования механики, 5-е изд. McGraw-Hill Education, Нью-Йорк, NY

Google Scholar

Ульман Д.Г., Диттерих Т.Г., Штауффер Л.А. (1988) Модель процесса механического проектирования, основанная на эмпирических данных.Artif Intell Eng Des Anal Manuf 2 (1): 33–52

Статья Google Scholar

Ульрих К.Т., Эппингер С.Д. (2015) Проектирование и разработка продукции, 6-е изд. McGraw-Hill Education, Нью-Йорк, NY

Google Scholar

USAF (1981) Архитектура ICAM, часть II — Том IV — Руководство по функциональному моделированию (IDEF0), AFWAL-TR-81-4023. Tech. представитель Лаборатории материалов, Аэронавигационные лаборатории ВВС США, Командование систем ВВС, База ВВС Райт-Паттерсон, Огайо, США

Вайна С. (2005) Рабочий процесс проектирования.В: Clarkson PJ, Eckert CM (eds) Улучшение процесса проектирования: обзор текущей практики. Springer-Verlag, London, pp. 366–385

Глава Google Scholar

Vajna S, Burchardt C (1998) Динамические структуры разработки интегрированной разработки продукта. J Eng Des 9 (1): 3–15

Статья Google Scholar

Вайна С., Клемент С., Джордан А., Берси Т. (2005) Теория автогенетического дизайна: эволюционный взгляд на процесс дизайна.J Eng Des 16 (4): 423–440

Статья Google Scholar

Ван дер Аалст В. М. (1998) Применение сетей Петри для управления рабочим процессом. J Circ Syst Comput 8 (1): 21–66

Статья Google Scholar

VDI2206 (2004) Методология проектирования мехатронных систем (VDI2206). Verein Deutscher Ingenieure

VDI2221 (1987) Системный подход к проектированию технических систем и продуктов (VDI2221).Verein Deutscher Ingenieure

Weber C (2014) Моделирование продуктов и разработка продуктов на основе характеристик и свойств. В: Chakrabarti A, Blessing LTM (eds) Антология теорий и моделей дизайна: философия, подходы и эмпирические исследования. Springer-Verlag, London, pp. 327–352

Глава Google Scholar

Weber C, Werner H, Deubel T (2003) Другой взгляд на управление данными о продукте / управление жизненным циклом продукта и его будущие возможности.J Eng Des 14 (4): 447–464

Статья Google Scholar

Whitney DE (2004) Механические узлы: их проектирование, производство и роль в разработке продукта. Oxford University Press Inc, Нью-Йорк

Google Scholar

Wynn DC (2007) Подходы на основе моделей для улучшения процессов при разработке сложных продуктов. Кандидатская диссертация, Кембриджский университет

Винн Д.К., Кларксон П.Дж. (2005) Модели проектирования.В: Clarkson PJ, Eckert CM (eds) Улучшение процесса проектирования: обзор текущей практики. Springer-Verlag, London, pp. 34–59.

Глава Google Scholar

Wynn DC, Eckert CM (2017) Перспективы итераций в дизайне и разработке. Res Eng Des 28 (2): 153–184

Статья Google Scholar

Wynn DC, Eckert CM, Clarkson PJ (2006) Applied Signposting: структура моделирования для поддержки улучшения процесса проектирования.В: ASME 2006 International Design Engineering Technical Conference and Computers and Information in Engineering Conference, Philadelphia, Pennsylvania, USA, 10–13 сентября, American Society of Mechanical Engineers, vol 4a, pp 553–562

Wynn DC, Maier AM , Clarkson PJ (2010) Как сделать моделирование процессов частичного разряда более полезным? исследование факторов, влияющих на полезность моделирования. В: Марьянович Д., Шторга М., Павкович Н., Бойчетич Н. (ред.) Труды ДИЗАЙНА 2010, 11-я Международная конференция по дизайну, Дубровник, Хорватия, 17–20 мая, Design Society, стр. 511–522

Wynn DC, Гребичи К., Кларксон П.Дж. (2011) Моделирование эволюции уровней неопределенности во время проектирования.Int J Interact Des Manuf 5 (3): 187–202

Статья Google Scholar

Wynn DC, Caldwell NHM, Clarkson PJ (2014) Прогнозирование распространения изменений в сложных рабочих процессах проектирования. J Mech Des 136 (8): 081009, 13

Xin Chen HL, Moullec ML, Ball N, Clarkson PJ (2016) Улучшение управления проектными ресурсами с использованием байесовской сети, встроенной в метод сети задач. В: ASME 2016 International Design Engineering Technical Conference and Computers and Information in Engineering Conference, Charlotte, North Carolina, USA, 21-24 августа, Американское общество инженеров-механиков, том 7, p V007T06A034, p 15

Yassine A ( 2004) Введение в моделирование и анализ сложных процессов разработки продукта с использованием метода Матрицы структуры дизайна (DSM).Урбана 51 (9): 1–17

Google Scholar

Яссин А., Браха Д. (2003) Комплексное параллельное проектирование и метод матрицы структуры проекта. Concurr Eng Res Appl 11 (3): 165–176

Статья Google Scholar

Яссин А., Джоглекар Н., Браха Д., Эппингер С.Д., Уитни Д. (2003) Информация, скрывающаяся при разработке продукта: эффект оттока дизайна. Res Eng Des 14 (3): 145–161

Статья Google Scholar

Йошикава Х. (1981) Общая теория проектирования и система CAD.В: Sata T, Warman E (eds) Человеко-машинная связь в CAD / CAM: Материалы рабочей конференции IFIP WG5.2-5.3, проходившей в Токио, Япония, 2–4 октября 1980 г., North-Holland Publishing Company

Zachman J (1987) Основа для архитектуры информационных систем. IBM Syst J 26 (3): 276–292

Статья Google Scholar

Цзэн Ю. (2002) Аксиоматическая теория проектного моделирования. J Integr Des Process Sci 6 (3): 1–28

Google Scholar

Цзэн Ю., Ченг Г. (1991) О логике дизайна.Des Stud 12 (3): 137–141

Статья Google Scholar

Цзэн Й., Яо С. (2009) Понимание проектной деятельности с помощью компьютерного моделирования. Adv Eng Inf 23 (3): 294–308

Статья Google Scholar

Zhang X, Hao Y, Thomson V (2015) Внедрение идей из бумаги на практику: пример улучшения процессов проектирования с помощью подробного моделирования и систематического анализа.IFAC-PapersOnLine 48 (3): 1043–1048

Статья Google Scholar

Что такое визуализация данных? (Определение, примеры, передовой опыт)

Слова не всегда рисуют самую четкую картину. Необработанные данные не всегда рассказывают самую убедительную историю.

Человеческий разум очень восприимчив к визуальной информации. Вот почему визуализация данных — мощный инструмент для общения.

Но если «визуализация данных» звучит сложно и технически, не волнуйтесь — это не обязательно.

Это руководство объяснит основы визуализации данных понятным для всех способом. Включено множество примеров различных типов визуализации данных и примеров того, когда их использовать для отчетов, презентаций, маркетинга и т. Д.

Содержание

Визуализация данных используется повсеместно.

Компании используют визуализацию данных для отчетности, прогнозирования и маркетинга.

ИСПОЛЬЗОВАТЬ ШАБЛОН

Некоммерческие организации используют визуализацию данных для преобразования историй и лиц в числа.

Источник: Фонд Билла и Мелинды Гейтс

Ученые и ученые используют визуализацию данных для иллюстрации концепций и подкрепления своих аргументов.

ИСПОЛЬЗОВАТЬ ШАБЛОН

Репортеры используют визуализацию данных, чтобы показать тенденции и контекстуализировать истории.

Хотя визуализация данных может сделать вашу работу более профессиональной, она также может быть очень интересной.

Что такое визуализация данных? Простое определение визуализации данных:

Визуализация данных — это визуальное представление данных или информации.Целью визуализации данных является четкая и эффективная передача данных или информации читателям. Обычно данные визуализируются в виде диаграммы, инфографики, диаграммы или карты.

Область визуализации данных объединяет искусство и науку о данных. Хотя визуализация данных может быть творческой и приятной на вид, она также должна быть функциональной в плане визуальной передачи данных.

Для чего используется визуализация данных?

Данные, особенно много данных, могут быть трудными для понимания.Визуализация данных может помочь вам и вашей аудитории интерпретировать и понимать данные.

Визуализация данных часто использует элементы визуального повествования для передачи сообщения, поддерживаемого данными.

Есть много ситуаций, когда вы хотите представить данные визуально.

Визуализация данных может использоваться для:

• Делаем данные доступными и легко усваиваемыми
• Выявление тенденций и выбросов в наборе данных
• Рассказ истории, найденной в данных
• Подтверждение аргумента или мнения
• Выделение важных частей набора данных

Давайте рассмотрим несколько примеров для каждого варианта использования.

1. Сделайте данные легко усваиваемыми и понятными

Часто большой набор цифр может вызвать косоглазие. Может быть сложно определить значение строк данных.

Визуализация данных позволяет нам формировать данные по-разному, используя иллюстрации, диаграммы, описательный текст и привлекательный дизайн. Визуализация также позволяет нам группировать и организовывать данные по категориям и темам, что упрощает разбиение на понятные фрагменты.

Связанные : Как использовать визуализацию данных в вашей инфографике

Например, эта инфографика доступно раскрывает концепцию нейропластичности:

Источник: NICABM

То же самое и со сложными специализированными концепциями. Часто бывает трудно разбить информацию таким образом, чтобы ее могли понять неспециалисты. Но инфографика, которая систематизирует информацию с визуальными элементами, может демистифицировать концепции для начинающих читателей.

ИСПОЛЬЗОВАТЬ ШАБЛОН

2. Выявление тенденций и выбросов

Если бы вы просеивали необработанные данные вручную, то на выявление закономерностей, тенденций или отклоняющихся данных могло бы потребоваться время. Но с помощью инструментов визуализации данных, таких как диаграммы, вы можете быстро отсортировать большой объем данных.

Более того, графики позволяют вам улавливать тенденции намного быстрее, чем если бы вы просеивали числа.

Например, вот простая диаграмма, созданная Google Search Console, которая показывает изменения в поиске Google по запросу «туалетная бумага».Как видите, в марте 2020 года количество поисков туалетной бумаги резко возросло:

.

Источник: Как использовать данные SEO для поддержки вашей стратегии контент-маркетинга в 2020 году

На этой диаграмме показано отклонение от общей тенденции поисковых запросов Google, связанных с туалетной бумагой. Причина выброса? Вспышка COVID-19 в Северной Америке. С помощью простой визуализации данных мы смогли выделить выброс и намекнуть на историю, лежащую в основе данных.

Загружать данные в диаграммы для создания такого рода визуальных элементов очень просто.Во время работы над дизайном в редакторе выберите диаграмму на левой панели. Откройте диаграмму и найдите зеленую кнопку ИМПОРТ под вкладкой ДАННЫЕ. Затем загрузите файл CSV, и ваша диаграмма автоматически визуализирует информацию.

3. Расскажите историю в данных

Числа сами по себе не вызывают эмоциональной реакции. Но визуализация данных может рассказать историю, которая придает значимость данным.

Дизайнеры используют такие методы, как теория цвета, иллюстрации, стиль дизайна и визуальные подсказки, чтобы вызвать эмоции читателей, сопоставить числа с цифрами и придать данным повествование.

Связанные : Как рассказать историю с помощью данных (Руководство для начинающих)

Например, вот инфографика, созданная World Vision. В инфографике числа визуализированы с помощью иллюстраций чашек. Хотя сравнение цифр может произвести впечатление на читателей, подкрепление этих цифр иллюстрациями помогает произвести еще большее впечатление.

Источник: World Vision

Между тем, эта инфографика использует данные, чтобы привлечь внимание к проблеме, о которой часто забывают:

Подробнее: пандемия коронавируса и кризис беженцев

4.Подтвердите аргумент или мнение

Когда дело доходит до убеждения людей, что ваше мнение верно, им часто приходится видеть его, чтобы поверить в него. Эффективная инфографика или диаграмма могут укрепить ваши аргументы и укрепить ваши творческие способности.

Например, вы можете использовать сравнительную инфографику для сравнения сторон аргумента, различных теорий, вариантов продукта / услуги, плюсов и минусов и т. Д. Особенно, если вы смешиваете типы данных.

ИСПОЛЬЗОВАТЬ ШАБЛОН

5.Выделите важный момент в наборе данных

Иногда мы используем визуализацию данных, чтобы читателям было легче исследовать данные и делать собственные выводы. Но часто мы используем визуализацию данных, чтобы рассказать историю, привести конкретный аргумент или побудить читателей прийти к определенному выводу.

Дизайнеры используют визуальные подсказки, чтобы направить взгляд в разные места на странице. Визуальные подсказки — это формы, символы и цвета, которые указывают на определенную часть визуализации данных или выделяют определенную часть.

Например, в этой визуализации данных используются контрастные цвета, чтобы подчеркнуть разницу в количестве отходов, отправляемых на свалки, и переработанных отходов:

ИСПОЛЬЗОВАТЬ ШАБЛОН

Вот еще пример. На этот раз красный кружок и стрелка используются для выделения точек на графике, где числа показывают падение:

ИСПОЛЬЗОВАТЬ ШАБЛОН

Выделение определенных точек данных помогает визуализации данных рассказать убедительную историю.

6. Сделайте книги, сообщения в блогах, отчеты и видео более увлекательными

В Venngage мы используем визуализацию данных, чтобы наши сообщения в блогах были более интересными для читателей. Когда мы пишем сообщение в блоге или делимся публикацией в социальных сетях, нам нравится резюмировать ключевые моменты нашего контента с помощью инфографики.

Дополнительным преимуществом создания привлекательных визуальных элементов, таких как инфографика, является то, что это позволило разместить наш сайт в таких публикациях, как The Wall Street Journal , Mashable , Business Insider , The Huffington Post и других.

Это потому, что визуализация данных отличается от множества других типов контента, который люди потребляют ежедневно. Они заставляют ваш мозг работать. Они сочетают в себе конкретные факты и цифры с впечатляющими визуальными элементами. Они облегчают понимание сложных концепций.

Вот пример созданной нами инфографики, получившей много шума в СМИ:

Прочтите сообщение в блоге: Каждое предательство в «Игре престолов»

Мы создали эту инфографику, потому что группа людей в нашей команде — большие поклонники Игры престолов , и мы хотели создать визуализацию, которая поможет другим фанатам следить за шоу.Поскольку мы подошли к теме, которая интересовала многих, оригинальным образом, инфографика была подхвачена множеством медиа-сайтов.

Независимо от того, являетесь ли вы веб-сайтом для продвижения своего контента, журналистом, ищущим оригинальную точку зрения, или творцом, создающим свое портфолио, визуализация данных может быть эффективным способом привлечь внимание людей.

Типы визуализации данных

Визуализация данных может иметь множество различных форм. Люди всегда придумывают новые и творческие способы визуального представления данных.

Вообще говоря, визуализации данных обычно подпадают под следующие основные категории:

Инфографика

Инфографика — это набор изображений, диаграмм и минимального текста, который дает легкий для понимания обзор темы.

ИСПОЛЬЗОВАТЬ ШАБЛОН

Хотя инфографика может принимать разные формы, ее обычно можно разделить на следующие типы инфографики:

1. Статистическая инфографика
2. Информационная инфографика
3. Инфографика временной шкалы
4. Инфографика процесса
5. Географическая инфографика
6. Сравнительная инфографика
7. Иерархическая инфографика
8. Список инфографики
9. Инфографика резюме

Подробнее: Что такое инфографика? Примеры, шаблоны и советы по дизайну

Графики

Проще говоря, диаграмма — это графическое представление данных.В диаграммах используются визуальные символы, такие как линии, столбцы, точки, срезы и значки, для представления точек данных.

Вот некоторые из наиболее распространенных типов диаграмм:

• Гистограммы / диаграммы
• Графики
• Круговые диаграммы
• Пузырьковые диаграммы
• Гистограммы с накоплением
• Карты деревьев
• Облака слов
• Пиктограммы
• Диаграмма с областями
• Диаграммы рассеяния
• Многосерийные диаграммы

Неизбежно возникает вопрос: какой тип диаграммы мне следует использовать для визуализации данных? Это имеет значение?

Краткий ответ: да, это важно.Выбор типа диаграммы, который не работает с вашими данными, может в конечном итоге исказить и исказить ваши данные.

Например: если вы какое-то время занимались визуализацией данных, то, возможно, слышали некоторые споры, связанные с круговыми диаграммами. Ошибка новичков, которую часто совершают люди, — использовать круговую диаграмму, когда гистограмма лучше работает.

Круговые диаграммы отображают части целого. Круговая диаграмма работает, когда вы хотите сравнить пропорции, которые существенно отличаются. Как это:

ИСПОЛЬЗОВАТЬ ШАБЛОН

Но когда ваши пропорции схожи, круговая диаграмма может затруднить определение того, какой кусок больше другого.Вот почему в большинстве других случаев более безопасным вариантом является столбчатая диаграмма.

ИСПОЛЬЗОВАТЬ ШАБЛОН

Вот шпаргалка, которая поможет вам выбрать правильный тип диаграммы для ваших данных:

ИСПОЛЬЗОВАТЬ ШАБЛОН

Хотите улучшить графики? Создавайте увлекательные диаграммы с помощью Venngage’s Chart Maker.

Связанные : Как выбрать лучшие типы диаграмм для ваших данных

Схемы

Подобно диаграмме, диаграмма представляет собой визуальное представление информации.Диаграммы могут быть как двухмерными, так и трехмерными.

Вот некоторые из наиболее распространенных типов диаграмм:

Диаграммы

используются для отображения процессов, помощи в принятии решений, выявления основных причин, объединения идей и планирования проектов.

ИСПОЛЬЗОВАТЬ ШАБЛОН

Хотите составить схему? Создайте диаграмму Венна и другие визуальные элементы с помощью нашего бесплатного конструктора диаграмм Венна.

Карты

Карта — это визуальное изображение участка земли.Карты показывают физические особенности земли, такие как регионы, пейзажи, города, дороги и водоемы.

Источник: National Geographic

.

Распространенный тип карты, с которой вы, вероятно, сталкивались в своих путешествиях, — это картографическая карта . На картограммах используются разные оттенки и цвета для обозначения средних количеств.

Например, на карте плотности населения используются различные оттенки, чтобы показать разницу в численности населения от региона к региону:

ИСПОЛЬЗОВАТЬ ШАБЛОН

Создайте свою собственную карту бесплатно с помощью Venngage’s Map Maker.

Как представить данные визуально (лучшие практики визуализации данных)

В то время как хорошая визуализация данных будет передавать данные или информацию четко и эффективно, плохая визуализация данных будет делать наоборот. Вот несколько практических советов о том, как предприятия и организации могут использовать визуализацию данных для более эффективного обмена информацией.

Не дизайнер? Без проблем. Создатель графиков Venngage поможет вам создавать более качественные графики за считанные минуты.

1. Избегайте искажения данных

Это может быть самый важный момент во всем сообщении в блоге. Хотя визуализация данных — это возможность продемонстрировать свои творческие дизайнерские решения, ни в коем случае нельзя жертвовать функциональностью ради моды.

Используемые стили, цвета, формы и размеры диаграммы играют роль в интерпретации данных. Если вы хотите представить свои данные точно и этично, вам необходимо позаботиться о том, чтобы визуализация данных не представляла их ложно.

Существует несколько различных способов искажения данных на диаграмме. Некоторые распространенные способы искажения данных:

• Сделать базовые линии чем-то отличным от 0, чтобы числа казались больше или меньше, чем они есть на самом деле — это называется «усечением» графика
• Сжатие или расширение масштаба оси Y, чтобы линия или полоса казались больше или меньше, чем они должны быть
• Данные о сборе вишни, чтобы на графике отображались только те точки данных, которые вы хотите включить (т.е. только рассказывающая часть истории)
• Использование неправильного типа диаграммы, графика или диаграммы для ваших данных
• Идут вразрез со стандартными, ожидаемыми соглашениями о визуализации данных

Поскольку люди используют визуализацию данных для подтверждения своего мнения, вы всегда должны читать визуализации данных критически. Достаточно часто авторы могут использовать визуализацию данных, чтобы исказить данные таким образом, чтобы это соответствовало их мнению, но это может быть не совсем правдивым.

Подробнее: 5 способов, которыми писатели используют графики, чтобы ввести вас в заблуждение

Хотите создать привлекательный линейный график? Создавайте собственные графики за считанные минуты с помощью программы Venngage Line Graph Maker.

2. Избегайте загромождения вашего дизайна «диаграммным мусором»

Когда дело доходит до лучших практик визуализации данных, мы должны обратиться к одному из дедушек визуализации данных: Эдварду Тафти. Он ввел термин « chartjunk », который относится к использованию ненужных или сбивающих с толку элементов дизайна, которые искажают или затемняют данные на диаграмме.

Вот пример визуализации данных, страдающей от нежелательной почты:

Источник: ExcelUser

В этом примере изображение монеты отвлекает читателей, пытающихся интерпретировать данные.Обратите внимание, насколько шрифты крошечные — почти нечитаемые. Подобные ошибки распространены, когда дизайнеры пытаются поставить стиль выше функции.

Подробнее : Худшая инфографика 2020 года (с уроками на 2021 год)

3. Расскажите историю своими данными

Визуализация данных, такая как инфографика, дает вам возможность объединить данные и повествовательную структуру на одной странице. Визуальные элементы, такие как значки и жирный шрифт, позволяют выделить важную статистику и факты.

Например, вы можете настроить этот шаблон инфографики визуализации данных, чтобы показать преимущества использования вашего продукта или услуги (и опубликовать его в социальных сетях):

ИСПОЛЬЗОВАТЬ ШАБЛОН

Эта визуализация данных в значительной степени опирается на текст и значки, чтобы рассказать историю своих данных:

ИСПОЛЬЗОВАТЬ ШАБЛОН

Инфографика этого типа идеально подходит для тех, кто не очень хорошо знаком с диаграммами и графиками. Это также отличный способ продемонстрировать оригинальные исследования, получить репост в социальных сетях и повысить узнаваемость бренда.

4. Комбинируйте различные типы визуализации данных

Хотя вы можете сделать визуализацию данных простой, объединение нескольких типов диаграмм и диаграмм может помочь рассказать более полную историю.

Не бойтесь объединить диаграммы, пиктограммы и диаграммы в одну инфографику. В результате получится интересная и богатая визуальными данными инфографика визуализации данных.

ИСПОЛЬЗОВАТЬ ШАБЛОН

Совет по дизайну: Эта инфографика визуализации данных идеально подходит некоммерческим организациям для настройки и включения в информационный бюллетень по электронной почте для повышения осведомленности (и пожертвований).

Или возьмите эту визуализацию данных, которая также объединяет несколько типов диаграмм, пиктограмм и изображений для привлечения читателей. Он может хорошо работать в презентации или отчете об исследованиях клиентов, оценках обслуживания клиентов, квартальной производительности и многом другом:

ИСПОЛЬЗОВАТЬ ШАБЛОН

Совет по дизайну: Эта инфографика может хорошо работать в презентации или отчете об исследованиях клиентов, оценках обслуживания клиентов, квартальной производительности и многом другом.

Создайте свою собственную гистограмму за считанные минуты с помощью нашего бесплатного конструктора гистограмм.

5. Используйте значки, чтобы выделить важные моменты

Иконки идеально подходят для привлечения внимания при сканировании страницы. (Помните: используйте визуальные подсказки!)

Если есть определенные точки данных, на которые вы хотите обратить внимание читателей, размещение значка рядом с ними сделает их более заметными:

ИСПОЛЬЗОВАТЬ ШАБЛОН

Совет по дизайну: Этот шаблон инфографики будет хорошо работать в социальных сетях, чтобы стимулировать репосты и узнаваемость бренда.

Вы также можете объединить значки с заголовками, чтобы указать начало нового раздела.

Между тем, в этой инфографике используются значки, такие как маркеры, чтобы подчеркнуть и проиллюстрировать важные моменты.

ИСПОЛЬЗОВАТЬ ШАБЛОН

Совет по дизайну: Эта инфографика станет отличным товаром для продвижения вашего курса или другой услуги.

6. Используйте жирный шрифт, чтобы сделать текстовую информацию привлекательной

Проблема, с которой люди часто сталкиваются при визуализации информации, — это знать, сколько текста нужно включить.В конце концов, смысл визуализации данных заключается в том, что они представляют информацию визуально, а не на странице текста.

Даже если у вас много текстовой информации, вы все равно можете визуально создавать данные для презентаций. Используйте жирные, интересные шрифты, чтобы сделать ваши данные интересными. Просто убедитесь, что, прежде всего, ваш текст по-прежнему легко читается.

В этой визуализации данных используются разные шрифты для заголовков и основного текста, полужирные, но четкие. Это помогает интегрировать текст в дизайн и подчеркивает определенные моменты:

ИСПОЛЬЗОВАТЬ ШАБЛОН

Совет по дизайну: Некоммерческие организации могут использовать эту инфографику визуализации данных в информационном бюллетене или в социальных сетях для повышения осведомленности, но любой бизнес может использовать ее для объяснения потребности в своем продукте или услуге.

Как правило, используйте не более трех разных типов шрифтов в одной инфографике.

В этой инфографике используется один шрифт для заголовков, другой шрифт для основного текста и третий шрифт для акцентного текста.

Подробнее: Как выбрать шрифты для вашего дизайна (с примерами)

ИСПОЛЬЗОВАТЬ ШАБЛОН

Совет по дизайну: Venngage имеет библиотеку шрифтов на выбор.Если вы не можете найти значок, который ищете, вы всегда можете запросить его добавление. В нашем онлайн-редакторе есть окно чата с круглосуточной поддержкой клиентов.

7. Стратегически используйте цвета в своем дизайне

В дизайне цвета настолько же функциональны, насколько и модны. Вы можете использовать цвета, чтобы выделить точки, распределить информацию по категориям, показать движение или прогресс и многое другое.

Например, в этой диаграмме для категоризации данных используется цвет:

ИСПОЛЬЗОВАТЬ ШАБЛОН

Совет по дизайну : На самом деле эту круговую диаграмму можно настроить разными способами.Человеческие ресурсы могут предоставлять ежемесячную обновленную информацию о людях, нанятых отделами, некоммерческие организации могут показывать разбивку того, как они потратили пожертвования, а агенты по недвижимости могут показывать среднюю цену домов, проданных по районам.

Вы также можете использовать светлый текст и значки на темном фоне, чтобы выделить их. Обдумайте настроение, которое вы хотите передать своей инфографикой, и выберите цвета, которые будут отражать это настроение. Вы также можете использовать контрастные цвета из цветовой палитры вашего бренда.

В этом шаблоне инфографики используется смелая комбинация розового и пурпурного цветов, чтобы дать эффект данных:

ИСПОЛЬЗОВАТЬ ШАБЛОН

Подробнее: Как выбрать цвета, чтобы увлечь читателей и эффективно общаться

8. Покажите, как части составляют целое

Может быть сложно разбить большую тему на более мелкие части. Визуализация данных может значительно облегчить людям понимание того, как части составляют единое целое.

Использование одного визуального элемента, диаграммы или диаграммы могут передать части целого более эффективно, чем текстовый список. Посмотрите, как эта инфографика наглядно демонстрирует, как маркетологи используют ведение блога как часть своей стратегии:

ИСПОЛЬЗОВАТЬ ШАБЛОН

Совет по проектированию: Отдел кадров может использовать этот рисунок, чтобы показать результаты опроса компании. Или консультанты могут продвигать свои услуги, показывая свои успехи.

Или посмотрите, как в этом шаблоне инфографики используется один визуальный элемент для иллюстрации питательного состава банана:

ИСПОЛЬЗОВАТЬ ШАБЛОН

9.Сосредоточьтесь на одной удивительной статистике

Если вы готовите презентацию, лучше не пытаться втиснуть слишком много наглядных материалов на один слайд. Вместо этого сосредоточьтесь на одной впечатляющей статистике и сделайте ее центром своего слайда.

Используйте один визуальный элемент в фокусе, чтобы придать статистике еще большее влияние. Такие изображения меньшего размера идеально подходят для публикации в социальных сетях, как в этом примере:

ИСПОЛЬЗОВАТЬ ШАБЛОН

Совет по дизайну: Вы можете легко поменять местами значок выше (Онтарио, Канада) с помощью онлайн-редактора Venngage с функцией перетаскивания и его библиотеки значков в редакторе.Нажмите на шаблон выше, чтобы начать.

Этот шаблон также фокусируется на одной ключевой статистике и предлагает некоторую вспомогательную информацию на боковой панели:

ИСПОЛЬЗОВАТЬ ШАБЛОН

10. Оптимизируйте визуализацию данных для мобильных устройств

Сложная, насыщенная информацией инфографика отлично подходит для оживления отчетов, сообщений в блогах, раздаточных материалов и многого другого. Но они не всегда подходят для просмотра на мобильных устройствах.

Чтобы оптимизировать визуализацию данных для просмотра на мобильных устройствах, используйте одну диаграмму фокусировки или значок и большой разборчивый шрифт.Вы можете создать серию оптимизированной для мобильных устройств инфографики, чтобы делиться несколькими точками данных супер оригинальным и привлекающим внимание способом.

Например, в этой инфографике используется краткий текст и одна диаграмма, чтобы перейти к основному сообщению, стоящему за данными:

ИСПОЛЬЗОВАТЬ ШАБЛОН

Несколько удивительных примеров визуализации данных

Вот некоторые из лучших примеров визуализации данных, которые я встречал за годы, когда писал о данных, а именно.

Эволюция маркетинговой инфографики

Подробнее: Развитие маркетинга

Тенденции графического дизайна Инфографика

Подробнее: 8 основных тенденций графического дизайна на 2020 год и далее

Инфографика некоммерческой организации Stop Shark Finning

Источник: Ripetungi

Влияние коронавируса на окружающую среду Визуализация данных

Подробнее: Влияние пандемии коронавируса на окружающую среду

Что персонажи Диснея говорят нам о теории цвета

Подробнее: Что злодеи Диснея могут рассказать нам о психологии цвета

Инфографика о самых смертоносных животных в мире

Источник: Фонд Билла и Мелинды Гейтс

Секретный рецепт вирусной крипипасты

Подробнее: Исследование крипипасты: секретный рецепт вирусной истории ужасов

Инфографика о путешествии героя

Подробнее: Что общего у ваших 6 любимых фильмов

Инфографика руководства по эмоциональному самообслуживанию

Источник: Карли Швит

Хотите получить более впечатляющую визуализацию данных? Подробнее: 50+ инфографических идей, примеров и шаблонов на 2020 год (для маркетологов, некоммерческих организаций, школ, медицинских работников и т.
