Устройство монолитного железобетонного ростверка фундамента и его возведение

Монолитный железобетонный ростверк с опалубкой

Монолитный железобетонный ростверк — это идеальный вариант для самостоятельного возведения фундамента вашего дома, так как вся процедура обустройства ростверка может выполнена даже одним человеком. Также в отличие от стального типа монолитных ростверком выше упомянутый вариант значительно дешевле.

О всех вариантах ростверка читайте в соответствующей статье.

План работ:

  1. Создаем опалубку
  2. Армируем железными прутьями
  3. Заливаем бетон
  4. Получаем железобетонный ростверк, готовый к строительству дома/бани на нем.

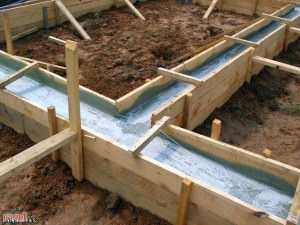

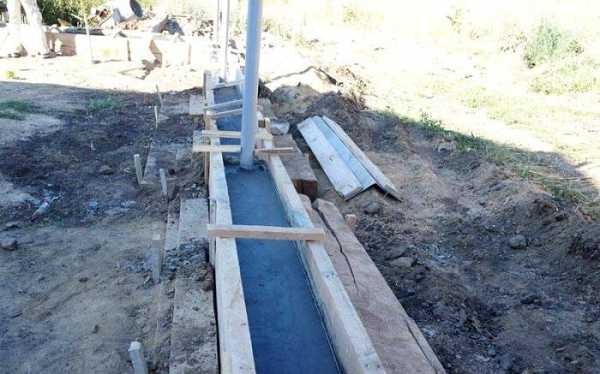

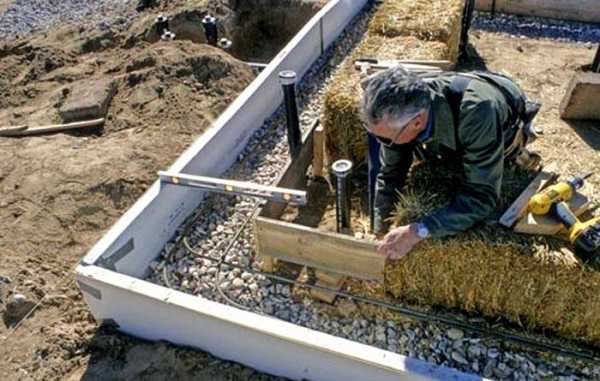

Опалубка для ростверка

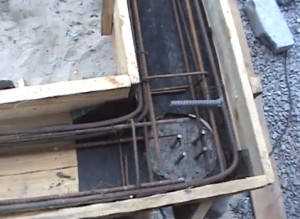

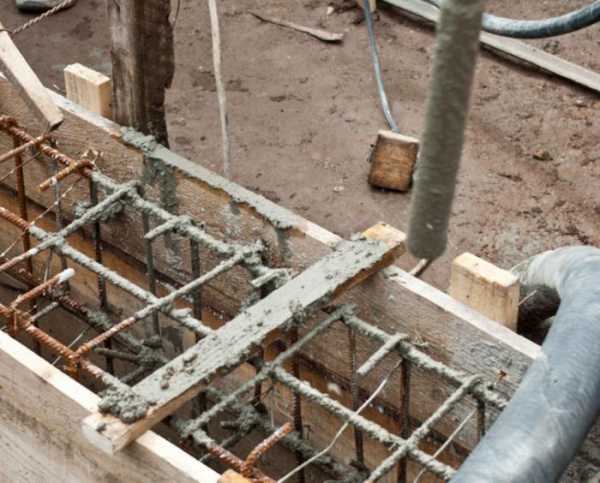

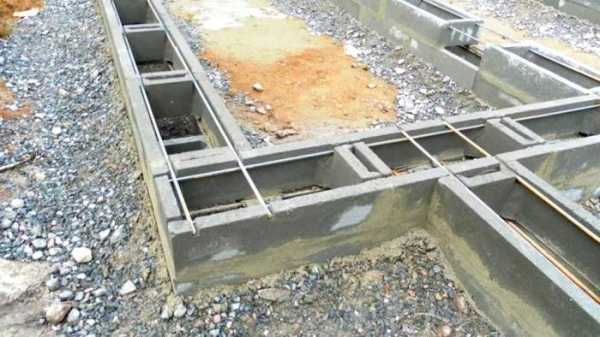

Опалубка с армированием

Для заливки железобетонного монолитного ростверка обязательна опалубка со стенками и днищем, формирующим нижнюю гладкую поверхность балки (ленты) ростверка. Опалубку выстилают полиэтиленовой пленкой. Это важно, чтобы нижняя часть ростверка была без неровностей, где может скапливаться вода, и медленнее разрушалась. Можно сделать и несъемную опалубку, одновременно выполняющую роль гидроизоляции. Главное, чтобы она сохраняла воздушную подушку между балкой ростверка и землей.

Перед устройством опалубки важно выровнять сваи – они должны быть от уровня грунта на одной высоте. Поэтому их или изначально отливают по уровню, или выравнивают после забивания (отливания): опиливанием или наращиванием бетонной смесью. Если сваи стоят не по одной линии, но не выходят за границы ленты ростверка, это непринципиально, если одна из свай выходит за границу – придется над ней делать выступ железобетонного ростверка.

В целом опалубка ростверка изготавливается более прочной и с более надежным соединением щитов, чем для ленточного фундамента, и предполагает обязательное съемное дно, в других пунктах процесс изготовления опалубки и заливки различий не имеет.

Процесс создания опалубки

По периметру будущего здания монтируется опалубка, ширина ростверка (и жёлоба опалубки) несколько больше толщины предполагаемых проектом стен, обычно 30-40 см, а форма сечения близка к квадратной. Чтобы сделать приподнятый ростверк, в съемную щитовую наземную опалубку для создания подушки может засыпаться песок или укладываться толстый листовой пенопласт и настилаться на него п/э пленка, а затем после отвердевания ленты щиты, песок (пенопласт) и пленка удаляются.

Можно сделать желоб из щитов с щитовым же днищем, приподнятый на брусках (ножках) до нужной высоты. Дно и стыки его с бортами должны быть очень прочными, так как будут держать на себе всю массу отлитого бетона. Можно сделать наружные металлические накладки-угольники. В днище делают выпилы для свай, если они войдут в толщу бетона, или над сваями – если ростверк будет на них лишь опираться, будучи связан с ними только арматурой. Ростверк, который только опирается на сваи, лучше распределяет давление, но хуже связывает конструкцию свай и прикрепляет к ним сам дом.

Монолитный ростверк лучше соединяет сваи, но толщина его над сваей меньше, чем общая высота ленты. Удобно делать выпилы в коротких сторонах щитов и «надевать» их на сваю, получается что-то вроде шпоночного соединения, или монтировать днище вокруг них. Швы между щитов укрепляют дополнительно, обязательно понадобятся подпорки и распорки, контролирующие вертикальность и неподвижность боковых щитов. Ставят в опалубку собранный (либо собирают в ней) арматурный каркас и крепят его к оголовкам свай.

Чтобы каркас оказался погружен в бетон на нужную глубину, под прутки нижнего пояса подкладывают брусочки (можно подложить мокрые бетонные плитки) толщиной в 3-5 см. Если просто положить каркас на дно, очевидно, что нижние прутки окажутся незащищенными и будут выступать на подошве. Коррозия начнется быстро, ростверк долго не прослужит. Поэтому лучше подстраховаться и сделать нижний слой даже чуть больше 5 см.

Можно закрепить каркас в подвешенном состоянии, этому способствуют арматурные прутки свай и верхние распорки. В любом случае каркас закрепляется неподвижно – чтобы не сдвигался при заливке бетоном и не сползал вниз под своим весом и во время виброуплотнения.

Армирование

Армирование ростверка на столбчатых сваях (1 и 4 — сваи, 2 — горизонтальные прутья арматуры, 3 — залитый бетоном ростверк)

Армирование нужно, чтобы повысить устойчивость к изгибу; без жесткой арматуры ростверк трескается при малейшей деформации. Поскольку на него действуют одновременно переменные нагрузки сверху (то есть вес здания) и снизу – давление грунта через сваи, постольку на армировании экономить нельзя.

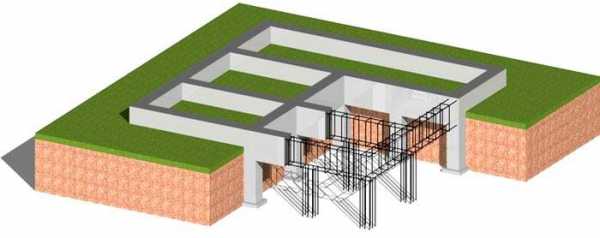

Армирование ленточного ростверка

Армирование ленточного ростверка аналогично армированию ленточного фундамента. В балке ставят 2 (верхний и нижний) пояса армирования, каждый состоит минимум из 2 продольных прутьев, с вязкой через 30-40 см. Продольные прутья принимают всю нагрузку деформации ростверка – поэтому их диаметр не меньше 10-12 мм (лучше больше), а сечение – периодическое поперечное. Вертикальные прутки такие же. Поперечные прутки не берут нагрузку, их задача связать каркас в систему, отсюда для экономии они тоньше, порядка 6-8 мм, возможно применять гладкие.

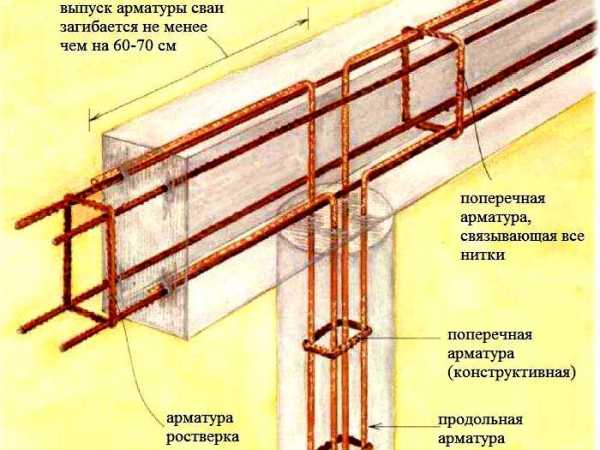

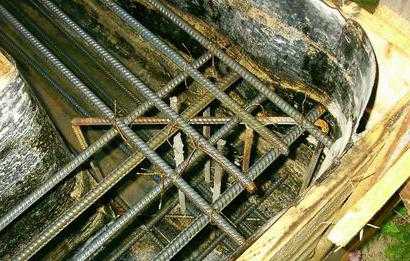

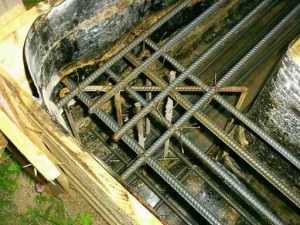

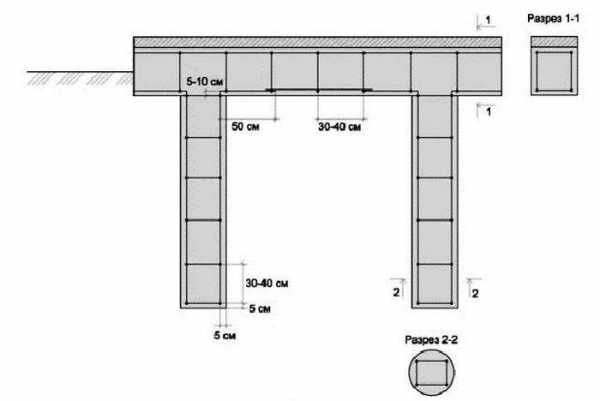

Армирование монолитного железобетонного ростверка

Каркас должен быть при заливке покрыт слоем бетона минимум в 3-5 см – иначе есть риск коррозии арматуры. Итого, на каждую балку периметра требуется 4 длинных продольных прутка (желательно цельных или сварных), короткие прутки того же сечения для вертикальных стоек, короткие поперечные прутки и монтажная проволока.

Армирование плитного ростверка

Армирование плитного ростверка также аналогично армированию монолитной плиты: те же два пояса сетки армирования в 3-5 см вглубь плиты от поверхностей. Каждый пояс – сетка толстой арматуры переменного сечения, с шагом в 20-40 см. Пояса соединяются по вертикали того же диаметра прутками арматуры, все прутки соединены проволокой или сваркой.

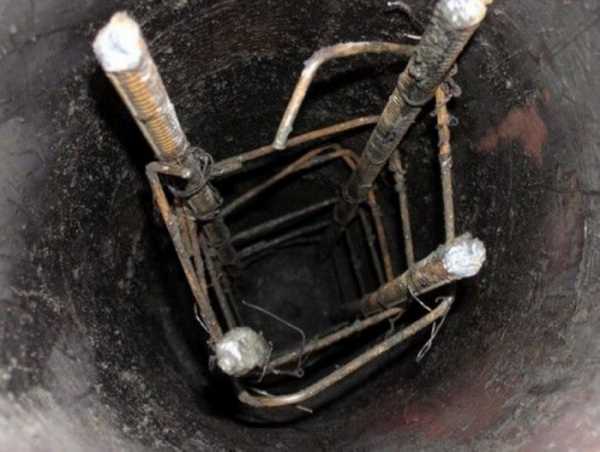

Армирование свай

Все сваи при изготовлении армируются, «хвосты» прутков должны на 15-20 см выступать из оголовка. Поверхность оголовок свай обязательно надкалывается – чтобы создать шероховатую поверхность, лучше соединяющуюся с новым залитым бетоном. При монтаже прутки арматуры свай соединяются проволокой или сваркой с арматурным каркасом ростверка.

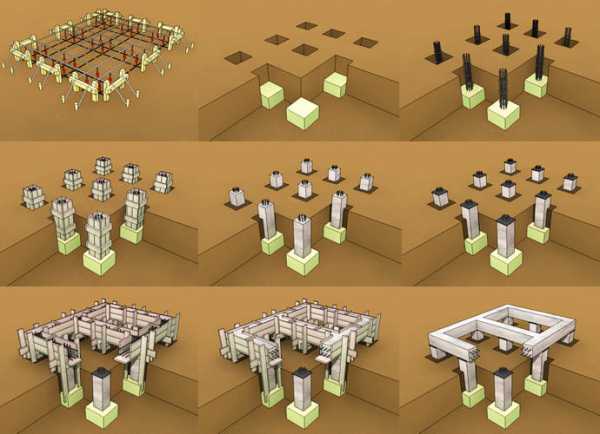

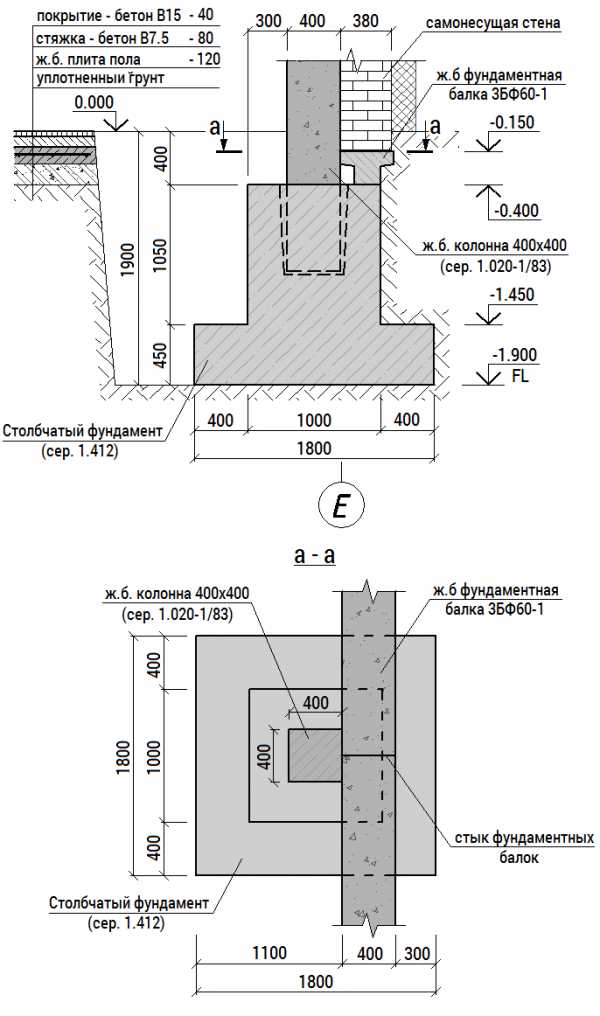

Процесс возведения столбчатого монолитного фундамента (нижние 3 изображения — 1. возведение опалубки с армированием, 2. заливка, 3. опалубка снята)

Строительство ленточного фундамента для бани — руководство по армированию, создании опалубки и другим тонкостям возведения ленточного монолитного фундамента.

Гидроизоляция фундамента всех типов.

Установка отлива на фундамент — как правильно выполняется монтаж отлива и какие ошибки не стоит совершать.

Заливка ростверка бетоном

Приготовление раствора и заливка опалубки уже подробно описаны в статье про создание опалубки ленточного фундамента. Процесс абсолютно идентичен, так что читайте и внедряйте.

orcmaster.com

что это такое? Монолитный ростверк. Фундамент свайно-ростверковый

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Прежде чем возводить дом и, решая какой фундамент создавать – столбчатый или свайный, начинающие строители сталкиваются с таким понятием, как ростверк. Ниже мы рассмотрим, что это такое ростверк и его необходимость при устройстве оснований здания.

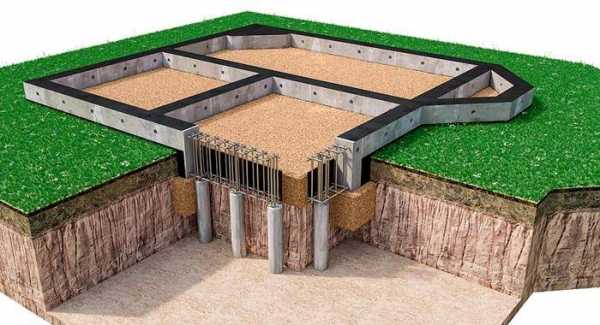

Общий вид монолитной конструкции

Содержание статьи

Ростверк – что это такое?

Ростверком называется горизонтально расположенный элемент свайного фундамента сооружения (своеобразный пояс или подушка), который принимает на себя всю нагрузку здания и, равномерно распределяя, передает ее на опорные колоны. Это достигается путем обвязки свай в целостную конструкцию. Поскольку ростверк на свайный фундамент повышает прочность здания, то необходимо обеспечить достаточную жесткость всем узлам соединения.

Преимущество подобного основания для здания заключается в его долговечности, прочности и возможности устройства на песчанистых и глинистых почвах, а также на плывунах. К тому же из-за незначительного объема подготовительных работ и используемого бетонного раствора подобная конструкция основания дома считается менее затратным вариантом по сравнению с другими видами фундаментов.

Чтобы лучше понять, что такое ростверк, нужно знать его классификацию по следующим типам:

  • по месту обустройства;
  • по используемым стройматериалам;
  • по конструктивному решению.

По месту расположения:

  • Мелкозаглубленный. Это оптимальный тип конструкции для получения надежной устойчивости. Поскольку подошва пояса устроена непосредственно на земле, то вся будущая нагрузка от конструкции будет распределяться не только между сваями, но и на весь фундамент.

Мелкозаглубленный ростверк

  • Заглубленный. В данном случае часть конструкции с шириной подошвы от 50 см входит в грунт. Такие типы фундаментов используют для строительства, на неустойчивых грунтах, зданий в несколько этажей.

Вид заглубленного ростверка в разрезе

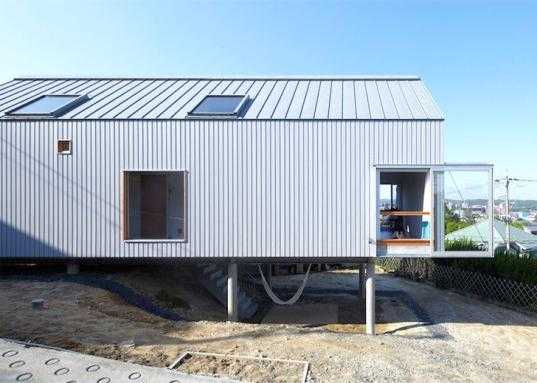

  • Висящий. Расстояние между землей и сооружением составляет 100 мм и более. В этом случае ростверк создается дерева или стали, чтобы исключить контакт здания с влагой грунта. Чтобы конструкция не проседала под весом сооружения, используются сваи или столбы внушительных размеров.

Висящий тип

По конструктивному решению:

  • Монолитный ростверк
    – это целостная конструкция железобетона, создаваемая на месте устройства фундамента. Наиболее распространен ленточный тип, однако плитный ростверк незаменим при строительстве сооружения на неустойчивых почвах. Его устройство связано со значительными трудозатратами, частым армированием и большой себестоимостью.

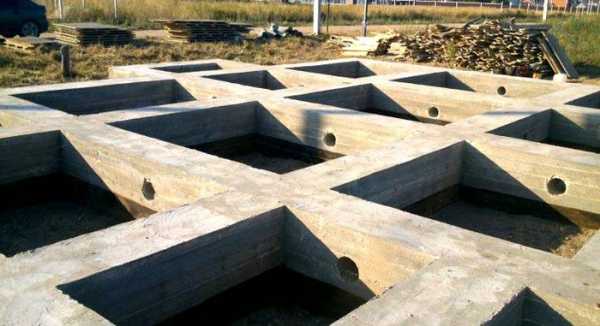

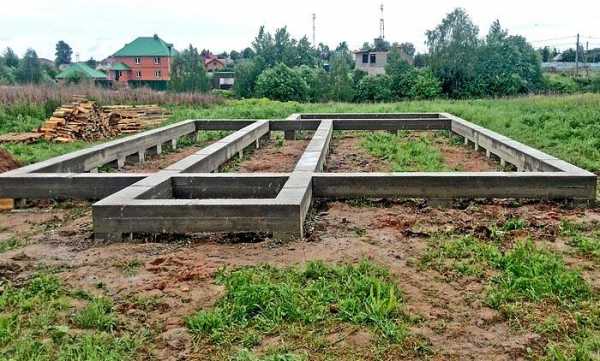

Так выглядит цельнолитой железобетонный пояс

  • Сборная металлическая конструкция, элементы которой фиксируются при помощи сварки. Недостатком является трудоемкость монтажа и недостаточная жесткость и прочность соединений. Сборный ростверк устанавливается на верхушки свай, и приваривается к ним без последующей заливки бетоном. Свайные фундаменты с ростверком сборным хорошо подходят для некапитальных строений, срок эксплуатации которых составляет порядка 10-20 лет.

Сборная конструкция из металла

  • Сборно-монолитный пояс является комбинированным вариантом и включает в себя элементы промышленного производства, скрепляемые между собой при помощи шпоночных и замковых соединений. После того как конструкция собрана, все соединения заливаются бетоном образую прочную единую ленту. Подобные ростверки используются при возведении многоэтажных жилых и офисных зданий, а также заводских и фабричных корпусов. Устройство сборно-монолитного пояса требует больших материальных затрат, задействования спецтехники и большой точности во время монтажа.

Сборно-монолитный ростверк

Разбираясь с тем, что это такое ростверковый фундамент стоит также рассмотреть материалы, используемые в конструкции.

Внимание! Можно отказаться от устройства ростверка, только в индивидуальном строительстве. В случае возведения зданий с двумя этажами и более он необходим для обеспечения достаточной жесткости.

Используемые материалы

Особенности конструкции зданий и величины получаемых нагрузок диктуют применение материалов для создания ростверков:

  • железобетон;
  • дерево;
  • металл.

Свайные фундаменты с монолитными ростверками

Железобетонный пояс обладает высокой стабильностью, жесткостью, надежностью, долговечностью и может выдерживать высокие нагрузки. Эти качества стали причиной широкого применения свайного ростверка с монолитным перекрытием. Конструкция состоит железной арматуры, повышающей прочностные характеристики фундамента, и бетона. Укрепление монолитного ростверка на сваях может быть выполнено отельными прутьями, скрепленными в плоский каркас или объемными остовами.

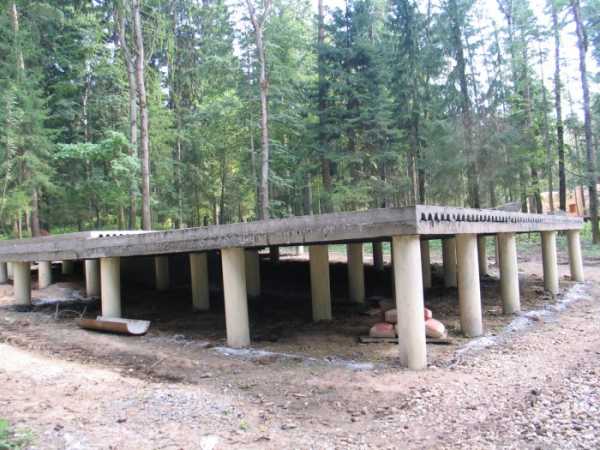

Железобетонный ростверк висящего типа

Бетонные ростверки по устройству сходны с железобетонными поясами, единственным различием является отсутствие арматуры в конструкции первых. Вся нагрузка ложится и распределяется бетоном. Оголовки фундаментных свай должны быть на 100 мм утоплены в бетоне ростверка. Такие пояса применяются только в возведении одноэтажных строений.

Важно! Определяет смету и нормы на устройство монолитного ростверка – ГЭСН.

Конструкции из пиломатериала

Деревянная конструкция преимущественно используется при возведении домов из пиломатериала. Укладка деревянного ростверка на столбчатый фундамент выполняется на специальную гидроизоляционную прокладку из толи или рубероида. Также, чтобы исключить преждевременную порчу древесины, конструкцию следует обрабатывать особыми биозащитными пропитками. Фиксацию бруса на сваях выполняют посредством кронштейнов или болтов.

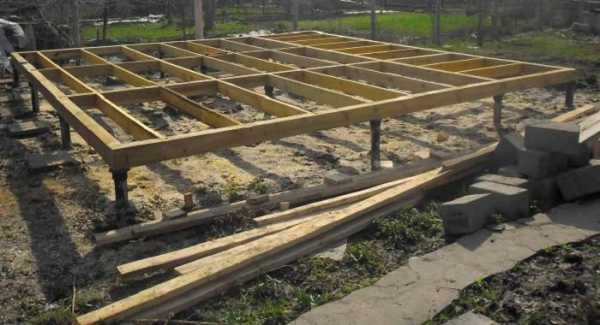

Деревянная конструкция ростверка

Есть два варианта устройства пояса из пиломатериалов:

  • При устройстве основания здания создается одинарный или двойной настил из предварительно обработанных бревен, который устанавливается на распланированную щебневую площадку. Этот вариант раньше использовался для возведения небольших строений из пиломатериалов;
  • Выполняется крепление ростверка из бруса на столбчатом фундаменте. Однако конструкция не обладает высокой прочностью, поскольку дерево не самый надежный стройматериал, поэтому она чаще всего применяется при создании навесов и беседок.
Видео: устройство ростверка для деревянного дома



Металлический пояс для фундамента

Металлическая обрешетка изготавливается из швеллера, двутавра или квадратного профиля и обладает высокой прочностью и жесткостью. Как правило, данная конструкция используется при устройстве свайно-винтовых оснований для одноэтажных домов. Швеллер устанавливают на оголовки опор, и фиксируют посредством сварочного соединения.

Металлический ростверк на бетонных колоннах

Пояс из металла используют в основном в висячем варианте. Однако в последнее время такие конструкции применяются очень редко, поскольку из-за тяжести материала требуется привлечение подъемной спецтехники, что экономически невыгодно. К тому же металл подвержен риску возникновения коррозийных процессов.

Типы и назначение ростверков

Ростверковые конструкции различаются по типу и назначению. При выборе необходимой конструкции учитывается много факторов.

Ленточные фундаменты с ростверками

Для зданий, довольно прочной и надежной опорой являются свайные фундаменты с ленточным ростверком, для устройства которых используют две технологии. Одна из них применяется при обустройстве оснований выше уровня грунта, а вторая – на этапе создания решетчатой конструкции, которая принимает на себя часть нагрузки.

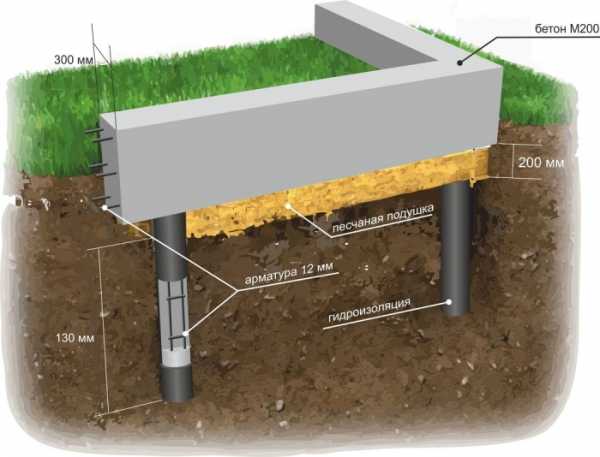

Ленточный фундамент с ростверком в разрезе

Ленточный фундамент – это оптимальный вариант для устройства основания на склонах и участках со сложным рельефом, поскольку не требуется выполнение сложных подготовительных работ по планированию участка с привлечением спецтехники. Данная конструкция прекрасно подходит для возведения сооружений из облегченных материалов.

Используя при строительстве дома ленточный фундамент обязательно необходимы:

  • Песчаная подушка, толщина которой составляет 200-300 мм. Она создается под бетонным каркасом и сваями для их защиты от разрушительного воздействия грунтовой влаги.
  • Гидроизоляция решетки и опор, для чего применяют полиэтиленовую пленку, рубероид или асбоцементные трубы.

При обустройстве фундамента необходимо тщательно рассчитывать количество и шаг свай в ленточном ростверке, а также его толщину и прочие параметры.

Для забора

Устройство ростверка для заборов необходимо для полноценной защиты конструкции, которую не может обеспечить плоскость ограждения. Создание пояса обусловлено не только обеспечением от внешних факторов, но и для того, чтобы например домашние животные не могли выбраться за пределы участка. Причины могут быть любыми, но исполнение всегда должно быть качественным, обеспечивать прочность и долговечность конструкции.

Ростверк для забора

В принципе, ростверк под забор практически не отличается от пояса, используемого при обустройстве фундаментов домов. Здесь использована та же конструкция, стройматериалы и выполняются аналогичные функции.

Для свайного основания

Необходимость устройства столбчатого фундамента с ростверком обуславливается непосредственно конкретной конструкцией здания, его весом и жесткостью каркаса сооружения. Для того чтобы опорные колоны не заваливались их обязывают монолитным железобетонным, металлическим или даже деревянным поясом.

Свайное основание с ростверком

В строительстве используется несколько схем свайного основания зданий:

  • Колонны с навесным поясом заглубляются в грунт. Данная схема используется в 90% всех свайных фундаментов;
  • Столбы опираются на щебневую насыпь без углубления в грунт. При такой схеме обеспечивается высокая жесткость основания дома, что позволяет максимально снизить вероятность просадки сооружения;
  • Без ростверка. Этот вариант используется для строительства небольших домов.
На заметку! Опоры для столбчатого основания здания могут комбинированными, например, кладка из кирпича сочетается с заливкой бетонным раствором или основой из строительного бута. В принципе, свойства фундамента от этого не изменяются, но значительно упрощается процесс обустройства и снижается стоимость.

Свайно-ростверковые фундаменты

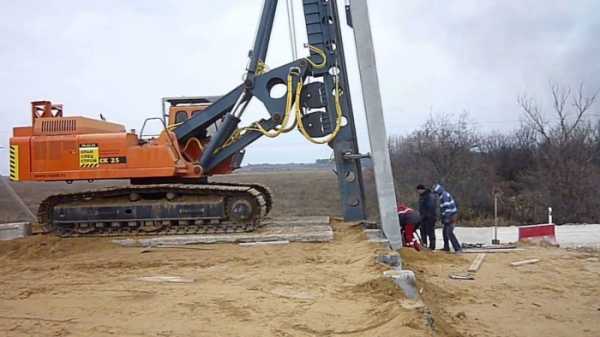

Технология ростверка с буронабивными сваями

Обустройство оснований с ростверком на буронабивных сваях обязательно при возведении зданий на неровном рельефе, склонах и неустойчивых почвах. Эти конструкции оптимальный вариант для строительства, как небольших домов, так и капитальных сооружений средней величины. Буронабивные фундаменты с ростверком имеют несущую способность выше, чем у монолитных и ленточных оснований, да и обходятся они дешевле.

Ростверк с буронабивными колоннами в разрезе

Буронабивные сваи, в состоянии вынести нагрузку порядка 1500 кг. Для возведения сооружения средних размеров понадобится несколько десятков колонн, диаметр которых может доходить до 150 см., а длина до 40 м.

Для обустройства основания здания не требуется проведения серьезных земляных работ. Каждая свая гидроизолируется двумя слоями толи или рубероида и фиксируется в непромерзающем слое грунта. Гидроизоляция позволяет защитить бетон от разрушения и снизить давление грунта на опоры.

Преимущества основания на буронабивных опорах:

  • при устройстве фундамента здания, расположенные в непосредственной близости, не подвергаются воздействию динамических сил;
  • возможность установки на любых грунтах;
  • не наносится вред окружающему ландшафту;
  • располагается ниже отметки промерзания почвы;
  • подходит для деревянных, каркасных и кирпичных домов;
  • дешевизна;
  • скорость устройства основания составляет несколько дней.

Верхушки установленных столбов обрезаются на одном уровне, после чего они объединяются общим поясом. Ростверк на буронабивных сваях позволяет обеспечить равномерное распределение нагрузки, оказываемые весом конструкции, по всему основанию здания. Устройство свайно-ростверкового фундамента можно посмотреть в видео ниже:



Минусом данной конструкции является тот факт, что из-за наличия свободного пространства между полом и грунтом, буронабивной фундамент с ростверком требуется утеплить. Это приводит к дополнительным рабочим и материальным затратам.

Ростверк на винтовых сваях

Преимущество фундамента на винтовых сваях заключается в том, что для их установки не требуется проведения земляных работ, и они как правило, применяются на глинистых и пучинистых грунтах. После того как опоры установлены, их оголовки срезают в один уровень и производят устройство решетчатого пояса.

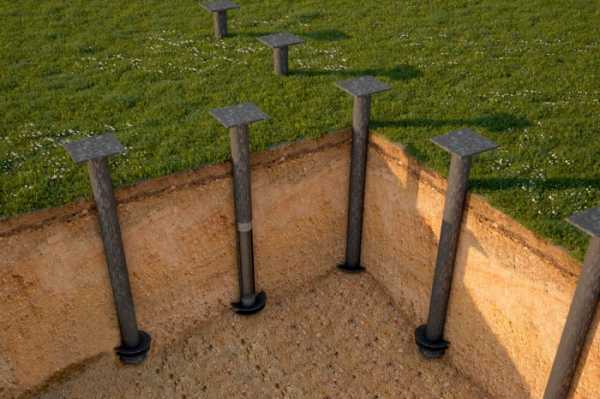

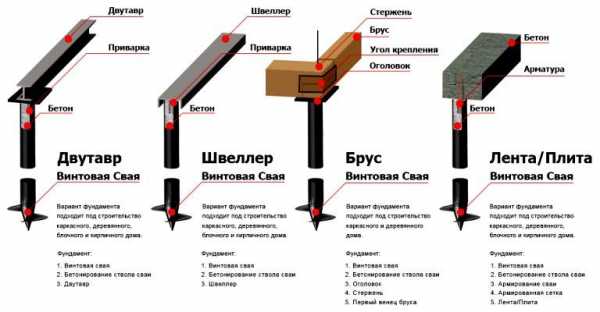

Виды ростверков на винтовых сваях

Монолитные железобетонные и бетонные конструкции для винтовых свай делают крайне редко, поскольку этот тип опор используется для возведения легких сооружений. Чаще всего свайно-винтовой ростверк выполняют из металлического уголка или швеллера.

Перед установкой ростверка на оголовки винтовых свай, к ним приваривают металлические площадки, размер которых должен позволить скорректировать осевое смещение опор. Далее швеллером или уголком производится обвязка всех свай, в результате чего создается прочная и надежная конструкция.

Важно! Перед устройством фундамента и ростверка на винтовых сваях необходимо провести антикоррозийную обработку всех металлических элементов конструкции. Это значительно увеличит срок эксплуатации возводимого сооружения.

Основные размеры и габариты

Для создания прочного и долговечного фундамента необходимо произвести правильные расчеты. Форма и размеры применяемого ростверка определяются особенностями конструкции возводимого здания, нагрузками на фундамент, количеством и местоположением свай.

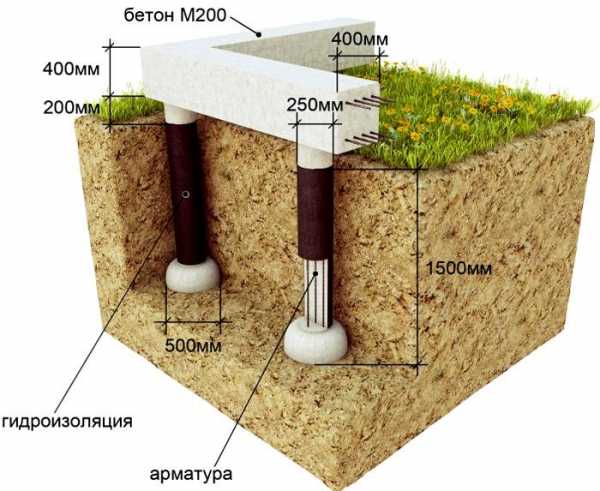

Вид свайного фундамента в разрезе

Ростверк создается, так же как и конструкция ленточного фундамента. Высота ростверков для свайных фундаментов напрямую зависит от того на какой уровень от земли должна быть приподнято строение, а также от его веса. Можно самостоятельно выполнить расчет конструкции, опирающейся на грунт или немного углубленной. В случае с устройством висячего пояса лучше доверить расчеты специалистам, поскольку для непрофессионала они очень сложны.

Можно самостоятельно рассчитать размеры ростверка свайного фундамента по формуле B = M / (L × R), где:

  • B – минимально допустимая высота для опоры пояса;
  • M – вес конструкции сооружения без учета используемых опор;
  • L – длина пояса;
  • R – прочность грунта у поверхности земли.

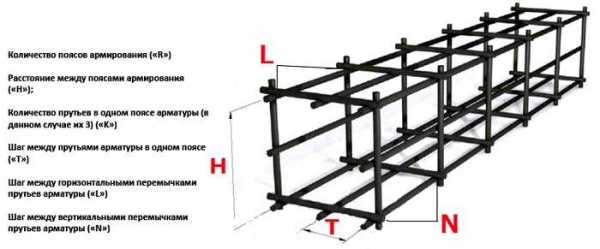

Арматурный каркас ростверка

Арматурные каркасы для поясов на свайном основании создаются, так же как и для сооружения на ленточном фундаменте. В конструкции необходимо провести продольное (рабочее), горизонтально и вертикально поперечное армирование. Общее сечение продольного армирования должно быть не менее 0,1% от сечения пояса. Для подбора сечения каждого прута и их четного количества используют сортимент арматуры.

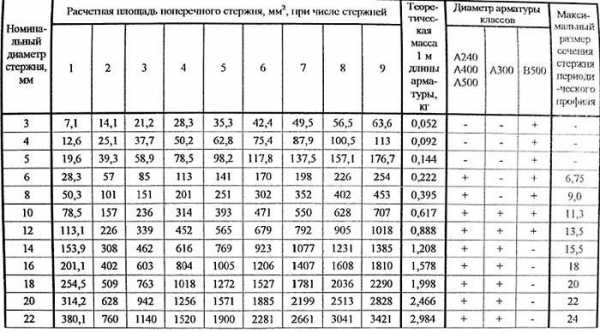

Сортамент стальной арматуры

Вид арматурыДлина пояса, мДиаметр, мм
Продольная (рабочая) арматураДо 3от 10
Свыше 3от 12
Горизонтальная арматура (поперечная)от 6
Вертикальная арматураДо 0,8от 6
Свыше 8от 8

Основные производители и типовые серии свайных ростверков

Для частных или небольших строений можно изготовить решетчатые пояса самостоятельно непосредственно на месте строительства, но при возведении промышленных корпусов, многоэтажных зданий и т.п. используют конструкции заводского производства. Среди основных производителей ЖБИ ростверка от 35 тонн можно выделить следующие компании:

  • ОАО АПСК «Гулькевичский»;
  • ЗАО «ОБД»;
  • ЗАО «Т-Бетон»;
  • ООО «ЛСР. Строительство-Урал»;
  • ООО «ЗКПД Томская Домостроительная Компания»;
  • АО «ПЗСП».
СерияОписание
Монолитные железобетонные ростверки

серии 1.411.1-1/89

Для устройства оснований под сборные ж/б колоны одно- и многоэтажных зданий промышленного назначения серии ИИ 20-1/70, ИИ 20-2/70, ИИ 20-3/70.Опоры сооружений серий ИИ 20-1/70, ИИ 20-2/70, ИИ 20-3/70 имеют сечение 400*400 и 400*600 мм. и должны заделываться в фундамент на 600 мм.
Серия 1.011-6Изготавливаются из тяжелого бетона класса В 12,5Квадратные сваи 300*300 и 350*350 мм.
Серии на ростверк из металла:

3.407-115

3.407.2-162

3.407.9-146

3.407.9-1581

Для эксплуатации конструкции при температуре:

●     до - 40˚C ростверк изготавливается из углеродистой стали марки ВСт 3, соответствующей ГОСТу 380-71;

●     ниже - 40˚C для ростверка используют низколегированную сталь марки 09Г2С, которая соответствует ГОСТу 19281-73 и 19282-73.

Наименование, которым обозначаются типовые ростверки для свайных фундаментов, включает в себя обязательные буквенные индексы РС и РБ и порядковые номера. Маркировка РС1 – РС5 используются на квадратных опорах, а РБ – для прямоугольных свай.

Важно! При необходимости заказа ростверков от 50 тонн производителя ЖБИ нужно выбирать особо тщательно, чтобы гарантировать прочность и долговечность всей конструкции.

Основные положения по устройству и расчету свайного ростверка

При устройстве свайно-ростверкового фундамента необходимо знать основные требования, предъявляемые к ростверку и провести грамотные расчеты всей конструкции. Также обязательно наличие исполнительной схемы по ростверкам, на которой обозначаются все основные элементы конструкции. Важным моментом при проектировании основания здания является точный расчет необходимого числа опор для каждого конкретного типа сооружений. Основой расчетов является общий вес строения и несущая способность почв. Массу дома необходимо разделить на несущую способность грунта и, получаем значение площади проектируемого основания. Для определения запаса прочности площадь фундамента следует увеличить на 30%. Чтобы вычислить необходимое число опорных колонн требуется площадь основания разделить на объем каждой сваи, при этом должны соблюдаться следующие условия:

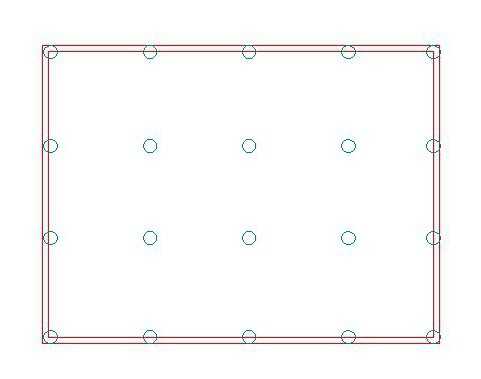

  • опоры должны быть установлены во всех углах возводимого строения;
  • сваи монтируются в точках пересечения стен здания;
  • согласно СНИП расстояние между сваями в ростверке составляет 2-2,5 м.

Соединение сваи с поясом может быть жестким или свободным. В случае свободного соединения оголовки опор входят в ростверк на глубину 50-100 мм. Данный тип крепления подходит для центрально-нагруженных опорных колонн.

Крепление ростверка к свае

При жестком соединении оголовок сваи разбивается, и арматура оголяется, после чего выполняется замоноличивание в бетонный или железобетонный ростверк. Подобный тип крепления выполняется в тех случаях, когда:

  • устройство свайных фундаментов с ростверками выполняется на нестабильных грунтах;
  • на опоры оказываются горизонтальные нагрузки;
  • в основании установлены комбинированные или наклонные опоры;
  • опорные колоны работают на выдергивающие нагрузки.

Пример расчетов

Рассмотрим пример расчета свайного фундамента с ростверками для одноэтажного кирпичного дома с вальмовой крышей из металлочерепицы. В здании имеется два железобетонных перекрытия толщиной 220 мм. Размеры дома в плане – 6*9 м, толщина несущих стен составляет 380 мм. Общая высота этажа – 3,15 м, от пола до потолка – 2,8 м, а суммарная длина перегородок внутри здания – 10 м (внутренние стены в помещениях отсутствуют). На участке присутствует тугопластичная смесь с пористостью – 0,5 и глубиной залегания – 3,1 м.

Тип нагрузкиКоэффициент
Дерево1,1
Металл1,05
Засыпка, изоляция, железобетон, стяжки1,1
Элементы, изготавливаемые на производстве1,2
Элементы, изготавливаемые на непосредственно на месте строительства1,3
Оборудование, мебель, люди1,2
Снег1,4

Предварительно устанавливаем ширину ростверка 400 мм. и высоту 500 мм. Длина опоры составляет 3 м., а сечение – 50 см. Ориентируемся на шаг опорных свай – 1,5 м. Для определения общего количества свай необходимо длину ростверка разделить на шаг опор и прибавить 1 (при необходимости полученное значение округляем в меньшую сторону до целого числа – 30/1,5+1≈21).

  • Площадь опоры, м2 3,14*0,52/4 = 0,196
  • Периметр, м - 2*3,14*0,5 = 3,14
  • Масса ростверка, кг - 0,4 м.*0,5 м.*30 м.*2500кг/м3 = 19500
  • Масса опор, кг - 21*3 м.*0,196 м2*2500кг/м3*1,3 = 40131
  • Масса здания, т - Вес опор + вес ростверка + сумма из таблицы ≈ 224

Чтобы рассчитать объем ростверка и другие параметры необходимо определить массу строения без фундаментных опор. В результате получаем M = 204 т. Ширина посолы равна М / (L * R) = 204/ (30*75) = 0,09 м. Такой пояс нельзя применять для строительства, в рассматриваем случае, поскольку свесы кирпичных стен должны быть не больше 40 мм. Поэтому назначаем ширину —  400 мм, а высота остается – 500 мм.

Статья по теме:

Свайный фундамент: расчёт. Для обустройства свайной конструкции необходимо точно рассчитать количество и размеры столбов, глубину их залегания и места расположения. Произвести эти расчёты можно самостоятельно, воспользовавшись сведениями, алгоритмами и рекомендациями, которые предложены в нашем материале.

Расчет и чертежи армирования ростверка свайных фундаментов

Сечение горизонтальной (рабочей) арматуры должно быть 0,1%*0,4*0,5 = 0,0002 м2 = 2 см2. В данном случае хватит 4 металлических прута Æ 8 мм, но согласно нормативам необходимо использовать минимально допустимый Æ 12 мм. Для вертикальной и поперечной арматуры используются стержни Æ 6 мм.

Схема армирования ростверка

Расчеты занимают какое-то время, но они помогут значительно сэкономить деньги и время в ходе возведения дома. Для лучшего понимания важности процесса выполнения расчетов стоит посмотреть это видео:



Создание свайно-ростверкового фундамента своими руками

Для самостоятельного устройства свайно-ростверкового фундамента необходимо выполнить следующие этапы работ:

  • проектирование и расчет фундамента;
  • подготовительные работы и планирование рабочего участка;
  • бурение скважин и устройство траншей;
  • создание опалубки;
  • изготовление армирующего каркаса;
  • заливка бетона и вибрирование.

В том случае если в фундаменте используется металлический ростверк, то он приваривается  оголовкам опорных колон. При установке пояса следует строго выдерживать горизонталь, для того чтобы нагрузка от здания равномерно передавалась на фундамент.

Опалубка ростверка и щебневая подложка

Устраивая заглубленную конструкцию из железобетона, потребуется выполнить подсыпку из щебня фракции 20-60 мм, и уплотнить его при помощи выброплатформы. Слой щебневой подложки должен быть не менее 150 мм. Для улучшения несущей способности почвы под поясом следует укладывать щебень небольшими слоями, которые требуется уплотнять вибратором. На щебневую подложку устанавливается опалубка для ростверка, ширина которого должна немного превышать толщину стен, а высота опалубочных щитов должна учитывать и размер будущего цоколя.

Схема армирования

В схеме армирования ростверков свайных фундаментов точно так же как и при устройстве оснований используются два верхних и нижних пояса из металлической арматуры, а также вертикальные и продольные прутья меньшего диаметра. На этапе армирования необходимо заложить короба и трубы, для последующей прокладки инженерных коммуникаций. Поскольку, если этого не предпринять, то впоследствии придется долбить бетон, что приведет к нарушению целостности монолита.

Трамбовка бетона вибратором

Заливая пояс бетоном нужно провести вибрацию раствора. Не выполнив эту процедуру трудно добиться однородности и высокой прочности. Именно поэтому обработка бетона вибратором при заливке фундамента и пояса крайне необходима и обязательна. Опалубку можно снять через 4 дня, если после заливки температура воздуха составляла +20˚C. К этому времени проектная прочность бетона достигнет 50%, что вполне достаточно для начала следующего этапа строительных работ. При температуре +10˚C этот срок составит порядка 2 недель. При более низких температурах залитый монолит нуждается в утеплении или подогреве.

Типичные ошибки, допускаемые при создании буронабивного фундамента с ростверком можно посмотреть на видео ниже:



Статья по теме:

Фундамент на винтовых сваях своими руками. Сделать такую конструкцию вполне по силам любому более-менее грамотному строителю. Его преимущества и недостатки, особенности монтажа и отделки – обо всем этом в нашем материале.

Рассмотрим плюсы и минусы фундамента свайного с ростверком на глубине промерзания, и почему именно этому типу оснований отдают предпочтение.

К достоинствам следует отнести:

  • высокая устойчивость и несущая способность;
  • невысокая стоимость;
  • не требуется проведение больших объемов земляных работ;
  • простота монтажа;
  • высокая устойчивость на нестабильных грунтах.

Среди недостатков свайно-ростверкового фундамента выделяют следующее:

  • невозможность устройства подвального помещения;
  • не рекомендовано возведение стен из тяжелых материалов;
  • сложность выполнения необходимых расчетов.

Заключение

Практически во всех случаях при устройстве фундаментов для одно- и многоэтажных домов необходимо создание ростверка. Использование пояса при создании фундаментов – это довольно трудоемкий процесс, однако, если учтены и выполнены все требования, произведены необходимые расчеты и использованы качественные и сочетаемые строительные материалы, то надежность всей конструкции здания гарантирована.

Загрузка...

homemyhome.ru

Железобетонный ростверк на сваях — особенности и виды монтажа

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Как закрыть винтовые сваи

  • Сваи
    • ВсеВидыИнструментРаботыУстройство

      Динамические и статические испытания свай

      Использование железобетонных свай

      Изготовление винтовых свай своими руками

      Забивка свайного фундамента

  • Расчет

fundamentaya.ru

что это? Монолитный ростверк. Фундамент свайный с ростверком :: SYL.ru

При возведении свайных фундаментов очень часто устраивается, в том числе и такая конструкция, как ростверк. Что это такое известно практически всем владельцам загородных участков, когда-либо занимавшихся строительством жилых или хозяйственных сооружений. Ростверком называют конструктивный элемент основания дома, связывающий заглубленные в землю сваи и распределяющий между ними нагрузку от стен и пола.

Разновидности

При возведении зданий разного назначения и конструкции могут использоваться ростверки:

  • Металлические. Этот тип применяется в основном при применении в качестве несущего элемента конструкции фундамента стальных винтовых свай. Собирается металлический ростверк чаще всего из швеллера или двутавровой балки.
  • Деревянные. Данный тип используется при возведении деревянных брусчатых, бревенчатых или каркасно-щитовых зданий. Сваи при этом могут быть в том числе и бетонными. Устройство ростверков это типа – процедура очень простая. В качестве опор под стены в данном случае используется или обычный толстый брус, или отесанное снизу бревно.
  • Железобетонные. Эта разновидность применяется обычно при возведении кирпичных или блочных зданий. Конструкции этого типа могут быть сборными (из балок) или монолитными.

Далее во всех подробностях разберемся с тем, какими бывают ростверки именно последнего типа. Они имеют самую сложную конструкцию, наиболее популярны и надежны.

Монолитные ростверки

Перед сборным данный тип имеет то преимущество, что при его монтаже нет необходимости в использовании грузоподъемной техники. Именно такая конструкция чаще всего возводится частниками при строительстве домов своими силами. Монолитный ростверк, помимо всего прочего, очень надежен и обходится недорого.

Способы сопряжения ленты со сваями

Иногда ростверк кладут на столбы без какой-либо связки. Этот способ может использоваться только тогда, когда в дальнейшем не предполагается наличие горизонтального динамичного воздействия на фундамент. Для центрально нагруженных свай иногда используется свободное сопряжение. В этом случае их верх просто заделывается в тело ленты ростверка на глубину примерно в 10 см.

При строительстве жилых домов чаще все же используется так называемое «жесткое» соединение. При этом из каждой сваи наружу выпускается арматура (длиной около 30-40 диаметров прута), которая в дальнейшем связывается с каркасом ростверка. Такое соединение обеспечивает максимальную надежность конструкции. В результате получается очень прочный и долговечный фундамент свайный с ростверком.

Заливка столбов

Сваи при возведении фундамента этого типа заглубляются в грунт до его плотных устойчивых слоев и ниже уровня промерзания грунта. Расстояние между ними обычно составляет около 1-1.5 метров. Под каждую сваю бурится яма, стенки которой прокладываются рубероидом, служащим, помимо всего прочего, еще и опалубкой. В каждое такое отверстие в земле вставляется по 4 прута сечением обычно в 12 мм, связанных для устойчивости хомутами.

Расчет ростверка

Необходимое сечение ленты проще всего узнать, воспользовавшись какой-нибудь компьютерной программой, предназначенной для этой цели. К примеру, GIPRO или «Конструктор ростверка». Для расчета нужно будет ввести такие данные, как тип грунта, вес здания, марку бетона и т. д.

Устройство ростверка: подготовительные работы

После установки столбов, не ранее чем бетон наберет половину своей прочности (неделя), приступают к заливке самой ленты. Над землей монолитный ростверк должен располагаться на высоте не менее чем в 5 см, а на болотистых или пучинистых грунтах – 15 см. Это необходимо для того чтобы избежать давления на него земли во время весеннего пучения, а следовательно и отрыва ленты от головок столбов.

Дно опалубки под очень высоко расположенный над землей ростверк изготавливается из досок. При этом устраивается деревянный «короб» формой повторяющий конфигурацию самой ленты. Ширина ростверка обычно делается равной толщине стен.

Если лента расположена над землей не слишком высоко, опалубка изготавливается без дна. Для удержания жидкого бетона внутри нее, снизу делается песчаная подсыпка. В качестве «дна» можно использовать также толстый пенополистирол или фанеру, установленную на бруски. Верхнюю плоскость свай перед началом устройства ленты обязательно следует гидроизолировать двумя слоями рубероида.

Заливка ленты

Итак, как же устраивается собственно сам ростверк? Что это такое мы с вами выяснили выше. По сути, ростверк – это обычная армированная металлическим прутом бетонная лента. Данная конструкция опоясывает дом по периметру. Проходит ростверк и под стенами внутри него. Заливается он примерно так же, как обычный ленточный фундамент. Единственное – в этом случае отсутствует необходимость выполнения трудоемких земляных работ, а также устройства песчаной подушки.

После сборки опалубки на ее дно устанавливают деревянные брусочки толщиной примерно в 5 см. На них располагают связанный арматурный каркас. Последний изготавливают из прута 12 мм. Такое сечение в каркасе должны иметь только продольные элементы, на которые приходится нагрузка. Поперечные служат просто для связки конструкции, поэтому могут быть и более тонкими (примерно наполовину).

Нормативы относительно каркаса

При устройстве такой конструкции, как ростверк на сваях, допускается использовать только арматуру, изготовленную с соблюдением определенных правил, предписанных СНиП. Для укрепления ленты можно использовать исключительно каркас, имеющий не менее двух ярусов. При этом в каждом из них должно быть хотя бы по два продольных прута.

Арматуру столбов предварительно сгибают и соединяют с каркасом ростверка при помощи вязальной проволоки. Использование сварки при сборке укрепляющей металлической конструкции, как для ленты, так и для свай не допускается. Дело в том, что места, соединенные подобным образом, очень быстро начинают ржаветь, а это в свою очередь приводит к уменьшению срока службы фундамента.

Заливка

Бетон желательно закладывать в ленту в один прием. В этом случае получится максимально прочный и долговечный фундамент свайный с ростверком. Во время заливки смесь следует периодически протыкать деревянным колом или прутом для удаления пузырей. Края опалубки предварительно смачиваются водой. Песчаную засыпку, пенополистирол или фанеру из-под ленты можно убрать по прошествии недели.

Устройство забирки

Для того чтобы полы в доме, опирающемся на ростверк на сваях, были теплыми, пространство между лентой и грунтом обычно закрывают досками или каким-нибудь листовым материалом. Это может быть, к примеру, фанера, цокольный сайдинг и т. д. По периметру дома при этом укладывается брус. Он необходим для крепления обшивки снизу. Сверху она фиксируется непосредственно на сам цоколь. Со столбами забирку не соединяют. Иначе она может растрескаться во время пучения.

Преимущества и недостатки

Вот таким вот образом и устраивается такая конструкция, как ростверк. Что это такое, вы теперь знаете. Далее давайте разберемся с тем, какими преимуществами отличается свайно-ростверковое основание под дом.

К плюсам фундаментов этого типа можно отнести прежде всего:

  • Невысокую стоимость. Обходятся такие опорные конструкции дешевле даже самых популярных на данный момент мелкозаглубленных ленточных.
  • Надежность. На проблемных грунтах свайный ростверк обеспечивает максимально долгий срок службы здания. На него практически не действуют силы весеннего пучения, а также талые и дождевые воды. Хозяева дома имеют возможность контролировать состояние ленты по всей площади, поскольку в землю она не заглублена.
  • Простоту монтажа.

Недостатком фундамента этого типа считается в основном только невозможность устройства при его использовании подвала или цокольного этажа. К минусам можно отнести и не слишком высокую прочность бетонной ленты на разрыв. Возводить свайно-ростверковый фундамент на грунтах, поверженных подвижкам, нельзя.

Таким образом, вы теперь знаете, как устраивается ростверк. Что это такое, а также какие преимущества и недостатки имеет подобная конструкция, мы выяснили во всех подробностях. Столбчатые фундаменты с ростверком – основания очень надежные, простые в устройстве и при этом недорогие.

www.syl.ru

Свайный фундамент с монолитным ростверком

Свайные фундаменты различных типов и из разных материалов используются на сложных грунтах. Сваи уходят глубоко под землю и опираются на более плотные и стабильные слои. Им не страшны морозное пучение и высокий уровень грунтовых вод. Обычно такие фундаменты делают с ростверком — связывающей сваи балкой из бетона, металла или дерева. Один из вариантов такого основания — свайный фундамент с монолитным ростверком.

Применение

Фундамент с монолитным ростверком подходит для участков с перепадами высот и влажных нестабильных почв, где обычный ленточный фундамент испытывал бы слишком большие нагрузки, в районах с вечной мерзлотой, при высоком уровне залегания грунтовых вод. Ростверк в данном типе основания равномерно распределяет нагрузку (вес дома) на все опоры. Свайно-ростверковый фундамент подходит для небольших, не слишком тяжелых зданий, но для совсем маленьких домов он экономически не оправдан.

Виды

Фундамент свайно-ростверковый может быть

  • висячим (с высоким ростверком),
  • с заделкой свай в монолитный цоколь.

В первом случае между полом и землей имеется расстояние 0,7-1 м. Почва при этом воздействует на основание минимально.

Во втором случае ростверк располагается прямо на уровне земли (повышенный), или несколько заглублен (низкий ростверк), можно сделать небольшой цоколь. При этом ростверк никогда не опирается прямо на землю, из-под него вынимают небольшой слой почвы (10-15 см). Это делается для того, чтобы на бетонную конструкцию не действовали силы морозного пучения грунта. Если ростверк заглублен, то оголовки свай обязательно гидроизолируют. Заглубленный ростверк не делают на сильно пучинистых грунтах, которые могут увеличится в объеме больше, чем на высоту зазора, и деформировать или сломать фундамент.

Сам ростверк делают в виде ленты, поэтому такой фундамент также иногда называют свайно-ленточным, или с перекрытием в виде плиты. Второй вариант требует значительно больших затрат бетона и арматуры.

Плюсы и минусы свайно-ростверкового фундамента

Этот тип основания имеет свои преимущества.

  • Малое количество земляных работ.
  • Меньшая трудоемкость, чем для ленточного фундамента.
  • При правильной теплоизоляции висячий ростверк позволяет снизить теплопотери благодаря тому, что он не соприкасается с землей.
  • Меньше расход стройматериалов, а значит, и денег, чем для строительства ленточного фундамента, если делается небольшое количество свай (экономия может составить до 30%).

К недостаткам и сложностям этого типа основания относятся

  • необходимость бурения глубоких скважин при установке буронабивных свай,
  • необходимость теплоизоляции пола, а иногда и создания имитации цоколя в случае висячего ростверка для утепления дома.

Железобетон наиболее популярен в индивидуальном строительстве для домов как материал для ростверков — как на монолитных, так и сборных. Он выгодно отличается от дерева и металла, так как дерево подвержено гниению, а металл — коррозии. Монолитный фундамент имеет свойства, отличающие его от сборного. Прежде всего, это более высокая прочность и надежность, так как он отливается как единое целое.

Виды свай

Для свайно-ростверкового фундамента используют

  • забивные,
  • буронабивные,
  • винтовые сваи.

Первый вариант для строительства частных домов используется редко, так как для забивки нужно специальное оборудование, аренда и тем более покупка которого значительно увеличит расходы.

Винтовые сваи в последнее время набирают популярность благодаря скорости их монтажа и отсутствию земляных работ — они просто вкручиваются в грунт, это можно сделать самостоятельно усилиями двух-трех человек или заказать услугу монтажа в компании, которая продает сваи.

Буронабивные сваи изготавливаются прямо на участке. Для этого бурят скважины, опускают в них опалубку и арматуру и заливают бетон.

Для точного расчета фундамента на основе свай лучше всего обратиться к специалисту-инженеру. Также перед строительством любого дома рекомендуется провести инженерно-геодезическую экспертизу, чтобы узнать строение и особенности грунта.

Фундамент на буронабивных сваях

Подготовка участка

Перед созданием фундамента необходимо расчистить участок, разметить его в соответствии с проектом здания, отметить места, где будут пробурены скважины. Сваи располагают по периметру строения, под внутренними несущими станами и на углах. Шаг между ними не должен превышать 2 м.

Сваи

Буронабивные сваи делают, заливая бетон в подготовленные скважины. Обычно в скважины устанавливают опалубку, роль которой могут играть асбоцементные трубы, трубы из пластика, рубероид, ПВХ-пленку. Эти материалы не только придают свае форму и увеличивают ее прочность, но и выполняют гидроизолирущую функцию.

Глубина скважин зависит от глубины промерзания грунта, они должны быть на 50 см глубже этого уровня. 20 см из них приходятся на песчаную подушку. В среднем глубина будет около 10 м.

Для бурения можно нанять бригаду рабочих, можно осуществить его своими силами с помощью ручного бура. Диаметр скважины должен быть равен примерно 20 см.

После насыпания песочной подушки в скважины опускают трубы. Они должны подниматься над уровнем почвы на одинаковую высоту, это можно проконтролировать с помощью нивелира или уровня. Далее в трубы опускают арматуру. Для армирования свай используют металлические прутья, на каждую опору их нужно 3 или 4. Прутки соединяют поперечными хомутами, получается такая конструкция, как на фото.

Арматура должна подниматься над верхней частью свай на 40-50 см, чтобы ее можно было соединить с арматурой ростверка. Устанавливают ее в трубах таким образом, чтобы между арматурой и оболочкой было не менее 2 см — это позволить полностью покрыть каркас бетоном.

После этого в трубы заливают бетон. Для уплотнения используют вибратор, но если его нет, можно использовать метод штыкования с помощью металлического прута или трубы. Залитые сваи оставляют на 4 недели для застывания и набора прочности.

Железобетонный ростверк

Сначала устанавливают опалубку. Ее можно сделать из обрезной доски в виде желоба шириной не меньше, чем толщина будущих стен, и высотой примерно 30 см. Определенная сложность состоит в том, что у ростверка есть висячие части, под которые на время застывания бетона нужно будет поместить подпорки. Опалубку устанавливают на нужной высоте, после застывания бетона ее снимают. Можно использовать и несъемную опалубку, например, из пеноплекса, которая будет играть роль утеплителя и гидроизоляции.

Железобетонный ростверк также обязательно армируется. Для армирования берут металлические прутки толщиной 10-12 мм, они располагаются вдоль сторон конструкции. Между собой они связываются в два пояса поперечной арматурой толщиной 6-8 мм, можно гладкой. Из такой же арматуры делаются вертикальные ребра, соединяющие пояса. Под нижний пояс подкладывают деревянные бруски, чтобы арматура была полностью погружена в бетон. С помощью вязальной проволоки каркас ростверка связывается с выступающей частью арматуры свай, также можно их сварить.

Важно! Все элементы каркаса должны быть прочно соединены между собой, это непосредственно влияет на прочность ростверка.

На видео показано, как правильно армировать свайно-ростверковый фундамент.

Заливают ростверк за один раз, поэтому сразу нужно приготовить необходимое количество бетона. Важно, чтобы в слое бетона не было полостей, пузырей. После заливки бетон уплотняют.

Ростверк на винтовых сваях

Если ростверк делают на винтовых сваях, то армировать его надо перед тем, как устанавливают опалубку. Для этого на сваях вяжут арматуру толщиной 12-18 мм, для этого в сваях сверлят отверстия, в которые пропускают закладные из арматуры. К закладным присоединяются продольные элементы каркаса. Внутрь сваи также опускают арматуру, связывая ее с каркасом ростверка. При бетонировании сначала заливают бетон внутрь свай, а затем в опалубку ростверка.

Фундамент на сваях с монолитным ростверком позволяет успешно возвести дом на пучинистых грунтах. Для него используют обычно буронабивные или винтовые сваи. Следует помнить, что на таком фундаменте нельзя строить большие, тяжелые здания.

bouw.ru

Монолитный ростверк: устройство

Монолитный ростверк — это часть устройства фундамента, которая объединяет в себе все элементы свайного либо столбчатого фундамента. Самая большая популярность среди собратьев у монолитного ростверка, хотя стоит отдать должное стальному и деревянному, т.к. они тоже иногда используются.

Схема армирования бетонного пояса (ростверка).

Изготовить ростверк, конструкция которого может быть ленточной и плитной (как у фундамента), не сложно, но потребуется запас времени. Изготавливается чаще всего ленточный вариант, т.к. он требует гораздо меньший метраж арматуры, а вместе с этим и гораздо меньший объем бетона (единственное, что не страдает, — это опалубка). Но рассмотреть нужно оба варианта, чтобы было легче определиться в итоге, но за основу используется лента.

Подготовительные работы

  1. Ламинированная фанера.
  2. Молоток.
  3. Шуруповерт.
  4. Рулетка.
  5. Толь.
  6. Ножовка по дереву.

Вот установлены все столбы (сваи), которые образуют фундамент, но теперь их нужно объединить между собой. Чтобы заливка была качественной, нужно соорудить тоннели из ламинированной фанеры. Длина каждого тоннеля составит ровно от 1 столба до следующего, причем щели должны остаться не более 0,1-0,3 см. На сами колонны донная часть не укладывается, т.к. потом будет невозможно ее демонтировать, зато потребуются стенки (тут очень удобно делают некоторые мастера, которые продлевают стены, а в донную плиту просто обрывают на короткий промежуток места. Высота опалубки составляет 30-35 см, а ширина должна превосходить стены на 20 см суммарно (хотя в случаях с легкими домами превосходство можно сократить до 10 см).

Схема устройства низкого ростверка.

Все соединения у плит делаются при помощи стальных пластин (10 см в длину и 5 в ширину), в которые вкручиваются саморезы. На каждый стык их потребуется — 2 шт на вертикальный и 3 на горизонтальный. Соединение боковых и донного щита проходит при помощи гвоздей, т.к. боковые щиты устанавливаются на донный.

В верхней части опалубки с шагом 1 раз в 1 м прибивается (гвоздями) обрезная доска, перпендикулярная просвету в тоннеле. Нужно это для того, чтобы обеспечить максимальную прочность конструкции, ибо боковое давление бетона будет очень не слабым.

Под каждым тоннелем устанавливается стальная или деревянная подпорка с шагом 1-1,5 м.

Под плитный ростверк изготавливается похожая опалубка, только используются не тоннели, а полноценные щиты, под которыми на каждом квадратном метре устанавливаются подпорки (если уменьшить количество, то будет шанс начать работу сначала).

Ламинированная основа выбирается из-за возможности ее легко демонтировать на весу без повреждений. Если использовать доски, то можно очень сильно повредить бетон при снятии.

На дно раскатывается толь (или любая другая качественная гидроизоляция), после чего можно приступать к следующему этапу работы.

Вернуться к оглавлению

Изготовление армирующей системы для монолитного ростверка

  1. Прут армирующий 8 мм.
  2. Сварочный аппарат.
  3. Крючок для вязки.
  4. Болгарка.
  5. Рулетка.
  6. Перфоратор.

Под ленточный и плитный изготавливаются 2 совершенно разных каркаса.

Схема устройства бетонного ростверка.

Для ленточного ростверка делается квадратный каркас, проходящий через все тоннели, но при этом не доходящий до стенок всего по 5 см с боков и 2 см снизу и сверху.

Для его создания потребуется сначала разложить 2 прута параллельно (если возможно, то прутья должны иметь длину всей требуемой стены дома), после чего они свариваются между собой перпендикулярными прутами с шагом 15 см. После чего процедура повторяется, т.к. нужна будет еще 1 такая полоса.

Соединить эти 2 обрешетки можно при помощи прутьев 25 см, каждый из которых должен образовать своеобразное кольцо с уже имеющимися «перпендикулярными» собратьями.

Тоннели при установке также соединяются между собой при помощи сварки.

Плитный вариант отнимет гораздо больше времени и сил, зато его легко можно осуществлять даже под палящим солнцем, т.к. физически он не сложный, а техника не потребуется.

Начинается процесс похожим образом, но кладутся не 2 прута, а то количество, которое потребуется для полноценной обрешетки, шаг между ними при этом будет целых 20 см. Такой большой интервал объясняется отсутствием необходимости создавать слишком крепкие и тяжелые системы, что дает немного сэкономить.

Затем перпендикулярно раскладывается еще 1 пласт прутьев с аналогичным шагом, после чего можно начинать соединительные работы. Все стыки делаются проволокой, чтобы обеспечить наивысшее качество. Чтобы скрутить 2 прута между собой, нужно воспроизвести следующее:

  1. Взять проволоку, длина которой составляет 40-45 см, и выровнять об ближайший прут.
  2. Сложить пополам, но не пережимать стороны между собой.
  3. Диагонально обвязать стык прутьев, после чего продеть 2 края с одной стороны, в петлю с другой и подтянуть.
  4. Окончательно затянуть специальным крючком, при этом важно не перетянуть.

При оперативном подходе получается 150-180 вязок в час.

Аналогичным образом повторяется еще 1 обрешетка, после чего нужно сделать систему, которая будет держать всю эту массу на весу. В качестве этой системы подойдут скобы, длина прута под каждую из них составит 75 см. Прут просто перегибается пополам, но чтобы оставаться устойчивым.

Устройство ростверка в обрешетке имеет и схожие черты.

  1. При помощи перфоратора в колоннах делается отверстие (5 см) ровно по центру, куда погружается отрезок арматуры длиной 10 см.
  2. В местах, где будут установлены стены, нужно приварить (привязать) по 1 штырю с шагом 1 м. Прут должен уходить в кладку на 5-6 см.

Нужны эти мероприятия, чтобы связать ростверк с фундаментом, а потом и с домом.

Вернуться к оглавлению

Заливка монолитного ростверка

  1. Раствор бетона м300.
  2. Полиэтиленовая пленка.
  3. Фомка.

После того как вся конструкция установлена, можно начинать заливку. Для заливки нужно использовать раствор бетона м300, чтобы добиться максимальной необходимой прочности. Процесс происходит слоями, но ни в коем случае нельзя останавливаться и лить в 1 точку непрерывно, т.к. это закончится разрушением опалубки (давление бетона 500 кг + энергия падения).

После того как залит каждый новый слой, нужно при помощи лопатки или прута перепахать раствор, чтобы выпустить скопившийся воздух.

После заливки бетон застилается полиэтиленом на 28 дней. Спустя отведенное время полиэтилен снимается, опалубка осторожно раскручивается и при помощи фомки демонтируется.


moifundament.ru

6. Устройство монолитного железобетонного ростверка

6 .1 . Устройство ростверков или монтаж и замон оличивание сборных оголовков произво д ится трестом фунд ам ен тостроени я или общестроительным трестом, являющимися генеральными подрядчиками. Устройство ростверка разрешается после приемки свайного поля представителем авторского надзора с составлением соответствующего акта. Срубка свай производится после приемки свайного поля.

6 .2 . Срубка свай и заделка их голов в ростверк должны быть выполнены в соответствии с проектом. Верхние торцы свай, заделываемых в ростверк, должны быть горизонтальными. Бетон свай не должен иметь трещин и околов, уменьшающих защитный слой арматуры в узлах сопряжения свай с ростверками. Сваи должны быть заделаны в ростверк на глубину не менее 50 мм от его низа.

6 .3 . При устройстве монолитных ростверков надлежит руководствоваться проектом, ППР, СНиП 2.03.01-84 «Бетонные и железобетонные конструкции» и настоящей Инструкцией.

6 .4 . Основание под монолитный ростверк должно быть тщательно спланировано по проектным отметкам и уплотнено.

6 .5 . Армирование ростверков следует выполнять преимущественно укрупненными арматурными каркасами и сетками заводского изготовления. При установке арматуры должна быть обеспечена предусмотренная проектом толщина защитного слоя бетона.

6 .6 . Опалубку ростверка следует применять разборн о-перестав ную, собираемую из инвентарных щитов, допускающих многократную оборачиваемость. Рекомендуется применять опалубку, разработанную трестом Мосоргстрой, - «Опалубка металлическая для устройства ростверков», чертеж № 8866 .

Опалубку надлежит надежно закрепить и устранить в ней неплотности, через которые может вытекать при бето н ировании цементный раствор.

Размеры и положение опалубки должны соответствовать проекту.

6 .7 . До начала работ по бетонированию ростверка с представителем авторского надзора должны быть проверены правильность установки опалубки и арматуры, надежность их крепления, обеспечение требуемого защитного слоя бетона с оформлением соответствующих актов на освидетельствование скрытых работ.

Опалубка, основание ростверков и верхние торцы свай должны быть очищены от мусора, снега и льда. Обогрев паром или промывка водой в зимнее время не разрешается.

6 .8 . При устройстве ростверков должен вестись геодезический контроль за обеспечением правильного положения конструкций в соответствии с требованиями СНиП 3.01.03-84 «Геодезические работы в строительстве».

6 .9 . Бетонирование ростверков на длежит осуществлять в соот ветствии с требованиями СНиП 2.03.01-84 «Бетонные и железобетонные конструкции» с тщательным уплотнением бетонной смеси вибратором.

Подача смеси в опалубку бункерами, ковшами, опрокидыв а ющимися бадьями или специальными механизмами, предусмотренными ППР, должна производиться так, чтобы арматура ростверка не была деформирована или смещена с проектного положения и бетонная смесь не расслаивалась на месте укладки.

Высота свободного сбрасывания смеси в момент выгрузки не должна превышать 1 м. Для предотвращения расслаивания бетон следует подавать в опалубку ростверка без образования куч, т.к. скатывание по их наклонным поверхностям приводит к отделению крупного инертного заполнителя.

6.10 . Продолжительность перерывов в бетонировании, при которых требуется устройство рабочих швов, должна оп ределяться в зависимости от вида и характеристики применяемого цемента и температуры твердения бетона. Укладка бетонной смеси после таких перерывов доп ускается после приобретения бетоном прочности не менее 15 кгс/см2 .

6 .11 . Поверхность рабочих швов должна быть перпендикулярна продольной оси бетонируемого элемента ростверка. Д ля выполнения рабочих швов следует устанавливать стальную сетку изпроволоки диаметром 1 - 1,1 мм с размером ячеек не более 5 ×5 см. Сетка должна быть обезжирена.

6.12 . Отделка верха бетона монолитного ростверка производится строго по проектным отметкам. Верх ростверка должен быть выровнен по уровню затиркой цементным раствором.

6.13 . Уход за уложенным бетоном должен осуществляться в соответствии со СНиП 2.03.01-84.

6 .14 . После бетонирования ростверка хожд ение по бетону, не набравшему прочности 15 кгс/см2 , или иное его загружение не разрешается.

6 .15 . Снятие боковых элементов опалубки, не несущих нагрузки от массы конструкций, допускается только после достижения бетоном прочности, обеспечивающей сохранность поверхности и кромок углов.

6 .16 . Обнажение арматуры и раковины на поверхностях ростверка, а также в местах сопряжения ростверка со сваями не допускаются.

6 .17 . Снятие несущей опалубки и возведение на свайном фундаменте вышележащих конструкций разрешается не ранее достижения бетоном ростверка или монолитных стыков 70 % проектной прочности, если в проекте нет иных указаний по этому вопросу.

6 .18 . Заделка колонн в стаканы ростверков должна быть выполнена с особой тщательностью, с обеспечением 100 % -ной проектной прочности бетона в заделке.

6 .19 . Полная расчетная нагрузка фундамента должна производиться не ранее достижения бетоном ростверка проектной прочности.

studfiles.net

Железобетонный монолитный ростверк – Устройство монолитного железобетонного ростверка фундамента и его возведение

Отправить ответ

avatar
  Подписаться
Уведомление о
