Как сделать правильную вентиляцию гаража – Вентиляция гаража своими руками: виды, схемы, правила обустройства

Содержание

Естественная вентиляция в гараже

Стандартная конструкция гаража предусматривает, как минимум, одну вентиляционную систему, в которой воздухообмен в помещении осуществляется за счет естественной вентиляции. Понятно, что производительность и напор в этом случае значительно уступают схемам принудительного вентилирования с использованием вентиляторов и воздуходувок, но естественная вентиляция в гараже обладает неоценимым качеством – практически стопроцентной надежностью и устойчивостью работы при ее правильном проектировании.

Принцип работы и схема естественной вентиляции

В основе системы воздухообмена без использования всевозможных нагнетающих вентиляторных устройств заложен принцип воздушного шара – теплый воздух вытесняется из помещения гаража или подвала за счет гидростатического давления более холодного и тяжелого наружного воздушного столба. Разница в плотности и удельном весе холодного и теплого воздуха очень небольшая, но все же ее хватает, чтобы обеспечивать естественный воздухообмен с кратностью в 3- 4 меры в час.

Естественной системе вентиляции присущи некоторые «врожденные» недостатки:

  • Невысокая производительность в условиях стандартного гаража, несколько возрастающая в холодное время года и уменьшающаяся практически до минимума в летний зной;
  • Высокая чувствительность к всевозможным поворотам при неграмотной балансировке потоков воздуха внутри помещения гаража;
  • Необходимость тщательного подбора параметров воздуховодов и точек расположения приточных окон и вытяжной трубы.

Важно! Тем не менее, несмотря на перечисленные трудности, естественная вентиляция очень широко используется для обустройства всевозможных помещений и построек, в том числе подвалов и гаражей, вследствие своей необычайной простоты и надежности.

На самом деле даже в испепеляющую жару естественное движение воздуха по трубам воздуховодов не прекращается до нуля. При любой температуре всегда существует горизонтальное движение воздуха, в жару или сильный мороз еле уловимое, но оно есть, поэтому естественная вентиляция, отличие от принудительных систем вентилирования, никогда не умирает до конца.

Такой производительности явно недостаточно для полноценной вентиляции гаража, но это все же лучше, чем полная остановка движения воздуха в вентиляционных системах, например, при отключении электроэнергии или перегорании мотора.

Как сделать эффективной естественную вентиляцию

Чтобы система естественного воздухообмена удовлетворяла минимальным санитарным требованиям к помещению гаража, при ее планировании и обустройстве необходимо учитывать следующие моменты:

  1. Приточные отверстия должны располагаться на максимально низком расстоянии от поверхности земли, срез вытяжной трубы стараются расположить на максимальной высоте. При этом подводов может быть несколько, а труба вытяжки для помещения гаража только одна, для подвала необходимо устанавливать свою отдельную вытяжную трубу;
  2. Чтобы уменьшить количество застойных зон и обеспечить максимальное обтекание транспорта, хранящегося в гараже, приточные окна вентиляции должны делаться на максимальном горизонтальном удалении от вытяжной трубы.
  3. Для обеспечения вентилирования помещения площадью в 15 м2 с нормальной кратностью воздухообмена 4- 5 раз в течение часа, потребуется вытяжная труба 100 мм. При увеличении площади гаража с каждым дополнительным квадратным метром диаметр трубы увеличивается на 10 мм.

Совет! Таким образом, для естественной вентиляции стандартного гаража в 24 м2 теоретически необходима труба почти в 200 мм. На практике такие вытяжные каналы не используют, вместо одной толстенной трубы устанавливают две «сотки».

Кроме того, приведенный расчет выполнялся для стандартной высоты среза трубы вентиляции в 3000 мм над грунтом. Одна труба для вентиляции гаража, поднятая на высоту в 5 м, покажет производительность на 40% больше суммарной пропускной способности двух труб с высотой установки в 3 м.

Увеличение диаметра вытяжного канала от расчетного значения не всегда приводит к увеличению тяги. Уменьшение диаметра делает работу естественной вентиляции более стабильной, но снижает производительность. Оптимальную величину производительности естественной вентиляции можно получить, исходя из приведенных расчетов. При этом размеры приточных окошек должны соответствовать диаметру вытяжки.

Особенности компоновки и устройства естественной вентиляции гаража

Самый простой вариант построения системы естественной вентиляции изображен на схеме.

Для забора естественной вентиляцией внешнего воздуха, холодного и тяжелого, используются два приточных окна диаметром, равным диаметру вытяжной трубы. Из-за того, что вход в вентиляцию располагается на максимально низкой высоте, всего 10- 15 см над грунтом, срез окна чаще всего закрывается перфорированной стальной пластиной, чтобы предупредить возможное проникновение в помещение гаража насекомых и грызунов. Из-за решетки полезная площадь заборных окон уменьшается вдвое, поэтому приходится устанавливать два окна.

Если в гараже хранится автомобиль или другое транспортное средство, зачастую приточные окна естественной вентиляции выполняют в виде вентиляционных решеток на нижней части гаражных ворот. Вытяжную вентиляцию располагают на задней стене в виде двух приемных труб малого диаметра, примерно 50- 70 мм. Приемное окно одной из труб устанавливают в районе потолка, вторую на высоте 60- 70 см над полом. В результате большая часть воздуха, засасываемого естественной вентиляцией гаража, будет разделена на два потока. Третья часть воздушной массы будет протекать под автомобилем, нагреваться и засасываться нижним срезом вытяжной системы. Две трети потока будут обтекать автомобиль по наружной поверхности, и засасываться припотолочным вытяжным каналом.

Таким образом, у хозяина гаража есть возможность сохранить свой автомобиль в идеальном состоянии без использования дорогостоящей приточно- вытяжной вентиляции. При желании достаточно просто собрать естественную вентиляцию гаража своими руками.

Постройка естественной вентиляции для помещения гаража

Чтобы изготовить своими руками систему естественного воздухообмена помещения гаража, необходимо сделать две простые вещи. Первое – с помощью цилиндрического сверла вырезать в стене отверстие, диаметром 120 мм. Если стены усилены арматурой, то проще сделать заборное окно в виде щели или нескольких отверстий меньшего диаметра. Срез располагается на высоте 20 см над отмосткой фундамента гаража. Срез приемного окна затягиваем тонкой стальной сеткой или решеткой, чтобы мышам и крысам было неповадно искать убежище в гараже.

Более сложным является установка вытяжной трубы. Прежде всего, потребуется асбестовая или пластиковая труба, диаметром в 100 мм. Не используйте стальные, чугунные или жестяные, алюминиевые трубы под вытяжку. Лучше всего подойдет асбестоцемент или стеклопластик, на худой конец обычную канализационную пластиковую трубу, усиленную обмоткой на пенополиуретановой пене. Про металл забудьте и выкиньте из головы. В стальной трубе воздух очень быстро остывает, и тяга падает почти в два раза. В зимнее время можно легко получить обратную тягу или удар, когда холодный воздух пойдет внутрь помещения через вытяжной канал.

Для установки вытяжки выбираем место в верхней точке гаража, пересекая помещение по диагонали. Отверстие под вытяжку режем аккуратно несколькими цилиндрическими сверлами по бетону. Чем выше труба, тем лучше тяга, но больше опасность опрокидывания под порывами ветра или из-за птиц, способных часами сидеть на теплом защитном козырьке вентиляционной системы. В некоторых случаях крышку набивают острыми гвоздями или шурупами. Основание трубы усиливают насадкой из пены и рубероида.

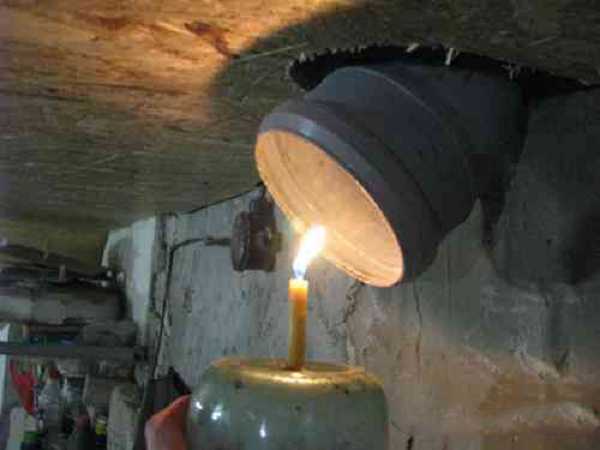

В завершении тягу в вытяжном канале проверяют с помощью небольшого импровизированного факела или сигаретного дыма.

Для нормальной работы естественной вентиляции гаража пространство между приточным окном и вытяжной трубой не должно загромождаться шкафами, стеллажами, любыми предметами, препятствующими движению потоков воздуха. Если вам необходимо обеспечить в гараже локальный отвод воздуха, например, от рабочего стола или верстака, где выполняются сварочные работы, в этом случае необходимо проложить дополнительный воздуховод от вытяжной трубы к месту работы.

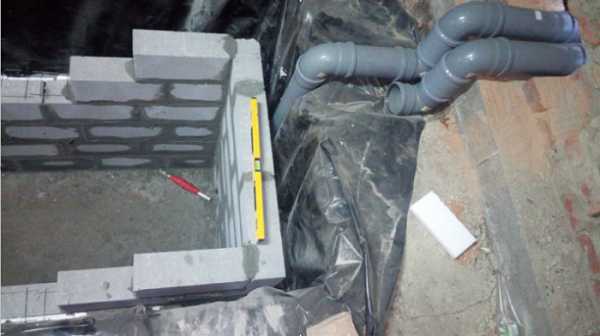

Для подвального помещения обычно устанавливают приточную систему, при этом заборные окна располагают на высоте от 40 до 80 см, а наружный воздух направляют внутрь подвала по дополнительному каналу, изготовленному из той же канализационной, стальной или асбестоцементной трубы. Для вывода воздуха изготавливается и устанавливается свой вытяжной канал, диаметром в 60- 70мм.

Заключение

Наличие подвального помещения с хранилищем овощей сказывается на состоянии автомобильной техники, хранимой в гараже, самым негативным образом. Поэтому специалисты рекомендуют либо выполнять отдельный вход в подвальное помещение, либо оснащать гараж принудительной приточно- вытяжной вентиляцией. Из-за слабой тяги естественная вентиляция требует регулярной чистки каналов и воздуховодов. Как минимум, раз в году каналы вытяжки естественной вентиляции прожигают факелом из свернутой газеты, чтобы удалить огромное количество паутины и мусора, скопившегося за лето.

bouw.ru

Вентиляция в гараже – как правильно все сделать

Владельцы личных транспортных средств и построенных для них гаражей порой с излишней беспечностью относятся к важной коммуникационной системе – к вентиляции. Однако формирование условий для хранения машины, запчастей, инструментов, запасной авторезины, продуктов и заготовок в подвале в немалой степени зависит от правильной циркуляции воздуха. Грамотно выполненная вентиляция в гараже необходима для поставки свежего воздуха, требующегося, как хозяину, так и его движимой собственности. Данный тип коммуникаций отвечает также за устранение летучих токсичных компонентов и излишка влаги.

Уверенность многих владельцев гаражей в том, что нежилое помещение не нуждается в вентиляции, помогут опровергнуть характерные последствия отсутствия данной системы.

  • Сырость, оказывающая разрушающее действие на металлические составляющие кузова, на электронные устройства и электрику авто. Кроме вреда, причиняемого машине, избыток влаги ускорит процессы порчи и гниения запасов, станет причиной появления грибка на стенах, деревянных опорах и других конструктивных элементах гаража, выполненных из древесины и из металла.
  • Токсичная среда, негативно действующая на здоровье хозяина. Без вентиляции в гараже будет формироваться атмосфера, вызывающая головные боли, тяжелое болезненное состояние, отравление. Даже если концентрация испарений от неполного сгорания газа, бензина, дизеля не ощущается по началу владельцем гаража, в последствии накопившиеся токсины обязательно дадут о себе знать.

Элементы кузова, больше всего страдающие от отсутствия вентиляции в гараже

Устройство простейшей или сложной системы вентиляции избавит от негативных последствий. Тем более что согласно декларированным в СНиПе 21-02-99 требованиям данной коммуникационной системой хозяйственные постройки должны быть оборудованы наравне с жильем.

Независимо от типа технической и конструктивной сложности система вентиляции должна оснащать гараж с отоплением и без него. Согласно нормативному регламенту объем притока свежего воздуха должен составлять 180 кубометров в один час (м³/ч), расположенный внутри постройки термометр должен показывать 5° С.

По европейским стандартам полный воздухообмен должен совершаться с периодичностью 6-10 раз в сутки.

[include id=»1″ title=»Реклама в тексте»]

Оборудовать системой, обеспечивающей воздухообмен и обдув машины, нужно двухэтажные гаражи и стандартные одноэтажные постройки. В двухэтажном строении с мастерской наверху, в постройках со смотровой ямой все помещения должны вентилироваться равнозначно. Обязательно должна быть устроена самостоятельная вентиляция погреба в гараже, так как в изолированном подвальном помещении не будет достаточно активной циркуляции воздуха для устранения сырости и запаха.

Вентиляцией нужно обеспечить любой гараж, независимо от его площади, численности хранящихся авто и количества этажных уровней

Конструкция вентиляционной системы должна разрабатываться в период проектирования, так как функциональные отверстия нужно сделать в стенах и цоколе гаража во время возведения несущих элементов. Необходимо учесть количество этажных уровней, предполагаемую численность авто, высоту и площадь одного или нескольких помещений. На этом этапе владелец выбирает наиболее рациональный и выгодный способ обустройства, определяется с типом системы, способным справиться с возложенной на него функцией.

Обустроить гараж можно следующими видами вентиляции:

  • Система естественной вентиляции, основанная на правилах аэродинамики и движении воздушной массы без принуждения.
  • Комбинированная вентиляция в гараже, использующая правила естественного воздухообмена в сочетании с применением механических приспособлений для стимуляции движения воздушной массы.
  • Механическая система вентиляции в гараже, осуществляемая посредством специальных установок, побуждающих отток и приток воздушной массы.

В схеме естественной, механической и комбинированной вентиляции могут использоваться один или два канала. Для стимулированной искусственным способом циркуляции воздушного потока чаще всего достаточно всего лишь одного отверстия.

Диаметр асбестовых или металлических труб, применяемых для формирования вентиляционных отверстий, рассчитывается исходя из объема воздушного потока, требующего замены. По нормативам на один квадратный метр должно приходиться 15 мм диаметра. То есть, для обустройства 10метрового гаража понадобится два отрезка трубного проката с размерами поперечного сечения 150 мм. Можно рассчитать размер вентиляционных отверстий по другой формуле, согласно которой треть площади гаража будет равна суммарной величине всех вентиляционных отверстий. Данной формулой пользуются в основном для расчета параметров вентиляционных отверстий, требующихся для установки системы механического одноканального воздухообмена.

Специфика естественного воздухообмена ↑

Совершающаяся естественным образом циркуляция воздуха происходит за счет разницы температуры внутреннего пространства гаража и внешней среды. Для того чтобы воздух самопроизвольно циркулировал, необходима установка двух вентиляционных отверстий: вытяжного для отвода загрязненной воздушной массы и приточного для поступления свежего воздуха на замену. Данная вентиляция гаража своими руками, заключающаяся в монтаже труб с рассчитанным заранее диаметром, выполняется при сооружении несущих конструкций.

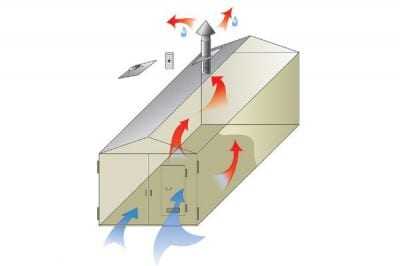

Схема, демонстрирующая принципы действия простейшей естественной вентиляции

Для обеспечения правильного воздухообмена необходимо соблюдать следующие правила:

  • Отверстие, обеспечивающее приток свежего воздуха, располагают на уровне 10 см от нижней отметки пола, а воздуховод поднимают на расстояние в 30 см от грунтовой поверхности. Для защиты от насекомых, грязи и вандалов воздуховод оснащают сеткой и своеобразной крышей.
  • Вытяжное отверстие устанавливают в диагонально-противоположном верхнем углу, на расстоянии 10 см от линии сопряжения стены с кровлей или от верхнего перекрытия. Труба, предназначенная для отвода загрязненного воздуха, выводится над кровлей. Высота расположенного над крышей гаража воздуховода должна составлять 50 см.

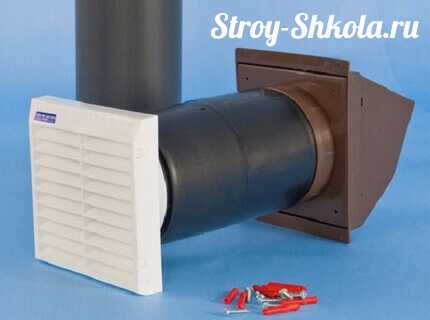

Вместо вентиляционного отверстия в стене могут быть установлены специальные приточные решетки в двери гаража

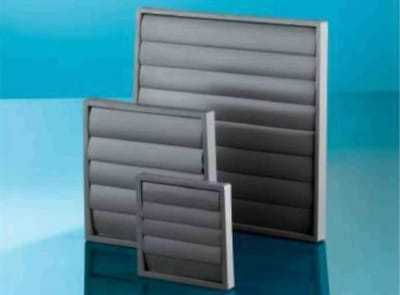

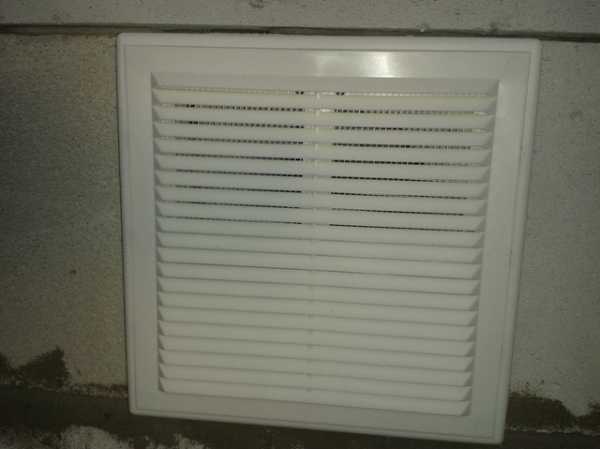

Функцию приточного отверстия могут выполнять специальные решетки, вмонтированные в ворота. Для того чтобы вентиляция работала эффективно, сечение данного приспособления, конструктивно напоминающего жалюзи, должно превышать диаметр вытяжной трубы в два-три раза.

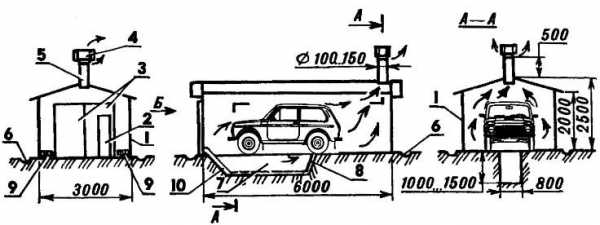

Эскиз стандартного расположения приточных и вытяжных отверстий естественной системы вентиляции

Ускорить процесс удаления отработанного воздуха поможет установка дефлектора. Данное устройство, вмонтированное в вытяжной воздуховод, формирует зону пониженного давления, благодаря чему загрязненный воздушный поток вытягивается в отводящее его отверстие. Стимуляция обмена воздушной массы происходит без вентиляционного оборудования. Во избежание появления конденсата дефлектор оснащают теплоизоляцией.

Формирование движения воздуха при устройстве естественной вентиляционной схемы базируется лишь на грамотном использовании законов физики и атмосферных явлений:

  • поступление воздуха обеспечено разницей плотности отводящегося теплого воздуха и поступающего холодного потока;
  • интенсивность обмена обеспечена силой ветра, устремленного на замену теплой воздушной массы, отличающейся низкой плотностью и сохраняющей полученную температуру из-за изоляции гаража;
  • направление задано естественным стремлением нагретого воздушного потока вверх и в область пониженного давления.

Тем, кто хотел бы знать, как правильно сделать вентиляцию в гараже, следует помнить, что исключить «опрокидывание» тяги в сезон низких температур сможет только равенство площади приточного устройства и тех же параметров вытяжной системы. В зависимости от погодного сезона собственнику гаража необходимо будет самостоятельно регулировать воздухообмен с помощью утепленных шиберов. В морозы нужно будет прикрыть сначала приточное устройство, затем вытяжное отверстие.

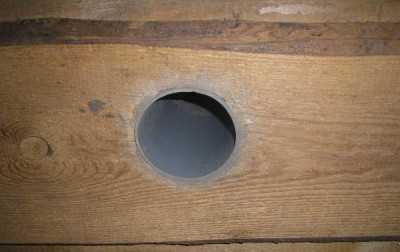

Приточное вентиляционное отверстие в гараже из бруса

Обоснованным преимуществом естественного обдува машины и замены загрязненного воздуха свежим потоком признана дешевизна. Однако у данной схемы есть ряд существенных минусов:

  • действие вентиляционной системы естественного типа в летнюю жару будет сведено к нулю, так как за пределами гаража температура воздуха выше;
  • перепады давления будут создавать внутри постройки сквозняк, нежелательный для автомобилистов, уделяющих много времени уходу за автомобилем;
  • из-за небольших размеров гаража разницы в параметрах температуры и давления не всегда бывает достаточно для интенсивной циркуляции;
  • сложно предугадать направление ветра, на входное отверстие не всегда будет поставляться воздушный поток;
  • за состоянием приточных и выводящих приспособлений необходимо будет постоянно следить, очищать летом от грязи, гари и скопившейся пыли, зимой от наледи, возникшей из-за перепада температур.

Если в основе строительства гаража хозяином были заложены принципы сбережения, естественный тип вентиляции вполне приемлем. Но желающим не зависеть от подарков природы придется вложить больше средств и сделать несколько более дорогое, но регулярно функционирующее устройство вентиляции в гараже.

Комбинированный способ вентиляции ↑

Дооснащение вентиляционной системы естественного типа механическими устройствами обеспечит независимость от атмосферных явлений и нерегулярно работающих на поставку свежего воздуха правил аэродинамики. Принципиально схема обустройства не отличается от стандартов вентиляции естественного типа.

[include id=»2″ title=»Реклама в тексте»]

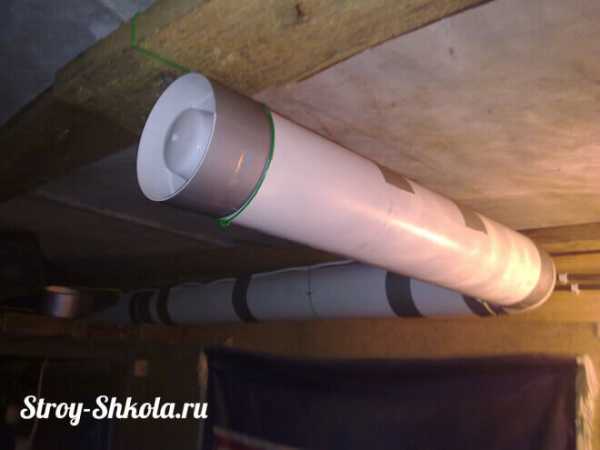

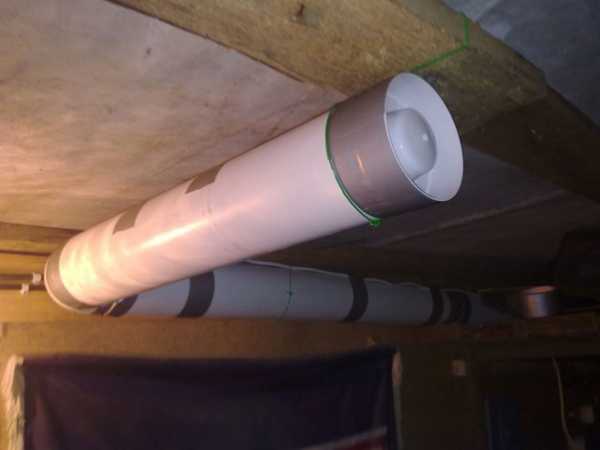

Разница лишь в установке электрического вентилятора в области утепленного участка вытяжной шахты (отверстия воздуховода). Оборудование также может быть вмонтировано в стену, в случае такого расположения оно называется осевым. Установленный в месте пересечения кровли воздуховодом вентилятор называется крышным.

Принудительные механические устройства для дооснащения вентиляционной системы

Хозяину гаража, решившему сделать комбинированную систему, не грозят «неподъемные» расходы. Сам вентилятор не дорог, энергии потребляет не много. Не особенно эффективно, но все же результативно для того, чтобы слегка активизировать процесс обмена воздуха, функционировать вентилятор будет даже в выключенном состоянии. Умельцы, знающие, как сделать вентиляцию в гараже более экономичной, оборудуют конструкцию небольшим ветряком. За счет его установки лопасти вентилятора в ветряную погоду будут двигаться без электропитания, однако без действия порывов ветра от этого механического приспособления мало толку.

Недостатки комбинированной системы заключаются в необходимости включать и выключать вентилятор, с чем поможет справиться оснащение вентиляционной системы небольшим недорогим таймером или часовым реле. Еще один минус: поступающий в гараж воздух не очищается фильтром от пыли, не подогревается в зимнюю стужу, что может вызвать засорение каналов и существенное охлаждение внутреннего пространства гаража при понижении атмосферной температуры.

Система принудительной циркуляции воздуха ↑

У механической вентиляционной системы нет недостатков, присущих вышеописанным типам. Независимо от любых погодных условий внутри постройки всегда будут требующиеся по нормативам хранения автомобилей температурные показатели. Только механическим способом может быть создана эффективная вентиляция подвала в гараже и хорошая циркуляция воздуха в смотровой яме. К тому же это единственный выход для подземных сооружений, предназначенных для хранения авто.

В работе механической системы участвуют два модуля:

  • приточная установка, в конструкции которой есть фильтр, электрический калорифер и вентилятор;
  • вытяжное оборудование, представленное системой из двух вентиляторов или одним канальным вентиляционным устройством.

Воздушный поток, поступающий в приточное устройство, подогревается и очищается, затем движется по каналу к приборам, выполняющим распределение обработанного воздуха. Загрязненная отработанная воздушная масса выводится за счет работы осевого вентилятора или канального оборудования с воздуховодом. Установка последнего варианта займет больше места под потолком и потребует больше усилий, зато равномерность распределения обработанной воздушной массы по гаражу гарантирована.

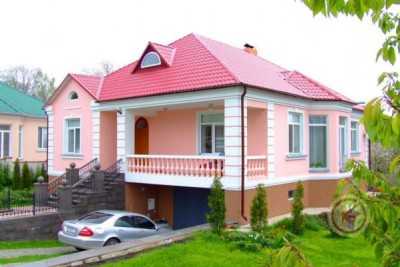

Для обустройства подземного гаража подходит механическая вентиляция

Превосходно действующая принудительная вентиляция в гараже может быть сделана с помощью установки моноблочной системы. Два блока ее объединенные в одной конструкции выполняют вытяжку, обработку и поставку воздуха. Наиболее экономичными считаются моноблоки, оснащенные пластинчатым рекуператором тепла. Этот вид оборудования расходует минимум энергии, потому что образованное при работе тепло направляется на обогрев вновь поступившего воздуха.

Устройство вентиляционной системы в гараже – обязательное требование, пренебрегать которым не следует владельцам, стремящимся сохранить и поддерживать высокие технические характеристики движимой собственности. Есть реальная возможность сделать бюджетную естественную вентиляцию самостоятельно, существует возможность установить дорогую, но эффективную механическую систему. Хозяева гаражей могут предпочесть комбинированный вариант, по сути представляющий собой нечто среднее между механической установкой и приспособлениями естественного типа. На чем остановится обладатель гаража и авто, зависит от финансовых возможностей и списка личных требований хозяина.

strmnt.com

как сделать по всем правилам

Как правильно сделать вентиляцию в гараже

Вентиляция для гаража довольно важна, ведь при высокой влажности автомобиль быстро придет в негодность и потребуется дорогой ремонт. Именно для создания наилучших условий для хранения и делается вентиляция в гараже.

В первую очередь надо определить, какая вентиляция лучше для гаража, ведь есть несколько видов. После этого надо решить, как в гараже правильно сделать вентиляцию, ведь от не правильной установки она просто не даст нужного результата.

Сегодня мы расскажем, как правильно сделать в гараже вентиляцию и все при этом предусмотреть.

Устройство вентиляции

Правильная вентиляция та, которая обеспечивает приемлемую влажность воздуха в помещении. Прежде чем думать, как сделать в гараже вентиляцию, надо знать принцип ее работы и варианты изготовления.

Перед выбором стоит посмотреть фото и видео и собрать больше информации, это лишним точно не будет.

Устройство вентиляции в гараже может делаться в двух вариантах:

ЕстественнаяКогда создаются условия для естественного движения воздуха. Это эффективно в небольших помещениях. Тем более ее без проблем можно сделать своими руками и это значительно снизит затраты. Цена оборудования тоже довольно невысокая и ее можно сделать без особых проблем.
ПринудительнаяВ этом варианте воздух движется при помощи вентиляторов. В железном гараже сделать вентиляцию можно, но будет крайне сложно.

Внимание: Для определения варианта системы, надо сделать расчет вентиляции гаража, тогда вы сможете сразу увидеть, какой вид вентиляции подойдет в вашем случае.

 Итак:

  • Если возникает необходимость в создании вентиляционной системы, то конечно, обязательно учитывается ряд важных особенностей и нюансов, только в этом случае, можно все сделать правильно и качественно.
  • Говоря о создании качественной вентиляции, вы должны отчетливо понимать, что она ассоциируется с постоянным поступлением свежего воздуха, а значит, вы должны отчетливо понимать, кто станет заниматься такой работой.

Внимание: прежде чем думать, как сделать вентиляцию в гараже надо и учесть систему крепления. Ведь вентиляция металлического гаража не позволяет сделать крепление как в кирпичном. Поэтому крепеж надо учитывать сразу.

  • Естественная вентиляция, как правило, строится по принципу природного проникновения воздуха в помещении. Сегодня такой вид вентиляции считается наиболее распространенным.
  • Но есть еще и комбинированный вид вентиляции, он, как правило, ассоциируется с принудительной вытяжкой тех потоков воздуха, которые уже были отработаны.
  • Механическая вентиляция отличается от этих вариантов тем, что здесь воздухообмен будет осуществляться при помощи специальных средств, они в свою очередь, способны втягивать свежий воздух, выбрасывая тем самым грязный воздух. Конечно, не тяжело понять, что и такой вид вентиляции распространен.

Как выбрать вентиляцию: полезные советы

Как только, вы станете выбирать вентиляцию, вы должны руководствоваться некоторыми важными критериями и факторами, ведь только так можно сделать все правильно.

Вообще нужно определиться с видом системы вентиляции еще на стадии проектирования гаража, тогда в любом случае, вы сможете правильно подобрать ее, исключая те или иные переделки, а значит, все зависит только от вас.

Внимание: Всегда нужно учитывать и то, что на вентиляционные отверстия обязательно принято устанавливать качественные решетки, или жалюзи, сделать это нужно в любом случае. Ведь таким образом, можно защитить систему вентиляции от мусора, грызунов и т.д.

Если вы желаете подобрать систему вентиляции для отапливаемого гаража (см. Отопление гаража своими руками: какое лучше), то знайте, что лучше всего выбирать механическую систему вентиляции, тот гараж, в котором нет отопления, должен быть оснащен системой естественной вентиляции, так как это наиболее разумное и правильное решение.

Как делается вентиляция

Чтобы сделать вентиляцию, прежде всего, вы должны отчетливо понимать, какую сумму денег, вы готовы потратить на это. Ведь если говорить об идеальной и качественной вентиляционной системе, то вы должны понимать, что она обойдется прилично.

Но если таких денег у вас нет, то лучше всего создавать вентиляцию своими руками, учитывая важные тонкости и особенности работы. Лучше всего выбирать, как естественную, так и комбинированную систему вентиляции, так как оба варианта востребованы и распространены.

Естественная вентиляция

Система естественной вентиляции также востребована и популярна, сегодня многие выбирают ее, чтобы лично убедиться в том. Ведь это не только эффективный, но и простой способ для вентилирования гаража, а значит, можно смело воспользоваться им, чтобы лично убедиться, что так и есть.

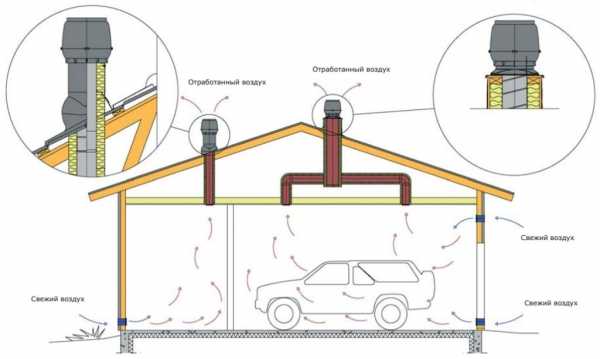

Схема естественной вентиляции в гараже

Итак:

  • Говоря о притоке воздуха в гараж, то он будет обеспечиваться за счет расположенных со стороны ворот, это касается и приточных отверстий, они в свою очередь, защищены решеткой, жалюзи.
  • Вы должны понимать, что естественная вентиляция – является не только дешевым, но и вполне доступным способом организации воздухообмена внутри помещения. Поэтому всегда можно выбрать именно его, желательно сделать это, еще на стадии проектирования вашего гаража.
  • Приточное отверстие будет расположено у пола, а что касается вытяжного отверстия, то его принято располагать у потолка. Вы должны сделать так, чтобы схема работы была правильной, таким образом, приточные и вытяжные отверстия будут расположены по диагонали.

Внимание: Для естественной вентиляции надо правильно выбрать сечение трубы. Иначе система может и не справится с большими объемами воздуха.

Комбинированная вентиляция

Важно отметить, что комбинированная вентиляция сегодня пользуется не меньшей популярностью, на самом деле, это не тяжело объяснить, ведь основное преимущество в том, что такая вентиляция оснащена встроенными вентиляторами, а значит, не тяжело догадаться, что схема будет работать по принципу нагнетания давления.

Вытяжка комбинированной вентиляции

  • Такая вентиляция отличается долговечностью и надежностью, поэтому многие выбирают именно ее, теперь вы сами должны понять, почему они это делают.
  • Как только воздух загрязняется, то он покидает помещение, соответственно на его смену приходит свежий воздух, а значит, теперь в помещении будет царить благоприятный микроклимат, что является наиболее важным преимуществом.
  • Более того именно такая вентиляция славится еще и тем, что она способна функционировать и работать круглый год, а ведь это так важно.

Внимание: В любом случае, теперь нужно понимать, что именно принудительная вентиляция для некоторых людей является наиболее оптимальным, в некоторых случаях даже единственным оптимальным вариантом, который идеально подходит, как по качеству, так и по цене, и вы оцените это в любом случае.

  • Такая система способна сочетать в себе как естественную, так и механическую части системы вентиляции, а значит, она не может не пользоваться успехом и популярностью.

Внимание: Чтобы можно было правильно организовать принудительный отток воздуха из гаража, необходимо установить электрический вентилятор.

  • Во время работы вентилятора, тот воздух, который будет отработан, выталкиваются в атмосферу, таким образом, происходит освобождение места для свежего воздуха, который поступает естественным путем, т.е. через приточную трубу.

Внимание: Как только вы станете выбирать вентилятор, то нужно учитывать потребляемую мощность такого устройства, также это касается и беспрерывного режима работы. Тогда можно будет сделать правильный выбор устройства данного типа.

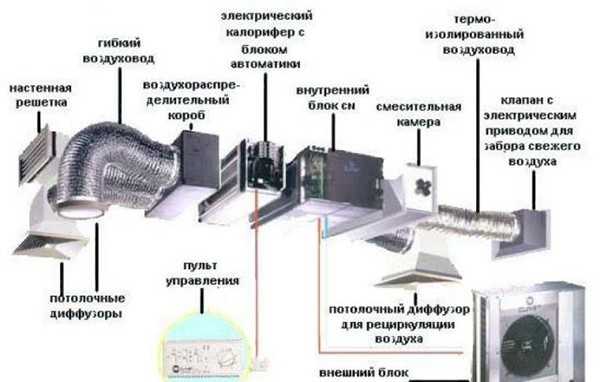

Принудительная вентиляция

Такая вентиляция, как правило, строится на работе двух механизмов, они в свою очередь, функционируют в автоматическом режиме. Механическая вентиляция также пользуется особым успехом на сегодняшний день, ведь она отличается долгим сроком службы и практичностью.

Схема принудительной вентиляции

  • Более того, как утверждают специалисты, такая вентиляция является наиболее эффективной, но в любом случае, каждый из видов вентиляции обладает преимуществами и недостатками.
  • Это значит, что прежде, чем выбирать ту или иную систему вентиляции, вы должны внимательно ознакомиться, как с положительными, так и отрицательными ее сторонами, решая тем самым многие проблемы.
  • Например, любая вентиляция должна выполнять тщательно и качественно одну задачу – удалять водяные пары, которые попали в помещении вследствие дождя или снега.
  • Также обязательно учитывайте и то, что именно вентиляция должна удалять конденсат с потолка, стен, просушивать кузов автомобиля, когда будет совершена езда по мокрым улицам.

Но при этом вы должны понимать, что все это будет сделано только в том случае, если вентиляция действительно станет отличаться высоким качеством и надежностью, поэтому стоит выбирать ее тщательным образом, не забывайте об этом.

  • Также вентиляция в гараже необходима и для того чтобы можно было насладиться благоприятным микроклиматом в помещении. Для этого нужно понимать, что учитывается и материал, из которого построен гараж. В любом случае, вы должны постараться сделать так, чтобы вы дышали исключительно чистым воздухом.

Как сделать вентиляцию в железном гараже вы теперь можно разобраться. Ведь инструкция есть и указаны асе правила установки.

Проводится и вентиляция кессона в гараже, хотя это и не обязательно. Самое главное в принудительной вентиляции, это правильно подобрать двигатель.

Ведь здесь надо помнить, что не стоит брать по мощности впритык, надо делать запас в сторону увеличения и только тогда механизму будут работать долго.

1pogarazham.ru

Вентиляция в гараже своими руками

Вентиляция в гараже своими руками

Гараж – отличный способ защитить свой автомобиль от плохой погоды и угонщиков. Но постоянное нахождение в гараже порой становится губительным для «железного коня», да и для здоровья вредно дышать бензиновыми парами. Грязный затхлый воздух, повышенный уровень влажности – все эти «прелести» закрытого помещения в скором времени приведут к коррозии, если гараж не будет оборудован вентиляционной системой. По этой причине многих автовладельцев интересует, можно ли сделать вентиляцию своими руками? В статье мы попытаемся раскрыть этот вопрос.

Приступая к работе

Сначала отметим, что гараж может быть с погребом или без. Технологии обеспечения воздухообмена во всех случаях сходны, но отличия все же имеются. Для гаража с погребом может быть три варианта установки вентиляции.

  1. Естественная вентиляция обеспечивает приток свежего воздуха за счет температурной разницы снаружи и внутри помещения.

Механическая вентиляция представляет собой систему из дорогостоящего оборудования, обеспечивающего приток/вытяжку воздуха.

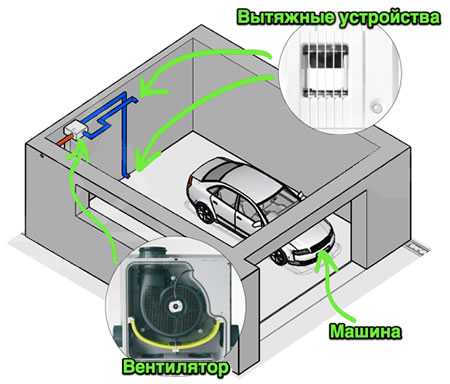

Схема механической вентиляции

Комбинированная вентиляционная система – это по сути та же естественная, вот только отработанный воздух в данном случае удаляется из гаража специальным оборудованием.

Обратите внимание! Мы рассмотрим лишь комбинированную и естественную вентиляцию по одной простой причине: установку механической системы может позволить себе далеко не каждый автовладелец, ведь она обойдется примерно в 4 000 $ (и это лишь минимальная стоимость оборудования).

Требования СНиПа

В СНиПе, настольной книге любого уважающего себя архитектора или строителя, указано, что свежий воздух в гараж должен поступать в объеме 180 л/час. Подразумевается, что воздух будет циркулировать постоянно. Таковы реалии в России, в западных странах нормативы более требовательны – минимум 360 л/час.

Материалы, инструменты

Для работы нам может понадобиться следующее:

  • перфоратор;
  • герметик;
  • болгарка;
  • трубы, металлические или пластиковые, Ø 10-20 см;
  • металлические решетки;
  • вентиляторы.

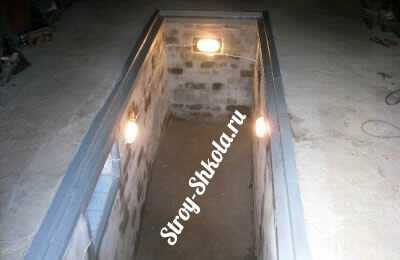

Вентиляция в гараже с подвалом

Начнем с более дешевого варианта – естественной вентиляции. Ее достаточно легко оборудовать, кроме того, она идеально подходит для гаража, имеющего погреб.

Технология организации естественной вентиляции

Этап 1. Для начала производим расчет вентиляции, основываясь на площади гаражного помещения. Согласно требованиям, на 10 м² требуется 15 см диаметра воздуховодов. Приведем небольшой пример. Допустим, размеры нашего гаража – 6 на 4 метра. Получается, что его площадь – 24 м². Далее действуем по формуле:

2,4 х 15 = 36 см

Результат – диаметр каналов вентиляции должен составлять 36 см, но лишь в том случае, если в гараже только одна вытяжка и один приточный канал. Если вытяжек две, то полученную цифру нужно разделить надвое.

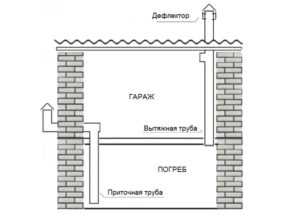

Схема естественной вентиляции

Этап 2. Проделываем в стенах отверстия, куда в дальнейшем будут вставлены трубы для притока воздуха. Их нужно делать на высоте 10-15 см от пола. Если гараж кирпичный или бетонный, то используем перфоратор.

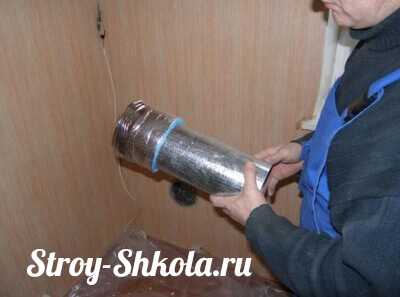

4. В отверстия вставляем трубы для притока воздуха

Этап 3. Когда приточные отверстия будут готовы,  делаем вытяжку. Она будет находиться на противоположной стене под потолком. Инструменты используем те же. Труба, вставленная в это отверстие, будет выводиться над крышей. Чем большей будет ее длина, тем интенсивнее будет воздухообмен в помещении. В целом, труба должна выступать минимум на 50 см над крышей.

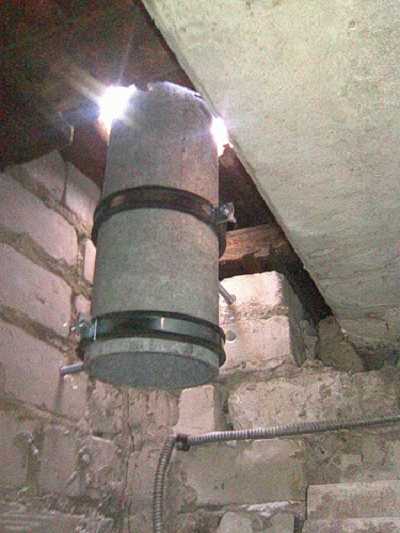

Установленные трубы

Этап 4. Заполняем герметиком пустоты между стеной и трубами. Особое внимание уделяем выбору герметика – он должен обеспечивать качественное скрепление «разношерстных» материалов.

Также стоит позаботиться об оборудовании воздуховодов защитными решетками. Это позволит обезопасить помещение вашего гаража от проникновения насекомых и грызунов. Кроме того, над трубой вытяжки можно соорудить небольшой купол, чтобы в нее не попадали атмосферные осадки.

Защитный купол для трубы

На этом работы закончены. Как и было обещано, монтаж естественной вентиляции – процедура, расходы на которую составят порядка 50 долларов.

Обратите внимание! Эта вентиляция эффективна лишь когда температура на улице ниже +12 С°. В летнее время ниже она может превышать эту отметку, из-за чего воздухообмен если и будет происходить, то крайне вяло.

Видео – Образец гаража. Вентиляция

https://www.youtube.com/watch?v=zVBruF1zACc

Технология монтажа комбинированной вентиляции

Совмещенный тип вентиляции, как уже говорилось, во многом напоминает естественную. В ее конструкцию входят аналогичные вытяжки и приточные воздуховоды, те же трубы и отверстия (вот только последние можно располагать где угодно, не обязательно на противоположных стенах). Воздух будет удаляться вентиляторами, установленными в вытяжные отверстия. Касаемо же притока, то он, как и раньше, будет происходить естественным образом.

Вентиляторы для удаления воздуха

Обратите внимание! Установив комбинированную вентиляцию, вы сделаете правильный выбор, ведь она будет эффективно работать не только зимой, но и летом. Вентиляторы при этом будут потреблять незначительное количество энергии, так что особо переплачивать за электричество не придется.

Покупайте только те вентиляторы, которые издают при работе минимальный шум.

Если выбирать, какую из двух систем вентиляции устанавливать в гараже, то лучше всего, конечно, остановиться на комбинированной системе. Затраты на их создание практически равны, разница лишь в стоимости вентиляторов.

Видео – Принудительная вентиляция гаража

Вентиляция смотровой ямы

Смотровая яма – надежный помощник для каждого владельца автомобиля. В ней должно находиться все необходимое – ключи, инструменты, емкости для хранения масел и топлива, освещение и вентиляция.  Все это необходимо для удобного и эффективного проведения ремонтных работ.

Смотровая яма

Для смотровой ямы вполне достаточно естественной вентиляции. Если она будет работать автономно от основной системы, то большие трубы нам не понадобятся – хватит и 10 см в диаметре. Одну из них устанавливаем в нижнем углу ямы на высоте 10 см от пола, вторую – в противоположный угол, но уже в 10 см от потолка (это будет вытяжка и второй конец этой трубы должен выводить воздух наружу). Защитите вытяжку от попадания мусора, как было описано в предыдущей главе.

И последний совет в заключение: в зимнее время смотровую яму и погреб лучше закрывать, чтобы в помещение не попадала влага и сторонние предметы.

stroyvopros.net

Вентиляция в гараже с подвалом: схема, видео

В своем гараже мы ремонтируем машину, складируем разные вещи, в подвале хранятся овощи, фрукты и различная консервация. Главный бич подобных строений – сырость и всевозможные запахи, связанные с автомобилем (горюче-смазочные материалы, выхлопные газы и так далее). Для успешной борьбы с этими проблемами необходима приточно-вытяжная вентиляция.

Содержание статьи:

Организация воздухообмена

Чтобы создать оптимальную воздушную среду в помещении для стоянки автомобиля, можно воспользоваться одним из трех способов:

  • естественная вентиляция гаража;
  • принудительный воздухообмен с помощью вентиляторов;
  • комбинированный способ.

Первый способ наиболее распространен в строениях данного типа. Естественный приток и вытяжка в гараже основаны на явлении конвекции, при котором воздушные массы большой плотности (холодные) опускаются в нижнюю зону комнаты, а меньшей плотности (нагретые) находятся в верхней зоне. Самая популярная схема такого воздухообмена в гараже со смотровой канавой показана на рисунке.

Воздухообмен в гараже при естественной вентиляции

Подобное устройство вентиляции в гараже предусматривает подачу свежего наружного воздуха в помещение через одну или две решетки, встроенные в нижней части стены. Как правило, решетки ставят на лицевом фасаде строения, по бокам от въездных ворот. Далее, поток естественным образом разделяется на 2 части. Холодная воздушная смесь одного потока постепенно вытесняет нагретую среду из смотровой канавы, потому что обладает большей массой. Второй поток образуется из воздуха, успевшего нагреться после входа в здание, поэтому направление его движения – вверх.

Вытесненная среда из смотровой ямы поднимается и смешивается со вторым нагретым потоком, стремясь занять верхнюю зону комнаты, где на противоположной стене установлены вытяжные решетки. Для увеличения естественной тяги многие автолюбители вместо решетки ставят в вытяжной проем участок вертикального воздуховода с зонтом, предохраняющим от попадания осадков.

Расчет вытяжки и притока воздуха

Перед тем как сделать вентиляцию в гараже, необходимо правильно подобрать размеры приточных и вытяжных решеток, встраиваемых в наружные стены. Их нельзя ставить какие попало, иначе возникнут проблемы такого рода:

  1. При недостаточном проходном сечении решетки влага и запахи полностью удаляться не будут, соответственно, вся работа по организации такого воздухообмена – насмарку.
  2. Когда сечение увеличено, в сооружении возникают сквозняки (при ветровой нагрузке на фасад). Подобная вентиляция гаражей зимой приводит к тому, что температуры внутри и снаружи здания быстро выравниваются. При правильном обмене тепловой поток от автомобиля может поддерживать плюсовую температуру в помещении до суток.

Чтобы правильно определить проходное сечение приточных и вытяжных устройств, необходимо произвести расчет вентиляции гаража. При этом лучше всего опираться на нормативные документы, согласно которым для 1 легкового автомобиля необходимо 150 м3 воздуха за 1 час (МГСН 5.01-01).

К смотровой канаве выдвигаются дополнительные требования, они гласят, что количество вытяжки из нее должно быть в десятикратном размере (ВСН 01-89). То есть, надо обмерить и высчитать объем самой канавы и умножить его на 10- необходимое количество вытяжки в час. Например, при яме длиной 4 м, шириной 1 м и глубиной 2 м расход воздушной смеси: 4 х 1 х 2 х 10 = 80 м3/ч.

Далее, определяем площадь проходного сечения приточного (или вытяжного) устройства по формуле:

S = L / 3600 x ϑ, где:

  • ϑ – величина скорости потока в решетке, м/с;
  • L – расчетное количество воздушной смеси, м3/ч;
  • S – площадь сечения решетки, м2.

Когда для гаража принимается естественная система вентиляции, то скорость потока в приточных решетках лучше взять не более 0.7 м/с. Расчетное количество воздуха мы определили ранее, в нашем случае это 150 + 80 = 230 м3/ч. Остается найти площадь, в нашем примере она равна 230 / 3600 х 0.7 = 0.09 м2 или 300 х 300 мм, если решетка ставится одна.

Обычно их устанавливают две, соответственно, найденную площадь сечения следует разделить на 2 и потом определять габариты. Изделия идентичных размеров ставятся и для вытяжки.

Важно! Проход потока сквозь любую вентиляционную решетку частично перекрывается ее элементами, поэтому «живое сечение» может составлять от 50 до 80% от габаритов изделия, это обязательно нужно учитывать при его подборе.

Устройство воздухообмена в железном гараже

Естественная вентиляция в металлическом гараже рассчитывается, как и в обычном. Часто такие строения для автомобилей не имеют смотровой канавы, тогда для вычислений принимается значение расхода 150 м3/ч, установленное нормативными документами. Особенности сооружений из металла заключаются в том, что они более подвержены опасности со стороны воров и угонщиков машин, поскольку кирпичное здание с тяжелыми воротами взломать гораздо сложнее.

Общеобменная вентиляция железного гаража отличается тем, что приточные проемы с решетками располагают в верхней зоне стены и как можно дальше от запирающих элементов ворот. Это требуется из соображений безопасности, чтобы взломщик не мог воспользоваться воздушным проемом для вскрытия ворот.

Организация вентиляции в железном гараже

Учитывая тот факт, что смотровая яма отсутствует, подача притока в верхнюю зону вполне обеспечит требуемый воздухообмен, ведь плотный холодный воздух в любом случае будет сразу опускаться в нижнюю зону. В некоторых случаях, когда строение старое и притворы ворот неплотные, приточные проемы можно не делать вовсе, воздух под воздействием ветровой нагрузки успешно проникает внутрь через щели.

Гараж с подвальным помещением

Для того чтобы внутри сооружения не было сыро, обязательно нужна приточная и вытяжная вентиляция в погребе под гаражом. Здесь также следует начать с расчета потребного воздухообмена для удаления влаги. В результате многократных наблюдений на практике, стало известно, что для удаления сырости из обычного подвала достаточно организовать двукратный обмен воздушной среды в час, а при близости грунтовых вод и повышенной влажности кратность увеличивается до 4. Значит, количество вытяжки определяется умножением объема помещения на значение кратности обмена.

Дальнейший расчет заключается в вычислении диаметров воздуховодов, обеспечивающих качество среды в погребе. Стандартная схема вентиляции в подвале гаража показана на рисунке.

Устройство воздухообмена в подвальном помещении

1 – приточный канал; 2 – вытяжной канал; 3 – слой теплоизоляции.

Изображенное на схеме устройство вентиляции в подвале предусматривает приток и вытяжку через каналы, проходящие вертикально через кровлю и перекрытие. Возможны и другие варианты, при которых каналы прокладываются в грунте с наружной стороны, а выше уровня земли прикрепляются к стене хомутами. Сечение обоих каналов должно быть одинаковым и высчитывается по приведенной выше формуле, а из него определяется диаметр.

Влажный воздух, который удаляет вентиляция погреба в гараже, теплее чем уличный. Вытяжная шахта, проходящая через помещение из подвала, может покрываться инеем. Чтобы этого избежать, трубу покрывают слоем теплоизоляции толщиной 40 мм.

В периоды года, когда влажность в погребе возрастает, ее периодически удаляют, используя вентиляторы для вытяжки. Их просто встраивают в вертикальную шахту, подобрав по диаметру, организовывая комбинированный воздухообмен. Однако, пользоваться ним постоянно не рекомендуется, поскольку зимой это приведет к падению температуры в подвале и овощи перемерзнут.

Многие автолюбители постоянно занимаются ремонтом и даже окрашиванием машин. Для них настоятельно рекомендуется принудительная вентиляция в гараже, которую можно было бы использовать при работе, а в остальное время достаточно и естественного проветривания. Поддержание оптимальной для работы среды потребует выдержать кратность обмена в помещении – 10 раз за 1 час. Придется понести некоторые затраты, чтобы приобрести вытяжной вентилятор и приточную установку с подогревом воздушной смеси. Это даст возможность заниматься своим делом круглогодично.

Предпочтительно, чтобы вентиляция в гараже с подвалом была разделена по помещениям, тогда овощехранилище не будет никак зависеть от манипуляций с автомобилем и в нем сохраниться надлежащий микроклимат. И наоборот, автовладельцу не придется дышать при работе влажным воздухом из погреба.

Заключение

Покупая или сооружая гараж с погребом, лучше позаботиться о вентиляции заранее. Если есть возможность, трубы целесообразнее вести снаружи здания. Когда такая возможность отсутствует, — не беда, каналы нужно прокладывать через перекрытия, как показано на схеме.

Кандидат технических наук. Начальник Центра образовательных стандартов и программ «Московского государственного строительного университета» (НИУ «МГСУ»).

Рекомендуем:

venteler.ru

как правильно и эффективно сделать ее своими руками

Каждый автолюбитель знает, что долгий простой автомобиля в непроветриваемом гараже может принести серьезный урон «железному другу». Вентиляция гаража — это не роскошь, а необходимость, ведь в этом скромном помещении хранится не только автомобиль, но и различные соления, несезонные вещи и другие, очень нужные предметы, которые от сырости могут просто испортиться. Рассмотрим самые эффективные методы создания благоприятного микроклимата в гараже.

Зачем нужна вытяжка в гараже

Устройство вентиляции в гараже поможет решить сразу несколько проблем, с которыми сталкивается большинство автолюбителей. Система справляется со следующими задачами:

  • Удаление излишней влажности от снега и дождя.
  • Выведение отходов переработки топлива.
  • Предотвращение образования плесени.
  • Просушивание автомашины.
  • Защита запчастей от ржавчины.
  • Создание оптимального микроклимата для сохранности вещей и продуктов.

Вентиляция в гараже своими руками может быть выполнена несколькими методами, самый распространенный из них – свободный воздухооборот.

Естественная вентиляция

Данный вид вентилирования помещения осуществляется путем естественного движения потоков воздуха с помощью обустройства приточного и отводного отверстия. Для вентиляции в гараже своими руками схема монтажа не отличается сложностью. Для того чтобы сделать такую систему нужно правильно рассчитать диаметр отдушин и их местоположение. При средней площади помещения отверстия должны быть диаметром не менее 160 мм. Располагать их необходимо напротив друг друга по диагонали. Чтобы вытяжка для гаража была максимально эффективной, одно отверстие должно быть внизу на высоте примерно 20 см от пола, другое – вверху на том же расстоянии от потолка.

Принудительная вентиляция

Как правильно сделать вентиляцию в гараже, этот вопрос волнует многих автолюбителей, особенно владельцев металлического гаража. В железной коробке практически невозможно добиться оптимального микроклимата без приобретения дополнительного оборудования. Зимой железо промерзает, а летом раскаляется, и естественная вентиляция в металлическом гараже оказывается бесполезной. Самоделкины придумывают различные способы, чтобы вентиляция была действенной, но те, кто действительно хочет создать эффективную систему должны понимать, что без использования специального оборудования добиться хорошего проветривания невозможно. По этой причине принудительная вытяжка в гараже является самым оптимальным вариантом для металлической постройки.

Не обойтись без принудительной вентиляции и владельцам подземных автостоянок, ведь организация естественного воздухооборота для них недоступна.

Преимущества механической вентиляции:

  • Эффективная очистка воздуха от гари и выхлопных газов.
  • Очистка приточного воздуха специальными фильтрами.
  • Возможность подогрева или охлаждения приточных потоков воздуха.



Принудительная вентиляция гаражной вытяжки состоит из двух модулей:

  1. Установка приточного воздуха. В ее конструкцию входит вентилятор, калорифер и фильтр очистки воздуха.
  2. Вытяжная установка. Она может состоять из двух вентиляторов или одного канального вентиляционного модуля.

Принцип работы принудительной системы вентиляции в гараже заключается в захвате воздушных масс с улицы, очистке их и доведения до определенной температуры (охлаждение, подогрев). Далее воздушный поток поступает в распределительное устройство, которое рассекает основной поток и обеспечивает равномерное распределение воздуха в помещении. Отработанные воздушные массы выводятся наружу через воздухоотвод.

Комбинированная вытяжка

Вентиляцию в металлическом гараже своими руками можно обустроить по типу комбинированной системы. Для тех, кто хочет сэкономить, и повысить эффективность естественной вытяжки без значительных вложений, это оптимальный вариант. Для вентиляции гаража схема комбинированной системы мало чем отличается от проекта свободного воздухообмена. Тоже нужны отверстия для подачи и отвода воздушных масс, но в воздухоотвод необходимо вмонтировать вентилятор.

Крутящиеся лопасти ветряка будут высасывать отработанный воздух и по законам аэродинамики увеличится поток приточных воздушных масс. Примечательно, но в ветреную погоду вентилятор не обязательно даже включать в сеть, он будет вращаться самостоятельно. Комбинированная система не является самой эффективной, но может значительно улучшить воздухообмен железного гаража при обустройстве вентиляции естественного типа.

Как сделать вентиляцию в гараже своими руками?

Определившись с местоположением отверстий, их нужно продолбить перфоратором или высверлить специальной бурильной коронкой. Также вам понадобятся пластиковые трубы, которые надо вставить в эти проемы. В нижнее отверстие вставьте трубу подходящего диаметра, длинной на 10-20 см больше толщины стенки. Для оборудования верхнего отверстия понадобится труба длиной, превышающей расстояние до крыши постройки. Чем выше выводная труба, тем лучше воздухообмен.

После установки труб, щели между трубой и стеной заделываются, а на трубы устанавливаются металлические решетки. На выходную трубу желательно установить защитный колпак, который предотвратит попадание в помещение дождя и снега. Такая вытяжка в гараже своими руками неплохо справляется со своими задачами в холодное время года, но летом, данная система оказывается практически не эффективной.

Монтаж вентиляции

Вентиляцию для гаража своими руками можно сконструировать из простых материалов. Для ее обустройства вам понадобятся:

  1. Трубы для воздуховода.
  2. Канальный вентилятор.
  3. Хомуты и крепежные элементы.
  4. Герметик и прокладки.
  5. Монтажная пена, шпаклевка или цемент.

Особое внимание необходимо уделить техническим параметрам кулера для вентиляции в гараже. Для покрасочной камеры он должен соответствовать следующим характеристикам:

Мощность – от 20 Вт.
Питание – 220 В.
Диаметр канала – от 120 мм.
Количество прогоняемого воздуха – от 150 куб.м/ч.
Давление – от 50 Па.

Как самому смонтировать систему

Этап 1. В первую очередь необходимо разметить и пробить отверстия для подачи и оттока воздуха. Приточное отверстие должно располагаться под потолком, а отводное как можно ниже. Отверстия должны располагаться на противоположных стенах по диагонали.

Этап 2. Сборка вентиляционных сетей. При монтаже сети из труб желательно в месте стыков устанавливать металлические решетки. Это исключит риск проникновения грызунов в помещение. Все стыки должны быть оборудованы герметичными прокладками.

Этап 3. На третьем этапе нужно установить трубы в отверстия и закрепить их при помощи монтажной пены. После просыхания пены стену нужно зашпаклевать и оштукатурить.

Этап 4. К трубе для подачи воздуха надо прикрепить осевой вентилятор при помощи специального переходника. При обустройстве двухмоторной вентиляции, такой же вентилятор крепится и в трубу отвода воздушных масс. Самодельная вытяжка готова.

Чтобы в гараже зимой было тепло, нагнетающую трубу можно дополнительно оборудовать устройством для подогрева воздуха. Также не забудьте оснастить систему подачи воздушных масс специальными фильтрами, чтобы в гараж не затягивалась пыль и копоть с улицы.

Итак, вентиляция гаражного бокса, это необходимость, которая позволит сохранить транспортное средство и обеспечить здоровый микроклимат в помещении. Выбор системы вентиляции остается за пользователем. Профессионалы советуют, перед монтажом посоветоваться с инженером. Это позволит вам выбрать оптимальный вариант вентиляционной системы именно для вашего помещения с учетом его конструктивных особенностей и поставленных задач.

Вентиляция для покрасочной камеры

Сегодня многие владельцы гаражей оборудуют в них покрасочные камеры для автомобилей. Это может быть маленький бизнес или разовое использование помещения в качестве покрасочной камеры для личных нужд. Решив покрасить автомобиль, нужно подумать о вытяжке в гараже для покраски.

Как правильно сделать вытяжку в гараже для покрасочных работ? Сразу нужно отметить, есть несколько видов систем, которые подойдут для поставленной цели, но все они включают в себя механические устройства. Естественная вентиляция для покрасочной камеры не эффективна.

Вариант 1. Двухмоторная вытяжка. Данная система эффективно подает и отводит воздух, обеспечивая оптимальный температурный режим в помещении. Этот вид относится к принудительным системам проветривания и устанавливается в крупных мастерских для малярных работ. Нагнетание воздушных масс и вывод загрязненного воздуха происходит при помощи двух специальных вентиляторов.

Вариант 2. Одномоторная система. Этот вид можно назвать комбинированной вентиляцией. Нагнетание воздуха происходит при помощи вентилятора, а его отвод осуществляется естественным путем через вентиляционные отдушины. Такая система прекрасно подойдет для небольшого помещения.

Монтаж вытяжки для покрасочной камеры в гараже имеет определенные особенности. Воздухоотвод в покрасочном помещении в отличие от обычной системы проветривания нужно делать внизу, а лучше всего в полу. Приточное отверстие соответственно должно располагаться под потолком. Такая схема позволит вместе с отработанным воздухом выводить из помещения мелкие частички краски и пыли, которые оседают на полу.

Как сделать вытяжку в гараже своими руками? Вентиляцию пристройки для покрасочных работ, можно смонтировать из готовых комплектующих. В этом случае проблем не возникнет. Консультанты магазина произведут необходимый расчет и дадут рекомендации по сборке системы.

ventazbuka.ru

Вентиляция в гараже своими руками: схема и чертежи

Правильно обустроенная вентиляция в гараже не только помогает поддерживать оптимальный микроклимат, но и исключает критическое накопление пыли, выхлопных газов или паров всевозможных токсичных веществ. При неподвижности воздушных потоков помещение отсыревает, в результате чего детали автомобиля, которые контактируют с влажным застоявшимся воздухом, покрываются плесенью и ржавеют. Также разрушаются стены самой постройки, что приводит к дополнительным финансовым расходам на ремонтные работы.



Согласно существующим правилам, обновление воздуха должно происходить со скоростью не менее 3 м3 в минуту или 180 м3 в час, поэтому грамотно созданная приточно-вытяжная конструкция является необходимым элементом любого строения, тем более, если в нем отсутствует отопление.

Существует два основных вида вентиляции: естественная и принудительная. Кроме того, в отдельных случаях рационально использовать комбинированный вариант. Остановимся более подробно на каждом пункте:

  • Естественная вентиляция в гараже подразумевает осуществление воздухообмена за счет разности давления и температуры внутри и снаружи постройки. Эта разновидность конструкции отличается дешевизной и простотой обустройства, так как в ней не используются никакие механические или электрические устройства.
  • При комбинированном варианте, установка вентилятора осуществляется только на вытяжном отверстии, тогда как приточка происходит естественным путем.
  • Принудительная система – это более сложная инженерная коммуникация, при прокладке которой применяется специальное оборудование. Здесь не обойтись без привлечения специалистов, поэтому в совокупности существенно увеличивается стоимость монтажа.

В большинстве случаев в кирпичных или металлических частных гаражах используется естественная замена воздуха, поскольку она имеет максимально простое устройство. Минимум используемых материалов, несущественные финансовые затраты и возможность все сделать своими руками делают ее очень популярной.

Вентиляция в гараже своими руками схема

Наиболее верным решением является расчет и устройство вентиляции еще на этапе проектирования и строительства. Но даже и в готовом здании оптимальный воздухообмен обеспечивается без особых проблем. Приведем две простые схемы для помещения с подвалом и без него.

Давайте приведем несколько важных принципов ее устройства:

  • Вся система состоит из двух труб (пластиковых, металлических или асбестоцементных).
  • Узнать, какого диаметра потребуются каналы, можно по формуле: на каждый 1 м2 требуется отверстие 15 мм в диаметре. Таким образом, для площади в 8 м2 нужны будут трубы с диаметром 120 мм. Это один из самых упрощенных методов расчета, тогда как специалисты подбирают трубы по площади сечения.
  • Приточная труба устанавливается на расстоянии 100 мм от уровня пола. Причем располагать приточку необходимо с наветренной стороны здания.
  • Вытяжка опускается на 100 мм ниже потолка, а находиться она должна в диаметрально противоположном углу.
  • Вытяжной канал поднимается как минимум на 500 мм выше уровня крыши и снабжается оголовком, предотвращающим попадание снега, дождя, птиц и пр.

Нижеприведенная схема дает наглядный пример того, как надо правильно располагать приточное и вытяжное отверстие.

Однако у естественной системы воздухообмена есть один существенный недостаток. В жаркое время года температура на улице выше, чем внутри здания, поэтому циркуляция будет невозможна. Чтобы обеспечить эффективное движение воздушных потоков потребуется установка дополнительного оборудования, такого как вытяжной вентилятор, а в некоторых случаях понадобится и приточный.

Преимущества комбинированных конструкций очевидны, и в первую очередь это бесперебойность работы в любое время года и практически при любой погоде. Такой вариант наиболее прост и доступен, поскольку в этом случае достаточно установить внутриканальные или же самые обычные вытяжные вентиляторы, и включать их по мере необходимости.

Но не следует забывать, что приток все равно будет осуществляться с улицы, то есть летом внутрь будет проникать жара, а зимой холод. Кроме того, в холодное время из-за разницы температур внутри и снаружи помещения, не избежать образования конденсата в пластиковых или металлических трубах, и, как следствие, обмерзания вентканалов. При установке асбестоцементных воздуховодов данный недостаток отсутствует. Кроме того, в настоящее время продаются пластиковые трубы в специальной 15-миллиметровой изоляции из вспененного полиэтилена, препятствующего появлению конденсата.

Действительно, схема механической подачи свежего и вывода загрязненного воздуха работает очень эффективно. Самый главный недостаток – это невозможность ее устройства своими руками без специальной подготовки. Кроме того, оборудование стоит недешево, поэтому позволить себе такую систему может далеко не каждый автовладелец.

Но преимущества ее неоспоримы:

  • Автоматическое включение именно в тот момент, когда это необходимо, так как датчики самостоятельно измеряют температуру, влажность, степень загрязнения и прочие параметры.
  • Возможность подогрева поступающего с улицы чистого воздуха, благодаря чему в постройке будет тепло даже зимой.
  • Наличие обратного клапана исключает возврат загрязненных частиц.
  • При правильном монтаже и последующем уходе за оборудованием обеспечивается длительный рабочий ресурс.

Другими словами, принудительная коммуникация может служить как для очистки воздуха, так и для отопления помещения, что очень важно для тех автолюбителей, которые не только хранят в гараже транспортное средство, но и производят его ремонт. При этом замена с использованием механического оборудования достаточно экономична в процессе эксплуатации, практически бесшумна и максимально эффективна для любых климатических условий.

soloremont.com

Как сделать правильную вентиляцию гаража – Вентиляция гаража своими руками: виды, схемы, правила обустройства

Отправить ответ

avatar
  Подписаться
Уведомление о
