Видеонаблюдение для частного дома – оборудование, как сделать своими руками

Содержание

оборудование, как сделать своими руками

Автор: Александр Старченко

Наверное, нет такого человека, который не желает, чтобы его имущество было в целости и сохранности. Если раньше у частного домовладельца на вооружении были только надежные замки и злые собаки, то сейчас, благодаря развитию современных технологий на помощь приходят все новые и новые методы дополнительной охраны. Среди таких методов можно выделить видеонаблюдение для частного дома, которое в случае чего позволит легко выявить злоумышленников или мелких хулиганов, и быстро найти их «по горячим следам». Давайте узнаем, как же все-таки реализовать систему наблюдения простому человеку для охраны своего дома и прилегающей территории.

Оборудование для системы видеонаблюдения

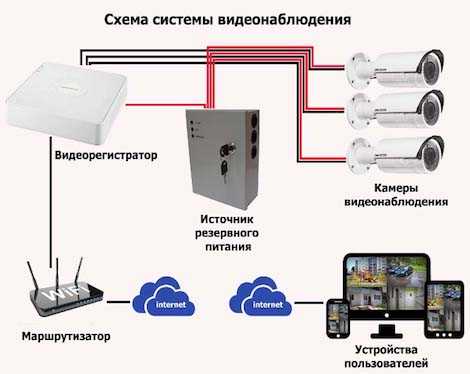

Как правило, система видеонаблюдения для частного дома состоит из нескольких функциональных элементов: камеры, видеорегистратор, жесткий диск, необходимые кабели для соединения камер и видеорегистратора в одну систему. Так же необходимым атрибутом системы является монитор для просмотра изображения с камер, либо компьютер с подключенной платой видеозахвата. Для комфортного просмотра изображения с нескольких камер желательно использовать монитор с хорошей диагональю экрана.

Необходимое оборудование для создания системы видеонаблюдения

Часто владельцы загородных домов не ограничиваются только одним видеонаблюдением, а оборудуют свой дом и участок полноценной охранной системой, включающей в себя внутреннее и наружное видеонаблюдение, датчики движения/шума, световая или звуковая сигнализация.

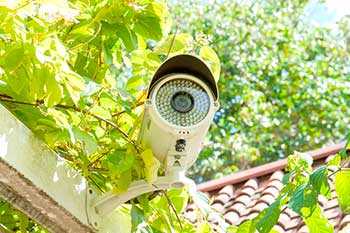

Камеры. Для обеспечения наблюдения за большой территорией потребуется и большое количество наружных камер, которые защищены специальным пыле-, влагонепроницаемым корпусом. Для внутренних камер защитного корпуса не требуется. Обычно для слежения за всем периметром участка хватает 8-16 видеокамер.

Камеры видеонаблюдения для частного дома лучше выбирать межу IP и аналоговыми AHD, с  высоким разрешением, так как картинку они дают более четкую и детальную по сравнению со старыми аналоговыми. Дешевые устаревшие аналоговые системы будут выдавать размытую, туманную картинку, когда как IP и AHD камеры способны выдавать четкое изображение как днем, так и ночью при наличии ИК подсветки.

На камерах подробно мы останавливаться не будем, так как у нас на сайте есть отдельная статья о том, на что обратить внимание при выборе камер для видеонаблюдения.

Коаксиальный кабель с проводом питания

Кабель. При выборе кабеля для подключения аналоговых камер обычно отдают предпочтение коаксиальному кабелю, т. к. он способен осуществлять передачу видеосигнала с наименьшими потерями. Но при этом возникает необходимость прокладки отдельных коммуникаций для питания. Впрочем, это решается при помощи комбинированного кабеля, который состоит из коаксиального, и дополнительного провода для осуществления питания. При подключении IP камер используется UTP кабель, аналогичный тому, по которому ваш компьютер подключен к сети интернет.

Блоки питания. Оборудование для систем видеонаблюдения обеспечивается питанием при помощи специальных блоков, которые идут в комплекте, один блок питания (12V) может обеспечивать электричеством до 4 камер. При установке большего количества камер возникает необходимость в использовании нескольких БП.

В случае наружной установки камер, необходимо позаботиться о дополнительной защите от атмосферных воздействий самого БП, поместив его в герметичный кожух (наружные камеры, как правило, уже имеют защитный корпус).

Видеорегистратор. Для подключения большого количества камер потребуется многоканальный видеорегистратор – при покупке обязательно уточняйте у продавца, какое количество камер можно подключить к приобретаемой модели.

Жесткий диск. Так же при выборе оборудования для видеонаблюдения обязательно необходимо приобрести жесткий диск для временного хранения информации с камер. Выбирайте диск с запасом, скажем 1 Тб памяти должно хватить с лихвой для записи от 2 недель до 1 месяца непрерывного видео с 2-4 камер. Перед тем, как установить диск в систему, проверьте его в обязательном порядке на битые и переназначенные сектора, подключив к компьютеру.

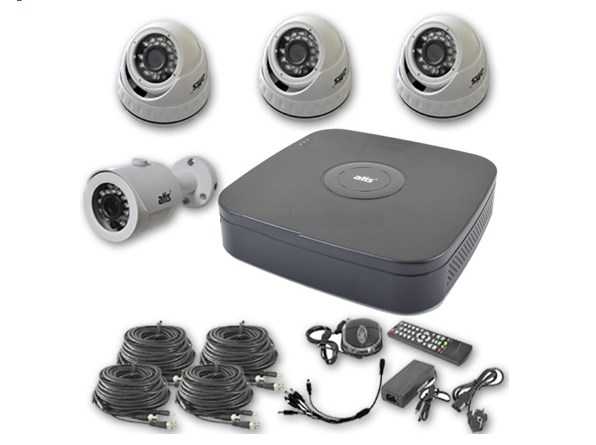

Существуют готовые комплекты видеонаблюдения для дома и дачи, которые избавляют вас от необходимости выбора всех частей системы по отдельности. О них вы можете узнать из этой статьи на нашем сайте.

Видеонаблюдение для частного дома своими руками

Видеонаблюдение для частного дома

Задаваясь вопросом устройства видеонаблюдения, каждый хозяин частного дома или коттеджа изначально рассматривает вопрос возможности его установки своими руками. Это вполне закономерно, т. к. не каждый в состоянии потратить дополнительную круглую сумму на услуги специалистов. Впрочем, задача эта вполне осуществима для человека, у которого есть достаточно времени и желания разобраться в некоторых вопросах.

1. Составление плана расположения камер видеонаблюдения

Для примера, будем вести речь о наружном наблюдении. Перед покупкой системы видеонаблюдения и началом работ необходимо составить детальный план расположения камер на участке, чтобы обозначить необходимые области контроля участка, и тем самым уже определиться с количеством камер. Эту процедуру необходимо провести очень внимательно, чтобы избежать в дальнейшем не просматриваемых («слепых») зон территории.

Для обеспечения общего обзора участка подойдут камеры с небольшим фокусным расстоянием и широким углом обзора, а для слежения за определенным объектом вам потребуются устройства с длиннофокусным объективом. Если вы не знаете, какой угол обзора вам нужен, и вы планируете выставить фокусное расстояние вручную непосредственно после установки камеры, а также при необходимости регулировать его, вам нужны аппараты с вариофокальным объективом (например, с фокусными расстояниями от 2,8 до 12 мм).

Примерное расположение камеры

Также следите за тем, чтобы поле зрения объектива камеры в дальнейшем не загораживали различные предметы и объекты (козырьки, деревья, хозяйственные постройки). Благодаря этим манипуляциям вы еще и определите необходимое количество кабеля для подключения системы. Как уже говорилось выше, для целей аналогового наблюдения лучше приобретать комбинированный кабель (коаксиальный + кабель питания).

Если видеонаблюдение для частного дома своими руками осуществляется при помощи IP камер, то питание можно подать по тому же UTP проводу, по которому проходит сигнал: для этого вам потребуется разветвитель питания, сплиттер и инжектор.

Как вариант, можно приобрести беспроводные камеры, тем самым сэкономить на покупке кабеля и избавить себя от необходимости его прокладки. Однако, этот способ имеет свои недостатки: при наличии помех между камерами и устройством приема сигнала, или их значительном удалении друг от друга (более 200 м), потребуется дополнительное оборудование в виде удлинителя сигнала, а в некоторых случаях реализация беспроводного видеонаблюдения для дома будет и вовсе неосуществимой задачей, особенно, если речь идет о наружном.

2. Выбор и покупка оборудования

Определившись с количеством камер, метражом кабеля и прочим оборудованием, идем в магазин или заказываем систему видеонаблюдения в интернете. После приобретения всех необходимых составляющих, можно приступать к монтажу видеонаблюдения своими руками.

3.Монтаж системы видеонаблюдения своими руками

Вариант скрытия кабеля в заборе

После того, как все необходимое оборудование будет у вас на руках, можно начинать установку системы видеонаблюдения. Для начала необходимо провести кабель от камер до места постоянного нахождения видеорегистратора. Как уже говорилось выше, выбираем коаксиальный комбинированный провод или витую пару, объединенную в одной оболочке с жилами питания, а в случае с IP камерами настраиваем питание через LAN (PoE) провод (при этом камера должна поддерживать технологию PoE), либо раздельно.

Установка видеонаблюдения в частном доме подразумевает тщательное скрытие кабеля от посторонних глаз и обеспечение его защиты от неблагоприятных воздействий, путем помещения в специальный защитный короб. Для скрытия рекомендуем прокладывать кабель в траншее, затянув его перед этим в трубу для защиты. Если камеры располагаются на наружных стенах дома, делайте ввод кабеля непосредственно в месте их расположения.

При монтаже внутреннего видеонаблюдения можно прятать провода за подвесными потолками, гипсокартонной обшивкой, или под плинтусами.

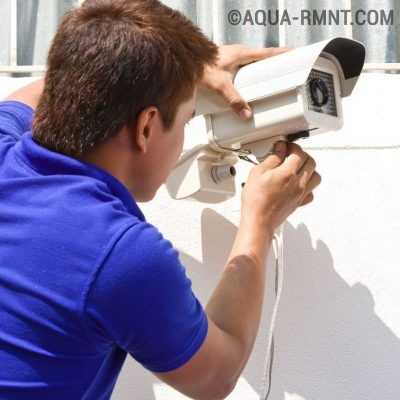

После прокладки коммуникаций распределите и смонтируйте камеры по периметру участка в соответствии с составленным планом, и подсоедините к ним кабеля. Примерная схема подключения камер показана на рисунке ниже.

На следующей схеме вы можете увидеть подключение IP камеры по по единому проводу питания передачи сигнала PoE (Power of Ethernet)

Перед подключением обязательно прочитайте инструкцию, идущую в комплекте с камерами, т. к. каждый случай индивидуален, и имеет свои особенности, или попросите продавца перед покупкой продемонстрировать работоспособность системы, запоминая при этом последовательность подключения.

Видеорегистратор необходимо спрятать в надежном месте внутри дома, чтобы недоброжелатели не смогли его найти.

Итак, камеры установили, подключили все необходимые коммуникации, подали питание, теперь необходимо настроить систему. Для того чтобы настроить желаемый угол обзора и необходимую область видеонаблюдения потребуется как минимум два человека – один располагается возле монитора, другой идет настраивать камеры: по команде первого он производит фокусировку объектива, выставляет фокусное расстояние при наличии вариофокального объектива, и поворачивает камеры в необходимом направлении.

Разобравшись с настройкой, и получив желаемый результат, мы можем с гордостью считать выполненным видеонаблюдение для частного дома своими руками. Кроме того, что мы получили новый опыт, так еще и сэкономили немалое количество денег, которые можно направить в дальнейшем на развитие охранных функций, к примеру, оборудовать полноценную домашнюю систему видеонаблюдения, включающую в себя различные датчики движения, света, шума, дыма и т. д.

Система видеонаблюдения для частного дома

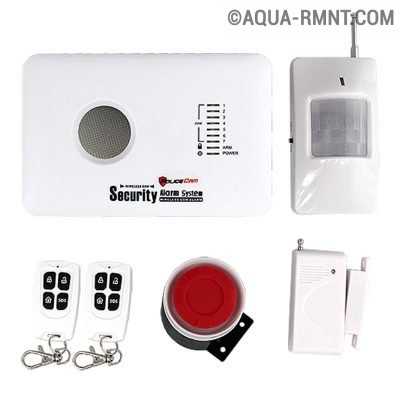

Охранная система в частном доме

Для обеспечения еще большей безопасности, а так же экономии собственного времени и сил, многие домовладельцы создают объемную охранную систему в своем доме, включающую в себя помимо видеонаблюдения еще и тревожную сигнализацию, оповещающую хозяина удаленно при возникновении движения в кадре, оборудуют дом датчиками задымления, шума, открытия двери, и пр. Но мы пока говорим о видеонаблюдении, и сейчас разберемся, как функционирует система видеонаблюдения для частного дома при возникновении движения в поле зрения объектива.

Для реализации качественной записи по движению необходимо выбирать камеры с высокой скоростью записи – 25-30 к/с, иначе камера может не успеть среагировать, к примеру, на бегущего человека. Но справедливо и обратное – камера может реагировать на все подряд: пролетающих птиц, пробегающих кошек, колышущиеся деревья, и т. д.

Чтобы избежать таких моментов, необходима настройка чувствительных областей, при возникновении движения в которых камера будет записывать информацию на жесткий диск. Это можно сделать в программе, идущей в комплекте с устройствами видеонаблюдения – просто закрашиваем области в кадре, которые нам не нужны, и после этого камера будет реагировать только на движение в не закрашенных областях.

Еще одним интересным моментом является то, что большинство видеорегистраторов оборудуются входами для подключения датчиков движения, и других устройств оповещения, о которых мы уже говорили выше. При помощи подключения данных средств можно обеспечить дополнительную защиту своего жилья и имущества, настроив, например, отправку тревожных сигналов при срабатывании датчиков в пункт вневедомственной охраны, либо на свой мобильный телефон.

При реализации охранной системы видеонаблюдения, есть возможность подключения к ней сигнализации или мощного прожектора, которые могут создать эффект присутствия хозяев, напугать и ввести неподготовленного злоумышленника в ступор.

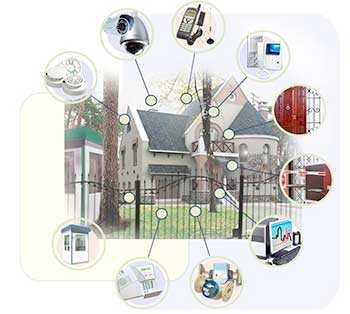

Полноценная домашняя система видеонаблюдения с дополнительными средствами охраны является вполне доступным вариантом обеспечения безопасности вашего жилья, и самое главное, все это можно реализовать своими руками при наличии сильного желания и достаточного количества времени. А если же нет ни того, ни другого, тогда вам придется обратиться за помощью к специалистам, пусть в этом случае вам придется расстаться с кровными, но зато монтаж и настройка системы домашнего видеонаблюдения будет произведена профессионалами с учетом богатого опыта за плечами, что обережет вас от возможных ошибок самостоятельной установки, и, к тому же, вам не придется прикладывать для этого никаких усилий.

Итак, мы рассказали вам о том, как реализуется видеонаблюдение для частного дома своими руками, а выбор между самостоятельной установкой или обращением за помощью к специалистам, делать, конечно же, вам! Надеемся, что статья будет полезной для вас, успехов!

С этим читают:

Понравилась статья? Поделись с друзьями в соц сетях!

nabludaykin.ru

Видеонаблюдения для частного дома | Портал о системах видеонаблюдения и безопасности

Вряд ли можно отыскать человека, который бы не хотел сохранить своё имущество в неприкосновенности. В былые годы частные домовладельцы рассчитывали лишь на высокие заборы, замки, заводили сторожевых собак. В наш технологичный век появились новые методы обеспечения надёжной охраны жилища. Акцентировать внимание хочется на видеонаблюдении для  дома. Эти системы в случае проникновения злоумышленников на приусадебный участок, в хозяйственные или жилые постройки позволят быстро выявить личности людей, решивших преступить закон. В данной статье рассказывается, как обычным гражданам обзавестись системой видеонаблюдения, предназначенной для охраны частного дома и территории, прилегающей к нему.

Содержание

Какое оборудование понадобится для создания системы видеонаблюдения

Само собой разумеется, что видеонаблюдение невозможно без камер. Также потребуются видеорегистратор и устройство, позволяющее вести хранение информации. Функцию последнего выполняет жёсткий диск. Все эти элементы объединяются в одну систему посредством специальных кабелей. Картинка выводится на монитор, телевизор или ПК,  Те, кто не желает упустить из виду ни одну важную деталь, обзаводится большим экраном. Он делится на несколько секторов, предназначенных для отображения снимаемого каждой камерой.

Многие владельцы загородных домов считают необходимым дополнить систему видеонаблюдения другими приспособлениями, усложняющими проникновение незамеченными в охраняемую зону непрошеных гостей, то есть установить звуковую и световую сигнализацию, датчики, реагирующие на движение, шум. Одним из таких устройств является GSM сигнализация.

Камеры. Если площадь территории довольно большая, то двумя или тремя камерами не обойтись. Для обеспечения полноценного контроля над всем участком понадобится от восьми до шестнадцати камер, которые должны быть защищены от проникновения пыли и влаги специальным корпусом. Камерам, установленным внутри помещений, дополнительная защита не нужна.

Тем, кто желает обзавестись хорошей системой видеонаблюдения, предпочтительно остановиться на цифровых ip камерах, и стандарте AHD. В этом случае удастся добиться высокой чёткости изображения. Вряд ли целесообразно экономить и покупать морально устаревшие аналоговые камеры, выдающие размытую картинку. Лучше заплатить больше, и приобрести современную IP-камеру с хорошей матрицей и инфракрасной подсветкой, которая прекрасно снимает даже в полной темноте.

На фото: Ночной режим видеокамеры Beward B1710. Отличное качество кадра в темноте достигается за счет матрицы Sony Exmor и систем шумоподавления 2D и 3DNR.

Кабель. Подключать аналоговые камеры предпочтительно с помощью коаксиального кабеля. Он способен передавать видеосигнал практически без потерь. Однако для него нужны отдельные коммуникации, предназначенные для размещения питающих проводов. Выход из положения видится в комбинированном варианте:  КВК кабеле, передающем видеосигнал и питание по дополнительным двум жилам. Для подключения камер IP предназначен кабель — витая пара UTP.

Витую пару можно использовать и для передачи аналогового сигнала, но со специальными пассивными и активными приемопередатчиками.

Блоки питания. Системы видеонаблюдения не могут напрямую запитываться от обычной розетки. Следовательно, нужны блоки питания, преобразующие 220 В переменного тока в напряжение постоянного тока (12 В). Блок питания может запитывать все камеры сразу из одного места, если расстояние до камер не превышает 50 метров. Для удаленных видеокамер вернее всего устанавливать источник питания непосредственно рядом с камерой.

Для удобства запитки большого количества видеокамер из одной точки, мы используем вот такие блоки питания на несколько выходов.

БП, обеспечивающие работу наружных камер, имеют защитный корпус. Тем не менее желательно размещать их в герметичных кожухах. Единственная проблема такого решения, заключается в том, что необходимо тянуть питающий кабель 220 к каждому уличному блоку питания.

Как выбрать необходимый блок питания по мощности.

Для расчета необходимой мощности блока питания для начало необходимо заглянуть в  технический паспорт видеокамеры. Допустим у нас 8 одинаковых камер, потребление одной видеокамеры 0.3 А. Следовательно 0.3 А х 8 шт = 2.4 А. Необходимый источник питания в таком случае должен быть минимум на 3 А. Всегда следует оставлять запас на источнике питания, минимум 0.5 А, чтобы блок не работал под нагрузкой.

Видеорегистратор. Полноценное функционирование видеокамер призван обеспечивать видеорегистратор. При покупке устройства следует уточнить у продавца, с каким максимальным количеством камер работает выбранная модель, какие гибридные режимы поддерживает, с каким разрешением работает при отображении камер в онлайне и при записи.

На видео: Все о видеорегистраторах для систем видеонаблюдения

Жёсткий диск. Для хранения информации, передаваемой видеокамерами наблюдения, предназначен жёсткий диск. Данные на нём хранятся какое-то время, а потом удаляются циклически или вручную. Для систем видеонаблюдения существуют специализированные жесткие диски, которые способны трудиться без сбоев 24 часа в сутки 7 дней в неделю. Такие устройства стойки к различным перепадам напряжения, внезапным отключениям света, а самое главное их достоинство это работа с многочисленными видеопотоками в высоком разрешении. Желательно приобретать новый жёсткий диск и периодически проверять его на предмет наличия переназначенных и битых секторов.

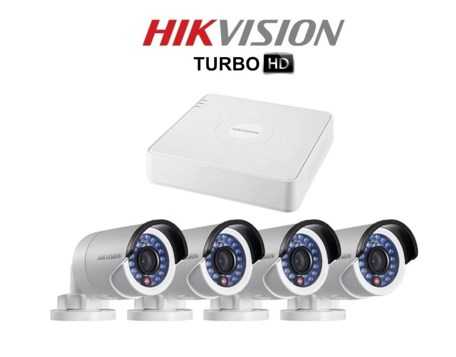

Если нет желания ходить по магазинам, выбирая необходимое оборудование, можно заказать готовый комплект для систему видеонаблюдения, которую останется только установить.

На видео: Видео о выборе жесткого диска для систем видеонаблюдения.


Как своими руками наладить систему видеонаблюдения для частного дома?

Владельцы частных коттеджей и домов, пожелавшие обзавестись системой видеонаблюдения, задумываются над решением вопроса собственными силами. Это вполне нормально. Ведь не все готовы расстаться с довольно внушительной суммой, предназначенной для оплаты услуг специалистов. Между прочим, с задачей, касающейся приобретения оборудования и его установки, справится практически любой человек, имеющий желание, располагающий временем. Ниже расписано по пунктам, что надо делать.

I. Составление плана, в котором отмечены места установки камер. Допустим, нас интересует наружное наблюдение. Перед тем как отправиться в магазин за покупкой необходимых для системы видеонаблюдения устройств, надо в деталях продумать, где будут расположены камеры, определиться с их количеством и составить план. Это мероприятие требует внимания. Нужно отметить области контроля, исключить так называемые слепые зоны.

Общий обзор участка обеспечат камеры, имеющие широкий угол обзора и небольшое фокусное расстояние. Когда необходим контроль над определёнными объектами, то нужна аппаратура, оснащённая длиннофокусным объективом. Если вам затруднительно определить угол обзора, и вы планируете выставлять фокусное расстояние после монтажа камеры, иметь в будущем возможность его регулировки, то надо приобретать устройство с вариофокальным объективом. Пользуются спросом аппараты, фокусное расстояние которых варьируется от 2,8 мм до 12 мм.

Важно определить, не попадут ли в поле зрения объектива какие-нибудь предметы: ветви деревьев, навесы, хозпостройки. Выбирая место для камеры, вы можете определить, сколько понадобится кабеля. Хотя об этом уже говорилось выше, но не помешает напомнить, что лучшим вариантом является коаксиальный кабель, объединённый с питающим.

Если вы приняли решение использовать IP-камеры с POE, то с их энергоснабжением проблем не будет. Ведь они запитываются кабелем UTP, посредством которого передаётся изображение. Только потребуется позаботиться о приобретении инжектора, сплиттера и разветвителя питания.

II. Выбор и приобретение аппаратуры. Когда вопрос с количеством камер решён, сколько понадобится кабеля известно, отправляемся в магазин либо заказываем оборудование для системы видеонаблюдения в Интернете. После того как все устройства и комплектующие в вашем распоряжении, выбирайте погожий день и приступайте к монтажу.

III. Установка системы видеонаблюдения собственными силами. Итак, оборудование закуплено. Теперь самое время заняться монтажом системы. От места установки камер проводим кабель туда, где располагается видеорегистратор. Ещё раз напомним, для камер, работающих по стандарту AHD, выбираем коаксиальный комбинированный вариант. Настройка питания камер IP производится раздельно или по проводу LAN (PoE). Объяснять не надо, что и камера тоже должна поддерживать эту технологию.

Всем понятно, что кабель является связующим звеном между камерой и аппаратурой, находящейся в доме. Поэтому он должен оставаться в целости и сохранности, для чего нужно обеспечить его защиту от неблагоприятного воздействия окружающей среды, что делается посредством помещения проводов в защитные короба.

Есть ещё одна важная деталь. Кабели надо надёжно скрыть от чужих глаз. Лучше проложить их в траншее, а для защиты использовать ПНД трубы. Закрепление камеры на наружной стене избавляет от лишних сложностей. Ввод осуществляется в месте расположения устройства.

Прокладка проводов внутри дома вообще не вызывает вопросов. В помещении кабели скрывают панели подвесных потолков, плинтуса, гипсокартонная обшивка стен.

Когда коммуникации готовы, приходит черёд установки камер в соответствии с разработанным планом. Схема подключения показана на рисунке.

Ознакомившись со второй схемой, можно понять, как подключаются IP-камеры. Передача видеосигнала и электроэнергии для работы устройства осуществляется по одному кабелю.

Во избежание недоразумений не следует пренебрегать прочтением инструкции, имеющейся в комплекте. Не забывайте, для каждого случая характерны свои нюансы. Нелишним будет ещё в магазине попросить проверить работоспособность аппаратуры и запомнить порядок действий, проделываемых продавцом-консультантом.

Видеорегистратор тоже необходимо замаскировать так, чтобы недоброжелателям и в голову не могло прийти, где он находится.

После монтажа оборудования, подключения коммуникаций, подачи электропитания переходим к настройке системы. Для этой цели необходим хотя бы один помощник, который расположится у монитора или займётся настройкой камер. После подачи команды, производится фокусировка объектива (вариофокальный объектив), выставляется расстояние. Делается это путём поворота камеры в указанном направлении.

С настройкой закончили. Желаемый результат достигнут. Это означает не только то, что сэкономлены деньги, и вы можете гордиться собой. Благодаря проделанной работе получен бесценный опыт, дан толчок к развитию своих способностей в области охранных систем. В дальнейшем можно помогать соседям в установке камер. В скором времени наверняка появится желание совершенствования своей системы, интегрирования в неё различных датчиков, реагирующих на шум, свет, движение.

Система видеонаблюдения для частного дома

Многие люди, имеющие в собственности загородный дом, хотят чувствовать себя в полной безопасности, поэтому отдают предпочтение многофункциональной охранной системе. Она включает в себя следующие элементы:

  1. видеонаблюдение;
  2. тревожная сигнализация, оповещающая хозяина, находящегося в другом месте, о нештатных ситуациях;
  3. датчики, срабатывающие на шум, открытие дверей, дым, движение.

Однако в данной статье речь идёт о видеонаблюдении, организованном в частном доме. Давайте рассмотрим алгоритм действия системы, когда зафиксировано движение.

Получение качественной записи возможно, если камера за одну секунду фиксирует от 25 до 30 кадров. В противном случае велика вероятность, что устройство не заметит бегущего человека. Правда, камера может среагировать на кошку или пролетающую птицу, колышущиеся ветви деревьев.

Во избежание такого развития событий задаются параметры чувствительных областей. В определённом диапазоне происходит включение камеры, и она начинает передавать информацию, сохраняемую на жёстком диске. В комплекте с аппаратурой поставляется программное обеспечение, позволяющее закрашивать в кадре ненужные области. После настройки камера станет реагировать лишь на движение в тех областях, которые не закрашены.

В настоящее время производители оснащают видеорегистраторы входами, позволяющими подключение устройств различного назначения, благодаря чему обеспечивается дополнительная защита. Становятся доступны такие опции, как отправка сообщений, генерируемых после срабатывания датчиков. Тревожный месседж может получить хозяин загородного дома либо сотрудники вневедомственной охраны.

В целях создания эффекта присутствия широко практикуется подключение к системе видеонаблюдения мощных прожекторов, звуковой сигнализации.

В наши дни полноценную систему домашнего видеонаблюдения, дополненную различными полезными функциями, может себе позволить большинство владельцев загородных домов и дач. К тому же нет нужды обращаться в специализированные организации. С работой по монтажу аппаратуры, её отладкой справятся и новички. Конечно, если вы задумали установить целый защитный комплекс, то без помощи профессионалов не обойтись. Здесь на самом деле целесообразнее предоставить право производить манипуляции тем, кто в этом хорошо разбирается, имеет большой опыт, осведомлён о нюансах. Дорогостоящая техника не потерпит ошибок, и дилетантам лучше наблюдать со стороны за действиями квалифицированных работников.

Надеемся, из статьи вы почерпнули полезную для себя информацию, поняли, что система видеонаблюдения для частного дома более чем доступна. Причём заняться её установкой вы можете сами. Главное, не пасовать перед трудностями, задаться целью, и всё получится. Если же возникнут вопросы, то можно обратиться к знающим людям, то есть к нам. Мы всегда ответим на любой вопрос.

На видео: Простой любитель собирает комплект видеонаблюдения для частного дома.

bezopasnik.info

Как установить видеонаблюдение для частного дома своими руками: проект + монтаж

Если вы являетесь собственником частного дома, то наверняка неоднократно задумывались о том, как обезопасить его от проникновения злоумышленников. Не так ли? Одним из самых доступных способов является установка видеонаблюдения на территории.

Конечно, можно поручить все сделать специалистам, но это более дорогостоящий вариант. Гораздо дешевле приобрести необходимое оборудование и установить видеонаблюдение для частного дома своими руками.

В этом материале мы расскажем, как правильно спроектировать подобную систему и поможем выбрать подходящие камеры. Кроме того, в статье вы найдете пошаговую инструкцию по проведению монтажа и подключению видеонаблюдения.

Содержание статьи:

Этапы проектирования видеонаблюдения

Собственноручно организовать видеонаблюдение на участке – задача не простая, но вполне реальная. Безусловно, придется немного повозиться, но ради сохранности материальных ценностей и безопасности домочадцев это стоит сделать.

Этап #1 — определяем количество зон наблюдения

Для того чтобы определиться с количеством зон наблюдения, стоит узнать, что подразумевает это понятие. В данном случае, под зоной наблюдения подразумевается часть территории попадающей под обзор камеры.

Кроме того, одна зона может контролироваться как одной, так и несколькими камерами, и с этим вопросом нужно определиться еще до начала монтажных работ.

Если есть желание «видеть все», то стоит заметить, что это будет довольно дорогостоящий вариант, во многих случаях совершенно необоснованный.

Размещая видеокамеры, нужно позаботиться о том, чтобы угол их наклона обеспечивал максимальный обзор охраняемой территории. Если стоит задача охраны периметра участка, то камеры лучше всего разместить по углам здания

Обязательными местами для установки камер являются:

  • вход в дом;
  • въезд в гараж;
  • калитка и центральные ворота;
  • места, где проще всего проникнуть на территорию участка;
  • места, где хранится техника;
  • входы во все постройки имеющиеся на участке.

Чтобы проще было ориентироваться, можно воспользоваться планом участка. Так будет гораздо понятнее, какие зоны должны попасть под видеонаблюдение.

Этап #2 — выбираем места для установки камер

Обустраивая систему видеонаблюдения, владельцам частных домов можно ограничиться установкой камер только на участке, но при условии, что они будут охватывать все места возможного проникновения.

Количество устройств рассчитывается исключительно из собственных потребностей. Если нужно вести наблюдение за периметром, то достаточно установить камеры по углам дома. А для общего обзора участка достаточно будет камеры на одном из столбов.

Примерная схема расположения камер в частном домовладении. Такое расположение целесообразно применять, если нужно «видеть все». В других случаях стоит задействовать меньшее количество камер

Для контроля за периметром участка, как правило, используются камеры с малым углом обзора. Устанавливать их нужно на специальных опорах или столбах, имеющихся на участке.

Также важно учесть наличие предметов, которые могут перекрывать зону обзора камер (постройки, деревья, столбы).

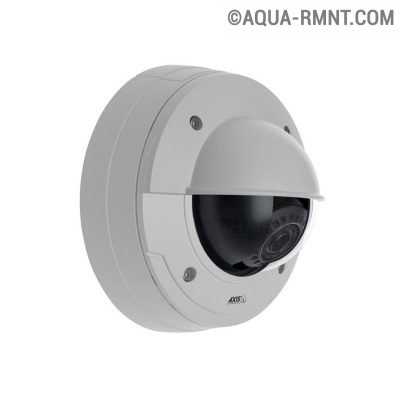

Для наблюдения за входами чаще всего устанавливаются фронтальные камеры с хорошим разрешением. Например, для входной двери можно установить камеру-глазок, а при входе на участок – видеонаблюдение осуществляется при помощи видеодомофона.

Кроме того, размещать камеры на участке нужно таким образом, чтобы избежать умышленного повреждения устройства. Также оборудование должно быть хорошо защищено от неблагоприятного воздействия окружающей среды.

Устанавливать камеры видеонаблюдения стоит в местах, незаметных для потенциальных злоумышленников. Кроме того, стоит позаботиться об их защите от воздействия окружающей среды, а в некоторых случаях, даже предусмотреть антивандальную защиту

Обязательно предусмотрите функцию ночной съемки у выбранной модели. Так, вопреки расхожему мнению, инфракрасная подсветка устройства зачастую не может обеспечить достаточное для съемки освещение.

Стандартные способы видеонаблюдения

Основными составляющими системы видеонаблюдения являются камеры. Их подбору стоит уделить особое внимание. Дорогостоящие системы, как правило, более сложные в монтаже. А дешевые, устаревшие модели будут выдавать размытое изображение.

Для наблюдения за периметром частного домовладения количество видеокамер может варьироваться от 8 до 16 штук. Существует две основные разновидности камер – IP и аналоговые, ниже мы расскажем о них подробнее.

Ниже представлено несколько вариантов для расположения камер видеонаблюдения:

Галерея изображений

Фото из

Видеонаблюдение на участке

Трансляция с цифровой камеры

Камера расположенная в дверном глазке

AHD камера внутри помещения

Вариант №1 — аналоговая камера

Представляет собой устройство, которое можно подключить к компьютеру или телевизору и увидеть изображение. Обработка информации с таких камер и записи ее на носитель требует предварительного преобразования в цифровой вид.

Для этой цели используется регистратор, поэтому на практике использовать аналоговую камеру без регистратора не имеет смысла. Раньше бытовало мнение, что аналоговые устройства транслируют крайне низкокачественное изображение.

Действительно, выпускаемый ранее стандарт PAL (720×576), соответствовал 0,4 Мп – безусловно, маловато для получения качественной картинки.

По внешнему виду аналоговые AHD камеры сложно отличить от цифровых моделей. Да и по качеству отснятого материала они практически идентичны. Единственное отличие – это цена

Сейчас появились устройства с разрешением до 2 Мп, транслирующие цветное изображение. Для передачи сигнала в аналоговых камерах используется коаксиальный кабель.

Устанавливая современное AHD оборудование, стоит запомнить, что длина кабеля не должна превышать 500 метров – соблюдение этого условия поможет избежать потери качества изображения.

Ценовой диапазон аналоговых систем видеонаблюдения гораздо ниже, чем у IP систем. Еще одним плюсом можно назвать простоту монтажа и настройки оборудования.

Среди недостатков отметим не слишком впечатляющий функционал устройств и их несовместимость со старым оборудованием.

Вариант №2 — IP камера

Цифровые IP камеры являются самодостаточными устройствами. А для записи происходящего на носитель некоторые модели могут обойтись даже без регистратора.

Цифровые устройства имеют ряд преимуществ выгодно выделяющих их на фоне аналоговых моделей. Перечислим самые существенные из них:

  • Высокое разрешение транслируемой картинки (до 8 Мп) и возможность масштабирования.
  • Запись информации ведется через облачный сервис. Для настройки системы потребуется только скачать и установить программу.
  • Возможность беспроводного подключения оборудования позволяет просматривать изображение из любой точки земного шара.

Безусловно, IP устройства не лишены недостатков, главным из которых является их стоимость. Еще один существенный минус – несовместимость камер и видеорегистраторов разных производителей.

Для обеспечения качественной записи отснятого в ночное время материала, стоит позаботиться о дополнительной подсветке. На практике, встроенной в камеру лампочки часто оказывается недостаточно

На каком варианте остановиться – выбор за потребителем. При большой протяженности кабельных линий стоит отдать предпочтение аналоговым моделям, а если требуется установить пару камер на небольшом расстоянии от видеорегистратора, то лучше выбрать IP устройства.

Основные этапы монтажа системы

После того, как были выбраны камеры, определено их количество и места для установки, можно приступать к самостоятельному монтажу системы видеонаблюдения.

Для этого понадобятся:

  • камеры;
  • видеорегистратор;
  • блок питания;
  • кабели КВК и разъемы;
  • роутер;
  • USB-модем.

Далее мы коротко расскажем о том, из каких этапов состоит процесс монтажа, и что потребуется сделать в ходе работ.

Этап #1 — прокладываем кабельные трассы

Чтобы объединить все составляющие системы и обеспечить их бесперебойную работу необходимо правильно расположить кабельные трассы.

Для прокладки трасс под аналоговые системы используется коаксиальный кабель. Он не требует использования дополнительных видеоадаптеров, а его экранированное покрытие убережет систему от нежелательных помех.

В IP системах видеонаблюдения для прокладки кабельных трасс применяется «витая пара». Она представляет собой кабель с несколькими парами проводников переплетенными между собой.

За счет этого переплетения существенно снижается влияние электромагнитных помех.

Как правило, прокладку линии начинают с наиболее удаленных точек от видеорегистратора, только после этого приступают к подключению близлежащих объектов. Но, независимо от места размещения, длину кабеля нужно рассчитывать с небольшим запасом.

Если необходимо спрятать кабель видеонаблюдения от посторонних глаз, можно вести его прокладку под землей. А для дополнительной защиты, его можно уложить в обычные металлические или ПВХ трубы

Для наблюдения за периметром частного дома предполагается прокладка кабельных линий на улице. С этой целью можно использовать два способа:

  1. Открытый. Когда прокладка ведется вдоль ограждений объекта наблюдения или с использованием дополнительных опор. В этом случае стоит позаботиться о защите линий от неблагоприятных условий. Так, не нужно пренебрегать изоляцией, и задействовать «воздушные» линии длиной более 50 м.
  2. Скрытый. В этом случае прокладка кабеля ведется под землей или внутри стен. Для этой цели можно использовать специальные гофротрубы. Но, с точки зрения экономичности, гораздо выгоднее задействовать обычные металлопластиковые водопроводные трубы.

Соблюдая правила безопасности, стоит заметить, что линии систем видеонаблюдения не должны располагаться ближе, чем 40 см к силовым кабелям. Это поможет уберечь от помех трансляцию с камер.

Если такое расстояние выдержать невозможно, их необходимо поместить в заземленный металлический рукав.

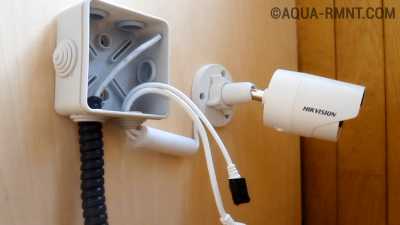

Этап #2 — монтируем камеры

Осуществляя установку камер стоит учитывать, что они должны не только обеспечивать обзор охраняемой территории, но и быть незаметными для злоумышленников.

Кроме того, устройства для наблюдения нужно устанавливать таким образом, чтобы в случае поломки к ним можно было беспрепятственно добраться.

Для подключения аналоговых моделей потребуется коаксиальный кабель с разъемом «тюльпан»:

  • провод красного цвета – для подключения питания;
  • белый и желтый провода – для получения сигнала.

Цифровые видеокамеры подключаются при помощи витой пары, двух коннекторов RG-45 и кабеля питания.

Для защиты уличных видеокамер от неблагоприятных условий окружающей среды используются так называемые «кожухи». Они позволяют даже в плохую погоду обеспечить достойное качество картинки и продлевают срок службы устройства

Как показывает практика, для монтажа видеокамер на улице, не стоит использовать крепежи, идущие в комплекте с камерами – зачастую, они оказываются совершенно неприспособленными для этой цели.

Лучше всего отдельно подобрать надежные крепежные элементы – это позволит избежать вибрации камеры или ее падения, например, от сильного ветра.

В целях безопасности, специалисты рекомендуют не устанавливать видеокамеры на металлических держателях. В случае грозы устройство может превратиться в своего рода громоотвод.

Этап #3 — ставим видеорегистратор и подключаем систему

Несмотря на то, что видеорегистратор является одной из главных составляющих системы наблюдения, подключить его к системе камер не составит труда. Самое главное – это правильно подсоединить устройства в предназначенные для них разъемы.

Лучше немного переплатить и приобрести видеорегистраторы с функцией РоЕ – она обеспечивает подачу питания к камерам. В случае использования других устройств, придется прокладывать отдельный кабель для питания камер видеонаблюдения.

Приступая к запуску системы видеонаблюдения в частном доме, необходимо тщательно перепроверить правильность подключения всех входящих в нее устройств

Для корректной и бесперебойной работы регистратора стоит размещать его в местах с хорошей циркуляцией воздуха. Нельзя допускать перегрева прибора.

Подсоединив все составляющие, можно приступать к подаче питания на устройства. Первым делом подключается регистратор, а только потом камеры.

Если в регистраторе отсутствует функция РоЕ, то обязательно соблюдайте полярность – плюс подключается к плюсу, а минус к минусу.

Все разъемы и стыки нужно оградить от влияния внешней среды, чтобы не происходило их окисления. Для этой цели можно использовать специальные коммутационные коробки.

Этап #4 — выполняем настройку оборудования

Финальной стадией работ по монтажу и подключению системы видеонаблюдения для частного дома является настройка оборудования.

О точной настройке оборудования можно говорить очень долго, здесь мы остановимся только на том, из каких этапов она состоит.

Подключив и настроив оборудование, обязательно нужно проверить работу камер в ночное время суток. Если на экране мутная картинка, необходимо протереть объектив устройства, возможно, он испачкался при установке

Так, стандартная схема настройки оборудования включает в себя следующее:

  1. Установку времени и даты на каждом из устройств. Для этого в настройках системы нужно выбрать дату и время для каждой камеры. Чтобы исключить показ неправильного времени, нужно чтобы часовой пояс на роутере совпадал с настройками сетевых устройств.
  2. Форматирование дисков для хранения информации. Форматирование жестких дисков для систем видеонаблюдения можно выполнить при помощи веб-интерфейса, с помощью самого регистратора, с помощью программы IVMS.
  3. Настройка камер. Настройка записывающих устройств заключается в регулировании угла наклона и поворота таким образом, чтобы максимально охватить зону обзора.
  4. Настройка видеозаписи. Как правило, настройки видеозаписи выполняются в приложении DVR-клиент. Эта программа позволяет управлять большим количеством камер с одного ПК, а в ее интерфейсе легко разберется каждый.
  5. Настройка удаленного доступа к камерам. Может осуществляться при помощи облачных сервисов видеонаблюдения или путем введения IP адреса в поисковую строку браузера.

Осуществив все эти настройки можно считать, что вы успешно справились с обустройством видеонаблюдения.

Частые ошибки в организации видеонаблюдения

Подключая систему видеонаблюдения для своего дома впервые, как правило, ошибок избежать очень сложно. Но стоит попытаться это сделать.

Ниже мы расскажем о самых распространенных ошибках, которые допускают владельцы частных домов:

  • Неверные расчеты. Это самая распространенная ошибка, которую допускают почти все, кто сталкивается с монтажом видеонаблюдения впервые. Для того чтобы ее избежать нужно правильно измерить расстояние от камер до регистратора, и исходя из этого выбрать тип кабеля. Только правильные расчеты гарантируют качественное изображение и высокую скорость передачи данных.
  • Нехватка питания. Выбор источника питания оказывает существенное влияние на бесперебойную работу записывающих устройств. Особенно это сказывается на их работе в ночное время суток. А если в систему включен видеорегистратор без функции РоЕ, питанию камер стоит уделить особенное внимание.
  • Способ хранения информации. Здесь все просто, чем больше и дольше вы хотите хранить информацию, тем большего объема жесткий диск потребуется. Современные устройства имеют большой объем. Например, диски емкостью 3000 ГБ позволяют хранить видеоматериалы, отснятые за 10-45 дней.

Все эти факторы имеют важное значение при самостоятельном обустройстве системы видеонаблюдения.

Еще одна распространенная ошибка – неправильный монтаж проводки. При самостоятельной организации наружного наблюдения, стоит запомнить, что желательно избегать перегибов коаксиального кабеля, т.к. это чревато обрывом провода

Неправильный выбор составляющих системы и ошибочный расчет их количества не смогут гарантировать высокое качество проделанной работы.

Выводы и полезное видео по теме

В вышеизложенном материале мы рассмотрели основные этапы монтажа и проектирования систем видеонаблюдения для частного дома. Ниже предлагаем вам подборку видеороликов, содержащих рекомендации по монтажу и тонкости подключения своими руками.

На примере следующего видео можно увидеть разницу в качестве записи аналоговой и цифровой моделей:

А о том, как самостоятельно подключить и настроить камеру видеонаблюдения вы узнаете из следующего видеоролика.

Из видеоролика вы узнаете о самостоятельном подключении IP камер к видеорегистратору и их последующей настройке.

О том, как поэтапно подключить систему видеонаблюдения для дома своими руками можно узнать из следующего видеоролика:

В следующем видео речь пойдет о самых распространенных ошибках при самостоятельной установке видеонаблюдения.

При желании вы сможете выполнить монтаж системы наблюдения и подключение оборудования самостоятельно, главное составить правильный план и четко его придерживаться.

Но, если вы не уверенны в своих силах, лучше немного переплатить и доверить эту работу профессионалам. Кроме того, не стоит забывать, что любая техника нуждается в регулярном обслуживании.

Чтобы подлить срок службы системы видеонаблюдения, нужно периодически очищать корпуса и объективы камер от пыли, а также осматривать их на предмет механических повреждений.

sovet-ingenera.com

Комплекты для видеонаблюдения частного дома

На втором месте по популярности после систем мобильной связи, как ни странно, находятся устройства, обеспечивающие видеонаблюдение и фотосъемку охраняемого объекта. Камеры стали намного совершеннее, сложнее и намного дешевле своих предшественников. Производитель оборудования стал упрощать настройку подобных комплектов видеонаблюдения, сделал их доступными для обычного человека, имеющего общее представление о подобной технике.

Оправдано ли приобретение и установка готовых комплектов для видеонаблюдения

Стандартный комплект для видеонаблюдения позволяет своими силами установить и подключить в доме минимальный набор оборудования, дающий возможность фиксировать с помощью видеокамеры на носитель полноценное динамическое изображение. В комплект входит:

  • Несколько видеокамер, их количество и назначение могут отличаться в зависимости от условий работы;
  • Электронный блок видеорегистратора, способный записывать сигнал или потоковое видео в одном из стандартных форматов;
  • Коммутационный блок, способный объединять работу видеорегистратора с камерами или сетевыми системами;
  • Набор кабелей, соединительных шнуров с разъемами;
  • Блоки питания для оборудования.

Важно! Преимущество готового набора или комплекта дает вам возможность без специальных знаний и навыков собрать и обустроить систему видеонаблюдения частного дома в течение пары часов.

Можно, естественно, купить все по отдельности, если вы знаете принципы работы и имеете опыт установки подобной аппаратуры в доме. Если приобретать раздельно каждую единицу, потребуется потратить немало времени на поиск и подборку сведений о моделях камер, их совместимости в работе с регистратором, наличии внутренних конфликтов или необходимости использования специального программного обеспечения. Если практического опыта нет, лучше начинать с готовых настроенных комплектов видеооборудования.

Основные различия в системах видеонаблюдения

Широкое внедрение цифровых технологий и стандартов привело к тому, что в сегменте оборудования для видеонаблюдения в доме существует три различных способа обработки изображения:

  • Аналоговые устройства с прямой передачей и записью видеосигнала;
  • Цифровой формат сигнала;
  • Формирование информации в виде пакетов протокола приема-передачи данных для непосредственного использования в сети интернета.

Соответственно в комплекте видеонаблюдения как минимум камеры и блоки, записывающие информацию, должны быть совместимыми по способу обработки видеоизображения. Самым простым вариантом считается комплект для частного дома из аналоговых камер и рекордера. Практически все современные системы видеонаблюдения укомплектованы жесткими дисками большой емкости, в которых информация записывается после оцифровки сигнала. Поэтому чисто аналоговых устройств записи видеосигнала вы уже не встретите.

Такие комплекты стоят недорого, и к их достоинствам можно отнести тот факт, что производитель решил вопрос согласования аналоговых и цифровых цепей с помощью специальных встроенных преобразователей и программного обеспечения. Решать подобные проблемы самостоятельно под силу только очень грамотным специалистам.

Устройства для записи и хранения информации

В самых дешевых комплектах, готовых к установке, используется видеорекордер, работающий исключительно с аналоговыми сигналами. Запись видеонаблюдения дома хранится в не обработанном виде, поэтому объем жесткого диска заполняется достаточно быстро. Чаще всего запись разбита на отдельные отрезки, в 10-15 мин картинки видеонаблюдения, при этом каждая камера пишется, как отдельный файл, реквизиты которого можно прочитать в редакторе низкого уровня, как дата, месяц, год и отрезок времени записи с конкретной камеры видеонаблюдения. По мере заполнения всего диска информацией программа, управляющая записью с камер видеонаблюдения, переходит к записи на начальные разделы жесткого диска.

Чем больше камер, тем быстрее заполняется информацией носитель. Иногда в рекордере производитель может установить специальное программное ограничение, препятствующие записи на диск со сломанной видеокамеры. Если для просмотра записи с камер видеонаблюдения используют аналоговый монитор, декодировщик проводит обратную процедуру, преобразуя цифровую форму в видеосигнал. Такие системы чаще всего применяются в комплектах для видеонаблюдения в местах, где не нужна высокая детализация картинки. Как правило, это охранные системы небольшого дома, бюджетных организаций, складов, периметров закрытых частных территорий, больших площадей.

Ранее считалось, что подобные комплекты для записи с камер видеонаблюдения наиболее защищены от подделки видеоизображения, искажения или наложения отдельных фрагментов картинки. Кроме того, до сих пор в определенных кругах специалистов существует заблуждение, что в таком комплекте невозможно взломать запись или уничтожить данные с помощью вируса.

Более дорогими и совершенными являются гибридные рекордеры, способные работать с комплектами, в которые входят цифровые и аналоговые камеры. В таких системах запись информации осуществляется с помощью операционной системы, подобной компьютерной.

В комплекте с таким рекордером может использоваться:

  • Аналоговые и цифровые камеры систем повышенной четкости, в том числе так называемые сетевые видеокамеры, способные напрямую формировать и направлять информацию с систем видеонаблюдения в любую точку интернета;
  • Одновременное подключение попарно обычных камер и устройств с повышенным качеством изображения;
  • До 8-ми сетевых камер со стандартным размером сетевого пакета или кадра.

Благодаря такой дифференциации в одном комплекте могут использоваться заурядные аналоговые видеокамеры общего плана и IP сканеры, позволяющие получить высокую детализацию картинки, лица, мелких предметов. Такую запись легко обработать с помощью комплекта программ для анализа результатов видеонаблюдения.

Видеокамеры и устройства для комплектов видеонаблюдения

Самые простые камеры видеонаблюдения разделяют на универсальные, уличные и используемые для внутренних помещений. Все они имеют схожий дизайн, но в устройстве имеют отличия, связанные с использованием тех или иных технологий снятия картинки с видеоматрицы.

В зависимости от назначения комплекта в его состав включаются одна-две камеры для наружного использования с защитой от влаги и подогревом для работы в условиях низких температур. Чаще всего в комплектах используют минимум одну камеру с СМОS матрицей, размером в четверть дюйма, дающую для видеонаблюдения устойчивую картинку, разрешением в 1 мегапиксель. В ночных условиях дальность камеры не превышает 20 м, но только при использовании дополнительных инфракрасных диодов подсветки.

Аналоговые камеры более стабильны и имеют большой ресурс работы, тогда как в цифровых вариантах очень большие возможности управления процессом видеонаблюдения. В комплект могут включаться так называемые купольные камеры, способные охватывать огромную площадь и  сканировать ее по специальной методике с помощью поворотных механизмов. Оптика и корпус закрыты прозрачной антивандальной защитой. Такие варианты можно заказывать отдельно, а можно купить в одном комплекте с цифровым видеорегистратором.

Установка и настройка комплекта системы видеонаблюдения

В комплекте для видеоконтроля и наблюдения обязательно поставляется необходимый набор соединительных кабелей, блоков питания и даже крепежных элементов для правильной установки всех компонентов. В некоторых вариантах для частного дома существуют так называемые беспроводные каналы съема картинки с камеры видеонаблюдения. Чаще всего это дополнительный блок, который монтируется на устройство для съема видеоинформации, и сам видеорегистратор, хотя существуют камеры с предустановленным комплектом, обеспечивающим беспроводное соединение с видеорегистратором.

Такие комплекты востребованы для организации видеонаблюдения в удаленных постройках, например, гараже, или в месте стоянки автомобиля в доме. Установить камеру с резервным питанием достаточно просто, сложнее выбрать форму и место, чтобы устройство не привлекало внимание и не бросалось в глаза в доме. Можно установить купольную камеру, но, как правило, они не оснащаются такими системами и требуют дополнительных мощных источников питания, которые не поставляются в комплекте.

Если вы выбрали для использования комплект с сетевыми картами и гибридным видеорегистратором, нужно будет приобрести и установить дополнительный сетевой коммутатор для дома. Количество портов должно быть минимум на 4 гнезда больше, чем имеется камер видеонаблюдения в комплекте.

Заключение

Цифровые технологии позволяют организовать дистанционное управление комплектом камер и даже сбрасывать картинки с устройств видеонаблюдения на удаленный компьютер или в облако на арендованных мощностях в сети. В большинстве программных комплексов разрешение картинки ограничено «весом» файла в 1000 Кб. В перспективе мощности возрастут, и возможности работы с комплектом устройств видеонаблюдения для дома позволят удаленно смотреть видео высокой четкости, если это действительно нужно. Чем сложнее система, тем дороже ее эксплуатация и ремонт, независимо от комплекта и оснащения защитными приспособлениями.

bouw.ru

Видеонаблюдение для частного дома: советы и рекомендации

Содержание:

  1. Какую систему выбрать
  2. Выбор камер для видеосистем
  3. Видеорегистратор и хранение данных
  4. Роутер
  5. Особенности использования видеокамер
  6. Видео: как сделать видеонаблюдение для дома или дачи - своими руками

Современные технологии дали возможность вывести охранные системы объектов на качественно новый уровень. Наиболее ярким примером служит видеонаблюдение для частного дома, выполняющее множество полезных функций. Существует множество вариантов использования этой техники, из которых нужно выбрать наиболее подходящий для конкретного объекта.

Какую систему выбрать

Существует три основных варианта систем видеонаблюдения. При выборе необходимо учитывать индивидуальные особенности, параметры и технические характеристики каждой из них.

Аналоговая система видеонаблюдения для частного дома

Относится к устаревшим типам, хотя и применяется до сих пор. Камеры и видеорегистратор связываются между собой с помощью кабелей. Это значительно увеличивает сложность монтажных работ и подачу питания к каждой камере. Многие модели аналоговых устройств обладают лишь единственной функцией передачи изображений.

При необходимости добавления видеокамер, к ним потребуется прокладка дополнительных кабелей. Тем не менее, кабельные соединения препятствуют негативному воздействию различных помех, что, в свою очередь, способствует улучшению качества изображений.

Цифровые системы, работающие на основе IP-протокола

Именно эта аппаратура позволяет организовать качественное видеонаблюдение в частном доме своими руками. Здесь используются цифровые приборы, где каждый элемент является отдельной, самостоятельной единицей. Видео и звуковые сигналы передаются через интернет или локальную сеть. Через них же поступают и все управляющие команды, с помощью которых увеличивается изображение, осуществляются повороты камер и т.д.

Все камеры видеонаблюдения обладают собственным IP-адресом, который дает возможность непосредственно связаться с любым из этих устройств. Беспроводная связь через интернет позволяет устанавливать дополнительные устройства видеонаблюдения без каких-либо проблем.

Вся информация поступает на компьютер или ноутбук с установленным на них соответствующим программным обеспечением. Через интернет можно вести удаленное домашнее видеонаблюдение, находясь даже очень далеко от своего дома. Все данные будут приходить на мобильные устройства – смартфоны или планшеты.

На каждую модель IP- видеокамер может быть установлен датчик движения. В этом случае запись ведется только при наличии движущегося объекта, попавшего в зону наблюдения, а на жесткий диск попадает меньший объем информации.

При организации сети видеонаблюдения могут использоваться компоненты оборудования, произведенные разными заводами-изготовителями. Крупные системы предназначены для больших территорий, а более простые сети, включающие в себя несколько камер, применяются в частных домах и других объектах с незначительной площадью. В некоторых моделях видеосигнал может проходить с некоторой задержкой, создавая трудности в управлении аппаратурой.

Выбор камер для видеосистем

Стандартная домашняя система видеонаблюдения, работающая по схеме IP, включает в себя сетевые камеры, а также компьютер или специальное хранилище для полученных данных. Взаимодействие между компонентами осуществляется через провода и кабели или с помощью локальной сети Wi-Fi через интернет. В сетях с использованием нескольких камер дополнительно устанавливается маршрутизатор.

Разрешение камер

Важную роль играет разрешение, от которого зависит качество принимаемых изображений. Чем выше его значение, тем более четкой будет картинка, даже с мелкими деталями. Разрешение современных камер для видеонаблюдения находится в диапазоне 1,3-3,5 Мп, а у дорогой и качественной аппаратуры этот показатель еще выше. Выбор устройства по данному параметру зависит от его дальнейшего использования и требований, предъявляемых к качеству картинок.

Светочувствительность

Влияет на возможность распознавать объекты при недостаточном освещении или в полной темноте. Поэтому, если камеры планируется поставить и использовать преимущественно в темное время суток, их светочувствительность должна быть высокой.

Данный параметр никак не связан с разрешением. Возможность работы в темноте определяется типом матрицы. Для условий плохой видимости подходят матрицы CCD или CMOS ACS, а при дневном свете нормально работают модели CMOS, обладающие более низкой светочувствительностью.

Скорость видеопотока

Скорость видеопередачи обычных устройств и веб-камер отличается, в зависимости от модели и качества изделия. В дешевых устройствах передача осуществляется со скоростью 3-5 кадров в секунду, а в более дорогих этот показатель достигает 25 и выше.

Существуют и конструктивные отличия, которые нужно учитывать, когда создается система видеонаблюдения в доме своими руками. Видеокамеры бывают корпусного и купольного типа, уличные антивандальные, а также миниатюрные, предназначенные для скрытого наблюдения. Также они могут быть неподвижными и поворотными. Все устройства имеют различные углы обзора, и другие параметры, позволяющие выбрать аппаратуру для использования в конкретных условиях эксплуатации.

Видеорегистратор и хранение данных

Важным элементом системы является видеорегистратор, используемый в разных видах сетей. При удаленном доступе изображения поступают не только на компьютер, но и на мобильное устройство через интернет. В качестве регистраторов нередко используются компьютеры или ноутбуки, однако специалисты рекомендуют пользоваться специальным оборудованием с низким энергопотреблением, наиболее подходящим для домашних условий.

Это особенно актуально при использовании 3G-модема, с помощью которого информация передается на удаленное приемное устройство. В таких случаях компьютер становится малоэффективным, поскольку соединение довольно часто обрывается и может быть восстановлено только с участием самого пользователя.

Подобных недостатков полностью лишен видеорегистратор, специально предназначенный для приема и хранения информации. В каждом устройстве имеется определенное количество каналов, позволяющее подключать такое же количество камер. Если же регистратор оборудован всего одним сетевым входом, тогда дополнительно потребуется РОЕ-коммутатор или свитч, который одновременно выполняет функции блока питания камер видеонаблюдения.

Видеорегистраторы хорошо зарекомендовали себя в комбинированных системах, работающих с использованием Р2Р-технологии. Они позволяют одновременно наблюдать за объектом через интернет и записывать поступающие данные. При ведении удаленного наблюдения не требуется статический IP-адрес и нет необходимости настраивать роутер. Все эти операции осуществляются с помощью специальных сервисов и программного обеспечения, поставляемого производителем. Однако Р2Р-сервис, в отличие от облака, дает возможность лишь просматривать информацию, сохраняемую другими способами.

Непосредственная запись и хранение полученных данных осуществляется непосредственно в регистраторе. Для этого требуется жесткий диск с необходимым объемом памяти. От этого будет зависеть общее время непрерывной записи. При наличии свыше двух камер емкость диска должна быть не ниже 1 Тб. Для настроек видеорегистратора его необходимо подключить к монитору.

Роутер

Идеальным вариантом, обеспечивающим удаленное наблюдение, считается связь через интернет на основе оптоволоконных сетей. Однако в загородных домах не всегда возможно использование современных высокоскоростных технологий. Поэтому, прежде чем установить дома систему видеонаблюдения, необходимо предварительно выбрать наиболее подходящий маршрутизатор или роутер, поддерживающий модемы 3G, 4G и оборудованный LAN-портами.

Данный метод подключения требует соблюдения определенных правил и технических условий. В первую очередь, сеть оператора, выбранного для связи, должна обеспечивать стабильную передачу видеоинформации с камер. Кроме того, устанавливаете обязательное совмещение роутера с модемом конкретного оператора. Как правило, все данные передаются устойчиво, однако стабильность такого состояния вовсе не гарантируется.

Во избежание подобных ситуаций, рекомендуется выполнить предварительные замеры скорости исходящего трафика. Именно этот показатель будет обеспечивать качество работы модема и нормальное видеонаблюдение для дома. Для этих целей существуют специальные сайты, где можно проверить скорость интернета. Если результаты получились выше 350 кБ/с, можно экспериментировать сразу с несколькими камерами, настроенными не на замедленный, а на обычный режим. Количество камер, превышающее скоростные возможности модема, замедлит работу системы и снизит качество изображений.

Особенности использования видеокамер

Количество объектов, для которых необходимо установить камеры, полностью зависит от потенциальных возможностей несанкционированного проникновения. Существуют и другие места, требующие индивидуального контроля по ряду причин. Некоторые хозяева охватывают видеонаблюдением весь периметр участка, куда входит не только дом, но и другие постройки. Другие пользователи, наоборот, довольствуются единственной камерой, устанавливаемой на входе.

В некоторых случаях вообще можно сделать камеру видеонаблюдения самостоятельно, используя для этих целей смартфон или планшет и выполнив соответствующие настройки.

Установка видеонаблюдения в частном доме должна быть по возможности скрыта от посторонних глаз, а при невозможности сделать это следует воспользоваться камерами в антивандальном исполнении. Именно они-то что нужно для установки на улице. Исходя из конкретных условий, выбираются и уличные камеры в нужном количестве. С этой целью составляется план участка, на котором нанесены все здания и другие объекты, попадающие под наблюдение.

Каждая камера имеет свой угол захвата, совмещаемый с нанесенной планировкой, после чего становится значительно проще определить и количество устройств и точки их размещения. Следует учитывать расстояние между видеокамерой и объектом наблюдения. От этого будет зависеть выбор разрешения, размера матрицы и светочувствительности устройства. Если при выборе возникают затруднения, лучше всего обратиться за консультацией к квалифицированным специалистам.

При решении задачи, как сделать видеонаблюдение, большое значение имеет расстояние между камерой и регистратором. Дело в том, что для большинства камер предусмотрено питание от сети постоянного тока с напряжением 12-14 вольт. Если видеокамера установлена на значительном удалении от источника питания, то на ее входе произойдет падение напряжения. Данный фактор нужно обязательно учитывать при расчетах блока питания, а также кабелей питания и передачи информации.

Когда общая длина трассы превышает 50 метров, следует переходить на питание от сети с напряжением 220 вольт. Для передачи видео следует использовать витую пару, а для питания – отдельный кабель. Это нужно учитывать, при выполнение установки видеонаблюдения своими руками.

Иногда за городом возможны отключения электроэнергии. В этом случае необходим резервируемый блок питания, способный автоматически переходить на энергию аккумулятора, когда в общей сети пропадает напряжение. Такое подключение касается не только видеокамер, но и регистратора. Параметры блока питания должны совпадать с суммарной мощностью всей подключаемой аппаратуры. Функция регулировки напряжения позволит поддерживать видеонаблюдение частного дома в рабочем состоянии на протяжении установленного периода времени.

electric-220.ru

Видеонаблюдение для частного дома - технические характеристики

Система видеонаблюдения для частного дома имеет свою специфику в построении структуры и подборе основных рабочих устройств. Она должна самостоятельно реагировать на внешние раздражители в соответствии с заданной программой и выполнять не только в функции видеорегистрации, но и реагирования на несанкционированное проникновение. Для создания такой системы интеллектуального надзора, которая способна контролировать дом и прилегающую территорию в отсутствие владельца, необходимо соблюдение следующих условий: определить топологические особенности охраняемого объекта, режим эксплуатации системы видеонаблюдения, осуществить подбор оборудования, которое сможет удовлетворить все требования безопасности и будет оптимальным по стоимости.

Требования к системе видеонаблюдения для дома

До недавнего времени система видеонаблюдения для дома представляла собой набор громоздкой дорогостоящей аппаратуры, которая могла выполнять лишь ограниченное количество функций, при этом требуя постоянного вмешательства оператора. На данный момент к готовым комплектам видеонаблюдения для частного дома предъявляет следующие требования:

  • Контролировать вход на участок и дом;
  • Обеспечить защиту по периметру;
  • Ведение архива видеозаписи как локально, так и в сети (облачный ресурс) с ретроспективой не менее нескольких месяцев;
  • Обеспечить мониторинг и просмотр архива через интернет в режиме реального времени.

При этом операционная оболочка системы видеонаблюдения должна быть совместима с ОС наиболее распространённых мобильных устройств Android, iPhone, Windows Mobile. В некоторых случаях необходимо наличие системы беспроводной передачи данных wi-fi для трансляции изображения на пост охраны (Как правило, возможность подключения по локальной сети есть у каждого современного готового комплекта).

к оглавлению ↑

Критерии выбора

Независимо от того и создана система видеонаблюдения для частного дома своими руками или приобретен готовый комплект она должна соответствовать следующим критериям:

Масштабируемость и универсальность. Желательно иметь возможность применения как аналоговых, так и цифровых IP-видеокамер. При этом система должна быть совместима с устройствами различных производителей.

Высокое разрешение изображения. Современные видеокамеры как аналоговые, так и цифровые имеют возможность передачи изображения в формате Full HD (не менее 1 мегапикселя). Это даст возможность рассмотреть мельчайшие детали на видеоролике, что поможет в опознании преступника.

Скорость записи, компрессия, объем архива. Как правило, большинство производителей видеокамер регламентируют скорость записи своих устройств 25 к/сек. В большинстве случаев данный показатель избыточен. Необходимо подбирать такие видеокамеры, где этот параметр можно регулировать, чтобы на видеорегистратор не поступала излишняя информация. Сам видеорегистратор должен использовать современные кодеки обработки видео данных: MPEG-4, H.265, HEVC. От этих двух параметров зависит величина видеофайла, соответственно и глубина архива.

Как правило, в современных видеорегистраторах используются HDD диски, установленные в одном из типов RAID массива, что дает возможность сохранения видео данных даже при выходе из строя одного из дисков.

Аудиозапись и интерактивное общение. Для контроля входной группы рекомендуется использовать видеокамера со встроенным микрофоном. Это позволит не только записывать звук но и дистанционно общаться с посетителем (при условии установки динамика).

Электроснабжение и кабельные сети. Многие современные камеры видеонаблюдения использует технологию РоЕ — передачи электропитания по тому же кабелю витая пара, который передает видеосигнал. В некоторых случаях такая технология передачи энергии неприменима. К примеру, для энергоснабжения поворотных уличных камер необходимо гораздо больше энергии, чем может обеспечить на данный момент РоЕ. Для передачи информации по сети целесообразно использовать кабель витая пара, так как многие современные аналоговые видеокамеры совместимы с этим стандартом. Возможности передачи на расстоянии (до 100м без потери качества) вполне достаточно для системы видеонаблюдения частного дома или дачи.

Использование wi-fi. Преимущества применения беспроводной передачи данных как для внутреннего видеонаблюдения, так и для внешнего очевидны. Однако, приобретая беспроводные устройства, следует помнить два факта:

  1. Без провода осуществляется только передача видеоизображения, wi-fi видеокамера требует подключения к бытовой сети электроснабжения, так что провод к ней протянуть все же придется;
  2. Готовые комплекты беспроводного видеонаблюдения для частного дома имеют неоправданно высокую стоимость, в сочетании с довольно низкими рабочими параметрами. Производители регламентируют высокое разрешение и частоту изображения, но на практике приходится специально снижать качество картинки для того, чтобы иметь возможность передать информацию из нескольких камер по ограниченному wi-fi каналу.
к оглавлению ↑

Технические характеристики устройств

При установке системы видеонаблюдения своими руками на даче или в частном доме необходимо подобрать оборудование оптимальное с точки зрения стоимости, качества и функциональных возможностей.

Камера для помещений. В качестве примера можно взять модель HikVision DS-2CD2412F-I. Это устройство имеет оригинальный дизайн, который удачно впишется в любой стиль интерьера. Ее параметры вполне достаточны для ведения качественной видеосъемки. Разрешение HD-720р (128х960), при скорости передачи данных до 25 к/сек. При этом камера имеет встроенный аппаратный детектор движения, который можно настроить для ведения видеозаписи исключительно в тот момент, когда в помещении кто-то находится. Это значительно сэкономит используемый объем жесткого диска и глубину архива. Устройство имеет встроенную ИК-подсветку, которая поможет получить качественное изображение в полной темноте на расстоянии до 10-15м от камеры. Этого вполне достаточно даже для комнаты большого размера. В камеру интегрирован как микрофон, так и динамик, что позволяет записывать разговоры и вести интерактивное общение.

Уличная видеокамера. HikVision DS-2CD2012-I — оптимальное решение для использования вне помещений. Имеет аналогичное с предыдущей моделью качество разрешения HD-720р (128х960), что вполне достаточно для уверенного опознания объекта на расстоянии 15-20м. Видеокамера имеет более мощную ИК-подсветку, которая позволяет получить качественное изображение на расстоянии до 30м. Класс защиты корпуса IP-66. Диапазон рабочих температур -40°С…+60°С.

Видеорегистратор. Технические параметры этого устройства зависят от того, как выбрать видеонаблюдение для частного дома, бюджетный или полнофункциональный вариант. Для бюджетного варианта рекомендуется использование гибридных видеорегистраторов, к которым можно подключить как сетевые видеокамеры, так и аналоговые. Однако для того, чтобы иметь возможность передачи изображения в интернет рекомендуется применение сетевых видеорегистраторов. К примеру, TRASSIR MiniNVR AF 16 — имеет возможность для подключения 16 камеры видеонаблюдения с качеством видеозаписи до 3 мегапикселей на каждую видеокамеру. Видеорегистратор совместим с устройствами HikVision и ActivecCam. Возможность установки двух жестких дисков с максимальным объемом памяти до 2 терабайт на каждый.

к оглавлению ↑

Комплект своими руками или готовый?

Преимущества системы видеонаблюдения собранной своими руками в том, что можно постепенно покупать необходимую технику. Готовые комплекты, в свою очередь имеет ряд существенных преимуществ:

  • Вся техника будет абсолютно совместима;
  • В комплекте идут все необходимые аксессуары: кронштейны крепления, коннекторы, минимально необходимое количество кабеля;
  • Комплект имеет большую эксплуатационную гарантию, чем система собранная подетально.
к оглавлению ↑

Atis KIT AHD-204-3D1W

Готовый комплект для видеонаблюдения Atis KIT AHD-204-3D1W. Состоит из трех внутренних и 1 внешних видеокамеры с ИК подсветкой. Также имеется аналоговый видеорегистратор с поддержкой технологии высококачественной записи AHD. В комплект входит блок питания и сплиттер распределяющий электроэнергию на пять потребляющих устройств. Имеется возможность подключения по локальной сети, а также через интернет с поддержкой 3G модема. Настройки можно осуществлять, как с локального компьютера, так из мобильных устройств с операционными системами Android и iOS.

к оглавлению ↑

DS-J1421/7104HGHI-E1

Готовый комплект видеонаблюдения DS-J1421/7104HGHI-E1 на основе гибридного видеорегистратора. Поддерживает аналоговые HD-TVI и IP-камеры. Качество изображения 1280х720 на канал. В комплекте использованы всепогодные камеры модель DS-2CE16C0T-IR с классом защиты ip66.

к оглавлению ↑

AHD Tecsar 4OUT

Готовый комплект AHD Tecsar 4OUT, специализирующийся на уличном видеонаблюдении. В набор входит четыре внешних AHD камеры с классом защиты ip66. Видеорегистратор поддерживает один жесткий диск HDD SATA объемом до 6 терабайт. Подключение осуществляется через bnc разъемы и витую пару, имеется разветвитель питания.

ohranivdome.net

Особенности монтажа системы видеонаблюдения в частном доме » Аква-Ремонт

Комплексы оборудования для видеонаблюдения часто используются в частных домах или на загородных дачах. Системы разного типа включают в себя несколько элементов и имеют определённый принцип работы. Простые модели легко установить своими руками, но знание особенностей оборудования необходимо в любом случае.

Что такое система видеонаблюдения

Обеспечение безопасности частного дома или загородной дачи включает в себя несколько этапов, в числе которых важное значение имеет установка системы видеонаблюдения. Комплекс приборов позволяет следить за сохранностью имущества и своевременно предпринимать необходимые действия. В состав оборудования для видеонаблюдения входят видеокамеры, устройства для приёма сигнала и другие компоненты.

Камера видеонаблюдения передаёт видеоизображение, находящееся в зоне её действия, на устройства просмотра и записи

Комплексы приборов для видеонаблюдения используются для фиксации событий, происходящих с охраняемыми объектами. Такая функция необходима как для бизнес-центров или промышленных зданий, так и для частных коттеджей и дач. В период отсутствия владельца приборы позволяют записать всё, что происходит на обслуживаемой территории, увидеть и идентифицировать злоумышленников или предотвратить их действия.

Принцип работы любой системы видеонаблюдения основан на визуальном контроле определённого участка пространства.

Изображения от всех подключённых камер поступают на один или несколько мониторов

Сигнал и изображение поступает от камер, расположенных по периметру участка или внутри дома. Данные поступают на дисплей, при этом может осуществляться дополнительный анализ информации. В любом случае система включает в себя видеокамеры, объективы, мониторы и видеорегистраторы. В качестве дополнительного оборудования могут использоваться микрофоны, датчики движения, разветвители сигнала и другие устройства.

Установка системы своими руками

Самостоятельно установить простую систему видеонаблюдения довольно просто. Весь процесс работ разделяется на несколько этапов. Предварительно стоит ознакомиться с особенностями конструкции видеокамер, методами их подключения и другими важными моментами. Расположение всех камер и угол их обзора определяются перед установкой системы. Для этого стоит создать план-схему, который поможет определить необходимое количество камер.

Примерный план должен учитывать углы обзора камер и их разрешения так, чтобы на охраняемых объектах не появились слепые зоны

Выбор оборудования

Производители предлагают обширный выбор техники для организации видеонаблюдения. Все системы разделяются на несколько видов, которые отличаются характеристиками и особенностями.

Проводные (кабельные) системы

Распространённым вариантом являются проводные системы видеонаблюдения, в которых для соединения всех элементов используется кабель. Обычно для охвата участка средних размеров необходима установка минимум 8 камер. Такие системы используются в производственных зонах, на промышленных предприятиях и на загородных участках.

В проводных системы все соединения между компонентами производятся при помощи кабеля

Проводная система отличается надёжностью, ведь кабель обеспечивает устойчивую передачу информации в любых условиях. С эстетической точки зрения проводной комплекс видеонаблюдения не всегда уместен, ведь к каждой камере подводится провод. Оптимальным вариантом является прокладка кабеля на стадии ремонта или строительства здания, когда его можно скрыть под отделкой стен или потолка. Установка требует больших временных затрат и тщательной организации.

Беспроводные системы видеонаблюдения и GSM-сигнализация с видеокамерой

Устройства беспроводного типа не требуют сложных действий при монтаже, ведь нет необходимости прокладывать и подключать кабель. Камеры передают сигнал на специальный приёмник. GSM-сигнализация является наиболее распространённым вариантом. Система представляет собой видеокамеру и приёмник сигнала. Такой вариант оптимален для охраны объектов, на которых отсутствует устойчивое интернет-соединение проводного типа: дача, загородный дом, стройплощадки, автостоянки и др.

GSM-сигнализация включает в себя видеокамеру, охранные датчики и устройства управления, подключённые к базовому блоку по радиоканалу

Скрытые мини-камеры отличаются компактными размерами и незаметны в окружающей обстановке. Управлять такими приборами довольно просто, а небольшие габариты позволяют установить их в любом месте на участке или внутри частного дома или дачи.

Wi-Fi камера с функцией записи

Практичная видеокамера с возможностью записи оптимальна для подвижных объектов, но часто устанавливается в загородных домах или на дачах. При этом прибор обладает определёнными недостатками:

  • небольшой радиус распространения сигнала;
  • слабая устойчивость к помехам;
  • подверженность взлому из-за работы на открытом канале;
  • периодическое снижение скорости соединения и ухудшение качества передачи видеосигнала;
  • необходимость зарядки встроенной батареи.

Wi-Fi камера не требует прокладки кабеля для подключения, но может работать неустойчиво и подвержена взлому

Wi-Fi камеры с функцией записи представлены в большом разнообразии и отличаются характеристиками и внешним видом. При выборе следует обратить внимание на соответствие параметров устройства условиям работы. Например, удалённость до объекта съёмки, освещённость территории, наличие рядом мощных источников сигнала и т. д.

Видео: беспроводная IP-камера — настройка и подключение

Выбор кабеля

Проводные модели систем видеонаблюдения требуют правильного выбора кабеля.

  1. Чаще всего для установки аналогоых камер используется коаксиальный провод. При выборе учитываются максимальная длина кабеля от точки установки камеры до приёмного устройства и способ прокладки. В зависимости от этих параметров и подбирается марка соединительного провода.

    Коаксиальный кабель имеет центральную жилу, экранированную алюминиевой или медной оплёткой, которая защищает сигнал от помех

  2. Комбинированный провод оптимален в той ситуации, когда питание видеокамеры и передача информации проводится из одной точки. Провод также применяется при организации аналоговых систем видеонаблюдения. Кабель представляет собой коаксиальный провод с сопротивление 75 Ом, дополненный двумя обычными проводниками. Такая особенность освобождает от необходимости устраивать отдельную линию питания камеры.

    В комбинированном кабеле по центральной жиле передаётся видеосигнал, а по двум дополнительным проводам — напряжение питания

  3. Для подключения цифровых камер используется кабель «витая пара». Такой провод содержит несколько проводников под одной оболочкой. Эта особенность позволяет также подлючать и аналогоые камеры, но на небольшом удалении (10–15 метров): по одной линии можно подвести питание, а остальные проводники использовать для установки нескольких камер. Витая пара бывает нескольких видов:
    • UTP — это 8 попарно скрученных проводов, которые изолированы общей оболочкой. Экранирующая оплётка при этом отсутствует;
    • FTP — имеет фольгированную оплётку для защиты проводов;
    • STP — наделён медной защитной оболочкой. Каждый провод в таком кабеле цельномедный и изолированный.

      Витая пара состоит из восьми скрученных (витых) проводов, объединённых под общей оболочкой, выполненной из разных материалов в зависимости от типа кабеля

Выбор определённого кабеля зависит от типа камер, зоны расположения системы и личных предпочтений. При расстоянии между камерами и приёмником не более 300 метров часто используется коаксиальный провод. На улице, при большом количестве видеоэлементов применяется витая пара, в том числе и в аналоговых системах.

Установка системы видеонаблюдения своими руками

Процесс установки системы видеонаблюдения состоит из монтажных работ (проладка кабеля и крепление камер) и настройки оборудования.

Монтаж видеокамеры

Для организации видеонаблюдения в частном доме или на даче лучше всего выбрать один из готовых комплектов, в изобилии представленных у продавцов этого оборудования. Предварительно стоит определиться с типом камер и углом обзора в зависимости от их места расположения. Далее осуществляется прокладка кабеля к каждой камере. Затем необходимо установить видеоэлементы, которые имеют специальные крепления.

Для крепления камер используются специальные кронштейны, которые обычно находятся в комплекте

Установка видеокамеры включает в себя следующие этапы работ:

  1. Сверление отверстий. Необходимо просверлить несколько (три или более) отверстий по специальному шаблону, который лежит в коробке с видеокамерой.

    Крепление в бетонные и кирпичные поверхности производится с помощью дюбелей, вставляемых в просверленные отверстия, в деревянные стены можно сразу вкручивать саморезы

  2. Установка камеры с кронштейном. Для наружных устройств применяются особые кронштейны, для внутренних устройств узлы крепления являются более простыми. В зависимости от типа и веса камеры её крепят вместе с кронштейном или устанавливают каждый элемент по отдельности.

    Если камера в сборе с кронштейном весит немного, то весь узел устанавливают в сборе

  3. Установка распаечной коробки. Рядом с камерой крепится монтажная коробка, в которой производится коммутация проводов.

    Подключение камеры к кабельной трассе производится внутри герметичной распаечной коробки, чтобы закрыть места соединений от внешнего воздействия

  4. Подключение кабелей и сборка монтажной коробки.

    После выполнения всех соединений провода аккуратно укладываются в распаечную коробку, которая сверху закрывается крышкой

Видео: камера видеонаблюдения — обзор и установка

Настройка видеокамер

После монтажа и подключения кабеля производится настройка оборудования. Основные этапы этого процесса заключаются в следующем:

  1. Включение камеры и получение видеоизображения на мониторе.

    Если на мониторе появилось изображение, значит все подключения выполнены правильно

  2. Регулировка изображения. Для направления камеры на нужную зону необходимо настроить её положение. Для этого камеру поворачивают в нужную сторону при помощи шарниров, имеющихся на кронштейне. Дополнительно устанавливают необходимый уровень увеличения, регулируя фокусное расстояние так же, как на фотоаппарате (эта функция есть не у всех камер).

    Камеру можно поворачивать во всех направлениях, используя шарниры, встроенные в кронштейн

  3. Программирование настроек. Эта работа выполняется в помещении, где установлено видеорегистрирующее оборудование. Настройки выставляются при помощи специальной программы, которую можно скачать на сайте производителя. Все необходимые инструкции находятся там же.
Видео: настройка беспроводной IP-камеры

Производители и модели устройств

Ассортимент приборов для видеонаблюдения включает в себя множеством моделей различных производителей. Наиболее известны такие бренды, как Samsung, Axis Communications и MicroDigital. Каждый производитель представляет как отдельные устройства, так и готовые комплекты. Основными параметрами выбора являются тип и характеристики камер, ведь от этого зависит качество изображения.

  1. Камеры Axis Communications разнообразны, но отличаются высоким качеством сборки и чёткости изображения. Наружные модели имеют защиту от непогоды и изготовлены из прочного материала.

    Компания Axis выпускает очень качественные, хотя и довольно дорогие камеры

  2. Изделия бренда Hikvision отличаются техничностью и функциональностью. В ассортименте производителя представлены купольные, сетевые, антивандальные, поворотные и другие варианты камер.

    Камеры Hikvision отличаются функциональностью и очень высоким качеством изображения

  3. Южнокорейская компания MicroDigital представляет обширный выбор систем и компонентов для организации видеонаблюдения на различных объектах. Видеорегистраторы, камеры, пульты управления и другие устройства просты в эксплуатации и обладают прочными и надёжными корпусами.

    Компания MicroDigital выпускает камеры видеонаблюдения и другое оборудование среднего ценового диапазона c высоким уровнем качества и функциональностью, достаточной для использования в частных домах и квартирах

Отзывы об оборудовании ведущих производителей

Приборы для видеонаблюдения разнообразны, но перед выбором стоит ознакомиться с отзывами. Такой подход позволяет учесть нюансы эксплуатации, монтажа и подключения устройств.

Продукция MicroDigital имеет довольно положительные реальные отзывы пользователей. Некоторые владельцы систем видеонаблюдения отмечают высокое качество техники.

Владельцы камер Hikvision отмечают хорошее разрешение и простоту подключения устройства.

Правильный выбор системы видеонаблюдения для дома и дачи позволяет обеспечить безопасность и сохранность имущества. При этом важно подобрать оборудование, соответствующее потребностям и условиям эксплуатации. Точное подключение всех приборов является заключительным моментом, после которого можно приступать к использованию установленной техники.

Оцените статью: Поделитесь с друзьями!

aqua-rmnt.com

Видеонаблюдение для частного дома – оборудование, как сделать своими руками

Отправить ответ

avatar
  Подписаться
Уведомление о
