Бытовые вентиляторы



Осевые настенные и потолочные вентиляторы

Осевые вентиляторы, для вытяжной вентиляции с производительностью до 349 м3/ч. Монтируются с воздуховодами 100, 125 или 150 мм.


Осевые энергосберегающие вентиляторы с низким уровнем шума

Инновационные осевые вентиля­торы с низким уровнем шума и энергопотреблением для вытяж­ной вентиляции с производитель­ностью до 370 м3/ч. Для монтажа в вентиляционные шахты или соединения с воздуховодами Ø100, 125, 150 мм.


Осевые канальные вентиляторы

Осевые канальные вентиляторы, для вытяжной или приточной вентиляции с производительностью до 365 м3/ч. Монтируются с воздуховодами 100, 125 и 150 мм.


Осевые декоративные вентиляторы

Осевые декоративные вентиляторы для вытяжной вентиляции с производительностью до 345 м3/ч . Монтируются с воздуховодами 100, 125 и 150 мм.


Осевые оконные вентиляторы

Осевые оконные вентиляторы для вытяжной вентиляции с производительностью до 455 м3/ч.


Центробежные бытовые вентиляторы

Центробежные вытяжные вентиляторы с производительностью до 150 м3/ч.


Интеллектуальные вентиляторы

Инновационный вытяжной вентилятор с производительностью до 133 м3/ч в стильном дизайне для создания нового уровня комфорта в санузлах, душевых, кухнях и других бытовых помещениях. Интеллектуальные интегрированные функции управления позволяют установить персональные настройки для создания максимально комфортного микроклимата.


Бытовые вентиляторы представляют собой устройства, удаляющие загрязненные воздушные массы в сантехнических узлах и кухонных помещениях. Очень часто строения не снабжены качественной естественной вентиляционной системой и для того, чтобы проветрить помещение, людям приходится постоянно распахивать окна. От этого образуются сквозняки, особенно это критично в холодное время года. Зачастую, особенно это касается старых домов, стандартная вентиляционная система не в состоянии осуществить вытяжку, так как вентиляционные шахты сильно загрязнены. Установив бытовые вытяжные вентиляторы, человек получает нормальный воздух у себя дома, избавляется от неприятных запахов, а так же имеет возможность регулировать уровень влажности.

Бытовые вентиляторы бывают оконными, настольными или напольными. Различаются по мощности вытяжного или приточного потока воздуха. Они легко монтируется к выключателю света, что позволяет включать его только при необходимости. Некоторые модели бытовых вентиляторов имеют дополнительные конструктивные особенности, как то обратные клапана, для предотвращения обратного тока воздуха, датчики движения, влажности, которые могут включать бытовой вентилятор, бесшумность работы и многое другое. А огромное разнообразие форм, цветов и размеров позволят подобрать вентилятор под свой интерьер.


vents-ural.ru

Осевые вытяжные вентиляторы: виды, особенности и применение

Отечественный рынок вентиляционных устройств насыщен техникой разнообразной конструкции и предназначенной для различных сфер применения. Одна из распространённых и востребованных модификаций — осевые вентиляторы, используемые как в быту, так и на крупных промышленных предприятиях.

Содержание статьи

Отличие вытяжных осевых вентиляторов от других вентсистем

Главная особенность осевых или, как их ещё называют, аксиальных вентиляторов состоит в направлении движения перекачиваемого воздуха, который движется вдоль продольной оси вращения вала, приводящего в движение рабочее колесо с закрепленными на нем лепестками лопастей. У центробежных модификаций вентиляционных устройств воздух втягивается в металлический кожух крыльчаткой, создавая в нём вихреобразное движение, после чего выбрасывается наружу по герметичному воздуховоду.

В отличие от других вентсистем, вытяжные вентиляторы отличаются простотой конструкции, высоким КПД, и возможностью создания различных типоразмеров — от промышленных модификаций с диаметром лопастей до нескольких метров, до миниатюрных моделей, применяемых в электротехнике.

Обратите внимание! Конструктивные особенности осевых вентиляторов — отсутствие сложных узлов и агрегатов, — обуславливают приемлемую себестоимость подобных аппаратов. Это является ещё одним фактором широкого распространения осевых моделей в быту и на производстве.

Устройство осевых вентиляторов

Аксиальные вентиляторы по своей конструкции предельно просты, и состоят из следующих частей:

  • Электродвигатель — предназначен для приведения в движение всего вентиляционного механизма. Устанавливается непосредственно на оси вращения, либо сбоку от неё. По методу соединения с рабочим колесом бывает прямой, когда лопасти располагаются непосредственно на вращающемся шкиве электромотора. Также, для возможности изменения числа оборотов, между двигателем и рабочим колесом могут устанавливаться некие механические трансмиссионные приспособления, вроде повышающих или понижающих редукторов.Применяются в основном при создании вентсистем на крупных объектах с разветвленной системой воздуховодных коробов и необходимостью часто изменять объемы удаляемого воздуха. Такая необходимость может возникать в разное время суток — в рабочее время, и когда цеха пустуют. При расположении электродвигателя не на оси вращения, а сбоку, крутящий момент передаётся на шкив посредством ременной или, как на некоторых старинных промышленных вариантах, цепной передачи.
  • Шкив, или центральный вал — представляет собой вращающуюся ось, на которую надето рабочее колесо. Шкив соединяется с двигателем, и начинает вращаться при включении электромотора в сеть, тем самым разгоняя колесо с лопастями.
  • Рабочее колесо. Представляет собой приспособление, непосредственно приводящее воздух в движение. Лопасти, устанавливаются на рабочем колесе под некоторым углом к плоскости вращения. В зависимости от того, отрицательный этот угол или положительный, колесо либо втягивает воздух, либо наоборот, выталкивает его. Подобные конструктивные особенности лопастей позволяют использовать осевые вентиляторы и в качестве вытяжного, и в качестве приточного механизма. В некоторых моделях устанавливаются лопасти с изменяемым углом наклона, что позволяет по мере необходимости изменять объём и скорость потока воздуха, не меняя скорости вращения центрального вала.
  • Кожух — исполняется в виде конструкции из листового металла или полимеров. Он окаймляет рабочее колесо по внешнему краю, также может иметь спереди и сзади от лопастей дополнительную защиту в виде решётки или сетки. В центробежных вентиляторах, кожух несёт функции скопления воздуха и создания внутри повышенного давления. Для осевых конструкций кожух — всего лишь защитная часть, закрывающая вращающиеся лопасти.

Конструкция осевого вытяжного вентилятора

Обратите внимание! Четкой регламентации диаметра рабочего колеса, как и установленной мощности электромоторов не существует. Каждая модель имеет свои технические характеристики, что упрощает выбор.

Размеры лопастей могут составлять от нескольких сантиметров у мини-кулеров, предназначенных для охлаждения греющихся деталей в электронных приборах, до нескольких метров у промышленных вентиляционных комплексах на крупных металлургических, мукомольных или деревообрабатывающих комбинатах. Мощность двигателя подбирается в зависимости от размера и массы рабочего колеса, а также от необходимых эксплуатационных параметров вентилятора.

Применение устройств

По области применения осевые вентиляторы подразделяют на бытовые и промышленные:

  • Первая категория используется в повседневной жизни обычными людьми. Это знакомые всем домашние переносные вентиляторы, вращающиеся лопасти домашних и автомобильных кондиционеров, охлаждающие кулеры в компьютерных системных блоках и ноутбуках.
  • Промышленные варианты отличаются от бытовых моделей повышенной мощностью и возможностью длительной эксплуатации в тяжёлых условиях — при высокой температуре воздуха, влажности и т.д.

Осевые вентиляторы, по мере надобности, могут монтироваться в самых разных частях здания:

  • Передвижные модификации устанавливаются на полу, рабочих столах.
  • Потолочные крепятся к потолку помещения, обдувая внутреннее пространство сверху.
  • Оконные вентиляторы устанавливаются в оконном проёме или в форточке, и вытягивают спёртый воздух из помещения непосредственно наружу.
  • В принудительной приточно-вытяжной вентиляции монтируются либо на крышах зданий, либо на стенах внутри помещений. Предназначены для создания циркуляции воздуха внутри помещений через систему воздуховодов.

Выбор и установка промышленных вентиляционных конструкций производится в соответствии со специальными нормативами, в зависимости от конкретных условий. Расчетами и монтажом занимаются специалисты, имеющие необходимые допуски к проведению подобных работ.

Преимущества и недостатки осевых вентиляционных приборов

Подобно прочим вентсистемам, осевые вентиляторы обладают своими достоинствами и недостатками.

В сравнении со своими ближайшими конкурентами, — центробежными модификациями, — они обладают следующими плюсами:

  • Высокая скорость вращения рабочего колеса при одинаковом потреблении электрической энергии.
  • Большой объем воздуха, перемещаемого за единицу времени.
  • Доступная стоимость.
  • Отсутствие перепада давления в различных частях помещения при работе вентилятора.
  • Малый уровень шума.
  • Большой ассортимент типоразмеров и технических характеристик, что облегчает выбор необходимой модели для конкретных условий эксплуатации.

Уступают осевые вентиляторы центробежным только по КПД, вследствие невозможности создать в вентиляционной системе большого напора воздуха. Это обуславливается их открытой конструкцией. В центробежных моделях закрытый кожух, в котором вращается крыльчатка, служит для создания дополнительного напора нагнетаемого в него воздуха.

Виды осевых вентиляторов

Осевые вентиляционные устройства различаются друг от друга по целому ряду параметров, в том числе и конструкционных. Чаще всего, к ним относятся:

  • Направление вращения рабочего колеса — вправо или влево, в результате чего воздух либо вытягивается из здания, либо наоборот, нагнетается извне во внутренние помещения.
  • Количество лопастей, их форма и размер. От этих показателей напрямую зависит величина объема перекачиваемого воздуха.
  • Мощность электродвигателя, определяет скорость вращения лопастей.
  • Вид корпуса — второстепенный фактор, имеющий влияние на способ монтажа и место установки конструкции.

Кроме классических приточно-вытяжных и модификаций в промышленности и быту используются следующие виды осевых вентиляторов:

  • Подпорные — для создания избыточного давления внутри помещения, предотвращающее проникновение внутрь дыма, опасных газов, горючих паров. Применяются в шахтах лифтов, в нефтеперерабатывающих и химических цехах.

    Подпорный

  • Воздухонадув
    . Ставятся на воздуховодах, подводимых к плавильным металлургическим печам, парогенераторным котлоагрегатам, водогрейным котлам котельных. Необходимы для поддержания стабильного процесса горения.

    Воздухонадув

Помимо этого, имеется огромное количество вентиляторов осевой конструкции, которые применяются в самых различных областях человеческой жизнедеятельности — бытовых сушильных фенах, для обдува моторов электроприборов, автомобильных двигателей, и т.д.

topventilyaciya.ru

Вентиляторы для вентиляции: выбор и требования

Находясь на свежем воздухе человек, задается вопросом, почему на улице намного легче дышать, чем в квартире? Все просто: природный воздух содержит достаточное количество кислорода, в нем естественное содержание ионов, определенный уровень влажности, присущий региону. Почему же в помещениях наших квартир и частных домов воздух «оставляет желать лучшего»? К ним примешиваются попадающие в воздух продукты жизнедеятельности всех живых организмов в замкнутом пространстве. Человек же должен привести микроклимат в соответствие действующим санитарным нормам.

Вентиляция жилых помещений

Материал вентилятора влияет на его стоимость

О чем же говорят факторы появления затхлого запаха в квартире, выпадения конденсата на окнах, амбре от готовящейся еды, доносящиеся из кухни? Можно и дальше перечислять, но лучше серьезно задуматься об этом и по возможности исправить. Очевидно, что такие «неприятности» следствия плохой работы вентиляции или вовсе ее отсутствие. К сожалению, постоянный нездоровый воздух в помещении, где мы проводим большую часть времени, в том числе, отдыхаем, может привести, как минимум, к плохому сну, а как максимум – развитию хронических заболеваний.

Самый простой и малобюджетный способ устройства вентиляции

Во время строительства многоквартирных домов, да зачастую и частных, предусматривается только естественная вентиляция. Нельзя сказать, что это плохо или неправильно, но только в том случае, если ее действительно предусмотрели. Принцип действия такого воздухообмена очень прост. В естественные щели окон и дверей свежий воздух, наполненный кислородом, поступает в квартиру или дом. Проходя через все помещения, подхватывая запахи, излишнюю влажность, он насыщается углекислым газом и устремляется к вентиляционным решеткам, находящимся в санитарных комнатах и на кухне.

Недостатки естественной вентиляции

Такая работа естественной вентиляции является идеальным вариантом. В реальной жизни все намного сложнее.

  • Свободному притоку воздуха мешают герметичные металлопластиковые окна и современные конструкции дверей с уплотнителями.
  • Хорошая работа естественной вентиляции (с притоком и вытяжкой) обеспечивается только в холодное время года, когда присутствует разница температур в помещении и на улице. В другое время ее работе могут способствовать приточные и вытяжные вентиляторы.

Особенности центробежных вентиляторов

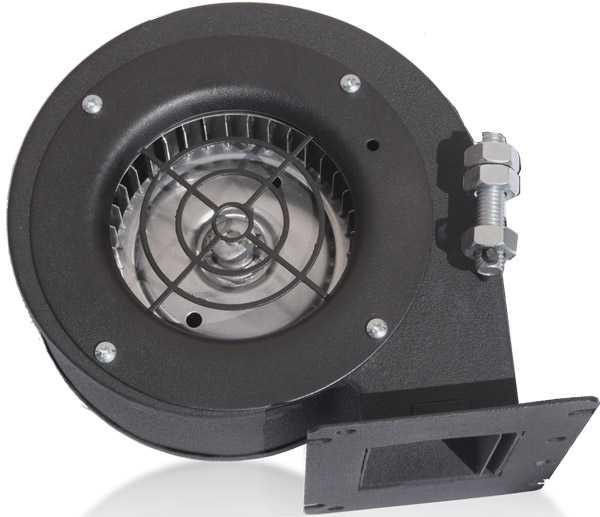

Центробежный вентилятор

Агрегаты, которые применяют для улучшения работы вентиляционной системы или участвующие в процессе воздухообмена делятся на центробежные и осевые. Центробежные вентиляторы для вентиляции помещений используются в бытовых, промышленных, офисных и других зданиях. Форма их корпуса представляет собой улитку, но, несмотря на такую особенность конструкция достаточно простая. У корпуса имеется два отверстия: одно воздух всасывает, другое – выпускает.  Кроме того, есть двигатель и лопасти. Механизм действия вентилятора таков: при включении двигатель начинает вращать лопасти, которые всасывают воздух и направляют его непосредственно в корпус под действием центробежной силы. Далее, воздух направляется в воздуховод и, через систему фильтров, удаляется в атмосферу.

Центробежные вентиляторы подразделяются:

  • По создаваемому давлению (низкого – до 1 кПа, среднего – 1-3 кПа, высокого – 3-12 кПа).
  • По назначению (общего, специального).
  • По направлению всасывания (одностороннего, двустороннего).
  • По числу ступеней (одноступенчатые, многоступенчатые).

В основном, центробежные агрегаты применяют для вентиляции промышленных цехов или помещений, где необходимы вытяжки большой производительности – офисные и торговые центры, общественные, учебные учреждения. В быту их используют в частных коттеджах для поддержания требуемого микроклимата в ванной, туалете, кухне, бассейне.

Важно! Так как, в основном корпус вентилятора выполняется из металла, то использование его во влажных помещениях ограничено. Потому, при приобретении устройства перед установкой, необходимо выяснить подвергается ли корпус или составляющие его части коррозии.

Применение осевых (аксиальных)вентиляторов

Данные устройства отличаются от центробежных не только принципом действия, но и производительностью, размерами. Они более компактны, неприхотливы к месту установки (подходят для влажных помещений), не требуют устройства специального места для монтажа. Также, большинство моделей элементарны в установке, не требующей специальных навыков.

Осевой вентилятор

Устройство представляет собой двигатель, во время работы которого вращается ось, с насаженным на ней винтом и крыльчаткой. Этот узел расположен в корпусе, имеющем круглое сечение. Во время работы воздух создает завихрения, продвигаясь вдоль оси. Крыльчатка выполнена из достаточно легкого материала, благодаря чему не создается большого сопротивления при ее вращении.

Аксиальные вентиляторы делятся на потолочные, настенные, оконные, канальные. Применяются для улучшения качества вентиляции, когда естественной вытяжки не достаточно. Они обладают такими преимуществами:

  • Компактные размеры.
  • Невысокий уровень шума.
  • Простота установки.
  • Имеется защита двигателя от влаги.
  • Настенные модели без труда монтируются в вентиляционный канал.
  • Многие модели снабжены обратным клапаном (в неработающем состоянии устройства – они перекрывают поступление воздуха извне).
  • Небольшой расход электроэнергии.

Выбор вентилятора

Осевые потолочные, настенные и канальные вентиляторы, в состоянии очистить от неприятных запахов и влажности санитарные комнаты любых размеров. Перед тем, как подобрать вентилятор для вентиляции ванной нужно знать параметры, по которым их необходимо выбирать. Так, рассмотрим на примере популярных моделей, отвечающих всем санитарно-гигиеническим требованиям.

Модель вентилятора для большого вентканала

Например, вентиляторы накладные настенно/потолочные Vents 100 Квайт. Устанавливаются непосредственно в вентиляционный канал – диаметр приборов 100 и 125 мм. Есть возможность монтажа в гибкий воздуховод с помощью хомута. Некоторые модели крепятся шурупами, у других отсутствует крепление. Корпус выполнен из высокопрочного, водонепроницаемого пластика. Лопасти – аэродинамические. Все составляющие, подвергающиеся вибрации во время работы, выполнены из резины, что позволило снизить уровень шума. Двигатель – на шарикоподшипниках. Имеется таймер – от 2 до 30 минут. Производительность – 100 куб.м/ч. Такими же параметрами обладают осевые вентиляторы, которые можно монтировать, как в стену, так и на потолок, MEROX W 100 BN и Electrolux E AF-100.

Для монтажа в воздуховод применяются осевые канальные вентиляторы. Для наглядного примера рассмотрим вентилятор вентиляции для частного дома или квартиры Soler&Palan TD-Silent. Он обладает пониженным уровнем шума. Для облегчения установки и обслуживания, устройство снабжено монтажными кронштейнами. Кроме того, наличие таких приспособлений позволяет монтировать его не только на горизонтальную поверхность, но и на стену. Быстроразъемные хомуты имеют резиновые уплотнители. Клемная коробка вращается на 360°. Подобные параметры и у канального вентилятора Vents ТТ 100.

Основным параметром выбора вентилятора является его производительность. Требуемый показатель легко рассчитать, зная площадь, высоту потолка и кратность воздухообмена помещения. Перемножив эти значения – получится требуемая мощность вентилятора.

ventkam.ru

Осевой вентилятор вытяжной настенный: устройство, монтаж, особенности


Самыми распространенными вариантами вентиляторных систем на сегодняшний день являются вентиляторы осевого типа. Они имеют несколько лопастей либо крыльчатку, с помощью которой осуществляется прокачка воздушных масс. Бывают вентиляторы реверсного характера, в которых воздух может прокачиваться в обе стороны, либо однонаправленные, где воздух идет в одну сторону. Кроме того, существуют настенные, потолочные и другие разновидности данных вентиляторов. Рассмотрим осевой вентилятор вытяжной настенный.

Как устроены и работают осевые настенные вентиляторы?

Для данного типа вентиляторных систем характерно наличие таких элементов, как:

  1. Присутствие лопастей и винта;
  2. Наличие оси, к которой производится крепление крыльчатки;
  3. Имеется корпус;
  4. Также необходимо наличие двигателя, который будет приводить лопасти в движение.

Схема устройства настенного вентилятора

Для  данных вентиляторов не существует каких-либо определенных параметров размера их лопасти. В длину они могут быть различными, для настенных вентиляторов, предназначенных для бытового использования, характерны небольшие лопасти. Если говорить о промышленных вентиляторах, то длина лопастей измеряется несколькими метрами.

Сама крыльчатка для такого устройства, как вытяжной настенный осевой вентилятор, может изготавливаться из самых разных материалов. Основными материалами изготовления являются алюминиевые сплавы, пластиковый материал, нержавейка.

Процесс монтирования настенного осевого вытяжного вентилятора

Настенные осевые вентиляторные устройства при своем монтировании должны устанавливаться на стеновой поверхности, при этом высота их монтажа не должна быть меньше, чем два метра.

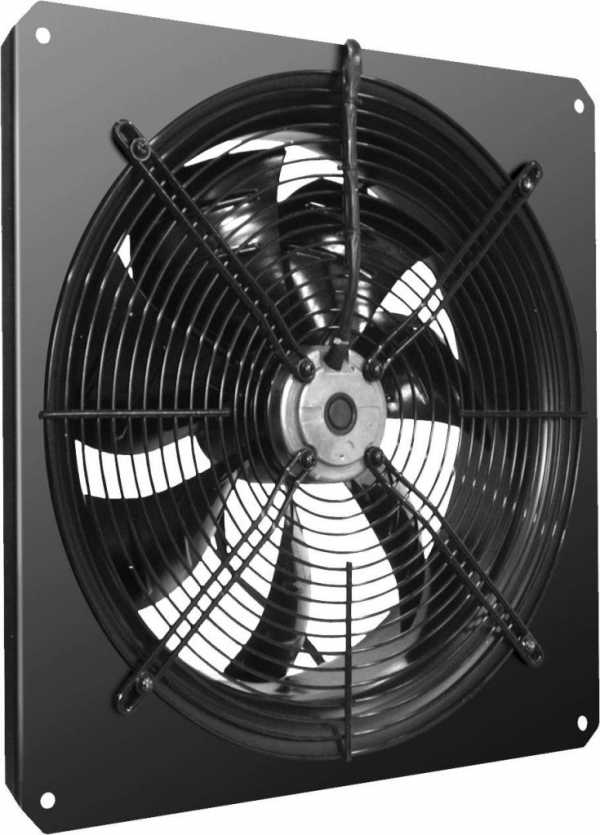

Настенный промышленный вентилятор

Чтобы поднять данное устройство для установки в промышленных зданиях применяется грузоподъемник, если установка применяется в частном доме и вентилятор является небольшим, то вполне достаточно пары человек для его монтажа.

Для процесса монтирования данной вентиляторной системы следует заранее подготовить проем в самой стене, либо в окне. Данный проем обрамляется металлическим уголком, а само вентиляторное устройство крепится при помощи болтового соединения.

При монтировании осевых вентиляторов на стеновые поверхности следует располагать их прямо напротив дверного проема, а сам отвод не нужно делать на чердачное помещение, иначе возможно образование на чердаке конденсата, а следовательно могут образовываться всяческая гниль, либо плесень.

Если происходит монтирование больших размеров вентиляторов, то их следует крепить при помощи кронштейнов. Данный вид крепления в значительной мере понижает степень нагрузки на стеновую поверхность и увеличивает прочностные параметры крепления.

С наружной уличной стороны данный проем следует закрывать козырьками, которые выполнены в виде полуотводов. Данная защита предназначена оберегать вентилятор от проникновения всякого мусора и влаги со стороны улицы.

Особенности вытяжных настенных вентиляторов осевого типа

Данные вытяжные системы настенного типа наиболее распространены в настоящее время, так как обладают некоторыми преимуществами перед другими типами вентиляторных систем.

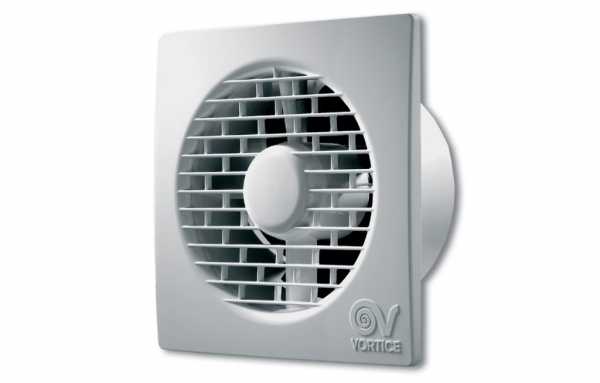

Вытяжной вентилятор для кухни

Среди плюсов данных устройств можно выделить следующие параметры:

  • достаточно простая конструкция данных вентиляторов;
  • высокая степень долговечности их использования;
  • сравнительно невысокая степень образования шумов;
  • экономичность потребления электричества;
  • легкая система монтирования;
  • довольно простой способ ухода за данными вентиляторными системами.

Кроме того, вытяжные вентиляторы настенного типа позволяют обеспечить их монтирование на любые виды стеновых поверхностей, что особенно актуально в наши дни, когда возведение стен и  их отделка производится из самых разнообразных материалов.

Каким образом производится уход за настенным вытяжным вентилятором?

Не только за настенными вентиляторами, но и за любыми другими требуется производить уход. Следует регулярным образом прочищать их от накопившейся пыли и грязи. Данный процесс по очистке вентилятора может значительно продлить срок долговечности его использования.

Уход за вытяжным вентилятором на потолке

Чтобы произвести очистку от пылевых скоплений следует снять верхнюю крышку вентилятора и произвести очистку при помощи пылесоса. Кроме того, хотя бы раз за год его использования следует полностью производить разборку вентилятора, промывать теплой мыльной водой все его части.

«При очистке вентилятора следует произвести смазывание всех металлических частей данного устройства, при этом следует особенно тщательно произвести смазку движущихся частей устройства».

Если значительно повысился шум при работе настенного вентилятора, то следует внимательно его осмотреть, а также проверить все крепления данного устройства, если что-то разболталось, то следует подкрутить. Если собственными силами устранить неполадки не удается, то следует вызывать мастера по наладке, либо произвести покупку нового вентиляторного устройства настенного типа.

Обратите внимание!
