схемы и размеры контуров, последовательность
Электричество в нашем доме облегчает жизнь и делает её более комфортной, но нельзя забывать, что оно же может стать причиной серьёзных электротравм. Один из способов обезопасить себя -это применять защитное заземление. Кроме того, некоторые современные электроприборы, например, микроволновые печи, газовые котлы, системные блоки домашних компьютеров, нуждаются в заземлении для обеспечения их нормальной работы (уменьшение помех, снижение уровня вредного излучения).
Очень редко можно встретить частный дом или дачу, в которых используется заземление. Перед владельцами такого жилья встаёт выбор, нанять рабочих или сделать заземление самостоятельно. Для сети 220 В (380в) решить эту задачу достаточно просто. Поэтому, если у вас есть желание физически поработать, нет необходимости покупать дорогостоящие комплекты готовых заземлителей или нанимать организации для выполнения этих работ.
В процессе изготовления понадобится выполнение небольшого количества сварочных работ, если с этим трудностей не возникает, остаётся приобрести металлоизделия и приниматься за работу.
Защитное заземление
Большинство наших сетей оборудовано глухозаземленной нейтралью, проще говоря, нулевой провод в розетке на электростанции соединён с землёй. Ещё провод заземляется в дополнительных точках, например, на столбах линий электропередач. К сожалению, электросети сильно изношены, и это заземление оставляет желать лучшего.
Теперь представим ситуацию, когда из-за повреждённой изоляции напряжение попало на корпус прибора. Если прикоснуться к прибору, ток начнёт течь через тело человека к земле. Принято считать, что тело человека имеет сопротивление около 1 тыс. Ом, увеличивает эту величину резиновая подошва обуви, сухой коврик на полу и т. д. Чем меньше эта величина
, тем сильнее будет ощущаться воздействие тока на организм.Если присутствует заземление, ток с повреждённого устройства потечёт на землю по нему. Если в этом случае человек касается корпуса прибора, то его тело становится параллельно подключённым к заземляющему проводнику. Сопротивление последнего намного меньше сопротивления тела, поэтому большая часть тока будет течь по пути наименьшего сопротивления, а человек максимум ощутит лёгкое пощипывание и избежит получения тяжёлых электротравм.
Для того чтобы схема работала так, как описано выше, система заземления должна иметь определённое сопротивление:
- для сети напряжением 380В — не более 2 Ом;
- для сети напряжением 220В — не более 4 Ом.
Требования к конструкции устройства заземления частного дома с сетью 380 В более высокие, поэтому такой контур можно использовать и для сети 220 В. При построении отличаются они только тем, что для 380 В применяются заземляющие проводники большего сечения, а элементы конструкции выполнены из более толстого металла.
Элементы и материалы
Устройство заземления состоит из трёх элементов.
- Вертикальные заземлители — металлические элементы, которые забиваются вглубь грунта, Предпочтительно их изготавливать из толстостенной трубы диаметром не менее 32 мм или из уголка шириной от 40 мм.
- Горизонтальные элементы, которые соединяют все вертикальные элементы в одну цепь. Лучше всего для этих целей подойдёт металлическая полоса 40×4 мм, но можно использовать уголок или прут диаметром от 16 мм.
- Шина заземления — металлический проводник, идущий от заземлителей к распределительному щиту или к защищаемому оборудованию. Для этих целей можно применять полосу 40×4 мм. В целях экономии и для удобства выполнения изгибов и поворотов допустимо применение прута диаметром 10 мм. Заводить в дом или в распределительный щит металлическую полосу достаточно трудно. Для облегчения этой процедуры поступают так. Доводят шину заземления до наружной стены дома. На конце приваривают болт с резьбой м10 или м12, с помощью которого присоединяют медный провод сечением не менее 6 мм 2. Дальше этот проводник заводят в щит.
Чем больше сечение применяемых металлических элементов, тем лучше токи растекаются на землю, а следовательно, лучше работает весь контур заземления. Кроме того, толстый метал будет дольше разрушаться коррозией, поэтому при прочих равных условиях следует выбирать металл потолще.
Электропроводность у калёного металлопроката ниже, чем у обычной стали, по этой причине не следует применять арматуру, швеллер и подобные им элементы металлоконструкций.
Схемы и размеры

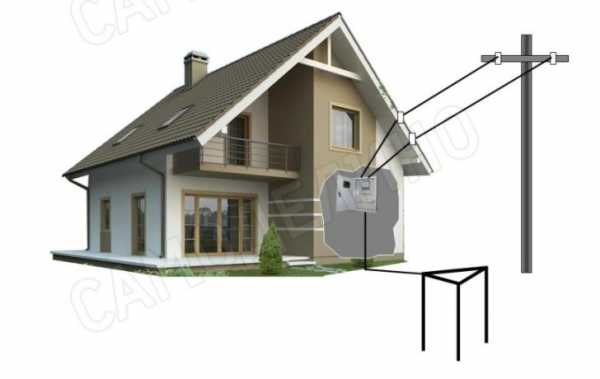

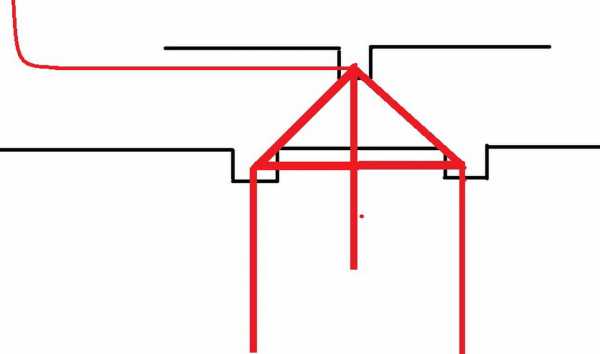

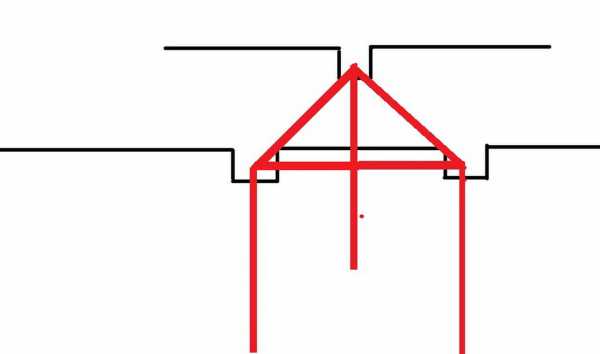

Схема контура заземления частного дома — это способ расположения и соединения вертикальных заземлителей. Если вы делаете заземление 380 вольт на дом, схема выполнения может быть разной, но основных две.

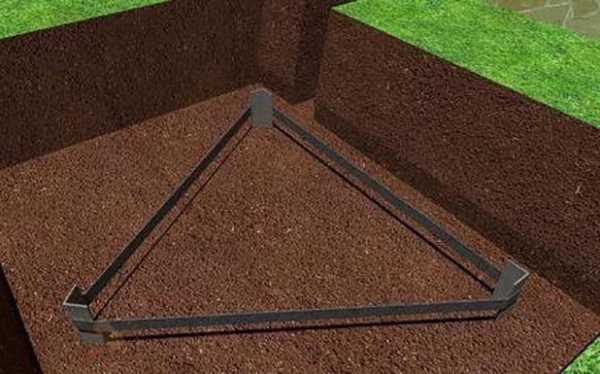

- Замкнутая — контур выполняется в виде геометрической фигуры. В углы забивают вертикальные штыри, которые соединяют горизонтальными элементами, образуя стороны выбранной фигуры. Чаще всего контур изготавливают в виде равностороннего треугольника. Длина стороны 2.5−3 метра. Глубина погружения вертикальных стержней около трёх метров. В случае необходимости размер стороны треугольника можно уменьшить до 1.2 метра.
- Линейная — контур имеет вид прямой или изогнутой линии. Вертикальные штыри забивают на расстоянии 2.5−3 метра друг от друга и соединяют их последовательно горизонтальными элементами.
Размеры контура заземления для частного дома, приведённые выше, подходят для большинства случаев, но их можно изменять в зависимости от конкретных условий. Например, если на вашем участке грунтовые воды расположены близко, то длина вертикальных заземлителей может быть уменьшена до метра.
Если невозможно углубить заземлители до необходимого уровня, или на участке сухая песчаная почва, может возникнуть ситуация, когда готовое заземление обладает большим сопротивлением и не выполняет свои функции. В этом случае необходимо увеличивать число вертикальных штырей. Например, если уже есть треугольный контур, нужно отступить от него три метра и вбить стержень, который соединяется с треугольником металлической полосой. Получается совмещение замкнутой и линейной схем построения. Можно сделать два треугольника и соединить их между собой. Так поступать до тех пор, пока сопротивление контура не опустится до необходимой величины.
Выбор места
Заземляющее устройство располагается не ближе одного метра от дома.
Хорошо, если в выбранном месте земля никогда не пересыхает, например, участок земли с северной стороны дома, низина и так далее.
Не следует забывать и о мерах предосторожности, нужно ограничить посещение места с контуром заземления животными и людьми. Для этого заземление нужно расположить там, где исключено нахождение людей, или огородить его.
Перед началом земляных работ убедитесь, что под землёй не проложены трубопроводы и кабели.
Проверка заземления
Методика измерения сопротивления заземления отличается от измерения обычного сопротивления, поэтому для таких целей используют специальные приборы. Если у вас такого прибора нет, вы можете проверить свой контур практическим методом.
Понадобится патрон с лампой накаливания мощностью не менее 100 Вт. Один провод от патрона лампы подключают к фазному контакту розетки, а второй — к шине заземления. Если лампа светит так же, как и при обычном подключении к сети, контур работает правильно. В идеале напряжение на лампе в обоих случаях должно быть одинаковым.
В случае когда лампа светит тускло или не горит вовсе, необходимо проверить места сварки металла и соединения проводов. Если соединения в норме, необходимо увеличивать контур заземления.
Последовательность выполнения работ

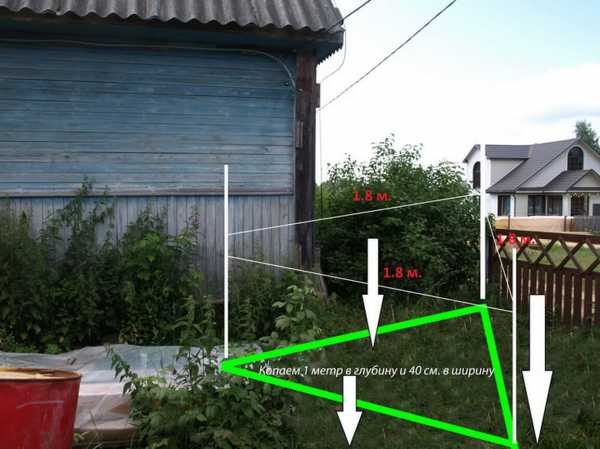

- Делаем разметку. Отмечаем места расположения вертикальных заземлителей, расположение горизонтальных перемычек и путь, по которому к дому будет проходить заземляющая шина.

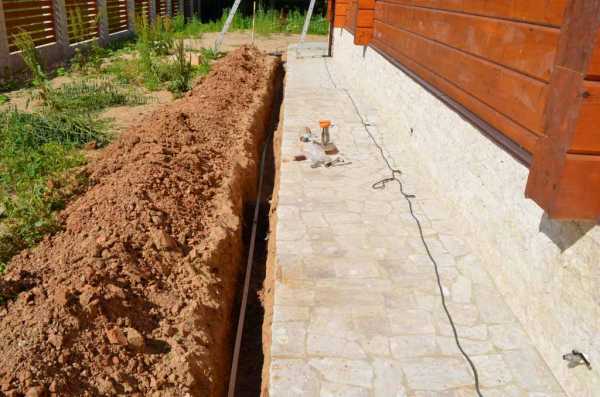

- Можно приступать к земляным работам. Все элементы контура должны располагаться под поверхностью грунта, желательно ниже уровня промерзания, поэтому глубина должна быть не менее пятидесяти сантиметров. Ширину траншеи нужно выбрать такой, чтобы обеспечить удобство выполнения сварочных работ и процедуры заглубления заземлителей.

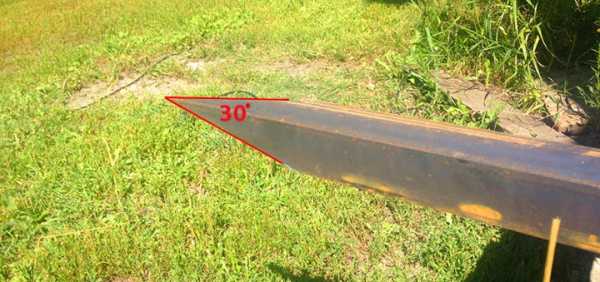

- Подготавливаем метал. Нарезаем заготовки для вертикальных заземлителей и заостряем один из концов. На другом конце желательно приварить площадку — это уменьшит расклепывание металла и облегчит работу. Нарезать сразу и горизонтальные перемычки не следует, так как при забивании штыри могут уйти в стороны, и практические длины перемычек могут отличаться от расчётных. Для защиты металла от коррозии можно покрыть его специальными составами, которые сохраняют электропроводность стали. Применять обычные лакокрасочные материалы нельзя.

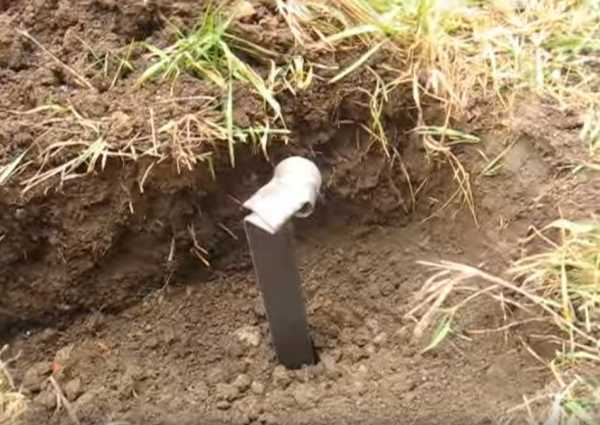

- Забиваем штыри. Длина штырей около трёх метров, поэтому в начале этой процедуры может понадобиться стремянка. Забивать можно обычной кувалдой или использовать мощный отбойный молоток. После заглубления верхний край штырей будет деформирован, и его лучше подрезать до ровной части — это облегчит сварочные работы. Заглублять штыри нужно настолько, чтобы после подрезки они были выше дна траншеи примерно на 10 см.
- Нарезаем метал для горизонтальных элементов контура и приступаем к сварочным работам. Обваривать следует сплошным швом высокого качества. Если вы не можете этого сделать, пригласите специалиста, так как очень важно обеспечить качественный и надёжный контакт между всеми элементами контура.
- Если шина заземления ведётся только к дому, то её следует довести до стены и поднять. Этот конец должен выступать над поверхностью земли сантиметров на двадцать. На конце привариваем болт для подключения заземляющего провода.
- Делаем проверку работоспособности контура заземления.
- Если контур прошёл проверку, траншею можно закапывать.
Защитное зануление
Некоторые люди для экономии или по незнанию вместо защитного заземления используют в частном доме зануление. Схема последнего применяется на предприятиях при использовании промышленного оборудования. Основное назначение зануления — это защита оборудования от короткого замыкания. Поэтому применение его в частном доме нецелесообразно, и оно никак не может заменить защитное заземление.
Не стоит экономить на своей безопасности. Сделать заземление для 220 В в частном доме своими руками несложно. Все необходимые инструменты есть в наличии у каждого хозяина.
Если проводка в вашем доме выполнена двухжильными проводами, то провода для подключения заземляющего проводника нет. Решить эту проблему можно без замены проводки следующим способом. Розетки в доме заменяются с обычных на розетки с заземлением, а заземляющий провод ведут по наружной поверхности стены, можно его спрятать под плинтусом или в декоративный пластмассовый короб.
Для безопасной эксплуатации мощных электроприборов, особенно расположенных во влажных помещениях (бойлер, стиральная машина), применения заземляющего контакта в розетке недостаточно. Корпусы таких приборов нужно соединить медными жилами напрямую с заземляющей шиной. Для этого на корпусе есть специальный болт, помеченный значком заземления.

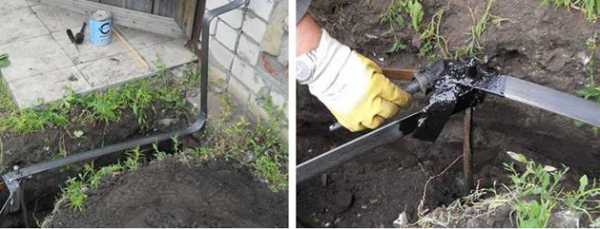

Элементы заземлителя выполнены из чёрного металла, который под действием коррозии будет постепенно разрушаться, и в какой-то момент заземление перестанет выполнять свои функции. Чтобы не пропустить этот момент, необходимо периодически проверять работоспособность контура и при необходимости восстанавливать его. Поэтому нелишним будет зарисовать план расположения всех элементов.
Оцените статью: Поделитесь с друзьями!elektro.guru
Как сделать заземление в частном доме своими руками? Что это такое
Вопрос о том, как сделать заземление в частном доме своими руками и законно ли выполнять работы самостоятельно, наверняка волнует многих владельцев. Для этого следует обратиться к нормативной базе, а именно обратить внимание на «Правила устройства электроустановок потребителей» (ПУЭ), «Правила техники безопасности при эксплуатации электроустановок потребителей» (ПТБЭ) и «Правила технической эксплуатации электроустановок потребителей» (ПТЭЭ).
Содержание этой статьи
Важно обратить внимание на то, что требований к тому, чтобы такие работы проводились исключительно профильными специализированными компаниями нет, но, выполняя работы самостоятельно, необходимо все сделать с соблюдением всех норм. В этом случае при вводе в эксплуатацию вопросов у контролирующих организаций не будет.
Изучение терминологии: заземление и зануление, в чем разница?
В общих чертах с учетом того, что и заземление, и зануление служат для защиты потребителя от поражения электрическим током, а также для предотвращения последствий от технических проблем, например, связанных с коротким замыканием, между ними имеется существенная разница как при проведении монтажных мероприятий, так и по принципу работы.
В настоящее время актуальность этой проблемы значительно выросла и связана с тем, что электропотребление среднестатистического современного дома или квартиры существенно возросло, и в основном такой рост обеспечивает мощная бытовая техника.
В случае внештатной ситуации, например, при нарушении электроизоляции, коротком замыкании, человек, дотронувшийся к токопроводящим частям прибора, может избежать поражения током, так как за счет того, что сопротивление у людей выше, нежели у земли, электричество «пойдет по пути наименьшего сопротивления».
Также правильное заземление гарантирует безопасную и надежную работу электроприборов, так как за счет срабатывания в критических случаях устройств защитного отключения ток на прибор прекращает свое поступление.
Основным и принципиальным отличием между этими двумя видами защиты является и то, что для заземления используется отдельная линия (провод) для связи с «землей», а во втором таким проводником является рабочий ноль, и в этом главная опасность.
В нормальном состоянии защита обеспечивается, но при нарушении связи рабочего ноля с «землей» происходит замыкание контура, чреватое выводом прибора из эксплуатации, и главная опасность – поражение человека электрическим током при случайном контакте с токопроводящими элементами.
Не исключается и вероятность пожара, что особенно опасно для зданий, построенных из легковоспламеняющихся материалов. Таким образом, использование рабочего ноля для защитных электромероприятий нецелесообразно в силу его ненадежности.
Как самому правильно сделать заземление своего дома? Видео:
Заземление или зануление: что лучше сделать в частном доме?
Итак, следует учитывать принципиальные отличия одного вида защиты при планировании работ по защите электросети дома. Для заземления характерно наличие отдельного контура, который имеет надежное соединение по отдельному проводнику с электроприбором (точнее, его корпусом). Зануление основано на том, что в электросети имеются два вида проводников – ноль и фаза.
При стандартном для частного домостроения однофазном подключении в 220 В от трансформатора или электрического столба нулевой провод только один и имеет связь с землей. При трехфазном питании ноль является нейтралью, но также его выход на землю располагается в месте трансформаторной будки или столба.
Кроме конструктивных отличий, существует разница и по обеспечению безопасности: в случае наличия заземления ток будет уходить в землю, а при занулении возможны варианты, зависящие часто от сиюминутной обстановки.
Для человека в этом опасности нет никакой, но только до того момента, пока обеспечивается надежная связь ноля с землей.
Таким образом, с целью защиты техники более надежным является зануление приборов, но для обеспечения безопасности человека и снижения угрозы возникновения пожара в результате проблем с эксплуатацией электросети альтернативы заземлению нет. Кроме того, надо учитывать, что недопустимой является не только подмена понятий, но и объединение этих двух видов защиты в одном приборе или системе.
Рассматривать возможность выполнения зануления можно жителям многоквартирных домов из-за конструктивных сложностей с монтажом заземления.
Кроме того, зануление наиболее часто используется на производстве для защиты станков и другой техники, но в этом случае существует надежный контроль за безопасностью работы с ними.
Что называется защитным заземлением, а что рабочим?
Заземление как мера обеспечения безопасности при использовании различных видов электроприборов делится на защитное и рабочее, кроме того, особняком стоит и молниезащита, подключать которую с землей необходимо с помощью отдельного контура. Использование общего заземления не рекомендуется, так как в этом случае при попадании молнии на громоотвод электричество будет вынужденно пройти через дом.
Основным отличием защитного заземления от рабочего является то, что оно представляет собой преднамеренное обеспечение электрического соединения с землей (или иными нетоковедущими элементами). И, как уже указывалось выше, его основная функция состоит в защите от возможного поражения человека током.
А вот то, что называется рабочим заземлением, имеет принципиальное отличие, заключающееся в том, что преднамеренно с землей соединяется не прибор в целом, а его отдельные элементы, например, обмотки трансформатора или генератора и других приборов.
То есть соединяются несколько точек одновременно. Исходя из этого определяется и основное значение рабочего заземления – гарантия нормальной и безопасной работы оборудования, особенно точного, для которого любые критические моменты могут стать фатальными.
Непосредственно соединение производится между заземляемыми точками и заземлителем, допускает использование вспомогательных монтажных элементов: резисторов, предохранителей и т. д.
Конечно, выбор защиты – вопрос весьма ответственный, и его вид определяется исходя из особенностей электросети дома, разнообразия используемых приборов, конструктивных особенностей строения и т. д. Для большинства бытовых приборов в доме достаточным оказывается заземление с помощью евророзетки, один кабель которой имеет соединение с землей.
Но для стиральной или посудомоечной машины, микроволновой или конвекционной печи, а тем более для бойлера следует предусмотреть возможность использования рабочего типа заземления.
ТОП-10 ошибок монтажа заземляющего устройства, видео:
В каких случаях обязательно требуется проведение мероприятий по заземлению?
После того, как стало понятно, для чего нужно заземление, следует выяснить, когда и где оно применяется:
- в однофазных сетях с переменным током и напряжением до 1 кВт и имеющих естественную изоляцию от земли;
- с постоянным током в двухпроводных сетях, у которых имеется изоляция источника тока и средней точки обмотки;
- в трехфазной сети с переменным током, с нейтралью и напряжением до 1 кВт;
- при напряжении свыше 1 кВт – для сетей переменного и постоянного тока, с различными видами и режимами функционирования обмоток.
Для монтажа защитной или рабочей системы заземления используются специальные элементы – «заземлители», которые представлены в двух видах:
- естественные – то есть любые токопроводящие элементы конструкции дома, коммуникаций, но обязательно имеющие непосредственное соприкосновение с землей. Но не допускается использовать в роли естественного заземлителя магистральные конструкции, представляющие опасность возгорания или взрыва, например, газовую трубу с этой целью использовать категорически нельзя.
- искусственные – представляют собой конструкции, изготовленные из неокрашенного металла. В некоторых случаях для обеспечения антикоррозийной защиты можно использовать защитные составы, не снижающие их токопроводящую способность. Как вариант искусственного заземлителя можно считать специальный токопроводящий бетон.
Она представляет собой соединение верхних концов заземлителей с помощью сварки в единый конструктивный элемент, который заводится непосредственно в дом, для чего и используется шина заземления, являющаяся завершающим элементом, необходимым для обеспечения цельности и жесткости контура.
Монтаж контура: подготовительный этап
Перед тем, как приступить к работам, потребуется выполнить схему и подготовить необходимые материалы и инструменты. Непосредственно сам контур заземления представляет собой объединенные в единую конструкцию две подсистемы: внешнюю и внутреннюю.
Первая состоит из заземлителей, объединенных металлической обвязкой.
Вторая, расположенная в доме, – это разветвленная сеть проводов, идущая от розеток или непосредственно от бытовых приборов, которые сходятся и подсоединяются к шине заземления, установленной в счетчике.

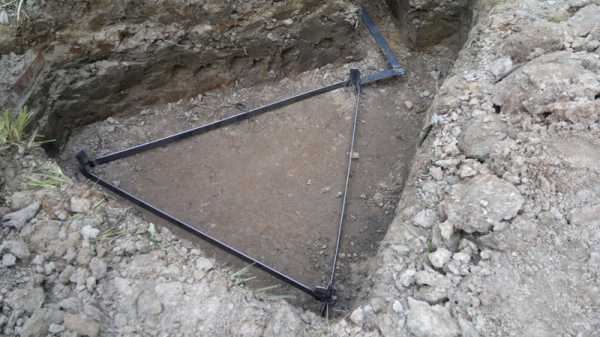

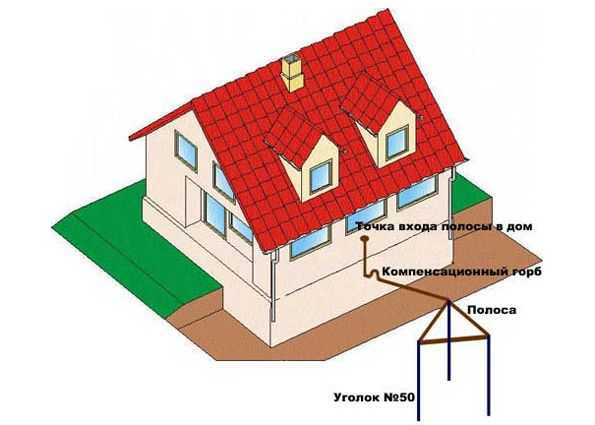

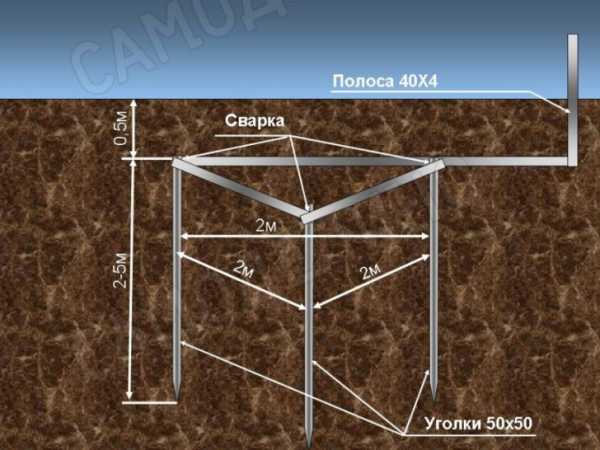

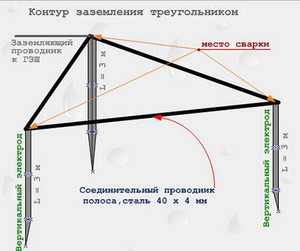

Внешнее заземление чаще всего выполняется в виде треугольника, стороны которого имеют длину от 1 до 2 м, оптимально – 1 м 20 см. Но можно использовать и линейную незамкнутую форму, в которой соединение верхних концов производится последовательно.
Однако данный вид, более безопасный и менее требовательный по выбору места для установки, имеет уязвимость – при нарушении последовательной связи токопроводящие способности конструкции снижаются. Допускается создание и других замкнутых схем расположения, но принципиального преимущества ни круглая, ни квадратная не предоставляют.

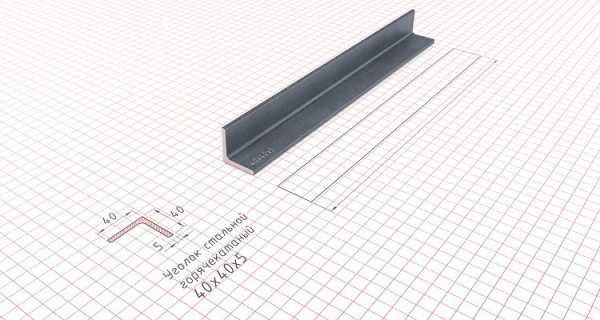

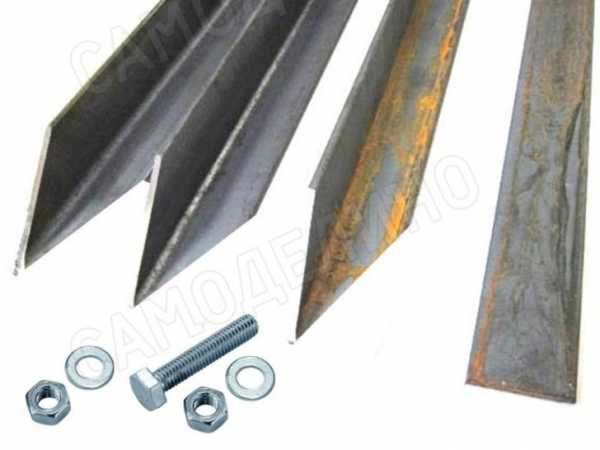

Для изготовления заземлителей используется уголок из металла с сечением 50х50 мм, прут или труба диаметром не менее 32 мм. Длина должна быть не менее 2 м, но надо учитывать глубину промерзания – то есть длина должна не менее чем на 300-400 мм ее превышать.
Для соединения верхних концов заземлителей потребуется металлическая полоса не менее 40 мм ширины, 4 мм толщины и длиной от 1 до 2 м. В некоторых случаях допускается использование других металлических изделий, например, металлического прута диаметром от 16 мм.
Для обеспечения ввода в дом потребуется металлическая конструкция, предпочтительно из нержавейки, длиной от контура до места ввода в дом. Также необходимо приобрести крепежные элементы – болты, хомуты и медный провод, сечение которого определяется сечением провода фазы, но не менее 4 мм2.
Для резки металла нужна будет «болгарка» или иной инструмент, но при наличии предварительной схемы подготовить металлические элементы нужной длины можно прямо в строительном магазине.
Устройство внешнего контура
1. Перед тем как сделать заземление в частном доме, необходимо выбрать место под внешнюю часть заземляющего контура. Наиболее подходящие места, в которых практически отсутствует какое-либо передвижение людей, при этом его расположение должно быть максимально близко к дому, – оптимально 1 м.
Исключение возможности нахождения человека в месте расположения контура необходимо из-за того, что в случае срабатывания защиты это может иметь фатальные последствия.
Лучшие места – вдоль забора с тыльной стороны дома, под отмостками, но наиболее привлекательно – под статичными декоративными элементами, например, колоннами или садовыми скульптурами или просто огородить опасную зону, накрыть куполом и т. д.
Некоторую проблему представляют песочные грунты, для повышения токопроводности которых рекомендуется залить солевой раствор из расчета 100 г соли на 1 л воды под основание заземлителей, но у этого способа есть существенный недостаток – ускоренная коррозия металла, что в итоге приведет к уменьшению номинальной мощности контура.
В тех случаях, когда такая опасность полностью не исключается, следует подумать над устройством незамкнутого контура, например, в случае регулярных подтоплений участка талыми или паводковыми водами такой вариант более правильный.

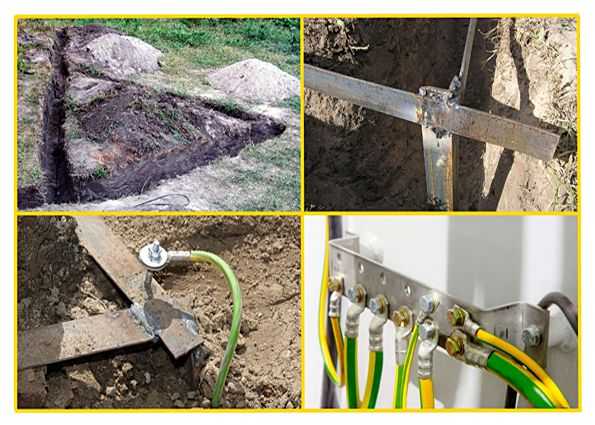

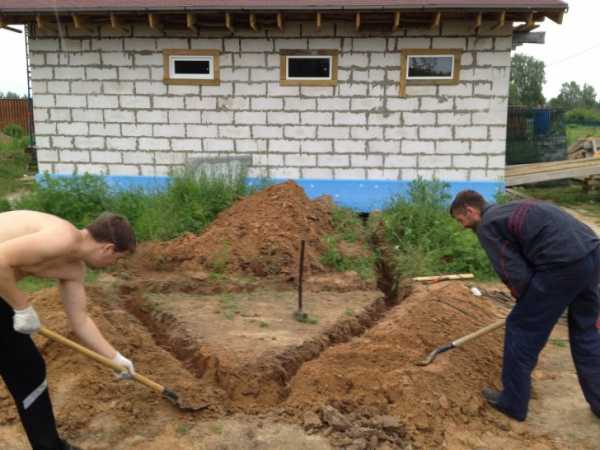

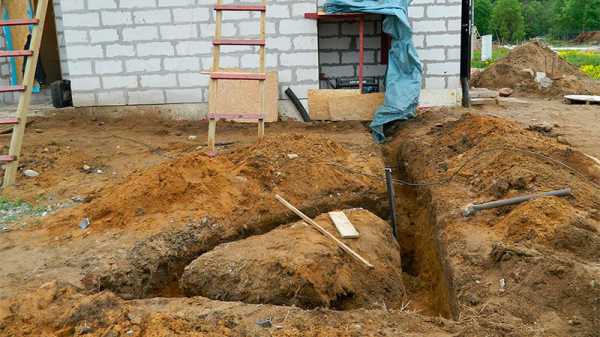

2. Далее можно непосредственно приступать к выполнению земляных работ, а именно к подготовке треугольной (или иной) формы траншеи со сторонами 1,2 м (допустимый предел – от 1 до 2 м) и канавы, ведущей к дому. Глубина должна составлять в среднем 50-60-70 см.

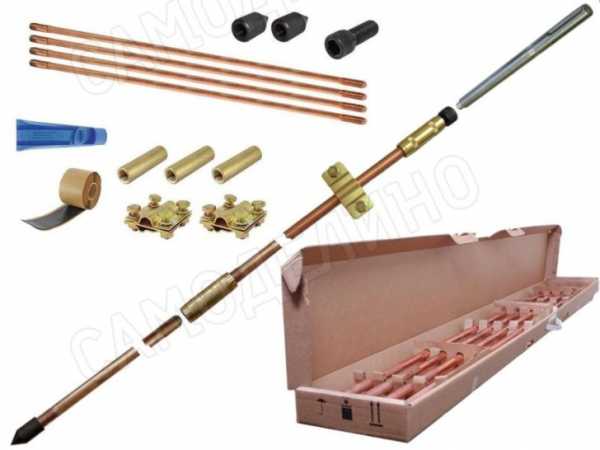

3. После этого, используя подготовленный комплект заземления для частного дома, в соответствующие и предварительно обозначенные места с помощью кувалды вбиваются металлические элементы контура – заземлители на глубину, не менее 2 м.

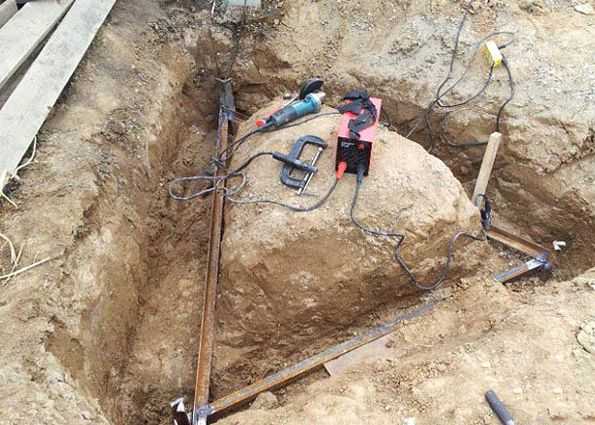

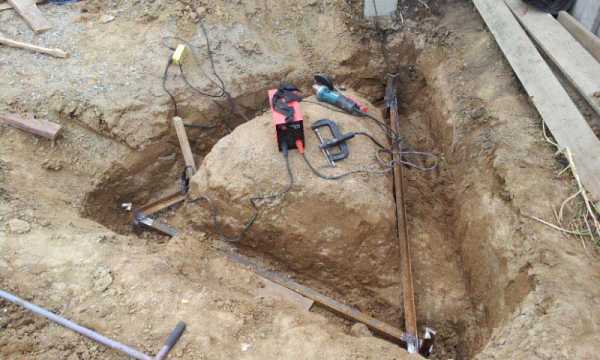

4. После этого с помощью сварочного аппарата верхние концы соединяются металлическими полосами или прутом. Также с использованием сварки надежно прихватывается одна из вершин треугольника и конец металлического прута или пластин, ведущих к дому. Второй конец этого элемента подводится к дому.
Дальше с помощью болтового соединения подсоединяется кабель, ведущий из дома и протянутый сквозь отверстие в стене, выполненное с помощью перфоратора с буром соответствующего диаметра.
5. После выполнения этого этапа работ можно заняться засыпкой и трамбовкой траншей. и наружные работы можно считать завершенными – дальше предстоит выполнить подключение в доме.
Подключение контура к распределительному электрощиту
Для того чтобы контур начал работать, его необходимо подключить к распределительному щитку, расположенному в доме (в некоторых случаях вне дома, на внешней стороне здания). Для этого нужен медный одножильный провод, один конец которого уже подсоединен к контуру, а второй крепится на отдельной шине в распределительном электрощитке.
Также вместе со специалистом после подключения контура можно измерять сопротивление заземления, полученные значения которого будут свидетельствовать о степени работоспособности конструкции и ее возможностях по обеспечению безопасности эксплуатации электрических приборов.
Правила выбора металлической двери в новом доме. — здесь больше полезной информации.

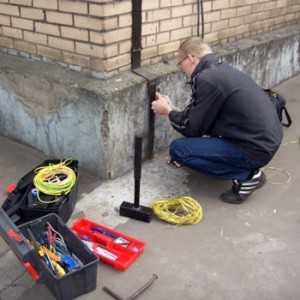

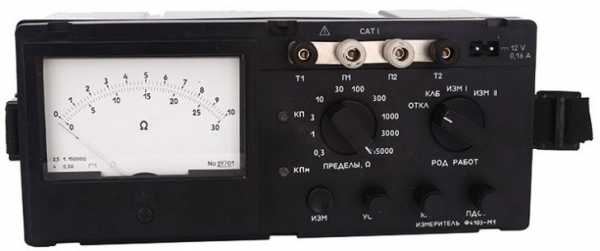

С помощью прибора проверка проводится следующим образом:
- сначала заглубляются два штыря в землю на глубину не менее 500-700 мм;
- специальные провода прибора (они указаны в инструкции) подключаются одни к шине в распределительном электрощитке, другие соответственно к штырям;
- показатель сопротивления, равный 4 Ом, свидетельствует, что работы по монтажу и подключению контура в электросети с напряжением 220 В выполнены верно и система полностью готова к эксплуатации.
Несмотря на то что алгоритм этой работы достаточно простой, проблема состоит в том, что для ее проведения требуется наличие мультиметра. Но без проверки обойтись нельзя, и произвести ее можно с помощью обычной лампы накаливания мощностью 100 Вт и патрона с длинными концами, один из которых подключается к заземлению, а второй к фазе на электрощитке.
Вас заинтересует эта статья — Лестницы на второй этаж в частном доме своими руками.
Результаты следует оценивать по степени накала лампочки: ярко – все отлично, контур справляется со своей функцией, тусклый свет будет свидетельствовать о том, что соединения и стыки обеспечивают слабый контакт и их следует переделать.
Если лампочку совсем не удалось включить, значит, контакт полностью отсутствует и надо искать причину и все переделывать. В этом случае контур абсолютно не рабочий.
Вместо заключения
Некоторых людей может интересовать вопрос, почему используется несколько (чаще всего три) заземлителя. Причина в том, что земля представляет собой проводник нелинейного типа, поэтому сопротивление в этом случае будет определяться площадью соприкосновения. А у одного элемента она совершенно недостаточная для надежной защиты.
Также при наличии нескольких заземлителей в промежутке между ними образуется так называемая потенциальная поверхность, которая превращается в дополнительный элемент системы. Но такая ситуация обеспечивается, если соблюдается определенное расстояние между заземлителями, которое, как указывалось выше, находится в промежутке от одного до двух метров.
You need to enable JavaScript to voteПонравилась статья ? Покажите её друзьям:
Смотрите дальше на DimDom.ru:
Дополните статью вашими комментариями :
dimdom.ru
Заземление в частном доме своими руками 220в и 380в
Сегодня в каждом доме есть холодильник, печь СВЧ и телевизор. Другие добавят к этому списку стиральную машину, водонагреватель, пылесос, кондиционер и т. п. Все эти приборы требуют много качественной электроэнергии. При этом и домашняя техника, и система защиты людей от поражения электрическим током будут функционировать нормально только при наличии надежного заземления.
Согласитесь: с заземлением дом становится надежнее!Почему необходимо качественное заземление
Заземление – это электрическое соединение металлических поверхностей приборов с землей. Физически оно состоит из ряда последовательно соединенных конструктивных элементов, которые называют системой заземления.
Его электрическое сопротивление в сетях 220В, 380В не должно быть выше 4 Ом.
Многим известно, что правила организации рабочего места на предприятии требуют заземления металлических корпусов компьютеров. Конечно, это делается для повышения электробезопасности. Однако при этом улучшается и помехоустойчивость электроники, что увеличивает скорость работы компьютера. Так почему бы не провести в дом заземление, чтобы обеспечить лучшие условия для работы и себе, и технике?
Так бывает, что при касании металлического корпуса водонагревателя или стиральной машины ощущается пощипывание током. Неприятность данного вида также устраняется при заземлении корпуса агрегата.
Так выглядят заземляющие контакты защитного проводаИзвестно, что исправная микроволновая печь не создает опасного излучения для людей, находящихся рядом. При этом действительно надежная защита обеспечивается только при надежном заземлении ее корпуса. Если же в доме установлен газовый котел, его эксплуатация без заземления вообще не допускается из соображений безопасности.
Во вновь строящемся жилье всегда устанавливается устройство защитного отключения, которое предотвращает возгорание проводки и поражение людей электричеством. Его полноценная работа возможна только при наличии контура защитного заземления. Читайте о подключении УЗО в статье «Схема подключения автоматов и УЗО в однофазной и трехфазной сети с заземлением в частном доме и квартире».

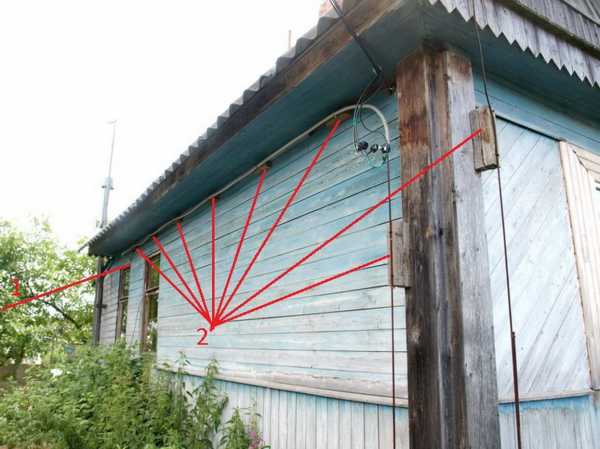

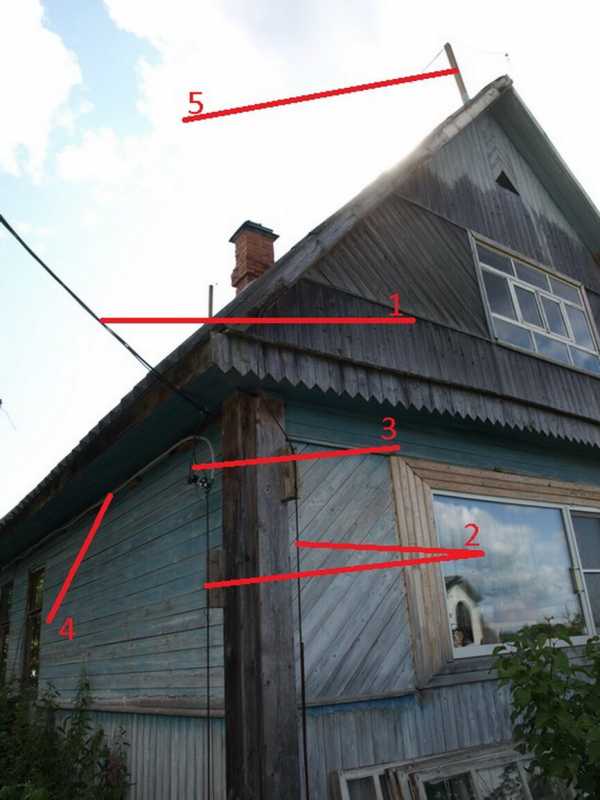

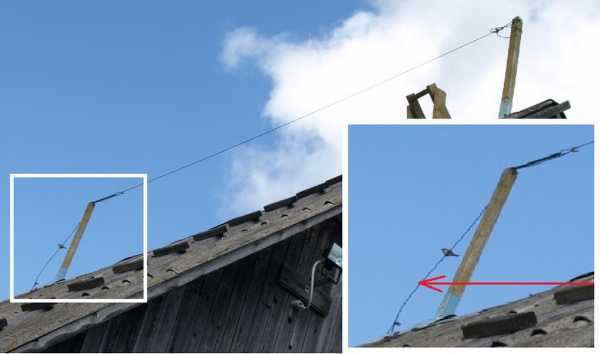

Как известно, громоотвод защищает строения от пожара, а электроприборы — от повышенного напряжения. Монтаж молниеотвода у деревянного дома выполняется только при наличии контура заземлителей.

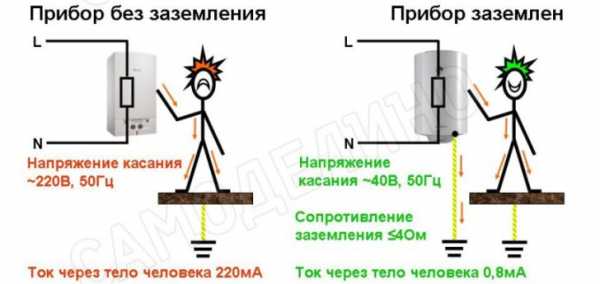

Защита человека от поражения электрическим токомПриведенная иллюстрация наглядно демонстрирует механизм защиты людей от поражения электрическим током при наличии заземления. Суть его заключается в том, чтобы тело человека не подвергалось воздействию недопустимого напряжения и тока.
Системы энергоснабжения и контур заземления в частном доме
Всем известно, что далеко не в каждом жилье имеется защитный проводник. Может показаться, что в существующих линиях электропередачи уже заложено решение всех вопросов безопасности. Однако зачастую системы подачи электроэнергии либо устарели, либо находятся не в должном состоянии.
Система электроснабжения TN-CВ настоящее время огромное количество жилья получает электроэнергию по двухпроводной линии системы TN-C. В данной схеме защитный проводник PE и нулевой N объединены на подстанции в провод PEN.
На производстве с целью защиты применяют так называемое зануление, то есть корпус оборудования соединяют с проводом PEN. В жилых помещениях так делать нельзя, так как в ряде аварийных ситуаций поверхность прибора может оказаться под напряжением. Вывод: для надежной защиты людей и техники необходимо заземление.

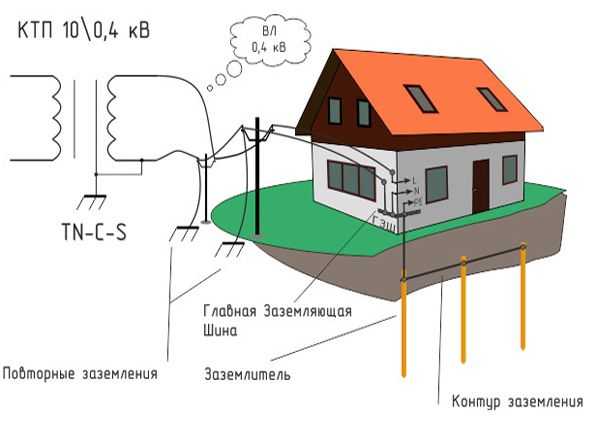

Система электроснабжения TN-C-SЭффективное и правильное решение – это преобразовать систему TN-C в TN-C-S. В этом случае на входе в здание проводник PEN расщепляют на PE и нулевой N, и в этом месте производят подключение местного заземления (снова!) Для практического осуществления на вводном щите устанавливают шину заземления, контактирующую со щитком и шину зануления, изолированную от его корпуса.
К шине нуля подключают проводник PEN линии электропередачи, а к шине земли подключают местный защитный контур. Между шинами устанавливают перемычку. Со стороны внутренней электропроводки к шине нуля подключают проводники N, а к шине — провод PE.
Данный способ обеспечения защиты имеет недостаток: при плохом контакте или обрыве общего проводника PEN все подключенные к данной линии электроснабжения объекты будут соединены с Вашим контуром. Это может привести к появлению опасного напряжения на проводнике PE, или он перегорит.
Система электроснабжения ТТПодобных неприятностей можно избежать, если использовать еще один метод защиты – преобразовать систему TN-C в TT. Такое решение чаще применяют в производственных условиях. В этом случае проводник PEN считают нулевым N, а корпуса потребителей заземляют отдельно.
В практическом плане преобразование сети следует выполнить так же, как и в предыдущем случае, однако перемычку между шинами не ставят. В этом случае корпуса приборов будут всегда под потенциалом земли, однако в данной схеме обязательно применение УЗО и реле напряжения.
Заметим, что в двухпроводной схеме отсутствует защитный провод и возникает вопрос: какой можно применить? При этом, по правилам устройства электроустановок он должен быть в составе общего кабеля, и электропроводку в доме следует заменить. Иногда его все же прокладывают отдельно в кабель-канале. Конечно, сечение защитного провода должно быть не меньше, чем у проводников нуля и фазы.

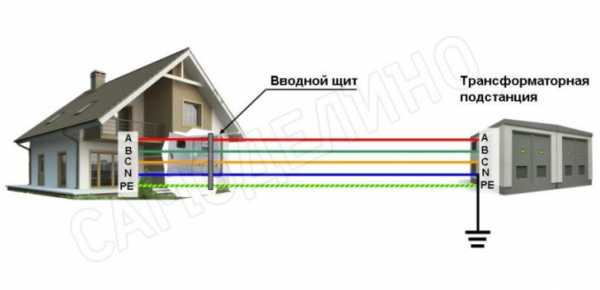

Система электроснабжения TN-SСамая надежная система электроснабжения — TN-S. В этом случае от подстанции идут отдельно защитный проводник PE, нулевой N и провода фазы L (один или три). Однако и в этом случае надежность линии электропередачи может вызывать сомнение, так что лучше на входе в дом проводник PE соединить с контуром местного заземления. Как видите, практически в любом случае, если речь идет о частном доме, полноценную защиту можно обустроить только при наличии собственного защитного контура.
Варианты устройства заземляющего контура
Далеко не всегда необходимо обустраивать так называемое искусственное заземление. Возможно, в Вашем случае уже существует естественный заземлитель, который и нужно использовать. В качестве естественного заземлителя могут выступать:
- труба водопроводной скважины;
- заложенный в грунт трубопровод из металла;
- сваи и другие железобетонные элементы;
- стальные рельсы, трубы и другой профиль, заглубленный в грунт.
Разумеется, в случае использования естественного заземлителя следует обеспечить его надежное электрическое соединение с шиной РЕ вводного щита. Лучше всего в качестве соединителя подойдет стальная полоса сечением 40х5мм, которую необходимо приварить к конструкции в грунте.

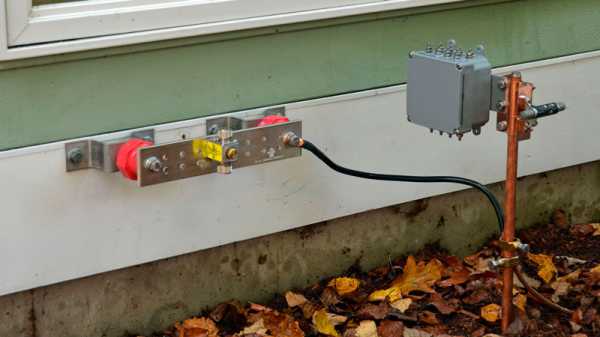

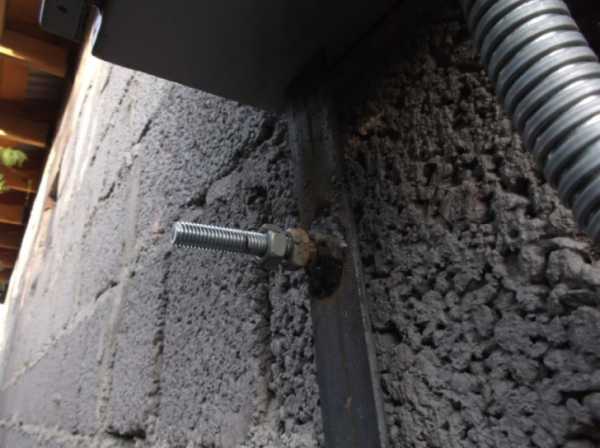

Ее прокладывают до цоколя здания. Здесь к полосе приваривают болт диаметром 10мм, на который наворачивают две гайки с двумя шайбами между ними. Между шайбами зажимают медный провод сечением не менее 10мм2, который подключается к шине РЕ входного щита. Не допускается использовать в качестве заземлителей:
- трубы отопительной системы;
- водопровод;
- канализационные трубы;
- трубопроводы горючих и токсичных веществ.
Один из вариантов естественного заземления – железобетонный фундамент здания. При этом необходимо соблюсти ряд условий:
- отдельные металлические элементы фундамента должны быть соединены с помощью сварки;
- его поверхности не должны быть обработаны изолирующими гидроизоляционными материалами;
- фундамент не должен находиться в агрессивной среде;
- влажность грунта должна быть не более 3%.
Если нет ничего, что можно использовать в качестве естественного заземлителя, придется сделать искусственный своими руками. Схему контура заземления можно выполнить в виде:
- контура вокруг здания из большого количества элементов, забитых на небольшую глубину;
- конструкции из трех и более штырей, забитых на глубину порядка 2-3м в виде треугольника, квадрата и т. п;
- одного электрода, заглубленного на несколько метров.
Теоретически все варианты имеют право на существование. Практически, наиболее популярна схема из трех штырей, размещенных в углах треугольника. Заметим, если сделать своими руками конструкцию в цокольном этаже здания, можно не опасаться увеличения сопротивления растеканию тока в результате промерзания грунта.
Расчет параметров заземляющего контура
Как мы уже отмечали, в сети 220 В и 380 В сопротивление заземления не должно превышать 4 Ом. Данная величина зависит от целого ряда параметров:
- глубины заложения, количества и площади электродов;
- проводимости поверхности заземлителей;
- глубины заложения и размеров горизонтальных элементов;
- состава грунта и его увлажненности.
Кроме того, сопротивление грунта заметно увеличивается при его замерзании, так что необходимо принимать во внимание климатическую зону. Исходя из необходимых электрических характеристик, а также перечисленных параметров, и происходит расчет заземления. При этом, расчетные формулы имеют немало составляющих и достаточно громоздки.
Разумеется, сложные расчеты необходимо производить в промышленных условиях, когда речь идет о большом количестве материалов и значительных размерах конструкций. В условиях частного дома заметно проще выполнить оценочные расчеты, проконсультироваться в местной организации электроснабжения и у соседей. Мы же подготовили для Вас справочную таблицу расчета количества заземлителей.
Таблица расчета параметров заземления | ||
Тип грунта | Удельное сопротивление грунта, Ом*м | Количество заземлителей |
Солончаковые почвы | 25 | 2 |
Торф | 50 | 3 |
Садовая земля | 40 | 3 |
Чернозем | 50 | 3 |
Песок сильно увлажненный | 60 | 4 |
Глина | 60 | 4 |
Песок умеренно увлажненный | 130 | 10 |
Супесь влажная | 150 | 12 |
Данная таблица составлена для условий 3-й климатической зоны с возможными температурами до -40°С. Состав грунта условно принят одинаковым по всей глубине закладки контура. При этом выбраны следующие параметры конструкции:
- штыри из стального уголка сечением 50х50х5мм и длиной 3м;
- расстояние между заземлителями 2м;
- горизонтальная соединительная полоса из стали сечением 40х4мм;
- глубина закладки горизонтальных элементов 0,5м.
Из таблицы следует, что соль и влага способствую растеканию тока в грунте, тогда как сухой песок имеет большое сопротивление. Следовательно, правильно обустроить заземление в сухой сезон, тогда в другие периоды его параметры только улучшатся. На практике следует выполнить заземляющий контур в соответствии с таблицей, предусматривая возможность добавления штырей. После завершения работ его сопротивление измеряют и, при необходимости, монтируют дополнительные заземлители.
Земляные работы при обустройстве заземленияИнструкция обустройства треугольного контура заземления
На практике наиболее популярна схема выполнения заземляющего контура в виде треугольника, хотя возможны любые другие варианты его геометрии. Три штыря одинаковой длины забивают в грунт в углах равностороннего треугольника и соединяют их горизонтальной шиной.
В замкнутой системе при нарушении одного из контактов контур продолжает работать. В случае последовательного размещения заземлителей при разрыве горизонтального соединителя сопротивление контура заметно возрастает. В таком варианте для увеличения надежности можно подключить горизонтальный соединитель в середине конструкции и выполнить несколько линий.
Элементы заземляющего контураЧтобы обустроить контур защитного заземления, потребуются следующие материалы:
- уголок стальной 50х50х5мм, длина каждого штыря 3-5м;
- полоса из стали сечением 40х4мм;
- комплект оцинкованных метизов М10 из болта, двух гаек и двух шайб;
- антикоррозийный состав или краска для наружных работ.
В качестве штырей может также выступать пруток диаметром не менее 12мм. При этом использование арматуры не приветствуется, так как она имеет повышенное сопротивление поверхности. Уголок, напротив, подходит очень хорошо, так как имеет большую площадь контактной поверхности, не изгибается при забивании в землю, обладает небольшим сечением и легко входит в грунт.
Выше представлен перечень основного инструмента, необходимого для выполнения работ. Сначала необходимо вырыть траншею глубиной 0,7м в виде треугольника со стороной 2,5м на расстоянии 1-2м от здания. Одна из вершин треугольника должна быть соединена канавкой той же глубины со стеной дома. При этом необходимо предусмотреть возможность размещения дополнительных стержней, если сопротивление контура заземления окажется больше 4Ом.
Размеры контура заземления в виде треугольникаЕго следует измерить по мере готовности конструкции.Стальной профиль длиной 3-5м обрезают болгаркой под углом для облегчения забивания в грунт. Отметим, что для уменьшения сопротивления растекания тока следует выбрать максимально длинные стержни, которые удастся загнать в землю. В любом случае они должны заходить ниже глубины промерзания не менее, чем на 1м. Для облегчения работы можно предварительно пробурить отверстия в земле на длину бура.
Уголки забивают в грунт кувалдой, разместив их в вершинах треугольника со стороной 2м. В итоге, верхний срез уголков должен выступать над дном траншеи на 20см. Учтите, при увеличении или уменьшении расстояния между штырями на 1м, общая эффективность контура соответственно возрастает или падает на 10-20%.
Этапы обустройства треугольного контура заземленияВыступающие части уголка соединяются полосой 40х4мм с помощью сварки. Далее горизонтальный соединитель выводится на цоколь здания, где к нему приваривается болт. Надежность конструкции будет выше, если соединительная полоса является единым куском. Места сварки следует обработать антикором или покрыть краской.
Больше ничего красить не следует, так как это ухудшит электрический контакт заземления с грунтом.
После выполнения монтажных работ рекомендуется сфотографировать конструкцию, а затем траншеи засыпают грунтом без камней и мусора. Места бурения земли уплотняют.На приваренный к полосе болт наворачивают две гайки с двумя шайбами между ними. Между шайбами зажимают кольцо медного провода сечением не менее 10мм2, который подключается к шине заземления входного щита.Варианты ввода заземления в зданиеКак вариант, в цоколе здания можно просверлить отверстие, в которое вставляется металлический штырь или шпилька, приваренный к полосе заземляющего контура. В этом случае медный проводник подсоединяется с внутренней стороны здания.
Монтируем заземление промышленного изготовления
Рассмотренная выше система защиты хороша тем, что ее можно обустроить из стандартных материалов самостоятельно. Придется повозиться с земляными работами и сваркой, зато результат достигается сравнительно небольшими средствами. Альтернативный вариант – приобрести специальный комплект для обустройства заземления.
Фабричный набор для монтажа заземленияКомплекты, один из которых представлен на фото, рассчитаны на суммарную длину от 6 до 45м и состоят из различного количества следующих элементов:
- штырь стальной омедненный длиной 1,5м;
- муфта соединительная;
- наконечник стартовый;
- головка направляющая для насадки перфоратора;
- зажим для подключения провода;
- смазка токопроводящая;
- лента гидроизоляционная;
- насадка на перфоратор.
Рассматриваемая система защиты хороша тем, что не требует сварочных работ и занимает минимальную площадь. Покрытые медью стержни имеют очень хороший контакт с землей. В этом случае в небольшой ямке можно установить всего один достаточно длинный заземлитель (до 40м).
Однако стоит такой комплект немало. Кроме того, забивая стержни в грунт, можно попасть на камень. Извлечь детали из земли без повреждения проблематично. Кроме того, при устройстве заземления нужно проверять его сопротивление после забивания очередного штыря.
Этапы монтажа модульного заземления своими рукамиМонтаж модульного заземлителя производится в следующем порядке:
- резьбовые части стержня покрывают токопроводящей смазкой;
- наворачивают на стержень наконечник стартовый и муфту соединительную;
- в муфту закручивают головку направляющую;
- в перфоратор зажимают специальную насадку, которую устанавливают в гнездо направляющей головки;
- один человек удерживает штырь в вертикальном положении, другой включает перфоратор и забивает штырь в землю;
- резьбовые части следующего стержня покрывают токопроводящей смазкой;
- наворачивают на стержень муфту соединительную;
- направляющую головку переставляют на новый стержень, а его вкручивают в муфту предыдущего;
- проверяют сопротивление растеканию тока измерителем Ф4103-М1;
- по достижении значения менее 4Ом на стержень закрепляют зажим для подключения провода;
- детали зажима предварительно смазывают токопроводящей смазкой и подсоединяют медный провод сечением не менее 10мм2;
- зажим вместе с проводом плотно обматывают лентой гидроизоляционной.
Проверка характеристик заземляющего контура своими руками
Наиболее просто и правильно проверить результаты своего труда, пригласив специалиста с измерителем сопротивления заземления. Необходимый для этого прибор Ф4103-М1 стоит дороже, чем конструкция контура, так что покупать его Вы не будете.
Если не удалось получить значения менее 4 Ом, необходимо забивать и приваривать дополнительные штыри.
Возможно, Вам посоветуют добавить в почву соль или подлить воды для улучшения растекания тока. Прокомментируем такие идеи в стихах: соль и вода ведут в никуда. Вода скоро высохнет, и заземление уже не будет обеспечивать должную защиту Вашей семьи. Соль вызовет коррозию стали, и работу придется переделывать через непродолжительное время.
Стандартный прибор для измерения сопротивления заземленияПроверить защитный контур в частном доме можно и самостоятельно, подключив нагрузку к проводнику фазы и заземлению. Так, при мощности нагрузки 1000 Вт и сопротивлении заземляющего контура 4 Ом разница напряжения составит 18 В при включении и отключении потребителя. Соответственно, если получается больше 18 В, сопротивление растеканию тока выше нормы.
Отметим, что нестандартные эксперименты с высоким напряжением опасны для жизни. Производить проверку сопротивления защитного заземления не следует, не имея соответствующих знаний. Во время измерения сопротивления заземления рядом с ним не должно быть людей. Не допускается прикосновение к оголенным проводам и заземлению. Нельзя выполнять электрические соединения, не отключив напряжение в сети.
Знак заземления по нашей версииНадеемся, что приведенные рекомендации помогут Вам надежно заземлить собственный дом, обеспечив защиту людей, жилья и бытовой техники. Заметим, что внешний осмотр видимых частей заземляющего контура рекомендуется два раза в год, а выборочный контроль элементов в земле — раз в десять лет.
Следующий видеоролик иллюстрирует опыт самостоятельного обустройства заземления для частного дома.samodelino.ru
Правильное заземление своими руками в частном доме и квартире
Жизнь насыщается электроприборами. «Хрущевская» норма энергопотребления в 1,3 кВт на квартиру (220 В; пробки – 6 А) ныне вызывает смех. Электроприборы дают комфорт и экономят немало денег, но есть оборотная сторона медали: возрастает опасность электрошока. Поэтому без защитного заземления (а для стиральной машины – и рабочего) теперь не обойтись. Но в старых домах его нет, а частнику нужно делать самому; цены же в специализированных организациях соответствуют объему работы. Чем платить такие деньги, проще сделать заземление в доме своими руками – работа не легкая, но и не сложная.
Можно ли делать заземление самому?
Но не будет ли проблем с электриками? Штрафовать они любят.
Если заземление сделано правильно, а измерения показали сопротивление растекания тока не более 4 Ом, формального повода для придирок не возникнет. Устройство заземления дома подробно регламентируется следующими нормативными документами:
- ПТБЭ – Правила техники безопасности при эксплуатации электроустановок потребителей.
- ПУЭ – Правила устройства электроустановок потребителей.
- ПТЭЭ – Правила технической эксплуатации электроустановок потребителей.
Однако ни в одной из этих книжек ни сном, ни духом, ни прямым текстом не сказано, что заземление должна делать специализированная организация. Сделано по правилам, нормам соответствует – защищайтесь на здоровье, претензий быть не может. В настоящей статье описывается, как правильно сделать заземление частного дома и устроить заземление в квартире, если дом не заземлен.
Но! Если заземление сделано специализированной организацией по проекту, проверено и принято энергослужбой, и все-таки случилась авария, вы имеете полное право требовать возмещения ущерба. При самодельном заземлении такая возможность, разумеется, исключается. Можно заказать у энергетиков проект, оплатить приемку готового, получить на руки акт ввода в эксплуатацию. Однако практика показывает, что, если «шарахнуло», судиться с энергетиками бесполезно. А в договоре с коммерческой фирмой возмещение ущерба прописывается. Но и работа выходит очень дорогая.
Защитное и рабочее заземления
Защитное заземление спасает людей от электрошока, а включенную в сеть аппаратуру от выхода из строя при пробое какого-либо электроприбора на корпус. При наличии молниеотвода – также при ударе молнии.
Рабочее заземление при электрическом ЧП выполняет роль защитного, но оно же обеспечивает нормальную работу электрооборудования. Постоянное рабочее заземление применяется только в промышленном оборудовании. Для бытовой техники считается достаточным заземление через евророзетку. Но в реальных условиях кое-что из «бытовухи» полезно все же заземлить наглухо:
- Стиральную машину. У нее большая собственная электрическая емкость, и во влажном помещении вполне исправная машина, даже включенная в надежно заземленную евророзетку, может безвредно, но ощутимо «щипаться».
- Микроволновая печь. В ней, как известно, работает источник СВЧ – магнетрон большой мощности. При плохом контакте в розетке микроволновка может «сифонить» на опасном для здоровья уровне. На многих микроволновках сзади можно увидеть винтовую клемму под отдельный заземлитель, причем инструкция об этом стыдливо умалчивает: наличие такой клеммы переводит устройство из разряда бытовой техники в промышленное оборудование. А так – ну, это такой декоративный элемент.
- Электродуховка и индукционная плита (варочная поверхность). Внутренняя проводка в них работает в тяжелых условиях, мощность же велика, так что высока и вероятность пробоя.
- Настольный компьютер. Его импульсный блок питания (ИБП) компактности ради устроен так, что нормальную рабочую утечку дает побольше стиралки. От таких плавающих потенциалов на корпусе и производительность снижается, и «глюков» добавляется, и скорость интернета падает. Наглухо заземлить компьютер можно за любой крепежный винт сзади.
У автора этих строк скорость беспроводного интернета после правильного заземления компьютера возросла с 17,8 кбит/с до 310 кбит/с (!).
Части заземления
Заземлители – вбитые или врытые в землю металлические проводники. Не менее полуметра заземлителя должно находиться ниже максимального горизонта промерзания; в местах с плюсовой зимой – ниже горизонта просыхания, т.е. в слое почвы со стабильной влажностью. Чаще всего это обеспечивается при длине заземлителя в 2-3 м. Точные данные о необходимой длине и количестве заземлителей можно получить в местной энергослужбе.
Металлосвязь – сварная металлическая конструкция, соединяющая между собой верхние концы заземлителей и заведенная в дом в виде шины заземления. Вводов шин заземления в доме может быть несколько, но одна непременно должна заземлять вводный щит (ВЩ, или вводно-распределительное устройство – ВРУ). Заземлители с металлосвязью образуют жесткий цельный контур заземления.
Заземляющие проводники соединяют заземлительные клеммы электроустановок с шиной заземления. Они могут быть как голыми жесткими, так и гибкими многожильными в изоляции. В последнем случае их сечение должно быть не менее 4 кв.мм, а расцветка оболочки – желтая с продольной зеленой полосой. Допустим перенос заземляющего проводника с шины на шину заземления.
К шине заземления заземляющие проводники подключаются на специальные контактные площадки: зачищенные до блеска и смазанные консистентной смазкой ее участки с резьбовыми отверстиями не менее М4 под болты. Смазка, помимо защиты от окисления, нужна для предотвращение электрокоррозии (см. след. разд).
Ряд контактных площадок обозначается с одной или с двух сторон, если он на транзитном участке шины, парами косых, под углом 45 градусов, черными полосами. Сплошное окрашивание шины заземления недопустимо, но допустимо ее замоноличивание, кроме контактных рядов, в стену.
Электрическое сопротивление металлосвязи измеряется от ЗАЗЕМЛИТЕЛЬНОЙ КЛЕММЫ электроустановки до наиболее удаленной от нее наземной части контура заземления. То есть, заземляющий проводник электрически считается частью металлосвязи. Сопротивление любой металлосвязи не должно превышать 0,1 Ом.
Зачем несколько заземлителей?
Одним заземлителем нельзя обойтись, потому что земля – проводник нелинейный. Ее сопротивление сильно зависит от приложенного напряжения и площади контакта с заземлителем. У одного заземлителя площадь поверхности слишком мала, чтобы обеспечить надежную защиту. Между двумя заземлителями, разнесенными на 1-2 м, возникает потенциальная поверхность, и эффективная площадь контакта с землей возрастает в сотни раз. Но разносить заземлители слишко далеко нельзя: потенциальная поверхность разорвется, и останется просто два заземлителя. Оптимальное расстояние между заземлителями в рыхлом грунте вне зоны вечной мерзлоты – 1,2 м.
Как нельзя заземлять
Непригодное по ПУЭ заземление
П. 1.7.110 ПУЭ категорически запрещает заземлять электроустановки на любые трубопроводы. «Радиолюбительское» заземление на водяную трубу теперь также недопустимо: любой кусок пластиковой трубы в домовой разводке многократно увеличивает поражающее действие тока пробоя. А что будет, и по закону и по-свойски, если пробой у вас убьет принимающую душ жену соседа, объяснять не нужно.
Также запрещено выводить наружу заземляющие проводники и подключать их к шине заземления на неподготовленные контактные площадки. На рисунке справа – дважды непригодное к использованию заземление.
Дело тут в том, что каждый металл имеет свой электрохимический потенциал. При неизбежном снаружи увлажнении образуется гальваническая пара и начинается электрокоррозия; смазка спасает от нее только в сухом помещении. Коррозионный процесс распространяется под оболочку заземляющего проводника. Хозяин пребывает в полной уверенности, что «его заземление его бережет», но при аварии заземляющий проводник мгновенно отгорает.
Также запрещено заземлять электроустановки последовательно, друг через друга, и подключать более одного заземляющего проводника на одну контактную площадку шины заземления (рис. ниже). В первом случае одна аварийная установка «потянет» за собой другие, и все они будут создавать помехи друг другу; это называется – электромагнитная несовместимость. В обоих случаях работы по устранению аварии связаны с риском для жизни.
Правльное (справа) и неправильное (слева и в центре) подключения к заземлению
О молниеотводах
По ПУЭ объект, снабженный контуром заземления, обязательно должен оборудоваться и молниеотводом. Особенно необходим молниеотвод на даче. Дачные поселки и так места, предпочтительные для ударов молний: ведь дачники, стараясь снабдить себя водой, копают колодцы, забивают скважины на воду, прокладывают водопроводные трубы неглубоко или вообще по поверхности почвы. Дачные же строения большей частью возводятся из горючих материалов, а пожарная охрана далеко, и грозу всегда сопровождает сильный ветер.
Известны случаи, когда целые дачные поселки выгорали от удара молнии. И если на пожарище обнаружится контур заземления, но не найдется остатков молниеотвода, и властям, и соседям виновника долго искать не нужно.
Простейший молниеотвод – две заостренных арматурины, торчащие вверх от концов конька крыши на 1,2–1,5 м. С контуром они соединяются стальной проволокой не менее 6 мм, или стальной же шиной 15х3 мм, или полосой из нескольких слоев оцинковки, набранной до нужного сечения – 45 кв.мм.
Шина молниеовода не должна быть шире 60 мм, иначе при ударе молнии произойдет разбрызгивание плазмы, последствия которого разрушительны. Попросту говоря, слишком широкая шина сработает как своего рода антенна, не отводящая молнию в землю, а распространяющая ее в стороны.
Все детали молниеотвода соединяются только сваркой. Слоеную шину нужно по краям проварить прихватами с шагом 50-60 см с захватом всех слоев.
Заземление частного дома
Контур заземления частного дома может быть выполнен различными способами в зависимости от особенностей строения и свойств грунта. Три наиболее распространенных показаны на рисунке. Во всех случаях заземлители лучше делать из труб со сплющенным в острие концом. На нижнем полуметре трубы насверливают вразброс десяток-полтора отверстий 5-8 мм. Летом, в жару и сушь, в такой заземлитель можно заливать раствор соли (полпачки на ведро воды), чтобы сопротивление растекания держалось в норме.
Также во всех случаях шина заземления такая же, как для молниеотвода. Но использовать для металлосвязи «слойку» из оцинковки нельзя: быстро проржавеет.
Различные виды контуров заземления
Для дачного дома или аналогичного ему жилья, а также в качестве рабочего заземления при наличии защитного зануления строят простейший контур (на рисунке – справа). В постоянно влажном грунте или для рабочего заземления можно обойтись двумя заземлителями; для защитного заземления нужны три, расположенные в ряд или, лучше, треугольником. Размещают заземлители не ближе 1,2 м от края отмостки.
Линейный контур с двумя группами заземлителей (средний рисунок) нужно делать если присутствует хотя бы один из следующих факторов:
- Электроввод – подземный через ВЩ.
- В дом заведены коммуникации: вода, канализация, газ, связь, в любом сочетании или хотя бы одна из них.
- Долговременно (свыше 20 мин.) потребляемая мощность превышает 1 кВт.
И, наконец, полный контур заземления (левый рисунок) необходим при наличии любого из следующего:
- Электроввод – 220/380 В через ВРУ или ЩВС (щит вводный силовой).
- Общая площадь помещения – свыше 100 кв. м.
- Долговременно потребляемая мощность – свыше 3 кВт.
- Наличие стационарных электроустановок промышленного типа (с клеммой заземления; напр. – сверлильный станок, циркулярка и т.п.).
- Наличие ДГУ резервного электропитания.
Измерение заземления
Сделали вы себе контур, и вам, разумеется, хочется убедиться, надежно ли он вас защитит. Для этого нужно измерить сопротивление растекания тока в почве и сопротивление металлосвязи. Профессионалы для этого пользуются специальными приборами, как старыми советскими ПКП-3, так и современными электронными.
Вам же измерить заземление бытовым тестером нельзя: данные будут достоверными при подаче измерительного напряжения в 600 В. Вспомним: земля – нелинейный проводник. Поэтому одолжите или возьмите напрокат электронный измеритель заземлений или старый, но надежный электроиндукционный ручной мегомметр – меггер. Меггеры до сих пор в употреблении: в них нет никакой электроники, они не требуют элктропитания, нечувствительны к наводкам в измерительных проводах и не создают шумов в измеряемой цепи. Правда, металлосвязь меггером не промеряешь, но у сварного контура и правильно подключенных заземляющих проводниках она десятилетиями держится в норме.
Сопротивление же растекания меггером, включенным на омы, измеряют по схеме на рисунке. Расстояние пары измерительных электродов (они справа) до угла или края металлосвязи – 12-15 м. Электроды должны быть голыми и зачищенными до блеска; металл – любой. Электроды погружают в грунт на 0,6-1 м на расстоянии 1,2-1,5 м друг от друга.
Измерение сопротивления растекания заземления меггером
Полярность подключения меггера нужно соблюдать: защитное заземление должно выдерживать удар молнии. Обычные молнии – отрицательные, т.е. представляют собой поток электронов. Отмечены единичные случаи положительных молний: из земли прямо в небо бьет толстенный столб огня. Но разрушительная сила такой природной катастрофы примерно равна взрыву тактического ядерного заряда, только без проникающей радиации и радиоактивного загрязнения местности, так что заземление от положительной молнии не спасает.
Собственно же процедура измерения элементарна: крутят ручку меггера и смотрят, сколько показала стрелка на шкале.
Предупреждение: использовать для измерения заземления сетевое напряжение, гасящий резистор и миллиамперметр смертельно опасно!
Видео: пример монтажа комплекта заземления
Квартирное заземление
В СССР и РФ до 1997 г. электроснабжение многоквартирных домов осуществлялось по схеме с глухозаземленной нейтралью (схема TN–C). В этой схеме домовый проводник защитного заземления (PE) совмещен в нейтралью трехфазного ввода (N). Эта схема дает большую экономию металла, и в огромном СССР, при необходимости интенсивного жилищного строительства и жестком централизованном управлении энергослужбами, во времена слабой насыщенности жилья электроприборами была вполне оправдана. Но у нее есть два существенных недостатка, «во всей красе» проявивших себя в рыночном обществе века электроники:
- Схема TN–C мало пригодна в качестве рабочего заземления: ток в нейтрали – сам по себе электропомеха.
- В случае отгорания нуля на подстанции происходит тяжелая авария: в розетках дома оказывается фазное напряжение 380 В; электроприборы взрываются и возгораются; в доме возникает пожар. На металлических же корпусах электроустановок появляется линейное напряжение 220 В; отсюда – массовый электротравматизм со смертельными случаями.
Энергетики, нужно отдать им должное, прекрасно, как профессионалы, понимая ситуацию, даже во время ельцинской «демократии» насколько могли, ноль держали. Ныне энергоснабжающие предприятия в достаточной степени обеспечены финансами на зарплату специалистам и материалы для ремонта. Случаев отгорания нуля не отмечено уже несколько лет.
Но проблема электромагнитной совместимости из-за отсутствия рабочего заземления остается. Поэтому с 1997 г. новыми СНиП и ПУЭ предусматривается запитка многоквартирных домов по схеме TN–C–S. При этом каждый дом снабжается контуром заземления, а защитный проводник PE разводится по квартирным евророзеткам.
Как узнать, есть ли заземление в доме? Для этого нужно открыть домовый ЩВС. Этого на полном законном основании может потребовать любой владелец приватизированной квартиры, но открывать должен ДЭЗовский электрик; вы можете только смотреть в его присутствии. Даже если у вас группа допуска к электроустановкам IV или V, дающая право единоличного их осмотра.
Осмотра достаточно: если от подстанции приходят пять жил кабеля, у вас система TN–C–S, и вам эта статья вообще не нужна. Если же жил четыре – у вас TN–C, и нужно думать, как заземлиться.
Скажем сразу: сделать контур заземления для многоэтажки своими силами нереально: нужно разрешение ДЭЗа, нужен утвержденный проект, нужен большой объем земляных работ с применением спецтехники на придомовой территории (а если там детская площадка?) Если вопрос решается поквартирно, то единственный выход: защитное зануление и УЗО.
Защитное зануление
В качестве рабочего заземления защитное зануление пригодно лишь для стиральной машины. Микроволновка от него только больше «засифонит», а компьютер – заглючит. Но при нуле, соответствующем ПТБ и ПУЭ, защиту оно даст надежную.
Устройство защитного зануления сводится к подведению заземляющего проводника от этажного щитка к заземляющим контактам евророзеток. Самому заниматься этим нет смысла: за такую работу охотно и за небольшую плату берутся ДЭЗовские или РЭСовские электрики (РЭС – район электросетей; районное энергоснабжающее предприятие). Но если ноль (нейтраль) слабоват, нужно еще и ставить УЗО.
Как узнать, хороша ли у вас нейтраль? Верный признак плохого нуля – бессистемные колебания напряжения в сети при стабильной погоде. Или внезапное повышение напряжения сети вечером, при максимальной нагрузке. Если это наблюдается сразу во всем доме – ноль плохой, и нужны УЗО.
УЗО
УЗО – устройство защитного отключения. Они бывают трехфазными и однофазными, а по принципу работы – дифференциальными реле (дифреле) и электронными заземлениями.
Дифреле измеряет токи в фазе и нуле. Если утечки нет, то токи равны. Если ток в фазном проводе больше, чем в нейтрали – где-то «течет», и срабатывает аварийный контактор. Выключившее электричество дифреле обесточивает и себя, так что по устранении причины утечки его нужно включать вручную.
Дифреле выполняются либо в виде настенной розетки, либо в виде блочка, размещаемого рядом со встроенной розеткой или распределительной коробкой («дозой») возле счетчика, сразу на всю квартиру, либо в виде включаемой в розетку коробочки, в которую, в свою очередь, включается электроприбор. Первые и последние удобны, но менее надежны: в них размыкатель тиристорный, а не электромеханический.
Электронное заземление, грубо говоря, имитирует электромонтера с индикатором. Чувствительность современной электроники на порядки выше, чем у неонки, и для создания рабочей электроемкости достаточно собственной емкости монтажа. Электронные заземления монтируются непосредственно на корпусе электроустановки.
Однако все УЗО имеют два недостатка:
- УЗО совершенно непригодны в качестве рабочего заземления: они или не устранят помеху, или будут упрямо выключать и выключать совершенно исправный прибор.
- УЗО защищают только от пробоя на корпус. При отгорании нуля, когда защита более всего нужна, УЗО сами сгорают быстрее, чем успевают что-либо отключить.
Как все-таки заземлить квартиру
Но как же все-таки сделать заземление в квартире? К счастью, обрыв нуля случается не чаще, чем удар молнии. Поэтому для домов, запитанных по схеме TN–C можно рекомендовать следующий порядок заземления:
- Для стиральной машины оборудовать евророзетку с защитным занулением. Это обойдется намного дешевле, чем разводить защитный проводник по всей квартире.
- Дорогие устройства запитать через УЗО-дифреле. Для лампочек в нем смысла нет: сгоревшую заменить дешевле.
А затем приступить к радикальным мерам: собраться всем миром, то бишь всем домом, избрать надежного доверенного человека – владельца приватизированной квартиры, и поручить ему выяснить, во что обойдется устройство контура заземления специализированной фирмой, и смогут ли они сделать контур для вашего дома. Если по ПУЭ контур возможен, а расходы в расчете на квартиру окажутся посильными – пусть общественный ходатай, не заходя в ДЭЗ, заключает с ними договор, а все оргвопросы те уж сами уладят – это их хлеб, так что процедура отработана.
Напоследок
Электроснабжение TN–C и дома без контура заземления – не самое легкое из наследий развитого социализма. Но вспомним законы Мэрфи, среди них есть и положительные. Один их них такой: «Из всякого безвыходного положения существует по крайней мере два выхода».
что еще почитать:
Вывести все материалы с меткой:vopros-remont.ru
Как сделать заземление своими руками
Для устройства заземления в загородном доме или на даче вам потребуется немного терпения, строительных материалов, минимум инструментов, и чуточку знаний, полученных из данной статьи. Мы с не будем размышлять о том, какое бывает заземление и какие варианты заземления не следует брать на вооружение. Также, не будем забивать голову информацией об эквивалентном удельном сопротивлении грунта и значениями расчетных климатических коэффициентов сезонности сопротивления грунта.
Мы пойдём исключительно оптимальным путём – возьмём успешный опыт уже свершившегося монтажа заземления, которое выполнено на основании утверждённого проекта, его проверили и дали соответствующее разрешение на эксплуатацию компетентные службы.
Для начала, приблизительно подсчитаем что нам требовалось:
Инструмент
- Сварочный аппарат и маска для сварки.
- Кувалда 5-8 кг.
- Лопата (штыковая и совковая).
Материалы
- Уголок стальной 50 х 50 х 4 мм Х 3 м – 3 шт.
- Уголок стальной 50 х 50 х 4 мм Х 1.5 м – 3 шт.
- Прут стальной D – 14 мм – длина — от места монтажа заземляющего контура до дома + высота до фронтона + отдельный прут от заземляющего контура до дома и вверх до конька (при монтаже молниезащиты).
- Электроды 3 мм.
- Провод 4 х 4 мм 2 – длина, от распайки с прутом, до щита.
- Гофрированная труба для кабеля – длина, от распайки с прутом, до щита.
- Клемма для соединения прута и провода.
Прокладка наружной части заземления
Начнем с того, что у нас получилось. Это загородный дом в деревне, то есть, требования к электричеству и защите на высоком уровне.
- Провода со столба, запитывающие дом.
- Прут 14 мм. Выходит из земли и поднимается к месту распайки и к молниезащите.
- Место распайки (подключения) заземления, и питающих проводов со столба.
- кабель 4 х 4 мм в гофрированной трубе идущий на щит в доме (3 фазы, ноль с землёй в одной жиле)
- Молниезащита.
Провода, идущие со столба на дом.

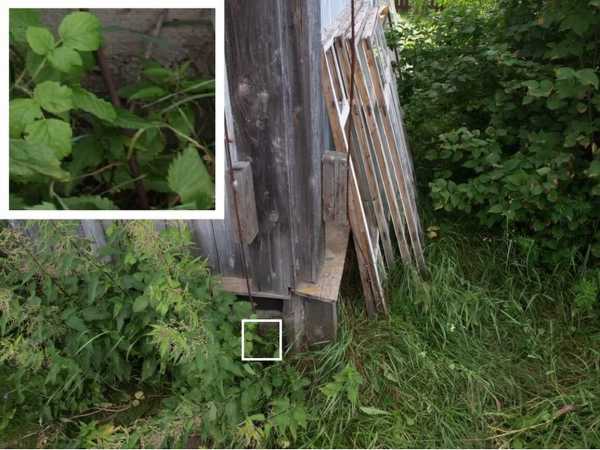

2 прута, приваренные к заземляющему контуру и выходящие из земли. 1 на щит, 2-й на молниезащиту.
- Провод в гофре – земля с нолём и 3 фазы, заходящий в дом.
- Деревянные подкладки для кабеля и заземляющих прутов – во избежание непосредственного контакта с домом.
Молниезащита, устроенная на коньке дома.
Стрелкой показан заземляющий прут, который выходит из земли и поднимается к коньку, для соединения с тросом молниезащиты. Для устройства молниезащиты, был использован стальной трос, диаметр – 8 мм, натяжение между опорами достигается за счёт дверной пружины.
Место распайки проводов. 1 – 3 фазы; 2 – ноль соединённый с землёй.
Это то же место распайки с более близкого ракурса.
Провод 4 х 4 мм. В гофре, заходящий с улицы в дом, на электрический щит.
Электрический щит. Отдельно мы видим земляную жилу, которая контактирует со щитом за счёт штатного болтового соединения, находящегося на дверце щита.
А теперь то, что у нас осталось за кадром, то есть под землёй.
Устройство заземляющего контура
Там, где решили закопать заземляющий контур, по форме равностороннего треугольника отрываем ров — наружные размеры 1.8 х 1.8 х 1.8 м, ширина – 40-50 см, глубина 1 м.
Точно разметив три точки, между которыми расстояние по 1.5 метра забиваем электроды — 3 стальных, 3-х метровых уголка. Тут придётся действительно потрудиться. Уголки с одной стороны можно заточить при помощи болгарки – для лучшего входа в грунт. Забивать уголки нужно строго вертикально. Утопить их потребуется на половину высоты рва, то есть на полметра от уровня земли, получится глубже – пожалуйста, только неудобно будет проводить сварочные работы.
Тщательно привариваем три полутораметровых уголка к забитым в грунт электродам — уголкам, хорошо провариваем все прилегающие плоскости.
Затем, нужно замерить сопротивление нашего заземления. Для справки – максимальное, допустимое сопротивление для однофазной системы электропроводки – 30 Ом. Специальные, компетентные в этом вопросе службы, забивают в землю 2 электрода и проверяют своим прибором. Нам же, для уверенности, что контакт нашего контура с землёй хороший и сопротивление не превышает допустимые параметры, то есть, наши труды не напрасны и устройство заземления своими руками в вашем частном доме будет действительно надежным,необходимо сделать следующее:
Найти в доме ближайшую к месту закопанной стальной конструкции розетку и с помощью индикатора определить фазу.
Проверка сопротивления заземления
Затем взять лампу с патроном и один из контактов лампы запитать от фазы в розетке, а второй присоединить к заземляющему контуру. Если лампа горит ярко, то значит связь с землёй хорошая и сопротивление не превышает допустимые значения. В случае, если лампа горит тускло или вообще не горит, значит сопротивление превышает допустимые значения, такое заземление дом защищать не будет. Нужно будет увеличивать площадь заземляющего контура и снова проверять.
Если же проверка удалась– лампа горит ярко, сопротивление допустимое, то привариваем один конец металлического 14-ти мм прута к стальному уголку заземляющего контура и прокладываем его к дому в земле. Затем поднимаем под фронтон и коммутируем с жилой не менее 4-х квадратов по меди и прокладываем в щит. В щите подсоединяем землю к корпусу щита при помощи штатного, болтового соединения и распределяем землю по бытовым приборам и розеткам. В ров возвращаем выкопанный грунт.
Устройство молниезащиты, когда заземляющий контур уже готов, займёт немного времени и убережет вас от возможных неприятностей.
Типичная ошибка устройства заземления
На данном видео устройство заземления выполнено, скажем, на троечку с плюсом. В качестве электродов или забиваемого в грунт металла не используют арматуру или рифлёный металл, так как он по своим свойствам не способен находится долго в агрессивной среде – это ведёт к его неизбежно быстрой коррозии, соответственно, такое заземление достаточно быстро выйдет из строя. При использовании прута, оправдвнна только гладкая поверхность. А способ забивания металла в грунт при помощи перфоратора, прямо скажем – порадовал, за это респект автору.
Как выглядит контур заземления
В этом видеосюжете очень наглядно показано то, как нужно устраивать заземляющий контур. К данному материалу нет никаких замечаний. Спасибо автору за тольковое объяснение.
В заключение
Мы выяснили, как создать заземляющий контур, проверить сопротивление и проложить кабель с контура до электрического щита. Соблюдайте технику безопасности при производстве работ и не пренебрегайте технологией выполнения работ и качеством применяемых материалов.
После того, как заземление в частном доме готово, вам нужно узнать, как подключить УЗО и дополнить защиту вашего дома этим полезным устройством.
Работа участвует в конкурсе.
Автор: Александр Мищев
ЧИТАЙТЕ ТАКЖЕ
Что лучше – газобетон или брус?
Каждый вид стройматериала по-своему хорош. Как положительные, так и отрицательные черты проявляются в конкретных условиях использования. Думаете над тем, что предпочесть для строительства загородного дома: газобетон или брус? Тогда имеет смысл подробно сравнить их характеристики. Сопоставляя полученные данные, можно сделать правильный выбор! |
|
ЛВЛ брус и его применение
Если в ваших планах реализация оригинальных строительных проектов, то обязательно стоит рассмотреть вариант применения этого материала. ЛВЛ брус отличается высокими показателями прочности, долговечности и, что самое важное, обеспечивает свободу в составлении планировки. Читайте о характеристиках этого материала в нашей статье! |
|
Обзор 11 производителей декоративных штукатурок
Хотите придать стенам стильный и интересный вид? Забудьте про использование обоев, ведь можно использовать декоративную штукатурку! Сегодня этот материал уже не такой дорогой, а технологии его применения легко осваиваются даже теми, кто никогда не занимался отделочными работами. |
cdelayremont.ru
Устройство заземления в частном доме своими руками
В статье будет затронут вопрос устройства заземления в частном доме, даче или на небольшом производстве своими руками. Многие ошибочно полагают, что заземление — это ненужная, дополнительная вещь, которую из вредности, требует энергоснабжающая организация или проверяющие инспектора.
Самое главное, что должен понять любой потребитель электроэнергии — заземление это неотъемлемая часть любого электроснабжения. Это такая же необходимость, как установка автоматических выключателей в распредщитке, прибора учета и другой аппаратуры.
Чтобы качественно выполнить заземление, необходимо произвести большой объем земляных работ. Грубо рассчитывайте, что минимум, Вам придется вручную вырыть один кубометр земли. Также необходим будет сварочный аппарат и умения сварочных работ.
Самый оптимальный вариант выполнить заземление собственными руками, так как не все электрики любят это делать, да и те кто берется, в большинстве своем делают это не качественно.
И так, как же правильно делается контур заземления?
Существует два самых распространеных варианта контура заземления — треугольником и линейный, в виде сплошной полосы вдоль дома.
Оба правильные. Какой выбрать, решать Вам самим, исходя из свободного пространства возле дома.
контур заземления треугольником линейный контур заземленияМатериал для контура заземления
Контур заземления состоит из вертикальных и горизонтальных заземлителей.
Материал из которого не рекомендуется делать вертикальные заземлители:
- ⚡рифленая арматура
- ⚡круглая сталь диаметром менее 10мм
Из чего можно делать:
- ⚡круглая сталь 14мм и более (меньшим диаметром электрод проблематично забить в землю)
- ⚡стальной уголок размерами минимум 40*40*5
Конец уголка или круглой стали срезают на угол в 30 градусов. Это наиболее оптимальный угол для вхождения стали в землю.
Горизонтальный заземлитель делают из стальной полосы 40*4.
Размеры и расстояния для заземляющих электродов
Обязательные условия которые необходимо соблюдать при устройстве заземления в частном доме:
- ⚡длина электрода, который забивается в землю. Он должен быть минимум 2,5-3 метра
Изначально лучше брать электрод длиной 3м. Так как в процессе забивания его кувалдой, будет расплющиваться та часть, по которой наносится удар. В конце Вам придется болгаркой несколько сантиметров такого расплющенного электрода срезать.
- ⚡расстояние между электродами. Оно также должно быть 2,5-3 метра
Вне зависимости от того, какого вида у Вас контур — в виде треугольника или прямой линии. Это связано с явлением растекания тока от заземлителей. Если электроды будут забиты ближе чем 2,5м то получается нет никакой разницы, сколько электродов Вы забили.
Работать они будут почти как один электрод.
- ⚡заглубление траншеи от планировочной отметки земли — 0,7-0,8м
Траншея — это место для укладки полосы, связывающей электроды. При меньшем углублении траншеи, полоса будет подвержена воздействию осадков и быстрому процессу коррозии. При большем углублении — опять возникает риск воздействия сырости от грунтовых вод.
- ⚡расстояние контура заземления от фундамента дома — не менее 1м
- ⚡после раскопки траншеи ее подсыпают песком для лучшего отвода воды от горизонтального заземлителя.
Заглубление электродов
Когда весь материал и траншеи готовы приступают к процессу забивания электрода. Для облегчения процесса в яму подливают немного воды. Вертикальный электрод можно забивать двумя способами:
- ⚡кувалдой
- ⚡мощным перфоратором или отбойным молотком с насадкой
Первоначально верхний конец электрода будет на большой высоте. Поэтому потребуется стремянка.
Забивать до конца весь электрод в землю не надо. Минимум 20см оставляйте на поверхности, так как в этом месте нужно будет приварить полосу. Длина сварочного шва — не менее 6-10см. Сам шов прокрашивается.
Ни в коем случае не красьте горизонтальные и вертикальные заземлители.
Тем самым Вы увеличите сопротивление заземления и ухудшите связь с землей.
Чтобы улучшить контур заземления, можно его соединить с уже существующими металлическими конструкциями заглубленными в земле — например с забором.
Соединение заземления с электрощитом
Когда контур сделан, его необходимо соединить с электрощитом. Здесь уже можно использовать не полосу, а проволоку диаметром 10мм. С горизонтальным заземлителем ее связывают сваркой, а с корпусом щита при помощи болтового соединения.
Также Вы можете вывести полосу горизонтального заземлителя на поверхность возле щита, и приварив к полосе болт, медным проводником сечением 10мм2 соединить контур с щитовой. Болтовое соединение должно быть на поверхности и доступно для ревизии.
Проверив надежность соединения сварочных швов, траншею засыпают землей. На этом монтаж контура заземления окончен.
Статьи по теме
domikelectrica.ru
виды, принцип работы, устройство и этапы монтажа
Подключение в жилищах современной бытовой техники обязывает обустраивать их заземлением для предотвращения удара электрическим током домочадцев или перегорания приборов во время ударов молнии, короткого замыкания в сети. Установить в доме заземляющее устройство можно, обратившись в специализированную компанию.
Но мастеровитый хозяин вполне способен справиться своими силами с подобной работой, при этом сэкономив средства из семейного бюджета. Нормативными документами и законодательством не запрещено делать заземление самостоятельно. Главное, чтобы параметры соответствовали правилам ПУЭ и ПТЭЭ.
Посмотрите видео как сделать заземление своими руками
Виды заземления
Защитное заземление предотвращает выход из строя электрооборудование из-за удара молнии или при пробое тока на корпус. Наличие такого подключения оградит людей от электрошока.
Рабочий вид заземляющего устройства создаёт не только защиту от удара током, но и обеспечивает условия в сети для нормальной работы оборудования. Ранее такое подключение использовалось исключительно в промышленности.
Теперь многие дома обустроены контурами, отводящими ток в землю. Особенно важным считается подобная защита при наличии следующей техники:
• печи СВЧ;
• стиральной машины;
• индукционной плиты или электрической духовки;
• настольного компьютера.
Принцип работы заземления
В случае обрыва нулевой фазы на поверхность приборов поступает ток. При прикосновении к корпусу человек может получить удар, последствия от которого бывают разные, вплоть до смертельного исхода.
Потому вопросом безопасности пренебрегать нельзя. При наличии заземляющего контура проходящий по контуру ток уходит в землю. Контур также снижает нагрузку в сети, предотвращает возгорание техники, делает эксплуатацию безопасной.
Устройство заземления
Заземляющее устройство для частного дома предусматривает в схеме следующие детали:
• три металлических уголка, предназначенные для вертикального размещения;
• три горизонтальных металлических полосы, соединяющие заземлители с вертикальным расположением;
• полоску из стали, соединяющую контур и распределительный щиток.
Этапы монтажа заземления
1. Выбрать место под обустройство заземления. Контурная часть располагается от постройки на расстоянии от одного до трёх метров. На выбранном участке не должно быть линий коммуникаций.
2. Выкопать в установленном месте траншею в виде треугольника со сторонами 1,5 м. Глубина ямы выкапывается до того уровня грунта, который не промерзает в зимний период (примерно от 50 см до 1 м).
3. Сварить из 3-х уголков равнобедренный треугольник.4. На трёх других уголках заточить концы, срезав края болгаркой.
5. Вбить в вершины треугольной траншеи уголки. В глубину металлические заземлители должны войти на полтора метра.
6. Уложить в траншею треугольник из уголков и соединить его вершины с вбитыми элементами с помощью сварки. Металл обрабатывается только токопроводящей смазкой. Красить и грунтовать его нельзя, так как покрытие может повлиять на функциональность устройства.7. От ближайшей вершины контура провести к дому вдоль траншеи стальную полоску. Соединить её сваркой с контуром.
8. С другого конца полоски приварить болт.
9. С помощью гайки подсоединить провод заземления к болту.
10. Другой конец провода подключить к щитку.
11. Сделать контрольные замеры контура.
12. Засыпать траншею грунтом.
Поверх контура смело можно высадить траву или цветы. Полив растений создаст благоприятные условия в грунте для функционирования заземления.
Советы/рекомендации
• Некоторые мастера для изготовления контура используют арматуру 10-12 мм. Этого не следует делать, так как поверхность металлического прута быстро окисляется. К тому же данный материал неравномерно распределяет электрический ток.
• При использовании болтов для изготовления контура рекомендуется располагать их над поверхностью грунта. После тщательного затягивания нужно обработать метизы токопроводящей смазкой.
• Любое заземление должно соответствовать определённым параметрам, указанным в нормативной документации. Одним из основных считается сопротивление растекания. Чем меньше данный показатель, тем быстрее и легче ток будет проходить по элементам заземляющего устройства, и уходить в землю.
• При выборе материала для изготовления контура следует учитывать их свойства относительно пропуска тока во влажной среде. Не менее важным считается глубина размещения контура.• Диаметр вертикальных элементов контура должен быть не менее 16 мм, расположенных горизонтально – более 10 мм. Если для изготовления устройства используются трубы из стали, то отталкиваться стоит от показателя ?-32 мм. Толщина листового материала рекомендуется от 4 мм и выше.
• Наилучшим способом соединения элементов заземления является сварка. Даже спустя несколько лет отпадает необходимость снимать показатели сопротивления растекания.
Поделиться:
Рекомендуем прочитать:
nastroike.com
