Соединительные коробки – как устроена и для чего предназначается?

Содержание

как устроена и для чего предназначается?

Соединительная кабельная коробка – это устройство небольших размеров, которое предназначается для соединения и разветвления бронированных и резиновых кабелей на силовых либо управляющих цепях. Применяется чаще всего данный элемент в угольных шахтах и на поверхности в качестве элемента для соединения силовых кабелей. Что собой представляют данные механизмы, и насколько сложна их конструкция? Ответы на эти вопросы узнаете в нашей сегодняшней статье.

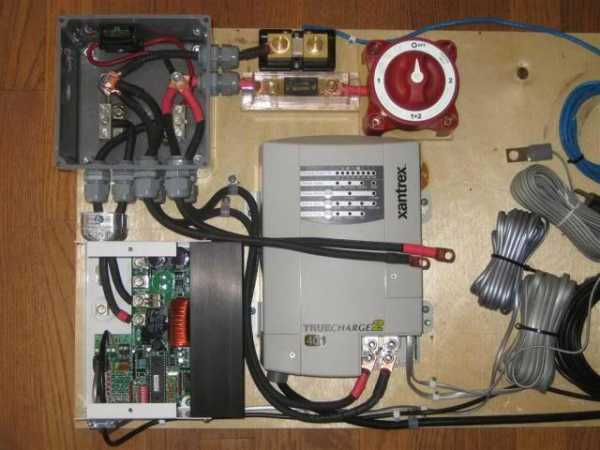

Устройство

Коробка соединительная состоит из высокопрочной взрывонепроницаемой оболочки и панели. При этом первая ее часть включает в себя два механизма – корпус и крышку. Все детали, из которых состоит соединительная коробка для сетей освещения, являются очень надежными и прочными. Внутри корпуса размещается специальная панель. На ней есть около 9 колодок с разной маркировкой (КР.1, КР.2.1, КР.3 и так далее). Эти устройства необходимы для осуществления надежного контакта с силовым кабелем, а точнее с его жилами. Кроме того, в устройстве предусмотрено несколько специальных клемм для их подключения.

Стоит подчеркнуть, что в конструкции коробки также присутствуют наружные и внутренние заземляющие зажимы. Они необходимы для заземления используемой в составе устройства брони, оболочки и самого провода. Кабельные вводы по своей форме имеют предохранители – скобы, защищающие контакты от возможного выдергивания и других механических повреждений. Невозможно не отметить и наличие уплотнительных элементов в данной коробке. В ее конструкции используется специальное уплотнительное кольцо, которое сжимается при помощи гайки либо муфты. В зависимости от конкретного типа применяемых клемм и вводов различают несколько десятков разновидностей данных устройств.

Технические особенности

Коробка соединительная, благодаря своей надежной и крепкой конструкции, может использоваться и осуществлять контакт практически в экстремальных условия. Допустимая температура, в пределах которой данная коробка может сохранять свои свойства проводника, составляет от -50 до +79 градусов Цельсия. При этом уровень атмосферного давления может колебаться в пределах 630-850 мм рт. ст. Кроме этого, коробка соединительная используется при 95-процентной влаге воздуха и выдерживает все агрессивные воздействия примесей, содержащихся в воздухе окружающей среды.

Материал

Изготавливается данный аппарат из двух видов материалов. Это может быть сплав серии Д16Т либо обычная листовая сталь. Соответственно, в зависимости от используемого материала коробка соединительная может подразделяться на фрезерованную и штампованную.

Сколько она служит?

Максимальный срок службы данного устройства, утвержденный производителем, может составлять порядка 10-12 лет. При этом расчет ведется при условии постоянной подачи электрического тока с напряжением в 220 вольт и силой тока в 10 Ампер. Таким образом, соединительная коробка является одним из самых долговечных устройств, которые применяются в данной сфере.

fb.ru

Распределительная коробка - назначение, установка. Соединение проводов в распределительной коробке

Распределительная коробка представляет собой пластиковую коробку с крышкой, по торцам которой имеются отверстия для ввода провода. По типу, распределительные коробки выполняются для открытой и скрытой проводки.

При монтаже открытой электропроводки, коробки устанавливают поверх стен, для скрытой - утапливаются в стене и закрепляются там с помощью штукатурных смесей.

Устанавливают распределительные коробки в стене таким образом, чтобы крышка была видна снаружи с возможность доступа к проводам.

Это необходимо, во-первых, для первичного соединения проводов, во-вторых, если в будущем в процессе эксплуатации электропроводки возникнут неисправности, связанные с исчезновением напряжения (такое бывает из-за потери контакта соединения), ремонт электропроводки начинается именно с распределительной коробки.

Назначение распределительной коробки

Для обеспечения надежного и равномерного распределения электроэнергии в доме, электропроводку разделяют на несколько отдельных магистралей.

Так для каждого помещения прокладывается отдельный питающий провод к которому подключаются все штепсельные розетки, выключатели освещения, люстры и прочие потребители этого помещения.

Концы питающих и потребляющих проводов сводятся в одну точку и соединяются между собой в распределительной коробке. Это основное

назначение распределительной коробки.

Устанавливаются распределительные коробки в угловых косяках помещения на высоте 20-30 см от потолка (в зависимости от высоты помещения). Чтобы распределительная коробка не портила внутренний дизайн помещения ее можно заклеить обоями или скрыть под легким слоем шпаклевки, обязательно запомнив предварительно место ее расположения.

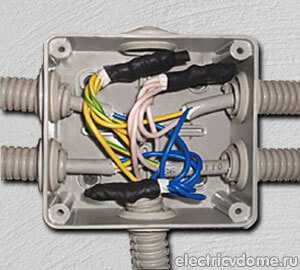

Соединения проводов в распределительной коробке.

Соединяются провода в распределительной коробке обычной скруткой или пайкой. Можно соединять провода с помощью специальных сжимов или пластиковых колодок. Оголенные части провода после этого обматываются изолентой.

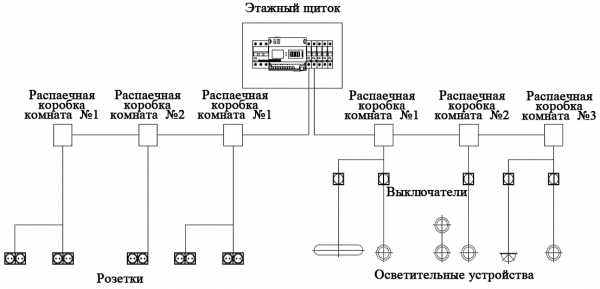

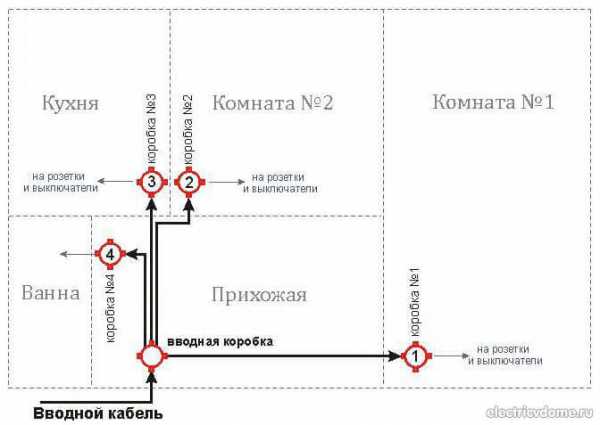

На рисунке представлена схема соединения распределительных коробок в двухкомнатной квартире.

Как видно из рисунка в каждой комнате устанавливается отдельная коробка, от которой разводятся предварительно рассчитанные по сечению питающие провода на розетки, выключатели освещения и люстры.

Распределительная коробка №4, питающая электроприемники ванной комнаты, преднамеренно в ней не установлена. Это сделано потому, что по правилам безопасности запрещено устанавливать в помещениях с повышенной влажностью такие устройства.

Правила ПУЭ 7.1.47. - в ванных комнатах, душевых и санузлах в зонах 0, 1 и 2 не допускается установка распределительных и соединительных коробок.

Понравилась статья - сохрани на стену!

electricvdome.ru

виды, преимущества и недостатки, правильное соединение

Электричество так привычно в современной жизни, что представить себе, как без него обойтись, практически невозможно. Если постирать или перемолоть мясо можно вручную, то телевизор, компьютер, мобильный телефон на углях, как утюг, не заработают. Электричество в каждом доме – это уже необходимость, и подается оно туда по проводам от внешних сетей. На входе в каждую квартиру или индивидуальный дом стоит распределительная коробка, от которой отходят провода внутренней электрической проводки.

Необходимость распределительной коробки

В первую очередь, распределительные коробки обеспечивают пожарную безопасность. Наибольшую опасность с точки зрения возникновения пожара представляют собой места соединения проводов. Из-за большого сопротивления в местах недостаточного плотного контакта возникает нагрев проводки в этом месте, который может привести к пожару при контакте с горючими материалами стены.

Распределительная коробка исключает опасность возгорания, изолируя место соединения проводов.

Кроме того, распределительная коробка играет функциональную роль. Доступ к спрятанным в ней соединениям проводов значительно проще и удобнее, чем, если бы соединение каждого провода пряталось в стене в глубоких штробах, которые потребовалось вскрывать, нарушая отделку стен, при ремонте проводки.

И даже наружная распредкоробка выглядит эстетично по сравнению с торчащим из стены пучком кабелей.

Способы соединения проводов

Специальные Правила устройства Электроустановок (ПЭУ) регламентируют правильное соединение электрических проводников сваркой, пайкой, опрессовкой или с помощью винтовых и болтовых зажимов.

Правилами не оговаривается самый распространенный способ соединения – скрутка. Хотя правильно выполненная скрутка надежней плохого соединения пайкой. Выбор способа соединения зависит от нескольких факторов:

  • соединяемые материалы. Это может быть алюминий, медь или их комбинация;
  • количество проводов в соединении. Можно соединять не только два, но и три, четыре и больше проводов;
  • нагрузка в цепи;
  • сечение и количество жил.

Соединение скруткой

Чтобы выполнить такое соединение, нужно зачистить концы жил, тщательно скрутить их пассатижами и заизолировать место скрутки. Очень просто и без материальных затрат. Но такое соединение со временем ослабевает за счет остаточной упругой деформации материала, а, значит, увеличивается сопротивление в соединении и контакт начинает греться вплоть до разрушения и возгорания. Поэтому ни в коем случае нельзя прокладывать проводку со скруткой по горючим основаниям, например, в деревянном доме. И еще один запрет – слабая защита от влаги не позволяет такое соединение выполнять в помещениях с повышенной влажностью.

Таким способом категорически запрещено соединять разнородные материалы, многожильные кабели с одножильными и при токе больше 3 А.

Чтобы скрутка была качественной, с проводов нужно снять изоляцию до 80 мм длины проводов, сложить их перпендикулярно друг другу, если их два, и параллельно, если – три и больше, и плотно скрутить. Оставшиеся концы жил нужно удалить кусачками винтовым движением, как бы вмазывая материал проводов один в другой. Общая длина готовой скрутки должна быть не менее десяти, а лучше пятнадцати диаметров жил.

Если для изоляции используются специальные колпачки или термоусадочная трубка (кембрик), то они надеваются на провод до скручивания. Термоусадочную трубку рекомендуют надевать дважды, а изоляционную ленту укладывать не менее, чем в три слоя. Какой бы ни выбирался изоляционный материал, он должен захватывать и собственную изоляцию проводов для защиты от влаги и его сползания .

Соединение пайкой или сваркой

Этот способ является лучшим по сочетанию технологичности и надежности, но

требует некоторых навыков для выполнения качественного соединения.

Перед пайкой провода нужно тщательно очистить от изоляции и окислов, облудить при необходимости и скрутить не так плотно, как при простой скрутке, покрыть флюсом и опаять. Пайкой можно соединять и медные и алюминиевые провода с подходящим флюсом и припоем. Нельзя использовать активный кислотный флюс, так как он разрушает соединение, оставаясь на оголенных проводах. Изолируется место соединения обычным способом.

При неоспоримых достоинствах у этого метода есть и достаточно существенные недостатки:

  • необходимость навыков в работе, трудоемкость процесса;
  • использование специального инструмента;
  • неразъемное соединение, то есть для ремонта его нужно полностью удалять;
  • увеличение со временем сопротивления в соединении, что ухудшает электропроводность и увеличивает потери напряжения в сети.

Сварка — еще более надежный метод соединения, чем пайка, но при этом нужен сварочный аппарат с индивидуальными средствами защиты и навыки сварочных работ, что в быту встречается значительно реже. Разве что понадобится самостоятельно выполнить электромонтажные работы в загородном доме, тогда приобретение сварочного аппарата инверторного типа будет экономически оправдано. Сварочные инверторы малогабаритны, обладают широким диапазоном регулирования сварочного тока, при малом энергопотреблении обеспечивают устойчивое горение дуги. Для сварки медных проводов используются угольно-медные электроды или угольные стержни от обычных пальчиковых батареек.

Подготовка к сварке отличается только плотностью скрутки и тем, что свободные концы двух жил, даже если их больше в соединении, распрямляются и прижимаются параллельно друг к другу для облегчения формирования шарика расплава. Потом скрутку помещают в сварочный зажим (обычные старые пассатижи) и угольным электродом сваривают концы провода до основной скрутки в течение двух-трех секунд, чтобы не оплавилась изоляция. После остывания место сварки изолируют обычным способом.

Часто возникает искушение не дожидаться естественного остывания, а воспользоваться холодной водой, чтобы ускорить процесс монтажа проводки. Но холодная вода вызывает появление микротрещин в материале, что, естественно, влияет на качество соединения.

Опрессовка

При этом методе соединения электрических проводов используются специальные трубчатые гильзы или наконечники. Промышленность выпускает гильзы для проводов сечением от 2,5 до 240 мм², и очень важно правильно подобрать соединитель для конкретного соединения. Для выполнения работ необходим специальный инструмент. Это может быть обжимочный пресс или клещи, механические, электрические или гидравлические.

Выбрав подходящую гильзу и отрегулировав инструмент, удаляют с проводов изоляцию, концы зачищают и наносят на них кварцево-вазелиновую пасту, надевают соединитель и обжимают. Если инструмент простой, то нужно выполнить несколько обжатий на некотором расстоянии друг от друга. Используя хороший инструмент, можно обжать гильзу за один раз. В конце выполняется обычная изоляция места стыка.

Соединяемые провода могут вставляться в соединитель с противоположных сторон так, чтобы их стык находился примерно посредине гильзы. Бывает удобно вставлять оба провода с одной стороны, при этом суммарная площадь сечения всех проводов должна быть меньше сечения гильзы. Качественный монтаж и надежная изоляция – это положительные стороны использования опрессовки. Но есть и отрицательные моменты:

  • гильза деформируется при опрессовке и повторное ее использование невозможно;
  • необходимость специального инструмента для обжатия гильзы, подгонки ее по длине и снятия изоляции с провода;
  • для опрессовки соединения медного и алюминиевого провода нужна достаточно редкая специальная гильза;
  • достаточно большие затраты времени на монтаж электропроводки.

Соединительные изолирующие зажимы (СИЗ)

Зажим представляет собой колпачок с квадратной стальной проволокой, свернутой в спиральный конус. Для алюминиевых проводов конус заполняется специальной пастой, предотвращающей окисление оголенных концов. Правильно подобрать размер СИЗа в соответствии с площадью сечения и количеством соединяемых проводников позволит информация на упаковке с зажимами.

Чтобы соединить провода, их концы зачищают на расстояние немного меньшее глубины колпачка, складывают вместе, слегка скручивают и сверху наворачивают колпачок. Зачищать оголенные провода от окислов не нужно, так как эту работу выполняют грани пружинки, а ее витки плотно прижимают провода друг к другу.

Применение таких соединителей технологично, они не только соединяют провода, но и изолируют место соединения, правда, не обеспечивают той контактной площади, как при скручивании с пайкой. Яркая расцветка колпачков помогает при монтаже отметить ноль, фазу и заземление, если провода не имеют цветной маркировки. К недостаткам можно отнести:

  • постепенное ослабевание пружинки со временем, а, следовательно, увеличение сопротивления контакта и потерь напряжения в сети;
  • ограничения по количеству соединяемых проводов, можно соединять два с сечением 4 мм² или четыре с площадью сечения 1,5 мм²;
  • невозможность смешанных соединений.

Болтовые соединения

Соединение с помощью болта – простой, надежный и эффективный способ. Нужно всего лишь иметь короткий болт небольшого сечения, три шайбы и гайку. Правда, изоленты на такое соединение уходит много, да и в распределительной коробке не используется из-за громоздкости. На болт надевают шайбу, потом накручивают зачищенный провод, еще одну шайбу (если соединяют медный и алюминиевый), второй провод, шайбу и плотно затягивают гайку.

Винтовые зажимы

Винтовые зажимы позволяют выполнять быстрый и аккуратный монтаж. Они широко распространены при подключении к проводам светильников, выключателей, розеток. С их помощью можно соединять медь и алюминий, при этом не нужна изоляция соединений.

К недостаткам винтовых зажимов можно отнести:

  • необходимость опрессовки или пропайки многожильного кабеля перед монтажом;
  • необходимость периодического обслуживания соединений, так как винты нужно подкручивать, то есть к ним необходим доступ.

Зажим «орех»

Такой соединитель получил название за форму. Он представляет собой кабельный зажим со специальными пластинами, в которых выполнены канавки под провода, и четырьмя винтами по углам. Провода зачищаются, вставляются под пластину и фиксируются винтами. Затем надевается карболитовая оболочка. С помощью этого зажима можно соединять медь и алюминий, изоляция достаточно надежна, процесс монтажа прост и не вызывает затруднений. В основном такое отводное соединение используется для отвода в квартиры от общего алюминиевого стояка. Но кроме подтягивания резьбовых соединений, есть еще один недостаток – габариты, из-за которых «орех» не помещается в распределительную коробку.

Клеммные колодки

Соединение с помощью клеммных колодок используется в распредкоробках, при установке светильников, розеток и выключателей. Клеммные колодки имеют маленькие размеры, легко помещаются в коробку. В маленький пластиковый корпус вставлена латунная втулка, в которую с двух сторон вкручиваются винтики. С торцов колодки вставляются зачищенные жилы и зажимаются винтами с усилием. Для проводов разных сечений предназначены колодки с различным входным отверстием. Качество такого соединения высокое, монтаж легкий, соединить можно разнородные материалы, но есть и существенные недостатки клеммных колодок:

  • соединение только двух проводов;
  • низкое качество самих колодок, из-за чего возможны нарушения в сети;
  • нужна осторожность при монтаже алюминия и многожильных проводов, чтобы не повредить контакт из-за хрупкости металла.

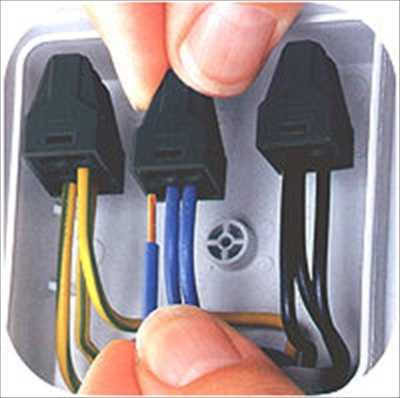

Клеммы WAGO

Этот относительно новый вид соединения с использованием пружинных изолированных зажимов на сегодня наиболее надежен и безопасен. Споры по поводу надежности соединений с помощью клемм WAGO могут быть связаны либо с подделками на рынке, либо с неправильным выбором клеммы под конкретную нагрузку. Международные сертификаты и допуски защищают репутацию этих изделий. Единственный их недостаток – это высокая стоимость.

Специальный безвинтовой пружинный механизм делает монтаж соединений простым и быстрым. Клеммы могут быть многоразовыми со специальным рычажком, который и зажимает провод, и освобождает его при необходимости. Одноразовые клеммы фиксируют жилу с некоторым усилием, зато и освободить его, по мнению производителей, нельзя.

Для монтажа нужно только зачистить концы проводов и вставить их в зажим.

Преимущества клемм WAGO:

  • возможность монтажа разнородных металлов;
  • возможность фиксации одновременно более двух проводов;
  • аккуратная фиксация тонких проводов;
  • хорошее качество соединения;
  • компактные размеры.

Соединение проводов в распределительной коробке

Из всех перечисленных способов соединения проводов в распределительной коробке не используются «орех» и болтовое соединение по одной причине – большие габариты. Все остальные способы имеют право на жизнь.

Остается уточнить два момента, какой способ использовать для соединения большого (три, четыре, пять) количества проводов и что делать, если нужно соединить провода разного сечения.

Для соединения проводов разного сечения хорошо подходят клеммы WAGO или более дешевый вариант – обычные клеммные колодки. А вот для большого количества проводников в распределительной коробке можно использовать несколько вариантов в зависимости от условий и стоимости монтажа:

  • клеммы WAGO;
  • опрессовка;
  • пайка;
  • СИЗы;
  • скрутка.

Естественно, предпочтительней всего использовать клеммы WAGO, а в самую последнюю очередь – скрутку.

При выборе решения нужно в первую очередь обеспечить безопасность и надежность эксплуатации электрических сетей, потом уже следуют долговечность и стоимость. И очень важно, чтобы соединения проводов, каким бы способом они ни выполнялись, были доступны для осмотра и обслуживания.

Оцените статью: Поделитесь с друзьями!

elektro.guru

Монтаж соединительных коробок, соединения проводов



В связи с повышениями эксплуатационных требований для электросетей различного назначения, были разработаны новые материалы и способы их монтажа.



В данной статье мы рассмотрим новые материалы для монтажа и разветвления электропроводов и специальных ниш, в которых соответствующие ответвления происходят.



Существует несколько типов соединения проводов:



  • пайка;
  • клеммные колодки;
  • пружинные клеммы;
  • клеммник.



Пайка. Скрученные контакты спаивают при помощи тугоплавкого припоя, предварительно обработав флюсом. Соединение медного провода данным способом считается наиболее надежным. Данный способ применяется для соединения многожильных проводов.



Клеммные колодки.  Цельные жилы при соединении фиксируют колпачками, пайкой, винтовыми зажимами, сваркой, пружинными клеммами.



Пружинные клеммы. Удобны для быстрого монтажа. В корпусе клемы располагается пластина, которую сжимает пружина, тем самым фиксируя провод внутри. Кроме того, в отличии от винтовых зажимных соединений, самозажимные пружинные клеммы не расшатываются и не требуют обслуживания, а значит их можно применять при закрытом способе электромонтажа.



Клеменник. Корпус состоит из медной планки с отверстиями и винтовыми прижимами. Для применения с плетеными многожильными проводниками, проводники необходимо скрутить и облудить.



Соединения и разветвления проводов должны происходить в соединительных и ответвительных коробках, которые выполнены из несгораемых или трудносгараемых материалов (пластики), не имеющие свойства проводить электричество. Провода в коробках должны быть плотно соединены между собой и заизолированы.



Соединительные и ответвительные коробки монтируют закрытым или открытым способом. При монтаже закрытым способом сверлится перфоратором с коронкой отверстие в поверхности, куда закладывают коробку, выводят провода и фиксируют ее при помощи алебастра или на дюбеля, либо же если поверхность- гипсокартон, то на зажимы, которые находятся с самой коробкой в комплекте.



На рисунке изображена схема открытой проводки, в ней имеют место гофротрубы, в которых проложенны проводники и сами короба, которые крепяться гвоздями, спморезами или дюбелями, в зависимости от поверхности, на которую они монтируются.



Соединение и ответвления проводов без использования коробок грозит утечкой электрического тока по конструктивным элементам здания/сооружения (стенам, плитам перекрытия, колонам и т. д.). Потеря электрического тока происходит при большой длине провода, плохой изоляции, и, необоснованно большом количестве соединений проводников.



Потому, есть смысл оптимизации электрических сетей, то есть свести к минимуму количество соединений, следовательно, и количество соединительных коробок. В результате- экономия времени, материалов, уменьшение потерь электрического тока, помех, и, более надежная работа сетей.



mastery-of-building.org

Электрические коробки: использование и монтаж

Электрические коробки (они же часто называются распределительными либо распредкоробками) служат для установки розеток, выключателей и электрической арматуры в доме. Все соединения обязаны находится исключительно в электрических коробках.

А обязывает нас этому все тот же бюрократический кодекс электротехнических работ. В нем указано, и количество соединений, которое может быть в одной коробке, и порядок ее установки, и, конечно же, как завести концы проводов.

Нюансы монтажа электрической коробки

Перед установкой такой коробки следует сперва проконсультироваться с местным строительным инспектором. Все коробки стандартизированы по размерам независимо от материала, из которого они состоят. А они бывают либо металлическими, либо пластиковыми.

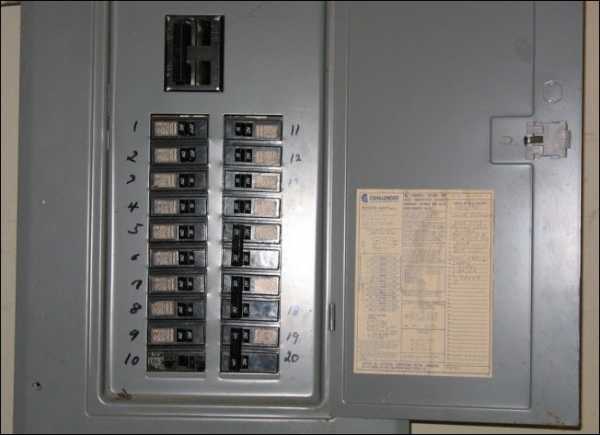

Обычная домашняя железная электрическая коробка для щитка.

И те и другие допускаются кодексом к использованию вместе с кабелем в пластиковой изоляции. Однако различие все же есть: металлическая коробка обязательно должна быть заземлена, а пластиковая нет. Поскольку пластиковые коробки легки и быстры в монтировании, они являются наиболее распространенными  жилых домах.

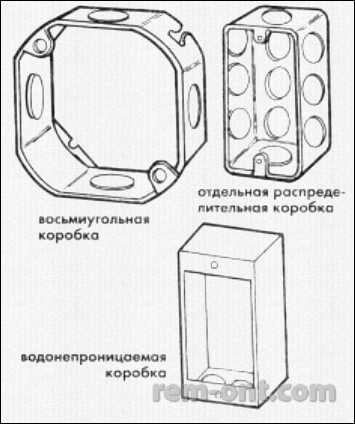

Три типа электрических коробок:

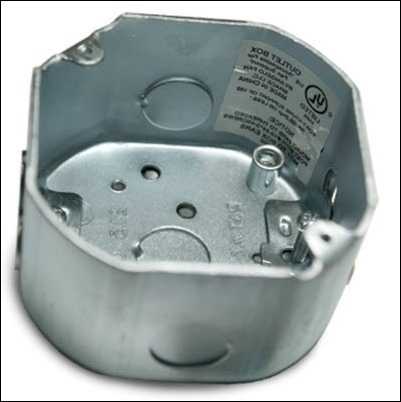

  • восьмиугольная;
  • отдельная распределительная;
  • водонепроницаемая.

Наиболее распространенные типы металлических электрических коробок:

  • квадратная, сторона 10 см;
  • коробка для нескольких распредузлов.

К деревянной стене коробка может крепится обычным гвоздем, вбиваемым в деревянную либо пластиковую пробку.

Отдельная соединительная и двойная распределительная коробки; крепление также осуществляется гвоздем.

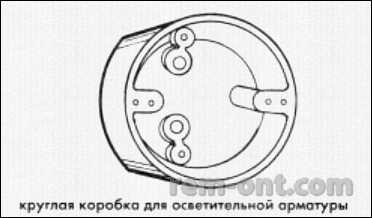

Круглая коробка, используемая для монтажа осветительной арматуры.

Пластиковые коробки зачастую называют неметаллическими. Это и понятно, ведь они же не из металла. Они бывают изготовлены либо из полиэстера термического отверждения либо из поливинилхлорида (ПВХ).

Фото популярных электрических коробок для дома

Пластиковая водонепроницаемая электрическая коробка.

Расположение элементов и проводов в стальной электрической коробке.

Электрические коробки из нержавеющей стали разнообразных форм и размеров.

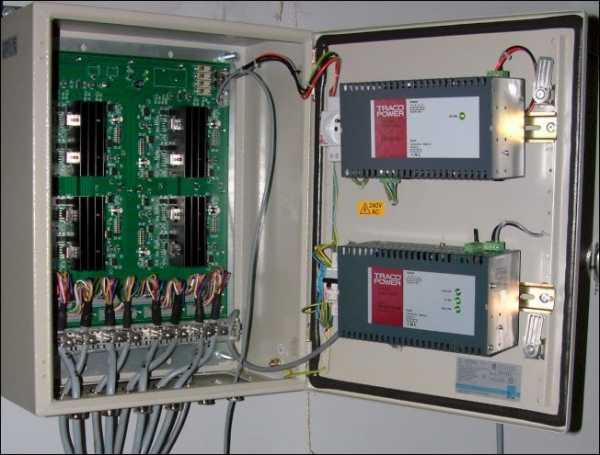

Пример большой стальной электрической коробки, содержащей электрические компоненты для токарного станка.

Обратите внимание: в коробке для станка слева вверху прикреплена полная электрическая схема.

Такие коробки допускаются к установке с пластиковыми кабелями, однако запрещены для использования в сочетании с металлическим бронированным кабелем и металлическими трубами для прокладки кабелей. К таким проводникам можно применять только металлические коробки. В некоторых случаях разрешается установка поливинилхлоридных коробок снаружи вместе с трубами для проводки из того же материала.

Видео соединения проводов в распределительной коробке

В видео демонстрируется, каким образом можно соединять провода в электрической коробке.

Проводные соединения в электрических коробках

Как мы уже выяснили, все основные соединения проводов находятся в электрических коробках. Кабель, который введен в коробку, должен быть надежно закреплен. Коробки имеют в своем корпусе специально проделанные отверстия для ввода кабеля. Они закрыты пробками.

При монтаже эти пробки нужно отломать. Это легко сделать при помощи отвертки. Вставьте отвертку в прорезь на пробке и отогните ее наружу, покачивая в стороны. Качайте пробку до тех пор, пока она не отпадет.

Изъятие пробок с прорезью в нижней части из отверстий коробки с помощью отвертки.

В металлической коробке пробки удаляются при помощи молотка, гвоздя и плоскогубцев. Приставьте к пробке гвоздь и ударьте по нему молотком так, что бы она отогнулась внутрь коробки. Затем возьмите отогнутую пробку плоскогубцами и оторвите ее, раскачивая из стороны в сторону.

Удаление круглых пробок из металлической коробки. Отогните пробку и выньте ее плоскогубцами.

Хотя пластиковые коробки, как правило, изготавливаются того же размера, что и металлические, пробки у них отличаются от своих металлических сородичей. Пробки в пластиковых коробках очень тонкие и отламываются одним нажатием отвертки.

Как удалять и ставить на место пробки отверткой.

Некоторые кодексы электротехнических работ разрешают не закреплять кабель внутри коробки при условии, если ближайшее место его закрепления расположено не дальше 203 мм от электрической коробки. Подробнее о требованиях кодекса вам может рассказать ваш местный строительный инспектор.

Электрическая коробка для потолочного вентилятора.

Зажимы и крепления в электрических коробках

Некоторые коробки располагают наличием зажимов. В таком случае заведите скрученные провода в электрическую коробку и зажмите закрытое колпачком место скрутки.

Типичный зажим в коробке с кабелями в пластиковой оболочке.

Также существует отдельный зажимной ввод, который используется в коробках без встроенного зажима.

Пластиковый зажимной ввод кабеля.

Как же установить такой зажим в коробке? Элементарно! Прежде всего, удалите пробку из входного отверстия коробки. Далее снимите гайку с отвода с резьбой и вставьте зажим этим отводом в отверстие электрической коробки.

Способ крепления зажимного ввода в коробку и фиксация кабеля в нем. Элементы:

  • гайка;
  • распределительная коробка;
  • винтовой зажим;
  • зажимные винты;
  • кабель в неметаллической оболочке.

Не забудьте завинтить гайку обратно, но уже с внутренней стороны коробки. Наконец введите кабель в коробку через этот зажимной ввод и закрутите винты с обеих сторон провода.

rem-ont.com

Распределительная коробка для электропроводки | Электрика в доме

Такая распределительная коробка (распаячная коробка), необходима для равномерного распределения мощности нагрузки по помещениям и местам потребления электроэнергии — это электрические приборы освещения, бытовая техника. Прежде всего, распределительная коробка для электропроводки обеспечивает пожарную безопасность и механическую прочность места соединения проводов.

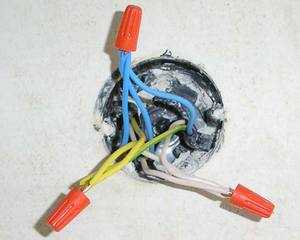

Изоляция соединения проводов защитными колпачками

Распределительная коробка для электропроводки ставится во всех помещениях, а с нее разводят провода до выключателей, освещения и розеток. В последнее время наметилась тенденция, в квартирах и домах устанавливать общий квартирный щиток.

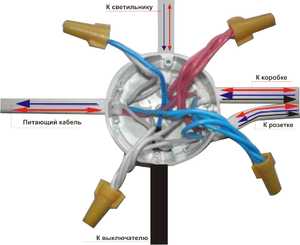

Соединение схемы электропроводки в распределительной коробке

Конечно это удобно, значительно увеличивается пожарная безопасность, а с другой стороны увеличение общей длины проводов, и соответственно затрат на монтаж электропроводки. В случае установленных квартирных щитков также ставится распределительные коробки в помещения для ответвления и подключения розеток шлейфом  и различных групп освещения.

Установка распределительной коробки для электропроводки

Изготавливают распределительные коробки из металла или негорючего пластика. Она может быть круглой или прямоугольной формы и представляет собой небольшой короб с крышкой. Устанавливают их от потолка до 30 см, в зависимости от высоты потолка.

Вид распаяной распредкоробки с защитными колпачками

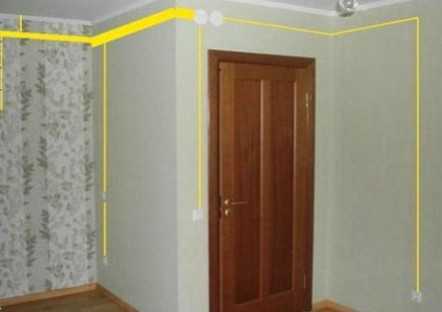

Монтаж проводки может быть двух видов — это скрытый, когда провода укладываются в штробы и заделываются или открытой — когда провода или кабель укладывают в кабельных каналах, укрепленных на стене. В зависимости от вида монтажа проводки имеется различие в установке коробки.

В случае со скрытой проводкой, распределительная коробка устанавливается заподлицо со стеной таким образом, чтобы можно было определить местонахождения распаячной коробки и не нарушить внешний вид стен. Обычно заделывают крышку короба так, чтобы пальцами можно было прощупать небольшой выступ крышки (вариант для обоев).

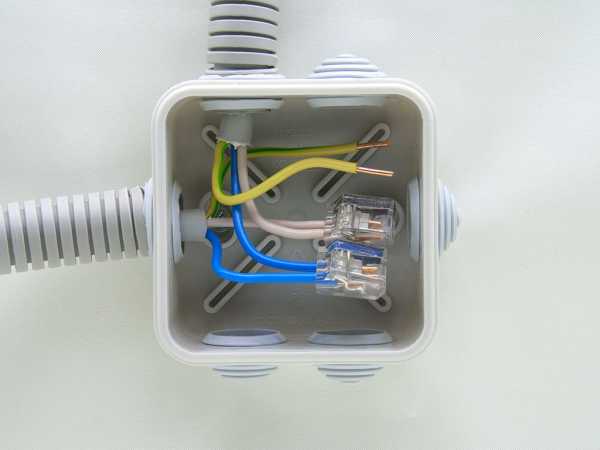

Соединительные клеммы в распаячной коробке

В подвесных потолках делают небольшой люк для удобного доступа к крышке коробки.  По нагрузке для освещения достаточно сечения медного одножильного провода 1,5 мм2, а для розеток медный провод 2,5 мм2. Если провода разводятся от квартирного электрощита, тогда можно получить большое число проводов в электропроводке, которые маркируют, чтобы не запутаться.

Распайка проводов в распределительной коробке

Перед монтажом электропроводки отмечают место установки всех выключателей и розеток. Разметка нужна для установки распаячной коробки в удобных местах и сэкономить длину электропроводки.

Электропроводку лучше прокладывать разноцветным кабелем с одножильными медными проводами, которые имеют более высокую надежность, чем многожильные. Цветовая маркировка проводов кабеля для электромонтажа однофазных сетей имеет такой вид;
— белый цвет имеет фазный провод L;
— нулевой провод N имеет синий цвет, и провод защитного заземления PE окрашивается в желтый — зеленый цвет.

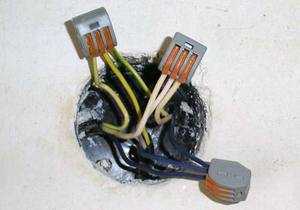

Другой тип соединительных клемм в распаячной коробке

Использование цветов сильно упрощает монтаж электропроводки.

Способы соединений проводов в распределительной коробке

Соединение проводов в распределительной коробке проводится несколькими методами.

  1. Защищается провод от изоляции и затем снимается окись ножом. Каждый провод обслуживается отдельно. Далее провода скручивают пассатижами и паяют припоем с канифолью. Применять паяльную кислоту запрещается. Изолируют провода изолентой и пластмассовыми колпачками.
  2. Соединение проводов соединительными клеммами также возможно, но в этом случае уменьшается площадь соприкосновения соединяемых проводов, что увеличивает вероятность их нагрева.
  3. Сварка проводов считается самым надежным способом соединения электрических проводов.
    Перед сваркой провода также защищают от изоляции и скручивают. Сваривают провода небольшим сварочным трансформатором на 220 вольт с выходом 36 вольт и мощностью 200 ватт и выше. Один конец трансформатора через зажим типа “крокодил” соединяют со скрученными проводами на расстоянии 1 см от конца, а к концу провода прикладывают урывками (до получения навыка) другой конец провода с трансформатора с графитовым наконечником и сваривают. Изолируют сваренные концы также изолентой и колпачками из пластика. После изоляции провода аккуратно разводят в разные стороны так, чтобы все соединенные провода не соприкасались друг с другом.

Тоже интересные статьи

electricavdome.ru

Соединительная коробка. Поиск и ремонт неисправностей

Без соединительных коробок не выполняется ни одна электропроводка, даже самая простейшая. В ней выполняются соединения проводов или кабелей между собой, чтобы:

  • Сделать ответвление от магистральной линии;
  • Собрать схему управления приборами освещения.

Электропроводка помещения начинается в распределительном щитке, а далее идет к розеткам и выключателям через коробки, соединяемые между собой кабелями. В щитке может быть не одна, а несколько групп, каждая из которых защищается автоматическим выключателем, УЗО. Так электрооборудование квартиры разделяется на приблизительно равные части или функционально. Распределение питания розеток позволяет отключить их часть при неисправности, беспрепятственно пользуясь оставшимися до ее устранения. Персональное питание могут иметь розетки кухни, осветительная сеть.

Пример схемы электроснабжения квартиры

Кроме этого от персональных автоматических выключателей питается электроплита, стиральная машина, бойлер. Так требуют правила и инструкции по эксплуатации этих электроприборов.

Проводка в пределах одной группы питает свои распределительные коробки и не соединяется с другой группой на всем протяжении. Кабели, питающие розетки и светильники от разных автоматов, иногда подключаются в одной и той же коробке, но тогда ее размеры увеличиваются, иначе провода с клеммниками туда не поместятся.

Поиск соединительной коробки

Распаечную коробку требуется найти в случаях:

  • Возникновения неисправностей в электропроводке для их поиска.
  • Необходимости подключения к существующей сети дополнительных розеток или приборов освещения.
  • Отключения части потребителей на время ремонта помещения или замены электропроводки.

Коробки и кабели, соединяющие их, располагаются на стенах по горизонтальной линии. Эта линия проходит ниже уровня потолка на 10-20 см. Это сделано, чтобы электропроводка не мешала сверлить стены и вешать на них полки, картины и так далее.

Коробки закрыты пластиковыми крышками. Если они не видны, то их заклеили обоями. Для поиска такой коробки потребуется простучать стены ниже потолка. При обнаружении участка, на котором ощущается пустота в стене, как можно точнее определяются границы коробки. Затем ножом или лезвием вырезаются обои точно по контуру крышки.

Чаще всего коробки находятся над розетками или выключателями освещения. Поэтому, в первую очередь искать коробку нужно на вертикальной линии выше них.

Первую коробку нужно искать у ввода в квартиру или в помещении, где расположен распределительный щиток. Ее вскрывают и анализируют количество кабелей и направление их прокладки. Линия, уходящая вниз, идет на розетку или выключатель, вверх – на светильник. Кабель, проложенный горизонтально в сторону, противоположную вводному, идет на следующую коробку. Находим ее, двигаясь в этом направлении до появления неподалеку очередной розетки или выключателя. И так – пока во вновь найденной коробке не обнаружится магистральных кабелей.

Итогом исследований является четкое распределение розеток и выключателей по соединительным коробкам. Если розеток оказалось больше, то их подключение выполнено шлейфом. Вскрываете ближайшую к коробке розетку и осматриваете внутреннее пространство монтажной коробки. Если в него входит два кабеля, а на контакты подключено по два провода – второй кабель идет к следующей розетке. Осматриваете ее, если и там обнаружится два кабеля – идете к следующей и так до обнаружения тупикового присоединения.

Пример расположения электрооборудования в комнате

Соединительная коробка: ремонт основных неисправностей

Типичные проблемы в соединительных коробках, из-за которых приходится их ремонтировать:

  • Обрыв в соединениях.
  • Замыкание между проводами.
  • Поломка крышки, коробки, или ее расширение.

При обрыве в соединении его нужно разбирают, выпрямляют провода и зачищают до блеска их поверхности. Затем соединение собирают вновь с использованием пайки, сварки или клеммных соединений. Скручивать проводники между собой по правилам не допускается. Тем не менее, многие так поступают, особенно при использовании алюминиевых проводников, с трудом поддающихся пайке. Сварка тоже доступна не всем. Поэтому лучший вариант – применение клемм WAGO или использование коробок со встроенными клеммниками.

Про то, как необходимо соединять провода читайте статьи: «Современные способы соединения проводов», а также «Схемы соединения проводов в распределительной коробке».

Применение клемм WAGO в соединительной коробке

Если же проводники соединены скруткой, лучше их дополнительно обжать винтовыми клеммами ЗВИ. Корпус клеммы дополнительно выполнит функцию изолятора. При соединении алюминиевых проводников нельзя сильно затягивать контакты клеммника, зажимающего провод винтом, а не плоскостью. Винт расплющит алюминий, и он в этом месте сломается.

Полиэтиленовый клеммник марки ЗВИ

Устранение замыканий между проводами заключается в восстановлении их изоляции. Простой способ – обмотать оголенный провод изолентой, но у него есть недостаток. Если нагреется соединение этого провода с другими, изолента расплавится, и замыкание произойдет снова. Поэтому поверх нее на провод надевают трубки из поливинилхлорида (ПВХ), термическая устойчивость которых больше, чем у изоляционных лент.

Также про ремонт коробки читайте статью: «Распределительная коробка: монтаж и ремонт»

Лучшие результаты получаются при применении термоусаживаемых трубок. Они выпускаются разных диаметров: от нескольких до десятков миллиметров. При нагревании феном, горелкой или зажигалкой диаметр трубки уменьшается, и она плотно обжимает провод. Затем нужно немного подождать, чтобы нагретая поверхность остыла. Чтобы трубка не соскальзывала с провода, его сначала обматывают изолентой в несколько слоев.

Крышки коробок старого образца найти сложно, поэтому при ее утере или поломке приходится менять коробку целиком. Эта необходимость может возникнуть после замены кабеля, если при демонтаже корпус коробки сломан. Для ввода внутрь дополнительного кабеля потребуется установка нового изделия, имеющего больше входных отверстий.

Для замены коробки стену вокруг входящих кабелей нужно раздолбить, а сами кабели – вынуть. Затем корпус разламывается на части и извлекается из стены. Границы отверстия подгоняются под размеры новой коробки, кабели вводятся внутрь. Коробка крепится к стене, чтобы ее положение в пространстве не изменилось в процессе установки. Предварительно смочив полости в стене водой, замазывают их алебастром или штукатуркой. После застывания и полного высыхания раствора соединяют жилы кабелей между собой, закрывают коробку и наклеивают обои.

Оцените качество статьи. Нам важно ваше мнение:

electric-tolk.ru

Соединительные коробки – как устроена и для чего предназначается?

Отправить ответ

avatar
  Подписаться
Уведомление о
