Установка дымохода настенного газового котла – Установка настенного газового котла: монтаж своими руками

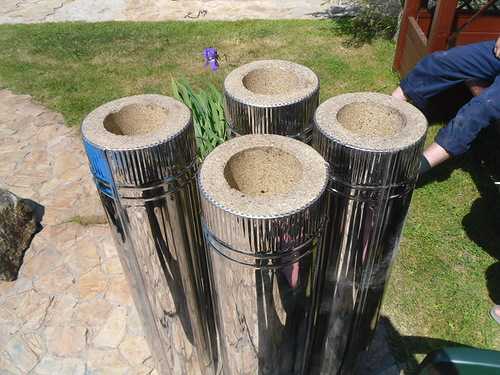

Вермикулитовые дымоходы – это достаточно новая технология, имеющая ряд преимуществ:

• вермикулит – это теплоизоляционный материал. Толстый слой покрытия препятствует образованию конденсата;
• удобный монтаж вермикулитового дымохода;
• вермикулит является негорючим материалом и соответствует требованиям пожарной безопасности.

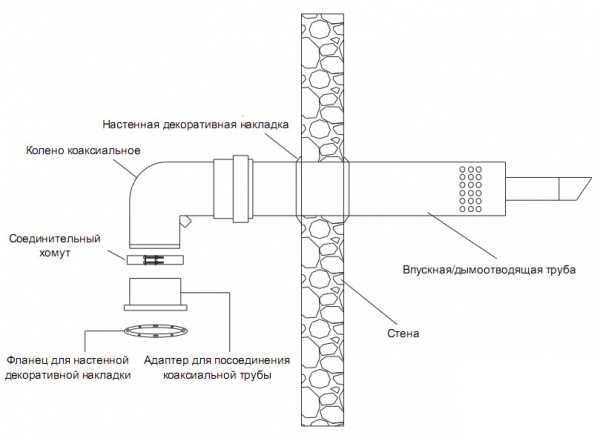

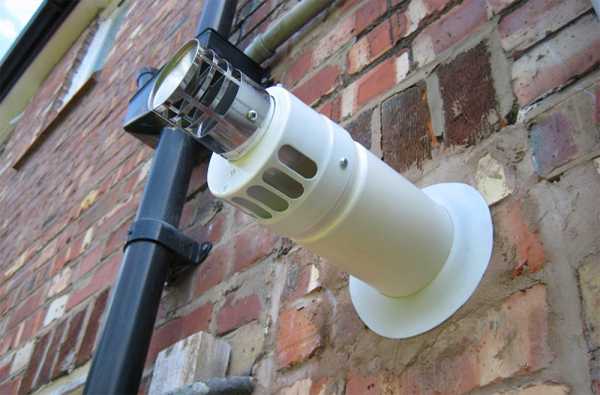

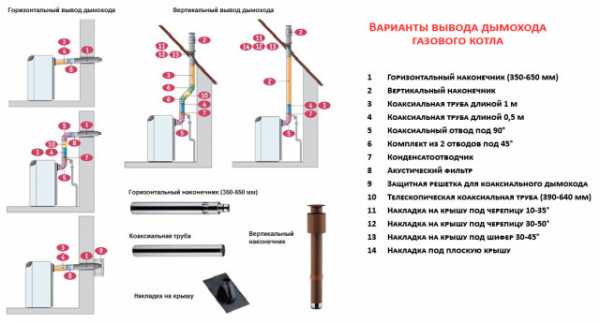

Коаксиальная труба для газового котла с принудительной тягой собирается из готовых элементов. Его достаточно соединить с котлом и вывести выхлопную трубу за наружную стену. Необходимую тягу обеспечит вентилятор.

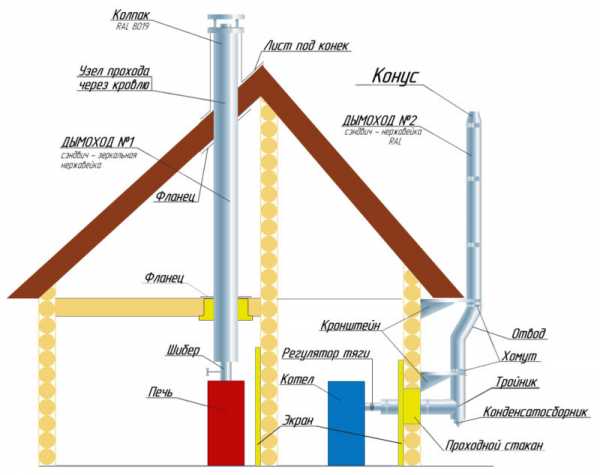

Расположение дымоходов

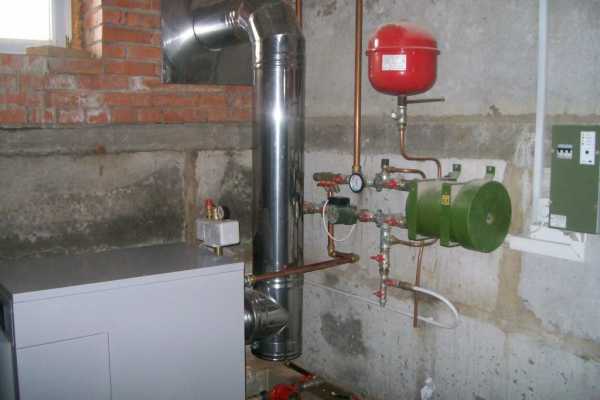

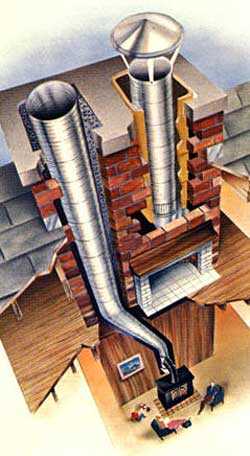

Внутреннее расположение дымохода лучше всего проектировать во время строительства дома. Ведь он не должен проходить через жилые помещения. Такая прокладка дымохода более экономична, так как не нужно производить дополнительную термоизоляцию.

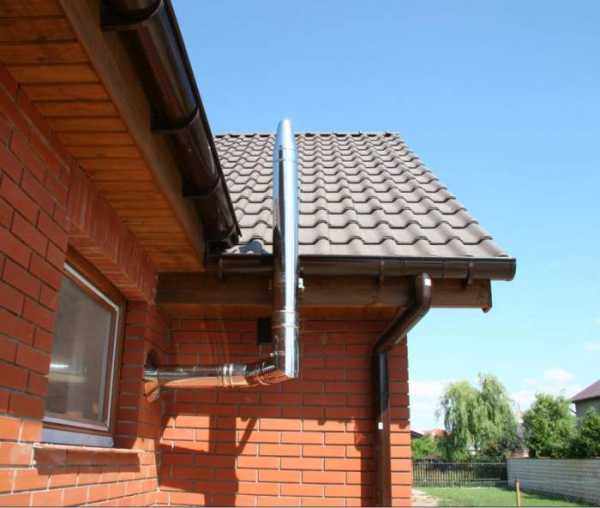

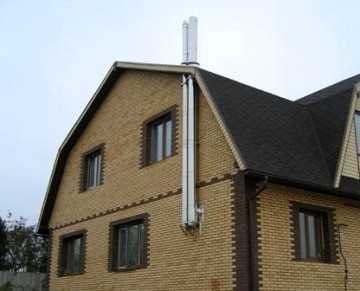

Внешнее расположение дымохода обычно применяется в случаях его пристройки к уже готовым зданиям. Все его элементы нужно обеспечить дополнительным теплоизоляционным покрытием для уменьшения образования конденсата и обеспечения большей сохранности.

Требования к дымоходам газовых котлов

Пожарная безопасность

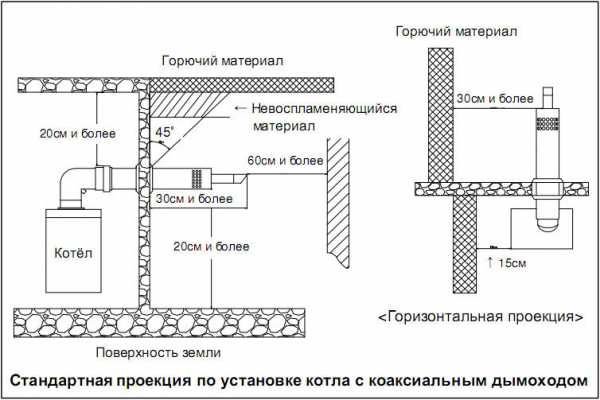

При прокладке дымохода через стену или крышу необходимо произвести разметку и сделать отверстие. Оно должно быть на 30 мм больше, чем сечение дымохода. Этот зазор заполняется несгораемым термоизоляционным материалом, а проводка дымохода должна быть осуществлена с помощью специальных элементов – «проходников».

Следует оградить соприкосновение дымохода с горючими материалами. В этом отношении более практично внешнее расположение дымоходов.

Качество удаления продуктов сгорания

Дымовая труба должна быть выведена так, чтобы выходящие дымовые газы не возвращались в помещение через открытое окно. Также нужно учитывать расположение соседних зданий и оградить проникновение дыма в них. Для этого нужно соблюдать некоторые нормы, изображенные на картинках.

Эксплуатация дымохода

Для нормальной работы каждый дымоход должен быть снабжен системой для отвода конденсата и прочистки дымохода от сажи. Для этого предусматриваются специальные отверстия и люки.

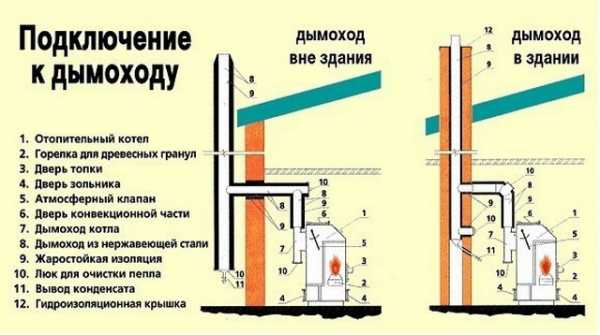

Схема подключения газового котла к дымоходу примерно одинакова для всех типов. Она осуществляется с помощью специальной соединительной трубы. Ее диаметр должен совпадать с выходным патрубком котла. А подключение к дымоходу осуществляется с помощью тройника. Все соединения должны быть плотными.

Каким бы ни был газовый котел, его дымоход должен соответствовать требованиям, тогда эксплуатация будет безопасной и эффективной.

oteple.com

Установка настенного газового котла — как сделать правильный монтаж навесного котла

Газовый котел – это универсальный прибор для нагрева жидкости, используемой в качестве теплоносителя в автономных системах отопления квартиры или частного дома. Поскольку для работы котла применяется взрывоопасный газ, его подключение должно обеспечивать максимальную безопасность для жильцов дома. Поэтому монтаж настенного газового котла и все работы по его подсоединению к отопительной и газовой магистрали должны выполняться в строгом соответствии со строительными нормами и правилами. [contents]

Можно ли устанавливать котел самостоятельно?

Мероприятия по установке системы газового отопления всегда начинаются с разработки проекта, который согласуется с представителями местных надзорных служб. В проекте указываются все необходимые параметры котла, определяется место его установки и описывается схема функционирования всей системы.

Только после утверждения проекта определенная часть монтажных работ может быть выполнена самостоятельно.

Однако необходимо иметь в виду, что не все производители допускают самостоятельную инсталляцию своих котлов:

• Фирмы Ariston, Bosch, Viessmann и некоторые другие обязывают покупателей производить монтаж только силами сертифицированных установщиков;
• Более лояльные поставщики, такие как Electrolux, BAXI, Ferroli, не запрещают неавторизованную установку настенного котла, но для пуско-наладки системы отопления все равно требуют привлекать специалистов с допуском на подключение электрического и газового оборудования.

Таким образом, если вы планируете монтировать котел собственноручно, перед его покупкой убедитесь в том, что это разрешено производителем.

Требования к месту установки котла

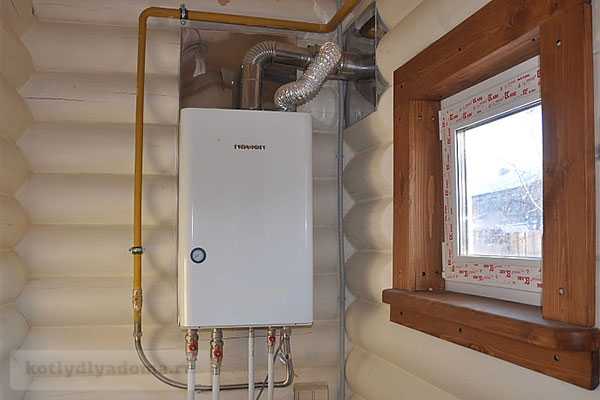

Навесной котел лучше устанавливать в отдельном помещении, которое называется топочной или котельной. Требования к такому помещению зависят от типа устанавливаемого котла, а точнее, от типа его камеры сгорания.

Открытая камера сгорания

Схема работы такого устройства идентична обычной печке, которая забирает воздух из помещения и удаляет отработанные газы через дымоход, используя естественную тягу. Подобные котлы требуют определенного объема воздуха в помещении, в противном случае газ не будет сгорать полностью, образуя токсичные вещества, опасные для здоровья. Кроме того, при установке настенного котла необходимо предусмотреть окно на улицу площадью не менее 0.5 кв. м., а также место для проведения обслуживания. Стены помещения должны быть обработаны огнестойкими материалами.

Объем котельной зависит от общей мощности подключенных приборов отопления: 8 куб. м. при мощности котла до 30 кВт, 13-14 куб. м. для 30–60 кВт и 15 и более куб. м. для мощностей до 200 кВт.

Закрытая камера сгорания

У таких котлов в комплекте имеется специальный коаксиальный дымоход. Он представляет собой двойную трубу, наружная часть которой служит для забора воздуха с улицы, а внутренняя – для удаления продуктов горения. Монтаж таких систем требует обязательного подключения к электрической сети для питания вентилятора, который обеспечивает циркуляцию воздуха по закрытому дымоходу.

Котлы с закрытой камерой сгорания более экологичны и безопасны, поэтому могут располагаться непосредственно в жилом помещении (на кухне, в ванной комнате, в кладовой и т. д.). Требования к параметрам дымохода в этом случае не нормируются, так как за удалением газовых отходов полностью следит автоматика.

В городских квартирах разрешено устанавливать только котлы отопления с закрытой камерой сгорания.

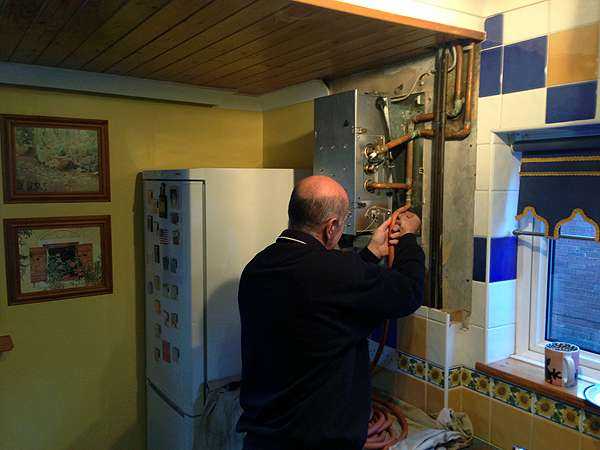

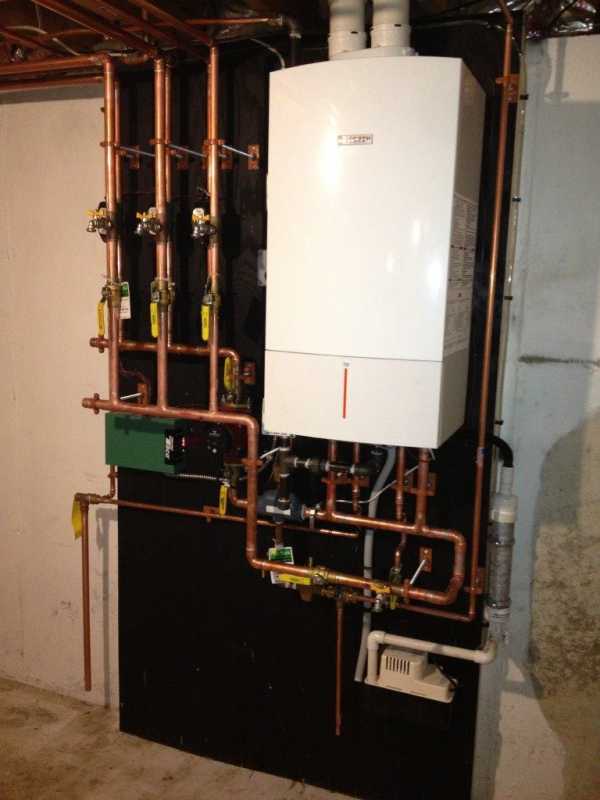

Процесс монтажа настенного котла

Монтаж и подключение настенного котла – важная и ответственная часть реализации всей системы отопления. Порядок и специфика работ зависит от типа камеры сгорания и количества используемых контуров (только отопление или отопление плюс водоснабжение).

Поскольку в настоящее время чаще встречается использование одноконтурных котлов с закрытой камерой, весь процесс монтажа будет описан именно для такой модификации. Там, где необходимо, будут сделаны примечания об особенностях установки того или иного типа газового котла.

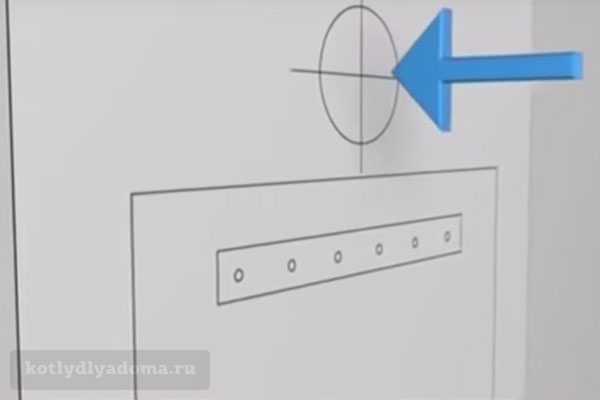

Крепление на стену

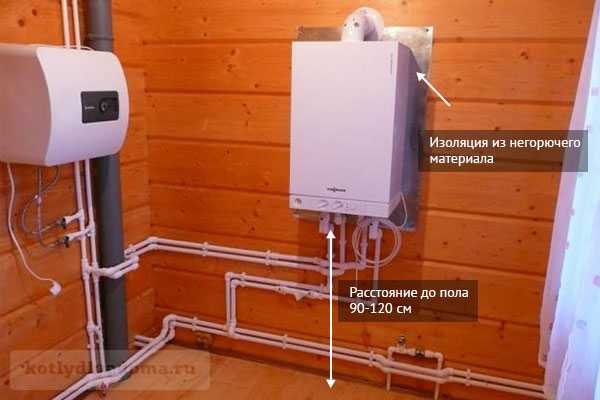

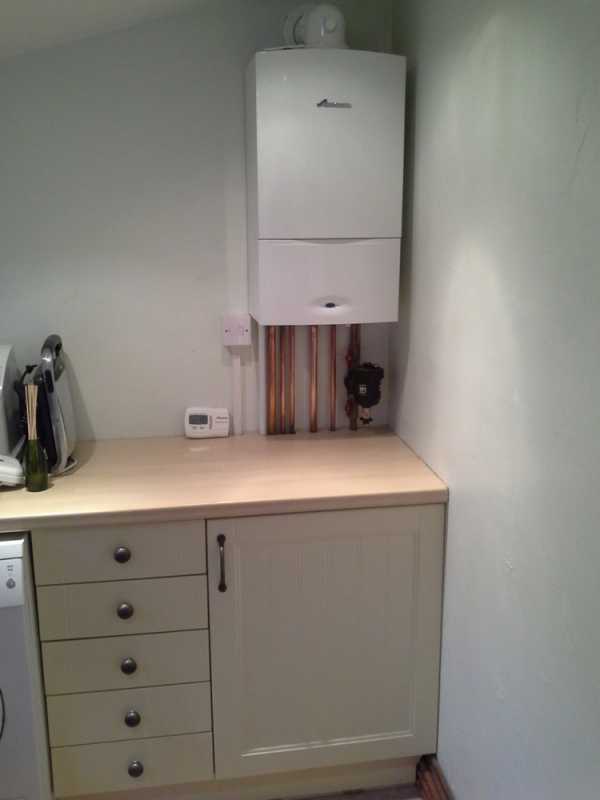

Газовый навесной котел должен монтироваться на специальный кронштейн, который обязательно входит в комплект поставки. Для правильной установки кронштейна не всегда подойдут крепежные элементы, которые лежат внутри коробки. Возможно, их придется подбирать отдельно, с учетом материала стены, на которую предполагается повесить котел.

В случае затруднений лучше обратиться к специалистам на любой строительный рынок. Настенный кронштейн должен выдерживать вес котла и всего навесного оборудования и обеспечивать его ровное, без перекосов, положение.

Части стен, находящиеся непосредственно за тепловым агрегатом, должны быть защищены несгораемым материалом. Высота подвеса нижней части газового котла – не менее 800 мм, расстояние от стены до задней поверхности котла – 5 см.

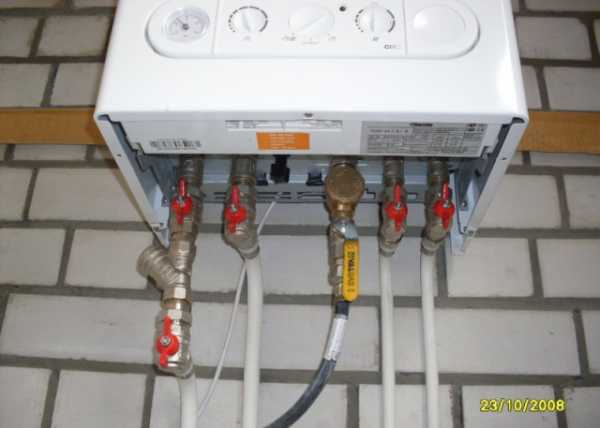

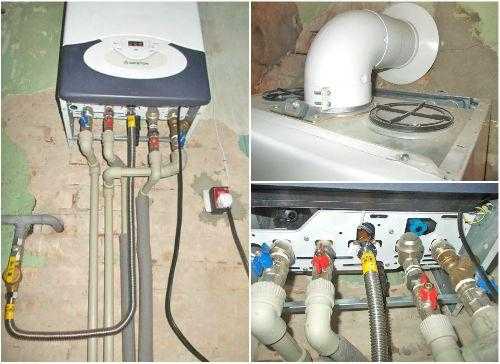

Подключение магистральных труб отопления

Количество труб, которые необходимо подключить к котлу, зависит от типа системы отопления (однотрубная или двухтрубная). В любом случае перед выполнением соединений необходимо удалить защитные заглушки с патрубков котла.

На вход обратки рекомендуется установить сетчатый фильтр для защиты от попадания внутрь котла грязи и мусора из магистрали.

Особое внимание необходимо уделить качеству воды, особенно ее жесткости. Если этот параметр не соответствует требованиям изготовителя, желательно использовать специальное очистное оборудование, например, полифосфатные дозаторы. В противном случае настенный котел может быстро выйти из строя.

Подсоединение к газовой сети

Подключение котла отопления к газопроводной магистрали должен выполнять только специалист с соответствующим допуском. В процессе работ потребуется установить:

• Шаровой газовый вентиль. Его ставят непосредственно на входе в настенный котел;
• Счетчик газа и датчик утечки. Они врезаются в магистраль до котла и служат для учета потребления газа и обеспечения безопасности;
• Термозапорный клапан. Его наличие предписано правилами пожарной безопасности. При повышении температуры вблизи настенного котла до определенного значения (например, при пожаре) этот клапан автоматически перекрывает подачу газа.

Подсоединение к электрической сети

Эти работы нужны не для всех котлов. Для атмосферных агрегатов с открытой камерой наличие электричества не обязательно. В котлах с закрытыми камерами имеется вентилятор для отвода газовых отходов и система автоматики, к которым необходимо подключить электропитание. Обычно применяется трехпроводная схема включения (с заземлением).

Крайне желательно включать навесной котел в электросеть через стабилизатор напряжения. Это поможет избежать резких скачков напряжения и продлит жизнь дорогостоящего газового оборудования.

Вывод в трубу дымохода

Для атмосферных газовых котлов обязательным условием является подключение к индивидуальному дымоходу. Настенный котел соединяется с дымоходом при помощи железной трубы необходимого сечения, устойчивой к высоким температурам, воздействию продуктов сгорания и механическому износу.

Перед выполнением соединений желательно убедиться в том, что дымоход не засорен монтажным мусором и остатками сажи. Для установки участка трубы от котла до дымохода нужно обеспечить выполнение следующих правил:

• Вертикальный отрезок на выходе из газового котла должен иметь длину не менее двух диаметров до поворота;
• Далее труба ведется наклоном в сторону котла;
• Участок подсоединения к дымоходу должен иметь минимально возможную длину.

У котлов с закрытой камерой отвод продуктов сгорания производится намного проще. Такие котлы можно подключать к коллективным дымоходам или использовать коаксиальную трубу, выходящую на улицу через стену. Если вы устанавливаете настенный котел с закрытой камерой, то следить за высотой подвеса газовой трубы нет необходимости: необходимую тягу в ней создаст встроенный вентилятор.

Заполнение системы водой

Перед тем как провести пробный пуск, систему отопления необходимо заполнить водой. Для этого надо открыть вентиль, который обычно располагается в нижней части навесного котла. Закачивать воду нужно до достижения давления примерно в 2 атмосферы.

Этот процесс желательно производить как можно медленнее, для того, чтобы обеспечить вывод имеющегося внутри воздуха.

В это же время вся схема системы отопления должна быть проверена на герметичность.

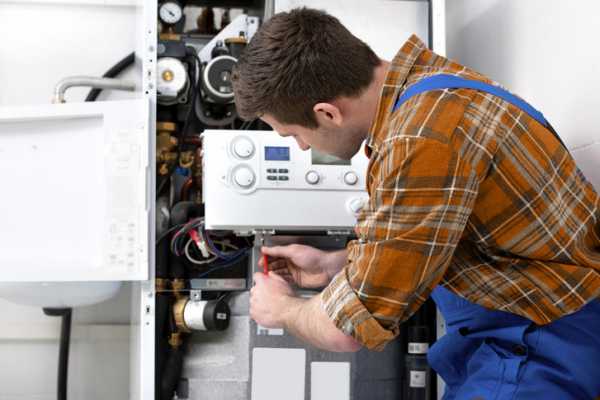

Первый запуск

Для первого запуска настенного котла необходимо пригласить сертифицированного специалиста. Как правило, обученные сотрудники есть в большинстве компаний, занимающихся продажами котлов и оборудования для систем отопления. Он выполнит все настройки и проверит режимы работы системы.

В процессе пуско-наладки лучше задать ему все имеющиеся вопросы по управлению и особенностям использования устройств системы отопления. Если все работает нормально, можно подписывать акт ввода в эксплуатацию и наслаждаться теплом и уютом в доме.

Подведем итоги: установка настенного газового котла – довольно сложная и кропотливая инженерная операция, требующая опыта строительно-монтажных и сантехнических работ и обязательного присутствия специалистов на некоторых ее стадиях. Однако, выполняя самостоятельно те этапы, которые позволяет техпроцесс, можно не только неплохо сэкономить на услугах монтажной бригады, но и получить чувство глубокого удовлетворения от грамотно выполненной серьезной работы.

all-for-teplo.ru

требования к устройству, монтаж, коаксиальные дымоходы, как сделать своими руками?

В процессе строительства собственного жилья стоит задуматься о большом количестве деталей, внимательно изучить нужную информацию, связанную с возведением постройки, исследовать рынок и ряд других факторов.

Дымоход является ключевой составляющей котельной, без его наличия невозможно представить отопительный котел, камин, газовую колонку.

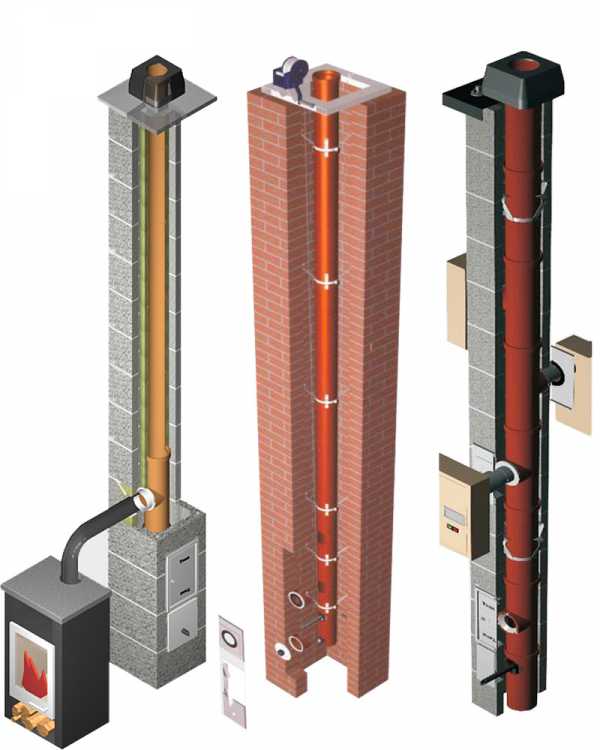

Виды дымоходных систем

• Из классического кирпича. Установку дымохода из кирпича, едва ли предложат специалисты, так как этот материал крайне устарел. Дымоход из кирпича характеризуется достаточной сложностью конструкции, он является дорогим по цене, а его установка займет большее количество времени. Помимо этого, по различным эксплуатационным характеристикам этот вид дымохода значительно уступает более современным конструкциям.

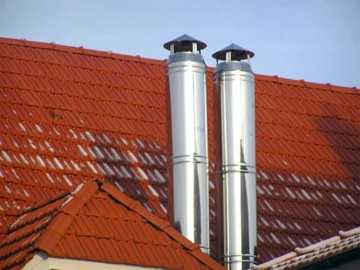

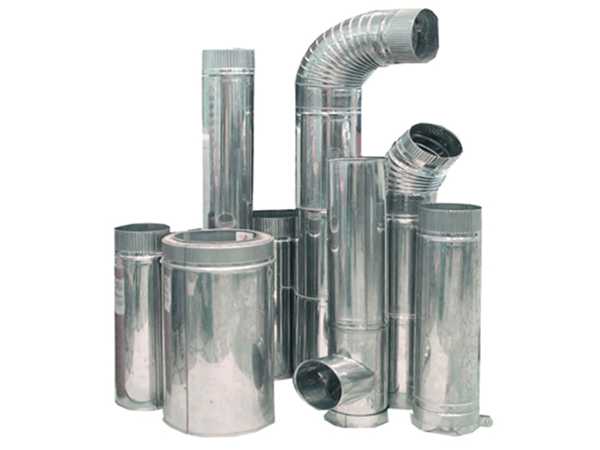

• Из нержавеющей трубы. Вместо дымоходов из кирпича им на замену пришли стальные дымоходы, обладающие неоспоримом плюсом конструкции из стали — простотой установки, поскольку изготовители предусматривают весь комплект деталей дымохода, а заказчику всего лишь нужно верно собрать все составляющие. Данные трубы довольно долговечны и просты в монтаже. Сроки эксплуатации дымохода обычно составляют больше 10 лет. Изготовитель предоставляет большой ассортимент моделей. К плюсам стоит отнести достаточную устойчивость к механическому повреждению и влиянию от внешних факторов.
• Коаксиальный дымоход. Их главным плюсом является отличный презентабельный внешний вид. Также технические характеристики обладают высокими показателями. Коаксиальные дымоходы имеют непохожую на другие дымоходные системы форму, внутри стенок отсутствует конденсат. Это крайне важно, в частности для отопительных систем, работающих на газовом топливе.

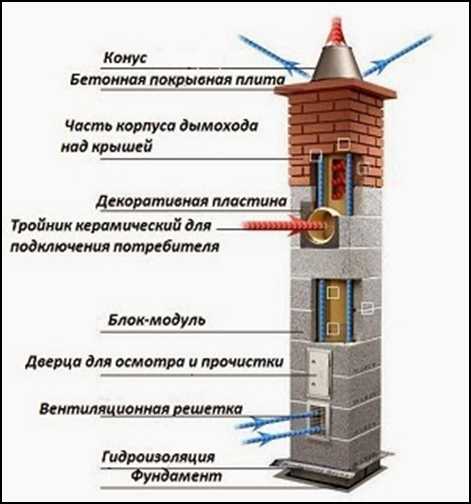

• Керамическая конструкция. Современный дымоход из керамики впечатляют своими сроками эксплуатации, свыше 30 лет. Это можно объяснить тем, что керамика более устойчива к процессам коррозии и совершенно не подвергается воздействию внешних факторов агрессивной среды. Несомненно, простота и надежность, невысокая цена делают керамический дымоход наиболее желанным среди покупателей.

Дымоходы для газовых котлов: требования

Для выведения продуктов сгорания природного газа необходимо установить дымоход. Требования безопасности при строительстве вытяжной системы регулируются нормативными документами: СНиП 2.04.05-91 и ДБН В.2.5-20-2001.

Их несоблюдение — это в первую очередь нарушение безопасности жизни и здоровья человека, поэтому контролирующие органы предъявляют строгие, но обоснованные требования:

Полное выведение отработанных газов

Первое и главное правило: залог безопасности в помещениях с газовым оборудованием — полное выведение отработанных газов. Тяга в системе дымоотведения должна быть постоянной и максимальной.  Для соблюдения именно этого правила и разработаны основные требования к системе дымоотведения.

Требования к помещениям, с конструкцией дымохода

В любых помещениях, где проходит дымоходная труба, должна работать система вентиляции. Нельзя проводить трубу через жилые помещения. Можно предусмотреть два варианта дымоотвода: внутренний (в помещении) либо наружный (выносной).

Констуктивные требования

• Конструктивные размеры должны определяться с учетом параметров газового оборудования при помощи специальных расчетов. Площадь сечения трубы дымохода по всей ее длине должна быть не меньше площади сечения патрубка газового котла.
• К одной системе дымоотвода возможно присоединение не более двух газовых котлов, при условии примыкания к ней на разных уровнях и на расстоянии не ближе полуметра друг от друга.

• Толщина внутреннего слоя трубы дымохода должна составлять не менее 0,05 см.
• Горизонтальная часть дымохода не должны быть более чем 300

• В месте соединения газового агрегата с системой выведения продуктов сгорания участок трубы должен располагаться строго вертикально и быть длинной не менее 0,5м.
• Далее по ходу системы возможно отклонение до30° либо до 1 м в длину.
• Нормативные требования говорят о том, что идеальной системой дымоотведения является система без всевозможных изгибов и поворотов, но допускают отхождения. Их должно быть не более 3. В таких местах необходимо предусмотреть люки для ревизии дымохода.
• Вне зависимости от того, внешней либо выносной является система дымоотвода, трубы необходимо четко располагать относительно помещения. Здесь необходимо учитывать горючесть поверхности стены. Если материал негорючий, то максимально допустимое расстояние от стены до трубы составляет 5 см, если же горючий – 25см.
• Ровные участки трубы дымохода необходимо крепить к стене через каждые 150 см.
• Стыки каждого участка дымохода обязательно крепятся друг другу металлическими хомутами.
• В месте прохождения трубы через перекрытия, она должна быть цельной, без изгибов.

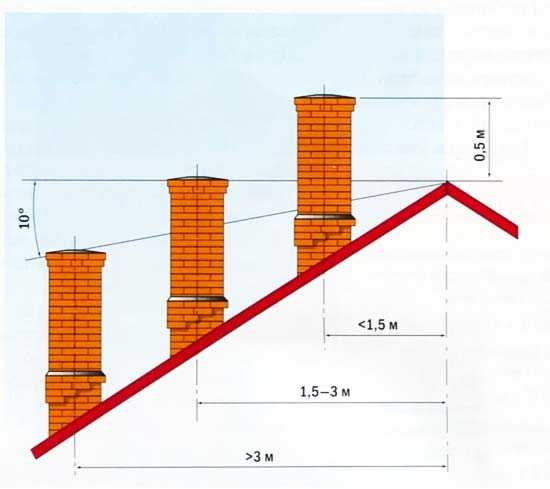

• Относительно кровли здания дымоход должен быть выше как минимум на полметра.
• На оголовок трубы газового отопления запрещено устанавливать грибки и дефлекторы.
• Вся конструкция дымоотвода должна быть расположена в быстродоступном открытом месте для устранения неисправностей.

Герметичность

Для бесперебойной тяги необходимо обеспечить полную герметичность всей конструкции дымохода. Все элементы системы должны плотно прилегать друг к другу, все стыки и переходы должны быть тщательно обработаны с помощью специального термостойского герметика.

Организация сборника конденсата

Через трубу дымохода выводятся газы, а также туда попадают пары воды, которые конденсируют на стенки. Для сбора и удаления образовавшейся жидкости необходимо продумать и установить специальную конструкцию. Устраивать ее следует внизу трубы.

Требования к материалу стенок дымохода

От физических свойств самой стенки трубы дымохода зависит эффективность всей системы и ее безопасность.

При выборе материала конструкции необходимо учитывать следующие его параметры:

• Устойчивость к огню: стенки дымохода должны быть негорючи.
• Химическая активность. Конденсат, образующийся на стенках трубы, имеет в своем составе серную кислоту. Крайне важным условием эксплуатации дымохода является химическая инертность материала его стенок. А также устойчивость этого материала к коррозии.
• Пористость. Нельзя использовать в конструкции дымохода материалы, имеющие пористую структуру.

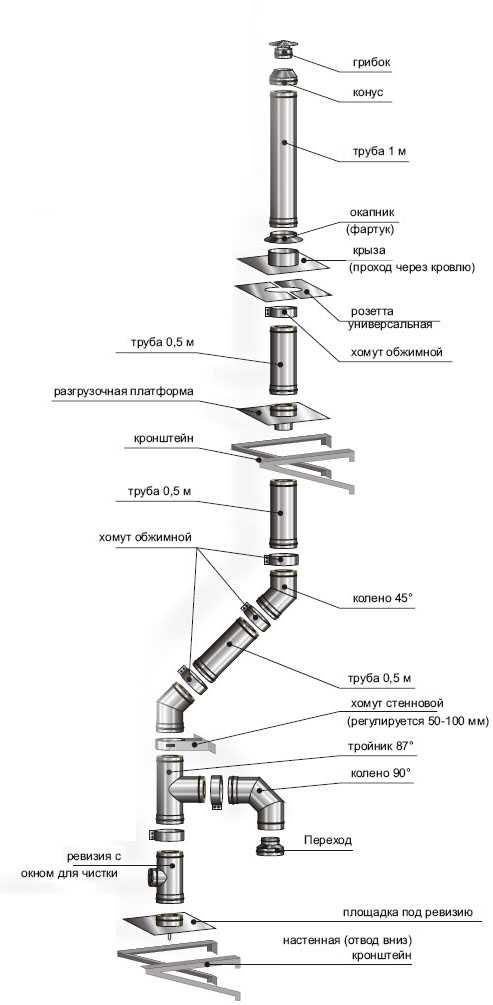

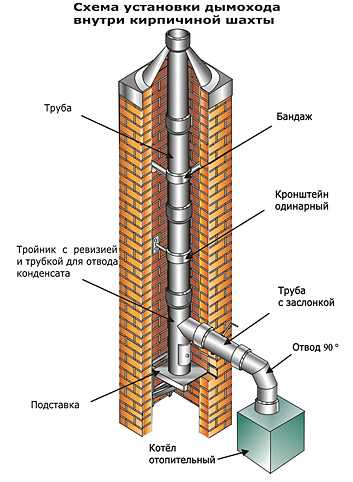

Элементы дымохода

• переходник, идущий от патрубка к дымоходу;
• тройник с ревизией;
• кронштейн и хомут стеновой;
• отводы, применяемые на расстоянии до 2 м от начала дымохода;
• проходной патрубок;
• телескопические трубы;
• особый наконечник конического типа.

Материалы для дымовой трубы

• Керамический кирпич имел популярность в прошлом веке, использовался в целях монтажа дымовых труб в немногоэтажных строениях. Чтобы установить ствол дымохода из кирпича, используется особый керамический кирпич или обычный кирпич из глины пластического прессо­вания. К тому же, кирпич должен иметь высокие показатели морозоустой­чивости и обладать наименьшим количеством мергеля и сульфатов.
• Лицевой и клинкерный кирпич используется для сооружения верхней части дымохода. Он покрывается раствором из гидрофобной пропитки.
• Силикатный кирпич также используется в множестве случаев для сооружения верхней части дымохода. Силикатный кирпич предотвращает воздействие на дымоход погодных условий, применяя гидрофобизаторы.
• Трубы для из нержавейки.

Что влияет на эффективность работы дымохода?

Учитывая насколько эффективно работает система утилизации продуктов горения можно сделать вывод о состоянии здоровья. Если не соблюдать требования по монтажу дымоходной системы, она может быть устроена с техническими ошибками и неправильно подсоединено оборудование для отопления. Это может привести к снижению уровня безопасности при эксплуатации самой отопительной системы.

Правила для эффективности и безопасности дымохода

Чтобы правильно обустроить дымоход существуют установленные правила, учитываемые в целях обеспечения необходимой безопасности в процессе работы системы. Стоит сказать, что от исполнения данных требований зависит состояние здоровья жильцов.

Эти правила следует исполнять неукоснительно, поскольку пренебрежение ими может привести к неприятным последствиям в газовом хозяйстве, а также чревато наложением штрафа.

Главные требования, которые предъявляются к дымоходу газового котла:

• Хорошая тяга — показатель, насколько эффективно применяется тепловая энергия в процессе сгорания газа.
• Технически правильно собранный конденсатосборник — тот, в котором не происходит накопление излишней влаги на стенках в дымоходе.
• Запрещается монтаж на оголовок дымовой трубы дефлекторов, грибков и др. Указанные составляющие понижают эффективность утилизации продуктов горения, делают вероятным проникновение вглубь постройки угарного газа.
• Правила к дымовой трубе необходимо тщательным образом изучить перед работами по монтажу. Основной акцент делается на отсутствии зазоров между деталями в стыках, все должно быть герметично. Это предотвратит проникновение газа вне пределов дымовой трубы.
• Допустимо применять соединительные дымоотводящие трубы для более чем одного агрегата.

Что запрещено при установке дымохода:

• Монтаж грибка или дефлектора на дымовой трубе, поскольку они вызывают торможение вывода продуктов горения, потому есть риск проникновения угара вглубь помещения.
• Устанавливать больше 3 поворотов на дымоотводной трубе.
• Проводить сам дымоход через какие-либо помещения без системы вентиляции.
• Делать дымоходный канал из материалов пористого типа.

Что еще следует знать о дымоходах газовых котлов?

Выбор дымохода определяется его техническими характеристиками, дизайнерскими решениями, а также личными соображениями по поводу материала из которого должен быть сделан дымоход. Не следует использовать трубу из черной или оцинкованной стали, асбестоцементные трубы, нержавеющую сталь, неустойчивую к кислоте.

Не применяют кирпичные каналы без гильзы или рукава в качестве дымохода газового котла. Срок их использования будет крайне мал.

Устройство дымоходов для настенных газовых котлов

Двухконтурные трубы заслуженно считаются оптимальным материалом, использующимся для монтажа настенного газового котла. Здесь отсутствует какой-либо утеплитель между трубами, что благоприятствует выведению газа и поступлению воздуха в трубах.

Установка такой дымовой трубы является несложной. К трубе от котла присоединяется проходной патрубок и она выводится наружу. Дымоход должен находиться на расстоянии не меньше 2 м. Устройство дымохода можно наглядно рассмотреть на схеме выше.

Монтаж дымохода для газового котла

Установка дымохода осуществляется при соблюдении следующих правил:

• Давление природного газа во время подачи должно составлять 0,003 Мпа.
• Прокладка газового провода делается в помещении, где находятся тепловые агрегаты.
• Отвод дымоходных газов должен производится согласно с правилами СНиП 2.04.05 – 91.
• Возможна утилизация дымовых газов от теплогенераторов, оснащенных установкой принудительного выведения газа, через внешнюю стену здания.

В процессе выбора места для дымохода стоит учитывать:

• установка в доме позволит материалу обладать наиболее приемлемыми условиями;
• установка снаружи дома предусматривает наличие утеплителя, препятствующего замерзанию дымохода.

Внутренний дымоход

• Если предусматривается отопление всех жилых помещений в доме, теплоизоляция не требуется. Утеплению подлежит только внешние элементы трубы.
• Достаточно большой риск проникновения угара вглубь помещения. Велика вероятность возникновения пожароопасной ситуации.
• Требуется большое количество разнообразных по конструкции элементов, что обуславливает сложность установки.
• Трудности в процессе выполнения ремонта.

Наружный дымоход

• Присутствует необходимость полноценного устройства теплоизоляции.
• Достаточный уровень безопасности использования дымохода.
• Составляющие части дымовой трубы однотипные, но сама установка значительно проще.
• Ремонтные работы производятся без особого труда при возникновении каких-либо проблем.

Подбираем габаритные размеры дымохода

• Предварительно нужно приобрести напольный или настенный газовый котел, после чего можно выбрать габариты дымохода для установки своими руками.
• Форма сечения должна быть круглой. Альтернативой является прямоугольное. Рассчитывается полезная площадь таким образом: внутренний периметр умножается на длину дымохода. Следует помнить, что диаметр трубы должен быть не меньшего размера, чем у отводного патрубка.

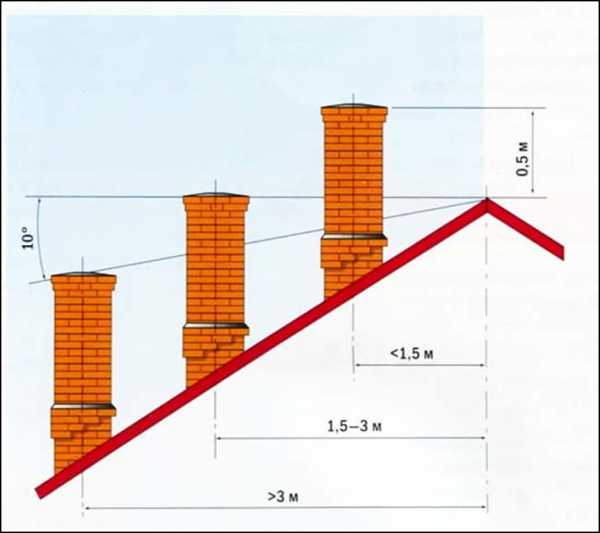

• Месторасположение по отношению к коньку дома определяет высоту дымохода .

Вариации с длиной дымохода

Рассчитав все параметры дымохода возможно, что сама площадь окажется меньше по отношению к внутренней площади самого котла.

В случае замены диаметра трубы на больший, может получиться лишняя площадь дымохода и, следовательно, большой перерасход материалов. В данной ситуации разумным выходом станет увеличение длины, применив меньший диаметр трубы.

Сделав все необходимые расчеты габаритных размеров дымоходной трубы и приобретя нужные строительные материалы можно начинать установку.

Как правильно сделать дымоход для котла?

Монтаж дымохода является крайне трудоемким процессом.

Основные принципы монтажа:

• Следует верно сложить все части трубы, согласно с требованиями.
• Требуется установить специальные проходные элементы в постройке, где проходит дымоход.
• Поверхности должны быть заизолированы.

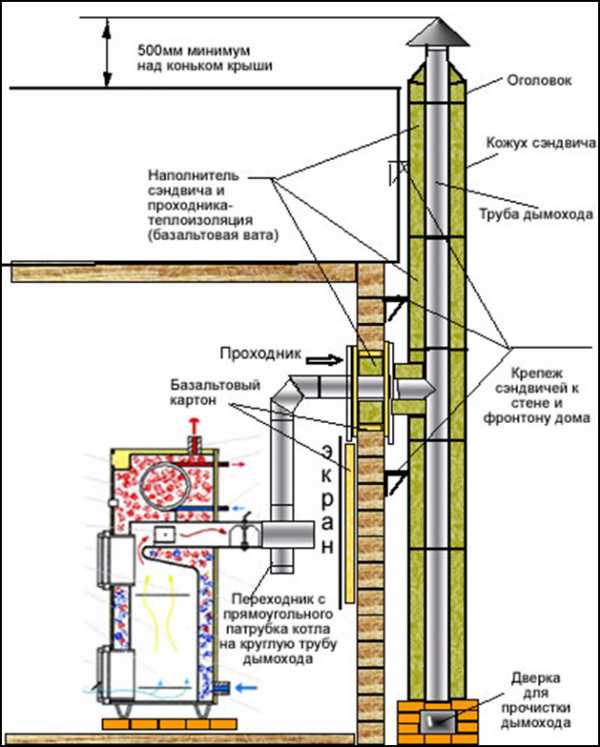

Как правильно соорудить дымоход для газового котла вне дома?

• Проходной элемент присоединяется к патрубку, который отходит от газового котла, проходящий через стену. До того как вырезать нишу в стене нужно сделать правильную разметку.
• Когда ниша будет готова, дымовую трубу нужно вывести наружу. Труба и ниша тщательно изолируются.
• Закрепляется тройник с ревизией, после чего одевается заглушка.
• Наращивается труба методом присоединения звеньев, крепится при помощи кронштейнов к стене.
• Присоединяется конусовидный наконечник предварительно расчитав высоту дымовой трубы.
• Стыки усиливаются хомутами.
• Труба окрашивается краской, обладающая высокой термостойкостью и защищающая от коррозии.

Устройство дымоходов для котлов в доме

Подготовительные работы:

• Делается разметка для отверстий в дымоходе на перекрытиях и крыши.
• Тщательно проверяется нанесенная разметка с размером проходного патрубка. Затем вырезается необходимая ниша для трубы.

Установка трубы:

• Патрубок соединяется с переходным адаптером.
• Наращивается труба, при надобности используются «колени».
• При прохождении перекрытий применяется особый патрубок.
• Дымоход закрепляется стенными хомутами и кронштейнами.
• Завершается конструкция установкой наконечника, в форме конуса, защищающего дымовую трубу от неблагоприятных погодных условий.

Изоляция элементов дымохода

Части дымоходной системы и конструкции, соприкасающиеся между собой, должны быть изолированы.

После всех работ по монтажу стоит проверить насколько загерметизированы все швы конструкции.

Можно сделать обычный раствор из мыла и нанести его на все видимые швы дымовой трубы. Если, подключив дымоход, пойдут пузыри, то максимальная герметичность не достигнута.

Дымоход из кирпича для газовых котлов

Наряду со стальными дымоходами устанавливаются и кирпичные. Поскольку кирпич имеет довольно пористую структуру, то достаточно плохо удерживает тепло. В процессе сгорания газа появляется пар с различными примесями, который должен быть выведен из дома.

Так как кирпич не сможет удержать нужной температуры — пар превращается в воду, после чего есть риск появления конденсата, что вызовет дальнейшее разрушение дымохода.

Дымоход для настенных газовых котлов

Двухконтурные трубы являются самым приемлемым материалом для настенного дымохода.

В коаксильном дымоходе нет утеплителя между труб, из-за чего происходит выведение лишнего газа и подача воздуха .

Монтируется такая дымоходная система крайне просто. Когда дымоход готов к эксплуатации.можно заняться подключением газа.

krovlya777.ru

Дымоход для настенных газовых котлов: конструктивные особенности при монтаже

Спецпредложение! Отопительное оборудование со скидками до 50%.
Есть в наличии весь модельный ряд Vaillant, Viessmann, Baxi, Bosch, ACV, Protherm, РУСНИТ, Buderus, Kermi и другие.
Грамотное проектирование и установка систем под ключ.
Звоните: +7 (499) 110-02-51 (Москва и область).
E-mail: [email protected]

Это может быть либо стандартный дымоход для настенного газового котла или с коаксиальным расположением труб, когда в помещении невозможно обеспечить регулярное поступление воздуха.

Для того чтобы ваш дымоход выполнял все возложенные на него функции, необходимо следовать трем правилам:

Первое – правильно выбрать материал, из которого будет монтироваться или выстраиваться дымоход.

Второе – обязательно выдержать соответствующий диаметр трубы.

Третье – тщательно провести все работы при монтаже дымохода.

Только полное соответствие этим правилам, обеспечит надежную работу газового котла, вне зависимости от того, кто строил или монтировал дымоход. Даже имея самые минимальные навыки в строительстве, можно самостоятельно установить дымоход, не привлекая специалистов.

Основные требования безопасности к технологии конструкции

В далеком прошлом осталось использование кирпича, нержавеющей стали при сооружении дымоходов.

Дымоход из кирпича для газового котла

Ранее, большую часть дымоходов строили из кирпича, но в настоящее время такое применение не желательно. Это связано с некоторыми изменениями в составе газового продукта.

При сгорании газ образуется серу, которая под воздействием силы тяги, поднимается по дымоходу, где смешивается с водным конденсатом. В результате получается раствор серной кислоты, который со временем разъедает стенки дымохода, построенного из кирпича или металла.

Мастера по ремонту газовых котлов и сами строители дымоходов, рекомендуют использовать сталь специальных марок AlSl 316L, AlSl 310S, кровельную жесть.

Дымоход керамический для газового котла

Инновацией на рынке строительных материалов являются керамические дымоходы, но они еще не получили широкого распространения.

Также можно применить технологию фуранфлекса, что подразумевает установку в уже имеющемся дымоходе эластичной трубы, изготовленной на основе композитов.

Как правило выбор материала для дымохода всегда остается за финансовыми возможностями покупателя.

Обязательное соответствие второму правилу монтажа дымохода — гарантирует правильное подключение дымохода к котлу. Оно подразумевает одинаковый внутренний диаметр дымохода и выходного отверстия в котле, без сильного перегиба газоотводной трубы. При его выполнении, все продукты газового сгорания будут беспрепятственно выходить и подыматься по дымоходу, не образуя обратного потока при скоплении. Если такое произойдет, тогда в котле сработает автоматика, и он отключится. Допускается чуть больший диаметр дымохода, но тогда процесс монтажа будет трудоемким.

При процессе сгорания образуется конденсат, поэтому обязательно проследить, чтобы в дымоходе был установлен тройник для сбора водного конденсата. Если его не установить, тогда будет образовываться пробка из пара, которая приведет к сбоям в работе котла.

Как правильно произвести монтаж дымохода

Прежде чем начать монтаж или его строительство, необходимо изучить основные требования, выдвигаемые к дымоходу:

• Очень важно, чтобы труба была правильной геометрической формы и соответствовала    всем техническим нормам.
• В дымоходе обязательно наличие тройника для сбора конденсата.
• Вся поверхность трубы не должна быть деформированной, гладкой и без неровностей.
• Обязательно соответствовать всей последовательности сборки трубы.
• Высота дымохода должна быть не менее 1,5 м. от крыш ближних зданий. Если часть или большая его поверхность проходит снаружи или через чердак, тогда необходимо утепление.
• При монтаже учитывайте, что на уровень тяги зависит высота трубы и диаметр дымохода. Поэтому особенно тщательно проводите сборку газового котла, для обеспечений необходимой тяги.
• Строительство и подключение дымохода должно производится с соблюдением всех требований пожарной безопасности.

Наиболее приемлемым геометрическим профилем трубы, является круг, квадрат или прямоугольник, чье соотношение сторон максимально приближено к квадрату. Также не допускается минимальных изменений диаметра.

Существует ряд ограничений к изгибу и отклонению всей линии дымохода от вертикали:

• Наибольшее допустимое количество изгибов – три.
• Бывают ситуации, что все — таки приходится немного изгибать трубу. Тогда допустимое закругление должно составлять не меньше 1,5 от общего радиуса трубы
• Разрешается делать уклон на участках изгибов не меньше 300º.
• При монтировании дымохода, его первый элемент должен находиться от котла на расстоянии не менее 250 мм.
• Также необходимо предусмотреть возможность очистки участков изгибов от конденсата.

Монтаж дымохода необходимо проводить придерживаясь схемы сборки.

Все элементы, для сборки дымохода, указаны на схеме.

Элементы дымохода газового котла

Основные требования, выдвигаемые для сбора трубы, содержат в себе ряд пунктов. Основное, это чтобы была произведена полная герметизация всех стыков, сборка трубы  производится с обеспечением большей величины перекрытия места состыковки по отношению к общему радиусу трубы.

Внимание! Обязательное применение на концах труб, находящихся на поверхности, специальных оголовков, с их помощью будет обеспечена защита дымохода от попадания мусора и осадков.

Необходимый размер трубы можно рассчитать по формуле:

P*L>S

Р — это периметр сечения трубы, L – длина дымохода; S – площадь внутренней поверхности котла.

Специалисты настаивают именно на применении круглого сечении дымохода.

При расчетах внутреннего радиуса трубы, можно воспользоваться технической документацией, которая идет в комплекте к трубе. Если это кажется сложным, можно самостоятельно рассчитать диаметр дымохода по отношению к мощности котла.

При наружном строительстве дымохода, его можно спрятать в шахту из кирпича, соответственно, он будет утеплен. При таком размещении, обязательно оставить зазор для доступа воздуха.  (см. как сделать колпак на трубу.)

Записи по теме

1pokotlam.ru

Установка дымохода газового котла своими руками

Газовый котел – это агрегат, сжигающий газ для нагрева теплоносителя и воды. Процесс горения сопровождается интенсивным выделением дымовых газов. В их состав входит угарный газ, при высокой концентрации которого можно получить отравление (угореть).

…

Устанавливая автономную систему газового отопления и горячего водоснабжения вы должны позаботиться о том, куда будут отведены продукты сгорания. Поэтому нужно ответственно подойти к выбору газового котла и правильно обустроить дымоход.

Вывод продуктов сгорания из котла

Каждый газовый котел в обязательном порядке должен быть снабжен системой отвода продуктов сгорания. Единственным способом удаления дымовых газов из котла является создание тяги.

Тяга – это разрежение (высасывание) дымовых газов. Существует 2 способа создания тяги в газовом котле:

• Естественная тяга создается за счет высокого дымохода. Он представляет собой вертикальный тоннель для вывода продуктов сгорания. Благодаря необходимой высоте и сечению дымохода образуется тяга. Этот процесс образуется за счет перепада температур продуктов сгорания и наружного воздуха.

Газовые котлы с естественной тягой имеют открытую камеру сгорания, из-за этого происходит сжигание кислорода в помещении.

Даже при наличии сильной тяги из котла с открытой камерой сгорания будет происходить утечка продуктов сгорания. Поэтому нужно производить частые проветривания помещения.

…

• Принудительная тяга создается за счет вентилятора, поэтому не нужна высокая конструкция для создания естественного движения воздушных масс. Вывод газов осуществляется через специальную трубу малого диаметра.

Котлы с принудительной тягой имеют закрытую камеру сгорания и не влияют на качество воздуха в помещении. Поэтому предъявляемые требования к ним намного лояльнее, нежели к аналогам с естественной тягой.

Безопасная работа газового котла

Наличие тяги – это обязательное условие для работы котла. Если нет тяги, то котел не может работать. Для выполнения этого условия в автоматическом режиме устанавливаются датчики тяги.

Чтобы предотвратить скопление сжигаемого газа или продуктов сгорания в помещении котельной, необходимо установить газоанализаторы.

Установка дымоходов для газовых котлов

Существует несколько видов дымоходов для газовых котлов:

• Кирпичный дымоход – это устаревшая конструкция. Имеет громоздкие габариты и трудоемкий монтаж. Само сооружение представляет собой кирпичную кладку по всей высоте газохода, с внутренней стороны кирпич защищен кислотостойким материалом.
• Дымоход из стальной трубы (сэндвич) – одна труба находится внутри второй, а между ними термостойкий материал. Простая и практичная конструкци.
• Керамический дымоход – выполняется из керамических блоков с отверстиями для создания канала. Он имеет ряд преимуществ: доступная цена, легкий монтаж, долговечность.

Установка дымохода для газового котла должна осуществляться по всем нормам и требованиям. Их определяют нормативные документы СНиП 2.04.05-91 и ДБН В.2.5-20-2001.

Требования к установке дымохода

Основное требование, предъявляемое к дымоходу – это качественное удаление продуктов сгорания из котла и отапливаемого объекта. Для достижения такого эффекта нужно выполнить несколько условий:

…

• все соединительные элементы дымохода должны быть уплотнены несгораемым материалом и плотно прилегать друг к другу;
• обеспечить систему отвода конденсата;
• установка «грибков» над выходным каналом дымохода запрещено, так как он будет препятствовать удалению продуктов сгорания;
• если дымоход расположен вне дома, то он весь должен быть изолирован теплоизоляционным материалом. При внутренней прокладке утепляются только наружные элементы.

Изоляция будет защитной оболочкой от внешнего разрушения дымохода, а также будет способствовать быстрейшему нагреву всей конструкции, что значительно уменьшит интенсивность образования конденсата на стенках дымохода.

Изоляция также выполняет противопожарные функции. Особого внимания требует установка газового котла в деревянном доме. Помещение котельной и дымоход должны быть хорошо изолированы, особенно места соприкосновения стены или крыши с элементами котла или дымохода.

Продукты сгорания газа имеют в своем составе водяной пар, при охлаждении он конденсируется на стенках дымохода. Конденсат насыщен агрессивными кислотными веществами и проявляет разрушительное действие на дымоход.

Материалы для устройства дымоходов

Виды материалов, которые могут быть использованы для внутренней защиты дымохода:

• асбестоцементная труба;
• оцинкованная труба;
• кирпичный канал;
• защитный рукав;
• нержавеющая кислотостойкая сталь;
• фуранфлекс.

Эти материалы могут быть применены, если используется традиционный газовый котел конвекционного типа. При эксплуатации конденсационного газового котла необходимо учесть, что продукты сгорания на выходе имеют температуру около 500С – это во много раз увеличивает интенсивность образования конденсата.

Защитные материалы дымохода для конденсационных котлов:

• фурафлекс;
• защитные рукава;
• нержавеющая кислотостойкая сталь.

На рисунках изображены дымоходы различных конструкций и их основные элементы:

Размеры расположения дымоходов на крыше со склоном:

Если дымоход будет возведен по всем нормам и требованиям, то его эксплуатация будет безопасной, эффективной и долговечной.

oteple.com
