Дымоход своими руками: чертежи + видео

Огонь — доступный источник тепла, используемый повсеместно. Однако разведение огня в зданиях связано с некоторыми проблемами. Даже если создать подходящие условия и предотвратить его распространение, необходимо организовать постоянный отвод дыма и соответствующую ему тягу. Для этого и применяются дымоходы.

Назначение и особенности дымохода

Дымоход — практичное и простое приспособление, позволяющее уводить весь дым. Он используется как для открытых, так и для закрытых источников огня. Конструируясь в виде трубы или шахты, дымоход обеспечивает хорошую вентиляцию, затягивая в себя дым от огня. Хотя этого немного снижает эффективность обогрева, такой подход обеспечивает чистый воздух в отапливаемом помещении.

Однако конструкция дымохода не так проста. Она должна соответствовать всем требованиям и нормам, среди которых:

1. Постоянный отвод воздуха
2. Достаточная проходимость пути
3. Минимальное количество горизонтальных участков пути
4. Устойчивость к конденсату
5. Устойчивость к крайне высоким температурам

И прочие особенности, которые следует учитывать при установке подобных конструкций. Это позволит обеспечить ее оптимальные технические характеристики и обезопасит от возможных проблем при растопке печи или камина.

Оптимальная конструкция дымового канала подразумевает цилиндрическую форму. Это не только избавит от ненужных проблем с аэродинамикой, но и снизит скорость накопления сажи на внутренних стенках.

Особенности различных типов дымохода также различны. Для твердотопливных котлов зачастую подойдет обычная труба, которую достаточно изолировать и правильно вывести наружу. Однако при создании дымохода для камина или печи необходимо основательно просчитать конструкцию, обеспечив хорошую тягу и другие нюансы. Это важные моменты, обеспечивающие весь функционал этого элемента печей.

Выбор конструкции

Конструкция может варьироваться в зависимости от типа и особенностей. Сейчас отмечают три вида подобных изделий, различаемых по используемым материалам:

1. кирпичные
2. стальные
3. керамические

Их отличия существенны, а установка кардинально отличается. Также конструкция может изменяться в зависимости планировки дома, места вывода трубы и ее дополнительных особенностей.

При планировке и подборе материалов стоит учесть следующие моменты:

• Температуру дыма и исходящий жар
• Наличие конденсата
• Скорость накопления сажи и возможности ее уборки
• Агрессивное воздействие на конструкцию
• Оптимальное место вывода трубы

И другие нюансы. Это обеспечит высокую эффективность котла или печи, а также снизит опасность распространения огня или разрушения выводящей трубы. Оптимальным выбором всегда является кирпичный вариант, ведь он удерживает тепло, выдерживает высокие температуры, слабо подвержен конденсату и устойчив к различным видам топлива. Хотя возведение подобной конструкции имеет свои сложности, это долгосрочный и надежный вариант.

Что касается керамических вариантов, их лучше использовать для газовых и жидкотопливных котлов. Керамика нейтрально относится к агрессивным веществам, а ее пределы температур весьма высоки. При этом керамика устойчива к коррозии, долговечна и прочна. Однако ее установка должна быть выполнена профессионально, ведь это весьма хрупкий материал.

Не менее популярным вариантом является дымоход из стали. Он подойдет для тех помещений, где затруднительно организовать полноценную кирпичную кладку для отвода дыма. При этом стоимость такого варианта невысока, вес умеренный, а монтаж достаточно прост. Однако стальные варианты необходимо обеспечивать дополнительной теплоизоляцией или же двойным контуром, чтобы снизить риск воспламенения окружающих материалов.

Важно! Стальные варианты с тонким слоем металла не подойдут для твердотопливных котлов. Для них опасны высокие температуры, ведь сталь вскоре может прогореть.

Дымоходы в домах зачастую имеют сложную конструкцию, которую можно видеть на рисунке. Здесь имеются элементы для забора воздуха, изолирующие части для перехода между этажами, кронштейны для фиксации и многое другое. Все это стоит учитывать, ведь надежность дымохода снижает его опасность для здания.

Важно! Монтаж металлической конструкции осуществляется сверху вниз.

Выбор дымохода и определение его конструкции — важные моменты, которые стоит определять перед монтажом. Каждый материал имеет свои особенности при постройке, определяющие технические характеристики и надежность конструкции. Пренебрежение этим приведет к риску воспламенения или же малой эффективности в работе дымоотвода.

Дымоход из кирпича

Кирпичный вариант такой конструкции наиболее распространен и оптимален для многих зданий. Он прост в постройке, но здесь необходимо учитывать некоторые детали конструкции. Ведь это не просто прямая кирпичная труба, а схема из нескольких составляющих элементов. Среди них:

• Шейка печи
• Дымовая задвижка
• Распушка
• Выдра
• Оголовок трубы

Первые два элемента соединяют печь с трубой и позволяют регулировать тягу, с которой выходит  воздух. Далее через несколько рядов идет распушка — расширение, которое необходимо для защиты стен от перегрева. Зачастую устанавливается перед межэтажным перекрытием.

Далее идет выдра, защищающая здание от атмосферных осадков, способных попасть через щели около основания трубы. После нее конструкция завершается окончанием, где устанавливается оголовок. На нем фиксируется колпак или другие элементы, защищающие дымоход от осадков и ветра.

Совет! Установка дефлектора на оголовок повышает эффективность конструкции, улучшая тягу.

Конструкция более наглядно показана на изображении. Здесь учитываются нюансы возведения дымохода, а также расположение всех его элементов. Хотя некоторым покажутся лишними элементы вроде выдры или распушки, это проверенная конструкция, обеспечивая наибольшую эффективность и долговечность элементов. Преимуществом кирпичной кладки является то, что их трудно добавить в керамическом или стальном дымоходе.

Само возведение заключается в следующих шагах:

1. Подготовка чертежей
2. Подготовка фундамента
3. Поэтапная кладка дымохода
4. Вывод на крышу, установка колпака
5. Изоляция конструкции

Первый этап заключается в подготовке точных чертежей по дальнейшему возведению конструкции. Необходимо учесть точную высоту, приблизительную толщину шва, рассчитать вес и расположение составных элементов конструкции.

Совет! При проектировке стоит учесть ширину канала. Это и определяет максимальную эффективность дымохода.

Далее необходимо подготовить фундамент. Он должен выдержать большой вес дымохода из кирпичной кладки. Стоит дополнить его стальной арматурой для лучшей устойчивости.

После этих этапов начинается непосредственная кладка дымохода. Она заключается в создании основания, соединении будущей трубы и места, где будет разводиться огонь, а также дальнейшего возведения всех составляющих конструкции. Если сама кладка относительно проста, то стоит учесть особенности распушки и выдры. Их создание видно на следующем изображении:

Совет! Стоит делать швы максимально тонкими, чтобы снизить теплопотери и улучшить эффективность сооружения.

Далее создается вывод на крышу, где устанавливается оголовок и колпак. В дальнейшем все швы изолируются, как и слабые части конструкции. Изоляция обязательна в слабых местах, где огонь может существенно нагреть кирпич, что вызовет его повреждения или конденсат.

Важно! Оголовок должен быть расположен достаточно высоко. Если он существенно ниже верхнего уровня крыши, тяга может быть минимальна.

Это основные этапы, которые стоит учесть при возведении кирпичного дымохода. Хотя конструкция и проста, не стоит пренебрегать помощью профессионалов. Для большого здания правильный вывод дымохода, создание фундамента и пересечение перегородок между этажами — важные этапы, определяющие эффективность дымохода.

Дымоход в бане

Для бани оптимальным вариантом является металлический дымоход. Банная печь редко достигает экстремально высоких температур, а атмосфера в бане осуществляется лишь хорошей изоляцией помещения. Но здесь лучше взять нержавеющую сталь, ведь влажность в здании будет высока, что существенно скажется на долговечности металла.

Представленные варианты показывают доступные выводы дымохода из бани. Стоит учесть, что все они имеют теплоизоляцию на внешнем участке. Это необходимо для снижения теплопотерь и меньшего повреждения металла.

Конструкция дымоотвода для банной печи не так сложна, здесь необходимо учитывать лишь важный нюанс — конденсат. Он будет постоянно скапливаться из-за высоких температур и влажности. Это нежелательно, ведь снизит длительность работы дымохода.

Далее начинается сборка. Хотя конструкции несколько различны, сборка проводится приблизительно одинаково. Она состоит из нескольких составляющих:

1. Одноконтурная труба, соединяющая печь и дымоотвод.
2. Переходник.
3. Двухконтурная труба.
4. Конденсатоотвод.
5. Зонт.

Изначально необходимо осуществить сборку этих составляющих. Она проводится посредством хомутов и переходников, позволяющих соединить различные компоненты дымохода. Также понадобиться отвод под 45 градусов, позволяющий вывести трубу в сторону. Рекомендуется выводить ее не через крышу, а через стену, что защитит конструкцию от конденсата.

Совет! Сборка может проводиться как предварительно, так и в процессе монтажа составляющих на здание.

Далее необходимо тщательно заизолировать все проходы. Изоляция самой трубы, если она двухконтурная, не требуется.

Дымоход для твердотопливного котла

Дымоход для котла незначительно отличается от других вариантов. Он не требует столь усердной изоляции, однако ему необходим достаточно надежный дымоотвод, способный выдержать воздействие повышенных температур. Ведь зачастую жар от подобных котлов способен сжечь тонкую сталь, которую часто применяют для бюджетных вариантов дымохода.

Возведение такого дымохода схоже с вариантами для бани. Необходимо создать соединение с котлом, после чего вывести его через стену наружу. Здесь необходимо учитывать, что дым от подобных котлов зачастую обильный, поэтому стоит позаботиться о хорошей тяге.

При возведении стоит учитывать следующие моменты:

• Толщину используемого материала
• Теплоизоляцию дымохода
• Хорошую тягу
• Простую очистку трубы

На основе этого выйдет надежная конструкция, способная полностью устранять весь дым с котла, при этом не создавая риск пожара в здании.

А для лучшего понимания конструкции дымоходом стоит посмотреть это видео. Здесь описан процесс монтажа подобной конструкции для отопительно-варочной печи:

bouw.ru

Установка и монтаж дымохода. Как сделать дымоход?

Дымоход является элементом системы отопления частного дома, который предназначается для вывода продуктов сгорания топлива из помещений. При наличии в доме каминов, газовых и твердотопливных котлов, колонок или печей вам обязательно потребуется монтаж дымохода. Традиционные кирпичные дымоходы в последние годы вытесняются более надежными и практичными металлическими.

Дымоход должен быть правильно спроектирован и установлен. Его следует эксплуатировать по правилам, в противном случае возможно задымление помещений, отравление токсичными веществами и даже пожар. Чтобы этого не произошло, стоит разобраться, как устроен дымоход и какие требования предъявляются к его монтажу.

Устройство дымохода

На первый взгляд кажется, что вывести из дома продукты сгорания возможно по любой трубе. Но это не так. Начнем с того, что в дымоходе всегда рано или поздно накапливается сажа, которая может загореться. Важно, чтобы труба была правильного диаметра и высоты, с гладкой внутренней поверхностью, тогда накопление сажи будет редким явлением.

Труба, как правило, не является прямой по всей длине, ее требуется вписать в архитектуру дома, поэтому в современных условиях дымоход собирается из модулей. Модули соединяются коленами и разветвителями. Чтобы осуществить монтаж дымохода, потребуется крепеж. На выходе труба прикрывается оголовком для защиты от осадков. По эстетическим соображениям металлические трубы часто заключают в кожухи из различных материалов, сочетающихся с кровлей.

Какой должен быть дымоход

Дымоход должен соответствовать строительным и пожарным нормам и выбранной отопительной системе. Если вы меняете отопительный котел, дымоход, как правило, тоже приходится менять.

Высота дымохода

Труба должна быть достаточно высокой, чтобы обеспечивать вывод горючих газов на безопасном расстоянии от кровли. Минимальная высота трубы – 50 см. Такие низкие трубы приемлемы только для плоских крыш без выступов. Если крыша имеет более сложную конфигурацию, расчет высоты трубы будет зависеть от расстояния до выступающих частей. В случаях, когда выступающие части расположены на расстоянии 1,5-3 м от трубы, труба должна быть просто не ниже, чем они. Если они находятся ближе, то высота трубы должна превышать их высоту не менее, чем на 50 см. При горючем кровельном покрытии высота трубы должна быть увеличена на 1-1,5 м. Важна также протяженность всей трубы, которая от камеры сгорания до оголовка должна составлять не менее 5 м.

Диаметр дымохода

Диаметр трубы рассчитывается в соответствии с мощностью отопительного котла. При мощности менее 3,5 кВт диаметр дымохода должен быть не менее 80 мм, при 3,5–5,2 кВт — не менее 95 мм, при большей мощности – от 110 мм.

Какую трубу выбрать для дымохода?

В настоящее время используют три основных вида дымоходов – стальной, коаксиальный и сэндвич-дымоход. Кирпичные дымоходы считаются устаревшими: они проигрывают по долговечности, быстро забиваются, страдают от конденсата. Они служат не более пяти лет, после чего кладку требуется обновлять. Это дорогой и неудобный вариант.

Стальные дымоходы составляются из однослойных стальных модулей, являются самыми простыми и дешевыми, но проигрывают по параметрам пожаробезопасности, поскольку сильно нагреваются.

В деревянных домах лучше использовать сэндвич-дымоходы, которые состоят из вложенных друг в друга стальных труб, просвет между которыми заполняется теплоизоляционным материалом. За счет теплоизоляции внешняя труба защищена от перегрева. При расчете такого дымохода ориентируются на диаметр внутренней трубы.

Коаксиальные дымоходы также составляются из вложенных друг в друга труб, но без теплоизоляции. Теплоизолирующие свойства обеспечивает воздушная прослойка. Приток кислорода через промежуток между трубами поддерживает горение топлива в котле. Внутренняя труба удерживается в коаксиальном дымоходе при помощи металлических перемычек. Коаксиальный дымоход можно выводить на улицу через стену, а это серьезно упрощает его монтаж и положительно влияет на стоимость. Коаксиальные дымоходы в основном используются при газовом отоплении.

Делать дымоход своими руками или заказать профессиональный монтаж под ключ?

Сделать дымоход можно самостоятельно, если вы обладаете необходимыми строительными навыками и можете правильно произвести расчет. Методики всегда можно изучить в Интернете. Однако, при отсутствии должного опыта это мероприятие может оказаться провальным, и платить придется дважды. Поскольку монтировать дымоход необходимо с соблюдением действующих правил и норм, лучше доверить этот вопрос профессионалам, для которых правильная установка дымоходов – часть ежедневной рабочей практики. Чтобы не переплачивать, обратитесь в авторитетную компанию с хорошей репутацией, где не станут завышать цены.

www.kp.ru

Как правильно сделать дымоход: монтаж своими руками

Любая баня или частный дом, используемый для круглогодичного проживания, нуждается в отопительных приборах. Газовые и электрические котлы, печи, камины – все эти приборы служат источником тепла. Для того, чтобы эти приборы исправно работали, обязательно требуется установка устройств, обеспечивающих отвод продуктов горения. В этой статье расскажем, как правильно сделать дымоход.

Дымовоотводящая труба может быть частью экстерьера вашего дома

Устройство

Для того, чтобы понять, как сделать дымоход своими руками, нужно для начала ознакомиться с его конструкцией. Дымосос представляет из себя канал, начинающийся у котла, затем по особому проходу проникающий через кровлю, и заканчивающийся вертикально расположенной трубой. В дымовыводящем устройстве, благодаря изменению температур и давления, создается постоянное движение воздушных масс, называемое тягой. Ее наличие является обязательным условием для корректной работы дымохода.

Разновидности

Для того, чтобы решить, какой дымоход лучше, нужно учесть несколько моментов.

В зависимости от типа имеющейся печи, подбирается соответствующая дымовыводящая конструкция. Это связано с тем, что различные приборы для горения имеют разную температуру выводящихся газов. Например, печи, использующие для горения твердое топливо, могут приводить к нагреванию газов до 600 ° С. При таких температурах предпочтение лучше отдать кирпичным дымососам. Также могут быть использованы такие материалы, как керамика и сталь.

Печи, работающие на газе, дают более низкие температуры продуктов горения. Но при этом способствуют образованию на стенках кислотного конденсата, который может привести к разрушению кирпича или асбеста. Можно, конечно, использовать дополнительную гидроизоляцию, но лучше сразу выбрать в качестве материала шамот, керамику или полимеры.

Учитывая все вышесказанное, и выбирают, какую трубу лучше использовать для дымохода. Наиболее высокие температуры возникают в месте соединения дымоотвода с печью. По мере прохода через канал, температура постепенно понижается, на выходе уже почти сравниваясь с окружающим воздухом. В зависимости от этого, изменяются требования к материалам. Существуют разные подходы к выбору материала. Одни предпочитают устанавливать дымоходы своими руками из одного и того же материала на всем протяжении, другие же рассчитывают, как правильно собрать устройство из различных материалов, обладающих соответствующими ситуации свойствами.

Подсказка. Чаще всего такой вариант бывает более практичным за счет более дешевых материалов, используемых на тех участках, где это возможно.

Перед тем, как сделать дымоход, придется определиться с типом дымоудаления. По этому признаку, изготовление дымоходов подразделяется на:

• Прямоточное. При таком способе труба отходит от котла четко вверх, пересекая по проходу перекрытия и кровлю. Перед тем, как вывести дымоход таким образом, надо учесть, что конденсат будет стекать непосредственно в камеру сгорания;
• Поворотное. В этом случае дымоход из железной трубы своими руками выводится наружу через стену. Выбирая изготовление дымовых труб таким способом, можно решить проблему со стекающей влагой путем установки специального сборника для конденсата.

Параметры

Перед тем, как собрать дымоход, ознакомимся с некоторыми ключевыми моментами, на которые нужно обратить внимание, осуществляя монтаж дымоходов своими руками.

Покупая готовый дымоход, как выбрать правильную модель? Ведь конструкции заводского производства представлены в большом ассортименте. Они различаются по размерам, бывают одноконтурные и двухконтурные. Обычно эти сведения указываются в инструкции к печи.

Необходимо высчитать сечение. Ведь неправильно подобранный диаметр трубы может привести к возникновению непредвиденных проблем. В частности, если размер окажется слишком маленьким, это может привести к возникновению обратной тяги. Слишком большой же диаметр приведет к чрезмерно быстрому выводу продуктов горения в атмосферу, что чревато увеличением теплопотерь. Чаще всего используются трубы размером 100 мм. Производители, как правило, рекомендуют, какая труба лучше для дымохода, в зависимости от мощности котла.

Дымоходы своими руками

У многих мастеров возникает вопрос, как самому сделать дымоход? Сначала определимся с материалами. Можно воспользоваться несколькими вариантами.

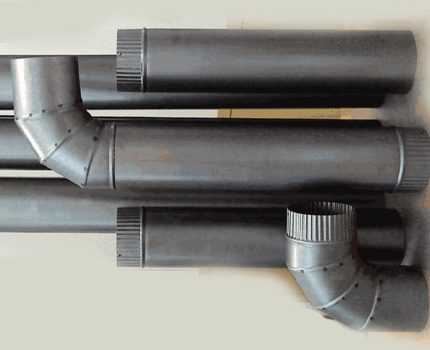

• Собрать дымоход своими руками из трубы. Наименее затратный вариант. Исключением может стать металлический дымоход своими руками из нержавеющей стали. Тем не менее, относительная дороговизна этого материала окупается его прочностью и долговечностью;

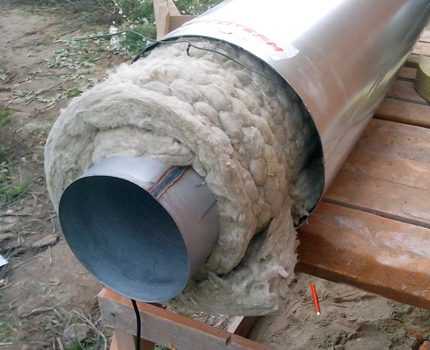

• Так называемый сэндвич. Это дымоотвод, сделанный из двух труб, одна из которых расположена внутри другой. Пространство между его наружной и внутренними частями заполняется утепляющим материалом. Несмотря на более высокую цену, он обладает рядом преимуществ. Помимо высоких эксплуатационных качеств, он достаточно прост в монтаже, что может быть важно для не очень опытного мастера;
• Неплохим выбором может стать и труба из асбеста, обладающая значительным преимуществом в плане пожарной безопасности, так как обладает малой теплопроводностью;
• Наконец, можно построить дымоотвод из кирпича. Обычно такое решение рекомендуется только для кирпичных печей. Кроме того, для такого варианта нужна хорошая квалификация мастера.

Поэтому определяться с вопросом, какие дымоходы лучше для дома нужно, в зависимости от имеющихся ресурсов и учитывая имеющееся печное оборудование.

Изготовление

После того, как удалось выбрать дымоход, расчитать все необходимые параметры, приступаем к его изготовлению.

Рассмотрим, как правильно монтировать трубу из оцинкованного листа.

Для начала нужно определиться, как правильно сделать трубу дымохода. Для этого потребуется:

• Киянка с массой, достаточной для гибки металла;
• Ножницы по металлу;
• Уголок;
• «Пушка», используемая для придания металлу формы.

Вырезая железный дымоход своими руками, сначала размечают лист, нанося на него размеры. Должны получиться 7 полос с длиной 125 см. Ширину делают с одной стороны 34 см, а с другой стороны – 33 см. Такой прием поможет в дальнейшем без усилий соединить детали. Затем, используя киянку и уголок, оба края загибают в противоположных направлениях на ширину 0.7 см, угол при этом выдерживают порядка 135-145°. После этого листу придают нужную форму, используя пушку. Затем соединяют края друг с другом, и, опять же при помощи пушки и киянки, делают из них плоский шов, который затем для надежности можно скрепить с помощью сварки.

Примечание. Если в собранном дымоходе предусмотрены повороты, то трубы для них обрезаются под углом 75°, при этом получится поворотный угол 150 °. Если же обрезать трубы с углом 45°, то поворот, соответственно, получится 90°.

Монтаж

Рассмотрим теперь, как правильно монтировать построенный дымосос своими руками. Чтобы смонтированный агрегат долго радовал своей исправной работой, необходимо соблюсти несколько условий:

• Достаточная высота над коньком крыши. Длина дымоотвотвода не должна превышать 2 метров. Делать его слишком коротким тоже не стоит, так как от этого зависит нормальная тяга. Минимальная длина над коньком – 50 см;

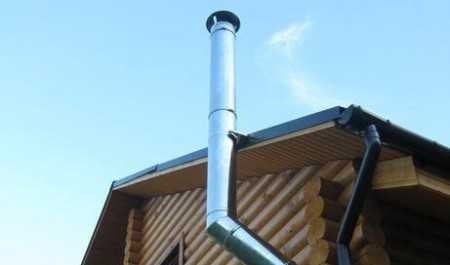

• Для закрепления на внешней стене понадобится кронштейн для дымохода своими руками;
• Внутри здания дымоотвод должен быть зафиксирован в перекрытии, на крыше и в проходе между ними. Для этого может понадобиться дополнительный монтаж кровельных балок;
• Соединение труб должно производиться строго снизу вверх, то есть верхняя труба должна надеваться на нижнюю, а не наоборот;
• Дымоотводящий канал должен иметь слой изоляции;
• В случае если для крыши использованы материалы, поддающиеся горению, требуется монтаж искроуловителя;

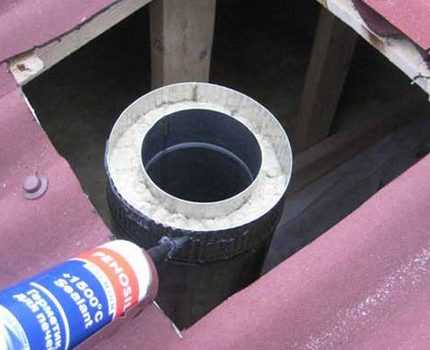

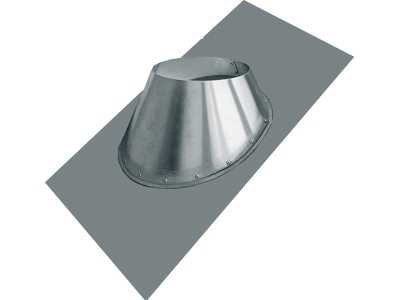

• Наиболее сложным моментом будет являться кровельный проход для круглых труб своими руками;

Обратите внимание! Выполняя проход через стену, сделайте отверстие в ней немного больше, чем диаметр трубы. Это поможет при установке специальной гильзы, предохраняющей стену от чрезмерного нагревания.

Несколько вариантов монтажа

В принципе, это все основные сведения, которые нужно знать перед тем, как правильно смонтировать дымоход.

Итак, рассмотри пошагово, как правильно сделать дымоход в частном доме.

1. Подсоединяем первый сегмент дымососа к отопительному прибору, используя адаптер. Обеспечиваем герметичность соединения;

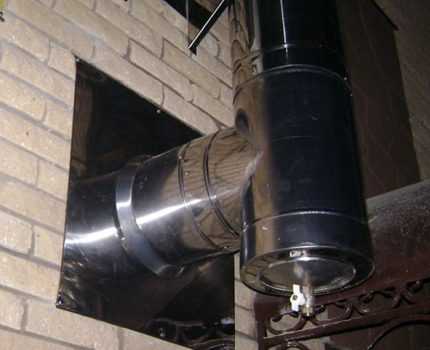

2. Монтируем тройник с установленным сборником конденсированной влаги и ревизией. Используем герметик с устойчивостью к повышенным температурам. Фиксируем с помощью хомутов;

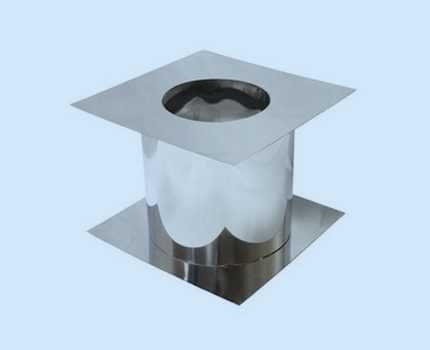

3. В местах прохода через стены или кровлю, устанавливаем специальные конструкции из стали или асбеста. Утепляем;

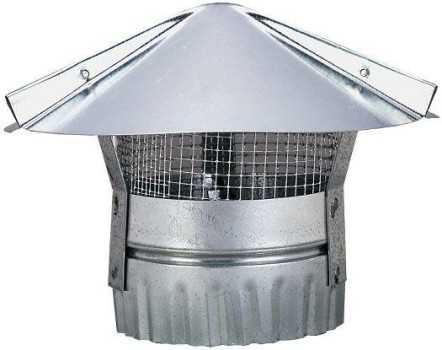

4. Оголовок защищаем зонтиком, стыки с крышей изолируем резиновой проходкой.

Очень часто проблема установки дымососа возникает у автовладельцев. Рассмотрим, как сделать дымоход в гараже своими руками. Чаще всего в качестве отопительного элемента в гараже выступает печь – буржуйка.

Устанавливая дымосос для буржуйки, необходимо учесть ряд нюансов:

• Для обеспечения нормальной тяги, необходимо вывести трубу минимум на 400 мм в высоту;
• Важно уделять особое внимание прочистке трубы, так как ее небольшой диаметр будет приводить к скоплению сажи.

Некоторые хозяева, использующие газовые отопительные системы, предпочитают устанавливать дымоход конвектор своими руками. Также он может использоваться в бане. Эти конструкции применяются, когда нужно ускорить темп нагрева смежных помещений. Экономайзер для дымохода своими руками собирается в виде расположенных в шахматном порядке труб из нержавейки и является частью дымохода. Есть несколько правил, которые необходимо соблюдать.

• Расположение экономайзера внизу дымоходной трубы;
• Отсутствие поблизости предметов, способных к быстрому воспламенению;
• Система, в которой установлена эта конструкция, должна быть в состоянии обеспечить нагрев воды до 250° , иначе мощности для нормальной работы будет не достаточно.

Часто хозяева бань, гаражей и частных домов задаются вопросом, как правильно делать дымоход. Необходимо понять принцип его работы, ознакомиться с его конструкцией и некоторыми особенностями монтажа, произвести несложные расчеты. Тогда установка дымохода своими руками будет по силам даже начинающему мастеру.

prohlados.ru

Как правильно сделать дымоход и из чего?

Дымоход — это один из важнейших элементов всей конструкции дома, особенно это касается таких устройств, как печи, котлы отопления, камины, газовые колонки. Назначение дымоходов состоит в том, чтобы вывести продукт горения безопасным путем, обеспечив чистоту воздуха в помещении, свежесть, безопасность. Кроме того, нормальная работа таких устройств также зависит от того, насколько правильно сконструирован дымоход, из какого материала он сделан, каковы условия его эксплуатации. При этом вопрос, как правильно сделать дымоход, является одним из самых важных.

Дымоход является одним из самых важных элементов обеспечения техники безопасности всего дома.

В нашей статье мы рассмотрим, каких видов бывают дымоходы, из каких материалов их можно сооружать и каким именно образом, узнаем о требованиях, предъявляемых к подобной системе и установке.

Виды дымоходов

Сегодня применяется монтаж самых различных видов дымоходных труб, которые могут иметь различные характеристики. Некоторые их них очень дешевы и легко устанавливаются даже своими руками, но есть и более дорогостоящие, сложные системы, при монтаже которых необходимо участие специалистов.

Среди таких видов дымоходов необходимо выделить такие:

Труба дымохода на крыше.

1. Кирпичные, которые являются наиболее популярными. Это традиционный способ устройства трубы, который чаще всего встречается в больших усадьбах и домах старой постройки.
2. Стальные дымовые трубы, часто это нержавеющая сталь, хотя может использоваться и оцинкованная. Последнее время становятся востребованными трубы из кислостойкой стали с добавками молибдена.
3. Керамические дымоходы представляют собой сложную конструкцию из керамики, стали либо бетонного слоя.
4. Асбестоцементные трубы.
5. Прочие материалы типа стекла, шамота и т.д.

Кроме того, дымовые трубы можно разделить на:

• насадные, то есть устанавливаемые на печах, это самый применяемый метод;
• коренные, то есть отдельностоящие около печей;
• стенные, проходящие через капитальные стены дома.

Последнее время делают коаксиальные дымоходы, устроенные по принципу «труба в трубе».

Но применяются они в домашнем хозяйстве очень редко. Работают они следующим образом: забор уличного воздуха осуществляется через наружную трубу, а все продукты горения выводятся через внутреннюю. Установка подобного дымохода для частного дома позволяет обойтись без дополнительной системы вентиляции, что очень выгодно.

Требования к дымоходам

Тягу дымохода необходимо прослеживать на всех этапах монтажа.

При вопросе, как правильно установить дымоход, необходимо следовать таким требованиям:

• любая конструкция должна соответствовать СНиПам;
• к одному каналу подключается только один прибор, но при редких случаях допускается и два, расстояние между ними не должно составлять меньше 7,5 метров;
• дымовая труба должна быть герметичной, утечка продуктов горения недопустима ни в коем случае;
• необходимо при устройстве обеспечить защиту от конденсата, который может стекать по внутренним стенкам, повреждая материал трубы;
• монтаж должен предусматривать внимательный контроль над тягой;
• выход дымохода всегда должен смотреть только в небо, над ним нельзя устанавливать никаких накрытий, козырьков и прочее.

Дымоходы: от асбеста до кирпича

Современный дымоход может быть сделан из самых различных материалов, уже не удивляют керамические и стеклянные трубы, которые намного лучше справляются со своими обязанностями, чем традиционные кирпичные. Рассмотрим отдельные виды труб, варианты их устройства, преимущества.

Трубы из асбестоцемента

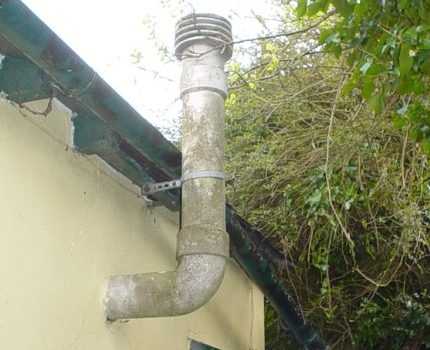

Асбестоцементные трубы считаются самыми экономичными.

Еще пару десятилетий назад самыми популярными были дымовые трубы из асбестоцемента, этот материал отличался крайней дешевизной. Монтаж их возможен для печей, каминов, отопительных сетей. Но из плюсов можно отметить только низкую цену, в остальном — это далеко не самый лучший вариант. Дело в том, что максимальная температура продуктов горения может составлять только 300 градусов, что часто просто недостаточно.

Из недостатков надо отметить следующие:

• установка только для вертикальных участков;
• сложный монтаж, так как вес трубы велик;
• стыки такого дымохода не герметичны, что для частного дома просто недопустимо;
• в стенки такой трубы впитывается конденсат, что делает их некачественными;
• высокая ненадежность и опасность — при высоких температурах трубы лопаются;
• к асбестовому дымоходу можно подключить практически все, но для котлов необходимы тройники, люки очистки, конденсатоотводчики.

Стальные дымоходы

Как установить дымоход, чтобы он был простым и надежным? Ответ прост: стальные дымоходы не только очень прочные и надежные, но и относительно простые в установке. Но и здесь есть свои нюансы: простые стальные изделия подвержены коррозии, срок их службы достигает всего 3-4 года. Поэтому рекомендуется брать оцинкованные трубы, дымоходы из нержавеющей стали.

Такие трубы обеспечивают:

• герметичность;
• простое обслуживание;
• отличную тягу благодаря гладкой внутренней поверхности;
• преодоление порога образования конденсата;
• пожаробезопасность;
• относительно несложный монтаж.

Из минусов надо отметить то, что металлические дымоходы имеют высокую цену, для проектирования часто необходимо присутствие специалиста, во многих случаях требуется наличие изоляции, то есть делается труба-сэндвич.

Кирпичные конструкции

Кирпичные дымоходы  всегда были самыми популярными при строительстве кирпичных домов.

Кирпичные дымоходы, которые часто устанавливают на крыше, являются традиционными. Они не только привлекательны, но и функциональны, но вот в качестве газохода они категорически не подходят! Дело в том, что под воздействием конденсата кирпич разрушается очень быстро, он впитывает влагу, портит при этом внутреннюю отделку стен. Если делать такой дымоход без подготовки и специальных знаний, то он может стать очень опасным!

При устройстве необходимо соблюдать довольно много требований, одно из которых касается высоты трубы, точнее той ее части, которая выступает над крышей. Высота зависит от расстояния, которое имеется между трубой и коньком. Из требований необходимо отметить и такие:

• монтаж кирпичного дымохода возможен только при устройстве его стенок не меньше 10 см;
• выше и ниже прохождения кровли примерно на 15 см в дымоходе не должно быть никаких стыков, что важно для обеспечения безопасности;
• площадь сечения канала не должна меняться на протяжении всей длины, так как это может отрицательно повлиять на тягу;
• при выборе типа кирпича надо учесть температуру продуктов сгорания, мощность теплового прибора, схему монтажа;
• изгиб не должен быть больше 30 градусов.

Трубы из шамота

Уже несколько лет на рынке предлагаются дымоходы из такого материала, как шамот. Оболочка их сделана из бетона либо стали, внутренняя труба — из керамики. Такие системы уже успели завоевать популярность благодаря своей надежности. Пирог такого дымохода состоит из следующих слоев:

• внутренняя шамотная (керамическая) труба для отвода продуктов горения и газов;
• специальный изоляционный слой из базальтовой ваты;
• внешний кожух системы из стали либо легкого бетона (пенобетона).

Из минусов надо отметить, что цена довольно высока, но это вполне окупается несложным монтажом и высочайшим качеством, надежностью.

При установке руководствуются представленными производителем схемами, подобный монтаж редко вызывает какие-либо трудности.

Стеклянные дымоходы

Есть и более экзотические материалы для устройства дымохода, что еще пару лет назад вызвало бы недоумение. Речь идет о стеклянных дымоходах, которые намного более эффективны, чем все представленные до этого. Стекло не подвержено коррозии вообще, оно не только легко прочищается, но и практически не накапливает на внутренних стенках следов копоти и сажи. Влага также не оказывает никакого влияния на материал. Вообще, стеклянный дымоход — один из самых надежных и безопасных.

Из минусов необходимо отметить высокую стоимость системы, хотя, в сравнении с плюсами,это не такой уж и большой недостаток. Монтаж подобного дымохода сложен, необходимо присутствие профессионала.

Как мы видим, сделать правильно дымоход не трудно, но все работы находятся в прямой зависимости от используемого материала. Некоторые трубы прокладываются быстро даже для уже построенного дома, а вот в случае с другими (например, кирпич) закладку следует начинать на этапе сооружения стен.



kryshikrovli.ru

Как сделать дымоход для буржуйки: правильное сооружение своими руками

Для обогрева временных построек, гаражей, теплиц, подсобок часто используется буржуйка. Но она также выделяет продукты горения, много дыма от сожженных дров или прочего топлива.

Поэтому потребуется решить, как сделать дымоход для буржуйки и где лучше его установить, чтобы было недорого и эффективно. Тем более, что это можно сделать своими руками. Причем, все не так сложно, как может показаться на первый взгляд.

Содержание статьи:

Из чего можно сделать дымоход

Чтобы пользоваться буржуйкой, понадобится позаботиться об отведении дыма. Для этого предстоит соорудить дымоход, подобрав оптимальный материал.

Для проведения работ можно пригласить специалистов, а можно все сделать своими силами – тем более, что объем работ невелик.

Виды труб для дымохода

Для изготовления трубопровода для отведения дыма используют различные материалы. Изначально, в зависимости от материала изготовления, существует 2 варианта:

1. Взять готовые трубы, изготовленные на заводе;
2. Изготовить трубы из листов нержавейки или другого листового металла.

Самый дешевый способ – самостоятельно изготовить трубы. Здесь несомненное преимущество заключается в том, что труба будет нужного диаметра, что особенно важно для самодельных печек-буржуек.

Для дымохода буржуйки можно самостоятельно изготовить не только обычные трубы, но и двойные – сэндвич-трубы. Для этого понадобится 2 трубы разного диаметра и жаропрочный утеплитель

Второе преимущество самодельных труб – стоимость. Для их изготовления можно использовать подручный материал, или приобрести металлические листы толщиной от 0,6 мм. А лучше в 1 мм.

Причем, можно сделать и утепленную трубу для дымохода, изготовив для этого из листов 2 трубы различного диаметра. Или же взять готовые металлические разного диаметра.

Помимо самостоятельного изготовления труб для дымохода, можно остановиться на более простом и быстром варианте – купить готовые трубы из нужного материала. Среди материалов наиболее распространены следующие:

• Кирпич. Это самый дешевый материал. Из него выкладывают дымоход на месте, но это потребует сноровки;
• Сталь. Нержавеющая, оцинкованная, легированная (углеродистая) труба может использоваться в качестве дымоотвода;
• Керамика. Керамические изделия отличаются высокой стоимостью, что исключает их монтаж в гараже или подсобке;
• Асбестоцемент. Асбестоцементные изделия доступны по цене, но не пригодны в качестве материала для сооружения дымохода. Хотя часто их можно увидеть в этой роли;
• Вермикулит. Эти трубы выполнены из нержавейки с 5-сантиметровым слоем вермикулита, нанесенного на внутреннюю поверхность трубы.

Помимо таких вариантов рынок предлагает много других изделий. Так, можно встретить трубы из жаропрочного стекла, из которых вполне можно соорудить экзотический дымоход. Но это делают крайне редко – нужна сноровка для установки и соединения отдельных элементов конструкции между собой.

Для буржуйки нецелесообразно покупать дорогостоящие трубы. Чтобы изготовить дымоход достаточно купить металлические жаропрочные трубы и переходники для монтажа всей конструкции

Правильная труба для буржуйки

Чтобы сделать дымоход для буржуйки, не обязательно своими руками сооружать трубы из металлических листов. Для этого понадобится определенная сноровка и время. Ведь листы сначала нужно будет свернуть в трубку нужного диаметра, а затем плотно закрепить шов, используя заклепки и жаропрочный герметик. Гораздо проще и быстрее купить нужные изделия, произведенные на заводе.

Для сборки всей конструкции дымохода и плотного крепления ее отдельных составляющих нужно использовать жаропрочный герметик, который способен выдержать температуру от 1000 градусов по Цельсию

Что касается материала, то брать дешевые асбестоцементные трубы для этих целей не стоит – этот материал не выдержит, если температура в процессе топки поднимется выше 300 градусов Цельсия. Да и сама труба довольно тяжелая. Также она будет поглощать конденсат. А проделать отверстие для прочистки от сажи или удаления конденсата будет проблематично.

Из кирпича делать дымоход для буржуйки – неоправданно большие расходы. Во-первых, редко кто из домашних мастеров умеет делать правильную кладку. А во-вторых, это громоздкая конструкция, требующая дополнительно усилить фундамент. Буржуйка же – это временное отопительное оборудование.

Оптимально взять металлические трубы из нержавейки, а лучше, из легированной стали. Конструкция из такого материала способна прослужить в качестве дымохода 7-10 лет. Это при условии, что трубы достаточной толщины – 6-10 мм и более. Да и качество сборки всех элементов системы, выводящей дым, играет важную роль.

Еще одно несомненное преимущество металлических труб – их легкость. Небольшой вес позволяет в одиночку выполнить все работы по сооружению дымохода для буржуйки.

Галерея изображений

Фото из

Кирпич для дымохода

Металлическая труба

Буржуйки на отработанном масле

Дымоход для буржуйки в помещении

Определившись с материалом будущего дымохода, можно приступать к покупке всех комплектующих и сооружению правильной и работоспособной конструкции.

Сооружение дымохода: пошаговая инструкция

Сложность сооружения дымохода для буржуйки зависит от того, где именно будет установлена печка. Ведь прорезать отверстие в кровле сложнее, чем продеть трубу сквозь окно. Поэтому трудоемкость и время изготовления правильного дымохода для буржуйки полностью зависит от индивидуальных особенностей конкретного домовладения.

Сборка дымохода: правила безопасности

Самый простой вариант сооружения дымохода – если буржуйкой предстоит пользоваться на улице. Здесь важно выбрать оптимальное место для установки печки, чтобы с ней не соприкасались легковоспламеняющиеся предметы. Да и сами трубы должны быть жаропрочными.

Для буржуйки на улице достаточно присоединить трубу нужного диаметра, по которой будет уходить дым. Это повысит тягу и убережет пользователя от воздействия дыма

Если же трубопровод для удаления дыма будет сооружаться в помещении, то нужно соблюдать ряд правил безопасности, которые помогут уберечь себя и своих близких от пожара.

Во-первых, трубы должны выдерживать высокую температуру – желательно 1000 градусов по Цельсию и выше. Ведь дым, выделяющийся в процессе сгорания топлива в буржуйке, может иметь довольно высокую температуру.

Во-вторых, важно расположить саму печку так, чтобы она не соприкасалась с поверхностями, которые могут загореться. Если стены отделаны вагонкой или пластиком, то предстоит выполнить дополнительные работы, чтобы защитить себя от возникновения пожароопасной ситуации.

Пол под буржуйкой должен быть из материала, не способного воспламениться. Если из топки случайно выпадет горящее полено, это защитит помещение от возгорания

В-третьих, место вхождения трубы в потолок или стену должно быть правильно оформлено. Для этого важно выдержать расстояние до близлежащих предметов и стен – в процессе работы печки температура трубы будет возрастать и предметы, находящиеся рядом, могут вспыхнуть.

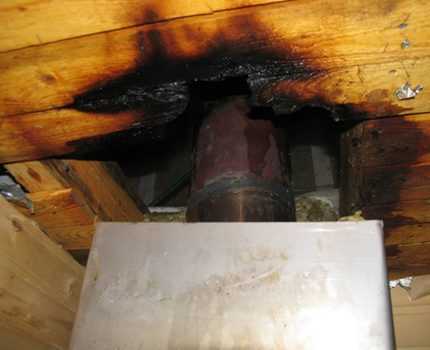

Все места соприкосновения дымоходной трубы с деревом, утеплителем или прочими горючими материалами важно тщательно изолировать. Иначе пожара не избежать

В-четвертых, к одному дымоходу можно присоединить лишь одну буржуйку. Для второй печки в соседнем помещении лучше проложить отдельный трубопровод по отводу дыма.

Подготовительный этап: проведение замеров

На подготовительном этапе предстоит определить нужный диаметр труб и их общую длину. Сначала стоит рассчитать диаметр трубы. Правильно, если он будет в 2,7 раза больше, чем объем камеры сгорания.

Так, если буржуйка на 50 литров, то диаметр дымохода должен быть: 50*2,7=135 мм. Так, если взять трубу диаметром 100 мм, она не справится с выделяемым дымом. В результате будет слабая тяга и эффективной работы от такой буржуйки ждать бесполезно.

Также просчитать нужное количество соединительных деталей – колен, тройников и прочих комплектующих

Кроме того, предстоит измерить длину будущего трубопровода для удаления дыма. Для этого важно выбрать постоянное место нахождения буржуйки в помещении.

Затем определить, в каком месте труба будет выходить на улицу. Важный момент – в процессе отведения дыма в дымоходе, проходящем на улице, будет скапливаться конденсат. О его удалении стоит позаботиться.

Для удаления конденсата следует установить тройник, который поможет справиться с этой проблемой

Теперь предстоит измерить расстояние трубопровода на улице и не забыть, что дымоход будет подниматься, в среднем, на 1,5 метра над коньком крыши.

Также следует предусмотреть, что в процессе монтажа понадобятся колена, тройники, проходной стакан, стыковые колена, жаропрочный герметик, асбестовый шнур, трубы нужного диаметра, хомуты или сварка для соединения всех комплектующих в единую конструкцию дымохода.

Все это нужно вовремя приобрести, когда все замеры будут проведены. Наличие необходимых материалов позволит приступить к этапу монтажа дымохода для буржуйки.

Отверстие под проходной стакан также проделывается заранее. Здесь важно тщательно убрать все материалы, которые могут загореться

Еще предстоит заранее решить, где именно труба будет выходить на улицу:

• через окно;
• через стену;
• через потолок.

От этого будет зависеть, где предстоит проделать отверстие. Чаще всего трубу пускают через стену или потолок. Для обеспечения безопасности в этом месте предстоит купить специальный проходной узел – стакан. Он изготовлен и жаропрочного материала, который убережет от пожара.

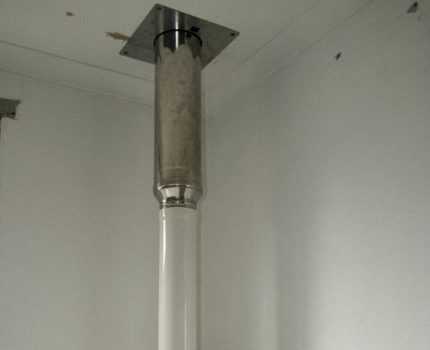

Проходной стакан устанавливается в первую очередь. И лишь потом предстоит собирать конструкцию дымохода

Монтаж всех составляющих конструкции

Когда речь идет о буржуйке, которая работает на улице, то здесь важно взять трубу нужного диаметра, соответствующего патрубку, отходящему от буржуйки. Дымоходную трубу нужно надеть на патрубок. Это важно, ведь если ее вставить в патрубок, то дым может просачиваться в месте соединения. Более ничего монтировать не придется – буржуйку можно использовать для приготовления или разогрева пищи.

Если речь идет об обустройстве дымохода в подсобном помещении, в гараже или теплице, то здесь порядок проведения работ будет сложнее. Сначала нужно взять отрезок трубы и тщательно зафиксировать его на дымоходном отверстии/патрубке буржуйки. Важно именно надеть трубу на этот патрубок.

Затем предстоит удлинить трубопровод, используя колено. Цель – достигнуть стены/потолочного перекрытия. Здесь уже ждет проходной стакан, сквозь который будет проходить дымоход.

Вокруг проходного стакана нужно убрать утеплитель и прочие материалы, которые могут загореться

Далее трубопровод выходит в подкровельное пространство и на крышу или через стену на улицу. Здесь важно, чтобы уличная труба была утепленной. Также, когда труба выходит на улицу, нужно предусмотреть отвод конденсата. Для этого ставят тройник и делают ревизионное окно, чтобы упростить прочистку дымохода.

Важно все соединения надежно зафиксировать, выдержать расстояние до стен и прочих предметов, которые могут легко загореться.

Галерея изображений

Фото из

Буржуйка и дымоход стоят удаленно от стены

Асбестовый шнур для изоляции

Сваркадля соединения элементов дымохода

Блок-флеш для изоляции

Завершающий этап: проверка системы

Когда все составляющие дымохода собраны и прочно соединены между собой, можно приступить к завершающему этапу – установке колпака и проверке работоспособности конструкции. Так, из буржуйки в процессе сжигания топлива могут вылетать искры.

Часто можно увидеть искры, вылетающие из дымохода в процессе топки – от них защитит искрогаситель. Его можно сделать своими руками, соорудив юбку на обычном колпаке

В качестве искрогасителя можно использовать сетку с мелкими ячейками, размер которых до 5 мм. Это особенно актуально, если крыша или близлежащие сооружения выполнены из легковоспламеняющихся материалов.

Если же опасности возникновения пожара нет, то можно обойтись простым колпаком, который надевается на окончание дымохода и фиксируется там хомутом или тщательно закрепляется заклепками.

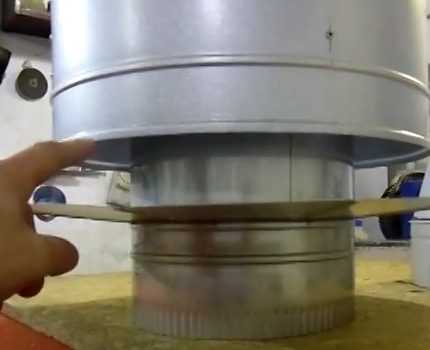

Колпак для дымохода буржуйки можно сделать самостоятельно, используя подручные материалы. Для этого сгодится плотный лист стали толщиной от 5 мм

Когда колпак установлен, можно приступать к проверке работоспособности всей дымоходной конструкции. Для этого нужно загрузить топливо, поджечь его и посмотреть, как оно будет гореть и как будет уходить дым. Если он начнет просачиваться сквозь какое-либо соединение, значит там не герметично. Предстоит исправить эту проблему, используя жаропрочный герметик или сварку.

Если работы проведены качественно и все стыки герметичны, то дымоход отлично будет выводить дым. А в помещении запах дыма не появится

Особенности обслуживания дымохода

Дымоход буржуйки нуждается в обслуживании – осмотре внешнего состояния конструкции и очистке внутреннего пространства трубы. Частота обслуживания полностью зависит от материала. Если это асбестоцементный дымоход – то его предстоит чаще прочищать. Все из-за шероховатой внутренней поверхности трубы, где с удвоенной силой накапливается сажа.

Также асбестовый дымоход, если его установили для отвода дыма из буржуйки, в скором времени может покрыться пятнами или и вовсе разорваться в процессе эксплуатации. Это приведет к дополнительным тратам – потребуется замена трубы дымохода.

Пятна, появляющиеся на асбестовой трубе, не только создают неприятное впечатление своим внешним видом, но и являются предвестниками появления неприятных запахов

Для металлического дымохода частота проведения чистки трубы в среднем составляет 1 раз в год. Также важно проводить осмотр внешнего состояния материала – вполне возможно, что некоторые участки могут прогореть.

Чтобы удалить сажу из металлической трубы, можно:

• сжечь осиновые дрова;
• обработать сжигаемые поленья специальным химическим составом, который несложно купить;
• изготовить крюк для деликатного удаления сажи.

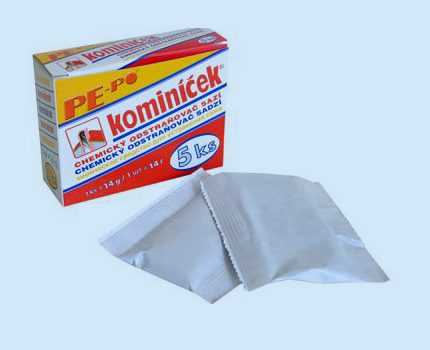

Составы для избавления от сажи отличаются простотой в использовании. Они не требуют особых навыков – достаточно обработать дрова средством из пакетика и разжечь буржуйку, как обычно. Продукты сгорания не будут содержать вредных для здоровья примесей. Это безопасный способ прочистки металлической трубы.

Расход средства и способ его нанесения на поленья указан в инструкции производителя. Важно внимательно прочесть рекомендации и четко их выполнить

В металлической трубе, отводящей дым, сажа чаще всего накапливается на участке, проходящем горизонтально. Опытные пользователи таких дымоходов нашли удобное решение – просверлить небольшое отверстие и соорудить крюкообразную конструкцию для удаления сажи. Таким приспособлением стенки трубы не удастся повредить, а прочистить накопившуюся гарь получится.

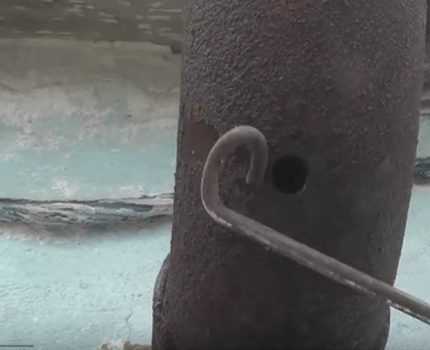

Крюкообразная конструкция проста в изготовлении, да и применять ее довольно удобно. Чаще всего это участок трубопровода, находящийся на улице

Тщательный осмотр внешнего состояния дымохода позволит вовремя диагностировать потребность в замене того или иного участка. Не стоит пренебрегать этой мерой – ведь сквозь дыры в дымоходе дым будет идти в помещение, а дальнейшая эксплуатация отопительного прибора станет невозможна.

Регулярная очистка внутренних стенок от сажи поможет продлить срок службы трубопровода, отводящего дым. Да и тяга всегда будет на нужном уровне, что положительно влияет на эффективность работы буржуйки.

Выводы и полезное видео по теме

Тонкости самостоятельной сборки дымоходной конструкции показаны в видео ролике:

Если тяга в дымоходе слишком сильная, можно соорудить приспособление для ее регулировки. Как это сделать показано в видео:

Неопытные мастера часто допускают ошибки при монтаже дымохода. О наиболее распространенных проблемах рассказывает видео ролик:

Если присутствует проблема с выходом дыма в помещение, то ее можно быстро и просто решить. В видео продемонстрировано, как это сделать:

Для обслуживания металлического дымохода буржуйки можно использовать простой метод деликатной физической очистки:

Сделать дымоход для буржуйки не сложно, если к заданию подойти ответственно и все делать правильно. Только в таком случае компактная печка будет служить долгое время, не требуя дополнительного внимания к себе. Да и качество ее работы будет постоянно радовать, главное – своевременно выполнять прочистку дымохода от сажи и прочих продуктов горения.

sovet-ingenera.com

Дымоход, дымоход в доме, как правильно сделать дымоход. Как правильно устанавливать дымоход, советы, виды дымоходов для частного дома. Устройство дымохода в доме, полезные советы

Дымоход – элемент практически любой системы отопления. Его предназначение – отвод дыма и газов, образующихся от сгорания топлива, из помещения. Если в доме имеется камин, печь, газовый котел или котел на твердом топливе, монтаж дымохода является обязательным (исключение – бездымоходные котлы, конвекторы). При этом всем привычный традиционный кирпичный дымоход все больше вытесняется более практичными и надежными аналогами. Дымоход нужно правильно спроектировать и установить в каждом отдельно взятом случае. Эксплуатация дымохода должна производиться строго по правилам, нарушение которых чревато такими последствиями, как задымление помещения, обратная тяга, отравление угарным газом, пожар. Чтобы этого не допустить, необходимо внимательно разобраться в устройстве дымохода и в требованиях, предъявляемых к его монтажу и установке. И если вы задались вопросом: как сделать дымоход в доме, нижеприведенная информация будет для вас полезной.

Требования к дымоходу, каким должен быть дымоход

Само собой разумеется, что любые дымоходы должены полностью соответствовать всем пожарным и строительным нормам. Так, при замене котла, довольно часто приходится менять и дымоход. Дымоходная труба должна иметь достаточную высоту, чтобы эффективно отводить все продукты горения. Ее высшая точка должна находиться на безопасном расстоянии от кровли. Если вы не уверены в собственных силах, во избежании неприятностей, устройство дымохода лучше доверить профессионалам. Кампания Велил проектирует, поставляет, монтирует дымоходы. Здесь работают специалисты высокой квалификации, о чем свидетельствуют рекомендательные письма от клиентов.

А если вы «дока» на все руки, информация о дымоходах, предоставленная ниже, надеемся, придет к вам на помощь в сложных ситуациях.

Минимальная высота трубы над крышей — 50 сантиметров. Но труба такой высоты подойдет только для плоской крыши, не имеющей никаких выступов. Если же крыша имеет выступающие элементы, которые расположены на расстоянии 1.5-3 метра от трубы, то ее высот должна быть такой же, как у выступающих частей. Когда они находятся ближе, труба должна быть выше не менее чем на полметра. Если покрытие кровли горючее, то высота трубы дымохода должна составлять минимум один метр, а лучше – полтора. Очень важна общая длина дымоходной трубы, которая от камеры сгорания до оголовка должна быть не меньше 5-ти метров.

Диаметр дымоходной трубы рассчитывают, исходя из мощности отопительного котла. Например, для котла, имеющего мощность 3.5 кВт диаметр дымоходной трубы должен составлять не менее 8-ми сантиметров.

Выбор дымоходной трубы

Для современных отопительных систем используются несколько видов дымоходов: коаксиальный дымоход, стальной дымоход и сэндвич-дымоход. Кирпичные дымоходы сегодня практически не используются: они не долговечны, быстро засоряются сажей, разрушаются от конденсата. Кирпичный дымоход при интенсивной эксплуатации служит не более 5-ти лет, после чего кладку потребуется обновить. А это дорогой и трудоемкий процесс. Стальной дымоход монтируется из  однослойных модулей.

Это самый простой и дешевый вариант, но, в то же время, самый пожароопасный, так как металл очень сильно нагревается.

Сэндвич-дымоход лучше всего подходит для установки в деревянном доме.

Этот тип дымохода представляет собой двухслойную стальную конструкцию из труб разных диаметров. Промежуток между трубами заполняют теплоизоляционным негорючим материалом. Рассчитывая диаметр такого дымохода, ориентируются на внутреннюю трубу.

Что касается коаксиального дымохода, то он тоже состоит из двух вложенных друг в друга труб, между которыми оставляют воздушную прослойку, обеспечивающую теплоизоляцию дымохода. Кислород, которые поступает через воздушную прослойку между трубами, поддерживает процесс горения в котле.

Внутренняя труба крепится внутри наружной с помощью стальных перемычек. Важное преимущество коаксиального дымохода: его можно вывести на улицу прямо через стену. Это очень упрощает монтаж и удешевляет конструкцию. Коаксиальный дымоход устанавливают в основном на газовые котлы.

Дымоход в деревянном доме

Так как деревянные дома в наше время пользуются большой популярностью, в рамках данной публикации мы рассмотрим вопрос устройства дымохода в данном типе жилого здания.

Сделать дымоход в доме из дерева – дело довольно серьезное и ответственное. Древесина начинает обугливаться уже при 200 градусах Цельсия, а при 300 уже горит. Поэтому дымоход нужно сделать правильно, чтобы не спалить жилье и не отравиться угарным газом.

В приведенной ниже таблице указана температура отходящих газов различных отопительных приборов и сжигаемого топлива.

Человечество тысячелетиями живет в деревянных постройках и обогревает их с помощью печей, каминов, очагов, и.т.д. Естественно, за столь долгое время накоплено немало полезного опыта, который отображен в современных регламентах по пожарной безопасности, строительству и монтажу систем обогрева. Монтаж и установка дымохода в деревянных домах также регламентированы в документах, утвержденных государственными инстанциями.

Например есть такой документ, как СниП 41-01-2003 – « Отопление, вентиляция и кондиционирование». Именно на этот документ ссылаются соответствующие инстанции. Согласно СниПу, расположение легковозгораемых предметов ближе 130 мм от бетонной, кирпичной или керамической трубы в изоляции строго запрещено. Для труб из керамики, не имеющих теплоизоляции это расстояние составляет 250 мм. Дерево горит очень хорошо, большинство видов утеплителя тоже, а уж о полимерных пароизоляционных и гидроизоляционных пленках и говорить нечего. Поэтому излишне будет напоминать, что эти материалы ни в коем случае не должны соприкасаться с дымоходом.

примыкание дымохода к деревянной стене

Деревянную стену необходимо максимально надежно изолировать от дымохода. Расстояние должно составлять не менее 25-ти сантиметров. Если не установлена асбестовая изоляция, то дымоход должен находиться от стены на расстоянии в 38 сантиметров.

Получившееся свободное пространство можно замуровать стенкой в четверть кирпича с обеих сторон. В недавно построенных срубах устанавливают скользящий щит из досок, чтобы учесть неизбежную усадку здания. К щиту крепят примыкающую боковую стенку, в которой устраивают отверстия для циркуляции воздуха.

Деревянный пол в отступке необходимо закрыть кирпичом, керамической плиткой или любым другим негорючим материалом.

правила прокладки дымохода через крышу

Расстояние между стенкой дымохода и стропилами должно составлять 13 сантиметров минимум. Это пространство заполняют каменной ватой. Вата не должна содержать органических связующих элементов. Если при устройстве кровли использовался легковоспламенимый материал, например, рубероид , то расстояние должно быть удвоено. В местах, где проходит дымоход, на крышу устанавливают негорючие материалы на расстоянии не менее полуметра от трубы —  шифер, кровельную сталь, и.т.д.

Дымовую трубу поднимают над уровнем кровли не меньше чем на полметра, если она расположена неподалеку от конка скатной кровли, не ниже конька кровли при выходе оси дымохода от полутора до трех метров от конька,  а также не ниже условной линии, проведенной от конька под углом 10 градусов вниз к горизонту, если ось дымохода выходит более чем в трех метрах от конька.

прокладка дымохода через межэтажное перекрытие в деревянном доме

Несомненным плюсом является наличие всех необходимых деталей для монтажа современных дымоходов. В случае с межэтажным перекрытием необходимо приобрести готовую заводскую разделку для прокладки дымохода. Она называется чердачной или межэтажной. Внутренний диаметр разделки должен соответствовать внешнему диаметру дымоходной трубы. Далее между балками вырезают квадратное отверстие по размеру квадратных деталей межэтажной разделки. Отверстие делают с небольшим запасом, чтобы можно было обернуть трубу негорючим материалом в несколько слоев. Далее через отверстие проводится дымоходная труба, свободное пространство заполняется каменной ватой.

Важный момент: все стыки дымоходной трубы должны находиться снаружи, запускать их внутрь перекрытия нельзя.

прокладка дымохода через крышу

Вопрос прокладки дымохода через крышу решается примерно так же, как и в случае с межэтажным перекрытием. Покупается готовая разделка, в данном случае крышная (иногда ее называют кровельной разделкой).

Разделки бывают разных размеров, и изготавливаются с разными углами уклона. Необходимо отметить, что проход кровли немного сложнее прокладки дымохода в межэтажном перекрытии. От трубы до деревянных элементов крыши должно соблюдаться расстояние 25 сантиметров со всех сторон. Дымоход и отверстие закрывается специальным элементом, именуемым «крыза».

Крызу сверху заводят под кровельный материал. Поверх крызы на дымоход одевают окапник и надежно зажимают его с помощью хомута, обеспечивая, таким образом, защиту от атмосферных осадков. Как и в случае с межэтажным перекрытием, все стыки дымоходной трубы обязательно должны оставаться снаружи

прокладка дымохода через стену

Очень часто сэендвич-дымоходы выводят наружу прямо через стену. В этом способе есть много положительных моментов: не нужно тратить время и усилия на проход через перекрытия и крышу, существенно снижается вероятность пожара. В данном случае нужно добавить горизонтальный проход через вертикальную поверхность. Если говорить о термоизоляции, то данный узел ничем не отличается от прохода через межэтажное перекрытие. Сложность состоит в том, что новый бревенчатый сруб неизбежно даст усадку, поэтому необходимо установить скользящую прокладку разделки.

Важный момент: если дом будет обогреваться с помощью печи, котла на твердом топливе или камина, сверху на дымоход необходимо установить искрогасители.

кирпичный дымоход в деревянном доме

Хотя современный рынок предлагает массу материалов для дымоходных труб, кирпич все еще остается довольно популярным строительным материалом для дымоходов.

Кладка дымоходной трубы обязательно должна выполняться с перевязкой. Внутри дома кирпич кладут на известковый раствор, а поверх кровли – на цементный. Недопустимо использовать для строительства дымохода пустотелый кирпич. Шов между кирпичами должен быть не больше 1-го сантиметра. Штукатурить дымоход внутри запрещено. Так как кирпичный дымоход весит довольно прилично, под него нужен независимый фундамент.

Со временем кирпичная кладка неизбежно начинает разрушаться под воздействием кислотного конденсата, обломки падают вниз и постепенно сужают дымоходный канал. Внутренняя поверхность дымохода неровная и шероховатая, из-за чего внутри начинает скапливаться сажа. Чтобы свести все эти недостатки к минимуму, в дымовой канал вкладывают трубу из асбоцемента. Пространство между трубой и стенками дымохода заливают бетоном или цементным раствором. Этот метод называется «гильзовка».

керамический дымоход

В последнее время дымоходы из керамики очень часто устанавливают в деревянных домах. Керамический дымоход представляет собой сборную модульную конструкцию. Внутренняя труба дымохода изготовлена из устойчивой к высоким температурам и кислотам крепкой долговечной керамики. Внутренняя поверхность дымоходной трубы гладкая, сажа на ней практически не оседает. Из-за большого веса для керамического дымохода необходимо делать фундамент.

дымоход из сэндвич-труб

Этот тип дымохода пользуется вполне заслуженной популярностью. Он прост и удобен в монтаже. Конструкция весит немного, под нее не нужен фундамент. Гладкие внутренние стенки не накапливают сажу и не препятствуют потоку тяги. Внутренняя труба сделана из устойчивой к кислотам нержавеющей стали.

Выбирая дымоход для той или иной системы отопления, необходимо помнить о температуре дымового газа (смотрим таблицу выше). Так, толщина стенок внутренней стальной трубы должна составлять не меньше 0.5 мм для газовых котлов, а также котлов на солярке и пеллетных котлов. Для печей, каминов и котлов на угле – 0.8-1 мм. Слой теплоизоляции должен составлять 10 сантиметров для печей, котлов на угле и каминов, для автоматизированных котлов – 5 сантиметров.

https://www.youtube.com/watch?v=7jiCq3rE_98

svouimirukami.ru

Как правильно сделать дымоход

Дымоход по праву считается одним из самых важных элементов дома или бани. Его изготовление требует определённого знания и опыта, отсутствие которого приведёт к выполнению некачественной конструкции. Так как правильно сделать дымоход?

Основные положения

Дымоход на крыше

Основная задача дымохода печи, газового котла или камина – это выброс загрязнённого воздуха, который переполнен вредными продуктами сгорания. От того, насколько правильно и качественно выполнен дымоход зависит много факторов, к которым можно отнести:

• Общий расход топлива;
• Процент вырабатываемой и потраченной тепловой энергии;
• Микроклимат в жилом помещении и пожарная безопасность всего строения.

Для того, чтобы построить качественный дымоход необходимо обратить внимание не только на строительные предписания, которые можно отыскать в строительных нормах, но и на некоторые особенности данного строительного элемента.

Самым важным фактором в изготовлении правильного и надёжного дымохода является тот строительный материал, из которого данный дымоход изготовлен. Как показывает практика, довольно большое количество застройщиков отдают своё предпочтение специальной нержавейке, которая обладает повышенной кислостойкостью.

Но такие трубы предназначаются для газовых котлов, продукты горения которых насыщены кислотностью. Для печей и каминов можно использовать более дешёвый и доступный строительный материал, такой, как строительный кирпич. Самая правильная форма для дымохода имеет вид цилиндра, ведь каждый угол в дымоходе приводит к трудностям при выбросе дыма.

Правильный размер дымохода выбирается путём сопоставления таких факторов, как высота и диаметр всей будущей конструкции. Диаметр нового дымохода зависит от того, какой именно генератор энергии будет установлен в доме, и какого размера его вытяжное отверстие. Нужная высота дымохода зависит от многих факторов, к которым можно отнести высоту самого дома, тип и размер кровельной конструкции, и расстояние дома до соседних строений.

Самым сложным и ответственным участком любого дымохода можно считать горизонтальные проходы трубы, от правильности выполнения которых зависит работоспособность всего дымохода. Длина таких участков дымоходной конструкции должна быть менее 1 метра, ведь нагретый воздух хорошо перемещается только в вертикальном положении, и если сделать горизонтальные проходы длинными, то это может привести к образованию воздушных заторов.

Кроме воздушных пробок может скапливаться большое количество сажи на таких участках дымохода. При проведении подсоединения самого котла к готовому дымоходу может возникнуть несколько распространённых проблем. Самой распространённой проблемой при монтаже котла считается несовпадение диаметров дымохода и вытяжного отверстия котла.

При возникновении такой проблемы необходимо применять специальные переходники, отличающиеся высокой плотностью стыка. Обе полости стыка переходника с трубой и котлом необходимо обработать качественным герметиком, который упрочнит такое соединение и исключит возможность потери тяги. При использовании стальных труб для организации дымохода, их необходимо монтировать таким образом, чтобы к верху трубы получалось небольшое расширение, необходимое для правильного стекания конденсатной жидкости.

Кирпичный дымоход

Дымоход от печи

Для строительства кирпичного дымохода потребуется наличие специального проекта, в котором показан детальный чертёж конструкции. В проекте прорисовываются все слои кладки кирпича, которые могут отличаться в зависимости от типа отопительного котла или печи. При выполнении кирпичной кладки необходимо контролировать внутреннюю поверхность дымохода, которая должна быть идеально гладкой и герметичной.

Если вы собираетесь подсоединить новый котёл к уже готовому старому дымоходу, то перед подключением необходимо проделать соответствующие работы, такие, как гильзовка. Для этого в старый дымоход из кирпича необходимо вставить специальную нержавеющую трубу, которая не должна соприкасаться со стенками кирпичного дымохода. Если в качестве генератора тепловой энергии будет использоваться котёл газового типа, то неотъемлемой частью дымохода является отвод конденсата.

Такие отводы выполняются в виде специального сборника для конденсата или стального тройника, имеющего отверстие для слива скопившегося конденсата. Каждый дымоход должен быть правильно изолирован от воспламеняющихся строительных материалов, что позволит соблюдать все правила пожарной безопасности. Немаловажным считается и утепление вытяжной трубы.

Изоляция дымохода

Правильно организованное утепление вытяжной трубы дымохода способно значительно ускорить прогрев дымохода, что непосредственно влияет на вытяжку дыма. Кроме того, утеплённая вытяжная труба скапливает меньшее количество конденсата, который необходимо отводить от отопительного котла. Специальные теплоизоляционные материалы способны работать в две стороны, то есть, уберегать не только вытяжную трубу, но и те материалы, которые могут воспламениться от нагретого дымохода.

В том случае, когда дымоходная труба проходит через этажное или чердачное перекрытие, необходимо особое внимание уделить изоляции участка соприкосновения с материалом перекрытия. Как правило, такие перекрытия изготавливают из пиломатериала, который отличается высокой степенью воспламеняемости. Именно по этой причине, те места дымоходной трубы, которые прилегают к деревянному перекрытию, необходимо отделать специальным изоляционным материалом, способным сопротивляться высоким температурам.

Та часть дымоходной трубы, которая выходит за уровень кровельной конструкции, должна быть дополнительно закреплена, а также изолирована от ветровых нагрузок. Для того, чтобы предотвратить попадания внутрь трубы различного мусора и атмосферных осадков, окончание дымоходной трубы необходимо накрыть специальным флюгером, который можно приобрести в строительном магазине или изготовить самостоятельно. Для этого потребуется небольшой кусок нержавеющей стали и 3 металлических прута.

Дымоход направленного типа

При строительстве дымохода необходимо придерживаться всех требований и правил строительства, которые обозначены в строительных нормах, ведь малейший просчёт может привести к неправильно работающему дымоходу или нарушению пожарной безопасности жилого дома. Многие застройщики пытаются сэкономить на выполнении вытяжной трубы, используя для её организации асбестовые трубы. Специалисты-строители запрещают использовать данный строительный материал, ведь он не предназначен для выполнения подобных работ.

Для каждого отопительного котла существует специальный строительный материал, из которого можно построить вытяжную трубу. К примеру, для котлов газового типа нельзя использовать кирпичную кладку дымохода, ведь под воздействием повышенной кислотности в испарении газа, кирпич разрушается всего за 5-6 лет. Это приводит к перепланировке и переделке самого дымохода, что довольно часто намного сложнее, чем изначальное строительство данного строительного элемента.

Кроме всего прочего, нельзя уменьшать диаметр дымохода после того, как он успешно работал. Это может повлиять на КПД всей отопительной системы, ведь для правильной смены внутреннего диаметра вытяжной трубы необходимо проделать специальные расчёты и приготовления. При строительстве дымохода из кирпичного строительного материала необходимо произвести расчёт кладки, ведь довольно большой вес дымоходной конструкции может привести к разрушению нижних рядов кладки.

Соединение дымоходных систем

В довольно больших частных домах, где используется печное отопление, приходится соединять несколько используемых вытяжных систем в один общий дымоход. Сделать это вполне возможно, но перед этим необходимо пригласить специалиста, который произведёт правильные и точные расчёты, которые позволят избежать возникновения распространённых проблем. К таким проблемам можно отнести некачественную изоляцию дымоходных труб, что в свою очередь приводит к воспламенению горючих строительных материалов.

Ни в коем случае нельзя соединять систему вентиляции с дымоходными трубами. Это может привести к ухудшению работы вентиляционной системы, вследствие чего дым из системы будет проникать в жилое пространство. Кроме того, некачественное соединение дымоходных каналов может привести к скорому ремонту всей системы, которая не сможет правильно функционировать.

Из всего этого следует, что выполнить максимально правильный и качественный дымоход в частном жилом доме довольно сложно. Для этого можно пользоваться многими способами организации дымохода, но каждый метод требует проведения правильных и точных расчётов, которые выполнить без должных навыков практически невозможно.

Печные дымоходы

Для того, чтобы построить качественный печной дымоход, необходимо обратиться за помощью к строительным нормам и правилам, которые имеют специальный раздел – отопление. Ознакомившись с такими правилами и требованиями, становится ясным, что существует несколько основных разновидностей печей, которые могут обогревать не более 1 или 3 комнат на одном жилом этаже. При использовании такого отопления в двухэтажных домах необходимо организовывать специальные печи, которые имеют 2 яруса, соединённых сплошным дымоходом и топливным отсеком.

При строительстве такой печи потребуется выполнение перегородки между двумя печными ярусами. Выполнять такие перегородки из пиломатериала категорически запрещается, ведь такая оплошность может привести к нарушению пожарной безопасности. Кроме всего прочего, такие печи имеют ряд строительных ограничений, которые подлежать точному соблюдению.

К таким ограничениям относится запрет на устройство вытяжной вентиляционной системы искусственного типа, если в помещении отсутствует отдельная приточная система вентиляции воздуха. Не стоит забывать о том, что совмещать дымоходные каналы с вентиляционной системой запрещено, ведь разное давление холодного и горячего воздуха приведёт к образованию воздушных заторов в вентиляционной системе, а дым свободно будет проникать в жилое помещение. Расположение отопительной печи тоже имеет некоторые ограничения.

Располагать такой генератор тепловой энергии на несущих стенах запрещено. Размещать печи следует только на внутренних перегородках, которые изготовлены или отделаны негорючим строительным материалом, способным качественно сопротивляться высоким температурам. Прокладка дымоходных труб может осуществляться на стенах несущего типа, при условии, что наружные части таких труб будут качественно утеплены, что поможет избежать образования большого количества конденсата.

Чистка дымохода

Проект дымохода рассчитан для того, чтобы предусмотреть особенности всех типов печного оборудования, ведь каждый тип печи требует организации отдельного вытяжного канала или дымохода. При некоторых вариантах выполнения дымохода, к одному дымоходному каналу можно подсоединить 2 или 3 печи, которые имеют одинаковую мощность и располагаются на одном жилом этаже. В идеальном варианте, дымоходная труба должна строится строго вертикально, не имея горизонтальных участков.

Но если наличие горизонтальных отрезков трубы неминуемо, то их необходимо выполнять таким образом, чтобы труба имела определённый наклон, на длине не более 1 метра. Строительные нормы говорят, что максимально допустимым отклонением от полной вертикальности дымоходной трубы является отклонение не более 30 градусов. Кроме того, те участки дымохода, которые имеют горизонтальный тип, должны иметь гладкую внутреннюю полость, не имеющую сужений.

Каминные дымоходы

Большинство требований для организации каминных дымоходов совпадают с требованиями к дымоходам печного типа. Принцип работы и тип топлива у таких отопительных приборов одинаковые, соответственно, и требования к ним схожие. Как правило, камины делают не для обогрева помещения, а для придания этому помещению привлекательного внешнего вида.

Это приводит к редкому использованию камина, а значит, и к организации самого простого дымохода, который должен быть максимально вертикальным. Зачастую, для изготовления дымохода для камина используют кирпичную кладку, принцип выполнения которой должен описываться в проекте каминной системы. Как и печь, камин нуждается в качественной изоляции строительного материала от возгорания не только на месте дымохода, но и на месте соприкосновения камина со стеной.

При соединении каминного дымохода с дымоходным каналом от других отопительных приборов, необходимо осуществить качественный расчёт мощности этих генераторов тепловой энергии и размещение стыков дымоходных каналов. Для этого используют специальную схему расчёта, которая есть в строительных нормах и правилах. При использовании дымоходных труб из метала или асбеста, необходимо придерживаться соответствующих требований, особенно для асбестовых труб, которые не способны сопротивляться отдельным факторам процесса горения.

No votes yet.

Please wait…

domnuzhen.ru
