Сэндвич дымоходы из нержавеющей стали: особенности, монтаж

Современный рынок стройматериалов предлагает большое количество дымоходов. От качества трубы и правильности ее выбора зависит пожарная безопасность всего дома. Дымоотводный канал из стали типа «сэндвич» самым лучшим образом соответствует этому основному критерию. Печная труба из нержавейки имеет различные размеры, что упрощает процесс подбора необходимой конструкции.

Сендвич-трубы — это современное, практичное и безопасное решение для устройства дымоходных систем в жилых домах и на промышленных объектах

Основные требования к отводящим трубам

Условия использования дымохода определяют его конструкцию. Характеристики эксплуатации канала должны в полной мере соответствовать СНиП. Некоторые плавила документов такие:

  • каждый тепловой прибор должен иметь отдельный дымоход;
  • толщина трубы из металла не должна быть меньше полмиллиметра;
  • при изготовлении необходимо использовать сталь с повышенной стойкостью к коррозии;
  • количество поворотов дымовых каналов – не более трех;
  • высота трубы – не менее 5 метров.

Подходящая высота дымоотводного канала обеспечивает достаточную тягу и эффективное функционирование.

Обратите внимание! При монтаже необходимо использовать герметики с рабочей температурой не менее 1 тыс. градусов.

Разрешается устройство дымохода внутри стены, если она изготовлена из негорючего материала. Проверка его работы выполняется квалифицированным специалистом не меньше 2 раз в течение всего отопительного периода. Допускается выбрасывание отработанных газов от нескольких приборов. При этом сечение дымохода должно определяться, учитывая их одновременную работу. При использовании модульных систем запрещено растапливание дровами, которые превышают размер топки, а также горючими жидкостями, сушка предметов на элементах дымоотвода, удаление сажи выжиганием.

От высоты дымоходной трубы зависит работоспособность всей системы отопления и правильный расчет этого параметра очень важен

Виды дымоходов из стали

Для устройства дымоотводной системы есть много разновидностей материалов. Деление труб производится по их назначению и функциональности. Различают такие дымоходы из стали:

  • одностенные;
  • коаксиальные;
  • сэндвич.

Одностенная труба предназначается для временного применения в качестве дымоотвода при подключении газовых котлов или печей, ремонтных работах (на определенной части канала), для помещения в кирпичные дымоходы.

Коаксиальная труба сконструирована так, что существует одновременная возможность отвода продуктов сгорания и нагнетания свежего воздуха для поддержки очага. Она состоит из внутренней и наружной оболочки. Отток дыма выполняется по первой из них, а поступление воздуха – между секциями. Подобные трубы для дымохода устанавливают, если для функционирования котла необходим кислород.

Двустенные сэндвич конструкции из нержавейки устраивают для наиболее эффективной работы дымового канала.

Характеристика сэндвич канала

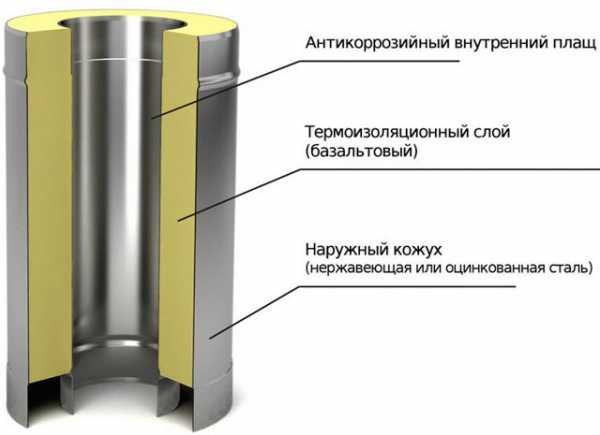

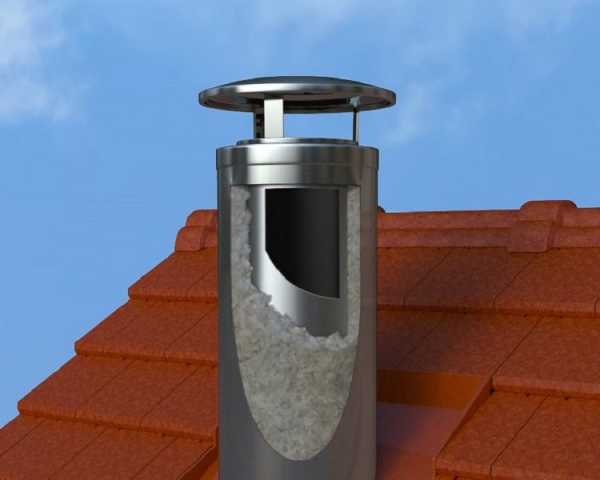

Дымоход типа сэндвич является конструкцией, состоящей из трех слоев – внутренней, внешней трубы и теплоизоляции между ними. Это объясняет название подобных каналов.

Сендвич-труба состоит из двух слоев металла, между которыми проложен теплоизоляционный материал

Обратите внимание! Внутренняя труба должна обязательно быть из нержавейки.

Наружную часть можно изготавливать из иного материала, например, оцинкованной стали, латуни, полиэстера. Толщина теплоизоляции и размеры изделия определяют температурный режим, при котором будет функционировать печная дымоотводная труба.

Сэндвич дымоход всегда имеет заводской сертификат с описанием всех его характеристик (категорий котлов для подключения, вида топлива, гарантийного срока и др.). Качество нержавеющей стали, из которой выполнен канал, влияет на сопротивляемость высоким температурам и долговечность службы изделия. Для производства применяется сталь марок AISI 310 и 304. Возможно использование бюджетных вариантов – AISI 409 и 439. Наружный контур обычно выполнен из AISI 430.

Для твердотопливных котлов выбираются дымоходы, в которых швы соединены лазерной сваркой. Для систем с использованием газового топлива допустим метод катания для этих целей.

Плюсы двустенных труб

К достоинствам сэндвич конструкций можно отнести отсутствие конденсата, простоту монтажа, самую высокую степень пожаробезопасности, стойкость к агрессивным средам и компактность. Такие дымоходы продаются частями с длиной каждого сегмента не более метра. Возводимая печная конструкция не нуждается в создании основания, а работы могут выполняться в любой сезон. Модульность позволяет устраивать дымоходы требуемых конфигураций. Вся печная дымоотводная система отличается экологической чистотой и бесшумностью при тяге.

Сендвич-дымоход — это сборная конструкция, поэтому конфигурация дымоотвода может быть любой

Изготовление каналов из нержавейки предполагает использование высококачественного металла, в который иногда могут добавляться примеси титана для увеличения прочности. Элементы со стенкой до 1 мм не деформируются даже при 650 градусах. Из недостатков можно выделить дороговизну изделий. Из нержавейки сэндвич труба может применяться для твердотопливного и газового котла, камина, печи и т. д.

Размеры дымоходов из стали

Нержавеющая труба и ее размеры подбираются в зависимости от места использования печного отопления. Основную температурную нагрузку несет внутренняя часть канала, поэтому важно учитывать именно ее диаметр.

Обратите внимание! Чем более мощным является отопительное устройство, тем большее сечение трубы требуется.

Размеры оборудования регламентируются СНиП, а диаметр, в основном, указывается в техпаспорте прибора, к примеру, 200/260, 150/210 или 120/180 мм. Первая и вторая цифры – это внутреннее и внешнее сечение соответственно. Чем более толстой является нержавейка, тем дольше прослужит печная система отопления. Покупая сэндвич трубу, требуется учет диаметра выходного патрубка котла. Необходимый показатель дымохода должен быть не меньше его. Предполагается, что труба будет одеваться на вывод.

Диаметр внутренней части дымохода сэндвич из нержавеющей стали может быть 110, 115, 120, 150, 200 и до 300 миллиметров включительно. Изделия выпускаются метровой и полуметровой длины. Внутренняя труба из стали изготавливается со стенкой 0,5 и 1 мм. Внешний диаметр канала сэндвич достигает 200-430 мм, а толщина внутреннего утеплительного слоя – 4-6 см.

Чем выше мощность отопительного котла, тем больше должен быть диаметр трубы для дымохода

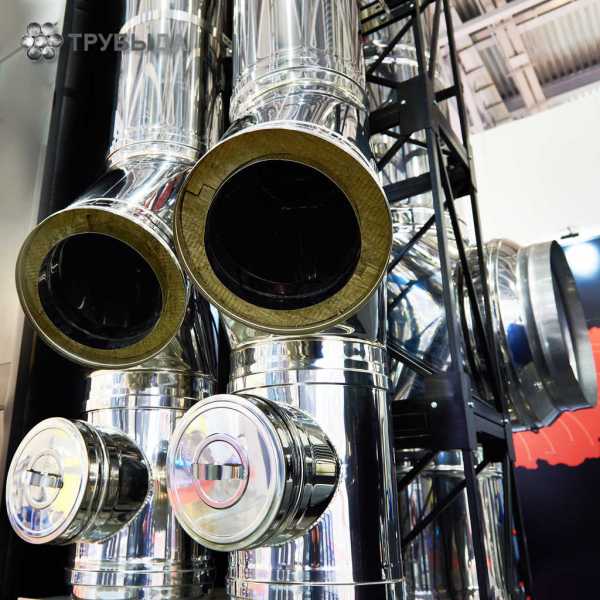

Соединительные элементы для сэндвич трубы

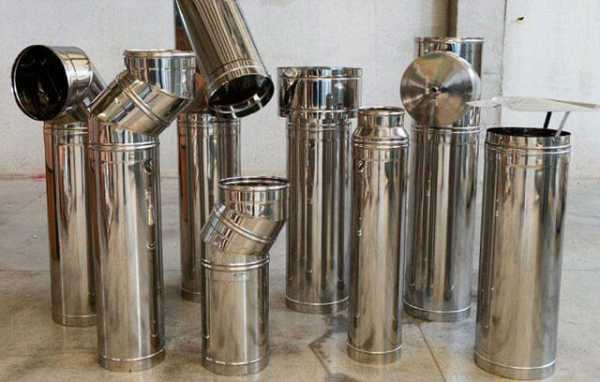

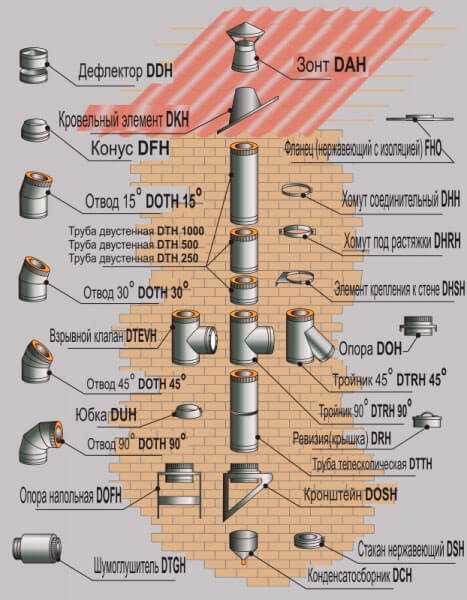

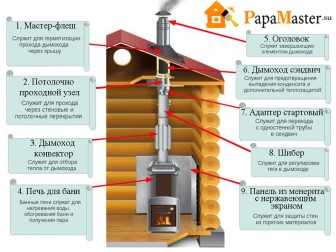

К трубе сэндвич для дымоходов из нержавейки подбираются необходимые соединительные элементы, имеющие подходящий диаметр (например, 200, 150, 120 мм):

  • колено – позволяет изменять направление дымохода, в состав входят несколько частей, которые сварены под углом;
  • дымоход-конвектор – необходимо для отвода продуктов сгорания;
  • ревизия – основным предназначением является очистка дымохода от накоплений сажи;
  • тройник – служит для отведения конденсата и газов;
  • кагла – применяется для регулирования тяги;
  • переходник – необходим для соединения различных элементов;
  • флюгер термо – служит для защиты дымохода от задувания ветра и осадков;
  • розетта – вспомогательный элемент, предназначенный для декора;
  • конус термо – необходим для защиты конструкции от атмосферных осадков;
  • грибок – предназначен для верхушки дымоотводной трубы и состоит из стали (оцинкованной).

Кроме того, благодаря нержавейке сендвич дымоход может быть дополнен всевозможными декоративными элементами.

Использование двустенных дымоходов

Элементы сэндвич дымохода соединяются по системе зиг-гофр либо раструбной схеме. Такие каналы могут быть как отдельностоящие, так и внутренние. Благодаря своей удобной конструкции и достаточно высоким эксплуатационным характеристикам дымоходы сэндвич широко используются в сочетании с различным банным и отопительным оборудованием.

Двустенные трубы совместимы с разными типами котлов и печей

Обратите внимание! Внутри зданий, как правило, устанавливаются одностенные трубы из нержавейки, а при переходе через чердак либо снаружи строения – двустенные с утеплителем.

Монтаж конструкции дымоотвода может быть осуществлен по дыму или по конденсату. При первом варианте каналы собираются для недопущения попадания угарных газов внутрь дома. Это достигается путем установки тройников. При втором варианте необходимо, чтобы конденсат, который появился от температурной разницы, мог стекать по трубе вниз.

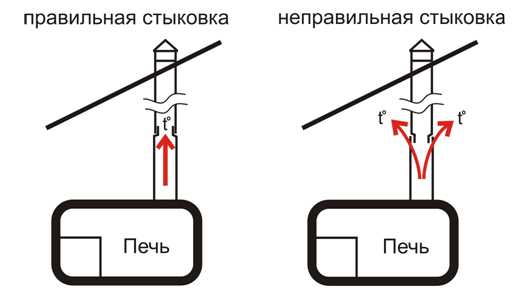

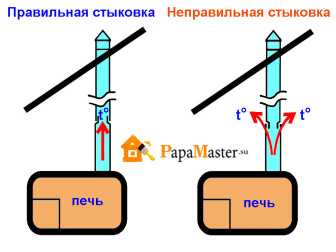

Правильно будет устанавливать внутреннюю часть трубы по конденсату, а наружную – по дыму.

Особенности сборки наружного канала

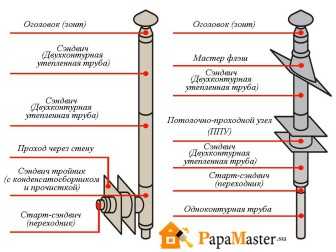

Сборку канала из нержавейки необходимо выполнять в определенной последовательности. Первым устанавливается горизонтальный участок от котла. Труба сэндвич из стали подсоединяется к дымоходному патрубку при помощи готовых фасонных элементов. Они крепятся хомутами и хорошо обжимаются.Где-то на середине длины горизонтального участка необходимо вставить тройник для ревизии. Последующая труба из стали соединяется путем надевания на предыдущую.

Менять последовательность строго запрещено, поскольку в ином случае продукты сгорания будут поступать внутрь помещения. Горизонтальная часть конструкции от котла понижается на 30-50 мм. Это необходимо для предотвращения попадания конденсата в устройство. Место, где из нержавейки печная труба сэндвич проходит через стену, изолируется негорючими материалами.

После того, как дымоход вышел на улицу из стены, сразу ставится тройник для собирания конденсата и устраивается поворот канала вверх. Труба сэндвич из стали крепится на стену присоединением к несущей конструкции, которая монтируется крепежными элементами (анкерами, дюбелями).

Устройство внутренней дымовой трубы

Внутренняя установка дымовой сэндвич трубы аналогична наружной сборке.

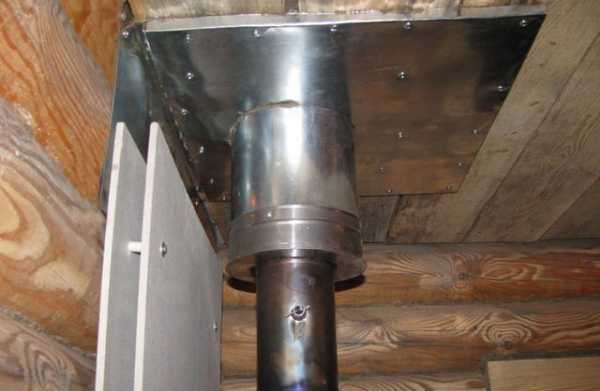

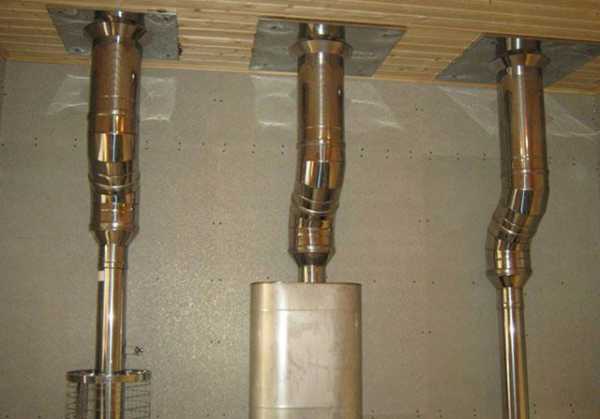

Место, где труба проходит сквозь перекрытие, нужно изолировать негорючим материалом

Во время монтажных работ особое внимание необходимо обратить на соответствие размеров сэндвич дымоходов из нержавеющей стали, тщательную герметизацию стыковочных мест и прохождению канала через крышу. В некоторых случаях для обустройства прохода может потребовать изменения конструкции кровельной обрешетки. Бруски, которые создают препятствие, вырезают и переносят в иное место.

Обратите внимание! Мешающие стропила и балки нарушать не следует, а место выхода канала из нержавеющей стали – сдвигается.

Эта особенность характерна для устройства дымохода в готовом строении. Снизу к месту прохода подставляют трубу, а сверху на нее надевают элемент патрубка, закрепляющийся к покрытию кровли с помощью саморезов. Поверхность примыкания к крыше обрабатывается мастикой. Этот специальный элемент является опорой для надевания внешней трубы. Конструкция по периметру венчается юбкой из нержавейки. Завершающим этапом сборки является монтаж оголовка дымоотводного канала. По окончании работ выполняется проверка тяги.

Важные моменты наружной установки

При выполнении наружной сборки и прохождении канала из стали через стену из дерева печная труба дополнительно обматывается слоем асбеста.

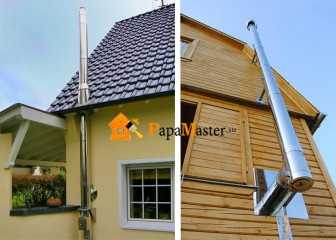

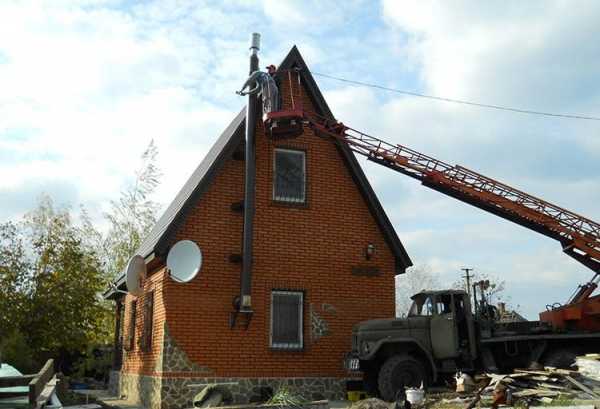

Наружную часть дымовой трубы нужно надежно крепить к стенам, а при необходимости следует применить и растяжки

Для глиняных, бетонных и кирпичных стен достаточно изоляции просвета монтажной пеной, предназначенной для наружных работ. Недопустимо соединять сэндвич трубы из нержавейки в месте их прохода через стену. Если случайно стык попал на эту точку, то следует обрезать канал до прохода, а потом заделать в стену целую часть трубы.

Высота сборки дымохода над кровлей не менее полметра. Труба фиксируется через каждые 200 см, однако, в целях недопущения провисания и искривления, можно крепить чаще.Возвышение дымохода сэндвич из нержавейки над крышей зависит от его близости к коньку. Если высота больше 200 см, то следует дополнительно закрепить трубу к кровле с помощью троса из металла. Такое решение придаст конструкции прочность.

Дымоходы сэндвич из нержавеющей стали являются наиболее оптимальным решением, поскольку могут быть установлены в домах, выполненных из любых материалов. Они характеризуются высокой степенью надежности.

trubamaster.ru

Сэндвич труба — пять параметров для правильного выбора


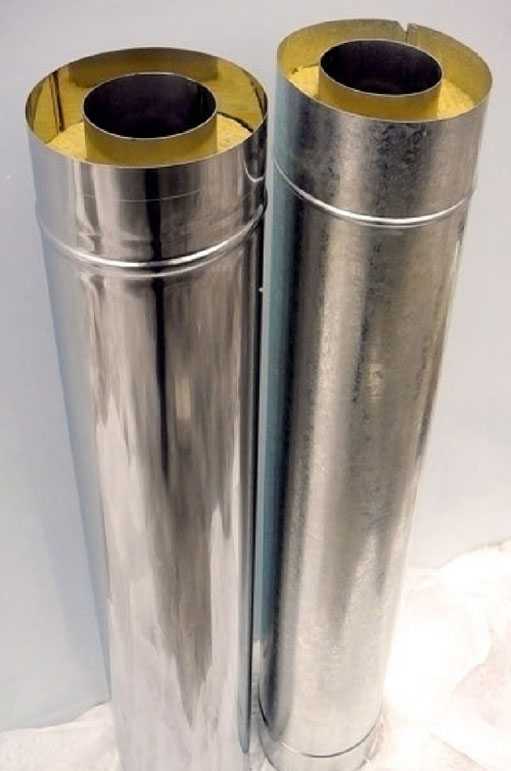

Сэндвич труба состоит из внутренней и наружной трубы, между которыми расположен теплоизолятор.





Начнем выбор сэндвич трубы с ответа на вопрос — как узнать диаметры сэндвич трубы?


У отопительного агрегата есть патрубок, к которому подключается дымоход. Диаметр патрубка указан в инструкции. Именно такого диаметра и будет внутренний контур сэндвич трубы. Если есть возможность, проверьте диаметр патрубка с помощью рулетки или штангенциркуля, т.к. у некоторых производителей могут быть определенные допуски по размерам.



Читайте также: Какого диаметра должен быть дымоход? Можно ли его менять?



Наружный диаметр будет зависеть от толщины теплоизолятора. Самые популярные толщины теплоизолятора – 30, 50,100 милиметров.


Например, диаметр внутренней трубы 150 мм:






 при толщине теплоизолятора

    наружный диаметр сэндвич трубы

     30 мм

     210 мм

     50 мм

     250 мм

     100 мм

     350 мм



Первое. Теплоизолятор в сэндвич трубе. Какой он может быть?


Сегодня самый распространенный вид теплоизолятора в сэндвич трубах – это каменная вата. Реже можно найти вариант с сыпучим теплоизолятором (перлит, вермикулит и т.п).



Смотрите видео: Зачем переделывать трубу с сыпучим теплоизолятором?



Большинство производителей используют «Роквул Вайред Мат». Но есть небольшое количество производителей, которые используют более дешевые аналоги, снижая общую безопасность всего дымохода.


Также, кроме марки и плотности теплоизолятора рекомендуем рассмотреть варианты установки теплоизолятора в сэндвич трубе – классический и безусадочный.


Какие проблемы у классического способа установки теплоизолятора?


Внутренняя труба сэндвича «болтается» в теплоизоляторе – проблема в том, что труба может вывалиться при монтаже.

Ещё одна проблема, которая может возникнуть уже после сборки дымохода — теплоизолятор уплотняется под собственным весом и может сползти вниз – образуются участки трубы без изоляции. А это, скорее всего, приведет к перегреву наружного контура и может стать причиной пожара.

Решение этих проблем, плюс 15% теплоизолятора на каждый метр трубы – безусадочный теплоизолятор с «Эко-кольцом».



Совет: выбираете сэндвич трубу? – спрашивайте, какой тип теплоизолятора установлен?

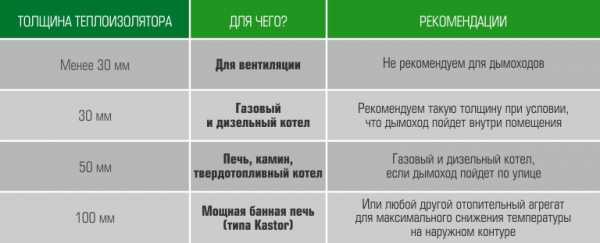

Толщина теплоизолятора в зависимости от типа отопительного агрегата



Второе. Наружный кожух сэндвич трубы. Как его делают?


Самый бюджетный вариант – оцинковка. В таком случае контур обычно собирают на фальц. Коррозия, особенно на фасонных изделиях, может начаться в течение первого года эксплуатации. Рекомендуем использовать такой вариант под покраску.

Оптимальный вариант – нержавейка AISI 430 или любая другая ферритная нержавейка.

Обратите внимание на то, как собран наружный контур – на фальц или сварен встык.






 Преимущества

  Недостатки

 Фальц

+Дешевая технология

-Затекание в вату через фальц
-Ненадежное соединение
-Сложности при монтаже

 Встык

+100% газоплотность
+Легкий монтаж

-Придется поискать, у кого есть оборудование для сварки встык

Внутренний контур сэндвич трубы. Что нужно знать перед покупкой?


Во время работы на него приходится основная нагрузка, поэтому при выборе трубы дымохода обращайте внимание на то, как (сварена) и из чего (марка нержавейки) он сделан, а также на толщину нержавейки.


Третье. Из чего сделан?


Внутренние трубы из AISI 430 и прочих ферритных сталей даже не рассматриваем, т.к. это оптимальный вариант для наружного кожуха или для вентиляции.





Читайте также: Таблица нержавеек и их свойств



Четвертое. Как сделан?
Внутренний контур может быть сварен контактной сваркой на точку внахлест. Помимо того, что труба получается, не полностью проварена, в местах сварки будет скапливаться сажа. Когда потечет конденсат, он потечет, в том числе и в вату. А мокрая вата не выполняет свои функции и может появиться едкий запах при протопке.



Кстати, если внутри труба сварена на точку, то снаружи она будет скорей всего собрана на фальц. Т.е. затекание в теплоизолятор может произойти как по внутреннему контуру, так и по наружному.



Оптимальный вариант сборки внутренней трубы – сварка встык. Только такой вариант обеспечивает 100% газоплотность трубы.







 Преимущества

 Недостатки

 На точку

 Дешевая технология

 -Затекание в вату через зазоры
 -Точка сварки — место для концентрации сажи

 Встык

100% газоплотность — абсолютная герметичность

 -Придется поискать, у кого есть оборудование для сварки встык


Пятое. Толщина нержавейки.


Подбирается под диаметр дымохода, а также исходя из желаемого срока службы сэндвич трубы.


Чем больше диаметр трубы, тем более толстая стенка у неё должна быть. Так скажем, дымовые трубы диаметром свыше 200 мм рекомендуется делать из нержавеющей стали толщиной не менее 0,8 мм.

Внутренние трубы из AISI 430 и прочих ферритных сталей не рассматриваем, т.к. невозможно изменить химические свойства стали с помощью увеличения её толщины.

Рассмотрим оптимальный вариант, подходящий для большинства типов отопительных агрегатов (кроме дизельных) – нержавейку AISI 321.






 Толщина нержавейки

Срок службы*

 Гарантия на дымоход**

 0,5 мм

 от 10 до 12 лет

     10 лет

 0,8 мм

 от 12 до 17 лет

 1 мм

 от 17 до 20 лет

* Значение усредненное и зависит от интенсивности и режима эксплуатации

** Гарантия на дымоход Eco-Steel

www.eco-steel.ru

диаметр труб из нержавейки, нержавеющей стали


Содержание:


Отопительная конструкция включает множество рабочих элементов, среди которых достойное место занимает дымоход. Его технические характеристики находятся в прямой зависимости от теплоотдачи печи и пожаробезопасности системы отопления. Воспользовавшись современными сэндвич трубами, которые легко устанавливаются и разбираются, можно забыть о появлении конденсата в период эксплуатации печного устройства.


Особенности

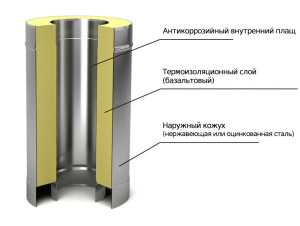

Уникальное дымоходное приспособление состоит из трех частей:

  • внутренней трубы из нержавеющей стали отменной прочности и жароустойчивости;
  • теплоизоляционного материала в виде базальтовой или керамической ваты, пенополиуретана, вермикулита.
  • защитной наружной трубы из оцинкованной/нержавеющей стали.


Для улучшения аэродинамики конструкторы предусмотрели форму цилиндра. Все три слоя сэндвич трубы из нержавеющей стали склеиваются между собой, а некоторые части дымохода монтируются, как и в трубах водоотведения, с раструбами.

Выгодное применение двойных труб


В чем же преимущество применения таких изделий для дымоходных устройств? Прежде всего, в:

  • Легкости монтажа.


Правильный подход и грамотное изучение основных нюансов поможет выполнить установку сэндвич дымохода самостоятельно.

  • Небольшой массе.


Благодаря этой характеристике, отдельный фундамент для печи не потребуется.

  • Компактности, которая в сочетании с легкостью позволяет без проблем транспортировать изделия к месту назначения.
  • Несложном ремонте, благодаря которому специалисты без особого труда заменят в дымоходе одну из его частей.
  • Многообразии фасонных деталей, что поможет установить устройство с выходом через кровлю или стену.
  • Наличии между трубами теплоизоляционной прослойки, позволяющей снижать температуру извне.



Это преимущество направлено на улучшение пожаробезопасности конструкции.

  • Отсутствии застоев и возможности эффективного отвода дыма, т.к. внутренняя поверхность трубы имеет ровную форму цилиндра.


Вот поэтому в трубах для дымохода из нержавейки сэндвич образуется так мало сажи.

  • Антикоррозийных материалах, из которых изготовлены изделия, поэтому на стенках последних не накапливаются конденсат и химические соединения разрушительного действия.
  • Простоте эксплуатации. Регулярные профилактические осмотры дымоходов, конечно, нужны, но конструктивные нюансы таких изделий позволяют выполнять их не так часто.
  • Привлекательном внешнем виде. Сэндвич трубам не нужна дополнительная отделка, и они великолепно смотрятся как снаружи, так и внутри помещений.

Нержавеющая сталь: нюансы конструкции


Этот материал довольно устойчив к перепадам температур и наделен великолепными антикоррозийными качествами. Внутренние изделия из нержавейки могут выдержать температуру +850̊ С и даже ее перепады до  +1200̊ С.

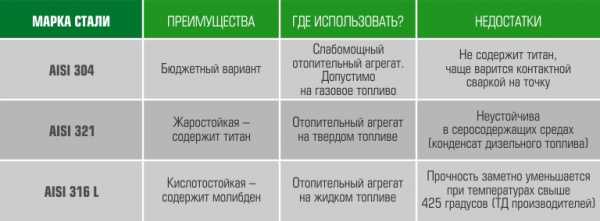

При производстве сэндвич труб, чаще всего, востребованы две марки стали: 310S и 316 Ti. Температуры рабочих сред для этих материалов довольно высокие, максимальный порог достигает +1000̊ С. Особенно эти две марки нержавеющей стали предпочтительны в дымоходных конструкциях для бань и твердотопливных котлов, где необходимо выдержать очень высокую температуру. Такие изделия для дымохода прослужат очень долго.



Если вас интересует высокопрочная конструкция, то идеальным вариантом станет изготовление внутренней и внешней оболочки трубы из одной нержавеющей стали.


Толщина теплоизоляционной прослойки влияет на размеры сечения трубы. Помимо этого, диаметр сэндвич трубы для дымохода зависит от местонахождения устройства. В зависимости от мощности отопительного прибора подбирают внутренние трубы. Чем она больше, тем размер сечения изделия должен быть тоже больше. Такая прямая зависимость появилась неспроста, так как внутренняя труба из нержавейки принимает на себя в процессе работы основной температурный удар.


Вот основные показатели зависимости диаметра трубы и мощности печной конструкции:

  • поперечное сечение изделия 50-600 мм- для газотурбинных установок и печей на дровах;
  • диаметр 50-700 мм- для твердотопливных котлов;
  • 50-500 мм- для дизель-генераторов и газопоршневых устройств;
  • 50-300 мм- для микротурбинных приспособлений;
  • до 200 мм- для котлов на газу или дизтопливе.


Нельзя забывать, что в качестве теплоизоляционного слоя не рекомендуется использовать стекловолокно, потому что оно сохраняет свои эксплуатационные характеристики лишь при температуре, не превышающей +350̊ С. А в конструкциях для бань данный показатель достигает +600̊ С.

Разновидности сэндвич труб


Помимо нержавейки и оцинкованной стали, применяются и другие материалы для производства сэндвич труб для дымоходных конструкций. Например, также пользуются спросом черные металлы, но их затем покрывают защитным слоем эмали. Такие изделия выдерживают рабочую температуру до +500̊ С и ее перепады до +750̊ С. Читайте также: «Виды оцинкованных труб для дымохода, их преимущества и правила установки».


Кстати, готовые трубы сэндвич нержавейка устойчивы к разрушительному действию коррозии и смотрятся довольно презентабельно. Если говорить об их стойкости к высоким температурам, то они значительно уступают устройствам из нержавеющей стали. Но в то же время дымоходы из черных металлов востребованы при производстве каминов и печей.


Еще одна разновидность сэндвичей − комбинированные конструкции из оцинкованной стали (покрытой эмалью) и нержавейки. Такие дымоходы способны выдержать температуру − максимум 600̊С.

Утеплитель для трубы: основные характеристики


Между двумя трубами дымоходной конструкции (внешней и внутренней) находится материал для теплоизоляции. В основном, это минеральная вата (базальтовая или керамическая).


Иногда в роли утеплителя выступает природный материал вермикулит. Чтобы использовать его по назначению, предварительно измельчают до гранулированного состояния, а затем подвергают обжигу в особой печи.



Такие процедуры необходимы для получения максимально качественных характеристик:

  • устойчивости к высоким температурам и их перепадам;
  • малому весу;
  • прочности и др.


Вермикулит стоит намного дороже, чем минеральная вата, но его отличает возможность сохранить свои качественные характеристики при рабочей температуре дымохода +1150̊ С.


Самым популярным вариантом минерального материала для теплоизоляции признана базальтовая вата, которую добывают из расплавленного базальта. Этот утеплитель можно использовать в дымоходной конструкции, функционирующей при температуре до +600̊ С. Трубу с такой теплой прослойкой можно купить по разумной цене.


А вот керамическая вата более термостойкая и выдерживает рабочую температуру +1260̊  С, т.е. больше чем в два раза аналогичного показателя предыдущего материала. Соответственно, цена сэндвичей с таким наполнителем будет выше, чем труб с базальтовой ватой или вермикулитом.

Основные размеры трубных изделий


Важно помнить, что размеры сэндвич трубы для дымохода зависят от диаметра выхода котлового патрубка. При установке изделие монтируется на него, поэтому сечение сэндвич трубы обязательно должно превышать выходное патрубка.


Сегодня более востребованы сэндвичи для дымохода с размером поперечного сечения 0,5 и1 м, но бывают и с диаметрами в пределах 110-300 мм. В линейке типоразмеров труб для дымоходной конструкции встречаются и другие варианты, но намного реже.



Соединительные элементы труб имеют углы:

  • 90̊ С − для уголков и тройников;
  • 135̊ С − только для тройников.


Толщина внутренней стенки составляет 0,5-1 мм, а внешней −0,7 мм. Показатель толщины слоя внутренней теплоизоляции колеблется в пределах 2,5-6 см, а наружного диаметра сэндвич конструкции − 200-430 мм.


В техпаспорте на изделия указаны диаметры внутренней и внешней труб через дробь, например, 110/170 мм. Читайте также: «Как сделать сэндвич трубу своими руками для дымохода».

Виды соединительных элементов


Отопительное устройство, помимо сэндвич-труб, включает и иные фасонные детали, например:

  • дымоход-конвектор, служащий для выхода продуктов сгорания за пределы постройки;
  • колено, состоящее из нескольких частей, которые стыкуются между собой под соответствующим углом. С помощью колена можно изменять направление вывода продуктов сгорания;
  • тройник, выполняющий функцию отвода конденсата и дыма, применяется очень часто;
  • переходник, обеспечивающий стыковку некоторых труб, наиболее распространенный элемент;
  • ревизия − для очистки конструкции от сажи;
  • кагла, регулирующая тягу;
  • розетта − для декорирования дымохода;
  • флюгер и конус, защищающие отопительную систему от природных осадков;
  • грибок из оцинкованного стального листа, предохраняющий дымоходную конструкцию от попадания в нее снега и дождя. Монтируется на самом краю выводящей трубы.



Все эти соединительные элементы могут иметь диаметры: 120, 150,200 мм и применяются в зависимости от конструктивных особенностей дымоходного устройства и иных факторов. Диаметр внутренней трубы всегда соответствует размеру сэндвич дымохода и его дополнительных изделий.


Важная информация на заметку! Чтобы продлить эксплуатационный период отопительной системы, нужно воспользоваться более толстым слоем нержавейки и оцинкованного листа для производства внутренней и наружной трубы в сэндвич-устройстве.

Правильный выбор дымохода


В этом деле важны некоторые факторы:

  1. Качественное функционирование всей сэндвич конструкции находится в прямой зависимости от прочности материала, который используется при ее изготовлении.
  2. Размеры сэндвич трубы.
  3. Плотность слоя теплоизоляции.
  4. Вид трубного шва (катанный, лазерный).



Катанные швы нашли широкое применение в газовых котлах. Изделия с лазерными швами максимально герметизируют отопительную систему и чаще всего используются в твердотопливных котлах. Обычно для производства внутренних труб используется термостойкая нержавейка, но иногда и оцинковка. Такого вида сэндвич устройство можно устанавливать в газовых котлах малой мощности. Читайте также: «Какая труба лучше для дымохода частного и промышленного типа – особенности выбора».


Если для производства внутренней трубы применить оцинкованную сталь, то такая конструкция прослужит недолго и через некоторое время подлежит замене. Иногда используют и другой металл для внутренней прослойки дымохода, но он больше востребован для установки вентиляции или конструкций, функционирующих при низких температурах.

Размещение сэндвич дымохода: рекомендации


Установить такое сооружение несложно даже дилетанту, но для правильного монтажа необходимо знать некоторые важные правила:

  • высота дымохода по отношению к вертикальной крыше не должна быть меньше 0,5 м;
  • при кровле из легковоспламеняющихся материалов высота конструкции должна быть больше − от 1 ми выше;
  • если расстояние между выводящей трубой и коньком кровли равняется 1,5 м, то высота дымохода не должна превышать 0,5 м;
  • если эта дистанция − свыше 3 м, то высота дымохода рассчитывается из таких соображений − проводится воображаемая линия под углом 10̊ от конька крыши к горизонту. Читайте также: «Как выполнить монтаж дымохода из сэндвич труб – подробная инструкция».

Продолжительность службы сэндвич труб


Гарантированный срок службы на разные изделия системы варьирует от 10 до 15 лет. Такой показатель реален лишь при строгом соблюдении всех требований при монтаже дымохода: правильном выборе материала, толщины уплотнителя и др. Нередко все эти условия не соблюдаются, поэтому срок службы сокращается, что в конечном итоге приводит к полной замене дымохода примерно лет через пять. А бывает, что и раньше.


Какие же частые причины ранней поломки конструкции? Их много, но нередко даже заводской брак может вывести конструкцию из строя уже в самом начале ее функционирования. Поэтому специалисты рекомендуют с особой тщательностью выбирать трубы для дымохода и проверять их на наличие дефектов.


Немаловажное значение имеет своевременность профилактических очисток в системе. Даже при малейшем обнаружении в конструкции отклонений от нормы, эксплуатация должна быть прекращена, и проведены ремонтные работы либо полная замена дымохода.


Если соблюсти все правила при покупке и функционировании сэндвич установки, то она прослужит вам очень долго. В противном случае, может возникнуть авария с вытекающими негативными последствиями. Если вы сомневаетесь в своих силах относительно правильной покупки составляющих и их установки, то в таком случае лучше довериться специалистам.


trubaspec.com

Какие виды и размеры имеет сэндвич труба и как ее монтировать

Содержание статьи

Сегодня на рынке стройматериалов предлагается множество дымоходов. К вопросу выбора печного оборудования нужно подойти очень ответственно, ведь от этого зависит пожаробезопасность всего дома. Этому главному критерию наилучшим образом соответствует сэндвич труба.

Составные элементы дымохода сэндвич

Она пользуется большой популярностью, и это неспроста. Дымоход сэндвич имеет легкую и компактную конструкцию, он практичный и функциональный. А самое главное — его можно легко установить своими руками.

Вернуться к содержанию ↑

Основные характеристики сэндвич дымоходов

Дымоходы сэндвич представляют собой конструкцию, которая имеет три слоя. Такая конструкция состоит из внешней и внутренней трубы разного диаметра, а между ними уложен слой теплоизоляции. Поэтому дымоходы и получили такое название. Внутренняя труба обязательно должна быть из нержавеющей стали, а наружная часть может изготавливаться из оцинкованной стали либо другого материала. Сэндвич трубы для дымоходов отличаются диаметром и толщиной теплоизоляции, в зависимости от того, при каком режиме температуры будут использоваться. Такие печные устройства обладают массой достоинств по сравнению с другими видами:

  • Отсутствует конденсат;
  • Простой монтаж;
  • Наивысшая степень пожаробезопасности;
  • Компактность;
  • Устойчивость к агрессивным средам.

Единственным недостатком такого устройства является его дорогая цена. На сегодняшний день дымоходы сэндвич являются самым оптимальным вариантом, так как могут устанавливаться в домах, построенных из любого материала. Они имеют высокую степень надежности и безопасности.

Устройство дымохода сэндвич

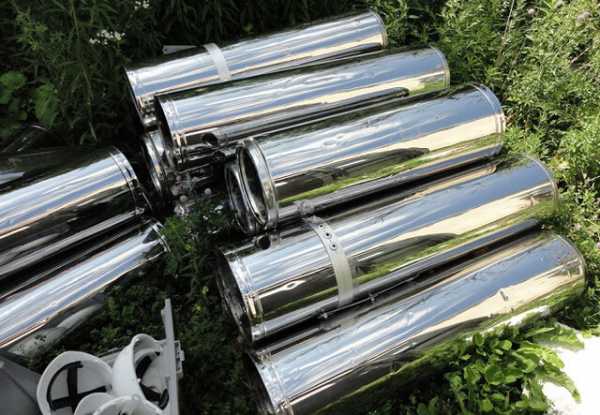

Сэндвич трубы для дымоходов продаются частями, длина каждого сегмента не превышает одного метра.

Вернуться к содержанию ↑

Виды и размеры соединительных элементов

В зависимости от того, где будет использоваться печное отопление, определяется диаметр трубы. Подбирается диаметр внутренней трубы, так как она несет основную температурную нагрузку. Диаметр сэндвич трубы определяется исходя из мощности отопительного устройства: чем он мощнее, тем большее сечение необходимо. Размеры печного оборудования регламентирует СНиП. В основном, диаметр указывается в техническом паспорте прибора: например, 120\180; 150\210 либо 200\260 мм. Первая цифра — это внутреннее сечение, а вторая внешнее. Труба из нержавейки может использоваться для газового и твердотопливного котла, печи, камина, сауны, в качестве сегмента при установке вертикальных частей печного отопления. К данной трубе подбираются соединительные части из нержавейки соответствующего диаметра:

  • Дымоход-конвектор 120, 150, 200 мм — предназначен для отведения продуктов сгорания;
  • Колено 120, 150, 200 мм — состоит из нескольких частей, сваренных под углом, благодаря чему можно изменить направление дымохода;
  • Тройник 120, 150, 200 мм — служит для отвода газов и конденсата;
  • Ревизия 120, 150, 200 мм — предназначена для очистки дымохода от сажи;
  • Переходник 120, 150, 200 мм — служит для соединения элементов;
  • Кагла 120, 150, 200 мм — используется для регулирования тяги;
  • Флюгер термо 120, 150, 200 мм — предназначен для защиты от осадков и задувания ветра;
  • Конус термо 120, 150, 200 мм — служит для защиты от атмосферных осадков;
  • Розетта 120, 150, 200 мм — является вспомогательным элементом и предназначена для декора;
  • Грибок 120, 150, 200 мм — состоит из оцинкованной стали и предназначен для верхушки дымохода.

Соединительные части дымохода сэндвич

Чем толще нержавейка, тем будет дольше срок службы печного отопления.

Сэндвич конструкции из нержавеющей стали обеспечивают качественный отвод продуктов сгорания, а благодаря оцинкованной стали дымоход можно дополнить разными декоративными элементами.

Вернуться к содержанию ↑

Установка печного оборудования своими руками

Конструкция дымохода сэндвич изначально имеет высокую степень пожаробезопасности, поэтому не сложна в монтаже. И придерживаясь некоторых правил, ее можно установить своими руками. Основные из рекомендаций — это:

  • При проходе трубы по наиболее пожароопасному участку требуется дополнительный слой термоизоляции;
  • Запрещается устанавливать сэндвич трубу над печным устройством.

В качестве термоизоляционного слоя наиболее распространенным является базальтовое волокно, так как имеет хорошую стойкость к воздействию различных химических веществ и высоких температур. Согласно требованиям СНиП размеры базальтового утеплителя должны быть не более 25-60 мм. Монтаж конструкции своими руками может осуществляться по двум принципам:

  • По дыму;
  • По конденсату.

Установка дымохода сэндвич

По дыму дымоходы собирают с целью не допустить попадание угарных газов в дом путем закрепления тройников. По конденсату собирают, чтобы конденсат, полученный от разницы температур, смог стекать вниз по трубе. При такой установке тройники не потребуются. Правильно будет, если внутренняя часть трубы будет установлена по конденсату, а наружная — по дыму. Какой бы способ не был выбран, самое важное — это то, что необходима качественная герметизация стыков. Соединяется дымоход такими способами, как:

  • Фланцевый;
  • Байонетный;
  • Мостик холода.

Правильно устанавливать конструкцию своими руками нужно от печи до кровли, поэтапно соединяя все части хомутами. Для работы понадобятся такие инструменты:

  • Рулетка;
  • Уровень;
  • Электролобзик;
  • Болгарка.

Установка сэндвича с применением отводов

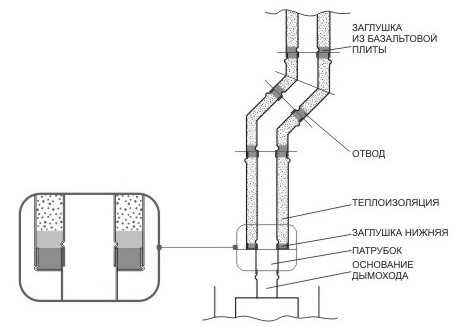

Первую часть конструкции устанавливают из нержавейки без слоя утеплителя, так как из-за воздействия высокой температуры утеплитель обгорит. Для того чтобы конструкция была надежной, для соединения стыков лучше использовать специальный высокотемпературный герметик. При высокой степени герметичности тяга намного выше.

Некоторую сложность при установке печного отопления своими руками может представить проход через перекрытия. Для этого необходимо вырезать проем и в местах соприкосновения перекрытия со специальными патрубками проложить еще один слой теплоизоляции. Далее трубу проводят через проем.

Вернуться к содержанию ↑

Как правильно провести дымоход через перекрытие

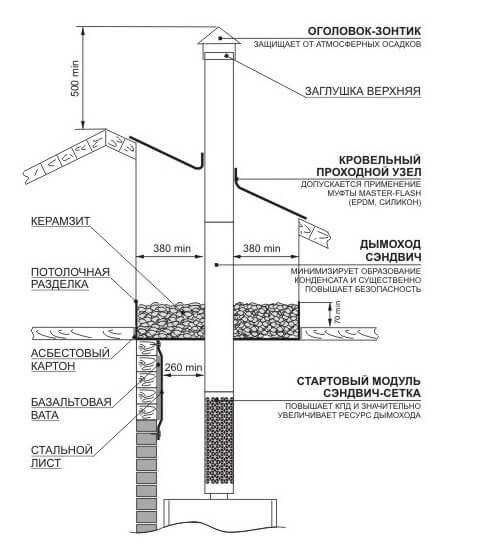

Очень ответственной и сложной частью является проход дымохода через перекрытие. Сначала с внутренней стороны крыши делают проем. Далее внутри закрепляется подкрышный лист, который сделан из оцинкованной стали, а снаружи — крышная разделка. После закрепления фартука, который приварен к крышной разделке, устанавливают следующую часть конструкции. Чем ниже расположена труба, тем больше она должна возвышаться над крышей. Дымоход может возвышаться над крышей:

  • При расстоянии до конька 150 см, размеры трубы над коньком 50 см;
  • При расстоянии 150-300 см, размеры трубы не ниже конька;
  • При расстоянии более 300 см — размеры трубы ниже конька до условной линии, которая проведена под 10˚ уклоном к линии горизонта.

Стыковка элементов дымохода

В завершении, после того как нужные размеры длины трубы установлены, крепится грибок. Монтаж печного отопления в загородном доме является неотъемлемой и обязательной частью при установке каминов, бань, саун. Изучив все тонкости и принципы, вполне можно установить сэндвич дымоход своими руками. И тогда безопасность, уют и комфорт обеспечен на долгие годы.

Вернуться к содержанию ↑

Монтаж дымохода

АвторПоделитесьОцените

Виктор Самолин

Интересное по теме:

vseotrubax.com

Дымоход-сэндвич из нержавейки: размеры, установка

Дымоход сэндвич из нержавейки обладает высокой степенью безопасности и наиболее эффективно среди других видов труб выводит продукты сгорания из помещения. Чтобы правильно подобрать изделие, необходимо разобраться в технических характеристиках и особенностях его работы.

Дымоход-сэндвич из нержавейки

Что это такое и для чего он нужен

Данный тип вентиляции является усовершенствованным видом дымохода. В отличие от простой конструкции из нержавейки сэндвич состоит из двух труб, помещенных друг в друга. В пространстве между трубами находится негорючий утеплитель. Наличие теплоизоляции обеспечивает такие преимущества этой конструкции:

  • поскольку изолятор не горит, а внешняя труба не нагревается до высоких температур, то изделие обладает высокой степенью пожаробезопасности;
  • не образуется конденсат на стенках внешней трубы;
  • уменьшаются теплопотери, повышается КПД отопительного оборудования;
  • рекомендована к установке на улице;
  • простота монтажа, с которым справится любой хозяин.

Чаще всего в дымоходах сэндвич из нержавеющей стали в качестве теплоизоляционного материала используют каменную вату или перлитовый песок. Простота конструкции позволяет сделать такой дымоход самостоятельно. Сэндвич-система нужна для удаления из помещения продуктов горения следующих отопительных приборов:

  • газовые и твердотопливные котлы;
  • камины;
  • печи и др.

Также данный тип дымохода не только обеспечивает высокое качество вентилирование помещения, но и повышает производительность отопительного прибора. В камеру сгорания не попадает холодный воздух, благодаря чему не тратится топливо на ее обогрев.

Для укладки вентиляции в неотапливаемом помещении или с внешней стороны здания трубы следует утеплить. В сэндвич-системе уже выполнена качественная теплоизоляция, что существенно сокращает время на монтаж.

Отправить ответ

avatar
  Подписаться
Уведомление о
