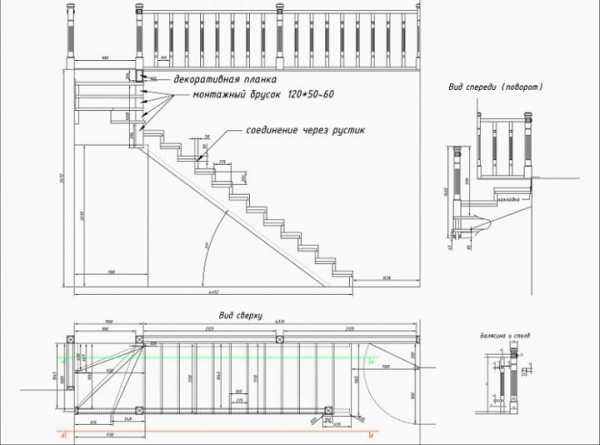

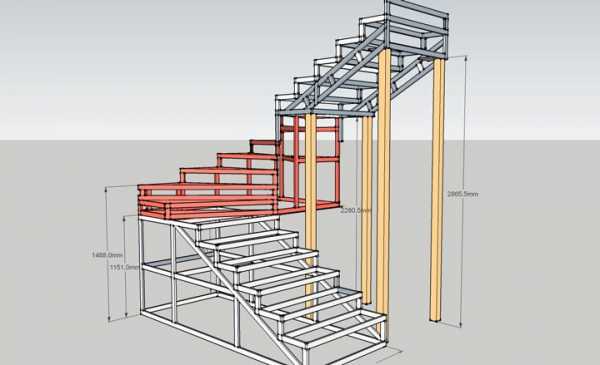

Металлическая лестница на второй этаж своими руками: фото, чертеж

Межэтажные лестницы изготавливают в основном из дерева, бетона и металла. Технологические свойства, которыми обладает металл, дают возможность изготовить лестницу любой конструкции, при этом надежную, эстетически привлекательную и нетяжеловесную.

Строительство простой одномаршевой металлической лестницы на второй этаж – задача посильная при наличии навыков в таком деле, как сварка металла. Сложнее сделать двухмаршевую конструкцию с площадкой, но ведь не боги горшки обжигали?

Общие требования

Конструктивные особенности лестниц из металла, дерева или бетона ничем не отличаются. Принципы проектирования и расчетов для межэтажных конструкций из различных материалов одинаковые, не отличаются и типовые требования к ним:

  • В частных домовладениях минимальная ширина лестницы должна составлять 900 мм.
  • Уклон одного лестничного марша должен быть постоянным. Оптимальные углы наклона показаны на схеме.
  • Оптимальная высота ступеней – 160-180 мм.
  • Минимально разрешенная глубина ступеней – 270 мм.
  • Ограждение должно выдерживать боковую нагрузку в 100 кг.
  • Максимально разрешенное расстояние между стойками ограждения – 150 мм (для семьи с детьми – 120 мм).

Типы металлических лестниц

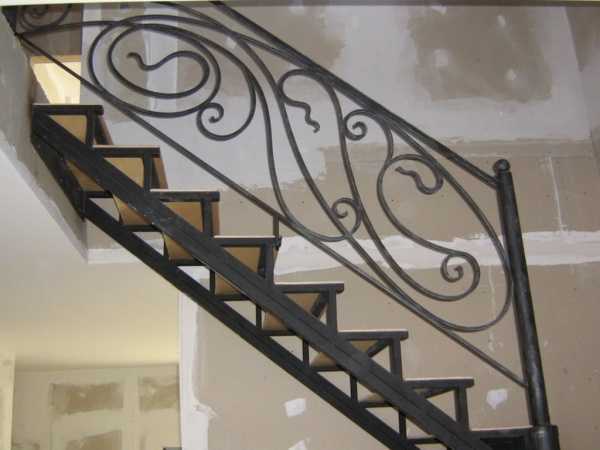

По способу изготовления различают сварные и кованные лестницы.

Конструктивно металлические лестницы бывают:

Важно! Рассчитать и изготовить своими руками можно все названные типы металлической лестницы, однако наибольшую сложность будет представлять винтовой вариант как в отношении проектирования, так и изготовления элементов конструкции. Проектирование и строительство винтовой металлической лестницы целесообразно поручить профессионалам.

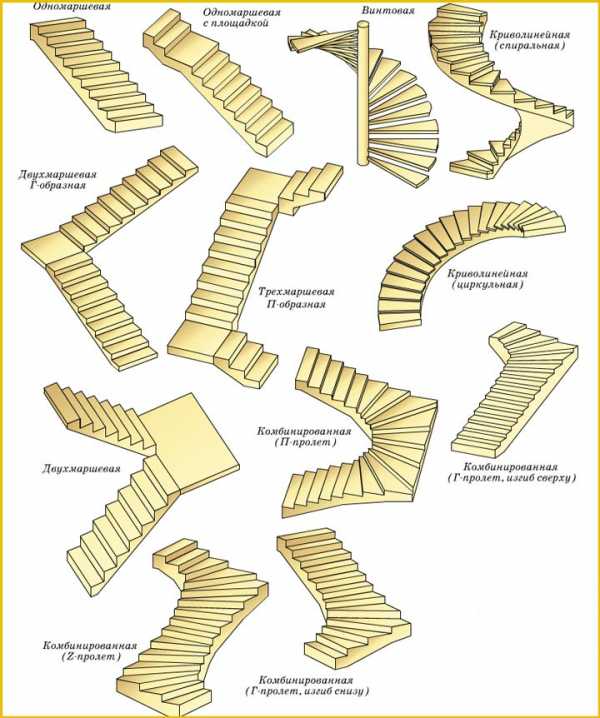

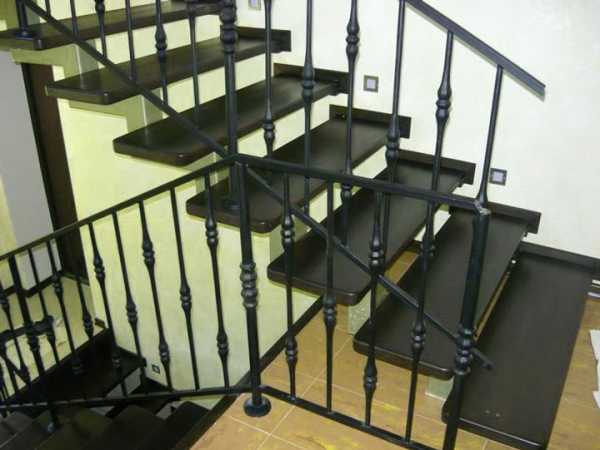

Различают маршевые металлические лестницы одно- и двухпролетные, прямые и с поворотом. При недостатке опыта лучше начинать с прямой одномаршевой конструкции.

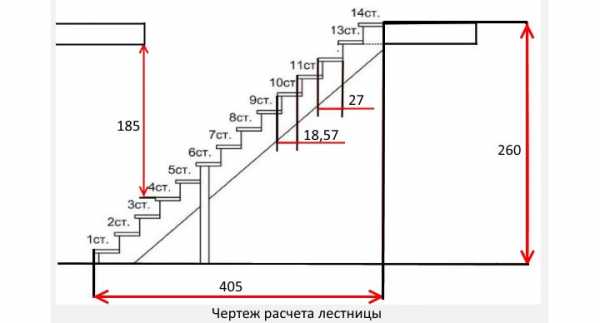

Расчеты

В проектных организациях используются компьютерные программы, с помощью которых создается 3D модель конструкции. В такой модели легко изменить параметры отдельных элементов. После утверждения окончательного варианта, компьютер подготавливает рабочие чертежи и спецификацию металлической лестницы.

Нам придется сделать расчеты без помощи программы. Рассмотрим самый простой вариант конструкции – прямой одномаршевый. Типовые требования к глубине и высоте ступеней нам известны. Делаем замеры между двумя точками: от точки начала до точки конца лестницы на уровне «чистого» пола первого этажа (эту величину обозначим a) и высоту между «чистым» полом первого и второго этажей (b). У нас получилось, что a = 4000 мм, b = 2500 мм. Осталось определить длину лестницы. Помним, что оптимальный угол наклона составляет 30° — 45°.

В прямоугольном треугольнике квадрат гипотенузы (это длина лестницы) равен сумме квадратов двух катетов. У нас катеты равны 4000 мм и 2500 мм. Считаем, извлекаем корень квадратный и получаем длину, равную 4720 мм.

Подбираем оптимальное количество ступеней. С такой высотой их может быть 14 (высота ступени составит 179 мм) или 15 (167 мм). Оба варианта находятся в пределах разрешенных размеров. Выбираем вариант с 14 ступенями и проверяем, какой получится их глубина. Делим 4000 мм на 14 и получаем 286 мм. И этот размер нас устраивает (глубина не должна быть меньше 270 мм). Размер ступеней – 286 мм – будет увеличен еще на ширину так называемого свеса. Свесом называется часть верхней ступени, которая нависает над нижней. Оптимальный размер свеса составляет 30-40 мм.

Мы получили основные размеры, которые нужны нам для определения количества материалов. Для двух косоуров нам потребуется профильная квадратная труба 2 х 4720 мм. Из уголков, которые для надежности можем усилить арматурой, сварим опоры для ступеней (кобылки). Сами ступени и подступенки изготавливаем из 4-мм листовой сталью и обшиваем деревом.

Оборудование, инструменты и материалы

Для строительства межэтажной металлической конструкции нам потребуется:

  • Ручной инвертор с электродами для постоянного тока диаметром 3,2 мм и 1,6 мм.
  • Маска сварщика, защитные очки и рукавицы.
  • Болгарку с отрезными дисками 125х1,6 мм.
  • Шлифовальные диски диаметром 125 мм.
  • Дрель и сверла по металлу.
  • Устойчивый металлический стол.
  • Струбцина с высотой регулировки 0-800 мм.
  • Тиски.
  • Грунтовка,
  • Уайт-спирит.
  • Краска по металлу.
  • Рулетка и угольник.
  • Карандаш.

Важно! Количество необходимого материала мы определили. Обратите внимание, что листовая сталь для ступеней должна обладать противоскользящими свойствами, например, можно использовать прессованный решетчатый настил.

Изготовление металлической лестницы с двумя косоурами

Соблюдаем такую последовательность в работе:

  • Резка заготовок.
  • Изготовление кобылок (узлов для крепления ступеней).
  • Сварка опорных уголков.
  • Монтаж косоуров.
  • Приваривание ступеней и ограждения.
  • Шлифовка.
  • Грунтовка и покраска.

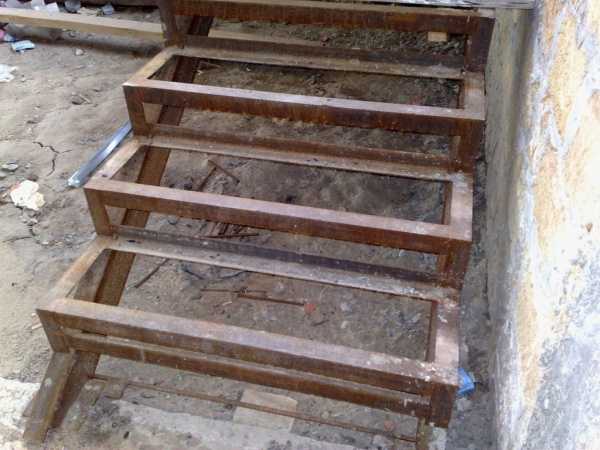

Сначала из уголков изготавливаем узлы для крепления ступеней (кобылки). Здесь важно не ошибиться, перекосы и неточности испортят лестницу. Кобылки должны быть одинаковыми и выполненными зеркально по отношению друг друга. Изготавливаем кобылки из стального уголка: вырезаем выборки, стыкуем уголки между собой. В итоге должны получиться Г-образные сварные узлы полками вниз и внутрь (полками вверх и внутрь сваривают кобылки для бетонных ступеней, а также для их декорирования керамической плиткой или керамогранитом). Для нашей конструкции потребуется 14 пар таких узлов – в каждой паре одна опора будет левой, вторая правой. Привариваем кронштейны для крепления ступени и поперечную перекладину между каждой парой уголков. Поперечную перекладину тоже делаем из уголка. Усилить прочность можно и с помощью небольших косынок, которые устанавливаются снизу ступени по направлении к каждому косоуру.

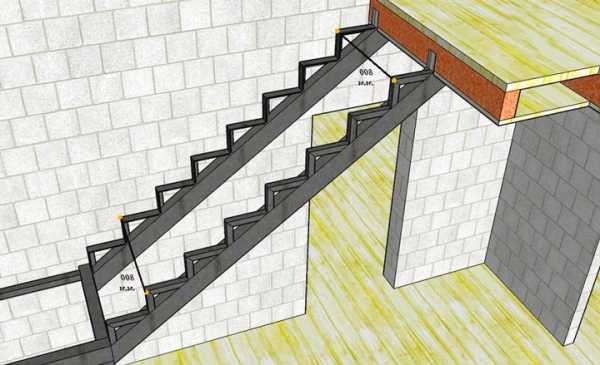

По ребру профильной квадратной трубы делаем разметку и по ней привариваем кобылки к ребру косоура. Приставляем к первому косоуру с приваренными кобылками второй, и точно переносим разметку. Так мы получим четкую геометрию всех элементов.

Совет. Для металлической лестницы на второй этаж с шириной более 1200 мм целесообразно установить посредине конструкции третий косоур.

У нас ширина составляет 900 мм, и двух косоуров нам вполне достаточно. Привариваем кобылки ко второму косоуру. Проверяем их по уровню. Затем привариваем косоуры нижним концом к опорной платформе. В домах с бетонным основанием опорная платформа может быть установлена в бетоне. Верхний конец крепим к опорной стойке, которая закреплена к перекрытию между этажами стальными анкерами.  Еще раз проверяем кобылки по уровню.

Если металлическая лестница сделана в пристенном варианте, для придания конструкции дополнительной жесткости один косоур можно приварить к кронштейнам, закрепленным на стене.

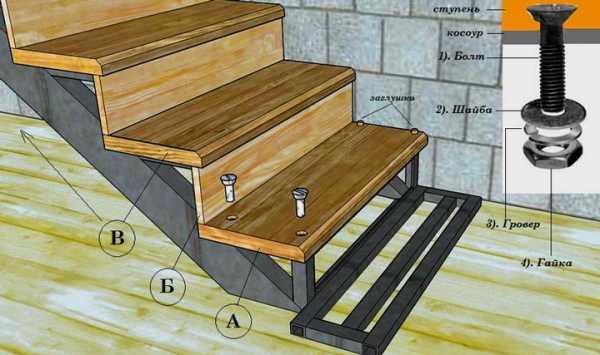

Последний этап – приваривание ступеней к кобылкам. Можно также закрепить их болтами, их в этом случае надо обшивать деревом. Еще один вариант – установить деревянные ступени прямо на кобылки с помощью винтовых соединений.

Верхняя ступень устанавливается на минимальном расстоянии от стены. Необходимо, чтобы между стеной и ступенью проходил лист обоев – впереди отделочные работы. Ограждение приваривается сбоку металлической лестницы таким образом, чтобы не уменьшать ее ширину.

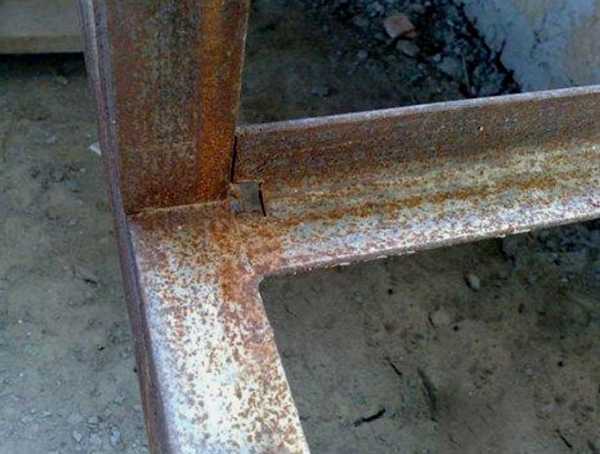

Все элементы конструкции в местах сварки шлифуются (швы, зазубрины, заусенцы), потом металлической щеткой сметаются частицы металла, металлическая лестница грунтуется (используем грунтовку по металлу) и окрашивается в выбранный цвет. Деревянные ступени устанавливаются после того, как краска высохнет.

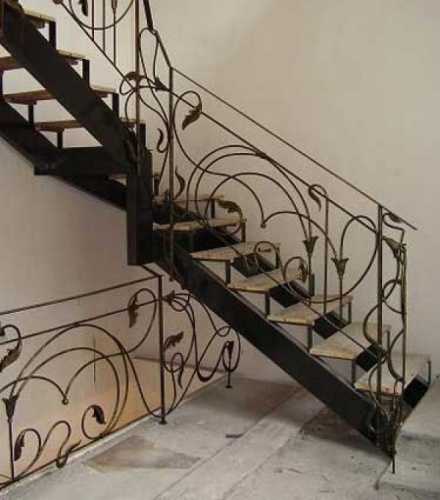

Декорирование металлической лестницы на второй этаж, включая обшивку ступеней деревом, целесообразно проводить на этапе чистовых отделочных работ в доме.

При кажущейся простоте, работа по строительству межэтажной конструкции из металла требует внимательности и аккуратности. Качественно выполненные сварочные работы гарантируют длительный срок эксплуатации конструкции. Надолго сохранит металл всех элементов лестницы и антикоррозийное покрытие.

Построив прочный и надежный каркас, вы со временем сможете декорировать его деревом, керамической плиткой, деталями ограждения из нержавеющей стали и другими отделочными материалами по своему вкусу. И конструкция, которая на этапе строительства казалась громоздкой и непрезентабельной, приобретет замечательный внешний вид.

Главный аргумент в пользу строительства металлической лестницы на второй этаж своими руками – экономия очень значительных средств, которые пригодятся вам для проведения других работ в доме.

bouw.ru

Металлическая лестница на второй этаж своими руками в частном доме

Некоторые люди не хотят строить одноэтажный дом и строят многоэтажный, а передвигаться по дому без лестниц будет невозможно. Лестницы бывают разных форм и изготовленные из разных материалов. Лестницы, которые находятся между этажами, делают деревянными, металлическими и бетонными.

Металлическая лестница на второй этаж своими руками

В статье мы расскажем о лестнице из металла, которая будет расположена между этажами. Но свойства, которые имеет металл, дают возможность изготовления лестниц любых конструкций и при этом крепких, нетяжеловесных, красивых, даже воздушных лестниц.

Сооружение простой лестницы на другой этаж с одним маршем дело не сложное, при наличии некоторых навыков. А вот лестницу с несколькими маршами, изготовить сложнее, но можно же всему научиться, было бы желание.

Лестницы бывают деревянные, металлические или бетонные .

Проект и расчёты для лестниц находящихся между этажами из любых материалов, ни чем не отличаются.

Для них существуют обычные требования:

  • В частном доме самая небольшая ширина лестницы составляет 900 сантиметров.
  • Нормальная высота ступенек является 160 — 180 миллиметров.
  • Минимально допустимая глубина ступеней составляет 270 миллиметров.
  • Перила на лестнице боковой напор должны выдерживать примерно в сто килограмм.
  • Расстояние между стойками перил должно составлять 150 миллиметров и, если в семье дети необходимо сделать это расстояние в 120 миллиметров.
  • Лестницы изготавливают кованными и сварными.

Лестницы  существуют следующих типов:

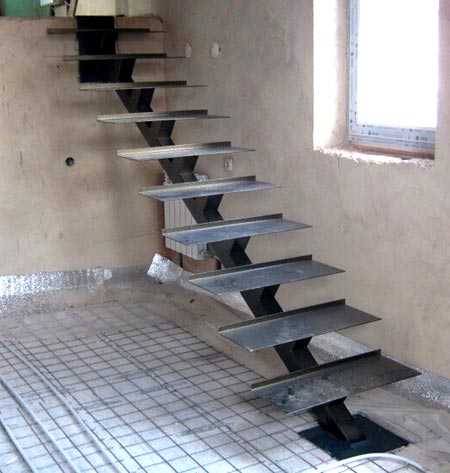

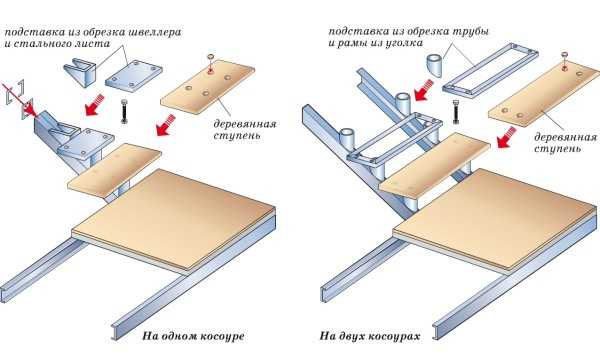

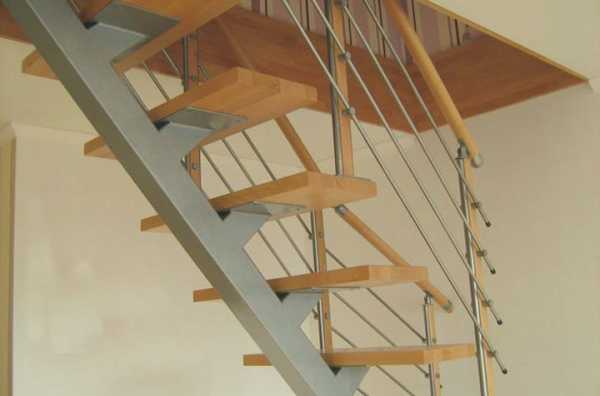

  • На косоурах. На одном косоуре, то есть на двутавре или швеллере. Они играют роль опоры, их размещают посередине конструкции и прикрепляют ступени. Данные лестницы выглядят воздушными, лёгкими, но нагрузку выдерживают с достоинством.
  • На тетиве.
  • На больцах.
  • Винтовые.

Существуют лестницы:

  • одномаршевые и двухпролётные;
  • прямые и с поворотом.

 Если вы не обладаете особыми навыками по возведению лестниц, то начните с простого варианта, то есть с одномаршевой конструкции.

Необходимые расчёты

В организациях, которые занимаются разработкой проектов, используют специальные компьютерные программы, при помощи этих программ проектируют 3D модели конструкций. В 3D модели, очень легко изменить параметры разных деталей.

После утверждения финишного варианта, компьютерная программа подготавливает спецификацию и чертежи лестницы из металла.

Но в нашем случае, расчёты придётся делать без помощи компьютерной программы. Мы рассмотрим простой вариант прямой одномаршевой конструкции.

Основные требования к глубине и высоте ступеней уже известны. Необходимо сделать замеры между точками, то есть от начала до конца лестницы от пола первого этажа и высоту между полом первого и второго этажей. Теперь определяем длину лестницы, нужно помнить, что средний угол наклона является от тридцати до сорока пяти градусов.

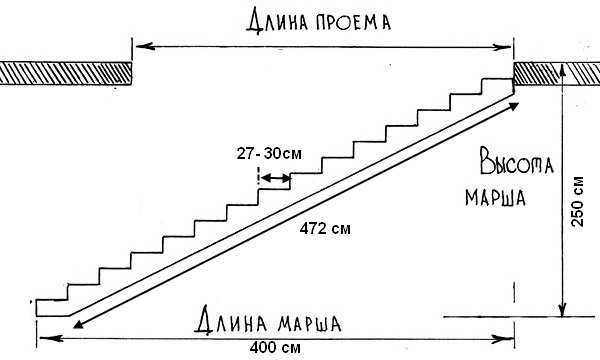

Чтобы посчитать длину лестницы необходимо вспомнить геометрию, то есть про прямоугольный треугольник. Ведь в прямоугольном треугольнике квадрат гипотенузы равен сумме двух квадратов катетов.

Производим расчёт имеющихся параметров и извлекаем квадратный корень и получаем длину лестницы.

Дальше необходимо рассчитать подходящее количество ступеней.

Необходимые для работы материалы, инструменты

Для сооружения межэтажной металлической лестницы нам чтобы возвести межэтажную металлическую лестницу понадобятся следующие инструменты и материалы.

Инструменты:

  1. сварочный аппарат;
  2. лестница;
  3. болгарка;
  4. маска для сварки, рукавицы и специальные очки;
  5. дрель со свёрлами по металлу;
  6. шлифовальные диски;
  7. устойчивый стол из металла;
  8. тиски;
  9. струбцина;
  10. карандаш;
  11. рулетка и угольник;

Материалы:

  1. Грунтовка;
  2. Уайт — спирит;
  3. Краска по металлу
  4. Так же для двух косоуров используют квадратную трубу из профиля.
  5. Для того чтобы сварить опоры ступеней необходимы уголки, усиленные арматурой.
  6. Сами ступени и подступенки делают из четырёхмиллиметровой стали и отделывают деревом.

Проведение работ

Этапы работ:

  • Резка заготовок;
  • Изготовление кобылок, то есть узлов для присоединения ступеней;
  • Сваривание опорных уголков;
  • Монтаж косоуров;
  • Приваривание ступеней и перил;
  • Шлифовка;
  • Грунтовка и покраска;

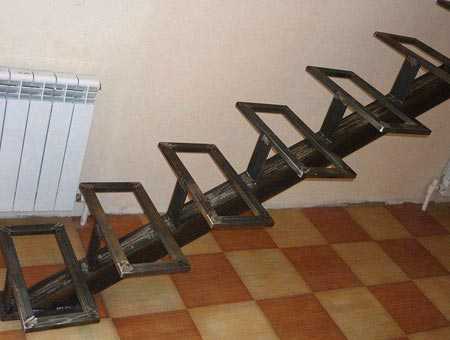

Первым делом из уголков изготавливают углы для крепления ступеней, то есть кобылки.

 Нельзя допустить ошибку, чтобы не было различных перекосов и изъянов, которые испортят лестницу.

Так же кобылки должны быть одинаковыми и должны находиться точно друг напротив друга. Кобылки изготавливают из уголка, путём вырезания выборки и состыковки уголков между собой.

В итоге получаются Г- образные узлы полками вниз и внутрь. Для нашей конструкции необходимо четырнадцать пар этих узлов и в каждой из пар одна опора будет левой, а вторая правой. Затем кронштейны привариваем чтобы соединить ступени и горизонтальную перекладину между каждой из пар уголков.

Горизонтальную  перекладину изготавливаем тоже из уголка. Усиливают конструкцию при помощи косынок, их привариваем снизу ступени по направлению к каждому из косоуров.

По ребру квадратной трубы из профиля производим разметку и по разметке привариваем кобылки к ребру косоура, второй косоур приставляют к первому косоуру с кобылками и переносим разметку.

Делаем проверку по уровню и затем привариваем косоуры нижним концом к платформе опоры. Если в домах бетонный фундамент, то опорная платформа устанавливается в бетоне. К опорной стойке крепим верхний конец, опорная стойка закреплена к перекрытию между этажами анкерами из стали. Затем ещё раз кобылки необходимо проверить по уровню.

В том случае, если лестница сделана возле стены, то для придания конструкции, жесткости один косоур приваривают к кронштейнам, которые закреплены на стене.

Финишные работы заключаются в приваривании ступеней к кобылкам, так же можно закрепить их болтами, но в этом случае необходимо ступени обшить деревом. Так же ступени можно установить деревянные, на кобылки при помощи винтовых соединений.

Советы по монтажу

 Вроде возведение конструкции межэтажной лестницы не такое уж сложное занятие, но эта работа требует точности, аккуратности и внимательности.

  1. Верхнюю ступень монтируют на небольшом расстоянии от стены, очень важно чтобы между стеной и ступенью был зазор, такой чтобы проходил лист обоев.
  2. Перила всегда приваривают сбоку лестницы, так чтобы не изменить ее ширину.
  3. Все детали в местах сварки шлифуют, то есть все швы, зазубрины и заусенцы, затем металлической щёткой сметают металлические частицы. После этого лестницу из металла грунтуют и окрашивают.
  4. Ступени из дерева монтируют после того как краска окончательно высохнет.
  5. Качественные сварочные работы — это гарант к долгому сроку эксплуатации лестницы. А антикоррозийное покрытие надолго защитит металл от порчи.
  6. Со временем металлическую лестницу можно будет, отделать разными материалами и за счёт отделки она не будет смотреться громоздкой.
  7. Если вы вдруг не уверены в своих силах, или не умеете производить какие то работы, то лучше всего воспользоваться услугами профессиональных рабочих.
  8. Главным фактором выбора лестницы из металла является экономия средств.
  9. Лестница в первую очередь должна быть удобной, не сильно крутой и не сильно пологой.

В статье мы рассказали, как сделать металлическую лестницу на второй этаж.

Конечно, из какого материала делать лестницу решать только вам и никому больше, но лестница из металла получается визуально лёгкой, поэтому мы рекомендуем именно эту конструкцию.

Надеемся, что данная информация была вам полезной. Желаем вам удачи, терпения и вдохновения!


9 лучших строительных и мебельных магазинов!
  • Parket-sale.ru- Огромный ассортимент ламината, паркета, линолеума, ковролина и сопутствующих материалов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  •  Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru-  гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Лестница из металла на второй этаж: строим своими руками

Любую строительную металлоконструкцию при наличии оборудованной мастерской можно соорудить самосто ятельно – был бы под рукой нужный стальной профиль. К таким конструкциям относится и лестница из металла на второй этаж. В домашних условиях вполне можно изготовить каркас – тетиву или косоуры, ступени и ограждения.

Все элементы достаточно просто вырезать из стандартного металлопроката. Чтобы соединить детали в единое изделие, необходимо обзавестись обычным сварочным инвертором. Существуют конструкции с разъемными – болтовыми соединениями. В СНиПах и ГОСТах подробно описаны требования, на основании которых можно рассчитать размеры и сделать чертежи. Установить лестницу при необходимости можно снаружи здания или внутри – технология работ одинакова.

Лестница на второй этаж из металла своими руками

Любая лестница состоит из элементов двух типов: маршей и площадок. Марш – это несущие наклонные балки со ступенями, перекинутые от одной горизонтальной площадки к другой. В каждом марше может быть от 3 до 18 ступеней.

Ступень состоит из двух плоскостей:

  • горизонтальную часть называют проступь;
  • вертикальная перегородка, закрывающая проем между перекладинами, – это подступёнок.

Классифицируют лестницы по различным признакам. Например, по количеству и типу маршей.

  • Между этажами может быть один или несколько маршевых пролетов. Марши бывают прямые и изогнутые. В зависимости от выбора конструкции лестницы различают: прямые, круглые, одно- или многомаршевые.

По назначению.

  • Если лестница переносная, она относится к классу приставных, специальных, крутых: угол наклона в ней более 60о. Такие лестницы могут быть использованы в качестве чердачных или пожарных.
  • Для выхода на мансарду строят компактные лестницы: угол их наклона больше 45о, но меньше 60о. Такие лестницы часто монтируют снаружи здания.
  • Главные лестницы имеют угол менее 45о. В основном такие лестницы выполняют функцию межэтажных: по ним наиболее удобно ходить.

В зависимости от формы балок и расположения ступеней по отношению к ним различают лестницы с косоурами и тетивами.

  • Если балка прямая, натянута как струна, а перекладины закрыты боковым каркасом с обеих сторон – это лестница с тетивами.

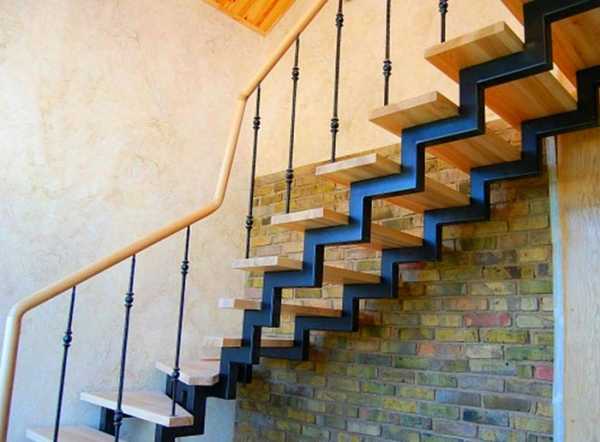

  • Если несущая балка похожа на пилу и находится под ступенями – это косоур, каркас ступенчатой формы.

Конструктивные особенности лестниц

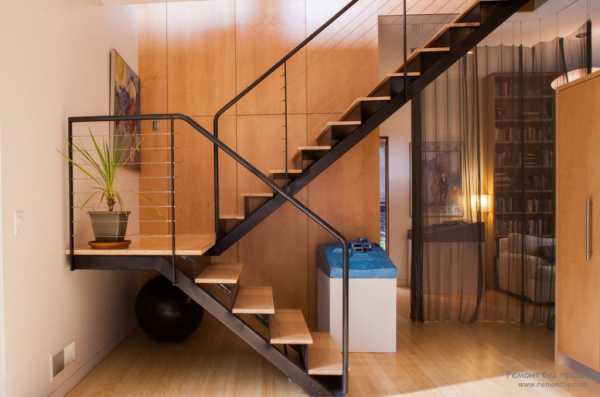

  • Лестницы с косоурами изготавливают на двух балках (привычный, самый распространенный вариант) и на одной. Во втором случае лестницу называют «на одном косоуре» – несущий профиль располагается по оси маршевого пролета. Лестница на одном косоуре создает ощущение невесомости и выглядит очень нарядно.
  • Существуют лестницы с больцами (болтами по-немецки). Роль балки в такой конструкции выполняют перила ограждений. Снизу к ним жестко прикреплены балясины, к которым подвешены ступени. Дополнительную жесткость лестнице придают крепления проступей друг с другом, для этого используются массивные винты, иногда с втулками.
  • Консольные – это лестницы, ступени которых вмонтированы в боковую стену.

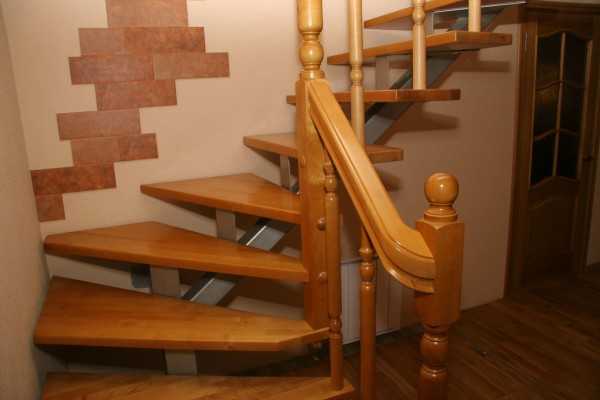

  • Популярны в частных домах винтовые конструкции: ее ступени имеют форму усеченного треугольника и называются забежными. Одним, узким концом перекладины опирается на центральную опорную колонну, второй, широкий смещен относительно нижнего на заданную величину. Внешне такая конструкция похожа на спираль.

Материал изготовления – еще один критерий классификации. Кроме стальных существуют еще железобетонные и деревянные лестницы.

  • Однако конструкцию из цементно-песчаного массива – армированную стальной сеткой и отвибрированную – самому смастерить достаточно сложно. Еще сложнее ее установить: для этого дополнительно потребуется мощный подъемный механизм.
  • Деревянные лестницы также сложны в изготовлении. Главное, материал не прощает ошибок: деревянную деталь невозможно срастить. К тому же за ними нужен тщательный уход в процессе эксплуатации.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос эксперту

Наиболее конструктивными и технологичными остаются металлические лестницы: все работы по обработке стали можно сделать самому.

Как правильно сделать лестницу на второй этаж из металла

Лестница – объект повышенной опасности. Во-первых, всегда существует вероятность скатиться по ней нечаянно вниз. Во-вторых, это узкое место в доме: при возможной чрезвычайной ситуации здесь образуется скопление людей. Поэтому при проектировании лестницы руководствуются двумя критериями:

  • безопасностью, в том числе противопожарной;
  • удобством перемещения.

Условия достижения комфортных параметров приведены в технической нормативной документации. Общие технические нормы к лестницам заложены в СНиП 21-01-97.

Дополнительные требования описаны в ГОСТ 23120-78. Сначала остановимся на ограничениях, связанных с безопасностью:

согласно требованиям пожарной безопасности хотя бы одна лестница в доме должна иметь ширину 900 мм;

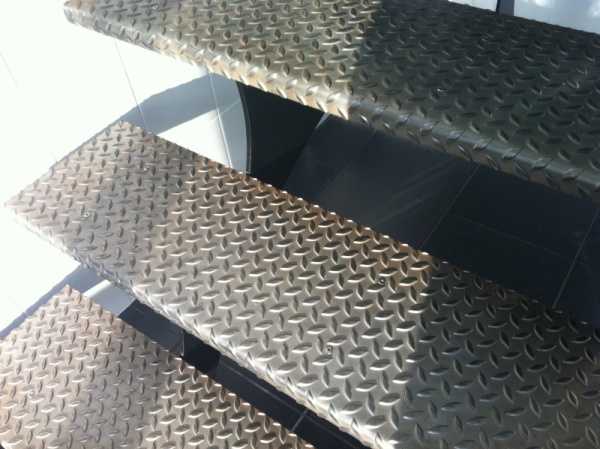

  • площадки и ступени металлических лестниц изготавливаются либо из сплошного рифленого листа, либо из обрешеченных элементов. Это могут быть полосы, положенные на ребро или просечные листы. Требование особенно важно для наружных лестниц: зимой металл очень скользок.
  • разрешенная нагрузка на ступени – 200 кг и выше;
  • перила должны выдерживать поперечное усилие 100 кг;
  • минимальная высота балясин допускается 800 мм;
  • просвет между балясинами – до 150 мм;
  • марш должен отстоять от боковой стены максимум на 6 см:
  • ширина площадки не должна быть уже маршевого пролета:
  • длина площадки – хотя бы 1 м
  • максимальное количество ступеней в 1 марше – 18 штук.

Дополнительно следует учесть требования: лестница должна быть освобождена от шкафов, полочек и дверок от встроенных коробок.

При проектировании маршей дополнительно нужно учитывать:

  • возраст пользователей и состояние их здоровья,
  • эксплуатационную нагрузку,
  • возможность перемещать крупногабаритные вещи.

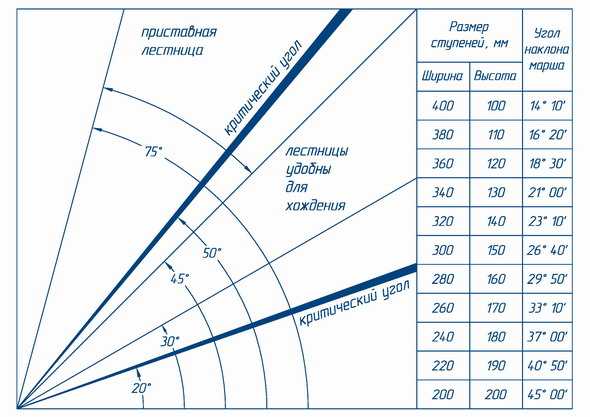

Требования к удобству основаны на антропологических данных. Длина шага среднего человека составляет 600 – 640 мм. Значит соотношение высот и длин в элементах лестницы, также должно равняться 600 – 640 мм. Эта закономерность известна инженерам с XVII века. На ее основе сформулировано Золотое правило идеальной лестницы.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос эксперту

В идеальной лестнице сумма длин двух подступенков и одной проступи равна 600 мм. При этом сумма размеров плоскостей одной ступени равна 450 мм.

Результат в цифрах таков: оптимальная глубина ступеньки составляет 300 мм, а высота 150 мм.

Современный ГОСТ допускает значительные отклонения от этих парамтров. По мнению Ростандарта:

  • высота подступенка может лежать в пределах 150 – 210 мм;
  • длина проступей должна быть 250 – 330 мм;
  • в отдельных случаях допускается минимальная глубина ступеней 100 мм.

При изготовлении лестницы нужно дополнительно следить и за такими соотношениями:

  • предельная разница диагоналей марша составляет 4 мм;
  • разница высот различных ступеней должна лежать в пределах 5 мм;
  • максимальная длина выступа верхней ступеньки, нависающего над нижней, составляет 50 мм.

Рекомендуем к прочтению

Лестницы из металла на второй этаж: компоновка и схема расчета

Лестничные конструкции бывают самой разной компоновки: Т-образные, круглые, винтовые. Прежде, чем перейти к созданию сложных форм, следует разобраться с простейшей конфигурацией – с одномаршевой стальной лестницей. Общая схема построения выглядит следующим образом.

  • В межэтажном проеме монтируют две двутавровые балки или ставят на ребро два швеллера № 8, 10 или 12.
  • К каждому из них приваривают собранные из углового профиля кобылки – угольники, основания для ступеней.
  • К горизонтальной плоскости угольников крепят перекладины, вырезанные из металлического листа либо деревянной доски.
  • К торцу балок у самого их окончания приваривают вертикальные столбы – опоры для ограждений. Для их изготовления используют кованый квадрат сечением 12–16 мм.
  • Верхние концы столбов соединяют полосой или уголком.
  • Конструкцию зачищают от заусенцев, потеков, излишних выступов металла.
  • Каркас грунтуют, окрашивают, при необходимости облицовывают деревом, пластиком или другим отделочным материалом.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос эксперту

Чтобы лестница соответствовала техническим требованиям и ожиданиям пользователя, размеры всех деталей заблаговременно рассчитывают.

Примерная схема проектирования лестницы

На первом этапе расчетов следует решить следующие задачи:

  • определить количество ступеней;
  • вычислить их глубину и высоту;
  • найти точку начала лестницы на полу нижнего этажа;
  • рассчитать длину маршевых балок или косоуров.

Технология вычислений базируется на геометрических закономерностях треугольников. Приводим последовательность расчета для одномаршевой лестницы:

  1. Определяем разницу между уровнями чистого пола 2-го и 1-го этажей.
  2. Определяем возможное количество ступеней с учетом допусков по высоте приступенка: общую высоту (мм) делим на 15 – 21 мм.
  3. Полученную величину округляем в большую или меньшую сторону до целого значения.
  4. Определяем по месту длину горизонтальной проекции марша на плоскость пола нижнего этажа (мм).
  5. Вычисляем глубину ступени: длину проекции марша делим на количество ступеней.
  6. Дробное значение округляем до целого.
  7. Рассчитываем длину маршевых балок – тетив по теореме Пифагора:
  • вычисляем квадраты высоты и длины горизонтальной проекции;
  • суммируем эти значения;
  • извлекаем корень второй степени.

Теперь нам осталось рассчитать уточненную высоту подступенка и уточненную глубину ступени – мы же округлили количество ступеней. Для этого производим обратные вычисления с высотой и длиной лестницы.

Если выполнить расчет для стандартных помещений, то получим результат: лестница для помещения, имеющего высоту потолков 2,7 м, будет состоять из 20 ступенек, а ее длина составит 6 метров.

Пояснение:

Высота лестницы: 2,7 м + 0,3 м (толщина перекрытия с утеплителем и чистовым полом), итого 3 метра. Потребуется 20 ступеней высотой 15 см.

Длина лестницы: 20 перекладин по 30 см – итого 6 м. Если глубину ступени уменьшить за счет выступа, и все ступени сдвинуть на 5 см, то протяженность конструкции можно сократить на 1 м.

Мало найдется частных домов, в которых безболезненно для планировки можно возвести наклонную 6-тиметровую балюстраду. По этой причине строят лестницы самых различных форм. Все они позволяют экономить пространство. Существует множество типов, мы выделим основные:

  • круглая или изогнутая – позволяет на 20% эффективней использовать площадь помещения, направление движения меняется на 90о.
  • Г-образная – аналогичная по эффективности конструкция;
  • П-образная – экономит 30%, при подъеме осуществляется поворот на 180о;
  • винтовая – высвобождает 80%, направление подъема изменяется на 360о.

Конструкции с поворотами маршей могут выполняться с горизонтальными площадками либо с забежными ступенями. Рассмотрим каждый из вариантов.

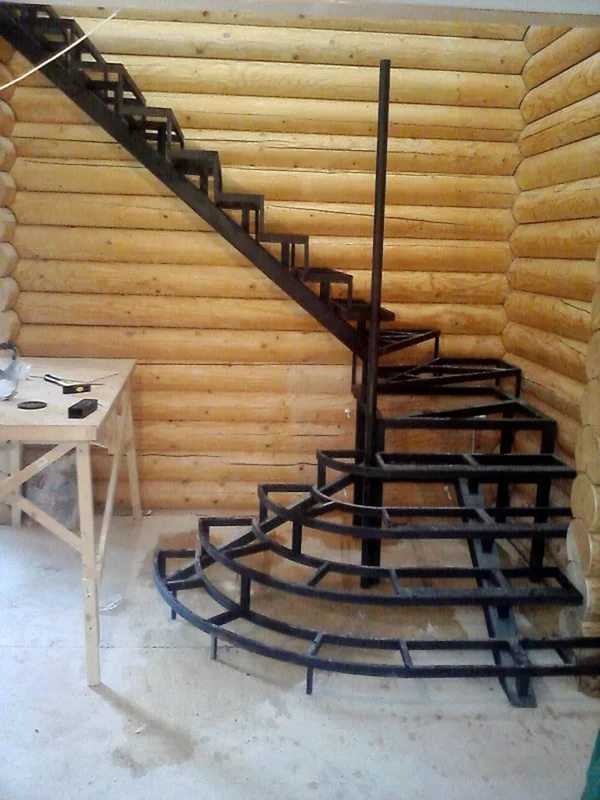

Круглые лестницы из металла на второй этаж

Эти лестницы еще называют поворотно-маршевыми, круговыми, изогнутыми. Их изготовить сложно, но по внешнему виду это самые стильные и красивые сооружения. Особенно шикарно выглядит комбинированная конструкция, в которой сочетаются марши с разным радиусом поворота.

Круглые модели получили распространение в эпоху появления архитектурного направления модерн. Их поначалу строили в дорогих роскошных особняках. Однако сталь – универсальный и распространенный материал, который открывает технологические возможности для создания бюджетных вариантов лестниц. Единственную сложность вызывает операция изгибания тетив и косоуров. Однако квалифицированные сварщики могут изготовить такой каркас собственноручно.

Округлую конструкцию можно сварить из отдельных элементов, каждый из которых состоит из одной ступени. Каркас – это ступенчатые усеченные треугольники или трапеции, которые соединяются под определенным углом. Рассчитать такую конструкцию, владея знаниями геометрии в пределах школьного курса, достаточно просто.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос эксперту

Чтобы понять суть, достаточно представить, что каждый элемент является, по сути, внешней частью одного сектора окружности. То есть, изогнутая лестница – это винтовая, в которой отрезали внутренний круг. Винтовую конструкцию рассчитать проще, ее мы и разберем.

Винтовые лестницы из металла на второй этаж

Спиральные – второе популярное название таких лестниц. В архитектуре конструкция используется тысячи лет: это обязательный атрибут башен в замках и колоколен при церквях. Ее ступени расположены по спирали. Обычно марши располагают в углу здания, тогда каждая ступень одним – узким концом соединена с опорной колонной, а вторым, широким концом опирается на кладку стены. Возможен вариант с больцами: в этом случае консольная часть подвешивается к балясинам.

  • Основное достоинство винтовой лестницы – компактность. Все сооружение, независимо от его протяженности, занимает до 3 м2.
  • Основной недостаток – малый проем: по ступеням сложно поднять громоздкую мебель.
  • Если конструкция грамотно спланирована, передвигаться по лестнице вполне удобно.

Такие лестницы обычно выполняют вспомогательную роль – соединяют основное помещение с мансардой, чердаком или подвалом. Зачастую спиральная конструкция – это самый оптимальный вариант для частного коттеджа на даче.

Требования к безопасности вспомогательных лестниц мягче, поэтому угол наклона винтовых маршей составляет 45о, а высота ступеней достигает 21–22 см.

Ширину маршей рекомендуется выбирать в пределах 70 – 100 см. При всех вариантах использования по лестнице вдвоем в одном направлении ходить сложно, а для одного человека такой ширины достаточно.

Проступи спиральных конструкций имеют треугольную форму, поэтому глубина ступеней в разных концах различается почти в 4 раза. Чтобы подъем и спуск были удобны, длина проступей у колонны должна составлять 100 мм, а с противоположной стороны – 400 мм. Тогда на серединной линии ступень будет иметь оптимальный параметр – около 200 мм.

Важный параметр в расчетах винтовой лестницы – направление входа и выхода. Вектор зависит от количества ступеней и периода вращения лестницы. Для каждой конструкции, расположенной в помещении с определенной высотой, эту величину нужно рассчитывать. Здесь мы приведем справочный параметр:

  • при высоте ступеней 22 см лестница в помещении 3,10 м (2,8 м – комната и 0,3 м – перекрытие) сделает один полный оборот. То есть, вход и выход будут направлены в одну сторону.

Винтовые лестницы могут быть выполнены в различных конфигурациях. Основной элемент спиральной конструкции – забежная ступень, которая имеет треугольную форму, встречается во всех других типах лестниц, в том числе и в маршевых.

Забежная лестница на второй этаж

Забежная – от слова забегать: все ее проступи набегают друг на друга. Забежная лестница в чистом виде – это винтовая или круглая. Проступи этих конструкций выполнены в виде трапеции или треугольника. Гораздо чаще забежные элементы встречаются в многомаршевых типах лестниц. Поворотные ступени соединяют различные пролеты вместо горизонтальных площадок.

Отрезки с поворачивающимися ступеньками выглядят очень красиво. Такие лестницы строят в гостиных – изгиб придает помещению элегантность. К тому же забежные марши в значительной степени экономят площадь лестничного проема.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос эксперту

К примеру, два марша метровой ширины, расположенных под углом в 180о, можно соединить не горизонтальной площадкой, а забежными ступенями. В этом случае только на повороте мы получим 7 ступеней общей высотой 105 –160 см.

Пояснение: встречные марши, каждый шириной 1 м, примыкают к площадке, глубина которой – 1 м. В этот прямоугольник вписывается полуокружность радиусом 1 м. Длина ее составляет 3,14 м. Таким образом, мы можем построить 7–8 ступеней, глубина проступи которых по периметру составит 39–42 см. Высота каждой ступени лежит в диапазоне 15–20 см.

При сооружении забежных отрезков лестниц следует придерживаться определенных правил:

  1. Высота забежных ступеней должна равняться высоте маршевых проступей. Допускается отклонение 5 мм.
  2. Глубина забежных ступеней по средней линии должна равняться глубине маршевых.
  3. Внутренний диаметр окружности должен быть 100 мм и более. То есть, чтобы построить забежный поворотный отрезок, следует предусмотреть минимальный зазор между встречными маршами в 100 мм.

Прямая лестница на второй этаж

В реальной обстановке прямую лестницу на второй этаж сооружают в двух случаях:

  1. Если помещение очень длинное, а территория, примыкающая к стене – это проезд. Такая ситуация может возникнуть в производственном корпусе: цеха размещены в сооружениях ангарного типа, длинная однопролетная лестница на антресоль – лучший способ компоновки. Подобные лестницы хороши, когда они расположены с внешней стороны зданий у глухой стены.
  2. Если помещение очень тесное, и угол наклона лестницы превышает 50о. Крутую лестницу можно установить для мансардных помещений. Главное условие: глубина ступени должна быть хотя бы 100 мм или более.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос эксперту

В большинстве случаев в частных домах создают поворотные конструкции.

Лестница из металла на второй этаж – расчет

Многомаршевую лестницу с поворотом рассчитывают по тому же алгоритму, что и одномаршевую.

  • Отличие состоит в том, что в конструкцию добавляют еще одну горизонтальную площадку. Таким образом, получают два прямолинейных отрезка.
  • Следом решают задачу – на какой высоте ее расположить. Для этого вычерчивают конструкцию на бумаге в двух проекциях. Сумма высот каждого пролета должна быть равна общей высоте каркаса.
  • Далее рассчитывают количество ступеней для каждого отрезка. При этом руководствуются правилом, что глубина проступи и высота проступенника на всех интервалах должны быть одинаковыми.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос эксперту

Допускается изменять высоту фризовых ступеней – первой и последней.

Отрезок с забежными ступенями обсчитывают так же, как спиральную конструкцию. Проектируемую глубину проступей закладывают по серединной линии. Добиваются при этом единства параметров для прямолинейных и для криволинейных пролетов.

Лестница на второй этаж из металла с поворотом на 90

Внутренние конструкции обычно устанавливаются в углах здания: марши примыкают к смежным простенкам. Наружный вариант более вариабелен. Место поворота выбирают так, чтобы лестница не ограничивала подходы к двери первого этажа. При этом учитывают расположение дождевых отливов.

Площадку устанавливают на опоры или крепят к стене. Лучшими опорами для металлических конструкций считаются стальные трубы диаметром 100 мм. Нижнюю часть труб опирают на фундамент, который закладывают достаточно глубоко – ниже точки промерзания грунта.

К стенам промежуточную площадку крепят с помощью анкерных болтов или кронштейнов. Зачастую закладные предусматривают еще на этапе проектирования дома.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос эксперту

Важный элемент – конфигурация пола на площадке. Металлическая поверхность коварна: в дождь и снег она обеспечивает минимальное сопротивление между подошвой ботинка и железом. При выборе материала между штампованным листом и просечным железом преимущество отдают сетчатой перфорированной поверхности.

Лестница на второй этаж из металла с поворотом на 180

Встречные марши сходятся на одной промежуточной площадке, которая выполняет функцию отдельной, но очень широкой перекладины. Здесь лестница меняет направление движения на 180о. Применяется конструкция только для наружных лестниц или для строительства лестничных пролетов на отдельных клетках – вертикальных тамбурах.

Существуют комбинированные варианты: между прямыми маршами расположена не горизонтальная площадка, а отрезок с забежными ступенями. Такая лестница своей конструкцией напоминает винтовую.

Еще одна разновидность: встречные марши соединяются с площадкой посредством забежных ступеней. Такая конфигурация встречается достаточно редко: получается консольная конструкция, которая нуждается в дополнительной усиливающей опоре.

В любом случае площадка на лестнице из металла в двухэтажном доме – это лучшая конструкция: она максимально удобна, безопасна и функциональна.

Изготовление лестницы на второй этаж из металла

Технологический процесс начинается с изготовления площадки. После того как сварили раму, ее жестко фиксируют – либо крепят анкерами к стене, либо устанавливают на опорные столбы.

После закрепления площадки приступают к изготовлению и установке косоуров или тетив. Важный момент на этой стадии: все детали должны быть полностью конгруэнтны. Малейшее отступление от этого правила приведет к перекосу ступеней и возникновению других, более важных с точки зрения безопасности, явлений.

Следующая операция – монтаж ступеней. В вопросе – как сварить металлическую лестницу для двухэтажного дома, преимущество следует отдать тщательности. Важная деталь: кронштейны на обеих балках должны располагаться симметрично. Чтобы облегчить процесс примерки целесообразно изготовить шаблон: скорость и точность выполнения работ сразу возрастут.

Заключительный этап – очистка каркаса от окалины, ржавчины и заусенцев. Все соединения и торцы металлических деталей зачищают, грунтуют, красят.

На этом работы по монтажу и сварке завершаются. Оставшиеся технологические операции связаны с облицовкой. А это уже предмет нового увлекательного обзора.

У Вас есть вопросы о строительстве? Что-то не получается и нужен профессиональный совет? Или хотите поделиться своими успехами? Создавайте новую тему на форуме!

Cоздать новую тему

Рекомендуем к прочтению

Рейтинг автора

Автор статьи

Строительство домов, пристроек, террас и веранд. Стаж 15 лет

Написано статей

zbbr.ru

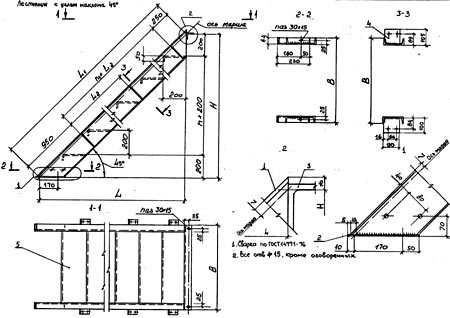

Металлическая лестница на второй этаж своими руками: чертежи, инструкции, фото

Если дом имеет два и более этажа, то приобретает актуальность возведение металлической лестницы на второй этаж своими руками.

Несмотря на то, что лестницы могут быть изготовлены из самых разных материалов, например, из дерева или бетона, именно металлические считаются наиболее оптимальным решением.

Как известно, металл обладает рядом технологических свойств, которые уже давно успешно используются человечеством.



Металлические лестницы могут иметь самую разную конструкцию, притом, что их прочность и надежность будут всегда на самом высоком уровне.

Кроме этого, внешний вид таких изделий достаточно привлекателен и оригинален, их достаточно просто вписать в уже готовый интерьер как внутри дома, так и снаружи.

И уличные и внутренние лестницы из металла собираются по аналогичному принципу с использованием одних и тех же технологических приемов, однако имеют некоторые различия, на которые следует обращать внимание, когда составляется не только проект, но и ведется изготовление своими руками.

Изготовленные своими руками наружные лестницы, ведущие на второй этаж, в некоторых вариантах исполнения можно увидеть на фото, которые размещены ниже.

Фото:

Основные характеристики

Любые лестницы, ведущие на второй этаж, как уличные, так и внутренние, изготовленные из самых разных материалов, имеют одни и те же конструктивные особенности.

Кроме этого, к ним предъявляются одинаковые требования в плане надежности и безопасности.

Следует отметить и то, что соответствующий проект и чертеж составляется, исходя из одинаковых нормативов и принципов.

Так, лестница, ведущая на второй этаж в частном строении должна иметь ширину не менее девятисот миллиметров.

Кроме этого все ее марши должны иметь равную и постоянную величину уклона на всем протяжении конструкции.

Фото:

Рекомендуемая высота каждой ступени, которая должна закладываться в проект, составляет порядка ста шестидесяти миллиметров.

В свою очередь рекомендованная глубина каждой ступени должна находиться в переделах двухсот семидесяти миллиметров.

Есть определенные требования и к ограждениям лестниц, ведущих на второй этаж.

И наружные, и внутренние ограждающие конструкции обязательно должны быть рассчитаны под нагрузку минимум сто килограмм.

Есть определенные нормативные показатели и для расстояния между стойками ограждений лестниц.

Так, если в доме проживают дети, то такое расстояние должно находиться в пределах ста двадцати миллиметров, в ином случае этот показатель может быть увеличен до ста пятидесяти миллиметров.

Все эти рекомендованные требования разработаны как для деревянных и бетонных конструкций, так и для металлических.

В любом случае проект лестницы, ведущей на второй этаж дома, должен в обязательном порядке учитывать все вышеперечисленные рекомендации и соответствовать нормам безопасности.

Для того чтобы своими руками собрать металлическую лестницу, необходимо иметь на руках грамотный проект, и при проведении работ учитывать соответствующие рекомендации по технике безопасности.

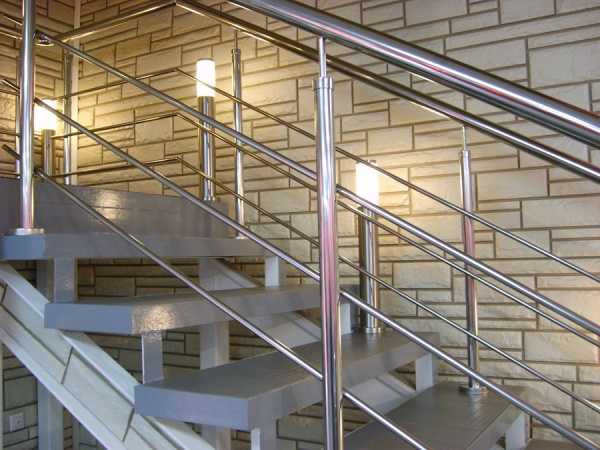

Некоторые интересные варианты внутренних металлических лестниц, ведущих на второй этаж, которые можно собрать своими руками, представлены на фото ниже.

Фото:

Виды и типы

Металлическая лестница представляет собой надежную конструкцию, которая при соблюдении технологии изготовления и общепринятых правил, будет безопасна при своей последующей эксплуатации.

По способу изготовления их условно можно разделить на сварные и кованые конструкции. Также такие изделия имеют различия и в конструктивном плане.

Наиболее популярным и часто встречающимся типом конструкции являются металлические лестницы на косоурах.

В этом случае предусматривается специальная опора, расположенная непосредственно под ступенями, которая и носит название косоур.

Видео:

Такие изделия способны выдерживать достаточно серьезные нагрузки, притом, что имеют легкий и воздушный внешний вид.

Кроме этого очень часто встречаются лестницы на тетивах, когда основная опора находится в боковой части ступеней, а также на больцах.

В этом конкретном случае крепление ступеней производится при помощи специальных болтов непосредственно к основанию стены.

Наиболее оригинальную конструкцию и интересный внешний вид имеют винтовые лестницы, изготовленные из металла.

В этом случае основным несущим элементом выступает специальный опорный столб, который располагается по центру всей конструкции.

Винтовые металлические лестницы в большинстве случаев размещают во внутреннем пространстве дома, так как они способны стать настоящим украшением каждого дома.

На фото ниже представлены металлические винтовые конструкции, которые при правильном подходе к делу можно собрать своими руками.

Фото:

Кроме этого бывают также маршевые конструкции, изготовленные из металла, которые могут состоять из нескольких отдельных пролетов и быть как прямого, так и поворотного исполнения.

Легче всего своими руками собрать из металла лестницу, которая будет иметь одномаршевую конструкцию.

Следует отметить, что для любого типа металлической лестницы, ведущей на второй этаж, прежде всего, необходимо будет подготовить соответствующий проект, а также приобрести весь необходимый материал и инструмент.

Обязательные расчеты

На крупных предприятиях, которые профессионально занимаются изготовлением самых разных типов и конструкций металлических лестниц, для проведения всех необходимых расчетов используют специальные компьютерные программы.

Такие программы позволяют быстро менять самые разные параметры и практически моментально получать готовый проект.

В том случае, если изготовление металлической лестницы планируется свои руками, проводить все необходимые расчеты и составлять проект придется ручным методом.

Для начала следует изучить все требования к безопасности таких конструкций. Далее необходимо произвести замеры по месту установки будущей лестницы.

К примеру, для самой простой одномаршевой лестницы необходимо замерить расстояние в доме непосредственно от основания пола до точки, где она будет выходить на второй этаж.

Видео:

Беря во внимание рекомендуемый угол наклона, таким образом можно получить длину будущей конструкции.

После того как будет известна длина лестничного пролета, следует примерно рассчитать оптимальное количество ступенек.

Для этого берутся рекомендуемые параметры каждой ступени и делятся на общую длину самой лестницы.

В этом случае необходимо учитывать и размеры свеса, который будет находиться в верхней части самой лестницы.

После проведения всех необходимых замеров и вычислений можно будет перейти к составлению непосредственно самого проекта, а также выполнению чертежа с указанием всех требуемых параметров и размеров.

Также при составлении проекта следует учесть предполагаемую нагрузку на каждый элемент лестницы, тщательно продумать варианты крепления ее составных частей и учесть характеристики материалов.

На фото ниже можно увидеть простую одномаршевую металлическую лестницу, которую легко собрать своими руками.

Порядок изготовления

После того как будет полностью готов проект, необходимо будет приобрести весь необходимый материал и подготовить для работы требуемый инструмент.

При сборке металлической конструкции своими руками следует соблюдать определенную последовательность.

Для начала необходимо будет нарезать в соответствии с проектными размерами все заготовки. Далее рекомендуется собрать кобылки, которые будут крепиться на металлическом каркасе и удерживать ступени.

После этого производится сварка основных опорных уголков и непосредственно монтаж косоуров.

Особое внимание следует уделить сборке между собой основных элементов конструкции, а именно, привариванию ступеней и ограждения.

На завершающем этапе выполняется шлифовка сварных швов, а также грунтовка и покраска металлической лестницы.

Если это наружные конструкции, то для защиты от внешних воздействий их дополнительно надо покрыть антикоррозийным составом.

Порядок работы и принцип сборки одинаков, как для наружных, так и для внутренних конструкций и должен проводиться в строго установленной последовательности.

При изготовлении своими руками основных узлов крепления ступеней, важно не допустить каких-либо перекосов и неточностей, так как это может привести к деформации готового изделия.

Все кобылки должны быть абсолютно одинаковыми и зеркально отображать друг друга. Лучше всего эти элементы изготовить из металлического уголка.

Видео:

Для придания готовому изделию максимальной прочности и жесткости, его необходимо будет дополнительно усилить за счет приваривания металлических косынок в нижней части каждой ступеньки.

При выполнении работ необходимо следить не только за ровностью всей конструкции, но и за соблюдением четкой геометрии каждого элемента в отдельности.

Крепить ступени к корпусу можно как при помощи сварки, так и на болты. В любом случае, соединение должно быть максимально прочным и жестким.

Дополнительно можно провести декорирование лестницы, расположенной в доме. Для этого можно использовать самые разные материалы, начиная от дерева и заканчивая керамической плиткой.

На фото ниже можно увидеть металлическую лестницу, ведущую на второй этаж с деревянными ступенями, которые делают ее еще более оригинальной.

Для частного дома на несколько этажей металлическая конструкция лестницы является оптимальным вариантом.

Помимо своих высоких прочностных характеристик, она имеет и превосходный внешний вид.

При правильном подходе к делу и наличии всего необходимого для работы материала, ее можно собрать своими руками.

Похожие статьи

stroyremned.ru

Металлическая лестница на второй этаж своими руками: что нужно знать

Металлическая лестница отлично впишется в современный интерьер



Лестницу на второй этаж необходимо планировать ещё на стадии проектирования дома. Когда её формой и размерами занимается профессиональный архитектор, он старательно подбирает ей место в доме. Примеряет её походку и фасон, вписывает её в интерьер. Конечно, с таким дизайнером знания по установке и монтажу вам не понадобятся.

Но что делать, если вам нравится творить своими руками? Если сам процесс, равно как и непревзойдённый результат, доставляет вам удовольствие? В таком случае, вам просто придется изучить правила изготовления и монтажа лестниц, их типы и формы, в общем — стать архитектором. Лестница из металла – это очень надежный способ связать этажи друг с другом. Железные конструкции обладают многими преимуществами при определённых недостатках.

Преимущества

Податливость металла позволяет воплотить нашу самую мудрёную фантазию. Конструкции из него обладают долговечностью и могут передать красоту изделия на многие поколения. Прочность элементов и жёсткость соединений позволяют использовать металл и в качестве каркаса и в качестве декоративного материала. Сварка и анкерные крепления придают надёжность и устойчивость лестничным маршам. Правильно обработанная поверхность прослужит долго при простейшем уходе.

Металл позволяет создавать весьма необычные конструкции



Недостатки

Чтобы металлические марши не были громоздкими в интерьере, следует выбирать форму и тип соединений. Возможно, необходимо будет соорудить перегородку в качестве дополнительной подпорки для каркаса. Металлическую лестницу нужно устанавливать на прочное основание, так как металл имеет свой немалый вес, а тонкие прутики не выдержат нагрузок. Как правило, металл используется в качестве косоуров, тетив и перильных ограждений, а для ступенек применяется другой материал, например, дерево или камень. Поэтому необходимо тщательно продумывать места и варианты соединений разных материалов.

Хотя, в некоторых случаях использование металлических ступеней очень даже уместно



Работа с металлом требует специальных навыков, оборудования и свободного места. Косоуры и тетивы из металла достаточно тяжелые. Устанавливать их одному будет сложно. Своими руками собрать модульную лестницу можно при наличии навыков работы со сваркой. В крайнем случае, пригласить сварщика и объяснить с помощью чертежа какую лестницу ему надо сделать.

А вот для создания подобной конструкции одного только сварщика недостаточно



Бумага всё стерпит

От того, какой чертёж вы составите, насколько глубоко и подробно продумаете все элементы, размеры и варианты крепления, зависят скорость возведения, красота и надёжность вашей лестницы. Первое, что надо сделать, так это определить место для неё и выбрать тип:

  • одномаршевая прямая;

    Самая простая и удобная конструкция



  • винтовая;

    Наиболее оригинальный, но и наименее удобный вариант



  • двухмаршевая с поворотной площадкой;

    Удобная и достаточно компактная конструкция



  • двухмаршевая с забежными ступенями.

    Конструкция является чем-то средним, между маршевой и винтовой лестницей



Ваш первый выбор сдвинул вас из состояния покоя. Теперь следует идти дальше и выбирать вариант основы или опорной конструкции:

  • одна вертикальная стойка в случае винтовой или забежной лестницы;

    В такой конструкции к опоре крепится каждая ступень



  • без дополнительных опорных элементов под тетивами или косоурами, но с опорной конструкцией под разворотной площадкой;

    Такое крепление смотрится не очень эстетично, поэтому часто используется для наружных лестниц



без видимых опорных элементов. Каркас из тетив или косоуров жёстко крепится к полу и перекрытию, соединяя собой второй этаж с первым.

Такая конструкция сложнее, но и эффектнее всего



Модульные типы лестниц

Если вы выбрали для изготовления своими руками металлическую лестницу с опиранием на одну центральную опору, то стоит рассмотреть возможность установки модульной конструкции. Тогда вы сможете без шума, пыли и расходов на электроэнергию собрать своими руками все составные элементы в единую лестницу. Для этого можно и отложить процесс сборки на более поздний срок, доведя до конца внутреннюю отделку помещения, и спокойно подобрать готовую лестницу по стилю.

Сборка модульной лестницы



Как правило, модульные типы лестниц имеют в комплекте подробную инструкцию по установке. Вам нужно только правильно определить место крепления центральной опоры, продумать как крепить эту конструкцию к перекрытию и собрать ее, подобно конструктору.

Важно!

Выход на второй этаж должен быть ограждён перилами.

Косоуры и тетивы

Если вы решились своими руками сделать ступеньки на второй этаж при помощи косоуров, то для проступей шириной до 800 мм достаточно одного центрального косоура. Он будет поддерживать ступени снизу с помощью выравнивающей платформы на рамке из уголка или профильной трубы. Можно, как вариант, изготовить косоур из профильной трубы, сварив её из сегментов под прямым углом. Тогда трубу стоит выбирать размером 120х60 мм. Платформу под деревянную или каменную ступень изготавливать из листа 5 мм. Просверлить четыре отверстия под болты крепления с декоративной шляпкой. Для большей устойчивости можно закрепить лист через уголки или поперечные косынки.

Металлическая лестница на центральном косоуре смотрится наиболее утонченной



Ступени лестницы на тетивах чаще всего покрываются деревянными, стеклянными или каменными накладками



Совет!

Не следует обращать внимания на громоздкие металлические лестницы. Для первого раза для изготовления своими руками выберите наименее трудоёмкую, но наиболее стильную, прочную и лёгкую конструкцию.Опорные элементы должны быть одновременно мощными и не массивными.

Условия комфорта и безопасности

Чтобы металлическая лестница получилась удобной и красивой, нужно осознать несколько чётких непременных правил.

  • Глубина проступи с учётом свеса (но об этом позже) должна быть не менее 270 мм.
  • Глубина проступи с учётом свеса должна быть не более 350 мм. В противном случае, на каждой проступи вам придётся совершать по два шага вверх и по столько же вниз.
  • Высота подступенка должна быть не менее 150 мм. Иначе, нужно будет делать большее количество проступей, а значит, вы своими руками утяжелите конструкцию.
  • Высота подступенка должна быть не более 180 мм. Иначе, каждый подъём будет для вас испытанием.

    Оптимальные размеры ступеней



  • Ступеньки на второй этаж будут очень удобными, если каждая следующая верхняя проступь будет нависать над предыдущей на 20-50 мм. Оптимально, конечно, 30 мм. Это проверено многими разбитыми носами и стёсанными каблуками.
  • Ширина проступи для лестниц с одним маршем может быть и 800 мм. Если в вашей голове прорисовывается образ двух маршей с промежуточной площадкой с цветами в горшках или простым цветным витражом, то расстояние от стены до перил должно быть не менее одного метра. Если вы планируете обеспечить свободное хождение вверх-вниз для многочисленных гостей, то ширина проступи должна быть 1300 мм и более.

    Оптимальная ширина проступи



Тщательное соблюдение элементарных правил обеспечит появление в вашем доме удобных и безопасных лестничных маршей. Вы, ваша семья и многочисленные друзья будут с удовольствием пользоваться ею.

Несколько практических рекомендаций

  • Разметьте места для сварки и проверьте уровнем на горизонталь. Прихватите сваркой. Еще раз проверьте правильность установки. И только тогда крепите деталь наглухо.
  • При составлении чертежа необходимо измерить высоту от пола до пола, длину лестницы, перенести размеры на бумагу и вычислить количество ступеней, разделив длину конструкции на глубину ступеней.

    Пример чертежа с расчетом размеров лестницы



  • Если выход на второй этаж делается в деревянном перекрытии, то он должен быть между балками и не превышать 800 мм, чтобы не резать их.
  • Если ширина ступенек на второй этаж будет больше 900 мм, то необходимо устанавливать два косоура или тетивы.
  • Ступени из камня или твёрдых пород древесины можно устанавливать на косынки из уголка ребром наружу, где длинная часть ляжет под проступь, а короткая часть будет точно по высоте подступенка. Эти рамки привариваются к торцевой, узкой части подпирающего косоура. С внутренней стороны охватывающих тетив, можно приварить прямые сегменты уголка или профильной трубы. Тогда края следует округлить или заглушить пластиком, а проступи лягут между тетивами.
  • Сварные работы и крепление косоуров и тетив к стене стоит осуществлять после прокладки электрических кабелей, установки перегородок и крепления гипсокартона к стене. Это необходимо, чтобы избежать неудобства в проделывании штробы за и под косоурами. Желательно, чтобы черновая отделка помещения не наползала на лестничный марш.
  • Установку всех элементов проверять нужно по уровню и только потом варить или скреплять болтами основательно.

Создание лестницы на косоурах

Не волнуйтесь, выход не второй этаж вы обязательно сделаете. Сделаете его своими руками. Ваша лестница будет красивой и лёгкой, ведь у неё не будет подступенков, а пространство под ней вы непременно обыграете каким-нибудь шкафчиком. Вы постараетесь и предусмотрите всё, о чём бы подумал опытный архитектор.



lestnitsygid.ru

85 фото каркасов с поворотом и винтовых


Металлическая маршевая или винтовая лестница отлично впишется не только в интерьер в стиле хай-тек, но и в более традиционное убранство дома. Правильно подобранная конструкция будет не только практична, но и красива, и подойдет практически к любому интерьеру. Если правильно подобрать металл и конструкцию лестницы, то межэтажное сооружение будет не только функционально, но и эстетично.

Лестницы из металла делятся на:

  • Сварные и кованные;
  • На больцах, несущих балках и косоурах;
  • Маршевые и винтовые;
  • Алюминиевые, стальные, железные или состоящие из других типов металла.


Можно ограничиться и возведением лестницы на второй этаж на металлическом каркасе. Металл – материал очень податливый и прочный, и с помощью него можно создать конструкцию любой формы и практически любого размера, а потому работать с ним гораздо легче, чем с камнем или деревом. Но, если интерьер помещения не позволяет установить конструкцию целиком из железа или стали, то можно сделать только каркас из металла, а декоративные элементы выполнить из другого материала, например, камня или дерева.


В отличие от других материалов, металл позволяет создать на ступенях лестницы рифление или узор, которые не позволят владельцам дома поскальзываться на ступенях, а потому сделают спуск более безопасным.

На больцах


Слово «больц» переводится с немецкого языка как «болт». Чаще всего под этим словом подразумевают особый тип крепления ступеней, при котором опора делается на стойки по краям и штыри, входящие в стену. Такая конструкция позволяет избежать использования громоздких подпорок и балок, а сама лестница выглядит воздушной, словно висящей в воздухе. Железная лестница на 2 этаж, собранная таким образом, станет настоящей изюминкой интерьера.

Крепеж больцев может быть вертикальным или горизонтальным. При вертикальном способе крепления монтаж ступенек начинают снизу, и под каждую устанавливают вертикальную опору. При горизонтальном способе в стену вкручиваются металлические штыри, рассчитанные на большую нагрузку, а ступени крепятся только к ним, поэтому лестница буквально висит в воздухе. Для подчеркивания легкости парящей конструкции ее часто оставляют без перил, или огораживают только прозрачным, почти невидимым стеклом. Но чаще всего владельцы загородных домов выбирают промежуточный вариант – под несколько нижних ступеней ставятся опоры, а все верхние монтируются к стене и скрепляются друг с другом.

Построить такую лестницу на второй этаж своими руками не намного сложнее, чем построить обычный подъем. Лестницы из металла, смонтированные таким способом, выглядят очень легко и красиво, но, не смотря на кажущуюся хрупкость, конструкция не теряет своей надежности и прочности.

Винтовая лестница на второй этаж на металлическом каркасе и таком типе креплений встречается гораздо чаще, чем обычная. Это связано с тем, что использование винтовой из металла призвано или экономить место, или украшать интерьер, а потому использование такого варианта монтажа ступеней наиболее оправдано. Крепятся ступени как к стенам, так и к опоре в центре. Винтовая лестница возводится сложнее, чем обычная, поэтому для ее изготовления рекомендуется обращаться к профессионалам.

На несущих балках


Несущая балка, или тетива – одна из основных деталей лестницы. Чаще всего изготовление межэтажной конструкции делается именно на базе тетивы, так как эта конструкция и проста, и надежна. Тетиву и балку часто выделяют в разные категории опор, но разница между ними невелика: тетива имеет выемки, в которые вставляются сами ступени, и поддерживает их сбоку, а на балку ступени крепятся сверху.

Оба варианта конструкции собираются самостоятельно довольно просто. Чтобы собрать металлическую лестницу на второй этаж своими руками, понадобится:

  • Произвести расчеты. Проще всего построить прямую одномаршевую лестницу, и не намного сложнее вариант с несколькими забежными ступенями, или одним поворотом. Ступеньки должны иметь достаточную ширину и высоту, а сам подъем должен быть не слишком крутым и не слишком пологим. В идеале конструкция должна соответствовать нормам ГОСТ;
  • Сделать замеры и составить проект конструкции;
  • Установить и выровнять балки или тетивы. Они должны быть параллельны друг другу от низа до верха, на каждом участке конструкции, и между ними должна сохраняться одинаковая ширина, иначе сооружение может повести и перекосить;
  • Сварить металлический каркас и остальные металлические элементы. Если делать это своими руками боязно, или для монтажа не хватает опыта, лучше обратиться к профессионалу. От качества швов будет зависеть надежность металлической лестницы;
  • Установить и приварить ступени;
  • Установить перила и элементы дизайна, если они предусмотрены проектом.

На словах монтаж и изготовление межэтажной лестницы своими руками кажется совсем несложным, но на практике необходимо учесть множество нюансов, которые известны только профессионалам. Основная трудность в возведении подъема на второй этаж обычно возникает с расчетами, без которых построить подъем на второй этаж на металлическом каркасе не удастся.

Перила для металлической лестницы такого типа могут быть как традиционные, металлические или деревянные, так и необычные, из стекла или пластика. Оба варианта имеют свои минусы и плюсы, и выбирать нужно в зависимости от назначения межэтажной конструкции и общего дизайна дома.

Винтовая лестница на тетиве или балке не только очень красива, но и чрезвычайно надежна. Изготовление такой конструкции своими руками довольно сложно и затратно, так как необходимо не только рассчитать угол наклона, радиус, длину тетивы, но и сделать и установить две абсолютно одинаковых детали.

Дополнительную сложность представляют перила, которые могут крепиться к ступеням, и которые должны полностью повторять форму тетивы. Поэтому для выполнения работ лучше пригласить профессионалов. Своими руками можно сделать ступени для сооружения, и, при наличии навыков и сноровки, собрать конструкцию в единое целое.

Гораздо проще строятся железные лестницы для дома на балках. Балка может быть одна, если конструкция узкая, или их может быть несколько, например, по бокам и в середине ступеней, если сооружение широкое. Балка может выполнять как чисто прикладную, так и декоративную функцию. Часто владельцы загородных домов украшают опорные балки ковкой, резьбой, или иными декоративными элементами, а в некоторых случаях – скрывают под декоративными панелями.

На косоурах


Косоур – основа для ступеней в форме изломанного, состоящего из многих деталей, каркаса. Как правило, косоур выполняет функцию несущей балки, на которую крепятся ступени.

Использование косоуров в частном доме очень надежно, так как конструкция прочная, а собрать ее довольно просто своими руками. Опорных элементов, как и балок, может быть разное количество, а форма их ограничивается только фантазией владельца дома.

Самое большое достоинство такого крепления ступеней в том, что косоур можно сделать любой, даже неправильной, формы, а потому лестницу можно собрать практически любую, хоть прямую, маршевую, хоть поворотную, хоть винтовую. Каркас сооружения собирается из одинаковых по размеру элементов, колен, которые скрепляются друг с другом при помощи сварки. После окончания монтажа каркаса, делаются крепления для ступеней, а затем крепятся и сами ступени. Основная сложность при сборе косоура своими руками заключается в том, чтобы сделать несколько элементов, составляющих конструкцию, одинаковыми по размеру, и правильно их собрать.

Винтовая конструкция на косоурах строится гораздо проще, чем лестница на балках. Из-за свойств сборного каркаса можно регулировать количество ступеней и угол наклона межэтажной конструкции, а также ширину ступеней и их количество.

Металлическая лестница на второй этаж собирается довольно быстро. Поскольку ждать застывания раствора или клея, как при сборе деревянных или бетонных каркасов, не нужно, все работы можно выполнить за один-два дня. Но есть и определенные сложности: чтобы собрать подъем на второй этаж на металлическом каркасе, необходимо иметь навыки работы со сваркой. Второй недостаток – дороговизна материалов. Если простое железо можно купить относительно дешево (хотя и дороже дерева), то качественная сталь, не подверженная коррозии или хромированный металл будут стоить намного дороже.

Винтовая лестница на второй этаж на металлическом каркасе – одна из самых сложных конструкций, которые можно построить своими руками. При ее проектировании необходимо учесть множество факторов и переменных, а потому не каждый владелец дома решиться возводить ее самостоятельно. Винтовая лестница может иметь крепления к стенам на больцах, к опорному столбу в центре конструкции или вовсе держаться на косоурах. Кованная винтовая конструкция может украсить любой дом или коттедж, но и использование алюминия или хрома в конструкции тоже украсит интерьер. А чтобы сделать интерьер по-настоящему уникальным, можно использовать конструкции с цветными ступенями или наклейками на них.

mydesignhome.ru

Металлические лестницы своими руками чертежи и расчеты

Как сделать металлическую лестницу по чертежам своими руками

Как сделать металлическую лестницу своими руками? Вот вопрос, которым задаются многие люди, решившие не отдавать строительство своего гнёздышка на откуп работникам-профессионалам, а все сделать самостоятельно. Во-первых, дворцом, построенным своими руками, можно хвастаться до старости. Во-вторых, легенда о предке, который построил дом, наверняка будет передаваться из поколения в поколение!

Единственное, чтобы можно было спокойно спать и не бояться, что лестница не выдержит все возложенные на неё надежды и обязанности, можно только в том случае, если все работы проведены качественно, в частности, большое внимание придётся уделить расчётам, чертежам и подготовке к строительству. Возможно, стиль дома уже выбран, и под него отлично подходит металлическая лестница.

Почему именно она — металлическая лестница?

Итак, приступая к строительству лестницы, стоит учесть, что одним из лучших вариантов будет каркасная лестница. в частности, с каркасом металлическим. Она будет прочной, надёжной и крепкой. Металлические лестницы также бывают разные, можно скрыть каркас под облицовкой, а можно оставить металл как часть декора. Кстати, с точки зрения дизайна металлические лестницы невероятно выгодны, они позволяют фантазии развернуться в полной мере: можно играть с поворотами и углами наклона. Плюс ко всему металл выдержит всё — от веса человека до каких-нибудь тяжёлых резных перил из морёного дуба столетней выдержки.

Какими бывают металлические каркасы?

  • На одном косоуре (опора располагается посередине ступени).
  • На косоурах (ступень крепится на опору).
  • На тетивах (опора сбоку ступени).
  • На больцах (каркаса нет, ступени крепятся на специальные болты к стене).
  • Винтовые (опора — столб в центре конструкции).

Скрыть или открыть?

Если бюджет ограничен. то стоит обратить внимание на скрытые каркасы. Скрытый или закрытый каркас означает, что каркаса видно не будет, он закрыт ступеньками. Дешевизна достигается за счёт внешнего облика: красотой такие каркасы не отличаются, а материал для них — дешёвые швеллеры с уголками. Разумеется, несмотря на цену, этакие конструкции будут надёжны, главное, правильно рассчитать прочность. Впрочем, это важно для любой, даже безумно дорогой лестницы — и об этом мы поговорим чуть позже.

Когда деньги не проблема, можно подумать об открытом каркасе, который после установки ступеней и перил покрывают эмалью — такие каркасы весьма элегантны и изящны, если, конечно, сварные швы выполнены сварщиком-«ювелиром» с многолетним стажем. В целом это хороший вариант, когда нужна лёгкость и воздушность в стиле дома.

Делаем металлическую лестницу своими руками

Если вы чувствуете в себе потенциал сварщика, или даже обладаете навыком сварки на элементарном уровне — сделать сварную лестницу труда не составит!

Возьмём за основу одномаршевый вариант. Нужны два ингредиента: уголки и швеллер. Плюс сварочный аппарат как соус ко всему блюду. Рецепт следующий:

  1. Свариваем раму из швеллеров;
  2. На боковые грани навариваем уголки;
  3. Укладываем ступени:
    • Можно уложить их на уголок, тогда он полностью закрыт под ступенью.
    • Можно доварить к уголкам ещё два отрезка, чтобы они образовали раму, в которую ступень и поместится.
    • Никто не запрещает наварить ступени из железа, конечно же, листового. Ещё стоит обязательно заняться тщательной зачисткой всех швов напильником, чтобы убрать неприятные заусенцы, которые могут быть весьма небезопасны, к тому же и выглядят они малопривлекательно.
  4. Грунтуем дорогую сердцу лестницу раствором против ржавчины и красим в любимый цвет.

Считаем и чертим

Есть ещё много разных вариантов строительства своей металлической лестницы, но мы остановились на самом простом из них, свой идеальный вариант из металла вы можете выдумать самостоятельно.

Дальше переходим к самому важному: расчётам и чертежам. Важны они потому, что обеспечивают безопасность эксплуатации. Никому не хочется навернуться с лестницы, в которую были вложены деньги, время и душа.

Требования к лестницам из любых материалов

  • Минимальная ширина — не менее 900 мм.
  • Постоянный уклон лестничного марша.
  • Мощное ограждение, которое справится с нагрузкой в 100 кг.
  • Глубина ступеней от 270 мм.
  • Высота ступени около 170 мм +- 10мм.

Для расчёта рекомендуется воспользоваться специальной компьютерной программой, в которой можно создать 3D модель и легко менять любые параметры и элементы, и, следовательно, создать практически лестницу мечты. К тому же компьютер сразу же подготовит и все необходимые чертежи и расчёты.

Но если с техникой дружить не хочется, можно справиться с помощью своих собственных головы и рук. Расчёт сделаем на примере той же самой лестницы, прямой одномаршевой.

  1. Замеры. Нужно узнать расстояние между началом и концом лестницы на уровне пола первого этажа (a). Также нужна высота между полом первого и второго этажей (b). Оптимальный угол наклона — 30−45°.
  2. Длину лестницы высчитываем как гипотенузу прямоугольного треугольника, квадрат которой равен сумме квадратов катетов, а из длины станут известны после замеров.
  3. Подбор количества ступеней, исходя из разрешённых размеров. Затем, определив количество, измеряем глубину и свес (часть ступени, которая свисает над предыдущей).
  4. Размеры получены, далее рассчитываем необходимое количество материалов и отправляемся на строительный рынок!

На первый взгляд, кажется, что ничего сложного в строительстве лестницы нет — на самом же деле нужно быть очень внимательным и аккуратным, чтобы провести сварочные работы по-настоящему качественно, ведь это гарантия длительной эксплуатации.

Металлический каркас весьма нетребователен, а когда основные строительные работы будут закончены, его можно декорировать разными материалами: дерево, плитка, нержавеющая сталь. Таким образом, лестница будет выглядеть весьма презентабельно.

Главный аргумент в пользу лестниц из металла, сделанных своими руками, это все же экономичность строительства. А вырученные такими образом деньги можно будет направить на другие работы, например, ремонт и дизайн помещения.

Барсуков Виктор Иванович

Проектирование металлической лестницы на второй этаж: расчет и чертежи

Для того чтобы грамотно спроектировать чертежи металлической лестницы на второй этаж своими руками, необходимо рассчитать целый перечень показателей и учесть даже такие нюансы, как тип используемого материала. От того, насколько верно будет выполнена работа, зависит прочность и надежность конструкции.

Особенности металлических конструкций

В первую очередь необходимо рассмотреть такой вопрос, как особенности металлических лестниц в целом. Для этого обратите внимание на принципы соединения основных деталей.

Особенности того или иного проекта должны отображать чертежи металлической лестницы, рассмотрим, как сделать их своими руками. Прежде всего, необходимо рассчитать следующие показатели:

  • высота и ширина ступени;
  • уклон;
  • размещение ступеней относительно друг друга.

Расчет производят по тому же принципу, что и для любой другой лестницы. Если вы готовите чертежи своими руками, обратите внимание на то, что нужно правильно распределить нагрузку и места дополнительных соединений, чтобы подъем на второй этаж был безопасным. Следует упомянуть также плюсы подобных изделий.

Преимущества металлических лестниц:

  • прочность;
  • разнообразие форм и их сочетаний;
  • возможность комбинирования с другими материалами;
  • долговечность;
  • небольшие затраты на монтаж каркаса.

Прочность и долговечность — основные преимущества металлических лестниц

Конструкция будет обладать всеми преимуществами только в том случае, если вы не допустите ошибок при составлении проекта.

Необходимые детали и материалы

Для того чтобы создать действительно прочную лестницу, важно использовать только подходящие материалы. Независимо от типа разработанного своими руками проекта, часть деталей каркаса будет соединена между собой сварочным швом. Это условие касается даже готовых модульных изделий. В связи с этим сплав должен хорошо поддаваться подобной обработке, а также выдерживать большую нагрузку на растяжение. Именно поэтому не рекомендуется использовать для обустройства косоуров шпалы. Лучше всего взять профильные уголки, трубы или швеллеры.

Выполняя расчет для металлической лестницы, обратите внимание на распределение нагрузки. Для этого нужно рассчитать массу всех ступеней с учетом их количества и площади. Для определения расчетной нагрузки результат умножают на коэффициент, характеризующий надежность, то есть на 1,1. Для того чтобы чертежи указывали на максимальную нагрузку при переносе предметов на второй этаж, нужно еще раз умножить результат на другой коэффициент — 1,4. Итоговое число покажет, какую максимальную нагрузку могут оказывать перемещающиеся по ступеням люди без ущерба для конструкции. Места, на которые оказывается наибольшее давление, нужно дополнительно укрепить болтами, даже если вы уверены в прочности сварочного шва.

Для обустройства ступеней и перил можно скомбинировать металл с деревом. Для уличных моделей можно сделать ступеньки из листовой перфорированной стали или прутьев арматуры.

Комбинированные модели метала с деревом часто используются в загородных домах

Варианты конфигурации

При проектировании металлических лестниц следует учитывать особенности каждого типа конструкции. Чаще всего выбор осуществляется из таких вариантов:

  • Прямой марш. Ступени одинакового размера располагаются последовательно по прямой линии, опираясь на косоур.
  • Забежные лестницы. Марш имеет поворотную часть, на которую устанавливаются забежные ступени или площадки.
  • Винтовая. Основа каркаса — ось, к которой крепятся забежные ступени под определенным градусом с комфортным шагом для человека.
  • Складная чердачная. Это самая компактная конструкция, состоящая из соединенных между собой выдвижных секций. Схожа с приставной моделью и обычно служит для обеспечения доступа к редко используемым верхним помещениям вроде чердака или мансарды.

В каждом случае прорабатываются отдельные чертежи для лестниц из металла. Расчет основывается на вычислении оптимальных параметров для специфического расположения ступеней и опор. Если для маршевой лестницы рассчитать шаг нужно по формуле, для чердачной достаточно определить периодичность расположения перекладин для комфортного передвижения.

Винтовые и забежные конструкции сделать своими руками будет немного труднее, так как чертежи частично основываются на графическом подходе.

Варианты конфигураций металлических лестниц используются в зависимости от потребностей

Разработка чертежей

Чтобы разработать проект конкретной металлической лестницы на второй этаж, необходимо прорисовать чертежи в двух проекциях: горизонтальной и вертикальной. Если вы планируете рассчитать параметры, опираясь на графический метод, нужно сопоставить обе картинки в масштабе таким образом, чтобы размеры можно было перенести на ось координат.

Пример чертежа металлической лестницы на одном косоуре

Такой подход позволяет без особого труда примерно определить расположение и габариты забежных ступеней. Так как всё же необходимо более-менее точно рассчитать металлическую лестницу на второй этаж, важно учитывать следующие параметры:

  • Количество ступеней — расчет производится ориентировочно и корректируется в дальнейшем. Необходимо длину пролета разделить на планируемую высоту ступени.
  • Шаг лестницы — это расстояние, на которое ступает человек при подъеме или спуске по ступеням. Стандарт принят на уровне 60–65 см.
  • Ширина проступи — составляющая часть шага, является глубиной ступени. Должна позволять ноге человека надежно закрепиться на поверхности.
  • Высота подступенка — это высота ступени, то есть расстояние между двумя последовательными ярусами. Также входит в расстояние, отведенное под шаг.
  • Длина ступени — это ширина самой лестницы, должна позволять беспрепятственно пройти человеку с грузом.

После того как были сделаны пометки и прорисован подробный план изделия, можно приступать к изготовлению деталей и их монтажу.

Конструктивная схема металлической лестницы с учетом главных параметров

Последовательность монтажа

После того как будет завершен расчет лестницы и заготовлены основные детали из металла, приступайте к первому этапу установки. Для начала нужно закрепить каркас. Он состоит из косоуров и опорных столбов. Именно для этих частей и производился расчет максимальной нагрузки.

Схема монтажа металлической лестницы с акцентом на крепежные элементы

Для крепления ступеней могут использоваться кобылки из труб, уголков или швеллера. Также можно крепить их непосредственно к тетиве. Тогда нужно рассчитать интервалы расположения креплений и разработать чертежи для ступенчатых косоуров.

Сделать своими руками проект лестницы на второй этаж не так уж и сложно, если соблюдать нормативы ГОСТ и СНиП, ведь ориентировочные данные разработаны практически для всех типов изделий.

Чертеж металлической лестницы

Когда в жилом малоэтажном здании планируется не один этаж, а два или три обязательно нужно продумать конструкцию, которая будет вести к верхним ярусам. Чертеж металлической лестницы, созданный на основании замеров, поможет облегчить работу и сделать процесс обустройства доступным.

Схемы и чертежи металлических лестниц

Металлические лестницы

Конструкция металлической лестницы обладает всеми необходимыми параметрами безопасности и долговечности. Именно поэтому часто делают ставку именно на этот вид изделия. Металл практически не подвержен коррозиям, выигрышно подчеркивает стиль помещения и вносит строгость и изящность в дизайн. Глядя на широкое разнообразие предлагаемых металлических лестниц можно понять, что их сможет собственноручно сделать даже тот человек, который не имеет опыта в подобных воплощениях.

Чертеж с размерами металлической лестницы

Самое главное – выбрать такую конструкцию, которую будет посильно начертить, подготовить и установить в пространстве помещения или за его пределами.

Преимущества

  1. Металлические лестницы, ведущие на второй этаж, могут быть придуманы в самых разнообразных дизайнерских решениях.
  2. Они могут быть окрашены в самые разные цвета, поэтому есть шанс подобрать идеально подходящий под общую картинку интерьера .
  3. Материал не подвержен коррозиям при правильной обработке, это позволяет устанавливать такие конструкции в различных условиях влажности, а также, в любых климатических зонах.
  4. Структура изделия долговечна и надежна с точки зрения безопасности. Использование металлических косоуров делает конструкцию еще прочнее.
  5. Лестницы могут быть как простой схемы, так и замысловатой.
  6. Установка изделия достаточно проста, поэтому ее можно осуществить даже вдвоем.

Смонтированный каркас металлической лестницы

Недостатки

  1. Одним из недостатков можно назвать громоздкость сходней и перил. Но благодаря умениям современных разработчиков, можно легко подобрать схему, которая будет максимально соответствовать по нагрузке для определенного помещения.
  2. Некоторые изгибы и декоративные элементы сложно воплотить в жизнь без специальных навыков.

Основываясь на приоритетах и недостатках материала и конструкции в целом, можно делать ставку в пользу или против такого решения.

Металлическая лестница на косоурах

Чертеж металлической лестницы сделать гораздо проще, если структура обустраивается с помощью косоуров. Это обусловлено тем, что нужно просчитать расстояние для каждой ступеньки и подготовить материал, который впоследствии будет закреплен на основание. Косоуры – это база (основа) в форме будущей лестницы.

Она может быть произведена из разных материалов и быть закреплена, как этого требует помещение. Конечно, для приобретения подходящих косоуров замеры все же осуществить требуется.

Ведь конструкция должна подходить под параметры выделяемого под лестницу пространства. Лестница по металлическим косоурам поможет даже неопытным мастерам реализовать задачу установки.

Главное — правильно сделать чертежи лестницы с отметкой места, где будет расположены сходни. А также иметь под рукой инструменты и материалы, необходимые для воплощения этой идеи в собственном доме.

Преимущества

Вариант конструкции металлической лестницы

Благодаря тому, что сходни, оборудованные с использованием косоуров, заслужили призвание, положительные стороны такого решения очевидны:

  • Это облегчает процесс работы;
  • Позволяет с легкостью организовать порядок действий;
  • Такие конструкции прочны и долговечны;
  • Благодаря косоурам даже неопытный специалист или просто хозяин дома, сможет реализовать задуманное и воплотить его в реальность;
  • Этот элемент позволяет уделить больше времени деталям и дизайнерским экспериментам, которые украсят проект лестницы на второй этаж .

Это далеко не все позитивные стороны лестниц на косоурах, каждый владелец частного дома находит свои независимые преимущества.

Недостатки

Нужно правильно определить размер основы под ступеньки, чтобы конструкция четко вписалась в интерьер. Сделать такие расчеты несложно. Достаточно просто измерить высоту, угол наклона и ширину требуемой установки.

Как сделать чертеж металлической лестницы

Самостоятельно сделать чертеж лестницы из металла собственными руками достаточно просто. Для этого нужно осуществить замеры пространства, в котором будут расположены ступени, ведущие на второй этаж.

Необходимые материалы для замера

Для того чтобы осуществить измерение пространства следует иметь под рукой следующие принадлежности:

  • Рулетку с максимальной длиной;
  • Измеритель уровня поверхностей;
  • Мел или специальный фломастер, которым можно сделать необходимые отметки на стене, полу и потолке.


Это минимальный набор принадлежностей, которые помогут качественно и быстро осуществить процесс замера.

Необходимые материалы для чертежа

Чтобы схема была максимально точной и правильной, следует также приготовить ряд канцелярских предметов. А именно:

  • Остро заточенный карандаш или черный маркер с тонким стержнем;
  • Лист бумаги или ватман;
  • Линейка;
  • Циркуль.

Чертить схему следует внимательно и аккуратно, чтобы при непосредственном процессе установки не допустить погрешностей, которые сложно исправить.

Какие параметры нужно измерить

Чтобы не прогадать и правильно сделать чертеж своими руками, потребуется произвести следующие измерения:

  1. Высота от пола до начала уровня второго этажа под выбранным углом наклона.
  2. Расстояние от пола до ступенек. Если планируется устанавливать сплошную конструкцию, укрепляя ее на полу, то данный замер можно не осуществлять.

Схема с размерами металлической лестницы

  • Расстояние от наивысшей ступеньки, которая параллельна потолку, до самого потолка. Это пространство должно составлять не менее двух метров, чтобы человек любого роста, не сгибаясь, мог подняться на второй этаж.
  • Чтобы правильно сделать металлические лестницы своими руками, следует определить ширину будущих ступенек. Они должны быть не менее 25 сантиметров.
  • Высоту перепонки, находящейся под ступенькой, также следует рассчитать. Ее оптимальный размер составляет 15 сантиметров.
  • После осуществления замеров можно переносить записанные параметры на лист бумаги, формируя схему будущих сходней.

    Какие нюансы обязательно учесть в процессе

    При осуществлении замеров обязательно уделить особое внимание следующим факторам:

    • Мерить высоту обязательно под требуемым наклоном;
    • Также стоит учесть, что высота будущих сходней должна быть на уровне начала второго этажа, а не на уровне потолка первого яруса квартиры;

    Высота и схема металлической лестницы

  • При установке в доме металлических лестниц, следует учесть, что эти конструкции достаточно много весят. Поэтому, необходимо укрепить стены перед началом работ или просто убедиться в их прочности, если дом строился недавно.

    Какими бывают металлические лестницы

    Дизайн лестниц в доме бывает разным, но каждый из них достоин и часто выбираем хозяевами частных загородных домов. Конструкции металлических лестниц бывают:

    Такие сходни помогут сохранить максимум полезного пространства в помещении. Ступени выгодно подчеркнут изысканность дизайна и добавят искру в общую картину интерьера пространства. Единственное, что может остановить – это сложность самостоятельного осуществления чертежа.
    Без специальных навыков человек не справиться с замерами, необходимыми для столь сложной конструкции. А также непосредственный процесс установки лестничных структур требует некоторой сноровки и умения.
    Зная все особенности винтовой лестницы, человек сможет реализовать идею с установкой такой конструкции сходней. После воплощения задуманного интерьер тут же заиграет новыми красками.

    Этот вариант чаще всего используют для воплощения идеи по установке лестничных структур. Для такого массива легко нарисовать схему даже тем, кто никогда не сталкивался ранее с подобным заданием.
    Маршевые лестницы бывают прямыми, ведущими на второй этаж или с поворотами (это помогает экономить пространство). Измерить параметры, требуемые для чертежа любого из видов таких сходней, очень просто. Достаточно иметь под рукой необходимые инструменты и приспособления.
    Непосредственная установка конструкции также элементарна. Следует просто придерживаться пошаговых действий, о которых можно прочесть в любой тематической литературе.

    Бывают структуры, ведущие на второй этаж, держащиеся на стене. Под такие конструкции не устанавливают подпорки. Основной несущей и держащей нагрузки конструкцией, является стена.
    Поэтому, прежде чем приступать к действиям, следует убедиться, что стены прочны и готовы выдержать столь высокую нагрузку. Если да, то можно смело оборудовать навесную металлическую лестницу.
    Такая лестница поможет сэкономить пространство, сделать стиль помещения изысканным.

    В чем преимущества чертежей будущих конструкций

    Начертив схему конструкции будущей лестницы, человек облегчает свою задачу в процессе установления сходней.

    Процесс установки металлической лестницы

    • Сделать процесс установки быстро;
    • Самостоятельные чертежи сэкономят средства;
    • Включить в процесс разработки плана будущей конструкции фантазию;
    • Сделать такую лестницу, о которой мечтается, а не по шаблонам компаний-производителей;
    • Ощутить себя настоящим хозяином дома;
    • Исключить банальные шаблоны из стен собственного дома;
    • Создать идеально вписывающуюся в интерьер конструкцию.

    Поэтому стоит отдать должное вопросу самостоятельного осуществления чертежных работ по планированию будущей лестницы.

    Металлическая лестница на второй этаж с улицы

    Металл – это материал, который допустим к использованию в самых разных пространствах. Поэтому решение обустроить ступени, ведущие на второй этаж здания со стороны улицы, вполне допустимо.

    Преимущества

    1. Материал не портиться от влияния климатических факторов.

    Крепление сваркой металлических косоуров

  • При правильной обработке специальными средствами, прослужит долгие годы, не меняя своего изначального вида.
  • Оборудуя ступенчатую конструкцию на улице, можно допускать некоторые огрехи при измерении требуемых пространств, а некоторые замеры совсем не нужны.
  • Металлические сходни идеально впишутся под любой фасад дома. Достаточно просто покрасить изделие в максимально соответствующий цвет.
  • Если выбрать эксклюзивный вариант дизайна сходней, с красивыми изгибами и необычными линиями, можно украсить вид дома со стороны улицы.
  • Недостатки

    Неудобно в холодное время года. Ступеньки могут стать скользкими при выпадении осадков. Но это можно предотвратить, установив специальные ограничители на краях ступеней.

    Как облегчить работу
    1. Чертеж металлической лестницы поможет максимально эффективно и правильно осуществить процесс установления лестницы. Поэтому не стоит пренебрегать данным фактором.

    Схема модульной лестницы из металла

    Правильная и продуманная схема поможет сделать каждый элемент ступеней практичным и изысканным. Ступенчатая структура поможет украсить, облагородить и добавить свежие решения в интерьер частного дома .

  • Но также облегчить работу можно, пригласив к участию родственников или знакомых. Работая в паре или втроем, процесс установки будет выполнен намного быстрее и качественней. Главное, правильно распределить задачи между помощниками.
  • Можно заранее написать для себя пошаговую инструкцию, чтобы действовать четко по ней. Это поможет не упустить важных деталей, каждая из которых весьма влияет на итоговый результат трудов.
  • Чтобы все получилось на высочайшем уровне, не стоит удерживать себя в подобных рвениях. Конечно, самостоятельно начертить и установить металлическую лестницу нелегко. Но стоит бросить вызов подобным трудностям и выиграть эту эстафету. Когда в доме появится лестница, созданная своими руками, ощущение гордости наполнит и вдохновит на следующие действия.

    Источники: http://lestnica.guru/materialy/metallicheskie/kak-sdelat-metallicheskuyu-lestnicu-po-chertezham-svoimi-rukami.html, http://vseolestnicah.ru/dizajn-i-proektirovanie/metallicheskaya-lestnica-svoimi-rukami-chertezhi.html, http://proekt-sam.ru/lestnica/chertezh-metallicheskoy-lestnitsy.html

    lestnica-mpl.ru

    Лестница железная на второй этаж своими руками – какие виды бывают, нюансы изготовления и монтажа металлической конструкции, много фото и видео

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
