Сэндвич дымоход для газового котла из нержавеющей стали

Конструктивные особенности дымохода во многом зависят от типа используемого оборудования

Ниже информация о дымоходах для газового и тт котлов из нержавеющей стали. Рассмотрены виды труб, методы их монтажа и рабочие характеристики.

Требования к дымоходам:

  • наличие хорошей тяги;
  • надежность, долговечность и безопасность;
  • устойчивость к химическим агрессиям и образованию ржавчины;
  • возможность выдерживать высокую температуру. Этот показатель зависит от вида топлива, на котором работает нагреватель.

Применение для газовых котлов

Газовые агрегаты отличаются по нескольким параметрам:

  1. количество контуров обогрева:
  1. способ установки:
  1. конструкция камеры горения:
  • герметичная;
  • открытая.

Стальной дымоход — широко распространенный вариант

Одноконтурные котлы работают только на обогрев помещений, а двухконтурные дополнительно нагревают воду. Конечно, от этого зависит, какой вид дымохода для котла будет установлен. Только эта зависимость выражается не в количестве контуров, а в мощности нагревателя. Если надо одновременно подогревать большее количество воды, значит, и тепловой мощности также надо больше. При этом котел будет потреблять больше электроэнергии. Площадь сечения дымоотвода напрямую зависит от количества потребляемой энергии нагревателя.

Чтобы рассчитать диаметр трубы стального дымохода для газового котла, надо его мощность в кВт умножить на 5,5 см2.

На практике считать ничего не приходиться, если речь идет об эксплуатации дымоотвода только одним нагревателем. Чтобы правильно выбрать сечение дымоотвода, надо просто подобрать его к патрубку нагревателя. Они должны совпадать. При разработке инженеры просчитывают необходимый размер вентиляционных каналов для каждой модели нагревателя и внедряют полученные результаты в конструкцию нагревателя.

Имеет значение и расположение котла. Напольные модели более массивные, чем настенные. При их установке следует делать отступы от горючих поверхностей. При таком методе установки возрастает количество вариантов монтажа дымоотвода.

Вне зависимости от способа расположения, у нагревателей бывают камеры горения открытого и закрытого типа. Открытие – это те, воздух в которые поступает из того помещение, где стоит котел. Циркуляция происходит без участия нагнетателей, естественным путем. Закрытие, или герметичные – это те, которые берут необходимый для горения кислород прямо с улицы через дымовой канал. Соответственно, для них должны быть предусмотрены трубы особенной конструкции – коаксиальные.

Виды дымоходов для газовых котлов:

  • модульные;
  • коаксиальные.

Модульные дымоходы состоят из отдельных частей, которые собираются как конструктор. Они подходят только для нагревателей с камерой сгорания открытого типа. Такие конструкции подходят также и тт котлам.

Более подробно остановимся на коаксиальных дымоходах из нержавеющей стали для котлов, так как они работают только в тандеме с газовыми агрегатами и только с темы, которые оснащены герметичными камерами горения. Коаксиальный дымоотвод – это металлическая конструкция из двух составляющих разного диаметра. Одна часть вставляется во вторую, при этом между ними сохраняется определенное расстояние, равное по всей длине. Таким образом, получается два вентиляционных канала, которые взаимодействуют между собой.

Принцип работы металлического коаксиального дымохода для котла заключается в том, что по внутреннему каналу выходит дым, а по внешнему заходит кислород. Циркуляция происходит благодаря электрическому нагнетателю, установленному в котле. Плюсом такой конструкции является повышенный КПД и экономия топлива. Это происходит по одной простой причине: пока холодный воздух идет в камеру горения, он нагревается от внутреннего контура. Также нагреватель не забирает кислород из помещения, что тоже важно.

Материал дымохода для газового котла:

  • сталь;
  • алюминий;
  • керамика;
  • стекло;
  • пластик.

Стальные дымоходы для газовых котлов широко применяются, так как они доступны по цене. Их рабочая температура 800 градусов, чего достаточно даже для твердотопливных котлов, работающих на угле.

Алюминиевые дымоходы для газовых котлов сейчас не популярны. Они выдерживают всего 300 градусов. Да, для газа этого может быть достаточно, но предел достаточно близок. В основном они используются для вентиляции и подачи воздуха в камеры горения закрытого типа. В коаксиальном дымоходе есть тройник, в который вставляется гофра.

Керамика -прочный и надежный материал

Керамика – очень надежный материал, гарантия 30 лет. Цена высокая, зато качество превосходное. Выдерживает 1200 градусов. Керамический дымоход сэндвич для газовых котлов состоит из трех слоев: керамика, утеплитель, жесткая оболочка. Такая конструкция достаточно тяжелая, поэтому бывает, что нужно возводить для нее отдельный фундамент.

Стекло – в наших широтах почти нигде не используется. Это связано с его просто запредельной дороговизной. За эти деньги производитель предлагает практически вечный дымоход. Есть мнения специалистов, что такие дымоотводы вытеснят все остальные, но нескоро.

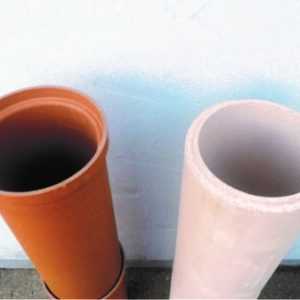

Дымоходы из пластика для газовых котлов пришли на замену алюминиевым и стальным гофротрубам. Состоят из трех слоев:

  • внутри термостойкая пленка;
  • средний слой из смолы, укреплённой стекловолокном;
  • наружный слой – крепкая синтетическая ткань.

Пластиковый дымоход для газового котла применяется в качестве гильзы, вставляемой в кирпичные дымоотводы.

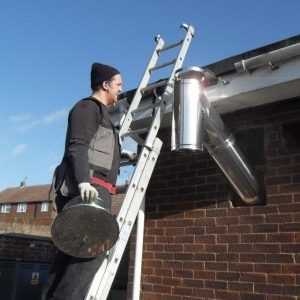

Монтаж

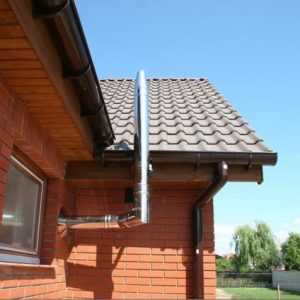

Коаксиальные дымоходы сэндвич для газовых котлов монтируются в двух плоскостях:

  • вертикальной;
  • горизонтальной.

Вертикальные дымоотводы устанавливаются для напольных агрегатов, а горизонтальные — для напольных и подвесных. Требования к горизонтальной конструкции:

  • точка вывода дыма должна быть выше точки соединения дымоотвода с нагревателем на 150 см;
  • длина горизонтального канала ≤ 100 см;
  • количество изгибов конструкции ≤ 2;
  • в горизонтальной конструкции не предусмотрен сборник влаги, поэтому нужно делать наклон в несколько градусов от котла. В конструкции горизонтального дымоотвода конденсатосборник должен быть обязательно;
  • из стены на улице должен выходить отрезок ≥ 30 см;
  • на улице от точки выхода дыма до земли ≥ 20 см;
  • до окна ≥ 60 см;
  • в помещении от дымоотвода до потолка ≥ 20 см.

Для нагревателей с герметичной камерой горения устанавливается индивидуальный коаксиальный дымоотвод. Совместная эксплуатация двумя нагревателями одного канала запрещена.

Применение для тт котлов

Температура дыма в тт котлах значительно выше чем в газовых. Поэтому для них используются только металлические (толщина стали ≥ 0,5 мм) и керамические дымоходы для котлов – специальные сэндвич трубы. Монтаж модульного металлического дымохода может осуществляться как внутри помещения, так и снаружи. Способы сборки:

  • по дыму;
  • по конденсату.

Правила монтажа сэндвич дымоходов для твердотопливных котлов

  • сборка начинается от патрубка нагревателя;
  • над патрубком должен быть участок для разгона дыма ≥ 80 см;
  • конструкция должна быть ровной и перпендикулярной плоскости, на которой установлен котел;
  • ограничено количество изгибов дымохода из нержавейки для твердотопливного котла≤ 3;
  • ограничена длина горизонтальных участков ≤ 100см;
  • минимальная высота дымоотвода 500 см;
  • наличие оголовка или дефлектора. Дефлектор улучшает тягу. При нормальной тяге скорость дыма в канале должна составлять 15-20 м/с;

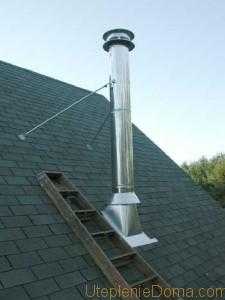

  • возвышение стального дымохода для твердотопливного котла над крышей ≥ 50 см. Если этот показатель превышает 150 см надо дополнительно укрепить её растяжками;
  • наличие сетки для остановки искр;
  • наличие конденсатосборника и ревизии. Ревизия – тройник с отверстием, через которое проводиться техническое обслуживание дымоотвода.

В составе конденсата есть серная кислота, поэтому дымоходы из нержавеющей стали для твердотопливных котлов должны быть устойчивы к кислотам.

Нормами допускается выброс продуктов сгорания топлива двумя нагревателями в один канал. В таком случае в расчет сечения комбинированного дымохода для двух котлов следует вставлять суммарную мощность обоих агрегатов.



utepleniedoma.com

нормативы и рекомендации » Аква-Ремонт

Труба дымохода, возвышающаяся над крышей, является лишь небольшим видимым конструктивным элементом сложного механизма, отвечающего за отведение дыма и газа. Независимо от того на каком топливе работает отопительное оборудование (твердом, жидком или газообразном) оно обязательно дополняется системой для отвода продуктов сгорания. Каждый домовладелец должен иметь представление об устройстве дымохода в своем доме, что позволит ему правильно эксплуатировать отопительную систему в принципе. Тем же, кому только предстоит решать подобные задачи по обустройству своего дома, прежде чем идти в специализированный магазин или приглашать профессионалов, мы предлагаем вначале ознакомиться с теорией. В качестве примера возьмем газовое отопление. Для начала, как минимум, нужно знать какие бывают дымоходы для газовых котлов, в чем их сильные и слабые стороны.

Виды дымоходов: что предложит специалист?

Можно ли самостоятельно устроить дымоход? Конечно же, да! Хотя, если этой работой придется заниматься впервые, то консультация специалиста лишней ни в коем случае не будет. Но, так или иначе, все равно придется разобраться с тем, какие вообще дымоходы для котлов существуют в настоящий момент.

Итак, вам могут предложить выбрать один из таких вариантов:

Вариант #1 — классический кирпичный

Хотя его сооружение вам предложат, вряд ли, поскольку это даже не вчерашний, а позавчерашний день. Кирпичный дымоход отличается сложностью конструкции, высокой себестоимостью и его возведение отнимает много времени. Кроме того, по многим эксплуатационным характеристикам такой дымоход уступает более современным конструкциям.

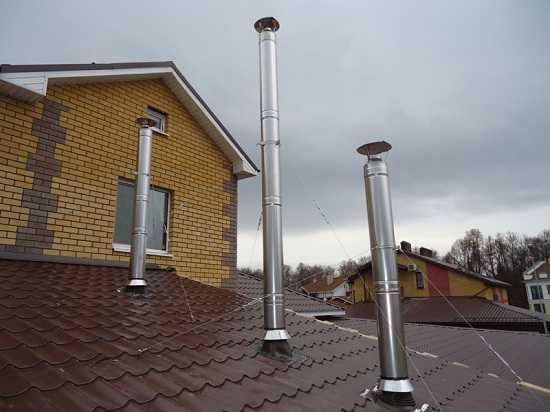

Вариант #2 — из нержавеющей трубы

Здесь производитель предлагает широкий модельный ряд. Среди достоинств нельзя не отметить высокую стойкость к механическим повреждениям и воздействию агрессивной среды. Дымоход для газового котла, изготовленный из нержавейки, как правило, выполнены в виде сэндвич системы – две различные по диаметру трубы одна в другой. Пустое пространство между ними заполняется жаростойкой базальтовой ватой.

Дымоотводная труба из нержавейки отличается надежностью и имеет презентабельный вид

Без преувеличения на сегодняшний день устройство дымохода для газового котла с использованием нержавеющего «сэндвича» – одно из самых удачных решений на сегодняшний день.

Вариант #3 — коаксиальный дымоход

Его не перепутаешь с другой конструкцией, отличительная черта – презентабельный внешний вид. Хотя и рабочие параметры на высоком уровне. Более того, коаксиальный дымоход для газового котла обладает специфической формой, на внутренних стенках которой не образовывается конденсат. Этот момент очень важен особенно для отопительных систем на газовом топливе.

Конструкционная разница между коаксиальным и традиционным дымоходом

Вариант #4 — керамическая конструкция

Нельзя сказать, что пользуется большим вниманием со стороны потребительской аудитории в сегменте элитного строительства. А, там, где отдается предпочтение простоте и надежности, легкости монтажа и пожаробезопасности, и при всем этом доступной цене, керамический дымоход альтернативы не имеет.

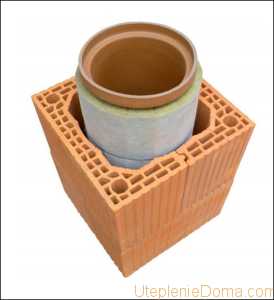

Внутреннее строение керамического дымохода

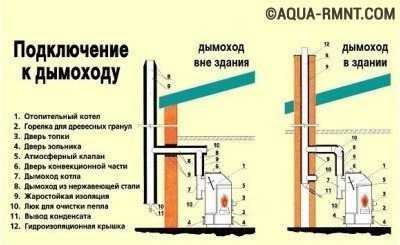

Схема устройства внутреннего дымохода и наружной конструкции

Какой бы технологии не было отдано предпочтение, в конце концов, устройство дымохода для газового котла подразумевает работу с такими элементами:

  • Переходник, соединяющий патрубок отопительного котла и дымоходную трубу.
  • Проходной патрубок.
  • Телескопические трубы.
  • Кронштейн и хомут – основные стеновые крепления.
  • Тройник с ревизией – в нижней части имеется специальный штуцер для удаления конденсата.
  • Наконечник конической формы.
  • Отводы.

Предлагаем вам посмотреть обзорное видео с советами от специалиста:

Что влияет на эффективность работы дымохода?

Возможно, вопрос поставлен несколько некорректно с точки зрения профессионала. Поскольку от эффективной работы системы отведения продуктов горения зависит здоровье, а порой и жизнь людей, то целесообразней рассмотреть требования к дымоходу газового котла.

Дымоход любой конструкции должен быть выполнен в соответствии с требованиями СНиП 2.04.05-91, а также ДБН В.2.5-20-2001. В противном случае будет иметь место неправильное устройство дымохода и подсоединение к нему отопительного оборудования. А это в свою очередь ставит под вопрос безопасность эксплуатации всей отопительной системы. В указанных документах четко регламентировано устройство дымоходов котлов. Эти документы подлежат тщательному изучению, поскольку нарушение изложенных в них норм обязательно приведет к проблемам с газовым хозяйством.

Если вкратце озвучить требования к дымоходам газовых котлов, то в первую очередь нужно обратить внимание на такие моменты:

  • Хорошая тяга – залог эффективности использования тепловой энергии от сгорания газа.
  • Правильная конструкция конденсатосборника – лишняя влага не должна скапливаться на стенах дымоходного канала.
  • Запрещена установка на оголовок дымохода дефлекторы, грибки и пр. Эти элементы снижают эффективность удаления продуктов горения, и появляется риск попадания внутрь помещения угарного газа.
  • Требования к дымоходам газовых котлов требуют максимального внимания к выполнению монтажных работ. Особый акцент должен быть сделан на плотности прилегания конструктивных деталей в местах соединений, то есть должна быть достигнута максимальная герметичность. Это не позволит раскаленным газам проникнуть за пределы дымохода.
  • Допускается использование общих соединительных дымоотводящих труб для нескольких агрегатов.

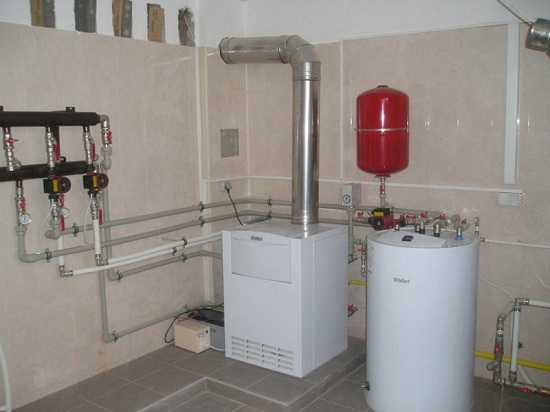

Внешне кажется, что дымоход кирпичный. На самом деле — это просто отделка, а он находится внутри трубы

Алгоритм устройства дымохода внутри здания

Установка дымохода для газового котла может быть произведена как внутри здания, так и автономно (снаружи). Понять в чем разница, сделав при этом определенные выводы касательно вашего конкретного случая, вы сможете из нашей небольшой таблицы.

Как говорится выводы делайте сами.

Мы предлагаем вашему вниманию внутреннее устройство дымоходной системы. Кратко этот процесс состоит из таких этапов:

  1. Нанесение разметки в перекрытиях и кровельном пироге для отверстий под дымоход. Проверяем правильность несколько раз.
  2. Вырезаем проем для трубы.
  3. Патрубок, отходящий от котла, соединяется с переходным адаптером.
  4. Подсоединяется тройник и ревизия, крепится стальной лист, выполняется установка основного кронштейна.
  5. Наращивается труба, если нужно используются «колени».
  6. Для монтажа через перекрытия применяется специальный патрубок.
  7. На трубу надевается лист из оцинкованной стали, в котором предварительно выполнено отверстие большего диаметра, чем труба дымохода. Оцинковка закрепляется к перекрытию.
  8. Для усиления стыков используются хомуты, которые стянуты болтами или качественной проволокой.
  9. Сам дымоход прикрепляется настенными хомутами, шаг – 2 м, а также кронштейнами, шаг – 4 м.
  10. Для завершения конструкции предназначен специальный конусообразный наконечник.
  11. Выполняется изоляция дымохода.

В завершение предлагаем посмотреть видео-материал, где весь процесс монтажа показано очень наглядно:

Оцените статью: Поделитесь с друзьями!

aqua-rmnt.com

плюсы и минусы разных видов

Оборудование и приборы, которые работают на газовом топливе, предполагают наличие специального устройства для вывода наружу продуктов сгорания. Это утверждение характерно и для отопительных систем и котлов.


Отопление газом выгодно для большинства жителей частных строений, так как этот способ обогрева не требует регулярного вмешательства профессионалов, несложная установка системы, а оборудование не нуждается в особом уходе. При этом отходы от сгорания газа невелики и газ является одним из самых доступных видов топлива.

Установить дымоход в любом месте дома невозможно, так как его монтаж требует выполнения строгих норм и предписаний. Лишь соблюдение этих правил позволяет сделать систему отопления дома более эффективной. Если же допустить ошибки изначально, то это приведет к увеличению затрат, продукты горения будут не полностью выводиться с системы, а сама тяга будет минимальной.

Еще на стадии внедрения проекта, необходимо выбрать подходящий вариант оборудования, подобрать тип конструкции и учесть все нюансы в процессе монтажа. Рассмотрим более детально основные нормы при монтаже.

Основные правила установки дымохода

Существует ряд основных норм и правил, которых следует придерживаться для оптимального монтажа оборудования, среди них:

  • дымоходы для газовых котлов должны быть изготовлены из специальных негорючих материалов и веществ, которые обладают высоким уровнем огнеупорности;
  • в процессе установке обязательно использовать герметические материалы, которые будут устойчивыми к высоким температурам;
  • важно хорошо изолировать продукты сгорания газа, чтобы их остатки не выводились в помещение дома;
  • вся конструкция оборудования должна быть равномерной, любые отклонения (расширение или сужение) должны отсутствовать;
  • в зависимости от строительного предписания, существующих правил газификации, система дымохода должна максимально эффективно выводить продукты сгорания газа.

Если же хотя бы один из вышеуказанных пунктов не будет выполняться, вся конструкция будет требовать перемонтажа. Процедура эта дорогостоящая и не всегда приносит ожидаемый эффект, именно поэтому следует тщательно отнестись к данному вопросу при разработке плана проекта.

Виды дымоходов по типу используемого материала

Выделяют несколько видов газовыводящего оборудования: изготовленные из металла и неметаллические конструкции. Также дымовые трубы по принципу месторасположения разделяются на: внутренние и внешние.

К неметаллическим конструкциям относят:

  1. Кирпичные устройства – дешевый вариант отведения газовых отходов, при этом материал превосходно сохраняет тепло, которое может дополнительно отапливать дом. Единственным минусом кирпича является то, что выделяемая кислота из газа очень быстро разрушает его структуру.
  2. Керамическое оборудование – имеет схожести с кирпичным дымоходом, но имеет больше положительных сторон. Керамика более устойчива к воздействию кислот и высоким температурам. Конструкция оборудования часто предполагает дополнительное наличие специального сборника конденсата. Но стоимость его высока, по сравнению с кирпичной моделью.
  3. Вариант из асбестоцементных труб – конструкция предполагает одну или несколько труб, которые подсоединяются к котлу. Оборудование имеет колпак из стали, для защиты внутренней части дымохода от возможных осадков. Монтируется устройство очень просто и при этом не требует высоких затрат.
  4. Пластиковые модели – зачастую, используются для отвода продуктов сгорания у высокоэкономичных котлов, в которых температура находится на уровне отметки в 1200С.

К металлическим дымоходам относят:

  1. Оборудование, изготавливаемое из стали – данный материал нечасто используется в сочетании с газовыми котлами, так как он недостаточно устойчив к высоким температурам и подвержен коррозии.
  2. Коаксиальные модели – представляет собой конструкцию труба в трубе. Применяются для котлов, которые имеют закрытое топочное пространство. Такое устройство можно вмонтировать в стену и не выводить через потолок. Но не стоит забывать о том, что для данных дымоходов существует ограничение длины горизонтальных элементов.

Удобными и компактными для применения являются внутренние дымоходы, они прекрасно подойдут для отвода сгораемого топлива в небольших частных домах. Но такие установки подходят не для всех видов газовых котлов. Внешние устройства имеют более широкий спектр применения с отопительными системами, но требуют больших усилий в процессе монтажа.

Выбор лучшего варианта дымохода от газового котла зависит от множества факторов, так как каждый вид установки имеет свои положительные и отрицательные стороны, которые рассмотрим подробнее.

Факторы выбора оптимального дымохода

Наиболее часто для производства дымоходов используют сталь, кирпич и пластик. Что же касается керамики, то этот материал усовершенствовал показатели кирпичных строений.

Но большинство владельцев частных домов, которые решили отапливать помещение газовыми котлами, все меньше внимания обращают на эксплуатационные особенности установок. Приемлемая цена является одним из ключевых факторов влияния на выбор дымохода.

Стальные варианты приобретения не станут оптимальным решением, так как воздействие температур обуславливает появление коррозии. При этом, если вы не будете регулярно использовать конструкцию, то внутренняя сторона трубы может заледенеть.

Совет: Все больше специалистов предлагают новое революционное решение – установку дымохода «сэндвич», который станет оптимальным приобретением для газового котла.

Установка «сэндвич» объединяет в себе достоинства других видов дымоходов и исключает их недостатки. Такое оборудование имеет легкое сооружение, универсально в использовании для разных типов газовых котлов, устойчиво к нежелательному воздействию коррозии и пользуется популярностью среди владельцев домов.

Как монтировать дымоход?

Важным этапом является не только подбор необходимой модели дымохода, но и правильный его монтаж, который должен планироваться и осуществляться в процессе строительства здания.

Неисправности в работе дымовых труб могут привести к катастрофичным последствиям для всех жителей дома, а значит. данный вопрос требует особенного внимания.

Современные газовые котлы должны иметь систему безопасности, что способствует прекращению подачи топлива, если тяга по каким-то причинам ухудшилась.

Существует несколько правил качественного монтажа дымохода:

  • диаметр оборудования должен соответствовать данным, которые указываются в паспорте газового котла;
  • сечение отверстия котла должно быть соответствующим;
  • высота дымохода над уровнем крыши должна быть не менее 0,5 метра.

Можно установить оборудование самостоятельно, но для правильной безопасной установки устройства, необходимо обратиться за помощью к квалифицированным специалистам, которые за максимально короткие сроки качественно монтируют дымоход к газовому котлу.

Видео: устройство и расчет дымохода

Вам также будет интересно:

otoplenie-domika.ru

Труба для дымохода для газового котла

Нужно ли делать дымоотвод при установке газового котла? Безусловно, ведь газовый котел не может гореть без вытяжки. Основные функции этой конструкции – вывод из помещения продуктов горения (дыма и угарного газа), а так же обеспечение тяги, благодаря которой происходит равномерное горение газа.

Дымоход из сэндвич трубы

Возможен ли монтаж дымохода на котел своими руками? Разумеется. Нужно просто внимательно изучить правила установки вытяжки и особенности ее работы.

Cодержание статьи

Устройство дымохода

Существует множество методов и материалов для обустройства дымохода. Но, какой бы материал вы не выбрали, основной принцип и порядок монтажа вытяжки от этого не изменится.

Любой дымоотвод для газового котла включает в себя следующие компоненты:

  • патрубок котла;
  • труба с заслонкой, позволяющая регулировать уровень тяги;
  • дымоотводная труба;
  • тройник для соединения патрубка котла с дымоотводом;
  • стакан с ревизионным окном, в котором накапливается конденсат;
  • крепежные кронштейны в виде одинарных хомутов и бандажей;
  • наконечник в форме конуса;
  • зонт;
  • утеплитель.

Все эти компоненты необходимы для обеспечения правильной работы дымохода. Если, к примеру, не сделать отстойник, конденсат будет собираться в трубе, увлажнять сажу и ухудшать тягу.

Утеплитель необходим для тщательной изоляции всех точек соприкосновения вытяжки с элементами строения, чтобы избежать возгорания, скажем, деревянных балок. К тому же теплоизоляция всего дымохода значительно улучшает тягу.

Основные требования к обустройству дымохода

Установка газовых котлов – наиболее распространенный вариант обогрева помещений. Однако, не стоит забывать о его химической активности и взрывоопасности.

Подсоединение газового котла к дымовой трубе

Чтобы попытка согреться не превратилась в катастрофу, следует учитывать следующие моменты при монтаже дымохода:

  1. Недопустимо сужение дымоотводных каналов и наличие уступов в них.
  2. Категорически запрещается любая деформация труб – сжимание, перфорация, прогибы.
  3. Если вы используете трубу с прямоугольным сечением, соотношение ее сторон должно быть не более 1:2. Лучше, если это будет квадратное сечение.
  4. В нижней части дымоотводной трубы обязательно наличие капельника, в котором будет собираться конденсат, и ревизионного люка. Этот «аппендицит» должен находиться ниже уровня выхода дымохода из газового котла.
  5. Вся дымоходная конструкция должна иметь стопроцентную герметичность. Не допускаются стыки и изгибы дымоотводной трубы на уровне перекрытий.
  6. Дымоходная труба должна иметь идеально гладкую внутреннюю поверхность.
  7. В местах соединения дымохода, его элементы должны входить друг в друга на глубину, соответствующую их радиусу.
  8. Все части трубы, которые проходят через улицу или не отапливаемые помещения, должны быть тщательно утеплены.
  9. Для котлов, не имеющих стабилизатора тяги, необходимо вмонтировать в вытяжку заслонку в легкодоступном месте. Как правило, ее ставят на участке трубы, соединяющей котел с вытяжной трубой.

При необходимости изгиба дымоотводной трубы нужно учитывать следующие параметры:

  • радиус закругления трубы не может быть меньше ее диаметра;
  • количество колен изгиба не может быть больше трех;
  • уклон участка дымохода не должен превышать 30 градусов;
  • на изгибах желательно предусмотреть ревизионные лючки, позволяющие вычистить сажу и собрать конденсат.

Помните, несоблюдение требований и правил обустройства дымохода для газового котла, пренебрежение такими, казалось бы мелочами, как конденсат, сажа, уровень изгиба трубы, могут стоить жизни или здоровья вам и вашим родным.

Варианты расположения дымоходной трубы

Существует два варианта расположения дымохода:

  • внутреннее, когда труба проходит через дом и выводится непосредственно на крышу;
  • внешнее, когда труба выводится на улицу сквозь стену на уровне котла и подымается вдоль стены.

Внешнее расположение

Внешнее расположение дымохода считается более безопасным, так как исключает утечку угарных газов в помещение.

Кирпичный дымоход

Однако такой вариант установки дымохода требует утепления трубы по всему пути ее следования, а так же декоративных работ по ее маскировке, если того требует экстерьер дома.

Если вы все же решили устанавливать внешний дымоотвод, помните, что труба должна выводиться из стены как можно дальше от расположения окон и подыматься на уровень не менее 2 метров над землей.

Внутренне расположение

При внутреннем варианте расположения дымоотводной трубы, высота ее подъема над крышей дома зависит от расстояния между трубой и коньком дома.

  • если расстояние от дымохода до конька по горизонтали не превышает 1,5 метра – высота подъема должна быть равна 0,5 метра;
  • если то же расстояние от полутора до трех метров – верхний уровень дымоотводной трубы может соответствовать уровню конька строения;
  • если расстояние от конька до дымохода превышает 3 метра – здесь уже потребуются некоторые расчеты. Проводим горизонтальную линию от конька до точки выхода дымоотводной трубы. Проводим вторую линию под углом 10 градусов, по отношению к первой. Именно эта линия и покажет нам уровень подъема дымохода.

Виды дымоходов и особенности их монтажа

Современные газовые котлы имеют две основных особенности, которые существенно влияют на выбор материала для обустройства дымохода:

  1. Низкая температура выбрасываемых продуктов горения. Этот параметр позволяет использовать практически любой материал для монтажа дымохода.
  2. Вместе с угарными газами современный котел выбрасывает конденсат в довольно большом количестве. Эта проблема требует подходить к выбору материала более ответственно, так как многие материалы подвержены коррозии. Выбрасываемый в дымоотвод конденсат может приводить к разрушению дымохода, появлению коррозийных пор, которые будут мешать тяге и т.д.

Обустройство трубы дымохода для газовых котлов с помощью асбестовой трубы – один из самых популярных и старых способов.

Дымовые трубы из оцинкованой стали

Это связано, в первую очередь, с дешевизной и общедоступностью материала. К тому же, асбестоцементные трубы достаточно легкие и простые в монтаже.

Однако, существует ряд недостатков у этого материала:

  • конструкцию можно устанавливать исключительно вертикально. На асбестовом дымоотводе невозможно сделать изгибы;
  • асбестоцементная труба впитывает конденсат, что может привести к разрушению и накоплению сажи;
  • в случае возгорания сажи внутри конструкции, дымоотвод может разрушиться, так как асбестоцемент не выдерживает температуру выше 300 градусов;
  • данный материал осложняет обустройство лючков очистки и конденсатных отстойников.
  • По причине низкой теплоемкости, асбестоцементный дымоотвод требует обязательного утепления.

Еще один довольно известный материал для обустройства дымохода – это оцинкованная сталь. Этот материал легок в монтаже, позволяет делать изгибы, прорезать люки или оборудовать газоконденсатные отстойники. Его проблема в том, что хоть оцинковка и защищает сталь от коррозии, но не на долго. Срок службы такого дымоотвода, как правило, не превышает 5-6 лет.

Кирпичный канал — самый старый и известный способ обустройства дымоходов.

В случае с дровяными печами он работал безотказно, однако при горении дров конденсат выделяется в гораздо меньшем количестве, чем при горении газа. Из-за повышенного выделения конденсата, кирпич начинает сильно притягивать сажу и впитывать влагу, в следствие чего дымоход начинает разрушаться.

К тому же монтаж такого дымохода довольно сложен, а также требует определенных навыков. Сделать эстетическую кирпичную кладку, стоя на крыше, куда сложнее, чем просто установить изделие.

Выбор и монтаж дымохода (видео)

Современные популярные разработки для обустройства дымохода

Вместе с новыми котлами на строительный рынок выходят также новые материалы для обустройства дымоходов. Наиболее подходящими для этой цели материалами считаются:

  • фуранфлекс – армированный пластик с высокопрочными волокнами;
  • нержавеющая сталь.

Оба эти материала имеют небольшой вес, просты в монтаже, позволяют без проблем сделать очистные люки с отстойниками, а так же не впитывают конденсат или сажу.

Из этих материалов можно сделать коаксиальный дымоотвод. Эта разработка считается наиболее высокотехнологичной и популярной среди специалистов.

Принцип устройства такого дымохода – помещение одной трубы в другую без соприкосновения друг с другом. Соединяются элементы только перемычками. Такой способ обустройства дымохода не только прекрасно отводит угарные газы, но также обеспечивает поступления кислорода для улучшения процесса горения.

Другие похожие статьи по теме:

trubypro.ru

применение и способ монтажа сэндвич труб для дымохода

Дымоход может быть выполнен из различных материалов. Самым традиционным является кирпич, но устройство такого дымохода требует больших капиталовложений и много времени.

Намного удобнее и эффективное использовать современные дымоходы — «сэндвич». Это не только эффективно, но и практично, функционально, эстетично. Главное преимущество такого дымохода — это возможность произвести все необходимые работы по его монтажу самостоятельно, сэкономив тем самым на оплате труда наемных работников.

Главное быть знакомым с правилами установки, купить качественные материалы, прошедшие процедуру сертификации. Труба сэндвич для дымохода обладает целым рядом преимуществ, среди которых можно выделить следующие факторы:

  • отсутствие конденсата;
  • незначительные отложения сажи;
  • простота обслуживания;
  • высокая пожаробезопасность;
  • эстетичность и легкий вес.

Такая труба для дымохода подойдет, как для установки в доме, так и любом другом помещении, где используется печь или газовый котел.

Сборка сэндвич трубы

В комплект готовой конструкции входят несколько основных элементов, длина которых составляет один метр. Все отдельные сегменты последовательно вставляются друг в друга. По своей внутренней конструкции изделие, состоящее из внутренней и наружной трубы, с промежуточным утеплительным слоем. Для изготовления внутренней трубы чаще всего применяют нержавейку, внешняя труба может быть выполнена из сплавов цветных металлов, что повышает ее эстетичные свойства.

Покупать сэндвич трубу, изготовленную из оцинковки, крайне нежелательно. Связано это с тем, что при постоянных температурных перепадах, труба из оцинкованного металла будет видоизменять существующие размеры, в то время, как трубам из нержавейки это не свойственно. При этом, если у вас в банном помещении стоит твердотопливный котел, то труба должна быть изготовлена из качественной нержавеющей стали, обладающей высокой степенью жаропрочности.

Для создания теплоизоляционного слоя принято использовать минвату, которая не горит, а при тлении не выделяет в атмосферу токсичных и вредных веществ. Толщина теплоизоляционного слоя может находиться в пределах 25−60 мм. В некоторых случаев, в качестве утеплителя может быть использован керамзит или полиуретан.

Соединяться трубы между собой могут байонетовым способом или с помощью фланцев, относительно «мостика холода», кроме этого «по конденсату» и «по дыму». Соединение по дыму дает полную гарантию, что угарный газ не попадет во внутренние помещения, а по конденсату, что влага, образовавшаяся в результате перепада температур, будет постепенно стекать по трубе вниз. В чем заключается разница между этими двумя способами соединения?

В первом случае, дым беспрепятственно выходит наружу, но на теплоизоляционный слой может попасть конденсат, а воздействие влаги на утеплитель крайне нежелательно. Во-втором случае, верхняя труба соединяется с раструбом нижней трубы, что исключает попадание влаги, но не гарантирует проникновение угарного газа в помещение. Как видно оба способа имеют свои недостатки, устранить которые можно только с помощью тщательно произведенной герметизации всех стыковочных швов. Не рекомендуется устанавливать сэндвич трубу непосредственно на печь или газовый котел, а в местах примыкания с кровлей, балками, плитами перекрытия, она должны быть хорошо изолирована.

Монтаж сэндвич трубы

Монтаж осуществляется очень легко и сделать это может практически любой человек, не обладающий определёнными знаниями и навыками. Установка осуществляется снизу вверх и весь монтаж проходит в несколько этапов.

  1. Первый этап. Соединение элементов дымохода. Один конец трубы обязательно имеет сужение. Его и требуется вставлять в соединяемую трубу. За счет того, что в таком дымоходе практически не образовывается сажи, из него легко выводится конденсат. Еще намного больше упрощает эту задачу установка специальных тройников.
  2. Второй этап. Выводим сэндвич трубу наружу. Здесь может быть два различных варианта решения задачи. Через крышу или стену. Если труба по плану будет выходить через стену, то ее в этом месте необходимо будет разобрать. По линии выхода трубы монтируются специальные кронштейны, с помощью которых и будет закрепляться труба к основанию стены. Образовавшееся отверстие можно заделать фанерой, дополнительно прикрепив к ней асбестовый лист. Кроме этого, делаем еще одно дополнительное усиление с помощью оцинкованного металла. Прорезаем в листе квадратное отверстие и устанавливаем проходник, который крепиться с помощью шурупов. Оцинковку можно покрасить и покрыть лаком, чтобы предупредить появления коррозии металла. После этого просверливаем отверстие необходимого диаметра и вставляем в него сэндвич трубу. Соединять внутреннюю трубу с внешней, следует таки образом, чтобы вы хорошо могли видеть место соединения. Это позволит вам контролировать самое уязвимое место вашего дымохода.
  3. Третий этап. Крепление дымохода. Все элементы, колена, тройники — скрепляются специальными хомутами. Кроме этого, тройники крепятся еще опорным прочным кронштейном. Верхнюю часть дымохода для подстраховки укрепляем растяжками под углом в 120 градусов. Трубы между собой скрепляются обжимными хомутами. Тройники и переходники с помощью этих же хомутов, но с двух сторон.
  4. Четвертый этап. Заключительный. В первую очередь после окончания проведения монтажа, снимает защитную пленку с трубы. Оптимальная длина вашего дымохода должна составлять как минимум пять-шесть метров, если считать от оголовка до колосника. Тщательно герметизируем все стыковочные соединения. Для выполнения этой работы используют жаропрочный герметик, рассчитанный на максимальную температуры эксплуатации не менее 1000 градусов. Когда все будет готово, следует провести испытание дымохода, чтобы можно было уже визуально определить, насколько качественно вы выполнили герметизацию швов.

Как видно из прочитанного, монтаж дымохода вполне под силу произвести самостоятельно. Главное купить комплект всех необходимых элементов и иметь в своем распоряжение инструменты, которые могут потребоваться в процессе работы.

Отзывы

После того, как установил у себя дома сэндвич дымоход, могут сказать, что действительно монтируется он легко и просто. Как недостаток, могут отметить, что покупка качественного дымохода может обойтись в «копеечку», но учитывая длительный срок эксплуатации, надеюсь, что он себя за это время окупит. На установку его в сауне потребовался один день и еще один ушёл на герметизацию и проверку.

Алексей г. Москва

У меня в бане сэндвич дымоход эксплуатируется уже на протяжении 12 лет и пока за это время никаких нареканий в его адрес у меня не накопилось. Главное не экономить на покупке качественного дымохода и тогда никаких проблем в процессе его эксплуатации уже не возникнет.

Борис г. Москва

Оцените статью: Поделитесь с друзьями!

septik.guru

Труба для газового котла сэндвич – требования к монтажу, схема, установка

Отправить ответ

avatar
  Подписаться
Уведомление о
