Расчет проводки в доме — выполняем самостоятельно



Пример проводки, которую нужно рассчитать

Почти каждый настоящий домашний мастер имеет навыки электромонтера, поэтому прокладку электропроводки в новом доме или квартире многие не доверяют никому, а делают своими руками. Первый этап — это сделать проект и определить, сколько и какого провода и фурнитуры нужно закупить. Постараемся рассказать, как сделать расчет электропроводки в доме.

Блок: 1/4 | Кол-во символов: 393
Источник: https://Elektrik-a.su/energii/raschet/raschet-provodki-v-dome-4

Разделы статьи

Нормативно-правовые ограничения

Коммунальные предприятия, обеспечивающие население электроэнергией, вправе вводить ограничения на максимальную суммарную мощность приборов в квартире. Достигаться это может установкой электросчетчиков с определенной пропускной способностью. На прибор ставятся автоматические одноразовые или многоразовые предохранители, которые срабатывают при превышении порогового значения тока.

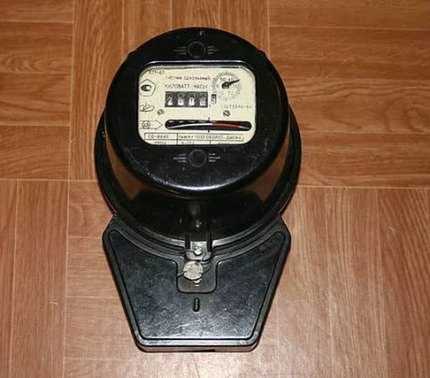

Электросчетчики советского типа массово заменяются на электронные. Они ещё более чувствительны к перегрузкам, из-за которых быстро выходят из строя

Если убрать со счетчика пробки и подключить его к квартирной проводке напрямую, то он гарантировано сгорит при длительном нарушении режима работы. Большинство советских счетчиков, установленных в квартирах, выдерживают пиковую нагрузку в 25А до 1 минуты. После этого они сгорают, что чревато оплатой установки нового прибора и штрафом за нарушение правил эксплуатации.

Не выдержать высоких нагрузок способна и проводка в подъезде, перегорание которой может обесточить сразу несколько квартир. Поэтому при подключении квартиры к внутридомовой сети кабелем 2,5 мм не стоит рассчитывать, что более толстый внутриквартирный провод будет способен выдержать высокие нагрузки.

Особенно важно учитывать фактор нормативных ограничений на этапе планирования монтажа электрического отопления, теплых полов, инфракрасных саун и прочего энергоемкого оборудования. Предварительно нужно проконсультировать о возможностях электрооборудования, установленного перед квартирой, в соответствующих коммунальных службах

Блок: 2/10 | Кол-во символов: 1559

Источник: https://plusmillion.ru/rascet-elektroprovodki-pravila-osobennosti-12-rekomendacij

Готовим исходные данные

Составить такую схему, это полдела.

Для расчета нам нужно знать:

  • где и какие приборы будем устанавливать;
  • потребляемую мощность, с учетом запаса на появление новой техники;
  • тип проводки, открытая или закрытая.

С этим вопросом лучше всего справится, конечно, хозяин, а не проектировщик. Последний часто даже не тратит времени на натурные замеры или изучение чертежей дома.

Они делают всего лишь три шага:

  1. умножают площадь квартиры на два и получившуюся цифру берут за метраж;
  2. для обычных комнат принимают сечение провода 2,5 или 3 мм2, чего хватает с запасом для большинства случаев;
  3. для мощных потребителей (электроплиты) планируют сечение в 6 мм.

Все, для них расчет количества провода для электропроводки окончен. Примерно поэтому же принципу работают и многочисленные онлайн калькуляторы, которые легко найти в интернете. Но готовя расчет для себя, мы можем сделать его более точно, поэтому не надо жалеть времени, а просчитаем все досконально.

Какой будет ввод: одна или три фазы

Однофазный щиток в три раза меньше

Вопрос не ставится, если подключение к жилью уже произведено. Но чаще проводку делают до подключения коммуникаций. Если речь идет о городской квартире то здесь ясно — три фазы не имеют смысла. Для коттеджа такой вариант нужно продумать.

Он выгоден лишь в двух случаях:

  • если будет подключено мощное оборудование — электрокотел, теплые полы;
  • если Вы планируете, например, в гараже использовать станки или инструмент с асинхронными двигателями, которые заведомо лучше работают от трех фаз, чем от одной с подключением через конденсатор.

В прочих случаях три фазы излишни. К тому счетчики, автоматы и УЗО (устройство защитного отключения) которые нужно ставить на вводе заведомо дороже и больше для трех, чем для одной фазы.

Определяемся,  как будем делать разводку

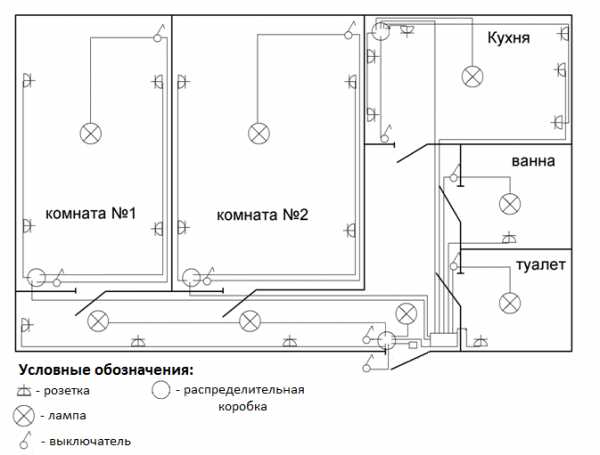

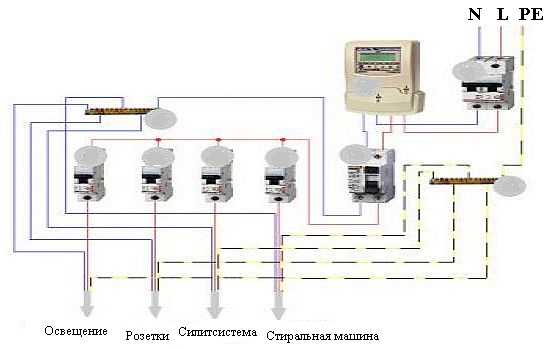

Пример разводки, когда на каждую группу потребителей отдельная линия и защита

Возможны несколько вариантов:

  • Все устройства будут подключены через один автомат — для более мощных потребителей просто предусмотрим большее сечение провода. Не самый оптимальный выбор, установленное защитное устройство, рассчитанное на большие токи, может не сработать при замыкании, например в настольной лампе.
  • Для наиболее мощных потребителей предусматриваем отдельную защиту и проводку, второй кабель предназначается   для прочего оборудования дома. К розеткам и освещению идет одна разветвляющаяся линия. Этот способ применяется чаще всего.
  • Прокладываем отдельные линии на мощные устройства, освещение и розетки. Увеличивает длину проводки, зато упрощает обслуживание и выявление неисправностей.

Тип проводки

Есть два типа проводки, открытая и скрытая:

  • Открытая — для квартир применяется редко так как портит интерьер. Но ее разновидности, когда провод все прикрывается плинтусом или пластиковых коробах. Такой метод увеличивает расход провода, но зато упрощает монтаж и ремонт.
  • Скрытая — провода укладываются в материале стен в специально сделанных каналах (штробах). Для удобства прокладки и ремонта используют специальные лотки или трубы. Там где это возможно проводят линию под листовой облицовкой стен или прячут под натяжным или подвесным потолком.

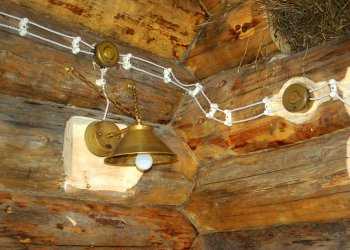

Кстати, расчет электропроводки в деревянном доме,  хотя часть ее и будет возможно открыта, тоже делается по этой методике. Правила безопасности требуют, чтобы по сгораемым конструкциям все провода шли в трубе.

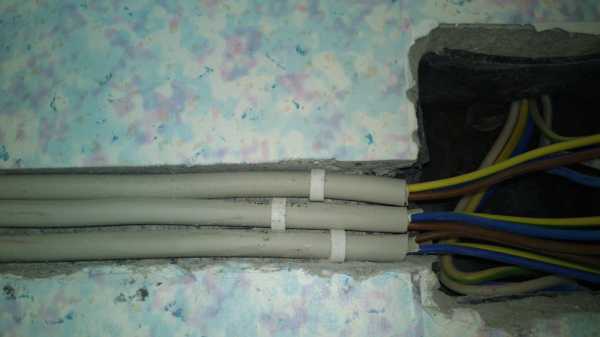

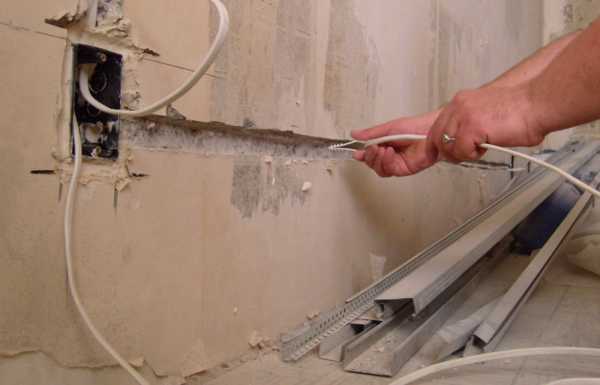

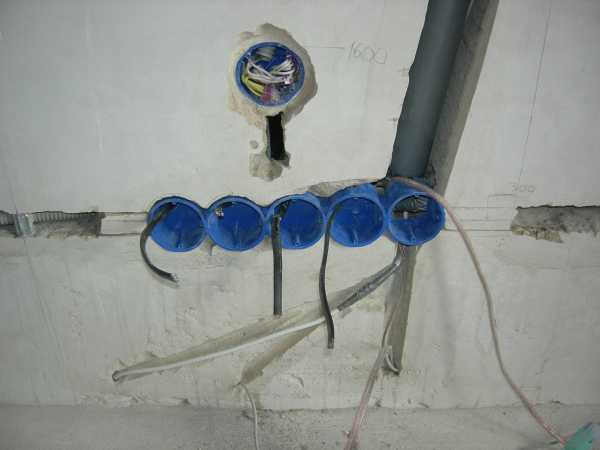

Провода скрытые в пробитых в стене штробах

Чертим схему разводки

Дальше нам необходимо определить, где будут находиться розетки, выключатели, светильники, распределительные коробки. Можно нарисовать на бумаге, но более выгоден другой путь — размечаем сразу на стенках.

Для разметки выбираем или карандаш или стираемый маркер, чтобы можно было исправить ошибки.

Таким образом, мы добиваемся следующих преимуществ:

  1. Мы сразу наглядно видим, что у нас будет и где стоять, если надо можем легко корректировать.
  2. Получаем готовую разметку выполнения работ и нарезки штроб.
  3. Нет необходимости чертить такой чертеж как на фото ниже, с привязками, можно просто нарисовать произвольную электрическую схему отметив расстояние между узлами.

Так примерно выполняют план на бумаге перед разметкой на стену

Примерно так (отметив расстояния между приборами), можно начертить в случае, когда сразу разметка нанесена на стене

Кроме того, что мы замерим длину проводов, мы можем сразу замерить и необходимый метраж труб для прокладки в стенах или коробов для наружной проводки. Одновременно можно просчитать и сколько, какого крепежа нам понадобится.

Но этот метраж не учитывает соединения внутри элементов проводки. Поэтому, делая расчет электропроводки в частном доме,  набрасываем по 20 см на каждую розетку, выключатель и распределительную коробку. Кроме того прибавляем процентов 10% общего запаса.

Что нужно учитывать, размечая расположение элементов проводки

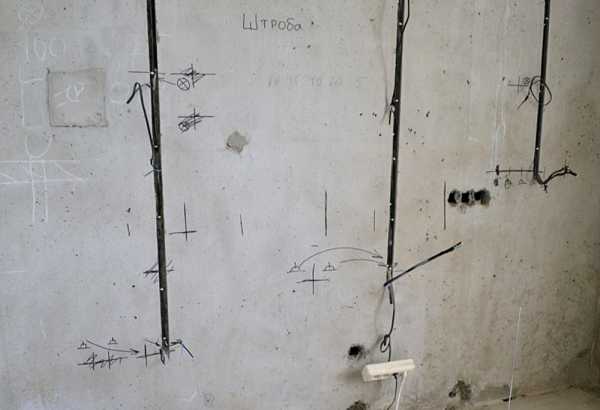

Пример разметки прямо на стене

При разметке учитываем следующее, любая инструкция  по проектированию учитывает это:

  1. Провода пускаем или горизонтально или вертикально, но не под углом или закруглением (потом будет легче искать, где он проходит, чтобы случайно не повредить, забивая гвоздь).
  2. Все разветвления делаются только в распределительных коробках.
  3. Отступаем от углов, и проемов на 10-15 см, от отопительных приборов на 50 см.
  4. Проводка должна быть на 15 см ниже потолка.
  5. Розетки поднимаем выше уровня пола минимум на 0,3 метра (чтобы избежать попадания воды при заливе квартиры).

Выполнив эту работу самую трудоемкую при расчете, мы уже знаем, сколько провода нам надо, но пока еще не знаем какого. Нам нужные еще данные о потребителях тока, которые будут подключены в нашу проводку.

Определяем потребителей и нагрузки

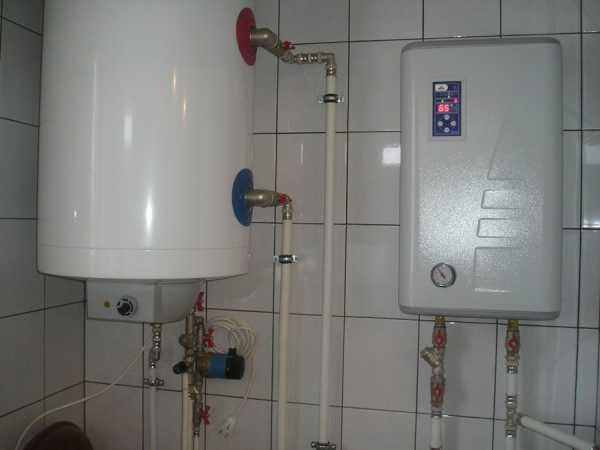

Электрокотел и электроводонагреватель — устройства, потребляющие самую большую мощность в доме

Для этого этапа мы можем взять уже готовую, только что вычерченную нами схему. Проходимся по комнатам и смотрим, что и где у нас будет подключено.

Причем с учетом на перспективу, может быть сейчас у нас на кухне только мультиварка и микроволновка, а мы собираемся поставить, когда разбогатеем еще посудомоечную машину, кофе-автомат и большой телевизор. Также отмечаем мощности светильников.

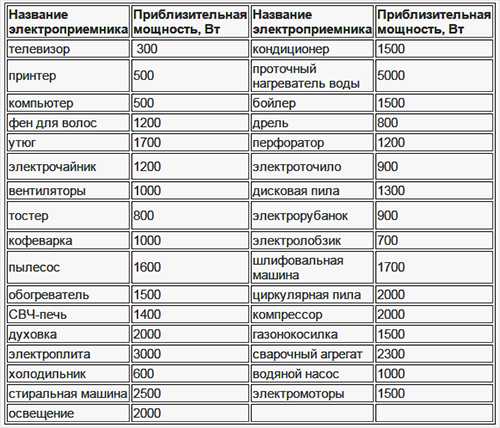

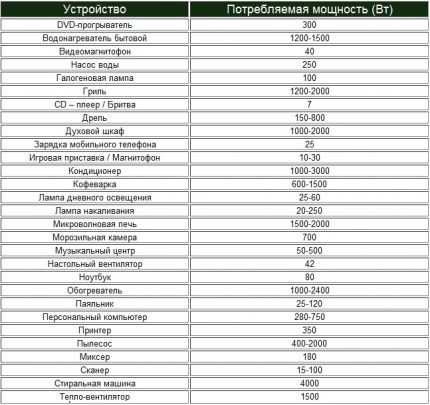

Если затрудняетесь определить мощность эта табличка Вам в помощь:

ЭлектроприборСредняя мощность, КВтЭлектроприборСредняя мощность, КВт
телевизор0,3-0,4кондиционер1,5-2
принтер0,5-0,3проточный нагреватель воды1,5-1,8
персональный компьютер0,8-0,6емкостный водонагреватель1,5-2
фен1-1,1электродрель0,5-0,8
электроутюг1,6-1,8перфоратор1200
чайник1,2заточной станок (наждак)0,5-1
вентиляторы0,5-1циркулярная пила1,3-2
тостер0,8электрический рубанок0,5-1
кофеварка0,9-1,1электролобзик0,5-0,7
пылесос1,8-1,5шлифовальная машина1,2-1,7
масляный обогреватель1,5-2фуговальный (рейсмусовый) станок2,0-2,5
микроволновка1,4-1,6компрессор1,0-2,0
электрическая духовка2,0-2,1электрическая газонокосилка1,0-1,5
электроплита2,5-3,5сварочный агрегат2,0-3,0
холодильник0,8-0,6минибашня0,8-1,2
стиральная машина2,0-2,5цепная электропила0,8-1,5

Определив, сколько и чего у нас будет подключено можно двигаться дальше.

Блок: 2/4 | Кол-во символов: 7077
Источник: https://Elektrik-a.su/energii/raschet/raschet-provodki-v-dome-4

Делаем расчет

Любая электропроводка бытового уровня в квартире или в частном доме берет начало с вводного кабеля, на который ложится вся нагрузка от приборов и освещения. Чтобы выбрать этот кабель, нужно рассчитать сечение в соответствии со всем оборудованием в доме, так что для начала придется составить их полный список. Сюда входят холодильники, телевизоры, компьютеры, микроволновки, настольные лампы, климатическая техника – в общем, все то, для чего требуется розетка.

У каждого бытового прибора есть своя мощность, и вам нужно узнать суммарное значение мощностей, после чего умножить это число на 0,75 (коэффициент). Мощность можно посмотреть на самом устройстве (обычно на дне или тыльной стороне корпуса есть наклейка с нужной технической информацией). Таблица ниже включает самые распространенные бытовые приборы и их потребляемую мощность:

Найдя нужное значение, подобрать сечение кабеля не составит труда. Для этого есть еще одна таблица, на которой указана зависимости сечения кабеля, мощности и напряжения. В ней отображены данные для меднопроводных кабелей, поскольку алюминиевые сегодня никто не использует.

К слову, почему отказались от применения алюминиевых кабелей и проводов для электропроводок, ведь работали же подобные системы раньше, и все было нормально? Если разобраться, то алюминий, как материал, отлично подходит для изготовления проводов – он легкий, отлично проводит ток, не подвержен коррозии, а при монтаже ЛЭП и вовсе незаменим. Однако есть одно большое «НО», которое поставило крест на применении алюминиевых проводов – высокое удельное электросопротивление (выше чем у меди в 2 раза). Говоря проще, для обеспечения одной и той же проводимости нужен алюминиевый проводник в разы мощнее, а значит и тяжелее, чем при работе с медью.

Еще один минус в том, что в результате окисления при контакте с воздухом на поверхности алюминиевого изделия образуется характерная пленка, которая ухудшает его качества как проводника. В точке электрического контакта с таким окислом может получиться повышенное переходное сопротивление, контакт нагреется и еще больше усилит электрическое сопротивление, и проводка в результате сгорит.

Но вернемся к расчету сечения электропроводки. Когда вы разобрались с вводным кабелем, можно переходить к расчету сечения кабелей и проводов для розеток и осветительных приборов. Исходя из данных в таблице, становится видно, что для освещения надо использовать провода 0,5 мм², а для розеток – 1,5 мм². Но зачастую устанавливают провода помощнее: для освещения не меньше 1,5 мм², а для розеток – от 2,5 мм², если, конечно, мощность приборов соответствует провода.

Например, как можно увидеть в таблице, если напряжение в сети составляет 220 В, то провод с сечением в 2,5 мм² выдержит напряжение до 27 А или 5,9 кВт. В такой ситуации, чтобы защитить потребители электричества и провода, рекомендуется установить специальный автомат с максимальным током срабатывания не больше 25 А.

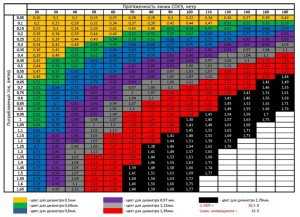

Помимо расчета нагрузки электропроводки необходимо учесть и длину магистрали питания конечного потребителя. Опять же воспользуемся таблицей и определим сечение для других типов нагрузки. В процессе проектирования и монтажа проводки не забывайте о селективности автоматов.

Где бы вы ни делали расчет нагрузки электропроводки – в частном доме или квартире, помните, что подобная работа не терпит халатности, а ошибки могут обернуться большими неприятностями. Если вы не уверены в своих возможностях, лучше доверить это профессиональным электрикам.

Блок: 4/10 | Кол-во символов: 3486
Источник: https://plusmillion.ru/rascet-elektroprovodki-pravila-osobennosti-12-rekomendacij

Определение сечения кабелей освещения и розеточных групп

Сечение проводов для осветительных приборов и розеточных групп проводится аналогичным образом. После расчетов чаще всего определяется, что достаточным сечением для освещения является 0,5-0,7 кв. мм, а для розеточных групп – 1,5 кв. мм.

В большинстве случаев применяют провода с заведомо большим сечением: 1,5 кв. мм для освещения и 2,5 кв. мм для обычных домашних розеточных групп. Розеточные группы в мастерской могут потребовать и более толстого кабеля.

Увеличение толщины проводов от расчетного сечения связано с учетом возможного повреждения кабеля от коррозии и механических нагрузок при длительной эксплуатации.

Блок: 4/6 | Кол-во символов: 675
Источник: http://diskmag.ru/vnytrennyaya_otdelka/raschet-secheniya-provodov.html

Провод ввода

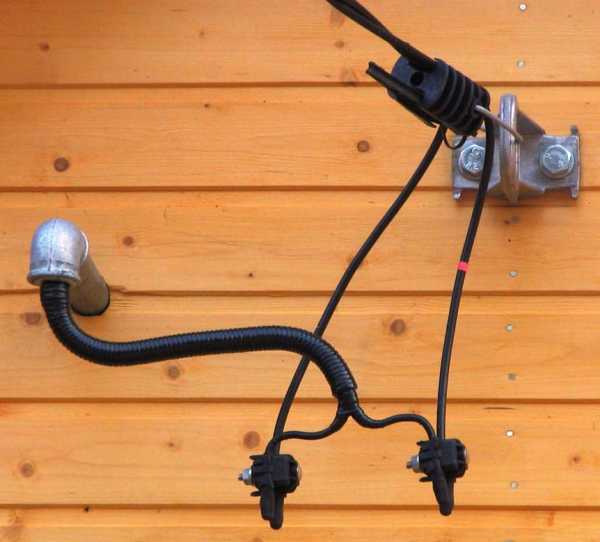

Пример подключения ввода в частный дом

  • Хотя это и не касается непосредственно расчета электропроводки, но все-таки выполните и этот шаг. Сверьте сечение (или сумму сечений, если у Вас несколько линий) проводов после ввода с сечением входного проводника.
  • Ввод должен либо выполняться проводом большего сечения либо быть равным. Если получается обратное, то вам нужно уменьшить свои аппетиты (мощность установленных в доме приборов), либо обратится в компанию поставщик электроэнергии.
  • Может произойти ситуация когда правильно рассчитанная внутренняя проводка выдержит но сгорит ввод. Поэтому нужно увеличить его диаметр и допустимый ток. Выполнить это может служба обслуживающая внешние сети.

Обычно это процедура платная и одновременно требуется перезаключать договор в связи с увеличением лимита отпускаемой энергии.

Правильный расчет проводки поможет избежать частых ее ремонтов

Надеюсь, наша статья полностью раскрыла для вас тему: расчет электропроводки в доме. Даже если вы не будете проводить эту работу самостоятельно, знание принципов поможет сэкономить при заказе материалов или услуг. Пусть дом будет всегда освещен, удобен и безопасен.

Блок: 4/4 | Кол-во символов: 1160
Источник: https://Elektrik-a.su/energii/raschet/raschet-provodki-v-dome-4

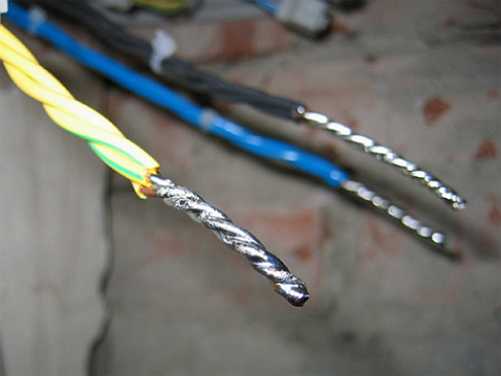

Выбор провода для монтажа проводки

В начале статьи мы говорили о том, что алюминиевые провода используются намного реже, чем медные. Действительно, преимуществом алюминия является его низкая стоимость, по эксплуатационным же характеристикам он значительно уступает меди.
Преимущества меди:

  • прочность, более высокая в сравнении с алюминием,
  • мягкость и пластичность, не позволяющая проводам ломаться в местах сгибов,
  • способность выдерживать большие токовые нагрузки в сравнении с алюминием.

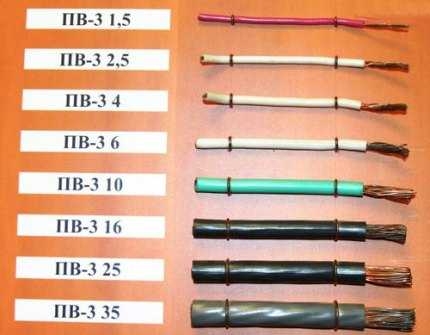

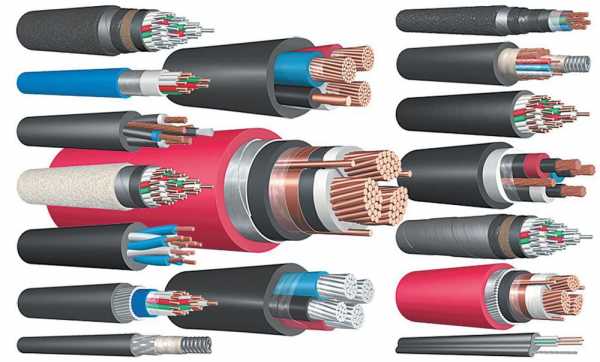

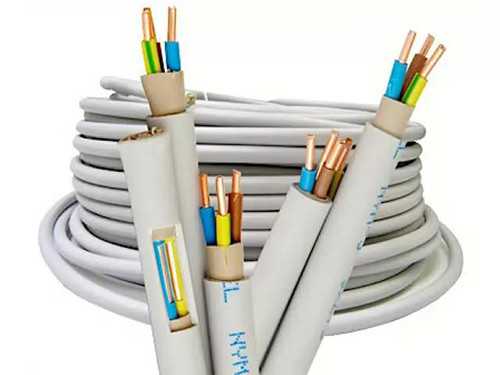

Для монтажа специалисты рекомендуют использовать кабели и провода следующих марок: АППВ, ППВ, ПВС.

Обратите внимание: при приобретении кабелей или проводов в магазине, следует учитывать, что фактическое сечение может не совпадать с номинальным, и это не является недостатком или нарушением. Цитируем ГОСТ 22483-77 п.1.4.а: «Фактическое сечение жил может отличаться от номинального при соответствии электрического сопротивления требованиям настоящего стандарта». То есть, если за счет улучшения качества материала (меди) сохраняются требуемые параметры провода, его диаметр (сечение) может быть уменьшен.

Блок: 6/6 | Кол-во символов: 1135
Источник: http://diskmag.ru/vnytrennyaya_otdelka/raschet-secheniya-provodov.html

Расчет длины кабеля сколько метров 5 этажный дом

После расчета сечения кабелей и проводов, необходимо выяснить, сколько материала понадобиться на монтаж проводки. Определить расход кабеля поможет , созданная на основе плана жилища.

Расположение электроустановок в схеме при проектировании электропроводки должно отвечать требованиям СНиП 31-02 от 2001 года и часть 5-52 ГОСТа “Электроустановки низковольтные”.

Если здание построилось недавно или находится в процессе строительства, определять длину электропроводки придется вручную. Сделать это можно будет с помощью рулетки.

Измеряя длину электропроводки необходимо следовать таким рекомендациям:

  • Разметку будущей сети электропроводов можно наметить при помощи карандаша или угля;
  • Измеряя длину рулеткой, следует брать в расчет способы проходки и коммутации проводов;
  • Обмерять необходимо выступы, ниши, углы;
  • Полученную величину следует умножить на 15% – это стандартный коэффициент при проведении технических расчетов.

Расчет расхода кабеля на большие площади (например дом на 3-5 этажей) можно провести при помощи математических вычислений. Так, площадь всех комнат в здании (как жилых, так и нежилых) необходимо умножить на 2. К полученному значению следует прибавить технический запас. Так, например, на дом площадью в 330 кв м понадобиться 759 метров кабеля. Количество внутренних линий электросети в многоэтажном квартирном доме напрямую зависит от количества комнат в квартире. Так, на электропроводку в однокомнатную квартиру понадобится меньше кабеля чем, например, на трехкомнатную. Для примера, на проводку электрики для двухкомнатной квартиры пойдет порядком 100-105 метров кабеля.

Блок: 7/10 | Кол-во символов: 1645
Источник: https://plusmillion.ru/rascet-elektroprovodki-pravila-osobennosti-12-rekomendacij

Калькулятор электропроводки для дома

Для начала рассчитываем мощность автомата для всех наличествующих и включаемых одновременно потребителей тока. Если у вас работает холодильник и компьютер, а вы еще запускаете стиральную машинку, для подачи в которую воды нужен проточный водонагреватель и насос, то получится потребление порядка 11 кВт. Это если даже исключить освещение. Логично,

kachestvolife.club

Расчет электропроводки в квартире - Energy

Расчет электропроводки в квартире

Если вы переехали в квартиру, в которой уже установлена современная электропроводка – вам крупно повезло. Но к сожалению в большинстве квартир вторичного жилья проводка все же старая и при ремонте, первым делом необходимо поменять старые алюминиевые провода и счетчики с керамическими пробками, во избежания перегрева и короткого замыкания в будущем.

Самостоятельно проводить проектные и монтажные работы по электроснабжению квартиры категорически запрещается, информация в данной статье является не инструкцией, а носит исключительно ознакомительный характер.

Основные моменты расчета и проектирования электропроводки



Расчет электропроводки в квартире всегда начинается с составления планировки электропроводки в квартире. Во время проектирования электропроводки нужно помнить о следующих моментах:

- заземление;

- мощность потребителей;

- материалы проводки;

- сечение кабеля;

- прокладка кабеля;

- подключение счетчика;

- устройства защитного отключения.

Определение мощности потребителей

Далее необходимо определить общую мощность потребителей, без этого грамотный расчет электропроводки не выполним.

Постараемся перечислить основные электроприборы, потребляющие электроэнергию:

- водонагреватель - 2кВт;

- электрический утюг – 2 кВт;

- электрический чайник – 2 кВт;

- стиральная машинка – 1 кВт;

- холодильник – 0,7 кВт

- телевизор – 1 кВт;

- микроволновка – 0,7 кВт;

- свет – 0,5 кВт;

- остальные бытовые электрические приборы.

Минимальное потребление электроэнергии при учете использования данной техники составляет приблизительно 12 кВт, на квартиру в среднем выделяется 15 кВт.

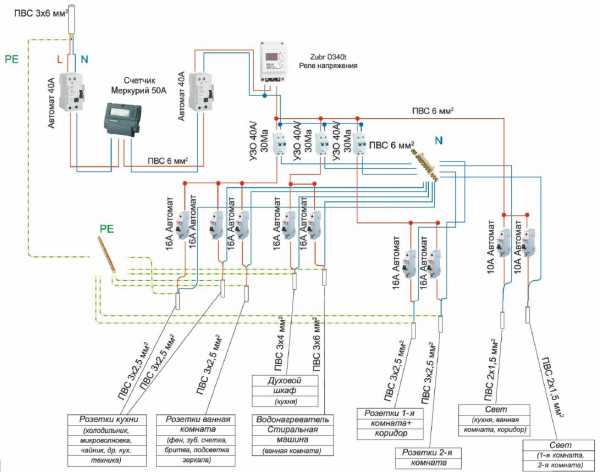

Пример проекта электроснабжения квартиры



Для удобства и безопасности всю электропроводку необходимо разбить на группы, каждая группа будет подключена к отдельному автоматическому выключателю на электросчетчике. В первую очередь это обезопасит сеть от возможных перегрузов и сбоев, если, например, по какой либо причине, коротнет розетка на кухне, то приборы в комнатах из-за скачка электроэнергии не пострадают. Так же это удобно при ремонте. Меняя выключатели в одной комнате, не придется обесточивать всю квартиру, розетки остаются включенными в сеть.

Разделение на группы можно произвести следующим образом:

- розетки в комнате;

- розетки на кухне;

- розетки в ванны;

- розетки в коридоре;

- освещение.

Для энергоснабжения кухни необходимо учесть тот факт, что наибольшие потребители находятся именно здесь – холодильник, печь СВЧ, духовка, чайник и т.д. Также особое внимание нужно будет уделить автомату для кухни.

В ванной комнате розеток в принципе быть не должно, из-за влажной среды помещения. Водонагреватель и стиральная машина, как правило, подключены на прямую к автоматическим выключателям на счетчике. Розетка может быть одна для бритвы, но она монтируется особым образом и подключена на отдельный трансформатор.

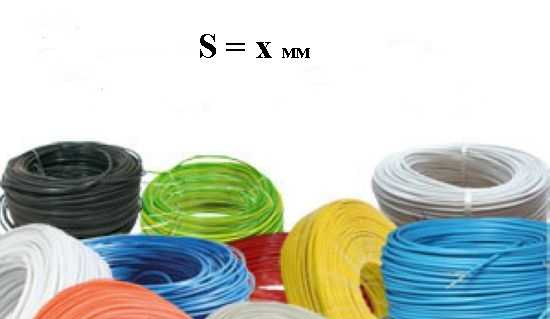

Сечение кабеля



Прежде чем выбирать кабель, необходимо просчитать потребляемую мощность. Сечение кабеля напрямую зависит от этого фактора. Итак, допустим, что у нас на кухне следующие приборы:

- электрический чайник 2,0 кВт

- печь СВЧ 0,7 кВт;

- холодильник 0,7 кВт;

2,0 + 0,7 + 0,7 = 3,4 кВт

Потребление на кухне составило  3,4 кВт.

Чтобы перевести в ваты, необходимо умножить на 1000:  3,4 кВт * 1000 = 3400 Вт.

Для нахождения силы тока переводим в амперы по формуле: мощность, деленная на напряжение (P / U = I)  3400 / 250 = 13,6.

Сила тока равняется 13,6А.

Теперь необходимо учесть коэффициент спроса, он учитывает количество электроприборов, в нашем случае их 3, значения коэффициента следующие:

2 электроприбора – 0,8

3 электроприбора – 0,75

5и более электроприборов – 0,7

И так наш коэффициент 0,7. Умножаем на полученную силу тока: 13,6 * 0,7 = 9,52 А

Таким образом, сила рабочего тока на кухне составила 9,52 ампер.

Зная рабочую силу тока, мы смело можем подобрать автомат и провода. Выбирать их нужно с небольшим зазором. Так нам подойдет автомат с рабочей силой тока в 10А

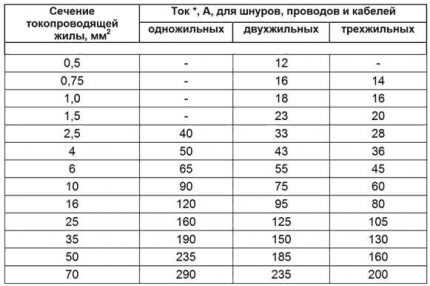

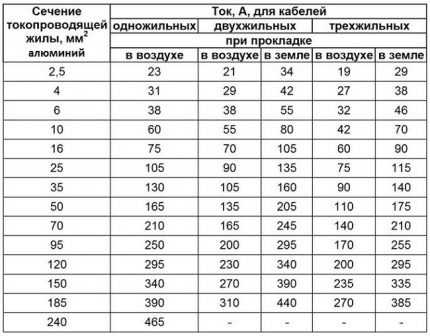

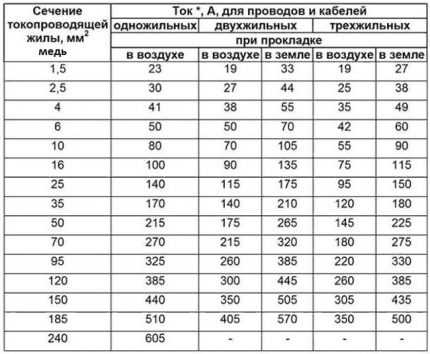

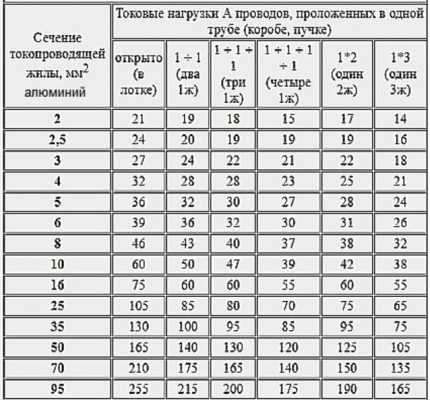

Кабель подбирается в соответствии с таблицей правил устройств электроустановок, таблицу приводим ниже.

Сечение провода в мм²

Максимально допустимая сила тока для меди (А)

Максимально допустимая сила тока для алюминия (А)

0,75

11

8

1,0

15

11

1,5

17

13

2,5

25

19

4,0

35

28

6,0

42

32

10,0

60

47

16,0

80

60

Исходя из таблицы, нам подойдет медный кабель сечением 0,75 мм²

Как уже говорилось выше кабель необходимо подбирать с небольшим зазором, это необходимо для избежания перегрева проводов.

Также при выборе кабеля большую роль играет среда, в которой он будет использоваться, а также условия эксплуатации. Например, в помещениях, где хранятся горючее материалы (гараж, склад и т.д.) используется кабель с негорючей обмоткой. В квартирах чаще всего применяют кабеля ПБПП, ПВС – гибкие, с многопроволочными жилами, или ВВГнг и ВВГ – жесткие, с однопроволочной жилой.

Необходимую длину кабеля также посчитать не сложно. Именно для этого мы изначально просили выполнять план квартиры с учетом масштаба. Единственный нюанс заключается в том, что к полученной длине необходимо добавить 15% - это стандартный запас.

Способы монтажа электропроводки в квартире

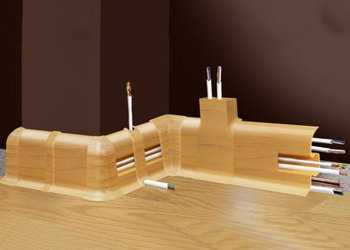

 Существует три способа монтажа электропроводки: скрытый, открытый и смешанный (комбинация первых двух). Теперь подробнее.

- Скрытый метод прокладки кабеля

По сути, способ прокладки кабеля квартиры заложен в названии. Скрытый способ подразумевает скрытие кабеля в стенах под слоем штукатурки, подвесными потолками, гипсокартонном, плинтусам и так далее. Такой способ наиболее распространен, так как наиболее безопасен для эксплуатации. Отрицательным моментом является сложность в ее ремонте. Так как она скрыта, трудно найти ее месторасположение (именно поэтому план электропроводки не в коем случае нельзя выкидывать).

В основном такая проводка ведется в стенах. Делаются специальные технологические полости-трассы, выполняются эти работы с помощью перфоратора. Проделать такую работу, не имея специальных навыков, будет весьма проблематично. В проделанные штробы укладывается кабель, затем замазывается шпаклевкой. В деревянных помещениях скрытый метод проводки кабеля не выполняется.

- Открытый метод прокладки кабеля

Такой способ прокладки кабелей выполняется в основном как временная электропроводка либо в деревянных домах. Очевидный плюс такой проводки – это ее цена и скорость прокладки. Минус – безопасность и хрупкость (так как провода открыты, их легко случайно повредить, например, при перестановке мебели и т.д.).

При таком методе используются специальные провода с улучшенной изоляцией. Для большей безопасности провода можно спрятать в гофротрубу или специальные лотки.

Ниже вы можете воспользоваться онлайн-калькулятором для рассчёта стоимости проектирования сетей электроснабжения:

Поделитесь ссылкой



Дата публикации: 18.09.2014

energy-systems.ru

Как рассчитать сечение провода для домашней проводки

Монтаж бытовой электросети необходимо проводить так, чтобы пользователи без проблем могли одновременно включать несколько мощных электроприборов. Поэтому подбирать сечение провода для домашней проводки нужно на основании грамотного расчет параметров квартирной и домовой электросети.

Существует несколько методик расчета. Мы предлагаем ознакомиться с разными подходами и выбрать оптимальный вариант. Помимо технологии расчета сечения провода, в статье описаны основные параметры выбора электропроводки и указаны нормативные ограничения на максимальную мощность электроприборов.

Содержание статьи:

Зачем знать параметры провода

Стандартные электророзетки рассчитаны на длительный ток в 16 А, что соответствует максимальной мощности включенного прибора 3,52 кВт. Обычно к ним подводиться медный кабель с сечением 2,5 мм2, что может ввести в заблуждение при выборе типа провода для всей остальной электроразводки.

Параллельно увеличению площади поперечного сечения кабеля возрастает и его цена. Однако экономить на электропроводке не стоит – это может привести к гораздо большим финансовым затратам в будущем

При движении электронов по металлу часть энергии рассеивается в виде тепла. При большом токе и небольшом сечении кабеля тепловой компонент может привести к перегреву металла и оплавлению его оболочки.

В бытовых условиях это может инициировать как внутристенное короткое замыкание, так и возгорание открытых проводов, особенно в местах перегибов.

В результате могут возникнуть следующие ситуации:

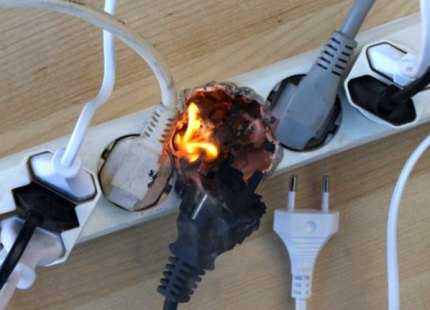

  1. Масштабный пожар, если рядом с кабелем находится легковоспламеняющийся материал.
  2. Утечка тока при неполном оплавлении оболочки жилы. Это ведет к бессмысленному расходу электроэнергии и вероятности поражения жильцов электрическим током.
  3. Незаметный . В результате обесточивается часть квартиры или все помещение. После этого требуется поиск места разрыва и последующая замена проводки с локальным ремонтом стены.

Выбор толстого электропровода для квартиры, с запасом, также имеет один минус – перерасход финансовых средств, который не имеет смысла. Поэтому выбор сечения проводки лучше производить с помощью расчетных методов, чтобы избежать всех вышеуказанных проблем.

Факторы выбора сечения проводки

Не только мощность прибора определяет характер необходимой электропроводки. Существуют и другие факторы, влияние которых обязательно учитывается при расчете необходимого сечения кабеля. Они могут оказать влияние на теплообразование в проводнике, его пожароопасность и эксплуатационные характеристики.

К таким относят:

  1. Материал жилы: медь, алюминий.
  2. Вид изоляции: ПТФЭ, ПВХ, ПЭ и другие пластики.
  3. Длина провода от источника тока до прибора.
  4. Способ прокладки провода: , скрытый в стене или с помощью кабель-каналов.
  5. Температурный режим в помещении.
  6. Количество фаз и напряжение сети.
  7. Схема монтажа проводки.

Медь имеет меньшее сопротивление, чем алюминий, поэтому и расчеты по этим материалам производятся отдельно. Сечение медной жилы может быть примерно в 1,5 раза меньше, чем алюминиевой.

Материал изоляции также влияет на выбор электропровода. Существуют специальные оболочки, которые выдерживают высокие температуры без оплавления и изменения сопротивления, поэтому такие кабеля могут подвергаться повышенным нагрузкам и использоваться при повышенных температурах.

Галерея изображений

Фото из

Одно- и многожильный кабель

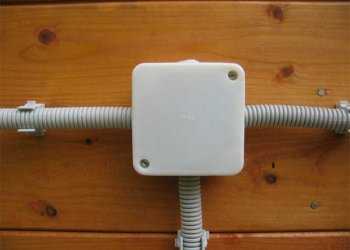

Прокладка электрокабеля в гофре

Различные виды изоляции проводов

Трехжильный кабель для домашней проводки

От длины провода и его сечения зависит степень падения напряжения, поэтому для работы чувствительной электроники необходимо учитывать и эти параметры.

Закрытые в короба или заштукатуренные в стене электропровода в меньшей степени теряют тепло при длительных нагрузках, поэтому они быстрее перегреваются и требуют большего расчетного сечения.

Проводка, идущая от счетчика к распределительным коробкам, вообще может испытывать одновременную нагрузку от нескольких приборов, включенных в различные розетки. Поэтому расчет сечения этих участков кабеля нужно производить отдельно.

Также нагрузка на электрокабель зависит от напряжения и количества подведенных фаз. Но так как в быту используется преимущественно однофазная проводка с напряжением 220 В, то влияние этого фактора рассматриваться не будет.

Методика определения сечения домашней проводки

При расчете сечения жилы электрокабеля при учитывается множество факторов. Существуют специальные компьютерные программы, которые позволяют учесть все особенности дома и потребности его жильцов. Но определить необходимое для проводки сечение можно и самостоятельно, используя описанную методику.

Важно понимать, что диаметр проводов в квартире может отличаться от комнаты к комнате. На входе в электросчетчик он один, у распределительной коробки сечение провода уже может быть меньше, у розеток и светильников – ещё меньше.

На каждом участке электропроводки желательно определять необходимые для неё параметры, чтобы не переплачивать за излишне толстые провода.

Расчет по мощности приборов

Простейшим методом определения требуемого сечения провода является его расчет с учетом мощности эксплуатируемых электроприборов и корректирующих коэффициентов. Данная методика предполагает несколько этапов.

Этап №1. Суммирование мощностей электроприборов. В идеале нужно узнать номинальное потребление энергии каждым устройством, которое указано на его маркировке. Если жилое помещение ещё необустроенное, то рассчитать ориентировочную потребность в электроэнергии можно с помощью нижеприведенной таблицы №1.

Одинаковая по функционалу и размеру бытовая техника может иметь отличающуюся в 2-3 раза потребляемую мощность, поэтому её значение нужно смотреть на каждом устройстве (+)

При расчете можно использовать также параметры устройств, которые находятся в аналогичных квартирах родственников или знакомых. Есть ещё один вариант – сходить в магазин бытовой техники, посмотреть её характеристики, а заодно и присмотреть подходящую модель оборудования для дома.

Этап №2. Определение коэффициента одновременности. Он может выражаться в процентах или в числовом значении от 0 до 1. Коэффициент показывает отношение потребления электроэнергии одновременно включенными в сеть приборами к суммарной мощности всех домашних устройств, рассчитанной на первом этапе.

Обычно коэффициент составляет 0,8, но можно рассчитать его самостоятельно, исходя из привычек домашних жильцов.

Не стоит злоупотреблять переносными розетками, тройниками и удлинителями. Использовать желательно только оборудования со встроенным предохранительным механизмом, которое отключает электроэнергию при большом токе

Этап №3. Определение коэффициента запаса. Данный показатель учитывает возможный рост потребления электроэнергии через несколько лет. Обычно он принимается равным 1,5-2, но если в доме уже полный комплект электроприборов, то значение коэффициента можно взять 1,2-1,3. Главное, не пожалеть о малом сечении проводов в будущем.

Этап №4. Расчет предельно допустимой нагрузки.

Производится он по формуле:

P = (P(1)+P(2)+..P(N))*J*K,

где:

  • P – предельно допустимая нагрузка в Вт;
  • P(1)+P(2)+..P(N) – сумма номинальных мощностей всех электроприборов;
  • K – коэффициент одновременности;
  • J – коэффициента запаса.

Например, если суммарная мощность приборов составляет 7500 Вт, коэффициент одновременности – 0,8, коэффициента запаса – 1,5, то предельно допустимая нагрузка составит:

P=7500*0,8*1,5=9000 Вт.

Данный показатель будет использоваться в последующих расчетах.

Этап №5. Определение максимально допустимой силы тока.

Показатель определяется по простой формуле:

I=P/U,

где:

  • I – допустимая сила тока;
  • P – предельно допустимая нагрузка в Вт;
  • U – напряжение в сети – 220 В.

Используя данные четвертого этапа, можно определить максимально допустимую силу тока:

I=9000Вт/220В41А.

Методика расчета сечения кабеля по мощности и току подробно расписана в .

Этап №6. Расчет сечения кабеля по таблице. Так как на оптимальный выбор провода для домашней проводки влияют не только параметры приборов, но и внешние факторы (материал жилы, её оболочка, схема монтажа и т.д.), то для каждого случая существуют свои таблицы, которые рассмотрены далее.

Определение сечения электрокабеля по таблицам

Для определения оптимального сечения провода для домашней разводки существуют специальные таблицы. Все они ориентированы на величину допустимой силы тока, которая рассчитывается отдельно по вышеизложенной методике. Далее будут рассмотрены табличные варианты .

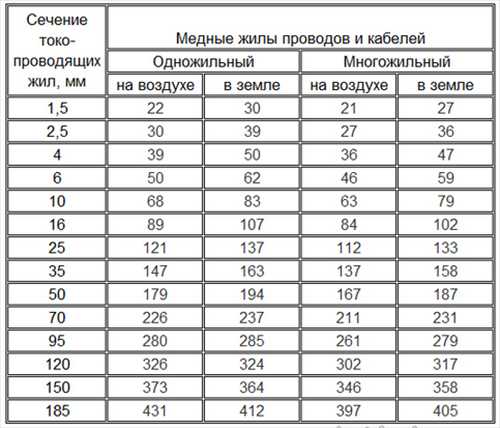

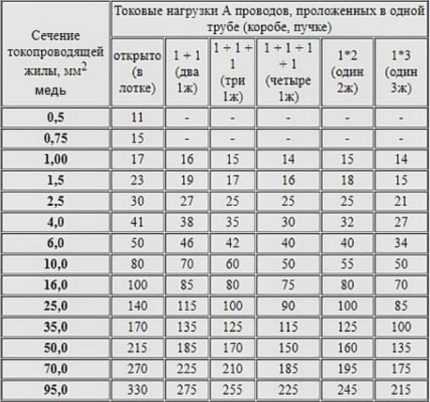

Расчет сечения обычных домашних проводов представлен в таблицах:

Из-за ломкости алюминия, провода из этого материала изготавливают лишь сечением от 2 мм. Также отсутствуют многожильные алюминиевые провода из тонких проволочек (+)

Ниже приведен расчет сечения проводов для переносок и удлинителей.

Удлинители в магазинах редко бывают с сечением провода свыше 1,5 мм2, поэтому нагружать их мощными электроприборами не стоит (+)

Токовая нагрузка на электрокабель при открытой и закрытой прокладке различается. Но они считаются одинаковыми, если провод укладывается в земле в широком лотке. Это позволяет кабелю отдавать тепло окружающему воздуху и меньше нагреваться.

Расчет сечения для медных и алюминиевых жил, в зависимости от способа укладки кабеля, приведен в таблице.

Максимальный ток зависит и от количества жил в кабеле, потому что каждая из них генерирует тепло, суммирующееся под единой оболочкой (+)

Аналогичные таблицы применяются при расчете электропроводки и в промышленности. Бытовые кабели обычно устроены гораздо проще, поэтому и количество расчетных материалов для них довольно ограничено. Указанные в таблицах параметры не придуманы, а указаны в отраслевых стандартах, например в ГОСТ 31996-2012.

Расчет падения напряжения

От сечения электрокабеля зависит не только степень нагрева жилы, но и электрическое напряжение на дальнем конце провода. Бытовая техника рассчитана на определенные параметры электросети, а их постоянное несоответствие может привести к уменьшению срока эксплуатации оборудования.

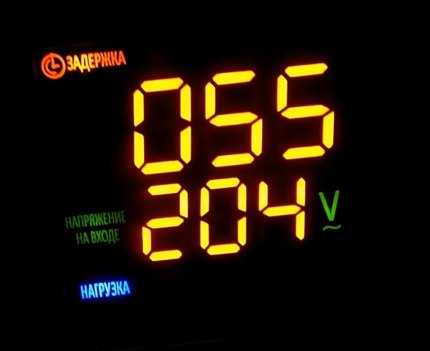

При падении напряжения на котле желательно поставить стабилизатор, чтобы оборудование не испытывало дополнительных нагрузок из-за несоответствия эксплуатационных характеристик электросети

При удлинении кабеля происходит падение напряжения. Этот эффект можно уменьшить, увеличив сечение проводки. Критическим считается понижение напряжение на конце провода на 5%, по сравнению с его значением у источника тока.

Рассчитать данный показатель можно по известной формуле:

Uпад = I*2*(ρ*L)/S,

где:

  • ρ – удельное сопротивление металла, Ом*мм2/м;
  • L – длина кабеля, м;
  • S – сечение проводника в мм2;
  • Uпад – напряжение падения, Вольт;
  • I – ток, протекающий по проводнику.

Если рассчитанное падение напряжения более 5% от номинального, то требуется использовать кабель с большим поперечным сечением. Это обеспечит стабильную работу техники.

Особенно чувствительны к значению напряжения отопительные котлы, стиральные машинки и прочие устройства с множеством реле и датчиков. Данную особенность нужно учитывать и при использовании переносок.

Нормативно-правовые ограничения

Коммунальные предприятия, обеспечивающие население электроэнергией, вправе вводить ограничения на максимальную суммарную мощность приборов в квартире. Достигаться это может установкой электросчетчиков с определенной пропускной способностью.

На прибор ставятся автоматические одноразовые или многоразовые предохранители, которые срабатывают при превышении порогового значения тока.

Электросчетчики советского типа массово заменяются на электронные. Они ещё более чувствительны к перегрузкам, из-за которых быстро выходят из строя

Если убрать со счетчика пробки и подключить его к квартирной проводке напрямую, то он гарантировано сгорит при длительном нарушении режима работы. Большинство советских счетчиков, установленных в квартирах, выдерживают пиковую нагрузку в 25 А до 1 минуты.

После этого они сгорают, что чревато оплатой установки нового прибора и штрафом за нарушение правил эксплуатации.

Не выдержать высоких нагрузок способна и проводка в подъезде, перегорание которой может обесточить сразу несколько квартир. Поэтому при подключении квартиры к внутридомовой сети кабелем 2,5 мм не стоит рассчитывать, что более толстый внутриквартирный провод будет способен выдержать высокие нагрузки.

Особенно важно учитывать фактор нормативных ограничений на этапе планирования монтажа электрического отопления, теплых полов, инфракрасных саун и прочего энергоемкого оборудования.

Предварительно нужно проконсультировать о возможностях электрооборудования, установленного перед квартирой, в соответствующих коммунальных службах.

Если вы решили рассчитать параметры электропроводки самостоятельно, то вам будет полезно разобраться в таких понятиях как: сила тока, мощность и напряжение. Подробнее в статье –

Выводы и полезное видео по теме

Видеоролики содержат практические советы электриков по выбору и покупке домашней проводки. Они помогут приобрести соответствующее кабелю оборудование, которое точно предохранит жилье от возможных проблем с перегрузками в сети.

Выбор сечения кабеля в магазине:

Соответствие сечения кабеля и параметрам автомата-предохранителя:

Выбор сечения кабеля и автомата:

Ошибки при выборе электрокабеля:

Основными факторами при выборе кабеля для домашней проводки являются мощность бытовой техники и ограничения электросетей, обеспечивающих подведение электрической энергии к квартире.

Правильно подобрав сечение провода, можно включать в сеть все необходимые электроприборы. Это избавляет от неудобств при эксплуатации техники и позволяет предупредить возгорание проводки.

Есть, что дополнить, или возникли вопросы по расчету сечения проводки? Пожалуйста, оставляйте комментарии к публикации, участвуйте в обсуждениях материала. Форма для связи находится в нижнем блоке.

sovet-ingenera.com

Расчёт электропроводки в квартире своими силами

Вступление

Если вы ремонтируете, меняете, делаете новую электропроводку в квартире, нельзя обойти этап расчёта электропроводки. Этот расчёт даст требуемое сечение кабеля проводки и прояснит варианты защиты проводки.

Что включает расчёт электропроводки в квартире?

Давайте определимся, что включает полный расчёт электропроводки квартиры.

  • Во-первых, это расчёт сечения кабеля или кабелей необходимого для проводки.
  • Во-вторых, это вычисление длины необходимых кабелей.
  • В третьих, это подбор номиналов автоматов и устройств  защиты электропроводки.

Посмотрим подробно на каждый этап расчёта электропроводки подробно, но для начала выполним некоторые подготовительные работы.

Выбор типа проводки

На этом этапе вы должны определиться с типом электропроводки, а именно будет ли проводка скрытой или она будет открытой.

Скрытой электропроводкой считается проводка, монтируемая внутри строительных конструкций помещений. Иначе, скрытая проводка это проводка визуально не видимая глазу. При чём, невидимость распространяется не только на кабели, но и конструкции монтажа.

Например, кабель, уложенный в слой штукатурки в стене, считается скрытым, а кабель, уложенный в кабель канале плинтуса или кабель канале, относится к открытой проводке.

Открытой электропроводкой считается проводка визуально видимая глазу. При чём, кабель, уложенный в плинтусе, наличнике, видимом коробе, лотке, видимой трубе относится к открытой проводке.

Выбор типа проводки повлияет на расчёт сечения жил кабеля, о котором чуть ниже.

Расчёт сечения кабеля

Этот расчёт важнейший в общем расчёт электропроводки квартиры. От него будет зависеть безаварийная и стабильная работа электропроводки, а также её безопасность для окружающих.

Расчёт сечения кабеля проводится по мощности планируемых к подключению электроприборов и длине электрических линий. Второй расчёт называется расчётом потерь, и он не актуален для проводки квартиры.

Сечение кабеля рассчитываем по мощности на основе простых законов физики из курса средней школы и таблиц ПУЭ.

Напомню, ПУЭ это «Правила Устройства Электроустановок» — базовый нормативный закон электрика. Скачать его можно тут и тут.

Простейший расчёт по мощности проводим на основе закона Ома: Электрическая мощность сети прямо пропорциональна силу тока и напряжению в сети. Нам нужно расчитать не мощность, а силу тока, поэтому нам актуальна такая версия закона: сила тока в электрической цепи прямо пропорциональная мощности, и обратно пропорциональная напряжению в цепи.

Математическая формула расчёта выглядит так:

P=U×I

Для этой формулы у нас точно известно напряжения в цепи (U). Бытовое напряжение в квартире равно 220-230 Вольт.

Мощность для формулы (P) нам нужно посчитать самостоятельно, сложив потребляемые мощности всех бытовых приборов, которые будут включены в эту электрическую цепь.

Взять мощность бытовых приборов можно из их паспорта, описании в магазине или запросив в Интернет поиск «мощности бытовых приборов». Вы легко найдете таблицу основных бытовых приборов используемых в квартире.

Имея суммарную мощность и напряжение цепи, мы легко посчитаем максимальную силу тока (I) этой цепи. Например, вы делаете новую розетку для электрической плиты. Пусть по паспорту её максимальная мощность будет 5100 Вт. Напряжение мы знаем оно 220 Вольт. Простым делением получаем, что максимальная сила тока этой цепи будет 23,18 А. Округляем в большую сторону, получаем, что сила тока этой цепи, с максимальной нагрузкой, будет 24 Ампера.

Имя это значения, мы легко рассчитаем сечение необходимого кабеля, воспользовавшись таблицам 3 из ПУЭ. Не буду приводить все таблицы ПУЭ, покажу сводный вариант расчёта:

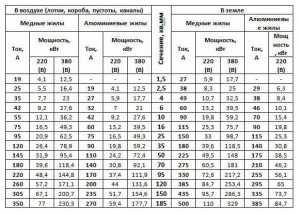

Как видите по таблице, вы легко по силе тока определите сечение необходимого кабеля. Более того вы можете это сделать даже по расчётной мощности включаемый приборов.

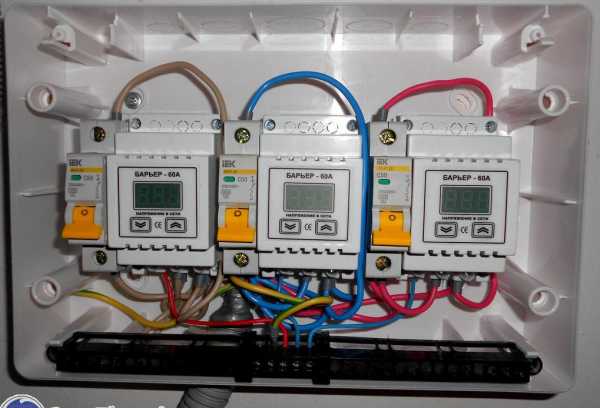

Расчет автоматов и устройств защиты

Итак, мы рассчитали сечение необходимого кабеля, заодно рассчитав максимальную силу тока в цепи. По значению силы тока мы можем подобрать автомат защиты этой цепи.

Автомат защиты это электротехническое устройство, обеспечивающее автоматическое отключение электропитания цепи за безопасно короткое время при возникновении аварийных ситуаций короткого замыкания и перегрузки.

При подборе номинала автомата защиты нам понадобится округлённое в большую сторону значение силы тока нашей цепи и знание шага номиналов имеющихся в продаже. В продаже вы найдете автоматы защиты с номиналов по току 6, 10, 16, 25, 32, 64 Ампера.

Чтобы выбрать устройство защиты нужно вспомнить, что это такое.

Устройство защиты или УЗО, это электротехническое устройство, обеспечивающее автоматическое отключение электропитания цепи при возникновении потенциальных угроз человеку быть пораженным электротоком.

Например, в ванной идет утечка тока от питающего кабеля на металлический корпус машины. Сила этого тока недостаточна, чтобы сработал автомат защиты. Вместе с тем во влажной среде этот ток может быть опасен для человека. УЗО определяет такие токи, которые называются дифференциальными, и отключает электропитание цепи.

При выборе УЗО нужно учесть, что:

  • УЗО ставится в цепь со стороны подачи электропитания вместе с автоматом защиты.
  • Устройство ставится в цепь после автомата защиты этой электрической группы.
  • Номинал УЗО по току должен быть на шаг меньше номинала автомата защиты, установленного вместе с УЗО.

Данные правила относятся к УЗО отдельной группы, но не относятся к выбору УЗО используемого для защиты нескольких групп электропроводки.

Чтобы упростить задачу расчёта номиналов автоматов защиты квартирной электропроводки, есть рекомендуемый вариант, который сработает для любой средней квартиры.

В этой визуальной таблице вы видите, как нужно разбить электропроводку квартиры на группы и какой подобрать номинал автомата защиты для каждой группы.

Расчёт длины кабеля

Длину необходимых кабелей нужно промерить рулеткой от мест расстановки розеток и светильников квартиры до щита.

Если вы делаете проводку для отдельной электроточки это сделать несложно. Однако если вы делаете проводку для всей квартиры с несколькими группами вам нужно предварительно нарисовать схему электропроводки с обозначением на схеме групп проводки и трасса прокладки кабелей.

К полученной длине кабеля нужно прибавить 10%-15% для запаса. Для правильного выбора трассировки кабеля нужно помнить о правилах монтажа электропроводки.

Пример

Для примера проведём расчёт электропроводки в квартире для новой стиральной машины. Я выбрал для примера, стиральную машину Bosch WAN20060OE. Её максимальная потребляемая мощность 2300 Вт (по описанию).

Для стиральной машины нужно сделать отдельную группу со своим автоматом защиты и УЗО. Отдельная группа защиты означает, что розетка стиральной машины должна питаться электрическим кабелем, идущим от квартирного щита и защищаться отдельным автоматом защиты и желательно, отдельным УЗО.

Расчёт по току:

Делим 2300 Вт на 220 Вольт и получаем силу тока цепи равную 10,45 Ампер. Здесь округляем в меньшую сторону, так как напряжение может быть 220-230 В.

Получаем ток данной цепи 10 Ампер. По таблице смотрим сечение кабеля. Оно равно 2,5 мм2, для меди. Алюминиевый кабель  в рассмотрение не берем.

Автомат защиты выбираем с запасом на 16 Ампер. УЗО выбираем на рабочий ток 10 или 16 Ампер. Ток срабатывания УЗО 30 мА.

Для улучшения эргономии щита, пару автомат защиты+УЗО лучше заменить на дифференциальный автомат защиты (дифавтомат). Он выполнит обе функции защиты. Номинал дифференциального автомата защиты 16 Ампер.

Длину необходимого кабеля промеряем рулеткой от места установки розетки до места установки автомата защиты. К этой длине прибавляем 10%.

Всё, расчет электропроводки в квартире для новой стиральной машины проведён.

Вывод

В этой статье я показал общий расчёт электропроводки в квартире своими силами. Конечно, расчёт всей электропроводки более сложен, но базироваться он будет именно на этих общих принципах.

©elektriksan.ru

(Просмотров всего:97)

Поделиться ссылкой:

elektriksan.ru

Расчет электропроводки для обеспечения ее надежности + видео

В многоквартирных этажных постройках коммуникации прокладываются строителями, и самостоятельно тянуть электросеть нет необходимости, но если вы строите дом, расчет электропроводки понадобится обязательно.

С чего начинается расчет электропроводки

Что такое ток, ученые до сих пор представляют себе довольно расплывчато. Известно, как его использовать, известно, как его изменять, как направлять, но все его свойства и особенности не разгаданы. Однако обойтись без ручейка электронов, бегущих по кабелю, на сегодняшний день невозможно, или очень трудно, особенно тем, кто привык к комфорту. Свет, тепло, свежий кондиционируемый воздух, связь, а зачастую и приготовление пищи – все это обеспечивает нам электричество, на котором работает всевозможная бытовая и промышленная техника. Чтобы ток начал поступать в дом или на участок, мало просто протянуть провода, нужно точно знать, из какого они должны быть материала и какого сечения. Но давайте по порядку.

Расчёт электропроводки

С помощью кнопок составьте схему планируемой электросети.
Используемый провод МедныйАлюминиевый

Выход из счётчика
Добавить провод, идущий к ...


Рассчитать сечения проводов -

Еще из школьного курса физики известно, что ток имеет такие параметры, как мощность, напряжение и, собственно, некоторую силу, определяемую интенсивностью движения заряженных частиц. Расчет электропроводки рекомендуется начинать с соотношения этих величин, которые влияют на множество факторов при выборе кабеля и других элементов сети. Формула выглядит следующим образом: P = I · U, здесь P – мощность, измеряющаяся в Ваттах (Вт и кВт), I – сила тока (Амперы, А), U – напряжение (Вольты, В). Исходя из формулы, можно найти любой параметр, если известны другие два.

Сечение кабеля напрямую связано с силой тока. Если взять проволоку толщиной 0.5 мм2 и пропустить по ней электричество в 17 Ампер, проводка просто-напросто сгорит, поскольку при такой силе тока нужна медная или алюминиевая жила в 1 мм2. Кроме того, от сечения и материала кабеля зависит и его свойство поддерживать определенную мощность при том или ином напряжении. Далее прилагается таблица, которая поможет выбрать нужный диаметр провода для различных вариантов сети.

Зависимость сечения кабеля от силы тока

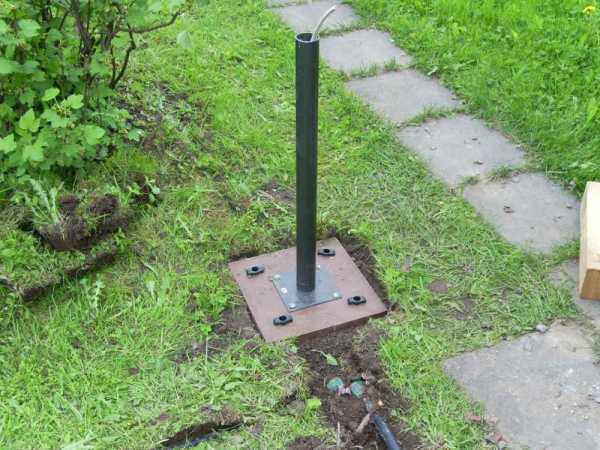

Как рассчитать электропроводку на участке

На придомовой территории, вдоль дорожек, иногда даже в саду и цветнике, а также по периметру участка всегда имеется какое-то освещение. И если некоторым особо экономным хозяевам удобнее пользоваться фонарями и декоративными светильниками на солнечных батареях, то традиционно к земельным наделам протянуты линии электропередачи от ближайшей подстанции. Это может быть воздушный кабель или подземный, в первом случае он проходит по изоляторам на верхушках столбов, а во втором – по специальной трубе из диэлектрика, закопанной глубоко в грунт.

Исходя из того, как подведено электричество, надо рассчитывать и продолжение линии на участке. Самое простое решение – из двух проводов, один из которых фазный, а второй нулевой, иногда на дом может приходиться три провода для обеспечения двух отдельных фаз. Четырехжильный ввод необходим в том случае, если есть необходимость в трехфазном варианте, при наличии соответствующего потребителя (промышленное и профессиональное оборудование, станок). Последний тип подключения может быть использован только после получения разрешения на него в предоставляющей электроэнергию организации.

Итак, остановимся на однофазном двухжильном соединении с подстанцией, которое еще нужно протянуть, если вы не хотите оплачивать работу специалистов. Перед тем, как рассчитать электропроводку, следует учесть, что протяженность кабеля от общей линии до вашего участка не должна превышать 25 метров, на большем расстоянии (а при сильных ветрах в вашей местности и на меньшем отрезке) нужно ставить опору. Высота расположения кабеля над проезжей дорогой – как минимум 6 метров, в дом заводить воздушную линию желательно на уровне 3 метров.

На выходе с подстанции, где стоит трансформатор, ток обычно уже имеет напряжение 220 В. Но падения в электрической сети – дело обычное, и может оказаться, что к вам поступает каких-то 160 В. Чтобы получать необходимый уровень напряжения, на входе кабеля нужно установить стабилизатор, а также автоматы, которые будут защищать сеть от перегрузки. Параметры их указываются в Амперах, то есть соизмеряются с потреблением тока. Укомплектовав распределительный щиток, помещаем его в таком месте, где нет сырости.

Ко всем хозяйственным постройкам, будь то сарай или летний навес, протягиваются провода, это можно сделать по воздуху и напрямую, так будет экономнее. Освещение вдоль дорожек лучше обеспечить подземным кабелем, причем фонари следует соединять параллельно, а не последовательно, чтобы перегорание одной лампы не отключало всю цепь. Берем план, и на нем отмечаем воздушную линию, соединяющую постройки с распределителем, и тянущийся от него же вдоль дорожек (и повторяющий все их изгибы) подземный кабель. Измеряем получившуюся разводку и умножаем ее длину на 2, поскольку нужны минимум два провода (на улице рекомендуется двойная изоляция), для фазы и нуля.


Калькулятор электропроводки для дома

Для начала рассчитываем мощность автомата для всех наличествующих и включаемых одновременно потребителей тока. Если у вас работает холодильник и компьютер, а вы еще запускаете стиральную машинку, для подачи в которую воды нужен проточный водонагреватель и насос, то получится потребление порядка 11 кВт. Это если даже исключить освещение. Логично, что автомат на 16 А такую нагрузку не выдержит. Посмотреть, какую мощность имеют те или иные устройства, можно в следующей таблице, дальше по приведенной выше формуле вычисляем номинал автомата.

Мощности электроприборов (Вт)

Для монтажа электрической сети используются ответвительные коробки, от которых проводка протягивается в сопредельные помещения.

Следует помнить, что при разводке электросети по дому нужно сразу разделить ее на три группы, одна из которых выделяется полностью для осветительных приборов, вторая – для розеток, а третья используется для приборов, требующих заземления. Так будет легче рассчитывать калькулятор электропроводки. При этом ни в коем случае не следует использовать один нулевой кабель для двух различных групп, также как и объединять их между собой. Также необходимо снабдить каждую отдельную группу собственным автоматическим защитным выключателем, номинал которого рассчитывается из суммы мощностей подключаемых на данную разводку приборов.


remoskop.ru

Самостоятельный расчет электропроводки: рекомендации специалистов

Для того чтобы монтаж электропроводки был качественным необходимо произвести расчет, который начинают с разработки схемы – чертежа и плана разводки.

Если данную работу производите самостоятельно, тогда следует учесть следующее:

  • Электропроводка должна быть заземлена;
  • Вычисляют мощность всех электроприборов;
  • Выбирают правильное сечение провода и материал изготовления;
  • Учитывают тип проводки;
  • Подключают счетчик и защитные автоматы (дифференциалы и УЗО).

Как определить общую мощность электроприборов?

Данный расчет основывается на вычислениях производительности конкретного потребителя, при этом необходимо учесть мощность всех применяемых и установленных приборов. Эту величину можно выяснить достаточно просто, она зафиксирована в документации.

Расчет сечения кабеля

Например:

  • Кондиционер потребляет 2 кВт в час;
  • Нагреватель воды, электрочайник и утюг, тоже имеют такую же мощность до 2 кВт  в час;
  • Телевизор и стиральная машина до 1 кВт;
  • Микроволновая печь и холодильник в час потребляют 0,7 кВт;
  • Освещение до 0,5 кВт.

Отсюда выходит, что если в квартире установлена такая техника, тогда общая мощность составляет до 12 кВт, а норматив составляет 15 кВт (имеется в виду квартира площадью до 53 м2).

После этих подсчетов всю электропроводку делят на группы:

  1. Штепселя кухни, комнат, коридора, ванной;
  2. Освещение.

Для кухонных розеток учитывают максимальную мощность (дневную), которую потребляют бытовые приборы.

Для расчета нагрузки на штепселя ванной принимают во внимание тот факт, что там размещаются стиральная машина и водонагреватель.

Как выбрать кабель и провод?

После того как определят общую производительность всех электрических, бытовых установок и приборов, а также после расчета напряжения, из таблицы ПУЭ выбирают значения сечения кабелей.

Его берут с запасом, и этим в будущем, исключается нагрев проводки.

Если выбирают марку проводов, тогда учитывают тот факт, что при различных условиях применяют разную маркировку. Востребованной для жилых помещений считается ВВГ (одножильная, жесткая) и ПВС (многожильная, гибкая).

Как вычислить необходимую длину?

До монтажа производят замер кабеля, при этом учитывается общее число приборов. Результат умножают на 15 % (стандарт), после этого определятся стоимость кабелей.

Если для монтажа электропроводки применяют однотипный провод, тогда можно воспользоваться приближенным методом исчисления, по которому, площадь помещения умножают на два, а полученный итог включают в общую стоимость проводки. Сюда же приплюсовывают цену УЗО или дифференциального автомата и штепселей.

Сечение провода

Для правильного выбора необходимо знать, что это толщина провода и измеряется в кв. миллиметрах. От правильности расчета зависит, насколько надежной будет сеть.

Это важно! Необходимо знать, что 1 мм медный провод может выдержать до 2 кВт, а значит, рассчитав потребление сети и нагрузку можно приблизительно выяснить сечение кабеля, которое необходимо для конкретной проводки.

Для точного расчета нужно выяснить общую потребляемую мощность электроэнергии в одной комнате.

Например, возьмем зал, здесь подключаем: телевизор, торшеры, магнитофон, пылесос для влажной уборки и освещение (люстра и точечные светильники). Рассчитаем их общую мощность, допустим, что эта величина составляет 2840 Вт или 2,84 кВт, а значит для того чтобы смонтировать проводку в этой конкретной комнате необходимо применить кабель с сечением 1,5 мм2, так как он выдерживает 3 кВт нагрузку.

Также необходимо сделать заземление, потому что некоторые приборы не работают без него, да и с ним надежней.

Методы монтажа

Мы рассмотрели, как производится расчет электропроводки, но учтите, что ее стоимость зависит от типа установки, поэтому рассмотрим и ее. Она бывает:

  1. Открытой;
  2. Скрытой.

Первый метод электрической проводки предполагает укладку кабелей в гофрированной трубе, пластиковых коробках или каналах, в специальных плинтусах или просто скрученный провод крепят на керамических изоляторах. Но отметим, что последний тип, с применением изоляторов, считается ретро методом, и если раньше его уже не использовали, то в последнее время он вновь вошел в моду, и его применяют на дачах для монтажа электропроводки в деревянных домах.

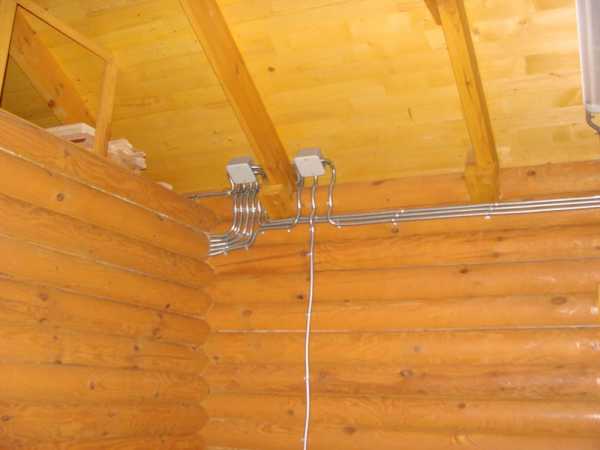

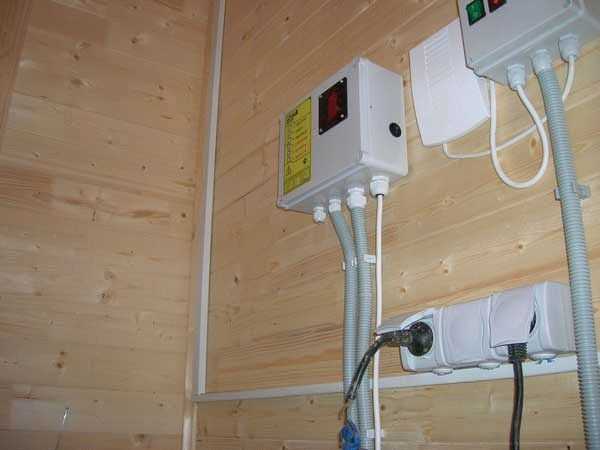

Принцип открытого типа проводки, предполагает укладку кабеля в специальные пластиковые, гофрированные или металлические каналы или трубы, которые крепятся дюбелями или винтами к поверхности стены, потолка или пола. Фактически линия проводки на виду, но ее видом не портится дизайн помещения, а наоборот данные короба и каналы можно окрасить в любой понравившийся цвет, который подходит к интерьеру квартиры.

Второй метод предусматривает расположение кабелей в стене и в потолке. Данный способ применяют при монтаже подвесного или натяжного потолка, а также прокладка электропроводки может производиться в пространстве между плитами и даже под полом.

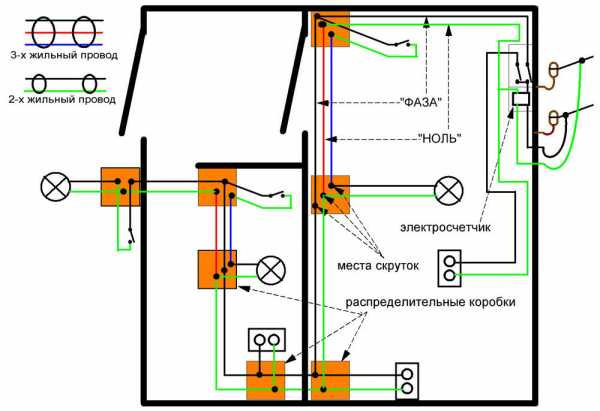

Схема электропроводки

Для монтажа розетки или выключателя самым трудоемким считается штробление, то есть выдалбливание канав в поверхности для укладки проводов и кабелей. Эту работу делают, применив штроборезку, перфоратор с алмазным сверлом или болгарку. Далее для углубления штроб используют молоток и зубило.

После того, как канавы пробиты, в них, согласно схеме разводки укладывают кабель и устанавливают штепселя и розетки, а также автоматы, распределительные коробки, щиты, счетчик, защитные автоматы и др. После того как монтаж выполнен, шпатлевкой замазывают канавы и производят финишную обработку стен, потолка или пола.

Этот вид проводки применяют в жилых и производственных помещениях, но в деревянных строениях ее не монтируют.

Заключение

В том случае если при укладке электрической сети в квартире, учитывают все выше изложенные требования и рекомендации, тогда проводка будет качественной и надежной и прослужит долгие годы. В случае если самостоятельно не сможете произвести расчет, тогда обратитесь за помощью к специалистам.

Статья была полезной? Оцени и поделись ей в соц. сетях:
 Loading ...

Советуем почитать по теме:

expertelektrik.ru

Расчёт электропроводки в доме или квартире

Многие не знают, как правильно совершать расчёт сечения провода, однако без этого не получится правильно рассчитать электропроводку. Если вы живете в многоэтажном многоквартирном доме, то прокладывать коммуникации нет нужды — это сделали за вас строители. Но при возведении частного дома вам придётся заняться этим самостоятельно.

Во время возведения частного дома обязательно возникнет вопрос о том, как рассчитать электропроводку

С чего начать?

Вряд ли сегодня можно представить себе современную жизнь без электричества. Даже самый ярый любитель природы не сможет долго обходиться без света, электрочайника, компьютера и так далее. Чего уж говорить о тех людях, которые привыкли жить в абсолютно комфортных условиях? Без электричества на сегодняшний день не может обходиться практически ни одна бытовая техника. Нельзя наобум выбирать провода, чтобы растянуть их по всему дому для подключения электричества. Нужно знать, как рассчитать сечение провода, какие вообще бывают провода и так далее. Именно об этом мы поговорим в этой статье.

По мощности и по току можно определить то, какие провода вам понадобятся для подведения электричества к дому. Ещё из школьного курса физики вспоминается формула мощности (P), которую можно установить, перемножив между собой напряжение (U) и силу тока (I):

P = I×U

Если у вас имеются две величины, легко можно установить третью. Следует также ориентироваться по нагрузке электричества (силе тока) на провод. Такой параметр должен быть учтён в любом случае, ведь провод с чересчур маленькой толщиной при повышенной нагрузке может просто-напросто сгореть. При этом напряжении разные виды проводов способны поддерживать разную мощность.

Расчёт проводки вне дома

Если вы проживаете в частном доме, наверняка не раз задумывались о том, как можно украсить приусадебное пространство. Один из вариантов — устанавливать наружные осветительные приборы. Кто-то использует фонарики с солнечными батареями, а кто-то проводит линии электропроводки. Провод можно проложить как глубоко под землёй, используя трубы из диэлектрика, так и над ней.

Выделяют несколько видов подключения:

  • однофазное;
  • двухфазное;
  • трёхфазное.

Электропроводка на участке напрямую зависит от типа подводки от дома. В большинстве случаев для минимальных затрат электричества хватает системы из двух проводов. Один будет — фазой, другой — нулём. Встречаются ситуации, когда для подведения кабеля от дома к участку необходимо три провода. Третий играет роль второй фазы. Если у вас на участке находится такой источник потребления питания, как, например, трансформатор или станок, вам нужно будет использовать трёхфазный способ проводки. Такой четырёхжильный ввод допустим только после соответствующего разрешения организации, которая поставляет вам электроэнергию.

Рассмотрим однофазное двухжильное соединение на участке дома. Для начала дадим несколько рекомендаций:

  • перед тем как приступить к расчётам, необходимо учитывать протяжённость кабеля. Если расстояние от источника до участка превышает 25 метров, тогда нужно будет возводить дополнительное крепление для провода. Если в вашей местности наблюдаются значительные ветра, тогда это расстояние следует уменьшить до 15–20 метров;
  • если кабель проходит над проезжей частью, его высота должна быть не менее 6 метров над землёй;
  • подключить линию к дому рекомендуется на высоте не менее, чем 3 метра.

Как известно, от трансформатора ток отходит при напряжении 220 В. Но встречаются ситуации, когда происходят перепады напряжения, и к вам может доходить намного меньше — около 150 В. Для этого созданы стабилизаторы. Они монтируются на месте выхода электричества. Также оборудуйте систему автоматами защиты сети от перегрузки. Распределительный щиток необходимо расположить в сухом месте.

Вы можете прокладывать провод как под землёй, так и напрямую по воздуху. Последний вариант будет значительно экономнее. В случае с фонарями вдоль дорожек лучше обойтись подземной прокладкой кабеля. Лампочки необходимо соединять в параллельную цепь. Так вы исключите вариант отсутствия всего освещения в результате перегорания одной из них.

Чтобы выполнить расчёт провода, возьмите план участка и обозначьте все подземные и воздушные линии передачи электричества. Просуммируйте их длину и умножьте на два. Это нужно сделать потому, что вам понадобится два провода.

Расчёт электропроводки в квартире

В первую очередь необходимо помнить о том, что расчёт электропроводки в квартире начинается с составления схемы разводки. Если вы решили заняться проведением проводки самостоятельно, вам необходимо особое внимание уделять таким вопросам:

  • определение сечения жил проводов;
  • при каких условиях будет прокладываться провод;
  • как подключить счётчик;
  • заземление;
  • суммарная мощность приборов;
  • защита электросети.

На среднюю однокомнатную квартиру полагается суммарная мощность в 15 кВт. Удобнее подсчитать потребляемую мощность, если условно разделить проводку на несколько групп. Например, розетки для:

  • ванной;
  • комнаты;
  • кухни;
  • коридора.

И отдельно учтите освещение квартиры. Так вам легче будет подсчитать максимальную нагрузку электроприборов вашего дома. Если вы сомневаетесь, используйте специальный калькулятор, который сможете найти в интернете на строительных форумах.

Также при расчёте проводки постарайтесь максимально точно определить суммарную мощность, которую потребляют все крупные электроприборы в квартире. Для этого вам понадобится информация, которую предоставляет производитель в инструкции по эксплуатации или на коробках. Также дополнительные данные вы сможете найти в интернете.

Как видите, расчёт электропроводки можно провести и самостоятельно. Не забывайте придерживаться точности при любых подсчётах. Если вы сталкивались с такими расчётами, поделитесь комментариями под этой статьёй.

repaireasily.ru

Расчет электропроводки в квартире – Расчет проводки в доме своими руками

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
