Сборка теплицы: пошаговая инструкция по сборке

Главное назначение теплиц заключается в создании благоприятного микроклимата, способствующего выращиванию садово-огородных культур. Основным местом их применения являются дачные и приусадебные участки. Поскольку эти территории имеют небольшую площадь, то конструкция теплиц должна быть несложной и легковесной, чтобы можно было выполнить их монтаж без применения спецтехники. Кроме того, в собранном виде теплица должна выдерживать нагрузки от ветра и снега, быть влагостойкой и пропускать максимум света. Одним из типов таких теплиц являются арочные теплицы, имеющие покрытие из сотового поликарбоната. Ниже приведена подробная пошаговая инструкция, в соответствии с которой выполняется сборка теплицы такого типа.

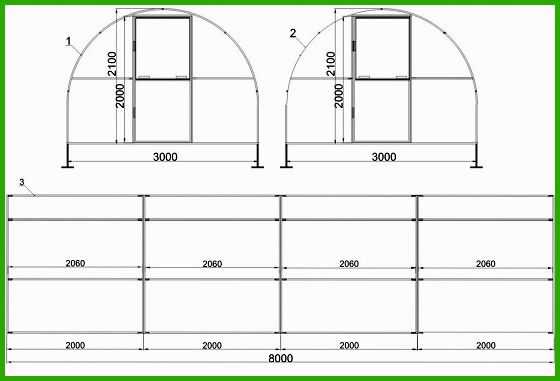

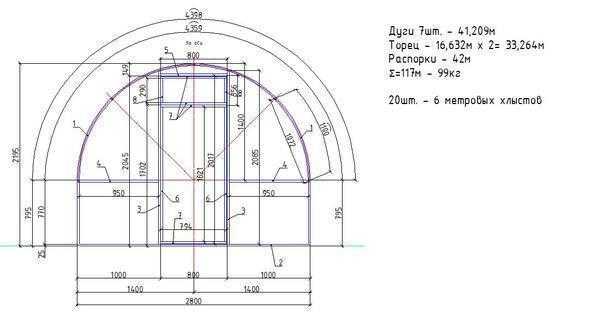

Схема каркаса теплицы из поликарбоната.

Подготовительные работы

Арочные теплицы могут быть установлены как на фундамент, так и на землю. В последнем случае требуется выбрать ровный участок (или, при необходимости, распланировать его при помощи лопаты), с неровностями не более 5 см. Ровная поверхность необходима для установки верхних точек дуг на одну прямую, что является одним из главных требований инструкции по сборке. Такой способ отличается простотой и отсутствием дополнительных затрат.

Схема крепления термошайб на поликарбонат.

Однако не всегда можно выбрать достаточно ровный участок требуемой для теплицы площади (18 кв. м для распространенных парников с размерами 6х3 м). В этом случае необходимо соорудить простейший фундамент (поскольку вес поликарбонатной теплицы небольшой), на который она и будет установлена. По типу используемого материала фундамент может быть металлическим, деревянным или бетонным. Наиболее распространенным вариантом является схема сооружения ленточного фундамента из деревянного бруса.

Устройство фундамента начинается с разметки углов конструкции при помощи столбиков из кирпичей. При этом для контроля равенства углов 90° применяется проверка равенства диагоналей. Также кирпичные столбики сооружаются посередине длинных сторон. Идеальным материалом для фундамента служит деревянный брус 100х100 мм. Его следует покрыть антисептиком и покрасить для надежной защиты от атмосферных воздействий. Для достижения необходимой длины брусьев и скрепления их на углах, торцы брусьев запиливаются и соединяются гвоздями или шурупами. После того как брус уложен и скреплен, его покрывают рубероидом для гидроизоляции, который закрепляют строительным степлером. К преимуществам такой конструкции фундамента можно отнести возможность создания дополнительной высоты грядок и отсутствие необходимости в подрезании поликарбоната при монтаже.

Вернуться к оглавлению

Сборка торцов теплицы

Схема крепления поликарбоната.

Выполнять эту операцию следует на ровной поверхности необходимой площади. Каркас торцов укладывается внешней стороной вверх (дверь и форточки должны открываться вверх), а сверху на него ложится лист сотового поликарбоната (с его внутренней стороны защитная пленка должна быть снята). После выравнивания листа сотового поликарбоната по граням торца он закрепляется саморезами к каркасу (включая крепление к двери и форточкам). Излишки поликарбоната срезаются ножом. Защитная пленка с его внешней поверхности (отличающаяся цветом или наличием наклеек производителя) снимается лишь после полной сборки и установки теплицы.

Затем наступает очередь вырезания форточек и двери. Для этого используются нож и линейка. Вертикальный прорез делается по линиям открывания, а горизонтальный — по середине рамки, что обеспечивает нахлест при закрывании и надежную герметизацию. Лучшее открытие достигается с частичным удалением поликарбоната с участков, где расположены шарниры форточек и дверей. Заключительным этапом является герметизация верхних торцов поликрбонатных листов теплицы с использованием нейтральных силиконовых герметиков. Нижний торец не герметизируется.

Вернуться к оглавлению

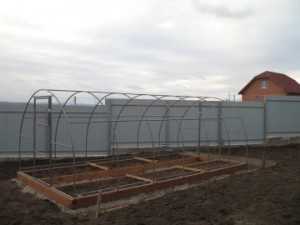

Установка каркаса теплицы на фундамент

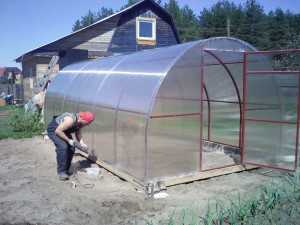

На ровном основании фундамента собирается основание теплицы. Его следует надежно прикрепить к брусу саморезами для того, чтобы не допустить переворот от ветровых нагрузок. Затем устанавливаются любые две смежные дуги и прикрепляются к основанию и друг к другу продольными стяжками, причем соединение не следует делать слишком жестким. Теперь выполняется крепление остальных дуг каркаса между собой и основанием.

Торцы теплицы устанавливаются на основание и крепятся продольными стяжками к дугам, после чего проверяется вертикальность и горизонтальность собранной конструкции, а также равенство диагоналей. При необходимости выполняется коррекция и происходит окончательное скрепление всех соединений с устранением щелей и зазоров.

Схема покрытия теплицы листами поликарбоната.

Вернуться к оглавлению

Обшивка листами поликарбоната

Первый лист сотового поликарбоната устанавливают по нижнему краю каркаса теплицы, выпуская его за торец на 3 — 5 см, и крепят саморезами с уплотнительными резиновыми шайбами по периметру каркаса торца. Другой лист крепится аналогично с другой стороны дуги, при этом должен обеспечиться напуск его на первый лист. Следующие листы сотового поликарбоната крепятся по длине конструкции аналогичным образом, при этом один саморез используется для крепежа двух смежных листов. В последнюю очередь поликарбонатные листы крепятся к основанию.

Не следует забывать об устойчивости к УФ-излучению лишь одной стороны листов сотового поликарбоната, покрытой защитной пленкой с надписью фирмы-изготовителя. Она снимается лишь после завершения монтажа теплицы. Защитная же пленка с внутренней стороны поликарбоната снимается непосредственно перед его установкой на каркас парника.

На заключительном этапе инструкция по сборке теплицы требует проведения тщательной герметизации всех имеющихся стыков, примыканий и сочленений элементов конструкции. А завершается сборка теплицы арочного типа с поликарбонатными листами установкой фурнитуры (ручек на форточки, двери, шпингалетов, защелок, крючков и др.).

www.parnikiteplicy.ru

сборка поликарбоната и видео 3х6, чертеж и как собрать парник, планировка метров и что посадить

Теплицу 3 м на 6 м соорудить можно, имея большую площадь для застройки

Минимально необходимая площадь участка для того чтобы построить 3 м на 6 м теплицу составляет 18 кв. м. Конструкция характеризуется компактными размерами, благодаря которым ее можно разместить даже на сравнительно небольшом приусадебном участке. В зависимости от потребностей, выращивать в ней можно деревья, овощи и даже цветы. Широкий функционал обеспечивается возможностью быстро трансформировать конструкцию.

Функциональная планировка теплицы 3х6

Внутреннее пространство теплицы не зря называют золотым ресурсом. Использовать его нужно с максимальной эффективностью, учитывая при этом тип выращиваемых культур.

К примеру, если в теплицу 3х6 планируется поместить томаты или редис, то в этом случае обязательно предусмотреть системы капельного полива. Обе культуры комфортно себя чувствуют при уровне влажности не меньше 75%.

Не стоит забывать о системы проветривания и контроля уровня температуры. Редиска и томат требует не меньше +25 oС по шкале Цельсия. В том случае, когда в регионе наблюдаются внезапные заморозки, целесообразно подумать о дополнительном утеплении.

Помимо этого, парник Coveriteco или другая модель из поликарбоната требует учета перечисленных ниже нюансов:

  • При круглогодичном использовании обязательно установить небольшую прихожую, не позволяющую холодному воздуху сразу попасть к рассаде;
  • Обильные осадки в течение года требуют установки 2-скатной крыши, иначе снег и вода будут постоянно скапливаться на поверхности;
  • Перед тем как начнется сборка всей конструкции, необходимо убедиться в наличии маркировки прочности на поликарбонатных листах.

Каждый сантиметр площади парник должен рационально использоваться. Несмотря на то, что модель 6х3 относительная недорогая, в функциональности она не уступает аналогам. Двухскатная крыша не позволяет осадкам скапливаться, а 2-слойная поликарбонатная пленка защищает рассаду от температурных шоков. Внутреннее пространство позволяет разграничить грядки.

Как сделать чертеж теплицы 3х6

Для того чтобы собрать полноценную теплицу, необходимо ее детально проработать на бумаге. Чем точнее будет выполнен чертеж, тем меньше проблем возникнет на этапе практической эксплуатации. Не стоит думать, что здесь требуются профессиональные инженерные навыки. Речь идет не о том, чтобы максимально точно передать на бумаге положение каждого элементам участка, а о правильных математических вычислениях.

Проще говоря, эскиз помогает сделать правильный расчет необходимых для строительства материалов.

Упростить задачу начинающим проектировщикам помогут следующие практические советы:

  1. Учет глубины залегания грунтовых вод – получить сведения подобного рода можно в землеустроительной конторе. На основании полученных сведений необходимо отметить на эскизе грунтовые воды и подобрать соответствующий фундамент.
  2. В зависимости от того, что планируется посадить, подбирается ширина конструкции. Необходимо соотнести ширину основания и каркаса. Если его высота не превышает 2,5-3 метров, то парник делается с фундаментом из 2 рядом кирпичей. Это количество необходимо увеличит в 1,5 раза, если парник подрастет до 4-6 метров.
  3. Вентиляционная система и капельный полив – здесь все зависит от того, что именно планируется выращивать. Как было сказано раньше, использование влагостойкого материала рекомендовано в случае посева редиса, огурцов и томатов. Внутри парника нужно разместить как минимум 2 форточки на противоположенных стенах. Сложнее обстоит дело с капельным поливом. Его нужно разместить таким образом, чтобы планировка парник не пострадала.

Составление чертежа – обязательное условие при сборке своими руками парника любой степени сложности. Эскиз должен учитывать глубины залегания грунтовых вод, количество вентиляционных отверстий и систему полива. На основании подготовленного проекта определяется необходимый расход материалов.

Делаем раскрой поликарбоната на теплицу 3х6

Для того чтобы раскрой поликарбонатных листов, толщина которых варьируется от 4 до 6 м прошел без проблем, необходимо предварительная подготовка.

Начинается все с обязательного закрытия верхней части листа профилем, иначе невозможно исключить попадание грязи. После этого необходимо убедиться, что ребра жесткости расположены не горизонтально, а вертикально.

Отзывы садоводов показывают, что иные варианты не отличаются долговечностью.

Основываясь на собранных данных, строители и проектировщики разработали ряд полезных рекомендаций:

  • Максимальная длина шага между стойками – 2 м, иначе листы будут провисать;
  • Серая часть поликарбонатного листа смотрит вниз, а голубая – обращена к небу;
  • Перед началом монтажа необходимо убедиться, что пленка и листы в целом имеют солнцезащитную маркировку;
  • Для того чтобы правильно покрыть парник 3x6x2м, необходимо добавить +1/5 ширины для исключения необходимости переделывать все в случае ошибки.

Настоятельно рекомендуется обратить повышенное внимание на характеристики поликарбонатных листов и цветной пленки. Достаточно разметить всего 1 лист неправильно, чтобы посадки томатов или клубники не принесли желаемого урожая. Помимо этого, следует аккуратно согнуть каждый лист для определения положения ребер жесткости.

Пошаговая сборка теплицы из поликарбоната 6м на 3м

Благодаря не сложно конструкции, даже новичку не придется привлекать сторонних специалистов для проведения монтажа.

В зависимости от особенностей преобладающего типа почвы, установка производится прямо на грунт или на предварительно созданный фундамент.

Дальнейшие действия нельзя однозначно назвать простыми или сложными. С одной стороны, речь идет о возможности приобрести практически полностью собранную конструкцию, размер которой соответствует параметрам участка. С другой стороны, представленные в торговой сети модели, требуют обязательного «доведения до ума» в зависимости от условий эксплуатации.

Избежать большого количества проблем помогут приведенные ниже рекомендации:

  • Вначале производится монтаж торцевой стороны;
  • Для этого верхняя деталь фиксируется с двумя центральными элементами;
  • Соединение происходит при помощи саморезов и шуруповерта;
  • Процесс фиксации торцевой арки непосредственно на фундамент происходит с помощью хомутов;
  • Измерить длину боковых стен и умножить ее на 1/2;
  • Зафиксировать на торцевой стене все горизонтальные детали;
  • Двухметровая поперечина монтируется в центральной части верхней дуги;
  • Готовая арка ставится перпендикулярно основанию;
  • При помощи строительного уровня контролируется правильность монтажа;
  • Протягиваются все крепления, устанавливаются двери и форточки;
  • Завершается все установкой поликарбонатного материала.

Сборка теплицы из поликарбоната (видео)

Процесс установки теплицы 3х6 м занимает даже у новичка не более 2-3 часов. Перед началом работы необходимо выполнить эскиз с учетом все размерностей, креплений и характеристик грунта. На основании подготовленного документа выбирается оптимальный тип фундамента, толщина пленки и так далее. Для того чтобы выбрать оптимальную систему полива и тепловой изоляции, необходимо обратить внимание на характеристики культур, которые планируется выращивать.

Оцените статью:

Поделитесь с друзьями!

homeli.ru

Сборка теплицы из поликарбоната — инструкция по сбору поликарбонатного парника

Собирать тепличную конструкцию можно по разным схемам, поскольку они зависят от того, какой формы будет сооружение, какой материал был использован для выполнения основы и финишного покрытия. Так, как в подавляющем большинстве случаев тепличные постройки возводятся с применением листов полимерного пластика, ниже речь пойдет именно о сборке теплицы из поликарбоната.

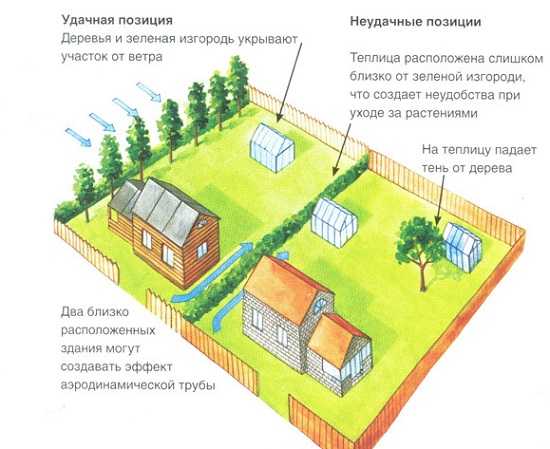

Выбор места расположения

Прежде, чем заняться самой теплицей, нужно правильно выбрать место для нее. Это должна быть ровная площадка, чтобы каркас располагался ровно, без перекосов. Место должно быть солнечное, не затемненное деревьями или постройками.

Кроме того, необходимо, чтобы участок был достаточно просторный: это позволит: и работать свободно при постройке тепличной конструкции, и уход за сооружением можно будет выполнять без затруднений.

Фундамент: строить или нет?

Многие производители советуют устанавливать тепличные конструкции без строительства фундамента. Даже для этого снабжают каркас специальными Т-образными ножками, чтобы конструкция была прочно закреплена. Но, как показывает практика, стоить фундамент все же нужно: так и основа будет более прочно закреплена и элементы основы, которые соприкасаются с почвой, будут сохраняться намного дольше в первичном состоянии.

Совет: Конечно, изготавливать ленточный фундамент для установки поликарбонатной теплицы нет необходимости, а вот выполнить основу из бруса — вполне доступно, да и изготовить ее можно в очень короткие сроки.

Главное — обработать материал специальными средствами, чтобы предохранить древесину от влаги. Устанавливают материал обычно на бетонные кубики, которые вкапывают в почву. На шестиметровую постройку их нужно 10 штук: на каждую сторону по четыре и по одному на середину торцов.

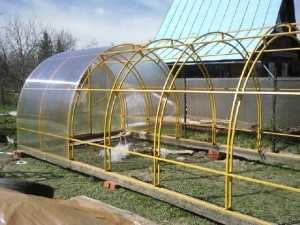

Монтаж каркаса

Для этого нужно подготовить:

  1. Инструменты: керн, отвертку, молоток небольшого размера, шуруповерт. Болгарку, а к ней диск по бетону — он отлично подходит для резки листов поликарбоната.
  2. Ровную площадку. Она нужна, чтобы можно было удобно и правильно собрать каркас, вырезать торцевые стороны поликарбонатного полотна.

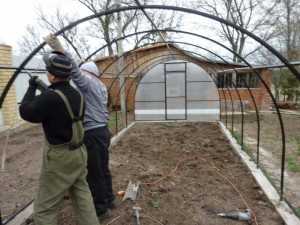

Если арки разборные, то сначала собираем их. Начинать монтаж теплицы из поликарбоната лучше с торцов: собрать их и установить на место на фундаменте, укрепив рейкой, чтобы не падали. Потом подходит очередь не торцевых арок. Первую готовую крепят к торцевому элементу каркаса горизонтальным профилем, а затем собирают следующую, и так до конца сооружения. Причем, сначала можно крепить только одни горизонтальные перекладины, чтобы основа могла стоять, а остальные потом, когда весь каркас будет собран.

Самое главное, в процессе сборки — контролировать расстояние между горизонтальными и вертикальными деталями. Они должны быть такими, как указано в инструкции, а поскольку во время работы их можно нечаянно сдвинуть, вот для этого и нужно регулярно измерять все расстояния и лишь после этого фиксировать жестко.

Но можно поступить и по другому. Бывалые огородники рекомендуют собирать конструкцию ногами вверх, а потом, когда монтаж будет завершен, поставить каркас на место уже правильно, укрепить и лишь после этого уложить поликарбонатный материал.

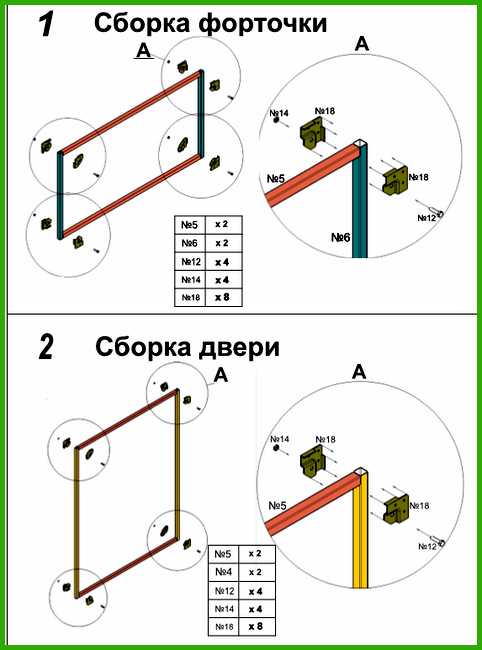

Монтаж дверей и форточек

Если не во всех, то во многих покупных теплицах форточки расположены не только на поверхности крыши, но и в двери.

Важная деталь: Специалисты советуют сборку двери поликарбонатной теплицы выполнять в такой последовательности: сначала полностью собрать каркас, а потом уже навешивать листы.

Дверь собирать намного легче, чем форточку, только нужно не забыть про диагональную распорку. Если хочется, чтобы форточка открывалась в ту же сторону, что и дверь, то придется прикрутить поверх дверной петли петлю форточки. Сомневаться не стоит — все будет работать отлично, и ничто ничему мешать не будет. Проверено. После того, как будет установлен поликарбонат, устанавливаются все дистанционные фиксаторы.

Форточки в поверхности крыши тоже требуют особого внимания, особенно в том случае, когда ширина между дугами изменялась: чтобы сделать конструкцию каркаса более прочной многие покупают дополнительные дуги. В таком случае можно просто сделать форточку уже, укоротив ее по ширине болгаркой. При посадке форточки на место нужно следит, чтобы все углы были строго 90°: герметичность кровли очень важна и нельзя допустить появления щелей.

Установка поликарбоната

Все достаточно просто: следуя инструкции с рекомендациями как собирать парник из поликарбоната, взять лист, перебросить его через теплицу и зафиксировать в нескольких местах. Если этого не сделать, то даже при небольшом порыве ветра полотно может улететь к соседям. Следующий лист укладывается внахлест и тоже фиксируется. И так до конца.

На заметку: Можно собрать конструкцию и по-другому: соединить полотна Н-образным профилем, а потом уложить его на каркас и зафиксировать.

После этого монтируются полотна на торцы. Тут все немного сложнее: нужно очень аккуратно вырезать проем для двери. Здесь тоже можно поступить по-разному: вырезать сплошное полотно, или разделить его на три части — две боковые детали и одна центральная. Как поступить — каждый решает сам. В последнюю очередь выполняется остекление форточек и дверей.

Видео про сборку поликарбонатной теплицы

polikarbonatus.ru

монтаж фундамента, каркаса, схема (фото и видео)

Многие дачники заглядываются на красивые сборные теплицы, которые подкупают простотой своего монтажа и надежностью. В мечтах каждый садовод хотел бы видеть на своем участке такую красавицу. Что мешает? Ничего, эти конструкции можно без труда купить или заказать, но вот цена у них такова, что доступна не всем. А поскольку наш человек в основе своей упрям и от мечты отказываться не желает, то изыскивает способы ее воплощения. Умельцев много, поэтому установка теплицы из поликарбоната, изготовленной своими руками, стала обычным явлением.

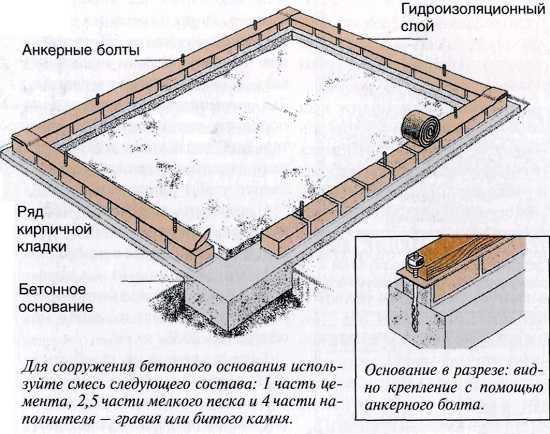

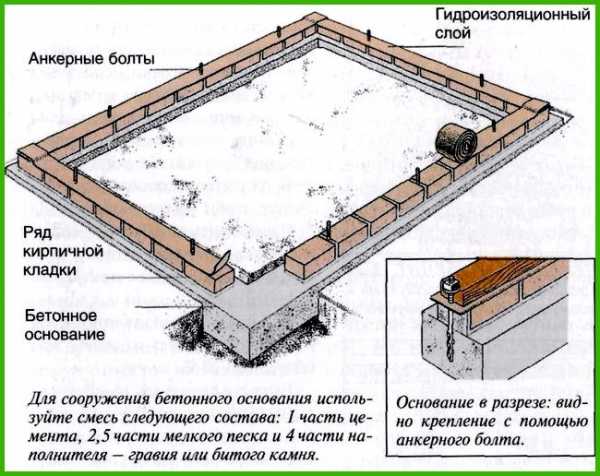

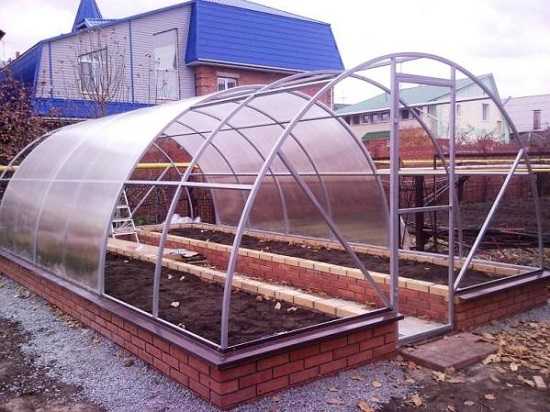

Схема установки теплицы из поликарботната на фундамент.

Какой материал выбрать для каркаса?

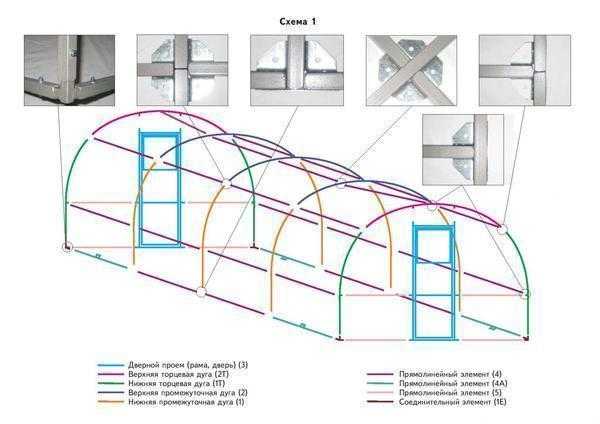

Схема сборки теплицы.

Материал для покрытия известен, осталось решить, из чего делать каркас и нужен ли для этого сооружения фундамент. Если ориентироваться на теплицы заводского изготовления, то следует взять трубы с толщиной стенки 2-2,5 мм. Некоторые производители, заявляя, что используют именно такие, на самом деле продают более тонкостенные: 1,7-1,8 мм. Это основная претензия к ним от покупателей, которые после долгой зимы обнаружили, что хваленая конструкция изогнулась под снеговой нагрузкой. Такие случаи часты, поэтому наученные горьким опытом дачники стали более придирчиво выбирать материал для каркаса. Вариантов здесь несколько:

  • деревянные бруски сечением 40/50 или более;
  • металлические трубы с толщиной стенки 2,5-3 мм;
  • оцинкованные металлические трубы;
  • трубы из металлопластика;
  • полипропиленовые трубы;
  • металлопрофиль для работ с гипсокартоном;
  • металлический уголок.

Вернуться к оглавлению

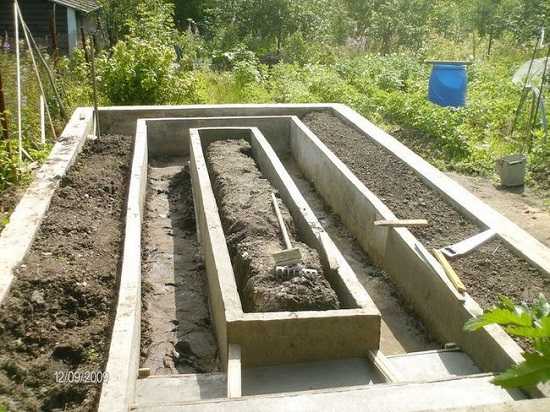

Нужен ли теплице фундамент?

Схема размеров теплицы с учетом расхода материалов.

Производители сборных теплиц утверждают, что по причине небольшого веса их конструкциям не требуется усиленное основание. Достаточно бруса или досок. Но так ли это? Климатические и иные условия на каждом садовом участке индивидуальны. У одного дачника грунт глинистый, плотный, у другого — болотистый, у третьего — подвижный песчаный. Если первому позволительно установить теплицу на деревянную основу, то второму и третьему потребуется более надежный фундамент: ленточный.

Независимо от того, какой материал будет выбран для изготовления каркаса, бетонное основание готовится по одним и тем же правилам:

  • работа начинается с разметки и планировки площадки;
  • по периметру выкапывают траншею шириной 35-30 см и такой же глубины;
  • грунт в яме выравнивается и утрамбовывается:
  • устраивается гидроизоляция с помощью рубероида;
  • отсыпается песок на 5-7 см, проливается водой, уплотняется;
  • производится отсыпка гравия (щебня), который выравнивается и утрамбовывается;
  • монтируется опалубка;
  • закладывается армирующая сетка;
  • заливается бетон.

Вернуться к оглавлению

Технология сборки каркаса для теплицы из поликарбоната

Вернуться к оглавлению

Металлопластиковые или полипропиленовые трубы

Схема сборки теплицы из поликарбоната.

Деревянный «скелет» будущей конструкции несложно смонтировать. Достаточно нарисовать точную схему и приготовить детали нужного размера. Сложнее с металлопластиковыми и полипропиленовыми трубами. Обе они гнутся, имеют разные диаметры и могут послужить надежными стойками даже для арочных теплиц. Особенность работы с ними в том, что у грунта трубы нужно либо надевать на арматурные стержни, либо привязывать к ним. Прутки могут быть зафиксированы в бетоне (если возводился ленточный фундамент), либо укреплены в грунте с внешней стороны деревянной основы.

Если решено изготавливать каркас из металлопластиковых или полипропиленовых труб, то нужно придерживаться следующих правил:

Схема теплицы из поликарбоната своими руками.

  • чем прочнее будет укреплена теплица на основе, тем она будет более ветроустойчивой. Такой каркас имеет небольшой вес, поэтому парусность его высокая;
  • оптимальный шаг между дугами — 90 см;
  • боковые стороны каркаса должны быть усилены укосинами или поперечинами;
  • при изготовлении дверей и форточек листы поликарбоната надо нарезать таким образом, чтобы он выступал за трубы и перекрывал зазоры, которые непременно образуются вследствие круглой формы вертикальных и поперечных стоек;
  • в высшей точке дуг должна проходить единая коньковая труба, объединяющая все дуги. Лучше, если она будет двойной;
  • прутки арматуры, на которые надеваются трубы, должны быть расположены строго друг напротив друга, иначе каркас получится деформированным, и обшить его поликарбонатом будет непросто.

Вернуться к оглавлению

Металлический уголок и трубы

Схема пошаговой инструкции по сборке теплицы из поликарбоната.

Этот материал выбирают те хозяева, которые возводят основательное строение, рассчитанное на многолетнюю эксплуатацию. Монтаж такого каркаса несложен, во многом аналогичен деревянному. Только в случае с металлом для соединения деталей используется сварка, а не саморезы. Вначале нарезаются детали в строгом соответствии с выбранной схемой теплицы. Далее металл нужно обработать: загрунтовать и покрасить в 2-3 слоя. Это предотвратит развитие ржавчины.

Каркас из этого материала будет довольно тяжелым, поэтому потребуется залить бетонную ленту. Форма конструкции возможна только домиком. При изготовлении дверей и форточек понадобится уплотнитель, который обеспечит герметизацию пространства. Недостаток каркаса из металлического уголка и труб в том, что к нему сложно крепить поликарбонат. Потребуется самостоятельно высверливать много отверстий с шагом не более 30 см. А это огромный объем работы. Но если его выполнить, получится надежная конструкция сроком службы в несколько десятилетий.

Вернуться к оглавлению

Металлопрофиль для гипсокартона

Несмотря на то что многие считают устройство такого каркаса недопустимым по причине мягкости исходного материала, существуют умельцы, которые разработали схему, на практике доказавшую свою прочность и способность выдерживать большие снеговые и ветровые нагрузки. В пользу каркаса из металлопрофиля говорит его цена, доступность, простота работы с ним. Этот материал очень просто обшить и полиэтиленовой пленкой, и поликарбонатом. Так как установить теплицу из такого каркаса быстро и бюджетно, дачники внимательно присматриваются к этому варианту.

Вернуться к оглавлению

Этапы установки теплицы из поликарбоната

Схема монтажа теплицы из поликарбоната.

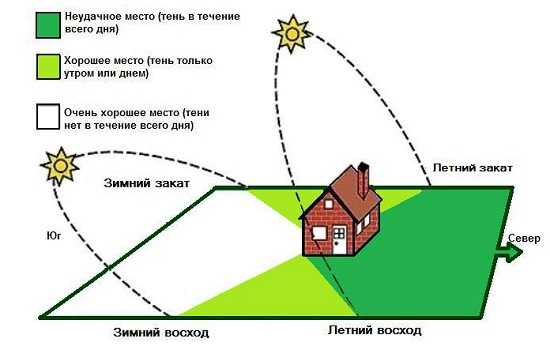

  1. Определяется место. Правильно: вдоль линии север-юг в защищенном от ветра месте (неподалеку от дома, забора и пр.).
  2. С помощью рулетки, колышков и шнурки производится разметка.
  3. Площадка выравнивается, подготавливается к устройству основы.
  4. Возводится фундамент: либо бетонный ленточный, либо из бруса. Важно сделать основание достаточно высоким (до 40 см), чтобы в теплице было удобнее работать.
  5. Правильная установка теплицы из поликарбоната подразумевает наличие гидроизоляции между нею и грунтом. Бруски или бетонная лента должны находиться на влагонепроницаемом материале.
  6. Каркас, из какого бы материала он ни был изготовлен, обязательно крепится к фундаменту металлическими скобами.
  7. Если у заводской теплицы (парника) с тонкостенными трубами в боковых стенках не предусмотрены укосины, их следует обязательно сделать. Это усилит конструкцию.
  8. Если грунтовые воды высоко, или участок подтапливается, вдоль фундамента следует проложить заглубленные в грунт дрены.

Вернуться к оглавлению

Монтаж поликарбоната

Сначала следует научиться его резать, так как этот материал монтируется панелями. Сделать это можно двумя способами: электролобзиком или циркуляркой с диском с мелким зубом. Спил должен быть аккуратным, без вмятин и зазубрин. Поэтому лучше всего предварительно потренироваться, отрегулировав при этом скорость работы. Поликарбонат нужно укладывать так, чтобы наружу была обращена та его сторона, на которой находится маркировка производителя. Она сообщает о том, что здесь нанесена защита от ультрафиолета.

Большинство дачников не озадачивается приобретением комплектующих для монтажа. Таких, как профили, термошайбы, ленты для герметизации и пароизоляции. Торцы они закрывают обычным скотчем, а полотна укладывают внахлест на 5-10 см. Крепление производят саморезами с широкими шляпками и резиновым уплотнением. Шаг крепления — 30 см. И такой вариант возможен, но все же стоит обратить внимание на алюминиевую ленту для герметизации срезов. Она защитит поликарбонат от попадания внутрь него влаги и пыли, что позволит этому материалу долгие годы сохранять свои свойства.

Совет: если теплица прозрачна насквозь, это не только не преимущество материала, но недогадливость хозяина. Тепло и свет надолго в таких конструкциях не задерживаются. Они как легко проникают во внутреннее пространство, так же просто и покидают его. Чтобы направить поток тепла и света на растения, нужно затенить северную сторону. Поэтому так важно правильно выбрать место для теплицы из поликарбоната и научиться грамотно ее устанавливать.


polikarbonatstroy.ru

Сборка теплицы из поликарбоната: чертежи и схемы (видео)

28 октября 2015

Просмотров: 2423

Сборка теплицы из поликарбоната начинается с проведения работ по подготовке к монтажу сооружения. Главным назначением теплиц, изготовленных из поликарбоната, является создание благоприятного микроклимата, который способствует выращиванию в закрытом пространстве садово-огородных культур.

Схема теплицы из поликарбоната.

Чаще всего постройкой теплиц из поликарбоната занимаются владельцы дачных и приусадебных участков. По этой причине многие из них задаются вопросом о том, как сделать теплицу из поликарбоната.

Для того чтобы упростить процесс строительства сооружения, рекомендуется приобрести спецкомплект для монтажа теплицы.

Так как эти территории имеют небольшую площадь, то схема возведения и обустройство теплицы из поликарбоната должны быть максимально упрощенными. Конструкция теплиц должна обладать простотой сборки и легковесностью, это нужно для того, чтобы обеспечить монтаж теплицы из поликарбоната без применения спецтехники. Помимо этого, конструкция сооружения должна обладать запасом прочности, который бы позволял ей выдерживать силовые нагрузки, возникающие под воздействием ветра и снега. Конструкция должна иметь высокую влагоустойчивость. Одним из наиболее распространенных типов теплиц являются конструкции, которые сверху покрываются сотовым поликарбонатом.

Недостатки тепличных сооружений, изготовленных промышленным способом

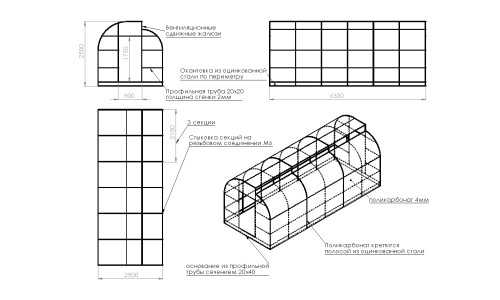

Чертеж арочной теплицы из поликарбоната.

Промышленность выпускает большое количество разнообразных моделей тепличных конструкций. У большинства таких теплиц имеются конструктивные особенности, которые способны усложнить как процесс монтажа, так и процесс эксплуатации сооружения в случае недостатка опыта в монтаже и эксплуатации. Такими конструктивными особенностями являются:

  • арочная конструкция;
  • небольшая масса конструкции.

Арочная конструкция удобна при производстве теплиц, так как стандартный лист поликарбоната ложится без подгонки на арку высотой 1,9 метра и шириной 3,8 метра. Недостатком такой конструкции является неудобство проведения работ внутри теплицы. Если грядки располагаются традиционным способом по внутреннему периметру сооружения, то они получаются широкими что создает неудобства при проведении прополки и полива растений. Для облегчения проведения работ рекомендуется в такой теплице делать узкие грядки по периметру и одну по середине площади теплицы. При таком расположении грядок в теплице невозможно будет проехать тележкой, зато обработка будет проще и удобней.

Каркас теплицы изготавливается из алюминиевого профиля и поэтому имеет совсем небольшую массу. Для его изготовления применяется профиль с сечением 20х20 мм. Порывы ветра способны перевернуть такое сооружение. Для предотвращения этого рекомендуется теплицу заглублять в землю. Если есть возможность покупки комплекта, в состав которого входит металлический оцинкованный профиль, то лучше приобрести его. Закреплять такие теплицы рекомендуется на прочном фундаментном основании. Недостатком арочной конструкции является большая отражающая поверхность. Этого недостатка не имеет шатровая конструкция.

Вернуться к оглавлению

Проведение подготовительных работ

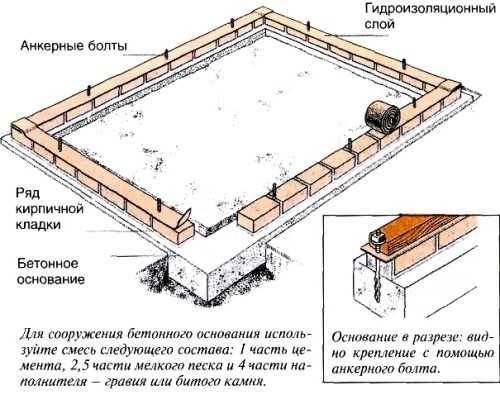

Схема фундамента для теплицы.

Установка теплицы из поликарбоната может быть осуществлена как на фундамент, так и на землю. В случае монтажа теплицы из сотового поликарбоната без возведения фундаментного основания требуется выбрать ровный участок поверхности почвы, а в случае отсутствия такового нужно его спланировать, чтобы перепады по высоте не превышали 5 сантиметров. На ровной поверхности устанавливают стойки для крепления арочной конструкции теплицы.

В случае если нет возможности выбрать ровный участок почвы, установить теплицу из поликарбоната можно на простейшее фундаментное основание. Фундамент можно соорудить самый простой, так как вес арочной конструкции является небольшим. Конструкцию можно собирать на различных типах фундамента. В зависимости от материала, используемого при строительстве основания, оно может быть металлическим, деревянным или бетонным. Наиболее распространенной является схема сооружения фундаментного основания с использованием деревянного бруса. Такой фундамент относится к ленточному типу.

При проведении строительных работ требуется соблюдать определенные правила. Обустройство основания начинается с процесса разметки углов будущего строения с помощью столбиков из кирпича. Для контроля углов проводится измерение диагоналей. Помимо угловых столбиков требуется еще возвести промежуточные столбы, которые должны располагаться посредине длинных сторон теплицы. Идеальным материалом для основания конструкции считается деревянный брус, имеющий размер 100х100 мм. Для повышения устойчивости древесины брус подвергается обработке антисептическим составом. Сборка отдельных брусьев для достижения требуемой длины осуществляется путем их запиливания и последующего скрепления при помощи гвоздей и шурупов. После укладки бруса прокладывается гидроизоляция из рубероида, закрепляемого на брусе при помощи степлера. После подготовки основания проводится монтаж теплицы.

Вернуться к оглавлению

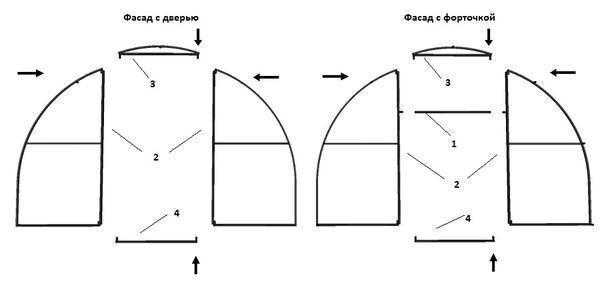

Сборка торцов конструкции

Схема расположения креплений для теплицы из поликарбоната.

Процесс монтажа корпуса теплицы начинается с установки торцевой части. Процедуру сборки конструкции следует проводить на ровной поверхности требуемой площади. При проведении монтажных работ каркас укладывается внешней стороной вверх. Дверь и форточки при таком положении конструкции должны открываться наверх. Поверх конструкции накладывается лист сотового поликарбоната. Перед укладыванием этого материала на его внутренней поверхности следует снять специальную защитную пленку.

После того как лист поликарбоната выравнивается по торцам, проводится его закрепление при помощи саморезов. Для этой операции используются специальные саморезы, которыми комплектуются наборы тепличных конструкций. Для ускорения процесса работы лучше всего использовать шуруповерты. Перед размещением поликарбоната на поверхности конструкции следует рассчитать, как лучше расположить лист материала для того, чтобы при проведении обрезки образовывалось минимальное количество обрезков. После закрепления материала проводится его обрезка при помощи ножа. Защитная пленка, размещенная с внешней стороны поликарбоната, снимается после проведения полной сборки конструкции теплицы и ее монтажа на фундаментном основании.

После этого можно приступать к вырезанию форточек и дверей. Для этой цели следует воспользоваться ножом и линейкой. В процессе вырезания, вертикальные прорезы делаются по линиям открывания дверей. Горизонтальные линии разреза делаются по середине рамки, чем достигается нахлестывание при осуществлении закрытия дверей. Такая геометрия проведения разрезов позволяет обеспечить максимальную герметичность при закрытии дверей.

Лучше всего функционирование дверей происходит в том случае, если проводится частичное удаление поликарбоната на участках расположения шарниров, обеспечивающих работу форточек и дверей. Заключительной операцией сборки торцевой части теплицы является герметизация верхних торцов листов поликарбоната. Для этой цели применяются нейтральные силиконовые герметики. Герметизации не подвергается только нижний торец строения.

Вернуться к оглавлению

Проведение монтажа каркаса теплицы и обшивка поликарбонатом

Таблица характеристик поликарбоната.

На выровненном основании фундамента проводится сборка основания теплицы. Основание прикрепляется к брусу фундамента при помощи саморезов. Это требуется для того, чтобы предотвратить переворот конструкции в результате воздействия на сооружение ветровых нагрузок. После закрепления основания устанавливаются две смежные дуги, которые прикрепляются к основе и друг к другу при помощи продольных стяжек. Соединение при помощи стяжек делается не слишком жестким. После установки промежуточных дуг проводится установка остальных дуг каркасной конструкции. В процессе установки проводится закрепление дуг каркасной конструкции между собой и основанием.

Торцы тепличной конструкции устанавливаются на фундаментное основание и закрепляются продольными стяжками к рядом стоящим дугам. После проведения сборки проводится корректировка геометрии и окончательное закрепление всех соединений, при этом удаляются щели и зазоры в конструкции.

По окончании процесса сборки каркаса тепличного сооружения проводится обшивка конструкции листами поликарбоната.

Первый лист материала монтируют по нижнему краю каркасного сооружения. В процессе монтажа следует выпустить край листа за торец каркаса на 3-5 см. Существуют различные способы крепления поликарбоната к корпусу сооружения. Наиболее распространенным является закрепление материала при помощи саморезов с резиновыми уплотнителями. Закрепление материала осуществляется по периметру листа поликарбоната. Второй лист закрепляется аналогичным образом с другой стороны тепличной дуги. В процессе монтажа поликарбоната следует обеспечить напуск второго листа на первый лист. В процессе закрепления листов внахлест одним саморезом закрепляются сразу два листа. Последующие листы закрепляются далее по длине теплицы аналогичным способом. Последней операцией при прикреплении листов материала является закрепление материала к основанию.

Заключительным этапом строительства является проведение герметизации всех стыков, примыканий и сочленений конструктивных элементов. После проведения герметизации проводится монтаж необходимой фурнитуры.

Похожие статьи

Автор:


Иван Иванов

Поделись статьей:

Оцените статью:

Загрузка…

Похожие статьи

1poparnikam.ru

Схема сборки теплицы из поликарбоната

Главное предназначение теплиц заключается в разработке подходящего локального климата, содействующего выращиванию садово-огородных культур. Главным местом их внедрения являются дачные и приусадебные участки. Так как эти местности имеют маленькую площадь, то конструкция теплиц должна быть легкой и легковесной, чтоб можно было выполнить их установка без внедрения спецтехники. Не считая того, в собранном виде теплица должна выдерживать нагрузки от ветра и снега, быть гидростойкой и пропускать максимум света. Одним из типов таких теплиц являются арочные теплицы, имеющие покрытие из сотового поликарбоната. Ниже приведена подробная пошаговая аннотация, в согласовании с которой производится сборка теплицы такового типа.


Инструкция по сборке теплицы из поликарбоната

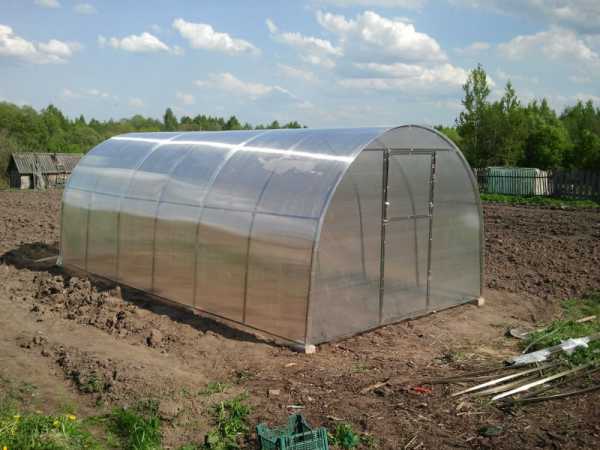

Арочные теплицы могут быть установлены как на фундамент, так и на землю. В последнем случае требуется избрать ровненький участок (либо, по мере надобности, распланировать его с помощью лопаты), с неровностями менее 5 см. Ровненькая поверхность нужна для установки верхних точек дуг на одну прямую, что является одним из основных требований аннотации по сборке. Таковой метод отличается простотой и отсутствием дополнительных издержек.


Сборка теплицы. Инструкция


Производители сборных теплиц говорят, что из-за маленького веса их конструкциям не требуется усиленное основание. Довольно бруса либо досок. Но так ли это? Климатические и другие условия на каждом садовом участке персональны. У 1-го дачника грунт глинистый, плотный, у другого — болотистый, у третьего — подвижный песочный. Если первому дозволительно установить теплицу на древесную базу, то второму и третьему будет нужно более надежный фундамент: ленточный.

Древесный «скелет» будущей конструкции нетрудно смонтировать. Довольно нарисовать точную схему и приготовить детали подходящего размера. Труднее с металлопластиковыми и полипропиленовыми трубами. Обе они гнутся, имеют разные диаметры и могут послужить надежными стойками даже для арочных теплиц. Особенность работы с ними в том, что у грунта трубы нужно либо надевать на арматурные стержни, либо привязывать к ним. Прутки могут быть зафиксированы в бетоне (если возводился ленточный фундамент), либо укреплены в грунте с внешней стороны деревянной основы.

#video_insert_place

Но сильные порывы ветра снесут такую конструкцию. Поэтому схема для сборки должна включать в обязательном порядке закладные для каркаса и усиления самой конструкции, если на участке господствуют сильные ветры. Более удобными являются конструкции со стальным тяжелым каркасом, но сборка их усложняется, а стоимость выше. Времени на сборку потребуется больше.

Из металлического профиля каркас получается достаточно прочным, устойчивым к коррозии, но такая конструкция будет стоить дороже. Схема сборки очень проста. Из минусов надо отметить то, что даже при использовании шуруповерта длительность монтажа может быть значительной, потому что количество точек крепежа большое.

В случае если нет возможности выбрать ровный участок почвы, установить теплицу из поликарбоната можно на простейшее фундаментное основание. Фундамент можно соорудить самый простой, потому что вес арочной конструкции является небольшим. Конструкцию можно собирать на различных типах фундамента. Зависимо от материала, используемого при строительстве основания, оно может быть металлическим, деревянным или бетонным. Наиболее распространенной является схема сооружения фундаментного основания с использованием деревянного бруса. Такой фундамент относится к ленточному типу.

При проведении строительных работ требуется соблюдать определенные правила. Обустройство основания начинается с процесса разметки углов будущего строения при помощи столбиков из кирпича. Для контроля углов проводится измерение диагоналей. Помимо угловых столбиков требуется еще возвести промежуточные столбы, которые должны располагаться посредине длинных сторон теплицы. Идеальным материалом для основания конструкции считается деревянный брус, имеющий размер 100х100 мм. Для повышения устойчивости древесины брус подвергается обработке антисептическим составом. Сборка отдельных брусьев для достижения требуемой длины осуществляется путем их запиливания и последующего скрепления с помощью гвоздей и шурупов. После укладки бруса прокладывается гидроизоляция из рубероида, закрепляемого на брусе с помощью степлера. После подготовки основания проводится монтаж теплицы.

После чего монтируются полотна на торцы. Тут все немного сложнее: нужно очень аккуратно вырезать проем для двери. Здесь тоже можно поступить по-разному: вырезать сплошное полотно, или разделить его на три части — две боковые детали и одна центральная. Как поступить — каждый решает сам. В последнюю очередь выполняется остекление форточек и дверей.

Поликарбонатные листы должны быть покрыты пленкой с обеих сторон. Она защищает их от повреждений при транспортировке. С внутренней стороны пленку следует снять до “перекидывания” листа через каркас, а с внешней стороны – после крепления.

Если теплица имеет легкую конструкцию и накрывается полиэтиленовой пленкой, нет необходимости устраивать под нее основательный фундамент. При возведении столбчатого основания берется во внимание тот факт, что такой вариант довольно экономен, однако теплица не будет защищена от попадания внутрь холодного воздуха.

Если под основание теплицы используются деревянные бруски, необходимо учитывать обработку их антисептическими составами и гидроизоляцию. Это поможет продлить срок эксплуатации деревянного основания до 5-6 лет. В случае применения металлических швеллеров, их подвергают антикоррозийной обработке.


Инструкция по сборке теплицы «Капля»


bevelavita.ru

видео и фото инструкции, особенности сборки и установки теплицы из поликарбоната на фундамент

Поликарбонат является оптимальным выбором, как для промышленной, так и для небольшой приусадебной теплицы. Однако, приобретая уже готовую к сборке конструкцию, огородник сталкивается с множеством вопросов.

Как установить теплицу из поликарбоната своими руками, и в каких дополнительных приспособлениях она нуждается? Где на приусадебном участке установить и как сориентировать строение? Распределение внутреннего пространства — как обустроить теплицу из поликарбоната внутри, 3х6 или 4х8. Ответы на эти и другие ключевые вопросы вы найдете в представленной статье.

Технические и эксплуатационные особенности поликарбоната

Широкая популярность этого материала обусловлена рядом преимуществ, которые дает его использование

  • Сотовый поликарбонат имеет многослойную структуру, благодаря которой возрастают его теплоизоляционные свойства;
  • Значительная прочность сочетается с ударостойкостью, что дает существенное преимущество перед хрупким стеклом;
  • Способен выдерживать значительные механические нагрузки;
  • Имеет высокую ремонтопригодность, так как самому построить теплицу из поликарбоната довольно просто;
  • Имеет абсолютную стойкость к биологическим поражениям и большинству химических препаратов использующихся в сельском хозяйстве и бытовой химии;
  • Довольно гибкий материал, что позволяет разнообразить формы теплиц.

Однако кроме положительных характеристик у этого материала есть и несколько существенных недостатков, которые следует учитывать при изготовлении теплицы из поликарбоната:

  • Имеет посредственную светопроницаемость. Растениям в пасмурные дни может не хватать освещения. Кроме того при неправильном или небрежном монтаже внутрь сотового поликарбоната может попасть влага, что дополнительно снижает светопропускную способность;
  • Довольно дорогостоящий материал;
  • Сложность монтажа и необходимость приобретения и использования специализированных крепежных средств;
  • Необходимо устройство хорошей естественной или принудительной вентиляции в помещении.

Выбор качественного материала, а так же установка теплицы из сотового поликарбоната своими руками на видео рекомендации и инструкции:

Размещение теплицы на приусадебном участке

На размещение и ориентацию теплицы из поликарбоната относительно сторон света влияют следующие факторы:

  1. Степень освещенности. При этом если теплицу планируется использовать и в осенне-зимний период нужно учитывать высоту солнца над горизонтом. Опытные дачники рекомендуют ориентировать строение точно по сторонам света, по линии север – юг или запад – восток (лучше всего), чтобы солнечные лучи равномерно и полностью освещали площадь во время всего светового дня.

Схема, как правильно установить теплицу из поликарбоната – оптимальные зоны освещенности

  1. Ветровая нагрузка. Защищенность от ветра важна не только с точки зрения целостности конструкции, но и для предотвращения излишних потерь тепла в зимний период эксплуатации.

Правильная установка строения учитывает направление господствующих ветров на участке

Оптимальное расстояние до глухой изгороди, которая способна защитить теплицу высотой 2-2,5 м от ветра является 7-8 м, при высоте самого забора не более 1,5-1,8 м. такое расположение не затеняет сооружение и, одновременно, перенаправляет воздушный поток выше, чем теплица.

  1. Рельеф и грунты. Не рекомендуется установка теплицы из поликарбоната своими руками в низинных частях приусадебного участка, где может скапливаться вода. Кроме более низкой температуры возможны подтапливания, которые негативно скажутся на урожае. Кроме того место с глинистыми или песчаными грунтами потребуют дополнительных затрат на возведение фундамента.

Фундамент

Теплица из поликарбоната имеет небольшой вес, поэтому к несущим способностям основания предъявляются незначительные требования. Однако большая парусность конструкции может привести к перемещению всего сооружения по участку под порывами ветра.

Брусовый фундамент

Наиболее дешевый, легкий в исполнении и недолговечный. Представляет собой каркас из деревянного бруса сечением от 10х10 см до 15х15 см в зависимости от величины самой теплицы. Сооружения крупнее 3х6 м уже нуждаются в более серьезном, капитальном основании.

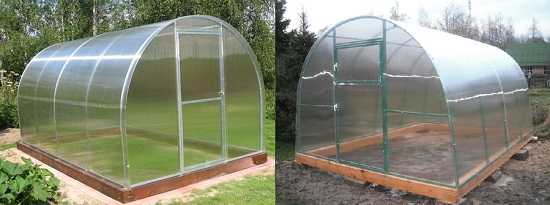

Установка брусовой обвязки на песчаную подушку и на камни, лежащие непосредственно на грунте

Важно защитить дерево от влаги, находящейся в почве. Для этого делают небольшую траншею шириной 20 см и глубиной 10-15 см и засыпают ее на 5 см гравием и на 10 см простым песком, получается своеобразный бюджетный дренаж. Еще деревянный фундамент можно высадить на камни, блоки или кирпичи, подложив под них рубероид. Щель между землей и брусом закрывается пленкой и присыпается землей.

Более подробно об установке теплицы из поликарбоната на грунт, видео устройства брусового основания:

Блочный фундамент

Порядок обустройства блочного фундамента для теплицы следующий:

  1. Грунт в месте строительства очищается от верхней плодородной почвы на 5-10 см.;
  2. Насыпается слой гравия в 10 см.;
  3. На гравий выливается небольшое количество густого песчано-цементного раствора по периметру блока, на который и устанавливаются бетонные пустотелые блоки;
  4. Все установленные части основания выравниваются по вертикали и горизонтали, а между собой по строительному уровню;
  5. Пустоты в блоках заполняются бетоном более жидким, чтобы он мог просочиться в гравийную подушку, надежно скрепив весь фундамент;
  6. Поверхность разглаживается, и все швы замазываются.

Строительство теплицы из поликарбоната своими руками, видео заливки бетонного ленточного мелкозаглубленного фундамента:

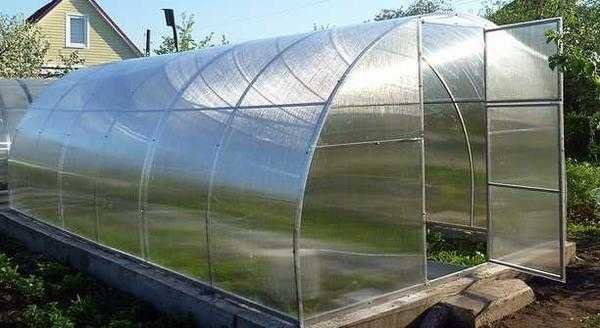

Как обустроить теплицу из поликарбоната внутри, фото бетонного фундамента как основания для конструкции и ограничителя для грядок

Кирпичный фундамент

Подходит для большинства строений из поликарбоната средней величины, не более 6х10 м. очередность этапов строительства следующая:

Так как установить теплицу из поликарбоната на фундамент из простого кирпича довольно ненадежно, используют металлические анкера

  1. Вырывается траншея шириной 20 и глубиной 10 см;
  2. Заливается бетоном вровень с поверхностью земли. Опалубка при этом не используется. В случае мягкого и рыхлого грунта в траншея выстилается полиэтиленовой пленкой;
  3. Проверяется горизонтальность строительной конструкции, все перепады сглаживаются;
  4. В слегка схватившийся бетон утапливаются металлические анкера из 12 мм арматуры. Необходимо правильно рассчитать расстояние равное 3-4 кирпичам. Их высота должна быть больше кирпичной кладки на 2-5 см;
  5. Через неделю можно приступать к кладке кирпичей;
  6. На основание укладывается рубероид, на который устанавливают деревянный брус, с предварительно высверленными в местах выступания анкеров, отверстиями.
  7. Производится установка теплицы из поликарбоната на фундамент из деревянного ростверка.

Схема сборки кирпичного фундамента и крепление ростверковой обвязки

Сборка каркаса из поликарбоната

Большинство готовых теплиц из поликарбоната, изготовляемых промышленным способом, имеют подробный чертеж и пошаговую инструкцию по сборке каркаса теплицы. Однако существуют общие рекомендации, которые могут быть полезны при сборке своими руками каркасов различных конструкций. Строительство теплицы своими руками из поликарбоната производится в такой последовательности:

  • Собираются дуги или рамы поперечных несущих элементов;
  • По возможности, детали крепятся между собой попарно, чтобы образовать пространственно устойчивую конструкцию;
  • Устанавливаются вертикальные опорные стойки. Производится их крепление к деревянному ростверку или закладным деталям фундамента;
  • Сборка тыльной и лицевой стороны теплицы;
  • Установка тыльной и лицевой стороны на их место и крепление к фундаменту;
  • Присоединение промежуточных дуг к общему каркасу.

Более подробно о том, как установить теплицу из поликарбоната, видео сборки каркаса теплицы Дачная -2ДУМ:

Покрытие конструкции карбонатом

Независимо от типа поликарбоната – сотовый или литой, правила монтажа практически идентичны.

Перед началом укладки с раскроенных листов снимается упаковочное защитное полотно. Лицевой стороной является поверхность, защищенная непрозрачной пленкой с логотипом компании производителя.

Важно!  Защита от ультрафиолета находится только на внешней поверхности и неправильное расположение не только приведет к ожогам растении, но и негативно влияет на долговечность самого материала.

Если крепеж производится с использованием термошайб, то в отмеченных местах производится высверливание отверстий диаметром, слегка превышающим величину шляпки самореза. Крепеж закручивается как обычно, полностью уходя в лист, прижимая внутренний слой сотового листа. Верхнее отверстие закрывается специальной крышечкой, защищая металл шурупа и внутренние соты листа;

Таким же образом защищаются и торцевые части, а так же линии раскроя. Для их герметизации используются специальные методы: П-образные профиля, клей. Для остальной конструкции, особенно стыки между плитами, применяются специальные накладки и уплотнители.

Постройка теплицы из поликарбоната своими руками, видео процесса монтажа покрытия:

Итоги

После успешной постройки теплицы из поликарбоната своими руками необходимо позаботиться еще о многих вещах: естественной или принудительной вентиляции, системах автоматизации проветривания и полива, отоплении и многом другом.

setroom.ru

Схема сборки теплицы – Сборка теплицы из поликарбоната — самая подробная инструкция!

Отправить ответ

avatar
  Подписаться
Уведомление о
