Стропильная система мансардной крыши: схема, конструкция и особенности монтажа

Существует несколько вариантов крыш, под которыми можно разместить комфортное жилое помещение. Для того чтобы обеспечить максимальный объём подкровельного мансардного пространства, необходимо подобрать оптимальный угол наклона скатов и не забывать о снеговой и ветровой нагрузке на крышу. Мы рассмотрим наиболее популярные конструкции мансардной стропильной системы в условиях средней полосы.

Конструкция стропильной системы мансардной крыши

Мансардная крыша даёт возможность получить дополнительное полезное пространство при сравнительно небольших финансовых вложениях, поэтому такое архитектурное решение завоевало большую популярность. Так что же называется мансардой?

Манса́рда (от фр. mansarde) — эксплуатируемое чердачное пространство (как жилое, так и нежилое помещение), образуемое на последнем этаже дома, либо последнем этаже части дома, с мансардной крышей.

Википедия

https://ru.wikipedia.org/wiki/Мансарда

Мансарда располагается в пределах несущих стен здания и опирается на них через мауэрлат, горизонтальные балки (затяжки) и стропила. Чем больше чердачное пространство, тем больше его полезный объём, который достигается путём увеличения угла наклона скатов и образуется более сложной стропильной системой. Расположение стропил мансардной крыши зависит от конструкции, которая может быть разных типов, а именно:

  1. Шатровая или пирамидальная конструкция с минимальным объёмом подкровельного пространства.Скаты шатровой конструкции опираются на боковые стропила и центральную стойку, поэтому объём подкровельного пространства здесь минимален
  2. Вальмовая или полувальмовая крыша, в которой основное жилое пространство находится под трапециевидными скатами.Стропила вальмовой крыши образуют два треугольных и два трапециевидных ската
  3. Щипцовая конструкция, представляющая собой симметричную двускатную крышу с врезанными под прямым углом щипцами, что обеспечивает значительный объём чердачного помещения.Многощипцовая крыша позволяет обустроить полноценный мансардный этаж
  4. Двускатная симметричная крыша с мансардой − классический вариант, отличающийся простотой монтажа и стойкостью к ветровым воздействиям благодаря жёсткой конструкции.Двускатная крыша требует наименьших затрат рабочего времени и небольшого расхода строительных материалов
  5. Стропильная система мансардной ломаной крыши, обеспечивающая максимальный объём жилого пространства при относительно невысокой стоимости.Ломаная крыша является оптимальным решением по соотношению стоимости возведения к объёму полезного пространства мансарды

Стропильная система должна выдерживать постоянные нагрузки, которые состоят из веса конструктивных элементов, утеплителя и кровельного покрытия. Кроме этого, существуют переменные нагрузки, зависящие от силы ветра и от веса снега на кровле. Выбор сечения несущих элементов и способа их соединения должен быть направлен на создание максимально прочной и жёсткой конструкции, равномерно распределяющей нагрузку на стены здания.

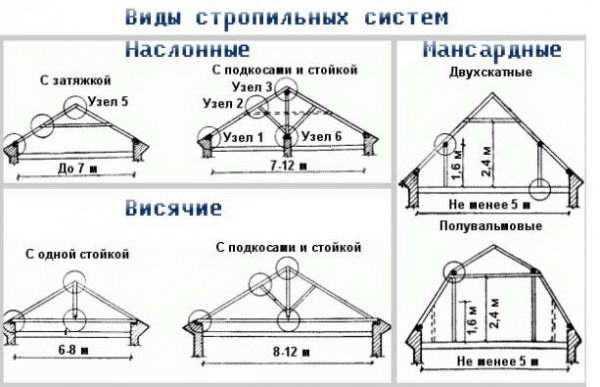

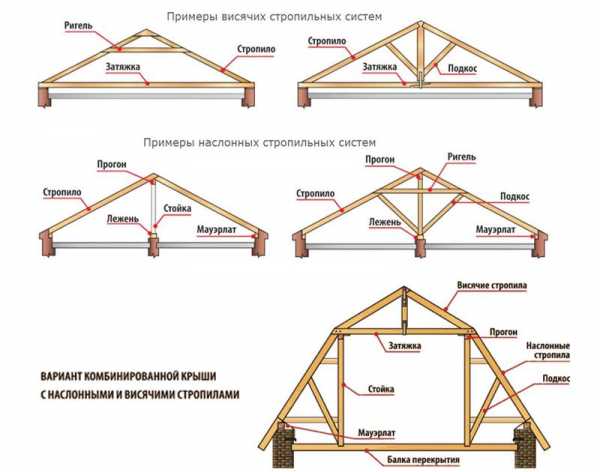

В зависимости от ширины здания применяются разные виды мансардных стропильных систем, которые делятся на висячие, наслонные и комбинированные.

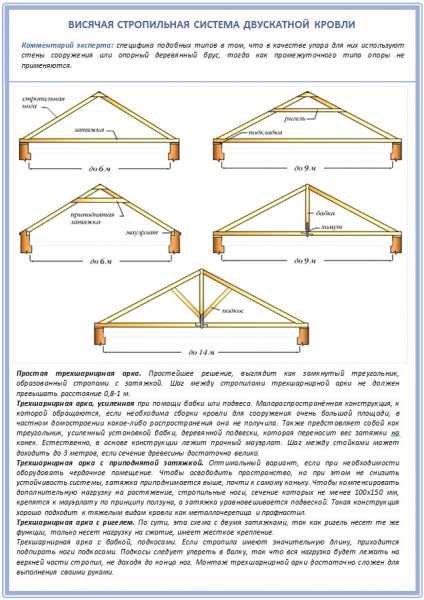

  1. Висячими называют стропила, которые опираются на стены здания через мауэрлат и затяжку, а в верхней части образуют конёк. При этом способе соединения отсутствует промежуточная опора, а распирающее давление на стены дома снижается с помощью ригелей, стоек и подкосов. Система висячих стропил обычно используется при ширине здания не более 6 м.Для компенсации распирающих усилий в висячих стропильных конструкциях с длиной пролёта до 6 м используются затяжки и ригели

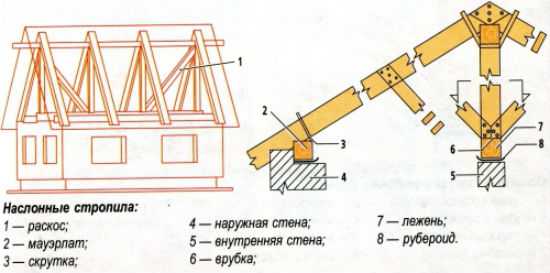

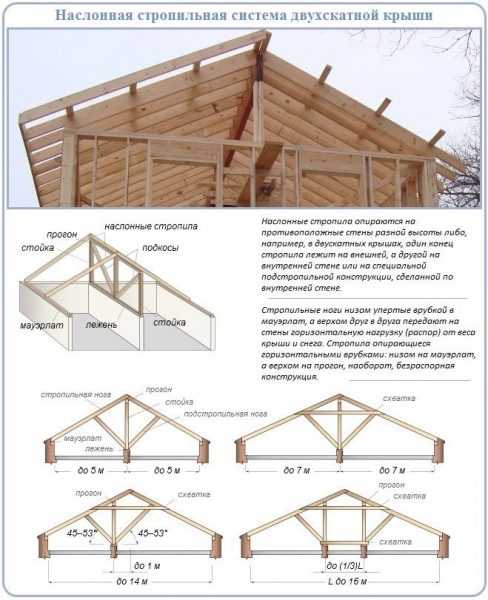

  2. Наслонными именуют стропила с промежуточной опорой на внутреннюю стену дома. Они применяются, когда ширина здания составляет от 6 до 16 м. Чем она больше, тем больше элементов используется для равномерного распределения нагрузки.Наслонные стропила имеют одну или несколько опор внутри дома
  3. Комбинированный вид стропильной системы используется в мансардных крышах с переменным углом наклона скатов. Наиболее характерным примером служит ломаная мансардная крыша, где нижние стропильные ноги являются наслонными с опорой на стойку и мауэрлат, а верхние монтируются как висячие стропила с опорой на затяжку и бабку. При возведении мансардных крыш используются все виды стропильных систем, и их выбор зависит от конструкции, в которой они применяются.
    В конструкции ломаной крыши верхние стропила являются висячими, а нижние − наслонными

Схема стропильной системы мансардной крыши

Для возведения крыши необходимо иметь проект, в котором указан перечень и размер конструктивных элементов, а также способ их соединения. Чтобы понимать принцип и последовательность монтажа, нужно знать назначение элементов стропильной группы и способ прилегания крыши к стенам здания. Мансардная крыша состоит из следующих элементов:

  • связующим элементом между стеной здания и стропильной группой является мауэрлат, который крепится на стены дома шпильками, скобами или анкерами;
  • на мауэрлат параллельно короткой стене здания крепятся затяжки, а вдоль длинной стороны устанавливаются лежни;
  • на центральном лежне монтируются вертикальные стойки;
  • на стойки опирается коньковый прогон;
  • стропила верхней частью опираются на коньковый прогон, а нижней частью соединяются с затяжкой, образуя карнизный свес;
  • стропильные ноги в верхней части соединяются ригелями;

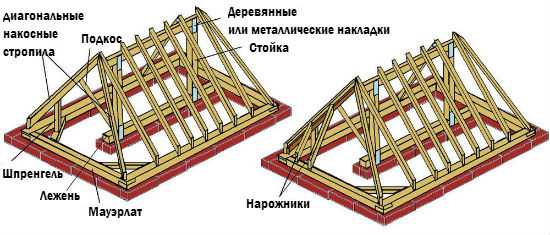

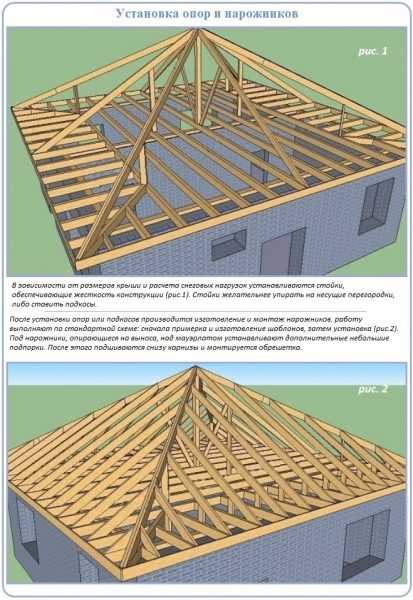

  • на вальмовых крышах используются диагональные стропила и укороченные нарожники;
  • дополнительной опорой диагональным стропилам служат шпренгели;
  • для промежуточного крепления стропил используются стойки и подкосы;
  • при необходимости стропила удлиняются кобылками.
Основными несущими элементами мансардной крыши являются стропильные лаги, лежни и затяжки, а также вертикальные стойки и коньковый прогон

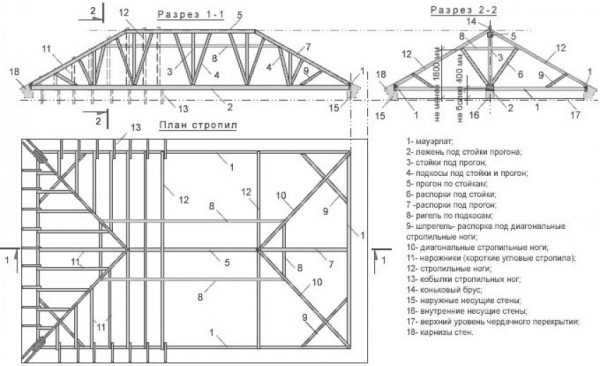

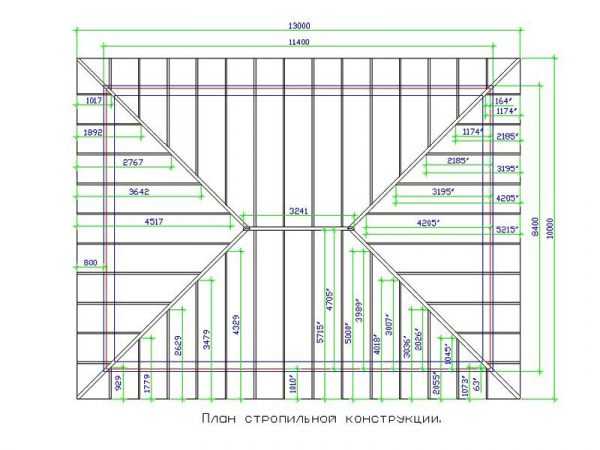

На схеме указываются размеры элементов стропильной системы, их расположение, углы наклона и способы врезки в узлах соединения. Обязательно также приводится информация о расположении сдвоенных стропил, наличии дополнительных опор, размерах карнизных и фронтонных свесов.

Схема является основным документом для сборки системы стропил, в ней отражаются все нужные параметры. Однако перед раскроем материала необходимо ещё раз проверить расчёты и создать шаблоны основных деталей. При отсутствии проекта провести расчёты и создать схему нужно самостоятельно.

Шаг стропил мансардной крыши

Перед началом работ нужно выбрать шаг стропил мансардной крыши. Расстояние между стропилами и нарожниками (в случае вальмовой крыши) зависит от нескольких факторов:

  • размера здания;
  • типа стропильной системы;
  • постоянной и переменной нагрузки на кровлю;
  • сечения стропил, стоек и укосов;
  • вида кровельного покрытия;
  • типа и шага обрешётки;
  • размеров утеплителя.

Для стропил, обрешётки и контробрешётки выбирают материал хвойных пород в соответствии со СНиП II-25, а нагрузку на стропила рассчитывают по СНиП 2.01.07 и СТ СЭВ 4868. Исходя из изложенного в строительных нормах и правилах, можно сказать, что для стропил длиной менее 9 м применимо сечение бруса от 50Х150 до 100Х250 мм при шаге от 60 до 100 см. Размер здания оказывает влияние на конструкцию фермы и наличие стоек, подкосов и ригелей, применение которых повышает прочность стропильных ног и позволяет увеличить шаг между стропилами до 120 см и более. Обычно для выбора шага используют справочные таблицы, которые содержат рекомендации с учётом длины стропил и сечения бруса.

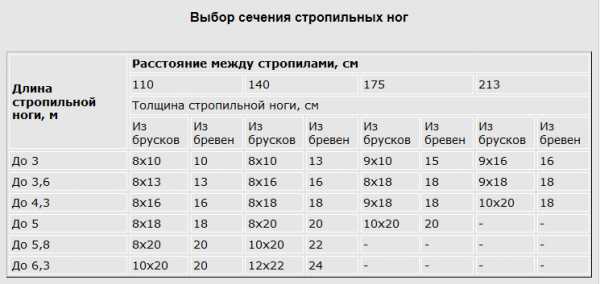

Таблица: зависимость шага между стропилами от сечения бруса и длины стропил

Вид используемого кровельного покрытия также влияет на выбор шага стропил, потому что разные материалы имеют разный вес:

  • черепица в зависимости от вида весит от 16 до 65 кг/м2, шифер − 13 кг/м2. Такие тяжёлые покрытия подразумевают уменьшение шага стропильных ног до 60–80 см;
  • вес металлических покрытий и ондулина не превышает 5 кг/м2, поэтому шаг стропил можно увеличивать до 80–120 см.

На вальмовых крышах шаг нарожников в любом случае выбирают равным 50–80 см для придания скату большей жёсткости.

Кроме этого, шаг установки стропил зависит от:

  • частоты расположения затяжек, на которые опираются стропила, если выбран именно этот способ крепления стропильных ног;
  • обрешётки, которая бывает тяжёлой − сплошное основание под мягкие кровельные материалы или лёгкой, − разреженной, настилаемой из досок 25Х100 мм с шагом 25–45 см. Сплошная обрешётка имеет большую прочность, поэтому позволяет увеличить расстояние между стропилами;
  • ширины утеплителя, который укладывается в межстропильное пространство. Производители выпускают утепляющие материалы шириной 610 и 1220 мм, но уточнять этот параметр необходимо у поставщика.При выборе шага между стропильными лагами желательно учитывать размер утеплителя, который будет закладываться в подкровельное пространство

Длина стропил и обрешётки мансардной крыши

При самостоятельных расчётах размеры некоторых конструктивных элементов крыши приходится вычислять по имеющимся габаритам здания и углу наклона скатов. Длину стропил иногда приходится корректировать для разных видов мансардной крыши, подбирая оптимальные размеры всей конструкции в целом.

Допустим, что основные размеры здания известны и необходимо рассчитать длину стропильных лаг для нескольких предполагаемых вариантов угла наклона и типа крыши. Пусть половина ширины здания L составляет 3 м, размер карнизного ската − 50 см.

  1. Для двускатной крыши с уклоном в 45о длина стропил будет равна C = L / sin 45о = 3,5 / 0,71 = 4,93 м, а высота конька H = L ∙ tg 45о= 3,5 ∙ 1 = 3,5 м.
  2. Для более пологой двускатной крыши с углом наклона в 37,5о длина стропильной ноги С = 3,5 / sin (90о-37,5о) = 3,5 / cos 37,5о = 3,5 /0,79 = 4,43 м. Высота конька H = 3,5 ∙ tg 37,5о = 3,5 ∙ 0,77 = 2,70 м.
  3. Вариант ломаной двускатной крыши подразумевает использование стропил с разным углом наклона и различной длиной. Поэтому они считаются по отдельности. Если видоизменить конструкцию так, что угол наклона нижних скатов станет равным 60о, а верхних − 30о, то размеры стропил будут следующими:
    • длина нижней лаги C1 = 1,55 / cos 60o = 1,55 / 0,5 = 3,1 м;
    • длина верхней лаги C2 = 1,95 / cos 30o = 1,95 / 0,87 = 2,24 м.Длину стропил необходимо корректировать в зависимости от конструкции стропильной системы и длины карнизного свеса

Дополнительные расчёты показывают, что увеличение угла наклона нижнего ската с 60 до 70о позволит прирастить ширину мансарды на 10%.

Длину обрешётки, соединяющей стропильные ноги, определяют, учитывая фронтонные свесы, которые защищают стены фасада от осадков. Длина фронтонного свеса зависит от высоты здания и выбирается в пределах от 40 до 60 см. Поэтому общая длина ската будет равна длине дома, увеличенной на удвоенную длину свеса.

Предположим, что длина дома равна 10 м, а фронтонный свес составляет 0,6 м. Тогда размеры обрешётки необходимо рассчитывать из учёта длины ската, равной 10 + 0,6 ∙ 2 = 11,2 м.

Рассчитывать параметры обрешётки следует с учётом длины фронтонных и карнизных свесов

Любая корректировка проекта требует тщательного пересчёта параметров стропильной системы с учётом возникших изменений.

Видео: расчёт мансардной крыши

Узлы стропильной системы мансардной крыши

Узлы стропильной системы крыши представляют собой место соединения отдельных элементов в единую конструкцию, которая позволяет равномерно распределить нагрузку на стены здания. Соединение производится гвоздями, саморезами или болтами с помощью накладных деревянных элементов или металлических угольников и пластин, а также путём соединения в паз. Для возведения двускатной крыши используют следующие основные узлы:

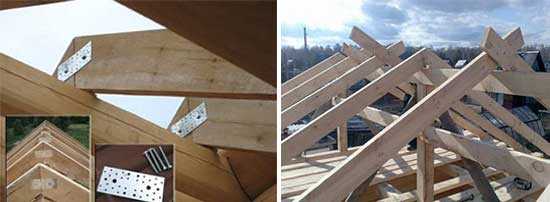

  1. Коньковый узел, обеспечивающий соединение стропильных ног между собой и коньковым прогоном.
  2. Места, в которых ригель связывает стропила для придания большей прочности и жёсткости стропильным фермам.
  3. Точки крепления подкосов и стоек, которые придают дополнительную опору стропилам.
  4. Карнизный узел, в котором стропила крепятся к затяжке или мауэрлату, образуя карнизный свес.
Узловые соединения стропильной системы должны выполняться так, чтобы обспечивалось максимально жёсткое крепление элементов между собой

Для двускатной ломаной крыши характерным является узел, где соединяются верхняя и нижняя стропильные лаги, вертикальная стойка, ригель и прогон. Такое сложное соединение требует применения врезок, болтов, стальных пластин и строительных скоб.

В самом сложном узле ломаной мансардной крыши соединяются пять стропильных элементов

Наиболее сложным узлом вальмовой мансардной крыши является место соединения боковых или диагональных стропильных ног с мауэрлатом. Боковое стропило в нижней части опирается на угловой брус мауэрлата и на врезанную балку, в другом варианте между врезанной балкой и стропильной ногой ставится вертикальная стойка или шпренгель. Верхняя часть вальмовых стропил крепится к коньковому прогону с помощью болтов или гвоздей.

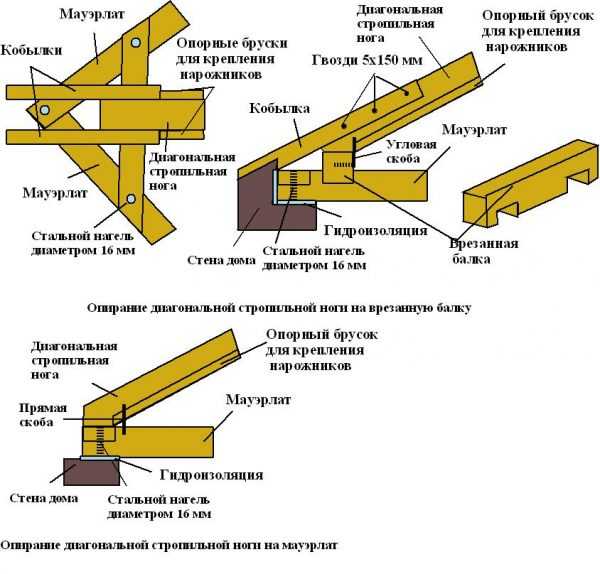

Угловые стропила вальмовой крыши несут на себе наибольшую нагрузку, поэтому узел их соединения с мауэрлатом нужно продумывать наиболее тщательно

Описанные узлы применяются наиболее часто при монтаже стропильных систем разных конструкций и позволяют осуществить монтаж несущих элементов своими силами. Для эффективной и качественной сборки необходимы чертежи и изготовление шаблонов с выверенными углами стыков и врезок.

Видео: узлы стропильной системы

Расчёт стропильной системы мансардной крыши

Стропильная система является основой крыши, поэтому важно выбрать ту конструкцию, которая наиболее подходит климатическим условиям региона и имеющимся требованиям к размерам жилой мансарды. После выбора конструкции производится расчёт угла наклона скатов и высоты конька для требуемых размеров мансардного помещения. Вычисления производятся с учётом размера карниза по следующим формулам:

  1. Lbc = Lac ∙ tg A, где Lbc − высота конька, Lac − половина ширины дома с учётом карнизного свеса, A − угол наклона ската.
  2. Lc = Lbc /sin A, где Lc − длина стропильной ноги.Расчёт стропильной группы мансардной крыши производится с помощью несложных тригонометрических формул

Значение тригонометрических функций можно найти в справочных таблицах.

Таблица: значения тригонометрических функций для различных углов наклона ската

Самым сложным при проектировании мансардных крыш является подсчёт пиломатериала. Рассчитать количество необходимых стропил и увязать их со стандартной длиной в 6 м иногда бывает довольно сложно. Допустим, что мы выбрали самую сложную в расчётах вальмовую крышу размером 10Х13 м с учётом карнизных свесов длиной 80 см и углом наклона скатов 45о. Тогда боковые стропила будут иметь длину 5 / sin 45о = 7,04 м. Поэтому стандартный шестиметровый брус придётся удлинять. Обычно для стропил длиной чуть больше 6 м используют брус 100Х200 мм или доску 50Х250 мм.

Если здание имеет большие размеры, то для него требуются стропила длиннее стандартного размера в 6 м, поэтому брус приходится удлинять

Что касается горизонтального бруса перекрытия, то поскольку ширина здания равна 10 м, затяжки должны состоять из двух частей, которые либо опираются на внутреннюю стену здания, либо стыкуются между собой усиливающими элементами и опираются на прогон. Для затяжек и прогонов используют брус сечением не менее, чем 50Х200 мм. По периметру здания проходит мауэрлат, для которого используется брус 150Х150 мм или 200Х200 мм. По выбранной нами схеме периметр здания составляет 39,6 м, поэтому для монтажа мауэрлата потребуется семь шестиметровых брусьев. Размеры всех остальных элементов стропильной системы не будут превышать 6 м.

Вес пиломатериала стропильной системы рассчитывается путём суммирования длин всех элементов с определённым сечением и пересчёта их количества в кубические метры. Это необходимо для определения массы всей крыши, а также бывает нужным при закупке и транспортировке материала. Подсчёт производится по таблице, а затем полученные значения умножаются на вес 1 м3 пиломатериала.

Таблица: расчёт количества пиломатериала в 1 м3 и объём одной единицы материала

Сосновый пиломатериал при 12% влажности весит 505 кг/м3, при транспортной влажности 25% − 540 кг/м3. Вот некоторые примеры расчётов:

  1. Если в 1 м3 материала сечением 50Х200 мм содержится 16,6 досок, то вес одной доски будет равен 540 / 16,6 = 32,5 кг.
  2. Если закупается 25 м3 пиломатериала, то весить он будет 25 ∙ 540 = 13 500 кг.
  3. Если требуется 100 досок 25Х200, то необходимо купить 100 / 33,3 = 3 м3 древесины, которая будет весить 3 * 540 = 1 620 кг.

Важно отметить, что обрезной пиломатериал желательно приобретать с наименьшей влажностью, чтобы после монтажа он не коробился и не растрескивался, особенно это касается бруса большого сечения. Для строительства стропильной системы влажность древесины не должна превышать 18%.

Монтаж мансардной стропильной системы

Монтаж стропильной системы с жилым подкровельным пространством требует тщательной подготовки. Необходимо смонтировать удобные леса, настилы и лестницы, а также снабдить рабочие места страховочными верёвками. Рабочие должны быть обеспечены спецодеждой, средствами защиты и исправным оборудованием. На земле необходимо выбрать ровное место для предварительной сборки ферм, разметки углов и изготовления шаблонов. Все деревянные элементы должны быть обработаны антисептическими и противопожарными составами.

После этого можно приступать к работам, которые проходят в следующей последовательности:

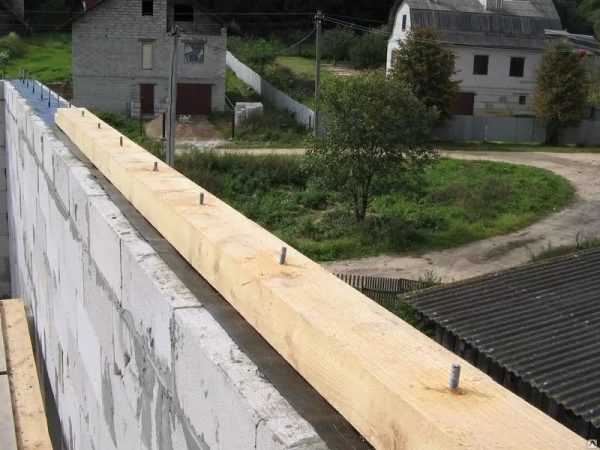

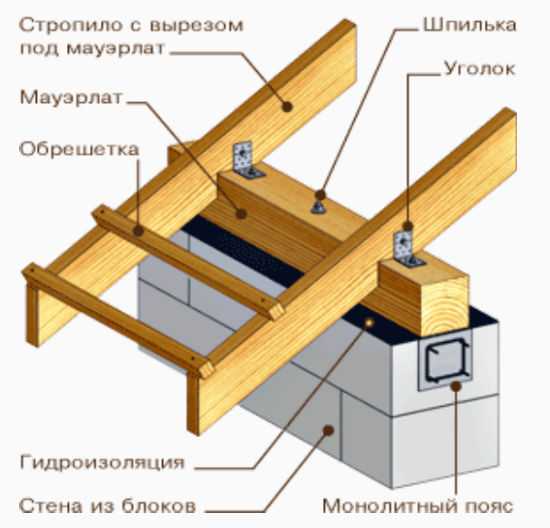

  1. На стены с замурованными шпильками монтируется по периметру мауэрлат. При наличии внутри здания несущей стены укладываем на неё лежень или прогон одной высоты с мауэрлатом.Если дом возводится из строительных блоков, то мауэрлат удобнее всего укладывать на резьбовые шпильки, замурованные в стену в процессе её кладки
  2. На мауэрлат параллельно короткой стене крепятся затяжки с карнизными выносами.
  3. На затяжках выставляются вертикальные стойки, ограничивающие мансардное помещение.
  4. Стойки соединяются с затяжкой, служащей потолком мансардному помещению. Установленные таким образом фермы соединяются между собой горизонтальными прогонами.
    Вертикальные стойки, верхние затяжки и горизональные прогоны формируют каркас мансардного помещения

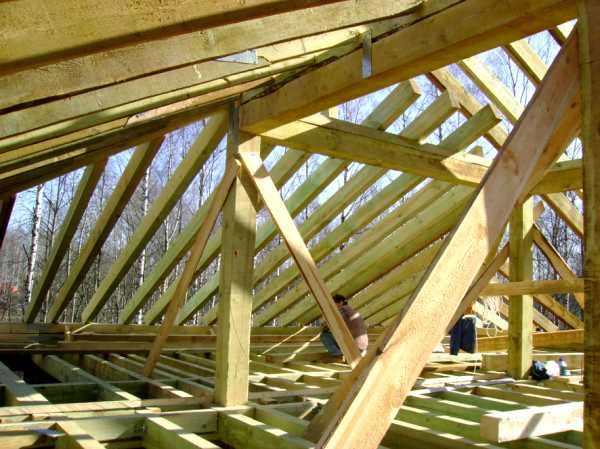

  5. Устанавливаются нижние, а затем и верхние стропила, которые крепятся в коньковой части.
  6. Для укрепления нижних и верхних стропил используются подкосы, бабки и прибоины.
  7. Монтируется обрешётка и лобовая доска на карнизном свесе.После установки всех стропильных лаг остаётся уложить обрешётку и прибить лобовую доску

Мы рассмотрели сборку стропильной системы на примере ломаной мансардной крыши. Сооружение прочих конструкций состоит из аналогичных операций и в основном заключается в выполнении работ по проектной монтажной схеме, где отражены способы соединения элементов стропильной системы. При наличии тщательно рассчитанных чертежей бригада из четырёх человек в состоянии смонтировать крышу со стропильной системой любой сложности.

Видео: монтаж мансардной крыши

Мы рассмотрели стропильную группу мансардной крыши, её конструкцию, расчёт, а также схему и описание основных узлов. Предложили вариант пошагового монтажа несущих конструкций мансарды, приложили иллюстрации и видео, которые поясняют порядок сборки конструктивных элементов мансардной крыши. Теперь её успешное возведение зависит только от тщательности выполнения требований инструкций и технологий и наличия у исполнителей определённых навыков проведения строительных работ. Желаем вам успехов.

Копирайт, рерайт на технические и строительно ремонтные темы, а также медицинская и научно-популярная тематика. Оцените статью: Поделитесь с друзьями!

stroydom.guru

Расчет, крепление и установка стропильной системы мансардной крыши

Квартирный вопрос, для многих, стал проблемой номер один. И если увеличить жизненное пространство вширь не получается, то приходится искать иные пути и обустраивать под жилье неожиданные помещения. Одним из возможных решений стала мансардная крыша, во внутреннем пространстве которого организуют помещения, приспособленные для жилья.

Сегодня такое решение пользуется большой популярностью. И это вполне объяснимо, ведь стропильная система мансардной крыши в своем современном исполнении позволяет найти наиболее рациональный вариант конструкции, которая позволяет достичь удобных форм комнат под надежной, а, значит, и долговечной крышей.

Стропильная система мансардной крыши: фото конструкции несущей системы ломаной крыши

Стропильные конструкции мансардных крыш

Мансардная крыша, как и любая конструкция кровли, состоит из двух систем:

  • ограждающей, включающей кровельный пирог, гидро-, паро- и теплоизоляцию;
  • силовой, куда входит, во-первых, стропильная система, и, во-вторых – мауэрлат.

Мауэрлат распределяет нагрузки, которые испытывают стропила мансардной крыши, на несущие стены

Стропильная система мансардной крыши – это ее силовой каркас со множеством видов и разновидностей. К тому же она считается самой оптимальной в силу своей относительной простоты и небольших затрат на увеличение внутреннего пространства.

На заметку:  к примеру, квадратный метр полезной площади мансардной крыши 8х10 обходится порядка 70–75 долларов.То есть оборудовать мансарду в 60–65 м2 гораздо дешевле, чем построить такую же площадь «с нуля».

Классическая мансарда – стропильная система

Будучи основой для мансардной крыши, система стропил помимо своего веса должна выдерживать и расчетные нагрузки от ветра и снега. Если учесть к тому же, что это звено, связующее воедино кровельные скаты, балки перекрытия, стены и потолок, то очевидно – расчет стропильной системы мансардной крыши должен быть выполнен тщательно и грамотно.

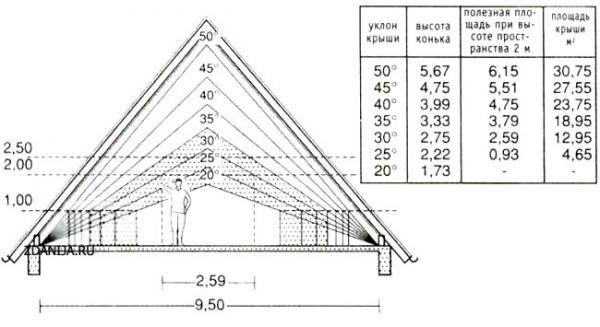

Связь между полезной площадью мансарды и углом наклона крыши

Конструкция и размеры мансарды зависят от многих параметров, в частности, от ширины дома и высоты помещения. Поэтому сначала необходимо подготовить соответствующие чертежи и проработать все узлы соединений. Схема стропильной системы мансардной крыши должна содержать исчерпывающую информацию об

  • увязанных между собой высоте, шаге и сечении стоек;
  • длине и наклоне стропил;
  • месте расположения мансардных окон;
  • размере обрешетки
  • материале для обшивки фронтона.
Важно:  особого внимания требует крепление стропил к мауэрлату и его же самого –к стене здания. При любом серьезном просчете крыша мансарды в случае ураганного ветра может оторваться или разрушиться.

Расчеты системы можно значительно упростить, если использовать таблицы, в которых представлены готовые конструктивные решения узлов несущей системы с указанием способов крепления и основных размеров.

Конструкция стропильной системы мансардной крыши

Стропила для мансарды бывают двух видов.

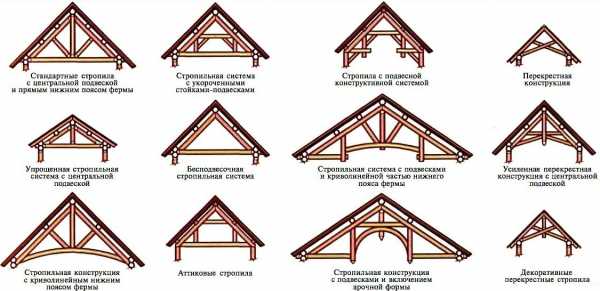

Типы стропильных систем

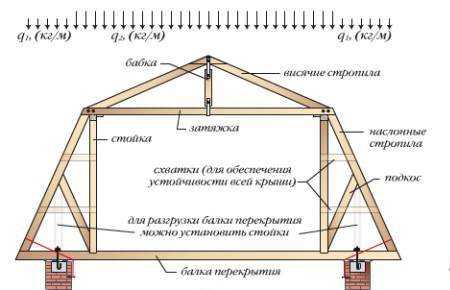

  • Висячие, имеют две опоры, скажем, стены, колонны и т. п. Они одновременно работают на изгиб и на сжатие, передавая таким образом несущим стенам горизонтальные усилия. Самые простые висячие стропильные фермы состоят непосредственно из стропилин и нижнего пояса – затяжки (ригеля), опирающегося на мауэрлат. Такая система оправдывает себя, если опорные стены друг от друга отстоят не больше 6–6,5 м.
  • Наслонные стропила имеют по центру дополнительную опору, к примеру, внутреннюю стену или колонну, поэтому они работают только на изгиб. Такая конструкция снижает нагрузки, под воздействием которых находятся несущие стены. Наслонная несущая система может перекрывать расстояние до 10 м, а при установке дополнительных прогонов и стоек – до 16 м.
  • Несущая система мансардного этажа нередко включает эти оба типа

Простейшая стропильная система мансарды

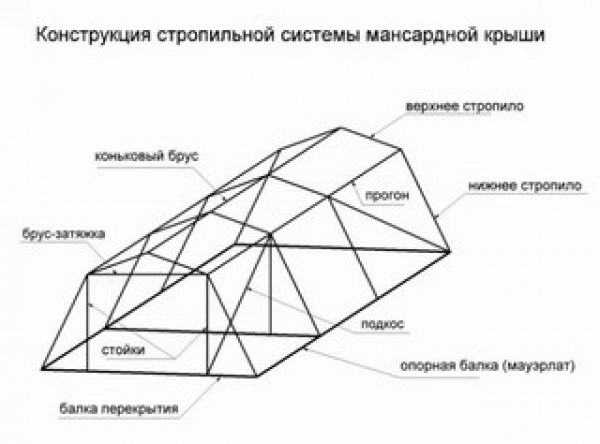

Как видно из верхнего рисунка, в несущую систему мансардной крыши входят нижние стропильные ноги (наклонные), верхние (висячие) стропила, вертикальные стойки, связующая горизонтальная перекладина и коньковый брус. Для небольшой мансарды наличие конькового бруса необязательно. Его вполне можно заменить сплошной обрешеткой, которая создает диафрагму жесткости.

Как известно, самой жесткой фигурой в геометрии является треугольник, поэтому коньковые и боковые фермы, выполненные в треугольной форме, способны обеспечить жесткость системы в двух направлениях – боковом и вертикальном.

Конструкция несущей системы для мансарды

Что же касается объемной жесткости, то для этого устанавливают подкосы, также образующие треугольник вместе с вертикальными стойками.

Материалы в конструкции стропил для мансарды

Наиболее популярными материалами для мансардной стропильной системы являются древесина и металл.

Как правило, систему собирают из массива древесины таких пород, как сосна и ель. Брусья и доски в обязательном порядке проходят обработку антисептиками и антипиренами, которые защищают их от грибка, плесени, насекомых и огня.

Нередко для этих целей используют клееный брус, который имеет определенные преимущества перед обычным:

  • он более прочный и легкий;
  • позволяет увеличить расстояние между стропилами мансардной крыши без потери жесткости;
  • не требует дополнительной пропитки.

Металлические стропила мансардных крыш

Для придания особой прочности мансардной конструкции применяют стальные тонкостенные конструкции. Они отличаются долговечностью, выносливостью и простотой в сборке, огнестойкие, но, к сожалению, стоят значительно больше деревянных.

На заметку:  поскольку ЛСТК собирают, используя болты и заклепки, такие конструкции можно при необходимости разбирать и переделывать, заменять любую деталь или перестраивать всю крышу.

Стропильная система двускатной мансардной крыши

Мансардная крыша в зависимости от угла наклона подразделяется на три основных типа:

  • классическая: уклон ската 45 градусов, ширина дома 6–8 м;
  • остроконечная: уклон – 60 градусов, ширина – от 6 м:
  • ломаная: имеет два неравнозначных ската, как правило, с уклоном в 30 и 60 градусов. Такая конструкция часто встречается в домах шириной до 6 м.

Проект загородного дома с двускатным мансардным этажом

Особенности стропил для мансарды с двумя скатами

В двускатной крыше используется принцип висячих стропил. Опираясь только на наружные стены и друг на друга, они образуют единое подкровельное пространство – пустоту без стен и опор посредине чердачного помещения. Стропила для мансарды висячего типа называют также беспрогонными.

Стропильная система двускатной крыши

Устройство стропильной системы мансардной крыши в данном случае имеет некоторые особенности, например, затяжку-ригель, которая в противовес распору, создаваемому стропильными ногами, скрепляет их и противоположные скаты, располагают не у основания стропил мансарды, а выше. Высоту выбирают таким образом, чтоб ее хватило для устройства мансардного помещения.

Если систему висячих стропил использовать для мансарды с пролетом от 6 м, то фермы подпирают раскосами или стойками. Располагают их на прогонах, установленных на перекрытии. Нижняя часть их ног имеет ограничение – длина не должна превышать 4,5 м.

Как известно, шаг стропил варьируется в промежутке от 0,6 до 1 м. Как посчитать это расстояние для конкретной кровли?

Первоначально в расчетах будем использовать среднее значение шага – 0,8 м. Проведем расчеты для кровли с длиной ската в 23 м. Для ее устройства в среднем потребуется с учетом округления в большую сторону 23/0,8=29 стропильных ног. Добавим еще 1– это элемент, который обязательно устанавливают по краям каркаса. Итого, получилось 30 элементов. Осталось откорректировать шаг: 23/30=0,77. Таким образом, стропила необходимо устанавливать с расстоянием 0,77 м между ними.

Установка стропил мансардной крыши

Монтаж стропил для мансарды схематически проводят в следующем порядке.

Стропиловка двускатной крыши

  1. Верхний брус крепят к стойкам, причем первый по счету одновременно будет служить подстропильной рамой.
  2. Устанавливают мауэрлат.
  3. Монтируют стропильные ноги с шагом 60– 100 см. Сначала устанавливают фермы, крайние к фронтону и протягивают уровень, в соответствии с которым устанавливают промежуточные элементы.
  4. Стропила в верхней части каркаса соединяют между собой.
  5. Для кровель длиннее 7 м устанавливают коньковую балку.

Правила крепления стропил

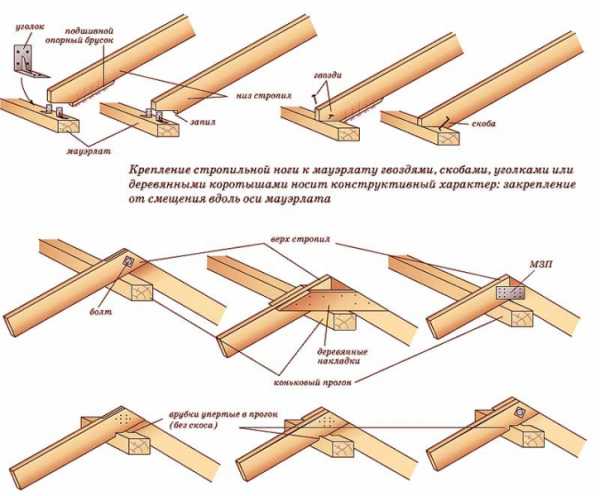

К мауэрлату их крепят жестким или скользящим способом. В первом варианте практически полностью исключена возможность взаимодействия между закрепленными элементами.

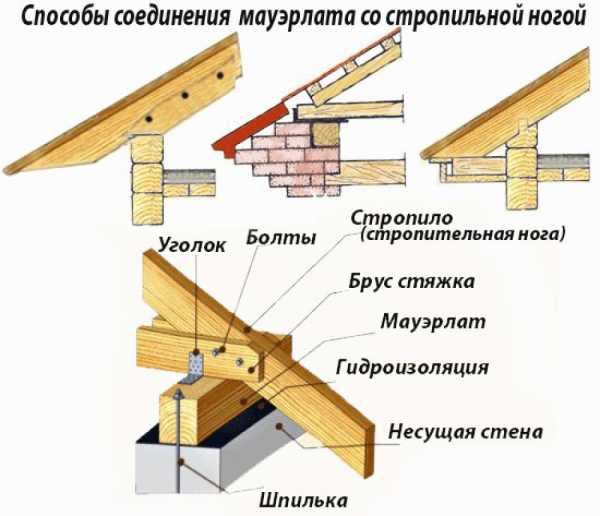

Крепление к мауэрлату: скользящее и жесткое

Для этого

  • используют металлические уголки для крепления нижней части стропил с дополнительной жесткой опорой на подшивной брус;
  • крепят на запил, выполненный на стропильной ноге и дополнительно фиксируют соединение, используя скобы, гвозди, проволоку.

Скользящее сопряжение элементов обеспечивает стропилам свободу перемещения в определенных пределах. Оно больше подходит для деревянных домов, так как исключает деформацию несущей системы при усадке дома. Выполняют его, используя «салазки», скобу, гвозди.

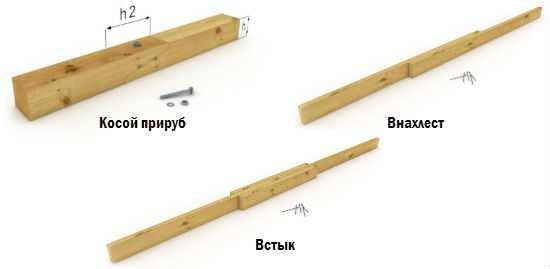

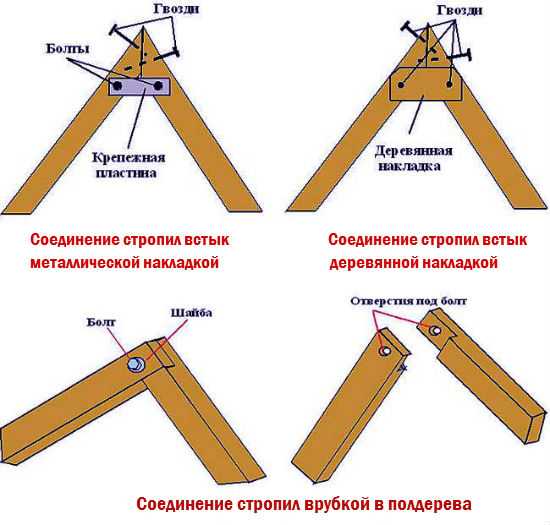

Крепление к коньку: встык и внахлест

Крепление к коньку выполняют:

  • соединением стропил встык, обрезав верхние края под определенным углом.
  • креплением на прогон по одному
  • соединением внахлест.

В дополнение к теоретическому материалу рекомендуем посмотреть, как на практике монтируется стропильная система мансардной крыши видео урок.

pomasteru.ru

Стропильная системы мансардной крыши — установка стропил и схемы (фото, видео)

Как говорят опытные строители, мансарду можно обустроить в доме, была бы крыша. Вид крыши влияет, насколько эта мера увеличит полезную площадь, комфортно ли пользоваться этим помещением и работы какой сложности потребуются. Распространёнными видами крыш для обустройства жилого подкровельного помещения считают двускатную я прямыми и ломанными скатами.

Содержание статьи

Стропильная система мансардной крыши конструируется таким образом, чтобы освободить пространство в центре, где высота потолков достигает приемлемой высоты, разместив основную массу опорных элементов по краям. Эта статья расскажет, из чего состоит каркас кровли, как выбрать оптимальный вариант конструкции и правильно выполнить монтаж.

Виды стропильных систем

Приступая к конструированию стропильной системы для мансардной крыши, обращают внимание на планировку дома. Исходя из видов опор, выбирают подходящий вариант устройства:

Схема видов стропильных систем мансардной крыши

  1. Наслонная. Такой тип стропильного каркаса походит для домов, в которых посредине проходит несущая перегородка. Тогда вес конструкции кровли распределяют между ней и внешними стенами сооружения. Это необременительный и рациональный способ организации каркаса, но он подходит, если расстояние между наружными стенами и внутренней опорой не превышает 7 м.
  2. Висячая. Этот тип применяют тогда, кода внутри нет несущих перегородок или колонн, которые используют, чтобы перенести на них вес крыши. Висячие стропила опираются на мауэрлат и коньковый прогон. Для крыш площади до 50 кв. м, с маленьким весом крыши применяют простейшую конфигурацию, состоящую из стропильных ног и горизонтально расположенной затяжки. Чтобы перекрыть сооружение крупного размера, эту конструкцию укрепляют стойками, схватками, подкосами. Эти элементы повышают устойчивость крыши, но «съедают» полезную площадь мансарды. Допустимое расстояние между стенами сооружения для висячих стропил составляет 14 м.
  3. Комбинированная. Смешанный тип стропильной системы используют, когда в доме вместо несущей перегородки посередине устанавливаются опорные колонны. Получается, что часть стропил можно облокотить на колонны, а остальные смонтировать как висячие. Этот способ довольно часто применяют для обустройства мансардных крыш, так как он позволяет использовать меньше вспомогательных элементов, снижая нагрузку на фундамент и не загромождая подкровельное помещение.

Обратите внимание, что устройство мансарды необходимо запланировать на этапе создания проекта, потому что тип, вес и конструкция стропильной системы необходимы для расчета фундамента. Если решение о возведение мансардной крыши возникло на финальном этапе строительство, необходимо пересчитать массу дома с учетом новых данных, чтобы проверить выдержи ли фундамент дополнительную нагрузку, особенно если на участке сложный грунт и маленькое расстояние между поверхностью и грунтовыми водами.

Расчет элементов стропильной системы

По строительным нормам помещение называют жилым, если высота от пола до конька не менее 2,5 м и присутствуют источники естественного света, то есть окна. Потому, главный параметр мансардной крыши, который необходимо рассчитать – угол наклона ее скатов. Загвоздка в том, что, если заложить небольшой уклон, то высота потолков в мансарде будет ниже дозволенной правилами. А, если сделать крытые скаты, крыша получится очень тяжелой, дорогой и неустойчивой. Поэтому используется ломанный тип крыши, скаты которой меняют уклон, ее верхние стропила имеют острый угол 30 градусов, а нижние – 60 градусов.

Зависимость угла наклона и высоты потолков

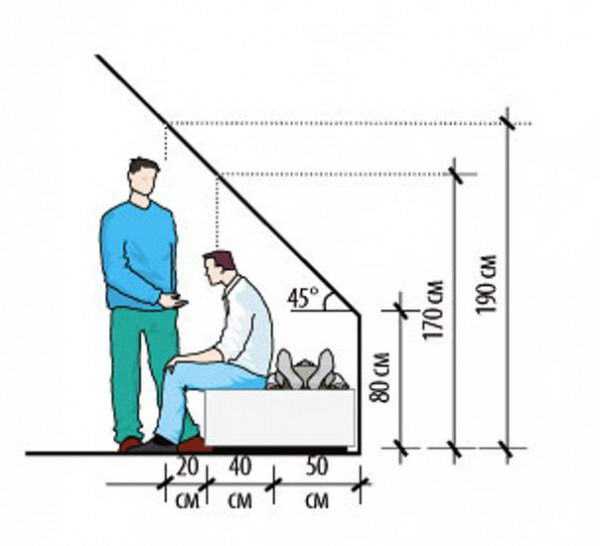

Угол наклона и высота потолка

Важный этап проектирования мансардной крыши – расчет величины сечения элементов стропильной системы. Проще всего узнать рекомендованный размер в справочных таблица с рассчитанными значениями, которые учитывают длину, расстояние между соседними элементами, вид и качество материала. Однако, если крыша нестандартного размера необходимо выполнить расчет, основанный на вычислении суммарной нагрузки от веса кровли, которая ложится на стропильную систему. Схема расчета также учитывает временные нагрузки в виде массы выпавшего снега, которые отражаются в климатическом коэффициенте, характеризующим характер погоды в месте строительства.

Подбор сечения стропильных ног

Для создания стропильной системы мансардной крыши используют древесину, однако не во всех случаях это целесообразно, так как, чтобы стропила справлялись с нагрузкой, приходится увеличивать сечение используемых пиломатериалов, что еще больше увеличивает вес конструкции. Чтобы вырваться из этого замкнутого цикла, необходимо отказаться от дерева в пользу стропил большей прочности из металла.

Конструкция стропильной системы

Составные части стропильного каркаса мансардной крыши ничем не отличаются от конструкции других видов скатных крыш. В него входят:

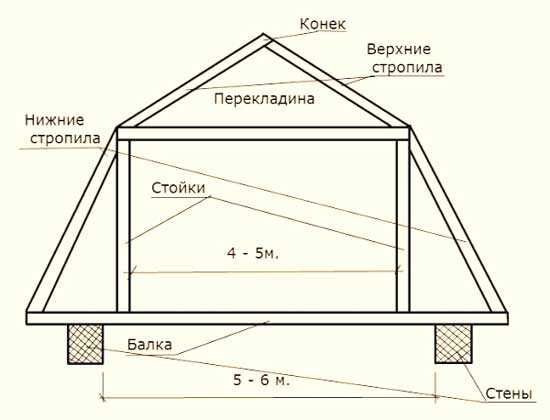

Схема устройства стропильной системы

  • Мауэрлат. Основание крыши, своего рода фундамент, который берет на себя вес крыши и распределяет по периметру опорных стен. Его изготавливают из бруса размером 150х150 мм или толще. Установка мауэрлата выполняется с помощью анкерных болтов или шпилек, вмонтированных в армобетонный пояс. Межу поверхностью стены и брусом прокладывают гидроизоляционный слой или обрабатывают его битумной мастикой. Очень важный момент крепежа заключается в расчете мест установки шпилек, расстояние между ними выбирают так, чтобы не попасть под стропильные ноги.
  • Стропила. Это элементы стропильной системы, которые формируют уклон крыши. Верхушка стропильной ноги закрепляется на коньковый брус, а низ – на мауэрлат или стойку, если речь идет о верхних стропилах ломанной крыши. Ноги изготавливают из досок 50х150 мм или 100х150мм. Расстояние между ними называют шагом, оно варьируется от 50 до 120 см в зависимости от веса кровельного материала. Взаиморасположение и сечение стропильных ног описывает схема стропильной системы, облегчающая монтаж.

    Схема основных узлов каркаса

  • Стойка. Стойки поддерживают конек или, что более распространено в конструкции мансардных крыш, среднюю часть стропильных ног. Стойки изготовляют из бруса, сечение которого совпадает с размером мауэрлата. Их размещают на балки перекрытий, поэтому расстояние между стойками соответствует их шагу.
  • Подкос. Подкосами принято называть элемент, поддерживающий стропильные ноги, имеющий угловое расположение. Основная задача подкоса – снижение прогиба стропил под тяжестью собственного веса.
  • Затяжка. Затяжку выполняют из прочных досок сечения, соответствующего размеру стропил. Ее крепят горизонтально, стягивая пару стропильных ног в верхней или нижней части. Чем меньшее расстояние между затяжкой и коньком, тем толще должен быть этот элемент, так как нагрузка на него больше. Установка затяжки снимает распирающую нагрузку, которая воздействует на стропила.

В большинстве случаев элементы стропильной системы выполняют из древесины высокого качества. Чтобы избежать деформацию в процессе эксплуатации, ее необходимо высушить до влажности 15-18%, обработать антисептической пропиткой глубокого проникновения и антипиреном, если вы планируете вывод дымохода на крышу.

Последовательность сборки

Сборку стропильной системы лучше выполнять с помощью опытного мастера, так как даже поднять тяжелые, длинные брусья проблематично. Не рекомендуется заниматься монтажом в дождь и снег, так как влажность древесины за время работы увеличится. Обычно процесс сборки выглядит следующим образом:

  1. В первую очередь выполняют монтаж мауэрлатного бруса на верхнюю обвязку стен. Кстати, функции этого элемента в бревенчатых и брусовых постройках выполняют верхние венцы, усиленный с помощью скоб.
  2. Следующий этап монтажа – установка балок перекрытия. Их крепят на мауэрлат или на выступы в стене. Существует два метода укладки балок перекрытия – с выносом или без выноса. Если перекрытия монтируют первым способом, то они выносятся за периметр дома для формирования свеса так, чтобы расстояние между концом балки и стеной было 50-100 см.
  3. Устанавливают вертикальный стойки, определив середину балки перекрытия и отступив от нее равные промежутки. Расстояние между стойками соответствует ширине бедующей мансарды.
  4. На стойки с помощью металлических уголков закрепляют затяжки. Получается, что каждая пара стоек образует конструкцию в виде буквы п.

    Установка стоек и ригеля

  5. Устанавливают нижние стропильные элементы, закрепляя на стойке с помощью гвоздей или саморезов. К мауэрлату стропила монтируют посредством ползунка, подвижного крепления, которое компенсирует изменение размера брусков во время усадки.
  6. Закрепляют верхние стропила, соединяя верхние части каждой пары металлической накладкой или бруском.

    Крепление стропил и подкосов на металлические накладки

    Монтаж верхних стропил

  7. На стропила укладывают гидроизоляционную мембрану и фиксируют степлером. Поверх приколачивают обрешетку. Схема обрешетки подбирается для используемого кровельного материала, для мягких видов используют сплошную, а для профилированных – решетчатую.

Настил гидроизоляции и монтаж обрешетки

Надежность стропильной системы мансардной кровли зависит, в первую очередь, от правильности расчетов, поэтому, если вы не уверены в своих инженерных способностях, лучше использовать типовой проект, созданный профессиональным архитектором.

Видео-инструкция

krovlyakrishi.ru

Установка стропил мансардной крыши: расчет, конструкция и монтаж

Стропильная система мансардной крыши



Все больше и больше появляется архитектурных, оригинальных домов, украшенных эркерами, надстройками, мезонинами. Входят в моду мансарды, расширяющие полезную площадь дома. Но мансардные кровли, в отличие от простой двухскатной крыши, требуют сложных стропильных систем. Правильно рассчитать их и провести монтаж совсем не просто. Ниже постараемся вкратце осветить этот вопрос и привести полезные рекомендации специалистов.

Разновидности стропильных систем

На стадии проектирования дома должна быть рассчитана кровельная конструкция. Расчеты, использующие сложные формулы, должны дать значение нагрузки на один метр квадратной стропильной системы. Для жилых домов нормативной нагрузкой является 50 кг/м2.

Виды стропильных систем



В соответствии с расчетами выбирается тип стропильной конструкции мансарды. К основным разновидностям следует отнести:

  • висячую стропильную систему;
  • систему стропил ломаной крыши;
  • наслонную систему двухскатной крыши;
  • комбинированную.

Наиболее распространёнными являются комбинированные стропильные системы скатных крыш. Рекомендуется расчет сложных стропильных систем поручить профессиональным проектировщикам.

Комбинированная стропильная система



Совет!

Для увеличения полезной площади здания, следует выбирать конструкцию многоскатной мансардной крыши.

Элементы стропильной крыши

Опытные специалисты прекрасно поймут, о чем идет речь в статье, поскольку знают все термины и названия конструкций. Для того чтобы понятно было всем, приведем распространенные названия элементов конструкции мансардной крыши:

  • Мауэрлат – балка, крепящаяся по верхнему венцу или по стене дома, на которую опирается стропильная система;
  • Балки перекрытия – деревянная конструкция, играющая роль мансардного пола и, одновременно, потолка нижерасположенного помещения;
  • Стойки – вертикально установленные столбы, на которых крепятся стропила и балки.
  • Прогоны – балки (доски) расположенные горизонтально, служат опорой стропилам;
  • Ригеля –горизонтальные балки в П-образной ферме. Служат опорой и стягивают скатные стропила, имеют другое название «затяжки»;
  • Стропила – брус или доски, создающие основу конструкции кровли;
  • Подвеска – стойка, задача которой поддерживать ригель, облегчая его работу, устанавливается также горизонтально;
  • Обрешетка – дощатая или фанерная основа, на которую укладывается кровельный материал;
  • Кобылка – доска, служащая основанием для монтажа свеса, устанавливается по низу стропильной системы.

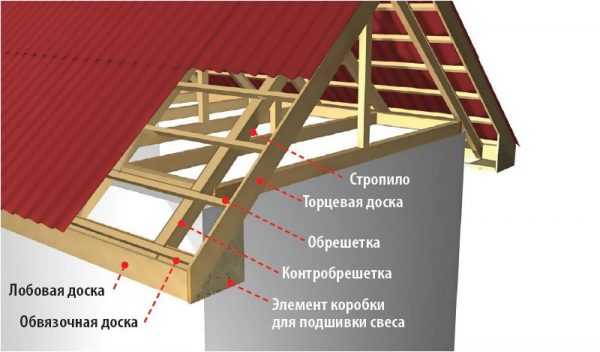

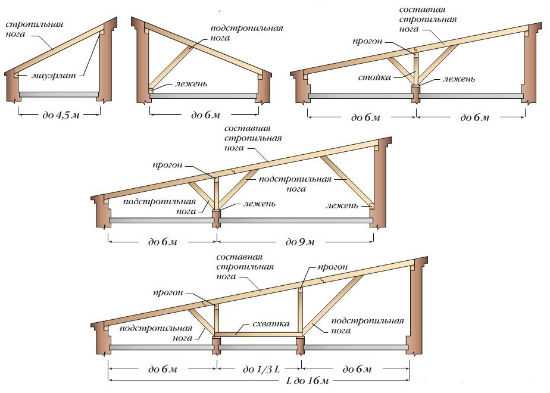

Элементы стропильной системы



Расчеты стропильной системы

Выбор стропильной конструкции во многом зависит от размеров здания, в соответствии с которыми определяется длина пролета, т.е. дистанция между основными стойками. Для небольших домов предпочтение можно отдать двухскатной конструкции.

Стропильная система двускатной крыши с мансардой



Расчеты конструкции проводятся с целью определения нагрузки, в соответствии с нормативами и строительными правилами. Основным правилом для мансардной крыши является ограничение ее высоты, которая не должна составлять менее 2.5 метров внутри помещения. Таким образом, кровля должна иметь минимум 2.80 м в высоту, поскольку требуется укладка утепляющего слоя, и отделка внутри самой мансарды.

Конструкция двускатной мансардной крыши



Обязательно следует изготовить чертеж конструкции, на котором следует проставить все размеры и максимально отобразить элементы каркаса. На чертеже должны быть отображены габариты дома, угол наклона стропил, высота кровли.

Проект дома



Совет!

Чтобы провести точные расчеты по всем нагрузкам на кровлю и ее элементы, рекомендуется воспользоваться калькулятором, размещенном на многих сайтах, посвященных строительству крыш.

Достаточно внести вид кровельного покрытия, материал каркаса мансардной крыши и размеры. Программа рассчитает углы сечения и шаг стропил, даст рекомендации по конструкции обрешетки.

Расчет стропильной системы



Технология монтажа мансардной кровли

Начинать следует с монтажа мауэрлата, который укладывается по периметру верхнего края стен, если дом кирпичный или блочный. В домах из бруса или рубленных мауэрлатом может служить верхний венец. Брус, из которого изготавливается мауэрлат, должен иметь в сечении размеры 100х100 мм или 150х150. Древесина хвойных пород для бруса должна быть хорошо высушенной. Балки мауэрлата фиксируются анкерами или шпильками к стенам с шагом примерно два метра. Под мауэрлат заводят гидроизоляцию, как правило, рулонного типа (рубероид).

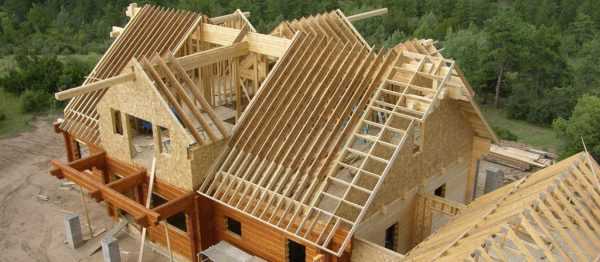

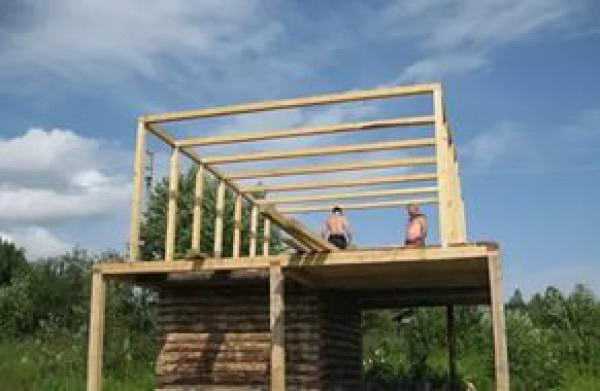

Монтаж стропильной системы



Далее следует приступать к монтажу перекрытия. Балки 150х200 мм, положенные на мауэрлат должны выступать за стены дома примерно на 0.3-0.5 м. Крепят балки уголками и винтами (саморезами по дереву), начиная с крайних, затем промежуточные.

Важно!

При укладке следует с помощью шнура контролировать горизонтальный уровень, чтобы балки лежали в одной плоскости.

Расстояние между ними, как правило, 0.5-1.0 метра, если планируется укладка утеплителя, стандартная ширина листа которого 0.6 м, то удобнее будет выдержать такой же шаг балок.

Монтаж стропильной системы крыши



Установка опорных стоек и прогонов

Следующий этап – монтаж стоек. Для них используется брус 100х150 мм, крепление которого производится на фронтальных балках перекрытия. Необходимо, с помощью отвеса, выверить вертикальность каждой опоры и зафиксировать укосинами. Промежуточные опоры устанавливаются на балках также строго вертикально, образуя два параллельных ряда.

Промежуточные опоры стропильной системы кровли

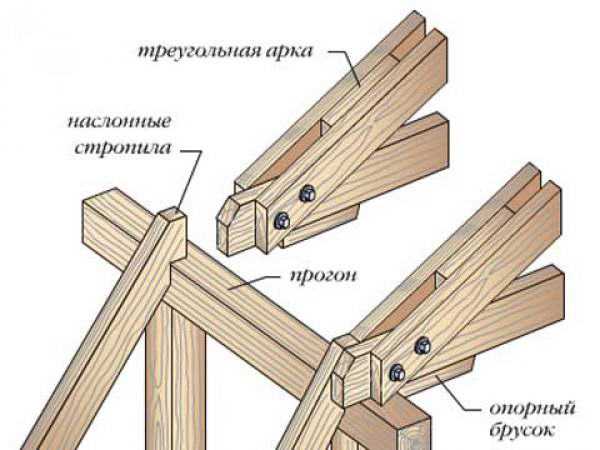

Далее следует установка прогонов, сделать которые можно из доски шириной 100-150 мм и толщиной 40-50 мм. Фиксация прогонов производится с помощью гвоздей и уголков на винтах. Затем поверх прогонов укладываются дощатые ригеля, для жесткости, устанавливаемые на торец.

Балка прогона формирует консоль для опирания диагональных стропил крыши



Совет!

Временно, для монтажа кровли под ригель рекомендуется завести черновые стойки, дабы не допустить изгиба. Также временно, можно сделать крепление затяжки рейкой или доской, чтобы получить устойчивую основу стропильной системы.

В результате образуется контур будущего мансардного помещения. Для придания дополнительной прочности следует укрепить опоры подкосами и схватками.

Стропильная система кровли



Монтаж стропильных элементов

Установка стропил, начинается с нижних. Для них подойдет доска 40-50 мм толщиной и 150 мм шириной. Одним концом опираем на мауэрлат вплотную с балками перекрытия, а другой крепится на прогонах с помощью уголков, винтов и гвоздей. Для установки стропил в верхней части кровли следует разметить центральную линию кровли. Все стропила должны иметь одинаковую длину. Для этого следует изготовить шаблонную доску, проделав на ней запилы с обоих концов. После чего по шаблону можно отпиливать остальные стропила.

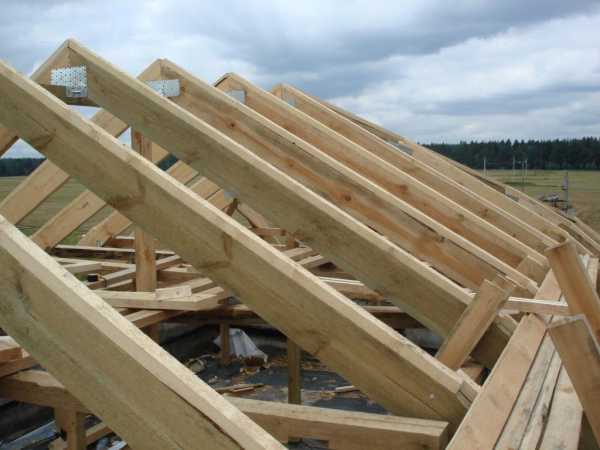

Стропильные ноги



Стропила монтируют на прогонах, фиксируя в верхней части металлическими пластинами. На прогонах балки закрепляются запилами в упор и фиксируются уголками на саморезах.

Крепление стропильной системы



Нижние стропила для прочности следует укрепить подкосами (доска 50×150 мм). После закрепления подкосов, временные упоры можно снимать.

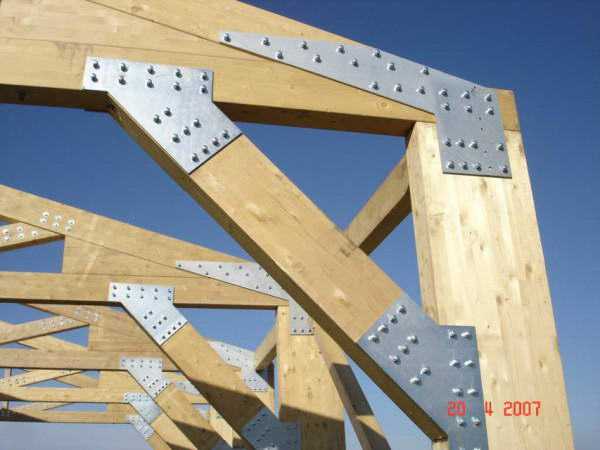

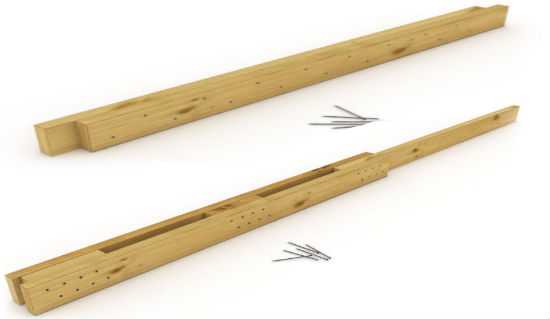

Часто элементы соединяют не только плотницкими узлами, но и с помощью крепежа



Установка стропил



Обрешетка

В случаях, когда балки перекрытия укладываются в стенных карманах, следует на нижних стропилах закрепить кобылки для устройства свеса кровли. Если же перекрытия лежат на мауэрлате, то кобылки не нужны, поскольку балки должны выступать за стены образуя свес.

Обрешетка является важной частью конструкции кровли



Обрешетка устанавливается в зависимости от предполагаемого покрытия мансардной крыши. Либо обрешетка будет сплошной, либо с просветами. Поверх обрешетки следует уложить гидроизоляционный слой, после чего можно приступать к зашивке фронтонов и укладке кровельного материала – металлочерепицы, профнастила или шифера.

Обрешетка крыши под металлочерепицу



Утепление мансарды

Если крыша мансарды имеет ломаную конструкцию, то, как правило, она не утепляется, поскольку воздушная прослойка под стропилами защищает помещения, одновременно вентилируя подкровельное пространство. Для этого, зашивая фронтоны, следует оставить вентиляционные окна (отверстия) над перекрытием мансарды. Теплоизоляцию следует сделать лишь внутри помещения мансарды.

Утепление мансардной крыши



Устройство теплоизоляции мансарды имеет свои особенности, поскольку комнаты имеют треугольные или трапециевидные потолки. Строители считают утепление одной из сложных технологических задач в устройстве мансардных помещений. Главное уложить теплоизоляцию так, чтобы на наклонном потолке и на ограждениях она не давала усадку в процессе эксплуатации.

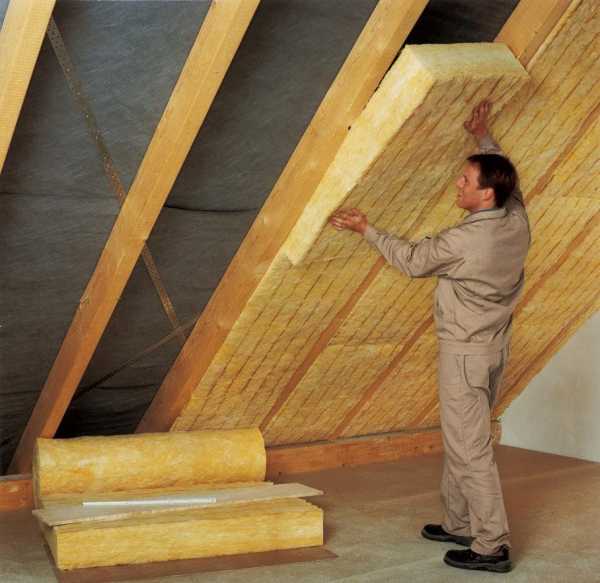

Утепление мансарды





lestnitsygid.ru

Стропильная система мансардной крыши:расчет и установка

Cтропильные системы мансардных крыш



Приступая к строительству мансарды, необходимо иметь хороший проект. Вид кровли должен гармонично сочетаться с видом всего здания. Выбирая конструкцию верхнего этажа, необходимо выяснить, как устроена стропильная система мансардной крыши, каков ее шаг. Конструкция стропильной системы является основой кровли. Важными являются все узлы, опоры, расстояние между ними, материал и ограждения. Это опорный скелет кровли, определяющий ее надежность и долговечность, кроме того, стропильная система позволяет выполнять ее прямую функцию – защищать от непогоды. Если планируется строить мансарду своими руками, необходимо подобрать не очень сложную схему конструкции. Стропильная система во многом зависит от того, какой тип кровли будет выбран, какой шаг стропил и какой вид мансардной крыши будет предпочтительным.

Проект должен содержать расстояние между стропилами, шаг расположения балок, учитывать как собственный вес кровли, так и нагрузку, вызванную природными осадками. Кроме того, все узлы должны быть устойчивы к перепадам температур.

Система стропил и узлы для различного вида мансардных конструкций имеют свои отличия. При этом конструкция должна быть не очень тяжелой, дабы не нагружать стены здания, надежной и прочной, а шаг стропил оптимальным. По видам мансардные кровли бывают:

  • Двухскатными, с двумя скатами по сторонам.

Двухскатная крыша

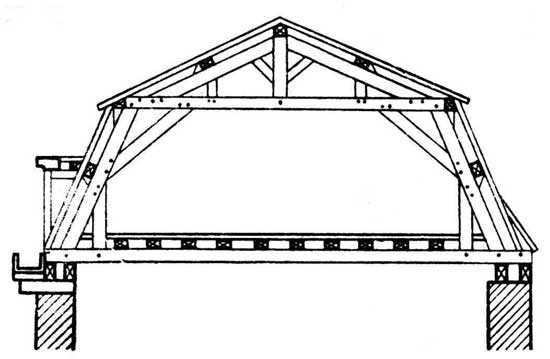

  • Ломаной, состоящей из двух или более скатов с различными углами наклона.

Ломаная крыша



  • Вальмовой, где два или больше ската имеют треугольную форму.

Вальмовая крыша



  • Полувальмовая, с торцевыми скатами расположенными примерно на расстоянии половины высоты.

Полувальмовая крыша



  • Купольная, для зданий, имеющих многоугольную или круглую форму.

Купольная крыша



  • Сводчатая, имеющая форму дуги в разрезе.

Сводчатая крыша



Тип кровли подразделяется на вентилируемые и невентилируемые конструкции. В зависимости от климата выбирается строение того или иного типа. Для влажных климатических зон с большим количеством осадков предпочтительнее строить вентилируемые кровли. В подобных крышах слой воздуха между кровельным материалом и изолятором выполняет дополнительную предохраняющую функцию. Невентилируемая, ломаная больше подходит для сухого климата.

Характерными особенностями мансардной кровли, в отличии от стандартных крыш является воздействие на конструкцию не только снаружи, но и изнутри. Внешние в виде осадков и ветра и внутренние в виде конденсата, возникающего из-за разницы температур в помещении и на улице. Поэтому конструкция верхнего этажа и стропильная система должны иметь дополнительную пароизоляцию и теплозащиту — слои материала, уложенные на некотором расстоянии между собой.

Для дополнительной теплоизоляции, как правило, используется минеральная вата, вместе с влагонепроницаемым материалом и гидроизоляцией на кровле они образуют хорошую защиту. Небольшое расстояние между слоями даст вентиляцию кровле.

Как правильно устанавливать теплоизоляцию и гидроизоляцию



При строительстве мансардной кровли необходимо четкое соблюдение норм и рекомендаций касающихся конструкций системы стропил и их шага. Основные из них:

  • Брус или доску для изготовления стропил следует выбирать из древесины высокого качества и хорошо просушенной (с влажностью не более 15%).
  • Размер стропил следует выдерживать не менее 100х100 мм  в сечении.
  • Не допускается врезка балок в нижний венец, это может ослабить конструкцию.
  • Обязательно обработать огнезащитным составом и антисептиком все узлы из дерева, для предотвращения грибка и гниения.
  • Угол наклона стропил от 30 до 60 градусов.

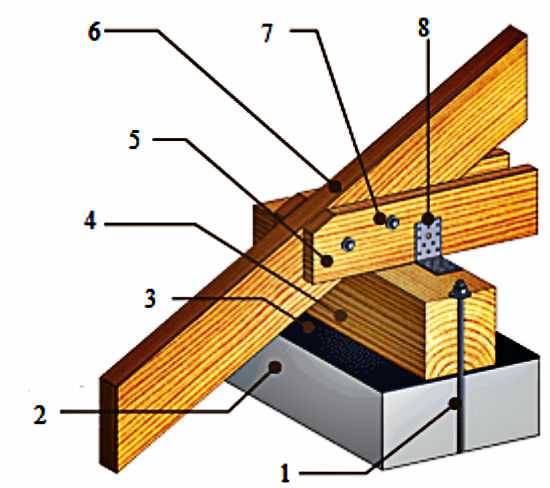

  • Крепления стропил осуществляются металлическими уголками или металлическими скобами и специальными гвоздями, обвязка производится проволокой.

1. Крепление стропил с помощью металлических уголков



  • Высота стропильной системы варьируется 2.5-3.5 метра, а ломаная конструкция допускает высоту до 4м.

1. Высота стропильной системы ломаной крыши



  • Особо тщательно следует проектировать и просчитывать узлы и оконные проемы, шаг стропил, т.к. после монтажа стропил изменить параметры мансардных окон будет сложно.

1. Шаг стропил



Стропильная система мансардной крыши может строиться из различных материалов. Современная промышленность позволяет использовать не только дерево, но и облегченные металлические балки и узлы. Самые распространенные это:

  • конструкции из металла;

Металлическая стропильная конструкция



  • железобетонные конструкции, применяемые в основном для промышленных зданий;

Железобетонная стропильная конструкция

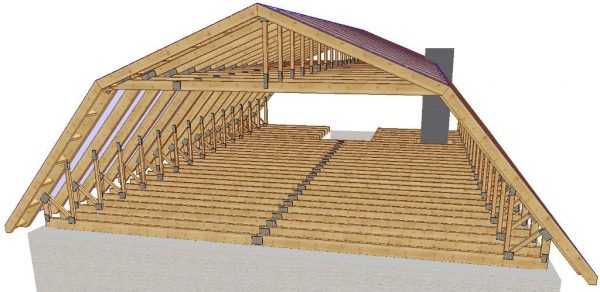

  • деревянные конструкции;

Деревянная стропильная конструкция



  • комбинированные конструкции.

Комбинированная стропильная конструкция



Определять материал следует исходя из конструктивных параметров здания, его размеров и применения. Металлические и бетонные стропильные системы, как правило, используются на зданиях промышленного назначения. В частных и небольших по размеру домах чаще предпочитаются деревянные конструкции. Дерево легче обрабатывать, конструкция кровли не такая тяжелая, стропильная система из дерева легче монтируется и намного экологичнее.

Чтобы кровля прослужила долго, надежно выполняла свои функции и не требовала постоянного ремонта, необходимо проделать точные расчеты перед началом строительства. Следует учесть собственный вес кровли, зависящий от ее материала, количество осадков и нагрузки ветра. В соответствии с расчетами выбирается тип стропильной конструкции и шаг установки стропил. Перечислим основные разновидности стропильных систем:

Висячая стропильная система



  • система стропил ломаной крыши;

Ломаная стропильная конструкция



  • наслонная система;

Наслонная стропильная система



  • комбинированная.

Комбинированная стропильная система:
Р и Р1 — сосредоточенные силы от веса прогонов и крыши на них, вместе со снеговой, ветровой и пр. нагрузками (равны реакции опор прогонов)



Расчеты для систем с наслонной конструкцией, ломаной кровли легче и быстрее, чем для висячих стропил. Наиболее распространёнными являются комбинированные стропильные конструкции скатных крыш. Рекомендуется расчет сложных стропильных систем поручить профессиональным проектировщикам.

Расчет с помощью сложных формул и коэффициентов должен дать значение нагрузки на один метр квадратной стропильной системы. Для жилых домов нормативная средняя нагрузка равняется 50 кг на м².

Расчетная схема стропильной системы



Конструкция обрешетки напрямую связана с видом кровельного покрытия. Для мягких видов покрытия (например, ондулин) обрешетка должна быть сплошной. При использовании шифера, металлочерепицы или профнастила, доски на обрешетке следует располагать на расстоянии 25-40 см. Для изготовления обрешетки, обычно, используется обрезная доска толщиной 40-50 мм. Если крыша устроена с малым уклоном, следует установить снегозадерживающие конструкции.

1. Обрешетка



Для каменных строений распространена такая часть стропильной системы как мауэрлат. Его задача скомпенсировать часть нагрузки стропил на стены дома. Кроме того, мауэрлаты соединяют конструкцию крыши и здания. Как правило, крепится мауэрлат при помощи анкеров на бетонный пояс поверху стен. В небольших деревянных домах из бруса или рубленых роль мауэрлата может выполнять последний венец.

1. Мауэрлат



Устройство стропильной системы мансардной крыши отличается креплением на мауэрлате:

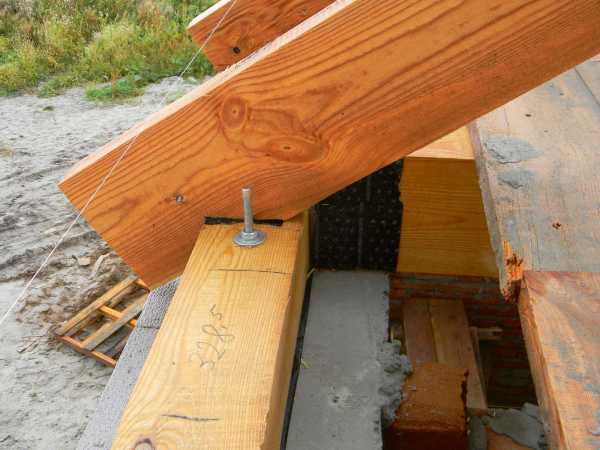

  • В деревянных домах из бруса мауэрлат может фиксироваться на верхнем венце.
  • В домах, имеющих каркас, опираться стропила могут на верхнюю обвязку.
  • В домах из кирпича и камня опорой является нижний венец.

Важно!

Во всех случаях необходимо обязательно гидроизолировать опорные балки. Для этого, как правило, применяется гидроизоляторы рулонного типа.

Рулонный гидроизолятор



В случае монтажа лежней на столбах, размеры столбов должны равняться 100х145 мм ± 5 мм. Если лежень монтируется на стене или на перекрытии, между ними можно установить узкую доску. Лежень можно не использовать для четырехскатной кровли, если используются балки без крышных подкосов.

1. лежень — это горизонтальный брус который лежит на внутренней несущей стене и равномерно распределяющий нагрузку от стоек крыши; 2. стойка установленная на лежень; 3. мауэрлат; 4. стропило; 5. обрешетка; 6. несущие стены



Вкратце приведем порядок, в котором устанавливаются стропильные системы скатных крыш. Начинать следует с монтажа мауэрлата, на который будет опираться стропильная система. Изготавливается он из бруса размером, примерно 10х15 см и принимает на себя нагрузку стропил. Под брус заводится гидроизоляция в виде рубероида или аналогичного материала. Фиксация мауэрлата производится шпильками или с помощью цементного раствора.

1. крепление мауэрлата с помощью металлических шпилек; 2. гидроизоляция



В случае если крыша имеет ломанную или комбинированную конструкцию, наиболее распространенной формой фермы является п-образная. Рекомендуется монтаж таких ферм производить внизу, после чего поднимать и устанавливать на крыше. Каркас собирается из доски 5х15 см или бруса 10х10 см и монтируется на крыше на расстоянии 0.5-2 метра. Дистанция между фермами определяет нагрузку, которую должна выдерживать кровля. Чем меньше расстояние между стропилами, тем большую тяжесть выдержит конструкция. Наиболее распространенными являются треугольные фермы.

Готовые треугольные стропильные фермы



Важно!

Первыми следует устанавливать крайние фермы, соединив их коньком. Конек с помощью уровня выравнивается по горизонтали, после чего можно ставить промежуточные фермы.

Подобная конструкция с П-образными фермами является оптимальной при ширине кровли не более 6 метров. Для крыш превышающих этот параметр рекомендуется конструкция с дополнительной центральной опорой из бруса. Стропильные ноги и фермы в верхней части между собой соединяются горизонтальными балками.

Для изготовления надежной и прочной стропильной системы мансарды, следует использовать хвойные сорта древесины. Брус, хороший просушенный и ошкуренный, тщательно проверяем на наличие сучков на всех элементах и выбраковываем. Крепеж осуществляется металлическими уголками, скобами на равном расстоянии и накладками.

Устройство стропильной системы крыши



lestnitsygid.ru

Инструкция по монтажу стропил для мансардной крыши

При устройстве стропил для мансарды нужно выдержать все технологические требования, чтобы несущая конструкция смогла в полной мере выполнять возлагаемые на нее задачи. Фермы и прочие сопутствующие элементы должны быть смонтированы так, чтобы готовая конструкция могла выдерживать ветровые и снеговые нагрузки для конкретного региона. Все эти моменты дополнительно уточняются в процессе расчета.При желании установку стропил для мансарды можно выполнить самостоятельно, сэкономив деньги на услугах сторонних рабочих.

Схема креплений стропил.

Основная информация о стропилах для крыш

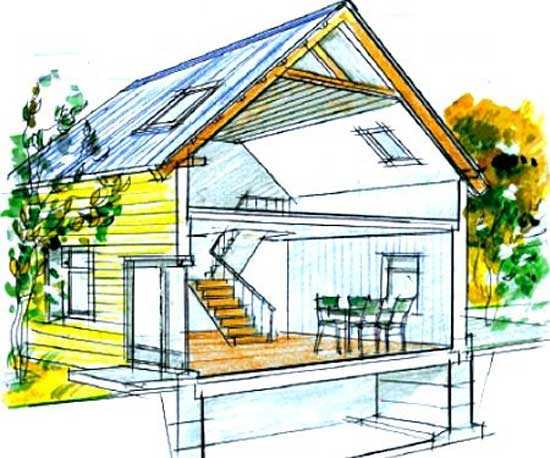

Мансарда — это помещение под кровлей, располагается она на чердачном этаже здания. Такой прием позволяет грамотно спланировать рост используемых площадей без существенных материальных затрат. На мансарде можно будет жить не хуже, чем в любом другом помещении. Но для этого ее нужно правильно обустроить и, в частности, грамотно установить стропила для крыши.

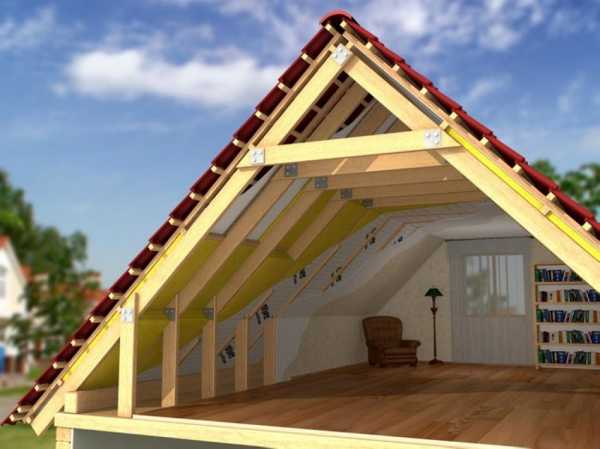

Стропильная система мансардной крыши.

Перед установкой стропил для мансарды нужно выбрать подходящий вид данной конструкции. Стропила бывают наслонными и висячими.

Наслонные стропила для крыши мансарды лучше всего устанавливать в зданиях, имеющих несущую промежуточную стену. Чтобы установить наслонную систему стропил для крыши мансарды, нужно, чтобы 2 несущие стены располагались на расстоянии не более 7 м друг от друга.

Если внутренних стен нет, единственным возможным вариантом являются висячие стропила для крыши мансарды. Стандартная конструкция включает в себя стропила и нижний пояс — затяжку. В качестве опорного элемента используется мауэрлат. Для крепления стропил применяется проволока и скобы. Монтаж выполняется с обязательным учетом уровня предположительной нагрузки.

Особенности монтажа стропильной системы

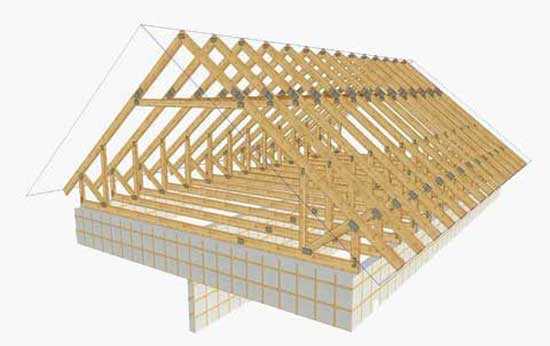

Монтаж стропильной системы крыши.

Прежде чем приступать к установке стропил для крыши мансарды, подготовьте все, что понадобится вам в процессе работы:

  1. Необрезную доску.
  2. Деревянные брусья.
  3. Теплоизоляционный материал.
  4. Гвозди.
  5. Отожженную проволоку диаметром 3-4 мм.
  6. Шпагат.
  7. Доски шириной 15 см и толщиной 4-5 см.
  8. Влагоизоляционный материал.

Существует несколько разных типов мансардных кровельных систем, а именно:

  1. Треугольные.
  2. Несимметричные.
  3. Симметричные.
  4. Ломаные.

Одним из важнейших моментов проектирования является расчет углов наклона ската кровли. При выполнении этого этапа нужно учитывать следующие особенности:

  1. Климатические условия региона.
  2. Вид и характеристики материалов, использующихся для строительства и отделки.
  3. Личные предпочтения владельца дома.

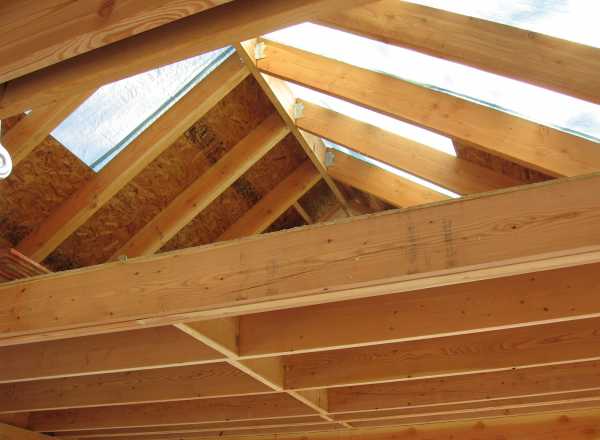

Узлы крепления стропильной системы.

Чем большим будет угол наклона ската кровли, тем меньше будет свободного пространства в мансардном помещении. Однако если угол будет слишком маленьким, кровельную систему будет сложнее очищать от осадков и загрязнений. Через время это приведет к снижению надежности системы. Поэтому очень важно выбрать оптимальный для имеющихся условий кровельный материал.

Правильность установки стропил для крыши мансарды обеспечивает прочность и стабильность кровли. При выполнении этой работы нужно соблюдать ряд правил. Во-первых, конструкция сооружается из деревянных балок сечением 100х100 мм или 150х150 мм. Во-вторых, система тщательно гидроизолируется. Обычно в качестве гидроизоляции используют рубероид либо толь.

Конструкция каркаса укладывается на основания из железобетона. Для крепления несущего узла используется проволока и металлические скобы. Довольно часто применяется соединение шип-паз. Важно, чтобы древесина, которая используется для сооружения стропил, имела влажность не более 15%. По возможности выбор следует отдавать в пользу хвойных пород.

Обязательно должна быть создана дезинфицирующая атмосфера. Отсыревшие брусья категорически запрещается использовать. Из-за них вся стропильная система может попросту разрушиться. Поэтому перед применением брусья нужно обязательно высушить. Дополнительно древесина пропитывается антисептическими и антипожарными составами.

Выполняя разметку установки опор, рассчитывайте шаг монтажа так, чтобы все стропила были установлены вертикально в одной плоскости. Проверить вертикальность установки вам поможет знакомый любому строителю инструмент под названием отвес.

Чтобы фиксация частей была максимально надежной, используйте раскосы или растяжки. Вертикальные стойки обивайте подходящими материалами. Чаще всего выполняется двухсторонняя обшивка с применением фанеры и гипсокартона. Между листами обшивки обязательно должен быть уложен утеплитель.

Пошаговая инструкция по монтажу стропил

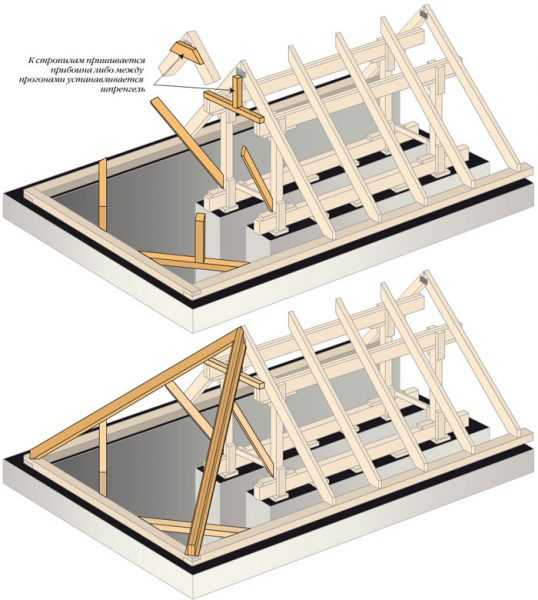

Схема усиления стропил дополнительными подкосами.

Процесс монтажа стропильной системы для крыши мансарды начинается с укладки верхнего бруса. Для его закрепления можно использовать гвозди, саморезы и металлические скобы. Используются бруски сечением 150х150 либо 100х100 мм.

После этого выполняется установка мауэрлата. Он нужен, прежде всего, для того, чтобы крыша не опрокинулась при сильном порыве ветра. Мауэрлат должен быть сконструирован и смонтирован таким образом, чтобы выдерживать нагрузки, которые поступают и на кровлю дома, и на его стены. Непосредственно мауэрлат выкладывается из брусьев. Лучше всего использовать бруски 100х150 мм. Также можно применять доски толщиной от 50 мм.

Выбранный материал следует уложить горизонтально, предварительно рассчитав размер поверхности стен. Под каждый брусок или доску обязательно монтируется гидроизоляционный материал, который будет защищать элементы мауэрлата от пагубного воздействия влаги.

В завершение монтируются стропильные ноги. Эти элементы конструкции можно приобрести в готовом виде или же сделать самостоятельно. Сначала рассчитывается шаг стропильных ног, после чего на мауэрлат наносится разметка. Для этого вам нужно нанести метки на стропильную раму и мауэрлат. Профессионалы рекомендуют монтировать стропила с шагом в 1-1,2 м. Уложите крайние стропила к фронту. Важно, чтобы линия края фронтона и верх ног были на одном уровне.

Стропила делаются из брусков или досок. Важно, чтобы доски были прямыми.

От использования материала с сучками лучше воздерживаться, максимально допустимое количество сучков — 3 штуки на метр погонный.

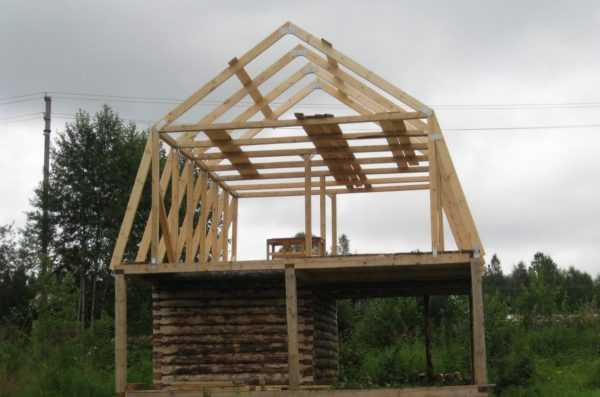

Виды стропильных конструкций.

Далее, вам нужно взять шпагат и натянуть его между крайними стропилами. В данном случае он будет выполнять функции уровня для монтажа остальных ног. В завершение вам нужно будет попарно соединить верхние части стропил между собой и установить коньковую балку. Она понадобится в том случае, если крыша имеет больше 7 м в длину, а стропильный каркас сравнительно много весит.

Если крыша имеет меньший размер, будет достаточно связать верх ног растяжками. Непосредственно растяжки вы можете в будущем использовать как потолочные балки мансарды. При сильном ветре и снеге эти элементы будут брать на себя определенную часть нагрузки.

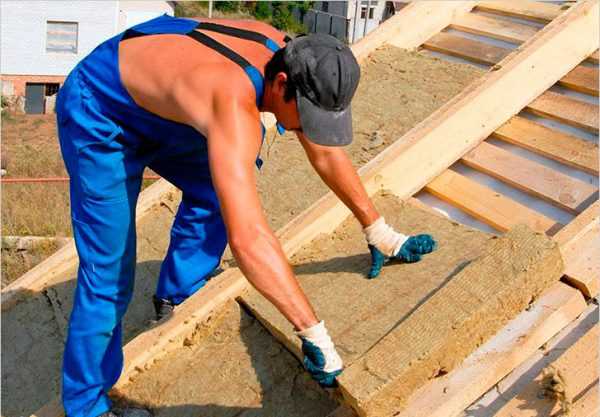

В завершение устанавливается обрешетка, укладывается влагоизоляция и теплоизоляционный материал, устраивается кровля, отделываются стены и потолок мансардного помещения.

Если в мансардной крыше будут окна, работа выполняется в такой же последовательности, но на стадии монтажа стропил закладываются оконные проемы, в которые в дальнейшем будут установлены оконные рамы. Не забывайте о том, что мансарда должна иметь размер не менее 3х2,2 м. В противном случае жить в такой комнате будет крайне некомфортно.

Мансардная крыша, выполненная в соответствии со всеми правилами, станет прекрасным украшением любого дома и будет служить не один десяток лет. Уделите должное внимание устройству стропильной системы и подойдите к этой задаче со всей ответственностью. Вы не только сэкономите деньги, но и будете контролировать каждый этап работы, что позволит быть полностью уверенным в качестве ее выполнения. Удачи!

dekormyhome.ru

схема, конструкция, выбор креплений, фото сборки и установки мансардных стропил, особенности расчета системы

Одним из ключевых звеньев в строительстве подчердачного этажа является расчет стропильной системы мансардной крыши. Сложность заключается в том, что необходимо учесть несколько важных составляющих: снеговую нагрузку, порывы ветра, угол наклона скатов, вес самих стропил, утеплителей, гидроизоляции, кровельных материалов. Стропила могут быть комбинированными, металлическими или деревянными.

Мансардная крыша должна быть легкой, чтобы не нагружать фундамент. Застройщики все чаще используют тонкостенные металлические стропила мансардных крыш, их стоимость гораздо выше деревянных, но скорость и простота монтажа таких систем покрывает этот недостаток с лихвой.

В самостоятельном строительстве стропильная система мансардной крыши традиционно изготавливается из дерева, поэтому за основу возьмем именно этот материал.

Полезно знать

Чтобы правильно рассчитать стропильную конструкцию мансарды, необходимо суммарно учесть 3 вида нагрузок, действующих на кровельную систему. Во-первых, следует вычислить вес самой мансардной крыши: кровельный материал, обрешетка, контробрешетка, гидроизоляция, стропила, теплоизоляционный слой мансарды, пароизоляция, чистовая отделка. Для этого потребуется знать вес каждого материала на 1м2, такие параметры указываются в инструкциях и сертификатах заводов–изготовителей.

Например, полимерно-битумной гидроизоляции потребуется 5 кг/м2, один квадратный метр минваты весит 10 кг, стандартной обрешетки из доски в 25 мм — 15 кг, ондулин приблизительно 3 кг, металлочерепица — самый тяжелый кровельный материал. При подсчете нагрузки сложите все показатели и умножьте на поправочный коэффициент 1,1.

Во-вторых, конструкция стропильной системы мансардной крыши должна выдерживать снеговые нагрузки, в некоторых районах этот показатель превышает более 500 кг на м2. Формула для расчета снеговой нагрузки:

S=Sg x µ, где

S  — снеговая нагрузка;

Sg  —  масса снега на 1м2 горизонтальной поверхности, показатель устанавливается нормативными документами для каждого климатического района в отдельности;

µ — коэффициент, зависящий от уклона крыши: угол в 25о – коэффициент 1,0, 25-60о – 0,7, если уклон выше 60о коэффициент не учитывается.

И наконец, ветровые нагрузки. Для их расчета применяется формула:

W = Wo x k, где

W – ветровая нагрузка;

Wo – нормативные данные, которые определяются индивидуально для каждого района;

k – поправочный коэффициент для разного типа местностей и высотности здания.

Высота здания, мОткрытый тип местности: морские побережья, озера, степиЗакрытый тип местности: города, лесные массивы
50,750,85
101,00,65
201,250,85

На основании суммарной нагрузки на стропильную систему мансардной крыши, определяется длина, шаг и поперечное сечение стропильной ноги. Далее мы привели таблицу рекомендуемых параметров для устройства стропильной системы в умеренном климатическом поясе (Московская область):

Расстояние между стропилами мансардной крыши, мДлина ноги, м
65.55.04.54.03.53
Поперечное сечение балок, мм
0,650*20050*20050*17550*15050*15040*17540х150
0,975*25075*20075*17575*17550*20050*17550х150
1,1100*20075*20075*20075*17575*17575*15075х150
1,4100*200100*20075*20075*20075*20075*17575х150
1,75100*250100*200100*200100*20075*20075*20075х150
2,15100*250100*250100*200100*200100*175100х150

Для других элементов стропильной системы мансардной крыши существуют свои параметры:

  • мауэрлат выполняется из бруса 150*150, 100*150, 100*100 мм;
  • ригель – 100*200-150 мм;
  • прогоны – 100*200-150-100 мм;
  • енды, диагональные ноги – 100*200 мм;
  • затяжка – 50*150 мм;
  • подкос – 150*150, 100*100 мм.
  • подшивочная доска – 25*100 мм.
Важно:  Деревянные стропила должны соответствовать ГОСТу 8486-86(83). На 1 п/м ноги может быть не более 3 сучков, размер сучков не должен превышать 30 мм по длинной стороне. Сквозные трещины недопустимы. Влажность дерева менее 18%.

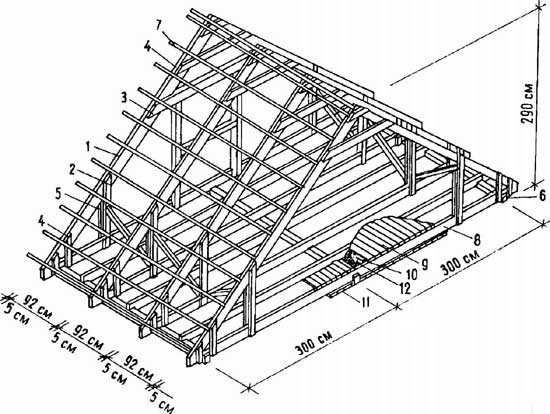

Стропильная система двускатной мансардной крыши, чертеж основных элементов фермы

Основные узлы

Стропильные конструкции мансардных крыш не зависимо от проекта включают в себя множество сопряжений и стыковых узлов, они соединяются между собой, врубаются в затяжку и мауэрлат, имеют вспомогательные элементы системы: ригели, бабки, опоры либо подкосы, дополнительно скрепляются скобами, болтами, хомутами. Устройство стропильной системы мансардной крыши должно предусматривать равномерное распределение всех нагрузок на основание и несущие конструкции строения.

Схема стропильной системы мансардной крыши, основные узлы и элементы

В зависимости от архитектурного решения, определяется вид мансардной крыши, в свою очередь от конфигурации кровли зависит не только внутренний интерьер мансарды, ее полезная площадь, но и какой вид стропильной системы применим в каждом конкретном случае: висячий или наслонный.

Наслонная система, опирание ноги на коньковый брус и мауэрлат

Наслонные стропильные ноги опираются на несущие стены мансарды, а в середине поддерживаются промежуточными опорами, в таких системах нагрузки передаются исключительно на изгиб. Висячие опираются только на мансардные стены, обычно устанавливаются при монтаже мансардного этажа, где нет внутренней несущей стены, они не создают горизонтальную нагрузку, только на сжатие и изгиб.

Висячая система устраивается, если расстояние между опорами-стенами не более 6,5 м, установка дополнительной опоры дает возможность перекрыть мансарду шириной до 12 метров, если требуется перекрыть более широкий участок, то на каждые 3 метра устанавливается своя опора.

Висячие и наслонные стропила мансардной крыши

Если по проекту мансарды предусмотрен не один, а несколько уклонов, как в классической мансардной крыше, то обычно чередуются висячие (верхние) и наслонные (нижние) стропила.

Посмотрите, как устанавливается стропильная система мансардных крыш, видео урок поможет разобраться во всех тонкостях устройства ломаной конструкции.

Несущие элементы системы обеспечивают прочность и устойчивость всей конструкции мансардной крыши. У мансардной крыши несущими элементами являются: обрешетка, стропила, мауэрлат. Конструктивные особенности системы определяются  видом мансардной крыши: односкатной, вальмовой, многоскатной, щипцовой и пр.

Стропильная система мансардной крыши, схема расположения узлов односкатного перекрытия

Форма крыши мансарды зависит от перекрываемой площади и архитектурного замысла, для обустройства полноценной мансарды лучше выбирать простые виды мансардных крыш, чтобы балки и стойки не загромождали пространство внутри.

Мансарда, стропильная система вальмовой четырехскатной крыши

Этапы монтажа стропильной системы мансарды

Технология монтажа мансардной крыши требует определенной последовательности:

  • установка мауэрлата;
  • укладка поперечных балок;
  • монтаж вертикальных стоек;
  • затяжка боковых стоек или установка конькового бруса;
  • разметка шага и монтаж стропильных ног;
  • установка вспомогательных узлов: ригелей, подкосов, подстропильных ног;
  • обрешетка, гидроизоляция, настил кровельного материала.

Крепление мауэрлата является важным этапом для устройства всей системы, это основа конструкции

Технология стыковки

Не смотря на то, что алгоритм возведения стропильной системы достаточно прост, установка стропил мансардной крыши требует грамотного подхода к монтажу стыковочных узлов. Основная нагрузка в системе приходится на ноги, поэтому от качества их монтажа на мауэрлат, а так же от надежности их соединения между собой зависит безопасность и прочность крыши, да и мансарды в целом.

Стропильная система мансардной крыши, фото крепления висячих стропил к мауэрлату

Существует 2 варианта соединения стропила с мауэрлатом: скользящее и жесткое. В деревянных мансардных конструкциях нельзя делать все соединения жесткими, так как дерево при определенных условиях сжимается и расширяется, а при жестком соединении возникают распорные нагрузки на несущие узлы, в совокупности это приводит к деформации элементов стропильной системы мансарды.

Как правильно крепить наслонные стропила для мансарды

Важно:  Жесткое соединение используется, если стропила наслонные, тогда нога жестко крепится к мауэрлату, но при этом на коньке, между собой или на прогоне узлы системы должны крепиться скользящим соединением.

Если на мансардной крыше применяется жесткая система крепления, то необходимо исключить какие-либо усилия: скользящие, крутящие моменты, повороты, сдвиги. Для жесткого крепления существует два способа соединения:

  • врубка в стропильной ноге;
  • нашивка подпорного бруса.

Седло (врубка) делается на ноге, запилы должны обеспечить плотное прилегание деталей, и не должны превышать 1/3 высоты бруса. Для жесткого крепления стропило упирается врубкой в мауэрлат, 2 гвоздя забиваются с боков, под углом друг к другу, крест на крест, третий гвоздь забивается сверху, вертикально. Рекомендуется дополнительно усилить крепления металлическими пластинами, уголками, болтами.

Скользящий способ соединения заключается в том, что в мауэрлате выпиливается выемка под ногу, затем детали соединяются между собой специальным металлическим уголком — салазки. Так крепится наслонная система.

Скользящее крепление мансардной стропильной системы

Независимо от способа соединения мансардной стропильной системы, стропила и мауэрлат прикручивают между собой проволокой или дополнительно соединяют анкерами, чтобы исключить сдвиг крыши от сильных порывов ветра. Подкосы, бабки, распорки и бабки  крепятся скобами и хомутами.

Как нарастить и усилить стропила мансарды

Зачастую стропильной ноге не хватает длины бруса, чтобы не заказывать специальные доски, и не удорожать строительство мансарды, их наращивают.

Важно:  Так как жесткость стропильной системы в местах стыковки теряется, соединения следует делать там, где изгибающий момент стремится к нулю.

Стропила из бруса сращиваются косым прирубом. В деталях делают наклонные запилы, их длина должна быть равна удвоенному сечению, а торцы высотой, равной сечению бруса, умноженному на коэффициент 0,15. Стык крепят болтами. Подобное соединение балок гармонично вписывается в дизайн мансарды, и позволяет оставить несущие элементы крыши открытыми.

Иногда стропила мансарды крепят внахлест, доски друг на друга должны заходить не менее чем на метр, затем они крепятся гвоздями или болтами в шахматном порядке. Если мансардные стропила наращиваются встык, то запил должен быть строго в 90о, элементы прикладываются торцами, с двух сторон накладываются доски, затем конструкция крепится болтами либо гвоздями.

Варианты удлинения стропильной ноги

Если сечение материала недостаточно, то доски усиливают. Спаренные стропила состоят из двух и более досок, плотно прилегающих друг к другу, прошивается такая конструкция гвоздями в шахматном порядке. Составные стропила делают из двух досок, между которыми вставляются вкладыши длиною 2 высоты доски. Расстояние между вкладышами не должно превышать 7 высот ноги. Верхняя часть составных стропил может состоять из одинарной доски.

Способы усиления стропильной ноги

Как стыковать стропила наверху

Соединение стропил мансардной крыши между собой наверху имеет несколько вариантов. Если конек не предусмотрен, доски обрезаются под углом, крепятся между собой гвоздями, и дополнительно при помощи металлических и деревянных накладок. Висячие системы при сложной стропиловке многоскатной мансардной крыши, крепятся в шип, одинарным или двойным зубом.

Верхнее соединение стропил на безконьковой мансардной крыше

Если стропильной системой предусмотрен конек, то к  коньковому брусу стропила можно крепить внахлест, либо запилив торцы под нужным углом, обязательно следует усилить стыки металлическими или деревянными накладками.

Стыковка стропил на коньковом брусе

Сборку стропильных ферм лучше проводить на земле, а затем поднимать и устанавливать конструкцию на мансардный этаж. Прежде всего, необходимо сделать шаблон. Для этого доска прикладывается по месту, отчерчивается угол запила для верхнего стыка, и отмечается паз для крепления к мауэрлату, затем таким же образом примеряется вторая доска.

На земле по полученным отметкам доски запиливаются, стыкуются между собой, шаблон поднимается на крышу и примеряется. Если геометрия мансардной крыши соблюдена, то всю стропильную систему можно изготовить по одному шаблону, но в случае небольших отклонений, рекомендуется делать только верхний запил и стыковку, а врезку в мауэрлат делать по месту.

roomgood.ru

Стропила для мансардной крыши – Стропильная система мансардной крыши — чертежи, виды, инструкция по монтажу

Отправить ответ

avatar
  Подписаться
Уведомление о
