Реле давления воды - 85 фото вариантов подключения

Для организации водоснабжения на даче или загородном участке применяется насосное оборудование. Каким бы качественным он ни было, необходимы дополнительные приспособления, которые регулируют работу всей системы. Именно к таким устройствам и относится реле.

Назначение прибора

Для эффективного задействования насосного оборудования необходимо поддержание давления внутри системы локального водоснабжения на постоянном уровне. Для этого используются гидроаккумулятор, а также специальное реле давления. Они технически присоединяются к трубопроводу.

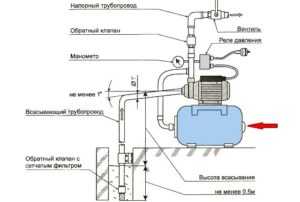

Необходимое место для крепления реле — между самим насосом и устанавливаемым гидроаккумулятором, причем ближе к последнему.

Важная роль в водоснабжении отводится емкости состоящей из двух отсеков, которые разделены мембранной перегородкой. Это гидроаккумулятор.


В одном его отсеке под давлением присутствует определенный объем воздуха, который регулирует количество и показатели давления жидкости в другом его отсеке. Если воздуха больше, то и давление выше, но и воды тогда в гидроаккумуляторе будет меньше.

Чтобы поддерживать в системе требуемое для нормальной эксплуатации приборов бытового назначения давление от 1,2 до 2,8 атм., используется специальное реле. При его настройке задаются два предела активизации оборудования — верхний и нижний.

При сокращении давления до нижнего уровня в связи с расходованием воды из отсека, запускается насосное оборудование, которое начнет наполнять водой бак. При выравнивании с верхним параметром, реле дает команду на отключение.

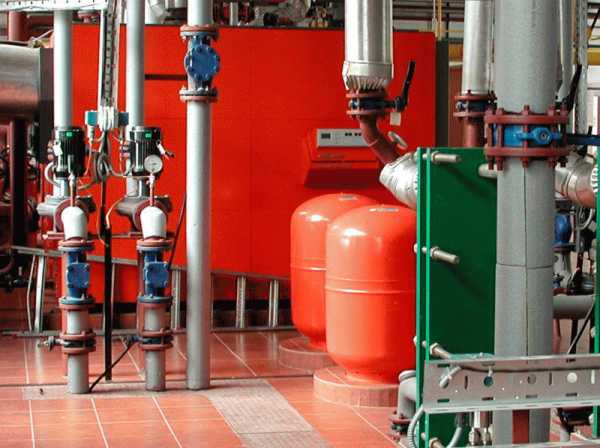

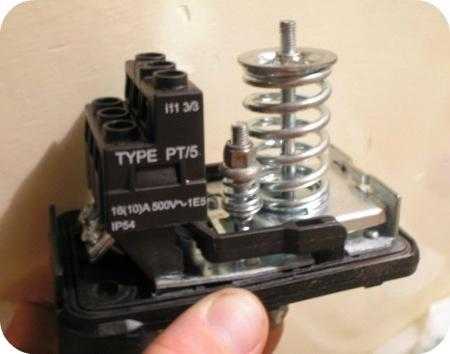

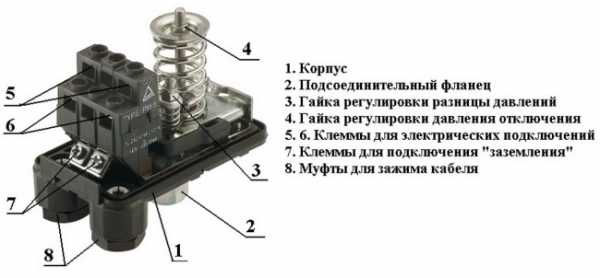

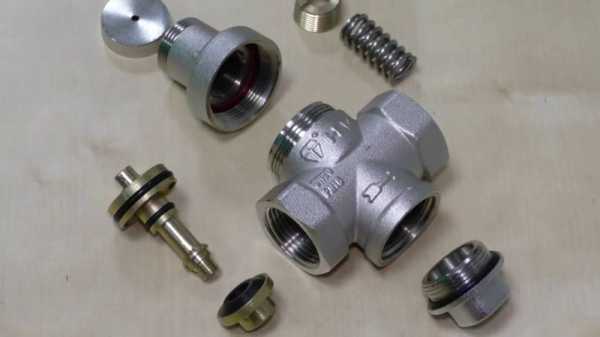

Конструкция приспособления

Данное регулирующее приспособление конструктивно включает два блока:

  • Электрическую часть, представленную набором контактов. Они замыкаются и размыкаются, вследствие чего насос активизируется или наоборот отключается;
  • Гидравлическую часть, состоящую из специальной мембраны. Она оказывает действие на основу и пружинные механизмы, необходимые для изменения пределов давления.

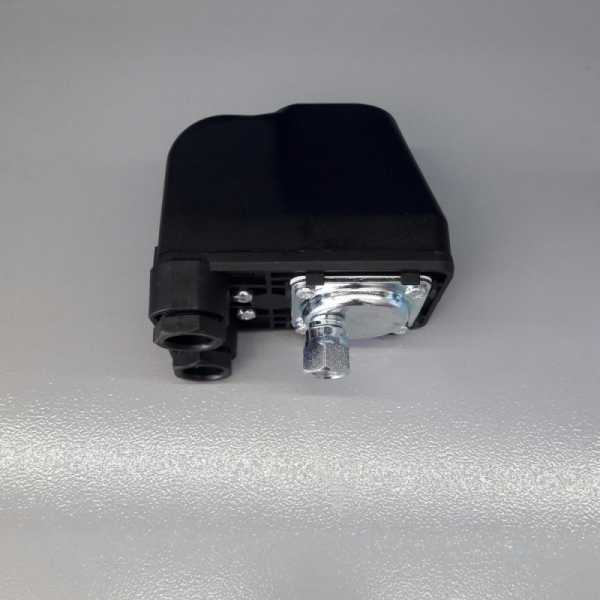

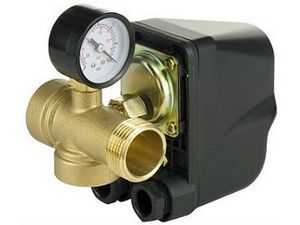

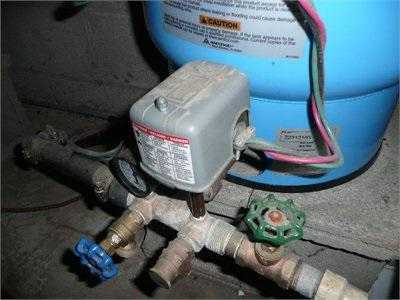

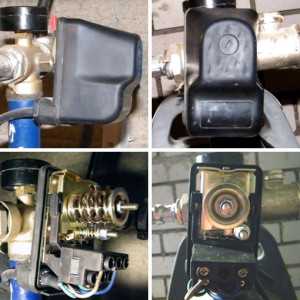

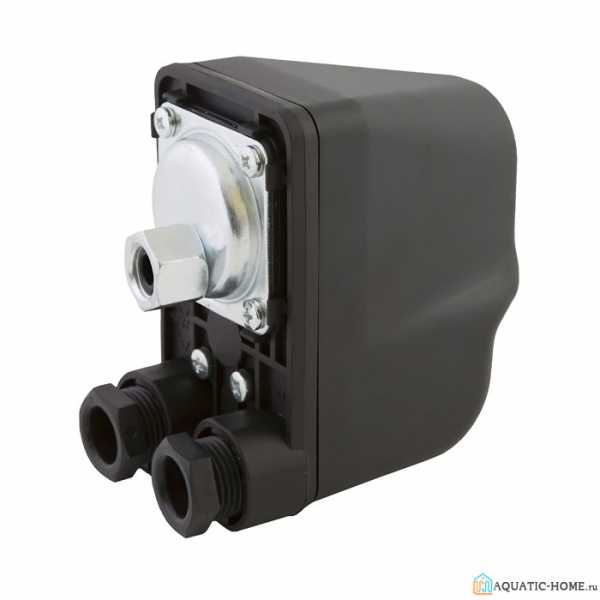

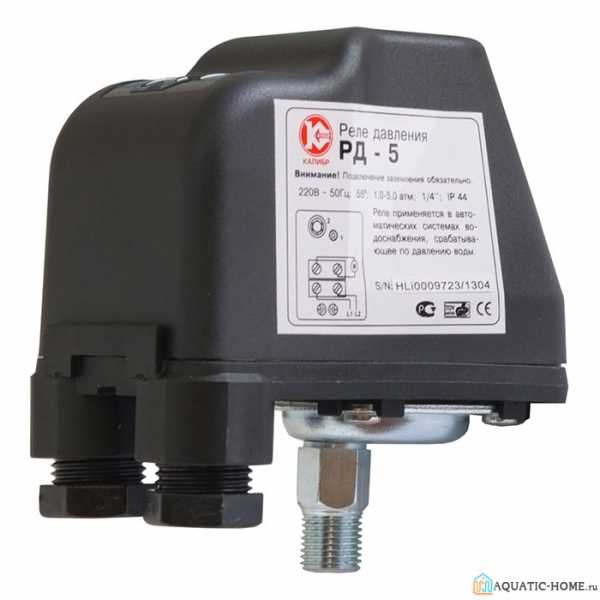

Особенности конструкции представлены на фото реле давления воды. На тыльной плоскости находится выход с резьбой. Возможен вариант использования гайки-американки.

В последнем случае исключается необходимость крепления переходника или накручивания прибора на имеющуюся в соединении резьбу. Здесь же подключается и электрическая составляющая, а вот клеммная колодка скрыта под крышкой.

Виды реле для давления воды

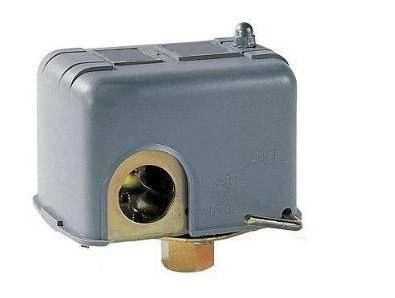

Механическое – подходит для использования и в быту, и в производстве. Отключение происходит, когда меняется положение мембраны. Это надежное приспособление, но обладает не слишком высокой точностью. Для компенсации недостатка целесообразна дополнительная установка манометра.

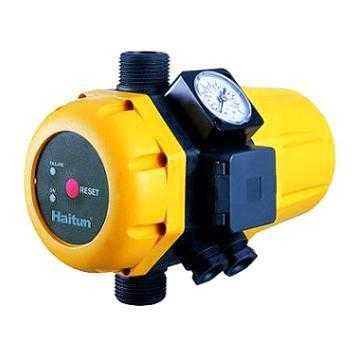

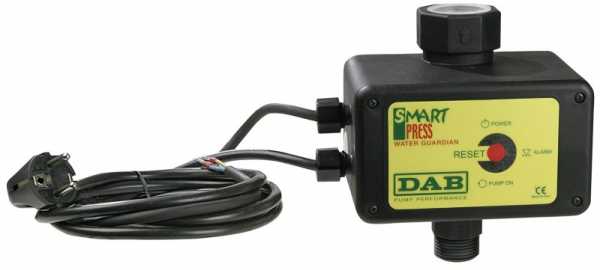

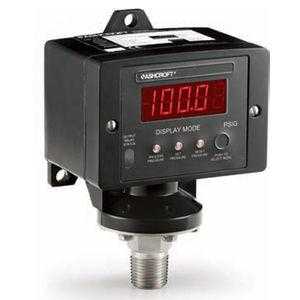

Электронное – работает за счет действия электрических контактов, которые участвуют в отслеживании уровня жидкости в емкости. Это надежное и точное приспособление, но достаточно дорогое.

Правила монтажа

Реле монтируется на постоянной основе, его положение стационарно, поскольку не предполагается перемещение в процессе эксплуатации насосного оборудования. Схема подключения реле давления воды достаточно простая.

Для подключения к электросети желательно предусмотреть отдельную линию. Цельномедный кабель, имеющий сечение от 2,5 кв. мм, выводится от щитка и идет через связку автомата с УЗО или дифавтомат на реле.

Важно правильно подобрать параметры автоматики по току, исходя из электротехнических характеристик насосного оборудования. На реле обязательно ведется заземление.

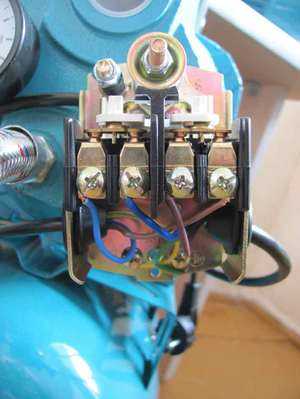

Для подключения используются вводы на корпусе. Клеммная колодка оснащена тремя парами контактов – для заземления, для фазы и ноля от щитка и насоса. При присоединении проводники надо очистить, подсоединить к разъему и надежно зажать болтом. Через некоторое время болты желательно подтянуть, компенсируя возможное ослабление контакта из-за мягкости меди.

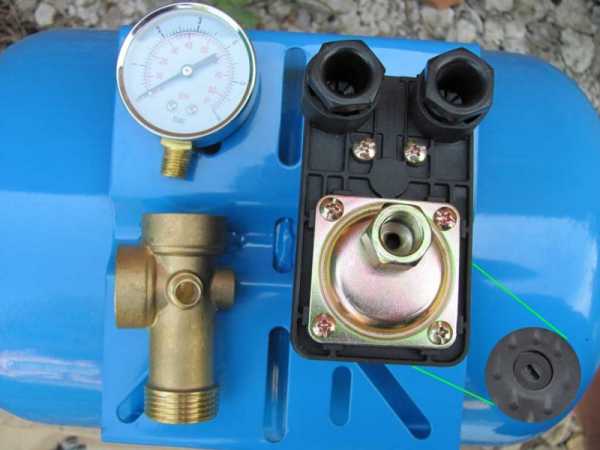

Подключение реле давления воды своими руками к водопроводу также не вызовет особых сложностей. Наиболее простым способом было бы установить пятивыводной штуцер в качестве переходника или собрать фитинговую конструкцию.

Переходник надевается на патрубок сзади корпуса. Свободные выходы предназначены для гидроаккумулятора, шланга, идущего от насоса, а также водопровода на потребителя.

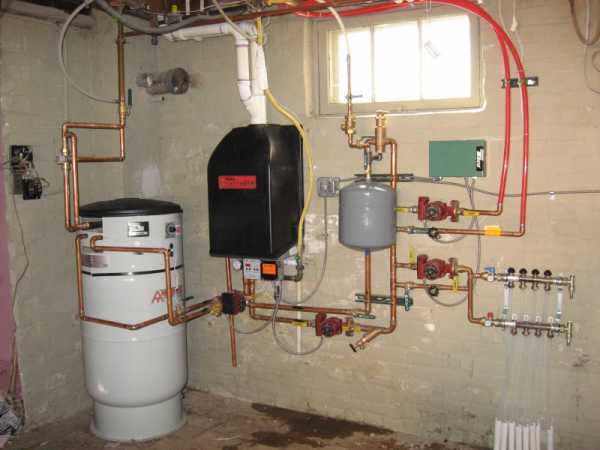

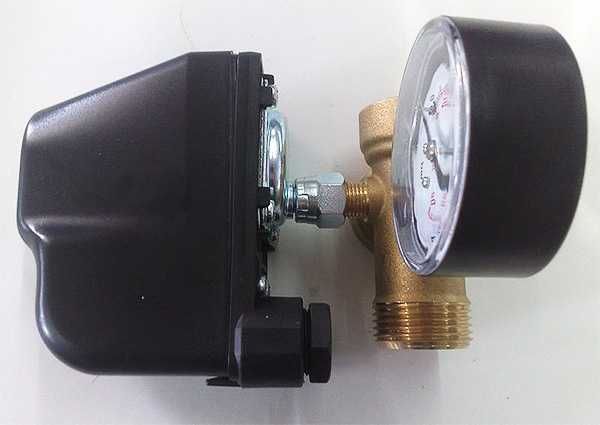

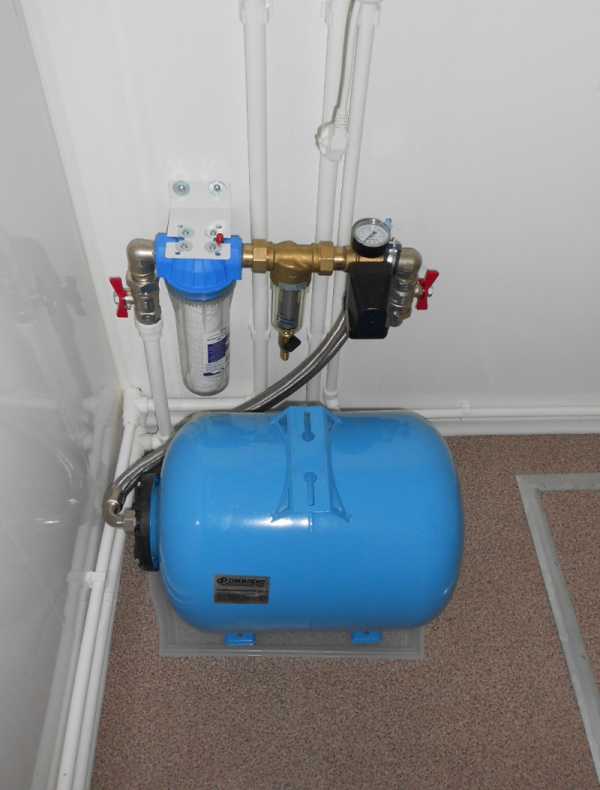

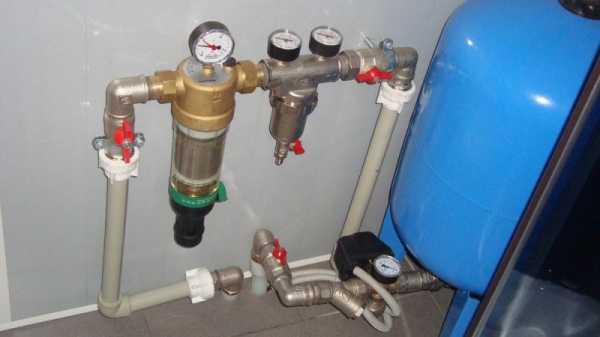

Многие эксперты рекомендуют использовать два дополнительных устройства:

  • манометр – отслеживает давление и корректность релейных настроек;
  • грязевик – устройство для защиты от взвешенных частиц.

Технология настройки

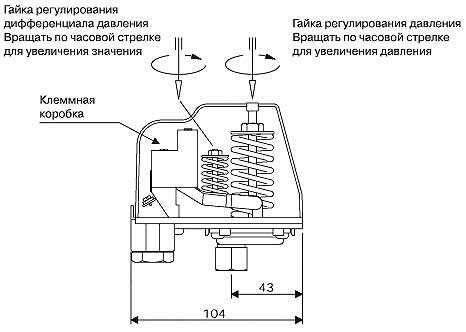

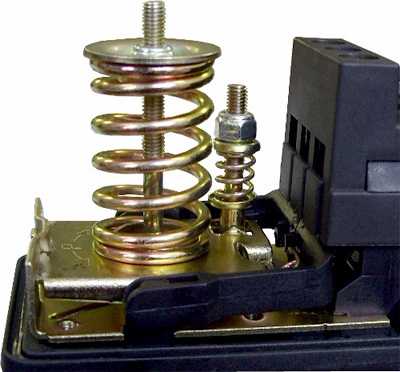

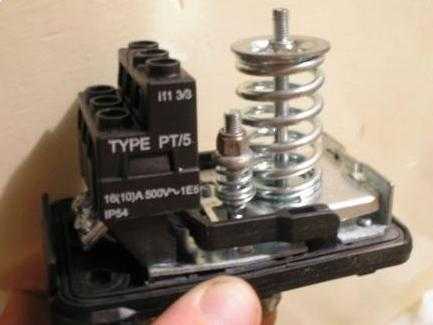

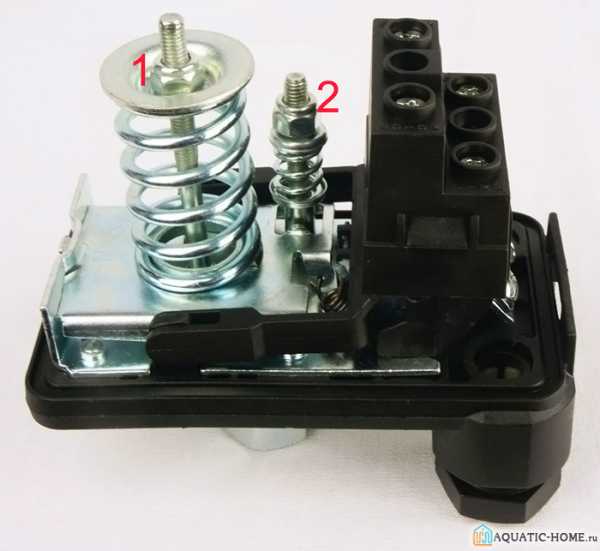

В целях регулирования пределов давления установлены две пружины. Одна из них, как, например, в модели РДМ-5, регулирует сразу обе границы, а вторая, маленькая, — дельту между пределами. Закручивая гайку, вы обеспечите повышение давления, а откручивать ее надо для ослабления.

Регулируя указанные пороговые значения, учитывают связь с гидроаккумулятором – более высокое значение нижнего параметра в системе (на 0,1-0,2 атм.).

Порог деактивизации в процессе регулирования фиксируется в автоматическом режиме, т.к. изначально задается разность (дельта) между пределами.


Дельту можно поменять по необходимости. Но такие возможности ограничены релейными параметрами и ограничением давления насосного оборудования по верхнему уровню.

Если вы хотите понять, как настроить реле давления воды для насоса, то целесообразно:

  • включить систему;
  • манометром определить значение давления во время активизации и отключения;
  • откорректировать положение гайки на пружине большого размера;
  • проверить параметры;
  • отрегулировать большую пружину заново, если потребуется;
  • после установки нижней величины и последующего отключения системы произвести установку верхнего предела для отключения оборудования;
  • запустить систему и проверить корректность настроек.

Различные модификации реле могут иметь дополнительные опции или быть без возможности корректировки дельты. Поэтому при выборе нужно подробно изучать технические характеристики устройства. Корректный же монтаж реле обеспечит надежное и регулярное водоснабжение в вашем загородном доме.

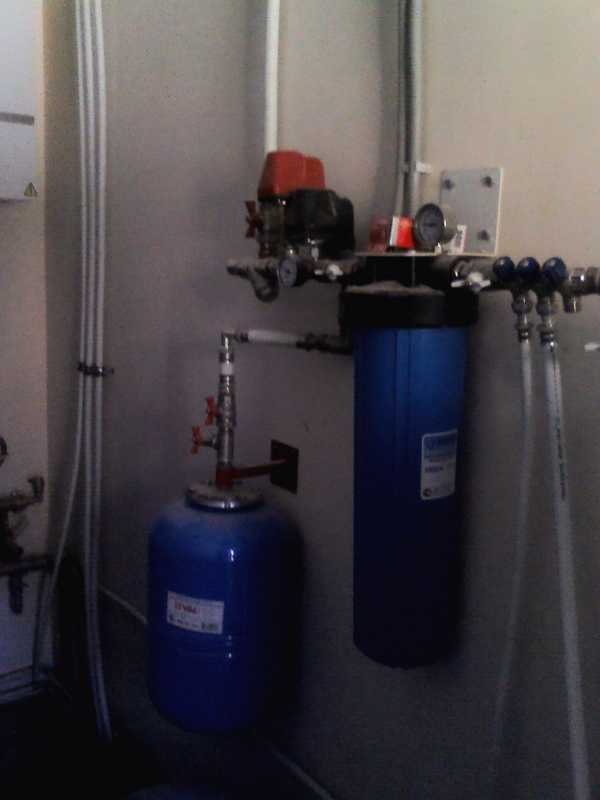

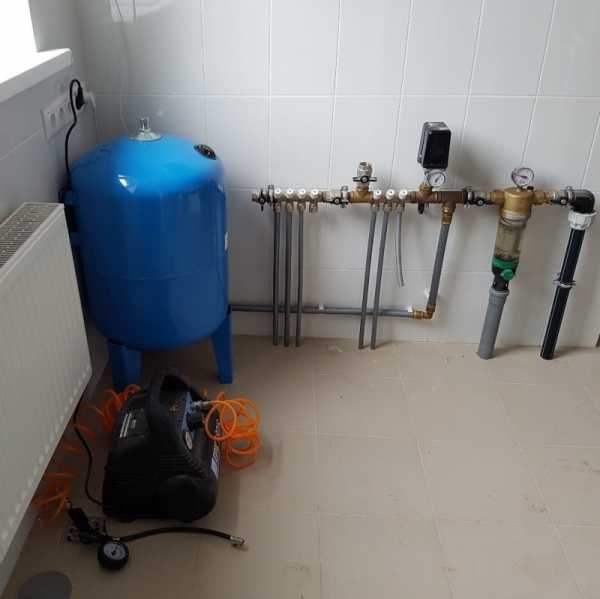

Фото реле давления воды


Также рекомендуем посетить:

mojdominfo.ru

Подключение реле давления воды к насосу и насосной станции

Реле давления воды – одна из важнейших частей, входящих в состав бытовой насосной станции.

Оно обеспечивает контроль давления в системе и служит для своевременного включения и отключения мотора в автоматическом режиме без вмешательства человека.

Именно реле является той деталью, которая существенно отличает станции от простых погружных насосов.

Выполняемая функция

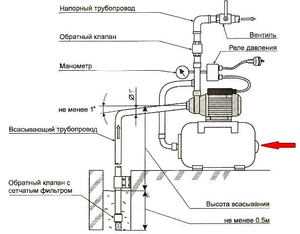

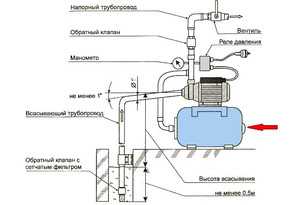

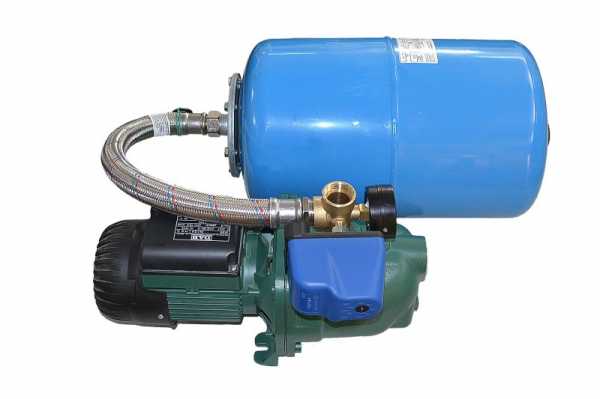

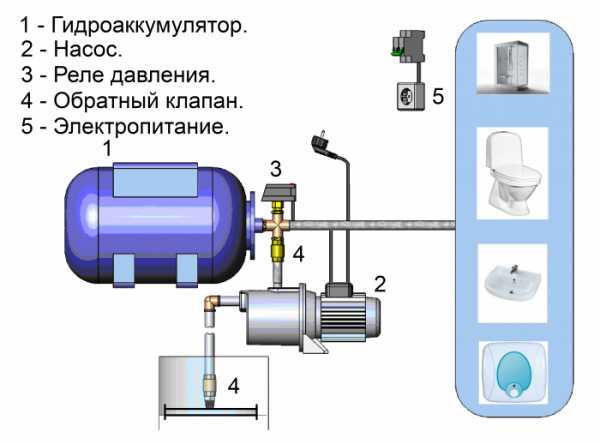

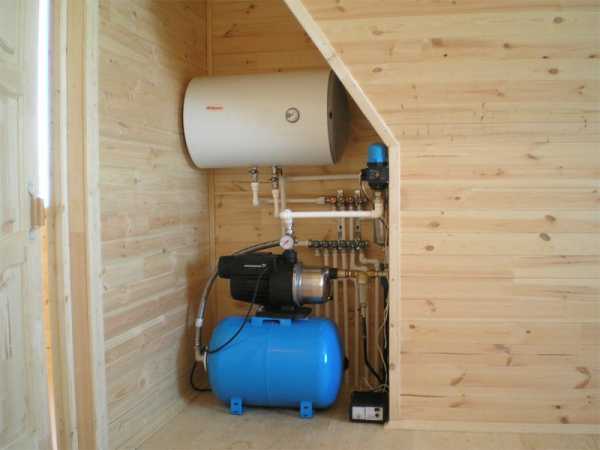

Устройство насосной станции. (Для увеличения нажмите)Чтобы понять, как работает реле давления воды, следует подробнее рассмотреть устройство самой насосной станции.

Она включает в свой состав:

  • насос;
  • электромотор;
  • гидроаккумулятор;
  • реле;
  • систему развода воды с индикатором давления (манометром).

Гидроаккумулятор представляет собой расширительный бак определённого объёма. Внутри он содержит ещё одну ёмкость (грушу), обычно выполненную из резины. Груша постоянно наполнена воздухом.

Именно дифференциальное изменение давления воздуха и воды приводит к срабатыванию реле и прекращению работы двигателя и насоса. Имея простейшее устройство, реле выполняет очень важную функцию.

Оно включает в себя:

  • две пары контактов, обеспечивающих подачу питания на электродвигатель;
  • мембрану, представляющую датчик, который создаёт механическое воздействие на контакты;
  • регулировочные болты и пружины.

Принцип действия

Работа производится следующим образом. Изначально, бак гидроаккумулятора – пустой. Контакты реле находятся в замкнутом положении.

При подаче электропитания, мотор начинает работать, приводя в действие насос. Вода, заполняя бак, создаёт давление.

Разница между этим показателем и аналогичным в груше приводит в движение мембрану, размыкающую контакты. Весь агрегат обесточивается и переходит в ждущий режим.

Теперь, срабатывание реле зависит исключительно от перепада давления между грушей и водой, находящейся в баке. Обычно, давление воды ограничивается пределом в 2,5 Атм, а воздуха – 1,5.

При открытии крана в системе, давление воды в гидроаккумуляторе начнёт понижаться. Груша с воздухом, расширяясь, воздействует на мембрану и приведёт к замыканию контактов. Станция снова начнёт работу и отключится лишь после достижения заданного предела.

Регулировка

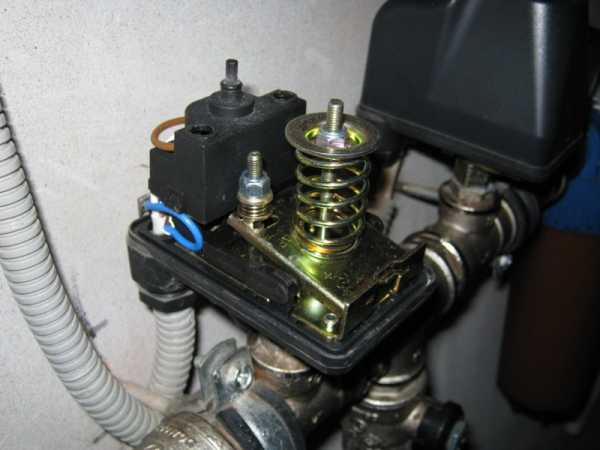

Регулировка реле давления. (Для увеличения нажмите)Как правило, реле, входящее в комплект станции, имеет заводские настройки, заранее подготовленные под определённые условия.

Но, случается, что приспособление требует замены. В таком случае, подгонку параметров приходится осуществлять самостоятельно.

Чтобы начать процедуру, необходимо освободить реле от декоративного корпуса, который также является защитой внутренних частей.

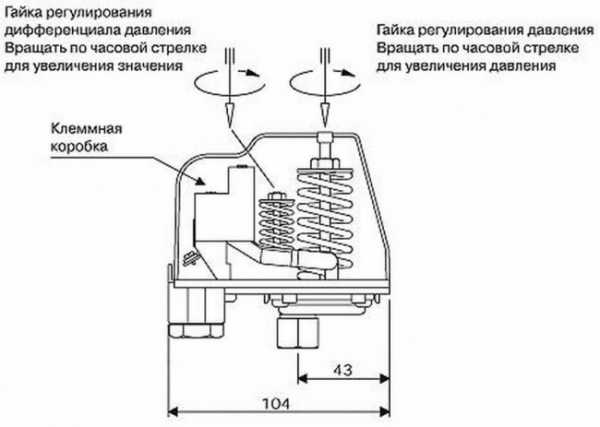

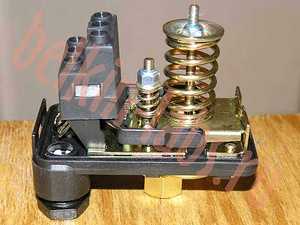

За регулировку реле отвечают две прижимные гайки, находящиеся на стержнях с пружинами. Они имеют соответствующие обозначения. Одна отвечает за высокое давление, вторая за низкое.

Последовательность регулировки:

  1. Для начала, необходимо убедиться, что расширительный бак пустой. После, производится измерение давления воздуха в груше. Для этого следует воспользоваться золотником, находящимся на корпусе гидроаккумулятора.

    Измерение и подкачка осуществляется при помощи насоса, снабжённого манометром. Минимальное давление должно находиться в пределах 1,5–1,8 Атм. Если этот показатель ниже, то производится подкачка. Выше, воздух стравливается через золотник.

  2. На станцию подаётся электропитание. Насос начинает накачивать воду. За давлением можно наблюдать по манометру, входящему в состав всего агрегата.

    Достигнув верхнего предела, который должен находиться между 2,5 и 3 Атм, давление воздействует на реле и отключит мотор. При необходимости, регулировка осуществляется гайкой верхнего предела.

  3. Нижний предел определяется при открытии кранов в системе. Постепенно понижаясь, давление воды в баке приведет к расширению груши, и она снова надавит на мембрану реле, запуская мотор.

    Для обеспечения оптимальной работы станции, минимальное давление на манометре гидроаккумулятора не должно опускаться ниже 0,8–0,9 Атм. Регулировка производится соответствующей гайкой.

  4. После установки требуемых параметров, следует произвести несколько полных циклов, для проверки всей системы.

Возможные неполадки

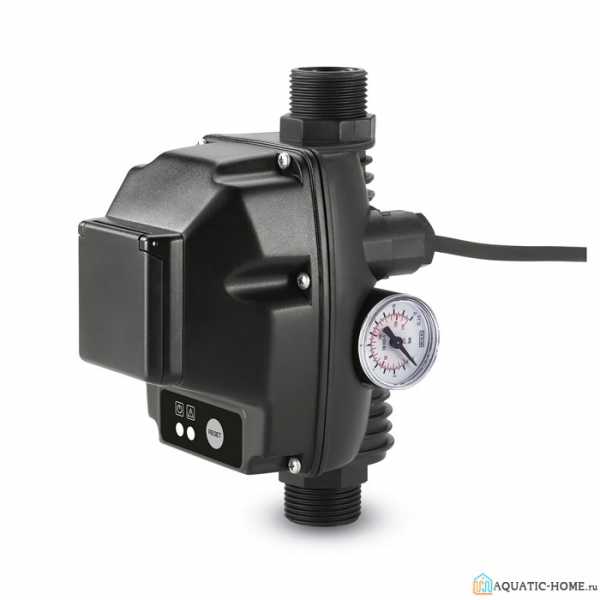

Устройство реле давления для воды. (Для увеличения нажмите)Электронное реле давления имеет минимальное количество деталей и работает по простейшей схеме. Тем не менее, это очень привередливый механизм.

Основные неполадки чаще всего связаны с постоянной работой устройства и условий окружающей среды. Иногда причиной неисправности может быть заводской брак или механическое повреждение.

Электрочасть:

  1. Мотор не работает. Необходимо проверить наличие тока в сети, состояние проводки до входа в насосную станцию. Открыв крышку осмотреть контакты реле (при необходимости почистить мелким наждаком).

    Разрушение контактной группы потребует полной замены всего реле. Более серьёзной неисправностью может стать перегорание обмотки мотора. В таком случае он также подлежит замене.

  2. Станция часто включается и выключается, работа происходит неравномерно, со срывами. Причина – нагар на контактах.

Механика:

  1. Мотор не работает. Необходимо проверить положение контактов в реле и их целостность. Причиной может стать загрязнение подвижных частей, ведущее к заклиниванию контактной группы в одном положении. Требуется тщательная очистка.
  2. Станция работает в ненормальном режиме, включается и выключается спонтанно. Возможно загрязнение мембраны и отверстий в соединительных штуцерах.

    Причиной может стать ослабление пружин или ржавчина. Все подвижные части необходимо очистить и смазать. После этого произвести регулировку всего устройства.

Замена

Реле давления воды стоит относительно недорого и при возможности, самым простым вариантом будет приобретение нового.

Если точно указать модель станции, то новый аналог чаще всего не требует вмешательства.

Снятие и установка производится при помощи гаечного ключа и отвёртки (для отключения проводов). Вся процедура занимает не более десяти минут.

Это важно: все работы по замене и обслуживанию следует осуществлять при полном обесточивании насосной станции.

И всё же, лучшим вариантом будет обращение за помощью к специалистам.

Смотрите видео, в котором специалист подробно разъясняет порядок подключения реле давления воды к насосу:

Оцените статью: Поделитесь с друзьями!

septik.guru

Реле давления воды для насоса :: SYL.ru

Реле давления – это устройство, которые отвечает за регулировку насосной станции. По сути, оно является неотъемлемой частью любой водопроводной системы дома. Важным элементом прибора принято считать эксцентрик, который соединяется с неподвижным магнитом. При этом рядом располагается контакт. Рядом с неподвижным якорем устанавливается центральная ось.

Контакт, который находится рядом с пружиной, принято называть сухарем. Под стержнем реле давления находится нижняя ось, которая соединена с рычагом. Он необходим для регулировки сильфона. Помимо прочего, в реле давления воды для насоса можно выделить шайбы, которые поддерживают датчик устройства. При этом ограничитель хода фиксируется на зажимах.

Как это работает?

Когда на устройство подается вода, пружина занимает рабочее положение и фиксируется. При увеличении давления сжатие доходит до критической точки. Данный процесс в механизме сопровождается замыканием верхнего контакта. Далее в ход вступают регулировочные механизмы для поддержания стабильного давления. В этом плане на сегодняшний день предусмотрено много модификаций.

Самым распространенным регулировочным механизмом принято считать принудительный пуск. Некоторые называют его сухим стартом. В результате его действия плавно срабатывает насос, и если говорить про электронные модели, то за происходящим можно следить по специальным индикаторам.

Проверка устройства

Для корректной работы прибора рекомендуется проводить периодические осмотры. В первую очередь это связано с проверкой пружин, поскольку именно от них зависит работоспособность механизма. Как правило, во многих моделях они устанавливаются разных диаметров. Однако есть модели, где пружины абсолютно идентичны. Для проверки их следует снять и с этой целью нужно открутить две гайки.

Далее пружины проверяются на целостность и фиксируются заново как можно прочнее. После этого можно перейти к осмотру фильтров. Если они загрязнены, их следует полностью прочистить. В последнюю очередь реле проверяется на давление в системе, для этих целей специалисты используют манометры.

Как правильно отрегулировать реле?

Для начала следует отключить насос от системы. Следующим шагом потребуется слить воду, открыв кран. При этом нужно пользоваться манометром и следить за его показаниями. Когда вода полностью стечет, на нем должно быть показано значение ноль. Далее необходимо увеличить давление насоса. С этой целью закручивается большая пружина реле. После этого опять сравниваются данные манометра.

Процедуру слива воды нужно продолжать до тех пор, пока не будет настроено устройство на необходимое давление. При этом пружину с каждым разом следует все больше подкручивать. Если давление слишком подскочило в системе, то нужно отрегулировать его при помощи малой пружины. При этом важно понимать, что она не способна значительно понизить показатель. Это связано с тем, что она зависит от большой пружины, и в первую очередь следует настраивать именно ее.

Реле с регулируемым дифференциалом

Как правило, реле перепада давления воды с регулируемым дифференциалом оборудуется трехполюсными выключателями. Средняя масса модели колеблется в районе 0.5 кг. Использоваться такие реле могут при температурах от -20 до +30 градусов. Максимальный перепад давления для устройства составляет 2 бар, а минимум можно подавать 1 бар.

Для соединения с водопроводной системой в приборе предусмотрен разъем типа "Р16". В целом корпуса у реле довольно защищенные и способны выдерживать большую нагрузку. При этом максимальное рабочее давление составляет 6 бар. Дополнительно важно отметить, что регулировку прибора можно делать в районе от 2 до 6 бар.

Реле с автоматическим пуском

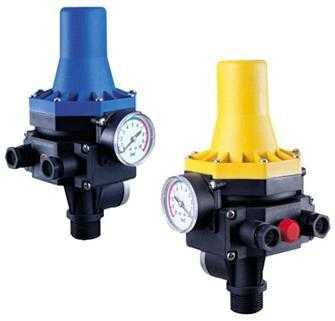

Электронное реле давления воды с автоматическим пуском встречается довольно редко. При этом по размерам данный тип считается крупногабаритным. Важным элементом устройства является сенсор кремниевого типа. В целом давление он способен держать высокое, а использоваться может при температурах от -10 до +30 градусов. Система защиты у многих моделей предусмотрена качественная. При этом случаи коротких замыканий происходят крайне редко.

Также система защиты значительно помогает при неправильном подключении прибора. В настройке реле давления воды с автоматическим пуском довольно простое и регулируется очень плавно. Наиболее часто его можно увидеть установленным на различном измерительном оборудовании, которое задействовано в технологических процессах.

Модели с компрессором

Датчики данных моделей способны рассчитывать абсолютное, а также избыточное давление. Корпуса у них, как правило, изготовляются из стали. Дополнительно у них имеются специальные уплотнители. В целом реле давления воды для насоса с компрессорами являются универсальными, поэтому используются в разных отраслях. Наиболее востребованными они считаются в промышленности. При этом рабочая среда для них не важна, выходной сигнал они способны воспринимать в районе 20 мА.

Также следует отметить, что погрешность у них незначительная. Минимум прибор можно настроить на давление 2 бар, а максимум компрессор выдерживает 20 бар. Класс защиты у них имеется серии "ИП65". При этом некоторые модели оснащены сверхпрочными корпусами с маркировкой "ИП69". Подсоединение реле давления с компрессором к системе осуществляется через разъемы с резьбой. При этом их диаметр зависит от модели.

Что такое реле с предохранительным клапаном?

Предохранительный клапан в реле позволяет выдерживать устройству большое давление. В целом данный тип оснащен керамическим сенсором. При этом датчики имеются довольно неточные. В среднем сигнал воспринимается в районе 8 мА, а погрешность у реле с предохранительным клапаном составляет приблизительно 1 %.

Максимальное давление система способна выдерживать в 100 бар. При этом класс защиты у него предусмотрен "ИП65". Подсоединение прибора к водопроводу осуществляется через разъем с резьбой в 1.5 мм. В целом данные реле давления воды пользуются большим спросом у работников жилищно-комунального хозяйства. При этом их могут устанавливать на различную гидравлику.

Модели повышенного давления

Данный тип реле оснащен особыми датчиками. Как правило, они устанавливаются многопредельного типа. При этом работать они способны в трех или двух диапазонах. Дополнительно важно отметить, что перед использованием датчик реле давления воды в обязательном порядке должен проходить калибровку. В противном случае его работа может быть нарушена.

Весят данные устройства в среднем около 0.6 кг. При этом использоваться они могут при температурах от -20 до +30 градусов. На контактную группу прибора допускается нагрузка в районе 4 А, а максимальный перепад давления у них составляет 120 бар. При этом минимум выдерживается 5 бар. Подсоединение у многих моделей предусмотрено внутреннее. Корпуса у реле поставляются с маркировкой "ИП 43".

В среднем рабочее давление устройства колеблется на уровне 55 бар. Сенсоры в них предусмотрены радиометрические, и сигнал воспринимается до 20 мА. Дополнительно следует отметить, что погрешность у таких типов устройств незначительная и составляет 0.5 %. Проверка реле давления воды (регулировка) должна осуществляться не реже одного раза в месяц. В результате для многих насосных станций он подходит хорошо.

Реле с контактными системами

Многофункциональные контактные системы способны значительно улучшить работу реле давления воды. При этом их точность также повышается. К недостаткам следует отнести только слабую систему защиты. При этом устройства довольно плохо воспринимают низкие температуры.

Таким образом, при насосных станциях им требуются особые условия. Подсоединение к системе у реле давления воды предусмотрено резьбовое. Также следует упомянуть о том, что они часто нуждаются в обслуживании и калибровке. При этом система контактов должна быть тщательно прочищена.

Устройства с блокиратором

Блокиратор у прибора - довольно полезная вещь. За счет него реле-регулятор давления воды способен выдерживать большие нагрузки. Сенсоры во многих моделях устанавливаются керамические. Максимальное давление воспринимается до 50 бар, а минимальные значения находятся на отметке 3 бар. При этом корпуса, как правило, производят из нержавеющей стали, защитные втулки у них имеются. Из особенностей следует отметить довольно прочные пружины.

В целом эти модели не нуждаются в частом обслуживании и способны проработать много лет. Стержень у них очень прочный. При этом контакт, как правило, имеется только один, а под сильфоном прибора располагается ограничитель хода. В данном случае он выполняет функции рычага и контролирует давление воды.

www.syl.ru

Регулировка реле давления воды для насоса и особенности подключения

Реле давления для насоса управляет работой всей станции. Ведь именно реле включает насос при падении давления в гидроаккумуляторе (и выключает при повышении давления до критической отметки). В итоге, даже небольшой сбой в работе реле отражается на функциональности всей системы автономного водоснабжения.

Впрочем, любой сбой в работе реле можно устранить с помощью простейшей регулировки. И в этой статье мы разберем как процесс регулировки, так и процедуру подключения и первичной настройки реле давления.

Реле давления для насоса

Принципы работы реле давления воды для насоса

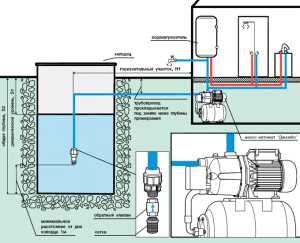

Насосная станция состоит из гидроаккумулятора (герметичного накопителя воды), агрегата (центробежного или вибрационного насоса) и регулирующего работу этих узлов реле давления.

Причем принцип работы реле определяется схемой функционирования самой станции, которая выглядит следующим образом: включение насоса – заполнение гидроаккумулятора – выключение насоса. Ну а когда нужно включать и выключать насос определяет именно реле давления.

Принцип работы насосной станции

Причем процесс принятия решения о включении или выключении агрегата основывается на мониторинге следующих величин: минимального и максимального давления в гидроаккумуляторе. Кроме того, на работу реле влияют еще и такие характеристики, как разница между минимальным и максимальным давлением и максимально допустимое давление в накопителе.

Первая величина – минимальное давление, как правило, равна 1,5 атмосферы. То есть, при падении давления в гидроаккумуляторе ниже обозначенных 1,5 атмосфер насос будет активирован (замыканием контактов в реле давления).

Вторая величина – максимальное давление, как правило, не превышает 4 атмосфер. То есть, при возрастании давления в гидроаккумуляторе до 4 атмосфер насос отключается от питания (размыканием контактов реле).

Соответственно, разница минимального и максимального давления (при заводской настройке реле) равна 2,5 атмосферам. Причем при регулировке давления оперируют именно этой характеристикой, выставляя желаемую разницу от минимального показателя.

Максимально допустимое давление в накопителе равно 5 атмосферам. То есть, если давление гидроаккумуляторе дойдет до пяти атмосфер, то насос отключится в любом случае (при любом значении разницы давления).

Первичная  регулировка реле давления воды

Первичная регулировка реле осуществляется на заводе компании, выпускающей насосные станции. Собственно поэтому все «настройки по умолчанию» (1,5 атмосферы минимального давления и 2,5 атмосферы разницы) называются «заводскими».

Однако подключение реле давления к насосу (с введением заводских настроек) выполняется на последнем этапе сборки станции. А продажа агрегата состоится еще нескоро. И за прошедшие месяцы с момента изготовления до момента продажи пружины и мембраны реле и накопителя могут ослабнуть.

Поэтому у только что купленного насоса стоит проверить давление в гидроаккумуляторе и показатели минимального и максимального давления, выставленные на заводе.

Ну а сама  проверка накопителя осуществляется следующим образом:

Настройку реле давления

  • К ниппелю аккумулятора или бака подсоединяют манометр. Причем в этом случае можно использовать обычный автомобильный прибор, с помощью которого проверяют давление в шинах.
  • Стрелка на манометре укажет на давление воздуха за мембраной пустого накопителя. И это значение не может быть меньше или больше 1,2-1,5 атмосфер.

Если манометр показывает большее значение, то воздух из бака «стравливают», ну а если меньшее, то бак «подкачивают» автомобильным насосом.  Ведь от уровня давления за мембраной будет зависеть «стартовый» показатель реле (минимальное давление).

После того, как проверка давления в гидробаке или гидроаккумуляторе будет завершена, можно заняться осмотром реле давления, в процессе которого сверяются фактические величины минимального и максимального давления со значениями, выставленными на контрольном узле.

Причем эта операция осуществляется очень просто, а именно:

  • К монтируемому на горловину бака или аккумулятора коллектору крепят манометр.
  • Далее выключают насос и опустошают накопитель (открыв кран). Давление на манометре должно упасть до отметки 1,5 атмосферы.
  • После этого, закрывают кран и включают насос. Насос должен поднять давление в баке до максимального показателя и отключится. После отключения насоса нужно сравнить давление на манометре с задекларированными в паспорте заводскими показателями.

Если фактические значения на манометре не совпадают с задекларированными в паспорте, или заводские настройки не удовлетворяют потребностям потребителя, то в таком случае необходима индивидуальная настройка реле. Нюансы индивидуального процесса настройки мы оговорим ниже по тексту.

Как настроить реле давления под индивидуальные нужды

Индивидуальная настройка или перенастройка работы реле после сбоя осуществляется следующим образом:

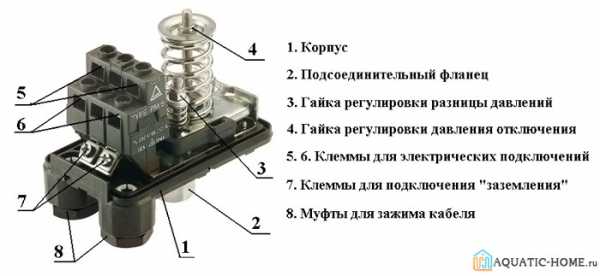

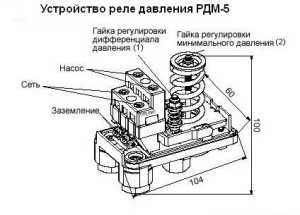

Устройство реле давления

  • В самом начале нужно вскрыть корпус реле, отсоединив защитный кожух от основания. Ведь именно под кожухом «спрятаны» контакты электродвигателя и регулировочные узлы реле: шпилька с большой гайкой, удерживающей большую пружину и шпилька с небольшой гайкой, удерживающей малую пружину. При этом натяжением большой пружины регулируют  минимальное давление, а малой пружины – разницу давлений.
  • Регулировку «стартового» (минимального) давления начинают на пустом накопителе. Причем для освобождения гидроаккумулятора от жидкости достаточно лишь выключить насос и открыть кран. Сама регулировка осуществляется следующим образом: большая пружина ослабляется полностью (гайка выкручивается против часовой стрелки), далее следует включить насос и начать постепенно затягивать пружину. В тот момент, когда насос заработает и начнет качать воду, манипуляции с большой гайкой прекращают — минимальное давление вышло на отметку давления в воздушной части гидроаккумулятора плюс 0,2-0,3 атмосферы. И если за мембраной аккумулятора будет 1,2-1,3 атмосферы, то минимальное давление в баке приблизится к желаемым 1,5 атмосферам. Ну а кто хочет большего – тот должен, в начале регулировки, «прибавить» давление в накопителе (подкачав воздух за мембрану).
  • Регулировка разницы давления осуществляется еще проще. Нужно попросту дождаться остановки насоса и считать показатель с манометра на коллекторе гидроаккумулятора. Если результат не устраивает, то насос отключается, вода спускается, а небольшая гайка закручивается (для повышения давления) или выкручивается (для понижения давления) на шпильку с малой пружиной. После этого насос включают и считывают «новое» верхнее давление, получившееся после регулировки.

При этом нужно помнить, что излишне большое минимальное давление «убивает» мембрану гидроаккумулятора. Поэтому повышать минимальный порог выше «заводских» 1,5 атмосфер – категорически не рекомендуется.

Ну а при регулировке разницы давлений стоит учитывать «паспортную»  производительность насоса и тот факт, что давление более 6 атмосфер попросту разрушит все уплотнительные кольца в бытовых кранах и вентилях. Поэтому верхний предел не должен подниматься выше 4-5 атмосфер.

canalizator-pro.ru

Реле давления воды для насоса

Именно реле давления воды для насоса – основной элемент системы, отвечающий за управление работой всей станции. Оно обеспечивает включение и выключение насоса в зависимости от напора и соответственно, давления в системе и выход его из строя очень негативно отражается на функциональных возможностях насосной станции. Поэтому регулировка реле давления воды для насоса должна осуществляться своевременно и с высокой точностью, чтобы предотвратить отсутствие воды в необходимых объемах и под достаточным напором в доме.

Работа механизма

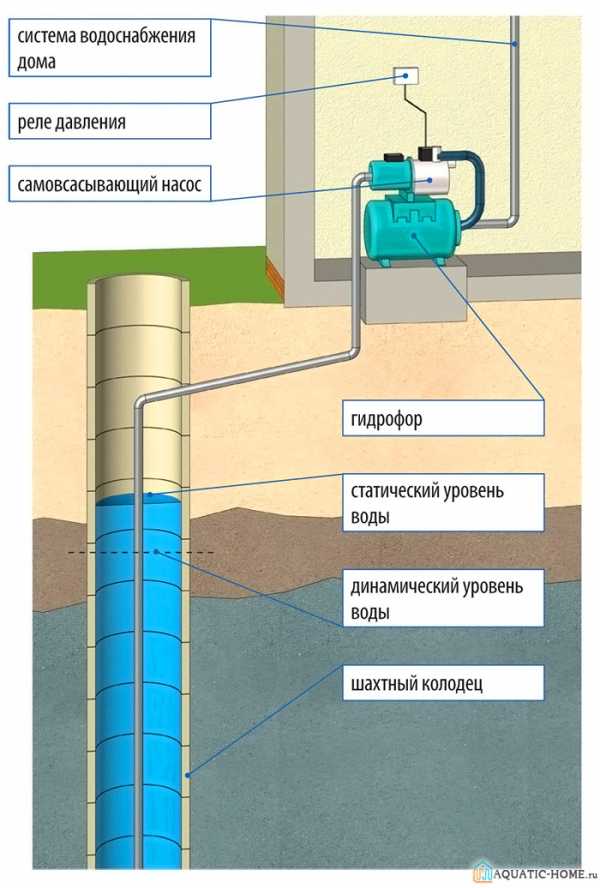

В конструкцию насосной станции обычно входят такие элементы, как:

  • Гидроаккумулятор;
  • Насос;
  • Реле.

Устройство механизма представляет собой компактный блок с пружинами. Одна для регулировки максимального давления, вторая для регулировки минимального уровня нагнетания воды в системе. Принцип работы данного реле основан на сжимании и разжимании пружин. Максимальное значение водяного давления заставляет пружину ослабевать, а минимальное – сжиматься. Воздействие на реле протока воды для насоса способствует замыканию или размыканию контактов. При этом происходит включение или выключение насоса.

Именно реле обеспечивает постояннле нагнетание воды в системе, под требуемым напором. Так как управление насосом чаще всего выпоняется автоматически, то именно регулировка реле давления насосной станции способствует эффективной работе, увеличивая срок ее эксплуатации за счет правильно выставленных уровней. Они заставляют агрегат отключаться в случае необходимости, и включаться когда требуется.

Строение реле давления

Работа реле в системе управления состоит в следующем:

  • Сначала происходит закачивание в бак воды при помощи насоса;
  • С помощью прибора – манометр, можно отследить, что уровень давления в системе повышается;
  • Достигая максимально допустимого установленного значения, происходит сработка реле и насос выключается;
  • По мере уменьшения количества воды, за счет ее расхода, происходит уменьшение напора, пока не достигает минимально допустимого уровня для подачи воды;
  • Сработка реле приводит к запуску насоса.

Этот цикл повторяется беспрерывно при работе насосной станции.

К основным параметрам работы реле относятся:

  • Минимально допустимый уровень давления (приводящий к включению агрегата). Обычно он устанавливается заводом-изготовителем на уровне 1,5 атмосфер;
  • Максимально допустимый уровень (происходит выключение насоса). Производитель устнавливает это параметр в пределах 4 атмосфер.

Разница между максимальным и минимальным уровнями, которая вбольшинстве моделей равна 2,5 атмосфер.

Настройка реле давления

От правильности настройки зависит эффективность и производительность работы всей насосоной станции.

Кроме того правильная настройка поможет организовать бесперебойную подачу воды, при этом увеличив сроки эксплуатации агрегата и составных элементов системы.

Перед началом регулировочных работ следует определить какие параметры установлены заводом- изготовителем. Чаще всего минимально выставляется значение 1,5 атмосфер, а максимально – 4 атмосферы. Проверку необходимо производить полностью опустошив бак и отключив систему от электропитания. Для определения установленного параметра удобнее всего использовать автомобильный механический манометр. Он отличается более высокой точностью, чем электронные приборы, так как на него не влияют уровень заряда батареи и атмосфера в помещении (температура, влажность).

Важно! Следует выбирать манометры с наименьшей ценой деления, чтобы результат измерения был максимально точным.

Чтобы проверить давление в баке откручивается колпачек, который закрывает золотник, присоединяется манометр и по его шкале снимаются показания. Данный показатель необходимо регулярно контролировать, чтобы насосная станция работала эффективно.

Внимание! При проверке давления вода должа быть удалена из бака, электропитание отключена, а все имеющиеся краны – открыты.

Следить за работой механизма управления напором можно и другим методом – контролоировать давление, при котором насос отключается. Увеличение этого параметра свидетельствует о том, что давление воздуха в баке снижается. Чем меньше это значение, тем больший запас воды получается в баке. Но его количество зависит от предпочтений потребителя и может быть отрегулировано под его нужды.

Определив оптимальный режим работы под свои предпочтения следует установить его, предварительно стравив лишний воздух из бака или подкачав дополнительный при  необходимости.

Внимание! Выставлять минимальное значение менее 1 атмосферы не рекомендуется, так как при слишком малом объеме воздуха в баке, емкость с водой будет протираться, касаясь его стенок. Излишек воздуха также не желателен, так как не дает закачать оптимальное количество воды.

Настройка максимального и минимального показателей

При покупке насосной станции, которая продается в собранном виде, реле давления отрегулировано чаще всего оптимально для эффективного режима работы. При покупке же разобранной станции, и при необходимости ее мотажа, следует обязательно производить настройку указанных элементов. Порядок осуществления этой процедуры следующий:

  • На первом этапе производится регулировка давления воздуха в баке;
  • Потом насосная станция подключается к электросети;
  • После закачивания воды в бак, произойдет отключение насоса при достижении максимального уровня нагнетания воды;
  • При остутствии отключения и при превышении порогового значения, необходимо отключить насос вручную, а после отрегулировать реле, вращая малую гайку;
  • Нижний уровень давления определяется аналогично.
  • При это воду следует сливать из бака до того момента, пока насос не включится;
  • При этом необходимо следить за показаниями манометра, для определения значения параметра включения;
  • Вращая большую гайку следует выставить необходимый уровень, соответствующий рекомендациям изготовителя.

Внимание! Нижнее давление должно превышать уровень давления воздуха в баке примерно на 10 %. Это необходимо для снижения уровня износа мембраны.

Максимально допустимая разница составляет 2,5 атмосфер. Но эта величина может варьироваться, и устанавливаться в зависимости от предпочтений потребителя. Важно отметить, что начальной точкой отсчета должен быть минимально допустимый уровень давления, от которого и следует отталкиваться при регулировке. Максимальная величина верхнего уровня не может быть установлена больше максимально возможного, на который расчитана конкретная система.

Кроме того шланги и элементы сантехники, входящие в конструкцию насосной станции также расчитаны на определенные пределы, что следует учитывать при выполнении настроечных и регулировочных работ.

Подробно о регулировке реле давления рассказывается в видео:

Регулировка реле

Когда следует установить определенные уровни давления в системе, как максимальный, так и минимальный, то выполняется регулировка. Для этого потребуется манометр, показаниям которого можно доверять. Процесс имеет такую послдовательность:

  • Насос включается и закачивается в бак вода до необходимого макисмального значения на манометре;
  • Насос отклбючается;
  • Открывается крышка реле и производится медленное вращение малой гайки до того момента, когда произойдет сработка реле. Выполняя вращение по часовой стрелке выполняется увеличение уровня давления, против часовой стрелки – уменьшение;
  • Далее необходимо слить воду из бака до установки манометра в положение требуемого минимального значения;
  • Кран закрывается;
  • Для регулировки уровня выполняется вращение большой гайки, до момента сработки контактов реле.

Как слишком маленький, так и слишком большой диапазон разброса максимального и минимального давлений будет способствовать неэффективной работе насосной станции. Поэтому большинство производителей рекомендует выбирать значение в пределах 2 атмосфер.

Реле давления важная часть насосной станции любого типа. Оно позволяет эффективно и с высокой производительностью пользоваться водой, при этом не ощущая на себе неудобства при периодическом отключении агрегата. Оптимально настроив параметры реле можно улучшить эксплуатационные характеристики и  увеличить срок службы станции водоснабжения. Это достигается за счет экономичного режима работы и отключения наиболее энергозатратных узлов при необходимости.

bouw.ru

Настраиваем реле давления с двумя пружинами.Пошаговая инструкция для абсолютных чайников

Автор: Дмитрий Белкин

Что необходимо иметь ввиду перед началом работы?

Давайте условимся о терминах.

Большая пружина и малая пружина. Пружины очевидным образом отличаются по размеру. Если в вашем реле не две пружины и если их нельзя явно различить по размеру, то эта инструкция, возможно, не будет вам полезна! Имейте это ввиду при дальнейшем чтении

Реле давления со снятой крышкой

Закручивание пружины (большой или малой). Это закручивание гайки, которая сжимает пружину. В процессе закручивания пружина сжимается

Откручивание пружины (большой или малой). Это действие, обратное закручиванию.

Ваша система должна быть оснащена манометром. Это важно. Мы будем им пользоваться при настройке.

Бак гидроаккумулятор должен быть накачан. Давление в баке (при полностью слитой системе) должно составлять величину, на 1-2 десятые атмосферы ниже желаемого давления включения.

Фильтры, имеющиеся в системе, должны быть прочищены.

В этой инструкции мы не касаемся вопросов сборки станции и заливки ее водой. Считаем, что у нас все подключено и работает правильно. Только реле надо настроить и все.

Если насосная станция работала нормально, но внезапно что-то разладилось

Всегда в таких случаях проверяем утечки, прочищаем фильтры, проверяем давление в баке аккумуляторе. Без этих простейших мер в реле не лазим.

Если насосная станция работала нормально, но постепенно стала работать все хуже и хуже, и наконец, перестала включаться или выключаться.

Все то же самое! Проверяем фильтры, утечки, давление в баке. Если станция стала включаться и выключаться неадекватно, то это явно давление воздуха в баке виновато. Если давление воды в системе достигает максимума, насос работает еще довольно долго и только потом выключается, то это типичный случай засора. Засоры бывают либо в фильтрах (чаще всего), либо в самых узких местах. Например, на входе в реле давления. Тогда прежде чем регулировать давление, надо найти и прочистить засор.

Случай первый. Новое реле из коробки, или тонкая регулировка реле давления

Подготовительный этап

  1. Выключаем насос из розетки (если есть выключатель, то выключаем его)
  2. Спускаем всю воду из системы. Открываем кран, ждем, пока вода перестанет течь. На манометре должен быть ноль. Закрываем кран.
  3. Включаем насос. Он начинает работать. Смотрим на манометр. Давление в процессе работы насоса должно расти. Бары на манометре - можно считать за атмосферы.
  4. Насос должен выключиться. Смотрим на манометр. Запоминаем или записываем это давление отключения.
  5. Открываем кран и спускаем воду не слишком большой струей. Запоминаем показание манометра, на котором насос включается.

Регулируем давление включения насоса

  1. Чтобы увеличить давление включения насоса ЗАКРУЧИВАЕМ БОЛЬШУЮ пружину.
  2. Сразу проверяем. Для этого спускаем воду до включения насоса. Обращаем внимание на давление отключения. Оно тоже должно увеличиться
  3. Повторяем операции с БОЛЬШОЙ пружиной до тех пор, пока нас не устроит давление ВКЛЮЧЕНИЯ насоса.

Для уменьшения давления включения мы действуем по вышеприведенной схеме, только пружину откручиваем, а не закручиваем.

Для чего мы в подготовительном этапе запоминали или записывали показания манометра? Только чтобы понимать ситуацию. Для представления о текущем положении дел. Мы же поставили новое реле и включаем его в первый раз! Нам надо иметь представление, что как работает и работает ли вообще.

Регулируем давление отключения насоса

  1. Чтобы увеличить давление отключения насоса ЗАКРУЧИВАЕМ МАЛУЮ пружину. Закручивать ее нужно значительно менее активно, чем большую. Она куда более чувствительна.
  2. Помним, что малая пружина задает не конкретное давление отключения, а разницу, между давлением включения и отключения. Разница только в том, что при закручивании (откручивании) большой пружины давление отключения будет изменяться синхронно с давлением включения.
  3. Сразу проверяем, что получается.
  4. Повторяем операции с МАЛОЙ пружиной до тех пор, пока нас не устроит давление ВЫКЛЮЧЕНИЯ насоса.

Случай второй. Насос включается нормально, на нужном давлении, но не выключается.

  1. Даем насосу поработать. Смотрим на манометр. Давление не должно расти вечно. Оно остановится на каком-то максимуме и выше не поднимется. Например, 3.8 атмосфер (бар)
  2. Выключаем насос и спускаем немного давление (открывая кран воды) до нужного давления выключения. Например, 3.2 атмосфер (бар). Понятно, что это давление должно быть выше давления включения (например, наше давление включения 2 атмосферы)
  3. ЗАКРУЧИВАЕМ МАЛУЮ пружину, пока реле не перещелкнется.
  4. Переходим к регулировке давления отключения и тонкой настройке из первого случая выше.

Случай третий. Насос не включается.

  1. Выключаем насос. Открываем краны, даем воде вытечь. Реле до сих пор не включилось?
  2. Реле неисправно. Меняем его

Случай четвертый. Реле полностью разрегулировано. Мы не знаем ни давления включения, ни выключения. Пружины полностью раскручены или полностью закручены и мы уже ничего не можем сообразить.

  1. Раскручиваем малую и большую пружины. Не полностью, конечно! Просто откручиваем значительно. Гайку, которая держит ту или иную пружину не снимаем.
  2. Устанавливаем давление в системе на необходимое давление включения (1.5 атмосферы, например). Для этого накачиваем больше, выключаем мотор из розетки и спускаем воду до нужного давления по манометру.
  3. ЗАКРУЧИВАЕМ БОЛЬШУЮ пружину до тех пор, пока реле не выключится. Таким образом, мы настроили давление ВКЛЮЧЕНИЯ насоса на 1.5 атмосферы. Если давление опустится менее этого значения, реле должно включиться.
  4. Закручиваем большую пружину, чтобы она была только чуть-чуть закручена. Просто выбираем слабину.
  5. Далее переходим к инструкции по случаю 2. Выполняем ее с первого пункта и до последнего.

Надеюсь, материал был полезен.
Дмитрий Белкин

Статья создана 28.06.2014

Похожие материалы - отбираем по ключевым словам

belkin-labs.ru

Регулировка реле давления воды для насоса

Регулировка реле давления для насоса системы водоснабжения — настройка уровней включения и выключения

Одним из важнейших элементов управления водяной насосной станцией является реле давления. Оно обеспечивает автоматическое включение и выключение насоса, управляя подачей воды в бак по заданным параметрам. Четких рекомендаций, какими должны быть значения предельных уровней нижнего и верхнего давлений, нет. Каждый потребитель решает это индивидуально в пределах допустимых норм и инструкций.

Устройство и принцип действия реле давления воды

Конструктивно реле выполняется в виде компактного блока с пружинами максимального и минимального давления, натяжение которых регулируется гайками. Мембрана, связанная с пружинами, реагирует на изменение силы давления. При достижении минимального значения пружина ослабевает, при максимальном уровне – сжимается сильнее. Воздействие, оказываемое на пружины, вызывает размыкание (замыкание) контактов реле, выключая или включая насос.

Наличие в водопроводе реле позволяет обеспечивать в системе постоянное давление и необходимый напор воды. Насос управляется автоматически. Правильно выставленные уровни минимального и максимального давления обеспечивают его периодическое отключение, что способствует значительному увеличению срока безаварийной службы.

Последовательность работы насосной станции под управлением реле следующая:

  • Насос закачивает воду в бак.
  • Давление воды постоянно увеличивается, что можно отследить по манометру.
  • При достижении установленного предельного верхнего уровня давления срабатывает реле и отключает насос.
  • По мере расходования воды, закаченной в бак, происходит снижение давления. Когда оно достигнет нижнего уровня, насос вновь включится и цикл повторится.

Схема устройства и составные элементы типового реле давления

Основные параметры работы реле:

  • Нижнее давление (уровень включения). Контакты реле, включающие насос, замыкаются, и в бак поступает вода.
  • Верхнее давление (уровень выключения). Контакты реле размыкаются, насос выключается.
  • Диапазон давлений – разность двух предыдущих показателей.
  • Значение максимально допустимого давления выключения.

↑ вернуться к содержанию

Настройка реле давления

В процессе сборки насосной станции особое внимание уделяется настройке реле давления. От того, насколько правильно будут выставлены его предельные уровни, зависит удобство эксплуатации системы водоснабжения. а также сроки безаварийной службы всех составляющих устройства.

На первом этапе нужно проверить давление, которое было создано в баке при изготовлении насосной станции. Обычно в заводских условиях устанавливается уровень включения в 1,5 атмосферы, а отключения – 2,5 атмосферы. Проверяют это при пустом баке и отключённой от электросети насосной станции. Рекомендуется проводить проверку автомобильным механическим манометром. Он помещается в металлическом корпусе, поэтому измерения получаются более точными, чем с использованием электронных или пластиковых манометров. На их показания могут повлиять как температура воздуха в помещении, так и уровень зарядки батареи. Желательно, чтобы предел шкалы манометра был как можно меньшим. Потому что по шкале, к примеру, в 50 атмосфер очень сложно будет точно измерить одну атмосферу.

Для проверки давления в баке нужно открутить колпачок, закрывающий золотник, подсоединить манометр и снять по его шкале показание. Давление воздуха следует и в дальнейшем периодически проверять, например, один раз в месяц. Воду при этом нужно полностью удалить из бака, отключив насос и открыв все краны.

Возможен и другой вариант – внимательно следить за давлением отключения насоса. Если оно увеличилось, это будет означать уменьшение давления воздуха в баке. Чем меньшим будет давление воздуха, тем больший запас воды может быть создан. Однако разброс давления от полностью заполненного до практически опустошённого бака получается большим, и всё это будет зависеть от предпочтений потребителя.

Выбрав желаемый режим работы, нужно установить его, стравив для этого лишний воздух, или подкачать дополнительно. Нужно иметь в виду, что не следует уменьшать давление до значения менее одной атмосферы, а также чересчур перекачивать его. Из-за малого количества воздуха резиновая ёмкость, наполненная водой внутри бака, будет касаться его стенок и протираться. А излишек воздуха не даст возможности закачивать много воды, поскольку значительную часть объёма бака будет занимать воздух.

Настройка уровней давления включения и выключения насоса

В насосных станциях. которые поставляются в собранном виде, реле давления заранее настроено по оптимальному варианту. Но при её монтаже из различных элементов на месте эксплуатации настройку реле нужно проводить обязательно. Это вызвано необходимостью обеспечить эффективную взаимосвязь настроек реле с объёмом бака и напором насоса. Кроме того, бывает необходимость изменить исходную настройку реле давления. Порядок действий при этом должен быть следующим:

  • После того, как будет отрегулировано давление воздуха в баке, нужно подключить насосную станцию к электрической сети. Вода начнёт закачиваться насосом. Отключение его произойдёт после достижения установленного максимального давления. Это – верхний уровень. На каждом устройстве при его изготовлении указываются предельное давление и максимально допустимый напор насоса, их превышение недопустимо. Определяется это прекращением роста давления. В таких случаях насос необходимо отключать вручную. Если значение максимального давления не совпадёт с рекомендуемым инструкцией уровнем, произвести соответствующую подстройку вращением малой гайки, открыв для этого крышку реле.

  • Аналогичным образом измеряется нижнее давление. Для этого надо открыть кран и сливать воду из бака, наблюдая за показаниями манометра. Постепенно давление будет падать, и при достижении им нижнего предела насос снова включится. Это – нижний уровень, величину его тоже показывает манометр. Вращением большой гайки довести давление до рекомендуемого уровня. Оно должно быть примерно на 10% больше давления воздуха в баке, иначе возможен ускоренный износ резиновой мембраны.
  • На практике мощность насосов выбирается такой, которая не позволяет накачивать бак до крайнего предела. Обычно давление отключения устанавливают на пару атмосфер выше порога включения.

    Допускается также установка предельных уровней давления, которые отличаются от рекомендуемых значений. Таким способом можно задать собственный вариант режима эксплуатации насосной станции. Причём при установке разницы давлений малой гайкой надо исходить из того, что начальной точкой отсчёта должен быть нижний уровень, устанавливаемый большой гайкой. Выставлять верхний уровень можно только в пределах, на который рассчитана система. Кроме того, резиновые шланги и иная сантехника тоже выдерживают давление, не выше расчётного. Всё это необходимо учитывать при монтаже насосной станции. К тому же чрезмерный напор воды из крана часто бывает совершенно ненужным и некомфортным.

    Регулировка реле давления

    Регулировку реле давления практикуют в тех случаях, когда необходимо выставить уровни верхнего и нижнего давлений в заданных значениях. Например, требуется установить верхнее давление в 3 атмосферы, нижнее – 1,7 атмосферы. Процесс регулировки состоит в следующем:

    • Включить насос и закачивать воду в бак до значения давления на манометре 3 атмосферы.
    • Отключить насос.
    • Открыть крышку реле и медленно вращать малую гайку до тех пор, пока реле не сработает. Вращение гайки по часовой стрелке означает увеличение давления, в обратную сторону – уменьшение. Выставлен верхний уровень – 3 атмосферы.
    • Открыть кран и слить воду из бака до значения давления на манометре 1,7 атмосферы.
    • Закрыть кран.
    • Открыть крышку реле и медленно вращать большую гайку до срабатывания контактов. Выставлен нижний уровень – 1,7 атмосферы. Он должен быть несколько больше, чем давление воздуха в баке.

    Если будет задано высокое давление для отключения и низкое – для включения, бак заполняется большим количеством воды, и нет необходимости часто включать насос. Неудобства возникают только из-за большого перепада давлений, когда бак полный или почти пустой. В других случаях, когда диапазон давлений небольшой, и насос часто приходится подкачивать, давление воды в системе равномерное и достаточно комфортное.

    В следующей статье вы узнаете про подключение гидроаккумулятора к системе водоснабжения — самые распространенные схемы подключения.

    Посмотрите статьи по теме:

    Выбор системы водоснабжения частного дома: обзор существующих систем Система водоснабжения частного дома из скважины: рекомендации по созданию Технология выполнения промывки и опрессовки системы отопления Какое давление воды должно быть в водопроводе и способы его повысить

    Как производить регулировку реле давления насосной станции

    Реле давления является одним из ключевых элементов управления насосной станции, который обеспечивает автоматическое включение и отключение, и управляет подачей воды в емкость согласно предустановленным настройкам. Каких-либо рекомендаций касаемо предельных значений для верхнего и нижнего давления нет. Зачастую производители поставляют свои изделия настроенными под определенные параметры. Чаще всего это 1,8 бар для включения и примерно 3 бар на выключение. Но в ходе эксплуатации нередко требуется дополнительная настройка, а потому каждый пользователь вынужден самостоятельно производить регулировку реле давления насосной станции согласно данных, указанных в инструкции.

    Конструкция и принцип работы реле давления

    Реле являет собой небольшой блок с пружинами максимального и минимального давления. Его регулировка производится посредством все тех же пружин, которые реагируют на изменения силы давления. Достигнув минимальных показателей, пружина ослабевает, а при максимальных – сжимается еще сильнее. Таким образом, она вызывает размыкание контактов реле, и соответственно включает и выключает насосную станцию.

    При наличии воды в водопроводе, реле позволяет создать постоянное давление в системе и требуемый напор. Благодаря правильной настройке обеспечивается автоматическая работа насоса, что позволяет существенно продлить срок его эксплуатации.

    Но прежде чем переходить к настройке, давайте пройдемся по устройству и принципу работы насосной станции.

    Она включается в себя следующие компоненты:

    • электрический насос, который производит забор воды из внешнего источника. Он может быть погружным, постоянно находящимся под водой или наружным;
    • обратный клапан, препятствующий уходу воды;
    • реле давления;
    • бак для накопления воды;
    • система обвязки, которая состоит из различных вспомогательных компонентов вроде фильтров, труб и т.д.

    Что же касается принципа работы, то сложного в этом устройстве ничего нет. Внутри резервуара или бака находится баллон в форме груши, выполненный из модифицированной пищевой резины, а между ней и стенками емкости закачан воздух. Насос заполняет «грушу» водой, из-за чего она расширяется и сжимает внешнюю воздушную прослойку, которая начинает давить на стенку. С помощью регулировки реле, владелец насосной станции может сам установить предел наполнения резервуара и момент ее отключения. Все это контролируется посредством манометра.

    Чтобы вода не ушла обратно в колодец или в систему, в насосе предусмотрен подпружиненный клапан. Достаточно лишь открыть и вода, которая собралась в «груше», пойдет по системе. Давление будет опускаться по мере расходования воды и после того, как оно упадет ниже установленного в реле порога, насосная станция автоматически включится и наполнит резервуар водой.

    Реле подключается между выходом из резервуара и обратным клапаном на трубопроводе. Все разветвители в целях экономии обычно собираются из отдельных компонентов, но на деле легче купить пятиходовой штуцер, где предусмотрены резьбы под все детали, в числе которых и манометр. При этом крайне важно не перепутать местами входы для обратного клапана и штуцера, поскольку настройка насоса будет невозможной в этом случае. Но использование стандартных запчастей позволяет свести такие ошибки к минимуму.

    Как устроено реле?

    Для насосных станций, предназначенных для домашнего использования зачастую используется реле давления РМ-5 или его аналоги. Стоит учитывать, что устройство может быть изменено, а потому приведенные в данной статье описание будет лишь примерным и при возникновении проблем, вам придется искать их причину либо в прилагаемой инструкции, либо в информации на просторах Всемирной паутины.

    Каждое реле модели РМ-5 имеет металлическую подвижную пластину. С противоположных сторон на нее оказывают давление две пружины. Кроме этого, на нее давит еще и наполненная водой «груша». Вращая прижимную гайку на соответствующей пружине, можно уменьшить или увеличить пределы срабатывания. Пружины не дают воде сместить пружину, то есть механизм реле устроен таким образом, что когда происходит смещение, замыкаются группы электрических контактов.

    Но чтобы проще было понять, давайте распишем подробный алгоритм работы:

    • насосная станция закачивает воду в резервуар. Двигатель включается благодаря замыканию контактов в реле;
    • количество воды в баке увеличивается и при достижении определенного значения верхнего давления, срабатывает механизм и разрывается электроцепь, после чего насос выключается. Утечке воды препятствует обратный клапан;
    • по мере расходования воды «груша» опустошается, в системе падает давление и реле снова включается, замыкая контакты.

    Настройка реле давления

    Если вас не устраивают заводские предустановки реле давления, то в таком случае вы сможете произвести его настройку самостоятельно. Все что потребуется для этого – отвертка и ключ для регулировки гаек.

    Стоит понимать, что настройка реле очень важный и ответственный процесс, поскольку от него зависит насколько правильно будут выставлены предельные уровни срабатывания, насколько удобно будет эксплуатировать насосную станцию и сроки безаварийной работы как ее самой, так и отдельных компонентов.

    Первым делом необходимо будет проверить давление в баке-резервуаре. Чаще всего он идет с завода, с уровнем включения в 1,5 бар, а отключения – 2,5 бар. Проверять давление нужно, когда бак пустой, а насосная станция отключена от сети. Для проверки следует использовать автомобильный механический манометр, поскольку его корпус выполнен из металла, а потому точность показания будет более достоверной, чего не скажешь об электрических или пластиковых. Дело в том, что на их показаниях может серьезно отразиться температура воздуха в помещении или уровень заряда аккумулятора. Также рекомендуется, чтобы предел шкалы манометра был как можно меньшим, поскольку на шкале в 50 атмосфер будет сложно измерить 1 атмосферу.

    Чтобы проверить давление в резервуаре, следует открыть колпачок, который закрывает золотник и подсоединить манометр. В дальнейшем эту процедуру стоит проводить хотя бы раз в месяц. Воды в баке в этот момент быть не должно, а насосную станцию следует отключить из сети 220В.

    Выбрав требуемый режим работы, следует зафиксировать ее, удалив лишний воздух или, наоборот, дополнительно закачав. Следует не забывать, что давление ни в коем случае нельзя уменьшать до значения меньше одной атмосферы и, соответственно, перекачивать. Если в баке мало воздуха, то резиновая «груша» с водой будет касаться стенок бака, а большое количество не позволит закачать много воды, поскольку существенный объем бака забирает воздух.

    Как правильно настроить уровни давления включения и отключения насоса?

    Как уже выше было сказано, насосные станции, поставляемые в готовом для эксплуатации виде, имеют уже настроенное реле согласно наиболее оптимальным параметрам. Но, если она будет собираться из отдельных элементов на месте, то регулировать реле нужно в обязательном порядке, поскольку необходимо обеспечить нормальную взаимосвязь между объемом резервуара и мощностью насоса. Также возникает потребность изменить исходную настройку. Потому в этих случаях порядок действий должен быть следующим:

    • завершив регулировки давления в баке, следует включить насосную станцию, чтобы закачалась вода. Он отключится после того, как будет достигнуто предельное значение. Каждое устройство имеет свое предельное давление и максимально допустимый напор, которые нельзя превышать. Это можно определить прекращением его роста. Тогда насос следует выключать вручную. Если максимальное значение не совпадает с приведенным в инструкции к реле уровнем, следует провести настройку, вращая малую гайку;
    • таким же образом измеряется и нижнее давление. Нужно слить воду из бака и наблюдать за показаниями манометра. Давление будет постепенно падать и когда оно достигнет нижнего предела, насос включится. Чтобы отрегулировать его, необходимо подкрутить большую гайку. Показатель нижнего давления должен быть где-то на 10% больше давления в баке. В противном случае резиновая мембрана может быстро прийти в негодность.

    Обычно насос выбирается с такими параметрами, которые не позволяют накачивать бак до крайнего предела. А давление, которое должно его отключать, устанавливается на пару атмосфер больше порога включения.

    Также разрешена установка предельных уровней давления, отличающихся от рекомендуемых производителем реле значений, что позволяет создать свой собственный вариант режима эксплуатации насосной станции. Регулируя давление малой гайкой, стоит учитывать, что начальной точкой отсчета должен быть нижний уровень, заданный большой гайкой. Резиновые шланги и прочая сантехника рассчитаны на давление, не выше рекомендуемого производителем, что следует учесть при монтаже. Кроме этого, чрезмерно сильный напор воды нередко оказывается ненужным и вызывает дискомфорт.

    Регулировка реле давления

    Теперь давайте поговорим непосредственно о регулировке реле. Процесс ее сложным назвать нельзя, но к некоторым моментам придется приловчиться. В нашем примере необходимо установить верхний порог в 3 атмосферы, а нижний – 1,7 атмосфер. Регулируется это так:

    • необходимо включить насос и закачать воду до значения 3 атмосферы;
    • выключить насосную станцию;
    • снять крышку реле и медленно крутить малую гайку, пока реле не запустится. Если вращать ее по часовой стрелке – давление увеличивает, если против – уменьшается;
    • открыть кран и слить воду, пока на манометре не покажется значение 1,7 атмосфер;
    • закрывайте кран;
    • снимите крышку реле и также медленно прокручивайте большую гайку, пока не сработают контакты.

    Таким образом, если задать высокое давление для отключения и низкое для включения, в резервуар будет наполняться большим количеством воды, что позволит реже использовать насос. Небольшие неудобства могут появиться, если наблюдается большой перепад давлений, в случаях, когда емкость полная или почти пустая. В остальном же, когда диапазон давлений небольшой, насос придется чаще использовать. Но зато вода будет поступать в систему равномерно и тем самым будет обеспечен стабильный и комфортный напор.

    Ремонтировать реле насосной станции возможно, однако учитывайте, что это лишь временная мера. Поскольку данный элемент защищает сам насос от перегрузок, а мембрану внутри бака от повреждений. С учетом этого, лучше будет сразу приобрести новое реле. Потому единственным исключением будет лишь текущее обслуживание, а именно смазка трущихся деталей для снижения сопротивления и максимально точного срабатывания.

    Николаев Олег Петрович

    Самостоятельная установка и регулировка реле давления воды для насоса

    Для автоматизации подачи воды при помощи насоса используется специальное реле, которое работает от электричества. Оно монтируется в непосредственной близости от расширительного бака. Правильная регулировка реле давления воды для насоса позволяет сократить количество циклов включения и выключения, продлив тем самым эксплуатационный период оборудования.

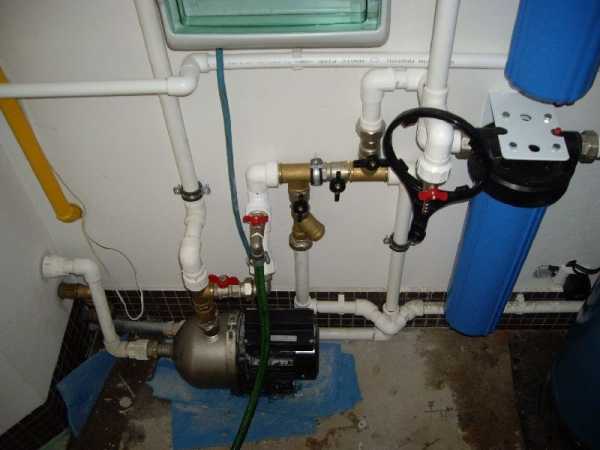

    Основной прибор с дополнительными элементами

    Принцип работы и составные части приспособления

    По своей конструкции устройство представляет небольшой блок, содержащий особые пружины. Одна из них настраивается на максимальное давление, а другая – на минимальное. Их регулировка может осуществляться посредством специальных гаек, расположенных сверху.

    Можно ознакомиться со строением реле наглядно

    Непосредственно к пружинам прикреплена мембрана, реагирующая на изменение давления определенным образом. При минимальном значении происходит растяжение металлической спирали, а при максимальном – сжатие. Таким образом, контакты смыкаются и размыкаются.

    Состав системы контроля давления в системе

    Порядок работы приспособления примерно следующий.

    • На начальном этапе тратится вода из расширительного бака. что приводит к снижению давления в контуре. Когда оно опускается до нижнего порога, происходит включение насоса.
    • Вода закачивается в основной бак до тех пор, пока он не заполнится до определенного уровня. В результате давление повышается. После того как оно достигает верхнего порога, подающее оборудование отключается.

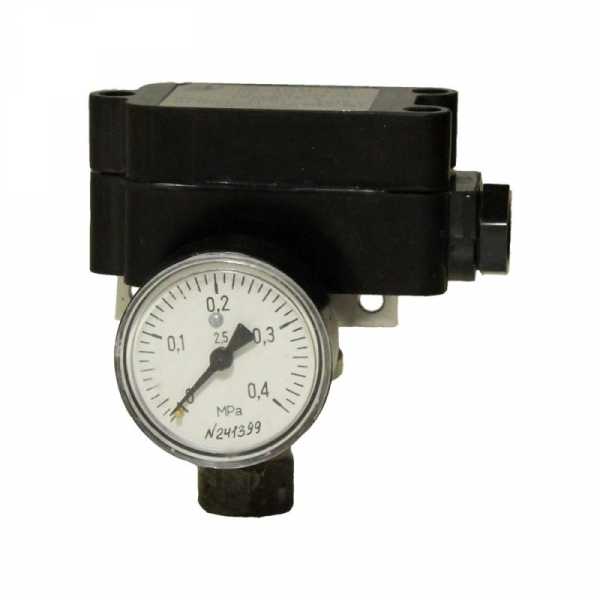

    Манометр необходим для снятия показаний давления

    Обратите внимание! Чтобы узнать давление в мембранном баке, следует открутить колпачок с ниппелем, после чего присоединить к нему специальный измерительный прибор – манометр.

    Расценки на некоторые модели

    На самом деле реле давления воды для насоса купить можно за сравнительно небольшую денежную сумму. В таблице представлены цены на популярные модели известных производителей.

    Представлено реле Калибр РД-5

    Демонстрируется модель Джилекс РДМ-5

    Что касается цен на электронные реле давления воды для насосов, то они примерно в 2-3 раза выше, чем на механические аналоги. Подобные устройства дают возможность осуществлять более точную настройку рабочего диапазона. Кроме того, они предохраняют запорную арматуру от возможного гидравлического удара.

    Внешний вид электронного изделия с защитой от холостого хода

    Монтаж и регулировка реле давления воды для насоса

    Если инсталляция и регулировка реле давления воды для насоса будет проведена своими силами, то не придется тратить финансовые ресурсы непосредственно на привлечение профессионалов. Сам процесс подсоединения и настройки устройства не отличается сложностью.

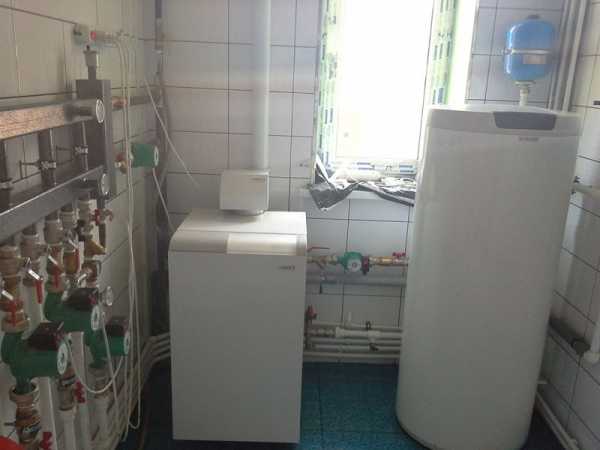

    Пример установки устройства совместно с насосной станцией

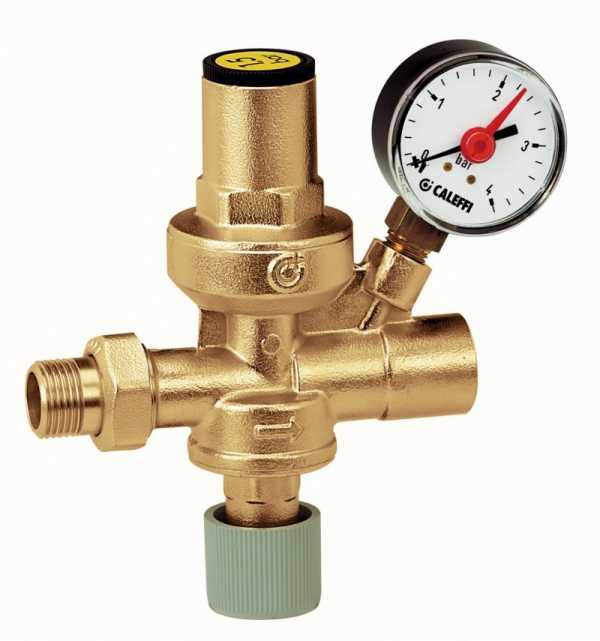

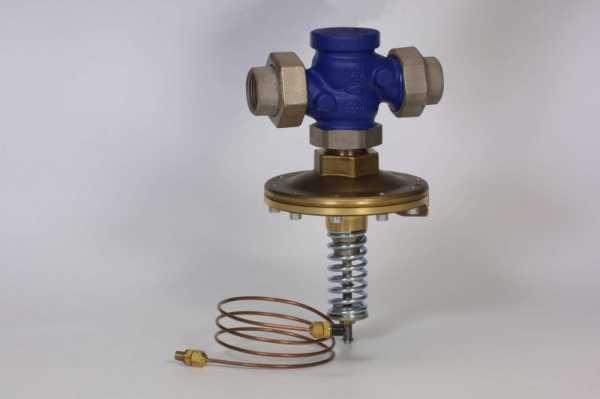

    Регулятор давления воды в системе водоснабжения. Если напор воды нормальный или даже сильный, то вам просто необходимо данное устройство. А почему Вы узнаете из нашего отдельного обзора.

    Рассмотрение схемы подключения реле давления воды для насоса

    Готовое приспособление подсоединяется к электрической и водопроводной системам стационарно, так как в его перемещении необходимости нет. Для подключения выделенная линия электричества вовсе не обязательна, но все же желательна. От щитка рекомендуется подводить медный кабель сечением от 2,5 кв. мм.

    Основная схема для подсоединения проводов

    В схеме должно присутствовать заземление. так как сочетание электричества с водой является достаточно опасным. Кабели вставляются в специальные отверстия, расположенные на задней части корпуса. Под крышкой имеется особая колодка с контактами:

    • клеммы для подсоединения фазы и нулевого провода;
    • контакты для заземления;
    • клеммы для проводов, ведущих от насоса.

    Схема подключения к электросчетчику и УЗО

    Обратите внимание! Подключение осуществляется по стандартной схеме. С проводящих элементов снимается определенная часть изоляции, после чего зачищенные края фиксируются прижимными болтами.

    Осуществление настройки реле давления насосной станции самостоятельно

    Для настройки системы необходим надежный манометр, позволяющий точно измерять давление. По его показаниям производится регулировка. Весь процесс сводится к подкручиванию пружин. При повороте по часовой стрелке происходит повышение давления и наоборот.

    Большая и малая пружины внутри корпуса необходимы для регулировки прибора

    Последовательность действий при настройке примерно такая:

    • Производится запуск систему, после чего с использованием манометра отслеживаются пороги, при которых включается и отключается прибор;
    • При помощи подходящего гаечного ключа отпускается или поджимается большая пружина, отвечающая за нижний порог.
    • Осуществляется включение системы и проверка выставленных параметров. В случае необходимости производятся корректировки.
    • После выставления нижнего уровня давления регулируется верхний предел. Для этого выполняются те же манипуляции с маленькой пружиной.
    • Осуществляется окончательное тестирование системы. Если результаты устраивают, то процесс настройки можно считать завершенным.

    Доступ к пружинам можно получить после снятия корпуса

    Примечание! При регулировке реле давления воды для насоса следует помнить, что минимальный диапазон между верхним и нижним порогом должен составлять более 1 атмосферы.

    О защите от холостого хода

    В некоторых случаях вода через насос может не проходить, а он будет продолжать свою работу. Такой режим функционирования прибора является крайне нежелательным, так как он значительно сокращает срок службы. Однако это относится лишь к устройствам с мокрым ротором, где в качестве охлаждающей и смазочной жидкости выступает вода.

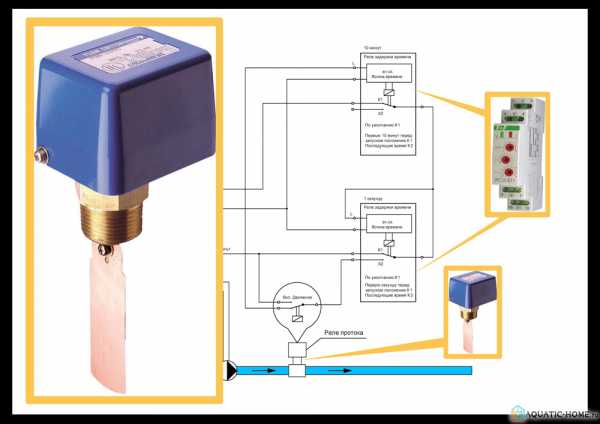

    Схема работы проточного реле сухого хода

    Чтобы избежать выхода оборудования из строя, необходимо установить реле, предохраняющее от функционирования всухую. Контакты должны разомкнуться при отсутствии воды и отключить устройство. Двигатель прибора удастся запустить только при наличии достаточного количества воды.

    Если потребление воды из скважины или колодца будет превышать ее поступление, то холостого хода не избежать. В связи с этим установка реле давления воды для насосных станций поможет справляться с такой ситуацией.

    Обнаружение холостой работы может быть вычислено по одной из нескольких величин:

    • давлению на выпускном патрубке;
    • уровню воды;
    • потоку жидкости через прибор.

    Полезная информация! Защита прибора от холостой работы в водопроводных системах загородных домов необходима. Чаще всего она используется совместно с другими автоматизирующими приспособлениями.

    Необходимо знать

    При установке высокого давления всасывающее оборудование включается гораздо чаще, что приводит к ускоренному износу основных деталей. Однако такой напор позволяет применять даже душевую кабину с гидромассажем без каких-либо сложностей.

    Наглядная схема снабжения жилого дома водой из колодца

    При низком давлении прибор, подающий жидкость из колодца или скважины, изнашивается меньше, но в этом случае придется довольствоваться обычной ванной. Все прелести джакузи и других приспособлений, требующих достаточно сильного напора, оценить вряд ли получится.

    Таким образом, выбор должен делаться в зависимости от преследуемых целей. Каждый решает сам, что предпочесть в конкретном случае.

    Подведение итогов

    После установки и настройки реле давления насосной станции наблюдать за системой и корректировать ее работу все же периодически придется. Специалисты рекомендуют раз в квартал производить полное сливание воды из расширительного бака и тестировать давление. Правильная эксплуатация оборудования позволит избежать лишних расходов на проведение ремонтных работ и покупку изношенных деталей.

    Как подключить к насосу реле давления (видео)

    Популярные запросы

    автоматизация бассейны и фонтаны бытовая техника ванная вентиляторы воздуховоды дачный туалет душевая кабина дымоходы запорная арматура инструмент канализация колодец конвекторы кондиционирование котельное оборудование краны и смесители наружный водопровод насосное оборудование обогреватели освещение очистка воды очистка воздуха печи проектирование работа с трубами радиаторы сварочные работы своими руками септики скважина солнечные батареи схемы отопления теплоноситель теплый пол увлажнение воздуха утепление фильтры электропроводка

    Проверка знаний

    Выбор редакции

    Теплый электрический плинтус: цена и монтаж

    Потолочные инфракрасные обогреватели с терморегулятором

    Диммеры для светодиодных ламп 220в

    Приточная вентиляция в квартире с фильтрацией

    Розетки и выключатели — лучшие бренды

    Источники: http://delai-remont.com/vodosnabzhenie/regulirovka-rele-davleniya-dlya-nasosa.html, http://stoki.guru/nasosy/nasosnye-stancii/kak-proizvodit-regulirovku-rele-davleniya-nasosnoy-stancii.html, http://aquatic-home.ru/regulirovka-rele-davleniya-vody-dlya-nasosa.html

    santex1.ru

    Реле давления воды для насоса с манометром – Регулировка реле давления воды для насоса

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
