Гибкая черепица – как укладывать своими руками? Ответ здесь!

Гибкая черепица, которую также называют битумной, является неоспоримым лидером среди современных кровельных материалов. Пользуясь большой популярностью в малоэтажном строительстве, она прекрасно подойдет для отделки кровли жилого дома или любого другого строения на участке. У битумной черепицы есть множество преимуществ, которые обусловлены ее эксплуатационными качествами. Итак, в сегодняшней статье мы расскажем, чем хороша гибкая черепица – как укладывать этот кровельный материал, как сделать все правильно и не совершить ошибок. Но обо всем по порядку.

Гибкая черепица – как укладывать?

Битумная кровля

Содержание статьи

Важные сведения о гибкой черепице

Это мягкий кровельный материал, являющийся при этом долговечным и достаточно прочным. Его основа – это стеклохолст, покрытый с двух сторон битумным слоем. Лицевая сторона – наружная – имеет, как правило, специальную посыпку из минеральной крошки. Эта посыпка предназначена для защиты от внешних негативных воздействий, таких как ветер, атмосферные осадки. Кроме того, с такой посыпкой гибкая черепица выглядит красиво и необычно.

К преимуществам гибкой черепицы относят долговечность и прочность

Нижняя поверхность черепицы имеет липкий слой, благодаря которому материал надежно держится на предварительно подготовленном основании. Липкий слой повышает герметичность кровли, ее устойчивость к погодным явлениям.

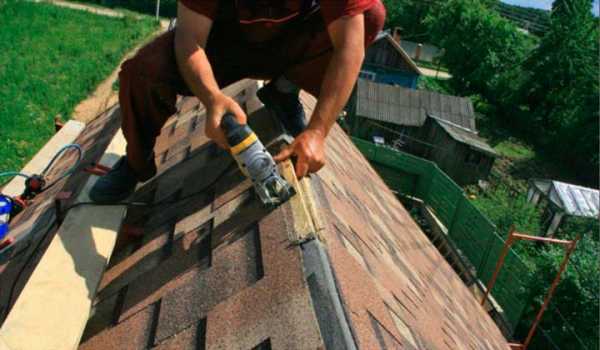

Фиксация гибкой черепицы пневмопистолетом

Обратите внимание! Гибкая черепица впервые появилась в продаже в начале прошлого столетия в США. Ее создатель – Генри Рэйнолдс, сотрудник компании Grand Rapids. Спустя полвека этим материалом была покрыта практически половина всех частных домов в Америке.

Что учитывать при укладке гибкой черепицы

Если правильно уложить битумную черепицу и эксплуатировать ее в соответствии со всеми правилами, то она прослужит не менее 30 лет. Материал можно использовать для отделки любой крыши, в том числе со сложными геометрическими формами. Черепица почти не нагружает фундамент и стропила, но при этом весьма прочная; по своим характеристикам она ничуть не хуже металлочерепицы. Укладка гибкой черепицы ничего сложного собой не представляет, а разнообразие форм/оттенков позволяет подобрать ее для дома в любом стиле.

Укладывать гибкую черепицу достаточно просто

Кровля из битумной черепицы своими руками

Видео — Как определить качество гибкой черепицы

Видео — Битумная черепица: как выбрать, монтаж битумной черепицы, инструменты и требования

О чем следует знать до начала монтажа?

Гибкая черепица весьма требовательна к тому, каково качество основания. Важно, чтобы основание было хорошенько выровненным и сплошным. Его можно сделать из разных материалов – ОСБ плит, дерева, фанеры и т. д. Также следует помнить, что при укладке черепицы между элементами должен оставаться незначительный зазор, необходимый для компенсационного расширения (при повышении температуры/влажности материал будет увеличиваться в размерах). Если зазоров не оставлять, то покрытие попросту пойдет волнами. Листы крепятся к обрешетке гвоздями либо саморезами – в любом случае, шляпки следует утопить в материал.

Монтаж обрешетки под гибкую черепицу

Угол наклона крыши в зависимости от материала

На заметку! Чем больше шаг обрешетки под гибкую черепицу, тем большей должна быть толщина материала.

Таблица. Шаг обрешетки и соответствующая ему толщина материала.

Шаг укладки, см	ОСБ плиты, см	Фанера, см	Доски, см
60	1,2	1,2	2
90	1,8	1,8	2,3
120	2,1	2,1	3
150	2,7	2,7	3,7

Шаг обрешётки под гибкую черепицу

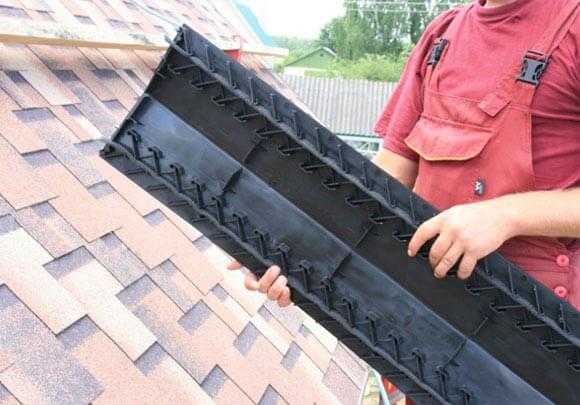

Другим важным моментом является обустройство вентиляции. Необходимо наличие продух, отверстий для выхода и поступления воздуха из/в кровлю.

Калькулятор расчета пиломатериалов для сплошной обрешетки

Перейти к расчётам

Расчет гибкой черепицы для двускатной крыши

Чем резать гибкую черепицу

Резов при укладке этого кровельного материала много, в чем вы сами убедитесь, ознакомившись с инструкциями ниже. Чем же его резать? Одни советуют использовать ножницы по металлу, другие – малярный нож, третьи – обычные ножницы… Что же использовать?

Гибкую черепицу и другие материалы (подкладочный ковер, например) желательно резать специальным кровельным ножом, имеющим крючковое лезвие – примерно таким, как на фото ниже.

Кровельный нож

В комплекте с такими ножами идут трапециевидные лезвия (их может быть от 3 до 5 шт.), а потому крючковые лезвия нужно покупать отдельно. На фото показано двухстороннее лезвие, которые для гибкой черепицы подходит больше всего.

Двустороннее крючковое лезвие

Обратите внимание! Когда крючковое лезвие уже будет плохо резать, его нужно перевернуть или заменить на другое.

Отдавайте предпочтение ножу с металлическим корпусом (пластиковый, если уронить с высоты, может разбиться). Еще один критерий выбора – это лезвие, которое может быть выдвижным или фиксированным, но здесь уже решайте сами.

Кровельный нож с фиксированным лезвием

Кровельный нож с выдвижным лезвием

Правила подготовки к укладке

Чтобы уложить гибкую черепицу, подготовьте такие инструменты:

• строительный фен;
• ножницы, предназначенные для резки металла;
• небольшой шпатель;
• шуруповерт;
• молоток.

Строительный фен

Что же касается материалов, то из них потребуется сама гибкая черепица, саморезы, специальная подкладка (можно использовать рубероид), кровельные гвозди (диаметром 8-12 мм, длиной от 25 до 40 мм; примерный расход гвоздей – 10 кг на 100 м кв. площади), мастика для герметизации стыков, гидро-, паро- и теплоизоляционный материал, а также липкая лента (нужна двухсторонняя).

Фрагмент кровельного пирога

Использование нейлера для крепления гибкой черепицы

Вместо молотка можно использовать для монтажа такой инструмент, как нейлер, иными словами – пневмомолоток для забивания гвоздей. Такие инструменты могут быть барабанными и реечными.

Нейлер для крепления гибкой черепицы

Для изготовления гвоздей для пневмомолотка используется углеродистая сталь, дополнительно они имеют никелированное покрытие. В нашем случае, очевидно, они должны иметь большую шляпку.

Гвозди для нейлеров

Инструкция по укладке гибкой черепицы

Укладка данного кровельного материала хорошо известна многим мастерам, т. к. он уже долго используется в малоэтажном строительстве. Сам процесс монтажа состоит из нескольких этапов, ознакомимся с особенностями каждого из них.

Этап №1. Установка карнизного свеса

Чтобы установить карнизный свес (или, как его еще называют, карнизную планку), следуйте приведенной ниже инструкции.

Шаг 1. Приложите планку к краю крыши с небольшим (в 10 см) выступом за границу. Благодаря этому деталь правильно состыкуется с фронтонной планкой. Оба элемента необходимы для того, чтобы защитить кровлю от негативного воздействия окружающих факторов.

Карнизная планка прикладывается к месту установки

Шаг 2. Зафиксируйте планку в требуемом месте, используя кровельные гвозди. Забивайте их в шахматном порядке с шагом 15 см. Соединяя отдельные элементы карнизного свеса, обязательно делайте это с небольшим нахлестом (от 10 до 15 см).

Прибивается карнизная планка

Для крепления используются кровельные гвозди

Планка прибивается в шахматном порядке

Шаг 3. После этого подрежьте выходящий за фронтон края планки. Используя ножницы по металлу, подрезайте элемент до того места, где он стыкуется с краем (как на фото).

Край карнизной планки подрезается

Шаг 4. Возьмите молоток (желательно – резиновый), загните им  верхний/нижний края свеса вдоль фронтона. Дополнительно закрепите загнутые края, используя кровельный гвоздь.

Для загибания краев планки лучше использовать резиновый молоток

Прибейте загнутые края гвоздем

Этап №2. Укладка подкладочного ковра

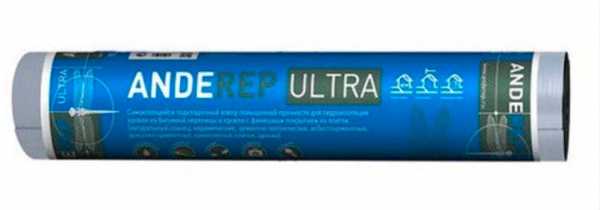

Благодаря подкладочному слою будет обеспечена более качественная гидроизоляция материала.

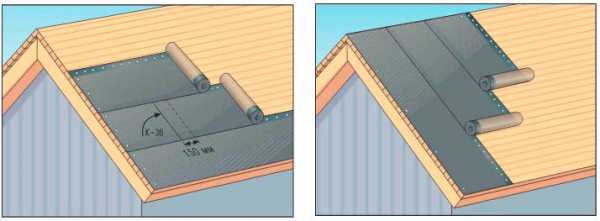

Шаг 1. Укладывайте самоклеящийся ковер параллельно карнизной планке, заводя его на нее и отступая от края планки примерно 2-3 см. Наклеивайте материал так, чтобы каждый новый отрезок был уложен внахлест (минимум на 10 см) с предыдущим. Клейте полосы снизу вверх, чтобы обеспечить лучшую защиту от протечек. Аккуратно раскатывайте рулон, попутно удаляя с него защитную пленку.

Раскатывание подкладочного ковра по основанию

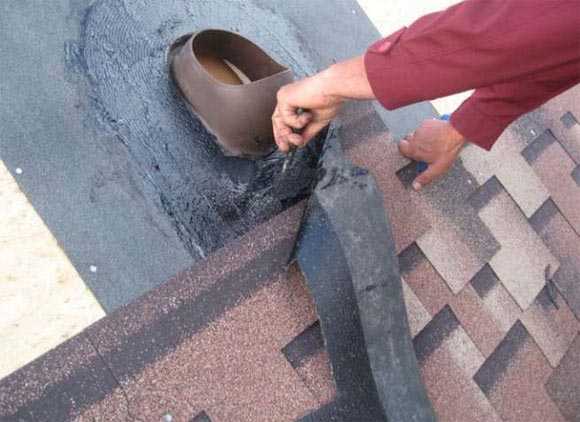

Шаг 2. Там, где располагается дымоходная труба, надрежьте ковер согласно ее форме и приклейте, немного заводя на нее.

Как надрезать подкладочный ковер в области дымоходной трубы

На заметку! На карнизном свесе и в ендове подкладочный ковер должен укладываться в обязательном порядке! Если скат кровли равен 18 и более градусам, то остальную площадь им можно не закрывать. Если он составляет от 12 до 18 градусов, то закрывать нужно всю поверхность, в противном случае возможно протекание кровли.

Шаг 3. А вот выше самоклеящейся подкладки можно использовать ковер, имеющий механическую фиксацию. Раскатайте его по основанию с 15-сантиметровым нахлестом между полосами; аналогичный нахлест оставляется между материалом и самоклеящимся ковром, уложенным ранее.

Отдельные полосы укладываются с нахлестом 15 см

Шаг 4. Для нахлеста между материалами клеевой и механической фиксации используйте термоактивную полосу. Так стыки получатся максимально герметичными.

Продольный нахлест ковра — 10 см

Шаг 5. Фиксируйте подкладочный ковер, используя молоток и гвозди, забивайте их с шагом 20 см. Рекомендуется использовать гвозди с широкой шляпкой.

Для фиксации подкладочного ковра используются гвозди

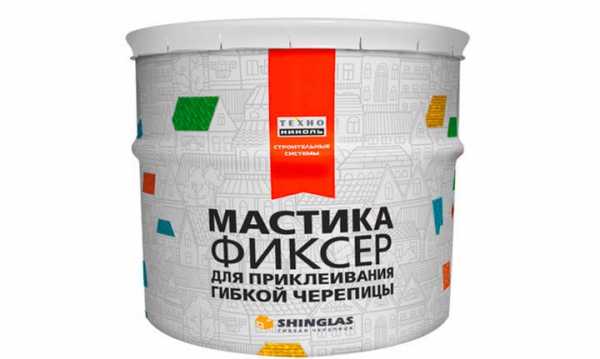

Шаг 6. Промажьте все нахлесты слоем мастики на битумной основе, дабы улучшить герметизацию стыков. Для этого удобнее всего использовать металлический шпатель. Слой должен быть толщиной не больше 1 мм.

Нанесение битумной мастики

Толщина слоя мастики должна быть не более 1 мм

Шаг 7. Уложив подкладочные ковры, закройте фронтон с помощью  фронтонной планки.

Устанавливается фронтонная планка

Шаг 8. Подрежьте край планки в соответствии с формой кровли.

Так нужно подрезать край планки

Шаг 9. Зафиксируйте планку гвоздями, забивая их с шагом 15 см в шахматном порядке.

Для фиксации фронтонной планки тоже используются гвозди

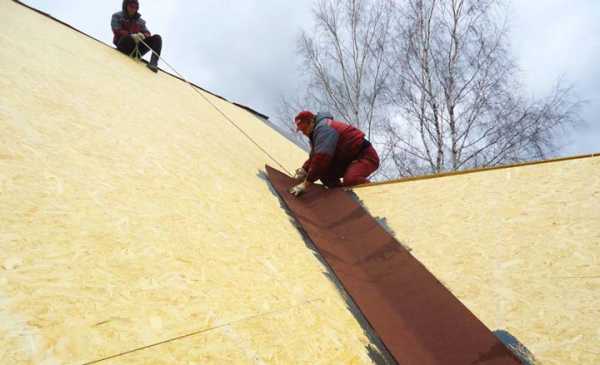

Шаг 10. Уложите подкладку в районе ендовы таким образом, чтобы он распространился на полметра в каждую из сторон от места осевой части. Внизу сделайте на ковре язычок (как на фото), посредством которого будет отводиться дождевая вода.

В районе ендовы укладывается подкладочный ковер

Этап №3. Укладка непосредственно гибкой черепицы

Теперь приступайте к самому ответственному этапу – укладке самой битумной черепицы. Заранее нанесите разметку, благодаря которой покрытие будет уложено ровно и аккуратно. Разметка особенно важна в случае необычной геометрической формы кровли.

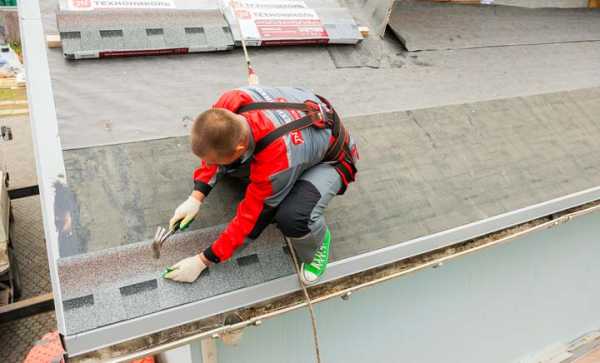

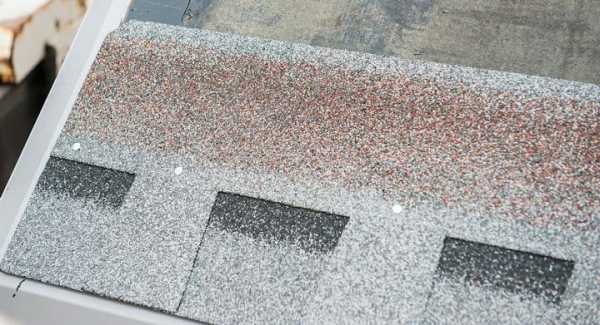

Шаг 1. Начинайте укладку первого ряда гибкой черепицы в 15 см от изгиба карнизной планки. Заранее подрежьте уголок первого листа – благодаря этому будет обеспечен отбой дождевой воды.

Укладывается первый ряд гибкой черепицы

Уголок первого листа нужно подрезать

Шаг 2. Нанесите по краю изнаночной стороны материала тонкий слой мастики. Кроме того, нанесите ее на участок, который будет расположен на фронтонной планке.

Мастика наносится на изнаночную сторону

Край гонта промазывается

Шаг 3. Поклейте промазанную гибкую черепицу в нужном месте. Не забудьте оставить свободными по 1,5 см до обеих планок, чтобы обеспечить эффективный и правильный отвод осадков.

Край гонта не подходит вплотную к торцевой планке

Шаг 4. Прибейте материал кровельными гвоздями с широкой шляпкой. При забивании гвоздя отступите от края 2 см.

Отступ от края гонта — 2 см

Шаг 5. Для крепления каждого гонта материала используйте по 5 гвоздей (2 по краям, еще 3 – равномерно посередине листа).

Материал крепится гвоздями

Шаг 6. Там, где черепица примыкает к фронтонной части, каждый гонт в остальных рядах смазывайте битумной мастикой.

Мастика наносится в местах примыкания к фронтонной части кровли

Шаг 7. При укладке второго ряда соблюдайте небольшое смещение (от 15 см до 85 см) элементов относительно первого. Также, укладывая второй ряд, делайте небольшой нахлест на первый.

Затем укладывается второй ряд черепицы

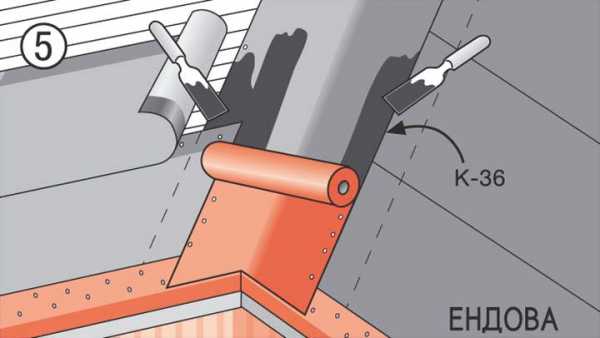

Шаг 8. Для ендовы используйте особый ендовный ковер. Раскатайте его для закрытия всей ендовы. Промажьте края ковра с внутренней стороны мастикой примерно в 10 см от края.

Специальный ендовный ковер

Фиксация ендовного ковра

Шаг 9. Также закрепите ковер гвоздями – забейте их по периметру, соблюдая шаг 20 см.

Гвозди забиваются с шагом 20 см

Шаг 10. Уложите гибкую черепицу в районе ендовы так же, как вы это делали на скатах.

Затем в области ендовы укладывается гибкая черепица

Шаг 11. Обрежьте материал по оси ендовы примерно в 10 см, используя для этого острый нож.

Материал подрезается по оси ендовы

Шаг 12. Также обрежьте углы вдоль оси ендовы, что требуется для отбоя осадков. Мастикой промазывайте каждый гонт.

Обрезаются уголки материала

Шаг 13. Аналогичным образом оформите вторую часть ендовы. В итоге получится желоб, ширина которого будет составлять 10-15 см. По этому желобу вода будет легко стекать в водосточную систему.

Аналогичным образом оформляется другая часть ендовы

Оставляем желобок 5-15 см

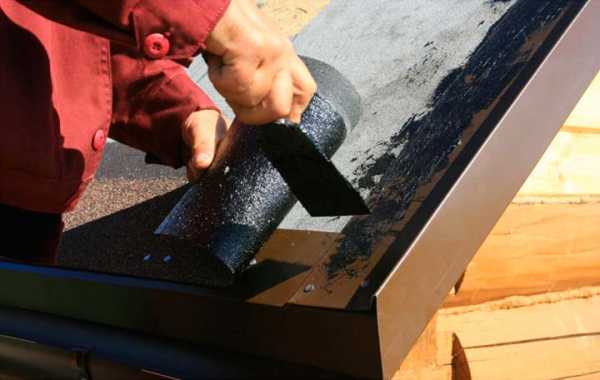

Шаг 14. Внешний излом кровли (так называемое ребро) отделывайте коньково-карнизной гибкой черепицей. Переломайте несколько гонтов на отдельные элементы.

Гонты нужно переломать

Шаг 15. С обратной стороны этих элементов имеется самоклеящаяся полоса. Уложите их по ребре кровли с нахлестом в несколько сантиметров. Дополнительно зафиксируйте каждый из элементов гвоздями (по паре на сторону ската). Конек крыши оформляйте аналогичным образом.

Коньково-карнизная гибкая черепица

Укладка элементов внахлест

Видео – Как укладывать битумную черепицу

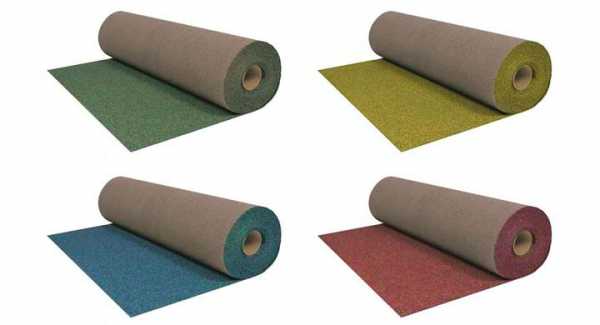

Укладка рулонной черепицы

Популярность рулонной гибкой черепицы объясняется удобством и простотой укладки, а также тем, что монтаж занимает совсем мало времени. Важно, чтобы рулонная черепица укладывалась лишь на сплошное идеально выровненное основание.

Шаг 1. Для начала установите фронтонную/карнизную планки (так же, как в предыдущей инструкции).

Вначале монтируются фронтонная и карнизная планки

Шаг 2. Обработайте основание грунтовкой, дабы повысить адгезию материалов.

Нужно заранее прогрунтовать основание

Шаг 3. Укладку выполняйте вертикально (по отношению к карнизу либо коньку). В первую очередь, раскатайте рулон и отрежьте от него отрезок длиной, равной длине ската. Во время резки используйте правило или большую металлическую линейку.

Отрезается кусок материала требуемой длины

Шаг 4. Примерьте готовый отрезок.

Примерка полученного отрезка

Шаг 5. Для упрощения укладки отклейте вверху изнаночной стороны защитную пленку, после чего приклейте материал в этом месте.

Приклеивание верхней части

Шаг 6. Те участки планок, на которые будет укладываться рулонная черепица, смажьте мастикой.

Мастика наносится на фронтонную планку

Шаг 7. Вытяните защитную пленку из-под материала и прижмите его к основанию.

Укладка рулонной черепицы

Шаг 8. Дополнительно зафиксируйте черепицу с помощью кровельных гвоздей.

Дополнительная фиксация кровельными гвоздями

Шаг 9. Также укладывайте материал в ендове кровли.

Материал укладывается в ендовной части

Шаг 10. Обрежьте излишки черепицы, ориентируясь на форму крыши.

Обрезка излишков материала

Процесс обрезки

Шаг 11. Оставьте внизу ендовы небольшой фигурный вырез (как на фото) для эффективного и равномерного удаления осадков.

Небольшой фигурный вырез

Шаг 12. Прибейте черепицу по периметру гвоздями с шагом 15-20 см, дабы дополнительно закрепить ее в ендове.

По периметру материал пробивается гвоздями

Шаг 13. Сформируйте из черепицы желоб, уложив на ранее уложенный кусок внахлест еще один отрезок.

Формируется желоб

Шаг 14. Зафиксируйте его сверху гвоздями.

Сверху материал прибивается гвоздями

Шаг 15. Примерьте следующий кусок материала. Следите, чтобы совпадал рисунок!

Примерка следующего отрезка материала

Шаг 16. Отклейте с края защитную ленту, прибейте материал по краю. Важно, чтобы последний гвоздь не был ближе 30 см от оси ендовы.

Материал прибивается гвоздями

Еще одно фото процесса

Шаг 17. Уложите следующий кусок с нахлестом на предыдущий. Осторожно снимите с этой части защитную пленку.

Не забудьте о соблюдении нахлеста

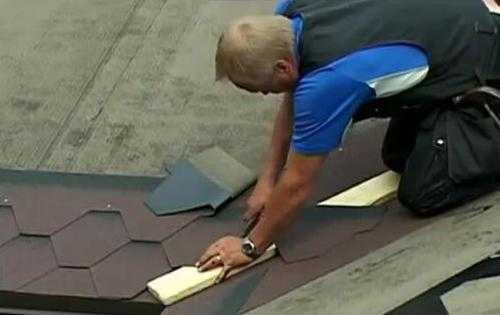

Шаг 18. Оформив ендову, срежьте излишки материала. Подложите под верхний слой доску, дабы не повредить нижний. Выполняйте отрез не более чем в 7,5 см от оси ендовы.

Резка материала

Результат работы

Шаг 19. Промажьте нахлест мастикой, чтобы стык был герметичным.

Наносится битумная мастика

Шаг 20. Таким же образом оформите второй скат.

Оформлен второй скат

Шаг 21. Сделайте выкройки для ребер, коньков и дымохода.

Выкройка для дымоходной трубы

Укладка выкройки

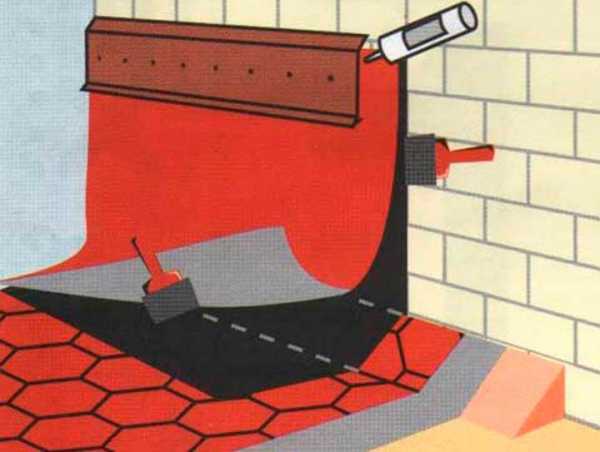

Шаг 22. Обязательно промазывайте мастикой узлы примыкания.

Промазка сложных узлов мастикой

Шаг 23. Для фиксации выкроек на коньках и ребрах используйте гвозди.

Прибивается простая выкройка

Шаг 24. Делайте так, чтобы следующие элементы материала перекрывали шляпки гвоздей предыдущих.

Следующие элементы перекрывают гвозди предыдущих

Итак, мы рассмотрели варианты, как можно красиво и оперативно оформить крышу небольшой постройки. Благодаря гибкой черепице обеспечивается качественная гидроизоляция, а сама крыша обретет поистине оригинальный вид!

Видео – Как укладывать рулонную гибкую черепицу

stroyday.ru

Как класть гибкую черепицу, видео

Материал имеет несколько названий, самые распространенные из которых мягкая кровля и битумная черепица. Своим внешним видом он напоминает аналог керамического материала, но по своим техническим характеристикам ближе всего к рулонной кровле.

Гибкая черепица производится из целлюлозы или стеклохолста и имеет несколько слоев. Самый верхний представляет собой минеральный слой, который защищает материал от воздействия внешних факторов. Под ним лежат два слоя из битума, между которыми, собственно, в качестве основы находится стекловолокна. Если это самоклеящаяся гибкая кровля, то в качестве самого нижнего слоя выступает клейкая поверхность, защищенная силиконовой пленкой. Лицевая сторона мягкой черепицы имитирует с помощью специальных узоров керамику.

Битумный материал для укладки кровли имеет множество плюсов:

• Гибкая черепица обладает маленьким весом, за счет чего не оказывается существенной нагрузки на конструкцию крыши. Один квадратный метр ее будет весить всего около 8 кг;
• Демократичная стоимость материала и укладки по сравнению с прочими черепичными аналогами из керамики или металла;
• Мягкая кровля стойко переносит воздействие ультрафиолета, нейтрализует шум дождя и прочих осадков;
• Материал не разрушается при резкой смене температуры и не впитывает в себя влагу;
• Срок эксплуатации мягкой черепицы составляет около 30 лет, хотя на самом деле, он часто превышает его;

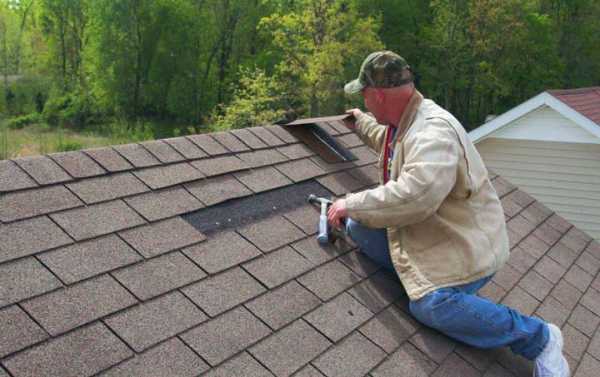

• При повреждении ее просто ремонтировать;
• Гибкий материал можно применять на конструкции любой конфигурации, чей уклон превосходит 12 градусов. Укладка своими руками выполняется достаточно просто.

По сравнению с таким количеством положительных качеств черепица на основе битума имеет всего три недостатка.

• Для монтажа понадобится устройство усиленной обрешетки;
• Укладка гибкой черепицы не может осуществляться при минусовых температурах;
• Даже если повреждение поверхности кровли из гибкой черепицы небольшое, придется делать замену достаточно обширного участка.

Виды материала для кровли представлены ламинированной черепицей и материалом с металлическим покрытием. Первый вариант выполнен в виде многослойного покрытия, вследствие чего такой материал прочнее обычной битумной кровли. Второй вариант представлен мягкой кровлей, верхней слой которой покрыт фольгой из алюминия, цинка или меди, а не минеральной крошкой.

Мягкая черепица. Монтаж своими руками с видео

Основа для гибкой черепицы

Несмотря на то, что мягкая кровля может быть уложена практически на любую крышу, требования к основанию для монтажа довольно жесткие.

Основание должно отличаться ровностью и гладкостью, иначе мягкий материал может принять неправильную форму, чем изрядно испортит внешний вид крыши. Следует изготовить индивидуальную обрешетку, потому как конструкции для кровли из других материалов несовместимы с битумной черепицей.

Технология укладки гибкой черепицы требует устройства настила фанеры с влагостойкими качествами или плиты ОСП сверху конструкции обрешетки.

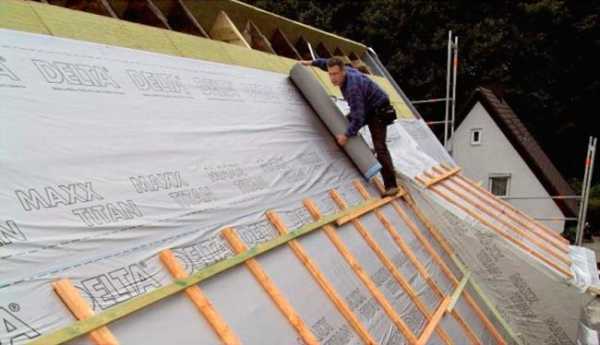

Чтобы дополнительно защитить крышу от возможных протеканий воды, вместе с гибкой кровлей применяется подкладочный ковер. Но использовать на всех типах крыш его не имеет смысла. Обычно подкладочный ковер устанавливают на скатных конструкциях с небольшим уклоном. Его укладывают сверху фанеры, начиная с нижней точки крыши со скатом, внахлест. Поэтому, полоса подкладки на самом верху перекрывает подкладочный ковер внизу, что препятствует протечке.

Чтобы осуществить своими руками монтаж подкладки, поверхность основы необходимо смазать битумной мастикой, а затем после укладки прогреть газовой горелкой для того, чтобы покрытие стало цельным.

Технология укладки гибкой черепицы

Укладка гибкой черепицы происходит проще, если кровлю сначала разметить и действовать впоследствии по меткам. Это необходимо для того чтобы монтаж гонта, который является небольшим по размерам, происходил без рядового искривления. Особенно негативно это отражается на крышах большой площади. Поэтому лучше сделать разметку для мягкой кровли.

Первое, что необходимо сделать перед укладкой, это произвести своими руками поперек наклонной поверхности две прямые линии, между которыми будет сохраняться расстояние в 50 см. Линии чертятся для того чтобы обеспечить горизонтальный сдвиг гибкой черепицы. Лучше всего сделать линии с краю крыши, потому что чаще всего укладка мягкого материала начинается именно оттуда.

Гибкая черепица укладка своими руками может стать проще благодаря разметке. Поэтому к прямым линиям чертятся перпендикуляры с шагом в 25 см, на которые и будет устанавливаться гонт.

Перед тем, как приступить непосредственно к монтажу гибкой черепицы своими руками, необходимо уложить коньково-карнизный материал. Полосу следует крепить на гвозди с покрытием из цинка. Отступом следует делать от края в 2.5 см. При этом черепичные концы к планкам нужно прикрепить битумной мастикой. Для устройства ендовы сверху подложки следует в дополнение положить ендовые ковры, цвет которых должен соответствовать оттенку черепицы. Края также закрепляют с помощью клея или прибивают гвоздями, учитывая шаг в 10 см.

Гибкая черепица монтаж своими руками

После этого можно приступать к монтажу гибкой черепицы. Если вам попадаются в партии гонты разного оттенка, не стоит искать в пачках одинаковые образцы, так как постепенно на солнце черепица примет одинаковый цвет.

Укладка гибкой черепицы своими руками начинается внизу в центральной части наклонной поверхности. После того как вы сняли пленку с нижнего слоя, черепицу нужно плотнее прижать к поверхности основания. Сверху ее следует дополнительно зафиксировать гвоздями.

Особенное внимание во время укладки своими руками необходимо уделить пересечению материала с вентиляцией или дымоходом, на территории которых также зафиксируется подложка.

Битумной мастикой нужно обработать вентиляционное основание. После этого в гонте создается отверстие необходимого размера, и черепица укладывается на место. В завершении ее снова необходимо обработать мастикой.

Технология укладки гибкой черепицы рядом с дымоходом происходит сложнее. Прежде всего, рейки необходимо зафиксировать гвоздями в форме треугольника. Его угол в 90 градусов должен быть обращен к трубе дымохода. Вокруг нее внахлест укладывается подложка, а на рейку помещается черепица, причем, верхний край материала должен упираться в дымоход. Сверху черепичного материала своими руками монтируется ендовая подложка. Часть листов должна подниматься по дымоходной трубе, вторая часть – прибивается непосредственно к крыше. На трубе подложка закрывается планкой примыкания, а швы промазываются герметиком.

Тонкости технологии укладки

Как уже было сказано, минусом укладки черепицы мягкой является невозможность сделать это в условиях морозной зимы. По технологии ее можно монтировать своими руками при температуре не меньше +5 градусов в отсутствие осадков. Если температура ожидается ниже +5 градусов, кровельный материал следует сутки продержать при температуре +20 градусов. В процессе укладки каждый элемент мягкой кровли необходимо прогревать с помощью строительного фена.

Если монтаж черепицы своими руками все же необходимо произвести зимой, следует использовать каркас, который своими руками сооружают вокруг какого-либо участка кровли. Он состоит из оцинкованного профиля, который сверху покрывают полиэтиленом, создавая своеобразный купол. Внутри такого «тепляка» образуется необходимая температура с помощью тепловой пушки.

Если вы хотите свести расходы на устройство кровли к минимуму, выбирайте гибкий материал зеленого, кирпичного или коричневого цвета. Но если вы, напротив, хотите добиться эффектной кровли, то для укладки ее на больших скатах выбирайте фольгированный материал.

На крышах с небольшим уклоном мягкая кровля в виде гибкой черепицы будет незаметна. Специалисты не советуют использовать ее на таких конструкциях. В этом случае лучше и дешевле применить обычный рубероид.

Технология монтажа мягкой кровли требует использовать специальные гвозди для гибкой черепицы. Особенностью данных крепежных элементов является большой диаметр шляпок и оцинковка, которая защищает крепеж от негативных факторов внешней среды. Благодаря этому гвозди хорошо закрепляют гибкий материал и не дают ему порваться. Можно применять и толевые кнопки, которые напоминают своим внешним видом обычнее канцелярские.

Укладка гибкой черепицы своими руками

Правильная технология укладки мягкой черепицы

astgift.ru

укладка своими руками и секреты монтажа

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Если в качестве кровельного материала выбрана гибкая черепица, укладка своими руками может осуществляться силами домашнего мастера без помощников. Не следует путать гибкую кровлю с мягкой, которая представлена в виде рулонных материалов, применяемых для плоских крыш.

Монтаж гибкой черепицы самостоятельно

Содержание статьи

Обзор, виды, характеристики, плюсы/минусы

Ввиду крайне простой конструкции, которую имеет гибкая черепица, укладка своими руками сложностей не представляет, даже для непрофессионала. Этот кровельный материал выпускается в виде гонтов:

• прямоугольный лист стеклохолста с битумной пропиткой;
• нижняя часть обработана компаундом СБС или природным битумом для приклеивания к сплошной обрешетке, самоклеящийся слой защищен на время хранения, транспортировки полимерной пленкой;
• сверху стеклохолст покрыт аналогичным материалом, присыпанным сланцем, гранитной, базальтовой крошкой или кварцевым песком для повышения износостойкости.

Гонт гибкой черепицы

Гонты разных производителей имеют не одинаковые размеры (средний формат 1 х 0,35 м), толщину 3 мм. Рисунок черепицы бывает нескольких видов:

• ромбы;
• кирпичи;
• дранка;
• прямоугольники разного формата;
• соты или чешуйки.

Разновидности гибкой черепицы

Цвет гонтов может быть мультихромным или монохромным, отличается в каждой коробке. Поэтому перед укладкой весь имеющийся материал из разных коробок перемешивают в случайном порядке. Максимальной художественной ценностью обладают гибкие черепицы фирм Шинглас, Тегола либо с 3D эффектом любого производителя. Самоклеящийся слой не обеспечивает надежность фиксации гонтов, поэтому кровля дополнительно крепится к обрешетке гвоздями.

Видео: как выбрать гибкую черепицу



Статья по теме:

Ондулин: цена за лист, размеры. В отдельной публикации представлен подробнейший обзор по этому виду кровельного покрытия, проведен анализ цен и производителей, а также нюансов монтажа.

Подготовительные работы

Если в проект кровли заложена гибкая черепица, укладка своими руками должна начинаться с определения количества облицовочных, доборных, расходных материалов. Следует убедиться, что нижняя часто кровельного пирога собрана в соответствии с требованиями для этого покрытия.

Расчет

Перед покупкой нужного количества гонтов, планок, едновных ковров, коньков, прочих доборных элементов, крепежа необходим расчет для обеспечения запаса материалов. Примерный расход составляет:

• гонты – в коробке содержится 1,5 – 3 м² в зависимости от размеров с учетом нахлестов (указывается производителем на каждой коробке), обычно необходим 5% запас;
• мастика – 200 г/м для ковра ендовы, 100 г/м для торцов, 750 г/м для узлов примыкания;
• гвозди – 80 г/м² при выборе метизов с 3 мм стержнем, 9 мм шляпкой длиной 3 см с гальваническим покрытием.

Расход материалов

Полезная информация! Подложка необходима для создания сплошного подкладочного ковра при уклонах скатов меньше 18 градусов либо обработки периметра скатов при уклонах больше указанного значения. Изготавливается из 2 мм полиэстера с битумным покрытием или выпускается в виде 2 мм гидробарьера ОС ГЧ без присыпки.

Ковер ендовы имеет каменную присыпку по аналогии с гонтами, планки примыканий, свесы карнизные, фронтонные сделаны из специальной стали. На сайтах ведущих производителей в обязательном порядке имеются калькуляторы расчета количества материалов для одно-, многоскатных, вальмовых, шатровых, мансардных крыш.

Инструменты

Для укладки рассматриваемого кровельного материала достаточно ручного инструмента, присутствующего в арсенале домашнего мастера:

• нож – для кроя битумных материалов;
• ножницы – для резки металлических планок;
• молоток – для крепления гвоздями;
• кисть – для обмазки мастиками.

Инструменты для гибкой черепицы

Полезная информация! В межсезонье, зимой может потребоваться горелка для подогрева битумного слоя. Снижается прочность, повышается трудоемкость, поэтому для самостоятельного монтажа рекомендуется теплая погода без осадков.

 Теория укладки

Для удобства работ на высоте гонты имеют небольшой формат. Они укладываются от свеса к коньку уступом, чтобы каждый верхний ряд нахлестывался на нижний. Ендовы, узлы проходов дымоходов, вентиляционных труб обрабатываются в первую очередь. Затем фиксируются карнизные, фронтонные планки, крепятся кронштейны водостоков. После чего, остается заполнить поверхности скатов гонтами, подрезая их по ширине, длине по мере необходимости.

Технология монтажа

Если производится укладка своими руками гибкой черепицы без помощников, достаточно соблюдать нижеприведенную технологию, чтобы избежать шибок, снизить отходы кроя, добиться максимально возможного эксплуатационного ресурса.

Кровельный пирог должен быть подготовлен соответствующим образом:

• пароизоляционная пленка – монтируется на стропила изнутри мансарды/чердака, чтобы предотвратить проникновение влаги к деревянным конструкциям, утеплителю, однако 100% защита невозможна, некоторая часть внутрь все же проникает;
• теплоизоляция – экструдированный пенополистирол или базальтовая вата, размещается между стропилами, частично поддерживается пароизоляционной пленкой от падения внутрь;
• гидроизоляция (ветрозащита) – натягивается сверху утеплителя, позволяет выйти влаге наружу, сконденсироваться на поверхности;
• контррейка – набивается вдоль стропил, обеспечивает вентиляционный зазор, позволяющий отвести сконденсированную влагу с поверхности гидроизоляции потоками воздуха;
• обрешетка – сплошная из плит ОСБ, многослойной влагостойкой фанеры или шпунтованной доски.

Ковер кровельный для битумной черепицы

Важно! Не допускается сплошная обрешетка из необрезной доски, так как отсутствует плоскостность поверхности скатов. Все дефекты будут подчеркнуты гибкой черепицей после монтажа.

Подложка

Ковер подкладки при уклоне скатов 12 – 18 градусов создается сплошным. Для этого ендова оклеивается гидробарьером ОС ГЧ вертикально (наклонно), свесы у карнизов этим же материалом горизонтально. Рулонный материал подкладочного ковра приклеивается к обрешетке мастикой горизонтальными полосами снизу/вверх.

Укрывной гидроизоляционный слой

Ширина запуска гидробарьера на каждый скат в ендове 0,5 м. Листы подкладочного ковра имеют нахлест 15 см в соседних рядах и 10 см при наращивании длины в вертикальном направлении. Периодичность фиксации гвоздями 25 см, в нахлесте производится дополнительная обмазка мастикой.

Полезная информация! При уклоне скатов более 18 градусов достаточно обработать ендовы, свесы у карнизов, сопряжения скатов вальмы, мансардных крыш указанным способом. Средняя часть скатов в этом случае подкладочным ковром не обрабатывается.

Установка планок и водостока

Карнизные, фронтонные стальные планки необходимы для усиления этих элементов крыши. На данных участках один край гонтов не имеет нахлеста, поэтому повышается вероятность задиров, открепления во время ветровых нагрузок, обильных осадков. Металлические планки повышают пространственную жесткость обрешетки, монтируются гвоздями (шаг 15 см + шахматный порядок) с нахлестом 3 – 5 см.

Монтаж планок карнизов и фронтонов

В зависимости от конструкции и схемы размещения водостоков у карнизного свеса на этом же этапе могут крепится к обрешетке или карнизным планкам кронштейны, на которых будут вывешиваться желоба водостока.

Облицовка скатов

Чтобы имела максимальный эксплуатационный ресурс гибкая черепица укладка гонтов своими руками начинается с разметки:

• параллельно карнизному свесу или коньку отмечаются линии на всем протяжении ската через 0,8 м для каждых 5 горизонтальных рядов;
• перпендикулярно предыдущей разметки проводятся линии через 1 м для каждого вертикального ряда.

Разметка крыши

Получившаяся сетка позволяет контролировать расположение сторон каждого гонта в ряду, корректировать по мере необходимости. Особенно актуальна разметка для крыш со слуховыми, мансардными окнами, дымоходами, вентиляционными трубами.

Полезная информация! Прибивать гонты по этой сетке не нужно, она создается для ориентира, облегчает работу мастера.

Технология монтажа гонтов включат несколько этапов:

• карнизный ряд – выкраивается из рядовых гонтов (модели Аккорд, Соната, Танго, Трио производителя Шиглас) или коньково-карнизных полос (модификации Джаз, Аккорд, Соната), крепится поверх стальной планки карнизной в 2 см от перегиба;

Карнизный ряд

• первый ряд – при значительной длине ската работы начинают от середины, отступ он карнизного ряда составляет 1 – 2 см для разных модификаций покрытия;

Первый ряд

• последующие ряды – так же от центра, лепестки рисунка смещаются наполовину или в соответствии со сложными узорами лицевой части, нижний край гонта должен располагаться вровень с верхним краем выреза нижнего гонта.

Остальные ряды

Полезная информация! Начиная с третьего ряда, следует выдерживать направление, в котором сдвинуты лепестки гонта. В противном случае уже через несколько рядов общий узор покрытия перестанет совпадать.

Гвозди следует располагать перпендикулярно уклону ската, чтобы шляпка прижимала материал параллельно ему, без перекосов. Утапливать головки метизов не нужно. Схема пробивки присутствует на коробке изготовителя, так как отличается в зависимости модели гибкой черепицы, уклона крыши.

В отсутствие заводского самоклеящего слоя гонты промазывают с обратной стороны мастикой по ширине 10 см от верхнего края. Для нормального отбоя воды фронтонными планками гонты обрезают в 2 см от их края.



Узлы примыкания

В зависимости от конфигурации крыши, на ней могут присутствовать хребты (ребра, образованные соседними скатами вальмы по аналогии с коньком), переломы (сопряжение скатов на одной стороне дома в мансардной крыше), ендовы (внутренние углы в сопряжениях Г-образной крыши, слухового окна).

Существует два варианта оформления ендов:

• открытый – гонты запускают с обеих сторон на ковер ендовы, гвозди прибивают в 30 см от оси сопряжения, мелованным шнуром отбивают две линии параллельно оси на каждом скате, подрезают кровельный материал по этим линиям, подложив доску, приклеивают мастикой, фиксируют гвоздями в обычном порядке;
• закрытый – гонты с одного ската (обычно с меньшим уклоном) запускают на соседний, гвозди пробиваются в 25 см от оси ендовы, в 7 см от оси на не обшитом скате отбивают линию, параллельную оси ендовы, подрезают гонты, крепят их окончательно, затем к этой линии примыкают гонты второго ската в обычном порядке.

Открытая и закрытая ендова

Примыкания ( к стенам, парапетам, прочим конструкциям) оформляют по треугольным рейкам («штапики»), прибитым в углах сопряжений. Для этого распускают 50 х 50 мм брус, поверхность стены, к которой примыкает крыша, предварительно выравнивается штукатуркой либо шпаклевкой. Затем поверх гонтов приклеивают на мастику кусок ковра ендовы 50 см ширины с запуском на стену 30 см.

Герметизация примыканий гибкой черепицей

Полезная информация! Сверху этот кусок ендовного ковра закрывается металлической планкой-фартуком, верхняя сторона которого вмуровывается в швы кладки или штробу в бетоне.

Дымоходы, вентиляционные трубы лучше оформлять специальными керамическими, стальными доборными элементами. Гонты примыкают к ним либо запускаются внахлест сверху.

Статья по теме:

Мягкая кровля: виды и цены. В отдельной публикации представлен подробный обзор гибкой кровли, ее характеристиках, видах и ценах, а также нюансах монтажа.

Заключение

Таким образом, с учетом вышеизложенных нюансов гибкую черепицу можно смонтировать самостоятельно в одиночку. Все производители печатают на коробках или комплектуют кровельный материал инструкциями, учитывающими особенности конкретной модификации гонтов.

Видео: гибкая черепица: укладка своими руками



Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

Монтаж битумной черепицы. Видео

Монтаж любого кровельного покрытия требует от установщика особых знаний и навыков, однако покрыть крышу гибкой черепицей своими руками не составит особого труда даже для человека далёкого от строительства, тем более что подробная инструкция к монтажу есть в каждой упаковке.

Битумная черепица применяется на скатных крышах с уклоном до 11,3°. Если уклон меньше, потребуется соблюдение дополнительных инструкций к монтажу.

Инструменты и материалы

Из материалов вам понадобится: подкладочный и ендовый ковёр, металлические планки, битумный клей, кровельные гвозди, шурупы, рядовая и коньково-карнизная черепица, а также уплотнение выводов. Необходимые инструменты: нож, молоток, ножницы по металлу, рулетка, шпатель. Если монтажные работы проводятся в холодную погоду, то понадобится пистолет для клея и строительный фен.

Монтаж битумной черепицы своими руками

Для монтажа гибкой черепицы необходимо подготовить жёсткое основание из листов влагостойкой фанеры или плит ОСБ. Это обезопасит монтажные работы, поспособствует более надёжной герметизации выводов, а также позволит эффективно компенсировать возможную конденсационную влажность. Плиты укладываются на стропила, создавая сплошную обрешётку.

Необходимым условием при монтаже гибкой черепицы является использование подкладочного ковра, который защищает кровлю от влаги и гарантирует долговечность всей конструкции. Специалисты рекомендуют использовать в качестве подкладки ковёр RUFLEХ U-EL или K-EL. Укладка ковра на клеевой основе не вызовет никаких сложностей. При большом уклоне крыши подкладочный ковёр удобно укладывать вертикально в направлении от конька к карнизу, начиная с торцевой части ската. Первыми покрываются ендовы. Полотно ковра размещается вдоль дна ендовы, остальные полотна укладываются внахлёст на 15 см. Места наложения тщательно проклеиваются. Подкладочный ковёр монтируется с хорошей натяжкой, что не допустит его деформации и провисания в тёплую погоду. Крепление производится с помощью кровельных гвоздей, начиная с верхнего конца.

При менее крутом уклоне крыши возможна горизонтальная укладка подкладочного ковра, начинать которую следует с нижней части ската вдоль карниза. При любом варианте монтажа подкладки под битумную черепицу край ковра должен выходить на 2,5-3 см за край деревянного настила, который необходимо загнуть внутрь при установке металлической карнизной планки.

Монтируются карнизные планки на карнизах и торцах скатной крыши поверх подкладочного ковра. Чтобы избежать тепловой деформации, металлические планки крепят шурупами или кровельными гвоздями с широким шагом. Стыкуются планки внахлёст 5 см. Места соединений плотно крепятся с помощью двух гвоздей.

После монтажа подкладочного ковра и карнизных планок фронт работ опять перемещается к ендовам. Полотно ендового ковра, шириной 70 см и цветом соответствующим цвету выбранной гибкой черепицы, приклеивается на дне ендовы между швами подкладки и прибивается гвоздями по краям с шагом в 10 см.

Укладка гибкой черепицы начинается с карнизных свесов. Не забывайте удалять защитную плёнку с каждого элемента гибкой черепицы перед монтажом. Элементы карнизной черепицы приклеиваются встык по прямой линии. Если монтажные работы ведутся в холодную погоду, то клеевую поверхность необходимо подогреть монтажным феном или зафиксировать верхний край черепицы двумя гвоздями.

Иногда материал в упаковках с гибкой черепицей немного отличается по цвету. Для того чтобы в готовой кровле это не бросалось в глаза, следует перед укладкой перемешать гонты из нескольких упаковок. Наибольшего внимания к укладке рядовой черепицы требует первый ряд. Выступы гонтов обязаны покрывать швы между плитками карнизной черепицы, а края рядовых гонтов должны находиться по прямой линии в 2 см от нижнего края карнизных. Гвозди или шурупы, которыми крепится гибкая черепица, должны уверенно проходить сквозь деревянный настил. Недостаточная длина крепежного материала может способствовать отслоению черепичного покрытия. Для крепления гонта достаточно 4-х гвоздей, прибитых над вырезами рисунка вдоль клеевой поверхности к нижнему гонту. Напоминаем, что монтаж гибкой черепицы в тёплую погоду позволяет обойтись без использования гвоздей.

По такому же принципу укладывается вся рядовая черепица. Части гонтов, выступающие поверх конька, отрезаются.

В ендовах гонты приклеиваются не ближе, чем в 15 см от дна ендовы. Ширина проклеиваемого края должна составлять не меньше 10 см. Как и на торцах, нет необходимости крепить гонты в ендовах гвоздями. Клеевой герметизации будет достаточно.

Для качественного примыкания к основанию дымовых труб и остальных вертикальных выступов рекомендуется использовать ендовой ковёр PINTARI. Четыре отрезка ендового ковра устанавливают герметично по периметру согласно инструкции, поднимая край на высоту более 30 см. На верхнем крае дымовой трубы кусочки ендового полотна приклеиваются и к дымовой трубе, и к гибкой черепице, оставаясь под гонтами. При необходимости можно укрепить конструкцию гвоздями. Только после этого можно обшить дымовую трубу металлическим листом.

Если гибкая черепица монтируется на кровле домов бревенчатой конструкции, то примыкание к дымоходу необходимо крепить к заранее смонтированному фанерному воротнику. Это обеспечит оседание примыкания одновременно с оседанием сруба.

Пластмассовые фланцы или уплотнение из EPDM резины, которые применяют для оборудования канализационной вентиляции и прочих выводов, проклеивают и прибивают гвоздями к подкладочному ковру. Черепичный гонт вырезают строго по контуру вывода и приклеивают вокруг по всей площади фланца.

Последний этап работы по монтажу гибкой черепицы – это укладка коньковых черепичных плит. Приступают к нему тогда, когда все скаты крыши уже полностью покрыты. Гонт коньково-карнизной черепицы разделяют на три равных части и укладывают через конёк внахлёст 5 см. Крепятся плитки гвоздями по склеенному краю, причём край каждой последующей плитки должен накрывать шляпки гвоздей предыдущей.

Битумная черепица располагает большим количеством цветов и форм, что позволяет ей гармонично сочетаться с любыми облицовочными материалами и элементами строения. Шероховатая фактура плиток позволяет не портить внешний вид кровли снегозадержателями, так как в них просто не будет необходимости. Сплошная обрешётка в сочетании со сплошным ковром из гибкой черепицы проявляют отличные звукоизолирующие качества, что обеспечивает комфортное и уютное проживание. Черепица RUFLEХ имеет пожарный сертификат, подтверждающий её высокую пожарную безопасность. Правильно смонтированная битумная черепица придаст зданию респектабельный вид и эффективно прослужит несколько десятилетий.

Монтаж битумной черепицы RUFLEХ. Видео

dekormyhome.ru

Гибкая черепиаы Шинглас- укладка и монтаж своими руками: Видео +Инструкция

Когда вы строите дом своей мечты, и дело доходит до кровельного покрытия. Не следует экономить, и лучше использовать мягкую кровлю. Хотя простота монтажа, делает цену за 1 кв. м. приемлемой, для среднего достатка. Сегодня мы с вами рассмотрим кровлю Шинглас, технологию укладки, свойства плюсы и минусы. Самое главное срок службы данного покрытия около 60 лет, конечно при соблюдении технологии.

Характеристика гибкой черепицы Shinglas

Shinglas – это продукт отечественного производителя, компании «Техно Николь».

Модельный ряд из 60 разновидностей. Относится к приемлемым бюджетным вариантам мягкой кровли.

Черепица многослойная структура, основой которой выступает стекловолокно, которое с двух сторон покрыто битумом.

Битум с добавлением пластификаторов или прошедший высокотемпературную обработку кислородом, что повышает его температуру плавления.

А на нижнюю часть наносят самоклеющееся покрытие из полимерной битумной массы.

Расход материала, обычно считают пачками, а количество готовой кровли в пачке зависит от серии:

• Континент и Вестерн содержат в пачке — 1,5 кв.м.
• Ранчо и Джаз содержат в пачке — 2 кв.м.
• Кантри содержит в пачке — 2,6 кв.м.
• Все остальные виды кровли, содержат в пачке – 3 кв.м.

Если вы собрались покупать черепицу Шинглас то следует предусмотреть отходы материала, а они составляют 8-12 %, от всей площади.

Выпускается однослойной, двухслойной, трехслойной. А так же классифицируется по форме нарезки Драконий зуб, Аккорд, Брикс и другие.

Вспомогательные материалы для монтажа мягкой кровли

При монтаже любой мягкой кровли используют вспомогательные средства, такие как:

1. Подкладочный материал. В основном применяют 3 основных вида подкладочного слоя.

• ANDEREP PROF – изготавливают из полиэфира. Самый легкий и прочный материал подходит под любой вид кровли. Вес 0.4 кг. на 1 кв. м.



• ANDEREP ULTRA – прочная полиэфирная основа, которая покрыта мелкозернистой посыпкой. Материал самоклеющийся, используют для гидроизоляции под мягкую кровлю или финишное плиточное покрытие.



• ANDEREP GL – принцип устройства и строения как у мягкой черепицы, крепится так же механически, и не требует использования мастик для герметизации швов. Применяют преимущественно под мягкую черепицу.



2. Кровельные гвозди. Это стальной крепеж, покрытый сверху нержавеющей сталью, диаметр шляпки гвоздя не меньше 9 мм. А так же диаметр стержня не меньше 3 мм. Расход крепежа на 1 кв. м. составляет 80 гр.





3. Ендовый ковер. Основу составляет полиэстер, покрытый базальтовыми гранулами. Имеет вид рулона, используют в качестве гидроизоляционного материала в области ендов.



4. Мастика №23. Или еще ее называют Фиксер. Состоит из битума, полимера и вспомогательных компонентов. Применяют для промазывания швов, приклеивания подкладочного материала к разным видам поверхностей. Расход зависит от вида работ. Проклейка, нахлестав и торцевые части расход – 100 гр. на 1 погонный метр. Для ендового ковра потребуется 400 гр. на 1 кв. м. Герметизация примыканий потребует около 700 гр. на 1 п.м. Здесь следует отметить, мастику не стоит разводить, она готова к использованию. Так же чтобы слой не превышал больше 1 мм. Если эти нюансы не учесть, возможны появления мест протекания.

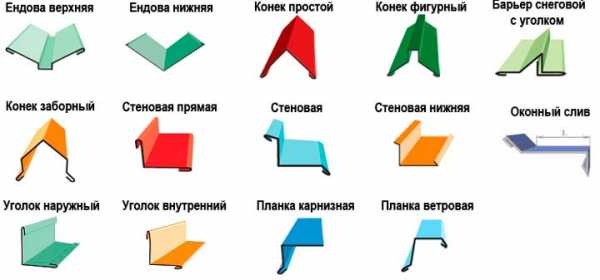

5. Фурнитура и молдинги. К ним относят планки примыкания, свесы фронтонные, карнизные, снегозадержатели и многое другое. Все эти компоненты выполнены из металла и покрыты специальным покрытием.

А теперь мы вам расскажем, почему мы остановились именно на черепице Шинглас.

Потому что как черепица, так и все вспомогательные материалы и комплектующие изготавливаются одним производителем Техно николь и их можно купить в одном месте. Что очень удобно и экономит много времени.

Монтаж гибкой черепицы Шинглас

Как все мы понимаем что монтаж, состоит из многих этапов. Первоначальный этап это создание основания под черепицу.

Основания под укладку

 Следует начать с того, что работы следует проводить в теплое без осадков время года.

Не рекомендуется делать монтаж при температуре ниже +5 градусов по Цельсию.

На стропила крепим мембранную пленку, которая будет защищать утеплитель от влаги.

Крепим пленку с помощью контрообрешетки.

Утеплитель укладывают с нижней стороны мембраны между стропил. Контррейку на контрообрешетке крепим с шагом 20 см.

В качестве основания выбираем самый оптимальный вариант, это OSB-3 (ориентированно-стружечная плита), но так, же могут использоваться фанера и другие строительные материалы.

Крепить его следует в виде кирпичной кладки, применяя гвозди и саморезы. Шов между плитами необходимо оставлять 3-4 мм. для температурного расширения.

Когда вы используете гибкую черепицу коллекции Вестерн и Континент, основание следует сделать толщиной не меньше 12 мм. Для других коллекций достаточно толщины 9 мм.

Но специалисты рекомендуют основной настил делать толщиной 12 мм. Перепад поверхностей уложенных плит не должен превышать 2-3 мм.

Так же следует уделить внимание усилению карнизного свеса, для этого используют металлические планки. Крепятся они с помощью кровельного крепежа.

Технология укладки подкладочного слоя

Мы с вами выше рассмотрели виды подкладочного варианта, следует отметить, что для области ендов применяют самоклеющийся подкладочный слой ANDEREP, желательно использовать один рулон на всю длину, но если так не получается то внахлест должно быть не меньше 30 см. и не забыть тщательно проклеить стык. Ширина подкладочного ковра следует выбирать 1 м., по 50 см. с каждого края.

В области карнизного свеса так же используют самоклеющийся материал ANDEREP.

Материал укладывают на саму ширину карнизного вылета, а так же около 60 см внутрь здания.

Этот способ укладки предотвращает попадание воды.

Вся оставшееся поверхность крыши застилается подкладочным материалом с механическим видом крепления. Укладку можно вести как в продольном направлении, так и в поперечном. Снизу вверх, в продольном методе внахлест не меньше 10 см. Параллельно карнизному свесу, внахлест не меньше 15 см. При любом методе, стыки обязательно обрабатываются Фиксером на всю ширину. К поверхности крыши подкладочный ковер крепиться кровельным крепежом.

Здесь следует отметить, после того как подкладочный материал прикреплен, наносят разметку. Разметка позволяет класть ровно мягкую черепицу, как по вертикали, так и по горизонтали, но это не значит, что по этим линиям надо прибивать черепицу. Все просто по вертикали полоса равна ширине самой черепицы, а по горизонтали каждые пять рядов минус 80 см.

Технология монтажа гибкой черепицы шинглас

Фиксируем стартовую полосу, с этого начинается монтаж кровли. Можно использовать специальную коньково-карнизную черепицу или саму черепицу, только предварительно отрезав лепестки.

Отступаем около двух сантиметров от края крыши и наклеиваем поверх подкладочного слоя и прибиваем гвоздями.

После этого начинаем монтаж первоначального ряда, специалисты рекомендуют начинать, с центра крыши и незабываем, отступать 2 см от края стартового слоя.

Последующий слой монтируется так же с центра, но смещая влево или вправо на пол лепестка. Так продолжаем клеить и прибивать черепицу каждый последующий ряд, и не забываем смещать.

Черепица в каждой пачке может немного отличаться по оттенку, поэтому следует перемешать несколько пачек. Прибивают черепицу оцинкованными гвоздями, главное чтобы шляпки были в одной плоскости с поверхностью кровли.

Для разной формы черепицы разное количество крепежа и метод крепления.

Так для Драконьего Зуба, место нахлеста двух слоев черепицы одновременно крепиться гвоздем, чтобы было легче забивать, изготовитель маркирует лицевую поверхность кровли тонкой линией.

Коллекция Континент должна крепиться только гвоздями длинной 45 мм.

Край черепицы вдоль края крыши следует проклеить пропиткой на глубину около 100 мм. это позволяет защитить крышу от бокового дождя. Рекомендуют клеящий слой прогревать строительным феном.

Верхний ряд доводим до конька и подрезаем на 2-3 см, до края металлической планки, для отбивания воды. С другой стороны крыши последовательность та же. Коньковую черепицу так же применяют для обустройства ребер. Возле ребер и скатов покрытие подрезают, так чтобы оставался зазор около 50 мм. Коньковая черепица, укладывается снизу вверх, внахлест около 5 см. Крепление производят гвоздями по 2 шт. с каждой стороны.

Серии черепиц Ранчо, Джаз, Кантри, Финская и Классик, обязательно требуется изгибать только на нагретой трубе из металла, это делают специально, для того чтобы черепица приняла нужную форму и не лопнула при отрицательной температуре.

Там где крыша примыкает к стене, на стену необходимо набить деревянную рейку в виде треугольника, на которую заводится край ряда черепицы.

Так же стену следует оштукатурить и обработать праймером. Сверху ряда черепицы настилают коньковую.

С нахлестом на подготовленную стену, но не менее 300 мм.

Все стыки, швы и поверхности тщательно обрабатываем мастикой.

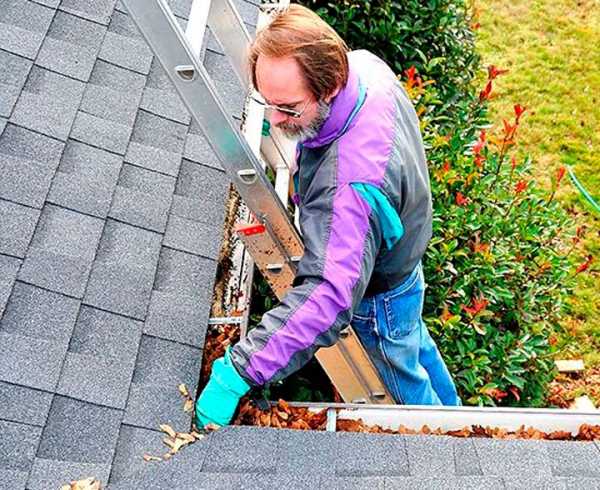

Уход за кровельным покрытием

Как и за любым видом покрытия, за черепицей shinglas требуется уход и ремонт.

1. Проверку стоит проводить каждую осень и весну.
2. При удалении веток и листьев использовать только мягкие щетки.
3. Периодически прочищать водосточные желоба от мусора.
4. Если зимой скапливается большой слой снега, его необходимо послойно удалить. Использовать только можно деревянную лопату. Профессионалы рекомендуют оставлять 5-8 см. снега в качестве защитного слоя.

В случае повреждения кровельного покрытия, его можно восстановить.

1. Устранить причину повреждения.
2. Демонтировать старый участок, поврежденный черепицы.
3. Провести монтаж нового участка покрытия с использованием фена и мостики.

ТОП 9 магазинов, где я выгодно закупаюсь

ТОП 7 по товарам и мебели для дома:

7 лучших строительных и мебельных магазинов!

• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
• Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Монтаж гибкой черепицы + видео

Если вы работаете с мягкой кровлей, то важно правильно выполнить монтаж. Только так покрытие прослужит вам долгую и надежную службу. Гибкая черепица – популярный представитель мягкой кровли, о которой мы и поговорим. Интересно, что у каждого изготовителя имеется своя инструкция по монтажу кровельного покрытия.

Однако если говорить в общем, то принцип и правила монтажа гибкой черепицы одинаков. Давайте рассмотрим весь процесс, от начала до конца.

Некоторые особенности материала

Хочется отметить, что гибкая черепица имеет свои особенности. Что это за материал? Он относится к мягкой кровле, на основе битума. Так как материал гибкий, для него требуется делать сплошную обрешетку. Понятно, что она обойдется вам значительно дороже. Но кровля, покрытая гибкой черепицей, имеет массу преимуществ:

• высокая теплоустойчивость, морозостойкость и противостояние ветру;
• отличная стойкость к температурным колебаниям;
• ей не страшны атмосферные осадки и УФ лучи;
• за долгие годы цвет не поменяется;
• крыша будет бесшумная.

Как видите, достоинств много. Но чтобы все они были реальными на практике, важна технология укладки гибкой черепицы. Именно об этом и пойдет речь.

Условия и особенности работы

Согласно инструкции, работать с битумными материалами нужно при температуре выше 5 ˚C. Если она ниже, тогда черепица становится тверже и может крошиться. Кроме того, каждый можно соединять с основой не только посредством металлических крепежей, но и за счет самоклеящегося слоя, который находится снизу гонта. Посредством нагрева материала УФ лучами, будет обеспечена высокая адгезия и водонепроницаемость готового настила. Гонты качественно склеиваются как с подготовленной основой, так и друг с другом. Вот почему нужно работать при плюсовой температуре.

Если же работать в холодную пору, то соединение будет не таким прочным. Когда выхода нет, на помощь придет тепловоздушная горелка или как проще, строительный фен. Еще один вариант – укладывать черепицу на мастику из битума.

Обратите внимание! Работая в прохладную погоду, черепицу примерно сутки нужно держать в закрытом теплом помещении. А если вы вынуждены работать вовсе в мороз, то на крыше делается замкнутое пространство из каркаса, которые обтягивается пленкой из полиэтилена. Готовую «комнату» нужно утеплять тепловой пушкой.

Монтаж гибкой черепицы

Основание

Как говорилось ранее, основанием для гибкой черепицы будет служить стропильная система, покрытая сплошной обрешеткой. Для обеспечения правильного кровельного пирога, внутри чердака на стропила фиксируется пароизоляция. Снаружи нужно уложить утеплитель и покрыть все это слоем гидроизоляции. Параллельно на сами стропила набиваются рейки, которые будут играть роль контробрешетки.

Но, подготовительные работы на этом не заканчиваются. Монтаж гибкой черепицы должен быть сделан на сплошную поверхность. Его можно сделать из шпунтованной доски, из теса, листов фанеры или плит ОСП. Важно, чтобы влажность дерева не была больше 20%. Будет лучше, если сделать обрешетку под гибкую черепицу два слоя. На контробрешетку с определенным шагом набивается обрешетка. И вот уже на нее будет выполнена установка сплошных плит.

Начинать работу нужно снизу, продвигаясь вверх. Листы набиваются в шахматном порядке. Стыковать листы или доски нужно на опоре. Для обеспечения вентиляционного канала, важно делать деформационный шов между плитами. Его ширина не больше 1 см (обычно 3 мм достаточно). Ведь такой кровельный пирог, в котором доминирует гибкая черепица, важно хорошенько вентилировать. На схеме ниже видно, какова правильная технология монтажа.

Слой подкладки

Чтобы правильно уложить гибкую черепицу, требуется использовать подкладочный материал. Покрытие из штучного битума рекомендуется использовать на скатной крыше, угол наклона которой не меньше 12˚. При угле уклона в 12–30˚, на всю поверхность готовой сплошной обрешетки закрепляется специальная влагоустойчивая подкладка. В случае когда угол наклона составляет больше 30˚, гидроизоляционный материал монтируется:

• в ендовы;
• в местах где, крыша примыкает к стене;
• над дымоходными трубами;
• по периметру мансардных окон;
• по карнизу;
• над вентиляционными скатами.

Так, крыша из гибкой черепицы будет защищена от влаги в местах наибольшего скопления льда и снега.

Монтаж подкладки зависит от вида. Например, композитную подкладку из пленки и битумного наполнителя ничем фиксировать не надо, так как на ней есть самоклеящийся слой. Достаточно снять пленку, расстелить ее на настил и пройтись валиком. А вот материал на основе полиэстера фиксируется битумной мастикой. А сбоку и сверху набиваются гвозди, через каждые 20 см.

Обратите внимание! Шляпки гвоздей после нужно обработать мастикой.

Слой подкладки делается из рулонного материала, который нужно уложить параллельно коньку. Нахлест в длину должен быть 10 см, а в ширину – 20 см.

Установка планок

Чтобы защитить обрешетку от воды, требуется установка фронтонных и карнизных планок. Капельники (карнизные планки) монтируются сверху на слой подкладки. Нахлест – не меньше 20 см. Крепежные элементы располагаются на расстоянии 10 см друг от друга, зигзагом, а не по прямой линии.

Когда планки на скаты установлены, можно стелить гидроизоляционный ковер на ендовах. Его цвет должен соответствовать цвету, который имеет гибкая черепица. Крепить его нужно гвоздями, 10 см расстоянием.

Укладка гибкой черепицы

Теперь настало время монтировать гибкую черепицу. Все подготовительные работы сделаны, осталось малое. Начинать процесс нужно с карнизной черепицы (один из элементов мягкой кровли). Если такого в комплекте нет, нужно вырезать ровные полоски из гонта, убрав лепестки. После чего выполняется поклейка на карниз, на расстоянии 2 см от свеса. То же касается фронтонов.

Перед тем, как укладывать гонты, рекомендуется сделать разметку, указывающую расположение рядов гибкой черепицы. Так, вы сможете уложить их параллельно карнизу, без скосов. Важный нюанс – гибкую черепицу укладывают посередине свеса карниза. Дальнейшие гонты стелят слева и справа от начального. Снимать пленку нужно перед наклеиванием, не раньше. Элементы потно прижимаются к покрытию, а для дополнительной фиксации используют 4 гвоздя на гонт.

Обратите внимание! При угле наклона в 45˚, лучше когда будет 6 гвоздей.

Расположить первый ряд черепицы нужно так, чтобы нижняя часть гонты была выше нижней кромки карниза на 1–1,5 см. Укладывать листы нужно так, чтобы лепестки гибкой черепицы смогли закрыть стык карнизного гонта. Что касается других рядов, то каждый лепесток должен располагаться выше выреза слоя ниже или на по той линии, как показано на фото.

Листы, которые примыкают к планке фронтона, нужно обрезать ровно по кромке, а края проклеить битумной мастикой. Требуется промазать гонт на 10 см.

Совет! Во избежание повреждения нижнего слоя материала, отрезая края, подложите под низ кусок фанеры или другую дощечку.

Монтаж ендовы

Ендова – самая уязвимая часть крыши, ведь там образуется стык. Чтобы кровля прослужила долго, ендову нужно правильно сделать. Перед тем как укладывать гибкую черепицу, ендова покрывается дополнительной гидроизоляционной подкладкой. На эту подкладку нужно наплавить листы гибкой черепицы строительным феном или же зафиксировать битумно-полимерной мастикой.

Начинать обустраивать ендову лучше с того ската, который имеет пологий угол наклона или меньшую протяжность.

Итак, на противоположенном скате, который находится параллельно оси ендовы, начертите линию. Расстояние полоски от оси ендовы – 30 см. Листы гибкой черепицы, которые доходят до линии с первого ската, нужно обрезать по линии и закрепить мастикой или термофеном. Таким образом фиксируются все листы, которые заходят с пологого ската. Теперь на данном скате проводится линия, на расстоянии 10 см от оси ендовы. Листы, которые доходят до линии с другого ската, отрежьте по этой линии. В конце подрежьте верхние углы на 60˚.

Совет! Использование гвоздей здесь не допускается.

Остается только выполнить коньковое покрытие и все готово. Дополнительно ознакомьтесь с видео, где описана подробная инструкция монтажа.

Заключение

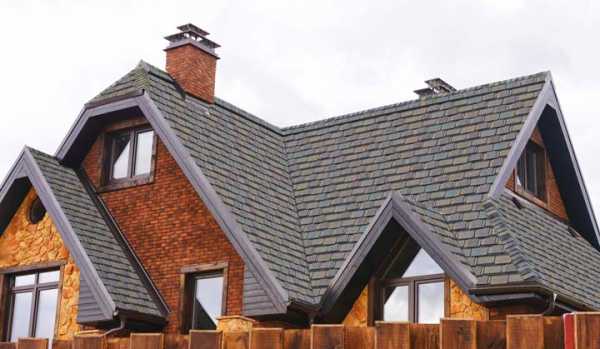

Придерживаясь такой технологии, вы сможете сделать качественное кровельное покрытие из гибкой черепицы, которое прослужит долгие годы. Как выглядят готовые дома с крышами из черепицы, видно на фото.

bouw.ru

Гибкая черепица: технология монтажа своими руками

Из чего состоит гибкая черепица?

Кровля, выполненная из этого материала, имеет и некоторые другие названия, такие, как, например, шинглс, гонт или кровельная плитка. Главными преимуществами такой крыши являются ее небольшой вес (масса одного листа составляет в среднем 8 килограммов) и не слишком высокая стоимость по сравнению с металлочерепицей. Благодаря первому показателю конструкция дома получается не такой массивной, что позволяет сэкономить на материалах для стройки и оплате труда, а вторая характеристика дает возможность кровле оказывать серьезную конкуренцию иным, более тяжелым кровельным типам.

Основу такой черепицы обычно составляет стеклохолст или стеклоткань (реже – органическая целлюлоза), пропитанная битумом. Эти материалы выполняют функции так называемой арматуры, которая скрепляет два слоя SBS-модификатора, напрямую влияющего на гибкость и эластичность покрытия. Снаружи материал посыпается сланцем, минеральной крошкой и гранулятом из базальта. Они способны не только защищать материал от повреждений, но и придавать ему самые разные оттенки цвета.

Работы по подготовке укладки мягкой черепицы

Основой для мягкой черепицы служит стружечно-ориентированная плита, фанера, устойчивая к влаге или доски. Выбирая доски, нужно внимательно подобрать качественный материал. Лучшим вариантом станет применение строганой шпунтованной доски. Если ее толщина равна 2 сантиметрам, то стропильный шаг должен составлять 6 метров. При толщине в 2,5 – 3 сантиметра шаг может равняться 1,2 метра. Минимальной толщиной фанеры является расстояние в 1,2 сантиметра (стропильный шаг – 6 метров), при толщине в 2 сантиметра шаг стропил – 1,2 метра. Так или иначе, стыковые места материала должны соответствовать стропильным ногам. Работая с таким материалом, как гибкая черепица монтаж основания для нее рекомендуется обработать антисептиком. Важно чтобы используемые во время укладки доски обязательно были сухими. Покрытие основы при этом должно быть жестким и ровным.

Кроме самого покрытия и материала для основания во время монтажа не обойтись без следующих элементов:

• подкладочный ковер, который может быть представлен любым битумным рулонным материалом при условии, если крыша из гибкой черепицы является новой. Для старой кровли можно применять и уже бывший в использовании рубероид;
• ендовый ковер, роль которого выполняет битумный материал с применением полимеров, необходимый для защиты от влаги примыканий к стенам и труб вентиляции.

Укладывая ковер, необходимо использовать следующие материалы:

• кровельный герметик или мастика;
• строительный термофен;
• нож для разрезания материала;
• три вида гвоздей: обычные, кровельные и оцинкованные;
• строительные планки, требующиеся для обработки примыканий, карниза и фронта.

Когда все детали уже собраны и выполняется непосредственно монтаж гибкой черепицы инструкция требует соблюдения следующего ряда правил при работе:

1. Изначально с внутренней стороны кровли необходимо закрепить пароизоляционную пленку. Материал крепится к стропильным ногам при помощи гвоздей, а к торцам – деревянными планками. Пленочные полосы соединяются при помощи скотча.
2. После этого уже с внешней стороны нужно уложить утеплитель, для фиксации которого принято использовать деревянные бруски.
3. На утеплитель укладывается пленка, защищающая кровлю от ветра. Для ее крепежа применяют контр-брус, к которому и нужно будет прибивать обрешетку.
4. Уже после этого укладываются доски, стружечно-ориентированная плита или фанера. Закрепляют материал с помощью гвоздей, оснащенных широкой шляпкой, или саморезами.

Укладка гибкой черепицы

При обустройстве кровли мягкой черепицей следует в первую очередь отталкиваться от условий температуры, поскольку структура материала требует особого подхода. Наибольшую прочность соединения элементов гонта между собой обеспечит только высокая температура, солнце и отсутствие каких-либо осадков, а монтаж гибкой черепицы зимой выполнять не рекомендуется, поскольку это может повлечь за собой отпадание немногим ранее приклеенной черепицы (прочитайте: «Монтаж мягкой черепицы — необходимые материалы»). Иногда в холодную погоду допускается применение термофена для подогрева листов покрытия. Можно также отапливать прилегающее мансардное (чердачное) помещение.

Рекомендуемая инструкция по монтажу гибкой черепицы:

1. Изначально выполняется обустройство подкладочного ковра. Его необходимо расстелить и прибить по следующим участкам крыши: — карниз;
   — фронтонный свес;
   — ендовы;
   — конек;
   — места излома кровельного ската.

   При условии, если уклон крыши составляет более 20 градусов, подкладочный ковер должен застилать всю кровельную площадь. Начинать работу нужно снизу, а относительно обрешетки ковер должен иметь перпендикулярное расположение. Прибивается он внахлест (ширина – 15 сантиметров) с фиксирующим шагом в 20 сантиметров. Важно, чтобы каждое из соединений было тщательно обработано при помощи битумной мастики или специального кровельного герметика. На расстеленный ковер прибивают карнизную планку, предназначенную для защиты обрешетки от влаги. Если возможности сделать это нет, то карнизную полосу просто заворачивают под обрешеточное основание. Прибивают ее при помощи оцинкованных гвоздей с соблюдением шага в 5 сантиметров.

2. Затем выполняются работы по устройству фронтона. К нему также необходимо прибить торцевые планки, которые призваны обеспечить деревянной обрешетке защиту и отводить влагу вниз от конька. После их установки можно приступать к монтажу коньково-карнизных полос покрытия, которые могут быть представлены просто мягкой черепицей с обрезанными крайними частями. Прибивают их гвоздями стык в стык, отступая от края 2,5 сантиметра. Эти участки рекомендуется обработать мастикой на основе битума, с ее же помощью крепятся и свободные края. На данном этапе работы стоит также заняться креплением элементов водоотвода – кронштейнов, которые применяются под желоб водостока.
3. Гибкая кровля монтаж которой отличается некоторыми особенностями, требует укладки ендового ковра. Его нужно стелить поверх основного, то есть вторым слоем. Этот ковер должен располагаться в участках примыканий, углублениях и иных местах, оптимально подходящих для скопления излишков влаги. Крепление его производится при помощи оцинкованных гвоздей с шагом в 10 сантиметров, а края обрабатываются битумной мастикой. Если есть возможность, то клей лучше использовать особый – водостойкий.
4. Именно после выполнения всех этих процедур стоит приступать непосредственно к укладке гибкой черепицы. Материал должен быть из разных упаковок, поскольку листы в них имеют разный оттенка. После окончания установочных работ под воздействием солнца материал постепенно приобретет равномерный цвет. Начинать укладку нужно снизу центрального участка ската. Клейкую часть материала нужно лишить защитной пленки, а покрытие плотно прижать к основанию. Сверху его необходимо прибивать с помощью 4-х гвоздей, отступив от коньково-карнизной полосы 4 – 5 сантиметров. Лепестки материала при этом должны полностью перекрывать перфорацию полосы, расположенной ниже. С краев фронтонной линии покрытие следует подрезать до необходимой длины и обработать мастикой.

5. Крайне важным моментом является также и пересечение с системами дымохода и вентиляции. На этом участке ковер подкладки должен быть установлен изначально. Вентиляционную основу следует обработать битумной мастикой. Далее необходимо выбрать один из фрагментов гибкой черепицы и проделать в нем соответствующее устройству вентиляции отверстие (прочитайте: «Битумная черепица: технология укладки, установка и монтаж»). После окончания укладки покрытия основание нужно еще раз обработать мастикой.

Более сложной является работа с дымоходом. В месте его прилегания к кровле должны быть прибиты три треугольные рейки, расположенные под прямым углом к трубе. Затем вокруг дымохода укладывается подкладочный ковер, который соединяется внахлест и обрабатывается все той же мастикой (прочитайте также: «Битумная черепица: монтаж своими руками — нормы крепления»).

Монтаж гибкой черепицы, детально на видео:

Укладывать гибкую черепицу нужно по следующей схеме:

• находящийся на рейке верхний край должен упираться в трубу;
• наверх гибкой черепицы монтируется ендовый ковер;
• часть листов необходимо поднять к трубе на 30 сантиметров, а часть – приклеить и прибить к крыше на высоту 20 сантиметров;
• ковер на трубе обшивается фартуком из металла, а швы промазываются специальным герметиком;
• также может быть обустроен особый желоб, функция которого заключается в отводе воды из дымовой трубы. Особенно это рекомендуется сделать для тех крыш, которые имеют крутой скат и параметры трубы, превышающие 50×50 сантиметров.

Окончание работ по монтажу гибкой черепицы

При установке покрытия важно следить за тем, чтобы его лепестки полностью накрывали гвозди. Завершаются работы креплением коньковой полосы, которую нужно разделить пополам и уложить на конек. Нахлест при этом не должен быть меньше 50 миллиметров. Читайте также: «Как уложить мягкую кровлю своими руками». Так, грамотно выполненная установка покрытия сможет гарантировать кровле сохранность на протяжении 35 – 40 лет. Но, безусловно, при правильной эксплуатации этот срок может быть и продлен. Для этого нужно периодически проверять состояние крыши и по мере надобности (в среднем – каждые 5 лет) мыть ее при помощи антисептика.

Что важно помнить, работая с таким материалом, как гибкая черепица: монтаж своими руками следует выполнять очень внимательно, а при малейших сомнениях в собственных силах будет лучше обратиться за помощью к специалистам.

Так или иначе, подробные описания всего процесса монтажа гибкой черепицы с видео и фото легко можно найти на нашем сайте.

kryshadoma.com

Видео как укладывать гибкую черепицу – Укладка гибкой черепицы своими руками видео 2019 год
