Регулятор температуры для котла отопления газового – Как выбрать терморегулятор для котла отопления

Содержание

регулятор температуры или нечто более важное?

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Чтобы управлять котлом и всей системой отопления предусмотрены специальные элементы, которые позволяют уменьшить энергозатраты на обогрев, а также помогают создать оптимальный температурный режим и при этом не допустить перегрева помещения. К таким элементам относится терморегулятор для котла отопления. Регулятор температуры позволяет экономить до 20% топливных ресурсов, а за счет чего, мы расскажем в этом обзоре.

Качественный термостат заметно уменьшает расходы на топливное сырье

Содержание статьи

Терморегулятор для котла отопления: регулятор температуры или не только?

Бывает несколько разновидностей котлов. Это газовые, твердотопливные, а также электрические модели. Материал изготовления подобного оборудования чугун или сталь. Контроль и настройка температуры осуществляется при помощи специального термоэлемента. Данное оборудование представляет собой конструкцию из металла. В результате термического расширения меняется положение рычага, который перемещает заслонку. Чтобы горение разрослось, заслонка приоткрывается. В более новых конструкциях монтируются  контроллеры, которые могут регулировать воздушные потоки.

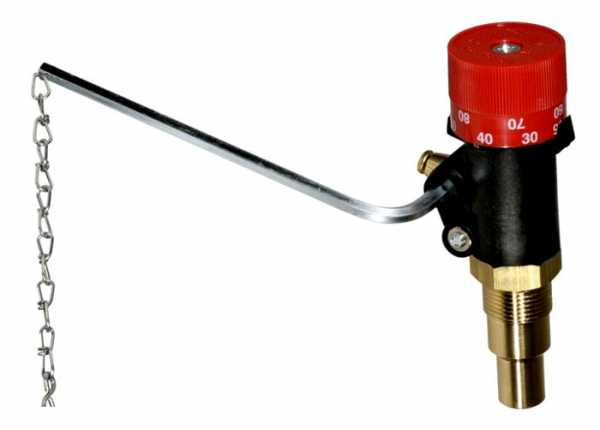

Термостатический регулятор тяги для твердотопливного котла

Чаще всего используются газовые модели, которые бывают одноконтурными и с двумя контурами. Некоторые модели имеют отдельные комнатные терморегуляторы для газового котла для схемы с горячим водоснабжением и  контуром на отопление.

Электрические аппараты отличаются большим КПД и несложным подключением. В подобных конструкциях существует защита от перегрева и регулировка температуры. С применением механического таймера производятся разные способы контроля температуры. Чаще агрегат просто включается/выключается при понижении/превышении температуры. Но также возможно задать определенное время включения.

Конструкция электрического агрегата

Полезная информация! Механические устройства обладают круглым циферблатом. Чтобы установить время включения нужно повернуть диск. Подобные приспособления просты в регулировке.

Разновидности регулирующих приборов

Терморегуляторы  для котла отопления с опцией регулирования температуры разделяются на несколько видов:

  • механические модели с одной функцией;
  • программируемые модели с большим набором вспомогательных настроек.

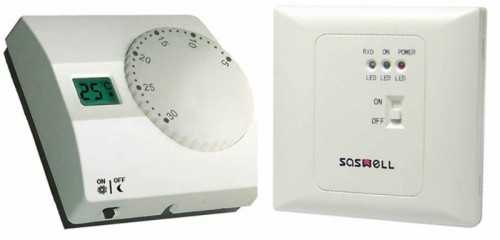

Беспроводные модели

Также подобные конструкции бывают беспроводными и проводными. Терморегуляторы устанавливаются в выбранное  место, подсоединяется датчик температуры и соединяется с управляющим устройством.

Схема конструкции регулирующего прибора

Обратите внимание! К термостатам необходимо обеспечить постоянный доступ воздуха во избежание перегрева. Также рядом не рекомендуется устанавливать электроприборы.

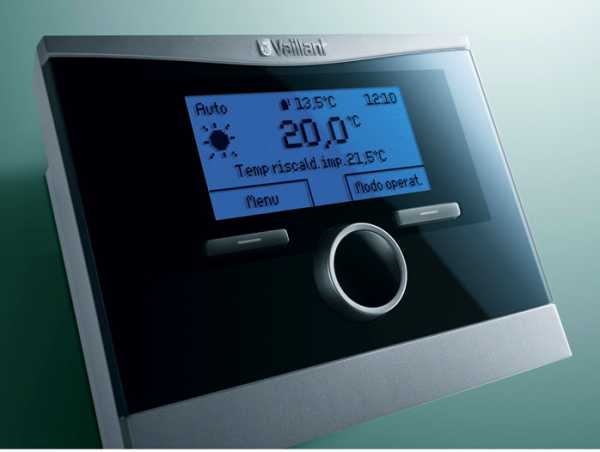

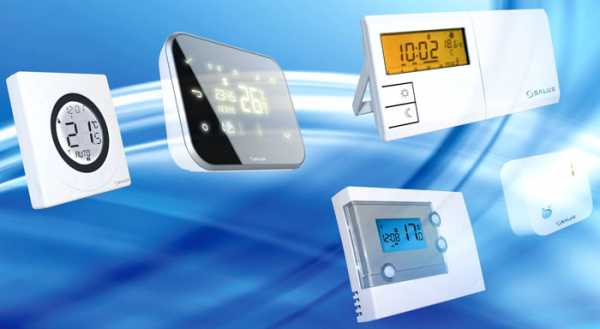

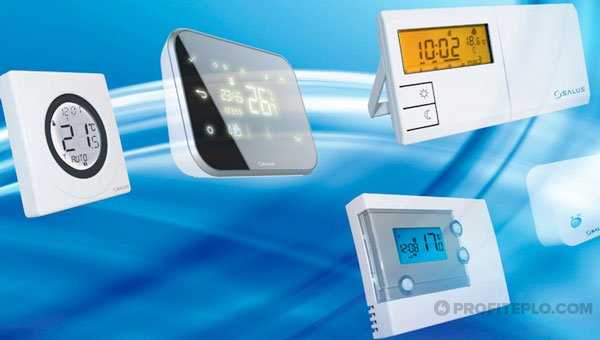

Выбор комнатного программируемого устройства

Вариант электронного термодатчика для котла отопления помогает подобрать подходящий температурный режим и изменять его по своему усмотрению. Комнатный термостат устанавливает заданные показатели каждый день. Некоторые значения уставок можно программировать, например, когда день сменяет ночь.

Подобные контроллеры имеют дополнительные опции. Например, функция, позволяющая остановить отопление на некоторое время, а потом его возобновить. Также можно менять программируемые температуры на время настроенных периодов. Еще одной полезной опцией считается возможность менять интенсивность прогрева.

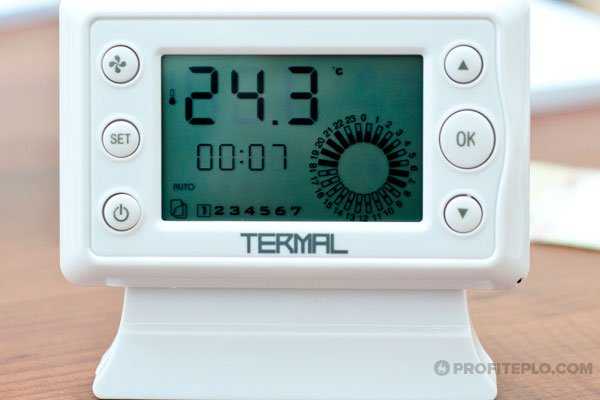

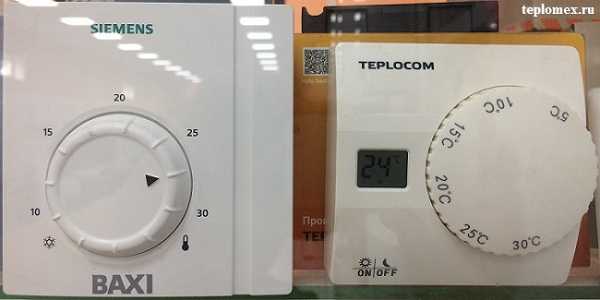

Регулятор комнатного типа

Термостат как центральный элемент

Центральный терморегулятор для котла отопления (регулятор температуры) размещается на определенном расстоянии от отопительного агрегата и позволяет отключать и включать оборудование  по всему дому.

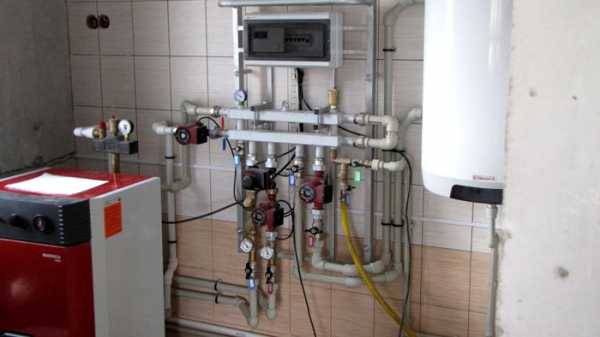

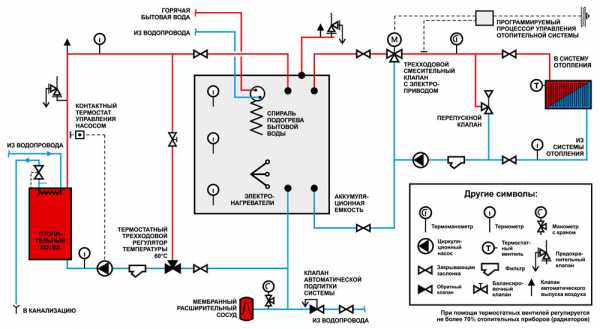

Схема установки термостатов в отопительной системе

Статья по теме:

Терморегулятор для радиатора отопления.
 Какую задачу выполняет это устройство и в чем его преимущество? Каков принцип работы и правильный монтаж? Цены также имеют значение. Подробнее в специальной публикации.

Модели прошлых лет соединяются проводами с отопительным агрегатом напрямую, а более современные конструкции отличаются дистанционным управлением. Новейшие приборы монтируются в двухконтурные агрегаты Beretta, Ferroli и АОГВ. Пользуются популярностью комнатные  регулирующие механизмы для котлов марки Protherm и Gsm. Они отличаются дилатометрическим механизмом.

Модели оборудования Protherm

Комнатные устройства останавливают нагрев при возникающей необходимости. Они контролируют температуру воздуха и при падении температурного значения подключают отопление. Самым лучшим местом для микроконтроллера считается спальная комната и гостиная.

Установка контроллера позволит получать точные данные о микроклимате помещения

Полезная информация!
Рекомендуемая температура для термостата 20 градусов, а в детской комнате – 21-22 градуса. В ночное время температурное значение может варьироваться от 19 до 21 градуса.

Термостатические клапаны для регулировки

Такое устройство позволяет создать определенную температуру теплоносителя за счет смешивания потоков прямой и обратной магистрали. Прибор помогает контролировать температурные значения при помощи изменения расхода горячей воды через батарею. При этом механизм контролирует подачу горячей воды через батарею, но не через котел. Он устанавливается в любом помещении, где нужно поддерживать определенную температуру.

Устройство термостатического клапана на примере определенной модели

Выбор датчика температуры для котла отопления

При выборе комнатного датчика температуры  для газового котла стоит учитывать, что они делятся на два типа. Это модели без проводов, передающие информацию с помощью механизма передатчика и устройства для приема радиоволн. А также проводные, которые передают данные на контроллер через провода.

Датчик температуры производителя обладает определенными функциями

По способу расположения термодатчики бывают:

  • накладными, которые монтируются на магистраль;
  • погружные, которые контактируют с жидкостью;
  • комнатные устройства размещаются в помещениях;
  • внешние монтируются снаружи.

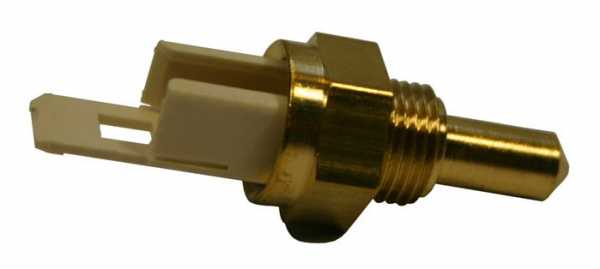

Модель погружного механизма

Для стандартной отопительной системы используется один комнатный датчик, а для коллекторной системы лучевого типа можно применить несколько датчиков.

Как подключить терморегулятор к котлу

Чтобы выбрать качественную модель механического терморегулятора для котла отопления нужно также знать цены. Стоимость отдельных моделей можно увидеть в таблице.


Схема подсоединения термостата к котлу

В установке подобных приборов помогут следующие рекомендации:

  • желательно, чтобы регулирующее устройство и отопительный агрегат были сделаны на одном производстве, что облегчит процесс монтажных работ;
  • перед приобретением рассчитайте площадь обогреваемого помещения и оптимальный показатель температуры, что позволит избежать простоев оборудования;
  • перед установкой продумайте теплоизоляцию помещения. это предотвратит значительные теплопотери.

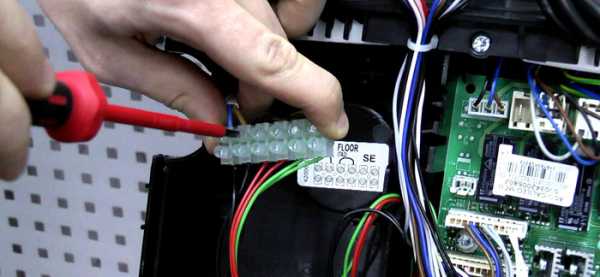

Подключение механического регулятора к отопительному агрегату

Специалисты советуют монтировать регуляторы в жилых  комнатах. Если их поставить в помещениях хозяйственного назначения, то это приведет к проблемам в системе. Также лучше выбрать более холодную комнату. Поблизости с таким оборудованием не должно находиться  источников тепла и электротехнических приборов.

Включение котла производится при помощи реле. В современных газовых котлах предусмотрено специальное место для подсоединения термостата. Подключить устройство можно при помощи клеммы, которая находится на котле. Способ подсоединения указан в паспорте к котлу.

После установки оборудование нужно настроить. На передней панели располагаются кнопки, при помощи которых производится настройка устройства. Переключатели позволяют контролировать охлаждение и прогрев воздуха, а также колебание температур и время задержки работы датчиков.

При помощи кнопок поддерживается оптимальный показатель температуры, которая поддерживается в дневное время. А ночью данный показатель будет понижаться, чтобы обеспечить экономию топливных ресурсов и не допустить их перерасхода.

Термостат в системе с котлом АОГВ

Терморегулятор представляет собой важную деталь отопительной автономной системы. Он обеспечивает качественную работу системы, а также позволяет избежать лишних трат топлива. Данное устройство, несмотря на свою простоту, обеспечивает долговечную работу котла и всей системы.

Подключение комнатного термостата или программатора котла (видео)




ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка...

aquatic-home.ru

Комнатный термостат (терморегулятор) для котла отопления

Здесь вы узнаете:

Некоторые модели отопительных котлов наделяются электронными схемами, необходимыми для расширения функционала и более удобного управления микроклиматом в доме. Оборудование получается сложным, но радующим изобилием сервисных возможностей – от автоматической регулировки температуры в контурах до управления внешними вспомогательными узлами. Неоспоримым преимуществом является возможность подключения дополнительных управляющих модулей. Например, терморегулятор для котла отопления поддержит заданный температурный режим и обеспечит удобство управления обогревом.

Для чего нужны комнатные термостаты

Владельцам простых отопительных котлов не приходится задумываться об удобстве управления климатом в доме. Чаще всего все регулировки на таких котлах сводятся к одной простой ручке выбора степени нагрева теплоносителя – здесь используется простая шкала с цифрами от 0 до 9. В осенние холода оборудование работает на единичке или двойке, а в крепкие морозы пользователи устанавливают ручку на более высокие цифры.

Таким образом, здесь используется простейший терморегулятор, ориентирующийся на температуру теплоносителя в системе. Требуемый уровень нагрева устанавливается вручную, а дальше в котле начинает работать простой термоэлемент на основе биметаллической пластины – он включает розжиг, обеспечивает подачу газа на горелку. Такая схема используется во многих простых моделях.

Более продвинутые котлы регулируют температуру степень прогрева помещений следующим образом:

Модели с выносным датчиком будут регулировать температуру именно того места, где установлен сам датчик.

  • По электронному датчику контроля температуры теплоносителя в системе отопления;
  • По выносному датчику температуры воздуха;
  • По температуре воздуха за пределами помещений;
  • По датчику, располагаемому в выносном комнатном терморегуляторе.

Погодозависимые датчики используются потребителями крайне редко – люди привыкли полагаться на собственные ощущения. Поэтому они выбирают контроль температуры теплоносителя или контроль температуры внутреннего воздуха.

Выносной терморегулятор для котла – это внешний управляющий модуль, устанавливаемый в произвольной точке домовладения или квартиры. Он включает в себя комнатный датчик температуры и органы управления. Основная функция этого миниатюрного прибора – отслеживание заданной температуры, основываясь на показаниях термоэлемента. С понижением температуры регулятор передает на котел команду включения отопления, а после достижения заданного значения отключает горелку.

Терморегуляторы для котлов отопления обладают и дополнительным функционалом:

  • Регулировка температуры в контуре горячей воды – не самый нужный регулятор, но в некоторых моделях он есть;
  • Задание дневного и ночного температурного режима – оборудование само понизит ночную температуру до установленной отметки;
  • Управление отоплением по заданной программе – терморегулятор будет включать и отключать горелку котла, ориентируясь на заранее введенные данные. Например, мы можем запрограммировать оборудование на неделю вперед;
  • Управление внешним оборудованием – это бойлеры косвенного нагрева, солнечные коллекторы и многое другое.

Благодаря выносной конструкции, терморегуляторы обеспечивают удобство управления работой котла отопления, который может стоять в каком-либо удаленном помещении – это кухня, ванная комната или подвал.

Функционал терморегуляторов варьируется в широких пределах. Самые простые модификации представляют собой одну-единственную ручку регулировки с механической шкалой. Более сложные приборы оснащаются несколькими регуляторами и электронными табло, на которых отображаются различные данные. Соответственно, и цены на такие приборы выше – они являются более продвинутыми, даря пользователям множество сервисных функций.

Как работают терморегуляторы для котлов отопления

Термостат для газового котла – это полноценный выносной пульт управления. Судите сами – если котел висит на кухне, то для того чтобы убавить температуру в отоплении, вам придется встать с дивана и посетить кухонное помещение. Если бы в комнате был установлен терморегулятор, достаточно было повернуть ручку или нажать на кнопку понижения температуры. Хуже всего, если отопительное оборудование смонтировано в труднодоступном месте – в этом случае без выносного пульта управления просто не обойтись.

В программируемых термостатах можно задавать различные температурные режимы для дня и ночи.

Основой любого терморегулятора для котла отопления является температурный датчик. Он анализирует температуру воздуха в обогреваемых помещениях, управляя работой горелки и прочих узлов. Выставив ручкой или кнопками +22 градуса, можно оставить технику в покое – она сама обеспечит достижение заданного температурного режима. Какой бы ни была температура наружного воздуха, температура в помещении будет держаться на одной и той же отметке.

Программируемый комнатный термостат устроен сложнее – здесь мы можем задать определенную программу работы отопления. Например, в дневное время выставляем +23 градуса, а в ночное время выставляем +20 градусов (при пониженной температуре сон будет более крепким и здоровым). Также мы можем задать температуру в контуре горячего водоснабжения или отрегулировать степень нагрева теплых полов.

Более сложный и продвинутый комнатный термостат для газового котла сможет работать сразу с несколькими отопительными контурами отопления, обеспечивая раздельную регулировку температуры.

Плюсы и минусы комнатных термостатов

Терморегулятор для котла отопления – это всего лишь удобное дополнение, обеспечивающее температурный контроль и управление различными сервисными функциями. Этот прибор не является обязательным узлом отопительной системы, в некоторых случаях можно обойтись и без него. Комнатный регулятор температуры удобен в больших домовладениях и в многокомнатных квартирах, когда котел может стоять слишком далеко – в этом случае температуру можно будет отрегулировать, например, из гостиной.

Давайте рассмотрим все достоинства терморегулятора для котла отопления:

Единожды настроив такой прибор вы сможете долгое время наслаждаться комфортной температурой в вашем жилище.

  • Обеспечивает соблюдение заданного температурного режима – вы сможете создать в квартире или в доме комфортную обстановку без дополнительных усилий;
  • Автоматизация работы отопительной системы – за это отвечает функция программирования;
  • Применение терморегулятора позволит снизить потребление газа котлом отопления – тем самым достигается экономия на коммунальных платежах.

К сожалению, не обошлось и без недостатков:

  • Проводной комнатный регулятор для газового котла требует прокладки кабеля – это легче сделать на этапе постройки дома, чем прокладывать его поверх сделанного ремонта;
  • Стоимость оборудования – продвинутые терморегуляторы стоят довольно дорого. В противном случае придется обойтись без дополнительных функций.

Недостатки не самые страшные, поэтому с ними можно мириться. В конце концов, за удобство нужно платить.

Основные виды термостатов

Термостат комнатный для котла отопления – штука нужная и удобная. Но в продаже этих терморегуляторов столько, что разбегаются глаза. Давайте посмотрим, чем отличаются друг от друга эти устройства и в чем заключаются особенности их работы в системах отопления. Для начала обсудим деление на электронные и механические модели – кстати, последние стоят заметно дешевле, но уступают по функционалу.

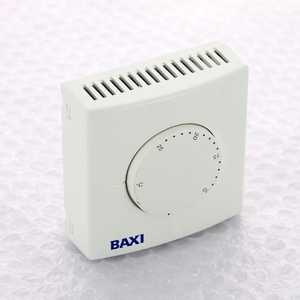

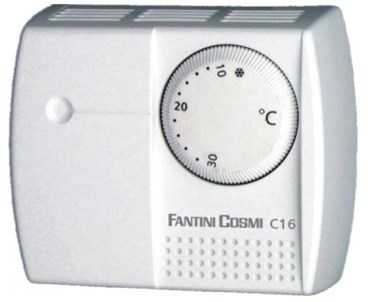

Механические модели отличаются простотой и надежностью.

Механический терморегулятор для котла отопления – это регулятор температуры с самым простым внутренним устройством. Внутри мы найдем простой термоэлемент на основе биметаллической пластины (иногда используются другие типы датчиков), управляющий сухими электрическими контактами. За установку температуры отвечает соответствующий регулятор. Благодаря простому устройству, оборудование отличается своей дешевизной. Но здесь отсутствует какая-либо автоматика.

Обратите внимание, что терморегулятор для котла отопления и комнатный механический термостат для котла отопления являются двумя разными приборами – первый представляет собой внутренний узел отопительного оборудования.

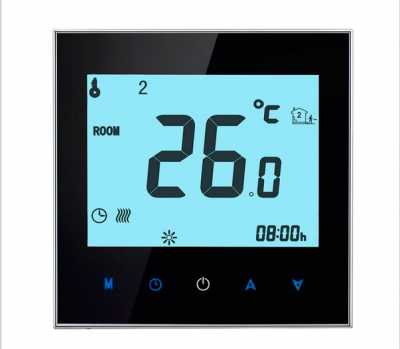

Электронный терморегулятор для котла отопления представляет собой более продвинутый прибор. Температурный контроль в нем обеспечивает точный электронный датчик, фиксирующий изменения температуры с точностью до десятых долей градуса. Самые простые модификации обладают минимальным набором функций – это контроль работы контура отопления. Более продвинутые модели порадуют мощным функционалом:

  • Контроль контура горячего водоснабжения;
  • Работа по программе;
  • Работа с теплыми полами;
  • Отображение даты и времени;
  • Дневной и ночной режимы работы отопления;
  • Ночная подсветка и многое другое.

Большинство представленных в продаже терморегуляторов для котлов отопления представлено именно электронными моделями – «механика» встречается в магазинах гораздо реже.

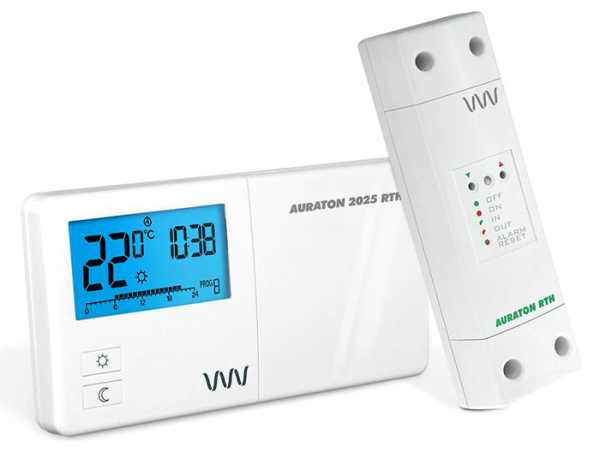

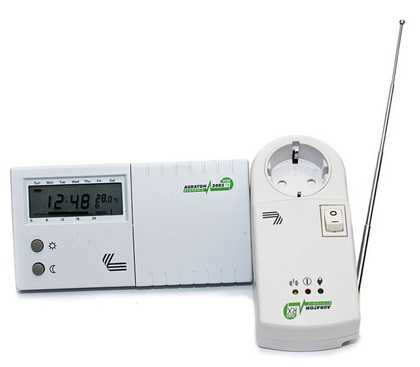

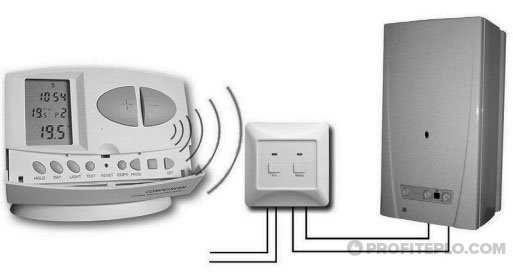

Беспроводные терморегуляторы очень удобны в установке, так как не требуют прокладки кабелей.

Терморегуляторы для котлов отопления подразделяются на проводные и беспроводные. Проводные модели отличаются более доступной ценой. Подключение терморегулятора к котлу выполняется с помощью двухпроводного кабеля – он прокладывается под штукатуркой или укладываемся в плинтусы или кабельные каналы. Оптимальное сечение каждого проводника составляет 0,75 кв. мм.

Беспроводной термостат – штука более интересная, так как не требует прокладки проводов. Радиус действия у этого прибора составляет до 100 метров в прямой видимости. В реальных условиях он падает в 1,5-2 раза за счет стен. Хуже всего сигнал проходит в квартирах, где стены бывают сделаны из железобетона. Зато не нужно прокладывать соединительный кабель, что актуально для построек, где уже сделан ремонт.

Популярные модели

Далее мы рассмотрим самые популярные модели комнатных терморегуляторов для котлов отопления.

Zilon ZA-1

Типичным представителем механической категории является термостат Zilon ZA-1. Это самая простая модель с релейным выходом, созданная для работы с оборудованием, поддерживающим подключение «механики». Диапазон срабатывания температурного датчика – от +10 до +30 градусов.

В данной модели используется газонаполненный датчик, управляющий сухими электрическими контактами. Термостат не рекомендован к установке в помещениях с повышенной влажностью.

Protherm Exacontrol

Комнатный терморегулятор для газового котла под названием Protherm Exacontrol создан для работы с отопительным оборудованием от одноименной марки. Но он может работать и с любыми другими котлами. Он регулирует температуру в диапазоне от +5 до +35 градусов, причем только в отопительном контуре. Для удобства работы прибор оснащен жидкокристаллическим дисплеем. Терморегулятор создан для тех, кому не нужен лишний функционал.

Более продвинутая модель Protherm Exacontrol 7 наделена функцией программирования – можно запрограммировать режимы работы на неделю вперед. Также есть некоторые различия в индикации, здесь она более расширенная.

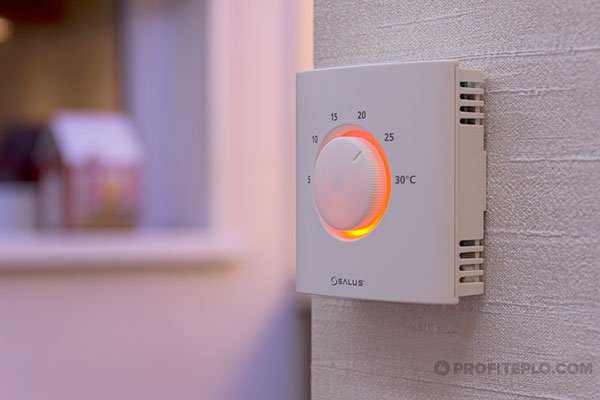

SALUS Controls VS20WRF

Из беспроводных комнатных терморегуляторов для котлов отопления мы можем выделить модель SALUS Controls VS20WRF. Это многофункциональный прибор, умеющий управлять сервоприводами. Он обеспечивает температурный контроль в диапазоне от +5 до +35 градусов, умеет работать по одной из заложенных в память программ, поддерживает подключение выносных датчиков. Для контроля текущего режима работы прибор оснащен большим жидкокристаллическим дисплеем.

Как установить терморегулятор

Купить подходящий термостат можно в любом магазине, торгующем теплотехникой. Они представлены сотнями модификаций, как простых, так и более продвинутых. После выбора и покупки подходящей модели можно приступать к установке. Далее мы расскажем, как подключить терморегулятор к котлу – в этом нет ничего сложного.

Правильная установка терморегулятора в жилом помещении.

Для того чтобы установить терморегулятор на котел, следует определиться с местом его установки. На прибор не должны попадать прямые солнечные лучи, он не должен располагаться в зоне сквозняков. Также необходимо проследить, чтобы рядом не было никаких отопительных приборов – в противном случае будет трудно добиться необходимой температуры. От терморегулятора к котлу отопления прокладывается двухпроводный кабель.

В случае с беспроводным оборудованием его достаточно прикрутить к стене в любом подходящем месте.

Далее нужно настроить терморегулятор – для этого необходимо снять или установить перемычку, располагающуюся на плате котла или в каком-то определенном его месте. Так, агрегат сможет понять, что он будет работать с выносным термостатом. После это приступаем к тестам, проверкам и программированию. При использовании беспроводной модели проводится ее сопряжение с котлом согласно прилагаемой инструкции.

Термодатчик для котла отопления, представляющий собой внутренний узел отопительного оборудования, устанавливается путем замены вышедшего из строя датчика.

remont-system.ru

Терморегулятор для газового котла: подключение и принцип рабты

Добиваясь комфортной температуры в доме, мы вручную управляем работой газового котла. Это регулирование очень относительно, поскольку мы выставляем на котле температуру теплоносителя. Стоит погодным условиям измениться в ту или иную сторону, как температура в помещениях понижается или повышается, надо опять регулировать нагрев теплоносителя на котле. Это касается всех газовых водогрейных установок, даже дорогих с высоким уровнем автоматизации. Избавиться от ежедневной беготни в котельную можно, если установить выносной терморегулятор для газового котла. Некоторые производители котельного оборудования поставляют его вместе со своими изделиями в качестве опции.

Как это работает?

В стандартной ситуации котельная установка производит нагрев воды до установленной температуры и никак не реагирует на то, что в доме становится жарко или холодно после перемены погоды. Даже суточные перепады уличной температуры дают о себе знать. Регулирование газового котла по теплоносителю — косвенное, чтобы регулирование было прямым, его надо осуществлять по температуре воздуха в помещениях. Для небольших одноэтажных домов достаточно установить в проходном помещении один комнатный терморегулятор, чтобы решить проблему.

Простейший термостат состоит из чувствительного элемента, который является исполнительным механизмом, и контактной группы с регулятором. Термоэлемент представляет собой закрытую капсулу (сильфон), внутрь нее чаще всего закачивают смесь газов, реже – жидкость. Суть в том, что этот заполнитель чувствителен к изменению температуры окружающей среды. При ее повышении газовая смесь расширяется, растягивает сильфон и перемещает шток, замыкающий контакты. Понижение температуры вызывает обратный процесс и контакты размыкаются.

Задача и принцип работы терморегулятора газового котла – в момент достижения необходимой комнатной температуры прекратить нагрев теплоносителя, а после ее понижения до нижнего значения возобновить работу. В самой простой схеме термостат замыкает два контакта, провода от которых проложены к отопительной установке и подключены к электромагнитному газовому клапану.

В рабочем положении последний постоянно открыт, при замыкании контактов термостата на клапан подается напряжение и он перекрывает топливный тракт главной горелки, пламя остается только на запальнике. После того как температура в помещении уменьшилась, с клапана снимается напряжение, он открывает газовую магистраль и горелка поджигается от запальника. При такой схеме работы подключение терморегулятора к газовому котлу выполняется, как показано на рисунке.

Как подключить терморегулятор к котлу

Виды дистанционных терморегуляторов

Для поддержания необходимой температуры в помещениях используются следующие регуляторы:

  • Простой терморегулятор с ручным указателем температуры и проводным подключением. Комплектуется проводами длиной до 30 м.
  • Регулятор с дисплеем и возможностью программирования в комплекте с проводами для подключения.
  • То же, со встроенным GSM – модулем для коммуникации с мобильным телефоном.
  • Автономный беспроводной регулятор.
  • Внешний беспроводной терморегулятор для газового котла, позволяющий управлять его работой в зависимости от погодных условий.

Последняя разновидность термостатов используется совместно с электронным блоком управления отопительной установки, имеющего такую функцию. Большинство ведущих зарубежных производителей предусматривают в своих изделиях эту возможность. Погодозависимый регулятор подключается к специальным контактам контроллера либо связывается с ним посредством радиомодуля. Такой способ регулирования считается наиболее эффективным, поскольку котельная установка реагирует на похолодание (или потепление) еще до того, как холод проникнет в дом и начнет понижаться температура в комнатах.

Задать необходимую температуру в доме можно, если поставить программируемый терморегулятор для котла с дисплеем. В зависимости от завода – изготовителя электронику прибора можно запрограммировать на неделю вперед или более, чтобы в разное время суток в доме выдерживалась требуемая температура. Функция дает возможность экономить топливо, поскольку нет смысла полноценно топить дом, когда в нем никого нет. То же касается и ночного времени суток, во время сна температуру можно понизить на несколько градусов, а к утру снова поднять.

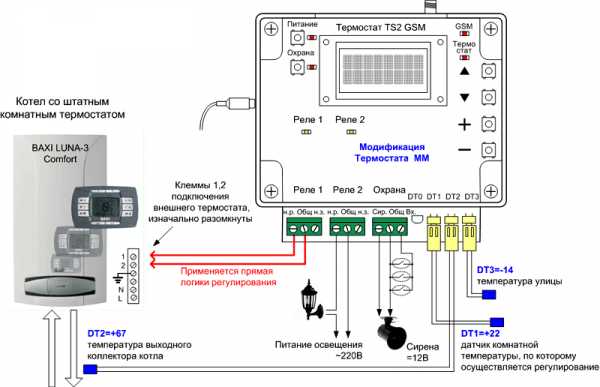

Терморегулятор с GSM – модулем может передавать информацию на ваш телефон с помощью текстовых сообщений. В газовых котлах ведущих европейских и южнокорейских производителей устанавливаются Wi – Fi модули, с помощью которых можно управлять работой агрегата через интернет. Поскольку контроллер таких отопительных установок связан с комнатным терморегулятором, то через сеть есть возможность дистанционно менять температуру в помещениях дома.

Появилась новинка в котельном оборудовании некоторых ведущих производителей. Для дистанционного управления всеми функциями агрегата разработаны специальные приложения, устанавливаемые на смартфон.

Беспроводные терморегуляторы для котлов оборудованы встроенным радиомодулем для связи с контроллером водогрейной установки. Удобство в эксплуатации и отсутствие длинных проводов – главные преимущества этих устройств. Недостаток заключается в том, что отопительные установки и терморегуляторы от разных производителей могут быть несовместимы между собой. Этим же недостатком страдают и регуляторы, подключаемые к котлам с помощью проводов. Проблема возникла вследствие обилия различных производителей электроники и газовой аппаратуры. По этой причине покупать прибор надо, проконсультировавшись со специалистом сервисной службы фирмы – изготовителя котла и терморегулятора.

Различная дополнительная автоматика для газовых котлов, в том числе и терморегуляторы, имеют все большее количество функций, их ассортимент постоянно расширяется. Некоторые модели с большим жидкокристаллическим дисплеем могут не только поддерживать температуру в помещении, но и управлять газогорелочным устройством совместно с электронным блоком котла. На дисплее можно увидеть значения температуры теплоносителя и наружного воздуха, а в случае нештатной ситуации или мелкой неисправности на экране появится код ошибки. Данные электронные устройства избавляют от необходимости часто посещать помещение топочной с целью проверки работы оборудования.

Заключение

Стоимость терморегуляторов нельзя назвать высокой, но с их помощью можно значительно экономить любое топливо, которое используется в вашей котельной для обогрева дома. При этом появляется дополнительное удобство эксплуатации всей системы отопления.

cotlix.com

механические, электромеханические и электронные терморегуляторы

Комнатный термостат для газового котла служит для контроля и поддержания температуры, а также позволяет экономичнее расходовать топливо. Установка этого устройства позволяет увеличить эффективность действия отопительного котла на 20−30% и упростить процесс его обслуживания. Существуют различные виды терморегуляторов, различающиеся способом установки и характеристиками.

Назначение и принцип действия

В состав системы отопления входит узел соединения с центральной сетью или греющее оборудование, радиаторы и трубы для разводки. Для поддержания оптимального уровня тепла нужно следить за работой котла, открывать или закрывать краны на батареях.

Система является инертной, что не дает возможности сохранять стабильную температуру на протяжении всего дня. При большей подаче газа в котел нагрев теплоносителя усилится, отдача тепла также увеличится.

Такой расклад удобен в холодное время года, но при потеплении в помещении становится слишком жарко. После загрузки топлива и нагрева воды снизить избыточный нагрев уже не получится, придется вручную отключать котел, открывать окна для охлаждения комнаты. При этом затраты на горючее также значительно возрастут.

Комнатный Термостат Нюансы Настройки

Комнатный терморегулятор для газового котла позволяет решить проблему и упростить работу по обогреву помещения, создав комфортный климат в доме. Устройство регулирует подачу тепла и поддерживает заданную температуру. В его состав входят следующие элементы:

  • настроечный блок;
  • клапан механического типа или электромагнитное реле;
  • термочувствительный элемент;
  • модуль управления.

Работа простых устройств регулируется механическими элементами и физическим изменением характеристик чувствительного к температуре датчика. Блока управления в таких приборах нет. Им также не требуется электропитание. Точность настройки и эффективность работы механических термостатов ниже, чем у моделей, которые нужно программировать. Но автономность от источника энергии позволяет им функционировать даже при перебоях напряжения.

Комнатный термостат для котла имеет следующий принцип работы:

  • Требуемая температура задается блоком управления.
  • Когда настроенные параметры достигаются, срабатывает датчик, котел отключается или закрывается клапан в отопительных трубах.
  • При снижении температуры воздуха обогреватели или оборудование котельной снова включаются.

При помощи электронного модуля можно проводить установку нескольких температурных значений для разного времени суток. Этот блок позволяет также установить выносной датчик снаружи помещения, терморегулятор будет работать, ориентируясь на его данные.

Виды термостатов

Самая простая разновидность термостата — арматура запорного типа с датчиком, установленная возле батареи на трубе. Клапан частично перекрывает поступление теплоносителя при достижении заданной температуры. Его повторное открытие происходит при охлаждении воздуха, и тепло начинает поступать в полном объеме.

Беспроводные управляющие блоки и датчики присутствуют в более продвинутых и сложноорганизованных моделях. Взаимодействие отдельных элементов происходит за счет передачи радиосигнала. При монтаже устройства отсутствуют провода, что улучшает эстетический вид конструкции и помещения в целом.

Разные типы датчиков, чувствительных к температуре, — основное различие между терморегуляторами. Некоторые элементы монтируются внутрь трубы, другие — на ее поверхность. Есть также модели настенного типа. Одни приборы замеряют нагрев теплоносителя, а другие — температуру воздуха. Выбор устройства определяется рядом характеристик:

  • типом котла;
  • необходимым набором функций;
  • схемой разводки, присутствующей в системе отопления;
  • размером свободного пространства в комнате.

Датчик для газового котла с Aliexpress .Установка датчика YKC B703.

Среди современных моделей часто встречаются котлы, в которых уже предусмотрена возможность подсоединения терморегулятора. При этом изготовитель оборудования указывает особенности установки элементов в техпаспорте.

Схема подключения, предполагающая регулировку термостатом функционирования нагревательного элемента (подачу топлива), является максимально эффективной для экономии запасов горючего. Такое расположение аппарата подходит для электрических и газовых котлов. Для твердотопливных приборов потребуется монтаж механического термостата непосредственно на трубу.

Регуляторы, расположенные на батарее, блокируют подачу воды при перегреве теплоносителя или слишком высокой температуре воздуха. Работа котла прекращается с запозданием, после срабатывания индивидуального термодатчика, установленного на нем.

Механические устройства

Комнатный термостат для котла отопления с механической структурой, при нагреве или охлаждении материала, меняет его характеристики. Этот прибор доступен по цене, прост и эффективен в работе, не зависит от наличия источника электропитания. Он монтируется на трубы отопительной системы.

Механическая модель состоит из нескольких элементов:

  • клапана;
  • штока;
  • термостатической головки;
  • накидной гайки;
  • шкалы для установки температуры;
  • фиксирующего кольца;
  • сильфона, наполненного жидкостью;
  • золотника;
  • механизма компенсации;
  • выхода для соединения с трубой.

Температурные изменения фиксируются при помощи реагентов. Жидкость нагревается, что приводит к расширению газа. Под возникшим давлением срабатывает запорный клапан. Охлаждение приводит к сжатию вещества и расслаблению пружины блокирующего элемента.

Термостаты этого типа обладают высокой погрешностью в настройке и пониженной чувствительностью. Для их активации необходимо изменение температуры более чем на 2 °C. Характеристики вещества в сильфоне снижаются со временем, что приводит к расхождению значений на ручке регулятора и реальных показателей.

Устройства также имеют довольно большие размеры. Многие модели определяют температурные показатели теплоносителя, но не замеряют уровень нагрева воздуха в комнате. Их сложно настроить под оптимальную температуру без погрешностей.

экономит ли газ термостат для газоваго котла?

Электромеханические приборы

Принцип действия этого комнатного датчика температуры для газового котла похож на работу механического аналога. Но здесь термочувствительным компонентом является пластина из металла. Она сгибается при нагреве и замыкает цепь. Охлажденная пластина принимает исходную форму. От контакта передается сигнал на управляющий блок горелок.

Существует другой тип электромеханических регуляторов, содержащих две пластины из металлов разных видов. Здесь термочувствительный компонент размещается в топке котла. Разность потенциалов, возникающая при изменении температуры, оказывает действие на электромагнитное реле, что приводит к смыканию или размыканию контактов. При этом включается или выключается поступление воздуха в отсек горения.

Электронные терморегуляторы

Эта категория комнатных регуляторов температуры для газовых котлов зависит от электропитания. Электронные устройства укомплектованы выносным датчиком для фиксирования показателей нагрева помещения, полнофункциональным управляющим блоком с дисплеем. Такие приборы обязательно устанавливаются на электрокотлы, так как без них работа нагревателей будет непрерывной. Терморегулятор содержит два основных элемента:

  • микроконтроллер;
  • датчик температуры.

Второй компонент замеряет показатель нагрева, а первый контролирует их значение и отправляет сигналы на снижение или повышение поступления тепла в комнату. Контроллер принимает от сенсора цифровой или аналоговый сигнал. От этой зависит вид терморегулятора. Аналоговые приборы во многом похожи на механические модели, но отличаются более высокой точностью показаний и настройки.

Цифровые термостаты являются самыми продвинутыми в технологическом плане. С их помощью можно задавать четкий алгоритм регулирования подачи тепла. К ним подключается большое число различных уличных и комнатных датчиков.

Для большинства электронных моделей доступно управление через смартфон или ИК-порт в дистанционном режиме. Это позволяет задавать определенные настройки, находясь вне помещения. Например, можно включить обогрев перед уходом с работы, и к моменту приезда в доме уже будет комфортная, теплая обстановка.

Gas Service – Как термостат для котла экономит газ?

Способы подключения

Подсоединение комнатного термостата может проводиться тремя способами:

  • подключением напрямую к котлу;
  • монтажом на циркуляционный насос;
  • установкой на входную трубу радиатора с теплоносителем.

Два первых варианта не снижают степень проходимости воды по трубопроводу. Гидравлическое сопротивление остается неизменным, и в магистрали отсутствуют какие-либо заслонки и запоры. Устройство регулирует функционирование котла или насоса, не взаимодействуя напрямую с водой.

Гидравлическое сопротивление увеличивается при монтаже термостата на центральную трубу или батарею. Теплоноситель замедляет свое движение даже при максимально открытом клапане. Обычно такая установка проводится на этапе планирования всей системы отопления, где учитываются все нюансы размещения и работы элементов.

Третий тип подключения нежелателен для монтажа на однотрубную систему отопления, так как при сигнале датчика будет перекрыта вся система подачи теплоносителя, и в удаленных от котла комнатах станет заметно прохладнее.

Терморегулятор подключается к входной трубе радиатора через байпас, что позволяет перенаправить воду в обход батареи при срабатывании контроллера. Неостывший теплоноситель будет отправляться назад в котел. Таким образом, на нагрев воды будет затрачиваться меньше топлива.

Место установки термодатчика должно соответствовать следующим критериям:

  • быть скрытым от прямого попадания солнечных лучей;
  • не перекрываться шторами или декоративными элементами;
  • находиться на высоте 1,2−1,5 м от пола;
  • быть удаленным от радиаторов, окон и дверных проемов.

Неправильный монтаж может привести к выдаче ложных показаний. Из-за этого возникает риск перегрева теплоносителя и воздуха в помещении, что повлечет за собой проблемы в работе котла.

Установка термостата для газового котла — хороший способ оптимизации работы отопительной системы, снижения затрат на обслуживание и приобретение топлива, а также уменьшения износа греющих элементов. Расходы на прибор окупятся за одну зиму. Разнообразие моделей позволяет выбрать подходящий вариант для конкретного типа помещения.

Как подключить термостат к газовому котлу! Подробная инструкция!

oventilyacii.ru

Чем хорош комнатный термостат для газового котла: выбираем лучший

Чем хорош комнатный термостат для газового котла

Автономный способ отопления помещения пользуется все большей популярностью не только в частных домах, но и в обычных квартирах. Одно- и двухконтурные котлы Baxi или Protherm, Ferroli, Vaillant и других компаний, работающие на газе, позволяют не только обогреть жилище, но и не испортить своим внешним видом интерьер вашего дома.

Все предметы, прилагаемые к этим замечательным отопительным приборам многие считают ненужной ерундой и называют «аксессуарами», без которых вполне можно обойтись. Котел нагревает воду до необходимых значений, затем, когда теплоноситель остывает, он включается снова и доводит температуру воды до нужного вам уровня.

Уровень этот определяете вы сами, а задача прибора — включаться каждый раз, чтобы поддерживать заданную вами программу. Котел настраивается вами вручную и «отвечает «за прогрев воды, а температура воздуха в помещении — не его задача.

Что же делать, если вдруг от солнечных лучей воздух прогреется выше заданной нормы, или в холодную погоду остынет до дискомфортных температур?

Есть два варианта развития событий:

Вариант первый — ничего не предпринимать и позволить котлу самому, включаясь и выключаясь бессчетное количество раз, подогревать теплоноситель.

Вариант второй — приобрести прибор, который носит название термостат комнатный для газового котла, тем самым гарантировать тепло и уют своему дому и уберечь от быстрого износа довольно дорогостоящий обогревательный прибор, в данном случае котел.

Механический комнатный термостат

Комнатный термостат или терморегулятор уж никак нельзя отнести к ненужным аксессуарам, т.к. этот прибор регулирует работу котла и обеспечивает прогрев не воды, а воздуха, а за это, как вы помните котел ответственности не несет.

Вода остывает гораздо быстрее воздуха и котлу для поддержания необходимой температуры нужно включаться примерно один раз в десять минут. Насос прибора в таком режиме работает не переставая и изнашивается достаточно скоро.

А что происходит с котлом, к которому подключен термостат комнатный? Давайте разберемся, чтобы сделать вывод о нужности этого прибора или о его полной бесполезности.

Принцип работы комнатного термостата

Термостат комнатный — это современный компактный прибор, позволяющий контролировать и регулировать температуру воздуха в помещении, значение которой вы определяете сами. В некоторых европейских странах, например, этот прибор считается обязательным к установке в любом доме, а уж как европейцы умеют экономить буквально на всем, пояснять, я думаю, не нужно.

Так вот, при понижении температуры воздуха хотя бы на 0,5 градуса терморегулятор дает сигнал котлу на включение, и тот, соответственно подогревает воду, поднимая температуру воздуха до нужных цифр.

Если же температура держится на уровне определенных вами показателей, котел не включается, сберегая газ и электроэнергию настолько, что окупаемость самого прибора наступает очень быстро.

Счета за газ и электричество постоянно удивляют нас в плане роста, и, думаю, ни для кого не будет лишним сэкономить до 25-30 процентов семейного бюджета только на работе термостата. Вот такой это «аксессуар»!

А работа котла? Представляете, во сколько раз его циркуляционному насосу нужно будет включаться реже, если терморегулятор будет контролировать работу вашего отопительного оборудования? Срок эксплуатации котла увеличивается вдвое.

Определим преимущества комнатного термостата:

— прибор удерживает нужную температуру в доме, создавая атмосферу уюта и комфорта;

— при подключении термостат отпадает необходимость в постоянном контроле работы котла и ее регулировании;

— экономия денежных средств и быстрая окупаемость прибора.

Основные типы термостатов

Комнатные термостаты можно разделить по способу воздействия на отопительное оборудование (в данном случае газовый котел) и по количеству и качеству выполнимых ими функций.

По способу регулирования термостаты делятся на 2 вида:

— проводные;

— беспроводные.

Для первого вида необходимо соединение прибора непосредственно с котлом, а термостаты второго вида осуществляют контроль за его работой с помощью сигнала радио.

В беспроводном термостате располагаются сразу два устройства, одно рядом с прибором, другое в комнате, из которой будет вестись термоконтроль. Связаны устройства друг с другом радиосигналом.

Комнатный термостат для котла Baxi

Блок, расположенный в комнате, оснащен дисплеем, на котором вы обозначаете нежную вам температуру воздуха в помещении, т.е. программируете его работу. Именно поэтому такие виды термостатов называют программаторами.

Особенности комнатных термостатов для котлов

По набору осуществляемых функций, терморегуляторы также делятся на два вида:

— простые или механические;

— программируемые.

Простые комнатные термостаты обладают одной функцией — они удерживают необходимую температуру воздуха, то есть выполняют главную свою роль. Программируемые термостаты способны вмешиваться в работу котла даже на расстоянии.

Вы можете задать программу такому прибору на неделю и месяц вперед, вы можете менять температуру с дневной на ночную, вы можете запрограммировать прибор таким образом, что дом будет встречать вас теплом именно в момент вашего прихода после работы или после долгой командировки.

Если вы уже решили приобрести комнатный термостат для котла, но не гонитесь за дороговизной, начните с самой простой модели, и только тогда, когда поймете, что прибор вам действительно необходим, приобретайте более сложную конструкцию.

А еще проанализируйте условия вашего помещения: бывает такое, что проводные приборы просто нельзя подключить в данном помещении, тогда ваш выбор будет ограничен только беспроводными термостатами.

Механический комнатный термостат для газового котла

Рекомендации при выборе и установке

При покупке прибора получите квалифицированное разъяснение специалиста и воспользуйтесь некоторыми советами:

1. Лучше, если вы приобретете термостат той же фирмы-производителя, которой изготовлен ваш газовый котел. В этом случае монтаж и установка будут осуществлены легче и контроль за газовым оборудованием будет надежней. Хотя многие покупают и разные приборы, которые успешно функционируют достаточно долго и хорошо.

2. Обязательно учитывайте размер помещения, в котором будет установлен прибор и величину температуры, которую он будет контролировать.

3. Будет совершенно не лишним, если в помещении, оборудованном терморегулятором, будет дополнительно проложен слой теплоизолятора, в этом случае экономия ваших материальных средств значительно увеличится.

4. Поскольку термостат комнатный «отвечает» за температуру воздуха в помещении, то в его использовании существует ряд ограничений, которые перечислим ниже:

— не устанавливайте прибор рядом с предметами, препятствующими свободной циркуляции воздуха;

— не закрывайте его элементами декора-полочками, занавесками и т.д.

Программируемый термостат для газового котла

Подключение термостата к газовому котлу своими руками

По принципу работы термостат комнатный очень напоминает автомобильный, но, к сожалению, последний не может отключить двигатель внутреннего сгорания, а комнатный термостат в нужный момент отключит газовый котел, не дав ему возможности перегреть воздух в помещении.

Многих останавливает тот факт, что для установки термостат необходимо вызывать грамотного специалиста, но это совершенно необязательно. Вы можете спокойно установить прибор своими руками, если примите во внимание некоторые рекомендации:

— приступая к работе, необходимо слить всю воду из системы путем открытия входного клапан;
.
— осуществите продувку и отключите адаптер;

— затяните гайки, расположенные между адаптером и клапаном, следя за сохранностью резьбы.

Основное правило эксплуатации термостата комнатного — это оберегание его от любых механических повреждений, т.к. при этом можно повредить очень чувствительные элементы датчиков приборов.

Для каждого помещения нужен отдельный терморегулятор, учтите этот факт при расчете финансовых средств, которые вы предполагаете выделить на покупку из своего бюджета.

Для каждой комнаты устанавливается своя температура — более высокая для детской, чуть более низкая для спальной и т.д. Следите, чтобы двери между комнатами были плотно закрыты, иначе работа прибора будет затруднена. Смотрим видео.

Производители и цены

Что касается цены на термостаты, то, например, самый простой прибор для котла фирмы Baxi или Protherm, обойдется вам в 35-45 долларов. При нынешнем курсе дороговато, но не забывайте, что прибор окупит себя достаточно скоро, и экономия средств за электроэнергию и газ тоже будет ощутимой. Выбор за вами!

Читайте также:

teplomex.ru

зачем нужен и как выбрать – Stroim24.info

При отоплении дома газовым котлом всегда актуален вопрос сокращения расходов на электроэнергию и топливо, увеличения или продления срока службы оборудования, поддержания комфортной температуры. Термостат для газового котла позволяет контролировать работу обогревательного устройства, обеспечивая уют в жилище.

Комнатный термостат для газового котла

Виды терморегуляторов

Приборы для управления режимами работы котлов разделяются на два основных типа:

  • проводные — регулятор подключается к контроллеру посредством проводного соединения;
  • беспроводные — регулируют процесс отопления дома от подачи радиосигнала.

Функционально комнатные термостаты для отопления бывают:

  • простыми;
  • программируемыми;
  • с функцией гидростата.

Простые устройства способны лишь поддерживать стабильной заданную температуру в помещении, не оказывают прямого влияния на сокращение потребление газа.

Программаторы обладают целым рядом функций:

  • дистанционное управление параметрами работы котла;
  • установка и настройка дневного и ночного режимов работы оборудования;
  • программирование работы системы отопления по дням недели;
  • значительное снижение расхода топлива.

Функция гидростата позволяет контролировать влажность в помещениях, снижать или увеличивать его в зависимости от предпочтений и желания владельца.

Проводные устройства отличаются надежностью и простотой конструкции, низкой стоимостью, продолжительным сроком службы. Терморегулятор для котла отопления такого типа способен поддерживать лишь один температурный режим, устанавливающийся изменением положения, размещенной на лицевой стороне, ручки. На большинстве устройств диапазон возможных температур — 10-30°С.

В зависимости от марки подключение комнатного термостата к питанию может осуществляться от электросети, напрямую от контроллера котла либо от элемента питания.

Разновидность беспроводных терморегуляторов

Главным недостатком такого типа приборов является то, что возможна установка только одного значения температуры. Для ее изменения необходимо переустановить ручку в другое положение. Помимо этого, определенные неудобства причиняет прокладка кабеля, потому установку проводного термостата к газовому котлу лучше выполнять во время отделочных работ и монтажа отопительной системы.

Если система отопления уже установлена, удобнее поставить беспроводной программируемый термостат для газового котла, при монтаже которого не будет нарушена эстетика интерьера.

Беспроводной термостат для газовых котлов состоит из двух блоков. Один из них ставится у отопителя и подсоединяется к газовому клапану или контроллеру при помощи клемм. Другой устанавливается в комнате, из которой планируется осуществление контроля за работой котельного оборудования.

Связь между блоками осуществляется по радиоканалу. Контрольный блок для удобства пользования оснащается миниатюрной клавиатурой и небольшим ЖК дисплеем.

Беспроводной регулятор температуры для котла отопления устанавливается просто и быстро, не требует каких-либо существенных затрат на приобретение крепежных деталей.

Существенным недостатком приборов такого типа является ограниченный ресурс батарей, которые необходимо периодически менять. При отключении прибора от питания датчики перестанут передавать сигнал котлу отопления, который будет ориентироваться только на показания своих измерителей и чрезмерно нагревать теплоноситель.

Все современные терморегуляторы для котлов отопления, работающие от элементов питания, имеют функцию предупреждения о состоянии заряда батареек.

Комнатный термостат для газового котла позволяет полностью автоматизировать процесс управления отоплением.

Назначение и принцип работы

Газовые котлы работают циклически. При установке автоматики подача газа и включение горелки происходит лишь в случае снижения температуры теплоносителя до установленного потребителем значения. Если датчики отсутствуют или неисправны, необходимо настроить отопительную систему вручную, изменяя ее параметры в ту или иную сторону на протяжении всего холодного периода. Но даже при ежедневной ручной регулировке стабильность температурного режима в помещениях дома гарантировать нельзя.

Принцип работы комнатного термостата

Комнатный термостат для котла отопления применяется для установки и поддержания заданного пользователем режима.

Терморегулятор работает по следующему принципу. Датчик температуры воздуха позволяет настроить терморегулятор таким образом, чтобы газовый отопитель включался лишь в момент выхода температуры ниже или выше установленного передела температуры и только на требуемый промежуток времени. Если для котла главным параметром является температура теплоносителя, то для термостата — температура воздуха в помещении, в котором он установлен.

Задав минимально комфортную для себя температуру, можно больше не тревожиться о контроле за работой котла. Как только температура воздуха опустится ниже заданного предела, выносной терморегулятор для газового котла автоматически запустит отопитель и насос. Такой же принцип работы реализуется и при повышении температуры воздуха в комнате — котел автоматически отключается.

Выбор устройства

Терморегулятор — вещь не самая дорогая, но и не дешевая. На современном рынке представлено большое количество марок этих устройств от различных производителей, благодаря чему можно подобрать требуемый прибор, как по характеристикам и функционалу, так и по стоимости.

Если главным критерием для вас является стоимость, то лучше остановиться на проводном электронном варианте. Такие приборы технологичны, отличаются хорошим откликом, а надежность их не зависит от окисляющихся клемм, чем часто грешит механический комнатный термостат.

Если при выборе для вас решающее значение имеет экономия энергоресурсов, а вместе с ними в ближайшем будущем и собственных средств, то приобрести следует программируемый прибор. Такой термостат, включающийся и отключающийся строго в установленные владельцем часы, снижает температуру в комнатах, когда никого нет дома, и позволяет значительно сократить расходы на отопление. Программируемые устройства, как правило, обладают несколькими недельными и суточными режимами.

Программаторы позволяют максимально упростить и оптимизировать работу системы отопления, потому необходимо внимательно присмотреться не только к ним, но и к котлам для энергонезависимого теплоснабжения.

Если ремонт в доме уже сделан, а желания штробить стены под каналы для проводов нет, выбор в пользу беспроводного термостата с датчиком температуры воздуха очевиден.

Беспроводной программатор с датчиком температуры воздуха

При покупке нужно обязательно проконсультироваться у специалиста и самостоятельно ознакомиться с отзывами по тем или иным моделям устройств.

Многие производители котлов также рекомендуют покупать термостат их же марки, объясняя это тем, что установка и монтаж устройства в таком случае пройдет намного быстрее и проще, а контроль за отопительным оборудованием будет надежней. Например, для газового котла Baxi необходимо приобрести и термостат такого же бренда. На практике же различные приборы никак не конфликтуют друг с другом и никаких проблем с их взаимным подключением и последующей работой не возникает.

Выбирая термостат, необходимо учесть и площадь помещения, в котором он будет установлен, не менее важен и диапазон желательных температур.

Цена самых простых устройств составляет порядка 40 долларов. Несмотря на то, что стоимость приборов достаточно высока, нельзя забывать об экономии средств в связи со снижением расхода газа — термостат окупит себя в скором времени.

Советы по эксплуатации

Первый и, наверное, самый важный совет — до подключения проводного термостата нельзя начинать ремонтные работы в комнате, в противном случае, внутреннее убранство может быть безнадежно испорчено. Дело в том, что чаще всего прокладку проводов выполняют в толще стен, для чего в них создаются специальные канавки — штробы, а при уже завершенном ремонте, штробление может оказаться достаточно серьезной и неприятной проблемой.

Монтаж термостата необходимо выполнять с учетом того, что для корректной работы устройства необходимо наличие свободного пространства вокруг него. Перед тем как подключить комнатный термостат, следует убедиться, что рядом нет никаких помех либо препятствий, затрудняющих свободный доступ к нему. Размещение устройства рекомендуется в местах, в которых отсутствует мебель либо другие громоздкие предметы интерьера, а также различные украшения — ковры, мебель, декоративные предметы обихода.

Механический термостат закрепленный на стену

Подключить комнатный термостат к газовому котлу проводного типа и установить его в комнате вовсе не сложно. Самое главное — в точности соблюдать рекомендации производителя и не отступать от инструкции и схемы, прилагаемой к устройству. Способ подсоединения кабеля при этом зависит от марки и вида термостата.

Для установки прибора лучше всего подходит самое холодное жилое помещение в доме или комната, в которой часто собираются домочадцы. Нельзя устанавливать терморегулятор рядом с бытовой техникой и отопительными устройствами, а также в местах, в которых велика вероятность воздействия на прибор прямых солнечных лучей.

Не рекомендуется монтаж устройства в комнатах, в которых установлены радиаторы отопления с термоголовками. Такие вентили лучше заменить на обыкновенные с выполнением регулировки вручную.

При эксплуатации термостата следует придерживаться нескольких нехитрых правил, позволяющих снизить расходы на отопление:

  • покидая помещение надолго, снижайте температуру термостата до минимума;
  • в ночное время выставляйте температуру на 3-4 градуса ниже, чем днем, а просыпаясь, поднимайте температуру и прогревайте помещения. Регулирование комнатной температуры выполнять намного проще, если купить терморегулятор программируемый;
  • прибор необходимо постоянно поддерживать в рабочем состоянии, не дожидаясь выключения, следует заблаговременно менять элементы питания.

Вывод по теме

Применение комнатных регуляторов температуры позволяет создать максимально комфортные условия для пребывания в помещениях и эксплуатации отопительного оборудования, заметно сэкономить за счет снижения расхода газа. Установленный в комнате температурный датчик чутко реагирует на все изменения, увеличивая или снижая подачу тепла, подавая сигнал на контроллер отопителя.

Однако следует знать, что экономия топлива возможна только после выполнения мероприятий, направленных на сокращение теплопотерь дома. В противном случае расход может возрасти, так как термостат не сможет остановить котел, пока не будет достигнута заданная владельцем температура воздуха.

Видео по теме:

Поделитесь с друзьями в соц.сетях

Facebook

Twitter

Google+

Telegram

Vkontakte

Рекомендуем ознакомиться

stroim24.info

правила выбора и самостоятельный монтаж

Конечным итогом установки автономной отопительной системы является получение максимального теплового комфорта для проживающих в доме людей. Помимо выбора котла, будущий владелец должен позаботиться о приобретении минимального набора автоматики, в который входит комнатный термостат для котла отопления. Что это за прибор, какова его роль в создании комфортного микроклимата в помещении, будет рассказано в этой публикации.

Зачем воздушный терморегулятор отопительному котлу?

Все счастливые обладатели автономного отопления знают, что котел – это прибор, который посредством сжигания топлива нагревает воду, циркулирующую в системе отопления. Отопительный котел работает не постоянно, а циклически: нагрел теплоноситель до определенной температуры – отключился. Остыл теплоноситель на несколько градусов – котел включился. Настройка температуры теплоносителя производится владельцем вручную, терморегулятором, который является неотъемлемой частью любого современного отопительного котла, независимо от его производителя и функционала оборудования.

Данная система терморегуляции имеет несколько достаточно серьезных недостатков:

  1. Первое неудобство  состоит в том, что при изменении погоды владелец автономной отопительной системы каждый раз вынужден посещать топочное помещение и выставлять на котле новые значения температуры. Это не всегда удобно, особенно если котел установлен в отдельно стоящем топочном помещении.
  2.  Для того чтобы поддерживать выставленную пользователем температуру, котлоагрегат достаточно часто включает и отключает горелку. Это приводит к увеличению расхода топлива и выработке ресурса оборудования.

Для решения этих проблем большинство производителей климатической техники рекомендует использовать комнатные термостаты для газового котла. Иногда в сети можно встретить названия этого устройства как: воздушный термостат, программатор или датчики комнатной температуры.

к оглавлению ↑

Принцип работы терморегулятора

Простейший комнатный терморегулятор – это электромеханический прибор, «сердцем» которого является термочувствительный элемент, заполненный газом, расширяющимся при  повышении температуры воздуха. При достижении определенной пользователем температуры воздуха в помещении, где установлен прибор, термочувствительный элемент размыкает контакты, которые связывают устройство с отопительным котлоагрегатом. Данное действие является сигналом для автоматики котла либо для газового клапана, которые отключают горелку или переводят ее в поддерживающий режим. Все зависит от модели и конфигурации отопительного оборудования.

При остановке котла, теплоноситель в контуре остывает. Естественно, это приводит к снижению температуры воздуха в помещении, при этом термоэлемент замыкает контакты, и контроллер отопительной установки вновь запускает горелку.

Преимущества применения комнатного термостата в следующем: комфорт в отапливаемом помещении зависит от температурно-влажностных характеристик воздуха, а не температуры теплоносителя в батареях. Воздух остывает гораздо медленнее, чем вода. Именно поэтому при использовании комнатного терморегулятора, происходит поддержание наиболее комфортной для обитателей температуры в помещении при значительном снижении числа запуска отопительного котла.

 Другими словами: используя воздушный термостат, вы увеличиваете ресурс оборудования и получаете комфортный микроклимат в жилище, избавляясь от частой подстройки параметров работы котлоагрегата, экономя средства на отплату использованного топлива. Многочисленные наблюдения показывают, что при использовании датчика комнатной температуры экономия средств на содержание системы автономного отопления, составляет в год до 35%.

к оглавлению ↑

Типы комнатных терморегуляторов

Все типы воздушных термостатов можно разделить на две большие категории:

  1. Устройства, которые для связи с отопительной установкой используют кабель.
  2. Беспроводные терморегуляторы, в которых для связи с котлоагрегатом используется радиоканал.

Проводные устройства условно делятся на механические и электронные. В механических, за управлением работой котельной установки отвечает термочувствительный элемент, пример которого рассматривался выше. В электронном термостате для котла, за управление последним отвечает термодатчик.

Беспроводные устройства состоят из двух модулей: первый устанавливается непосредственно возле котлоагрегата и подключается кабелем к его клеммам. Второй модуль монтируется в отапливаемое помещение. На нем располагается информативный ЖК-дисплей и цифровую клавиатуру для настройки параметров. Между собой, контроллер и исполнительный модуль связываются по радиоканалу, частота которого не влияет на работу другой электронной техники в доме.

Беспроводную группу терморегуляторов можно условно разделить на простые устройства, работа которых заключается только в отключении и включении аппаратуры отопления при достижении пиковых температур, и недельные программаторы, на работе которых остановимся более подробно.

Недельный программатор – это современное многофункциональное устройство, которое умеет не только следить за поддержанием зафиксированной температуры, но и имеет возможность почасового и недельного программирования теплового режима. Большинство моделей программаторов – энергонезависимы и могут работать за счет встроенных аккумуляторных батарей.

Сегодня, на отечественном рынке климатической техники появились gsm термостаты для котлов отопления. В данные приборы устанавливается одна или две сим карты, благодаря чему у владельца автономной системы отопления появилась возможность управлять работой котла дистанционно, посредством использования смартфона или планшетного ПК.

Отступив от темы, хотим сообщить, что нами были подготовлены сравнительные обзоры по газовым котлам. Ознакомиться с ними вы можете в следующих материалах:

к оглавлению ↑

Установка термостата своими руками

Хотя по законодательству все работы с газовым оборудованием должны выполняться сертифицированными специалистами, установить комнатный термостат самостоятельно сможет любой домашний мастер, имеющий навыки работы с отверткой. Рассмотрим этапы выполнения работ на примере настенного газового котлоагрегата.

  1. Обесточьте устройство.
  2. Снимите внешнюю крышку с отопительной установки. Как правило, она демонтируется вывинчиванием 4 саморезов, закрепленных с нижней части устройства.
  3. Открутите винты, фиксирующие блок управления.
  4. Снимите крышку с блока управления. Задача добраться до управляющей платы.
  5. На плате вы увидите перемычку между контактами «ТА», которую нужно демонтировать.
  6. Вместо перемычки подсоедините двужильный изолированный кабель (лучше медный) с сечением проводника 0,5 – 0,75 мм2.

Напряжение, которое выходит из управляющей платы на кабель подключение термостата – неопасное, 24 V. Но, при работе с электричеством соблюдайте все правила техники безопасности!

  1. Соберите блок управления и установите крышку котла в обратной последовательности.
  2. Подключите термостат к кабелю согласно инструкции к устройству.

Совет! Если вы подключаете комнатный термостат, на клеммной колодке которого более 2 контактов, используйте те, которые обозначают нормально разомкнутый контакт. (Н, NO). В приборах из Поднебесной контакты могут обозначаться цифрами 1; 2; 3. Определить нормально разомкнутый контакт можно при помощи тестера.

Видео по подключению термостата к отопительному котлоагрегату:

к оглавлению ↑

Советы по выбору

  1. Если вы стеснены в средствах, то приобретайте простой, проводной, электронный терморегулятор. Такие устройства более технологичны, с лучшим откликом, и качество их работы не зависит от окисляющихся на воздухе контактов, как в механических аналогах.
  2. Если вы озабочены экономией энергоресурсов, а вместе с этим и собственных средств, приобретайте недельный программатор. Данное устройство позволит значительно снижать температуру в помещении, а соответственно и частоту включения котельной установки в часы, когда все домочадцы на работе.
  3. Если вы уже сделали ремонт, и нет никакого желания штробить стены для прокладки кабеля, то приобретайте беспроводные воздушные терморегуляторы.

В принципе, любой комнатный термостат походит к любому настенному газовому котлу. Однако производители котлов настоятельно рекомендуют подключать воздушные терморегуляторы только одного бренда. Например, по заявлениям производителя, комнатный термостат для газового котла baxi должен быть только этой торговой марки. Это маркетинговый ход для привлечения большего количества покупателей!

ventilationpro.ru

Регулятор температуры для котла отопления газового – Как выбрать терморегулятор для котла отопления

Отправить ответ

avatar
  Подписаться
Уведомление о
