Сборка измельчителя травы для сада своими силами

Одной из проблем, сопровождающих садоводов и огородников на протяжении жизни является необходимость утилизации травы, сорняков, а так же опадающей листвы. Издавна владельцы земельных участков научились получать из растительных остатков замечательное удобрение – компост. При этом для улучшения его качества желательно, чтобы исходное сырье имело небольшую фракцию. Для этого предлагаем  изготовить своими руками несложное приспособление – измельчитель для травы. Он может быть полезен и тем, кто занимается разведением домашней птицы.

Основу конструкции измельчителя составляет обыкновенный триммер, имеющийся в наши дни практически на многих садовых участках. Но в отличие от его традиционного положения, в приспособлении этот инструмент работает снизу вверх.

Основные материалы

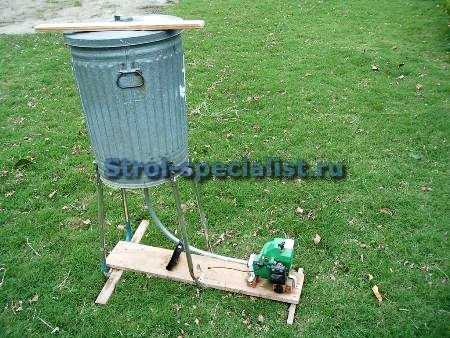

Как видно из приведенного фото, для работы над измельчителем следует приготовить:

  • емкость металлическую или пластиковую объемом не менее 50 литров;
  • несколько металлических трубок диаметром не менее 1/2 дюйма;
  • около 1 кв. м прочной стальной сетки с небольшими ячейками;
  • кусок доски достаточной ширины. Вместо нее подойдут и влагостойкая фанера или ДСП с последующей влагозащитной обработкой.
  • приготовьте прочные хомуты для крепления конструкции к основанию;
  • несколько обрезков деревянных брусков, саморезы;
  • триммер любого производителя со сменными рабочими насадками.

Из инструментов вам понадобятся:

  • электролобзик с пилкой по металлу;
  • шуруповерт или отвертка;
  • электродрель;
  • слесарный молоток с бойком от 0,5 кг;
  • небольшая наковальня или правильная плита.

Подготовка емкости измельчителя

Работу над приспособлением начинаем с доработки емкости измельчителя. Для этого на дне снаружи необходимо выполнить разметку четырех отверстий в виде четырехугольных трапеций с закругленными углами, расположенными по периметру. Просверлив в каждом из сегментов отверстие диаметром 10 мм, выпилите электролобзиком необходимые элементы. Для распила пластика и металла рекомендуем использовать специальные пилки с мелким частым зубом. После этого обработайте кромки отверстий наждачной бумагой, наклеив ее на деревянный брусок подходящей формы и размера.

В центре дна также необходимо просверлить или выпилить отверстие, в которое будет вставлен рабочий вал триммера.

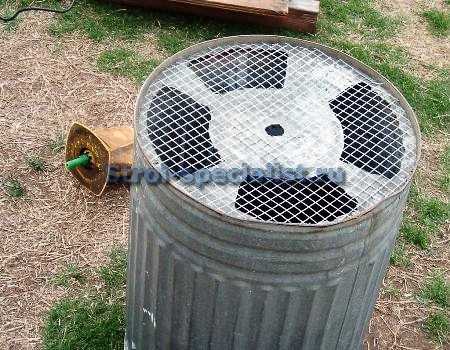

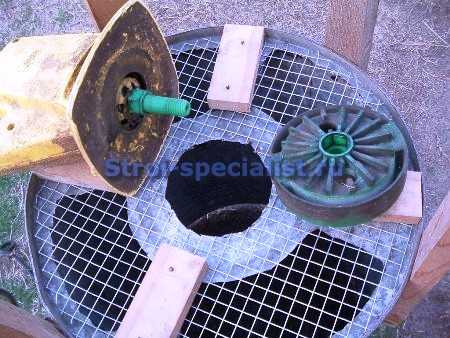

Из стальной сетки вырежьте круг, диаметр которого равен диаметру дна емкости.

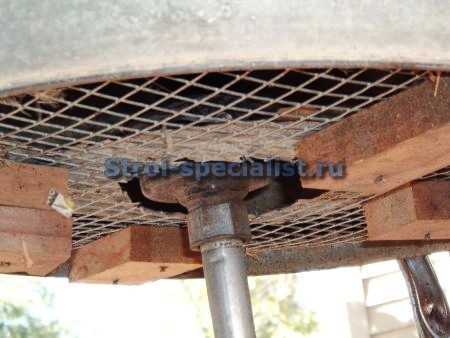

Для работы приспособления необходимо надежно закрепить сетку у дна. С этой целью используйте четыре обрезка досок хвойных пород и несколько саморезов с широкими шляпками. Наложите доски на перемычки между сегментами и вверните саморезы в дно бака изнутри. Таким образом, притянутый к емкости пиломатериал надежно зафиксирует сетчатую мембрану.

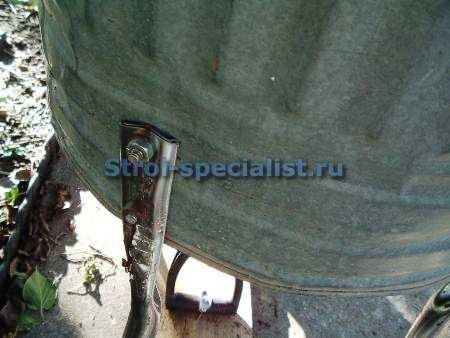

С целью оптимизации работы измельчителя для травы, удобства в его обслуживании рабочую емкость лучше расположить на небольшой высоте относительно основания приспособления. С этой целью будем использовать трубчатые опоры, которые несложно изготовить самостоятельно.

Для этого понадобятся два полутораметровых обрезка прочной стальной или алюминиевой трубы. Согните их П-образно с помощью трубогиба или слесарных тисков. Торцы трубок расплющите молотком на наковальне так, чтобы плоскости располагались под небольшим углом друг к другу. В каждой полученной площадке просверлите по паре отверстий диаметром 6,5 или 8,5 миллиметров. Приложите трубки-подножки к емкости измельчителя, разметьте и просверлите в необходимых местах соосные отверстия соответствующего диаметра. После этого соедините бак с ножками с помощью болтов с гайками и шайбами.

Доработка триммера

Для уменьшения габаритов приспособления и удобства его эксплуатации придется слегка доработать и его.

Отсоедините основные части инструмента от корпуса и подрежьте тросик вместе с трубчатой штангой на несколько десятков сантиметров так, чтобы режущее устройство косилки расположилось на небольшом расстоянии от дна емкости измельчителя. После этого соберите триммер и убедитесь, что изменения не сказались на его работоспособности.

Монтаж приспособления

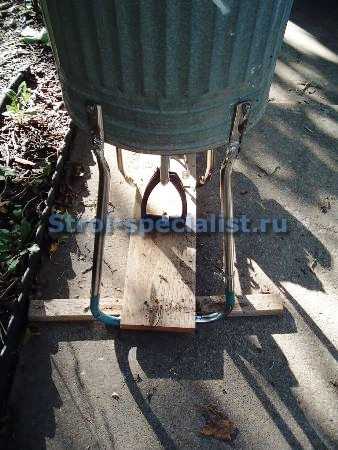

На прочное основание из деревянной доски закрепите с помощью хомутов двигатель триммера. Скорректируйте его положение так, чтобы было удобно обслуживать этот узел, контролировать и добавлять топливо, заводить двигатель и регулировать обороты режущего устройства.

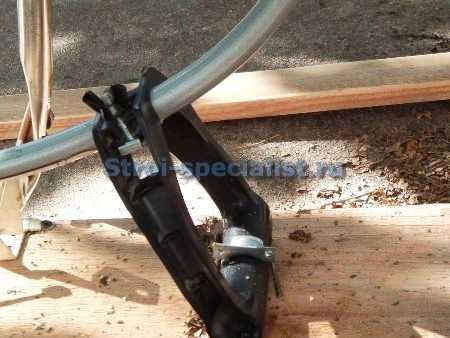

Так же на основание жестко фиксируем и штангу косилки. Для этого можно использовать ее ручку, надежно закрепив в необходимом месте и притянув к доске стальными хомутами.

Затем закрепите на торце штанги режущее приспособление.

Проконтролируйте качество крепления всех узлов и осуществите пробный запуск самодельного измельчителя. В зависимости от толщины стеблей измельчаемого сырья возможно использование режущей насадки с леской или ножами. При необходимости для работы с грубыми растительными отходами можно воспользоваться двигателем большей мощности.

Для удобства работы измельчение сырья лучше выполнять вдвоем. Первый работник осуществляет периодическую загрузку растений, а второй регулирует количество оборотов режущей головки триммера.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

stroi-specialist.ru

Как сделать траворезку (измельчитель травы) своими руками

Садовая техника

Траворезка на дачном участке требуется для того, чтобы утилизировать вросшую траву, которая используется как удобрение или идет на корм скоту. В зависимости от объема работ применяются разные конструкции.

Покупные изделия стоят дорого. Намного дешевле изготовить траворезку своими руками. Для этого вход идут аппараты: болгарка, пылесос или стиральная машина. В домашнем хозяйстве всегда найдутся такие неработающие устройства.

1

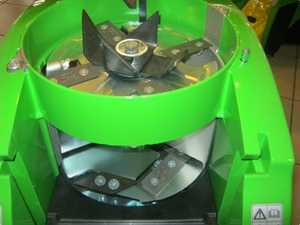

Устройство прибора

Измельчитель является универсальным приспособлением. Им измельчается не только трава, но и ветки, корнеплоды или овощи. Принципиальная схема садовой траворезки состоит из узлов:

  • металлической рамы;
  • двигателя;
  • вала с ножами;
  • короба для приема нарезанной травы;
  • шкива;
  • ремня;
  • кабеля;
  • защитного кожуха.

Устанавливаемый двигатель бывает 2 вариантов:

  1. 1. Электрический. К преимуществу относится бесшумность работы и легкость включения. Из-за небольшого веса обладает хорошей маневренностью. Недостатком является зависимость от длины кабеля. Не всегда его мощности хватает для резки толстых стеблей.
  2. 2. Бензиновый. Аппарат с таким двигателем способен перемалывать даже ветки деревьев. Он не зависит от источника питания. Однако при работе издает много шума и имеет большой вес.

2

Нюансы при изготовлении

При изготовлении самодельных измельчителей учитываются некоторые моменты:

  • если планируется использование аппарата только для нарезки, то ножи затачиваются с 1 стороны;
  • когда устройство применяется еще как дробилка, то заточка ножей ведется двухсторонняя;
  • для измельчения травы используются ножи ромбовидного типа.

Легкость устройства обеспечивается сходством с работой кухонного комбайна. Режущие ножи располагаются в контейнере, где и проводится вся работа.

3

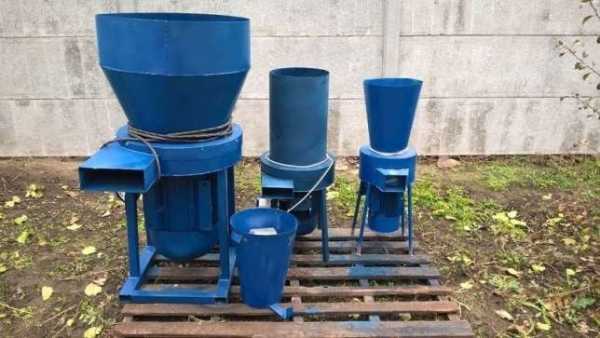

Самодельные конструкции

Прежде чем начать изготовление самодельного аппарата, требуется подготовить чертеж. Затем заготавливаются необходимые инструменты и материалы. Начинается процесс сборки.

3.1

Из дрели

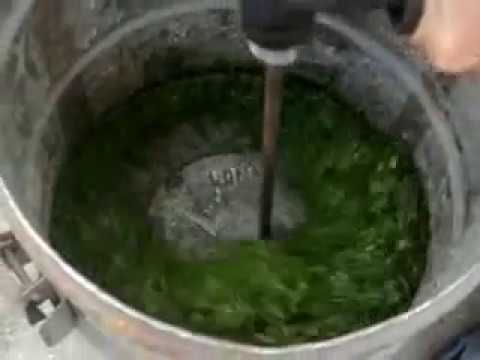

Для создания траворезки применяется дрель, которая перестала использоваться по назначению. Также подготавливаются ведро и комплект ножей.

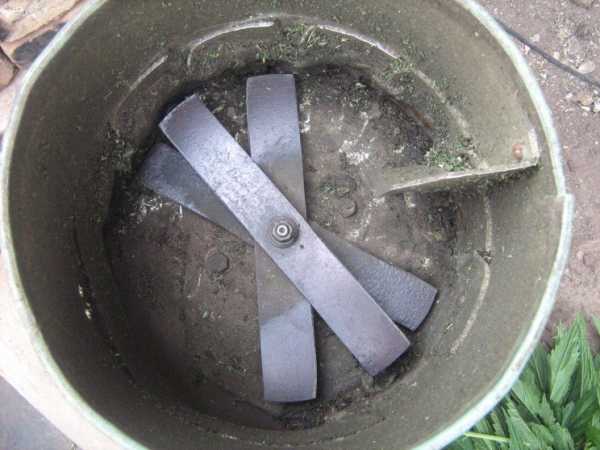

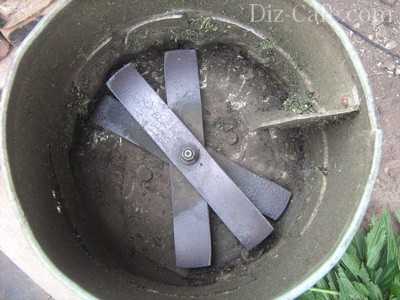

В днище ведра сверлится отверстие и вставляется ось, на которое насаживается нож. Уделяется внимание режущему инструменту. Его заточка ведется односторонняя, чтобы и при небольших оборотах трава превращалась в кашу. Дрель располагается снизу.

В качестве второго варианта нож насаживается на сверло, а в ведро загружается трава. Дрель опускается в емкость, включается и размалывает сырье. Готовый продукт имеет универсальное применение. Мощность электродвигателя составляет в 850 кВт. Изготавливается такой прибор в течение 15 минут.

3.2

Конструкция из пылесоса

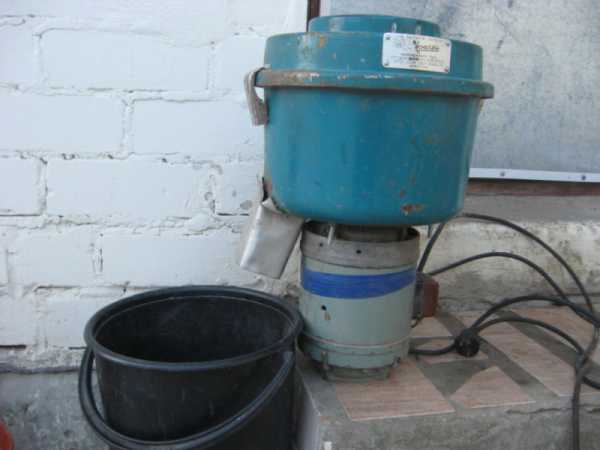

В качестве варианта используется пылесос Тайфун. Однако применимы и другие советские конструкции. Корпус пылесоса применяется как емкость для измельчения травы. Исходный материал подается сверху через загрузочную камеру.

Конечная продукция выходит сбоку. Для этого заранее подставляется ведро. Мощность мотора составляет 180 кВт. Он выбирается от любого аппарата. Для изготовления ножей используется ножовочное полотно. Характеристики такого материала хорошо подходят для режущего инструмента. Чтобы их установить, потребуется выточить втулку. Ее высота должна быть 4 мм.

При использовании других марок пылесосов необходимо, чтобы корпусы были нужного размера.

3.3

Из болгарки

Чтобы изготовить своими руками траворезку из болгарки, потребуются материалы и инструменты:

  • ­ двигатель;
  • ­ вал;
  • ­ сетка;
  • ­ емкость;
  • ­ ножи;
  • ­ рама;
  • ­ шкив;
  • ­ отвертка;
  • ­ молоток.

Порядок работы следующий:

  1. 1. На металлической раме закрепляется двигатель с валом. В качестве мотора используется агрегат от болгарки.
  2. 2. С двигателя крутящий момент передается на вал.
  3. 3. Ножи используются от блендера и устанавливаются на валу.
  4. 4. Измельчение происходит в коробе, который ставится на раму. В нем же располагаются ножи.
  5. 5. Рядом, на раме, крепится короб для готовой продукции. На дно у него укладывается сетка для просеивания мусора.

3.4

Агрегат из стиральной машины

Для изготовления такого агрегата потребуется корпус, двигатель от стиральной машины и дополнительно еще один мотор.

Порядок сборки следующий:

  1. 1. Предварительно изготавливается 2 ножа, которые по диаметру не должны превышать внутреннее пространство барабана.
  2. 2. Родной двигатель стиральной машины остается на месте, а второй монтируется под крышкой.
  3. 3. На каждом из моторов устанавливаются ножи. Подключение ведется так, чтобы они вращались в противоположные стороны.
  4. 4. Закладка травы идет через верх. Для этого в крышке формируется вход с воронкой.
  5. 5. Сбоку снимается сливной шланг и увеличивается боковое отверстие. Через него будет высыпаться в отдельно поставленную емкость измельченная трава.

В качестве второго варианта используется только корпус машины. Снизу ставится емкость для травы, а внутри устанавливается двигатель с валом и ножами. При работе ножи измельчают траву, и она высыпается через отверстие в рядом стоящую тару.

Измельчитель травы на садовом участке является незаменимой вещью. В целях экономии изготавливается он своими руками. Для этого можно использовать различные подручные средства. Чтобы проделать такую работу, нужно обладать необходимыми навыками работы со слесарным инструментом и умением составлять чертежи.

vusadebke.com

Измельчитель травы своими руками из газонокосилки | Своими руками

Реклама

А вы знали, что электрической газонокосилкой можно измельчать траву, стебли, листья и прочие мягкие растительные остатки? И, самое интересное, что ничего переделывать для этого не нужно!

Подробности

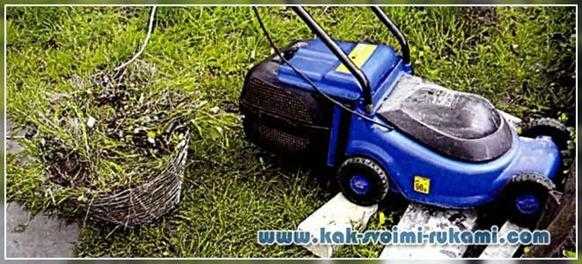

Устанавливаю агрегат боком под небольшим углом (подкладываю под колеса с одной стороны по кирпичу). Для устойчивости газонокосилку лучше спереди во что-нибудь упереть. Снизу подкладываю гибкий лист кровельного железа или фанеру длиной 1-1,5 м и шириной чуть меньше расстояния между колесами. Это будет своеобразный лоток для подачи растительной массы.

Принцип действия самодельного измельчителя

Включаю газонокосилку (фиксирую рукоять включения проволокой) и бросаю растительные остатки на выступающую из-под нее часть лотка. Сначала подталкиваю зеленую массу под вращающийся нож косилки, а потом двигаю уже сам лоток (лист железа), приподнимая в конце операции его за край к днищу аппарата.

Таким образом вся зелень попадает под нож. Пустой лоток возвращаю на место для следующей партии.

Поднятый лоток не касается ножа благодаря конструкции аппарата.

Меньше минуты — и ведро с сорняками пустеет, а измельченная зелень скапливается в корзине газонокосилки.


Читайте также: Садовый измельчитель своими руками – фото + чертежи


В дальнейшем использую траву как мульчу или кладу в компост.

Важно!

Нельзя газонокосилкой измельчать ветки.

© Автор: Анатолий Шматко, г. Киев. Фото автора

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ - ПРОВЕРЕНО 100%

Реклама

Ниже другие записи по теме "Как сделать своими руками - домохозяину!"

  • Самодельный садовый измельчитель своими руками – чертеж Измельчитель отходов для сада своими...
  • Садовый измельчитель своими руками – фото + чертежи Как сделать электрический садовый измельчитель...
  • Плоскорез своими руками – необычная конструкция Ручной плоскорез своими руками –...
  • Пропалыватель своими руками – фото Как сделать устройство для прополкиВзял...
  • Как украсить дачу – идеи и фото ДАЧНЫЕ ФАНТАЗИИ НА ШЕСТИ СОТКАХ БОЛЬШОЙ...
  • Инструмент для дачи сада и огорода своими руками – сборник 4 Мои самодельные приспособления для сада...
  • Солнечная сушилка своими руками Как построить своими руками солнечную...

    Подпишитесь на обновления в наших группах.

    Будем друзьями!


  • kak-svoimi-rukami.com

    особенности изготовления и принцип работы

    Каждый приусадебный участок нуждается в регулярной стрижке травы и уборке веток. Использовать по максимуму и с грамотностью все полученные ресурсы со своего участка — это основная задача, садоводов и огородников. Самодельный измельчитель травы поможет переработать ветки и скошенную траву до такой степени, что ее можно использовать в качестве утеплителя или компоста.

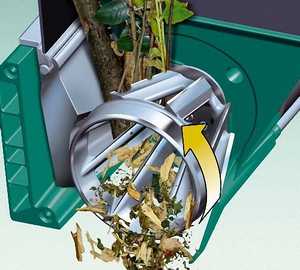

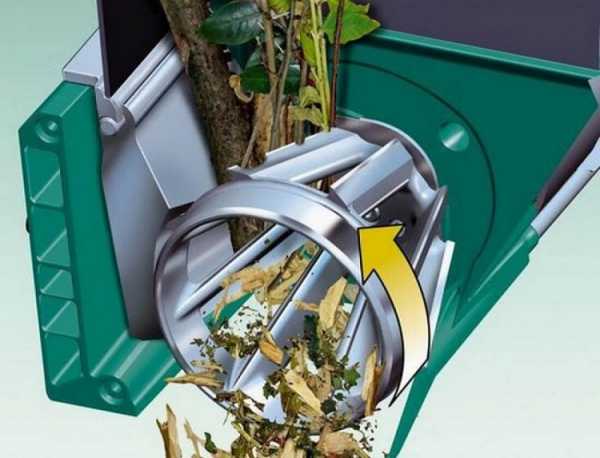

    Принцип работы и устройство траворезки

    Если сравнивать измельчители травы с другой сельскохозяйственной техникой, то они пользуются немалой популярностью среди огородников. Большой ассортимент продукции дает возможность как профессионалам, так и любителям приобрести технику по своим запросам и финансовым возможностям. В ассортимент входят компактные бытовые аппараты и профессиональная техника, предназначенная для обработки сырья в больших количествах. Простая траворезка включает в себя:

    • Рабочий вал с ножами для резки.
    • Емкость для сырья.
    • Защитную оболочку.
    • Электрический или бензиновый мотор, кабель и шкив с ремнем.
    • Стальную раму.

    Устройство работает по простому принципу: сырье укладывают в емкость с ножами, где оно перемалывается в измельченную массу. Действие аппарата сходно с работающим кухонным комбайном. Объем сырья становится меньше, что позволяет добавить ее в кормосмесь или использовать для мульчи. При небольших объемах, сырье загружают в емкость вручную.

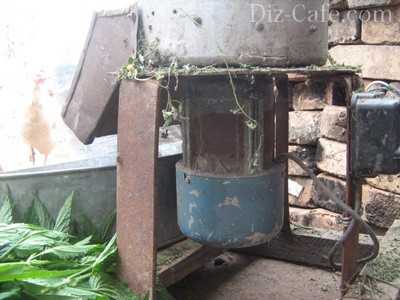

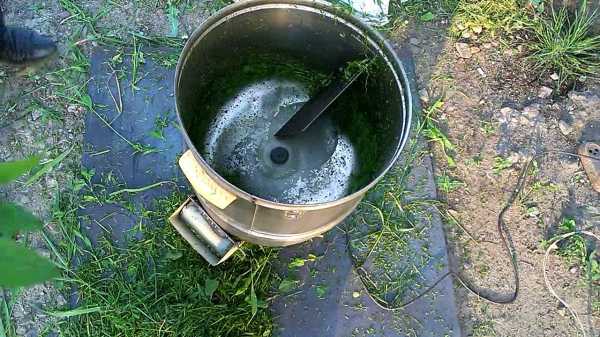

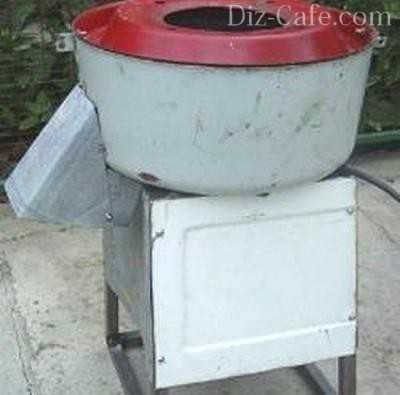

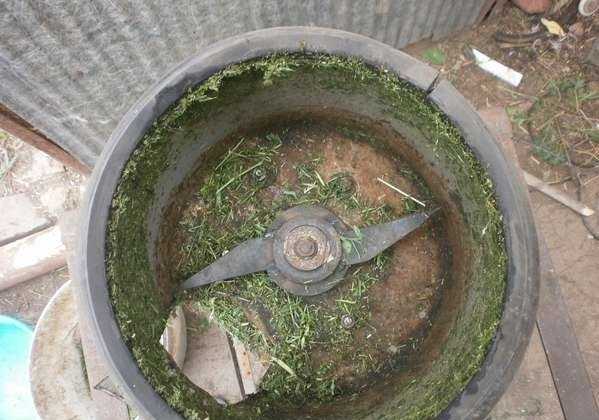

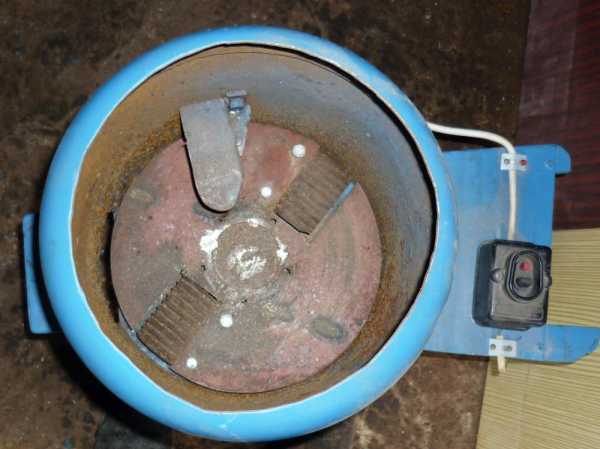

    Измельчитель травы из стиральной машины

    Придерживаясь конструктивных особенностей, можно изготовить траворезку из стиральной машины своими руками. Для сборки понадобzтся:

    • Бак и двигатель на 180 Ватт. Такой двигатель есть в стиральной машине. Чтобы устройство могло переработать не только траву, но и крупные ветки нужен мощный двигатель. Чем его мощность больше, тем лучше.
    • Дисковый нож.
    • Электропровод с вилкой.
    • Кнопка запуска.
    • Емкость для сырья.
    • Стальной уголок.
    • Соединительные элементы: болты, втулки и шайбы.

    Бензиновый двигатель обладает более высокой мощностью, чем двигатель от стиральной машины. Установив его в устройство, получите аппарат «три в одном», который вместе с травой и соломой сможет перерабатывать ветки толщиной свыше 5 мм.

    Сбор аппарата

    Вначале собираем верхний контейнер для переработки сырья. Для этого:

    1. Берем и обрезаем по высоте корпус от стиральной машинки. Это создаст дополнительное удобство при эксплуатации оборудования.
    2. В нижней части корпуса на одном уровне с ножками или чуть выше, проделываем отверстие (20×7 см) прямоугольной формы.
    3. Чтобы трава не разлеталась в разные стороны, отверстие закрывают кожухом. Кожух делают из металлической пластины и фиксируют болтами.
    4. Затем подготавливают подставку. Здесь понадобятся сварочный аппарат и металлический уголок. В зависимости от размера емкости, в которой будет находиться сырье, рассчитывают высоту подставки. Опору высокого размера изготавливают под ведро, для таза подойдет низкая подставка.
    5. На валу двигателя проделывают два отверстия диаметром 7 мм. Заказывают у токаря или изготавливают на токарном станке втулку длиной около 50 мм, которую одевают на вал двигателя. Готовую деталь закрепляют шпильками с нижней стороны бака.
    6. Вырезанные и заточенные ножи надевают на вал так, чтобы они не касались стенок емкости. Ножи надежно фиксируют водопроводными гайками (32 мм).
    7. Сварочным аппаратом приваривают емкость с двигателем к подставке.
    8. Тестером определяют пусковую и рабочую обмотку двигателя. Меньшее сопротивление показывает, что это рабочая обмотка. Правильно определив контакты, двигатель подключают к электрокабелю.
    9. Подключение делается следующим образом: с одной стороны, пусковую обмотку соединяют с проводком пусковой кнопки, а с другой — подключают к рабочей обмотке и кабелю. Вторую сторону рабочей обмотки подключают к пусковой кнопке и кабелю.

    После подключения подставку под устройство дополнительно обшивают стальным листом. Самодельный измельчитель травы своими руками из стиральной машины готов к работе.

    Другие варианты изготовления

    Для небольшого объема работ подойдет ручной инструмент — сечка. Основная часть инструмента похожа на треугольник. Для ее изготовления используют легированную сталь Насколько удобной и точной будет работа, зависит от остроты лезвия. Поэтому перед началом работ нижнюю кромку затачивают. Рубить траву станет намного легче, если инструмент дополнить длинной ручкой, которая не позволит постоянно наклоняться. Тонкий слой травы и веток укладывают на мягкую поверхность и рубят. Чтобы заточка не затупилась, нельзя проводить рубку на твердых поверхностях.

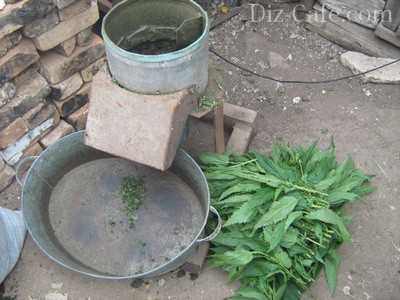

    Траворезка из дрели

    Конструкция из простой двухрежимной электрической дрели предназначена для небольшого объема работ. Но, несмотря на это из дрели получится хороший измельчитель травы. Конструкция состоит из табуретки, емкости для сырья, ножей, вала и подшипника с корпусом. Сборка:

    • В табуретке проделывают отверстие размером 12 мм.
    • Под отверстием, изнутри табурета закрепляют корпус с подшипником.
    • В центре ведра проделывают аналогичное отверстие. Ведро устанавливают на табурет и фиксируют саморезами.

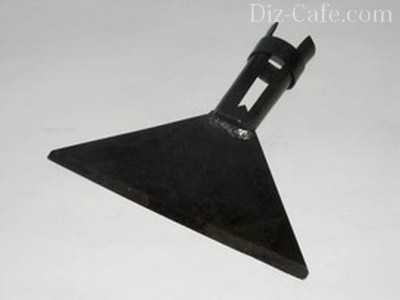

    • Из быстрорежущей стали Р18 подготавливают нож. Нож ромбовидной формы лучше справляется со свежей травой. Его режущую кромку затачивают под углом к краям. Если лезвие округлить, то трава не будет наматываться на нож. Она будет скользить по режущей части ножа прямо на острие.
    • В подшипник устанавливают вал и закрепляют на нем нож.
    • С нижней стороны табурета делают подсоединение дрели. Ее подключают к хвостовику вала посредством зажимного патрона. Устройство готово, проверяем его работу.

    Траву укладывают в ведро и включают дрель. Когда трава измельчится, инструмент отключают и снимают. Дрель можно использовать по другому назначению.

    Устройство из пылесоса «Тайфун»

    Сделанная траворезка своими руками из пылесоса обладает более высокой производительностью и выглядит лучше. Принцип работы устройства такой же, как и у остальных измельчителей травы, только траву подают через верхнее отверстие. А перемолотый силос будет высыпаться через нижнее отверстие. Чтобы силос не разлетался во все стороны, нижнее отверстие закрывают защитным кожухом. В качестве приемника силоса используют ведро.

    • Корпус от пылесоса «Тайфун» имеет подходящий размер отверстия, которое требуется для устройства. Заменить корпус можно отрезком трубы, старой кастрюлей или ведром.
    • Из старой стиральной машинки достаем двигатель. Его мощность должна быть не менее 180 Ватт.
    • Старые ножовки используют в качестве ножей. На токарном станке изготавливают втулку длиной 40 мм, на которую будут закрепляться ножи. На втулке высверливают два отверстия.
    • Двигатель монтируют на корпус.
    • Ножи, закрепленные на валу, устанавливают на двигатель.
    • Для стойки берут профиль (15×15) прямоугольной формы.

    Чтобы электродвигатель не повредился, стойки должны быть прочно закреплены.

    Траворезка из болгарки

    Любой мастер найдет в своем домашнем хозяйстве болгарку, из которой получится хорошее устройство для измельчения травы. На раму устанавливают деревянный или металлический короб и двигатель с валом. Напряжение на вал передается через двигатель пилы. Ножи от блендера монтируют на вал. Емкость для силоса располагают под коробом, в котором происходит резка травы.

    Из подручных средств

    Ненужные вещи, которые валяются в сарае, пригодятся для изготовления траворезки. Для сборки устройства понадобятся:

    • Любая емкость круглой формы. Подойдет старая алюминиевая кастрюля.
    • Любой электродвигатель с частотой вращения до 3 тыс. об/мин. Можно использовать насос «Агидель». Обязательное условие, он должен подключаться к сети 220 В.
    • Чтобы запустить двигатель, нужна кнопка. Ее можно снять со стиральной машины.
    • Электрический провод и вилка.
    • Для ножей используют старые ножовки по дереву.

    Все детали собирают в единую конструкцию по такому же принципу, как и остальные модели.

    Правила эксплуатации

    При работе с любым электрическим прибором следует соблюдать технику безопасности. Траворезка не исключение! Чтобы устройство не испортилось, нужно знать основные правила эксплуатации:

    1. Механизм заклинит, если в устройство положить сырые ветки или траву.
    2. Нельзя делать закладку сырья большим объемом. Все должно быть в меру.
    3. Включенное устройство всегда должно быть под присмотром.
    4. Механизм имеет колющие и режущие элементы, поэтому нельзя к устройству подпускать детей.
    5. Чтобы устройство не намокло под дождем, его устанавливают под навесом.
    6. Внутрь аппарата не должны попадать посторонние предметы, такие как стекло или металл.
    7. Если что-то застряло внутри, аппарат отключают от сети и только потом достают застрявшую деталь.
    8. Электрические провода должны быть изолированы.

    Первый запуск аппарата делают очень осторожно, так как он является самым опасным.

    sotka.guru

    ?Измельчитель травы своими руками из стиральной машины

    Рейтинг автора

    Автор статьи

    Мастер с 12-летним стажем. Ремонт стиральных машин и холодильников.

    Написано статей

    Как приятно прогуливаться по собственному саду, где каждое растение выращено своими руками! Каждый садовод знает: чтобы достичь хорошего результата, нужно много трудиться. Мульчировать почву травой — отличный способ наполнить ее питательными веществами. А чтобы облегчить эту задачу, в хозяйстве пригодится самодельный измельчитель или траворезка. О том, как ее изготовить, пойдет речь в статье.

    Что понадобится для создания измельчителя для травы?

    Чтобы разобраться во внутреннем устройстве измельчителя, определитесь с его типом. Работа прибора может быть основана:

    • На бензиновом моторе. Эти мощные устройства позволяют обрабатывать большие объемы травы. К тому же с ними удобно работать в любой точке сада — бензиновая траворезка не нуждается в подключении к сети. К минусам можно отнести затраты на заправку и загрязнение окружающей среды.
    • На электрическом двигателе. Более компактные устройства зависят от наличия розетки поблизости. Рассчитаны на меньший объем продукции, но для домашнего хозяйства подходящий вариант. Производительность зависит от мощности: 1,5 кВт — для веток толщиной 2 см, 3–4 кВт — 4 см, а 6 кВт — для хвороста и веток.

    Из чего состоит садовый измельчитель:

    • Основы из металла.
    • Вала с ножами для резки.
    • Двигателя (можно из старой стиральной машины).
    • Кожуха для защиты.
    • Шкива и ремня для передачи крутящего момента.
    • Короба для приемки измельченной травы.
    • Кабеля с вилкой.

    С помощью траворезки вы быстро заготовите тюки сена и соломы.

    Для удобства передвижения вы можете оборудовать прибор колесами. Подойдет детский велосипед или коляска. Остальные составляющие найдутся в гараже или сарае. За основу можно взять бак от старой стиралки-полуавтомата. Он обязательно должен быть металлическим. Что еще понадобится:

    • Мотор на 180 Вт или больше.
    • Кабель и вилка.
    • Кнопка запуска (также можно снять с машинки).
    • Ведро или контейнер для сбора измельченного материала.
    • Стальные уголки для основы.
    • Крепежные детали.
    • Инструменты: дрель, болгарка, отвертка, пассатижи.

    Перейдем к ножам. Без них измельчать траву не получится. Траворезки имеют несколько видов ножей:

    1. Диск. Способен переработать траву и мелкие стебли.
    2. Фрезер. Измельчит даже толстый хворост (8 см).
    3. Фрезеро-турбинная конструкция. Переработает даже влажные толстые ветки.

    Для изготовления своими руками лучше выбрать ножовку или дисковую пилу. Заранее подготовьте чертежи устройства.

    Как сделать траворезку из стиральной машины?

    Начните с подготовки корпуса. Если за основу брался бак от стиралки, тогда обрежьте его по высоте. Вам должно быть удобно пользоваться устройством. Сбоку внизу подготовьте отверстие (20х7 см), через которое будет выходить измельченная трава. Оно должно располагаться так, чтобы ножи находились немного выше по уровню.

    Снаружи вокруг отверстия закрепите кожух. Он не даст продукции разлетаться по сторонам, а также защитит оператора от повреждения.

    В качестве кожуха можно использовать лист металла. Крепите его к корпусу саморезами или болтами. Корпус подготовлен. Действуйте дальше:

    • Из уголков изготовьте основу. Высота ножек зависит от высоты емкости, в которую будет собираться силос. Скрепите основание с помощью сварки.
    • Из двигателя стиралки снимите мерки вала. Это нужно для того, чтобы изготовить или заказать втулку необходимых размеров. В валу просверливаются два отверстия (7 мм), точно такие же делаются во втулке, после чего она надевается на вал. Закрепите конструкцию болтами.
    • Прикрепите мотор ко дну корпуса, используя шпильки.

    Подготовьте ножи. Особое внимание стоит уделить заточке. Если вы собираетесь работать с ветками, тогда затачивайте нож с одной стороны. Если с травой — лучшим вариантом считается заточка под ромб.

    • В отверстие днища продевается вал двигателя, на который надеваются ножи. Сверху все закрепляется гайками.

    Важно! Рассчитайте длину ножей так, чтобы они не касались стенок контейнера.

    • Сварочным аппаратом закрепите бак и двигатель на подставке.

    Конструкция готова. Осталось установить пусковую кнопку и подключить мотор. Как провести подключение, вы узнаете здесь «Как подключить двигатель от старой стиральной машины».

    Как работает самодельная траворезка?

    Принцип работы схож с обычной кофемолкой или мясорубкой: вы подключаете вилку в розетку, заводится двигатель, начинает вращаться вал, а с ним и ножи. После забрасывания травы в бак ножи ее измельчают, и затем она попадает в подготовленную емкость.

    Особенности использования:

    • Закладывайте продукцию порционно, не перегружайте аппарат.
    • Не закладывайте мокрые ветки, прибор работает только с сухими стеблями.
    • Придерживайтесь техники безопасности.

    Самодельное устройство способно избавить хозяйство от отходов, превратив их в органическое удобрение. Пользуйтесь на здоровье!

    270076.ru

    Измельчитель травы своими руками

    Даже в небольшом хозяйстве требуется иметь достаточное количество механизированной техники, облегчающей то или иное действие. Это позволяет существенно сократить трудозатраты и повысить эффективность работы. Одним из таких агрегатов является измельчитель для травы. Он позволяет создавать из травы хорошие удобрения, заменив покупку дорогостоящих химикатов. Сегодня на рынке представлено большое количество типов такой техники, однако, можно сделать измельчитель травы своими руками. Но для начала, чтобы понять, как его делать, требуется разобрать, из чего он состоит.

    Виды измельчителей

    Подобные агрегаты для обработки травы разделяются всего по 2 основным критериям:

    1. Типу, а также мощности силовой установки.
    2. Используемой ножевой системы.

    Стоит подробно разобрать каждый из пунктов.

    Измельченная трава идет на корм животным

    Тип двигателя

    Собрать измельчитель травы для кур либо иной живности можно, используя электрическую или бензиновую силовую установку.

    Электрический

    Самодельные измельчители травы, оборудованные электрическим двигателем, своей характерной чертой имеют небольшой вес, тихую работу, а также полное отсутствие выхлопов. Однако главным недостатком подобных агрегатов считается отсутствие мобильности, так как они работают только от сети. В среднем мощность подобных устройств варьируется в пределах 2-5 кВт. Из-за этого такие модели относятся к более дешевым вариантам.

    Бензиновым

    Наиболее распространенные заводские измельчители оборудуются бензиновым мотором. Это позволяет перемещать такое устройство в любую точку, несмотря на более тяжелую и массивную конструкцию.

    Дополнительно к её массе добавляется емкость топливного бака, питающего бензиновый двигатель. Однако подобные силовые установки более мощные, нежели электрические. В результате минимальная стоимость таких агрегатов начинается от 750$, хотя они и гораздо производительнее. Но зачастую их выбирают крупные агрокомпании, где есть большой объем работы.

    Дополнительным критерием считается мощность силовых установок. Основным подобным показателем считается подтвержденная мощность мотора. В среднем она составляет 4-7 л.с. К тому же более продвинутые модели имеют функцию реверса.

    Использование обратного хода позволяет освободить рабочую емкость в случае её блокирования слишком большим количеством травы либо ветками.

    Типы режущих частей

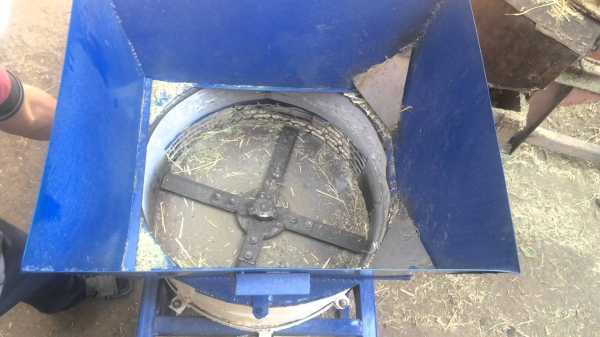

    Когда требуется собрать дробилку для травы своими руками, важным элементом в её конструкции считается режущая часть. Её применяют следующих типов:

    1. Оборудованные одновременно 2 либо больше ножами. Наиболее простыми считаются модели, в которых установлено 2 режущих лезвия, находящихся в горизонтальной плоскости. Агрегаты подобного типа применяются с целью измельчения травы либо маленьких веток, имеющих диаметр, не превышающий 2,5 см. Модели сложнее, имеют 4 либо 6 ножей, расположенных в обеих плоскостях и способные измельчать более серьезные ветки.
    2. Имеющие червячную дробилку. В подобных агрегатах режущий элемент имеет форму винта, наподобие того, что используется в мясорубке. Однако устанавливается он вертикально и количество винтом в нем несколько меньше. Такие модели работают очень быстро и позволяют измельчать траву, а также ветки, чей диаметр не превышает 4 см.
    3. Цилиндрический узел, оборудованный множеством ножей. Такие модели еще называют «многоножевая фреза». Сегодня её использует только компания Bosch. Такой измельчитель представляет собой универсальный агрегат, способный обрабатывать практически любые типы травы, а также небольших веток. Недостатком может считаться наматывание на него лиан, когда ножи затупляются.
    4. Режущий вал. Его эффективность для измельчения травы крайне низкая, поэтому его в основном применяют для обработки веток, чей размер менее 8 см.

    Выбор подходящего варианта режущего агрегата определяется теми задачами, для которых приобретается либо собирается устройство. Важно понимать все положительные и отрицательные стороны, которые есть у каждого из типа ножей.

    Работа измельчителя травы

    Самодельный измельчитель

    Создание подобного изделия проводится поэтапно в несколько шагов:

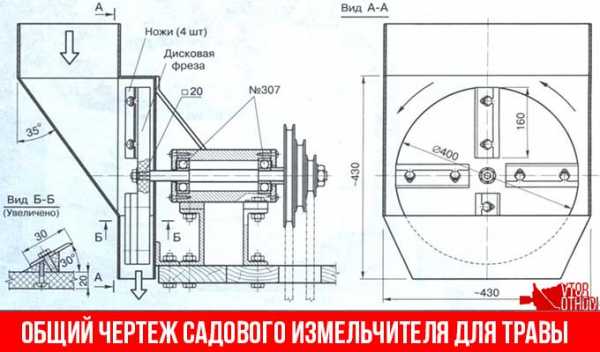

    1. Сначала определяется тип агрегата и формируется чертеж.
    2. Дальше происходит подбор всех деталей, а также подготовка инструментов.
    3. После этого происходит монтаж согласно чертежу всего агрегата с последующим его испытанием.

    Важно четко предусмотреть размеры всех узлов и агрегатов в подобной конструкции. В противном случае будущее устройство невозможно будет собрать или потребуется дополнительно подгонять различные детали.

    Инструменты

    Для проведения сборочно-монтажных работ потребуется:

    1. Ножовка, а также дисковый нож.
    2. Удлинитель, не менее 5 метров в длину.
    3. Уголки из металла, а также иные крепежные элементы.
    4. Слесарный набор.
    5. Дрель, а также болгарка.

    При наличии опыта работы со сварочным аппаратом, стоит подготовить и его.

    Детали

    Чтобы самостоятельно собрать подобный агрегат требуется подготовить:

    1. Силовую установку.
    2. Ножи либо диски.
    3. Болтики, а также гайки в качестве крепежных элементов.
    4. Вал.
    5. Контейнер.
    6. Раму, выполняющую защитную роль.

    Из стиральной машины

    Для создания такого агрегата первоначально требуется подготовить чертежи. Траворезка своими руками из стиральной машины собирается частично еще и из деталей от пылесоса. Но из него требуется взять только корпус, если он металлический. Дополнительно для конструирования самодельного агрегата потребуется:

    1. Силовая установка от стиралки.
    2. Ножи, взятые из газонокосилки.
    3. Емкость, куда будет собираться измельченная трава.
    4. Стальные уголки, применяющиеся с целью монтажа рамы.
    5. Элементы крепления: болты и шурупы.

    Чтобы самодельное измельчительное устройство было полностью безопасным для эксплуатации, важно должным образом подойти к созданию прочного корпуса, качественному креплению ножей, а также приданию устойчивости всей конструкции. Поэтапный процесс монтажа агрегата происходит следующим образом:

    1. Сначала стоит подготовить основную рабочую емкость, которая должна быть металлической. В данном случае – это корпус от пылесоса, где в дне делается отверстие для крепления силовой установки. Дополнительно стоит сделать окно, через которое будет выходить переработанная трава.
    2. Мотор от стиралки требуется прочно смонтировать на вал, куда в дальнейшем будут крепиться ножи. Некоторые умельцы самостоятельно его изготавливают, используя для этого стальной лист.
    3. Сверху крепится емкость, посредством которой будет подаваться трава.
    4. Рамка, формирующаяся из металлических уголков. Стоит внимательно подходить к созданию устойчивой и крепкой конструкции.

    Чтобы все этапы были выполнены корректно, а также не упущены различные небольшие детали, требуется всегда иметь перед собой рабочие чертежи. Мощность готового устройства позволит осуществлять измельчение крупных объемов травы. К тому же его можно применять еще и для обработки сена.

    Из болгарки

    Еще один вариант предполагает создание траворезки из болгарки своими руками. С этой целью потребуется предварительно подготовить:

    1. Болгарку.
    2. Емкость из металла, куда будет подаваться материал.
    3. Ножи, взятые из газонокосилки.
    4. Стальные уголки, необходимые для монтажа платформы.

    Процесс создания подобного агрегата выглядит следующим образом:

    1. Сначала происходит сварка рамы, для чего используются уголки. Важно на этом этапе заложить вес всех основных элементов. Насколько качественно будет сделан каркас, во многом определяет безопасность применения измельчителя.
    2. Дальше производится монтаж болгарки к раме таким образом, чтобы вал располагался сверху.
    3. Теперь поверх вала устанавливается емкость, где будет осуществляться само дробление.
    4. С целью удержания травы в баке, в нем монтируют металлические рамки.
    5. Дальше происходит подключение ножей к валу.
    6. Чтобы в дальнейшем удобнее было вынимать измельченную массу, в конструкции создают металлический рукав, посредством которого трава будет продвигаться в емкость для сбора.

    Из пылесоса

    С целью создания подобного измельчителя, рекомендуется брать пылесосы, произведенные еще в период СССР. Это обусловлено наличием в них удобного отверстия, через которое будет осуществляться загрузка травы. Такой агрегат отличается наличием еще и второго отверстия. Посредством его измельчённая масса будет выходить из рабочей емкости в накопитель. Чтобы сконструировать подобный агрегат требуется:

    1. Силовая установка, мощностью больше 180 Вт.
    2. Корпус советского пылесоса.
    3. Металлические ножки.
    4. Емкость, в которой будет скапливаться измельченное сырье.
    5. Болты и гайки для крепежей.

    Процесс измельчения

    Заранее требуется вырезать, а также хорошо заточить режущие элементы. Важно сделать в них разъем для втулки, которую также требуется её подготовить. Этот элемент будет использоваться для монтажа ножей, а также подключения силовой установки к корпусу агрегата. Теперь к основе болтами крепится мотор. Рекомендуется вокруг установить специальный защитный кожух, который позволит предотвратить разбрасывание травы в процессе измельчения.

    Дальше проводится сварка платформы, которая должна выглядеть пирамидой, имеющие узкое основание, а также более широкую верхнюю часть. Это обеспечит устойчивость агрегата в процессе функционирования. После этого остается сделать отверстия, куда будут вставляться болты, применяемые для крепления двигателя.

    Все перечисленные элементы есть практически в каждом хозяйстве. Трудности возникают только со втулками.

    Из дрели

    Очень простой агрегат для измельчения незначительных объемов травы. Для сборки агрегата потребуется:

    1. Дрель, обладающая мощностью 1 кВт.
    2. Металлические ножи.
    3. Элементы крепления (болты, а также гайки).
    4. Рабочая емкость.

    Прежде всего, проводится заточка ножей, которые должны быть в форме ромба. При этом острая сторона должна быть направлена вниз, чтобы предотвратить наматывание на него травы. После этого дрель крепится в емкости таким образом, чтобы максимально закрывать входное отверстие. Дальше для начала работы нужно просто подключить её к сети.

    Меры безопасности

    Рекомендуется придерживаться элементарных правил безопасности, для исключения травм. Так, требуется:

    1. Не подпускать к включенному агрегату детей.
    2. Использования маску, а также защитные очки, чтобы предотвратить повреждение лица вылетающим из дробилки элементами.
    3. Не допускать повреждение кабели либо иных элементов электроцепи.

    Самодельное создание подобного устройства позволит сэкономить значительные средства фермеру. К тому же можно посмотреть видео, как сделать измельчитель травы своими руками, для наглядности всего процесса.

    Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

    Интересное по теме:

    Facebook

    Twitter

    Вконтакте

    Google+

    traktoramira.ru

    Измельчитель травы своими руками: обзор 4-х вариантов самодельных траворезок

    Как хорошо прогуляться по собственному саду, по его красивым дорожкам, полюбоваться ухоженными грядками и клумбами, а потом съесть румяное яблочко прямо с ветки. Но для того, чтобы всё это великолепие было, предстоит немало потрудиться. Чтобы почва была плодородной, необходимо вносить много органики. Мульчирование травой – отличный способ поддержать почву в хорошем состоянии. Её можно разложить на грядках сразу после скашивания или предварительно закомпостировать. Чтобы толстые стебли зелени активнее разлагались, их рекомендуют предварительно измельчить. Можно сделать измельчитель травы своими руками или просто купить его.

    • Способы самостоятельного изготовления агрегата
      • Вариант #1 — дрель вам в помощь!
      • Вариант #2 — для обладателей пылесоса «Тайфун»
      • Вариант #3 — траворезка из того, что было под руками
      • Вариант #4 — самодельная соломорезка
    • Немного предостережений о безопасности

    Выбор готовой техники во многом зависит от того, какой объём сырья предстоит перемалывать. Ведь молотая трава нужна не только для удобрения почвы. Пригодится она и тем, кто имеет подсобное хозяйство: измельченную зелень добавляют в корм домашнего скота и птицы. С небольшим объёмом работ можно легко справиться при помощи обычной сечки. Так называют треугольную пластину, снабженную прочной и остро заточенной нижней кромкой.



    Сечка – элементарный инструмент для измельчения травы. Если объём работ невелик, то бензиновую или электрическую траворезку можно не покупать и не сооружать. Надевайте сечку на черенок и приступайте к работе

    Для работы сечку насаживают на длинный черенок. Он позволяет не нагибаться при выполнении работы. Сырьё, которое предстоит порубить, нужно разложить на земле слоем в 10-15 см. Поверхность не должна быть твердой, а слой травы – не слишком большим. Тогда сечка не затупится и не будет пружинить. При ударах сечки сверху вниз трава разрубается на мелкие части.

    Если же объём обрабатываемой зелени достаточно велик, нужен солидный агрегат, выбрать который поможет это видео.

    Способы самостоятельного изготовления агрегата

    Основной целью этой статьи является поиск способов самостоятельного изготовления той техники, которая понадобится в хозяйстве. Если есть желание, терпение и минимальные навыки, можно сделать самодельный измельчитель травы, который будет работать ничуть не хуже, а, возможно, даже лучше покупного. Лучше, потому что только вы сами знаете потребности своего хозяйства и можете идеально приспособить прибор к собственным потребностям. Он будет именно такой, как вам нужен!

    Вариант #1 — дрель вам в помощь!

    Отличную траворезку очень просто можно соорудить из обычной дрели. То, как именно работает это нехитрое устройство, можно увидеть на видео, размещенном ниже.

    Итак, процесс измельчения напоминает работу кухонного комбайна: в цилиндрическом корпусе, роль которого играет простое ведро, находится остро заточенный нож. При вращении его по кругу с высокой скоростью происходит рассечение травы. Для изготовления этой травосечки используется двухрежимная дрель «Темп», мощностью в 850 Ватт. Нож изготовлен из ножовочного полотна. Весь секрет скрыт в заточке ножа. Если она сделана правильно, трава не будет наматываться на лезвие. Нож должен оставаться чистым и свободным от зелени.

    Затачивают нож односторонней заточкой. Он должен быть ориентирован заточенной плоскостью вниз. Если предстоит измельчать свежую траву, лучшей формой ножа будет узкий ромб, чтобы режущая кромка сходила «на нет» под углом к краям. В крайнем случае, можно скруглить лезвие к острию. Тогда трава, на которую воздействует центробежная сила, скользит по режущей кромке ножа прямо к краям. Разрезается она легко и никогда не наматывается на нож.

    Вариант #2 — для обладателей пылесоса «Тайфун»

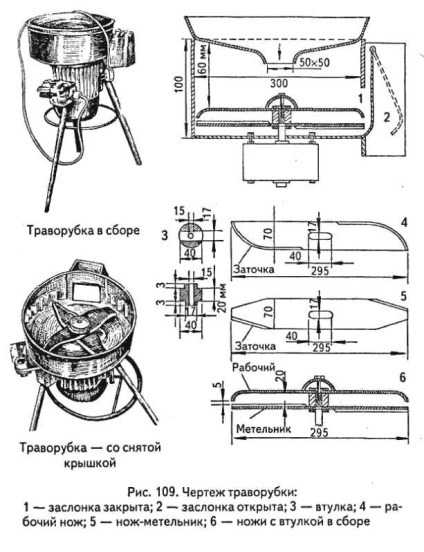

    Рабочий принцип этого устройства ничем не отличается от предыдущего. Просто выглядит он более цивилизованно и производительность его выше. Если в предыдущем случае трава уже была в ёмкости, куда помещали режущий инструмент, то теперь сырьё подаётся через верхнее отверстие, а готовый субстрат выходит через нижнее, расположенное в боковой части аппарата. Чтобы готовый силос при высыпании не разбрасывался, нужно использовать для выходного отверстия защитный кожух.

    Возможно, такая траворезка выглядит не так презентабельно, как покупная, зато она функциональна и практически бесплатна. Определитесь, что для вас важнее

    Измельченная трава собирается в ведро, которое нужно предусмотрительно подставлять под выходное отверстие. Понятно, что выбирая высоту стоек для агрегата, следует учитывать, что ведро обычных параметров должно беспрепятственно проходить для размещения его в нужном месте. Так причем же здесь «Тайфун»? Корпус от старого советского пылесоса «Тайфун» идеально подойдет для элементарного садового измельчителя травы: он имеет верхнее отверстие наиболее подходящего размера. Ещё раз повторюсь: это идеальный вариант. Но не единственный!

    Любая цилиндрическая ёмкость, будь то старая кастрюля, ведро или отрезок трубы тоже подойдут. Двигатель мощностью 180 Ватт можно позаимствовать у старой стиральной машинки. На ножи пойдет старое ножовочное полотно, а в качестве стоек рекомендуется применить прямоугольный профиль 15х15 мм. Вот втулку высотой в 40 мм, на которую будут крепиться ножи, придется выточить на токарном станке.

    Процесс изготовления измельчителя травы не так сложен, как кажется. На фото: №1 – корпус, очень удобный, потому что в него можно загружать траву сверху, №2 – двигатель от стиральной машины, № 3- расположение и внешний вид ножей

    Двигатель со снятым шкивом крепится на шпильках снизу к контейнеру. Чтобы зажать ножи, пригодятся водопроводные гайки 32 мм в диаметре. При изготовлении втулок предусмотрительно нарежьте резьбу под эти гайки. Не забудьте и про отверстие для вала двигателя. Чтобы была надежная фиксация на валу, во втулке делают два отверстия 7 мм в диаметре с нарезанной в них резьбой М8 для стопорных болтов. На валу двигателя с обратной стороны протачивают площадки для увеличения надежности фиксации втулки стопорными болтами.

    На высоте 15 мм в верхней части цилиндра болгаркой сняты грани, чтобы образовался квадрат со стороной 25мм. На него и будут надеваться ножи. Чтобы сделать ножи, нужно из ножовочного полотна вырезать 4 заготовки болгаркой. В центральной части каждой заготовки вырезается квадратное отверстие со стороной в 26 мм. Ширина каждой детали зависит от степени жесткости исходного металла. Понятно, что помещаться ножи должны поближе ко дну. Их режущие кромки заостряют, используя точило. Болты, фиксирующие втулку, помещают выше ножей.

    На фото: № 4 – втулка для закрепления ножей и соединения двигателя с корпусом, № 5 – квадрат, на который впоследствии будут закреплены ножи, № 6 – платформа измельчителя, которая сделана в виде усеченной пирамиды

    Если нет возможности сделать выходное отверстие для силоса непосредственно под ножами, то его оборудуют сбоку. Для этого болгаркой можно проделать окружность 7х7. Для формирования направляющего корпуса используется жесть. К измельчителю корпус крепится болтами М3. Платформа агрегата должна быть максимально устойчива. Для этого её основание делают больше, чем верхнюю часть. Сделать её предстоит максимально функциональной и удобной.

    Цель платформы не только удерживать измельчитель, но и защищать двигатель. Её закрепляют к контейнеру 3-я болтами М 6х45. Боковые грани платформы лучше закрыть листами из жести. В стойках нарезается резьба под болты М3, которыми листы и закрепляются на платформе.

    Вариант #3 — траворезка из того, что было под руками

    Вооружившись полученными знаниями при прочтении описания процесса изготовления предыдущего агрегата, вы без особого труда и усилий соорудите себе что-нибудь столь же простое и полезное.

    Эта траворезка сделана буквально из того, что нашлось в сарае. Все вещи давно отслужили своё, но в такой конструкции они наверняка ещё долго смогут быть полезны своему владельцу

    Для элементарной траворезки понадобятся:

    • насос «Агидель» или любой аналогичный электродвигатель, способный делать 3000 об/мин и питаться от сети с напряжением в 220В;
    • старая кастрюля из алюминия;
    • отслужившие своё ножовки по дереву, из которых можно сделать замечательные ножи;
    • для запуска двигателя необходима кнопка, роль которой отлично сыграет ПНВ от стиральной машины;
    • вилка и электрошнур.

    Предлагаем вам внимательно рассмотреть фотографии, потому что они не нуждаются в особых комментариях. Все предельно ясно. Приступайте к созданию измельчителя травы и все у вас отлично получится.

    Обратите внимание на то, как размещены ножи в этом измельчителе травы. Возможно, что вы выберете именно эту модель

    Двигатель установлен под кастрюлей, а кнопка запуска находится в задней части платформы, чтобы можно было удобнее до неё дотянуться

    Такая трава, измельченная при помощи траворезки, отлично подойдет и на корм скоту и птице, а также для целей мульчирования

    Вариант #4 — самодельная соломорезка

    Три предыдущих агрегата с успехом превращали траву в силос. Но если нам нужен измельчитель не только травы, но и сена, стоит присмотреться ещё к одному изобретению, которое очень подробно представлено на видео ниже.

    Немного предостережений о безопасности

    Любой прибор, создание которого описано выше, снабжен острыми режущими деталями. Чтобы он служил вам долго, приносил облегчение в работе, а не наносил увечий, соблюдайте при выполнении работ элементарную технику безопасности.

    Если же эксплуатация агрегата связана с электричеством, будьте вдвойне осторожны и принимайте необходимые меры. Особенно внимательно следите за тем, чтобы траворезку не пытались включать дети. Лучше перестараться, чем недосмотреть!


    sunway-online.ru

    Измельчитель травы из триммера своими руками – Сборка измельчителя травы для сада своими силами

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
