Вентиляция в квартире, системы приточно-вытяжной вентиляции воздуха для квартиры

Поток воздуха, поступающего из клапана, регулируется только вручную, без пультов и прочей буржуйской блажи. Кроме того, клапаны лишены систем фильтрации либо она представлена простейшей защитой от насекомых. Такие устройства не имеют подогрева, а значит воздух поступает в Вашу квартиру ровно в таком виде, как он есть за окном, принося с собой бодрящий холод и все тот же уличный шум. Впрочем, если Вы живете в экологически чистом районе, коих, правда, по заверениям ВОЗ, уже почти не осталось, с постоянным ветром с удобной стороны и без каких-либо источников звука рядом, то такое решение прекрасно подойдет. Лучше всего клапаны работают зимой, когда есть перепад температуры воздуха внутри и снаружи.

Механические проветриватели представляют собой следующую ступень эволюции приточки. В зависимости от производителя, они обладают разной мощностью подачи воздуха, однако сам процесс уже становится управляемым и регулируемым, а значит, Вы можете нагнать свежий воздух в комнату принудительно. Кроме того, у механических проветривателей уже есть система фильтрации, опять-таки, которая может меняться в зависимости от производителя и стоимости, однако в основном включает в себя фильтр от крупной пыли, в лучшем случае, простой угольный фильтр. В большинстве случаев у таких устройств также присутствуют достижения технического прогресса в виде вполне понятной панели управления и пульта ДУ.

На сегодняшний день самый мощный из представленных на рынке механических проветривателей включает в себя базовый и угольный фильтры и подогрев воздуха, что является практически необходимым для каждого, кто не живет в тропиках и знает, что такое зима.

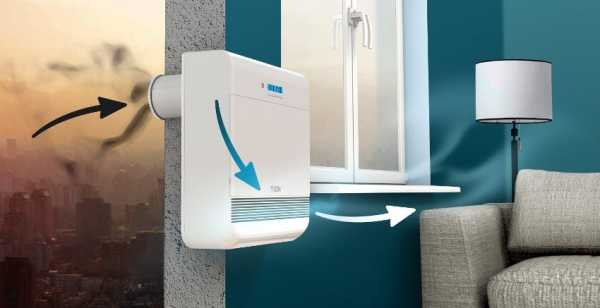

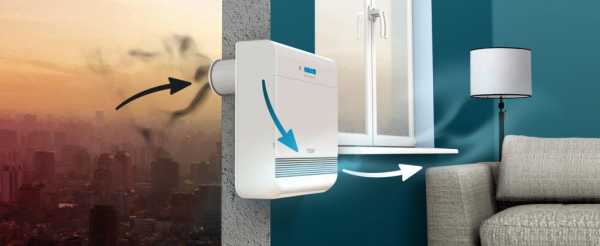

Бризеры – наиболее популярный вид бытовой приточной вентиляции для квартир на сегодняшний день. Секрет их успеха уже ни для кого не является тайной – система фильтрации, включающая в себя очистку воздуха по медицинскому стандарту, постоянный и регулируемый поток воздуха, умный подогрев за счет наиболее экономически выгодного и экологически чистого нагревательного элемента из керамики.

При установке бризера неизбежно возникает вопрос монтажа. Для того, чтобы этот прибор мог постоянно подавать Вам свежий воздух, необходимо проложить канал воздухозабора в квартире. Бояться тут совершенно нечего – монтаж проходит за час и сохранит Ваш ремонт в идеальном состоянии. Однако, если какие-то вопросы по этому поводу у Вас все же есть, рекомендую прочитать вот эту статью – в ней честно рассказали, что скрывается за этим страшным словом. А если Вы хотите знать, какие именно работы и по каким ценам можете провести в своем доме руками сертифицированных монтажников Tion, обратите внимание вот на эту ссылку.

tion.ru

Приточная вентиляция в квартире с фильтрацией

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Приточная вентиляция в квартире с фильтрацией — это залог здорового микроклимата. Кроме вытяжки воздуха необходима и его обратная тяга. Система вентиляции в квартире — это правильная циркуляция воздуха.

Приточная вентиляция в квартире с фильтрацией — это система, с помощью которой происходит принудительная вентиляция в квартире, то есть идет поступление свежего воздуха с помощью вентиляционных систем. Воздух не только проходит фильтрацию, а также может зимой подогреваться, а летом охлаждаться.

Залог здорового микроклимата в квартире — грамотное обустройство вентиляционной системы

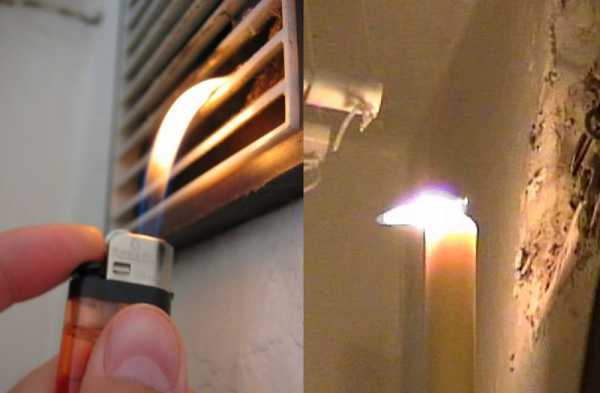

Как проверить вентиляцию в помещении и определить застой воздуха?

Признаки плохой вентиляции в квартире:

  • тяжелый, душный воздух;
  • ароматы кухни перемещаются по всей квартире;
  • духота и влажность в ванной комнате;
  • в туалете надолго задерживаются неприятные запахи;
  • плесень возле окон.

Жители квартир, помимо душного микроклимата, испытывают кислородное голодание в зимнее время года. В воздухе скапливается пыль, ворс, шерсть домашних животных и другие посторонние частицы, что особенно тяжело переносится людьми с аллергией и маленькими детьми.

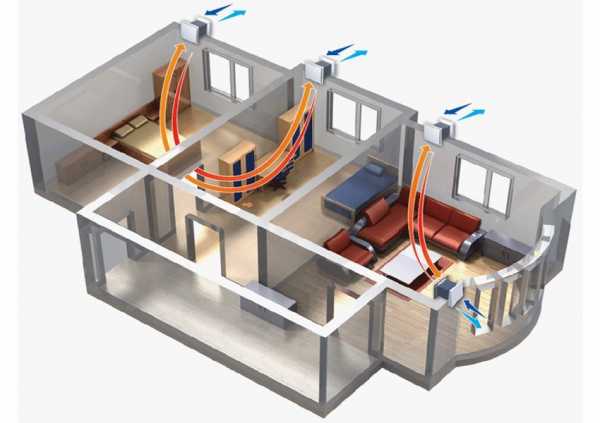

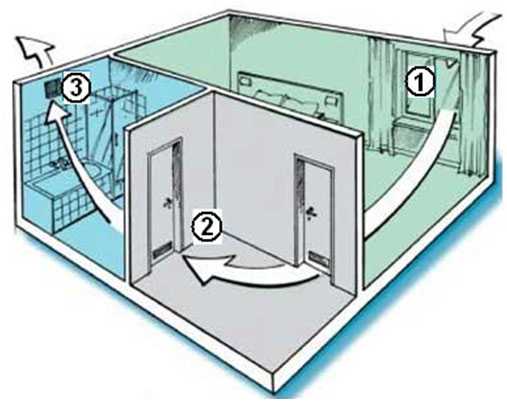

Правильная циркуляция холодного и теплого воздуха внутри помещения

Когда необходима приточная вентиляция для квартиры?

Прежде всего, необходима вентиляция в квартире с пластиковыми окнами. Люди отгораживаются от внешнего мира разными способами. Один из них — металлопластиковые конструкции. Герметичность, как главный критерий качества окон, словно консервирует людей в своих жилищах. Нет пыли, шума, выхлопных газов, однако нет и свежего воздуха.

Сделать микроклимат чистым поможет установленная вентиляция в квартире, сделанная своими руками. Она избавит от необходимости проветривания путем открывания форточек, что, в свою очередь, оградит комнаты от сквозняков и звуков шума с улицы. Дома не будет плесени, духоты и запахов жизнедеятельности домашних обитателей. Будет только свежий воздух.

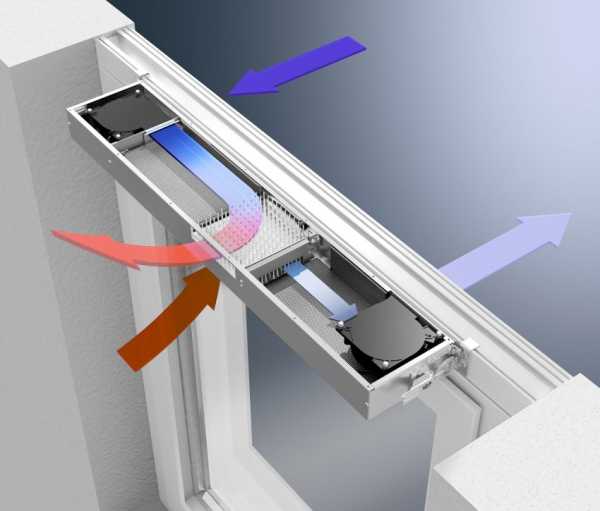

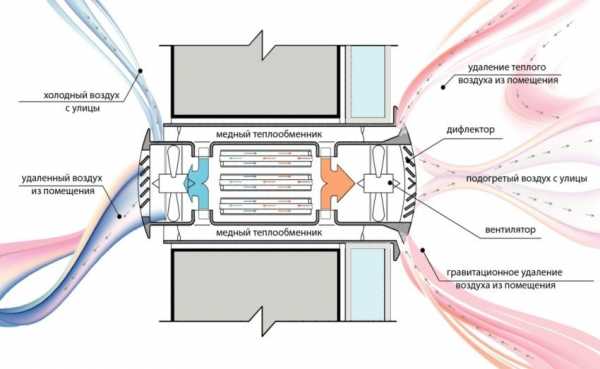

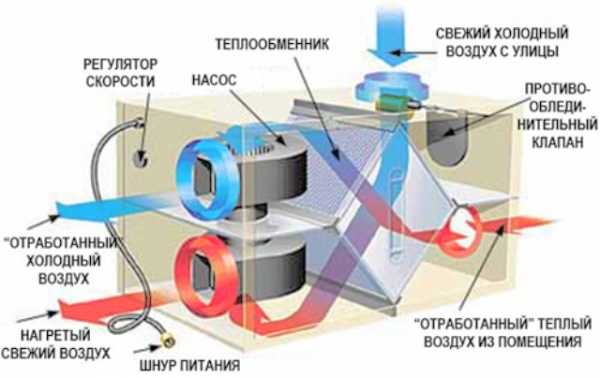

Принцип работы рекуператора с функцией теплообмена

Виды вытяжной вентиляции для жилых помещений

Существует два вида приточных систем вентиляции для квартир:

  • с естественной циркуляцией – одна их самых распространенных систем вентиляции в квартире с фильтрацией. В этом случае воздух насыщенный кислородом дует в квартиру с улицы, а застойный углекислый газ обратной тягой вытягивается вытяжной системой;
  • с принудительной циркуляцией – монтаж такой системы можно сделать с помощью установки вентилятора, который поможет создать необходимое давление. Эта система нужна в частных домах, особенно летом.

Естественная вентиляция квартиры происходит с помощью обычного проветривания при открытых окнах

Полезный совет! Следует отказаться от установки вентиляции в квартире, для которой невозможно купить оригинальную деталь или её аналог.

Принцип работы домашней вентиляции

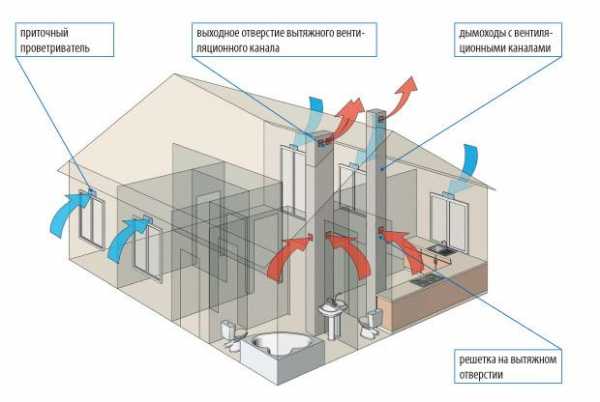

Вентиляция в квартире происходит по следующей схеме:

  • вентиляционными трубами воздух из комнат вытягивается. Затем по воздуховодам дует в центральный канал, после чего поступает из помещения обратно на улицу;
  • система вентиляции в квартире не работает, если объем оттока воздуха из помещения будет больше обратной тяги притока. Чтобы этого избежать следует наладить систему поступления кислорода извне. При оснащении квартиры пластиковыми окнами, следует установить воздушные клапаны на стенах или открываемых частях окон. Когда дует из открытых окон, клапаны – надежный помощник от сквозняков. Сейчас на рынке пластиковых конструкций есть окна с уже встроенными воздушными клапанами, вследствие чего их цены существенно выше.

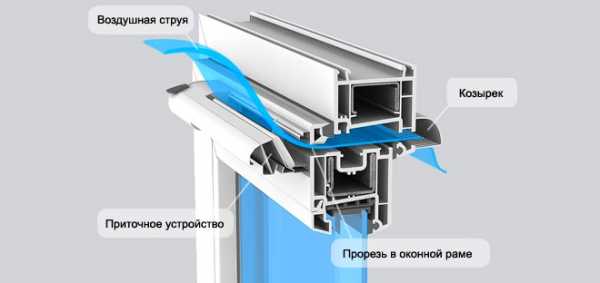

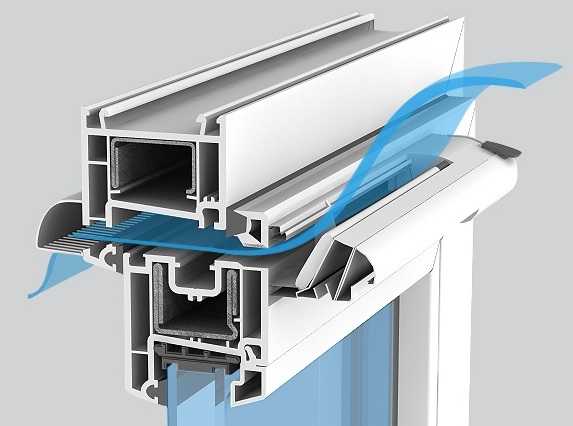

Металлопластиковое окно с установленным воздушным клапаном

Плюсы установки вентиляции в квартирах:

  1. Доступная стоимость.
  2. В помещение поступает достаточный объем воздуха.
  3. Компактность.
  4. Индивидуальная разработка для каждой квартиры.
  5. Система с автоматическим контролем.

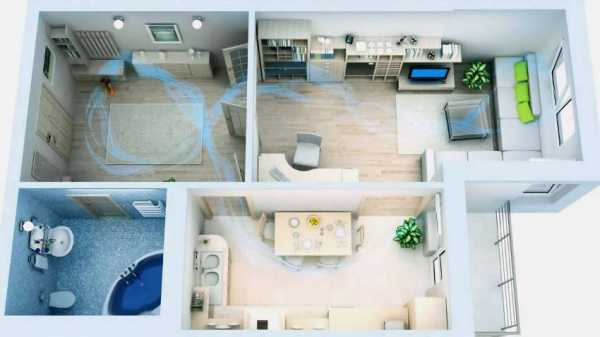

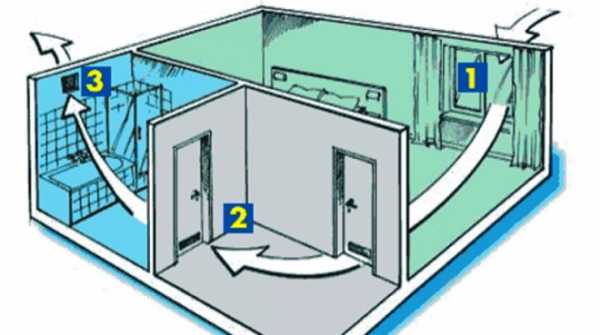

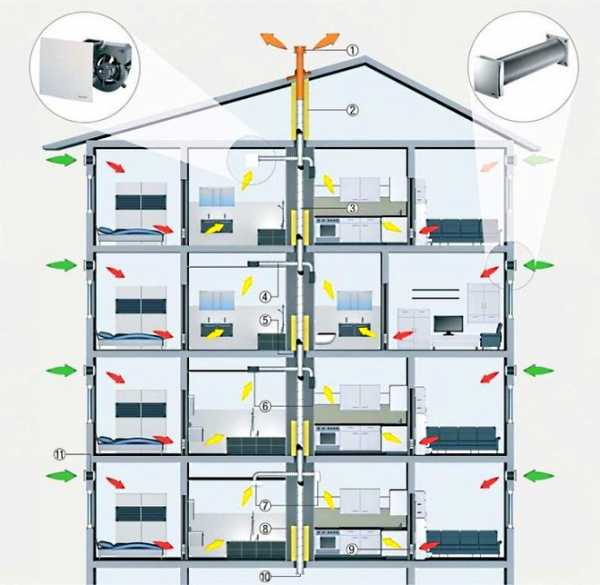

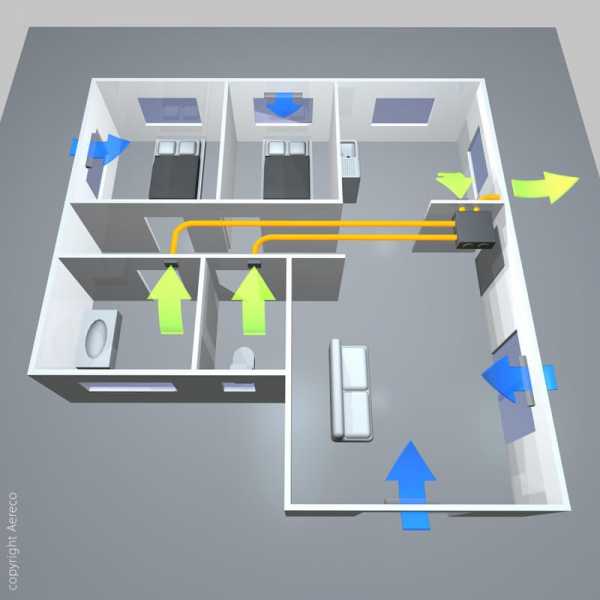

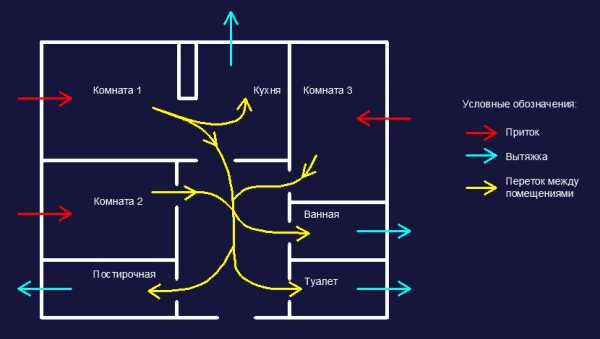

Схема движения воздушных потоков внутри квартиры в условиях принудительной вентиляции

Из чего состоит приточно-вытяжная вентиляция для квартиры?

В приточные системы вентиляции для квартиры входят следующие детали:

  • воздуховсасывающая решетка — она не допускает попадание мусора;
  • фильтры – сделают втягиваемый воздух в квартиру чистым;
  • воздушные клапаны – следят за тягой и объемом притока;
  • вентилятор – дует воздух по каналам;
  • шумоизоляторы – изолируют или снижают шум;
  • элементы нагрева – калориферы, которые нагревают воздух до нужной температуры;
  • система автоматического контроля – контролирует работу всех составляющих элементов;
  • воздуховоды;
  • вентиляционные моноблоки – соединяют детали системы.

При потолочной вентиляции холодный воздух опускается вниз, прогревается и поднимается обратно

Полезный совет! Самые доступные, низкие по цене, и в тоже время эффективные – это европейские матерчатые фильтры с разной степенью фильтрации. Как правило, замену фильтра делают один раз в год. Если вблизи расположены производственные комбинаты, то фильтры придется менять чаще. Следите за автоматикой контроля приточной вентиляции в квартире с фильтрацией, она даст сигнал о необходимости замены фильтра.

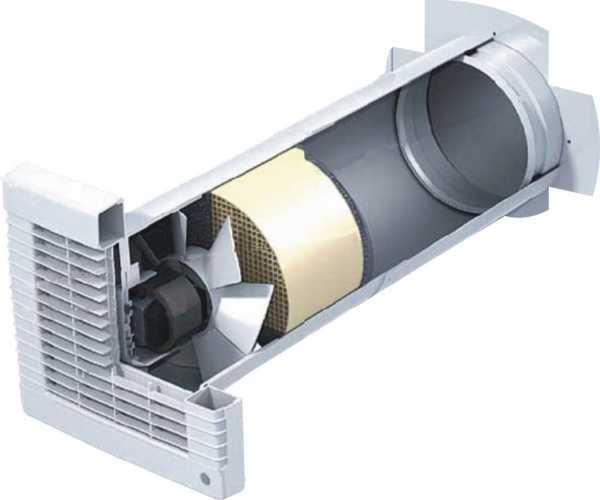

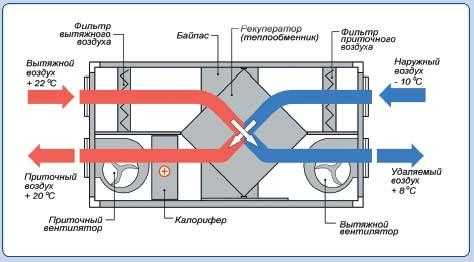

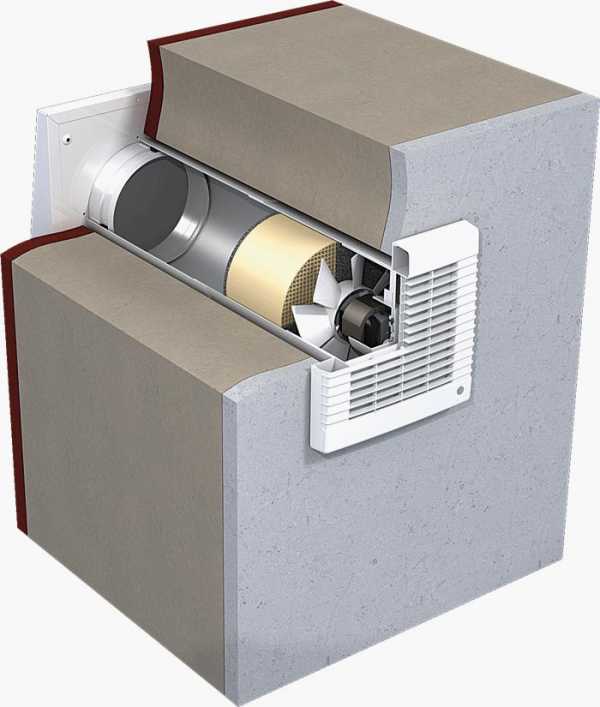

Внутреннее строение рекуператора: 1 — внешний кожух; 2 — вентилятор; 3 — фильтр; 4 — утепленный кожух; 5 — регулируемый корпус; 6 — декоративная панель с выключателем; 7 — керамический элемент

Типы приточных систем вентиляции для квартиры

Можно выделить два типа приточных систем вентиляции:

Компактные приточные системы вентиляции для квартиры. Это система, которая работает на приток чистого воздуха. Плюсы — имеет маленький размер, низкую цену, легкость в монтаже. Их можно монтировать внутри помещения, под окном или на балконе. Они имеют низкий порог шума, а также отлично вписываются в любой интерьер. Минусы – это неравномерная циркуляция воздуха и маленький охват площади. Мощность таких систем может охватить до 45 квадратных метров. Некоторые модели компактных приточных систем вентиляции для квартиры оснащены подогревом воздуха.

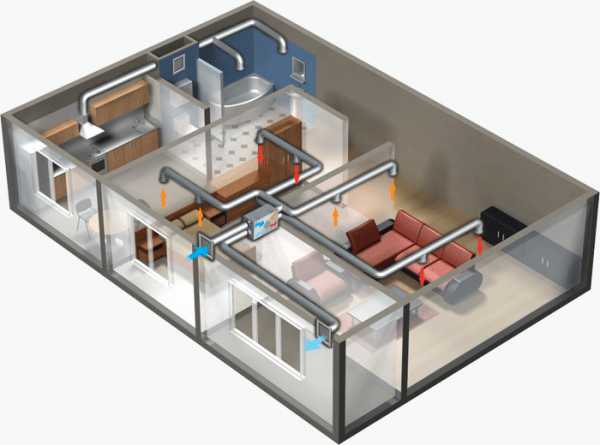

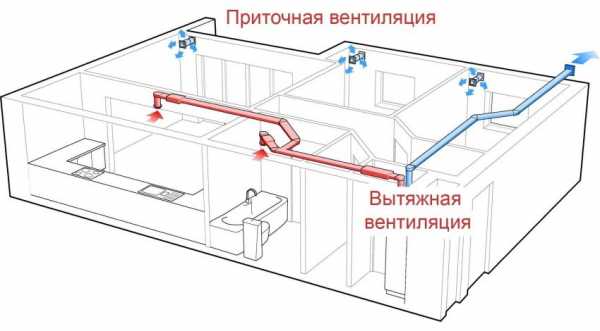

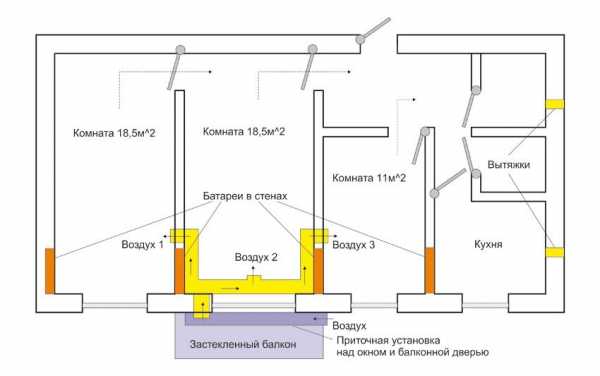

Схема разводки приточно-вытяжных вентиляционных каналов в квартире

Полноценные приточные системы вентиляции для квартиры. Это усовершенствованные устройства, которые имеют большие размеры и дорого стоят. Такая система не подойдет для маленькой квартиры, а вот для установки в помещениях с большой площадью — оптимальный вариант.

Статья по теме:

К плюсам такой системы можно отнести:

  1. Приток и обратная тяга вентиляции в квартире.
  2. Распределение воздуха по всей площади.
  3. Улучшение качества воздуха (фильтрация, увлажнение, подогрев или охлаждение).
  4. Автоматический климат-контроль.

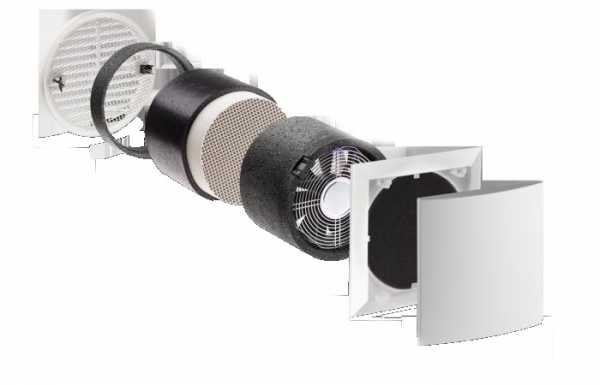

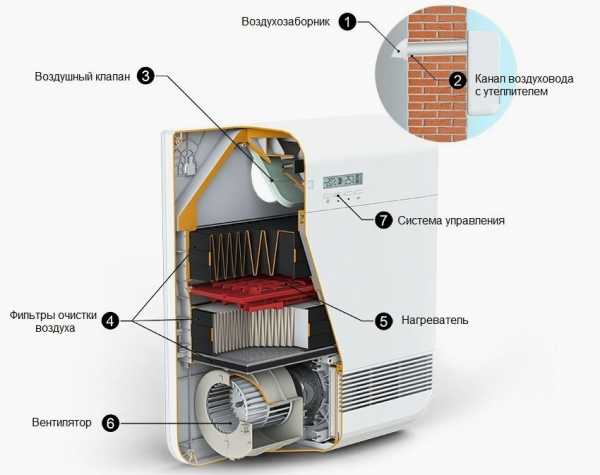

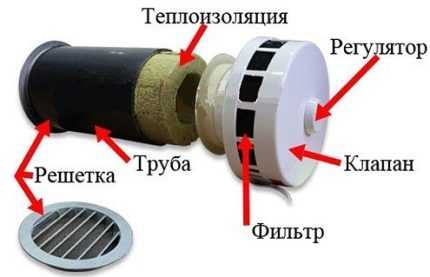

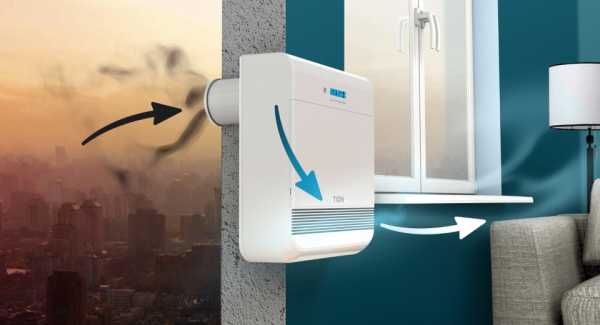

Строение компактной приточной вентиляционной установки на примере бризера фирмы Тион

Полноценная приточно-вытяжная вентиляция для квартиры может быть настенной, напольной и навесной (в зависимости от размера системы).

Полезный совет! Диапазон потребления электроэнергии вентиляции в квартире составляет от 1,6 до 5,0 кВт. Чтобы снизить затраты на оплату электроэнергии рекомендуется применять энергосберегающие технологии.

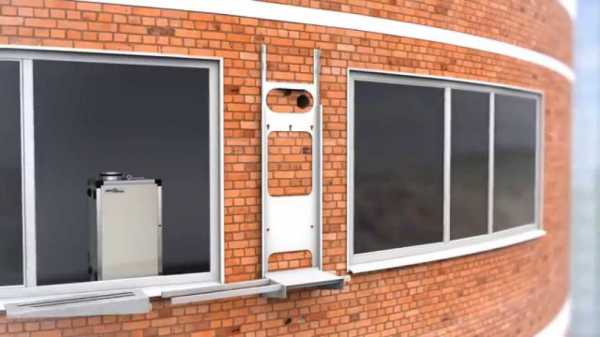

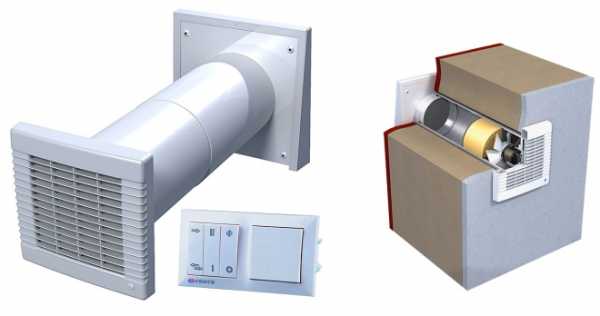

Настенное расположение приточно-вытяжной вентиляции

Кондиционер или приточная вентиляция в квартире с фильтрацией?

Основные отличия приточной системы от кондиционера:

  • почти все кондиционеры работают с тем воздухом, который находится в помещении и не пропускают воздух с улицы. Кондиционер дует только отработанный воздух. Есть современные кондиционеры с системой вентиляции, однако стоят они дорого;
  • кондиционер, очищающий воздух, не может препятствовать попаданию в квартиру пыли и прочих вредных частиц;
  • для установки кондиционера, возможно, будет необходим частичный демонтаж стены. Система приточной вентиляции в квартире может быть смонтирована в любой части жилища;
  • кондиционер нельзя использовать при низкой температуре на улице. Приточная система вентиляции для квартиры оснащена системой климат-контроля.

План вентиляции квартиры и ее установку целесообразно производить до начала ремонтных работ

Вентиляция в жилище своими руками

Простой монтаж вентиляции в квартире занимает до 3-х дней. При сложном монтаже вентиляционной системы для квартиры может понадобится до 15 дней.

Элементы схемы вентиляции в квартире – вентилятор, фильтры, клапан, воздуховоды, нагревательный элемент, датчик для определения давления, температурный регулятор и хомуты. Стальная рама, которая крепится на стену винтами – это главный крепежный элемент. Работа по монтажу приточной вентиляции для квартиры похожа на сбор деталей конструктора.

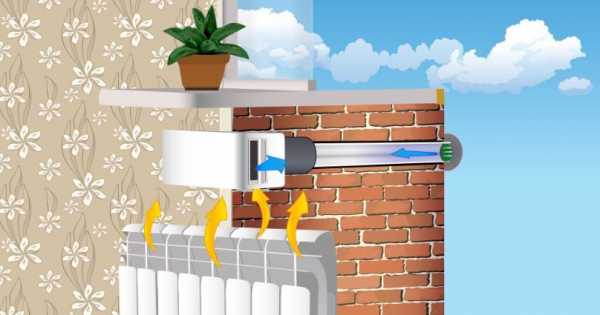

Пример расположения вентиляционного клапана под подоконником

Полезный совет! Диаметр воздуховодов, которые используются для вентиляции квартиры, колеблется в диапазоне 125-160 мм, поэтому высота потолка будет снижена примерно на 20 см. Это следует учесть при монтаже.

Ранее, до массового использования пластиковых окон, свежий воздух поступал в помещения через щели в окнах, благодаря чему работала естественная и простейшая вентиляционная система. Открытые окна увеличивали циркуляцию воздуха, однако, эта мера была кратковременной. Если дует из вентиляции в квартиру, это не означает, что улучшается микроклимат в квартире. Пыль, грязь, микроэлементы, которые попадают в квартиру с улицы, несут прямую угрозу здоровью человека. Вентиляция в квартире в туалете и на кухне, установленная при сдаче жилого комплекса в эксплуатацию зачастую и вовсе не работает.

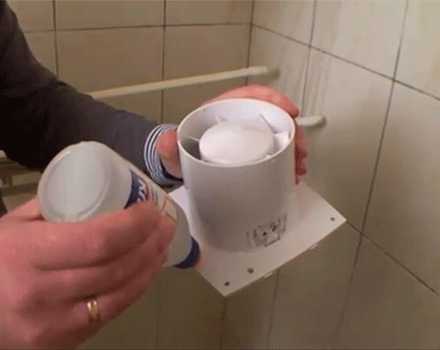

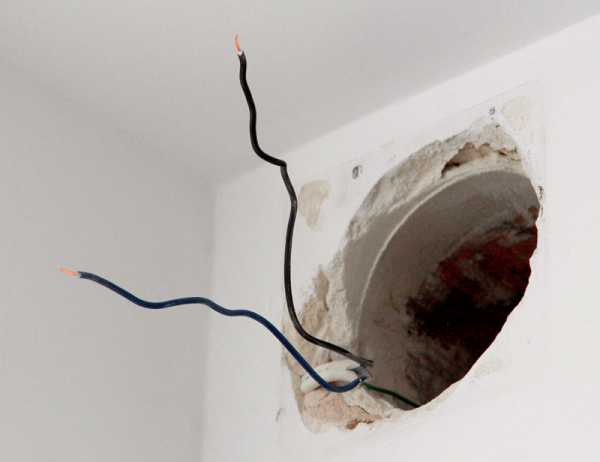

Установка принудительной вентиляции в комнате своими руками

Оптимальный выход на сегодня – установка приточной вентиляции в квартире с фильтрацией. Это поможет решить вопрос с наличием чистого воздуха у вас дома раз и навсегда.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка... ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

remoo.ru

Приточно-вытяжная вентиляция квартиры - проектирование и монтаж

Когда вы долго находитесь в своей квартире, испытываете недостаток кислорода? Появляется желание выйти на улицу или на балкон? Происходит это, потому что помещение наполняется углекислым газом (СО2), также воздух становится тяжелым из-за избытка тепла, влаги и пыли. Да, обычное проветривание спасает ситуацию, но ненадолго. К тому же зимой это не очень комфортно делать. А как насчёт инфраструктуры? Возле вашего дома проходит 8-ми полосная дорога? В Москве сейчас тяжело найти дом, в котором, открывая окно, не запускаешь газы переработанных нефтепродуктов, горящие торфяники и прочие неприятные запахи.

Из этой ситуации есть два выхода:

1. Смириться и приспосабливаться к ситуации

2. Идти в ногу со временем, и установить современную систему вентиляции квартиры

Что дает правильная вентиляция в квартире?

1. Вентиляция ГАРАНТИРУЕТ отличное здоровье.

Вы когда-нибудь задавались вопросом, почему люди, живущие в деревне, обладают более крепким здоровьем, нежели жители Москвы? Физические нагрузки или питание здесь не причём: многие современные москвичи посещают спортзал и придерживаются здорового питания. Обстановка и экосистема также не слишком важны – стрессы и химикаты есть везде. Вся проблема в кислородном голодании!

Казалось бы, такая мелочь, но как сильно она меняет вашу жизнь. А все потому, что современный житель, как большого, так и малого города, проводит на свежем воздухе не более часа в день.

А в Москве открытый воздух вообще не везде полезен. От недостатка кислорода ухудшается сон, настроение, мыслительные процессы, у вас появляется желание выйти на улицу или, хотя бы, на балкон. Многие к этому привыкли, но не многие знают, что квартиру можно сделать местом абсолютного комфорта.

2. Вентиляция ГАРАНТИРУЕТ уют и комфорт даже в центре Москвы

Почему же в загородном доме вы можете находиться днями напролёт?

Да потому, что там воздух насыщен кислородом. А хотите свою квартиру сделать таким же уютным домом? Для этого вам всего лишь понадобится приточно-вытяжная вентиляция! Это процесс замены в помещении отработанного воздуха на свежий, с целью обеспечения благоприятного микроклимата. Разумеется, в соответствии с федеральным законодательством, многоэтажные дома оборудуются вентиляцией. Но обычная вентиляция, установленная в квартире, обеспечивает минимальную циркуляцию воздуха. Да, она, конечно, снижает уровень СО2 в помещении, но обеспечить уют и хороший микроклимат не способна. Поэтому наша компания предлагает вам изменить свою жизнь, и установить в квартире современную систему вентиляции.

Назначение системы вентиляции в квартире – создание воздухообмена – а именно, удаление из помещений отработанного воздуха и замена его свежим наружным.

Для удаления воздуха в квартирах используются вытяжные каналы, расположенные на кухне и в санузлах. Приток воздуха поступает в жилые помещения (спальни, кабинет, гостиную).

Сегодня, применение герметичных конструкций и евро-окон сделали естественный приток воздуха почти невозможным. Поэтому, организация приточной вентиляции в квартире - это отдельный вопрос, который решает застройщик на этапе строительства или зачастую, жилец своими силами.

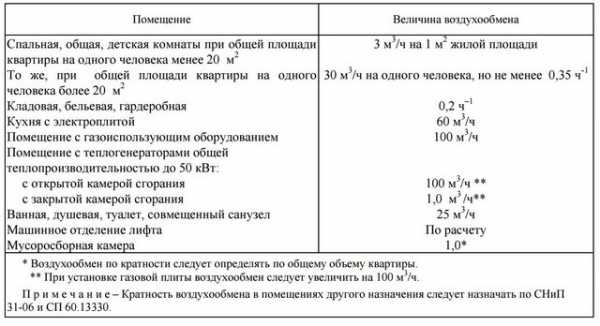

Нормы по вентиляции и кондиционированию в квартире

В жилых помещениях квартиры в режиме обслуживания необходим минимальный воздухообмен из расчета 3 м3/час на 1м2 площади - СП 54.13330.2011 "Здания жилые многоквартирные"

Вытяжка из подсобных помещений, при этом, должна быть не менее следующих объемов:

  • Кухня с электроплитой - 60 м3/час
  • Кухня с газовой плитой - 90 м3/час
  • Ванная, душевая, туалет - 25 м3/час
  • Совмещённый санузел - 50 м3/час
  • Кладовая, гардеробная - 25 м3/час
Температура воздуха в квартире регламентируется ГОСТ 30494-96 «Здания жилые и общественные. Параметры микроклимата в помещениях»

В соответствии, с которым оптимальная температура для жилых помещений составляет:

- В теплый период года – 22-25 гр.С

- В холодный период – 20-22 гр.С

Вентиляция квартиры – варианты систем

Существует три принципиальных схемы организации системы вентиляции в квартире:

1. С естественным притоком и вытяжкой

2. С механическими притоком и вытяжной

3. Комбинированная: с механической вытяжкой и естественным притоком

Механическая приточно-вытяжная вентиляция с рекуперацией тепла

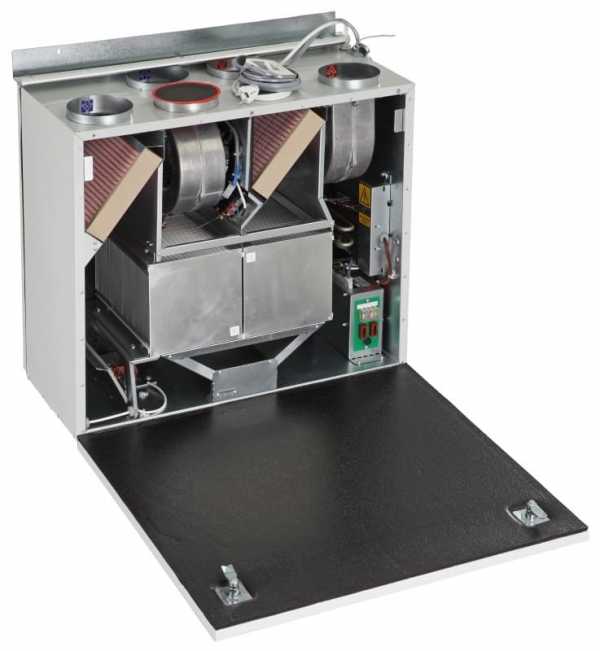

Приточно-вытяжная установка с рекуперацией

Одним из лучших вариантов вентиляции квартиры является приточно-вытяжная вентиляция с рекуперацией тепла.

Рекуперация тепла – это использование тепла вытяжного воздуха для нагрева приточного. Рекуператор экономит до 80% затрат тепла необходимого для нагрева приточного воздуха в холодный период года. Подробнее о рекуперации.

Основой системы является приточно-вытяжная установка. Наружный воздух поступая в установку, проходит через фильтр, подогревается в рекуператоре, догревается в нагревателе, далее по воздуховодам из оцинкованной стали распределяется по жилым помещениям.

Все основные узлы установки (вентиляторы, фильтры, рекуператор) располагаются в общем звуко-изолированном корпусе.

Встроенная система автоматики позволяет гибко управлять работой вентиляционного агрегата: изменять скорость, температуру и количество приточного и вытяжного воздуха.

Современные приточно-вытяжные установки для квартир работают, как правило, тихо, особенно на пониженных оборотах вентиляторов.

Тем не менее, размещать установку желательно подальше от жилых помещений. Это может быть лоджия (балкон), кладовая, гардероб или другое подсобное помещение.

Конструктивно, приточно-вытяжная установка для квартиры может быть напольной или подпотолочной. Как следует из названия, одна из них монтируется на полу, получается что-то типа тумбы или шкафа, а вторая размещается под потолком. Помимо самой установки требуется, также, место для размещения вентиляционных элементов: клапанов, шумоглушителей, гибких вставок, воздуховодов и проч. В итоге, в общем, получается немаленькая инженерная конструкция.

Обслуживание приточно-вытяжной установки, в основном, заключается в регулярной замене воздушных фильтров. Фильтры меняются по мере их загрязнения, что зависит от режима эксплуатации и экологии района. В среднем, смену фильтров необходимо производить не реже 1 раза в квартал.

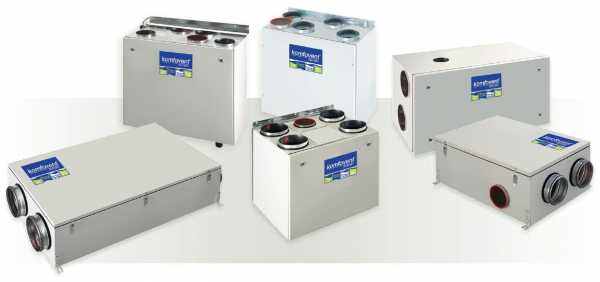

Приточно-вытяжные установки с рекуперацией, различного конструктивного исполнения: напольные вертикальные, напольные горизонтальные, подпотолочные

Преимущества:
  • Высокое качество воздуха круглый год
  • Фильтрация и подогрев наружного воздуха
  • Рекуперация тепла
  • Удобное управление
Сложности:
  • Требуется место под оборудование
  • Относительно высокая стоимость
  • Требуется профессиональный монтаж

Принудительная приточно-вытяжная вентиляция без рекуперации

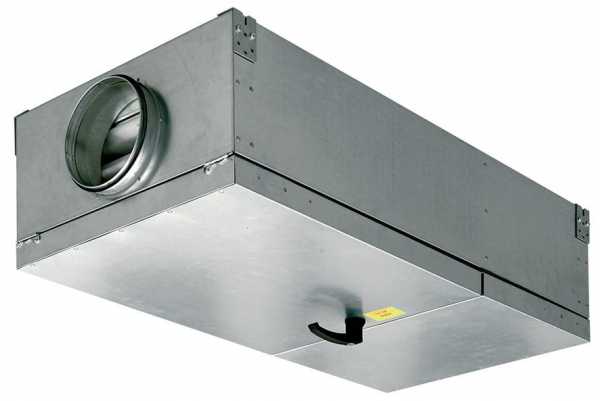

Приточная установка

В системах без рекуперации приточную и вытяжную системы делают отдельными и, как правило, размещают в разных местах.

Приточная установка может быть общей для всей квартиры (центральной), а может быть местной, т.е. подавать воздух в одну комнату.

Приточная установка состоит из следующих элементов: заслонка, воздушный фильтр, вентилятор, электронагреватель, система автоматики, шумоизолированный корпус.

Размещается приточка на лоджии, на балконе, в одном из подсобных помещений или на улице.

Наружный воздух поступая в установку очищается от пыли, подогревается в нагревателе и по сети воздуховодов поступает в жилые помещения.

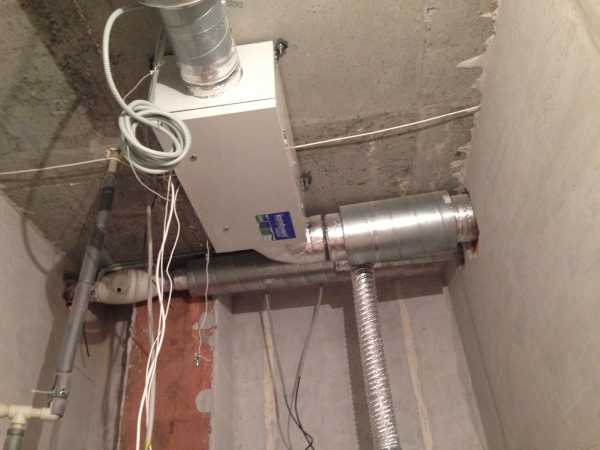

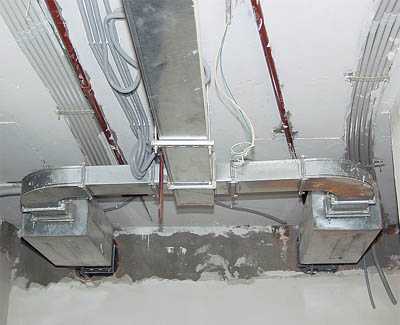

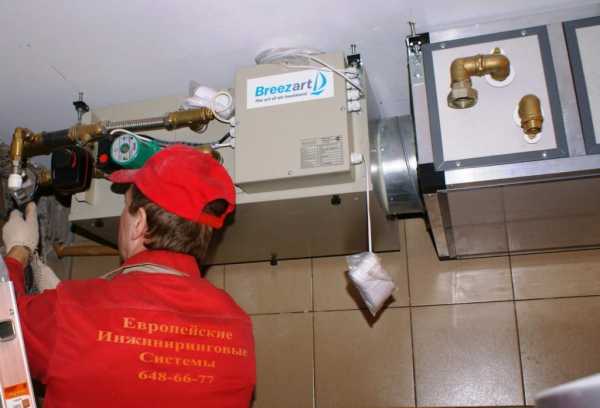

Монтаж приточной установки в квартире

Автоматика приточной установки позволяет гибко управлять ее работой – устанавливать температуру приточного воздуха, изменять скорость и производительность.

Вместо центральной приточки можно применить местные агрегаты, рассчитанные на одну комнату, как например бризер «Tion 3S» или "iFresh" Lufberg или их аналоги.

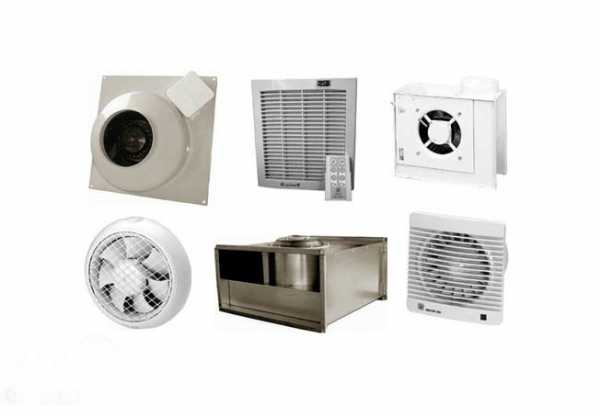

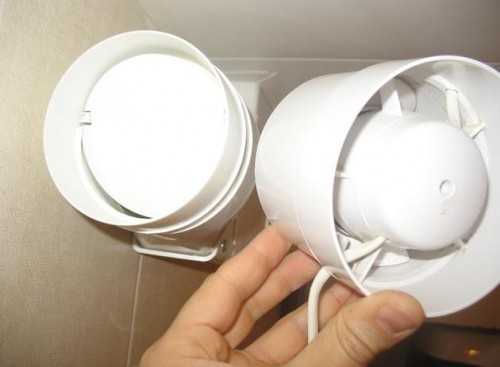

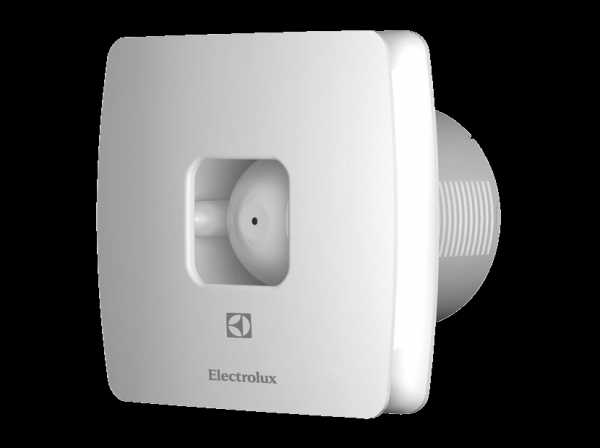

Вытяжную вентиляцию организовывают при помощи канальных вентиляторов или, при наличии тяги в вытяжных шахтах, оставляют естественной.

Преимущества:
  • Высокое качество воздуха круглый год
  • Фильтрация и подогрев наружного воздуха
  • Удобное управление
Сложности:
  • Необходимо место для размещения оборудования и воздуховодов
  • Нет рекуперации тепла
  • Требуется профессиональный монтаж

Комбинированная система вентиляции

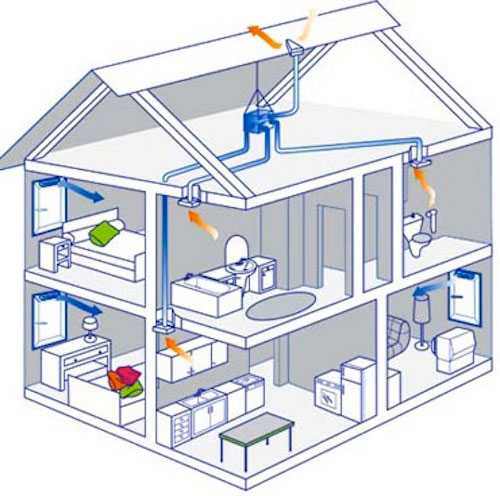

Вентиляции в квартире по схеме естественный приток/механическая вытяжка

Систему вентиляции подобного типа можно охарактеризовать как недорогую и практичную.

Стабильность работы приточно-вытяжной схемы обеспечивает механическая вытяжка. Приток воздуха поступает в жилые помещения естественным способом через приточные стеновые или оконные клапана.

Мировым лидером в области систем вентиляции подобного типа является французская компания «Aereco».

Приточный воздух в клапанах не подогревается, поэтому важно под окном, в котором установлен приточный клапан установить полноценный отопительный прибор, лучше всего открытый радиатор. Холодный воздух, попадая в помещение, будет плавно перемешиваться с теплым конвективным потолком от радиатора и с оптимальной температурой поступать в жилую зону. К слову сказать, мощность отопительных приборов, при проектировании отопления квартиры, рассчитывается, в том числе, с учетом подогрева минимальной нормы наружного воздуха.

Вытяжные вентиляторы, как правило, работают постоянно. Когда никого нет дома, просто, на меньших оборотах. Обеспечивая тем самым в квартире постоянный, стабильный, организованный воздухообмен.

Преимущества:
  • Относительно недорогой монтаж
  • Минимум места под оборудование
  • Минимум технического обслуживания
Недостатки:
  • Нет фильтрации приточного воздуха
  • Нет подогрева притока
  • Минимальные нормы воздухообмена

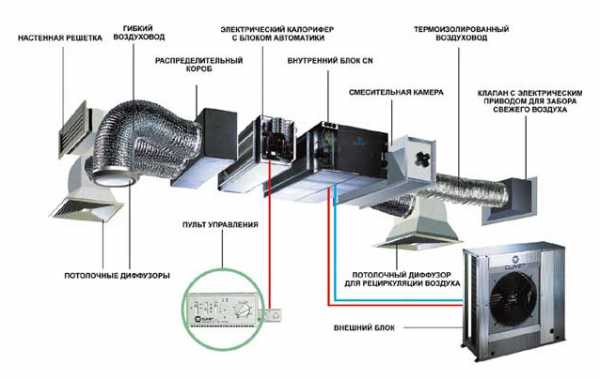

Центральное кондиционирование

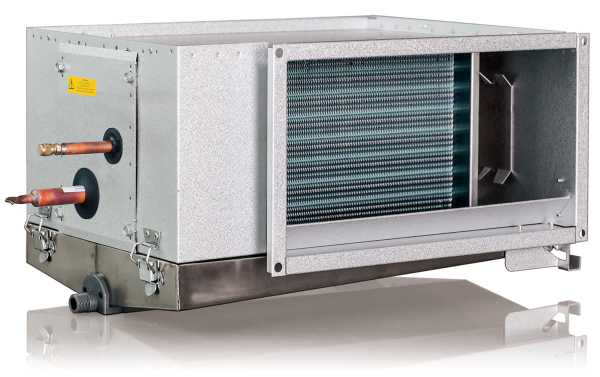

Канальный охладитель воздуха

Хорошим решением и неплохой альтернативой традиционным кондиционерам является центральное кондиционирование в квартире.

Для простоты понимания, центральное кондиционирование – это та же приточно-вытяжная вентиляция, только с функцией охлаждения приточного воздуха. То есть летом воздух от приточки поступает в жилые помещения с температурой не + 30, как на улице, а например +18 (или другой комфортной, по желанию). Это позволяет уйти от внутренних блоков, дренажей, лючков и подобных спутников сплит-систем.

В отличие от кондиционеров, которые «гоняют» один и тот же воздух, получаем более качественный микроклимат, поскольку подаем в помещение свежий воздух с улицы, предварительно очищая его о пыли и охлаждая до приемлемой температуры.

В качестве охладителей применяются фреоновые наружное блоки от тех же кондиционеров или холодильные машины типа «чиллер» работающие по схеме фреон/вода.

Определённым недостатком центрального кондиционирования является сложность в регулировании температуры в разных помещениях. Изменять температуру приточного воздуха можно только всего сразу.

Также этот вид кондиционирования не дает сильного холода, поскольку производительность зависит от кратности, а в приточной вентиляции она не высокая. Скорее это облегченный тип кондиционирования, создающий легкую фоновую прохладу во всей квартире.

Преимущества:
  • Высокое качество воздуха зимой и летом
  • Фильтрация, подогрев или охлаждение приточного воздуха
  • Гибкость управления
  • Нет внутренних блоков, лючков, дренажей т.п.
  • Сервис в одном месте
Сложности:
  • Требуется место для размещения оборудования
  • Относительно высокая стоимость
  • Сложность в регулировании температуры по зонам
  • Требуется профессиональный монтаж

Проектирование систем вентиляции и кондиционирования в квартире

Проект вентиляции и кондиционирования квартиры позволяет согласовать прокладку коммуникаций и расстановку оборудования с дизайн-проектом и службой эксплуатации дома. А также, улучшить точность и согласованность монтажа.

  • Классическая схема вентиляции квартиры выглядит следующим образом: вытяжка из подсобных помещений (кухня, санузел, кладовая, гардероб), приток воздуха организовывается в жилые помещения.
  • Минимальный воздухообмен должен быть в квартире постоянно, в не зависимости наличия или отсутствия жильцов. Поэтому, накладные вентиляторы включающиеся параллельно со светом, не подходят для создания постоянного воздухообмена.
  • В квартирах использовать горячую воду из системы отопления для подогрева приточного воздуха, нельзя. Поэтому в качестве нагревателя применяются только электрические калориферы.
  • Из кухни, как правило, предусматривают две вытяжки: одну от кухонного зонта (местную), вторую - из верхней зоны кухни - общеобменную.
  • Объединять в один вытяжной канал вытяжку из кухни и санузла не допускается.
  • Объемы вытяжного и приточного воздуха должны быть равны между собой, то есть сбалансированы
  • Скорость воздуха в воздуховодах не должна превышать 6 м/с. Скорость воздуха на входе и выходе из вентрешетки – не более 3 м/с
  • Приточно-вытяжные установки и вентиляторы рекомендуется подбирать с запасом по производительности и со встроенными регуляторами скорости.

Монтаж вентиляции и кондиционирования в квартире

Монтаж вентиляции и кондиционирования в квартире начинается, как правило, после возведения перегородок, примерно, в одно время с отделочными работами.

Существенно улучшает точность и согласованность работ наличие проекта по вентиляции квартиры или монтажной схемы с указанием привязок оборудования и вент-решеток к ограждающим конструкциям, светильникам и т.п.

  • Вентиляционные установки и вентиляторы рекомендуется размещать в отдельном помещении, подальше от жилых комнат. В квартире это может быть лоджия, балкон, подсобка, гардероб.
  • Воздуховоды рекомендуется использовать металлические или пластиковые. При прочих равных воздуховоды круглого сечения лучше, чем прямоугольного.
  • Гибкие воздуховоды можно применять только для присоединения вентиляционных элементов (решеток, вентиляторов и т.п.) и только в местах, к которым в последующем будет доступ.
  • Приточно-вытяжные установки и вентиляторы должны иметь шумо-изолированный корпус.
  • На входе и выходе вентилятора (вент-установки) устанавливаются шумоглушители.
  • К оборудованию (фильтр, вентиляторы, нагреватель) необходимо оставлять доступ для проведения работ по сервисному обслуживанию.

climate-technology.ru

Приточная вентиляция в квартире: понятие и разновидности

Для прекрасного самочувствия наличие свежего воздуха в квартире является очень важным моментом. На 1 м2 закрытой площади должно поступать 3 м3 свежего воздуха. Также существует норма и на одного взрослого человека, которому необходимо 30 м3 воздуха в час.

Хороший воздухообмен в цифрах

Вентиляция — крайне важная коммуникация в век доминирования герметичных пластиковых окон

При организации поступления воздуха стоит помнить, что:

  • норма воздуха для кухонного помещения, в которой размещена газовая плита составляет 90 м3/час;
  • норма воздуха для кухонного помещения, в котором установлена электрическая плита составляет 60 м3/час;
  • норма для ванной – 25 м3/час;
  • норма для туалетной комнаты или совмещенного санузла – 50 м3/час.

Исходя из этих показателей необходимо организовывать поступление свежего притока воздуха в квартиру.

Приточная вентиляция: способы организации

Приточная вентиляция в квартире является разновидностью принудительного воздухообмена. Она предназначена для поступления в закрытое помещение свежего воздуха с улицы с помощью специальных механизмов – вентиляторов разной мощности. Также при проектировании стоит учесть места, через которые отработанные воздушные массы будут покидать комнату.

Схема устройства вентканала принудительной вентиляции

В квартирах могут устанавливаться два вида приточной вентиляционной системы:

  1. естественная, которая позволяет поступать свежим наружным массам в помещение по средствам стеновых и оконных клапанов. К примеру, клапан New-Air способен обеспечить приток воздуха 20-25 м3/час. Клапан Air box позволит проветривать помещения даже без открывания форточек и оконных створок. Стоить заметить, что производительность клапанов незначительна. Устройство оснащено системой фильтрации и рассчитано на площадь до 15 м2;
  2. принудительная, обеспечивающая поступление свежего воздуха в помещение с помощью специального оборудования – вентилятора и фильтра. К примеру, вентилятор Elicent Elegance 100 способен обеспечить приток 90 м3/час, обладает низким уровнем шума – 31,4 дБ, способ питания – электрическая сеть 220 В.

Приточные установки вентиляции для квартиры: популярные модели

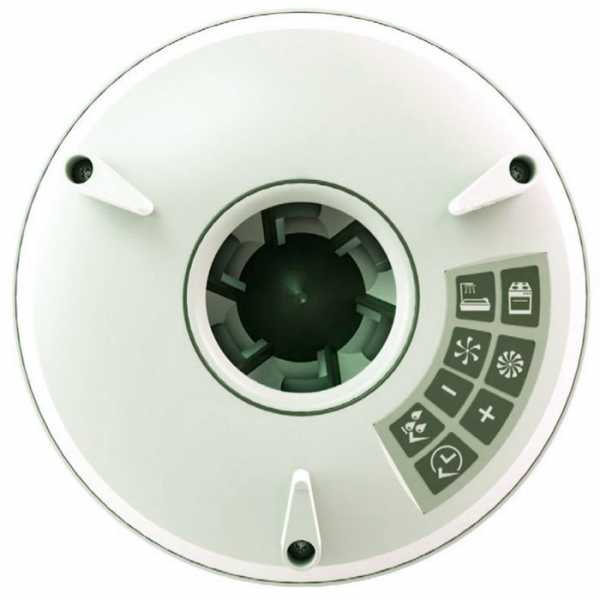

Проветриватель Вентс ТвинФреш

Устройство оборудовано вентилятором, работающим в режиме притока и вентиляции. Механический клапан дополнен системой рекуперации воздуха6 подогрев поступающего притока за счет температуры выводимых воздушных масс. Производительность проветривателя – 58 м3/час, шумность 29 дБ, питание 12 В, энергопотребление – 7,3 Вт. Оборудование компании VENTS дополнено системой фильтрации со степенью очистки G3, рассчитано на беспрерывную работу, не образует конденсата в рабочем состоянии.

Приточная установка Вентс ВПА

Устройство выполнено в виде моноблочного агрегата в изоляционном корпусе. Внутри блока размещен вентилятор, установлена система фильтрации, позволяющая устранить не только уличную пыль, но и предотвратить попадание в помещение насекомых. VENTS ВПА с фильтрацией дополнен электрическим калорифером для подогрева поступающих наружных воздушных масс. Производительность установок – 200-1500 м3/час, рабочее давление – 715 Па.

Cистема кондиционирования Daikin Ururu Sarara с притоком свежего воздуха

Особенностью устройства является возможность кондиционирования воздуха с добавлением свежего притока в закрытом помещении. Современная слип-система может не только подавать атмосферный воздух, но и при необходимости увлажнять его. Данная система способна обеспечить смену воздушных масс в помещении: в комнате площадью 24 м2 воздух полностью смениться за 2 часа непрерывной работы устройства. Кроме того, система оснащена иными функциями:

  • увлажнение: устройство способно обеспечить оптимальные показатели – 50 % влажности при температуре 22 градуса. Встроенные элемент в наружном блоке извлекает влагу из воздушных масс и равномерно распределяет ее по комнате;
  • осушение: устройство устраняет повышенную влажность в комнате без снижения температурных показателей, что очень важно в осенний и весенний периоды. В летние жаркие дни при повышенной влажности с помощью слип-системы можно осушить и охладить воздушные массы в комнате;
  • двухуровневое очищение воздуха в наружном и внутренних блоках. Установка фитокаталитического фильтра позволяет устранять с воздушных масс не только пыль и мелких насекомых, но избавляет от формальдегидов, вирусы, плесень;
  • обеспечение равномерного потока воздуха: заслонки с широким углом охвата могут направляться вниз или вверх, позволяя воздушным массам «расходиться» по помещению.

Моноблочные системы «Бризарт»

Моноблочные системы монтируются специалистами с гарантией

Устройства данного модельного ряда предназначены для вентилирования помещения площадью до 100 м2. Автоматизированная система способна обеспечить фильтрацию, подогрев и вентиляцию воздуха в квартире.

Таблица Модели приточных установок «Бризарт»

УстройтвоПроиз-тьКалориферВентиляторПлощадь комнатыГабариты устройства
Бризарт 350:эконом, стандарт, комфорт350м3/часмощность 1,2-4,8 кВт, напряжение - 220/380 Вмощность 105 Вт, напряжение питания 220 В50-75 м236,5х22х92 см, масса - 25 кг
Бризарт 500:эконом, стандарт, комфорт500м3/часмощность 1,2-4,8 кВт, напряжение - 220/380 Вмощность - 160 Вт, напряжение 220 В70-100 м236,5х22х92 см, масса - 25 кг

Монтаж стенного приточного клапана

  • Определить место под установку вентиляционного элемента. Идеальным вариантом является пространство между батареей и подоконником: поступающий свежий воздух перед распределением по комнате будет прогреваться в зимний период.
  • Пробурить сквозное отверстие, в которое будет установлен клапан.
  • Установить воздуховод: снаружи устройство должно быть на уровне стены, внутри помещения – выступать на 1 см.
  • С улицы закрепить вентиляционную решетку.
  • Закрепить корпус.

Важно! Корпус должен быть установлен очень плотно. Для крепления к воздуховоду используется уплотнитель.

Монтаж бесканальной системы вентиляции

Бесканальная вентиляция

  • Выбрать место монтажа. Идеальным является установка возле оконного проема.
  • Проделать отверстие на 2 см больше, нежели диаметр вытяжного канала.
  • Установить воздуховод и утеплить его с помощью минеральной ваты, стекловаты или вспененного полиэтилена.
  • Вытяжной канал закрыть защитной решеткой.
  • Внутри канала установить вентилятор.
  • Установить систему управления, подогрева с фильтрацией воздуха.

Монтаж канальной системы вентиляции

Прежде, чем приступить к монтажу вентиляции необходимо понять, что такое приточная вентиляция в квартире канального типа. Это относительно сложная система, обеспечивающая свежим воздухом все помещения: воздухообмен происходит посредством встроенных каналов. Для реализации канальной вентиляции необходимо разместить вентиляционные трубы под потолком на расстоянии до 1,5 м друг от друга.

Важно! Длина вентиляционных труб не должна превышать 3 м от приточной установки. Также при монтаже следует избегать частых поворотов и загибов: повороты 90 градусов и более недопустимы.

После монтажа «пути» воздуха можно приступать к установке принудительной системы вентиляции. Монтаж выполняется таким же образом, как и при установке местной вентиляции. Последний этап выполнения работ – подвод вентиляционных каналов.

Для качественной работы вентиляционной приточной системы важна не только подача свежего воздуха, но его устранение с квартиры. Как правило, вентиляционных общественных шахт вполне хватает для вывода отработанного воздуха. Вытяжка в кухонном помещении и установка вентилятора в ванной обеспечат чистым и свежим воздухом, устранят запахи и предотвратят появление племени и грибков.

ventkam.ru

Приточная вентиляция в квартире: ее особенности и расчет


При покупке долгожданного жилья люди пытаются обеспечить максимально комфортные условия для своего проживания. Комфорт это не только обустройство квартиры мебелью и бытовой техникой, но и создание благоприятного для здоровья микроклимата. Ниже мы расскажем, о том, как в этом может помочь вентиляция приточная в квартире.

От обустройства вентиляции зависит приток воздуха в вашей квартире, ведь воздух может не только отражаться на нашем настроении и работоспособности, но и нанести серьезный урон вашему организму. Обеспечить чистый воздух способна приточная вентиляция в квартире с фильтрацией.

Система приточной вентиляции в квартире необходима для обеспечения нормальных условий проживания, как и другие инженерные системы коммуникации. Данная система выполняет следующие функции:

  • Поступление необходимого количества свежего воздуха в квартиру.
  • Его очистка от пыли, а также насекомых.
  • Охлаждает поступающий воздух в летний период, а зимой – подогревает.

Помимо вышеперечисленных она выполняет ряд других, более мелких функций, однако они считаются менее актуальными.

О приточной вентиляции и монтаже

Большинство из нас уверены, что тратиться на дорогие приточные установки не стоит потому, что можно просто открыть окно и впустить нужное количество свежего воздуха. Конечно же, все время держать окно открытым невозможно, особенно зимой. И не стоит забывать о том, что вместе с открытой форточкой в дом наряду со свежим воздухом влетают насекомые, пыль, выхлопные газы, от которых особенно мучаются люди, живущие близко к оживленной трассе. В этом случае выручит установка приточной вентиляции для квартиры.

Установка вентиляционного клапана (проветривателя) в окно ПВХ

Нам понадобятся следующие инструменты: фломастер или карандаш; крестовая отвертка; линейка и ножик.

Вариант проветривателя в пластиковых окнах

  • Для начала открыть окно и вверху отметить расстояние на створке, равное длине клапана. Можно замерить линейкой, либо приложить сам приточный клапан.
  • Осторожно вырезать часть уплотнителя в отмеченных пределах. Это можно легко срезать канцелярским ножом.
  • На вырезанный участок монтируется клапан при помощи саморезов (два по краям и один в центре).
  • Затем между саморезами наклеиваются другие уплотнители, белее тонкие, которые идут в комплекте с оконным клапаном.
  • На раме, напротив клапана, также заменяется штатный уплотнитель на новый из комплекта. Тонкие уплотнители не соприкасаются, а в образовавшийся зазор свободно поступает воздух с улицы.

Варианты установки будут зависеть от модели клапана и его комплектации.

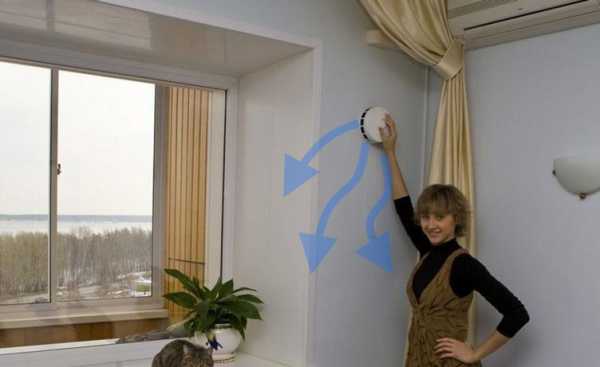

Установка приточного клапана

Какие существуют способы дополнительного притока воздуха в квартиру? Самым простым способом улучшить вентиляцию в квартире является врезка в форточку вентилятора или установка приточного клапана в стену. Приточный клапан – самое простое устройство, которое можно вполне установить самостоятельно, не обращаясь за помощью к специалистам. Кстати, он не требует подключения к электросети.

Приточный клапан без вентилятора

Модельный ряд приточных клапанов очень велик. Начинается он от самых обычных шумозащитных, а заканчивается автоматическими устройствами, которые реагируют на изменение влажности в квартире. Последние, в свою очередь, позволяют проветрить помещение, не открывая окно. При достижении показателя «Норма» он автоматически закрывается. Безусловно, врезка в стену будет дорогой и трудоемкой, но оно того стоит. Причем установить можно как готовый, так и сделанный вручную клапан.

Пошаговая инструкция по монтажу приточного клапана в стену

  1. Намечаем место установки.
  2. Вырезаем проем в стене чуть больше, чем воздуховод клапана.
  3. В проем вставляем обернутый теплоизоляцией воздуховод.
  4. Зазор заполнить герметиком или пеной.
  5. Удаляем лишнюю монтажную пену.
  6. Собираем сам клапан.

Место установки приточного клапана можно выбрать любое. Рекомендованная установка на уровне верхней трети окна, т.е. как форточка.

Фильтрация приточного воздуха

Приточная вентиляция в квартире с фильтрацией очищает входящие воздушные массы и имеет несколько конструкций, требующих для установки знаний и времени. Система функционирует автоматически, и это очень удобно, так как проживающим не нужно думать о ее управлении.

Приточная установка с фильтрацией

Включается и выключается она самостоятельно, потому что в нее встроены специальные датчики, которые могут определить влажность воздуха в квартире, а также его загрязненность.

Приточная вентиляция в квартире с фильтрацией. Такая установка состоит из:

  • Система автоматической регулировки.
  • Вентилятор.
  • Воздушный клапан, защищающий установку от случайного попадания воздуха, когда она «спит».
  • Воздуховод.
  • Фильтры, обеспечивающий отчистку воздуха.
  • Решетка.
  • Звукоизолятор.

Приточная вентиляция для квартиры с фильтрацией имеет сборную или моноблочную установки. Основное отличие их между собой: цена, размер, способ установки, а также различный функционал. Эта компактная система занимает мало места. Она поставляет в помещение очищенный воздух, а при наличии дополнительных функций и охлаждает его. Также существуют модели с подогревом.

Для установки теплообменника монтаж вряд ли обойдется одним днем, т.к. нужно сверлить несущую стену, вешать оборудование и тянуть короба вент каналов. Помимо этого, приточная установка подключается к электрической сети.

Схема работы теплообменника

Устанавливать заводскую моноблочную систему можно во всех помещениях, где постоянно находятся люди. Ее небольшой размер и бесшумная работа делают данную установку привлекательным для жильцов квартир. Еще одно достоинство компактной установки: не обязательно заказывать проект и делать расчет, а также пусконаладочные работы.

Такая система устанавливается под окном или же сбоку от окна. Также она должна находиться в свободном доступе.

Как сделать приточную вентиляцию в квартире? Вот, например, инструкция по монтажу: приточная вентиляция в квартире своими руками или установка компактной приточной камеры.

Сначала формируют в стене проем, совпадающий с каналом. Для этого понадобится специальный инструмент, который не найдешь в каждом доме – оборудование для сверления из алмазной крошки. Далее утепляют канал и делают шумоизоляцию. Следующим этапом канал воздухозабора соединяют с основным блоком и фиксируют в стене крепежными деталями, которые входят в комплект по сборке.

Проверка работы естественной вентиляции

Безусловно, перед тем как въехать в квартиру мы не задумываемся об устройстве вентиляции, это была забота застройщика и проектировщика. В ходе строительства многоэтажки монтируют вентиляционные каналы, которые выходят в санузел и кухню. Приток чистого, а также устранение загрязненного воздуха происходит естественным путем. Свежий воздух поступает из форточки, открытого окна или двери, а выход отработанного через тот самый вентиляционный канал.

Насколько хорошо функционирует для вашей квартиры центральный вентиляционный канал можно проверить самому. Приоткрыть окно в любом помещении, взять полоску тонкой бумаги, приблизительно 4*25 см и поднести к вентиляционной решетке на 10 см. Свободный конец полоски засасывает — система работает хорошо, а если плохо затягивает – то следует прочистить систему.

Использовать для проверки тяги подожжённую спичку запрещено Правилами пожарной безопасности, т.к. в шахте может быть газ и тогда разрушительных последствий не избежать.

Когда в квартире плотные окна и двери, а дополнительная приточка воздуха отсутствует, нарушается принцип работы естественной вентиляции. Без поступления воздуха извне общедомовые вентканалы перестают функционировать.

Какие параметры учитываются

Перед тем как сделать монтаж приточной вентиляции с фильтрацией нужно определиться, исходя из расчетов, какой именно вентилятор или клапан вам необходим.

Расчет воздухообмена сделать очень легко:
На 1 кв.м площади поток воздухообмена должен составлять не менее 3 куб.м в час, а на 1 человека – 30 куб.м в час.

Вентиляторы подбираются по мощности. Для квартиры достаточно вентилятора с производительностью до 500 куб. м/час.
По результату расчета, можно легко составить проект «вентиляция квартиры».

Заключение

Можно полностью утверждать, что приточная вентиляция в квартире с фильтрацией выполняет все необходимые задачи и обеспечивает формирование благоприятного климата в доме. С такой установкой у вас никогда не будет болеть голова от духоты, а самочувствие и настроение всегда будут прекрасными.

В проветриваемой спальне, детской, офисе, лучше спится и работается. Если вы решили сделать вентиляцию квартиры самостоятельно, то перед покупкой оборудования нужно учесть размер помещения, количество человек в нем находящихся большую часть времени. Если расчет сделать верно, то установка приточной вентиляции в квартире создаст прекрасный микроклимат.

ventilyaciyadom.ru

7 советов по организации системы вентиляции в квартире и доме: виды и варианты

  1. №1. Основные виды вентиляции в квартире
  2. №2. Сколько свежего воздуха необходимо?
  3. №3. Проверка естественной вентиляции в квартире
  4. №4. Виды систем принудительной вентиляции квартиры
  5. №5. Принудительная приточная вентиляция в квартире
  6. №6. Принудительная вытяжная вентиляция в квартире
  7. №7. Приточно-вытяжная вентиляция в квартире

Стараясь максимально сохранить драгоценное тепло в квартире, мы планомерно избавляемся от всех щелей. Не прошло и десятка лет, как практически все сменили старые деревянные окна на современные герметичные стеклопакеты, поставили двери, плотно прилегающие к коробке, заделали все щели в стенах. К нам пришло долгожданное тепло, но пришло оно не одно, а с непрошеными гостями – духотой, сыростью и плесенью. Виноваты мы сами, ведь до такой степени загерметизировали жилище, что избавили его от притока свежего воздуха. Пытаясь решить проблему, мы открываем форточки и окна, делая еще хуже, чем было раньше, а ведь решить подобную проблему несложно – нужна продуманная система вентиляции в квартире. Разбираемся с основными видами вентиляции и решаем, какой же вариант наиболее применим в каждом конкретном случае.

№1. Основные виды вентиляции в квартире

Вентиляция – это столь же необходимая вещь в любой современной квартире, как водопровод или теплоснабжение, хотя многие до сих пор не обращают на нее должного внимания. Классифицировать вентиляционные системы можно по нескольким параметрам.

Главное отличие всех систем вентиляции – это способ перемещения воздуха. По этому параметру вентиляция может быть:

  • естественная;
  • искусственная.

Естественная вентиляция существует за счет разной температуры воздуха внутри и снаружи помещения и ветрового давления. Под действием этих факторов загрязненный воздух выходит на улицу по специально оборудованным каналам с вентиляторами (есть в каждом многоквартирном и частном доме), а чистый заходит сквозь неплотности в окнах. Такие системы дешевы, надежны, максимально просты, но сильно зависят от внешних факторов, и при небольшой разности внутренней и внешней температуры или при отсутствии ветра их эффективность сводится к нулю. К тому же, подобные системы невозможно настроить, а зимой в квартиру заходит слишком холодный воздух.

Искусственная или механическая вентиляция обустраивается тогда, когда мощности естественной недостаточно. В подобных системах используются вентилятор, фильтр, нагреватель и прочие элементы, способные обеспечить качественный отвод загрязненного и оптимальное качество поступающего воздуха при любых условиях внешней среды.

По назначению, как уже понятно, вентиляция бывает:

  • приточная, которая необходима для подачи свежего воздуха в квартиру. Дешевые системы просто проводят уличный воздух, более продвинутые могут его нагревать и очищать;
  • вытяжная позволяет избавляться от отработанного воздуха, содержащего большое количество углекислого газа и влаги.

Приточная и вытяжная вентиляция всегда используются вместе, необходимость чего ненужно объяснять. Если баланс будет нарушен, давление в помещении будет избыточным или недостаточным, а эффект хлопающих дверей не заставит себя ждать.

По зоне обслуживания вентиляция бывает:

  • местная. Используется, в основном, в промышленных условиях, и необходима в тех случаях, когда источники выделения вредных веществ локализованы и можно не допустить их распространении по всему помещению. В обычных домах и квартирах примером местной вентиляции может служить кухонная вытяжка;
  • общеобменная вентиляция позволяет воздуху циркулировать сразу по всему помещению. Подобные системы установлены во всех многоквартирных домах.

По конструкции вентиляция бывает:

  • наборная – система, которая собирается из отдельных элементов. Она гибкая в настройке, может применяться для любых помещений, но требует профессионального расчета и проектирования, занимает немало места, ей необходимо отдельное помещение, но иногда такую систему прячут за подвесным потолком;
  • моноблочная система, или вентустановка, совмещает все необходимые элементы в одном корпусе. Установить ее проще, а шума от нее меньше.

Вентилирование помещения обеспечивается благодаря вентканалам, технологическим щелям, клапанам, вентиляторам, специальным установкам, но порой в качестве дополнения можно использовать простое проветривание и сплит-системы, которые могут забирать с улицы воздух и подавать его вовнутрь. В качестве самостоятельных такие решения использоваться не могут.

Правильно организованная система вентиляции в квартире позволит обеспечить чистый воздух без пыли и влажности, а это польза для кожи, дыхательной системы, растений и мебели. Специалисты заявляют, что в квартирах с хорошо работающей вентиляцией даже пыли на поверхностях собирается намного меньше.

№2. Сколько свежего воздуха необходимо?

Обустройству вентиляции или модернизации существующей системы предшествует аналитический этап, который заключается в определении норм воздухообмена. Для разных зон в квартире этот параметр отличается. В сети есть масса удобных калькуляторов и программ для максимально точного расчета с учетом всех особенностей, но можно пользоваться усредненными значениями, согласно которым:

  • для жилых зон воздухообмен должен составлять не менее 30 м3/час на каждого человека. Если площадь жилой зоны менее 20 м2 на человека, то необходимо обеспечить воздухообмен на уровне 3 м3 на каждый квадратный метр помещения;
  • для кухни воздухообмен должен составлять 90 м3/час, если используется газовая плита на 4 конфорки, и 60 м3/час при использовании электрической плиты;
  • для ванной комнаты воздухообмен 50 м3/час при совмещенном санузле и по 25 м3/час для ванной и туалета при раздельном.

При наличии в квартире камина или печи нормы воздухообмена возрастают.

№3. Проверка естественной вентиляции в квартире

Что в частных домах, что в многоквартирных естественная вентиляция работает одинаковым образом. Это самый простой вариант, дающий при определенных условиях неплохие результаты. Принцип работы естественной вентиляции был описан выше. При всей надежности такая система не всегда справляется со своей задачей. На вентиляционные каналы приходится около 40% теплопотерь квартиры в зимнее время,  при установке современных окон пропадает источник свежего воздуха, поэтому приходится обустраивать клапаны или прочие системы, превращающие естественную вентиляцию в принудительную. К тому же, естественная система нередко становится причиной сквозняков и попадания шума в квартиру.

Эффективность работы естественной системы вентиляции зависит не только от возможности притока свежего воздуха, но и от вентиляционного канала – он должен быть чистым, чтобы пропускать отработанный воздух.

Проверить работу естественной вентиляции в квартире несложно:

  • необходимо поднести к вентиляционной решетке зажженную спичку или свечку. Пламя должно наклоняться в сторону канала – это признак, что воздух спокойно покидает квартиру. Также используется небольшой кусочек тонкой бумаги, он должен прилипнуть к решетке;
  • если пламя остается неподвижным, то можно попробовать снять решетку и убрать из канала скопившуюся грязь и пыль;
  • после очистки проверка повторяется, и если результаты неутешительны, то придется совершенствовать не только приточную вентиляцию, но и вытяжную. Если же с вентканалом все нормально, а в доме все равно душно и влажно, то модернизации потребует только приточная вентиляция.

Для повышения эффективности естественной циркуляции на кухне рекомендуют устанавливать вытяжку.

№4. Виды систем принудительной вентиляции квартиры

В зависимости от поставленных целей принудительная вентиляция может быть:

  • принудительно приточной с естественной вытяжной;
  • принудительно вытяжной;
  • принудительно приточно-вытяжной с рекуперацией тепла или без нее.

№5. Принудительная приточная вентиляция в квартире

Задача принудительной приточной вентиляции – обеспечить квартиру свежим воздухом, при этом отработанный воздух выходит через существующие вентиляционные каналы, т.е. через отверстия в кухне и ванной. Вариантов приточки масса, а выбор зависит от требований к комфорту и бюджета.

Система приточной вентиляции может быть организована с помощью таких устройств:

  • клапаны, которые устанавливаются в стену или на окно. Это самый простой вариант, который является аналогом тех самых заложенных в проект щелей, только клапаны – это уже более симпатичный и немного более функциональный способ вентиляции. Поток воздуха через клапан регулируется вручную, фильтрация либо не предусмотрена, либо минимальна и позволяет отсеивать насекомых и крупный мусор. Как правило, подогрев воздуха в подобных системах не предусмотрен (поэтому располагать их лучше в районе радиатора отопления, чтобы воздух зимой хоть чуть-чуть нагревался), а от шума в оконных клапанах спасает звукоотражающий козырек. Такие клапаны лучше всего работают в зимний период. Для обустройства стенового клапана придется делать сквозное отверстие в стене;
  • механические проветриватели – это уже более современные устройства, они могут обладать разной мощностью и функциональностью, а процесс подачи свежего воздуха становится управляемым. Даже если условия неблагоприятны для естественного поступления воздуха с улицы, его можно нагнать принудительно. Фильтрация представлена фильтром крупной пыли или угольным фильтром, что уже неплохо. В самых продвинутых устройствах присутствует даже подогрев воздуха. Как правило, подобные проветриватели оснащаются панелью управления или пультом. При всех преимуществах таких систем не забывайте, что на их установку уйдет больше времени, а функционирование потребует использования электричества;
  • бризер – еще более совершенная установка, позволяющая не только снабжать помещение свежим воздухом, но и очищать этот самый воздух с помощью HEPA-фильтров, типа тех, что используются в современных пылесосах. Такие фильтры задерживают не только частицы пыли, но и аллергены, микробы, пыльцу, споры плесени, поэтому бризеры идеальны для квартир, где живут дети, астматики или аллергики. Система фильтрации включает и другие типы фильтров. Устройство может подогревать воздух, а вентилятор, как правило, работает в нескольких режимах, позволяя обеспечить необходимое количество воздуха. Бризеры снабжаются дисплеем и пультом управления, блок занимает места чуть больше, чем внутренний блок кондиционера. Единственный минус таких устройств – цена;
  • приточная система с механическим побуждением наиболее сложная и дорогая. Она состоит из системы воздуховодов, которые прячутся за подвесными потолками, и массивного вентиляционного оборудования, которое ставят на балконе. Оно состоит из вентиляторов, фильтров, увлажнителей, нагревателей, охладителей и даже ароматизаторов. Воздух проникает в комнаты по воздуховодам с диффузорами. Система имеет свои плюсы, но уж слишком дорога и сложна в установке.

№6. Принудительная вытяжная вентиляция в квартире

В каждой квартире вытяжные отверстия находятся в ванной и кухне – помещениях, где повышена концентрация влажности и запахов. Если естественная вытяжная вентиляция работает недостаточно хорошо (по результатам проведенного эксперимента, описанного выше), то необходимо ее усовершенствовать, для чего используют:

  • настенные вентиляторы, которые монтируются вместо обычной вентиляционной решетки;
  • кухонные втяжки.

Установить вентилятор несложно, а эффект от него должен быть очень неплохим – устройство будет проталкивать отработанный воздух по вентиляционному каналу. При выборе обращайте внимание на такие факторы:

  • производительность вентилятора, которая должна соответствовать выдвигаемым к помещению требованиям;
  • наличие влагозащиты обязательно;
  • распространенная система – вентиляция включается одновременно с включением света в ванной. Подобное решение не особо эффективно, поэтому лучше чуть переплатить и выбрать вентилятор с таймером;
  • обратный клапан на вентиляторе в некоторых случаях будет незаменим. Пригодится он, если ваш сосед уже успел поставить вентилятор на вентиляционное отверстие, и он более мощный, чем у вас. В противном случае соседский и ваш собственный отработанный воздух могут возвращаться обратно в квартиру.

Вентилятором, как правило, оборудуют санузел. Его можно установить и на кухне, но в этом помещении более эффективно работает вытяжка, которая отводит все запахи и влагу непосредственно от очага их образования.

№7. Приточно-вытяжная вентиляция в квартире

Приточно-вытяжная вентиляция – это способ взять все движения воздуха в квартире под контроль. Такая система незаменима для квартир и домов, где естественная вытяжка не справляется со своими задачами, а вентилятор не сильно эффективен.

Приточно-вытяжная система вентиляции – это сложная система, состоящая из блока и вохдуховодов. В блоке расположены вентиляторы, фильтры, приточные и втяжные каналы с системой рекуперации. Так как последние располагаются рядом, появляется возможность отнимать тепло от выходящего воздуха и с его помощью нагревать воздух, поступающий внутрь квартиры. Экономия на подогрев воздуха при этом значительная. Есть возможность дополнительного нагрева или охлаждения воздуха. Воздуховоды прокладываются за подвесными потолками. Подобные системы могут тонко настраиваться, и с их помощью можно точно регулировать все параметры воздуха в помещении. Подобную систему можно дополнить датчиками по квартире, таймерами и прочими элементами для максимально экономной эксплуатации. Минус системы – стоимость и необходимость прокладки воздуховодов.

Чтобы воздух лучше циркулировал по квартире, рекомендуют оставлять небольшой зазор между полом и межкомнатными дверьми. Кроме того, сплит-системы с подачей свежего воздуха и обычное проветривание также вносят свой вклад в поддержание оптимального микроклимата в помещении.

remstroiblog.ru

Вентиляция в квартире

Грамотно спроектированная и профессионально реализованная система вентиляции в квартире остается незаметной для жильцов, она никоим образом не напоминает о своей работе десятилетиями. Но в случае малейшей неисправности качество кислорода в жилом помещении резко ухудшается – неприятные запахи активно распространяются по всем комнатам, на стенах возникает плесень, а на поверхности окон появляется конденсат.

Как же должна работать вентиляция квартиры, каким образом можно организовать эффективный воздухообмен в реалиях многоэтажного дома? Остановимся на этих вопросах подробнее.

1

Как устроена вентиляционная система многоквартирных домов

Вентиляционная система в загородных и многоквартирных домах – неотъемлемая составляющая уютного микроклимата, ничем не уступающая по своей значимости водопроводу, электричеству или отоплению. Без всех перечисленных компонентов невозможно обеспечить комфортное проживание. Но как устроена вентиляция квартир, по какому принципу работает эта система, и можно ли сделать всё своими руками?

Пример организации вентиляции в многоэтажке

В случае многоквартирных объектов обустройство системы вентиляции – хлопоты компании застройщика. В процессе строительства подготавливаются проходы, монтируются воздуховоды, подводятся каналы к кухне и ванне. Система организована достаточно просто: приток и отвод кислорода осуществляется благодаря естественному воздухообмену – через открытые окна, форточки, щели и дверные проёмы.

Данное устройство имеет несколько очевидных преимуществ:

  • исключительная автономность – на работу системы не влияет электричество;
  • ценовая доступность оборудования, простота монтажа;
  • формирование благоприятных для человеческого здоровья условий естественного характера.

Схема естественного воздухообмена в квартире

Работа естественной вентиляции в квартире зависит от погоды за окном, и это один из главных её недостатков. Существует высокая вероятность образования обратной тяги, при сильных порывах ветра, что чревато проникновением мелкого мусора с улицы в дом. Для нормальной работы естественной вентиляции в квартире требуется соблюдение одного условия – на улице температурный режим должен быть ниже, чем внутри жилья.

Схема принудительного воздухообмена в квартире

Реальная альтернатива естественной системе воздухообмена – установка принудительной системы (приточной или вытяжной). Такая схема вентиляции в квартире базируется на отводе грязного воздуха из жилого пространства и подаче свежего, при этом воздушные массы приводят в движение встроенные вентиляторы. Как правило, установка приборов осуществляется внутри шахт воздуховода у кухни и санузла.

Приточновытяжная вентиляция

2

 Нормы воздухообмена

Ссылаясь на актуальные санитарные нормы, оптимальной считается та вентиляция для квартиры, мощности которой достаточно для полного обновления кислорода в каждой комнате с периодичностью 1 раз в полчаса. Оптимальный объём приточного воздуха легко подсчитать самостоятельно, сопоставив между собой 3 значения: количество жильцов в доме, площадь квартиры и принятые на государственном уровне санитарные нормы. Самый простой способ – воспользоваться зависимостью ниже.

Таблица норм воздухообмена

На каждый «квадрат» жилой площади должно приходиться порядка 3-3.5 кубометров чистого воздуха ежечасно, при этом на 1 жильца – от 30 кубометров/час.

Учитывая указанные нормы легко определить уровень воздухообмена и подготовить соответствующий проект вентиляции квартиры.

Как правильно сделать вентиляцию в частном доме

3

Проверка и чистка вентиляции

Замеры эффективности вентиляционной системы

Перед тем как приступать к основному этапу работ, следует получить исчерпывающий ответ на главный вопрос – по какой причине не работает вентиляция в квартире, оборудованная строительной компанией. После этого придёт понимание того, что делать и в какой последовательности, дабы нивелировать вероятность повторения ситуации. Вначале необходимо проверить все вент решётки.

Как проверить вентиляцию в квартире? – На расстоянии 7 см от вентиляционного отверстия удерживают длинную (до 20 см) газетную полоску, но не слишком широкую (2-3 см). Если естественная вентиляция в норме, то бумажный отрезок затянется в отдушину. Предположим, листик так и остался в неподвижном положении. Это первый сигнал того, что системе требуется оперативное и профессиональное обслуживание.

Проверке подлежат и воздуховоды. Отклонение газеты в отдушину говорит о том, что внутренняя установка не замусорена. В противном случае придется заняться чисткой каналов. Если не работает вентиляция из-за засорения, то рекомендуем вооружиться металлической стремянкой, штангой, пластиковым прутом с небольшим крюком для прочистки системы. Подробно, как проверить и прочистить вентиляционную систему читайте в нашей статье.

Загрязненная и очищенная система воздуховодов

Жителям многоквартирных домов, рекомендуем обратиться за помощью в управляющую компанию. Восстановление и ремонт вентиляции в квартире, как и в доме в целом – непосредственная обязанность домовладельца. Самостоятельно корректировать работу главного хода категорически запрещено.

Приточно вытяжная установка: расчет и схема

4

Обеспечиваем циркуляцию

Предположим, в квартире нет никаких проблем с естественной вытяжкой. Задача первостепенной важности – улучшить циркуляцию кислорода в комнате. Вентиляция в квартире своими руками начинается с нормализации воздухообмена, для чего вовсе не обязательно устанавливать приточные клапаны или пробивать дополнительные отверстия в стене. Самый простой способ – увеличить зазор между полом и нижней частью двери на 2-4 см. или же выпилить отверстия в нижней части двери а закрыть его декоративной решеткой (на фото справа). При наличии средств, можно приобрести уже готовую дверь с отверстиями.

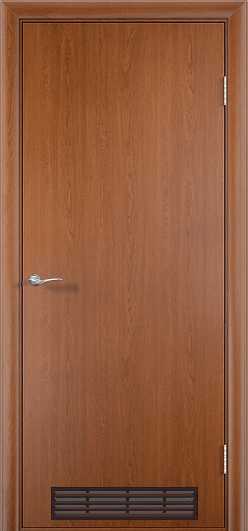

Многие хозяева прибегают к покупке кондиционера, для притока свежего воздуха. Но зачем покупать дорогостоящий прибор в квартиру, если можно прибегуть к экономному решению вопроса, сделав несколько отверстий большим сверлом внизу двери. Дополнительные вентиляционные продухи в двери легко оформить декоративным материалом по собственному усмотрению, как говорилось выше. Конечно, при таком бюджетном подходе воздух не будет охлаждаться, как в случае с кондиционером, но улучшить поток свежего воздуха по квартире такой подход все же в состоянии.

4.1

Вентиляция через клапаны в окнах

Правильная естественная вентиляция в квартире обеспечивает воздухообмен за счёт притока кислорода через форточки, открытые окна или же  как в старые времена-через щели деревянных окон. В зимний период они заделываются, и проблема усугубляется. Так же, современные решения отличаются высокой герметичностью. Вентиляция в квартире с пластиковыми окнами происходит за счёт приточных регулируемых щелей-это один из наиболее действенных способов подачи кислорода.

Приток воздуха через оконные клапаны

Находятся они в верхней части ПВХ конструкции. Система полноценно функционирует лишь с наступлением холодов, при этом кислород из вне смешивается с тёплыми воздушными массами внутри помещения. Все особенности данного варианта притока свежего воздуха описаны в нашей подробной статье.

4.2

Приточные клапаны

Для помещений с большой ежедневной проходимостью (кухонь, офисов, торговых центров да и обычных квартир) зачастую требуется установка стеновых приточных клапанов, поскольку естественного притока зачастую недостаточно для эффективного воздухообмена. Данные агрегаты бывают как с гибким, так и с жестким воздуховодом. В качестве дополнения к аппарату применяются интегрированные калориферы.

Стеновые приточные клапаны

Обратите внимание! Вентиляция и кондиционирование квартиры – идеальный вариант связки климатических устройств, способных обеспечить жильё не только чистым кислородом, но и комфортным температурным режимом.

Угловые гибкие клапаны функционируют по аналогии со щелями в металлопластиковых окнах. Прямые решения подходят для помещений с максимально возможной нагрузкой. Их комплектуют увлажнителями, фильтрами и калориферами, а работать вентиляция может хоть круглосуточно.

Рекомендуем к прочтению статью об особенностях, выборе и установке приточного клапана в стену.

4.3

Приточно-вытяжная установка

Если увеличить эффективность притока кислорода не удалось, можно остановиться на варианте замены вытяжной системы, либо обеспечить дополнительное проветривание в жилых комнатах. Но идеальное решение в данной ситуации – монтаж вентиляции в квартире приточно-вытяжного типа. Такая система отличается конструктивной простотой устройства: в отдушинах размещаются нагнетающие вентиляторы, посредством которых осуществляется забор загрязненного воздуха из помещения и его отвод в вент канал.

Центральная воздушная система

5

Монтаж вытяжного вентилятора

Для квартиры с пластиковыми окнами зачастую требуется обеспечивать максимально возможную эффективность воздухообмена, поскольку внутреннее пространство герметично. Если пересмотреть проектирование вент каналов не представляется возможным, как и внесение в их конструкцию существенных изменений, целесообразно оборудовать в кухне и санузле вытяжные вентиляторы. Они в широком ассортименте представлены в специализированных магазинах.

Установка вытяжного вентилятора в ванную и туалет

Возникает закономерный вопрос – как правильно определить мощность агрегата? Специалисты рекомендуют высчитывать соответствующее значение по простым формулам: для кухни необходимо умножить объём помещения на 10, а для санузла – на 7.

Для помещений с высокой влажностью (ванные комнаты) имеет смысл приобретать устройства с интегрированным гигрометром. По мере повышения уровня влажности, агрегат будет включаться автоматически. Для оборудования квартиры своими руками это лучший вариант, поскольку не требуется постоянно контролировать работы приспособления.

Аппарат с гигрометром

Вентилятор, оснащенный таймеров – оптимальный выбор для туалетов. На сегодняшний день это самый эффективный способ автоматического включения вытяжных устройств с определенным временным интервалом.

Аппарат с таймером

Для кухни подходят в первую очередь вентиляторы, дополненные декоративной сеткой, препятствующей проникновению в помещение мелких частичек мусора и насекомых. При желании такую сетку можно снять за несколько секунд и очистить в проточной воде моющим средством.

При реализации вентиляции в квартире своими руками следует четко исполнять инструкцию!

Представляем пошаговое действие по установке вентилятора:

1.Берем приобретенное устройство.

Вытяжной вентилятор

2. Вставляем его в отверстие в стене, предварительно подключив провода.

3. Прикручиваем вентилятор саморезами, так же можно посадить на клеющую основу.











Полностью установленный вентилятор.

Теперь вы знаете, как сделать вентиляцию в квартире с минимальными финансовыми затратами и максимальной эффективностью. Как видите, вовсе не обязательно приобретать дорогостоящие климатические комплексы, для начало нужно разобраться с уже работающей системой. Придерживаясь простых рекомендаций можно нивелировать любые проблемы, относящиеся к качественному воздухообмену.

Видео по теме

Естественная приточно-вытяжная вентиляция

oventilyacii.ru

Приточные системы вентиляции для квартиры – Вентиляция в квартире, системы приточно-вытяжной вентиляции воздуха для квартиры

Отправить ответ

avatar
  Подписаться
Уведомление о
