Построить туалет своими руками: чертежи, размеры

Главная » Туалет » Строим дачный туалет: проекты, чертежи, размеры

В этой статье представлены образцы дачных туалетов: чертежи кабинок, их средние размеры, некоторые рекомендации по строительству. Конструкция может быть разной: есть проекты прямоугольные, треугольные, ромбовидные. Выбираете форму, потом материал, и можно приступать к строительству. Чертежи есть, строение — не самое сложное. Только учтите, что размеры даны для людей среднего роста и комплекции. Их легко можно изменить, не особо меняя конструкцию.

Дизайн дачного туалета может быть простым или замысловатым

Схема уличного туалета

Содержание статьи

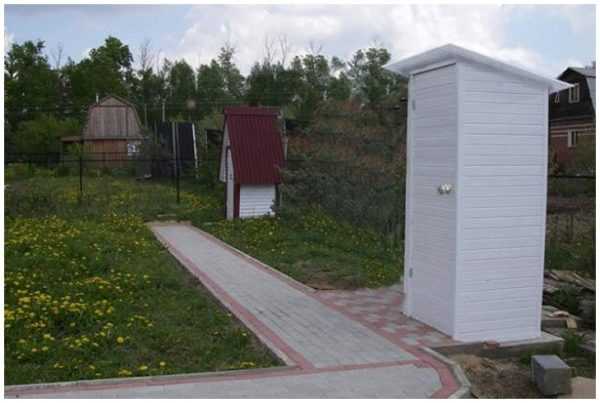

Наиболее распространенным вариантом дачного или садового туалета является прямоугольная постройка. Ее еще называют «скворечник» так как в варианте с односкатной крышей она очень его напоминает.

Проект дачного туалета из дерева типа «Скворечник» (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

На чертеже туалета, представленном на фото выше, для отделки использовалась доска толщиной 40 мм. Сооружение получается совсем недорогим. Двери можно сделать из тех-же досок, скрепленных планками вверху, внизу и наискосок. Петли можно поставить наружные — амбарные, оформив строение в нарочито грубом стиле.

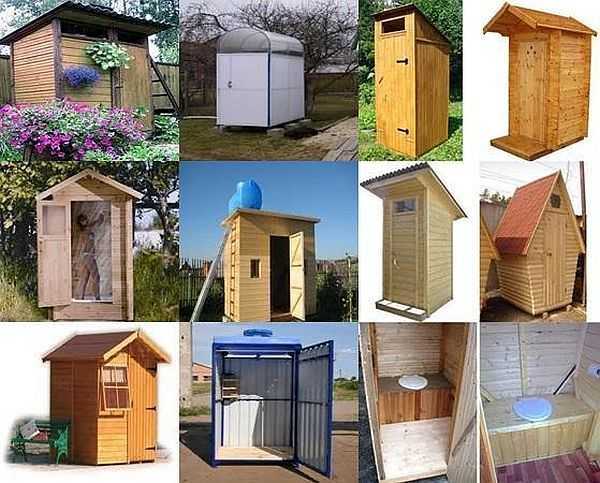

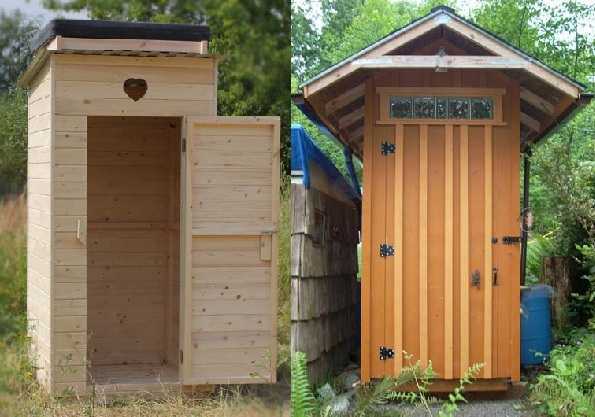

Образцы дачных туалетов: чертежи одинаковые, исполнение разное

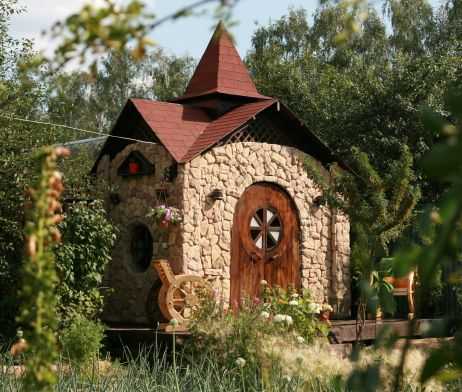

Несмотря на то, что постройка утилитарная, при желании ей можно придать привлекательный вид и скворечник превратится во вполне привлекательное небольшое здание. Например, можно сделать из этой постройки маленькую мельницу.

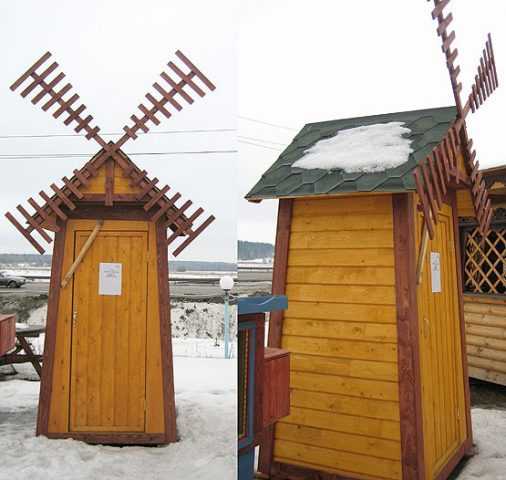

Дачный туалет-мельница — немного фантазии и неприглядная постройка становится украшением участка (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

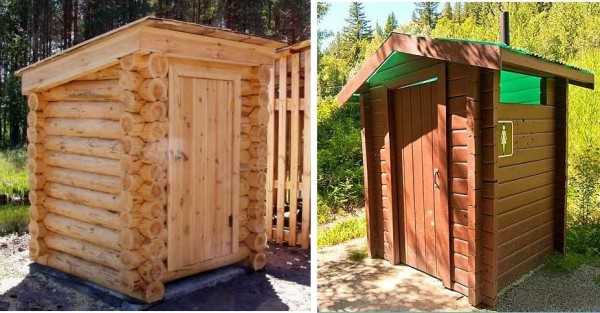

Тот же скворечник, но из сруба — уже совсем другой вид. Особенно гармонично все будет смотреться, если здание на участке выстроено (или будет выстроено) тоже из бревна.

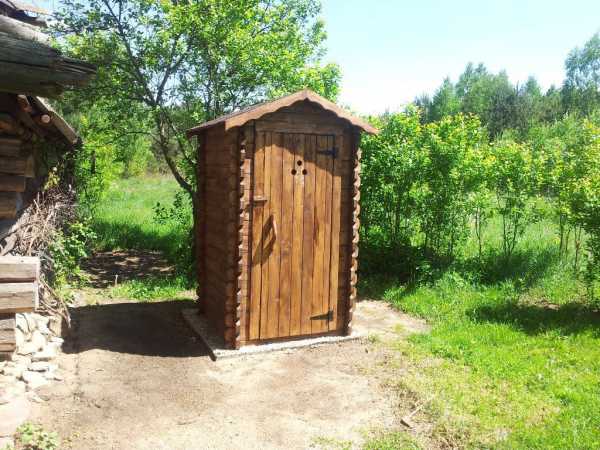

Даже самый простой туалет из бревна смотрится почти как экзотика. Причем, его можно использовать и как зимний вариант (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Для регионов, где древесина — роскошь, и расходовать ее на постройку туалета нерационально, ту же конструкцию можно обшить другим материалом. Например, каркас обшивается любым листовым материалом — фанерой, ДВП, ГВЛ. На них снаружи можно уложить отделочный материал — плитку или декоративный камень. Еще более бюджетный вариант — обшить профнастилом.

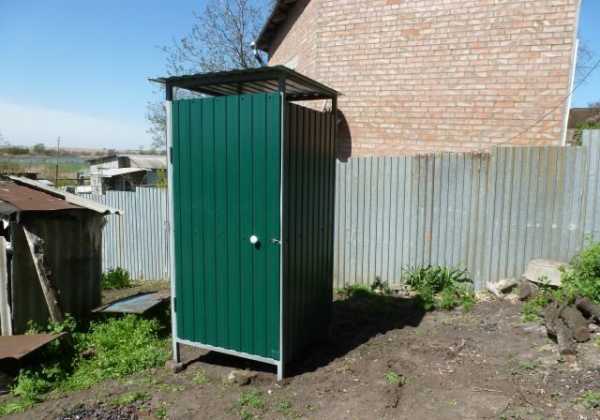

Туалет на даче своими руками строят из любого материала. Этот — из профнастила (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Это тот тип туалета, Который несложно построить из кирпича. Делают их обычно в полкирпича. Никаких сложностей даже для неопытного каменщика нет. Кладка со смещением, раствор — цементно-песчаный.

По тому же проекту и чертежу можно построить туалет из кирпича (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Пошаговая инструкция строительства уличного туалета тут.

Туалет типа «Шалаш» (треугольный)

Эта туалетная кабинка имеет вид треугольника. Боковые стенки одновременно являются скатом кровли. Построить такой туалет своими руками можно за несколько часов. Чертежи с примерными размерами даны на картинке ниже. В них можно и нужно вносить корректировки: все габариты даны для людей средней комплекции.

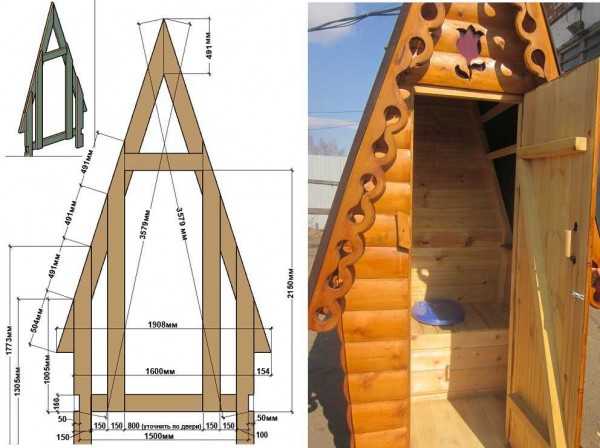

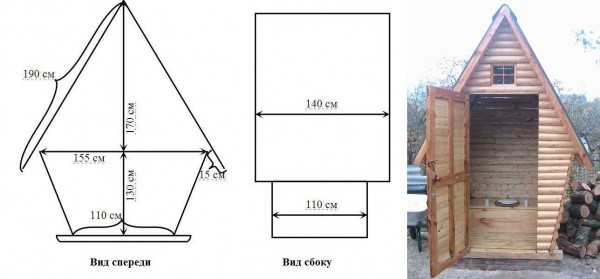

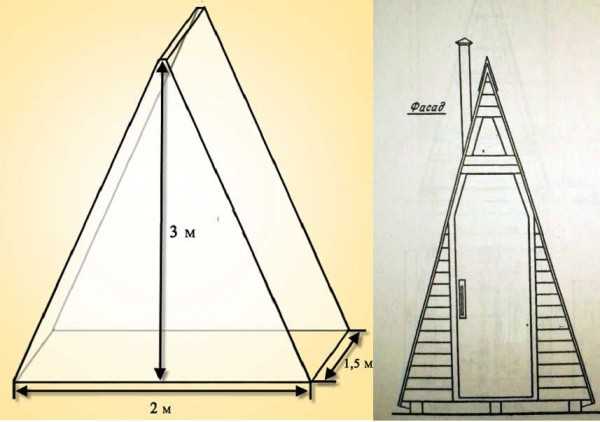

Чертеж дачного туалета типа «Шалаш» (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Если нужны более широкие двери, можно не раздвигать основание, которое в данном проекте и так немалое, а сделать двери нестандартной формы — как на рисунке справа.

Обшивка отделочными материалами в туалетах «Шалаш» проводится только впереди и сзади. На боковые поверхности укладывают кровельный материал. Можно использовать любой, но неплохо смотрится мягкая черепица или полимерный шифер.

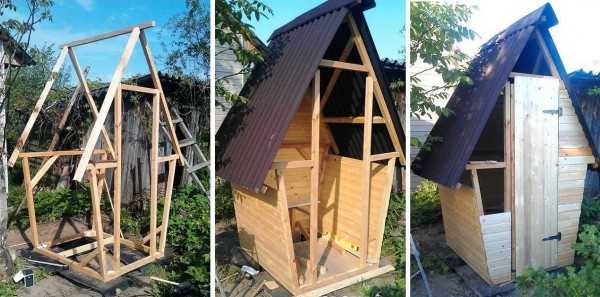

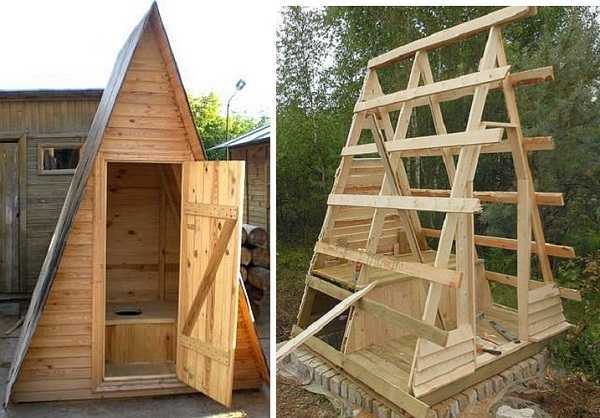

Имея чертежи треугольный туалет на даче построить проще простого

На фото справа обрешетка  сделана под листовой кровельный материал — использовали шифер из пластика — он есть разных цветов, стоит относительно недорого, монтируется просто — гвоздями с прокладками.

Если использовать планируете мягкий кровельный материал — рубероид, битумную черепицу или что-то похожее, обрешетку делайте сплошную — из листа влагостойкой фанеры, ДСП, ГВЛ. Их крепят к каркасу саморезами, сверху настилают кровельные материалы.

Про вентиляцию в уличном туалете и душе читайте тут. О том, как избавится от запахов написано в этой статье.

Чертеж туалета «Теремок»

Этот туалет имеет вид ромба. По сравнению с «Шалашом» строится он дольше, но и вид имеет более декоративный. При соответствующем оформлении он ничуть не испортит пейзаж.

Чертеж туалета «Теремок» с размерами (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Ромбовидный домик для туалета на дачном участке смотрится неплохо. Снаружи оббить каркас можно распиленным пополам кругляком небольшого диаметра, вагонкой большой толщины, блок-хаусом, обычной доской. Если используете доску, прибивайте ее не встык, а накладывая на пару сантиметров на нижнюю, по типу еловой шишки. Можно, конечно, и встык, но внешний вид будет уже не тот…

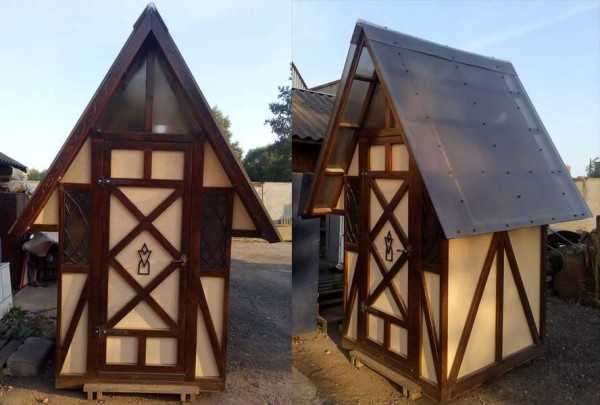

Второй вариант: дачный туалет «Теремок» сделан со скошенными боковыми стенками.

Дачный туалет «Теремок» — второй проект с размерами (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Основная загвоздка в любом небольшой деревянном туалете — хорошо закрепить двери. Дверная коробка — самая нагруженная часть, особенно с той стороны, где крепятся двери. Для скрепления стоек двери с брусьями каркаса используйте шпильки — так крепление будет надежным.

Фото-иллюстрации: строит туалет на даче своими руками. Чертежи представлены выше

Из этой несложной, в общем, конструкции можно сделать уборную в любом стиле. Например, в голландском. Отделка простая — светлый пластик, поверх которого набиты характерные балки, прокрашенные морилкой. Обратите внимание, на стеклянные вставки и на то, что крыша этого экземпляра сделана из поликарбоната. Если поликарбонат многослойный, жарко быть не должно)))

Дачный уличный туалет в виде голландского домика

Можно даже туалет «Теремок» превратить в царскую карету. Это не шутка…подтверждение на фото. Всего-то надо изменить форму и добавить несколько элементов декора, характерных для карет. Вот и получите туалет в виде кареты.

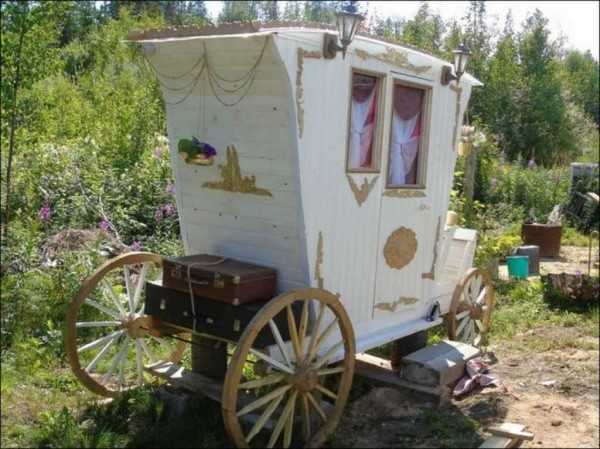

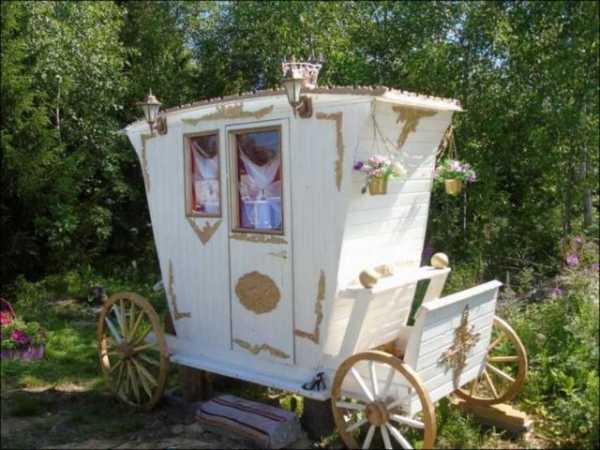

Уличный туалет-карета

Вот несколько фото процесса изготовления. В оригинале установлен биотуалет, потому постройка несложная: нет необходимости думать о яме и связанных с ней нюансах…но приспособить такую кабинку можно к любому типу…

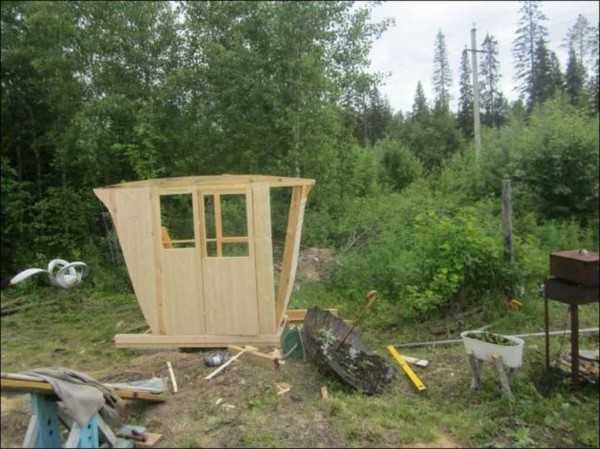

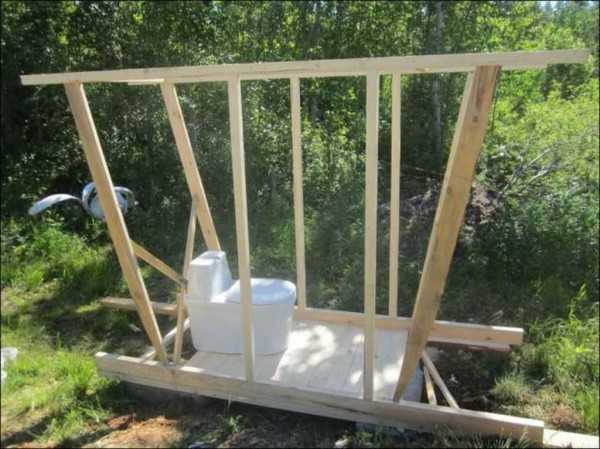

Каркас характерной формы

Обратите внимание, форма достигнута благодаря установленным под углом доскам, а плавно сужающийся низ — подрезанными соответствующим образом опорам.

На подиуме устанавливают биотуалет

Короткими досками зашивают пол, затем начинают обшивку снаружи. Вверху карета имеет тоже плавный изгиб — вырезаете из коротких досок соответствующие направляющие, прибиваете их к уже имеющимся боковым стойкам и можно начинать наружную обшивку стен.

Обшивка стен

Внутри также обшивают вагонкой. Снаружи туалет-карета выбелен, изнутри древесина имеет естественный цвет. После остается декорирование и добавление характерных деталей — вензеля, раскрашенные золотом, фонари, «золотые» цепочки, колеса.

Покраска и декорирование

«Царские» занавески и цветы))) Поставлен даже рукомойник и небольшая раковина.

Вид изнутри на окна

После всех усилий имеем самый необычный в округе туалет. Мало кто может таким похвастаться…

Еще и чемоданы в багажнике))

Теплая уборная

Пользоваться туалетом со стенкой в одну доску летом вполне комфортно. Но не все дачи посещаются только в теплое время года. Для осенне-весеннего периода необходимо хоть какое-то утепление, которое перекроет сквозняки.

В этом случае конструкция туалета ничем не отличается. Только размеры увеличите на 5-10 см больше: обшивка будет двойная — снаружи и изнутри, а между обшивкой уложен утеплитель. Утеплить нужно будет и двери — двойные слишком тяжелые для такой постройки, но изнутри их можно оббить куском линолеума, дермантином и другим хорошо моющимся материалом.

О строительстве туалета своими руками (с фото-отчетом можно прочесть тут).

Комбинированный душ-туалет

Вторая по необходимости постройка на даче — душ. А если так, то зачем строить два отдельных сооружения, если их можно построить под одной крышей. Несколько чертежей дачных туалетов с душем для самостоятельной постройки опубликованы ниже.

Вариант комбинированного туалета для дачи душем (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Второй проект туалета и душа под одной крышей.

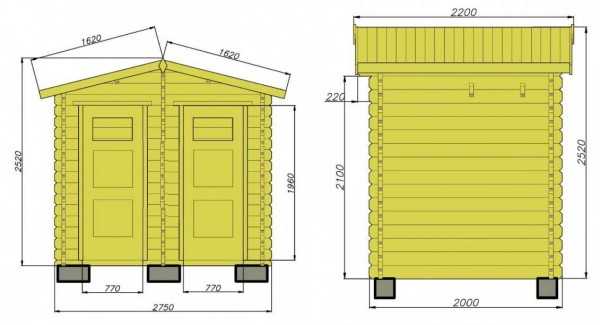

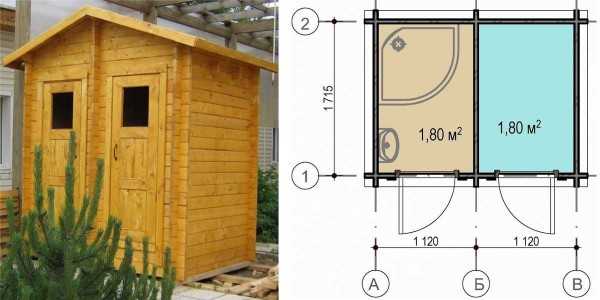

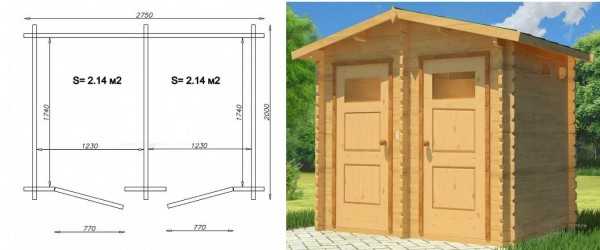

Внешний вид и чертеж туалета и душа для дачи в одном строении (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

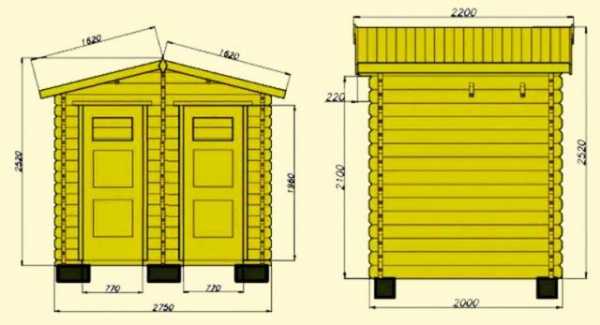

Вид и размеры туалет+душ спереди и сбоку (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Как вы догадались, строение просто увеличивают в два раза в ширину. Если захотите, сможете создать свой проект, под свои желания и потребности. Чертеж хозблока с туалетом будет точно таким. Возможно, вам нужно будет сделать одно из помещений чуть больше. Просто предусматриваете это при планировке и изготовлении опор под постройку.

stroychik.ru

пошаговая инструкция, чертежи и размеры

Как правило, строительные работы на дачном участке начинают с устройства отхожего места. Можно приобрести готовые пластиковые или металлические конструкции, а если денег не жалко, к вашим услугам качественные и эстетичные фабричные изделия из деревянного кругляка, и все же основная масса дачников предпочитает построить домик для туалета своими руками.

Ниже мы расскажем о типах таких конструкций и дадим некоторые инструкции и чертежи с размерами для их возведения.

Основные требования к дачному туалету

Постройка туалета начинается с выбора места, на котором он будет сооружен.

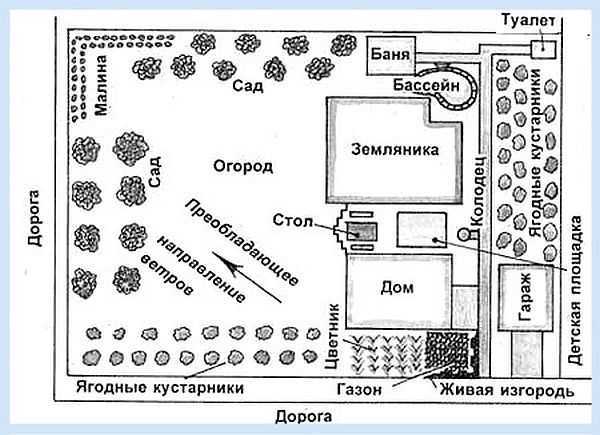

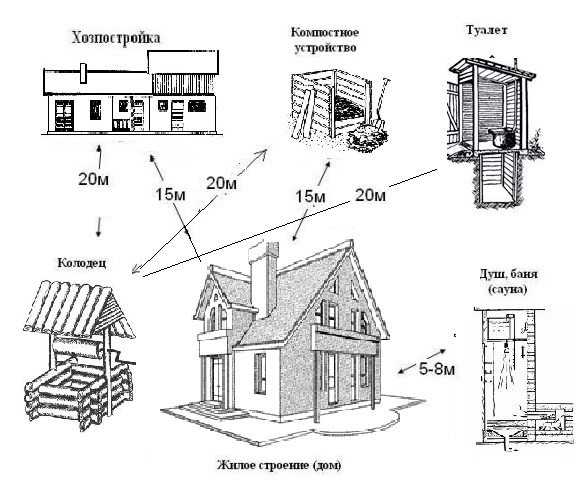

Расположение дачного туалета

Для того чтобы его сделать правильно нужно соблюдать следующие условия:

• Минимальное расстояние от туалета к колодцу или скважине должно быть от 20 метров и более;
• Лучше всего построить туалет в самом низком месте;
• Расстояние от выгребной ямы до деревьев и грядок – не менее 5 метров;
• Расстояние от границы участка — не менее 2 метров, при этом обязательно учитывается расположение колодцев и скважин на нем размещенных;
• Выбирая место для туалета нужно сделать доступным подъезд машины для выкачки нечистот;
• Исходя из практики, считаем наилучшим местом для туалета — угол участка, если есть возможность соблюдения вышеперечисленных условий. Для минимизации запаха, желательно учесть направление ветров.

к оглавлению ↑

Куда девать нечистоты?

Сегодня существует как минимум три варианта ответа на этот вопрос:

• Установка биоунитаза – электрического, химического или компостного типа. Это абсолютно самодостаточные автономные устройства, обеспечивающие полный цикл переработки нечистот;

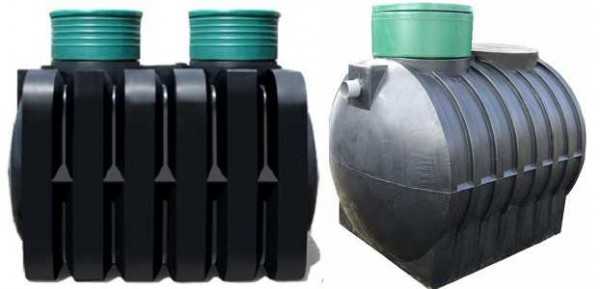

• Строительство качественного септика – две или три подземных емкости связанных между собой особым способом и обеспечивающих пошаговую очистку стоков;
• Устройство обычной выгребной ямы.

Покупка качественного биотуалета или правильная конструкция септика влетят в приличную копеечку, поэтому в условиях дачи в основном используют выгребную яму – дешево и сердито.

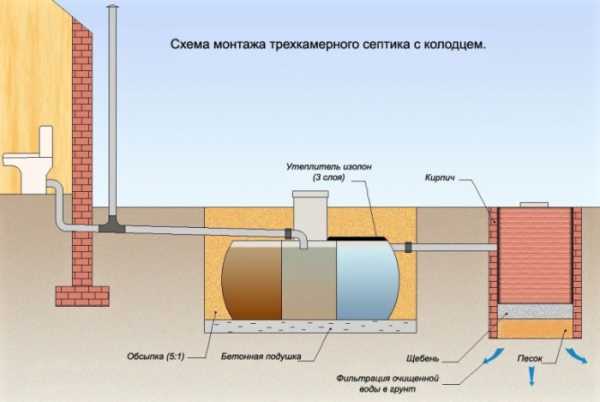

Схема монтажа септика

Сделать выгребную яму своими руками довольно несложно, нужно только соблюсти простейшие условия:

• Учесть правила размещения – мы писали об этом выше;
• Глубина должна быть не менее 2 метров, а ширина от -1 метра. Если яма круглая, диаметр от 1.2 – 1.5 метров;
• Желательно (особенно в сыпучих грунтах) укрепить стенки;
• Предусмотреть возможность заведения в нее шланга ассенизаторской машины для откачки нечистот, то есть одна из сторон ямы должна выступать за пределы поставленного над ней домика.

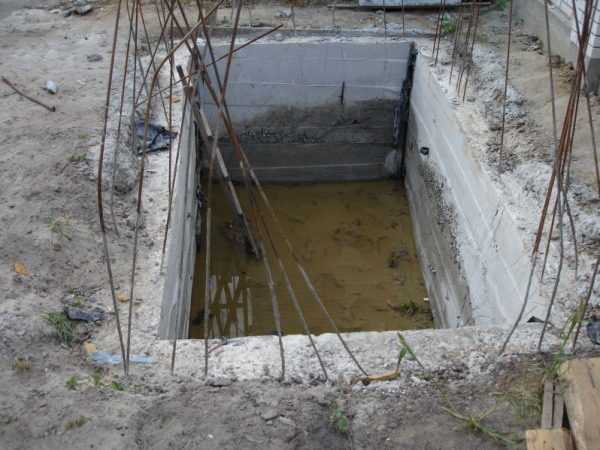

Укрепление стен обычно проводят путем укладки по периметру ямы влагостойкого кирпича или бетонных блоков, выложенных шахматным порядком с промежутками для впитывания влаги. На дно ямы засыпают слой щебня и песка для фильтрации отходов, просачивающихся в грунт.

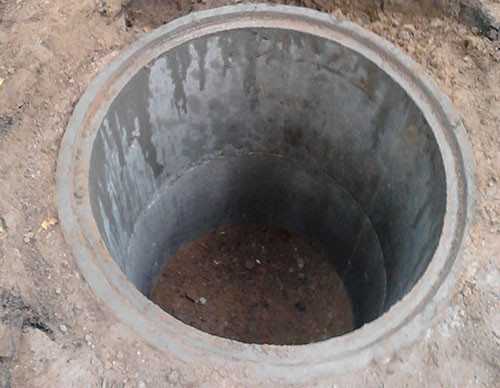

Альтернативный вариант укрепления – установка бетонных колец. Наиболее дешевый и вполне надежный вариант укладка отработанных автомобильных шин. Такой способ наиболее простой для организации его своими руками.

Важно! Если грунт глинистый, а воды подходят близко к поверхности – выше 2.5 м, стоки будут недостаточно впитываться.

В этом случае придется решать проблему другим способом, например, строительством пудр — клозета. Суть его в установке под отхожим местом емкости для принятия нечистот, которые удаляются по мере наполнения бака.

к оглавлению ↑

Строим будку

При строительстве туалета своими руками, чаще всего используют деревянный брус и доски. Этот натуральный материал удовлетворяет всем необходимым требованиям:

• мягок, поэтому легко обрабатывается;
• отлично сохраняет тепло;
• дышит;
• правильно обработанный, он стоек к перепадам температуры и атмосферным осадкам;
• вполне доступен по цене.

Правильный проект дачного туалета должен удовлетворять следующим требованиям:

• пол туалетного домика должен быть выше грунта примерно на 15 – 25 см;
• дверь для надежности крепят на амбарные петли с распахиванием наружу;
• обязательно следует предусмотреть окошко для попадания внутрь естественного света;
• кабина туалета должна быть снабжена вентиляционной трубой, на худой конец вентиляцию делают в виде решетки внизу двери;
• обязательно устройство гидроизолирующей прокладки, например слой рубероида между фундаментом и кабинкой.

Сначала решают, каким будет основание конструкции. Строительством прочного бетонного фундамента в этом случае можно пренебречь.

Размеры и вес дачного туалета из дерева довольно малы, поэтому вполне достаточно будет установить кабину на столбы, врытые в землю примерно на 1 метр и тщательно затрамбованные или забетонированные.

Перед закапыванием в грунт, их обрабатывают битумными мастиками. Такого основания будет вполне достаточно для надежного крепления к нему деревянного домика туалета.

к оглавлению ↑

Выбираем материалы

Для каркаса нужны брусья сечением не менее 80/80 мм. Обрезная доска, толщиной 20 – 25 мм пригодится для обшивки каркаса и устройства сидения. Из нее же можно собрать входную дверь.

Понадобятся также доска для крыши необрезная, толщиной 20 мм, шифер или профнастил, краска, пропитка для дерева, немного цемента для бетонирования опорных столбиков, ручки, навесные (лучше амбарные) петли, щеколда и сидение с крышкой.

Для обшивки также можно использовать влагостойкую фанеру или плиты ОСБ – эти материалы несколько увеличат цену конструкции, но существенно ускорят и упростят процесс.

Все деревянные детали после обрезки в размер желательно обработать противогнилостными препаратами – биоцидами, затем несколько раз пропитать специальными водоотталкивающими полимерами, а детали, которые будут соседствовать с грунтом и детали пола и каркаса стульчака обязательно обработать битумной мастикой.

Как правильно это сделать детально расскажет инструкция применения конкретного средства.

к оглавлению ↑

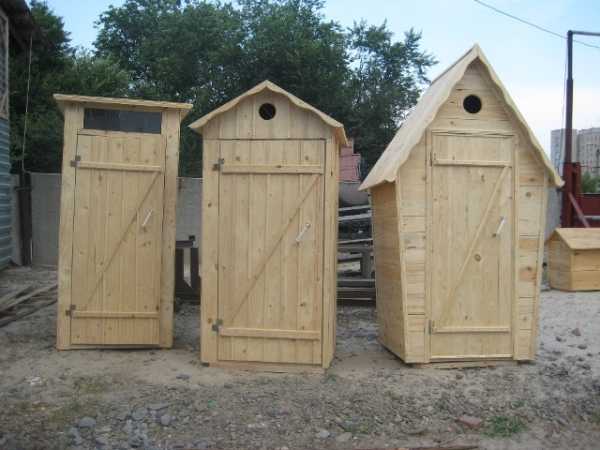

Определяемся с формой кабины

Самые типичные конструкции, применяемые для устройства туалета своими руками это:

• Шалаш. Наиболее простая конструкция, обладающая высокой устойчивостью к ветру. Шалаш хорошо справляется с защитой от осадков и для его возведения не требуется большого количества материалов, но он занимает довольно много места на земле.
• Скворечник. Весьма простая, почти примитивная схема конструкции, занимает очень мало места, требует минимум материалов на постройку, но прочность такого решения весьма скромна, кроме того, он сильно продувается и мало эстетичен внешне.
• Домик. Теплее и надежнее предыдущих конструкций, так же требует минимума материалов, к тому же выглядит довольно интересно.
• Избушка. Такой проект дачного туалета наиболее сложно построить своими руками, кроме того он материалоемок, но это с лихвой компенсируется эстетичностью и эргономичностью такой кабинки. Внутри легко и с удобством размещается раковина, полочки, и другие полезные аксессуары.

к оглавлению ↑

Размеры

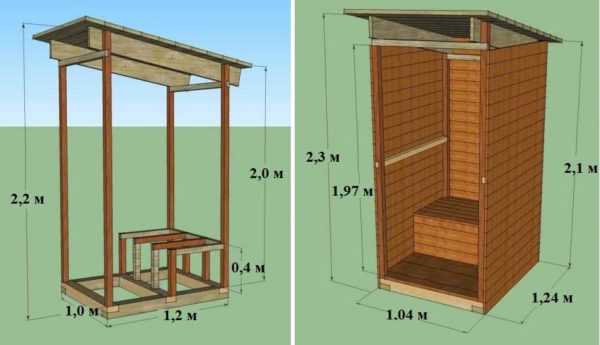

Минимальные размеры туалета, позволяющие комфортную эксплуатацию следующие:

• Домик и скворечник – не менее 120 см ширина и 150 см глубина. Высота выбирается в зависимости от роста, среднее значение до потолка 200 см;
• Избушка и шалаш – Глубина 150 см, ширина не менее метра. Для шалаша этот размер определяют по полу, а в избушке – на высоте 160 см.

Правильными считаются размеры, когда до ближайшей стенки от стоящего человека не менее 40 сантиметров, до потолка над головой 30 сантиметров, а высота стульчака определяется в зависимости от роста – примерно 50 сантиметров от пола.

к оглавлению ↑

Собираем конструкцию

Для работы нам понадобятся следующие инструменты:

• лопата или бур для рытья канав под столбики;
• емкость для замешивания раствора;
• ножовка по дереву или электролобзик;
• электродрель, ручной или электрический рубанок;
• молоток;
• набор отверток.

Такого скромного набора будет вполне достаточно для проведения работ.

Далее, расскажем пошагово, как своими руками построить дачный деревянный туалет на примере простейшей конструкции – скворечник:

• первым делом выкапывают выгребную яму. Как это сделать мы описали ранее;

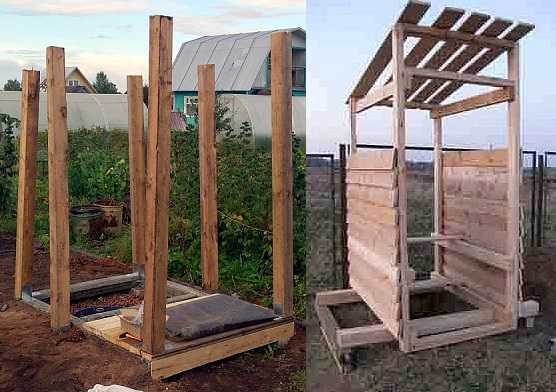

• устраиваем фундамент – четыре подпорки из бруса. Для этого по углам вокруг ямы выкапывают канавки глубиной 80 – 100 см, заводят в них обработанные битумом сваи (деревянные или из металлической трубы) и заливают цементной смесью;
• после высыхания цемента, проводим гидроизоляцию фундамента, проложив слой рубероида на сваи, потом строим на них несущую раму, предварительно собранную из бруса. Если сваи из дерева, рама крепится гвоздями, если из металла, придется закрепить ее с помощью уголков, прикрученных к сваям саморезами по металлу;
• на установленную раму прибиваем обработанные мастикой доски пола до места устройства стульчака;
• далее собираем каркасы передней и задней стенок домика. Кроме соединения гвоздями желательно стыковать брус шиповым способом или хотя бы прирезать на половину толщины;
• устанавливаем рамы на основание и прибиваем к нему гвоздями;
• соединяем рамы перемычками из бруса, не менее трех на сторону и укрепляем их гвоздями;
• делаем каркас сидения (стульчака) и крепим его к собранной конструкции;
• оббиваем готовый каркас обрезной доской, так же поступаем со стульчаком;
• делаем обрешетку крыши и накрываем ее шифером, профнастилом или набираем плоскость из досок. В этом случае обрешетка делается из фанеры или плотно подогнанных досок и на нее укладывается слой рубероида;
• далее вырезаем в стульчаке отверстие – очко и устанавливаем на него сидение с крышкой;
• собираем дверь и навешиваем ее на петли.

Пожалуй, на этом можно и закончить, но мы настоятельно рекомендуем поработать своими руками еще немного времени и сделать вентиляцию – это значительно уменьшит неприятные запахи внутри кабинки.

Для этого к задней стенке снаружи нужно прикрепить трубу диаметром около 100 мм. Один конец трубы через вырезанное отверстие заводится внутрь под настил стульчака, а лучше в выгребную яму, второй должен быть выше крыши примерно на 40 – 50 см.

Для предотвращения попадания в туалет дождевой воды, на трубу сверху крепят козырек или зонтик. Его легко сделать из оцинкованной жести.

Вентиляционную трубу можно установить и внутри кабины, но в этом случае придется дырявить крышу, что не очень желательно.

Примерный расчет необходимых материалов и их стоимости для постройки своими руками типового скворечника:

1. Брус 80/80 – 20 метров погонных. Цена 150 – 200 р за метр.
2. Доска обрезная на обшивку 150/20 – 75 м погонных. Цена 50 р за метр.
3. Доска необрезная на крышу под настил 6 м погонных. Цена 35 р за метр.
4. Шифер или профнастил оцинкованный – 1 лист. Цена 200р.
5. Лак или краска – 2 кг. Цена 250 р/ кг.
6. Водоотталкивающие пропитки 2 кг. Цена 350 р/кг.
7. Сиденье для унитаза. Цена 550 р.
8. Гвозди 120 мм – 0.5 кг. Цена 40 р/кг.
9. Гвозди 60 или 70 мм 2 кг Цена 42 р/кг.

Если все просуммировать получаем цифру 10000, добавим 15% на всякую мелочь вроде ручек, петель, защелок, бумагодержателя и так далее и получим стоимость туалета – 11500р. На наш взгляд совсем недорого. Конечно, придется прилично поработать своими руками, но результат вас не разочарует, а сэкономленные деньги можно будет потратить на что-нибудь другое.

Напоследок приведем чертежи других типов деревянных туалетов для дачи.

Туалет в виде избушки несложно собрать по этому чертежу.

Дачный туалет «Избушка»

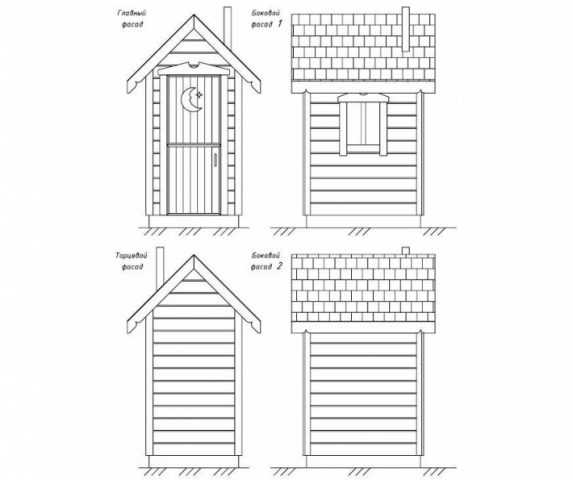

Еще одна разновидность конструкции – домик и ее чертеж.

Дачный туалет

Как видите, ничего сверхсложного в процессе самостоятельного строительства туалета для дачи нет. Если внимательно изучить чертежи, инструкции и следовать нашим рекомендациям, вы запросто справитесь с поставленной задачей, и будете радоваться результату своего труда.

Можно построить туалет, а можно — сразу дом, где уборная, санузел будут предусмотрены. Это удобно. Не нужно зимой выходить на улицу. Обратите внимание на тренды в проектировании домов. Если у вас есть желание и возможность заказать дом, баню, то лучше сделать у тех, кто умеет, например, в компании «Королевский кедр». Там хорошо строят, соблюдают сроки, дают гарантию.

Олег Кузнецов

Эксперт проекта StrojVanuu.ru

Статья помогла вам?

Дайте нам об этом знать — поставьте оценку

Загрузка…

strojvannu.ru

Туалет для дачи своими руками: пошаговая инструкция

Первая постройка, которая появляется на любом участке — туалет. Мы можем как-то обойтись без домика и душа, а вот без этой постройки — никак. Для многих  туалет для дачи своими руками — первый строительный опыт. Хорошо что строение незамысловатое, так что даже без наличия опыта справится несложно.

Самая первая постройка на даче — туалет. Часто это — первый опыт строительства своими руками

Хоть дачный туалет и не самая сложная постройка, особенностей много. Без четкого плана действий не обойтись. Распишем по шагам, как построить туалет на даче:

1. Выбираете тип туалета.
2. Определяете место на участке под строительство.
3. Определяетесь с размерами и материалами для строительства.
4. Приступаете к строительству.

Теперь о каждом пункте подробнее.

О видах, конструкциях домиков для дачного туалета читайте тут (со схемами и размерами).

Какой туалет сделать на даче

Содержание статьи

Перед началом строительства нужно выбрать тип дачного туалета. Речь идет не о домике, а о его внутреннем устройстве. По типу устройства разделить их можно на две большие группы: с выгребной ямой или без. Если уровень грунтовых вод на участке высокий — выше чем 3,5 метра — выбор ваш ограничен только туалетами без выгребной ямы, иначе в воде неминуемо окажутся остатки продуктов жизнедеятельности. Аналогичные ограничения накладываются и на участки, в основании которых есть природные трещины, а также на сланцевых породах. На других грунтах с более глубоким залеганием водоносных слоев устанавливать можно кабинку любой конструкции.

Форма и размеры туалетной кабинки — далеко не все отличия, которые может иметь туалет

С выгребной ямой

При выборе такого варианта нужно учесть, что глубина ямы должна быть на 1 метр меньше, чем самый высокий уровень грунтовых вод (обычно весенний). Объем ее выбирается в зависимости от частоты посещения и количества человек. Например, в домах постоянного проживания на 2-3 человека достаточно объема в 1,5 куба. Для дач, посещаемых в основном на выходные, выгребная яма для туалета может быть меньше.

Форма емкости — любая, но чаще делают квадратную, иногда — круглую. Стенки выкладывают из кирпича, бетона, бутовой кладки, просмоленной древесины. Можно емкость сделать из бетонных колец. Только в этом случае нужно будет побеспокоиться о герметичности стыков и дна.

Чтобы обеспечить герметичность, под кладкой и по бокам делают слой утрамбованной глины (глиняный замок) толщиной 20-30 см. Если с трамбовкой глины возится неохота, можно покрыть готовую кладку пропиткой, придающей материалам повышенную степень гидроизоляции (битумной или на основе цемента).

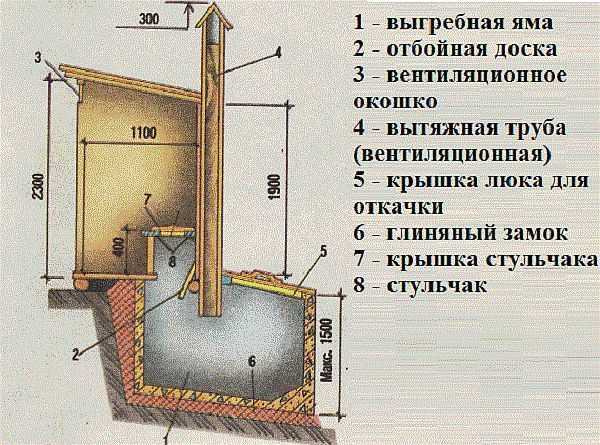

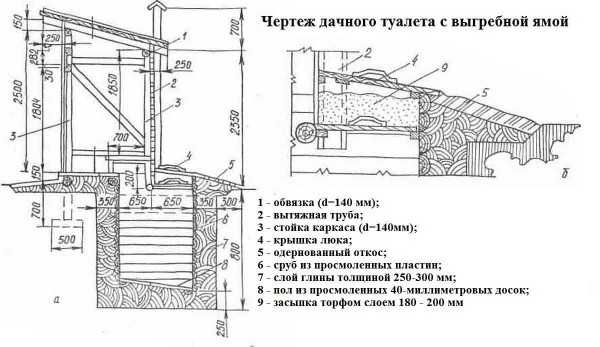

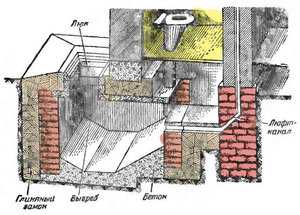

Чертеж дачного туалета с выгребной ямой

Выгребной туалет для дачи обязательно обустраивают системой вентиляции. В яму встраивается труба большого диаметра (не менее 100 мм), второй конец которой поднимается не менее чем на 50-70 см над крышей домика (или дома). Также вентиляционное окошко делается в самом домике. Оно может быть на дверью или на одной из боковых стен.

При заполнении более чем на 2/3 объема содержимое ямы выкачивается машиной ассенизатором. Планируя туалет для дачи своими руками, принимайте во внимание, что к яме должна подъезжать машина.

Есть два типа организации выгребной ямы:

• Обычный — под домиком.
• Люфт-клозет — яма располагается в стороне. При таком строении унитаз может стоять в доме, а нечистоты по трубам, уложенным под определенным уклоном, попадают в емкость.

Строительство люфт-клозета на даче весьма дорогая затея, разве что вы все равно решили делать пристройку или дача у вас — полноценный жилой дом, в котором проводится много времени. Вам нужна будет полноценная система вентиляции, вода для смыва, и трубы нужно будет прокладывать ниже глубины промерзания грунта. А так как они должны идти под наклоном, то и выгребная яма опускается на приличную глубину.

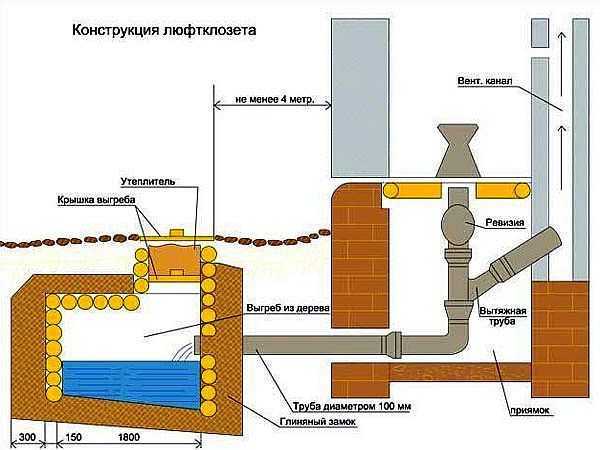

Схема люфт-клозета. Если любите комфорт, построить туалет можно прямо в дачном домике

При устройстве туалета такого типа важно выдержать наклон трубы — он должен быть 2-3 см на метр. Не нужно делать больше или меньше — именно в таком диапазоне. Если сделать уклон меньше, есть риск того, что содержимое будет застаиваться. Если сделать больше, то вода убежит, а твердые и более тяжелые включения останутся в трубе и будут распространять «ароматы».

О методах устранения запахов в уличном туалете с выгребной ямой читайте тут.

Без выгребной ямы

В большинстве своем туалеты без выгребной ямы строятся намного проще и быстрее. В них отходы собираются в герметичную емкость, которая обычно ставится прямо под стульчаком. Вся разница в том, как перерабатываются отходы и нейтрализуется их запах. Есть следующие виды:

• Пудр-клозет. В кабинке ставится еще емкость с торфом, золой, опилками, землей или смесью этих компонентов. После посещения туалета отходы засыпаются слоем этой присыпки  — припудриваются. Отсюда и название.
• Торфяной туалет. Это разновидность пудр-клозета. Но для присыпки используется только измельченный торф. Торфяные туалеты есть и промышленного изготовления. Они очень похожи на привычные квартирные унитазы с бачком. Но в бачке находится не вода, а крошка торфа. После посещения туалета нужно провернуть несколько раз ручку на бачке, откуда посыпется торф.

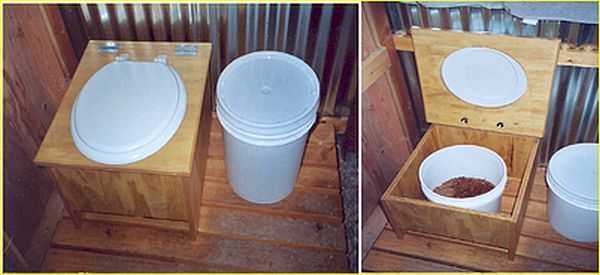

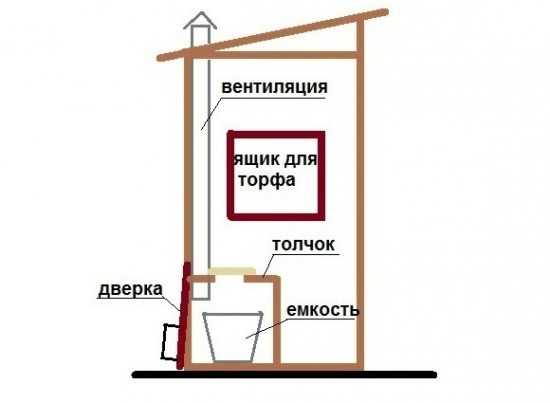

  Так выглядит самый простой пудр-клозет или торфяной туалет. Построить его самостоятельно — совсем простая задача

• Био-туалет. Отходы попадают в емкость, заполненную раствором содержащем микроорганизмы, перерабатывающие их. Эти кабинки часто можно увидеть в качестве уличного туалета в городах. Биотуалеты продаются как вместе с пластиковыми кабинками, так и отдельно — только унитаз с емкостью.
• Химический туалет. Принцип переработки такой же как в биотуалете, только используют не микроорганизмы, а химические вещества. Обычно они выпускаются в виде порошков или таблеток. Переработанные таким способом отходы не могут использоваться в качестве удобрения. Их периодически нужно сливать в канализацию.

Плюсы у дачных туалетов без выгребной ямы (называют еще сухими) существенные:

• вам ненужно рыть яму и возится с ее герметизацией;
• не нужно вызывать ассенизатор (платить за него) и организовывать подъезд для машины;
• строится быстро;
• переработанные отходы можно использовать как удобрения.

  После переработки отходы из пудр-клозета и биотуалета можно использовать как удобрение

Минусы тоже немалые:

• Туалеты фабричного изготовления не так уж и дешевы.
• Необходимо периодически менять емкость.
• Нужно следить за наличием средств нейтрализации.

Как сделать недорогую, но красивую дорожку к туалету читайте здесь.

Нормы установки туалета на участке

Большая часть ограничений относится к туалетам с выгребной ямой: необходимо ограничить возможные загрязнения. Нормы такие:

• До источника воды — озера, реки, колодца, скважины и т.п. — должно быть не менее 25 метров.  Это касается и источников, расположенных на соседних участках.
• До подвала или погреба — не менее 12 метров.
• До ближайшей обитаемой постройки — душа, бани — не менее 8 метров.
• До построек, где содержатся животные — не менее 4 метров.
• Ближайшие деревья должны находится в 4 метрах, кусты — в 1 метре.

  На плане участка постарайтесь выбрать место, которое удовлетворяет всем требованиям

Остальные нормы справедливы для всех типов туалетов:

• До границы участка должно быть не менее 1 метра.
• Двери не должны открываться в сторону соседнего участка.
• При выборе места расположения нужно учитывать преобладающее направление ветра.

Выбирая место, где будете строить туалет для дачи своими руками, обращайте внимание не только на собственные постройки и объекты, но и на соседские. Это поможет избежать трений с ними и с санстанцией.

Если строить будете туалет с выгребной ямой, ко всем перечисленным требованиям нужно еще добавить — организацию подъезда для машины-ассенизатора.

Постройка дачного душа описана в этой статье.

Как сделать туалет на даче своими руками

Первые два шага вы уже прошли: выбрали тип туалета и место для его установки. Следующий шаг — выбираем размеры. С ними определиться не так уж и сложно. Как выбрать объем выгребной ямы рассказывали — на 2-3 человека достаточно 1,5 кубометра, теперь о том, каких размеров должен быть домик для туалета. Тут все зависит от собственного желания и от габаритов хозяев. В стандартном варианте делают туалеты следующих размеров:

• высота — 220 см;
• ширина  — 150 см;
• глубина — 100 см.

Эти габариты удобны для людей со средней комплекцией. Их можно изменять так, как вам удобно. Никаких стандартов нет.

Домики для туалетов чаще всего делают из дерева. Но это  — не правило. Он может быть из листового материала типа ДВП, ГВЛ, из плоского шифера, кирпича и любых других строительных материалов, профилированного листового металла, даже из пластика.

Туалет на даче своими руками строят из любого материала. Этот — из профнастила

Самый любимый кровельный материал для дачного туалета — шифер. Недорого стоит устройство мягкой кровли из наплавляемых материалов. А вообще, можно использовать любой имеющийся в наличии. Его крепят на сплошную обрешетку, так что особой разницы нет.

Строим деревенский туалет

Последний этап — собственно строительство. Порядок действий определяется тем, какого типа туалет вы будете возводить. Если с выгребной ямой, первой делают ее.

Устройство деревенского туалета с выгребной ямой. Отличный вариант для дачи

Выгребная яма для туалета

Порядок действий при строительстве такой:

• В выбранном месте выкапывают котлован. Его размеры — на 30-40 см больше, чем планируемые размеры выгребной ямы.
• На дне укладывают и трамбуют 20-30 см разведенной до пастообразного состояния глины: делают глиняный замок, который будет препятствовать проникновению нечистот в почву. Потому укладывайте пласты без пустот.
• Выкладывают дно и стены ямы из кирпича, бута, толстой пропитанной смолой доски. Главное, чтобы стенки не пропускали влагу: ни внутрь, ни изнутри она не должна поступать. Потому необходимы меры по гидроизоляции. Потому желательно стенки выгребной ямы заштукатурить, а потом промазать гидрофобной пропиткой. Только той, которая может выдерживать агрессивные среды.

  Выгребная яма дачного туалета не должна пропускать воду

• Промежуток между возведенными стенками и грунтом закладывают размоченной глиной — и тут делают глиняный замок. Это — гидроизоляция снаружи.
• Сверху на яму укладывают перекрытие. Обычно его делают из досок (толщиной не менее 40 мм).  В перекрытие должно быть два отверстия — одно для установки стульчака, второе — для организации люка. Люк для выкачки обычно делают двойным — чтобы не проникали неприятные запахи.
• Устанавливают вентиляционную трубу.

Далее приступают к сооружению туалетного домика.

Чтобы не возится с кладкой и гидроизоляцией, можно установить специальную пластиковую емкость — септик. Они бывают разных объемов и конструкций — с одной или двумя горловинами.

Септики в выгребную яму дачного туалета — и никаких проблем с гидроизоляцией

Котлован роется чуть больше размеров выбранного септика, емкость устанавливается, засыпается вынутым ранее грунтом. Устройство такой выгребной ямы в разы быстрее и надежнее.

Кабинка для дачного туалета

Любой туалет для дачи устанавливается в небольшой кабинке-домике. Своими руками проще всего сделать прямоугольное сооружение с односкатной крышей: минимум времени, затрат и материалов.

Основание под кабинку — столбики

Первым делом нужно позаботиться о наличии пола. Его нужно поднять на некоторое расстояние над землей. Удобнее сделать это при помощи столбиков, сложенных в углах постройки. Закапывать их на глубину промерзания грунта вряд ли стоит, но заглубить в грунт на 20-30 см ниже плодородного слоя нужно. Складывают их обычно из кирпичей, бутового камня, можно залить из бетона, и т.п. На таком основании во время пучения кабинка будет подниматься, но обычно это ни к каким серьезным повреждениям не приводит: сооружение  небольшое.

• На подготовленные столбики укладывается настил. Он обычно деревянный. Древесину желательно промазать защитными пропитками: среда агрессивная, да еще и воздействие климатических факторов.
• Устанавливают вертикальные стойки из бруса 100*100 мм или большего сечения. Высота выбирается в зависимости от роста «посетителей», но редко бывает ниже 2,2 м. Передние стойки делают на несколько сантиметров (10-15 см) длиннее — для обеспечения ската кровли. Крепят их к подиуму при помощи металлических пластин или опорных брусков. Раньше использовали преимущественно длинные гвозди, теперь все чаще — саморезы.
• Верхнюю часть обвязывают по периметру таким же брусом.

  Этапы строительства туалетной кабинки на даче

• Из бруса такого же сечения или меньшей толщины (50*100 мм) оформляют дверной проход. Ширина его зависит от ширины имеющейся двери.
• Если в регионе сильны ветра, можно установить дополнительные укосины — наклонные балки между вертикальными.
• Обшивают каркас.
• Делают сплошную обрешетку на крыше — доски прибивают вплотную или кладут кусок фанеры, ДВП, ГВЛ.
• Укладывают и закрепляют кровельный материал.
• Навешивают двери.

Как оказалось, туалет для дачи своими руками построить не так уж и сложно. Времени и затрат нужно немного. Зато в процессе приобретете полезные навыки.

stroychik.ru

Как сделать туалет для дачи своими руками: чертежи, фото, пошаговая инструкция

Чтобы обеспечить комфортное пребывание на загородном участке, нужно в первую очередь построить туалет, для возможности справлять естественные потребности. Поскольку система канализации, это редкость на наших дачных массивах, то туалет придётся делать с выгребной ямой. Поэтому, очень важно правильно выбрать расположение туалета, чтобы избежать неприятного запаха и проблем с соседями. Кроме этого, из-за суровой зимы, желательно сделать дачный туалет утеплённым.

Где расположить туалет? Как правильно сделать выгребную яму? Какие материалы использовать при строительстве? И наконец, как построить туалеты разных типов? Всё это вы сможете узнать, прочитав нашу статью.

Расположение туалета на участке

В первую очередь нужно узнать, – насколько близко к поверхности вашего участка находятся грунтовые воды. Если грунтовые воды находятся ближе чем 2,5 метра к поверхности, то по санитарным нормам, выгребную яму делать нельзя. Спасти положение в такой ситуации, поможет пластиковая ёмкость для нечистот, расположенная на небольшой глубине.

Во вторых не располагайте туалет в низинах, это может привести к быстрому заполнению выгребной ямы во время сильного дождя, или в период таяния снега.

В третьих учитывайте фактор запаха, как бы хорошо не был изолирован туалет, неприятные испарения всё равно будут просачиваться из выгребной ямы и портить воздух в округе. По этой причине, лучше всего расположить туалет вдали от жилья и мест отдыха.

В четвёртых выгребная яма любого туалета нуждается в очистке, поэтому при выборе места для туалета, продумайте возможность беспрепятственного подъезда к нему ассенизаторской техники.
Ассенизаторская машина

Изготовление выгребной ямы

Выгребные ямы могут изготавливаться из монолитного бетона, кирпича, пластиковых ёмкостей и бетонных колец. Использование для постройки выгребной ямы баков из металла, не рекомендуется, поскольку со временем, стенки железного бака подвергнутся коррозии и нечистоты начнут загрязнять почву.

Выгребная яма из монолитного бетона

Для изготовления вам понадобятся:

• Цемент.
• Песок.
• Мелкий щебень.
• Арматура.
• Жидкое стекло.
• Проволока для вязки арматуры.
• Опалубка.
• Бетономешалка или емкость для изготовления раствора и лопаты.

Выгребная яма из монолитного бетона
Правильный порядок работ для изготовления выгребной ямы из бетона, заключается в следующих действиях:

1. Выройте котлован.
2. Утрамбуйте дно котлована и засыпьте его песком.
3. Установите прутья арматуры на дно и свяжите их проволокой.
4. Изготовьте цементный раствор и залейте им дно котлована слоем 15-20 сантиметров.
5. После высыхания цементного раствора, установите на стенки котлована, предварительно изготовленную арматурную решётку.
6. После связывания арматуры, установите по периметру стенок котлована – опалубку. Устанавливая опалубку, учитывайте тот факт, что бетонные стенки ямы должны быть выше уровня грунта 10-20 сантиметров, это позволит избежать попадания дождевой или талой воды в яму.
7. Залейте опалубку цементным раствором.
8. Когда раствор полностью высохнет, снимите опалубку.
9. Для дополнительной герметизации ямы, обработайте стенки и дно, жидким стеклом или битумной мастикой.

Выгребная яма из кирпича

Для ямы из кирпича понадобятся:

• Качественный кирпич.
• Цемент.
• Песок.
• Арматура.
• Битумная мастика.

Выгребная яма из кирпича
Чтобы изготовить выгребную яму из кирпича:

1. Выройте котлован.
2. Также как и в варианте с монолитным бетоном, произведите заливку и армирование дна ямы.
3. Произведите кладку кирпича по периметру стенок ямы.
4. После высыхания цементного раствора в кладке, произведите штукатурку стен ямы.
5. Обработайте стены битумной мастикой.

Выгребная яма из бетонных колец

Выбрав вариант выгребной ямы из железобетонных колец, учтите, что для их перемещения вам понадобится специальная техника. Яма делается следующим образом:

1. Выройте котлован круглой формы, размер котлована должен позволять свободно помещать в него бетонные кольца.
2. С помощью крана установите в котлован кольца. Следите за тем, чтобы бетонные кольца вставали ровно, без перекосов и щелей.
3. Заделайте зазоры между кольцами цементным раствором.
4. Засыпьте грунтом пространство между стенками котлована и кольцами.
5. Залейте дно котлована цементным раствором, для повышения прочности дна, можете предварительно провести армирование.
6. Обработайте швы между кольцами жидким стеклом или битумной мастикой.

Выгребная яма из бетонных колец

Выгребная яма из пластиковой емкости

Данный вариант выгребной ямы самый лёгкий в производстве, но требующий затрат на приобретение вместительной пластиковой ёмкости. Форма ёмкости должна позволять свободно откачивать из неё нечистоты.
Для установки пластикового бака вырывается яма. После помещения емкости в котлован пространство между стенками бака и котлована засыпается грунтом.
Выгребная яма из пластиковой ёмкости
Следует отметить, что все перечисленные варианты выгребных ям, можно делать без герметичного дна, только с фильтрующим слоем из щебня или песка. Этот способ устройства выгребной ямы позволяет снизить скорость накопления нечистот, за счёт ухода жидкости непосредственно в почву. Но не герметичные выгребные ямы, запрещены санитарными нормами.

Также при строительстве выгребной ямы не забывайте об отдушине для выхода горючих газов, образующихся при разложении органических веществ и при их значительном скоплении, создающих условия для возгорания.

Варианты туалета для дачи

Туалет из кирпича

Кирпичный туалет гораздо тяжелее по весу, чем деревянный, поэтому его лучше всего строить над выгребной ямой из монолитного бетона и использовать стенки ямы в качестве фундамента.
Туалет из красного кирпича

Этап первый – заливка основания

1. Изготовьте опалубку с основным отверстием для поступления нечистот, расположенным по центру и дополнительным для отвода газов, расположенным за стенами туалета.
2. Установите опалубку в выгребную яму и закрепите её на нескольких прутьях арматуры.
3. Сделайте решётку из прутьев арматуры связанных проволокой и установите её на опалубку.
4. Залейте опалубку цементным раствором, толщина слоя должна быть не менее 15 сантиметров.

Основание для кирпичного туалета

Этап второй – кладка стен

1. Произведите кладку первых рядов кирпичей. Во избежание перекосов и неровной кладки используйте уровень и отвес.
2. Постепенно увеличивайте число кирпичных рядов, постоянно сверяясь с отвесом и уровнем, особенно это замечание касается, дверного проёма.
3. Дойдя до конца дверного проёма, установите перемычку из железных уголков.
4. Для устройства односкатной крыши, фронтальную стенку туалета следует делать выше задней на 20-30 сантиметров. Боковые стены делают с косым переходом – от фронтальной к задней стенке.

Кирпичная кладка

Этап третий – изготовление крыши и установка двери

1. Установите на стены продольные балки из брусков сечением 150х50 миллиметров.
2. Набейте на балки поперечные рейки сечением 50х20 миллиметров.
3. Прибейте к получившейся обрешётке лист шифера, металлочерепицы или профнастила.
4. Установите дверную коробку, закрепив её на анкерные болты.
5. Повесьте дверное полотно на навесы и установите ручки с замком.

Этап четвёртый – отделка стен, пола и потолка

Отделывать стены и потолок в туалете можно разными материалами. Вешние стены лучше всего отделать материалом, который использовался для отделки других строений на даче. Это позволит сохранить общий стиль участка. Для внутренней отделки, можно использовать панели ПВХ, штукатурку или деревянные рейки. Используя варианты с ПВХ панелями и рейками, у вас появится возможность дополнительного утепления стен и потолка туалета минеральной ватой или пенопластовыми панелями. Для отделки пола в туалете укладывают плитку или просто настилают линолеум.

Обшивка рейками

Этап пятый – обустройство туалета

Для более удобного пользования туалетом, на центральное отверстие устанавливают специальные унитазы, у которых отсутствует канализационное «колено». Чтобы не испытывать затруднений в зимний период, желательно провести в туалет отопление. Для полного комфорта, проведите в туалет электричество и сделайте освещение как внутри, так и снаружи.
Унитаз без “колена”
Инструкция в фотографиях по строительству кирпичного туалета, также доступна в ролике:

Деревянный туалет

Преимущество деревянного туалета перед кирпичным в том, что его можно изготовить отдельно от выгребной ямы. Также благодаря лёгкому весу, деревянный туалет можно устанавливать над любым видом выгребной ямы.

Туалет – «скворечник»

Это самый бюджетный вариант деревянного туалета. Туалет «скворечник» позволяет сэкономить финансовые затраты на своё строительство, но это сильно сказывается на его комфорте. Поэтому, данный тип туалета в основном используется как временное решение и при последующем обустройстве участка, заменяется на более основательные конструкции.

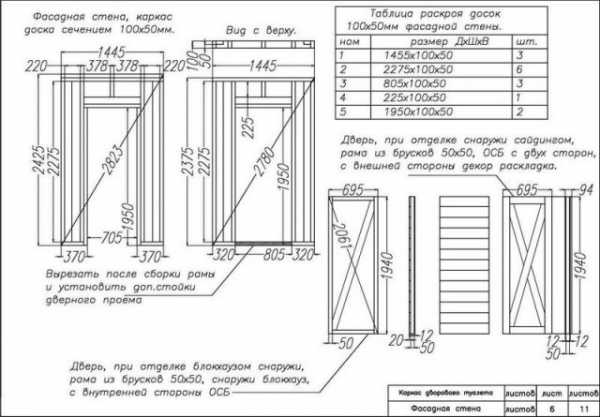

Ниже приведены чертежи, по которым вы сможете построить туалет своими руками:

Порядок выполнения работ при изготовлении туалета:

1. Сверяясь с чертежом, изготовьте каркас.
2. Нарежьте рейки для обшивки каркаса (размеры указаны в таблице).
3. Обшейте каркас пол и крышу рейками.
4. Изготовьте дверь и повесьте её на петли.
5. Закройте крышу рубероидом или другим кровельным материалом.
6. Установите туалет на выгребную яму.
7. Обработайте каркас и рейки олифой, после этого, покрасьте туалет краской.

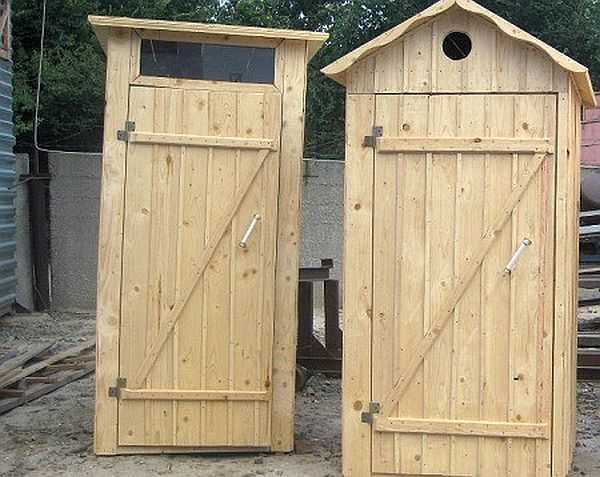

Туалет “скворечник”
Подробную инструкцию по изготовлению туалета – «скворечник», в можете посмотреть в ролике:

Туалет – «домик»

«Домик» – более комфортный и прочный вариант деревянного туалета, по сравнению со «скворечником». Для постройки туалета – «домик», требуется больше времени и затрат на стройматериалы, но это себя оправдывает более комфортной эксплуатацией. Ознакомьтесь с чертежами туалета:



Порядок выполнения работ почти такой же, как и при изготовлении туалета «скворечник», главное сверяйтесь чаще с чертежами.
Туалет “домик”

Туалет с душем

Объединение двух бытовых построек в одну, позволяет сэкономить место на дачном участке и сократить расходы на их строительство. Правда такое соседство будет иметь и свой минус, выраженный в виде неприятного запаха во время приёма душа. Поэтому душевую кабинку следует делать более изолированной, без щелей и зазоров.

Данный тип постройки состоит из двух кабин, объединённых под одной крышей и имеющих общую стену. Кабина – предназначенная под туалет, должна быть над выгребной ямой, а кабина для душа, должна иметь слив для воды. Ниже представлены примерные параметры туалета с душем:

Туалет с душем, можно изготовить из: кирпича, шлакоблоков, деревянных реек или досок.

Давайте рассмотрим вариант строительства из дерева. Для работы нам потребуются:

• Четыре бруса длиной по 2,75 метра и четыре бруса по 2 метра, сечением 10х10 сантиметров.
• Брусья сечением 5х10 сантиметров и длиной по 2 метра в количестве 24 штуки.
• Деревянные доски для обрешётки, сечением 1х10 сантиметров.
• Брусья сечением 5х10 сантиметров, длиной по 2 метра, в количестве 12 шт.
• Для пола в туалете, доски сечением 4х15 сантиметров в количестве 20 штук.
• Пластиковые трубы и слив.
• Цементный раствор в количестве полутора куба.
• Фанерные листы для опалубки.
• Песок и гравий, или щебень.
• Металлочерепица или другой кровельный материал.

Каркас туалета с душем
Как изготовить выгребную яму, написано выше, поэтому перейдем сразу к изготовлению каркаса:

1. Сделайте нижнюю обвязку, используя бруски сечением 10х10 сантиметров.
2. Для возведения каркасных стен, установите по углам брусья сечением 5х10 сантиметров. Для соединения их с нижней обвязкой используйте металлические пластины и уголки. Проверьте правильность положения брусьев с помощью уровня.
3. Установите два бруска в каркасе для крепления будущей двери.
4. Сделайте верхнюю обвязку, соединив с вертикальными опорами бруски сечением 10х10 сантиметров.
5. На верхней обвязке установите три стойки с коньковой доской.
6. Сделайте стропила для двускатной крыши с шагом 60 сантиметров, используя доски сечением 1х4 сантиметра.
7. Изготовьте обрешётку из обрезных досок.
8. Накройте крышу металлочерепицей.
9. Перейдите к установке пола кабинке для туалета. Изготовьте каркас для постамента и обшейте его и пол доской толщиной 2 сантиметра.
10. Обшейте стены туалета досками.
11. Установите пенопластовые панели в каркас и заполните щели монтажной пеной.
12. Произведите обшивку внутренних стен.
13. Сделайте пол в душе из цементного раствора. Заливая пол, делайте уклон для слива воды.
14. Поверх бетонного пола установите чистовой пол из досок.
15. Обшейте стены досками и установите пенопластовые панели также как и в туалете.
16. Установите двери в проёмы.
17. Подведите трубу с водой и установите душ. Если на даче нет водопровода, то установите на крыше кабинки душа бак для нагрева воды на солнце.
18. Проведите к кабинкам электричество и сделайте освещение.

Туалет с душем
Как изготовить туалет с душем на трубчатом фундаменте в можете узнать посмотрев видео:

Необычные варианты дачных туалетов

Туалет для дачи можно изготовить практически из любого материала и придать ему самый необычный дизайн. Ниже мы приведём вам фотографии необычных дачных туалетов:

• Туалет из брёвен. Изготовлен по старой технологии, способом укладки брёвен с подходящим диаметром, друг на друга.
  Плюсы: красивый дизайн, прочность, долговечность.
  Минусы: большой вес, слабая пожарная безопасность, насекомые-вредители.



• Туалет из профилированного листа. Бюджетный вариант дачного туалета.
  Плюсы: низкая стоимость.
  Минусы: ужасный дизайн, ужасная жара внутри летом и сильный холод зимой.



• Туалет – карета. Самый необычный дачный туалет на сегодняшний день.
  Плюсы: красивый дизайн, оригинальность.
  Минусы: сложность изготовления, отсутствие выгребной ямы (исправимо).



• Туалет – мельница. Туалет из досок стилизованный под мельницу.
  Плюсы: недорогая цена, необычный дизайн.
  Минусы: дешёвый вид, слабая пожарная безопасность.



• Каменный туалет. Оригинальный туалет из камня.
  Плюсы: красивый дизайн, прочность, долговечность, пожарная безопасность.
  Минусы: высокая цена, трудность изготовления.



• Туалет из соломы. Очень оригинальное использование соломы.
  Плюсы: красивый дизайн, экологическая безопасность.
  Минусы: недолговечность, очень слабая пожарная безопасность.

Изготовление дачного туалета – непростое дело, требующее хотя бы минимальных навыков в строительстве, поэтому если вы не уверены что справитесь, обратитесь лучше к специалистам. Если же вы считайте, что сможете сделать туалет своими руками, то смело приступайте к работе!

remboo.ru

Туалет на даче своими руками — чертежи

Любой опытный дачник знает, что обустройство участка всегда начинается со строительства туалета. Конечно, каждый из нас представляет каким должен быть клозет, и как его примерно строить, но, когда дело доходит до возведения постройки, оказывается, что эта работа содержит ряд нюансов. Поэтому в данной статье я решил подробно рассказать вам о том, каких видов бывают туалеты, и как правильно их возводить.

Туалет на дачном участке

Процесс строительства уличного туалета можно условно поделить на несколько этапов:

Основные этапы строительства дачного туалета

Далее ознакомимся со всеми нюансами на каждом из этапов работы.

Проектирование

Итак, начинаем данную работу, как и любое другое строительство, с проектирования.

На данном этапе необходимо определиться со следующими моментами:

• типом туалета;
• расположением на участке;
• типом конструкции и размерами.

Типы туалетов

Прежде чем построить туалет на даче, надо выбрать оптимальный в вашем случае его тип. Дело в том, что от этого зависит его расположение на участке и другие некоторые нюансы строительства.

Пример устройства туалета с выгребной ямой

Наиболее распространенными на дачных участках являются следующие виды клозетов:

Тип туалета	Особенности
С выгребной ямой	Это, пожалуй, наиболее распространенная конструкция, которая проверена годами. Принцип работы предельно прост – под кабинкой выкапывается яма, в которой накапливаются нечистоты, при этом жидкость может покидать яму через фильтр на дне. Как правило, выгребные ямы очищают при помощи ассенизаторских машин.
Пудр-клозет	Более простая конструкция, принцип которой заключается в установке ведра или другой емкости под стульчаком. Чтобы неприятный запах нечистот не распространялся по туалету, их присыпают торфом. Когда емкость наполняется, ее содержимое выливают в компостную яму. Спустя некоторое время присыпанные компостом нечистоты переработаются в удобрение.
Биотуалет	Представляет собой стульчак с емкостью. Нечистоты перерабатываются в емкости под воздействием бактерий, химических веществ или торфа, после чего их можно выливать в компостную яму. Исключением являются химические туалеты, отходы которых нельзя использовать в качестве удобрений.

Схема устройства пудр-клозета

Если грунтовые воды находятся глубже двух с половиной метров от поверхности грунта, то можно установить любой туалет. Если же грунтовые воды располагаются выше отметки 2,5 м, то делать выгребную яму нельзя. Исключением является использование герметичных емкостей, к примеру, еврокубов.

Далее в качестве примера рассмотрим строительство туалета с выгребной ямой, т.е. наиболее сложной конструкции.

Схема расположения туалета и других объектов на дачном участке

Расположение на участке

Важным моментом проектирования дачного туалета является выбор места для него. Прежде всего отмечу, что строить клозет в любом понравившемся вам месте нельзя, так как согласно существующим санитарным нормам, он должен располагаться на определенном расстоянии от некоторых важных объектов:

Объект	Расстояние до туалета, м
Источник воды (скважина, колодец, ручей, ставок и т.д.) на вашем и соседском участке	20
Дом, погреб или подвал	12
Баня, летний душ	8
Стволы деревьев	4

Все эти требования необходимо соблюдать при строительстве туалета с выгребной ямой, так как он является возможным источником загрязнения почвы. Если же вы строите пудр-клозет или кабинку под биотуалет, то соблюдать эти расстояние необязательно.

Если участок расположен под уклоном, туалет необходимо расположить ниже источника воды.

Кроме того, при выборе места для туалета необходимо учесть и другие некоторые важные моменты:

• розу ветров, чтобы неприятные запахи из клозета не докучали вам или вашим соседям;
• возможность подъезда ассенизаторской машины для откачки нечистот.

Чтобы удобно расположить туалет, желательно сразу определиться, где на участке будет располагаться зона отдыха, сад, огород и т.д.

Пример проекта деревянного туалета с односкатной крышей

Тип конструкции и размеры

Теперь можно подготовить чертежи кабинки. Правда, для этого предварительно нужно определиться с размерами конструкции и материалами для ее возведения.

Что касается размеров, то вы можете подобрать их индивидуально, чтобы туалетом было максимально удобно пользоваться.

Если никаких особых пожеланий относительно размера у вас нет, можно взять стандартные параметры:

• высота – передней стенки 2,2м, задней 1,85-1,9м;
• ширина – 1,5м;
• глубина – 1м.

Что касается материалов, то проще всего сделать туалет из деревянных брусьев. В этом случае основой конструкции служит каркас, который в свою очередь состоит из нескольких основных элементов:

• нижняя обвязка – основа, на которую укладывается пол;
• стойки – являются основой стен;
• верхняя обвязка – служит основой для кровли.

Такую же конструкцию имеет и металлический каркас. Единственное, вместо брусьев используется профильная труба.

Каркас, вне зависимости деревянный он или металлический, можно обшить вагонкой, досками, листами ОСП или любым другим подходящим материалом.

Надо сказать, что туалет не обязательно должен быть с односкатной кровлей и ровными стенами. При желании вы можете сделать более сложную конструкцию с двухскатной крышей, к примеру, в виде сказочного теремка.

Проект деревянного туалета в виде теремка

Подобный садовый клозет может стать настоящим украшением ландшафта. Правда, браться за работу такой сложности имеет смысл, если у вас уже есть опыт. Если же вы новичок, то лучше «набить руку» строительством самого простого туалета.

Если вы хотите построить капитальный туалет, чтобы он простоял не одно десятилетие, то лучше его возвести из кирпича или блоков. Это, конечно же, отнимет у вас гораздо больше времени и сил. Кроме того, цена стройматериалов будет гораздо выше, но результат того стоит.

Определившись с типом туалета можно приступать к созданию чертежей. Сразу скажу, что совсем не обязательно выводить их с высокой точностью в масштабе.

Можно изобразить конструкцию даже от руки. Самое главное, чтобы на чертеже были отображены все нюансы постройки, а также размеры в миллиметрах. Чертеж, конечно же, должен быть вам понятен.

Наличие такого чертежа перед глазами в процессе строительства в некоторой степени упростит задачу, а также предотвратит ошибки.

Обустройство ямы

Начинать строительство туалета следует с обустройства выгребной ямы. Однако, предварительно нужно определиться с ее объемами. Последние зависят от количества людей, которые будут отдыхать на даче, а также от того, как часто вы планируете посещать загородный участок.

Если вы собираетесь жить на даче все лето, то рассчитывать объем следует исходя из 0,5 кубов на человека. Если же вы будете посещать дачу еще реже, к примеру, только на выходных и во время отпуска, то для семьи из четырех человек хватит объема в 1-1,5 м3. Конечно, следует понимать, что все эти цифры весьма условные и влияют лишь на то, как часто вам придется очищать выгребную яму.

Что касается конструкции, то сделать своими руками выгребную яму можно несколькими способами:

• из автомобильных покрышек;
• из бетонных колец;
• монолитной.

Далее рассмотрим как выполнить каждый тип ямы.

Пример выгребной ямы из автомобильных покрышек

Из автомобильных покрышек

Проще всего сделать яму из автомобильных покрышек. Причем тратиться для этого вообще не придется, так как старые покрышки можно взять бесплатно в автомастерских и СТО. Единственное, чтобы объема ямы было достаточно, следует использовать скаты от больших грузовых автомобилей или даже трактора.

Процесс строительства выглядит следующим образом:

1. на место, где будет располагаться яма, уложите покрышку и очертите ее. Затем обозначьте размеры котлована, который должен быть немного больше диаметра покрышки;
2. затем надо выкопать котлован необходимой глубины. Как правило, для такой ямы используют 10 скатов средних размеров;
3. дно ямы следует засыпать слоем песка 10-15 см, который тщательно утрамбовывают, и затем слоем щебня такой же толщины;

На фото – пример укладки покрышек

4. теперь начинайте укладывать покрышки, предварительно обрезав обода. Верхняя покрышка должна немного возвышаться над уровнем почвы;
5. далее пространство между покрышками следует замазать глиной. Кром того, вокруг получившегося колодца желательно уложить оставшиеся скаты;
6. в завершение работы котлован нужно засыпать грунтом.

При таком устройстве ямы расстояние до ближайшего источника воды должно составлять не менее 30 метров.

Выгребная яма из бетонных колец

Из бетонных колец

Яма, выполненная из бетонных колец, является гораздо более надежной и долговечной. Единственное, для ее обустройства желательно иметь подъемную технику, которая сможет опустить кольца на дно котлована. Перед их укладкой на дне выполняется фильтр по описанной выше схеме или даже бетонная стяжка, если яма делается полностью герметичной.

После подготовки котлована строительство осуществляется в такой последовательности:

1. кольца устанавливаются одно на другое;
2. с внутренней стороны места стыков промазывается цементным раствором;
3. с наружной стороны колодец покрывается битумной мастикой.

Если специальной техники нет, то можно опустить кольца на необходимую глубину методом подкопа.

Пример бетонной выгребной ямы

Монолитная яма

Обустройство бетонного котлована напоминает возведение ленточного фундамента. Для заливки стен по периметру котлована устанавливается опалубка, которая обязательно армируется. Затем опалубка заливается бетоном.

Подробней узнать о нюансах заливки стен ямы бетоном вы можете из других статей на нашем портале, посвященных возведению железобетонных конструкций.

Что касается дна, то оно может быть герметичным в виде стяжки, либо песчано-гравиевым.

Схема устройства столбчатого фундамента с ростверком

Кабинка из дерева

Итак, со всеми подготовительными этапами мы разобрались. Теперь строим деревянный туалет. Процесс его возведения можно условно разбить на несколько этапов:

Этапы строительства кабинки

Подготовка фундамента

Так как наша постройка не будет обладать большим весом, для нее достаточно столбчатого фундамента, который выполняется следующим образом:

1. вначале нужно разметить площадку с учетом того, что яма должна располагаться под стульчаком туалета;
2. далее в углах будущей конструкции выкапываются ямы на глубину около 25-30 см. Размер их должен быть такой, чтобы в них могли поместиться бетонные блоки;
3. дно ям необходимо засыпать слоем песка толщиной около 15 мм, затем тщательно утрамбовать и выровнять;
4. далее на песок укладываются блоки. Двух рядов, как на схеме выше, будет вполне достаточно.
   Укладывать блоки надо с перевязкой. Чтобы скрепить их, следует использовать цементный раствор;
5. в завершение работы поверх блоков следует уложить пару слоев рубероида, который будет служить гидроизоляцией.

kanalizaciya-expert.ru

Туалет на даче своими руками, чертежи и размеры

Туалет на даче – сооружение, важность которого находится на одном уровне с жильем, а в особые моменты, оно кажется самым важным зданием на всей планете. Поэтому облагораживание собственного участка часто начинается именно с постройки туалета. Далее рассмотрим чертежи туалета и как его построить своими руками.



Подготовительный этап: где и что будем строить

Где поставить дачный туалет?

Выбирая место для обустройства уборной своими руками, нужно обращать внимание на некоторые моменты и правила:

• Он должен находиться не ближе, чем в 12 метрах от дома.
• Если на участке есть колодец – дачный туалет должен быть расположен на максимальном расстоянии от него (не ближе 8 метров).
• Если будет обустраиваться выгребная яма фильтрующего типа (часть ее содержимого уходит в землю), нужно определить уровень залегания грунтовых вод и не допустить их загрязнение.
• Если на даче есть огород – поставьте дачный туалет недалеко от него. Такое месторасположение позволит надолго не отвлекаться от работы и не наносить грязь в двор или дом.

Важно! Если пренебречь безопасностью и содержимое туалета попадет в воду – это приведет к загрязнению водоемов и может закончиться острыми отравлениями людей.



Выбираем чертеж

Предполагается, что место для уборной на даче уже выбрано и остается определиться только с ее размерами и конструктивными особенностями.

Для начала нужно определиться с материалами, которые будут выбраны для строительства. Это может быть:

• Поликарбонат. Для сооружений такого типа нужно выбирать непрозрачный материал.
• Кирпич. Такой дачный туалет будет долговечный, но использование кирпича требует больших материальных вложений и обустройства прочного фундамента.
• Дерево. Самый экологичный, экономичный и популярный материал, применяемый для обустройства туалетов.

Так как использование первых 2 материалов менее популярно, приведем чертежи деревянных туалетов.

Некоторые чертежи туалетов:Чертеж – туалет «Шалаш»



 Чертеж – туалет «Изба»



 Чертежи туалета «Классической» формы



Этапы строительства туалета на даче

Для того, чтобы построить уборную своими руками, нужно четко следовать алгоритму проведения работы и правилам его сооружения.

Как сделать выгребную яму?

Как уже говорилось ранее, размеры и глубина ямы напрямую зависит от уровня залегания грунтовых вод. Если он позволяет, можно использовать яму фильтрующего типа – некоторая часть жидкости будет уходить в землю, что значительно продлит время службы туалета, без необходимости очистки ямы.

Но чтобы уберечь воду от загрязнений, можно использовать:

• Железные емкости.
• Пластиковые емкости.
• Бетонные кольца.
• Камень или кирпич, укрепленный арматурой и защищенный от проникновения и утечки влаги гидроизоляцией.

Самый долговечный и предпочтительный вариант – бетонные кольца, но сооружение такой выгребной ямы, невозможно осуществить своими руками.

«Стандартный» процесс сооружения ямы происходит так:

• Роется яма. Ее примерные размеры: 1х1х2.5 м.
• Дно заливается бетоном.
• Утепляются стены. Этот процесс может осуществляться с помощью сплошной кладки кирпичом или установки опалубки, после которого будет сделано полное бетонирование стен.

Важные моменты:

• Использование кирпича при обустройстве выгребной ямы обязательно должно сопровождаться гидроизоляцией. На него будут действовать агрессивные вещества и без защиты он за быстрое время начнет разрушаться.
• Перед тем как построить уборную своими руками, предусмотрите наличие выгребного люка. Его лучше размещать сзади туалета. Он позволит производить выкачивание жидкости, без необходимости заведения трубы внутрь туалета.
• Дно ямы должно иметь уклон в сторону выгребного люка. Это позволит более качественно проводить очистку ямы.

Чертеж выгребного люка



Как сделать кабинку?

Сооружение кабинки происходит следующим образом:

• Фундамент. Вне зависимости от используемого материала для сооружения, нужно сделать хоть небольшой фундамент ленточного типа (даже когда сортир деревянный). Нужно учитывать, что сам каркас должен быть смещен – установлен не прямо над ямой, а со сдвигом.
• После того, как бетон затвердел, проводится его гидроизоляция. Для таких целей может быть использован рубероид или обмазочные средства (битум и т. д.).
• Берется брус собирается рама для каркаса.
• Сам каркас будет иметь вид нескольких скрепленных между собой прямоугольников.
• Сразу нужно собрать и подиум для сиденья. Он должен быть размещен по всей ширине и прикреплен к боковым элементам каркаса – это позволит укрепить общую конструкцию.
• Когда деревянный каркас собран, его полностью обшивают вагонкой или досками.
• На верх каркаса набивается решетка из планочек, она покрывается рубероидом и сверху кладется шифер.
• На последнем этапе прикрепляют двери и обрабатывают материал различным пропитками.

Обратите внимание. При обшивке каркаса соединяйте элементы таким образом, чтобы шип нижнего заходил в верхний. Такой способ соединения позволит защитить стыки конструкции от проникновения влаги.



Как сделать вентиляцию и утепление?

Обеспечить вентиляцию – очень важный момент при сооружении уборной на даче. Если этого не сделать – неприятный запах и образующиеся в подобной среде газы, будут выходить в дачный туалет.





Для того чтобы соорудить вентиляцию, возьмите обычную трубу из пластика и заведите в яму (будет достаточно 15-20 см). Верхний конец нужно вывести примерно в 50-80 см над крышей и защитить его от проникновения осадков с помощью небольшого навеса, который легко делается своими руками из листа жести. Трубу можно пускать как возле внутренних, так и возле внешних стен сортира.Чертеж размещения основных элементов уборной



Что касается утепления туалета, то при его осуществлении нужно:

• Выбрать способ монтажа. Рекомендуется выбрать внутренний. Это позволяет сэкономить на материалах и выполнить работу своими руками даже человеку, делающему это впервые.
• Выбрать тип материала. Оптимальный вариант в плане цена-качество – минвата. Достаточно выбрать материал шириной до 70 мм. Для сооружения небольших размеров этого будет вполне достаточно.
• Утеплить дачный туалет. Это сделать с помощью утеплителя и голых рук нереально. Попутно нужно купить пленку для гидроизоляции, рейки, крепления, гипсокартонные листы и средство для шпатлевки (с его помощью нужно обработать стыки).

Последовательность утепления:

• Работа начинается с монтажа реек на стены с интервалом в 0.5 м.
• Теперь нужно прикрепить к обрешетке утеплитель с помощью саморезов и покрыть его пленкой.
• Следующий этап – подготовка поверхности к монтажу гипсокартона. Для этого монтируются профили из металла на утепленный деревянный слой, поверх пленки.
• На профили крепится гипсокартон и его стыки закрываются шпатлевкой. Далее стены и потолок можно отделать любым выбранным материалом.

Перед утеплением стен проведите проводку, если есть необходимость в ней и ее скрытии под отделочными материалами. Также продумайте освещение. Альтернативным освещением могут послужить светодиодные лампы или варианты, заряжающиеся от солнечного света.

Как сделать стульчак для туалета?

Перед тем, как делать стульчак, нужно определиться с его задачами:

• Гигиеничность. Его поверхность должна легко поддаваться очистке и мойке. Для этого можно деревянные поверхности обрабатывать специальными пропитками или установить пластмассовые элементы.
• Удобство. Времяпровождение в таком сооружении не должно вызывать дискомфорта. Максимального удобства можно добиться, правильно подобрав высоту и форму «трона» (так частенько называют стульчак).
• Прочность. Нужно учитывать, что на каркас может воздействовать большая нагрузка. Он должен ее выдерживать. Для сооружения каркаса выберите брус более 5х5 см. Доски, используемые для обшивки стульчака, не должны быть тоньше 0.2 см.

Форма стульчака:

• Стандартный вариант – прямоугольный. Сооружается прямоугольная конструкция и соединяется с боковым и задним каркасом. Затем она обшивается и вырезается отверстие. Поверхность желательно обработать специальными средствами. Для повышения удобства можно сверху установить пластмассовый стульчак от унитаза.

Стандартный вариант стульчака



• Треугольный – направлен острым углом в сторону входа. Конструкцию вливается в каркас задней стенки. Такой вариант более удобен для некоторых людей при сидении.
• Турецкий. Возможно обустройства туалета и без использования стульчака. В полу просто проделывается отверстие. При такой конструкции об удобстве говорить не приходится, но экономия материалов и улучшенная гигиеничность налицо.
• Унитаз. Встречаются туалеты, когда вместо стульчака устанавливают обычный унитаз. В таком случае нужно рассчитать нагрузку на пол и предусмотреть его крепление.

Туалет на даче – простое сооружение, которое может построить каждый своими руками. При этом нужно правильно подобрать место его расположения и чертеж, работа по которому выполняется без отклонений.

jsnip.ru

чертежи и размеры двух основных частей, фото

Конструкция туалета на даче в целом состоит из двух основных частей. Ими является место для нечистот и наземная часть сооружения, в которой можно будет скрыться от глаз на время «процедуры». В этой статье вы узнаете как построить уборную, не прибегая к помощи специалистов.

Типы дачных туалетов

Чтобы разобраться и построить дачный туалет своими руками пошагово, нужно:

1. Определится с типом отведения продуктов жизнедеятельности во внешнюю среду.
2. Выбрать расположение для туалета на дачном участке согласно с местными условиями и рекомендуемыми нормами его расположения.
3. Определиться с внешним видом наземного строения, выбрать материалы и декоративные части оформления.

Разделение на типы идёт как раз таки по месту для нечистот. Внешнюю часть можно построить своими руками в любом виде и из любых материалов, как только заблагорассудится, или на какие хватит денег и свободного времени. А вот по типу отвода нечистот можно выделить 4 вида:

• пудр-клозет;
• люфт-клозет;
• выгребная яма;
• биотуалет.

Итак, разберёмся как сделать туалет на даче, дабы подобрать подходящий вариант по типу отвода нечистот.

Пудр-клозет

Нечистоты в этом варианте поступают не в выгребную яму, а в ёмкость, которую устанавливают под стульчаком. Ею может выступать обычное ведро, ящик или бочка. Особенности такой конструкции следующие:

1. Нет необходимости в оборудовании большой ямы, а следовательно, меньшие расходы на обустройство. Эту особенность можно перечислить к плюсам – простота и дешевизна. К тому же, если на дачном участке грунтовые воды залегают к поверхности, то и обустройство обычной выгребной ямы не рекомендуется.
2. Ёмкость с отходами жизнедеятельности следует довольно часто очищать. Возможно, это минус для ленивых, но положительная сторона заключается в том, что помещение туалета не будет наполняться неприятными запахами. Их источник легко удалить своими руками без вызова ассенизаторской машины, а помещение – проветрить, просто открыв двери.
3. После каждого посещения уборной необходимо присыпать нечистоты органическими наполнителями. Ими могут быть зола, сосновая кора, опилки или торф, как по отдельности, так и в смешанном виде. Видимо, из-за этого рассматриваемый тип туалета и называется «пудр-клозет». Вы как бы «припудриваете» продукты жизнедеятельности. Эти наполнители не будут давать распространяться запахам, а также будут способствовать активной переработке отходов. По мере накопления их можно переместить на дачную компостную яму, где после окончательного гниения нечистоты превратятся в удобрение.

Подытожим. Для построения пудр-клозета необходимо заботиться только о его наземном сооружении. Внутри же нужно оборудовать удобный высокий стульчак, под которым будет располагаться выносная ёмкость для отходов, и вентиляцию. Неплохо прямо в помещении организовать ящик для наполнителя.

Люфт-клозет

Преимуществом такого типа уборной для дачи является то, что его можно обустроить даже в доме. Особенности конструкции состоят в следующем.

1. Выгребная яма. Её необходимо делать герметичной, и неважно, стульчак будет располагаться в доме или на улице. Из чего изготавливается стенки герметичной выгребной ямы рассмотрим далее. Пока учтём этот факт, чтобы грамотно расположить люфт-клозет.
2. Располагать туалет нужно так, чтобы к нему был свободный подъезд для ассенизаторской машины. Кроме этого, должны быть учтены все требования по размещению туалета относительно соседских участков, дорог и остальные, которые будут описаны ниже.
3. Грамотная вентиляция. В сети можно найти много чертежей, на которых очно демонстрируется, как создать систему вентиляции, чтобы неприятные запахи как можно меньше попадали в помещение со стульчаком. Чаще всего рассматриваются варианты с системой, которая работает на перепаде температур. Выгребная яма в этом случае должна иметь три отверстия:
   • Первое – это люк, через который ассенизаторская машина будет производить откачку нечистот.
   • Второе отверстие представляется в виде сточной трубы от стульчака или приёмной воронки.
   • Третье отверстие – канал вентиляции.

Хитрость конструкции состоит в следующем. Необходимо, чтобы конец сточной трубы от приёмной воронки находился гораздо ниже, чем конец трубы вентиляции, или по-иному люфт-канала, располагающегося у верхней границы ямы.

Его же стоит прокладывать рядом с обогревающим элементом – вертикальная труба отопления, печная труба. Таким образом, воздух в люфт-канале будет нагреваться от источника, создавая перепад температур, из-за которых запахи преимущественно будут выходить именно через него. В самом верху люфт-канал должен быть снабжён дефлектором.

Выгребную яму для люфт-клозета нужно располагать прямо под унитазом или немного под углом, который не будет препятствовать отходу нечистот в яму.

Чтобы запахи не проникали в помещение, унитаз или стульчак обязательно должен быть снабжён крышкой, а само помещение надобно сделать вентилируемым, особенно если речь о клозете внутри здания дачи.

Обустройство герметичной ямы

Размеры выбираются с учётом количества проживающих людей и активности использования туалета. Делать огромную выгребную яму нет необходимости, если вы прибываете на даче сезонно. Обычно расчёт идёт из 0,5 куб. метра на одного человека. Рекомендуемые размеры:

• глубина — от полутора до двух метров;
• ширина — от 80 сантиметров;
• длина — от 2,5 до 3 метров.

Важным моментом является то, что дно ямы нужно делать под углом. Уклон должен идти от туалета, и составлять не менее 30 сантиметров по высоте. Таким образом, нечистоты будут концентрироваться под люком для откачки.

Закладывать выгребную яму этого типа необходимо кирпичом, по внешней границе которого будет находиться глиняный замок. Сделать это своими руками можно, если имелся опыт.

Для герметичных выгребных ям следует додерживаться нормы расположения касательно строений (речь, скорее, о соседях) и дорог (расстояние не менее 2-х метров), а также придерживаться санитарных норм касательно откачки загрязнений. В зависимости от количества проживающих вызов ассенизаторской машины на дачу необходимо производить от раза в квартал.

Подытожим. Люфт-клозет удобен в том, что его можно обустраивать в доме, который отапливается. Сделать это своими руками можно, но гораздо сложнее, чем установить люфт-клозет. Лучше располагать помещения уборной в удалённом месте от кухонных или спальных комнат. Необходимо выполнить работы по обустройству герметичной выгребной ямы с возможностью доступа к ней ассенизаторской машины, с вентиляцией, описанной выше, а также с дополнительной вентиляцией в жилом помещении.

Туалет с выгребной ямой

Самый простой и привычный тип уборной для дачи. Он не подойдёт, если почвы на участке сланцевые или известняковые, или если грунтовые воды располагаются близко к поверхности. Особенности этого типа туалета следующие:

• глубина ямы — не менее 2-х метров;
• ширина и длина составляют от одного метра, или от 2 метров по диаметру, если стенки ямы укладываются при помощи бетонных колец;
• если для укладки стены выбрали кирпич, то его необходимо прокладывать с просветами, чтобы воды из нечистот впитывались в грунт. Таким образом, в выгребной яме останутся лишь твёрдые отходы, которые после удаляются при помощи ассенизаторской машины.

Санитарные нормы для мест расположение выгребной ямы с инфильтрацией в грунт

• Расстояние до реки или ручья – не менее 15 метров;
• расстояние до непроточных водоёмов и насаждений пищевых культур – не менее 30 метров;
• до неплодовых деревьев, кустов – не менее 2-х метров, такое же расстояние до границ участка;
• расстояние до строений и дорог – не менее 5-ти метров;
• не менее 30 метров до источников водоснабжения.

Биотуалет

Биотуалеты по своему типу разделяются на биологические и химические уборные. В чём разница?

Химические туалеты используют для переработки нечистот сильные вещества — неорганические окислители или органические реагенты абиогенного происхождения. Такие наполнители дорогие, хотя их пропускная способность и поглотительная способность очень велика.

После использования, их необходимо отдавать на утилизацию в специальную организацию. Самостоятельно это сделать не представляется возможным, так как содержимое использованного картриджа является очень токсичным, и для его утилизации нужно соответствующее оборудование и обученные люди. По этим причинам в быту химические биотуалеты используются очень редко.

Биологический тип биотуалета имеет в качестве наполнителей торф, керамзит, опилки и другие сыпучие материалы, которые способствует переработке отходов жизнедеятельности. В принципе, это подобно к конструкции пудр-клозета. В продаже имеются как отдельные оборудованные сидения, чтобы соорудить домик для клозета своими руками, так и кабинка из пластика со всеми необходимыми девайсами. В зависимости от того, какие вещества биологических или химических используются в биотуалете, в комплекте идут контейнеры для веществ.

Впрочем, если вы решили остановиться на выборе именно биотуалета для дачи, то внимательно ознакомьтесь с его характеристиками, с материалами, которые используются для переработки отходов, с конструкцией туалета. Берите в учёт удобство использования, очистки отходов, а также стоимость самых наполнителей.

Наземная часть

Выбрав место для отведения нечистот и его конструкцию, можно переходить к оформлению домика. Разберёмся с теми типами дачной уборной, которые будут располагаться на улице.

Построить туалет на даче можно своими руками и практически из всех возможных материалов:

• кирпич;
• деревянные доски;
• профнастил;
• шлакоблок;
• ОСП плиты;
• полимерные плиты;
• фанера и т. д.

Выбор тут ограничивается лишь финансовыми возможностями, а также расчётом того, как долго вы собираетесь использовать дачный туалет по назначению. Естественно, что из кирпича или шлакоблока кабинки будут дольше находиться в эксплуатации, нежели модели из дерева или фанеры. Хотя грамотная внешняя обшивка и качественная крыша смогут продлить срок эксплуатации и сохранность презентабельного внешнего вида на достаточно долгое время.

Чтобы выбрать для себя конкретную схему дачного домика, можно ознакомиться с чертежами клозета для разных моделей.

Естественно, что разнообразия форм относится к тем моделям, которая строится из каркаса, а затем обшиваются при помощи лёгких материалов. Начинающим из кирпича или из шлакоблока можно построить только лишь традиционный дачный скворечник.

А вот чтобы грамотно сделать постройки иных типов, можно поискать готовые чертежи, на которых будут поставлены все размеры, или создать свой, уникальный чертёж, если невозможно удержать свою фантазию.

Если вы решили создавать домик с нуля, то при разработке чертежа учитывайте, чтобы вы внутри него поместились все необходимые элементы, и чтобы при этом было комфортно там находиться. Учитывайте рост и комплекцию возможных посетителей этого помещения на вашей даче. Лучше сделать просторный домик, в которой смогут войти даже самое полнотелые из знакомых.

Сиденья для туалета может быть сделано как из деревянной подставки, так и в виде обычного туалета. Разве что только выбирайте такой, чтобы прохождение отходов жизнедеятельности в выгребную яму было беспрепятственное. Функция смывания для дачных помещений не предусматривается.

Модели туалетных домиков есть следующего типа:

• шалаш;
• домик с покатой крышей;
• скворечник и иные.

В принципе, ничего сложного в этом нет. Нужно только собрать каркас, а затем обшить его при помощи выбранного типа материалов. Установка домика может идти прямо на грунт. Для него нет необходимости в фундаменте. Все, что нужно — это погрузить каркас примерно на 30 сантиметров в почву. То есть, заведомо сделать в каждом нижнем углу удлинённую ножку, чтобы можно было зафиксировать домик дачного туалета на земле.

stoki.guru

Туалет на даче домиком своими руками чертежи размеры – Дачный туалет своими руками: 48 чертежей + фото
