Приточная установка это – устройство, принцип работы, разновидности, инструкция по монтажу

Содержание

устройство, принцип работы, разновидности, инструкция по монтажу

Современные вентиляционные системы позволяют обеспечить постоянное поступление и распределение воздуха в помещении. Так, приточная вентиляционная установка совершает фильтрацию воздуха, который поступает в вентилируемое помещение, используя при этом систему воздуховодов. При этом модернизированная конструкция также обеспечивает чистоту, качество, необходимую температуру и влажность поступающего воздуха.

Основные элементы и принцип работы

Для того чтобы объяснить принцип работы приточной вентиляционной установки, сначала необходимо выделить основные компоненты системы:

Вентиляционная система

  1. Воздушный клапан, который необходим для того, чтобы воздух попадал в систему, только когда она включена. Он может быть автоматизирован путём открывания во время включения и закрывания во время выключения установки.
  2. Фильтр, необходимый для очищения от пыли, запаха, поступающего воздуха. От того какой набор фильтров в данной системе будет зависеть уровень и качество очистки воздуха.
  3. Нагреватель обеспечивает нагревание входящего воздуха до необходимой температуры. Он может быть электрическим и водяным.
  4. Вентилятор выступает основным элементом данной системы, обеспечивая поступление наружного воздуха в помещение. Происходит это благодаря давлению, который создаёт вентилятор.
  5. Глушитель шума необходим для того, чтобы максимально снизить уровень шума, который создаёт вентиляционная система.

Таким образом, принцип действия приточной вентиляционной установки заключается в подаче чистого, без токсинов и пыли, нагретого до нужной температуры воздуха, путём его принудительного нагнетания в помещение. Воздух, который попадает в воздуховодный канал системы, подвергается определённой обработке, проходя через фильтр и элементы конструкции с разным уровнем отчистки от загрязняющих веществ. Что касается температуры подаваемого воздуха, то он может поддаваться как нагреванию, так и охлаждению. Качество и параметры входящего потока могут варьироваться в зависимости от того, какого результата необходимо достичь.

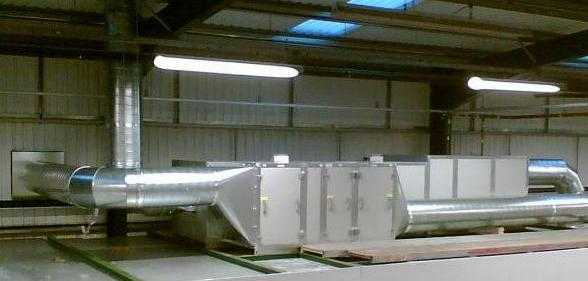

Приточно-вентиляционная система

Именно поэтому приточные вентиляционные установки очень популярны в жилых, дачных домах, коттеджах, где постоянно необходимо поддерживать нормальные условия для проживания. Также устанавливаться такая система может в помещениях производственного, офисного, ресторанного, магазинного, складского типа. При этом следует располагать вентиляцию в помещении, где исключена возможность попадания влаги, сырости, тепла, газовых образований. То есть это не может быть ванная комната, туалет, душевая, кухня и т.д.

Высокое давление, которое образуется вследствие работы приточной вентиляционной установки, как бы принуждает отработанный воздух покидать помещение. Выход происходит через специальные строительные шахты, щели в дверях и окнах. То есть отток загрязнённого воздуха происходит естественным способом.

Недостатки приточной вентиляционной установки

Несмотря на очевидные преимущества приточной вентиляционной установки, она имеет и определённые минусы, особенно при монтаже и разработке системы, в частности на территории с плотной жилой застройкой. Проблемы могут быть связанны с недостатком места для системы, установка конструкции требует определённого свободного пространства, выполнения всех законодательных норм и правил.

Устройство приточной вентиляционной установки создаёт определённый шум и вибрацию при работе, что может принести неудобства жителям постройки. Для решения этой проблемы необходимо дополнительно использовать шумоизоляционные и виброизоляционные материалы, например, такие как ламелла-маты, битопласт, материалы на основе стекловолокна. Однако, такие мероприятия могут оказаться достаточно дорогостоящими.

Ещё одной проблемой может стать вопрос проектирования воздуховодных каналов, так как для их закладки необходимо определённое пространство, а также место, где воздухопроводы можно будет спрятать. Процесс может принести некоторые финансовые и временные потери.

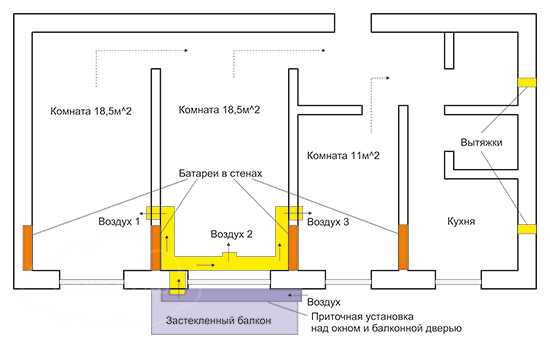

Установка вентиляционной системы в квартире

Поскольку современные пластиковые окна, экологическое состояния окружающей среды провоцируют образование конденсата в помещении, то обустройство такой системы в квартире станет оптимальным решением. Это позволит избежать попадания пыли, СО2, влаги и неприятных запахов, помещение будет защищено от сырости, плесени. А самое главное — положительно скажется на состоянии здоровья и хорошем самочувствия всех членов семьи.

Однако, приточная вентиляционная установка для квартиры имеет свои особенности. Её расположение зависит от планировки квартиры, перепадов температур внутри помещения и снаружи. Монтаж необходимо тщательно продумать, спланировать, чтобы воздушный поток перемещался в нужном направлении. Правильным считается, если воздух двигается от комнат к кухне, ванной, санузлу. Также, для эффективной циркуляции воздуха, следует оставлять зазор в дверных проёмах между комнатами. Существует ещё много факторов, которые нужно учитывать при установке приточной вентиляционной системы в каждой квартире отдельно. Этим занимаются инженеры, составляя проект индивидуально для заказчика.

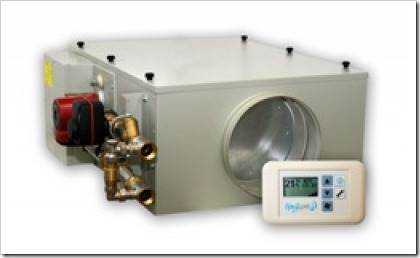

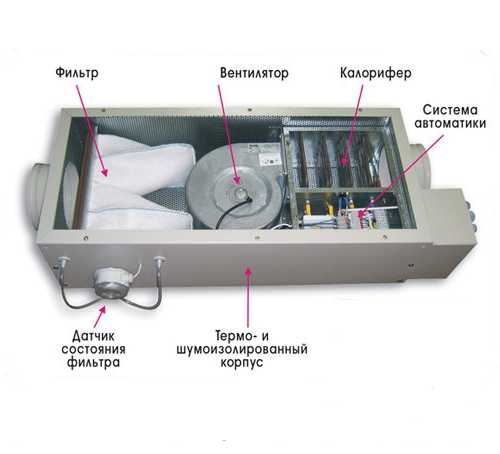

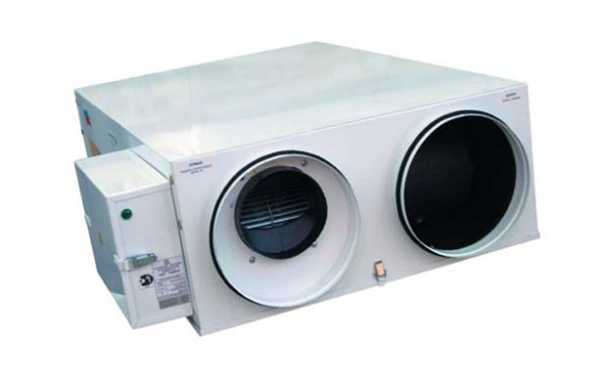

Компактная приточная установка

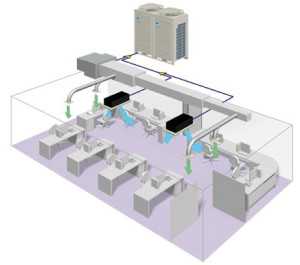

Система приточной вентиляции

Оптимальным вариантом для создания нормальной циркуляции воздуха в квартире будет установка компактной приточной вентиляционной установки. Она представляет собой прибор небольшого размера, предназначенный для принудительного нагнетания воздуха с улицы, очищая и нагревая его. По сути, компактные приточные вентиляционные установки то же самое, что и обычные приточные системы, однако отличаются размером и тем, что все элементы системы расположены в одном корпусе. Низкий уровень шума позволяет устанавливать такую систему в жилых помещениях. Разместить компактную установку можно снаружи стены помещения, внутри за подвесным потолком, на чердаке.

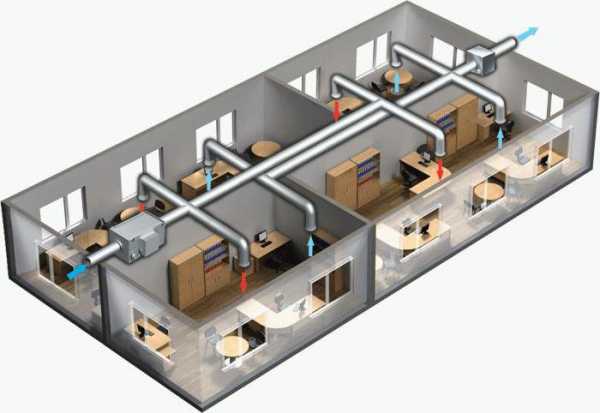

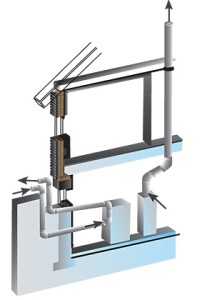

Приточно-вытяжная установка

В помещении, где стоят герметичные пластиковые окна, и воздухообмен отсутствует, либо циркулирует недостаточно, помогут решить проблему приточно-вытяжные вентиляционные установки. Они устроены таким образом, что обеспечивается как поступление свежего воздуха, так и отток отработанного. Также такие установки дают возможность контролировать влажность помещения. Устанавливать приточно-вытяжные системы наиболее уместно для больших помещений (торговые центры, гостиницы, офисы, кинотеатры и другие, промышленные и административные объекты). Однако, существуют и комнатные приточно-вытяжные системы. Они компактных размеров и не составляют трудностей при монтаже. Устанавливают их как внутри, так и снаружи помещения, проделывая всего два сквозных отверстия.

Приточно-вентиляционная установка

Нагрев воздуха приточно-вытяжной установки происходит с помощью процесса рекуперации тепла. То есть, холодный поступающий воздух нагревается тёплым удаляемым за счёт теплопередачи. Одним из преимуществ такого способа обогрева является минимизация затрат, связанных с отоплением. Также нагрев может происходить с помощью специального водяного или электрического нагревателя.

Кроме основных элементов комплектации вентиляционного оборудования, используются следующие дополнительные:

  • Вентиляционная решётка, которая находится снаружи и предотвращает попадание посторонних предметов в воздуховодные каналы.
  • Устройства, распределяющие воздух. Они контролируют приток и отток воздуха. Существует множество моделей таких установок, имеющие разные эксплуатационные характеристики, дизайн.

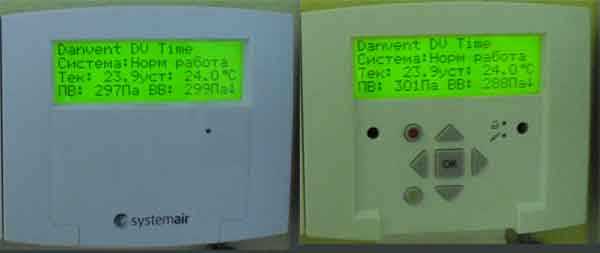

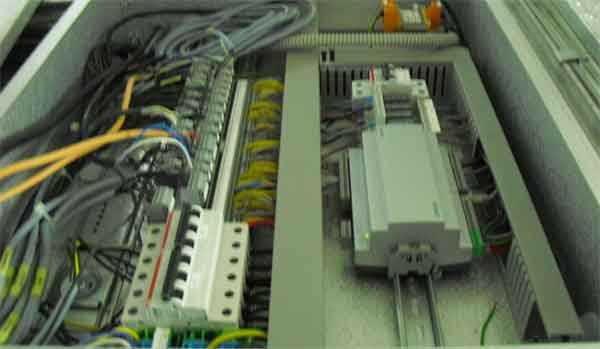

  • Регулятор, который управляет скоростью вращения вентилятора, тем самым контролирует количество поступающего воздуха.
  • Регулятор, позволяющий устанавливать необходимую температуру.
  • Датчик температуры, который функционально связан с регулятором и обеспечивает наиболее точное поддержание температуры воздуха в помещении.


В водовороте стремительной жизни мегаполисов и крупных городов нет возможности вдыхать достаточное количество свежего, чистого воздуха. Решить данную проблему смогут современные приточные, приточно-вытяжные вентиляционные установки. Они обеспечат нормальный микроклимат, чистоту воздуха жилых и общественных помещений, сохранив здоровье организма и хорошее самочувствие.

oventilyatsii.ru

Приточная вентиляционная установка – принцип работы, эксплуатация

Вентиляционная установка – часть системы, состоящей из каналов и воздуховодов, элементов для нагнетания и отвода воздуха из помещений. Призванием подобных агрегатов выступает обеспечение здоровых условий для нахождения в жилых, производственных, административных, прочих зданиях.

Принцип действия

Приточная вентиляционная установка принудительно нагнетает воздух в помещение. В процессе работы система попутно избавляет пространство от пыли и токсинов, а также нагревает его до комфортной температуры.

Воздух, что поступает в воздуховод, подвергается обработке, перемещаясь через отдельные фильтры с различной степенью очистки. Качества выходящего потока могут изменяться пользователем в зависимости от необходимых параметров.

Приточная вентиляционная установка создает области высокого давления, вследствие чего отработанный воздух планомерно покидает помещения. Выход происходит через шахты системы.

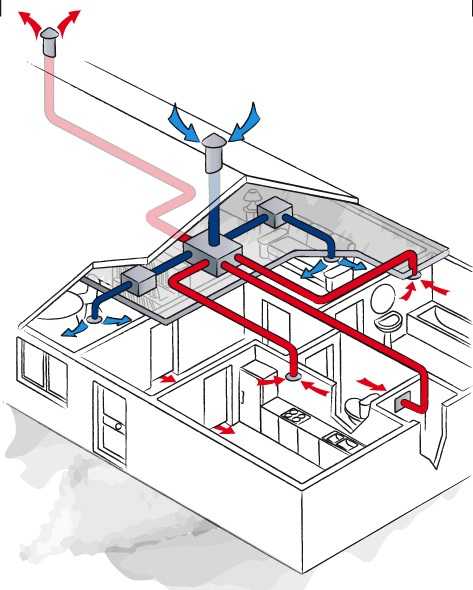

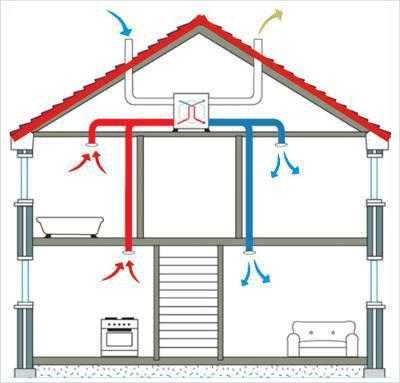

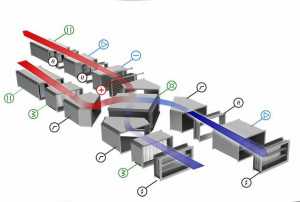

Схема вентиляционной установки

Чтобы лучше понять принцип работы системы, необходимо рассмотреть схему движения воздушных потоков:

  • Маркер красного цвета – воздух, что подлежит отработке;
  • Синий маркер – входящий и очищенный;
  • Желтый – отработанный, выходящий наружу воздух.

Устройство

Устройство вентиляционной установки приточного типа следующее:

  1. Воздушный клапан – обеспечивает поступление свежего воздуха в систему.
  2. Фильтры – очищают пространство от неприятных запахов, загрязнений и токсичных веществ. От их характера зависит качество очистки воздуха.
  3. Нагреватели – подогревают воздух на входе в систему до установленной температуры. Могут быть водяными либо электрическими.
  4. Вентилятор – главный функциональный элемент установки, что отвечает за поступление воздуха снаружи.
  5. Глушители шума – снижают уровень вибрации, которую создают элементы системы, до максимально возможного уровня.

Применение

Характеристики вентиляционной установки приточного типа способствуют ее эксплуатации в помещениях практически любого назначения, начиная с жилых и заканчивая промышленными. Эффективный принудительный воздухообмен позволяет жильцам и персоналу ощущать комфорт и поддерживать хорошее самочувствие на протяжении всего дня.

Практически каждая современная приточная вентиляционная установка способна:

  • Производить эффективную очистку пространства от пыли, сигаретного дыма, отработанных газов.
  • Регулировать влажность воздуха.
  • Контролировать и изменять температуру пространства.

Приточные установки незаменимы на объектах с большим скоплением персонала. Именно в таких местах наиболее остро ощущается дефицит свежего воздуха. Монтаж подобных систем удовлетворяет требованиям современных норм безопасности. Согласно им воздух в помещениях общественного назначения должен полностью обновляться как минимум каждый час.

Особенности выбора

Приточные установки должны подбираться не только исходя из доступного бюджета, но также согласно функциональным возможностям, на основе параметров электроснабжения, данных о воздушной среде, количестве людей в помещении.

Важным критерием выступает назначение помещения. Так, при необходимости обслуживания промышленного объекта на первое место выступают показатели работы технологического оборудования, что отражается на необходимой кратности воздухообмена.

Преимущества и недостатки

Современные приточные установки вентиляционных систем оборудованы эффективной автоматикой, которая поддерживает заданные показатели воздушного пространства на стабильном уровне.

За счет эффекта рекуперации тепла агрегаты данной категории демонстрируют экономичный расход энергии при установлении комфортных условий в помещениях. Монтаж приточной установки гарантированно обеспечивает отток переработанного воздуха и его поступление.

Несмотря на очевидные достоинства, вентиляционные установки приточного типа имеют некоторые недостатки. Здесь стоит отметить определенные сложности, которые возникают в ходе разработки и монтажа системы при плотной жилой застройке. Чаще всего проблемы заключаются в недостатке свободного места для размещения установки согласно нормам и правилам безопасности.

В процессе работы приточные установки создают ощутимую вибрацию, что приводит к возникновению определенных шумовых эффектов, вызывая дискомфорт у людей, находящихся поблизости. Устранение неудобства требует дополнительных затрат на монтаж изоляционных материалов, например укладку стекловолокна, ламелла-матов, битопласта. Подобные мероприятия оказываются достаточно дорогостоящими.

В итоге

В стремительном водовороте жизни крупных городов довольно часто человек не имеет возможности наслаждаться достаточным количеством чистого, свежего воздуха в помещениях. Решается проблема монтажом приточных установок. Современные функциональные системы обеспечивают установление здорового микроклимата как в жилых, так и общественных объектах за счет принудительного обновления воздуха.

fb.ru

Приточная установка - что это? Эффективная вентиляция и отопление в одном устройстве.

Современные здания располагают разветвлённой системой помещений. Однако проветривания при помощи форточек недостаточно. Персонал не сможет чувствовать себя комфортно и работать на все 100%, если помещения не насыщены кислородом.

Приточная установка Breezart является ярким примером, который говорит о возможности использования означенного типа агрегатов в любой локации. Особенно часто она применяется в современных офисных помещения — там, где экономия пространства необходима.

Принцип работы современных систем вентилирования

Приточно-вытяжные установки работают по следующим принципам:

  • нагнетание воздуха в рабочую камеру и последующего его распространение;
  • нагнетание воздуха без его последующего конвертирования.

Конструкцию первого типа настоятельно рекомендуется использовать лишь в тех помещениях, где необходимо поддерживать практически стерильные условия, или близкие к ним.

Второй тип может быть использован практически во всех помещениях. Как в жилых, так и в подсобных.

Приточные установки так же могут служить в зимнее время и обогревателями. Для этого они должны быть модифицированы при помощи электрического нагревательного элемента, в котором циркулирует вода.

Устройство установки: как работает современная вентиляция?

Фактически, агрегат представляет собой корпус, в котором находится мощный вентилятор. При помощи блока управления можно достаточно точно управлять воздушным потоком.

Это особенно удобно во время использования установки в качестве отопительной системы.

Перед монтажом приточной установки настоятельно рекомендуется составить проект и просчитать, будет ли её использование эффективным. При некорректном монтаже могут возникать мёртвые зоны – энергии будет использоваться много, но полезная отдача при этом будет снижена.

Агрегат имеет возможность так же удалять примеси из воздуха. Однако в этом случае следует понимать, что установка потребует систематического обслуживания, так как не изобрели ещё самоочищающихся фильтров.

Приточные установки различаются по мощности. Следовательно, можно подобрать модели, которые могут быть использованы не только в бытовых помещениях, но и в промышленных цехах.

Смотрите также:

На видео демонстрируется процесс монтажа приточно-вытяжной установки:

Tweet

domkrat.org

принцип действия, конструкция, инструкция пользователю

Вентиляция представляет собой одну из важнейших составляющих помещений самых разнообразных типов и видов. Решение о необходимости вентиляционной системы принимается ещё на стадии разработки плана помещений. Существуют различные варианты, среди которых популярными сегодня являются приточно-вытяжные вентиляционные установки. Об этой и некоторых других разновидностях вентиляционных систем мы расскажем в данной статье.

Сегодня можно говорить о трёх основных типах установок системы вентилирования. К их числу относятся следующие:

  • Приточно-вытяжные;
  • Системы вытяжного типа;
  • установки приточного типа.

Как это действует

Приточно-вытяжная система вентиляции

Приточно-вытяжные системы представляют собой специализированное оборудование. Их необходимость особо проявляется в тех случаях, когда требуется обеспечить наилучшие микроклиматические условия в доме. Их применение оправдано в тех случаях, когда имеют место пластиковые окна, характеризующиеся своей герметичностью. Рассматриваемый тип вентиляции имеет такой принцип работы, который предусматривает одновременное обеспечение притока и вывода воздушных масс. Кроме всего прочего, использование подобного рода установок даёт возможность изменять влажностные показатели воздуха.

Применение приточно-вытяжных вентилируемых установок оправданно в тех ситуациях, когда помещения отличаются своими достаточно крупными размерами. Сюда можно отнести библиотеки, кинотеатры и так далее. Стоит также отметить и то, что подобные помещения подразумевают под собой также и работу довольно-таки мощных центральных кондиционеров. Упрощённая версия приточно-вытяжной системы может использоваться и в частном домостроительстве.

Такая разновидность вентиляции позволяет также, и нагревать воздушные массы. Достигается это двумя основными способами:

  1. За счёт использования нагревательных элементов, которые встроены в систему.
  2. Кроме того, может использоваться и принцип рекуперации. Данный способ предусматривает повышение температуры благодаря теплоотдаче, издаваемой противоположным потоком воздушных масс.

Каково предназначение и составляющие части

Основное назначение приточно-вытяжной разновидности вентиляции заключается в том, чтобы подавать чистые воздушные массы в пределы здания. Кроме того, что в процессе их работы воздух нагревается, происходит и его очистка от пыли. Если говорить о преимуществах подобных установок, то можно выделить то, что становится возможным осуществления значительно более тщательного очищения подаваемых воздушных масс.

Кроме того, реализуется возможность изменения температурных и влажностных показателей. Рассматриваемая система использует в своей работе специальные приточные установки, которые различаются в зависимости от своего назначения. Так, к примеру, они могут использоваться как в квартирах, таки и на объектах промышленного назначения. В связи с этим, существует два вида устройств, в зависимости от места работы.

Стоит также отметить и то, что возможно применение приточно-вытяжных вентиляционных установок двух типов. Среди них можно выделить наборного и моноблокового видов. Первые представляют собой конструкцию, собираемую из нескольких отдельных элементов. Что касается основного их преимущества, то оно заключается в возможности вентилирования помещений любого типа и назначения.

Приточно-вытяжная установка

Таким образом, наборные установки способны одинаково успешно и эффективно работать как в небольших квартирах, так и в крупных торговых залах и офисных помещениях.

В то же время, не обошлось здесь и без недостатка. Он заключается в том, что возникает надобность в профессиональных расчётах и проектировании, а также в большинстве случаях это крупногабаритное устройство. Установки моноблочного типа, в свою очередь, характеризуются своим расположением в пределах единого корпуса, отличающегося шумовой изоляцией. Если говорить о достоинствах такого типа установок, то ключевым является то, что они обладают меньшим показателем уровня шума. Таким образом, становится возможным их расположение в рамках жилого помещения.

Особенности конструкции

Как мы уже указывали выше, существуют приточные и вытяжные установки. Сегодня же, наиболее распространена их работа в паре, то есть имеет место существование некоторого комбинированного варианта, объединяющего два предыдущих вида. И этим решением стала приточно-вытяжная система. Рассматриваемая разновидность вентиляционной установки состоит из двух составляющих элементов – вытяжной и приточной системы. Важным условием является их совместная сбалансированная работа. В противном случае становится реальной угроза возникновения разного рода сквозняков.

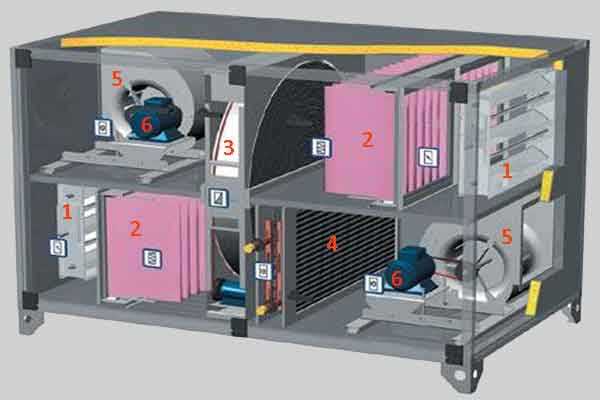

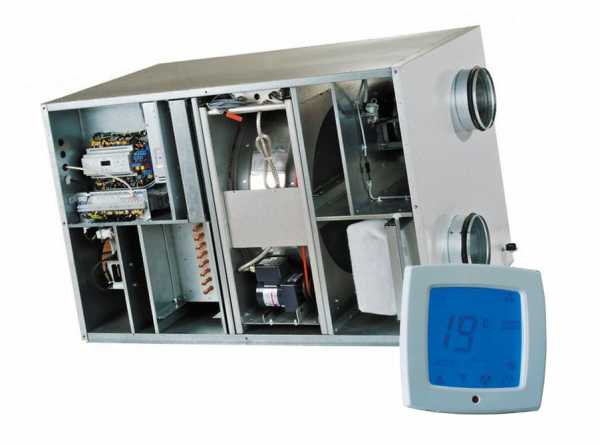

Конструкция вентиляционной установки

Весь принцип действия приточно-вытяжных вентиляционных установок направлен на то, чтобы обеспечивать равномерные процессы притока свежего и вывода отработанного воздуха за пределы помещения. Одной из примечательных особенностей конструкции рассматриваемой системы вентилирования является оборудование её специальным теплообменником.

Специалисты называют его рекуператором, основная задача которого состоит в применении тепла выводимых воздушных масс с целью прогрева привлекаемого воздуха. Отдельные экземпляры обладают возможностью в выполнении также и влагообменных операций с выводимым воздухом. Приточно-вытяжные системы вентилирования, которые позволяют применять утилизацию тепла, нашли своё достаточно широкое использование в крупных офисных помещениях, а также в залах и даже в жилых постройках и т.д.

Конечно же, наилучшим вариантом станет одновременное использование приточной и вытяжной вентиляции. В то же время, существуют и такие варианты, когда используется только одна из них. Это снизит затраты на установку и дальнейшее обслуживание системы. Для начала разберёмся в том, что это такое – чисто вытяжная вентиляция. Она предусматривает вывод за пределы помещения отработанного воздуха. С этой целью обычно используются вентиляторы. Но как быть с поступлением свежего воздуха? Этот вопрос решается естественным образом благодаря инфильтрации.

Принцип работы вентиляции

Что же касается приточной разновидности вентилирования, то она предусматривает привлечение свежего воздуха в помещение принудительным путём. Им же и вытесняются отработанные воздушные массы. Если говорить о видах исполнения вентилирования приточного типа, то оно может быть как канальным, так и бесканальным. Существует и другая классификация, которая подразделяет рассматриваемый тип вентиляции на общеобменную и местную. Так, к примеру, первый тип предусматривает поступление свежих воздушных масс на всю площадь помещения. Что касается местной, то воздух проводится в некоторые конкретные места. Стоит также отметить и то, что последняя используется, в первую очередь, в промышленной сфере. Она может выполняться также и как приточно-вытяжная система вентиляции.

В настоящее время абсолютно все установки приточного типа работают согласно двум технологиям. Если быть точнее, то за основу берётся либо вытесняющий, либо перемешивающий принцип. Таким образом, если вентилирование будет осуществляться перемешиванием, то свежие воздушные массы будут просто подаваться в пределы рабочей зоны, которые будут привлекать в движение больше воздуха в пределах помещения. Однако, приточные установки, работающие по принципу перемешивания, характеризуются невысокой эффективностью, особенно если сравнивать со способом вытеснения. В то же время, рассматриваемый метод отличается простотой в обустройстве и экономичностью в использовании.


Если установка характеризуется принципом вытеснения, то его принято считать более эффективной организацией воздушного обмена. В первую очередь, актуально для промышленных предприятий. Однако может использоваться и для других целей.

В заключение

Выбирая способ организации принудительной вентиляции, следует учитывать огромное число различных факторов. В любом случае, рекомендуется помнить о том, как устроены приточно-вытяжные вентиляционные установки. Зная об этом, можно понять причину такой их популярности. Они являют собой наиболее рекомендуемый вариант, хотя выбор остаётся и в данном случае. Помните, что от этого будет зависеть уровень комфорта во всём помещении.

oventilyatsii.ru

Вентиляционные установки

Современные системы вентиляции предназначены для обеспечения полноценного воздухообмена, правильного распределения воздушных масс по всему помещению и формирования оптимальных микроклиматических условий для комфортного пребывания людей.

Организация качественной вентиляции — сложная инженерная задача, для решения которой выполняются индивидуальные расчеты и подбор наиболее подходящего оборудования. Видов вентиляционных установок большое множество и в зависимости от типа помещения, а также целей и преследуемых задач, подбирается определенное оборудование.

По функциональным особенностям все вентиляционные установки можно разделить на 3 типа:

приточные;

вытяжные;

приточно-вытяжные.



Приточная установка                                                                                 Вытяжной блок

                                                          Приточно-вытяжная установка

Для того, чтобы разобраться в конструктивных и функциональных особенностях, а также понять принцип работы, стоит остановиться на каждом из видов оборудования подробнее.


Приточные вентиляционные установки: основные узлы и принцип работы

Приточные вентиляционные установки служат для постоянного притока свежего воздуха в помещении, при этом выполняется его предварительная фильтрация, нагрев, охлаждение и в некоторых моделях осушение/увлажнение. Практически все модели имеют свойство регулировать заданную температуру приточного воздуха путем нагрева или охлаждения (при наличии блока охлаждения).

Чтобы понять принцип работы приточных вентиляционных установок,  сначала стоит ознакомиться с их основными элементами.

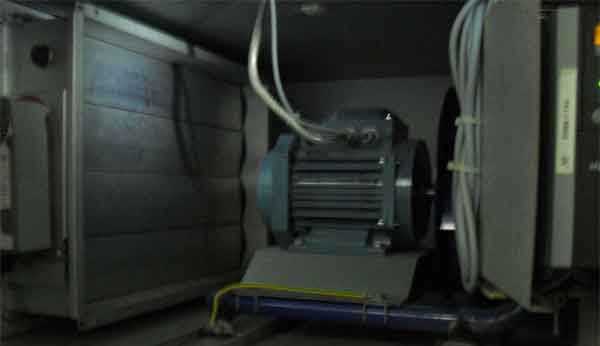

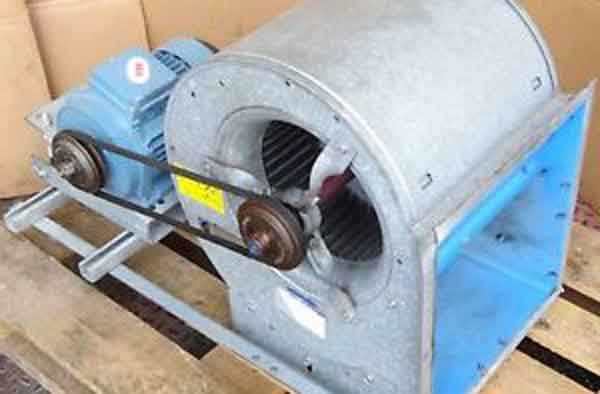

Вентилятор

Основной элемент системы, который обеспечивает поступление свежего воздуха, благодаря создаваемому принудительному давлению.

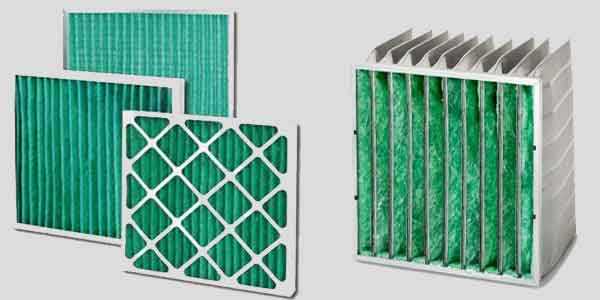

Фильтр

Устанавливается на входе приточного устройства и нужен для очищения приточных воздушных масс от посторонних запахов, защиты от мелких насекомых, пыли и других загрязнений механического плана. В зависимости от установленного комплекта фильтров (грубой/тонкой/ультратонкой очистки), зависит уровень и качество фильтруемого воздуха.

Воздушный клапан

Необходим для контроля над воздушными потоками поступающего воздуха и его перекрытия в случае выключения вентиляционной системы.

Калорифер (нагреватель)

Служит для нагрева приточного воздуха до требуемой температуры. Калориферы могут быть водяными или электрическими. Первые подключаются к системе теплоснабжения (технической воды или отопления) здания, а вторые работают от электрической сети.

Шумоглушитель

Предназначен максимально снижать уровень шума, который возникает во время движения воздуха по воздуховодам и от вибраций вентилятора.

Таким образом, принцип работы приточных установок состоит в подаче свежего, предварительно очищенного от пыли воздуха, нагретого/охлажденного до нужной температуры, путем его принудительного нагнетания посредством вентилятора.

Виды приточных вентиляционных установок

Современная линейка приточных установок радует своим разнообразием. В продаже имеются как компактные приточные установки - мини-системы с минимальным набором опций, так и сложные промышленные модели с функцией нагрева и охлаждения воздуха.

Приточные установки могут быть наборными (модульными) и собираться по частям, как конструктор, непосредственно на месте их установки, либо моноблочными, в которых все рабочие элементы и комплектующие заключены в единый звукоизолированный корпус.

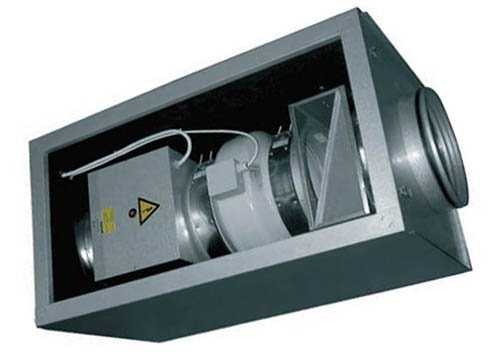

Моноблочная приточная установка

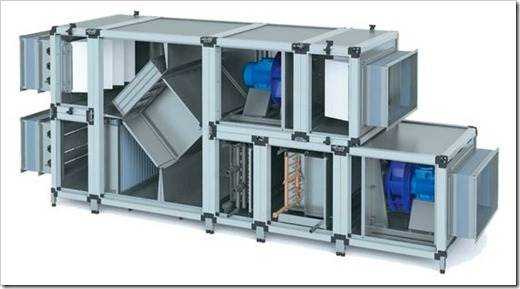

Модульная приточная установка

Оптимальная приточная вентиляционная установка для квартиры — моноблочная. Она имеет компактные размеры, работает тихо и не требует проведения дорогостоящих проектных и расчетных работ и специализированной пуско-наладки.

Промышленные и полупромышленные приточные установки имеют более масштабные размеры, поэтому чтобы рационально и экономно использовать пространство, такие вентиляционные установки, как правило, размещают на крыше или в технических помещениях, венткамерах и т.д.

Приточные установки также могут работать на предварительное охлаждение (приточная установка с охлаждением) или нагрев воздуха перед подачей в помещение, или совмещать в себе две функции сразу (приточная установка с охлаждением и нагревом). Для этих целей в оборудовании предусматривают секции обогрева и/или охлаждения.

В секции нагрева воздушных масс используются медные и алюминиевые теплообменники, которые работают на горячей воде или электронагревателе. Водяные теплообменники оснащают термостатом для защиты от обмерзания, а электронагреватели снабжают двухступенчатой системой защиты для их отключения в случае перегрева. Секция охлаждения приточной установки состоит из медно-алюминиевых теплообменников которые работают на холодной воде или гликолевой смеси, либо используется фреоновый испаритель.

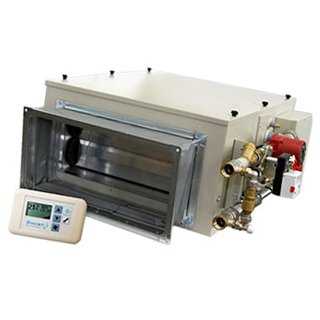

Приточная установка с водяным калорифером

Приточная установка с электрическим калорифером обеспечивает подачу в помещение уже нагретого и отфильтрованного от всех загрязнений воздуха, с учетом низкой температуры в точке забора. Такие модели просты в установке, имеют компактные размеры, демонстрируя при этом высокую эффективность работы. Увеличение температуры происходит за счет контакта приточного воздуха с раскаленными пластинами или спиралями из тугоплавких материалов. Оребрение тэнов выполняют из стали или алюминия. Корпус изготавливают из особо прочной стали, а для хороших показателей тепло-и шумоизоляции предусматривают дополнительный слой из минеральной ваты или пенополистирола. Встроенные фильтры являются непременным элементом устройства и выполняют качественную очистку приточного воздуха от нежелательных примесей.

Приточная установка с электрическим калорифером


Оборудование можно условно разделить на два типа: без управления, или со встроенным автоматическим блоком управления. В последнем случае, можно задавать нужные настройки температуры нагрева, следить за степенью загрязнения фильтров и корректировать работу системы. Приточные установки с электрическим калорифером монтируют на стенах, или под подвесными потолками. Кроме того, нужно обеспечить свободный доступ к блоку управления для полноценного обслуживания и контроля за состоянием прибора.

Приточная установка с водяным калорифером — наиболее выгодная с экономической точки зрения. Такие установки передают тепловую энергию от теплоносителя, который циркулирует внутри радиатора устройства. Жидкость совсем не уступает по эффективности нагрева электрическому аналогу, зато затраты на его обслуживание существенно ниже. Установки такого типа очень эффективны для работы в помещениях с большой площадью, за счет значительной площади покрытия. Это возможно благодаря конструкционным особенностям прибора (нагрев осуществляется в плоскости, перпендикулярной потоку воздушных масс).

Вытяжные вентиляционные установки

Главное предназначение вытяжных вентиляционных установок заключается в отводе отработанного воздуха из помещения и равномерном выравнивании давления при действующем притоке. Вытяжные вентустановки устраняют и отводят не только неприятные запахи, но и удаляют различные вредности из помещения, такие как углекислый газ, пыль, дым, а также другие опасные для здоровья человека загрязнения и примеси.

Конструкция вытяжных установок включает в себя вытяжной вентилятор, воздуховоды, шумоглушитель, элементы автоматики и дефлектор. Вытяжку можно сделать общеобменной (для всего помещения), либо локальной, которая целенаправленно удаляет и вытягивает загрязненный воздух и вредности непосредственно в месте их возникновения (местные отсосы). Это особенно актуально для больших или специализированных помещений (например, цех).

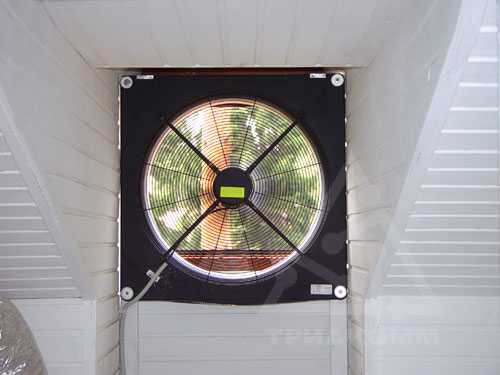

Вытяжная вентиляционная установка

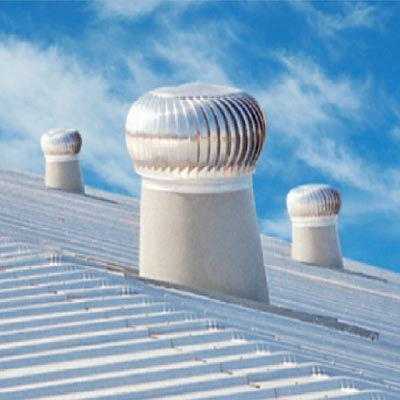

На практике в качестве вытяжного оборудования используется просто вытяжной вентилятор, который либо имеет определенную автоматику для возможности изменения производительности и правильного включения/отключения, либо просто включается кнопкой-пускателем с режимом работы on/off.

Для полноценной и правильно работающей системы необходимо совместное использование приточной и вытяжной вентиляции, так как обособленно, вытяжные установки не могут обеспечить полноценного и качественного воздухообмена.

Особое внимание стоит уделить вытяжным противодымным установкам, ключевая задача которых заключается не только в отводе дыма и продуктов горения, но и недопущении дальнейшего распространения огня по всему зданию.

Для этих целей, в вытяжных установках такого типа задействуют:

  • специальные вентиляторы, отводящие дым и тепло;
  • воздуховоды из огнеупорных и тугоплавких материалов;
  • особые противодымные и противопожарные клапаны.

Вытяжные противодымные установки обязательно автоматизируют, синхронизируя даже сразу несколько способов, на случай выхода одного из сигнальных устройств включения из строя.

Приточно-вытяжные установки

На сегодняшний день, приточно-вытяжные установки являются наиболее удобными, эффективными и практичными. Они широко применяются не только для частной собственности, гостиниц, административных зданий, но и с успехом задействованы на крупных промышленных предприятиях, складских площадках и цехах.


Существует несколько наиболее распространенных разновидностей:

Приточно-вытяжные установки с опцией рециркуляции воздуха

Принцип работы приточно-вытяжных установок с рециркуляцией состоит в том, что часть воздушных масс, забираемых системой из помещения, перемешивается с холодными воздушными массами, которые поступают извне. После чего, нагретый таким образом воздух поступает внутрь помещения.  Большим плюсом таких установок является существенная экономия электроэнергии. К недостаткам можно отнести ограничение на установку в помещениях, в которых есть присутствие взрывоопасных горючих смесей, испарений и газов.

Приточно-вытяжные установки с охлаждением

Такие приточно-вытяжные установки наиболее целесообразны для использования в помещениях, которые требуют поддержания прохладного температурного режима для хранения продуктов или материалов. Применяются в летний сезон в общественных помещениях, либо в холодильных помещениях, или цехах, где технологическим процессом предусмотрено поддержание определенной низкой температуры.

В оборудовании имеется секция охлаждения, а также каплеуловитель, который устанавливают непосредственно за теплообменником/испарителем. Конденсат собирается в поддон из антикоррозийного материала, а дренажный патрубок выводят через боковую панель со стороны обслуживания.

Приточно-вытяжная установка с охлаждением


Приточно-вытяжные установки, совмещенные с кондиционером

Подобное оборудование, оснащенное тепловыми насосами и фильтрами, совмещает в себе приточно-вытяжную остановку и кондиционер, заключенных в компактный теплоизолированный корпус.

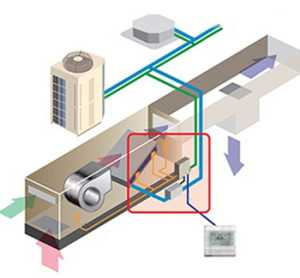

Приточно-вытяжная установка с кондиционером

Приточно-вытяжные вентиляционные установки с рекуператором

Вентиляционные установки с рекуперацией тепла являются на сегодня наиболее выгодным и экономически целесообразным решением для увеличения КПД вентиляции помещения.

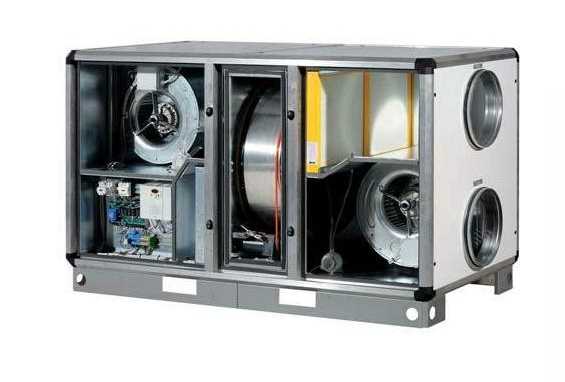

ПВУ с рекуператором

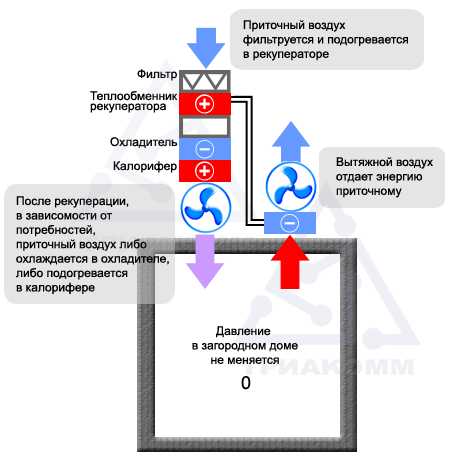

Принцип работы рекуператора заключается в том, что вместо бесполезного выброса в атмосферу уже отработанного и нагретого воздуха, он извлекает из него тепло и вновь пускает на подогрев поступающих приточных масс. В летний сезон, установки с рекуператором работают на охлаждение приточного теплого воздуха посредством более прохладного исходящего. Грубо говоря, рекуператор позволяет практически бесплатно сохранять тепло и, соответственно, ваши средства для оплаты электроэнергии.

Установки такого типа могут быть оборудованы следующими видами рекуператоров:

  • пластинчатыми;
  • роторными.

Роторные рекуператоры гораздо эффективнее и работоспособнее пластинчатых, к тому же, выдерживают более интенсивные и суровые условия эксплуатации. Но и цена таких моделей гораздо выше.


ПВУ с пластинчатым рекуператором

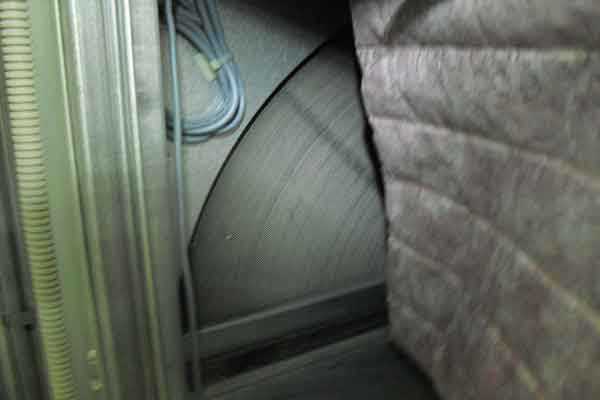

ПВУ с роторным рекуператором

ПВУ с рекуператором и водяным калорифером


Стоимость вентиляционной установки приточно-вытяжного типа, конечно, выше обычной приточной или вытяжной. Но с учетом того, что экономический эффект от нее гораздо более значительный и ощутимый, относитесь к этому как к вашему выгодному вложению в будущий комфорт и безопасность. К слову говоря, на небольших объектах типа гостиниц, клиник или небольших офисов окупаемость приточно-вытяжной установки с рекуперацией составляет около 1 года за счет экономии расходов электроэнергии.

Получить бесплатную консультацию инженера по вентиляционным установкам

Получить!

www.ads-vent.ru

как она работает и где ее можно установить?

Приточная вентиляция является одной из разновидностей принудительной (механической) вентиляции, предназначенной для подачи внутрь здания свежего наружного воздуха при помощи специальных воздухонагнетающих устройств, в качестве которых используются вентиляторы различных типов и мощности. При этом поступающий в помещение наружный воздух может предварительно очищаться и подогреваться.

Наиболее простая бесканальная система приточной вентиляции в квартире представляет собой вентилятор, установленный в форточке кухонного окна. При его работе внутрь кухни засасывается наружный воздух, создавая тем самым избыточное давление в помещении, которое вытесняет внутренний загрязненный воздух через вытяжные отверстия на улицу.

Более эффективной на сегодняшний день является приточно вытяжная вентиляция принцип работы которой заключается в одновременной принудительной подаче внутрь помещения и удалении из него равного количества воздуха. Схема приточно вытяжной вентиляции предусматривает два независимых канала для принудительного поступления и удаления воздуха.

Классификация видов приточной вентиляции

Приточные системы вентиляции классифицируются по ряду признаков:

По наличию или отсутствию воздуховодов:

  • бесканальные, в которых свежий воздух проникает в помещение непосредственно через приточные отверстия в стенах или окнах здания;
  • канальные, в которых свежий воздух подается в помещения по системе воздуховодов.

По конструкции вентиляционной сети:

  • сборные, состоящие из отдельных элементов, соединенных между собой воздуховодами;
  • моноблочные, в которых используется установка приточной вентиляции, конструктивно объединяющая в отдельном корпусе несколько элементов системы (фильтр, вентилятор, воздухонагреватель, аппаратуру системы управления и т.д.).

По способу вентиляции:

  • местные, которые подают поток свежего воздуха к определенным местам в помещении;
  • комплексные, осуществляющие полный и равномерный воздухообмен в помещении.
  • аварийные (противодымные) системы, препятствующие распространению дыма и способствующие безопасному удалению людей из здания при пожаре.

Состав элементов приточной вентиляции

Приточная вентиляция может включать в свой состав различные устройства, объединяемые системой воздуховодов и их фасонных частей в единую вентиляционную сеть. Основным узлом системы механической вентиляции любого типа является приточный вентилятор, который может быть осевого, радиального или диаметрального типа.

Наиболее важными техническими характеристиками вентиляторов является их мощность, тип питаемого напряжения, производительность подачи воздуха и создаваемое полное давление в рабочей зоне. Чем сложнее и/или протяженнее воздухопроводная сеть, тем выше должны быть эти параметры.

К другим основным элементам приточной вентиляции относятся воздухозаборные решетки, воздушные фильтры, воздушные и дроссельные клапаны, воздухонагреватели, воздуховоды и их фасонные части, воздухораспределительные устройства.

Фильтры для приточной вентиляции устанавливаются на входе приточных устройств и служат для очистки поступающего воздуха от насекомых, пыли и других посторонних частиц и мусора. По степени фильтрации воздуха они подразделяются на фильтры грубой, тонкой и особо тонкой очистки. Типы фильтрующих элементов могут быть сухие, влажные и электростатические.

Подогрев приточной вентиляции осуществляется при помощи воздухонагревателей (калориферов), устанавливаемых на входе в систему. Их нагревательные элементы могут быть электрического или водяного типа. Электронагреватели работают от бытовой электросети, водяные нагреватели подключаются к системе отопления здания.

Воздуховоды и их фасонные части могут быть выполнены из различных материалов (оцинкованная или нержавеющая сталь, алюминиевые сплавы, пластик, полимерные композиции), жесткой или гибкой конструкции, иметь круглое или прямоугольное сечение, диаметр которого зависит от требуемой производительности системы.

Дополнительно система может включать в свой состав шумоглушители, рекуператоры, каплеуловители, осушители или увлажнители наружного воздуха, элементы автоматики и управления системой и т.д. С помощью таких устройств осуществляется полный контроль работы вентиляционной системы и регулирование ее основных параметров.

Проектирование и расчет приточной вентиляции осуществляется с учетом особенностей конструкции и основных технических характеристик всех элементов системы, включенных в схему вентиляционной сети. От правильного учета этих параметров и качественного монтажа устройств зависит работоспособность всей системы.

Приточная вентиляция с рекуперацией

Особой разновидностью принудительной системы вентиляции является приточная вентиляция с подогревом и рециркуляцией тепла, которая обеспечивает частичное нагревание входного воздушного потока за счет удаляемого из помещения теплого воздуха при помощи специального устройства – рекуператора. При этом основной подогрев наружного воздуха осуществляется обычным воздухонагревателем.

Рекуператор представляет собой теплообменник особого типа, к которому подсоединяются входы и выходы приточного и вытяжного каналов системы вентиляции. Удаляемый из помещения загрязненный воздух, проходя через рекуператор, отдает свое тепло поступающему наружному воздуху, непосредственно не смешиваясь с ним. Такой дополнительный обогрев приточной вентиляции позволяет значительно снижать энергозатраты на подогрев входного воздуха, особенно в зимний период.

Когда в помещении работает кондиционер с приточной вентиляцией, то в жаркую погоду удаляемый прохладный воздух за счет рекуператора может охлаждать подаваемый с улицы теплый воздух, создавая в помещении необходимую комфортную температуру.

Вентиляция помещений с пластиковыми окнами

Оконная приточная вентиляция в домах старой постройки традиционно играет важную роль в вентилировании помещений, обеспечивая поступление свежего воздуха через неплотности деревянных оконных рам и открытые форточки.

Однако жители городских квартир и загородных домов все чаще устанавливают в своих жилищах металлопластиковые окна со стеклопакетами, отличающиеся высокой тепло- и звуконепроницаемостью, практичностью в использовании и эстетичным внешним дизайном.

Установка таких окон, особенно в зданиях с воздухонепроницаемыми стенами, не имеющими дополнительных приточных устройств, часто вызывает нарушение естественного притока свежего наружного воздуха. Это приводит к повышению влажности воздуха, образованию конденсата на внутренней поверхности стекол, вызывает чувство духоты и недостатка кислорода у находящихся в таком помещении людей. Для предотвращения таких неприятных явлений необходима приточная вентиляция пластиковых окон.

Встроенная приточная вентиляция на пластиковых окнах обеспечивается установкой на оконные рамы специальных приточных клапанов, которые способны регулировать необходимый температурно-влажный режим внутри помещения и препятствовать образованию конденсата на стеклах. Регулировка клапана может производиться в ручном режиме или автоматически, с использованием встроенного гигроскопического датчика, измеряющего влажность поступающего наружного воздуха.

Такая приточная вентиляция на пластиковые окна может быть выполнена в любое удобное время – как в момент монтажа новых окон, так и в ходе их дальнейшей эксплуатации. Установить приточные клапаны на окна можно самостоятельно или обратиться за этим к квалифицированным специалистам.

oventilyatsii.ru

Приточно-вытяжная вентиляционная установка (ПВУ)

Оборудование вентиляционных систем до недавнего времени разделялось на две отдельных составляющих – приток и вытяжка. Каждую из двух функций вентиляции обеспечивала индивидуальная система. Нередко приточная и вытяжная вентиляция монтировались на значительном удалении одна от другой и объединялись только в порядке обслуживания общего объекта. Современные конструкции систем вентиляции изменили ситуацию. Теперь чаще встречается вентиляционная приточно-вытяжная установка (ПВУ), объединяющая общей конструкцией каналы притока и вытяжки.

Содержимое публикации

Модульная ПВУ – приточная и вытяжная установка вентиляции

Модульный вентиляционный агрегат ПВУ представляет собой совершенную (в широком смысле) конструкцию, выстроенную на основе сочетания всех необходимых элементов обработки воздуха.

Структурная схема: 1 — воздушные клапаны; 2 — карманные фильтры; 3 — рекуператор роторный; 4 — радиатор водяной; 5 — вентилятор; 6 — электродвигатель

Конструкция ПВУ (приточно-вытяжной установки) вентиляции включает широкий набор функциональных блоков, призванных обеспечить эффективность циркуляции воздушной среды:

  • клапаны разного назначения,
  • фильтры первичной и вторичной очистки,
  • роторный и пластинчатый теплообменники,
  • воздухонагреватель и воздухоохладитель,
  • вентиляторы и моторы,
  • шумоглушители и распределители потока.

Рассмотрим в качестве примера классическую конструкцию приточно-вытяжной вентиляционной установки «Danvent DV» от зарубежного производителя – компании «Systemair».

Система воздушных клапанов

Клапаны пропуска/блокировки воздушных потоков конструктивно построены на основе алюминиевых створок с механизмом асинхронного разворота. Такое исполнение наделяет клапаны улучшенными аэродинамическими свойствами.

Уплотнение клапанных створок и зазора по периметру каркаса вентиляционных каналов обеспечивают прокладки из плотной резины. Уплотнением исключается свободный неконтролируемый доступ воздуха.

Если требуется эксплуатация вентиляции в низкотемпературных условиях, конструкция створок клапанов допускает возможность утепления этих деталей.

Воздушный клапан вентиляционного агрегата ПВУ имеет прочную стальную ось квадратного сечения, через которую передаётся усилие от механизма движения.

Передаточная ось вращается внутри капроновых втулок, не требующих обслуживания. Механизм движения створок клапана выведен на внешнюю боковую сторону каркаса.

Воздушный клапан вентиляционной приточно-вытяжной установки. Расположен на фото слева. Находится в закрытом состоянии, так как система вентиляции остановлена

Рычажный механизм движения створок имеет цельнометаллическую  конструкцию, рассчитанную для работы в широком температурном диапазоне (-40 / + 65 ºС). На внешнюю сторону приточно-вытяжной вентиляционной установки выведен маркер положения клапана.

Поддерживается монтаж клапанов входящего/исходящего воздуха по схемам компоновки, позволяющим достичь 100% эффекта рециркуляции. Например, при эксплуатации ПВУ вентиляции технических помещений, где нет нужды круглосуточно подавать наружный воздух.

Фильтрующие панели грубой и тонкой очистки

Новые приточно-вытяжные системы комплектуются панельными фильтрами класса G4 (стандарт EN 779 на грубую очистку воздуха). Для фильтров подобного типа характерным является их рациональное размещение внутри приточно-вытяжной вентилирующей установки, чем достигается экономия рабочего пространства.

Структура панельного фильтра канала приточной вентиляции имеет складчатую форму. Подобное конструкторское решение существенно увеличивает площадь поверхности фильтрации при малых габаритах изделия. Панельный фильтр грубой очистки обладает малым аэродинамическим сопротивлением,  длительным сроком службы.

Панельные фильтры (грубая очистка) вентиляции работают в качестве первичной очистки. Карманные фильтры вентиляции (тонкая очистка) работают в качестве основной очистки

Благодаря панельным фильтрам грубой очистки, существенно увеличивается время наработки для основного фильтра (класс F7-F9) – тонкая очистка. Установочный каркас внутри приточно-вытяжной установки вентиляции сделан с учётом надёжной герметизации фильтрующих панелей.

Отличительная черта фильтров тонкой очистки (класс F7-F9) для вентиляции — специальная форма в виде карманов. Карманная модель позволяет наращивать площадь фильтрации и пылевую ёмкость при малых габаритах самого фильтра.

Роторный или пластинчатый теплообменники (рекуператоры)

Роторный теплообменник (рекуператор) приточно-вытяжной вентилирующей установки — это высокопроизводительный модуль, предназначенный обрабатывать удаляемый воздух с высоким  эффектом утилизации тепла и влаги. Материалом изготовления роторного рекуператора вентиляции служит гофрированный алюминий.



Рекуператоры роторного типа для вентиляции компактны по габаритам, но более эффективны в сравнениях с аналогичной механикой иного типа. Уровень эффективности для стандартного исполнения вентиляционного рекуператора приближается к 80%, а модернизированное исполнение даёт до 87% КПД, в зависимости от рабочего режима системы вентиляции.

Барабан роторного рекуператора ПВУ вентиляции — считается наиболее эффективным из числа всех применяемых подобных модулей. Обеспечивает высокий процент энергосбережения вентиляционной системы

Вращение роторных вентиляционных теплообменников организовано при помощи маломощного электродвигателя (0,5 кВт) через ремённую передачу.

За счёт большого коэффициента ремённой передачи, скорость вращения не превышает 1 оборота за 10 секунд. При этом допускается регулировка скорости.

Пластинчатый рекуператор вентиляции выполняется в двух вариантах:

  1. Алюминиевый модуль для работы в лёгкой среде.
  2. Модуль, стойкий протии коррозии, для агрессивной среды.

Первые рекуператоры применяются в составе вентиляционных приточно-вытяжных установок бытового и хозяйственного назначения.

Вторые внедряются в конструкцию ПВУ вентиляции производственно-промышленного назначения. КПД пластинчатых теплообменников, максимум — 70%.

Рекуператоры для вентиляции, как роторный, так и пластинчатый, дополняются собирательными поддонами под влагу. Поддоны имеют отводной канал, который требуется обвязывать с линией водоотвода.

Модули воздухонагревателя и/или воздухоохладителя

Температурная обработка воздуха приточно-вытяжной вентиляционной установкой предусматривает четыре возможных варианта нагрева:

  • горячей водой системы отопления,
  • конденсатом холодильного агента,
  • паром,
  • электрическими тепловыми элементами (ТЭН).

Для производства воздухонагревателей вентиляции используются разные материалы. Конкретное изготовление зависит от условий работы вентиляционной ПВУ и вида теплоносителя.

Медные теплообменники, оснащённые алюминиевыми рёбрами, допускают использование горячей воды или конденсата хладагента.

Воздухонагреватель вентиляционной ПВУ водяной, усиленный по теплоотдаче алюминиевыми рёбрами. Вслед за таким радиатором может устанавливаться второй — под систему охлаждения (для летнего периода)

В зависимости от требуемой производительности радиатора вентиляции, используются трубки диаметром 10 или 15 мм. Нержавеющие стальные трубы с рёбрами из алюминия, предназначены под паровой нагрев.

Электрический вариант нагрева воздуха предусматривает применение элементов (ТЭН), заключённых в корпус из нержавейки.

Воздухоохладители вентиляции делаются исключительно на основе медных трубок с рёбрами из алюминия и рассчитаны на транспортировку двух видов носителей холода – воды либо фреона.

Вентиляторы и моторы приточно-вытяжных установок вентиляции

Вентилирующая ПВУ оснащается высокоэффективными радиальными вентиляторами. Конструкция вентиляторов двухстороннего всасывания имеет звукоизоляционный корпус.

Связь с электродвигателями осуществляется через ременный привод. Установкой приточно-вытяжной вентиляции предусматриваются к работе два типа вентиляторов:

  1. С рабочим колесом, наделённым лопастями, загнутыми назад (ВК).
  2. С рабочим колесом, наделённым лопастями, загнутыми вперед (FK).

Вентиляторы в конструктивном исполнении ВК показывают высокий КПД до 82%, а также стабильность давления воздуха. Устройства такой конструкции удобно использовать, когда требуется постоянный расход воздуха, в независимости от плотности воздушных фильтров (CAV-системы).

На системах, где поддерживается переменный расход воздуха (VAV-системы), вентиляторы ВК дополняют регулятором скорости.

Коэффициент полезного действия вентиляторов FK несколько ниже – не более 73 %. Однако в этом конструктивном варианте есть своя особенность – низкий уровень шума.

Таким вентиляторам, как правило, определяется место в конструкциях приточно-вытяжных установок вентиляции малой производительности. Здесь обычно требуется сравнительно низкая скорость рабочего колеса вентилятора.

Радиальный вентилятор приточно-вытяжной вентиляционной установки. Конструкции подобного рода используются на аппаратах средней производительности

Вместе с отмеченными видами вентиляторов применяются на приточно-вытяжных установках односкоростные или многоскоростные моторы.

Не исключается применение специальных электродвигателей — взрывозащищенных, для морских судов и т.д. Плавная регулировка скорости (расход воздуха) вентиляции достигается за счёт внедрения преобразователей частоты.

Шумоглушители и распределители воздушного потока

Поглощение шума на приточно-вытяжных вентиляционных установках нового типа достигается благодаря пластинчатым шумоглушителям. Монтаж шумоглушителей предусмотрен внутри воздуховода непосредственно на выходе воздушного потока.

Эффект поглощения шумов даёт специальный материал, которым покрыты пластины, предназначенные нивелировать шумы. Поглощающий материал подразделяется на три категории:

  1. Стандартный – обычное исполнение.
  2. Устойчивый к износу – рассчитанный под жёсткую сухую чистку.
  3. Синтетический – рассчитанный под жёсткую влажную чистку.

Монтаж распределителей воздуха приточно-вытяжной вентиляции предусматривается непосредственно после вентилятора. Распределение выполняется по всей площади поперечного сечения.

Монтируется распределитель воздуха перед шумоглушителем, при условии размещения последнего в непосредственной близости от выходного окна улитки вентилятора.

Управление приточно-вытяжной установкой

Работа вентиляции ПВУ полностью автоматизирована. В частности, эксплуатация приточно-вытяжных вентиляционных установок «Danvent DV» поддерживается контроллером марки «Corrigo»..

Модуль управления системой вентиляции из серии ПВУ. Здесь присутствует силовая коммутационная группа, а также контроллер «Corrigo», обеспечивающий полную автоматизацию процессов обработки воздуха

Модуль управления размещается на верхней части корпуса приточно-вытяжной установки. Для пользовательского управления в удобное место выносится кнопочный пульт.

Управлять системой и обслуживать приточно-вытяжную установку, по мере необходимости, просто и удобно. Конструкторы предусмотрели и просчитали практически все мелочи.

Выносной пульт управления приточно-вытяжной вентиляционной установки. Удобная информационная панель для контроля и настройки параметров

К примеру, чтобы осмотреть электродвигатель приточно-вытяжной установки или вентилятор, нет нужды разбирать половину системы.

Достаточно отвернуть один фиксирующий винт на технических «салазках» и выдвинуть мотор вместе с вентилятором вперёд к дверному проёму.

Некоторые модификации вентиляционных приточно-вытяжных установок поддерживают также «салазочный» съём рекуператоров.

Если требуется глобальный ремонт, все двери корпуса легко снимаются путём выемки штырей из петель каждой дверной панели. Конструкция модульная. Каждый модуль доступно снять в отдельности.

Ещё про оборудование компании «Systemair»

zetsila.ru

Приточная установка это – устройство, принцип работы, разновидности, инструкция по монтажу

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
