Как определить мощность светодиода: способы, примеры рассчета

Самый лучший способ узнать мощность светодиода – это посмотреть рабочие характеристики на упаковке изделия. Зная марку и модель можно найти его характеристики в Интернете. В противном случае, останется только два способа: проверить мультиметром или постараться определить по внешнему виду, о них мы и поговорим в этой статье.

Зачем нужно знать мощность

Мощность светодиода нужна для выбора подходящего источника питания. Зная потребление светодиода, мы можем подобрать нужный ему блок питания. Расчет по мощности позволит избежать проблем при дальнейшей работе или сэкономить средства.

Рассмотрим примеры, чтобы стало понятно, о чем идет речь. Например, имеем светоизлучающий диод с рабочим напряжением 3,5 Вольта и током 0,1 Ампера. По формуле расчета мощности P=I*U, получаем значение P=3,5*0,1 => P=0,35 Ватт. Мощность десяти составит 3,5 Ватта или 1 Ампер. Отсюда делаем вывод, что для подключения одного светодиода нам потребуется блок питания (БП) мощностью 0,385 Ватта (с запасом 10%). Для подключения десяти понадобится БП на 3,85 Вт (также с запасом 10%).

Блок питания для светодиодов рекомендуется выбирать с запасом в 10-20%. Это предотвратит работу БП на пределе, что в свою очередь продлит его срок службы.

Способы определения мощности светодиода

На самом деле способов как узнать потребление не так уж и много, поэтому давайте остановимся на каждом из них и рассмотрим более подробно.

Мультиметром

Этот способ самый сложный и не является точным, прибегать к нему советую только в крайнем случае, когда достаточно хотя бы примерных значений.

Определить мощность лазерного светодиода при помощи мультиметра нельзя!

Имея на руках только один мультиметр (он же тестер), для измерения следует выполнить следующую последовательность действий:

  1. Собрать схему с подключенным светодиодом через токоограничивающий резистор на 500 Ом от блока питания с плавной регулировкой напряжения от 0 до 12 В.
  2. Плавно поднимая напряжение на блоке питания, следует постоянно измерять напряжение на блоке питания и светоизлучающем диоде, т.е. до резистора и после (в местах V1 и V2). В таком способе удобно использовать два мультиметра или два вольтметра. Изначально, значения напряжений будут почти одинаковы (разница не более 0,1В). При достижении определенного уровня, начнется ощутимый рост разницы измеряемых значений.
  3. Зафиксировать значение напряжение
  4. Подключить проверяемый светоизлучающий диод через резистор 10 Ом последовательно с амперметром. Если нет амперметра, используйте мультиметр.
  5. Поднимите напряжение до зафиксированного ранее значения V
  6. Зафиксируйте значение тока и, используя закон Ома, определите мощность светодиода.

Как это сделать, читайте ниже.

Иногда люди сталкиваются с интересной особенностью, проверяемый светоизлучающий диод исправен (проверяют светодиод мультиметром), но никак не светится при подаче на него питания. Оказывается, что он инфракрасный. Определить ИК — светодиод можно посмотрев на него через объектив камеры. Он будет светиться.

По закону Ома

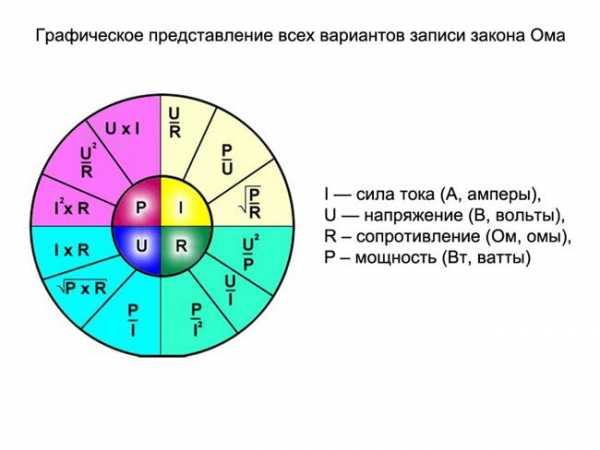

В самом начале статье мы упоминали формулу мощности, которая вытекает из закона Ома. Там же приведен пример расчета потребления. Зная формулу (P=I*U), а также силу тока (I) и напряжение (U) светодиода, Вы без труда узнаете сколько потребляет светодиод.

По внешнему виду

Определить сколько потребляет светодиод по внешнему виду практически не возможно, поэтому этим способом также рекомендую пользоваться только в крайнем случае, так сказать в безвыходной ситуации. Методика визуального определения сводится к возможности отнесения «узнаваемого» к какому-либо известному Вам типу светоизлучающего диода. Определяем для «подопытного» тип светодиода (а лучше марку и модель, это можно сделать по маркировке) и ищем к нему даташит, в котором можно найти точные характеристики, в том числе и мощность.

Давайте посмотрим, как применить способ на практике. Например, на руках у нас имеется светоизлучающий диод, как на фото ниже.

Сразу видим, что это SMD LED. Зная то, что в названии SMD LED зашифрованы габариты. Берем штангенциркуль и меряем размеры. Получив значения ширины – 28 и длины – 35 мм, можно с уверенностью сказать, что это светодиод SMD 3528. Мощность SMD 3528 белого цвета составляет 0,06 Вт. Это значение является средним, т.к. оно может варьироваться плюс – минус 15% в зависимости от производителя.

Мощность светодиода зависит от излучаемого им цвета. Поэтому узнав характеристики для светодиода белого цвета, стоит знать, что для красного или зеленого они будут другие.

Рассмотренная выше методика применима к любому SMD LED и даже для светодиодной ленты, т.к. в ее основе лежат данные LED. Узнав мощность одного светоизлучающего диода на ленте, и посчитав их количество, Вы без труда узнаете мощность всей светодиодной ленты.

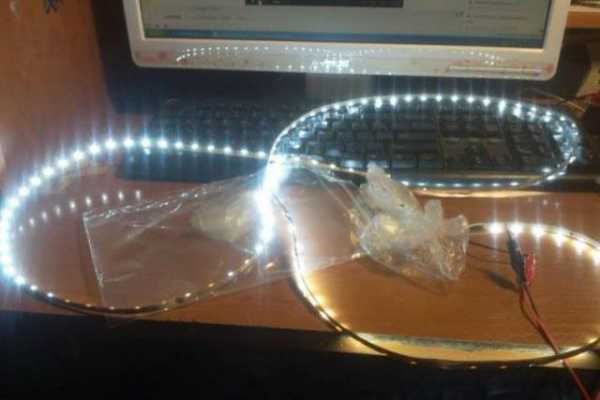

Для наглядной демонстрации определения мощности светодиодной ленты, рекомендуем посмотреть соответствующее видео с ютуба. При расчетах автор пользуется законом Ома.

Итоги

Часто в руки радиолюбителя попадаются светодиоды без надписей и упаковочных коробок, по которым можно без труда определить мощность светодиода. Владея описанными в статье способами Вы знаете как рассчитать хотя бы примерные характеристики, и в большинстве случаев этого достаточно для решения широкого круга задач.



ledno.ru

Как определить мощность светодиода

С годами рынок предлагает все большее разнообразие светодиодов. Они отличаются цветом, напряжением, мощностью и т.д.
Если вам в руки попался светодиод и вы хотите его использовать, то непременно нужно разобраться какой мощности это устройство, иначе можно элементарно спалить его.
Как определить мощность светодиода? Об этом расскажем в данной статье.
Светодиод представляет собой полупроводниковый кристалл. Он может быть в корпусе или без него, но в любом случае у него будет два вывода: положительный и отрицательный. Мощностью светодиодов часто называют показатели в ваттах. Однако это не совсем верно. Это делается для простоты понимания. У светодиодов есть показатель максимума рабочего тока, при котором он может работать. А мощность зависит от количества тока, который вы ему дадите.

Содержание статьи

Светодиоды малой мощности

Так же их называют индикаторными. Их смело можно назвать самым распространенным видом светодиодов. Они небольшого размера (2-20 миллиметров в диаметре). Индикаторными их называют по самому частому применению – вы наверняка их видели практически во всей бытовой технике. Практически все белые маломощные светодиоды обладают параметрами 20МА 3,2 вольт. То есть его мощность – 0,06ватт.

Так же к этому виду светодиодов относят светодиоды поверхностного монтажа или SMD – светодиоды. Это светодиоды, которые подсвечивают экраны, кнопки и т.п. Так же из них делают светодиодные ленты, часто используемые для декорирования помещений.
Ленты бывают либо SMD 3528, либо 5050. SMD 3528 делается как раз из таких индикаторных светодиодов. А вот SMD 5050 сделаны из соединенных по трое светодиодов. Их мощность – в районе 0,2 ватта.

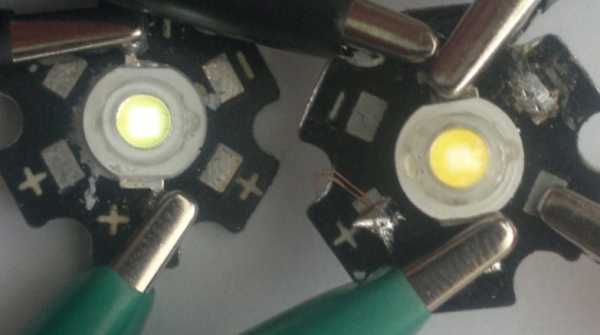

Мощные светодиоды

Условно можно поделить на:

  • Брендовые (фирмы CREE, Nichia, Osram и другие…)
  • Китайские

Что касается брендовых, они всем хороши, кроме, пожалуй, завышенной цены. Зато приобретая такие светодиоды, вы будете уверены в их качестве, к тому же все показатели, в том числе и мощность, указаны в инструкции. Так же нужно учитывать, что подобные компании выпускают светодиоды для заводской сборки. Вручную это тоже можно сделать, но будет гораздо сложнее.

Китайские светодиоды обладают гораздо большим ассортиментом. Но при всем многообразии китайские светодиоды грешат отклонениями от стандартов (точнее одних стандартов просто нет), и невысоким качеством.
Обычный светодиод китайского производства обладает мощностью примерно в 2,6 ватта.
Так же выпускают светодиоды с увеличенным кристаллом.

Какой ток даст максимальную мощность светодиода?

Если вам нужно добиться максимальной экономичности светильника – используйте светодиоды, которые дают около 120 Лм на ватт. Ток для них должен быть не более 300 мА. При хорошем отводе тепла такие светодиоды будут работать бесконечно долго.
Если главное яркость, то чипы 35-38 mil на токе в 600мА будут неплохим решением.

Как определить мощность светодиода?

Допустим, вы просто нашли у себя на столе светодиод. Никаких данных о нем нет. Как быть в таком случае?
Самый простой способ – включаете его на низковольтном питании последовательно с резистором на 1 – 1,5 кОМ. Практически любой светодиод будет работать. Но если нужны более точные показатели, делаем следующее: соотносим показатели по внешнему виду.

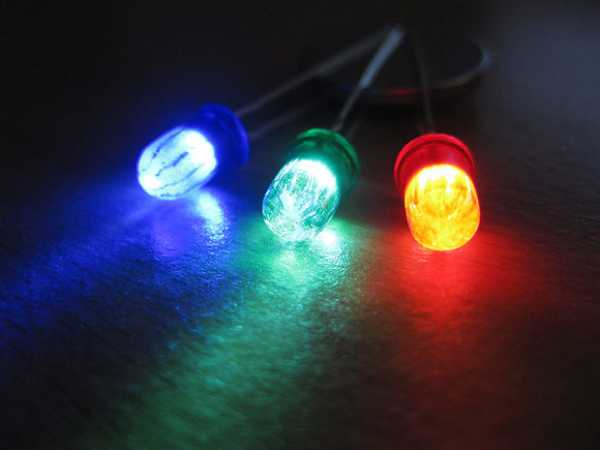

Маленькие (3-10 мм):

  • Инфракрасный (ток – менее 2 ватт, напряжение – около 20 мА)
  • Красный (ток – от1,7 до 2 ватт, напряжение – от 15 до 20 мА)
  • Оранжевый (ток –около 2 ватт, напряжение –20 мА)
  • Желтый (ток – 2,1-2,2 ватт, напряжение – 20 мА)
  • Зеленый (ток – 1,9-3,6 ватт, напряжение – 20 мА)
  • Голубой (ток — 2,5-3,6 ватт, напряжение – 20 мА)
  • Фиолетовый (ток – 2,7-4 ватт, напряжение –20 мА)

Большие:

  • Желтый (обычно на радиаторе) (ток – 2,1-2,2 ватт, напряжение –300 мА)
  • Белый, розовый (ток – 3,2-3,6 ватт, напряжение –20 мА)

Светодиодные ленты (ток – 12 или 24 ватт, напряжение – рассчитывается в зависимости от длины ленты).

Точное определение мощности

Вам понадобятся:

  • Мультиметр
  • Блок питания, в котором можно плавно повышать напряжение
  • Резистор на 500 Ом

К лазерным светодиодам эта техника неприменима!
Подключаете светодиод к резистору и блоку питания. Соблюдайте полярность! Ее тоже можно определить с помощью мультиметра.

Плавно увеличивайте напряжение на блоке питания, сравнивая показатели на нем и на светодиоде.
Удобнее будет использовать блок питания, который показывает рабочее напряжение, или использовать два вольтметра.
Что будет происходить? одинаковое изначально напряжение будет постепенно изменяться на блоке и светодиоде. Важно, чтобы светодиод светился с нормальной яркостью.

Почему он может не светится?

  • если он инфракрасный
  • если он сломан
  • если напряжение на двух точках пропорционально меняется от нуля до максимума, но светится он начинает с 3 воль, значит внутри светодиода находится резистор, ограничивающий подачу тока. В этом варианте ограничиваете тока на значении не больше 20 мА, смотря на то, как ярко светится светодиод.

Далее на блоке питания ставим 0 вольт, подключаем напрямую (или через резистор на 10Ом) светодиод. В цепь подключаем и миллиамперметр. Постепенно поднимаете напряжение до рассчитанного.

Совет
Не зная точных показателей светодиода, не давайте ему ток более 350 мА. Если все-таки необходимо больше – подготовьте сильный теплоотвод. Примерно при токе в 700мА светодиоду будет нужно около 80 кв. см радиатора. Оптимальная температура – 60 по Цельсию.

le-diod.ru

Мощность светодиодной ленты: как рассчитать

Светодиодные ленты, благодаря своей универсальности, приобретают большую популярность в освещении внутреннего и наружного пространства. Немаловажную роль в выборе этого источника света играет стремительно снижающиеся цены на оборудование.

Энергопотребление светодиодных светильников за один час работы ниже люминесцентных ламп. Для верного выбора надо знать виды и характеристики светодиодных лент.

Типы светодиодных лент

Светодиодная лента представляет собой гибкую печатную плату, на которую припаяны светодиоды.

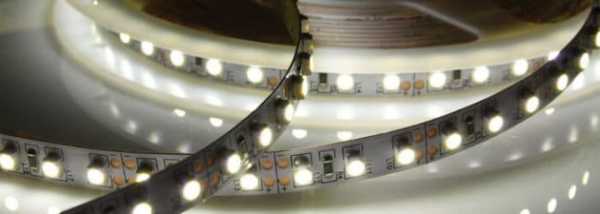

Светодиодная лента

В зависимости от условий эксплуатации, в которых будет использоваться источник света, различают несколько классов защиты: IP 20, IP 22, IP 65, IP 67.

Различные модификации led ленты питаются от постоянного напряжения: 5 В, 12 В, 24 В, 36 В. Есть модификации, работающие от 220 В, блок питания которых – контроллер – встроен в плату. 220-вольтный вариант требует наличия в цепи УЗО (устройства защитного отключения).

Конструктивные особенности разных моделей предусматривают открытые варианты, и модели, вмонтированные в силиконовую трубку.

Различаются изделия по типу применяемых светодиодов. Популярны модели SMD 3528, SMD 5050, SMD 5630, SMD 5730.

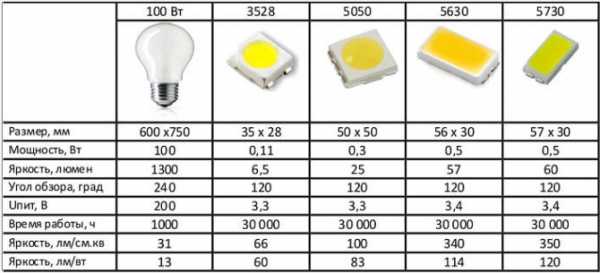

Таблица: сравнение светодиодов

SМD 3528

SMD 3528 являются типовым стандартом для сверхъярких светодиодов, имеющих корпус для поверхностного монтажа. Название указывает, какой размер имеет диодный элемент 3,5х2,8 мм. Такой светодиод содержит один излучающий кристалл.

Ленты, для изготовления которых использованы указанные светодиоды, за свои технические параметры и низкую цену пользуются заслуженной популярностью.

Одиночный светодиод обладает следующими характеристиками:

Из характеристик ясно, что для питания нужен драйвер 12В. К нему можно последовательно подключить 3 светодиода через понижающий напряжение резистор.

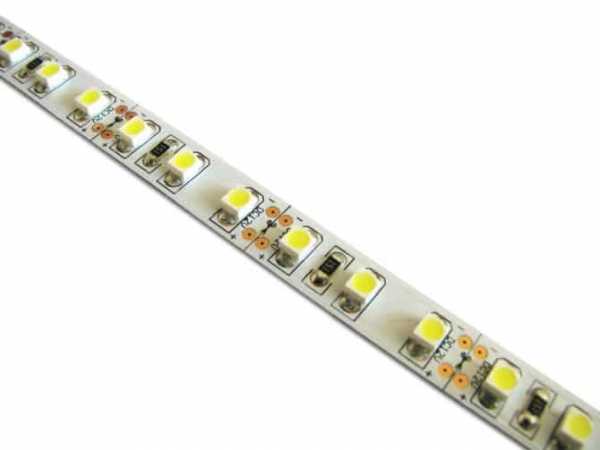

Рисунок 1. Внешний вид SMD 3528.

На фотографии видны линии, по которым производится разрезание изделия, между ними как раз находятся светодиоды и резистор.

В характеристиках всегда указано количество светодиодов на 1 метр изделия. Исходя из этого, можно рассчитать мощность отрезка. В стандарте бывает 60, 120,180, 240 светодиодов.

Рисунок 2. Размещение светодиодов.

А – на 1 метр приходится 60 светодиодов, мощность, которую излучает метровый отрезок — 4,8 Вт.

Б – на одном метре расположены 120 led – 9,6 Вт.

В – 180 элементов – 14,4 Вт.

Г – 240 светодиодов – 19,2 Вт.

Лицевая сторона печатной платы бывает белого, черного, коричневого или желтого цвета. Это позволяет подобрать модель, которая будет маскироваться на поверхности разных цветов.

На основании ленты находится клейкий слой, изготовленный из двухстороннего скотча.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Перед наклейкой ленты необходимо очистить поверхность от загрязнений и протереть обезжиривающим средством (ацетон, спирт). При монтаже ленты мощностью 14,4 и 16,8 Вт стоит дополнительно использовать термостойкий клей. При работе основание сильно нагревается – заводской клеящий состав теряет свои свойства, лента перестает держаться на поверхности.

Светятся диоды холодным или теплым белым, синим, зеленым, красным или желтым цветами.

SMD 3528 – лента первого поколения с использованием сверхъярких светодиодов. Активно используется в целях декоративной подсветки локально расположенных предметов. Натяжной потолок, выделенный такой лентой, будет «парить» в воздухе. Кухня и комната приобретут, после подсветки светодиодной лентой эксклюзивный вид. Для организации основного освещения ее мощности вряд ли будет достаточно. На смену таким изделиям приходят ленты SMD 5050.

Лента RGB 3528

 SМD 5050

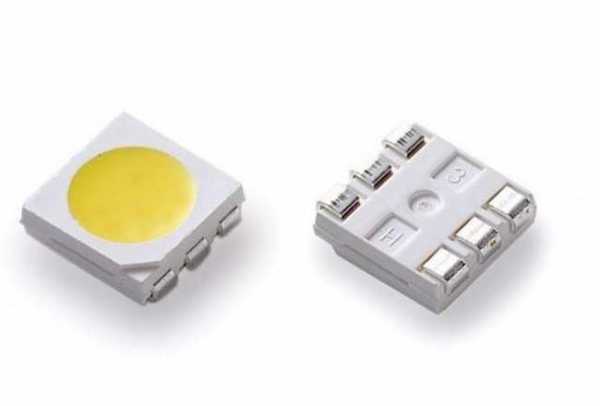

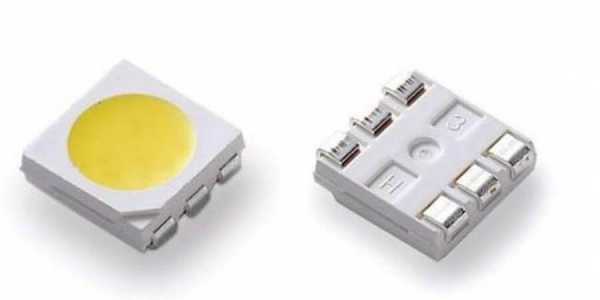

Светодиоды SMD 5050 состоят из трех диодов 3528, объединенных в одном корпусе, а значит и мощность увеличивается в три раза.

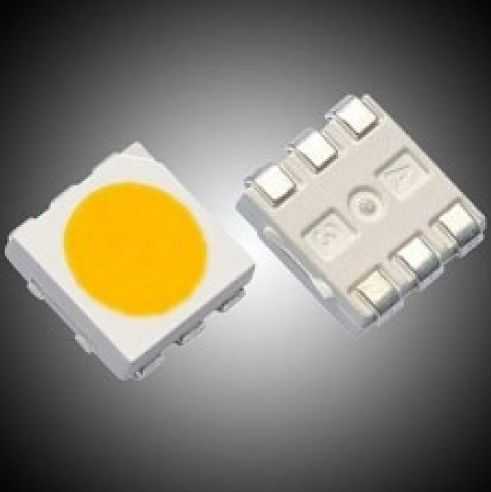

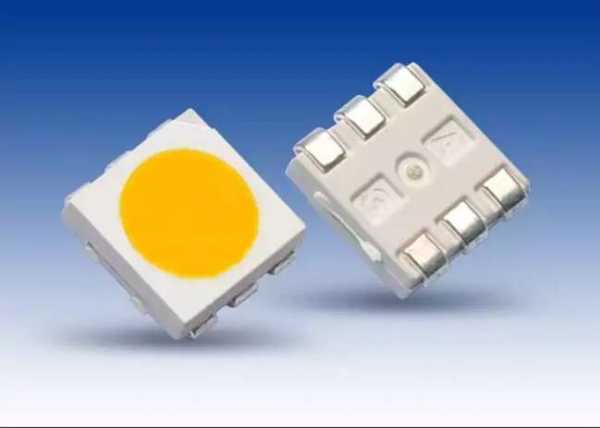

LED 5050 крупным планом

На одном погонном метре количество светодиодов может быть разным – 30, 60 или 120 единиц. Мощность светодиодной ленты таких отрезков будет 7,2, 14,4 и 28,8 Ватт соответственно. Такой мощности вполне хватает, чтобы обеспечить освещение рабочей зоны на кухне. Выгодно смотрится подсветка подвесных потолков, мебели, арок проемов в стенах, салонов автомобилей. Гамма свечения имеет стандартный набор: теплый белый, холодный белый, желтый, синий, красный и желтый цвета. В отличие от модели SMD 3528, каждый из светодиодов может включать в себя кристаллы трех основных цветов и может соответственно светиться любым цветом. SMD 5050 сильнее нагревают монтажную ленту, поэтому температура окружающей среды в месте установки не должна превышать 60 градусов.

Внимание! Длительный перегрев резко сокращает срок службы ленты.

SMD 5730

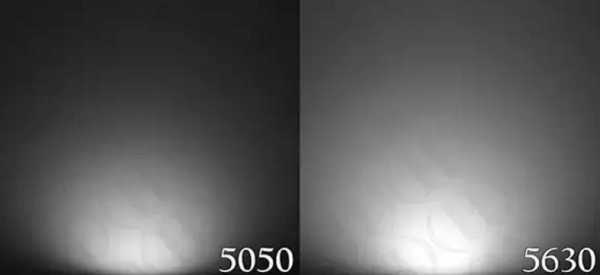

В результате работ по повышению мощности появились модели SMD 5630, SMD 5730. Мощность таких светодиодов составляет 0,5 Вт. Их использование в светодиодных лентах позволяет осуществлять полноценное освещение небольших помещений.

Стоит учесть, что такие изделия бывают только белого цвета, искать другие цвета не стоит.

SMD 5730

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Внимание! Для продления срока службы китайские производители занижают потребление тока такими лентами. Соответственно светоотдача будет меньше. Ленты SMD 5730 стоит приобретать только надежных брендов.

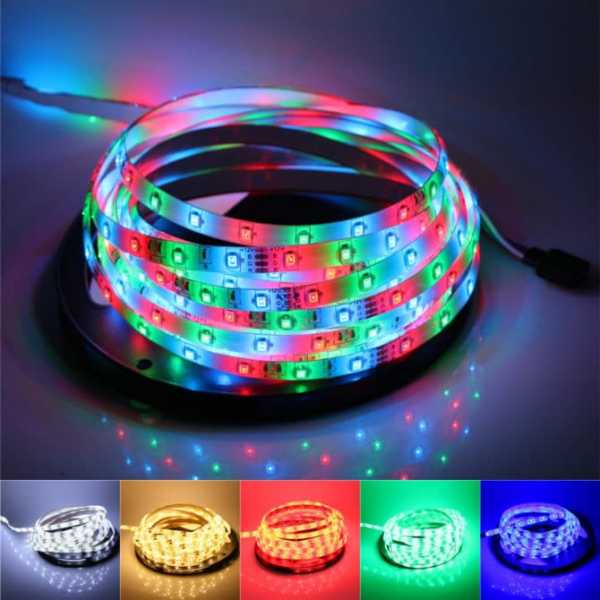

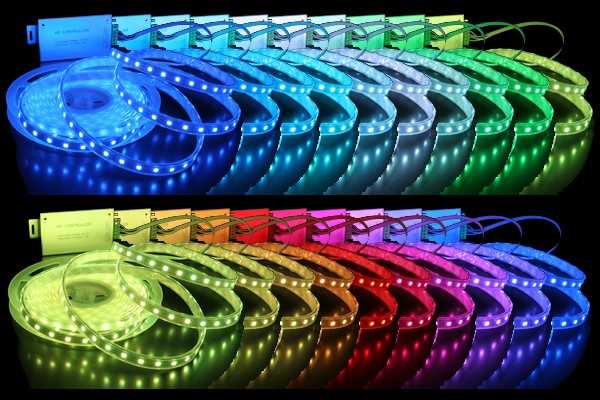

Ленты формата RGВ

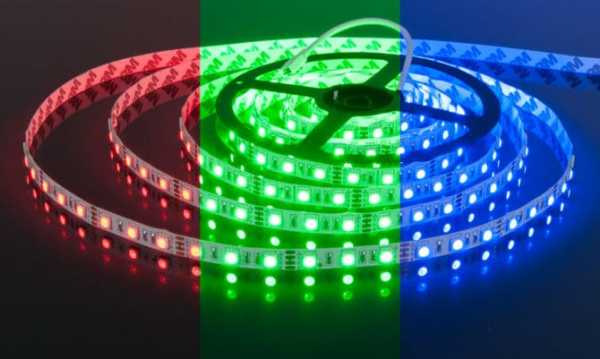

Светодиодная лента RGB

Маркировка RGB формируется из первых букв английских слов red, green, blue (в переводе красный, зеленый, синий). Сочетая эти цвета разной интенсивности, получают любой оттенок испускаемого света. Это свойство используется в светодиодных лентах RGB.

Диод SND 3528 содержит только один кристалл и светиться может одним цветом. Для получения оттенков свечения на ленте попеременно установлены три светодиода разных цветов. Подачей различного напряжения на светодиоды получают все разнообразие цветов.

Светодиоды SMD 5050 содержат три кристалла, светящихся разным светом, соответственно сам светодиод будет излучать разные оттенки света.

Внимание! Кристаллы разных цветов управляются определенным уровнем напряжения. Для подключения RGB лент требуются специальные контроллеры.

Управление лентами происходит по четырехпроводной шине. Один из проводников используется как общий. Три других нужны для управления красным, зеленым и синим цветом. Менять их местами категорически запрещается. Ведь расчетный уровень напряжения для красного кристалла не может превышать 2 В, а для синего 3,2 В, что в полтора раза больше. Недолгая работа красного гарантирована.

Если в маркировке присутствует обозначение dd5050rgbw – это значит, что светодиод состоит из четырех кристаллов. Белый цвет получают не сочетанием свечения красного, зеленого и синего, а имеется отдельный светодиодный кристалл белого цвета.

Другие виды

Существуют другие виды светодиодных лент. Основные отличия бывают в типе используемых при изготовлении компонентов, конструктивному исполнению и условиям применения. Одним из распространенных является лента SMD 2835. Однако, в связи с малой мощностью, которую имеет светодиодный кристалл такого светодиода, рассчитывать на достаточный уровень освещенности не приходится.

Светодиодная лента SMD 2835

Бывает определенный тип ленты, который может устанавливаться только в алюминиевые профили или в силиконовую трубку.

Отдельные модели могут иметь боковое или угловое направление свечения. Пример таких моделей – DIP ленты. Они изготавливаются по другой технологии. Внешний вид показан на рисунке

к содержанию ↑

Моменты, на которые нужно обратить внимание

Китайские продавцы предлагают ленту в бобинах по 5 м и в маркетинговых целях указывают полное количество светодиодов.

При выборе следует обращать внимание на такие параметры:

  • тип установленных светодиодов. Это будет определять уровень освещенности;
  • мощность потребления. От нее зависят параметры блока питания;
  • количество светодиодов;
  • цвет, монохромная или трехцветная лента нужна;
  • напряжения питания;
  • степень защиты;
  • способы монтажа.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

 Важно! Китайские продавцы упаковывают продукцию в бобины пяти метровой длины. Часто в описании товара указывается, сколько светодиодов установлено на всем «куске» ленты, а не для одного метра. Цифра 300 в технических характеристиках однозначно говорит о том, что подсчет проводился для всей длины ленты. Моделей, которые имеют такое количество светодиодов на отрезке в 1 метр, нет.

Цветовой оттенок и количество цветов

Цвета светодиодной ленты

Внимание! Выбирая замену вышедшей из строя ленты, следует обратить внимание на производителя. Заводы выпускают продукцию, имеющую отличные друг от друга оттенки свечения. Цвет зависит от такого параметра, как длина волны, узнать его можно в технических характеристиках изделия.

Светодиодные ленты выпускают следующих цветов:

  • холодный белый;
  • теплый белый;
  • красный;
  • зеленый;
  • синий;
  • желтый;
  • RGB, многоцветные.

Приобретает популярность розовый цвет. Производители и продавцы продвигают его продажу, обосновывая полезностью для растений. Обещают, трава, посаженная в аквариум, приобретет пышный вид.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Розовое свечение достигается сочетанием красного и синего цветов. Спектр излучения недорогих изделий не совпадает с диапазоном 440 нм (синий) и 660 нм (красный), который используется для фотосинтеза. Проверить спектр излучения без специальных приборов не получится – остается верить производителям.

Световой поток

Для светодиодов разного цвета, но одинаковой мощности, генерируемый световой поток будет отличаться. Общие параметры указаны в таблицах характеристик светодиодов. Полный световой поток зависит от мощности светодиодов.

Напряжение питания и мощность

Напряжение питания конкретной модели указывается производителем. Существуют изделия с номиналом:

  • +5 В, такое питание применяется в световых приборах, питающихся от разъемов USB компьютеров и их специальных видах, применяемых для отделки элементов одежды. В этом случае используется драйвер преобразующий напряжение батареек 1,5 В в постоянный ток 5 В.
  • +12 В, самый распространенный номинал для питания лент. Используются специальные блоки питания – драйвера.
  • + 24 В, чаще всего применяется в том случае, когда необходимо резервирование питания при пропадании напряжения. Сила тока будет для одинаковых по мощности отрезков в два раза меньше, аккумулятор будет работать дольше. Другой вариант применения лент с таким питанием используется в случаях больших расстояний от источника питания до ленты. Таким способом снижается падение напряжения, вызванное сопротивлением электропроводки.
  • + 36 В. Используется редко. Главная причина в том, что не все производители выпускают продукцию с таким напряжением питания, и найти замену вышедшему из строя блоку питания быстро не удастся. Выгода использования заключается в сниженном токе, который будет потреблять светильник и, соответственно, в применении проводов меньшего сечения.

Энергия, потребляемая лентой должна рассчитываться как произведение количества ампер и напряжения питания. Для измерений используется мультиметр.

Расчет мощности светодиодной ленты можно осуществить, зная ее энергопотребление. Для этого параметр потребления 1 метра умножают на длину применяемого отрезка.

Узнать мощность можно по виду установленных светодиодов. Размеры для разных видов и их параметры приведены ранее.

Степень защиты

Степень защиты обычно указывается в соответствии с международными стандартами, она обязательно указывается производителем на упаковке.

Маркировкой IP 20 обозначаются открытые светодиодные ленты, они применимы для помещений, в которых не требуется влагозащита. Ее можно использовать для подсветки потолков, мебели.

IP 65 – частично влагозащищенное изделие. Подходит для ванных комнат, в рабочих зонах кухни.

IP 68 – лента полностью защищена от влаги. Возможно использование в воде, на глубине до 1 метра. Однако при использовании, например, для подсветки бассейна желательно установить УЗО (устройство защитного отключения) для предотвращения поражения электрическим током.

Определить степень защиты можно по маркировке на упаковке изделия.

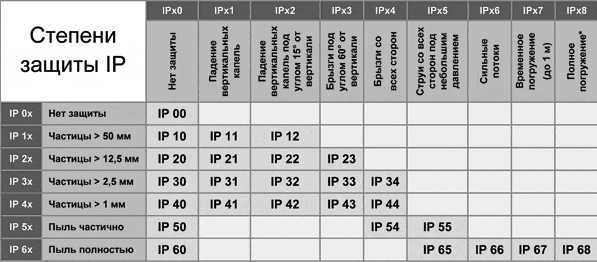

Степень защиты светодиодных лент

Качество сборки

Качество сборки напрямую зависит от производителя. Надежностью отличается продукция фирм OSRAM, Navigator, Feron, Gauss, Cree, Arlight.

Приобретать ленту лучше в местах, где можно посмотреть ее в работе, подержать в руках.

Возможные дефекты:

  • некачественная пайка;
  • неработающие или мигающие отрезки;
  • спайка изделия из нескольких отдельных кусков.

Если принято решение купить в интернет-магазине, необходимо тщательно изучить отзывы покупателей. В описаниях товара возможно завышение параметров светоотдачи. В некоторых случаях производители, применяя качественные светодиоды, для продления срока их службы устанавливают завышенные по параметрам ограничивающие резисторы. А это значит при долгом сроке службы, что неплохо, нужный уровень освещенности не будет обеспечен.

к содержанию ↑

Расчет светодиодной ленты на один блок питания

Суммируя мощность всех используемых светодиодных лент, получают необходимую мощность блока питания. Для обеспечения длительной и бесперебойной работы устройства следует предусмотреть запас около 20%.

Пример: Используется 5 м SMD 3528 c 60-ю светодиодами на 1 метр, 3 метра SMD 5050 по 120 диодов на 1 м, 2 м SMD 5730 с 60 элементами. Суммарная мощность равна – 5х4,8+3х28,8+2х30= 170 Вт. Следовательно, надо использовать 200-ваттный блок питания.

Использование компьютерного БП в качестве драйвера

Перед тем как использовать блок питания необходимо произвести расчет мощности светодиодной ленты, которая будет к нему подключена.

Компьютерные блоки питания выдают следующие уровни напряжения: +3,3, +5,0, +12, -12 В. Для питания светодиодных лент используют одно из них +12В.

Мощность, которую способен обеспечить блок питания, указана на специальных наклейках. Для нормального функционирования нельзя нагружать блок питания на мощность выше 80% от указанного номинала. В противном случае токовый трансформатор будет перегреваться, возможен его быстрый выход из строя.

Внимание! Подключение компьютерного блока питания без нагрузки нарушает предусмотренные для него режимы работы и приводит к преждевременному выходу из строя.

Для запуска блока питания в работу перед включением необходимо замкнуть два проводника.

При подключении ленты используют разные выходы +12 В, чтобы не перегружать один проводник.

📋 Пройдите тест и проверьте ваши знания


Почему разрезать ленту можно только в специально предназначенных местах?

Чтобы не вызвать короткое замыкание.

Чтобы не испортить всю ленту.

Чтобы не нарушить схему питания группы светодиодов.

Верно! Не верно!

Продолжить »

Можно ли светодиодную ленту погружать в воду?

Можно – она питается низким напряжением.

Можно, если она имеет герметичное исполнение (IP67 и выше).

Категорически нельзя.

Верно! Не верно!

Продолжить »

Можно ли светодиодную ленту использовать для освещения

Нельзя – она очень слабо светит.

Нельзя – можно испортить глаза.

Можно, если создаваемого ею светового потока для этого достаточно.

Верно! Не верно!

Продолжить »

Почему у очень длинной ленты удаленные от питающих проводов светодиоды светят тускло?

Предыдущие светодиоды забирают все напряжение.

Из-за большой длины ленты на ее токопроводящих дорожках падает напряжение.

Они не могут светить тускло – все светодиоды включены параллельно на одну питающую шину ленты.

Верно! Не верно!

Продолжить »

На какое рабочее напряжение рассчитала светодиодная лента?

На 12 В.

Зависит от конструкции.

На 24 В.

На 36 В.

Верно! Не верно!

Продолжить »

RGB лента состоит из разноцветных или трехцветных светодиодов?

Зависит от конструкции – может быть и так, и так.

Разноцветных, установленных поочередно.

Трехцветных.

Верно! Не верно!

Продолжить »

Все ли ты знаешь о светодиодной ленте

Ты абсолютно ничего не знаешь о светодиодной ленте. Советуем почитать наши статьи в разделе светодиодная лента.

Ты очень слабо знаешь принцип работы светодиодной ленты. Советуем почитать наши статьи в разделе светодиодная лента.

Ты неплохо разбираешься в принципе работы светодиодной ленты, но есть некоторые пробелы.

Ты очень хорошо знаком со светодиодными лентами.

Share your Results: Facebook ВКонтакте

  Перепройти тест!

Предыдущая

Светодиодная лентаКак правильно обрезать светодиодную ленту

Следующая

Светодиодная лентаЛента rgb 5050 и её особенности

lampaexpert.ru

Как узнать мощность светодиода | ELEKT.TECH

Содержание страницы

Самый лучший способ узнать мощность светодиода – это посмотреть рабочие характеристики на упаковке изделия. Зная марку и модель можно найти его характеристики в Интернете. В противном случае, останется только два способа: проверить мультиметром или постараться определить по внешнему виду, о них мы и поговорим в этой статье.

Зачем нужно знать мощность

Мощность светодиода нужна для выбора подходящего источника питания. Зная потребление светодиода, мы можем подобрать нужный ему блок питания. Расчет по мощности позволит избежать проблем при дальнейшей работе или сэкономить средства.

Рассмотрим примеры, чтобы стало понятно, о чем идет речь. Например, имеем светоизлучающий диод с рабочим напряжением 3,5 Вольта и током 0,1 Ампера. По формуле расчета мощности P=I*U, получаем значение P=3,5*0,1 => P=0,35 Ватт. Мощность десяти составит 3,5 Ватта или 1 Ампер. Отсюда делаем вывод, что для подключения одного светодиода нам потребуется блок питания (БП) мощностью 0,385 Ватта (с запасом 10%). Для подключения десяти понадобится БП на 3,85 Вт (также с запасом 10%).

Блок питания для светодиодов рекомендуется выбирать с запасом в 10-20%. Это предотвратит работу БП на пределе, что в свою очередь продлит его срок службы.

Способы определения мощности светодиода

На самом деле способов как узнать потребление не так уж и много, поэтому давайте остановимся на каждом из них и рассмотрим более подробно.

Мультиметром

Этот способ самый сложный и не является точным, прибегать к нему советую только в крайнем случае, когда достаточно хотя бы примерных значений.

Определить мощность лазерного светодиода при помощи мультиметра нельзя!

Имея на руках только один мультиметр (он же тестер), для измерения следует выполнить следующую последовательность действий:

  1. Собрать схему с подключенным светодиодом через токоограничивающий резистор на 500 Ом от блока питания с плавной регулировкой напряжения от 0 до 12 В.
  2. Плавно поднимая напряжение на блоке питания, следует постоянно измерять напряжение на блоке питания и светоизлучающем диоде, т.е. до резистора и после (в местах V1 и V2). В таком способе удобно использовать два мультиметра или два вольтметра. Изначально, значения напряжений будут почти одинаковы (разница не более 0,1В). При достижении определенного уровня, начнется ощутимый рост разницы измеряемых значений.
  3. Зафиксировать значение напряжение
  4. Подключить проверяемый светоизлучающий диод через резистор 10 Ом последовательно с амперметром. Если нет амперметра, используйте мультиметр.
  5. Поднимите напряжение до зафиксированного ранее значения V
  6. Зафиксируйте значение тока и, используя закон Ома, определите мощность светодиода.

Как это сделать, читайте ниже.

Иногда люди сталкиваются с интересной особенностью, проверяемый светоизлучающий диод исправен (проверяют светодиод мультиметром), но никак не светится при подаче на него питания. Оказывается, что он инфракрасный. Определить ИК — светодиод можно посмотрев на него через объектив камеры. Он будет светиться.

По закону Ома

В самом начале статье мы упоминали формулу мощности, которая вытекает из закона Ома. Там же приведен пример расчета потребления. Зная формулу (P=I*U), а также силу тока (I) и напряжение (U) светодиода, Вы без труда узнаете сколько потребляет светодиод.

По внешнему виду

Определить сколько потребляет светодиод по внешнему виду практически не возможно, поэтому этим способом также рекомендую пользоваться только в крайнем случае, так сказать в безвыходной ситуации. Методика визуального определения сводится к возможности отнесения «узнаваемого» к какому-либо известному Вам типу светоизлучающего диода. Определяем для «подопытного» тип светодиода (а лучше марку и модель, это можно сделать по маркировке) и ищем к нему даташит, в котором можно найти точные характеристики, в том числе и мощность.

Давайте посмотрим, как применить способ на практике. Например, на руках у нас имеется светоизлучающий диод, как на фото ниже.

Сразу видим, что это SMD LED. Зная то, что в названии SMD LED зашифрованы габариты. Берем штангенциркуль и меряем размеры. Получив значения ширины – 28 и длины – 35 мм, можно с уверенностью сказать, что это светодиод SMD 3528. Мощность SMD 3528 белого цвета составляет 0,06 Вт. Это значение является средним, т.к. оно может варьироваться плюс – минус 15% в зависимости от производителя.

Мощность светодиода зависит от излучаемого им цвета. Поэтому узнав характеристики для светодиода белого цвета, стоит знать, что для красного или зеленого они будут другие.

Рассмотренная выше методика применима к любому SMD LED и даже для светодиодной ленты, т.к. в ее основе лежат данные LED. Узнав мощность одного светоизлучающего диода на ленте, и посчитав их количество, Вы без труда узнаете мощность всей светодиодной ленты.

elekt.tech

Разбираемся как отличить 1 Вт и 3 Вт светодиоды мощные

Свечение кристаллов

Достаточно часто людям приходится покупать светодиоды мощностью 1 Вт и 3 Вт. Если мы делаем это в проверенных магазинах, то большой проблемы нет. А если это мы делаем на новых площадках? Как не обмануться? Как отличить 1 Вт светодиоды от 3 Вт? В принципе, задача не из невозможных... Посмотрим и попробуем...

Что такое мощные светодиоды 3 Вт и 1 Вт разбирать не буду. Если Вы читаете этот материал, то мне кажется, достаточно не плохо понимаете что и к чему. Для чего и для какой цели покупали.

к оглавлению ↑

Сравнение двух светодиодов 1 Вт и 3 Вт


Слева 1 Вт справа 3 Вт

Визуальное сравнение двух светодиодов не даст Вам практически никакой информации, если ни разу с этим не сталкивались. Более продвинутые могут отличить на глаз какой светодиод будет мощнее, а какой - нет, рассмотрев кристалл. Но не всегда и это будет возможно сделать визуально. Кристалл не всегда виден.

Для определения какой LEDs 1 Вт или 3 Вт лежит на столе - стоит провести некоторые измерения и эксперименты.

к оглавлению ↑

Характеристики светодиодов 1 Вт и 3 Вт


Мною были взяты светодиоды из местного магазина (происхождение не известно) и диод приобретенный на Aliexpress. По заверению продавцов - оба по 3 W.

Обратимся к характеристикам светодиодов на 1 и 3 Вт. Возьмем наиболее популярные от Epistar. Светодиоды от других производителей, в принципе, не отличаются от этих данных.

Характеристики 3 Вт и 1 Вт светодиодов

Как читать ТТХ светодиодных источников света - смотрите в статье.

Мы видим, что рабочий ток 1 Вт диода составляет 350мА, 3 Вт - 700мА. Максимальный пиковый ток у обоих 0,8 А. Т.е. оба этих диода будут работать на максимально-возможном 0,75А. Они будут работать и при 1 А, но не долго). Не стоит разгонять чипы без надобности, мы все-таки радеем за долговечность. Тем более, если Вы приобрели правильный светодиод, то и яркости Вам хватит.

к оглавлению ↑

Как различить светодиоды 3 Вт и 1 Вт


При включении чипов на полную мощность Вы вряд ли сможете отличить  1 Вт и 3 Вт по свету. Глаз не воспримет слишком яркое свечение.

Можно использовать черную коробку, по отдельности включать светодиоды и смотреть, какой образец даст больший световой эффект. Вместо коробки можно использовать черный лист. Это пример, но смысл понятен, думаю.

Если у Вас есть два диода, не понятного происхождения, то определить какой из них 3 Вт, а какой 1 Вт можно следующим способом: подключаем оба к источнику питания и подаем на них 3,5 В. При этом начальное значение тока должны быть в пределах 350мА. Посмотрим на графическую зависимость яркости от тока.

Зависимости светодиодов 1 и 3 Вт от тока

При увеличении начального напряжения в 3,5 В яркость 1 Вт диода еще немного увеличится и практически остановится, если дальше повышать напряжение (ток). В случае, если у Вас 3 Вт диод, то при увеличении напряжения от 3,5 В ток будет расти, а согласно графику, приведенному выше, мы видим, что яркость будет постепенно увеличиваться до момента, пока ток не достигнет 700 мА.

График зависимости тока от напряжения 1 и 3 Вт светодиодов

Т.е. визуально мы можем определить любой светодиод 1 Вт или 3 Вт если подав на него ток 350 мА будем постепенно увеличивать его. Увеличение яркости от 350 мА говорит о том, что перед нами 3 Вт диод. Незначительное увеличение яркости от 350 до 700 мА говорит о том, что перед нами 1 Вт диод.

Другой способ определить где 3 Вт или 1 Вт мощный светодиод - нагрев. Здесь простая физика. При тех же 350 мА 1 Вт светодиод будет нагреваться быстро. И в руке его держать Вы не сможете. 3 Вт же светодиод при том же токе можно достаточно долго держать в руке без заметных неприятных ощущений. Естественно, что это побочный способ определения где какой диод. Но имеет право на существование.

Ну и последний способ - отличить светодиоды по размеру кристалла. Чтобы наверняка это делать, стоит приобрести USB микроскоп. Это бюджетный вариант и достаточно качественный, с необходимыми гаджетами. Здесь можно посмотреть много микроскопов различной ценовой категории. Вообще USB микроскоп интересная штуковина и пригодится дома не один раз. Далее используя калибровочную линейку и предустановленную программу можно легко замерить размеры кристалла. С ним мы точно можем сказать, какой размер кристалла установлен. Однако и этот способ не даст нам точного понятия где какой диод. Но беря во внимание, что чем больше кристалл, тем больше мощность - соответственно можно сделать вывод для себя.

Мощные диоды 1 Вт имеют размеры 30х30mil. Кристаллы в 3 Вт диодах - 45х45mil. Это, конечно идеальные размеры.

Если у Вас нет микроскопа, а хочется узнать размеры, то можно воспользоваться подручными средствами. Подадим на светодиоды очень маленький ток. Кристаллы начнут еле-еле светиться.

Свечение кристаллов

Слева мы видим, что размер кристалла на порядок больше. Именно этот светодиод был приобретен на Aliexpress. Тот образец, что был приобретен в офф-лайн магазине явно 1 Вт, не смотря на то, что продавался с заявленной мощностью - 3Вт. В принципе, мне хватило одного взгляда на кристалл через микроскоп и понять где какой диод будет. Но для себя любимого я проверил свечение по первому способу (увеличение тока) и визуальный вывод был подтвержден.

Ну вот и все. Вот такими нехитрыми способами теперь Вы можете спокойно проверить, сравнить и различить 3 Вт мощные светодиоды от 1 Вт. Но, чтобы этим не заниматься постоянно, стоит приобретать светодиодную продукцию в проверенных магазинах и площадках.

к оглавлению ↑

Видео по измерению кристаллов для отличия 1 и 3 Вт светодиодов


leds-test.ru

Как узнать напряжение светодиода? - РАДИОСХЕМЫ

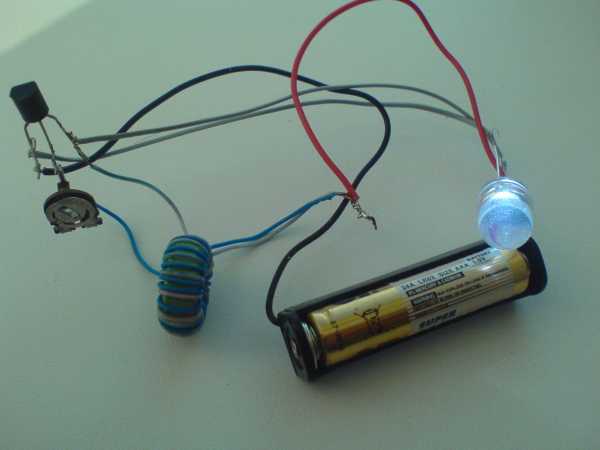

Простая схема для проверки рабочего напряжения LED приборов. Как и у любого диода, у светодиода есть некоторая барьерная точка, до которой сопротивление диода велико. Но, после достижения напряжением этой точки диод (и светодиод) открывается, - диод проявляет свои свойства односторонней проводимости, а светодиод начинает светиться. Дальнейшее повышение напряжения приводит только к резкому снижению сопротивления диода. Напряжение на нем повышается несильно, но ток возрастает стремительно. Фактически, светодиод стремится стабилизировать напряжение источника на уровне своего барьерного напряжения. Можно сказать, что начинается «борьба» между источником напряжения и светодиодом. При напряжении источника 4,5V и напряжении падения на светодиоде 1,5V идет борьба за 3V. И, при свежей «батарейке», в проигрыше часто оказывается светодиод. Ток через него превышает допустимое значение, и он перегорает. Именно поэтому, в схемах на светодиодах всегда последовательно светодиоду включен токоограничительный резистор. Этот резистор нужен, чтобы на нем «повисли» эти «спорные», в данном случае, 3V, и каждый остался при своем. Так как же измерить «на какое напряжение» светодиод? Если есть мультиметр (или другой вольтметр) можно собрать схему, показанную на рисунке:

Поскольку, сейчас часто встречаются светодиоды на 6 или 7V желательно взять «батарейку» с напряжением 12В и выше. Подключить к ней, через токоограничительный резистор, сопротивлением, например, 1К, светодиод, так чтобы он светился, и измерить на нем напряжение. То, что покажет мультиметр и будет тем самым напряжением, «на которое» этот светодиод. Можно обойтись и без мультиметра, если есть сетевой источник с переключаемым выходным напряжением (например, универсальный сетевой адаптер с выходными напряжениями 1,5V, 3V, 4,5V, 6V, 9V, 12V). Подключаете к нему светодиод через токоограничительный резистор и повышаете напряжение от минимального до тех пор, пока светодиод не загорится. Это и будет, примерно, то напряжение «на которое» этот светодиод.

radioskot.ru

Как определить мощность светодиода – Как определить мощность светодиода: способы, примеры рассчета

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
