Электропроводка в деревянном доме

Требования ПУЭ

Правила Устройства Электроустановок (ПУЭ) главный документ для любого электрика. Проектировщики тоже чтут его и соблюдают.

Написано в Правилах следующее:

«электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять; за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах; за потолками и в перегородках из негорючих материалов* — в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.»

Найти упоминаний о дереве в правилах не получится. Там другая формулировка – горючие материалы. И для этих материалов правила оставляют только два варианта проводки. Открытая проводка или скрытая в металлических трубах.

ПУЭ, пункт 2.1.4.

1. Открытая электропроводка — проложенная по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т.п.

При открытой электропроводке применяются следующие способы прокладки проводов и кабелей: непосредственно по поверхности стен, потолков и т. п., на струнах, тросах, роликах, изоляторах, в трубах, коробах, гибких металлических рукавах, на лотках, в электротехнических плинтусах и наличниках, свободной подвеской и т. п.

Открытая электропроводка может быть стационарной, передвижной и переносной.

2. Скрытая электропроводка — проложенная внутри конструктивных элементов зданий и сооружений (в стенах, полах, фундаментах, перекрытиях), а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т. п.

При скрытой электропроводке применяются следующие способы прокладки проводов и кабелей: в трубах, гибких металлических рукавах, коробах, замкнутых каналах и пустотах строительных конструкций, в заштукатуриваемых бороздах, под штукатуркой, а также замоноличиванием в строительные конструкции при их изготовлении.

Открытая проводка

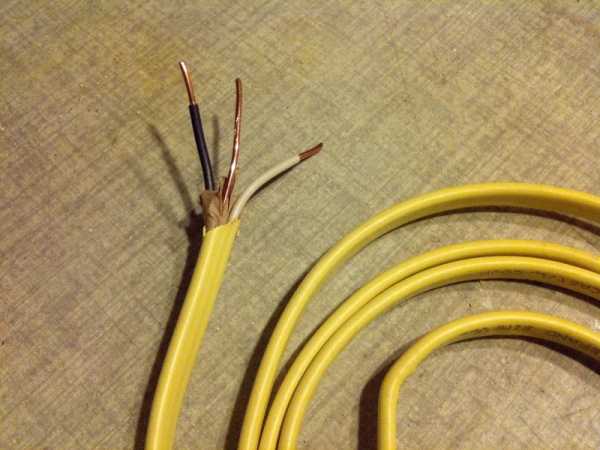

Допускается монтаж на стены кабеля в тройной изоляции NYM или кабеля не распространяющего горение. В маркировке таких материалов есть приписка «нг» (пример кабель ВВГнг). Другой тип кабеля монтируется на подкладку из негорючих материалов, выступающих от края изоляции на расстояние не менее 10 мм.

Наиболее распространенные варианты монтажа:

  • В металлической или пластиковой гофре. Не смотрится эстетично.
  • В плинтусах. Горизонтальные участки прокладываются без проблем. С вертикальными сложнее.

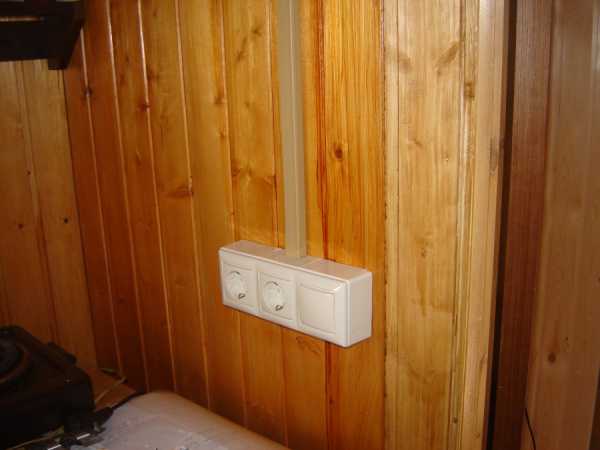

  • Декоративные кабельные тоннели (пластиковый короб с крышкой). Проблематичность – при усадке дома возможна деформация конструкции.

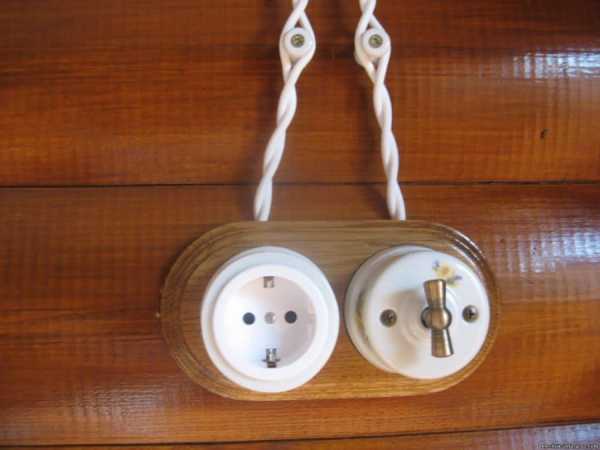

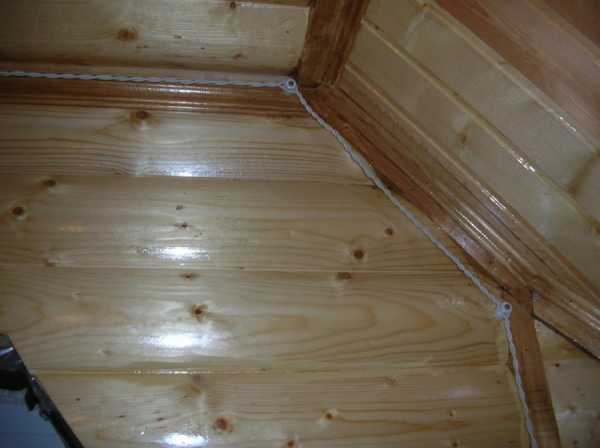

  • Проводка на фарфоровых изоляторах. При условии, что провод отстоит от стены на 10 мм, такой способ считается правильным.
  • Проводка по стене на скобах. Возможна при применении кабеля не распространяющего горение.

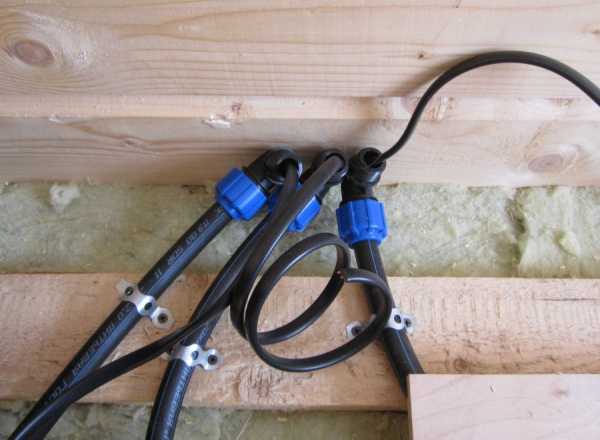

Скрытая проводка

Условия ПУЭ очень жёсткие. Проводка должна быть в металлической трубе. Распределительные коробки, коробки монтажные — металлические. С трубами соединены в единую конструкцию при помощи пайки, сварки или резьбовых соединений. Металлорукав трубой не считается. Пластиковая гофра тем более. Материал для трубы сталь или медь. Дороговизна меди компенсируется лёгкостью работы и малой толщиной стенки. Правилами её толщина оговаривается только для медного кабеля сечением более 2,5 квадратных миллиметров. Для большинства бытовых приборов такой толщины провода достаточно, если нет — рядом прокладывается другая линия.

Спорность

ПУЭ очень консервативный документ. Реальность такова, что безусловное соблюдение правил при строительстве деревянных домов встречается редко. Обоснованность нарушений подкрепляется и западными технологиями строительства. В США считается нормальным прокладка электропроводки внутри СИП-панелей, в массиве пенопласта. Труб и гофры не предусматривается. Скандинавы сверлят кабельные тоннели в бревне. В данном случае существует различный подход к пожарной безопасности.

Российский, а вернее еще советский вариант – должны использоваться негорючие материалы. Зарубежный, и более современный стандарт – должна работать автоматика.

Предохранители для дома

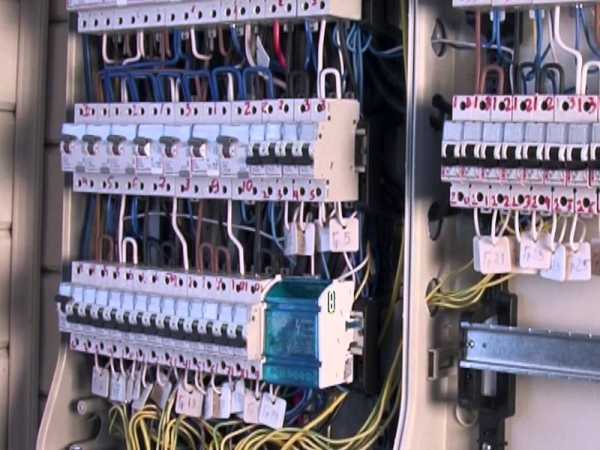

1. Автомат защиты от перегрузки. (MCBs). Принцип работы – увеличение мощности потребления связано с увеличением силы тока. При достижении определенных значений силы тока происходит отключение.

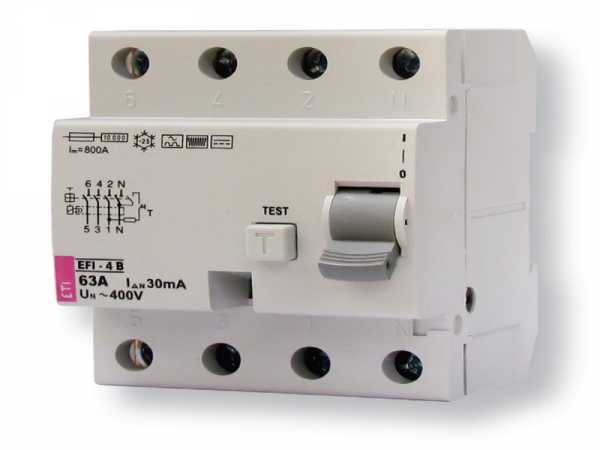

2. УЗО (RCCBs). Устройство защитного отключения. Выполняется сравнение входящих и выходящих значений по силе тока. Если есть разница — значит есть утечка. Разница в определенное число миллиампер отключает сеть.

3. Устройство Определения Дугового Пробоя (УОДП) в электрической цепи. (AFCIs) Это устройство в России мало известно, но в Канаде и других странах является обязательным уже лет 15-20. Определяет наличие пробоев изоляции и дугового искрения. Пусковые токи, искрение щеток двигателя игнорирует. Германская статистика утверждает, что это автомат позволяет снизить число жертв при пожаре в 2 раза. Вернее на 58%.

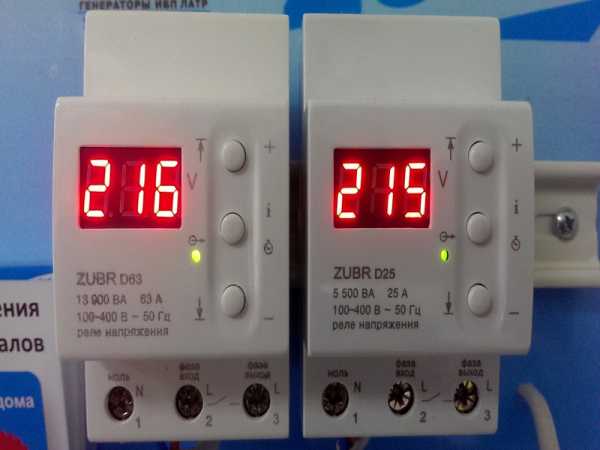

4. Не помешает реле напряжений. Отключает электропитание при достижении заданных параметров по вольтажу. Это страховка от ситуации, когда вместо 220 вольт в сети появляется 380.

5. По отечественной статистике только в 20 процентах случаев причиной пожара является неисправность электробытовых приборов. Статистика объединяет в одну категорию и проводку и электроприборы. Доля проводки в данном случае неизвестна.

6. В Северной Америке в деревянных домах применяют для проводки кабель Romex. Его специфика – один из проводов (земля RE) практически без изоляции. В случае нарушения изоляции пробой идет на «землю». После этого сразу срабатывает УЗО.

7. Заземление в доме должно быть обязательно. В России это сделано не всегда.

8. Существенная деталь – наличие пожарной системы безопасности. Логика российских правил – горение открытой проводки можно увидеть, а скрытой – нет. Логика современная – датчик дыма выдаст сигнал, а далее должна сработать система пожаротушения.

9. Есть система страхования и наличие страховки в странах Западной Европы обязательно.

Проверенные отечественные меры

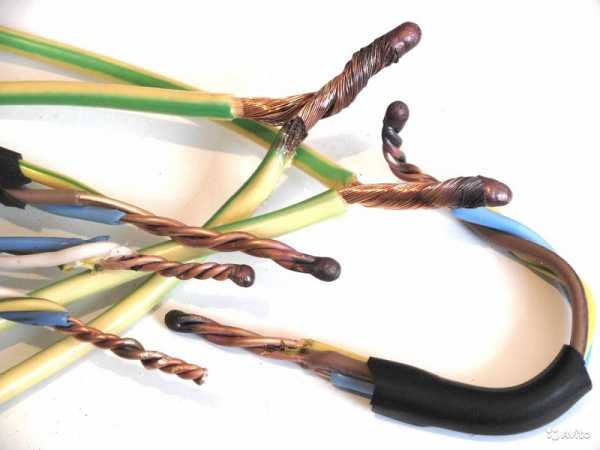

  • Никакие иностранные клеммники и другие способы монтажа проводов не смогут быть лучше пропаянной скрутки.
  • Отечественный медный кабель является действительно медным.
  • Сечение отечественного кабеля соответствует заявленным параметрам. Этот пункт нынче спорный. Увы, не всегда.

Итог

Специфику электропроводки в деревянном доме определяют два фактора – горючесть материала и усадка дома. Слов «архитектура, дизайн, эстетика» в ПУЭ нет.

Как сделать электропроводку в деревянном доме – дело заказчика. Подрядчики могут сделать любую. Могут по правилам, могут и с нарушениями. Выбор для заказчика не очень лёгкий и сделать его будет надо на стадии проектирования.


keilstroy.ru

Монтаж электропроводки в деревянном доме

ХХI век — столетие синтетических материалов. Большинство окружающих нас вещей, строений, предметов быта и, даже, наша пища — это созданные искусственно вещества, которые обладают множеством полезных качеств, кроме одного. Все они чужды человеческому организму. Нельзя говорить о прямом вреде для человека, но и о значительной пользе тоже говорить не строит.

В процессе эволюции человеческий организм, как одна из самых сложных систем, формировался в окружении естественных материалов. Поэтому и жить он должен в природной среде. Никто, естественно, не призывает уподобиться Робинзону. Но создать свой экологически чистый уголок в виде деревянного дома или дачи — оптимальный выход для организации своей жизни в соответствии с требованиями души и тела.

В данной статье рассмотрим, как должна монтироваться скрытая электропроводка в деревянном доме по всем нормам и правилам.

Но конструкции деревянных домов отличаются одним неприятным свойством — они горят. Возгорание может начаться от неправильно построенной печи или печной трубы, но, гораздо чаще, это происходит в результате неполадок в электропроводке. Как бы ни хотел человек приблизиться к природе, без электричества в современном мире обойтись нельзя.

Времена, когда электропроводка в деревянном доме имела вид толстого черного провода, намотанного на вбитые в стену керамические изоляторы, давно миновали. Современная проводка должна соответствовать определенным техническим параметрам, в то же время быть незаметной и доступной для проведения профилактических, ремонтных и измерительных работ.

Чаще всего в сводках о пожарах в деревянных домах, где уничтожается имущество, калечатся и гибнут люди, о причине возникновения возгорания написано, что возникло оно в результате короткого замыкания. Но очень редко упоминают, что причиной этого пресловутого «короткого замыкания» являются иные факторы, среди которых наиболее распространенные — неграмотный монтаж электропроводки в деревянном доме, стремление сэкономить на важных узлах и деталях, элементарная халатность и разгильдяйство. Гораздо проще списать все на короткое замыкание. Термин технический, и чьей-то прямой вины не предусматривает.

От чего же возникает короткое замыкание? В первую очередь это пробой изоляции. Он может появиться вследствие механического повреждения внешнего слоя провода при закреплении магистрали в стене, перегрева сети при превышении допустимых нагрузок или иных причин, которые вызваны человеческим фактором. Короткое замыкание сопровождается очень быстрым, почти мгновенным высвобождением огромного количества тепловой энергии. При котором воспламеняются сами провода и часть изоляции.

Единственно, чем угрожает такой процесс, это срабатывание автоматических предохранителей и прекращение подачи электричества в домашнюю сеть. Гораздо хуже, если в зоне действия повышенной температуры находятся деревянные или пластмассовые элементы конструкции дома. Пожар в таком случае неизбежен.

Как же правильно рассчитать и смонтировать внутреннюю скрытую проводку в деревянном доме, без риска возникновения непредвиденных ситуаций? Для этого существует специальный документ — «Правила устройства электроустановок». Не следует относиться к нему с пренебрежением, как к очередной бюрократической выдумке. Как и воинский устав, большинство правил техники безопасности написаны кровью. Каждое ограничение возникло не только в результате расчетов инженеров, но и вследствие конкретных несчастных случаев.

Одним из требований к таким работам является то что скрытая электропроводка в деревянном доме должна выполняться с применением проводов, покрытых негорючей изоляцией. Одними из таких являются провода марок ВВГнг (А), ВВГнг LS, РКГМ или NYM.

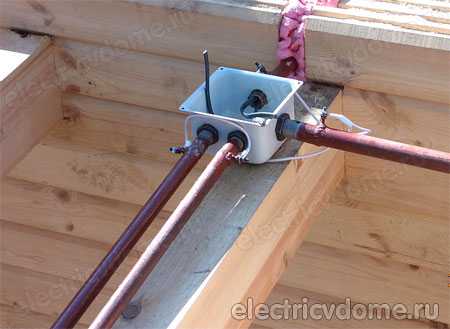

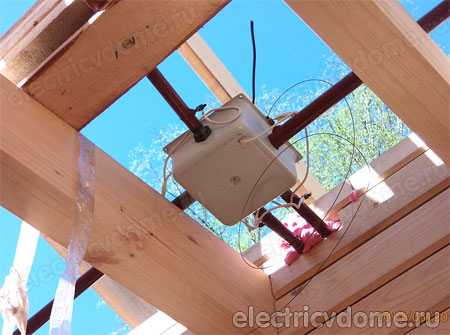

Провода прокладываются внутри металлических трубчатых каналов, надежно соединенных между собой способом сварки или болтовыми креплениями с электрической проводимостью. Трубчатый контур в обязательном порядке заземляется, во избежание возникновения искрения или пробоя.

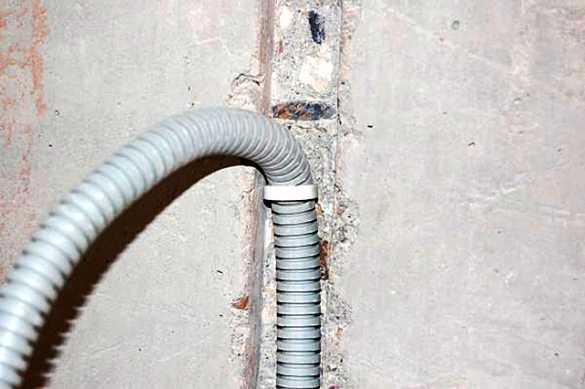

Использование гофрированных труб из пластика или металла в деревянных строениях не допускается, если они надежно не изолированы от контакта с горючими материалами слоем негорючих веществ низкой теплопроводности. Обработка дерева негорючей пропиткой такой защитой не является, так, как при высоких температурах электрической дуги замыкания сдерживающего эффекта не оказывает.

Как нельзя делать проводку в деревянном доме

При монтаже электролиний в домах из дерева многие электрики, особенно непрофессиональные, допускают наиболее распространенную, поэтому и самую опасную ошибку — монтируют провод непосредственно на деревянную конструкцию, да еще и прикрывают магистраль деревянными же отделочными материалами.

Излишняя надежда на прочность изоляции провода оборачивается пожаром спустя несколько лет эксплуатации. Внутри деревянных каналов происходит много процессов, которые предусмотреть нельзя.

Температурные перепады, изменение влажности, накопления пыли, деформации вызывают микроповреждения изоляционных материалов даже самого высокого качества. При достаточно высоких нагрузках, например, когда включено освещение во всех комнатах, работают телевизор, холодильник, да еще и хлебопечка или мультиварка, возможен пробой между параллельно идущими проводниками. Если они ничем не отгорожены от деревянного основания, электропроводка в деревянном доме загорается — пожар неизбежен.

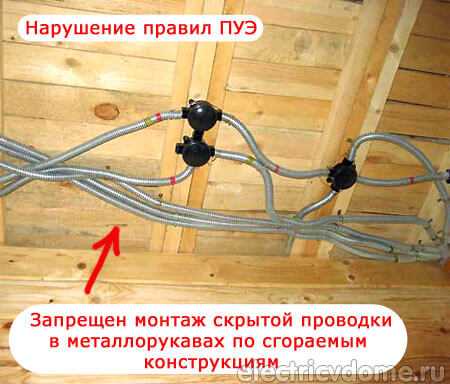

На чтобы хотелось обратить внимание: При монтаже скрытой электропроводки в деревянном доме запрещено прокладывать кабель непосредственно по деревянным основаниям, а также выполнять прокладку с использованием гофрированных труб (гофра), металлорукавов и пластиковых коробах. Это является нарушением «Правил Устройства Электроустановок» 7.1.38.

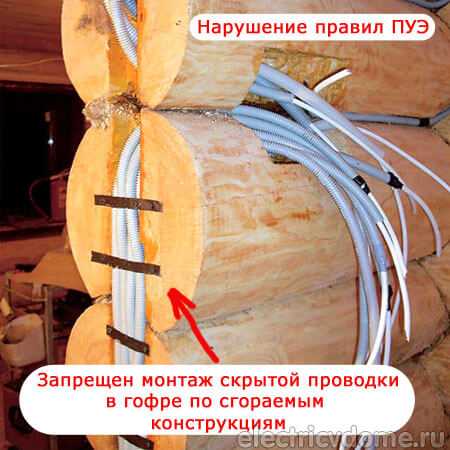

Использование пластиковых гладких или гофрированных труб опасно по причине возможности повреждения их грызунами. Как показывает практика — современные мыши и крысы очень любят полакомиться изоляцией проводов, да и самыми трубами. Скопление древесной пыли в коробах и каналах приводит к очень быстрому возгоранию и распространению огня по всему дому.

Опасность состоит в том, что пламя распространяется внутри стен. Потушить его обычными пожарными средствами практически невозможно, даже если оно обнаружено на начальном этапе.

Монтаж электропроводки в деревянном доме, особенно при его небрежном исполнении, часто сопровождается микроскопическими повреждениями изоляции, которые при нагревании могут служить причиной замыкания. Температура дуги, возникающей при закорачивании проводников, достигает 5000 °С.

Пластиковые короба и гофрированные рукава такой температуры не выдерживают и прогорают, давая доступ пламени к деревянным конструкциям. Даже пропитанное специальными веществами дерево при нагревании до такой степени воспламеняется.

Не защищают от столь высокой температуры и стальные гофрированные рукава. Их стенки очень тонкие и не рассчитаны на столь высокий уровень нагрева. Одной из характеристик защитных каналов для прокладки электропроводки является локализационная способность — свойство выдержать процесс короткого замыкания без прогорания на протяжении того времени, которое необходимо для самозатухания дуги.

Достаточным уровнем этого параметра обладают только стальные короба и трубы. Именно они и являются единственно возможными элементами для прокладки скрытых электросетей в деревянных строениях.

Металлические трубы очень технологичны для установки каналов прохождения электрокабеля. Помимо возможности нарезания их на куски требуемой длины, их можно соединять различными способами: сваркой, пайкой, резьбовыми муфтами, тройниками и т.д. Устойчивость труб к коррозии можно увеличить, покрасив ее защитной краской.

Стоимость стальных труб сравнительна со стоимостью гофрированного рукава хорошего качества. Медные трубы несколько дороже, но они проще в монтаже и практически не подвержены атмосферным воздействиям.

Как правильно выполнить монтаж скрытой электропроводки в деревянном доме

Существует много способов монтажа скрытой электропроводки в деревянных домах, но только несколько из них являются правильными. Первое правило, которым необходимо руководствоваться при проектировании и монтаже, — максимальное соответствие требованиям пожарной безопасности.

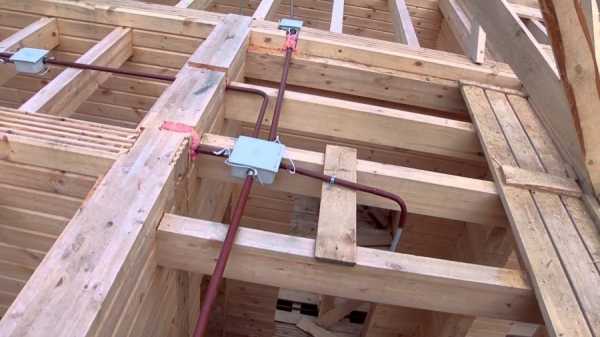

Скрытая электропроводка в деревянном доме должна прокладываться в негорючих материалах обладающих локализационной способностью.

Эстетические и дизайнерские соображения должны отступить на второй план. Это же касается и стоимости проведения работ. При возможном пожаре убытки будут значительно больше, чем затраты на качественную проводку электросетей.

Как уже говорилось выше, самым качественным материалом для прокладки кабелей и проводов в скрытых полостях и пустотах за облицовкой стен или потолков являются металлические трубы и стальные короба. Если же используются ПВХ –нг (не поддерживающие горение) материалы в виде гофротрубы или монтажных коробок, то они со всех сторон должны быть защищены прокладками из несгораемых материалов, слабо проводящих тепло.

В качестве таких изоляционных прокладок могут использоваться алебастр, цементная штукатурка, бетон. Толщина слоя определяется расчетной мощностью проводки.

Но самым надежным способом обезопасить дом от возникновения пожара при неисправностях в электропроводке является монтаж с использованием стальных или медных труб и коробов. Медные трубы гораздо технологичнее — их можно изгибать в любом направлении без применения сложных специальных инструментов, что особенно актуально при прокладке проводки сложной разветвленной схемы.

Использование стальных труб несколько сложнее и требует определенной квалификации монтажников. Особенно это касается работ по замене отдельных участков электропроводки. Острые края металлических коробов при протяжке могут повредить изоляцию. Поэтому эти операции производятся с применением специальных инструментов. Применения дополнительных инструментов требует и процедура нарезания резьбы при необходимости соединения участков или закрепления коробок.

Электрика в деревянном доме — выбираем трассу электропроводки

Выбор и разметка трассы прокладки электрических кабельных линий должны производиться в строгом соответствии требований ПУЭ. Количество поворотов и изгибов должно быть минимальным. Если протяжка кабеля затруднена, вследствие особенностей архитектуры здания или наличия коммуникаций в стенах, то в сложных местах устанавливаются специальные металлические распаечные коробки (стальные или медные). Их количество не регламентируется, но и не должно быть излишним. Каждое соединение, даже выполненное по всем правилам, это лишнее звено, вносящее в систему неопределенность и ослабляющее общую стойкость цепи.

Их установка тоже должна соответствовать определенным правилам, например, коробки категорически запрещается закрывать декоративными панелями, перекрытиями или иными элементами, утрудняющим доступ при обслуживании, контроле или проведении измерений.

Глубина установки трубопроводов для электропроводки должна выбираться так, чтобы не нарушались несущие характеристики и прочность деревянных стен и перекрытий. Количество и расположение изгибов, распаечных коробок и прочих элементов рассчитывается так, чтобы при необходимости можно было заменить провод на участке электросети без необходимости повреждения или разборки деревянных конструкций.

Диаметр металлической трубы и толщина ее стенок выбирается исходя из свойств кабеля. Кабель, проложенный в трубе должен занимать не более 40% ее внутреннего сечения и с легкостью протягиваться на всю длину участка. Кроме того прокладывать в каждой трубе допускается не по одному кабелю, а несколько. При этом их суммарное сечение также не должно превышать 40 % от диаметра трубы. Сечение кабеля определяется по наружному диаметру, включая изоляцию.

При монтаже скрытой электропроводки в деревянных домах с использованием металлических труб, толщина стенки труб должна выбираться исходя из сечения жил кабеля (провода), который проходит в этой трубе.

Сечение жил проводов, мм2  Труба с толщиной стенки не менее, мм
 Алюминиевые провода   Медные провода
 4  2,5  не нормируется
 6  —  2,5
 10  4  2,8
 от 16 — до 25  от 6 — до 10  3,2
 от 35 — до 50  16  3,5
 70  от 25 — до 35  4

Перед операцией протягивания кабеля обязательно производится замер сопротивления изоляции. Это делается для определения соответствия провода техническим условиям проектной документации и с целью проверки состояния кабеля. Проверка показывает, не была ли нарушена изоляция при транспортировке, хранении или подготовке к работе.

Сам процесс протягивания кабеля происходит с применением специальных торцевых втулок из пластика, которые защищают изоляцию от повреждения об острые края труб или коробов. После протяжки изоляция замеряется еще раз, чтобы исключить возможность подключения поврежденного в процессе работы проводника.

В деревянных домах используются только провода со специальной маркировкой. Их изоляция не воспламеняется даже при очень высоких температурах.

Проводка в деревянном доме — какой провод выбрать для прокладки в трубах

После составления схемы проводки и разметки всех узлов разводки, необходимо определить, какой именно провод использовать в монтаже. Для деревянных конструкций созданы специальные провода под маркировкой ВВГнг (А) и ВВГнг-П (А). Это медные провода с цельными жилами, которых может быть до пяти.

Изоляция провода двойная. Внутренний слой сделан из поливинилхлорида и изолирует каждую жилу отдельно, причем каждый провод окрашивается в другой цвет, что облегчает монтаж выключателей, осветительных и иных приборов. Внешняя часть кабеля покрывается специальной негорючей защитной изоляцией из композитного пластика. Она очень прочная и гибкая, позволяет без труда протягивать кабель значительной длины по трубе с помощью специального стального троса.

Такие провода эксплуатируются при диапазоне температур от -50 до +50 °С. Изоляция имеет очень высокие антикоррозионные свойства, не вступает в реакцию с химическими веществами и не деформируется при температурных перепадах. Свойства нераспространения горения соответствуют ГОСТ Р МЭК 60332-3-22.

Провода типа ВВГнг LS, ВВГнг-П LS по своим качествам не уступают предыдущим модификациям кабелей, но, дополнительно к ним, при нагревании не выделяют вредных непрозрачных веществ и ядовитого хлористого водорода. На это указывает индекс LS.

Соответствующий ГОСТ 22483 кабель NYM тоже создан на базе медных жил, но обладает тройной изоляцией. Жилы изолируются разноцветным поливинилхлоридом отдельно, затем все вместе полиолефиновым композитным материалом и заключаются в оболочку из негорючего поливинилхлорида. Такой кабель может иметь до пяти жил. Он производится по немецкой современной технологии, известной как VDE.

Размещение розеток и выключателей

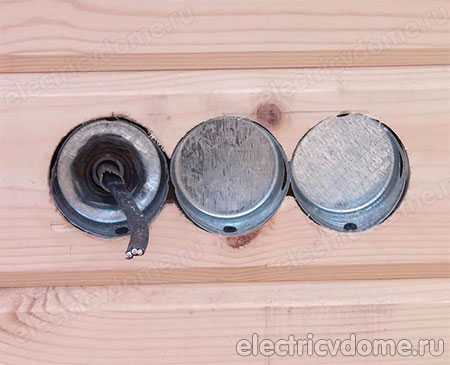

Скрытая электропроводка в деревянном доме не обходится без установки розеток и выключателей. В местах установки розеток и выключателей необходимо с помощью специальных инструментов высверлить гнезда под установку металлических коробок, где и закрепляются приборы. Эти коробки, так же, как и монтажные, протяжные и распаечные устанавливаются по специальной технологии.

Она предусматривает выполнение нескольких обязательных операций, которые должны обеспечить надежное соединение трубы и коробки в единое целое, чтобы зафиксировать надежный контакт между всеми элементами.

Контакт необходим для заземления всей конструкции. Если монтаж электропроводки в деревянном доме обеспечил непрерывность цепи всей металлической конструкции, то достаточно выполнить заземление только на распределительном щите. В случае возможных разрывов, необходима установка дополнительного заземляющего провода, который соединяется способом пайки с каждой коробкой и трубой. Заземление электрической сети в деревянном доме является очень важным элементом обеспечения пожарной и электрической безопасности, предохраняя от возможного искрения и перегрева элементов цепи.

Существует несколько вариантов крепления коробок к трубам. Самым надежным и качественным является пайка или сварка. Они обеспечивают максимально надежный контакт, защищены от коррозии и устойчивы к механическим воздействиям.

В случае применения медных труб, их концы, находящиеся в коробке, развальцовываются. Если трубы стальные — то соединение с коробкой происходит с помощью завинчивания гаек. В этом случае на концах трубы должны быть нарезана специальная резьба, а сами гайки после максимально плотного закручивания, должны быть зафиксированы и защищены от коррозии.

Распределительные и технологические коробки должны соответствовать классу защиты не ниже IP -54, что соответствует защите от проникновения промышленной и бытовой пыли внутрь объема и предохранению от попадания в коробку брызг воды.

Испытательные работы после монтажа проводки в деревянном доме

После окончания монтажа металлических труб и коробок будущей электросети производится замер заземления, который должен определить надежность соединения всех частей цепи. Все конструкционные элементы должны быть соединены в одну непрерывную цепь, обеспечивающую защиту на любом участке при подсоединении к шине с маркировкой «РЕ».

После окончания проверочных работ и устранения всех возможных недоделок, производятся работы по прокладке кабеля. Не будет лишним напоминание, что сопротивление изоляции каждого участка кабеля производится перед началом монтажа и после него. Длина кабеля должна выбираться так, чтобы в каждой монтажной коробке создавался определенный запас длины, который может потребоваться при изменении подключений.

В случае точного соответствия длины кабеля расстоянию между установочными коробками, если требуется подключить иной прибор, выключатель или произвести иные работы, нужно менять кабель на всей длине участка. Процесс довольно трудоемкий, да и стоимость качественного кабеля довольно высока.

Используются в прокладке сетей деревянного дома только трехжильные или пятижильные кабеля с обязательным заземлением. Электрический ток — вещь хотя и привычная, но очень опасная. Эксплуатация сети без заземления противоречит не только правилам техники безопасности, но и элементарному здравому смыслу.

Похожие материалы на сайте:

Понравилась статья — сохрани на стену!

electricvdome.ru

120 фото реализации работ различной сложности

Большинство возводимых домов не могут похвастаться экологичностью используемых в их строении материалов.  Для внутренней отделки все чаще применяют химию и синтетику.

Несмотря на доступность и распространённость искусственных материалов, все больше собственников предпочитают возводить дома из дерева. Такие постройки привлекательны снаружи, уютны внутри, а главное — экологичны!

Решив построить деревянный дом, будущие хозяева неизбежно столкнутся с трудностью: каковы правила для прокладывания проводки в деревянном доме?

Как известно, древесина — легко возгораемый, пожароопасный материал. В целях безопасности, следует придерживаться правил устройства электроустановок, особенно если вы не профессионал.


Краткое содержимое статьи:

Как не следует делать

Проблемы часто возникают из-за нарушений инструкций относительно того как проводить проводку. Все технологии и методы, актуальные для прокладки электричества в каменных или бетонных стенах, не подходят для деревянных строений. Крепить незащищенный кабель на брус или вагонку категорически нельзя!

Основную магистраль не зашивают и не прячут под легко воспламеняемыми элементами интерьера. Домашняя электросеть не должна подвергаться перенапряжению. Защитную изоляцию следует оберегать от воздействий влаги, пара, пыли и деформации кабеля.

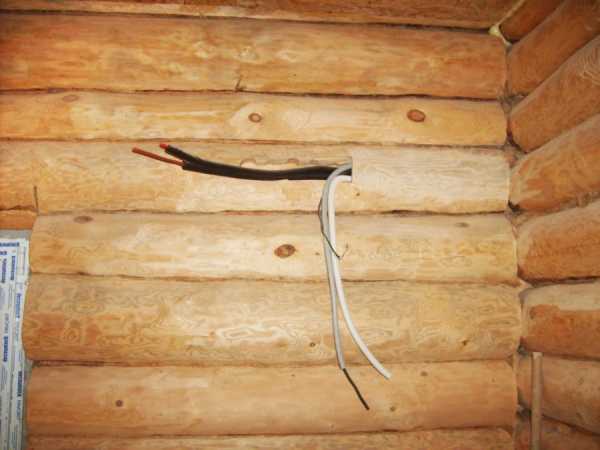

Согласно ПУЭ 7.1.38 категорически запрещена укладка проводов внутри деревянных оснований. Этот запрет касается и кабелей, уложенных в гофро-, металлорукава и короба.

Мышь может с легкость перегрызть провод, и поврежденная внутри стен проводка, неизбежно приведет к пожару. Из практики: даже небольшой очаг огня крайне тяжело подается тушению.

Выбираем тип проводки

Существуют следующие типы проводки в деревянном доме:

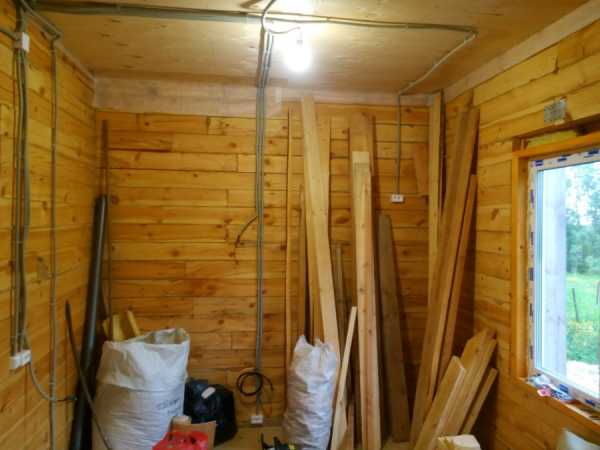

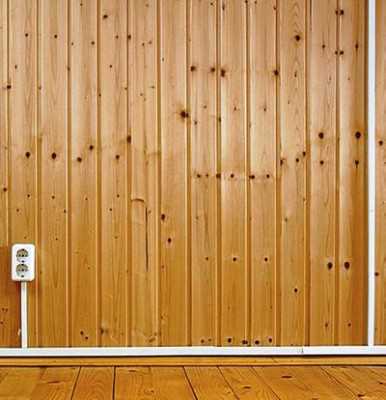

Открытая. Данный вариант подразумевает прокладку проводов в специальных защитных каналах. Он имеет ряд преимуществ. Быстрый доступ к проводке. Лучшее охлаждение уложенных проводов. Есть возможность укладки новой линии. Данный способ предпочтителен больше для ровных стен. Прокладывать такие, хоть и декоративные короба, на стены из бруса будет как минимум не уместно.

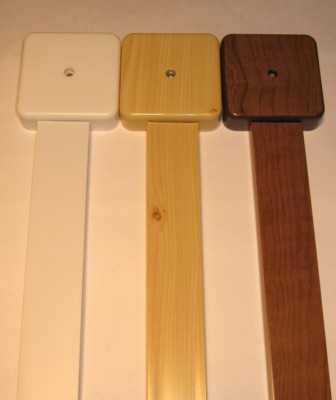

Обратите внимание! Защитные кабель-каналы доступны не только в белом цвете, но и в окрасе под дерево.

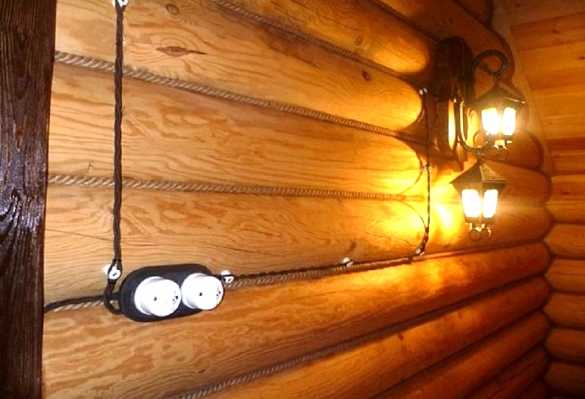

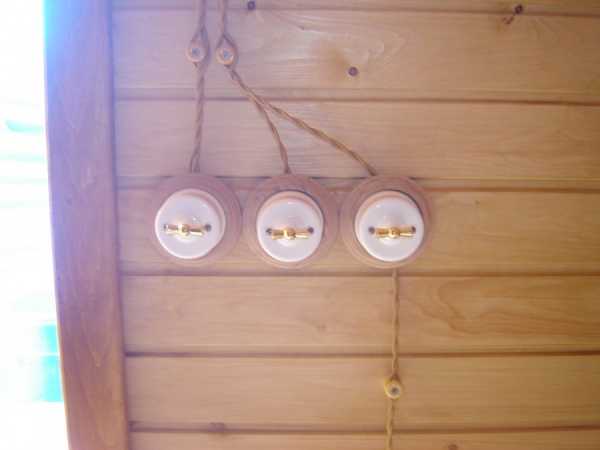

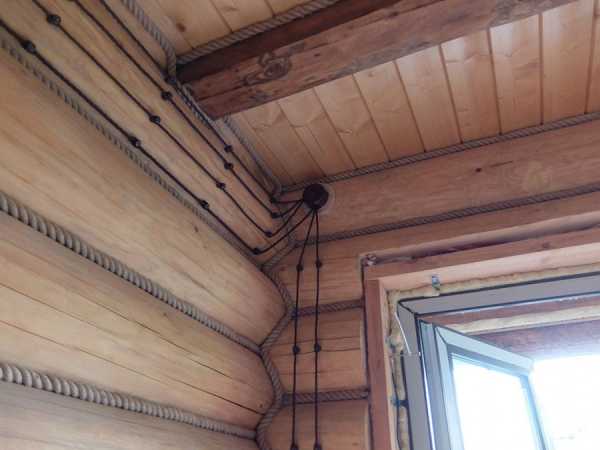

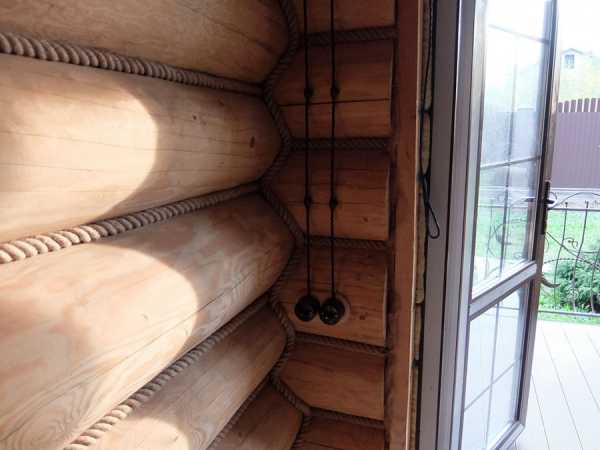

На изоляторах. Принцип монтажа достаточно прост. Вначале устанавливают керамические изоляторы. После проводят монтаж самой проводки. Отличный вариант, если планируется дизайн под ретро.

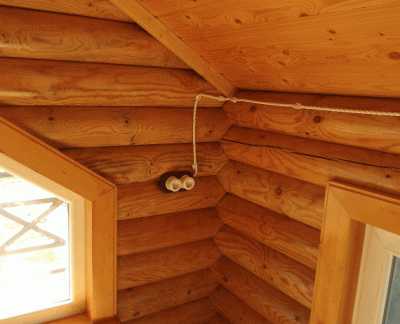

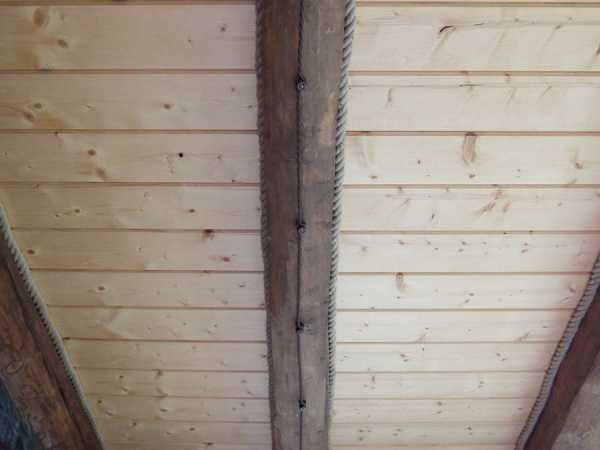

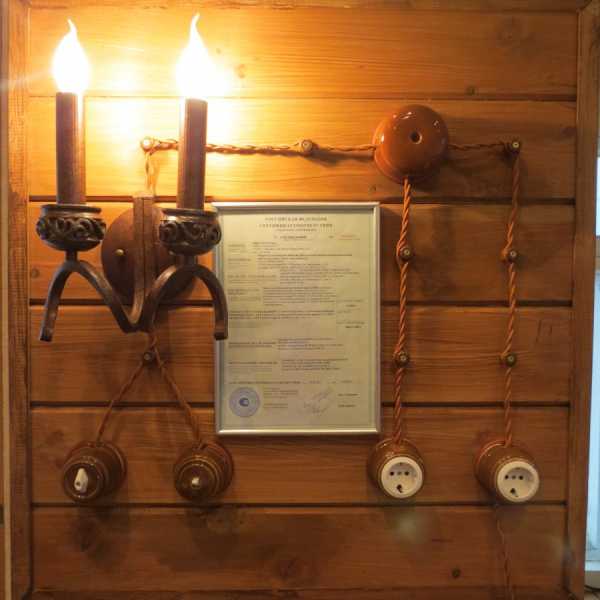

Для ретро проводки можно подобрать специальные провода нужного цвета и фактуры. Чтобы по достоинству оценить вновь возрождающийся стиль, обратите внимание на фото ретро проводки в деревянном доме.

Скрытая. Преимущество открытого способа — возможность осуществления монтажа по завершении отделочных работ. Скрытая проводка укладывается на стадии строительства.

Проводку помещают в металлические гофрорукава и трубы.

Вся разводка скрыта. По своим характеристикам считается более надежным вариантом. Среди минусов — высокая стоимость работ и более сложный монтаж.

На выбор вида монтажа влияют два фактора: цена вопроса и дизайн.

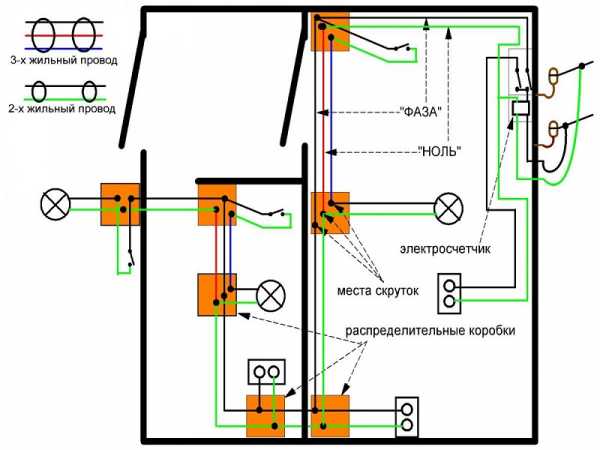

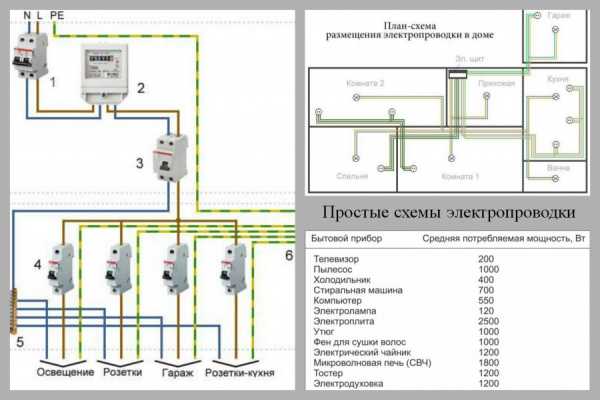

Составляем схему проводки

Составляя схему разведения проводки в деревянном доме, необходимо придерживаться требований ГОСТа.



Ключевые моменты схемы — электроузлы — счётчик, розетки, выключатели и распределительные коробки. Во время составления схемы все перечисленные точки размещают в местах быстрого доступа. Это упростит дальнейшую эксплуатацию и ремонт.

Выключатели располагают зависимо от потребностей и предпочтений, строгих требований к размещению данных точек нет. Универсальное решение — один метр от пола. Такое размещение удобно большинству людей.

Розетки располагают в максимальной близости к электроприборам. Так минимизируется потребность в удлинителях. Высота монтажа — от 250 мм до 400 мм от пола.

Количество розеток в помещении рассчитывают, исходя из квадратуры помещений. На каждые 4 квадратных метра — одна розетка. В прихожей — 1 розетка на каждые 10 квадратов. В кухне устанавливают розеток больше, чем в других комнатах.

Линии электросетей располагают строго по вертикали и горизонтали.  Допускается верхняя и нижняя разводка сетей. Независимо от выбранного варианта, расстояние от пола или потолка будет составлять 150 мм. Все кабеля сводят и соединяют в распределительные коробки.

Ввод силового кабеля

Еще один немаловажный аспект — ввод силового кабеля. Существует два варианта ввода.

Подземный. Более основательный и безопасный способ. Кабель надежно защищен от влияния внешних воздействий. Минимальная угроза механических повреждений. Глубина закладки силового кабеля в землю — 800 мм. Наземную часть маркируют предупреждающим знаком.

Кабель, проходящий под домом надежно защищен гильзой из прочного металла. Данный способ осуществляется на стадии стартовых строительных работ.

Воздушный. Применяют кабеля СИП. Они характеризуются прочной изоляцией, стойкой к погодным влияниям. Срок службы кабеля — до 30 лет. Согласно требованиям, силовой кабель не заводится в дом. От распределительного щитка в помещение пускают кабель ВВГнг, уложенный в гофрорукав. В месте ввода, в стене устанавливают гильзу (металлическую) для ввода кабеля.


Выбор материалов

Определяясь с вопросом какую проводку использовать, нужно учесть ряд особенностей будущего дома. Будет ли достаточно стандартных 220В, или потребуется 380В. Электроплита — если будет электрическая, потребуется как минимум 8,8 киловатт мощности.

Для вычисления необходимого сечения проводов используют расчётные таблицы. В деревянных домах применяют провода ВВГнг, ВВГнг-П, ВВГнг LS, ВВГнг-П LS и кабеля, изготовленные по немецкой технологии NYM. Это медные кабеля, имеющие цельные жилы, и как минимум, двойную изоляцию. Внешняя изоляция огнеупорная, гибкая и в то же время прочная. Температурный режим эксплуатации от -50 до +50 градусов.

Электрический счетчик подбирают по классу точности, но не менее второго класса. Доступны варианты с учетом разной тарификации. Стандартный однотарифный и экономный двухтарифный.

Розетки в большинстве случаев подбирают по дизайну и типу проводки. Предпочтительней выключатели и розетки с керамической основой, бронзовыми и латунными контактами.

Монтаж

Монтаж проводки можно произвести своими руками. План действий заключается в следующем:

Первый этап — монтаж кабелей проводки. Провода нарезают по количеству будущих розеток и выключателей с запасом в 200 мм на каждую точку. В зависимости от выбранного типа проводки, укладывают в кабель-каналы, внутренние системы прокладки проводов, крепятся на керамические изоляторы, закрепляются на скобы.

Второй этап — монтаж распределительных коробок.

Третий этап —монтаж выключателей, розеток. Наружную установку выключателей и розеток осуществляют через алюминиевые или асбестовые прокладки. Провода подключают с цветовым маркированием.

Четвертый этап — установка люстр и осветительных плафонов. Для деревянного дома идеально подойдут люстры и плафоны с металлическим основанием.

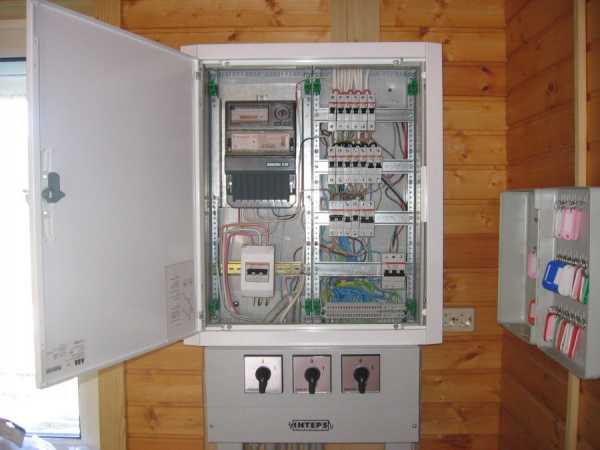

Пятый этап —монтаж электрощита. Электросчетчик монтируют в пластиковый или металлический щит. Лучше выбирать щит с небольшим запасом свободного места.  Контур заземления: оптимальный диаметр арматуры для контура —16 мм на 3000 мм длины. Сечение провода, отводимого от шины заземления должно соответствовать сечению кабеля ввода.

Монтаж скрытой проводки

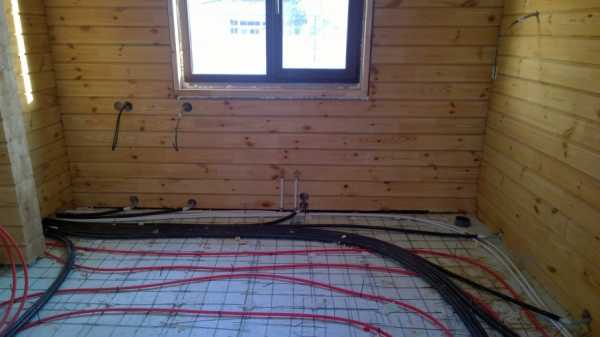

Более сложный процесс. Предварительно спрятанную в металлические рукава или трубы проводку, укладывают за стенами или под полом.

Важно минимизировать появление коррозии в местах пролегания проводки. Чтобы этого избежать, все конструкции прокрашивают стойкой краской.

Острые края обреза труб и рукавов, защищающих проводку, сглаживают. Как вариант — применение пластмассовых заглушек. Если в доме не планируется поддержание постоянного температурного режима, трубы монтируют под уклоном. Данный прием дает возможность конденсату стекать и испарятся.

Схему электропроводки с дополнительными пометками можно наклеить внутри распределительного щита – для памяти.

Выполненная по правилам электропроводка, станет безопасным и надежным источником энергии на долгие годы!


Фото проводки в деревянном доме

electrikmaster.ru

Электропроводка в деревянном доме: рекомендации опытных электриков

Удобства и коммуникации стали основной составляющей человеческой жизни. Такой комфорт трудно представить без электричества. Снабжение дома электрокоммуникациями не обходится без учета определенных правил. В этой статье мы подробно разберемся в вопросе, как прокладывается электропроводка в деревянном доме по схеме и требованиям.

Сегодня стали очень часто использовать для строительства частных домов именно древесину. Это выполняется не только со стороны эстетических соображений, а еще из-за натуральности сырья. Весьма трудоемким процессом в строительстве, является разводка коммуникаций, а именно электрификации жилища.

Действующие правила для разводки проводов

Обязательно соблюдайте осторожность — это требуется для любых работ с электроустановками.

Открытая электропроводка в плинтусах

  • Первым делом, мы выбираем провода. Учитывайте то, что завод электропроводки в дом будет выполняться по воздуху, а значит, необходимо такой кабель, чтобы выдержал наружные условия среды. Идеальный вариант для подобных целей — это кабель с медными жилами и плотным изоляционным слоем;
  • занесение проводника в дом осуществляется разными способами. Если вы планируете запустить электричество к основному щитку через деревянную стену, то предварительно кабель протягивают в резиновую толстостенную оболочку — это обеспечит надежность фиксации и убережет жилье от возгорания;
  • можно воспользоваться специальным гофрированным кабелем, обладающим устойчивостью к воспламенению;
  • обязательным условием считается установка автоматических выключателей на каждую точку мощных потребителей. Практикуются и другие защитные устройства;
  • Наконец добрались до непосредственной разводки проводки по дому, как ее выполнить смотрите в нашей предыдущей статье.

    Распределильтельные коробки и кабельканалы для открытой проводки

Правила монтажа электропроводки в деревянном доме

Важно! На момент монтажа электрики в дом руководствуйтесь тремя правилами: безопасность, пожаробезопасность и техника безопасности.

Известно, что удачным вариантом для разводки кабелей по деревянному типу строения, является именно открытая проводка. Обязательно, прокладывайте проводники в таких домах с хорошими изоляционными свойствами. Кабеля не должны создавать трение оголенных жил между собой. Если вы планируете ввод электропроводки в помещение с повышенной влажностью, используйте варианты, подходящие для наружных коммуникаций, так как они имеют более строгие свойства.

Прокладывая проводники от основного счетчика к потребителям не должно быть много соединений. Как правило, добиться целостности сети не так легко, поэтому на помощь приходят распределительные короба, которые обеспечивают надежную коммутацию электропроводов между собой.

В деревянных домах как никогда важно устройство контура заземления. Не забывайте перед окончанием прокладки проводов проверить ее функциональные особенности. При подключении сети к напряжению все источники должны работать. Плюс — отсутствие сверканий, искр и шипений проводников.

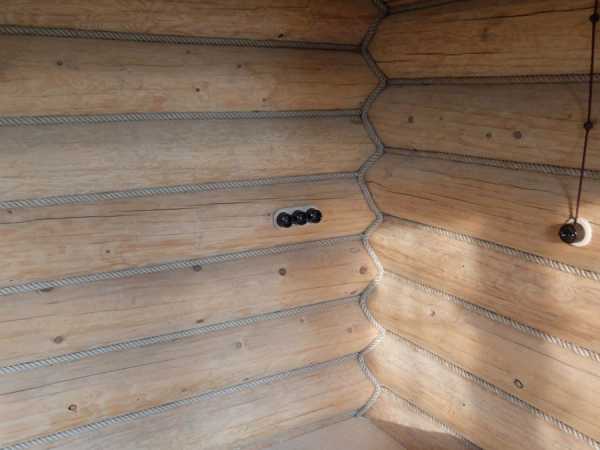

Электропроводка в деревянном доме скрученными кабелями.

Этапы монтажа электропроводки в деревянном доме

Важно перед выполнением монтажных работ все подготовить, обязательно наличие схемы размещения кабелей, как по всему помещению, так и в отдельных распределительных коробках.

Обратите внимание! Установка розеток и выключателей в древесине не рекомендуется, так как при нарушении контактов воспламенение неизбежно.

  1. Первым делом выполняем подвод основного кабеля, идущего от главного щитка. Чтобы его прокинуть, необходимо подготовить специальные короба, в которых будет сделать разводку удобнее всего. Помните длина кабеля должна быть вычислена верно, так как выполнять соединение токоведущих проводников из нескольких частей, кроме как в распределителе не рекомендуется.
  2. Беремся за подсоединение мощных потребителей (розеток и выключателей). В деревянном доме подобные установки крепятся саморезами прямо на поверхность стены. Благодаря чему монтаж не занимает массу времени и проводится легко.
  3. Формируем источник энергообеспечения, то есть щит. Для этого можно приобрести специальный металлический распределитель. В наше время практически не применяются пробки. Идеально установить автоматы или УЗО. Ведь часто возникает необходимость обесточить часть дома, например, для ремонтных целей.
  4. Когда все необходимые инструменты подключены в щитке, подсоединяем к нему шину заземления. Важно сделать защиту еще до начала разводки проводов по дому.

Важно! Выполнение работ по монтажу нужно выполнять последовательно, не пропуская даже мелочей.

Открытая электропроводка в деревянном доме

Тонкости распределения открытой проводки в деревянном доме

По сути, монтаж открытой проводки проводится двумя путями. В первом случае все кабеля пропускаются над напольным покрытием, а отводы к потребителям поднимаются кверху. Следующий вариант предусматривает установку проводников под потолком, отводя проводники вниз.

Выбрать одно из двух может хозяин самостоятельно: это зависит от разновидности проводки, а также от дизайна комнаты. Чтобы кабеля были менее заметны, принято тянуть их по границам дверных проемов. При монтаже входящего провода, его следует размещать над полом, а после поднимать к предполагаемым потребителям.

Провода современного типа, предназначенные для домашнего использования, имеют устойчивость к горению и воспламенению. Тем не менее не стоит исключать риск возникновения возгорания. Если ваши провода скрыты под слоем штукатурки — это абсолютно безопасно, а вот в домах деревянного типа, где хозяева попытались скрыть кабеля под подвесные потолки, они несут реальную угрозу.

Монтировать открытый тип электрической сети в доме необходимо с использованием соединительных клемм. Никаких иных способов соединения токоведущих проводов не должно использоваться. Даже самые надежные соединения не могут гарантировать нарушение контакта между стыком.

Рекомендация! Приобретайте современные пластиковые клеммы или самозажимные крепежи для проводов. Такие приспособления надежно изолируют оголенные жилы друг от друга.

Правильно выполненная электропроводка в деревянном доме

Какие провода выбрать для открытой проводки?

Надежность электричества в вашем доме зависит от того с какими намерениями вы подойдете к вопросу его выбора. Предлагаем определиться, каким моментам следует уделить внимание:

  • наличие маркировки — это важный элемент. Ее значения очень важны для создания сети;
  • на внешней оболочке кабеля производитель указывает ГОСТы и марку изготовления;
  • обратите внимание на отметку сечения кабеля. Некачественный или самодельный продукт таким значением не обладает;
  • ориентируйтесь на стоимость. Тут важно найти средний показатель, так как слишком низкие по цене, не обладают должными свойствами, а в дорогих не всегда есть необходимость;
  • фирма-производитель должна быть указана на оболочке.
    Также ее знает продавец. Если вы заметили провода китайского изготовления, — от них лучше сразу отказаться. Скорее всего, в этой конструкции использовались материалы, не отвечающие надежности.

Виды кабелей и их преимущества для проводки в деревянных домах

Провод ВВГ

Самый распространенный вариант, применяемый для прокладки в электрических сетях с присутствием распределительной коробки. Различается кабель по форме, может быть плоским прямоугольным либо круглым.

В бытовых условиях применяется ВВГ-кабель с сечением от 1,5 до 5 кв. мм. Также такой проводник отличается прочностью и устойчив разрыву. Работает в нормальном режиме при диапазоне температуры ±50 градусов.

Провод NYM

Производится провод по немецким стандартам. Помимо внешней изоляции, жилы окружены и специальным наполнителем, усиливающим качества кабеля. Токоведущие жилы сделаны из медного сплава чаще всего произведены многопроволочные варианты.


Данный проводник не устойчив к воздействию солнечных лучей и слишком быстро выходит из эксплуатации. Даже этот недостаток не влияет на востребованность многожильного провода.

Провод ПУНП

Подобный вариант приемлем для использования в домашних электросетях. Чаще всего имеет плоский профиль. Провод может быть двухжильным и трехжильным. Однако, это кабели из дешевой комплектации. Применяя их для домашнего электричества, целесообразно устанавливать на систему освещения.

Такой провод имеет некачественную изоляцию, поэтому предупредить риск возгорания проводников он не способен.

Вас могут заинтересовать:

prokommunikacii.ru

Правила монтажа проводки в деревянном доме — залог Вашей безопасности

Вне зависимости от того, будете ли вы строить деревянный дом самостоятельно или доверите все работы строительной компании, самым первым этапом станет создание и последующее согласование проекта дома. В числе прочих составляющих этого объемного документа должен быть расчет электроснабжения, который делается проектной организацией или проектировщиками строительной компании в соответствии с ПУЭ, правилами пожарной безопасности, ГОСТом и прочими нормативными документами.

Проект не только составляется специалистами, но и проходит тщательную проверку в процессе утверждения, поэтому можно быть уверенным в безопасности электропроводки, при условии, что при выполнении монтажных работ не будет сделано отступлений от документации.

В то же время часто требуется поменять проводку в уже построенном доме, не имея подробного и точного руководства и схемы. Такие работы можно сделать самостоятельно, не привлекая специалистов проектных и монтажных организаций. Однако для того, чтобы дом оставался безопасным, следует учесть все особенности такого типа электропроводки.

Подвод кабеля к дому

Подтянуть кабель к строению можно двумя способами: воздушным и подземным. Каждый из них имеет достоинства и недостатки, а также определенные требования в отношении монтажа.

  • По этой ссылке Вы можете узнать о предназначении и видах детекторов скрытой проводки.
  • Как грамотно составить схему отопления двухэтажного дома, читайте здесь.
  • Как осуществить утепления пола в частном доме и какой материал для этого понадобится, расскажет данная публикация.

Воздушный подвод кабеля

Преимуществами такого способа подвода являются низкая стоимость и легкость монтажных работ. К недостаткам следует отнести недолговечность конструкции в сравнении с подземной проводкой и снижение эластичности в месте ввода кабеля в строение. При этом следует спроектировать подвод таким образом, чтобы линия не могла быть повреждена растущими близ нее деревьями, и следить за выполнением этого условия в дальнейшем.
Для воздушного подвода предпочтительнее использовать самонесущий изолированный провод (СИП).

Подземный подвод кабеля

Преимуществами подземного подвода являются надежность и долговечность, недостатками – высокая стоимость и сложность работ.

При монтаже подземного ввода точка подсоединения питающего дом ответвления должна располагаться на столбе общей сети не ниже уровня 2 м. Заглубление кабеля – не менее 0,8 м.

Последовательность работ при монтаже подземного ввода:

  1. От точки подсоединения к точке ввода роется траншея глубиной не менее 1 метра.
  2. На дно траншеи насыпается песок (высота слоя – около 20 см).
  3. Поверх песчаного слоя укладывается кабель.
  4. Кабель засыпается слоем земли высотой 30 см.
  5. Поверх первого земляного слоя укладывается специальная предупреждающая лента из устойчивого к гниению и внешнему воздействию материала с надписью «Осторожно кабель! Не копать!».
  6. Траншея зарывается окончательно.

Для монтажа подземного подвода электропроводки предпочтительнее использовать кабель марки ВБ6Шв.

Место входа кабеля в дом

Электрический ввод в деревянный дом должен осуществляться только при помощи медного кабеля. Если подводной участок сети представляет собой алюминиевый кабель, перед местом входа делают переход с алюминия на медь.

Нельзя просто протянуть кабель через отверстие в стене. Согласно Правилам, через стену кабель должен проходить по специальной гильзе, представляющую собой отрезок металлической трубы. Устанавливают гильзу таким образом, чтобы с обеих сторон стены выступали ее края высотой около 1 см. На выступающие части надевают пластиковые кольца, предохраняющие кабель от повреждения.

По Правилам, сечение провода, при помощи которого осуществляется ввод, не должно быть меньше 16 кв. мм.

Вводной электрощит

Наличие вводного распределительного электрощита на входном участке электропроводки – обязательное условие. Такое устройство не только выполняет функции распределения нагрузки, но и служит местом монтажа дополнительных защитных устройств и приспособлений. Так, на щите монтируют заземление электроконтура, устанавливают предохраняющие от перегрузки сети автоматы аварийного отключения и счетчик электроэнергии.

Важно: при выборе места установки электрощита важно обеспечить его недоступность для маленьких детей.

Определение типа кабеля

При выборе кабеля для деревянного дома недостаточно выполнить условие его соответствия потребляемой мощности и токовой нагрузки. Для дома из горючего материала (все типы деревянных домов) требуется высокое качество изоляции и ее негорючесть. Кроме того, при нагревании в случае непредвиденной ситуации изоляция кабеля не должна выделять едких и ядовитых веществ. Всем этим требованиям в полной мере соответствует кабель NYM, однако его цена достаточно высока. Бюджетным аналогом, практически не уступающим NYM по качеству, является кабель ВВГнг.

Для того чтобы минимизировать вероятность нагрева кабеля при работе электроприборов, необходимо не допускать предельной или приближающейся к верхней границе нормы нагрузки. Так, кабель 3х1,5 мм не следует нагружать более, чем на 6-8 А, а кабель 3х2,5 мм соответственно на 10-13 А.

Прокладка кабеля в деревянном доме

Прокладку кабеля по самому дому выполняют закрытой либо открытой. В любом случае специалисты рекомендуют начинать монтаж с составления плана и разметки проводки с определением электроточек, к которым относятся стационарные источники света (бра, люстры и т.п.), розетки и выключатели.

Скрытая электропроводка в деревянном доме

Скрытая проводка требует соблюдения целого ряда условий. Она монтируется перед тем, как на стенах, потолке и на полу будет установлена обшивка. Кабель скрытой электропроводки в деревянном доме обязательно должен укладываться в специальные негорючие трубы-каналы, среди которых наиболее популярными являются оцинкованные. Трубы-каналы или короба для укладки кабеля могут быть как металлическими, так и неметаллическими, при условии, что последние изготовлены из негорючего материала.

Основным преимуществом скрытой проводки считается ее эстетичность, однако, если принимать во внимание большой выбор, высокое качество и красивый внешний вид приспособлений для монтажа открытой проводки, отсутствие видимых линий подвода электричества нельзя решать определяющим фактором. Кроме того, у скрытой проводки есть серьезные недостатки:

  • высокая стоимость,
  • сложность монтажа,
  • сложность работ по перемещению электроточек при возникновении такой необходимости.

Открытая электропроводка в деревянном доме

Популярный не так давно способ монтажа открытой электропроводки «на роликах» сегодня применяется лишь в «подсобках», хозблоках и гаражах. Однако, невысокая стоимость приспособлений для «маскировки» проводов позволяет и в этих помещениях использовать более современные способы монтажа электропроводки открытого типа.
Для электропроводки открытого типа в деревянном доме применяют:

  • кабель-каналы,
  • металлические рукава,
  • ПВХ-гофре,
  • ПВХ-трубы,
  • ПВХ-короба,
  • кабельные лотки,
  • специальные плинтуса с полостью для прокладки кабеля.

Для оптимизации и обеспечения безопасности работ по монтажу открытой электропроводки рекомендуется придерживаться следующей последовательности действий:

  1. Разметка электропроводки.
  2. Установка розеток и выключателей. На этом этапе важно помнить о том, что розетки и выключатели в деревянном доме устанавливаются на специальные подрозетники.
  3. Прокладка кабелей. Сечение кабель-каналов или других приспособлений для укладки кабеля следует выбирать таким образом, чтобы они не были заполнены более чем на 60% объема. В противном случае возникает риск нагрева, как самих кабелей, так и их «упаковки». При прокладке кабелей следует помнить, что прохождение кабелей через стену внутри дома должно быть таким же, как и в месте ввода кабеля в дом – через металлическую гильзу.
  4. Укладка кабелей.
  5. Подключение.

Документация на электропроводку

Для того, чтобы самому получить дополнительное подтверждение надежности и безопасности электропроводки, а также иметь необходимые документы для предъявления пожарной инспекции, следует обратиться в электролабораторию, специалисты которой проведут необходимые измерения и приемо-сдаточные испытания, после чего выдадут владельцу дома протоколы, подтверждающие исправность и работоспособность электропроводки.

diskmag.ru

Открытая электропроводка в деревянном доме

Приветствую Вас на сайте http://zametkielectrika.ru.

В прошлой статье я рассказал Вам про скрытую электропроводку в деревянном доме.

Дорогие читатели, Вы уже знаете, что существует несколько видов электропроводок. Поэтому в сегодняшней статье речь пойдет об открытой электропроводке в деревянном доме.

Достоинства и недостатки скрытой и открытой электропроводок я уже описывал ранее в своих статьях. Почитать можно здесь: открытая электропроводка и скрытая электропроводка.

В данной статье я не буду Вас принудительно заставлять делать выбор в ту или иную сторону, а просто хочу подробно рассказать Вам, как правильно выполнить монтаж открытой электропроводки в деревянном доме.

Итак, приступим.

Как правильно выполнить монтаж открытой электропроводки в деревянном доме?

Перед выполнением монтажа открытой электропроводки в деревянном доме, в первую очередь, необходимо заранее обдумать места, где будут установлены электроточки. К электроточкам относятся: розетки, выключатели (проходные выключатели), светильники, щиты освещения, силовые щиты и прочее электрооборудование.

Второе, это необходимо определиться со способом прокладки открытой электропроводки в Вашем доме.

Какие способы прокладки открытой электропроводки существуют?

Способы прокладки открытой электропроводки в деревянном доме

Существует несколько способов прокладки открытой электропроводки:

  • на фарфоровых роликах или изоляторах (электропроводка в старых квартирах и домах, либо электропроводка в ретро стиле)
  • на скобах
  • в ПВХ гофре
  • в ПВХ трубах
  • в металлических трубах
  • в металлорукаве
  • в ПВХ коробах
  • в  кабель-каналах
  • на кабельных лотках

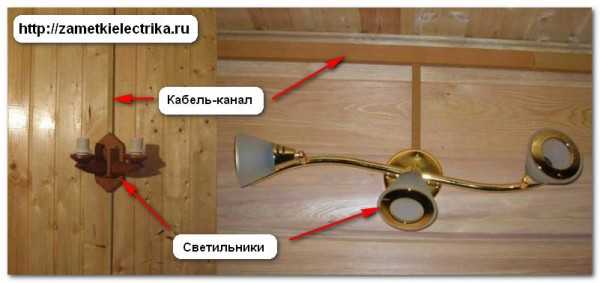

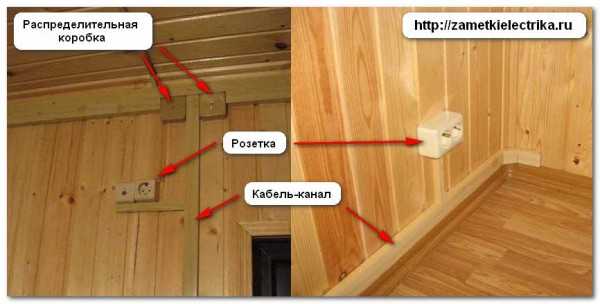

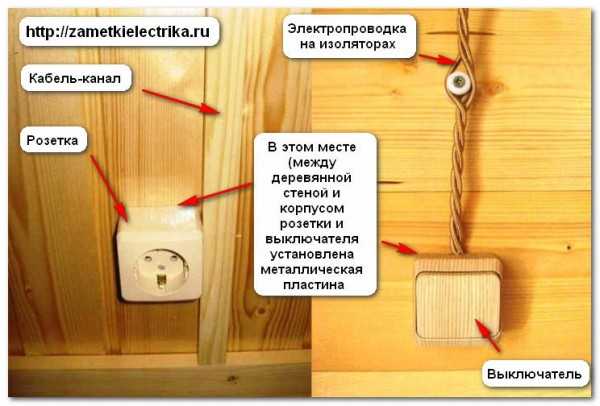

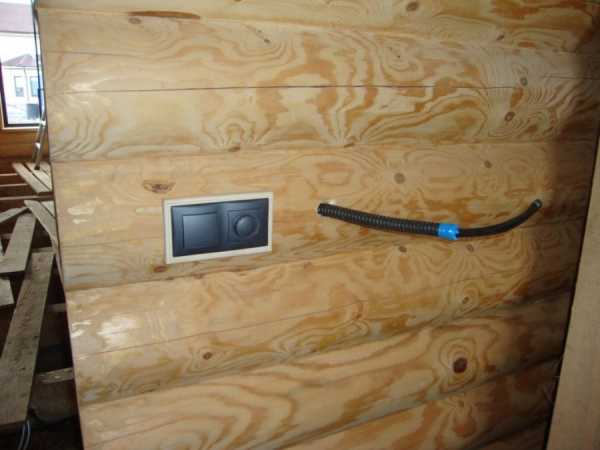

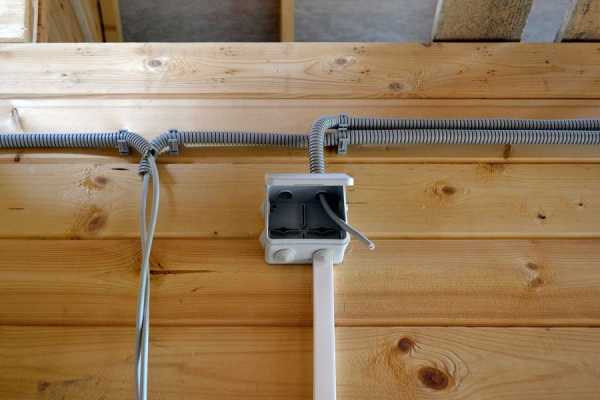

Приведу несколько наглядных примеров. Вот как это выглядит.

Более подробно о каждом способе прокладки Вы можете прочитать в моей статье открытая электропроводка.

Хочу Вам напомнить, что все ПВХ изделия (гофра, короб, плинтус, труба) не должны поддерживать горение. Об этом читайте в статье про требования к электропроводке.



Монтаж открытой электропроводки в деревянном доме

1. Разметка трассы

Монтаж открытой электропроводки необходимо начинать с разметки. Помимо разметки мест установки электроточек, необходимо произвести разметку трассы прокладки кабелей и проводов.

Не спешите при нанесении разметки, обдумайте тщательно каждый свой шаг.

Иначе, Вам придется переделывать уже выполненный электромонтаж.

2. Установка электроточек (розетки, выключатели, светильники)

На втором этапе монтажа открытой электропроводки необходимо установить розетки и выключатели.

Внимание!!! Основание для крепления розеток, выключателей, светильников и др. должно быть металлическим.

Вырезаем металлическую пластину (основание) и крепим ее на то место, где мы запланировали установку розетки, выключателя, светильника и прочего электрооборудования.

3. Прокладка проводов и кабелей

Третий этап монтажа открытой электропроводки в деревянном доме включает в себя прокладку проводов и кабелей. Способы прокладки проводов и кабелей мы рассмотрели чуть выше.

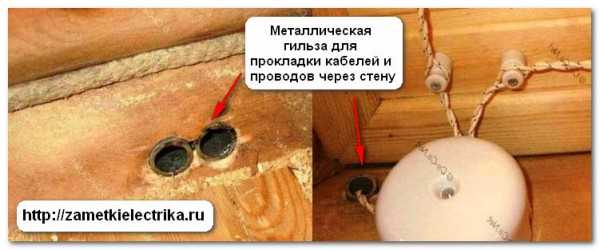

Напоминаю, что проходы проводов и кабелей через деревянные конструкции (потолки, полы, стены, перегородки) должны осуществляться ТОЛЬКО ЧЕРЕЗ МЕТАЛЛИЧЕСКИЕ ГИЛЬЗЫ (ТРУБЫ).

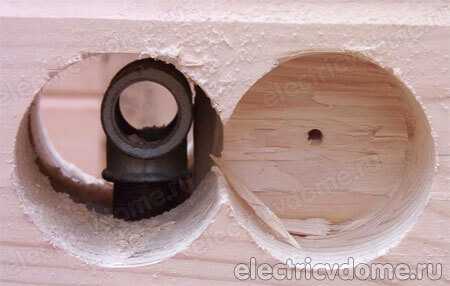

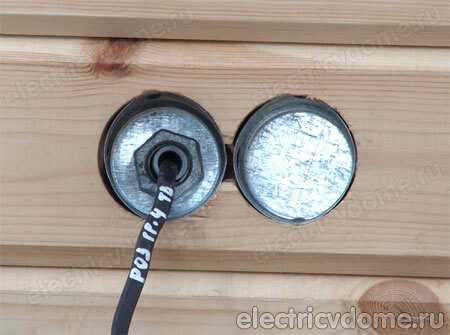

Чтобы установить металлическую гильзу в деревянной конструкции необходимо сделать отверстие с помощью инструмента электрика. В это отверстие вставляем металлическую гильзу таким образом, чтобы ее края с каждой стороны выступали на расстояние 1 (см) от деревянной конструкции.

Далее на каждый край гильзы одеваем пластиковую втулку, для защиты проводов и кабелей от порезов изоляции во время электромонтажа.

И после всего сказанного выше, приступаем к прокладке проводов и кабельных линий.

Переходите по этой ссылке и читайте как правильно выбрать марку кабелей и проводов для электромонтажа.

Рекомендую!!! Монтаж открытой электропроводки в деревянном доме выполнять кабелем, с пониженным выделением дыма и не поддерживающим горение, марки ВВГнг-LS.

О том, как выбрать сечение жил кабелей и проводов читайте в статье как правильно определить сечение провода и расчет сечения кабеля.

Прокладка открытой электропроводки выполняется трехжильными, либо пятижильными проводами, т.е. по системе TN-C-S или TN-S.

4. Подключение

Четвертым этапом монтажа открытой электропроводки в деревянном доме является разделка и подключение проводов и кабелей к электрооборудованию. Это осуществляется с помощью инструментов (ссылку на статью про инструменты я давал выше по тексту).

5. Завершение работ

После завершения работ Вам необходимо обратиться к специалистам электролаборатории, которые проведут приемо-сдаточные измерения и испытания электропроводки:

После проведенных измерений и испытаний, специалисты электролаборатории предоставят Вам протоколы, в которых напишут заключение о состоянии и исправности Вашей, вновь смонтированной электропроводки.

P.S. На этом статью на тему открытая электропроводка в деревянном доме  я завершаю. Задавайте мне свои вопросы в комментариях или в форме обратной связи. Подписывайтесь на новые статьи.

А у Вас как произведен монтаж открытой электропроводки в деревянном доме???

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


zametkielectrika.ru

Скрытая электропроводка в деревянном доме

Трудно переоценить значение электричества в современном доме. Свет, тепло, работа инженерного и бытового оборудования — всё завязано на электричестве. Поэтому уровень комфорта полностью зависит от бесперебойной и, что немаловажно, — безопасной работы электросети. Любой недочёт или ошибка, допущенная при монтаже электрооборудования и электрической проводки, может привести к печальным последствиям — возгораниям или пожарам.

Особенно актуальна тема правильного монтажа электропроводки для деревянных домов, т.к. из-за разночтений в толковании ПУЭ (Правила Устройства Электроустановок) и СП (Свода Правил) возникает путаница и масса споров. Поэтому в рамках данной статьи мы ответим на следующие вопросы:

  • В чём заключаются базовые принципы монтажа электропроводки в деревянном доме.
  • Как смонтировать электропроводку в соответствии с правилами ПУЭ и СП.
  • Технические особенности монтажа скрытой электропроводки.

Базовые принципы монтажа электропроводки в деревянном доме

Дерево — это общестроительный материал с многовековой историей. Из него строят как небольшие гостевые домики, так и коттеджи большой площади. При всех достоинствах как деревянных, так и каркасных домов, основу которых составляют деревянные стойки, многие полагают, что такие строения обладают повышенной пожароопасностью. При этом упускается один важный момент.

Независимо от того, из чего построен дом — кирпич, газобетон, брус или оцилиндрованное бревно, в первую очередь горит мягкая мебель, шторы, занавески, предметы интерьера, бытовая техника и т.д. Т.е. — «начинка» дома, сделанная из сгораемых материалов.

При этом в каменном доме электропроводка, идущая от распределительного щита к потребителям, монтируется в несгораемом материале. Например, кабель закладывается в штробы, которые затем заделываются и штукатурятся.

В деревянном доме застройщик оказывается перед сложным выбором — делать наружную электропроводку, вести кабель внутри деревянных стен или между стоек каркаса.

Если в первом случае электропроводка оказывается на виду, что влияет на скорость обнаружения нештатной ситуации (например, перегрева кабеля), то во втором варианте она скрыта за облицовкой или в деревянном массиве. Соответственно, что происходит с кабелем — непонятно. Отсюда страхи и сомнения застройщика: «А вдруг что-то случится с электропроводкой? Загорится она или нет?».

Практика показывает, что «слабым» местом в электросети является не сам кабель (не рассматриваем случаи грубейшего нарушения монтажа, использование кабеля с заниженным сечением, на который «повесили» большую нагрузку, «скрутки» на изоленте на трассе, чтобы срастить кабель), а места соединений — распаечные коробки, выводы для подключения потребителей, т.е. розетки, выключатели и т.д.

Современные силовые кабели, например, с аббревиатурой ВВГнг, не поддерживают горение.

Тем не менее, постоянно ведутся споры, где безопаснее вести кабель — снаружи или внутри стен. Есть мнение, что если проложить проводку по стене, это даст нам время увидеть и среагировать на аварийную ситуацию и принять правильное решение, как действовать дальше. Тушить пожар или эвакуироваться.

Проще говоря, почувствовать запах дыма сразу, а не потом, когда пламя уже перекинется на элементы конструкции. Что касается электропроводки, смонтированной в стене, даже в стальной трубе, то от пожара это тоже может не спасти.

Первое, о чём следует подумать при монтаже электропроводки – это грамотный расчёт всех сечений кабеля и выбор электротехнического оборудования для защиты. Т.е., образно говоря, нет смысла ставить автомат защиты на 100 А на провод сечением в 0.75 кв. мм с расстоянием до потребителя в километр.

Отсюда — безопасная электрическая сеть — это сбалансированная система, где каждый элемент, начиная от автоматов защиты и заканчивая сечением и длиной кабеля, а также конечным потребителем, подобраны друг к другу. Надеяться на то, что протянув кабель через металлическую трубу в условной деревянной стене, мы уже обезопасили себя от пожара — заблуждение. На самом деле, мы решили лишь часть сложной задачи, о которой будет рассказано ниже.

ПУЭ и СП: нормативы и правила монтажа электропроводки в деревянных и каркасных домах

Итак, ещё раз повторим, что мы оставили за рамками данной статьи наружный монтаж электропроводки в кабель-каналах. Также не рассматриваем т.н. ретро проводку. Этот вариант как по дизайну, так и по финансовой составляющей подходит далеко не всем.

Поэтому ставим задачу – необходимо смонтировать скрытую электропроводку в деревянном или каркасном доме безопасным и регламентируемым способом. С чего начать?

На первый взгляд кажется, что всё просто — надо открыть ПУЭ (издание седьмое от 08.07.2002) и прочесть пункт 7.1.38, где сказано:

Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются, как скрытые электропроводки, и их следует выполнять: за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах; за потолками и в перегородках из негорючих материалов — выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.

Теперь открываем документ для каркасостроителей, а именно СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом». Читаем пункт 13.5.1:

Электропроводки следует устраивать путем пропуска кабелей (проводов в защитной оболочке) через пустоты или заполненные утеплителем пространства внутри стен и перекрытий дома, а также через отверстия в деревянных элементах каркаса стен и перекрытий. Пропуск таких кабелей и проводов через конструкции дома допускается устраивать без использования втулок и трубок.

И пункт 13.5.2:

Для электропроводок должны использоваться изолированные провода в защитных оболочках или кабели в оболочках из материалов, не распространяющих горение.

  • Кабель — это два и более изолированных проводника, объединённых воедино и покрытых изоляцией.
  • Провод — это одножильный или многожильный имеющий или не имеющий изоляцию проводник.

Соответственно: из-за разночтений ПУЭ с СП и размытости формулировок в ПУЭ, у многих пользователей появляется вопрос — как правильно смонтировать электропроводку по горючим материалам. Как предписано в ПУЭ — проложив её в стальной трубе. Или как написано в СП — используя кабель, нераспространяющий горение, без дополнительных защитных оболочек.

Рабочие могут, монтируя гипсокартон или что-то сверля, пробить незащищённый кабель саморезом или гвоздём. Изоляцию кабеля может повредить острая кромка металлического профиля. Кабель могут прогрызть (как вариант) крысы или мыши. Кроме этого, скопление древесной пыли при искре или пробое изоляции может привести к быстрому распространению пламени внутри стен.

Конечно, на первый взгляд кажется, что подобное решение избыточно, но таким образом мы защищаем кабель от форс-мажорных обстоятельств, включая распространённую ситуацию: «забыл, где в стене идёт кабель, повесил полку/картину и повредил его».

Хотя, чтобы избежать подобных ситуаций, кабель прокладываем не как придётся, а по строго заданным и размеченным кабельным трассам, при необходимости делая фотографии с приложенной рулеткой.

Технические нюансы монтажа электропроводки в деревянных и каркасных домах

Итак, из всего вышесказанного становится ясно, что часть пользователей FORUMHOUSE считает, что электрический кабель в деревянных домах, при скрытой проводке, следует вести только в металлических трубах. Подчеркнёмименно в стальных трубах, а не в металлорукаве, пластиковой самозатухающей гофре или стальной гофротрубе.

Дуга КЗ (короткого замыкания) прожигает стальную гофротрубу, а пластиковая гофра, в силу хрупкости, не спасёт проводку от механического повреждения.

Другие считают это избыточным и опираются на заграничный опыт. Например, в классическом каркасе по североамериканской технологии электрический кабель протягивается прямо через деревянные стойки, в высверленных технологических отверстиях, без гофр, металлических труб и т.д.

В «финском» варианте каркаса электрический кабель обычно тянут во внутреннем слое контрутепления заложенным в деревянной контробрешетке.

Кажется, что технология доступна для повторения, ведь она прошла проверку временем, но, как известно, суть кроется в деталях.

Во-первых: «за океаном» обязательно делается заземление, причём двойное – одно идёт на уличную линию, на щит, второе — независимое, подключается или к медным штырям, вбитым в землю, или к центральной водопроводной трубе. Плюс еще есть шина «ноль», а каждая линия и электроприбор (розетки, лампы и т.д.) имеет своё независимое заземление.

Во-вторых: в трёхжильном «заграничном» кабеле медный провод — «земля», идёт без оплётки. Это обеспечивает срабатывание УЗО при малейшем повреждении изоляции проводов «ноль» и «фаза» на всём протяжении трассы. В то время как в нашей стране заземляющий провод изолирован и обеспечивает защиту только конечных потребителей.

И это лишь часть нюансов, обеспечивающих электробезопасность. Что касается домов, построенных из бруса, то, решив вести кабель в стальной трубе, помним, что дерево со временем усаживается. Причём, в зависимости от влажности исходного материала, эта величина может быть существенной. Значит — надо заранее продумать, как обеспечить необходимую подвижку/независимость стальной трубы с кабелем, чтобы на ней через 2-3 года не «завис» брус.

Кроме этого, в стальной трубе может образоваться конденсат, и влага из-за уклона трассы может попасть в розетку или распаечную коробку. Ещё одна «головная боль» — как вести трассы в деревянных домах большой площади. Одно дело заложить стальные трубы в деревянном коттедже на 100-150 кв. м, но совсем другая по сложности задача — в домах по 300-500 кв. м. Помимо увеличения сметы, особые требования предъявляются и к квалификации рабочих, занимающихся монтажом электропроводки в стальных  трубах.

Поэтому интересны примеры практической реализации проводки кабелей в металлических трубах.

Квадратная труба более удобна в монтаже, чем круглая.

Для этого покупаем трубу 15х15 мм длиной в 300 метров и металлическую гофру диаметром в 2 см, а также скобы (они используются для крепления гофр диаметром в 1.5 см) для фиксации труб на стенах. Далее осуществляем монтаж проводки, не забыв предварительно зачистить края труб от заусенцев!

Если этого не сделать, можно прорезать изоляцию кабеля.

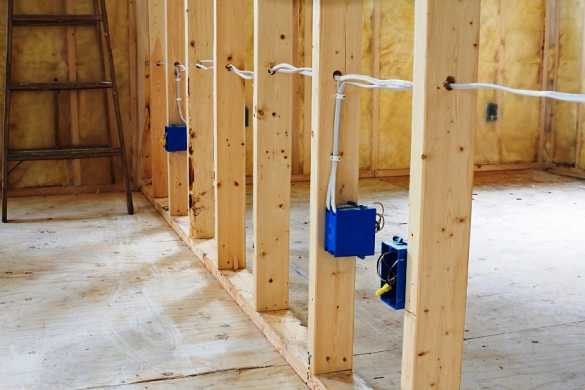

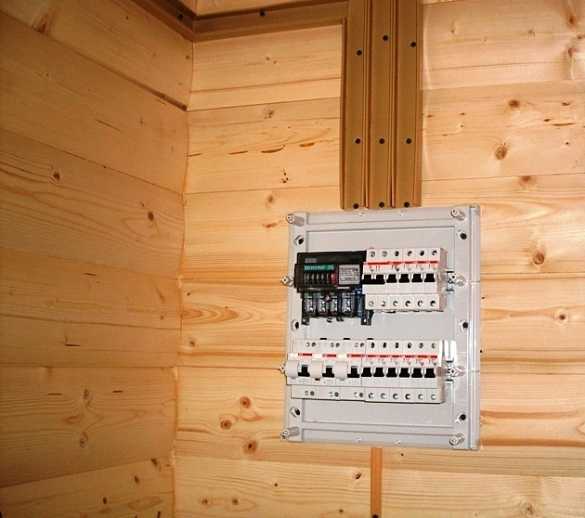

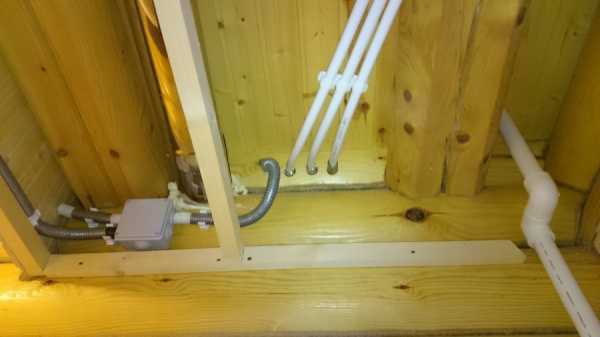

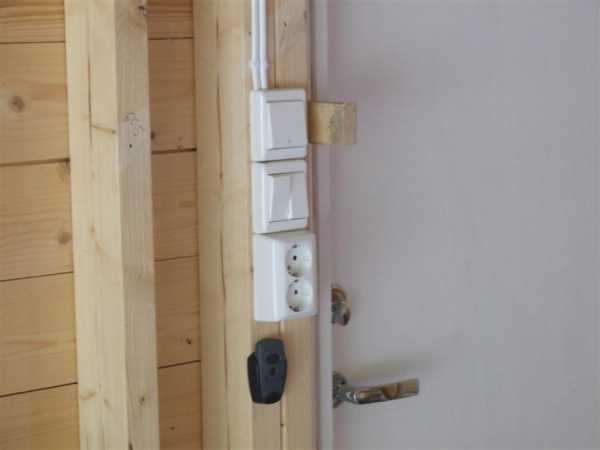

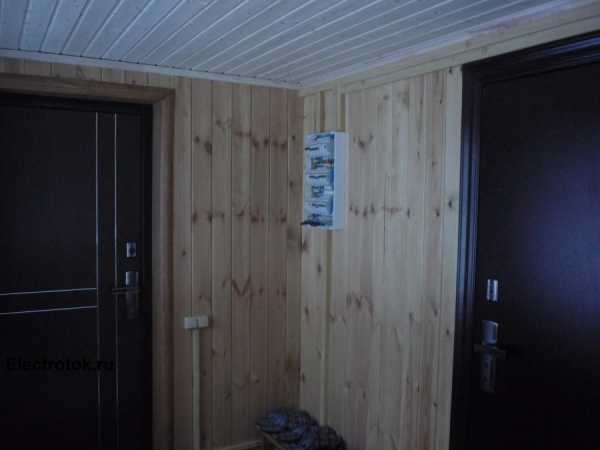

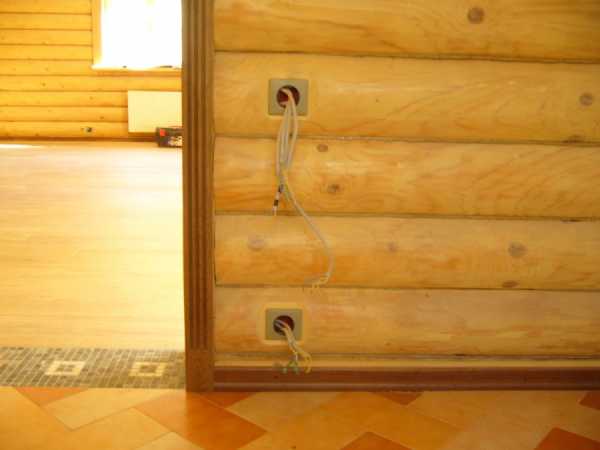

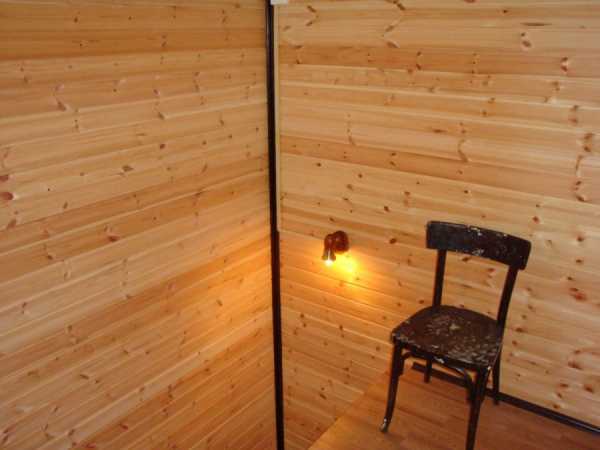

Что получилось в итоге, демонстрируют фотографии.

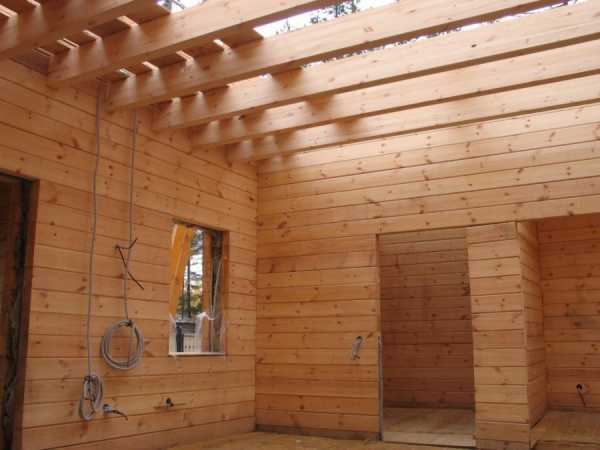

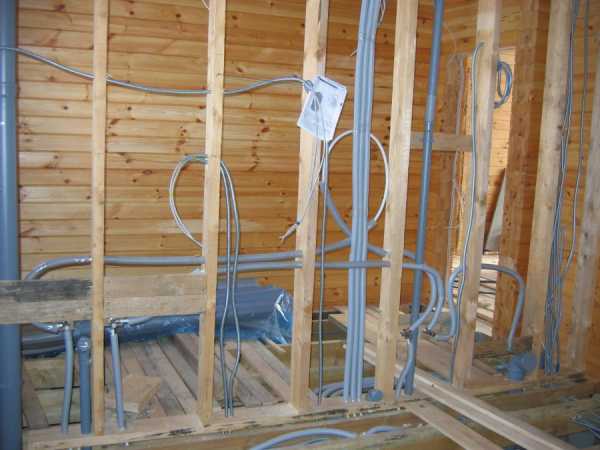

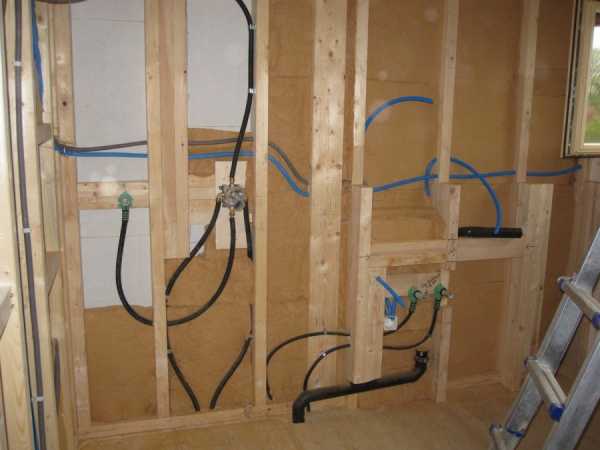

Следующий фотоотчёт. Это уже каркасный дом.

Помимо этого, было рассчитано сечение проводов и подобрано защитное оборудование. Линии велись без скруток/соединений и распаечных коробок, целиковыми кабелями от щита с автоматом к потребителю.

www.bazaznaniyst.ru

Правила электропроводки в деревянном доме – Проводка в деревянном доме: правила и инструкция монтажа

Добавить комментарий

Ваш адрес email не будет опубликован.
