Как работает клапан термостатический – назначение, принцип работы + установка

Содержание

Термостатический клапан: виды и способы установки

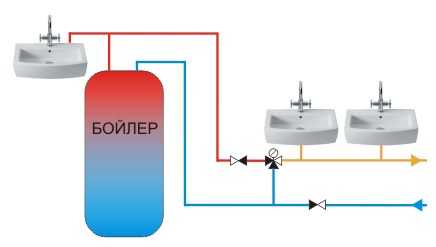

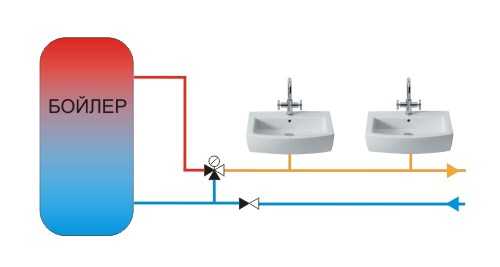

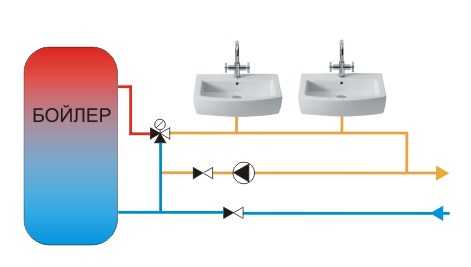

Термостатический клапан применяется для систем горячего водоснабжения. Чаще всего он используется для того, чтобы регулировать температуру воды. Он может подавать холодную, горячую и теплую воду. Кроме того, термостатический клапан используется для систем отопления. С его помощью регулируется температура теплоносителя, благодаря смешению потоков холодной и горячей воды. Особенно целесообразно устраивать термостатический клапан для системы теплого пола, где вода должна быть не слишком горячей.

Термостатический клапан для систем горячего водоснабжения и отопления

Виды клапанов

По назначению:

  • смесительный – смешивает два потока воды различной температуры;
  • разделительный – распределяет на отдельные потоки;
  • переключающий – выполняет переключение потоков по разным направлениям.

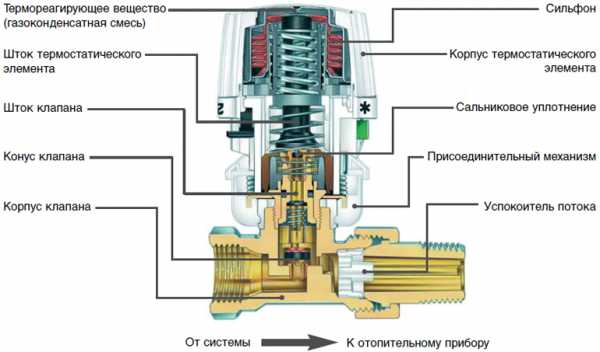

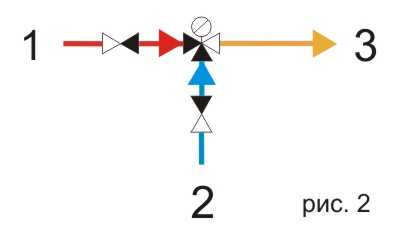

Принцип работы термостатического клапана схематически изображается на его поверхности.

По способу регулирования:

  1. С предварительной регулировкой. Настройка производится заранее, с использованием специального ключа, квалифицированным специалистом.
  2. С открытой регулировкой. В таких системах в любой момент можно подрегулировать работу оборудования.

По виду установки:

  • прямой;
  • осевой;
  • угловой;
  • для правой установки на радиатор;
  • для левой установки на радиатор;
  • трехходовой клапан.

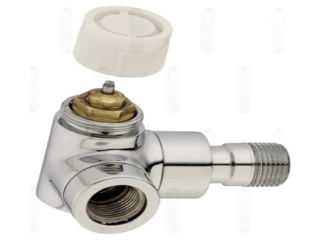

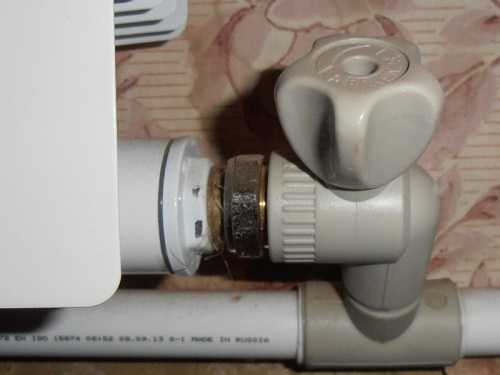

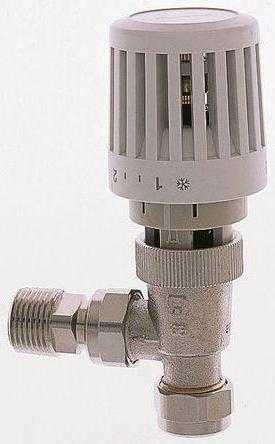

Прямой термостатический клапан

По виду систем отопления:

  • для однотрубной системы отопления;
  • для двухтрубной системы отопления.

Термостатический клапан для однотрубной системы имеет больший диаметр подключения.

По виду вещества в приборе:

  • газовый;
  • жидкостный;
  • парафиновый.

По виду термоэлемента:

  • ручное регулирование;
  • термоголовка – регулирует систему в автоматическом режиме;
  • выносной термоэлемент – устанавливается отдельно от радиатора.

Принцип работы

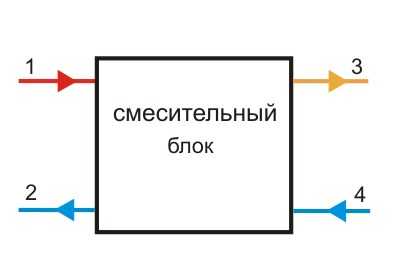

Термостатический смесительный клапан обеспечивает смешивание двух потоков разной температуры в один. Он имеет три хода, через один подается горячая вода, через другой – холодная, а через третий, после смешивания, выдается теплая вода. Если жидкость, которая движется по горячему потоку, имеет допустимую температуру, то холодный поток полностью перекрывается.

Если температура превышает пределы, то клапан постепенно открывается, благодаря чему подмешивается холодная вода и нормализируется её температура на выдаче. Чем горячее вода, тем больше открывается запор с холодным потоком. Трехходовой термостатический смесительный клапан необходим, чтобы получить теплоноситель оптимальной температуры.

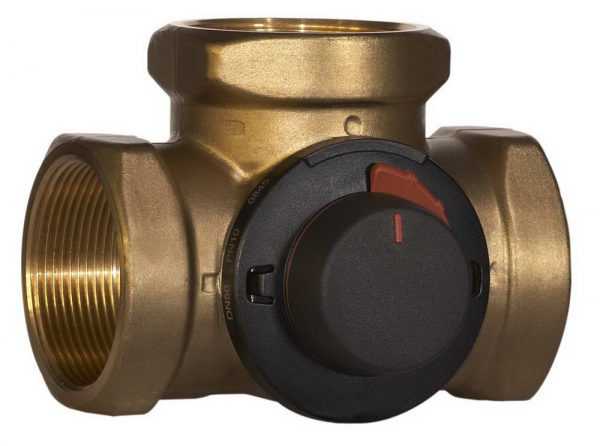

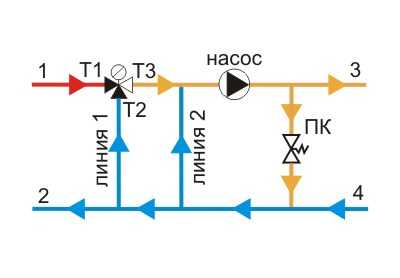

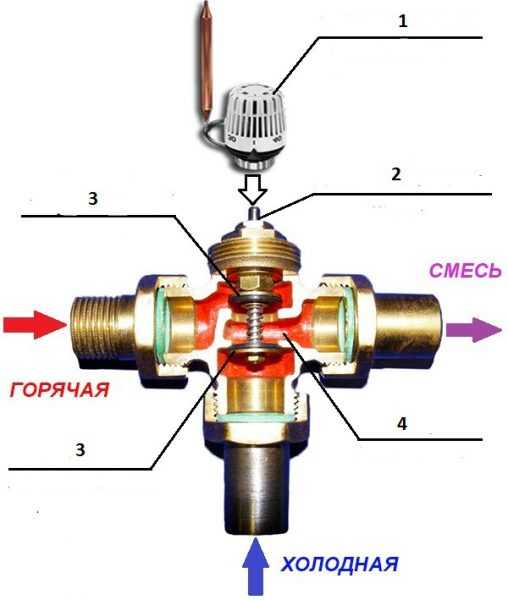

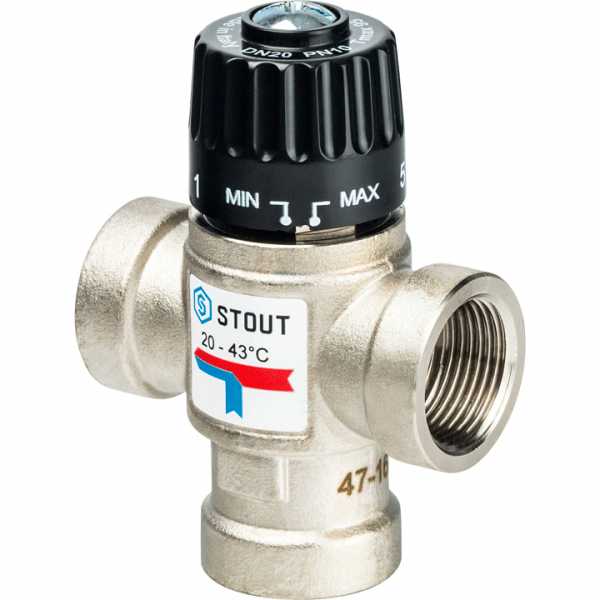

Трехходовой термостатический смесительный клапан

  • 1 – датчик с термостатической головкой, устанавливает необходимую температуру воды и обеспечивает её на выходе, благодаря регулировке степени нажатия штока.
  • 2 – подпружиненный шток, регулирует работу клапанов.
  • 3 – верхний и нижний тарельчатые клапаны, предназначены для регулировки потоков.
  • 4 – зона смешивания, это камера, в которой происходит смешивание потоков.

Плюсы и минусы

Преимущества термостатических клапанов:

  • не нуждается в специальном обслуживании;
  • компактные размеры;
  • эстетичный внешний вид;
  • автоматическая регулировка температуры воды в трубопроводе;
  • обеспечение комфортного микроклимата в жилище;
  • возможность установить нужную температуру в каждом отдельном помещении.

Недостатки:

  • сложность настройки прибора;
  • сбой термостата может произойти под влиянием сквозняка либо работающей рядом печки;
  • зависимость от подачи горячего и холодного водоснабжения.

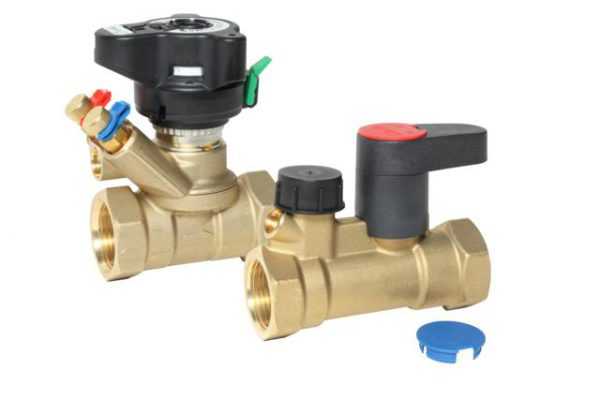

Установка балансировочного клапана

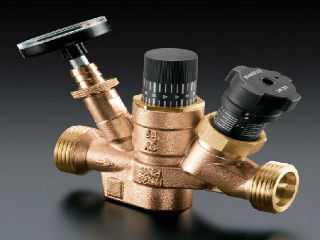

Термостатический балансировочный клапан предназначен для гидравлической настройки системы отопления. Он обеспечивает равномерную подачу воды во все отопительные приборы. Кроме того, он устраивается на малый контур обвязки твердотопливных котлов, если он замкнут на буферной емкости. С его помощью сохраняется температура в контуре не менее 600С, и нет необходимости устраивать узел смешивания. В такой схеме расход малого контура должен превышать расход отопительного контура. Это обеспечивает вентиль, установленный на подачу.

Термостатические балансировочные клапаны для гидравлической настройки систем отопления

Оптимальным вариантом будет установка термостатического балансировочного клапана на каждый контур, включая теплый пол и горячее водоснабжение.

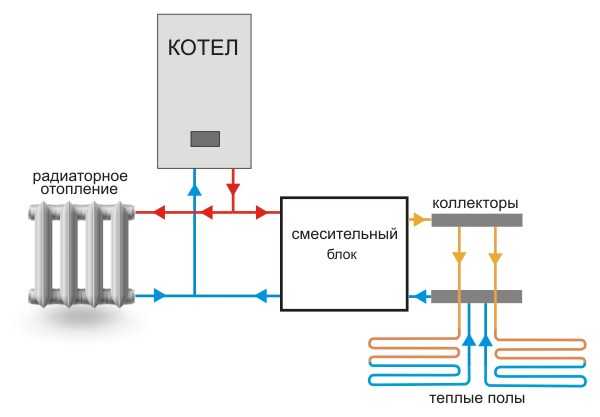

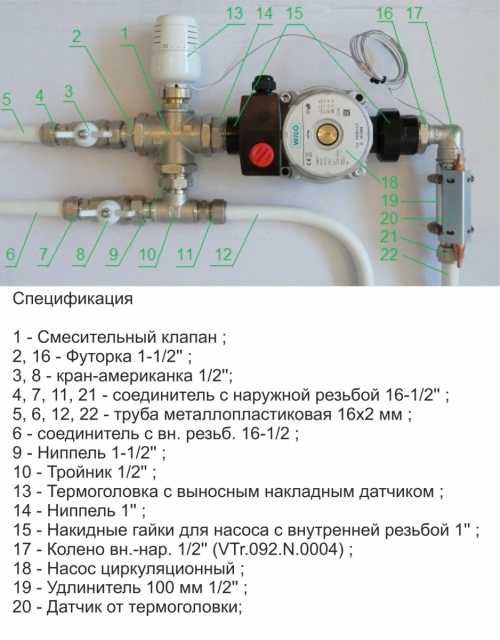

Клапан для теплого пола

Небольшое помещение

Если теплый пол устраивается в ванной, прихожей, на кухне или просто в одной комнате, нецелесообразно устанавливать узел подмеса, т. к. его стоимость будет слишком высокой.  Как вариант, есть возможность установить комплект, специально предназначенный для теплого пола. В комплект входят отсечные вентили (две штуки) и термостатический клапан.

Теплоноситель для теплого пола не должен быть слишком горячим. Для этого термостат определяет температуру подачи его из котла и, если она превышает допустимые границы – клапан перекрывается. После этого прекращается циркуляция в системе отопления теплого пола. Когда жидкость остывает – клапан открывается.

Большая площадь

Если устраивается теплый пол для большого помещения или частного дома, то целесообразно установить узел смешения, который будет являться распределителем отопительной системы на два контура. Один контур будет высокотемпературным, он обеспечит подвод теплоносителя до 900 С к радиаторам отопления. Второй контур будет обеспечивать подачу теплоносителя до 500 С к теплому полу.

Такая система заключается в работе большого контура, который будет обеспечивать радиаторы отопления, а на обратке устанавливается трехходовой термостатический клапан. Он обеспечивает остывшим теплоносителем контур теплого пола. После этого жидкость стремится в сторону котла для подогрева.

Общественные здания

Если выполняется большой объем работ по устройству теплого пола в здании общественного назначения или многоэтажного жилого дома, устраивается сложная система отопления. Здание разбивается на отдельные зоны или монтируется большой смесительный узел, который будет обеспечивать смешивание для всех контуров теплых полов. Смешивание обеспечивает трехходовой термостатический клапан.

Такую систему обеспечивает вязка контроллера, трехходового оборудования и  привода. Термостат определяет допустимые температурные границы, которые будут приемлемы для отопления с помощью системы теплого пола. После смесительного узла жидкость попадает на общий распределительный коллектор теплого пола либо на коллектор, находящийся на этаже или в квартире.

Подключение клапана

  • На корпусе трехходового клапана указывается схема движения жидкости с помощью стрелок или букв «А» и «В», где «А» – горячий поток, «В» – холодный поток, «АВ» – смешанный поток. Устанавливать оборудование необходимо согласно этой схеме.
  • Термостатический клапан на радиатор отопления можно установить термоголовкой вбок, чтобы на неё не влияли внешние факторы, такие как сквозняк из форточки либо восходящие потоки горячего воздуха. Термоголовка реагирует на изменение температуры и, если в помещении жарко, а на термостат дует холодный воздух, то терморегулирующий механизм будет только усиливать отопление.
  • На сегодняшний день уже существует оборудование с выносным термостатом. Его проще установить там, где не будет постороннего влияния. Таким образом, он более точно сможет определить температуру воздуха в помещении.
  • Важно смотреть на указатели, которые находятся на корпусе прибора. Существуют термостатические клапаны с левой и правой установкой на радиатор.
  • Если оборудование устанавливать в перевернутом положении, то жидкость, протекая через него, будет собственным весом давить на тарельчатый клапан, и он будет открываться не по причине остывания воды, а под физическим воздействием.

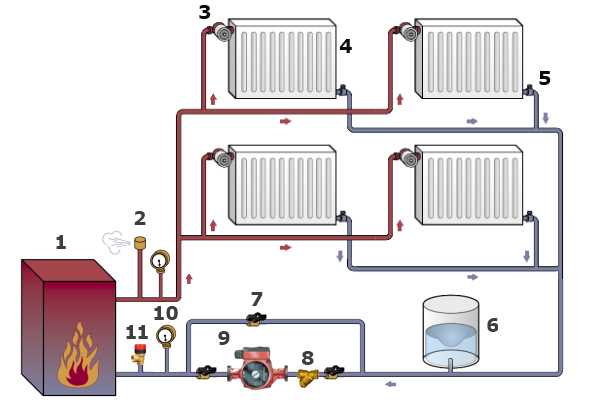

Схема системы отопления с термостатическим оборудованием (показаны места установки клапанов)

  1. Твердотопливный котел – осуществляет отопление здания.
  2. Автоматический воздухоотводчик – выпускает накопившийся воздух из трубопровода.
  3. Термостатический клапан – регулирует температуру теплоносителя.
  4. Радиатор отопления – выполняет обогрев помещения.
  5. Балансировочный клапан – регулирует давление в трубопроводе.
  6. Расширительный бак – помещает излишнюю жидкость в результате её расширения.
  7. Запорная арматура – перекрывает поток жидкости.
  8. Фильтр – производит очистку воды.
  9. Насос – обеспечивает принудительную циркуляцию жидкости по трубопроводу.
  10. Манометр – определяет давление в трубопроводе.
  11. Предохранительный клапан – в случае повышения давления в системе производит сброс воды.

Видео про монтаж

Как установить термостатический смесительный клапан, можно узнать, просмотрев видео ниже.

При монтаже термостатического оборудования важно не только, как оно будет  установлено, но и где. Неправильная установка может полностью разладить отопительную систему. Грамотное подключение позволит обеспечить комфортный микроклимат в помещении и необходимую температуру в системе водоснабжения. Кроме того, такое оборудование способно регулировать давление в системе. Термостатический клапан просто необходим для устройства отопления и водоснабжения в квартире и частном доме.

Facebook

Twitter

Вконтакте

Одноклассники

aqueo.ru

виды, особенности установки и использования

Отапливая помещения любого назначения, важно не только создать комфортный климат, но и обеспечить рациональный расход топлива. В решении этих задач помогают термостатические клапаны, которые устанавливают на тех участках теплового контура, где подключены теплообменники. Особенно удобно при помощи термоклапанов регулировать уровень нагрева теплого пола.

Назначение и функции

Термостатический или балансировочный клапан устанавливают на узлах трубопровода, транспортирующего горячую рабочую среду. Этот вид трубопроводной арматуры позволяет регулировать напор и температуру жидкостей или газов, поступающих из основной магистрали в теплообменные или раздающие приборы. Использование регулирующего элемента обеспечивает удобство водозабора в кухнях и санузлах, простоту управления системой обогрева помещений и делает работу систем отопления и водоснабжения энергоэффективной, снижая затраты рабочей среды.

В системах водоснабжения балансировочный клапан служит для настройки параметров подаваемой из крана или душа воды. Обычно элемент регулировки в частных домовладениях устанавливают на смесители в ванных комнатах и кухнях, а в общественных помещениях – в санузлах. Здесь термоклапан регулирует процесс смешивания холодной и горячей воды в нужной пропорции.

В теплосетях термоэлемент поддерживает баланс температуры в тепловых контурах и теплообменниках. Устанавливают его обычно на входе в радиатор, регистр или горизонтальный теплообменный контур – теплый пол или теплый плинтус, чтобы получить возможность настраивать температуру теплоносителя. Уровень нагрева энергоносителя регулируется нагревательным аппаратом, а нагрев теплообменников регулируется путем настройки напора рабочей среды, для чего и нужен термостатический клапан.

Классификация термостатических клапанов

Типов и видов термоклапанов довольно много, однако все они имеют общее строение:

  • корпус – муфта или тройник,
  • клапан – регулирующий или запирающий механизм,
  • вентиль с термостатом – управляющий механизм.

Классифицируют термостатическую арматуру по нескольких параметрам:

  • конструкции корпуса,
  • размещению регулирующего вентиля,
  • назначению,
  • способу регулировки потока,
  • способу управления.

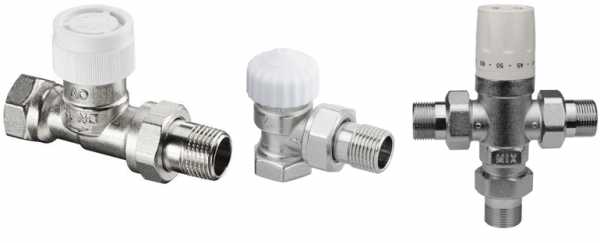

По конструкции корпуса выделяют следующие виды термостатических клапанов:

  • прямой,
  • угловой,
  • трехходовой.

Корпус прямого и углового термоклапана представляет собой соответственно прямую и угловую муфту, корпус трехходового – тройник.

Размещение регулирующего вентиля может быть:

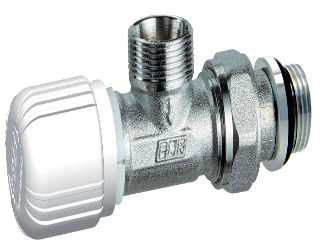

  • осевым – вентиль расположен напротив одного из патрубков на его продолжении, клапан называют осевым;
  • боковым – вентиль расположен перпендикулярно корпусу, сбоку, дополнительного названия клапан с боковым вентилем не имеет и называется только по форме корпуса.

По назначению выделяют термоклапаны:

  • радиаторные – для подключения теплообменных приборов,
  • смесительные или подмешивающие – для регулировки напора и температуры воды в водоразборных кранах и системах “теплый пол”,
  • переключающие – для изменения направления потока рабочей среды в отопительных и водоснабжающих контурах,
  • разделительные – для распределения рабочей среды на два потока.

Способы регулировки потока определяют следующую классификацию балансировочной арматуры:

  • настраиваемые или клапаны с открытой регулировкой – настроить напор и температуру можно в любое время, вентиль управляется без специальных ключей;
  • закрытые или клапаны предварительной настройки – параметры рабочей среды выставляются при монтаже системы, для их перенастройки необходим специалист и набор специнструментов.

В зависимости от способа управления выделяют термоклапаны:

  • ручные – настройка производится вращением вентиля,
  • автоматические – оснащены термоголовкой, реагирующей на изменение температуры и давления теплоносителя,
  • удаленного управления – оснащены выносным термоэлементом, реагирующим на изменение температуры в помещении, с возможностью настройки оптимального диапазона.

Особенности установки и настройки

При монтаже термоклапанов на различных участках трубопровода возникают определенные сложности.

Заранее зная об особенностях установки, этих сложностей удастся избежать:

  • Перед установкой регулирующего устройства подачу рабочей среды на ремонтируемом участке отключают, остатки воды сливают.
  • По ходу подачи жидкости или газа перед термоэлементом устанавливается кран, с помощью которого можно будет при необходимости отключить узел с термоклапаном.
  • Термоклапаны в теплосетях устанавливают на трубе подачи, при подключении к теплообменным приборам – на входящем патрубке или участке трубы перед ним.
  • В двухконтурной системе на обратной трубе после выхода из теплообменного прибора устанавливают дроссель, служащий для уменьшения пропускной способности обратного контура. Так достигается баланс давления в батарее, не возникает разрежения и завоздушивания.
  • Регулирующая арматура автоматического управления и выносной термоэлемент при удаленном управлении устанавливаются таким образом, чтобы контактировать с воздухом в помещении. Недопустимо прятать калибровочные элементы за шторами, мебелью, декоративными накладками.
  • При расположении ниже 80 см от пола термоэлемент может остывать, так как внизу находится самая холодная зона, и некорректно регулировать температуру в помещении.
  • Термостатический элемент не устанавливают вертикально, чтобы восходящие потоки теплого воздуха от теплообменника не влияли на точность работы прибора. Вентиль располагают в направлении от теплообменного устройства.

Обратите внимание! Нахождение терморегулирующего устройства под прямым воздействием солнечного света, теплого воздуха от работающих нагревательных приборов и электрооборудования негативно влияет на точность настройки параметров рабочей среды. Поэтому нельзя устанавливать терморегулятор вблизи кухонных плит, водонагревателей, котлов, холодильников.

  • В доме с центральным отоплением регулирующая арматура на батареи ставится только при наличии байпаса или трубы-перемычки между подающей и обратной трубой. В противном случае термоклапан будет регулировать давление в стояке и температуру не только в “своей” батарее, но и у соседей.
  • Для подключения радиаторов и регистров отопления выбирают угловые или прямые термоклапаны в зависимости от геометрии трубопровода. При этом вентиль должен быть осевым, чтобы исключить возможность случайного механического воздействия на него, например, при передвижении мебели.

Обратите внимание! Существуют устройства, специально разработанные для установки на радиаторы справа или слева. Нельзя устанавливать арматуру в обратном направлении, так как при неправильном расположении открываться клапан будет не из-за изменения температуры, а под давлением рабочей среды, и регулировка нарушится.

  • В системе водяного теплого пола устанавливают клапаны с боковым вентилем, так облегчается доступ к настройке.
  • Перед водоразборными узлами в частном домовладении или квартире оптимальным является использование смесителя, оснащенного термостатическим клапаном, или термоклапана с ручной настройкой.
  • Системы водоснабжения в общественных помещения целесообразно оснащать термоклапаном с удаленным управлением или предварительной настройкой, чтобы исключить возможность вмешательства в работу системы посторонних.
  • В качестве уплотнителя при резьбовом соединении термостатического клапана с трубопроводом нельзя использовать ФУМ-ленту, так как она может дать течь при малейшем обратном ходе резьбы при температурном расширении патрубков. Надежное соединение получают при уплотнении узла герметизирующими нитями: полимерными или льняными с термостойкой краской.

Установка термоклапана в системе “теплый пол”

Монтаж термоклапана в горизонтальный теплообменный контур имеет свои особенности. Так как для оборудования теплого водяного пола обычно используют трубы из полимеров, температура теплоносителя должна быть ниже, чем в батареях. Кроме того, это предотвращает перегревание пола, а значит ходить по нему будет комфортнее. Поэтому основная задача термоклапана – поддерживать температуру в трубах на уровне, достаточном для создания комфортного климата и не опасном для трубопровода и жителей дома.

Важно правильно выбрать и установить терморегулирующее устройство, соответствующее размерам и назначению помещения.

  • Нежилые помещения и жилые комнаты малой площади. В коридоре, ванной или кухне, а также в небольших комнатах теплый пол может быть единственным источником тепла – как правило, этого достаточно. Рабочей среде для прохождения короткого контура не требуется высокое давление, поэтому ставят простой терморегулятор без подмешивания. Если поступающая от котла вода нагрета выше допустимого, клапан закрывается, не пуская горячую воду в трубопровод и предотвращая перегрев труб и пола. При этом теплоноситель в трубах остается и продолжает отдавать полу тепло. Когда рабочая среда в теплообменном контуре остывает, клапан открывается, в трубы поступает горячая вода, которая при смешивании с остывшей достигает нужной температуры.
  • Жилые помещения небольшой площади, где теплый пол является дополнительным источником тепла. Как правило, основной обогрев идет за счет теплоотдачи батарей, а тепловой контур под напольным покрытием добавляет комфорта. Термостатический клапан с подмешиванием устанавливают на входе в первую из батарей комнаты, для регулировки напора поступающей горячей воды от котла. В обратку врезается еще один термостат, регулирующий температуру энергоносителя, поступающего после радиаторов в трубопровод водяного пола.
  • Жилые помещения большой площади или единый тепловой контур частного дома. Устанавливают трехходовые термостатические клапаны с подмешиванием, то есть с подключением к системе холодного водоснабжения. Такой термоклапан регулирует распределение рабочей среды в батареи и водяной пол: теплоноситель с температурой 90 градусов подается в радиаторы или регистры, а для подачи в горизонтальный теплообменник к горячей воде подмешивается холодная, готовая смесь с температурой около 50 градусов обогревает пол. Такая система может обогревать помещения несколькими способами: при одновременной работе батарей и теплого пола или при включении только одного контура, когда не нужна большая поверхность теплоотдачи.
  • В общественных зданиях или многоквартирных домах теплосеть сложная и разветвленная, так как требуется обогреть помещения различного назначения и площади. Монтируется несколько тепловых контуров и узел смешения, в котором располагается трехходовой клапан с подмешиванием, подающий теплоноситель установленной температуры в коллектор. И уже из коллектора выходят ответвления в каждый контур. При необходимости индивидуальной регулировки температуры в каждом помещении можно установить отдельные термоклапаны.

Как регулировать работу отопительной системы с помощью термостатического клапана

Установив термоклапан, необходимо откалибровать его таким образом, чтобы дальнейшая регулировка процесса отопления происходила с минимальным вмешательством со стороны человека:

  • Полностью открывают клапан.
  • Дожидаются, когда температура воздуха перестанет подниматься.
  • Полностью закрывают балансировочный клапан.
  • Когда в помещении установилась комфортная температура, начинают постепенно снова открывать термоклапан.
  • Когда корпус снова потеплеет, прекращают процесс открывания и оставляют управляющий вентиль в этом положении, пока не потребуется новая настройка.

infotruby.ru

Принцип работы термостатического клапана (вентиля) |

Терморегулирующий вентиль отопления устанавливается в системе трубопроводов, которые осуществляют подачу тепла.

Устройство наиболее оптимальным способом может производить регуляцию теплоотдачи от радиаторов отопления.

Особенности устройства

В настоящее время терморегулирующий вентиль, который устанавливается для системы отопления, является предварительной нормой надежного и современного оборудования.

Включая для схемы системы отопления смесительный термостатический клапан Oventrop, можно не только получить оптимальную температуру в жилом помещении, но и сэкономить на энергопотреблении.

Зачастую, для помещения кроме радиаторов отопления монтируют и другие альтернативные источники тепла.

Это могут быть бытовые электроприборы, работающая кухонная плита и другое. Кроме того, в солнечную погоду температура для помещения вполне ощутимо повышается.

Вентиль Danfoss способствует постоянному контролю над оптимальной температурой в помещении.

Регулировка температуры осуществляется на автоматическом режиме, основанием для этого служат температурные колебания в комнатах на высоте 2м.

Вентиль смесительный, применяемый для радиаторов работает для того, чтобы ограничивать уровень подачи теплоносителя на каждый отдельно взятый радиатор отопления.

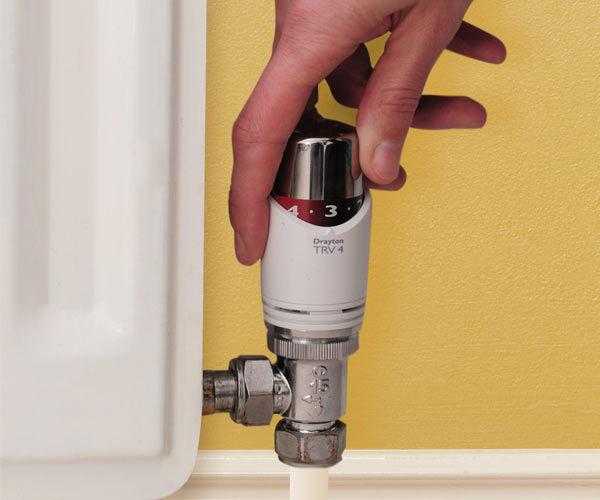

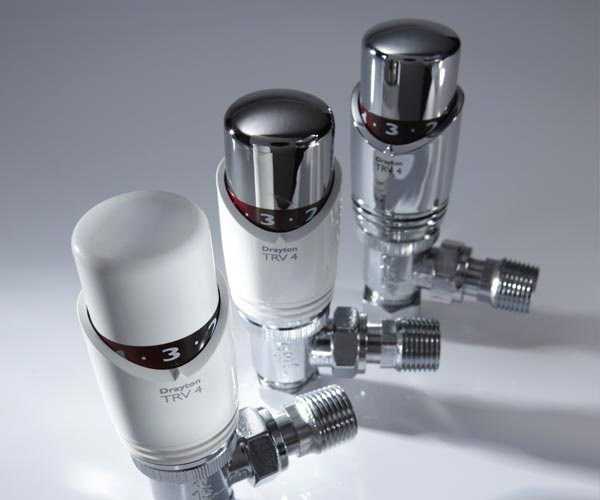

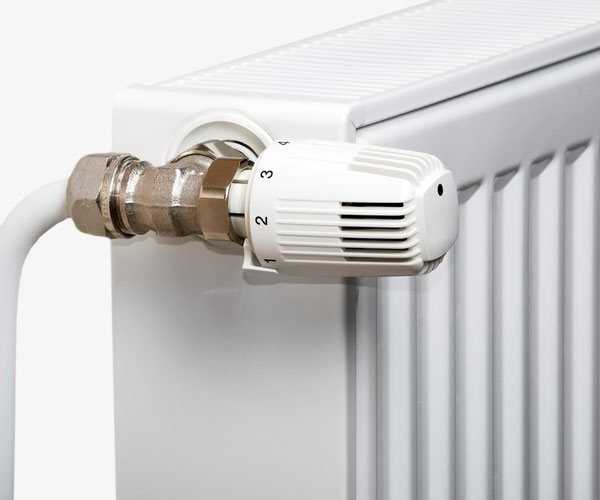

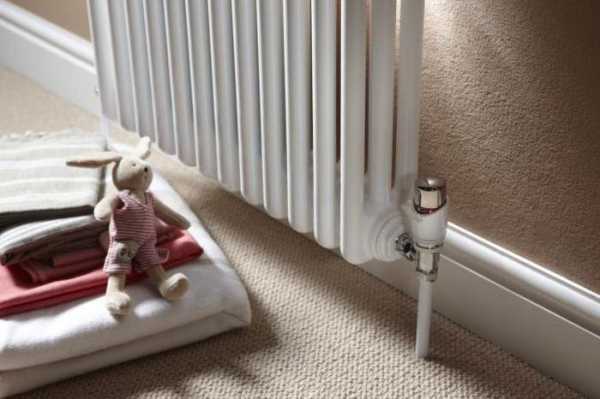

Термостатический клапан для радиаторного отопления

В результате этого значительно снижается статья расходов, связанных с оплатой услуг отепления. Термостатические клапаны, установленные на отопительных приборах, снижают расход тепловой энергии, обеспечивающий отопление, на 15-20%.

Это происходит благодаря снижению перегрева. Таким образом, смесительный терморегулирующий вентиль кондиционера или же радиатора отопления, существенно помогает при перепадах температур экономить на расходе тепловой энергии.

Также это устройство обеспечивает поддержание оптимально комфортной температуры. Для того, чтобы терморегулирующий вентиль (ТРВ) в автоматическом режиме мог осуществлять корректную регулировку температурного режима, необходимо произвести установку двух важных элементов.

Для этого потребуется термостатический вентиль и термостатическая головка. Термостатический смесительный клапан обеспечивает точную регулировку подачи теплоносителя к приборам отопительной системы.

В результате этого меняется температура радиатора и уровень расхода теплоносителя. Смесительный терморегулирующий вентиль (трв) Danfoss позволяет изменять температуру отопительного прибора в ручном или же автоматическом режиме.

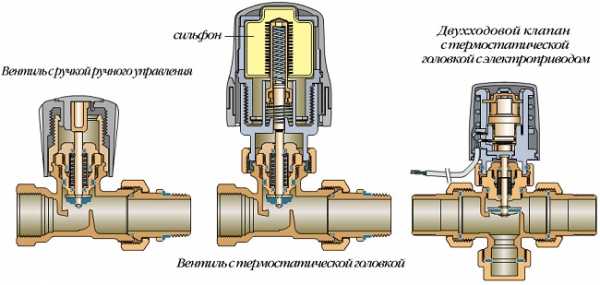

При помощи рукояти термостатического вентиля приводится в движение шток. Он в свою очередь изменяет рабочий диаметр проходного отверстия седла.

Стоит отметить, что ручная регулировка является не самым корректным способом для изменения параметров отопления.

Установленный на клапане защитный колпачок не рассчитан на непрерывную регулировку температуры, его предназначение заключается, скорее, в декоративных функциях.

Угловой термостатический клапан может осуществлять изменение температуры на автоматическом режиме при содействии термостатической головки.

Ее установка производится поверх термостатического клапана, и работа происходит совместно с ним.С ориентировкой на температуру окружающей среды для помещения, термобаллон способен изменять свой объем.

Он заполнен специальной жидкостью или газообразным веществом. Принцип работы терморегулирующего вентиля (трв) достаточно прост.

На тот момент, когда происходит повышение температуры вокруг баллона термостатической головки – он расширяется и оказывает принцип воздействия на шток.

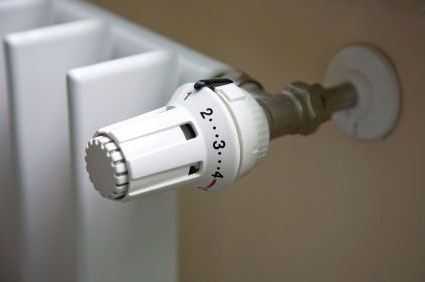

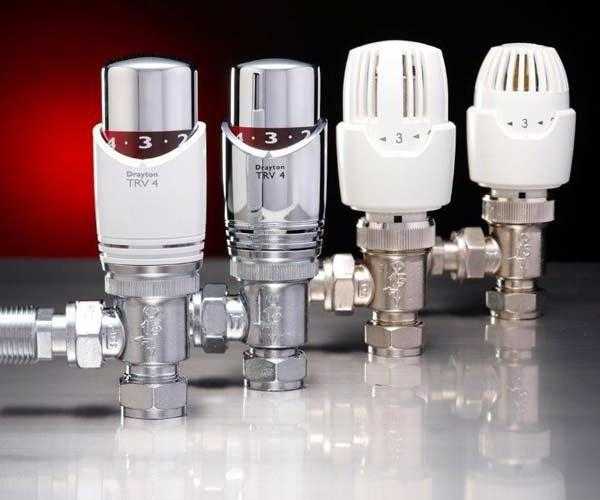

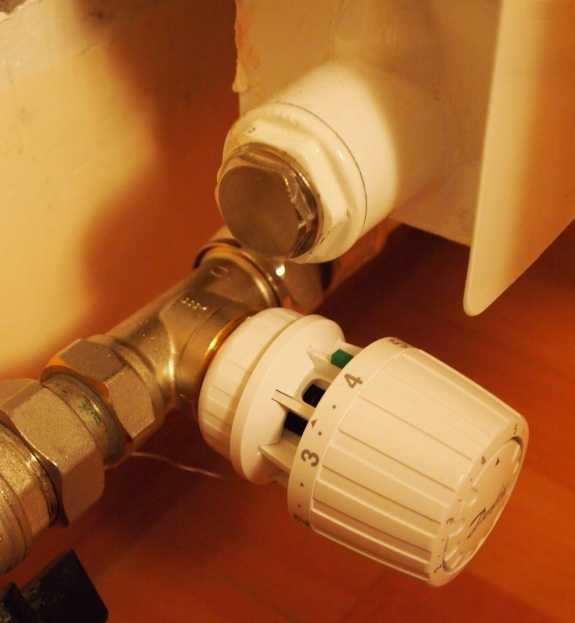

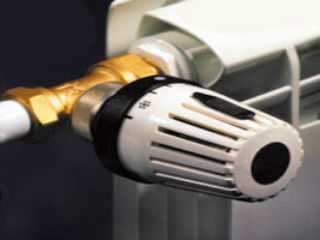

Термоголовка на клапане

Вследствие этого, шток вентиля производит поступательные движения. Далее происходит закрытие или открытие проходного отверстия.Через него производится подача теплоносителя в полость радиатора отопления. Вентиль с термостатической головкой (трв) имеет такой принцип работы, что при его нагревании происходит закрытие входного отверстия седла.

Поэтому значительно снижается расход теплоносителя и происходит постепенное охлаждение отопительного прибора.

Далее, при понижении температуры помещения баллон сужается. Это приводит к ослаблению давления на шток термостатического вентиля.

Происходит увеличение рабочего диаметра проходного отверстия, что инициирует подачу большего количества теплоносителя на отопительную систему.

Происходит значительное повышение температуры в системе, и как следствие – в комнате. Терморегулирующий прямой вентиль (трв), оборудованный штоком, практически постоянно меняет свое положение.

Потому крайне важно высокое качество материалов при производстве данного изделия. К некорректной работе устройства и его выходу из строя могут приводить такие факторы, как:

  • Заедание штока;
  • Коррозийные процессы;
  • Разрыв уплотнительных материалов.

Если терморегулирующий вентиль (ТРВ) 2м вышел из строя по одной из вышеописанных причин, то продлить срок его работы можно посредством замены термостатического элемента.

Виды, плюсы и минусы

Термостатические клапаны с термоголовками классифицируются исходя из особенностей формы и типа подвода к трубе системы теплоснабжения. Вентиль с термоголовкой может быть:

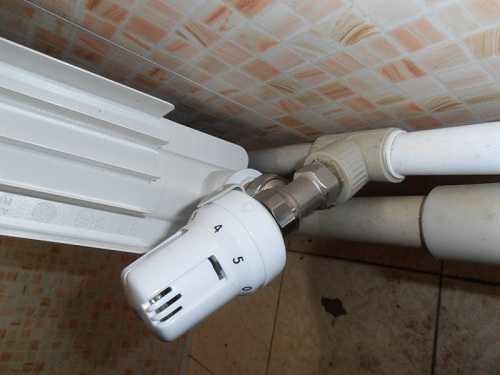

  • Угловой. Применяться при подводе труб до батареи из-под пола;
  • Прямой. Применяться при присоединении труб до батареи по поверхности стены;
  • Осевой. Применяться при присоединении труб до батареи из стены.

Для тех батарей, подключение к которым осуществляется сбоку, необходим специальный комплект, с клапанами и термостатическими головками.

В большинстве случаев те батареи, которые подключены снизу, заранее оборудованы вкладышами клапанного типа.

Термостатический клапан для теплого пола углового типа предназначается для осуществления регулировки теплового режима отопительного устройства.

Это происходит за счет изменения количества теплоносителя от нулевого показателя до той величины, которая будет определенна вентилем.

Данный вентиль может укомплектовываться термостатической головкой или сервоприводом электротермическим с диаметром резьбы 30×1,5.

Корпус устройства изготовлен с применением горячей штампованной латуни, а наружное покрытие – никелированное.

  • Размеры подключения вентилей: 3/8 – ½ – ¾ ”;
  • Максимальная температура рабочей среды: +110°С.

Термостатический смесительный клапан (трв) прямого типа также может подвергаться регулировке в ручном или автоматическом режиме.

Угловой термостатический клапан

Это возможно, если комплектация включает в себя термоголовку и сервопривод. Использование данной запорной арматуры в качестве термостатического клапана способствует поддержанию нужной (заранее заданной) температуры внутри помещения с точностью, достигающей 1°С.

Это изделие с прямым исполнением, разборное, и при необходимости может подвергаться замене запасных частей и ремонту. Цена терморегулирующего вентиля прямого типа зависит в большей степени от фирмы-производителя.

  • Максимальная температура рабочей среды: +110°С;
  • Допустимое давление внутри системы: 10 бар;
  • Тип присоединительной резьбы: наружная, внутренняя;
  • Размер подключения контролирующего устройства: 30×1,5 мм.

Термостатический клапан осевого типа рассчитан на применение и установку на батареи в закрытых двухтрубных системах.

Такие системы снабжаются циркуляционными насосами. Смесительный вентиль (трв) может подвергаться гидравлической настройке с помощью специального ключа.

Большинство моделей покрыты никелированным сплавом. К универсальным моделям, с помощью специальной муфты, можно подсоединить резьбовую или калиброванную трубу при помощи фитингов.

  • Максимальная температура рабочей среды: +110°С;
  • Допустимое давление внутри системы: 10 бар;
  • Могут подключаться трубы с диаметром: 10, 12, 14, 16 и 18 мм.

Данные устройства обладают рядом несомненных преимуществ. Это:

Серьезных недостатков у таких вентилей практически не выявлено. Хотя, в том случае, если устройство выполнено с применением некачественных материалов оно может быстро выйти из строя. Основным критерием здесь служит цена термостатического вентиля.

Как выбрать?

При выборе термостатических вентилей важно учитывать его главную особенность – это устройство осуществляющее регулировку.

Выбирать стоит те изделия, которые выполнены с применением бронзы – они наиболее долговечны. Стоит избегать тех модификаций, которые снабжаются резиновым уплотнителем.

Во время низкой активности (летом) резина может ссыхаться и нарушать корректную работу агрегата.

Вентилть Aquastrom T plus с преднастройкой и фиксированной настройкой остаточного расхода с функцией отключения

Учитывайте также соответствие рабочих характеристик вентиля и показатели расхода воды. Они должны быть оптимальными. Цена на эти устройства варьируется и зависит от особенностей исполнения и технических характеристик.

Вентиль термостатический Vertex, угловой:

  • Рабочая температура: +110°С;
  • Давление: до 7 бар;
  • Резьба: внутренняя;
  • Цена: 7-10 $.

Вентиль термостатический Watershine, угловой/осевой:

  • Рабочая температура: +110°С;
  • Давление: до 10 бар;
  • Резьба: внутренняя/внешняя;
  • Цена: 10-12$.

Как установить термостатический вентиль? (видео)

Нюансы монтажа

При установке, в первую очередь, необходимо обеспечить полный контакт устройства с воздухом в помещении.

Монтируется смесительный агрегат исключительно в горизонтальном положении. В противном случае он будет некорректно реагировать на горячий воздух, исходящий от трубы отопления.

Следует избегать его изоляции с воздушными массами посредством заграждения мебелью или шторами.

Не рекомендуется устанавливать устройство под подоконником. Перед запуском не следует проветривать помещение, так как ток холодного воздуха будет охлаждать термостат.

homebuild2.ru

Термостатические вентили: описание и принцип работы

В системах отопления сегодня используют специальные терморегулирующие устройства. Они позволяют автоматически поддерживать заданный в помещении режим нагрева воздуха. Термостатические вентили применяются для того, чтобы снизить температуру в системе отопления. Такие проблемы есть у жителей верхних квартир многоэтажных домов, так как там чаще всего подача теплоносителя верхняя, а разводка вертикальная.

В нашей статье мы рассмотрим, что собой представляет этот вентиль и как он работает.

Как устроен данный элемент

Регулятор температуры в батареях отопления представляет собой чашеобразный корпус.

Устройство можно спутать с обыкновенным радиаторным краном, который устанавливают на входе и выходе из батареи. Но вместо традиционного вентиля здесь применяется гайка. Она быстросъемная, накидного типа. При помощи этой гайки головка устройства крепится к корпусу.

Термостатические вентили имеют градуировку, с помощью которой можно выставлять необходимый режим работы. К корпусу устройства с одной из сторон подсоединяется трубопровод. С другой имеется накидная гайка и конусная уплотнительная система. Далее идет наружная резьба, которую вкручивают в пробку радиатора отопления.

Термостатический вентиль 3/4 можно легко монтировать на любые радиаторы. Накидная гайка позволяет в любой момент выполнить монтаж к радиаторам разного типа. Она подходит для быстрых монтажных/демонтажных работ. В верхней части корпуса прибора имеется еще одна гайка. Она помогает фиксировать непосредственно саму головку.

Принцип работы

Термостатические вентили в своей основе представляют цилиндр, который заполнен теплоагентом (данный элемент сантехники называют сильфоном). В качестве теплового реагента может использоваться жидкость либо газы. Но что угодно для этого не подойдет. Объем теплоносителя должен зависеть от температуры. Существуют также и устройства с твердыми составляющими. Однако они не пользуются популярностью из-за долгого времени реакции.

В процессе нагревания рабочее вещество начинает увеличиваться в объеме, тем самым растягивая цилиндр. Последний начинает давить на поршень, который в свою очередь приводит в движение запорный конус на вентиле.

Конус полностью или частично перекрывает поток теплоагента, отчего рабочее вещество в термостатической головке начинает остывать. В процессе остывания объем вещества уменьшается, и в результате упругий элемент поднимает запорный конус. Теплоноситель снова будет поступать в радиатор отопления, а головка нагреется заново.

Так, термостатические вентили помогают точно контролировать температуру с высокой точностью (вплоть до одного градуса Цельсия).

Виды головок по конструкции

Различают терморегулирующие устройства по типу конструкции. Они подбираются в зависимости от особенностей трубопровода конкретной системы отопления и способа монтажа к радиатору.

Необходимо учитывать и особенность установки головки. Данный узел располагался всегда горизонтально. В таком положении прибор будет более эффективен. Головка сможет лучше омываться воздушными потоками.

В продаже встречаются устройства самостоятельные без радиаторных вентилей или же вместе с ними. Термостатический вентиль Danfoss, например, имеет именно такую компоновку. Но компания выпускает совершенно разные системы. Вместо шкалы на данном изделии нанесена специальная схема, по которой можно точно осуществить настройку.

Но не всегда применение такого оборудования целесообразно. В таком случае, вместо автоматических решений, можно использовать вентили другого типа. Отличие здесь в том, что регулировка осуществляется не в автоматическом, а в ручном режиме. Регулируемые вентили и термоголовки устанавливаются на подающей магистрали. На обратном выходе из батареи рекомендуется устанавливать более простую арматуру.

Виды элементов

Термоголовкой называют только верхнюю сменную часть прибора. Она может быть ручной, механического типа и электронной. Большинство серьезных производителей такого рода оборудования делают корпус вентиля полностью совместимым со всеми типами термоэлементов.

Так, если в радиаторе имеется встроенный термостатический вентиль, тогда на него можно установить головку любого типа. Самой надежной считается механическая деталь, оснащенная термостатом.

Многие производители изготавливают несколько модификаций подобных решений. Они различаются по стоимости и техническим характеристикам. Что касается конкретных цифр, производители из Европы предлагают механические системы по цене от 15 до 25 евро.

Существуют также и модели, защищенные от вандализма. Предлагаются системы с выносными датчиками. Такие решения приобретают и устанавливают, если текущие условия не позволяют осуществлять регулировку температур на самом радиаторе. К примеру, батарея установлена за шкафом или комодом. Стоимость таких моделей начинается от 40 евро.

Ручные терморегуляторы – это те же самые регулирующие вентили радиатора. Принцип работы здесь такой же. Но необходимо вращать ручку вручную, чтобы изменить количество проходящей жидкости или газа. Разница в том, что при необходимости можно снять данный элемент и заменить его на электронный или механический. Цена таких головок составляет до 4 евро. Надежный выбор в этой категории – вентиль термостатический Luxor.

Электронные решения – самые дорогие варианты. Они отличаются и самым массивным корпусом. Кроме всего прочего, производители предусматривают и место для батареек питания.

Данные приборы сильно отличаются от первых двух типов. Здесь предлагается больше функциональных возможностей. Например, кроме основной функции по поддержанию температуры в течение длительного срока, можно выполнять программирование нагрева по конкретным дням или времени.

Часто после 9 утра все жители квартиры покидают ее, а возвращаются только вечером. И тогда поддерживать высокую температуру в помещении нет необходимости. Электронные системы позволяют в рабочие дни выставлять более низкие температуры. Можно установить даже 6 градусов, а к вечеру система снова нагреет воздух в помещении до комфортных температур. После работы вы вернетесь в теплое и прогретое помещение. Эти решения дают возможность существенно экономить не во вред удобству.

Термоголовки по типу вещества

По рабочему веществу различают газовые и жидкостные системы. Газовые являются более инерционными. Это значит, что их реакция более быстрая. Однако серьезной разницы с жидкостным устройством не наблюдается. Смысла переплачивать за газ нет.

Главное – отнюдь не тип конкретного вещества, а его качество. Жидкостные системы отличаются не меньшим качеством, при этом их проще производить. Они предлагаются в более широком ассортименте за доступную цену.

Товары и бренды

Сегодня существует много производителей, которые выпускают подобные решения. Есть огромный ассортимент оборудования по любой стоимости и под любые требования. Ниже мы рассмотрим наиболее востребованные марки.

Термостатический вентиль Oventrop

Это отечественный производитель, который занимается изготовлением разных технических приборов.

К ним относятся системы теплых полов, термостаты для систем отопления и масса другой техники. Много позиций из каталогов выпускают в Германии.

Термостатичекий вентиль Oventrop – это недорогое, но качественное решение. Изделия отличаются высокой надежностью и имеют положительные отзывы пользователей. Среди модельного ряда есть множество устройств под разные задачи.

Danfoss

Эта компания является изобретателем описываемого оборудования. Уже более 60 лет продукция данного производителя олицетворяет самое лучше качество, высокую надежность и ассортимент. Эта техника помогает существенно сэкономить.

Среди популярных изделий можно выделить вентиль термостатический RA-N. Он предназначен для двухтрубных систем, оснащен встроенной функцией для предварительной настройки пропускной способности. Устройство изготовлено в прочном литом бронзовом корпусе и максимально защищено от коррозии.

Как видно, эти решения – отличный вариант, когда необходимо сэкономить на отоплении или когда в квартире или доме очень жарко. Эти устройства способны сделать жизнь более комфортной.

fb.ru

Термостатические смесительные клапаны, принцип работы, схемы подключения.

Трехходовой смесительный клапан предназначен для смешивания двух входящих в него потоков (холодного и горячего) в один исходящий с заданной температурой. Данные клапаны особенно востребованы в бытовых системах горячего водоснабжения для защиты потребителей от ошпаривания. Они также могут обеспечивать горячее водоснабжение непосредственно от водонагревателей проточного или накопительного типа или использоваться на предварительном этапе подмешивания. Не менее часто применяются и для поддержания стабильной температуры подачи в системах теплых полов.

Принцип работы.

Внутреннее регулирование клапанов осуществляется автоматически благодаря наличию термочувствительного элемента, который контактирует со смешанным потоком и сжимается или расширяется в зависимости от отклонения температуры смеси от заданного выходного значения, тем самым, увеличивая, либо уменьшая входные отверстия горячей или холодной воды.

Как действует защита от ожогов?

Большинство присутствующих сейчас на рынке термостатических клапанов имеют устройство температурной защиты – «защита от ошпаривания». В случае неожиданного прекращения подачи холодной воды в клапан автоматически перекрывается и подача горячей воды, тем самым исключается возможность подачи горячей воды без предварительного подмеса потребителю.

Направление потоков.

Существует две схемы направления потоков в термостатическом клапане – симметричная и асимметричная. Выбор определенной схемы зависит от типа установки и удобства монтажа в той или иной системе отопления или ГВС. Рассмотрим подробнее каждую из них.

ГВ — горячая вода;

ХВ — холодная вода;

СВ — смешанная вода.

Симметричная Т- образная схема направления потоков


Подача холодной и горячей воды производится с противоположных сторон, смешение происходит в середине. Данная схема очень распространена в Европе, что связано с компактностью клапанов.

Асимметричная L – образная схема направления потоков


Подача горячей воды осуществляется сбоку, холодной- снизу. Получила свое распространение благодаря универсальности и простоте получаемого смесительного узла.



Примеры внешнего вида термостатических клапанов c симметричной и асимметричной схемой направления потоков:

Именно о термостатических клапанах с асимметричной схемой расположения потоков далее и пойдет речь.

Сферы применения термостатических смесительных трехходовых клапанов.

Термостатические смесительные клапаны являются универсальными приборами. Их используют как для горячего водоснабжения, так и в системах отопления. Все зависит от правильности выбора самого клапана и его подключения. Ниже приведены различные схемы подключения данного типа клапанов. Это далеко не все возможные варианты, но чаще всего используемые.

Водоснабжение

Самая простая и используемая схема подключения трехходового термостатического клапана в водоснабжении выглядит следующим образом:

А: обратный клапан
В: трехходовой термостатический смесительный клапан.
1: линия ГВС
2: линия ХВС
3: смешанный поток

Данная схема предназначена для стабилизации температуры в подающей линии на горячее водоснабжение. Как это выглядит на практике:

Рис. 3


Рис. 3 Данная схема подключения используется в тех случаях, когда циркуляционная линия горячей воды отсутствует. В этом случае термостатический клапан должен обязательно комплектоваться обратными клапанами на линиях подачи горячей и холодной воды.

Рис. 4

Рис. 4 Пример установки в систему горячего водоснабжения с циркуляционной линией. Рециркуляционный контур в данном примере служит для подачи нагретой воды к потребителям, без каких- либо задержек.

Рис. 5

Рис. 5 В данном примере одна из водоразборных точек устанавливается перед термостатическим клапаном. При такой схеме перед патрубком подачи горячей воды в смесительный клапан обязательно должен быть установлен обратный клапан.

Схемы подключения термостатических клапанов в напольном отоплении.

Теперь переходим к схемам использования трехходовых термостатических смесителей в системах отопления. Чаще всего клапан используется в смесительном узле для теплых полов.

Схема с одним контуром напольного отопления рис.6

Рис. 6 Термостатический смесительный клапан поддерживает постоянную температуру, установленную в настройках клапана. На контуре напольного отопления в обязательном порядке должен быть установлен собственный циркуляционный насос.

Схема с несколькими контурами напольного отопления рис.7

Остановимся на смесительном блоке поподробнее (рис 8).

Рис. 8

Рис. 8 Главной задачей смесительного узла является присутствие дополнительного контура с отдельным кольцом циркуляции. По этой причине у смесительного блока имеются две входящие и две выходящие точки. Две точки справа- это соединение распределительного коллектора для питания контуров теплого пола. Две точки слева — это циркуляция теплоносителя для получения тепла по мере необходимости.

Ниже приведены два варианта схемы смесительного блока (на самом деле этих вариантов может быть множество, но остановимся на самых распространенных).

Рис. 9

Рис 9 В данной схеме линия №2 необходима для увеличения расхода насоса. Так как у термостатических трехходовых клапанов низкая пропускная способность, что может создавать гидравлическое сопротивление и, как результат — расход насоса будет маленьким, что приведет к неэкономичности системы (насос будет работать с лишними нагрузками и потреблять лишнюю энергию). Также без линии 2 будет проблематично прокачать большое количество контуров. Если предполагается установка термостатического клапана с большой пропускной способностью, то необходимость в линии 2 отпадает.

При такой схеме может возникнуть ситуация, при которой поток на линии 1 опустится ниже критического и контуры теплых полов будут недостаточно нагретыми. Самые распространенные причины такой ситуации:

а) Недостаточный напор на линии 1, вследствие чего клапан слабо пропускает поток в точке 1.

б) Клапан по своим характеристикам не способен пропустить достаточный поток в точке 1. В этом случае единственным вариантом будет замена клапана на прибор с большей пропускной способностью (KVs).

Если предполагается первая причина, то можно сузить сечение линии 2, либо поставить на линию 2 балансировочный клапан (рис.10).

Рис. 10

Рис. 10 Балансировочным клапаном вы сможете регулировать величину потока через линию 2 и, тем самым, увеличивать или уменьшать подачу на линии 1.

Надеемся, эта статья помогла вам понять основные принципы работы и использования трехходовых термостатических клапанов. Подводя итог, хотим особо отметить, что главными преимуществами данных приборов являются относительно невысокая цена и простота установки, а недостатком – низкая пропускная способность самого клапана (Kvs), что ограничивает его использование в системах с большими потоками теплоносителя.

Сейчас на рынке присутствуют более совершенные альтернативы с хорошей пропускной способностью, но все эти варианты значительно дороже и требуют некоторых навыков при их монтаже. Об этом и многом другом мы расскажем в следующих статьях.

Выбрать термостатический смеситель у нас >>

www.altermo.ru

Термостатический (терморегулирующий) смесительный вентиль

Термостатический вентиль отопления монтируется в трубопроводах, обеспечивающих подачу теплоносителя.

Ручной тармостатический вентиль

Эта арматура способна наиболее оптимально регулировать теплоотдачу радиаторов отопления.

Cодержание статьи

Назначение устройства

Очень часто в помещении источником тепла выступают не только радиаторы отопления, но и другие устройства – газовые и электрические плиты, бытовые электроприборы. Кроме того, в солнечную погоду температура в доме зачастую повышается, что ведет к перегреву в здании.

Термостатические вентили, установленные на радиаторах, способны контролировать температуру в автоматическом режиме на основании температурных колебаний в комнате на высоте 2м.

Термостатический вентиль смесительный считается предварительной нормой для надежного оборудования. Включив его в схему монтажа отопительной системы можно обеспечить оптимальную и комфортную температуру в помещении и сэкономить средства на энергопотреблении.

Термостатический вентиль регулирует подачу теплоносителя на радиатор

Смесительный вентиль для радиаторов ограничивает уровень подачи теплоносителя на каждый радиатор в системе. Установка терморегулирующей арматуры (ТРВ) способна снизить расход тепловой энергии на 20%.

Также ТРВ обеспечивает максимально комфортную температуру в помещении. Для выполнения этой задачи необходимо установить термостатический вентиль и термоголовку.

Принцип работы термостатического механизма

Выполнение основной функции в термовентиле (ТРВ) обеспечивается двумя элементами – самим термостатическим вентилем и термоголовкой. Последняя приводит в плавное движение шток при любом изменении температуры. При изменении объема жидкости в сильфоне происходит воздействие термоголовки головки на шток.

Емкость с жидкостью заранее оттарирована на перепады температур: когда температура повышается, расширяется сильфон и головка приводит в движение шток и перекрывает плавно проходное отверстие. При снижении температуры наблюдается обратный процесс – сильфон сжимается, тем самым ослабляется усилие на шток, который постепенно начинает открывать проход.

Принцип работы термостатического клапана для радиаторного отопления (видео)

Виды термостатов

По способу подсоединения труб к радиатору отопления термостатическая арматура бывает трех видов:

  • Смесительный термостатический вентиль прямой. Устанавливают в том случае, когда трубы к радиатору подведены по стене.
  • Вентиль ТРВ угловой. Используют при монтаже системы, в которой трубы отопления выведены из-под пола.
  • Осевой терморегулирующий вентиль. Необходим в системе с трубами, выведенными из стены.

Если подключение к батарее возможно только сбоку, то устанавливают специальный комплект, включающий клапаны и термостатические головки.

Зачастую радиаторы, подключенные снизу, уже имеют встроенный вкладыш клапанного типа.

Ручной термостатический клапан (слева), с термоголовкой (посередине), с электрическим приводом (справа)

Также вентили ТРВ различают по принципу действия на:

  • Термостаты с ручной регулировкой.
  • Вентили, оборудованные датчиком температуры воздуха.
  • Шаровые краны.

Механический вентиль

Такой вид может считаться полноправным терморегулятором для системы отопления. Внутри арматуры находится шток, который перекрывает движение теплоносителя. Вращением в ручном режиме ручки шток можно закрыть или открыть. Благодаря этому осуществляется плавная регулировка температуры рабочей среды трубопровода и, как следствие, температура в помещении тоже регулируется.

В комплекте с механическим ТРВ, как правило, поставляется разъемное соединение «американка» для того, чтобы можно было выполнить демонтаж батареи в случае необходимости. Вентиль с ручным управлением бывает прямой и угловой, в зависимости от системы отопления (однотрубная или двухтрубная).

Бывают в двух диаметрах прохода – 1/2″ или 3/4″.

Вентиль термостатический прямой

Достоинства:

  1. И прямой, и угловой терморегулирующий вентили с ручной настройкой просты по конструкции.
  2. Надежны в использовании и стоят сравнительно недорого.

К недостаткам можно отнести невысокую точность температуры и необходимость выполнять действия по регулировке вручную.

Терморегулирующий вентиль с датчиком

Специалисты считают этот вид арматуры наиболее эффективным. Конструкционно он состоит из термостатического клапана и термоголовки. На пластиковом корпусе головки нанесена температурная шкала. Внутри корпуса расположена емкость с жидкостью, которая достаточно быстро реагирует на изменение температуры окружающего воздуха.

Ручкой термоголовки выставляется необходимая температура. Как только она отклоняется от выбранного варианта, жидкость начинает либо сжиматься, либо расширяться, приводя в действие шток, который открывает или закрывает поток теплоносителя.

Достоинства:

  • устройство работает в автоматическом режиме;
  • экономится тепловая энергия;
  • эстетичный внешний вид.

Недостатком изделия ТРВ можно назвать более высокую цену по сравнению с механическими.

Термостатический клапан с автоматическим регулирующим датчиком (термоголовкой)

Хотя, учитывая экономию средств, арматура с датчиком окупится достаточно быстро.

Также вы можете подробнее почитать про регулировочные клапаны на электроприводе.

Шаровый кран

Этот вид арматуры можно назвать терморегулятором с большой натяжкой, хотя он пользуется популярностью при монтаже отопительных систем, стоит недорого и прост в конструкции. Шаровым краном можно полностью перекрыть подачу теплоносителя, плавная регулировка невозможна в принципе. Этим краном можно отключить подачу горячей воды по всей системе, в радиаторы в том числе.

Термостатический смеситель

Терморегулирующий смесительный вентиль практически не отличается от обычного смесителя. Единственное различие – термоэлемент приводится в состояние работы напором воды. Под воздействием потока воды отжимается клапан и регулируется подача второго потока.

Используя смесительный вентиль Esbe можно обезопасить себя и близких от того, что вода в душе или кране пойдет слишком горячей или холодной температуры.

И смесительный, и термостатический вентили достаточно деликатные приборы, поэтому не стоит слишком усердствовать в желании «подтянуть» арматуру вручную, она справится с поставленной задачей сама. А вот обеспечить им корректную работу путем установки примитивного фильтра для очистки воды будет просто необходимо.

Пример применения смесительного термостатического вентиля в узле системы отопления

Выбирая терморегулирующий смесительный вентиль, следует учитывать их главную функцию – регулирование. Приобретать стоит те модели, которые выполнены из более долговечного материала – бронзы.

Не стоит покупать арматуру с резиновыми уплотнителями: в летний период, когда радиаторы находятся в выключенном состоянии, резина может ссохнуться, что приведет к некорректной работе механизма.

Другие похожие статьи по теме:


trubypro.ru

Зачем нужен термостатический клапан для твердотопливных котлов

трехходовой клапан твердотопливного котла
    Содержимое:
  1. Для чего нужен трёхходовой клапан для котла
  2. Как работает трехходовой термоклапан для ТТ котла
  3. Как выбрать трехходовой клапан к котлу
    1. Какой марки термосмесительный клапан поставить
  4. Как и в какое место устанавливается клапан

Закипание теплоносителя, вследствие перегрева, является распространенной проблемой эксплуатации котлов, работающих на твердом топливе. Для подержания необходимой температуры, подключения сразу нескольких контуров к отопительному оборудованию, используется термостатический клапан для твердотопливных котлов.

Для чего нужен трёхходовой клапан для твердотопливного котла


В котлах, работающих на твердом топливе, достаточно сложно добиться стабильной температуры нагрева теплоносителя. Еще сложнее, обеспечить постоянные параметры на подаче и обратке водяного контура.

Назначением трехходового клапана в системе отопления с твердотопливным котлом, является:
  • Предотвратить аварийные ситуации и выход из строя котла, по причине большой разницы температуры водяного потока на подаче и обратке системы отопления. Особенно чувствительны к перепадам нагрева, чугунные теплообменники.
  • Обеспечить стабильные параметры нагрева, при одновременном подключении нескольких водяных контуров. При подключении теплых полов, трехходовой клапан входит в обязательную схему обвязки. Если требуется одновременно отопить несколько отдельно стоящих зданий, также применяют регулирующую арматуру данного типа.

Заменить трехходовой клапан в системе отопления можно, установив два двухходовых устройства. При этом, обязательным условием является работа арматуры на реверсе. При открытии одного клапана, должен закрываться второй и т.д.

Как работает трехходовой термоклапан для ТТ котла


Температурный предохранительный клапан для котлов на твердом топливе, имеет несколько предназначений. Тип выбранного устройства влияет на место установки и принцип работы.

Принято классифицировать два вида регулирующей арматуры, в зависимости от принципа действия клапана:

  • Распределительный трёхходовой термостатический клапан для твердотопливного котла, служит для разделения потока циркулирующей жидкости для двух отопительных контуров, работающих при одинаковой температуре нагрева. Арматура имеет один вход и два выхода, и работает, в зависимости от конструкции, при постоянном или переменном давлении в системе отопления.
  • Трехходовой смесительный клапан для твердотопливного котла нужен при одновременном подключении теплых полов, с максимальным пределом температуры 55°С (оптимальный показатель 45°С) и радиаторной системы, работающей при 80-90°С. Поток, идущий к теплым полам, разбавляется холодной водой, что позволяет уменьшить интенсивность нагрева. Устройство трехходового клапана имеет два входа (для подключения горячей и холодной воды) и один выход.

принцип работы смесительного клапана

Принцип действия клапана напоминает обычный тройник, только со сложным внутренним устройством. Теплоноситель проходит внутри корпуса от входного до выходного патрубка, пока его температура не достигнет установленного пользователем значения. После этого, поток частично перекрывается штоком. Одновременно открывается второй входной патрубок, подключенный к холодной воде, разбавляющей теплоноситель.

Варианты использования термостатического смесительного защитного клапана перегрева в обвязке, зависят от схемы отопления. Но, в основном, устройство устанавливают:

  1. На подачу или обратку в теплые полы.
  2. На подающий трубопровод, идущий от котла.

Монтаж выполняют по стрелкам и обозначениям, указанным на корпусе клапана. В инструкции подробно описаны разные схемы обвязки.

Как выбрать трехходовой клапан к котлу


Чтобы подобрать клапан, потребуется учесть несколько важных характеристик, связанных как с работой самого котла, так и регулирующей арматуры. На выбор влияют следующие параметры:
  • Рабочие параметры теплоносителя – указаны в технической документации, прилагаемой к котлам. Как правило, температура обратки составляет 45-50°С.
  • Пропускная способность.
  • Тип привода – энергонезависимый трехходовой смесительный клапан, имеет механический регулятор. Обеспечивает стабильную температуру теплоносителя, независимо от интенсивности нагрева помещения. Трехходовой термостатический смесительный клапан для твердотопливного котла, идет в комплекте с шаровым накладным датчиком, реагирующим исключительно на температуру поступающего теплоносителя. Используется в бытовых условиях.
    Устройства с электронным управлением, позволяют устанавливать параметры нагрева по комнатам. Такие трехходовые термостатические смесительные клапаны для твердотопливных котлов с выносным датчиком, подключаются к сервоприводу, комнатным термостатам.

Электронный клапан чувствителен к изменениям температуры в жилых помещениях. Установка устройства с сервоприводом, подключенного к термодатчику, экономит от 10-25% затрат на отопление.

Какой марки термосмесительный клапан поставить на ТТ котел


Запорную и регулирующую арматуру изготавливают несколько зарубежных и отечественных производителей. С помощью отзывов потребителей, были выбраны наиболее популярные модели клапанов. Постоянным спросом пользуется продукция следующих производителей:




  • ESBE – шведская компания, поставляющая запорную и регулирующую арматуру, практически по всему миру. Главный акцент, компания делает на энергосберегающих технологиях и автоматизации управления.
    Потребителю предлагается модельный ряд термосмесительных и распределительных клапанов, с встроенными и выносными датчиками, и возможностью подключения к сервоприводу. Продукция ESBE отличается высоким качеством, надежностью и экономичностью.
  • Watts – компания из США, владеющая тремя крупными подразделениями. Запорная и регулирующая арматура, изготавливается в Германии и полностью соответствует требованиям, действующим в странах ЕС.
    Особенностью продукции является выпуск отдельной серии клапанов, предназначенных для подключения к теплым полам и радиаторам. Потребителю, под маркой Watts, предлагают все необходимые для монтажа комплектующие и устройства, включая термодатчики, сервоприводы и т.п.
  • Caleffi – итальянская компания, известная тем, что выпускает регулирующую и запорную арматуру, для таких концернов как Viessmann, Buderus, Vaillant, Grundfos. Особый акцент, компания делает на производстве клапанов и водораспределительных узлов для теплых полов. В ассортименте продукции предлагается смесительный узел в полной комплектации.
    Компания изготавливает оборудование, предназначенное для бытовых и промышленных объектов. Термостатические клапаны Caleffi, разработаны с учетом особенностей работы твердотопливных котлов.
  • Valtec – совместная, итало-российская компания, которая была создана в 2002 г, с целью изготовления запорной и регулирующей арматуры для систем отопления, и водоснабжения. Продукция пользуется популярностью, за счет оптимального соотношения стоимости и качества предлагаемого сантехнического оборудования.
    На все термосмесительные клапана, действует заводская гарантия 10 лет. Риски покрывает обязательное страхование всего выпускаемого оборудования. Продукция Valtec, предлагается отечественному потребителю по самой доступной среди аналогов стоимости.
  • Herz – один из старейших производителей сантехнической арматуры в Европе. Австрийская компания осуществляет свою деятельность еще с 1896 г. Собственностью Herz является несколько запатентованных инноваций, повлиявших на экономичность, внешний вид и длительность эксплуатации устройств.
    Компания делает акцент на энергосберегающих технологиях. Дополнительным «бонусом» является красивый внешний вид регулирующей арматуры, выпускаемой под маркой DE LUXE.
  • Danfoss – компания, которая была создана как небольшой семейный бизнес, в Дании, в 1933 г. На данный момент, штат сотрудников компании включает более 24 тыс. человек. Продукция поставляется более чем в 100 стран мира.
    Продукция Danfoss, предназначена для бытовых и промышленных систем отопления. В ассортименте представлены термостатические клапаны с механической и электронной настройкой. Потребителю предлагают сервоприводы и термодатчики.
  • Systemair – норвежская компания, созданная в 1974 г, активы которой, постоянно увеличиваются. В 2000 годах, продукция концерна стала доступна отечественному потребителю. Производственные цеха, изготавливающие продукцию для России, расположены в Литве, Турции, а с 2011 г в РФ, что позволило снизить себестоимость изделий.
    Вся сантехническая арматура Systemair, проходит обязательную сертификацию. Осуществляется постоянный контроль качества.
  • Barberi – итальянская компания, изготавливающая простые регулирующие устройства с высокой степенью надежности. Особой популярностью пользуются смесительные узлы с встроенными термочувствительными элементами.
    Механические термосмесительные клапана Barberi, предназначены для открытых и закрытых систем отопления. Серия L-comfort, разработана для подключения к теплым полам.


вариант обвязки термостатического клапана в системе отопления
схема установки смесительного клапана

Как и в какое место устанавливается термостатический клапан ТТ котла


Чтобы правильно подключить трехходовой термоклапан защиты от перегрева к твердотопливному котлу, требуется определить цель, для которой будет использоваться регулирующая арматура:
  • Защита котла – правильная установка распределительного клапана осуществляется на подачу теплоносителя, незакрывающимся отверстием в сторону котла. Смесительный узел устанавливается исключительно на обратку. Сразу после включения котла, теплоноситель циркулирует по малому кругу системы отопления, после нагревания, клапан начинает пропускать жидкость в водяной контур.
  • Регулирование температуры в контурах отопления – гидравлическая обвязка предусматривает установку коллектора между котлом и клапаном. Смесительный узел, в данном случае, устанавливается исключительно на подачу. Схема подключения с трехходовым термосмесительным клапаном, подразумевает установку циркуляционного насоса после регулирующего узла. Распределительный пропускной клапан ставится на обратку.

Для облегчения монтажа, схема движения теплоносителя с трехходовым термосмесительным или распределительным клапаном, указана на корпусе арматуры, стрелочками или буквенными обозначениями. Устанавливать узел можно исключительно по указанному направлению.

Термостатический клапан является необходимым устройством обвязки твердотопливного котельного оборудования. Установка клапана требуется и при одновременном подключении нескольких контуров отопления с разными температурными характеристиками.

avtonomnoeteplo.ru

Как работает клапан термостатический – назначение, принцип работы + установка

Добавить комментарий

Ваш адрес email не будет опубликован.
