Можно ли пильный диск устанавливать на болгарку| Рекомендации

У многих домовитых хозяев есть в домашнем арсенале болгарка – так в народе принято назвать угловую шлифовальную машину. И вот, когда возникает необходимость работы с деревом: порезать доски, спилить ветки на деревьях или заготовить дрова; а под рукой нет соответствующей электропилы: циркулярной, лобзиковой, цепной и т.д.; некоторые смекалистые умельцы говорят себе: «Ну и что?! Ведь есть же болгарка! Вполне можно и ею обойтись!» Насколько правы такие находчивые мастера?.. Как раз об этом наша статья.

Никогда не ставьте пильный диск на болгарки!

Это не просто название подзаголовка статьи, это крик души всех продавцов электроинструмента. Ведь к ним очень часто приходят с одним и тем же запросом: «Дайте мне пильный диск на болгарку, чтобы дерево можно было резать». И все они в один голос отвечают в таких случаях: «Угловой шлифовальной машиной древесину не пилят! Да и вообще ставить пильный диск на УШМ по определению нельзя!» Почему так? С этим вопросом мы обратились к разработчикам режущего инструмента АтакаТМ, и они дали нам исчерпывающий ответ по данной теме.

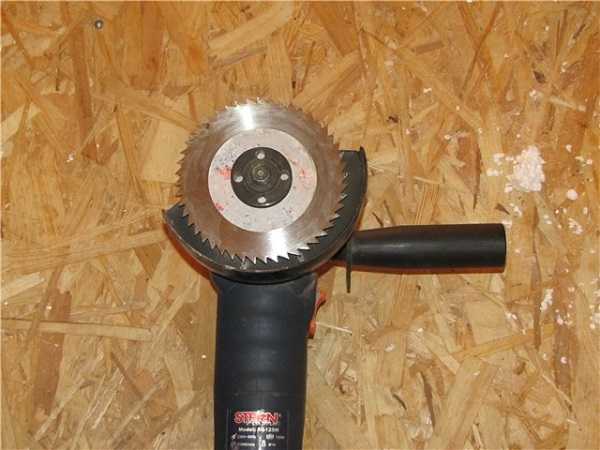

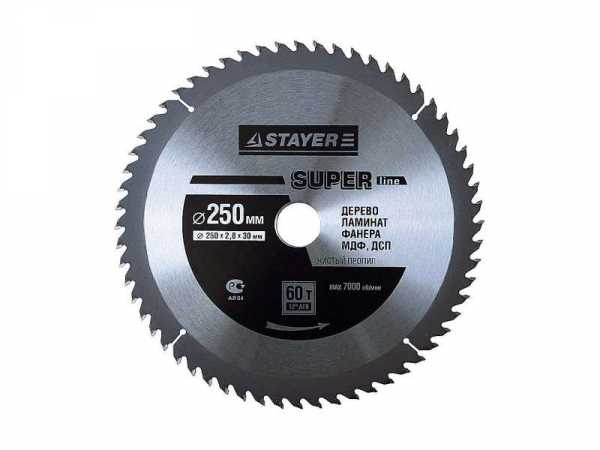

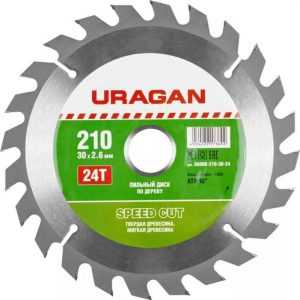

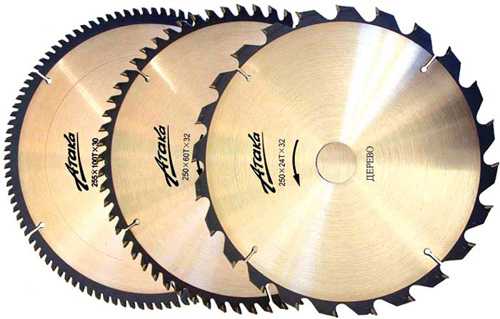

Диск пильный

Да, УШМ (угловая шлифовальная машина) – это мощный инструмент, и она может легко распилить и простую доску, и толстое бревно, лишь бы диаметр пильного диска был подходящий. Но резать дерево с помощью пильного диска, установленного на угловую шлифовальную машину – это, прежде всего очень травмоопасно, особенно, если с неё снять защитный кожух. Ведь у болгарки очень высокая скорость вращения, создающая центробежную силу, которая в разы увеличит нагрузку на пильный диск. К тому же круглая пила конструктивно отличается от абразивного круга – у неё есть зубцы, а это обстоятельство ведёт к усилению вибрации, особенно если на УШМ установить пильные круги по металлу. В результате такая нагрузка будет значительно превышать предел прочности полотна круглой пилы, её может просто разорвать во время вращения. Чем это чревато, наверное, уже стало понятно всем. И в такой ситуации от травм не спасёт ничто: ни защитный кожух болгарки, ни индивидуальные средства защиты резчика.

Чтобы доказать опасность такой дисковой «рокировки» проводились всевозможные испытания. Да и в жизни было множество случаев, когда «смекалистый» хозяин оставался без рук или ног. А в 2011 году был уникальный случай, когда некий «хозяйственный» волгоградец решил у себя на даче спилить сучья с дерева с помощью УШМ и установил на неё пильный диск от циркулярки. В результате он был доставлен отделение торакальной хирургии с развороченной грудью. К счастью для бедолаги, всё закончилось хорошо.

А можно ли на циркулярке установить круг от болгарки?

Вопрос можно перефразировать: можно ли циркулярную пилу использовать как УШМ? В принципе такое возможно. Если установить на дисковую пилу абразивный или алмазный диск, то риска для резчика в этом случае нет никакого. Однако циркулярка очень плохо приспособлена для такой эксплуатации. Да, когда нужен ровный пропил, пила справится с этой задачей лучше болгарки, но её защищённость от пыли значительно хуже, чем у последней. Пыли наглотается и сам резчик, и инструмент – потом его долго придётся продувать.

Пила для резки дерева

Кроме того, скорость вращения дисковой пилы значительно ниже той, что необходима для эффективной работы кругов от УШМ. Например, если на циркулярке установить алмазный абразивный диск и попробовать им порезать керамический гранит, то у него может запросто сгореть двигатель. Да и сами круги будут быстрее изнашиваться. Ведь пильный и абразивный диски рассчитаны на разные угловые скорости.

И ещё раз повторимся: не используйте пильные диски на болгарке! Лучше купите недорогую дисковую пилу!

6,714 просмотров всего, 12 просмотров сегодня

smogem-sami.ru

пильный, шлифовальный, лепестковый, отрезной, видео-инструкция по выбору своими руками, фото и цена

Все фото из статьи

В настоящее время углошлифовальная машинка, в народе больше известная как болгарка, заслужено считается одним из наиболее универсальных инструментов. Она есть в арсенале практически любого хорошего хозяина. С такой помощницей появляется возможность быстро и без особых усилий резать, шлифовать, полировать, обдирать или пилить своими руками практически любой материал.

Фото мощной углошлифовальной машинки.

Секрет такой неслыханной популярности в простоте инструмента. Инструкция для болгарки предусматривает закрепление на вращающийся вал определенного диска или насадки.

После чего, в зависимости от назначения диска, можно выполнять те или иные работы. Сфера применения может быть разнообразной, но в данной статье мы больше коснемся резки и обработки древесины.

Совет: по мнению большинства специалистов, углошлифовальную машинку для обработки дерева можно использовать только при фрагментарных работах. Причем делать это нужно, крайне осторожно, слишком высок риск травматизма.

Ассортимент дисков.

Общие характеристики и назначение дисков

Ассортимент данного товара просто огромен, в каждом секторе существуют десятки видов продукции. Но всю эту массу можно условно разделить на несколько главных направлений.

Виды дисков

  • Круги или диски с абразивным покрытием предназначаются для шлифования и полировки различных поверхностей. Так как древесина не полируется, в данном секторе используется шлифовальный диск по дереву для болгарки.
  • Круги с алмазным напылением больше используются в строительстве, они бывают сегментированные и сплошные. С их помощью режут особо прочные материалы, это камень, бетонный монолит и в некоторых случаях металл. Для столярных работ такие изделия не применяются.

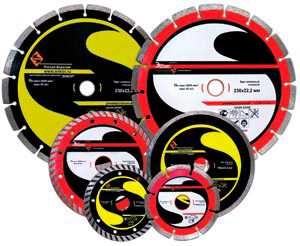

Изделия с алмазным напылением.

  • Пильные диски по дереву для болгарки, визуально практически не отличаются от кругов для циркулярной пилы. Но они сделаны совсем из другого металла. До недавнего времени эта продукция была редкостью, сейчас на рынке появилось достаточно много качественных кругов по дереву из карбид вольфрама.

Важно: ни в коем случае, даже не пытайтесь устанавливать круг от циркулярки на болгарку. Теоретически, через переходник это сделать можно, но циркулярные диски рассчитаны на малые обороты и на болгарке они в подавляющем большинстве случаев перекашиваются или просто разлетаются.

Характеристики и советы по выбору

  • Вне зависимости от назначения, все круги имеют несколько стандартных диаметров. Самый маленький диск по дереву для болгарки 115 мм. Но наиболее ходовым считается диск по дереву на болгарку 125 мм.

Разновидности кругов для резки.

  • Древесина материал специфический, поэтому не стоит брать для нее круги, предназначенные для резки бетона или металла. Для данных материалов требуется высокая прочность и большие обороты, в дереве такой круг может попросту завязнуть, что приведет к его разрушению или спалите свою болгарку.
  • Диаметр вала во всех современных углошлифовальных машинах по дереву стандартный и составляет 22,2 мм. Но, в недавнем прошлом, было несколько градаций, поэтому следует обращать внимание на маркировку. К примеру, пильный диск по дереву для болгарки 125х22,2 мм через насадку можно установить на тонкий вал устаревшей машинки, но если вал окажется толще, ваш круг будет бесполезен.

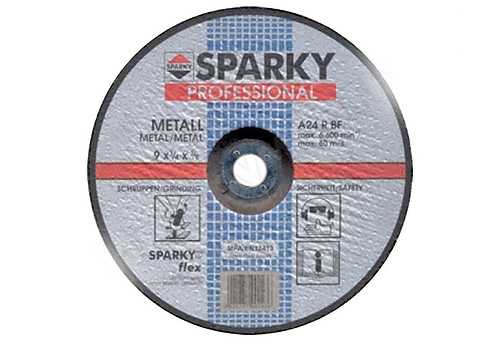

Круг по металлу.

Важно: максимальный диаметр ручной углошлифовальной машинки 230 мм. Так вот, даже если вам и удастся найти диск по дереву для болгарки 230 мм, то от его установки и применения лучше отказаться. Дело в том, что чем больше диаметр, тем выше вероятность получения травмы, особенно при работе с древесиной.

Отрезной круг

В виду того, что данный инструмент отличается высокими оборотами и не может быть жестко зафиксирован в руках, для таких кругов, берется высокопрочный карбид вольфрам, поэтому и цена на них солидная.

Отрезной диск по дереву для болгарки 125 мм, классифицируется не только по диаметру и соответственно глубине пропила, но и по форме, частоте и количеству зубьев.

Диск с зобом от бензопилы.

  • Если вы планируете использовать пильный диск по дереву для болгарки 125 мм периодически, причем не знаете какую именно древесину, нужно будет резать. То лучшим вариантом будет круг с переменно скошенными зубьями.
  • Для распила хвойных пород, а также для любой другой мягкой древесины можно использовать изделия с прямыми зубьями.
  • Более широкий спектр использования у трапециевидного зуба. Пильный диск по дереву для болгарки 125х22,2 мм с трапециевидными зубьями, способен разрезать древесностружечный массив средней плотности. Также ему легко поддаются биламинированные древесностружечные материалы, плиты USB и древесноволокнистые листы средней плотности.

Круг со скошенным зубом.

Как известно углошлифовальная машинка работает на высоких оборотах, поэтому круги могут сильно разогреваться. Применение водяного охлаждения в данном случае невозможно.

Дабы избежать перегрева и деформации металла, от зубьев, по направлению к валу делаются скругленные прорези шириной до 2 мм и глубиной до 20 мм. Они могут быть пустыми или заполняться медью. Такая мера компенсирует расширение металла и предотвращает его деформацию.

Шлифовальные и обдирочные работы

Если резка древесины считается весьма травмаопасным занятием, то для шлифовки массива большой квалификации не требуется. Здесь зачастую используются лепестковые диски для шлифовки дерева болгаркой.

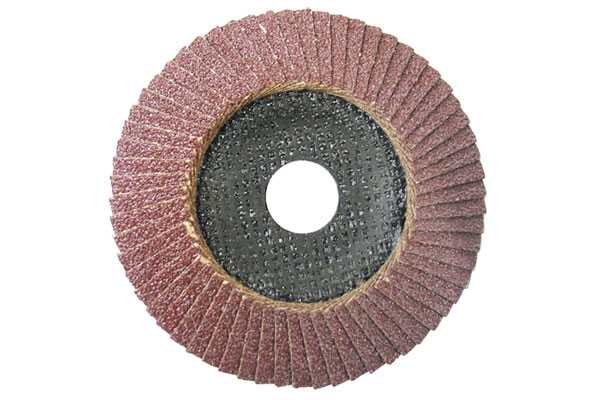

Лепестковый диск.

Устройство такого круга отображено в самом его названии. На рабочую поверхность, в несколько слоев подобно рыбной чешуе крепится множество лепестков наждачной бумаги. При вращении бумага мягко шлифует дерево. Качество и уровень обработки доски напрямую зависит от зернистости материала.

Лепестковый круг, хотя и весьма распространенный, но не единственный вариант для шлифовки поверхности. Относительно недавно на рынке появились так называемые липкие универсальные диски. Достоинство таких насадок заключается в том, что их можно менять, не снимая диска.

Диск для мягкой шлифовки.

Основа оборудована липучкой, в результате сама рабочая поверхность с нужным зерном просто наклеивается сверху на круг. Цена таких липучек существенно ниже, нежели у цельного лепесткового диска, но и изнашиваются они гораздо быстрее. Еще одним достоинством такой конструкции является их универсальность. Липучки выпускаются не только для обработки древесины, но и для шлифовки камня или металла.

Важно: вне зависимости от того какую разновидность инструмента вы используете, сама поверхность дерева должна быть хорошо высушенной и желательно без трещин. Влажную древесину шлифовать не рекомендуется, а поверхность зараженную грибком следует вначале очистить при помощи обдирочной насадки.

Достаточно часто при подготовке поверхности к нанесению, какого либо покрытия требуется удалить слой старой краски или лака. Работа рубанком не в каждом случае возможна, а шлифовальный лепестковый диск быстро забивается пылью от краски.

Обдирочные насадки.

В данном случае хорошо подходят обдирочные насадки, особенно эффективен такой инструмент для обработки многократно окрашенных старых поверхностей, например, при очищении деревянного пола.

Такие насадки представляют собой металлический круг со вставленной в него щетиной из металлической проволоки. Проволока может располагаться как по периметру круга, параллельно диску, так и перпендикулярно поверхности по принципу щетки.

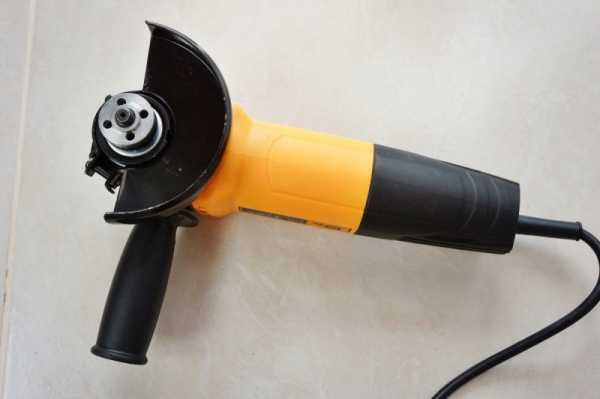

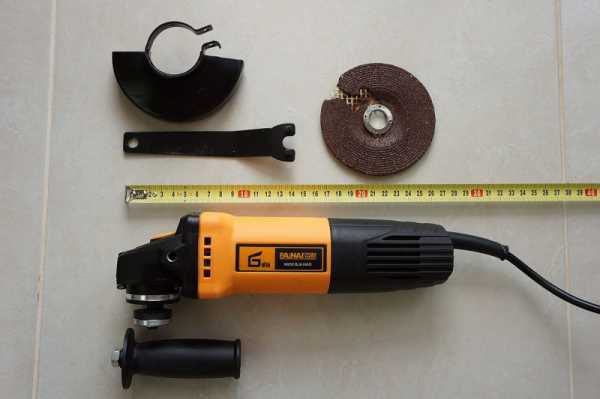

Стандартная болгарка.

На видео в этой статье показано, как можно своими руками сделать диск для резки дерева.

Вывод

В завершении хочется еще раз напомнить, что болгарка это не только удобный, универсальный и относительно недорогой инструмент, но еще и источник серьезной опасности. При работе с ней в обязательном порядке нужно использовать защитные очки, рукавицы и желательно спецодежду. А также ни в коем случае не снимать с инструмента защитный кожух (см.также статью «Дисковая фреза по дереву – виды и тип установки. Расположение и крепление зубьев»).

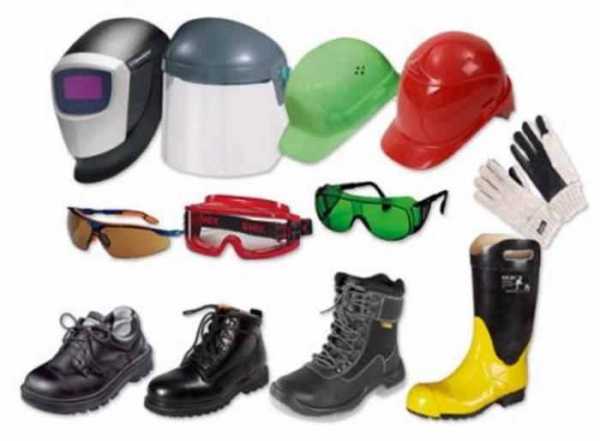

Защитные спецсредства для работы болгаркой.

rubankom.com

Как сделать своими руками из болгарки циркулярку, торцовку, ручную электропилу

Иметь дома весь ассортимент электрического инструмента слишком накладно. Например, циркулярка в домашних условиях требуется довольно редко. Распиловку досок можно произвести модернизированной болгаркой.

Ручная электропила

Ручная дисковая электропила из болгарки получается заменой стандартного режущего диска на диск по дереву.

Правда, такой вариант пригоден для коротких разрезов листовых материалов или отреза тонких реек. При большой длине распила или на толстых брусках существует опасность перекоса диска, заклинивания его. Удержать пилу будет гораздо легче, если рукоятку расположить не перпендикулярно оси инструмента, а сделать продолжением корпуса.

Защитный кожух удалять не рекомендуется, так как он предохранит от попадания опилок в лицо.

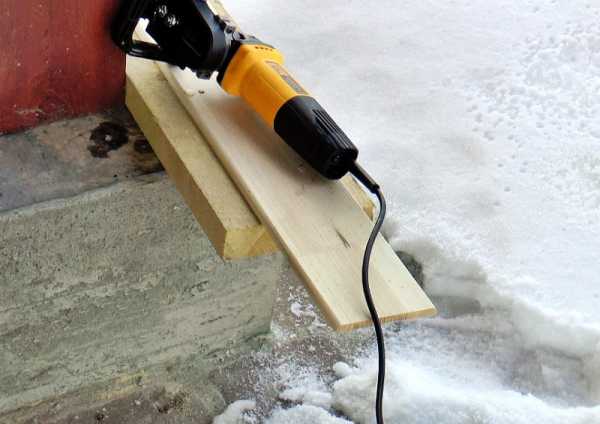

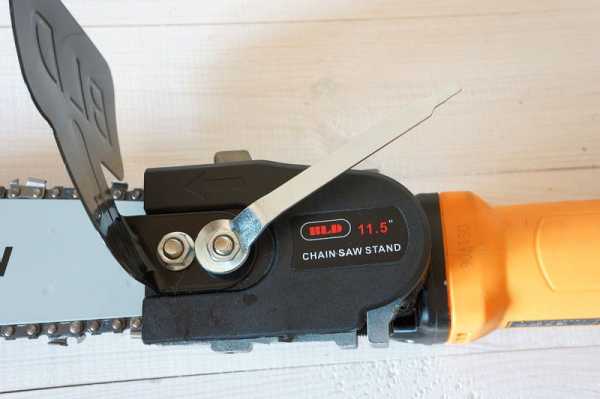

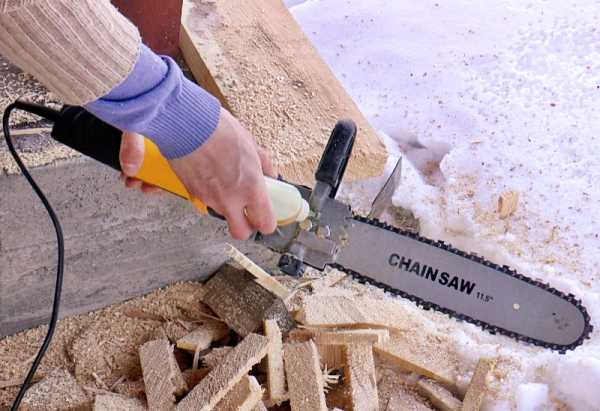

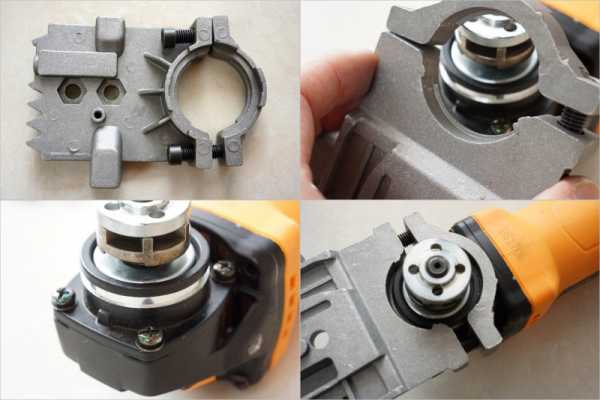

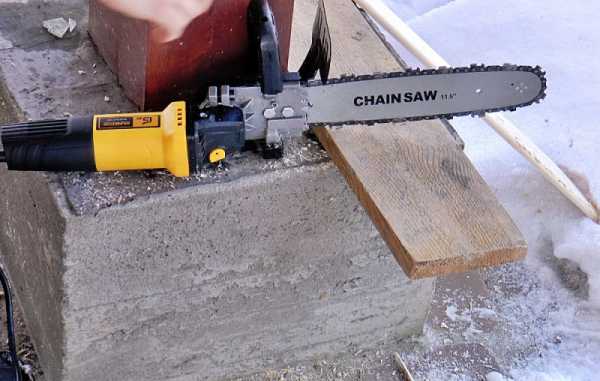

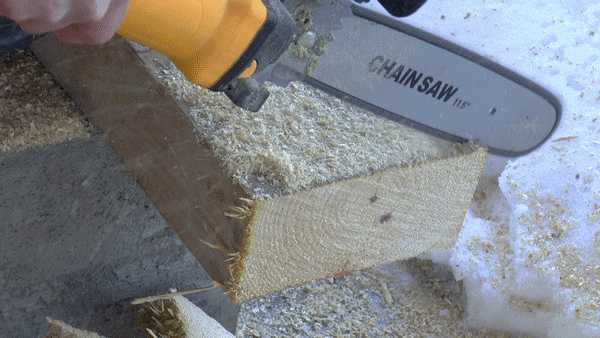

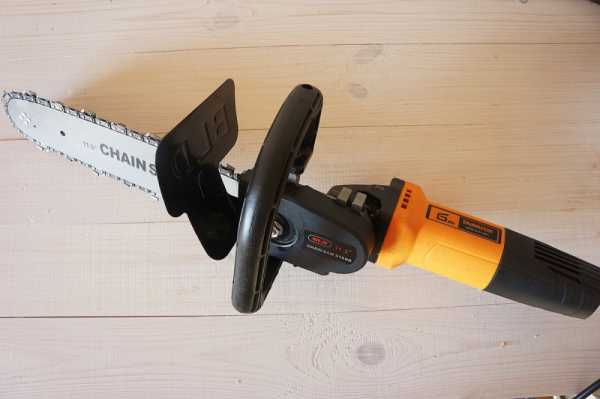

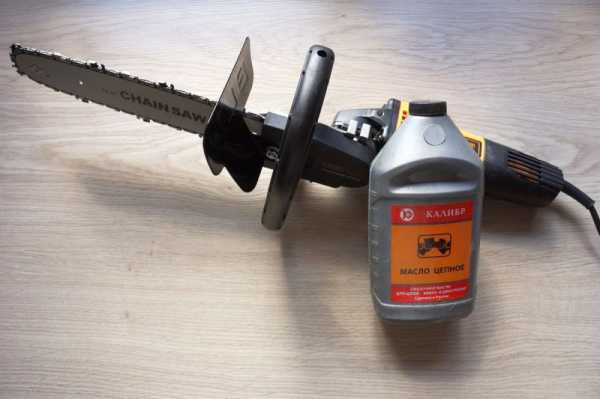

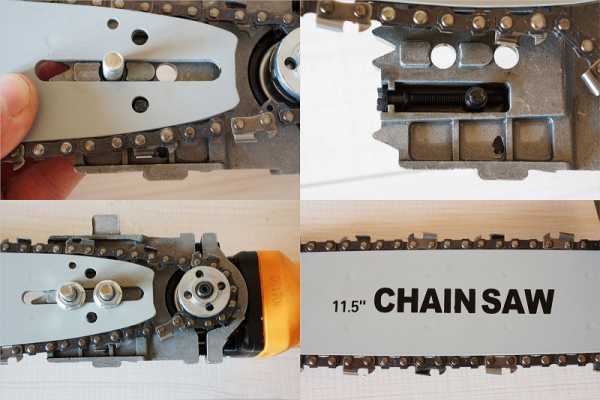

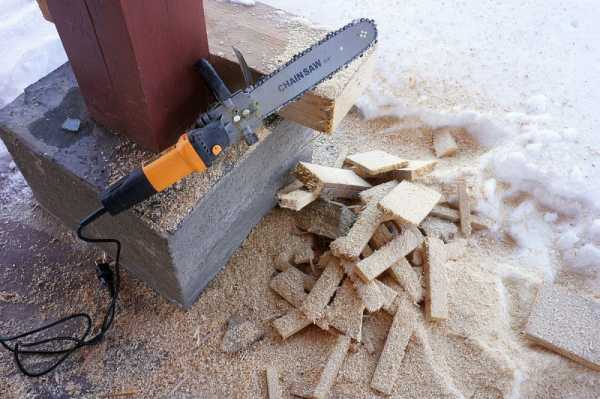

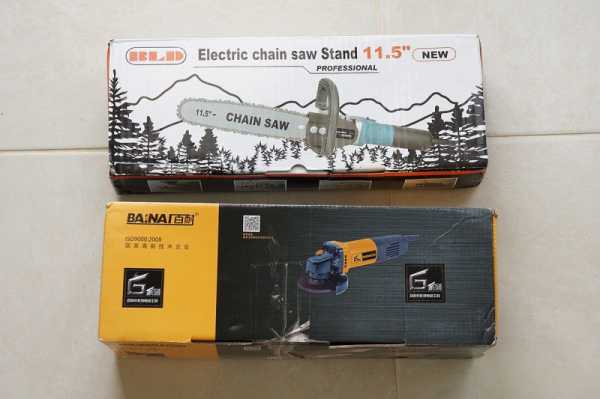

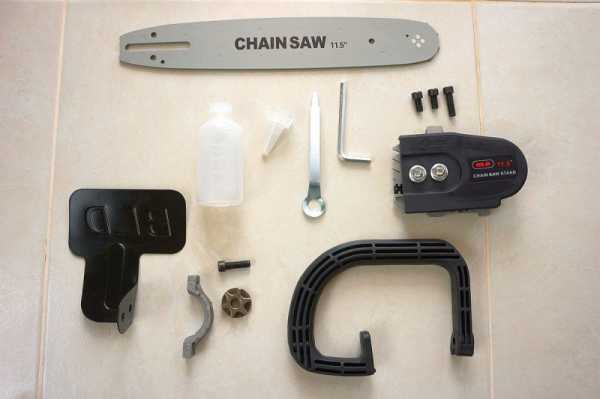

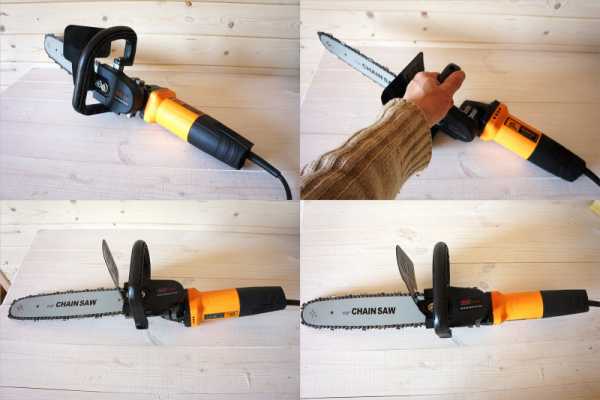

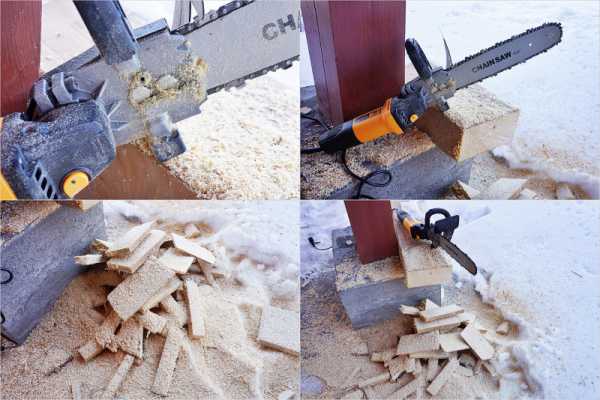

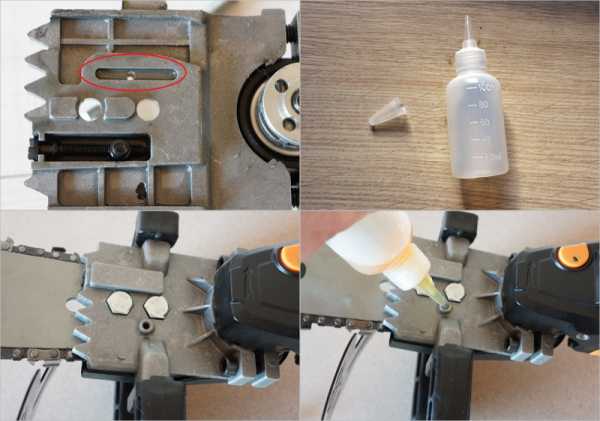

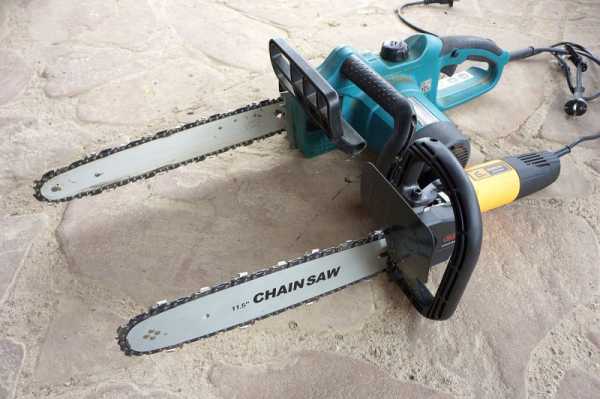

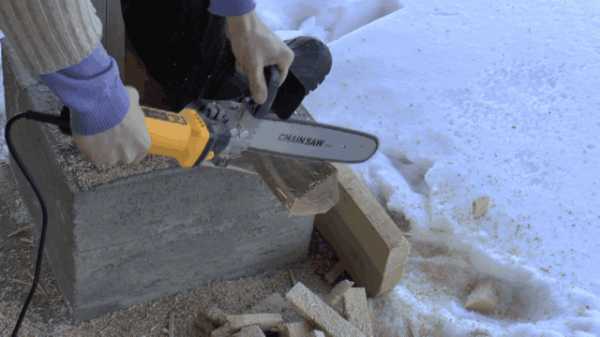

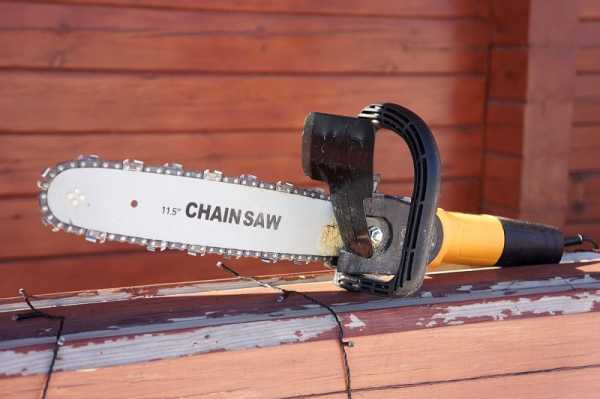

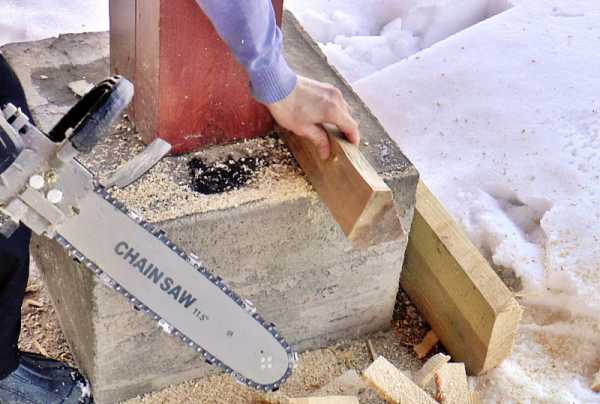

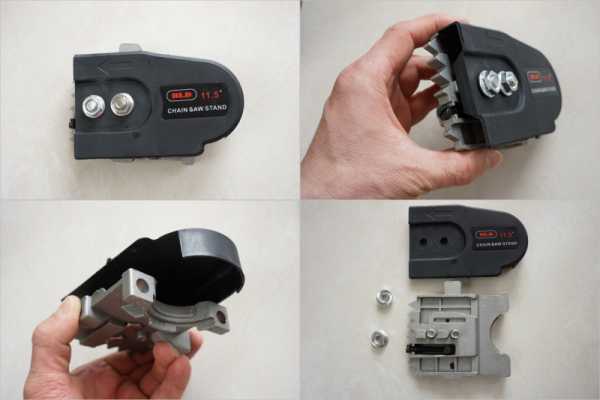

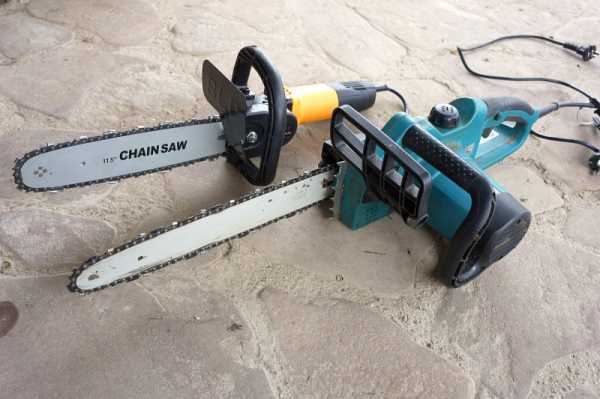

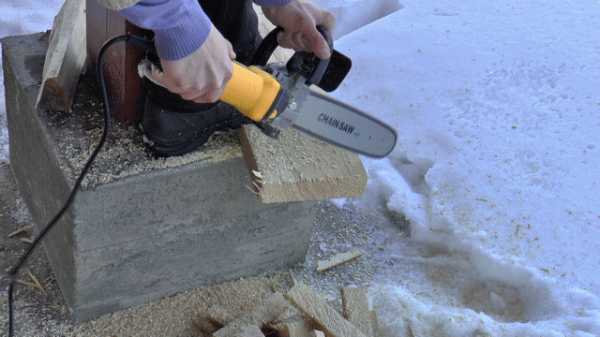

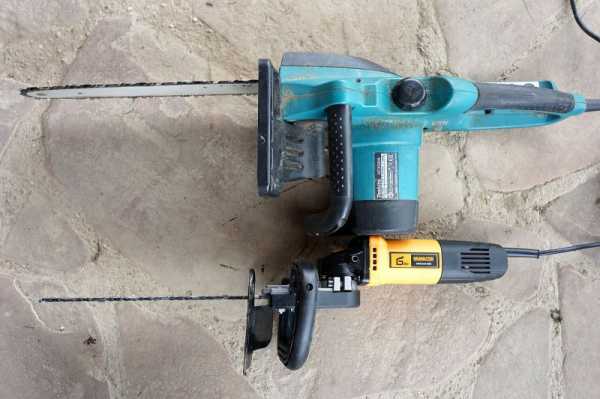

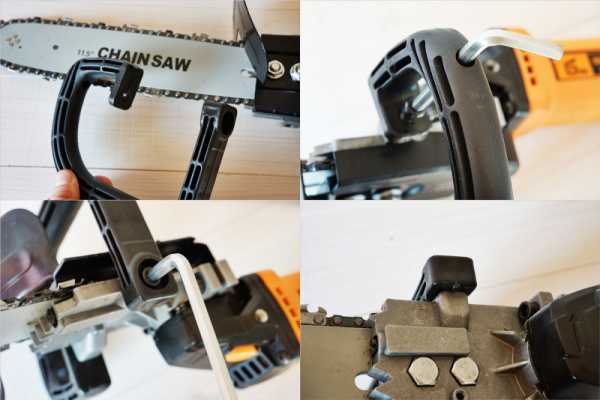

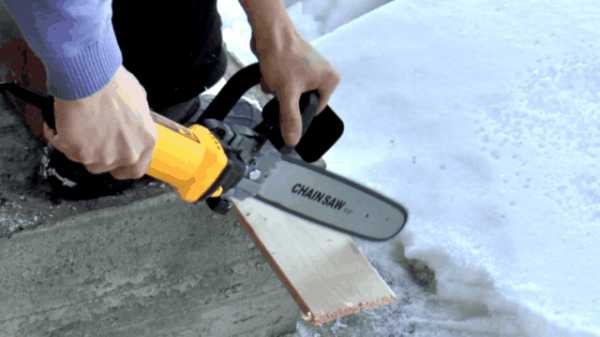

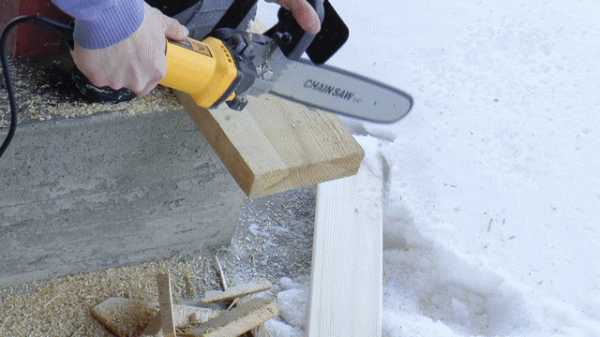

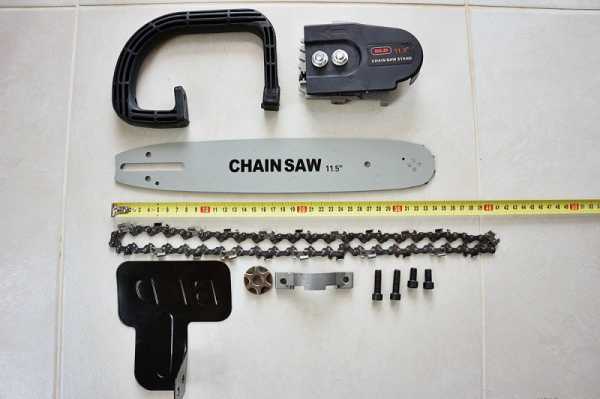

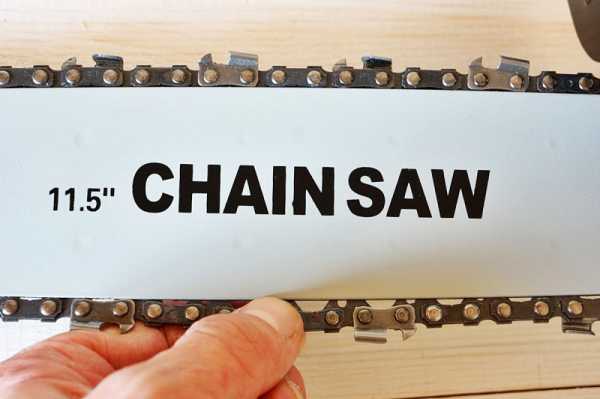

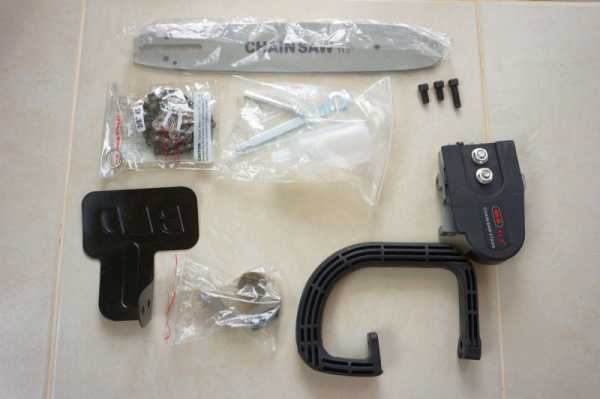

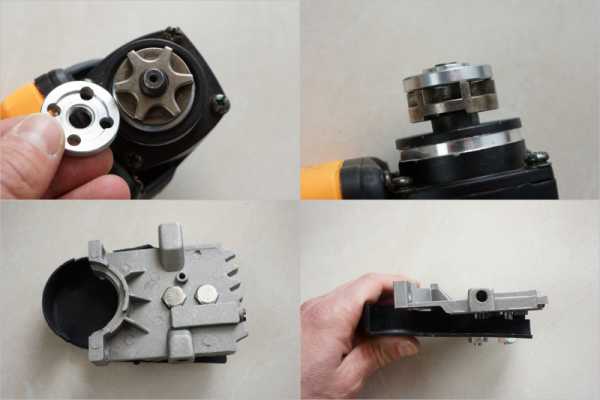

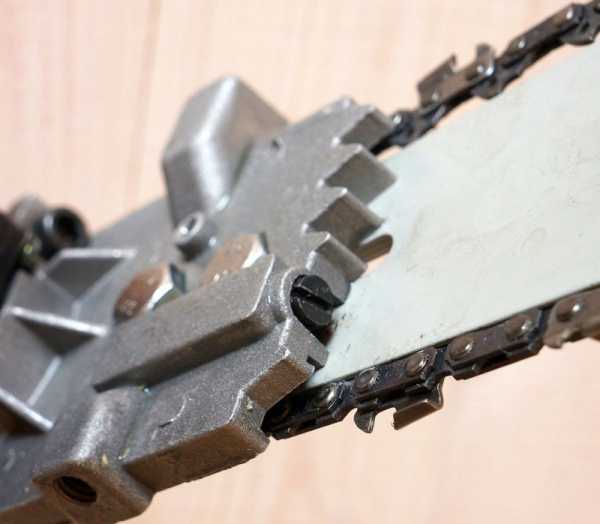

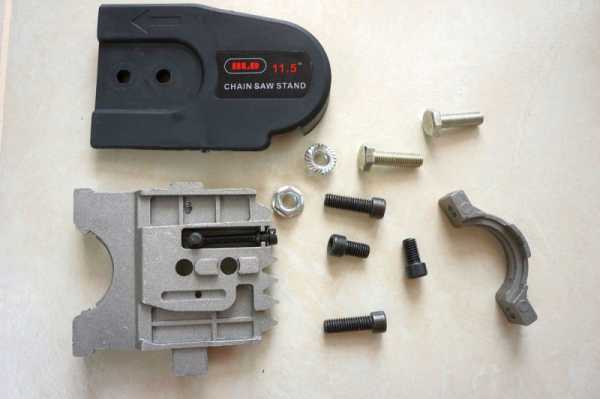

Народные умельцы изготавливают также ручную цепную пилу из болгарки. Правда, такой инструмент опасен для пользователя: отсутствие стопора цепи может привести к непредсказуемым последствиям. Кроме того, цепь не смазывается, что приводит к ее быстрому износу.

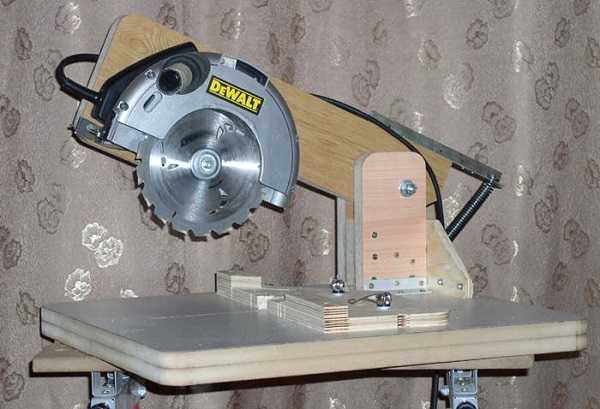

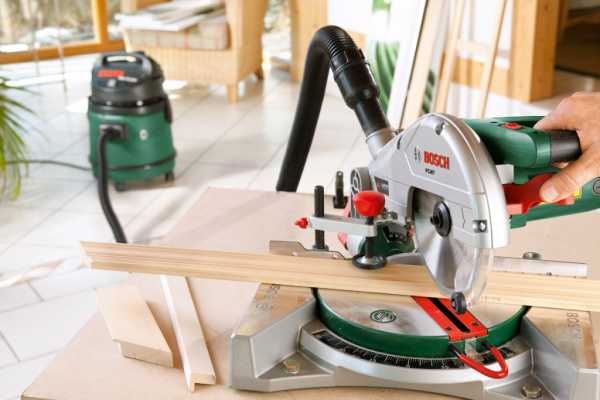

Торцовочная пила

Торцовка, то есть поперечный распил досок или брусков под прямым углом получается качественнее, если использовать специальное приспособление.

Из болгарки также можно сделать такой станок своими руками.

  1. Для этого болгарку с диском по дереву закрепляют на поворотной планке перпендикулярно направлению длины доски так, чтобы плоскость диска была направлена строго вертикально. Одна точка крепления должна располагаться в районе редуктора, а вторая – на противоположном конце машинки.
  2. В корпусе редуктора имеются резьбовые отверстия для крепления штатных рукояток. С помощью уголков и этих отверстий болгарку нужно прикрепить к подвижной части станка.
  3. Задняя часть корпуса крепится к доске хомутом. Защитный кожух на диск можно использовать от любого электроинструмента подходящего размера.
  4. Ближе к вертикальной опоре нужно закрепить упорный уголок. Располагаться он должен строго перпендикулярно плоскости диска, как в вертикальном, так и в горизонтальном направлениях.

Пружина на заднем конце планки служит для возврата торцовочной пилы в исходное положение после окончания реза. Горизонтальный стол должен иметь поперечный паз, в который входит диск при распиле доски. Диаметр диска выбирают, ориентируясь на ширину досок. Так торцовку можно проводить в один заход. Главное, внутреннее отверстие диска должно совпадать с креплением на оси редуктора.

При работе на таком станке следует учитывать, что мощность привода не предназначена для большой нагрузки. Поэтому вращающийся диск к поверхности распиливаемой детали нужно подводить плавно, разрез делать без сильного нажима.

Настольная циркулярная пила

Иногда возникает потребность изменить ширину доски или толщину бруска. Оптимальный вариант для такой работы – циркулярная пила, особенно, если досок много. Для распила досок небольшой длины (1-2 м) очень пригодится настольный вариант циркулярки. Не обязательно покупать такой станок, его можно сделать своими руками из той же болгарки.

Конструкция циркулярной пилы гораздо сложнее торцовочного станка. Время контакта диска пилы с древесиной довольно продолжительное, поэтому и надежность крепления корпуса болгарки к станине должна быть выше.

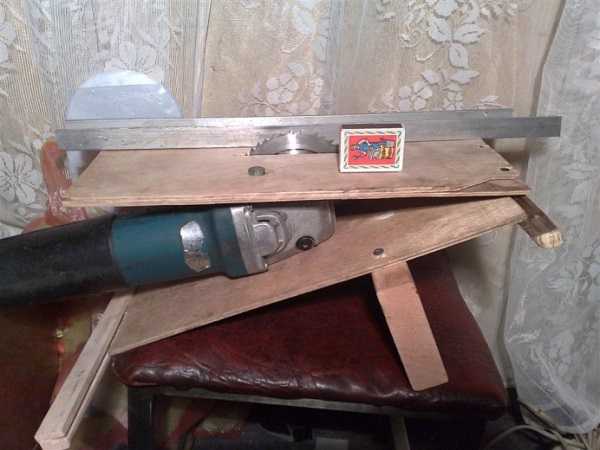

Вот так может выглядеть один из вариантов настольной циркулярки.

На фото видно, что рабочий стол состоит из двух плоскостей:

  • верхний стол предназначен для продвижения обрабатываемой детали;
  • нижний служит упором для шлифмашинки.

Диск проходит через паз в верхней поверхности. Если угол соприкосновения двух плоскостей снабдить поворотными петлями, то появится возможность регулировать рабочую высоту пильного диска для уменьшения площади трущихся поверхностей.

На верхней поверхности стола отчетливо видна головка болта, с помощью которого болгарка закреплена. Выступающий болт ограничивает ширину обрабатываемой доски. Справиться с этой проблемой можно, настелив еще один слой фанеры.

Включать и выключать болгарку клавишей на корпусе довольно неудобно. Если клавиша может быть зафиксирована в рабочем положении, то на внешней части станка стоит установить розетку с выключателем.

Упорный уголок должен иметь максимально возможную длину во избежание отклонения доски от направления распила. Крепление уголка лучше делать так, чтобы можно было менять рабочее расстояние между ним и диском: тогда ширина отрезаемой части тоже будет меняться.

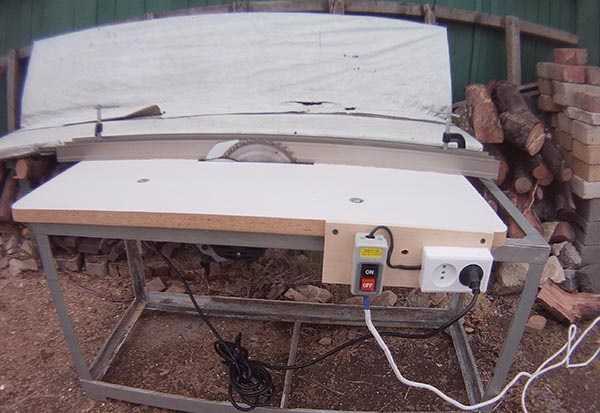

Стационарная циркулярка

Использовать болгарку в качестве рабочего механизма можно и стационарных условиях. Станина в этом случае будет иметь немного другую конструкцию. Стационарный вариант подразумевает наличие свободной площади и большого объема работ. Поэтому всю конструкцию можно сделать основательнее, массивнее, а, значит, надежнее.

Каркас станины можно сделать из уголка сварным соединением. Болтовые и другие виды разъемных креплений от постоянной вибрации теряют сцепление, конструкция начинает шататься.

Сверху металлического каркаса крепится рабочий стол из широкой доски или толстой фанеры. По нему будет передвигаться обрабатываемая деталь. Упорный уголок снабжен подвижным креплением для регулировки ширины распила.

Неплохо бы предусмотреть регулировку высоты стола или выноса диска над его поверхностью — тогда появится возможность выпиливать продольные пазы в доске.

Сбоку станка расположены органы управления: розетка и кнопки включения-отключения. В стационарном варианте клавишу на корпусе болгарки имеет смысл исключить из схемы. При наличии достаточного места в качестве привода можно применить шлифмашинку большой мощности.

О том, как сделать пилораму из болгарки, показано в этом видео:

Нюансы использования самодельной циркулярки

Следует не упускать из виду, что болгарка по своему основному назначению – углошлифовальная машинка. Поэтому, используя ее в качестве самодельной циркулярной пилы, нужно обратить внимание на нюансы.

  1. Длительность непрерывного резания не должна превышать 15-20 минут во избежание перегрева двигателя.
  2. Штатная защита на диске никак не подходит для циркулярной пилы. Защитный кожух можно использовать от настоящей циркулярки или изготовить самостоятельно.

Следует помнить, что скорость вращения шлифмашинки может быть более 10000 оборотов в минуту – это в несколько раз превышает скорость деревообрабатывающих станков. При такой скорости древесина начинает дымиться. Кроме неприятного запаха, возможно возгорание.

tehnika.expert

Диск по дереву для болгарки: виды и характеристики

Угловая шлифовальная машинка – очень полезный инструмент, который может быть использован в различных сферах производства. Именно благодаря своей универсальности, она получила широкое распространение как на промышленных объектах, так и на бытовом уровне.

Виды насадок по дереву

В качестве инструмента для резьбы по дереву подходят только УШМ, имеющие регулировку оборотов. Так как основное назначение болгарки – шлифование однородных материалов, то к обработке неоднородной структуры деревянных материалов необходимо подходить очень осторожно.

Можно выделить следующие разновидности кругов по древесине:

  • Пила по дереву для болгарки
  • Отрезные диски
  • Рубанки
  • Шлифовальные

Каждая из этих деталей должна применяться по прямому назначению.

Пильные диски

Пильный диск по дереву для болгарки состоит из металлического круга с закрепленной на краю цепью. Конструкция специальных пильных инструментов аналогична тем, какие применяются у бензопил. Но изготавливаются пильные круги из карбида вольфрама. Когда диск для болгарки по дереву попадает на твердое препятствие в древесине – сучки, смолу, металл, основа его проворачивается без разрушения цепи. Цепными насадками достаточно просто можно зачистить бревна от сучков и коры, придать им необходимую первоначальную форму.

Отрезные диски

Различные производители выпускают и отрезные круги по дереву специально к УШМ, например, круг отрезной Bosch. Конструкция их значительно отличается от конструкции дисков для циркулярной пилы. Обычно у них предусмотрено наличие боковых зубьев, защищающих насадку от заклинивания. Различаются отрезные инструменты по количеству и форме зубьев:

  • скошенные;
  • прямые;
  • в форме трапеции.

Первый вариант формы зубьев считается универсальным. Он подойдет для любых видов древесины при небольших объемах работ. При распиливании древесины из мягких сортов вполне можно использовать диски для болгарки по дереву с прямым зубом. Трапециевидные зубья способны обрабатывать довольно твердые изделия из древесины: ДСП, ДВЛ, OSB плиты.

Кроме того, отрезные круги различаются диаметром. Минимальный размер – 115х22 мм. Чаще всего используются круги диаметром 125 мм, они являются универсальными и подходят при выполнении широкого круга работ. Максимально возможный размер – 230 мм. Но последний вариант нежелательно использовать при работе с деревом, так как возрастает вероятность травматизма. В зависимости от выбранного размера, различной будет и глубина пропила древесины.

Диски – рубанки для болгарки

Возможно использование УШМ в качестве рубанка. Для этого применяются специальные круги – рубанки. Работа с такими насадками допускается без защитного кожуха, так как цельнолитые диски не разрушаются. Многие марки кругов можно многократно затачивать. До начала использования на болгарку необходимо установить дополнительную ручку, для более надежного удержания инструмента двумя руками.

Шлифовальные диски

Этот вид кругов позволяет использовать машинку по прямому назначению. Для финишной обработки и полировки деревянных поверхностей могут использоваться различные виды насадок:

  • кордщетки;
  • торцевые круги;
  • лепестковые насадки;
  • наждачные круги;
  • обдирочные насадки.

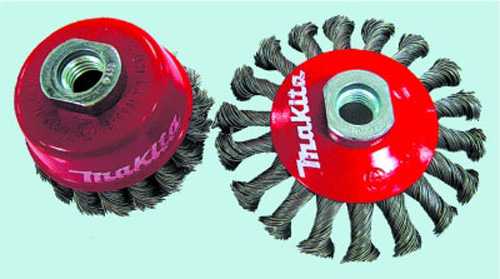

Грубая обработка древесины производится с помощью специальных кордщеток. Торцевые диски предназначены для выравнивания краев деталей, что часто требуется при косых распилах заготовок. Они отлично заменят напильник.

Наиболее широкий диапазон шлифовальных насадок – у лепестковых кругов. В зависимости от размера абразивного зерна, поверхность древесины можно зачистить с разной степенью шлифовки. При постепенном переходе от использования крупнозернистой насадки к дискам с более мелким зерном достигается эффект полировки деталей. Система лепестков трапециевидной формы, которые уложены с перехлестом в три четверти друг на друга, обладает довольно медленным износом. Если рельефная поверхность деревянного изделия сложная, то используются лепестковые диски с радиальным расположением абразивных полос.

Использование наждачной бумаги или шкурки на специальной насадке позволяет шлифовать довольно большие площади деревянных поверхностей. Возможность быстрой замены шлифовального покрытия делает эти насадки универсальными.

При удалении старых лакокрасочных покрытий часто используют обдирочные насадки. Как правило, это проволочная щетка, прикрепленная к металлической основе. Она может быть расположена как параллельно поверхности круга, так и перпендикулярно ей. Есть варианты закрепления щетины на периметре диска.

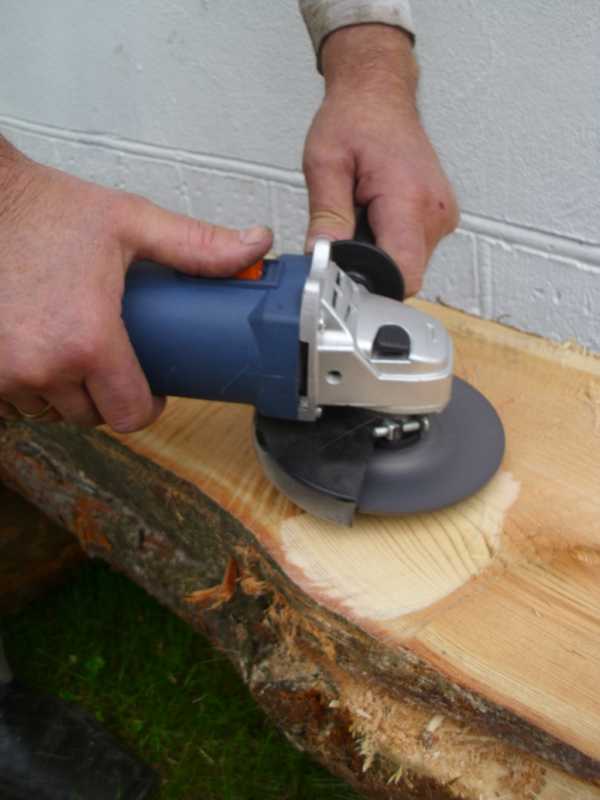

При работе с древесиной необходимо убедиться в том, что она довольно сухая. Если на поверхности обрабатываемой детали есть грибковые повреждения, их нужно зачистить до здоровой древесины.

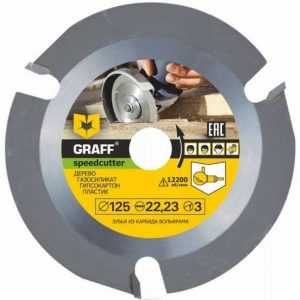

Универсальные диски по дереву для болгарки Graff Speedcutter

Диск по дереву для болгарки Graff Speedcutter – это дисковая пила с тремя зубьями, которая предназначается для высокооборотистых шлифмашинок углового типа. Используется она в моделях с максимальной скоростью вращения 12,2 тыс. оборотов в минуту.

Три твердосплавных зуба изготовлены из карбида вольфрама и располагаются под углом в 5° к основе инструмента, выполненной из стали. Благодаря такой конструкции и специальной форме каждого зуба, поверхность среза получается очень чистой и ровной. Изготавливается диск для болгарки Graff Speedcutter размером 125х22,23х3 мм. Ширина пропила древесины получается 3,8 мм.

Предназначены круги Graff Speedcutter для художественной деревянной резьбы, зачищения и шлифования различных пород дерева. Используются они также при нарезании и выбирании пазов в древесине, ее поперечном разрезании и продольном распиле. Возможно применение таких насадок при обработке деталей из газобетона и газосиликата, ДВП, ДСП, ламината, гипсокартона.

Правила работы с инструментом

Любой инструмент может представлять серьезную опасность, если не соблюдаются правила инструкции применения его в конкретной ситуации. Болгарка для резки дерева в этом смысле не исключение. Основные моменты, которые необходимы при работе с дисками для болгарки – УШМ по дереву:

  • Правильный подбор размера круга
  • Установка диска по дереву для болгарки
  • Выбор соответствующего режима работы машинки
  • Отказ от использования поврежденных кругов
  • Использование средств индивидуальной защиты

Насадка по размеру должна без проблем устанавливаться под защитный кожух машинки. Если это не получается, не стоит снимать защиту. При работе по дереву с УШМ необходимо использовать только специальные круги по дереву для болгарки. Применение насадок, которые предназначены для работы по другим материалам, может закончиться травмами либо испорченным инструментом. Во избежание разрушения диска по дереву для болгарки, обороты шлифовальной машинки должны соответствовать указанным на поверхности круга. Перед началом работы стоит проверить диск для дерева на наличие дефектов и повреждений. Если они присутствуют, то он становится опасным для использования. При работе с инструментом необходимо применять защиту органов зрения и рук. Лучше всего будет использовать плотную спецодежду.

pro-instrument.com

Циркулярная пила из болгарки


Предлагаю вашему вниманию интересный проект по превращению болгарки в мощную циркулярную пилу. Конечно, вы можете установить отрезной диски напрямую на болгарку, но это очень опасно, так как обороты тут будут чудовищными. Чтобы обезопасить конструкцию, обороты нужно снизить, а крутящий момент увеличить. Для этого будет нужен редуктор, у автора отрезной диск вращается не более 6000 оборотов в минуту, что позволяет комфортно и безопасно резать материалы. Собрать такую самоделку не сложно, а в хозяйстве она всегда выручит, тем более стоят такие машины немало.

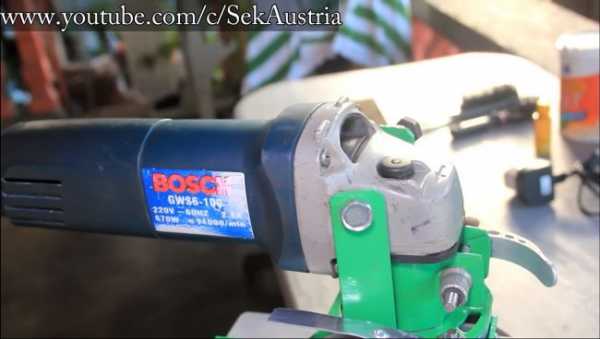

В качестве основы автор решил использовать редуктор от старой болгарки, благодаря нему мы снижаем обороты. Что касается всех прочих узлов, то они собираются очень просто с использованием распространенных материалов. Никакое специальное оборудование не понадобиться для изготовления этой чудесной насадки для болгарки. Все крепления выполнены довольно надежно, также тут используется щиток, что не позволит лететь стружке вам в глаза. В общем, автор подошел довольно ответственно к изготовлению. Рассмотрим более подробно, как же сделать такую насадку для болгарки!

Материалы и инструменты, которые использовал автор:

Список материалов:
- редуктор от старой болгарки;
- листовой алюминий;
- листовая сталь;
- винты и прочее.

Список инструментов:
- сварочный аппарат;
- отвертки и гаечные ключи;
- дрель;
- ножовка по металлу или болгарка.

Процесс изготовления самоделки:

Шаг первый. Разбираем редуктор
Первым делом возьмем редуктор от болгарки и разберем его. Если подшипники сильно изношены, их желательно заменить. Первым делом извлекаем якорь, от него нам нужно отрезать носовую часть. К этой детали автор потом приваривает гайку. Гайка должна быть такого размера и с такой резьбой, чтобы ее можно было накрутить на вал болгарки. Хорошенько отшлифуйте сварной шов, чтобы ничего не мешало. Как вывод мы имеем отличный переходник, который позволит подключаться к редуктору.


Шаг второй. Изготовление крепежного кронштейна
Крепежный кронштейн нужен для крепления насадки в том месте, где находится подшипник болгарки (носовая часть). Эта деталь включает самодельный хомут из листового алюминия. Возьмите кусок стальной трубы подходящего диаметра, к нему сверху нужно приварить стальной круг, эта площадка будет использоваться для установки на нее редуктора. Зажимной хомут автор решил зафиксировать двумя заклепками, чтобы было удобно пользоваться.

Шаг третий. Устанавливаем редуктор
Устанавливаем редуктор, для его крепления используем винты с гайками шайбами. Чтобы дополнительно закрепить редуктор, нам понадобится две стальные пластины. Их нужно приварить к опоре, на которой закреплен редуктор. Далее в этих пластинах сверлятся отверстия, и она прикручиваются с двух сторон к болгарке винтами. Теперь редуктор закреплен надежно и при работе можно не бояться, что устройство развалится.

Шаг четвертый. Изготавливаем и устанавливаем кронштейн для упорной пластины
Для изготовления этой части будет нужна листовая сталь, из нее изготовим хомут. Что касается длинной прямой пластины, то к ее краям нужно приварить еще две пластины с отверстиями, в итоге получатся «уши», за которые мы будем крепить упорную пластину.

Кронштейн также нужно дополнительно закрепить винтами. Для этого режем стальные пластины, сверлим отверстия и привариваем их на свои места. Вот и все, получаем отличную основу для установки опорной пластины.


Шаг пятый. Упорная пластина
Берем листовую сталь и вырезаем в ней паз. Саму пластину обрежем до нужных размеров и уберем заусеницы с помощью напильника. Приварите к пластине «уши» для крепления ее к кронштейну.

Шаг шестой. Защитный щиток
Этот элемент изготавливается из листового алюминия, так как с ним проще всего работать. Просто вырезаем детали по чертежу, используя ножницы по металлу. Далее вся конструкция собирается на заклепках, для этого очень удобно использовать заклепочный пистолет. В крайнем случае, собираем все на винтиках с гайками.

Шаг седьмой. Сборка самоделки
В завершении все части из черного металла рекомендуется покрасить, так машина будет смотреться красивее, а металл не будет ржаветь и разрушаться. Первым делом прикручиваем опорную пластину, для этого вам будут нужны болтики с гайками. Везде старайтесь использовать гровера, так как гайки от вибраций быстро раскручиваются. Теперь осталось закрепить защитный щиток, используем винты с гайками или заклепки.

Шаг восьмой. Тестируем!

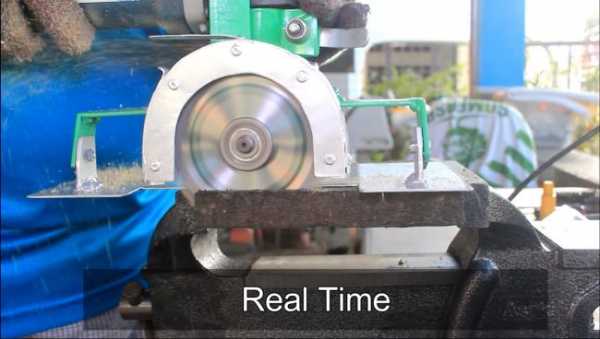

Вот и все, наше детище готово, можно испытать! Отрезной диск вращается с относительно невысокой скоростью, но имеет высокий крутящий момент, поэтому нагрузка на болгарку получается минимальной. Еще эта пилу будет куда безопаснее, чем если бы вы установили диск прямо на болгарку.

Автор на видео без особых усилий режет пилой доски, брусья и прочие материалы. Циркулярка справляется с этой задачей без особых усилий и вполне себе быстро, если учитывать сравнительно невысокую мощность маленькой болгарки. Единственным недостатком конструкции можно считать то, что нельзя регулировать глубину погружения режущего диска. Но если самоделку немного доработать, эта проблема решиться.

На этом все, надеюсь, проект вам понравился. Интересно будет узнать ваше мнение по поводу этой машины. Удачи и вдохновений при изготовлении своих проектов. Не забывайте делиться с нами своими самоделками.
Источник

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Необычный диск для "болгарки" на размер 100/115

Попался (в рассылке) любопытный диск для УШМ, купил посмотреть что это такое 🙂

Зачем понадобился даже не скажу — просто стало интересно что им можно делать, купился на необычный внешний вид 🙂 Тем более, на момент покупки, он стоил почти в два раза дешевле — вполне годная цена для экспериментов и отчета тут 😉

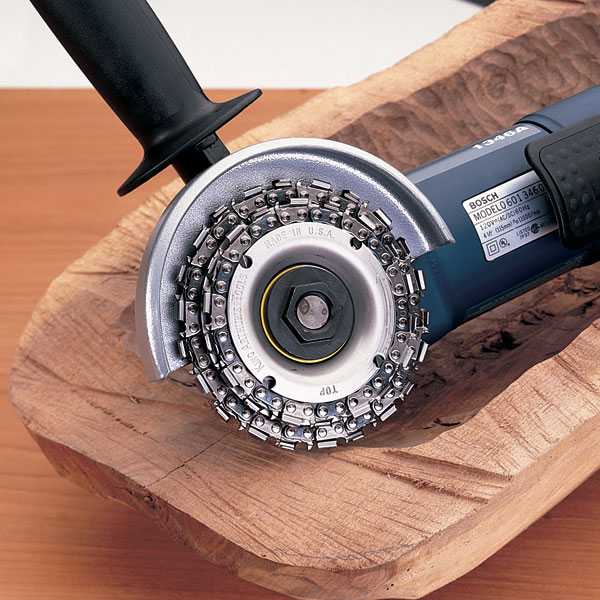

Кстати, обратите внимание на картинку в шапке — до-о-олго ее рассматривал — ничего не смущает? :))))
Не сразу прикол заметил, слабо так же сфотографировать?..
Надо попробовать 😉

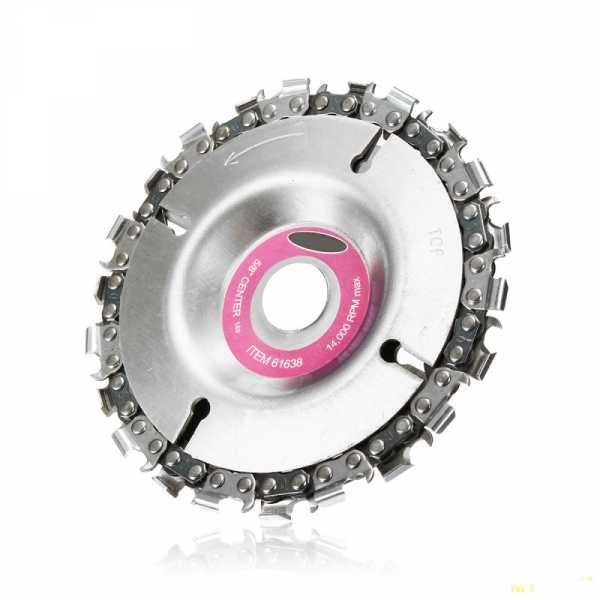

Вот она же крупнее, из магазина

Взрыв мозга..

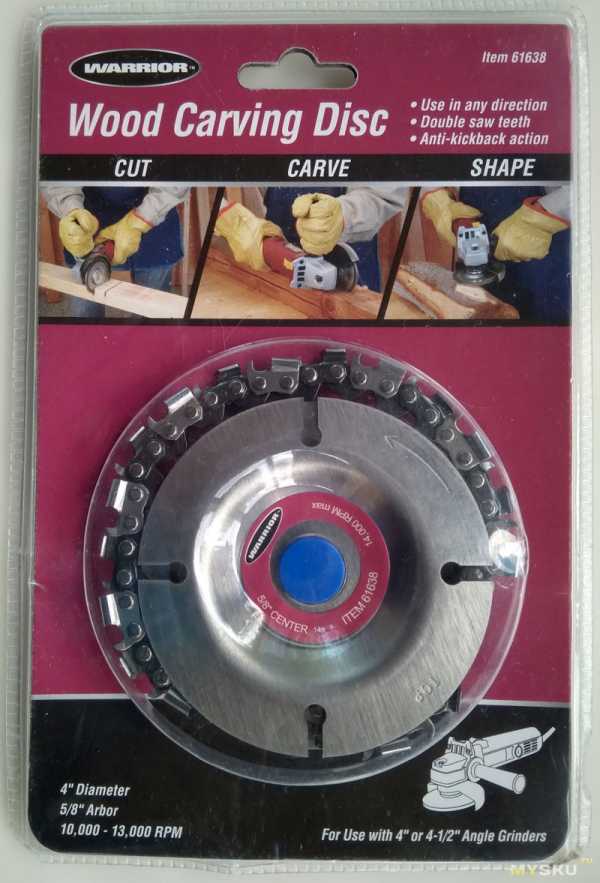

Ехало довольно долго и без отслеживания. Получил такой вот блистер. Сразу обратил внимание на криво торчащую цепь, думал брак и придется «бодаться» с магазином.

В верхней части блистера имеются примеры использования этой «примочки» к УШМ, для чего додумались использовать ее китайцы 😉

Как я понял, в большей части, для изготовления скульптур из дерева, льда, резины и других мягких материалов.
На упаковке имеется указание максимальной скорости вращения 10000-13000, на самом диске — 14000 🙂

Обратная сторона блистера, с предупреждением, что работать с этим диском «Опасно для жизни» 🙂

Распаковывал диск, с некоторым неприятным предчувствием — внешний вид как-то был «не очень»…

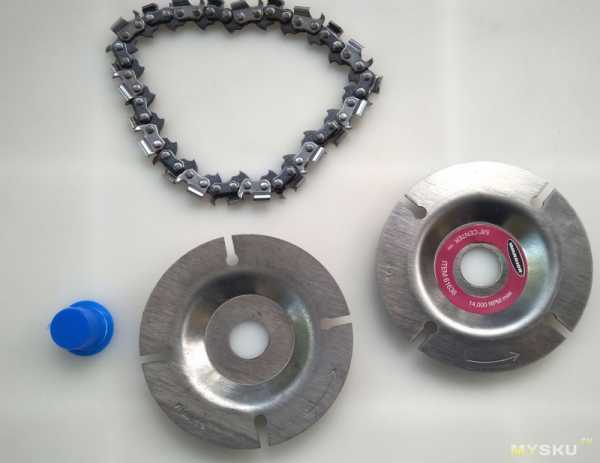

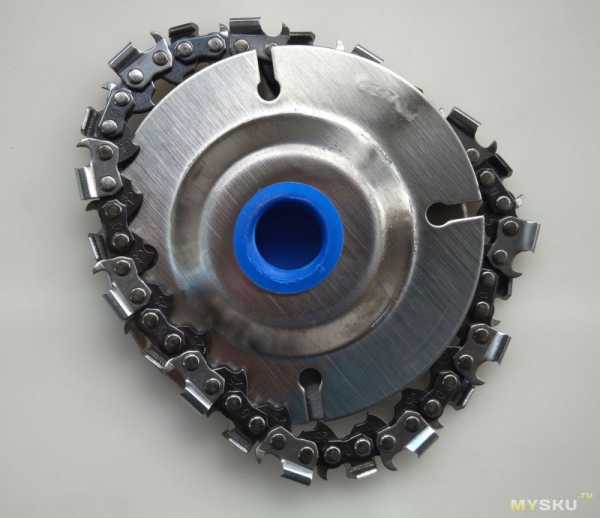

Оказалось зря переживал, устройство оказалось разборным 🙂 Состоит из трех деталей: две тарелки и небольшой длины цепь. Между собой никаким образом не фиксируются, держится за счет зажимания гайкой УШМ.
Голубая деталь — это «лишняя» деталь ;), применялась для соединения всех частей в единое целое при транспортировке.

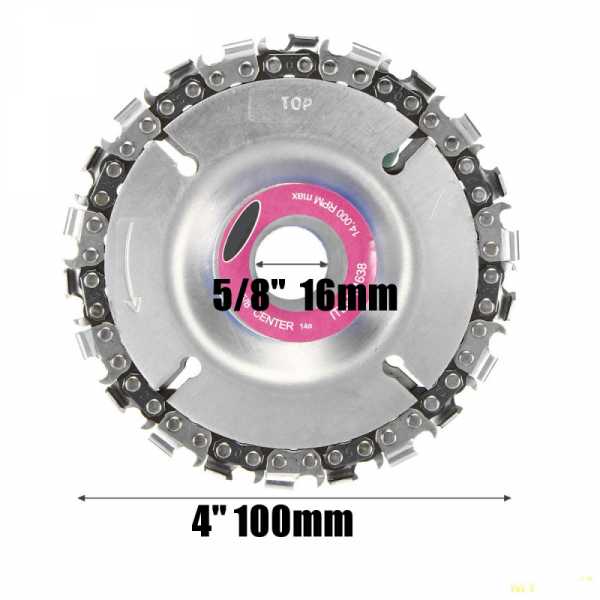

Размеры заявленные магазином

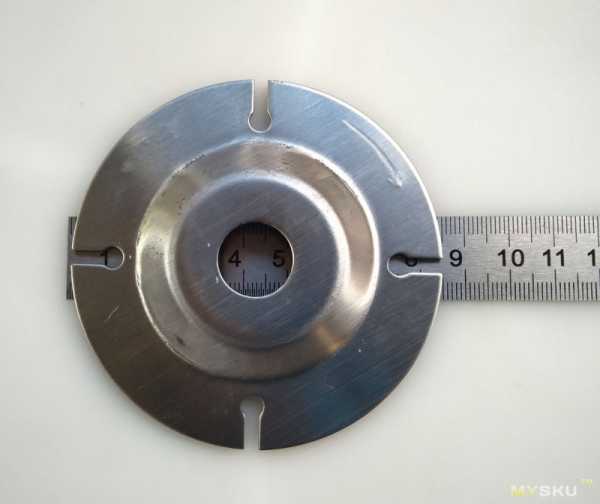

Тарелки

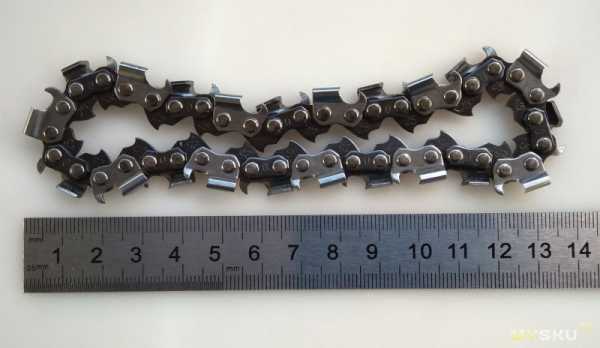

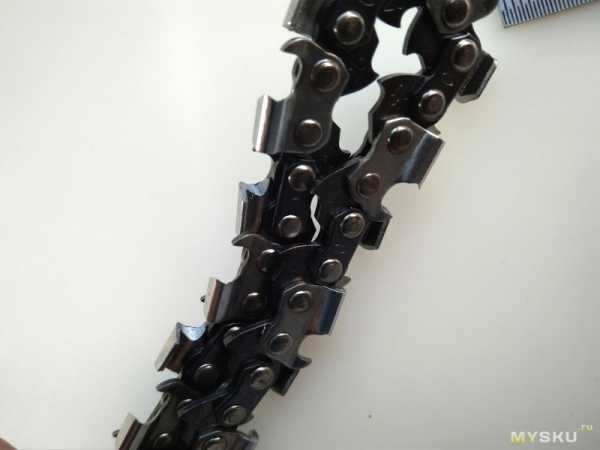

цепь

в принципе острая, но заточка какая-то корявая. При желании можно заточить самостоятельно, это конечно немаловажно.

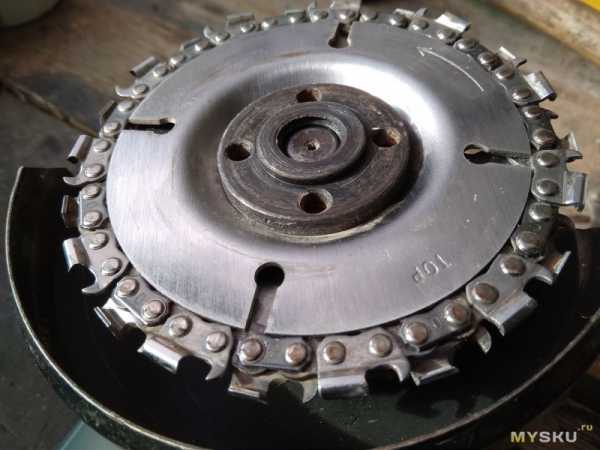

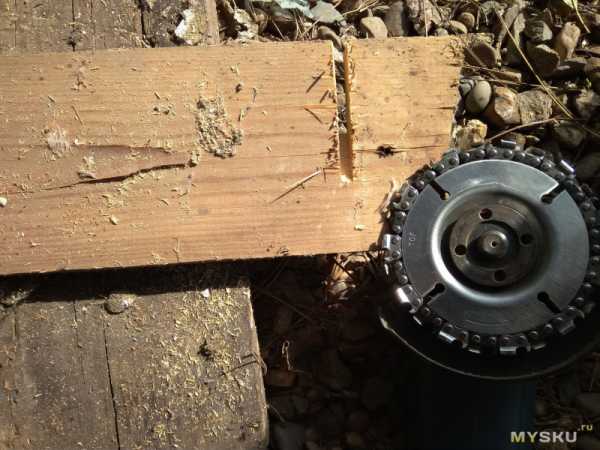

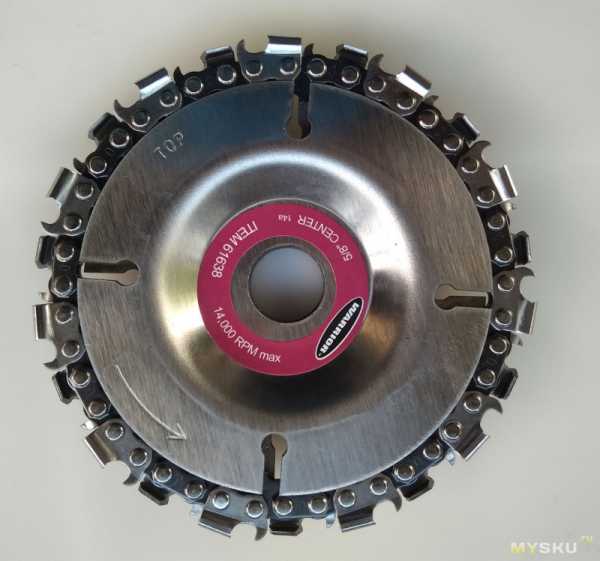

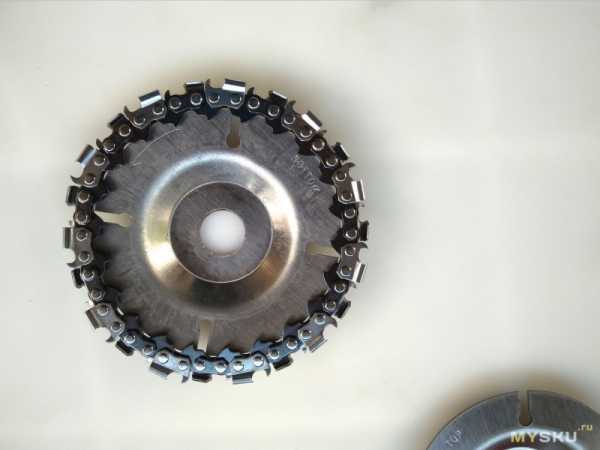

Собирается все «в кучу» довольно просто. На нижнюю тарелку раскладываем цепь (тарелки, кстати, одинаковые)

Поверх укладываем вторую тарелку, поправляя цепь, что бы она равномерно распределилась по кругу.

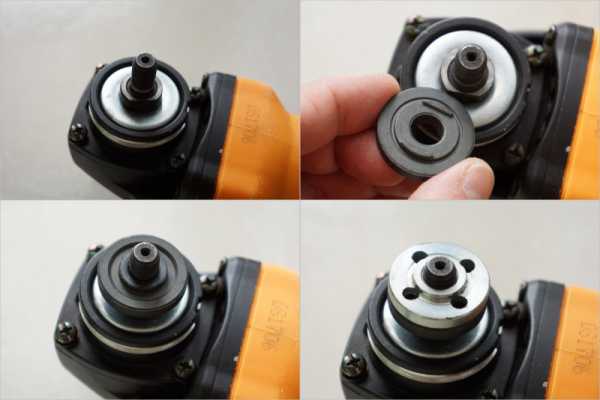

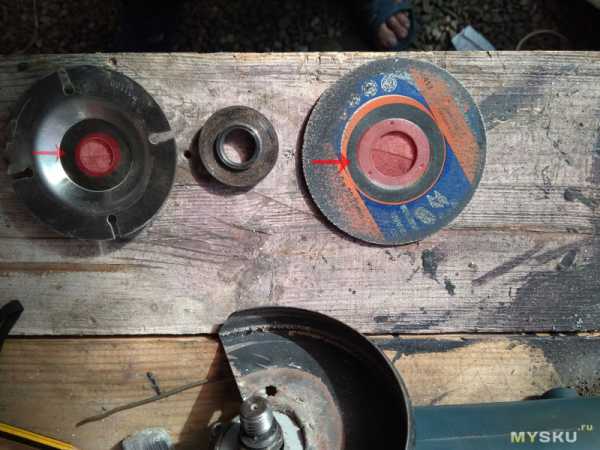

Стоит заметить, что внутреннее отверстие тарелок меньше стандартного, используемого на отрезных дисках. Поэтому нижняя тарелка ложится на центрирующий наплыв на нижней шайбе «как попало»

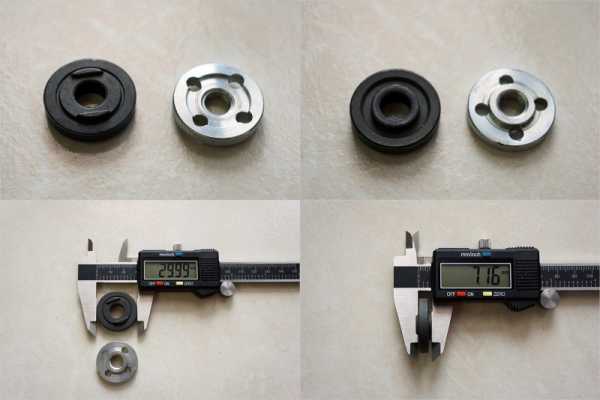

Центрирование происходит перевернутой гайкой затягивающей диск. При этом затянуть ее удается не полностью, т.к. толщина бутерброда получается приличной. Возможно имеет смысл на нижней тарелке увеличить размер до «стандарта» самостоятельно

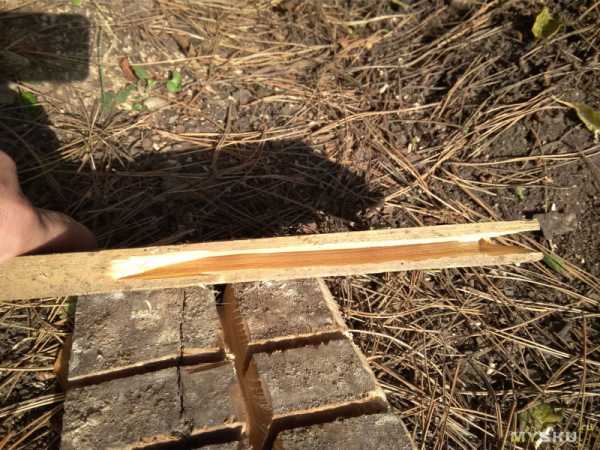

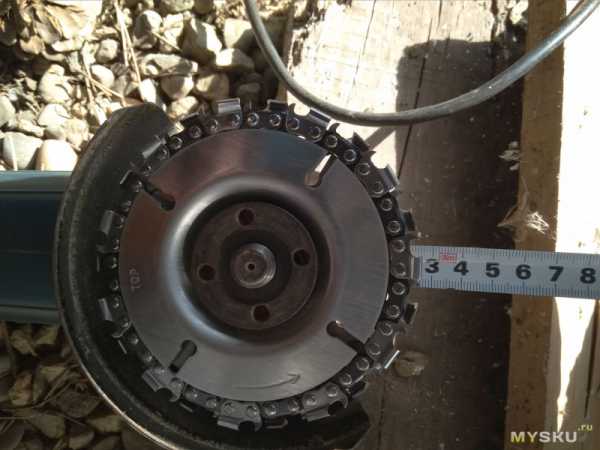

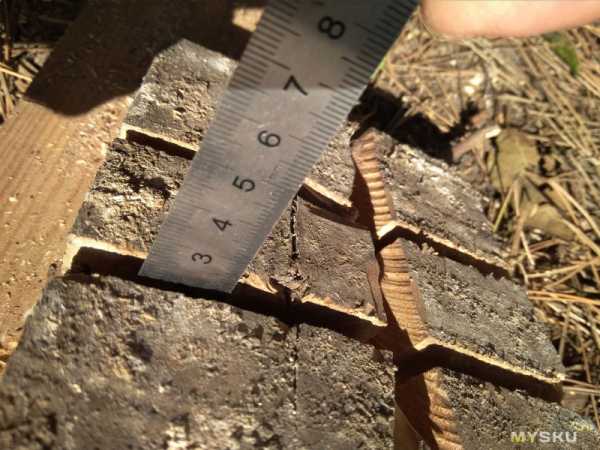

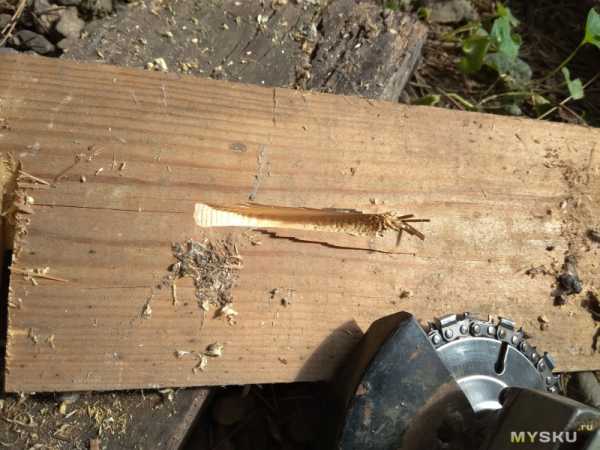

Глубина реза зависит от конструкции именно Вашей УШМ, предполагаю может быть разница на разных «болгарках»

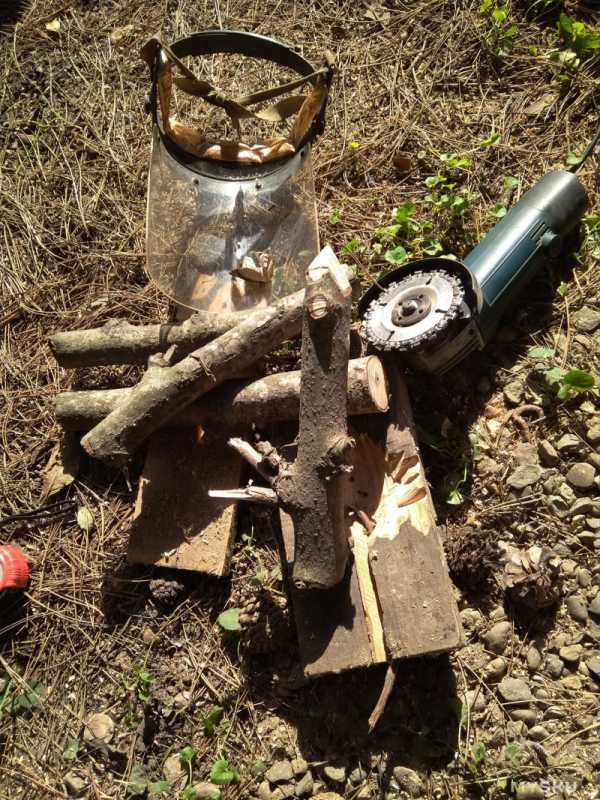

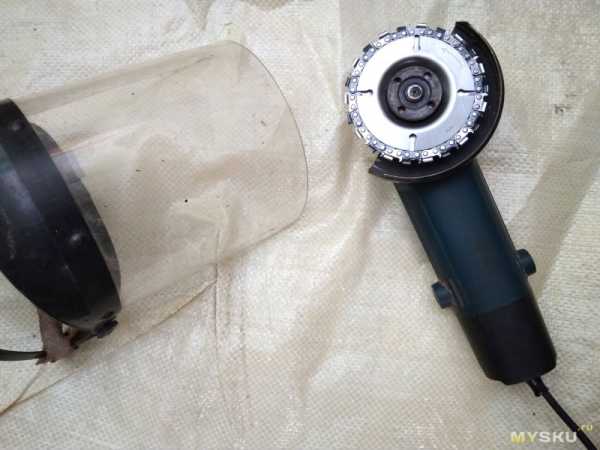

Для работы с полученным приспособлением крайне рекомендую одевать все что есть защиту. Обороты УШМ весьма приличные, и если произойдет разрыв цепи (попали на гвоздь) последствия загадывать не берусь. Перед первым включением я бы и шлем одел, если бы под рукой был :))))

Надо хорошо притягивать гайкой диск, иначе, если будет неплотно затянута цепь, при остановке/повторных стартах ее может центробежной силой сместить из тарелок.
У меня так случилось самый первый раз, при затягивании вероятно не совсем правильно (равномерно) уложил цепь по кругу. При правильной укладке верхняя тарелка проваливается на пару мм и довольно плотно удерживает цепь.
В принципе ничего страшного не произошло, но ощущения все равно были неприятные 🙂

В процессе тестирования я совсем осмелел и все работы производил на весу — на самом деле действительно довольно комфортно работать.

Ну и результаты тестирования — что смог придумать «на лету».
Поскольку я совсем «ни разу» не скульптор, то ограничился несколькими различными резами…

Простое распиливание — идет «как по маслу».

можно сделать паз под шип или сквозное отверстие

Глубина реза

можно делать выборку, но получается не слишком удобно и продуктивно

Если делать боковые пропилы для шипования, возможно соединять доски шипами на манер половой доски или вагонки



И еще «бытовое» использование — изготовления кольев от вампиров (осины правда под рукой не было 🙂
Если серьезно, то распиливание не очень толстых сучьев и веток, после обрезки деревьев — вполне себе получается комфортным.
Я подобные «дрова» из персиков и других плодовых деревьев использую в мангале.

Ну и личные впечатления о покупке:

Возможно очень удобная приспособа для всякого рода скульпторов по дереву и льду, за счет малой массы инструмента.
Как вариант при изготовлении деревянных ванн ( сказка про золотую рыбку) 🙂
Для бытового использования пришлось именно придумывать варианты использования. Да, можно резать ветки. Наверное можно шиповать доски, но для этого надо жестко крепить УШМ, чтобы получалось относительно ровно — я в примерах делал все на весу.
Несколько пугает внешний вид — размышления о возможных последствиях разрыва цепи или раскручивания гайки. Однако во время работы расслабился и не особо об этом думал, работа вполне комфортная. Короче выводы делайте сами! Советовать для покупки не могу, особо интересного применения не вижу, а травмо опасность приходит в голову сразу!

На момент публикации в наличии на БАнгуде нет, но есть варианты на Али — например вот ссылка (дешевле не попалось)

Видео работы подобным (из комментариев от пользователя 048)

mysku.ru

Болгарка-оборотень или цепная пила-трансформер

Всем здравствуйте,

В связи с тем, что я несколько помешан на инструментах во всех их проявлениях, не мог спокойно пройти мимо данной «неведомой зверушки», а именно маленькой УШМ («болгарка») в комплекте с приспособлением превращающим ее в цепную пилу. Расчлененки не будет, но веселуху гарантирую :). Большой обзор с гифками.

Автор не стремиться получить премию Дарвина, поэтому были большие сомнения, брать инструмент на обзор или нет, однако, пытливый ум и шило в ж... любопытство взяли верх. Давайте посмотрим, что получилось.
Забегая вперед скажу, все окончилось хорошо 🙂
Дискламбер: В данном обзоре я не буду рекомендовать покупать данный товар, это просто обзор товара.
Итак по-порядку…
Приехавшая посылка оказалась весьма внушительных размеров:

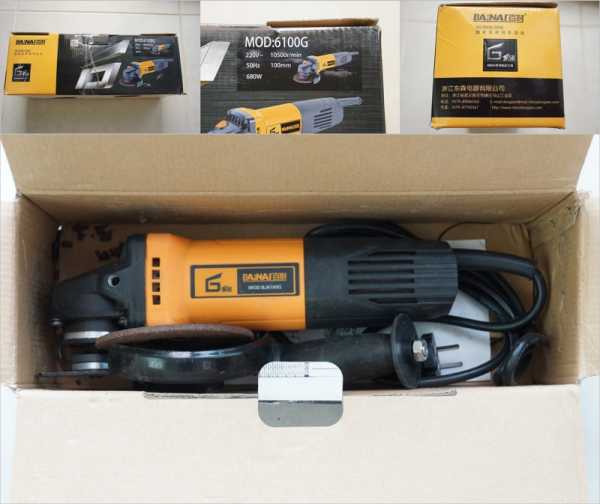

Внутри оказались еще две коробки с болгаркой и цепной пилой:

Болгарка

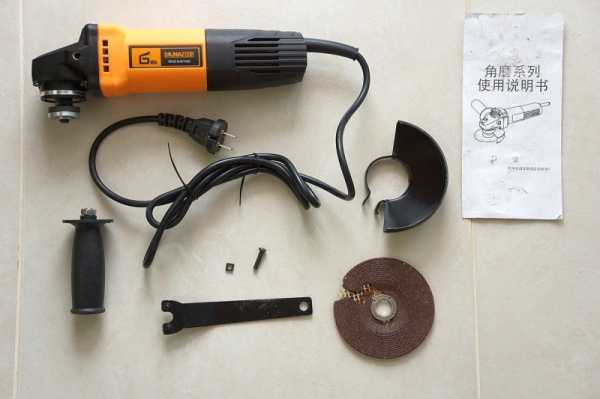

Комплектация:
— болгарка,
— рукоятка,
— защита,
— ключ,
— инструкция (на китайском),
— переходник на евророзетку,
— обдирочный диск.

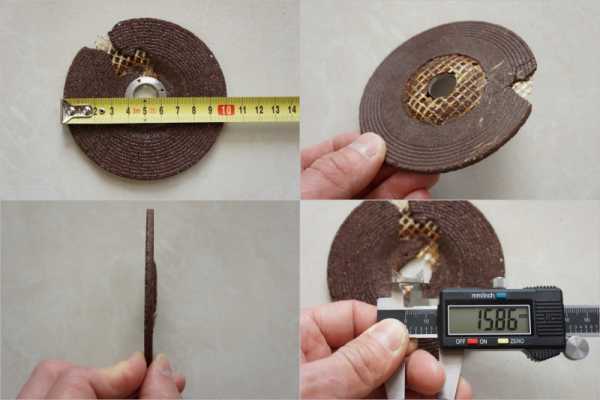

Диск, к сожалению, то ли от старости, то ли в процессе перевозки разрушился и его мелкие кусочки расползлись по всей посылке.

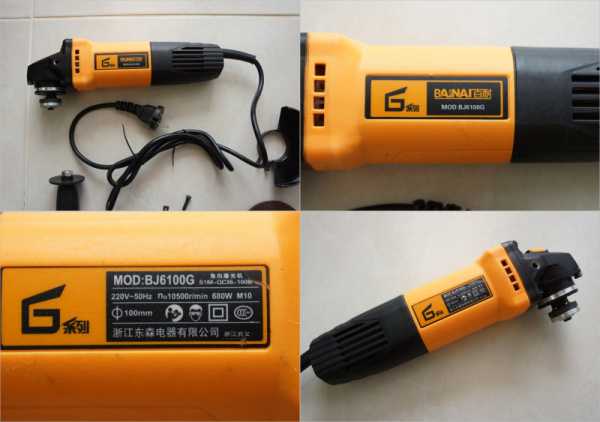

Сам инструмент:

Характеристики:
— обороты: 10500 об/мин
— мощьность: 680Вт
— диаметр дисков внешний: 100мм
— диаметр вала: M10
— посадочное отверстие диска: 16мм

Диски размера 100x16мм не продаются у нас, поэтому нужно заказывать в Китае: отрезные, обдирочные итд.

Размеры:

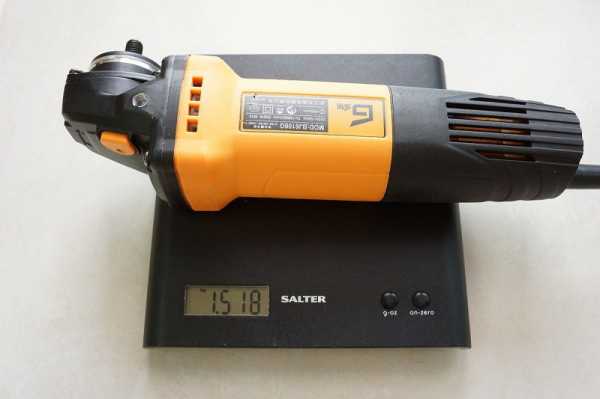

Вес:

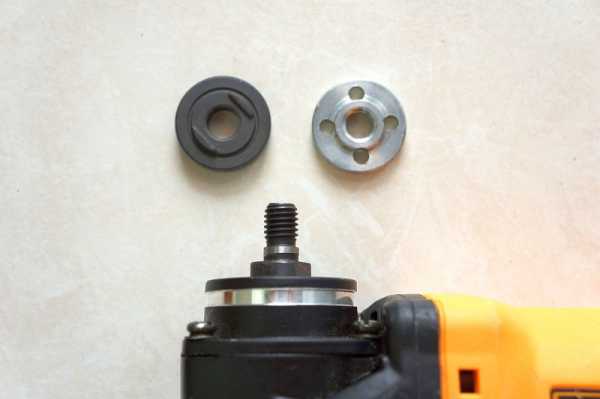

Вал, фланец и гайка. Типоразмер M10, отличается от распространенного у нас M14:


На редукторе:

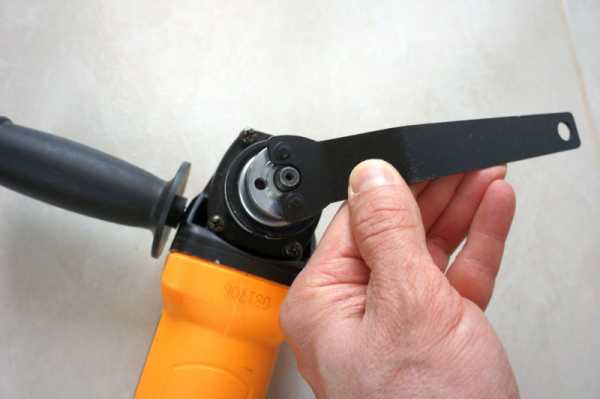

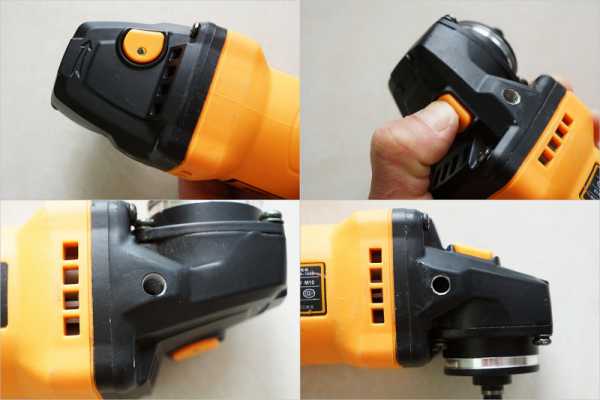

Кнопка блокировки вала при установке диска и расположение отверстий для рукоятки:

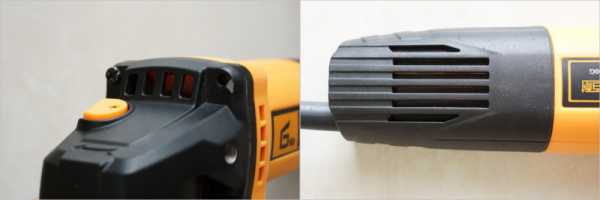

С вентиляцией все неплохо:

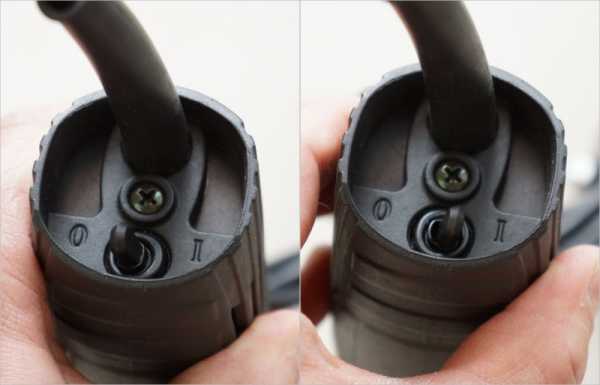

А вот это фиаско — единственный выключатель болгарки. Ну то есть совсем единственный, нефиксируемого курка под указательный палец или хотя бы переключателя нет. Расположен выключатель в ж... задней части болгарки, рядом с проводом питания, хорошо хоть имеет длинный рычажок:

Имхо, это реально опасно при такой мощности и оборотах!

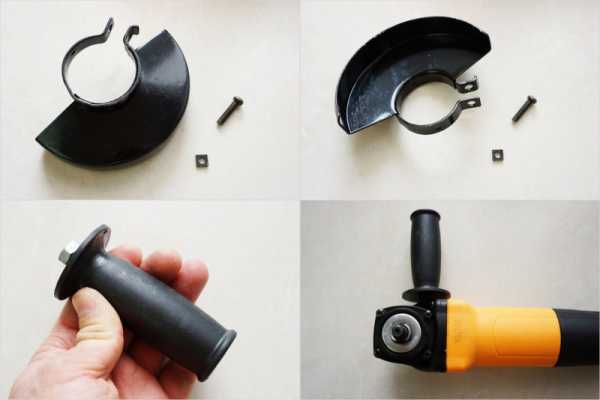

Защита и рукоятка:

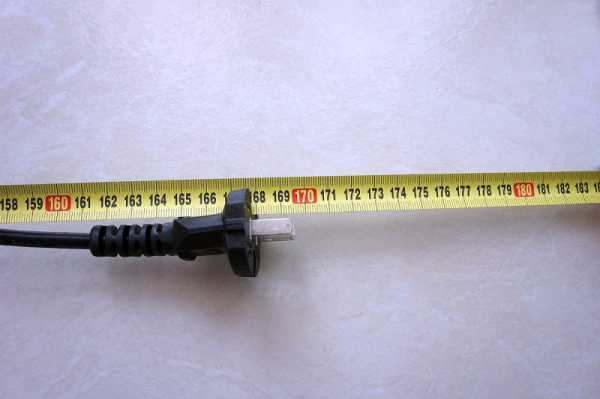

Провод 170см с китайской вилкой:

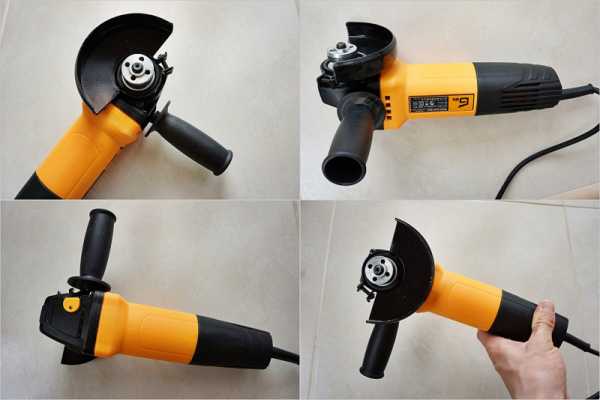

В сборе:


В общем по болгарке, типичный представитель китайской промышленности… ТБ? нет, не слышали…

Насадка «Цепная пила»

«Шедевр» инженерной мысли…

Вся инструкция на коробке:

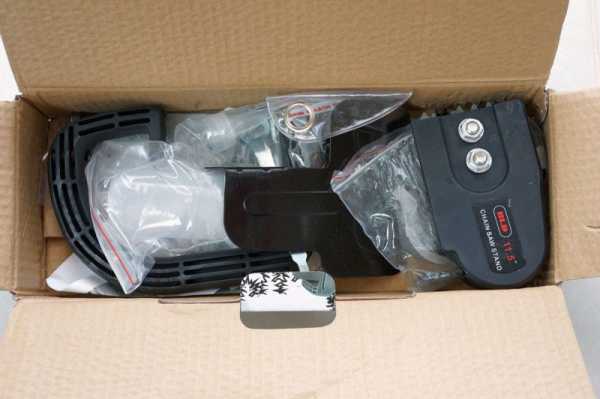

Внутри:


Комплектация:
— направляющая шина с креплением к болгарке,
— цепь,
— звездочка на вал болгарки,
— рукоятка,
— набор ключей и крепежа,
— флакон для масла,
— защитный щиток,
— инструкция.

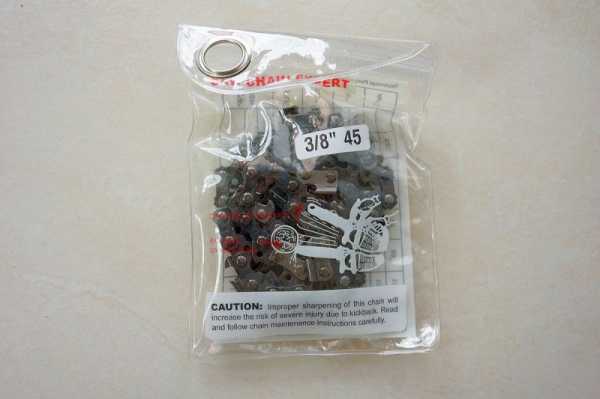

Цепь в отдельном пакетике:

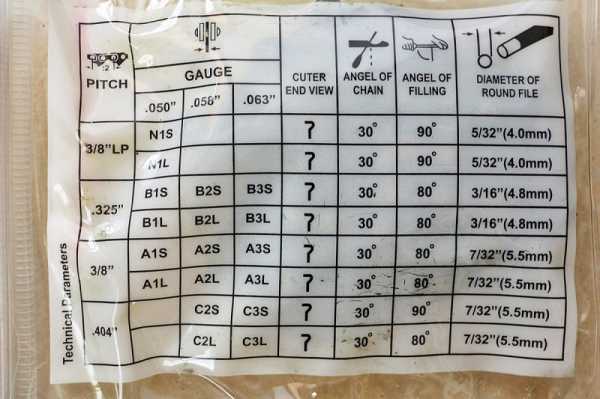

Параметры различных цепей:

Размеры:

Инструкция в картинках


Дальше расскажу о элементах «девайса», устанавливая их на болгарку.

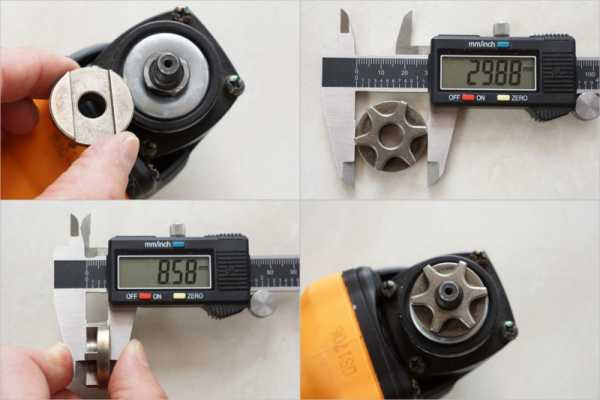

Убираем болгарочный фланец и на его место ставим звездочку, отвечающую за перемещение цепи:

Фиксируем ее гайкой из комплекта болгарки и берем блок-основание для шины (так сказать опору всей конструкции):

Материал базового блока какое-то литье (очень похоже на литой силумин), качество литья — так себе, но есть ребра жесткости.
В конструкции присутствует винт натяжения цепи:

В комплекте с крепежом:

Фиксируется на редукторе стяжкой на специальной выемке, во избежании соскакивания:

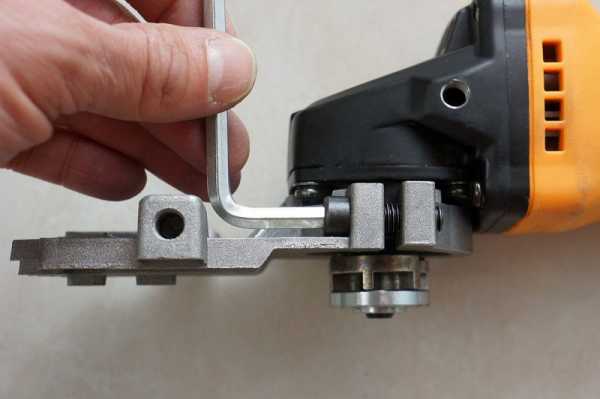

Затягиваем с двух сторон винтами, фиксируется жестко, люфта нет:

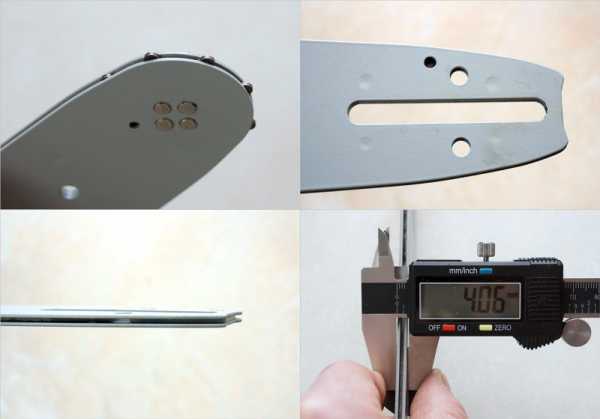

Берем направляющую шину:

Устанавливаем ее, вместе с цепью, на основание (естественно цепь сперва ставим неправильно, затем вспоминаем как надо и исправляемся):

Вспоминаем, что забыли поставить пластиковый кожух и защиту для руки и устанавливаем их. Защита стальная:

Устанавливаем рукоятку:

Подтягиваем цепь с помощью натяжного винта:

Проверяем натяжение:

Как-то так:

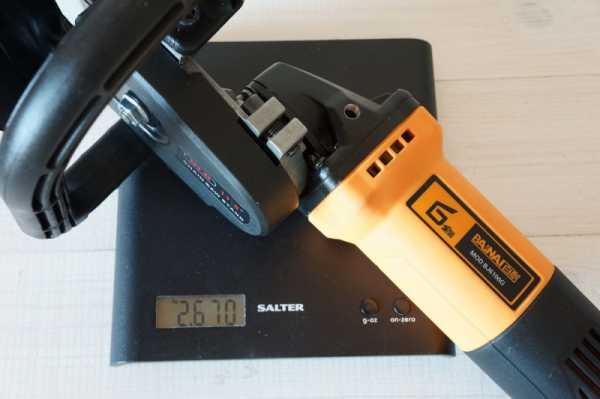

Вес инструмента в сборе 2.7кг:

Общая длина около 63см:

Собирается агрегат если уже знать как, минут 15, а так, первоначальная сборка, у меня, заняла около 30 минут.
А еще, делаем вид, что заливаем маслице:

Комплектной «масленкой». Такое впечатление, что производитель вспомнил о необходимости смазывать цепь в самый последний момент, т.к. емкости, для какого-либо мало мальского количества масла, в конструкции не предусмотрено. Масло заливается через малюсенькое отверстие, а где оно «храниться» я выделил красным овалом:

Сравнение с «Макитой»:

Еще фото сравнения





Тестирование

Как бы долго я не оттягивал этот момент, но конструкция была собрана, надо испытывать и, если честно, я реально боялся ее включить, учитывая отсутствие нефиксируемого курка. Как сапер скрывается за бруствером при подрыве, так и я провел первое включение из безопасного укрытия (спрятался за стенкой) с установкой пилы в центр рабочего стола, дабы она никуда не успела «добраться».

Включал кратковременным втыканием вилки в розетку и… она заработала, ничего не распилив в своем окружении.
Ободренный этим, приступил к полевым испытаниям…

Так как возможности пилы были неизвестны, начал с простого — кусок деревянного дверного наличника толщиной около 1см:


Как бумагу:

Двухсантиметровая доска:

Моментально:

Доска 4.5см, совсем чуть-чуть дольше:


Наискосок тоже получается:

«Подлили» масла:

Березовое палено (имитируем бревно):


Брус 10см (на пропил уходит ровно 10 секунд):


Итог, примерно, 8 минут:


Сказать, что я удивлен — ничего не сказать…

В процессе работы, боязнь девайса, в общем-то ушла (и не скажу, что это хорошо), ничего не люфтило, конструкция жесткая.

Впечатления

Эпическая Жесть в первозданном виде. Это, наверное, самый неоднозначный товар, который у меня был на обзоре. Удивительно, но «зверушка» пилит и пилит очень неплохо, кроме этого, работать ей оказалось, вполне, удобно… Скорость распила оказалась, неожиданно, высокой (на видео можно посмотреть), цепь нормальной и заточенной, мощности до дури более чем достаточно. Я ожидал, что приспособа, из-за высоких оборотов болгарки, будет вести себя как-то неадекватно — вибрировать, дергаться или выталкивать шину с цепью из дерева, но ничего подобного нет, причем если сравнивать с нормальной цепной электропилой («Макита»), я не ощутил каких-либо существенных различий в работе, а даже наоборот, пилить легче (возможно, причина в более узкой шине и цепи). С другой стороны, игнорирование Техники Безопасности. Цепная пила — это инструмент повышенной опасности и подобная конструкция, даже с защитным щитком в комплекте, не вызывает оптимизма, еще и учитывая литой, из непонятного металла, базовый блок, выключатель в совершенно неадекватном месте, а также отсутствие полноценной смазочной системы (хотя, «закапывать» масло нужно не так уж и часто, я делал это 1 раз за время тестирования), еще нет блокировки «от дурака», и нажимного курка под палец. Буду ли я ее использовать в дальнейшем? Сомневаюсь, только если уж будет очень нужно и под рукой не окажется нормального инструмента.
Видео (думаю, многие смахнут скупую мужскую слезу, вспомнив откуда музыка 🙂



купон на 10% скидку: Elec

На этом все.
PS: не удивлюсь, если скоро появится насадка в виде BFG9000. Да прибудет с Вами IDDQD 🙂

Всем Добра!

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

Пила дисковая на болгарку – Можно ли пильный диск устанавливать на болгарку| Рекомендации

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
