Дымогенератор маленький – Самодельный дымогенератор для коптильни холодного копчения

superarch.ru

Дымогенераторы холодного и горячего копчения

В данной публикации рассмотрены вопросы технологии холодного и горячего копчения с применением дымогенераторов, предложены варианты самодельных конструкций – простых и сложных.

Правильный подход к конструкции дымогенератора для коптильни

Для приготовления блюд ведущий канала “COOLинарная ПРОпаганда” иногда использует дымогенератор, выписанный в интернет-магазине за большую цену. Если бы была возможность протестировать перед покупкой, то вряд ли купил. Лучше бы сделал своими руками что-нибудь подобное.

Что касается технологии копчения. Все ролики, снятые на канале, сделаны, отталкиваясь документа “Производство продуктов из свинины, говядины, баранины и других видов мяса”.

В комментариях тут же появились такие, которые авторитетно заявили: это всё фигня.

Ответ. Любой человек, который попробовал свежую копченую рыбку, приготовленную на костре или в какой-нибудь коптильне, “знает” о копчении всё. По крайней мере в 100 раз больше, чем технологи, которые пишут технологические карты и регламенты копчения. Такой комментатор, если он закоптил что-нибудь сам, а тем более не один раз, тут же становится непререкаемым авторитетом в области всего, что касается копчения. Да и во всех областях сразу.

Автор же такими глубокими познаниями похвастаться не может. Поэтому вынужден постоянно учиться, обращаясь к специальной литературе и профессиональным технологом.

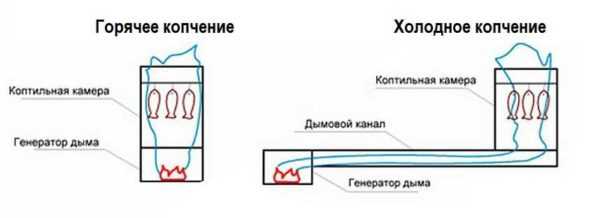

При каких температурах происходит холодное и горячее копчение

Что касается процессов копчения. В этом документе указано, что горячее копчение – это обработка продукта, происходящая при температуре 32 – 40 градусов по Цельсию. При начальной температуре 50 градусов. Холодное производится при 18 – 22 градуса. Справедливости ради надо заметить, что здесь есть некоторые неточности. Холодным копчением вообще следовало бы называть всё то, что происходит при температуре ниже 22 градусов. В Финляндии например, продают нежнейшего лосося, который коптится вовсе при отрицательных температурах. Что закачается копчения при температуре выше 50 градусов, то это уже не просто копчение, а объединенное в одном процессе с запеканием.

Откуда вообще берется градация, эти границы? У дяди Васи очень просто. Он так думает. В пищевом производстве всё намного сложнее. Есть такое понятие “температура денатурации белков”. Например, для яичного белка это температура 55 градусов. Однако температура денатурации очень сильно зависит от ph среды, кислотности. И технологи на производстве активно этим пользуются, добиваясь результата. Вот и получается, что температура, близкая к границе денатурации белков, это и есть температура горячего копчения. А если она заведомо выше, то это уже горячее копчение совместно с запеканием.

Вариантов приготовления копченых продуктов величайшее множество. Важно понимать, какие процессы происходят в процессе приготовления пищи либо следовать рекомендациям грамотных технологов. В рецептуре копченых изделий количество дыма может быть какой-то небольшим, так и незначительным. Скорость дымового потока может быть высокой или совершенно незначительной. Более того, попадались рецепты, в которых часть процесса копчения происходила в стоячем дыму.

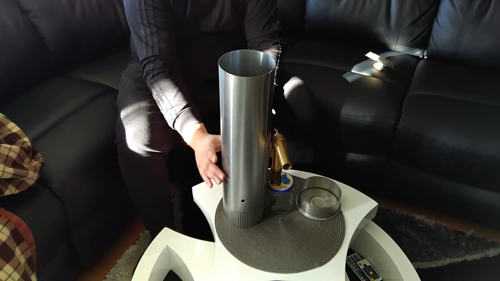

Как сделать дымогенератор для копчения самому

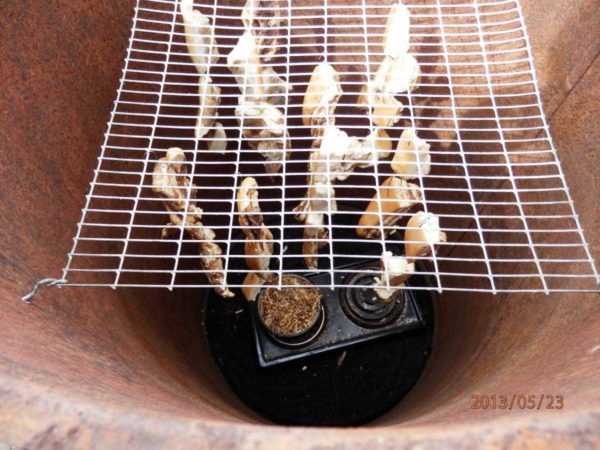

Дымогенератор можно изготовить самому. Для этого используются кусок металлической сетки. Возможно это будет и проще и дешевле. Дымогенератор такого типа работает не на щепе, а на мелких опилках. Размеры его абсолютно неважны. Лабиринт сделан только для экономии пространства и габаритов. Вовсе нет нужды особо старательно его повторять. Всё что нужно, это канал, который стоит на некотором расстоянии от основания для равномерного притока воздуха. Мастер использует в качестве дымовой камеры гриль veber. Просто потому, что он у него есть. Либо делает двухкамерную коптильню из картонных коробок.

Всегда появляется знатоки, которые расскажут про ужасный вред картона, однако не забывайте, что речь идет о холодном копчении.

Автора видео неоднократно спрашивали, можно ли использовать дымогенератор на балконе для коптильни? Лучше один раз увидеть, чем сто раз услышать. Поэтому смотрите и принимайте решение сами.

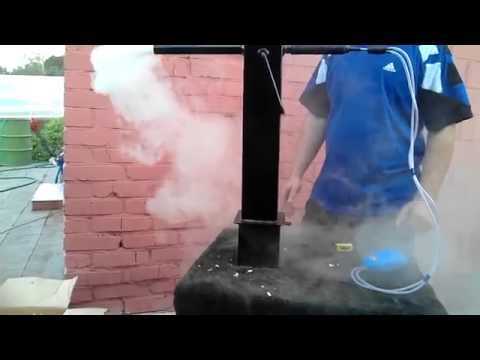

Вариант кустарного генератора дыма для приготовления пищи

Посмотрите этот ролик с удачной разработки по теме самодельных генераторов дыма для кулинарных дел. Дмитрий Проценко.

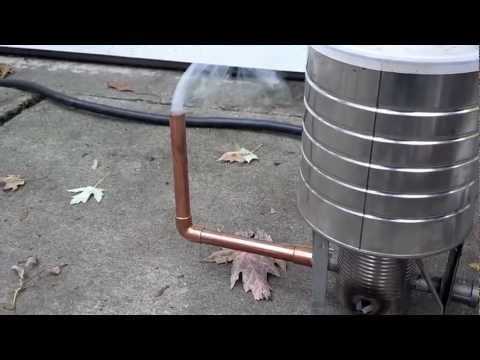

Дымогенератор, подходящий для холодного копчения

ARTUR AZOYAN.

Как и из каких деталей был собран коптильный аппарат

Свой дымогенератор мастер собирал в течение 2 недель. Проблема в том, что некоторые детали, используемые в данной конструкции, достать трудно. В магазинах их нет. Вырезать необходимую резьбу на какой-то трубе тоже не просто. В местности, где проживает мастер, сантехники практикуют 16 миллиметровые медные трубки. То есть покупаешь необходимого размера трубки, переходники к ним, посадил, болт сажал, сантехника готова. Никто не мучается со сгонами. Всё продается в готовом виде. Сложностей было очень много, но раз начал, дело надо довести до конца. В итоге удалось найти в магазине необходимую деталь – 10-12 сантиметров полностью резьбовой сгон, к нему угольник и тройник.

Самодельная коптилка

На канале “Олег 0406016” показали интересную простую конструкцию коптилки с дымным генератором.

Конструкция модели

Труба 560 мм. Должна быть от 500 до 600 мм. Диаметр наружный 110 мм.
Дополнительная труба три четверти и длиной полметра.
Система: от металлопластиковых элементов, трубка 8-ка нержавейка, входит в отверстие плотно, почти прессуется. Стык проточен, нарезана резьба м18 шаг 1, чтобы она снималась. Устройство закручивается, входя в дополнительный канал.

Работа дымогенератора

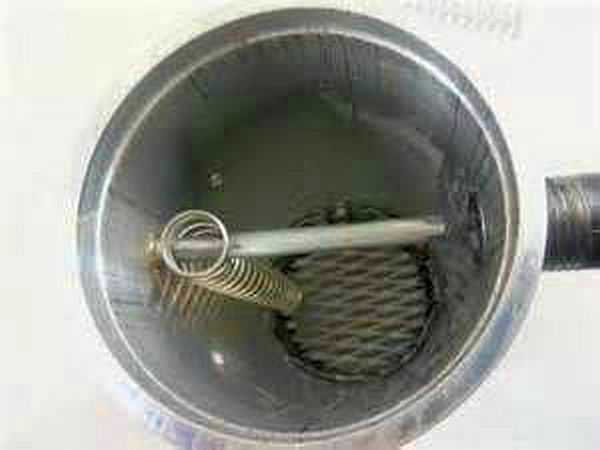

Для работы сначала необходимо насыпать опилки в генератор дыма. Внизу основной трубы сделана сетка. Сетка в случае использована штукатурная, сложенная вдвое, чтобы ячейки были меньше. В низ трубы на сетку насыпаются опилки, низ прикрывается крышкой, остается небольшой зазор для поддува. Наддув за счет крышки может регулироваться: больше – меньше. Также необходим компрессор. Компрессор подключается к конструкции, за счет чего происходит вдувание воздуха. «Система» входит на приблизительно 15 мм в дополнительную трубу. За счет тяги опилки внутри основной части начинают тлеть. Верх прикрывается крышкой.

Автор видео использует опилки вишни, либо черешни. Если насыпать много опилок с первого раза, то дым может получиться не объемным. Для более густого дыма рекомендуется в нижней части основной трубы развести костер, так как поджигать сами опилки сложно.

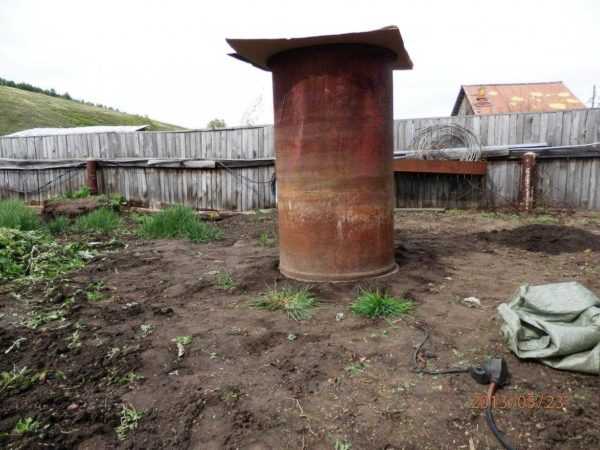

В завершении необходимо построить «Домик». Для этого можно использовать бочку, ведро и т.п. Автор предлагает сделать домик наподобие будки.

izobreteniya.net

Дымогенератор для холодного копчения своими руками: назначение, принцип работы, изготовление

Незабываемый вкус многим рыбным, мясным деликатесам придает их обработка дымом тлеющих древесных опилок (щепы). Для лучшего сохранения продуктов идеально подходит способ холодного копчения, невозможный без особого приспособления – дымогенератора. Об их видах и особенностях работы расскажем в этой статье.

Назначение и использование дымогенератора

Это устройство используется для получения плотного насыщенного ароматного дыма на протяжении длительного времени для обработки пищевых продуктов, которая может достигать десяти и более часов. При этом газовая смесь подается под небольшим напором, обеспечивающим оптимальное заполнение коптильной камеры различного объема от нескольких до сотен литров. С этой целью часто используется электрический насос различной мощности.

Дымогенераторы различаются по объему производимого дыма, времени постоянной работы и объема коптильной камеры, которую они могут обслуживать. Для личного использования достаточно небольшого приспособления, позволяющего обеспечить единовременное копчение нескольких килограммов рыбных или мясных продуктов. Современный рынок не изобилует предложением дымогенераторов, что, вероятно, связано с низким распространением этого способа заготовки продуктов в промышленных маштабах. Есть варианты российского и зарубежного производства.

Из первых можно выделить аппараты под маркой «Егерь» и «Вихрь», производимые на высоком профессиональном уровне, но имеющие высокую стоимость (примерно 25000 руб), что ограничивает их использование в домашнем копчении. Меньшей стоимостью отличаются генераторы серии Hobbi Smoke, пригодные для небольших объемов продуктов и домашнего копчения. Из зарубежных аналогов выделяются аппараты марки Original BradleySmoker производства Канады.

Устройство простейшего дымогенератора

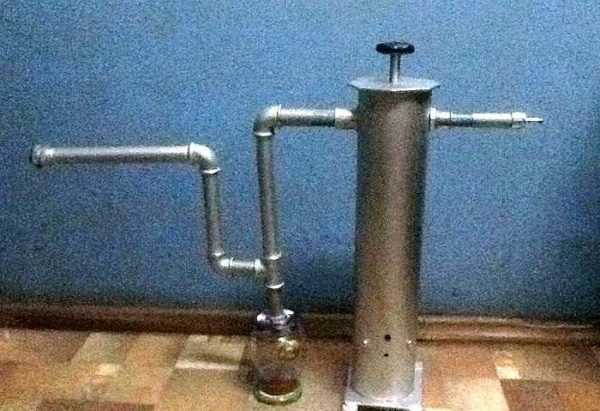

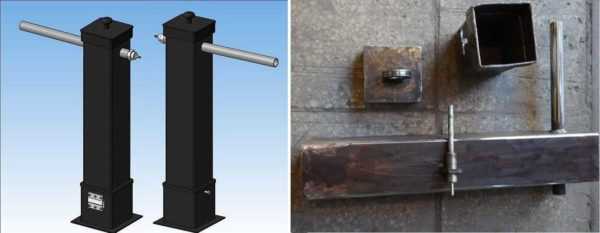

Строение дымогенератора

Принципиальная схема дымогенератора не сложна и вполне доступна для понимания каждому. Основа приспособления – корпус, который может иметь как прямоугольное, так и круглое сечение.

Наилучшим материалом для его изготовления является сталь различной толщины и другие металлы или их сплавы. Это могут быть круглые или прямоугольные трубы подходящего диаметра, металлические емкости и т.п. Назначение корпуса заключается в хранении требуемого объема топлива и ограничение подаваемого кислорода в зону горения. Генерация самого дыма происходит за счет медленного тления загружаемых внутрь опилок, стружек, щепы и других отходов обработки древесины лиственных пород (преимущественно ольхи, яблони, груши, бука). Медленное горение обеспечивается достаточно плотной укладкой предварительно измельченного древесного топлива, а так же ограничением количества воздуха, поступающего в зону горения.

Для того чтобы осуществить поджиг топлива могут быть использованы внешние источники пламени – газовые горелки, а так же внутренние – небольшие вольфрамовые спирали с приводом 220 V через регулируемое сопротивление. При подключении к сети спираль раскаляется и приводит к возгоранию щепы. Для поджига древесных отходов извне в нижней части корпуса изготавливается небольшое окошечко.

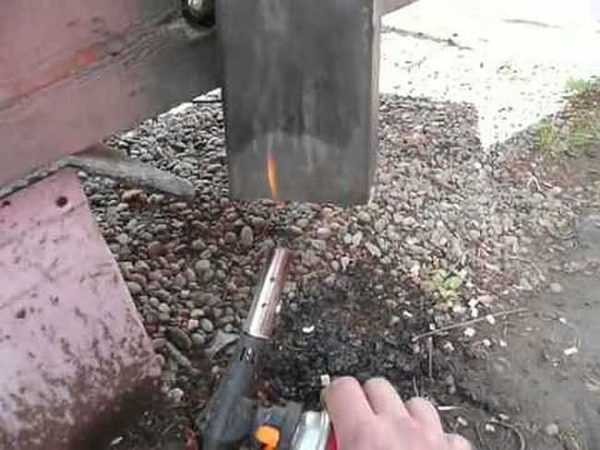

После загрузки топлива и легкого его уплотнения достаточно поднести зажигалку на несколько секунд к отверстию в корпусе и запустить процесс генерации дыма.

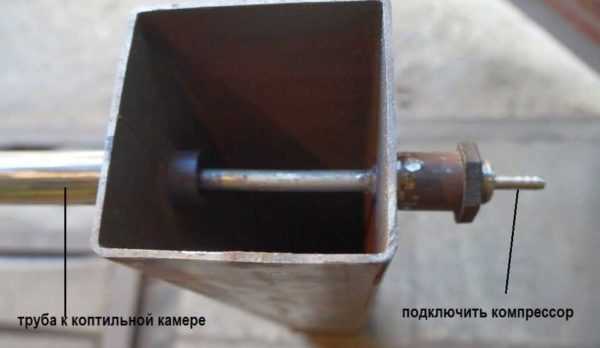

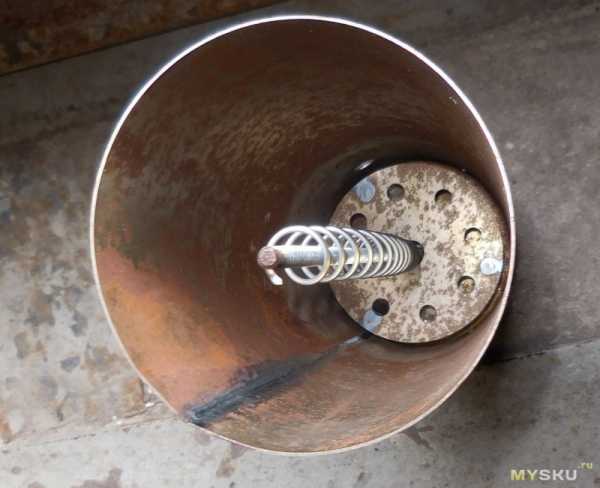

Часто для улучшения отвода основного продукта приспособления из зоны горения – дыма внутрь корпуса устанавливается перфорированная стальная трубка или плотно навитая пружина. Она может дополнительно фиксироваться или изготавливаться в съёмном варианте.

Отвод газообразной смеси осуществляется через выводящую трубку, которая может крепиться непосредственно к корпусу приспособления с помощью сварного шва или к его крышке.

Обеспечение лучшей тяги, смешивание чистого воздуха и густого дыма, что приводит к усилению потока дыма, достигается путем использования несложной системы, состоящей из металлической трубки небольшого диаметра и гибкого трубчатого привода, присоединяемого к небольшому компрессору, например, аквариумному.

Нагнетатель воздуха (более тонкая трубка), необходимо зафиксировать в таком положении, чтобы внутренний его конец входил в газоотводную трубку не более чем на 1 см. относительно вертикальной оси всего устройства.

При проектировании и изготовлении приспособления необходимо обращать на этот факт пристальное внимание.

Сборка дымогенератора своими руками

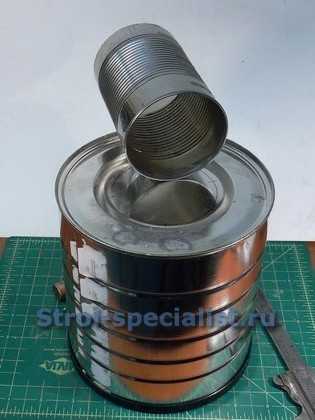

В случае организации домашней коптильни небольшого объема несложный дымогенератор можно изготовить из двух консервных банок разного размера. Одна из них будет служить корпусом приспособления, вторая – бункером для топлива.

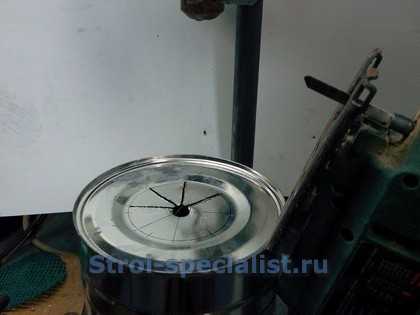

На дне большей емкости разметьте круг, диаметр которого равен диаметру дна меньшей банки. С помощью линейки разделите окружность на восемь сегментов.

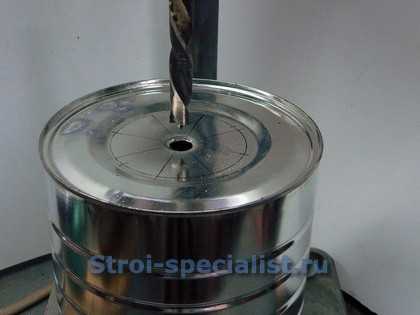

Далее в центре сверлим отверстие диаметром 18-20 мм с помощью сверлильного станка или электродрели.

Сверление тонколистового металла удобно выполнять центрованным спиральным сверлом (такие сверла используют для работы по дереву) при небольшой подаче и на средних скоростях вращения.

Отверстие необходимо для вырезания оставшихся частей сегментов окружности до линии окружности с помощью электролобзика с установленной пилкой по металлу, отличающейся более мелким зубом и меньшей длиной.

Далее отгибаем вырезанные «язычки» так, чтобы они плотно входили в меньшую банку.

Далее в меньшей банке, отступив от дна 1 см, просверливаем три отверстия диаметром 1/2 дюйма так, чтобы два из них располагались строго напротив друг друга, а третье было перпендикулярно их оси. Отверстия, расположенные напротив друг друга, будут служить для фиксации трубки, подающей воздух, а третье отверстие необходимо для запуска генератора (поджига).

Теперь банки на время можно отложить в сторону и подготовить следующие детали:

• Отрезок полудюймовой оцинкованной трубы длиной около 12 см с нарезанной резьбой на обоих торцах;
• Полудюймовый сгон;
• Латунный штуцер с наружной резьбой диаметром 1/2 дюйма;
• Латунная, медная или стальная трубочка, диаметр которой позволяет ей входить в сквозное отверстие в штуцере.

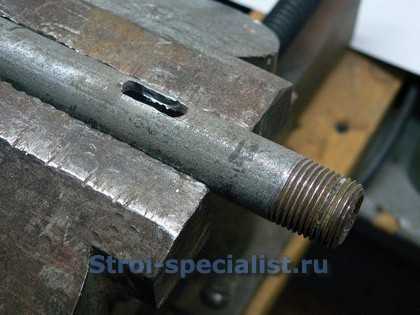

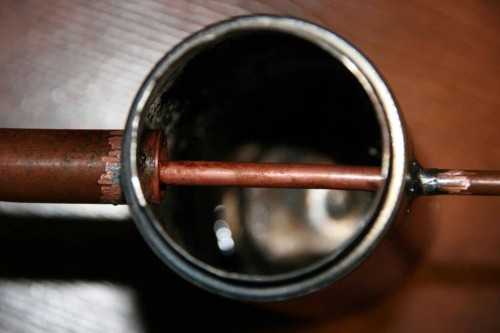

Примерно в середине стальной трубки с помощью сверла необходимо изготовить одно продолговатое (на вертикальном фрезерном станке) или несколько рядом расположенных (на сверлильном станке) отверстий диаметром 10 мм.

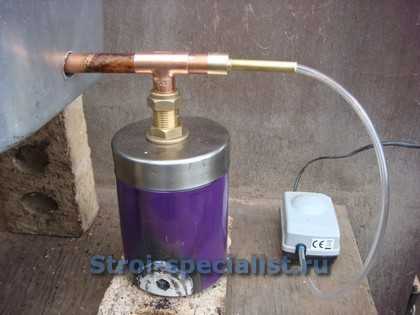

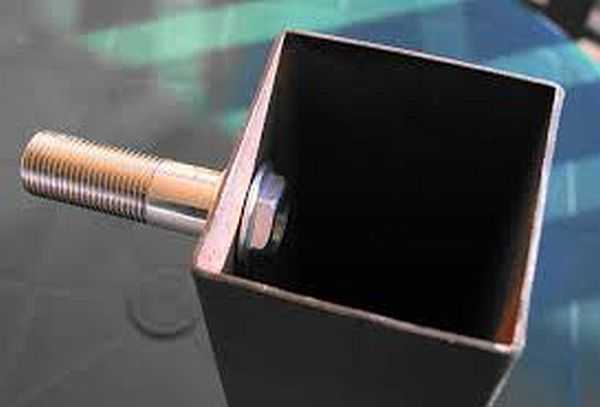

Следующий шаг – с помощью сгона присоединить штуцер к стальной трубке и установить в него трубочку малого диаметра, на которую необходимо установить гибкий шланг компрессора.

Далее переходим к сборке приспособления. Для этого на дно большей емкости монтируем небольшие ножки, согнутые из стальной полосы сечением 1х15 мм. К отогнутым ранее сегментам саморезами по металлу закрепляем меньшую емкость.

В соответствующее отверстия устанавливаем собранный ранее дымоход. При этом продолговатое отверстие, просверленное в стальной полудюймовой трубке, должно располагаться в центре меньшей банки.

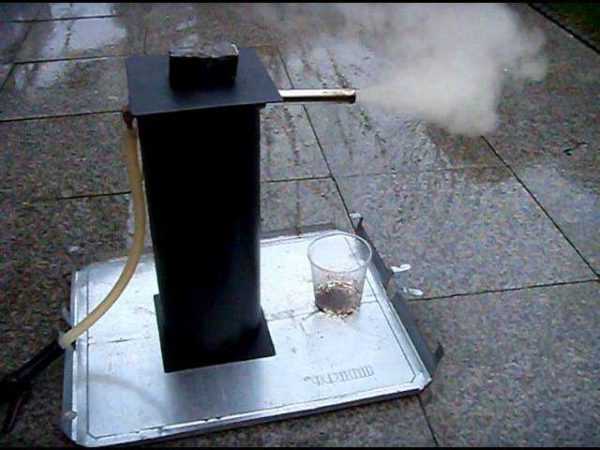

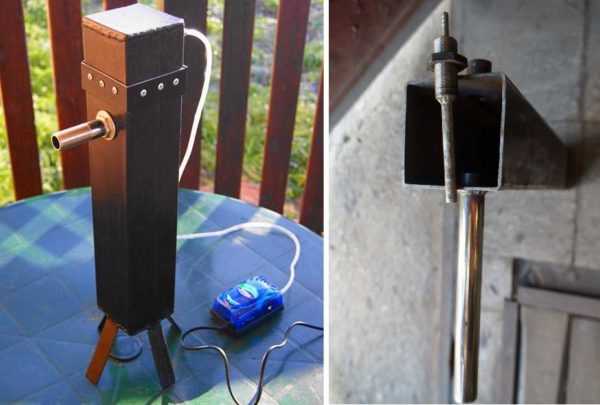

Теперь переходим к испытанию полученного приспособления. Для этого устанавливаем его в удобном месте и присоединяем к гибкому шлангу компрессор достаточной мощности.

Внутрь бункера и самого дымогенератора закладываем топливо, например, пеллеты из древесины лиственных пород. Хвойная древесина содержит большое количество смолы, которая при сгорании дает сильную копоть и неприятный запах. Ее для генерации дыма в коптильнях использовать не рекомендуют.

Испытание дымогенератора

При первом запуске необходимо опытным путем найти удачное положение самой тонкой трубки дымогенератора. Как говорилось выше, в таком положении конец этой трубки будет находиться не далее 1 см. от продолговатого отверстия. Нагнетаемый компрессором воздух создает разряжение воздуха около конца тонкой трубки – то есть в зоне продолговатого отверстия, через которое и выводится дым из зоны тления опилок. При этом, подбирая положение тонкой трубки, вы настраиваете характеристики дыма, которые требуются именно для вашего процесса копчения.

Убедившись в качестве работы нашего дымогенератора устанавливаем его около входного отверстия коптильной камеры и начинаем производство деликатесов для семьи и друзей.

Примеры наших читателей

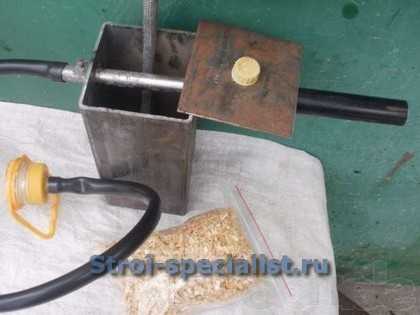

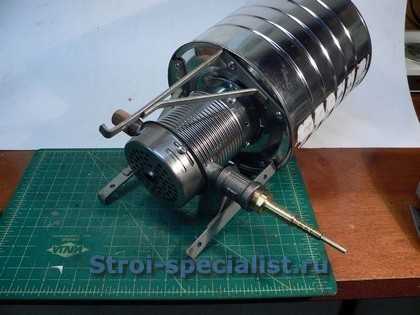

Петр Викторович Демин  прислал на обсуждение фотографии своего самодельного дымогенератора с небольшими комментариями к ним:

Для удобства картинки можно увеличить.

«В качестве нагнетателя воздуха, можно использовать кулер от ноутбука. Он как мини-турбина, может спокойно создать нужный поток воздуха в трубке D10 mm, питание 5 в. позволяет крутить его даже от батарейки сотового телефона. Я доволен им т.к. с компрессором вышла заминка и пришлось срочно выпутываться. Фотография с бутылкой — пробный вариант с маленьким кулером, работал отвратительно, тяги почти не давал.

На воздушной трубке видны риски, это для удобства регулировки глубины её погружения. На фото с холодильником — пластиковые трубы водоснабжения, я сделал прозрачное окно для контроля дымообразования.

Корпус дымогенератора сделан из ОП-5-1, он имеет широкую съемную крышку — удобно засыпать опилки. Турбина использовалась слишком мощная, для данного агрегата, поэтому пришлось добавить заслонку, хотя можно было и блок питания с регулировкой напряжения поставить. Воздушная трубка выполнена из телескопической антенны.»

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

stroi-specialist.ru

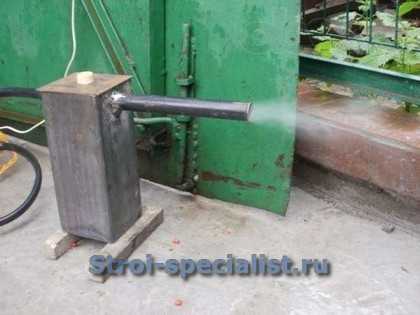

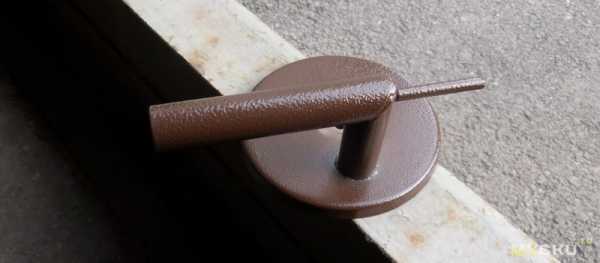

Дымогенератор для копчения.

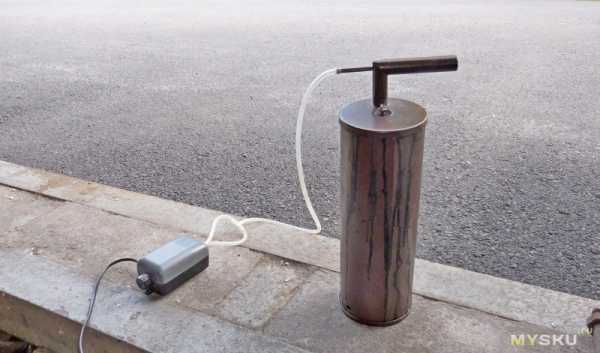

Темные подтеки, на корпусе это деготь. Неприятная вещь.Чтобы от него избавится снаружи и внутри нужно обзавестись щеткой с металлической щетиной. Типа такой.

Здесь генератор спрятан в ведро. Был сильный ветер и сбивал тягу. Дым к емкости для копчения поступает по гофрированному шлангу, очень похожего на сливной шланг для стиральной машины. В шланге дым охлаждается и в коробку поступает с температурой около 25-30 градусов.

Вот так копить не рекомендую. Дым идет в помещение, а потом запах выветривается очень долго. Также коробку в которой коптились прдукты не стоит хранить в помещении. Все вокруг пропахнет дымом.
А вот и объекты для копчения. Все они просолены и слегка подвялены. Колбаса уже готова к употреблению, но копчение улучшит ее вкус на порядок

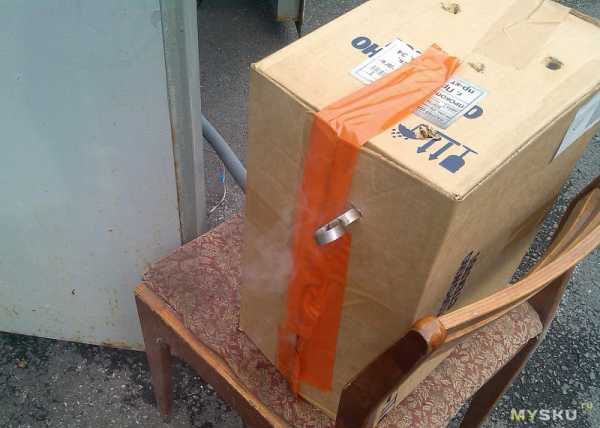

Продукты закладываются в картонную коробку. Попользовался и выбросил. Удобно.

И вот после десяти часов копчения. Как видите никакой коричневой окраски, как магазинные изделия эти продукты не имеют. Приобрели лишь слегка золотистый оттенок. Что не сказать о вкусе. Он кардинально изменился. в лучшую сторону. Эти вкусняшки можно есть бесконечно и еще хочется.

До этого я обозревал самодельный компрессор. И сейчас использую дымогенератор только с ним, удобней- не требует розетки. Поэтому видео ниже с самодельным компрессором.

Полностью заполненный опилками дымогенератор дымит 4-5 часов. Опилки не в коем случае не уплотнять — не будет тяги.
Всячески рекомендую прибор. Правда дороговато. Но можно поискать у самодельщиков на Авито, у них дешевле.

mysku.ru

Размеры дымогенератора для копчения

Дымогенератор — компактное устройство, предназначенное для функционирования в условиях небольших помещений (например, типовая кухня в панельном доме), размеры которого позволяют хранить его как в гараже или на даче, так и в квартире. Именно компактность в сочетании с высокой эффективностью и послужили причинами высокой популярности дымогенераторов среди любителей копченостей.

Простота, возможность самостоятельной сборки, экономичность и надежность — перечень достоинств дымогенератора на этом не заканчивается, но и этих качеств хватает для того, чтобы обратить на него внимание и рассмотреть внимательнее.

Что такое дымогенераторы и какими бывают

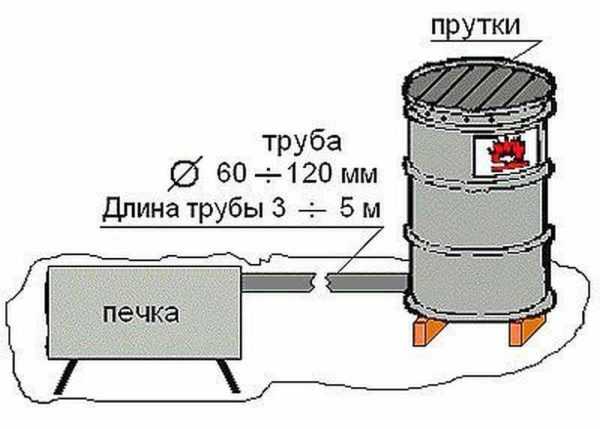

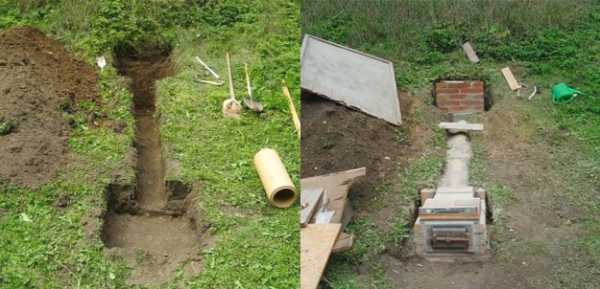

Примитивно, но действенно и никаких затрат.

В условиях дачного участка или современной квартиры такой способ нереален. Но любителей копченого сала или рыбы это не остановило. Был сконструирован дымогенератор, заменивший традиционный источник дыма. Причем, замена оказалась намного удобнее и эффективнее прототипа. Разработка была принята как домашними умельцами, так и производителями копченой продукции в больших объемах. На сегодня имеется много видов дымогенераторов. По конструкции быват дымогенераторы:

• Тления. Опилки размещаются на нагретой поверхности, или подвергаются воздействию горящего газа.
• Трения, или фрикционные дымогенераторы. Дым возникает от трения вращающегося металлического диска об дерево.
• Парогенераторы. Дым возникает от контакта опилок с перегретым паром, пропускаемым сквозь их толщу.

Можно также разделить дымогенераторы по способу подачи опилок — непрерывный или периодический, то же и с удалением золы. Все эти конструкции относятся к промышленным, поскольку для домашнего использования применяют наиболее простое устройство с тлеющими опилками или щепой. Подача материала осуществляется по мере его выгорания, обычно одной загрузки хватает надолго, даже совсем небольшие дымогенераторы могут действовать около 5-6 часов.

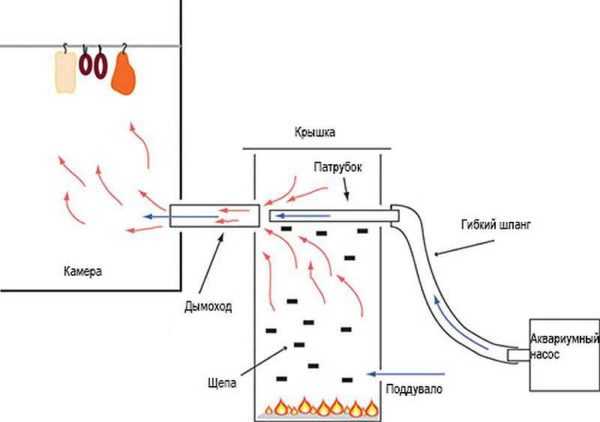

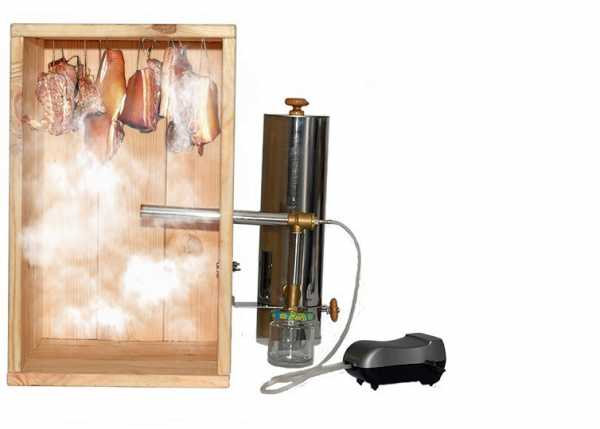

Схема работы дымогенератора

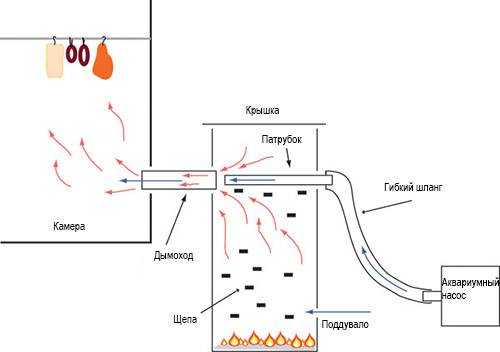

Работа дымогенератора основана на принципе вывода дыма в коптильный шкаф при помощи захватывающего потока воздуха, создаваемого компрессором или вентилятором. В качестве емкости для тления чаще всего используется металлический цилиндр с закрытым днищем, плотно прикрываемый сверху крышкой. Загрузка щепы производится сверху, для доступа воздуха и для розжига щепы в нижней части корпуса делают одно или несколько отверстий. Вывод дыма осуществляется через отверстие в верхней (иногда — в нижней, что не совсем правильно) части корпуса. Бывают варианты вывода дыма через крышку.

На выводное отверстие навинчивается или наваривается патрубок с тройником, один конец которого соединяется с коптильным шкафом, а второй — с компрессором (вентилятором), обеспечивающим несильный поток воздуха, захватывающий дым и выводящий его в шкаф.

Такая конструкция имеет преимущества:

• Экономичность. По сравнению с традиционным горением поленьев, расход древесины уменьшается во много раз.
• Отсутствие утечек дыма. Работа устройства проходит в замкнутом объеме, не задымляя все вокруг.
• Возможность работы в автоматическом режиме. Имеется в виду отсутствие необходимости постоянно находиться рядом и присматривать, чтобы ничего не потухло или, наоборот, не загорелось. Традиционный способ требовал постоянного контроля за состоянием костра, так как поленья прогорают довольно быстро, отчего процесс копчения останавливается.
• Возможность быстрой настройки температуры дыма при помощи изменения скорости потока воздуха или изменения длины трубки, соединяющей дымогенератор с коптильным шкафом.

Простота устройства делает его доступным для самостоятельного изготовления. При этом, возможные ошибки могут быть устранены без каких-то затрат и в кратчайшие сроки.

Размер коптильни холодного копчения для дымогенератора

Считается, что размер коптильного шкафа не имеет ограничений. Тем не менее, если маленький бытовой дымогенератор присоединить к емкости на несколько тонн продуктов, никакого эффекта не получится. Поэтому надо соотносить производительность источника дыма с объемом шкафа, чтобы он был в достаточной степени наполнен дымом. Заводские модели дымогенераторов имеют паспорт, в котором указывается оптимальный объем шкафа. Самодельный генератор подключается к емкости, подобранной экспериментальным путем. Соотношение объемов генератора и шкафа указать точно сложно, так как в данном случае играет роль производительность, а она у всех устройств разная. На практике чаще всего используется шкаф объемом около 0,3 куб.м, хотя каждый волен создать свой размер, в зависимости от количества продуктов.

Чертежи дымогенераторов

В сети есть много чертежей, которые можно использовать для самостоятельного изготовления дымогенератора.

Следует учитывать, что точное следование указанным размерам не критично, так как устройство очень устойчиво в работе и допускает некоторые отклонения от чертежа.
