Отопительная система в любом доме – это важный компонент, без которого жилище представить невозможно. В помощь придёт печь с водяным контуром для отопления дома. Она самый универсальный вариант, она может быть покупная или сделанная собственноручно из огнестойкого кирпича. Да-да именно из кирпича – это будет традиционная печка. Только с возможностью обогревать не одну или две комнаты куда достают ее габариты, а весь дом.

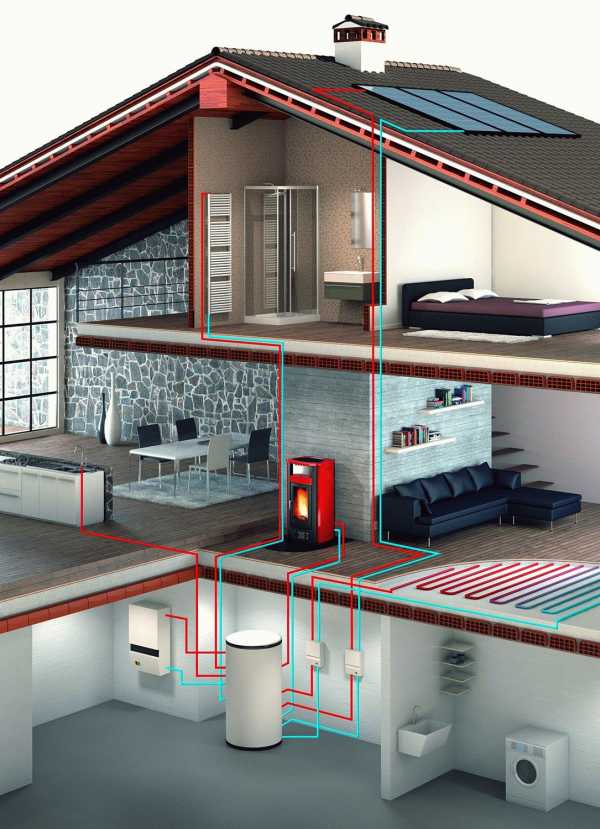

Cхема печи с водным контуром
Содержание статьи
Видео: отопление дома камином с водяным контуром
Какими бывают водноконтурные печки?
Рас уж затронули вопрос видового разнообразия печей, то стоит остановиться на нем детальней. Печь с водяным контуром для отопления дома может быть: дровяной, чугунной, кирпичной, булерьян.
Первый тип представляет из себя стальную топку, толщина стенок которой достигает 6 мм. В нее вмонтированы трубки, в которых циркулирует вода. Эти трубки вместе с водой нагреваются благодаря сгоранию твердого топлива. Такие могут монтироваться в любом месте, что отвечает правилам безопасности.
Cтальная печка с водным контуром
Второй тип имеет определенные преимущества перед дровяными. Отапливать дом печкой с водяным контуром из чугуна надежней, так как он отличается стойкостью к повышенным температурам, она точно не деформируется от высокой температуры сгорания, которая чаще всего образуется при сжигании сухих дров. У этого типа длительный срок эксплуатации, дольше, чем у всех остальных типов печей. В таких печах обустроена «водяная рубашка» — это соединенные между собой стальные листы, покрытые спецкраской. Они имеют 4 регулируемые ножки, которые позволяют выставить уровень агрегата при монтаже.
Чугунная печь
Кирпичные печки с водяным контуром могут использоваться для отопления, как в автономном режиме, так и с подключением к системе. Он надежный и многофункциональный. В общем виде, это стандартная дровяная печь, которая стоит в деревнях у бабушек, только осовремененная. Она может дополнительно обогревать за счет вмонтированного теплоносителя весь дом. Такой тип считается самым эффективным, так как уровень КПД у них приближается к 85%, к тому же на подобной печи можно готовить пищу и даже спать.
Кладка кирпичной печи с водным контуром
Булерьян – это оригинальное решение про выборе печи с водным контуром. Он работает только на дровах, вследствие своих конструктивных особенностей, так что прежде чем выбрать этот тип подумайте, будет ли возможность пополнять дровяные запасы в больших количествах. Такая печка являет собой цилиндр с рубками и топочной. В последней происходит сгорание дров, точнее, их тление, ведь после полной загрузки дверцу закрывают и все топливо тлеет. Результатами такого процесса является образование газов, которые дожигаются в верхнем уровне. В булерьяне присутствуют изогнутые трубы, для воздуха, которые собственно и могут служить водяным контуром для отопительной системы.

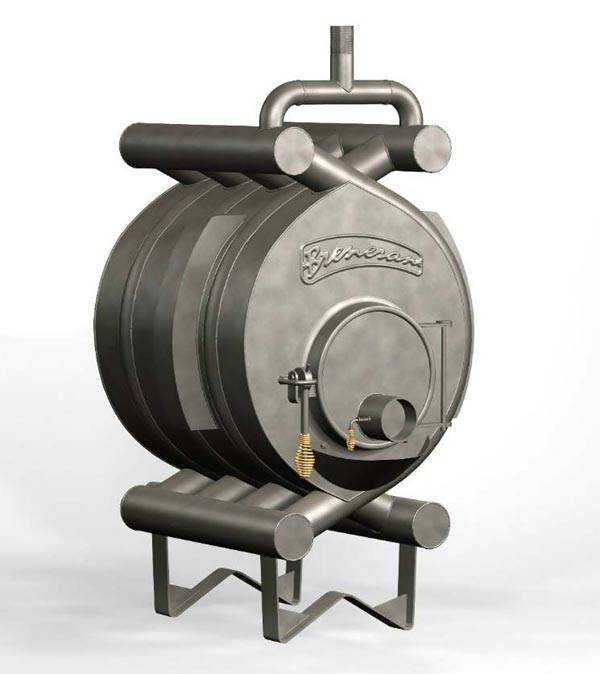

Печь булерьян
Расчет и его влияние на выбор
Для того чтобы правильно подобрать печку для отопления дома, в которой имеется водяной контур, необходимо узнать о всех важных параметрах. К таким относятся:
- Мощность. На печках указываются такой показатель через черточку. Это характеристики общей тепловой и мощности теплообменника. Первый показатель обозначает то, сколько тепловой энергии способна дать печь своим инфракрасным излучением, которое проникает сквозь стекло топки и конвекционные каналы. Важным компонентом является второй показатель – это то тепло, что передается непосредственно в радиаторы. Прочитать о том, какие лучше батареи отопления для частного дома, можно на нашем портале. Теперь пример: если в печи указана полная мощность в 12 кВт, а теплообменника 5 кВт. Для обогрева 10 кв метров жилища необходим 1 кВт, то есть такой агрегат обогреет дом с площадью до 120 метров квадратных. Но обратите внимание, эти показатели подразумевают постоянное сжигание топлива. Если вы используете дрова, то этот процесс будет очень трудоемким.
- Рассматривая габариты и вес печки, важно знать, что они достаточно тяжелы, а габариты модели не должны идти вразрез с правилами пожарной безопасности. То есть печь должна вместиться в доме не создавая потенциальных опасных ситуаций.
- Расчет объема теплоносителя. Это нужно знать для того, чтобы смонтировать теплообменник к системе. В него включаются объем всех труб и радиаторов. Имеет влияние протяжность труб и количество секций в батареях. Последнее можно посчитать, используя предложенный ниже калькулятор, а относительно труб, то можно воспользоваться таблицей, представленной ниже.
Калькулятор расчета секций радиатора отопления
Диаметр, дюймы | Проход, мм | Объем, л |
½ | 15 | 0,117 |
¾ | 20 | 0,314 |
1 | 25 | 0,491 |
1 ¼ | 32 | 0,804 |
1 ½ | 40 | 1,267 |
2 | 50 | 2,467 |
2 ½ | 65 | 3,318 |
3 | 80 | 5,026 |
4 | 100 | 7,854 |
Монтаж и запуск системы
Когда вы сделали расчет и приобрели печь, нужно знать, как ее правильно установить. Для этого нужно исполнить следующие пункты:
- Выравнивание пола, его нужно облицевать негорючим материалом – плитка, прессованное минеральное волокно, железо.
- Далее печка устанавливается и выводится по уровню, в этом помогут регулируемые ножки.
- Если у вашей печи гравитационная система, то циркуляционный насос не потребуется. О выборе циркуляционных насосов для отопления частных домов читайте подробнее в соответствующей рубрике. В принудительной его нужно установить на самый холодный участок на обратной трубе. Расширительный бачок монтируется на пиковой по высоте точке в системе, лучше использовать его закрытого типа.
- Подключение теплообменника по одной из схем.

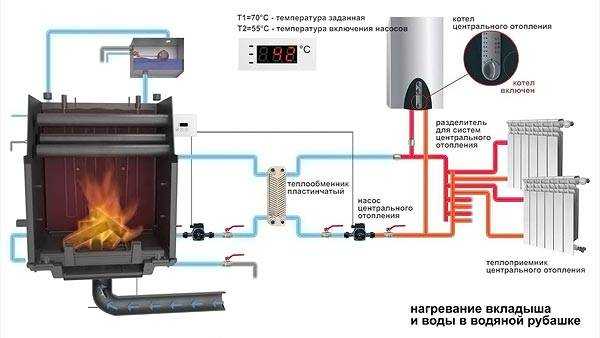

Схема подключения печи с водяным контуром
- Далее заполняется система теплоносителем. Теперь есть возможность осмотреть стыки на предмет протекания и испробовать, как работает насос.
- Следующий этап – это установка и подключение дымохода к специальному печному каналу. Получившиеся зазоры промазываются огнеупорным герметиком.
- Только после этого можно осуществит пробный запуск печи.
Схема подключения котла
- Последний этап – это проверка нагрева теплоносителя и регулировка циркуляционной скорости. С помощью вентилей на радиаторах необходимо спустить воздух в системе, чтобы избежать избыточного давления.
Автономная система работы котла с водным контуром
Вывод
Отопление дома печью с водяным контуром это выгодно и удобно. Они имеют разные типы, с отличающимися возможностями, что в плане отопления, что в плане КПД. Важно правильно установить и запустить — это будет залогом успешной и длительной работы.
Видео-обзор о проектировании печки с водяным контуром для отопления дома
Загрузка…
homemyhome.ru
кирпичные и чугунные печки для отопления, фото и видео материалы
Содержание:1. Классификация печей с водяным отоплением
2. Чугунные отопительные печи с водяным контуром
3. Печи-булерьян
4. Кирпичные печи для отопления с водяным контуром
Существует большое количество домов, к которым не подведен магистральный газ и постоянно пропадает электричество. Установка газового или электрического отопительного котла в таких домах невозможна. Решить проблему можно, используя чугунные, кирпичные печи или печи-булерьяны – то есть печи котлы с водяным контуром. Современные отопительные печи с водяным контуром весьма эффективны и практичны.
Классификация печей с водяным отоплением
Принципы работы водяного отопительного контура были рассмотрены в других статьях, поэтому в данном обзоре будут обозреваться печи для отопления с водяным контуром, то есть подключаемые к системе отопления дома.
Чугунные отопительные печи с водяным контуром
Чугунные печи обладают рядом положительных качеств. Во-первых, такая конструкция способна прослужить гораздо дольше за счет увеличенной толщины стенок, что позволяет выдерживать большие нагрузки. Конечно, увеличение объема нагрева и низкая теплоотдача чугуна дают еще одно преимущество по сравнению с другими видами отопительных систем – чугунные печи способны отдавать тепло гораздо дольше. Для сравнения: стальные устройства при равной массе металла выдают на 8% меньше тепла, чем чугунные, поскольку теплоемкость стали значительно ниже.
Сплав может отдавать тепло гораздо быстрее, что в значительной степени ускоряет нагрев жидкости в отопительном контуре. Для улучшения теплоотдачи современные конструкции оснащаются водяными рубашками, изготавливаемыми из нержавеющей стали. Эти элементы системы покрываются слоем огнеупорной краски, чтобы предотвратить их разрушение.
Такие системы обычно делают переносными, чтобы исключить необходимость встраивания печи в стену или пол. Чугунная печь с водяным контуром хороша еще и своей ценой — дровяные печки с водяным контуром стоят очень дешево. Существует огромное количество моделей печей, среди которых нередко попадаются устройства с огнеупорным стеклом в дверцах, что дает возможность использовать печь не только как функциональную часть дома, но и в качестве элемента интерьера. Чугунные печи с водяным контуром прекрасно перерабатывают пиролизный газ, а встроенная система подачи вторичного воздуха позволяет экономить на используемом топливе. Пожалуй, единственным минусом системы является невозможность ее использования при отсутствии воды в контуре, что обуславливает необходимость постоянно следить за ее уровнем в расширительном бачке во избежание появления дефектов.
Печи-булерьян
Печи системы Булерьян пользуются на рынке устойчивым спросом, несмотря на необходимость постоянно обеспечивать ее топливом – другие энергоносители не подходят для этих печей для дома с водяным отоплением. Булерьян – это пиролизная печь, состоящая из двух отсеков: один для горения дров, и один для газогенератора. В нижнюю топку закладывается топливо, за счет чего печь выходит на рабочую температуру. Верхний же отдел предназначен для сгорания оставшихся элементов топлива или пиролизного газа.
Наличие конвекции, теплообмена и теплоотдачи позволило печам-булерьянам стать наиболее эффективным видом отопительной системы среди всех печей, отапливаемых дровами. Одной партии дров этим устройствам хватает примерно на 10-12 часов, поскольку основным рабочим процессом в булерьяне является тление. Сгорающие дрова создают пиролизный газ, который выдает гораздо большее количество энергии, позволяя разогреть систему до 120 градусов по Цельсию. Читайте также: «Установка печи Булерьян – преимущества печей длительного горения».
Стоимость печки-булерьяна невысока: конструкция этих систем проста, а отсутствие сложных технических элементов значительно облегчает установку. Кстати, к установке таких печей необходимо подходить очень осторожно, детально рассчитывая параметры вентиляции или дымохода – неверный расчет может привести к трагическим последствиям. Несмотря на довольно высокий КПД, газогенератор все же сжигает не все остатки, и возникающий вследствие этого углекислый газ может привести к летальному исходу, не говоря уже о постоянном риске здоровью жильцов. Читайте также: «Какие печи длительного горения с водяным контуром лучше – обзор вариантов для правильного выбора».
Какими бы хорошими не были показатели печки, она все же значительно уступает централизованным системам отопления. Решить проблему помогло совмещение булерьяна с водяным отопительным контуром. Отопительная печь с водяным контуром очень легко выделяется из числа систем, не предназначенных для работы с жидкостным отоплением : для идентификации водной системы используется приставка «Аква». Большая часть внутреннего периметра совмещенных систем занята водяной рубашкой, которая значительно поднимает производительность всей системы. Лучше всего устанавливать такую конструкцию в небольших, предназначенных именно для этого помещениях. Читайте также: «Как устроена печь Булерьян с водяным контуром – преимущества отопительного котла».
Кирпичные печи для отопления с водяным контуром
Для установки кирпичной отопительно-варочной печи с водяным контуром не нужны особые ухищрения. Простоту конструкции можно объяснить тем, что к печке достаточно подсоединить водонагревающий бак, при помощи которого жидкость будет циркулировать по всей системе теплообмена. В изготовлении водогрейного бака используется листовая сталь, которая подходит для взаимодействия с высокой температурой и хорошо противостоит агрессивной внутренней среде печки. Стенки бака не должны быть толще 3-4 мм: изрядное утолщение ухудшит теплопроводность системы, поскольку энергия будет накапливаться медленнее, нагрев будет осуществляться дольше, а это значит, что и КПД такой системы на порядок понизится. Чтобы понять, как выглядит такая система, можно посмотреть на фото. Читайте также: «Как сделать печь с котлом водяного отопления своими руками».
Кирпичная печь с водяным контуром всегда возводится по индивидуальному проекту, поэтому о взаимозаменяемости баков для системы разговор не идет. При определении габаритов бака обычно отталкиваются от размера варочной плиты – как правило, этот параметр варьируется в пределах 20-30 см. Кроме того, нужно обязательно рассчитать высоту бака – для хорошего доступа расстояние между плитой и устройством должно быть не менее 40 см. Для определения длины бака нет каких-либо рекомендаций – главное, чтобы рабочая емкость была подходящей для предполагаемых объемов теплоносителя.
Устанавливаться водогрейный бак можно в любом месте, но существуют места, которые как нельзя лучше подходят для этого. Первый вариант расположения: возле края варочной плиты, поближе к дымоходу. Во втором случае бак располагается между переходом системы в дымоход и рабочей зоной, прямо перед обвязкой контура.
Заключение
При выборе подходящей печи отопления с водяным контуром стоит воспользоваться рекомендациями и советами, приведенными в статье, посмотреть на фото, сравнить разные виды систем и решить, какая же из них будет самой рациональной для использования в конкретной ситуации. Очень важно учитывать внешние факторы – наличие газа, электричества, других коммуникаций. В обязательном порядке стоит подумать о том, подойдет ли выбранный тип отопления для климатических условий в регионе. Печка с водяным контуром должна греть жильцов и обеспечивать их горячей водой – значит, ошибаться с выбором нельзя.
Современные отопительные печи с водяным контуром на видео:
teplospec.com
Печи с водяным контуром для отопления
Отопление загородного дома, дачи и коттеджа предусматривает наличие системы отопления независимо от постоянного или периодического проживания. В системе отопления частного домостроения используются как котлы, так и печи, в качестве агрегатов, генерирующих тепло от сгорания топлива.
Заманчиво сделать отопление загородного дома на магистральном газе, имеющим неоспоримые преимущества перед отоплением на дровах. Однако газифицированный дом есть еще не у всех домовладельцев. Да и к бане, отдельному некапитальному строению на участке, не удастся подвести магистральный газ даже при его наличии в доме. В таких случаях стоит обратить внимание на печи с водяным контуром. Чтобы понять что из себя представляет такое оборудование, можно пройти по ссылке http://m-kamin.ru/products/pechi/s-vodyanym-konturom.html, где размещён большой каталог таких печей. В нашей статье будем разбираться с разновидностями таких печей и где они могут найти своё применение.
Структурно, в общих чертах, систему отопления для индивидуальных частных домов можно разделить на две большие группы:
- Отопление с применением радиаторов , по которым циркулирует нагретая котлом вода или незамерзающий теплоноситель;
- Воздушное отопление, использующее тепло, выделяемое от сгорания топлива, без его передачи теплоносителю. Наружная нагретая поверхность печи, где она установлена, отдает тепло воздуху и нагревает комнату.
Современное решение для печи – водяной контур
Котлы отопления передают тепло теплоносителю через контур, выполненный в виде «рубашки» или спирального теплообменника. Если такой теплообменник установить в печь или камин, то появятся дополнительные преимущества печи перед ее традиционным использованием.
Важные отличия:
- Тепло можно передать в другие помещения дома, где нет нагревания воздуха от печки.
- Регулировку температуры возможно производить в каждом помещении отдельно.
- Тепло распределяется по помещениям равномерно.
- Благодаря применению отопительных радиаторов уменьшаются скачки температуры, вызванные неравномерным горением дров;
- Расход дров уменьшается, за счет повышения КПД печи.
Важно!
Не надо забывать о том, что система отопления дома с отопительным контуром может замерзнуть, если в системе циркуляции используется вода. Применение незамерзающего теплоносителя на основе этиленгликоля или пропиленгликоля позволит полностью решить эту проблему.
Систему отопления можно укомплектовать электрическим котлом небольшой мощности, что позволит поддерживать температуру в ночное время, не испытывая трудности с растопкой дров в печи.
Конечно, стоимость печи с водяным контуром плюс расходы на циркуляционную систему отопления увеличивают затраты, которые идут на обустройство загородного дома. Но комфорт и удобство проживания людей в таком доме повышаются значительно. Рассмотрим, какие варианты печи с водяным контуром доступны сегодня.
Стальная дровяная печь с теплообменником
Дровяная печь, выполненная из стали, чуть-чуть отличается от отопительного котла, работающего на твердом топливе. Отличие состоит в том, что у печи отсутствует «рубашка» по которой циркулирует теплоноситель. Однако такая печь имеет и преимущество перед котлом отопления. Она может быть снабжена варочной панелью, позволяющей использовать ее в традиционном варианте печи – для приготовления пищи.
Теплообменник стальной печи передает свое тепло не только теплоносителю. Внутренняя циркуляция воздуха позволяет осуществлять и небольшое конвекционное отопление.
Камин в качестве отопительного агрегата всего дома
Красивая конструкция камина, его дизайн, комфортное тепло являются причинами, толкающими человека к его применению в загородном доме, даче. Да и престиж имеет не последнее значение.
Однако наличие камина и отопительного котла в одном доме требует:
- покупки двух отопительных агрегатов, работающих на одинаковом топливе — дровах;
- строительство двух шахт отвода дымовых газов.
Не надо забывать, что обычный камин имеет существенный недостаток — дрова быстро прогорают, не успевая отдавать тепло в помещение. КПД камина значительно меньше, чем у печи.
Важно!
Важно. Если камин применяется в качестве отопительного агрегата с контуром отопления, то мы можем организовать систему отопления дома без отдельного помещения котельной, без использования котла, и без лишних дымоходов.
Нравится такая идея? Специалисты помогут рассчитать необходимую мощность теплообменника, устанавливаемого в камин, для обеспечения отопления всей площади дома.
Печь Булерьян – отопительный агрегат с большими возможностями
Название бренда происходит от канадских печи типа «буржуйки» с названием «Бренеран». И без применения отопительного контура печи Булерьян имеют замечательные особенности конструкции.
- Обеспечивают длительное горение топлива с его сгоранием пиролизным способом т. е. с небольшой подачей воздуха. Пиролизный процесс позволяет производить тление, а не горение дров, что увеличивает время выделения тепла;
- Пиролизные отходящие газы, выделяющиеся во время пиролиза по своей природе горючие, что позволяет их сжигать во второй топке котла. При этом система отопления получает тепло не только за счет тления дров, но и от сгорания газов. Это намного увеличивает КПД отопительной печи Булериан.
- В процессе монтажных работ печь Булериан может быть обложена кирпичом, что позволяет накапливать тепло и использовать его для конвекционного отопления.
С применением водяного контура отопления возможности печи еще больше расширяются. Система отопления может работать по принципу естественного розлива теплоносителя, т. е. без использования электрических циркуляционных насосов. При этом их установка в систему отопления возможна.
Важно!
Печи пиролизного типа хорошо работают только на дровах. Применение другого твердого топлива допускается, но его использование снижает КПД и может привести к засорению печи и дымохода твердыми отложениями продуктов сгорания.
Дрова для печи, работающих на принципе пиролиза, включая и печь Булериан, не должны быть сырыми. Однако их не требуется специально сушить. достаточно просто использовать из поленницы, где они прошли естественный процесс сушки.
Не рекомендуется эксплуатировать печь Булериан с открытой заслонкой или открытой дверкой. Все преимущества печи сразу пропадают и такой замечательный отопительный агрегат превращается в обыкновенную буржуйку.
Кирпичная печь с водяным контуром для отопления
Ничем конструкция кирпичной печи с водяным контуром не отличается от других отопительных агрегатов его имеющих. Есть только положительные стороны в таком использовании.
- Можно установить контур отопления в уже имеющуюся, существующую кирпичную конструкцию.
- Конструктив кирпича предполагает большую массу, способную аккумулировать, накапливать тепло длительное время.
- Кирпичная печь обладает большей площадью, позволяющей эффективно отдавать тепло в помещение.
- Большие габариты печи позволяют ее применять для полноценного приготовления пищи, располагая в ней не одну варочную конфорку, а несколько.
Обладая такими замечательными свойствами, кирпичная печь с водяным контуром, позволит ее использовать для комфортного отопления всего дома, включая подвальный, цокольный этаж.
Что лучше – чугун или сталь?
Однозначного ответа на этот вопрос дать невозможно.
Чугунные печи с водяным контуром перед стальными обладают определенными преимуществами. Может показаться, что чугун – лучший вариант изготовления для печей с водяным контуром отопления. Он более долговечен, его теплоотдача несколько выше, чем у стали. При этом и тепло аккумулируется лучше. Однако, при резких температурных перепадах, возникающих при растопке котла, имеющего водяной контур отопления, чугун может лопнуть. Его пластичность меньше стали. Если контур отопления подает из системы отопления теплоноситель с отрицательной температурой, а в котле начинают гореть дрова, то перепад температур может достигнуть критического значения.
Можно ли это предотвратить, или свести риск к минимуму? Да, возможно. Установкой байпасного циркуляционного насоса, подающего тепло с выхода котла на его вход. Отрегулируйте шаровыми кранами подачу, чтобы она была небольшая. Включайте перед первой растопкой котла, в сильные морозы, этот насос. Он будет подавать нагретый котлом теплоноситель на входной патрубок, разбавляя и нагревая теплоноситель, поступающий из холодной системы отопления. После небольшого прогрева дома байпасный насос выключается.
Важные особенности эксплуатации печей с водяным контуром отопления
Эту особенность нужно знать при эксплуатации всех отопительных агрегатов, работающих на твердом топливе и имеющих в составе системы отопления циркуляционные насосы.
Исправная работа печи, котла, камина, если применена принудительная циркуляция теплоносителя, может происходить только при функционировании насоса отопления. Проще говоря, насос должен крутиться.
При пропадании электроэнергии циркуляционный насос останавливается. Понятно к чему это может привести:
- Дом перестает топиться от системы отопления. Но это – не так страшно. В топке печи продолжают гореть дрова. Тепло уходит естественным путем через дымоход. А в теплообменнике нет циркуляции теплоносителя. Он не охлаждается. Что происходит далее?
- Произойдет разрушение теплообменника в результате перегрева. К тому же, теплоноситель, находящийся в системе отопления, попадет при разрыве теплообменника на раскаленные поверхности печи, что приведет к мгновенному образованию большого количества пара.
Как результат – выход из строя отопительного агрегата. Такой взрыв вполне может привести и к пожару. В кирпичной печке и камине не будет таких последствий, а вот их собратья, изготовленные из металла, могут серьезно пострадать.
Применение ИБП для резервирования электропитания насосов отопления
При эксплуатации печей с контуром отопления и подключенных к напорной системе отопления с циркуляционным насосом производите его резервирование по электропитанию. Поскольку мощность таких циркуляционных насосов небольшая, может не превышать 60 Вт, возможно использовать для этих целей ибп (источник бесперебойного питания) на инверторе, включающий в себя:
- сам инвертор, осуществляющий преобразование постоянного напряжения 12 вольт в переменное 220 вольт;
- аккумулятор, подающий на инвертор 12 вольт постоянного тока.
Такая система гарантированного электропитания подает напряжение, генерируемое инвертором на циркуляционный насос практически мгновенно, если внешняя сеть выключилась. Если установить аккумуляторную батарею достаточно большой емкости, или соединить параллельно несколько штук, то можно не только получить резервирование электропитания циркуляционного насоса, но и поддержать освещение в наиболее значимых частях всего дома.
Приведённый материал — обзорный, дающий общее представление о современных печах с водяным контуром. Покупку печей с контуром отопления лучше производить после консультации со специалистами.
kapitel-1.ru
Печь-камин с водяным контуром отопления для загородного дома
Поддержание комфортной температуры в жилище – одна из задач владельцев загородной собственности. Стандартные каминные конструкции имеют небольшую теплоемкость, но не обеспечивают равномерного прогрева комнат. Найдите выход – печь с водяным контуром, которую можно установить самостоятельно. Изделие подключается к отопительной системе, а количество тепла зависит от его мощности и числа радиаторов.
Принцип работы водяного контура
Агрегаты, функционирующие по принципу нагрева воды, выполняются из котельной стали, имеющей толщину 4-5 мм. Иногда используется толстый чугун плотностью 8 мм. Декоративности устройству придает огнеупорное покрытие и облицовка из жаростойких изразцов.
Термокамин имеет полость, куда монтируется 40-литровый резервуар. «Карман» расположен между стенками корпуса, а около него расположены каналы подачи воздуха. Система поддерживает длительное горение путем доступа кислорода. При нагреве воздушные массы проникают через отверстия для прогрева места установки печи. Нагрев воды обеспечивает теплообменник, а распространение тепла по дому – радиаторная сеть.
Конструктивные разновидности обогревательных установок
Современные производители выпускают два типа оборудования – открытое и закрытое. Вариант, который выберет пользователь, должен соответствовать домашней системе отопления.
Закрытые каминные конструкции
Агрегат состоит из следующих деталей:
- циркуляционного насоса;
- теплообменника, который находится в топочном отсеке. Вода подается в резервуар из бака и движется по радиаторам;
- гидробака, подключенного к магистрали и перекрытого трехпозиционным краном;
- отопительных батарей;
- гидроаккумулятора, присоединенного к система теплообменника и бака.
Систему необходимо подключить, заполнить водой, чтобы предотвратить протекания.
Характеристики открытых изделий
Открытая печь или камин, оснащенный водяным контуром и предназначенный для отопления помещений, выпускается без насоса. Вода подается в теплообменник путем создания давления. Монтировать резервуар – гидробак – стоит на чердаке строения.
Нагретая в трубном змеевике (теплообменнике) вода при эксплуатации обеих систем поступает в радиаторную магистраль. Каминные печи функционируют в автономном режиме либо дополняют основной теплоисточник.
Преимущества эксплуатации печей-каминов
Продуктивная, эргономичная печь-камин с водяным контуром обладает многими достоинствами:
- Небольшой стоимостью по сравнению с другими обогревательными установками.
- Автономностью – жилище приобретает энергонезависимость.
- Способностью интеграции с домашними отопительными агрегатами.
- Легкостью и длительностью эксплуатации.
- Экономичностью – водное топливо стоит дешевле твердого (дров или угля).
- Равномерностью обогрева дома с большим количеством комнат.
- Эстетичным внешним видом. Дизайнерский шик камину придаст облицовка, подходящая под любой интерьерный стиль.
- Простота монтажа в жилых дачных домах, соответствующих требованиям пожаробезопасности.
К недостаткам устройства пользователи относят низкий КПД, который устраняют подключением к основным коммуникациям. Отсутствие автоматизации позволяет вручную отрегулировать оптимальный для обогрева режим, адаптируя его к особенностям жилища.
Виды каминных печей по материалу
Материал изготовления определяет такие характеристики каминной печи как прочность, надежность, удобство использования и стоимость. Рассмотрим некоторые виды изделий, предназначенных для монтажа на даче или в загородном доме.
Кирпичные конструкции
Печь с водяным контуром, выполненная из кирпича, предусматривает различные варианты монтажа теплообменника около топки. Огонь поддерживается путем подачи кислорода, что обеспечивает равномерный прогрев теплоносителя.
Для строительства конструкции используют каменные блоки или огнеупорные материалы. рубашку делают из листов стали, между которыми располагают теплообменники. Кирпичные печи требуют финансовых вложений, но способны подчеркнуть необычность интерьера. К тому же, блоки обладают способностью нагреваться и быть самостоятельным источником тепла.
Печь Порфирьева
Инженер-конструктор Я. Порфирьев разработал конструкцию камина с опциями печи и варочной поверхностью. Его выполняют из кирпича, внутри топливной камеры находится котел, к которому подключены радиаторы. На основе проекта создателя можно сделать большую топку, установить стеклянную дверцу – изделие приобретет функции камина. Варочную панель устанавливают поверх котла. Установка не способствует быстрому приготовлению пищи, но успешно обогревает дом площадью 200 кв.м.
Металлические печи-камины
Стальная либо чугунная печь с водяным контуром отличается компактностью, простой монтажа. У изделий из стали и чугуна есть ряд различий:
- стальные конструкции небольшие по весу, не деформируются из-за температурных колебаний или ударных нагрузок. Фундамент сооружать не нужно;
- чугунные агрегаты с водяным отоплением не подвергаются коррозии, хорошо сохраняют тепло, но могут растрескаться из-за попадания холодной воды. Чтобы поставить изделие, нужно обустроить основание.
Владельцы отдают предпочтение моделям с варочной пластиной и духовым шкафом. От печки не только поступает тепло, но и появляется практическая польза – возможность кулинарных экспериментов.
Критерии выбора изделия
Планируя покупать печь или камин, оснащенную системой с водяным экономичным контуром для отопления, рассмотрите ее основные характеристики. Устройство должно отвечать не только требованиям прочности и красоты. Важно уделить внимание другим показателям.
Вариации теплообменника
Конструктив змеевика влияет на мощность работы устройства:
- котельный змеевик из стальной трубы способствует быстрому нагреву воды, непрерывность ее циркуляции по радиаторам;
- регистр-короб легче очищать, но он может неравномерно прогревать топливо. Преимуществом элемента является его невысокая стоимость.
- теплообменник-решетка из сварных труб отличается компактностью и возможностью монтажа на задней части камина. Комната с печкой будет прогрета лучше остальных.
- чугунные радиаторы – неплохой вариант змеевика, но если они не размещены у зоны горения. Дешевая конструкция имеет низкую пожаробезопасность, вызывает аварийные ситуации.
- комбинированную систему делают из двух стальных емкостей. Для соединения используют трубы. Сочетание котла и регистра способствует хорошему прогреву.
Выбирать тип изделия необходимо согласно квадратуре помещения и собственных финансовых возможностей.
Тепловая мощность
Для установок с водяным контуром индексирование мощности имеет два значения – общую и ресурс теплообменника:
- общей тепловой мощностью является степень тепла, способная вырабатываться топкой, конвекционными каналами, системой отопления;
- мощностью теплообменника называется количество тепловой энергии, поступающей в радиаторную сеть.
Производители выпускают оборудование, которое использует 1 кВт энергии для обогрева 10 кв. м. жилища. Заявленной мощности может хватить для деревянного топлива в ночное и дневное время.
Габаритные особенности
Размеры модификации печи-камина определяются согласно площади дома. Нагрузка на напольное покрытие важна в зданиях с деревянными полами, для монолитных или железобетонных этот показатель не учитывается. В качестве альтернативы владельцам недвижимости рекомендуют сооружать печной подиум или покупать небольшие по весу аппараты.
Номинальный объем теплоносителя
Чтобы рассчитать предельную величину, нужно учесть объем трубопровода, радиатора, протяженность коммуникаций и количество батарейных секций. Данные можно посмотреть в паспорте радиатора, а остальные данные рассчитать по специальным таблицам. Получившуюся величину увеличьте на 10 % — вы получите значение объема регистра домашней отопительной системы.
Параметры дымохода
Рассчитать диаметр канала отвода дыма могут только специалисты при условии покупки у них комплектующих. Все детали системы выбираются в соответствии с потребностями жилища. При самостоятельных поисках задача усложняется.
Скорость работы системы
Работоспособность устройства определяется быстротой циркуляции воды. Следите за ее количеством – превышение уменьшает степень нагрева труб и теплоотдачу радиаторов. Большие водные массы остывают медленнее. Если уменьшить подачу воды, трубы нагреваются медленно. Оптимальный объем теплоносителя – 50 л.
Необходимость монтажа изделия
Целесообразно приобретение термокамина для поддержания нормального температура комнат, в которые существующие коммуникации не могут подать тепло.
Установку подключают к другим отопительным системам, что дает возможность сэкономить дорогостоящий газ, солярку, электричество. Изделие подходит для интеграции с электрическим котлом. Ее протапливают дровами в дневное время, а электрокотел включают на ночь.
Дополнительный опционал
Комфортная установка оснащается набором полезных функций:
- варочной панелью для приготовления блюд, их разогрева;
- системой удаления со стекла нагара;
- холодной ручкой;
- регуляторами нагрева воды.
Стоит учитывать, что дополнительные опции увеличивают стоимость агрегата, но обеспечивают его функциональность.
Экономическая выгода от покупки
Водяные каминные устройства выгодны только при определенных условиях.
Печь-камин будет стоить дороже простого котла, работающего от электричества. Изделие окупится только в габаритных жилищах высотой минимум два этажа.
Установив печку на даче, целесообразно применять дополнительные конвекторы для ускорения прогрева. Покупка устройства с водными контурами оправдана для домов, где владельцы проживают круглогодично.
Рекомендации по подключению печи-камина
Закупив оборудование, соединительные элементы, приступите к сборке системы. Процесс должен основываться на поэтапном алгоритме:
- Проводится выравнивание и отделка напольного покрытия при помощи огнестойких материалов.
- Проверяется ровность установки изделия уровнем. Специалисты рекомендуют приобретать печь-камин с водяным контуром на регулируемых опорах.
- Выбирается схема обустройства – открытая или закрытая. Расширительный бачок во втором случае располагают на чердаке. Теплообменники подключают к собранной отопительной системе. При ее отсутствии конструкция работает в автономном режиме.
- Выполняют заливку воды в бак, тестируют водяной контур на герметичность, проверяют мощность насоса циркуляции.
- Монтируют дымоход, обрабатывая швы герметиком. Прокладывают изоляцию из рубероидных листов или асбестовой ткани.
- Проводят первичный розжиг каминной печи. Должен полностью исчезнуть специфичный запах.
- Проверяют уровень нагрева радиаторов, регулируют скорость потока, балансируют систему радиаторными вентилями.
Придерживаясь технологий, вы получите исправно функционирующую систему, равномерно и быстро прогревающую дом.
Не пренебрегайте проверкой уровня воды в баке. Если предстоит отъезд на длительное время, сливайте воду – трубы и радиаторы не растрескаются.
idachi.ru
Печь с водяным контуром для отопления дома
Часто случается так, что хозяева не желают расставаться с дровяной или угольной печкой. И не потому, что нет рядом с домом газопровода или не на что купить дорогой современный котел. Основной причиной является простое стремление к чему-то старому, испытанному, природному. Считается, что тепло, излучаемое печью или камином на натуральном топливе, благотворно влияет на здоровье человека. Экономический фактор также имеет немаловажное значение. Так как этот вид отопления не зависит от сторонних энергоносителей – газа, электричества. Стало модным устраивать печное отопление в новых домах, объединяя три функции в одной:
- возможность приготовления пищи;
- при наличии лежанки – дополнительное спальное место;
- обогрев дома при помощи водяного контура.
Сама по себе печка отапливает дом неравномерно: рядом с ней тепло, а чем дальше от нее – тем прохладнее. А вот устройство печи с водяным контуром для отопления дома – отличный вариант, чтобы и к старине быть ближе, а также дом отопить полностью и равномерно. Удобнее всего это делать на стадии строительства дома, заранее определив модель и размеры печи. Хотя можно устроить переоборудование имеющейся плиты в ходе ремонта, но при этом значительно сужается выбор модификации теплообменника. Печное отопление с водяным контуром имеет массу достоинств и, пожалуй, один существенный недостаток. Приходится постоянно следить за наличием топлива в печке и запасать его на зиму в достаточном количестве.
Принцип работы водяного отопления от печки
Обычная дровяная печь с водяным контуром и теплообменником по своей сути может быть сравнима с твердотопливным котлом. При этом источником тепла является не только теплоноситель, но и сама печка. Если закончилось топливо, его не успели вовремя пополнить, то стенки от плиты будут сохранять тепло дольше, чем радиаторы и дом не остынет. Суть этой отопительной системы заключается в том, что в конструкцию печки монтируют теплообменник, от которого стальными трубами выполняется разводка по всему дому. Получается не что иное, как замкнутый цикл, работающий по обычному принципу любой отопительной сети. Находящийся в теплообменнике теплоноситель нагревается и, циркулируя по трубам и радиаторам, обогревает помещения.
Схема с естественным движением теплоносителя
Пригодна для зданий небольшой площади и объема. К примеру, отопительные печи с водяным контуром для дачи обычно работают с естественной циркуляцией носителя тепла. В этом случае монтаж разводки трубопровода должен осуществляться с обязательным соблюдением уклона по все протяженности. Используются стальные трубы и металлическая запорная арматура. Расширительный бачок должен быть расположен в самой верхней точке системы и иметь полностью открытый верх или его часть. Это необходимо для того, чтобы при слишком резком повышении температуры внутри системы, была возможность свободного выхода воды или пара. Также через открытый верх бачка удобно доливать воду, при необходимости. В качестве отопительных приборов используются обычные чугунные радиаторы, стальные батареи или регистры, изготовленные из стальных труб при помощи сварки. Печное отопление частного дома своими руками выполняется чаще всего именно в таком варианте.
Схема с принудительной циркуляцией
Принудительное движение теплоносителя по теплопроводу обеспечивается циркуляционным насосом. Такая система работает более эффективно, но находится в зависимости от электроэнергии. Поэтому есть резон установки насоса вместе с байпасом, а трубопровод монтировать с соблюдением уклонов. При отключении электроэнергии и остановке насоса движение горячей воды по трубам будет осуществляться через байпас естественным образом.
Как вариант принудительной схемы – применение теплового аккумулятора. Создается два независимо работающих контура:
- в первом происходит естественная передача теплоносителя в отдельно стоящую накопительную емкость, обустроенную по принципу термоса;
- второй контур работает с принудительной циркуляцией и осуществляет движение носителя тепла по трубопроводам и приборам отопления системы.
Такая схема удобна тем, что интенсивная работа печки активно нагревает воду в буферном баке, не затрагивая основную сеть. Радиаторы, питаясь уже от аккумулятора, создают в доме комфортную ситуацию, не перегреваясь и не охлаждаясь сверх меры. Если уголь или дрова в печи перегорели и она перестала греться, то тепла от буферной емкости хватит на достаточно продолжительное время и при остывшей плите.
Модификации теплообменников
Основным материалом для изготовления печных теплообменников служит сталь. Иногда используют медные трубы, однако это «удовольствие» слишком дорогое. Габариты и конструкция определяются в зависимости от площади обогреваемого здания и размеров печи. Кроме того, имеет значение ее конструкция. Так, существует печь длительного горения с водяным контуром и обычная, которую топят не постоянно, а через определенные промежутки времени. Этот факт обязательно учитывается при выборе устройства теплообменника. Он может быть изготовлен в виде:
- бака;
- регистра, сваренного из стальных труб;
- змеевика, изготовленного из изогнутой трубы;
- водяной рубашки или «труба в трубе».
Это разновидности, которые встречаются чаще всего. Однако современные умельцы приспосабливают и используют в качестве теплообменника использованные чугунные радиаторы, полотенцесушители и другие металлические конструкции, имеющиеся в домашних запасниках. Важно, чтобы в эти изделия можно было встроить входной и выходной патрубки и обеспечить их целостность.
Строительство кирпичной печи с контуром отопления
Есть варианты обустройства водяного отопления от существующих печей на твердом топливе. Но все они ограничены выбором размеров и конструкции теплообменника габаритами печной топки и устройством дымохода. Гораздо больше возможностей у новой плиты. В этом случае ее величина и конструкция уже учитывает наличие генератора тепла. И его установка в печь является одним из этапов строительства. Можно сказать, что в этом случае печка и дымоход возводятся вокруг теплообменника.
Изначально следует подготовить ровное и прочное основание. Под само сооружение надо выполнить постамент из огнеупорных материалов, а вокруг него защитное покрытие пола от случайного попадания искр. Кирпичная печь с водяным контуром своими руками возводится поэтапно. Понятно, что в качестве основного материала используется огнеупорный кирпич, а для скрепления – негорючий раствор специального состава. Процедура кладки осуществляется по всем правилам – соблюдение выкладки углов, перевязка горизонтальных и вертикальных рядов, постоянная выверка горизонтов. Процесс выглядит следующим образом:
- первый ряд делается сплошным;
- во втором ряду начинается формирование зольного отделения, устанавливается дверца;
- третий ряд повторяет предыдущий, а в четвертом – обустраивается основание под топочную камеру с вырезами под колосники;
- монтаж колосниковой решетки и установка котла;
- в данном случае котел представляет собой П-образную полую конструкцию с двумя патрубками (входным и выходным) и отверстием на задней стенке для отводов продуктов горения;
- далее кладка кирпичей производится в обычном порядке с соблюдением правил устройства дымоходов, установкой дверец для их прочистки и выемки сажи;
- дверкой закрывается топочная камера, которая усиливается сверху специальной стальной пластиной;
- патрубки необходимо делать с таким расчетом, чтобы они выходили за пределы плиты, также выполнять их изоляцию асбестовыми материалами;
- между котлом и кирпичами необходимо оставлять небольшой зазор на случай расширения стали от нагрева;
- после выведения кирпичной кладки на определенную высоту, над котлом, в заранее приготовленные вырезы, монтируется чугунная варочная панель с одним или двумя отверстиями;
- в одной плоскости с варочной поверхностью, край печи обрамляют стальным уголком.
Для изготовления котла такого типа рекомендуется применять листовую сталь толщиной не менее 5 мм. Более тонкая сталь от сильного нагрева быстро прогорит, особенно если в качестве основного топлива используется уголь.
Патрубок для обратной трубы необходимо располагать как можно ближе к плинтусу. Если такая возможность отсутствует, то для лучшей работы отопительной системы надо установить циркуляционный насос.
Другие виды печей
Для того, чтобы обогреть загородный дом или дачу не обязательно делать новые печи или переоборудовать существующие. Можно приобрести чугунную печь заводского изготовления, установить ее в подготовленном месте. Подключить к ней водяной контур и вывести дымоход. В качестве топлива для такой плиты можно использовать дрова, уголь, брикеты из различного горючего сырья. Они просты в обслуживании, надежны в эксплуатации. Однако, как и другие варианты, требуют обязательного исполнения противопожарных мероприятий.
Не менее популярным сейчас считается строительство каминов с водяным контуром. И здесь тоже есть выбор – приобрести готовую конструкцию и правильно ее смонтировать, или построить кирпичное сооружение и внедрить в него каминную топку. Ее можно подобрать по техническим показателям, наиболее подходящим в конкретному случаю. В паспортах на это оборудование указываются размеры камеры сгорания топлива, а также три величины мощности: самая низкая, наиболее высокая и номинальная.
И, наконец, новомодное явление – печка «Булерьян». Представляет собой стальную конструкцию, сотоящую из топки, которую опоясывают трубы. Несколько напоминает буржуйку, но принципиально отличается от нее по способу обогрева помещения. Можно сказать, что данный агрегат является одновременно и газогенератором и конвектором. Работает обычно на древесном топливе. Выглядит это так:
- в нижние трубы засасывается холодный воздух;
- за время движения он нагревается до температуры в 140 градусов;
- из верхних труб в помещение поступает уже нагретый воздух.
Топка в булерьяне устроена таким образом, что дрова в ней не сгорают моментально, а подвергаются процессу тления. Образующиеся при этом печные газы полностью догорают в отдельной камере.
Производители выпускают булерьяны в различных видах, даже в образе паровозика. Такую печку с красивым дизайном можно вписать в любой интерьер дома, коттеджа, дачи. Ее можно подключить к действующему дымоходу или построить новый. Она занимает очень мало места и экономно расходует топливо при максимально эффективном отоплении помещения горячим воздухом. Булерьян устанавливают на специальную площадку из негорючих материалов или на подставку.
stroikadialog.ru
особенности печного отопления, каминов, фото и видео
К сожалению, не каждый дачный поселок может похвастаться наличием газопровода на своей территории. Поэтому домовладельцы зачастую вынуждены решать проблему отопления своих усадеб путем использования классических дровяных печей. Их современные варианты оборудованы водяным контуром, что делает всю обогревательную систему более эффективной. Поговорим об этом подробно.
Печка с водяным контуром
Общая характеристика печей с водяным контуром
Принцип действия и особенности устройства
Внутреннее устройство аппарата
Печи для дачи с водяным отоплением имеют довольно простой принцип работы. Сгорающие внутри них дрова выделяют тепло, за счет которого происходит нагрев корпуса устройства, а также установленного в его полости теплообменника. Он передает получаемую тепловую энергию воде, циркулирующей в отопительной системе.
Схема отопительной системы
Обменный контур обычно изготавливается из стали или чугунного сплава. Размещается он внутри камеры сгорания, благодаря чему получает наибольшее количество тепловой энергии.
Что касается самой печи для дачного дома, то она может быть выполнена из кирпича или стальных элементов. Второй вариант в настоящее время является более популярным. Это объясняется его меньшим весом и простым монтажом.
Также стоит отметить, что существуют печи камины для дачи с водяным контуром, оборудованные варочной панелью. Благодаря ей отопитель помимо своей печной функции, может также играть роль плиты, которая позволяет готовить и разогревать еду. Нагрев данной плоскости производится за счет воздействия на ее внутреннюю поверхность пламени или путем прогрева всего корпуса конструкции.
На фото – устройство с варочной панелью
Современные модели таких механизмов имеют прозрачную дверь топки, выполненную из огнеупорного стекла. Это создает эффект камина и позволяет любоваться игрой огня.
Возможности печей с водяным контуром
Решив использовать печи для водяного отопления дачи, вы должны понимать, что такие устройства имеют весьма невысокий уровень КПД. Поэтому они могут обогреть лишь небольшой дачный домик.
Обратите внимание!
Для подобной отопительной системы в большинстве случаев является обязательным наличие центробежного насоса, работающего от электрической сети.
Поэтому вам также понадобится аренда дизель генератора для дачи.
Для отопления крупного коттеджа такая система не совсем подходит и поэтому может применяться только в качестве дополнительного источника тепла. На роль основной нагревательной конструкции здесь больше подходит привычная газовая конструкция.
Схема теплого пола
Совет!
Качественно прогреть дачу с помощью такой печки можно при помощи теплых полов.
Они равномерно распределяют тепло и не требуют нагрева воды до высоких температур.
Преимущества и недостатки дачных печей с водяным контуром
Названные устройства обладают целым рядом значимых черт.
Разобраться с ними вам поможет изложенная здесь таблица.
Преимущества | Недостатки |
|
|
Совет!
В целях избегания возможных проблем стоит создать гравитационную отопительную систему, работающую без применения циркуляционного насоса.
Однако, следует заметить, что ее монтаж довольно сложен и поэтому он должен выполняться только высококвалифицированными специалистами.
Поэтому цена подобных работ довольно высока.
Гравитационная система отопления
Основной критерий выбора
Выбирать дачные печи с водяным контуром следует в первую очередь по их мощности. Она должна быть такой, которая сможет обеспечить всю постройку теплом. Поэтому данную величину обязательно нужно рассчитать.
Если высота потолков в доме не превышает 2,7 метров, то это можно сделать по упрощенной схеме. Инструкция здесь такова: следует взять площадь жилой части дачи и разделить ее на 10. Полученное число следует округлить. Это и будет требуемая мощность отопительного агрегата.
Совет!
Чтобы нагреватель прослужил как можно дольше, стоит выбрать несколько более мощный прибор, чем требуется согласно вашим расчетам.
Если же вы купите механизм именно той мощности, которая вам нужна, то он постоянно будет работать на пределе своих возможностей, что приведет к быстрому износу его деталей.
Данный параметр следует искать в техническом паспорте изделия, своими руками перелистывая его страницы.
Обычно там указываются три величины:
- минимальная – она соответствует тому моменту, когда дрова затухли и начали тлеть;
- максимальная – наблюдается в момент горения топлива;
- номинальная – высчитывается на опытном образце. Именно ее и следует использовать при выборе подходящей модели
Вывод
Печка с водяным контуром является приемлемым вариантом для небольшой дачи. Она потребляет недорогое топливо, не требует оформления разрешительных документов и служит довольно долго. Вместе с тем, имеются определенные сложности, связанные с ее эксплуатацией, особенно если мы говорим о том, как отапливать дачные дома из блок контейнеров.
Вдобавок, топить такую печь, не обогревая при этом весь дом, не получится. Дополнительные сведения по рассмотренной теме вы можете почерпнуть из видео в этой статье.
Добавить в избранное Версия для печати9dach.ru
Отопительные печи с водяным контуром, их разновидности и существенные отличия.
Печь с водяным контуром признана универсальным решением для загородного жилья, которое нуждается в качественном отоплении.
Активная циркуляция в теплообменных системах нагретой воды обеспечивает обогрев нескольких помещений.
В роли таких теплообменных систем чаще всего выступают радиаторы.
Владельцы печи, имеющей водяное отопление, благодаря принципу радиаторного отопления, получают возможность обогреть полностью всю дачу или коттедж.
Отопительные приборы, имеющие теплообменник, значительно снижают расходы на топливо и оперативно нагревают помещения.
Если планируется использовать печное водяное отопление, то следует учитывать тот факт, что если такую печь в сильные морозы не топить, то за очень короткий промежуток времени может возникнуть угроза замерзания теплоносителя.
Поэтому, если в доме не предусмотрено постоянное проживание, специалисты рекомендуют в дистиллированную воду добавлять специальные присадки. Такие присадки обеспечат системе необходимую защиту от замерзания.
Изготовителем рекомендуется, помимо дистиллированной воды применение низкозамерзающего универсального теплоносителя — антифриза.
Данный вид печей, обеспечивая полноценное отопление, позволяет сократить расходы, связанные с обогревом.
Данный факт является наиболее актуальным для домов, достаточно большой площади. Даже, если учесть дополнительные денежные расходы, связанные с покупкой кранов и радиаторов, приобретение печи водяного отопления достаточно быстро себя оправдывает.
Установив печь, имеющую водяной контур, владелец дома обретает полную уверенность в том, что он будет постоянно находится в тепле.
Дровяная печь
Сама по себе дровяная печь с водяным контуром является стальной топкой, имеющей стенки толщиной в 4-6 миллиметров. Между стенками такой печи проходят трубки теплообменника.
В системе теплоносителя зачастую используется около сорока литров воды, которая циркулирует по трубкам теплообменника и нагревается за счет энергии, высвобождающей при сгорании твердого топлива.
Дровяные печи, имеющие водяное отопление, устанавливаются в любом подходящим месте, которое должно отвечать элементарным необходимым правилам пожарной безопасности.
Каминная система позволяет обогревать достаточно большие помещения, при этом не нарушая его дизайн.
При выборе печи каминного типа, следует учитывать его главный параметр — мощность топки, которая напрямую зависит от размеров камеры сгорания, то есть, чем в топку больше помещается топлива, тем соответственно мощность выше.
Зачастую в паспорте каминной топки указывается три величины:
- минимальная
- максимальная
- номинальная мощность.
Самой важной и точной из них является номинальная мощность, которая вычисляется в течении некоторого количества времени экспериментальным путем.
Для отопления 10 квадратных метров жилого типичного помещения, имеющего высоту потолков не более 2,5 метров, достаточно одного киловатта мощности.
Учитывая данные параметры, можно с легкостью подсчитать для конкретного дома необходимую мощность топки.
Не стоить забывать и такой факт, что при постоянном и долгом использовании печи на максимальной мощности, срок ее службы значительно сокращается.
При подборе радиаторов, обратите свое внимание на чугунные батареи отопления. На первый взгляд, технология давно устарела, однако у них есть ряд неоспоримых преимуществ.
Или присмотритесь к водяным конвекторам отопления. Они хорошо вписываются в дизайн, а некоторые модели можно устанавливать в пол, тем самым экономя пространство дома. Все подробности по адресу: http://obogreem.net/otopitel-ny-e-pribory/konvektory/vodyanoj-konvektor-otopleniya.html
Булерьян
Булерьян считается оригинальной системой обогрева с использованием древесного топлива. Данная печь на иных горючих материалах, исходя из процессов физико-химических, на которых базируется само ее устройство, попросту не будет работать.
Поэтому, перед тем, как установить такую печь, сначала нужно подсчитать доступность дров или иных древесных материалов, а также их стоимость.
Устройство булерьян-печи с водяным контуром простое, и в то же время необычное.
Корпусом печи является цилиндр, который напоминает обыкновенную бочку и состоит из двух уровней:
- Топка — это нижний уровень, задача которого предварительный розжиг и поднятия до надлежащего уровня температуры камеры сгорания.
- Верхний уровень — дожигание древесного газа.
Наличие изогнутых воздушных труб особым образом является особенностью устройства данной печи, при этом трубы проходят через центр топки.
Естественной конвекцией обеспечивается разница давления — холодный воздух на подаче, раскаленный чуть выше — в центре топки. Создается быстрый поток воздуха, направленного вверх.
Булерьян, без помощи вентиляторов, сам нагнетает в помещение окружающий воздух.
Эффективность отопительных печей с водяным контуром, как булерьян, определяется наличием теплопередачи, теплообмена и конвенции.
После того, как разогреется нижняя часть топки, весь объем данной печи загружается топливом, затем закрываются заслонки и дверки. После этого, собственно, начинается рабочий режим печи — тление.
Продолжаться такой режим может без перезагрузки камеры сгорания до двенадцати часов. В процессе тления образуется древесный газ, который при сгорании выделяет гораздо большее количество энергии, нежели дрова.
В результате из труб обвязки температура воздушного потока может достигать сто двадцати градусов Цельсия.
Кирпичная печь
Кирпичные печи, имеющие водяное отопление, конструктивно могут быть автономными источниками тепла, а также могут работать совместно с централизованной отопительной системой.
Кирпичная печь с водяным контуром (каменная печь с водяным контуром) зарекомендовала себя как достаточно надежный источник тепла.
При этом встроенный водяной контур выполняет задачу дополнительного теплогенератора.
Можно сказать, что это дровяная печь, но имеющая расширенные возможности по теплопередаче.
Такая печь, совмещенная с водяным отоплением может обогреть около ста квадратных метров площади. При этом всегда будет присутствовать в доме оптимальная температура и затраты будут минимальны.
По своей конструкции, сама печь может быть отопительной или варочно-отопительной. При выполнении кладки печи, помощью разных конструктивных решений, добиваются максимального контакта горячих газов с котлом.
Водяные встроенные котлы повышают коэффициент полезного действия такой системы отопления до 85 процентов.
При особо суровых климатических условиях, например, северные территории, достаточно всего пару топок в день, чтобы данная печь поддержала комфортные условия в загородном доме. Такая отопительная система экономична и проста в эксплуатации.
Использование современных средств контроля и автоматики поможет регулировать температуру в помещениях на оптимальном уровне. При этом оптимизируется работа самого котла, что позволяет продлить срок службы всей системы в целом и достаточно снизить затраты.
Чугунная печь
Чугунные печи с водяным контуром перед стальными обладают определенными преимуществами.
Чугун является прочным материалом, отличающийся особо высокой стойкостью к температурным перепадам, поэтому изделия, изготовленные из него при высоких температурах подвержены деформации в меньшей степени, нежели стальные.
Так же у них срок службы более продолжителен, если опять сравнивать со стальными. Связано это со многими факторами.
Чугунные печи аккумулируют тепла больше стальных приблизительно на восемь процентов, при одинаковой массе. Обусловлено это тем, что удельная теплоемкость стали ниже удельной теплоемкости чугуна.
Коэффициент теплопроводности у чугуна также больше этого же показателя для стали, поэтому количество тепла от печи из чугуна при равных условиях почти в 1,5 раза передается быстрее, нежели от стальной топки.
Также стоит отметить то, что от чугунной печи тепловое излучение превышает тот же самый показатель стальной печи, нагретой до этой же температуры.
В конструкциях таких печей предусмотрена, так называемая «водяная рубашка», которая изготовлена из листов стали соединенных сваркой и покрытых стойкой к высоким температурам, специальной краской.
Печи с водяной рубашкой имеют четыре ножки, у каждой из которых есть регулировочный винт, служащий для того, чтобы точно выравнивать агрегат при монтаже печи с водяным контуром.
[ad1]Также в конструкции есть возможность подачи с улицы воздуха, для чего в неё вварен стальной патрубок в корпус.
На дверцы каждой модели установлены специальные жаростойкие стекла.
Абсолютную герметичность закрытой топки осуществляется индивидуальной подгонкой к корпусу дверцы, что исключает необходимость использования уплотнительных шнуров.
В топку воздух поступает как через регулируемые отверстия, так и через небольшие специальные зазоры внизу и вверху стекла, тем самым создавая воздушный барьер, который значительно уменьшает отложение сажи на стекле.
Также предусмотрены дожигание газообразных не сгоревших продуктов пиролиза древесины и подача вторичного воздуха.
Эксплуатация чугунной печи с водяным контуром имеет кое-какие особенности.
К примеру, эксплуатация таких печей категорически запрещается при условии, если в отопительной системе отсутствует вода. То есть, необходимо в расширительном открытом баке предварительно проверять уровень воды, при отсутствии его пополняют.
Устройства, имеющие водяной контур для печи, часто снабжены автоматикой, которая управляет воздушной заслонкой при изменении температуры воды в водяном контуре.
Мощность чугунных печей с водяным контуром устанавливается экспериментальным путем на заводе. Принято условно считать, что для отопления помещения, имеющего площадь около десяти квадратных метров и при высоте потолка три метра, достаточно тепловой мощности в 1кВт.
Если вам нужно отопить одну комнату, то вам вовсе необязательно подключать радиаторы к водяному контуру. Можете приобрести обычную чугунную печь для дома. И у вас дома станет красиво и тепло
А в этой статье рассмотрены варианты печи-камина с водяным контуром.
Печь с водяным контуром: отзывы владельцев
«…У меня от Меты стоит угловой камин «Амур», который работает очень прилично, но равномерного тепла по всему дому добиться сложно. Так как не все хорошо работает, хочу все переделать, а старый камин продать. Провести трубы, а также установить радиаторы, есть и моральная и техническая возможность. Обязательно нужен расширительный бак, принудительная циркуляция, ну и еще некоторые тонкости…»
Кирилл, 35 лет.
«…Из своего опыта могу сказать, что печи, имеющие водяной контур, хорошая вещь для тех, кто живет постоянно в загородном доме. Если заливать незамерзающую жидкость, тогда даже в слишком сильный мороз с трубами ничего не случится. Но, установка таких печей достаточно сложное и дорогое мероприятие…»
Анна Михайловна, г.Сызрань
«…Печь котел с водяным контуром одна из лучших — проверено на практике. Быстро нагревается, тепло держит достаточно долго, а по цене не так уж и дорога. Её монтаж много времени не займет. Также она не прихотлива к топливу…»
Михаил, 32 года, г.Омск.
obogreem.net
