Котел на отработанном масле своими руками: самодельный тип на отработке
Одним из наиболее дешевых видов топлива из тех, что используются для работы отопительных котлов, является отработанное масло. Оно может быть любым: синтетическим или натуральным. Подойдет масло, слитое с кулинарных агрегатов, автомобилей или тепловозов.
В любом случае при сгорании оно даст большое количество тепла. Поэтому собрать котел на отработанном масле своими руками очень выгодно. Особенно, если нужно обогреть подсобное помещение или гараж.
Содержание статьи:
Отопление на отработке: выгодно или нет?
Отопительное оборудование, функционирующее на отработке, пользуется большим спросом. И это не случайно, ведь оно имеет много преимуществ. Прежде всего, это доступная стоимость прибора. Учитывая, что цена топлива для такого котла очень низкая, он окупит себя в первый же отопительный сезон. Кроме того, если не покупать оборудование, а собрать его своими руками, оно обойдется еще дешевле.
Правильно настроенный котел полностью сжигает отработанное масло. Токсичные продукты сгорания не образуются, поэтому такое устройство безопасно для окружающей среды. Конструкция прибора очень проста, для нее используется минимум деталей. Таким образом риск выхода устройства из строя снижается и надежность его увеличивается.
Котел быстро разогревается и поднимает температуру в помещении, чему способствует принудительная конвекция. Есть у устройства и недостатки. Из числа значимых стоит отметить быстрое выгорание кислорода в комнате, где смонтирован прибор. Что требует обустройства эффективной вентиляционной системы. Котлы на отработке достаточно быстро загрязняются, в связи с чем их обслуживание и чистку требуется проводить чаще.
Для котла на отработке можно использовать в качестве топлива натуральные и синтетические масла, а так же и смеси в любых пропорциях
Для работы оборудования может быть использовано любое отработанное масло или смесь нескольких масел. Такая разнородность сырья и высокая вероятность наличия в нем самых разных примесей требует наличия специального фильтра. Он ставится на участке подачи масла в котел. В процессе работы фильтр достаточно быстро загрязняется, поэтому менять его придется часто.
Котел на отработке: какие они бывают
Производители выпускают отопительные приборы на отработке трех видов. Воздухонагреватели повышают температуру в помещении за счет прямого разогрева воздуха. Такие устройства отличаются высокой производительностью и способны длительное время поддерживать температуру даже в значительных по площади помещениях. Резервуар с топливом у таких приборов обычно располагается на полу, а сам воздухонагреватель может быть закреплен на потолке или на стене.
Отопительный прибор на отработке может прогревать воздух в помещении или же разогревать водяной контур, а иногда и два сразу
Котлы предназначаются для разогрева теплоносителя, обычно воды. Различают двух и одноконтурные разновидности оборудования. Первые способны подогревать воду для бытовых нужд и разогревать теплоноситель. Вторые «отвечают» только за отопление. Автоматические теплогенераторы относятся к водогрейным котлам. Они оснащены системой автоматики, контролирующей работу прибора.

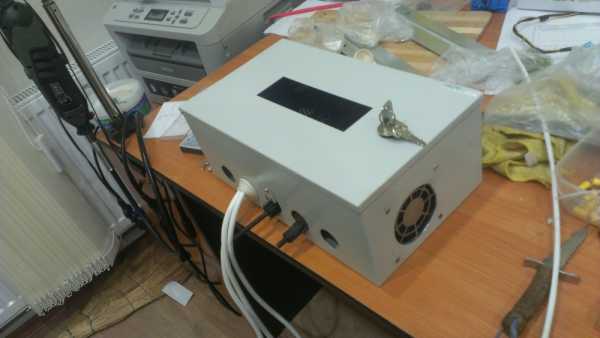

Автоматика для котлов на отработке может выполнять разные функции. Это может быть контроль над температурой воздуха в обогреваемом помещении, контроль разогрева теплоносителя и др. Котлы на отработке с автоматикой или без нее выполняются исключительно в напольном варианте. Стоимость их значительно отличается в зависимости от функционала. Однако в любом случае она достаточно велика, поэтому домашние умельцы собирают такие приборы своими руками.
Как работает отопительный прибор

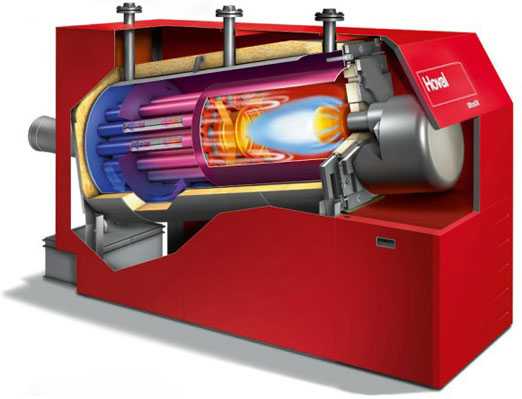

Конструкция котла предельно проста. Он включает две камеры-отсека: испарительную и сгорания. В первой происходит процесс подготовки масла к горению, во второй оно сгорает. Все происходит следующим образом. Из резервуара с отработкой насос подает отработанное масло в испарительную камеру, которая находится в нижней части устройства. Здесь поддерживается температура, достаточная для того, чтобы отработка нагрелась и начала испаряться.
Так работает котел с масляным испарением и принудительной подачей воздуха
Масляный пар поднимается в верхнюю часть корпуса, где находится камера сгорания. Она оборудуется воздуховодом, представляющим собой трубу с отверстиями. При помощи вентилятора воздух подается по воздуховоду и смешивается с парами масла. Полученная масляно-воздушная смесь сгорает почти без остатка. Полученное тепло разогревает теплообменник, продукты сгорания направляются в дымоотвод.
Предварительный нагрев масла – обязательная часть процесса. Нужно понимать, что отработка содержит большое количество примесей и токсичных веществ. Все это раскладывается на простые углеводы, которые впоследствии сжигаются. После чего образуются водяные пары, углекислый газ и азот. Полностью безвредные элементы. Однако такой результат возможен только при условии соблюдения определенных температурных условий.
Полное окисление или сгорание углеводородов происходит только при температуре 600С. Если она ниже или выше на 150-200С в процессе сгорания образуется большое количество самых разных токсичных веществ. Они крайне небезопасны для человека, поэтому температура сгорания должна быть точно соблюдена.
Конструктивные тонкости самодельного оборудования
Важнейшей составляющей технологии сгорания считается предварительный разогрев масла. Это дает возможность разложить «тяжелое» топливо на более легкие составляющие. Грамотно подобранные параметры дают возможность получить почти бездымное и полное сгорание отработанного масла. Домашние умельцы считают, что проще всего добиться такого результата, если использовать толстостенную раскаленную чашу из металла, в которую каплями подается отработка.

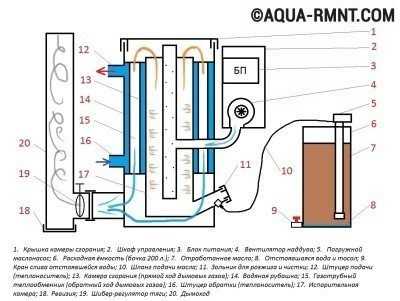

Одна из возможных схем работы отопительного оборудования с масляным испарением
Когда масло касается раскаленного металла, оно сразу же превращается в пары, которые направляются в камеру сгорания. Для лучшего горения их нужно смешать с воздухом. Для этого используется воздуховод. В его устье устанавливается крыльчатка, чтобы создавать завихрение потока, необходимое для достаточно длительного пребывания масляно-воздушной смеси в камере сгорания. Только в этом случае поданное в чашу топливо сгорит полностью.
Определенную сложность в процессе самостоятельной сборки отопительного прибора представляет разогрев испарительной чаши. Самый простой способ его осуществления – положить внутрь резервуара пропитанный любым горючим составом фитиль. После чего налить на дно чаши немного бензина или солярки и поджечь. После того, как металл раскалится до нужной температуры, начинают подачу масла. Это максимально простой, но довольно опасный способ.
Еще один сложный в реализации момент – подача масла. В интернете и других открытых источниках можно найти множество примеров функционирующих на отработанном масле котлов, где подача отработки осуществляется струйно. Да, такая система работоспособна, но она крайне опасна для пользователя. Масло, подающееся струей, не успевает сгорать. Образуется большое количество токсичных веществ, которые могут попасть в помещение. А это очень опасно.

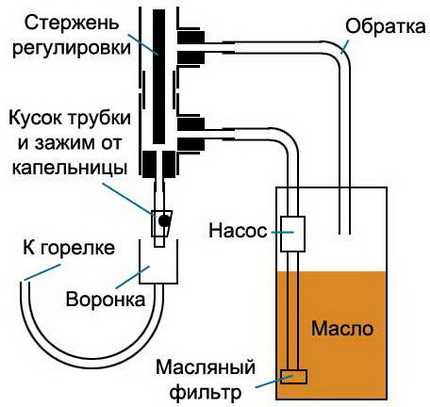

Так можно организовать капельную подачу отработанного масла в испарительную чашу. Используется ниппель, тройники и фрагмент медицинской капельницы
Для эффективного бездымного горения отработки требуется организовать капельную подачу масла. Это достаточно сложно, но вполне решаемо. Оптимальный, по мнению домашних мастеров, способ капельной подачи следующий. Нужно взять шланг, который будет работать как маслопровод. С одного конца на нем обязательно закрепляется фильтр для очистки подающейся отработки от примесей и загрязнений.
Это должен быть фильтр автомобильный масляный полной фильтрации. Последнее очень важно. Не частичной, а именно полной. Нужно быть готовым к тому, что менять его придется часто. В среднем один раз в 30 дней, а то и чаще. Все будет зависеть от качества используемого топлива. Некоторая сложность может возникнуть в процессе крепления узла. Он оснащен резьбой, с помощью которой фиксируется в автомобиле.
Можно поступить следующим образом. Следует подыскать небольшой фрагмент маслостойкого шланга, диаметр которого будет совпадать с сечением резьбы, и надеть его на фильтр. С маслопроводом получившийся узел соединяют посредством штуцера. Очень важно, чтобы в подающем масло шланге не скапливалось его излишка, иначе капельная подача будет невозможна.

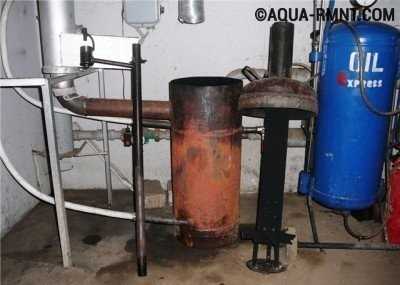

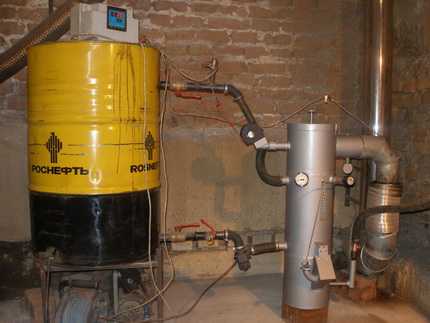

Котел на отработке пиролизного типа. За счет наличия камеры дожига значительно увеличивается время горения одной порции топлива
Как вариант можно подобрать насос такой мощности, чтобы он выдавал только требуемое количество отработки. Но это очень сложно. Более простой вариант используется в котлах промышленной сборки. Это простая конструкция из тройников, штуцера и ниппеля. С ее помощью можно легко отрегулировать подачу нужного количества масла. Излишки будут возвращаться в резервуар с топливом.
Последний элемент системы капельной подачи – фрагмент медицинской капельницы. Нужно взять участок с колесиком-регулятором. С его помощью можно будет установить скорость и частоту подачи топлива в чашу. Фрагмент капельницы надежно фиксируется на штуцере. Важное замечание. Оптимально, чтобы отработка не чадила и устойчиво горела. Это возможно только в том случае, если масло обладает нормальной текучестью.
Для этого его температура должна находиться в пределах 10-20С. Нужно знать, что при каждом изменении состава отработки или ее температуры придется заново подбирать частоту и скорость капельной подачи масла. Подавать топливо непосредственно от капельницы к камере сгорания не получится. Его направляют в воронку, соединенную с трубой, подающей топливо в чашу.
Таким простым способом можно организовать равномерную подачу масла в камеру и тем самым продлить время горения одной заложенной порции топлива

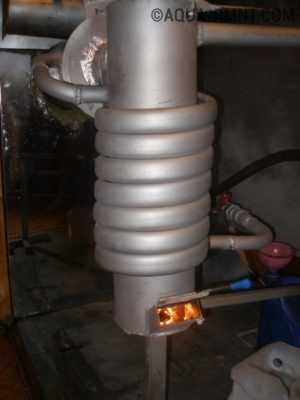

Конструкция котла может быть разной. Он может быть подключен к трубам отопительной системы. Обязательное условие в этом случае – монтаж насоса для обеспечения эффективной циркуляции теплоносителя. Если вокруг прибора обустроить так называемую водяную рубашку, он будет нагревать воду. Если водяной контур только один, котел будет обслуживать только отопление.
Если контуров два – будет обеспечиваться еще и подача горячей воды. Еще один вариант – встроенный теплообменник в виде буквы U. Он помещается в верхнюю часть топочной части и соединяется с выносным резервуаром, в котором будет находиться горячая вода. Теплообменник можно также разместить на дымовой трубе.
Котел на отработке может быть пиролизным. Его основная особенность – возможность длительной работы на одной закладке топлива. Конструктивно такая модель будет отличаться наличием камеры дожига. Здесь проходит окончательное сгорание всех химических элементов, входящих в состав отработанного масла. За счет наличия камеры дожига время работы прибора на одной порции масла значительно увеличивается.
Как самостоятельно изготовить котел
Для изготовления отопительного прибора нам понадобятся следующие материалы и инструменты. Готовим сталь листовую толщиной минимум 4 мм, арматуру сечением 10 или 8 мм, трубу для воздуховода, тройники, сгоны и полудюймовые углы для горелки, переходники из стали, компрессор, расширительный бачок и насос. Кроме того, понадобится сварочное оборудование, термостойкий герметик, асбестовое полотно и болгарка.

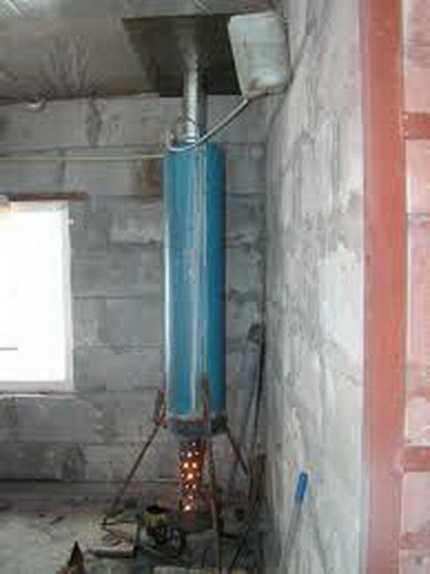

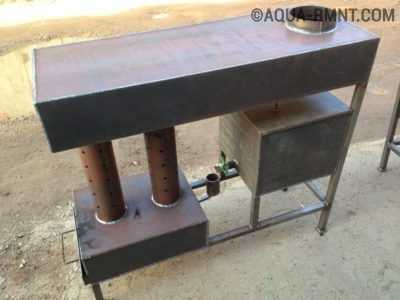

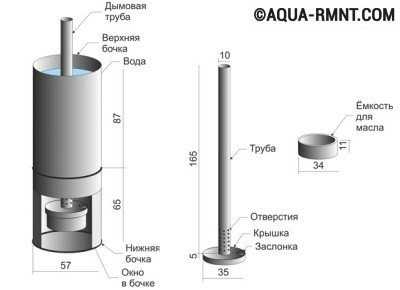

Одна из самых простых конструкций котла на отработке. Такое устройство очень просто изготовить самостоятельно, при этом оно будет эффективно работать

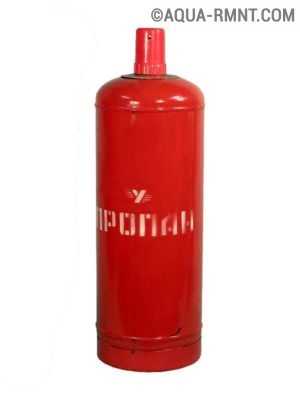

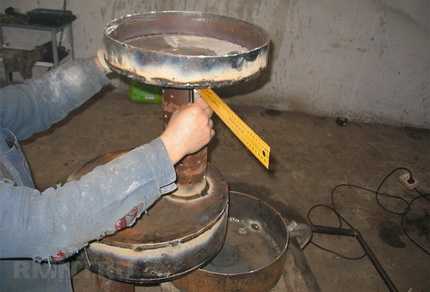

Рассмотрим процесс изготовления самого простого самодельного котла на отработке. Собственно устройство может иметь разные формы. В связи с этим для облегчения работы можно взять не листовую сталь, а отрезок трубы большого сечения с толстыми стенками. Например, работоспособный прибор, легко обогревающий стандартный по размерам гараж, получается из двух фрагментов трубы. Один сечением 0,5 м, второй – 0,2м.
Кроме них понадобятся еще две металлических пластины толщиной минимум 3 мм, вырезанные в форме круга. Если нужен более мощный отопительный прибор, то подбирают или изготавливают из листовой стали детали нужных размеров. Теперь можно переходить к сборке. Начинаем с подготовки корпуса. Он будет выполнен из трубы большего сечения. Обрезаем ее болгаркой так, чтобы получился фрагмент высотой порядка метра.

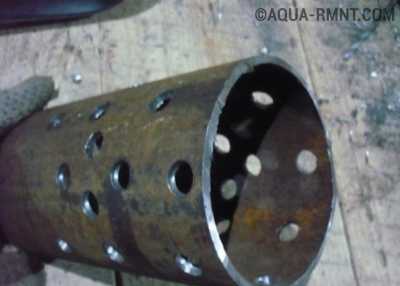

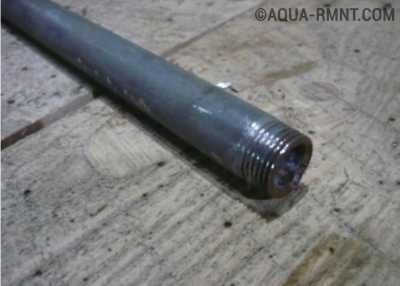

Трубу меньшего сечения тоже обрезаем. Так, чтобы получился фрагмент высотой 20 см. Теперь готовим пластины, которые будут функционировать как дно и крышка корпуса. В одной из них выполняем отверстие, соответствующее по размерам дымоходу. Это будет крышка корпуса. В другой вырезаем отверстие под соединение с фрагментом малой трубы. Это будет дно конструкции.

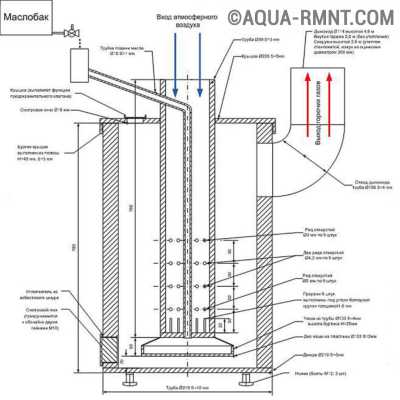

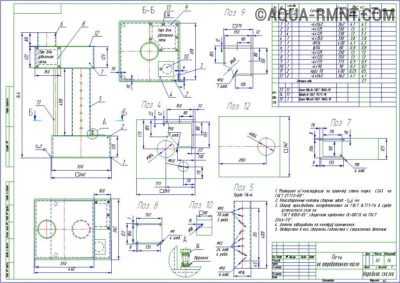

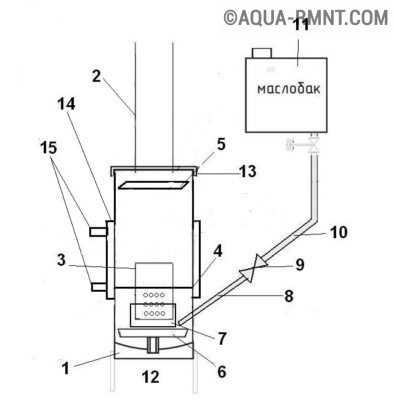

Детальная схема для изготовления котла на отработке с указанием всех необходимых размеров

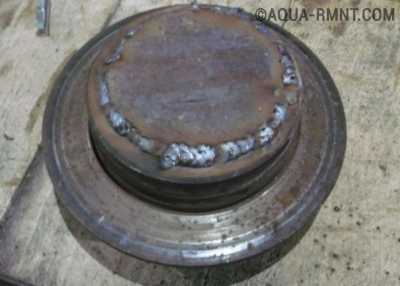

Привариваем к нему цилиндр, вырезанный из трубы меньшего диаметра. Его дно закрываем еще одной круглой пластиной. Собираем корпус, накрывая его пластинами с двух сторон. Соединяем детали, обвариваем их по кругу. К дну корпуса крепим ножки, сделанные из арматурных прутков. Сверлим в трубе вентиляционные отверстия. Мы получили котел цилиндрической формы, в нижней части корпуса которого располагается небольшой резервуар.

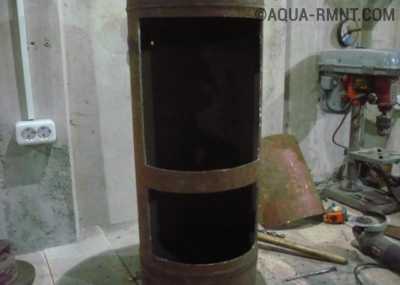

Теперь нужно обустроить дверцу. Вырезаем ее в нижней части цилиндра с помощью болгарки. На верхнюю часть корпуса ставим и закрепляем дымоход. Простейший вариант котла готов. Чтобы его разжечь, нужно будет налить немного отработки в нижнюю емкость и поджечь ее фитильком из горящей бумаги. Это самый простой из всех известных вариантов. Можно собрать более сложную, а значит и более эффективную конструкцию.

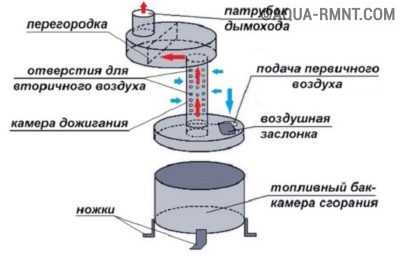

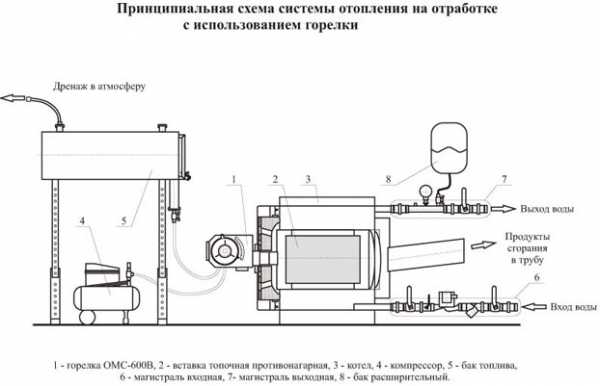

Собственно принципиальная схема любого топливного прибора на отработке представляет собой два короба из прочного металла, соединенных между собой воздуховодом в виде перфорированной трубы. Нижний короб оборудуется отверстием, через которое масло заливается в испарительную камеру, напротив него обычно располагается заслонка. Верхний короб оборудуется отверстием, в которое вставляется дымоотводная труба.
Такую схему очень просто дополнить самыми разными узлами: подающим масло насосом, капельной подачей отработки, воздушным компрессором или подключить к котлу расходный резервуар с топливом. Можно так же подключить водяной контур. Но в этом случае потребуется обустройство эффективной горелки, которая сможет осуществить максимально равномерный подогрев теплоносителя.

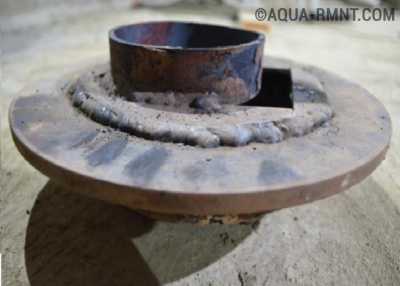

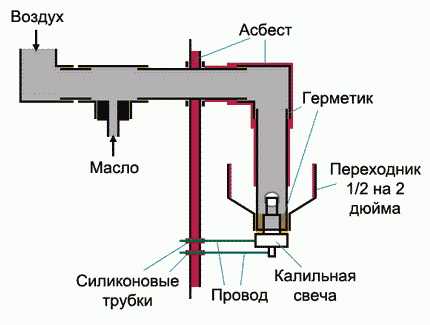

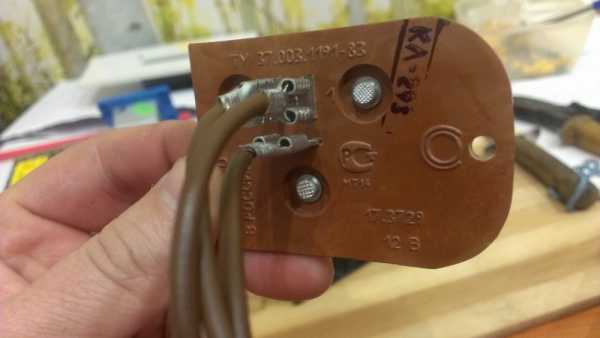

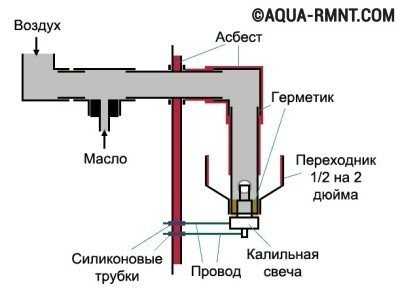

Вариант горелки для котла на отработке, которая работает от калильной свечи дизельного двигателя. Такая горелка может использоваться для приборов, обогревающих водяной контур
Рассмотрим процесс изготовления такой горелки. Собственно ее форма может быть произвольной, однако нужно помнить, что зона смешивания всегда должна находиться только выше зоны горения. Только в этом случае неиспользованная отработка сможет возвращаться в резервуар. Для изготовления корпуса горелки берем полудюймовые уголки и соединяем их при помощи тройников и сгонов.
Для маслопровода, подающего отработку, дополнительно понадобятся переходники для штуцера. Все резьбовые соединения перед закручиванием хорошо промазываем термостойким герметиком. Для крышки горелки используем листовую сталь. Толщина листа минимум 3 мм. Вырезаем из нее деталь, соответствующую размерам гнезда на котле. После того, как мы собрали горелку осталось правильно ее установить.
Для этого подготовим две стальных пластины, одна должна быть немного меньше другой, гайки, болты и асбестовое полотно. Полудюймовые трубочки и внутреннюю поверхность переходника нужно закрыть асбестом. Полотно обязательно закрепляем. Наклеиваем его силикатным герметиком в два слоя, на трубках фиксируем асбест стальной проволокой. Теперь берем горелку и вставляем ее в корпус, при необходимости подгоняем к установочном у гнезду.
После того, как горелка «встала» на место, меньшую по размеру пластину устанавливаем в гнездо и накрываем несколькими слоями асбестового полотна. Оптимально, если их будет четыре или пять. Большую пластину используем как закрепляющую накладку. Сверлим в ней несколько отверстий под крепежи, после чего укладываем поверх асбеста и скручиваем болтами обе пластины.
Все работы по изготовлению котла на отработке должны выполняться в точном соответствии с правилами и требованиями инструкций, некачественная сборка может привести к аварии с тяжелыми последствиями
Надо понимать, что получившееся соединение должно быть максимально плотным, если это не так, элементы горелки могут сдвинуться с места в процессе эксплуатации. Для поджига такой горелки используется стандартная свеча накаливания, которая применяется в дизельных двигателях.
Немного о безопасной эксплуатации
Отопительные приборы, функционирующие на отработке, достаточно опасны в эксплуатации. Об этом нужно помнить всегда. Чтобы не случилось беды, следует неукоснительно выполнять несколько простых правил:
- Помещение, где установлен отопительный прибор, должно быть оборудовано эффективной вентиляцией.
- Котел должен оснащаться грамотно спроектированным и выполненным дымоходом, удаляющим продукты сгорания без остатка. В нем обязательно должна быть заслонка.
- Участок прохода дымоотвода через кровлю выполняется посредством монтажа специального кожуха.
- Котел должен быть установлен в соответствии с требованиями пожарной безопасности.
- Хранение горючих и огнеопасных материалов вблизи от отопительного прибора строго запрещено.
К котлу на отработке, как и к любому другому отопительному прибору, нужно относится с вниманием. Вовремя проводить все необходимые профилактические работы, тогда проблем с эксплуатацией и ее безопасностью не возникнет.
Выводы и полезное видео по теме
Как самостоятельно собрать котел на отработке:
Котел на отработке с подключенным водяным контуром:
Еще один конструктивный вариант такого котла:
Отопительное оборудование на отработке – практичное решение для организации обогрева хозяйственных или гаражных помещений. Более сложные модели, оборудованные автоматикой, следящей за процессом горения и безопасностью, могут быть установлены и в качестве отопительного прибора для дома. Главное достоинство таких устройств – использование дешевого, иногда и дарового топлива, что делает их использование максимально выгодным для владельца.
sovet-ingenera.com
Котел на отработанном масле до 150 кв.м. 15 кВт, расход 0,5-1 л/ч
Технические характеристики
| Мощность | 15 КВт (регулируется) |
|---|---|
| Расход масла | 0,5-1,5 л/час |
| Вес | 57 кг |
| Размеры (Д × Ш × В) | 50×50×110 см |
| Диаметр дымохода | 108 мм |
| Объём водяного контура | 18 л |
| Диаметр резьбового соединения | 1″ 1/4 |
Котёл на отработке мощностью до 15 кВт служит для отопления большинства частных домов в не газифицированных районах. Это хорошая альтернатива котлам на твердом топливе (уголь, дрова), на пеллетах и дизельном топливе! Также котлы устанавливают в качестве резервного отопления параллельно с газовым, твердотопливным или вместо дизельного отопления.
EcoBoil-18/30 котел на жидком топливе способен отопить помещения до 150 м2 при высоте потолков до 3-х метров при нормальной степени утепления.
Такие котлы часто приобретают для отопления частных домов и коттеджей, бытовок, вагончиков, небольших теплиц, цехов, птичников, сушилок и т.п.
Если у Вас площадь или высота потолков больше указанных выше, Вы можете рассмотреть более мощные котлы:
Небольшие СТО, гаражи и цеха можно отапливать воздушными калориферами на отработанном масле. Это воздухогрейные котлы и они не требуют водяной системы отопления. Их можно выключать на ночь и запускать с утра. Для небольших помещений подойдут следующие калориферы: Калорифер воздушный «HotAir-05», HotAir-1/30 или HotAir-2/36
Типы топлива, которыми можно топить:
- отработанные моторные масла
- трансмиссионные масла
- масла от гидравлической техники
- керосин
- растительные масла: рапсовое, подсолнечное, кукурузное, соевое
Блок управления отопителя подключается к сети 220 В с преобразованием до 12 В на выходе (питание маслонасоса и вентилятора наддува в камеру сгорания).
МОЖЕТ РАБОТАТЬ от АККУМУЛЯТОРА на 12 Вольт!
Комплект поставки:
- Котел одноконтурный
- Вентилятор наддува
- Маслонасос шестерёнчатый
- Шланг для соединения маслонасоса с подачей к котлу
- Блок автоматического управления
- Руководство по эксплуатации
- Паспорт изделия
Устройство и принцип работы отопителя

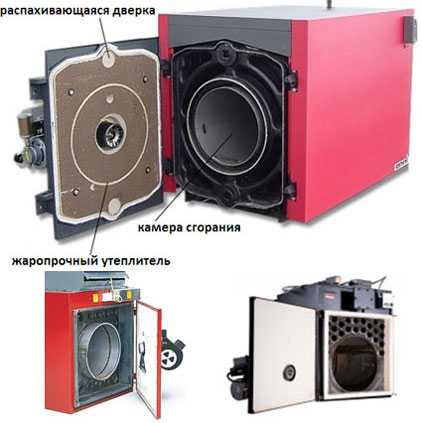

Водяной котел EcoBoil имеет внутренние и внешние теплообменные трубы (двухоборотный), за счет чего вода в системе быстрее нагревается, что обеспечивает увеличение КПД при меньшем расходе топлива. На передней части котла имеется 2 лючка: зольник для чистки и розжига, и второй — для чистки дымоходной камеры (чистится 1-2 раза в сезон).
Толщина камеры сгорания — 6 мм
Внешняя стенка котла — 2 мм
Рабочее давление в системе до 3 Бар (Атм)
Лакокрасочное покрытие — краска 1000oC
Рекомендуемая чистка от золы 1 раз в 24 часа, в зависимости от загрязненности отработанного масла (занимает 5 мин времени)
Доставка осуществляется транспортными компаниями во все регионы России, страны таможенного союза и СНГ.
5energy.ru
Котел на отработанном масле «EcoBoil-10/25» до 8 кВт | 5energy
Технические характеристики
| Мощность | до 10 КВт (регулируется) |
|---|---|
| Расход масла | 0,3-1,0 л/час |
| Потребление электричества | 150 Вт/ч |
| Вес | 45 кг |
| Размеры (Д × Ш × В) | 50×45×85 см |
| Диаметр дымохода | 108 мм |
| Объём водяного контура | 18 л |
| Диаметр резьбового соединения | 1″ 1/4 |
Водогрейный котел на отработанном масле мощностью до 10 кВт служит для отопления небольших частных домов, дач, небольших теплиц, вагончиков, бытовок и прочих небольших помещений в негазифицированных районах, где проведение газа затруднено либо стоит очень дорого. Использование котлов на отработке позволяет значительно съэкономить на отоплении помещений, потому что отработка стоит копейки, или вообще достается бесплатно. В комплект поставки входит блок управления котлом, с помощью котрого можно настраивать и регулировать режимы работы котла. Котел EcoBoil-8/25 способен отопить помещение до 80 м2 при высоте потолков до 3-х метров при нормальной степени утепления.
Если у Вас площадь или высота потолков больше указанных выше, Вы можете рассмотреть более мощные котлы:
Небольшие СТО, гаражи и цеха можно также отапливать воздушными калориферами на отработанном масле. Это воздухогрейные котлы и они не требуют водяной системы отопления. Их можно выключать на ночь и запускать с утра. Для небольших помещений подойдут следующие калориферы: Калорифер воздушный «HotAir-05», HotAir-1/30 или HotAir-2/36
Типы топлива, которыми можно топить:
- отработанные моторные масла
- трансмиссионные масла
- масла от гидравлической техники
- керосин
- растительные масла: рапсовое, подсолнечное, кукурузное, соевое
Блок управления отопителя подключается к сети 220 В с преобразованием до 12 В на выходе (питание маслонасоса и вентилятора наддува в камеру сгорания).
МОЖЕТ РАБОТАТЬ от АККУМУЛЯТОРА на 12 Вольт!
Комплект поставки:
- Котел одноконтурный
- Вентилятор наддува
- Маслонасос шестерёнчатый
- Шланг для соединения маслонасоса с подачей к котлу
- Блок автоматического управления
- Руководство по эксплуатации
- Паспорт изделия
Устройство и принцип работы отопителя
Водяной котел EcoBoil имеет внутренние и внешние теплообменные трубы (двухоборотный), за счет чего вода в системе быстрее нагревается, что обеспечивает увеличение КПД при меньшем расходе топлива. На передней части котла имеется 2 лючка: зольник для чистки и розжига, и второй — для чистки дымоходной камеры (чистится 1-2 раза в сезон).
Толщина камеры сгорания — 6 мм
Внешняя стенка котла — 2 мм
Рабочее давление в системе до 3 Бар (Атм)
Лакокрасочное покрытие — краска 1000oC
Рекомендуемая чистка от золы 1 раз в 24 часа, в зависимости от загрязненности отработанного масла (занимает 5 мин времени)
Доставка осуществляется транспортными компаниями во все регионы России, страны таможенного союза и СНГ.
5energy.ru
схема самодельного парового отопления отработанным маслом своими руками, система на фото и видео
Содержание:1. Котлы отопления на отработанном масле
2. Отопление отработанным маслом
3. Котел на отработке для обогрева автосервиса
4. Печь на отработке масла
5. Частые заблуждения об отопительных котлах на отработанном масле
На отечественном рынке представлено огромное разнообразие отопительного оборудования. Здесь вниманию покупателей предлагают теплоагрегаты, работающие на разном виде топлива, в том числе котлы отопления на отработанном масле. Увидеть, как они выглядят, можно на фото. Основное их назначение – обогрев не только жилых помещений, но и небольших по площади офисов и производственных помещений.
- котлы отопления на отработанном масле работают на отходах, образовавшихся в результате осуществления транспортных перевозок, и являются идеальным решением при необходимости обогрева станции технического обслуживания автомобилей. Кроме этого система отопления на отработанном масле работает и на дизельном топливе;
- стабильный спрос имеют источники тепловой энергии на природном газе;
- электрические теплоагрегаты.
Газовые и электрические приборы уже давно используются для бытовых целей, а вот масляное отопление дома встречается редко.
Котлы отопления на отработанном масле
Отработанное масло отличают в зависимости от его назначения и использования.
Оно бывает:
- гидравлическим;
- трансформаторным;
- трансмиссионным;
- растительного происхождения.
Согласно расчетам, в свое время выполненным специалистами, от применения данного вида отходов для нужд теплоснабжения экономический эффект получается немаленький.
Покупая отопительный котел на отработанном масле, обязательно следует интересоваться сертификатом качества на продукцию. Также не помешает приобрести еще одну (запасную) горелку, поскольку она часто приходит в негодность. В случае поломки в холодное время года она не будет лишней.
Отопление отработанным маслом
Котлы на отработке масла или жидком топливе считаются одними из наиболее эффективных агрегатов, предназначенных для обогрева помещений вне зависимости от их назначения. Именно широкий спектр использования стал в последнее время причиной высокого спроса на данные теплоагрегаты.
Котлы отопления на отработанном масле использовать можно в системах отоплениях как небольших домов и построек, так и многоэтажных зданий. Эти приборы обеспечивают людей не только горячим теплоносителем, и но подогревают воду для бытовых потребностей (прочитайте также: «Делаем отопление на отработке своими руками»).
Источники теплоты, обеспечивающие отопление отработанным маслом, отличаются большой производительностью. Они помогают сберечь природные запасы топлива, добываемые с вредом для окружающей природы и экологической обстановки. Такое оборудование для обустройства теплоснабжения способно значительно уменьшить расходы на отопление.
Элементы, из которых состоит схема котла на отработанном масле, являются универсальными и подходят для других агрегатов. Например, горелки, используемые в газовых водонагревательных приборах, используют для жидкотопливных устройств. Читайте также: «Как сделать котел на отработке своими руками – пошаговое руководство».
Котел на отработке для обогрева автосервиса
Примером такого оборудования может служить продукция «Energy logic» для теплоснабжения автосервисов. Идея сделать такой теплоагрегат возникла у проектировщиков в результате того, что на СТО скапливаются значительные объемы отработанных автомобилями масел, их еще называют «отработкой». Кроме экономии на отоплении, преимуществом данного оборудования является то, что агрегат не наносит вред окружающей среде. Читайте также: «Как устроен котел на отработанном масле с водяным контуром – изготовление своими руками и эксплуатация».
Самодельные котлы на отработанном масле относятся к простым вариантам организации теплоснабжения, где отсутствует возможность смонтировать радиаторы отопления и проложить трубопровод. В таком случае прибор можно поставить в наиболее удобном месте.
Чтобы сделать отопление на отработанном масле своими руками, необходимо выполнить следующие действия:
- подготовить емкость, в которой будет храниться топливо;
- смонтировать дымоход;
- выставить требуемую температуру путем настройки термостата;
- подвести топливную линию.
Печь на отработке масла
Для самостоятельной установки теплоагрегата специальные знания не требуются, поскольку все предварительные настройки выполняются на заводе-производителе, а ответы на все вопросы покупатели могут найти в инструкции, прилагаемой в комплекте к отопительному котлу (прочитайте также: «Самодельные отопительные печи на отработанном масле — делаем своими руками»).
Выбор модели прибора с соответствующими параметрами зависит исключительно от характеристики помещения, потребностей в обогреве, пожеланий потребителя и его финансовых возможностей. Читайте также: «Как сделать самодельную печь на отработке своими руками».
Частые заблуждения об отопительных котлах на отработанном масле
Существует ряд заблуждений относительно оборудования, функционирующего на отработке:
- Бытует мнение, что отработанное масло непригодно для использования и его следует утилизировать, что абсолютно неверно.
- Отработку сложно найти. Но в действительности масло сливают при проведении ремонта железнодорожного и автомобильного транспорта, в деревообрабатывающей, швейной и других сферах промышленности. Его немало в заведениях общественного питания – ресторанах, кафе и фаст-фудах.
- Также можно услышать, что самодельный котел на отработанном масле в процессе работы выделяет вредные вещества в большом количестве. Но современные теплоагрегаты образуют выбросы, но их количество в несколько раз меньше, чем у автомобилей.
- Паровое отопление на отработанном масле можно рассматривать в качестве одного из возможных вариантов отопления отдельно стоящих СТО или гаражей. Подобные помещения не относятся к жилым. Это также заблуждение. Читайте также: «Схема парового отопления — разбираемся в принципе работы и устройстве системы».
- Говорят, что ГСМ нужно перерабатывать, а не сжигать. Но при переработке «отходов» выделяется больше вредных соединений, чем при их сгорании в теплогенераторе.
На видео пример котлов отопления на отработанном масле:
teplospec.com
Котел на отработанном масле с водяным контуром своими руками
Печи, сжигающие жидкое топливо, известны ещё с начала прошлого века. Правда, тогда они служили в основном для нужд промышленности. В быту же агрегаты, работающие на дизеле или мазуте, получили широкое распространение в 60–80 годы. Именно в то время продукты нефтепереработки можно было покупать за копейки или же вообще доставать бесплатно. Несмотря на значительное подорожание энергоносителей, так же дёшево отапливать свой дом можно и сейчас. Можно сказать, что горючее для этого лежит просто под ногами, а точнее, на каждом автосервисе. Слитое отработанное масло горит не хуже дизтоплива, к тому же владельцы мастерских отдают его практически даром. Кстати, котёл для его сжигания необязательно покупать. Простой и надёжный агрегат с водяным контуром можно построить своими руками, используя материалы, которые найдутся у каждого хозяина.
Устройство и принцип действия котла, использующего отработанное масло
Самодельный котёл отопления, работающий на отработанном автомобильном масле
Слитые автомобильные масла являются многокомпонентными, сильнозагрязнёнными веществами, которые к тому же ещё и плохо горят. Можно сказать, что как горючее отработка сама по себе «не очень», поскольку кислород просто не в состоянии окислить всё то химическое разнообразие, которое в ней находится. Если же расщепить масло на более простые составляющие, то сжечь их будет намного проще.
Метод разложения известен современной науке давно. Пламенное разделение, или, если говорить по-научному, пиролиз, применяется для получения простых легковоспламеняющихся веществ из любого топлива — нефти, угля, дров и т. д. Этот процесс удобен тем, что для химических преобразований никаких дополнительных затрат не требуется — для этого достаточно тепла, которое образуется при сгорании топлива. Преимущество пиролизного горения заключается ещё и в том, что этот процесс сам себя поддерживает и регулирует, а поэтому практически не требует постороннего вмешательства. Всё, что понадобится для запуска процесса разложения — испарить топливо и разогреть пары до температуры 300–400 °C. Для этого можно воспользоваться двумя методами.
Процессы, протекающие внутри печи на отработке, обеспечивают высокую температуру и полноту сгорания топлива
В первом случае горючее поджигают в резервуаре, после чего оно начинает активно испаряться. Эффективное перемешивание и получение однородной газовоздушной смеси обеспечивается за счёт Кориолисовой силы, поэтому важен точный расчёт диаметра и высоты камеры сгорания. Пары топлива поднимаются по вертикальной трубе с многочисленными отверстиями, через которые насыщаются кислородом воздуха. В верхней части камеры сгорания находится перегородка, которая нужна, чтобы снизить скорость газа и отделить зону окисно-азотного дожигания. Именно в ней опасные химические соединения вступают в реакцию с оксидами азота и распадаются на безвредные вещества.
Так называемый метод саможога, бесспорно, обладает привлекательной простотой и надёжностью, однако, резервуар с горящим маслом не позволяет говорить о безопасности. Для того чтобы устранить этот недостаток потребуется усложнять конструкцию отопительного агрегата.
Эффективность сжигания отработки значительно повышается при использовании горелки специальной конструкции
Второй способ предусматривает образование зон пиролиза, сгорания и дожигания прямо в факеле пламени, а для этого нужна горелка специальной конфигурации. Чтобы топливо окислялось полностью, форсунка должна обеспечивать многоступенчатое образование газовоздушной смеси. В таком устройстве первичное движение потока топлива обеспечивается компрессором. Благодаря инжекции, нагнетаемый воздух увлекает за собой атмосферный, а образование паров происходит за счёт разогрева горелки факелом пламени. Практически те же процессы можно наблюдать при работе паяльной лампы. Похожий метод реализован в промышленных жидкотопливных агрегатах. Самодельные конструкции используют такой же принцип, но работают немного по-другому. В них отработка капает в разогретую докрасна ёмкость, где мгновенно испаряется и сгорает при высокой температуре. В этом случае нельзя говорить о чистом пиролизе, поскольку имеет место ещё и энергия распада молекул в процессе микровзрывов.
Читайте также нашу статью об изготовлении печки-буржуйки на отработанном масле: https://aqua-rmnt.com/otoplenie/bani-i-garazh/pechka-burzhujka-svoimi-rukami.html.
Типы конструкций на отработке
В зависимости от области применения, котлы, использующие в качестве топлива отработанное масло, можно разделить на три группы:
- бытовые печи;
- водонагревательные агрегаты;
- отопительные котлы.
Бытовые печи устанавливают в помещениях, которые по ряду причин нельзя оборудовать водяным отоплением. Эти агрегаты характеризуются пониженным расходом топлива, а их конструкция обеспечивает наиболее полное сгорание масла. Бытовое оборудование является практически бездымным. Кроме того, печи нередко оборудуют системами очистки выбросов, что повышает безопасность их эксплуатации. Главное преимущество агрегатов этого типа — в их мобильности. Небольшие размеры позволяют легко транспортировать печь и установить её в небольшом помещении. Немаловажно и то, что устройство при необходимости можно легко дооснастить водяным контуром или площадкой для приготовления пищи.
Бытовая масляная печь
Водонагревательные агрегаты на уровне модуля для дожигания газов имеют специальную платформу, на которую опирается ёмкость с водой. Её тороидальная форма даёт дополнительное преимущество, поскольку нагрев осуществляется как снизу, так и со стороны дымового канала, который проходит внутри бака. Для автономной подачи воды на входе в бойлер монтируют небольшой водяной насос. Благодаря высокой температуре, нагреть воду можно гораздо быстрее, чем в заводских водонагревателях. Например, 100 литровый бак набирает температуру от 20 °C до 65 °C примерно за два часа, в то время как электрическому или газовому прибору потребуется в два раза больше времени. Если же говорить о стоимости условного литра горячей воды, то при использовании отработки затраты уменьшаются в 20–25 раз.
Ёмкость, установленная на уровне зоны дожигания, превращает печь на отработке в мощный водонагреватель
Отопительные котлы используются для подключения к водяным системам обогрева, поэтому оборудуются устройствами дожигания отработанных газов, фильтрами и устройствами безопасности. Несмотря на все меры предосторожности, оборудование для отопления отработанным маслом рекомендуется устанавливать в отдельных помещениях или пристройках.
Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива. Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс.
Котёл с водяным контуром спирального типа обеспечит работу отопительной системы загородного дома
Нередко агрегаты, работающие на слитом масле, дублируют устройствами, использующими электричество, газ или твёрдое топливо. Это обеспечивает функциональность инженерных систем в случае перебоев с доставкой отработки.
Обратите внимание на материал, в котором рассматриваются варианты обогревателей для гаража: https://aqua-rmnt.com/otoplenie/bani-i-garazh/kakoj-obogrevatel-luchshe-dlya-garazha.html.
Изготовление котла, работающего на отработанном топливе
По описанным выше схемам разработаны и успешно эксплуатируются несколько типов котлов. Кроме того, для работы на жидком топливе можно приспособить любой твердотопливный или газовый отопительный агрегат. Расскажем о двух наиболее распространённых конструкциях, которые можно изготовить самостоятельно.
Чертежи отопительных агрегатов
Чертежи, которые мы предоставляем вашему вниманию, проверены на реально работающих печах, поэтому их уверенно можно использовать для собственных проектов.
Двухобъёмный
Эта конструкция состоит из двух цилиндрических камер, соединённых между собой отрезком толстостенной железной трубы с отверстиями для проникновения воздуха.
Чертёж двухобъёмного котла с прямоугольными рабочими камерами
Чертёж цилиндрического двухобъёмного котла
Нижний отсек одновременно является ёмкостью для горючего, испарителем и зоной первичного горения. Для заливки топлива, розжига и регулирования притока воздуха на его верхней плоскости вырезано отверстие, которое можно полностью или частично перекрывать при помощи лючка поворотного типа. Снизу печка оборудована ножками, которые обеспечивают устойчивость конструкции и создают зазор между её днищем и полом.
Схема котла с открытой камерой сгорания
В верхнюю плоскость топочного отсека вварена труба с отверстиями. Этот полый цилиндр представляет собой дожигающую камеру. В ней происходит пиролизное разложение и сгорание испаряющегося топлива (вторичное дожигание). На верхнем срезе перфорированной трубы смонтирована практически такая же ёмкость, как и снизу. Перегородка, которая разделяет её внутреннее пространство на две зоны, снижает скорость продуктов горения и обеспечивает полноту их окисления соединениями азота. Кроме того, верхняя камера является ещё и теплообменником, который работает как инфракрасный и конвекционный нагреватель.
Смонтированная на верхнем модуле дымовая труба создаёт необходимую тягу и отводит остаточные продукты сгорания наружу. Чтобы обезопасить процесс доливки отработки в нижний бачок, к нему приваривают трубку, соединённую с отдельной ёмкостью. Залитое в печку масло поджигают при помощи ветоши, смоченной в бензине или керосине. После этого лючком регулируют приток воздуха в зону первичного горения.
Установив на вертикальной трубе водяную рубашку или контур, получают котёл, который можно с успехом использовать в системах отопления или горячего водоснабжения. При этом важно оставить зазор до перфорированного цилиндра не менее 50–70 мм, чтобы обеспечить свободный приток воздуха в зону вторичного горения.
С пламенной чашей
Чертёж простого котла с пламенной чашей приведён ниже. Его размеры обеспечивают тепловую мощность около 15 кВт. При этом требуется не более 1.5 литра использованного автомобильного масла в час. Воздух в зону горения поступает с помощью небольшого вентилятора или турбины. Подача отработанного топлива происходит порционно, для чего бак с маслом оснащается вентилем, которым можно регулировать количество горючего или полностью прекратить его подачу.
Чертёж котла с пламенной чашей
Для дожигания паров отработки центральная труба оснащается системой отверстий и прорезей. Благодаря такой конструкции, вокруг пламенной чаши происходят такие же процессы, как и в двухобъёмной печи. Горючие газы удаляются через дымоход, установленный в верхней части камеры сгорания. При его обустройстве следует избегать резких поворотов и углов, а высота дымовой трубы должна составлять не менее 4 м. Это обеспечит тягу, достаточную для удаления продуктов горения и обеспечит безопасную эксплуатацию отопительного агрегата.
Схема котла, изготовленного из газового баллона
Печь с пламенной чашей представляет собой закрытое устройство с принудительной подачей воздуха. Это способствует безопасности эксплуатации, а также даёт возможность легко и просто обустроить водяную рубашку. На схеме показан рабочий проект описанного выше котла, в качестве корпуса которого можно использовать бытовой газовый баллон.
Необходимые материалы
Для изготовления водяного отопительного котла с пламенной чашей понадобится не только ёмкость для изготовления корпуса, но и другие материалы (позиции на представленной выше схеме и в списке соответствуют друг другу).
- Пропановый баллон объёмом 50 литров.
- Металлическая труба Ø100 мм толщиной 2–3 мм для изготовления дымовой трубы.
- Железная труба Ø100 мм толщиной 5–6 мм, которая понадобится, чтобы сделать горелку.
- Стальной лист толщиной не менее 5 мм для разделения камеры сгорания и испарительной зоны.
- Металлический лист толщиной 3–4 мм для изготовления козырька, предназначенного для снижения скорости газов.
- Тормозной диск диаметром не менее 20 см от любого автомобиля.
- Соединительная муфта (та же 100-мм труба, только разрезанная по всей длине) длиной 100 мм.
- Стальная труба Ø15 мм для подачи масла к чаше.
- Шаровой кран размером ½ дюйма.
- Топливный шланг из маслостойкого огнеупорного материала.
- Бак для отработки любого типа.
- Уголок или стальной профиль для изготовления ножек.
- Крышка из стали толщиной 4–5 мм.
- Стальной лист толщиной не менее 3 мм для изготовления водяной рубашки.
- Патрубки с резьбой Ø2˝ для присоединения котла к системе отопления.
Не забудьте и о том, что для защиты от коррозии и улучшения внешнего вида котёл необходимо будет покрасить, поэтому купите преобразователь ржавчины, грунтовку, растворитель и эмаль для работы по металлу. Кроме того, для герметизации соединений понадобятся уплотнительные материалы — сантехнический лён и специальная паста.
Форма, толщина и размеры газового баллона делают его отличной заготовкой для изготовления котла на отработке
Инструменты для работы
В процессе работы над котлом понадобится разнообразный электрический и ручной слесарный инструмент. Вот список того, что потребуется достать из закромов, приобрести, или занять у друзей:
- сварочный аппарат — лучше всего использовать трансформаторный агрегат постоянного тока или инвертор, поскольку предъявляются высокие требования к качеству сварных швов;
- электрическая дрель и набор свёрл для работы по металлу;
- угловая шлифовальная машина и два диска — отрезной и зачистной. Разумеется, эти расходники должны предназначаться для резки стали;
- плашки для нарезания резьбы на трубах;
- электрический наждак;
- ключ газовый;
- рулетка;
- металлическая линейка;
- чертилка из высокоуглеродистой стали для разметки деталей перед их порезкой.
Поскольку придётся сверлить большое количество отверстий, обязательно надо подготовить ёмкость с водой для охлаждения инструмента. Кроме того, надо обеспечить безопасность сварочных работ, поэтому нелишне будет запастись огнетушителем.
Вам также может быть интересен материал, в котором описан процесс изготовления печи на отработке из газового баллона: https://aqua-rmnt.com/otoplenie/documents/pech-na-otrabotke-svoimi-rukami.html
Инструкция по изготовлению котла на отработке своими руками
- Поскольку даже в пустом газовом баллоне может оставаться взрывоопасная смесь из паров пропана и воздуха, резать его болгаркой или сверлить можно только после полного опорожнения. Для этого необходимо газовым ключом отвернуть и снять вентиль. Затем ёмкость переворачивают вверх тормашками и сливают конденсат. Учтите, что эта жидкость отлично горит и обладает чрезвычайно едким запахом, поэтому работайте очень аккуратно. После вытекания жидкости заготовку возвращают в исходное положение и через верхнее отверстие наполняют водой — она полностью вытеснит остатки газа. После этого жидкость можно слить и проводить любые работы, не опасаясь возгорания или взрыва.
- При помощи угловой шлифмашины в баллоне вырезают проёмы шириной в треть диаметра. Если мерить по окружности, то их длина равняется 315 мм. Высота нижнего окна — 200 мм, а верхнего — 400 мм. Между проёмами необходимо оставить перемычку шириной 50 мм. Работу надо выполнять аккуратно, не допуская смещения диска, поскольку вырезанные металлические сектора пойдут на изготовления люков.
Подготовленные проёмы
Обратите внимание! Увеличенный размер верхнего окна нужен для того, чтобы в случае необходимости перевести котёл на твёрдое топливо. Если же такой необходимости нет, то будет достаточно нижнего проёма. К слову, в этом случае облегчается монтаж кожуха водяной рубашки.
- К люку, который получился при формировании проёма теплообменника, приваривают петли и задвижку, после чего деталь возвращают на место.
- Из 4 мм стального листа по внутреннему диаметру баллона, который равняется 295 мм, вырезают кольцо. Отверстие, которое в нём надо сделать, должно соответствовать внешнему диаметру трубы для изготовления горелки (в нашем случае — 100 мм). Этот элемент послужит перегородкой между зоной горения и теплообменником.
Изготовление перегородки и её подгонка по месту
- От стальной толстостенной трубы Ø 100 мм отрезают заготовку длиной 200 мм.
- В нижней части детали делают сверления Ø12 мм на высоту 95 мм. Расстояния между отверстиями не должны превышать 40 мм — это позволит равномернее распределить поток газа на выходе из горелки.
Отверстия в горелке должны обеспечивать равномерный поток горящих газов во всех направлениях
Если кромки отверстий тщательно обработать напильником, то это даст возможность длительное время обходиться без их чистки. Эта особенность связана с уменьшением шероховатости — частичкам сажи и грязи попросту не будет за что зацепиться.
- На горелку устанавливают вырезанное ранее кольцо и приваривают его непосредственно над отверстиями.
Установка перегородки на горелку
- Перегородку устанавливают между проёмами, на уровне верхнего среза камеры сгорания. Таким образом, в нижней части теплообменника будет сформирована ступенька, необходимая для удержания золы в случае работы котла на дровах.
Монтаж узла, разделяющего камеру сгорания и теплообменик
- Для изготовления чаши-испарителя можно использовать любую толстостенную ёмкость, желательно из жаропрочных сплавов. Как нельзя лучше для этих целей подходят чугунные тормозные диски от легковых автомобилей. Технологические отверстия в заготовке надо заварить. Для этого из стального листа вырезают две круглых детали, одна из которых будет дном, а вторая — колпаком. В крышке прорезают отверстие под соединительную муфту и окно для подачи отработки.
Отверстия в тормозном диске необходимо заглушить
- 150 мм отрезок стальной трубы разрезают «болгаркой» вдоль, после чего немного раздвигают стенки, увеличивая щель до 4–5 мм. Это позволит снимать чашу для очистки от остатков сгоревшего топлива.
Чаша с приваренным днищем
- К автомобильному диску приваривают днище, крышку и муфту, после чего узел устанавливают на горелку.
Муфта обеспечивает плотное присоединение чаши к горелке
- Из стального листа вырезают полосу размерами 400х640 мм, два полукольца с наружным диаметром 305 мм и внутренним — 299 мм и две полоски шириной 30 мм. С их помощью вокруг баллона формируют кожух водяной рубашки, обваривая всё сплошным швом.
Монтаж водяной рубашки
- В верхней и нижней части кожуха прорезают круглые отверстия диаметром не менее 40 мм и при помощи сварки монтируют патрубки подачи и отвода теплоносителя.
- Изготавливают крышку котла, в которую врезают дымовую трубу. Устанавливают крышку на котёл.
- В боковой стенке баллона делают отверстие, в которое под углом вводят трубу для горючего. Её нижний край срезают под углом, после чего получившийся излив устанавливают над окном подачи масла. После регулировки длины вылета, топливную магистраль необходимо приварить к котлу.
Установка топливной магистрали
- Нарезав на трубе для отработки резьбу, монтируют шаровой кран и присоединяют бачок для горючего.
Чтобы подсоединить к трубе шаровой кран, на ней нарезают резьбу
Выполнять проверку работоспособности котла можно не дожидаясь врезки в отопительную систему. Для этого в топливную ёмкость наливают отработку и открывают шаровой кран, пока масло не распределится тонким слоем по днищу диска. Сверху наливают небольшое количество керосина и поджигают. Подачу горючего регулируют, ориентируясь по скорости его вытекания и уровню в топочной чаше.
Видео: Изготовление отопительного котла из газового баллона
Обвязка. Дублирование печи на отработке электрическим агрегатом
Перед подключением котла следует продумать не только способ монтажа и точки размещения дополнительных устройств и запорно-регулировочной арматуры, но и способ вывода дымовой трубы наружу. Если она будет проходить через потолок, построенный с использованием легковоспламеняющихся материалов, то в нём устанавливают металлический пенал вдвое большего диаметра. Свободное пространство между трубами заполняют асбестом или другим негорючим материалом с хорошими теплоизоляционными свойствами.
Учитывая высокую опасность отопления жидким горючим, монтаж котла лучше всего выполнять в отдельном помещении с хорошей вентиляцией. Подиум под агрегат бетонируют или укрывают металлическим листом, который будет выступать за его контуры не менее чем на 1 метр. После установки котёл выравнивают по отвесу и только после этого приступают к подключению.
Простейшим способом обвязки котла является интеграция в гравитационную систему отопления. Несмотря на простоту, его надёжность очень высока, поскольку в этом случае отпадает потребность в циркуляционном насосе и устройствах автоматики. Тем не менее использование дополнительного оборудования позволяет ускорить доставку теплоносителя к потребителям и выровнять температуру во всех точках системы, что даёт экономию топлива и повышает комфорт. В этих целях на обратной магистрали перед самым входом в котёл устанавливают центробежный насос и расширительный бак мембранного типа. Он необходим для того, чтобы система не разгерметизировалась при повышении температуры и давления. К верхнему патрубку подсоединяют напорную магистраль, а для регулировки температуры потребителей перед каждым радиатором устанавливают термостатическую головку или другое регулирующее устройство (трёхходовой клапан, вентиль для уменьшения сечения подающей трубы и т. д.). Для удаления воздушных пробок в верхней точки системы монтируют воздухоотводчик.
Схема обвязки котла, работающего на отработанном масле
Обвязка агрегата, работающего на отработке, требует учитывать инерционность этого вида оборудования. Другими словами, изменение температуры теплоносителя происходит постепенно, поэтому агрегат обязательно оснащают предохранительным клапаном. Он позволит сбросить давление при его повышении до критического уровня. Неплохим способом обезопасить и выровнять температуру является последовательное подключение водонагревателя косвенного нагрева. Он послужит тем самым буфером, который возьмёт на себя лишнее тепло в случае избыточного роста температуры.
Выполняя подключение котла, на обратной и подающей магистрали устанавливают запорные вентили. Это даст возможность снять агрегат для ремонта без необходимости удаления теплоносителя из системы.
Когда хотят подстраховаться на случай нехватки отработанного масла, рядом с самодельным котлом устанавливается электрический. Подключить дополнительный агрегат можно двумя способами — последовательно или в параллель. Достоинство первого способа заключается в том, что нагретый с помощью пламенной чаши теплоноситель будет поступать в электрический котёл, который можно настроить на определённую температуру срабатывания. При уменьшении пламени горелки он будет включаться и повышать температуру воды до нужного значения. Недостатком подобного способа является увеличение длины магистрали, а также полная неработоспособность системы в случае демонтажа одного из котлов для ремонта.
Параллельное включение подразумевает независимую работу двух отопительных агрегатов и характеризуется отсутствием указанных недостатков. К сожалению, и этот способ не лишён минусов, один из которых — необходимость монтажа гидрострелки и точного согласования режима работы и подачи обратной магистрали. К тому же фитингов, труб и арматуры при параллельном включении пойдёт намного больше, что непременно приведёт к увеличению стоимости и усложнению монтажа.
Несмотря на все минусы, в любом случае включение котлов в каскад способствует повышению надёжности системы. Если же учитывать, что один из агрегатов будет периодически или регулярно работать на отработанном автомобильном масле, то это позволит ещё и неплохо сэкономить.
Видео: Автоматизированная работа агрегата с водяным контуром
Сегодня сжигание отработанного автомобильного масла является наиболее дешёвым и доступным способом утилизации. К сожалению, этот метод является не самым безопасным для окружающей среды, особенно при неполном сгорании топлива. Дело в том, что присадки и добавки, которые производители используют для повышения ресурса силовых агрегатов, являются вредными канцерогенными веществами. Котёл, который мы предлагаем к изготовлению, спроектирован с учётом сжигания отработки при максимальной температуре. Это способствует полному распаду химических составляющих на безопасные вещества. Поэтому, приступая к работе, будьте внимательны в расчётах и прислушивайтесь к советам и рекомендациям специалистов.
Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые — техника, технологии и строительство. Возможно потому, что знаю множество нюансов в этих областях не только теоретически, вследствие учебы в техническом университете и аспирантуре, но и с практической стороны, так как стараюсь все делать своими руками. Оцените статью: Поделитесь с друзьями!aqua-rmnt.com
Простейшая «автоматика» для котла на отработке своими руками
Отопление на отработанном масле сейчас набирает популярность и у кого есть доступ к отработанному маслу, активно ставят печи и котлы на отработке. А у кого доступа нет, то покупают отработку за копейки. (раздел отопление на отработке)
Но речь не о ценах ).
В этой статейке я расскажу как можно быстро за час — полтора, собрать примитивную «автоматику» для котла на отработанном масле.
Автоматикой этот прибор назвать трудно, она не переключается в различные режимы, а служит для регулировки оборотов вентилятора надувая воздуха в камеру сгорания и оборотов маслонасоса.
Ниже представлена тестовая схема в сборе на столе ) Собралось это все за пару часов (с учетом поездки по автомагазинам). И это временное решения для поддержания работы котла, пока основная автоматика нами разрабатывается.
Немного опишу как все работает и из чего состоит
Главные два агрегата, которыми нужно управлять — это привод маслонасоса (им служит моторчик от стеклоподъемника авто) и улитка — вентилятор надува. Нам нужно управлять оборотами улитки и маслонасоса для увеличения / уменьшения подачи масла в камеру сгорания, и соответственно подачи воздуха.
Необходимые компоненты:
- Улитка надува воздуха (можно использовать от печи ВАЗ)
- Привод маслонасоса ну и сам маслонасос (шестеренчатый)
- Блок питания на 12В
- Вентилятор для охлаждения автоматики
- Переключатель оборотов печи (с ВАЗа) — 3 положения
- Резистор (сопростивление) с теми же 3-мя положениями
- Реостат от авто (точно не знаю, вроде бы для регулировки подсветки в салоне)
- Провода
- Клемы мама / папа
- Коробка для всего этого
Схема собрана
Как все это работает и собрано
Система имеет 3 режима оботоров (переключатель оборотов печки): минимальный, средний и максимальный.
Питание от блока на 12 Вольт идет на переключатель режимов, далее на резистор (сопротивление) с теми же положениями 1/2/3. От клемы 3 на переключателе и на резисторе провода идут на улитку надува и на допольнительные резистор (реостат). Улитка надува имеет 3 скорости, как я уже сказал, и теже 3 скорости имеет маслонасос. НО на маслонасос питание идет через реостат — обратите внимание на фото — красный провод на улитку и клемы.
Таким образом, для маслонасоса, каждый из 3-х режимов имеет возможность дополнительной регулироски скрости вращения реостатом, что позволяет очень точно дозировать подачу отработанного масла в топку.
На видео ниже схема в работе, а пока детальные фото
Реостат на 18 ОМ для плавного снижения оборотов маслонасоса
Переключатель положений 1/2/3 + клема «+»
Внутренности переключателя. Для крепления в коробке пришлось разобрать переключатель, просверлить в нем отверстия и вкрутить винтики.
Провода от переключателья положения идут на свои же 1/2/3 клемы на сопротивления. Сопротивление нагревается )))
Схема подключения переключателя, резистора и мотора
44 – мотор вентилятора
45- дополнительный резистор (служит для регулирования скорости электродвигателя под цифрой 44)
46- переключатель положения
Движок для маслонасоса

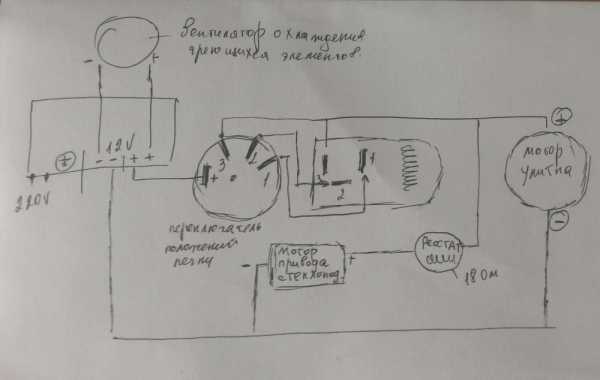

Схема
После того как всю систему я погонял пару часов на стенде «на столе», все собрал и получилось аккуратно и красиво.
Чтобы сопротивление не нагревалось до красна, я врезал в коробку вентилятор на 12В. Охлаждает хорошо
на стал париться по поводу крутилок на кнопочки. автоматика то временная ))) хотя крутилки можно сделать из полимофруса. Но времени было на тот момент 3 часа утра, а ехать мне нужно было через 4 часа, и за это время немного поспать… я решил оставить как есть )
Вот этот котел.
Я постарался показать, как можно самому своими руками быстро собрать устройство для регулировки подачи масла и воздуха в камеру сгорания котла на отработанном масле.
Прошу, кому интерсна данная тема, отписаться в комментариях, покритиковать, обсудить и посоветовать как мне, так и всем кому тема отопления на отработке интересна!
P.S.: в данный момент разрабатывается автоматика с термодатчиками, программным управлением и разными режимами горения и защиты для котлов и отопителей на отработке.
Смотрите про печи и котлы на отработке в разделе Отопление на отработке
UPDATE 18.01.2016: Котел с данной автоматикой работает уже 3 дня непрерывно на автосервисе. Все стабильно. Греет замечательно. Самое главное отрепетировать подачу масла
sdelay.tv
примеры котлов на отработке » Аква-Ремонт
В ходе строительства гаража, бани, мастерской, теплицы или других хозяйственных построек частенько возникает проблема обогрева помещения. Решить ее поможет автономное отопление, которое просто незаменимо при невозможности подключения нуждающихся в обогреве помещений к стационарной системе. Очень часто для его обустройства используется котел на отработанном масле, своими руками его можно собрать довольно просто. Для этого потребуется небольшой набор необходимых деталей и навык обращения со сварочным аппаратом. Если вам все еще интересно, то давайте поподробнее.
Чем хорош котел на отработке?
Автономное отопление на отработке имеет множество преимуществ:
- Дешевое, практически даровое топливо. В качестве которого может выступать трансмиссионное, минеральное, синтетическое масло или их смесь в любой пропорции.
- Невысокая стоимость конструкции, позволяющая окупить ее за один сезон использования.
- Экологическая чистота устройства. Масло сгорает практически полностью, не образуя токсичных отходов.
- Возможность быстрого прогрева помещения и поддержания в нем комфортной температуры за счет использования принудительной конвекции.
- Простота конструкции, использующая минимум деталей, что снижает опасность поломки прибора и выхода его из строя.
Ну и конечно же, еще один неоспоримы плюс — это возможность самостоятельного изготовления оборудования.
Котел, работающий на отработанном масле, отличается предельной экономичностью. Его можно собрать самостоятельно из недорогих материалов, а в качестве топлива использовать дешевое отработанное масло
Система имеет и ряд недостатков:
- Необходимость более частого обслуживания и чистки.
- Использование специального масляного фильтра на входе, который необходим в силу неоднородности масла и частого наличия в нем всевозможных примесей.
- Сильное выгорание кислорода в помещение, где установлен котел, поэтому оно должно хорошо вентилироваться.
Об общих принципах обустройства отопления на отработке читайте в нашем следующем материале: https://aqua-rmnt.com/otoplenie/alt_otoplenie/otoplenie-na-otrabotannom-masle.html.
Из чего состоит и как работает такой котел?
Прежде, чем приступить к изготовлению оборудования, разберемся в его устройстве.
Основные элементы системы
В состав котла на отработке входят две камеры: испарительная, где готовится смесь для розжига, и сгорания, в которой происходит процесс горения. Так же устанавливается насос, подающий масло, и циркуляционный. Все элементы устройства изображены на схеме.
Схема устройства котла на отработанном масле с указанием всех основных и второстепенных элементов системы
Принцип функционирования прибора
Принцип работы системы достаточно прост. Осевой маслонасос подает отработанное масло из расходной емкости в испарительную камеру. Это устройство выполнено из толстостенной металлической трубы, выдерживающей высокие температуры. Рабочий режим предполагает нагрев до 40°С. Отработка, попадая на дно камеры, начинает испаряться, превращаясь в масляный пар, который поступает в камеру сгорания.
Нужно знать, что все системы, работающие на отработанных маслах, предполагают наличие такого устройства для подогрева. Иначе отработка, не достигшая нужной температуры, будет плохо загораться, полностью не прогорит и оставит большое количество сажи, которая очень быстро «забьет» устройство. Камера сгорания оборудована перфорированным воздуховодом, по которому с помощью вентилятора наддува поступает воздух. Масляные пары смешиваются с ним и полностью сгорают, нагревая теплоноситель. Отдавшие свое тепло продукты сгорания направляются в дымоход.
Масло подается в испарительную камеру, нагревается там до нужной температуры и смешивается с воздухом. Готовая для розжига смесь поступает в камеру сгорания, где сгорает и нагревает теплоноситель
Самостоятельное изготовление оборудования
Подбор составляющих деталей
Собрать котел на отработке своими руками довольно просто. Для этого нужно подготовить набор необходимых деталей:
- насос, подающий масло;
- воздушный компрессор;
- циркуляционный насос;
- котел;
- горелка;
- трубы для обустройства магистралей;
- расширительный бачок.
На схеме ниже представлены детали котла с размерами для самостоятельного изготовления. Подобрать для них материал и собрать элементы не сложно. Более трудоемким станет процесс изготовления специальной горелки. Остановимся на нем подробнее.
Ориентируясь на эти размеры, указанные в сантиметрах, можно собрать действующий котел, функционирующий на отработанном масле
Монтаж специальной горелки
Горелки для систем, работающих на отработке, могут быть разных форм. Главное, чтобы соблюдался основной принцип, по которому зона, где происходит сгорание, была расположена ниже зоны смешивания, и масло имело возможность спокойно стекать в нее стекать. Крышка устройства изготавливается по размеру гнезда у котла из листа железа толщиной 3 мм.
Схема устройства самодельной горелки, которая может быть использована в обустройстве котла, работающего на отработанном масле
Понадобится две пластины. Первая – такого размера, чтобы войти в специальное установочное гнездо, вторая – чтобы на него наложиться. В большем по размеру элементе сверлятся отверстия для крепления к корпусу котла. Между листами для теплоизоляции проложены пять слоев асбеста. Между собой пластины соединены болтами и гайками, накручивающимися с обеих сторон на трубу. При работе с асбестом, который является канцерогеном, нужно надевать перчатки и респиратор.
Корпус самодельной горелки изготовлен из полудюймовых углов, тройников и сгонов, переходника с 2 дюймов на ½ и штуцера подключения маслопровода. Обязательное условие: все элементы выполнены из стали, поскольку на участке горения очень высокая температура. Все резьбовые соединения обязательно промазываются высокотемпературным силикатным герметиком, использующимся для каминов и печей. Состав обжигается и очень хорошо держит. При необходимости разборки конструкции, на резьбовое соединение накладывается на 5-6 часов мокрая тряпка, после чего раскрутить его не составит труда.
Чтобы исключить избыточный нагрев полудюймовых трубок, расположенных внутри котла, нужно обмотать их двумя слоями асбеста. Для этого материал смачивается, укладывается на место и закрепляется проволокой. Внутри переходника на участке с резьбой так же укладывается асбест. Накладывается два слоя материала, которые приклеиваются силикатным герметиком. Это необходимо, поскольку именно здесь температура поднимается до максимальных значений и без дополнительной защиты металл очень быстро прогорит.
Для поджигания используется обычная свеча накаливания для дизельного двигателя. При включении горелки она начинает работу. Свеча разогревается до температуры порядка 100°С и зажигает масло. При необходимости замены элемента можно столкнуться с трудностью, связанной с тем, что закрепленную в полудюймовом сгоне с помощью герметика свечу после нескольких циклов работы извлечь почти невозможно. Еще один нюанс: подача воздуха в устройство должна осуществляться только сверху, так в компрессор не попадут брызги масла.
Более простое решение — буржуйка на отработке. Как её сделать самостоятельно, узнаете из нашей следующей статьи: https://aqua-rmnt.com/otoplenie/bani-i-garazh/burzhujka-na-otrabotannom-masle.html.
Видео-примеры с различными конструкциями
Проблемы техники безопасности
Потенциальная опасность для человека существует при эксплуатации любых отопительных приборов. Она еще больше увеличивается, если используются котлы на отработанном масле своими руками собранные конструкции так же относятся к числу небезопасных приборов. Чтобы свести к минимуму риск возникновения угроз, следует придерживаться следующих правил:
- Система должна быть оснащена грамотно выполненным дымоходом, полностью отводящим все продукты сгорания.
- Наличие вентиляции в помещении, где установлен отопительный прибор.
- Дымоотвод должен быть оснащен специальной заслонкой, позволяющей регулировать тягу. Только с ее помощью могут быть обеспечены оптимальные показатели разности давления в дымоходе, образующие достаточную тягу.
- На участке прохода через кровлю дымоход должен быть надежно защищен специальным кожухом из огнеупорного материала. Иначе возможно возгорание.
- Хранить горюче-смазочные и другие огнеопасные материалы и вещества в непосредственной близости от котла строго запрещено.
Автономное отопление часто становится единственным вариантом для обогрева гаража, теплиц или хозяйственных построек. Собрать практичный и недорогой котёл на отработанном масле своими руками – вполне посильная для многих задача. Однако не стоит забывать, что ошибка или небрежность в монтаже могут привести к серьезным последствиям, ведь такая система считается потенциальной опасной. Все работы нужно выполнять очень аккуратно, сверяясь с инструкцией, и тогда отопительный прибор будет без проблем служить долго и эффективно.
Оцените статью: Поделитесь с друзьями!aqua-rmnt.com
