Снегоуборщик для мотоблока Нева

Мотоблоки марки Нева давно завоевали популярность среди частных пользователей. Выносливая техника используется для выполнения практически всех сельскохозяйственных работ. Зимой агрегат переоборудуют на снегоуборщик, который быстро поможет справиться с очисткой территории от снежных заносов. Для этого нужно собрать своими руками навеску или купить ее в магазине. В зависимости от марки, заводской снегоуборщик для мотоблока Нева отличается габаритами и производительностью.

Модели снегоуборочных насадок заводского изготовления

Все шнековые снегоуборщики для мотоблоков Нева имеют сходную конструкцию. Большинство из них может использоваться как навеска для мотокультиваторов этой же марки.

Модель МБ-2

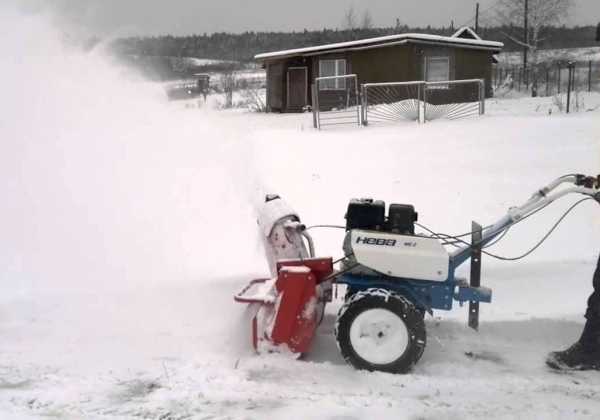

Обзор оборудования начнем со снегоуборщика для мотоблока Нева МБ 2 заводского изготовления. Многие считают, что так называются снегоочистители. На самом деле МБ 2 – это модель мотоблока. Снегоуборщик используется как насадка. МБ 2 подходит для других мотоблоков Нева и мотокультиваторов. Конструкция малогабаритной насадки проста. Внутри металлического кожуха заключен шнек. В качестве ножей используются приваренные винтовые ленты. Выброс снега в сторону происходит через рукав. Ширина захвата снежного покрова составляет 70 см, а его толщина – 20 см. Дальность выброса снега достигает 8 м. Весит насадка не более 55 кг.

Важно! Во время работы с насадкой мотоблок Нева должен двигаться со скоростью от 2 до 4 км/ч.

На видео представлена работа модели МБ 2:

Модель СМ-0,6

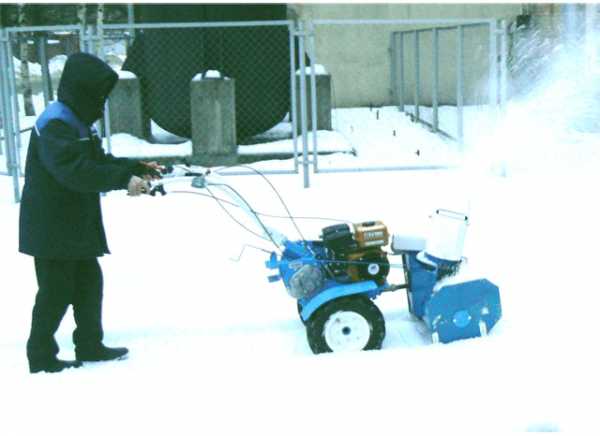

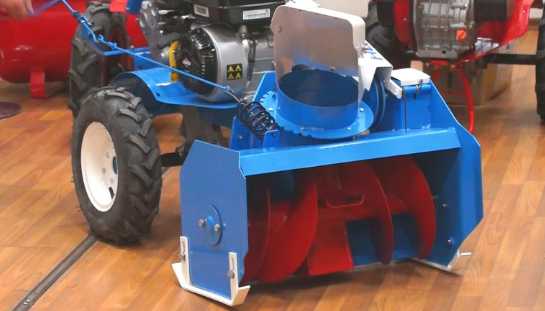

Не менее популярная модель снегоуборщика СМ 0,6 для мотоблока Нева отличается от МБ 2 конструкцией шнека. Здесь он представлен в виде набора лопастей, напоминающих собранные в кучу крыльчатки вентилятора. Зубчатый шнек легко справляется с твердым снегом, а также заледенелой коркой. По габаритам этот навесной снегоуборщик для мотоблоков Нева более компактен, чем модель МБ 2, но производительность его от этого не уменьшилась.

Выброс снега аналогично осуществляется через рукав в сторону на расстояние до 5 м. Ширина захвата снежного покрова составляет 56 см, а максимальная его толщина – 17 см. Весит насадка максимум 55 кг. Во время работы со снегоуборщиком, мотоблок Нева движется со скоростью 2–4 км/ч.

На видео показана работа модели СМ 0,6:

Модели СМБ-1 и СМБ-1м

Снегоуборочные навески Нева СМБ-1 и СМБ-1м различаются конструкцией рабочего механизма. Модель СМБ-1 оснащена шнеком с винтовой лентой. Ширина захвата покрова составляет 70 см, а его высота – 20 см. Выброс снега через рукав осуществляется на расстояние 5 м. Масса насадки – 60 кг.

Насадка на мотоблок Нева СМБ-1м оснащена зубчатым шнеком. Ширина захвата составляет 66 см, а высота – 25 см. Выброс снега через рукав аналогично осуществляется на расстояние 5 м. Масса оборудования – 42 кг.

Важно! Мотоблок Нева при работе с обеими моделями снегоуборщиков должен двигаться со скоростью от 2 до 4 км/ч.

На видео представлен снегоуборщик СМБ:

Устройство заводских и самодельных снегоуборщиков

Любой снегоуборщик на мотоблок является навеской и устроен практически одинаково. Он может быть шнековый и комбинированный. Навесное оборудование для мотоблоков шнекового типа называется одноступенчатым. Конструкция снегоочистителя состоит из металлического кожуха, внутри которого установлен шнек. Во время вращения он захватывает снег винтовыми ножами и выбрасывает его через отводной рукав.

Комбинированный снегоочиститель называется двухступенчатым. Он состоит из аналогичного шнекового механизма, плюс к нему дополнительно закреплен ротор с крыльчаткой. Он и является второй ступенью. Перемолотый шнеком снег попадает внутрь улитки, где находится крыльчатка ротора. Она дополнительно перемалывает массу лопастями, смешивает с воздухом, после чего выбрасывает через отводной рукав.

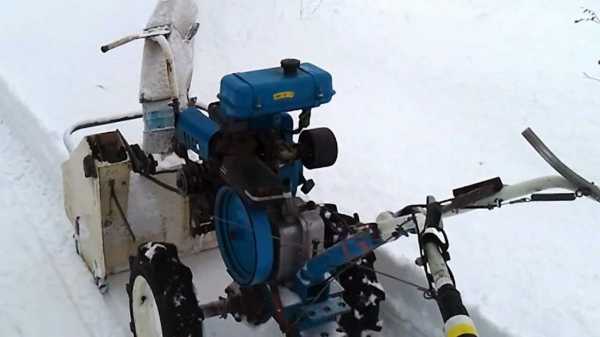

По такому же принципу умельцы изготавливают самодельный снегоуборщик для мотоблока любой марки. Еще встречаются чисто роторные снегоуборщики для мотоблока Нева, собранные своими руками. Они состоят из одного вентилятора. Такие модели малопроизводительные и подходят только для уборки рыхлого свежевыпавшего снега. Слежавшийся покров лопасти вентилятора не возьмут.

Умельцы собирают снегоочистители своими руками не ради забавы. Во-первых, большая экономия. В магазине такая навеска стоит дорого. Во-вторых, своими руками можно сложить конструкцию, наиболее подходящую к своим требованиям.

Установка навески на мотоблок марки Нева

Снегоуборочное навесное оборудование подсоединяют к специальному прицепному узлу, расположенному на раме тягового агрегата. Порядок выполнения сцепки выглядит так:

  • Прицепной узел представляет собой металлическую скобу, закрепленную к раме мотоблока. Для сцепки агрегатов из скобы вынимают штырь, после чего присоединяют снегоуборочную насадку. Узел надежно фиксируют двумя болтами.
  • На мотоблоке шкив на валу отбора мощности закрыт кожухом. Защиту эту нужно снять. Аналогичный шкив стоит на снегоочистительной насадке. Чтобы обеспечить привод, на них надевают клиновый ремень. Регулировочным механизмом добиваются требуемого натяжения. Ремень не должен проскальзывать на шкивах.
  • Когда привод полностью будет отрегулирован, защиту ставят на свое место. Весь механизм проворачивают руками, чтобы убедиться в отсутствии трения вращающихся деталей о корпус.

Сцепка готова. В таком состоянии она будет находиться всю зиму, пока есть потребность в уборке снега. Надо только периодически проверять натяжение ремня.

Безопасность во время работы

Ничего сложного в работе со снегоуборочной навеской нет. Однако нужно придерживаться ряда правил, больше направленных на соблюдение личной безопасности:

  • Перед запуском двигателя Невы необходимо проверить все важные узлы. К ним относится сцепка, привод, шнек. Не должно быть отпущенных болтов и шатающихся деталей. Шнек нужно провернуть рукой. Если он легко пошел и нигде ничего не трет, можно запускать мотор.
  • Движение начинают плавно со скоростью около 2 км/ч. На ровных и длинных участках можно разогнаться до 4 км/ч, но не более того.
  • Выброс снега происходит через отводной рукав с большой силой. Направляющий козырек нужно правильно отрегулировать, чтобы летящая масса не нанесла вред прохожим и окнам зданий.
  • Если случайно внутрь ковша попал камень или большой кусок льда, шнек может заклинить. В этом случае агрегат следует остановить, мотор заглушить и попытаться очистить механизм.

Отзывы

Снегоуборочные насадки для мотоблоков марки Нева не вызовут никаких затруднений у пользователей. Просто надо не спеша разобраться с их устройством, и в будущем можно даже самостоятельно их ремонтировать. В подведении итогов давайте прочтем отзывы пользователей, владеющих мотоблоком и снегоуборщиком Нева.

Владимир Иванович, 56 лет

Сельскому жителю без техники справится сложно. Мотоблоком марки Нева пользуюсь 3 года, а снегоуборочную насадку СМБ-1 купил прошлый сезон. Техника зверь. За зиму лопату в руки ни разу не брал. Выгребает снег со двора за считанные минуты.

Алексей Петрович, 43 года, г. Новосибирск

У меня имеется мотоблок МБ 2 со снегоуборщиком. Техника ни разу не подводила. Насадкой пользуюсь каждую зиму. Поломок пока нет. За 3 года работы даже ремень еще не менял.

fermilon.ru

Снегоуборщик для мотоблока Нева — особенности использования

Уборка снега — задача с которой поможет справится снегоуборщик с мотоблоком. Такой вид навесного оборудования для мотоблока популярен у многих покупателей. С наступлением зимы многие выбирают какой купить снегоуборщик и ищут информацию о том как убирать снег при помощи мототехники, которую привыкли использовать летом для огорода.

Самая популярная и известная в нашей стране марка Нева.

Производитель мотоблоков Нева — завод Красный Октябрь, город Санкт-Петербург. Это специализированное предприятие по выпуску мото-сельхозтехники. Первый мотоблок марки Нева был выпущен в 1984 году.

Официальный сайт производителя мотоблоков Нева — www.motoblok.ru

Если вы решили купить мотоблок, то лучшее место для этого фирменный магазин завода, где по цене производителя можно приобрести все модели. Магазин находится по адресу: Санкт-Петербург, ул. Политехническая, д. 13-15 тел.: (812) 297-77-11, 297-12-37

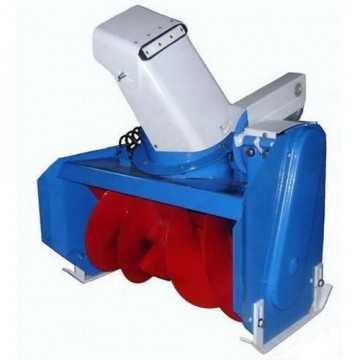

Красный Октябрь предлагает снегоуборщик СМБ

Ширина захвата, мм: 640

Высота убираемого снега, мм: 250

Выброс снега, м: 5

Масса, кг: 47,5

Каталог запчастей для снегоуборщика СМБ для Невы скачать

 Особенности работы мотоблоков Нева со снегоуборщиком

В результате проведенных испытаний было определено, что разные модели мотоблоков «Нева» (МБ-Компакт, МБ-1, МБ-2, МБ-23) могут работать со снегоуборщиком. Однако производительность работы мотоблоков на снегу различается в зависимости от их модели и мощности двигателя.

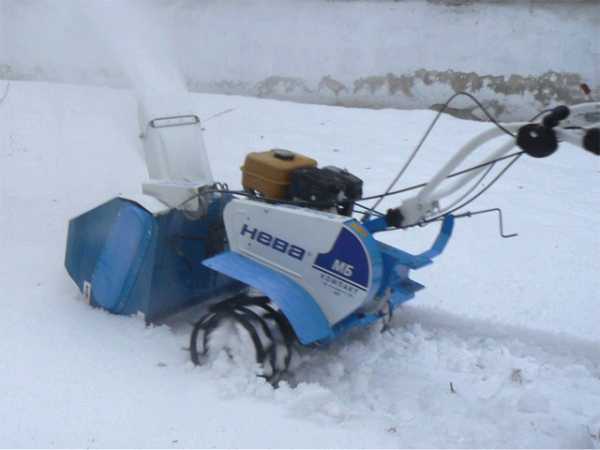

Мотоблок «Нева» МБ-Компакт

Так испытание модели МБ-Компакт (с двигателем Subaru 6,0 л.с.) показало, что мотоблок со снегоуборщиком эффективно убирает свежевыпавший снег на участках малой и средней площади. Рекомендуется для уборки придомовых территорий, подъездных путей, пешеходных дорожек, парковочных мест, площадок перед гаражом. Лучший результат был получен при использовании МБ-Компакт с грунтозацепами

Cо снегоуборщиком и адаптером

 C грунтозацепами

В работе

Мотоблок «Нева» МБ-1

Мотоблок МБ-1 (с двигателем Subaru 7,0 л.с.) со снегоуборщиком применим для уборки как зернистого шершавого, так и мягкого мокрого снега. Предназначен для работы на участках средней площади. Подойдет для уборки приусадебных территорий, газонов, тротуаров, автомобильных стоянок. Одинаково хорошо работает на стандартных и тяговых колесах, а также грунтозацепах.

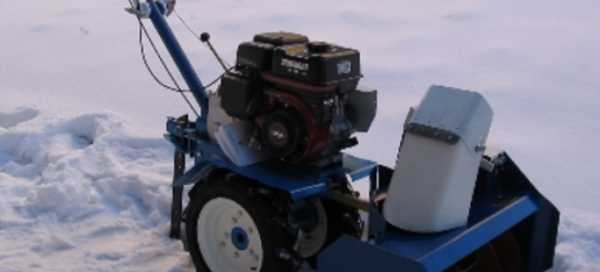

 Мотоблок «Нева» МБ-2

Мотоблок МБ-2 (с двигателем Briggs&Stratton 6,5 л.с. и редуктором Multi Agro) со снегоуборщиком предлагается для уборки мокрого, рыхлого и плотного лежалого снега. Способен очистить земельный участок как средней, так и большой площади. Для работы на ровных бетонных или асфальтовых покрытиях рекомендуется использовать мотоблок со стандартными колесами. При работе на грунтовых покрытиях лучше применять грунтозацепы.

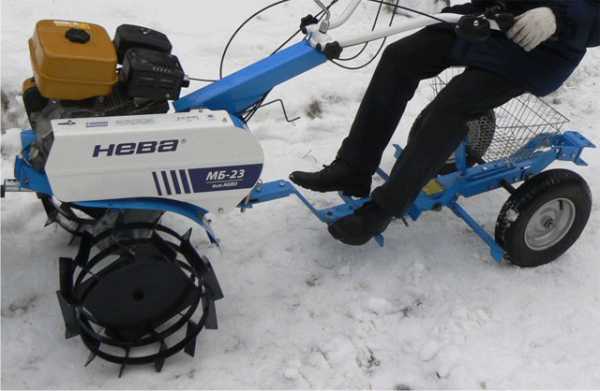

Мотоблок «Нева» МБ-23

Мотоблок МБ-23 (с двигателем Subaru 9,0 л.с. и редуктором Multi Agro) со снегоуборщиком справляется с уборкой больших объемов плотного лежалого снега, а также тяжелого снега (гладкое, твердое покрытие) и сугробов. Рекомендуется для очистки больших земельных наделов. Также задействуется в уборке скверов, садов, парков. Для работы на ровных бетонных или асфальтовых покрытиях лучше использовать мотоблок со стандартными колесами, для грунтовых покрытиях — с грунтозацепами.

со снегоуборщиком и адаптером

с грунтозацепами

В работе

Испытания показали, что установка снегоуборщика на мотоблок (вне зависимости от модели) первоначально занимает порядка 20-30 минут. В дальнейшем при выработке соответствующего навыка на эту операцию тратится около 10 минут.

Для удобства оператора рекомендуется использовать мотоблок в комплекте с адаптером. Применение адаптера  при уборке снега позволяет существенно сэкономить время и снизить физическую нагрузку на оператора.

Снегоуборщик для мотоблоков Нева — видео





pahalka.ru

приставка снегоуборочная к мотоблоку «Нева»

Уборка снега — задача, с которой поможет справиться снегоуборщик с мотоблоком. Такой вид навесного оборудования для мотоблока популярен у покупателей. С наступлением зимы многие задумываются, какой снегоуборщик купить, и ищут информацию о том, как убирать снег при помощи мототехники, которую привыкли использовать летом для огорода.

Конструкция снегоуборщика «Нева»

Приход зимы ознаменован не только резкой сменой температуры окружающей среды, но и выпадением большого количества снега. Это становится заботой коммунальных служб, владельцев частных домов и загородных дач, ведь выпавшие сугробы мешают проезду автомобилей и свободному передвижению людей. Среди малой техники для приусадебного хозяйства особой популярностью пользуется снегоуборщик «Нева». Этот мотоблок может агрегатироваться с большим количеством навесного и прицепного оборудования. Снегоуборщик МБ-2 «Нева» — отличный помощник при уборке снега на небольшой территории.

Следует обратить внимание на процесс очистки мотоблоков двигателя и головок цилиндров. Это столь важная процедура, как и обработка устройства, оснащенная специальным приводом. Снегоуборочная компактная приставка к мотоблоку «Нева» отвечает за вращение шнекового механизма.

Снегоуборщик Нева

Приводный механизм оснащен 2 звездами. Они делятся на ведущую и ведомую. Невозможно выполнить тщательную проверку этих деталей, если элементы загрязненные, жирные, а также покрыты краской или коррозией. Проверка на наличие трещин в чугунных устройствах и мотоблоках требует изначальной очистки поверхности. Таким образом, можно обнаружить магнитные частицы. Следующий этап проверки — это алюминиевые отливки.

Снегоуборщик для мотоблока «Нева» — машина колесного или гусеничного типа. Оборудование оснащено рабочим винтом, который при вращении передвигает снег внутрь агрегата, который потом выбрасывается в определенном направлении под действием мощной воздушной струи.

Обратите внимание! На рынке представлен огромный выбор снегоочистительных машин. При выборе устройства, нужно ознакомиться с основными техническими характеристиками.

Снегоочиститель разделяют на два типа:

  • Несамоходный.
  • Самоходный.

Технические характеристики устройства

Современные разработки прекрасно подходят для уборки мягкого и рыхлого снега. Снегоуборщик СМБ для мотоблока «Нева» является незаменимым устройством при очистке дорожек. При помощи такого агрегата можно очистить подземные проходы, небольшие участки на даче и пешеходные тротуары. Для его перемещения требуется немалая физическая сила.

Несамоходные снегоуборочные машины, как правило, оснащены электрическими или бензиновыми двигателями относительно небольшой мощности (от 3,5 до 5 л. с.), при этом они способны отбрасывать снег на расстояние от 3 до 5 метров.

Нева МБ2

Характеристики устройства:

  • Цепь привода снегоуборщика в кожухе.
  • Масса — 50 кг.
  • Дальность выброса снега — 5 м.
  • Ширина захвата 0,65 м.

Снегоуборщик на мотоблок — механическое средство. Агрегат выпускается в комплекте с мотоблоками различных модификаций, используется для уборки снега на малоконтурных участках. Шнековые снегоуборщики отбрасывают снег через раструб в сторону в пределах +/- 95 градусов от направления движения мотоблока.

На рынке также встречаются одноступенчатые навесные снегоуборщики. С помощью этих разработок можно очистить снег за счет вращения шнеков, приводимых в движение двигателем мотоблока. Дальность выброса составляет 3-5 метров.

Важно! Перед тем как приступить к очистке, нужно ознакомиться с инструкцией по применению.

Принцип крепления снегоуборочной насадки «Нева»

Снегоуборщик врезается в толщу снега и прочищает дорогу без особых усилий. За одну минуту он может обработать 12 м3. Скорость выброса массы — 70 км/ч. При такой скорости снег, выброшенный из утилизирующей трубы, ложится очень далеко от расчищенной дороги.

Приступая к работе, начинающему изобретателю нужно решить несколько организационных вопросов:

  • Какой тип двигателя выбрать: электрический или бензиновый.
  • Определиться с типом снегоочистителя.

Важно! С двигателем определиться несложно. Главное — чётко понимать, в каких целях будет применяться мотоблок-снегоуборщик. Если масштаб его работы ограничивается двориком, очисткой дорожек от дома к гаражу, то вполне подойдёт электрический двигатель.

Но если снегоуборщик планируется использовать во всех уголках населённого пункта, то выбирать нужно бензиновый двигатель.

Бензиновый снегоуборщик

Чтобы выбрать снегоочиститель, нужно знать, какие его виды существуют и для чего применяются:

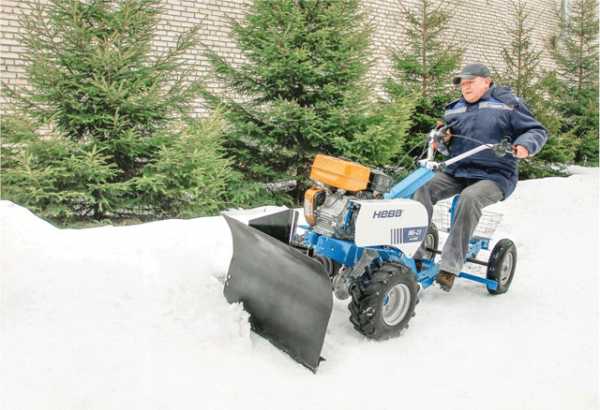

  • Снегоход-бульдозер. Работает при помощи переднего отвала. Удобен в уборке залежавшегося и слепившегося снега.
  • Снегоход-вентилятор. Откидывает снежную массу лопастями (при помощи их работы снег поднимается и попадает в наклонную трубу, из которой вылетает и раскидывается далеко от очищаемой площади).
  • Шнековый снегоход. Снег подхватывается шнеком и попадает в отверстие трубы, откуда выбрасывается.
  • Снегоход-пылесос или воздушно-вентиляторный. Работает по принципу всасывания слипшегося снега и быстрого выброса его из уборочной машины с противоположной стороны.

Как собрать снегоуборщик

Последовательность сборки снегоуборщика своими руками:

Сборка

  1. Сначала берется короб из железных листов, концы которых загибаются на подобие лыж. Чтобы сделать вал, нужно достать трубу толщиной не менее 5 см. В коробе наваривается захват, выполненный из двух приваренных загнутых пластин П-образным способом. Обе пластины должны быть повернуты на 180 градусов по отношению друг к другу.

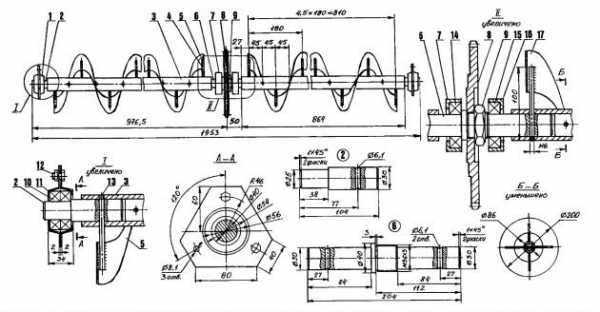

  2. Шнек можно изготовить своими руками, применив транспортерную ленту (1,5 м в длину и 10 мм в толщину). Вырезать 4 кольца из ленты возможно при помощи электролобзика (диаметром 28см). При отсутствии такого устройства, его можно заменить специальной дощечкой, которая применяется по типу циркуля (вращениями по кругу). При таком способе изготовления получаются качественные кольца.
  3. В кожухе, созданном из оцинкованного железа, нужно сделать отверстие, а затем установить в него трубу, которая будет служить выбросом снега. К ней привариваются держатели по обе стороны разбрасывателя.
  4. На приводном валу шнека нужно установить шестерёнку или шкив (выбор зависит от привода). Кольца с одной стороны разрезаются и свариваются с началом другого конца. Одна сторона заготовки приваривается к захватывающей лопасти, а второй конец, усиленный полосой стали, приваривается к валу на расстоянии 5-10 см от свободного конца.
  5. Далее нужно подготовить привод шнека. Это может быть как цепной, так и ременной. Использовать ременной привод следует, когда на двигателе имеется шкив, а если шнек при работе заклинит, то ремень будет благополучно проскальзывать. Корпус захвата по размеру должен быть больше на 2-3 сантиметра шкива. В таком случае, шкив не будет цеплять корпус, между ними сохранится зазор.
  6. Чтобы предохранить шнек от поломки, его нужно снабдить запасным штифтом, срывающимся в случае заклинивания шнека. Позади захвата делается круглое отверстие, в которое вставляется и вваривается загнутая труба положенного калибра.
  7. После проведения всех работ нужно внимательно проверить, чтобы расстояние между лопастями захвата и задней стеной короба было минимальным.
  8. У короба на боках следует закрепить стаканы. Создавать стаканы лучше из алюминия АМгб и крепить их к машине при помощи болтов Мб (обязательно затягивают гайками). Вал крутится в подшипниках, расположенных в стаканах. Он должен выглядывать из короба на расстоянии 5-10 см.
  9. Поворотный желоб можно сделать из канализационной трубы (160 мм диаметром). К этой трубе прикрепляется желоб, задающий снегу направление. Диаметр желоба должен быть больше ширины пластины шнека, отвечающей за выброс снежной массы.
  10. На конце вала приваривают звёздочку для смены скоростей. Звёздочку и вал соединяют с мотоблоком при помощи цепи.
  11. Ротор соединяется с передней стеной корпуса с помощью заклёпок, в диаметре равных 4 мм. Если на агрегат установлены лыжи, то под них можно прикрепить деревянные бруски или прикрутить полоски пластика.
  12. Изготовить раму из стальных уголков (50*50 см). К поперечно установленным уголкам прикрепляются углы размером 25*25 мм. На них и крепится силовой агрегат.
  13. Ручка машины скрепляется болтами на продольные уголки.

Снегоуборщик для мотоблока Нева

После того, как сборка завершена, мотоблок-снегоуборщик можно покрасить баллончиком.

Помимо основных технических параметров и характеристик, влияющих на качество и производительность снегоуборщиков, следует рассмотреть и некоторые дополнительные приспособления, которые способны сделать труд оператора более комфортным. Стандартная комплектация моделей снегоуборочной техники может быть дополнена рядом добавочных функций, к примеру, системой подогрева ручек машины, электростартером, фарой для эксплуатации в темное время суток и т. д.

Обратите внимание! При эксплуатации этого устройства следует соблюдать правила техники безопасности.

В завершении следует отметить, что снегоуборщик дает возможность регулировать направление выброса снега, используя поворот экрана, а вот регулировка дальности выброса снега осуществляется за счет вращения двигателя устройства.

7ogorod.ru

Снегоуборщик Нева, модельный ряд — характеристики, видео




При помощи специальной техники происходит очистка дорог от снежных завалов. Дороги, покрытые льдом, засыпают песком. Автомобили и людей в них спасают, доставая из снежных заносов. Зима – время обильных осадков. Особо актуальной становится работа снегоуборочных машин. В больших городах на снегоуборщики власти тратят достаточное количество денежных средств, закупая агрегаты иностранного производства. Такие машины убирают за несколько минут несколько сотен метров дорожного полотна.

Бытовые и промышленные модели

Ассортимент снегоуборщиков на сегодняшний день широкий. Существуют снегоотбрасыватели бытового и профессионального класса. Первые представляют собой агрегаты, которые могут очистить садовые дорожки или дачные участки. Снегоуборочные машины профессионального класса считаются более мощными машинами, их применяют коммунальные службы города.


В малых городах и поселках наблюдается дефицит спецтехники, а те машины, которые есть, не успевают справляться со всеми возникшими перед ними задачами. В итоге все улицы поселков и сел заметаются снегом и люди становятся заложниками в своих домах, они не могут выбраться даже в магазин. На помощь приходят отечественные снегоуборочные агрегаты по оптимальным ценам.

Модельный ряд снегоуборщиков

Торговая марка Нева – отличное сочетание высокого класса и доступной цены. Цены на снегоуборщик Нева смб демократичные, так как вся техника производится на отечественных мощностях. Основной завод располагается в Нижнем Новгороде. В сложных погодных ситуациях снегоуборочные машины отлично справляются со снегом, поэтому их приобретают как физические лица, так и юридические.

Основные характеристики:

  • могут работать длительное время;
  • подходят к блокам Нева;
  • имеют отношение к классу навесных агрегатов.

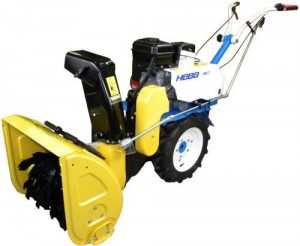

Снегоуборщик нева мб 2 изготавливается на заводе. МБ-2 – это обозначение не самого снегоуборщика, а мотоблока, к которому он крепится. Снег отбрасывается в левую сторону на расстояние до 8 м. Передвигается со скоростью 2-4 км/ч, весит около 55 кг.

Снегоуборщик Нева см 2 для мб Нева является механическим средством, которое в комплекте с мотоблоком Нева применяется для уборки снега на небольших территориях. Передвигается со скоростью 2-4 км/ч. Захватывает 56 см снега, весит не более 55 кг, выбрасывает снежную массу на расстояние до 10 м.

Принцип работы машины

Водитель на мотоблоке подъезжает к снегоуборочному агрегату и закрепляется болтом прицепной шток. Потом нужно взять клиновидный приводной ремень и надеть на шкивы мотоблока и снегоуборщика. Так, производится натяжение и укрепление ремня. При передвижении во время уборки снег перемещается к центру и выбрасывается через снегоотвод.

Во всех моделях предусмотрена специальная дистанционная ручка. Ее можно вывести на заднюю часть мотоблока и она не будет мешать при выбросе снега. Снег чистится при помощи специальных ножей, встроенных в агрегат. Отечественные специалисты активно потрудились над вращением ножей, они поворачиваются по часовой стрелке. Снегоуборщик покупатель может получить в картонной коробке.


sadovij-pomoshnik.ru

Снегоуборщик для мотоблока Нева

Если у вас есть мотоблок Нева и ваш дом, гараж, сарай и т.п. занесло снегом, вам просто бог велит воспользоваться снегоуборщиком для мотоблока Нева.

Ну, не лопатой же этим заниматься. Особенно, если территория большая, а сроки маленькие. В этом случае применение снегоуборщика будет как эффективным, так и экономным. При  этом мотоблок оснащают либо лопатой-отвалом, либо навесным шнековым снегоуборщиком.

Рассмотрим некоторые конкретные модели.

Снегоуборщик СМ-0,6 для мотоблока Нева

Снегоуборщик СМ-0,6 предназначен для уборки снега на небольших территориях в комплекте с мотоблоком.

Основу конструкции механизма составляет зубчатый шнек. В результате вращения вала снег перемещается от боков к середине и поступает в сопло.

При этом направление выброса снега можно регулировать за счет поворота экрана снегоуборщика. Расстояние выброса зависит от частоты вращения двигателя и угла наклона козырька экрана. При помощи полозьев, закрепленных по обеим сторонам, можно осуществлять регулировку высоты убираемого снежного покрова.

Некоторые дополнительные плюсы снегоуборщика:

  • Высококачественный, лазерной обработки шнек.
  • Расположение рукоятки сцепления на руле мотоблока.
  • Защитный кожух цепи, вынесенной из рабочей зоны.
  • Возможность регулировки соосности ведущего и ведомого шкивов.
  • Уменьшенный вес снегоуборщика.

Снегоуборщик СМБ-1 для мотоблоков Нева

 ЗАО «Красный Октябрь – Нева» выпускает специально для мотоблока Нева очень удобный по применению снегоуборщик, который  отлично убирает и свежевыпавший, и уже утоптанный снег.

Основные параметры СМБ-1:

  • Высота захвата:              25 см
  •  Ширина захвата:            66 см
  •  Вес:                                42 кг
  • Угол выброса снега:       +/- 95 градусов
  • Дальность выброса:       5 м

Порядок присоединения снегоуборщика к мотоблоку Нева

Чтобы установить  навесной снегоуборщик необходимо:

  1. Убрать штырь для навесного оборудования из прицепного узла мотоблока.
  2. Подсоединить сцепку к корпусу снегоуборщика, наживив ее двумя болтами.
  3. Вставить сцепку в прицепную скобу мотоблока, также наживив это соединение двумя болтами.
  4. Убрать с мотоблока защиту шкива вала отбора мощности. Установить клиновый ремень привода снегоуборщика.
  5. Совместить ручьи приводного шкива мотоблока, ведомого шкива и ролика натяжения ремня в одной плоскости.
  6. Восстановить защитное закрытие шкива мотоблока.
  7. Закрепить защитное закрытие ремня болтами.
  8. При помощи рычага выставить необходимое натяжение ремня.
  9. Запустить двигатель и начать уборку снега.

Меры для увеличения срока службы снегоуборщика

Чтобы  продлить срок службы подобного агрегата необходимо прежде всего через первые 30 минут работы  проверить затяжку всех крепежных элементов снегоуборщика и при необходимости — подтянуть.

Далее, нужно постоянно проверять натяжение и состояние клинового ремня и опять же надежную затяжку всех резьбовых соединений.

Желательно, через каждые 5 часов работы выполнять подрегулировку натяжения цепи регулировочным болтом, имеющимся на корпусе снегоуборщика. При этом величину прогиба цепи нужно держать в пределах 10÷15 мм при нажатии рукой.

Регулярное и своевременное выполнение данных мероприятий позволит вашему снегоуборщику работать эффективно и качественно в течение многих зим.

neva-motoblok.ru

Снегоуборщики МБ-2, СМ-0,6, СМБ-1 для мотоблока Нева: технические характеристики, устройство, фото

Среди малой техники для приусадебного хозяйства на постсоветском пространстве одно из наибольшего распространения получил мотоблок «Нева». Этот мотоблок может агрегатироваться с большим количеством навесного и прицепного оборудования, что делает его отличным помощником.

Снегоуборщики для мотоблока Нева

Одним из видов прицепного оборудования к этому мотоблоку являются снегоуборщики. Причем к «Нева» предлагается несколько моделей снегоуборщиков.

Все модели снегоуборщиков для мотоблока «Нева» являются шнековыми, с боковым выбросом снега. Самыми распространенными моделями этого прицепного оборудования являются модели МБ-2, СМ-06 и СМБ-1.

Устройство

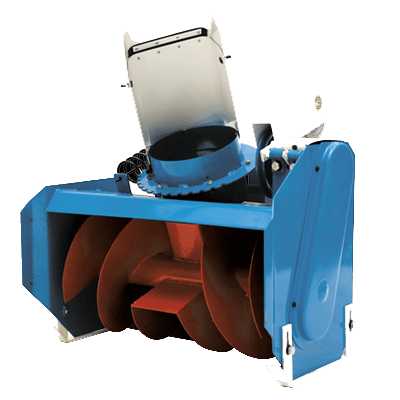

Конструктивно модели снегоуборщиков для мотоблока нева схожи, отличаются они между собой только по габаритным и техническим показателям.

Все эти снегоуборщики состоят из металлического корпуса, открытого с передней стороны. В этом корпусе размещен шнек. Вверху на корпусе размещается снегоотвод. Сбоку на корпусе установлен приводной механизм шнека. А в задней части корпуса располагается прицепное устройство.

Теперь о конструкции более подробно. Корпус сделан из листового металла. В боковых стенках корпуса установлены подшипники вала шнека. Внизу на этих стенках располагаются небольшие лыжи для облегчения перемещения этого оборудования по снегу.

С левой стороны размещается корпус приводного механизма. Сам механизм является цепным. Ведущая звездочка располагается в верхней части и связана она валом с приводным шкивом. Ведомая звездочка располагается в нижней части на валу шнека.

У некоторых снегоуборщиков ведущая и ведомая звездочки являются сменными, что позволяет менять у снегоуборщика скорость вращения шнека. Возле этого корпуса располагается механизм натяжения ремня, состоящий из металлического бруса, который одним концом крепится к корпусу приводного механизма.

На втором конце располагается шкив. Брус механизма натяжения закреплен не жестко и имеет возможность перемещаться.

Привод же самого снегоуборщика производится от шкива коленчатого вала мотоблока посредством клиноременной передачи.

Шнек состоит из вала, на котором располагаются две спиральные металлические ленты, с направлением витков к центру. В центральной части вала установлена широкая пластина, которой производится захват и выброс снега через снегоотвод.

Снегоотвод тоже сделан из листового металла. В верхней части его имеется козырек, которым регулируется угол выброса снега.

Прицепляется снегоуборщик на шток, который установлен у мотоблока впереди. Этот шток и предназначен для навески на него оборудования. У снегоуборщиков в задней части имеется труба с отверстиями. Ею снегоуборщик надевается на шток, а затем фиксируется болтами.

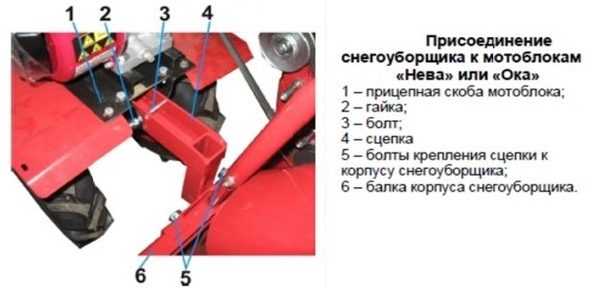

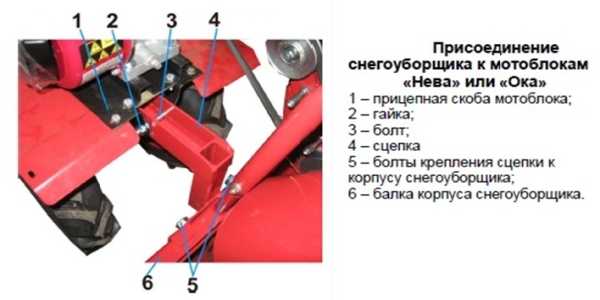

Схема присоединения снегоуборщика к мотоблоку Нева

Принцип работы

Принцип работы мотоблока с этим оборудованием довольно прост. Мотоблок подгоняется к снегоуборщику, прицепной шток вставляется в трубу и фиксируется болтом. Далее берется клиновидный приводной ремень и надевается на шкивы мотоблока и приводного механизма снегоуборщика. Натяжным механизмом производится должное натяжение ремня.

После запуска мотоблока вращение от коленчатого вала посредством ремня передается на шкив снегоуборщика. Вращаясь этот шкив вращает и ведущую звездочку, а та в свою очередь через цепь вращает звездочку шнека.

Двигаясь во время уборки ленты шнека снег, поступающий в корпус шнека, перемещают к центру, где он захватывается пластиной и выбрасывается через снегоотвод.

Если использование снегоочистителя не нужно, к примеру, при передвижении к месту уборки, он отключается путем послабления натяжения ремня.

Обзор популярных моделей

МБ-2

Перейдем непосредственно к моделям снегоуборщиков. Модель МБ-2 является заводской моделью, и на самом деле это обозначение не снегоуборщика, а самого мотоблока, а снегоуборщик значится как насадка к мотоблоку.

Небольшой по габаритам этот снегоуборщик имеет конструкцию, описанную выше. Шнек у него состоит из объемного вала, к которому приварены винтовые ленты. Снегоотвод у него выбрасывает снег в левую сторону.
Технические характеристики снегоуборщика Нева МБ 2:

ХарактеристикиЕд. измеренияПоказатели
Длинамм790
Ширинамм730
Высотамм780
Ширина захватамм700
Высота снежного покрова, с которой он может работатьмм200
Выброс снега в сторонумдо 8
Рабочая скоростькм/ч2-4
Массакг55

Видео обзор снегоуборщика Нева МБ-2:

СМ-0,6

Вторая модель – СМ-0,6 несколько отличается от МБ-2. Основное отличие – в конструкции шнека. У СМ-0,6 используется зубчатый шнек. По сути шнек у него состоит из секций, по виду напоминающих вентилятор. Но принцип работы снегоуборщика из-за этого не поменялся.

СМ-0,6 более компактен, но менее производителен. Выброс снега у него производится в правую сторону.

Технические характеристики снегоуборщика СМ-0,6 на Неву мотоблок:

ХарактеристикиЕд. измеренияПоказатели
Длинамм600
Ширинамм600
Высотамм800
Ширина захватамм560
Высота снежного покрова, с которой он может работатьмм170
Выброс снега в сторонумдо 5
Рабочая скоростькм/ч2-4
Массакг55

На видео снегоуборщик СМ-0,6 в работе:

СМБ-1

А вот у модели СМБ-1 применяется шнек с винтовой лентой. Габаритные показатели, конструкция, а также характеристики и производительность его мало отличается от модели СБ-2.

Технические характеристики снегоуборщика СМБ-1 Нева:

ХарактеристикиЕд. измеренияПоказатели
Длинамм790
Ширинамм735
Высотамм780
Ширина захватамм700
Высота снежного покрова, с которой он может работатьмм200
Выброс снега в сторонумдо 5
Рабочая скоростькм/ч2-4
Массакг60

Фото снегоуборщика СМБ-1 на мотоблок Нева

allspectech.com

Снегоуборщик к мотоблокам Нева: устройство и принцип работы

Владельцы загородных территорий и дачных участков с благодарностью относятся к мотоблокам. Техника рассчитана на использование навесного и прицепного оборудования и помогает механизировать сельскохозяйственный труд. Снегоуборщики для мотоблока «Нева» экономят силы и упрощают хлопоты владельца дачного участка, с их помощью за короткий промежуток можно очистить приусадебную территорию от снежного и ледяного покрова.

Устройство снегоуборочного агрегата для мототехники «Нева»

Популярность снегоуборщика для мотоблока «Нева» объясняется его эксплуатационными характеристиками:

  • небольшой вес;
  • возможность работать с высокими рыхлыми пластами;
  • долговечность, прочность корпуса, устойчивость к агрессивной среде;
  • небольшой расход топлива;
  • простое устройство.

Снегоуборщик СП-56 на мотоблоке «Нева»

Принцип работы всех моделей снегоуборщиков для мотоблока Нева одинаков, они отличаются только техническими характеристиками. Условно выделяют четыре основных узла снегоуборщика:

  • металлический корпус из листовой стали;
  • ковш для захвата снежного покрова, размещен впереди корпуса;
  • отводящий желоб для выброса снега, размещен сверху;
  • панель управления.

Основные узлы снегоуборщика Champion ST762E

Внутри корпуса спрятан шнековый механизм снегоуборщика. Его вращение выполняется от привода, размещенного на боковой панели. Для перемещения по рыхлому покрову имеются лыжи, они закреплены на боковых поверхностях корпуса. Устройство для крепления к мототехнике находится в задней части конструкции.

Шнековый механизм размещен с лицевой открытой стороны, выполнен в виде двух металлических лент. Привод работает от шкива коленчатого вала мототехники, вращение передается через клиноременную передачу. В центре установлена широкая пластина, она захватывает снежные массы и отбрасывает их в отводящий желоб. Угол выброса снега корректируется с помощью специального козырька, установленного на снегоотводе.

Навесное оборудование крепится спереди на специальный шток «Невы». Размещенная в задней части агрегата труба надевается на шток и закрепляется с помощью болтов.

Принцип действия снегоуборщика

Перед началом работы на шток «Невы» надевается труба навесного оборудования и фиксируется болтом. На шкивы накидывается клиновидный ремень и задается требуемое натяжение.

В корпус агрегата снег попадает во время движения оборудования через переднюю открытую часть. Ленты отодвигают его к центру, где он подхватывается пластиной и выбрасывается в отводящий желоб. При ослаблении натяжения ремня навесное оборудование отключается и мотоблок перемещается по поверхности земли без снятия снежного покрова.

Особенности снегоуборщиков для мотоблока «Нева»

Жители загородных поселков предпочитают следующие модели снегоуборщиков для мотоблока «Нева» промышленного производства: МБ-2, СМ-0,6, СМБ-1. Они отличаются габаритами и эксплуатационными параметрами, но при этом имеют единый принцип действия. Устройства просты в управлении, не требуют особых физических усилий и знаний от пользователя. Все рабочие части изготовлены из металла, что гарантирует длительный срок эксплуатации.

Чертеж снегоуборщика для мотоблока Нева

Эксплуатационные параметры МБ-2

Рабочий орган МБ-2 — шнековый механизм. Он состоит из вала и закрепленных на нем винтовых частей.

Из чего состоит мотоблок бензиновый Нева МБ-2С-6.5 PRO

Технические характеристики снегоуборщика «Нева» МБ-2:

Габариты, ммВысота780
Ширина730
Длина790
Вес моделикг55
Толщина снимаемого снежного слоямм200
Ширина захватасм70
Скорость рабочаякм/час4
Выброс снега на расстоянием8

Технические характеристики СМ-0,6

Агрегат СМ-0,6 имеет компактные размеры, но меньшую производительность. Принцип действия тот же, но в конструкции предусмотрен состоящий из секций зубчатый шнек, который визуально напоминает вентилятор.

Снегоуборщик СМ-0,6

Эксплуатационные данные снегоуборочного устройства СМ-0,6:

Габариты, ммШирина600
Длина600
Высота800
Вескг55
Высота снимаемого рыхлого слоясм17
Ширина одной обработанной полосысм56
Скорость номинальнаякм/час4
Выброс снега на расстоянием5

Заводской навесной агрегат СМБ-1

Шнек снегоуборочного устройства СМБ-1 выполнен в виде ленты. СМБ-1 отличают небольшие размеры при высокой производительности.

Снегоуборщик СМБ Нева

Эксплуатационные данные снегоуборочного механизма СМБ-1:

Габариты, ммДлина790
Ширина735
Высота780
Масса моделикг60
Толщина снимаемого снежного покровамм200
Ширина одной обработанной полосымм700
Скорость номинальнаякм/час4
Расстояния отброса снегам5

Техника безопасности

При включении мотоблока с навесным оборудованием необходимо выполнять следующие требования:

  • До начала работы проверить надежность крепления всех элементов: шнека, болтов, привода, сцепки.
  • Начинают работу мотоблока с небольших скоростей, от 2 км/час, постепенно повышая скорость в процессе работы до 4 км/час.

Рыхлые мягкие массы отбрасываются с высокой скоростью и на большие расстояния. Необходимо заранее отрегулировать направление их движения с помощью направляющего козырька на снегоотводе.

Видео по теме: Снегоуборщик для мотоблока СМ-600Н

specnavigator.ru

Нева снегоуборщик – Снегоуборщик для мотоблока Нева

Отправить ответ

avatar
  Подписаться
Уведомление о
