Свайный фундамент своими руками: пошаговая инструкция

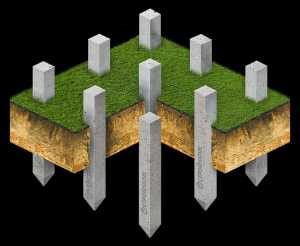

Свайный фундамент – основание, состоящее из вертикально установленных в земле элементов, связанных между собой, которые воспринимают суммарный вес строения и всех действующих нагрузок. Свайные фундаменты в России в сфере частного домостроения стали широко использоваться 15-20 лет с появлением каркасного строительства и легких штучных стройматериалов. Сегодня в средней полосе нашей страны каждый десятый коттедж возводится на свайном фундаменте, а в северных и южных регионов таких строений примерно 50%.

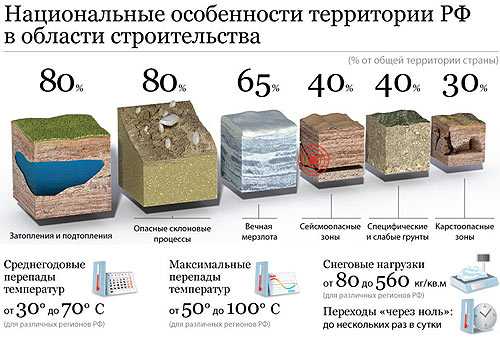

Сфера применения свайных фундаментов

Выбор в пользу свайного основания целесообразен в следующих случаях:

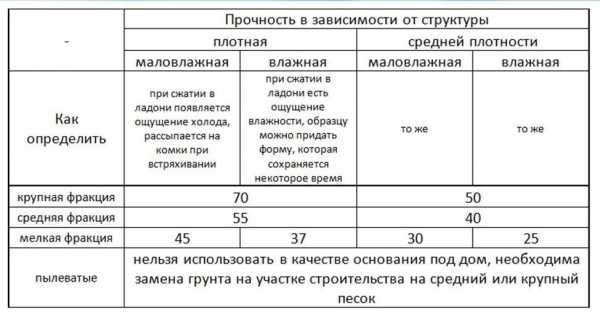

  1. Характеристики грунта на участке не позволяют использовать фундаменты мелкозаглубленного и наземного типа. К таким грунтам относятся: торфяники, болотистые почвы, нестабильные суглинки, пучинистые, лёссовидные и набухающие грунты, плывуны и пр.
  2. Высокий уровень залегания грунтовых вод на участке, а также существующая угроза подтопления в период сезонных паводков.
  3. Строительство осуществляется в сейсмически неблагоприятном регионе.
  4. В районах вечной мерзлоты или при промерзании грунтов более 2 метров.
  5. Наличие перепадов высот на участке, строительство дома на склоне.

На грунтах со средними характеристиками, где возможно устройство наземного фундамента выбор в пользу свай позволяет существенно сократить объем земляных и бетонных работ, что приводит к снижению стоимости строительства. Основание на сваях отлично подходит для деревянных, брусовых и каркасных домов, а также строений из легких штучных материалов: газо- и пеноблоков, силикатного кирпича, керамзито- и шлакобетона. Для коттеджей из железобетонных плит и керамического кирпича использовать свайный фундамент также возможно, но при этом нагрузку, как правило, воспринимают не отдельные опоры, а свайные кусты, расчет которых должен производить только профессионал.

Свайный фундамент: плюсы и минусы

Достоинства свайных опор, используемых в качестве фундамента:

  • универсальность, могут применяться для широкого диапазона грунтов;
  • возможность сэкономить на земляных и бетонных работах;
  • возможность применения на участках со сложным рельефом;
  • минимальный уровень механизации, можно сделать своими руками;
  • высокая надежность и несущая способность;
  • оперативное возведение в любое время года;
  • возможность сохранить существующее благоустройство на участке;
  • низкая стоимость в сравнении с плитно-монолитным основанием.

Недостатки:

  • необходимость проведения расчетов;
  • при неправильном расчете возможно усадка и деформация основания;
  • отсутствие подвального помещения;
  • невозможность устройства на скальных и плотных грунтах;
  • обязательно утепление и качественная гидроизоляция наземной части;
  • сложности с обвязкой – соединением свай в единую конструкцию.

Почти все минусы свайного фундамента вполне устранимы, если подойти к проектированию, расчетам и строительству ответственно. Сделать это помогут действующие нормативные документы, которые рекомендуется изучить перед началом работ.

Мнение эксперта

Дмитрий Богданов

Профессиональный строитель. Стаж 18 лет

Задать вопрос экспертуНормативные документы по строительству оснований свайного типа:

СП 24.13330.2011 или СНиП 2.02.03-85.
СП 50-101-2004 Проектирование и устройство оснований и фундаментов зданий и сооружений.
СП 50-102-2003 Проектирование и устройство свайных фундаментов.

СНиП 2.02.04-88 Основания и фундаменты на вечномёрзлых грунтах.
СНиП 2.02.05-87 Фундаменты машин с динамическими нагрузками.
СНиП 3.02.01-87 Земляные сооружения, основания и фундаменты.

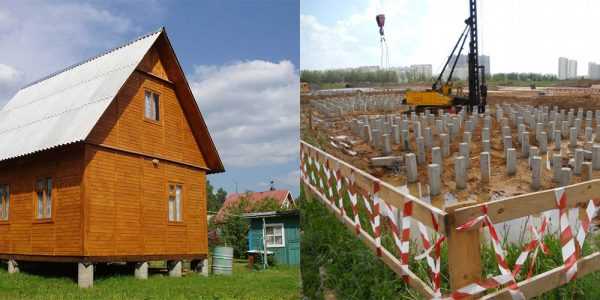

Виды свайных фундаментов

В настоящее время в строительной отрасли используется более 30 вариантов свайных фундаментов. Практически все из них относятся к основаниям комбинированного типа, которые состоят не только из подземной части – свай, но и наземной. Наземная часть выполняет две основные функции: 1) соединяет свайные опоры в единую конструкцию; 2) берет на себя до 50% нагрузки от веса сооружения.

В частном строительстве наиболее востребованы следующие виды фундаментов:

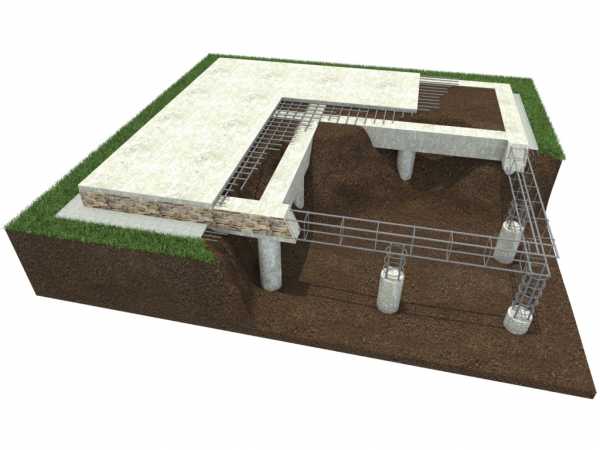

  • Свайно-плитный комбинированный фундамент. Наземная часть представляет собой монолитную бетонную плиту, внутри которой находится армирующий каркас.

Применение: для домов из тяжелых материалов. Возводится только на плотных грунтах!

Мнение эксперта

Дмитрий Богданов

Профессиональный строитель. Стаж 18 лет

Задать вопрос эксперту

Достоинства: высочайшая несущая способность.

Недостатки:

  • сложность расчетов;
  • большой объем бетонных работ;
  • трудоемкость выполнения;
  • высокая стоимость.

Фундамент свайно-плитного типа для дома используется достаточно редко. Монолитная плита имеет огромный вес, поэтому сваи должны быть большого диаметра. Такие сваи невозможно установить вручную, поэтому необходимо использовать специализированную технику, что значительно удорожает стоимость строительства.

Свайно-ростверковый фундамент. Для его устройства применяются как буронабивные, так и винтовые сваи, наземные части которых соединяются между собой ростверком. Материал ростверка также может быть различным: дерево, металл, железобетон монолитный или сборный.

Применение: легкие сооружения (дачные домики, беседки, хозпостройки, бани).

Достоинства:

  • простота монтажа;
  • минимум расчетов;
  • низкая себестоимость.

Мнение эксперта

Дмитрий Богданов

Профессиональный строитель. Стаж 18 лет

Задать вопрос эксперту

Недостатки: небольшая несущая способность.

Стоимость и технология выполнения работ по монтажу свайно-ростверкового фундамента зависят от типа свай и материала ростверка. Во многих случаях ростверк не только является обвязкой для свайной части, но и воспринимает нагрузки от сооружения.

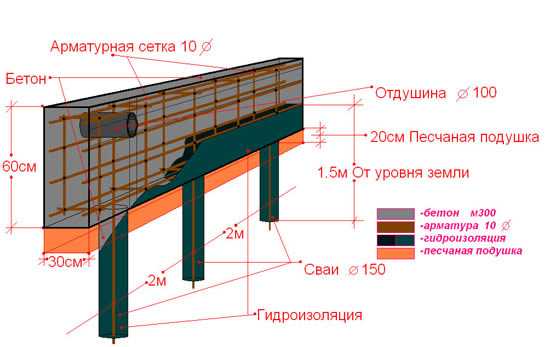

  • Свайно-ленточный фундамент. Наземная часть такого основания – монолитная или сборная ж/б лента, установленная по периметру и несущим стенам будущего дома. По несущей способности, стоимости и трудоемкости свайно-ленточный фундамент – оптимальный вариант для коттеджа из легких стройматериалов.

Применение: для домов из легких материалов, каркасных сооружений.

Достоинства:

  • простой и быстрый монтаж;
  • минимальный объем бетонных и земляных работ;
  • широкая сфера применения;
  • низкая стоимость.

Мнение эксперта

Дмитрий Богданов

Профессиональный строитель. Стаж 18 лет

Задать вопрос эксперту

Недостатки: не подходит для массивных строений

Проектирование и расчет свайных фундаментов

Расчеты и проектирование для свайных фундаментов проводятся на основании данных гидрогеологических изысканий, цель которых определить тип и характеристики грунтов на участке. При проведении изысканий определяется важнейший параметр – глубина заложения свай, которая зависит от глубины залегания несущих грунтов и промерзания.

В ходе расчета свайного фундамента любого типа устанавливаются следующие данные:

  1. Параметры свайного поля. Рассчитывается расстояние между сваями, диаметр опор, их количество. Для винтового фундамента определяется типоразмер металлических свай, количество и расположение лопастей. Для буронабивного фундамента дополнительно рассчитывается армирование.
  2. Глубина заложения наземной части. Различают мелко- и глубокозаглубленные виды монолитной плиты и ленты. Также существуют варианты с повышенным и висячим основанием. Для каждого типа заглубления используется своя методика расчета. В большинстве случаев в частном строительстве применяются мелкозаглубленные фундаменты или повышенные основания для деревянного дома.
  3. Размеры фундамента. Ширина и высота ж/б ленты или ростверка определяется исходя из суммарных нагрузок, которые будут действовать на основание. В расчете учитываются постоянные и временные нагрузки, свойства грунтов и пр.
  4. Расчет конечной осадки. Данный расчет является сложным, произвести его самостоятельно невозможно. При опирании свай на плотные грунты с нормальными физико-механическими характеристиками усадка для 2-3-х этажного дома составит не более 1,5%, поэтому этим расчетом можно пренебречь, чтобы не платить за него проектировщикам. Однако если коттедж возводится в сложных гидрогеологических условиях, на болотистой почве или в сейсмоопасной зоне, то расчет осадки обязателен.

Результатом разработки проекта фундамента на сваях, который вы осуществили самостоятельно, должен стать чертеж или схема, где указано места расположения свайных опор, с учетом выбранного шага, параметры свай и наземной части: плиты, ленты или ростверка.

Технология устройства свайных фундаментов

Технология устройства основания на сваях для всех типов фундамента одинакова:

  1. Монтаж свайных опор.
  2. Обвязка оголовков свай и обустройство наземной части.
  3. Утепление и гидроизоляция.
  4. Отделка цоколя, обустройство отмостки и дренажа.

Независимо от выбранного типа свайно-комбинированного фундамента работу по его монтажу всегда начинают с расчистки территории и планировки. При необходимости копается котлован или траншея под мелкозаглубленное основание, выполняется подсыпка “подушки”.

Монтаж свайного фундамента: установка опор

Пошаговая инструкция по установке будет различной для каждого типа свай. Наиболее часто для частного дома, сарая или бани используются следующие виды свай:

  1. Винтовые сваи. Изделия выпускаются заводом изготовителем, имеют свои типоразмеры и разновидности. Для выпуска винтовых опор применяются металлические сплавы с различными характеристиками. Самыми долговечными и дорогостоящими являются оцинкованные изделия. Опоры очень просты в монтаже. Они вкручиваются в землю, без предварительно устройства скважины, а сверху к ним привариваются оголовки.

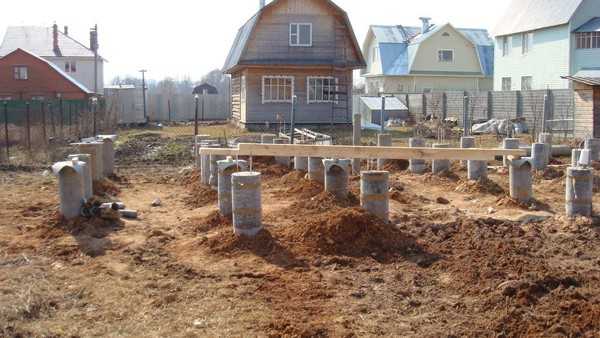

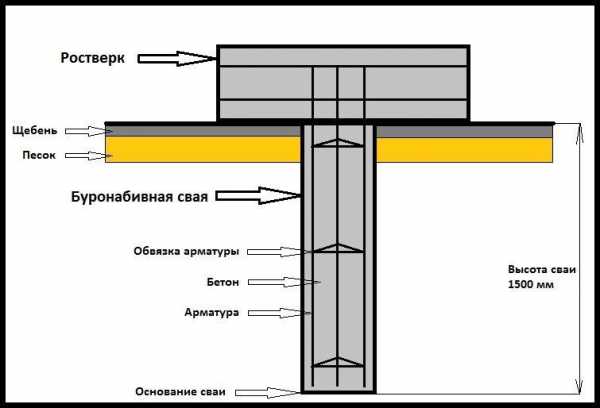

  2. Буронабивные сваи. Опоры устраиваются непосредственно на стройплощадке в предварительно подготовленные скважины. Буронабивные сваи отличаются долговечностью, низкой себестоимостью и отличными несущими способностями. Основание буронабивного типа можно выполнить самостоятельно, не покупая опоры. О том, как сделать сваи для фундамента своими руками, подробно описано в СНиП 2.02.03-85.

После окончания монтажа опор оголовки выравниваются по высоте и соединяются между собой в единую конструкцию путем обвязки.

Обвязка свайного фундамента

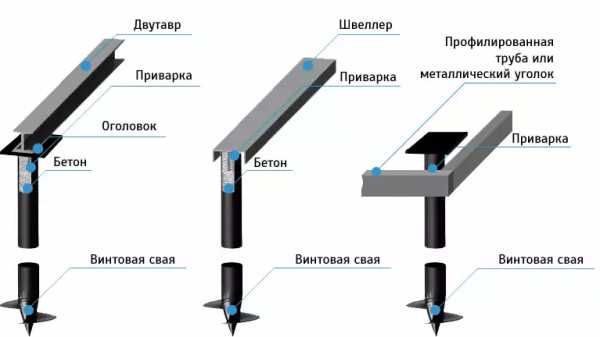

Для обвязки свайного фундамента может использоваться брус, металлоизделия, а если есть речь идет о массивном сооружение, то в качестве обвязки применяется железобетонный или металлический ростверк. Выбор типа и материала обвязки зависит от массы дома и материала, из которого он будет построен, свайных опор, типа наземной части.

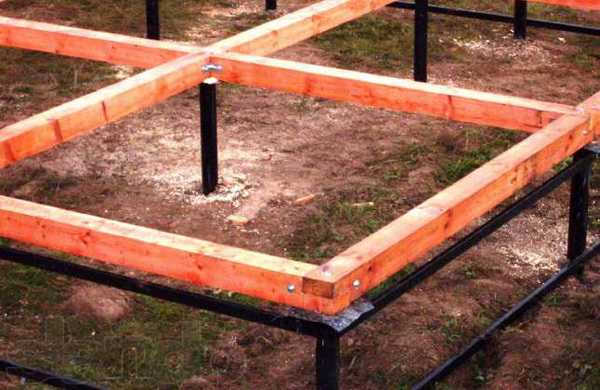

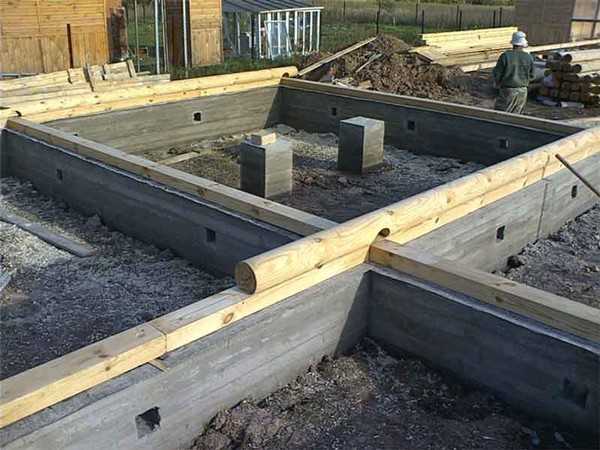

  1. Обвязка брусом используется для деревянных и каркасных домов. Для соединения свай с брусом обвязки необходимо чтобы оголовки были металлическими, поэтому такое соединение используется преимущественно для винтовых опор.
  2. Обвязка швеллером применяется для строений из штучных материалов. Швеллер приваривается к оголовкам винтовых свай или специальным металлическим оголовкам-площадкам буронабивных опор, создавая жесткую конструкцию, которая обладает повышенной прочностью и устойчивостью.
  3. Обвязка профильной трубой возможна только для легких домиков и хозпостроек. Технология обвязки в этом случае повторяет конструкцию со швеллером, но вместо металлопрокатного изделия используется толстостенная полая труба.

Отдельно стоит упомянуть обвязку, которая используется для соединения буронабивных свай и монолитной наземной части. В этом случае две части фундамента соединяются при помощи арматуры, образуя арматурный узел. Стержни связываются между собой проволокой и сваркой в соответствии с ранее выбранной схемой.

Заливка наземной части свайного фундамента

Наземная часть свайного основания – это плита, лента или ростверк. Все элементы по вариации исполнения могут быть как сборными, так и монолитными. Сборные конструкции используются нечасто ввиду их высокой стоимости, необходимости транспортировки и использования для монтажа подъемных механизмов. Монолитные сооружения можно легко сделать самостоятельно, при этом пошаговая инструкция по заливке наземной части свайного основания будет мало чем отличаться для плиты, ленты и ростверка.

Монтаж опалубки. Для того чтобы залить бетон устанавливается съемная или несъемная опалубка. Конструкция должна быть прочной, чтобы выдерживать бетонную массу. Особые требования по прочности предъявляются для опалубки свайно-плитного фундамента, которая состоит из нескольких частей.

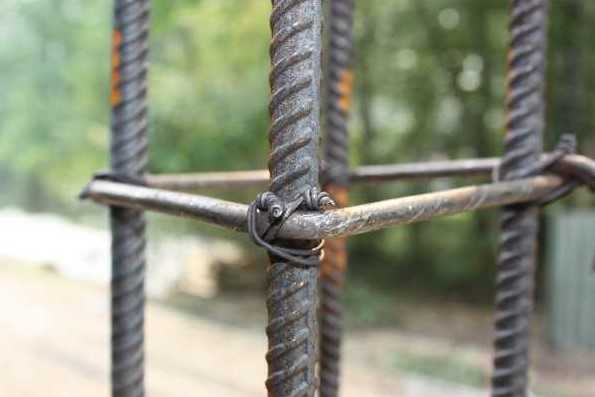

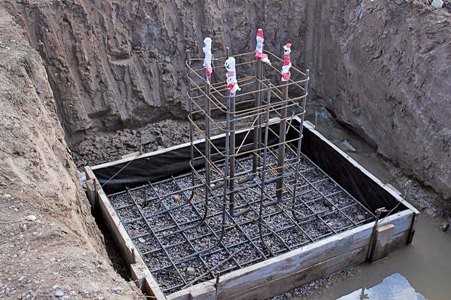

  1. Армирование. Внутрь опалубки устанавливается армокаркас, связанный из арматурных стержней. Конфигурация армокаркаса зависит от типа основания: для ростверка и свайно-ленточного фундамента армирование представляет собой продольные пруты арматуры с поперечными вставками. Для монолитной плиты армирование выполняется в виде сетки.

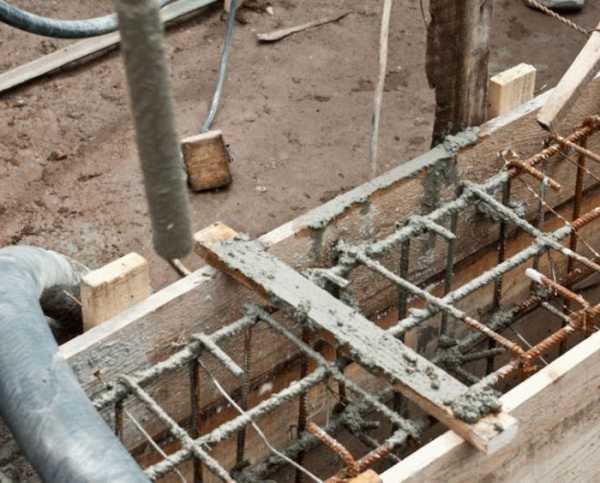

  2. Заливка бетоном. Опалубка с установленным внутри нее армокаркасом заливается бетоном выбранной марки. Заливка осуществляется по определенным правилам, в соответствии с типом основания.

После затвердевания бетона свайный фундамент готов и можно приступать к его утеплению, гидроизоляции и отделочным работам.

Усиление свайного фундамента

При строительстве дома на сваях часто возникает вопрос о необходимости усиления основания. Усиливать можно один или сразу несколько элементов:

  1. Свайные опоры. В частном строительстве самым популярным видом усиления свай является устройство ж/б подошвы – пяты для буронабивных опор.
  2. Ростверк. Усиление ростверка выполняется металлическими швеллерами или уголками, которые навариваются, как правило, на углах будущего строения.
  3. Весь фундамент. Усиление всего фундамента – трудоемкое и дорогое удовольствие. Если при строительстве коттеджа возникла потребность в усилении всего основания, то, скорее всего расчеты изначально были проведены неправильно. Чаще всего сплошное усиление применяется в отношении старых фундаментов, которые по каким-либо причинам снизили свою несущую способность.
  4. Грунт вокруг свай и наземной части. Подсыпка плотного грунта производится, если толщина верхнего слабого слоя не превышает 0,5 м. Если его толщина больше, то наземную часть целесообразно делать приподнятой над уровнем земли.

Вопрос об усилении свайного фундамента следует решать на стадии проектировании. При этом необходимо помнить, что усиление окажет дополнительную нагрузку на опоры.

Гидроизоляция и утепление свайного фундамента

Гидроизоляция необходима для любого свайного фундамента. Выбор и применение гидроизоляции зависит от конструкции основания, например, для свайно-ростверкового фундамента с использованием металлоизделий или бруса оптимальным вариантом будет обмазочная гидроизоляция, которая наносится на оголовки свай и элементы обвязки. Рулонная гидроизоляция подходит для ж/б плиты, ленты и ростверка: материал помещается на место стыковки опор и наземной части, а также сверху.

При заливке железобетонного фундамента независимо от его положения относительно нулевого уровня, конструкция будет оттягивать тепло от будущего дома, и продуваться ветром. Именно поэтому свайные основания нуждаются в качественной теплоизоляции, при этом утеплению подвергается только наземная часть. Существует много вариантов и способов утепления свайных фундаментов. Самый простой и дешевый – теплоизоляция при помощи плит пеноплекса. У многих производителей выпускаются линейки продукции с пометкой “Фундамент”. Плиты утеплителя крепятся внутри, снаружи и с боков монолитной ленты.

Мнение эксперта

Дмитрий Богданов

Профессиональный строитель. Стаж 18 лет

Задать вопрос эксперту

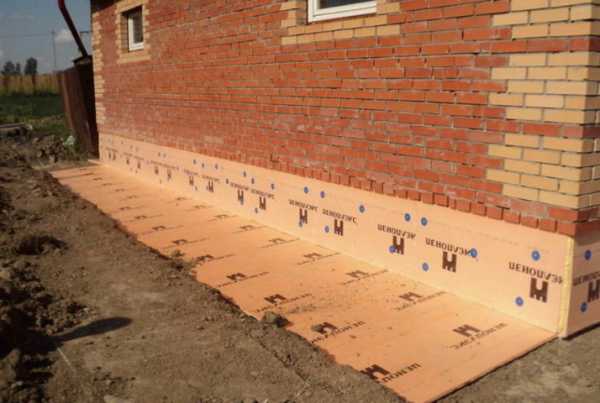

Выбирая утеплитель для фундамента деревянного дома необходимо отдать предпочтение материалам с низким классом горючести (маркировка НГ) для обеспечения пожаробезопасности сооружения.

Еще одно решение для создания надежной теплоизоляции фундамента – напыляемый пенополиуретан(ППУ). Это относительно новый способ утепления, имеющий множество преимуществ: отсутствие швов и стыков, влагостойкость, долговечность. Единственный минус ППУ – высокая стоимость. Чтобы утеплить свайный фундамент по всем правилам необходимо руководствоваться СНиП 3.01.01-85 и СНиП III-4-80.

Отделка цоколя и отмостка для свайного фундамента

Один из минусов свайного фундамента – отсутствие полноценного цоколя. Для повышенных и висячих оснований роль цоколя играет фальшцоколь, а для заглубленных – наземная часть основания. Самым популярным способом закрыть пространство между основанием дома и грунтом повышенного свайного фундамента является кирпичная кладка. Такой вариант подойдет для домов из штучных материалов, бруса. Для кладки рекомендуется использовать керамический кирпич, обладающий отличной влагостойкостью и прочностью. Можно сразу использовать декоративный кирпич или сверху нанести штукатурку или другую отделку. Сегодня рынки стройматериалов предлагают огромный выбор вариантов отделки цоколя на любой бюджет: искусственный и натуральный камень, плитка, фасадные панели и пр.

Фальшцоколь нуждается в утеплении, поэтому для его обустройства выбираете такие материалы, которые выдержат нагрузку теплоизоляции и декоративной отделки.

Для частного дома очень важна отмостка, которая должна иметь небольшой уклон. Соорудить отмостку необходимо по следующим причинам:

  • недопущение проникновения осадков под фундамент;
  • предотвращение размытия грунта вокруг свай;
  • уменьшение разрушительного действия пучинистых грунтов.

Кроме этого отмостка придает строению законченный эстетичный вид. Ширина зависит от размера дома: чем больше строение, тем шире должна быть отмостка. Минимальная ширина – 0,2 м. Отмостка должна быть утеплена с помощью плит утеплителя высокой плотности. Материл отмостки может быть различным: бетон, плитка, булыжник, гранит. Наиболее часто используется традиционный вариант – облицовка тротуарной плиткой. Если отмостка будет исполнять роль дорожки, то ее следует укрепить слоем бетона.

Сколько стоит свайный фундамент?

Свайно-комбинированный фундамент, который можно выполнить своими руками – один из самых дешевых видов основания для коттеджа. Стоимость конструкции зависит от типа свай и наземной части. Экономичным вариантом является свайно-ленточный фундамент на буронабивных опорах. Устройство основания на винтовых сваях обойдется дороже за счет покупки готовых металлических опор.

Рассчитать примерную стоимость можно путем сложения всех материалов, которые будут применяться для возведения конструкции. Проще всего сделать это, используя специальный “Калькулятор фундамента”. Выбирая тип основания для дома, помните, что стоимость его возведения (работа + материалы) не должна превышать 30% от сметной стоимости всего строительства.

‘;
blockSettingArray[0][«minSymbols»] = 0;blockSettingArray[0][«minHeaders»] = 0;blockSettingArray[4] = [];
blockSettingArray[4][«setting_type»] = 5;
blockSettingArray[4][«text»] = ‘

‘;
blockSettingArray[4][«minSymbols»] = 0;
blockSettingArray[4][«minHeaders»] = 0;

var jsInputerLaunch = 15;

fazenda.guru

частный дом на неустойчивом грунте

Плюсы и минусы свайного фундамента

Иногда застройщик сталкивается с такой ситуацией, когда купленный участок находится на неустойчивом грунте. Если при этом прочный твердый пласт грунта расположен слишком глубоко, возводить дом на ленточном заглубленном фундаменте не совсем рационально. Здесь необходимо проявить ответственность и учесть все тонкости строительства. Возможно, что в сложившейся ситуации наиболее разумно использовать фундамент на сваях для частного дома, так как в этом случае на строительство уйдет минимум времени, а основание будет достаточно надежным.

Устройство свайного фундамента.

Фундамент на сваях можно построить на местности с любым ландшафтом: на склонах, затопляемых или неровных участках, торфяных грунтах и ухоженных газонах, возле больших деревьев. Никакие предварительные работы для расчистки и выравнивания участка в этом случае не нужны, а поэтому нет острой необходимости для нарушения природного рельефа.

Есть, конечно, недостатки и у свайно-винтового фундамента, из которых можно отметить следующие:

  1. Нельзя устанавливать сваи на участках с каменистым грунтом или известняковыми прослойками, а также в скалистой местности.
  2. Монтаж свай нельзя выполнять на расстоянии меньше 0,5 м от возведенного здания, так как возникнут сложности при использовании специальных рычагов.

Вернуться к оглавлению

Общие сведения о свайном фундаменте

Винтовые сваи для различных типов домов.

Винтовые сваи представляют собой стальные трубы с острыми наконечниками с резьбой и лопастями или с комбинированной резьбой для вкручивания в землю. Наиболее дорогие из них — винтовые с лопастями, но за счет такой конструкции они лучше уплотняют грунт. У винтовых свай не существует определенного стандарта. Бывают они и пустотелые, и цельные, с различным диаметром и длиной, со шляпкой, прямоугольной, U-образной или круглой формы.

Иногда на пути ввинчивания сваи возникают инородные предметы (обычно это камни), которые вносят изменения в свайные поля, тогда они просто выходят из линии. Но это невозможно предусмотреть, так как в любом деле есть фактор неизвестности. Для винтовых свай этим фактором являются корни деревьев, камни и другие неопознанные предметы, находящиеся под землей. Для корректировки местоположения сваи, вышедшей из строя, существует оголовник — он возмещает уход линии от центра и позволяет хотя бы частично захватить обвязку под строящееся здание.

Диаметр современных винтовых свай у различных производителей колеблется в пределах 47-108 мм, а по спецзаказу они бывают и с большим диаметром.

Сваи закручивают в землю при помощи специальной техники и вручную, так как столбы сами входят в почву на заданную глубину. Фундамент на сваях при необходимости можно демонтировать (только если пустотелые столбы не заполнять бетоном) и переместить в иное место.

Вернуться к оглавлению

Инструменты для строительства фундамента

Для самостоятельного завинчивания понадобятся специальные инструменты. Они имеют большое значение для строительства свайного фундамента под частный дом. Вот тот набор инструментов, который можно приобрести в строительном магазине:

Схема установки винтовых свай с подвижным кожухом.

  1. Лопата для выравнивания грунта на месте завинчивания сваи.
  2. Уровень на магните 30 см крепят на сваю при завинчивании для контроля вертикального уровня.
  3. Гидроуровень не меньше 15 м для отображения горизонтальной отметки.
  4. Рулетка не меньше 20 м для замеров.
  5. Арматура А12 по 1 м, 9 прутьев для нанесения разметки на свайном поле, к ним по периметру привязывают шпагат (можно использовать и обычные идеально ровные колышки).
  6. Металлический лом — его продевают через сваю и нанизывают на него трубы-рычаги.
  7. Трубы по 2,5 м с диаметром в 50 мм, 2 шт. — надеваются с двух сторон на лом и служат рычагами для закручивания сваи.
  8. Небольшая кувалда или молоток для забивания колышков или арматуры в землю.
  9. Садовый бур — его диаметр должен быть меньше диаметра завинчиваемых свай. С его помощью высверливают направляющие отверстия или прощупывают почву на свайном поле.
  10. Шпагат в 180 м длиной для разметки и в качестве маяков для контроля над смещением винтовых свай.
  11. Болгарка для подрезания по одному уровню винтовых свай.
  12. Удлинитель.
  13. Строительный карандаш или маркер для выполнения разметки.
  14. Тонкий картон для очерчивания ровной окружности по винтовой свае для ее обрезки. Сваю нужно обернуть листом картона и совместить концы на поставленной отметке, после этого очертить ровную окружность.

Чтобы завинтить сваю, нужны двое рабочих. В идеале — два монтажника и помощник, который со стороны будет контролировать линию ряда, вертикальность винтовой сваи и т. д.

Вернуться к оглавлению

Разметка земли под свайный фундамент дома

Схема бурения скважин для свай.

Чтобы сделать фундамент на сваях, необходимо произвести скрупулезную разметку земли. Для этого используют шпагат и арматурные прутья. Обычно фундамент дома имеет квадратную или прямоугольную форму. Для начала выставляют наружный периметр и завинчивают сваи в каждый из четырех углов — от них и начинается строительство фундамента дома. Потребуется чертеж, рулетка, восемь арматурных прутьев (в каждый угол пойдет по два) и шпагат.

Первое, что необходимо — это привязка к участку, то есть «отправная точка». Для этого проводят первую линию для любой из сторон фундамента. Она должна быть неизменной, так как от нее придется выстраивать геометрию для всего фундамента (для выставления размера двигать можно остальные стороны).

Эту сторону отмеряют так, чтобы она была параллельна дороге или забору, натягивают шпагат и привязывают его к двум прутьям. Каждая линия разметки должна быть длиннее строящегося фундамента и в итоге каждый угол разметки получится крест-накрест. Делают это для того, чтобы не мешала арматура, а «гибкие» углы контролировали завинчивание сваи.

Опалубка для сваи.

Затем приступают к бурению лунок. Бурят их любым буром: мотобуром, самодельным, садовым, при этом диаметр отверстия должен быть меньше диаметра сваи. Таким образом сваи направляют по нужной траектории. Чтобы уменьшить трудовые затраты, буровую установку можно взять в аренду, но это скажется на стоимости работ. Хотя при большом количестве лунок экономия будет неуместна, и лучше заказать автомобильную установку для бурения. Глубина лунки может быть различной, но обязательно короче самой сваи.

Если закручивание проводить без «направляющей», сложно получить требуемое расположение точно. Иногда сваи без «направляющих» не идут в землю (отклоняясь то вправо, то влево). Оба варианта можно опробовать и убедиться в этом на собственном опыте.

Лунку нужно сверлить по центру угла, чтобы при установке свая четко вписывалась в угол, не передавливая шпагат и не отклоняясь от него.

После окончания бурения первых четырех углов можно начинать завинчивание.

Вернуться к оглавлению

Как добиться вертикального положения

Сваю ставят в угол, к ней крепят магнитный уровень и продевают лом или профильную толстостенную трубу. Рычаги не потребуются, так как первоначальный этап не требует большого усилия. Но по ходу завинчивания, скорее всего, понадобится помощь еще одного или двух человек.

Схема гидроизоляции свайного фундамента.

Во время завинчивания необходимо следить за отклонением. Свая должна находиться строго в углу в вертикальном положении на протяжении всего этого процесса. Такого результата крайне сложно добиться, так как она непременно будет смещаться в стороны и отклоняться от необходимого вертикального положения. Но все-таки необходимо закрутить по одной свае в каждый из четырех углов. Если начинает чувствоваться сопротивление закручиванию, значит, пора надевать рычаги. Крутить нужно, прикладывая равномерные усилия всех участников.

В случае неравномерного воздействия на рычаги смещение может быть еще больше. Пока двое вкручивают сваю, один постоянно следит за вертикальным уровнем и при необходимости в рабочий процесс сразу вносятся коррективы.

На проходном грунте четыре сваи можно сразу выставить по гидроуровню, что позволит контролировать все линии и остальные сваи выстраивать так же. Завинтив первые четыре, разметку снимают и наматывают шпагат непосредственно на сваи, так как линии нужны еще для установки всех остальных. Если они встанут на разную высоту, уровень надо задать при помощи шпагата и затем ориентироваться по нему.

Вернуться к оглавлению

Разметка с помощью шпагата

Схема сопряжения балок сборного ростверка со сваями.

Все сваи в углах завинчивают и выставляют по уровню и по нему же наматывают шпагат, только на 60 см ниже свай. Это делают, чтобы удобней было ходить. А шпагат необходим, чтобы и дальше завинчивать винтовые сваи по периметру. Сделать это просто: берется арматура и делается поперечная разметка для следующего ряда винтовых свай. Затем бурят лунки и вписывают в образовавшиеся углы все боковые сваи. Вначале крутят сваи по наружному периметру, а уже затем внутренние.

Постепенно сетка из шпагата разрастается и впоследствии каждое внутреннее пересечение шпагата обозначает место для завинчивания винтовой сваи. Останется только бурить и завинчивать. А вот ходить будет сложнее и необходимо постоянно проявлять внимание, чтобы не нарушить и не сорвать маяки. Хотя это достаточно неудобно, но все помехи окупаются результатом, так как сваи стоят четкими рядами, откуда ни посмотри. Такой способ увеличивает время работ, но зато позволяет следить за смещением сваи, а этого нельзя сделать визуально. Хотя ручное завинчивание идеальным никогда не получится.

Опорные сваи должны соответствовать четкой разметке и сохранять такое положение, а для этого нужна обвязка, которую монтируют из металлического швеллера или деревянного бруса. Но обвязка для винтового фундамента дома необходима только в том случае, когда сваи возвышаются над уровнем земли свыше 60 см. Для других вариантов к сваям приваривают специальные оголовки.

Вернуться к оглавлению

Укрепление свайного фундамента

Схема строповки сваи.

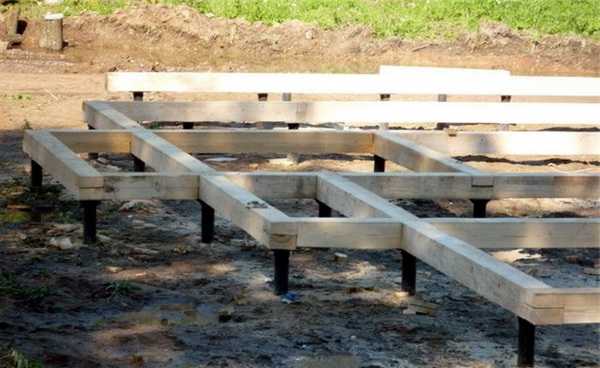

Обвязка с использованием бруса является наиболее доступным и распространенным вариантом. Ее применяют в основном при строительстве бань или деревянных домов. Такую обвязку надо делать только в том случае, если все сваи выставлены на одном уровне во избежание перекосов. Иначе все сваи придется ровнять при помощи бруса, выпиливая его в необходимых местах на нужную глубину.

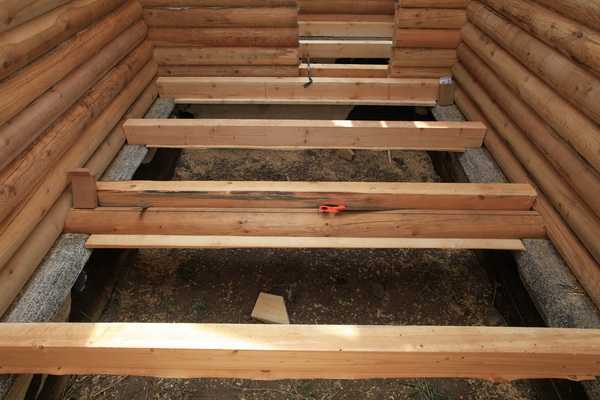

Иногда базовый венец сруба ставят прямо на фундамент, он фактически выступает в роли нижней обвязки. Но такую нижнюю обвязку из бруса можно делать только с тем условием, что лаги пола вырублены на 2-3 венца выше.

Сделать конструкцию более жесткой можно с помощью обвязки швеллером. Но при обустройстве фундамента масштабных размеров эта операция потребует использования крановой техники. Для нее требуется довольно много места и подъездные дороги, как на крупных строительных объектах. Создать подобные условия на ограниченной территории почти невозможно, поэтому в индивидуальном строительстве обвязку швеллером для фиксации и укрепления свай применяют довольно редко.

Крепежи также требуют пристального внимания. Соединения нужно делать не только сварочным швом, но и совмещать его с использованием болтов и заклепок. Нельзя забывать, что металлическая обвязка фундамента дома требует дополнительной защиты от коррозии.

Свайно-винтовой фундамент прекрасно зарекомендовал себя на сегодняшний день. Технология его устройства уже проделала путь становления. Вначале это была военная методика, а затем ее стали применять как в промышленном, так и в гражданском строительстве. К тому же строительство дома на свайном фундаменте гарантирует и экономическую выгоду, так как стоимость его в 2-2,5 раза меньше, чем монолитной плиты или ленточного.


moifundament.ru

Свайный фундамент для дома: примеры расчета



Основание здания является наиболее сложной и важной конструкцией при строительстве. Свайный фундамент для дома – это один из наиболее экономных вариантов создания прочной и долговечной несущей основы.

Что это такое

Сваи – это длинные стержни, которые устанавливаются в грунт при помощи специальных механизмов, либо заливаются сразу в земле. Если куплены готовые сваи, то на одном их конце располагается острый наконечник, который облегчает вхождение столба в почву твердых пород.

Фото — свайный фундамент для деревянного дома

Свайный фундамент – это разновидность столбчатой основы, которая в основном используется для каркасных или деревянных домов, строений из пеноблоков и невысоких зданий из пенобетона. Уникальность такой конструкции заключается в экономии строительных материалов и скорости проведения работ. Сваи часто используют для возведения зданий в районах с плавающими грунтами, высоким уровнем грунтовых вод, а также при строительстве домов без подвала.

Существуют разные типы свайных фундаментов:

  1. Погружаемые или забивные. Это железобетонные сваи, деревянные и стальные;
  2. Углубляемые. И частично или полностью по всей длине укрепляют при помощи бетонного раствора;
  3. Набивные, образующиеся при вытеснении пучинистого грунта из участка заливки свая;
  4. Буровые, которые устанавливаются в предварительно пробуренное отверстие в земле;
  5. Винтовые — это опоры, которые нужно вкручивать в землю при помощи специального приспособления.

Каждый тип основания применяется для зданий из различных строительных материалов. Например, свайный фундамент под кирпичный дом выполняется при помощи забивных или наливных свай. Винтовая основа часто используется для дачи или небольшого каркасного гаража из дерева или профнастила.

Фото — принцип столбчатого фундамента

При этом нужно отметить, что узаконивание двухэтажного дома на свайном фундаменте – это довольно сложная задача, в особенности, если Вы все делали своими руками. Для возведения крупного жилого здания лучше воспользоваться услугами специалистов, которые помогут все правильно просчитать.

Видео: столбчатый фундамент


Расчет свай

Перед началом строительства, Вам нужно разработать проект и произвести расчет свайного фундамента под дом. Для начала, вычисляем, сколько свай нужно для постройки. Чтобы узнать это значение, необходимо рассчитать вес будущего дома. Для этого рассчитываем вес дома, который будет установлен на фундамент, массу стеновых перегородок, несущих опорных стен, кровли, стропильной системы и примерный вес среднегодовых осадков (этот показатель можно узнать в геологическом бюро). Если используется массивный утеплитель (эковата, пенопласт), считайте и его. После полученную сумму умножаем на 1,5 – это коэффициент.

Фото — свайный фундамент

Далее, необходимо при помощи специалиста выбрать нужные сваи. Исходя из диаметра опоры и её несущей способности, Вам необходимо поделить общую массу строения на несущую силу выбранных свай. Получится число, которое Вы должны округлить в большую сторону.

Например, произведем расчет под каркасный дом 10*10 с брусчатыми стенами на свайно-винтовом фундаменте:

80 тонн (вес здания с мансардой, окнами, утеплением и прочими показателями) * 1,5 (коэффициент) = 120 тонн / 10 тонн (несущая способность винтовых свай) = 12 свай. Естественно, этот расчет приблизительный, но чем больше факторов, влияющих на вес дома, Вы учтете – тем точнее будет результат.

Фото — столбы для фундамента

Для установки свай можно использовать несколько вариантов:

  1. Одиночные сваи;
  2. Свайные ленты;
  3. Свайные кусты.

Каждая из этих связей имеет свою особенность и устанавливается на определенный тип здания. Когда расчетные проекты под свайный фундамент для частного дома готовы, можно приступать к его установке:

  1. Нужно разметить участок согласно плану. При этом учтите, что оптимальным шагом для свай является 1,2. Их необходимо размещать на каждом втором углу вертикальной связки каркаса для дома;
  2. Если Вы предпочитаете использовать несъемные сваи, которые, в большинстве случаев, не требуют применения дополнительных установочных механизмов, то в места их установки нужно забить асбестовые полые трубы;
  3. Для укрепления загородного дома, в полые трубы для свай также устанавливается связка арматуры;

    Фото — опора для фундамента

  4. Для проведения работ понадобится бур, лопатка для него, расширяющая дно, утрамбовочное устройство и уровнемер для определения глубины свая. Бур можно купить, а можно взять в аренду у компаний, занимающихся установкой скважин;
  5. Очень важный момент строительства свайного фундамента для дачного домика является определение оптимальной глубины. Сваи используются на мягких и глинистых грунтах, поэтому для их надежного монтажа необходимо пробурить отверстие в земле, которое пройдет мягкие породы. Для этого Вам необходимо узнать в геологическом бюро Вашего региона, какова глубина твердых пород и, исходя из этого значения, бурить отверстие;
  6. Диаметр отверстия в земле должен быть на 10 м меньше, чем размер выбранной асбестовой трубы. Это нужно для усадки почвы более жесткого сцепления свая с землей;
  7. После установки трубы в скважину, нужно начинать её заливку. Рекомендуется делать стандартный раствор, как для обычной плиты. При этом можно работать «монолитным» цементом марки М500;
  8. На дно трубы не нужно устанавливать никаких подушек или засыпать его камнем. Вся полость состоит только из арматуры и бетона;
  9. Далее, Вам нужно сделать утрамбовку фундамента. Для этого пока раствор еще не застыл, по мере заливки утрамбовочным приспособлением размешивайте раствор внутри. Нужно действовать осторожно, чтобы не сместить свай;
  10. Постепенно, заливая трубу, приподнимайте её. Земля утрамбовалась и приняла форму установочного шаблона. Когда гильза (асбестовая трубы) поднялась до уровня, определенного под размер свайного фундамента частного дома, нужно приподнять шаблон и зафиксировать его для придания сваю формы.

На этом процесс изготовления столбца окончен. После нескольких дней (в некоторых регионах —  недели) сваи утрамбовались и раствор застыл.

Фото — заливка свайного фундамента

Для частного деревянного блочного дома или двухэтажного коттеджа из бруса, несъемная столбовая основа может оказаться недостаточно жесткой. Чтобы исправить это, Вам нужно сделать ленточно-свайный фундамент.

Фото — опалубка для свайного фундамента

Для этого на столбцы установите опалубки, предварительно рассчитав их параметры. Заливают их раствором: ведро цемента + ведро щебня + четыре ведра песка. Такой же фундамент рекомендуется для небольшого газосиликатного строения.

Фото — готовый свай

После можно начинать строительство каркасного здания, следуя технологии. После окончания работ может понадобиться закрыть свайный фундамент для дома. Это необходимо, чтобы препятствовать там появлению сырости, насекомых и вредителей. Для этого можно использовать профнастил, сайдинг-панели, кирпичные стены. Мы рекомендуем оставить небольшую дверцу в таком перекрытии, чтобы, в случае необходимости, можно было подобраться под любую часть здания.




12 Декабрь 2014

Автор: Владимир Бакаев



www.proprofnastil.ru

Свайный фундамент своими руками — пошаговая инструкция

Первый этап строительства любого частного дома – это устройство фундамента. От того, насколько правильно рассчитан и качественно залит фундамент, зависит прочность и надежность всей конструкции. В зависимости от характеристик почвы, параметров сооружения и прочих факторов выбирается один из видов фундамента.

Наибольшее распространение получили ленточные, столбчатые, плитные и свайные виды фундаментов. Ленточный фундамент (о котором мы подробно рассказывали в предыдущей статье) представляет собой вытянутую конструкцию, которая принимает нагрузки от несущих стен здания. Под лентами находятся фундаментные плиты, что обеспечивает распределение нагрузки на большую площадь.

Столбчатая разновидность устанавливается за счет погружения столба в заранее пробуренную скважину. Столбы объединяются при помощи железобетонных балок, на которых и строится дом. Плитный фундамент представляет собой сплошную плиту из железобетона, повторяющую контуры здания. Она укладывается на глубину 30-100 см в землю. Свайный фундамент – одно из самых популярных оснований для частных домов, о котором более подробно пойдет речь в данной статье.

Содержание статьи

Этапы строительства свайного фундамента

Первый этап строительства фундамента на сваях – это проектирование. На этом этапе определяются характеристики грунта с целью правильного расчета фундамента. Испытательное бурение проводится для того чтобы взять пробы грунта и определить его свойства. Также осуществляется зондирование грунта, во время которого изучается его подвижность. Степень сжимаемости грунта определяется с помощью прессиометрического испытания. Далее почва испытывается эталонными сваями, в результате чего выбирается наиболее подходящий тип свай.

Конечно, эти испытательные работы могут и не проводиться при строительстве небольшого частного дома. Однако в этом случае установка свайного фундамента должна производиться с запасом прочности.

Непосредственно сами строительные работы включают следующие этапы:

  • Бурение скважин или рытье котлованов под установку свай. Ямы должны быть расположены по периметру будущего сооружения, а их диаметр и глубина напрямую зависят от габаритов и веса дома.
  • Устанавливаются трубы из рубероида. Их длина должна быть больше на 3 метра, чем глубина вырытых ям, т.к. вверху будет создаваться опалубка. Если не задействовать рубероидные трубы, то долговечность свайной конструкции существенно уменьшится.
  • Армирование свай – закладываются пруты арматуры, которые будут соединять опоры с ростверком.
  • Бетонирование – раствор заливается порциями, чтобы обеспечить его равномерное засыхание.

Более точный технологический процесс можно составить лишь после выбора способа исполнения. Их существует несколько, и о каждом из них пойдет речь в следующей главе.

Разновидности свайных фундаментов

Свайный фундамент может выполняться по нескольким технологиям и с различными вариантами используемых свай. Каждая из разновидностей предпочтительна в определенных случаях, и обладает рядом достоинств и недостатков. Правильный выбор свайного фундамента и ростверка способствует удешевлению строительных работ и увеличению срока службы частного дома.

По способу работы

Сваи фундамента классифицируется по нескольким признакам, способ работы – первый из них. Существуют сваи-стойки и висячие сваи.

Сваи-стойки

Первая разновидность распределяет нагрузку от дома по всей поверхности земли. Однако до 85% всего веса здания приходится именно на стойку, поэтому они должны быть максимально прочными. Такой вариант свайного фундамента самый распространенный, т.к. он практически не оседает, при этом выдерживает высокие нагрузки.

Висячие сваи

Висячие сваи на грунт не упираются, а фиксируются за счет действующих сил на боковые поверхности, подобно удержанию в доске гвоздя. Такие сваи обладают большей площадью и диаметром и имеют рельефную структуру для увеличения сцепляющей силы. Данный способ строительства свай используют в тех случаях, когда плотные породы грунта находятся слишком глубоко, и бурение на такую глубину экономически нецелесообразно.

В зависимости от материала изготовления

Выбор свай зависит не только от характеристик грунта и сооружения, но и от располагаемого бюджета и удобства монтажа. На эти показатели большое влияние оказывает материал изготовления свай. Всего на данный момент используется три вида свай в зависимости от материала:

  • Деревянные;
  • Железобетонные;
  • Стальные.
Деревянные сваи

Деревянные опоры изготавливают из сосны или ели, реже можно встретить дубовые или лиственничные сваи. Дерево отлично обрабатывается, а для многих регионов – это самый доступный материал. Поэтому в некоторых случаях будущие владельцы дома закрывают глаза на такие явные недостатки, как небольшая прочность и долговечность в результате разрушения дерева. Возведение построек на деревянных сваях обосновано в тех случаях, когда сооружение устанавливается на ограниченный срок.

Технология строительства деревянных свай включает вырывание ям и установка в них брусков из дерева. Диаметр брусков должен быть не меньше 180 мм, а длина не превышает 16 м. Для устройства более длинных свай используют несколько стволов дерева.

Железобетонные сваи

Железобетонные сваи сегодня считаются самыми популярными, т.к. сочетают в себе долговечность и сравнительно небольшую стоимость. Кроме того, этот свайный фундамент своими руками можно установить без привлечения подъемной техники. Дело в том, что технология позволяет заливать сваю любых габаритных размеров непосредственно в грунте. Также есть возможность поставить уже готовые железобетонные сваи, выпущенные на заводе. Они могут иметь прямоугольную или квадратную форму в поперечном сечении. Распространены следующие размеры 200х200 мм, 400х400 мм и 200х400мм.

Стальные сваи

Стальные сваи самые прочные и долговечные. Могут быть представлены в виде трубы с толщиной стенок до 12 мм, двутавра, или других форм металлопроката. Чтобы придать еще большую прочность конструкции стальные сваи также могут заливаться раствором бетона после забивания в землю.

Винтовой фундамент строится с использованием металлических винтовых свай. Выглядят такие сваи, как сверло, или труба, которая оснащена шнеком. Опоры могут завинчиваться с помощью специализированного оборудования (кабестанов). Если же установка ведется на небольшую глубину, то с задачей может справиться два человека, используя ворот. Такой вид свай отличается повышенной прочностью, т.к. резьбовая конструкция по всей своей площади надежно фиксируется в грунте. К преимуществам винтовых свай также можно отнести возможность их многоразового использования – они не заливаются бетоном, поэтому при необходимости перенести постройку, могут быть выкручены тем же способом из земли.

Свайно винтовой фундамент имеет некоторые недостатки. Связаны они со способом установки основания – вкручивание, при котором разрыхляется земля. Поэтому боковая поверхность практически не участвует в принятии нагрузок от дома. Такую сваю можно отнести к категории стоек, нагрузки которых сконцентрированы на конце шнека или лопасти. Еще один недостаток заключается в том, что металл подвержен коррозии. Даже покраска не всегда защищает сталь от ржавчины, ведь во время вкручивания в землю лакокрасочный слой стирается.

Виды свай по способу монтажа

В зависимости от способа погружения сваи в землю, их разделяют на четыре категории:

  • Молотом или вибропогружателем
  • Завинчиванием
  • Установка в скважину
  • Заливка в грунт.

Сваи, которые вбиваются в грунт молотом или специальным механизированным устройством, вибропогружателем, называют забивными сваями. Для этих целей используются сваи с заостренным концом, длина которого составляет 1.5-2 метров. Для защиты сваи при забивании в прочный грунт применяют специальное устройство – башмак. Сверху опора также защищается толстым кольцом, чтобы под механическими ударами она не разрушилась.

К преимуществам такого способа устройства свай можно отнести отсутствие необходимости проведения земляных работ. Однако недостаток очевиден – требуется привлечение специальной, дорогостоящей строительной техники. Поэтому при возведении частных домов данный способ используется крайне редко.

Завинчивание – это способ установки винтовых свай. Как уже было сказано выше, при таком способе монтажа земля возле сваи взрыхляется лопастями, поэтому уже не может поддерживать опору. При вбивании свай, грунт наоборот уплотняется по бокам, обеспечивая дополнительную поддержку.

Недостаток погружного способа в готовую скважину очевиден – необходимо выполнять земляные работы. Однако есть и ряд преимуществ: свая имеет плоский конец, вместо заостренного, в результате она в меньшей степени проседает в грунт; при погружении сваи, ее гидроизоляция точно не повредится. Также сваи могут заливаться прямо в грунте, перед этим тоже бурится скважина или выкапывается яма. В котлован устанавливается опалубка, фиксируется арматура, после чего заливается бетон.

Ростверк для свайного фундамента

При различных разновидностях свайного фундамента могут применяться ростверки – конструкция в виде рамы, которая распределяет нагрузки дома по всем сваям. Свайно ростверковый фундамент может быть ленточным и плитным. Первый вариант напоминает обычный ленточный фундамент, т.е. укладывается вдоль несущих стен здания. Представляет собой балки, которыми соединены все сваи. Плитные ростверки выполняются в виде плоской плиты на всю площадь дома. Они используются в тех случаях, когда сваи распложены также по всей площади здания.

В зависимости от конструкции выделяют сборные, сборно-монолитные и монолитные ростверки для свайных фундаментов. Сборные представляют собой балки из швеллера или двутавра, установленные поверх свай. Сборно-монолитные оснащаются специальным замками, для их устройства используют готовые железобетонные элементы. Монолитные ростверки заливаются непосредственно на строительной площадке. Последний способ для строительства частного дома подходит лучше всего, т.к. позволяет ограничиться подручными инструментами.

Инструкция по строительству буронабивного свайного фундамента с монолитным ростверком

Особую популярность в частном строительстве получила буронабивная технология заливки свайного фундамента. Она сравнительно недорогая, позволяет возводить дома и коттеджи на слабых грунтах, недалеко от водоемов, при сложном геологическом рельефе, а также при большой глубине залегания твердых грунтов. Данная технология заключается в бурении скважин и последующем формировании сваи в котлованах из металлического каркаса и бетона.

Расчет свайного фундамента

Чтобы сделать расчет свайного фундамента необходимо изучить характеристики почвы. Для этих целей можно воспользоваться отрывкой шурфов, или ручным бурением. Поэтому нужно разработать грунт на 500 мм ниже, чем предполагается нижняя точка фундамента.



Тип грунта можно определить визуально, воспользовавшись таблицами из ГОСТа «Грунты, классификация». Также для определения типа почвы, нужно исследовать ее консистенцию, и сравнить с характеристиками, приведенными в соответствующей таблице.

Почва из глины в области подошвы сваи

Глинистая почва на протяжении длины опоры

Песчаный грунт

Крупнообломочные породы

Помимо характеристик почвы при расчете свайного фундамента понадобится информация о весе самого дома. Здесь нужно высчитать нагрузки, которые распределяются на сваи, и нагрузки на ростверк. Разделение этих нагрузок необходимо для того, чтобы правильно выполнить ростверк.

При сборе информации о весе дома, необходимо учитывать, как постоянные нагрузки, так и временные (люди, снег, оборудование и пр.) За основу можно взять следующую таблицу:

КонструкцияДействующая нагрузка (кг/кв.м.)
Стена каркасная, толщиной 15 см с утеплителем.30-50
Деревянная стена, 30 см150
Кирпичная стена 51 см918
Деревянное междуэтажное перекрытие с утеплителем100-150
Пирог кровли с металлочерепицей60
Пирог кровли с керамочерепицей120



Также следует учитывать нагрузки, действующие на сваи со стороны самого фундамента. Для этого берем плотность бетона 2500 кг/куб.м. и умножаем на объем. Кроме того, полученное значение следует умножить на коэффициент надежности, который обеспечивает запас прочности. Данный коэффициент зависит от материала изготовления дома, погодных условий, количества мебели и прочих факторов.

Следующий этап расчета – это выбор свай и частота их установки. Здесь принимается в расчет шаг свай, их длина, а также диаметр поперечного сечения. Как правило, сечение подбирается заранее, еще до проведения расчетов. И уже на основании этой информации вычисляется расстояние между опорами и их длина.

Делим общую массу здания, которая была получена на предыдущем этапе, на длину ростверка. Учитываются и внутренние и наружные стены. В результате получится нагрузка на каждый погонный метр фундамента. Далее определяется несущая способность фундамента по формуле:

Формула определения несущей способности фундамента

Р=(0,7 х R x S)+(U x 0,8 x fin x li)

где Р – это максимально допустимая нагрузка, выдерживаемая одной сваей. R – прочность почвы, определяемая по составу грунта. S – площадь сваи внизу. U – периметр части фундамента. Fin- сопротивление почвы по бокам фундамента. Li – толщина грунта, который соприкасается с боковой поверхностью опоры.

Для расчета шага свай достаточно воспользоваться простой формулой

I=P/Q

где Q – это общая масса дома, действующая на один погонный метр фундамента. Также от полученной величины необходимо отнять ширину самой сваи. Расчеты нужно выполнять с несколькими вариантами длин, сравнивая затраты на каждый из них, чтобы выбрать наиболее целесообразный вариант.

В качестве армирующего основания в буронабивных сваях используют рифленую арматуру, диаметром от 10 до 16 мм. Пруты соединяются друг с другом при помочи хомутов из гладкопрофильной арматуры, диаметром 6-8 мм. Характеристики арматуры можно взять с этой таблицы:

Ростверк считается по формуле

B=M/(L x R)

где В – это ширина обвязки, М – масса здания со сваями, L – длина ростверка и R – прочность грунта на поверхности. Арматура подбирается так же, как и для свай.

Земляные работы

Итак, после проведения всех расчетов и закупки необходимого материала, необходимо приступить непосредственно к самим строительным работам.

Вначале проводятся земляные работы, вводятся коммуникации. Отклонение от запланированных размеров допускается в пределах 10 мм. Процедура переноса осей с проекта на землю включает следующие этапы:

  • Устанавливаются обноски – два колышка, которые вбиваются по углам, а между ними натягиваются веревки вдоль стен. Таким же образом отмечаются контуры внутренних стен.
  • Намечаются места установки свай. Краской или мелом намечаются точки, где должны устанавливаться сваи.

В соответствии с нормами СП минимальный диаметр железобетонных свай ограничен 30, бетонных 40 и бутобетонных 50 см. Найти ручные буры с диаметром 50 см довольно сложно, т.к. их мало кто производит. В связи с этим возникает необходимость в выкапывании шурфа на всю глубину. Используется свая-опора, и после снятия опалубки засыпается нерудными материалами.

При использовании железобетонных свай шириной до 40 см, нет необходимости в аренде специализированной мощной техники. Также уменьшаются земельные работы, т.к. несущая способность таких свай довольно большая даже при небольшой глубине заложения. Для бурения скважин вполне достаточно мотобура, аренда которого обойдется не дорого.

После вырывания котлованов под сваи происходит заведение коммуникационных и инженерных систем. Канализация проводится на глубине 0,5-0,7 метров, водопровод – 0,7-1 метра. Если используется свайный фундамент с ростверком висячего типа, то коммуникации нужно утеплить.

Опалубка и армирование

Следующий этап: опалубка и армирование. При изготовлении опалубки, необходимо учитывать следующие нюансы:

  • Если фундамент заливается просто в землю, значительно увеличивается сила трения, а значит и прочность конструкции.
  • При использовании рубероидных цилиндров, прочностные свойства свай практически не падают.
  • Применение асбоцементной несъемной опалубки приводит к снижению несущей способности боковых стенок на 15%.
  • Используя полиэтиленовые трубы, теряется до 70% способности боковых граней выдерживать нагрузки. Практически все нагрузки ложатся на подошву сваи.

Поэтому, если твердый слой почвы не начинается на глубине 2 метра, то лучше от полиэтиленовой несъемной опалубки отказаться, либо увеличить шаг в 1.5-2 раза, что экономически нецелесообразно. Выбирая высоту опалубки, необходимо учитывать тип ростверка.

Железобетонные сваи армируются рифлеными прутами, сечением 10-20 мм. Перевязываются они хомутами, или из тонкой гладкой арматуры, или из отожженной проволоки. При армировании необходимо чтобы пруты выступали на 30-40 за пределы опалубки. После засыхания раствора и снятия опалубки, эти пруты изгибают под прямым углом по направлению несущих стен, чтобы потом соединить с ростверком.

Заливка бетона и гидроизоляция

Следующий этап – заливка бетона и гидроизоляция. Из-за больших объемов работ по заливке фундамента, эта операция проходит в несколько этапов. Вначале заливаются сваи, бетон утрамбовывается чтобы в нем не было воздушных пустот. Достаточно выдержать 3-4 дня, прежде чем приступить к устройству ростверка.

Для опалубки ростверка выполняют следующие работы: устанавливают палубу, а в щите вырезаются отверстия, соответствующие размерам опор. Этими отверстиями щиты надеваются на сваи и по всей длине подпираются стойками. Далее ставятся боковые стенки, а между ними устанавливаются распирающие бруски. После этого происходит армирование ростверка при помощи все той же арматуры, что использовалась в сваях.

Далее происходит заливка цемента, после чего смесь уплотняется. Опалубку необходимо заполнить за один раз. Необходимо обеспечить требуемые условия высыхания – не допустить попадания влаги (закрыть пленкой) и не допустить пересыхания (посыпать сверху опилками). Ростверк также нуждается в гидроизоляции, которая проводится после снятия опалубки. Для этих целей используют битумные мастики или оклеивание рулонными гидроизоляционными материалами.

Пожалуйста, оцените статью:

Загрузка…

stroy-okey.ru

Свайно забивной фундамент для частного дома

Забивные сваи для частного дома

Что из себя представляют забивные сваи.

Бетонные сваи для строительства частного дома представляют собой железобетонную конструкцию, которая состоит из соединения стальной арматуры и высококачественного бетона. Как правило, стержень имеет квадратное сечение 150х150 и 200х200, что является наиболее оптимальным вариантом для погружения опоры в грунт. Качество и прочность конструкции определяется ГОСТом 19804-2012. Для забивки свай под фундамент используют специальную технику, которая с ювелирной точностью погружает опору вглубь земли до твердых слоев почвы. В результате получается свайное поле, где каждая опора занимает свое место и способна принять на себя несущую нагрузку строения. Прочность и долговечность фундамента целиком зависит от качества изготовленной сваи и профессионализма мастеров. Если все сделано правильно, то срок службы свайного жб фундамента для дома составит не менее 100 лет. За этот срок может изменить структуру само здание, но железобетонный фундамент останется неизменным.

Позвоните нам: 8 (495) 743-43-81 или Закажите звонок

Этапы строительства свайно-забивного фундамента.

Если застройщик остановил свой выбор на свайно-забивном фундаменте, то он оставляет заявку на нашем сайте, после чего менеджер связывается с клиентом и согласовывает дату приезда специалиста. По прибытии и осмотра места предполагаемого строительства, мастер и застройщик подписывают договор. С этого времени начинаются строительные работы.

  • Предварительная подготовка включает в себя геологическое исследование грунта и расчет количества свайных опор.
  • Разметка свайного поля.
  • Доставка строительных материалов на место проведения работ.
  • Забивка свай для частного дома с помощью специальной техники.
  • При необходимости установка обвязки из швеллера или площадок.
  • Сдача объекта заказчику.

Получить дополнительную информацию о стоимости и размере опор, сроке выполнения работ можно, позвонив по указанному в верхней части сайта телефону или заказав обратный звонок.

Стоимость забивных свай с установкой

Устройство фундаментов возведенных на забивных сваях

Обустройство фундамента из забивных железобетонных свай под многоэтажное здание

Свайный фундамент – это прочная конструкция, которая позволяет посредством свай передать нагрузку строения на несжимаемые слои грунта, расположенные достаточно глубоко.

Особенно это актуально, когда почвы слабые (торфяные или болотистые). Чтобы фундамент выдержал вес здания, он должен прочно опираться на твердый грунт. Здесь применимо правило: чем больше площадь основания сооружения, тем меньше его давление на почву.

Для исчисления нагрузки на каждую опору, на этапе проектирования производится расчет веса всего сооружения. Получившийся показатель делят на количество устанавливаемых свай.

Стойки погружаются с такой нагрузкой, которую они должны будут выдерживать. Признаком того, что опора достигла твердого слоя и готова выдержать заданную нагрузку, будет остановка ее продвижения вглубь.

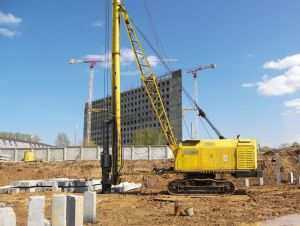

Забивка свай из железобетона невозможна ручным способом. Для этого потребуется пневматический молот. Количество и частота расположения опор варьируется и напрямую зависит от общего веса конструкции. Но они обязательно устанавливаются под предполагаемыми стенами, в пересечении стен и в углах.

По окончании забивки, производится обрезка оголовков опор на равной высоте. Затем начинается возведение сооружения.

Что такое забивные сваи

Железобетонные забивные сваи

Забивные сваи представляют собой стержни с квадратным сечением и одним заостренным концом, выполненные из железобетона. Их погружают в грунт ударным методом. Фундамент на забивных сваях прочен и демонстрирует хорошие технические характеристики.

Этот тип свай — надежное и устойчивое основание с максимальной несущей способностью, которое в сравнении с установкой фундаментов ТИСЭ и винтовыми, более устойчив и прочен.

Для такого типа могут применяться также деревянные сваи из твердой древесины. Они изготавливаются из дуба, сосны, ясеня и прочих твердых сортов, твердость которых можно определить по методу Бринелля.

Часто винтовые лопастные сваи заменяют трубами с конусообразным наконечником. Забивные трубы обладают лучшей несущей способностью, чем сваи, установленные методом погружения. Даже, несмотря на то, что применяются конструкции одинакового размера, вбиваемые элементы показывают лучшие характеристики прочности.

Требования к изготовлению

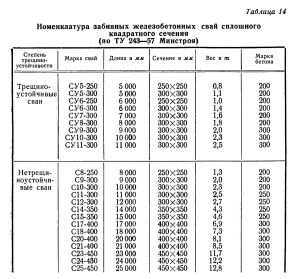

Изготовление свай такого типа регламентируется положениями Госстандарта, в которых указывается, что марка бетона должна обладать прочностью 300 кгс/кв.см.

Бетоны с такими показателями при испытаниях на прочность и сжатие рассматриваются как тяжелые.

Их используют для строительства долговечных зданий, взлетных полос и дорожных эстакад.

При устройстве прочих типов фундаментов на сваях применяется раствор с более низкими техническими характеристиками.

Это относится и к возведению сооружений на буронабивных сваях или ТИСЭ.

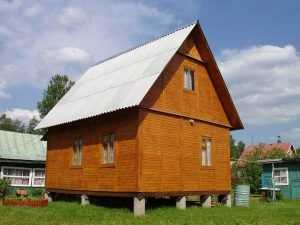

Каркасные и деревянные дома на забивных сваях

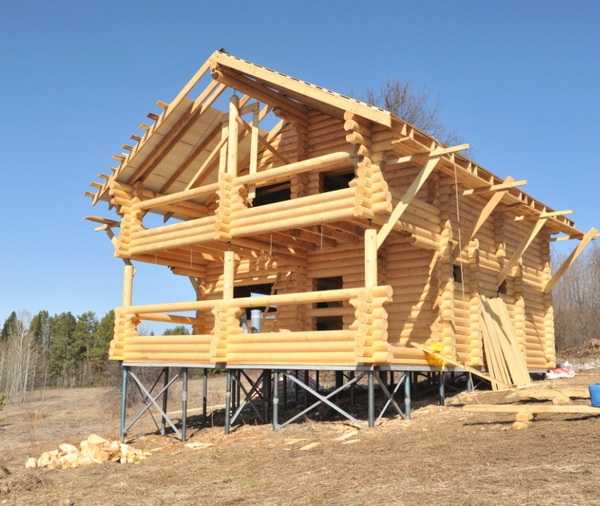

Дом «сруб» на свайном фундаменте

Для устройства свайного фундамента под деревянные или каркасные здания применяют сваи длиной 3 или 4 метра с диаметром 150 или 200мм. То есть подбирается меньший диаметр, чем для тяжелых конструкций из кирпича в несколько этажей.

Такой размер считается достаточным для того, чтобы свая вошла в твердый пласт почвы, а фундамент обрел необходимую несущую способность.

Однако применение такого типа свай проблематично из-за необходимости приобретения соответствующей малогабаритной техники для их забивания.

Использование тяжелых устройств запрещено правилами техники безопасности и СНиПами. Для выполнения работ в соответствии с требованиями, указанными выше, необходим определенный размер строительного участка.

Таким образом, до ближайшего строения должно быть не менее 25 метров.

Выполнение работ по устройству фундамента

Фундамент на забивных опорах хорош тем, что его можно использовать для любых почв, включая слабые грунты: подвижные, торфяные или болотистые.

  • очистка строительного участка от растительности;
  • доставка деталей устанавливаемой конструкции;
  • разметка устанавливаемого фундамента.

Установка сваи

Установка забивной сваи

Процесс забивки осуществляется следующим образом. Элемент устанавливается вертикально с оголовком, направленным вверх. Проверяется совпадение острия и оси. Затем начинается сам процесс забивки.

Опускается ударная часть молота, а частота забивки каждой сваи подсчитывается сначала на 1 метр, затем по 0,1 метра до «отказа». Средний показатель «отказа» исчисляется количеством ударов по основанию элемента.

При ударе молота производится замер погружения и определяется несущая способность конструкции. Это дает возможность предупредить недостатки при дальнейшем строительстве.

На этом этапе удается предусмотреть пустоты, встречающиеся камни и прочие препятствия в почве. В случае если свая в процессе погружения наталкивается на какое-нибудь препятствие, может возникнуть ложный отказ. Соответственно, такой вид основания не применим для устройства свайного фундамента на скалистых участках.

Возможен еще один вариант развития событий, когда при наличии пустот в грунте, конструкция сильно погружается после удара. В этом случае, несущая способность основания существенно снижается.

На всем протяжении процесса забивки должна выполняться сверка точности разбивки свайной конструкции.

  • При соблюдении всех требований, с помощью забивных свай создается качественное и надежное основание.
  • Стоимость устройства фундамента на сваях эквивалентна стоимости на другие виды фундаментов.
  • При наличии установок для забивки и высоко маневренной техники, техпроцесс занимает небольшой промежуток времени.
  • Объем физических затрат аналогичен их объему при схожих технологиях.
  • Свайные фундаменты показывают превосходные показатели надежности, долговечности и обладают отличной несущей способностью.

Недостатки свайного основания

  • При обустройстве фундамента на сваях необходимо продумать, как утеплить и отделать цокольный этаж.
  • Если грунты на строительном участке набухающие или просадочные, характеристики устойчивости фундамента могут существенно снижаться.

Забивные сваи обвязыванные железобетонным ростверком

В случае необходимости придать конструкции большую прочность, используют сооружение свайного фундамента с ростверком. Такие основания можно разделить на:

  • плитно-свайный тип;
  • свайно-ленточный тип.

При устройстве этих двух типов оставляют некоторое пространство между землей и лентой. Выполняется засыпка слоя песка, щебенки или гравия под ленту.

Он не дает грунту (в случае пучения) упираться в ростверк. Кроме того, при наличии этого зазора ростверк не будет приподнимать фундамент вверх.

Такой же способ применяется и для плитного варианта свайного фундамента.

Материалы для изготовления свайных опор

Деревянные забивные сваи

Деревянные – забивные сваи с низкой влагостойкостью, а металлические изделия имеют более низкие показатели несущей способности.

Изготавливаются такие элементы из стальных труб, швеллера и т.д.

Основное их преимущество – малый вес в сравнении с другими.

Такие опоры можно забивать достаточно глубоко, наращивая поэтапно их длину.

Железобетонные – сваи с квадратным сечением, имеют заостренный конец со стальным башмаком.

Для малоэтажных зданий применяют микросваи длиной до трех метров.

Преимущества железобетонных свай

Сваи железобетонные забивные

  • Хороший показатель несущей способности и переносимости нагрузок без снижения эксплуатационных характеристик.
  • Длительный срок службы – около 100 лет.
  • Плотно опускаются в грунт.
  • Увеличение прочности за счет конструктивных особенностей – внутреннее армирование.
  • Высокая влагостойкость, огнеупорность, устойчивость к переменам атмосферного давления.
  • Удобство хранения. Изделия складируются в штабели, не требуют никаких особых условий.
  • Быстро устанавливаются, выгодно сокращают время на подготовительные и установочные работы.

Необходимо помнить, что перед началом погружения и забивкой, все опоры должны быть тщательно очищены от грязи.

Закупаемые опоры должны быть снабжены подтверждающими документами о соответствиях установленным стандартам, информацию о производителе, качестве бетона, дате изготовления конкретной партии и т.д.

Хорошими изделиями считаются те, которые имеют гладкую поверхность без трещин и сколов.

Возведение дома на железобетонных сваях

Разработка проекта – начальный этап строительства загородного дома. Для того чтобы произвести подготовку документации, необходима информация о геологии в зоне застройки. Только после определения качественного состава почвы можно правильно спроектировать конструкцию здания. Очень часто информация о грунтах преподносит сюрпризы.

Не все почвы подходят для устройства простых ленточных фундаментов и монолитных плит. В нестабильных, пучинистых почвах с высокими грунтовыми водами выбор основания под здание предопределён. В таких грунтах только свайный фундамент способен обеспечить надёжное строительство и многолетнюю эксплуатацию будущего дома.

Виды свайных фундаментов

Свайные основания достаточно разнообразны. Они различаются по способам погружения и видам материалов, которые используются при строительстве свайных фундаментов.

Сваи по способам погружения

забивные сваи погружают в грунт при помощи молота

По способам погружения в грунте различают следующие виды свайных оснований.

Забивные сваи помещаются в землю при помощи ударов молота или методом вдавливания. Вдавливание выполняется более дорогостоящим оборудованием, зато не создаёт вибрации, как при ударах молота.

Выбор вида монтажа во многом зависит от близости участка застройки к расположенным неподалеку зданиям.

Полые сваи забивают при помощи вибрации

Полые сваи-оболочки устанавливаются в грунт методом вибрации. Земля вынимается из центра опоры, а вместо грунта заливается бетонный раствор.

Для устройства буровых свай в земле пробуривается отверстие. Дальше в отверстие погружается наружная гидроизоляция по периметру и арматурная балка по центру. Затем производится заливка бетона.

Набивные сваи заливаются в предварительно обжатый грунт. Специальная машина пробивает землю, в полученное отверстие устраивается монолитное изделие.

Винтовые сваи завинчиваются в грунт. В зависимости от вида изделия в отдельных случаях эту работу можно выполнить вручную без привлечения спецтехники.

Способ установки зависит от результатов геологических исследований и конструкции будущего здания. Разные виды свай устанавливаются на различные глубины. Основная задача – погрузить изделие в грунт на глубину, на которой начинается устойчивый плотный пласт грунта.

Сваи по видам материалов

Железобетонные сваи самые популярные в строительстве

По видам материалов различают следующие виды свай.

  • Монолитный железобетон.
    — Заводские ЖБИ изделия;
    — Буронабивные.
  • Металлические.
  • Деревянные.

Монолитные железобетонные изделия являются самыми применяемыми в строительстве. Фундаменты из железобетона способны выдерживать самые большие нагрузки.

Применение металлических изделий постепенно распространяется. Винтовые металлические изделия достаточно быстро монтируются. Это делает их достаточно привлекательными.

Деревянные сваи наоборот постепенно замещаются и выходят из массового применения. Устройство деревянных изделий оправдано при возведении недорогих временных построек или строений со сравнительно небольшим сроком эксплуатации.

Выбор материала сваи зависит от нагрузки, которую она должна воспринимать, и расчётных сроков эксплуатации здания. Также на выбор материала влияют размеры сваи.

Устройство фундамента на железобетонных сваях для частного дома

Обычно для строительство используют сваи заводского изготовления

Фундамент на сваях для частного дома – достаточно распространённое конструктивное решение. При необходимости погружения свай на большую глубину целесообразно воспользоваться монолитными заводскими ЖБИ изделиями. Также использование заводских изделий позволяет сократить сроки строительства.

Строительные материалы следует заказывать на предприятиях, которые подтверждают качество сертификатами на готовую продукцию. Изделия должны быть произведены в соответствии с ГОСТ 19804-2012 «Сваи железобетонные заводского изготовления». Типовые размеры свай площадью сечения 0,09 м 2 можно узнать из таблицы. Изделия одной марки и разного типа различаются армированием.

Перед доставкой свай на участок застройки необходимо подготовить место для складирования изделий, а также под грузовую машину и кран. Также перед началом работ предусматриваются удобные подъездные пути для спецтехники, которая потребуется при погружении ЖБИ изделий.

Подготовка

Вначале строительства участок размечается, определаются точки установки свай. Затем необходимо с использованием ручного или механического бура изготовить небольшое отверстие глубиной от 1 до 2 м. под каждое изделие. Это делается, чтобы убедиться в отсутствии в грунте посторонних элементов и для удобного начала погружения сваи. О том, как делают разметку под сваи, смотрите в этом видео:

Сваи при помощи спецтехники устанавливаются в намеченные точки и в зависимости от выбора механизма забиваются или вдавливаются в грунт.

Необходимо, чтобы вершины свай на поверхности находились в одном горизонтальном уровне. Процесс установки ЖБИ изделий в одной плоскости можно регулировать при помощи строительного уровня и силы погружения на заключительном этапе.

Сборка ростверка

После установки свайного поля производится монтаж ростверка.

Он может быть выполнен висячим способом, когда между нижней частью ленты и землёй имеется зазор, или погруженным в грунт на незначительную глубину.

После устройства ростверка фундамент гидроизолируется обмазочным способом для защиты от коррозии.

Фундамент на железобетонных сваях для слабых грунтов является самым лучшим вариантом.

Использование ЖБИ изделий позволяет строить дома в условиях вечной мерзлоты и в почвах, на которых плотные слои начинаются на почтительной глубине. В отличие от монолитных плит и ленточных фундаментов, свайные основания распределают нагрузку не только опорным давлением на землю. Они передают воспринимаемые нагрузки грунту при трении об него по всей площади вертикального соприкосновения.

Если геология участка под строительство частного дома оставляет желать лучшего, а сроки строительного сезона не велики, лучше остановить свой выбор на устройстве свайного фундамента из ЖБИ изделий.

Установка плиты по ростверку на сваях

Фундамент на забивных сваях

Строительство домов на винтовом фундаменте

Устройство свайного фундамента и монолитного ростверка

Строительство дома из бруса на винтовых сваях

Сборка теплицы из поликарбоната на сваях

Источники: http://zabivnye-svai.com/zabivnye-svai-dlya-chastnogo-doma, http://fundamentclub.ru/svajnyj/zabivnye-svai-dlya-fundamenta.html, http://fundamentaya.ru/montaj/svajnyj/fundament_na_svayah_dlya_chastnogo_doma.html

1pofundamentu.ru

Дом на сваях своими руками

Фундаменты из винтовых свай применяются в строительстве особняков с различной тяжестью конструкции, независимо от типа грунта.

Особенность конструкции и виды

Фундамент из труб металлических является несущей системой для коттеджей или прочих построек, в которых опоры используются как винтовые сваи. По внешнему виду такая несущая система подобна столбчатому фундаменту, но характеризуется существенными отличиями, главным из которых является возможность обустройства винтового фундамента на любом типе почвы (глинистая, каменистая, заболоченная).

Одна винтовая свая рассчитана на выдерживание нагрузки в пределах от 4000 до 18000 килограмм, в зависимости от того, какой материал использовался для ее производства и как она конструктивно исполнена. Перед выбором конкретного вида фундаментной сваи необходимо провести расчеты, которые определят расстояние между сваями фундамента, сечение свай и необходимое их количество. По совету специалистов, при проведении расчетов необходимо опираться на следующие данные:

  1. Сваи, рассчитанные на нагрузку от 1000 до 3000 килограмм, предназначены для фундаментов небольших подсобок.
  2. Сваи, рассчитанные на нагрузку от 3000 до 7000 килограмм, предназначены для постройки гаражей, бань, сараев.
  3. Сваи, рассчитанные на нагрузку от 7000 до 10000 килограмм предназначены для того чтобы строить дом на сваях своими руками из дерева.
  4. Сваи, рассчитанные на нагрузку от 10000 до 12000 килограмм – для двухэтажных деревянных особняков, построек из пенобетона, газобетона или пеноблока.
  5. Сваи, рассчитанные на нагрузку от 12000 до 18000 килограмм – для каменных, бетонных, кирпичных, двухэтажных построек и промышленных объектов.

Плюсы и минусы свайно-винтовых фундаментов

Преимущества, которыми характеризуется фундамент на сваях. Частный дом обойдется намного дешевле в строительстве, фундамент можно организовать собственноручно, обеспечивается длительный срок эксплуатации, постройка отлично вентилируется, обеспечивается естественный отвод воды.

Недостатки, которыми характеризуется дом на сваях.

Своими руками такой особняк построить легко, но могут возникнуть правовые проблемы, поскольку по ГОСТам срок эксплуатации свай ограничен 10-15 годами. Также определенную трудность представляет расчет правильного количества свай, а также расстояние между сваями фундамента.

Нельзя обойти вниманием и сложность реконструкции свайных фундаментов.

Несколько особенностей установки свай

  1. Установку можно проводить, как применяя бур для фундамента, так и собственноручно.
  2. Правильные расчеты обеспечат срок эксплуатации до полувека.
  3. Установка фундамента требует установки ростверка. Для этого на винтовой фундамент часто устанавливают обычный ленточный.
  4. Независимо от типа грунта, должно быть проведено утепление свайного фундамента, для чего периметр обустраивается специальными теплоотталкивающими блоками.

Проведение расчета и оборудование основы

После того, как проведен расчет количества свай и их покупка, можно приступать к монтажу фундамента и установке на него ростверка.

Нагрузка на сваи рассчитывается при помощи формулы – вес всех материалов, из которых будет построено здание необходимо умножить на коэффициент 1,3 и разделить на вес, который способна выдерживать одна свая. В результате получаем количество труб, из которых необходимо организовать фундамент на сваях. Частный дом будет крепче, если к необходимому количеству свай добавить еще несколько.

После того как с участка проведено удаление строительного мусора и растений, его необходимо оградить и провести разметку. Места, в которые планируется устанавливать сваи, оборудуем цилиндрическими ямами (глубина 0,1-0,2 метра). Трубы устанавливаем в ямы и начинаем ввинчивать, используя самодельный рычаг. На каменистых грунтах без специального оборудования не обойтись.

После установки свай необходимо обрезать их остатки при помощи уровня. Дальнейшая отделка свайного фундамента состоит в оборудовании опалубки, в которую будет залит ростверк. Его заливают подобно ленточному фундаменту, оборудовав арматурными прутами для придания конструкции жесткости.

После того как ростверк застыл (около 10 дней) можно приступать к установке монолитной бетонной плиты на основание и монтажу стен.

Монтаж утепления для опор

Как уже было написано выше, такой конструкции необходимо утепление свайного фундамента, чтобы снизить размер теплопотерь во внутренних помещениях. Технологический процесс аналогичен утеплению столбчатых фундаментов.

При организации утепления необходимо помнить, что основа требует организации дренажа для отведения жидкости из-под особняка. После внешняя часть свай оборудуется гидроизоляционной пленкой, поверх которой устанавливается теплоизолятор. После этого производится финальная отделка свайного фундамента камнем или кирпичами.

Юзюк Влад, Москва.

dnevnik-stroika.ru

Фундамент на сваях для частного дома (забивные сваи)

Железобетонные сваи для частного дома

Фундамент на сваях для частного дома является одним из популярных способов обустройства основания. В некоторых геологических условиях данный тип конструкции является оптимальным и рекомендованным. На стадии разработки проекта производится анализ предпроектных изысканий. Комплекс инженерных работ позволяет получить полное представление об участке застройки, что в свою очередь способствует детальному расчету будущего строения.

Свайно-забивной фундамент для частного дома требует некоторых нетипичных работ, но в итоге позволяет получить отличный результат. При соблюдении рассчитанных технических показателей и использовании установленных материалов основания под дом возводится быстро и отличается высокой прочностью.

Фундамент на забивных железобетонных сваях

Железобетонные сваи – это основания, которые представляют собой один из наиболее прочных типов фундаментов. Он характеризуется высокой несущей способностью. Устойчивость конструкции обеспечивается прохождением подвижных слоев и упором в жесткую породу. Основой для разделения свайных фундаментов на типы является материал, из которого производятся опоры. Согласно этому выделяют:

  1. Железобетонные сваи промышленного производства.
  2. Буронабивные опоры.

Основание на железобетонных сваях

Для установки забивных свай на точку его вертикального расположения и последующего погружения, необходимо использование специальной строительной техники, которая называется копровой установкой. Буронабивные сваи создаются точно в точке закладки, путем заливания раствором созданной скважины.

Основной ситуацией, при которой следует прибегнуть к свайно-набивному основанию, является та, при которой на пятне застройки имеются неустойчивые грунты. Ленточный фундамент, в таком случае, не может обеспечить необходимой устойчивости будущего строения, так как слои грунта не имеют достаточной прочности. Возникает необходимость дойти до твердого основания, для чего и применяют свайные основания.

Конструкция свайного фундамента представляет собой забитые в грунт опоры, которые заглублены на определенную глубину или вплоть до отказа сваи при ее забивании. Кроме этого, вокруг каждой опоры создается особая ленточная конструкция, называемая ростверком. Он опоясывает контур и выполняет задачу связывания всех опор в единый элемент. За счет оборудования ростверка создается дополнительная устойчивость к горизонтальным движениям грунтов, а также равномерное распределение нагрузки, создаваемой зданием.

Вариантов производства ростверка множество и конкретный тип определяется в зависимости от параметров строения и типа свай. Для буронабивных опор допустимо использование заготовленного бруса или металлопроката-швеллера, а также двутавровой балки. В редких случаях может быть создан монолитный ростверк – в той ситуации, если будущее строение имеет большую массу и сложную конфигурацию. Для забивных свай применяются исключительно монолитные варианты ростверков.

Свайные фундаменты относятся к числу универсальных оснований, которые могут быть использованы для возведения зданий и сооружений любого типа и сложности. Для определенного объекта выполняется комплекс расчетов с целью установления точных параметров для строительства. При проектировании обязательны детальные данные по геологическому строению участка.

к оглавлению ↑

Строительство фундамента на забивных сваях для частного дома пошагово

Забивные сваи для частного дома являются надежным и прочным вариантом возведения фундамента. С помощью копровых установок монтаж осуществляется в короткое время и с высоким качеством выполнения работ.

Свайно-забивные основания могут иметь несколько вариантов реализации проекта:

  1. Основание в виде одиночных свай, которые забиваются как отдельные опоры здания.
  2. Фундамент в форме протянутой ленты из свай, которая устанавливается под стены.
  3. Возведение свайного поля различного масштаба для оборудования плиты основания.

Подготовительный этап, с которого начинается реализация проекта, представляет собой комплекс строительных и организационных работ, конечной целью которого является оптимизация строительства и точное соблюдение норм проекта. При грамотном и точном выполнении всех подготовительных мероприятий удается достигать полного соответствия проекту.

Возведение свайного фундамента включает в себя следующие этапы:

  1. Подготовка участка застройки. На этой стадии необходимо расчистить территорию строительства от мусора и, возможно, снять плодородный горизонт.
  2. Вынос в натуру проектного положения опор. В зависимости от сложности ситуации и конфигурации фундамента это можно сделать либо собственными силами с помощью простейших измерительных приборов (рулетка), либо с привлечением геодезистов, которые произведут разметку с помощью точных приборов и в короткие сроки. Важно точно закрепить положение на местности. Для этого удобно выносить проектные оси за пятно застройки и закреплять их на обноске. После этого достаточно натянуть шнур между точками и получить ось стороны фундамента.
  3. Пробное забивание сваи. В установленных проектом местах необходимо выполнить забивку пробной сваи для оценки физических свойств грунтов.
  4. Забивание свай. С помощью специальной техники необходимо установить сваю с обозначенную точку. После вывода опоры в строго вертикальное положение верх опоры закрепляется в механизме и начинается процесс погружения опоры на глубину. Свайные молоты устанавливаются на различные виды машин и обеспечивают быстрое погружение опоры в грунт.
  5. После того, как все сваи забиты, можно переходить к их обрезке. Оголовки опор должны быть на одной отметке, которую легко вынести с помощью нивелира. С помощью сваерезки, отбойных молотков и прочих ударных и режущих строительных инструментов осуществляется срезка выступающих частей сваи и остается только необходимый по проекту оголовок.
  6. Вокруг опор монтируется опалубка в соответствие с параметрами основания (ширина и высота).
  7. Внутри опалубки вяжется и закрепляется скелет из арматуры. Рекомендуется использовать цельные прутья, с диаметром 10-12 мм. Крепление элементов осуществляется вязальной проволокой.
  8. По окончанию работ по оборудованию опалубки переходят к заливке бетона.

Возведение фундамента на винтовых сваях

Дом на свайном фундаменте способен выдерживать высокие нагрузки и сохранять целостность конструкции. Поэтому фундамент на железобетонных сваях для частного дома применяют не только при геологической обоснованности, но также и на устойчивых грунтах. Технические характеристики данного основания обеспечивают надежность всего строения.

к оглавлению ↑

Как добиться вертикального положения сваи

При возведении свайного поля и забивании каждой опоры важно соблюдать строгую вертикальность конструкции. Благодаря этому достигается полная реализация практической ценности от свай.

После закрепления сваи в механизме копровой установки, она поднимается в близкое к вертикальному положению. После того, как один конец опоры установлен в точку забивки необходимо выставить вертикальность опоры. Если свая будет биться под углом, то велик риск ее разрушения, а качество погружения существенно снизиться. Если величина отклонения будет не велика, то снизятся прочностные характеристики фундамента, что критично для массивных зданий и сооружений.

В зависимости от габаритов сваи есть несколько вариантов контроля вертикальности:

  1. Если свая небольшая, то можно использовать обычный гидроуровень, который прикладывается ко всем сторонам конструкции и позволяет вывести ее в необходимое положение.
  2. Для крупных опор следует использовать специальные геодезические приборы, такие как электронный тахеометр. С его помощью опытный геодезист установит сваю с точностью до долей миллиметров и с минимальными отклонениями от вертикали.

Забивные сваи используются по всему миру. Их практическая ценность и эффективность обеспечили широкое распространение для решения задач строительства частных домов и крупных сооружений.



stroykarecept.ru

Фундамент на сваях для частного дома – Фундамент на сваях для частного дома

Отправить ответ

avatar
  Подписаться
Уведомление о
