Навес для мангала

Для многих правильный отдых включает в себя приятную компанию из друзей и родственников, свежий воздух и жареное мясо. Владельцы дач и частных домов для этой цели тратят свое время и средства на создание беседки и мангала, где можно жарить это самое мясо. Однако, чтобы погодные условия не испортили все планы и полноценный отдых, рекомендуется купить или сделать навес над мангалом.

Усилия того стоят. Ведь навес убережет вас не только от проливного дождя, но и от прямого влияния ультрафиолетовых лучей. Летом жара бывает просто невыносимой. Существует несколько разновидностей навесов, которые можно использовать для мангалов. Да и материал, из которого он сделан, тоже разный. Мы рассмотрим эти особенности изделий, а также подробную инструкцию того, как сделать навес для мангала.

Особенности навесов для мангала

Вначале следует обратить внимание на сам мангал под навесом. Существует две разновидности изделий, которые отличаются по месту установки:

  • стационарные мангалы;
  • переносные.

Если они переносные, то их можно установить в любом месте, обычно в таком случае делают мини-навес, который фиксируют только к мангалу. Если же он большой и стационарный, то в определенный момент необходимость навеса для мангала возникает остро.

Сами навесы могут иметь разнообразную конструкцию, габариты, внешний вид и материал. Есть вариант создать простой навес, который подойдет для новичков, а можно сделать сложный, красивый и долговечный. Чтобы правильно выполнить монтаж, нужно учитывать следующие моменты:

  1. Месторасположение мангала.
  2. Размер этого места, который должен позволять сделать полноценный навес, защищающий не только конструкцию, но и повара.
  3. Умения и навыки строящего.
  4. Выделенный бюджет.

Еще нужно запастись подходящим инструментом и материалами. Но, об этом мы поговорим позже. Для начала нужно разобраться с выбором вида навеса.

Виды конструкций

Самым простым и доступным вариантом является обычный козырек, установленный над самим мангалом. Именно его чаще всего используют как защиту от осадков. В основном он делается как единая конструкция с самим мангалом. Каркас делается металлическим, а на крышу монтируется металлочерепица или профнастил.

Обратите внимание! Для удобства, такие навесы для дачи делаются разборными. Когда сезон заканчивается, конструкция собирается и помещается на хранения до следующего сезона.

Место для жарки мяса можно обустроить в любом месте на участке. Подготовка площадки для него не нужна, достаточно установить конструкцию непосредственно на грунт. Один из разновидностей навесов над мангалом фото.

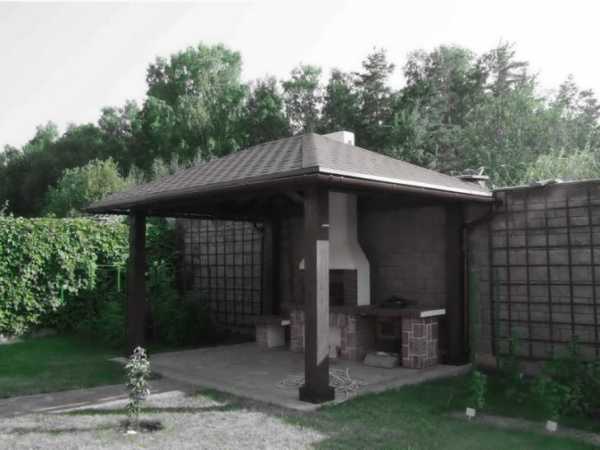

Что касается крыши, то она чаще всего делается односкатной или двускатной, иногда – арочной. Высота крыши должна быть оптимальной, чтобы было комфортно готовить мясо. Если сделать ее слишком высокой, то ни о какой защиты огня и повара не может быть и речи. Слишком низкая конструкция будет мешать комфортному передвижению внутри. Что касается внешнего вида, то конструкцию можно дополнить элементами ковки. Для защиты навес нужно покрасить эмалью или лаком черного цвета.

Другая разновидность изделий – стационарные. Их создание требует больше усилий, времени, материала и средств. Чаще всего он делается из дерева или является комбинированным. В таком случае опоры выкладывают из кирпича или камня. Если имеются навыки работы со сварочным аппаратом и соответствующее оборудование, то опорная часть может быть сделана из металла. А чтобы навес имел более легкий вид, оригинальность и красоту, его можно украсить ковкой. Навесы для мангала из металла фото:

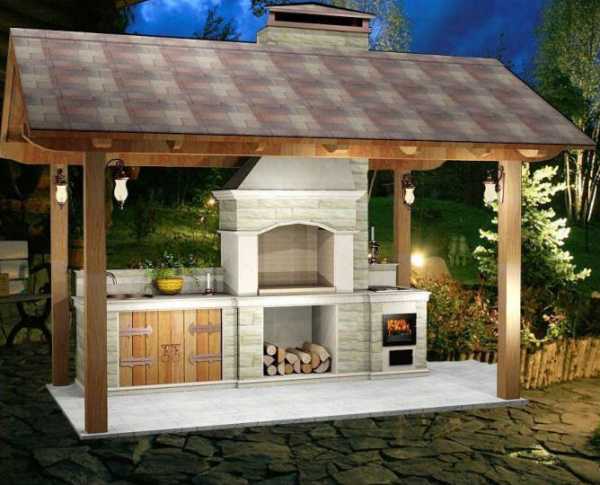

Под таким накрытием можно установить большой кирпичный мангал с трубой дымохода и открытой топкой. Потребуется выгородить специальную зону на участке, оснастить ее столом и стульями, а также другими нужными элементами. Благодаря этому можно не только готовить шашлыки под накрытием, но и комфортно проводить время в тени и защищенным от дождя.

Что касается материалов, из которых может быть изготовлен навес для мангала на даче, то они следующие:

  • металл;
  • дерево;
  • поликарбонат;
  • металлопрофиль.

Давайте рассмотрим особенности каждого из вариантов.

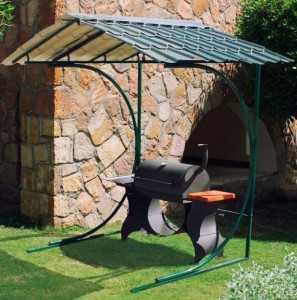

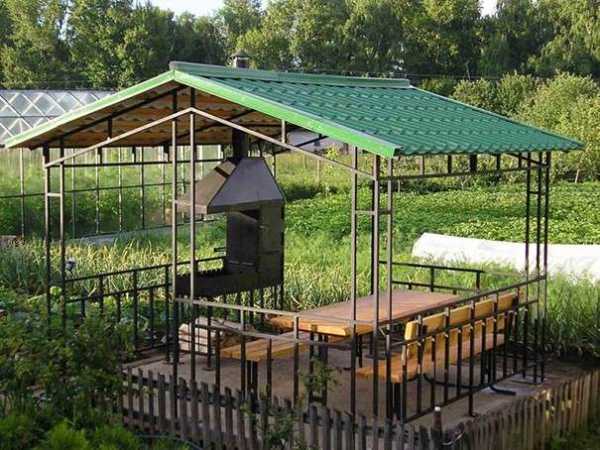

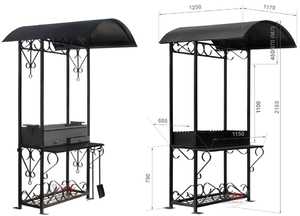

Изделие из металла

Навес для мангала из металла является самым распространенным. Правда, сделать его своими руками будет намного сложнее, если нет навыков работы со сварочным аппаратом. Металлические конструкции имеют ряд преимуществ:

  1. Длительный эксплуатационный период.
  2. Высокая надежность и прочность конструкции.
  3. Материал не гниет.
  4. Обладает прекрасным внешним видом.
  5. Оригинально смотрится на участке.

Правда, у металла есть несколько недостатков. Первый – стоимость. Второй – сложность создания накрытия своими руками. Третий – без должной защиты металл может поржаветь. Четвертый – металл будет нагреваться не только под воздействием огня от печи, но и от лучей солнца. Пребывать под таким накрытием будет проблематично. Вот почему чаще всего конструкции из металла делают только как укрытие для углей.

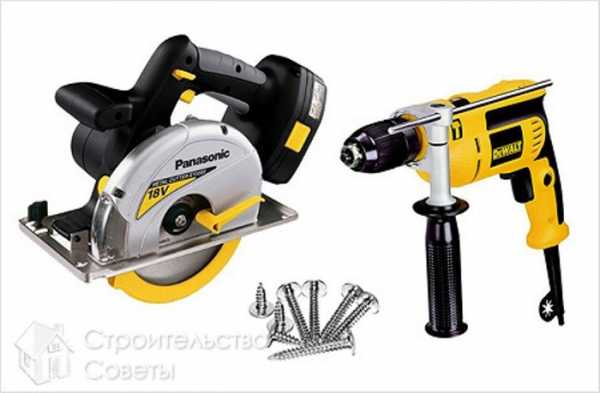

Чтобы сделать навес над мангалом из металла нужно иметь такие инструменты:

  • сварочный аппарат;
  • болгарка;
  • строительный уровень;
  • рулетка и маркер;
  • дрель.

Первый этап создания необязательный. Это создание фундамента. Он нужен, если конструкция будет иметь большой вес. Ведь если просто установить навес на грунт, то вод воздействием влаги конструкция может проседать, станет кривой и выйдет из строя. Сам фундамент делается плиточным, углубленным на 40–50 см. Для экономии можно выбрать пропорции бетона 1 к 4.

Следующий шаг – установка опор. Это четыре вертикальные стойки, на которых держится кровля. Для жесткости столбы конструкции соединяются горизонтальными перегородками. Они нужны в трех местах, это как минимум. Еще стоит учесть, что ширина крыши должна быть больше ширины мангала на полметра. Опоры делаются прочными, чтобы могли выдержать ветровую нагрузку, вес кровельного материала и осадков зимой. Опорами служат металлические профильные трубы. Они бетонируются на своих местах, к ним привариваются перегородки, а также делается верхняя обвязка.

Особое внимание следует уделить обвязке. Это горизонтальные металлические рейки, которые соединяются в верху по всему периметру при помощи сварки к опорным столбам. Еще можно использовать металлический уголок. Чтобы конструкция была ровной, требуется выставлять перемычки по уровню. Обрешетка делается в зависимости от выбранного типа кровли и материала. Если это будет односкатная кровля из профнастила, то достаточно к готовой обвязке с шагом в 50–60 см приварить балки, как показано на этом фото.

На этом строительство не заканчивается. Ведь есть оставить все как есть, то навес может скоро поржаветь. Вот почему его нужно защитить от коррозии. Для этого используется краска или специальное защитное средство от ржавчины. По желанию конструкцию можно украсить дополнительными элементами декора.

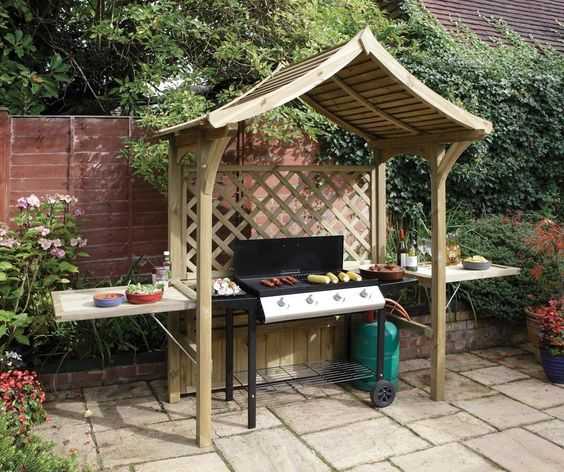

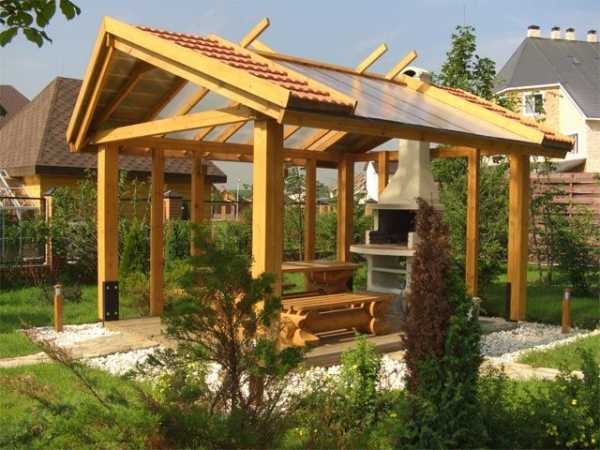

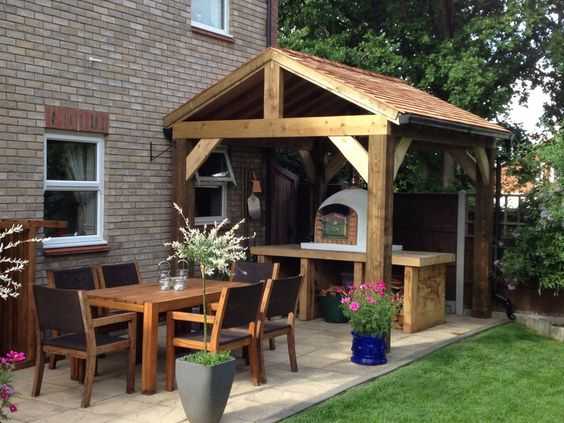

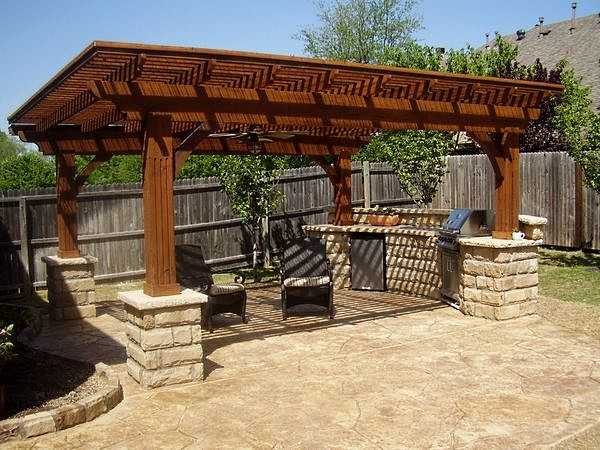

Конструкция из древесины

Главное преимущество древесины в том, что с ней легко работать. Для обработки требуется минимальный набор инструментов, с которыми может справиться даже новичок. Да и стоимость доступная. Брусья легко шлифовать, резать, сверлить. Это ускорит процесс создания.

Технология практически ничем не отличается от создания предыдущего варианта, так как конструкция состоит из все тех же элементов: опорных столбов, верхней и нижней обвязки, кровли. Но, важно правильно определиться с сечением опорных столбов. Один из вариантов конструкции можно увидеть на этот фото. Там указаны подробные чертежи с размерами.

В этом случае навес для мангала полностью состоит из дерева. Однако, нужно не забывать, что дерево – материал который хорошо горит. Поэтому его нужно защитить не только от гниения и влаги, но и от огня. В противном случае плачевных последствий не избежать. Для работы потребуется ножовка, шуруповерт, уровень с рулеткой.

Опять-таки, конструкции могут быть самыми разными, от банальных и грубых, то уточненных и с резными элементами. Все зависит от желания и возможностей владельца. Вот примеры разных навесов под мангал на фото:

Более подробно о том, как сделать навес над мангалом из дерева в видео:

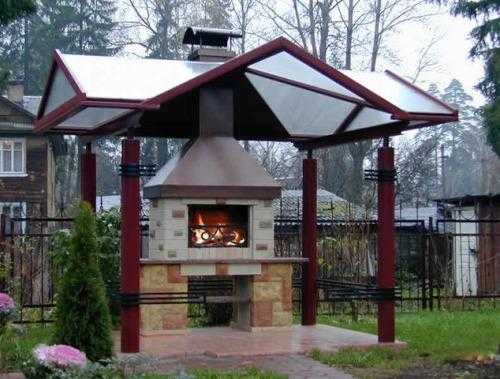

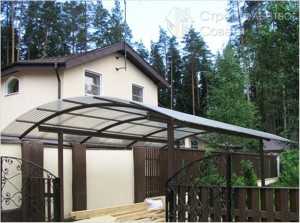

Конструкция из поликарбоната

Навес над мангалом из поликарбоната не менее популярен и имеет свои преимущества. Если говорить точнее, то сама конструкция может быть сделана из металла, дерева или камня, а вот крыша монтируется из поликарбоната. Многие предпочитают именно такой вариант. Все дело в плюсах материала:

  1. Он имеет небольшой вес, монтаж простой и понятный.
  2. Несмотря на видимую хрупкость, сотовая структура делает листы прочными.
  3. Материал имеет длительный эксплуатационный срок. Ни воздействие УФ-лучей, ни дождь, ни ветер не испортят поликарбонат. Крыша из него при должном уходе простоит 50 лет и больше.
  4. Материал гибкий, поэтому навес для мангала из поликарбоната может иметь разнообразную форму.
  5. В отличие от того же профнастила, поликарбонат не нагревается и имеет высокую светопропускную способность.
  6. Материал не горит, поэтому безопасен для мангала.

В целом и внешний вид у навеса очень привлекательный. А так как вес конструкции за счет поликарбоната уменьшается, то на устройство фундамента не нужно тратиться. На фото ниже показана схема, как может выглядеть металлический навес из поликарбоната.

Конструкция делается как обычный навес из металла. Отличие заключается в фиксации поликарбоната. Технология проста, ее нужно только изучить. Чтобы понять, как фиксировать поликарбонат, ознакомьтесь с этим видео:

Навес из профнастила

Еще один практичный вариант, а самое главное, экономичный, это крыша из профнастила. Это листовой металл, с которым легко работать. Он используется для создания заборов, кровли для домов, беседок, гаражей и бань. Если крыша дома сделана именно из него, то навес нужно перекрывать профнастилом. Преимущества материала следующие:

  1. Прочность, долговечность и прекрасная износоустойчивость.
  2. Невосприимчивость к влиянию огня. Если он нагревается, то не выделяет токсичных веществ.
  3. Небольшой вес.
  4. Отличная транспортировка.
  5. Огромный ассортимент цветовых решений, который подойдут для любого интерьера. Профнастил может имитировать дерево или камень.
  6. Металл противостоит перепадам температуры, сильному ветру и дождю.
  7. Является универсальным и подходит для любой конструкции.

Правда, есть и некоторые минусы. Свет через него не проникает, металл нагревается на солнце и отдает это тепло, если поцарапать лист во время монтажа, он поржавеет. Как крепить профнастил к каркасу можно увидеть из следующего видео:

Заключение

Теперь вы знаете, как сделать навес над мангалом. Процесс несложный, если имеется нужные инструменты и материалы, а также подробная инструкция. Зато удобство использования мангала намного выше. Конструкция не только будет защищать огонь и повара во время готовки, но и станет украшением участка. Достаточно проявить фантазию, выделить время и средства, чтобы создать уникальное накрытие.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Как сделать навес для мангала своими руками: чертежи и фото

Часто владелец стационарного мангала или барбекю на садовом участке, даче, территории частного дома задумывается о навесе.

Навесы для мангалов могут быть простыми и сложными, сделанными с проходящим через них дымоотводом и без. Бывает, что барбекю устанавливаются уже в большой беседке на территории частного дома, но бывает и так, что возле мангала строят саму беседку, ориентируясь на его размеры и расположение. Также возможен вариант отдельного размещения мангала от места приема пищи на свежем воздухе, тогда навес может крепиться непосредственно к барбекю или строиться именно для него. Все эти факторы учитываются при расчете размеров навеса и количества требуемых материалов для его возведения.

Металлические навесы для мангалов могут привариваться к мангалу или устанавливаться своеобразной беседкой над ним. Если мангал расположен у стены, навес может быть под тип крыши строения или полностью от нее отличаться: иметь как кованную, так и деревянную конструкцию. Большие металлические навесы могут быть неудобны тем, что во время дождя будет стоять большой шум от соприкосновения капель воды с металлическими листами самой крыши навеса. Возможен вариант кованных столбов. Можно использовать трубы, на которых держится деревянная конструкция крыши.

Крыши большого размера требуют и основательный фундамент для устойчивости и долговечности. Учитываются все нюансы и вариации выбора материалов конструкции и самой кровли.

Навес должен вписываться в экстерьер дачного участка или частного дома. Если есть элементы ковки, будет отлично смотреться навес в аналогичном оформлении.

Распространен навес с покрытием из поликарбоната, который вписывается практически в любой экстерьер.

Из поликарбоната

Поликарбонат часто используется как покрытие навесов для мангалов. Его преимущества:

  1. Имеет легкий вес и высокую прочность, способствующую длительному использованию материала даже под дождем, градом, снегом.
  2. Если материал качественный и покрыт специальным защитным слоем, наличие которого нужно проверять еще при покупке, кровля из него послужит очень долго.
  3. Благодаря пластичности поликарбонат может принимать большое разнообразие форм в конструкциях.
  4. Высокие светопропускные способности.
  5. Не пожароопасен, так как не является горючим материалом.

Из  металлопрофиля

Профнастил – такой же популярный материал для кровли на дачных постройках, как и поликарбонат. Он так же используется для ограждений, что вместе с беседкой и крышей из того же материала будет смотреться очень гармонично. Плюсы:

  1. Материал долгожитель, которому не страшна непогода.
  2. Имеет небольшой вес.
  3. Множество вариантов внешнего вида.
  4. Легко переносит перепады температур, высокую солнечную активность и морозы.
  5. При нагревании не выделяет вредные вещества и не пожароопасен, так как не горит.

Минусы этого материала, если использовать его, как покрытие беседки или навеса, – быстро нагревается летом и может создать неуютную атмосферу внутри постройки. Светонепроницаем и не так гибок, как поликарбонат.

Этот материал будет отлично сочетаться как с деревянными конструкциями, так и с кованными. Даже на столбах, декорированных камнем или кирпичом, этот материал будет выглядеть уместно.

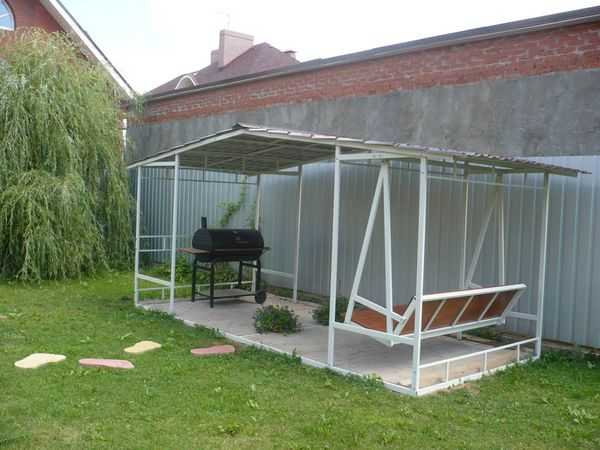

Из металла

Для стационарного барбекю на территории частного дома или дачи весьма удачен. Можно использовать как небольшой навес  для самого мангала, возможно с вмонтированным дымоходом. При сооружении своими руками или же заказе мангала с навесом у мастеров стоит уточнять, нужен ли дымоход в навесе.

Имеет плюсы:

  1. Долговечность.
  2. Экономичность.
  3. Прочность.
  4. Легкодоступность.
  5. Огнеупорность.

Минусы:

  1. Нагревается.
  2. Имеет большой вес.

Оптимальные размеры такого накрытия – 4х4 м. Должен быть установлен на фундаменте.

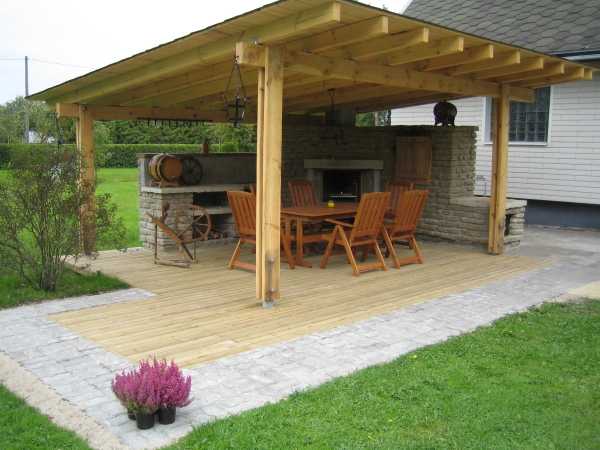

Деревянный

Отлично впишется в любой приусадебный участок. Древесина нуждается только в обработке антисептиком и огнеупорной пропиткой в целях безопасности и долговечности. Из всех материалов древесина – не самый лучший долгожитель и проигрывает металлу или искусственным покрытиям. Это один из видов навесов для барбекю, нуждающийся в точной схеме и чертежах при планировке.

Сборный/разборный навес

Схема конструкции разборного навеса проста и не требует сварных или малярных работ, но производить сборку нужно только по чертежу, который обязательно должен быть в наличии при покупке. Все элементы уже готовы к эксплуатации и крепятся на болтах. Разборный навес можно легко перемещать по территории частого дома, садового или дачного участка. Использовать как навес для барбекю, навес для мангала.

Плюсы:

  • легкий;
  • прочный;
  • многоцелевой;
  • имеет светопропускные способности;
  • любые размеры доступны на выбор;
  • вариации цвета покрытия;
  • быстрая и простая сборка может осуществляться своими руками либо же мастерами после доставки;
  • мобильный;
  • не требует ухода.

Проще всего разборный навес приобрести в специализированном магазине.

К таким навесам  КМ-3 для мангала: мобилен, удобен. КМ-3 можно купить или сделать своим руками дома. Концепт-навес КМ-3 легко собирается и не нуждается в каких-то дополнительных материалах. КМ-3 можно убирать на зиму, но он сделан из материалов, не боящихся перепадов температур.

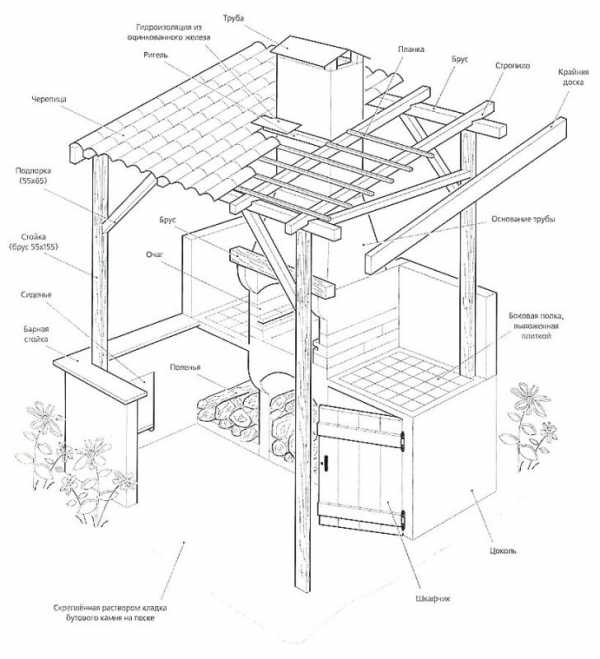

Постройка простейшего варианта навеса

Если накрытие не требует основательного фундамента, используется столбчатый. Глубины достаточно в 50-60 см. Выкладывается в полтора кирпича и армируется стальной проволокой.

Каркас включает в себя нижний горизонтальный пояс, уложенный на фундамент; вертикальные стойки по углам; верхние горизонтальные обвязки; стропила, на которые будет укладываться кровля. Если навес будет большим, в центре устанавливаются дополнительные поддерживающие стойки для бруса.

  • Брус квадратного сечения – 10х10 см или 15х15 см.
  • Стропила из обрезанной доски – толщиной 4-5 см и шириной 10 см.
  • Для обрешетки нужен обрезной тес – толщиной 20 мм.

Пол может быть сделан своими руками из досок толщиной от 30 мм или искусственной террасной доски, не боящейся влаги и перепадов температур. Террасная доска более долговечна.

Обрешетка из теса застилается пароизоляцией или рубероидом, поверх – металлопрофиль, черепица, обработанная древесина, металл или т.п.

Пошаговое изготовление

Обязательно наличие заранее подготовленного чертежа.

Начать работу нужно с разметки площадки. На угловых отметках забиваются колышки и между ними натягивается веревка, чтобы отметить периметр будущей постройки. Угол между веревками на колышках должен составлять 90о.

Ямы для фундамента копаются по углам шириной 50х50 см и полметра в глубину. Над поверхностью земли столб должен быть выложен кирпичом не менее, чем на 15 см для вентиляции. Дно ямы усыпается гравием и разравнивается. Кладка – из красного кирпича на цементном растворе М300. Толщина швов должна быть не более 10 см. При кладке кирпича на нижние ряды закладывается стальная проволока, и два ее конца выводятся наружу. Ведь на них фиксируется брус нижнего яруса, чтобы предотвратить в дальнейшем смещение.

Столбы должны быть выложены на одинаковой высоте. Это можно проверить при помощи строительного уровня или лазерного невелира. Если столбы получились неровными, недостающую часть можно выложить цементным раствором. Брус для изготовления каркаса отпиливается по размеру сторон. В местах стыка на углах нужно сделать пазы в ширину бруса и глубиной ровно в половину его ширины. На столбы под брусья укладывается гидроизоляция из рубероида, защищая древесину от влаги из кирпичей, которые ее будут впитывать.

Выпиливаются вертикальные стойки равной длинны, и, чтобы закрепить их в углах, делаются крепления «шип-паз». После создания шипов и пазов стойки устанавливаются и временно крепятся раскосами из теса. Верхний ярус делается на земле или на нижнем ярусе. Так же отмеряется брус по длине, запиливаются пазы для стыковки брусьев и вертикальных стоек. Для поднятия и установки конструкции верхнего яруса понадобится помощь.

После установки верхнего яруса проверяется вертикаль стоек, и они фиксируются уже на постоянную основу, убирая временные каркасы. Лучше всего использовать для этого металлические уголки, которые после завершения постройки нужно обработать средством от ржавчины. Угол ската не имеет ключевого значения и может быть любым, но не менее 10о.

Стропила навеса для мангала выпиливаются заранее и собираются на земле: пары стропил крепятся между собой. Потом эта конструкция, тоже не без дополнительной помощи, устанавливается, и уже на нее укладывается обрешетка из теса и рубероид.

На этом этапе делается разметка трубы для вытяжки, даже если о ней забыли во время составления чертежа. Дыму нужно куда-то деваться, и в ее отсутствии он заполнит собой пространство постройки, выходя по бокам от крыши. Вытяжка крепится над мангалом. С помощью вертикального отвеса обозначается место крыши внизу, куда будет выходить труба. По меткам вырезается ножовкой лишняя обрешетка.

Металлочерепица настилается снизу, но, если покрытие выбрано другое, выкладываться может другим способом. Отверстие для дымохода нужно обозначить на материале сразу и по надобности вырезать нужную форму еще на земле. В конце уже крепится конек.

При настиле пола стоит оставлять между досками зазоры в несколько миллиметров, чтобы влага стекала.

poluchi-teplo.ru

Мангалы с крышей для дачи своими руками

Ах, как же трудно теплыми летними деньками усидеть в душных помещениях. Так хочется все бросить и отправиться куда-нибудь за город, на пикник с шашлычком. Но, к сожалению, к выходным, когда мечты об ароматном мясе будут уже практически осуществлены, погода может несколько расстроиться и одарить вас с одной стороны очень долгожданным, а с другой – совсем не ко времени, дождем. Чтобы погодные «сюрпризы» не расстроили планы, и посиделки с шашлыком все-таки состоялись, достаточно просто иметь в обиходе мангал с крышей.

Он может быть сделан в разнообразных интерпретациях. Например, на даче его можно установить стационарно.

Мангал под крышей для дачи

Есть интересные мобильные варианты мангалов с крышами, многие из которых не сложно сделать своими руками. Как? Об этом ниже.

к оглавлению ↑

Из чего строится крыша

«Так как крышу будем ставить над не совсем обычным объектом, то ей придется выдерживать нестандартные воздействия, вроде высоких температур и обволакивания дымом»

Мангал, как неотъемлемый атрибут загородного отдыха, есть практически у каждого дачника. Он может быть куплен по случаю или сделан по вдохновению. В любом случае вам останется лишь немного усовершенствовать предмет, оборудовав его надежной крышей, и шашлык состоится в любую погоду.

Крыша над мангалом позволит жарить шашлык в любую погоду

Какому из кровельных материалов отдать предпочтение в этом случае? Безусловно, прочному. Так как крышу будем ставить над не совсем обычным объектом, то ей придется выдерживать нестандартные воздействия, вроде высоких температур и обволакивания дымом. Жар, идущий снизу, будет провоцировать образование конденсата вверху, поэтому приоритет должен быть за материалами, обладающими такими качествами как:

1. Жаростойкость.

2. Влагостойкость.

Материал для крыши должен быть влагостойким и жаропрочным

Наиболее хорошо реагирует на температурные и влажностные перепады профнастил. У металлического листа данного класса имеется специфическое полимерное покрытие, которое и не дает ему ржаветь и добавляет внешней привлекательности. Вы сможете найти профнастил в том цвете, который будет гармонировать с обще стилистическим решением оформления участка.

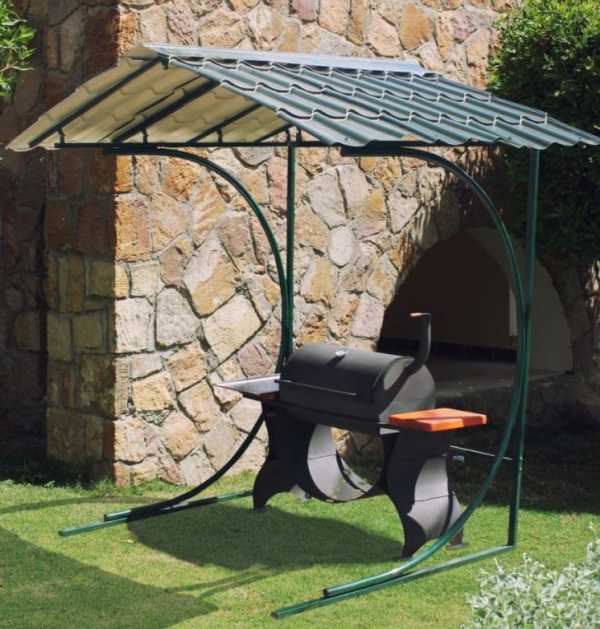

Крыша для мангала из профнастила

Опорный каркас для такой крыши можно собрать, сварив трубы или металлический профиль. Неплохая крыша получится:

  • керамочерепицы;
  • металлочерепицы.

Крыша для мангала из металлочерепицы

А вот сотовый карбонат на эту роль лучше не брать. Его не просто поведет от высокой температуры, он может загореться.

Какого размера сделать крышу, вы должны решить сами. В общем-то, этот показатель будет зависеть от того, какие задачи на нее планируется возложить. В любом случае крыша должна быть заметно больше площади мангала. Только в этом случае ей удастся полностью защитить угли и еду от воздействия ветра и дождевой воды, так что набирайте материал с некоторым запасом.

Площадь навеса должна быть больше зоны мангала

С каким именно – можно рассчитать по рабочему чертежу, если вы не поленитесь такой нарисовать. В противном случае деньги могут быть потрачены зря, хотя, в принципе, на дачном участке всегда найдётся применение даже самым небольшим обрезкам современных кровельных материалов.

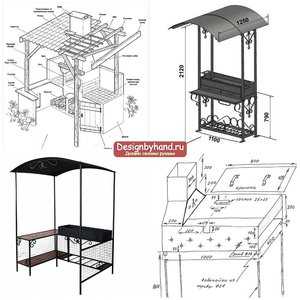

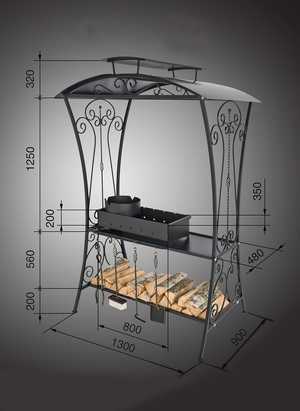

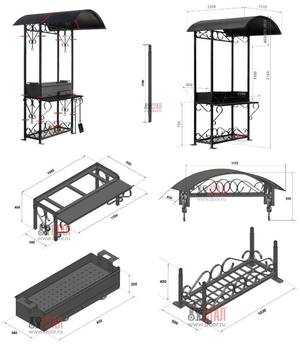

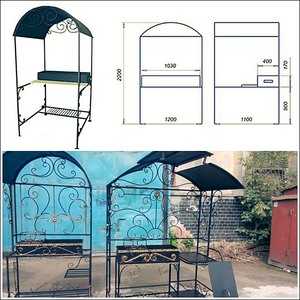

Схема небольшой крыши для мангала

Что касается форм крыш над мангалом, то они могут быть любыми:

  • односкатными;

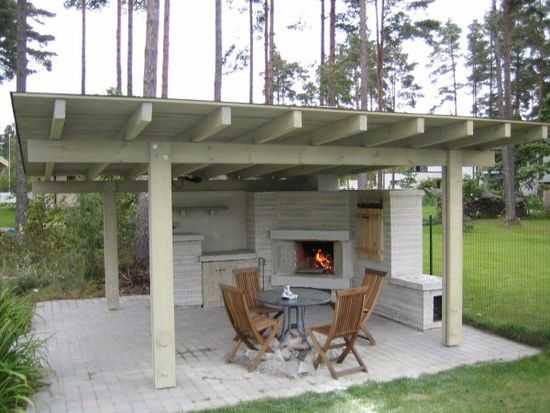

Односкатная крыша для мангала

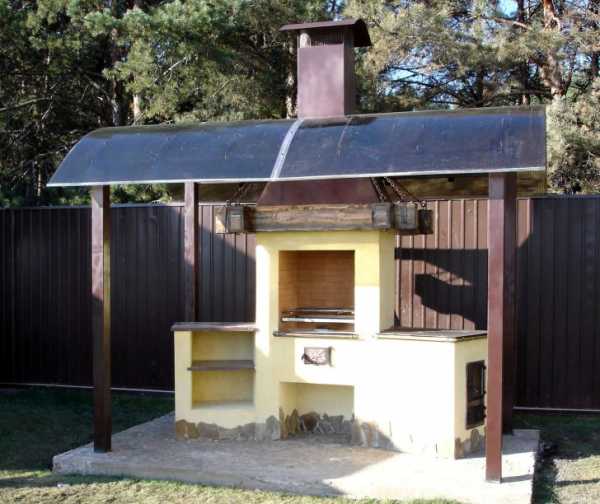

  • полукруглыми;

Крыша полукруглой формы для мангала

  • двухскатными;

Классическая двухскатная крыша для мангала

  • арочного типа.

Мангал с арочной крышей

Каждый из представленных вариантов хорош по-своему. Крышу можно сделать облегченной и капитальной, с трубой или без таковой. К последнему элементу стоит присмотреться внимательней. Труба, расположенная прямо над жаровней, обеспечит качество тяги и защитит от едкого дыма. Он не будет выедать глаза стоящему у мангала повару и сидящим невдалеке гостям. На обустройство пирамидального дымосборника будет достаточно 2 метров широкой трубы.

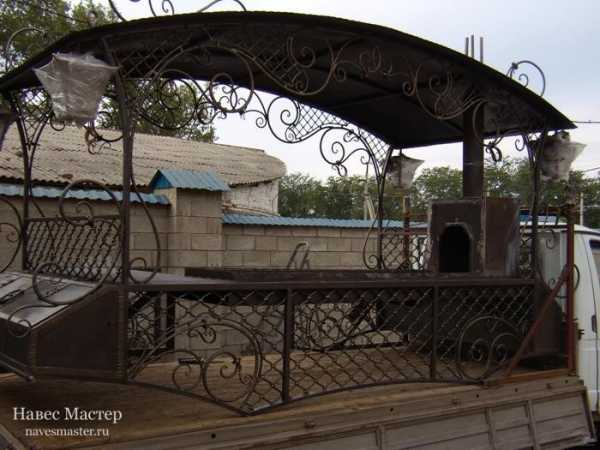

Кованный мангал под крышей с дымосборником

Решая, какой формы сделать крышу к мангалу, не забывайте, что она должна вписываться в архитектурный ансамбль участка. Особенно этот факт важен для стационарных конструкций, не покидающих территорию двора ни зимой, ни летом. Они должны радовать глаз, а не становиться занозой.

Навес над мангалом должен гармонировать с общим стилем участка

к оглавлению ↑

Мангал под крышей своими руками

Сделать мангал можно из разных, порой самых неожиданных материалов и предметов, но именно с крышей лучше всего выглядят конструкции из кирпича, камня, металла.

Кирпичный вариант

Это стационарно устанавливаемый объект, поэтому надо хорошенько продумать, на каком участке придомовой территории его разместить. Кирпичный мангал один под крышу ставится редко. Обычно, его совмещают с крытой беседкой, площадь которой разбита на зоны. Вместо громоздкой печи, лучше поставить небольшую жаровню, скомбинированную с барбекю.

Крыша для мангала из кирпича

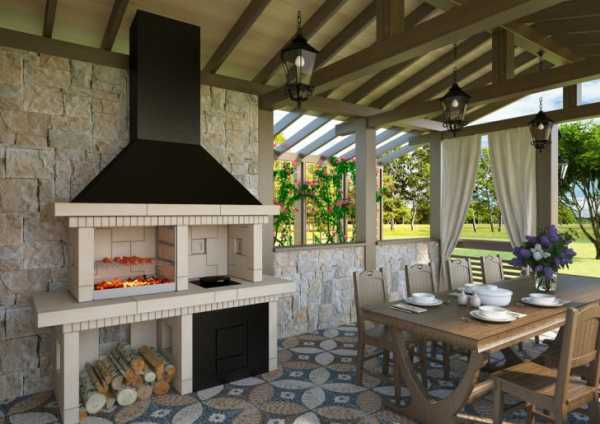

В беседках закрытого типа мангал может сочетаться с камином и поверхностями для готовки в кастрюлях.

Мангал в беседке закрытого типа

Кирпичный мангал требует обустройства фундамента, поэтому первым шагом в его строительстве будет подготовка ямы для его залива. На дно выкопанной траншеи заданных параметров насыпают семисантиметровый слой песка. Далее укладывается армированная сетка и ставится опалубка. Теперь можно залить бетон. Надземная часть фундамента должна составлять до 10 см. По завершении заливки, его оставляют застывать на несколько недель.

Устройство фундамента для кирпичного мангала

Важно! Фундамент заливается не только под будущим очагом, но и по периметру обустраиваемой под одной крышей с ним беседки.

Когда процесс сушки завершится, опалубку снимают и занимаются гидроизоляцией фундамента. Делается это путем накрытия последнего полотном рубероида. Вот теперь все готово к выгонке основной части мангала.

Первые два цокольных ряда кирпича кладутся сплошным слоем, после чего тип кладки может измениться в соответствии с задуманным рисунком.

Топочная часть мангала выгоняется из жаростойкого кирпича, положенного на песочно-глиняный раствор. На остальных участках объекта работают цементно-песочным составом. Когда мангал будет готов можно перейти к созданию площадки под беседку и установке крыши. Опорные столбы под последнюю также можно выложить из кирпича или использовать в этом качестве деревянные бревна, металлические трубы.

Схема мангала из кирпича

Форму крыши выбирают в соответствии со своим видением будущего объекта, однако, будет совсем неплохо, если вы сумеете вписать ее в окружающую обстановку.

Крыша неправильной формы для мангала

Осталось все красиво оформить. Декор мангала можно выполнить керамической плиткой. Полы беседки лучше покрыть тротуарной плиткой. В более экономичном варианте допустима стяжка.

Отделка камина керамической плиткой

На крышу берут металлопрофиль или более симпатичную металлочерепицу.

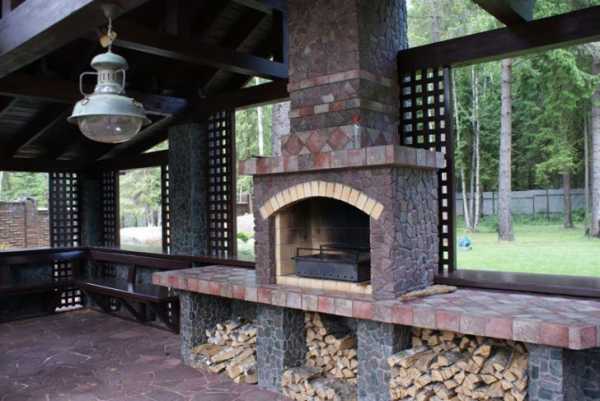

Каменный вариант

«При кладке каменных стен нужно пользоваться отвесом, чтобы не «завалить» вертикаль и не перекосить объект, как Пизанскую башню, вот только стоять он, в отличие от этого чуда архитектуры, будет вряд ли»

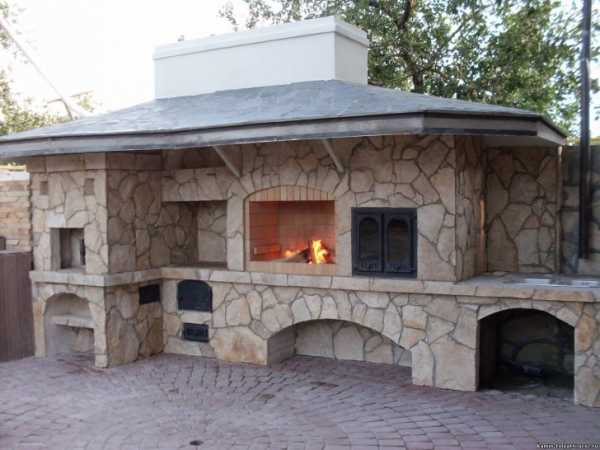

Еще более долговечным и экзотическим вариантом стационарного мангала под крышей является каменный очаг. Поскольку это очень тяжеловесная конструкция, то ставить ее нужно тоже на прочный фундамент.

Каменный мангал-очаг для дачи

Разметить место под него поможет строительный шнур. Затем по периметру разметки копается яма, глубиной примерно на штык лопаты. В подготовленный ров закладывают арматуру и заливают её бетонным составом. После становления фундамента на нем начинают сооружать надземную часть мангала. Его цокольная часть будет состоять из трех уровней. Первые два пролета станут местом хранения дров, третьему же отведена роль шкафчика. При кладке каменных стен нужно пользоваться отвесом, чтобы не «завалить» вертикаль и не перекосить объект, как Пизанскую башню, вот только стоять он, в отличие от этого чуда архитектуры, будет вряд ли.

Конструкция очага из камня

Средняя часть – место для обустройства жаровни. Здесь нужно поработать огнеупорным материалом. Сверху нее можно установить решетку под барбекю.

Место вокруг мангала оформляется бутовым камнем. Границы мощеной площадки можно расширить, тогда у вас появится возможность поставить под одну крышу с объектом еще и столик со стульями.

Мощеная камнем площадка перед мангалом

Все бетонированные участки конструкции штукатурят, а внутреннюю часть стенок мангала в зоне жаровни выкладывают специальной плиткой, которую легко будет отчистить после эксплуатации очага.

Завершающим этапом станет установка крыши. Крепится она на уголки, опирающиеся на сам мангал и пол возле него.

Установка крыши с вытяжной трубой

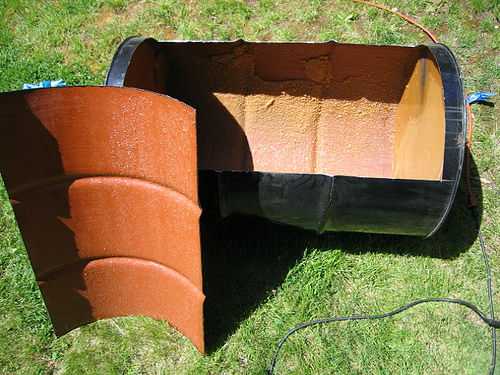

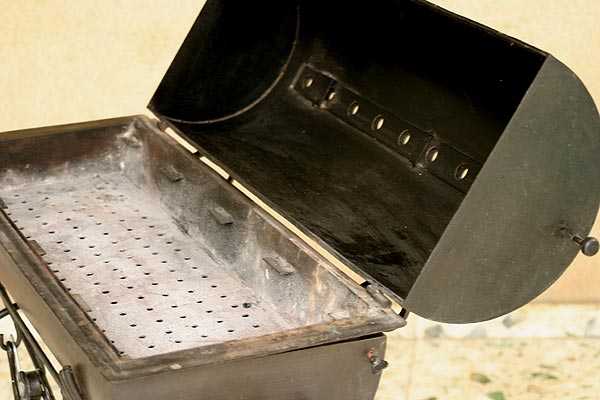

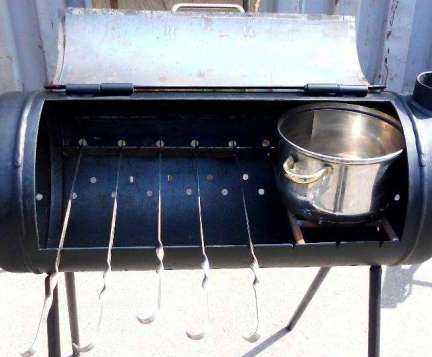

Мангал из трубы

Это, пожалуй, самый простой и бюджетный в воссоздании вариант из всех перечисленных. Вы не поверите, но из простого куска трубы большого диаметра можно сделать безотказный в работе, долговечный и очень эстетично выглядящий мангал.

Мангал из трубы

Основа сооружения

Чтобы быстро сделать мобильную версию дачного мангала потребуется толстостенная труба с сечением 35 и более сантиметров. Почему именно толстостенная? Потому что по логике вещей, тонкостенная основа быстро прогорит и деформируется, а ведь в ваши планы вряд ли входит ежегодная сборка жаровен.

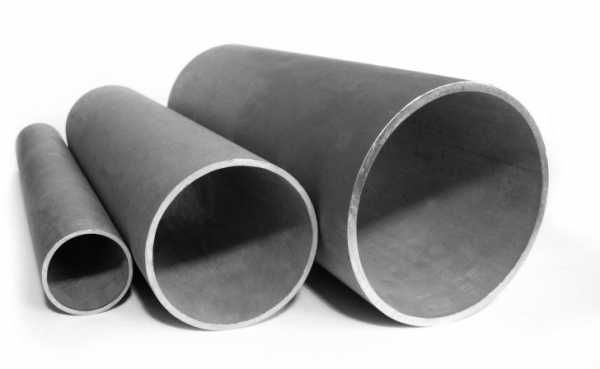

Толстостенные трубы для мангала

Прежде чем начать творить, определитесь с размерами основной части объекта – жаровни. Её длина высчитывается исходя из количества порций, планирующихся к одномоментному приготовлению. Учитывая то, что расстояние между шампурами должно быть не менее 8 см, получаем среднестатистический показатель длины мангала 95 сантиметров. Ширина определяется по длине шампура.

Ширина мангала зависит от размеров шампура

Делаем крышку к жаровне

Сомневаетесь, нужна ли вашему мангалу крышка, если он будет стоять под большой крышей? Зря. Этот элемент в конструкции чрезвычайно полезен. Наличие крышки позволит вам более экономно расходовать угли. В открытых мангалах по окончании процесса готовки жар заливают водой или бросают выгорать дотла, а ведь головешки могли бы еще послужить. Закрыв крышку и отверстие поддува, вы перекроете кислороду доступ внутрь жаровни. Горение прекратится, и угли перестанут тлеть. Если задачи полностью остановить этот процесс нет, то, закрывая крышку, оставляйте небольшую щель в зоне поддува. Температура в чаге будет поддерживаться на оптимальном уровне, и вы в любой момент можете заложить в мангал новую партию мяса.

Мангал из трубы с крышкой

Чтобы вырезать из трубы крышку, потребуется болгарка. Для крепления элемента к жаровне используют обычные дверные петли.

Крышка для мангала из бочки

Теперь встает вопрос об удобстве открывания/закрывания функционирующего мангала. Конечно же, поднимать крышку удобнее, взявшись за ручку. Обычно ее приваривают по центру нижнего края откидной конструкционной детали. Сделать ручку можно из арматурного прута или использовать стандартную дверную модель.

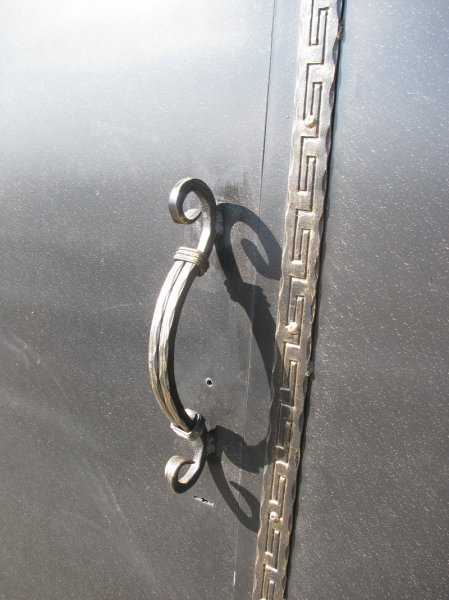

Кованая ручка для мангала

Ножки

Чем хорош мангал, сделанный своими руками, так это комфортной высотой. В процессе сборки вы можете приварить к жаровне ножки любой длины. Вам не придется стоять согнутым или переворачивать шампура присев на корочки. Определиться с высотой ножек поможет простой тест. Возьмите рулетку, наступите на начало ленты носком обуви, затем, станьте ровно и согните руки в локтях практически под прямым углом. Зафиксируйте показатель. От полученного результата отнимите высоту жаровни, и вы получите искомые параметры размера ножек.

Кованые ножки для мангала-трубы

Навес или полноценная крыша?

Легкий навес для мобильных конструкций наиболее оптимален. Он отлично защитит от капризов природы и не позволит едкому дыму скапливаться вокруг мангала. Крышу навесного типа можно сделать мобильной, то есть, меняющей угол наклона и регулируемой по высоте. Это очень удобно, когда осадки сопровождаются порывами ветра. Вы всегда сможете выставить крышу в том положении, которое актуально на данный конкретный момент.

Навес для мангала из трубы

Совершенствуем жаровню

Внутреннее пространство жаровни мангала на даче можно совершенствовать, добавив, например, готовую решетку для жарки барбекю. Ее можно выпилить из старой секции металлического забора или купить в магазине.

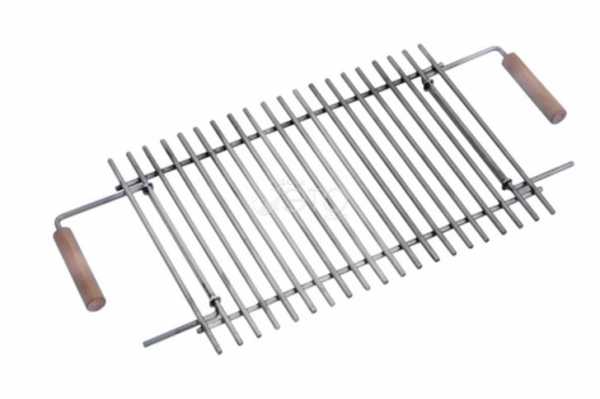

Готовая решетка для мангала

Можно подготовить место в жаровне для установки казана и готовить там рассыпчатый и по-особому пахнущий плов.

к оглавлению ↑

Заключение

Возможно, кто-то считает, что, чем возиться с розжигом мангала, лучше приготовить все яства на газовой плите. Действительно, получится быстрее, и погода для данного процесса будет не указ, но блюда не порадуют исключительным ароматом и вкусом, которые способен подарить им только жар от натуральных древесных углей!

Фотогалерея – мангалы с крышей для дачи

yellowhome.ru

пошаговая инструкция и варианты исполнения с фото

Неизменный атрибут отдыха на природе – мангал. На нем можно не только пожарить мясо, но и приготовить вкусные овощи. Для надежной защиты очага и самого повара понадобится навес для мангала. Сделать его можно своими руками. Навес защитит от палящего солнца, укроет от проливного дождя.

Популярные разновидности

Модификаций навеса над барбекю сегодня предостаточно. По общему правилу выделяют стационарную и переносную конструкции. Если в приоритете надежность, лучше выбирать первый вариант. Многое зависит от типа мангала. Имея дело с переносной печкой, возможно навес и не нужен, если рядом есть беседка.

Распространены компактные конструкции, накрывающие только мангал, или же высокие с опорами, обеспечивающие хорошую тень близлежащей зоне. Навес чаще всего строят отдельно, иногда его присоединяют к дому, хозяйственным помещениям. Однако по нормам безопасности делать этого нельзя.

Высота конструкции в среднем получается около 2 м. Для опор используют огнестойкий материал. Выбор ресурсов является важным этапом при подготовке к строительству.

По другой классификации конструкции бывают:

  1. Деревянные. В качестве опор служат бревна, брус, стволы деревьев. Желательно, чтобы материал был без мутных разводов, которые впоследствии станут проблемными местами. Опоры просты в обработке, без проблем монтируются, строительный процесс не требует особого мастерства и много инструментов. Деревянный навес органично вписывается в любые условия, особенно если рядом расположены растения. Чтобы повысить эксплуатационные свойства материала, его обрабатывают защитными пропитками.
  2. Металлические. Устойчивое сооружение, но крыша такого навеса будет быстро нагреваться. Железные опоры можно сочетать с разной кровлей. Металл не боится огня, долговечен и не очень дорогой, если монтаж выполнять самостоятельно. Чтобы продлить срок службы материала, его нужно обработать средством от коррозии.
  3. Каменные. Лучший выбор с эстетической точки зрения. Из недостатков можно выделить дорогостоящий материал. Определенные трудности может вызвать рабочий процесс. Выбирать нужно огнестойкий кирпич.

Разновидностей навеса для мангала хватает. Учитывая условия, задумку и бюджет, вы сможете выбрать оптимальный вариант.

Видео «Навес для мангала своими руками»

Из этого видео вы узнаете, как самостоятельно сделать навес для мангала на двух опорах.

Самостоятельное возведение из древесины

Прежде чем приступать к строительству, нужно провести замеры, подготовить инструмент. Деревянный навес здорово сочетается с крышей из полимерного материала. Именно этот вариант мы рассмотрим детальнее.

Первым делом нужно составить проект, отображая основные узлы и габариты сооружения.

Выбираем локацию для мангала. Лучше остановиться на месте подальше от жилого помещения, хотя бы на 5–6 м. Делаем разметку колышками, натягиваем веревку. По углам будут ямы для фундамента. Их примерная глубина – 60–70 см. Дистанция между столбами – до 2 м. Позаботьтесь, чтобы навес находился подальше от соседних домов.

Возведение фундамента:

  1. На дно вырытых ям засыпаем песчаник и щебень, трамбуем.
  2. Формируем из рифленых прутьев армирующий каркас.
  3. Наливаем 10 см бетона, крепим каркас. Обеспечиваем ему гидроизоляцию.
  4. Заливаем все раствором.

Желательно подождать пару недель, пока бетон полностью застынет. На металлические уголки устанавливаем столбы из бруса. Меряем высоту опор, подгоняем до нужного размера. Чтобы крыша была с оптимальным уклоном, передние столбы будут выше задних примерно на 25–30 см. Стягиваем брусом сооружение над мангалом по периметру верхних оголовков столбов.

Стропила будем делать из обрезной доски. Монтируем крепление. Оптимальное расстояние между стропилами – 50–60 см. Чтобы исключить попадание воды в зону жарки, края стропильной ноги должны выходить за пределы верхней обвязки на 30 см. Деревянные компоненты нужно обработать антисептиком. Как пропитка высохнет, можно покрывать материал краской, лаком и т. д. Остался лишь монтаж крыши из поликарбоната.

Из инструментов понадобятся:

  • лопата;
  • крепежные компоненты: шурупы, болты, саморезы;
  • строительный уровень;
  • молоток;
  • ножовка;
  • рулетка;
  • веревка и пр.

Строительный процесс не должен вызвать трудностей.

Каркас и кровля

Обычно навес из дерева оснащают скатной крышей. Если мангал переносного типа, то целесообразно возвести симметричную двускатную конструкцию. Стропила собираются на земле, потом поднимаются и крепятся. Для подобной работы понадобится как минимум один помощник. Если сборку выполняете на крыше, хватит собственных сил.

Каркас и кровля – основные компоненты навеса. Их комбинирование возможно с применением разных ресурсов. Неплохое сочетание – древесина под каркас, профнастил или поликарбонат для крыши. Картинки таких строительных решений хватает в интернете.

Чтобы каркас был надежным, для него делают фундамент. Кровлю лучше собирать на земле, а затем поднимать наверх. Прежде чем установить крышу, позаботьтесь о ее гидроизоляции. Перед финишным оформлением убедитесь, что по геометрическим канонам все в порядке.

Металлическая конструкция с нуля

Лучше возводить компактное сооружение. Это целесообразно, так как металл сильно нагревается не только от костра, но и от солнца. Находиться, а уж готовить под таким навесом – настоящее испытание. В процессе будем использовать сварку, болгарку, уровень, дрель и рулетку.

Не забывайте, что нужно возводить фундамент, ведь вес конструкции внушительный:

  1. Привариваем опоры. Логично, что они должны быть достаточной высоты, чтобы не мешали при готовке, но в то же время были надежными и выдерживали кровлю.
  2. К верхушке опор привариваем арки. Можно просто сделать уклон в заднюю сторону сооружения.
  3. Привариваем металлический лист к основам. Желательно, чтобы его размер был чуть больше, чем нужно. Так у мангальщика будет больше пространства под конструкцией.

Нелишним будет обработать материал защитными средствами от коррозии.

Вариации покрытий навеса

Сегодня в продаже можно найти материал с различными эксплуатационными свойствами. Для покрытия навеса можно использовать:

  • древесину;
  • металл;
  • поликарбонат;
  • профилированные листы.

Дерево – натуральный ресурс. Под таким навесом комфортно пребывать в любую погоду. Конструкция дает устойчивую тень, в отличие от того же металла. Древесина представлена в продаже по оптимальной цене, в разных модификациях. Ее монтаж также не вызовет затруднений. Недостатки дерева — слабая устойчивость к воздействию окружающей среды, огню.

Крышу из металла лучше приварить к компактному навесу прямо над рабочей зоной. Особенной красотой отличаются кованые изделия. Конструкция из железа жаростойка, прочна и долговечна. Из минусов — большой вес, шум во время дождя, сильное нагревание.

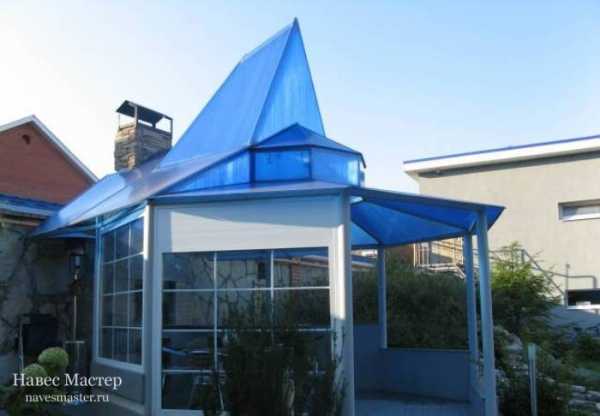

Поликарбонат – красивый и удобный полимерный материал. Отличается надежностью, не гниет и не ржавеет. Выживает в любом климате. В монтаже материал прост, гибок, легок. Из полимеров можно создавать конструкции разных форм.

Профнастил – еще один актуальный вариант. Сильные стороны материала — небольшой вес, устойчивость к осадкам, длительный срок эксплуатации, простой монтаж, прочность и огнестойкость. Из минусов можно выделить высокую цену и подверженность коррозии.

besedka.guru

фото и пошаговые инструкции — журнал «Рутвет»

Оглавление:

  1. Деревянный навес
  2. Металлический навес
  3. Строительство мини-навеса

Нередко во время долгожданного отдыха на свежем воздухе внезапно идет дождь, но так ли сильно он может помешать? Чтобы этого не случилось, люди стремятся создать навес над мангалом своими руками, подсмотрев фото в интернете. Разумеется, такая крыша должна быть не только эстетичной, но и вполне безопасной.

Нужно сразу же определить те функции, которые должна выполнять крыша над очагом:

  • прикрывать лишь сам мангал и работающего возле него человека;
  • быть защитой ещё и для большого стола и импровизированной летней кухни.

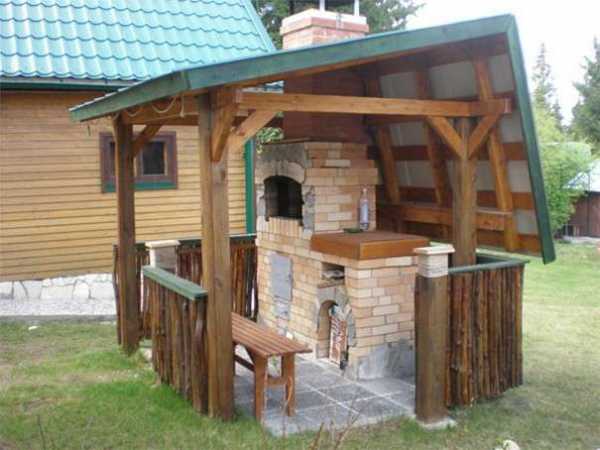

Деревянный навес

Для того чтобы сделать деревянный навес над мангалом своими руками, нужно сделать следующее:

  1. Столбчатый фундамент можно изготовить из кирпича, выкладывая его в полуторную толщину и армируя стальной проволокой. Достаточно глубины основания в 50-60 см.
  2. Каркас сделать из бруса, который состоит из уложенного на фундамент горизонтального пояса, по углам – из вертикальных стоек, горизонтальной обвязки сверху и стропильной системы, на которую будет опираться кровельный материал. Если площадь навеса достаточно велика, то под коньком крыши потребуется установка дополнительных стоек. Для работы подойдёт 10 или 20-сантиметровый брус квадратного сечения. Стропила из обрезной доски шириной 10 см и толщиной 40-50 мм. Для обрешётки сгодится 20-миллиметровый обрезной тёс.
  3. Полы настилать можно обычной обрезной доской (30 мм и более) или использовать защищённую от влаги и температурных перепадов террасную доску.
  4. Кровлю можно использовать простейшей конструкции – застелить обрешётку из тёса рубероидом или пароизоляцией, а сверху положить металлочерепицу. Угол наклона кровли можно выбирать любой, но непременно больше 10 градусов.
  5. Во время монтажа кровли не следует забывать, что необходимо ещё предусмотреть дымоход. Мангал из металла нужно поставить на место его стационарного пребывания и закрепить вытяжку над ним. Снизу кровли нужно при помощи отвеса найти и отметить место входа дымовой трубы и аккуратно ножовкой вырезать отверстие в обрешётке.
  6. Далее укладывается кровельное покрытие – металлочерепица. Её монтаж начинается снизу. Дойдя до отверстия в крыше, следует прямо на месте отметить на листе черепицы контуры отверстия. Затем спустить лист вниз и аккуратно это отверстие вырезать, после чего монтаж черепицы следует довести до конца, закрепить конёк – и крыша готова.

Тот, кто стремится создать особенно долговечный навес над дачным мангалом, предпочтёт металлическое покрытие. Оно способно удовлетворить важнейшие требования. Правда, для изготовления подобной конструкции уйдёт больше времени, хотя сам монтаж остаётся довольно простым.

  1. Установка опор. Буром в грунте нужно сделать отверстия глубиной 60 см и диаметром 30 см. Затем трёхметровые металлические профили (50х50) опустить в проделанные отверстия так, чтобы они были точно в их центрах. Затем нужно приготовить достаточно жидкий бетон, чтобы он без проблем заполнил пространство в углублениях, и залить его в них.
  2. Верхняя обвязка. На верхушки всех опор строго по уровню нужно приварить квадраты из листового металла 35х35 см. Выступающие части опор можно срезать болгаркой, а в случае недостаточной высоты, к опоре можно приварить фрагмент, который всё равно будет скрыт конструкцией.
  3. Приваривание арки. Металл хорош тем, что позволяет изготавливать любую форму конструкций. Чтобы выстроить оригинального вида беседку, можно приобрести гнутые арки, которых потребуется три: одна по центру беседки и две по краям. Верхушки арок, чтобы они не расходились, нужно соединить поперечиной, используя для этого квадратную пластину 20х20 мм.
  4. Монтаж поликарбоната. После завершения монтажа арки останется только прикрепить к ней поликарбонат, чтобы завершить навес для мангала своими руками. Нет смысла покупать слишком прочный материал, вполне подойдёт тот, что выдерживает 150 кг на квадратный метр – для нашего климата этого хватит за глаза. Лист нужно фиксировать к краю арки, оставляя напуск около 30 см, чтобы ветер не задувал под купол и на сам мангал капли дождя. Поликарбонат фиксируется через 60 см болтами М8. Отверстия в нём просто сверлятся с помощью дрели.
  5. Можно остановиться и на простой двускатной крыше, которая допускает более широкий выбор материалов. Это удобно при наличии дымохода – ведь использование черепицы не требует обкладки трубы, поскольку этот кровельный материал термостоек.

Видео о том, как сделать навес для мангала своими руками

Строительство мини-навеса

Чаще всего площадь дачного участка не позволяет добавить к мангалу стол и лавки. Тогда мангал с крышей своими руками может выглядеть, как простой мини-навес. Это минимальное по площади укрытие предназначено только для защиты самого очага, но не людей возле него.

  1. Чтобы приварить к мангалу опору крыши, потребуется сварочный инвертор и арматура М10 или М12 в качестве опор. При высоте мангала 0,9-1 м высота опор должна составить 1,3 м или чуть больше – чтобы работающий возле мангала человек не расшиб об навес голову. Арматуру следует приварить треугольником к боковине мангала. Края стержней соединить с нижней частью очага, а на уровне рабочей поверхности очага приварить распорку 10-15 см, которая будет отклонять арматуру. Угол наклона не стоит слишком увеличивать, чтобы крыша не получилась слишком большой.
  2. Вверху концы арматуры нужно закрепить поперечиной, ширина которой будет совпадать с размером самого мангала. После этого пруты нужно соединить металлической квадратной аркой 15х15 мм.
  3. Далее остаётся зафиксировать материал кровли. Тот, кто попытается установить здесь поликарбонат, идёт на определённый риск – ведь пламя костра может иногда оказаться слишком сильным и легко может расплавить над собой пластик, выдерживающий не более 150 градусов. Не стоит испытывать судьбу, лучше сразу приварить металлический лист – будет надёжнее. Металл можно сверху покрасить термостойкой краской или просто взять нержавейку.

Какой из вариантов навеса над мангалом Вы бы предпочли, и почему? Поделитесь своим мнением в комментариях.

Видео о мангале с крышей, изготовленном своими руками

www.rutvet.ru

Мангалы для дачи с крышей: создание навеса своими руками

С приходом летнего сезона человеку трудно усидеть дома, особенно когда приближаются праздники. В это время он отправляется на дачу либо на открытую местность. Нужно согласиться, что никакое застолье, проводимое в этот промежуток времени, не обойдётся без традиционного блюда — шашлыка. Конечно же, природа не следует капризам человека, поэтому даже в летние праздники на улице может начаться дождь. В этой ситуации как нельзя лучше поможет мангал с крышей.

Мангал с навесом

Приготовить овощи, мясо, рыбу и другие вкусные блюда можно различными способами. Самым популярным считается — приготовление на мангале, оно помогает придать пище особенный запах и вкус.

Поездка за город на открытую местно чаще всего включает в себя установку переносного мангала небольшого размера. Но для использования в домашних условиях можно создать конструкцию более крупного размера, а именно мангал с крышей. Для создания такой конструкции можно использовать простой метал, а можно и другие материалы.

Мангалы для дачи с крышей, конечно же, считаются бесспорными лидерами среди других конструкций, которые созданы для приготовления шашлыка. Кроме привлекательного вида, они также считаются более практичными и удобными. Очень часто при производстве дополнительно применяют элементы отделки и ковки.

Конечно, простой мангал под крышей дома, чтобы защитить пищу от попадания влаги. Но такой вариант считается пожароопасным, и не во всех случаях кровля выступает настолько, чтобы послужить навесом.

Главным и наиболее весомым достоинствам мангала с дополнительной крышей — защита кулинара, а также продуктов питания при готовке от природных осадков и палящих солнечных лучей. При этом жарить шашлык на таком устройстве можно будет круглый год, несмотря на погоду.

Несмотря на весомые достоинства устройства, такие мангалы также обладают и своими недостатками:

  • высокая цена, особенно в том случае, когда имеются дополнительные элементы ковки;
  • такая конструкция считается совсем немобильной, поэтому взять её вместе с собой на природу будет невозможно. Основательный мангал в некоторых случаях сложно сдвинуть с места даже у дома.

Основные виды мангала с крышей

Выбор готового устройства с навесом не будет ограничиваться простой конструкцией. Есть множество видов мангала, среди которых можно будет выбрать именно тот, что будет максимально подходить к:

  • предъявляемым требованиям с точки зрения использования и эстетичного вида;
  • финансовым возможностям человека;
  • вкусовым предпочтениям.

Существует множество моделей мангалов с навесом. Главными разновидностями устройств считаются:

  • мангал-барбекю;
  • с казаном;
  • мангал-беседка;
  • с печкой;
  • с дополнительным столом.

Каждый описанный вид обладает своими характеристиками использования и выполняет особые функции при готовке. Приготовление продуктов в такой конструкции становится настоящим удовольствием.

Крыша может быть создана таким образом, чтобы весь дым, который поднимается вверх, выходил через своеобразную вытяжку. Хотя во многих случаях кровля создаётся покатого типа. Такая конструкция помогает осадкам не застаиваться, а дополнительно установленные желобки и сетка создают полноценный отвод лишней воды.

Создание своими руками

Многие предпочитают создавать мангал с крышей своими руками. В этом случае можно создать действительно хорошую модель, аналоги которой найти будет невозможно. Если вы обладаете определёнными строительными навыками, то создать такую конструкцию будет нетрудно.

Составлять чертёж конструкции в этом случае лучше всего будет профессионалам. Которые смогут с точностью определить все параметры устройства и учесть все требования хозяина. Это исключит возможность переделывания изделия в будущем.

Постоянное расположение любого устройство будет предполагать создание крепкого фундамента. Мангал с крышей в этом случае не будет исключением. Ножки лучше всего будет глубоко погрузить в основание —это поможет придать особую надёжность и фиксацию конструкции.

Аккуратность проведения работ по сварке повлияет на качество и внешний вид готового изделия. Все швы нужно хорошо зачистить специальным препаратом, который не даст возникнуть коррозии.

При использовании мангала пользователь может выявить некоторые недочёты расчётов, которые можно легко исправить. Чтобы не допустить поломки устройства, в процессе создания конструкции следует использовать метал только лучшего качества, на котором не будет никаких дефектов.

Толщина металлического листа окажет влияние на время использования готовой конструкции. Такой металл при периодическом воздействии огня и перепадах температуры также может сильно ухудшить свои характеристики.

В самом мангале нужно обязательно создать отверстия определённого размера. Они помогут создать определённую тягу при горении дров. Помимо этого, можно сделать специальные прорези для создания более надёжного крепления шампуров при жарке пищи.

Следуя заранее нанесённой разметке, на металле нужно вырезать фрагмент будущей конструкции. При этом с каждой стороны нужно оставить по 3−4 дополнительных сантиметров стыков. С помощью специальных болтов сварочного устройства происходит сборка мангала с креплением главных частей друг к другу.

По окончании сборки можно начать крепление крыши на мангал, что предполагает применение дополнительных прутов и уголков для создания надёжного каркаса. Высота стоек будет определена индивидуально в зависимости от выбранного варианта конструкции. Наилучшей альтернативой простому мангалу станет устройство с монтированной крышей.

Строение крыши

Так как крыша будет устанавливаться на не совсем простом объекте, то ей придётся выдерживать особую нагрузку, например, высокие температуры либо обволакивание дыма.

Мангал, как главный атрибут для комфортного отдыха за городом, существует почти у каждого дачника. Он может покупаться по случаю либо создаваться по вдохновению. В любом из этих случаев вам останется лишь немного улучшить устройство, создав на нём надёжную крышу.

Для установки такого устройства лучше всего использовать лишь прочные материалы. Жар, идущий снизу, будет провоцировать процесс образования своеобразного конденсата сверху, поэтому приоритет нужно отдавать материала, которые будут обладать следующими качествами:

  • влагостойкость;
  • жаростойкость.

Лучше всего реагирует на перепады температуры и повышенную влажность профнастил. У листа из металла такого класса есть особое полимерное покрытие, которое не даёт ему ржаветь и добавляет особой красоты. Вы сможете найти профнастил именно в том цвете, который будет хорошо смотреться с общей стилистикой участка.

Опорный каркас для такой крыши можно создать, сварив металлический профиль и трубы. Хорошая крыша получится из:

  • металлочерепицы;
  • шифера;
  • керамочерепицы.

Сотовой карбонат же для этого использовать не стоит. От воздействия высокой температуры он может просто загореться.

Какого размера создать крышу для мангала — решать только вам. Сам показатель будет зависеть от того, какие именно задачи на неё нужно возложить. В любом случае крыша должна превышать общую площадь оборудования. Только так она сможет полностью защитить угли, а также пищу от воздействия дождя и ветра. Лучше всего будет выбирать материал с некоторым запасом.

Какой именно использовать материал — можно рассчитать по специальному рабочему чертежу, если. Без создания плана все деньги могут быть потрачены просто так. Хотя на самом дачном участке всегда найдётся применение даже самым маленьким обрезкам современных кровельных материалов.

Если говорить о формах крыш над мангалом, то они могут быть самыми разными:

  • односкатный;
  • полукруглый;
  • арочного вида;
  • двускатный.

Каждый представленный вариант будет хорош в использовании по-своему. Крыша может создаваться капитальной либо облегочной, с трубой или же без неё. К созданию трубы стоит присмотреться тщательнее. Труба, находящаяся над жаровней, поможет улучшить качество тяги и защитит от слишком едкого дыма. Он не будет воздействовать на глаза готовящего пищу, и гостей, которые сидят поблизости. На создание пирамидального типа дымосборника хватит всего двух метров широкой трубы.

Решая, какую именно форму крыши выбрать, нужно помнить, что она должна хорошо смотреться в архитектурном строении самого участка. Особо важным этот факт становится для стационарных конструкций, которые будут находиться во дворе круглый год.

Как установить конструкцию

При особом желании можно создать стационарную конструкцию, не перемещая её по участку. Это является важным фактом, так как пространство возле мангала можно хорошо украсить, создав для этого неповторимый экстерьер, а именно:

  • установить рядом с мангалом уютную беседку;
  • выложить своеобразную дорожку из камней, кирпича либо плитки;
  • установить дополнительные лавки для отдыха;
  • посадить цветы и кустарники на некотором расстоянии.

В зависимости от того, какого размера будет установленное устройство, определяется участок его постоянного расположения. В непосредственной близости с самим домом такую конструкцию устанавливать не стоит. Дым при готовке может проникать в жилое помещение.

При определении с местом размещения мангала для готовки нужно помнить о том, что сырые продукты и уже готовую пищу переносить на дальние расстояния не следует. Запах от рыбы и мяса может выветриться ещё при переносе блюда на стол.

Мангал с крышей также должен обладать дворницей, где будут находиться запасы дровишек. Помимо этого, в такой конструкции есть все нужные полки, на которые можно поставить не только мясо, но и кухонную посуду и другую утварь, необходимую в приготовлении блюда. Сам мангал будет эксплуатироваться годами и не даст конструкции покрываться ржавчиной ранее установленного срока.

Как выбрать конструкцию

Есть несколько критериев, которые нужно в обязательном порядке учитывать при выборе устройства. При создании конструкции нужно учесть:

  1. Количество человек. Если в вашей семье присутствует от двух до трёх человек, то подойдёт самая простая конструкция (может, даже портативная).
  2. Вес. Если мангал планируется переносить с одного места на другое, то чем он будет меньше весить, тем лучше для пользователя. Если же он будет находиться на одном месте, то это может быть и довольно тяжёлое изделие, которое будет обладать сразу несколькими надёжными точками опоры. Так с ним будет намного проще работать.
  3. Вид прибора. Если вам важен такой фактор в устройстве, то лучше всего будет воспользоваться кованными мангалами, так как в этом случае ковка— это главный фактор.

Если же говорить о других критериях, то они будут не такими важными, так как не будут играть особой роли в конструкции и её использовании. Хотя выбирать предстоит самому пользователю, поэтому решать будут ли в конструкции дополнительные детали — только ему.

Установка ножек

Мангал, сделанный своими руками, хорош своей оптимальной высотой. При создании к жаровне можно будет прикрепить ножки совершенно любой высоты. При готовке с такими параметрами вам не придётся согинаться либо переворачивать шампуры присев на корточки. Определить оптимальную высоту ножек можно с помощью теста. Для этого берётся рулетка, одной ногой заступают на начало ленты, а после становятся прямо и сгибают руки в локтях почти под прямым углом. Такой показатель нужно зафиксировать.

От полученного показателя нужно и выбирать высоту жаровни, с помощью него вы получите нужную длину ножек. Установка лёгкого навеса на мобильном мангале будет лучшим вариантом. Такой навес хорошо защитит от воздействия внешней среды и не даст скапливаться едкому дыму поблизости с мангалом. У крыши навесного типа можно будет изменять угол наклона, а также регулировать общую высоту.

sotka.guru

конструкции из поликарбоната, а также изделия из металлопрофиля, их способы установки своими руками в вашем дворе, фото



Зона барбекю на даче позволяет превратить собственный участок не только в скорую продуктовую помощь, но и в место отдыха и приятного проведения времени. Чтобы превратности погоды не помешали вашим планам, необходимо соорудить навес. Каким именно будет навес для барбекю зависит от ваших возможностей и предпочтений. Рассмотрим основные варианты, которые популярны среди наших соотечественников.

Навес для барбекю обеспечит высокий уровень комфорта во время отдыха на природе

Какой навес будет самым удобным?

Конструкция может быть основательной, а может представлять из себя облегченное изделие

Навес, обустроенный на даче, может быть нескольких основных видов:

  • Отдельно стоящие или пристроенные. Пристроенные конструкции возводятся одной стороной непосредственно к стене дома, над крыльцом или над входом. Отдельные навесы располагаются обособленно.
  • Прямые или наклонные изделия, могут быть односкатными или двускатными, а также любой сложной формы, на которую хватит фантазии дизайнера или заказчика.
  • Декоративные или функциональные конструкции. Если задача первых дополнить ансамбль усадьбы и стать уникальным элементом ландшафтного дизайна, т о последние могут отличаться лаконичностью и простотой, но при этом являться отличным защитником от ветра, пыли, зноя и даже холода.

Выбирая удобный навес для барбекю, стоит позаботиться о его функциональности. Конструкция должна радовать глаз домовладельцев и вписываться в окружающий экстерьер, но кроме этого она должна обеспечивать комфорт во время пикника при любой погоде.

Материал и конструкция навеса для барбекю зависит от ваших предпочтений

5 причин выбрать поликарбонат

Поликарбонат как материал для строительства, появился не так давно, но завоевывает заслуженную популярность. Вот его основные преимущества:

Навес из поликарбоната может стать элегантной деталью экстерьера вашего дома

  1. Его небольшой вес позволяет справиться со всеми работами самостоятельно. При этом листы материала не бояться высоких нагрузок: им нипочем град или тающий снег.
  2. Чтобы сроки эксплуатации поликарбоната соответствовали обещанным 50 годам, перед покупкой убедитесь, что материал имеет специальный защитный слой.
  3. Гибкость поликарбоната сложно сравнить с другими строительными материалами. Благодаря этому уникальному свойству ваш навес может принимать самые причудливые формы: от традиционной кровли на опорах до уютной ракушки.
  4. Уникальность материалу придает и его высокая светопропускная способность. Если зона вашего отдыха расположена в саду, то вместо глухой крыши вы будете созерцать верхушки деревьев и солнышко, выглядывающее сквозь облака. Благодаря поликарбонату, навес для барбекю, пристроенный к дому, не создаст в комнатах вечный полумрак.
  5. Зона барбекю отличается повышенной пожароопасностью. Поликарбонат — абсолютно негорючий материал, что позволяет его использовать даже недалеко от открытого огня.

    Поликарбонат позволяет создать конструкции самых причудливых форм

5 достоинств конструкции из металлопрофиля

Если у вас нет профессиональных строительных навыков, то лаконичный навес из профнастила станет блестящим решением для первого опыта

Профнастил не менее популярный материал, чем поликарбонат. Он широко применяется при изготовлении ограждений и стал одним из наиболее востребованных кровельных материалов. К достоинствам навесов из металлопрофиля можно отнести:

  1. Оцинкованная сталь, защищенная полимерным покрытием, будет служить долго, станет надежной преградой между вами и непогодой.
  2. Листы профнастила также имеют небольшую массу, что позволяет заниматься возведением конструкции самостоятельно.
  3. Материал имеет прекрасный внешний вид, а защитное покрытие предотвратит его разрушение.
  4. Профнастил легко переносит перепады температур, механические воздействия, солнечную активность. высокую влажность.
  5. Металлопрофиль не подвержен горению, при нагревании не выделяет вредных веществ.

В отличие от поликарбоната, летом он может достаточно сильно нагреваться на солнце, что снизит комфорт пребывания под навесом. Гибкость и светопроницаемость, присущая поликарбонату, на металлопрофиль не распространяется.

Сочетание различных материалов позволит создать небольшое произведение искусства на вашем участке

Что нужно для возведения навеса

Начиная строительство навеса, необходимо запастись инструментом, без которого работы будут невозможны:

  • Для раскроя листов понадобится циркулярная пила, болгарка. Если такого оборудования нет под рукой, то выбирайте поставщика материала, предоставляющего услуги резки.
  • Сверление отверстий, а также точечное крепление саморезов производится при помощи дрели и шуруповерта.
  • Герметизация стыков производится при помощи алюминиевой, перфорированной ленты или специального профиля, если навес из поликарбоната.
  • Также понадобится строительный уровень, молоток, набор гаечных ключей, несколько отверток.

Инструмент, необходимый для возведения навеса

Когда внешний вид и местоположение навеса уже утверждены всеми домочадцами, нужно определиться с конструктивными несущими элементами изделия. Для них могут использоваться:

  • деревянный брус;
  • металлический уголок;
  • армированная труба;
  • кирпичные столбики, внутри которых деревянный или металлический каркас.

Для облегчения работы домашнего мастера производители начали выпуск наборов для навесов. Комплект, предназначенный для сооружения навеса, доставляется прямо на участок, владельцу остается только собрать его по принципу конструктора. В ассортименте встречаются не только типовые наборы, некоторые производители готовы создать комплект по эскизу и размерам заказчика.

Устанавливаем навес своими руками

Как и любое строительство возведение навеса для барбекю имеет свои этапы. Вот основные из них:

  • Планирование. Перед началом работ необходимо подготовить территорию, на которой будет размещен навес, после чего разметить ее. Если вы намерены обеспечить полный комфорт, стоит позаботиться о подведении электричества и водоснабжения.
  • Основание под несущую конструкцию может быть выполнено в нескольких вариантах. Прекрасной опорой станет кирпичная кладка, монолитная заливка с применением съемной опалубки или асбестовая труба, залитая бетоном.
  • Несущие конструкции могут быть как новые, так и прежде использованные. Выбирая в качестве опор деревянный брус, вы сможете установить навес без дополнительной помощи профессионалов. Если же ваш выбор — металлический каркас, то понадобится помощь сварщика. Можно соединить металлические элементы и при помощи болтов, но сварка остается наиболее надежным видом соединения.
  • Кровельная обрешетка изготавливается в зависимости от предполагаемой нагрузки на нее. Если в качестве кровли вы планируете использование поликарбоната или металлопрофиля, то мощная конструкция не понадобится.
  • При обустройстве кровли не стоит забывать о нагрузках, которые выпадут на ее долю во время снегопадов и при порывах ветра.


Post Views: 132

navesmaster.ru

Навес для мангала своими руками из металла фото – покрытие шашлычницы для дачи своими руками, зона барбекю из дерева, чертежи и конструкция с хозблоком, модели из металла и из поликарбоната

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
