это что такое? Принцип работы светодиода

Повсеместно происходит замена обычных ламп на светодиодные. На сегодняшний день это лучший способ освещения для автомобилей и домов, более долговечный и лёгкий в замене. Итак, в чем заключается принцип работы светодиода и как его правильно выбрать?

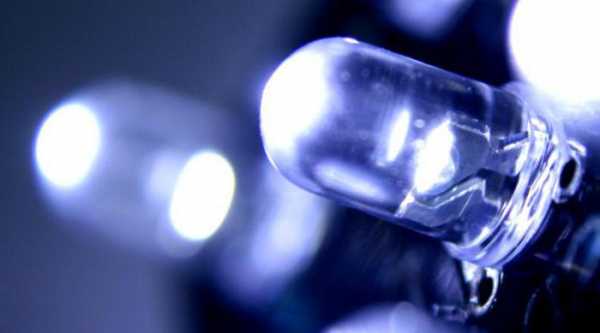

Светодиод и принцип его работы

Светодиод – это специальный электроприбор, который перерабатывает ток в некоторое свечение. На сегодняшний день светодиоды более известны как LED, что значит «светоизлучающий диод».

Прибор является полупроводниковым и состоит из кристалла-чипа, корпуса, контактных выводов и оптического устройства. Свет исходит от кристалла, а его цвет может быть различным и зависит от применяемого материала. Яркость светодиода, как и его цвет, также может быть различной. Так, например, для большего светового эффекта в одну лампу часто вставляют несколько кристаллов, вырабатывающих однотонный свет, который в комплексе образует яркое свечение.

Яркость устройства напрямую зависит от силы подаваемого на него электрического тока. В свою очередь, слишком мощный поток электроэнергии вызывает быстрый перегрев внутреннего кристалла и выводит его из строя. Ввиду этого конструкция светодиода несколько затратна по стоимости материалов, что несколько негативно сказывается на выборе таких ламп.

По яркости светодиоды принято делить на категории:

  • ультраяркие, их минимальная мощность – 1 W;
  • светодиоды повышенной яркости – достигают 20 mW;
  • стандартные лампы.

На сегодняшний день широко применяется блок светодиодов, который встраивается в лампу. Благодаря ему возможна регулировка яркости и выбор оптимального режима свечения.

Преимущество светодиодов перед другими типами освещения

Светодиод – это лучший на сегодняшний день выбор типа освещения, который имеет ряд преимуществ:

  • Долговечность.
  • Возможность регулировки цвета и яркости лампы.
  • Цветовая насыщенность, возможность подобрать красный, синий, зеленый светодиод или заставить цвет меняться.
  • Возможность электронного управления.
  • Экологически чистые материалы, которые не содержат тяжёлых веществ, вредных для окружения и опасных при неправильной утилизации.
  • Низкая потребляемая мощность, на 1 ватт вырабатывается в несколько раз больше света.
  • Свет чистый и максимально приближён к естественному.
  • Не перегреваются благодаря грамотному светоотводу.
  • Надёжность и прочность.

Почему светодиоды стали популярны в автоиндустрии? Этот тип освещения идеально подходит для автомобилей, постепенно вытесняя галогенные и ксеноновые лампы. Его положительные качества:

  • возможность направления освещения за поворотом руля – создание адаптивных фар;
  • эстетически выглядит лучше других видов фар;
  • повышение безопасности благодаря улучшению видимости на дороге;
  • устойчивость к вибрации;
  • зачастую светодиоды установлены в корпус, куда не проникает влага;
  • достижение рабочего состояния происходит быстрее, по этой причине стоп-сигналы срабатывают лучше.

Конечно, эти преимущества присущи только действительно качественным продуктам, поэтому экономить на них не стоит, тем более, что период их эксплуатации значительно увеличен по сравнению с китайской продукцией. Дополнительно период эксплуатации светодиодных ламп, если сравнивать с обычными, также значительно больше.

Классификация светодиодов

Выделяют 2 основных вида светодиодов – для подсветки (индикаторные) и для освещения. Их сила и долговечность зависят от подачи электротока, ввиду этого второй вид светодиодов служит меньший срок, так как кристалл изнашивается быстрее. Тем не менее, эти осветительные устройства очень долговечны и служат несколько тысяч часов.

Осветительный светодиод – это устройство, обеспечивающее надёжный и мощный свет. Оно широко применяется в дизайне, создавая нужный уровень освещённости.

По типу корпуса принято выделять светодиод в форме «Звезды», «Пираньи» и SMD. Среди них самыми популярными являются «Пираньи», так как их световой поток представляется более качественным. Их конструктивной особенностью является форма прямоугольника с выводами по краям, с помощью них обеспечивается жёсткое сцепление с поверхностью. Кроме того, подложка устройства обладает отличной теплоотводностью. Эти приборы используют широко в автомобилях и в рекламе. Они разнообразны по размерам и цветам: красный, белый, зелёный, синий светодиод.

Индикаторные светодиоды имеют конструкцию попроще, их свет не такой сильный и используется для подсветки дисплеев и приборных панелей. По форме выделяют круглые, овальные и прямоугольные индикаторные светодиоды.

Линзы также отличаются друг от друга, они могут быть встроены и в осветительные, и в индикаторные лампы. Некоторые предназначены для рассеивания света (этих устройств подавляющее большинство), другие – для фокусировки, благодаря направленному пучку производимого света. Причём во второй группе выделяют линзы плоские, конусообразные и круглые.

По цвету линзы светодиоды бывают:

  • бесцветными прозрачными;
  • окрашенными прозрачными;
  • окрашенными матовыми.

Кроме того, цветовая гамма исполнения прибора сейчас очень разнообразна. Существует жёлтый, красный, синий, зеленый светодиод и т. д. Эти цвета умело комбинируются, создавая ещё более широкий спектр. Наиболее сложно, как ни странно, получить чистый белый цвет.

Белый светодиод получают тремя способами:

  • одновременное использование в правильных пропорциях красного, синего и зелёного цветов даёт ощущение белого цвета;
  • применение синего диода с примесью жёлтого;
  • третий метод требует применения люминесцентных материалов, который преобразовывает ультрафиолет, действуя по принципу флуоресцентной лампы.

Белый светодиод наиболее распространён, хоть и получить его несколько сложно. Он бывает холодным и тёплым. На лампочке обычно этот параметр указан в кельвинах, чем меньше показатель, тем цвет будет желтее и теплее. Производители рекомендуют остановить свой выбор на усреднённом параметре, хотя и к холодному, синеватому свету также можно быстро привыкнуть.

Выбор лампы для дома

Выбор лампы для дома включает несколько этапов, где необходимо определиться с типом сети, диаметром цоколя и внешним видом самого осветительного прибора.

Светодиод 220 вольт выпущен в наиболее распространённых типах цоколя – Е27 и Е14. Цифры обозначают диаметр резьбы в миллиметрах. Первый вид ламп зачастую встречается в форме шара, второй – шара или кукурузы.

В чём же заключаются их главные преимущества? Во-первых, это возможность блокировки и настройки яркости свечения самостоятельно. Во-вторых, это выбор цветового освещения и возможность дистанционного управления им. В-третьих, долговечность эксплуатации и повышенная надёжность.

Выбирая форму, нужно обратить внимание на то, что лампы-кукурузы хоть и имеют достаточно неплохие характеристики, они всё же небезопасны. Их контакты выходят наружу, и производители отказываются в последнее время от выпуска устройств подобной формы.

Для освещения нежилых помещений или ванных комнат используются менее мощные лампы, поэтому если нет необходимости применять светодиод 220 вольт, можно обойтись маленькими плоскими приборами с цоколем G53 и GX53. Это круглые лампы, где используется несколько диодов.

Цвет рекомендуется выбирать обычный белый, так как это не слишком тёплый и не очень холодный цвет, оптимальная характеристика которого составляет 4200 К.

Обратить внимание при приобретении лампы стоит и на следующие характеристики:

  • количество диодов – от того, сколько светодиодов находится в лампе, зависит её яркость, особенно при длительном периоде использования, когда они начинают тускнеть и перегорать;
  • режим рабочей температуры – нужно учитывать, что при выборе лампы для улицы она должна быть эффективной и при возможных морозах, это обычно указывается в паспорте устройства;
  • возможность пульсаций – мигание встречается у дешёвых ламп, обычно при покупке дорогостоящей оно сводится к минимуму;
  • условия эксплуатации иногда требуют повышенной защиты устройства, допустим, стойкость к влаге, необходимо об этом параметре поинтересоваться у продавца;
  • при выборе производителя нужно обращать внимание на диаметр цоколя, так как не все импортные разработчики выпускают светодиод 220В;
  • необходимый световой поток, который измеряют в Люменах, – осветительные или индикаторные лампы.

Выбор производителя

На рынке присутствует множество производителей, которые демонстрируют различный уровень качества. Соответственно, их ценовая политика поставщиков также значительно отличается.

Главным недостатком светодиодов является их стоимость. Поэтому, если уже платить немаленькие деньги за продукт, необходимо, чтобы он был действительно качественным. Поэтому стоит с ответственностью подойти к выбору производителя и поставщика.

Производителей условно можно разделить на 5 групп.

  1. Китайские дешёвые никому не известные бренды.
  2. Известные китайские и азиатские производители. Наиболее популярными являются Selecta, Camelion, LG. Они используют современное оборудование, и качество выпущенной продукции у этих компаний достаточно высокое, поэтому достаточно большой сегмент отечественного рынка занят товаром из Азии. Отдельно стоит отметить светодиоды LG, которые с 2016 года значительно уменьшили цену на свой товар благодаря использованию новых технологий в производстве. Причём качество остаётся на прежнем уровне. В этом можно не сомневаться. Специализируется компания на лампах средней мощности и достаточно неплохо себя проявляет относительно аналогов.
  3. Отечественные производители, которые делают продукт высокого качества, но их технология достаточно дорогая, поэтому и цена на лампы соответственная. К сожалению, на территории России поздно узнали о широких возможностях светодиодов и отечественных производителей пока не так много. Это, к примеру, «Оптоман» и Gauss. Эти компании имеют свой модельный ряд продукции и доступны по всей стране.
  4. Европейские производители представлены преимущественно немецкими фирмами Philips, Osram, Bioledex, которые имеют огромный опыт производства ламп. Пожалуй, Philips остаётся лидером в этом сегменте рынка, хотя и стоит он относительно дорого.
  5. Китайско-российские проекты, такие как Ecola, Newera – также неплохие по качеству и цене бренды, которые значительно моложе фирм-конкурентов.

Таким образом, среди такого обилия производителей иногда достаточно сложно выбрать достойный бренд, поэтому особенно важно и нужно обращать внимание главным образом на характеристики продукта и условия его эксплуатации.

Приблизительный алгоритм действий при установке светодиода

Если есть хоть малейшие познания в электрике и был опыт установки любых ламп, можно светодиод попробовать установить и самому. Для начала нужно убедиться в работоспособности ламп. Последовательность действий должна быть следующей:

  • изучение технических характеристик и подсчёт, сколько вольт потребляет один светодиод;
  • составление схемы подключения с учётом напряжения;
  • вычисление потребляемой мощности электроцепи;
  • далее нужно подобрать блок питания, который бы подошёл по мощности, это также может быть и драйвер;
  • на ножках светодиода указана полярность, к которым нужно припаять провода;
  • подключение блока питания;
  • установка диодов и их закрепление;
  • если всё в порядке, необходимо измерить такие характеристики, как количество потребляемой энергии, нагрев, электроток;
  • корректировка электротока;
  • прогрев в течение получаса – чтобы ничего не случилось при первоначальной установке и для того, чтобы предупредить перегрев, светодиоды лучше покупать на подложке в форме звезды.

В процессе эксплуатации, особенно, если это продукция китайского производства, иногда необходима замена светодиодов. Чем обращаться к специалистам, замену можно выполнить самостоятельно при наличии нужных инструментов. Раскрутив лампу, с помощью цифрового мультиметра прозванивают диоды. Они, в свою очередь, слабо подсвечиваются, и некоторые из них могут не работать. Ненужные диоды отпаивают и меняют на новые. Конечно, это происходит, когда запасные светодиоды есть в наличии, для этого можно взять старую лампу.

На сегодняшний день популярным дополнением является программа «Ардуино». Светодиод, подключая к нему, можно заставить мигать. Плата «Ардуино» имеет много возможностей, вводы-выводы, а также к ней можно подключить практически любое устройство. Эта программа способна принимать сигналы от различных устройств, что и заставляет воздействовать на них. Это лёгкая и удобная среда для программирования, с которой несложно справиться даже обычному пользователю.

Выбор светодиодов для автомобиля

Автовладельцы всё чаще переходят на новый тип освещения в своей машине. Это действительно хорошее решение не только в плане режима работы, но и относительно внешнего вида автомобиля. Авто значительно преобразится, привлекая взгляды проезжающих мимо водителей. Освещением светодиодного типа можно смело заменить все лампы, которые используются в автомобиле.

Как выбрать габариты и свет для передних стоп-сигналов?

Большая часть автопрома применяет лампы без цоколя, устанавливаемые в проёме между передними фарами. Преимуществом светодиодов является их стойкость к любым температурам, так как они находятся вблизи от главной осветительной лампы, возможен перегрев кристалла и преждевременный его выход из строя. Ввиду этого, при выборе освещения необходимо обратить внимание на дополнительную защиту светодиодов – наличие стабилизатора электротока.

При выборе ламп нужно обратить внимание на их серию, допустим, серия SF хоть и не имеет стабилизатора, вполне подходит для автомобиля, так как имеет большое количество диодов и работает в широком диапазоне, отлично освещая пространство.

Нужно также обратить внимание на размеры лампы, так, указанный пример SF – достаточно большое устройство. Нужно хорошо все продумать перед покупкой освещения.

Популярной также является серия для габаритов — СМД, которая имеет отличные характеристики, но и стоит немалых денег.

Заднее освещение автомобиля

Задние стоп-сигналы принято оборудовать цокольными двухконтактными светодиодами. Наиболее популярные серии: МСД, 14НР и 3х1W. Они имеют несколько различный режим работы, отличаются количеством диодов. Но все имеют достаточно высокие показатели. Эти светодиоды являются яркими, обеспечивают насыщенный свет и долговременный срок службы.

Самые доступные по стоимости – лампы серии SF.

Светодиоды для салона

Перед выбором ламп для салона необходимо определиться с типом его освещения и величиной плафона.

В салон нужно подбирать лампу фестонного типа – это продолговатые устройства, размером 31-41 мм. Выделяют 3 вида светодиодов для салона.

  1. Устанавливаются в разъём плафона вместо старой обычной лампочки. По размеру такие светодиоды практически идентичны обычным осветительным приборам, они применяются при невозможности из-за небольшой величины плафона использовать другую лампу.
  2. Светодиоды большего размера, чем стандартная лампочка. Перед установкой нужной убедиться, подойдёт ли такое устройство под плафон. Благодаря большему размеру, увеличивается и количество диодов в лампе. Таким образом, освещение становится значительно ярче обычного.
  3. Матрицы, вмещающее большое количество диодов. Если плафон достаточно большой и может вместить прямоугольную матрицу, то этот тип освещения будет наиболее ярким и насыщенным.

В салонном освещении используются лампы типа SF или СМД.

Кроме того, в автомобилях широко применяется замена противотуманных фар на лампы со светодиодом. Особое внимание стоит обратить автолюбителям, желающим выделиться среди других, на подсветку светодиодной лентой и на «ангельские глазки».

Подводя итог

Светодиод – это отличная альтернатива старым лампочкам, которая помогает решить проблему недостаточного освещения помещения. Даже при большей стоимости, чем обычная лампа, это отличное капиталовложение, так как светодиод способен служить не один год и дарить яркий свет дому и автомобилю.

fb.ru

Что такое светодиод?

Интерес к светодиодам растет быстрее, чем территория их применения в светотехнике. Производители и потребители, продавцы и покупатели — все как будто замерли на старте, боясь отстать от других. И только дизайнеры уже вовсю пользуются уникальными возможностями светодиодов. Давно прошло то время, когда светодиоды были интересны одним лишь ученым. Теперь светодиодная тема у всех на слуху. Говорят, за ними будущее. Но, может статься, ожидания преувеличены? Узнать бы поточнее!

Настоящая публикация не случайно построена в форме вопросов и ответов (FAQ, frequently asked questions — часто задаваемые вопросы). Именно так заинтересованный человек подходит к новому для него объекту, с тем чтобы «пощупать» его с разных сторон и уж потом решить: нужен — не нужен. А мне задавать правильные вопросы и находить на них верные ответы помогал профессор МГУ Александр Эммануилович Юнович, один из ведущих российских специалистов по светодиодам.


1. Что такое светодиод?


Светодиод — это полупроводниковый прибор, преобразующий электрический ток непосредственно в световое излучение.
Кстати, по-английски светодиод называется light emitting diode, или LED.

2. Из чего состоит светодиод?
Из полупроводникового кристалла на подложке, корпуса с контактными выводами и оптической системы. Современные светодиоды мало похожи на первые корпусные светодиоды, применявшиеся для индикации. Конструкция мощного светодиода серии Luxeon, выпускаемой компанией Lumileds, схематически изображена на рисунке.


3. Как работает светодиод?
Свечение возникает при рекомбинации электронов и дырок в области p-n-перехода. Значит, прежде всего нужен p-n-переход, то есть контакт двух полупроводников с разными типами проводимости. Для этого приконтактные слои полупроводникового кристалла легируют разными примесями: по одну сторону акцепторными, по другую — донорскими.
Но не всякий p-n-переход излучает свет. Почему? Во-первых, ширина запрещенной зоны в активной области светодиода должна быть близка к энергии квантов света видимого диапазона. Во-вторых, вероятность излучения при рекомбинации электронно-дырочных пар должна быть высокой, для чего полупроводниковый кристалл должен содержать мало дефектов, из-за которых рекомбинация происходит без излучения. Эти условия в той или иной степени противоречат друг другу.

Реально, чтобы соблюсти оба условия, одного р-п-перехода в кристалле оказывается недостаточно, и приходится изготавливать многослойные полупроводниковые структуры, так называемые гетероструктуры, за изучение которых российский физик академик Жорес Алферов получил Нобелевскую премию 2000 года.

4. Означает ли это, что чем больший ток проходит через светодиод, тем он светит ярче?
Разумеется, да. Ведь чем больше ток, тем больше электронов и дырок поступают в зону рекомбинации в единицу времени. Но ток нельзя увеличивать до бесконечности. Из-за внутреннего сопротивления полупроводника и p-n-перехода диод перегреется и выйдет из строя.

5. Чем хорош светодиод?
В светодиоде, в отличие от лампы накаливания или люминесцентной лампы, электрический ток преобразуется непосредственно в световое излучение, и теоретически это можно сделать почти без потерь. Действительно, светодиод (при должном теплоотводе) мало нагревается, что делает его незаменимым для некоторых приложений. Далее, светодиод излучает в узкой части спектра, его цвет чист, что особенно ценят дизайнеры, а УФ- и ИК-излучения, как правило, отсутствуют. Светодиод механически прочен и исключительно надежен, его срок службы может достигать 100 тысяч часов, что почти в 100 раз больше, чем у лампочки накаливания, и в 5 — 10 раз больше, чем у люминесцентной лампы. Наконец, светодиод — низковольтный электроприбор, а стало быть, безопасный.

6. Чем плох светодиод?
Только одним — ценой. Пока что цена одного люмена, излученного светодиодом, в 100 раз выше, чем галогенной лампой. Но специалисты утверждают, что в ближайшие 2 — 3 года этот показатель будет снижен в 10 раз.

7. Когда светодиоды начали применяться для освещения?
Первоначально светодиоды применялись исключительно для индикации. Чтобы сделать их пригодными для освещения, необходимо было прежде всего научиться изготавливать белые светодиоды, а также увеличить их яркость, а точнее светоотдачу, то есть отношение светового потока к потребляемой энергии.
В 60-х и 70-х годах были созданы светодиоды на основе фосфида и арсенида галлия, излучающие в желто-зеленой, желтой и красной областях спектра. Их применяли в световых индикаторах, табло, приборных панелях автомобилей и самолетов, рекламных экранах, различных системах визуализации информации. По светоотдаче светодиоды обогнали обычные лампы накаливания. По долговечности, надежности, безопасности они тоже их превзошли. Одно было плохо — не существовало светодиодов синего, сине-зеленого и белого цвета.

К концу 80-х годов в СССР выпускалось более 100 млн светодиодов в год, а мировое производство составляло несколько десятков миллиардов.

8. От чего зависит цвет светодиода?
Исключительно от ширины запрещенной зоны, в которой рекомбинируют электроны и дырки, то есть от материала полупроводника, и от легирующих примесей. Чем «синее» светодиод, тем выше энергия квантов, а значит, тем больше должна быть ширина запрещенной зоны.

9. Какие трудности пришлось преодолеть ученым, чтобы изготовить голубой светодиод?
Голубые светодиоды можно сделать на основе полупроводников с большой шириной запрещенной зоны — карбида кремния, соединений элементов II и IV группы или нитридов элементов III группы. (Помните таблицу Менделеева?)
У светодиодов на основе SiC оказался слишком мал кпд и низок квантовый выход излучения (то есть число излученных квантов на одну рекомбинировавшую пару). У светодиодов на основе твердых растворов селенида цинка ZnSe квантовый выход был выше, но они перегревались из-за большого сопротивления и служили недолго. Оставалась надежда на нитриды.

Нитрид галлия GaN плавится при 2000 °С, при этом равновесное давление паров азота составляет 40 атмосфер; ясно, что растить такие кристаллы непросто. Аналогичные соединения — нитрилы алюминия и индия — тоже полупроводники. Их соединения образуют тройные твердые растворы с шириной запрещенной зоны, зависящей от состава, который можно подобрать так, чтобы генерировать свет нужной длины волны, в том числе и синий. Но… проблему не удавалось решить до конца 80-х годов.
Первым, еще в 70-х, голубой светодиод на основе пленок нитрида галлия на сапфировой подложке удалось получить профессору Жаку Панкову (Якову Исаевичу Панчечникову) из фирмы IBM (США). Квантовый выход был достаточен для практических применений, однако руководство сказало: «Ну, это ж на сапфире — дорого и не так уж ярко, к тому же p-n-переход нехорош…» — и работы Панкова не поддержали.
Между тем группа Сапарина и Чукичева из МГУ обнаружила, что под действием электронного пучка GaN с примесью цинка становится ярким люминофором, и даже запатентовала устройство оптической памяти. Но тогда загадочное явление объяснить не удалось.
Это сделали японцы — профессор И. Акасаки и доктор X. Амано из университета Нагоя. Обработав пленку GaN с примесью магния электронным пучком со сканированием, они получили ярко люминесцирую-щий слой р-типа с высокой концентрацией дырок. Однако разработчики светодиодов не обратили должного внимания на их публикации.
Лишь в 1989 году доктор Ш. Накамура из фирмы Nichia Chemical, исследуя пленки нитридов элементов III группы, сумел воспользоваться результатами профессора Акасаки. Он так подобрал легирование (Мд, Zn) и термообработку, заменив ею электронное сканирование, что смог получить эффективно инжектирующие слои р-типа в GaN-гетероструктурах. Вот как был получен голубой светодиод.
Фирма Nichia запатентовала ключевые этапы технологии и к концу 1997 года выпускала уже 10 — 20 млн голубых и зеленых светодиодов в месяц, а в январе 1998 года приступила к выпуску белых светодиодов.

10. Что такое квантовый выход светодиода?
Квантовый выход — это число излученных квантов света на одну рекомбинировавшую электронно-дырочную пару. Различают внутренний и внешний квантовый выход. Внутренний — в самом p-n-переходе, внешний — для прибора в целом (ведь свет может теряться «по дороге» — поглощаться, рассеиваться). Внутренний квантовый выход для хороших кристаллов с хорошим тепло-отводом достигает почти 100%, рекорд внешнего квантового выхода для красных светодиодов составляет 55%, а ддя синих — 35%.
Внешний квантовый выход — одна из основных характеристик эффективности светодиода.

11. Как получить белый свет с использованием светодиодов?
Существует три способа получения белого света от светодиодов. Первый — смешивание цветов по технологии RGB. На одной матрице плотно размещаются красные, голубые и зеленые светодиоды, излучение которых смешивается при помощи оптической системы, например линзы. В результате получается белый свет. Второй способ заключается в том, что на поверхность светодиода, излучающего в ультрафиолетовом диапазоне (есть и такие), наносится три люминофора, излучающих, соответственно, голубой, зеленый и красный свет. Это похоже на то, как светит люминесцентная лампа. И наконец в третьем способе желто-зеленый или зеленый плюс красный люминофор наносятся на голубой свето-диод, так что два или три излучения смешиваются, образуя белый или близкий к белому свет.

12. Какой из трех способов лучше?
У каждого способа есть свои достоинства и недостатки. Технология RGB в принципе позволяет не только получить белый цвет, но и перемещаться по цветовой диаграмме при изменении тока через разные светодиоды. Этим процессом можно управлять вручную или посредством программы, можно также получать различные цветовые температуры. Поэтому RGB-матрицы широко используются в светодинамических системах. Кроме того, большое количество светодиодов в матрице обеспечивает высокий суммарный световой поток и большую осевую силу света. Но световое пятно из-за аберраций оптической системы имеет неодинаковый цвет в центре и по краям, а главное, из-за неравномерного отвода тепла с краев матрицы и из ее середины светодиоды нагреваются по-разному, и, соответственно, по-разному изменяется их цвет в процессе старения — суммарные цветовая температура и цвет «плывут» за время эксплуатации. Это неприятное явление достаточно сложно и дорого скомпенсировать.

Белые светодиоды с люминофорами существенно дешевле, чем светодиодные RGB-матрицы (в пересчете на единицу светового потока), и позволяют получить хороший белый цвет. И для них в принципе не проблема попасть в точку с координатами (0.33, 0.33) на цветовой диаграмме МКО. Недостатки же таковы: во-первых, у них меньше, чем у RGB-матриц, светоотдача из-за преобразования света в слое люминофора; во-вторых, достаточно трудно точно проконтролировать равномерность нанесения люминофора в технологическом процессе и, следовательно, цветовую температуру; и наконец в-третьих — люминофор тоже стареет, причем быстрее, чем сам светодиод.
Промышленность выпускает как светодиоды с люминофором, так и RGB-матрицы — у них разные области применения.

13. Каковы электрические и оптические характеристики светодиодов?
Светодиод — низковольтный прибор. Обычный светодиод, применяемый для индикации, потребляет от 2 до 4 В постоянного напряжения при токе до 50 мА. Светодиод, который используется для освещения, потребляет такое же напряжение, но ток выше — от нескольких сотен мА до 1 А в проекте. В светодиодном модуле отдельные светодиоды могут быть включены последовательно и суммарное напряжение оказывается более высоким (обычно 12 или 24 В).
При подключении светодиода необходимо соблюдать полярность, иначе прибор может выйти из строя. Напряжение пробоя указывается изготовителем и обычно составляет более 5 В для одного светодиода.
Яркость светодиода характеризуется световым потоком и осевой силой света, а также диаграммой направленности. Существующие светодиоды разных конструкций излучают в телесном угле от 4 до 140 градусов. Цвет, как обычно, определяется координатами цветности и цветовой температурой, а также длиной волны излучения.
Для сравнения эффективности светодиодов между собой и с другими источниками света используется светоотдача: величина светового потока на один ватт электрической мощности. Также интересной маркетинговой характеристикой оказывается цена одного люмена.

14. Как реагирует светодиод на повышение температуры?
Говоря о температуре светодиода, необходимо различать температуру на поверхности кристалла и в области p-n-перехода. От первой зависит срок службы, от второй — световой выход. В целом с повышением температуры p-n-перехода яркость светодиода падает, потому что уменьшается внутренний квантовый выход из-за влияния колебаний кристаллической решетки. Поэтому так важен хороший теплоотвод.
Падение яркости с повышением температуры не одинаково у светодиодов разных цветов. Оно больше у AlGalnP- и AeGaAs-светодиодов, то есть у красных и желтых, и меньше у InGaN, то есть у зеленых, синих и белых.

15. Почему нужно стабилизировать ток через светодиод?
Как видно из рисунка, в рабочих режимах ток экспоненциально зависит от напряжения и незначительные изменения напряжения приводят к большим изменениям тока. Поскольку световой выход прямо пропорционален току, то и яркость светодиода оказывается нестабильной. Поэтому ток необходимо стабилизировать. Кроме того, если ток превысит допустимый предел, то перегрев светодиода может привести к его ускоренному старению.


типичная вольт-амперная характеристика светодиода

16. Для чего светодиоду требуется конвертор?
Конвертор (в англоязычной терминологии driver) для светодиода — то же, что балласт для лампы. Он стабилизирует ток, протекающий через светодиод.

17. Можно ли регулировать яркость светодиода?
Яркость светодиодов очень хорошо поддается регулированию, но не за счет снижения напряжения питания — этого-то как раз делать нельзя, — а так называемым методом широтно-импульсной модуляции (ШИМ), для чего необходим специальный управляющий блок (реально он может быть совмещен с блоком питания и конвертором, а также с контроллером управления цветом RGB-матрицы). Метод ШИМ заключается в том, что на светодиод подается не постоянный, а импульсно-модулированный ток, причем частота сигнала должна составлять сотни или тысячи герц, а ширина импульсов и пауз между ними может изменяться. Средняя яркость светодиода становится управляемой, в то же время светодиод не гаснет.
Небольшое изменение цветовой температуры светодиода при диммировании несравнимо с аналогичным смещением для ламп накаливания.

18. Чем определяется срок службы светодиода?
Считается, что светодиоды исключительно долговечны. Но это не совсем так. Чем больший ток пропускается через светодиод в процессе его службы, тем выше его температура и тем быстрее наступает старение. Поэтому срок службы у мощных светодиодов короче, чем у маломощных сигнальных, и составляет в настоящее время 20 — 50 тысяч часов. Старение выражается в первую очередь в уменьшении яркости. Когда яркость снижается на 30% или наполовину, светодиод надо менять.

19. «Портится» ли цвет светодиода с течением времени?
Старение светодиода связано не только со снижением его яркости, но и с изменением цвета. В настоящее время нет стандартов, которые позволили бы выразить количественно изменение цвета светодиодов в процессе старения и сравнить с другими источниками.

20. Не вреден ли светодиод для человеческого глаза?
Спектр излучения светодиода близок к монохроматическому, в чем его кардинальное отличие от спектра солнца или лампы накаливания. Хорошо это или плохо — доподлинно не известно, потому что, насколько я знаю, серьезных исследований в этой области нигде не проводилось. Какие-либо данные о вредном воздействии светодиодов на человеческий глаз отсутствуют.
Есть надежда, что вскоре влияние светодиодов на зрение будет изучено досконально. Проблемой заинтересовался академик Михаил Аркадьевич Островский — крупный специалист в области цветного зрения. Тема, за решение которой он взялся, называется так: «Психофизическое восприятие светодиодного освещения системой зрения человека».

21. Когда и как сверхъяркие светодиоды появились в России?
Об этом лучше всех расскажет профессор Юнович.
— Люминесценцию карбида кремния впервые наблюдал Олег Владимирович Лосев в Нижегородской радиотехнической лаборатории в 1923 г. и показал, что она возникает вблизи p-n-перехода. Первая научная статья о кристаллах нитрида галлия была опубликована профессором МГУ Г.С. Ждановым в 30-х гг. Люминесценцию в гетероструктурах на основе арсенида галлия впервые исследовали в лаборатории Ж.И. Алферова в 60-х гг. и показали, что можно создать структуры с внутренним квантовым выходом близким к 100%. Разработки структур и светодиодов на основе нитрида галлия велись в ленинградских Политехническом и Электротехническом институтах, в Калуге, в Зеленограде в 70-х гг., но они тогда не привели к созданию эффективных голубых светодиодов.
В 1995 году я прочел первые статьи Накамуры и понял, что «голубая проблема» в принципе решена. Тогда же я получил грант соросовского фонда. В декабре на эти деньги я смог поехать на конференцию в США, и там профессор Жак Панков познакомил меня с Ш. Накамурой. Я забросил наживку: мол, хочу приобщить студентов Московского университета к передовым достижениям в области голубых светодиодов и рассказать им о столь замечательном изобретении. Рыбка клюнула, и в феврале я получил от д-ра Ш. Накамуры из Японии бандеролью 10 светодиодов от фиолетового до зеленого. Все потом оказалось просто — фирма Nichia Chemical начинала выпуск светодиодов на рынок и была заинтересована в научной рекламе. В лаборатории МГУ мы их досконально исследовали, сняли все характеристики и получили новые научные результаты. Д-р Ш. Накамура дал любезное согласие на совместную публикацию наших первых статей.
Одновременно специалисты из группы Бориса Фера-понтовича Тринчука в Зеленограде продемонстрировали образцы зеленых светодиодов начальникам из ГАИ и получили положительный отзыв. Все дело в том, что эта группа сделала опытный образец светодиодного светофора, но у них не было хороших зеленых светодиодов. Светофоры с новыми сверхъяркими зелеными светодиодами намного превосходили светофоры с лампами, и московское правительство сделало заказ на 1000 светодиодных светофоров к 850-летию Москвы. Такое везение!
Как раз тогда у нас гостила киргизская скрипачка Райкан Карагулова — выпускница Московской консерватории, ученица моей жены, которая работала в Японии первым концертмейстером симфонического оркестра в Осаке. Выяснилось, что место ее работы находится неподалеку от фирмы Nichia Chemical! Б.Ф. Тринчук дал ей тысячу долларов и попросил купить на них и прислать на мой адрес 200 зеленых светодиодов. Из них были изготовлены первые светофоры из той юбилейной тысячи. Москва стала первым в мире городом с массовым применением светодиодных светофоров.
Наши ученые и инженеры в НИИ «Сапфир» пытались повторить достижение японцев и изготовить структуры на основе нитридов для голубых и зеленых светодиодов на старой эпитаксиальной установке, которую пришлось модернизировать, чтобы достичь более высоких температур и давлений. Но инициатива заглохла из-за отсутствия денег и интереса руководства.

22. Какие на сегодняшний день существуют технологии изготовления светодиодов и светодиодных модулей?
Что касается выращивания кристаллов, то основная технология — металлоорганическая эпитаксия. Для этого процесса необходимы особо чистые газы. В современных установках предусмотрены автоматизация и контроль состава газов, их раздельные потоки, точная регулировка температуры газов и подложек. Толщины выращиваемых слоев измеряются и контролируются в пределах от десятков ангстрем до нескольких микрон. Разные слои необходимо легировать примесями, донорами или акцепторами, чтобы создать p-n-переход с большой концентрацией электронов в n-области и дырок — в р-области.
За один процесс, который длится несколько часов, можно вырастить структуры на 6 — 12 подложках диаметром 50 — 75 мм. Очень важно обеспечить и проконтролировать однородность структур на поверхности подложек. Стоимость установок для эпитаксиального роста полупроводниковых нитридов, разработанных в Европе (фирмы Aixtron и Thomas Swan) и США (Emcore), достигает 1,5 — 2 млн долларов. Опыт разных фирм показал, что научиться получать на такой установке конкурентоспособные структуры с необходимыми параметрами можно за время от одного года до трех лет. Это — технология, требующая высокой культуры.
Важным этапом технологии является планарная обработка пленок: их травление, создание контактов к п- и р-слоям, покрытие металлическими пленками для контактных выводов. Пленку, выращенную на одной подложке, можно разрезать на несколько тысяч чипов размерами от 0,24×0,24 до 1×1 мм2.
Следующим шагом является создание светодиодов из этих чипов. Необходимо смонтировать кристалл в корпусе, сделать контактные выводы, изготовить оптические покрытия, просветляющие поверхность для вывода излучения или отражающие его. Если это белый светодиод, то нужно равномерно нанести люминофор. Надо обеспечить теплоотвод от кристалла и корпуса, сделать пластиковый купол, фокусирующий излучение в нужный телесный угол. Около половины стоимости светоди-ода определяется этими этапами высокой технологии.
Необходимость повышения мощности для увеличения светового потока привела к тому, что традиционная форма корпусного светодиода перестала удовлетворять производителей из-за недостаточного теплоотвода. Надо было максимально приблизить чип к теплопроводящей поверхности. В связи с этим на смену традиционной технологии и несколько более совершенной SMD-техноло-гии (surface montage details — поверхностный монтаж деталей) приходит наиболее передовая технология СОВ (chip on board). Светодиод, изготовленный по технологии СОВ, схематически изображен на рисунке.
Светодиоды, выполненные по SMD- и СОВ-технологии, монтируются (приклеиваются) непосредственно на общую подложку, которая может исполнять роль радиатора — в этом случае она делается из металла. Так создаются светодиодные модули, которые могут иметь линейную, прямоугольную или круглую форму, быть жесткими или гибкими, короче, призваны удовлетворить любую прихоть дизайнера. Появляются и светодиодные лампы с таким же цоколем, как у низковольтных галогенных, призванные им на замену. А для мощных светильников и прожекторов изготавливаются светодиодные сборки на круглом массивном радиаторе.
Раньше в светодиодных сборках было очень много светодиодов. Сейчас, по мере увеличения мощности, светодиодов становится меньше, зато оптическая система, направляющая световой поток в нужный телесный угол, играет все большую роль.


технология СОВ

23. Где сегодня целесообразно применять светодиоды?
Светодиоды находят применение практически во всех областях светотехники, за исключением освещения производственных площадей, да и там могут использоваться в аварийном освещении. Светодиоды оказываются незаменимы в дизайнерском освещении благодаря их чистому цвету, а также в светодинамических системах. Выгодно же их применять там, где дорого обходится частое обслуживание, где необходимо жестко экономить электроэнергию и где высоки требования по электробезопасности.
В Москве в начале 2004 года была принята трехлетняя программа энергосберегающего освещения на базе светодиодных технологий. Координационный совет возглавил профессор Ю.Б. Айзенберг. Согласно этой программе предлагается использовать светодиоды в опытном строительстве, ЖКХ и других областях. Например, светодиодные светильники будут устанавливаться в подземных переходах, подъездах, на лифтовых площадках, то есть там, где не нужна большая освещенность, но требуется минимум обслуживания и энергозатрат, а также важна высокая вандалоустойчивость.

Алексей Рябов

radiodetali.com

Как работает светодиод: принцип работы

В переводе с английского сокращение LED дословно означает «диод, который излучает свет». Это полупроводниковое устройство, способное трансформировать электрический ток в световое излучение. Это простое приспособление, конструкция которого довольно сильно отличается от привычных нам изделий для освещения (лампы накаливания, разрядные, люминесцентные лампы и т. д.).

Как работает светодиод, будет интересно узнать каждому. Этот прибор не имеет изначально ненадежных хрупких элементов конструкции и стеклянной колбы (в отличие от других ламп). Стоимость диодов настолько мала, что ненамного отличается от батареек, которые служат их источником питания. Популярность подобных изделий объясняется рядом факторов, в том числе и их конструкцией.

История возникновения

Рассматривая вопрос, почему работают светодиоды, следует изучить историю их возникновения. Впервые подобное устройство было создано в 1962 г. ученым Н. Холоньяком. Это был монохромный диод красного свечения. Он имел ряд недостатков, но сама технология была признана перспективной.

Спустя 10 лет после создания красного диода появились зеленые и желтые разновидности. Их применяли в качестве индикаторов во многих электронных приборах. Интенсивность светового потока диодов благодаря научным разработкам постоянно возрастала. В 90-х годах был создан осветитель с эффективностью потока 1 люмен.

В 1993 году С. Накамура создал первый синий диод, который характеризовался высокой яркостью. С этого момента стало возможным создавать любой цвет спектра (в том числе белый). Технологии неустанно развивались.

При соединении синего и ультрафиолетового типа диодов получается белый люминофорный осветитель. Они стали постепенно вытеснять лампы накаливания. К 2005 году выпускались диоды с мощностью светового потока до 100 лм и даже выше. Стали изготавливать белые осветительные приборы с разными оттенками (теплые, холодные).

Устройство светодиода

Чтобы понять, как работает точечный светодиод, необходимо подробно рассмотреть его устройство. Этот осветительный прибор, по мнению представителей Ассоциации развития оптоэлектронной индустрии и департамента энергетики, в скором времени станет самым востребованным источником освещения в обычных домах, офисах, учреждениях.

Светодиод имеет основой полупроводниковый кристалл. Он пропускает электрический ток только в одну сторону. Кристалл расположен на особой подложке. Она не проводит ток. Корпус защищает кристалл от внешних воздействий. Он имеет выходы в виде контактов, а также оптическую систему.

Чтобы повысить продолжительность эксплуатации прибора, пространство между пластиковой линзой и самим кристаллом заполнили прозрачным силиконовым компонентом. Чтобы отводить избыточное тепло, применяется алюминиевая основа. Это обычное устройство современного диода. При работе он выделяет относительно небольшое количество теплоты. Это также является преимуществом прибора.

Принцип работы

Рассматривая, как работает светодиод, необходимо вникнуть в основной принцип работы подобных устройств. Прибор представленного типа имеет один электронно-дырчатый переход. Это связано с разным принципом проводимости компонентов осветителя. Один полупроводник имеет излишек электронов, а другой – излишек дырок.

При помощи процесса легирования дырчатый материал обогащается носителями отрицательного заряда. Если в месте обогащения полупроводников противоположными зарядами приложить ток, получится прямое смещение. Через переход этих двух материалов побежит электричество.

При этом в корпусе диода происходит сплавление носителей зарядов с различным электрическим статусом. Когда дырки и электроны сталкиваются, выделяется определенное количество энергии. Это квант светового потока. Его называют фотоном.

Цвет светодиода

При создании диодов применяются различные полупроводниковые материалы. Это определяет цвет, который испускает при работе представленное устройство. Разные материалы способны посылать в пространство волны разной длины. Это позволяет человеческому глазу увидеть тот или иной цвет видимого спектра.

Изучая вопрос, как работает светодиод, следует рассмотреть материалы полупроводников. Раньше в подобных целях применялись фосфид галлия, тройные соединения GaAsP, AlGaAs. При этом прибор мог посылать в пространство красный, желто-зеленый световой поток.

Представленная технология ныне применяется только для индикаторных устройств. Сегодня для таких изделий используют алюминий индий-галлий (AllnGaP) и индий-нитрид галлия (InGaN). Они выдерживают довольно высокий уровень проходящего тока, высокие показатели влажности и нагрева. Возможна комбинация светодиодов разных типов.

Смешение цветов

Современные диодные ленты могут выдавать разные оттенки светового потока. Один прибор может производить монотонный цвет. При создании многокристального устройства возможно получить огромное количество различных оттенков. Подобно монитору телевизора или компьютера, диод может создать любой цвет при помощи модели RGB (расшифровывается как красный, зеленый, синий).

Это простой принцип, позволяющий понять, как работают RGB-светодиоды. При помощи этой технологии можно создавать и белое освещение. Для этого все три цвета смешиваются в равной пропорции.

Однако, помимо представленной технологии, можно получить белое свечение при соединении диода коротковолнового излучения (ультрафиолетовый, синий) вместе с желтым покрытием люминофорного типа. При комбинации фотонов желтого и синего цвета в итоге получается белое свечение.

Производство

Чтобы понять, от скольких вольт работают светодиоды, необходимо рассмотреть производство этих устройств. В первую очередь следует отметить, что приборы с матрицей типа RGB стоят дороже, чем люминоформы. Причем последние позволяют добиться освещения высокого качества.

Недостатком люминофоров является меньшая светоотдача, а также различная окраска (температура) потока. Это устройство стареет быстрее, чем светодиод. Поэтому в продажу поступают осветительные приборы обоих принципов работы. Для создания индикаторов производятся диоды с потреблением 2-4 В напряжения постоянного типа (при токе 50 мА).

Для создания полноценного освещения необходимы устройства с таким же потреблением напряжения, но более высоким уровнем тока — до 1 А. Если в одном модуле диоды подключить последовательно, суммарное напряжение будет достигать 12 или 24 В.

Усиление яркости

Рассматривая вопрос, от какого напряжения работают светодиоды, следует сказать о повышении яркости представленных устройств. Мощность таких приборов достигает 60 мВт. Если подобные диоды установить в средний по габаритам корпус, световых элементов потребуется установить 15-20 шт.

Диоды с усиленной яркостью свечения могут нести в себе мощность до 240 Вт. Чтобы обеспечить нормальную подсветку, подобных элементов потребуется 4-8 шт. В продаже представлены устройства, способные полноценно освещать помещения, наружную рекламу, витрины и т. д. Некоторые ленты создаются для выполнения подсветки средней или малой интенсивности.

Для подключения представленного оборудования применяют блоки управления соответствующей мощности. Для цветных лент возможно применять контроллеры, управляющие не только интенсивностью освещения, но и задающие оттенки и режимы работы устройства.

Управление свечением

Существует огромное количество вариантов представленного оборудования. Есть светодиоды, работающие от батареек (например, в фонариках), запитанные в стационарную сеть. Их применяют как для внутренней, так и внешней работы. В зависимости от условий применения подбирается соответствующий класс защиты диода.

Чтобы отрегулировать яркость свечения, напряжение питания не снижают. Для уменьшения интенсивности свечения применяется широтно-импульсная модуляция (ШИМ). В этом случае приобретается блок управления.

Представленный метод заключается в подаче на диод импульсно-модулированного тока. Частота сигнала при этом достигает тысяч герц. Может изменяться ширина импульсов и интервалов пауз. При этом можно управлять свечением прибора. Диод в этом случае не погаснет.

Долговечность

Диоды считаются долговечными устройствами. Это объясняется их конструкцией. Однако если не работают светодиоды на лампе, возможно, срок их эксплуатации вышел. Это можно определить по насыщенности свечения и изменению цвета.

Также специалисты отмечают, что срок эксплуатации маломощных устройств гораздо продолжительнее. Но даже в самых ярких лентах или лампах диоды гарантированно работают 20-50 тыс. часов. Так как они не имеют хрупких элементов конструкции, механические воздействия с большей вероятностью не нанесут вреда подобным осветителям.

Изучив, как работает светодиод, можно понять принцип устройства этого прибора, а также его эксплуатационные характеристики. Это оборудование считается осветителями будущего поколения.

fb.ru

Что такое светодиод? История развития, интересные факты, перспективы

Во всех наших статьях мы стараемся доносить информацию до читателей и покупателей магазина в максимально доступной форме, старательно избегая малопонятных обывателю терминов и описания физико-химических процессов. Так мы попробуем поступить и сейчас, поскольку, подкованные в научных дисциплинах читатели без труда смогут найти в Интернете информацию по данной теме на гораздо более научном языке.

Что такое светодиод?

Светодиод — это полупроводниковый прибор, трансформирующий электроток в видимое свечение. У светодиода есть общепринятая аббревиатура — LED (light-emitting diode), что в дословном переводе на русский язык означает «светоизлучающий диод». Светодиод состоит из полупроводникового кристалла (чип) на подложке, корпуса с контактными выводами и оптической системы. Непосредственно излучение света происходит от этого кристала, а цвет видимого излучения зависит от его материала и различных добавок. Как правило, в корпусе светодиода находится один кристалл, но при необходимости повышения мощности светодиода или для излучения разных цветов возможна установка нескольких кристаллов.

В светодиоде, в отличие от привычной лампы накаливания или люминесцентной лампы (ее еще называют «энергосберегающей»), электроток трансформируется в видимый свет. В теории, такое преобразование можно выполнить вообще без, так называемых, «паразитных» потерь электроэнергии на нагрев. Это связано с тем, что при грамотно спроектированном теплоотводе светодиод нагревается очень слабо. Светодиод излучает свет в узком спектре, его цвет «чист», что особенно ценно применительно к дизайнерскому освещению. Ультрафиолетовые и инфракрасные излучения, как правило, отсутствуют.


История развития светодиода

В 1907 году британский инженер-экспериментатор Генри Джозеф Раунд (на фото слева) впервые обнаружил едва заметное излучение, испускаемое карбидокремниевыми кристаллами, вследствие неизвестных в то время электронных превращений.

В 1923 году в Нижнем Новгороде, молодой российский ученый Олег Лосев (на фото справа) также зафиксировал это свечение при проведении радиотехнических лабораторных опытов с полупроводниковыми детекторами, но интенсивность обнаруженных свечений была крайне низкой и Российское научное сообщество не придало этому событию должного значения. Через несколько лет Олег Лосев провел целенаправленные исследования этого феномена и углублялся в их изучение вплоть до своей смерти — Олег Лосев ушел из жизни в блокадном Ленинграде зимой 1942 года в возрасте 38 лет. До начала войны Олег Лосев активно публиковал результаты своих изысканий в немецкий научных изданиях, где открытый им эффект посчитали сенсационным и назвали его именем ученого — «Losev Licht». Природа этого излучения окончательно стала понятна только в 1948 после изобретения транзистора и появления теории «p-n-перехода», являющейся научной основой функционирования известных ныне полупроводников.

В 1962 году группа ученых из Университета Иллинойса (США), которой руководил Ник Холоньяк (на фото слева), продемонстрировала работу первого светодиода, что стало знаковым событием и именно этот момент многие специалисты считают открытием привычного нам светодиода. В этом же году Ник Холоньяк создал первые «красные» светодиоды, которые уже можно было применять в промышленности.

В 1972 были открыты полупроводниковые излучатели зеленого и желтого цвета. Их яркость постепенно увеличивалась и в 1990 году уже составляла 1 люмен.

Суджи Накамура (на фото справа) — инженер малоизвестной тогда японской фирмы Nichia (Ничиа) в 1993 году получил первый синий сверхъяркий светодиод. После этого, почти моментально были созданы светодиодные RGB (Red-Green-Blue) устройства, поскольку эти три цвета (зеленый, синий, красный) в своем сочетании сделали возможным создать любой цвет, даже белый. Этот момент стал настоящим прорывом и первые светодиоды белого цвета «увидели свет» в 1996 г., что явилось сильнейшим толчком к развитию отрасли.

К 2005 году яркость светодиода достигла значения 100 лм/Вт и продолжает увеличиваться. Были сконструированы так-называемые многоцветные светодиоды, а повышение яркости и надежности всех компонентов светодиодных ламп позволило начать конкуренцию с энергосберегающими (люминесцентными) и лампами накаливания. У нас есть интересная статья на эту тему, где сравниваются разные типы ламп.

С 2008-2009 годов стартовало активное применение светодиодных источников света в бытовых светильниках и чуть позднее с ростом светоотдачи — в уличном освещении. В 2012-2013 годах из-за многократного роста объемов производства их стоимость начала снижаться, что привело к стремительному повышению интереса со стороны потребителей.


Яркость светодиода

Яркость светодиода зависит от силы тока (измеряемой в амперах), который через него проходит. Однако, силу тока нельзя увеличивать без ограничений, так как кристалл перегреется и выйдет из строя. Именно по этой причине конструкция светодиодных ламп относительно сложна и дорога в производстве. Но прогресс не стоит на месте и ежегодно ведущие производители светодиодов добиваются роста светового потока своих светодиодов на 20-30%, что с точки зрения скорости прогресса, весьма впечатляющие цифры. Постоянному совершенствованию подвергаются конструкции и материалы элементов светодиодных ламп.

По силе света светодиоды делятся на три основные группы:
— светодиоды ультравысокой яркости, мощностью от 1W (Ultra-high brightness LEDs) – сотни канделл;
— светодиоды высокой яркости, мощностью до 20 mW (High brightness LEDs) – сотни и тысячи милликанделл;
— светодиоды стандартной яркости (Standard brightness LEDs) – десятки милликанделл.

Яркость свечения светодиодов очень хорошо поддается регулированию или «диммированию» при использовании так называемого метода широтно-импульсной модуляции, для чего необходим специальный управляющий блок, встроенный в лампу. Однако, на сегодняшний день (2013-2014 года) не все продаваемые светодиодные лампы диммируются, что делает их немного дешевле и этот момент надо учитывать при покупке. Именно поэтому, перед приобретением светодиодных ламп мы настоятельно рекомендуем прочитать нашу статью «Как выбрать светодиодную лампу».


Основные типы светодиодов

Существует два основных типа светодиодов: индикаторные и осветительные.

Индикаторные светодиоды — не яркие, маломощные и оттого дешевые в производстве светодиоды, используемые в качестве световых индикаторов в различных электронных приборах, подсветке дисплеев компьютеров, ЖК-телевизоров, приборных панелей автомобиля и многих других устройств.

Осветительные светодиоды отличаются высокой мощностью и яркостью, что позволяет использовать их в производстве бытовых и промышленных лампах и светильниках.

Исторически из-за небольшой яркости и мощности светодиоды применялись только для индикации. Чтобы сделать их пригодными для освещения, необходимо было прежде всего научиться изготавливать светодиоды с белым светом, что, как мы писали выше, произошло только в 90-х годах двадцатого века, а также значительно увеличить светоотдачу, чего в свою очередь, удалось добиться только в двухтысячных годах.


Долговечность и старение светодиодов

Светодиод механически прочен и надежен — даже при нынешнем развитии технологий, его срок эксплуатации в системе освещения теоретически может достигать ста тысяч часов, что примерно в 100 раз больше среднего срока эксплуатации обычной лампы накаливания и примерно в 10 раз больше, чем у энергосберегающих (люминесцентных) ламп. Однако, срок службы светодиода может быть разным и напрямую зависит от типа светодиода, силы подаваемого на него тока, охлаждения кристалла (чипа) светодиода, состава и качества кристалла, компоновки элементов и сборки в целом. Именно поэтому срок службы у осветительных светодиодов короче, чем у маломощных индикаторных. В бытовом смысле, старение светодиода связано в большей степени со снижением его яркости и в меньшей — с изменением цвета видимого излучения. Сам процесс старения начинает быть заметным по истечение нескольких десятков тысяч часов и происходит достаточно медленно, т.е. резкого угасания светодиода не происходит.

Однако, все вышесказанное относится исключительно к качественным продуктам от производителей с именами мировой величины. Проблема в том, что большинство российских светодиодных ламп построено на ультра-дешевых китайских светодиодах и других комплектующих, что сказывается на потребительских свойствах продуктов. Чаще всего это проявляется в том, что указанные на упаковке характеристики мощности, светового потока и срока службы очень сильно завышены. Именно по этой причине мы рекомендуем покупать лампы известных брендов.

Наибольшему старению подвержены как раз белые светодиоды, применяемые в освещении. Как мы уже писали ранее, светодиодов с белым светом пока не изобрели и белый свет получается за счет наложения структуры кристаллов, на которую нанесен люминофор (специальный состав). При этом люминофор ухудшает тепловые характеристики светодиода и срок его службы сокращается. Тем не менее, на сегодняшний день, светодиодные лампы по заявлениям ведущих производителей будут работать без ухудшения своих характеристик от 30 до 50 тысяч часов, что при их непрерывной работе составляет минимум 3,5 года. Если учесть, что по статистике лампа включена не более 3-х часов в сутки, то этот срок увеличивается минимум до 30 лет! Такие цифры впечатляют!


Сфера применения светодиодов. Перспективы развития.

Сферу применения светодиодов в качестве источников света можно описать одним словом — повсеместно: в уличном, промышленном, автотранспортном и бытовом освещении. При подготовке этой статьи мы планировали перечислить сферы применения, но начав составления перечня, поняли, что в этом нет смысла, так как придется перечислять все. Потом мы попробовали идти от обратного — где сейчас пока еще не применяют светодиоды в качестве источников света и пришли к выводу, что примеров этому нет. Все крупные Компании переводят освещение своих производственных и офисных помещений на светодиодное. Те, кто пока не делает — планируют это сделать в самое ближайшее время и ждут еще большего снижения цен. Основных причин такого массового перехода две: экономический эффект и безвредность для человека и экологии планеты в целом.

По мнению большинства специалистов отрасли, стоимость светодиодных ламп, как бытовых, так и специальных будет снижаться и весьма сильно. По разным оценкам, от 10 до 20% в год в течение последующих нескольких лет. Ежегодно, световой поток самого производительного светодиода каждого из мировых брэндов возрастает на 20-30%.

Светодиодная лампа абсолютно безопасна для использования в жилых и рабочих помещениях. В отличие от ламп накаливания и люминесцентных («энергосберегающих») ламп, она не содержит стекло (за редким исключением) и опасные вещества, такие как ртуть и свинец. Лампа не наносит вреда экологии и не требует специальной утилизации. В наше время это особенно важно: экологические требования всех развитых стран постоянно меняются в сторону уменьшения вреда здоровью людей и экосистеме планеты в целом. При этом всячески стимулируется развитие технологий энергосбережения. В подавляющем большинстве стран Евросоюза и в США продажа ламп накаливания уже запрещена, а продажи люминесцентных ламп стремительно снижаются. На этом фоне «светлое» будущее систем освещения на основе светодиодов видится весьма отчетливо.

Лампы накаливания и галогенные лампы уходят в прошлое. Объемы производства падают в разы год от года. Люминесцентные (энергосберегающие) лампы также по всем параметрам проигрывают светодиодным и их объем производства также снижается. Причины победного шествия светодиодных технологий настолько очевидны, что не возникает ни малейшего сомнения, что другие типы ламп скоро просто вымрут или останутся в узких сегментах рынка.






svetlix.ru

Светодиодное освещение — что нужно знать о технологии LED

Содержание:

Появление LED-элементов (light-emitting diode) ознаменовало эволюционный виток в развитии светотехнической продукции. Технология инфракрасного диода была запатентована в 1961 году, но применимый на практике светодиод появился только год спустя. Первые LED-лампы стоили до $200, падение цены на них началось спустя тридцать лет – в начале 90-х, когда создали дешевый диод синего цвета.


В течение последнего десятилетия частные лица и владельцы бизнеса все чаще выбирают доступное светодиодное освещение. Серийный выпуск LED-элементов, демонстрирующий высокие темпы роста, отражает оживленный спрос на них.

Сложности с выбором светильников?

Подготовим полный расчет стоимости, необходимого оборудования и 3D визуализацию для освещения вашего объекта. Это БЕСПЛАТНО — еще до покупки и заключения договора, вы сможете оценить:
«Сколько это будет стоить?», «Как это будет выглядеть?», «Сколько будет наматывать счетчик?».

Смотреть все решения

Что такое светодиодное освещение? Принцип работы светодиода

Светодиод представляет собой прибор на основе полупроводниковых кристаллов с электронно-дырочным переходом. Он создает оптическое излучение в узком диапазоне спектра при пропускании через него электрического тока. Под действием последнего каждый кристалл начинает излучать лучи в спектре RGB, а белый цвет является результатом их смешения. При изменении соотношения цветов получают оттенки белого света от теплого до холодного.


Если говорить о современных светодиодных лампах, то они состоят из следующих элементов:

  • Плата с диодами
  • Драйвер для выпрямления тока
  • Радиатор для отвода тепла
  • Цоколь (Е27, Е14, Е40, GU10, GU5.3 и др.)
  • Колба (традиционной формы, в виде свечи, шара, эллипса, «кукурузы»)
  • Держатели (нижний и верхний)

Преимущества и недостатки светодиодного освещения

Как и другие популярные источники освещения – традиционные и люминесцентные – они тоже имеют достоинства и недостатки. К преимуществам LED светильников относят следующие характеристики:

  • Срок службы. Они способны работать до 100 000 ч. У лампы накаливания этот показатель составляет до 1 000 ч, у галогенной – до 4 000 ч, у люминесцентной – до 10 000 ч.
  • Экономное потребление энергии. Они расходуют в среднем в 7 раз меньше электричества, чем лампа накаливания, в 2 раза меньше люминесцентной и в 4 раза меньше галогенной при условии, что они дают одинаковую по освещенность помещения.
  • Параметры светоотдачи. Мощность светового потока в них составляет 50-100 лм на 1 Вт. У галогенных эта характеристика составляет до 22 лм, у люминесцентных – до 60 Вт, у ламп накаливания – до 17 лм. В трех последних 40-90 % мощности тратится на нагрев корпуса.
  • Экологичность. В составе LED-лампы отсутствуют токсичные компоненты. Лампы накаливания и галогенные не претендуют на экологичность из-за того объема энергопотребления, которое тратится «впустую». Люминесцентные содержат пары ртути и требуют соблюдения выполнения строгих правил утилизации, утвержденных на законодательном уровне.
  • Запас прочности конструкции. Лампы накаливания и галогенные легко разбиваются при падении с высоты до 1 м и легком механическом воздействии. А сильная вибрация приведет к тому, что в них порвутся нити накаливания. Колбы люминесцентных лампы более прочные, но разбивать их нежелательно из-за потенциального вреда для здоровья. Самый прочный корпус у LED-ламп, так как колба – самый хрупкий элемент конструкции – изготовлена из пластика.
  • Естественный свет. Ближайший к нему спектр дают светодиоды. Их индекс цветопередачи составляет 80-85 единиц, в то время как у естественного солнечного освещения – 100 единиц (абсолютное значение). Среди остальных решений к этой характеристике приближаются только люминесцентные лампы с их 60-65 единицами.

Светодиодные источники света не нуждаются в регулярном техническом обслуживании и подходят для освещения влажных и пыльных помещений. На их срок службы не влияет частое включение и отключение питания, в отличие от галогенных, люминесцентных и ламп накаливания.

С момента появления на рынке источники света на основе светодиодов непрерывно дешевеют, но до сих пор остаются дорогими на фоне альтернативных решений. Это является их главным и единственным недостатком. Но если учитывать срок службы и уменьшенное потребление энергии, установка LED-освещения будет предпочтительнее с экономической точки зрения.

Характеристики светодиодов

Рабочий ток (мА, миллиамперы)

Светодиодные элементы работают от 10-100 мA и более. Чем мощнее диод, тем выше сила тока ему требуется, но тем больше вероятность перегорания светодиода. Для выпрямления характеристики силы тока используют драйверы. Чем более точно они работают, тем дольше прослужит диод.

Напряжение (В, вольты)

Зависит от полупроводников и других химических элементов, использованных при изготовлении LED-элемента. Их качественные и количественные характеристики напрямую влияют на цвет свечения.

Мощность (Вт, ватты)

Определяется силой тока и напряжением. Чем выше мощность, тем сильнее нагревается светодиод, но тем быстрее он выходит из строя. Чтобы не допустить подобного развития событий, их принудительно охлаждают, устанавливая радиаторы из алюминия или других материалов с похожими характеристиками.

Цветовая температура (К, Кельвин)

Она зависит от материалов изготовления диода. Температура определяет оттенок свечения светодиода. Он может теплым желтым (1 800 – 3 500 К), нейтрально белым (3 600 – 5 000 К) или голубовато-холодным (5 100 К и выше).

Световой поток (лк, люксы)

Определяет интенсивность освещения. Означает, какое количество люмен (единиц светового потока) приходится на единицу мощности, равную 1 Вт.

Угол рассеивания (°, градус)

Он зависит от характеристик рассеивающей линзы. Для одного диода угол рассеивания составляет от 50 до 120 °. Если требуется акцентное (точечное) освещение, используют собирательную линзу. Если угол рассеивания требуется увеличить до 270-360°, изготавливают модульные конструкции.

Как светодиодное освещение помогает экономить?

Мы рассмотрели, насколько выгоднее светодиодные решения на фоне галогенных, люминесцентных и ламп накаливания. Главные плюсы LED в экономическом плане определяются их сроком службы и уменьшенным потреблением энергии. Предлагаем убедиться в этом на примере.

Световой поток Светодиодная лампа Энергосберегающая лампа Лампа накаливания
50 лм. 1 вт. 4 вт. 20 вт.
100 лм. 2 вт. 5 вт. 25 вт.
100-200 лм. 2,5-3 вт. 6-7 вт. 30-35 вт.
300 лм. 4 вт. 8-9 вт. 40 вт.
400 лм. 5 вт. 10 вт. 50 вт.

Возьмем популярную лампу накаливания на 60 Вт. Ближайшей к ней по характеристикам мощности будет светодиодная лампа на 9 Вт. Здесь видна семикратная экономия потребляемой энергии, что отразится на счетах за потребленное электричество. Добавляем к этому преимущество в светоотдаче (78 лм/Вт против 13 лм/Вт) и срок службы, который отличается в 50-100 раз (до 100 000 часов непрерывной работы против 1 000 часов). Отнимаем необходимость в специальной утилизации (для предприятий это не бесплатная услуга) и потребность в замене ламп в результате повреждения – и на выходе получаем экономически обоснованное решение.

Виды светодиодного освещения

Квартирное


Такие лампы устанавливают в люстры, настольные светильники, бра и точечные источники освещения. Их покупают в комплекте со светильниками или отдельно, с целью перейти на экономное потребление электроэнергии.

Офисное


Для офисов и кабинетов светодиоды используются в составе встраиваемых или накладных потолочных светильников. Они дают равномерный рассеянный световой поток со схожими характеристиками на каждом рабочем месте.

Торговое


В этом случае светодиодное освещение играет важную роль в получении прибыли от продаж, так как представляет товар в удачном ракурсе. С этой целью устанавливают светильники-даунлайты, карданные и модульные модели, трековые на шинопроводе и другие виды.

Промышленное


Светодиоды используют в производственных цехах, на складских комплексах, животноводческих фермах. Такие источники света способны выдерживать агрессивные условия эксплуатации: температуру более 35 ° и влажность более 80 %, чрезмерное запыление, регулярное механическое воздействие.

Аварийное


Как запасной вариант, при отключении основного освещения, светодиодное используют на промышленных и режимных объектах, в медицинских и развлекательных учреждениях, в торговых сетях. Есть полностью автономные модели и те, которые предназначены для подключения к централизованному электропитанию. Также выделяют категорию эвакуационных аварийных светильников, которые указывают выходные пути в экстренных ситуациях (например, при срабатывании пожарной сигнализации).

Консольное (уличное) и архитектурное

Светильники со светодиодами устанавливают на трассах и городских улицах, парках и вдоль пешеходных дорожек.


LED-элементы в составе лент и отдельных источников освещения используют для подсветки фасадов зданий и скульптур. Для получения различных эффектов применяют оптические системы, отражатели, светильники с углом рассеивания до 180 °. Для выделения архитектурных объектов прибегают к гирляндам, а медиафасады, изготовленные на основе модульных сеток, используют для трансляции рекламы и другого контента.

Прожекторное


Светодиоды являются составными элементами современных прожекторов – приборов дальнего действия с большим охватом: спорткомплексов, паркингов, вокзалов. Количество LED-элементов в них составляет от 30 и более, а мощность варьируется от 20 до 100 Вт. Так достигается высокая концентрация светового потока, позволяющая визуально выделить объекты, расположенные на расстоянии в десятках метров.

Выводы: какое оно, светодиодное освещение?

По основным характеристикам – сроку службы, экономичности, экологичности и параметрам светоотдачи – светодиодное освещение превосходит люминесцентное, галогенное и накаливания. Диоды становятся дешевле в производстве, совершенствуются их конструктивные элементы и одновременно с этим увеличивается популярность. Можно уверенно утверждать: за светодиодными источниками – будущее.

interalighting.ru

Что такое светодиод?

1. Из чего состоит светодиод?

Из полупроводникового кристалла на подложке, корпуса с контактными выводами и оптической системы. Современные светодиоды мало похожи на первые корпусные светодиоды, применявшиеся для индикации. Конструкция мощного светодиода схематически изображена на рисунке.

2. Как работает светодиод?

Свечение возникает при рекомбинации электронов и дырок в области p-n-перехода. Значит, прежде всего нужен p-n-переход, то есть контакт двух полупроводников с разными типами проводимости. Для этого приконтактные слои полупроводникового кристалла легируют разными примесями: по одну сторону акцепторными, по другую — донорскими.

Но не всякий p-n-переход излучает свет. Почему?

Во-первых, ширина запрещенной зоны в активной области светодиода должна быть близка к энергии квантов света видимого диапазона.

Во-вторых, вероятность излучения при рекомбинации электронно-дырочных пар должна быть высокой, для чего полупроводниковый кристалл должен содержать мало дефектов, из-за которых рекомбинация происходит без излучения.

Эти условия в той или иной степени противоречат друг другу. Реально, чтобы соблюсти оба условия, одного р-п-перехода в кристалле оказывается недостаточно, и приходится изготавливать многослойные полупроводниковые структуры, так называемые гетероструктуры, за изучение которых российский физик академик Жорес Алферов получил Нобелевскую премию 2000 года.

3. Означает ли это, что чем больший ток проходит через светодиод, тем он светит ярче?

Разумеется, да. Ведь чем больше ток, тем больше электронов и дырок поступают в зону рекомбинации в единицу времени. Но ток нельзя увеличивать до бесконечности. Из-за внутреннего сопротивления полупроводника и p-n-перехода диод перегреется и выйдет из строя.

4. Чем хорош светодиод?

В светодиоде, в отличие от лампы накаливания или люминесцентной лампы, электрический ток преобразуется непосредственно в световое излучение, и теоретически это можно сделать почти без потерь. Действительно, светодиод (при должном теплоотводе) мало нагревается, что делает его незаменимым для некоторых приложений. Далее, светодиод излучает в узкой части спектра, его цвет чист, что особенно ценят дизайнеры, а УФ- и ИК-излучения, как правило, отсутствуют.

Светодиод механически прочен и исключительно надежен, его срок службы достигает 100 тысяч часов, что почти в 100 раз больше, чем у лампочки накаливания, и в 5 — 10 раз больше, чем у люминесцентной лампы.

Наконец, светодиод — низковольтный электроприбор, а стало быть, безопасный.

5. Когда светодиоды начали применяться для освещения?

Первоначально светодиоды применялись исключительно для индикации. Чтобы сделать их пригодными для освещения, необходимо было прежде всего научиться изготавливать белые светодиоды, а также увеличить их яркость, а точнее светоотдачу, то есть отношение светового потока к потребляемой энергии.

В 60-х и 70-х годах были созданы светодиоды на основе фосфида и арсенида галлия, излучающие в желто-зеленой, желтой и красной областях спектра. Их применяли в световых индикаторах, табло, приборных панелях автомобилей и самолетов, рекламных экранах, различных системах визуализации информации. По светоотдаче светодиоды обогнали обычные лампы накаливания. По долговечности, надежности, безопасности они тоже их превзошли. Одно было плохо — не существовало светодиодов синего, сине-зеленого и белого цвета.

К концу 80-х годов в СССР выпускалось более 100 млн светодиодов в год, а мировое производство составляло несколько десятков миллиардов.

6. От чего зависит цвет светодиода?

Исключительно от ширины запрещенной зоны, в которой рекомбинируют электроны и дырки, то есть от материала полупроводника, и от легирующих примесей. Чем «синее» светодиод, тем выше энергия квантов, а значит, тем больше должна быть ширина запрещенной зоны.

7. Что такое квантовый выход светодиода?

Квантовый выход — это число излученных квантов света на одну рекомбинировавшую электронно-дырочную пару. Различают внутренний и внешний квантовый выход.

Внутренний — в самом p-n-переходе, внешний — для прибора в целом (ведь свет может теряться «по дороге» — поглощаться, рассеиваться).

Внутренний квантовый выход для хороших кристаллов с хорошим теплоотводом достигает почти 100%, рекорд внешнего квантового выхода для красных светодиодов составляет 55%, а ддя синих — 35%. Внешний квантовый выход — одна из основных характеристик эффективности светодиода.

8. Как получить белый свет с использованием светодиодов?

Существует три способа получения белого света от светодиодов.

Первый — смешивание цветов по технологии RGB. На одной матрице плотно размещаются красные, голубые и зеленые светодиоды, излучение которых смешивается при помощи оптической системы, например линзы. В результате получается белый свет.

Второй способ заключается в том, что на поверхность светодиода, излучающего в ультрафиолетовом диапазоне (есть и такие), наносится три люминофора, излучающих, соответственно, голубой, зеленый и красный свет. Это похоже на то, как светит люминесцентная лампа.

И, наконец, в третьем способе желто-зеленый или зеленый плюс красный люминофор наносятся на голубой светодиод, так что два или три излучения смешиваются, образуя белый или близкий к белому свет.

9. Какой из трех способов лучше?

У каждого способа есть свои достоинства и недостатки. Технология RGB в принципе позволяет не только получить белый цвет, но и перемещаться по цветовой диаграмме при изменении тока через разные светодиоды. Этим процессом можно управлять вручную или посредством программы, можно также получать различные цветовые температуры. Поэтому RGB-матрицы широко используются в светодинамических системах.

Кроме того, большое количество светодиодов в матрице обеспечивает высокий суммарный световой поток и большую осевую силу света. Но световое пятно из-за аберраций оптической системы имеет неодинаковый цвет в центре и по краям, а главное, из-за неравномерного отвода тепла с краев матрицы и из ее середины светодиоды нагреваются по-разному, и, соответственно, по-разному изменяется их цвет в процессе старения — суммарные цветовая температура и цвет «плывут» за время эксплуатации. Это неприятное явление достаточно сложно и дорого скомпенсировать. Б

елые светодиоды с люминофорами существенно дешевле, чем светодиодные RGB-матрицы (в пересчете на единицу светового потока), и позволяют получить хороший белый цвет. И для них в принципе не проблема попасть в точку с координатами (0.33, 0.33) на цветовой диаграмме МКО.

Недостатки же таковы: во-первых, у них меньше, чем у RGB-матриц, светоотдача из-за преобразования света в слое люминофора; во-вторых, достаточно трудно точно проконтролировать равномерность нанесения люминофора в технологическом процессе и, следовательно, цветовую температуру; и наконец в-третьих — люминофор тоже стареет, причем быстрее, чем сам светодиод.

Промышленность выпускает как светодиоды с люминофором, так и RGB-матрицы — у них разные области применения.

10. Каковы электрические и оптические характеристики светодиодов?

Светодиод — низковольтный прибор. Обычный светодиод, применяемый для индикации, потребляет от 2 до 4 В постоянного напряжения при токе до 50 мА.

Светодиод, который используется для освещения, потребляет такое же напряжение, но ток выше — от нескольких сотен мА до 1 А в проекте. В светодиодном модуле отдельные светодиоды могут быть включены последовательно и суммарное напряжение оказывается более высоким (обычно 12 или 24 В).

При подключении светодиода необходимо соблюдать полярность, иначе прибор может выйти из строя. Напряжение пробоя указывается изготовителем и обычно составляет более 5 В для одного светодиода.

Яркость светодиода характеризуется световым потоком и осевой силой света, а также диаграммой направленности. Существующие светодиоды разных конструкций излучают в телесном угле от 4 до 140 градусов. Цвет, как обычно, определяется координатами цветности и цветовой температурой, а также длиной волны излучения. Для сравнения эффективности светодиодов между собой и с другими источниками света используется светоотдача: величина светового потока на один ватт электрической мощности.

Также интересной маркетинговой характеристикой оказывается цена одного люмена.

11. Как реагирует светодиод на повышение температуры?

Говоря о температуре светодиода, необходимо различать температуру на поверхности кристалла и в области p-n-перехода. От первой зависит срок службы, от второй — световой выход. В целом с повышением температуры p-n-перехода яркость светодиода падает, потому что уменьшается внутренний квантовый выход из-за влияния колебаний кристаллической решетки. Поэтому так важен хороший теплоотвод.

Падение яркости с повышением температуры не одинаково у светодиодов разных цветов. Оно больше у AlGalnP- и AeGaAs-светодиодов, то есть у красных и желтых, и меньше у InGaN, то есть у зеленых, синих и белых.

12. Почему нужно стабилизировать ток через светодиод?

Как видно из рисунка, в рабочих режимах ток экспоненциально зависит от напряжения и незначительные изменения напряжения приводят к большим изменениям тока. Поскольку световой выход прямо пропорционален току, то и яркость светодиода оказывается нестабильной. Поэтому ток необходимо стабилизировать. Кроме того, если ток превысит допустимый предел, то перегрев светодиода может привести к его ускоренному старению. типичная вольт-амперная характеристика светодиода

13. Для чего светодиоду требуется конвертор?

Конвертор (в англоязычной терминологии driver) для светодиода — то же, что балласт для лампы. Он стабилизирует ток, протекающий через светодиод.

14. Можно ли регулировать яркость светодиода?

Яркость светодиодов очень хорошо поддается регулированию, но не за счет снижения напряжения питания — этого-то как раз делать нельзя, — а так называемым методом широтно-импульсной модуляции (ШИМ), для чего необходим специальный управляющий блок (реально он может быть совмещен с блоком питания и конвертором, а также с контроллером управления цветом RGB-матрицы).

Метод ШИМ заключается в том, что на светодиод подается не постоянный, а импульсно-модулированный ток, причем частота сигнала должна составлять сотни или тысячи герц, а ширина импульсов и пауз между ними может изменяться. Средняя яркость светодиода становится управляемой, в то же время светодиод не гаснет. Небольшое изменение цветовой температуры светодиода при диммировании несравнимо с аналогичным смещением для ламп накаливания.

15. Чем определяется срок службы светодиода?

Считается, что светодиоды исключительно долговечны. Но это не совсем так. Чем больший ток пропускается через светодиод в процессе его службы, тем выше его температура и тем быстрее наступает старение. Поэтому срок службы у мощных светодиодов короче, чем у маломощных сигнальных, и составляет в настоящее время 20 — 100 тысяч часов. Старение выражается в первую очередь в уменьшении яркости. Когда яркость снижается на 30% или наполовину, светодиод надо менять.

16. «Портится» ли цвет светодиода с течением времени?

Старение светодиода связано не только со снижением его яркости, но и с изменением цвета. В настоящее время нет стандартов, которые позволили бы выразить количественно изменение цвета светодиодов в процессе старения и сравнить с другими источниками.

17. Не вреден ли светодиод для человеческого глаза?

Спектр излучения светодиода близок к монохроматическому, в чем его кардинальное отличие от спектра солнца или лампы накаливания.

18. Какие на сегодняшний день существуют технологии изготовления светодиодов и светодиодных модулей?

Что касается выращивания кристаллов, то основная технология — металлоорганическая эпитаксия. Для этого процесса необходимы особо чистые газы. В современных установках предусмотрены автоматизация и контроль состава газов, их раздельные потоки, точная регулировка температуры газов и подложек. Толщины выращиваемых слоев измеряются и контролируются в пределах от десятков ангстрем до нескольких микрон.

Разные слои необходимо легировать примесями, донорами или акцепторами, чтобы создать p-n-переход с большой концентрацией электронов в n-области и дырок — в р-области. За один процесс, который длится несколько часов, можно вырастить структуры на 6 — 12 подложках диаметром 50 — 75 мм. Очень важно обеспечить и проконтролировать однородность структур на поверхности подложек.

Стоимость установок для эпитаксиального роста полупроводниковых нитридов, разработанных в Европе (фирмы Aixtron и Thomas Swan) и США (Emcore), достигает 1,5 — 2 млн. долларов. Опыт разных фирм показал, что научиться получать на такой установке конкурентоспособные структуры с необходимыми параметрами можно за время от одного года до трех лет. Это — технология, требующая высокой культуры.

Важным этапом технологии является планарная обработка пленок: их травление, создание контактов к п- и р-слоям, покрытие металлическими пленками для контактных выводов. Пленку, выращенную на одной подложке, можно разрезать на несколько тысяч чипов размерами от 0,24×0,24 до 1×1 мм2.

Следующим шагом является создание светодиодов из этих чипов. Необходимо смонтировать кристалл в корпусе, сделать контактные выводы, изготовить оптические покрытия, просветляющие поверхность для вывода излучения или отражающие его. Если это белый светодиод, то нужно равномерно нанести люминофор. Надо обеспечить теплоотвод от кристалла и корпуса, сделать пластиковый купол, фокусирующий излучение в нужный телесный угол.

Около половины стоимости светодиода определяется этими этапами высокой технологии. Необходимость повышения мощности для увеличения светового потока привела к тому, что традиционная форма корпусного светодиода перестала удовлетворять производителей из-за недостаточного теплоотвода. Надо было максимально приблизить чип к теплопроводящей поверхности. В связи с этим на смену традиционной технологии и несколько более совершенной SMD-технологии (surface montage details — поверхностный монтаж деталей) приходит наиболее передовая технология СОВ (chip on board). Светодиод, изготовленный по технологии СОВ, схематически изображен на рисунке.

Светодиоды, выполненные по SMD- и СОВ-технологии, монтируются (приклеиваются) непосредственно на общую подложку, которая может исполнять роль радиатора — в этом случае она делается из металла. Так создаются светодиодные модули, которые могут иметь линейную, прямоугольную или круглую форму, быть жесткими или гибкими, короче, призваны удовлетворить любую прихоть дизайнера.

Появляются и светодиодные лампы с таким же цоколем, как у низковольтных галогенных, призванные им на замену. А для мощных светильников и прожекторов изготавливаются светодиодные сборки на круглом массивном радиаторе. Раньше в светодиодных сборках было очень много светодиодов.

Сейчас, по мере увеличения мощности, светодиодов становится меньше, зато оптическая система, направляющая световой поток в нужный телесный угол, играет все большую роль.


технология СОВ

Источник статьи: ООО «Фокус»

Назад

www.altie.ru

Что такое светодиод. Краткое описание

В двух словах, светодиод (LED) представляет собой полупроводниковое устройство, излучающее свет при прохождении через него электрического тока. Свет возникает, когда частицы, несущие ток (известные как электроны и дырки) объединяются в полупроводниковом материале в зоне p-n перехода.

Поскольку свет генерируется в твердом полупроводниковом материале, светодиоды описываются как твердотельные устройства. Термин твердотельное освещение, которое также включает в себя органические светодиоды (OLED), отличает эту технологию освещения от других источников света, таких как лампы накаливания, галогенные лампы, флуоресцентные лампы.

Различные цвета светодиодов

Внутри полупроводникового материала светодиода электроны и дырки находятся в энергетических зонах. Ширина запрещенной зоны определяет энергию фотонов (частиц света), излучаемых светодиодом.

Энергия фотона определяет длину волны испускаемого света и, следовательно, его цвет. Различные полупроводниковые материалы с различными запрещенными зонами создают разные цвета света. Точная длина волны (цвет) могут быть настроены путем изменения состава светоизлучающей или активной области.

Светодиоды состоят из соединений полупроводниковых элементов из III и V группы периодической таблицы химических элементов Менделеева. Примерами таких материалов, которые обычно используются в производстве светодиодов, являются арсенид галлия (GaAs) и фосфид галлия (GaP).

До середины 90-х годов светодиоды имели ограниченный диапазон цветов, в частности, коммерческие синие и белые светодиоды не существовали. Разработка светодиодов на основе нитрида галлия (GaN) завершила палитру цветов и открыла множество новых устройств.

Основные материалы, используемые при изготовлении светодиодов

Основными полупроводниковыми материалами, используемыми для производства светодиодов, являются:

  • InGaN: синие, зеленые и ультрафиолетовые светодиоды высокой яркости
  • AlGaInP: желтые, оранжевые и красные светодиоды высокой яркости
  • AlGaAs: красные и инфракрасные светодиоды
  • GaP: желтые и зеленые светодиоды

Подключение светодиодов

Как уже было сказано выше, светодиоды имеют различные цвета и рабочие напряжения. Важной характеристикой светодиода является его номинальный ток. В зависимости от рабочего напряжения нам необходимо рассчитать резистор для светодиода, чтобы избежать повреждения светодиода большим током.

В электронных устройствах с напряжением питания 5 вольт для большинства маломощных светодиодов, как правило, резистора сопротивлением около 220 Ом вполне достаточно.

Светодиоды имеют полярность. Поэтому, чтобы светодиод светился, его анод должен быть соединен с плюсом источника питания, а катод с минусом. Обычно у светодиода ножка анода длиннее, чем ножка катода. К тому же, со стороны катода корпус светодиода скошен.

Не следует беспокоиться при ошибке в полярности подключения. Со светодиодом ничего не случиться, просто он не будет светиться. За исключением особого случая, когда вы подали очень большое напряжение.

Помимо простых светодиодов, существуют также RGB-светодиоды, которые могут отображать любой цвет, основанный на системе RGB. Светодиод RGB можно представить в виде отдельных трех светодиодов в одном корпусе: красный (R), зеленый (G), синий (B). Изменяя интенсивность свечения каждого из них, мы можем получить любой цвет.

У RGB светодиодов есть четыре вывода для подключения — по одному для каждого цвета (три вывода) и один для плюса (общий анод) или минуса (общий катод) питания.

Если у вас RGB светодиод с общим катодом, то схема подключения будет следующей:

Здесь мы видим, что три вывода подключаются через резисторы к источнику питания или к микроконтроллеру (например, Arduino), а четвертый вывод к минусу питания.

Если же у вас RGB светодиод с общим анодом, то схема подключения будет следующей:

Следует обратить внимание, что нужно подключать сопротивления к каждому цвету, поскольку светодиоды работают с меньшим напряжением, чем выход микроконтроллера. Обычно для светодиода красного цвета достаточно резистора сопротивлением 150-180 Ом и 75-100 Ом для зеленого и синего цвета.

Если у вас нет именно этих сопротивлений, то используйте большее сопротивление (это верно во всех случаях, когда сопротивление используется для защиты от перенапряжения — мы выбираем меньше напряжения, в пользу сохранения светодиода).

www.joyta.ru

Светодиоды для чего нужны – Зачем нужны светодиоды? / Домоседы

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
