Вибрационный насос Малыш для колодцев с верхним забором воды
Насосы Малыш в силу простоты конструкции и невысокой цены выпускаются в широком ассортименте многими отечественными производителями и зарубежными конкурентами. Они могут использоваться в различных целях при заборе воды любого качества с небольших глубин в малых объемах.

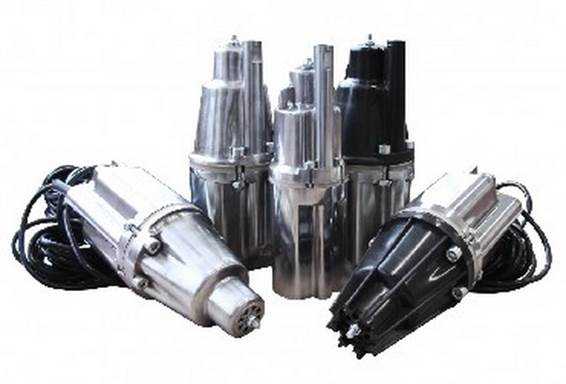

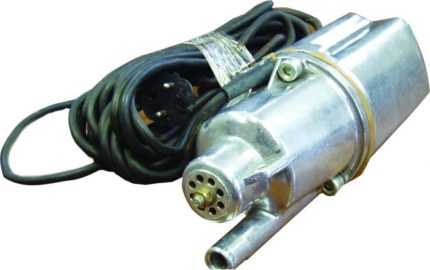

Рис. 1 Вибрационные насосы для колодцев МалышСодержание статьи:
Область применения
Вибрационные насосы можно отнести к неприхотливым в работе устройствам, поэтому их область применения в бытовых условиях довольно широка.
- Насос Малыш с верхним забором воды можно использовать для подачи чистой воды из неглубоких колодцев или скважин.
- Вибрационные помпы не критичны к чистоте воды, поэтому часто используются для полива загрязненной водой растений на приусадебном участке.
- Насосы можно применять для осушения прудов и бассейнов, в случае затопления подвалов или погребов их удобно использовать для проведения дренажных работ.
- Вибрационные помпы не используют в узких скважинах или колодцах — вибрация может привести к обрушению их стенок или заиливанию. Для гашения вибраций в их конструкцию вводятся виброгасящие элементы, помпы привязываются за резиновый шнур или помешаются в отдельную емкость (бочку, ведро) с отверстиями для воды.
Типовые характеристики насосов Малыш
- По способу размещения всасывающего отверстия насоса Малыш различают модели с верхним и с нижним забором воды. Верхний забор позволяет избежать всасывания песка и илистых отложений с дна, обеспечивает полное охлаждение корпуса при работающем устройстве, что особенно важно для его долгой работы. При использовании Малыш с нижним забором вода может качаться не помещенным полностью в воду устройством, что может привести к перегреву и сгоранию обмотки двигателя.
- Скважинный насос Малыш предназначен для подачи воды из источников с диаметром более 100 мм.
- Насос Малыш с верхним забором для воды выпускается средней мощностью около 240 Вт. Следует учитывать, что вибрационные виды имеют очень низкий КПД порядка 40% из-за присутствия больших реактивных токов, поэтому их реальная полезная мощность около 100 Вт.
- Вибрационные электронасосы работают при напряжении питания 220 В. и очень чувствительны к скачкам и перепадам напряжения, при падении напряжения их производительность может уменьшиться на четверть. Изменение напряжения приводит к нарушению режима работы устройства и может вывести его из строя, поэтому на загородных участках с частыми перепадами электроэнергии следует использовать подключение помпы через стабилизатор напряжения.
- Производительность типовых моделей составляет 20 — 25 л./мин.

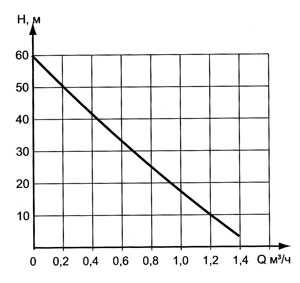

- Давление или механическая энергия, передаваемая насосом перекачиваемой жидкости, называют напором. Колодезный насос Малыш обеспечивают максимальный напор в 60 м. или 6 бар., и номинальный 40 м.

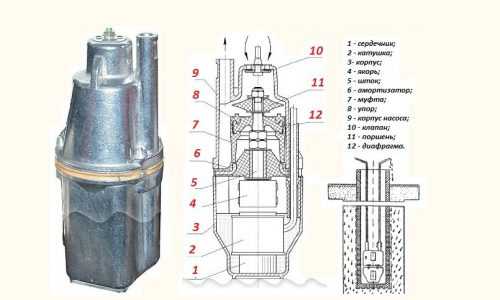

Устройство и принцип работы вибрационных помп
Вибрационные помпы имеют довольно простую конструкцию и отличаются от других типов насосов принципом работы. Их рабочий механизм состоит из электромагнита с П-образным сердечником и двумя катушками с якорем, на котором закреплен шток с поршнем. Шток с поршнем и вибратором совершает возвратно — поступательные движения в корпусе устройства с частотой 50 раз в секунду, всасывая воду через обратный клапан при возвратном движении. Во время поступательного перемещения обратный клапан закрывается и жидкость выталкивается через выходной патрубок. Катушка с сердечниками залита эпоксидной смолой с теплоотводящим пластификатором.

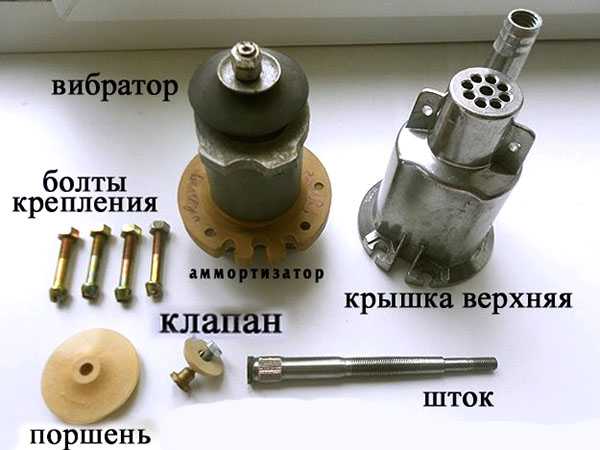

Рис. 4 Основные детали насоса МалышОсновные производители насосов Малыш
Аналогами электронасосов Малыш, изготавливаемых в поселке Бавлены Владимирской области, является белорусский насос Ручеек (компания Ольса в Липецке) и китайские Jemix, Unipump.
Еще одни отечественные производители электронасосов Малыш: компания Джилекс, завод которой расположен в г. Климовск Московской области и Ливгидромаш г. Ливны Орловской области.
Поставщиками рабочего механизма электронасосов (электромагнитной катушки) является белорусский производитель из Могилева. Устройства имеют несколько разновидностей, каждая марка выпускается с различной длиной электрического шнура (10, 15, 25 и 40 м.), что влияет на их цену, некоторые модели имеют встроенную защиту от перегрева.

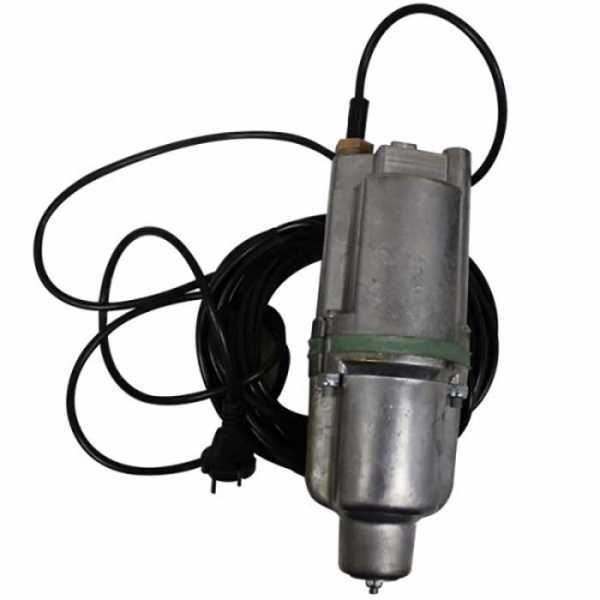

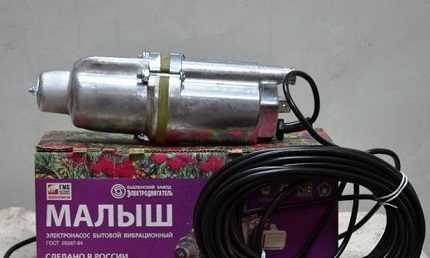

Малыш-М (30 у. е.) — распространенный вибрационный погружной насос Малыш, иногда имеет обозначение БВ (бытовой вибрационный) с указанием длины шнура и высоты напора.
Особенности
- забор воды: верхний;
- глубина погружения: 3 м.;
- материал корпуса: алюминий;
- температура среды: максимум 35 С;
- энергопотребление: 240 Вт.;
- диаметр выходного штуцера: 3/4 дюйма;
- производительность: 25 л./мин.;
- напор максимум 60 м.;
- параметры помпы: диаметр 99 мм., высота 255 мм.;
- длина шнура: 10 м
- масса: 3,4 кг.;

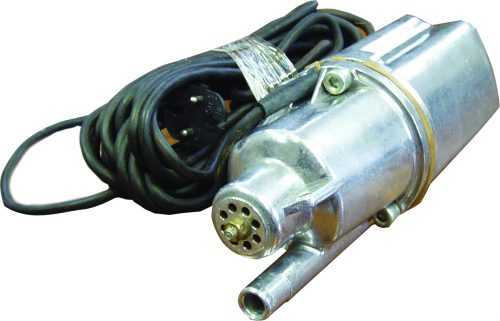

Рис. 5 Малыш — М — внешний видВибрационные помпы для воды являются недорогими, довольно надежными и простыми устройствами. Для обеспечения их длительной работы не следует использовать насосы с нижним забором, практичнее модели с верхним забором воды — в этом случае корпус электронасоса Малыш будет постоянно находиться в охлаждающей жидкости, что предотвратит его выход из строя в виде перегорания обмотки, не поддающегося ремонту. При выборе следует отдать предпочтение моделям со встроенной защитой от перегрева — это еще более увеличит шансы долговечной работы устройства.
Советуем почитать: Насос Ручеек
Возможно вам также будет интересно почитать:
Пользуясь сайтом oBurenie.ru вы автоматически соглашаетесь с политикой конфиденциальности для использования любых доступных средств коммуникации таких как: комментарии, чат, форма обратной связи и т.д.oburenie.ru
Насос малыш погружной водяной или ручеек для колодцев и отзывы
В частных фермерских или небольших тепличных хозяйствах без централизованных сетей проблема подачи воды стоит особенно остро. Здесь не нужны промышленные объемы, но и совсем без воды не обойтись. При наличии колодца или скважины ситуация решается установкой насоса. Подходят такие модели, как Ручеек, Родничок, Малыш, Струмок – обустройство систем предельно простое и позволяет исправно функционировать в колодцах, скважинах, открытых водоемах, давая стабильный и устойчивый напор потока, обеспечивающий хозяйство требуемыми объемами жидкости.
Применение насоса Малыш
Водяной насос Малыш пригоден для перекачивания жидкости с нерастворимыми твердыми частицами, количество которых не должно превышать предельно допустимый уровень, указанный в маркировочном талоне
Насос Малыш не имеет большой рабочей мощности, поэтому прибор не показан для добычи жидкости из артезианских скважин, однако конструкция идеальна для работы «на песке», а также бесперебойно функционирует при перекачке озерной, речной воды с примесями.
Задачи, решаемые посредством насоса:
Рекомендуем к прочтению:
- подъем потока с глубины до 40 метров;
- перекачка жидкости в водопроводную систему;
- полив;
- откачка из бассейнов, подвалов, погребов;
- мойка машин, зданий, площадок или дорожек.
Важно! Водяной насос Малыш пригоден для перекачивания жидкости с нерастворимыми твердыми частицами, количество которых не должно превышать предельно допустимый уровень, указанный в маркировочном талоне.
Модельный ряд насосов Малыш
Конструкция насоса не предусматривает защиты автоматического привода. Поэтому необходимо следить за перегревом и не допускать «сухого хода»
Различительным признаком приборов служит расположение водозаборного устройства, которое бывает верхним и нижним. Важно понимать, что расходно-напорные характеристики прибора идентичны, но чем больше высота шахты, тем меньше производительность.
- Базовая модель – погружной скважинный насос с нижним забором, показанный для монтажа в скважинах, диаметр которых не менее 10 см. Кроме того, прибор работает с открытыми источниками воды (при +35С). Чтобы оборудование должным образом прослужило как можно дольше, применимы фильтры различной конфигурации.
Важно! Конструкция насоса не предусматривает защиты автоматического привода. Поэтому необходимо следить за перегревом и не допускать «сухого хода».
- Малыш-3 – модель с верхним забором при сходных с базовой конструкцией условиях эксплуатации. Имея еще меньший диаметр, погружной насос может работать в скважинах размером до 8 см. Отзывы покупателей особенно благосклонны к данной модификации, так как производительность насоса составляет не менее 432 л/час.
- Малыш-К – модель с нижним забором воды. Отличается от прочих оснащением: есть термозащита провода, а значит, при перегревании агрегата произойдет автоматическое отключение.
- Малыш-М – насос для колодцев с верхним забором воды идентичен базовой конструкции, не имеет термозащиты, но привод охлаждается за счет поверхностного всасывания потока.
- Вибрационный насос Малыш – прибор для скважин и колодцев, оснащенный верхним забором воды и показан при эксплуатации в автоматической системе водоснабжения.
Важно! Модель идеальна и, по отзывам пользователей, заслуживает пристального внимания из-за особенности при работе не поднимать со дна твердых и мягких частиц. Нужно лишь внимательно следить за отсутствием холостого хода.
- Ручеек – насос, аналогичный модели Малыш-М. Выпускаемый в 2-х вариантах, Ручеек-1, Ручеек-1М, имеет несколько особенностей:
- оснащен защитой от перегрева;
- имеет высокую производительность и мощность;
- идеален как погружной насос для колодца и скважины.
- Отзывы покупателей положительные, если не требовать от моделей насоса Ручеек несбыточного, прибора хватает на 2-3 года, а приобретение нового при цене от $ 15 не слишком ударит по кошельку.
Важно! Насос Ручеек-1 имеет верхний забор воды, модель Ручеек-1М оснащен нижним забором. Электронасос вибрационного типа способен долгое время работать без выключения, а также успешно справляется с потоком, где есть нерастворимые примеси.

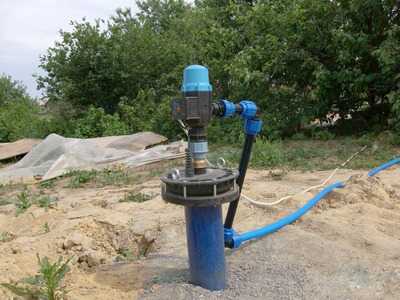

Подключение, установка
Контроллеры предупреждения сухого хода, препятствующие работе прибора при попадании внутрь воздуха
Нет ничего сложного в монтаже погружных насосов для колодцев и скважин. Но чтобы конструкция работала исправно долгое время, важно правильно подготовить насосную автоматику, это касается не только модельного ряда Малыш, Ручеек, Сверчок, но и приборов другого типа. Что включает понятие автоматика для насоса:
Рекомендуем к прочтению:
- Контроллеры предупреждения сухого хода, препятствующие работе прибора при попадании внутрь воздуха;
- Выключатели поплавкового вида, функционирующие при понижении уровня;
- Реле давления и термореле;
- Стабилизатор, который обязательно требуется установить для модели Малыш, так как насос для колодца не оснащен прибором для поддержания необходимого уровня тока;
- Пускозащитное устройство;
- Клапана обратного вида;
- Гидроаккумулирующие конструкции.
Важно! Для слива потока жидкости из системы на зиму, неплохо установить между фильтром и обратным клапаном обычный шаровой кран.
В заключение
Практичный и надежный насос для скважин и колодцев Малыш пользуется популярностью уже давно. Покупатели привыкли к тому, что прибор стоит недорого, в наличии всегда есть запчасти и ремонт возможен собственными руками
Чтобы насос служил долго и безотказно, мало обращать внимание на отзывы, цену и правильно смонтировать конструкцию, учитывая все особенности колодцев. Подбор диаметра, мощности, типа и вида оборудования, а также соблюдение некоторых советов будут кстати.
- Диаметр погружного насоса должен быть минимум на 3-5 мм меньше диаметра обсадной трубы, иначе его будет сложно доставать для обслуживания;
- Беспрерывная работа прибора Малыш и его конфигураций более двух часов, не рекомендуется. Лучше делать перерывы по 25-35 минут;
- Шланг для соединения прибора с трубопроводом должен иметь диаметр не менее 19 мм и длину 2 м для минимизации риска смещения с точки установки при переменах температуры;
- Фильтры механической очистки для колодцев необходимы при перекачке загрязненных потоков;
- Каждые 25-35 часов агрегат типа Малыш требует осмотра, а если нужно, то и ремонта.
Практичный и надежный насос для скважин и колодцев Малыш пользуется популярностью уже давно. Покупатели привыкли к тому, что прибор стоит недорого, в наличии всегда есть запчасти и ремонт возможен собственными руками. Конечно, отзывы есть и негативные: много шума при работе, перегрев аппарата и прочие мелочи. Однако, всегда есть выбор заплатить немного и получить прибор, который будет работать там, где это нужно пользователю или выложить круглую сумму и использовать оборудование только с массой дополнительных аксессуаров.
vodakanazer.ru
Ремонт насоса «Малыш» своими руками: популярные поломки
Для бытовых нужд вы используете погружной электрический насос Малыш, но он, как и всякая иная техника, со временем требует вмешательства? Хотя его конструкция простая, отработанная и достаточно надежная, но без опыта ремонта сложно отыскать поломку, не прибегая к услугам мастера. Согласитесь, было бы неплохо починить его самостоятельно, чтобы сэкономить на выезде работника сервисной организации.
Мы подскажем вам, как выполнить ремонт такого насоса своими руками. В статье приведены основные типы неисправностей и пути их обнаружения. Подобраны схемы устройства и сборки составных элементов агрегата, что упрощает самостоятельные работы.
Для простоты восприятия информации мы предлагаем поэтапный процесс исправления поломок, снабженный видеороликом. На самом деле это несложно — достаточно иметь ремкомплект, обязательно входящий в поставку насоса.
Содержание статьи:
Модификации насоса и характерные отличия
Вибрационные погружные насосы изобретены очень давно. Еще в 1891 году русский инженер В. Г. Шухов использовал принцип вибрации для насоса. Кстати, примерно такая система задействована в автомобильном бензонасосе.
Позднее аргентинец Т. Беллок доработал схему — она используется без особых изменений и сегодня.
Вибрационных погружных насосов существует великое множество. Но все они имеют примерно одинаковое устройство и принцип их ремонта одинаковый
Первыми для бытовых нужд такие устройства выпустили итальянцы. В СССР за их разработку в конце 1960-х взялись конструкторы московского завода «Динамо» под руководством М. Е. Брейтора.
И с 1971 года бытовой вибрационный насос стал выпускаться на предприятиях СССР — сказалось увлечение унификацией.
Примерный состав ремонтного комплекта для насоса Малыш и ему подобных модификаций

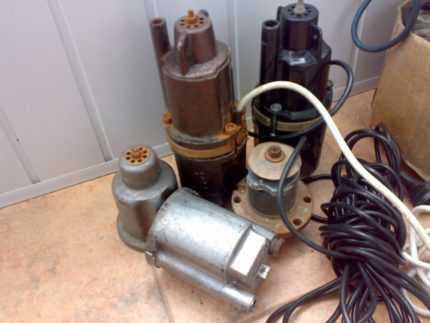

Насосы выпускались в Ереване, Ливнах, Москве, Бавленах и еще множестве предприятий. Можно назвать только самые известные марки: «Малыш», «Нептун», «Струнок», «Сега», «Ручеек», «Урожай», «Босна», «Каштан».
Все они, по сути, отличались названиями и формой корпуса. И то не всегда. Сюда же можно отнести и итальянские и китайские конструкции. Например, «Джерельце».

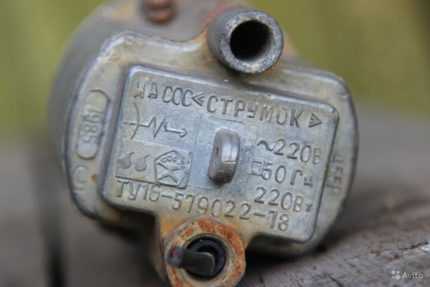

Насос «Струнок» не всегда отличит от «Малыша» даже специалист — только по маркировке
Все это вариации одной схемы. Иногда менялись названия, но суть оставалась прежней. Например, известный ныне «Малыш — М» чуть раньше был «Сегой» и «Ручейком».

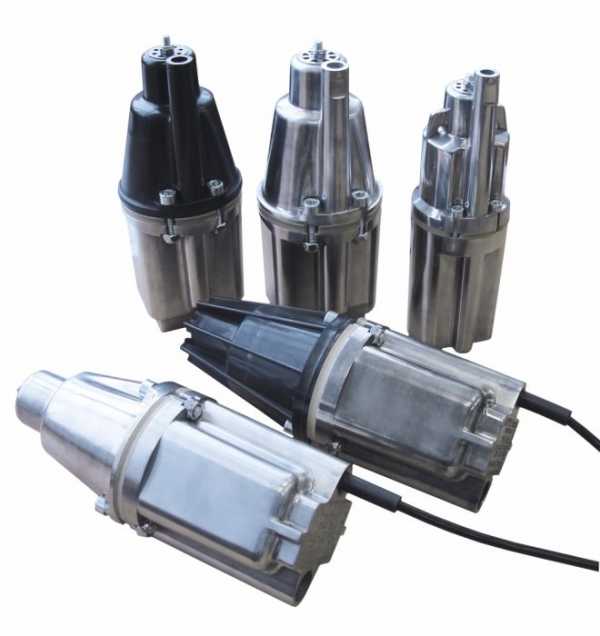

Если игнорировать путаницу с разными наименованиями, то коротко все вариации сводятся к трем четырем типам погружных насосов:
- «Малыш» — модель погружного вибрационного электронасоса с нижним забором воды. Самая мощная модификация из всех, но плохо подходит для придонной работы — может захватить со дна грязь или ил и выйти из строя.
- «Малыш — М» вариант в верхним забором воды. Чуть послабее, зато не забирает грязь со дна. Реже выходит из строя по причине перегрева — попросту даже если падает уровень воды и забор заканчивается, корпус все равно охлаждается — он-то остается погруженным.
- «Малыш — К» — модель с нижним забором воды, но оснащена термореле и трехжильным проводом с заземлением. Наличие термореле положительно влияет на срок службы и надежность, но увеличивает его стоимость. Раньше эта модификация шла исключительно на экспорт.
- «Малыш — 3» — компактная модель диаметром 80 мм для узких скважин.
В любом случае, вибрационные насосы ценятся за компактность, дешевизну и простоту. К тому же, они достаточно стойко переносят гидроудары.
При перекрытии водяной магистрали, например. Хотя и тут не стоит увлекаться — подобная частая практика все же выводит насос из строя.
Насосы даже одной модели могут незначительно отличаться: полировка или порошковое покрытие корпуса, например. Но детали у них, как правило, взаимозаменяемые

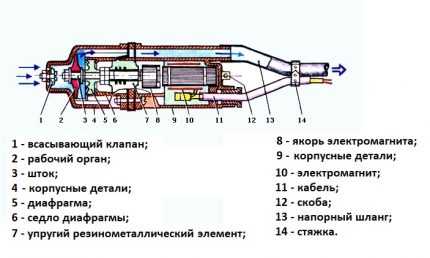

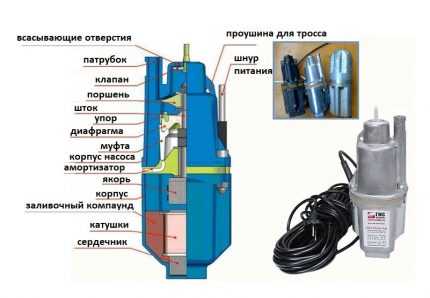

Устройство и принцип действия агрегата
Принцип действия прост. Механизм забора и подъема воды при помощи поршня и клапана известен еще с античных времен Герона Александрийского. Вся разница в том, что схема переработана под электрический двигатель.
Электрический переменный ток меняет свое направление несколько раз в секунду. В России принят стандарт 50 Гц. Это означает, что за секунду ток меняет полярность 50 раз.
Соответственно, железный сердечник, помещенный в магнитное поле, создаваемое током с такой частотой, будет вибрировать с частотой смены полярности. Если к такому сердечнику добавить поршень с клапаном, то появится насос.
Все это разновидности одной и той же рабочей схемы. В принципах проведения их ремонта нет особой разницы
Корпус насоса состоит из двух половин. В одной из них электрическая катушка, создающая электромагнитное поле, а в другой помещена вся механика со стальным сердечником.
Катушка имеет П-образный сердечник. В сборе эта деталь называется ярмом. Она запрессована в корпус и залита для герметичности и изоляции компаундом — пластифицированной бакелитовой смолой с примесью кварцевого песка из соображений лучшей теплопроводности.
В другой половине корпуса находится гидравлическая камера. В ней располагается сердечник на резиновом амортизаторе. Движение сердечника корректирует резиновая мембрана.
На сердечнике стоит поршень. А для направления потока откачиваемой жидкости на заборном патрубке ставится обратный клапан.
Проще говоря: катушка магнитит, сердечник вибрирует, амортизатор работает как герметизирующая прокладка корпуса и возвращает сердечник в нейтральное положение, мембрана не дает сердечнику раскачиваться, поршень толкает воду, клапан обеспечивает ее движение в одну сторону.
Вот и вся конструкция — просто и эффективно.
Насосы Малыш и модификации выпускают с нижним и верхним забором воды. Агрегаты с нижним забором ломаются чаще, так как у их конкурентов лучше охлаждается двигатель
Основные виды неисправностей и их причины
Все неисправности можно свести к двум типам:
- Электрическая часть.
- Механическая часть.
В свою очередь каждую из них можно разделить на две подгруппы. Это полная неработоспособность и частичное нарушение работы.
Частичная потеря работоспособности насоса не обязательно означает нарушение регулировки. Иногда причина кроется в выходе из строя его отдельных деталей. Но начнем по порядку.
Тип #1 —неисправности электрической части
Наиболее частая неисправность — выход из строя катушки. Полное перегорание или пробой изоляции на корпус. Реже происходит отслоение от корпуса компаунда. Причина у неисправностей одна — работа «всухую», без воды, что вызывает перегрев катушки.
Тогда горит изоляция, подгорает компаунд и, вследствие разницы теплового расширения различных материалов, происходит расслоение заливки и выпадание ярма из корпуса.
Иногда насос перестает качать вообще, но может и разбить корпус. Это самая неприятная поломка, избежать которую можно только соблюдением правил эксплуатации.
При поиске неисправности предстоит выполнить его разборку. Благодаря простой конструкции удастся самостоятельно разобрать его на составные элементы
Тип #2 — поломки механической части
Тут полное разнообразие причин и последствий.
- Известкование деталей. Происходит от перекачки жесткой воды. Это белый известковый налет типа накипи в чайнике. В работе это особо не ощущается, но после длительного хранения, например, в зимний период, известка может заклинить поршень. Неисправность редкая, как правило только затрудняет разборку и немного снижает характеристики насоса.
- Нарушение целостности корпуса. Впечатление, точно срезано напильником или фрезером. Обычно верхнее ребро корпуса. Причина простая — контакт с бетонной поверхностью колодца при работе.
- Засорение рабочей полости насоса. Например, песком. Песок и камушки, ветки, водоросли — все это нарушает плотность прилегания клапана к постели. Не критично, но неприятно — насос не развивает положенной мощности.
- Ослабление резьбовых соединений. Происходит от вибрации, случаются нечасто. Например, раскручиваются гайки, закрепляющие поршень. Последствия могут быть самые плачевные — вплоть до разрушения корпуса.
- Нарушение свойств резины. Ведет к снижению мощности насоса. В редких случаях происходит полное прекращение работоспособности.
Наиболее капризная и чувствительная к ослаблению свойств резины деталь, как ни странно, массивный амортизатор. Слишком эластичная резина способствует разбиванию сердечника, слишком жесткая — снижению амплитуды вибрации и потере мощности.
Кроме того, при проворачивании сердечника в амортизаторе, проекция основания штока (на шток запрессована деталь, называемая якорь) не полностью совпадает с ярмом и хуже притягивается к нему. Жесткий поршень хуже перемещает воду. Разбитый поршень не качает вообще.
Клапан при потере эластичности работает хуже, но совсем из строя насос не выходит. Тоже мы наблюдаем и при нарушении регулировке клапана.
Иногда происходит просто потеря мощности. Часто причиной является опять включение насоса без погружения в воду. Чаще всего это происходит из-за пренебрежения правилами эксплуатации.
Например, подвешивание насоса на стальном тросе и без амортизатора — крепление насоса обязательно должно амортизировать! Поэтому в комплект и входит леска или нейлоновый шнур и амортизирующее кольцо для крепления.
Зная устройство насосов серии Малыш, с ремонтом агрегатов можно без особых проблем справиться своими руками
Алгоритм поиска и ликвидация неисправностей
Если насос отказывается работать или делает это как-то неубедительно, то первым делом отключите его от сети и извлеките на поверхность.
Этап #1 — внимательный наружный осмотр
Далее следует отсоединение подающего шланга и визуальный осмотр. Нет ли каких видимых повреждений.
К сожалению, трещины в корпусе лечатся только полной заменой корпуса. Но и тут стоит помнить, что просто так они не появятся в литье, сделанном под давлением — тут где-то кроется иная причина.
Если корпус цел, тестером проверяем сопротивление катушек и наличие замыкания на корпус. Исправное ярмо покажет сопротивления порядка 10 Ом. Любой из контактов (кроме заземления) не должен давать короткое на корпус насоса.
Если оно есть — дело плохо. Заменить катушку самому очень сложно и попытка дает плохие результаты. Впрочем, рекомендации по этому вопросу будут чуть позднее.
Если с корпусом и электрикой все нормально, надо продуть насос. То есть просто подуть в его заборное и подающее отверстия. В оба направления воздух долже проходить свободно.
Но если резко дунуть в подающий патрубок, то клапан должен закрыться и заблокировать подачу воздуха.
Если этого не происходит, то красноречиво говорит о нарушении в регулировке насоса. Дальше просто потрясем насос. Ничего не должно громыхать внутри него. Причина посторонних звуков — отслоение компаунда или разрушение механической части.
Если есть сомнения в необходимости разборки, а насос попросту потерял мощность, то можно попробовать обойтись без разборки. Первым делом промываем насос струей воды. Задача — вымыть изнутри песок и мусор.
Дальше можно попробовать опустить в ведро с водой. В воду добавляем 9% уксус (примерно 100 г на ведро) или пакетик лимонной кислоты. Оставляем часов на шесть. Затем снова промываем струей воды. Цель процедуры проста — снять известкование.
Дальше проверяем регулировку клапана. Он должен лежать неплотно и иметь зазор 0,5 — 0,8 мм. Просто ослабляем контргайку и зажимную гайку на заборе насоса и регулируем. Как только попали как надо — крепим контргайкой. Процесс контролировать просто.
Опускаем насос без шланга в ведро с водой. Так, чтобы выглядывал только патрубок шланга. И включаем. У исправного и отрегулированного насоса столб воды поднимается примерно на метр.
По этому фонтану и судим о регулировке. Как только получили максимальную величину — тут и закрепляем результат.
Мы перечислили самое простое. Для остального требуется разборка.
Галерея изображений
Фото из

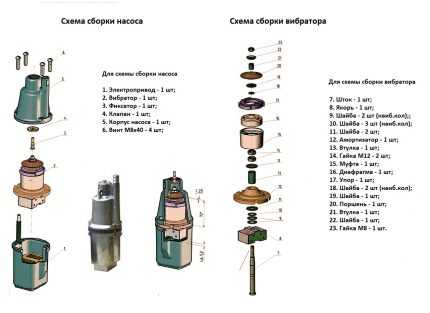

Составные части вибрационного насоса
Замена изношенных шайб
Разборка клапана для профилактической очистки
Сборка вибрационного насоса
Этап #2 — пристальный взгляд изнутри
Первым делом нужно разобрать насос. Предварительно желательно сделать на корпусе метки. Чтобы потом правильно собрать.
К сожалению, просто отвернуть крепежные винты только на новом насосе — в процессе эксплуатации резьбовое соединение так окисляется, что разобрать его — еще та задача. Лучшее подспорье — терпение и жидкость WD40.
Кстати, в былые годы на заводе на соединительных шпильках во избежание разбалтывания вообще забивали керном. Сегодня поступают несколько гуманнее и применяют гайки с пластиковым фиксатором.Точно такие надо ставить и при сборке.
Если разборка не задалась, нужно прибегать к ножовке или УШМ (болгарке). Только очень аккуратно, без повреждения корпуса. Штатные винты лучше заменить с болтами под внутренний шестигранник — их затем проще отвинчивать.
Кстати, разбирать и собирать следует по тому же принципу, что и автомобильные колеса или блок двигателя — зятягиваем или ослабляем крепления постепенно, крест-накрест.
После ремонта неплохо заменить штатные шлицевые винты на болты с головкой под внутренний шестигранник — они проще при разборе
Насос распадается на две половинки — в верхней компаундом залито ярмо, а в нижней держится вся механика.
Этап #3 — устранение электрической неполадки
В электрической половине смотрим на компаунд. Если он отслоился, то аккуратным постукиванием молотка по корпусу определяем участок. Если он небольшой, то можно попробовать вылечить неисправность заливкой эпоксидной смолы.
Если узел выпадает из корпуса, то на компаунд наносим неглубокую насечку (болгаркой) не глубже 1 мм.
И крепим узел на месте с помощью герметика, который применяют при ремонте автомобильных стекол. Эпоксидная смола не подходит — она недостаточно пластичная и попросту лопнет позднее от вибрации.
Запрессовать катушку на место сложно — может понадобиться пресс с усилием порядка 300 кг. Можно попытаться и перемотать катушку, если та перегорела. Но тут сложнее.
Сначала греют корпус, чтобы извлечь ее. Примерно до 120 градусов. Пока не отслоится компаунд. Делать это лучше на свежем воздухе — подгорающий компаунд не сильно полезен для здоровья.
Аккуратно скалывая, освобождают корпуса катушек (их две) от остатков компаунда. Сматывают с них старый провод. Затем наматывают новые обмотки. Провод диаметром 0,65 мм, марки ПЭТВ. Виток к витку, примерно восемь слоев каждая катушка.
Выводы катушек присоединяют пайкой к влагостойкому проводу сечением 0,75 в двойной изоляции. И затем катушку заливают в корпус эпоксидной смолой с добавлением прокаленного кварцевого песка.
Но вообще, этот метод ремонта не сильно надежный — на заводе оборудование и материалы позволяют делать это более качественно. И ремонт электрической части можно рекомендовать только в крайнем случае. В остальных лучше обращаться к производителю.
Неполадки электрического характера можно устранить своими силами только при наличии опыта выполнения подобных работ. В противном случае дешевле обойдется покупка новой детали
Впрочем, если у вас много свободного времени и намоточный станок и навыки работы с электрическими устройствами, то можно и попытаться.
Но чаще всего оказывается дешевле полностью заменить катушку вместе с половиной корпуса. На заводах, кстати, так и делают. Можно считать это агрегатным ремонтом.
Этап #4 — исправление механических нарушений
С механикой проще. Аккуратно вытаскиваем узел из корпуса насоса. Первым делом визуально определяем неполадки: разрушения, разрывы, обломки шайб и так далее. Если есть чернота и гарь — снова проверяем электрику.
Если есть следы механического износа на металлических деталях — проверяем зазоры и амортизатор и еще раз перепроверяем электрическую половину на предмет отслоения компаунда. Это можно сделать постукиванием молотка — в месте отслоения звук будет глуховатым.
Просто иногда износ ярма и якоря случается потому, что катушка смещается, выпадает из корпуса. Что не всегда заметно на старом насосе по причине загрязнения.
При разборке иногда случаются надрывы мембраны и амортизатора. Мембрана особенно не влияет на работоспособность насоса и, если можно ее подклеить резиновым клеем, то можно этим и ограничиться. А вот амортизатор в таком случае лучше заменить.
Внутренности насоса промываем от песка — если он там есть. Известковый налет удаляем по тому же принципу, что и накипь в чайнике — лимонная кислота, уксус, средство для удаления накипи.
Только не применяйте сильную щелочь и другие мощные средства — нужно очистить корпус, а не растворить его.
Чаще всего разборки и сборки насосы Малыш требуют после промывки скважин. Их необходимо регулярно очищать от песка и илистых включений
Далее смотрят, как ориентирован якорь штока по отношению к катушке. Их проекции должны совпадать. Нет — поворачиваем, ослабив крепежные гайки. Расстояние от якоря до ярма должно составлять 5 — 8 мм.
Этот зазор регулируется подкладными шайбами и контргайками на основании штока. Больше расстояние не позволит насосу развить мощность. Меньшее ведет к разбитию ярма и якоря, а иногда и корпуса.
Если якорь на штоке разболтался — что бывает крайне редко — его крепят кернением. Иногда случается разрыв самого штока в районе резьбы крепления поршня или прослабление резьбы — тут уже только замена.
Если износился поршень или он потерял эластичность, то тут все просто. Меняем его на новый из ремнабора и регулируем зазор между ним и постелью в корпусе. Этот расстояние должно находиться в пределах 4 — 5 мм.
Регулируется он просто — путем добавления или уборки проставочных шайб толщиной 0,5 мм. Их вы найдете на самом штоке над и под поршнем.
При смене поршня следует помнить о стальной втулке, запрессованной в центре. Достать ее из старого и запрессовать в новый просто. Не требуется даже специальных инструментов. Как правило, она входит от нажатия рукой.
Иногда выручают тиски или просто болт с парой шайб и гайкой — просто насаживаем последовательно поршень и втулку на болт и стягиваем гайкой — втулочка встает на место как надо. Можно даже попробовать это сделать прямо на штоке.
Мембрану меняют крайне редко — только если уж совсем рассыпалась. А так, если она цела и резина не потеряла своей упругости, то особо не обращайте на нее внимание. Главное, что она есть.
Хорошим подспорьем в работе будет штангенциркуль с глубиномером. Им и замеряем расстояние от посадочного края корпуса до постели клапана, а затем от клапана до амортизатора. И приводим их в соответствие.
Клапан насоса меняется тоже просто — винт и две гайки. Расстояние между ним и заборным отверстием регулируется простым поджатием винта. Как уже говорилось, зазор должен лежать в пределах 0,6 — 0,8 мм.
Шток на амортизаторе, обратный клапан и поршень крепятся контргайками. Относимся к этому серьезно.
Если это крепление позднее от вибрации развинтится, то может привести к серьезной поломке — как раз одна из главных причин разрушения корпуса или выхода из строя резиновых частей.
Важный элемент конструкции насоса — резиновый клапан, который находится в корпусе. Он перекрывает отверстия для выхода воды, а в случае отсутствия давления в устройстве обеспечивает ее свободное вытекание
Собираем аккуратно. Обращаем внимание на насосах с верхним забором воды на совпадение отверстий в корпусе и амортизаторе — для этого мы и делали метки перед разборкой насоса.
С виду обе стороны одинаковы и их легко перепутать. Если это произойдет, то насос попросту откажется работать.
Винты корпуса, как и говорилось, тянем крест-накрест, постепенно. И очень плотно. Гайки обязательно новые, с пластиковым фиксатором. Совсем не помешают шайбы Гровера. Помним, что насос при работе сильно вибрирует, чего не любят резьбовые соединения.
Снова все проверяем. Меряем сопротивление обмотки ярма, продуваем туда-сюда насос. Если все нормально, переходим к проверке на ведре с водой. Опускаем насос в воду, патрубок для шланга оставляем снаружи.
Или применяем для таких целей обрезок короткого шланга. И глядим, как у нас качает воду. Все нормально — хорошо. Слабо — регулируем клапан.
Выводы и полезное видео по теме
Небольшая видео-подсказка по ремонту и диагностике, помогающая произвести ремонт:
Всегда помним о безопасности! А потому, даже убедившись в целостности катушек и отсутствии замыкания на корпус, никогда не держим насос при проверке за корпус! Всегда только на диэлектрическом пружинящем подвесе! И никогда для подобных целей не используем провод питания. Безопасность никогда не бывает лишней.
sovet-ingenera.com
покупаю в Водогреве треий насос Малыш, работают исправно, рекомендую.
Особенности данной марки, выгодно выделяющие это насос среди аналогов
— высокая эффективность в сочетании с экономичностью
— простая конструкция, максимальная эффективность работы
— невысокая цена
— простота запуска и дальнейшей эксплуатации.
Где можно использовать эту марку насоса.
Источники воды:
— в качестве погружного вибрационного насоса для скважины, при это
следует учитывать ее диаметр, дебет (сколько скважина может дать воды в
час).
— в качестве погружного вибрационного насоса для колодца, при этом следует учесть его глубину, уровень воды.
— любой водоем с достаточным уровнем воды.
Потребители воды:
— питьевое или техническое водоснабжение небольшого дома.
— полив огорода или приусадебного участка. Для дома, для дачи, для огорода, для тепличных хозяйств и т.д.
Как подобрать насос «Малыш»
Для того, чтобы ориентироваться в модельном разнообразии насосов «Малышей» представляем ряд сводных таблиц, отражающих технические характеристики различных модификаций. Это поможет Вам подобрать , и в дальнейшем купить этот водяной насос с необходимой производительностью и конструктивными особенностями для решения конкретных задач водоснабжения.
Напорные характеристики
Расходно-напорные характеристики примерно одинаковые у всех модификаций. Из данной диаграммы следует, что тем выше уровень , на который следует прокачать воду, тем меньше производительность насоса, и наоборот — тем меньше высота подъема, тем больше производительность.
Насос «Малыш» с нижним забором воды
Производитель — ОАО «ГМС Ливгидромаш», г. Ливны
Насос Малыш с нижним забором — это классическая базовая модель. Данный бытовой вибрационный насос используется для подъема воды из скважин и колодцев. При этом их диаметр должен быть не менее 100мм. Также этот насосный агрегат можно использовать для забора воды из различных открытых водоемов, при этом температура воды не должна превышать 35С. Так забор воду у данной модели — нижний, следует контролировать его работу, следить, чтобы уровень воды не упал ниже водозаборного отверстия, что может привести к «сухому ходу» и перегреву насоса.
Его особенности конструктивные особенности:
— нижний забор воды
— кабель с насосом соединены монолитно
— простота установки, запуска и дальнейшей эксплуатации
— для защиты от твердых примесей в воде используется специальный фильтр.
Насос Малыш. Видео.
Насос «Малыш-3» с верхним забором воды, диаметр насоса 76мм.
Производитель — ОАО «ГМС Ливгидромаш», г. Ливны
Насос бытовой «Малыш-3» используется для подъема воды из скважин и колодцев. При этом их диаметр должен быть не менее 80 мм. Также этот насос можно использовать для забора воды из различных водоемов, допустимая температура перекачиваемой волы — 35С. Благодаря небольшому диаметру удобен для использования в узких скважинах, однакоего можно применять для перекачки воды из любого источника. Верхний забор воды обеспечивает постоянное охлаждение насоса.
Его особенности:
— верхний забор воды
— кабель с насосом соединены монолитно
— простота установки, запуска и дальнейшей эксплуатации
— для защиты от твердых примесей в воде используется специальный фильтр.
Насос «Малыш-К» с нижним забором воды, с термозащитой
Производитель — ОАО «ГМС Ливгидромаш», г. Ливны
Насос бытовой вибрационный «Малыш-К» используется для подъема воды из скважин, колодцев и других источников воды. При этом их диаметр скважины должен быть не менее 100 мм. Допустимая максимальная температура перекачиваемой воды — 35С. Важная деталь — данная модель оснащена термозащитой: если насос перегревается, происходит его отключение. Тем не менее , следует контролировать его режим работы.
Его особенности:
— нижний забор воды
— наличие полноценной термозащиты
— кабель с насосом соединены монолитно
— простота установки, запуска и дальнейшей эксплуатации
— для защиты от твердых примесей в воде используется специальный фильтр.
Насосы «Малыш-М» с верхним забором воды
Производитель — ОАО «Ливгидромаш», г. Ливны
Насос «Малыш-М» используется для перекачки воды из скважин, колодцев, прудов и других источников воды. Благодаря верхнему заборуводы корпус насоса постоянно находится в воде, что обеспечивает его охлаждение при работе.
Его особенности:
— верхний забор воды
— кабель с насосом соединены монолитно
— простота установки, запуска и дальнейшей эксплуатации
— для защиты от твердых примесей в воде используется специальный фильтр.
| Наименование | Мощность, Вт | Длина шнура, м | Напор, м | Произв-ть, л/ч | Забор воды |
| Насос «Малыш-М» 6м., (верхний забор воды) | 240 | 6 | 40 | 950 | верхний |
| Насос «Малыш-М» 10м., (верхний забор воды) | 240 | 10 | 40 | 950 | верхний |
| Насос «Малыш-М» 16м., (верхний забор воды) | 240 | 16 | 40 | 950 | верхний |
| Насос «Малыш-М» 25м., (верхний забор воды) | 240 | 25 | 40 | 950 | верхний |
| Насос «Малыш-М» 32м., (верхний забор воды) | 240 | 32 | 40 | 950 | верхний |
| Насос «Малыш-М» 40м., (верхний забор воды) | 240 | 40 | 40 | 950 | верхний |
Подбирая данную марку вибрационного насоса, следует обратить внимание на следующие технические характеристики:
— производительность насоса
— напор
— длина кабеля (у каждой модели она отличается)
— мощность насоса
— верхний или нижний забор воды.
Инструкция к насосу
Скачать руководство по эксплуатации
От чего зависит цена
Цена вибрационного насоса «Малыш» будет напрямую зависеть от технических характеристик и длины кабеля, который присоединен монолитно к насосу. Чем больше производительность насоса или длина кабеля — тем больше его стоимость.
Рекомендации и отзывы
Рекомендуем насос малыш в качестве недорогого насоса для дачного участка или небольшого дома. Использовать его можно как для технического (полив участка, использование воды для санитарных нужд) водоснабжения, так и для питьевого. Небольшие габариты в сочетании с маленьким весом, но вместе с тем достаточная производительность, простота в использовании — все эти факторы объясняют его популярность. Также немаловажное достоинство — невысокая стоимость. Статистика продаж в весенне-летний период подтверждает, что это действительно маленький лидер рынка вибрационных насосов. Положительные отзывы многочисленных покупателей это подтверждают.
Важно !Чтобы продлить его рабочий ресурс — рекомендуем использовать специальный фильтр, чтобы предотвратить попадания твердых примесей.
Для предотвращения воздействия насоса на стенки скважины рекомендуем надевать на насос специальные резиновые кольца.
Как заказать и купить
Зная, какие параметры имеет скважина или колодец, подобрать нужную модель этого насоса несложно.
Обратившись к нашим специалистам, вы получите исчерпывающую
консультацию и помощь в подборе подходящей модели. Мы знаем о данном
насосе все. В нашем магазине вы сможете приобрести все модификации
данного оборудования с необходимой длиной кабеля. При покупке дается
гарантийный талон, после гарантийного срока осуществляется пост
гарантийное обслуживание. Кроме того, всегда в наличии имеется защитный
фильтр.
Если вам необходим насос Малыш в Москве, можем осуществить доставку по городу. Также возможен самовывоз со склада. Для покупателей из Московской области — доставка по ближайшему Подмосковью.
Для покупателей из других регионов— можем отправить товар в ваш адрес любой транспортной компанией по согласованию.
Купить данное оборудование можно оформив покупку прямо на этом сайте, или позвонить по телефону в разделе Контакты — наш менеджер примет заказ и договорится о доставке.
www.vodogrev.com
Погружной насос Малыш: технические характеристики
Эксплуатационные характеристики насосного оборудования, изготовленного в нашей стране, составляют достойную конкуренцию по качеству зарубежным аналогам. Например, насос Малыш, технические характеристики которого позволяют не только экономно подойти к решению садово-огородных и дачных задач, но и самостоятельно подключать и использовать это оборудование. Специализированные навыки не потребуются.
…
Вконтакте
Google+
Мой мир
Назначение
С вибрационным насосом “Малыш” от отечественного производителя можно оборудовать автоматическую поливную систему не только садового участка, но и большого поля, даже посадки.
Вода может закачиваться с помощью насоса, обеспечивая влагой любое количество точек водопроводной системы на фермерских угодьях среднего размера.
При затоплении подвала или подсобного помещения процесс откачивания воды значительно упрощается благодаря компактным габаритам устройства. Можно будет быстро исправить критическую ситуацию.
Устройство в ходе использования позволяет выбирать наиболее подходящий забор воды. Нижний клапан является более эффективным для резервуаров, диаметр которых превышает сто миллиметров. Это удобно для откачки воды из затопленного подвального помещения. Недостатком оборудования с нижним забором является частое засорение грязью, а также различными частицами мусора. Чтобы этого не происходило, специалисты рекомендуют использовать специальный фильтр.
Внимание! Погружной насос Малыш для особо загрязненной воды следует брать с верхним клапаном. Риск случайной поломки будет значительно ниже.Что же касается насоса, забор которого находится вверху, то засорение здесь происходит намного реже, часто вообще такого не наблюдается. Такой насос намного быстрее охлаждается, по сравнению с устройством нижнего забора.
Принцип работы
Когда речь идет об особенностях погружного насоса “Малыш”, то здесь можно отметить следующее. Принцип работы насоса малыш – инертный, то есть благодаря колебательным движениям жидкости обеспечивается выработка высокого давления.
Производительность насоса Малыш — 432 л/с.
Происходит это таким образом. Вибратор изготовлен в виде якоря, чтобы надежно зафиксировать на нем шток. При включении прибора в электросеть происходит притяжение якоря к магниту, что заставляет его выключиться.
При этом с помощью специальной пружины шток и якорь возвращаются в изначальное положение. Количество колебаний настолько велико (приблизительно пятьдесят раз в секунду), что простая конструкция системы получает необходимое для эффективной работы давление.
Параметры
Вибрационный насос Малыш имеет такие показатели:
- рабочее напряжение — 220 Вт;
- рабочая глубина — около 40 м;
- мощность — 245 Вт;
- верхний и нижний забор воды.
Погружной насос Малыш имеет характеристики, благодаря которым производитель завоевал популярность среди владельцев дачных угодий.
Современные модели оборудованы встроенной автоматической защитной системой. Теперь даже при сухом ходе двигателя перегрев аппарата практически исключен.
Нестабильное напряжение в электросети, характерное для отдаленных от города местностей, также не влияет на производительность оборудования. При перепадах напряжения в сети срабатывает защитная автоматика.
Устройство защиты позволяет контролировать уровень воды в емкости, поэтому при ее недостаточном количестве происходит отключение агрегата. Поплавковая система реагирует на поднятие воды до определенного уровня, благодаря чему двигатель снова приходит в рабочее состояние. Для защитной системы и самого аппарата требуется один и тот же источник питания, что не создает дополнительных проблем при его подключении.
Модификации
Современный рынок представляет ряд вариаций данного устройства.
Для классической модели с нижним забором воды характерны:
- способность перекачивать воду на расстояние от ста до ста пятидесяти метров. Рекомендуется для использования на большом дачном участке для полива. Диаметр насоса “Малыш” от 18 до 22 мм;
- в базовой модели отсутствуют защита от перегрева, фильтр и защита от перепада напряжения (реле), поэтому цена агрегата существенно отличается от других моделей;
- отремонтировать своими руками можно защиту от загрязнений, но остальные комплектующие должен налаживать мастер;
- максимальный уровень погружения — не более пяти метров.
Технические характеристики модификации “Малыш-М” схожи с классической моделью. Отличие между ними состоит лишь в одном: забор воды осуществляется с помощью верхнего клапана. Часто его рекомендуют применять для тех случаев, когда загрязненность дна не позволяет использовать классическую модель.
Практически полностью идентичен базовой модели “Малыш-К”. Его отличительной особенностью является встроенная защита от перегрева. Такой агрегат — хороший вариант при сравнительно ограниченном бюджете, а также необходимости непрерывного использования. Постоянно контролировать его работу не требуется, что немаловажно при длительном отсутствии владельца дачного участка.
Малыш-З — одна из моделей серии, которая подходит для подъема воды из небольшого колодца.
Цена его немного больше, чем у базовой модели, зато конструкционные отличия существенные:
- Защита электрического двигателя и самого прибора обеспечивается монолитным герметичным блоком, в котором они размещены. Благодаря этому достигается полное исключение попадания воды.
- Показатели номинальной мощности составляют 165 Вт. Это меньше, чем у классической модели, что позволяет сэкономить электроэнергию, но давление у модели Малыш-З за счет этого не падает. Обеспечение водоснабжения из небольшой скважины ему вполне под силу.
- Напор 20 м позволяет выдавать объемный расход жидкости равный 0.432 м³/час.
- Масса устройства не больше трех килограмм.
- Модель оснащена защищенным от воды кабелем.
- Фильтра нет, но его вполне реально установить самостоятельно.
Важно! При выборе откачивающего устройства большое значение имеют условия эксплуатации.
Если необходимости во встроенных модификациях нет, то и платить за них не стоит.
Правила эксплуатации
Насосное оборудование предназначено для работы при специфических условиях, поэтому риск поломки значительно увеличивается. Появления неисправностей можно избежать, соблюдая правила использования агрегата. Важно осуществлять необходимый ремонт своими руками, проводить профилактические работы.
Примеры самых частых неполадок:
- засорение труб по причине не проведенной вовремя замены фильтрующего устройства или его полного отсутствия;
- изношенные детали;
- закупоренные илом входные и выходные отверстия;
- засорившийся механизм.
Внимание! Для устройства с верхним забором воды фильтр также необходим, как и для агрегатов с нижним. Мусор есть не только на дне.
Для предотвращения дефектов следует установить фильтр, который задержит частицы мусора, что продлит срок эксплуатации оборудования Одним из самых эффективных моделей фильтров является ЭФВП-Ст-38-125. Он задерживает частицы мусора величиной около ста пятидесяти микрон. Процесс установки не представляет никакой сложности.
Установка и подключение
Монтируют вибрационный насос Малыш с нижним забором воды на высоте одного метра от дна, чтобы мусор меньше засорял механизмы. Для модели с верхним клапаном делать это не обязательно, так как его клапан размещается высоко.
Снизить вибрацию в процессе работы позволит капроновый шнур, конец которого крепится к специальному отверстию на корпусе. Другой конец соединяется со специальной эластичной подвеской.
В ходе эксплуатации насос Малыш ремонт может потребовать в случае постоянных ударов о стенки ограниченного пространства. С целью защиты на него надевают плотную резину, обеспечивающую амортизацию. Для всех моделей марки “Малыш” требуется вертикальное расположение. Не следует также превышать допустимые показатели уровня воды.
Соответствующие размеры оборудования — залог его эффективной и долговременной работы, поэтому важно, чтобы он идеально подошел к устройству. Запрещено включать устройство в сеть при подключении, ведь речь идет о соприкосновении жидкости и электричества. Короткий электрический кабель удлиняют, при этом участок соединения должен выходить за границы резервуара.
Чаще всего “Малыш” нуждается в чистке, которую можно провести своими руками.
Основные этапы:
- Сделайте несколько насечек, согласно которым проще собрать части агрегата после чистки. Они помогут при сборке установить комплектующие на свои места.
- Раскручивайте винты, сжимая с помощью тисков места их уступов.
- Установите поршневой диск, используя штангенциркуль для соблюдения параллельности.
Полезное видео: как отремонтировать насос Малыш
Сегодня на рынке представлена продукция множества производителей — “Родничок”, “Малышок” и другие. Каждый представляет оборудование с разными характеристиками, поэтому при выборе следует обратить внимание на технические и эксплуатационные свойства каждой модели.
stroim.guru
Насос Малыш погружной: возможные неисправноси, технические характеристики
.
Очень часто любители земли: дачники и огородники, сталкиваются с проблемами полива. Большая часть дачных участков находится в отдалении от населенных пунктов, что характеризуется отсутствием водопроводов или специализированных водяных станций для полива. Такие же проблемы существуют и во многих фермерских хозяйствах.
Погружной насос Малыш — компактный и рациональный в использовании
Для решения данных проблем выпускается специальный водяной насос Малыш. Он универсальный, электрический, компактный, рационален в использовании. Погружной насос Малыш по весу не превышает 4 килограмм, но его двигатель способен работать от электросети с напряжением 220 Вт и подавать хороший и высокий напор воды.
Техническая сторона
Модель Малыш и ее технические характеристики приятно удивят вас. Более детально рассмотрим производительность насоса Малыш и его параметры.
- С помощью работы насоса забор воды не занимает большого количества времени и сил.
- Мощность такого устройства не ниже 245 Вт, а масса примерно 4 кг.
- При своей работе использует напряжение электросети 220 В, а тока всего лишь 3,7 А.
- Производительность – 432 л/ч.
- Диаметр водяного насоса 80 мм, но так как их виды обновляются, этот показатель не может считаться постоянным.
- Существует насос Малыш с верхним забором воды и насос Малыш с нижним забором воды.
- Является вибрационным устройством, что говорит о долговечном моторе.
- Стабилен, надежен, минимальная цена.
- Воду подымает до 40 метров и способен работать без остановки два часа.
Как работает?
Принцип работы и устройство насоса Малыш рассчитаны на то, чтобы минимизировать усилия владельцу. Как уже говорилось, существует два вида устройств: с верхним и нижним точечным расположением. Соответственно, и работать они будут по-разному.
Насос для скважины с системой верхнего забора воды редко перегревается, но не может быть использован для откачки воды.
С его помощью можно не только распределять воду по центральной системе дома, но также использовать в целях полива и орошения земельного участка. Также вибрационный насос Малыш часто приобретают, как запасной вариант при поломке основной, более мощной системы.
Хотя, главной функцией работы остается чистота воды, которую выкачали. При покупке устройства обязательно проверьте полноту комплекта. Он всегда идет полным и предоставляется производителем.
- Насос.
- Фильтр для самого устройства.
- Шланги для полива и перекачки жидкости.
- Основные запчасти (клапан и поршень).
- Обязательная инструкция и схема.
Схема устройства насоса Малыш
Автоматика для насоса устроена таким образом, что мотор при перегреве отключается, он защищен от сгорания и поломки. Следует заметить, что не все «малыши» обустроены такими предохранителями. В таких случаях необходимо делать небольшие перерывы при работе — хотя бы на несколько часов. Говоря о глубине установки, то здесь также есть ограничения: не менее нижнего показателя, примерно 0,5 метра.
Глубинный насос Малыш требует вертикальную установку при эксплуатации, и это значительно продлит службу работы. Не забывайте выполнять предварительные замеры для установки и купить шланг для подаваемой воды, подходящий для устройства. Для того, чтобы опустить оборудование на необходимый уровень, используется трос или капроновый шнур. После установки он закрепляется к оголовку скважины.
Как рекомендация, следует привязывать к шнуру кусок резины, которая поможет при вибрации. Она должна быть не более полуметра и эластичная. Не допускайте соприкасания стенок трубы с корпусом агрегата, так как есть возможность получения повреждений при вибрации. Во избежание этого наденьте резиновое кольцо, которое продается в специализированных магазинах.
Причины поломки
Ремонт насоса Малыш может понадобиться, если обнаружена причина, как работа мотора «на сухую» — без воды. Дело в том, что статор подвержен перегреву. Поэтому при исчезновении воды при работе, колодезный механизм в течение двух минут ломается. Для того, чтобы этого избежать, продавцы и изготовители рекомендуют использовать фильтры и защиты – реле сухой работы.
Насос Малыш иногда требует ремонта
- Тот же статор имеет свойства изнашиваться, что приводит к замыканию. В таком случае ремонт своими руками возможен: просто вручную перемотайте катушки. Для этого следует разобрать насос.
- Одной из проблем является потеря прочности корпуса и его соединений и резьбы на фиксаторах клапана и поршня. Понятное дело, что этого сразу обнаружить при покупке невозможно. Но, регулярно просматривать работающий насос и подтягивать разболтавшиеся запчасти – надо (придется разбирать устройство). Есть и другой выход. После покупки полностью перебрать насос и заменить часть гаек и контргаек. Разборка не займет много времени, как и замена частей.
- Как и все механизмы, устройства и техника – насосы загрязняются. Насос для колодца малыш — довольно дешевое приобретение, а поэтому прокладки намного быстрее изнашиваются и начинают пропускать воду с грязью, песком и илом. Отремонтировать насос малыш в таком случае можно одним из двух способов: надеть капроновые колготы на отверстие для забора воды или купить в магазине новый фильтр для насоса малыша и прокладку.
- Насос гудит, но не качает воду? Как отремонтировать такую поломку? Эта поломка является следствием капризного обратного клапана. В таком случае необходимо его отрегулировать и настроить. Для этого понадобится вода в большом количестве и ваши усилия с натяжением гайки клапана. При максимальном напоре сразу затяните контргайку.
Что следует знать при ремонте своими руками насоса малыша
Запомните, что запчасти к малышу продаются в каждом специализированном магазине. Не забывайте, что электронасос, особенно разобранный, не должен быть подключен к питанию электричества. Часто хозяева техники начинают ремонт, когда она включена в сеть. Пытаются подкрутить открученную шайбу на место. Гудение может быть причиной не только неправильной работы клапана. Это говорит и о коррозионных повреждениях. Воду в колодцах не часто проверяют службы водоканалов.
Следите, как работает сам насос и его важные элементы — например, электромагнит.
Устранить поломку, связанную с ним, будет нелегко. Она характеризуется отключением защиты на щетке, так как происходит замыкание кабеля. Все же, при любых поломках лучше обратиться к специалистам. Самостоятельный ремонт не гарантирует полную исправность и правильную работу вашего насоса.
vodospec.ru
Технические характеристики моделей погружного насоса Малыш
Самый популярный водяной вибрационный насос на территории России и стран СНГ – несомненно насос Малыш.
И если относительно мощности аппарата еще и встречаются разные оценки, но вот о его надежности говорят практически все пользователи.
Вероятно, такое доверие модели заслужили обязательными элементами термозащиты, которые устанавливаются на всех модификациях насосов Малыш.
Погружные насосы с одинаковым названием Малыш выпускают московский завод «АЭК Динамо» и завод «Электродвигатель». Поэтому при описании моделей на разных сайтах упоминаются разные технические характеристики. В таком случае, перед покупкой товара, стоит уточнять производителя и соответственно характеристики производимого ими механизма.
Термозащита – основа надежности
Принцип работы автоматической термозащиты достаточно прост — как только перемотка сердечника достигает критической температуры, насос отключается, и включить его невозможно до полного остывания.Механизм показывает стабильную работу только в режиме работа-отдых (охлаждение).
Время непрерывного забора не должно превышать 120 минут (2 часа), время охлаждения механизма – 20 минут.
Расположение водозабора
Расположение насосов с верхним и нижним забором воды. (Для увеличения нажмите)Существуют модели вибрационного насоса «Малыш» с нижним и верхним водозабором.
Плюсы верхнего водозабора очевидны – такой насос в результате вибрации меньше захватывает грунтовые осадки, не засасывает мелкий песок. Отсюда лучше качество воды.
На грунтовые осадки колодца стоит обратить внимание до покупки насоса.
Если скважина или колодец оборудованы на грунте с крупным песком, каменными фрагментами – любая модель вибрационного насоса отработает не менее 3 лет, а вот на если на дне скапливается мелкозернистый песок, мелкие кварцевые частицы – фильтры в скором времени потребуют очистки, насос начнет поднимать грязную, мутную воду, а срок эксплуатации устройства значительно снизится.
Материалы
Корпус насоса Малыш изготовлен из алюминия, покрытого защитно-декоративным слоем порошкового красителя. А вот крепежные детали (болты) — стальные.Следовательно, они рано или поздно придут в негодность под действием ржавчины.
Многие пользователи сразу после приобретения насоса заменяют болты на аналогичные из цветных металлов.
Принцип действия насоса – вибрация. В результате постоянных колебательных движений внутренние соединения, крепления поршня, клапанов быстро раскручиваются.
Замечание специалиста: с целью увеличения срока эксплуатации устройства, многие пользователи просто заменяют заводские гайки на самоконтрящиеся.
Кстати, о корпусах. Конечно, алюминий легкий, прочный материал, но при малейших нарушениях защитного покрытия корпус становится уязвим на появление ржавчины. Последнее время среди моделей появились экспериментальные – в пластиковом корпусе. Они могут уступать по прочности алюминию, но уж точно не окисляются.Модели
- Вибрационный насос Малыш-М
- Базовая модель. Не предусматривает автоматики на защиту от перегрева.
В такой комплектации модели практически не реализуются. Модели с нижним водозабором.
Присутствует фильтр для защиты устройства от попадания внутрь мелких частиц.
- Малыш-3. Верхний водозабор. Мощность – 145 Вт. Производительность – 432 л/час.
- Малыш-К. Нижний водозабор. Обеспечен автоматической термозащитой. Мощность – 245 Вт. Производительность – 950 л/час.
- Малыш-M. Верхний водозабор обеспечивает термозащиту. Мощность – 245 Вт. Производительность – 950 л/час.
Автоматика на все виды насосов устанавливается дополнительно. Она необходима для длительного использования устройства (например, постоянное водоснабжение дачного дома). Автоматика выполняет задачу поддержки уровня давления в сети.
Модели насосов можно дополнить следующими устройствами:
- контроллер холостого хода;
- манометр;
- поплавковый включатель;
- пускозащитное устройство;
- реле давления.
Преимущества
Среди основных плюсов вибрационных насосов Малыш можно отметить:
- Самая низкая цена в сегменте вибронасосов
- Удобство в эксплуатации.
- Механизм полностью погружается в воду. Вода является естественным компонентом, обеспечивающим охлаждение при работе.
- Детали насоса не реагируют на щелочные показатели воды.
- Во внутреннем пространстве устройства не происходит отложения солей.
- Относится к малогабаритному типу насосов.
- При необходимости легко разбирается, мелкий ремонт насоса Малыш своими руками вполне доступен.
Смотрите видео, в котором пользователь делится опытом эксплуатации и разборки погружного насоса Малыш:
septik.guru
