Электропроводка в квартире своими руками

Расчеты и схема

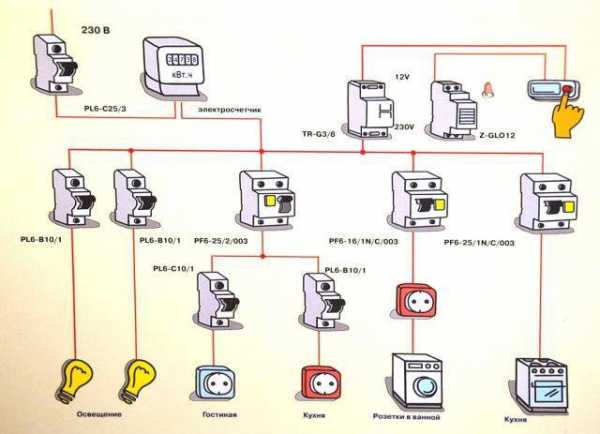

Однолинейная схема по ГОСТу

Для начала вам необходимо нарисовать схему электропроводки вашей квартиры. Для этого не нужно быть инженером, ведь вам не нужна замудрённая линейная схема по ГОСТу. Достаточно нарисовать схематический рисунок «от руки». Схема электропроводки нужна для того, чтобы правильно раскидать кабель по квартире, и посчитать его примерное количество, а также определить нагрузку на каждую будущую линию.

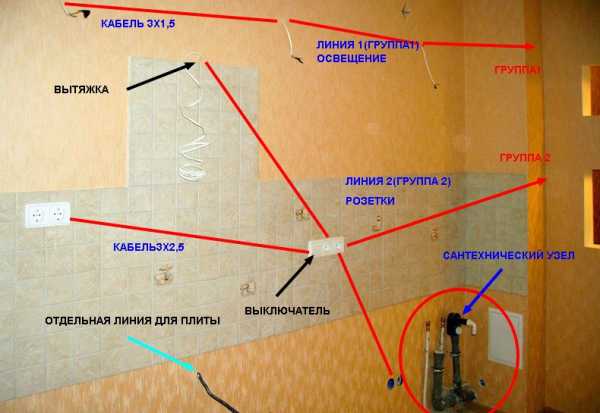

Схема электропроводки

Нарисуйте где у Вас будут находиться розетки и выключатели. При этом учтите какие бытовые электроприборы вы будете в них включать, сколько и каких светильников вы будете использовать.

Не рекомендуется вешать на одну линию больше 8-10 розеток. Так как все розетки в линии проходные, то с каждой последующей розеткой есть вероятность ослабления контакта. Особенно не делайте много розеток на одной загруженной линии например на кухне, лучше не экономьте и протяните на кухню две линии.

Определите необходимое количество линий и предполагаемую нагрузку на них. Лучше разделить линии по зонам, например: розетки кухня, розетки коридор, розетки ванна, розетки комната 1, освещение и т.д.

Выбор кабеля

Чтобы электроприборы работали не перегружая сеть, кабель каждой линии должен быть соответствующего сечения. И если, на одной линии (например на кухню), будет находится несколько потребителей (а так и будет), то необходимо посчитать их суммарную мощность и оставить запас «прочности» кабеля, то есть подобрать нужное сечение (толщину провода). Мощность всех бытовых приборов всегда указывается производителем. Например: лампа накаливания 40W, а варочная панель 6000W и т.д.

Чтобы не заморачиваться с расчетами, следуйте одному простому правилу. — Для розеточных линий используйте медный кабель с сечением 2,5 кв.мм., для всего освещения 1,5 кв.мм, а для варочной панели или проточного водонагревателя 4 кв.мм — и все будет у вас хорошо!

Сечение провода (кв.мм)	Сила тока (А)	Мощность (Вт)	Номинал автомата
1,5	15	3300	16
2,5	21	4600	20
4	27	5900	25
6	34	7400	32

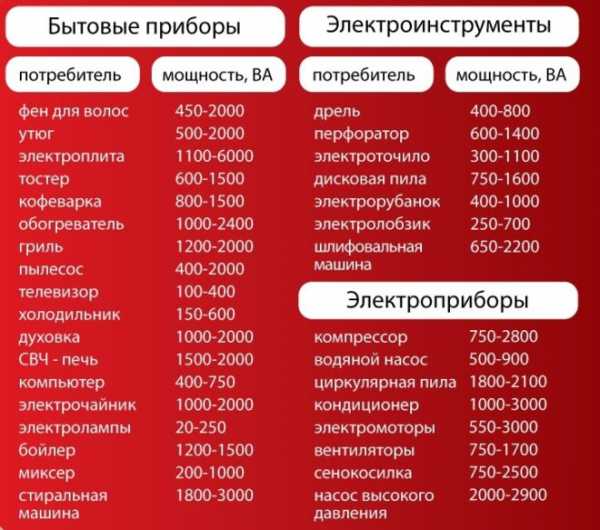

У каждого прибора (потребителя) есть своя заявленная максимальная мощность, измеряемая в Ваттах.

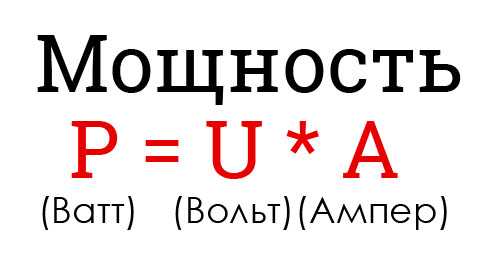

Упрощенная формула мощности

Кабель должен быть трех жильным (фаза, ноль, земля). Ноль всегда синий, земля — желтый или желто-зеленый, фаза любой другой цвет. Если меняете проводку, не экономьте на материале, — берите всегда кабель с третьей жилой (с заземлением), потому что все современные приборы имеют дополнительный защитный вывод, а защитная автоматика работает, только с использованием заземления.

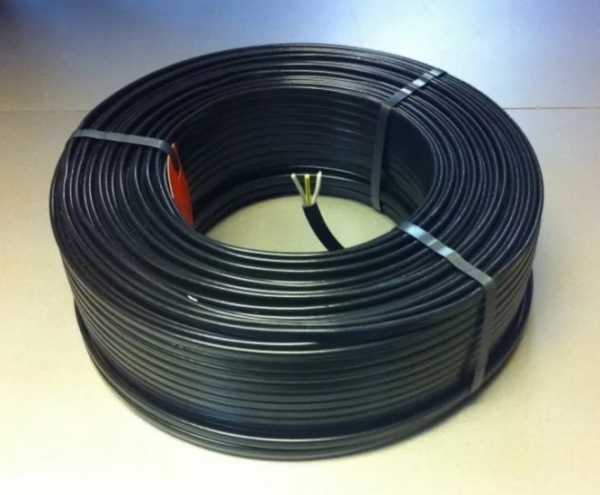

Для замены электропроводки лучше всего использовать кабель ВВГ-нг. Можно конечно использовать NYM или ПВС, но преимущества кабеля ВВГ перед другими очевидны. Во-первых, ВВГ не нужно обжимать гильзами (мягкий нужно обжать). А во-вторых, он меньше и он плоский, что позволяет делать штробы меньшего размера, и есть возможность просунуть кабель в тонкую щель (3мм для трехжильного кабеля с сечением 1,5 мм)

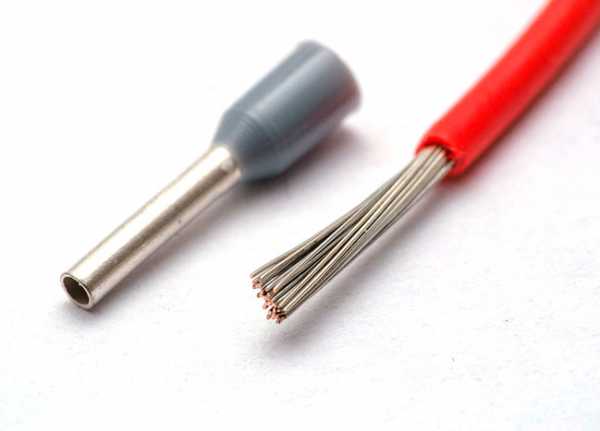

Необжатый провод с гильзой

Всегда берите только кабель по ГОСТу! Например отличный кабель это гостовский ВВГ нг. Это очень важный момент в подготовке к замене проводки! Вы можете сэкономить на автоматике или розетках (их всегда можно поменять), но не экономьте на кабеле — берите хороший.

Разметка

Определите на какой высоте будут находится розетки и выключатели, проще всего отмерять линии розеток и выключателей от потолка, потому что полы в квартирах чаще всего кривые. Например, если высота от пола до потолка после ремонта будет 250 см, а розетки вы хотите поднять на 30 см, отмеряйте от потолка 220 см. Если в одной группе будет несколько розеток и выключателей, начертите горизонтальную линию по уровню и поставьте через каждые 7см метку (размер подрозетника 71мм), тоже самое касается и вертикальных групп.

Для любителей стандартов, чтобы было «как у всех» или «как делают», — запомните их не существует!

 Есть требования для детских учреждений, садиков и школ, где розетки и выключатели устанавливаются на высоте не ниже 160 см.. Все остальное, тем более у вас дома вы можете делать как вам удобно. Например некоторые делают розетки в откосах окон или даже в полу.

Подготовка к штроблению

Обычно укладка проводки в квартирах, осуществляется либо по полу, либо по потолку. Существуют и другие варианты, например прокладка кабеля под плинтусами или коробах.

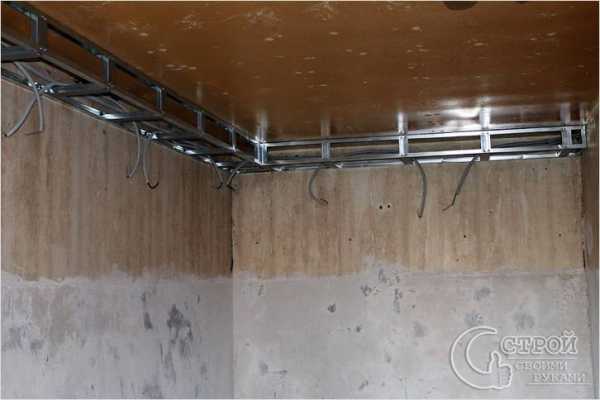

Линии освещения, в любом случае прокладываются за натяжным или подвесным потолком, если таковые делать не планируется, то необходимо штробление потолка. А так как, монолит потолков штробить категорически запрещено, нужно нанести на потолок слой штукатурки, который позволит спрятать кабель без порчи монолита. Самостоятельно штробить потолок мы крайне не рекомендуем, так как необходимо знать технологию правильного штробления, чтобы потом весь дом когда-нибудь не рухнул.

В случаях когда штукатурка потолка не планируется, опытные мастера находят пустоты в плите монолита со старым кабелем, и на его место затягивают новый.

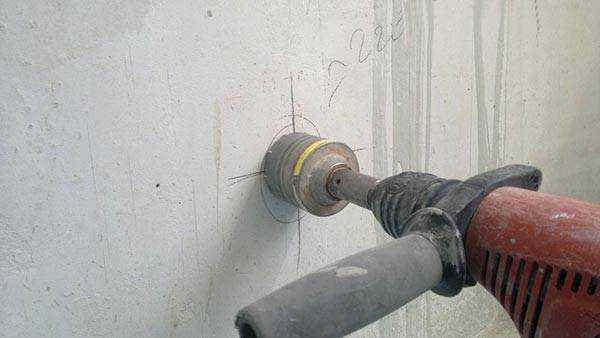

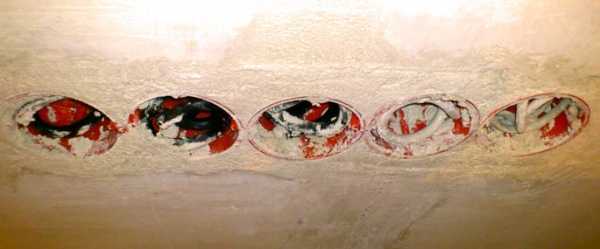

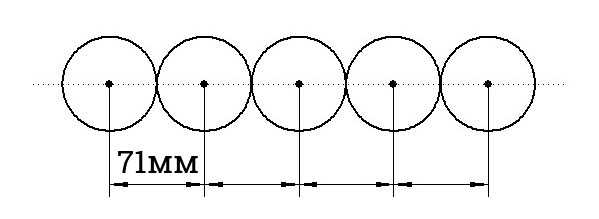

Коронкой по бетону на 70мм или 68мм (насадка на перфоратор), просверливаются отверстия для подрозетников. Штроборезом или болгаркой выпиливаются штробы для укладки кабеля. Штробы в стенах должны быть строго вертикальными, а не горизонтальными или по диагонали. Линии от розеток к щитку укладываются в стяжке пола или по потолку.

Если потолки не деревянные, то по ПУЭ (библии электрика), разрешается укладка кабеля без гофры! В стяжке пола в гофре также нет необходимости, самое главное это качественный кабель с хорошей изоляцией по ГОСТу! Сэкономьте на гофре, если у вас не гипсокартон и не дерево (или не другие легковоспламеняющиеся материалы) — то гофра не нужна!

Подробное описание правильного штробления лунок под подрозетники.

Почему можно укладывать кабель без гофры

Шумные работы

Когда начнете долбить стены — не забывайте о законе. Шуметь перфоратором в многоквартирных домах можно только в строго определенное время, в каждом регионе РФ свои порядки. Например, в Дагестане необходимо получить разрешение старейшины, в Москве без разговоров просто вызывают полицию, а в Таганроге начинают долбить в ответ. Лучше начинать работы в будни с 9 и до 19, с перерывом на обед с 13 до 15.

Штробление

Перед тем как начать штробить, очень желательно чтобы стены и потолки были отштукатурены выравнивающим слоем штукатурки. Во-первых, у Вас не возникнет дальнейших проблем с завершающим монтажом розеток, так как все подрозетнички будут заподлицо со стеной, а не утоплены в ней (что бывает когда их устанавливают раньше, чем штукатурят стены). И во-вторых, штробление будет происходить гораздо быстрее, так как в некоторых местах не нужно будет пилить монолит.

Заранее проверьте места где будете штробить, чтобы не задеть коммуникации, — старую проводку и сантехнические трубы. Если не можете определить где идет старая проводка, вызовите электрика, или просто отключите ее в щите (если собираетесь менять её всю). Для удобства работы — сделайте себе временную переноску (удлинитель).

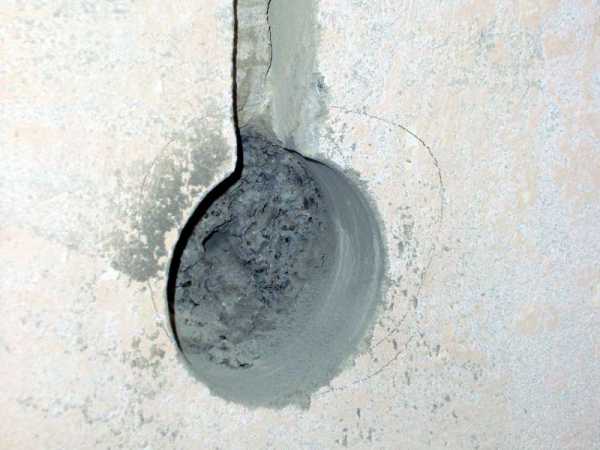

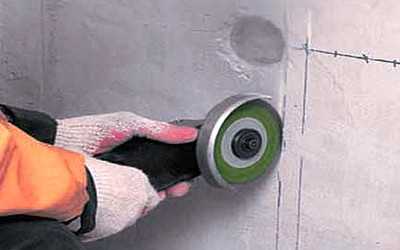

Отверстие под подрозетники штробятся на полную глубину коронки. Чтобы быстрее проштробить отверстие в бетоне, наметьте коронкой окружность, после чего любым буром, длиною не менее глубины коронки, просверлите максимально возможное количество отверстий по окружности. После чего штробление коронкой пойдет заметно быстрее, можно сказать – как по маслу пойдет. При попадании на арматуру, лучше всего использовать другую коронку, в крайнем случае, можно сбить ей лопаткой. Лучше использовать перфоратор помощьнее (не забываем про соседей и полицию).

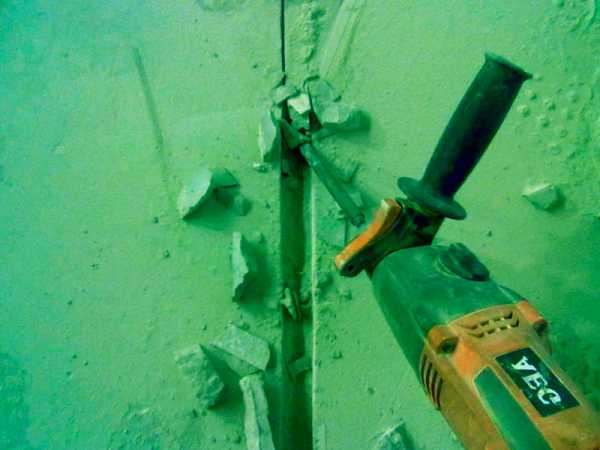

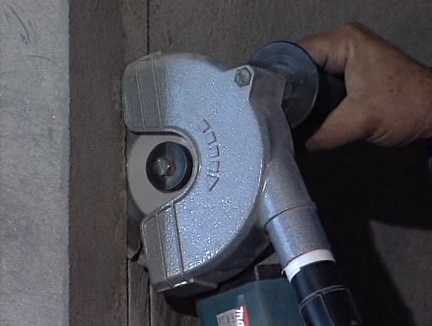

Работа с штроборезом или болгаркой

Штробы для укладки кабеля, идут от подрозетника до пола или потолка. Спускать штробу вниз нужно так, чтобы кабель спокойно лег в стяжку и не торчал в углу, поэтому нужно знать толщину будущей стяжки, тоже самое и с потолками. Лучше всего для этих дел иметь штроборез с пылесосом, но в крайних случаях можно обойтись и болгаркой, с алмазным диском по камню. В случае с болгаркой — позаботьтесь о своем здоровье, наденьте респиратор и очки. Закройте все окна и двери, чтобы изолировать попадание пыли в соседние помещения.

Укладка кабеля

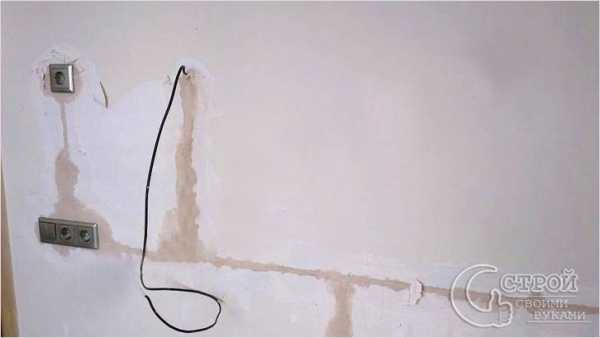

Укладывать кабель по полу не сложно, достаточно прихватить его к полу любым способом, чтобы он не всплывал когда будут делать стяжку. Обычно укладывают кабель вдоль стен (на расстоянии 10-15 см от стены), чтобы потом точно знать где кабель идет.

Стоит отметить, что прокладку кабеля под дверными проемами лучше не делать! Для укладки кабеля по полу, лучше проделать сквозные отверстия между помещениями. Иначе есть вероятность повредить кабель при монтаже межкомнатных порожков.

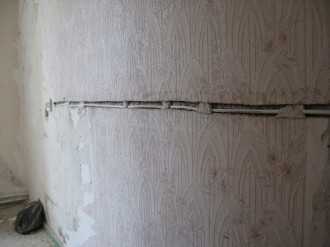

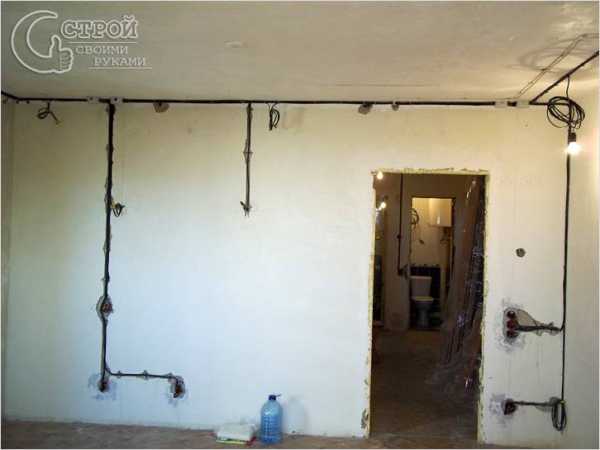

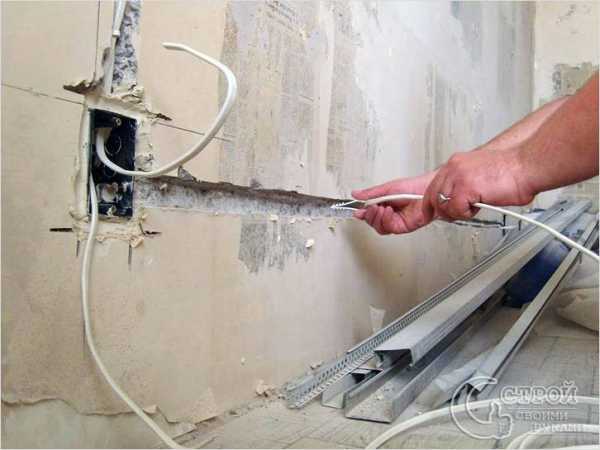

Укладка кабеля в штробе также не представляет особой сложности. Закрепить кабель в штробе можно с помощью дюбель-хомутов или обычного алебастра (строительного гипса). Алебастр быстро застывает, поэтому его также удобно использовать для монтажа подрозетников. Но прежде чем мазать им штробы, необходимо удалить из них пыль и смочить водой.

Если кабель надежно закреплен в штробе и нигде не выпирает, штробы можно замазывать обычной штукатурной смесью это сэкономит кучу времени.

Как правильно устанавливать подрозетники, подробно написано здесь

Про распаячные коробки

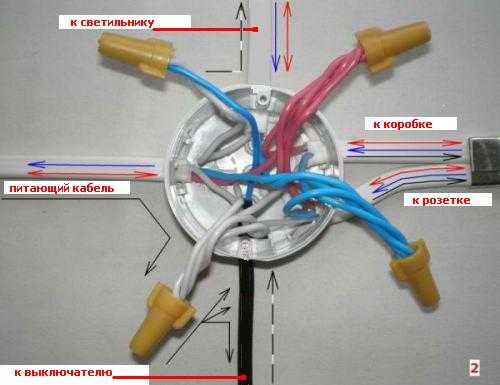

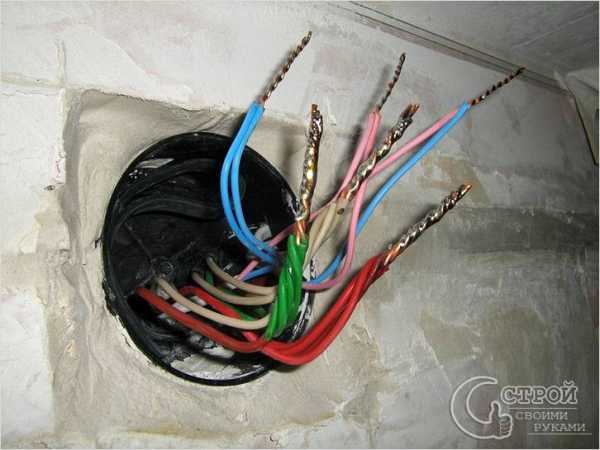

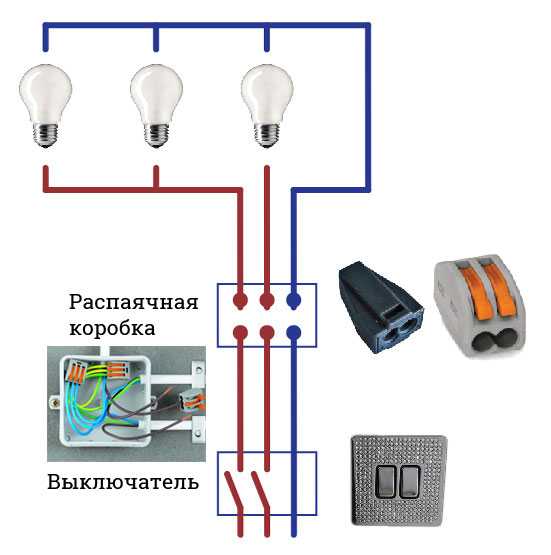

Распаячные (или распределительные коробки) необходимы для коммутации (соединения) в них проводов и разветвления линий, например для выключателя.

Сегодня профессиональные электрики скажут вам, что устанавливать распаячные коробки в своременных квартирах не нужно! Они могут сыграть с вашей проводкой злую шутку. В случае замыкания, оторания, залили соседи и т.д, вам будет необходим доступ к этой самой распаечной коробке. Отказаться от распаечных коробок просто — делайте всю коммутацию в подрозетниках! Для этого нужны ГЛУБОКИЕ подрозетники, в которых будет происходить вся коммутация для освещения. Обычно глубокие подрозетники делают под выключатели света, если же необходима коммутация для разветвления розеточных линий, то и под розетки также устанавливаются глубокие подрозетники.

Установка электрического щита

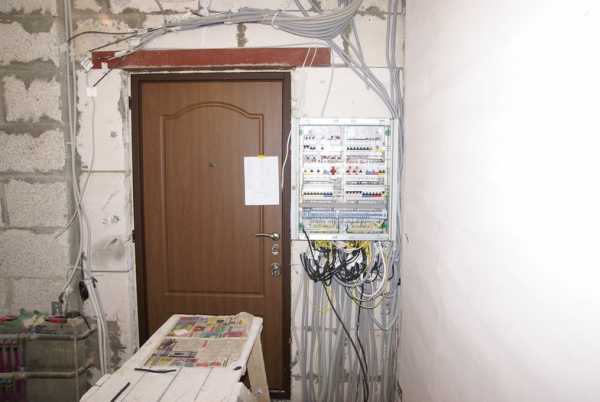

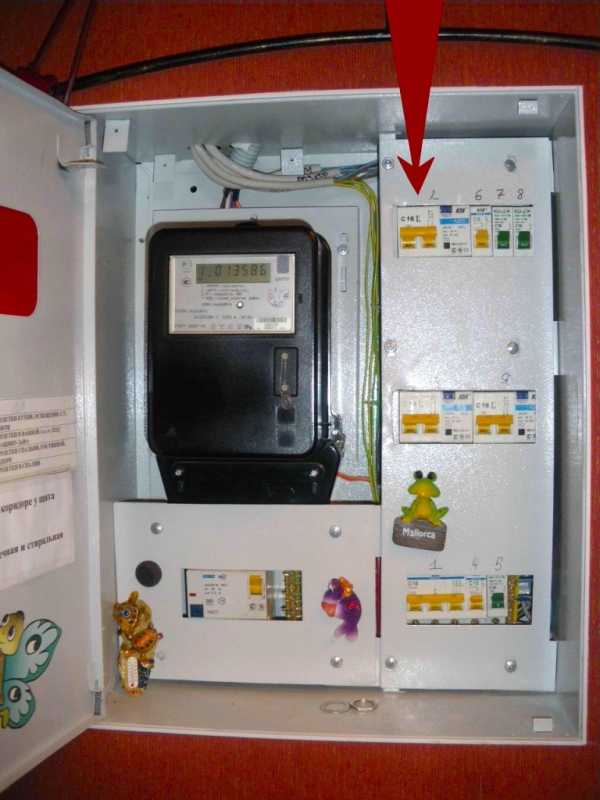

Самый бюджетный вариант — это установка всех автоматов защиты на лестничной клетке в общем щите, там где уже стоят ваши старые автоматы и счетчик. Для этого необходимо вывести все кабеля в подъездный щит. Если хотите щит у себя в квартире, то нужно выбрать подходящее для него место.

Встроенный или накладной щиток решать вам. Встроенный выгдядит эстэтичней, накладной же проще смонтировать. Все линии из квартиры идут в щиток, а уже от него идет один толстый кабель в подъездный щит, сечение такого кабеля должно быть не менее 6 мм, то есть трехжильный кабель например ВВГ 3*6.

Установка автоматов защиты

На каждую отдельную линию устанавливается свой автомат защтиты, с номиналом в зависимости от сечения кабеля. Вставлять в один автомат более двух линий нельзя по правилам, если вы пытаетесь запитать более трех линий с одного автомата, необходимо устанавливать специальную разветвляяющую шину.

Сегодня существует много способов защиты электропроводки, даже на бытовом уровне. Самые необходимое условие — это установка автоматов защиты от перегрузок и токов короткого замыкания (обычные однополюсные автоматы). Также рекомендуется устанваливать дополнительное устройство защитного отключения — УЗО (защита от утечек тока).

УЗО лучше всего устанавливать на линии зон повышенной опасности: влажные помещения, детские комнаты. Устанавливать одно общее УЗО на всю квартиру не нужно! Устанавливают одно общее УЗО только с в целбю экономии. Послдедсствия такой экономии — это сложная диагностика неисправности при утечке, + вся квартира остается без света при его срабатывании. На некоторых линиях, например на освещение или уличные линии — УЗО не ставится.

Установка дополнительных видов защиты, это уже роскошь: термореле (защита от нагрева кабеля), молниезащита, стабилизатор или защита от перепадов напряжения (спасает от 380В), пожарная сигнализация и т.п.

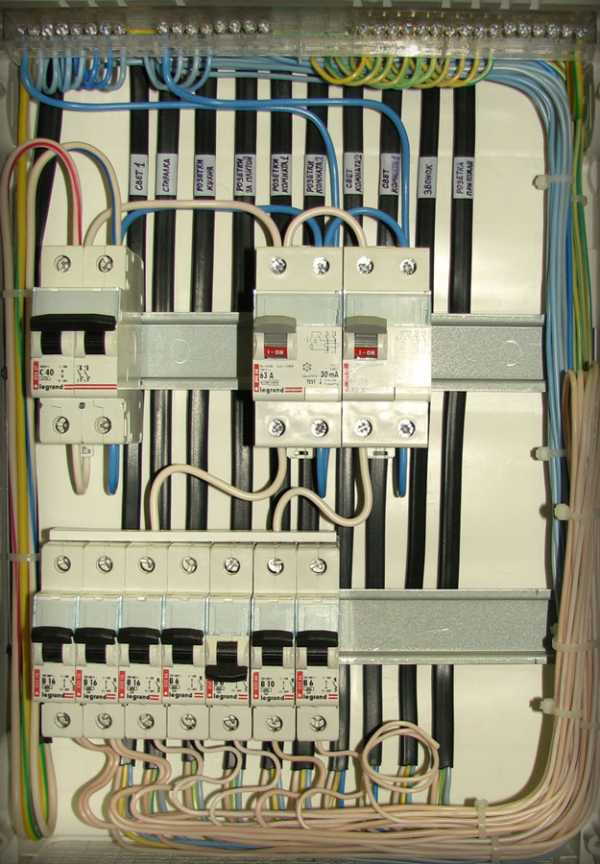

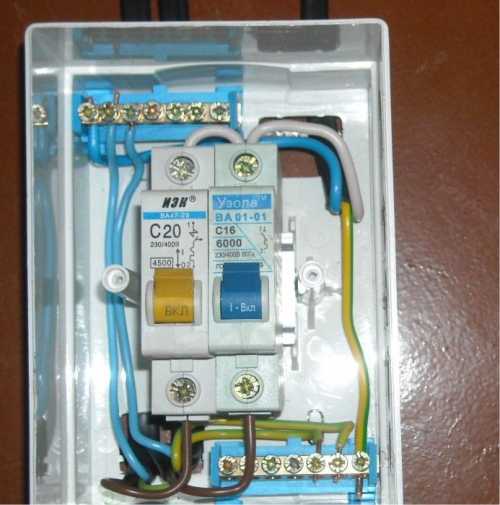

Сборка щита

Один из самых ответственных моментов — это сборка щита. Если вы используете мягкий кабель, то перед вставкой провода в автомат его необходимо обжать (для увеличения площади контакта). В одномодульные автоматы вставляются только фазные провода (маркировка фазы L — могут быть любого цвета кроме синего и желтого), все остальные (ноль N синий цвет, земля PEN желто-зеленый) вставляются в свои шины. При использовании УЗО или дифавтоматов (автомат и УЗО «в одном флаконе»), нулевой провод вставляется в свой паз (маркировка N – нейтраль, синий цвет. Общая фаза соединяет все автоматы между собой, для этого вместо перемычек из проводов, лучше и надежнее использовать специальные гребенки.

Для всех соединений в щите, очень важно использовать провода соответствующего сечения, то есть разводить фазы и нули по автоматам лучше всего кабелем с сечением 4кв.мм.или 6кв.мм. Также после затяжки всех кабелей и гребенок в автоматах, необходимо проверять надежность их зажима. Так как очень часто бывает такое, что провод просто не попадает в зажим, или плохо в нём дердиться.

Заключительный монтаж. Розетки и выключатели

Розетки и выключатели устанавливаются в самую последнюю очередь, после чистой отделки (покраски или поклейки обоев). Самое главное правило хорошего монтажа – это хороший контакт!

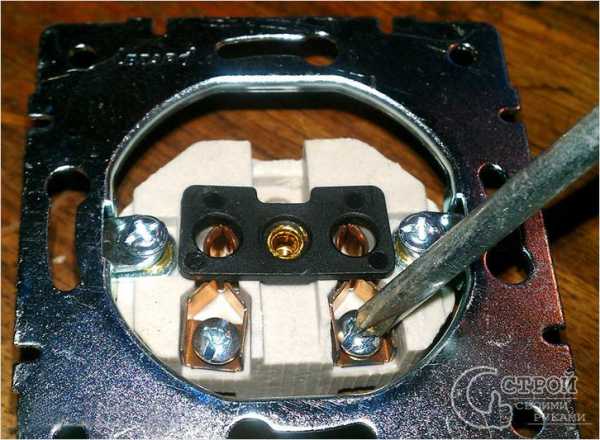

Большинство розеток в вашей квартире проходные, то есть через них шлейфом кабель идет к каждой последующей розетке. Чтобы в будущем избежать проблем с проводкой во-первых, не покупайте дешевых розеток (например ИЕК), у них очень плохой (мягко говоря) зажим и в последствии такие розетки и выключатели могут просто сгореть. И во-вторых, протягивайте все соединения по второму разу! Проверяйте каждый зажатый или закрученный провод подёргав его. Если провод выскочил из зажима, значит вы плохо его зажали или зажим оказался бракованным.

Среди профессионалов считается, что лучшими зажимами в розетках обладает продукция фирмы LeGrande, и Шнайдер.

Про качественную установку розеток можно прочитать здесь.

Чтобы рамки ложились ровно и плотно, устанавливайте группу розеток или выключателей по уровню, стык в стык, и прикручивайте их к подрозетникам маленькими саморезами с двух противоположных сторон вплотную к стене. После чего закручивайте распорки внутри розетки (при их наличии). Важно не задеть распорками или саморезами провода внути подрозетника!

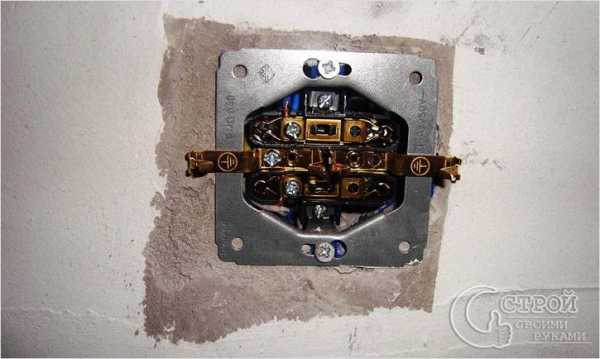

Отлеживайте положение кабеля в подрозетнике, чтобы он не попадал на распорки. Такж не используйте слишком длинные саморезы, которые могут задеть провода.

На каждом этапе ремонта необходимо проверять линии на работоспособность, так как после конечной отделки исправить что-либо без порчи отделки будет невозможно.

xn--e1agfbb6an8f.org

Электропроводка в квартире своими руками

Если вы покупаете квартиру в старом доме или в новостройке, там уже будет проведено электричество и подключены розетки с выключателями. И до покупки недвижимости вы никак не сможете повлиять на их местоположение. Но как только вы становитесь собственником жилья, то имеете право переделать проводку в квартире своими руками совсем по-другому. Конечно же, это процесс длительный, сложный и материально затратный. Пытаясь как-то сэкономить, многие задаются вопросом – реально ли в новом жилье сделать всю электрическую часть самим? Реально, если вы не лентяи, неплохо учились в школе, дружите с физикой и электротехникой. Так что тема у нас сегодня актуальная – электропроводка в квартире своими руками. Пошаговая инструкция от составления схемы до монтажа проводов вам поможет.

Начало всех работ — схема

Хотелось бы начать этот раздел с аналогии. Что является основой для хорошего крепкого дома? Конечно же, фундамент. Так вот, своеобразным фундаментом надёжного и качественного электроснабжения является грамотно составленная схема электропроводки в квартире. Многие совершенно напрасно этим пренебрегают и на это есть веские причины:

1. Во-первых, монтаж электропроводки в квартире вам будет делать гораздо легче, когда на схеме отображается практически конечный результат. Согласитесь, это довольно редко, когда на первом этапе ремонта люди могут представить себе, что получится в конце. А с электрической схемой это возможно, потому что на ней будут отображены все коммутационные аппараты, элементы освещения и стационарные бытовые электроприборы.
2. Во-вторых, схема электрической проводки в квартире поможет вам составить чёткий план выполнения работ – с чего начать монтаж проводки, в каком направлении двигаться, что оставить на завершающий этап.
3. В-третьих, когда у вас на руках есть готовая схема расположения элементов электрики в квартире, можно легко определиться с количеством материалов – розеток, выключателей, распределительных коробок, подрозетников, проводов, кабелей.
4. И самое главное, когда уже будут полностью окончены монтажные и ремонтные работы, у вас останется схема разводки электропроводки в квартире. Ни в коем случае её не выбрасывайте. Если понадобится просверлить где-то в стене отверстие под картину или фоторамку, вы достанете схему и посмотрите, каков путь пролегания проводов, чтобы не напороться и не повредить токопроводящую жилу. Также многие заклеивают иногда распределительные коробки обоями, чтобы не портить внешний вид комнаты. Вообще-то этого делать нельзя, но если уж и заклеили, вы всегда сможете глянуть на схеме, где находится коробка. При необходимости каких-то работ, срежете кусочек обоев, получите доступ к коробке, а потом заклеите вновь.

Надеемся, мы популярно и доступно объяснили вам, что в мире электрики всё и всегда следует начинать со схемы. Теперь немного подробнее о том, как её правильно составить и что на ней должно быть отображено.

Составление схемы

Перед тем, как сделать схему, нужно собраться всей семьёй и хорошенько подумать о том, где у вас в квартире будут располагаться основные потребители электрической энергии:

• кондиционеры;
• электрические варочные панели и духовые шкафы;
• стиральная машина;
• холодильник и морозильная камера;
• посудомоечная машина, микроволновая печь;
• вытяжная принудительная вентиляция;
• котлы отопительной системы или водонагреватели.

Также не маловажную роль играет расположение мебели, особенно громоздкой. Чтобы не получилось потом так – ремонт закончен, мебель расставлена, а розетка оказалась за шкафом-купе, который уже обосновался на этом месте на многие годы. И тогда придётся прибегать к помощи переносок, только раньше хоть под коврами можно было провода прятать, а теперь это не модно, всё кругом паркет да ламинат. Так что этому вопросу уделите особенное внимание.

план квартиры (кликните для увеличения)

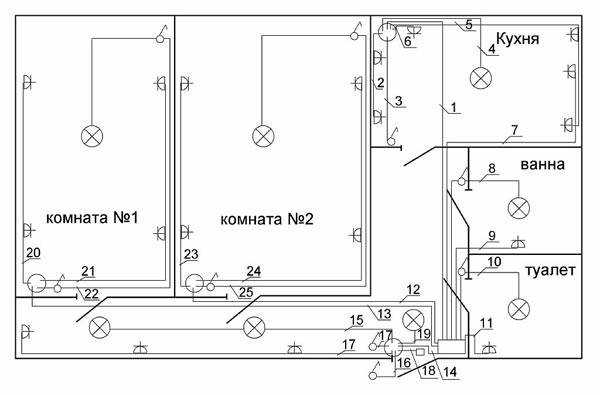

Дальше возьмите бумагу (лучше в клеточку), карандаш (желательно несколько разноцветных), линейку. Нарисуйте в двух экземплярах на бумаге план вашей квартиры с дверными и оконными проёмами, чтобы было проще возьмите технический паспорт и перенесите оттуда чертёж. Каждой комнате присвойте порядковый номер, например, если у вас схема электропроводки в однокомнатной квартире, пусть это выглядит так:

1. Коридор (прихожая, холл).
2. Ванная комната.
3. Кухня.
4. Зал (гостиная).

Если комнат больше, соответственно можете продолжить дальше нумерацию – спальня, детская, спортивная комната, также надо учесть кладовую, лоджию (если собираетесь и туда провести проводку осветительную) и т.д.

Теперь схематически отобразите на одном чертеже стационарную бытовую технику и мебель (в виде квадратиков и прямоугольников). Можно бытовую технику обозначить красным цветом, а мебель серым. На второй чертёж наносите места установки коммутационных аппаратов. То есть там, где на первом чертеже у вас обозначена бытовая техника, на втором в этих местах буду розетки.

Точно также на первом чертеже (где техника и мебель), нарисуйте крестики жёлтым цветом в местах установки светильников, бра, торшеров, люстр. Здесь вам удобно будет увидеть – где кровать, там значит прикроватный светильник; где диван или кресла, значит бра, под которым можно почитать и т.д. Затем перенесите все эти лампочки на электрическую схему. Заодно продумайте и отметьте места установки выключателей. Мысленно представьте себе, в какую сторону у вас будут открываться межкомнатные двери, чтобы потом выключатели не оказались за ними.

Сразу определитесь, возможно, в каком-то месте нужна установка розеточного блока (чаще всего это делают на кухонной рабочей панели), будет ли у вас в основной комнате групповое освещение или многорожковая люстра, тогда потребуется двухклавишный выключатель.

Наметьте на схеме место, где будет располагаться вводной распределительный щиток на квартиру.

Примеры того, как правильно составить схему, вроде бы получились доступные, надеемся, что сложностей с этим у вас не возникнет. Теперь разберёмся с количеством материалов.

Необходимые материалы

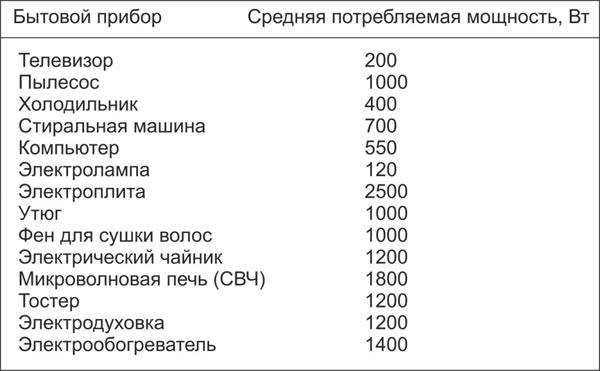

По составленным схемам посчитайте необходимое количество выключателей и розеток. Не забудьте, что под каждый из этих коммутационных аппаратов нужен подрозетник, если планируется прокладка скрытой электропроводки в квартире. Также посчитайте, сколько понадобится распределительных коробок.

Чтобы посчитать количество провода, лучше всего намеченные на схеме коммутационные аппараты и распределительные коробки перенести на реальные стены. Затем выполнить разметку стен, то есть в прямом смысле слова нарисовать между ними пути пролегания проводов, при помощи рулетки всё измерить и посчитать общее количество. Имейте в виду, что разводка электропроводки в квартире выполняется строго по вертикальным и горизонтальным линиям, никаких поворотов наискосок быть не должно.

Хотелось бы дать один совет. Если полностью с нуля делается разводка электрической проводки в трёхкомнатной квартире площадью около 60-70 м², то лучше покупать провод целой заводской бухтой, в которой 100 м. В магазинах это считается оптовой продажей и на неё будет скидка 10 %, причём если вы купите 98 м – это не опт, скидки не будет, а возьмёте на 2 м больше и прилично сэкономите.

По опыту профессиональных электриков для электропроводки квартиры из трёх комнат приобретайте 100 м трёхжильного провода сечением 1,5 мм² (это будет прокладка осветительной проводки в квартире) и 100 м трёхжильного провода сечением 2,5 мм² для запитки розеток.

Мощные электроприборы, типа водонагревателя или варочной панели, как правило, запитываются отдельной линией от вводного распределительного щитка через отдельный автомат. Для них лучше проложить трёхжильный провод сечением 4-6 мм².

Ещё один важный нюанс, не забудьте посчитать провод с запасом на разделку жил в местах соединений и подключений коммутационных аппаратов. Принято оставлять запас провода на розетки, выключатели, светильники не менее 20 см. Если вы планируете в дальнейшем опустить потолки, то запас провода для светильников увеличьте до 50 см. На сборку распределительного щитка также оставляйте запас провода около 50 см.

Распределительный щиток

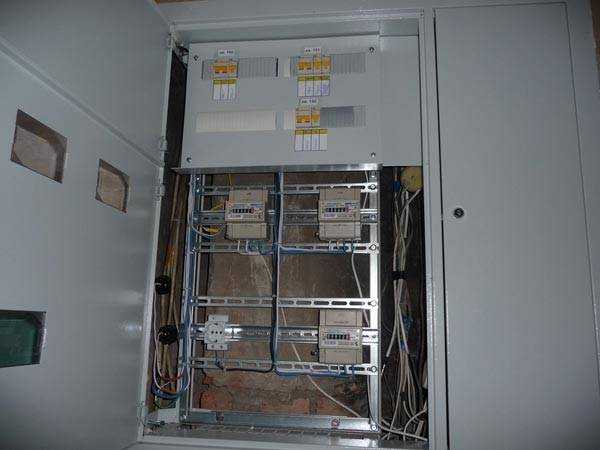

Проводка в любой квартире, выполняемая своими руками, начинается от распределительного щитка. Что он собою представляет? Это своего рода бокс, в котором монтируется счётчик электроэнергии и вся защитная автоматика.

Какие бывают щитки?

Этот коробок изготавливают из металла либо пластика. Каждый вариант имеет свои преимущества. Пластиковый щиток практичнее, так как мало весит, и к тому же внешне он выглядит привлекательно и эстетично. Металлический короб отличается долговечностью и надёжностью.

По способу крепления щитки бывают наружного и внутреннего исполнения. Наружный щиток (его по-другому называют накладной) навешивается на стену при помощи саморезов или дюбель-гвоздей. Это значительно облегчает работы по его монтажу, но в то же время такой вариант щитка отнимает свободное пространство в помещении. Внутренний или встраиваемый щиток требует монтажа специальной стенной ниши, но он не занимает комнатное свободное пространство.

Чем щиток укомплектовывают?

Что ещё понадобится для монтажа распределительного щитка, кроме самого бокса:

• Вводной автомат, он защищает всю квартирную сеть путём отключения в случае необходимости, к нему подходит питающий кабель на квартиру.

• DIN-рейка – это специальная металлическая пластина, на которую крепится вся автоматика.
• Счётчик электроэнергии, после выполнения всех монтажных работ, надо будет обязательно пригласить представителя энергосбыта, чтобы опломбировал прибор учёта.

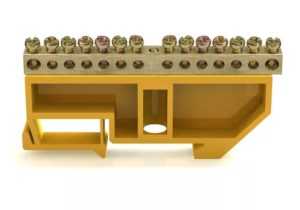

• Шинки РЕ и N, на которых будут соединяться все нулевые и заземляющие проводники.
• Автоматические выключатели, они будут защищать определённую группу токоприёмников от короткого замыкания путём отключения при сверхтоках. Также при помощи автоматов можно будет принудительно в случае необходимости отключать ту или иную линию от общей сети.
• Устройства защитного отключения (УЗО), они не монтируются самостоятельно, а подключаются после автоматических выключателей. УЗО выполняет защитную функцию в случае, если корпус какого-то электрооборудования оказался под напряжением. В такой ситуации УЗО защищает человека от возможного поражения электрическим током. Можно использовать совмещённый вариант, который включает в себя автомат и УЗО – дифференциальные автоматы.

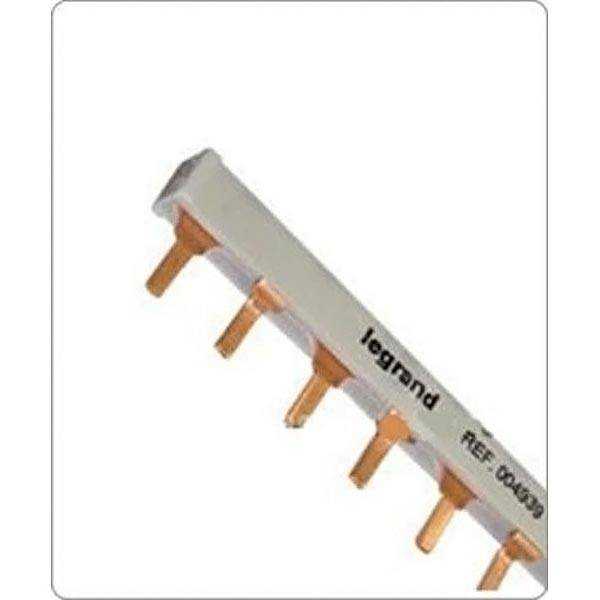

• Соединительные провода или распределительные гребёнки.

Чтобы определиться с количеством автоматов, необходимо рассчитать и распределить нагрузку в квартире.

Нагрузка в квартире

Современная электрика в квартире включает в себя огромное множество различных потребителей электроэнергии. Согласитесь, что бытовой техникой наши жилища буквально напичканы. Правилами и нормативными документами рекомендуется, перед тем, как провести проводку в квартире, разделить осветительную сеть и линию розеток от разных автоматов. Но с учётом того, какая сейчас нагрузка приходится на квартирную сеть, сажать все бытовые приборы на одну линию нельзя. Желательно равномерно распределить всё на несколько цепочек, запитанных от отдельных автоматов.

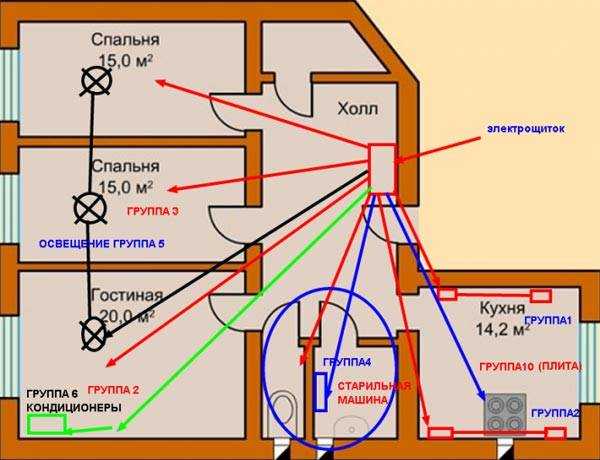

В таком разделении огромная практическая польза. Представьте, что повредилась электропроводка в квартире. Своими руками, без вызова электрика, вы решили разобраться, найти причину и устранить. Если на каждой линии установлена своя защита, причину аварийной ситуации вы найдёте легко (определите по отключенному положению автомата). И пока вы будете устранять на этой линии повреждение, все остальные потребители не останутся обесточенными, то есть холодильник продолжит холодить, а стиральная машинка стирать.

Рекомендуется выбирать автоматы следующей мощности:

• для осветительной нагрузки – 10 А;
• для розеток – 16 А;
• для подключения бытовой техники мощностью до 4,5 кВт – 20 А;
• для ввода на квартиру – 50 А.

Как разделить общую квартирную нагрузку по группам?

Во-первых, всех мощных потребителей электроэнергии желательно запитывать отдельной линией (стиральная машина, водонагреватель, посудомоечная машина, варочная плита и электрическая духовка, кондиционеры).

Во-вторых, розетки каждой комнаты хорошо было бы сделать отдельными группами (детская, взрослая спальня, зал, кабинет). Если уж так не получится, то кухонные розетки в любом случае надо запитывать через отдельную линию и автомат, потому что именно на кухне больше всего мощных бытовых приборов (хлебопечь, микроволновка, кофемашина, электрочайник, кухонный комбайн, блендер и т. п.)

Обязательно отдельной группой выполняется электроснабжение санузла, так как он относится к опасному помещению в плане электробезопасности (так называемая «мокрая» группа).

Отдельной группой выделяется освещение квартиры, но будет гораздо удобнее, если разделить по группам освещение каждой комнаты.

От того, каким образом вы сгруппируете всю нагрузку своей квартиры, будет зависеть количество необходимых автоматов и УЗО.

Монтаж проводки

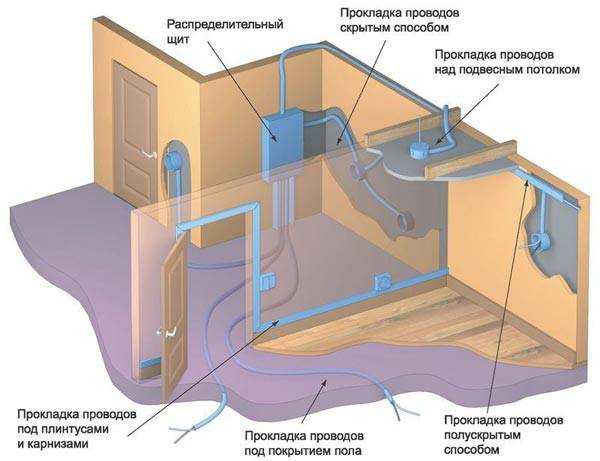

Осталось определиться, какой тип проводки выбрать для своей квартиры. На сегодняшний день существует два способа:

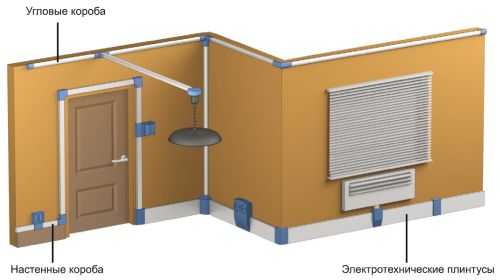

• Открытый. Это когда все проводники будут проходить по стенным поверхностям, крепятся они в пластиковых кабельных каналах (или коробах). Такая прокладка требует гораздо меньше материальных затрат и физических усилий, но есть один существенный недостаток – получается не вполне эстетичный внешний вид помещения. Исключение составляет прокладка специального кабеля по фарфоровым изоляторам, когда дизайн квартиры выполнен в ретро-стиле, это сейчас очень модно и набирает популярность.
• Скрытый. При таком способе провода прокладываем в специальных бороздах на стенных поверхностях (в штробах). Чтобы проштробить понадобятся специальные приспособления, процесс трудоёмкий, отнимет много времени и сил. Но зато будут спрятаны все проводники.

Подготовительный этап

Согласно с вашим проектом наметьте на стенах пути прохождения проводов. Чтобы получилось всё идеально ровно, делайте это с помощью лазерного уровня или натянутого шнура. В щитке стоит счётчик, а после него автоматы по группам нагрузки. От этих автоматов провода должны прийти в первую распределительную коробку, а оттуда уже разойтись по всем остальным помещениям и комнатам. На входе в каждую комнату должна устанавливаться своя монтажная коробка.

Отметьте на стенах места расположения розеток, выключателей, распределительных коробок.

Есть один нюанс для открытого способа прокладки – стены должны быть идеально ровными, чтобы пластиковые короба ложились на стенную поверхность без перекосов. В случае прокладки по фарфоровым изоляторам это не обязательно, лёгкая кривизна стен не будет так заметна.

Для скрытого варианта надо сделать штробы по отмеченным линиям при помощи штробореза или болгарки. Можно воспользоваться перфоратором, но тогда штробы не получатся такими идеально ровными. Перфоратор подойдёт для монтажа отверстий под коробки и подрозетники, только понадобится специальная насадка – фреза (коронка) по бетону. Если у вас нет такого инструмента, покупать его будет весьма накладно, постарайтесь взять напрокат.

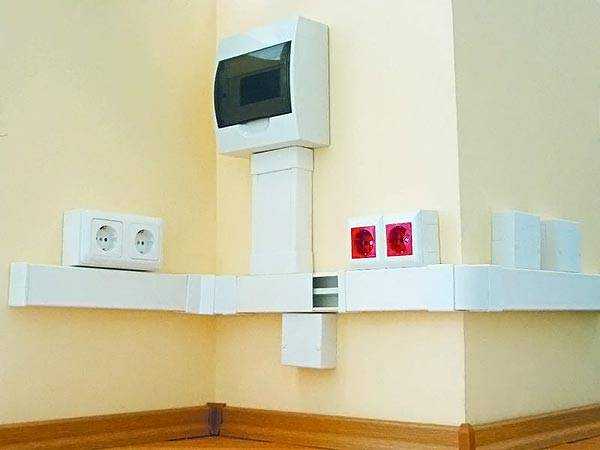

Открытая прокладка проводов

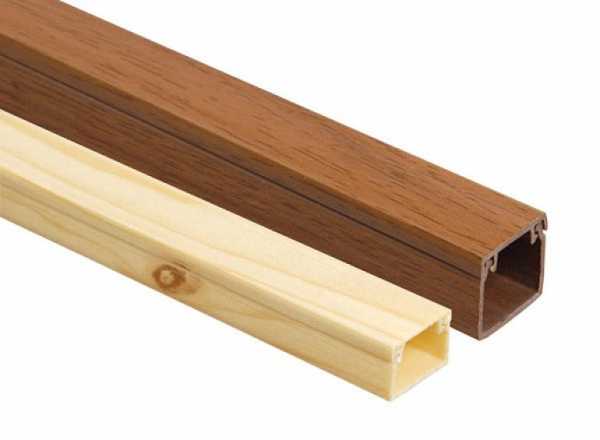

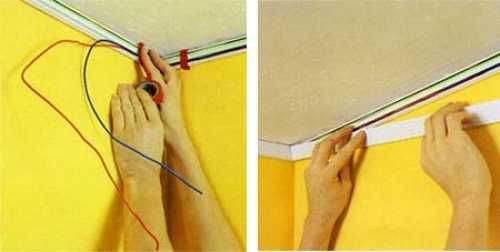

1. Нарежьте пластиковые короба по размерам намеченных линий. Для этого воспользуйтесь строительным ножом либо ножовкой.
2. Зафиксируйте короба на стенных поверхностях. Не советуем использовать клей или двухсторонний скотч, такая фиксация не продержится долго. Лучше всего закрепите короба дюбелями с шурупами.
3. Проводники уложите в короба и закройте крышки. Концы проводов остались выведенными к монтажным коробкам и коммутационным аппаратам.

Скрытая прокладка проводов

1. Подготовленные штробы очистите от пыли, это можно сделать обычным веником или пылесосом.
2. Уложите в штробы провода, рекомендуется предварительно поместить их в гофрированные трубы из негорючих материалов.
3. Закрепите уложенную в борозды электропроводку при помощи алебастрового раствора. Сначала зафиксируйте лишь в нескольких местах, чтобы не выпадал провод. Когда окончите полностью монтаж и проверите работу всей электросети, тогда уже замуруете провода окончательно.
4. Концы проводов выведите в подрозетники и распределительные коробки.
5. Также при помощи раствора алебастра зафиксируйте в подготовленных отверстиях монтажные коробки и подрозетники.

Завершающий этап

Не забывайте, что перед выполнением любых работ, связанных с электричеством, необходимо обезопасить рабочее место – снять напряжение и проверить его отсутствие.

Осталось только всё скоммутировать. Установите розетки, выключатели, светильники. Произведите все необходимые соединения в распределительных коробках.

Подайте напряжение и проверьте работу всей системы. Если всё работает правильно, можете заделывать штробы.

Как видите, электропроводка в квартире, выполненная своими руками, это вполне реально. Надеемся, что пошаговая инструкция составления схемы, подсчёта нагрузки, монтажа щитка и проводки, поможет вам сделать всё правильно. Если сомневаетесь, то лучше обратитесь за помощью специалистов.

yaelectrik.ru

Электропроводка в квартире своими руками: схема, видео, фото

Монтаж электропроводки в квартире своими руками не такой длительный и затратный, как монтаж проводки в доме. Это связано с тем, что здесь не нужно подводить линию внутрь жилья, т.к. это обеспечивает компания-застройщик.

Разводка кабеля по комнатам состоит из следующих этапов:

• составление схемы;
• расчет количества необходимых материалов и электрической фурнитуры;
• разметка и штробление стен;
• крепление кабеля;
• установка розеток, выключателей и распределительных коробок;
• сборка вводного щитка;
• проверка линии тестером.

Следует отметить, что на сегодняшний день открытое проведение электропроводки в квартире уже не используют, поэтому в данной статье мы рассмотрим монтажные работы скрытым способом.

Весь кабель подходящий для такой проводки вы можете посмотреть на сайте http://cable.ru/cable/kabel-dom.php Там указаны подробные технические характеристики каждой марки. Далее мы предоставим подробную пошаговую инструкцию с нуля, которая подойдет для новичков, желающих проверить свои силы в электрике.

Составление схемы

Схему электропроводки в квартире несложно сделать своими руками. Для этого рекомендуется использовать ксерокопию плана новостройки, на котором можно удобно отмечать места установки розеток, выключателей, светильников и других составляющих элементов.

Начальная точка схемы – место размещения распределительного щитка в квартире. Обычно этим местом является коридор, рядом с входной дверью, на высоте примерно 1,5 метра от пола.

При составлении рекомендуем Вам учитывать следующие советы и правила:

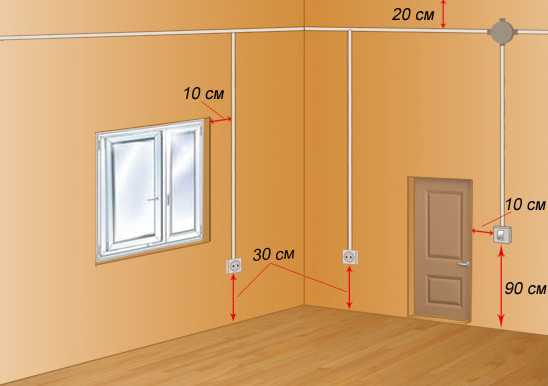

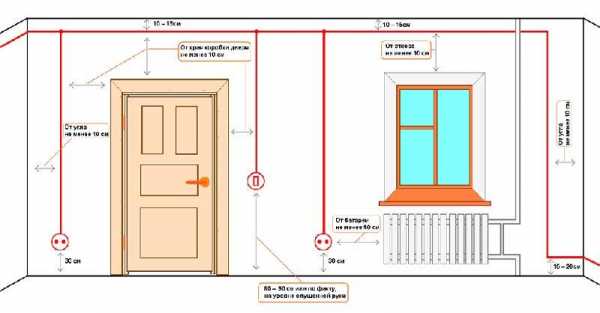

1. Трасса квартирной электропроводки должна проходить строго вертикально и горизонтально по стенам. Такое требование обеспечивает меньшую вероятность повреждения. К примеру, по расположению розетки вы сможете узнать, где именно проходит кабель, чтобы случайно не вбить в него гвоздь, когда вешаете картину. В идеале рекомендуется перед забиванием гвоздя найти провод в стене с помощью специального прибора.
2. Поворот трассы должен осуществляться только под прямым углом.
3. Лучше всего прокладывать линию в верхней части стены, на расстоянии 20 см от потолка (такая высота обеспечит минимальную вероятность механического повреждения и при этом не отобразиться на удобстве ремонта). Также можно провести проводку по полу, а не потолку, используя специальный электротехнический плинтус.
4. Выключатели в квартире должны располагаться при входе в комнату, со стороны дверной ручки. Высота размещения выключателей не нормируется по ГОСТу и СНиПу, но, как правило, составляет либо 80 см либо 150 см. По евростандарту лучше устанавливать изделие пониже, к тому же детям будет удобнее включать свет при необходимости.
5. Розетки крепятся внизу (30 см от пола), но по необходимости могут размещаться на любой высоте (к примеру, на кухне над столешницей). Рекомендуется на 6 кв. метров помещения устанавливать минимум одну розетку. В кухне количество изделий должно соответствовать количеству бытовой техники, но обычно ставят 5-6 штук. Расстояние от места крепления до двери и окна не должно быть меньше, чем 10 см.
6. В каждой комнате должна быть обязательно распределительная коробка.
7. Перед тем, как составлять проект электропроводки в квартире, тщательно спланируйте местонахождение бытовой техники и мебели. Случается так, что после электромонтажных работ изделия могут закрываться мебелью, либо шнуры от бытовой техники не достают до источника питания.
8. В ванной комнате должно быть минимум 2 розетки (одна для подключения стиральной машинки, вторая для фена).
9. Обязательно включите в Вашу схему квартирной электропроводки УЗО на 30 мА, которое защитит от поражения электрическим током. Рекомендуется отдельное УЗО на 10 мА устанавливать для ванной комнаты.

Наверняка вам будут полезными эти статьи:

Советы по выбору фурнитуры

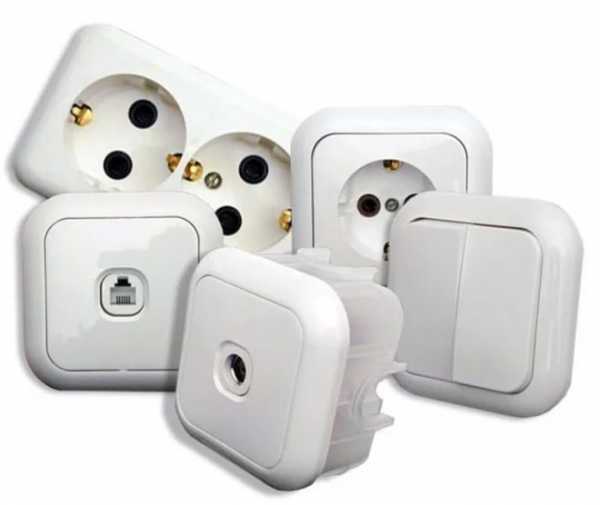

Перед тем, как Вы решите идти в магазин за выключателями, розетками и другими элементами, необходимо определиться с их видом.

Прокладка трассы

Как мы уже говорили ранее, длину проводников необходимо покупать с запасом. Этот запас пойдет на их соединение между собой (с каждой стороны жила оголяется на 5-10 см) и на подсоединение розеток, выключателей, светильников (запас длины от 5 до 15 см).

Для начала определитесь с тем, как электропроводка будет фиксироваться к стене. На сегодняшний день существуют специальные хомуты, но мы рекомендуем Вам использовать «дедовский способ» — крепление разведенным алебастром. Для этого необходимо поместить линию в штробы и через каждые 25-30 см «прихватить» комком алебастра, как показано на фото.

Крепление алебастром

Обращаем Ваше внимание на то, что алебастр затвердевает очень быстро, поэтому действовать нужно в темпе.

После того, как линия будет полностью зафиксирована, рекомендуем Вам сфотографировать все стены, чтобы в случае ремонта вы смогли точно определить место прокладки проводки.

Подсоединение фурнитуры

Данный этап довольно простой, необходимо подключить в квартире все розетки и выключатели. Для этого в штробы устанавливаются подрозетники и специальные коробки. Рекомендуем Вам «садить» данные элементы на алебастр, т.к. он быстро и надежно прихватывается к стене.

Чтобы Вы наглядно увидели процесс, предоставляем к вашему вниманию данный видео урок:

Крепление выключателя и розетки своими руками

Узнать о том, как правильно подключить выключатель света, Вы можете в соответствующей статье.

Подключение автоматов и УЗО

Последний этап монтажа электропроводки в квартире — сборка вводного щитка. Согласно составленной схеме Вы должны подключить автоматические выключатели и УЗО. Сложностей в подсоединении этих аппаратов не должно возникнуть — вводной провод заводится сверху, а отходящий к распределительной коробке снизу. О том, как подключить УЗО мы рассказывали. Подключение автоматического выключателя также не составит труда, даже чайникам в электрике. Наглядно увидеть процесс монтажа данных устройств Вы можете на видео ниже:

Устанавливаем УЗО в щиток

Подключаем автомат

После того, как все электротехнические изделия в квартире будут подключены, необходимо осуществить прозвонку электропроводки мультиметром, чтобы убедиться в правильности проделанной работы. Если никаких проблем не будет обнаружено, смело включайте автомат и осуществлять первые испытания готовой линии.

Автоматический выключатель

Также хотелось бы Вам предоставить данный видео урок, который показывает как сделать электропроводку в квартире своими руками с нуля:

Наглядная видео инструкция

Похожие материалы:

samelectrik.ru

Электропроводка своими руками в квартире

Необходимость замены электропроводки в квартире возникает практически у каждого владельца. В особенности, если квартира находится в доме, построенном более 20-30 лет назад. В те времена не существовало большинства из ныне использующихся предметов бытовой техники и электроники, поэтому проводка изначально не проектировалась под такую нагрузку и делалась преимущественно из алюминия.

Электропроводка своими руками в квартире

Со временем характеристики подобной проводки существенно ухудшаются. Если вы подадите на подобную проводку чрезмерную нагрузку, она попросту не выдержит и сгорит.

Старая проводка

Специалисты настоятельно рекомендуют поручать выполнение любых электромонтажных работ профессионалам. Однако при желании все необходимые мероприятия можно выполнить самостоятельно. Нужно лишь ознакомиться с общей информацией о предстоящей работе, запомнить положения техники безопасности и осуществить монтаж в соответствии с инструкцией.

Все необходимые мероприятия можно выполнить самостоятельно

Содержание пошаговой инструкции:

Общие рекомендации по замене проводки

Запомните: выполнять частичную замену проводки бессмысленно. Если вы и решились пойти на такие меры, то меняйте все и полностью: щиток, выключатели, электророзетки и пр.

Предварительно узнайте схему прокладки старой проводки. В отдельных ситуациях схема организована так, что выполнить замену имеющихся составляющих новыми невозможно, и единственным доступным решением остается демонтаж магистралей и обустройство разводки по-новому.

Прокладка проводки в квартире

К примеру, встречаются ситуации, в которых разводка выполнена в штробах, размещенных под напольным покрытием. Если в планы владельца не входит полная замена покрытия, единственный возможный вариант в такой ситуации – отключение старых проводов и прокладка новых магистралей иным методом.

Прокладка проводки в квартире

Если кабели изначально проложены в штробах, с заменой не возникнет особых проблем, но настенное покрытие существенно пострадает.

Проще всего выполняется замена электропроводки, проложенной по открытой схеме. При такой схеме кабели прокладываются в специальных каналах (коробах). Если изначально коробы не были замаскированы отделкой, к примеру, гипсокартоном, то ремонтные работы пройдут с наименьшими потерями.

Открытая проводка в квартире

Перед началом работы вам нужно будет составить новую схему разводки проводов. Выберите метод обустройства проводки. От открытого способа настоятельно рекомендуется отказываться – в квартире это попросту не эстетично смотрится. Отдавайте предпочтение либо закрытому монтажу, либо обустройству проводки в кабель-каналах.

Набросайте на бумаге план жилья с указанием мест размещения выключателей, розеток и прочих составляющих.

Разводка скрытой электропроводки в квартире

Удобнее, если розетки будут размещены в местах установки мощной бытовой техники. Рассчитайте оптимальное количество розеток. Удобнее, когда на каждые 5-6 м² пространства приходится одна розетка. В кухне на 6 м² должно быть как минимум три розетки.

Электрика на кухне

В случае установки в квартире электроплиты, для нее необходимо смонтировать отдельную розетку. При этом силовой кабель такой розетки должен иметь сечение не менее 4 мм², а то и все 6 мм². Конкретное значение подбирается индивидуально в соответствии с мощностью техники.

Электроплита

Строгих требований в отношении высоты размещения розеток нет. Главное, чтобы ими было удобно пользоваться.

Единственная рекомендация: не размещайте розетки чересчур близко к полу. В городских квартирах не исключен риск затопления. Если вода попадет в розетку, это приведет к крайне неблагоприятным последствиям.

Выключатели удобнее всего монтировать сразу после входа в комнату. Оптимальное расстояние между выключателем и дверью – не менее 150 мм. Выключатель размещайте сбоку от притвора. Возле петель им будет не очень удобно пользоваться. Строгих рекомендаций в отношении высоты установки выключателей также нет – делайте, как вам удобно.

Выключатели и розетки

Предварительно определите общую мощность электрических приборов для каждой отдельной комнаты. Если в пределах одного помещения будет устанавливаться большое количество мощных приборов, к такой комнате подводятся отдельные магистрали с индивидуальными автоматами защитного отключения.

В соответствии с выбранными местами монтажа выключателей и розеток подберите удобные участки для монтажа распределительных коробок. Укажите места их размещения в плане.

Распределительная коробка

Укажите в плане тип, материал изготовления и сечение кабелей для каждого помещения.

Еще раз проверьте схему электропроводки. Подумайте, все ли вас устраивает, удобно ли вам будет в дальнейшем пользоваться розетками и выключателями, смонтированными по такой схеме. Если результат вас устраивает, выполните базовые подготовительные мероприятия.

Прежде всего, нанесите на стены места размещения выключателей и электророзеток. Если проводка будет выполняться по скрытому методу, избавьтесь от всех отделочных материалов, а затем начертите на стенах линии прохождения проводов и места монтажа элементов новой системы.

При желании можете избавиться от старой проводки. Сначала избавляйтесь от выключателей и розеток, после – от распределительных коробов и кабелей. Но это довольно пыльная и затяжная работа. Гораздо проще попросту отключить старые провода, демонтировать выключатели и розетки, заделать места их установки и проложить новые кабели в соответствии с составленной схемой.

Демонтаж проводки

Техника безопасности

Все работы по демонтажу и монтажу электрокабелей должны выполняться в строгом соответствии с техникой безопасности. Перед выполнением любых манипуляций отключите главный автомат, т. е. обесточьте квартиру.

Тёмно-красной стрелкой указан дифференциальный автомат, отключивший электроснабжение квартиры

При помощи индикатора убедитесь в отсутствии напряжения в люстрах, электророзетках, выключателях. Все это делайте в резиновых перчатках. Ручки рабочего инструмента обязательно должны быть изолированы.

Монтаж щитка

Монтаж щитка

Замену проводки следует начинать с монтажа нового распределительного щитка. В новых домах обычно присутствуют ниши для таких щитков с предварительно проложенным силовым электрокабелем. В подобной ситуации остается лишь разместить в щитке устройства защитного отключения и автоматы, зафиксировать устройство в предназначенной для этого нише и подсоединить к нему силовой электрокабель.

Монтаж щитка

В домах же старой постройки щитки делаются навесными. Выберите место для установки щитка со свободным доступом. Закрепите щиток на стене с помощью дюбелей.

Пробурите в стене подходящее отверстие для подведения силового электрокабеля. Протяните провод и подсоедините его к щитку на подъездной площадке.

Трассировка силового трехжильного кабеля от квартиры до этажного щита в кабель-канале

Зачистьте вводной провод и выполните следующее подключение:

• синий кабель – на ноль;
• белый провод – на верхний контакт;
• кабель желтого цвета – к «земле».

В случае применения устройств аварийного отключения, сначала подсоедините провода ноля и фазы к такому устройству и лишь после этого подведите их к автомату и на нулевую клемму.

Приступайте к прокладке электропроводки. Вашему вниманию предлагается два метода. Ознакомьтесь с порядком выполнения каждого из них и приступайте к работе.

Скрытый монтаж новой проводки

Прокладка скрытой электропроводки выполняется в штробах, под финишной отделкой пола, в пустотах перекрытий, под слоем штукатурки либо же за гипсокартонной отделкой.

Обустройство проводки под штукатурным слоем и в штробах – наиболее «грязный» и трудозатратный вариант. Некоторые владельцы выполняют прокладку кабелей по полу. Это позволяет не огибать имеющиеся стены, но требует полного демонтажа покрытия и укладки вместо него нового материала.

Первый шаг

Сделайте штробы

Сделайте штробы. Для их обустройства используйте штроборез либо хотя бы болгарку и перфоратор. Помните о безопасности – обязательно наденьте защитные очки и респиратор.

Сделайте штробы

При выборе глубины штроб помните: толщина уложенного поверх них штукатурного слоя должна быть не больше 1 см. Ограничений по ширине нет.

При наличии возможности прокладки проводов в пустотах перекрытий, отдавайте предпочтение именно этому способу.

Второй шаг

Вырежьте при помощи специальной коронки места для установки розеток и распределительных коробок.

Вырежьте при помощи специальной коронки места для установки розеток и распределительных коробок

Третий шаг

После подготовки всех штроб, уложите провода в соответствии с предварительно составленной схемой.

После подготовки всех штроб, уложите провода в соответствии с предварительно составленной схемой

Для этого разрежьте кабели на отрезки требуемой длины. В некоторых ситуациях для большего удобства может использоваться гофра. С ее помощью в дальнейшем будет проще заменить участок кабеля без нарушения целостности отделочного материала стен.

Также иногда используется метод, в соответствии с которым пучок кабелей стягивается при помощи специальных хомутов и прикрепляется к стене с использованием подходящих для этого крепежей.

Четвертый шаг

Соедините кабели в распределительных коробках. Для этого используйте СиЗ. Закройте соединенные кабели крышкой.

Разветвительная коробка

Пятый шаг

Установите выключатели и электрические розетки в выбранных местах. Подключите кабели к контактам. Убедитесь в работоспособности обустроенной системы при помощи специального тестера.

Установите выключатели и электрические розетки

В завершение вам останется включить подачу электричества от силового щитка и заделать штробы при помощи штукатурки.

В случае если выбран метод монтажа проводки под гипсокартонной отделкой, технология выполнения работы будет несколько иной. В такой ситуации провода обязательно прячутся в гофрах, а гофры крепятся к стенам с использованием клипс.

Монтаж проводки в кабель-каналах

Монтаж проводки в кабель-каналах

Данная методика гораздо более простая и менее пыльная по сравнению с предыдущим способом, однако ее эстетичность оставляет желать лучшего. Подключение щитка выполняется в аналогичной последовательности.

Первый шаг

Закрепите плинтус к поверхности пола в соответствии с предварительно составленной схемой.

Монтаж электропроводки

Второй шаг

Проведите от плинтуса к выключателям и электророзеткам распределительные короба.

Короб для прокладки кабеля

Третий шаг

Уложите в короба кабели.

Четвертый шаг

Установите внешние распределительные коробки в случае необходимости выполнения их установки. Для соединения проводов внутри таких коробок используйте СиЗ.

Пятый шаг

Установите розетки и выключатели, заведите внутрь провода, соедините.

Установите розетки и выключатели

В завершение останется проверить напряжение при помощи тестера и закрыть короба с плинтусами.

Также желательно пригласить квалифицированного электрика для проверки правильности выполнения мероприятий.

Открытая электропроводка

Удачной работы!

Видео – Электропроводка своими руками в квартире

svoimi-rykami.ru

Разводка электропроводки своими руками: от схемы до монтажа

Еще 15 – 20 лет назад нагрузки на электросеть были относительно маленькие, сегодня же наличие большого количества бытовой техники спровоцировало рост нагрузок в разы. Старые провода далеко не всегда способны выдержать большую нагрузку и со временем возникает потребность в их замене. Прокладка электропроводки в доме или квартире – дело, требующее от мастера определенных знаний и умений. Прежде всего, это касается знания правил по разводке электропроводки, умения читать и создавать схемы проводки, а также навыков по электромонтажу. Конечно, сделать прокладку электропроводки своими руками можно, но для этого необходимо придерживаться изложенных ниже правил и рекомендаций.



1. Правила разводки электропроводки
2. Проект и схема разводки электропроводки
3. Монтаж электропроводки



Правила разводки электропроводки



Вся строительная деятельность и строительные материалы строго регламентируются сводом правил и требований – СНиП и ГОСТ. Что касается монтажа электропроводки и всего, что связано с электричеством, то следует обратить внимание на Правила Устройства Электроустановок (сокращенно ПУЭ). Этот документ прописывает, что и как делать при работе с электрооборудованием. И если мы хотим проложить электропроводку, то нам потребуется изучить его, особенно ту часть, что относится к монтажу и выбору электрооборудования. Ниже приведены основные правила, которых следует придерживаться при монтаже электропроводки в доме или квартире:

• ключевые элементы электропроводки, такие как короба распределения, счетчики, розетки и выключатели должны быть легкодоступны;
• установка выключателей выполняется на высоте 60 – 150 см от пола. Сами выключатели располагаются в местах, где открытая дверь не препятствует доступу к ним. Это значит, что если дверь открывается направо, то выключатель находится с левой стороны и наоборот. Провод к выключателям прокладывается сверху вниз;
• розетки рекомендуется устанавливать на высоте 50 – 80 см от пола. Продиктован такой подход безопасностью при затоплении. Также розетки устанавливаются на расстоянии более 50 см от газовых и электроплит, а также радиаторов отопления, труб и прочих заземленных предметов. Провод к розеткам прокладывается снизу вверх;
• количество розеток в помещении должно соответствовать 1 шт. на 6 м2. Кухня является исключением. На ней устанавливается такое количество розеток, сколько необходимо для подключения бытовой техники. Установка розеток в туалете запрещена. Для розеток в ванной за её пределами обустраивается отдельный трансформатор;
• прокладка проводки внутри или снаружи стен выполняется только по вертикали или горизонтали, а место прокладки отображается на плане проводки;
• провода прокладываются на определенном расстоянии от труб, перекрытий и прочего. Для горизонтальных требуется расстояние в 5 – 10 см от балок перекрытия и карнизов и 15 см от потолка. От пола высота составляет 15 – 20 см. Вертикальные провода размещаются на расстоянии более 10 см от края проёма двери или окна. Расстояние от газовых труб должно составлять минимум 40 см;
• при прокладке внешней или скрытой проводки необходимо следить, чтобы она не соприкасалась с металлическими частями строительных конструкций;
• при прокладке нескольких параллельно идущих проводов расстояние между ними должно быть минимум 3 мм или каждый провод должен быть спрятан в защитном коробе или гофре;
• разводка и соединение проводов выполняется внутри специальных распределительных коробов. Места соединения тщательно изолируются. Соединение медного и алюминиевого провода между собой строго запрещено;
• заземление и нулевые провода закрепляются к приборам болтовым соединением.



Проект и схема разводки электропроводки



Работы по прокладке электропроводки начинаются с создания проекта и схемы разводки. Этот документ является основой будущей проводки дома. Создание проекта и схемы достаточно серьезное дело и его лучше доверить опытным специалистам. Причина простая – от этого зависит безопасность проживающих в доме или квартире. Услуги по созданию проекта обойдутся определенную сумму, но это того стоит.

Тем, кто привык все делать своими руками, придется, придерживаясь вышеописанных правил, а также изучив основы по электрике, самостоятельно сделать чертеж и расчеты по нагрузкам на сеть. Особых сложностей в этом нет, особенно если есть хоть какое-то понимание, что такое электрический ток, и каковы последствия неаккуратного обращения с ним. Первое, что потребуется, это условные обозначения. Они приведены в фото ниже:

Используя их, делаем чертеж квартиры и намечаем точки освещения, места установки выключателей и розеток. Сколько и где они устанавливаются, описано выше в правилах. Основная задача такой схемы – это указание места установки приборов и прокладки проводов. При создании схемы электропроводки важно заранее продумать где, сколько и какая будет стоять бытовая техника.

Следующим этапом создания схемы будет разводка проводов к точкам подключения на схеме. На этом моменте необходимо остановиться подробнее. Причина в типе разводки и подключения. Всего таких типов несколько – параллельный, последовательный и смешанный. Последний наиболее привлекательный в силу экономного использования материалов и максимальной эффективности. Для облегчения прокладки проводов все точки подключения разбиваются на несколько групп:

• освещение кухни, коридора и жилых комнат;
• освещение туалета и ванной;
• электроснабжение розеток жилых комнат и коридора;
• электроснабжение розеток кухни;
• электроснабжение розетки для электроплиты.

Вышеприведенный пример лишь один из многих вариантов групп освещения. Главное, что необходимо понять, – это то, что если сгруппировать точки подключения, уменьшается количество используемых материалов и упрощается сама схема.

Важно! Для упрощения прокладки проводки к розеткам провода можно уложить под пол. Провода для верхнего освещения прокладываются внутри плит перекрытия. Эти два способа хорошо применять, если не хочется штробить стены. На схеме такая проводка отмечается пунктиром.

Также в проекте электропроводки указываются расчет предполагаемой силы тока в сети и используемые материалы. Расчет выполняется по формуле:

I= P / U;

где P – суммарная мощность всех используемых приборов (Ватт), U – напряжение в сети (Вольт).

Например, чайник 2 кВт, 10 лампочек по 60 Вт, микроволновка 1 кВт, холодильник 400 Вт. Сила тока 220 Вольт. В результате (2000+(10х60)+1000+400)/220=16,5 Ампер.

На практике сила тока в сети для современных квартир редко когда превышает 25 А. Исходя из этого, и подбираются все материалы. В первую очередь это касается сечения электропроводки. Чтобы облегчить выбор, в приведенной ниже таблице указаны основные параметры провода и кабеля:

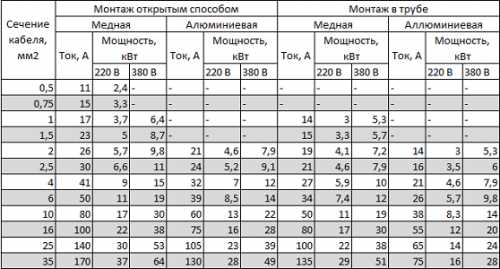

В таблице указаны предельно точные значения, а так как довольно часто сила тока может колебаться, то потребуется небольшой запас для самого провода или кабеля. Поэтому всю проводку в квартире или доме рекомендуется выполнить из следующих материалов:

• провод ВВГ-5*6 (пять жил и сечение 6 мм2) используется в домах с трехфазным питанием для соединения щитка освещения с основным щитом;
• провод ВВГ-2*6 (две жилы и сечение 6 мм2) используется в домах с двухфазным питанием для соединения щитка освещения с основным щитом;
• провод ВВГ-3*2,5 (три жилы и сечение 2,5 мм2) используется для большей части проводки от щитка освещения до распределительных коробок и от них до розеток;
• провод ВВГ-3*1,5 (три жилы и сечение 1,5 мм2) используется для проводки от распределительных коробок до точек освещения и выключателей;
• провод ВВГ-3*4 (три жилы и сечение 4 мм2) используется для электроплит.

Чтобы узнать точную длину провода, придется немного побегать с рулеткой по дому, а к полученному результату добавить еще 3 – 4 метра запаса. Все провода подключаются к щитку освещения, который устанавливается при входе. В щиток монтируются автоматы защиты. Обычно это УЗО на 16 А и 20 А. Первые используются для освещения и выключателей, вторые для розеток. Для электроплиты устанавливается отдельный УЗО на 32 А, но если мощность плиты превышает 7 кВт, тогда ставят УЗО на 63 А.

Теперь необходимо подсчитать, сколько надо розеток и распределительных коробов. Тут все довольно просто. Достаточно взглянуть на схему и произвести простой подсчет. Помимо описанных выше материалов потребуются различные расходники, такие как изолента и колпачки СИЗ для соединения проводов, а также трубы, кабель-каналы или короба для электропроводки, подрозетники.



Монтаж электропроводки



В работах по монтажу электропроводки нет ничего сверхсложного. Главное при монтаже придерживаться правил техники безопасности и следовать инструкции. Все работы можно выполнить в одиночку. Из инструмента для выполнения монтажа потребуется тестер, перфоратор или болгарка, дрель или шуруповерт, кусачки, пассатижи и крестовая и шлицевая отвертки. Не лишним будет лазерный уровень. Так как без него достаточно сложно сделать вертикальную и горизонтальную разметку.

Важно! Выполняя ремонт с заменой проводки в старом доме или квартире со скрытой проводкой, необходимо вначале найти и при необходимости убрать старые провода. Для этих целей используется датчик электропроводки.



Разметка и подготовка каналов для электропроводки

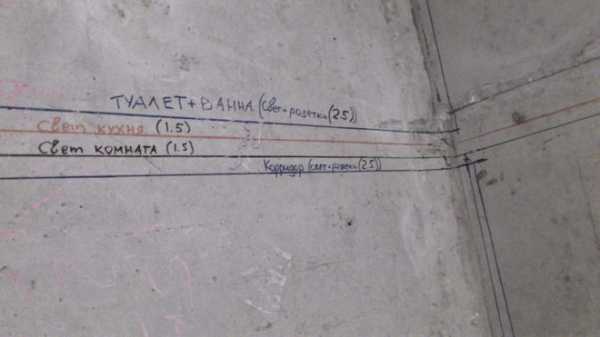

Начинаем монтаж с разметки. Для этого при помощи маркера или карандаша наносим на стену метку, где будет проложен провод. При этом соблюдаем правила размещения проводов. Следующим шагом будет отметка мест под установку осветительных приборов, розеток и выключателей и щитка освещения.

Важно! В новых домах для щитка освещения предусмотрена специальная ниша. В старых такой щиток просто навешивается на стену.

Закончив с разметкой, приступаем либо к монтажу проводки открытым способом, либо к штроблению стен для скрытой проводки. Вначале при помощи перфоратора и специальной насадки коронки вырезаются отверстия под установку розеток, выключателей и распределительных коробок. Для самих проводов делаются штробы при помощи болгарки или перфоратора. В любом случае будет очень много пыли и грязи. Глубина канавки штробы должна составлять около 20 мм, а ширина быть такой, чтобы в штробу беспрепятственно помещались все провода.

Что касается потолка, то тут есть несколько вариантов решения вопроса с размещением и закреплением проводки. Первый – если потолок будет навесной или натяжной, то вся проводка просто закрепляется к перекрытию. Второй – делается неглубокая штроба для проводки. Третий – проводка прячется в перекрытии потолка. Первые два варианта предельно просты в исполнении. А вот для третьего придется сделать некоторые пояснения. В панельных домах используются перекрытия с внутренними пустотами, достаточно сделать два отверстия и протянуть внутри перекрытия провода.

Закончив со штроблением, переходим к последнему этапу подготовки к монтажу проводки. Провода, чтобы завести их в комнату, необходимо протягивать сквозь стены. Поэтому придется при помощи перфоратора пробить отверстия. Обычно такие отверстия делаются в углу помещений. Также проделываем отверстие для завода провода от распределительного щитка к щитку освещения. Закончив штробление стен, начинаем монтаж.



Монтаж открытой электропроводки

Начинаем монтаж с установки щитка освещения. Если для него была создана специальная ниша, то помещаем его туда, если же нет, то просто навешиваем его на стену. Внутрь щитка устанавливаем УЗО. Их количество зависит от количества групп освещения. Собранный и готовый к подключению щиток выглядит так: в верхней части находятся нулевые клеммы, снизу заземляющие, между клеммами установлены автоматы.

Теперь заводим внутрь провод ВВГ-5*6 или ВВГ-2*6. Со стороны распределительного щитка подключение электропроводки выполняет электрик, поэтому пока оставим его без подключения. Внутри щитка освещения вводный провод подключается следующим образом: синий провод присоединяем к нулю, белый к верхнему контакту УЗО, а желтый провод с зеленой полосой присоединяем к заземлению. Автоматы УЗО соединяем между собой последовательно вверху при помощи перемычки от белого провода. Теперь переходим к разводке проводки открытым способом.

По намеченным ранее линиям закрепляем короба или кабель-каналы для электропроводки. Зачастую при открытой проводке сами кабель-каналы стараются разместить около плинтуса или наоборот практически под самым потолком. Короба для проводки закрепляем при помощи саморезов с шагом 50 см. Первое и последнее отверстие в коробе делаем на расстоянии 5 – 10 см от края. Для этого засверливаем отверстия в стене при помощи перфоратора, забиваем внутрь дюбель и закрепляем кабель-канал саморезами.

Еще одной отличительной особенностью открытой проводки являются розетки, выключатели и коробки распределения. Все они навешиваются на стену, вместо того чтобы вмуровываться внутрь. Поэтому следующим шагом будет их установка на место. Достаточно приложить их к стене, наметить места для крепежа, засверлить отверстия и закрепить их на месте.

Далее приступаем к разводке проводов. Начинаем с прокладки основной магистрали и от розеток к щитку освещения. Как уже отмечалось, используем для этого провод ВВГ-3*2,5. Для удобства начинаем от точки подключения в сторону щитка. На конце провода вешаем ярлычок с указанием, что за провод и откуда он идет. Далее прокладываем провода ВВГ-3*1,5 от выключателей и осветительных приборов к распределительным коробкам.

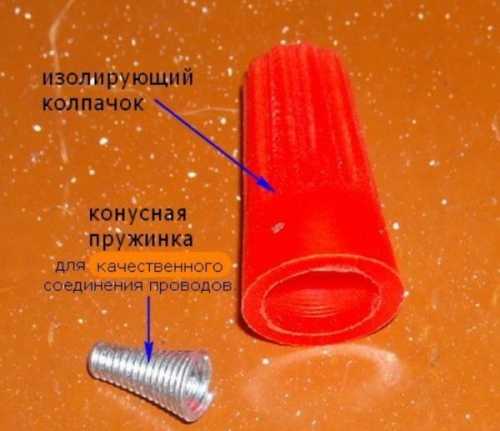

Внутри распределительных коробок провода соединяем при помощи СИЗов или тщательно изолируем. Внутри щитка освещения основной провод ВВГ-3*2,5 подключается следующим образом: коричневая или красная жила – фаза, подключается к низу УЗО, синий – ноль, присоединяем к нулевой шине вверху, желтый с зеленой полосой – заземление к шине внизу. При помощи тестера «прозваниваем» все провода, чтобы исключить возможные ошибки. Если все в порядке, вызываем электрика и подключаемся к распределительному щитку.



Монтаж скрытой электропроводки



Выполняется скрытая электропроводка достаточно просто. Существенное отличие от открытой лишь в способе скрытия проводов от глаз. В остальном действия практически одинаковые. Вначале устанавливаем щиток освещения и автоматы УЗО, после чего заводим и подключаем вводный кабель со стороны распределительного щитка. Также оставляем его без подключения. Это сделает электрик. Далее устанавливаем внутрь проделанных ниш коробки распределения и подрозетники.

Теперь переходим к разводке проводов. Первыми прокладываем основную магистраль из провода ВВГ-3*2,5. Если планировалось, то провода к розеткам прокладываем в полу. Для этого провод ВВГ-3*2,5 заводим в трубу для электропроводки или специальную гофру и прокладываем её до места вывода провода к розеткам. Там размещаем провод внутри штробы и заводим его в подрозетник. Следующим шагом будет прокладка провода ВВГ-3*1,5 от выключателей и точек освещения к распределительным коробкам, где они присоединяются к основному проводу. Все соединения изолируем СИЗами или изолентой.

В конце «прозваниваем» всю сеть при помощи тестера на предмет возможных ошибок и подключаем к щитку освещения. Способ подключения аналогичный описанному для открытой проводки. По завершению заделываем штробы гипсовой шпаклевкой и приглашаем электрика, чтобы он подключил к распределительному щитку.

Прокладка электрики в доме или квартире для опытного мастера – дело достаточно легкое. Но для тех, кто плохо разбирается в электрике, следует воспользоваться помощью опытных специалистов от начала и до конца. Это, конечно, будет стоить денег, но так можно уберечься от ошибок, которые могут привести к пожару.

strport.ru

Электропроводка в квартире своими руками + фото

Главным видом энергии в частных домах и квартирах по-прежнему остается электричество. С каждым годом число электроприборов стремительно растет, а соответственно и меняются требования к качеству проводки.

Помните, что электропроводка в квартире проводится индивидуально, поэтому можно рассмотреть лишь основные принципы. Электричество ведется через распределительный щит, который может располагаться на стене, либо в нише. Оптимальным вариантом является расположение щита около входа в квартиру.

Проводка в гофре

При расположении распределительного щитка за пределом квартиры, от него протягивается провод из меди к щиту в помещении. Для удобства доступа лучше расположить щит на высоте не более 2 м от пола. Внутри должны располагаться автоматы, УЗО и непосредственно электрический счетчик.

В квартирах используется несколько линий электропроводов, используемых для питания потребителей: осветительные приборы, розетки, кухонная бытовая техника.

Обратите внимание! Для подключения стиральной машины также стоит предусмотреть отдельную линию питания.

Правила проведения электричества

Проводка по квартире В квартирах предусматривают электрические провода, скрытые слоем штукатурки. При частичной отделке стен сайдингом, гипсокартонном или вагонкой, провода из штукатурки протягивают в гофре. Чтобы сделать скрытую электропроводку в поверхности стены проделывают штробу глубиной до 2 см с помощью зубила и молотка, или болгаркой. Все зависит от материала стен. Чтобы уменьшить количество пыли, поверхность увлажняют.

Прежде чем начать штробирование, необходимо нанести разметку. В изготовленную лунку укладывают провод, замазывают алебастром, а затем оштукатуривают. Для дополнительной защиты провода, его можно протянуть в рукаве или трубе, но стоимость монтажных работ при этом увеличится.

Замена электропроводки

Обратите внимание! Вся проводка должна проходить прямо, без углов и наклонов, чтобы в дальнейшем у вас не возникло трудностей с вбиванием гвоздей в стену при необходимости.

Для протягивания электрической проводки в квартиру стоит остановиться на одножильном электропроводе из меди в ПВХ изоляции. В этом случае снижается риск окисления по сравнению с многожильными проводами. А медь обладает более высокими прочностными характеристика и меньшим сопротивлением, чем алюминий.

Что касается розеток и выключателей, то здесь предпочтение отдается пластмассовым коробкам соответствующего размера. Коробки под розетки фиксируются в стену с помощью алебастра.

Освещение, розетки и выключатели

Двухклавишные выключатели

1. Распределение проводки из распредкоробки Для оптимального количества искусственного света в комнате должен быть один общий источник света и при необходимости дополнительные приборы. При монтаже розеток рассчитывайте их количество с учетом того, что на 6 кв. м должна быть одна розетка. Если их будет больше, это только повысит функциональность и удобство помещения.
2. Поскольку кухня оснащена множеством бытовых приборов, то в ней монтируют не меньше 3 розеток, независимо от метража. В ванной комнате хватит двух розеток, защищенных УЗО. В комнатах стоит сделать 4 розетки, к которым будет свободный доступ.
3. Сделайте выбор в пользу двухклавишных широких выключателей, которые очень удобны в использовании. Их располагают внутри комнаты рядом с дверью на высоте 0,75 м. Учтите, что при открытой двери доступ к выключателям не должен быть прегражден.

Розетка с латунными контактами и керамическими внутренностями

Обратите внимание! При покупке розеток и выключателей стоит остановиться на изделиях с латунными контактами и внутренностями из керамики.

Монтажные работы

Распредкоробка с проводами

При наличии одной линии питания, магистральный провод проводится от распределительного щита на лестничной площадке в квартиру. Уже от провода с помощью распределительной коробки и электропроводки проводится электричество во все комнаты.

Обратите внимание! Следует оставить 10 см запас провода в коробке для проведения возможных ремонтных работ.

Схема подключений линий электропроводки

На сегодняшний день новостройки имеют несколько линий питания. В этом случае от защитного прибора электросети протягиваются несколько проводов индивидуально к каждой линии потребления. Такой вариант увеличивает затраты электропроводки, приборов, финансовые затраты, но в разы увеличивает надежность электрической сети и облегчает выявление поломок.

Обратите внимание! Прежде чем начинать работы с электричеством, необходимо обесточить сеть.

Как выбрать провод

Распредкоробка с состыковкой квартирного и подъездного кабелей

Сечение электрического провода зависит от допускаемой плотности тока. Выбирая из стандартного ряда сечений, необходимо делать округление в сторону увеличения. При соединении электропроводов в соединительной коробке используют паяльник со сплавом олова. Для проведения этой работы вам потребуется много времени, однако это значительно повышает надежность соединения. Флюсом может выступать любая кислота, за исключением канифоли. Недопустимо использовать скрутку для соединения проводки, поскольку это не только опасно, но и значительно затрудняет процесс ремонта в ходе эксплуатации.

Завершающим этапом проведения электропроводки в квартире станет протягивание провода к автомату питания, после того, как вы удостоверитесь в работоспособности электрической цепи.

Рекомендуем:

Видео

Узнайте, как соединить провода в распредкоробке:

Фото

Замазанная алебастром проводка Установка выключателя Установка розетки при монтаже электропроводки Схема подключений линий электропроводов к электроприборам Распредкоробка Проводка в штробе Проводка в комнате в штробах Проводка в гофрированной трубе Проводка скрытая под плинтусом Прокладка проводки в коробе из гипсокартона Пластмассовые коробки под розетки Отвод фазы со стояка к новому автомату Дифференциальный аппарат для проводки

stroysvoimirukami.ru

Проводка в квартире от щитка своими руками

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Дом должен быть уютным, чистым и безопасным. Именно последнему пункту стоит уделить предельное внимание, если речь идет об электропроводке. Старая квартира или новая – нужно, чтобы электричество было проведено по всем правилам и с учетом установленных норм. Проводка в квартире от щитка своими руками – это дело не очень простое, но вполне реальное, если узнать, как все нужно правильно делать, какие кабеля использовать и придерживаться техники безопасности. Для того чтобы все прошло гладко и без искр, мы предлагаем узнать об электропроводке больше.

Проводка в квартире от щитка своими руками

Содержание статьи

Видео: схема электропроводки в квартире



План

Прежде чем сделать проводку в квартире своими руками от щитка, нужно создать ее план. И к этому моменту надо подойти очень серьезно, ведь от правильности планирования, а впоследствии и реализации в натуре, будет зависеть безопасность всех жителей квартиры. Если есть хотя бы минимальное понятие, что собой являет электрический ток, то проблем в этом не будет. Нужно осуществить расчет нагрузки и сделать чертеж на бумаге. Для правильной идентификации всех электрических точек в квартире (розетки, выключатели, провода, вводы и вывод их) необходимо придерживаться стандартизированной разметки на плане. Такая схема поможет правильно проложить кабели, которые будут выдерживать ту или иную нагрузку. На этом же плане важно учесть место расположения бытовой техники: так, электрочайник и бойлер требуют проводов с большим сечением, а лампочка и телевизор в них не нуждаются.

Пример схемы электрики на квартиру

На схеме необходимо обозначить точки разводки. Существует три типа разводки проводов – это параллельная, последовательная и смешанная. Именно последний вариант рациональнее всего использовать – он дешевле, чем все остальные в плане затраты материалов, к тому же самый эффективный. Для того чтобы прокладывать было легче, вот примерный план разбивки точек подключения:

• Свет в кухне, коридоре, жилых комнатах.
• Свет в туалете и ванной комнате.
• Электропитание розеток в жилых комнатах и коридоре.
• Электропитание розеток на кухне.
• Электропитание розеток для электроплиты, если таковая есть. Также, если есть бойлер, его тоже лучше выделить на подключение по отдельному проводу прямо к щитку.

Распределение автоматов по функциональным группам электроприборов

Вышеуказанный план – это только пример, вариантов может быть масса, главное – просчитать нагрузки и правильно провести группировку точек подключения.

Расчет нагрузок на электропроводку

Только созданием плана подготовительная работа не заканчивается: его необходимо утвердить в соответствующих контролирующих органах, и только после этого приступать к работе по монтажу и разводке кабелей.

Методы монтажа

Проводку в квартире можно монтировать двумя способами: открытым и закрытым.

Различные варианты прокладки кабеля

Именно первый вариант чаще всего используют для квартир, все провода прячутся под слоем штукатурки в специальных выемках. Для этого необходимо штробить стены.

Штробление стен под электропроводку

Еще тут есть такие правила:

1. Провода необходимо укладывать строго перпендикулярно.
2. Глубина штробления стен 2 см, чтобы при необходимости замены можно было до них добраться.
3. Кабели необходимо закреплять с помощью хомутов или дюбелей.
4. Если средства позволяют, можно, и лучше всего, провести кабеля в специальном рукаве. В случае возгорания этот рукав вакуумирует провода, и опасность не распространяется дальше.

Открытый метод используется чаще всего в офисных помещениях, но и в квартирах его можно реализовать.

Открытый способ прокладки электропроводки

Изначально проводку прокладывают по поверхности стен и потолка без углублений, потом ее прячут в короба соответствующего размера. Если есть потолочные плинтусы и их ширина позволяет спрятать короб под них, то таким образом получится реализовать скрытую проводку, к которой можно добраться в любой момент с минимальной потерей внешнего вида интерьера.

Особенность открытой проводки в том, что и розетки не прячутся в стену, то есть не нужно делать специальные углубления для них.

Вести основной провод нужно от распределительного щитка, который размещен на лестничной площадке, его заводят в распределительную коробку, либо в щит, который располагается непосредственно в квартире, и уже от него осуществляют разводку по всем намеченным в плане точкам.

Электрический щит в подъезде дома

Схема разводки проводов из квартирного щитка

Для расчета необходимого количества шнура и его сечения нужно свериться с планом и потратить время на замеры расстояний в квартире. Но не берите провода впритык к расчетам, нужно всегда делать запас около 10 см с каждой стороны. Для расчета необходимого сечения кабеля воспользуйтесь калькулятором ниже.

Прежде чем штробить стены и отрезать провода, нужно сделать разметку на стене, где маркером или карандашом «провести» рисованные провода от основной распределительной коробки к точкам монтажа, то есть розеткам, светильникам, люстрам.

Разметка проводки с рекомендациями

Следующий этап – установка этих самых точек, это значит, что сначала подводят провод, а потом монтируют подрозетник, так же нужно поступить и с точками освещения.

Устройство гнезда под подрозетник

Устройство штробы под проводку

Подведение кабеля к гнезду

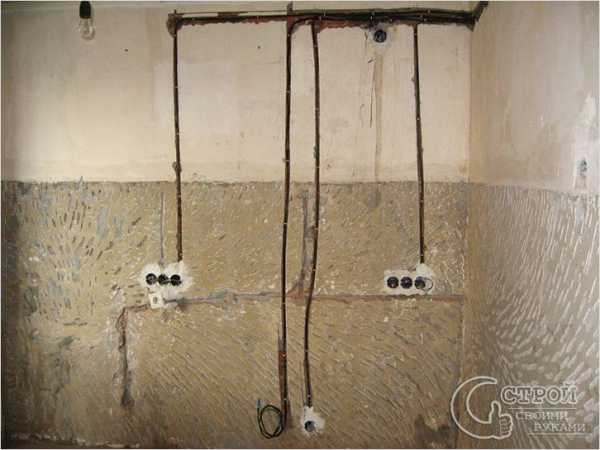

Готовая скрытая проводка

Статья по теме:

Автоматы, провода, безопасность

Если делается проводка электричества в квартире от щитка своими руками, то обязательно должны присутствовать автоматы, то есть автоматические отсекатели питания определенной группы точек в домашней сети. Так, для розетки автомат должен быть не меньше чем на 16 А, сечение провода, подключаемое к нему, – 2,5 мм². За освещение должен отвечать автомат на 10 А, провод, подключаемый к нему и к осветительным приборам, – 1,5 мм².

Используем автоматы на каждую группу потребителей

Одним из самых «сильных» приборов в квартире является электрическая плита и бойлер, к ним должны подводиться провода с сечением 4 мм², а их автомат – не меньше 20 А. Все это помещают в распределительный щиток, который размещают в коридоре. Важно: не используйте автомат больше, чем указано в перечне ниже, иначе провод просто сгорит.

Сечение кабеля – 1,5 мм², автомат 10 А, 2,5 – 16 А, 4 – 20 А.

Для подключения к автомату всех необходимых точек нужно использовать специальную шину и ни в коем случае куски проводов.

Шина для подключения к автомату всех точек

 Каждый щиток должен иметь в своем составе автомат ввода (такой тумблер, который обесточивает всю квартиру). Это важный момент, так как используют его преимущественно в аварийных ситуациях, например, при пожаре или протечке водопровода с верхней квартиры.

Для квартиры или любого другого жилого помещения используют медные изолированные провода.

Используем только медные провода

Они не ломаются, поскольку алюминиевые не выдерживают изгиб, к тому же имеют способность лучше проводить ток.

Правила безопасности:

• Перед монтажом проводки нужно отключить электричество.
• Нельзя прокладывать кабель, когда он находится под напряжением.
• Если необходимо осуществлять пайку проводов, то это нужно делать в специальных рукавицах.
• Перед тем, как затягивать провода в трубку, нужно удалить все заусеницы из них.

Выводы

Проводка в квартире от щитка своими руками – дело ответственное, его нужно осуществлять только после предварительной теоретической подготовки и желательно – консультации электрика. В этом деле важно делать все четко и правильно и придерживаться техники безопасности.

Видео-урок о секретах сборки электрощита и выбора автоматов



Загрузка…

homemyhome.ru
