Как провести электропроводку в доме самостоятельно – схема, пошаговая инструкция по монтажу

Разводка электропроводки в частном доме

Первое о чем стоит сказать это то, что прокладывать электропроводку самостоятельно довольно опасно. По статистике более 70% пожаров в частных секторах случаются из-за допущенных ошибок во время монтажа проводки. При сомнениях и отсутствии базовых знаний о том, как сделать разводку электропроводки в доме, лучше вовсе довериться специалистам или хотя бы проводить работы с опытным помощником.

Электрическая проводка помещения изначально должна быть тщательно спроектированной и перепроверенной перед началом монтажных работ.

Стоит отдавать себе отчет в том, что цена ошибки, когда речь идет об электричестве, слишком высока. Всевозможные монтажные погрешности при дальнейшей эксплуатации могут привести к серьезным последствиям.

Пошаговый план действий

В целом весь процесс электрификации частного дома можно разделить на следующие пункты:

1. Создание чертежа прокладки со всеми условными обозначениями отдельных компонентов проводки.
2. Прокладывание проводов в стенах или на них.
3. Монтаж щита, коробов распределителей, а также розеток и выключателей.
4. Соединение контактов всех элементов.
5. Тщательная проверка правильности соединений, тестирование, и ввод проводки в эксплуатацию.

По большому счету, в самостоятельном монтаже электропроводки нет ничего сверхсложного. Важно лишь правильно подобрать провода с учетом возлагаемой на них нагрузки и не забыть об устройствах защиты.

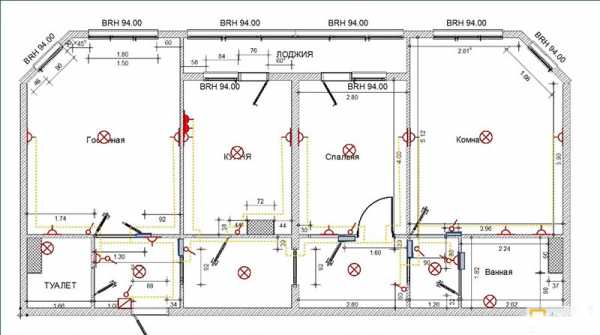

Чертеж плана электропроводки

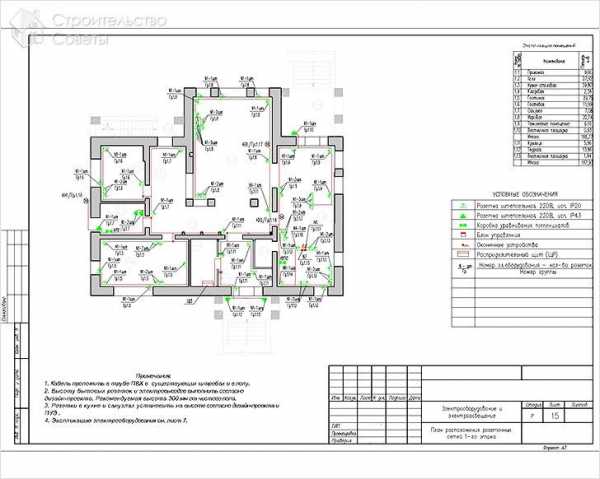

В первую очередь, перед началом прокладывания проводов, следует сделать подробный чертеж схемы разводки проводки в частном доме. Это нужно для понимания масштабов дальнейшей работы и облегчения процесса монтажа.

При создании чертежа будет проще решить, как поступить при прокладывании провода в проблемных местах. К примеру, иногда возникают ситуации, когда проводники трудно перенести на безопасное расстояние от водопроводных или отопительных труб, а допускать даже потенциальной возможности попадания воды на электрические провода нельзя.

Никогда не стоит располагать провода в углублениях стен диагонально. Возможно, это позволит сэкономить некое количество материала, но значительно осложнит всю работу. По негласным правилам, проводка прокладывается только по вертикали или горизонтали.

Составленный план со всеми возможными дальнейшими изменениями лучше всего оставить, а не выбрасывать. Поскольку рано или поздно он может понадобиться во время ремонта.

Подготовительные работы

После создания чертежа, для удобства на стену можно перенести линии прохождения проводов и начинать дальнейшие работы. Важно определиться какого именно типа будет проводка – закрытого или открытого.

Закрытый тип проводки

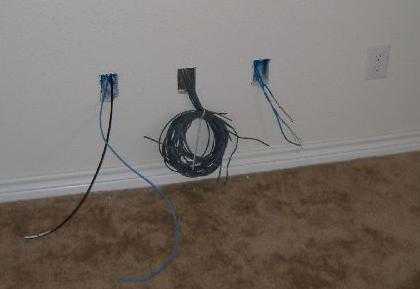

Несмотря на трудоемкость монтажа, закрытая разводка электропроводки в частном доме наиболее популярна, поскольку утопленные в толщине стен провода не требуют какого-либо дополнительного декорирования.

Работа по созданию скрытой проводки весьма пыльная. Много придется работать болгаркой и перфоратором, но зато после окончания монтажа все провода будут аккуратно скрыты под слоем штукатурки или цементного раствора.

Открытый тип электрификации

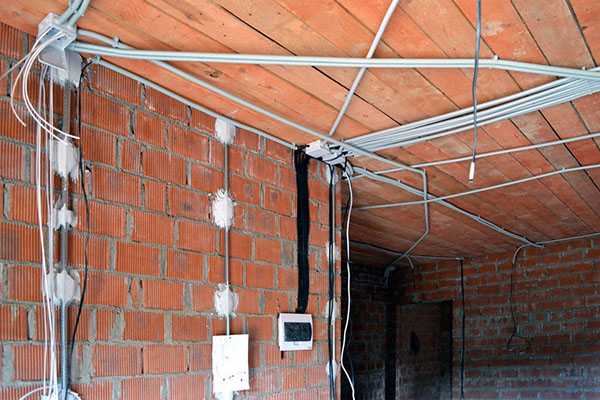

Сделать открытую проводку гораздо проще и быстрее. Провода укладываются в специальных трубках и каналах для кабелей. Все приспособления, которые предусмотрены для монтажа открытой проводки, выполняются из несгораемой или самозатухающей пластмассы.

Стоит помнить, что при разводке электропроводки в частном деревянном доме своими руками, выбирается именно открытый тип монтажа. Пытаться прокладывать провода внутри древесины запрещено.

Подбор проводов

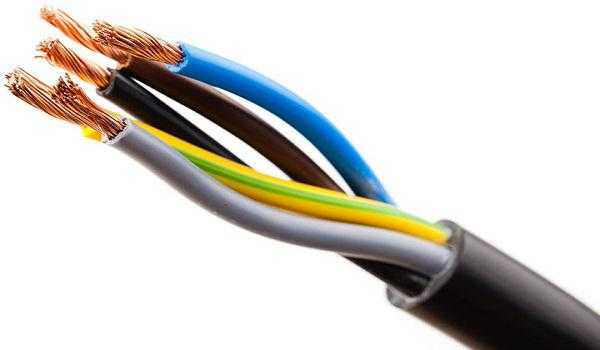

Немаловажно правильно подобрать провода для монтажа. Для этого следует учитывать возлагаемую на них нагрузку. Расчет электропроводки в частном доме своими руками в целом несложен. Чаще всего все потребители энергии разбиваются на группы с приблизительно равной мощностью, а провода подбираются с одинаковым сечением.

Провод можно приобрести алюминиевый или медный. Несмотря на то, что стоимость алюминиевых проводов ощутимо ниже, чем медных, такая проводка сейчас используется крайне редко. Это связано с тем, что бюджетные аналоги значительно жестче и более ломкие. Работать с медными проводами гораздо проще. Их легко сгибать, прокладывать в трубы и каналы, не боясь надлома.

Не стоит пытаться комбинировать алюминиевые и медные провода в одной сети, поскольку высока вероятность перегрева места контакта. Подобное допустимо лишь при частичной замене проводки в старых домах, где, как правило, применялись именно алюминиевые проводники.

Для подключения и разводки электричества в частном доме желательно применять двухжильные и трехжильные провода одного типа. Через первые питаются осветительные приборы, а вторые служат для подачи напряжения в розетки с заземлением.

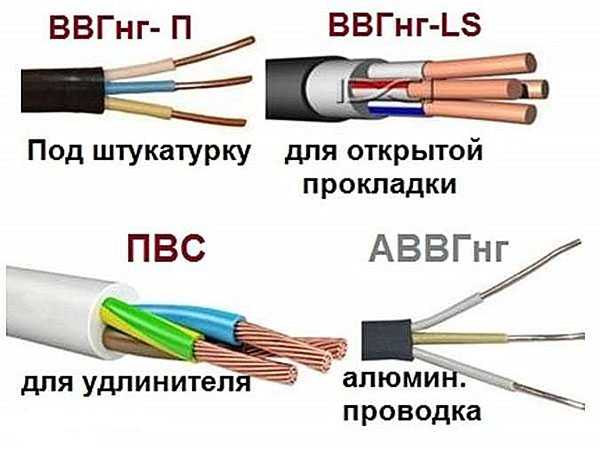

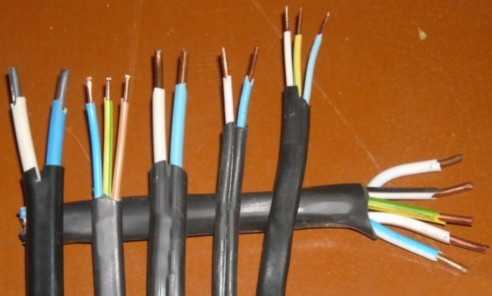

Лучше всего в частном доме применять провода ВВГ или ПВГ с сечением жил 2.5, 4 и 6 мм

2, которые обвернуты двойным изолирующим слоем.

Заземляющий контур

При монтаже электропроводки в частном доме немаловажно позаботиться о безопасности жильцов. Основным элементом, который обеспечивает безопасность при эксплуатации электрооборудования – заземление.

Помимо отвода на грунт заземляющий контур должен иметь устройство защитного отключения (УЗО). Оно располагается непосредственно в щитке. Само заземление представляет собой массивные металлические предметы, забитые в грунт.

Не стоит пренебрежительно относиться к заземлению. В ряде случаев оно способно спасти жизнь человеку.

Коммутация проводов

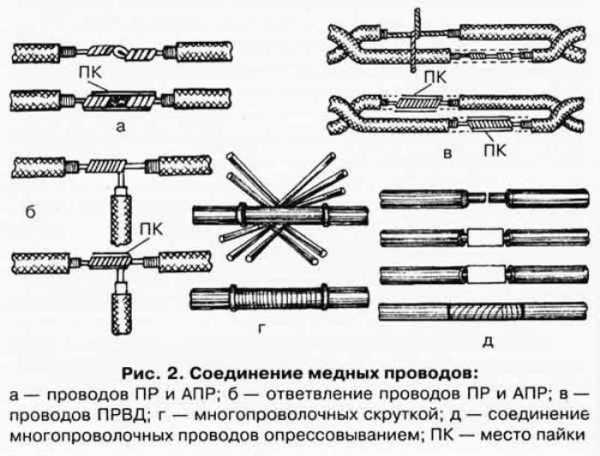

Соединение проводов осуществляется с помощью пайки, скрутки, или при использовании специальных зажимных колодок. На сегодняшний день последний способ наиболее популярен, поскольку значительно упрощает монтаж электрических кабелей. Скрутка также допустима, но только при использовании однотипных жил.

Самый надежный метод соединения, это пайка, но в тоже время, это и самый сложный способ.

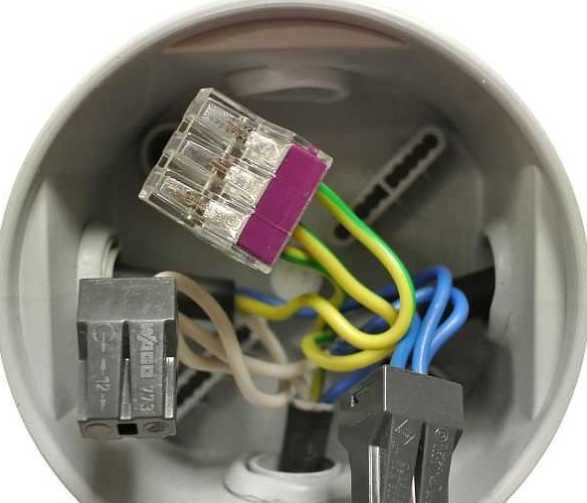

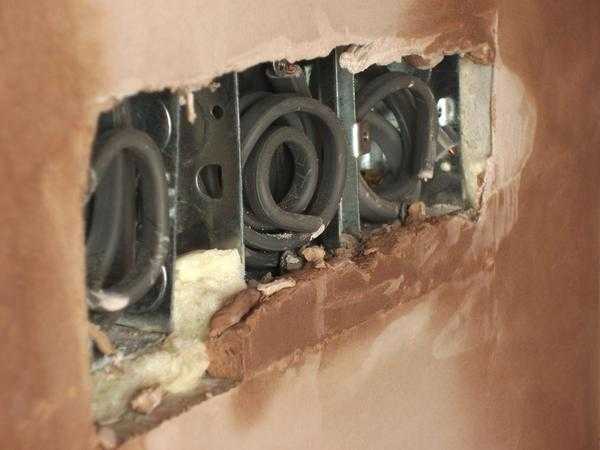

Все коммутации обязательно должны быть в специальных распределительных коробах. Оставлять единичные или множественные соединения в открытом виде запрещено даже при дополнительном изолировании.

Подключение розеток и освещения

Когда дошла очередь к подключению розеток, выключателей, и осветительных приборов самое важное это правильно соединить все провода не спутав их. Желательно располагать фазу и ноль во всех розетка одинаково. К примеру, фаза справа, а ноль слева.

Перед подключением к электросети рекомендуется проверить сопротивление изоляции каждой отдельной линии при помощи мегаомметра.

Щит распределения

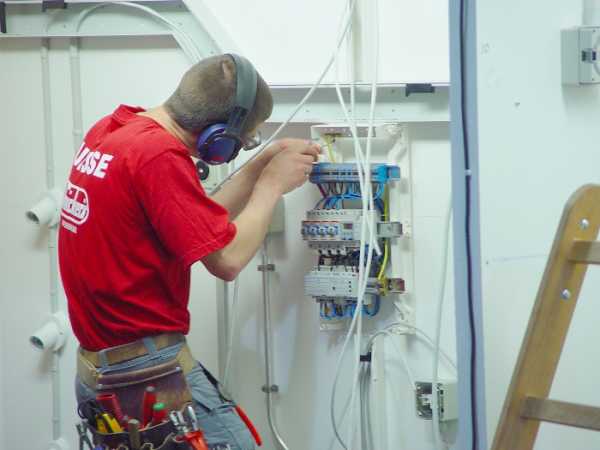

Самый сложный этап в электрификации это подключение распределительного щита. На него подается вводной силовой кабель, от которого происходит распределение ответвление проводки по всем отдельным комнатам строения. Важно понимать то, что малейшая ошибка в схеме электропроводки в щитке частного дома обязательно спровоцирует серьезную проблему.

Работу со щитом лучше всего доверить специалисту по электроснабжению. Здесь крайне важно внимательно произвести все необходимые соединения.

Проверка безопасности

Для того чтобы проверить правильность всех соединений и удостовериться в безопасности проводки лучше также обратиться к опытному электрику. Для введения в эксплуатацию потребуется пригласить рабочих электролаборатории для подписания разрешения к подключению к общей сети. Если сотрудники выявят нарушения, то после их ликвидации проверку придется проводить повторно.

В завершении темы стоит сказать, что в целом монтаж электропроводки в частном доме несложен. Однако крайне важно осознавать опасность, которую представляет собой процесс электрификации с множественными нарушениями и незнанием основ электробезопасности. Все работы лучше проводить в компании со специалистом.

Электропроводка в доме своими руками — видео

glav-dacha.ru

Как проводить проводку в доме самостоятельно. Схема правильной прокладки проводки в доме

В каждом доме сегодня имеется электричество. Современную жизнь без него уже трудно представить. Поэтому во время строительства нового здания необходимо уделить пристальное внимание электропроводке в нем. Аналогичное требование относится и к приобретенному частному дому, который был возведен много лет назад. В большинстве случаев для осуществления таких работ нанимают профессионалов. Но в некоторых зданиях владельцы решают их выполнить самостоятельно, поэтому им необходимо знать, как проводить проводку в доме правильно. Также эти сведения будут полезны при осуществлении контроля над процессами, выполняемыми специалистами.

Разработка проектов для разных типов зданий

Этот этап является первоначальным, и от правильного его выполнения зависит вся прокладка проводки в доме. Разработкой схем занимаются проектировщики. В дальнейшем проекты утверждаются в специальных инстанциях. Чертежи необходимы для вновь строящихся домов. Кроме того, схемы и спецификации требуются для зданий, в которых намечается выполнить перепланировку, в результате чего практически полностью изменится существующая электропроводка. Также во время осуществления пристройки дополнительного этажа необходимо разработать новые чертежи энергоснабжения. Если же запланировано выполнить просто замену существующей электропроводки, то разрабатывать проект для этого не требуется. Можно воспользоваться уже тем, который существует и применялся при создании строения.

Способы монтажа кабелей

Чтобы знать, как проводить проводку в доме, необходимо изучить два основных на сегодня варианта ее монтажа. Кабель укладывается открытым или закрытым способом. В первом случае провод прокладывается по поверхности основных несущих конструкций. К ним относятся потолки и стены. Во втором варианте используются штробы, которыми являются углубления, сделанные при помощи специального инструмента в несущих конструкциях. В дальнейшем эти элементы заделываются при помощи штукатурки. Также для выполнения проводки применяются трубы. Они могут быть пластмассовыми или стальными. Их использование позволяет защитить кабель от возможных механических повреждений. Сегодня считается, что самая правильная проводка в доме, которая является наиболее безопасной — та, что сделана с применением скрытого варианта монтажа.

Комплектация объекта необходимым материалом

Для того чтобы ответить на вопрос: «Как сделать проводку в доме?» — необходимо правильно подобрать электрический кабель, имеющий определенное сечение, а также знать его длину. В число материалов для электроснабжения здания также входят выключатели и розетки, установочные коробки и светильники, электрические щиты и счетчики. Необходимо не забыть о кабель-каналах, или можно воспользоваться гофрированной трубой. Кроме того, понадобятся гипс и изолента.

Комплектация монтажника

При ответе на вопрос: «Как проводить проводку в доме?» — необходимо всегда помнить об оснащении инструментом человека, который будет выполнять монтажные работы. В первую очередь для него потребуется приобрести отвертку, пассатижи, индикатор и кусачки. Также для успешной работы понадобится дрель или перфоратор, которые должны иметь специальные насадки. Они необходимы для высверливания гнезд, используемых во время установки выключателей и розеток.

Если электропроводку было решено выполнить скрытым способом, то для такого процесса понадобится штроборез. Он необходим для выполнения борозды, которая будет использована для прокладки кабеля в стене здания. Такой инструмент имеет два специальных диска, способных прорезать ровное углубление в твердых материалах, например, в кирпиче или бетоне. Также он позволяет ускорить монтажный процесс. При выполнении такой работы можно обойтись обыкновенной болгаркой, но в этом случае будет больше пыли, так как инструмент не имеет специального сборочного кожуха для нее. Кроме того, процесс займет длительное время.

Выбор провода

Обязательно при изучении вопроса: «Как проводить проводку в доме?» — нужно уделить пристальное внимание подбору сечения кабеля. Основным значением для его определения является суммарная мощность абсолютно всех электроприборов в здании. При этом необходимо обязательно предусмотреть запас мощности. Это позволит кабелю не перегреваться, даже если одновременно будут включены все электроприборы.

В настоящее время провода для проводки в доме выбираются следующие:

1. Для светильников используют кабель 3х1,5.
2. Для розеток применяется провод 3х2,5.
3. Для электроплит, духовок и различных других приборов, имеющих большую мощность, используют кабель 3х4.

Когда кабель выбирается и осуществляется его проводка в доме, схема выполнения которой может быть открытой или закрытой, необходимо учитывать то, что для каждого агрегата, потребляющего много электрической энергии, нужно обязательно создавать отдельную линию. Также это необходимо делать для компьютерной техники, чтобы сократить или полностью избежать электромагнитных помех.

Длина всех проводов в доме зависит не только от габаритных размеров строения, но и от материалов, которые используются при создании электрической сети. То есть к ним относятся вышеперечисленные выключатели, коробки, розетки и так далее. Кроме того, обязательно следует учитывать, что в местах, где выполняется соединение кабелей, необходимо оставлять запас около 10 см.

Начало монтажных работ

Прокладка проводки в доме во многом зависит от правильно выполненной разметки трассы. Для того чтобы осуществить этот процесс, необходимо взять шнур небольшой толщины или шпагат, которые будут натерты мелом. С их помощью размечается магистраль кабеля. Ею является основной провод, проходящий от электрического щитка до самой удаленной и последней розетки. Располагать магистральный кабель нужно только горизонтально на высоте примерно 150-250 мм от уровня потолка. Кроме того, точно на таком же расстоянии основной провод можно размещать от пола. Ответвления, которые идут от магистрального кабеля к розеткам, светильникам и выключателям, нужно проводить при строгом соблюдении их вертикальности.

Если провод будет проложен под уклоном, то в этом случае при выполнении каких-либо работ его очень легко можно повредить. Например, это становится актуальным, когда владелец помещения собирается вешать на стену шкафы от кухонного гарнитура или картины в гостиной.

Выбор количества розеток и выключателей

Основным показателем, который влияет на число устройств, предназначенных для подачи электричества или его отключения, является наличие в доме электрических приборов. Так, для каждого светильника устанавливается обычно по одному выключателю. Количество розеток выбирается исходя из условий удобства для человека. Их подсчет можно вести по числу предполагаемых и используемых приборов. Так, например, для кухонных зон их должно быть не меньше трех штук.

Размещение розеток и выключателей для осветительных приборов

Каждое приспособление для подачи электричества или его отключения обычно располагается на стене. Точки для их размещения находятся на разной высоте от пола. Так, выключатели, когда выполняется правильная прокладка в доме кабелей, как правило, располагаются примерно в одном метре от нижней поверхности помещения. Для этого значения четких правил не установлено, поэтому каждый владелец его выбирает для себя в индивидуальном порядке. Кроме этого, они должны находиться на расстоянии 100 мм от косяка дверного проема и обязательно именно с той стороны, где размещается ручка. Что касается розеток, то для их установки также не существует сегодня точной высоты. Обычно такие приспособления размещаются от 300 до 800 мм от пола. Все зависит от месторасположения электрических приборов.

Штробление углублений для кабеля и электрощита

Чаще всего работы такого характера выполняются, когда осуществляется проводка в панельном доме или в здании, построенном из кирпича. Во время выполнения этого этапа монтажа всегда возникает много шума, а также пыли. По такой причине необходимо иметь под рукой наушники, защитные очки и респиратор. После выбора всех мест установки выключателей, розеток, раздаточных коробок и электрощита, которые отмечаются карандашом, выполняется штробление. Такой процесс осуществляется в два приема. Если используется болгарка, то выполняются 2 полосы рядом, расстояние между которыми может колебаться от 1 до 5 см, а глубина должна быть 20 мм. В основном эти величины зависят напрямую от количества заложенных в дальнейшем проводов. После этого при помощи перфоратора и специальной насадки убирается кирпич или бетон между двумя прорезанными полосами. Чтобы провести проводку в деревянном доме, используют открытый способ прокладки кабеля.

Для создания ниши под щит необходимо по обозначенному контуру пройтись болгаркой, а затем перфоратором убрать материал стены. Если глубина с первой попытки получается недостаточной, то нужно выполнить весь процесс заново и повторять его до тех пор, пока не получится достаточного места для монтажа.

Работы по устройству установочных коробок

Без такого этапа работ во время монтажа электрической сети не обойтись. Проводка в доме, схема которой была выбрана на подготовительном этапе, всегда подразумевает установку раздаточных коробок. Для этого чаще всего применяют дюбеля или гипс. В заранее подготовленное при помощи коронки отверстие нужной глубины вставляется приспособление, которое закрепляется вышеперечисленным расходным материалом. Если же первоначально не удается закрепить коробку, используя дюбель, то применяется гипсовый раствор. Из него создается основание, к которому в дальнейшем прикрепляется элемент электрической сети дома. Использовать необходимо строительный гипс, имеющий время схватывания до трех минут. После нанесения его в отверстие нужно сразу же вставлять установочную коробку и незамедлительно ее отрегулировать до нужного положения.

Укладка проводов и их закрепление

Кабели всегда необходимо в здании фиксировать. Это не зависит от того, как выполняется монтаж проводки в доме. Для штроб применяют два варианта: мокрый или сухой. В самом начале один конец кабеля фиксируют в установочной коробке, при этом необходимо оставить около десяти сантиметров запаса. Если проводов несколько, то их соединяют через каждые 300 мм между собой при помощи пластмассовых застежек. Используя изоленту или отдельный кусок кабеля, к ним крепится дюбель. Более быстрым способом является применение гипса, только перед этим необходимо из штробы удалить всю пыль, а затем ее загрунтовать. Сначала в углублении для провода наносятся мазки через каждые 300-400 мм, а только потом в них утапливается кабель.

Проводка электричества в доме открытым способом осуществляется при помощи кабель-каналов, которые изготавливаются из негорючих материалов. Такой вариант фиксации отнимает у исполнителя минимальное количество сил.

Заключение

Многих людей интересует, как сделать проводку в доме. Чтобы быть уверенным в правильности выполнения всех процессов, всегда необходимо обращаться к специалистам, если у владельца недвижимости нет необходимых умений и знаний. Человеку ни в коем случае нельзя выполнять такую ответственную работу при отсутствии требуемой квалификации, потому что это может повлечь за собой необратимые последствия.

fb.ru

Проводка в доме — монтаж и разводка электрики своими руками от А до Я

Ремонт квартиры или частного дома — процесс очень затратный и трудоемкий, но без него, иногда, не обойтись. И если он косметический, то это не столь сложно. А вот при условии капитального ремонта — тут уже малыми силами не обойтись.

Но еще более ответственным делом становится первая отделка, например, в только недавно построенном доме. Вот тут уже не обойтись простой косметикой. Рано или поздно, но за монтаж электропроводки придется браться либо самому, либо нанимать профессиональных электриков, ведь электричество в доме необходимо. И даже при условии одноэтажного дома сумма за это выйдет весьма немаленькая.

Но что делать, если эти средства уже запланировано потратить на что-то другое? На этот вопрос можно ответить так. При большом желании, предельной внимательности и аккуратности, а также четком следовании инструкциям и правилам, можно выполнить монтаж электропроводки своими руками.

Попробуем разобраться, возможно ли, без специального образования, сделать проводку в доме своими руками, насколько сложна подобная работа и какие правила должны соблюдаться для того, чтобы провести электричество в частном доме. Как провести проводку, разводка электропроводки и полная электрификация дома — вот вопросы, которые сейчас попробуем разобрать. Итак, пошаговая инструкция, как правильно выполнить электроразводку в частном доме.

Примерный набросок будущей электропроводки

Подготовка к монтажу

Монтаж проводки в первую очередь подразумевает одно — это не спешить и стараться не упустить ни одной мелочи, ведь это дело не терпит суеты. Перед тем, как начать работу, стоит зарисовать схемы будущих электрических коммуникаций (эта схема может пригодиться и в будущем). Для этого, первым делом, необходимо определить места расположения вводного распределительного щита, всех светильников, розеток, а также просчитать максимальную мощность на каждую из них. Далее, сделав схематический набросок на листе бумаги (пример подобного наброска выше), распределить нагрузку по линиям — это и будет устройство электропроводки в доме. При этом нужно учитывать, что современные осветительные приборы потребляют достаточно малое количество электроэнергии, а потому вполне приемлемо будет спланировать количество линий освещения из расчета 1 группа на 2 помещения, и то делается это только для удобства последующего обслуживания и ремонта.

А вот с силовыми группами, то есть линиями, которые пойдут на розетки, расчеты должны быть более точными. Ведь от подробных данных потребителей будет зависеть и величина автоматов, и сечение кабелей, подходящих под общую мощность, потребляемую бытовыми приборами.

Обычно, при монтаже электропроводки, оптимальным является вариант, при котором каждая розеточная группа комнаты идет отдельной линией. Помимо уменьшения нагрузки на проводку и автоматы это дает больше удобства при последующем ремонте розеток и кабелей, если возникнет такая необходимость.

Естественно, что такие электроприборы, как электрическая плита или котел для нагрева воды должны идти отдельными линиями.

Выбор сечения

При выполнении такой работы, как электропроводка в доме своими руками, очень важную роль играет расчет необходимого кабеля. А значит, только подсчитав общую нагрузку по комнатам можно переходить к выбору сечения. Кстати, диаметр провода можно также рассчитать не только по потребляемой мощности, но и по потребляемому току. Все необходимые данные можно найти в технической документации к бытовым электроприборам. Подобные вычисления обязательны перед тем, как провести электричество в доме.

Расчёт сечения с учётом длины провода

Не стоит забывать и о том, что расчет сечения кабеля производится по совокупности всех данных, не исключая и расстояния от распределительного вводного шкафа до потребителя, а также и вида производства монтажа — при открытом способе ведения сечение провода допускается меньшее, чем при скрытой проводке, за счет естественного охлаждения.

Также необходимо учитывать и материал, из которого изготовлен кабель. Все данные по выбору и расчету сечения кабеля можно увидеть в прилагаемой таблице.

Оптимальным для освещения будет алюминиевый кабель, сечением в 2,5 кв. мм, а сечения медного достаточно 1,5 кв. мм. Но это только при условии обычного освещения. Если для освещения используются галогенные лампы высокой мощности, расчет также производится согласно таблице.

Важно понимать, что надежнее будет, если диаметр провода будет немного больше необходимого — это избавит от дополнительной проводки при добавлении каких либо дополнительных бытовых приборов и электрооборудования на кухне или в других помещениях.

Розетки, выключатели и осветительные приборы

Определившись с сечением и длиной кабелей, необходимо подобрать необходимые осветительные приборы, розетки и выключатели. Это также нужно сделать заранее, перед походом в магазин. Розетки подбираются в зависимости от вида бытового электрического прибора, который будет в нее включаться. Ведь ни для кого не секрет, что вилка бытового прибора может быть старого образца, а может быть и по евростандарту, то есть с толстыми штырями. Это нужно учитывать при проектировании. Также необходимо и определиться со степенью защиты, то есть IP. Для этого определяется место эксплуатации розетки и возможность воздействия на нее агрессивных сред, то есть влажность, пыль, грязь и  тому подобное. Это относится и к выбору выключателей и приборов освещения.

Еще один немаловажный момент. Если в доме есть маленькие дети, то имеет смысл приобрести розетки с защитными шторками — они не позволят детям засунуть посторонние предметы внутрь, что оградит детей от поражения электрическим током.

Еще нужно решить, где будут установлены выключатели, а где понадобится установка диммеров. Уже в зависимости от этого можно будет выбрать и приборы освещения. Не стоит забывать о том, что не все светодиодные лампы поддаются диммированию, а потому лучше сразу просчитать количество регулируемых и нерегулируемых ламп.

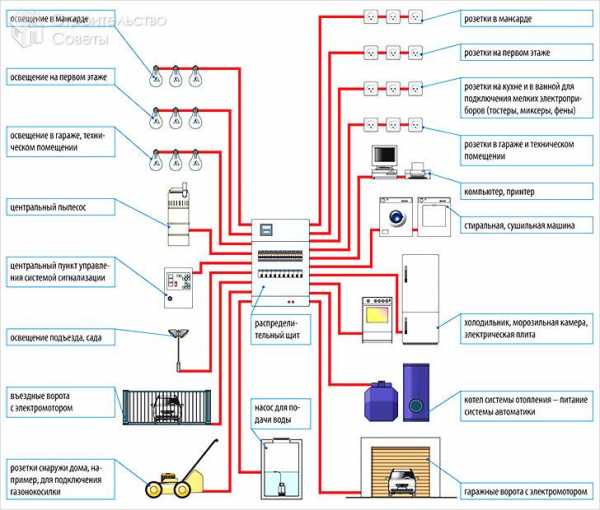

Пример разбивки потребителей на группы

Монтаж

После приобретения всех необходимых кабелей и оборудования, можно приступать непосредственно к монтажу. Первым делом нужно провести трассы, по которым пройдут кабели, после чего, при помощи штрабореза или перфоратора нужно проделать канавки, называемые штрабами, в которые и будет производится прокладка электропроводки. Также с помощью дрели-перфоратора и специальной алмазной или победитовой коронки делаются и углубления для розеток, выключателей и распределительных коробок.

Не стоит забывать, что распределительные коробки размещаются непосредственно над каждым выключателем и розеткой. Штрабы, в которые осуществляется прокладка проводки, располагаются строго вертикально или горизонтально — в этом случае в будущем не придется гадать, где расположен провод, если придется что-то сверлить.

После того, как канавки сделаны, прокладывается кабель, который фиксируется в штрабе для того, чтобы в последующем можно было канал заштукатурить. В местах установки розеток, выключателей и распределительных коробок необходимо оставить не менее 10–15 см запаса провода, который необходим для соединений.

Кстати, если от распределительной коробки провод идет на одноклавишный выключатель, то кабель должен быть двухжильный, а если на двухклавишный — то трехжильный. На способах установки распределительных коробок, наверное, стоит остановиться чуть подробнее.

Разводка электропроводки

Наверняка каждый замечал, что цвета изоляции жил кабелей разного цвета. Делается это производителем отнюдь не для красоты или эстетики. В первую очередь это удобство монтажа и последующего обслуживания, а также электробезопасность самого монтера.

Разводка проводки по цветам осуществляется следующим образом:

• Желто-зеленый, светло-зеленый или желтый провод — это всегда заземление. Именно такие расцветки общеприняты на сегодняшний день.
• Синий, голубой либо белый с синей полосой — всегда нулевой провод или нейтраль. Не нужно его путать с заземлением. Конечно, при перемыкании этих жил техника из строя не выйдет, но при установке во вводном щите устройства защитного отключения (УЗО) он будет постоянно отключаться.
• • Все остальные цвета используются в качестве фазных проводов.

Цветовая маркировка проводов

Схема подключения проводов должна соответствовать цветовой маркировке.

Важно помнить, что для того, чтобы сделать разводку в распределительной коробке на выключатели правильно, прерываться должна именно «фаза», а значит нулевой провод (а при наличии и провод заземления) нужно развести таким образом, чтобы он ушел напрямую на светильник, а фаза отправилась вниз, на устройство включения.

На розетки же отправляются из коробки оба провода, то есть и «фаза» и «ноль».

Соединения в распределительных коробках должны быть плотными. Для этого желательно использование специальных клеммников — Wago. Если же используется метод скрутки, то подобные соединения имеет смысл пропаять для получения лучшего контакта и предотвращения нагрева провода.

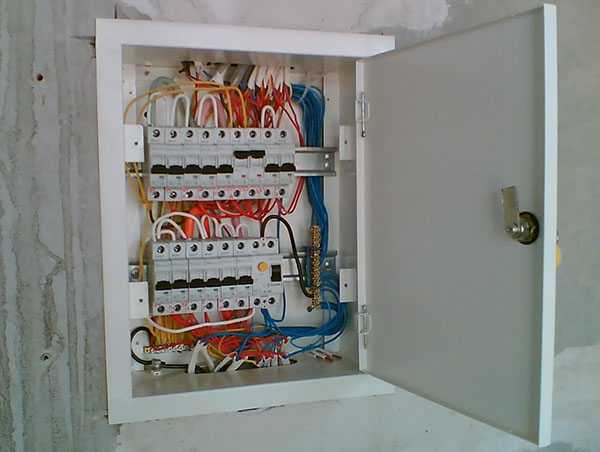

Монтаж вводного силового шкафа

Наверное, важнейшим этапом в монтаже электропроводки в частном доме является подключение элементов силового щита, посредством которого и будет осуществляться подача электроэнергии, защита от перегрузок и коротких замыканий, а также учет электричества, подаваемого в жилые помещения.

Необходимо заметить, что сначала производится весь монтаж электрического шкафа и коммутация проводки, отходящей на помещения, и только после этого подается основное питание.

В современных щитах предусмотрены специальные дин-рейки, которые облегчают крепеж такого оборудования, как автоматы, УЗО и электросчетчик.
Последовательность коммутации силового шкафа такова:

Первым делом крепится вводной автомат. Его номинал должен быть выше, чем общая мощность распределительных автоматов. Также и провод, идущий от него на прибор учета электроэнергии, равно как и с электросчетчика на распределительные автоматы, должен иметь большее сечение, нежели жилы кабеля, идущие на распределительные линии в жилые помещения.

Необходимо также помнить, что силовая линия ввода напряжения от столба к дому производится только обслуживающей организацией после необходимых согласований. Самому такую работу выполнять ни в коем случае нельзя. А значит, проводка в частном доме — это работа, которую выполняет домашний мастер, а подача силовой линии на ввод — задача специалиста.

Монтаж вводного силового щита

Установка прибора учета электроэнергии

Электросчетчик устанавливается после вводного двухполюсного автомата следующим образом.

Фазный провод от прерывателя приходит на первый, а нулевой — на третий контакт. Второй контакт является выходом фазы на распределительные автоматы, а четвертый — выход нуля, который подключается к нулевой шине, которая обычно предусмотрена в современных электрических щитах. К ней же присоединяются и все отходящие на помещения синие или голубые (в зависимости от фирмы производителя кабеля) линии. Вот тут то и выявляется преимущество кабелей с цветовой маркировкой.

При подключении прибора учета электроэнергии можно также руководствоваться схемой подключения, которая всегда присутствует на задней части защитной крышки контактов.

Жилы провода в контактных клеммах счетчика, имеющего два зажимных винта, фиксируются следующим образом: сначала затягивается верхний винт, после прижимается нижний. Таким образом, жила равномерно и плотно располагается в контактной клемме, что позволит избежать нагрева.

Распределительные автоматы

Приобретенные по количеству розеточных и осветительных групп, а также их токам, автоматы крепятся на дин рейке. Сверху, между собой, все они соединяются перемычками. Таким образом, при подаче питания на один из них, напряжение равномерно распределяется по всем.

После этого следует, не перепутав группы, подключить к распределительным автоматам отходящие на помещения провода. При этом имеет смысл подписать каждый из автоматов, на какую из групп он подключается. Это избавит от ненужных отключений при замене, к примеру, светильника или розетки. Ведь при возникновении неполадок в одной из розеток можно отключить автомат, который отвечает именно за эту группу. Тогда электроприборы в других комнатах будут работать в штатном режиме, а в помещении, где необходим ремонт или замена, даже будет гореть свет. Поэтому и стоит тщательно продумывать проект электропроводки дома.

После всей произведенной работы нужно еще раз протянуть все контакты на автоматах, приборе учета расхода электроэнергии и, самое главное, на нулевой шине, так как при плохом контакте и нагреве провода именно «ноль» начинает подгорать первым.

К тому же, по прошествии 2–3 недель эксплуатации, эти контакты необходимо будет еще раз проверить, и при необходимости протянуть.

Далее можно подключать питание к вводному автомату и переходить к заключительной стадии монтажа электропроводки — тестированию.

Простейший ввод без электросчётчика

Тестирование и ввод в эксплуатацию

Если нет уверенности, что вся разводка проводов в распределительных коробках произведена правильно, лучше, конечно, обратиться к специалисту. Если же подобная уверенность есть, можно приступить к проверке. Не устанавливая световые приборы, розетки и выключатели, необходимо (конечно убедившись предварительно в том, что все выводы из них не перемыкают между собой), включать поочередно линии силовой (розеточной) группы. При отсутствии коротких замыканий (автоматы не отключились), нужно проверить все провода розеток при помощи индикатора или мультитестера. Если все в порядке, можно перейти к осветительным группам.

После отключения розеток, включаются автоматы освещения помещений, и затем проверяется напряжение на выводах на выключатели, где должна быть приходящая фаза и один или два отходящих провода без напряжения. При норме линии освещения выключаются, а провода прерывателей перемыкаются. Это позволит после подачи питания проверить напряжение на выводах кабелей непосредственно на приборы освещения.

Если никаких нареканий тестирование не выявило, можно смело замазывать штрабы на стенах, закрывать распределительные коробки и (естественно, отключив питание) начинать внутреннюю отделку помещения. На этом монтаж электропроводки в частном доме окончен.

Практические советы

Электропроводка своими руками, как уже упоминалось — это аккуратность и точное выполнение инструкций и правил — электрика дома сложна. Но немаловажным является и фактор уверенности в своих силах. А потому, если перед тем, как сделать проводку, имеются сомнения в способности выполнить весь монтаж, то лучше сразу доверить это дело специалистам.

Не стоит думать, что выполнив часть работ по электромонтажу, можно будет заплатить меньшую сумму. Такого варианта не будет, и вот почему. Ни один уважающий себя профессионал не возьмется провести электропроводку в доме, где монтаж уже был начат другими потому, что по сути все нужно переделывать и перепроверять.

Проверка соединений

Главное – аккуратность и плотный контакт. Соединение при помощи клеммников WAGO.

А потому, сумма за услуги подобного рода может быть не только равна стоимости полного электромонтажа, а даже и превысить ее.

Если все же работа выполняется в частном доме своими руками, нужно внимательно следить за плотностью соединений и соблюдением цветовой маркировки, во избежание коротких замыканий, порчи электрооборудования или поражения электрическим током.

Также нужно обязательно сохранить составленные схемы электропроводки — они могут еще пригодиться.

Конечно, сделать электропроводку в доме — очень сложный и трудоемкий процесс, к тому же он занимает немало времени. Но, все же, при правильном подходе она вполне выполнима своими силами, что позволит сэкономить средства, и самое главное, поможет приобрести огромный и полезнейший опыт монтажа, который никогда не будет лишним.

Похожие статьи:

domelectrik.ru

Проводка в доме своими руками

В данной статье мы расскажем как сделать проводку в доме своими руками, покажем схемы монтажа, а также фото/схемы и видео инструкции.

Техника безопасности

1. При выполнении всех работ дом должен быть обесточен. При этом не имеет значения, проводится в нем электричество в первый раз или просто производится замена проводки.
2. При выборе проводов надо остановиться на медных с двойной защитной изоляцией. Однако если в доме есть старые электросистемы, надо убедиться, что в них не устанавливались алюминиевые элементы. Соединение меди с алюминием ведет к плачевным последствиям. Все старые алюминиевые элементы лучше заменить на новые.
3. При установке счетчика электричества надо выбрать место на входе. Это значительно упрощает в будущем различные ремонтные работы.
4. Лучше сразу обеспечить электросистему устройством защитного отключения (сокращенно УЗО). Это обезопасит всех жильцов дома. Также надо заранее продумать расположение контура заземления, если он еще не установлен.
5. Никогда не надо использовать оголенные провода, даже если речь идет о труднодоступных местах. Такая экономия может обойтись очень дорого.
6. Все ответвленные части и их соединения надо поместить в короба. Это необходимая мера безопасности. Электропроводка обязательно должна находиться в защитной оболочке.
7. Во время ее прокладки надо составить план расположения. Это особенно важно, если проводка устанавливается скрытым методом. В будущем такая предусмотрительность облегчит жизнь.
8. Провода следует располагать строго по прямым горизонтальным и вертикальным линиям. Нельзя прокладывать их по диагонали или кривой, даже в целях экономии.
9. Во время любых строительных работ надо сверяться с планом. Особенно это касается различных сверлильных работ, когда велик риск, задеть провод.
10. Если коммуникации расположены открытым методом, то их необходимо поместить в короб.
11. Все выключатели и розетки должны быть расположены с одной стороны от двери и на одинаковой высоте. Такая мера гарантирует удобство эксплуатации.

Разновидности монтажа проводки

Перед тем как провести проводку в доме, следует вспомнить, что сделать это можно двумя способами: открытым и закрытым. Закрытый метод имеет свои достоинства и недостатки. Основной плюс такого способа проведения электричества — проводов не видно.

Наружный вид стен не портят короба и другие конструкции. Однако спрятанный в толще стены провод легче повредить во время различных строительных работ, поэтому лучше иметь подробный план электрокоммуникаций в доме. К тому же, любые работы с проводами автоматически в этом случае предполагают новый ремонт.

Скрытая проводка возможна далеко не в каждом доме. А вот открытую можно разместить где угодно, даже там, где есть шанс скрыть ее в штробах. Открытый монтаж дает возможность работы с электричеством без предварительного демонтажа покрытия стен. Такой короб очень просто вскрыть. Однако сама конструкция, по мнению некоторых, уродует внешний вид стен и плохо поддается декорированию.

Для облегчения доступа к проводам при скрытой прокладке возможен частично скрытый монтаж. Некоторые наиболее важные узлы оставляют открытыми, чтобы обеспечить доступ к проводу.

Проектирование

Перед тем как провести электричество в дом, надо составить подробный план проводки с условными обозначениями различных приборов. При этом совсем нет необходимости изучать обозначения, которые приняты официально. Здесь подойдут собственные условные символы, главное, чтобы они были понятны мастеру. Вот основной список приборов, которые будут использоваться при работе и которые надо как-то обозначить на плане:

• провода;
• счетчик;
• выключатель;
• розетка;
• предохранители;
• реле напряжения;
• установочные и монтажные коробки;
• УЗО.

Все обозначенные приспособления придется приобрести в магазине. Также надо купить клеммники для соединения , изоленту и «пробники». В заключение понадобится различный инструмент. Все работы желательно проводить в резиновых перчатках для безопасности.

Скрытая

УЗО, счетчик и реле надо вмонтировать в учетный щит. После этого можно приступать к остальным работам.

1. При помощи зубила надо провести в стенах помещения штробы — борозды, в которых будет размещаться провод. Эту же работу можно легко сделать болгаркой со специальным абразивным диском. Подойдет для работы и долото, но с ним придется попотеть.
2. Для закрепления в штробах надо воспользоваться специальными петлями. Сверху провода закрываются алебастром или гипсом.
3. При помощи бура и перфоратора надо сделать углубления для розеток и выключателей. Подрозетник устанавливается в выемку на алебастр.
4. Распаячные коробки устанавливаются точно так же.

Открытая

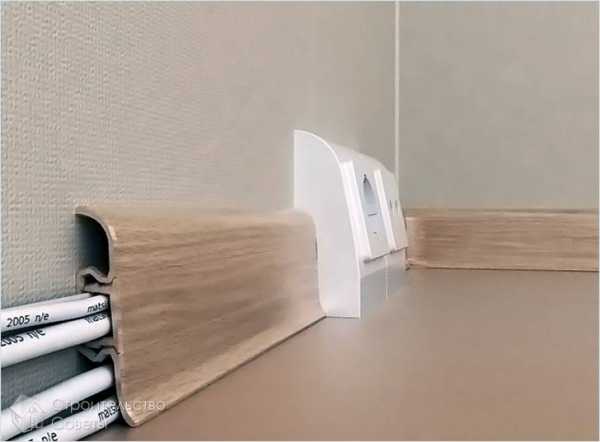

Открытая проводка устанавливается еще проще, чем скрытая. Именно с нее лучше начинать новичкам. Единственная сложность, которая может тут возникнуть, это установка закрывающих коробов. Однако такие работы не должны вызвать существенных затруднений при использовании современных материалов.

Открытый монтаж настоятельно рекомендуется в деревянных домах. Скрытая проводка может вызвать возгорание. К тому же, проделывать штробы в бревнах и брусе не слишком легкое занятие.

Провод крепится к стене электроустановочной скобой, а потом прикрывается декоративным коробом. Короб служит не только для декоративных целей, но также защищает коммуникации. Внешнего вида помещения он не портит.

Полезные советы

Соединение новых медных и старых алюминиевых проводов возможно, но это не должно производиться на длительный срок. Для соединения применяют клемники. Рано или поздно соединение двух металлов произведет коррозию, что небезопасно. Лучше заранее заменить старые коммуникации.

При работе с приборами и инструментами, когда еще нет электричества в доме, возникает проблема подачи энергии. Спасти может автономный электрогенератор или соседи.

Внутренняя проводка в доме — это только половина решения проблемы. Вторая половина — подсоединение к внешним источникам питания. Подключение к энергосетям можно получить только предоставив документ на то, что проводка проводилась фирмами, имеющими соответствующее разрешение на такие работы. Поэтому без приглашения специалистов не обойтись. Однако в этом случае все обойдется намного дешевле. Если проводилась замена старых коммуникаций, то проблем вообще не возникнет.

Видео

Узнайте о нюансах организации проводки в деревянном доме.

Вот еще один видеоматериал об организации проводки.

Схемы

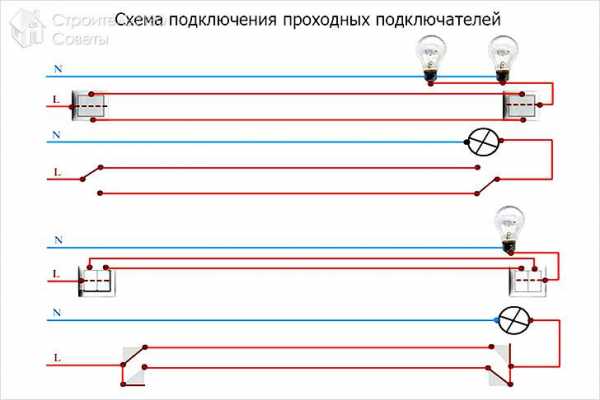

Ниже приводится ряд схем, которые можно взять за основу для изготовления проводки в частном доме:

www.stroitelstvosovety.ru

Проводка в доме, квартире или на даче и как провести электричество своими руками

Наличие в доме электроприборов автоматически диктует необходимость электропроводки. Электропроводка в деревянном или кирпичном доме, частной даче или загородном доме, в каждом случае имеет свою специфику, диктующую как именно производить её монтаж. Так, скрытая проводка обычно предпочтительнее открытой, но устройство её не всегда возможно. Если, к примеру, дачный дом выполнен из бревен, либо из сборных деревянных щитов, тогда при устройстве проводки своими руками необходим иной подход. В этом случае, на вопрос «как провести электричество в таком доме», ответ будет однозначным: в специальных коробах и рукавах, а выполняться монтаж должен по схеме открытой проводки.

Содержание
1. Скрытая и открытая схемы проводки.
2. Перед началом работ по проводке электричества.
2.1 Электрические приборы.
2.2 Устройство защитного отключения и реле напряжения.
2.3 Необходимые материалы и инструменты.
3. Электрические схемы.
4. Устройство проводки своими руками.
4.1 Соединение проводов.
4.2 Обеспечение электроприборов электричеством.
5. Подключение внутренней проводки к внешним энергосетям.
6. Замена проводки.
7. Вопросы по устройству проводки.

Скрытая и открытая схемы проводки

Устраивая скрытую проводку, иногда, собственно, скрытой, её делают не всю — часть проводки выполняют с возможностью доступа к проводам. Особенно это стало популярным при появлении плинтусов со встроенным каналом для прокладки проводов.

Кроме того, некоторые современные элементы интерьеров, к примеру, подвесные потолки типа «Армстронг», с легко снимающимися элементами, так же, при необходимости позволяют получить доступ к электрическим проводам.

К примеру, на фотографии видны, закрепленные к перекрытию и стенам, провода, прикрепленный к стене монтажный короб (левая нижняя часть фото) и коммутационные коробки (черные с белыми крышками). Фотография сделана в процессе монтажных работ по устройству электрохозяйства небольшого магазина. Впоследствии шлейфы проводов и коробки скрыты за подвесным потолком «Армстронг».

Перед началом работ

Началом начал электрической проводки служит электрическая схема. Звучит страшновато для непрофессионала, но на деле ничего страшного в этом нет. Разумеется, существуют определенные условные обозначения элементов электротехнического оборудования помещений, но в частном случае устройства проводки в своем собственном доме, своими руками, знать их вовсе не обязательно, можно придумать и свои. Лишь бы вам самим было понятно, что обозначается «вот этим квадратиком».

Электрические приборы

Электротехнических приборов, используемых в домашних электросетях, не очень много. Большинство известны даже ребенку: электрическая розетка, выключатель, электрический счетчик, предохранители, провода. Кроме этого, монтажные и установочные коробки (для соединения проводов, и установки выключателей и розеток скрытой проводки) — вот, пожалуй, и всё.

Устройство защитного отключения и реле напряжения

К приборам менее известным относятся: УЗО (устройство защитного отключения), и реле напряжения. УЗО мгновенно обесточивает сеть при возникновении короткого замыкания, либо утечки тока, тем самым предотвращет возгорание, спасает здоровье (нервные клетки), а то и жизни людей, коснувшихся оголенных проводов по неосторожности, детской шалости или при неисправных бытовых прибах. При этом, скорость срабатывания отключения такова, что человек попавший под напряжение, может даже и не почувствовать воздействие тока. В свою очередь, реле напряжения представляет собой прибор, отключающий подачу электричества, если напряжение падает ниже, либо возрастает выше критической отметки. Этот диапазон устанавливает пользователь, обычно в пределах 180 — 240 Вольт.

Казалось бы, достаточно установить верхний предел отключения, что бы уберечь электроприборы от внезапного скачка напряжения, например при аварии на подстанции, либо ударе молнии, но это не так. Некоторые бытовые приборы, тот же холодильник, может выйти из строя, если на него в течение определенного времени будет подаваться маленькое напряжение, недостаточное для работы компрессора. Недостаточное для работы, а вот что бы сжечь обмотку, его вполне хватит, именно потому, что мотор, работая, обеспечивает и собственное охлаждение. Скорость срабатывания реле напряжения — не более пяти сотых секунды — достаточно, что бы уберечь самую «нежную» электронику.

Как видно, и УЗО, и реле напряжения весьма полезны, и мы настоятельно рекомендуем их установить. Хоть стоят эти приборы и не дешево, но их стоимость не может сравниться с возможными последствиями и ущербом, а уж о здоровье и жизни людей и говорить не приходится.

Список вышеупомянутых электротехнических приборов, будет исчерпывающим для большинства квартир и домов. Перечислим их еще раз: розетки, выключатели, предохранители, УЗО, реле напряжения, провода — это все электротехнические приборы, что будут на нашей схеме.

Необходимые материалы для устройства проводки

Помимо приборов, существуют и монтажные приспособления, расходные материалы и оборудование. К ним относятся различные клемники — небольшие колодки, состоящие из металлической трубки и двух болтов, покрытых снаружи изолирующим пластиком. Клемники служат для соединения проводов различного типа и из различных металлов. Например с одной жилой и многожильные, или для подключения тонкого, 0,5 мм², провода, используемого в светильнике, к проводу электропроводки сечением 1,5 мм².

Кроме того, для монтажа электропроводки своими руками, вам понадобится изоляционная лента, бирки, что бы не перепутать провода при монтаже, ну и, разумеется, электромонтажные инструменты: пассатижи, отвертки, монтажный нож (все с изолированными рукоятками), индикатор фазного провода, индикатор для определения целостности цепи (так называемый «пробник»). Иногда это приборчик в виде отвертки, а иногда просто лампочка с батарейкой и двумя проводами, оканчивающимися зажимами «крокодильчиками». Желательно иметь под рукой оба вида, стоимость их совсем не велика. Обязательны резиновые перчатки, если потребуется подключаться к проводу под напряжением. Не помешают небольшие круглогубцы, и клещи для зачистки концов провода от изоляции.

В продаже есть еще много различных приборов и инструментов, но для домашнего мастера обычно более чем достаточно перечисленных.

Электрические схемы

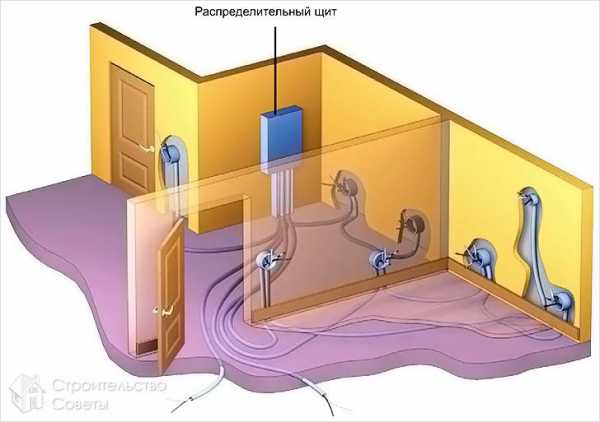

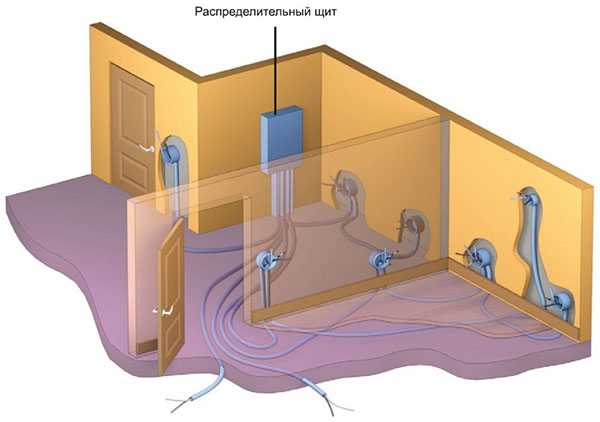

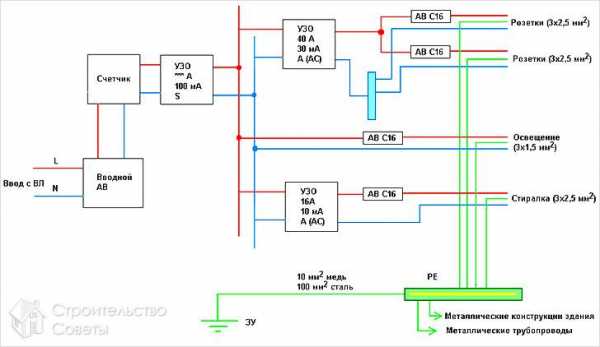

Схемы бывают двух видов электрические и монтажные. Электрическая схема двухкомнатного дачного домика приведена на рисунке 1, его же монтажная схема на рисунке 2. Схемы выполнены в свободной форме, то есть, рисуя их, мы не придерживались каких-либо установленных требований. Как видно из рисунков, составить подобные схемы вполне под силу любому домашнему мастеру, стоит лишь немного поразмышлять. Вспомогательное оборудование, такое как монтажные и установочные коробки, на этой схеме обозначать не нужно.

Как видно, электрическая схема нужна для того, что бы определить, что и как подключать, монтажная — что бы хотя бы примерно определиться с местами размещения приборов и с необходимым количеством проводов и вспомогательных материалов.

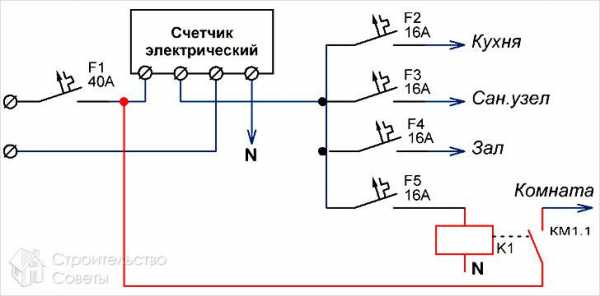

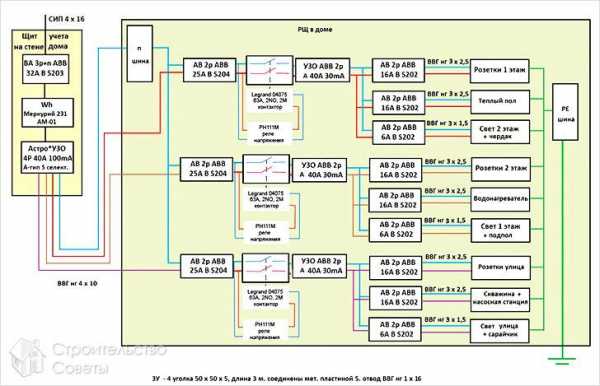

Как видно из электрической схемы, подключение осуществляется с помощью шести шлейфов, каждый из которых управляется своим автоматом. Три шлейфа силовые и используются для подключения розеток, три осветительные, обеспечивающие питание осветительных ламп. Соответственно, шлейфы розеток выполняют из медного провода, сечением минимум 2,5 мм².

Для освещения вполне достаточно медного провода сечением 0,75 — 1,5 мм². УЗО, реле напряжения и электрический счётчик монтируются непосредственно в щите учета «ЩУ». Щит учета представляет собой металлический ящик, снабженный креплениями для счетчика, автоматических предохранителей, посадочными местами для реле напряжения и УЗО. Щиты выпускаются различных размеров и прежде чем приобрести сам щит, подберите необходимые автоматы, счетчик и т.д. В нашем случае, для шлейфов розеток подойдут автоматы, рассчитанные на ток в 25 Ампер. А для управления шлейфами освещения, хватит автоматов мощностью 6А.


Если говорить о дачном домике, то возможно его эксплуатация будет включать в себя периоды, когда дом будет пустовать, и в зимний период соответственно не отапливаться. В этом случае есть смысл выполнить проводку по открытой схеме, проложив провода в монтажных коробах и в гофрированных пластиковых рукавах (в просторечии «гофра»). Причиной этому служит период эксплуатации электропроводки в условиях повышенной влажности и как следствие — возникновение конденсата на металлических деталях зимой. Этот же режим, достаточно жесткий для электроприборов, диктует и дополнительную возможность их несложной замены. Соответственно, розетки, выключатели и светильники необходимо подбирать, учитывая указанный режим эксплуатации.

Несколько слов о скрытой проводке. Слово «скрытая» подразумевает, что после окончания всех работ, как электромонтажных, так и им сопутствующих, доступ к проводам будет невозможен. То есть, они будут скрыты под слоем штукатурки, под гипсокартонными листами, под панелями МДФ и т.п.

Устройство проводки своими руками

При устройстве проводки в строящемся доме, прокладку проводов производят до штукатурных работ, впоследствии скрывая их под слоем штукатурки. При облицовке ГКЛ (гипсокартонными листами), провода, предварительно затянутые в гофрированный рукав крепят по каркасу, следя, что бы впоследствии, монтируя ГКЛ, не повредить проводку саморезами.

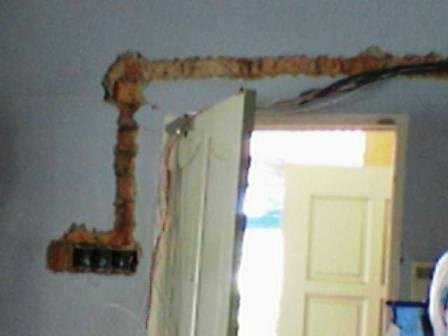

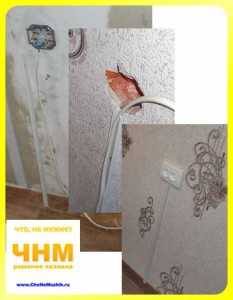

Если проводка выполняется при ремонте, для размещения проводов в стенах, с помощью «болгарки» прорезают борозды, так называемые «штробы», в которые помещают провода, закрепляя их гипсовым тестом, как это видно на фотографиях.

Соединение проводов

Соединения проводов размещаются в коммутационных монтажных коробках, часто их называют «распаячными», что не всегда точно. Некоторые коробки, особенно для открытой проводки, имеют встроенные клеммы с прижимными болтами, с помощью которых и выполняется соединение. Впрочем, чаще провода соединяют скрутками, выполняемыми с помощью пассатижей. Эти скрутки пропаивают оловом, обеспечивая качественное соединение.

Стоит еще заметить, что сегодня электропроводку предпочитают выполнять с помощью медных проводов и иногда возникает необходимость соединения медного провода со старой проводкой, проложенной алюминиевыми проводами. В этом случае используют клемники. Соединять алюминиевый и медный провода скруткой можно только в качестве временной меры, и при небольших нагрузках. Дело в том, что пара медь-алюминий под воздействием тока быстро коррозирует, и сопротивление такого соединения растет, а значит, начинает греться само соединение, что, разумеется, небезопасно. Подробнее соединение проводов описано по ссылке.

Обеспечение электроприборов электричеством

Одна из основных проблем, возникающих при монтаже проводки, заключается как раз в обеспечении электричеством инструментов на время монтажа. Действительно, в какую розетку воткнуть перфоратор, если он нужен именно для того, что бы эту розетку установить? Выходом из замкнутого круга является временное подключение: можно за соответствующую плату (либо на добром слове) попросить подключить удлинитель в розетку к соседям, если таковые имеются. Можно, если заменяется старая проводка, поставить временную розетку, подключив ее непосредственно к предохранителям старого щита учета. Иногда, особенно при работе в загородном доме, единственным выходом из ситуации служит автономный электрогенератор.

Подключение внутренней проводки к внешним энергосетям

Сразу хотим предупредить, провести электричество в доме — это только половина дела. Вторая половина — это подключение внутренней проводки к внешним энергосетям. Такое подключение может сделать только компания, осуществляющая поставку электричества населению в вашем регионе. При подключении снимаются показания электросчетчика и производится его опломбирование. По закону, электромонтажные работы должны производить фирмы, имеющие соответствующее разрешение и лицензию, поэтому, вам придется позаботиться о документе, подтверждающем, что работы выполнялись в соответствии с правилами. При новом строительстве это должен быть акт выполненных работ, акт на скрытые работы по устройству контура заземления. И, как правило, еще и акт на скрытые работы по монтажу проводки, скрываемой при последующих работах. Получить эти документы можно с помощью фирмы, имеющей право производить электромонтажные работы. Конечно, просто так вам эту бумагу не дадут, но обойдется все равно дешевле, чем работа бригады электромонтеров.

Замена проводки

Выполняя ремонт с полной или частичной заменой существующей проводки, можно обойтись и без афиширования этого факта, а просто подключить новую проводку взамен старой своими руками. Но, если старые приборы все же хочется заменить, то в компании, осуществляющей поставку электроэнергии, нужно просто взять разрешение на временное отключение и/или замену электросчетчика.

В этом случае поступают следующим образом: выполняют все работы по устройству электрической сети в доме, а затем берут разрешение на замену счетчика, приглашая электрика только для проведения этой работы. Часто, впрочем, счетчик тоже разрешают установить самостоятельно, а работник электроснабжения приходит только что бы его опечатать. Единственное, заранее выясните требования к оформлению щитов учета.

Вопросы по устройству проводки

Так же на сайте в разделе «Электрика» можно узнать как устанавливать выключатели и розетки, соединять провода и многое другое. Задавайте вопросы в комментариях либо по почте. Присылайте Ваши работы, фотографии, мы опубликуем их на сайте. Заказывайте работы специалистам! Поддерживайте проект! Успехов Вам, Добра Вашему Дому!

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

chonemuzhik.ru

Инструкция как проводить электропроводку в доме или квартире

Март 30, 2014

Электропроводка и ее соединения

37815 просмотров

К отделке стен, полов и потолков помещений квартиры или индивидуального дома всегда следует приступать только после того, как сделана схема  и проведена электропроводка и ТВ, телефонные и другие сети.

Проложить электрические кабели и расключить их в распределительных коробках своими руками будет под силу большинству хозяев, как это все сделать Вы узнаете из наших соответствующих инструкций в разделе «Электропроводка«.

Сейчас Я более подробно остановлюсь на том, как сделать правильно электропроводку самостоятельно в своем доме. Если у Вас не новое строительство, а проводится капитальный ремонт и Вы решили заменить все электрокабели или просто добавить или перенести розетки, светильники или выключатели- обязательно ознакомьтесь с нашей статьей «Типовые схемы электропроводки«.

Пошаговая инструкция:

1. Прежде чем приступить к электромонтажным работам- необходимо нарисовать план квартиры или дома и нанести на него места предполагаемой установки мебели, телевизора, холодильника, стиральной машины и другой бытовой техники.  Если Вы собираетесь купить новую  мебель, тогда рекомендую узнать ее  точные размеры.
2. После того как схема квартиры или дома готова, необходимо определить места установки электрических розеток и выключателей. Обязательно розетки будут стоять возле бытовой техники, компьютера и в других необходимых местах, а также Я рекомендую разместить еще несколько розеток по стенам- в будущем они скорее всего понадобятся.  Предусмотрите установку в одном блоке с электрической розеткой дополнительно телевизионную, компьютерную или телефонную в местах, где это необходимо. Особое внимание отведите к выбору мест установки розеток на кухне- учитывайте размеры кухонной мебели и удобства подключения техники. Выключатели ставятся в комнатах на высоте 90 сантиметров, а розетки- 30.
3. Потруднее будет определиться с установкой и выбором вида и количества светильников и люстр. Как это сделать читайте в нашей статье «Как правильно организовать освещение дома«.
4. Следующее, что необходимо нанести на план- это места монтажа распределительных коробок, в которых соединяются кабели или провода (Схема расключения).  Они всегда устанавливаются в легкодоступных местах и над выключателями. На одно помещение в большинстве случаев достаточно одной коробки. Розетки можно подключить и шлейфом или одну от другой, но больше 3 так делать не советую.
5. Следующим этапом будет нанесение разметки линий прохождения кабельных трасс.  Старайтесь выбирать самую короткую трассу, но прокладывать ее под прямыми углами не ниже 15 сантиметров от потолка, а так же соблюдать общепринятые правила электромонтажа (минимальные отступы указаны на картинке сверху).  Если Вы будите делать стяжку, тогда оптимальным будет вариант прокладки кабелей на розетки в ПНД трубах или металлических- в деревянном полу. Некоторые прокладывают электрические кабели на розетки в штробе на уровне их установки. Но Я так делал только в комнатах, где не была известна точно высота последующего монтажа уровня подвесного или натяжного потолка, что бы не было повреждения при высверливании отверстий  крепления профиля по периметру помещения, необходимого для установки этих видов потолков.
6. После разметки приступаем к штроблению стен и креплению электрического кабеля в них. За подвесным, натяжным потолком электропроводка крепится открыто по поверхности потолка. Переходы через стены делаются в трубах.
7. Последний этап- это подключения кабелей к электрощиту. Встречается довольно много разных схем. Как правило, в квартиру заходит 3 группы и еще четвертая на электроплиту, при ее наличии. 1 линия идет на комнаты, вторая на кухню, третья на ванную и санузел. Встречается много разных вариаций, иногда на стиральную машину идет отдельная группа. Но самой оптимальной и надежной схемой электроснабжения для 3 или 4 комнатной квартиры или частного дома будет состоящая из 3 обычных автоматов на отдельное включение светильников на 2 комнаты, коридор + 3 комната, санузел + кухня.  Так же рекомендую поставить 3 Диф-автомата отдельно на розетки кухни, 2 комнат и всех остальных помещений.

Обязательно необходимо проложить отдельное электропитание на стиральную машину и электроплиту. При этом сечение медного кабеля на стиральную машину должно быть не меньше 2.5 квадратных миллиметра (автомат на 25 Ампер), а на электроплиту- не менее 6 кв. мм. (автомат на 40 А).

Для двух- или однокомнатной квартиры вполне хватит по паре автоматов для освещения и розеток.

В этой статье Я постарался рассказать про общие вопросы или принципы прокладки электрических кабелей. Более подробно каждый шаг расписан в наших отдельных инструкциях в разделе  «Электропроводка и ее соединения«.

jelektro.ru

Проводка в доме своими руками: делаем заземление правильно

Независимо от того, проживаете вы в частном доме или квартире уже давно или только вселились, может возникнуть необходимость замены или ремонта электропроводки.

Сделать все можно своими руками, для этого надо иметь общее представление о том, как выполняется монтаж электропроводки и что такое заземление, а также необходимые материалы и инструменты. Особенно аккуратно и тщательно необходимо выполнять монтаж проводки в частном деревянном доме, чтобы обеспечить его пожаробезопасность.

Какие бывают виды электропроводки?

Проводка в доме своими руками может быть выполнена в двух вариантах, внутренняя и наружная. Для того чтобы сделать подключение дома к энергоснабжению, подключить внешние осветительные приборы и другое оборудование, а также заземление, снаружи дома выполнятся монтаж внешней электропроводки.

Для подключения к энергоснабжению всего оборудования, что находится внутри дома, прокладывается внутренняя электропроводка.

И тот и другой тип электропроводки может быть открытого, закрытого и комбинированного типа.

Рис.1. Схема однофазной проводки.

Открытая проводка в доме своими руками выполняется по поверхности стен или потолка. Преимуществом данного вида электропроводки является то, что ее монтаж выполнятся быстро, просто и ее легко ремонтировать.

Выглядит она не очень привлекательно, поэтому чаще всего применяется в деревянных конструкциях, когда нет возможности спрятать поводку в стену или потолок. Такая проводка может быть переносной или стационарной.

Монтаж скрытой электропроводки выполняется внутрь стены или она прячется за отделочными материалами. Это более безопасный вариант, она менее подвержена механическим повреждениям, но сделать ее монтаж более сложно и это трудоемкий процесс.

Для проведения и монтажа комбинированной проводки используются специальные короба или она укладывается в европлинтус, в котором есть канал для кабеля. Этот вариант сочетает в себе все преимущества закрытой электропроводки, но в то же время, она остается легкодоступной и ее просто ремонтировать, таким же образом, можно прокладывать и заземление.

Проведение подготовительных работ

Перед тем как начать монтаж электропроводки и монтировать заземление, надо подготовить поверхность, провести ее разметку и если надо, то сделать канавки для проводки. Начинать такую работу не имея схемы монтажа нельзя.

При составлении схемы, необходимо отметить места, где будут расположены розетки, выключатели, осветительные приборы, распределительные коробки, где будет проведен ввод кабеля и заземление.

Согласно выполненной схемы проводится разметка стен и потолка, а также определяется место для установки распределительного щитка. Его рекомендуется устанавливать в неотапливаемом помещении на высоте 1,5 метра от пола.

При проведении разметки стен, надо учитывать то, что линии должны быть расположены вертикально или горизонтально, от потолка расстояние до электропроводки должно составлять около 20 см. Составьте подробный чертеж электропроводки, отметьте, где находится заземление и сохраните его. При проведении ремонта или реконструкции здания эта схема вам очень пригодится.

Особенности штробления стен

Для выполнения указанных работ, вам понадобится болгарка, на которую установлен алмазный диск, зубило и молоток. Работать молотком можно при прокладывании штроб в штукатурке, глине, пеноблоках, при этом образуется меньше пыли, чем при работе болгаркой. В бетоне или кирпиче придется использовать болгарку, перфоратор или штроборез.

Штробы в стене можно выполнить несколькими способами:

Способ №1. При помощи перфоратора в режиме сверления по линии делают сверления на необходимую глубину, на расстоянии друг от друга 2-3 см. После этого вставляют лопатку, а перфоратор переключают в ударный режим и соединяют отверстия между собой, для чего убирают перегородки.

Для выполнения такой работы есть специальные насадки, но если вы всю эту работу своими руками выполняете впервые, то лучше поступать, как описано выше.

Способ № 2. В этом случае используется болгарка, в которую установлен алмазный диск. Пропиливают две параллельные линии, расстояние между которыми составляет около 2,5 см, а затем при помощи перфоратора с лопаткой удаляют оставшуюся перемычку.

Способ № 3. Если стены в доме покрыты толстым слоем штукатурки или выполнены из пеноблоков, то штробы можно сделать и при помощи обычного молотка и зубила. Хотя это и трудоемкий процесс, но образуется меньше пыли.

Способ №4. Для того чтобы сделать штробы, можно использовать специальное оборудование, которое называется штроборез. Его необязательно покупать, можно взять в аренду. С помощью штробореза работа выполняется намного проще и быстрее, а если к нему присоединить пылесос, то вы избавитесь еще и от пыли.

Монтажные работы

После того как вам удалось сделать канавки, в них укладывается проводка. По потолку все работы выполняются в аналогичной последовательности.

При нарезке кабеля, надо к необходимой его длине добавлять 10-15 см, которые необходимы для выполнения соединения, это надо учитывать при покупке кабеля. После укладки кабеля в подготовленную штробу, он фиксируется при помощи гипсовой смеси или штукатурки, а затем это место надо затереть теркой.

При выборе мест для выключателей, их надо располагать на расстоянии 0,9-1,5 метра от пола и так, чтобы при открывании дверей, они не мешали включать свет.

Розетки можно устанавливать около уровня пола или на высоте до 0,9 м метров от него. При определении необходимого количества розеток в комнате, надо ориентироваться, что на 6м2 помещения, должна приходиться одна розетка. В кухне их должно быть втрое больше.

При прокладке проводов, надо учитывать такие рекомендации: от потолка провод должен проходить на расстоянии 15-20 см, от дверей, окон и углов комнаты на расстоянии не менее 10 см.

Все соединения проводов можно делать только в распределительных или ответвительных коробках. Если приборы имеют контакт с водой, то для их подключения, обязательно надо использовать заземление. Заземление в квартире уже есть на распределительном щитке. В частном доме его можно сделать своими руками.

Чтобы обеспечить безопасность пользователя, обязательного надо устанавливать автоматы, устройства защитного отключения и заземление.

Непосредственно в ванной комнате устанавливать выключатель не рекомендуется также в ней не должно находиться распределительных коробок. Установка розетки возможна, но она обязательно должна иметь заземление.

При выборе провода, его сечение не должно быть меньше 2 мм.кв. и берется больше, чем расчетное значение. Соединять провода надо не при помощи их скрутки, а при помощи пайки или специальных клемм.

Рис.2. Способы соединения медного кабеля.

Лучше использовать медный кабель. Розетки и выключатели также лучше покупать с медными контактами.

Ремонтные работы и подключение к сети

Если возникла необходимость выполнения ремонта скрытой проводки, а у вас нет схемы ее расположения, то для определения места нахождения трассы, можно использовать специальный сканер. О месте нахождения электропроводки вы будете оповещены световым или звуковым сигналом.

Частично менять старую проводу не рекомендуется, ее или не надо трогать или менять сразу во всем частном доме или квартире.

Если раньше использовались алюминиевые провода, то сейчас в основном медные, но так, как материалы разные, то места соединений быстро окисляются.

Проводить такое соединение при помощи скрутки нельзя, для этого надо использовать специальные колодки или клеммы.

Если вы выполняете монтаж проводки своими руками в частном доме, который раньше не был подключен к энергоснабжению, то вам необходимо получить разрешение на подключение у компании, что обеспечивает электроснабжение. Они должны провести приемно-сдаточные испытания и решить вопрос о выдаче такого разрешения.

Если вы не хотите приглашать специалистов и решили провести проводку в частном доме или квартире своими руками, то вам надо строго придерживаться существующих правил и требований.

Смотрите нашу видео-подборку по созданию электропроводки:

strojkarkas.com

Как провести электропроводку в доме самостоятельно – схема, пошаговая инструкция по монтажу
