Как правильно сделать вытяжку в туалете и ванной – инструкция как сделать своими руками, видео и фото

Содержание

инструкция как сделать своими руками, видео и фото

Приветствую. В этой статье мы рассмотрим варианты устройства системы вентиляции для помещения санузла. Кроме того, я расскажу о том, как эти системы построить своими руками у себя дома. Тема статьи представляет немалый интерес, так как санузел — это то место, где периодически скапливается теплый влажный воздух и неприятные запахи.

Если своевременно не обустроить эффективно функционирующую систему вентиляции, пребывание в таком помещении будет некомфортным.

Вот через эту решетку из помещения уходят неприятные запахи

Результат отсутствия эффективной вентиляции в ванной

Вентиляционные схемы, с которыми воздух в помещении будет свежее

Теплый и влажный воздух – это благоприятная среда для жизнедеятельности различных болезнетворных организмов и в первую очередь для плесени. Избыточная влажность воздуха приводит к гниению деревянных деталей в отделке интерьера и к появлению коррозии на металлических деталях сантехники.

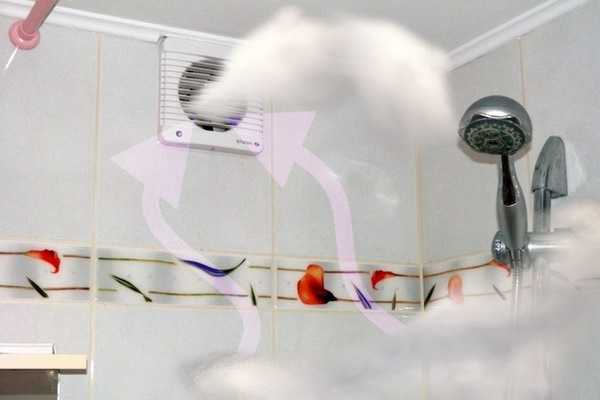

Принудительная вытяжка, установленная над ванной

По степени механизации различаются следующие типы вентиляционной системы:

  • Схемы естественного пассивного действия – перемещение воздуха осуществляется за счет разницы температуры и давления внутри и снаружи помещения;
  • Схемы принудительного действия – основаны на применении электроприборов, которые транспортируют воздух.

По принципу действия системы вентиляции санузла подразделяются на следующие модификации:

  • Вытяжная схема

Вытяжная система в санузлах многоквартирных домов

Самое простое в плане реализации, но не самое эффективное решение. Такая схема работает за счет отведения отработанного воздуха через форточку или отдушину. Проблема в том, что без замещения порцией нового воздуха, отвести отработанный теплый воздух наружу получается в небольших объемах.

  • Приточно-вытяжная схема

В этой схеме одновременно подаётся холодный воздух, например, из-под двери и пропорционально отводится отработанный воздух через отдушину.

Выведение неприятных запахов осуществляется через отдушину в вентиляционную шахту

Эта схема предпочтительна, так как позволяет обеспечить интенсивный воздухообмен. Но к проектированию приточно-вытяжных систем предъявляются особые требования, так как погрешности приводят к появлению сквозняков.

  • Вытяжная принудительная схема

Несмотря на высокий уровень шума, неприятные запахи быстро выводятся наружу

Распространённый вариант – представляет собой отдушину в туалете или в ванной со встроенным вентилятором. Эффективность схемы несколько выше, чем у естественной вытяжки, но ниже, чем у пассивной приточно-вытяжной системы.

  • Принудительная приточно-вытяжная схема

Эффективный вариант, так как есть возможность регулировать темп и интенсивность отведения и подачи воздуха.

После установки вентиляционной системы такого типа, о избыточной влажности и неприятных запахах можно забыть надолго

Системы такого типа представляют собой модифицированный вариант приточно-вытяжной схемы, где отведение и подача воздуха усиливается электрическими вентиляторами. Вентилятор устанавливается непосредственно в отдушину и включается либо в ручном режиме, либо автоматически, например, при включении света в помещении санузла.

Такое решение имеет существенный недостаток – при выключенном вентиляторе интенсивность вентиляции вдвое ниже, чем в приточно-вытяжных системах естественного типа.

Компоненты необходимые для построения вентиляционных систем

  1. Внешняя воздухозаборная решетка

Это только малая часть ассортимента внешних решеток

Внешняя решетка предназначена для пропускания воздуха извне. Решетки выпускаются круглой и прямоугольной формы что, впрочем, никак не влияет на их эксплуатационные качества.

Внешняя решетка выполняет декоративную функцию и функцию удержания пыли. Для этих целей ламели решётки имеют наклон к низу.

  1. Внутренняя решетка

Декоративные решетки для установки внутри помещения

Это приспособление устанавливается на воздуховод в помещении и выполняет как декоративную, так и заградительную функцию. Для того чтобы насекомые и пыль не проникали в помещение через воздуховод, с изнаночной стороны решетки крепится мелкоячеистая сетка.

По мере эксплуатации вентиляционной системы, сетка на решетке забивается грязью. Поэтому раз в полгода съемная накладка с решетки демонтируется, а сетка отмывается от загрязнений или меняется на новую сетку, нарезанную по требуемым размерам.

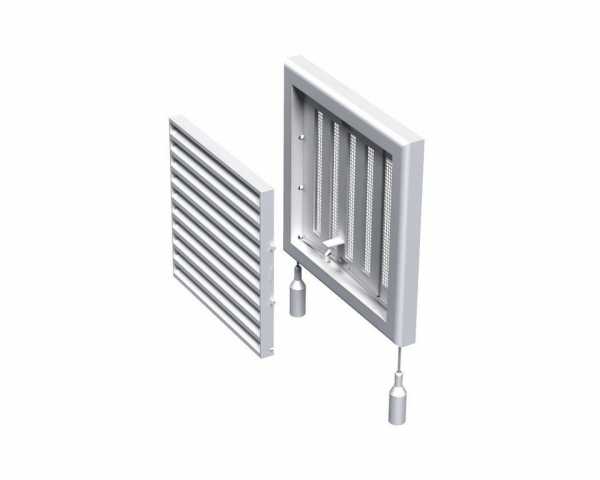

Вентиляционные решетки такого типа оснащены подвижными ламелями, которые работают как заслонки

Для большей функциональности внутренняя решетка оснащается подвижными ламелями, которые поворачиваясь вокруг своей оси и дозированно пропускают воздух.

Решетки с круглой формой оснащаются подвижной вставкой, которая вращается относительно круглой съемной насадки. В одном положении, прорези в подвижной вставке совпадают с прорезями в решётке и обеспечивается полноценное прохождение воздуха. В другом положении, прорези во вставке и в внешней накладке не совпадают и воздух не проходит.

Аналог описанного устройства в промышленных системах называется воздушным клапаном. Это запорная арматура, которая размещается непосредственно в воздуховоде. В промышленных системах клапан проворачивается автоматически при выключении вентилятора, а в бытовой системе перекрыть подачу воздуха можно вручную.

На фото простая и недорогая решетка с посадочным диаметром под трубу сотку

Выбор внутренних и наружных решёток для помещения санузла выполняется в соответствии с внутренним диаметром и конфигурацией воздуховода и в соответствии с эстетическими предпочтениями. Наиболее популярные бытовые решетки круглые с посадочным размером 100 и 50 мм.

  1. Воздуховод

Из этих компонентов можно собрать вентиляционный канал практически любой конфигурации

Для того чтобы соединить внутреннюю решётку с внешней или для того, чтобы обеспечить подачу приточного воздуха нужен воздуховод. Воздуховод – это полая труба с гладкими внутренними стенками и с внутренним диаметрами поперечного сечения, соответствующим посадочному диаметру используемых решёток.

Таблица с параметрами воздуховодов

Промышленные воздуховоды, которые используются для вентиляции помещений от 300 м² и больше, изготавливаются из металла с поверхностным слоем термо- и шумоизоляции. При обустройстве санузла такой необходимости нет, а потому применяются ПВХ или полиэтиленовые трубы.

На рынке пластиковые воздуховоды представлены прямоугольной и круглой модификацией. Форма и размеры поперечного сечения воздуховодов соответствует посадочному размеру и форме решётки.

Пластиковые трубы отличаются малой теплопроводностью, поэтому выпадение конденсата происходит в ограниченных количествах. Так или иначе, в схеме устройства вентиляции во внешней части воздуховода должны быть предусмотрены отверстия для слива воды.

  1. Вентилятор

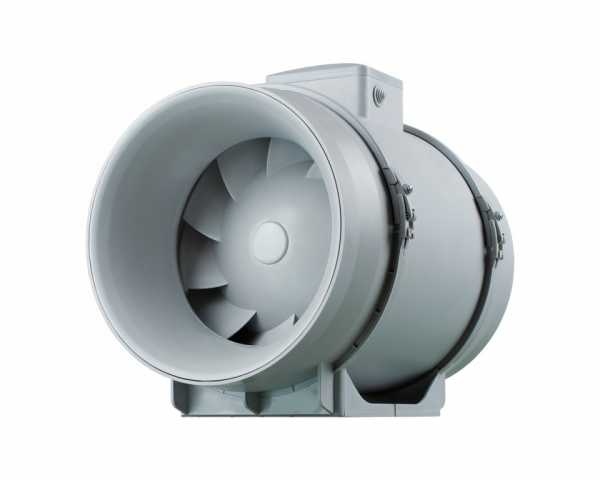

Вентилятор, предназначенный для установки в полость воздуховода

Выбор вентиляторов для устройства принудительной системы выполняется в соответствии с их мощностью и посадочном диаметром.

Вентиляторы представляют собой компактный электродвигатель с крыльчаткой. Весь этот узел интегрирован в решётку или приспособлен для установки в воздуховод.

Настенный вентилятор с декоративной решеткой-наличником

В установленном виде решетка с вентилятором внешне мало отличается от решёток, используемых в пассивных системах. Большинство вентиляторов, которые можно приобрести на рынке или в специальных магазинах, рассчитаны на применение в вытяжке.

  1. Осушитель воздуха

Если принудительная вентиляция в ванной комнате и туалете не справляется с избыточной влажностью, можно применить компактный переносной осушитель

Бытовые осушители не относятся к вентиляционной системе, но могут опционально эксплуатироваться в помещении санузла. То есть, осушитель обеспечит оптимальный уровень влажности, в то время как вентиляция освежит отработанный воздух.

Применение бытовых осушителей позволяет решить проблему выпадения конденсата на поверхности стен. В итоге снижается вероятность появления плесени даже при недостаточно эффективном вентилировании.

Расчет производительности

Таблица с параметрами вентиляции для разных помещений

В нормах СНиП регламентируется два параметра вентиляционных систем:

  • интенсивность воздухообмена – объем транспортируемого воздуха;
  • кратность воздухообмена – количество циклов отведения отработанного воздуха.

Для помещения санузла средний показатель кратности равен 4-8 циклам. Интенсивность воздухообмена для раздельного санузла указывается в пределах 25 м³ в час. Для совмещённого санузла этот параметр вдвое больше.

Приведённые параметры в первую очередь относятся к вентилятору. Интенсивность воздухообмена определяется мощностью вентилятора.

Кратность работы оборудования в недорогих системах принудительного типа определяется вручную. То есть, вам самому придётся включать вентилятор нужное количество раз на тот или иной промежуток времени. В более прогрессивных системах, цена которых будет выше, наряду с вентилятором применяется специальный силовой блок для автоматизации отведения воздуха.

Устройство пассивной приточно-вытяжной системы

Сразу же отмечу, что для эффективного функционирования естественной вентиляции межкомнатные двери должны быть установлены так, как на предложенной схеме.

На схеме показаны зазоры, необходимые для нормальной циркуляции холодного воздуха

За счет зазора в нижней части полотна, становится возможным интенсивный воздухообмен между вентиляцией во всем доме и вытяжкой в помещении санузла. Кстати, большинство современных межкомнатных дверей разработаны с учетом эффективного воздухообмена, а потому устанавливаются с зазором у порога.

Допустим межкомнатные двери в доме установлены правильно, а значит можно приступать к установке вытяжки. Установка вытяжки выполняется в верхней части стены, ниже линиии потолка на 10-15 см.

Инструкция монтажа вытяжки следующая:

  • На внешней стене частного дома выполняется разметка – чертится окружность, периметр которой на 5 мм больше периметра воздуховода, который предполагается использовать для прохода стены;
  • По размеченному периметру стена просверливается насквозь;

Если стена бетонная, будет правильно заказать алмазную резку бетона. Хоть цена услуги высока, но отверстие будет иметь идеально ровные края и работа будет выполнена быстро. Если стена кирпичная, сверлить можно самому, делая в стене сквозные отверстия по периметру размеченного круга. После того как отверстия высверлены, остается выбить из круга все лишнее.

  • Выметаем из отверстия пыль и смачиваем образовавшийся проем водой;

Для нормального стока конденсата уклон трубы должен быть выполнен под углом в 5-10°

  • Вставляем в отверстие заранее подготовленный воздуховод и устанавливаем по уровню, так чтобы внешний конец трубы располагался ниже того, конца, который внутри;

Наклон воздуховода при проходе через стену обязателен, чтобы обеспечить естественный сток конденсата наружу.

  • В промежуток между краем отверстия и трубой наносим монтажную пену;
  • С внутренней стороны на торец трубы крепится решетка;
  • С внешней стороны на трубу одевается тройник одним отводом вверх другим вниз;

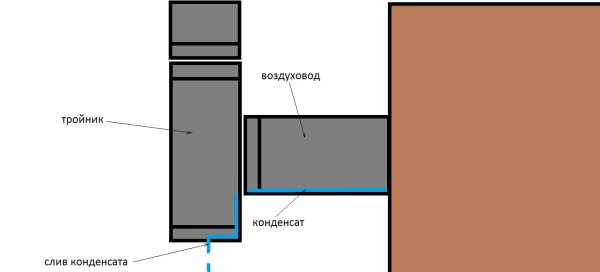

На рисунке показано, как сделать сток конденсата

  • На нижний отвод одеваем заглушку, высверливая в ней сквозное отверстие с диаметром 10 мм;

Через это отверстие в холодное время года будет стекать конденсат. Если сток зимой замёрзнет, нужно будет демонтировать заглушку и прочистить сток.

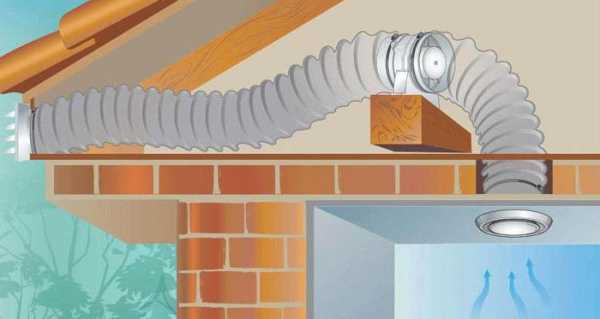

Схема с отдельным воздуховодом из санузла

  • От верхнего отвода тройника ведем трубу вверх, как показано на этой схеме;
  • В верхней части трубы отверстие прикрывается дымоходным окончанием – дождевиком.

После того как монтаж вентиляции окончен, вы получите производительную систему, которая обеспечит ванную комнату свежим воздухом. Единственный недостаток такого решения – это вероятность образования сквозняка на пути воздушных потоков.

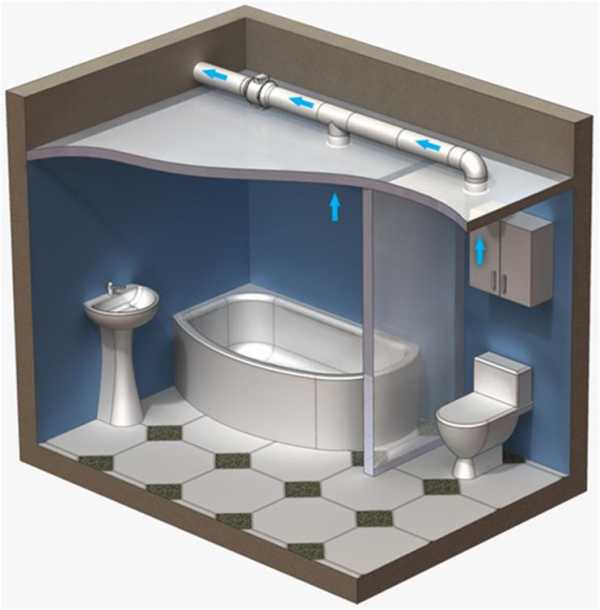

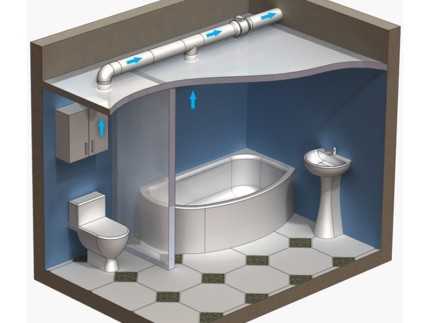

На этой схеме воздуховоды из разных помещений объединены

Кстати, на этой схеме вы можете видеть, как к одной трубе одновременно подключены вытяжки из ванной и с кухни без какого-либо ущерба для воздухообмена.

Устройство принудительной вытяжной системы

В системе отведение воздуха предусмотрено из участков с наиболее высокой влажностью

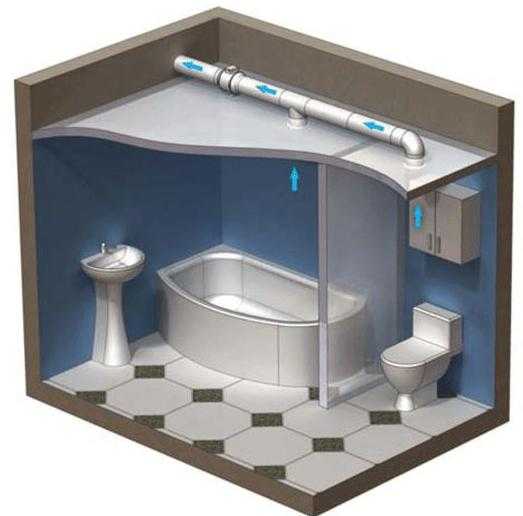

На схеме вы можете видеть эффективную систему принудительного отбора тёплого влажного воздуха по всему дому. Для этих целей в санузел и на кухню заведены воздуховоды, подключенные к мощному вентилятору.

Отбор отработанного воздуха осуществляется по воздуховодам, расположенным в потолке над теми участками помещения в которых вероятно наибольшее скопление влажного воздуха.

Как и в естественной схеме отведения отработанного воздуха, двери в нижней части проема должны иметь зазор, чтобы за счет циркулирующих потоков был обеспечен нормальный воздухообмен.

Как проверить эффективность вентиляции

Если приток воздуха ощущается как сквозняк, то о воздухообмене беспокоиться не стоит – он более чем достаточный.

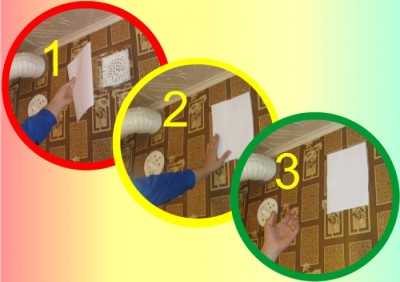

Старый проверенный способ определения тяги в вытяжке

В остальных случаях к вытяжке подносится зажжённая спичка или тонкий лист бумаги. По колебанию бумаги или огня вы безошибочно определите то, насколько эффективно работает вытяжка.

Кстати воздуховоды, особенно если они старые, имеют обыкновение засоряться. Поэтому описанную выше проверку нужно выполнять ежегодно. Если интенсивность циркуляции воздуха ослабла, самое время проинспектировать воздуховод и выполнить его очистку.

Заключение

Теперь вы знаете что такое вентиляция в ванной и туалете, и как ее сделать самостоятельно. Рекомендую посмотреть видео в этой статье. Уверен, при желании вы сможете воспользоваться предложенными инструкциями и сделать воздух в помещении санузла более свежим. Задать вопросы по теме можно в комментариях.

eto-vannaya.club

как сделать правильно :: SYL.ru

В ванной комнате и туалете сильнее, чем в других помещениях, образуется конденсат, появляются неприятные запахи. Поэтому здесь обустройство правильной вентиляции крайне необходимо. Качественная вытяжка способствует нормализации микроклимата внутри помещения, обеспечивает его соответствие санитарно-гигиеническим нормам и требованиям.

Вентиляция в ванной комнате и туалете позволяет избежать появления сырости и грибка. Это способствует нормальному самочувствию людей, проживающих в доме. Отделка, сантехника, мебель, которая находится в таких помещениях, прослужит гораздо дольше. Всю работу можно сделать самостоятельно. Для этого необходимо ознакомиться с существующими правилами создания вентиляции в туалете и ванной комнате.

Требования к вентиляции

Правильная вентиляция в ванной комнате и туалете является одним из важных факторов, которые позволяют полноценно эксплуатировать помещение. Она так же важна, как отопление, освещение и водоснабжение. От качества обустроенной вентиляции зависит соответствие кислородной среды внутри жилища существующим требованиям.

Ванная комната и туалет являются закрытыми, плохо вентилируемыми помещениями. Здесь существует повышенная вероятность размножения болезнетворных бактерий и грибков. СНиП устанавливает показатели воздухообмена. Его интенсивность в час должна составлять для ванной комнаты 25 м³. Приток воздуха в час для санузла совмещенного типа должен равняться 50 м³.

Чтобы проверить работу вытяжки, необходимо поднести к вентиляционной решетке горящую спичку. Если пламя не будет втягиваться каналом, значит, вентиляция в ванной комнате и туалете не функционирует. В многоэтажных домах старого образца такая картина наблюдается из-за засорения канала. Если же в новом доме определяется подобная проблема, значит, система была спроектирована неправильно.

Лучшим решением проблемы станет обустройство новой принудительной вентиляции. Такая система имеет массу преимуществ перед пассивной вытяжкой. Она способна быстро решить проблему сырости и появления грибка, неприятного запаха в подобных помещениях.

Тип воздухообмена

Вентиляция в ванной комнате и туалете, варианты которой сегодня предлагаются владельцам недвижимости, может быть естественной и искусственной. В обычных многоэтажных зданиях, построенных в прошлом столетии, применяется первый тип систем. От окон и дверей свежий воздух в этом случае поступает в помещение. Затем он выходит через вентиляционные каналы.

Движение воздушных масс при естественной вентиляции достигается благодаря разнице давления внутри помещения и на улице. В современных квартирах окна и двери отличаются высокими показателями герметичности. Это нарушает естественный круговорот воздуха в помещении. Поэтому приобретая новые пластиковые окна и герметичные двери, следует предусмотреть наличие в них устройств для вентиляции.

Принудительная или искусственная вентиляция предполагает наличие специального оборудования. Его встраивают в систему воздухообмена. Существует большое количество разнообразных вентиляторов для принудительной вентиляции. Они разряжают давление внутри ванной и туалета. Воздух вытягивается наружу. Этот процесс приводит к поступлению в эти помещения кислорода из других комнат.

Обустройство принудительной вытяжки в санузле способно решить проблему неэффективной естественной вентиляции. Она требует больше времени и затрат при монтаже. Со временем потраченные усилия полностью компенсируются. Все предметы интерьера и отделка в таких помещениях служат гораздо дольше, чем при естественном типе воздухообмена. Здоровью людей не будут угрожать различные патогенные микроорганизмы. Поэтому принудительная вытяжка сегодня является предпочтительнее.

Типы вентиляции

Санитарно-гигиенические и строительные нормы утверждают, что принудительная вентиляция в ванной комнате и туалете является предпочтительной. Однако следует учесть, что существует еще несколько признаков, по которым различают подобные системы.

По назначению выделяются приточная, вытяжная и смешанная вентиляция. В первом случае дополнительное оборудование обеспечивает поступление свежего воздуха в помещение. При этом образуется избыточное давление. Оно заставляет старые воздушные массы покидать комнату через выходные вентиляционные каналы.

Вытяжной тип системы предусматривает наличие вентилятора непосредственно на шахте канала. В некоторых случаях применяется комбинированный способ. Он предполагает оба типа обустройства систем.

Различается вентиляция и по конструкции. Бывает канальная и бесканальная вытяжка. Второй вариант предполагает передвижение воздушных масс через обустроенные отверстия в стенах между помещениями. Например, это может быть вентиляция ванной комнаты через туалет или наоборот. В одном из этих помещений есть выход в общую по дому вытяжную шахту. Воздух со второго помещения сначала через отверстие в стене попадает в первую комнату, а уже после этого смешанные массы выходят по каналу из квартиры.

Однако канальная вентиляция является более эффективной. Она предполагает подведение вытяжной шахты непосредственно к помещениям с повышенной влажностью. Это обеспечивает полноценный воздухообмен в санузле.

Тип вентилятора

Принудительная вентиляция в ванной комнате и туалете предполагает применять дополнительное оборудование. Оно может различаться по способу установки и конструкции. Вентиляторы обеспечивают достаточную скорость воздухообмена для совмещенного и раздельного санузла.

По способу установки различают оборудование радиального и канального типа. В первом случае вентилятор монтируется на выходе шахты. Его корпус имеет эстетичный корпус. Канальные разновидности устанавливаются непосредственно в самой шахте.

По типу конструкции выделяют диаметральный, осевой, центробежный и центробежно-осевой вентилятор. В первом варианте изделие обладает барабанным типом рабочего колеса. Такая конструкция имеет небольшой показатель КПД. Осевой вентилятор нагнетает воздушный поток при помощи лопастей. Такое оборудование применимо для бесканальной вентиляции.

Центробежный вентилятор обладает спиральным корпусом. Это наиболее производительное, но и самое шумное оборудование. Наиболее высокими эксплуатационными показателями обладает центробежно-осевой вентилятор. Он компактен, производителен и обладает небольшим уровнем шума. Сегодня в продаже появилось оборудование, в котором встроены датчики влажности, таймером. Это позволяет выполнять вентилирование помещения максимально качественно.

Вентиляционный канал

Существуют определенные требования, как сделать (вентиляция в ванной комнате и туалете своими руками должна выполняться с высокой точностью) правильную систему. Их обязательно нужно рассмотреть перед началом работы.

Вентиляционный канал в частном доме работает просто. Он присоединяется к специальному оборудованию или выводится на крышу. Это несложная работа. Создание проекта требуется совершить еще на этапе подготовки к возведению постройки.

Самая качественная вентиляция получается в домах из натуральной древесины. Это объясняется способностью материала «дышать». В этом случае будет достаточно обустроить естественную вентиляцию. Постройка из бревна и бруса считается не только красивой, но и практичной.

Владельцам квартир в многоэтажных домах требуется уделить обустройству вентиляции больше времени и внимания. Все квартиры в подъезде сообщаются с общей шахтой, по которой воздух выходит из дома на улицу. Если, например, ванна и туалет – одна комната (нет вентиляции принудительной), по нормам СНиП требуется воздухообмен в час в количестве 50 м³. Чем выше находится квартира в доме, тем больше вероятность соответствия этого показателя установленному уровню.

Со временем каналы в многоквартирных домах засоряются. Если их долгое время не чистили, воздухообмен при естественной вентиляции затрудняется. Чем ниже находится квартира в доме, тем хуже происходит вытяжка. В этом случае установка принудительной вентиляции просто необходима.

Мощность вентилятора

Чтобы понять, как сделать (вентиляция в ванной комнате и туалете принудительного типа - один из возможных вариантов в этом случае) вытяжку в санузле, следует рассмотреть основные требования к созданию подобной системы. В этом случае предполагается установка электрического малогабаритного вентилятора. Это устройство должно быть безопасным. Оно не должно выйти из строя при попадании на элементы конструкции пара или воды. Также следует уделить внимание уровню шума вентилятора. Он не должен раздражать хозяев дома.

Особое внимание уделяется выбору мощности оборудования. На этот показатель влияют габариты санузла и количество постоянно проживающих в доме людей. Для расчетов необходимо просчитать площадь ванной комнаты и туалета. Далее, полученный результат умножают на 6, если количество пользователей не превышает 3 человек. Если в семье 4 и больше человек, значит, габариты санузла умножают на 8. Полученный результат и будет оптимальной мощностью вентилятора.

Правила установки вентилятора

Вентиляция в ванной комнате и туалете, установка которой выполняется своими руками, требует правильного монтажа всех элементов системы. Существует несколько требований к расположению оборудования в помещении.

Вентиляционный канал должен находиться на максимальной высоте, желательно под потолком. Также он должен располагаться как можно дальше от источника притока воздуха в санузле. Если это требование не будет выполнено, будет проветриваться только часть помещения.

Для принудительной вентиляции важно установить вентилятор подальше от источника воды. Это предотвратит случайное попадание в него брызг.

Если вентиляции в помещении нет, а вытяжной канал находится в соседнем помещении, придется предусмотреть монтаж дополнительных коробов и трубопроводов. Бывают жесткие пластиковые и подвижные гофрированные конструкции.

Способы монтажа

Чаще всего вентиляция в ванной комнате и туалете не требует сооружения дополнительных воздуховодов. Достаточно установить выбранный вентилятор на вход в шахту. В этом случае общий вытяжной канал должен находиться сразу за стеной ванной комнаты или санузла совмещенного типа.

Случается, что шахта вентиляционного канала расположена за стеной в туалете. Если он отделен от ванной комнаты перегородкой, через нее можно сделать отверстие. С обеих сторон стены устанавливаются вентиляционные решетки. Этого будет вполне достаточно, чтобы создать требуемый воздухообмен.

Если выход в шахту есть как в туалете, так и в ванной, следует делать для каждого помещения обособленную вентиляцию.

Одним из самых эффективных подходов считается установка на вход в шахту решетки с пазами для установки оборудования принудительной вентиляции. В этом случае естественная и интенсивная системы комбинируются.

Подготовка к монтажу

На этапе планирования ремонта создается проект, в котором продумывается вентиляция в ванной комнате и туалете. Советы опытных строителей позволят выполнить подготовку и монтаж правильно. Планирование позволит спрятать провода под отделкой стен, просчитать требуемые характеристики оборудования, а также расположение всех элементов системы.

Если вентиляция создается в многоэтажном квартирном доме, следует ответственно отнестись к прочистке канала шахты. Если владельцы недвижимости проживают на верхних этажах, можно выполнить эту работу самостоятельно. На крыше находится выход вытяжной шахты. В нее нужно опустить гирю. Если же владельцы квартиры проживают на нижних этажах, без помощи представителей ЖЭКа или специальных служб обойтись не получится.

В частном доме прочистить вентиляционный канал будет проще. Со временем здесь тоже накапливаются грязь, паутина, мусор с крыши и т. д. Приобретя все необходимые элементы системы, можно приступать к монтажу.

Монтаж вентилятора

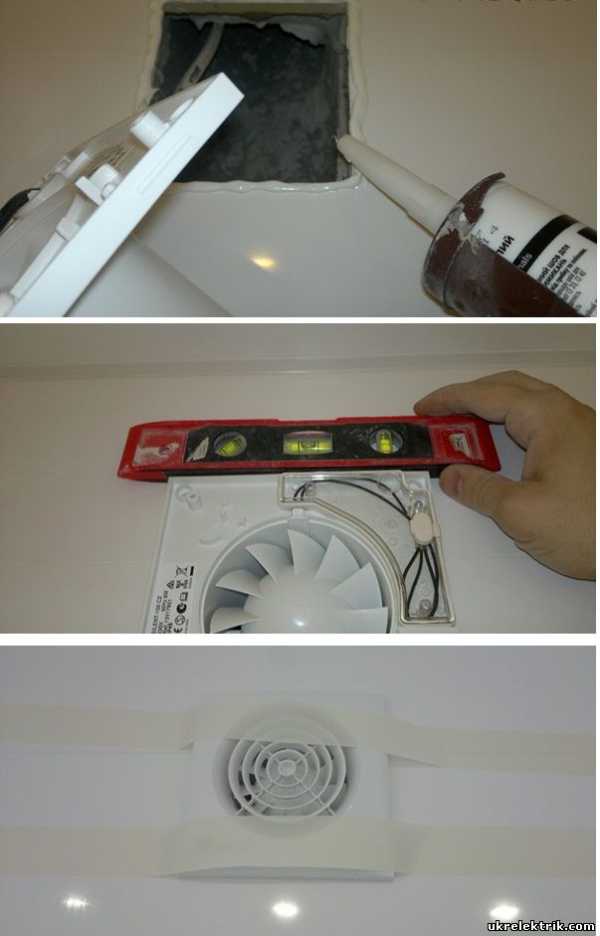

Вентиляция в ванной комнате и туалете своими руками монтируется просто. Сначала к оборудованию принудительного типа системы подводится электрический провод. Его выбирают в соответствии с выбранной мощностью вентилятора. Также подобные проводники должны обладать высоким классом изоляции.

Вентилятор устанавливается в подготовленное для него место. Он крепится при помощи саморезов. Сетку также устанавливают при помощи специального крепежного материала. Это позволит со временем открутить решетку и прочистить ее от загрязнения.

Если обустраивается дополнительный вентиляционный канал внутри помещения, можно зашить трубы под потолком гипсокартоном. Так внешний вид помещения будет эстетичным.

Рассмотрев, что собой представляет вентиляция в ванной комнате и туалете, а также правила ее монтажа, каждый хозяин квартиры или частного дома сможет создать полноценную систему в санузле самостоятельно.

www.syl.ru

как сделать своими руками в квартире, доме, схемы (+ фото)

При планировании дизайна и ремонта ванной комнаты следует учесть один небольшой, но очень важный момент — проблему воздухообмена. Хорошая вентиляция в ванной комнате и туалете необходима не только для того, чтобы обеспечить приток свежего воздуха.

С помощью этой системы из санузла удаляются неприятные запахи, а также избыточная влажность. Если система вентилирования спланирована и реализована правильно, владельцам ванной комнаты не придется беспокоиться о плесени и грибке.

Отсутствие же нормального вентилирования и вызванная этим обстоятельством избыточная влажность создадут для развития вредоносной флоры практически роскошные условия.

Содержание статьи:

Какой должна быть хорошая вентиляция?

В строительных справочниках четко указаны нормы, которых необходимо придерживаться для эффективного вентилирования санитарных помещений с повышенной влажностью.

Система должна обеспечивать приток свежего воздуха для ванной комнаты или туалета со скоростью 25 куб. м/час, а для совмещенного узла в два раза выше — 50 куб. м/час. Эти нормы – минимальные.

Иногда специалисты рекомендуют удалять воздух из санузла со скоростью около 150 куб. м/час.

В зависимости от особенностей воздухообмена различают естественную и принудительную вентиляцию. В первом случае воздухообмен происходит за счет разницы давления воздуха снаружи и внутри помещения.

Воздушные потоки проникают через окна, двери, специальные проветриватели и т.п. Стоит сразу же отметить, что из-за особенностей устройства ванной комнаты использование естественной вентиляции не всегда позволяет получить желаемый эффект.

Для устройства бесканальной вентиляции в ванной комнате необходимо проделать проем, который соединит домовой вентиляционный канал с помещением санузла

При принудительном или искусственном вентилировании помещения используются специальные вентиляторы, которые обеспечивают достаточную интенсивность воздухообмена.

Чаще всего вентилятор содействует перемещению воздуха из помещения на улицу, при этом свежие воздушные массы поступают в санузел из жилых помещений.

Иногда небольшой вентилятор ставят в туалете даже при хорошей естественной вентиляции, чтобы ускорить очистку воздуха от неприятных запахов.

Если же естественным образом организовать достаточно интенсивный воздухообмен не удается, принудительное вентилирование осуществляется в обязательном порядке.

В зависимости от назначения различают:

  • вытяжную;
  • приточную;
  • смешанную вентиляцию.

Вытяжной принцип уже немного описан выше: воздух удаляется через вентиляционный канал, а новый поступает извне. Приточное вентилирование организовано иначе: воздух нагнетается снаружи и вытесняется через канал.

При использовании смешанной вентиляции регулируется и приток воздуха, и его удаление.

Красивая декоративная решетка для вытяжки в ванной комнате не только скроет конструкцию, но и может стать эффектной деталью стильного интерьера

Специалисты также различают канальную и бесканальную вентиляцию, которая характеризуется наличием или отсутствием вентиляционного канала.

По возможности следует избегать создания специальных каналов. Обычно в стене делают проем, выходящий в общий вентканал многоэтажного дома, и устанавливают в нем вентилятор.

В раздельном санузле, если выход к вентканалу есть только в одном помещении, еще один вентилятор устанавливают в проеме стены между ванной комнатой и туалетом.

Подведение отдельного вентиляционного канала имеет смысл в местах, нуждающихся в интенсивном удалении загрязненного или насыщенного влагой воздуха.

Диагностика состояния вентиляции

Перед началом переделки вентиляции в туалете и ванной следует внимательно изучить ее устройство и проверить состояние. Для начала исследуют тягу: к вентиляционному отверстию подносят лист бумаги, зажженную спичку или зажигалку.

Если бумага прилипает к отверстию, или если язык пламени явно смещается в сторону вентканала, тяга есть. В жаркий безветренный день тяга может быть значительно меньше, чем в другие периоды.

Само по себе наличие тяги не всегда свидетельствует о нормальном состоянии вентиляционной системы.

Необходимо обязательно проверить состояние вентиляционного канала, который может быть частично загроможден после неумелых ремонтных работ или по каким-то другим причинам.

Устранив препятствия, можно существенно улучшить качество работы вентиляционной системы.

Чтобы проверить тягу в ванной комнате, к вентиляционному отверстию подносят лист бумаги или пламя зажигалки. Проверку следует выполнять при открытой двери, а затем — при закрытой

Рекомендуется выполнить проверку наличия тяги сначала при открытой двери и окне, а затем — при плотно закрытых источниках свежего воздуха.

Если в последнем случае тяга заметно уменьшилась, следует подумать о дополнительных средствах микропроветривания.

Чаще всего достаточно установить в двери ванной комнаты и туалета специальные решетки, чтобы обеспечить нормальное поступление свежего воздуха в эти помещения даже при закрытых дверях и окнах.

Что нужно знать о вентиляторах

При покупке вентилятора следует обязательно оценить количество шума, который он производит. Показатель не должен превышать 35 дБ. В ванной комнате такое оборудование должно полностью обновлять состав воздуха примерно 5-8 раз в течение одного часа.

Чтобы рассчитать производительность прибора, необходимо площадь помещения умножить на пять, а полученное значение увеличить еще на 20%.

Вытяжные вентиляторы, предназначенные для использования в ванных комнатах, могут иметь различную конструкцию и дизайн, кроме того, они различаются по мощности

По типу установки различают канальные бытовые вентиляторы, предназначенные для монтажа непосредственно в вентиляционном канале, а также радиальные модели.

Их устанавливают на выходе из вентиляционного канала. Обычно канальные модели выглядят непрезентабельно, поскольку они скрыты внутри канала, а вот радиальные устройства снабжают красивым корпусом, чтобы не портить общее впечатление от окружающей обстановки.

Конструкция вентиляторов также может существенно различаться:

  • традиционные осевые модели осуществляют перемещение воздуха вдоль оси устройства с помощью специальных лопаток и предназначены для бесканальных систем;
  • в низкопроизводительных диаметральных моделях используется колесо барабанного типа;
  • центробежные устройства со спиральным корпусом отличаются высокой производительностью и повышенным уровнем шума во время работы;
  • небольшие центробежно-осевые устройства шумят меньше, но работают почти так же эффективно, как и центробежные модели.

С учетом специфики вентилирования санузла вентиляторы иногда дополнительно снабжают таймерами, которые позволяют продлить работу устройства в туалете или гиростатами, чтобы более эффективно удалять избыточную влагу из ванной комнаты.

Слабые по мощности вентиляторы не смогут обеспечить нормального проветривания помещения, однако и использовать слишком мощные модели не стоит.

Сильный центробежный вентилятор может вызвать такой интенсивный поток воздуха, что приток будет поступать не снаружи, а из других вентиляционных отверстий, и отработанный воздух снова окажется в доме.

Интересная информация об установке вытяжного вентилятора в ванной комнате представлена в следующем видеоматериале:

Особенности монтажа вентиляции

Если в ванной комнате по какой-то причине отсутствует вентиляция, создать необходимую систему не так уж сложно.

Многоквартирные дома обычно проектируют таким образом, чтобы вентиляционный канал находился непосредственно за стеной ванной комнаты или туалета. Остается лишь аккуратно проделать в нужном месте отверстие (если таковое отсутствует), чтобы оно выходило в этот канал.

Внутри проема устанавливают радиальный осевой вентилятор. Устройство подключают к электропитанию, соблюдая все требования, предъявляемые к работе электроприборов в помещениях с повышенной влажностью.

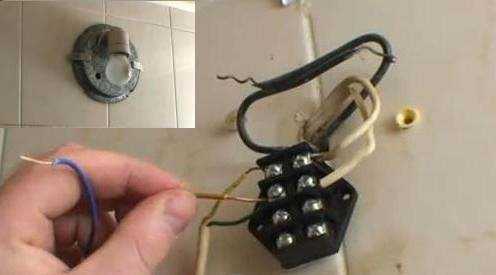

Если необходимо, монтируют дополнительные средства управления (таймер, гироскоп и т.п.). Нишу закрывают красивой декоративной решеткой.

Если в квартире имеется раздельный санузел, и вентиляционный канал находится за стенами обоих помещений, второй вентилятор устанавливают таким же образом, как это было описано выше.

В противном случае вентиляционное отверстие делают в стене, разделяющей туалет и ванную комнату. В этот проем также ставят вентилятор и закрывают его декоративными экранами с двух сторон.

Иногда удобнее использовать декоративные решетки, в которых конструкцией предусмотрен монтаж вентилятора в специальные гнезда.

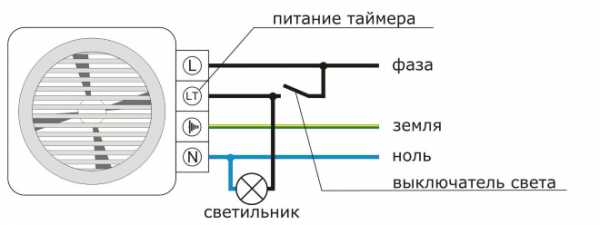

На рисунке наглядно представлена схема подключения к электропитанию вытяжного вентилятора с использованием иаймера, который позволяет отключить вентилятор спустя некоторое время после того, как посетитель покинет санузел

Несколько сложнее решить проблему вентилирования санузла, когда вентиляционный канал граничит с другим помещением. В этом случае придется создавать канальную вентиляцию.

Сначала необходимо выбрать место для устройства вентиляционного отверстия в ванной комнате и туалете. Затем необходимо составить план размещения вентиляционного короба, по которому воздушные массы будут перемещаться наружу.

При создании канальной вентиляции в ванной комнате гибкий гофрированный короб используют только на небольших участках, где монтаж других конструкций невозможен или затруднен

Различают следующие виды вентиляционных коробов:

  • пластиковые круглого или прямоугольного сечения;
  • жесткие или мягкие из гофрированного металла;
  • металлические, жестяные или оцинкованные, обычно прямоугольного сечения.

Пластиковые короба проще в монтаже и легче по весу, чем металлические конструкции, при этом они долговечны, за ними не сложно ухаживать.

Поэтому конструкции из пластика уверенно вытесняют металл со строительного рынка. Гофрированные изделия используют крайне редко, они допустимы лишь для небольших расстояний и применяются только в особо сложных случаях.

Короб рекомендуется установить еще в процессе ремонтных работ в доме или даже до их начала, однако установку вентилятора и декоративных решеток выполняют уже после окончания отделочных работ.

После окончания монтажа вентиляционной системы необходимо проверить работу оборудования.

Для создания канальной вентиляции в ванной комнате следует использовать металлические или пластиковые короба прямоугольного или круглого сечения

Распространенные ошибки при монтаже вентиляции

Бывает так, что работа новенькой вентиляционной системы вдруг оказывается неудовлетворительной или изначально является низкоэффективной.

Это может происходить из-за одной или нескольких ошибок, допущенных при ее монтаже. Выясняя, как правильно сделать вентиляцию в ванной комнате, следует сразу же учесть эти моменты.

Вот ряд огрехов, которые встречаются чаще всего:

  • Вентиляционный канал спроектирован неправильно, что затрудняет перемещение воздушных масс.
  • Нарушена герметичность соединений вентканала.
  • Вентиляторы установлены с ошибками и шумят слишком сильно.
  • Канал проходит через жилые помещения таким образом, что шум вентиляции мешает нормальной жизнедеятельности семьи.

Для начала следует выяснить причину проблемы, затем ее устранить. Ряда неприятностей можно избежать, обратив внимание на эти моменты еще на этапе проектирования вентиляционной системы.

Если этого сделано не было, и проблемы появились уже в процессе эксплуатации конструкции, возможно, понадобится серьезная переделка всей вентиляционной системы.

Альтернативный вариант устранения неприятностей состоит в использовании шумопоглотителей разного типа, чтобы снизить неприятные звуковые эффекты.

Для улучшения процесса перемещения воздушных масс, возможно, придется установить более мощный вентилятор.

Иногда чрезмерный шум при работе вентилятора свидетельствует о его неправильной установке, при которой была нарушена так называемая “соосность”. В этом случае достаточно снять устройство и установить его снова с точным соблюдением технологии монтажа.

Обычно после этого количество шума от работы вентилятора значительно снижается.

Приточный тип вентиляции в ванных комнатах используется крайне редко, однако если такое решение все же принято, следует подумать о температуре воздуха, поступающего снаружи.

В зимнее время поток холодного воздуха может доставить крайне неприятные ощущения посетителям ванной комнаты.

Чтобы решить проблему этого типа, поступающий в помещение воздух прогревают с помощью специальных электроприборов.

Чтобы обеспечить достаточное количество свежего воздуха, поступающего в ванную комнату, внизу двери устанавливают красивую решетку, которая делает помещение менее герметичным

Существует несколько распространенных заблуждений, которые могут негативно повлиять на работы по созданию вентиляции. При проектировании и монтаже системы следует помнить, что:

  • вытяжного вентилятора недостаточно, если в помещение не обеспечен нормальный приток свежего воздуха;
  • большая и громоздкая канальная система вентиляции не всегда эффективнее низкобюджетных методов вентилирования, если они подобраны правильно;
  • наличие в доме кондиционера, а также очистителя, ионизатора, увлажнителя и других подобных устройств не обеспечивает нормального вентилирования помещений, поскольку с их помощью свежий воздух в комнаты не поступает.

Обычно конструкция вентиляционной системы для санузла очень проста, ее можно сделать и самостоятельно.

Но если требуются некоторые расчеты или выполнение вентиляционного канала сложной формы, а опыта таких работ у начинающего мастера нет, лучше проконсультироваться у профессионалов или полностью поручить им выполнение всех работ.

Качеством вентиляции нельзя пренебрегать, поскольку от ее состояния зависит здоровье жильцов дома.

vannapedia.ru

Вентиляция в ванной комнате и туалете: виды, самостоятельная установка

Чистый воздух способствует хорошему самочувствию и бодрости. В помещении это обеспечивается за счет проветривания и вентиляции. В туалете и ванной комнате свежесть необходима ничуть не меньше, чем в остальных помещениях дома. Здесь имеется встроенная вентиляция. Поговорим подроб

20

нее, зачем она нужна, о конструкции, видах и способах ее работы.

Необходимость вентиляции

Система необходима не только для поступления чистого воздуха. Благодаря ей добиваются оптимальной температуры, а также уровня влажности и кислорода.
В маленьком помещении без возможности проветривания накапливается затхлый и специфический воздух. Освежитель в туалете не поможет. Он скрывает запахи, а не устраняет их. В ванной комнате вентиляция необходима для борьбы с повышенной влажностью. После принятия душа или ванны без хорошо функционирующей вентиляции, этому помещению потребуется немало времени, чтобы прийти в норму.

Вентеляция

Проверка работы

Туалет и ванная комната в квартирах, даже с разделенной стенкой, имеют один отвод воздуха, выходящий в шахту. В частных домах может быть предусмотрена другая система вентиляции. Особенно это касается случаев, если в нем несколько этажей. В простых домах помещение может иметь окошко для проветривания. В коттеджах устанавливается шахтный тип.
Проверка функционирования проводится через технологические отверстия для воздуха. Наличие тяги анализируется за счет зажигалки или листа бумаги, которые подносят к решетке. Огонь должен потухнуть или обратиться в сторону вентилируемого окошка, а лист — притянуться к отверстию. Если этого не произошло, значит система дает сбои.

19

Причины поломки

А вы знаете, по какой причине резко ухудшается естественная вентиляция в ванной комнате и туалете? Их несколько.

  1. Например, такое случается, если в ванной комнате поменяли двери, и воздух не может проникать снизу.
  2. Другой причиной становится ремонт соседей сверху, в результате чего случайно засорилась шахта.
  3. Наконец, туда могла попасть птица, которая затем погибла.

    1

  4. Бывает, что после установки соседями принудительной вентиляции, в другую квартиру проходит обратный приток воздуха, или препятствует циркуляции вообще.
  5. Еще одна причина скрывается во времени года. Так, летом, когда очень жарко, горячий воздух извне не дает холодным массам покинуть помещения. В результате, образуется пробка из воздуха. Поэтому, дверь нужно оставлять слегка приоткрытой.

Вентиляция в ванной комнате и туалете

Что делать?

Если обнаружилась проблема, в первую очередь, необходимо прочистить шахту. В многоквартирных домах это делают специальные службы, обслуживающие их. В бригадах имеется специальное оборудование для работы.

2

Но, в квартире жилец может проверить доступный участок и самостоятельно. Для этого снимают решетку и просматривают видимый участок, помогая себе фонариком. Часто накопившийся мусор или погибшую птицу можно выгрести при помощи лопатки или другого приспособления, находясь в квартире. Но делать это нужно осторожно. Нельзя подсвечивать вентиляцию зажигалкой. Если там находится сухой мусор, то моментально вспыхнет пламя и распространится на все этажи.

17

Дверь в ванную

Иногда достаточно разгерметизировать дверь в туалет или ванную комнату, чтобы циркуляция воздуха усилилась. Конечно, если дело в высоком пороге, не стоит его лишаться, так как в случае разлива воды, он защитит остальное жилище от потопа. Лучше предусмотреть специальные щели в самой двери. Это достигается при помощи обрезки или установки решеток.

16

Проблема пластиковых окон

Надо иметь в виду, что устанавливая в доме герметичные окна и утепляя стены, хозяева лишают себя естественной циркуляции в доме. Чистый воздух сможет попадать внутрь только в случае, если форточки открыты. Но есть и другой вариант. В продаже имеется, так называемый, приточный клапан. Некоторые модели врезают непосредственно в конструкцию окон в верхней части рамы. Тогда их заказывают при установке окон.
Однако, когда окна уже установлены, то приобретают клапан на стену. Для монтажа ее нужно просверлить насквозь. Обычно клапаны размещают рядом с окнами и прикрывают гардинами. Другое хорошее место — за батареями. Тогда воздух прогревается, попадая в помещение.

Вентиляция в уборной

Виды системы

Вентиляция подразделяется на два вида:

  • естественная;
  • принудительная.

    3

Последняя, в свою очередь, бывает:

  • вытяжной;
  • приточной;
  • приточно-вытяжной.

Естественная вентиляция

15

Для дома окно в ванной комнате не только наладит естественную циркуляцию воздуха, но и станет источником освещения. Этой же цели служит окошко между кухней и ванной. Его придумали для экономии электрической энергии. Считалось, что днем лампочку включать необязательно, так как достаточно было и естественного освещения.

14

Самым дешевым способом решения проблемы воздухообмена в доме является отверстие вентиляции, выходящее непосредственно на улицу. При этом могут быть предусмотрены дополнительно жалюзи дли регулировки, установлен вентилятор для реализации принудительной вентиляции.

4

Раньше естественный воздухообмен нередко осуществлялся за счет сквозняков. Это получалось из-за эксплуатации не самых качественных материалов, например, не плотно закрывающейся двери, или использования старых оконных рам. Применение новых технологий исключило сквозняки из помещений. Теперь они появляются, только если окна открывают специально.

Клапаны для естественной вентиляции

Принудительная вентиляция

При нарушении работы естественного воздухообмена, спасет ситуацию принудительный вид. Если есть шахта, предусматривающая естественную вентиляцию, то ее переделывают. В многоэтажных домах использование таковой запрещено. Ведь, из-за этого нарушится воздухообмен у соседей. Тем не менее, на запреты многие не обращают внимание, и устанавливают принудительную вентиляцию в квартирах.
В частных домах и коттеджах в шахтах можно устанавливать вентилятор. Но, лучше это делать во время строительных работ.

Информация по теме

13

Чаще используется накладной вентилятор. В зависимости от модели, он имеет следующие функции:

  • при помощи кнопок включается и выключается;
  • способен подпитываться за счет световой энергии;
  • предусматривает таймер для работы;

    5

  • имеет дистанционный пульт управления.

В доме удобно применять канальный прибор, устанавливаемый на чердаке в трубу вентиляции. Он служит одновременно для туалета и ванной. Главное, нужно правильно рассчитать мощность, учитывая количество проживающих в доме людей и квадратные метры.

Принудительная вентиляция в ванной

Какую систему принудительной вентиляции выбрать?

Наиболее распространенным способом налаживания циркуляции воздуха является установка вытяжки. Но в большой семье этого бывает недостаточно. Тогда вместо вытяжки используют приточку. В этом случае воздух поступает в помещение, а не выходит из него. Прежний воздух вытесняется новым, обеспечивая воздухообмен.

12

Но одна приточка используется редко. Обычно для оптимального проветривания предусматривается комплексная система, где вытяжка работает вместе с приточкой. Вытяжное отверстие устанавливается наверху, и приточное — внизу. Относительно друг друга расположение должно быть диагональным. Благодаря этому увеличится воздушный коридор.

Самостоятельная установка

Осуществить монтаж принудительной вентиляции дома не так уж сложно. Рассмотрим, как это делается.

Информация по теме

11

  1. Сначала необходимо проверить отверстие отвода воздуха. Если там имеется мусор, его аккуратно следует выгрести, используя подручные средства. Если подсоединить к имеющемуся отверстию не получается, то покупают новый канал для вывода к старому.
  2. Далее выбирают место для размещения вентилятора. Лучшим станет, находящаяся стена напротив двери.

    6

  3. Затем его устанавливают в отверстие и подключают.
  4. В конце прикрепляют сам прибор с решёткой на саморезы или жидкие гвозди.

Для сокращения шума целесообразно дополнительно проложить герметик между стеной и вентилятором.

Вентеляция

Случается, что после монтажа, вместо вывода, воздух стал засасываться из шахты. Тогда придется устанавливать еще один вентилятор со специальным клапаном, не допускающим обратную тягу.

7

А знаете ли вы, если туалет и ванна разделены, между ними тоже организовывают вентиляцию? Для этого в пространстве за потолком прокладывают трубу или устанавливают два вентилятора: между ванной комнатой и туалетом, а также в вытяжное отверстие.

Кондиционер

10

Самым удобным, но и дорогим прибором для обеспечения циркуляции, служит кондиционер.  Хорошая и правильно установленная модель поддерживает нужный уровень влажности, насыщает воздух кислородом, а также дезодорирует и ионизирует его, подавая в наиболее комфортном режиме. Прибор включают и выключают вручную или настраивают таким образом, чтобы в помещении поддерживалась определенная температура. В самых дорогих моделях предусмотрены также датчики влажности и других параметров, за счет чего автоматика определяет, когда нужно включаться в работу, чтобы микроклимат дома оставался комфортным для жильцов.

Замкнутый и наружный циклы

9

В многоквартирных домах всегда используют наружный цикл, при котором воздух поступает из внешней среды. Однако в коттеджах и частных домах нередко используют замкнутый цикл, когда он прогоняется внутри помещений. Благодаря этому сохраняется тепло в доме и экономятся средства на отопление. Для поддержания чистоты и свежести устанавливают специальные фильтры.

Заключение

8

Так устроена вентиляция в ванной комнате и туалете. Теперь вы знаете, как обеспечить чистый и свежий воздух в этих помещениях, и сделать проживание дома более комфортным. Следуйте рекомендациям в статье, и пусть все у вас получится!

Установка вентилятора ВЕНТС Силента-С в ванной комнате

dizainvfoto.ru

Вентиляция в ванной комнате и туалете — устройство и установка (фото, видео)

В каждом частном жилом доме или квартире обязательно оборудуется вентиляция в ванной комнате и туалете. Эти два помещения, которые имеют санитарно-гигиеническое назначение обладают влажным микроклиматом, отягощенным резкими перепадами температуры и присутствием неприятных запахов.

Содержание статьи

При условии отсутствия окон и малой площади комнат, воздух внутри них застаивается, приводя к износу отделки, образованию сырости, распространению грибка. Эти проблемы решает установка вентиляционного оборудования, которое заставит воздух циркулировать принудительно. Эта статья расскажет, что такое вентиляционная система, какие требования к ней предъявляются, а также как правильно сделать ее своими руками.

Необходимость вентиляции

Ванная комната и туалет в каждой квартире являются проблемными зонами, микроклимат которых часто приводит к интенсивному изнашиванию отделки помещений. При принятии ванной или использования душа внутри ванной образуется большое количество горячего пара, насыщенного влагой, который конденсируется на поверхности потолка, стен или мебели.

Схема выхода воздуха через вентиляцию

Такая ситуация приводит к образованию повышенной влажности внутри ванной и туалете, которую может устранить только грамотно оборудованная вентиляция. Если система существует и работает правильно, воздушные потоки из помещения выводятся на улицу через канал или шахту. Устройство вентиляции состоит из следующих элементов:

  1. Вентиляционный канал. Это шахта круглого или квадратного сечения, который выводится от ванной или туалета на крышу дома. Она должна быть ровной и прямой, чтобы ничего не мешало продвижению воздушного потока. Обычно канал бывает вертикальным, но можно сделать и горизонтальный, если его длина не превышает 1-2 м.

    Устройство вентиляции

  2. Вентиляционный выход. Этим термином обозначают отверстие в стене ванной, которое сообщается с вентиляционным каналом. Оно должно быть достаточного размера, чтобы принимать большой объем воздуха.
  3. Вентиляционная решетка. Декоративная решетка из пластика или металла, которая закрывает вентиляционный выход, предотвращая проникновения воды или мусора из канала. Она должна быть воздухопроницаемой, чтобы не затруднять движение потоков воздуха.

Обратите внимание! Схема вентиляции в ванной комнате или санузле может быть естественной или принудительной. Если для выведения воздуха не используются дополнительные приборы, вентиляционная система называется естественной. Она должна обеспечивать эффективное проветривание помещения за счет тяги в канале, если этого не происходит, можно своими руками установить вентиляторы, увеличив тягу.

Виды

Вентиляция в ванной и туалете бывает вытяжная, приточная и комбинированная. Вытяжная схема предусматривает наличие канала, который выводит «отработанный» воздух с повышенным содержанием влаги наружу. Устройство приточной системы отличается тем, что она осуществляет забор атмосферного воздуха, который увеличивает давление внутри помещения, вытесняя теплый и влажный пар.

Вентиляция в ванной

Комбинированная схема вентиляции совмещает забор воздуха с улицы с выводящим вентканалом. Стандартная вентиляционная система, которой оснащаются квартиры в типовых многоэтажках, является вытяжной. Она имеет следующие разновидности:

  • Естественная. Естественная схема вентиляции работает по закону конвекции, который утверждает, что нагретый газ имеет свойство подниматься вверх. Ее устройство состоит из вентканала, вентиляционного отверстия и защитной решетки. За счет разницы температур и давления нагретый воздух из ванной попадает внутрь шахты и выходит на улицу, освобождая место свежему. Сила, обеспечивающая движение потока, называется тягой. Иногда тяги в канале не хватает для обеспечения циркуляции воздуха ввиду недостаточной высоты шахты или засора. Чтобы устранить этот дефект, можно прочистить канал своими руками или установить канальный вентилятор.

    Схема естественной вентиляции

  • Принудительная. Принудительная схема отличается от естественной тем, что в ней используется дополнительное оборудование, которое затягивает воздух внутрь вентиляционного канала. Для этого используются бытовые вентиляторы осевого, канального или радиального типа. Во работы этих приборов за счет вращения лопастей ротора потоки обрабатываются и направляются в вентканал. Принудительная схема вентиляции не является стандартной, но легко устанавливается своими руками при необходимости.

    Принудительная вентиляция

Опытные мастера утверждают, какая бы схема вентиляции помещения ни использовалась, нужно следить за ее состоянием. Чтобы проверить эффективность, нужно сделать простой тест: поднесите к вентиляционной решетке зажженную свечку, если пламя не отклоняется в сторону канала, значит тяги в системе нет. Чтобы усилить тягу, можно сделать принудительную вентиляцию своими руками.

Требования

Вентиляция в ванной комнате и туалете является тонко организованной системой, от работы которой зависит микроклимат этих помещений. Причиной проблем в функционировании оборудования чаще всего становятся ошибки при проектировании и монтаже своими руками. Опытные мастера советуют прочистить вентиляционный канал, прежде чем менять устройство системы. К конструкции вентиляции в санитарном помещении предъявляются следующие требования:

  • Уровень шума вентиляционного оборудования, устанавливаемого в жилых домах, не должен превышать 30 Дб. Поэтому для ванной подходят только малошумные бытовые вентиляторы.

    Вытяжка в ванную своими руками

  • Чтобы обеспечить максимальный уровень тяги в канале, он размещается у стены, расположенной напротив входной двери, из которой осуществляет забор свежего воздуха для функционирования системы.
  • Вентиляционное оборудование устанавливают подальше от электронагревательных приборов, так как они выдерживают температуру лишь до 50 градусов. Нагревание вентиляторов приводит к поломкам, а также снижает уровень тяги в канале.
  • Мощность и производительность оборудования выбирают в соответствии с объемом помещения и частоты использования.
  • Для экономии энергоресурсов можно сделать вентиляцию с датчиком влажности воздуха, датчиком движения или таймером, чтобы автоматизировать работу оборудования.
  • Шахта канала делается прямой, ровной и гладкой, чтобы облегчить движение воздушных потоков.

Требования к вентиляционной системе ванной комнаты регламентируются СНиП 41-01-2003. В этом нормативном документе описывается максимальное содержание пыли, углекислого газа и норму воздухообмена. Если воздух в санитарных помещениях не соответствует требованиям, необходимо очистить вентканал и оценить, требуется ли установка дополнительного оборудования.

Видео-инструкция

sovety-vannoy.ru

Принудительная вентиляция в ванной комнате и туалете, как сделать

Воздухообмен ванной комнаты и туалета необходимо предусмотреть перед началом ремонта. Это обеспечит здоровый микроклимат помещения и предотвратит появления грибка и плесени. Комнаты с повышенной влажностью особенно нуждаются в качественной вентиляции. Ведь даже регулярное проведение влажной уборки не спасет от размножения вредных микроорганизмов. О том, как сделать вентиляцию в ванной и туалете самостоятельно, описано ниже.

Устройство вентиляционного канала

Для частных домов система вентиляции устроена просто: канал в виде труб выводится на крышу или осуществляется присоединение к вытяжке. Если дом из дерева, то даже такая вентиляция не требуется. Ведь стены при этом способны «дышать», потому легко пропускают воздух в помещение.

Для квартир ситуация усложняется тем, что в подъезде все подсоединены к единому вентиляционному каналу. Чем ниже расположение квартиры, тем большая вероятность, что канал быстрее засорится.

Вентиляционный канал в стене

Чтоб проверить качество вентиляции, можно поднести зажженную спичку к вентиляционному отверстию. Если огонек не движется или движется очень слабовато, то вентиляция работает плохо.

При засорении канала необходимо обеспечить принудительную вентиляцию. Такая искусственная вентиляция обеспечивается за счет установки в помещении вентилятора. Он встраивается в систему воздухообмена (отверстие вентиляционной шахты). При выборе вентилятора необходимо учитывать тот фактор, что устройство будет эксплуатироваться при условиях повышенной влажности.

Принудительная вентиляция в жилом доме

Как работает естественная вентиляция

При нормально работающей естественной вентиляции воздух из ванной комнаты выходит через вентиляционную шахту наружу здания. Это происходит за счет разницы температур в квартире и на улице. Потому появляется подъемная сила, называемая тягой.

За счет тяги воздух выходит и в помещении создается разрежение или пониженное давление воздуха. При открытых окнах воздух с улицы заходит в ванную для устранения разницы давлений. Такая вентиляция называется естественной приточно-вытяжной.

Принцип работы естественной вентиляции

Для эффективности естественной приточно-вытяжной вентиляции нужно предусмотреть горизонтальную щель внизу двери. При герметично закрытых дверях естественная вентиляция не будет обеспечена.

Но если естественная вентиляция в доме нарушена (например, при забитой вентиляционной трубе или при потеплении на улице), то возникают проблемы с вытяжкой. Нормы воздухообмена в ванной и туалете установлены для температуры на улице при 5 градусах цельсия.

Как точно определить засорение вентиляционного канала

Проверять эффективность естественной вентиляции необходимо зимой. Для этого нам будет нужно:

  • открыть окна;
  • приложить листочек бумаги к вентиляционному отверстию;
  • листик должен воздушным потоком прижаться к отверстию.

Проверка вентиляции с помощью листа бумаги

Если бумага слабо держится или вовсе падает, то вентиляция нарушена. Более точным методом является проверка с помощью прозрачной целлофановой трубы и зажженной сигареты. Для этого трубу необходимо приложить к вентиляционному отверстию. К открытому концу трубы подносится зажженная сигарета. Скорость движения дыма покажет эффективность работы вентиляции. Зная размеры цилиндра рассчитывается производительность вентиляции.

При плохой тяге можно попробовать самостоятельно прочистить вентиляционную трубу специальным ершиком.

Разновидности вентиляторов

Вентиляторы по способу монтажа могут быть осевыми или канальными. Модели канального типа зачастую обустраивают для частных домов. Такой вариант вентиляции может одновременно обслуживать несколько помещений. Это обеспечивается за счет того, что вентилятор монтируется в общем вентиляционном канале.

Но канальная вентиляция имеет неэстетичный вид. Ведь каналы, расположенные под потолком необходимо будет прятать под навесным потолком или в коробе. А это значительно уменьшит помещение и выйдет довольно недешево. Выходом из положения станет применение осевых вентиляторов. Он устанавливается на отверстие вытяжки. Необходимо только точно подобрать размер устройства.

Для того, чтоб в помещение не засасывало неприятные запахи из общей шахты, рекомендуется применять модели с обратным клапаном.

По способу установки вентиляторы могут быть:

  • диаметральными;
  • осевыми;
  • центробежными;
  • центробежно осевыми.

Вентиляторы для ванной комнаты

В диаметральных колесо устройства имеет барабанный тип, но КПД его не очень большое. Осевой устанавливается в без канальную систему. Этот вариант создает минимальный уровень шума. Центробежный наиболее производительный, но и наиболее шумный. Оптимальным вариантом является центробежно-осевой, который содержит все преимущества – низкий уровень шума, высокую производительность и компактность.

В последнее встречаются модели вентиляторов, которые оснащены дополнительными функциями, среди которых встречаются:

  • таймер — с учетом выбранной программы вентилятор может еще некоторое время работать после выключения;
  • датчик движения — включение вентиляции происходит автоматически при появлении в ванной комнате людей;
  • датчик влажности — очень удобно для сырых помещений;
  • постоянное проветривание;
  • часы;
  • защита от брызг.

Канальный вентилятор смешанного типа

Канальный центробежный вентилятор

Выбор вентилятора

При выборе вентилятора следует учитывать несколько факторов:

  • бесшумность устройства;
  • невысокую производительность;
  • показатель безопасности.

Устройство при работе должно вырабатывать не более 40 дБ шума. Это обеспечит бесшумность работы. Нужный эффект достигается за счет материала большой плотности, из которого сделано устройство и наличия вибрационных изоляторов. При установке вентилятора на потолке будет производиться намного меньше шума, нежели крепление канального вентилятора внутри воздуховода.

Желательно использовать модель со встроенным датчиком присутствия в помещении. При этом устройство будет редко включаться. Ведь высокая производительность устройства может привести к сбою в системе воздухообмена шахты. Для расчета необходимой производительности вентилятора на ванной и туалета необходимо:

  • определить площадь комнаты;
  • полученное число умножить на 5;
  • добавить около 20% запаса к рассчитанной сумме.

По рассчитанной производительности приобретается тепловентилятор. По нормативам СНиП в ванной комнате смена воздуха должна быть 5-8 раз. Конструкция устройства должна иметь надежную защиту от влаги и брызг. Это обезопасит от поражения электрическим током при случайном попадании влаги или брызг на вентилятор. Для влажных помещений предусматривается использование моделей класса IP 34 и выше.

Что необходимо для установки вентилятора

Перед началом работ необходимо провести подготовку. Для этого производится чистка канала от пыли и паутины. Изнутри можно прочистить шахту специальным ершиком. Порой жители верхних этажей в вентиляционную шахту сверху опускают гирю, подвязанную на веревочке. Но лучше всего обратиться за помощью к специалистам. Принудительная вентиляция в ванной делается только для исправно функционирующей шахты.

При установке канального вентилятора необходимо приобрести:

  • вентилятор;
  • воздуховод;
  • клей;
  • саморезы;
  • кабель;
  • выключатель двухполюсный;
  • силиконовый герметик.

Воздуховод предусматривается, когда вентиляционный канал расположен через одно или несколько помещений от ванной. При наличии вентиляционного канала в ванной комнате устанавливается только осевой вентилятор. Если ванная комната и туалет являются раздельными помещениями, то между ними в вентиляционном проеме устанавливается специальная решетка (с двух сторон).

Основные правила монтажа

При установке вентилятора в ванной и туалете необходимо:

  • располагать устройство напротив двери под потолком. При этом сделать в двери небольшую щель от пола (примерно 2 см). Если под дверью не предусмотреть щель, то эффективность работы вентилятора сводится к нулю;
  • обеспечить вентилятор от попадания внутрь воды;
  • пластиковый короб монтировать с помощью специальных креплений;
  • для сложных участков использовать гофрированный вентиляционный короб. Он, при этом, может быть мягким или более жестким.

Основные этапы по которым будет производиться работа:

  • подготовка;
  • монтаж вентилятора и короба;
  • электрическая разводка кабеля;
  • проверка работоспособности устройства.

Подготовка, которая заключается в чистке вентиляционного канала, была описана выше. Затем подготавливается отверстие под вентилятор. Проем для устройства расширяется с использованием болгарки, зубила и молотка. Отверстие должно быть такого размера, чтоб вентилятор «утопал» в нем. Снаружи должна быть видна только решетка. Вентилятор крепится жидкими гвоздями, клеем или дюбелями. Кроме этого, используется герметик для шумоизоляции работы устройства.

Установка и подключение вытяжного вентилятора

Установка выключателя

Электрическая разводка состоит из этапов:

  • отключения электропитания на щитке;
  • подвода кабеля от выключателя до вентилятора;
  • отделочных работ;
  • включения электропитания;
  • проверки работоспособности.

После отключения электропитания выполняется запитка вентилятора. Для этого от двухполюсного выключателя ведется кабель к устройству. Кабель применяется трехжильный с 3 жилой заземления. Желательно применять двухполюсный выключатель, где один контакт (кнопка) будет включать свет в помещении, а другой – вентилятор. Это очень удобный вариант, то чаще всего жильцы забывают включать кнопку вентиляции.

Как правильно подключить вентилятор

Выходом является использование реле напряжения. Допускается одновременное включение света и вентиляции одной кнопкой двухполюсного выключателя. Для этого реле ставится в цепь. При нажатии кнопки для включения света в ванной ток от автомата идет на реле и замыкается контакт на второй кнопке выключателя (для вентилятора). Так обеспечивается постоянная вентиляция при включенном свете в помещении.

Если в ванной комнате и туалете нужно сделать отдельное освещение, то применяется трехполюсный автомат. Только при этом используются 2 реле напряжения. Также можно установить таймер, который обеспечит работу устройства некоторое время после отключения света.

Схема подключения вентилятора с таймером

Подвод кабеля

После установки выключателя от него ведется кабель к вентилятору. Кабель применяется трехжильный, где 3 жила является заземляющей. Для этого надо штробить стену. Туда закладывается кабель, затем замазывается шпаклевкой и оставляется на время до высыхания материала. После этого можно приступать к отделочным работам стены.

Если ремонт в ванной комнате уже выполнен, то делается открытая проводка кабеля в специальном коробе, который монтируется специальными креплениями. Но первый вариант проводки предпочтительнее.

После подвода кабеля к вентилятору на него проводится установка защитной решетки. Она устанавливается на саморезах или специальных защелках. После этого можно подключать электропитание на щитке и проверять работоспособность устройства. Если нет уверенности в самостоятельном подключении устройства к сети, то лучше обратиться за помощью к специалистам.

Монтаж принудительной вентиляции в ванной комнате и туалете позволяет решить проблему проветривания. Организовать такую систему не очень просто, но при грамотном планировании и консультации специалистов задача решаема и установка возможна. Современные системы автоматики делают вытяжки очень удобными и эффективными.

vannayasovety.ru

Когда необходима установка вентиляции в ванной и туалете?


Естественная вентиляция в наших домах организована следующим образом: воздух, поступая в окна, проходит жилые комнаты, и удаляется через вентиляционные каналы в верхней части кухни и санузла. Затем он поднимается по вертикальному воздуховоду, после чего сбрасывается в вентиляционную шахту. Вместе с ним квартиры покидают пыль, влага и углекислый газ. Это в идеале. На деле в нашем жилье царит запах соседского бульона, сигаретного дыма и канализации. Что делать, когда вентиляционные каналы перестают работать на запроектированную мощность? Единственным выходом представляется установка вентиляции в ванной и туалете.

Но не спешите бежать в магазин за самым мощным и дорогим вентилятором. Как минимум, вам нужно:

  • проверить тягу;
  • определить причину плохой работы вентиляции;
  • подобрать тип вентилятора;
  • разобраться, как правильно сделать вытяжку в ванной и туалете, какие материалы понадобятся для монтажа;
  • изучить прилагаемую инструкцию о том, как производится установка вентилятора в ванной.

Проверка тяги

Для проверки тяги необходимо обеспечить приток воздуха, приоткрыв окно. Поднесите к решетке вентиляционного канала узкие полоски бумаги. Если полоски прильнут к решетке, то вентиляция функционирует нормально. Но если бумага не колышется, или наоборот отклоняется от вытяжки, то присутствует эффект обратной тяги. Будем выявлять причины и устранять их.

Измерение тяги анемометром

Анемометром измерим скорость V (м/с) воздушного потока, проходящего через вентиляционный канал. Расход воздуха через канал вентсистемы определяется по формуле:  Д = V x F, м³/ч,  где: F — площадь сечения канала, м². После этого сделанный расчет проверяется на соответствие нормативным параметрам.

Для ванной или туалета расход через отверстие вытяжки должен быть не менее 25 м³/ч, для совмещенного санузла — 50 м³/ч.

Причины плохой (или обратной) тяги в туалете и ванной.

Рассмотрим несколько причин плохой вентиляции в ванной или туалете:

  1. При открытых дверях тяга присутствует, но когда мы закрываем двери в санузел, пар и неприятные запахи повисают в воздухе. Для обеспечения притока воздуха между полом и дверным полотном делают зазор 1,5 – 2 см.

    В дверях должны быть вентиляционные отверстия

  2. А если при закрытых окнах включить на кухне мощную вытяжку, производительностью 1000 м3/ч, то после того, как это оборудование «выберет» весь воздух из квартиры, начнет его вытягивать из единственно доступного места — вентиляционного канала санузла. Возникает обратная тяга. Как правило, ситуацию помогут изменить приточные клапаны на окнах или стенах.
  3. Плохая тяга бывает из-за засоренности вентиляционных каналов. Воздуховод на выходе из санузла можно прочистить пылесосом, а чисткой шахт занимаются специальные службы.
  4. Также существует проблема с последними этажами из-за маленькой остаточной высоты шахты. Удлинением каналов также занимаются спецслужбы.
  5. Габариты шахты (сборного канала) рассчитаны на естественную приточно-вытяжную вентиляцию, но никак не принудительную. Но мощный вытяжной вентилятор в ванной, туалете и кухне сейчас скорее норма, чем исключение. И весь этот воздух сбрасывается в общую вентиляцию, создавая в шахте и вентканалах область повышенного давления. Результат — обратная тяга в ваших квартирах. Тут вы изменить ничего не в силах, поэтому единственный выход — установить вытяжной вентилятор.

Выбираем вентилятор для вытяжки

Хотите знать, как правильно сделать вентиляцию? Подбирайте модель электрического вентилятора с учетом характеристик и функций, указанных ниже.

Разновидности вытяжных вентиляторов

Производительность вентилятора

Для расчета воспользуемся такой величиной как кратность воздухообмена. Для санузла (туалета и ванной) этот показатель лежит в пределах 6…8 и означает, сколько раз за 1 час должен обновляться воздух в помещении.
Пример. Площадь ванной — 9 м², высота — 2,5 м.

Вычисляем объем помещения:
V = 9 м² х 2,5 м = 16,8 м³

Производительность:
Vвент = 16,8 м³ х (6…8) = 100…135 м³/ч

По расчету мощность вашего вентилятора должна быть не меньше 100…135 м³/ч. Но, этот расчет не подходит для вентиляционных систем с эффектом обратной тягой. Для того чтобы «продавить» сопротивление канала потребуется более мощный кулер. Насколько более мощный? Рекомендуем увеличить расчетную производительность вентилятора на 30% Vвент. Это должно компенсировать аэродинамическое сопротивление канала на отрезке «квартира — вход в шахту».

Совет. Избегайте устанавливать вентиляторы производительностью более 1000 м³/ч. Для эффективной работы такого оборудования потребуется большой объем приточного воздуха. Работая «вхолостую» он будет перегреваться и быстро выйдет из строя.

  • Присоединительный размер. Перед тем как идти в магазин, снимите размеры с вентиляционного канала. Чаще всего встречаются сечения: 130х130 мм или Ø 100, 125, 150 мм.
  • Потребляемая электрическая мощность. Лежит в пределах 50…200 Вт, зависит от скорости вращения лопастей. Многие отдают предпочтение электровентиляторам с несколькими скоростными режимами.
  • Тип двигателя. Для ванной и туалета оптимальны вентиляторы с низковольтным (12-24В) асинхронным двигателем. Они характеризуются низким уровнем шума, безопасны в эксплуатации и довольно надежны.
  • По конструктивному исполнению различают: осевые и центробежные вентиляторы. Осевые просты в установке, но имеют сравнительно невысокую производительность. При высоких аэродинамических сопротивлениях и разветвленной системе вентиляции целесообразно ставить центробежные или канальные вентиляторы.
  • Степень защиты корпуса. Обратите внимание, как расположено отверстие вентканала относительно ванной (душевой кабинки). Если установка вентилятора в ванной комнате будет производиться непосредственно над ванной или в зоне душевой кабинки, то степень защиты его корпуса должна быть не ниже IP25.
  • Опции.
    ⇒ Обратный клапан. Бывают трех видов: управляемые, на пружине и пассивные. В быту чаще всего используются самозахлопывающиеся, на пружине. Как только кулер прекращает свою работу, управляющий механизм перекрывает сечение заслонкой. При наличии в вентиляции обратной тяги рекомендуем покупать вентиляторы со встроенным обратным клапаном.
    ⇒ Таймер. Устройство для подачи воздуха включается одновременно с освещением, выключается автоматически, с задержкой. Время задержки выставляется на таймере.
    ⇒ Датчик влажности или гидростат. Для тех, чья цель установка вытяжки в ванной, эта опция будет полезной. Датчик включает вентилятор, если уровень влажности в санузле превышает заданный (рекомендуемый диапазон 45…70%).

    Устройство с обратным клапаном и датчиком

    ⇒ Датчик движения. Если вентиляторы с датчиками влажности ставят чаще всего в ванную комнату, то для туалета выбирают оборудование со встроенным датчиком движения. Между собой они различаются зоной действия и углом обзора. После того как датчик обнаруживает движение он включает вентилятор. Время работы выставляется по таймеру.

В отдельной статье мы подробно рассмотрели как выбрать вентилятор для ванной.

Монтаж вентилятора

Перед тем, как начать монтаж вентилятора в ванной или туалете, считаем нужным донести до вас один факт.

Переделывая вашу естественную циркуляцию в принудительную, без разрешения государственной жилищной инспекции, вы совершаете административное правонарушение. Исключение — маломощное оборудование до 100 м³.

На деле, штрафы за самовольно установленный вентилятор выписываются крайне редко, так что, выбирая между ароматом соседской канализации и монтажом вентилятора в туалете (ванной) большинство отдает предпочтение последнему варианту.

Монтаж осевого вентилятора по схеме «лампочка-вентилятор»

Эта схема заинтересует тех, кто хочет знать, как сделать вентиляцию в туалете быстро и без лишних «наворотов».

  1. Снимите вентиляционную решетку.
  2. Очистите канал вытяжки от мусора и пыли.
    Если вытяжку монтируют уже после отделочных работ, на стенку из плитки, то рекомендуем не прикручивать устанавливаемый вентилятор саморезами, а приклеить его с помощью полимерного клея или сантехнического силикона. Лучше всего покупать вентилятор с декоративной решеткой на защелках — так у вас не будут видны отверстия под крепеж.
  3. Наносим на фланец клей и на несколько секунд соединяем поверхность вентилятора и плитки. Отрываем, ждем около минуты, после чего окончательно приклеиваем.
  4. Делать открытую проводку в помещениях с повышенным уровнем влажности нельзя, поэтому перед подключением провод нужно спрятать в гофрорукав или короб.
  5. Вентилятор подключаем по самой простой схеме, предусматривающей одновременное включение света и вентилятора. Для этого:
    — отключаем напряжение в сети;
    — снимаем плафон со светильника, отсоединяем лампочку. Зачищаем выводы проводов, идущих на лампочку и вентилятор. Соединяем проводку через клеммник. Скрутки не рекомендуются.
    — подводим провода к клеммам вентилятора. Напрямую, если ваше оборудование запитывается от 220В или через блок питания, если вы купили модель с низковольтным электродвигателем.
  6. Закрываем провода декоративной решеткой. Если вы все правильно сделали, то при нажатии клавиши выключателя будет включаться свет и вентилятор.

Перед тем, как сделать вытяжку в туалете по этой схеме, вам нужно знать о ее «слабых местах». Так как подключение идет через лампочку, то вам придется использовать двухжильный кабель (фаза-ноль). Заземлить оборудование получится, только если вы кинете отдельный провод между «землей» вентилятора и «землей» розетки или выключателя.

Монтаж осевого вентилятора со встроенным таймером задержки

Тем, кто хочет сделать вентиляцию в ванной комнате, рекомендуем приобрести модель со встроенным таймером. Схема его работы следующая: при включении света начинает работать вытяжка. Когда человек уходит и гасит свет, то включается таймер задержки (от 2 до 30 минут) и вентилятор продолжает вытягивать влажный воздух.

Ниже — порядок монтажа, для тех, кто не знает, как установить вытяжку в ванной по этой схеме.

  1. Делаем штробы или если ванная уже отделана, прокладываем пластиковые короба для открытой проводки.
  2. Снимаем декоративную (лицевую) крышку устройства. Продеваем провода (ноль и фазу) через корпус вентилятора и отверстия встроенной клеммной колодки, но пока не закрепляем.
  3. Выставляем время задержки. Есть модели, где настройка производится с пульта, но в недорогих моделях этот параметр выставляется с помощью шлицевой отвертки на регуляторе TIME.
  4. Прикручиваем корпус саморезами к стене либо садим его на силиконовый герметик.
  5. Зажимаем провода в клеммах вентилятора. Соединяем зачищенные выводы проводов от вентилятора и лампочки через клеммную колодку. От лампочки тянем проводку на выключатель. До того как сделать вытяжку в ванной, определитесь, где будет находиться выключатель. Из соображений удобства мы рекомендуем перенести его на внутреннюю стенку ванной, но при этом степень защиты оболочки должна быть не менее IP44.
  6. Укладываем кабель в короба.
  7. Закрываем и крепим декоративную крышку вентилятора.

Итоги

Подведем итоги? Мы научились:
— определять степень функциональности нашей естественной вентиляции;
— обсудили причины, по которым тяга в вентиляционных каналах может слабеть или пропадать вовсе;
— дали советы по выбору вентилятора вытяжки на ванную или туалет;
— рассказали, как сделать вентиляцию в ванной и туалете, используя две, наиболее популярные схемы.

Обустройство вентиляции в ванной и туалете сохранит в вашей квартире здоровый микроклимат и убережет от многих проблем.

ventilyaciyadom.ru

Как правильно сделать вытяжку в туалете и ванной – инструкция как сделать своими руками, видео и фото

Отправить ответ

avatar
  Подписаться
Уведомление о
