Баня 3х6 | Проект каркасной бани

Важное уточнение! Проект делал не для публикации, эта страница, создана только для того, чтоб записи и расчеты, всегда были под рукой.
Просмотрел статистику сайта, на страницу заходят, и что для меня было неожиданностью, скачивают...
По этому- вынужден предупредить.
Я не строитель, расчеты по несущей способности стропил и перекрытий, делал по доступной информации в интернете. Так что, если вдруг Вы решите строить по данному проекту, то это на Ваш страх и риск.
Лучше обратится в небольшую строительную компанию, там построят быстро и недорого, Из рекомендаций- ес-спб.рф.
Ну, в принципе, коробка бани, (на данный момент времянки), стоит, перезимовала нормально. По ходу работ, в проект вносились незначительные изменения, т.к. какие либо отчеты вести не планировал, а стройку закончил в прошлом году, то помню только- замену окна на более большое, и использование других паро и ветрозащитных пленок.
Смета конечно же выросла, но не значительно.

Печь- "Малютка" Паровая с закрытой каменкой завода «Ферингер». Парилка объемом 10.7 куб.м.
Моечное отделение площадью 6.75 кв.м. Две трети которого выделены для "мокрых" процедур.
Первое время, будет использоваться как времянка. Следовательно, строительство будет в два этапа.
1. Каркас с утеплением и внешней отделкой. Возможно- стена между парилкой и моечной. Душ можно сделать сразу, вся внутренняя отделка- оргалитом.
"Парилка"- спальня, можно поставить простенькую печку например- такую
Если не делать душ, то там можно организовать кладовку. На пол, всего помещения, постелить линолеум.
2. После строительства дома, ставятся внутренние перегородки, отделывается парилка имитацией бруса, моечное отделение вагонкой и пластиковыми панелями. На пол- керамогранит, в тамбур- вагонка и линолеум.
Водоснабжение пока планируется автономное, т.е. на чердаке, будут стоять баки для холодной воды и с подогревом для душа. Набираться будут шлангом от насоса в колодце.

Первый этап- времянка

Второй этап- баня

Столбчатый фундамент

Размечаем и выкапываем ямки 0,6 на 0,6 и глубиной примерно 0,4 м.(может и по 0,5). Выравниваем площадку с небольшим уклоном в сторону канавы
Укладываем геотекстиль в ямки, засыпаем ПГС-ом, проливаем трамбуем. Выводим в уровень.
Прокладываем дренаж. Трубу можно положить только по периметру, середину сделать старыми плинтусами (не выбрасывать же)
Опалубку собираем из ДСП, которая в сарае, если не хватает- разбираю полки. В первую опалубку, вырезаем короба из рубероида. Сперва делаем нижнюю платформу цементируя в ней арматуру. Не ранее чем через два дня, делаем опалубку для верхней части, и заливаем по уровню остальное. Хотя бы в угловых стойках, вывести штыри, для фиксации нижней обвязки.
Застилаем пленкой между тумбами, присыпаем её песком или ПГС-ом.
Ждем минимум две недели.

Общий вид

Размеры

Арматура

Схема вязки. На одну тумбу- 6 шт. по 300 мм. и 3 шт. по 200 мм.

Дренаж и водосточка

Примерное расположение

Материалы
Наименование Кол-во
1 ПГС 2 м.куб
2 Цемент 126 кг.
3 Песок 315 кг.
4 Щебень 453,6 кг
5 Арматура 8 мм. 29 п.м.
6 Труба дренажная ДГТ-ПНД d63 в фильтре 15 п.м.
7 Геотекстиль Мегаизол ГЕО 80 (16 кв.м) 2 шт
8 Пленка техническая (рукав-1,5 м) 200 мк 6 п.м.
9 Рубероид РКП-350-о 15 м.кв. 1 рул.
10 Рулетка 8 м 1 шт.
10 пластификатор Полипласт СП-1 (С-3) 1 шт.

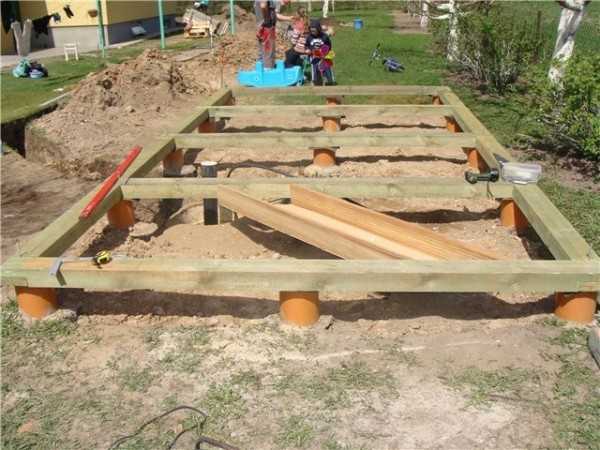

Нижняя обвязка

Доски для нижней обвязки обработать антисептиком, и оставить просохнуть на недельку. Антисептик, можно поробовать сделать самому.
Потом собираем обвязку, начиная с внешнего контура. Внутренняя часть с центральной балкой собирается следующим образом:

  • Вырезаем две доски по 1340 и прибиваем с одной (нижней на схеме) стороны.
  • К ним в торец, прибиваем доску 5840, потом уже к этой доске прибиваем вторую 5840
  • И только после этого- крепим остальные 1340
Все доски, запиливаем по месту. Под подкладки прокладываем остатки рубероида.
После, протягиваем обвязку глухарями, с интервалом, примерно, 300 мм.
ДОПОЛНЕНИЯ
На обвязку прибиваем сетку от мышей и для удержания утеплителя пола. Чтоб было в последствии удобнее работать, придется на "платформу", хотя бы временно настелить пол.

Общий вид

Чертеж нижней обвязки

Материалы нижней обвязки

Платформа

Эти доски, так же обрабатываем антисептиком.
Синим цветом помечены связи на которые будут опиратья балки

ДОПОЛНЕНИЯ
Ерундой не занимаюсь, синие вставки не делаю. Поставлю сразу цельные стойки стен (не забыть пересчитать)

Общий вид плаформы

Чертеж платформы

Распил

Наименование Кол-во
1 Доска 40х150х6000 мм обрезная е/в.хв/п.(1-3сорт деловая) 9 шт.
2 Доска 40х100х6000 мм обрезная е/в.хв/п.(1-3сорт деловая) 1 шт.
3 Доска 25х100х6000 мм обрезная е/в.хв/п.(1-3сорт деловая) 5 шт.
4 Антисептик ХМББ 1 кг.
5 Гвозди 90 мм. 180 шт.
6 Гвозди 80 мм. 100 шт.

Стены

Под окно каркас пока так как на схеме, так как окно наверняка будет шире- то, придется раздвигать стойки, ставить верхний ригель и опорные стойки под раму, врезав в них нижний ригель.

ДОПОЛНЕНИЯ
Стойки (2 шт.) стены душа и парилки (для опоры коньковой балки) будут иметь длинну- 3080 мм. (не 3000 мм. как в схеме) и опираться на нижнюю обвязку. Хотя размер может и уйти, по этому, лучше сперва поставить коньковую балку, а потом уже подогнать стойки по высоте.
А в стойке стены парилки, придется вырезать паз под лагу
Надо не забыть перерисовать
Наименование Кол-во
1 Доска 40х100х6000 мм обрезная е/в.хв/п.(1-3сорт деловая) 26 шт.
2 Доска 25х100х6000 мм обрезная е/в.хв/п.(1-3сорт деловая) 7 шт.
3 Брус 50х50х6000 3 шт.
4 Гвозди 90 мм. 250 шт.
5 Гвозди 80 мм. 120 шт.
6 Болты сантехнические 6х70 2 шт.
7 Шайбы М6 2 шт.

Стропильная система

Длину выноса стропил под козырек над входной дверью, скорее всего придется подгонять, если кровля будет из металлочерепицы, а не профнастила. (длина пиломатериала, позволяет увеличить на 300 мм.)
Как вариант, не трогать стропила козырька, а удлинить короткие сторпила (7 шт), примерно на 3 см., или на это растояние, вынести первую доску обрешетки (но тогда проблемы с установкой карнизной планки)
Короче- надо смотреть по месту, все будет зависеть от шага волны.

Свесы (а точнее, их силовые элементы) с торцов в чертеже округлены до 1 м. На практике- они будут короче. При полезной ширине кровельного листа 1100 мм. Выступать будут (с карнизной планкой) на 300 мм.

Прежде чем делать эти элементы, надо будет разложить и перемерить кровельный материал

Наименование Кол-во
1 Доска 40х150х6000 мм обрезная е/в.хв/п.(1-3сорт деловая) 1 шт.
2 Доска 40х100х6000 мм обрезная е/в.хв/п.(1-3сорт деловая) 9 шт.
3 Доска 25х150х6000 мм 6 шт.
4 Доска 25х100х6000 мм 2 шт.
5 Гвозди 90 мм. 160 шт.
6 Гвозди 60 мм.
260 шт.

Кровля

Все размеры (так же сечение досок), надо будет пересчитать, после покупки кровельного материала

Профнастил- проще и быстрее, металлочерепица- гиморнее и красивше. Под металлочерепицу, возможно потребуется увеличить высоту лобовых досок (те которые на 100, ставить 150) и использовать не брус 50х50, а что нибудь побольше.

Наименование Кол-во
1 Доска 25х150х6000 мм обрезная е/в.хв/п.(1-3сорт деловая) 7 шт.
2 Доска 25х100х6000 мм обрезная е/в.хв/п.(1-3сорт деловая) 27 шт.
3 Брус 50х50х6000 мм (или одна доска 100х50) 2 шт.
4 Гвозди 90 мм. 30 шт.
5 Гвозди 80 мм. 330 шт.
6 Гвозди 60 мм. 350 шт.
7 Гидро-пароизоляция Изостронг D (70 м.кв.) 1 шт.
8 Белила титановые МА-15 2 шт.
9 Кисть круглая 40 мм 1 шт.
10 Металлочерепица 1,18х2,25 м RAL 3009 12 шт.
11 Металлочерепица 1,18х1,15 м RAL 3009 2 шт.
12 Саморезы кровельные с буром 250 шт.

Сайдинг

На мембрану, под обрешетку, для успокоения совести (чтоб утеплитель не выпирал), можно прикрепить пластиковую ленту для парников, с шагом 60 см.

Под козырек надо будет поставить укосы, размер и расположение, буду смотреть по месту. Делать их скорее всего буду из двух досок, 100х40 и 100х25

Сайдинг- комплектация может поменятся, так у двери, можно поставить j-профиль, а окно сделать с финишной планкой. Количество панелей расчитано на размер 3660х230

На перекрестное утепление, надо поставить утеплитель до монтажа сайдинга

Обрешетка и контр обрешетка

Обрешетка распиловка

Обрешетка и контр обрешетка

Конечный результат

Пол

Если погода будет дождливая, то лучше, прежде чем продолжать работу, дать постоять всей конструкции с месяц.

Ну а потом, стелим ветрозащиту, или просто спанбокс, укладываем утеплитель в разбежку. Пленка- только для того, чтоб не выдувало утеплитель.

Доску прибиваем с расчетом на места стыков ОСБ

Пол

Общий вид

ОСБ

Общий вид

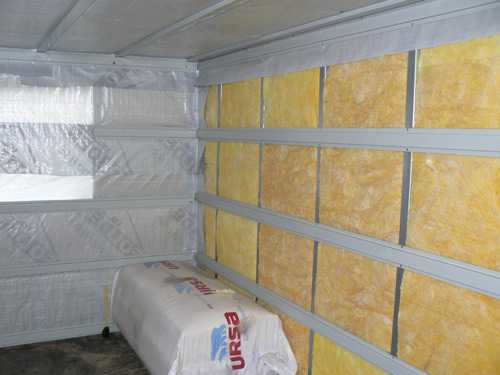

Утепление, установка перегородок

В первую очередь ставим утеплитель в тех местах, где будут вставки для крепления внутренних стен. Крепип вставки, и монтируем оставшийся утеплитель.

Далее, крепим пароизоляцию (пленка 200 мк)

Далее- ставим перегородки, и обшиваем стены ДВП

Ну и только после этого, утепляем потолок, параизолируем его, и обшиваем оргалитом. Сверху утеплитель закрываем ветрозащитой.

Расчет утеплителя
Площадь утепления стен: 40.2 м2 потолка: 16.79 м2 (18 полностью)
Стены 2 слоя по 50 мм. Потолок- 3 по 50. Пачка утеплителя- 5,76 кв.м
Итого: Стены- 80.4 м2 (14 пачек). Потолок- 50.37м2 (9 пачек)

Этого должно хватить, еще и от перекрестного утепления дожно остаться 1.74 м2.

Перегородки

Стенка у печки

Стена душа

Раскладка ДВП

Смета

Без нулевого цикла и фундамента

Так же, не подсчитана внутренняя отделка душа

Стройбазы в Чюдово:
  1. Стройбаза "ЛУЧ"
    8-960-208-84-24 8-(81665)-46-100
    Чудово, ул. Державина 25 б
  2. СТРОИТЕЛЬНАЯ БАЗА "СТРОЙАРСЕНАЛ":
    Наш адрес: г. Чудово, ул. Молодогвардейская, д. 3 (территория спичечной фабрики)
    Тел.: (81665) 45-857
  3. Стройсити на ул Губина.
Наименование Кол-во Цена Сумма
Доска 40х150х6000 мм 21 270,08 5671,6
Доска 40х100х6000 мм 37 180,02 6660,7
Доска 25х150х6000 мм 14 168,76 2362,6
Доска 25х100х6000 мм 77 112,51 8663,3
Брус 50х50х6000 5 127,51 637,55
Гвозди 90 мм 970 0,55 533,5
Гвозди 80 мм. 600 0,36 216
Гвозди 60 мм. 1610 0,19 305,9
Гвозди 50 мм. 600 0,15 90
Гвозди 16 мм. 700 0,078 54,6
Антисептик ХМББ 2 200 400
Сетка штукатурная ячейка 8х8 мм 1 1537 1537
Болты сантехнические оцинкованные 6х100 30 5,46 163,8
Болты сантехнические оцинкованные 6х70 мм DIN 571 (4 шт) 1 33 33
Шайбы кузовные оцинкованные 6х18 мм DIN 9021 (15 шт) 1 29 29
Гидро-пароизоляция Изостронг D (70 м.кв.) 1 1306 1306
Белила титановые МА-15 эконом Ленинградские краски 3 кг 2 326 652
Металлочерепица 1,18х2,20 м толщина 0,4 мм красное вино Монтеррей 12 623 7476
Металлочерепица 1,18х1,15 м толщина 0,45 мм красное вино RAL 3005 Монтеррей 2 412 824
Саморезы кровельные с буром 50х4,8 мм красное вино RAL 3005 250 3,2 800
Ветро-влагозащита Изостронг A 3 1378 4134
лента Бинко, п/э для парников 2 99 198
Сайдинг Vinyl-On 3660х230 мм, ваниль 60 154 9240
Сайдинг Vinyl-On начальный профиль (стартовая планка) 4 153 612
Сайдинг Vinyl-On J-профиль 2 177 354
Сайдинг Vinyl-On Н-профиль соединительный 1 431 431
Сайдинг Vinyl-On угол наружный 4 493 1972
Сайдинг Vinyl-On околооконный профиль 3 511 1533
Саморезы "клопы" 16х4,2 мм (200 шт) 3 111 333
Утеплитель РОКВУЛ Лайт Баттс СКАНДИК, 800х600х50 мм (5,76 кв.м) 35 469 16415
Плита OSB-3 12х1250х2500 мм 5 651 3255
Саморезы универсальные 30х3,5 мм (200 шт) оцинкованные 3 99 297
Пленка парниковая (рукав-1,5 м) 200 мк 26 79 2054
Профиль направляющий 50х40 3 м 2 116 232
Профиль направляющий 100х40 3 м 2 166 332
Профиль стоечный 50х50 3 м 3 84 252
Профиль стоечный 100х50 3 м 3 188 564
ДВП 2745х1220х3,2 мм 16 169 2704
Дверь металлическая Е40М 860x2050 мм правая 1 2699 2699
Окно металлопластиковое белое Rehau Blitz 1160х500 мм 1 4457 4457
Блок оконный банный двойной 470х470 мм (3Д ДОЗ) 1 849 849
Итого: 91 333
Картинки от предыдущих проектов
Всякая всячина, просто чтоб было в одном месте.

web98.ru

Каркасная баня своими руками (+ фото, видео)

Многие владельцы загородных домов мечтают построить баню собственными руками, но их останавливают значительные трудозатраты, незнание строительных технологий и необходимость значительных финансовых вложений. Однако с недавнего времени появились новые способы строительства, которые позволяют быстро возводить объекты, даже не имея при этом опыта, и получать конструкции, полностью соответствующие всем строительным требованиям.

Всеми этими преимуществами обладает каркасно-щитовая баня. Её возведение станет возможным даже силами одного человека в течение нескольких дней. Причем основное время займут отделочные работы и проведение коммуникаций. В результате будет получена легкая и прочная конструкция, обладающая повышенными звуко-, тепло- и гидроизоляционными свойствами.

В данной статье мы рассмотрим как правильно сделать каркасную баню своими руками, а также покажем видео инструкцию и фотографии.

Строительство бани состоит из следующих этапов:

  1. Создание новой планировки, либо подбор готовой.
  2. Выбор места для строительства и проведение подготовительных работ.
  3. Возведение фундамента.
  4. Строительство каркасно-панельной конструкции.
  5. Проведение водопровода и электричества.
  6. Отделка интерьера и экстерьера.

Планировка

Прежде чем заняться планированием бани нужно понять, на сколько человек она должна быть рассчитана и для каких целей предназначена. Обычно здания делают таких размеров, чтобы всей семье было удобно в ней одновременно находиться, и в то же время чтобы она была небольшая по площади, с целью экономии на отоплении и утеплителе. В бане должны обязательно находиться предбанник, моечная и парилка.

Обратите внимание! Все двери следует спроектировать таким образом, чтобы они открывались наружу, и при входе не поступал холодный воздух.

Предбанник можно использовать для хранения верхней одежды, поэтому ширины до 1,5 метров и длины в несколько метров вполне хватит. Парилку и моечную делают примерно одинаковых размеров. При возникновении вопросов по планировке бани рекомендуется посмотреть фото готовых проектов.

Чтобы отапливать помещения нужно сделать несложный расчет по определению необходимой мощности печи. Самым распространенным вариантом, ставшим классикой, является установка русской печи, которая рассчитана на применение дров или угля.

Для кирпичной печи понадобится заливка отдельного фундамента, поскольку она имеет значительный вес. Ее нужно установить в парной, но отапливаемые ходы внутри стен должны обогревать остальные помещения. Конечно, она займет много пространства, но, несмотря на это, она позволит создать теплую и приятную атмосферу внутри помещений. Если требуется сэкономить финансовые средства или нет возможности нанять опытного печника, то в качестве альтернативы могут подойти электрообогреватели. Газовое оборудование устанавливать нельзя из-за повышенной влажности и большой пожароопасности, так как отделка стен делается из натурального дерева.

При планировке бани следует продумать, каким образом будут размещаться водопроводные трубы и как будет подведено электричество. Рекомендуется спрятать трубы внутрь стен, чтобы не нарушать интерьер.

Для канализации, еще на момент заливки фундамента, нужно предусмотреть технологический люк для проведения обслуживания, а также обеспечить достаточный уклон пола, чтобы вода сливалась самотеком. Проводку можно вести как внутри стены, так и поверх нее, главное, обеспечить качественную гидроизоляцию, чтобы не произошло замыкания, а также использовать защищенные розетки, выключатели и лампы.

Небольшая каркасная баня

Для среднестатистической семьи, состоящей из трех человек, вполне могут подойти следующие варианты планировок:

  1. Компактная баня с размерами 3×3 м, имеющая минимальный набор помещений. Её пространства вполне хватит для размещения парилки, моечной и небольшого предбанника. На возведение потребуется небольшое количество стройматериалов. Для отопления понадобится печь с небольшой мощностью, что позволит существенно экономить.
  2. Баня 4×4 м стандартных размеров, в которой смогут комфортно разместиться не только парилка, моечная и тамбур, а еще и комната для отдыха. Размер основных помещений составит по 4 м2, а размер предбанника и парилки примерно по 3 м2, так как часть пространства займут перегородки. В результате можно будет полностью организовать культурный отдых.

Как выбрать место для строительства

Сооружение возле водоема

Как и для любой другой постройки для бани следует выбирать ровное место, желательно на плотном грунте. Это позволит делать незаглубленный столбчатый или ленточный фундамент. По возможности здание лучше удалить от хозяйственных построек и туалета минимум на 12 м, чтобы неприятный запах не поступал в помещения здания. Если есть озеро или речка, то вход следует расположить с видом на красивый пейзаж. Окна бани должны выходить на западную сторону. Это нужно для того, чтобы через них в баню проникало максимальное количество света в вечернее время. Двери желательно располагать на юг.

Подготовительные работы и заливка фундамента

Заливка фундамента

Перед тем как построить каркасную баню, следует очистить поверхность земли от слоя травы с корнями, разровнять и вырыть яму под выбранный тип фундамента. На рыхлых грунтах придется устанавливать ленточный фундамент, а на плотных вполне хватит столбчатого. Затем делается разметка необходимой площади при помощи забивания деревянных или арматурных колышков по периметру, и вырывается вручную яма, или бурятся отверстия для установки столбов. Для печки на этом этапе также делается отдельный фундамент.

Работы по бетонированию для качественного затвердевания и набора прочностных свойств бетона следует проводить при температуре выше +5°С, поэтому фундамент заливают в теплую пору года. Если требуется проведение работ в зимний период, то можно установить готовые железобетонные столбы. Каркасную конструкцию можно возводить при любой температуре окружающей среды.

Обратите внимание! При необходимости упрочнения фундамента на рыхлом грунте устанавливается арматура с толщиной от 5 мм. После этого нужно подождать около 29 дней, пока бетон набирает прочность.

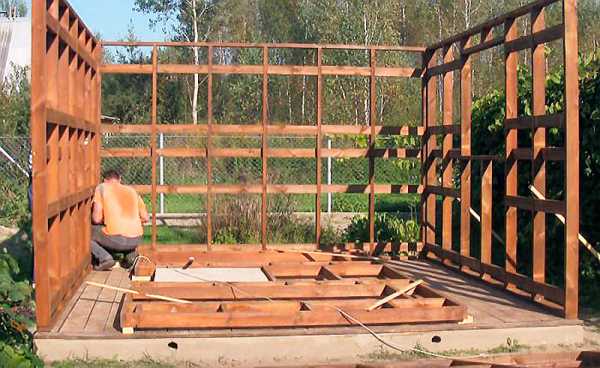

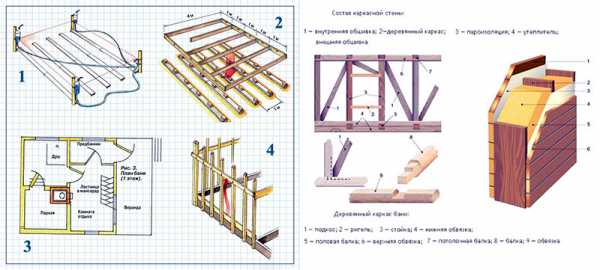

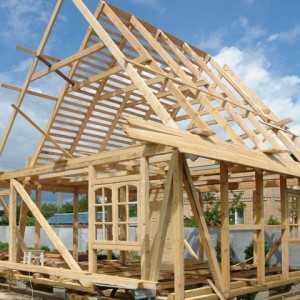

Возведение каркаса

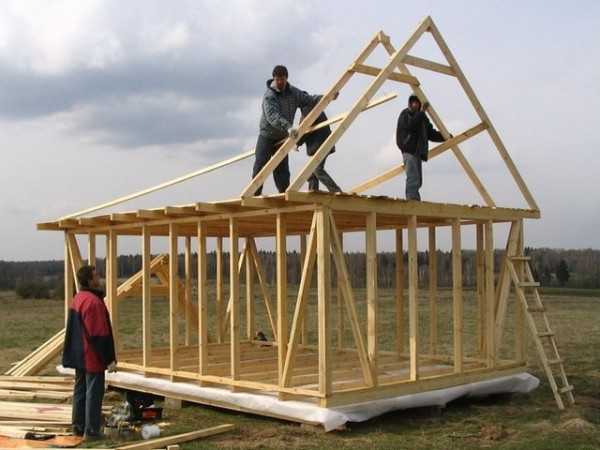

Строительство каркасной конструкции

После застывания бетона укладывают гидроизоляционный слой и начинают возводить нижнюю обвязку бани. Для этого используются балки из высушенного дерева, обработанные антисептиком, с сечением от 100×150 мм. Обычно их изготавливают из осины или лиственницы, так как они в меньшей степени подвержены воздействию влаги. Укладку производят с выравниванием по горизонтали с применением уровня. Крепление обвязки производится в лапу и фиксацией при помощи саморезов или гвоздей. Соседние балки соединяются таким образом, чтобы между ними образовывался прямой угол.

На следующем этапе устанавливаются вертикальные балки, которые будут выполнять роль стен и перегородок. В первую очередь формируются угловые стойки, которые выравниваются вертикально и крепятся временными креплениями под углом к нижней обвязке с двух сторон. В нижней части производится усиление крепежей балок металлическими уголками. После этого выполняется верхняя обвязка.

Верхние балки также устанавливаются между собой в лапу, а к вертикальным стойкам прибиваются гвозди с длиной в два раза длиннее толщины бруса. Затем формируют дополнительные вертикальные балки с примерным расстоянием от полуметра, в зависимости от сечения балок и ширины щитов. Для оконных и дверных проемов формируют стойки отдельно.

Когда основной каркас готов, то устанавливают балки для полов, а также межкомнатных перегородок. Расстояние между соседними брусьями полов должно соответствовать основным стойкам.

Обратите внимание! В том месте, где предусмотрена установка печи, кладут две дополнительные балки для усиления конструкции. После этого выкладывают печь, если решено было делать кирпичную, а затем настилают полы.

Далее, приступают к формированию обшивки стен. В качестве материала выбираются влагостойкие листы OSB. Можно пойти более простым путем и на заводе заказать SIP-панели, которые представляют собой готовую многослойную структуру с утеплителем, пароизоляцией и повышенной влагостойкостью. Но они обойдутся достаточно дорого и придется проводить точные измерения всех размеров. Зато потом останется только установить и закрепить панели.

При установке OSB-панелей обшивку начинают от одного из углов так, чтобы соединительные швы приходились на вертикальную балку. Это позволит создать энергоэффективное сооружение. Внутри здания формируются перегородки помещений. Затем на все стены устанавливаются слои гидроизоляции и теплоизоляции. Каждый из них устанавливается внахлест с расстоянием примерно 10 см. В парилке прокладывают слой пароизоляции. После этого внутренние стены обшиваются вагонкой, со специально нанесенным влагостойким покрытием, а с наружной стороны отделываются декоративным материалом. Для этих целей может подойти материал, имитирующий сруб, либо сайдинговые панели. Технологию строительства каркаса бани и его обшивки можно посмотреть на видео.

После этого настилается гидроизоляция потолка, и он утепляется по аналогии с формированием слоев стен, потом приступают к монтажу каркаса для двускатной крыши. Его лучше собирать на ровной поверхности, чтобы соблюсти углы наклона и не допустить перекоса кровельного материала. Затем его поднимают на высоту и фиксируют при помощи гвоздей. Стропила прибиваются с расстоянием, зависящим от кровельного материала.

Поскольку конструкция бани легкая и фундамент незаглубленный, то и на кровлю желательно выбирать облегченный и современный материал. Отличным вариантом станет выбор в пользу металлочерепицы, так как она прочна, быстро монтируется и эстетически привлекательна.

Обратите внимание! Если в качестве кровельного материала выбрана металлочерепица, то стропила кладутся таким образом, чтобы на один лист приходилось не менее двух поперечных досок и более трех для обрешетки.

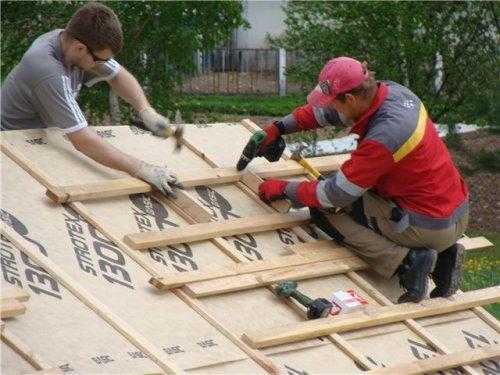

Сверху на сформированный деревянный каркас укладывается гидроизоляционный материал внахлест. Далее, начинается укладка металлических листов с выравниванием нижнего слоя. После настила всех листов вверху крыши устанавливается металлический конёк. На финальном этапе вставляются окна, двери и производится внутренняя отделка бани.

Простота сооружения

Как видно, при возведении каркасной бани не должно возникнуть никаких сложностей даже у человека, который в первый раз столкнулся с проведением строительных работ. Самое важное, выполнять все действия обдуманно и поэтапно, не допуская ошибок.

Видео

В этом видео продемонстрировано строительство каркасной бани своими руками:

Из этого видео вы узнаете как можно построить каркасную баню за 3 недели:

Фото

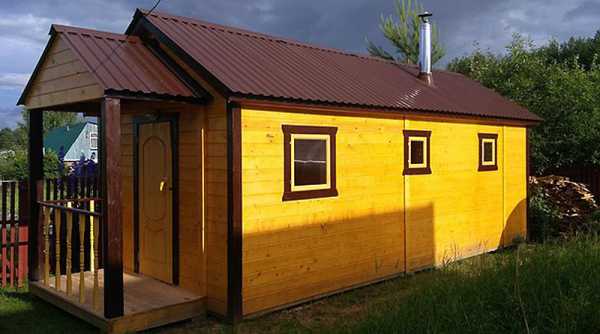

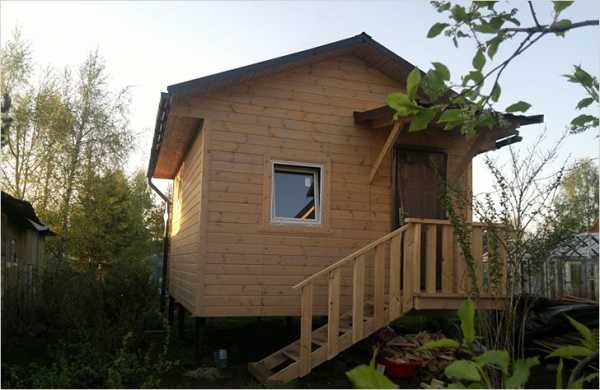

На сваях Небольшая С крыльцом Отделка фасада деревом В саду Внешняя отделка В темном цвете С верандой

Последняя редакция: 02.05.2017 Автор: Владислав Тихий

kaksdelatbanyu.ru

Каркасная баня своими руками за 10 дней

Конечно, идеальным вариантом постройки бани является баня из деревянных срубов, но если такой вариант для Вас слишком дорогой или сложный, можно пойти более простым путем и воспользоваться каркасной технологией строительства.

Этот «демократичный» вариант даст возможность сэкономить на материалах, а сам процесс строительства продлится около 10 дней и не потребует от Вас каких-то особенных знаний и умений. Есть у каркасной конструкции и другие преимущества, которые делают ее все более популярной среди владельцев домов частного сектора:

  • во-первых, каркасная конструкция намного легче построек из кирпича или сруба, поэтому не требует обустройства усиленного фундамента даже на влажных грунтах;
  • во-вторых, материалы, используемые для возведения каркаса, сохраняют тепло в помещениях;
  • в-третьих, на возведение каркаса, а также его обшивку и финишную отделку уходит минимум времени;
  • в-четвертых, материалы для каркасной бани намного дешевле, чем, например, для бани из сруба.

Ниже будут описаны некоторые особенности и последовательность возведения каркасной бани. При соблюдении технологии установки такая баня не будет уступать по своим качествам даже рубленной или кирпичной.

Строим каркасную баню своими руками. Этапы строительства

Для начала нужно определится с местом расположения постройки и ее планом и размерами. Для парной минимальной считается площадь 2,5х2,5 м2, меньше делать ее нет смысла, поскольку иначе она будет тесной и неудобной в эксплуатации. Для определения размеров предбанника и мойки учитываются размещение в них соответственно лавки и душа. Также размеры постройки зависят от количества людей, которые одновременно смогут в ней разместиться.

Делаем фундамент бани и нижнюю обвязку

Как было сказано раньше, фундамент для каркасной бани можно выбрать самой простой конструкции – столбчатый. Для его обустройства подойдут асбоцементные трубы диаметром 100 или 200 мм и длиной 4 м. Количество таких труб зависит от площади застройки и составляет несколько десятков. Трубы, разрезанные пополам, устанавливаются в землю в скважины, предварительно сделанные бензобуром. Диаметр скважин составляет 200 мм, а их глубина – порядка 1,5 м. Установленные в скважины трубы засыпаются песком, а песок тщательно утрамбовывается. Далее трубы необходимо залить бетонным раствором. Для его приготовления необходимо смешать 1 ведро цемента М200, 4 ведра предварительно просеянного песка, 7-8 ведер щебня мелкой фракции и воду. Полученным раствором заливаются скважины с установленными в них трубами.

После обустройства фундамента на него устанавливается нижняя обвязка конструкции, выполненная из бруса 150х150 или 150х100 мм, соединенных между собой гвоздями. На готовую обвязку устанавливаем лаги, которые сделаны из досок 150х50 мм. Поскольку обвязка расположена не высоко над грунтом, необходимо позаботиться об ее гидроизоляции. Для этого под обвязку и лаги укладывается гидроизоляционный слой рубероида. Размеры отдельных отрезков рубероида составляют около 0,2х0,2 м. Для получения более жесткой и прочной конструкции доски обвязки и лаг крепятся непосредственно к трубам фундамента. Для этого к трубам заранее нужно приделать металлические пластины. После монтажа лаг и обвязки доски необходимо обработать антисептиком для защиты от влаги и насекомых. Пропитка наносится в несколько слоев согласно инструкции. Полученная конструкция оставляется на некоторое время до полного высыхания. Только после этого можно приступать к возведению стен бани.

Строительство каркаса

Из досок сечением 150х50 мм изготовляются стойки каркаса конструкции и детали будущей стропильной системы. Изготовляются они по заранее разработанной схеме и устанавливаются в обозначенных местах.

Последовательность монтажа стен имеет три этапа:

  • по углам устанавливаются две стойки, а между ними несколько промежуточных;
  • начиная от угла начинается монтаж обшивочного материала, например, листов ориентированно-стружечных плит (ОСП). Монтаж заключается в креплении листов к каркасным стойкам с помощью шурупов. Положение листов постоянно контролируется строительным уровнем;
  • параллельно монтажу листов идет установка последующих стоек, к которым также крепится обшивка.

Таким образом, устанавливая стойки и закрепляя на них листы ОСП, и проводится монтаж всей каркасной конструкции. Не стоит также забывать об оконных и дверных проемах в стенах постройки.

Устройство крыши каркасной бани

Для обустройства крыши бани сначала на земле собираются стропильные конструкции согласно разработанному шаблону, которые потом поднимаются наверх и крепятся к каркасным стойкам. Для создания более комфортных условий работы по установке конструкции крыши на балки крепится временное перекрытие. На последней ферме, полученной таким образом, наносится разметка креплений листов ОСП для фронтона постройки. Для вентиляции кровли между стропилами и контрбрусом нужно уложить слой специальной пленки. Обрешетка кровли должна крепится непосредственно на стропила. В качестве кровельного материала можно выбрать шифер, металлопрофиль или ондулин. Когда стропильная система и кровельный материал смонтированы, к фронтонам постройки крепятся листы ОСП нужной формы.

Отделка каркасной бани

После окончания возведения основного каркаса бани монтируются окна и двери в соответствующие проемы в стенах.

Далее следует приступить к внутренней отделке. Потолок можно изготовить из листов ОСП, которые крепятся к балкам снизу. Потолок утепляется слоем выбранного утеплителя, который разрезается на листы, размерами 50х600х1000 мм, в три слоя. Таким же образом утепляются и стены по периметру. В стенах парилки кроме утеплителя прокладывается также слой «экранной» фольги. Сверху утеплитель закрывается пергамином.

Для пола можно использовать доски, которые ранее использовались для временного перекрытия при монтаже кровли. Они снимаются с балок и прибиваются гвоздями к лагам.

Парилка обычно оборудуется печью-каменкой, а котел для нагревания воды располагается в предбаннике около общей с парилкой стены. Между помещениями парилки и комнаты для отдыха должна быть кирпичная стена, чего требуют нормы пожарной безопасности. Кирпич используется обыкновенный строительный.

Отделку внутри бани и снаружи можно проводить параллельно, что значительно экономит время и силы. Уже на этапе строительства можно изготавливать каркасы внутренних перегородок и монтировать на них материалы финишной отделки, например вагону или блокхаус. Внутренняя отделка зависит от назначения помещения: для комнаты отдыха подойдет блокхаус, для других помещений – деревянная вагонка. В предбаннике можно организовать выход на чердак, сделав для этого люк в потолке и установив лестницу.

В помещении парилки потолок дополнительно утепляется и оббивается вагонкой, выполненной из натуральной древесины. Это значительно уменьшит высоту потолка, который по нормам может опускаться до 2,1 м. При выборе материала для вагонки лучше отдать предпочтение липе. Из нее же можно сделать и полки в парилке.

Весь процесс строительства займет не так уж много времени. Для бригады, состоящей из 3-х человек вполне хватит 10-ти дней для возведения собственной бани.

Если разбить по дням, получится:

  • первые 3 дня уйдут на обустройство фундамента;
  • еще 3 дня – для монтажа обвязки и лаг;
  • 2 дня – для монтажа стропильной системы;
  • 2 дня – монтаж кровельного материала, окон и дверей, отделочные работы.

Маленькая каркасная баня на даче. Видео

prostostroy.com

Каркасная баня своими руками: пошаговая инструкция постройки

Содержание статьи

Каркасная баня своими руками, пошаговая инструкция строительства которой включает несколько этапов, возводится достаточно легко при соблюдении технологии возведения каркасных строений. Вариант возведения каркасно-щитовой бани считается наиболее подходящим для большинства домовладельцев. Простота сооружения сделала этот тип бань одним из наиболее популярных среди владельцев загородных участков.

Связанно это с тем, что данная конструкция сморится очень хорошо со стороны, требует небольших временных и денежных затрат и гарантированно служит своему владельцу до пятидесяти лет.

Основные преимущества каркасных бань

Бани данного типа имеют еще целый ряд преимуществ кроме уже названных. Так сооружение можно построить самостоятельно без привлечения тяжелой строительной техники или посторонней помощи. Конструкцию можно возводить независимо от времени года, полное отсутствие усадки. Конструкция сооружения позволяет провести крытые коммуникации. При использовании каркасной конструкции имеется возможность выбрать практические неограниченное количество вариантов отделки здания как изнутри, так и снаружи.

Каркасная баня при этом еще может быть при необходимости перенесена на другое место, иногда без разбора своей конструкции. Это позволяет ее переместить на новый участок в случае продажи старого.

В процессе строительства бани каркасно-щитового типа необходимо учитывать и грамотно продумывать ее теплоизоляцию. Дело в том, что стены такой бани хуже держат тепло, чем стены, например, строения из дерева, поэтому ей обязательно требуется хорошая теплоизоляция.

Вторым моментом, на который стоит обратить внимание, — это пароизоляция. Тут весь вопрос состоит в том, что каркасная конструкция здания благоприятствует сбору в ней пароконденсата. Избавиться от него возможно, лишь применив пароизоляционную пленку или пергамин. Такая изоляция прокладывается между слоями минерального утеплителя и обшивкой строения.

Подбирая стройматериал для каркасной бани, следует обращать серьезное внимание на то, чтобы используемые при проведении строительных работ доски были сухими. Желательно, чтобы они были осиновыми, липовыми или из лиственницы. Данные породы дерева практически не деформируются и имеют пониженную теплопроводность.

Каркасная мини баня

Основные этапы работы

Если рассматривать строительство каркасно-щитовой бани поэтапно, то оно состоит из следующих операций:

  • закладка фундамента;
  • сборка стен;
  • строительство кровли;
  • отделка здания изнутри и снаружи.

Отдельно стоит упомянуть предварительные работы. В них входит составление плана строительства, его сметы, закупка строительных материалов, подведение коммуникаций.

Так еще до начала возведения фундамента стоит разметить и расчистить площадку для бани, выполнить необходимые земляные работы, провести закупку всего необходимого строительного материала.

Закладка фундамента сооружения

Для того чтобы сделать каркасную баню, достаточно фундамента, возведенного по упрощенной схеме. Дело в том, что здание подобной конструкции весит чрезвычайно мало и может быть построено, например, на трубах из асбестоцемента, залитых бетонным раствором.

Для его возведения необходимо:

  • выполнить скважины глубиной 1,5 метра и диаметром 200 миллиметров;
  • распилить трубы пополам и поместить в скважины, после чего засыпать песком;
  • залить трубы бетонным раствором, изготовленным из мелкого щебня, воды, песка и цемента.
Фундамент для каркасной бани

Обвязка из досок создается на следующем этапе проведения строительных работ. Их размер должен составлять 50х100 мм, и они должны быть пропитаны антисептиком. Обвязка размечает стены, при этом доски монтируются наружной гранью и сбиваются гвоздями. Крепление обвязки на цоколе выполняется на опорах.

Чтобы вся конструкция получилась высокопрочной, обвязку и лаги закрепляют, используя замурованные в бетон металлические крепежные элементы. По окончании ее изготовления данная строительная конструкция пропитывается антибактериологическим веществом.

Монтаж стен бани

Решив построить каркасную баню своими руками, строитель должен знать, что при монтаже стен расстояние между осями должно быть равно 0,6 миллиметра. При этом в такой стене не должно быть предусмотрено обустройство оконного или дверного проема или стыковки с другими стенами.

Зазор для таких стен составляет до 0,4 миллиметра. Для придания общей прочности конструкции в районе соединения рамы, стен и перемычек требуется установка дополнительной стойки. По окончании монтажа рамы проводится проверка ее геометрии.

Дальнейшие работы начинаются с выведения угла здания. Для этого вначале строится стена, непосредственно сообщающаяся с обвязкой. После проверки на вертикальность она временно закрепляется при помощи подкосов. Примерно по такой же схеме монтируют остальные стены. Когда их возведение завершено, производится монтаж обшивки.

Строительство кровли и отделка

Сборка стропил и иных элементов кровли обычно производится на земле. Непосредственно на крышу они поднимаются вручную и размещаются строго над своей стойкой. Существует несколько видов кровли, но самая распространенная для бань — вентилируемая.

Она позволяет выводить из помещения излишнюю влагу. При ее возведении обрешетка набивается прямо на брусья, а гидро- и пароизоляция прокладывается под контрбрусом. Кроют готовую крышу ондулином, а фронтоны закрывают листами из ДСП.

Заключительным этапом возведения банного комплекса считается его отделка изнутри и снаружи. Наружные стены в настоящее время обычно отделывают сайдингом или блок-хаузом. Самый дешевый вариант — доски, чаще всего еловые или сосновые. Иногда каркасную баню штукатурят или же обкладывают плиткой. При этом не стоит забывать о гидроизоляции и утеплении пустот в обшивке здания.

Интерьер бани обычно исключает применение красок и лака в силу их высокой токсичности при нагреве. Лучше всего потолок и стены отделать теми же листами ОСП. Можно использовать вагонку или деревянный сайдинг. Во избежание гниения стен простенки нужно изолировать фольгой.

Отделка бани вагонкой

Отдельно стоит упомянуть стыки между стенами и потолком. Дело в том, что монтируемый теплоизолятор должен иметь запас в 15 сантиметров. Следует проверить, лицевой ли стороной прибиты доски пола к лагам.

Не надо забывать и о пожаробезопастности: парилку лучше отделить от других комнат кирпичом.

chudesniydom.ru

Каркасная баня своими руками, пошаговая инструкция

Строительство бани каркасным способом одно из самых дешевых вариантов. А современные отделочные материалы, например, имитация бруса или блок-хаус придадут строению вид практически неотличимый от настоящей деревянной бани. Расход материала на монтаж в 2–3 раза меньше. Как поэтапно возводиться каркасная баня своими руками расскажут наши специалисты.

Каркасная небольшая баня экономична и легко впишется на любом участке.

[contents]

Каркасная баня имеет плюсы: низкая цена, быстрота сборки, облегченный фундамент и минусы: в каркас легко может попасть влага, строение нужно тщательно утеплить и выполнить внешнюю и внутреннюю отделку. Но проблемы решаемы, если отнестись к строительству с ответственностью.

Где лучше поставить каркасную баню на участке расскажет ландшафтный дизайнер Вера Николаевна, г. Москва

Вера Николаевна специалист в области планирования бань из дерева.

Вера Николаевна имеет высшее архитектурное образование и второе дизайнер-ландшафта. Основная специализация-планирование бани из дерева, привязка проекта к участку. В данной области работает более 10 лет.

Какие основные факторы необходимо учитывать перед строительством бани?

Перед строительством каркасной бани необходимо распланировать и выбрать проект. Можно провести стройку без него,но это будет неправильно. Выбор проекта зависит от нескольких факторов:

  1. Какой будет баня: отдельно стоящей или пристроенной к основному дому.
  2. Спланировать место на участке. Причем важно продумать как к бане провести воду, электричество и т.д. Расположение коммуникаций влияет на выбор места в первую очередь.
  3. Узнать какая геодезия на участке, от этого в дальнейшем зависит конструкция фундамента каркасной бани.
  4. Определится сколько этажей будет у строения, размер и внутреннюю планировку.
  5. Где в бане будет установлена печка, от этого зависит как будет сконструирована система вентиляции и дымоходная труба.
  6. Необходимо выбрать кровлю, это повлияет на стропильную систему и строение крыши.
Типовой проект каркасной бани 5400х6300 м

Только после этого разрабатывается проект бани. По мере составления можно поправлять и дополнять конструкцию различными деталями. Чем подробнее будет проект, тем проще будет построить каркасную баню на своем участке.

В целях экономии удобно приобрести типовой проект, которых много в строительных компаниях. Надежнее выбирать такой, к которому много готовых фото.

Выбирая, подходящую баню не стоит забывать о дизайне соседних построек: дома, беседки. Все должно быть в едином гармоничном ансамбле.

После выбора проекта можно приступать к монтажу фундамента.

Как лучше выполнять монтаж каркасного строительства, расскажет прораб компании «Строим Вместе» г. СПб Виктор Леонидович

Прораб крупной строительной компании рассказывает о тонкостях строительства каркасной бани.

Виктор Леонидович построил более 400 проектов каркасной бани на приусадебных участках и в частных владениях. Его бани служат своим хозяевам уже более 15 лет.

Как правильно собрать фундамент под баню своими руками?

Сложный фундамент под каркасную баню сооружать не стоит и выдерживать его в течение года перед сборкой коробки не нужно. Проще всего при глинистой или пучинистой геодезии собрать ленточный не заглубленный. Выполняют работы следующим образом:

  1. Согласно проекту отмечается периметр фундамента, просто втыкаются колышки по углам.
  2. Роется траншея в глубину 60 см и шириной в 40 см, этого достаточно для каркасного строительства.
  3. В траншею насыпают песок на 10-15 см и поливают водой трамбуя. Следующим слоем засыпается гравий или битый красный кирпич и опять слой песка до уровня грунта.
  4. На траншею монтируется опалубка. Самостоятельно проще выполнить ее из досок и брусков 40х40 мм. Высота опалубки должна быть не менее 50 см и ширина 35 см.
  5. В опалубку собирают каркас из арматуры. В качестве экономии можно воспользоваться различными железными элементами, например, старые трубы из системы отопления.
  6. Конструкцию заливают бетоном. Заливку можно выполнять разом или поэтапно, но нижний слой не должен успеть схватиться.
  7. Сверху фундамент гидроизолируют 2–3 слоями рубероида или жидкой резиной в 2–3 мм. Бока обмазываются битумной мастикой.

Перед началом сборки коробки необходимо убедится, что фундамент дозрел и высох. Правильную сушку осуществляют постепенно, укрыв конструкцию старыми полиэтиленовыми мешками или пленкой на 2–3 дня. Затем раскрывают и дают постоять еще 1–2 дня.

Какие особенности имеет сборка коробки бани?

Коробка каркасной бани отделанная блок-хаусом.

Каркас бани нужно собирать из бруса сечением 100х100 мм и обрезной доски шириной от 450 мм. Пиломатериал перед монтажом необходимо просушить или взять готовый камерной сушки. Второй вариант дороже. Древесина может быть любой: лиственница сосна, ель, осина. В любом случае внутри баня будет отделываться и подтеков смолы не будет.

Весь материал перед сборкой обрабатывают антисептиками. Для этого лучше воспользоваться специальными, типа Сенеж или ТехноНиколь. Существуют дедовские методы: при помощи отработки машинного масла или медного купороса. Но первый будет выделять жидкий запах, а второй ядовит.

Готовый каркас большой бани из бруса камерной сушки.

Первым этапом выкладывается нижняя обвязка. Брус в углах соединяется специальными металлическими скобами или при помощи гвоздей в угловое соединение без остатка, например в полчетверти. Обвязка укладывается не прямо на фундамент, а на две узкие рейки, которые необходимо проложить по всему периметру основания.

По углам к обвязке монтируется вертикальный брус по размеру равный вышине коробки. Крепить его лучше всего к фундаменту при помощи специального крепежа на штырь не меньше 200 мм. Одной стороной крепеж прикручен к фундаменту второй держит вертикальный брус. Сверху конструкцию соединяют верхней обвязкой.

Для придания дополнительной жесткости между углами ставят стойки из такого же бруса. Угловые стойки дополнительно крепят минимум 8-ю раскосами. После приступают к сборке чернового пола.

Лаги для чернового пола своими руками проще собрать из спаренных досок 50х150 мм. Укладывают лаги выступающую часть фундамента. Сверху на лаги настилают черновой пол. Половой пирог в комнатах отдыха и предбаннике выполняют с утеплением. Для этого на лаги снизу прибивают рейки и на них укладывают доски. На доски монтируют гидроизоляцию и утеплитель. Затем монтируется пароизоляция и чистовая доска или стяжка.

В парилке полы для простоты сборки своими руками проще собрать простые, но свести их необходимо с уклонов к середине. В противном случае около стен будет скапливаться влага и каркасная конструкция долго не простоит.

Каркасные стены необходимо зашить с внешней стороны досками. Затем изнутри прокладывается гидроизоляцию, лучше брать специальную мембранную. Использовать рубероид для бани не стоит, при нагреве он станет выделять сильный запах. Сверху укладывается утеплитель. Баня подразумевает использование экологически и пожаробезопасных материалов, например минвату (каменную, стекло и т.п.).

Вагонка из липы монтируется на дополнительную обрешетку изнутри каркасной бани.

Укладывать утеплитель следует плотно между брусом. Со внутренней стороны необходимо проложить фольгоизоль. Она будет выполнять сразу две функции: защищать утеплитель и создать в парилке эффект термоса. Стыки тщательно проклеиваются специальным фольгированным скотчем. На фольгоизоль делается обрешетка из бруса и набивается вагонка из липы или осины.

Крышу собирают как у всех конструкций, согласно выбранному проекту. Подробнее о том как монтировать крышу бани мы уже говорили.

Каким материалом лучше отделывать каркасную баню снаружи?

Стена каркасной бани обшитая блок-хаусом.

Фасад каркасной бани отделывается любым материалом. Выбирают отталкиваясь от общего дизайна всех строений на участке. Если основной дом из кирпича, то можно обшить баню панелями из плитки под него или обложить в полкирпича. Причем обкладывая в полкирпича можно еще раз утеплить строение снаружи. Основная схема пирога немного дополнится, но парилка станет теплее.

Неплохо смотрятся натуральные имитация бруса и блок-хаус. Они изготовлены из дерева баня не утеряет экологичности. А отличить от бани из бруса или оцилиндрованного бревна конструкцию будет сложно.

Если выполнить армирование, то можно воспользоваться декоративной штукатуркой. Она тоже экологична, а ассортимент расцветок и текстур в магазинах огромный.

Самый недорогой вариант это сайдинг или пластиковая вагонка. Первый вариант более долговечен.

Канадская технология — это прорыв в каркасном банестроение?

Каркасная баня собранная по канадской технологии.

Каркасные бани по канадской технологии появились в России сравнительно недавно. Канадская технология имеет ряд плюсов:

  1. Срок службы у бани в 2–3 раза больше любой каркасной.
  2. Ремонтные работы приходится проводить реже.
  3. Экологичность и эстетичность.
  4. Цена выходит немногим выше каркасной традиционной.
  5. Сборку можно осуществить за 3–4 дня.
  6. Хорошо переносить негативные воздействия окружающей среды.
  7. Легкий вес постройки.

Основа каркаса Канадской бани выполнена из металлического каркаса или из бруса камерной сушки. Сверху и изнутри всю конструкцию зашивают плитами из цемента и стружки. Утепляется баня минватой между плитами и герметизирующими паронепроницаемыми материалами. Благодаря конструкции баня получается полностью герметичной и влажность внутрь не попадает. Канадскую каркасную баню изготавливают только на крупных производствах по заранее продуманным чертежам.

Любое каркасное строительство, а особенно бани кажется несложным. Но сил и времени на работы уходит не меньше чем построить парилку из цельной древесины. Просто отделка и утепление затратны и трудоемки. Какую баню лучше строить своими руками для семьи решает каждый для себя сам.

banyabest.ru

6 приемуществ строительства каркасной бани своими руками [+11 ФОТО]

Каркасная баня своими руками – это вполне достойное решение задачи, связанной со строительством вообще, когда присутствует ограничение в средствах, а желание иметь собственную баню есть. Отличий такой конструкции, связанных с качеством и внешней красотой от традиционных бревенчатых или кирпичных сооружений, практически нет.

Кроме того, можно привести массу достоинств, благодаря которым популярность каркасно-щитового возведения строений выросла. Трудно отказаться от возможностей построить надежную баню, причем сроки возведения будут наикратчайшие, а финансовые затраты минимальны. При этом служить такая баня будет в течение не одного десятка лет.

Фото каркасной бани

Достоинства каркасной бани

Вариант отделки каркасной бани

С давнего времени на строительство бани шла рубленая древесина. Но в наши дни эта технология, пусть и проверенная временем перестала быть актуальной. И в том числе потому, что появились новые технологии, среди которых каркасные бани своими руками.

И этот метод обладает довольно серьезными достоинствами:

  • короткие сроки исполнения;
  • строительство выполняется всесезонно;
  • нет такого явления, как усадка;
  • относительно невысокая цена;
  • все коммуникации прекрасно маскируются;
  • внешняя и внутренняя отделка многовариативна.

Нюансы возведения каркасной бани

Самое главное в каркасной бане — утепление

Баня по каркасной технологии своими руками должна иметь грамотно продуманную теплоизоляцию. Дело в том, что только правильно проведенные теплоизоляционные мероприятия могут гарантировать создание благоприятных условий, способных обеспечить герметизацию и нормальный воздухообмен.

В качестве утепления лучше использовать стекловолокно или минеральную вату, ввиду того, что у этих материалов безукоризненные характеристики, что позволяет им прекрасно справиться с возложенной на них задачей.

Следующий момент, на который стоит обратить внимание – пароизоляция. Конденсат является серьезным минусом каркасного строительства. Влага способна проникнуть внутрь каркаса и чтобы избежать ее неприятного воздействия пароизоляция должна быть выполнена качественно.

Оптимальным решением будет применение пергамина или специальных пароизоляционных пленок, уложенных между утеплителем и внутренней обшивкой.

Внимание: Не стоит в качестве пароизоляции использовать рубероид.
Дело в том, что даже при небольшом нагревании от него исходит неприятный, очень резкий запах.

Так же важен правильный выбор древесины. Каркас для бани своими руками предполагает применение досок, которые хорошо просушены. Оптимальным будет использование липы, лиственницы, осины из-за их низкой теплопроводности и к тому же они не подаются деформациям. Используемая вагонка не должна иметь дефектов, то есть самого высшего сорта.

Строительство каркасной бани

Перед тем, как сделать каркасную баню своими руками, необходимо сделать следующее: определиться с местом, где будет стоять баня, и подобрать соответствующий проект. Наличие тщательно продуманного проекта каркасной бани и грамотная инструкция позволят успешно его выполнить строительство, поэтому и уделить этим вопросам стоит достаточно времени.

Закладываем фундамент

Баня, сделанная по каркасной технологии, обладает небольшим весом, поэтому возможно изготовление фундамента по упрощенной технологии. Самая выгодная схема – столбчатый фундамент из асбестоцементных труб, внутри залитых бетоном.

Работы по его заливке выполняются в следующей последовательности:

  • бурятся скважины, диаметром 20 см, глубина определяется на месте, но не менее глубины промерзания;
  • покупаются асбестовые трубы, диаметром не менее 10 см, общей длиной исходя из глубины скважин и высотой над поверхностью земли;
  • трубы вставляют в скважины, и пустое место снаружи заполняется бетоном;
  • с помощью водяного уровня, на каждом столбике делается отметка, определяющая одну общую горизонтальную плоскость;
  • после этого по данной отметке трубы обрезаются, и внутреннее пространство заполняется бетоном.

Монтируем обвязку

Конструкция каркасной бани предусматривает нижнюю и верхнюю обвязки и в местах расположения внутренних стен и перегородок поставить укрепляющий столбы. Нижняя обвязка делается из прочного бруса, сечением 15х15 см. Она опирается на фундамент, который предварительно покрывается слоем гидроизоляции для бани, в частности, рубероидом или гидроизолом.

Вариант нижней обвязки

Контролироваться горизонтальность обвязки и вертикальность столбов должна с помощью строительного уровня и отвеса. В углах брусья соединяются в четверть.

Совет: После того, как будет выполнена проверка на равенство диагоналей всех прямоугольников, с помощью дюбелей обвязка прикрепляется к фундаменту.

Верхнюю обвязку можно делать из доски, сечением 5х15 см, так же контролируя горизонтальность. У каждой стены и у верхней обвязки проверяются диагонали.

Так может выглядеть каркас

Возводим стены

Процесс возведения стен заключается в монтаже дополнительных стоек между опорными столбами. Расстояние между стойками желательно соотносить с той шириной, которую имеет используемый утеплитель, чаще всего это 60 см. Ну и конечно не надо забывать про оконные и дверные проемы. На этом каркас бани своими руками считается завершенным.

Делаем крышу

Ондулин на каркасной бане

Стропильная система может опираться в потолочные балки или просто лежать на верхней обвязке, рассмотрим первый вариант.

Для этого выполняем следующие шаги:

  • На верхнюю обвязку укладываются потолочные балки бани, которыми могут быть брусья 15х15 см. Расстояние между ними соответствует расстоянию между стропилами, порядка 50-60 см.
  • На потолочных балках монтируется временный настил из досок, толщиной 50 мм.
  • При небольшой высоте конька стропила монтируются непосредственно наверху. Если же высота конька велика то монтируют специальные леса или стропила собирают внизу, затем поднимают и устанавливают наверху.

Монтаж стропильной системы

  • Для простоты устройства бани чердак делается вентилируемым, поэтому кровельная конструкция будет выглядеть просто. Поверх стропил приколачивается обрешетка, и то, как она выглядит, определяется выбранным кровельным материалом.
    Для кровельного железа или мягкой кровли обрешетка должна быть сплошной, для шифера или ондулина – шаг 60 см, металлочерепицы – 35 см. Если же используется натуральная черепица, то шаг обрешетки определяется размерами этой черепицы.
  • Монтируется кровельный материал.

Отделка бани

  1. Внешняя отделка.

Материалов, используемых для отделки бани великое множество и выбор какого-либо из них – дело вкуса хозяина. Но начинает отделываться баня из каркаса своими руками снаружи.

Предварительно на каркас с помощью степлера закрепляется пароизоляция в один слой.

Каркас, обтянутый пароизоляцией

К примеру, очень удачный вариант отделки – имитация бруса. После чего обшивка обрабатывается материалами, защищающими от атмосферных воздействий.

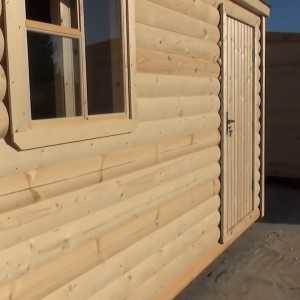

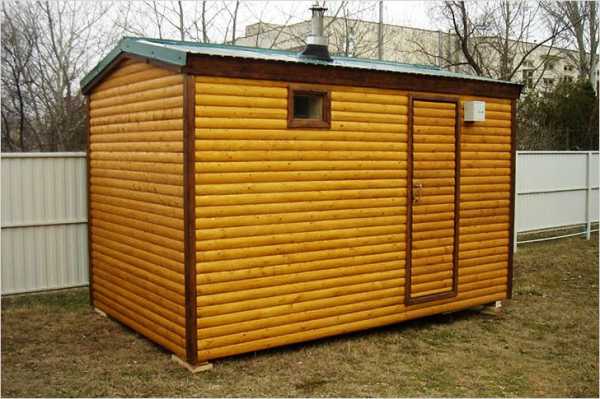

Баня, обшитая имитацией бруса

  1. Внутренняя отделка.

Для внутренней обшивки стен бани, в большинстве случаев, применяется вагонка, лиственная — в парилку, хвойная — во все остальные помещения.

Порядок выполнения работ следующий:

  • Промежутки между стойками заполняются выбранным утеплителем.
  • Поверх монтируется пароизоляция.
  • Затем стена обшивается вагонкой.

Отделка парилки

Потолок обшивается также вагонкой, предварительно потолочные балки закрываются слоем пароизоляции. Утепляется потолок со стороны чердака и утеплитель также закрывается пароизоляцией.

По аналогичной технологии утепляется пол, затем поверх пароизоляции производится монтаж половой шпунтованной доски.

Принципы утепления пола

Вывод

Каркасный баня своими руками готова. При внимательном выполнении всех действий, она получается теплая, уютная и прочная. Наш портал готов помочь Вам испытать чувство гордости – Вы ее построили сами, в том числе посмотрев видео в этой статье, получив при этом достаточно информации по этому вопросу.

9ban.ru

Каркасная баня своими руками пошаговая инструкция

Хорошее бюджетное решение при обустройстве дачного или приусадебного участка — каркасная баня своими руками. Перед тем, как построить каркасную баню, возникает много организационных моментов, и один из них – какой стройматериал выбрать? Кроме традиционных бревен, существует множество качественных и недорогих вариантов, но, чтобы построить каркасную баню своими руками, понадобится не только мало финансовых затрат, но и мало времени, не говоря о том, что такая технология не требует привлечения спецтехники и дополнительной рабочей силы. Стандартный проект каркасной бани 6 на 4 метра



Положительные стороны

Достоинства:

  1. Бюджетный проект и работа без аренды спецтехники и найма рабочих;
  2. Облегченный фундамент для каркасной бани и минимум земляных работ;
  3. Маленький коэффициент теплопроводности и экологичность стройматериалов;
  4. Инженерные коммуникации можно прокладывать внутри стен, что улучшает внешний вид помещений внутри;
  5. Легкий каркас не дает усадки;
  6. Самостоятельное строительство каркасной бани доступно человеку без профессиональных навыков;
  7. «Сухое» строительство не зависит от погодных условий и атмосферных факторов.

Отрицательные моменты каркасных бань:

  1. Возможность образования грибка и плесени. Этот недостаток устраняется дополнительной обработкой всех деревянных поверхностей соответствующими пропитками и укладки дополнительных слоев теплоизоляции.
Устройство каркасной стены



Построенная каркасная баня 6 на 4 метра (или с другими габаритами) должна быть максимально эргономичной из-за маленьких размеров участка и самого проекта бани. Самый простой эконом-вариант – это щитовая баня своими руками, состоящая всего из одного помещения, которое будет представлять собой объединенный функционал парной, моечной и раздевалки.

Но основная масса типовых проектов, по которым строится каркасная баня 3х4 своими руками, включает в себя весь необходимый набор отдельных помещений. Традиционные нагревательные агрегаты для этих проектов – печь-каменка, твердотопливный котел или буржуйка.

Малоразмерные бани имеют и ряд плюсов:

  1. Экономия на стройматериалах;
  2. Быстрый монтаж каркаса – не более двух недель;
  3. Каркас получается прочным и долговечным.
Сборка каркасной бани



Но даже при планировке малоразмерных бань можно расширить зону их функциональности за счет добавления в схему мансарды или жилого чердачного помещения — там можно сделать несколько многофункциональных обустроенных комнат. При этом каркасная баня с надстройкой ненамного увеличит смету строительства, так как основные затраты ложатся на возведение фундамента.

Наиболее распространенный тип основания, ка котором будет стоять баня каркасная своими руками или сауна – столбчатое основание на бетонных блоках и с тщательной гидроизоляцией. Настилать полы в каркасной бане своими руками предполагается доской толщиной 22 мм для чернового слоя, и шпунтованным пиломатериалом толщиной 30 мм для чистового слоя. Утепление полов проводится минватой с толщиной слоя 100 мм.

Стены, внутренние перегородки и перекрытия построенной бани возводят на каркасе сечением 10 х 15 см и досок размером 5 х 10 см или 4 х 10 см. Обшивка потолка каркаса ведется камерной вагонкой или осб с предварительным утеплением плитными утеплительными материалами толщиной не менее 100 мм с двухслойной пароизоляцией.

Все размеры и принадлежность стройматериалов указываются в спецификации к проекту. Система стропил крыши — это доски сечением 100 х 50 мм с каркасом из бруса с поперечным сечением 2,2 см. Кровля для типового проекта — волновой ондулин любой расцветки. Материал окон — любой, печь — дровяная. Типовой проект маленькой бани

Проекты бань

Каркасная баня – это конструктор с разными возможностями. Строительный рынок насыщен огромным количеством готовых каркасно-щитовых домокомплектов, в основном, с двускатной крышей и без чердака. Но можно заказать индивидуальный проект, в котором функции бани и количество помещений можно расширить на свое усмотрение. Основание не обязательно выбирать столбчатое – это зависит от типа и свойств грунта, и фундамент можно выбрать незаглубленный или мелкозаглубленный. Также хорошо себя зарекомендовала свайная конструкция.

Каркас формируется из бруса: для углов каркаса используется брус сечением 120 х 120 мм, для промежуточных стоек сечение можно уменьшать вдвое по ширине, но толщина должна оставаться такой же. Перекрытие потолка – из бруса сечением 40 х 75 мм. Пол лучше сделать самому, проливного типа, с уклоном в сторону слива, дощатый.

Комплектация проекта каркасной конструкции:

  1. Баня «под ключ»;
  2. Баня в черновом варианте внутренней отделки;
  3. Проект без облицовки.
Малоразмерная баня



Строительство стен

Расстояние между стойками каркаса зависит от размеров обшивочных материалов, но стандартный шаг – 600 мм. При наличии такого промежутка любой утеплитель плотно войдет в ячейку и будет там держаться без дополнительных креплений.

Для оконных и дверных проемов шаг между стойками увеличивается соответственно — на 350-400 мм. В местах присоединения оконной или дверной рамы к перемычке монтируется дополнительный брус. Все элементы каркаса выставляются по уровню и скрепляются между собой – для этого предусмотрены заводские метизы и выборки в деталях каркаса. Свободное пространство между стойками нужно плотно утеплить любым материалом, например, плитной минеральной ватой.

Для наружной декоративной обшивки каркаса бани лучше всего подойдет вагонка – ее внешний вид как нельзя лучше соответствует образ бани и ее экстерьеру. При желании отступить от традиций можно обшить стены сайдингом, блок-хаусом, сделать кладку из облицовочного кирпича или смонтировать термопанели.

Ка утеплить каркас бани

Самый надежный в плане пожаробезопасности и теплоизоляции материал для утепления бани — минеральная вата. Она обладает высоким коэффициентом паропроницаемости, не горит, а стены, утепленные минватой, имеют способность пропускать воздух во всех направлениях, то есть – «дышать». Размер плит таков, что они плотно заходят в ячейки каркаса, а по углам или в нишах плиты можно подрезать по нужному размеру.

Дальнейшее руководство к действию состоит в том, что между плитами ваты и наружными стенками каркаса нужно закрепить гидроизоляционный материал, а изнутри обрешетки — слой пароизоляции. Им может быть полиэтилен или алюминиевая фольга с герметичными стыками. Послойное утепление стен каркасной бани пошагово

Крыша

Дальше каркасная баня своими руками пошаговая инструкция возведения которой для каждого этапа изложена в общих чертах, должна обрасти крышей, поэтому монтируется система стропильных ног из бруса 15 х 5 см. Более удобно собрать стропила в единую конструкцию на почве, а потом поднять ее наверх, а для более точной сборки делают шаблон с правильно выставленными углами скатов кровли.

Монтаж стропильной системы с креплением на крыше начинается с фиксации фронтальных элементов конструкции по натянутому шнуру для соблюдения сопряжений. Линия шнура должна проходить параллельно коньку. По этому уровню будут собираться все остальные детали, которые составят единую систему. Расстояние балками стропил должно составлять около 1200 мм, но для конкретного проекта эти значения могут варьироваться.

После монтажа системы стропильных ног собирается каркас для кровли. Если крыша будет крыться мягким материалом (ондулином, рубероидом, и т.д.), то шаг между элементами каркаса (досками или широкими рейками) должен соблюдаться в пределах 10-20 мм. При настиле твердых материалов расстояние можно увеличить до 100-300 мм.

Теплоизоляция кровли делается из тех же материалов, которыми утепляли стены внутри. По обшивке настилается кровельный материал, конек обшивается уголком – деревянным, заводским или из оцинкованного листового железа. Монтаж и утепление стропил на крыше с мансардой

Пол – обустройство и отделочные работы

Во влажных помещениях необходимо обустраивать только проливные полы, которые выглядят, как дощатый настил с зазором между досками, через который будет проливаться вода и впитываться в почву. Такой пол не утепляют и не защищают от влаги.

Под такой пол сначала делают основу из деревянных балок – лаг, расстояние между которыми не должно быть больше трех метров. Там, где балки контактируют с фундаментом и ли опорами, их необходимо гидроизолировать двумя-тремя слоями толстого полиэтилена или рубероида. Затем по лагам крепят доски пола.

Доски в таком полу следует укладывать с шагом 3-4 мм друг от друга. Такой же промежуток оставляют и между полом и стенами. При строительстве бани на слабом грунте рекомендуется по лагам отсыпать слой мелкого щебня, гравия или керамзита толщиной до 250 мм, но не до верха, а на несколько сантиметров ниже нижнего уровня досок пола. Если почва глинистая и водонепроницаемая, то под полом делается поддон, по которому стоки будут уходить в канализацию. В наиболее низком месте пола проделывается квадратное или круглое отверстие размером 150-2000 мм, закрывается решеткой и подключается к сливному сифону. Устройство пола



Для комнаты отдыха пол делается сплошным, как для обычных комнат. Сначала собирают черновой уровень из досок, уложенных в два ряда. Поверх настилается слой из плотно подогнанных друг к другу досок хвойных пород. Окончательное крепление этих досок заканчивают после всех строительных и отделочных работ внутри бани. Сплошной пол необходимо утеплять, и слой теплоизоляции укладывается между чистовым и черновым уровнями.

jsnip.ru

Каркасная баня 3х6 своими руками – Каркасная баня своими руками: пошаговая инструкция возведения

Отправить ответ

avatar
  Подписаться
Уведомление о
