Фундамент из асбестоцементных труб

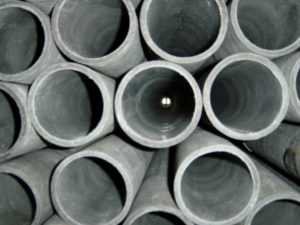

Первоначально асбестоцементные трубы достаточно ограниченно использовались в частном домостроительстве. Во-первых, трубы из асбеста отпугивали народ мифами о канцерогенности материала, а во-вторых, опыта использования в обустройстве фундамента на таком типе материала было немного. Сегодня столбчатый фундамент из асбестоцементных труб можно назвать удачным компромиссом между низкой стоимостью и высокой стойкостью к влаге и нагрузке. Еще одним неоспоримым достоинством является то, что изготавливается столбчатый фундамент из асбестовых труб своими руками намного проще и быстрее, чем любой другой вариант столбчатого фундамента.

Устройство фундамента из асбоцементных труб

Общая конструкция и принцип изготовления такого фундамента мало чем отличается от других вариантов изготовления свайных опор с заливкой бетона в подготовленную форму. В нашем случае каркас и бетонный раствор заливаются в асбоцементный корпус трубы, погруженной в пробуренную скважину в грунте. Свайный фундамент на асбоцементных опорах ценят, прежде всего, за такие моменты:

Скорость изготовления такого фундамента намного выше, а трудоемкость значительно ниже любых других буронабивных опор, в том числе свай ТИСЭ, каркасных заливных свай, уступая в этом показателе только дорогим винтовым и железобетонным вариантам;
Высокая стойкость асбестоцементной основы труб к любой влаге, при этом не происходит потери прочности свайной опоры, деградации материала, коррозии;

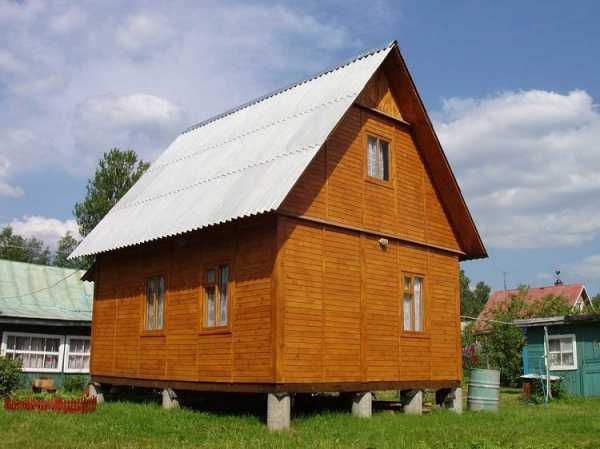

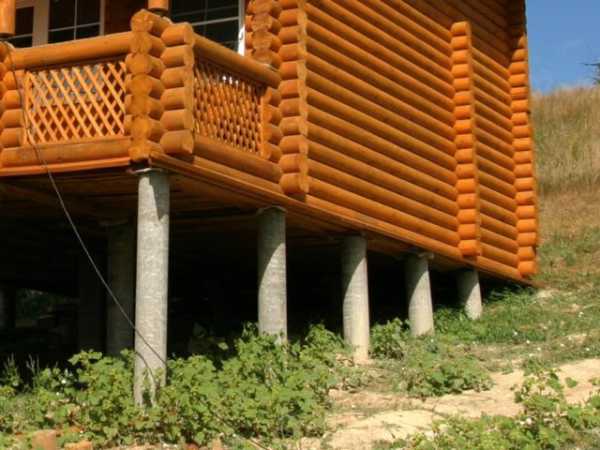

На сваях из асбестоцементных труб можно поднять цоколь здания на высоту в 30-40 и даже 100 см при правильном распределении нагрузки, что не всегда возможно в ряде случаев для свайных конструкций другого типа.

Устройство фундамента на асбестоцементных трубах своими руками

Конструкцию фундамента с опорами из асбоцементной трубы нельзя назвать идеальной. Ее можно легко и быстро собрать и построить в течение двух дней, при наличии бетономешалки, ручного бура для сверления скважин, болгарки, сварочного аппарата, бетонного раствора и заготовленной стальной арматуры толщиной 8 мм. Прежде чем приступать к изготовлению подобного фундамента, необходимо обратить внимание на его недостатки:

Прочность асбестоцементных опор фундамента относительно невелика. Жесткости и несущей способности свайных элементов достаточно для постройки каркасного, бревенчатого или газобетонного здания при условии, что строительство выполняется на плотных и тяжелых грунтах;
Буровые работы необходимо выполнять на глубину не менее 150-180 см, из-за небольшой прочности свай приходится бурить большое количество скважин, причем практически всю работу выполнять ручным буром;
В отличие от своих конкурентов – заливных свай ТИСЭ, асбоцементные сваи не обладают «якорным» свойством, поэтому при нарушениях технологии изготовления фундамента возможны случаи выдавливания опор пучинистыми грунтами.

Изготавливаем сваи из асбестоцементной трубы

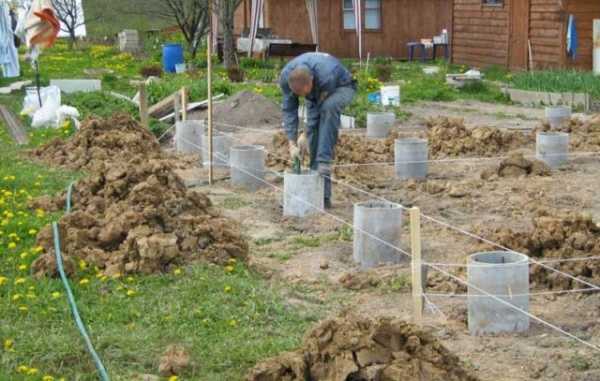

Перед началом работ по подготовке участка и разметке мест под бурение скважин необходимо определиться с точным количеством требуемых асбестоцементных опор и их диаметром. Чаще всего для изготовления опор используются асбестоцементные трубы диаметром проходного сечения в 100 или 150 мм. Намного реже применяется труба в 200 мм. В основном она применяется в тех случаях, когда необходимо выполнить ремонт асбестовой трубы столбчатого фундамента. Соответственно под размер асбестоцементной трубы необходимо подобрать вылет режущих кромок ручного бура. Диаметр скважины должен быть минимум на 10 мм больше, чем наружный диаметр асбестоцементной опоры.

Например, для «сотки» — асбестоцементной трубы в 100 мм, наружный диаметр для марки «БНТ» составит 118 мм, а для более распространенной «ВТ» – 122 мм. Соответственно, диаметр скважины должен быть 128 и 132 мм. Для 150-й трубы диаметр скважины должен составить 170 и 180 мм. Данный зазор указан для глубины в 150 см, если бурение будет выполняться на два и более метров, величину зазора необходимо увеличить еще на 30%.

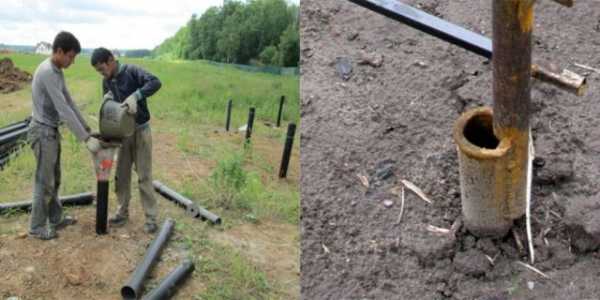

После того, как пробита скважина необходимого диаметра и глубины, на дно необходимо отсыпать смесь из песка и отсева, чтобы образовалась подушка толщиной не менее 10 см. Это позволит скомпенсировать усадку бетонной смеси внутри асбестоцементной трубы.

Перед установкой асбестоцементной трубы рекомендуется наружную поверхность обработать битумной мастикой, независимо от уровня грунтовых вод. Далее устанавливаем трубу в полость скважины и заливаем вовнутрь небольшое количество раствора, не более 2-3 литров. После заливки легонько приподнимем трубу и несколько раз осадим ее, чтобы добиться выравнивания залитого слоя раствора по поверхности подушки, как на видео:

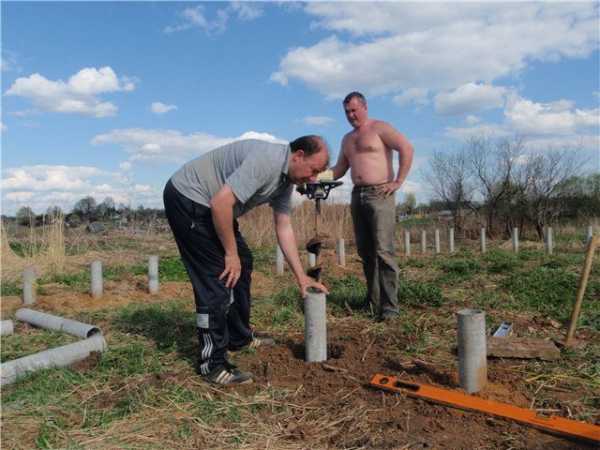

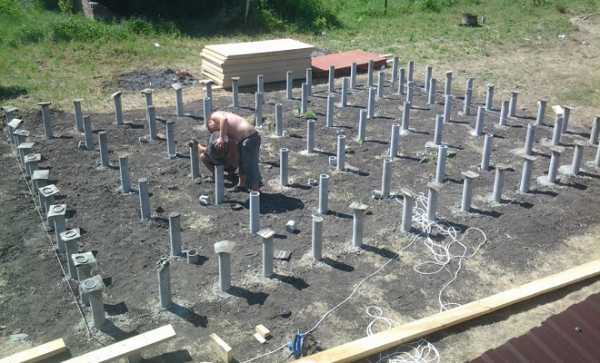

На следующем этапе выравниваем все асбестоцементные опоры по вертикальному отвесу так, чтобы добиться максимально ровного положения по горизонтали и по вертикали, после чего фиксируем трубы с помощью деревянных реек. Вовнутрь каждой асбестоцементной трубы закладываем пакет из трех десятимиллиметровых прутьев арматуры. Каждый прут должен быть равноудален от стенок трубы и других прутьев.

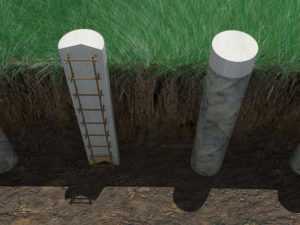

Заливка асбестоцементных опор бетоном

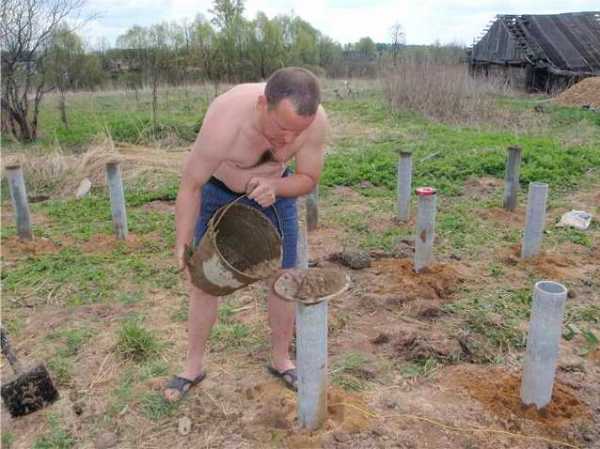

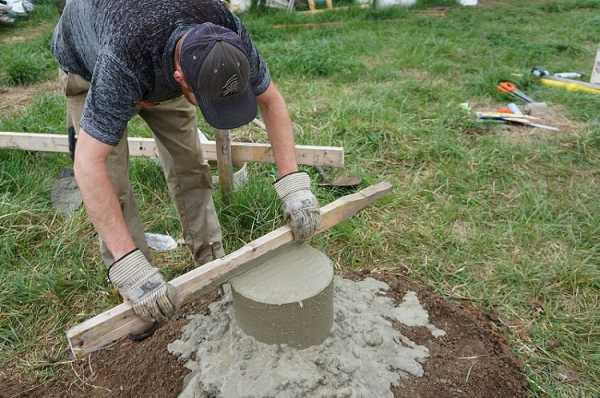

Наиболее ответственный этап в построении фундамента – это заливка бетоном внутреннего пространства трубы. Бетонный раствор готовят из цемента марки 300, песка и мелкого гравия или отсева, предварительно промытого водой. Консистенция раствора должна быть таковой, чтобы смесь, залитая в воронку с размером горлышка в 50 мм, свободно протекала без образования пробок.

В зависимости от диаметра опоры и глубины, на каждую сваю потребуется не менее 40 литров бетонной смеси. После заливки первой части бетон внутри опоры аккуратно просаживают тонким прутом в течение 10-15 минут, после чего заливают оставшуюся часть раствора.

Пазухи между трубой и стенками скважины необходимо заделать остатками раствора, чтобы избежать подтекания дождевой воды внутрь. Это существенно увеличит срок службы опорных элементов. Верхний торец опоры по мере отвердевания бетона и его усадки может менять свое положение. Окончательное выравнивание торцов асбестоцементных столбиков можно выполнять не ранее, чем через две недели после заливки свай. Если работы выполняются в жаркое летнее время, сваи лучше накрыть пакетами из полиэтиленовой пленки, чтобы уменьшить потери влаги на испарение и избежать растрескивания бетона.

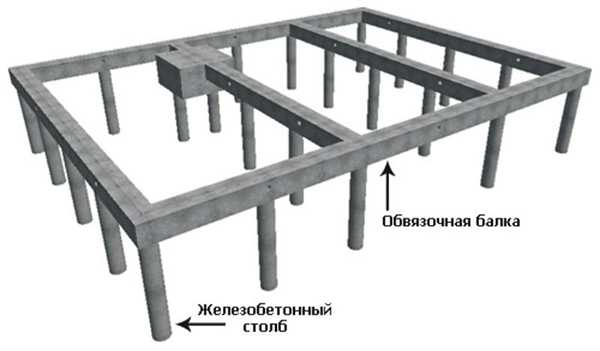

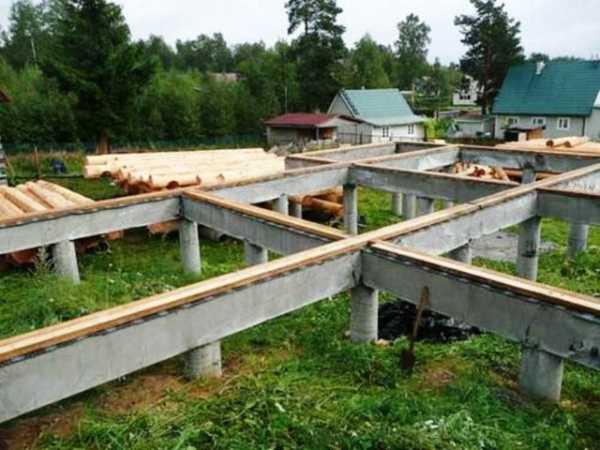

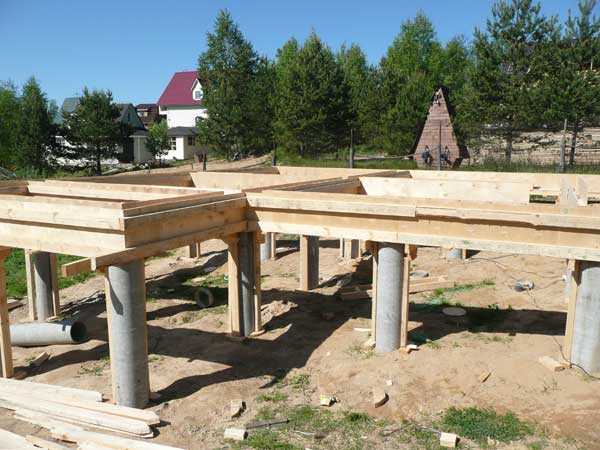

Ростверк или каркас, что использовать

На завершающем этапе после выравнивания высоты оголовков свай необходимо установить несущий каркас фундамента или залить ростверк. Последний вариант используется чаще всего для газобетонных стен, арболитовых кладок, любых строительных материалов на основе цемента. В случае если вы строите свой щитовой домик или помещение из профилированного бруса, каркас можно изготовить из дубового бруса с сечением 200 мм или швеллеров, что позволяет относительно легко заменить сваю или отремонтировать при необходимости. В любом из перечисленных вариантов необходимо предусмотреть способы связки арматуры асбестоцементных свай с силовыми элементами каркаса.

Заключение

Асбестоцементные сваи практически не поддаются коррозии, даже при длительном нахождении в воде. Но материал обладает щелочной реакцией, поэтому при установке в кислых почвах гладкая наружная поверхность трубы может превращаться в изъеденную кавернами, особенно при повреждении гидроизоляции. Чтобы избегать проблем подобного рода, в районе перехода наружной части сваи в грунт обязательно выполняется отсыпка из песка. Любые другие смеси для этих целей использовать не рекомендуется. В таких условиях свайный фундамент свободно может простоять 30-40 лет.

bouw.ru

Фундамент из асбестоцементных труб: технология монтажа

Монтаж фундаментаВыбор типа
Из блоков
Ленточный
Плитный
Свайный
Столбчатый
УстройствоАрмирование
Гидроизоляция
После установки
Ремонт
Смеси и материалы
Устройство
Устройство опалубки
Утепление
ЦокольКакой выбрать
Отделка
Устройство
СваиВиды
Инструмент
Работы
Устройство
Расчет
Поиск
Фундаменты от А до Я.
Монтаж фундамента
ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый
Фундамент под металлообрабатывающий станок
Устройство фундамента из блоков ФБС
Заливка фундамента под дом
Характеристики ленточного фундамента
Устройство
ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление
Устранение трещин в стенах фундамента
Как армировать ростверк
Необходимость устройства опалубки
Как сделать гидроизоляцию цоколя
Цоколь
ВсеКакой выбратьОтделкаУстройство
Отделка фундамента камнем
Выбор цокольной плитки для фасада
Что такое цоколь
Как закрыть винтовые сваи
Сваи
fundamentaya.ru
Столбчатый фундамент из асбестовых труб своими руками: достоинства и недостатки
После принятого решения о начале строительных работ вам придется подумать о закладке фундамента. Правильный выбор типа будущего фундамента играет большую роль, потому что от этого зависит то, насколько надежным и крепким окажется будущий дом. Этот выбор зависит от того, какими особенностями обладает проект дома и какими материалами и финансовыми возможностями обладает тот, кто строит этот дом. Столбчатый фундамент из асбестовых труб довольно часто применяется в строительстве фундаментов для частного дома, бани или разных типов хозяйственных построек (рис. 1).

Рис. 1. Схема заглубленного столбчатого фундамента.
Особенности конструкции фундамента

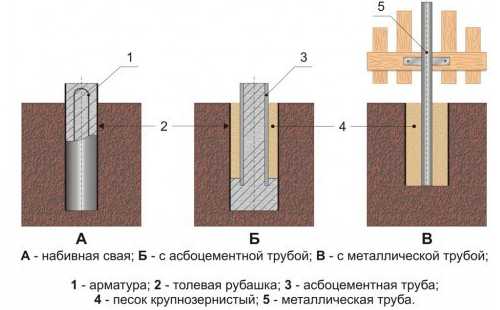

Схемы опалубок для столбчатого фундамента.
Многие из тех, кто строит дом собственноручно, используют конструкцию столбчатого фундамента, потому что данный тип конструкции сравнительно просто монтировать. Это является к его финансовой доступности и высокой надежности. Основной материал такого фундамента составляют специальные асбестовые трубы. Их использование позволит обойтись в строительстве своими силами, без привлечения к работе тяжелой техники или наемных работников.

Необходимые для работы инструменты:
бур ручной;
бетономешалка;
стандартный набор ручных инструментов.
Вернуться к оглавлению
Достоинства и недостатки данного типа фундамента
К достоинствам можно отнести, опять же, финансовую доступность (рис. 2).
Если вы выберете фундамент, выполненный из монолитной конструкции, то вам придется затратить в таком случае минимум в 2 раза больше средств.

Рис. 2. Схема конструкции столбчатого фундамента.
Работа с землей практически не требуется. Не нужно ни выравнивать участок, ни рыть яму под фундамент. И скорость такой работы довольно высока. Можно приступать к дальнейшей работе почти сразу после установки фундамента, ведь такой конструкции нужно отстояться всего 6-8 дней, в отличие, к примеру, от ленточного фундамента, требующего почти месяц перерыва в работе. Кроме того, возвышение над грунтом на уровне 30 см дает возможность обезопасить дом от паводков и затопления (рис. 3).

К недостаткам относится сравнительная недолговечность такого типа фундамента. Простоит он примерно 70 лет. Например, фундамент, выполненный из кирпича, простоит почти в 2 раза больше. Такая конструкция применима лишь при строительстве малых построек, имеющих сравнительно небольшой вес. Чаще всего ими являются небольшие по площади одноэтажные дома. Зато такой фундамент хорошо подходит для срубов из дерева и каркасно-щитовых домов. Еще один минус — подвал в таком фундаменте точно не обустроить. Придется возводить подвал отдельной от дома постройкой. Наконец, дом с таким фундаментом нельзя строить в местностях, имеющих подвижные грунты или перепады высоты.
Вернуться к оглавлению

Подготовительные мероприятия
Рис. 3. Схема монтажа лаг на столбчатый фундамент.
Перед началом работы стоит провести подготовку поверхности площадки, на которой будут проводиться работы (рис. 4). Главный этап подготовки — разметка почвы. Оптимальное расстояние между опорами — 1,5-2 м. Но естественно, что чем чаще, ближе и плотнее была произведена установка столбов, тем более прочным и долговечным окажется будущий фундамент. На момент начала процесса закрепления столбов лучше уже иметь на руках будущий план дома и сосредоточить большее количество опор в ключевых точках, где будет расположен наибольший вес — стены, которые являются несущими, печи, углы и т.д.
Заглублять опоры нужно примерно на 25-30 см ниже, чем уровень промерзания грунта на данной местности. Этот показатель для нашей климатической зоны составляет около 1,5 м. От того, на каком виде труб вы остановились, зависит диаметр будущих лунок, предназначенных для опор. Чаще всего диаметр получается 15-25 см. Выступать опоры должны не более чем на 0,5 м над землей.

Вернуться к оглавлению
Технология постройки столбчатого фундамента
Существуют 2 основные причины очень распространенного применения асбестоцементных труб для столбчатых фундаментов (рис. 5):
Такие трубы имеют высокий уровень стойкости к коррозийным процессам. Металлические трубы намного более уязвимы к этому воздействию.
По сравнению с трубами, выполненными из пластика, асбестоцементные экземпляры демонстрируют хорошую устойчивость к перепадам температуры и к низким температурам.
Работа по монтажу столбчатого фундамента имеет следующие основные этапы:
Рис. 4. Схема работы бура.
В скважину, пробуренную ранее, вставляется труба диаметром 20 см. В глубину скважина должна иметь около 1,5 м. Сам столбик, как упоминалось ранее, должен выступать над уровнем грунта на 30-40 см.
Выравнивание и установка столбов на 1 уровень. Соответственно, трубы должны иметь одинаковую длину. Эти трубы фактически выступают в роли своеобразных опалубок, потому что большая часть нагрузки ложится на металлические прутья, которые находятся внутри каждой опоры. Перед дальнейшей работой стоит обработать прутья особым составом, который защитит металл от преждевременного износа и обеспечит определенную долю гидроизоляции.

После завершения выставления опор по уровню, можно начинать процесс заливки в них бетонной смеси. Процесс проводится одновременно и снаружи, и изнутри. Получившиеся в результате торчащие части арматуры пригодятся во время создания ростверка. Ростверк — это часть конструкции фундамента, на основании которой начинают возводить постройку.
В трубу помещают шпильку, выступающую резьбой на 20-30 см вверх от опоры. Это будущая основа для монтирования ростверка. Резьба в данном случае очень сильно облегчает процесс создания ростверка.
Установку столбов можно реализовать 2-мя способами:
Рис. 5. Схема монтажа столбчатого фундамента.
Проводится установка трубы в подготовленную яму. Затем в трубу вбивается 2 прута арматуры, расстояние между которыми составляет 6-7 см. Прутья вбиваются в землю на 20-30 см. На такое же расстояние прутья должны выглядывать вверх из трубы.

Установленная труба на 1/3 заливается бетонным раствором. После поднятия на 10-15 см внутрь трубы следует опустить пруты арматуры, которые не должны выступать за ее пределы. После таких действий бетон произведет расширение, которое будет мешать выталкиванию сваи наружу. После этого поднятая труба должна быть выставлена по уровню со всеми остальными уже установленными трубами. В конце труба до краев заливается бетоном.
Если устанавливать столбчатый фундамент своими руками приходится на сыпучем грунте, то перед началом процесса монтирования столбов нужно создать подложку под трубы:
Нужно смешать гравий с песком в соотношении 1:1.
Полученная смесь засыпается в каждую скважину, создав таким образом слой толщиной 10-15 см.

Далее следует накрыть засыпанную смесь устойчивым к влаге материалом. Им может оказаться и стройцеллофан, и рубероид.
Вернуться к оглавлению
Методы укрепления данного вида фундамента
Схема заполнения скважины бетоном.
При неверных расчетах весовой нагрузки или при допущенных ошибках в самом процессе постройки фундамента возможно появление нежелательных изменений, которые могут быть причиной перекоса или неравномерной посадки дома. Возможно даже возникновение трещин в основных стенах. Чтобы исправить положение, в месте перекоса или просаживания конструкции можно создать траншею, сделать опалубку и залить в этом месте монолитный участок фундамента для общего укрепления конструкции.
Кроме того, можно просто просверлить в столбах отверстия, закрепить в них шурупы и приварить к ним армированные пруты, создав тем самым единую укрепленную конструкцию. Самым дорогостоящим, но и самым эффективным решением в таком случае может оказаться вызов спецтехники и профессиональных рабочих . Техникой можно немного приподнять здание, а рабочие помогут быстро создать траншею с просевшей стороны для заливки ленточного или монолитного фундамента.

По сути дела, создать столбчатый фундамент своими руками является реальной задачей. Важно лишь обладать определенными набором базовых строительных навыков, иметь на руках результаты георазведки участка местности, на котором вы собираетесь строить, правильно произвести все расчеты и аккуратно выполнить всю работу. Если сделаете все с умом, тогда сможете избежать ошибок и получите прекрасный, крепкий и надежный фундамент для вашего будущего частного дома.
masterbrusa.ru
Как сделать столбчатый фундамент из асбестоцементных труб своими руками?
В статье Как выбрать фундамент в зависимости от типа грунта? мы уже обсуждали различные виды фундаментов, используемые при строительстве на загородном участке.
Как вы уже знаете, на сегодняшний день наиболее широкое применение нашли ленточные и столбчатые фундаменты, выполняемые из самых различных материалов – от деревянных столбиков до заглубленных монолитных ленточных оснований.

Давайте сегодня посмотрим, как делается столбчатый фундамент из асбестовых труб, который может стать надежным основанием для небольшой постройки — будь то баня или небольшой загородный дом.

Когда лучше выбрать столбчатый фундамент?
Если вы уже читали статью Какой фундамент выбрать для бани? то, наверняка, помните, что в пучинистых грунтах рекомендуется выполнять фундаменты, которые опираются на надежное основание ниже глубины промерзания грунта.
При этом в основании фундамента обязательно устраивается песчаная подушка, также песком засыпаются пазухи траншеи. Песок препятствует передаче усилий, возникающих в грунтах во время пучинистых явлений, на стенки и основание фундамента, предохраняя его от разрушения.
Понятно, что выполнение заглубленного ленточного фундамента обойдется значительно дороже, чем выполнение столбчатого фундамента такого же заложения. Но далеко не всегда есть возможность замены ленточного фундамента столбчатым. Это касается в первую очередь массивных сооружений из кирпича, передающих через фундамент на грунты основания значительную нагрузку.

Если вы не планируете строительство двухэтажной кирпичной бани или коттеджа, а ваш выбор пал на возведение легкой постройки небольших размеров из бревна или бруса незамысловатой внутренней планировки, то столбчатый фундамент может стать отличной альтернативой массивному и дорогостоящему ленточному фундаменту.

Из чего делаются столбчатые фундаменты?
Для того чтобы сделать для бани надежное основание, можно выбрать различный материал для устройства столбчатого фундамента.
Это могут быть толстые столбики из предварительно обработанной древесины плотных пород, опоры из природного камня достаточных размеров, устанавливаемые под углами стен и в местах их пересечения.
При наличии в достаточном количестве камней нужного размера можно сделать бутовый фундамент, а для наибольшей прочности – фундамент из монолитного железобетона.

Не менее часто встречаются и столбчатые фундаменты из готовых бетонных блоков. Из чего бы вы ни делали фундамент, главное, чтобы он выполнял свою основную функцию – служил надежным основанием, имел достаточную несущую способность, а также был устойчив к коррозионному воздействию почвы и грунтовых вод.
В этой статье рассмотрим устройство столбчатого фундамента из монолитного железобетона и асбестоцементных труб, который не составит труда построить своими руками любому человеку, не имеющему специальных строительных навыков.

Определение глубины заложения столбчатого фундамента
Глубину заложения столбчатого фундамента следует выбирать исходя из глубины промерзания грунта на участке. Вполне достаточно будет заглубить основание фундамента на 15 сантиметров ниже расчетной глубины промерзания грунта.
Глубина промерзания по основным регионам указана в таблице ниже:
Регионы
Средняя глубина промерзания грунта, см

Воркута, Сургут, Нижневартовск, Салехард

240

Омск, Новосибирск

220

Тобольск, Петропавловск

210

Курган, Кустанай

200

Екатеринбург, Челябинск, Пермь

190

Сыктывкар, Уфа, Актюбинск, Оренбург

180

Киров, Ижевск, Казань, Ульяновск

170

Самара, Уральск

160

Вологда, Кострома, Пенза, Саратов

150

Воронеж, Тверь, Москва, Санкт-Петербург, Новгород, Рязань, Тамбов, Тула, Ярославль

140

Волгоград, Курск, Смоленск

120

Псков, Астрахань

110

Белгород, Курск, Калининград

100

Ростов

90

Краснодар

80

Нальчик, Ставрополь

60

Кроме того, выбирая глубину заложения, следует помнить, что в таблице приведены максимальные значения промерзания грунтов в данных регионах при отсутствии снежного покрова. Если грунт будет укрыт снегом, то глубина промерзания значительно уменьшится.
Кроме глубины промерзания для выбора отметки заложения фундамента следует ориентироваться на уровень грунтовых вод в зимний период, чтобы избежать пучения в результате промерзания влаги, находящейся в грунте. В приведенной ниже таблице приведены рекомендации по заглублению фундамента в зависимости от уровня грунтовых вод:

Глубина заложения фундамента с учетом условий возможности пучения грунтов при промерзании

Вид грунтов

Расстояние от поверхности планировки до уровня грунтовых вод в период промерзания грунтов

Глубина заложения фундамента от поверхности планировки

1. Скальные и крупнообломочные грунты, а также пески гравелистые, крупные и средней крупности

Любое

Не зависит от расчетной глубины промерзания

2. Пески мелкие и пылеватые, а также супеси твердой консистенции

Превышает расчетную глубину промерзания на 2 м и более

То же

3. Пески мелкие и пылеватые, супеси независимо от их консистенции

Менее расчетной глубины промерзания или превышает ее менее чем на 2 м

Не менее расчетной глубины промерзания

4. Супеси пластичной и текучей консистенции

Любое

То же

5. Суглинки и глины с твердой консистенцией

Превышает расчетную глубину промерзания на 2 м и более

Не зависит от расчетной глубины промерзания

6. Суглинки и глины мягкопластичной консистенции

То же

Может назначаться менее расчетной глубины промерзания при условии защиты грунтов основания от увлажнения поверхностными водами, а также от промерзания в период строительства и эксплуатации

7. Суглинки и глины текучепластичной и текучей консистенции

Любое

Не менее расчетной глубины промерзания

8. Суглинки и глины независимо от их консистенции

Менее расчетной глубины промерзания или превышает ее менее чем на 2 м

То же

Глубина выбираемого под строительство каждого столбика грунта будет больше определенного по таблице значения промерзания еще на 20-30 см – то есть на толщину слоя песчаной подушки под фундаментом.
Таким образом, для строительства столбчатого фундамента с использованием асбестоцементных труб диаметром 200 мм, к примеру, при глубине промерзания 1 метр нам потребуется выкопать или пробурить ямы глубиной 1,15 м (1 м – глубина промерзания, 15 см – заглубление ниже глубины промерзания) и плюс 20-30 см на песчаную подготовку. Итого – 1,35-1,45 м.
Трубы будут торчать из земли на 40 см, поэтому длина каждой трубы будет 1,15 м (глубина промерзания плюс 15 см) и еще 40 см, то есть 1,55 м.
До нужной длины трубы обрезаются болгаркой.

Строительство столбчатого фундамента из труб

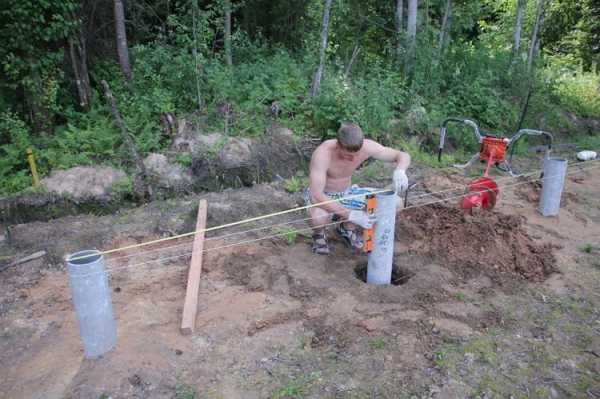

Перед тем, как начинать бурить скважины, нужно разметить места установки столбчатых фундаментов на участке. О том, как вынести оси фундамента на местность, мы уже говорили в статье Как самому построить ленточный фундамент?
Вынос в натуру мест установки столбчатых опор мало чем отличается от разбивки ленточного фундамента. Делается это также с использованием колышков, рулетки и нитей. Расстояние между столбами должно быть 1-1,5 метра. После разбивки можно приступить к выемке грунта.
Диаметр отверстия следует принимать на 5 см больше диаметра асбестоцементной трубы. То есть необходимо пробурить в земле отверстия диаметром 25 см. Это можно сделать с помощью садового бура.
После того, как достигнута необходимая глубина, в получившееся отверстие насыпают слой песка, уплотняемого проливкой воды. Достаточно слоя толщиной 20 см.
После того, как выполнена песчаная подсыпка, устанавливается асбестоцементная труба, предварительно обернутая одним-двумя слоями рубероида, который будет защищать фундамент от воздействия грунтовых вод. Если грунт сухой, а грунтовые воды залегают глубоко, можно обойтись и без изоляции.
В опущенную до упора вниз асбестоцементную трубу заливается слой раствора толщиной сантиметров 40-50.
Чтобы внизу сформировать некоторое уширение, трубу следует немного приподнять (сантиметров на 20), дать раствору растечься в нижней части скважины, после чего снова опустить трубу вниз до упора.
Перед тем, как продолжить заливку раствора, в трубу следует установить арматурный каркас. Для его устройства достаточно двух прутков арматуры диаметром 10 мм, связанных между собой проволокой.
После того, как арматура установлена в трубу, свободное пространство в скважине между наружной стенкой трубы и грунтом нужно засыпать песчано-гравийной смесью или песком, чтобы трубу прочно закрепить в вертикальном положении.
После этого можно заливать в трубу раствор. После заполнения трубы раствором, его желательно уплотнить, чтобы удалить возможные пузырьки воздуха и сделать более однородным.

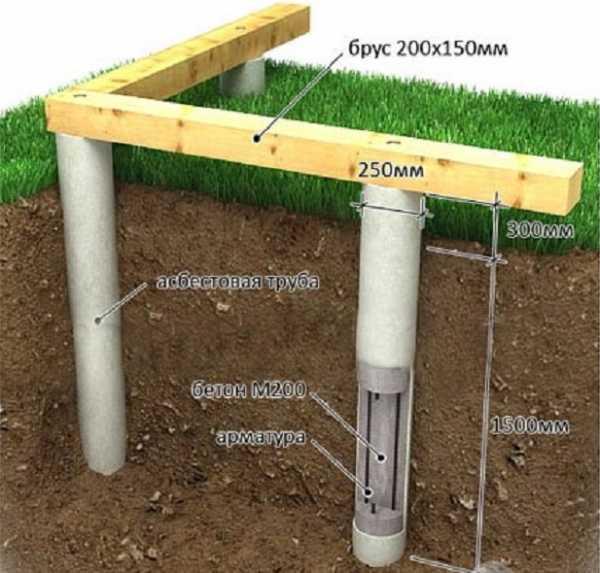

Схема устройства такого фундамента показана на рисунке ниже:
На рисунке цифрами обозначены: 1 — асбестоцементная труба, 2 — арматура, 3 — грунт, 4 — раствор, 5 — уширенная подошва, 6 — песчаная подсыпка.
Несущая способность одного такого столбика составляет примерно 800 кг. При весе кубометра хвойной древесины 750 кг можно легко подсчитать, что фундамент будет иметь достаточный запас по несущей способности и при правильном устройстве прослужит вам долгие годы.
***
Как видите, построить столбчатый фундамент из асбестоцементных труб можно не имея специальных навыков. В следующих публикациях узнаем о других видах столбчатого фундамента – монолитных фундаментах, кирпичных, фундаментах по технологии ТИСЭ а также о столбчатых фундаментах из бетонных блоков.
Смотрите также:
Последние публикации:
Даже правильно выложенной кирпичной печи, со временем требуется ремонт. Высокие температуры, нарушение тяги, механические повреждения кладки – все это приводит к появлению дефектов, которые требуют устранения. Ведь хорошая тяга и отсутствие трещин в стенках –… Читать… Выбор печей для бани сегодня очень широк. Промышленностью выпускаются каменки на любой вкус и цвет. Вы можете подобрать готовую печь для установки в бане в соответствии с требуемой теплопроизводительностью в зависимости от объема парной и выбрать нужный… Читать… Для того, чтобы попариться в баньке сегодня вовсе не обязательно выкладывать основательную русскую печку, кладка которой под силу лишь опытным печникам. Сегодня промышленным способом выпускается большой ассортимент металлических каменок, обеспечивающих… Читать…
< Как сделать столбчатый фундамент из кирпича?
Как построить столбчатый фундамент для бани своими руками? >
russkaya-banja.ru
особенности, плюсы и минусы, технология постройки
Дата: 13 июня 2017
Просмотров: 2127
Коментариев: 0
Как сделать своими руками фундамент из асбестоцементных труб?

Серьезной задачей, возникающей при выполнении проектных работ и осуществлении строительных мероприятий, является определение вида фундамента. Проектировщики и застройщики ищут компромиссное решение, пытаясь сформировать надежное основание для постройки и сэкономить при этом финансовые ресурсы. Оптимальное решение – возвести фундамент из асбестовых труб своими руками. Технология проверена при возведении легких строений и каркасных зданий, требует минимального финансирования, проста в реализации. Основы зданий на асбестоцементных трубах устойчивы к воздействию влаги, обладают прочностью, что позволяет применять их на почвах с повышенным уровнем грунтовых вод и подтапливаемых территориях.
Используя асбестоцементные трубы в качестве капитального фундамента постройки, можно значительно уменьшить сметную стоимость строительства. Рассмотрим детально, как сделать самостоятельно фундамент на полых опорах из асбеста. Оценим достоинства и слабые стороны столбчатого основания. Разберемся с методикой расчета, технологией постройки.

Фундамент является основанием здания, от его прочности и надежности будет зависеть срок эксплуатации дома
Фундамент из асбестовых труб своими руками – особенности
Фундамент на полых опорах из асбоцемента является разновидностью свайного основания, характеризуется следующими особенностями:
трубы используются в качестве стационарной опалубки, которая заполняется бетонным раствором;
применяются полые опоры, изготовленные из асбеста и портландцемента, смешанных при изготовлении в соотношении 15:85 с добавлением воды;
опоры имеют длину от 3,95 до 5 м при наружном диаметре 11,8–52,8 см и отличаются толщиной стенки;
опорные колонны формируются рядами с установкой каждой опоры на углах здания, а также стыках наружных и внутренних стен;
устанавливаются на проблемных, пучинистых и склонных к затоплению почвах при наличии на глубине до трех метров твердого грунта;
позволяет обеспечить устойчивость легких строений каркасного типа, бань, деревянных построек, веранд, дачных строений;
не требует повышенного уровня затрат для подготовки свайной базы здания по сравнению с возведением ленточной основы или блочного основания;
легко устанавливается, что позволяет весь комплекс работ по постройке основания произвести своими силами.
Столбчатый фундамент из асбестоцементных труб является наиболее доступным и экономичным вариантом
Асбестоцементные трубы, являющиеся силовым элементом свайной основы, характеризуются следующими показателями:
повышенными прочностными характеристиками, позволяющими воспринимать сжимающие усилия;
незначительной степенью теплового расширения, способствующей сохранению размеров при температурных перепадах;
небольшой массой, облегчающей транспортировку и выполнение работ по установке;
устойчивостью к воздействию электрохимической коррозии, снижающей ресурс эксплуатации металлических опор;
легкостью механической обработки, позволяющей в условиях строительной площадки быстро готовить опоры требуемых размеров;
низкой стоимостью, позволяющей существенно снизить суммарный уровень расходов по формированию свайной основы.
Столбчатый фундамент из асбестоцементных труб – плюсы и минусы

Свайный фундамент из трубчатых колонн, залитых бетоном, отличается следующими достоинствами:
Повышенным уровнем прочности, позволяющим гарантировать устойчивость легких зданий на склонных к пучению и затопляемых почвах.
Если вы решили сделать столбчатый фундамент из труб своими руками, то необходимо знать, что его используют для строительства легких каркасных и деревянных зданий
Устойчивостью к воздействию отрицательных температур, обеспечивающей неподвижность возводимой постройки.
Стойкостью к влиянию агрессивных сред, под воздействием которых асбоцементный материал не разрушается.
Жесткостью элементов трубчатой опалубки, не подвергающейся деформации при бетонировании в отличие от оболочки из рубероида.
Монолитностью асбестовой опалубки, представляющей совместно с залитым бетонным раствором единую конструкцию.
Скоростью возведения благодаря простоте конструкции, возможностью самостоятельного выполнения работ.
Незначительным уровнем расходов, связанных с использованием недорогих и доступных материалов.
Возможностью самостоятельного выполнения расчетов столбчатой основы без использования услуг наемных специалистов.
Длительным эксплуатационным периодом, составляющим на сложных грунтах и гористой местности более трех десятилетий.
Фундамент из труб, наряду с достоинствами, имеет слабые стороны:
невозможность обустройства подвала под зданием, установленным на свайных опорах;
недостаточную тепловую изоляцию и ветровую защиту нижней части постройки, смонтированной на забетонированных сваях.
Для того чтобы построить надежную и прочную конструкцию основания на асбестоцементных трубах, надо определить необходимое количество столбов и глубину их закладки
Несмотря на незначительные недостатки, столбчатый фундамент из асбестоцементных труб незаменим в районах с глубиной промерзания грунта более полутора метров, горных районах и подтапливаемых участках с пучинистыми почвами.
Расчет размеров и потребности в материалах для основания
Несложная методика расчета позволяет самостоятельно определить характеристики свайного основания без обращения к специалистам проектных организаций. Фундамент из асбоцементных труб рассчитывается и проектируется после выполнения инженерно-геологического обследования участка. На строительной площадке бурится контрольный шурф, извлекаются пробы почвы. Определяются следующие моменты:
Особенности почвы.
Уровень замерзания.
Расположение водоносных слоев.
Зная массу строения, используя полученную информацию можно выполнить расчет и определить следующие параметры:
высоту свайных опор;
количество асбоцементных колонн;
суммарную площадь опорных элементов основания.
Перед началом строительства надо провести исследование состава грунта, определить, на какой глубине залегают грунтовые воды, и определить глубину промерзания почвы
Производя расчет, обратите внимание на следующие моменты:
Уровень погружения сваи из асбеста в почву должен превышать на 0,5 м глубину промерзания грунта.
Высота части опор, расположенных выше нулевой отметки, определяется индивидуально, составляет для различных построек от 0,5 до 1,5 м.
Диаметр свай определяется массой постройки с учетом максимальной нагрузки, действующей на колонну – 0,8 т.
Интервал между сваями должен составлять более одного метра для равномерной передачи нагрузки от постройки на почву.
Суммарная потребность в бетонном растворе для заливки определяется путем суммирования внутреннего объема опорных элементов.
Фундамент из асбоцементных труб – пошаговая технология постройки
Комплекс мероприятий по формированию основы здания на асбестоцементных трубах предусматривает следующие этапы:
выполнение расчетов и разработку проектной документации;
подготовку строительной площадки и выполнение разметки;
бурение каналов для установки свайных опор;
формирование основания приямка и монтаж опор;
установку арматуры и бетонирование.
В зависимости от размеров и типа здания определяют необходимое количество столбов
Рассмотрим детально очередность выполнения подготовительных работ, специфику формирования свайного основания.
Как установить асбоцементные трубы для фундамента
Для установки свайных опор необходимо выполнить подготовительные работы, правильно осуществить разметку, соблюдая последовательность операций:
Произведите расчистку строительной площадки от зеленых насаждений, камней, мусора.
Выполните разметку периметра основания, натянув шнур между вбитыми металлическими прутками или деревянными колышками.
Обозначьте от будущей границы основания зону участка с запасом в 2 метра для снятия плодородной почвы, затрудняющей прорастание под зданием сорняков.
Удалите дерн, снимите грунт толщиной слоя 0,2–0,3 м.
Спланируйте поверхность, засыпьте песчано-щебеночной смесью, тщательно уплотните.
Забейте колышки в местах расположения свай, руководствуясь предварительно разработанным проектом.
Проконтролируйте правильность забивки, путем выполнения замеров и сопоставления разницы диагоналей, которая не должна превышать 1 см.
Закончив подготовительные мероприятия, приступайте к формированию свайной основы.

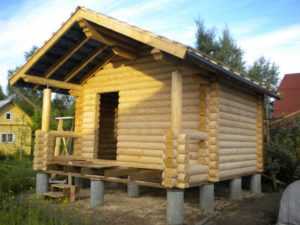

Этот тип фундамента является одним из самых простых и дешевых
Формирование фундамента
Формируйте свайное основание на асбестоцементных трубах по следующему алгоритму:
Пробурите, используя садовый бур или специальное оборудование, скважины, превышающие длину сваи на 0,2 м и диаметр – на 0,1 м.
Выполните в нижней части канала расширение, используя ручное или автоматизированное устройство.
Заполните полость песком, сформировав подушку толщиной 0,2–0,3 м, пролейте водой.
Застелите вверх канала полиэтиленовой пленкой или рубероидом для обеспечения гидроизоляции.
Опустите в подготовленную скважину полые сваи, зафиксируйте по периметру арматурой или деревянными планками.
Насыпьте вокруг выступающей части опоры песок, обеспечивающий неподвижность колонны.
Соберите арматурный каркас, используя 4 цельных стальных прутка диаметром 1–1,2 см и закрепив их арматурными перемычками.
Поместите собранную арматуру в асбестоцементный канал, обеспечьте ее неподвижность при заливке с помощью распорок.
Установите, при необходимости, вместе с арматурой анкерные шпильки для фиксации элементов нижней обвязки.
Подготовьте бетонный раствор, смешав цемент, песок и гравий в соотношении 1:2:2, добавьте воду для обеспечения необходимой консистенции.
При заливке бетона надо постоянно контролировать вертикальность установки, делается это при помощи строительного уровня
Заполните предварительно подготовленным бетонным раствором внутренние полости свай.
Обеспечьте возможность достижения бетоном эксплуатационной прочности на протяжении четырех недель.
Проверьте горизонтальность расположения верхних частей опорных колонн, произведя предварительную разметку с помощью строительного уровня.
Гидроизолируйте выступающую часть опоры рубероидом, засыпьте песком и утрамбуйте.
Произведите обвязку из армированного бетона или брусьев, руководствуясь рекомендациями проекта возводимого здания.
Выполняя работы, обратите внимание на следующие моменты:
контроль вертикальности скважин в процессе бурения обеспечивается с помощью уровня, позволяющего определить правильность расположения инструмента после погружения на несколько оборотов;
предотвратить осыпание в скважину почвы поможет рубероид, свернутый при выполнении работ по периметру верхней части канала;
на грунте, содержащем включения мелкого гравия, отпадает необходимость в обустройстве подушки;
обработка до погружения подземной части своей с помощью битумной мастики обеспечит надежную гидроизоляцию опор;
удалить воздушные пузыри из забетонированной опоры можно с помощью глубинного вибратора для бетона или металлического прутка.
Закончив строительство свайного основания, начинайте возводить стены постройки.
Заключение
Совершенно несложно обустроить фундамент из асбестовых труб своими руками, ознакомившись с материалом статьи. Это бюджетный и достаточно простой вид основы. Важно произвести геологическое исследование участка и квалифицированно выполнить расчеты основания. Руководствуясь пошаговой инструкцией, самостоятельно выполняя работы, можно при минимальных расходах соорудить надежную основу для возведения легкого строения на сложных почвах и затопляемых участках.
pobetony.ru
Столбчатый фундамент из асбестовых труб своими руками
Краткое содержание статьи
Фундамент из асбестовых труб – это просто идеальное решение для возведения небольшого легкого дома, бани, хозяйственной пристройки и т.д. В данной ситуации затраты на капитальное основание становятся неоправданными.
Поэтому простая и эффективная конструкция из асбестовых труб быстро стала альтернативным решением вопроса. Столбчатый вариант основания из данного вида трубного сортамента применять очень часто.
Особенности, преимущества и недостатки асбестовых изделий
Асбестовый сортамент – это штучные изделия, которые характеризуются уникальными свойствами.
Высокий уровень прочности.
Невысокий коэффициент теплового увеличения.
Незначительный вес.
Легкость механической обработки.
Доступная стоимость.
Весомое достоинство такой конструкции – это простота установки, которую легко выполнить своими руками. Так же это строительство привлекает короткими сроками исполнения, и длительным временем использования.
Но, тем, кто остановил свой выбор на свайной технологии, придется запомнить, что такой вариант конструкции не позволяет обустроить подвальное помещение. Так же недостатки данного строения пополняет плохая устойчивость там, где подвижный грунт. Но, такие проблемы связывают с нарушением строительной технологии при монтажных работах.
Данный вид основания активно применяют в зонах с сыпучими грунтами, где глубина промерзания земли составляет более чем полтора метра. Как довели на практике, преимущество этих построек заключается в эффективном функционировании на склонах. По этой причине в гористой местности предпочтение отдается именно им.
Конструкция столбчатого основания из асбестоцементных труб
Перед тем, как сделать фундамент из асбестовой трубы, следует узнать конструктивные особенности данных сооружений.
Сделать столбчатую конструкцию из труб можно в тех ситуациях, когда плотный и твердый грунт размещается на углублении трех метров. Если он располагаются ниже, то лучше обустроить ленточный фундамент.

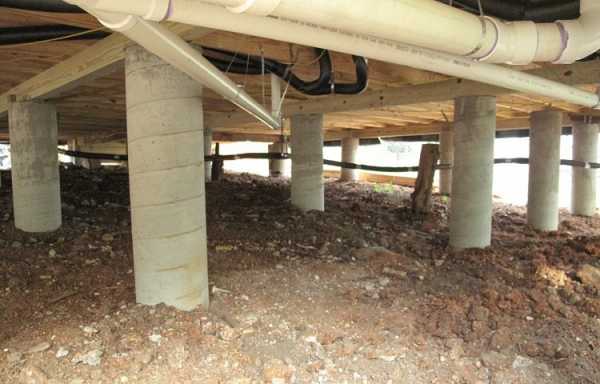

Столбчатая конструкция – это отдельно стоящие опоры, для изготовления которых использован асбестоцементный раствор. Столбики в данном строении ставят на угловом пересечении стен. Также их нужно сделать на стыках наружной стенки и внутренней перегородки.
Интервал между столбами по периметру строения должен быть не больше протяженности бруса, если дом возведен из этого материала. Или же это расстояние не должно превышать длину балки, которую прокладывают на столбах.
Расстояние от грунта до балки основания называется забирка. Его нельзя закладывать кирпичом или заливать бетоном. Потому, что в случае расширения почвы, поднимающийся бетон или кирпич может нанести вред не только целостному состоянию основания, но и самому зданию.
Необходимые расчеты
Столбчатый фундамент, из асбестовых труб, выполняемый своими руками, проектируют по стандартному методу. Начало работ – это инженерно-геологические изучения местности и грунта.
Затем пробуривают шурф исследования, берут пробы и происходит предварительная оценка. При этом определяют типы грунта, точку промерзания и высоту, на которой проходят грунтовые воды.
Смотреть видео: столбчатый фундамент своими руками
Все эти показатели необходимы для определения протяженности свай и площади той зоны столбчатого фундамента, которая служит для опоры.
Насколько промерзает земля в конкретном случае можно узнать в справочниках СНИП. Или же можно воспользоваться калькулятором подсчетов. Всю эту информацию можно получить в сети интернет.
К определенному значению столбчатого сооружения из труб, возводимого своими руками, прибавляют сорок или пятьдесят сантиметров. Так получается требуемая величина углубления сваи для столбчатого фундамента.
Диаметр столбов на конструкции, сооружаемой своими руками, должен исчисляться, исходя из:
веса здания.
Отделки.
Перекрытия.
Крыши.
Утепления.
Зачастую на помощь мастерам, которые проводят такую работу своими руками впервые, есть специальные таблицы. Они предлагаются заводом изготовителем.
После всех этих действий можно переходить к подсчету нужного количества бетона. Тому, кто строит такое основание самостоятельно первый раз, не лишним будет узнать, что на отзывы людей проводивших аналогичные работы лучше не ориентироваться. Профессиональные мастера в этом вопросе рекомендуют опираться на математические формулы.
Определение количества столбов
Столбчатый фундамент, закладываемый из асбестоцементных труб своими руками для облегченного строения (например, веранды), выполняют из сортамента диаметра 10 см. Для домов из бревен необходимо подготовить трубные изделия на 25 или 30 см.
Производя такие постройки своими руками, на отдельно взятую сваю нужно рассчитывать массу, не превышающую показатель в 800 кг. Соответственно вся масса столбчатой конструкции, разделенная на количественный показатель свай, не может быть больше числа 800.
ВАЖНО! В зоне несущей стены и угла столбчатого основания, установку свай игнорировать не рекомендуют. По периметру эти элементы необходимо ставить с интервалом в 2 метра.
Производя расчет количества трубного сортамента нужно учесть, что на каждое трубное изделие нужно будет поставить по три прутка арматуры.
От диметра труб фундамента зависит количество бетона. Чтобы наполнить одну такую трубку (10 см) на 10 метров протяженности, потребуется 0,1 м3 бетона. Когда объем столба равняется 20 см, то бетон расходуется в пределах 0,5 м3.
Смотреть видео: работы по бетонированию и армированию
На трубу диаметром в 30 см придется залить 1 м3 раствора соответственно. Выполняя постройку своими руками, эти рекомендации следует запомнить, и тогда все расчеты будут выполнены без затруднений.
Подготовка площадки
Свайный фундамент, залитый из асбестовых труб своими руками, делать не трудно. Инструкцию по работе поймет даже новичок. Пошаговое руководство работы со свайным фундаментом следующее.
На участке все расчищается от деревьев и камней.
Размечаются точки углов свайного сооружения. На них вкапывают столбы из дерева, между которыми протягивается шпагат.
Размечаются углы будущего строения. На подготовленной под строительство территории на 30 см снимают грунт. Если не снять эту плодородную землю, то под домом в скором времени начнут прорастать сорняки.
После снятия дерна необходимо заровнять участок для свайного фундамента и засыпать гравием или песком.
После нужно сделать тщательную утрамбовку.
Установка асбестовых опор
Когда возводят самостоятельно фундамент из асбестовых труб, то необходимо бурить скважины для опорных элементов
Для данной задачи применяют ручные буры для садовых работ. Для масштабных аналогичных задач строительные бригады при прокладке фундамента применяют спецоборудование – автоматические мотто или ямобуры.
Объем подготовленного углубления для фундамента должен превышать габарит асбестового трубного изделия на 10 см. А глубина должна быть на 20 см больше. Такие требования диктуются потребностью обустраивать «подушку». Для нее используют нерудные строительные материалы.
Дно скважины засыпают слоем щебенки и песка. Он затем утрамбовывается и пропитывается водой. Поверх этого устилают гидроизоляцию. Это может быть пленка или рубероид.
Когда опускают асбестовую трубу, то ее крепят рейками из дерева. Далее сооруженная конструкция подсыпается песком. Протяженность опор обязана иметь десять сантиметров в запасе. Это необходимо, чтобы потом подровнять уровень высоты всех асбестовых столбиков.
Когда земля в зоне строительства фундамента влажная, то асбестовые трубные изделия рекомендуют обработать жидким составом гидроизоляции на битумной основе.
Армирование и заливка бетоном
Готовая смесь из бетона заливается в трубное изделие на уровень сорока сантиметров. Потом трубу приподнимают на 0,2 м и фиксируют. Этим создают «подошву» из бетона, она обеспечивает высокую устойчивость опорным элементам.
После того, как застывает бетон, в сортамент из асбеста устанавливают арматурный каркас. Он выполняется в форме рамок из нетолстой арматуры.
Раствор заливают до нужного уровня. Чтобы удалить из него пузыри воздуха, его прокалывают прутом из металла или деревянной рейкой.
Верхняя часть бетонной заливки должна высохнуть равномерно. Поэтому в период высыхания ее лучше накрыть пленкой. Такая постройка из асбестовой трубы высыхает приблизительно три недели.
СОВЕТ. Зазоры вокруг свай столбчатого сооружения засыпают песком или гравием. Затем их утрамбовывают. Через некоторое время готовое строение измеряют, и все лишние габариты убирают болгаркой.
Устройство основания
Как уже было сказано, при строительных действиях вначале выполняют разбивку на местности. Сваи фундамента из асбестовых труб располагают на расстоянии двух метров друг от друга. Так, например, основание для дачи (10х10м), воздвигаемой своими руками, потребует подготовки девятнадцати скважин.
Под каждую точку столбчатых опор нужно бурить скважины по три метра глубиной. Затем делают углубления под сваи. При подготовке ям для свай следует соблюдать одно правило – это проведение диагонали между противоположными угловыми частями. Такие работы предотвратят возможный перекос стен.
Смотреть видео: технология самостоятельной установки столбчатого фундамента
Ямки под сваи выполняются буроямом. Он отличается от бура тем, что оснащен мотоприводом. Вал данного инструмента вращает небольшой мотор.
На ровном участке для установки, если колоны поднимаются над уровнем почвы на 50 см, вполне хватает сортамента объемом на 200 мм. Если дом расположен на участке с уклоном, то лучше взять в работу сортамент объемом не меньше 250 см.
Данный вид основания в низине
Фундамент из асбестовых труб можно использовать в низине, на неровном участке и на косогоре. Основание, которое строят в низине, так же строят на грунте с высокой влажностью (на болоте). Особенность такого строения в низине и в другом месте, заключается в легкости укладки.
Смотреть видео
Для работы не нужно задействовать строительную технику, опалубки и другие элементы может самостоятельно сделать один человек. Конечно, выполнение работы с постройкой в низине быстрее проходит несколькими людьми. Но, если позволяет время, то на этих трудозатратах можно сэкономить.
Главное, что нужно помнить при строительстве столбчатого основания в низине и на другой местности, перед началом работы следует тщательно выполнить все требуемые расчеты. И стоит учесть, что при значительном весе здания количество столбов увеличивают. Технология работы в данном случае не сложная, но ее необходимо изучить внимательно.
Прочитав данные рекомендации, вопрос, как правильно сделать своими руками свайный фундамент, затруднений не вызовет. Нужные материалы для работы больших затрат не потребуют. Цена на этот вид основания является самой низкой. Но, к работе следует подходить ответственно. Тогда можно рассчитывать на качественный результат своих действий.
Фундамент из асбестовых труб позволяет создать надежное основание для постройки в один этаж. Так же такое решение идеально подойдет для любой хозяйственной или бытовой пристройки. Все превосходные характеристики данной постройки полностью подтверждают только положительные отзывы потребителей.
Смотреть видео: как столбчатый фундамент выдавило грунтом

Записи по теме:
Загрузка…
Комментариев нет, будьте первым кто его оставит
Комментарии закрыты.
trubanet.ru
Фундамент из асбестоцементных труб: характеристика и технология
Фундамент из асбестоцементных труб – наиболее популярный столбчатый вариант исполнения основы зданий своими руками. Подобное технологическое решение используется во время строительства каркасных домов и нетяжелых построек. Кроме этого, столбчатому фундаменту из труб (асбестоцементных) не страшны намокания и разрушения от влаги, что делает возможным его применение в регионах, которые склонны к частому затоплению.

Из асбестоцементных труб можно соорудить фундамент столбчатого типа
Характеристика асбестовых труб
Асбестоцементные трубы являются штучными изделиями, которые производятся из гидросиликата магния, который смешивается с цементом. Их выпуск регулируется СНиП. К уникальным свойствам таких труб можно отнести:
высокое значение прочности;
коэффициент расширения (теплового) достаточно низкий;
малый вес;
неподверженность электрохимической коррозии, вызываемой блуждающими токами;
низкая цена.
Асбестоцементные трубы способны выдержать нагрузку на сжатие до значения 265 тыс. кПа. Их тепловое расширение примерно в 140 раз ниже, чем у стальных аналогов. Вес одного метра изделия составляет 6-11 кг, что позволяет выполнять установочные работы своими руками. Асбестоцементные трубы хорошо поддаются механической обработке и не нуждаются в обязательной гидроизоляции.
Они устойчивы к низким температурам, высокой влажности, агрессивным воздействиям среды и вредителям. В строительстве чаще всего применяются изделия диаметром 20-25 см со стенкой 1-1,6 см. Стандартизированная длина составляет от трех до пяти метров.

Асбестоцементные трубы устойчивы к коррозии, прочны и не нуждаются в гидроизоляции, эти качества очень важны для основы здания
Виды фундаментов
В общем случае можно выделить 3 вида фундаментов:
плитный;
ленточный;
столбчатый.
Наиболее экономичным является последний вариант. Он целесообразен, если грунт представляет собой суглинок, гравий, крупный песок, болото, влажную почву, имеющий высокий уровень промерзания, а также при наличии склонов и рельефных участков.
Ленточный фундамент представляет собой железобетонную полосу, которая идет по периметру здания. Он закладывается под наружные и внутренние стены постройки, сохраняя при этом одинаковость формы поперечного сечения.
Обратите внимание! Процесс установки такого фундамента более материалоемкий и трудоемкий, чем для столбчатого варианта.
Плитный фундамент – это модернизированный ленточный. Он отличается высокой надежностью и несущей способностью. Такой фундамент представляет собой армированную цельную бетонную плиту, которая неглубоко залегает в почве.

Столбчатый фундамент — менее затратное сооружение, чем прочие виды основ для зданий
Плюсы и минусы столбчатого фундамента
Своими руками на асбестоцементных трубах выполнить фундамент не сложно, поскольку исключена необходимость в специальной технике для строительства. Невысокая стоимость материалов позволит снизить расходы на весь проект. Столбчатый фундамент просто рассчитать и установить в сжатые сроки своими руками.
Однако при принятии решения о виде основания для постройки необходимо учитывать:
Фундамент из асбестоцементных труб нельзя возводить, если есть значительные перепады высот либо подвижность грунта.
Такое основание непригодно для домов с этажностью больше 3, а также при использовании тяжелых отделочных материалов, например, декоративных камней.
При планировании подвала либо цокольного этажа фундамент из асбестоцементных труб не подходит.
Столбчатый вид основания здания имеет хороший эксплуатационный срок – больше 30 лет.
Расчет столбчатого асбестоцементного фундамента
Своими руками из труб возвести фундамент можно только после выполнения правильного расчета. Из справочных данных находится характерная для региона глубина промерзания.

Надземная часть труб должна быть высотой не менее 30 см
Обратите внимание! Глубина промерзания указывается без учета снежного покрова, поэтому, если для местности характерна высокая заснеженность, то справочные данные могут быть несколько уменьшены.
К справочному значению прибавляется 0,3-0,5 м. Полученная величина – требуемая глубина залегания свай под землей. Надземная часть обычно выступает на 30 см, однако, при возможности затопления территории, она может быть и выше.
Столбчатый фундамент рассчитывается с учетом нагрузки от здания и материала его выполнения. Для легких строений подойдут трубы диаметром 100 мм, для более увесистых – 250-300 мм. Важно учитывать и стены, и кровлю, и отделку, и утепление. В таблице приведены примерные данные о массе разных материалов.
Таблица 1
Наименование материала Масса, кг
Кирпич, тыс. шт.:
силикатный 3500-3900
глиняный 3500-3700
Лес хвойных пород, м³
сосна 670-760
ель 450-520
Лес пиленый, м³
хвойных пород 600
лиственных пород 850
Строительный песок, м³ 1500-1650
Щебень (из естественного камня), м³ 1400-1800
Пропитанные шпалы, шт. 75
Строительный войлок, м³ 150-250
Минеральная вата, м³ 75-150

Диаметр скважины должен превышать сечение трубы на 80-120 мм.

Глубина закапывания труб зависит от уровня промерзания почвы в регионе
Расчет количества материалов и труб
Сваи располагаются по углам здания (строения), в местах, где пересекаются несущие стены и по всему периметру с расстоянием не больше 1 метра. Необходимо учитывать, что допустимая нагрузка на одну из них не должна превышать 800 кг. Если расчетные значения выше, то количество свай увеличивается.
Важно, чтобы вся нагрузка строения равномерно распределялась на столбы. Столбчатый фундамент предполагает наличие 2-3 арматурных прутков на каждую асбестоцементную трубу. Необходимое количество бетона определяется, исходя из выбранного диаметра изделий.
В среднем, чтобы заполнить 10 м трубы, диаметр которой 100 мм требуется 0,1 м³ бетона с учетом основания; 200 мм – 0,5 м³; 300 мм – 1 м³.
Установка асбестоцементных труб
Выполнение работ своими руками требует высокой аккуратности и последовательности. На подготовительном этапе наносится разметка. Строительная площадка очищается от посторонних предметов и мусора, выравнивается и снимается дерн. Контуры здания размечаются колышками и веревкой.

Скважины необходимо бурить большего диаметра, чем трубы
Под столбы бурятся скважины. Для этого можно использовать бур или выкопать ямы своими руками, диаметр которых должен быть больше трубного.
Обратите внимание! Глубину скважины необходимо делать на 200 мм больше, чем расчетный размер части сваи под землей. Это необходимо для обустройства песчаной подушки.
Песчаная подушка на дне скважины утрамбовывается и проливается водой. После ее впитывания выстилается рубероид. Далее устанавливаются и выравниваются по уровню трубы, которые закрепляются временными деревянными брусками. При необходимости выполняется гидроизоляция.
Если потребовалось пилить изделия для получения подходящего размера, то лучше оставить запас примерно в 100 мм для возможности выравнивания опор после формирования фундамента.
Формирование фундамента
Для получения бетона смешивается одна часть цемента и две части песка, которые разбавляются водой. Полученная смесь должна иметь консистенцию жидкого теста. После этого добавляются две части мелкого гравия. Раствор хорошо вымешивается и заливается в трубы на 400-500 мм.

Внутрь труб необходимо залить жидкий цементный раствор
Труба приподнимается на 150-200 мм и оставляется до того момента, пока бетон полностью не застынет. Таким способом можно добиться создания прочного основания опоры, которое будет устойчиво к выталкивающим силам при грунтовом пучении.
После того, как бетон застынет, необходимо дополнительно гидроизолировать скважину с наружной стороны рубероидом и засыпать речным песком. Далее выполняется выравнивание в горизонтальной плоскости.
Внутрь асбестоцементной трубы устанавливается арматура, представляющая собой соединенные проволокой прутки, и заливается бетон. С целью удаления воздуха раствор несколько раз необходимо проткнуть металлическим прутком.
Фундамент, выполненный своими руками, будет готов к последующему строительству через 2-3 недели после высыхания бетона.
Фундамент из асбестоцементных труб пригоден для летних дачных домиков, небольших саун и бань, террас, веранд и других легких построек. Проект на основе подобных материалов является экономически выгодным и может быть реализован своими руками.
trubamaster.ru
Фундамент столбчатый из асбестовых труб – Как правильно сделать столбчатый фундамент из асбестовых труб своими руками?
