Неудачное расположение инженерных коммуникаций может расстроить планы создания удобной планировки. Все привыкли к тому, что существуют нормы, регламентирующие расстояние от канализационного стояка до унитаза и других сантехнических приборов. Поэтому владельцам санузлов приходилось мириться с текущим положением дел.

Только после того, как появился специальный насос для унитаза, оборудование стало возможно размещать в любой точке дома. Согласитесь, приспособление может оказаться весьма полезным, особенно для помещений нестандартных форм и габаритов.

Разберемся, что это за чудо-устройство, какова его конструкция и принцип действия. Кроме того, мы предлагаем подробный обзор разных агрегатов, алгоритм их выбора и монтажа. Такая информация станет находкой для тех, кто собирается купить и установить измельчитель для унитаза.

Содержание статьи:

Что такое принудительная канализация

Стандартная частного или многоквартирного дома устроена по самотечному принципу. Это означает, что стоки из унитаза и других сантехнических приборов под действием силы тяжести или «самотеком» направляются в канализационный стояк.

Для бесперебойной работы системы требуются определенные условия: правильно рассчитанное расстояние от унитаза до стояка, нужный уклон трубопровода и другое.

Насосы с измельчителем – компактное оборудование, позволяющее обустраивать принудительную канализацию в любых условиях

При их нарушении скорость стоков замедляется, и появляются засоры. Для предотвращения подобной ситуации используется принудительная канализация. Для ее обустройства в систему монтируется насос, основной функцией которого становится принудительная подача стоков в трубопровод.

Насос с измельчителем, его иногда называют сололифт, помимо этого еще и измельчает крупные включения, присутствующие в стоках.

Устройство компактно, но при этом имеет достаточно высокую мощность. Оно способно отводить стоки до 5-7 м в вертикальном направлении и до 100 м в горизонтальном. Высота подъема сточных вод особенно важна в том случае, когда планируется обустройство санузла, расположенного ниже уровня канализации.

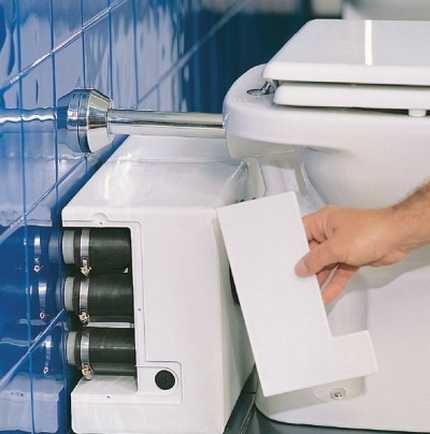

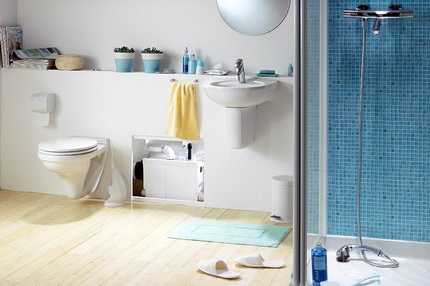

Небольшие размеры сололифта позволяют размещать его за сливным бачком или даже помещать внутрь последнего.

Галерея изображений

Фото из

Цель установки санитарного насоса с измельчителем

Предпосылки для использования фекального насоса

Принцип использования фекального насоса

Универсальность применения фекальных установок

Конструкция и принцип работы насоса с измельчителем

Стандартный насос такого типа представляет собой заключенную в пластиковый корпус систему для перекачивания жидкостей, оснащенную лопастями для измельчения крупных включений. Прибор обязательно подключается к системам канализации и электроснабжения.

Измельчитель обычно устанавливается в верхней половине корпуса насоса. После того, как стоки попадают в емкость с лопастями, твердые включения здесь задерживаются, а жидкость проходит дальше.

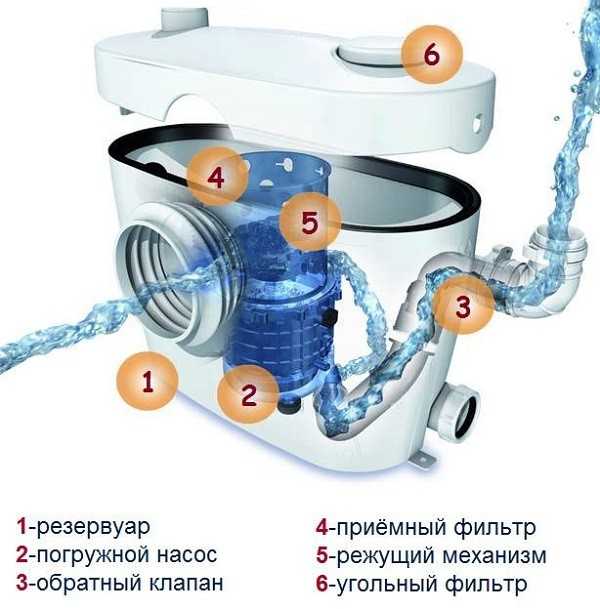

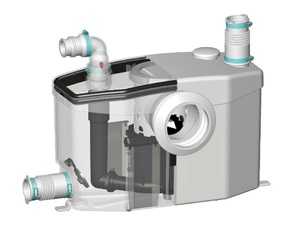

На рисунке представлена схема санитарного насоса с измельчителем для унитаза (+)

В зависимости от модели устройства далее возможно два варианта. Если прибор оснащен поплавковым выключателем, масса будет накапливаться до определенного объема. В других случаях измельчитель будет запускаться немедленно.

В любом случае после того, как лопасти будут активированы, они начинают резать включения, превращая их в однородную массу, которую насос будет продавливать до канализационного стояка.

В продаже можно найти модели, где измельчитель расположен под насосом. Надо признать, что такие устройства работают менее эффективно, поскольку в силу конструктивных особенностей лопасти перемалывают твердые включения недостаточно хорошо.

При покупке устройства это стоит учесть. Насос обязательно оснащается обратным клапаном, который препятствует возврату сточных вод.

Внутри емкости находится режущий блок, оснащенный металлическими ножами. Его задача – измельчение крупных включений в сточных водах. Полученная масса проталкивается к канализационному стояку

Зачем вообще нужен такой насос?

Надо признать, что использование насоса позволяет решить самые сложные вопросы в обустройстве канализационной системы. К их числу относится перенос унитаза на практически любое расстояние от стояка, установка сантехники в помещении, расположенном ниже уровня канализации и многое другое.

Неоспоримыми достоинствами использования насосов можно считать:

• Эффективное предотвращение . Благодаря тому, что стоки внутри труб проталкиваются, а не движутся самотеком, они не имеют возможности накапливаться и образовывать пробки.
• Возможность использования для обустройства канализационной системы труб малого диаметра.
• Меньший расход воды из сливного бачка.
• Возможность размещать сантехническое оборудование в любой точке квартиры.

Помимо этого насосы с измельчителями работают почти бесшумно, особенно те модели, в которых используется качественная изоляция. Они не создают дискомфорта и не мешают отдыхать в ночное время.

Есть и определенные неудобства, связанные с работой приборов. Устройства энергозависимы, поэтому могут функционировать только при наличии электроэнергии, что может быть не всегда возможно в условиях загородного дома, например.

Санитарные насосы достаточно компактны и помещаются сразу за унитазом. На рисунке представлена стандартная схема размещения прибора

Кроме этого, насосы необходимо регулярно обслуживать. А именно производить их очистку. В зависимости от модели делать это придется вручную или использовать специальные химические средства-растворители.

Если этим не заниматься, устройство может засориться, что немедленно отразится на его работе. Впрочем, существуют и самоочищающиеся модели, которые не нуждаются в чистке, однако их стоимость несколько выше.

Информация о насосах для обустройства принудительной канализации частного дома представлена в статьях:

Разновидности оборудования

Промышленность выпускает несколько разновидностей насосов для унитазов. Каждый из них имеет определенную область применения и особенности эксплуатации. Рассмотрим приборы более подробно.

Аппараты для холодных стоков

Предназначены для работы с жидкостями, температура которых не превышает 40°С. Нужно иметь в виду, что некоторые элементы оборудования могут прийти в негодность от контакта с горячими стоками.

Поэтому их ни в коем случае нельзя подключать к сливу ванны или душевой кабины. Различают две разновидности таких приборов. Одна из них предполагает наличие измельчителя, вторая – нет.

Первые могут использоваться как только для унитазов, так и для комбинированных подключений, в которые могут входить раковина, биде, унитаз и т.п. Вторые не могут использоваться для работы с унитазами.

Мало того, при их использовании необходимо следить за стоками, чтобы крупные включения не попали в насос. Для монтажа устройств используются специальные переходные муфты, которые тоже чувствительны к высоким температурам.

В продаже можно найти санитарные насосы предназначенные для размещения внутри сливного бачка. Это могут быть модели, предназначенные для перекачивания как горячих, так и холодных стоков

Приборы для горячих стоков

Оборудование может нормально функционировать, перекачивая стоки, температура которых не превышает 90°С. Впрочем, эта величина может варьироваться в зависимости от назначения и модели устройства. Ее следует уточнить в технической документации прибора. Такие насосы предназначены для работы с самыми разными бытовыми приборами.

Те из них, что могут перекачивать не очень горячие жидкости, используются при подключении ванны или душевой кабины.

Галерея изображений

Фото из

Санитарные насосы для перекачки горячих стоков

Санитарная установка для работы в гигиенической комнате

Подключаемое к санитарным насосам оборудование

Наличие измельчителя в канализационных насосов

Более дорогостоящие приборы, выдерживающие температуры до 90°С, могут работать со стиральной или посудомоечной машиной. Как и аппараты для холодных стоков, эти насосы могут быть с измельчителем или без него.

Первый вариант используется для обустройства комплексного подключения унитаза, ванны, стиральной машины и т.д. Второй может применяться только в том случае, если в числе подключенных приборов нет унитаза.

Насосы с измельчителями для горячих стоков несколько отличаются от своих «холодных» аналогов. Их режущие части более прочные и предназначены для измельчения даже достаточно твердых и небольших по размеру включений.

Конструктивные особенности этих приборов таковы, что не поддавшиеся разрезанию предметы оседают на дно сетки измельчителя и находятся там до ближайшей очистки устройства, совершенно не влияя при этом на его работу.

Специально для подвесных унитазов выпускаются особые компактные разновидности санитарных насосов. Их монтируют за декоративной панелью около инсталляции или прямо на ней

Устройства компактного типа

Для небольших по площади ванных и туалетных комнат идеально подходят измельчители для компактного унитаза. Эти устройства аналогичны стандартным насосам, отличаются от них лишь небольшими размерами.

Ширина корпуса таких приборов редко превышает 12 см, что дает возможность установить его за декоративной панелью или в небольшой нише прямо на инсталляцию, на которой будет закрепляться унитаз.

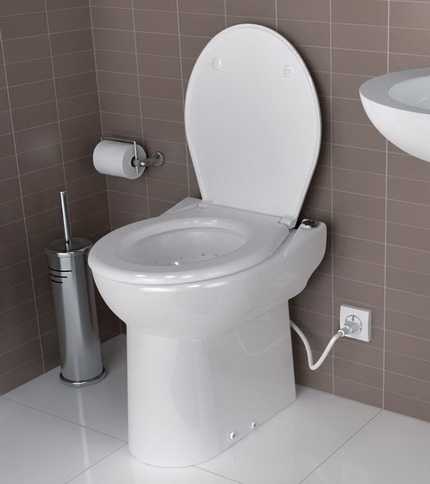

Унитаз со встроенным насосом: сантехническая новинка

Относительно недавно в продаже появилось необычное сантехническое оборудование, представляющее собой унитаз со встроенным измельчителем и насосом. Оборудование можно отличить от стандартных аналогов по внешнему виду – у него отсутствует сливной бачок.

Эта деталь устройству попросту не нужна, поскольку унитаз подключается напрямую к водопроводу и при нажатии на кнопку слива вода подается прямо из магистрали.

В этот же момент активируется и измельчитель. Правда, для корректной работы устройства требуется определенный . Минимальное значение – 1,7 атм.

Оборудование оснащается дополнительными канализационными выводами, что позволяет подключить к нему еще несколько сантехнических приборов: раковину, биде, стиральную машину или ванну.

Унитаз с встроенным насосом с измельчителем очень удобен и практичен. Прибор можно размещать на любом расстоянии от канализационного стояка (+)

Унитаз с измельчителем имеет множество достоинств:

• Подключается напрямую к водопроводу.
• Встроенный механизм слива делает необязательным наличие привычного бачка.
• Эффективный отвод стоков до 30 м по горизонтальному направлению и до 3 м по вертикальному.
• Компактные размеры делают устройство идеальным для небольших помещений.
• Производительность прибора составляет 85 л/мин.
• Дополнительная изоляция позволяет оборудованию работать практически бесшумно.
• Сложное техническое обслуживание не требуется.
• Прибор более надежен и безопасен, чем стандартный унитаз с подключенным измельчителем.
• Полное соответствие российским и европейским санитарным нормам.

Устройство очень надежно и эффективно. Главным его недостатком на сегодняшний день является высокая стоимость, которая обусловлена тем, что производитель только начинает выпускать такое оборудование.

Чтобы не допустить ошибки при расчете мощности прибора можно воспользоваться этой схемой. На ней показана зависимость дальности перемещения стоков от высоты их подъема

Важные характеристики насосов измельчителей

В продаже можно найти достаточно широкий ассортимент насосов с измельчителями для унитазов. Их различия достаточно существенны, поэтому перед покупкой устройства нужно точно знать его назначение и определить условия, в которых оно будет работать. Иначе деньги будут потрачены впустую.

Как показывает практика, при правильном выборе устройства обязательно учитываются следующие характеристики.

Мощность фекального насоса

Производитель указывает ее в технической документации, прилагающейся к каждому прибору. Выражается в метрах, показывает расстояние, на которое устройство может переместить стоки. Обычно указывается два показателя: высота и расстояние перемещения.

В среднем, аппарат может поднимать стоки вверх на 10 м и продвигать в горизонтальном направлении на 100 м. Нужно понимать, что это максимально возможные показатели.

Поэтому, если они точно совпадают с требуемыми параметрами работы, лучше выбирать оборудование с «запасом». Ведь если ему придется постоянно работать на максимальной мощности, любая даже кратковременная дополнительная нагрузка выведет его из строя.

Кроме того, постоянное функционирование «на пределе возможностей» существенно уменьшит срок работы оборудования.

Еще один нюанс. Нужно понимать, что показатели, указанные в технической документации, в некотором роде взаимоисключающие. Это означает, что если насосу предстоит поднимать стоки вверх на максимальную высоту, то продвигать их на указанное в паспорте расстояние он уже не сможет.

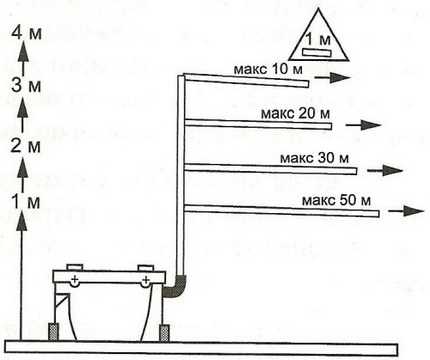

Практика показывает, что в среднем каждый метр подъема сточных вод уменьшает дальность их транспортировки в горизонтальном направлении примерно на 10 м.

Если рядом находятся несколько сантехнических приборов, рекомендуется приобретать так называемую комбинированную модель насоса, которая предполагает подключение сразу нескольких устройств

Количество возможных подключений

Производитель выпускает различные модели устройств. Часть из них предназначена для работы только с одним сантехническим прибором, в данном случае это унитаз, остальные можно отнести к комбинированному оборудованию.

Они могут подключаться к нескольким устройствам. Это актуально для санузлов, в которых сразу несколько приборов нуждаются в принудительной канализации.

В этом случае оптимально приобрести насос с измельчителем, установить его на унитаз и подключить к нему остальное оборудование. Выбирая такую модель важно, чтобы насос был оснащен достаточным количеством выходов для подключения, и чтобы его мощности было достаточно для обслуживания всех устройств.

Если сантехнических устройств много, возможно, будет правильно установить два насоса.

Галерея изображений

Фото из

Выбор фекального насоса для нескольких точек подключения

Канализационный насос на две точки подключения

Канализационное оборудование с тремя патрубками

Соблюдение дальности установки санитарного насоса

Периодичность удаления отходов

Выпускается две модификации насосов с измельчителями для унитазов. Первый вариант оснащается выключателем поплавкового типа. В этом случае ножи измельчителя запускаются только после того, как будет накоплен определенный объем твердых отходов. Таким образом, устройство сначала накапливает стоки.

Прибор второго типа активирует измельчитель после каждого нажатия на кнопку слива.

Насос с выключателем поплавкового типа активирует измельчитель намного реже, что помогает продлить срок эксплуатации прибора

Помимо вышеописанных характеристик оборудования при выборе обязательно нужно обратить внимание на размеры канализационной трубы. Если они не совпадают с сечением входных патрубков насоса, понадобится дополнительно приобрести специальный переходник.

Кроме того, важно правильно подобрать производительность системы и определиться с . Последний важный момент – температура стоков, от которой зависит тип насоса.

К каким брендам стоит присмотреться?

Оснащенные измельчителями фекальные насосы для унитазов выпускают разные производители. По отзывам потребителей заслуживает доверия продукция таких компаний: немецкой Grundfos, французской SFA и китайской JEMIX.

Бренд SFA появился в середине прошлого века и стал широко известен благодаря производству высококачественного насосного оборудования. Производитель предлагает широкий модельный ряд бытовых приборов.

Среди них как насосы измельчители, так и комбинированные устройства, предназначенные для одновременной работы с несколькими сантехническими приборами: ванной, раковиной, душевой кабиной и т.п.

Фирма выпускает большое количество компактных моделей, предназначенных для установки в сливном бачке. Корпуса устройств выполняются из высокопрочного пластика, что существенно продляет срок их использования.

Модели отличаются продуманным дизайном  и компактностью, поэтому отлично подходят для установки в условиях ограниченного пространства.

Приборы Grundfos просты в монтаже и эксплуатации. Их дополнительное преимущество заключается в низком уровне шума, который приборы издают при работе.

Компания JEMIX для напорного отвода стоков от унитазов и других сантехнических приборов выпускает линейку насосов под названием STP.

В нее входит шесть моделей с различными техническими характеристиками, среди которых есть комбинированные приборы и один унитаз с встроенным измельчителем. Все приборы отличаются достаточно высокой мощностью и могут использоваться как для горизонтального, так и вертикального перемещения стоков.

Унитазы с встроенным насосом легко узнать по отсутствию сливного бачка и наличию провода, подключающего оборудование к сети

Процедура подключения канализационного насоса

Перед началом монтажа следует определить место, на котором будет установлен прибор. Здесь есть некоторые правила. Прежде всего, категорически запрещено выставлять насос ниже уровня пола.

Оборудование должно находиться непосредственно около унитаза, на расстоянии не далее 0,4 м. Необходимо обеспечить свободный доступ к прибору, чтобы можно бело без затруднений проводить обслуживание и ремонтные работы.

Следует еще раз убедиться, что диаметры канализационной трубы и входного патрубка насоса совпадают. Если нет – приобретается переходник. Кроме того, на выходном патрубке насоса в обязательном порядке должен быть .

Если его не будет, не исключается крайне неприятная ситуация, когда стоки из канализации хлынут в унитаз. Обратный клапан может быть включен в комплектацию насоса, если же нет – необходимо докупить.

Перед монтажом следует внимательно прочитать инструкцию, которая обязательно идет в комплекте с устройством. Оптимально, чтобы она была на русском языке. В документе подробно описывается процесс монтажа выбранной модели.

Кроме того, к инструкции всегда прилагаются все необходимые схемы и иллюстрации. Еще раз проверьте комплектацию, убедитесь, что присутствуют все необходимые для установки детали и крепежи.

Некоторые модели санитарных насосов оснащаются угольными фильтрами, которые устраняют неприятный запах. Их следует регулярно менять, иначе устройство не сможет эффективно функционировать

После того, как подготовка к монтажу окончена, можно приступать к процедуре установки. Она проводится следующим образом.

Шаг №1. Сначала во все входные патрубки насоса вставляем подводящие трубы или соединительные колена. Следим за тем, чтобы магистраль подходила к устройству под уклоном 3 см на каждый погонный метр. Это даст возможность стокам самотеком продвигаться к прибору, что необходимо для его нормальной работы.

Если входов больше, чем требуется на данный момент, на «нерабочие» отверстия ставим подходящие по размеру заглушки.

Шаг №2. Устанавливаем насос на заранее выбранное и подготовленное место. Находим на корпусе изделия специальные литые ушки под крепежи, вставляем в них шурупы и закрепляем насос к полу. Приступаем к прокладке трубопровода от насоса до канализационного стояка.

Оптимально, чтобы трубы проходили прямо, поворотов следует избегать или, если это невозможно, делать их как можно более пологими. При наличии стыков между трубами, выполняются паяные, сварные или клеевые соединения. Их качество должно быть высоким, чтобы впоследствии не появилась течь.

Если насос должен будет поднимать стоки вверх и предполагается обустройство вертикально стоящего отвода, он должен находиться на расстоянии не больше 0,3 м от выходного патрубка прибора. Только в таком случае устройство сможет функционировать нормально.

Шаг №3. Соединением выходящую из унитаза трубу с насосом – для фиксации элементов . При этом обязательно нужно обустроить стыковку так, чтобы входной патрубок насоса располагался ниже, чем выходная труба из унитаза. Кроме того, следует обеспечить необходимый наклон для сливной трубы, чтобы стоки продвигались самотеком.

Насос с измельчителем для унитаза энергозависим, поэтому требует подключения к электрической сети. В целях безопасности делать это следует только через УЗО

Шаг №4. Обустройство вентиляции. Эта процедура необходима для моделей без угольного фильтра, конструкция которых предусматривает специальный вентиляционный вывод. Труба должна быть выведена выше конька на крыше дома.

Если кажется, что это слишком хлопотно, стоит выбрать модель со сменным угольным фильтром, который будет задерживать все неприятные запахи. Но в этом случае картридж придется регулярно менять.

Шаг №5. К насосу следует подвести электропитание. Для моделей с вилкой нужно будет установить индивидуальную розетку, кабель к которой прокладывается от УЗО и щитка. Если у устройства нет вилки, подключение выполняется непосредственно от электросети через 30 мА автомат УЗО.

После этого можно провести пробный пуск устройства. В ходе процедуры следует внимательно осмотреть сочленения элементов на предмет подтеканий, устранить неполадки, если они есть.

Выводы и полезное видео по теме

Насос измельчитель для скрытой установки:

Золотые правила монтажа и разновидности насосов измельчителей SFA:

Насос для канализации GRUNDFOS SOLOLIFT2:

Насосы с измельчителями для унитазов – практичное и очень эффективное оборудование. Их использование позволяет устанавливать сантехнические приборы на любом расстоянии от канализационного стояка и даже опускать их в цокольные этажи, где они будут находиться ниже уровня канализационной магистрали.

Чтобы устройство работало без перебоев важно грамотно рассчитать его мощность и правильно установить прибор.

Всем заинтересованным в вопросе выбора ,установки и эксплуатации измельчителя для унитаза, предлагаем оставлять комментарии и задавать вопросы. Форма для связи расположена в нижнем блоке.

sovet-ingenera.com

бытовые или промышленные » SanDizain.ru

Фекальные насосы – вещь, которая всегда пригодится в хозяйстве, но и стоимость этого незаменимого помощника далеко не бюджетная поэтому, покупая фекальный насос с измельчителем важно выбрать модель, отвечающую всем нуждам.

Фекальные насосы предназначены для перекачивания чистой воды или загрязненной волокнистыми и органическими включениями. На участке их используют для откачки септиков и выгребных ям, устраняют паводки в подвалах, поливают огород или высушивают на зиму бассейн, реже используют для выкачивания воды из колодца.

Правильно выбрав насос можно решить большинство задач, связанных с откачиванием воды в хозяйстве. И сразу стоит отметить, что универсальная модель обязательно должна быть оснащена измельчителем.

Одна из моделей фекального насоса

Сфера применения фекальных насосов с режущим механизмом

• Перекачка канализационных стоков от сантехники (туалета, ванной, раковины, посудомоечной и стиральной машины и т.п.), которые расположены ниже чем канализационная сеть;
• Очистка септиков и выгребных ям;
• Откачка воды из дренажного колодца, ливневки и других водозаборных сооружений;
• Очистка канализационных систем от илистых отложений.
• Установка в канализацию производственных объектов перерабатывающей и пищевой промышленности, в стоки которых попадают органические отходы.

Разновидности фекальных насосов

Фекальный насос с режущим механизмом: типы, особенности

Канализационные насосы отличаются по конструкции в зависимости от предназначения.

• Фекальный насос с измельчителем для туалета устанавливается непосредственно за унитазом. Он позволяет перекачивать сточные воды по трубопроводу диаметром 30-35 мм. Как правило, такие модели оснащены автоматическим механизмом включения и срабатывают при каждом сливе. Насос с легкостью справиться с волокнистыми и органическими включениями, но твердые отходы, например, камни или песок приведут к поломке. Также стоит отдать предпочтение модели с возможностью одновременного подключения нескольких бытовых устройств (душевая кабина, биде, унитаз, ванна), при этом агрегат должен отличаться максимально заниженным входным отверстием.

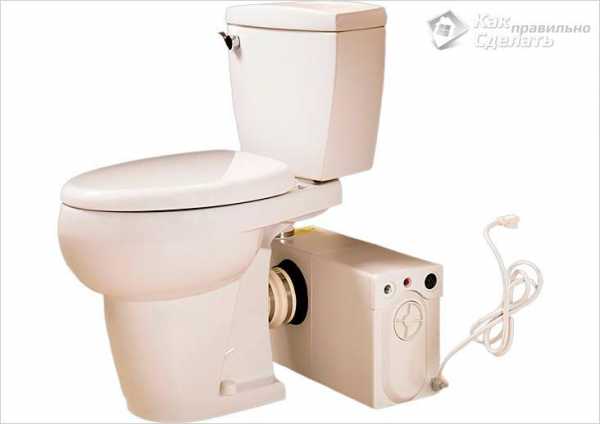

Пример установки фекального насоса для туалета

• Фекальный насос с измельчителем для перекачки стоков от раковин или посудомоечных машин должен быть предназначены для работы с горячими стоками температурой около 80-90°С. Такие насосы нуждаются в ежегодной профилактической очистке, поскольку на их поверхностях оседает большой слой жировых отложений. При активной эксплуатации чистка может потребоваться чаще.

Пример установки насоса для стоков

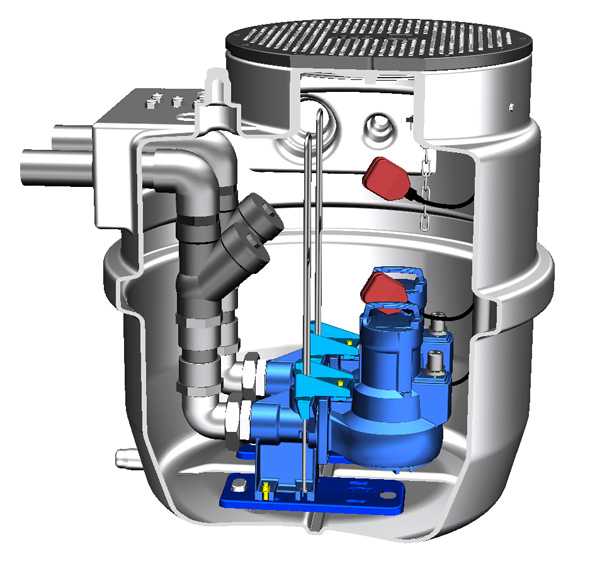

• Отдельной группой можно выделить погружные, полупогружные и наружные насосы с измельчителями, которые используются на даче, в частных домах или на предприятиях для откачки стоков из септиков, выгребных ям, водоемов. Такие агрегаты отличаются широкими проточными каналами и высокими техническими показателями, поэтому без затруднений перекачивают большие объемы воды с достаточно крупными органическими примесями.

Важно! В зависимости от компоновки рабочего патрубка различают агрегаты с горизонтальным или вертикальным расположением. Стоит сказать, что принципиального значения в работе это не имеет и не влияет на характеристики насоса, но более практичной считается вертикальная компоновка.

Погружные, полупогружные и поверхностные насосы с измельчителем

В зависимости от особенностей конструкции и способа монтажа фекальные насосы разделяются на погружные, полупогружные и поверхностные.

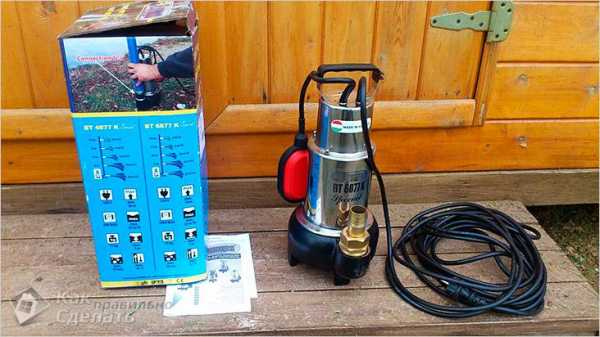

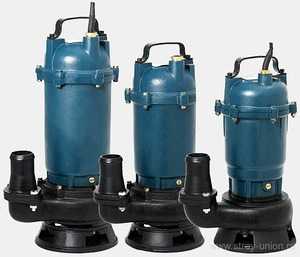

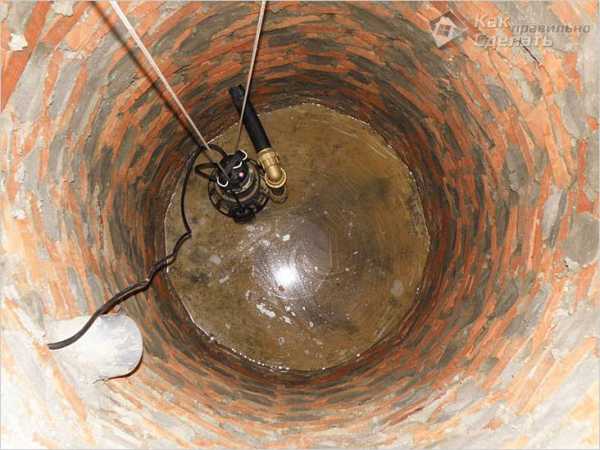

• Погружные агрегаты, как понятно из названия, полностью опускаются в откачиваемую жидкость и оснащены поплавком, который определяет уровень стоков. При помощи таких устройств можно выкачать воду из подвальных помещений, загрязненных колодцев, септика или выгребной ямы. Высокая функциональность и простота в эксплуатации делают погружные насосы оптимальным вариантом для дачи.

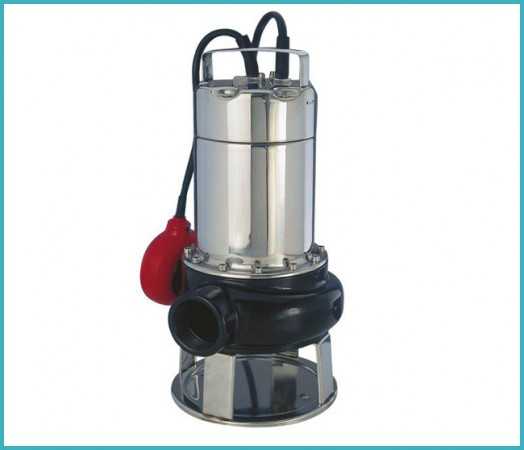

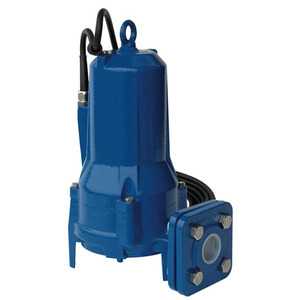

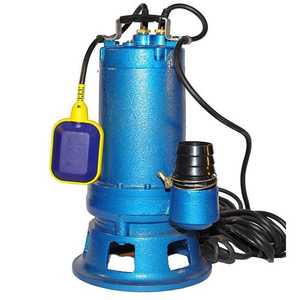

Погружной фекальный насос с измельчителем

• Полупогружные фекальные насосы опускаются в жидкость только нижней частью корпуса, где расположен засасывающий механизм, в верхней части агрегата находится двигатель, он остается на поверхности. Монтаж полупогружных агрегатов несколько сложнее, они располагаются на специальном поплавке, который контролирует их правильное положение во время работы. Также существуют ограничения допустимых примесей.

Полупогружной фекальный насос с измельчителем

• Поверхностные насосы с измельчителем устанавливаются на площадке возле резервуара с жидкостью. Процесс откачки сточных вод происходит за счет двух шлангов. Один соединяет резервуар с жидкостью с насосом, а второй, отводит стоки, которые прошли через измельчитель к месту излива. Длинна шлангов обычно не превышает 7 метров. Также стоит учесть, что эти агрегаты предназначены для работы на поверхности и их не гидроизолируют, поэтому осадки, туман и прочая влага им противопоказаны.

Режущий механизм насоса

Независимо от конструкции режущий механизм имеет одно предназначение – измельчение примесей органического происхождения для получения однородного стока. Некоторые дорогие надежные модели могут справиться с мелкими камушками и песком, но их попадание в агрегат должно быть исключением, а не закономерностью. Различают следующие конструктивные типы режущих механизмов:

• Крыльчатка с режущей кромкой – самый простой и недорогой вариант. Таким механизмом раньше были оснащены практически все модели, но производительность подобных насосов не слишком высокая.

Устройство режущего механизма фекального насоса

• Двухлопастный нож – расположенные перпендикулярно лезвия обеспечивают достаточно эффективное измельчение компонентов. Также встречаются модели с тремя лезвиями, они отличаются большей производительностью и надежностью.
• Комбинированный режущий механизм в насосах предполагает наличие трех лезвий, которые плотно прижаты к перфорированной мембране из износоустойчивого материала. Кроме того, что включения рассекаются ножом, они дополнительно протираются, проходя через диафрагму. В итоге однородную смесь можно транспортировать по трубам небольшого диаметра.

На что обратить внимание при выборе фекального насоса с режущим механизмом

Рынок насосного оборудования сегодня переполнен, что заметно усложняет выбор необходимой модели, особенно если не знать основные характеристики, на которые стоит обратить внимание:

• Частота и длительность эксплуатации;
• Глубину погружения насоса;
• Расстояние от забора до места слива;
• Подбирают желаемую производительность;
• Диаметр канализационной трубы должен совпадать с диаметром патрубков насоса, если агрегат не может быть оснащен переходниками;

При выборе насоса учтите все заданные параметры, чтобы без проблем установить устройство

• Чистоту откачиваемых вод и диаметр возможных включений;
• Мощность двигателя – один из наиболее важных показателей от него напрямую зависит производительность и срок службы, но наряду с этим, чем больше мощность, тем выше затраты на электроэнергию.

Совет! Выбирая фекальный насос лучше отдать предпочтение известным брендам, таким как Grundfoss, HOMA или Vortex (Германия), Sprut (Китай), Джилекс (Россия), Espa (Франция), Сололифт (Дания), Vigicor (Испания). Все эти компании специализируются на насосном оборудовании и в случае поломки будет легче найти нужную деталь, да и в ремонт их берут охотнее.

Материалы, используемые в производстве фекальных насосов

Корпус устройства и внутренних элементов должны быть выполнены из прочных долговечных материалов, поскольку фекальные насосы часто предназначены для работы в достаточно агрессивных средах. Нержавеющая сталь считается оптимальным вариантом, она обеспечивает значительный ресурс насоса, но и стоимость таких изделий высокая.

Насос из нержавеющей стали

Различные типы прочного пластика позволяют несколько снизить цену на насосное оборудование, при этом они уступают другим агрегатам в прочности и эксплуатационных характеристиках. Прочными и долговечными считаются чугунные насосы, их главный недостаток в значительной массе, которая усложняет монтаж.

Промышленные и бытовые фекальные насосы

Промышленные насосы используются для очистки канализационных систем в сельском хозяйстве, на пищевых комплексах, а также для откачки воды из подвала многоэтажных зданий, аварийно-спасательных мероприятиях и других объемных работах. Иногда промышленные насосы используются в частном хозяйстве для выкачивания нечистот из больших стоков и выгребных ям, но учитывая их стоимость, такое решение редко целесообразно.

Устройство промышленного фекального насоса

Бытовые насосы предназначены для откачки и транспортировки воды с органическими нечистотами в канализационной системе квартиры, частного дома или дачи. А также для отвода жидкости из ливневых каналов, бассейнов или водозаборных баков. Более мощные агрегаты с измельчителями могут использоваться для откачки жидкости из септика, выгребной ям.

Как работает фекальный насос: видео

Виды фекальных насосов: фото

sandizain.ru

Погружной фекальный насос с измельчителем для септика:Grundfos,SFA

Существующие модели фекальных насосов

Существует четыре самых популярных модели устройства:

• Насос фекальный погружной с измельчителем Grundfos —изготавливается в Германии

Самое лучшее качество фекальных насосов, используются для обслуживания узких трубопроводов и обустройства любой автономной канализации, имеют цельнолитой корпус и специальный защищающий двигатель от перегрева.

Unilift CC7-A1: производительность – 10 м.куб/ч, мощность – 380 Вт, максимальный напор – 7 м. Размер включений – до 10 мм.

AP, 12.40.04.A1: производительность – 17 м.куб/ч, мощность – 0,7 кВт, максимальный напор – 10 м. Размер включений – до 12 мм.

• SFA— изготавливается во Франции

Изготавливаются из пластика, обслуживают душевую кабину, ванну, туалетную комнату, раковину и мойку, монтируются в подвальном помещении или в санузле, отсутствие запаха и бесшумная работа установки, эффективно измельчают туалетную бумагу, гигиенические средства и прочие предметы твердыми включениями.

Sanicubic 2 Classic: производительность – 36 м.куб/ч, мощность– 2х1,5 кВт, максимальный напор – 11 м. Размер включений – до 50 мм.

Sanidouche: Производительность – 80-90 л/мин, мощность – 250 Вт, максимальный напор – 4 м. Размер включений – до 25 мм.

• Sprut— изготавливается в Китае

Обслуживают бытовую, ливневую и дренажную канализацию, удивляют своей экономичностью, имеют высокую производительность, отличаются эргономичностью.

VARNA SPRUT V 1100: производительность – 0,4 м.куб/мин, мощность – 1,2 кВт, максимальный напор – 12 м. Размер включений – до 15 мм.

• Джилекс— изготавливается в России

Используются для очистки стоков, которые отличаются сильной степенью загрязнения и в которых есть большая часть взвешенных частиц твёрдых фракций.

Дренажник 200/10 Ф: производительность – 12 м.куб/ч, мощность – 0,88 кВт, максимальный напор – 10 м. Размер включений – до 35 мм.

Особенности эксплуатации фекального насоса

Для того чтобы длительно использовать режущие элементы, электродвигатель и остальные части фекального насоса, необходимо использовать специальную автоматическую защиту, которая будет предотвращать попадание в механизм камней, веток и остальных твердых предметов, а также регулярно производить осмотр установки.

vivoz-gbo.ru

конструкция и технические характеристики, области применения и цена

Такое понятие, как «фекальный насос» не имеет точного определения. Хотя, по сути, его можно охарактеризовать как насос для дренажа повышенной мощности и большого проходного сечения, оборудованный режущим механизмом, рабочее колесо которого выполнено из чугуна. Такое специфическое устройство данного агрегата обусловлено тем, что в сливной яме, для очистки которой чаще всего применяется фекальный насос, могут встречаться тряпки и куски растений, способные остановить его, а также камешки, которые могут погнуть лопасти, в случае их изготовления из нержавеющей стали.

Особенности конструкции фекального насоса с измельчителем

К конструкционным особенностям этого типа насосного оборудования относятся:

1. Чугунный корпус насоса.
2. Наличие встроенного обратного клапана.
3. Нержавстальной вал и уплотнение из керамографита.
4. Наличие вмонтированной защиты от перегрева и перегрузки по току.
5. Чугунное рабочее колесо и основание из того же материала.
6. Наличие поплавка-выключателя, положение которого можно регулировать, в зависимости от уровня жидкости.
7. Удобная ручка для переноса насоса.

Что касается измельчителя, то он устроен по принципу мясорубки — на вал надеты ножи, скользящие по плите.

Условия, при которых допускается использование фекальных насосов

Большинство такого рода агрегатов сохраняют нормальную работоспособность при таких граничных значениях:

1. Погружение в жидкость, предназначенную для перекачки – не более 5 метров.
2. Температура среды не должна превышать + 40ºС.
3. Ее кислотность держится в пределах от 4 до 10 pH.
4. Показатель вязкости – от 7 x 10-7 m²/s до 23 x 10-6 m²/s.
5. Наибольшая допустимая плотность раствора составляет 1,2 х 10 кг/м³.

Области применения

Мощные фекальные насосы, оборудованные измельчителями, цена на которые варьирует в достаточно широких пределах, чаще всего используются для выполнения следующих заданий:

1. Откачки различных стоков и канализационных вод.
2. Удаление жидкого содержимого из стационарных септиков, выгребных ям, котлованов и подвалов, подвергшихся затоплению.
3. Перекачка воды, загрязненной мусором, листвой, илом, глиной, камнями, песком из различных водоемов и природных, и искусственных.

Классификация фекальных насосов

Данное оборудование делится на несколько основных разновидностей. По расположению относительно поверхности жидкости:

1. Погружные фекальные насосы. Они названы так по причине того, что во время работы их корпуса полностью погружены в жидкость. Кроме того, такие агрегаты снабжены специальными поплавками, останавливающими их в случае понижения уровня жидкости до минимально допустимого уровня и предотвращающие тем самым холостую работу насосов. Установка этих агрегатов производится на глубину, которая рекомендована изготовителем.
2. Полупогружные фекальные насосы. Их устанавливают вертикально, иногда данные агрегаты оборудуются опорными ножками.
3. Наружные фекальные насосы располагаются на поверхности воды, однако, забор жидкости производится через трубу либо шланг.

Относительно сферы их применения:

1. Промышленные, которые обладают большой мощностью, широким проходным каналом и улучшенным измельчителем. Их цена соответственно очень высока, поэтому приобретать такое оборудование имеет смысл только предприятиям.
2. Бытовые, имеющими меньшую мощность и массу. Они обладают большей мобильностью и удобством в эксплуатации, кроме того, оборудованы многоступенчатой защитой. Цена их, конечно же, намного ниже.

По наличию измельчителя:

1. Фекальный насос с измельчителем производит дробление на более мелкие части всех густых включений, волокнистых и твердых предметов, бумаги. Сразу после всасывающего патрубка установлены вращающиеся ножи, способные эффективно измельчать самые разные отходы, предохраняя тем самым насос от поломки, а систему канализации от засорения.
2. Без измельчителя. Такие фекальные насосы используются для перекачки стоков, которые содержат в своем составе малое количество загрязнений, к примеру, выходящих из душевых кабинок или стиральных машинок. В этих стоках, конечно же, тоже имеются твердые включения, однако их размер настолько мал, что они не засорят крыльчатку даже без предварительного измельчения.

Технические характеристики оборудования

Фекальные насосы в первую очередь характеризуются мощностью и производительностью. Это взаимосвязанные между собой понятия, ведь чем больше мощность оборудования, тем больше жидкости оно перекачивает за единицу времени. Например, фекальный насос мощностью в 550 Ватт способен перекачать в течение минуты не более 150 литров воды. Такой агрегат имеет невысокую цену и оптимально подойдет для установки на даче.

Для больших загородных коттеджей или небольших коммерческих предприятий следует приобретать фекальные насосы, мощностью не менее полутора киловатт, способные перекачивать от 400 до 650 литров жидкости за минуту. Их цена, конечно же, повыше, однако производительность и надежность оправдывают дополнительные расходы.

Следующим показателем, характеризующим работу фекального насоса, является высота подъема жидкости. Данная характеристика сильно различается у разных моделей и может варьировать от 11 до 26 метров. Эта цифра показывает, как далеко насос сможет поднять и отвести жидкость от емкости до места утилизации. Однако, даже в случае очень большого значения данного параметра, емкость, в которую будут перекачены стоки, следует устанавливать по возможности ближе к сливной яме для того, чтобы понапрасну не терять мощность фекального насоса и как следствие, его производительность.

Кроме того, для полноценной и бесперебойной работы насосного оборудования имеет большое значение максимально допустимая температура перекачиваемой жидкости. Существуют фекальные насосы, предназначенные для работы с водой, температура которой не превышает 35°С. Такое оборудование используется, например, с целью осушения подвалов, заполненных водой либо для откачивания отходов, попадающих в септик из унитаза.

А вот, если в сток регулярно попадает горячая вода, например, из ванны либо стиральной машины, тогда лучше будет приобрести фекальный насос, способный работать с жидкостью, нагретой до 40 °С и выше. Цена на такое оборудование несколько выше, однако, лучше сразу заплатить немного больше, чем нести двойные расходы в случае поломки агрегата из-за превышения его рабочей температуры.

Положительные стороны и недостатки фекальных насосов большой мощности

Данное оборудование предназначено для работ в достаточно тяжелых условиях, поэтому его производители постарались сделать поистине уникальную машину с целым рядом положительных особенностей:

1. Из-за особенностей эксплуатации механизм фекального насоса не подвергается перегревам, поэтому способен служить своим владельцам весьма продолжительное время.
2. Составляющие агрегата создаются из материалов, устойчивых к коррозии, поскольку они все время погружены в агрессивную среду. Это делает насос еще более долговечным и надежным.
3. Поскольку, в силу своих эксплуатационных особенностей, механизм агрегата постоянно погружен в жидкость, а также содержит жидкость внутри своих рабочих емкостей, то перед включением в него не нужно специально заливать воду, так как он и так находится в постоянной готовности к работе.
4. Наличие специального механизма, защищающего фекальный насос от перегрева, придает еще больше надежности аппарату.
5. Особая система фильтрации не допускает попадания различных посторонних предметов в механизм агрегата.
6. Наличие автоматической поплавковой системы, производящей выключение фекального насоса, как только откачиваемая жидкость опустится ниже определенного уровня, прибавляет ему надежности и долговечности.
7. Модели, обладающие большой мощностью, способны поднимать жидкость на тридцатиметровую высоту и даже выше.
8. Фекальные насосы по-настоящему универсальны, их можно использовать для откачивания самых разных растворов, обладающих не очень большой агрессивностью фекальной массы, стоков, грязной воды.
9. Включать и выключать данное оборудование, а также управлять им можно удаленно.
10. Режущий механизм отлично справляется с дроблением попадающего вовнутрь фекального насоса мусора, доводя диаметр частиц до необходимого уровня.

Что касается недостатков конструкции данного агрегата, то можно отметить лишь трудоемкость ремонта, по причине особых требований к герметичности его отдельных узлов. Особенно сложно достичь полной герметичности фекального насоса в домашних условиях.

Как не ошибиться с выбором и приобрести по-настоящему качественный и недорогой фекальный насос?

Такое оборудование представлено на рынке довольно большим количеством моделей, сделать выбор между которыми достаточно сложно. Многочисленные компании-посредники предлагают фекальные насосы, сделанные на предприятиях Китая, Италии, Германии, Дании и других стран.

Что касается цены, то она зависит от нескольких факторов:

1. Материала изготовления корпуса, рабочих колес и вала.
2. Технических характеристик агрегата.
3. Наличия опций в защите и управлении.
4. Наличия переплаты за бренд.

При выборе фекального насоса следует руководствоваться такими его характеристиками:

1. Мощностью двигателя. Это вообще самый важный показатель, ведь чем больший объем жидкости ему следует перекачать и чем больше в этой жидкости содержится загрязнения, тем мощнее должен быть электродвигатель агрегата. Однако имеется и другая сторона вопроса, чем больше киловатт расходует фекальный насос за единицу времени, тем больший счет за электроэнергию придет его владельцу в конце месяца.
2. Материалом, из которого изготовлен корпус агрегата, а также его основные внутренние элементы его конструкции, такие как нож измельчителя, рабочая крыльчатка и вал. Следует выбирать изделия, в которых используются чугун, нержавеющая сталь и устойчивый к износу пластик высокой прочности.
3. Наличием поплавкового выключателя, обратного клапана, защиты от перегрева и перепадов напряжения в электросети. Погружные фекальные насосы могут прекрасно функционировать и без тепловой защиты, поскольку они целиком погружены в жидкость и не перегреваются. Однако наличие поплавкового механизма, отключающего механизм в случае падения уровня жидкости ниже минимального уровня, для них жизненно необходимо, поскольку в противном случае придется лично следить за уровнем жидкости, либо ремонтировать перегоревший агрегат.
4. Отзывами о понравившемся товаре в интернете и среди знакомых. Также следует обязательно проконсультироваться у специалистов.
5. Наличием сервисных центров компании, выпускающей выбранную марку фекальных насосов в регионе проживания покупателя или поближе к дому. Можно также поинтересоваться, имеются ли сервисные центры вообще по стране. Насторожить и побудить отказаться от покупки должно отсутствие таковых либо наличие одного-двух, да и то на большом расстоянии от места жительства покупателя.
6. Ценой. Конечно же, хороший товар не может быть слишком дешевым, однако, высокая цена тоже не является гарантией качества. Поэтому прежде чем покупать фекальный насос, следует сравнить цены на него на разных сайтах, а еще лучше, приобрести в магазине производителя или официального дилера.

Ну а если все-таки остаются вопросы по устройству и эксплуатации выбранной модели фекального насоса большой мощности, можно обратиться по телефону или электронной почте к специалистам консультационного центра завода-изготовителя либо официального дистрибьютора. Они наиболее компетентны во всех технических аспектах и с удовольствием ответят на любые вопросы потенциального покупателя, поскольку кровно заинтересованы не только в том, чтобы побыстрее продать товар, но и в том, чтобы создать положительный имидж для своей компании.

stoki.guru

Фекальный насос с измельчителем для туалета: устройство и характеристики

Обустройство туалета и ванны обычно представляет собой непростое занятие. Требуется выполнить качественную разводку канализации и водопровода, определить место для всего оборудования, сделать качественную планировку и выбрать подходящее оформление. Всегда при этом хочется получить идеальный результат, только вот все актуальные и интересные идеи зачастую отбрасываются просто из-за того, что стояки в доме расположены не там, где надо, неудобно и т.д. Теперь это уже не приговор и не повод для беспокойства, можно использовать фекальный насос с измельчителем для туалета.

Фекальные насосы решают проблему обустройства санузла в любой ситуации, когда сброс канализационных стоков самотеком недоступен:

• Расположение санузла ниже уровня канализационной системы.
• Обустройство туалета или ванной комнаты в стороне от имеющихся канализационных стояков.
• Недостаточная пропускная способность стоков с самотеком.

В этом случае необходимо использовать:

• накопительный резервуар;
• измельчитель;
• фекальный насос;
• автоматика для управления работой насоса.

Все это скомпоновано в фекальном насосе с измельчителем для туалета. Короче названия пока не придумали. Зато это компактное, эстетично по внешнему виду устройство, напоминающее сливной бачек. Располагают его на полу за унитазом.

Устройство и принцип действия

Это комбинированное устройство. В нем объединены небольшой бачек для сбора стоков, измельчитель, чтобы перемалывать до однородного состояния фекальные массы и плотные включения и насос, способный передать все это к точке сброса, централизованной системе канализации или септику.

Фекальные насосы по умолчанию разработаны для решения задач по обустройству санузлов ниже уровня общественной канализации, потому главный параметр насоса – это возможность поднять жидкость на высоту до 10 метров.

Бачок одновременно является и корпусом для всего устройства. В большинстве случаев можно встретить две типовые формы:

• Параллелепипед с округлыми формами наподобие сливного бачка.
• Компактные плоские бачки, рассчитанные на скрытую установку в стенах и специальных нишах (глубиной до 12 см).

Выбор конкретного решения зависит от способа оформления санузла, возможности спрятать устройство за фальшстенкой или обшивкой. Если такой вариант не доступен, то используются фекальные насосы для внешнего монтажа. Они обладают весьма эстетичным видом.

Корпус изготавливается из различных полимеров, часто многослойных, чтобы соблюсти требования по прочности и адекватный внешний вид, стойкость к воздействию агрессивных сред.

Корпус обязательно должен быть герметичным, чтобы предупредить распространение запаха от стоков. Прочность корпуса и качество герметизирующих прокладок определяют качество всего устройства.

Схема устройства фекального насоса-измельчителя

Чтобы эффективно перекачивать фекальные массы и прочие стоки по трубам с помощью насоса, необходимо измельчить все включения, обеспечить однородность жидкости в бачке и по возможности отфильтровать  явно не подходящие плотные включения. Для этого в фекальном насосе для туалета предусмотрен специальный измельчитель. Он представлен в виде острых ножей, способных порезать и измельчить все, что попадает в сток. Звучит отлично, но в компактных моделях фекальных насосов есть естественные ограничения, так нежелательно смывать бумагу и твердые предметы, которые не растворяются быстро в воде до однородной жидкой массы.

Фекальный насос обладает достаточной мощностью для передачи накопленных в баке стоков под напором в систему канализации. За счет наличия измельчителя выходной патрубок подбирается небольшого диаметра, обычно 40-45 мм, в том числе это необходимо для адекватной прокачки жидкости и подъема ее на высоту.

Насосы в данных устройствах по умолчанию рассчитаны на подъем воды, однако их габариты и предельная мощность ограничены, потому принято за стандарт максимального напора, которого хватает для транспортировки жидкости до 80-100 метров по горизонтали и до 10 метров по вертикали. Оба параметра взаимосвязаны. При увеличении высоты подъема на 1 метр обязательно сокращается допустимая длина горизонтального участка на 10 метров.

Типовое значение для бытового фекального насоса для туалетов составляет 30 метров по горизонтали и 7 метров по вертикали. Этого вполне достаточно для обустройства санузла в полуподвальном или подвальном помещении. Тем более этого достаточно для перепланировки санузла в квартире, где нужно транспортировать стоки только по горизонтали.

Унитазы со встроенным насосом

Кроме фекальных насосов для внешнего монтажа и внутреннего имеются современные унитазы, в составе которых уже имеется фекальный насос с измельчителем. Они работают в основном без вместительного резервуара для сбора стоков и даже без сливного бачка.

Для слива используется водопроводная вода. Имеется ограничение для оптимальной работы в необходимом давлении водопровода от 1.7 Мпа. Слив срабатывает автоматически или по кнопке. После этого включается измельчитель и одновременно насос, которые оперативно перекачивают стоки в систему канализации.

Характеристики

В таблице представлены типовые характеристики фекального насоса для туалета, а также минимальные и максимальные варианты, доступные в продаже.

Параметр	Типовое значение	Минимум	Максимум
Мощность, Вт	400	250	800
Горизонтальная длина сброса, м	70	40	100
Высота сброса максимальная, м	7	5	10
Высота сброса номинальная, м	5	3,5	9
Производительность, литр/час	100	50	200
Температурный диапазон для стоков, оС	1-40(90)	1-40(90)	1-40(90)
Ножи измельчителя	сталь	Полимер	Нержавеющая сталь/керамика
Дополнительные вводы	1	0	До 3-х
Диаметр подключения к унитазу, мм	100	40/100	40/100
Диаметр выходного патрубка, мм	40	40	45

Фекальные насосы для канализации рассчитаны в основном на перекачку холодных стоков с температурой до 40оС. Некоторые модели способны перекачивать и горячие стоки температурой до 90 оС, что позволяет к ним подключать, кроме прочего, душевые кабины, раковины и ванны. Однако в большинстве случаев желательно разделять холодные фекальные стоки от унитаза и прочие горячие стоки от душевой, стиральной машинки и посудомойки. Если в первом случае не обойтись без измельчителя, то во втором, допустимо использовать только насос, так как на всех линиях стоков имеются свои фильтрующие сетки.

Основой для выбора подходящего фекального насоса является создаваемый напор, высота подъема, далее учитывается производительность и способ установки. И все остальные параметры.

Автоматика для управления работой насоса

Для актуальной работы фекального насоса необходима автоматика. Он срабатывает при наполнении резервуара стоками, включает насос для его опустошения. Автоматика же запускает измельчитель при каждом сливе унитаза.

Задача управления насосом обеспечить регулярную перекачку скопившихся стоков, чтобы не случилось переполнения. Для этого используется датчик давления. Он представляет собой полый патрубок, запаянный сверху, по мере наполнения бачка жидкостью давление воздуха в патрубке увеличивается, что регистрирует датчик и включает в определенный момент насос. Это в самом простом исполнении. Измельчитель включается каждый раз, когда датчик на входе определяет поступление новой порции воды.

Устройство насоса с автоматической системой срабатывания

Устройство автоматического срабатывания канализационного насоса

Подобная схема является типовой для всех фекальных насосов для унитаза. И она же определяет некоторые аспекты эксплуатации, которые нельзя игнорировать.

Сток из унитаза в бачок не управляется и не оборудован подсосом, потому устанавливать бак следует так, чтобы стоки с унитаза попадали в него самотеком по минимальному маршруту без поворотов.

Устанавливать бак необходимо в уровне, не наклоняя, иначе будет на правильно срабатывать датчик наполнения, стоки могут попросту переполнить бак и выйти наружу.

Датчик давления в дешевых моделях не защищен фильтром, со временем может забиться, перестанет адекватно подавать сигнал автоматике. Для экстренной откачки всегда имеется кнопка, по нажатию которой насос начинает откачивать жидкость без оглядки на показания датчика. Если подобное действие потребовалось. То следует вызвать мастера для ремонта и обслуживания фекального насоса.

udobnovdome.ru

основные виды и цена оборудования

Сегодня, когда есть множество различных технологий для самостоятельного обустройства автономной канализации, если невозможно подсоединиться к центральной канализационной магистрали, не так-то просто выбрать тот самый бытовой фекальный насос, который бы лучше всего подходил именно для вас.

Чтобы определить и запомнить все нюансы при выборе определенной модели бытового насоса, например, насосное оборудование с измельчителем, надо внимательно подходить к изучению проблемы выбора и приобретения.

Необходима информация не только о характеристиках, возможностях и производительности этого вида насосного канализационного оборудования, но требуются еще и знания, как установить насос и как затем его обслуживать, чтобы продлить время эксплуатации.

Сфера использования насосов с измельчителем

Это канализационное насосное оборудование используют, как правило, в бытовых условиях эксплуатации и сооружениях автономной канализации для загородного коттеджа, дачи или частного дома. Также используется для организаций сферы пищеблока, обслуживания предприятий или любого другого места, где находится массовое скопление людей и, естественно, которые пользуются канализацией.

Именно в общественных заведениях, где чаще всего высокий риск попадания в стоки канализации разных твердых предметов, которые необходимо измельчать, перед тем, как они попадут в трубы и забьют их, важно такое оборудование, как фекальный насос с измельчителем.

Для бытовых нужд этот насос выгодно покупать тем семьям, у которых есть дети, так как они случайно могут что-то кинуть в унитаз, или же, где живет большая семья, для которой нужно много готовить и сбрасывать части отходов и остатки еды в слив мойки. Ведь всегда так случается, что чем больше количество людей, тем сложней контролировать, чтобы в канализацию что-то крупное или твердое не попало.

К особым характеристикам установки фекального насоса с измельчителем также относится и его применение для откачки воды из водоемов, в которых жидкость, например, может содержать, попадающие частицы камыша или водоросли. Также это оборудование используется в разных производственных целях для вывода стоков с содержанием мягких частиц, не тверже пластика, стекла или камня.

Если подвести итог и попробовать все сложить в единую картинку, то получим огромный набор сфер, где используется канализационный насос с измельчителем для различных целей:

• использование в пищеблоках, где большая концентрация выброса пищевых отходов;
• установка для бытовых канализаций коттеджей, дач или частных домов;
• обслуживание туристических лагерей, отелей, автозаправочных станций, кемпинга, ферм, супермаркетов и других организаций;
• обслуживание производственных предприятий по изготовлению консервной, бумажной или иной продукции, где есть большое количество выбросов твердых отходов, переходящих в жидкие массы;
• осушение после затопления цокольных помещений или погребов, а также прудов, озер, водоемов;
• откачивание подземных или талых вод из котлованов во время какого-то строительства или чистки дренажных колодцев;
• очистка резервуаров, септиков или отстойников любого вида.

Разновидности фекальных насосов

Все оборудование делится на четыре группы:

• погружные;
• наружные или поверхностные;
• для холодного отвода воды;
• для горячего отвода воды.

Поверхностный насос с измельчителем

Эта группа оборудования может монтироваться на любой поверхности. Этими местами расположения или площадками для установки насосов может быть место под мойкой, за унитазом или около любой другой сантехники в помещении.

Также поверхностные канализационные модели нередко устанавливают и снаружи помещений, чтобы выкачивать воду в небольших водоемах или прудах, заполненные колодцы и т. д. К общим характеристикам поверхностных насосов с измельчителем относятся следующие:

• оптимальное количество воды перекачивания 4-500 м. куб./ч;
• возможные размеры частиц в канализационных стоках для измельчителя 5-50 мм;
• количество потребляемой энергии для эффективной работы 0,29-3,1 кВт;
• напор поднятия воды на глубину 1,5-30 м;
• для ряда моделей изготовители усмотрели шнур питания длиной 15-30 м;
• требуемое напряжение 220 В.

Все режущие элементы измельчителя выполнены из высококачественной нержавеющей стали. Общая масса этих установок обычно небольшая, а поэтому они легко переставляются с места на место. Небольшая цена, малы габариты, а также устойчивость почти на любой поверхности, говорит про то, что этот насос можно смело выбирать для бытовых нужд.

Погружной насос с измельчителем

Этот вид оборудования великолепно работает не только в чистой среде, но и в воде разной степени загрязненности. Эти насосы, как ясно из названия, опускаются на небольшую глубину до 10 м, чтобы выкачивать воду температурной не более +40С.

Как правило, данное оборудование применяют для технических нужд, при очищении подвалов, обслуживании водоемов, а также септиков, резервуаров или канализационных отстойников от переработанных фекальных масс.

Зачастую погружные насосы имеют защиту от поломок при «сухом ходе» — это очень важное преимущество в работе этого оборудования. Для этого используется вмонтированный поплавковый переключатель, он помогает оборудованию автономно работать. Также поплавковое реле обеспечивает уровень выключения и отключения насоса именно такое, какое вы самостоятельно зададите.

За счет нескольких режимов установки поплавка, насос может сам отключаться тогда, когда завершается сброс канализационных стоков в систему и, наоборот, включаться, когда стоки доходят до определенного уровня и объема. Именно поэтому с помощью погружных насосов использовать канализацию довольно комфортно и удобно.

Но, кроме поплавкового реле, выполнение функции более важной защиты от «сухого хода» принадлежит уплотнению вала или двойной обмотке либо со стороны электромотора, либо – торцевой части в устройстве.

Пространство, которое находится между уплотнениями наполнено маслом. Это и есть основной элемент в защите. Именно масло дает возможность насосу работать определенное время без воды.

Эти насосы непременно должны постоянно находиться в вертикальном положении, чтобы режущему механизму, установленному со стороны патрубка входа, обеспечивался нормальный угол наклона относительно горизонта для эффективной и беспрепятственной работы.

Оборудование погружного насоса всегда изготавливается из нержавеющей стали или чугуна, обработанного антикоррозийной защитой. Конструкция всех патрубков такая, что всегда можно подсоединить к ним любое фланцевое или резьбовое соединение. Измельчитель расположен непосредственно на входе во входящее отверстие. А чтобы насосное оборудование можно было легко переносить, находится удобная ручка.

Почти все изготовители этих насосных установок, невзирая на их цену, используют только качественную изоляцию, относящейся к самой надежной и прочной – класса Е.

Монтаж насосного оборудования с измельчителем

У этого оборудования есть свои отличия и особенности в конструкции, требования к эксплуатации, а также установке. В отличие от других видов насосов фекальные установки с измельчителем состоят из следующих узлов и деталей:

• ротор;
• корпус – сделанный из прочного нержавеющего материала;
• манжета – выступает в качестве уплотнительного материала;
• статор – деталь, обмотанная устойчивым к перегреву проводом;
• сетка – эта небольшая деталь является довольно важной для эффективной передачи воды;
• масляная камера – эта камера непременно обязана быть в устройстве насоса, так как она защищает от перегрева уплотнители и детали;
• вал – в месте, где находится манжета, вал защищается втулкой, сделанной из нержавеющей стали;
• рабочее колесо – оно имеет режущие края и большой проходной радиус;
• уплотнительная система – резиновые прокладки и другие элементы, выполняющие задачи уплотнителей;
• съемный патрубок – за счёт этого съемного элемента можно делать быстрое подсоединение шлангов или труб в какую-либо сторону;
• режущая крышка улитки.

Любая жидкость, которую надо транспортировать насосу, является стоками, которые имеют агрессивные вещества – едкие газы, органические яды, кислоты и щелочи, разъедающие соли, а если еще активно применяется и бытовая химия, то еще и химические вещества.

Именно поэтому при установке все соединительные элементы и провода стараются максимально герметично защитить от попадания наружу ядовитой жидкости из насоса.

Эти насосные установки обязательно устанавливаются в местах, где ограничен доступ людей и есть доступ лишь техническому работнику, который время от времени будет подливать масло в насос.

Все нужные принадлежности, элементы или детали чаще всего уже включены в цену комплекта. А поэтому всевозможные крепежные направляющие к септикам, патрубок и так далее, все это уже у вас будет.

Для эффективной установки погружного насоса, его необходимо как бы одеть на направляющие с помощью специальных захватов, а после, с помощью троса опустить оборудование на нужную глубину, где под своим весом насос плотно садится на патрубок.

Для более продолжительной эксплуатации режущих частей, электрического двигателя и остальных элементов при монтаже и во время работы обязательно нужно установить автоматическую защиту, так как попадающие камни, палки или иные твердые предметы смогут повредить механизм устройства. При всей кажущейся сложности конструкций его принцип работы довольно прост.

Особенности установки

Монтаж любого насосного канализационного оборудования с установленными режущими механизмами для измельчения и вывода стоков с бытовыми отходами, фекалиями, твердыми частями ливневого дренажа, делается четко по инструкции, которая прилагается к определенной модели.

Инструкции по монтажу поверхностного канализационного оборудования сильно отличаются от инструкций по монтажу погружного насоса, потому все специалисты советуют делать установку какого-либо насоса только согласно инструкции, которая идет в комплекте с насосом. Только так, ваш насос будет работать в нормальном режиме.

stoki.guru

Как выбрать фекальный насос с измельчителем

В частном хозяйстве нередки ситуации, когда владелец жилья не имеет возможности подключить свою канализационную сеть к общей системе удаления отходов, из-за чего приходится строить автономную систему. Неотъемлемой частью таких автономных систем является канализационный фекальный насос. В этой статье мы расскажем вам о том, как выбрать фекальный насос с измельчителем, а также исследуем более подробно две его основные разновидности.

Области применения

Насос в выгребной яме

Оборудование рассматриваемого нами типа может применяться как в личных хозяйствах, так и в заведениях коллективного пользования (кафе, закусочных и других объектах питания), лишенных возможности подключения к городской канализации. Поскольку в этом случае риск попадания в канализацию различного мусора резко увеличивается – автономная система обязательно должна быть оснащена специальным измельчителем твердых частиц достаточно крупного размера.

Использование фекального насоса

Кроме того, канализационный фекальный насос может применяться также и для забора воды из водоемов, т.е. эти устройства способны решать целый спектр задач, связанных с повседневным обслуживанием небольших частных хозяйств. Перед покупкой оборудования рекомендуем вам сначала ознакомиться с известными видами насосных систем этого класса, а также с их основными характеристиками.

Агрегаты наружного (поверхностного) типа

Наружный насос с измельчителем отходов

Насосы указанного типа, как правило, устанавливаются непосредственно за унитазом (или под умывальником) в ванной комнате. При выборе места под такое оборудование необходимо следить за тем, чтобы оно не занимало слишком много места и не загромождало проход.

При знакомстве с характеристиками предлагаемой вам модели обязательно обратите внимание на конструкцию его режуще-дробильного механизма. С особым вниманием также нужно будет исследовать перечень тех материалов, которые он способен «перерабатывать». Желательно, чтобы в него не входили другие виды «мусорного» материала, кроме:

• туалетная бумага любого типа;
• пластиковые отходы;
• мягкие пищевые отходы;
• небольшие камешки и кусочки стекла.

Помимо этого, следует обратить внимание на устойчивость выбираемой вами модели к воздействию агрессивных сред (с химическими, нефтяными и песчаными грязевыми составляющими).

Погружное оборудование

Погружной фекальный насос

Погружной фекальный насос предназначен для работы в условиях погружения в ту или иную жидкую среду и может использоваться для перекачки как чистой, так и загрязненной воды. В основном такие насосы применяются для технических нужд, связанных с очисткой небольших водоемов, канализационных отстойников или же для аварийной откачки грязевых стоков (из подвалов, например).

При выборе насоса погружного типа в первую очередь необходимо убедиться в наличии у него выключателя поплавкового типа, обеспечивающего работу агрегата в автоматическом режиме (с одновременной его защитой от так называемого сухого хода).

Желательно, чтобы в приобретаемой вами модели имелись режимы включения и выключения, привязанные к определенному положению поплавка (уровню перекачиваемой жидкости). В этом случае ваш насос будет включаться только в заполненной до определенного уровня жидкой среде, а после полной откачки отходов он будет автоматически отключаться.

На насосе штуцер для гибкого шланга

Установка фекального насоса с подсоединенным гибким шлангом обычно не вызывает затруднений и заключается в его опускании в яму с жидкостью. Если же монтаж насоса будет производиться к пластиковым трубам, то эта работа более сложная.

Важно помнить, что любая перекачиваемая им жидкость является агрессивной. И в любом случае в ней всегда будет присутствовать одно из таких едких веществ, как:

• солевые составляющие;
• кислота;
• щелочь;
• органические отходы и т.п.

Только этим и объясняется требование по максимальной защите входных и выходных патрубков агрегата (а также всей его рабочей проводки) от любого контакта с перекачиваемой жидкостью.

Видео

В этом видео рассказывается о погружном фекальном насосе с измельчителем:

Это видео продемонстрирует, как работает измельчитель в фекальном насосе Grundfos SEG:

kakpravilnosdelat.ru

Измельчитель фекальный насос – Как выбрать фекальный насос с измельчителем: лучшие варианты
