Проходной двухклавишный переключатель схема подключения

Главная » Электрика » Как подключить проходной выключатель (управление светом из двух и более точек)

Как подключить проходной выключатель (управление светом из двух и более точек)

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

  • вход соединен с выходом 1;
  • вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

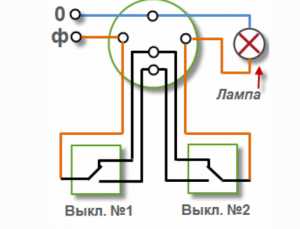

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

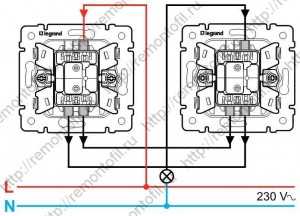

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

  1. Ноль (и заземление, если есть) заводится сразу на лампу.
  2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
  3. Вход второго подается на свободный провод лампы.
  4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
  5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

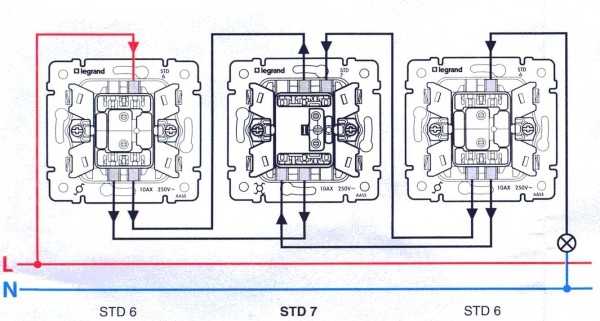

Куда подключать провода

А вот примерно так разводить по помещению.

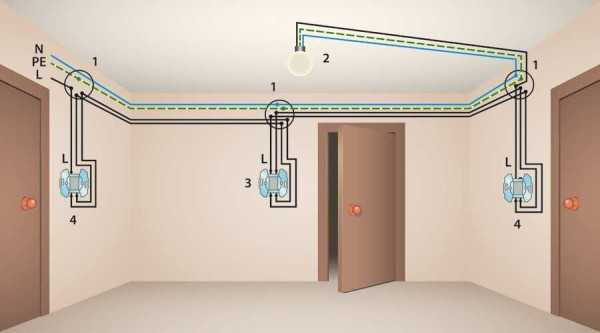

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

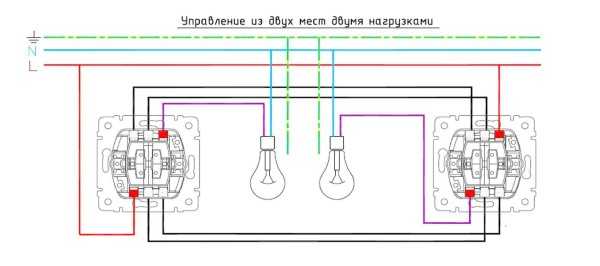

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

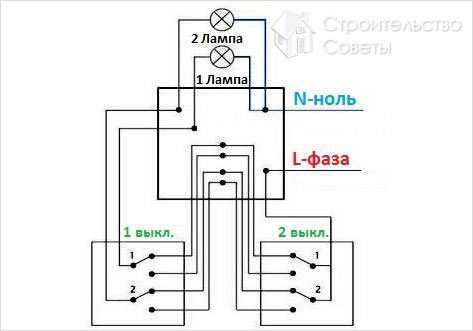

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Как подключить проходной выключатель

Все сталкивались с ситуацией, когда для включения освещения необходимо пересечь темную комнату. Это доставляет массу неудобств, помощью в подобной ситуации станет установка проходного выключателя, позволяющего управлять освещением из разных мест. В этой статье мы расскажем вам, как подключить проходной выключатель, продемонстрируем схема подключения, а также покажем фото и видео инструкцию.

Назначение проходного выключателя

Проходные выключатели используют для включения и выключения осветительных приборов из разных концов комнаты, коридора или на лестничных маршах. Схема их работы позволяет не возвращаться к первому устройству и выключать свет из удобного места.

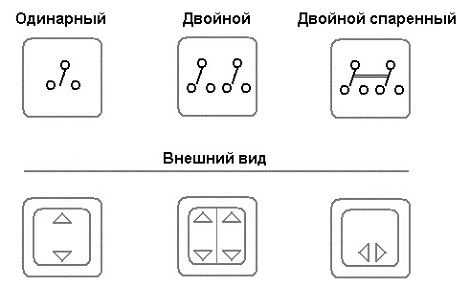

По своему исполнению они бывают:

Конструкция устройства определяет количество подключаемых к нему осветительных приборов и точек отключения. Кроме управления клавишами существует сенсорная модель.

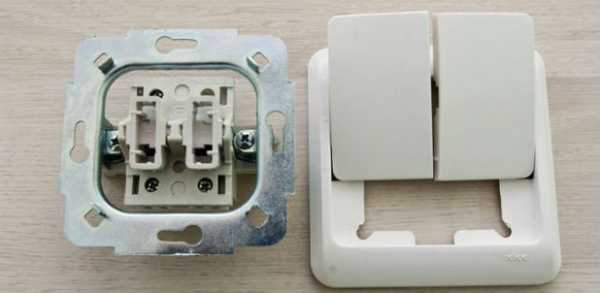

Устройство проходного двухклавишного выключателя

Любой выключатель служит для разрыва фазного провода и обесточивания электроприборов, но специфика проходного выключателя заключается в том, что размыкая одну цепь, он замыкает контакты парного переключателя.

В отличие от обычного устройства, подключаемого двумя проводами, проходной выключатель требует трехжильной коммутации. По своей сути он является переключателем, направляющим напряжение с одного контакта на другой. Освещение включается, когда клавиши на обоих устройствах находятся в одном положении и выключается, когда положение меняется. Управление может осуществляться не только из двух, но и из трех и более мест, для этого в схему подключается перекрестный переключатель, а если необходимо, то несколько. Одноклавишный выключатель оснащен тремя клеммами. Двухклавишное устройство имеет 5 клемм: по две для соединения с выключателями и одну общую. У трехклавишного выключателя более сложное устройство, но, имея схему, разобраться в этом не предоставит сложности.

Монтаж проходного выключателя

Схема управления проходными выключателями

Схема подключения незначительно отличается от монтажа привычных выключателей, но наличие трех проводов вместо двух заставляет задуматься. Рассмотрим назначение каждого из них. Два провода используются в качестве перемычек между разнесенными по комнате выключателями, а третий служит для подачи фазы. Перед тем как начать подключать проходной выключатель, купите коммутационную коробку, в которой будет происходить соединение проводов.

Концы проводов освобождаются от изоляции на 2–3 см – это нужно для скрутки. Если провода будут соединены соединительными колодками, то провод зачищается не более чем на 1 см. В распредкоробке провод, подающий питание от распределительного щита, скручивается с входным контактом первого выключателя. Два оставшихся выходных контакта соединяются с такими же проводами от второго устройства. Входной контакт второго выключателя скручивается с проводом от лампы. Нулевой провод от осветительного прибора соединяется с нулем, пришедшим от щитка. Все места скруток закрываются изоляционной лентой. Сечение проводов для маршевых выключателей подбирается по мощности управляемого освещения.

Устройство, контролирующее две группы светильников

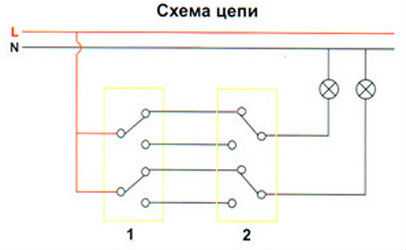

Схема подключения двухклавишных проходных выключателей

Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.

Монтаж двойного проходного выключателя

Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:

  1. В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
  2. К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
  3. В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.

Подключение перекрестного выключателя

Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.

Провода в распределительной коробке

Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении.

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:

Монтажная схема подключения

Принцип подключения проходных выключателей

Схема подключения двухклавишного выключателя с подключением через распредкоробку

В статье все правильно написано, но я столкнулся стем, что электрик, который раньше устанавливал выключатели не оставил запасных проводов в коробке и когда один алюминиевый провод подломился пришлось повозиться с наращиванием этого провода. Советую оставлять запас хотя бы на два ремонта.

Я сам учился на электрика и иногда подрабатываю, в роли электромонтера. Но с каждым годом, или даже с каждым месяцем, создается всё больше вопросов по электрике. Работаю по частным вызовам. Но Ваша опубликованная инновация, мне в новизну. Схема интересная и обязательно мне пригодится в ближайшем будущем. Всегда стараюсь воспользоваться советами «бывалых» электриков.

Как подключить двухклавишный проходной выключатель? Схема подключения и нюансы

Два одиночных проходных переключателя, объединённых в один корпус – вот что собой представляет проходной выключатель, схема подключения на 2 клавиши, о которой мы расскажем в этой статье. Необходимо шесть проводов для того, чтобы это устройство нормально работало, было правильно подключено. По три провода поддерживают работу каждого из приборов.

Количество клавиш и мест не так уж важно. В любом случае, надо просто соединить несколько штук в одном устройстве, чтобы решить проблему, если надо иметь вариант с тремя и более деталями для управления, местами.

  • Основные особенности
  • Некоторые нюансы при подключении устройства
  • Разводка в коробке
  • Как соединить провода между выключателями?
  • Двойные выключатели с розетками
    • Проводка без заземления
    • Как выполняется проводка с заземлением?
  • Советы для тех, кто собирается купить переключатель

Основные особенности

По своей сути, схема подключения двухклавишного проходного выключателя практически идентична одноклавишному варианту, просто представлена как удвоенная схема.

  • Первый этап – подготовка проводов, мест к подключению. Обычно используется пара кабелей, где есть не меньше трёх жил.
  • Провода необходимо укоротить. От края подрозетника провода должны выступать минимум на 60-80 миллиметров.
  • Изоляция и оплётка с концов жил снимается полностью. Достаточно будет расстояния в 10-14 миллиметров.
  • После этого можно начинать подключение проводов к механизму самого выключателя. На тыльной стороне всегда присутствуют клеммы со своей маркировкой, благодаря которой монтаж становится легче.
  • Провода укладываются в подрозетнике настолько компактно, насколько это возможно. Наконец, переходим к механизму самого выключателя.
  • Выравниваем систему строго по горизонтальной плоскости. Крепёжные винты должны быть полностью затянуты. Лучше всего для крепления использовать элементы, идущие в комплекте.
  • Устанавливается специальная рамка.
  • Для этого используем специальный фиксатор из пластика. Его надо вставлять в пазы суппорта.
  • Остаётся только провести монтаж трёх или двух клавиш.

Некоторые нюансы при подключении устройства

Внутри распаячной коробки при работе с двухклавишными переключателями нужно в два раза больше не только самих проводов, но и их соединений. Лучше купить специальные клеммники, чтобы при их организации не возникло серьёзных проблем. Тогда невозможно будет запутаться и в скрутках. Маркер и лента помогут обозначить важные детали, тогда процесс вообще не отнимет много времени.

При монтаже трёх и больше устройств запитывается две разные цепи, отвечающие за освещение. Потому лучше использовать последовательную схему для подключения. Сначала маркируем и ставим одну цепь, а потом – вторую.

Разводка в коробке

У таких конструкций выхода 4, а входа всего 2. Для подключения к фазной линии нужен двухжильный провод. 4-жильная его вариация понадобится, чтобы соединить выключатели между собой. Такие провода развести несложно, весь процесс отнимает минимум времени.

Начинаем монтаж, предварительно отключив электричество. К соответствующему зажиму надо завести каждую жилу. После этого всё прижимается винтом. В распаячную коробку прокидывается две жилы, они идут от первого выключателя. Они должны быть соединены с фазной жилой в линии. Подключение должно получиться параллельным.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

После этого заводится 2 жилы со второго устройства. Они должны быть подключены к двум фазным проводам от лампочек. В таких ситуациях ноль уже соединён с общим нулём, а сами провода остаются свободными. Но не стоит волноваться, если в данном конкретном случае всё идёт по-другому. Можно наносить маркировку на провода в произвольном порядке. Тогда фазы и ноль владелец выбирает сам.

Как соединить провода между выключателями?

Устройства включения необходимо правильно соединить друг с другом, иначе они не будут правильно работать. Здесь требуется большая аккуратность, не рекомендуется торопиться. Лучше взять провода разных цветов и нанести на них маркировку, тогда никто не запутается.

Сначала берём первую клавишу устройства для включения №1. Это нужно сделать так, чтобы второе устройство тоже было включено при работающем первом. Таким образом, ток должен проходить через контур непрерывно. Клавиши 2 от первого и второго выключателя подключаются так же.

Клавишные контакты не должны соединяться между собой. Соединение делаем только в распаячной коробке, когда электричество отключено.

Лучше не выполнять за раз больше одного соединения. Иначе можно запутаться, использовать провода не в том порядке, в каком нужно.

Двойные выключатели с розетками

Проводка без заземления

На этом этапе необходимо прокладывать пятижильный кабель от РК до розетки и самого выключателя. Возможно использование двух кабелей, с тремя и двумя жилами. Фаза на выключатель и розетку подводится по одному из проводов, на другом проводе необходимо ставить ноль к розетке. Фаза, пришедшая через двухклавишный проходной выключатель на источники света, идёт по остальным жилам. Двойные провода с жилами должны идти от распределительной коробки и до источников света.

Как выполняется проводка с заземлением?

Снова нам не обойтись без шестижильного кабеля, он должен идти от РК до розетки, самого выключателя. Фаза на выключатель и розетку идёт по одному проводу кабеля. Ноль и земля идут на розетку. Остаётся только фаза, пришедшая на источники света через выключатель, её надо проводить по остальным жилам. Провода с жилами от трёх и больше проходят на источники света от распределительной коробки.

Советы для тех, кто собирается купить переключатель

Приборы надо выбирать по потребностям каждого конкретного покупателя. Контактных зон обычно бывает несколько, от 1 до трёх и больше. Благодаря чему современные приборы позволяют контролировать сразу несколько источников света. На рынке таких моделей представлено уже достаточно много.

Благодаря таким выключателям можно экономить электроэнергию. В обычных устройствах для подводимого провода имеются две специальные контактные клеммы.

Не стоит увлекаться дорогими устройствами, цена – их единственное отличие от более дешёвых вариантов, характеристики остаётся примерно одинаковыми, как и места монтажа.

О чём необходимо знать перед тем, как совершить покупку?

  1. Сила напряжения сети питания квартиры.
  2. В каких местах и как расположены светильники? Могут быть последовательными или параллельными.
  3. Сколько источников света используется на объекте? Обычно их от трёх и больше.

Не имеет значения, в каких именно местах расположены устройства. Схема управления всегда остаётся одинаковой. А вот у обычных устройств места всегда фиксированные, в этом главное преимущество именно устройств проходного типа. Лучше выбирать корпуса с максимальной защитой от влаги, они обозначаются как IP44. Винты или зажимы идут в комплекте, отдельно ничего покупать практически не нужно. Допустимо использование гибких проводников как с многопроволочной, так и однопроволочной конструкцией. Есть модели со световой индикацией, это очень удобная дополнительная возможность.

Источники: http://stroychik.ru/elektrika/kak-podklyuchit-prohodnoj-vyklyuchatel, http://kakpravilnosdelat.ru/kak-podklyuchit-prohodnoy-vyklyuchatel/, http://electricvdele.ru/elektroprovodka/rozetki-i-vyklyuchateli/prohodnoj-vyklyuchatel-shema-podklyucheniya-na-2-klavishi.html

remontonly.ru

Схема подключения двухклавишного проходного выключателя

Проходной выключатель очень облегчает жизнь и делает ее более безопасной, потому что создает условия, при которых не делается переходов по темным помещениям от одного выключателя до другого. Какая чаще всего обстановка в помещениях, где установлены обыкновенные выключатели? Придя домой, человек включает свет в прихожей, потом идет и включает свет в следующей комнате, возвращается, и выключает его в прихожей. Уходя, все делается в обратном порядке. Привычно, но неудобно, особенно когда есть потребность включить свет выборочно в одном из помещений!

Технически, если есть схема подключения двухклавишного проходного выключателя, то сделать такое устройство можно, даже не обладая большими знаниями в этой области. Прежде чем приступать к переделке, рассмотрим принцип работы этой системы. Разберем на простейшем примере подключения одноклавишного проходного выключателя. Познакомимся со схемой.

Проходной выключатель отличается от простого тем, что имеет 3 контакта, к которым должно быть подключено 3 провода, иначе система работать не будет, поэтому, если в стене проложен двужильный провод и вы ничего не собираетесь переделывать, то можете дальше не читать. Для тех, кто собирается потрудиться, идет дальнейшее описание. Вам потребуются:

  • Два проходных выключателя.
  • Трехжильный провод.
  • Сделать штробу для укладки в нее провода (или, в крайнем случае, уложить его в короб).

В некоторых случаях, когда выключатели располагаются по разные стороны стены, находясь друг напротив друга, их можно соединить двужильным проводом (на схеме он черный) напрямую, минуя распределительную коробку.

Как это работает?

Принцип работы системы заложен в переключении линий, с условием, что электричество будет проходить одновременно через два выключателя. На схеме показаны выключатели, через контакты которых проходит ток, но попробуйте мысленно один из них «выключить». Свет потух. Теперь «выключите» второй – свет загорелся, потому что оба выключателя просто были переключены на другую линию, поэтому традиционных обозначений типа «вкл» и «выкл» вы не найдете. Вы включили его вверх, уходя, выключили свет вторым выключателем, переключив его вниз. Встала жена, и в той же комнате включила, щелкнув выключатель вниз.

Теперь, когда вы разобрались с подключением и включением самого простого устройства, можно приступить к более сложному варианту. Здесь показана схема подключения двухклавишного проходного выключателя, который применяется там, где есть необходимость раздельного включения с разных мест двух линий освещения.

Как видим, коренных изменений нет. По существу это та же схема, только к ней добавлено еще 2 выключателя.

Для чего может потребоваться такое подключение? Допустим, что вы, войдя в дом, включили таким выключателем свет в прихожей и на втором этаже. Поднявшись наверх, вы можете выключить свет в прихожей, но не трогать его там, где он нужен. Или же возможен такой вариант, при котором на входе будет стоять один двойной проходной выключатель, а два одинарных по разным комнатам.

Работа по установке выключателя

Место, где будет стоять двухклавишный проходной выключатель, может быть самое разное, но когда нужно лишь на короткое время осветить местность, проще установить светильник датчиком движения. Выключатель есть смысл ставить для внутреннего освещения, хотя потребности каждого человека могут отличаться, и правил по этому поводу устанавливать не будем.

Инструмент и расходные материалы

Для полноценной работы потребуются:

  • Отвертка крестовая.
  • Отвертка-индикатор.
  • Перфоратор с коронкой.
  • Устройство для снятия изоляции или нож.
  • Бокорезы.
  • Уровень.
  • Провод.
  • Подрозетники.
  • Алебастр.

В тех местах, где будут стоять выключатели, при помощи перфоратора сделайте коронкой отверстия для подрозетников. Если строение новое, то нужно будет установить и распредкоробки. Дальше в ход идет штроборез. Можно, конечно, и по-другому сделать штробу, но если нет желания получить море пыли, то используйте только этот инструмент.

Для двойного выключателя, устанавливаемого при входе, потребуется пятижильный кабель (можно 5 одножильных, или двух и трехжильный). А ко второму выключателю нужно подвести шестижильный провод (протяните 2 трехжильных), затянуть его в гофру и закрепить в стене. Удалите бокорезами лишний провод, оставив концы длиной в 10-15 см для подключения выключателя. Снимите с него немного изоляции (сколько нужно для подсоединения к выключателю).

Посередине отверстия, проверив уровнем, прочертите горизонтальную линию и, сделав небольшой замес алебастра, установите с ним подрозетники так, чтобы боковые дырочки под шурупы совпадали с прочерченной линией – это поможет ровно установить выключатели.

Обратите внимание! Подрозетники не должны выступать за пределы стены!

Обесточьте электропроводку! Сделайте подключение по схеме, предварительно определив отверткой-индикатором, какой провод подключен к фазе. Закрепите выключатели и пользуйтесь.

www.ubcua.tv

Двухклавишный проходной выключатель схема подключения

Одним из электрических приборов, обеспечивающих удобство и комфорт, по праву считается проходной выключатель. Его суть и принцип работы заключается в возможности включения и выключения одного и того же светильника, с разных мест. Таких точек может быть две и более, в зависимости от необходимости.

Наиболее распространенным и оптимальным вариантом считается двухклавишный проходной выключатель, схема подключения которого обеспечивает эффективное управление освещением. При необходимости включать свет с большого количества мест, достаточно просто добавить в цепь нужное количество двухклавишных выключателей.

Схема подключения

По своей сути, двухклавишный выключатель представляет собой удвоенную одноклавишную конструкцию, что очень заметно при сравнении соответствующих схем. Каждая из двух клавиш выступает в роли независимого одноклавишного проходного выключателя.

Подключение двух проходных выключателей не представляет особой сложности. Проблемы начинают появляться при установке трех и более выключателей с двумя клавишами. Ситуация осложняется за счет некоторых особенностей, связанных со схемой подключения.

Прежде всего, это отличие конструкции среднего выключателя, в связи с определенным количеством подходящих к нему проводов. Увеличение количества проводов происходит одновременно с увеличением числа клавиш. Например, к одноклавишным выключателям, установленным по краям, подводится три жилы, а к центральному – четыре. Если же крайними являются двухклавишные, то для них предусмотрено уже шесть жил и восемь жил для промежуточных приборов.

Основной проблемой является большое количество проводов, значительно усложняющих схему подключения. Поэтому, системы с тремя и более выключателями встречаются очень редко, по причине отсутствия острой необходимости. В наиболее оптимальном варианте системы управления светом, используется два проходных двухклавишных выключателя.

Установка

Место установки необходимо определить заранее. В тех местах, где освещение включается на короткое время, можно обойтись датчиками движения. После выбора мест, достаточно легко установить двухклавишный проходной выключатель, схема подключения которого зависит от количества приборов.

Сам процесс установки ничем не отличается от монтажа обычных выключателей. Вначале сверлится отверстие в стене по размерам подрозетника. Для проводов прорезаются штробы. Лишняя длина проводов удаляется бокорезами, после чего, они подключаются к контактам проходного выключателя. Все выключатели устанавливаются на одном уровне, по заранее выставленным меткам.

electric-220.ru

Схема подключения проходного выключателя на 2 клавиши

Включение таких проходных выключателей в эл/цепь создает дополнительные удобства по управлению освещением в частных домах или крупногабаритных помещениях, например, складских, производственных и тому подобное. Хотя и для собственников квартир данные приборы представляют интерес. Как вариант – установка в спальне, что позволит выключить свет из другой «точки», расположенной около кровати.

Но, как правило, в основном подразумеваются изделия с одной клавишей. Это самый простой вариант. Мы же разберемся с тем, что собой представляет проходной выключатель на 2 клавиши, в чем его особенность и по какой схеме правильно подключить прибор.

Проходные выключатели на 2 клавиши выпускаются в нескольких модификациях. Далее – акцент на самую распространенную разновидность изделия, работающую по схеме «2 входа/4 выхода». Это не  более чем совмещенный вариант двух одноклавишных выключателей проходного типа. Нужно учесть, что подобные приборы, независимо от модификации, работают только в паре. Установка в эл/цепь лишь одного изделия совершенно бессмысленна.

Принцип действия проходного выключателя

Без элементарных знаний об устройстве проходного выключателя на две клавиши вряд ли получится понять, по какой схеме и как ее самостоятельно подключать. Более точное название этого прибора, исходя из особенностей функционирования – переключатель, так как в момент нажатия на клавишу происходит переброс контактной группы, и цепь из положения «замкнуто» («разомкнуто») переводится в обратное.

Изучение принципа работы целесообразно начать с одноклавишного аналога. Схема его подключения показана на рисунке.

Из нее видно, что провод фазы подводится только к одному устройству (№1). Между другим (№2) и нулем цепи включается осветительный прибор. Оба проходных выключателя соединяются проводниками. Перебросом контактов можно управлять освещением. Лампочка будет гореть, когда их положение в каждом из изделий будет совпадать. Это соответствует замыканию эл/цепи. Погаснет осветитель при условии, если в одном из приборов изменится положение клавиши и, соответственно, контактной группы.

Особенности двухклавишных приборов

К устройству №1 подходят 2 фазных проводника. Соответственно, и клавиш – две.

Промежуточных проводов, соединяющих выключатели, не 2, а 4.

Это и называется – «2входа/4 выхода». 2-х клавишный выключатель проходного типа, если посмотреть на его схему, напоминает обычное реле, имеющее 2 пары контактов, только с ручным переключением. Устройство предназначено для управления работой 2-х разных светильников (или групп приборов, состоящих из параллельно включенных образцов).

Порядок подключения проходного выключателя на 2 клавиши

  1. Соединение контактных групп устройств между собой.
  2. Присоединение осветительных приборов.
  3. Подключение к ним нулевого провода и линий от проходного устройства.
  4. Проверка правильности сборки схемы.
  5. Подключение фазного проводника. При любых эл/монтажных работах «сила» (питание) подается в цепь в последнюю очередь!!!

Схемы подключения

Конструктивное исполнение приборов от разных производителей может несколько отличаться. Поэтому далее – лишь общий порядок включения в цепь. Прежде чем приступать к монтажу приобретенного проходного выключателя, нужно внимательно изучить его схему, которая обязательно приводится в сопроводительной документации на любое эл/техническое устройство.

Автор сознательно привел однотипные схемы с различным графическим оформлением. Это дает читателю возможность выбрать ту, которая ему более понятна.

Варианты схем по способу управления

Производится из двух точек

Схема самая простая. Чтобы избежать путаницы с проводами, лучше использовать кабель с жилами в цветной оплетке. Сколько их должно быть? На входы – 2, от выходов – 4, и обязательно парочка запасных. Итого – не менее 8 токопроводящих жил. Если предусмотрено заземление, то плюс 2 штуки. В случае обрыва любой из линий гораздо проще произвести 2 переключения, чем заниматься заменой кабелей (проводов).

При управлении по двум направлениям схема выглядит так:

Из трех точек

Такое включение несколько сложнее и используется значительно реже. Например, на лестницах с несколькими пролетами (для «секционного» выключения освещения). Или в холлах, имеющих более двух дверей. В комнатах, когда 1 проходной ставится у двери, а управлять освещением необходимо из двух других точек. В таких случаях понадобится еще и выключатель перекрестный. Он отдельно не монтируется – только совместно с проходными.

Получается, что ничего сложного в подключении проходного устройства с 2 клавишами нет. Нужно лишь правильно определить, где в распред/коробке фаза и ноль (с помощью индикатора).

На заметку:

  • При установке устройств необходимо соединять только их однотипные контакты (из одних и тех же пар). Путаница приведет к тому, что схема работать не будет!
  • В отличие от обычных выключателей, у проходных нет фиксированных положений «вкл» и «выкл». Управление освещением производится лишь переводом соответствующей клавиши в другое положение. Поэтому к таким приборам первое время, возможно, придется привыкать.
  • В большинстве многоквартирных домов третий провод (заземление) в эл/проводке отсутствует. Но там, где он заложен, при подключении проходных выключателей и осветительных приборов о нем забывать нельзя.
  • При использовании одноцветных проводников их концы следует пометить. Это существенно упростит их подключение по месту.

И последнее. Если провод (кабель) только что куплен в магазине, это автоматически не означает, что он не имеет дефектов. Наружные повреждения заметить несложно, а вот с внутренними не так все просто. А обрывы бывают – из-за неаккуратной намотки кабеля на бобину (барабан) на производстве, в процессе транспортировки, погрузки/выгрузки.

 Вывод – прежде чем закладывать кабель (провод) в стену (под плинтус), его нужно проверить на отсутствие обрыва. Что такое «прозвонка» линии с помощью простейшего мультиметра, объяснять смысла нет. Кто этого не знает, тот и самостоятельным эл/монтажом заниматься не будет.

Успехов в «автоматизации» домашнего освещения!

masterim.guru

Проходной двухклавишный переключатель схема подключения

Главная » Электрика » Как подключить проходной выключатель (управление светом из двух и более точек)

Как подключить проходной выключатель (управление светом из двух и более точек)

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

  • вход соединен с выходом 1;
  • вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Читать  Электрика в квартире своими руками схемы

Как все соединить в клеммной коробке рассказано в видео.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

  1. Ноль (и заземление, если есть) заводится сразу на лампу.
  2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
  3. Вход второго подается на свободный провод лампы.
  4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
  5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Как подключить проходной выключатель

Все сталкивались с ситуацией, когда для включения освещения необходимо пересечь темную комнату. Это доставляет массу неудобств, помощью в подобной ситуации станет установка проходного выключателя, позволяющего управлять освещением из разных мест. В этой статье мы расскажем вам, как подключить проходной выключатель, продемонстрируем схема подключения, а также покажем фото и видео инструкцию.

Назначение проходного выключателя

Проходные выключатели используют для включения и выключения осветительных приборов из разных концов комнаты, коридора или на лестничных маршах. Схема их работы позволяет не возвращаться к первому устройству и выключать свет из удобного места.

По своему исполнению они бывают:

Конструкция устройства определяет количество подключаемых к нему осветительных приборов и точек отключения. Кроме управления клавишами существует сенсорная модель.

Устройство проходного двухклавишного выключателя

Любой выключатель служит для разрыва фазного провода и обесточивания электроприборов, но специфика проходного выключателя заключается в том, что размыкая одну цепь, он замыкает контакты парного переключателя.

В отличие от обычного устройства, подключаемого двумя проводами, проходной выключатель требует трехжильной коммутации. По своей сути он является переключателем, направляющим напряжение с одного контакта на другой. Освещение включается, когда клавиши на обоих устройствах находятся в одном положении и выключается, когда положение меняется. Управление может осуществляться не только из двух, но и из трех и более мест, для этого в схему подключается перекрестный переключатель, а если необходимо, то несколько. Одноклавишный выключатель оснащен тремя клеммами. Двухклавишное устройство имеет 5 клемм: по две для соединения с выключателями и одну общую. У трехклавишного выключателя более сложное устройство, но, имея схему, разобраться в этом не предоставит сложности.

Монтаж проходного выключателя

Схема управления проходными выключателями

Схема подключения незначительно отличается от монтажа привычных выключателей, но наличие трех проводов вместо двух заставляет задуматься. Рассмотрим назначение каждого из них. Два провода используются в качестве перемычек между разнесенными по комнате выключателями, а третий служит для подачи фазы. Перед тем как начать подключать проходной выключатель, купите коммутационную коробку, в которой будет происходить соединение проводов.

Концы проводов освобождаются от изоляции на 2–3 см – это нужно для скрутки. Если провода будут соединены соединительными колодками, то провод зачищается не более чем на 1 см. В распредкоробке провод, подающий питание от распределительного щита, скручивается с входным контактом первого выключателя. Два оставшихся выходных контакта соединяются с такими же проводами от второго устройства. Входной контакт второго выключателя скручивается с проводом от лампы. Нулевой провод от осветительного прибора соединяется с нулем, пришедшим от щитка. Все места скруток закрываются изоляционной лентой. Сечение проводов для маршевых выключателей подбирается по мощности управляемого освещения.

Читать  Схема подключения светильника через выключатель

Устройство, контролирующее две группы светильников

Схема подключения двухклавишных проходных выключателей

Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.

Монтаж двойного проходного выключателя

Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:

  1. В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
  2. К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
  3. В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.

Подключение перекрестного выключателя

Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.

Провода в распределительной коробке

Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении.

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:

Монтажная схема подключения

Принцип подключения проходных выключателей

Схема подключения двухклавишного выключателя с подключением через распредкоробку

В статье все правильно написано, но я столкнулся стем, что электрик, который раньше устанавливал выключатели не оставил запасных проводов в коробке и когда один алюминиевый провод подломился пришлось повозиться с наращиванием этого провода. Советую оставлять запас хотя бы на два ремонта.

Я сам учился на электрика и иногда подрабатываю, в роли электромонтера. Но с каждым годом, или даже с каждым месяцем, создается всё больше вопросов по электрике. Работаю по частным вызовам. Но Ваша опубликованная инновация, мне в новизну. Схема интересная и обязательно мне пригодится в ближайшем будущем. Всегда стараюсь воспользоваться советами «бывалых» электриков.

Как подключить двухклавишный проходной выключатель? Схема подключения и нюансы

Два одиночных проходных переключателя, объединённых в один корпус – вот что собой представляет проходной выключатель, схема подключения на 2 клавиши, о которой мы расскажем в этой статье. Необходимо шесть проводов для того, чтобы это устройство нормально работало, было правильно подключено. По три провода поддерживают работу каждого из приборов.

Количество клавиш и мест не так уж важно. В любом случае, надо просто соединить несколько штук в одном устройстве, чтобы решить проблему, если надо иметь вариант с тремя и более деталями для управления, местами.

  • Основные особенности
  • Некоторые нюансы при подключении устройства
  • Разводка в коробке
  • Как соединить провода между выключателями?
  • Двойные выключатели с розетками
    • Проводка без заземления
    • Как выполняется проводка с заземлением?
  • Советы для тех, кто собирается купить переключатель

Основные особенности

По своей сути, схема подключения двухклавишного проходного выключателя практически идентична одноклавишному варианту, просто представлена как удвоенная схема.

  • Первый этап – подготовка проводов, мест к подключению. Обычно используется пара кабелей, где есть не меньше трёх жил.
  • Провода необходимо укоротить. От края подрозетника провода должны выступать минимум на 60-80 миллиметров.
  • Изоляция и оплётка с концов жил снимается полностью. Достаточно будет расстояния в 10-14 миллиметров.
  • После этого можно начинать подключение проводов к механизму самого выключателя. На тыльной стороне всегда присутствуют клеммы со своей маркировкой, благодаря которой монтаж становится легче.
  • Провода укладываются в подрозетнике настолько компактно, насколько это возможно. Наконец, переходим к механизму самого выключателя.
  • Выравниваем систему строго по горизонтальной плоскости. Крепёжные винты должны быть полностью затянуты. Лучше всего для крепления использовать элементы, идущие в комплекте.
  • Устанавливается специальная рамка.
  • Для этого используем специальный фиксатор из пластика. Его надо вставлять в пазы суппорта.
  • Остаётся только провести монтаж трёх или двух клавиш.

Читать  Как подключить кабель интернета к розетке

Некоторые нюансы при подключении устройства

Внутри распаячной коробки при работе с двухклавишными переключателями нужно в два раза больше не только самих проводов, но и их соединений. Лучше купить специальные клеммники, чтобы при их организации не возникло серьёзных проблем. Тогда невозможно будет запутаться и в скрутках. Маркер и лента помогут обозначить важные детали, тогда процесс вообще не отнимет много времени.

При монтаже трёх и больше устройств запитывается две разные цепи, отвечающие за освещение. Потому лучше использовать последовательную схему для подключения. Сначала маркируем и ставим одну цепь, а потом – вторую.

Разводка в коробке

У таких конструкций выхода 4, а входа всего 2. Для подключения к фазной линии нужен двухжильный провод. 4-жильная его вариация понадобится, чтобы соединить выключатели между собой. Такие провода развести несложно, весь процесс отнимает минимум времени.

Начинаем монтаж, предварительно отключив электричество. К соответствующему зажиму надо завести каждую жилу. После этого всё прижимается винтом. В распаячную коробку прокидывается две жилы, они идут от первого выключателя. Они должны быть соединены с фазной жилой в линии. Подключение должно получиться параллельным.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

После этого заводится 2 жилы со второго устройства. Они должны быть подключены к двум фазным проводам от лампочек. В таких ситуациях ноль уже соединён с общим нулём, а сами провода остаются свободными. Но не стоит волноваться, если в данном конкретном случае всё идёт по-другому. Можно наносить маркировку на провода в произвольном порядке. Тогда фазы и ноль владелец выбирает сам.

Как соединить провода между выключателями?

Устройства включения необходимо правильно соединить друг с другом, иначе они не будут правильно работать. Здесь требуется большая аккуратность, не рекомендуется торопиться. Лучше взять провода разных цветов и нанести на них маркировку, тогда никто не запутается.

Сначала берём первую клавишу устройства для включения №1. Это нужно сделать так, чтобы второе устройство тоже было включено при работающем первом. Таким образом, ток должен проходить через контур непрерывно. Клавиши 2 от первого и второго выключателя подключаются так же.

Клавишные контакты не должны соединяться между собой. Соединение делаем только в распаячной коробке, когда электричество отключено.

Лучше не выполнять за раз больше одного соединения. Иначе можно запутаться, использовать провода не в том порядке, в каком нужно.

Двойные выключатели с розетками

Проводка без заземления

На этом этапе необходимо прокладывать пятижильный кабель от РК до розетки и самого выключателя. Возможно использование двух кабелей, с тремя и двумя жилами. Фаза на выключатель и розетку подводится по одному из проводов, на другом проводе необходимо ставить ноль к розетке. Фаза, пришедшая через двухклавишный проходной выключатель на источники света, идёт по остальным жилам. Двойные провода с жилами должны идти от распределительной коробки и до источников света.

Как выполняется проводка с заземлением?

Снова нам не обойтись без шестижильного кабеля, он должен идти от РК до розетки, самого выключателя. Фаза на выключатель и розетку идёт по одному проводу кабеля. Ноль и земля идут на розетку. Остаётся только фаза, пришедшая на источники света через выключатель, её надо проводить по остальным жилам. Провода с жилами от трёх и больше проходят на источники света от распределительной коробки.

Советы для тех, кто собирается купить переключатель

Приборы надо выбирать по потребностям каждого конкретного покупателя. Контактных зон обычно бывает несколько, от 1 до трёх и больше. Благодаря чему современные приборы позволяют контролировать сразу несколько источников света. На рынке таких моделей представлено уже достаточно много.

Благодаря таким выключателям можно экономить электроэнергию. В обычных устройствах для подводимого провода имеются две специальные контактные клеммы.

Не стоит увлекаться дорогими устройствами, цена – их единственное отличие от более дешёвых вариантов, характеристики остаётся примерно одинаковыми, как и места монтажа.

О чём необходимо знать перед тем, как совершить покупку?

  1. Сила напряжения сети питания квартиры.
  2. В каких местах и как расположены светильники? Могут быть последовательными или параллельными.
  3. Сколько источников света используется на объекте? Обычно их от трёх и больше.

Не имеет значения, в каких именно местах расположены устройства. Схема управления всегда остаётся одинаковой. А вот у обычных устройств места всегда фиксированные, в этом главное преимущество именно устройств проходного типа. Лучше выбирать корпуса с максимальной защитой от влаги, они обозначаются как IP44. Винты или зажимы идут в комплекте, отдельно ничего покупать практически не нужно. Допустимо использование гибких проводников как с многопроволочной, так и однопроволочной конструкцией. Есть модели со световой индикацией, это очень удобная дополнительная возможность.

Источники: http://stroychik.ru/elektrika/kak-podklyuchit-prohodnoj-vyklyuchatel, http://kakpravilnosdelat.ru/kak-podklyuchit-prohodnoy-vyklyuchatel/, http://electricvdele.ru/elektroprovodka/rozetki-i-vyklyuchateli/prohodnoj-vyklyuchatel-shema-podklyucheniya-na-2-klavishi.html

openfile.ru

Схема подключения проходного выключателя

Проходные выключатели позволяют управлять светом из разных мест. Что очень удобно, например перемещаясь по квартире Вы можете включить свет в коридоре и выключить его из комнаты. Или выключить свет в спальне уже находясь в кровати. Возможно Вы уже знакомы со всеми плюсами этих выключателей и Вам нужна лишь схема подключения и подробное руководство. Ну что ж, начнем!

В схеме подключения проходного выключателя ошибаются даже опытные электрики, либо применяют распаечные коробки, какие-то хитрые варианты и шаманства. На самом деле все значительно проще.

Основы успеха:

Используем проверенные компоненты, экономим время и нервы.

Никакой отсебятины и советов бывалых, в помощь нам техническая документация производителя.

Проводка в квартире должна учитывать наличие проходных выключателей.

Они должны быть связаны между собой дополнительным кабелем, 3х жильным. И даже двумя 3х жильными кабелями, в случае подключения двухклавишных проходных переключателей. Подобное используется при управлении включении-выключении бра, с любой стороны кровати.

Обозначения на схеме L-фаза, N-ноль. Все схемы увеличиваются в отдельном окне.

К первому проходному выключателю, подводим 3х жильный питающий кабель. Между собой переключатели связаны дополнительным (промежуточным) 3х жильным. На источник света (лампа) тянем кабель от второго.

Проходной выключатель схема подключения


Для организации используем: Переключатель на два направления Legrand (арт.774406) Это правильное название ” народного” Проходного выключателя.

Питающий кабель: фазу подключаем к первому проходному. N ноль (синий провод), соединяем с синим проводом промежуточного кабеля, что позволит получить 0 в подрозетнике второго проходного выключателя.

Между собой проходные выключатели соединяем двумя жилами кабеля согласно схемы. На рисунке обозначено черным, но фактически Вы используете, две оставшиеся. Кроме синей, она задействована на передачу N.

Кабель лампы: синий провод соединяем с синим промежуточного кабеля. Для всех соединений проводов используем клеммники, винтовые или wagо (без пасты). Фазу подключаем ко второму выключателю.

Подобным образом можно организовать управление светом из двух, трех и более мест. Но здесь дополнительно используются промежуточные переключатели (арт.774407)

Схема подключения двухклавишного проходного выключателя


При использовании двухклавишных проходных переключателей на два направления схема усложняется дополнительным соединительным кабелем. Не забывайте об этом. Соединение аналогично рассмотренному ранее

remontofil.ru

Схема подключения выключателя: одноклавишного, двухклавишного и проходного

Когда потребитель начнет делать выбор и схему подключения выключателя он должен знать, что у одноклавишного нулевой проводник должен идти без разрыва на светильник или люстру.

Схема подключения одноклавишного выключателя

Схема подключения двухклавишного выключателя

Если монтаж освещения выполняется в частном доме, то выбирается провод (кабель) и ведется под потолком 10 – 15 сантиметров ниже. Хотя сегодня распределение электроэнергии внутри дома часто делают на 10 – 20 сантиметров выше пола. Кому как удобно. Потом устанавливается распределительная коробка. В ней делается распайка. Провода соединяются между собой скруткой (не рекомендуется соединять скруткой медный и алюминиевый провод), при помощи СИЗ или клеммных колодок. В ней идет ответвление (фаза) кабеля на выключатель и через разрыв он идет на электрический патрон. Второе ответвление (ноль) в распределительной коробке идет напрямую на лампочку. Выбор и схема подключения одноклавишного выключателя в квартире такая же, но там коробка стоит уже по проекту и в ней просто надо сделать расключение жил. На рис.1. показан двухжильный кабель. Если он будет трехжильным, то третья жила это защитное заземление, и она должна идти напрямую (без разрыва) на корпус светового прибора.

При таком способе, даже если в люстре несколько лампочек, то все равно невозможно сделать их раздельное включение. Для этого необходимо сделать схему подключения двухклавишного выключателя с возможностью распределения включения нескольких ламп.

Способ раздельного включения нескольких источников света

Схема подключения двухклавишного выключателя

В этом случае принцип одинаковый, как и в предыдущей схеме, но в люстре должно быть как минимум три провода.

Схема подключения двухклавишного выключателя

От основного электрического щита необходимо провести кабель до монтажной коробки. В ней делается распределение жил. Красная, желтая или коричневая жила, это фазный проводник, необходимо соединить с центральным контактом от выключателя. От него должно выйти две жилы, которые в коробке соединяются с двумя проводами от люстры. Нулевой проводник (синего цвета) идет напрямую на люстру. От коробки до клеммных контактов можно использовать, вообще то так и делают, трехжильный проводник. От электрического щита может идти двухжильный кабель. Как и в первом случае, если он трехжильный, значит, третий провод это заземляющий защитный проводник, и его необходимо подключить на корпус светильника.

Если нужно включать светильник из нескольких точек, то используют распределение электроэнергии на основе схемы подключения проходного выключателя. К примеру, коридор длинный, жилец включает освещение при входе, а потом когда уже через него прошел, отключил свет. Этот способ включения светильника очень удобный для частных домов.

Схема подключения проходного выключателя для включение светильника из разных точек

Схема подключение проходного выключателя



При данном включении освещения их нужно два. Данный проходной переключатель снабжен 3- мя контактами, один общий (главный) и два отходящих, которые осуществляют функцию перекидного положения. В распределительной коробке они соединены между собой. Жилец включает первый в начале коридора или где он установлен, фаза подается на светильник, идет по помещению и на втором отключает светильник. Удобно и просто.









stroymasterok.com

Двухклавишный проходной переключатель схема – Как подключить проходной двухклавишный выключатель?

Отправить ответ

avatar
  Подписаться
Уведомление о
