Как подключить греющий кабель: инструкция и схемы

В зимнее время от продолжительных морозов порой случается деформация или разрыв труб водопроводной канализации. Чтобы это предотвратить потребуется приобрести греющий кабель. Принцип монтажа электрического проводника не сложен, его может выполнить любой человек своими руками. Для этого достаточно будет знать лишь несколько нюансов, как подключить греющий кабель, без услуг специалиста.

Что такое греющий кабель

Нагревательный кабель – это разновидность электрического проводника, который поступающую электроэнергию преобразует в тепловую. Изготавливаются такие провода по специальной технологии, которая делает устройство герметичным, безопасным и устойчивым к различным негативным внешним факторам.  Отличительной особенностью устройства считается то, что для принципа его работы не требуется дополнительное оборудование. Чтобы обогреть трубы и предотвратить их размораживание, достаточно будет подключить провод к электросети.

Виды и строение нагревательного кабеля

На сегодняшний день потребительский рынок предлагает несколько разновидностей обогревающих проводок. По конструктивному исполнению они делятся на следующие виды:

Каждый вид отличается между собой не только строением, но и эксплуатационными качествами.

Резистивные проводники

Эти изделия считаются самыми дешевыми на потребительском рынке. Объясняется это тем, что данные проводки имеют более простую конструкцию. Строение этих кабелей состоит из одной или двух медных жил, которые защищены изоляционной и термостойкой оболочкой. Характерной чертой резистивных проводов заключается в том, что они всегда выделяют одну температуру тепла. Следовательно, в независимости от окружающей среды и наружной температуры, эти изделия для обогрева труб будут работать на всю мощность, что приведет к необоснованным переплатам по электроэнергии.

Саморегулирующий кабель

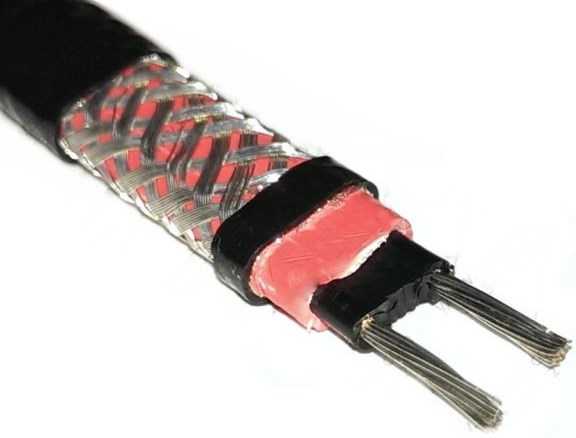

Саморегулирующий кабель имеет более сложную конструкцию, чем резистивные проводки. Данное изделие устроено в виде матрицы, которая изготовлена из гибкого полупроводникового материала. Эластичная матрица находится между двумя лужеными жилами, которые защищены изолирующей оплеткой и внешней оболочкой.

Принцип работы данного изделия заключается в том, что он самостоятельно регулирует температуру тепла на определенных участках трубопровода. Помимо этого, если наружная окружающая температура повышается, саморегулирующийся греющий провод меняет свою мощность, тем самым потребляя меньшее количество электроэнергии.

Стоит обратить внимание: На потребительском рынке саморегулирующая проводка имеет самую высокую цену. Но при ее использовании можно значительно сэкономить на расходах по электроэнергии.

Способы укладки

Монтаж установки нагревательного кабеля может быть выполнен с наружной или внутренней стороны трубопровода. Наружный способ делится на линейную и спиральную укладку.

Линейный монтаж

По отзывам специалистов, линейный способ укладки считается самым удобным. В этом случае нагревательный элемент протягивается вдоль всей трубы. При этом проводку обязательно нужно располагать с нижней стороны изделия, что позволит защитить ее от механических повреждений. Что касается крепления, то для КСО лучше выбрать алюминиевый скотч. В этом случае повысится качество закрепления и теплоотдача проводника.

Спиральный монтаж

Этот способ монтажа требует особой внимательности и аккуратности, иначе от резких и многократных изгибов нагревательный кабель выйдет из рабочего строя. Укладываться провод может вплотную к трубе или с провисанием. В первом случае нагревательный элемент аккуратно разматывается с муфты и с определенным интервалом наматывается на трубопровод. Во втором варианте кабель спиральным способом укладывается так, чтобы его нижняя часть провисала, а не прилегала к изделию.

Внутренний монтаж

Внутренний способ укладки КСО выполняется изнутри трубы. Чаще всего этот вариант используется в тех случаях, когда нет доступа к наружным сторонам водопровода. Для выполнения внутреннего монтажа понадобится в нужном месте трубы установить тройник, через который протянуть кабель до проблемного участка. Затем сальниковый узел закрутить и герметизировать.

Как только будет выполнен один из приведенных монтажей, можно будет перейти к подключению греющего кабеля к электросети.

Подключение к сети

Для того, чтобы выполнить подключение КСО к электросети, потребуются провести предварительные работы. Также чтобы во время монтажа не возникло не предвиденных сложностей, потребуется заранее запастись необходимыми инструментами.

Комплект инструментов и материалов

Перед тем как приступить к монтажу, стоит сразу обратить свое внимание, что нагревающий кабель не подключается напрямую к электросети. Для этого сначала его потребуется соединить с холодным проводом, который будет служить электрическим проводником.

Итак, рассмотрим комплект инструментов для выполнения обмуфтовки проводов:

  • пассатижи;
  • утконосы;
  • бокорез;
  • строительный нож;
  • устройства для зачистки концов провода;
  • обжимные клещи.

Также потребуется строительный фен и линейка.

Соединение проводов

Соединение нагревающего изделия с холодным проводом требует точной последовательности. Поэтому чтобы не допустить ошибок, перед началом работ нужно внимательно ознакомиться со следующей инструкцией.

Подготовка нагревающего кабеля:

  1. С конца греющего изделия, который будет соединен с холодным проводом, аккуратно строительным ножом снимается верхняя оболочка.
  2. При помощи отвертки на проводе зачищается защитный экран, который затем сворачивается в жгут.
  3. От края проводки на расстояние 3 см. удаляется матрица.
  4. На зачищенном участке токопроводящие жилы сворачиваются в жгут.
  5. На каждый электрический проводник надеваются термоусадочные трубки маленького диаметра.
  6. Токопроводящие жилы объединяются большой термоусадочной трубкой.
  7. Выполнив все действия, производится обмуфтовка строительным феном.
  8. Далее каждый провод разводится в противоположные стороны и при помощи утконоса делаются «штаны».

В заключение подготовки КСО для подсоединения с холодным проводом, на каждый конец жилы и жгут защитного экрана одеваются гильзы. При этом следя, чтобы все гильзы были одного размера.

Следующим шагом для подключения греющего кабеля к электросети подготавливается холодный провод:

  1. Отмерив 3 см. от края на холодной проводки делается радиальный и осевой надрез.
  2. Освободив, таким образом, жилы они зачищаются специальным инструментом.

Выполнив все приведенные работы, зачищенные жилы холодного провода помещаются в гильзы нагревающего изделия.

Важно: В гильзы токопроводящих жил нагревающего кабеля помещаются ноль и фаза холодного провода, а в гильзу защитного экрана – провод заземления.

Осуществив, таким образом, оба соединения схема подключения единого провода будет более проста. Для этого достаточно будет на конце холодного проводника установить вилку и включить ее в розетку.

Так же возможно использовать кабель для обогрева кровли

Как видно, технология по укладке и подключению греющего кабеля не так сложна, как может показаться на первый взгляд. При выполнении работ главное соблюдать всю последовательность монтажа, не забывая о точности и аккуратности.

AdminАвтор статьи Понравилась статья? Поделитесь с друзьями:

tepliepol.ru

Как подключить греющий саморегулирующийся кабель. Схема

Принцип подключения саморегулирующегося нагревательного кабеля очень простой. Достаточно подключить его токопроводящие жилы просто к сети 220. И обязательно заизолировать второй конец греющего кабеля так, чтобы между токопроводящими жилами не было контакта. Оплетку на заземление, если есть.

Каким именно способом подключить саморегулирующийся кабель зависит от того, где вы его будете использовать, какие инструменты у вас есть, какие расходные материалы у вас в наличии.

Но схема везде одна и та же.

Если вы купили греющий кабель для кровли и водостоков и будете его самостоятельно подключать, то помните, что  нужно зашкурить и обезжирить изоляцию в месте заделки концевой муфты, то это намного повышает надежность.

По ссылке подробная статья с фото: как подключить греющий кабель.

А здесь рассмотрим кратко основные принципы.

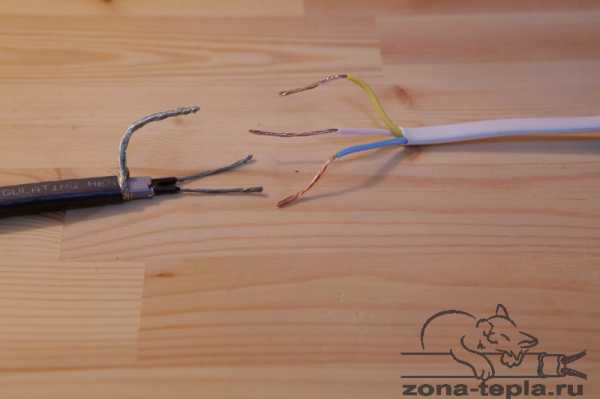

Небольшое видео и серия фотографий о схеме подключении саморегулирующегося кабеля:

Ниже, на трех фотографиях кратко показаны этапы подключения клеевым комплектом муфт саморегулирующегося нагревательного кабеля без экрана, с экраном и греющего кабеля внутрь трубы (последний отличается концевым колпачком). Подробные статьи по соответствующим ссылкам.

Все очень просто. Нужно запитать нагревательный кабель от сети, если кабель экранированный — подключить заземление, и загерметизировать конец саморегулирующегося кабеля.

Подключение греющего кабеля без оплетки (экрана) саморегулирующегося типа:

Подключение экранированного саморегулирующегося  нагревательного кабеля (с заземлением). Подробная статья >>Подключение греющего кабеля:

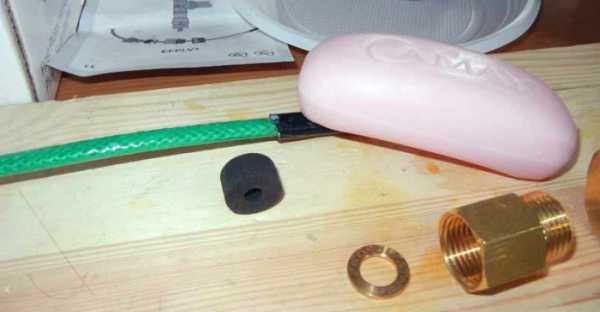

Подключение саморегулирующегося греющего кабеля для ввода внутрь трубы питьевого водопровода. (перед «заделкой» соединительной муфты вспомнить одеть сальник!) подробная статья:  >>Греющий кабель внутри трубы подключение:

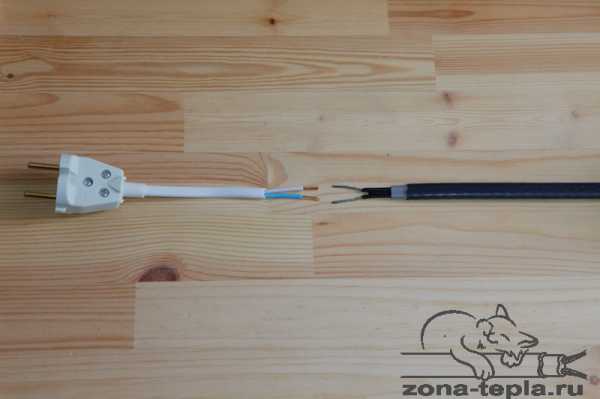

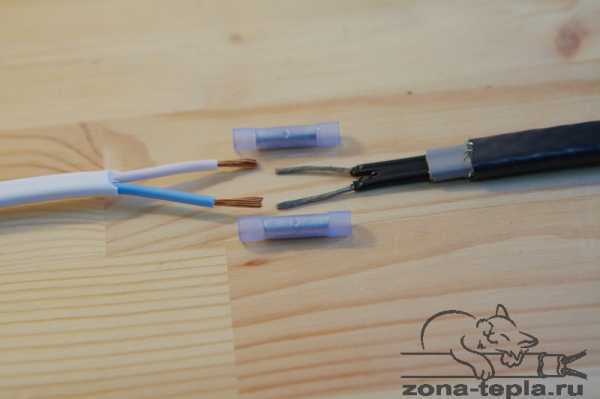

Если кабель без оплетки, то нужно просто запитать его от сети:

И обязательно заизолировать второй конец нагревательного кабеля. Между двумя токопроводящими жилами не должно быть контакта:

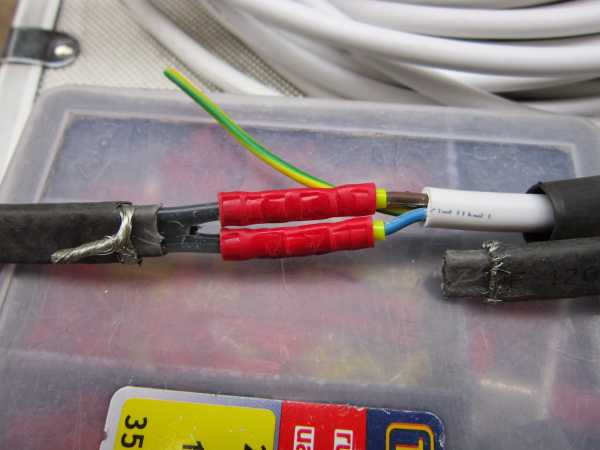

Если наш греющий кабель с заземляющим экраном, то экран подключаем к земле:

Если заземлять не хотим или некуда, а экран есть, то его можно просто обрезать:

Саморегулирующийся нагревательный кабель — это очень просто. Вот она вся схема:

Ответы на вопросы: как разделать кабель, сколько сантиметров изоляции снимать, на какую длину зачищать проводящие жилы, как изолировать зависят от того, каким способом будем подключать. Подробную схему подключения с помощью клеевого комплекта для заделки саморегулирующихся кабелей можно посмотреть ЗДЕСЬ.

Как смонтировать греющий кабель на трубу.
Цены на саморегулирующийся кабель для водопровода.
Цены на нагревательный кабель для канализации.
Цены на греющий кабель внутрь трубы.
Греющий кабель для кровли и водостоков.

zona-tepla.ru

Греющий кабель. Виды и устройство. Применение и установка. Работа

Одной из сложных задач является бесперебойное водяное снабжение жилых домов и других объектов, особенно в зимний период. Чтобы не происходило промерзание труб, их необходимо укладывать ниже определенного уровня промерзания. Однако нет абсолютной гарантии, что водопровод не перемерзнет, и не прекратится подача воды.

Это обуславливается следующими причинами:

  • Аномальные морозы, которые в последнее время уже не редкость.
  • Место подведения труб к дому чаще всего промерзает.
  • Возникновение аварий на трассе трубопроводов.

Обычное утепление труб не дает должного эффекта при длительных и сильных морозах. Решением этого вопроса является использование греющего кабеля для отогревания водопровода. С его помощью можно поддерживать необходимую температуру и предотвращать образование на трубах конденсата. При этом трубы все равно придется укладывать в землю, но на гораздо меньшую глубину. На вводе в дом можно установить более мощный греющий кабель, и применить качественное утепление.

К греющему кабелю прилагается инструкция, изучив которую можно легко уложить и подключить его самостоятельно. Кабель для обогрева применяется не только для водопровода, но и в других сферах.

Виды и конструктивные особенности

Греющий кабель классифицируется двумя видами:

  1. Резистивный.
  2. Саморегулирующийся.

Рассмотрим каждый вид кабеля более подробно.

Резистивный греющий кабель

Эта модель самая доступная по стоимости для покупателя, так как для его изготовления не требуется применение сложных технологий и дорогостоящих материалов. Мощность и длина кабеля выполняется неизменной величиной. Не допускается разрезание резистивного кабеля на несколько частей, так как снизится сопротивление и увеличится температура жил выше допускаемой величины. Это может привести к разрыву цепи.

Резистивный кабель равномерно нагревается по всей длине. При создании проекта необходимо точно определить длину кабеля.

Подключение греющего кабеля можно выполнять различными способами. Наиболее простым является подключение его в электрическую розетку. При более сложных вариантах в схемах используют различные датчики, электронное оборудование с регулятором мощности, для поддержания определенной температуры.

Резистивный кабель делится в свою очередь на несколько видов:

• Одножильный. Это простая конструкция с внешней термоустойчивой оболочкой, под которой находится медная экранирующая оплетка на изоляции из фторопласта. Внутри этой изоляции заключена нагревающая токопроводящая жила. Такой кабель укладывается с учетом возможности соединения обоих концов на одном клеммнике. Для этого необходимо рассчитать длину кабеля для получения необходимой температуры. Такое простое подключение можно выполнить самостоятельно.

• Двухжильный кабель укладывается на всю длину. Затем один конец кабеля с двумя жилами подключается к питанию, а другой конец закрывают специальной герметичной муфтой. Такой кабель значительно упрощает процесс монтажа.

• Зональный кабель также является резистивной моделью нагревающего кабеля. Его устройство аналогично двухжильному кабелю с добавлением нагревающих спиралей между двумя основными жилами на одинаковых отрезках длины с равной мощностью. Это позволяет отрезать части кабеля с определенным шагом. Неисправность в виде перегорания спиральных проводников на некоторых участках приводит к появлению холодной зоны на неисправном участке.

Особенности установки резистивного кабеля
  • Тщательно рассчитать требуемую мощность и затраты на тепло. При расчете необходимо учесть материал нагреваемой поверхности и ее площадь, температуру, влажность. При недостаточном отведении тепла срок эксплуатации системы нагрева значительно сократится.
  • Нельзя использовать для отогрева труб водопровода кабели, которые используются для теплых полов в квартире, так как их изоляция не защищена от влаги.
  • При укладке нагревательного кабеля нельзя допускать его пересечения.

Главными достоинствами резистивного нагревающего кабеля являются:

  • Повышенная надежность.
  • Стабильность характеристик на всем сроке службы.
  • Малый ток при включении.
  • Легкая установка.
  • Простое устройство.
  • Низкая стоимость.
Саморегулирующийся кабель

Этот вид кабеля работает по-другому. Устройство саморегулирующего греющего элемента выполнено в виде матрицы, находящейся между токоведущими жилами. Эта матрица изготовлена из эластичного полупроводникового материала. Значение сопротивления полупроводника матрицы зависит от температуры среды, окружающей кабель. При этом изменяется расходуемая мощность и эффективность нагревания.

Принцип саморегулирования заключается в том, что необходимое тепло выделяется только на определенном участке, где это нужно. При снижении температуры сопротивление кабеля увеличивается, и выделяется больше теплоты. И наоборот, если температура повышается, то сопротивление кабеля и количество тепла уменьшается. С помощью такого эффекта кабель не будет перегреваться, даже если при его укладке произошел нахлест. Электроэнергия при эксплуатации саморегулирующего кабеля расходуется оптимальным образом.

Саморегулирующее нагревание эффективно для подземных труб и систем антиобледенения. При установке кабель можно разрезать на отрезки любой длины, без помощи специалистов, и ущерба рабочих свойств. Не обязательно нагревать весь трубопровод. Достаточно уложить греющий кабель только в местах с большей вероятностью замерзания.

Саморегулирующий кабель имеет высокую стоимость, однако пользуется большой популярностью. Расходы на приобретение и установку быстро окупаются во время работы за счет экономии электрической энергии.

Преимущества
  • Эластичность и гибкость дают возможность укладки греющего кабеля для любой сети труб, в конструкциях разной геометрической формы.
  • Процесс эксплуатации и монтажа не приносит вреда экологии.
  • Возможность самостоятельной установки системы при условии грамотного расчета и выполнения всех требований монтажа подогрева.
  • Простая работа, не требующая профессиональных навыков.
Применение

Универсальность и простота использования, а также принцип работы нагревательного кабеля обуславливает его широкое применение:

  • Обогрев дорожек в саду, ступенек и тротуаров. Это исключает травматизм и падение пешеходов на замерзшей поверхности.
  • В производственных зданиях и жилых помещениях используют греющий кабель для поддержания необходимой температуры водопровода, а также прогрев трубопроводов, находящихся в грунте и в открытом виде.
  • Обогрев покрытия пола обеспечивает уют и тепло в комнате в морозные дни.
  • Подогрев труб, расположенных на крышах домов, водосточных систем, кровельных покрытий. Провод фиксируется внутри или снаружи трубы. При работающей системе нагрева разрушение трубопровода, падение льда и обледенение края крыши исключается. Это обеспечивает безопасность для людей.
Способы установки

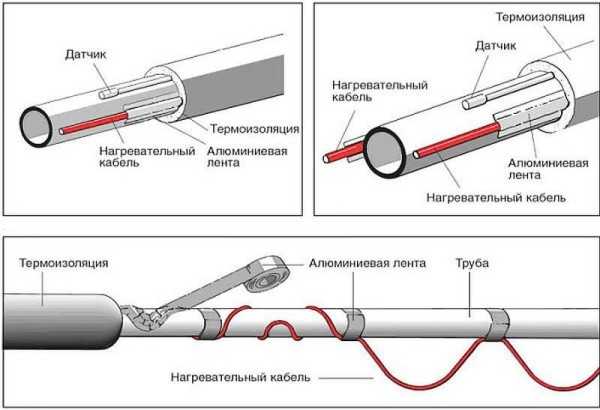

Греющий кабель для обогрева водопроводной системы укладывают внутри или снаружи трубы. Каждый метод подразумевает применение своего вида кабеля.

Установка внутри трубы

Требования к внутренней установки нагревательного кабеля:

  • Герметичная концевая муфта.
  • Степень защиты не менее IP
  • Отсутствие вредных веществ при нагревании.

Для установки провода внутрь трубы на ее конце устанавливают тройник. Провод заводится в один из отводов тройника с сальниковым уплотнением.

Соединительная муфта, расположенная на переходе между электрическим питающим кабелем и нагревательным кабелем, должна располагаться за сальником и трубой, так как она не имеет защиты от влаги.

Монтажный тройник может иметь конструкцию с разными углами. При этом способе кабель не закрепляется, а заправляется внутрь.

Внешняя установка

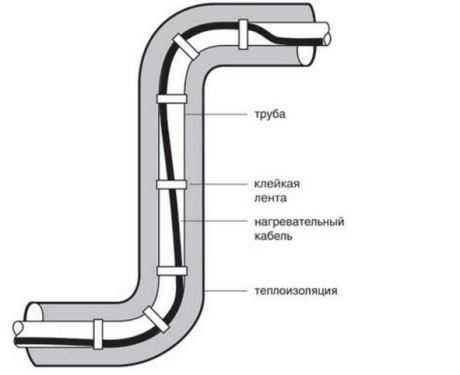

Фиксация греющего кабеля для водопроводной трубы снаружи выполняется плотно, всей поверхностью кабеля. Перед монтажом на металлические трубы, необходимо очистить их от ржавчины, грязи и пыли, а также следов сварки. Поверхность труб не должна иметь элементов, способных повредить нагревательный провод.

Греющий кабель укладывается на чистую поверхность, закрепляется через 30 см клейкой металлизированной лентой или специальными хомутами. При прокладке двух кабелей, их устанавливают в нижней холодной части трубы параллельно друг другу, без соприкосновения. Если укладывается более трех ниток кабеля, то большую их часть располагают снизу, также без соприкосновения.

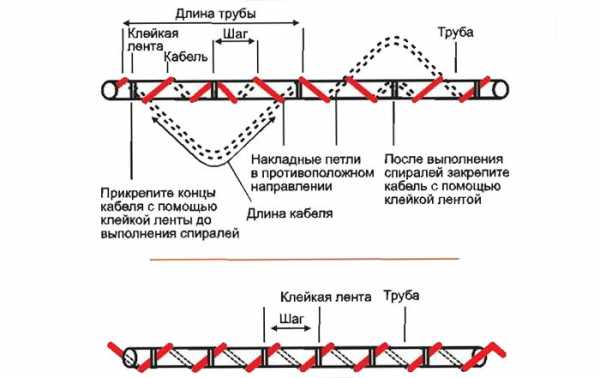

Другим способом укладки является монтаж спиралью. При этом следует соблюдать аккуратность, так как многократные и резкие изгибы могут повредить кабель. Можно постепенно разматывать муфту, наматывая на трубу освобождающийся кабель. Также можно зафиксировать кабель с провисаниями, которые наматывают и фиксируют липкой лентой.

Для обогрева пластиковой трубы сначала клеят металлизированный скотч, который повышает проводимость тепла и эффективность нагревания. Особенностью установки является следующий фактор: вентили, тройники и другие сантехнические устройства требуют большее количество тепла. Поэтому при монтаже на каждом таком устройстве необходимо выполнить несколько петель, не слишком изгибая греющий кабель.

Для утепления труб не рекомендуется применять минеральную вату, так как она впитывает влагу и теряет свойства утепления. На морозе мокрая вата замерзает и рассыпается.

Для этого используют специальные виды утеплителя: пенополистирол, изготовленный в виде элементов труб, и называемый скорлупой. Он имеет хорошие свойства изоляции и не впитывает влагу.

Похожие темы:



electrosam.ru

принцип работы, плюсы и минусы

Резистивный греющий кабель отличается от других нагревательных элементов незначительными габаритами и простотой в установке. В качестве греющего элемента в устройстве используется проводник, который обладает высоким сопротивлением. В этой статье мы рассмотрим устройство и принцип работы резистивного нагревательного кабеля.

Конструктивные особенности

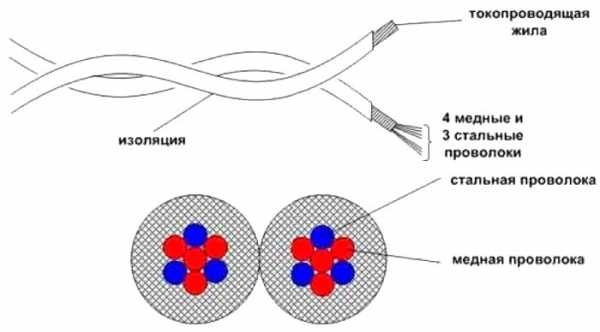

Как устроен проводник? В основу его конструкции входят стальные жилы (одна или две) в зависимости от этого резистивный нагревательный кабель разделяется на два вида: с одной и с двумя жилами. Токопроводящую жилу изолируют специальным материалом. В некоторых видах в конструкцию входит два слоя изоляции. На изолирующий материал наносится защитный экран из металла (экранизирующая оплетка). Ее назначение – это защита от механических повреждений, а также использование в качестве заземления. Для полноценной защиты применяется наружная защитная оболочка.

Резистивный греющий кабель с одной жилой обладает одной нагревательной токопроводящей жилой, которая занимает всю длину конструкции. Применение такого устройства считается самым оптимальным по затратам, так как он устойчив к воздействию высоких температур пластика. Электропитание подводится с двух сторон приспособления. Такая схема может образовывать некоторые границы в плане монтажа, так как возникает надобность возвращать греющий проводник к точке его соединения. Также возникает необходимости использовать дополнительные системы питания.

Конструкция с двумя жилами включает два провода: нагревательный и токопроводящий. Электрический ток подается на один конец провода, а на другой конец устанавливается муфта. При составлении проекта этот вариант конструкции использовать гораздо комфортнее.

Принцип работы

Принцип действия конструкции описывает закон Джоуля-Ленца, в котором говорится, что при равномерной силе электрического тока по всей длине цепи, в любом участке будет выделяться тепло. Чем выше сопротивление на этом участке, тем сильнее тепло. Другими словами принцип работы похож на электрический нагреватель: по проводнику протекает ток, который выделяет тепло. Оно будет сильнее, если сопротивление проводника и сила электрического тока будет больше.

Поэтому, резистивный нагревательный кабель содержит греющий элемент, который состоит из сплавов с незначительным поперечным сечением и с высоким сопротивлением. Продается он определенной длины, каждый кусок проводника обладает постоянным сопротивлением и способностью выделять одинаковое количество тепла.

Принцип работы одножильного проводника состоит в следующем: так как подключение к электроэнергии происходит с двух концов, то резистивный греющий кабель протягивается петлей так, чтобы два конца изделия находились в одном месте. Такое подключение изображено на схеме ниже (слева):

Принцип действия двухжильного резистивного кабеля отличается от предыдущего. Применение двух жил позволяет не подводить два конца изделия в одно место. На правой схеме указано правильное подключение.

Как правило, такой принцип работы дает возможность применить устройство в домашнем хозяйстве и обогревать трубы незначительных размеров. А для того чтобы работа происходила правильно, допустимо применение труб, диаметром не больше 40 мм.

Преимущества и недостатки

Принцип действия резистивного кабеля предполагает свои плюсы и минусы. Достоинства изделия следующие:

  • доступная стоимость;
  • несложное устройство;
  • при правильном монтаже служит несколько десятков лет;
  • значительные показатели удельного сопротивления;
  • при длительном использовании сохраняется стабильность параметров.

Резистивный греющий проводник также обладает и своими недостатками. К ним относят:

  • невозможность удлинить или укоротить устройство, так как длина у него фиксированная;
  • в случае выхода из строя, необходимо полностью менять греющий кабель, варианта замены определенного участка нет;
  • если нагревательный элемент находится рядом с другим подобным, или провода переплетаются, то это приводит к их перегреву, а также к нарушению изоляции и замыканию.

Вот мы и рассмотрели устройство, принцип работы, а также основные плюсы и минусы резистивного греющего кабеля. Надеемся, предоставленная информация была для вас полезной и понятной!

Наверняка вы не знаете:

Нравится(0)Не нравится(0)

samelectrik.ru

Саморегулирующий греющий кабель своими руками: технические характеристики и подключение

Очень часто при низких температурах воздуха возникает такое неприятное последствие, как замерзание водопровода или канализации. Это может привести не только к прекращению подачи воды или слива стоков, но и к разрыву водопровода или канализации.

Для решения этой проблемы достаточно установить греющий кабель внутри трубы также нагревательный элемент может быть установлен и снаружи трубы, сделать все это можно своими руками. Нагревательный элемент может быть саморегулирующийся или резистивный.

Что собой представляет такая система и ее особенности?

Для того чтобы не допустить размораживания водопровода используется специальный греющий кабель. Принцип работы данной системы основан на том, что через греющий кабель проходит электричество, за счет чего он нагревается и не допускает промерзание водопровода до отрицательной температуры.

При совершении выбора такого оборудования, надо обращать внимание на его технические характеристики, а именно на удельное тепловыделение, нагревательный элемент может быть резистивный или саморегулирующийся.

Этот показатель измеряется в Вт/м, он указывает на то, какую мощность имеет греющий элемент на единицу его длины. Подключение и установка указанного элемента может быть выполнена своими руками. В зависимости от нужд потребителя, он может подключить греющий кабель длиной несколько десятков сантиметров или несколько сотен метров.

Греющий кабель состоит из следующих элементов:

  • главным элементом является внутренняя жила, для ее изготовления используют материал, что имеет высокое сопротивление;
  • оболочка жилы состоит из экрана, что выполнен из алюминия или медной сетки и изолирующего материала;
  • общая оболочка, что обеспечивает защиту всех элементов.

Если вы решите не делать греющий кабель своими руками, а приобрести уже готовый, то стоит знать, что одножильный провод не имеет защиты от электромагнитного излучения, а у двух- и трёхжильных кабелей она есть. Также у двух- и трёхжильных дополнительно защищена токопроводящая жила, нагревательный элемент может быть резистивный или саморегулирующийся.

Резистивный

Резистивный греющий кабель прокладывается по всей длине водопровода внутри его или снаружи. Принцип его работы: на трубу устанавливают термодатчики, при достижении температуры до заданного предела, они включают систему в работу и она начинает подогреваться.

Как только температура достигнет заданного уровня, происходит автоматическое прекращение обогрева. Недостатком его работы является то, что он равномерно нагревается по всей своей длине и если не контролировать нагрев, то такой греющий элемент может просто перегореть.

Чтобы он работал более эффективно, надо использовать дополнительное утепление водопровода, для это подойдет минеральная вата или другой утеплитель.

В зависимости от требуемой мощности, такой греющий кабель может быть уложен несколькими способами: по спирали, волнами, одной или несколькими линиями. Укладку можно провести своими руками и делать это надо без натяжения. Если вы его устанавливаете снаружи водопровода, то для улучшения контакта нагревательного элемента и трубы, рекомендуется его обмотать алюминиевой фольгой.

Саморегулирующийся

Саморегулирующий греющий кабель имеет более высокие технические и эксплуатационные характеристики и применяется не только на водопроводах, но и в других системах, например для того, чтобы на зданиях не появлялись сосульки.

Саморегулирующий провод состоит из двух проводников, что покрыты полимером, при изменении температуры, они меняют свое сопротивление.

Вам осталось только подключить саморегулирующийся кабель и как только температура начнет снижаться, его сопротивление будет возрастать и соответственно увеличится температура нагрева.

Его особенностью является то, что в разных его точках, в зависимости от окружающей температуры, сопротивление может быть разным, и поэтому по-разному будет происходить и нагрев водопровода или другой системы.

Важно то, что саморегулирующий провод хорошо изолирован, что делает его не только высокоэффективным, но и безопасным.

Монтаж легко выполняется своими руками, удобно и то, что его можно резать на куски, при этом его технические характеристики не изменяются.

Что необходимо для самостоятельного изготовления?

Стоимость такой продукции достаточно высокая, но если у вас есть технические навыки, то можно сделать самодельный греющий кабель.

Как утверждают народные мастера, для этих целей хорошо подходит силовой телефонный кабель, он используется для организации полевой связи и маркируется – П-274М.

Устройство телефонного кабеля П274

Преимуществами такого кабеля является то, что он имеет надежную изоляцию, высокую жесткость, поэтому он может использоваться как снаружи, так и внутри водопровода.

Недостатком является то, что он не может саморегулироваться, в нем нет пищевой изоляции, но для периодического использования и если его проложить не внутри, а снаружи водопровода, то это эффективное и доступное решение.

Чтобы не обнажать жилы на конце такого провода, надо их развести, потом полученный одинарный провод складывают пополам и снова свивают. Для сооружения герметичного захода провода, можно использовать фланец от гибкой трубы для подвода воды.

Особое внимание необходимо уделить герметизации ввода, поэтому после того, как в штуцер продели провод, его заливают эпоксидкой и затягивают соединение гайкой.

Если вы планируете установить такой греющий элемент снаружи, то расплетать его не надо, а соединять надо в противоположном конце участка, что будет обогреваться. Во время крепления самодельного кабеля снаружи водопровода, его надо плотно обмотать алюминиевой фольгой и скотчем, а сверху все утеплить.

Используя такой самодельный нагревающий элемент, вы можете утеплить не только водопровод, но и канализацию, надо учитывать, что сила тока, что будет пропускаться через провод, не должна быть больше 9А.

Схема спиральной укладки

Монтаж по спирали является более затратным, так как требует наличие провода большой длины, но обеспечивает его равномерный и эффективный прогрев.

При установке резистивного самодельного или приобретенного оборудования, нельзя допускать, чтобы он пересекался, так как это приводит к его перегреву и выходу из строя, саморегулирующегося кабеля это не касается.

Советы: Если в доме имеется подвальное помещение, советуем ознакомиться с принципами его гидроизоляции, детальней здесь: strojkarkas.com/uteplenie/vnutrennyaya-gidroizolyaciya-podvala.html.

Для дополнительной защиты не только фундамента, но и труб в земле, советуем позаботиться о водосточной системы крыши.

Рекомендации специалистов

Все монтажные работы надо проводить до того, как система будет подключена к питанию. Продумайте места установки присоединительных коробок, они должны находиться в удобном и легкодоступном месте. После монтажа надо проверить правильность всех соединений.

Для того чтобы система эффективно работала, надо обеспечить чтобы ее включение и выключение выполнялось тогда, когда это необходимо. Для того чтобы этого добиться, используются термодатчики, они и осуществляют регулировку увеличения и отключения системы обогрева водопровода.

Автоматическая регуляция обычно выполняется при помощи реле. Чтобы было наглядно видно подключение, рекомендуется использовать цветовой индикатор, так вы сможете дополнительно контролировать систему обогрева.

Как видите, для того чтобы обезопасить ваш водопровод или канализацию от промерзания, есть достаточно простой и доступный способ. Саморегулирующийся или резистивный Греющий кабель вы можете приобрести в магазине или сделать его своими руками.

Смотрите видео по монтажным работам:

strojkarkas.com

монтаж и области применения кабельного обогрева

Содержание статьи:

Обычный провод работает постоянно на максимальной мощности, а саморегулирующийся нагревательный кабель меняет интенсивность нагрева в зависимости от температуры окружающей среды и поверхности. Причем на разных участках может быть разная интенсивность, зависящая от сопротивления и силы тока. Разбираемся в работе кабельных систем, их достоинствах и недостатках, сложен ли монтаж своими руками и стоит ли за него браться.

Строение саморегулирующегося кабеля

Саморегулирующиеся кабели всегда двужильные (в отличие от обычных). Между этими жилами расположена полупроводниковая матрица — она-то и регулирует сопротивление и силу тока.

Строение кабеля

Оплетка защищает элементы от электромагнитного излучения и играет роль заземлителя, а внешняя оболочка предохраняет кабель от воздействий механического характера.

Принцип работы саморегулирующегося кабеля

Работа кабеля основана на свойстве полупроводников при повышении температуры увеличивать сопротивление, что снижает силу тока. Ниже сила тока — меньше температура нагрева и энергопотребление.

На разных участках кабеля интенсивность нагрева может быть разной. Например, один из скатов кровли в тени, а второй на солнце — кабель будет обогревать затененную сторону крыши интенсивнее, чем находящуюся под солнечными лучами. Однако обогревать он будет в любом случае, пусть и незначительно. Чтобы этого не происходило при выше +5 и кабель не исчерывал рабочий ресурс раньше времени, в систему внедряют терморегулятор, отключающий подачу питания при превышении температурой порогового значения.

Кабельный обогрев

Это экономично, удобно и хорошо работает. Кабельный обогрев применяют во многих сферах.

  1. «Теплый пол»: провода размещают под напольным покрытием или непосредственно в бетонной стяжке (к слову, подключение теплых полов к сети горячего водоснабжения запрещено). Грамотно смонтированная система способна выполнять функции отопительной.
  2. Подогрев твердеющих растворов: бетонная масса требует определенных условий на весь период твердения, и нагревательные элементы создают эти условия в части температурного режима. Провода крепят к арматуре (используют самые дешевые) — они так и остаются в ЖБИ.
  3. Обогрев зеркал: размещенная с обратной стороны кабельная система противодействует образованию конденсата, затрудняющего использование зеркал.
  4. Трубопроводы: кабели располагают с одной или нескольких сторон трубы или оплетают ее по спирали. Зачастую гораздо выгоднее использовать провод для отопления труб, чем усиливать термоизоляцию.
  5. Технологическая жидкость — поддержание температуры (востребовано в нефтяной, химической, пищевой промышленности).
  6. Сельское хозяйство: подпочвенный обогрев теплиц устраивают с помощью кабельных систем.
  7. Растапливание наледи и снега: греющие провода препятствуют образованию льда, сосулек путем постоянного обогрева кровли, водостоков, карнизов.

Схема теплого пола

В жилых домах частного сектора кабельные системы применяют для обогрева:

  • кровли;
  • водостоков;
  • пандусов и лестниц;
  • трубопроводов — водоснабжения и водоотведения (в том числе автономных), ливневой канализации и дренажной системы.

Обогрев кровли и водостоков

Греющие элементы располагают в ендовах, желобах, непосредственно на кровельном покрытии по периметру, в водосточных трубах (вплоть до отводов в ливневку — по всему пути воды), по периметру мансардных окон (если такие есть), в местах сопряжений. Система состоит из кабелей, распределительной коробки, термостата, датчиков (температуры, осадков, воды).

Схема антиобледенительной кабельной системы для кровли

В желобах и ендовах кабель прокладывают вдоль и крепят специальной алюминиевой монтажной лентой или посредством кронштейнов. В водосточные трубы его заводят вовнутрь.

Видео: антиобледенительная система для кровли

Обогрев водопровода

Греющий кабель размещают внутри трубы или снаружи. Оба вида монтажа в чем-то хороши, а в чем-то проигрывают друг другу — выбор зависит от задач, расположения трубопровода, диаметра труб и других факторов. Закрепить кабель на внешней поверхности трубы можно лишь в процессе прокладки трубопровода, на внутренней — в любой момент.

Наружный монтаж

Внешних проводов может быть несколько — от 1 до 4. Одиночный прокладывают вдоль контура снизу.

Схема крепления нескольких проводов

Крепят преимущественно алюминиевым скотчем — это повышает теплоотдачу, удобно и надежно (больше защита от повреждений, более эффективный обогрев: вода замерзает с низа).

Как закрепить скотчем



Схема монтажа на поворотах трубопровода

Спираль — еще один способ прокладки внешнего кабеля. Его наматывают на трубу (шаг — 5 см) и крепят монтажной лентой, как показано на схеме ниже. Провода требуется больше, чем длина трубопровода, в 1,7 раз, но обогрев гораздо эффективнее и быстрее. В труднодоступных местах кабель наматывают с припуском, затем образовавшимися петлями так же обматывают трубу.

Спиральная укладка

Отдельные узлы трубопровода (опоры, запорная арматура и проч.) отводят тепло в большем объеме, поэтому на них кабель размещают таким образом:


После монтажа нагревательной системы устраивают термоизоляцию. На канализационные трубопроводы (включая ливневку) кабели укладывают так же.
Внутренний монтаж

Внутрь труб греющий кабель заводят только в том случае, если иное невозможно. У такой укладки есть значительные недостатки:

  • уменьшение просвета труб;
  • неизбежное обрастание кабеля налетом;
  • снижение надежности контура за счет добавления еще одной точки — тройника;
  • невозможность провести провод через запорную арматуру, тройники.

Есть и плюсы: прямой контакт обогревателя с жидкостью повышает эффективность нагрева, что снижает энергопотребление; ремонт не вызывает затруднений (кабель попросту вытягивают и заменяют).

Порядок монтажа провода вовнутрь трубы:

  • установка на греющий кабель сальникового узла;
  • монтаж тройника для ввода обогревателя в трубопровод;
  • укладка кабеля;
  • герметизация сальникового узла.

Провод внутри трубы

Характеристики кабелей для обогрева водопроводных труб
  1. Мощность. Достаточно мощности 5–25 Вт/м: для подземного трубопровода, кабель внутри — 5 Вт/м, для подземного, кабель снаружи — 10 Вт/м, для надземного — 25 Вт/м.
  2. Рабочая температура. Применяют исключительно низкотемпературные кабели (до 65 градусов).
  3. Особенности применения. Всего две группы — технический и пищевой кабель. Если прокладывают снаружи, используют технический, если внутри — пищевой.



Внутри трубы можно прокладывать только кабель, сертифицированный как пищевой. Во многих магазинах так и пишут — пищевой. Требуйте сертификат соответствия (без приложения, содержащего подробные сведения и коды ОК 005 и ТН ВЭД, сертификат недействителен).

Расположение греющего кабеля на трубе

Как подключить греющий кабель к сети

Для специалистов в подключении кабеля электрообогрева нет ничего сложного. Человеку непосвященному мы не рекомендуем проводить электромонтажные работы своими руками, хотя инструкций более чем достаточно.

Видео: подключение греющего кабеля к сети

Предлагаем к просмотру видеоролик — наглядное пособие по «разделке» саморегулирующегося кабеля.

В принципе, ролик понятный, если не считать определений «такие вот штучки».

Обогрев теплиц

В схемах монтажа теплого пола и системы отопления теплиц различий практически нет. По сути, монтируют тот же пол, но под другое «напольное покрытие».

Схема укладки

Нагревающий провод укладывают на защитную сетку, расположенную на подушке из песка. Сверху размещают еще один песчаный слой, на нем — защитную сетку, затем — плодородный грунт. Получается многослойный «пирог».

Схема «пирога»

«Пирог» выглядит несколько иначе, когда используют плоскую самонагревающуюся ленту. В таком случае первой устраивают термоизоляцию, а металлическую сетку укладывают только одним слоем.
Если нет возможности смонтировать систему под грунтом, нагревательные элементы размещают на стенах теплицы.

Преимущества и недостатки кабельного обогрева

Преимущества:

  • простота монтажа;
  • малый вес;
  • незначительные потери энергии;
  • малое сечение проводов, за счет чего габариты обогреваемых конструкции почти не увеличиваются.

Недостатки:

  • пожароопасность,
  • слабая электробезопасность.

Исправные саморегулирующиеся кабели сводят недостатки к нулю, если монтаж проведен специалистами в полном соответствии с правилами и рекомендациями производителя (угол изгиба указан в инструкции к секциям). Электромонтаж (каким бы легким он ни казался) должны проводить исключительно профессионалы.

Что касается собственноручного монтажа, говорят, даже зайца можно научить курить, а уж за 5 минут просмотра видеоролика сделать электромонтажника из библиотекаря/пирожника/сапожника — и того проще. Курящих зайцев нам встречать не доводилось, а вот сгоревшие дома попадаются до обидного часто, и преимущественная причина бедствия — ошибки доморощенных «электромонтажников».

Самонагревающиеся кабели зачастую продают уже готовыми секциями. Остается лишь включить — то есть банально внедрить вилку в розетку. Разница в цене незначительная, а в сравнении со стоимостью восстановления (если оно вообще возможно) строения после пожара — и вовсе ничтожна.

Понравилась статья? Поделитесь с друзьями:

teploguru.ru

Подключение греющего кабеля

 Обогревание, прогрев  почвы в теплицах греющим кабелем  дает возможность растениям успешно развивать свою корневую систему и стимулировать их рост.   Конечно-же, такой способ обогрева плодородного слоя предназначен для пользования в холодное время года \рис.1\,  когда еще земля не прогрелась полностью.

рис.1

Как-же устроен данный нагревательный элемент,- греющий кабель?   На чем основан такой принцип нагревания?   Как подключить греющий кабель?

 Такие вопросы возникают непосредственно при:

  •  прокладке данного кабеля;

  • установлении причины его неисправности;

  • подключении греющего кабеля через термостат.

То-есть, установить допустим причину неисправности нагревательного кабеля невозможно, — без элементарных знаний в электротехнике.   Сложного здесь вообще ничего нет и в этом Вы убедитесь сами.

Устройство греющего кабеля

На фотоснимке приведены различные марки греющих кабелей, которые по своему устройству идентичны и имеют различие как и для любых нагревательных элементов —  лишь в потребляемой мощности.

 Одним из таких принципов нагревания кабеля,  состоит в следующем:

Между двумя токоведущими жилами расположена полиэтиленовая основа с графитовыми зернами, так называемая матрица.   Из курса электротехники известно, что такой материал как графит, является проводником электрического тока.   Сама матрица саморегулирующего кабеля \рис.2\ выполняет функцию резистора, резистор преобразовывает электрическую энергию в тепловую.

рис.2

При нагревании матрицы до определенной температуры, структура графитовых зерен изменяется, вследствии чего изменяется и сопротивление между двумя проводниками.   Такой принцип работы нагревательного кабеля  получил принцип саморегулирования сопротивления и регулирования температуры нагрева кабеля.   Что из себя представляет матрица, — видно из схематичного изображения.   Полиэтиленовая основа между двумя токоведущими жилами состоит как-бы из резисторов — при реостатном включении.

Следующая модификация греющего кабеля \рис.3\ состоит из отдельных нагревательных элементов между двумя проводниками.   Что здесь можно отметить при такой конструкциии греющего кабеля?   При перегорании либо при отсутствии контакта в зоне нагрева, как это показано на рисунке, будет наблюдаться:

Для такого типа нагревающего кабеля, поврежденные участки можно удалить и заменить на новый.



рис.3

Что-же из себя представляет следующая модификация греющего кабеля с концевой муфтой?   Два проводника питания \медь\ между собой замкнуты накоротко.

рис.4

Казалось-бы, что для данной электрической цепи создается режим короткого замыкания \рис.4\, но здесь принцип работы обстоит иначе.

Данная электрическая схема состоит из отдельных участков, нагревательных элементов, которыми вполне могут являться такие элементы как резисторы.

Подключение греющего кабеля

Подключение греющего кабеля в обязательном порядке необходимо выполнять через термостат либо как еще его называют » терморегулятор» \рис.5\.

рис.5

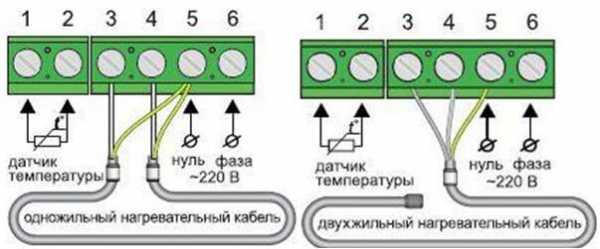

Из схематичного изорбражения \рис.6\  видно, — как подключается греющий кабель.    От двухполюсного автоматического \спаренного\  выключателя, терморегулятор в электрической схеме соединен последовательно с дальнейшим подключением к нагрузке \греющему кабелю\.

двухполюсной автомат защитного отключения



рис.6

Как и для любых типов нагревательных электроприборов, данное подключение выполняется с защитным заземлением.

Проверка сопротивления кабеля

 рис.7

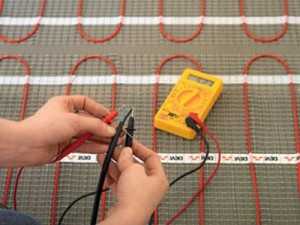

Устройство нагревательного кабеля для теплицы ничем не отличается от устройства нагревательного мата \рис.7\.

диагностика нагревательного кабеля

Установление причины неисправности греющего кабеля для теплицы выглядит таким же образом, что и проведение диагностики для любых бытовых нагревательных электроприборов.   То-есть, достаточно воспользоваться для определения неисправности таким прибором как «мультиметр», —  с наличием измерения функции сопротивления в данном приборе.

Свой  практикум по пользованию измерительным прибором «мультиметр», — Вы сможете получить  в этом сайте.

Следите за рубрикой друзья и нарабатывайте свой опыт по ремонту любых электроприборов.



zapiski-elektrika.ru

Принцип работы греющего кабеля схема – Принцип работы саморегулируемого греющего кабеля

Отправить ответ

avatar
  Подписаться
Уведомление о
